Обозначение: | Сборник 05 |
Обозначение англ: | Сборник 05 |
Статус: | действует |
Название рус.: | Свайные работы |
Название англ.: | Piling |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 15.02.1994 |
Область применения: | Нормы расхода материалов могут использоваться всеми сторонами независимо от форм собственности и ведомственной подчиненности для определения потребности в ресурсах при выполнении строительных и монтажных работ, расчета плановой и фактической себестоимости указанных работ на основе калькулирования издержек производства в ценах и тарифах того периода, для которого определяется сметная и фактическая стоимость работ. |

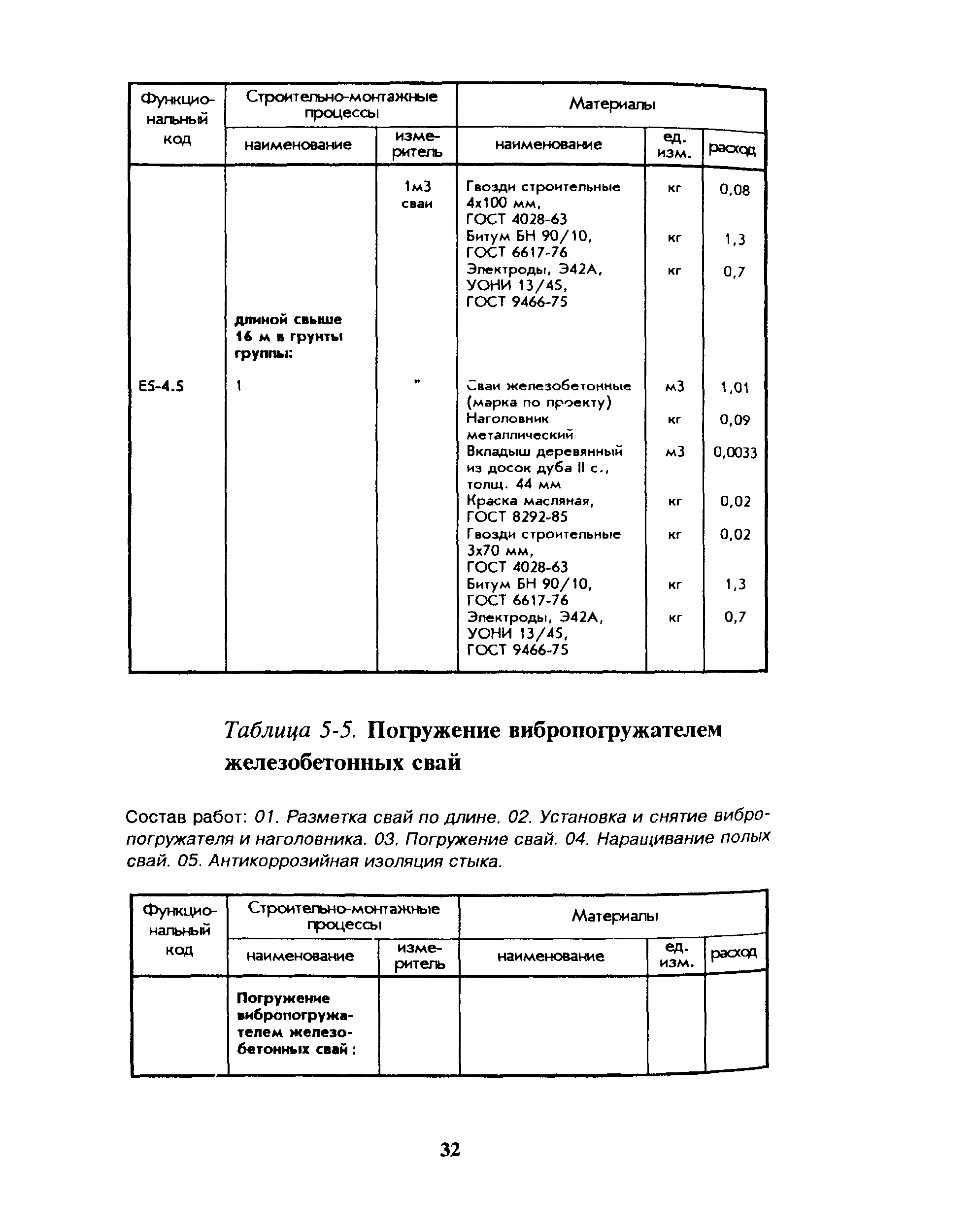

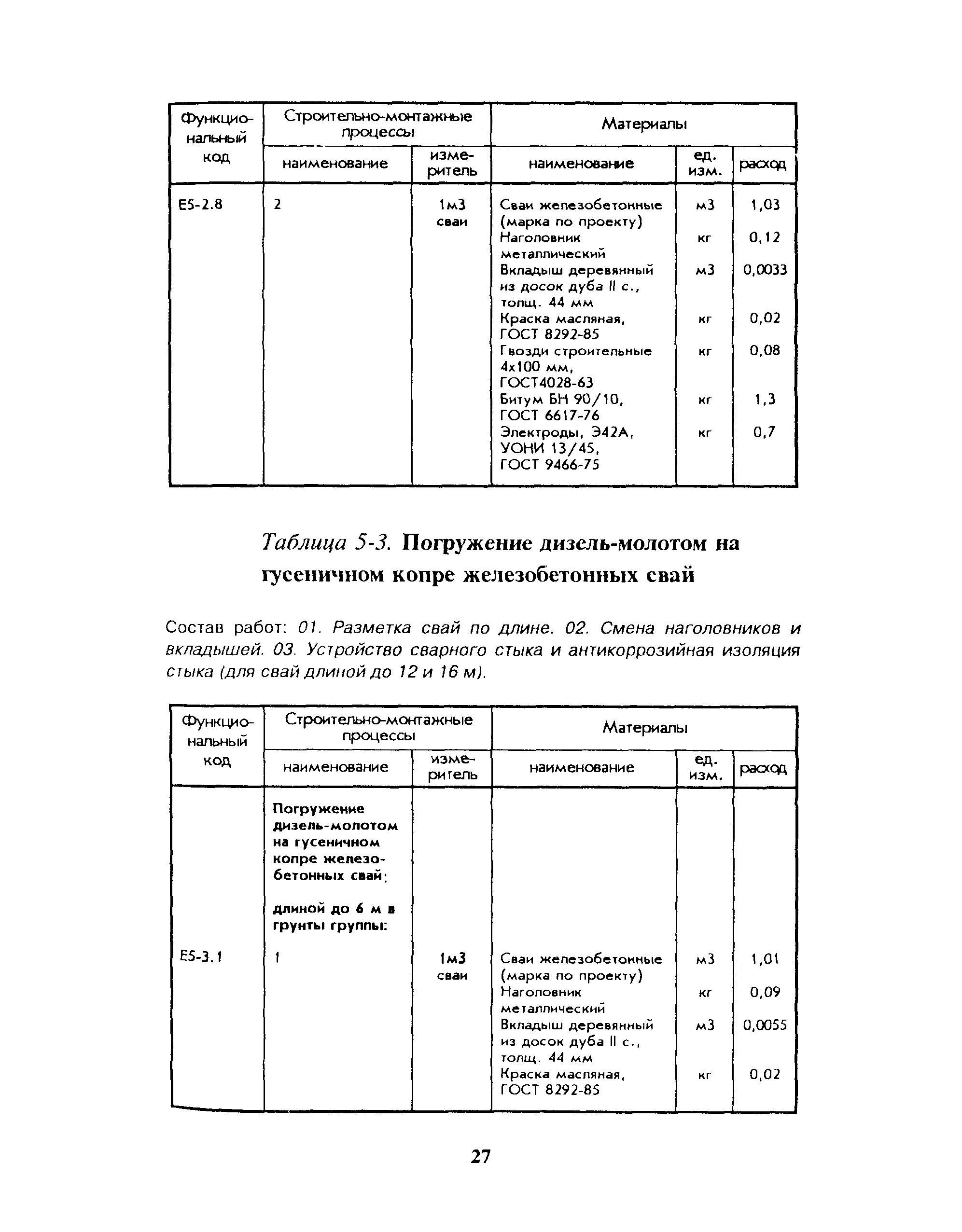

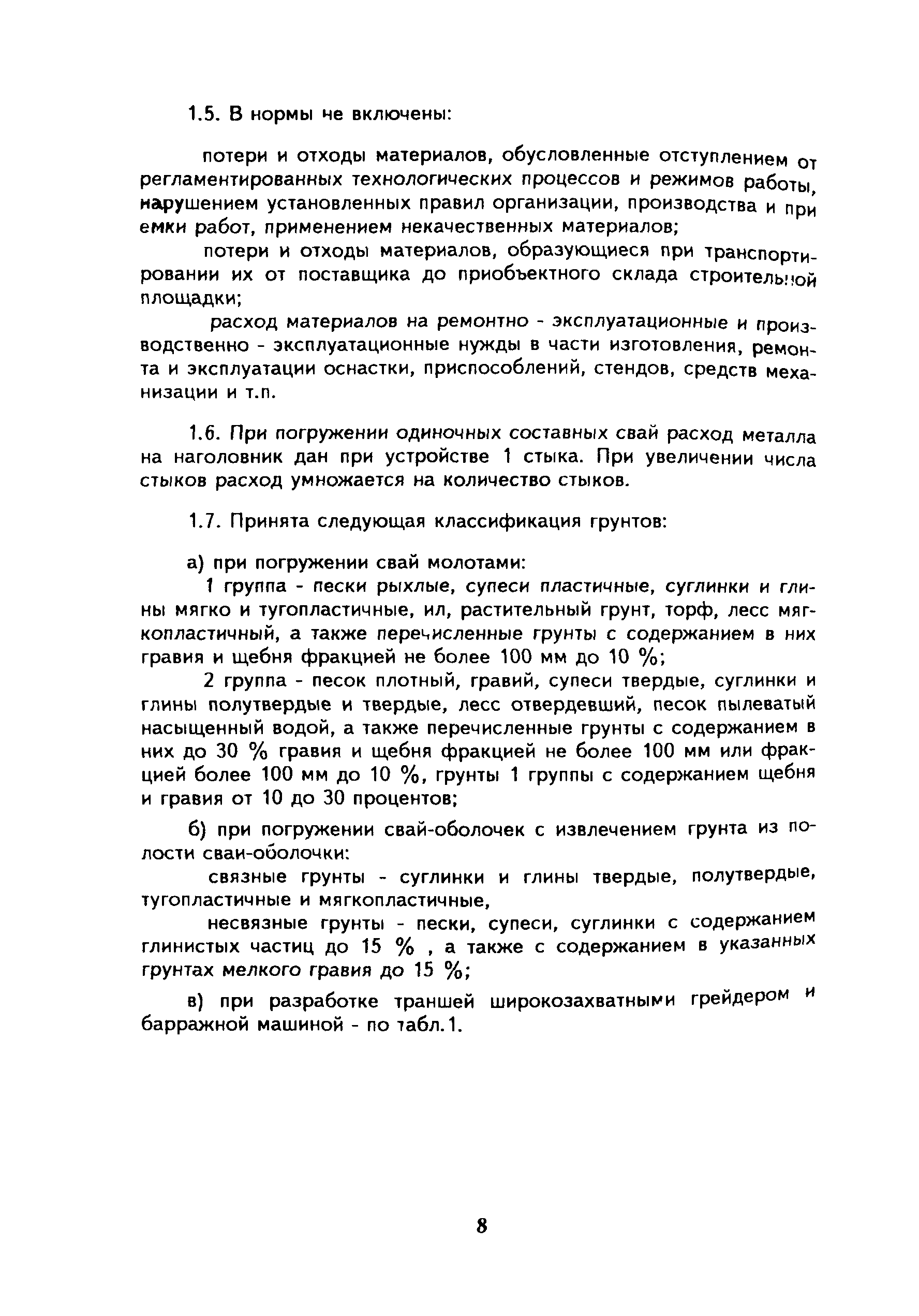

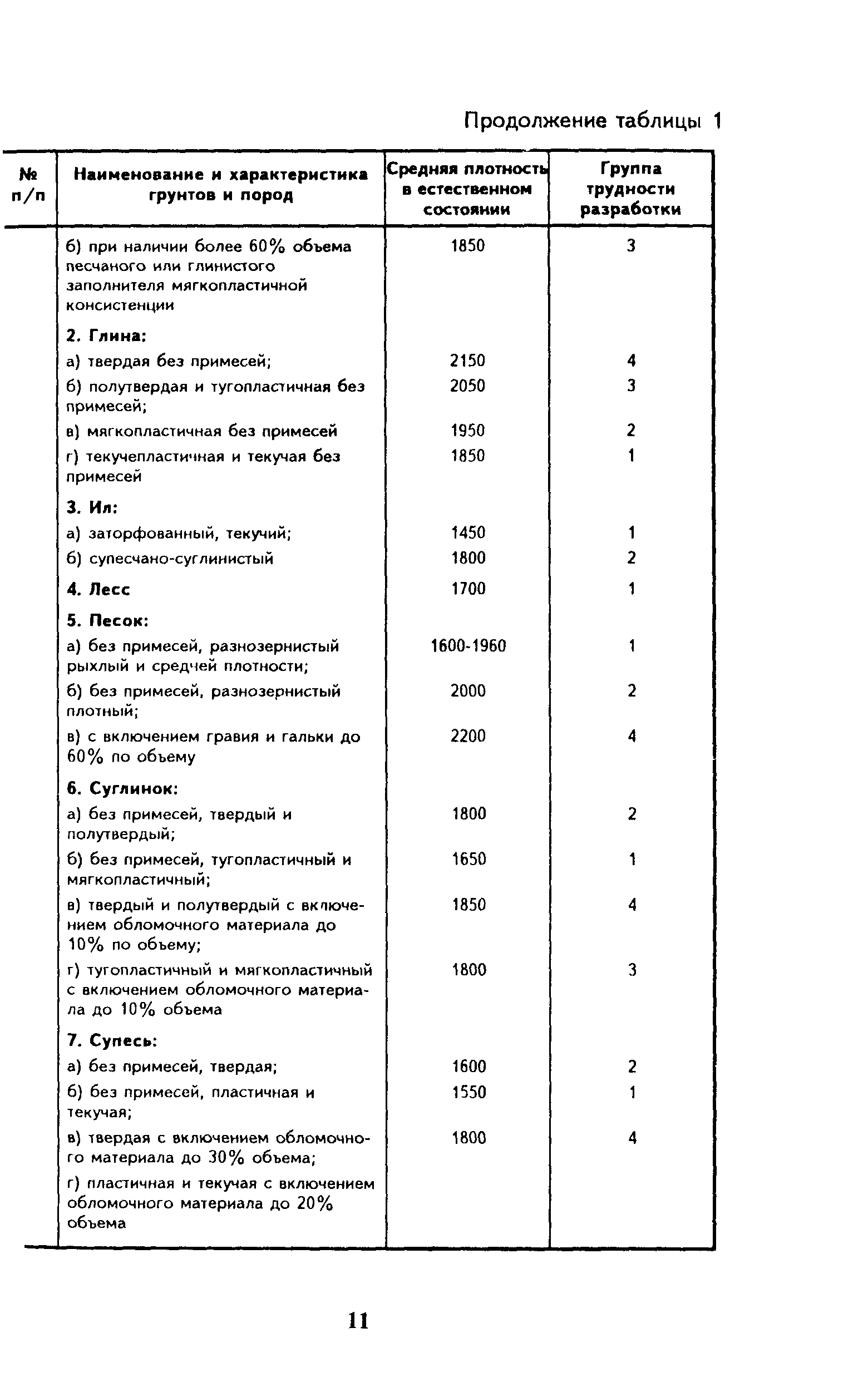

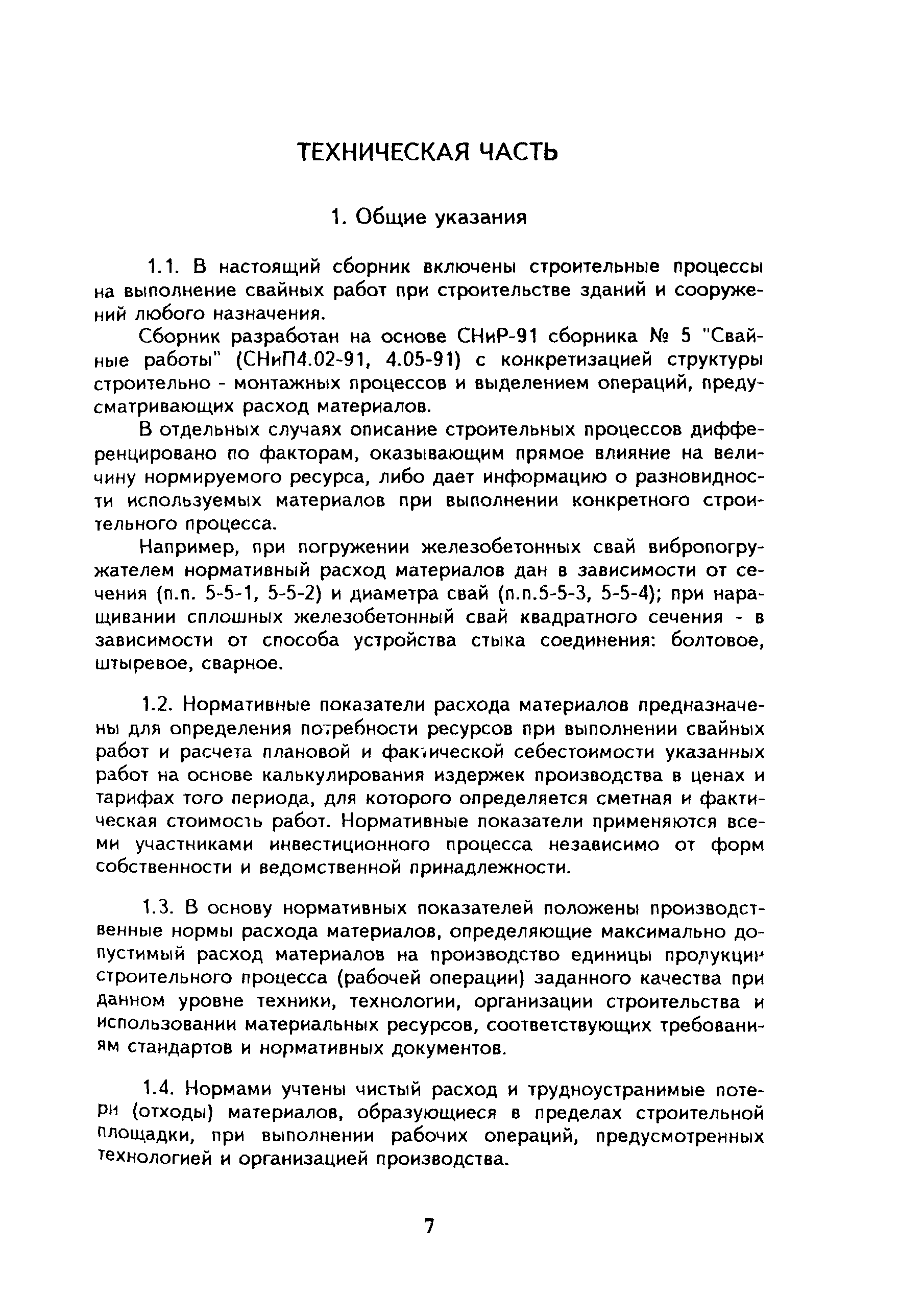

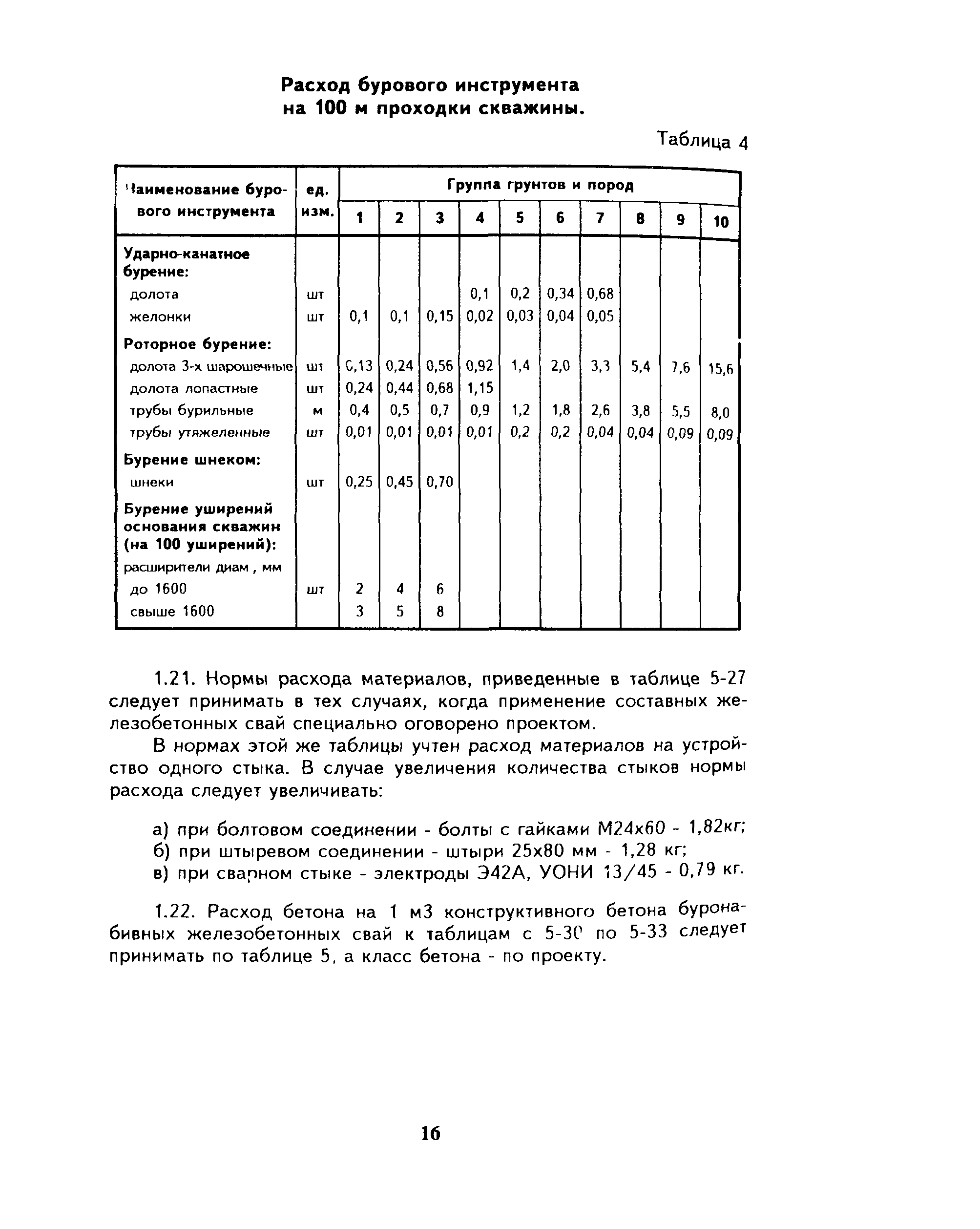

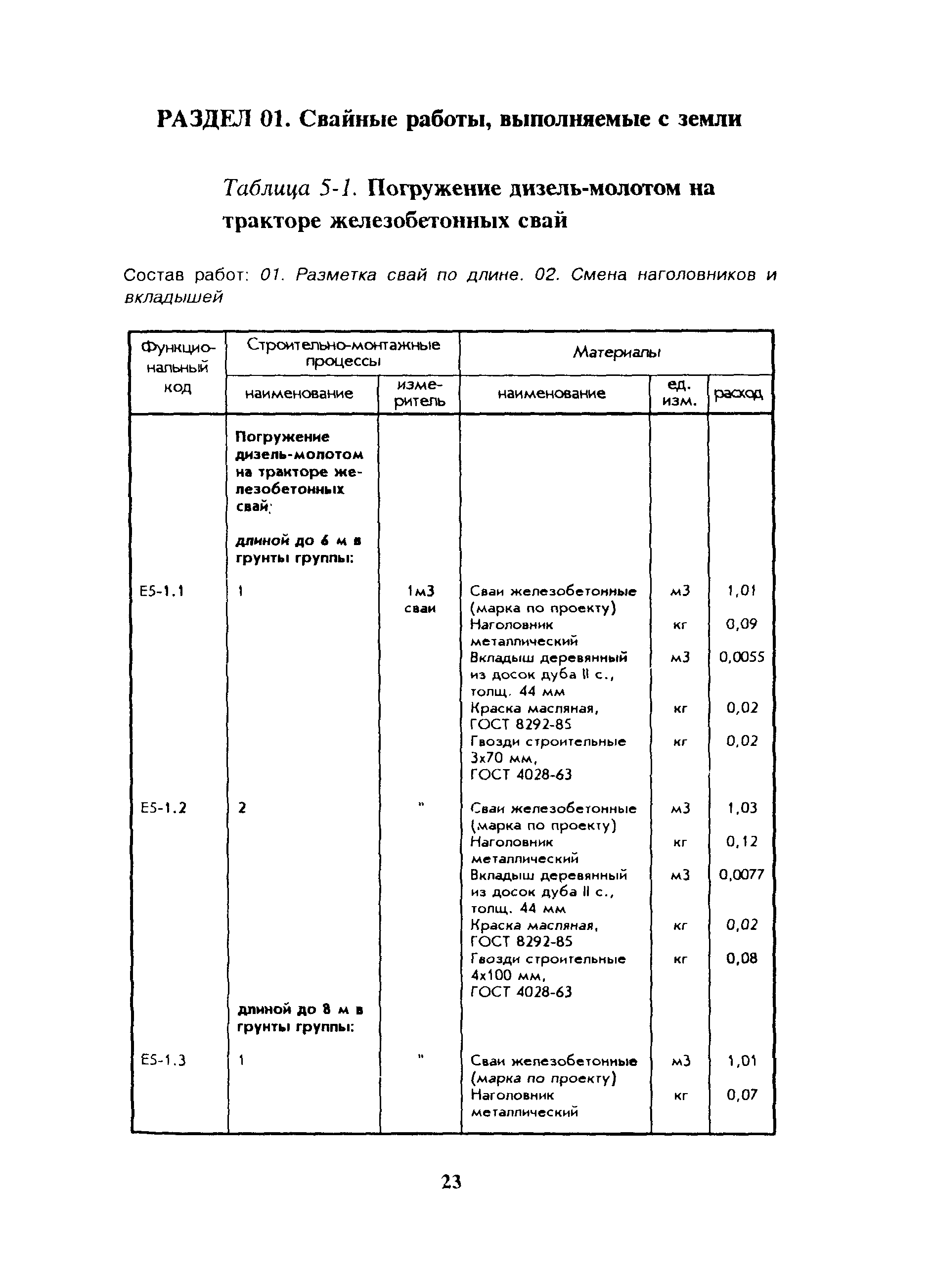

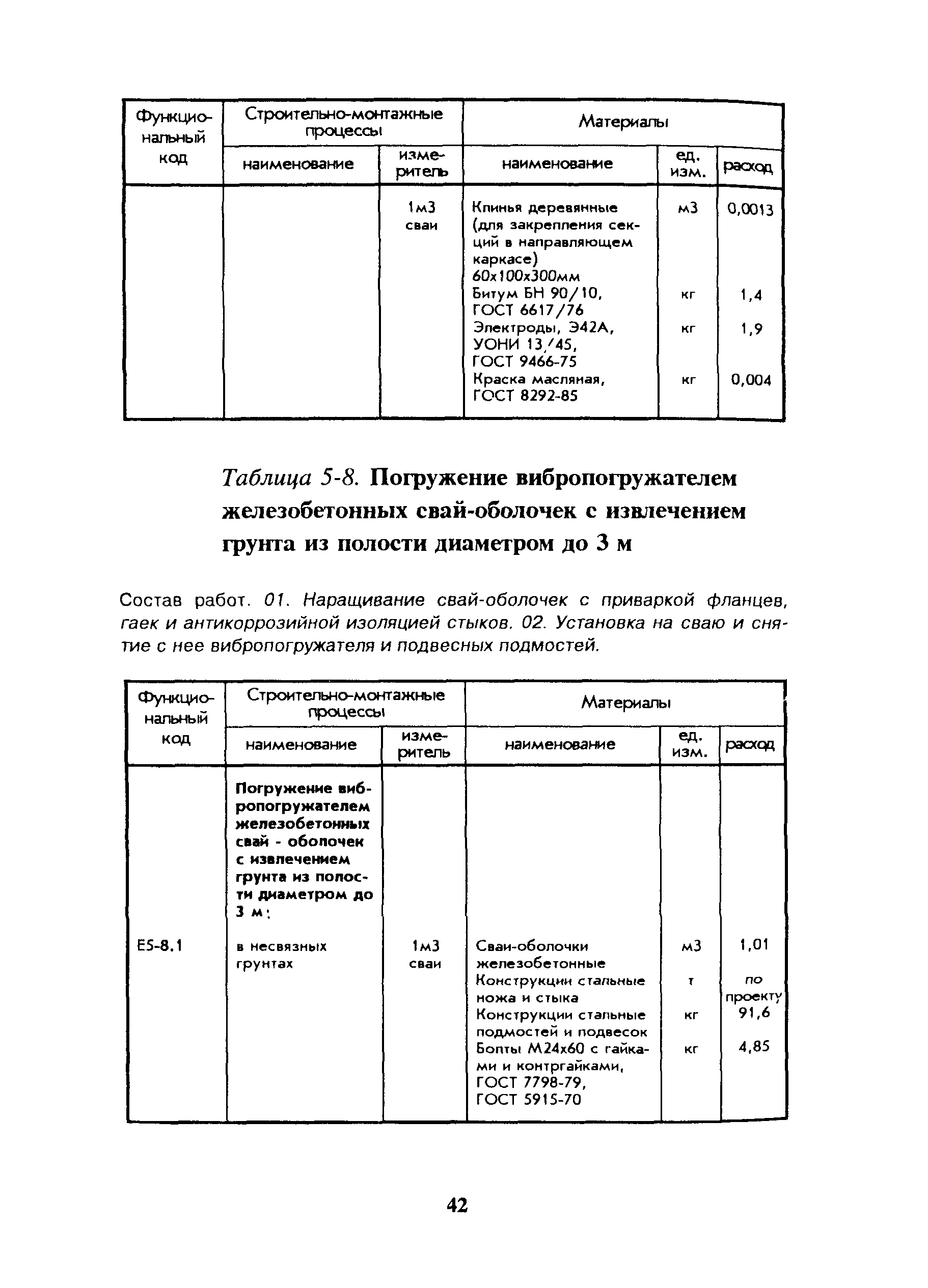

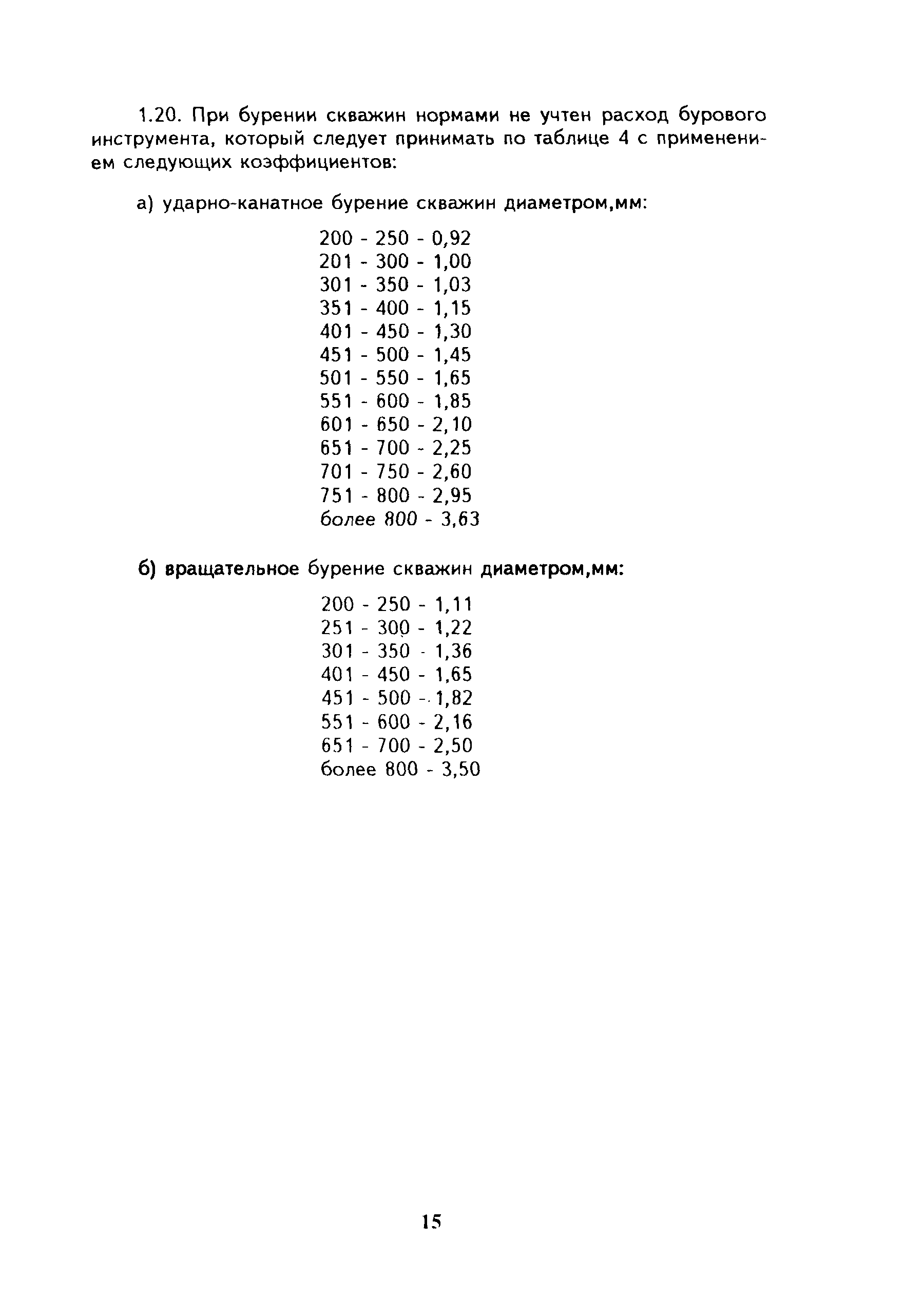

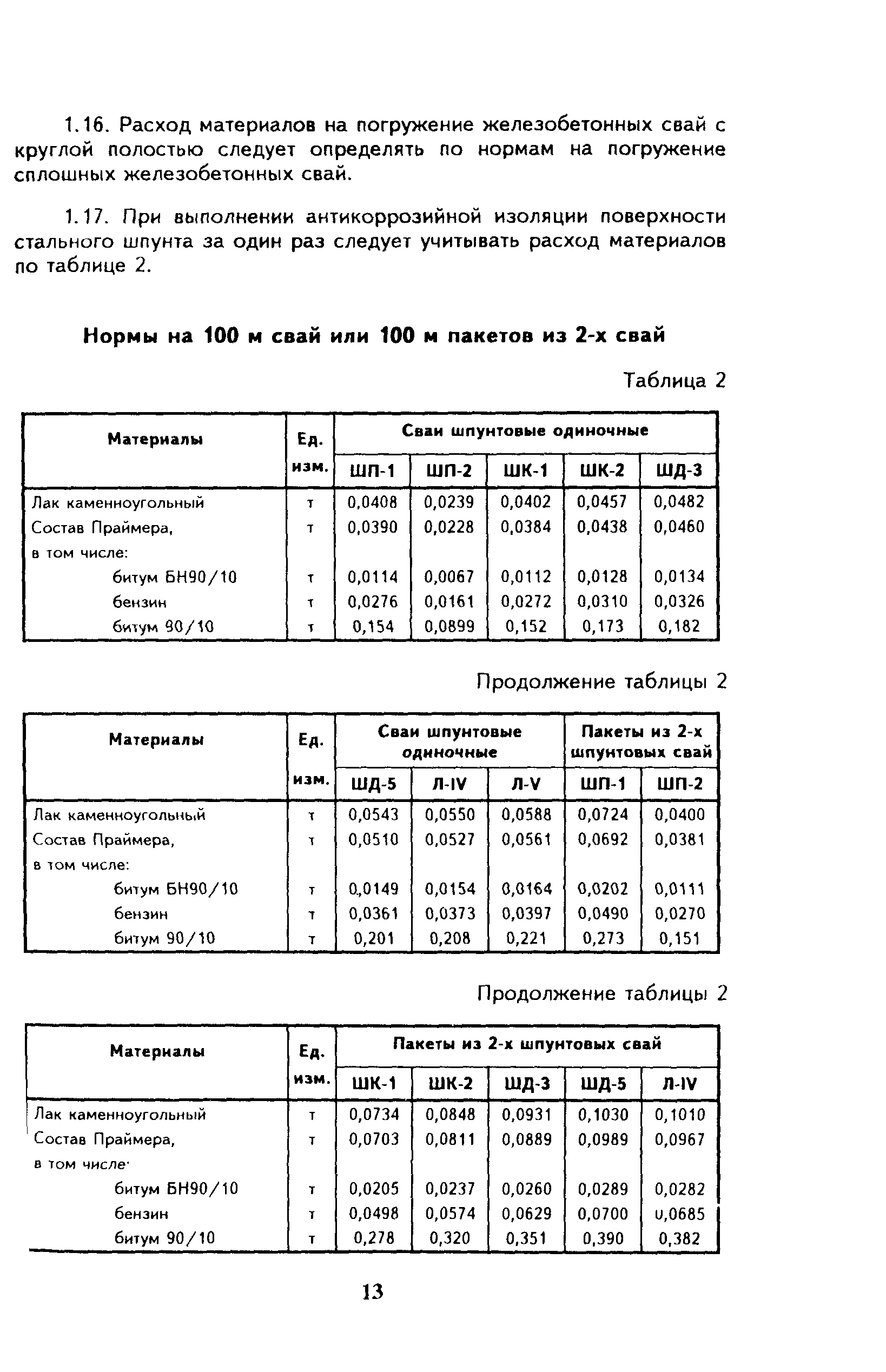

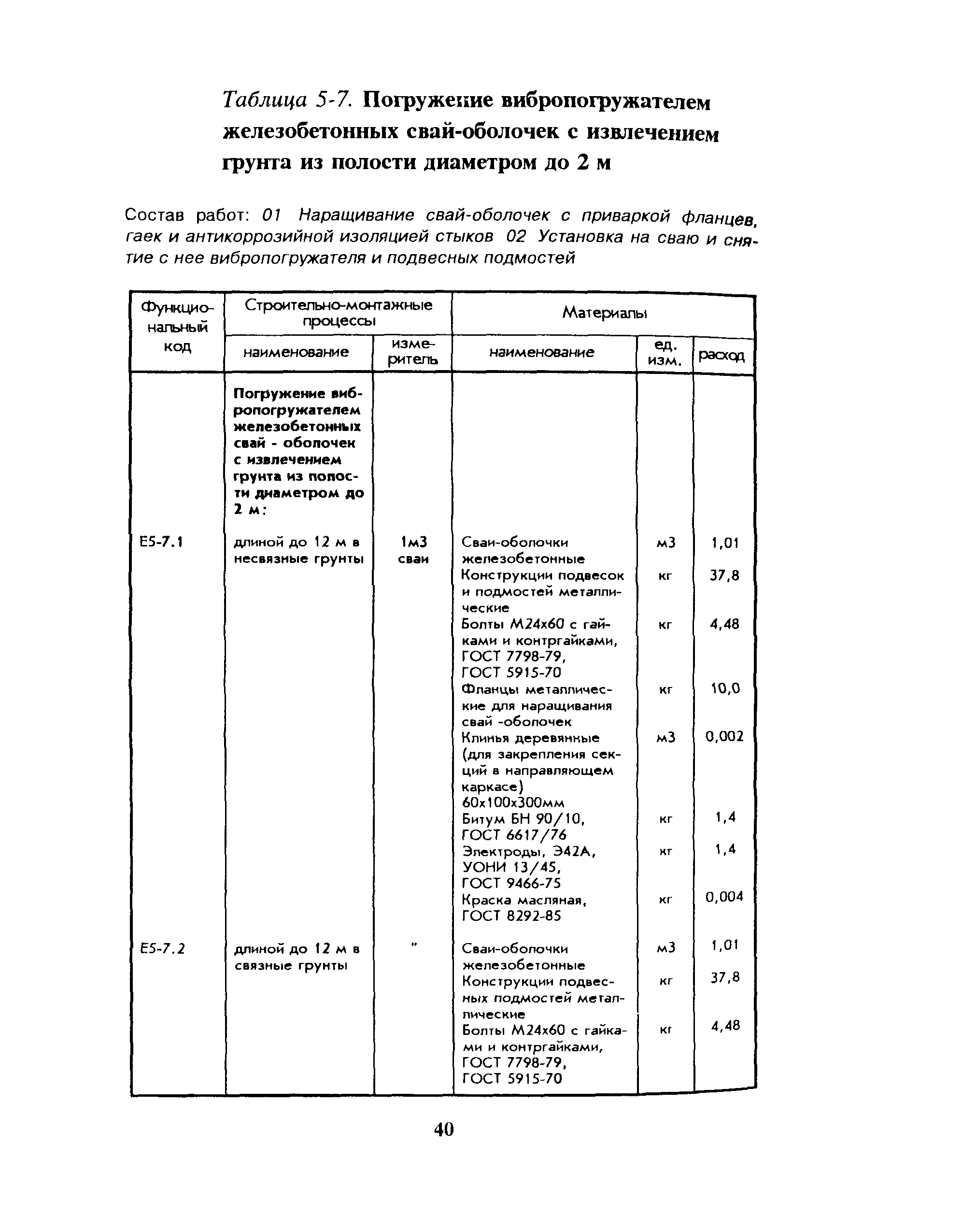

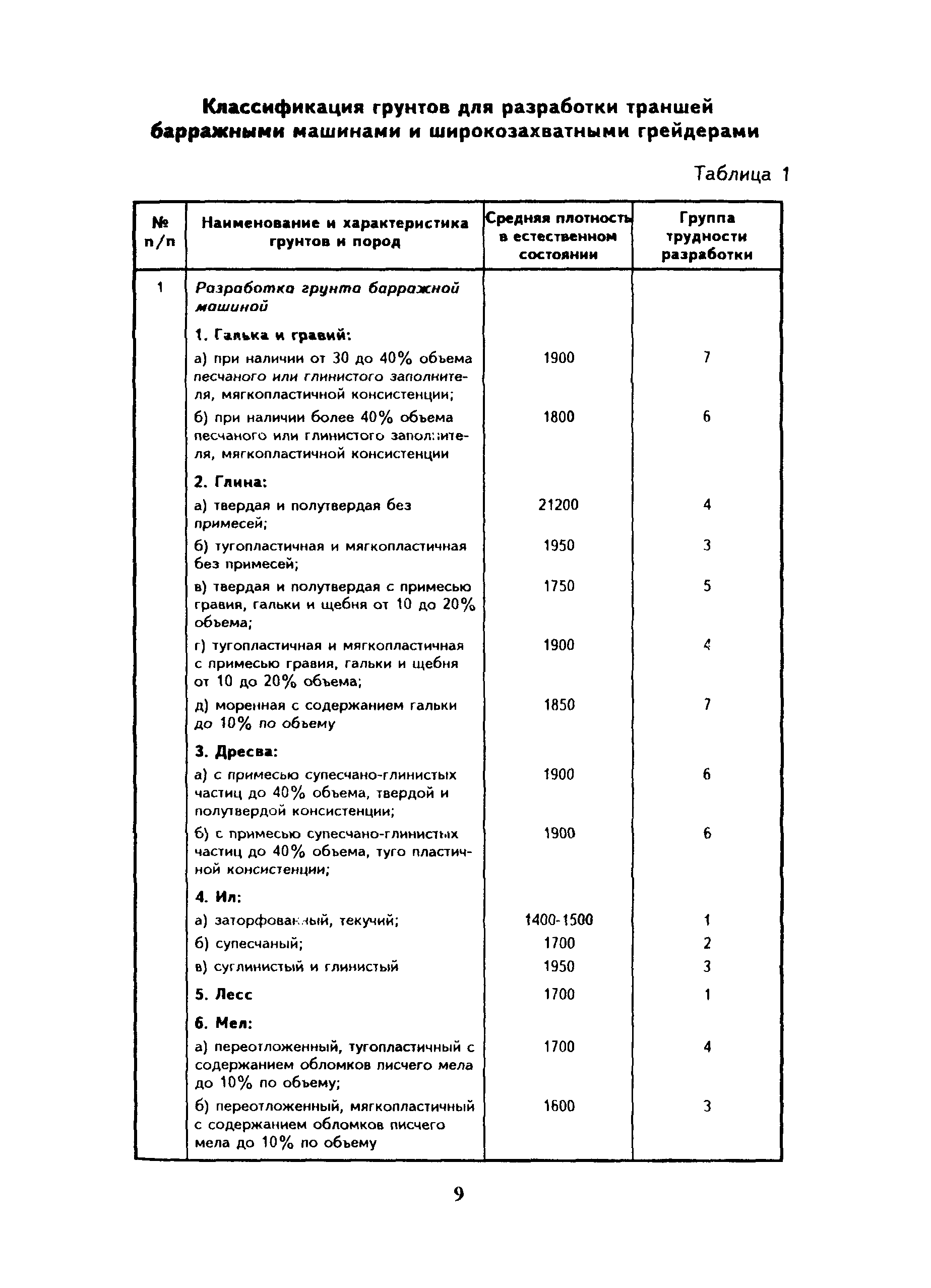

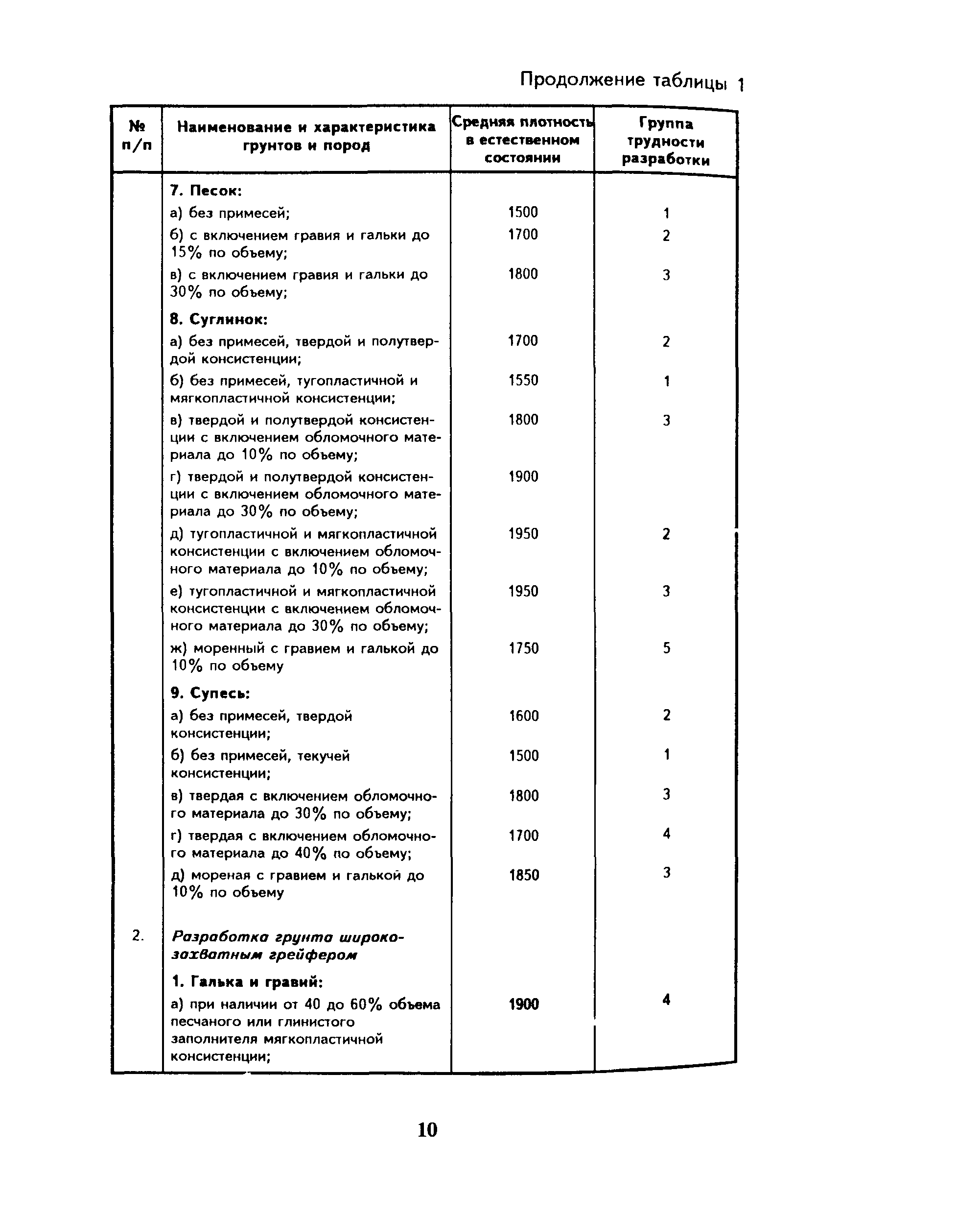

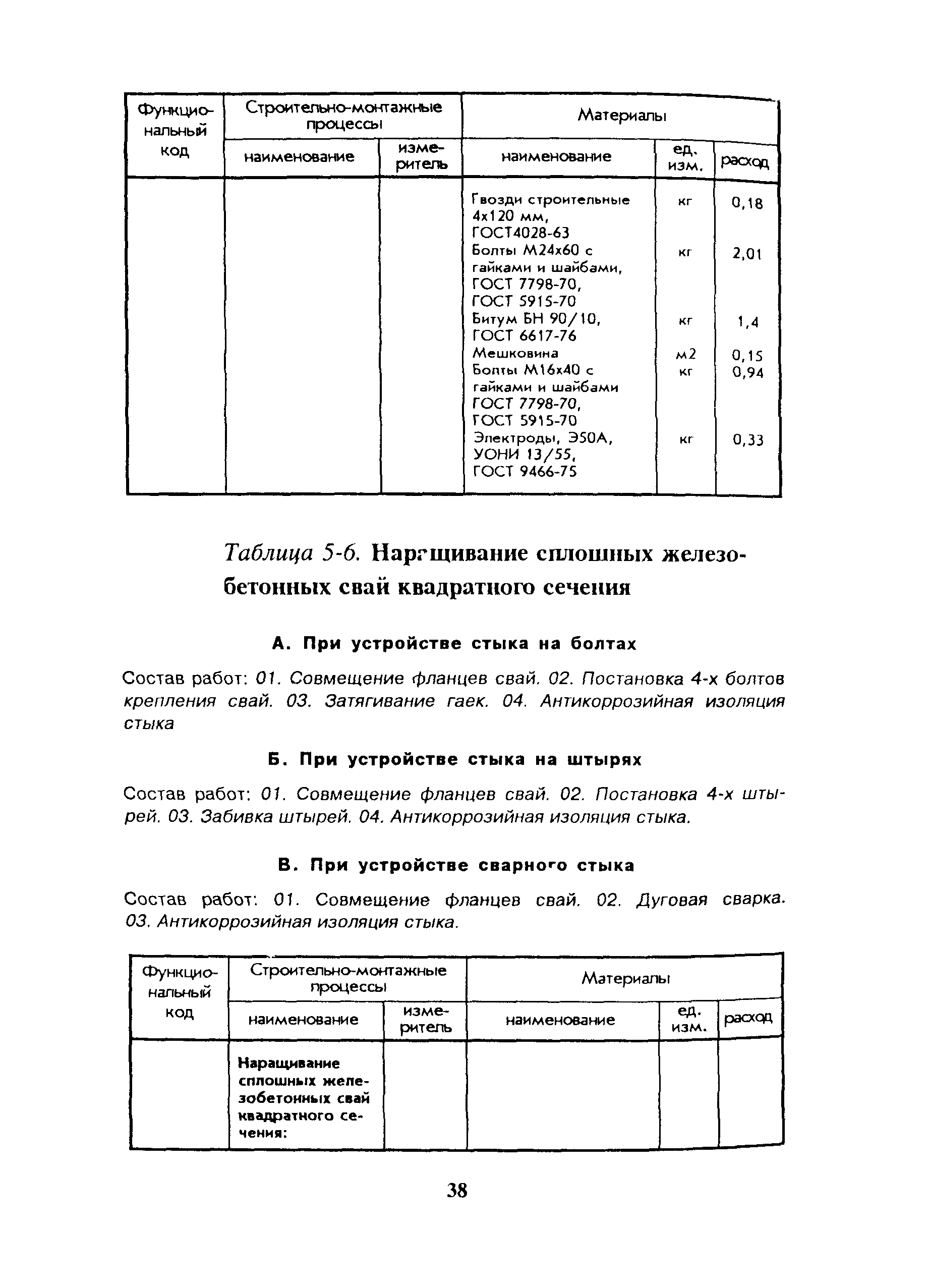

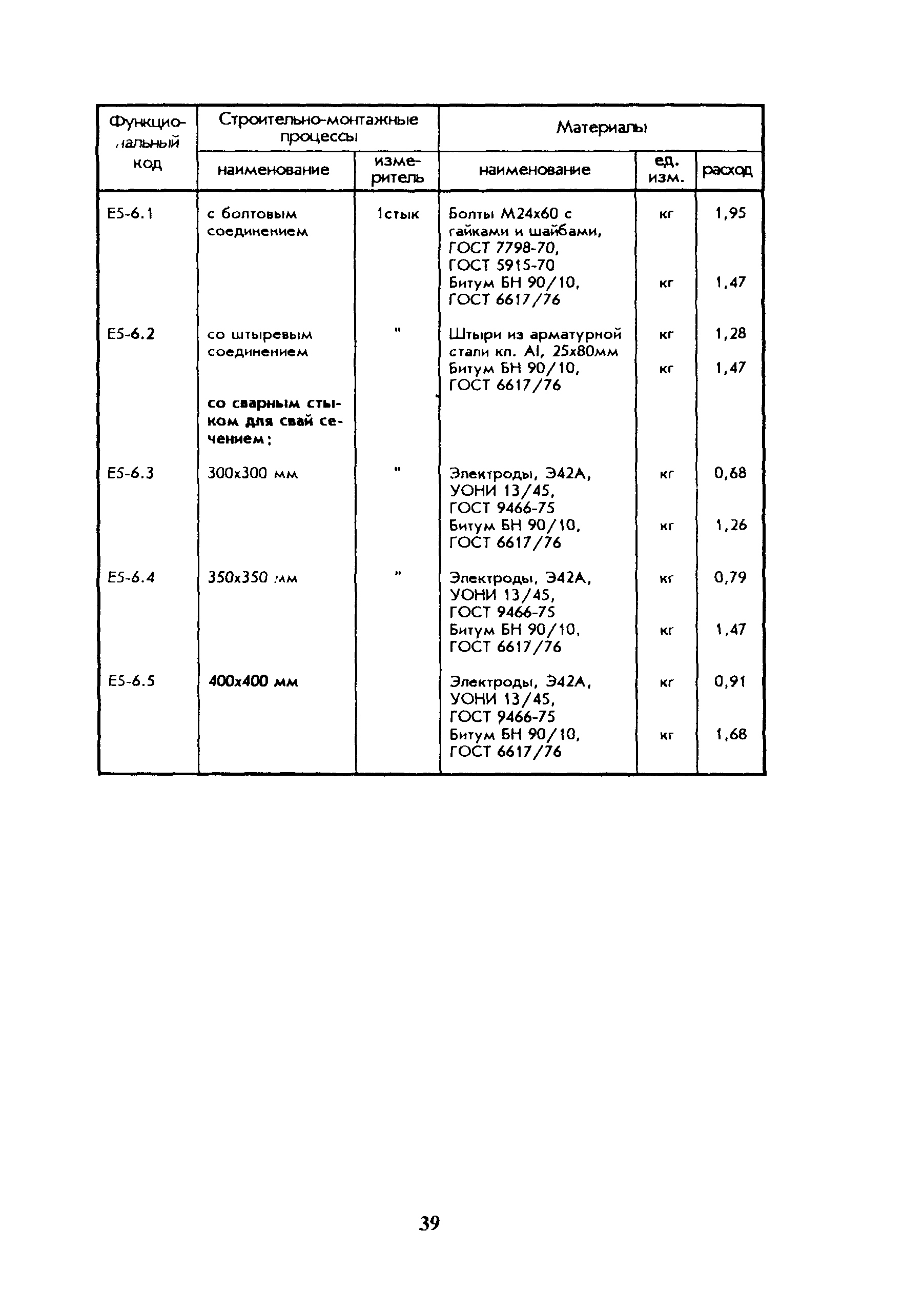

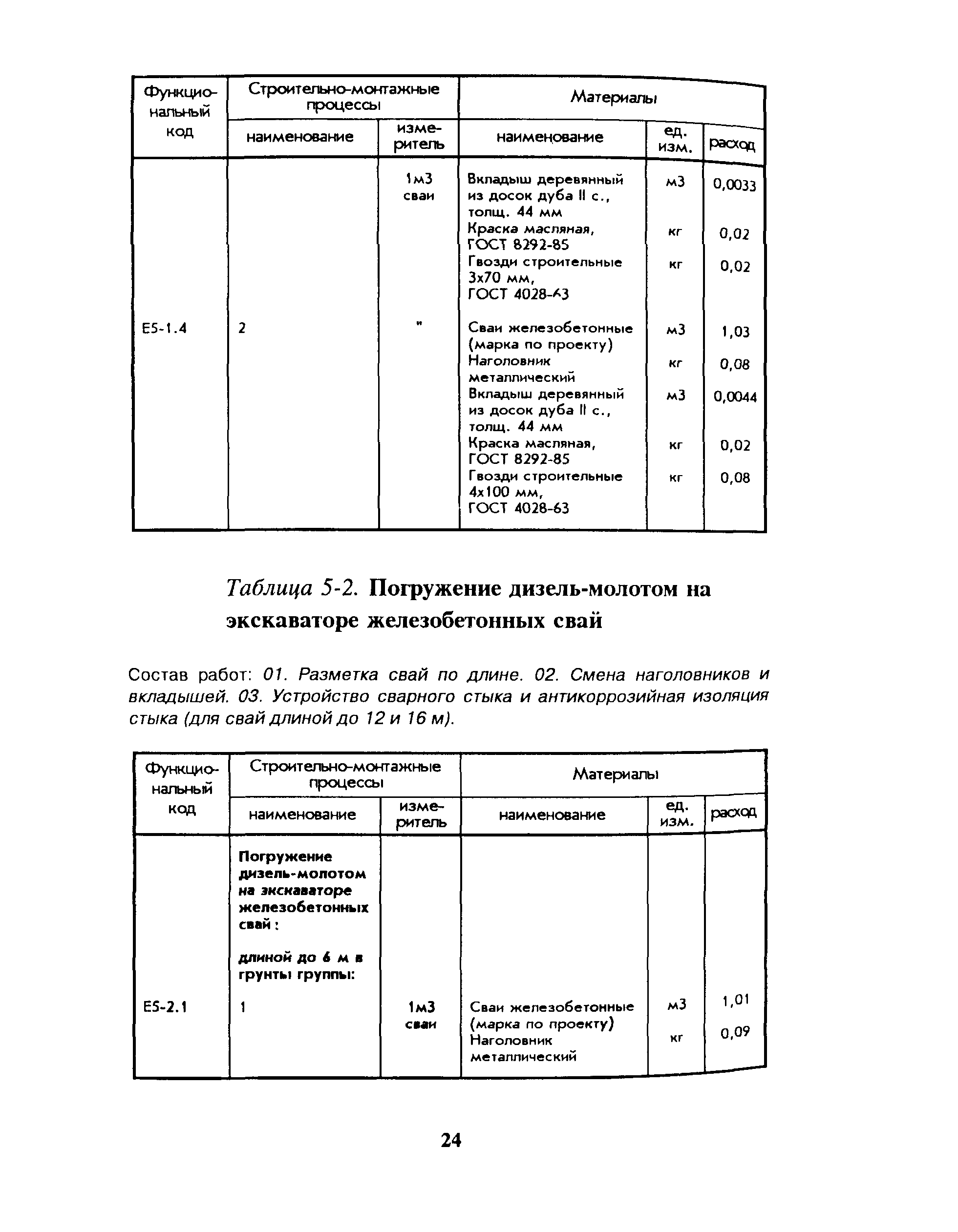

Оглавление: | Техническая часть 1 Общие указания Классификация грунтов для разработки траншей барражными машинами и широкозахватными грейдерами Нормы на 100 м свай или 100 м пакетов из 2-х свай Расход бурового инструмента на 100 м проходки скважины 2 Правила исчисления объемов работ Раздел 01 Свайные работы, выполняемые с земли Таблица 5-1 Погружение дизель-молотом на тракторе железобетонных свай Таблица 5-2 Погружение дизель-молотом на экскаваторе железобетонных свай Таблица 5-3 Погружение дизель-молотом на гусеничном копре железобетонных свай Таблица 5-4 Погружение рельсовым копром железобетонных свай Таблица 5-5 Погружение вибропогружателем железобетонных свай Таблица 5-6 Наращивание сплошных железобетонных свай квадратного сечения А При устройстве стыка на болтах Б При устройстве стыка на штырях В При устройстве сварного стыка Таблица 5-7 Погружение вибропогружателем железобетонных свай-оболочек с извлечением грунта из полости диаметром до 2 м Таблица 5-8 Погружение вибропогружателем железобетонных свай-оболочек с извлечением грунта из полости диаметром до 3 м Таблица 5-9 Заполнение бетоном полых свай и свай-оболочек Таблица 5-10 Вырубка бетона из арматурного каркаса железобетонных свай Таблица 5-11 Погружение дизель-молотом на тракторе шпунтовых свай Таблица 5-12 Погружение вибропогружателем стальных шпунтовых свай Таблица 5-14 Крепление шпунтового ограждения котлована под опоры мостов Таблица 5-15 Погружение деревянных свай в мостостроении Таблица 5-16 Обстройка деревянного шпунтового ряда (шапочный брус и парные схватки на шпунтовой стенке) Таблица 5-17 Устройство и разработка подмостей под копер Таблицы 5-18 и 5-19 Погружение железобетонных свай-колонн длиной до 6 и 8 м Таблицы 5-20 и 5-21 Погружение железобетонных свай-колонн длиной до 10 и 12 м Таблица 5-22 Погружение железобетонных свай-колонн длиной до 14 и 16 м Таблица 5-24 Погружение безростверковых железобетонных свай Таблица 5-26 Установка железобетонных насадок-стаканов Таблица 5-27 Погружение одиночных составных железобетонных свай Таблица 5-28 Устройство буронабивных свай в сухих грунтах с бурением скважин вращательным (ковшовым) способом Таблица 5-29 Устройство буронабивных свай с бурением скважин вращательным (шнековым) способом Таблица 5-30 Устройство железобетонных буронабивных свай диаметром до 630 мм ударно-канатным способом бурения Таблица 5-31 Устройство железобетонных буронабивных свай диаметром до 720 мм Таблица 5-32 Устройство железобетонных буронабивных свай диаметром до 820 мм Таблица 5-33 Устройство железобетонных буронабивных свай диаметром до 1020 мм Таблица 5-34 Устройство железобетонных буронабивных свай диаметром до 500-600 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 5-35 Устройство железобетонных буронабивных свай диаметром до 700-800 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 5-36 Устройство железобетонных буронабивных свай диаметром до 900-1000 мм в устойчивых грунтах 2 группы установкой СБУ Таблица 5-37 Устройство железобетонных буронабивных свай диаметром 500-600 мм с уширением до 1400 мм в устойчивых грунтах 1-2 группы установкой СБУ Таблица 5-38 Устройство железобетонных буронабивных свай диаметром 700-800 мм с уширением до 1800 мм в устойчивых грунтах 1-2 группы установкой СБУ Таблица 5-39 Устройство железобетонных буронабивных свай диаметром 900-1000 мм с уширением до 1800 мм в устойчивых грунтах 1-2 группы установкой СБУ Таблица 5-40 Устройство железобетонных буронабивных свай в неустойчивых грунтах с глинистым раствором вращательным (роторным) способом бурения Таблица 5-41 Устройство железобетонных буронабивных свай диаметром 500-600 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 5-42 Устройство железобетонных буронабивных свай диаметром 700-800 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 5-43 Устройство железобетонных буронабивных свай диаметром 900-1000 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 5-44 Устройство железобетонных буронабивных свай диаметром 500-600 мм с уширением до 1400 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 5-45 Устройство железобетонных буронабивных свай диаметром 700-800 мм с уширением до 1800 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 5-46 Устройство железобетонных буронабивных свай диаметром 90010800 мм с уширением до 1800 мм в неустойчивых водонасыщенных грунтах 2 группы установкой СБУ Таблица 5-64 Разработка траншей глубиной до 10 м установкой с плоским грейфером Таблица 5-65 Разработка траншей глубиной до 15 м установкой с плоским грейфером Таблица 5-66 Разработка траншей глубиной до 7 м экскаватором "обратная лопата" Таблица 5-69 Укладка в траншею противофильтрационных материалов Таблица 5-70 Устройство завес Таблица 5-71 Наращивание железобетонных свай и панелей Таблица 5-72 Установка и извлечение железобетонных ограничителей захваток |

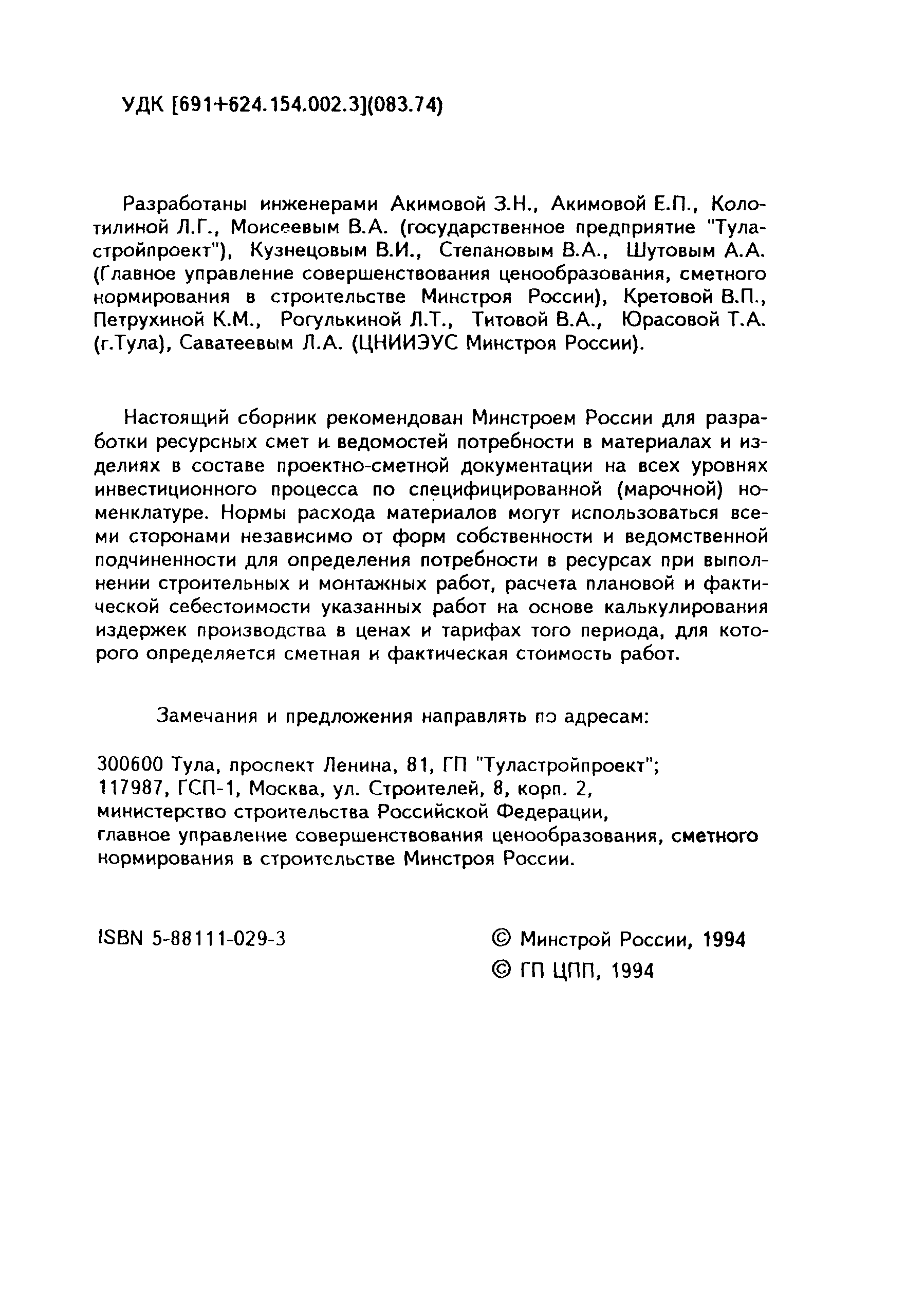

Разработан: | ГП Туластройпроект
|
Утверждён: | 15.02.1994 Госстрой России (Russian Federation Gosstroy 12-21)
|
Издан: | ГП ЦПП (1994 г. )
|
Расположен в: |
|
Нормативные ссылки: | |
