ГОСТ Р 50406-92

(ИСО 2010-83,
ИСО 7047-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А и В

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1507

Стандарт разработан методом прямого применения международных стандартов ИСО 2010-83 «Винты с полупотайной головкой и прямым шлицем (нормальная головка). Класс А» и ИСО 7047-83 «Винты с полупотайной головкой и крестообразным шлицем. Класс А» с дополнительными требованиями, отражающими потребности народного хозяйства

3 ВВЕДЕН ВПЕРВЫЕ

4 ПЕРЕИЗДАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
КЛАССОВ ТОЧНОСТИ А и В

Технические условия

Raised countersunk head screws.
Product grade A and B.
Specifications

ГОСТ P
50406-92

(ИСО 2010-83,
ИСО 7047-83)

Дата введения 1994-01-01

Настоящий стандарт распространяется на винты с полупотайной головкой с прямым и крестообразным шлицем классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

1 Размеры

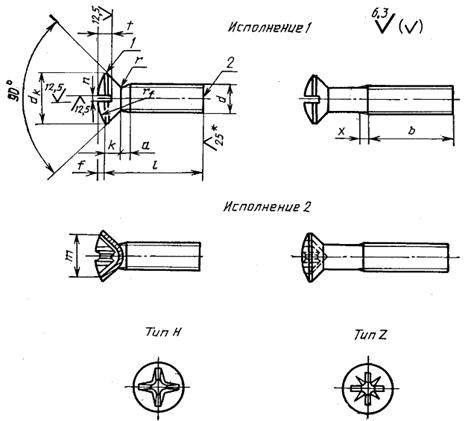

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.

Untitled-1%20copy

__________

* Для винтов, обработанных резанием, в остальных случаях не нормируют.

1 - кромка скругленная или острая; 2 - конец в состоянии после накатки.

Диаметр стержня приблизительно равен среднему диаметру резьбы или наружному диаметру резьбы.

Таблица 1

В миллиметрах

Номинальный диаметр резьбы d

M1

M1,2

M1,4

M1,6

М2

М2,5

М3

(М3,5)1)

M4

М5

М6

М8

М10

M12

M14

М16

M18

M20

Р2)

крупный

0,25

0,25

0,3

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

мелкий

-

-

-

-

-

-

-

-

-

-

-

1

1,25

1,25

1,5

1,5

1,5

1,5

а, не более

крупный шаг

0,5

0,5

0,6

0,7

0,8

0,9

1

1,2

1,4

1,6

2

2,5

3

3,5

4

4

5

5

мелкий шаг

-

-

-

-

-

-

-

-

-

-

-

2

2,5

2,5

3

3

3

3

b

не менее

25

25

25

25

25

25

25

38

38

38

38

38

38

38

38

38

42

46

dк

не более

1,9

2,3

2,6

3

3,8

4,7

5,5

7,3

8,4

9,3

11,3

15,8

18,3

21,5

25

28,5

32,5

36

не менее

1,65

2,05

2,35

2,75

3,5

4,4

5,2

6,94

8,04

8,94

10,87

15,37

17,78

20,98

24,48

27,98

31,88

35,38

f

≈

0,25

0,3

0,35

0,4

0,5

0,6

0,7

0,8

1

1,2

1,4

2

2,3

3

3,5

4

4,5

5

k

не более

0,6

0,72

0,84

1

1,2

1,5

1,65

2,35

2,7

2,3

3,3

4,65

5

6

7

8

9

10

n

номин.

0,25

0,3

0,3

0,4

0,5

0,6

0,8

1

1,2

1,2

1,6

2

2,5

3

3

4

4

5

не менее

0,31

0,36

0,36

0,46

0,56

0,66

0,86

1,06

1,26

1,26

1,66

2,06

2,56

3,06

3,06

4,07

4,07

5,07

не более

0,45

0,5

0,5

0,6

0,7

0,8

1

1,2

1,51

1,51

1,91

2,31

2,81

3,31

3,31

4,37

4,37

5,37

r

не более

0,1

0,12

0,14

0,4

0,5

0,6

0,8

0,9

1

1,3

1,5

2

2,5

1,2

1,4

1,6

1,8

2

rf

2,1

2,6

2,9

3

4

5

6

8,5

9,5

9,5

12

16,5

19,5

22,5

26

30

34

38

t

не менее

0,4

0,48

0,56

0,64

0,8

1

1,2

1,4

1,6

2

2,4

3,2

3,8

4,8

5,6

6,4

7,2

8

не более

0,55

0,64

0,73

0,8

1

1,2

1,45

1,7

1,9

2,4

2,8

3,7

4,4

5,4

6,3

7,2

8,1

9

Крестообразный шлиц:

Тип Н

номер шлица

-

-

-

0

1

2

3

4

-

-

-

-

m

-

-

-

1,9

2

3

3,4

4,8

5,2

5,4

7,3

9,6

10,4

12,6

-

-

-

-

глубина вхождения калибра в шлиц

не менее

-

-

-

0,9

1,2

1,5

1,8

2,25

2,7

2,9

3,5

4,75

5,5

7,8

-

-

-

-

не более

-

-

-

1,2

1,5

1,85

2,2

2,75

3,2

3,4

4

5,25

6

8,3

-

-

-

-

Тип Z

m

-

-

-

2

2,2

3

3,8

4,8

5,2

5,6

7,2

9,6

10,4

-

-

-

-

-

глубина вхождения калибра в шлиц

не менее

-

-

-

0,95

1,15

1,5

1,8

2,25

2,65

2,9

3,4

4,75

5,6

-

-

-

-

-

не более

-

-

-

1,2

1,4

1,75

2,1

2,7

3,1

3,35

3,85

5,2

6,95

-

-

-

-

-

х, не более

крупный шаг

0,6

0,6

0,75

0,9

1

1,1

1,25

1,5

1,75

2

2,5

3,2

3,8

4,3

5

5

6,3

6,3

мелкий шаг

-

-

-

-

-

-

-

-

-

-

-

2,5

3,2

3,2

3,8

3,8

3,8

3,8

1) Размеры, заключенные в скобки, применять не рекомендуется.

2) Р - шаг резьбы.

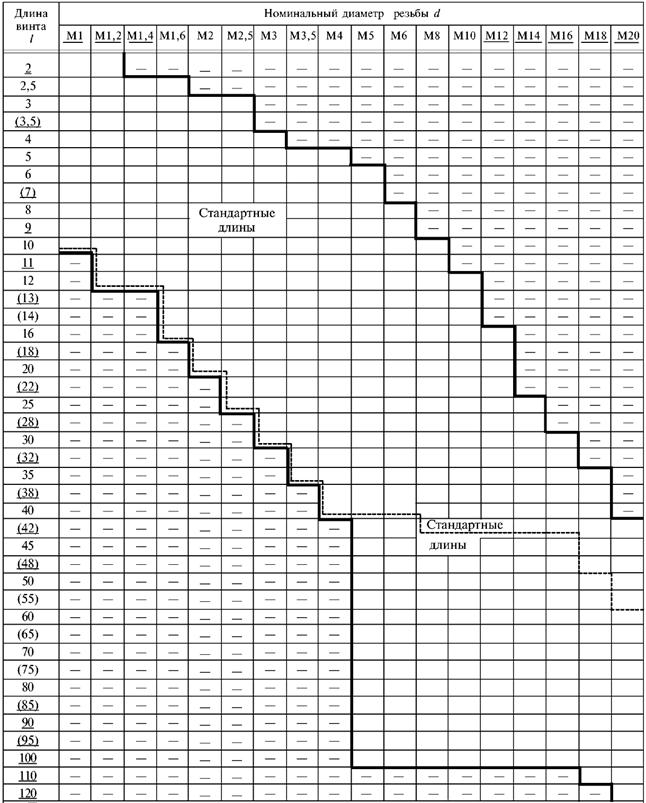

Таблица 2

В миллиметрах

Примечания:

1. Длины винтов, заключенные в скобки, применять не рекомендуется.

2. Винты с номинальными длинами, расположенными выше пунктирной линии, изготовляются с резьбой до головки [b = l-(k+a)].

2. Технические требования

Материал

Углеродистая сталь

Коррозионно-стойкая, жаропрочная, жаростойкая и теплоустойчивая сталь

Цветные сплавы

Общие технические требования

ГОСТ 1759.0

Резьба

размеры

Профиль и основные размеры

стандарт

ГОСТ 9150, ГОСТ 24705

допуски

6g

стандарт

ГОСТ 16093

Механические свойства

классы прочности и группы

3.6, 4.6, 4.8, 5.6, 5.8

21 - 26

31 - 35

стандарт

ГОСТ 1759.4

ГОСТ 1759.0

Допуски

классы точности

А и В

стандарт

Неуказанные на рисунке и в таблицах 1 и 2 допуски размеров, отклонений формы и расположения поверхностей - ГОСТ 1759.1

Крестообразный шлиц

ГОСТ 10753

Поверхность изделия

Допустимые дефекты поверхности - ГОСТ 1759.2

Без покрытия и с покрытием - ГОСТ 1759.0, ГОСТ 9.301, ГОСТ 9.303

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Крестообразный шлиц - ГОСТ 10753

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 1759.4 │ ГОСТ 1759.0

Покрытие - ГОСТ 9.302

Приемка

ГОСТ 17769

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

Пример условного обозначения винта с полупотайной головкой, класса точности А, исполнения 1, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска 6g, длиной l = 50 мм, класса прочности 4.8, без покрытия:

Винт АМ8-6g · 50.48 ГОСТ Р 50406-92

То же, класса точности В, исполнения 2, со шлицем типа Н, с мелким шагом резьбы, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт 2М8 · 1-6g · 50.48.016 ГОСТ Р 50406-92

То же, со шлицем типа Z:

Винт 2ZM8 · 1-6g · 50.48.016 ГОСТ Р 50406-92

Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ
(справочное)

Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ при номинальном диаметре резьбы d, мм

M1

M1,2

M1,4

M1,6

M2

М2,5

М3

М3,5

М4

М5

M6

М8

М10

М12

М14

M16

М18

M20

2

0,014

0,025

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

2,5

0,016

0,028

0,038

0,057

-

-

-

-

-

-

-

-

-

-

-

-

-

-

3

0,018

0,030

0,042

0,063

0,110

0,195

-

-

-

-

-

-

-

-

-

-

-

-

3,5

0,021

0,033

0,047

0,069

0,119

0,209

-

-

-

-

-

-

-

-

-

-

-

-

4

0,023

0,036

0,051

0,074

0,128

0,224

0,326

-

-

-

-

-

-

-

-

-

-

-

5

0,027

0,043

0,060

0,085

0,146

0,253

0,369

0,667

0,966

-

-

-

-

-

-

-

-

-

6

0,031

0,050

0,069

0,096

0,164

0,282

0,412

0,726

1,048

1,474

-

-

-

-

-

-

-

-

7

0,035

0,056

0,078

0,107

0,182

0,311

0,455

0,785

1,120

1,596

-

-

-

-

-

-

-

-

8

0,040

0,065

0,087

0,118

0,200

0,341

0,499

0,843

1,196

1,718

2,692

-

-

-

-

-

-

-

9

0,044

0,072

0,096

0,130

0,218

0,370

0,542

0,902

1,273

1,840

2,867

-

-

-

-

-

-

-

10

0,048

0,079

0,105

0,142

0,237

0,400

0,585

0,960

1,349

1,962

3,041

6,860

-

-

-

-

-

-

11

-

0,085

0,114

0,153

0,255

0,429

0,628

1,019

1,426

2,084

3,216

7,175

-

-

-

-

-

-

12

-

0,092

0,123

0,164

0,273

0,458

0,671

1,077

1,502

2,206

3,390

7,491

11,22

-

-

-

-

-

13

-

-

-

0,175

0,291

0,487

0,715

1,136

1,579

2,328

3,565

7,806

11,71

-

-

-

-

-

14

-

-

-

0,186

0,309

0,517

0,758

1,195

1,655

2,451

3,740

8,122

12,21

-

-

-

-

-

16

-

-

-

0,197

0,345

0,576

0,845

1,312

1,808

2,695

4,090

8,753

13,21

20,38

-

-

-

-

18

-

-

-

-

0,381

0,634

0,932

1,428

1,961

2,939

4,440

9,384

14,21

21,83

-

-

-

-

20

-

-

-

-

0,417

0,693

1,019

1,545

2,114

3,184

4,789

10,020

15,21

23,28

-

-

-

-

22

-

-

-

-

-

0,752

1,106

1,662

2,267

3,429

5,139

10,650

16,21

25,25

-

-

-

-

25

-

-

-

-

-

0,840

1,235

1,838

2,496

3,795

5,661

11,590

17,70

27,44

39,73

-

-

-

28

-

-

-

-

-

-

1,365

2,013

2,725

4,162

6,185

12,540

19,20

29,60

42,69

-

-

-

30

-

-

-

-

-

-

1,452

2,130

2,878

4,406

6,534

13,170

20,20

31,05

44,67

61,46

-

-

32

-

-

-

-

-

-

-

2,247

3,031

4,650

6,883

13,800

21,20

32,50

46,65

64,11

-

-

35

-

-

-

-

-

-

-

2,423

3,261

5,016

7,407

14,750

22,69

34,67

49,61

68,09

90,24

-

38

-

-

-

-

-

-

-

-

3,491

5,382

7,932

15,700

24,19

36,84

52,58

72,07

95,18

-

40

-

-

-

-

-

-

-

-

3,644

5,626

8,280

16,320

25,20

38,29

54,56

74,72

98,47

126,6

42

-

-

-

-

-

-

-

-

-

5,870

8,630

16,950

26,20

39,74

56,54

77,37

101,77

130,8

45

-

-

-

-

-

-

-

-

-

6,237

9,154

17,900

27,69

41,91

59,51

81,35

106,71

137,0

48

-

-

-

-

-

-

-

-

-

6,603

9,679

18,850

29,18

44,08

62,47

85,33

111,65

143,3

50

-

-

-

-

-

-

-

-

-

6,849

10,027

19,480

30,17

45,53

64,45

87,98

114,95

147,4

55

-

-

-

-

-

-

-

-

-

7,460

10,900

21,080

32,67

49,15

69,39

94,62

123,18

157,8

60

-

-

-

-

-

-

-

-

-

8,071

11,773

22,580

35,17

52,76

74,34

101,24

131,43

168,2

65

-

-

-

-

-

-

-

-

-

8,682

12,646

24,080

37,67

56,38

79,29

107,88

139,66

178,5

70

-

-

-

-

-

-

-

-

-

9,293

13,519

25,680

40,16

60,00

84,22

114,51

147,90

188,9

75

-

-

-

-

-

-

-

-

-

9,904

14,393

27,280

42,66

63,62

89,18

121,13

156,13

199,3

80

-

-

-

-

-

-

-

-

-

10,515

15,266

28,940

45,13

67,24

94,12

127,77

164,36

209,7

85

-

-

-

-

-

-

-

-

-

11,126

16,140

30,540

47,63

70,55

99,07

134,39

172,61

220,0

90

-

-

-

-

-

-

-

-

-

11,737

17,013

32,140

50,13

73,94

104,01

141,03

180,84

230,4

95

-

-

-

-

-

-

-

-

-

12,349

17,886

33,740

52,63

77,56

108,22

147,65

189,08

240,8

100

-

-

-

-

-

-

-

-

-

12,960

18,760

35,340

55,13

81,17

113,17

154,27

197,32

251,2

110

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

213,79

271,9

120

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

-

292,7

Примечание - Для определения массы винтов из алюминиевого сплава величины масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.
