ГОСТ Р 50404-92
(ИСО 1580-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ
СКРУГЛЕННОЙ ГОЛОВКОЙ С ПРЯМЫМ
ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ А И В

Технические условия

ГОССТАНДАРТ РОССИИ
Москва

Предисловие

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 23 ноября 1992 г. № 1505

Стандарт разработан методом прямого применения ИСО 1580-83 «Винты с цилиндрический скругленной головкой. Класс А» с дополнительными требованиями, отражающими потребности народного хозяйства

3 ВВЕДЕН ВПЕРВЫЕ

4 ПЕРЕИЗДАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВИНТЫ С ЦИЛИНДРИЧЕСКОЙ СКРУГЛЕННОЙ ГОЛОВКОЙ С
ПРЯМЫМ ШЛИЦЕМ
КЛАССОВ ТОЧНОСТИ А И В

Технические условия

Slotted pan head screws.
Product grades A and B. Specifications

ГОСТ P
50404-92

(ИСО 1580-83)

Дата введения 1994-01-01

Настоящий стандарт распространяется на винты с цилиндрической скругленной головкой с прямым шлицем классов точности А и В с номинальным диаметром резьбы от 1,6 до 10 мм.

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отвечающие потребностям народного хозяйства, выделены подчеркиванием, а также приведены в приложении.

1 РАЗМЕРЫ

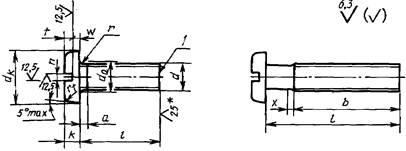

Конструкция и размеры винтов должны соответствовать указанным на рисунке и в таблицах 1 и 2.

________

* Для винтов, обработанных резанием, в остальных случаях не нормируют.

1 - конец в состоянии после накатки

Диаметр стержня приблизительно равен среднему диаметру резьбы или равен наружному диаметру резьбы.

Таблица 1

В милиметрах

 Номинальный диаметр резьбы d

M1,6

М2

М2,5

М3

(М3,5)1)

М4

М5

М6

М8

М10

P2)

крупный

0,35

0,4

0,45

0,5

0,6

0,7

0,8

1

1,25

1,5

мелкий

-

-

-

-

-

-

-

-

1

1,25

а, не более

крупный шаг

0,7

0,8

0,9

1

1,2

1,4

1,6

2

2,5

3

мелкий шаг

-

-

-

-

-

-

-

-

2

2,5

b

не менее

25

25

25

25

38

38

38

38

38

38

dK

не более

3,2

4

5

5,6

7

8

9,5

12

16

20

не менее

2,9

3,7

4,7

5,3

6,64

7,64

9,14

11,57

15,57

19,48

dа

не более

2,1

2,6

3,1

3,6

4,1

4,7

5,7

6,8

9,2

11,2

k

не более

1

1,3

1,5

1,8

2,1

2,4

3

3,6

4,8

6

А

0,86

1,16

1,36

1,66

1,96

2,26

2,86

3,3

4,5

5,7

В

0,86

1,05

1,25

1,55

1,85

2,15

2,75

3,3

4,5

5,7

n

номин.

0,4

0,5

0,6

0,8

1

1,2

1,2

1,6

2

2,5

не менее

0,46

0,56

0,66

0,86

1,06

1,26

1,26

1,66

2,06

2,56

не более

0,6

0,7

0,8

1

1,2

1,51

1,51

1,91

2,31

2,81

r

не менее

0,1

0,1

0,1

0,1

0,1

0,2

0,2

0,25

0,4

0,4

rf

справ.

0,5

0,6

0,8

0,9

1

1,2

1,5

1,8

2,4

3

t

не менее

0,35

0,5

0,6

0,7

0,8

1

1,2

1,4

1,9

2,4

х, не более

крупный шаг

0,9

1

1,1

1,25

1,5

1,75

2

2,5

3,2

3,8

мелкий шаг

-

-

-

-

-

-

-

-

2,5

3,2

w

не менее

0,3

0,4

0,5

0,7

0,8

1

1,2

1,4

1,9

2,4

1) Размеры, заключенные в скобки, применять не рекомендуется.

2) Р - шаг резьбы.

Таблица 2

В миллиметрах

Длина винта l

Номинальный диаметр резьбы d

М1,6

М2

М2,5

М3

М3,5

М4

М5

М6

М8

М10

2



-

-

-

-

-

-

-

-

-

2,5









-

-

-

-

-

-

3









-

-

-

-

-

-

4













-

-

-

-

5













-

-

-

-

6















-

-

-

8

















-

-

10



















-

12





















(14)









Стандартные длины







16















(18)

-



















20

-



















(22)

-

-

















25

-

-

















(28)

-

-

-















30

-

-

-















35

-

-

-















40

-

-

-















45

-

-

-















50

-

-

-















(55)

-

-

-















60

-

-

-















(65)

-

-

-















70

-

-

-















(75)

-

-

-

-

-

-

-

-





80

-

-

-

-

-

-

-

-





Примечания:

1 Длины винтов, заключенные в скобки, применять не рекомендуется.

2 Винты c номинальными длинами, расположенными выше пунктирной линии, изготовляются с резьбой до головки

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Таблица 3

Материал

Углеродистая сталь

Коррозионно-стойкая, жаропрочная, жаростойкая и теплоустойчивая сталь

Цветные сплавы

Общие технические
требования

ГОСТ 1759.0

Резьба

размеры

Профиль и основные размеры

стандарт

ГОСТ 9150, ГОСТ 24705

допуски

6g

стандарт

ГОСТ 16093

Механические свойства

классы
прочности
и группы

3.6, 4.6, 4.8,
5.6, 5.8

21 - 26

31 - 35

стандарт

ГОСТ 1759.4

ГОСТ 1759.0

Допуски

класс
точности

А и В

стандарт

неуказанные в табл. 1 и 2 допуски размеров, отклонений формы и расположения поверхностей - ГОСТ 1759.1

Поверхность изделия

Допустимые дефекты поверхности - ГОСТ 1759.2

Без покрытия и с покрытием - ГОСТ 1759.0,
ГОСТ 9.301, ГОСТ 9.303

Методы контроля

Размеры, отклонения формы и расположения поверхностей - ГОСТ 1759.1

Дефекты поверхности - ГОСТ 1759.2

Механические свойства

ГОСТ 1759.4                    ГОСТ 1759.0

Покрытие - ГОСТ 9.302

Приемка

ГОСТ 17769

Маркировка и упаковка

ГОСТ 1759.0, ГОСТ 18160

Пример условного обозначения винта с цилиндрической скругленной головкой класса точности А, диаметром резьбы d = 8 мм, с крупным шагом резьбы, с полем допуска резьбы 6g, длиной l = 50 мм, класса прочности 4.8, без покрытия:

Винт AM8-6g×50.48 ГОСТ Р 50404-92

То же, класса точности В, с мелким шагом резьбы, с цинковым покрытием толщиной 6 мкм, хроматированным:

Винт M8×1-6g×50.48.016 ГОСТ Р 50404-92

Теоретическая масса винтов указана в приложении.

ПРИЛОЖЕНИЕ
(справочное)

Теоретическая масса винтов

Длина винта l, мм

Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈, при номинальном диаметре резьбы d, мм

M1,6

М2

М2,5

М3

М3,5

М4

М5

М6

М8

М10

2

0,113

-

-

-

-

-

-

-

-

-

2,5

0,119

0,190

-

-

-

-

-

-

-

-

3

0,124

0,199

0,313

0,448

-

-

-

-

-

-

4

0,135

0,217

0,342

0,491

0,793

1,087

-

-

-

-

5

0,147

0,235

0,371

0,535

0,852

1,163

-

-

-

-

6

0,158

0,235

0,401

0,578

0,910

1,240

2,039

-

-

-

8

0,180

0,289

0,459

0,665

1,027

1,393

2,283

4,036

-

-

10

0,203

0,325

0,518

0,751

1,144

1,546

2,527

4,385

9,379

-

12

0,225

0,361

0,576

0,838

1,261

1,699

2,772

4,734

10,01

18,10

14

0,248

0,397

0,635

0,924

1,378

1,852

3,016

5,084

10,64

19,09

16

0,270

0,433

0,694

1,010

1,495

2,005

3,260

5,433

11,27

20,09

18

-

0,470

0,752

1,097

1,612

2,158

3,504

5,783

11,90

21,09

20

-

0,506

0,810

1,185

1,729

2,311

3,748

6,133

12,53

22,08

22

- .

-

0,868

1,271

1,846

2,464

3,992

6,482

13,16

23,08

25

- .

-

0,958

1,401

2,022

2,692

4,360

7,005

14,11

24,58

28

-

-

-

1,503

2,315

2,922

4,727

7,529

15,06

26,07

30

-

-

-

1,618

2,432

3,074

4,971

7,878

15,69

27,67

35

-

-

-

1,835

2,608

3,457

5,582

8,751

17,26

29,56

40

-

-

-

2,051

2,900

3,839

6,193

9,624

18,84

32,05

45

-

-

-

2,267

3,193

4,221

6,804

10,50

20,42

34,54

50

-

-

-

2,483

3,486

4,604

7,415

11,37

21,99

37,03

55

-

-

-

2,700

3,778

4,986

8,026

12,24

23,57

39,52

60

-

-

-

2,916

4,071

5,369

8,637

13,11

25,14

42,01

65

-

-

-

3,132

4,364

5,751

9,248

13,98

26,72

44,50

70

-

-

-

3,349

4,657

5,133

9,859

14,86

28,30

47,00

75

-

-

-

-

-

-

-

-

29,87

49,50

80

-

-

-

-

-

-

-

-

31,45

52,00

Примечание. Для определения массы винтов из алюминиевого сплава значения масс, указанные в таблице, следует умножить на коэффициент 0,356, из латуни - на 1,08.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
