ГОСТ Р 50273-92

(ИСО 7040-83)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ГАЙКИ ШЕСТИГРАННЫЕ
САМОСТОПОРЯЩИЕСЯ
С НЕМЕТАЛЛИЧЕСКОЙ ВСТАВКОЙ

Классы прочности 5, 8 и 10

Технические условия







ГОССТАНДАРТ РОССИИ

Москва





Предисловие

1 ПОДГОТОВЛЕН И ВЕСЕН Техническим комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 16 сентября 1992 г. № 1184

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7040-83 «Гайки шестигранные с преобладающим крутящим моментом (с неметаллической вставкой). Тип 1. Классы прочности 5, 8 и 10» с дополнительными требованиями, отражающими потребности народного хозяйства

3 ВВЕДЕН ВПЕРВЫЕ

4 ПЕРЕИЗДАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГАЙКИ ШЕСТИГРАННЫЕ САМОСТОПОРЯЩИЕСЯ
С НЕМЕТАЛЛИЧЕСКОЙ ВСТАВКОЙ

Классы прочности 5, 8 и 10

Технические условия

Prevailing torque type hexagon nuts (with non-metallic insert).
Property classes 5, 8 and 10.
Specifications

ГОСТ Р
50273-92

(ИСО 7040-83)

Дата введения 01.01.94

1. Настоящий стандарт распространяется на шестигранные самостопорящиеся гайки с неметаллической вставкой номинальным диаметром резьбы от 3 до 36 мм (далее - гайки), классов точности А (d < М16) и В (d > М16).

Требования настоящего стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении.

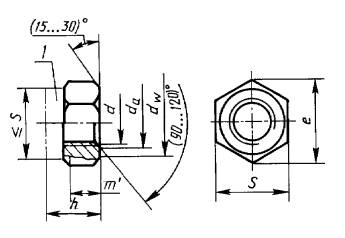

2. Конструкция и размеры гаек должны соответствовать указанным на рисунке и таблице 1.

1 - стопорящий элемент (допускаются различные варианты исполнения)

Таблица 1

В миллиметрах

Резьба d

М3

М4

М5

М6

М8

М10

М12

(М14)

М16

М20

М24

М30

М36

Р2)

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

3

3,5

4

da

не менее

3

4

5

6

8

10

12

14

16

20

24

30

36

не более

3,45

4,60

5,75

6,75

8,75

10,80

13,00

15,10

17,30

21,60

25,90

32,40

38,90

dw

не менее

4,6

5,9

6,9

8,9

11,6

14,6

16,6

19,6

22,5

27,7

33,2

42,7

15,1

е

не менее

6,01

7,66

8,79

11,05

14,38

17,77

20,03

23,35

26,75

32,95

39,55

50,85

60,79

h

не более

4,5

6

6,8

8

9,5

11,9

14,9

17

19,1

22,8

27,1

32,6

38,9

m3)

не менее

2,15

2,9

4,4

4,9

6,44

8,04

10,37

12,1

14,1

16,9

20,2

24,3

29,4

m'4)

не менее

1,65

2,2

2,75

3,3

4,4

5,5

6,6

7,7

8,8

11

13,2

16,5

19,8

S

не более

5,5

7

8

10

13

16

18

21

24

30

36

46

55

не менее

5,32

6,78

7,78

9,78

12,73

15,73

17,73

20,67

23,67

29,16

35

45

53,8

1) Размеры, заключенные в скобки, применять не рекомендуется.

2) Р - шаг резьбы.

3) m - минимальная длина резьбы, равная высоте шестигранника.

4) m' - минимальная высота под ключ.

3. Технические требования по табл. 2.

Таблица 2

Гайка

Типы

NF (нормальное трение),

LF (пониженное трение)

Государственный стандарт

ГОСТ Р 50271

Материал

Корпус гайки

Сталь

Государственный стандарт

ГОСТ Р 50271

Вставка

Полиамид или другой материал

Государственный стандарт

ГОСТ Р 50271

Резьба

Поле допуска

Государственный стандарт

ГОСТ 16093, ГОСТ 24705

Механические свойства

Класс прочности

5, 8 и 10

Государственный стандарт

ГОСТ Р 50271

Преобладающий крутящий момент и другие требования 1)

Государственный стандарт

ГОСТ Р 50271

Допуски

Класс точности

для d £ М16-А

для d > М16-В

Государственный стандарт

ГОСТ 1759.1

Поверхность изделия

Покрытие

ГОСТ 1759.0, ГОСТ Р 50271

Приемка



ГОСТ 17769

1) Смазка допускается в соответствии с требованиями ГОСТ Р 50271.

Пример условного обозначения гайки, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 5, типа NF:

Гайка М12-6Н.5.NF ГОСТ Р 50273-92

ПРИЛОЖЕНИЕ
Справочное

Дополнительные требования, отражающие потребности народного хозяйства

Допускается изготавливать гайки:

- класса прочности 6;

- с резьбой М8´1, М10´1,25, М10´1, М12´1,25, М14´1,5, М16´1,5;

- с размерами, указанными в табл. 3.

Таблица 3

В миллиметрах

Резьба d

М10

М12

М14

е, не менее

18,9

21,1

24,5

dw не менее

15,3

17,2

20,2

S

17

19

22



ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НАРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначения НТД, на который дана ссылка

Номер пункта

ГОСТ 1759.0-87

3

ГОСТ 1759.1-82

ГОСТ 16093-2004

ГОСТ 17769-83

ГОСТ 24705-2004

ГОСТ Р 50271-92
