ГОСТ 21.205-2016

Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений

Обозначение:	ГОСТ 21.205-2016
Обозначение англ:	GOST 21.205-2016
Статус:	взамен
Название рус.:	Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений
Название англ.:	System of design documents for construction. Symbols of elements of pipeline systems of buildings and structures
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.04.2017

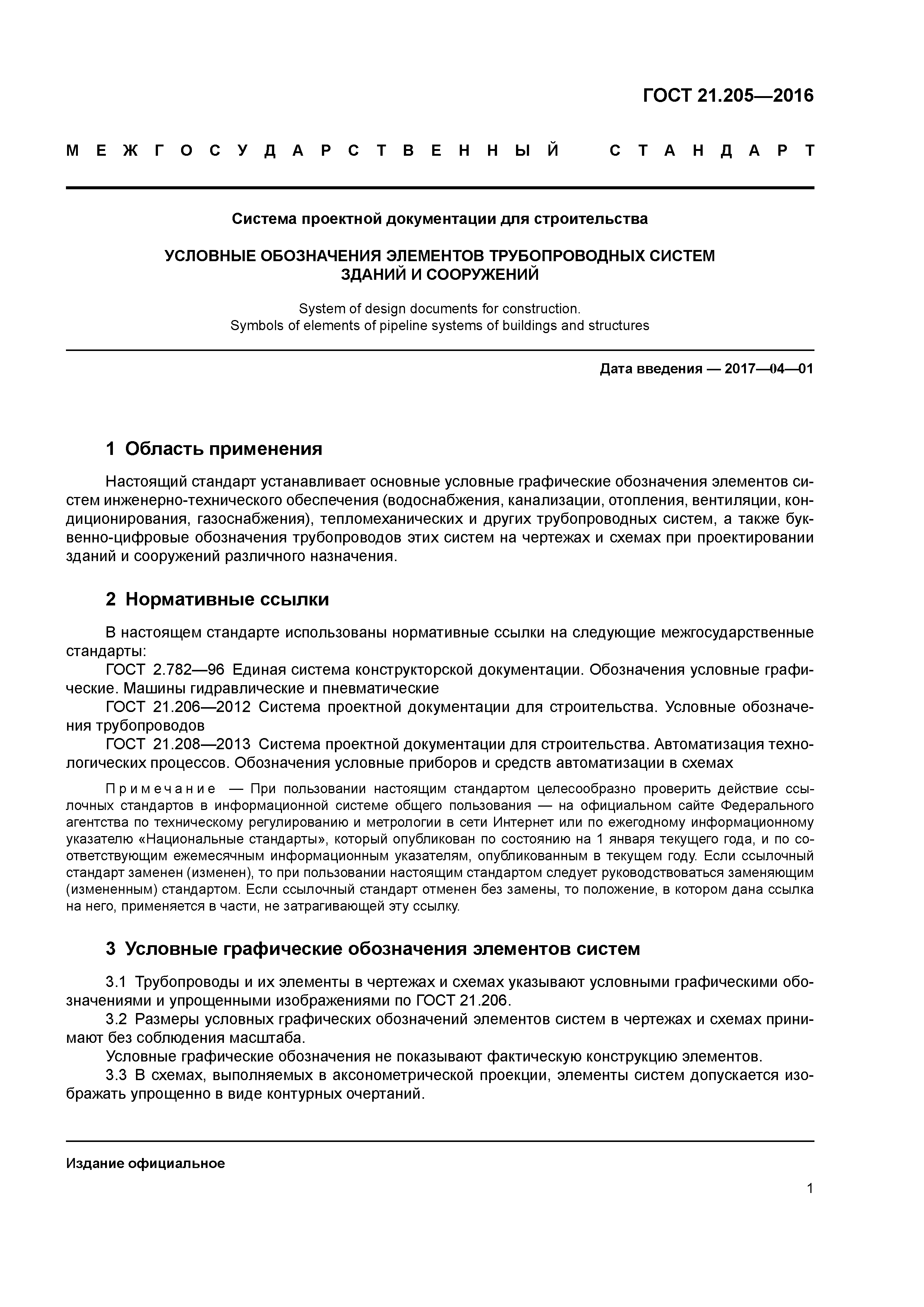

Область применения:	Стандарт устанавливает основные условные графические обозначения элементов систем инженерно-технического обеспечения (водоснабжения, канализации, отопления, вентиляции, кондиционирования, газоснабжения), тепломеханических и других трубопроводных систем, а также буквенно-цифровые обозначения трубопроводов этих систем на чертежах и схемах при проектировании зданий и сооружений различного назначения.

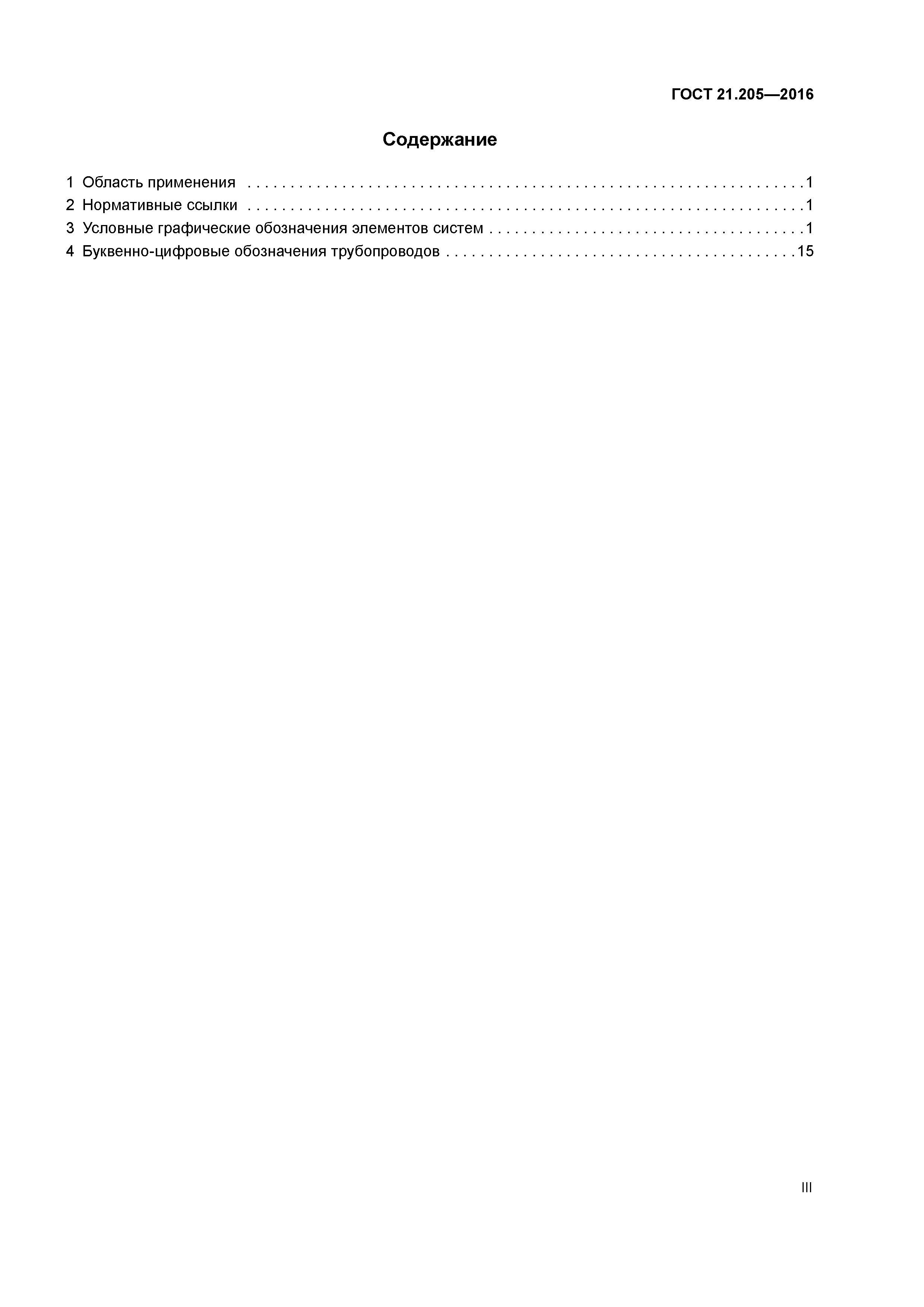

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Условные графические обозначения элементов систем 4 Буквенно-цифровые обозначения трубопроводов
Разработан:	АО ЦНС
Утверждён:	31.08.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 90-П) 02.11.2016 Федеральное агентство по техническому регулированию и метрологии (1567-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Заменяет собой:	ГОСТ 21.205-93 «Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем»
Нормативные ссылки:	ГОСТ 2.782-96 «Единая система конструкторской документации. Обозначения условные графические. Машины гидравлические и пневматические» ГОСТ 21.206-2012 «Система проектной документации для строительства. Условные обозначения трубопроводов» ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»
