Скачать ГОСТ 33798.2-2016 Электрооборудование железнодорожного подвижного состава. Часть 2. Электротехнические компоненты. Общие технические условияДата актуализации: 10.08.2017 ГОСТ 33798.2-2016
Электрооборудование железнодорожного подвижного состава. Часть 2. Электротехнические компоненты. Общие технические условияОбозначение: | ГОСТ 33798.2-2016 | Обозначение англ: | GOST 33798.2-2016 | Статус: | введен впервые | Название рус.: | Электрооборудование железнодорожного подвижного состава. Часть 2. Электротехнические компоненты. Общие технические условия | Название англ.: | Electric equipment for railway rolling stock. Part 2. Electrotechnical components. General specifications | Дата добавления в базу: | 01.02.2017 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.05.2017 | Область применения: | Стандарт распространяется на электротехнические компоненты, применяемые на железнодорожном подвижном составе в силовых цепях, вспомогательных цепях, цепях управления и т.д., такие как коммутационные компоненты и компоненты управления независимо от способа управления ими, а также реле, вентили, резисторы, конденсаторы, предохранители, реакторы, дроссели, трансформаторы, магнитные усилители, выпрямители, штепсельные соединения и т.д.
Стандарт устанавливает: a) технические характеристики компонентов; b) требования к условиям эксплуатации, которым должны соответствовать компоненты; c) методы испытаний для подтверждения соответствия компонентов заявленным характеристикам при условиях эксплуатации и режимах, принятых для данных испытаний; d) требования к информации, которая должна быть отмечена на изделии или предоставлена вместе с ним.

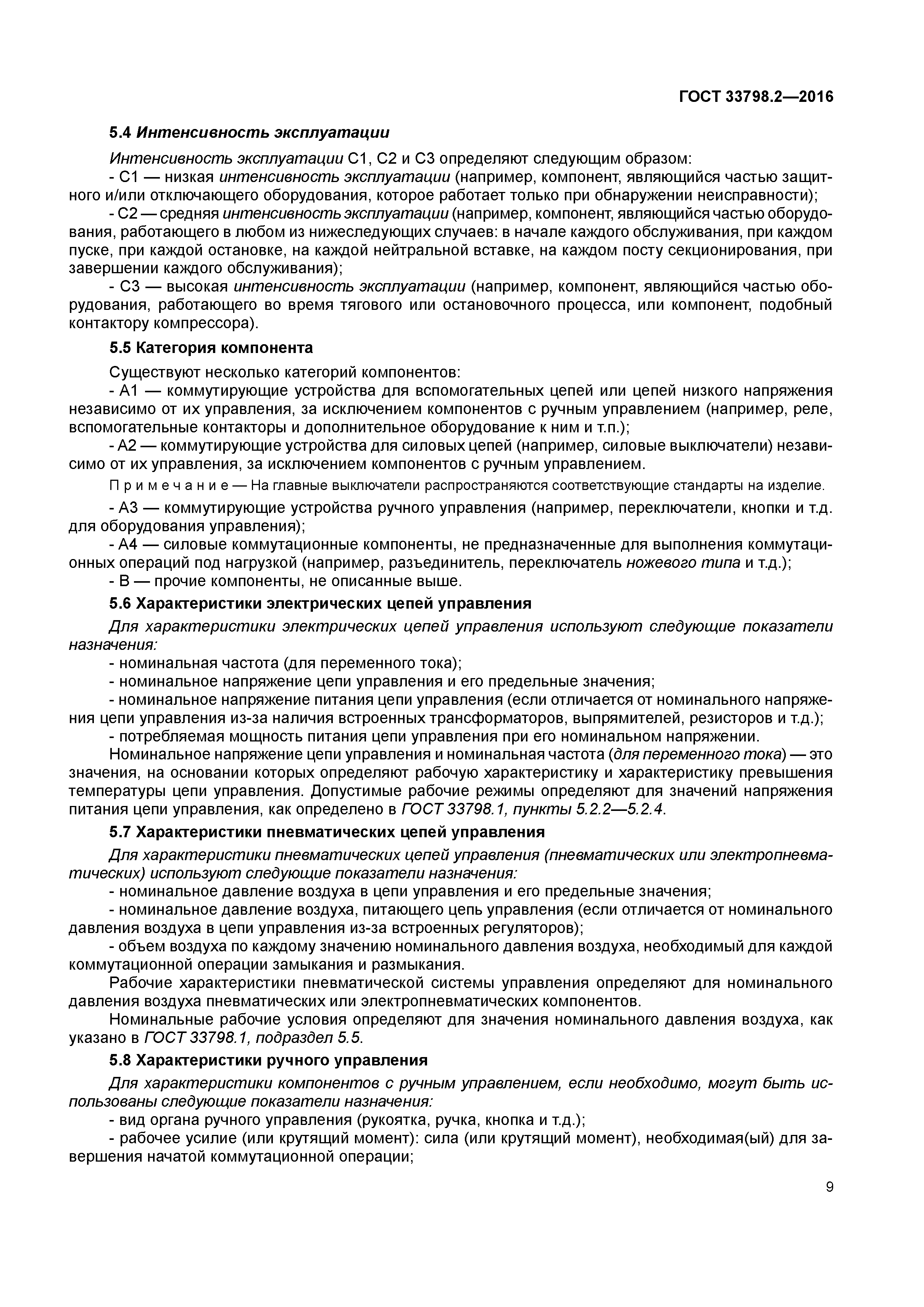

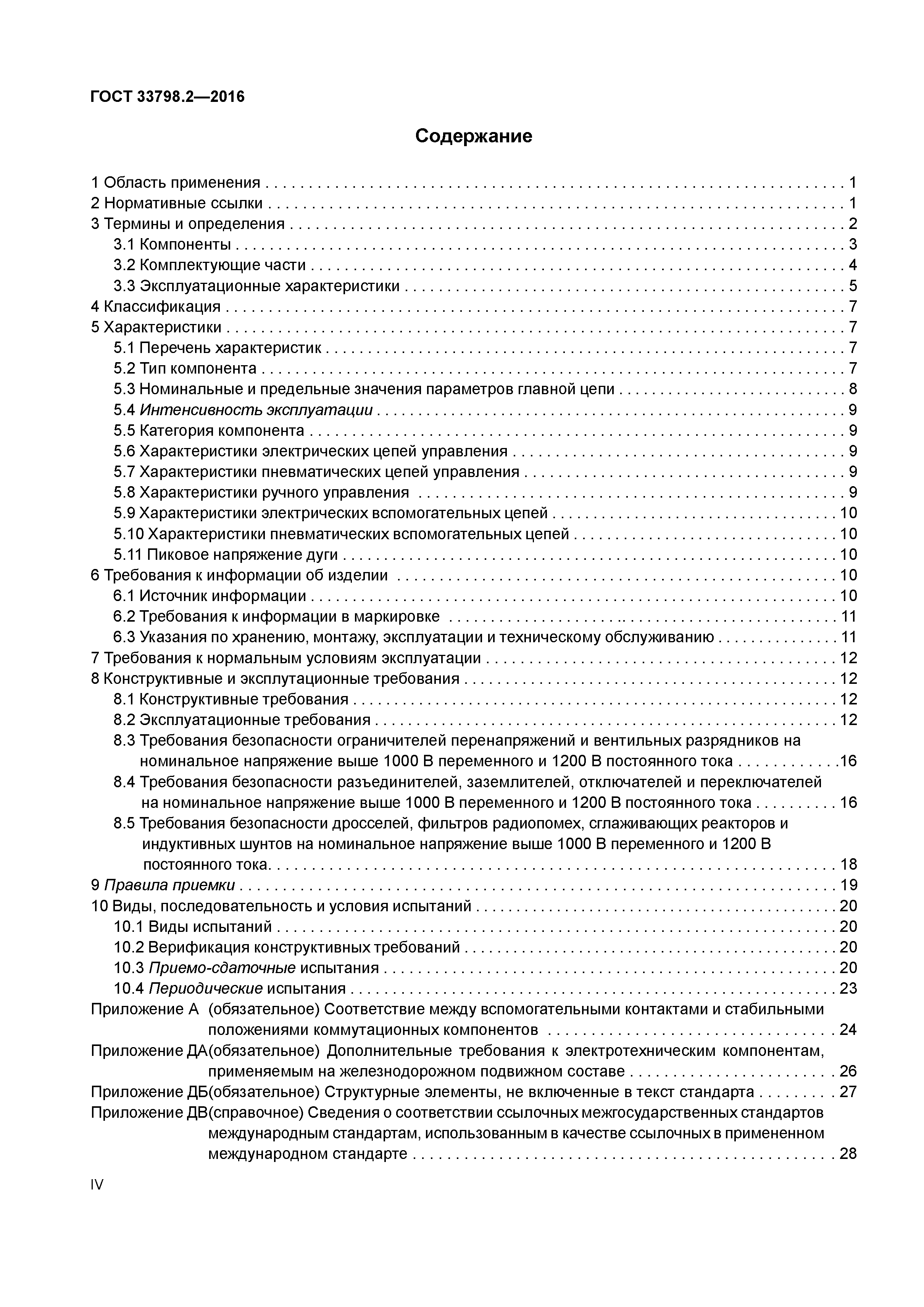

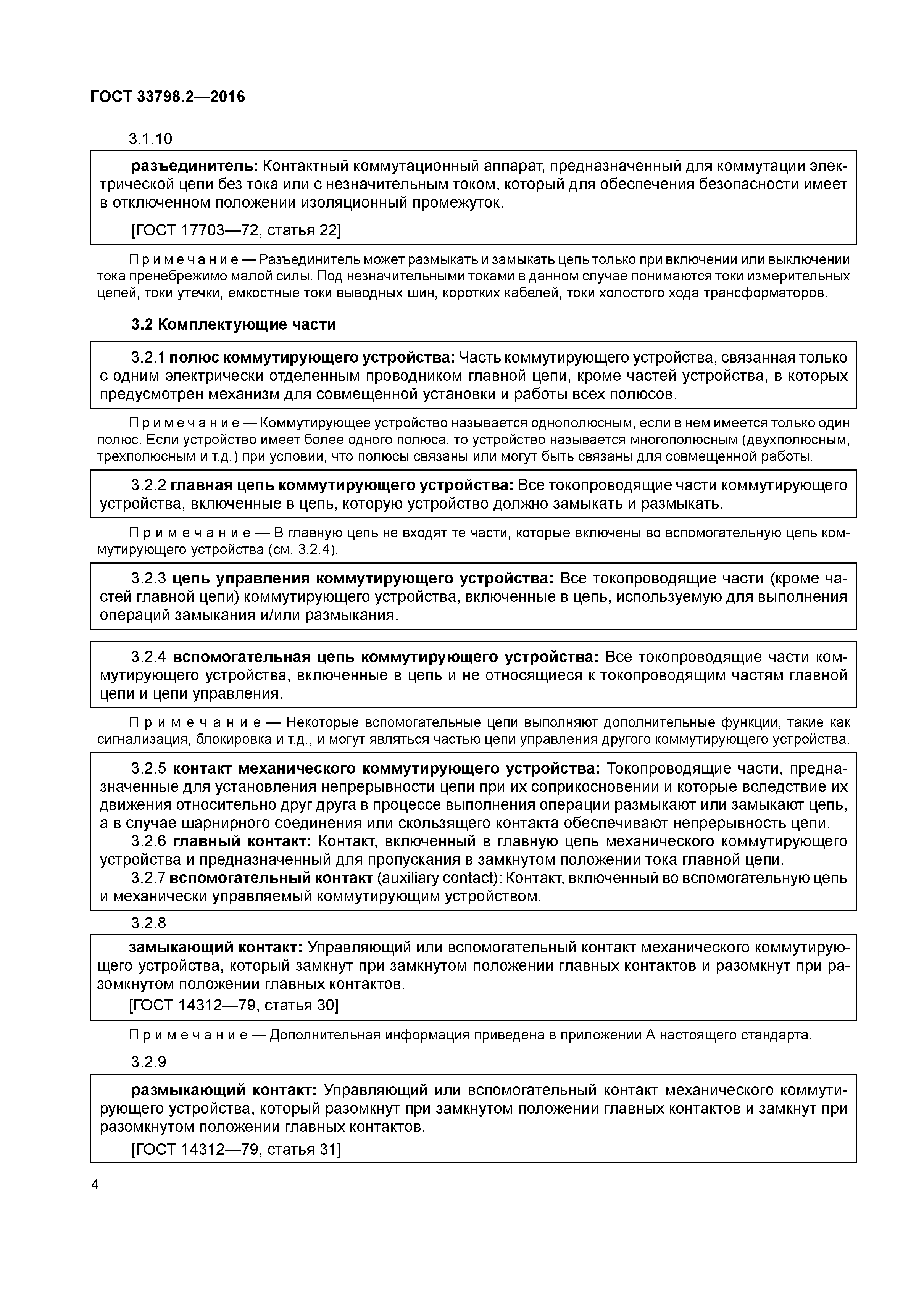

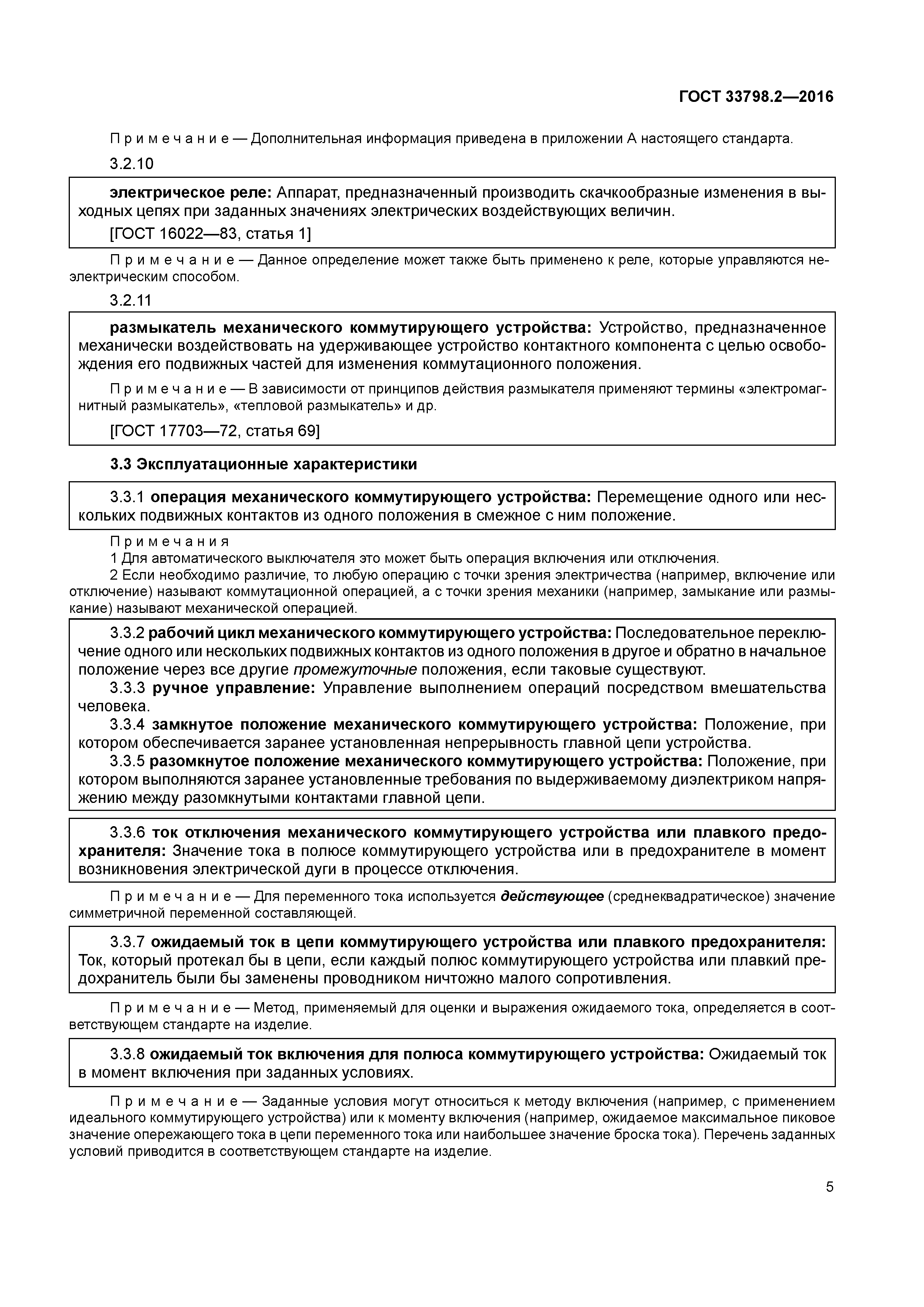

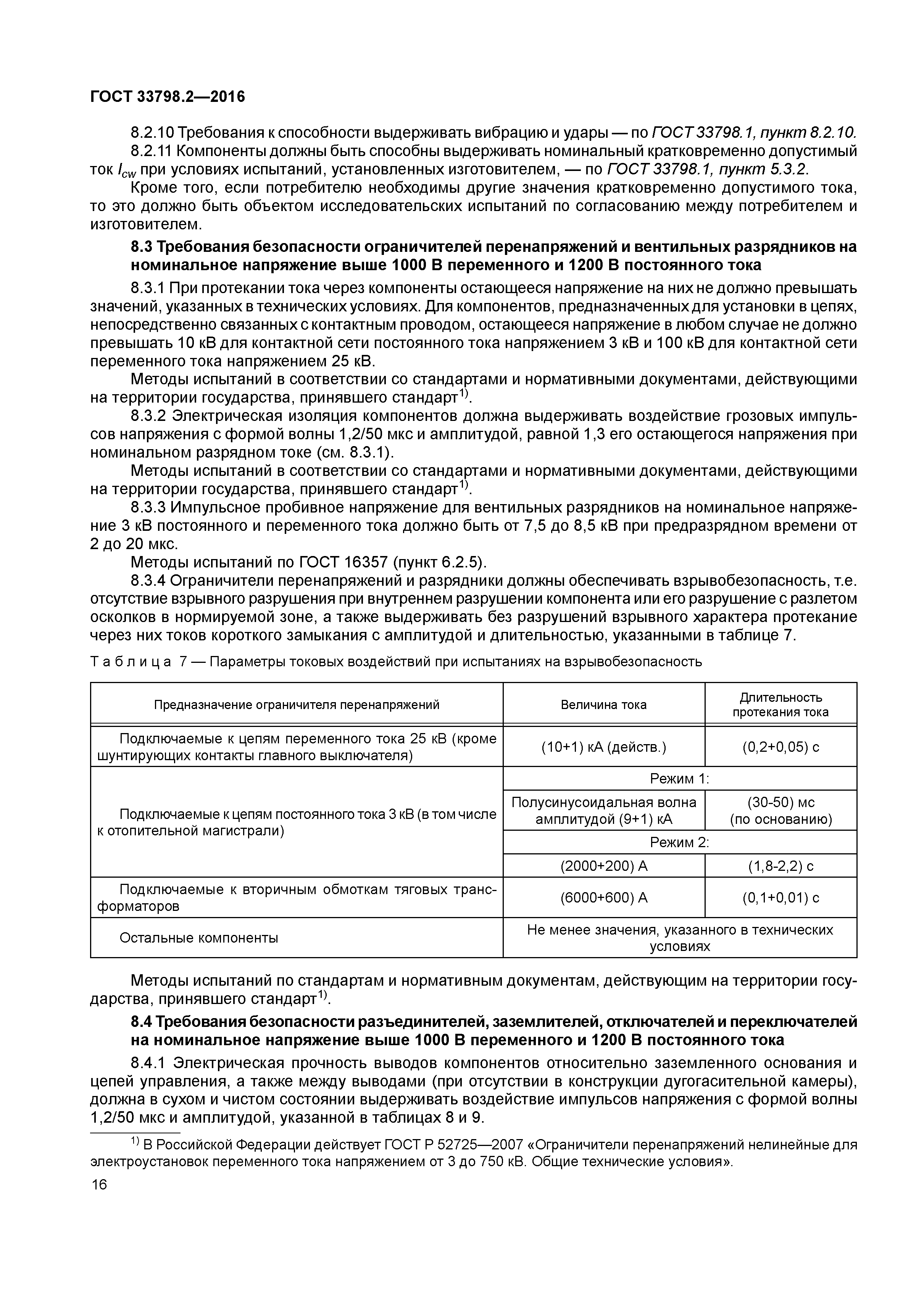

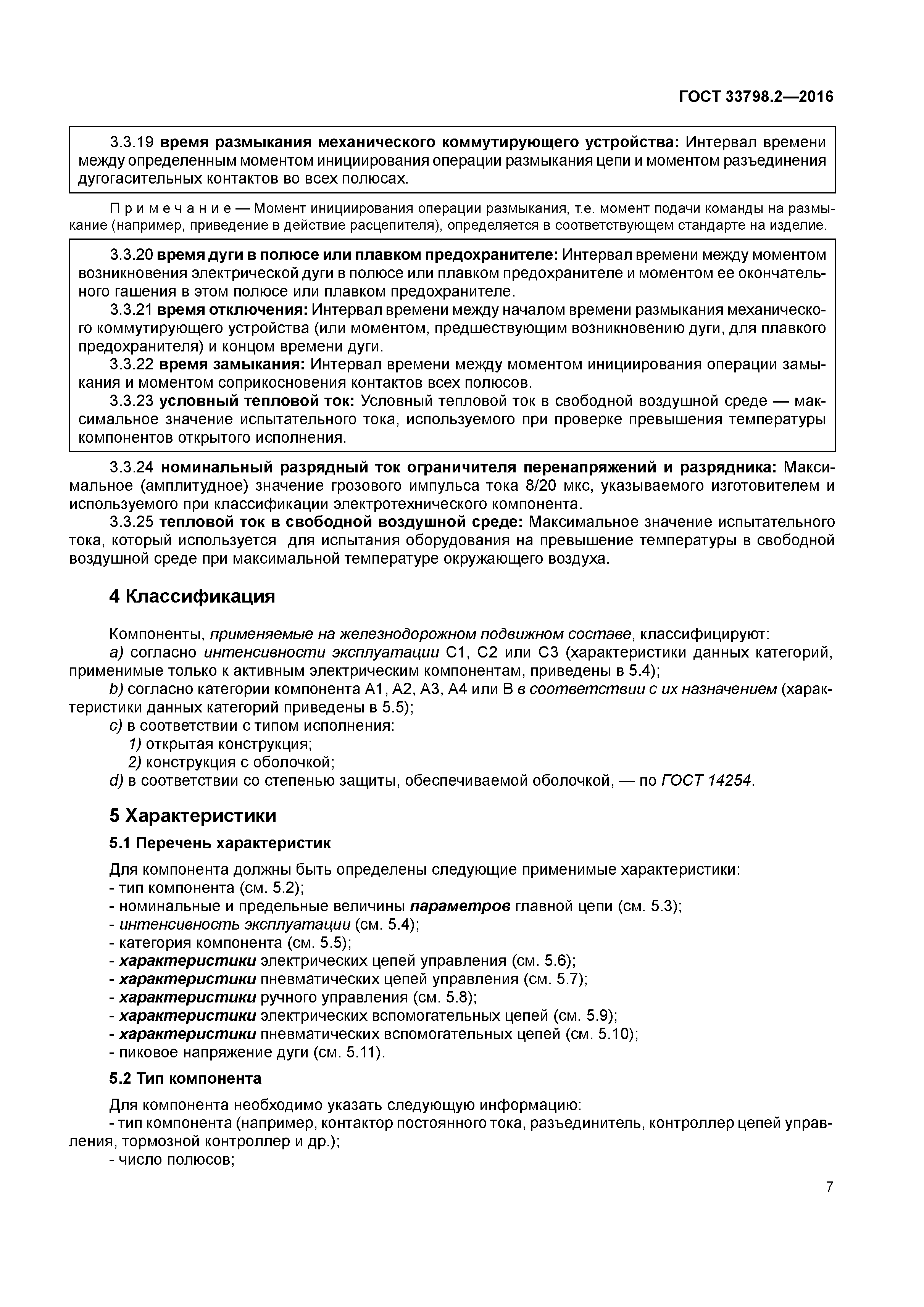

Стандарт не распространяется на промышленные компоненты, для которых имеются соответствующие стандарты. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 3.1 Компоненты 3.2 Комплектующие части 3.3 Эксплуатационные характеристики 4 Классификация 5 Характеристики 5.1 Перечень характеристик 5.2 Тип компонента 5.3 Номинальные и предельные значения параметров главной цепи 5.4 Интенсивность эксплуатации 5.5 Категория компонента 5.6 Характеристики электрических цепей управления 5.7 Характеристики пневматических цепей управления 5.8 Характеристики ручного управления 5.9 Характеристики электрических вспомогательных цепей 5.10 Характеристики пневматических вспомогательных цепей 5.11 Пиковое напряжение дуги 6 Требования к информации об изделии 6.1 Источник информации 6.2 Требования к информации в маркировке 6.3 Указания по хранению, монтажу, эксплуатации и техническому обслуживанию 7 Требования к нормальным условиям эксплуатации 8 Конструктивные и эксплуатационные требования 8.1 Конструктивные требования 8.2 Эксплуатационные требования 8.3 Требования безопасности ограничителей перенапряжений и вентильных разрядников на номинальное напряжение выше 1000 В переменного и 1200 В постоянного тока 8.4 Требования безопасности разъединителей, заземлителей, отключателей и переключателей на номинальное напряжение выше 1000 В переменного и 1200 В постоянного тока 8.5 Требования безопасности дросселей, фильтров радиопомех, сглаживающих реакторов и индуктивных шунтов на номинальное напряжение выше 1000 В переменного и 1200 В постоянного тока 9 Правила приемки 10 Виды, последовательность и условия испытаний 10.1 Виды испытаний 10.2 Верификация конструктивных требований 10.3 Приемо-сдаточные испытания 10.4 Периодические испытания Приложение А (обязательное) Соответствие между вспомогательными контактами и стабильными положениями коммутационных компонентов Приложение ДА (обязательное) Дополнительные требования к электротехническим компонентам, применяемым на железнодорожном подвижном составе Приложение ДБ (обязательное) Структурные элементы, не включенные в текст стандарта Приложение ДВ (справочное) Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте | Разработан: | ФГУП ВНИИНМАШ ОАО ВНИИЖТ
| Утверждён: | 28.06.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 49) 05.10.2016 Федеральное агентство по техническому регулированию и метрологии (1309-ст)
| Издан: | Стандартинформ (2016 г. )
| Расположен в: |

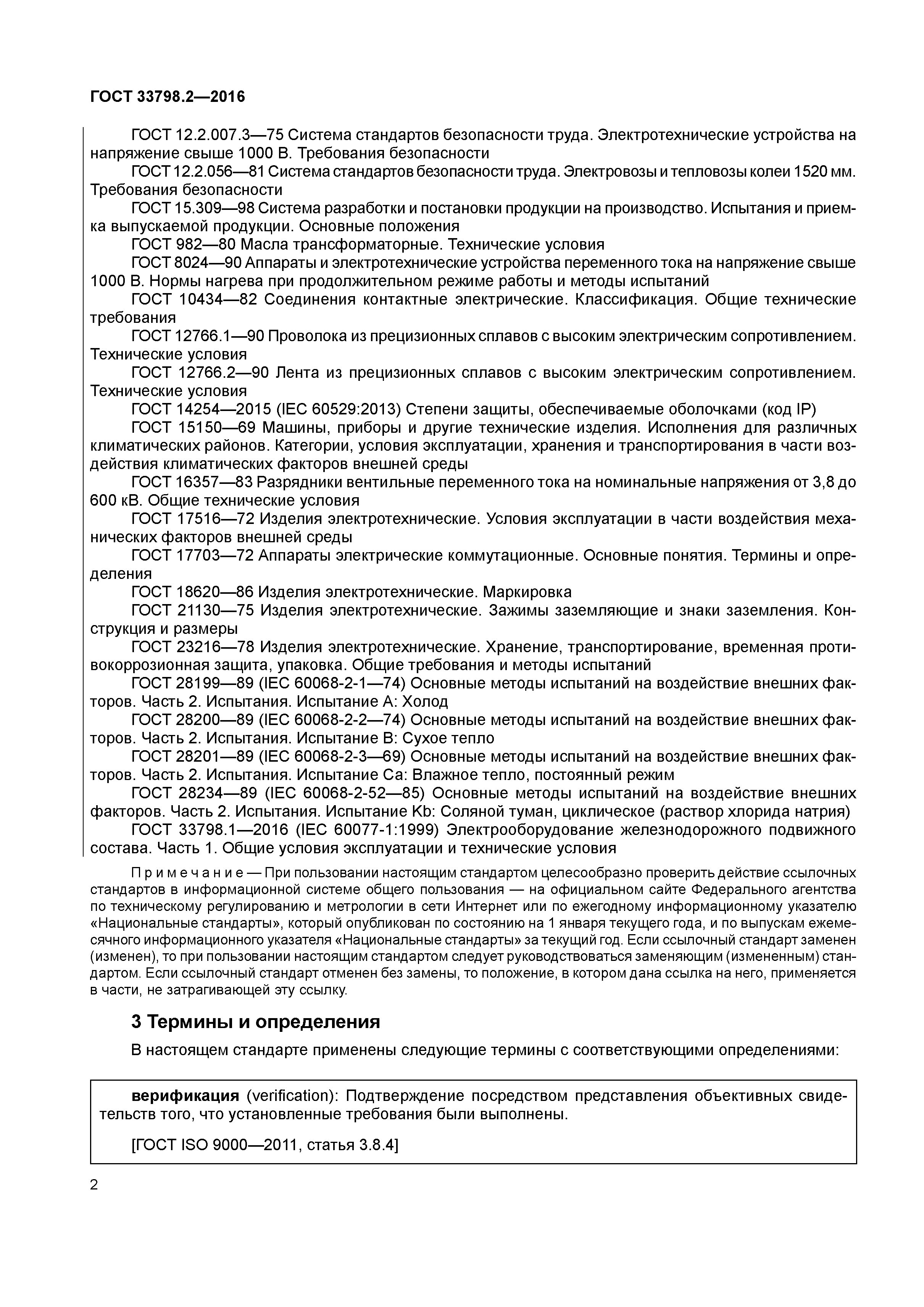

| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16357-83 «Разрядники вентильные переменного тока на номинальные напряжения от 3,8 до 600 кВ. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18620-86 «Изделия электротехнические. Маркировка»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.056-81 «Система стандартов безопасности труда. Электровозы и тепловозы колеи 1520 мм. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12766.1-90 «Проволока из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12766.2-90 «Лента из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия»![](../../../image/file2.gif) ГОСТ 17516-72 «Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17703-72 «Аппараты электрические коммутационные. Основные понятия. Термины и определения»![](../../../image/file2.gif) ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры»![](../../../image/file2.gif) ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний»![](../../../image/file2.gif) ГОСТ 28199-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание А: Холод»![](../../../image/file2.gif) ГОСТ 28200-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание В: Сухое тепло»![](../../../image/file2.gif) ГОСТ 28201-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Са: Влажное тепло, постоянный режим»![](../../../image/file2.gif) ГОСТ 28234-89 «Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Кb: Соляной туман, циклическое (раствор хлорида натрия)»![](../../../image/file2.gif) ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 982-80 «Масла трансформаторные. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52726-2007 «Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52725-2007 «Ограничители перенапряжений нелинейные для электроустановок переменного тока напряжением от 3 до 750 кВ. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2.601-2013 «Единая система конструкторской документации. Эксплуатационные документы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14254-2015 «Степени защиты, обеспечиваемые оболочками (Код IP)»![](../../../image/file2.gif) ГОСТ 33798.1-2016 «Электрооборудование железнодорожного подвижного состава. Часть 1. Общие условия эксплуатации и технические условия»
|

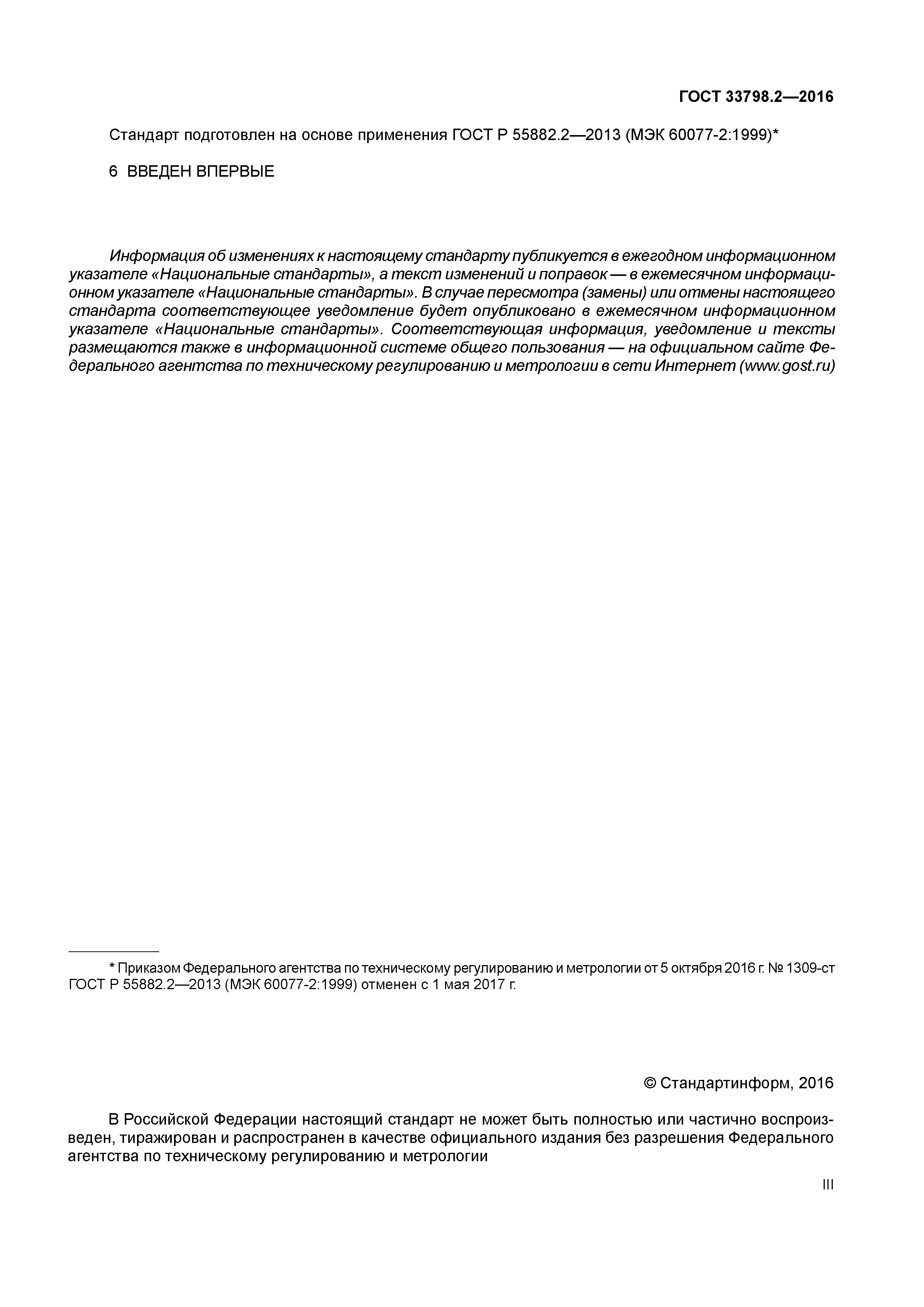

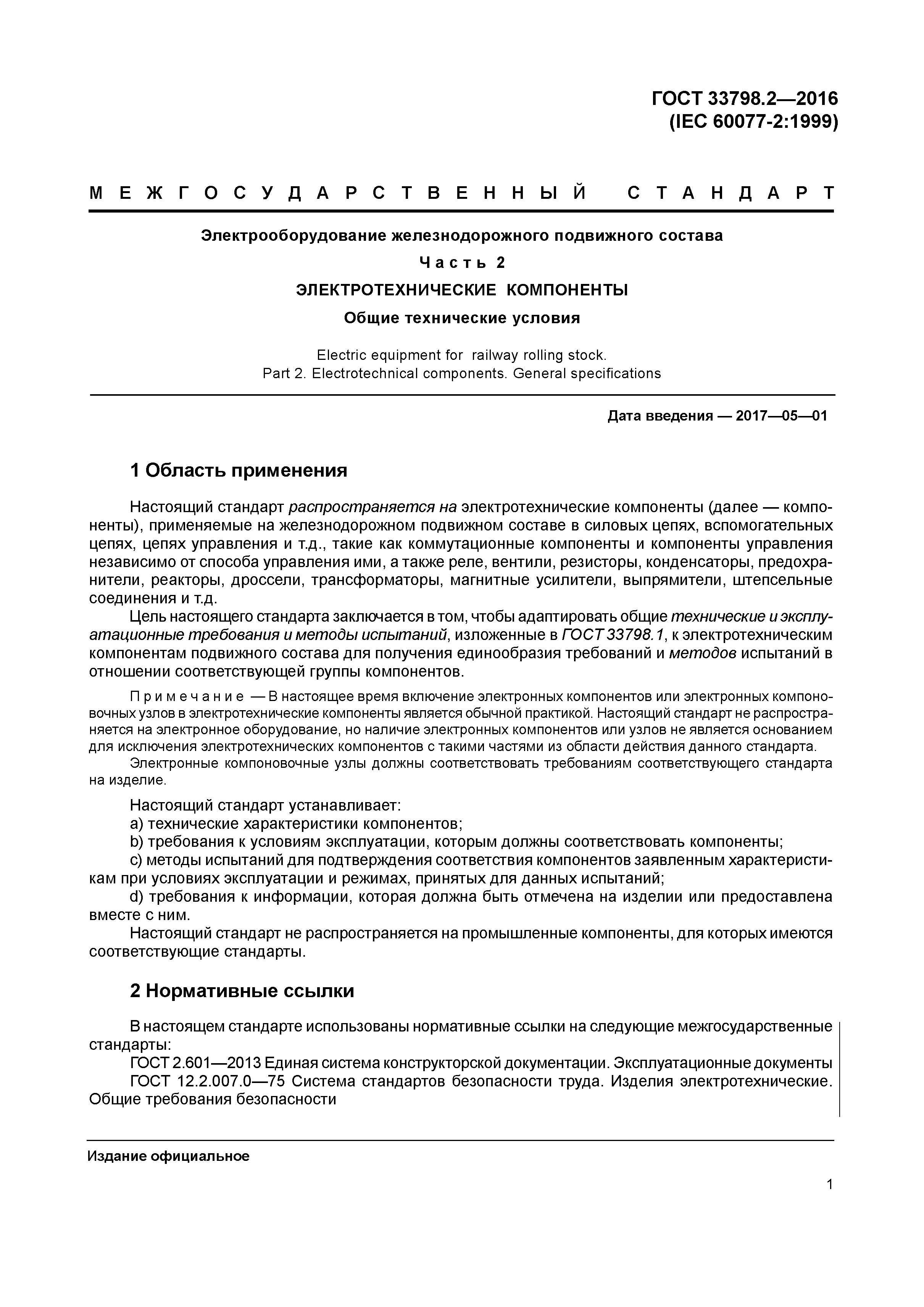

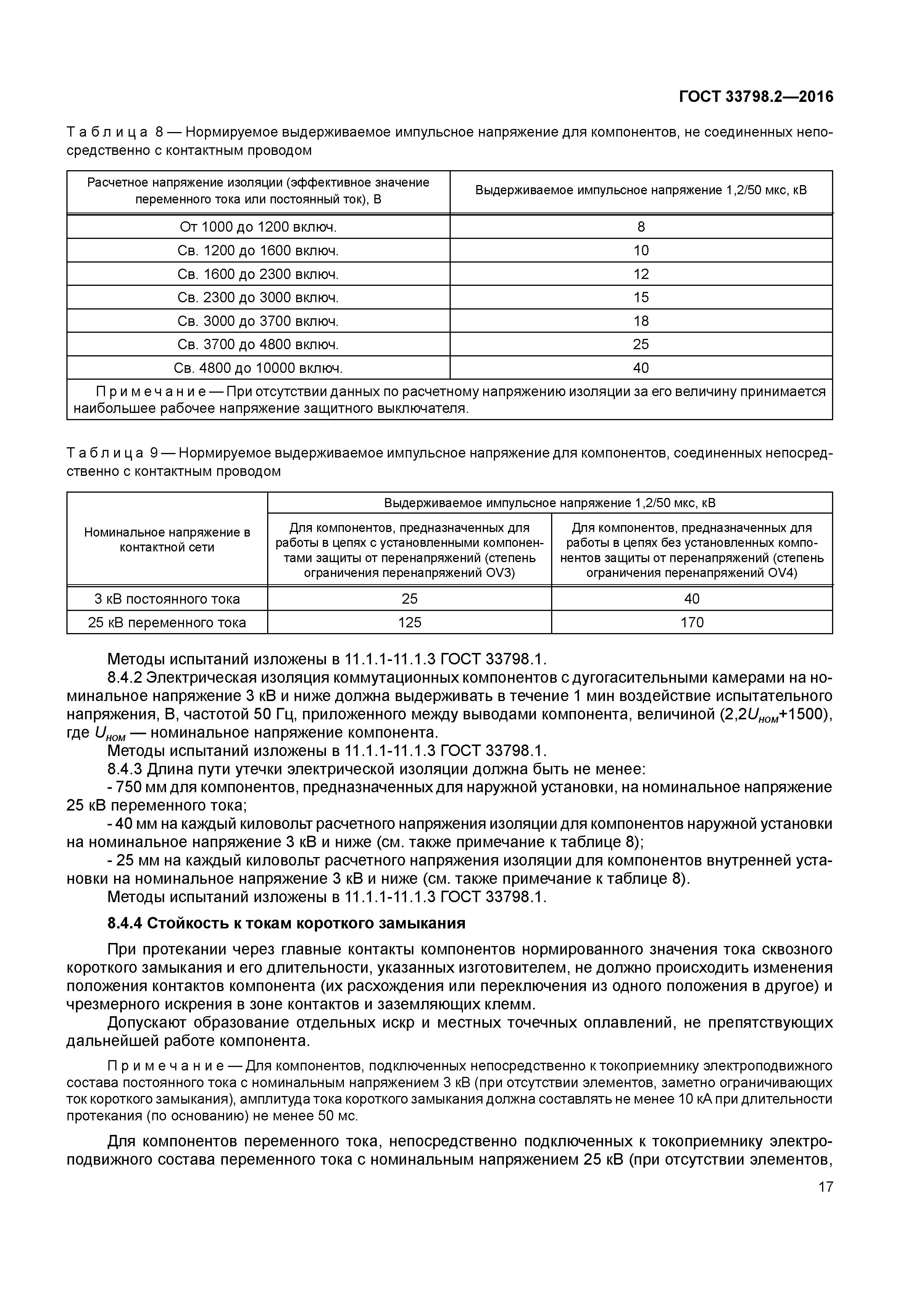

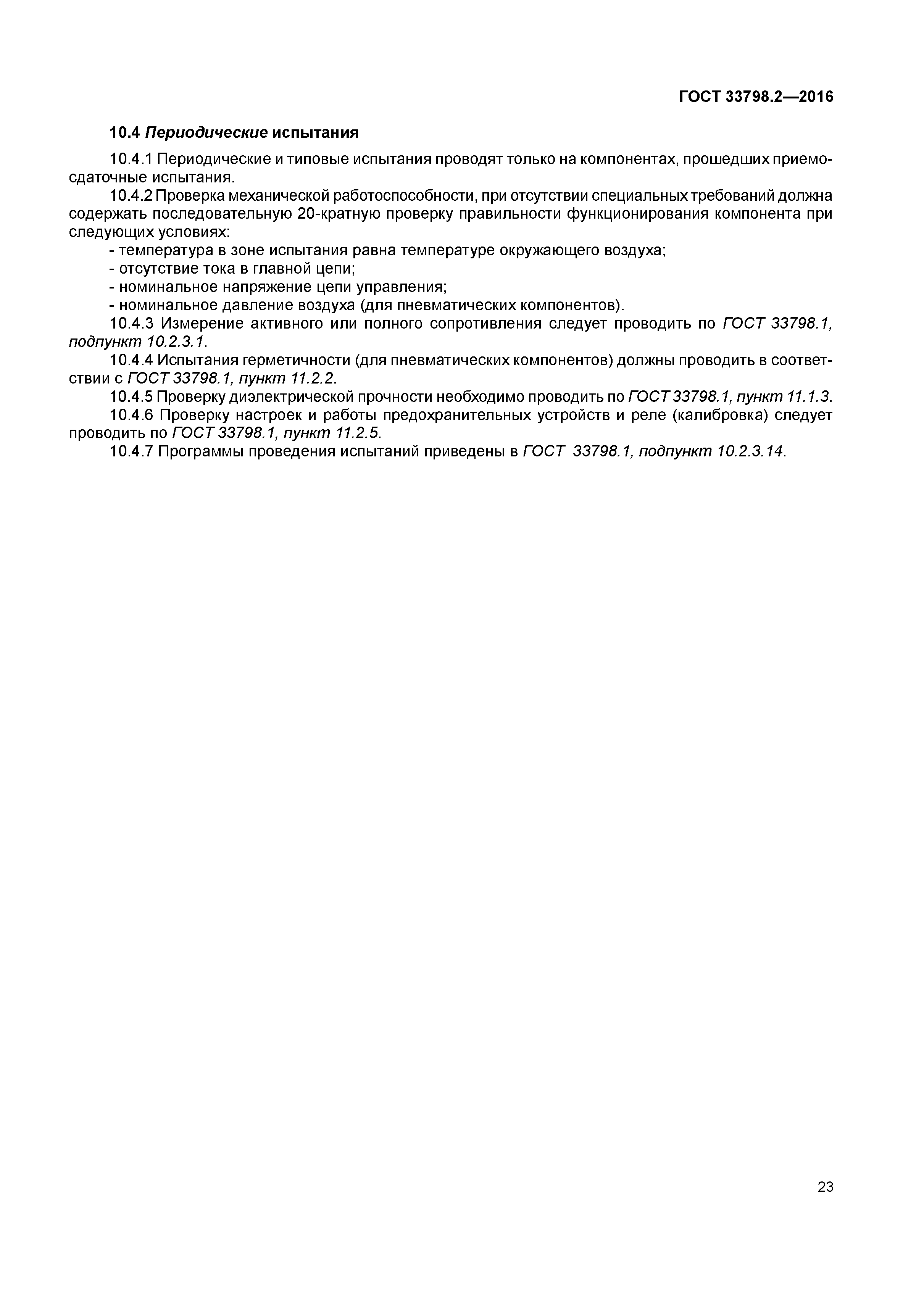

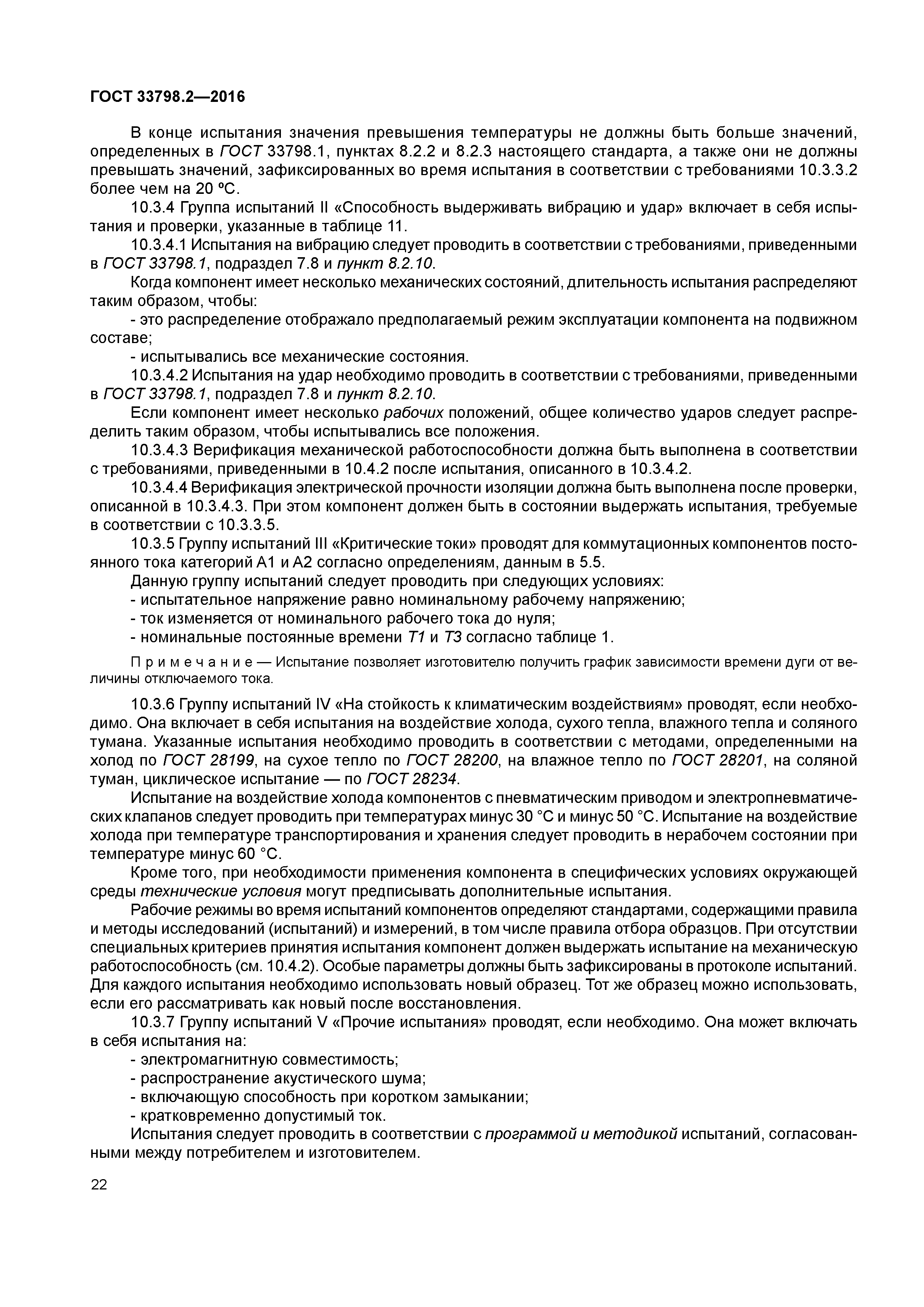

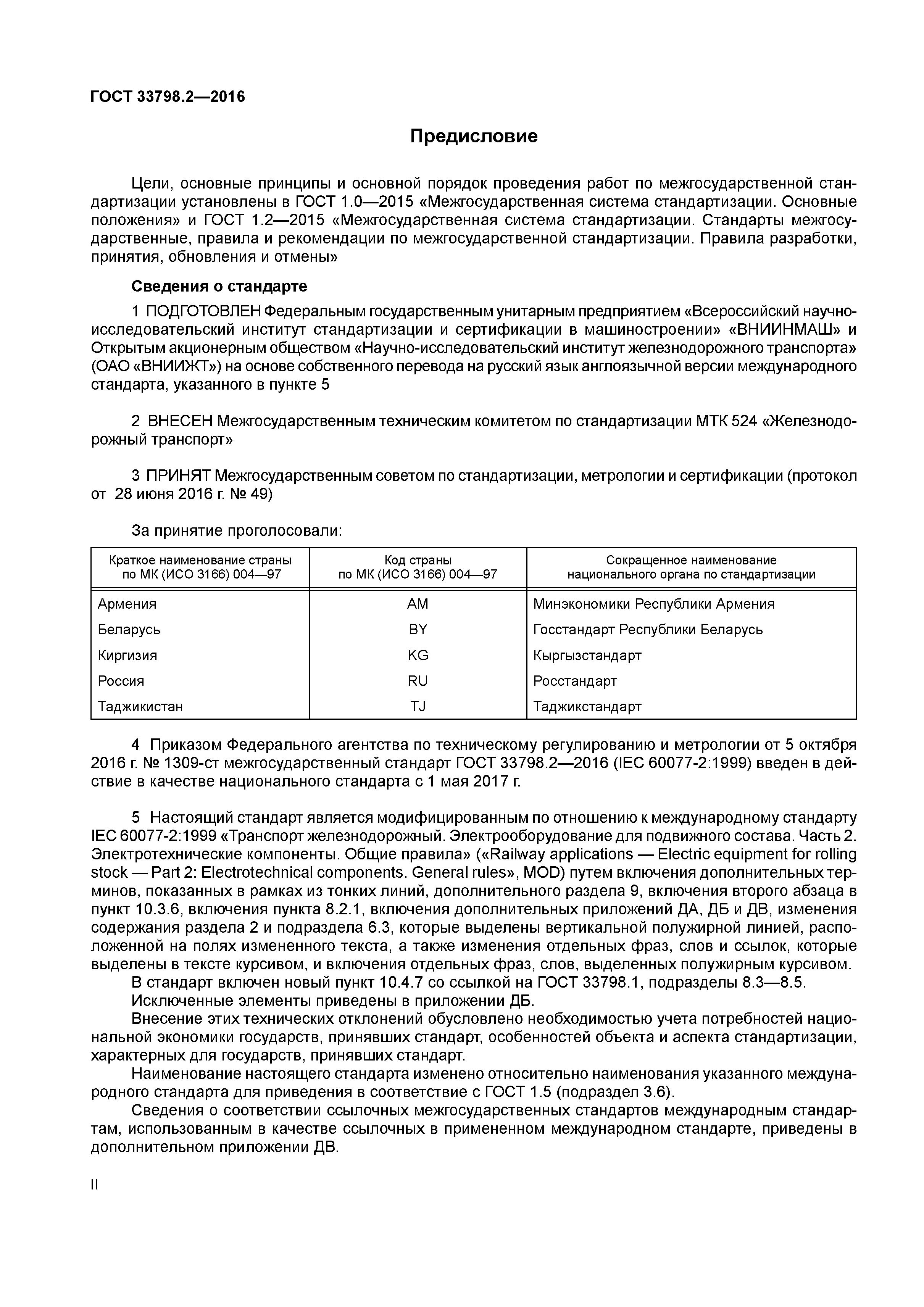

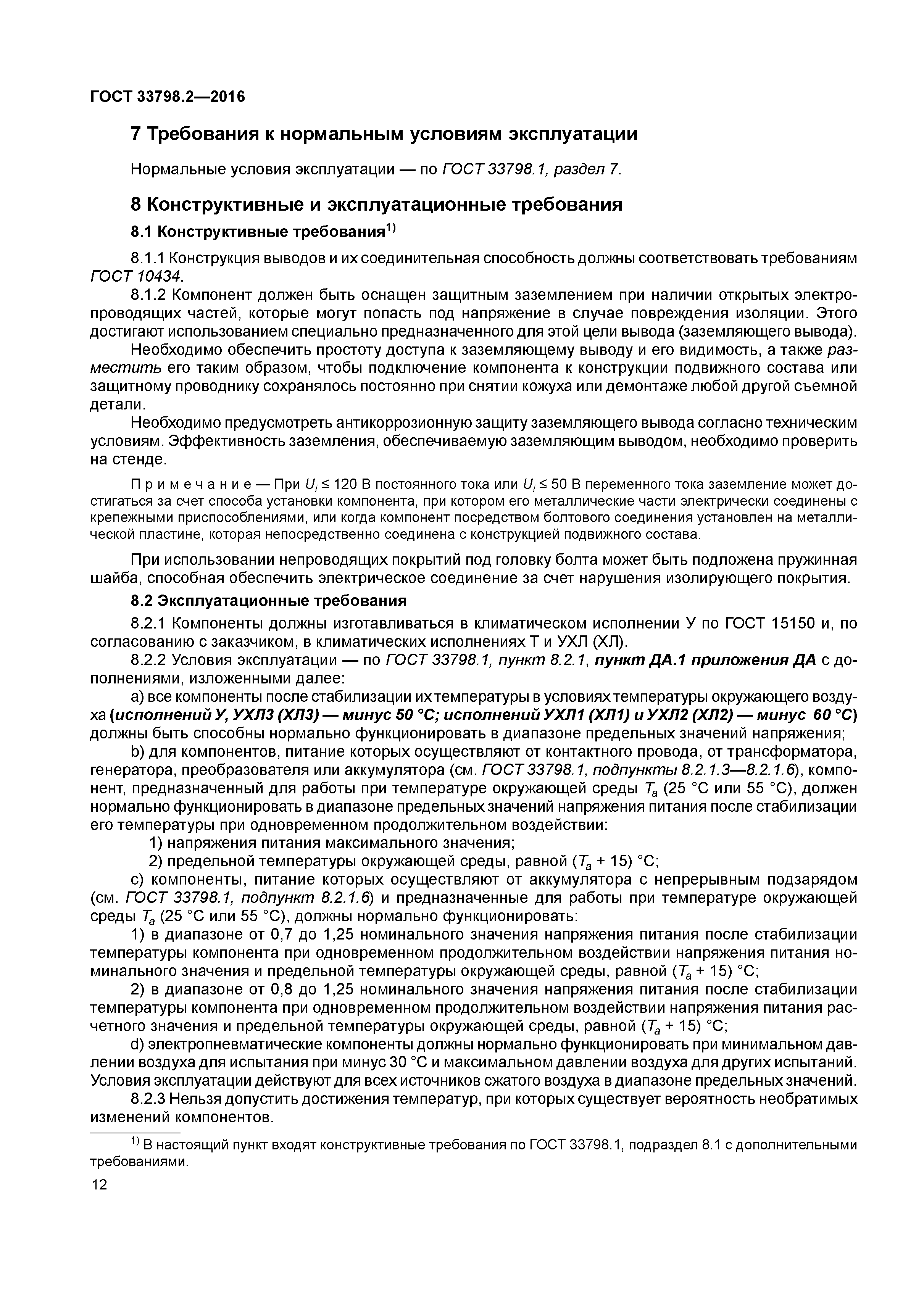

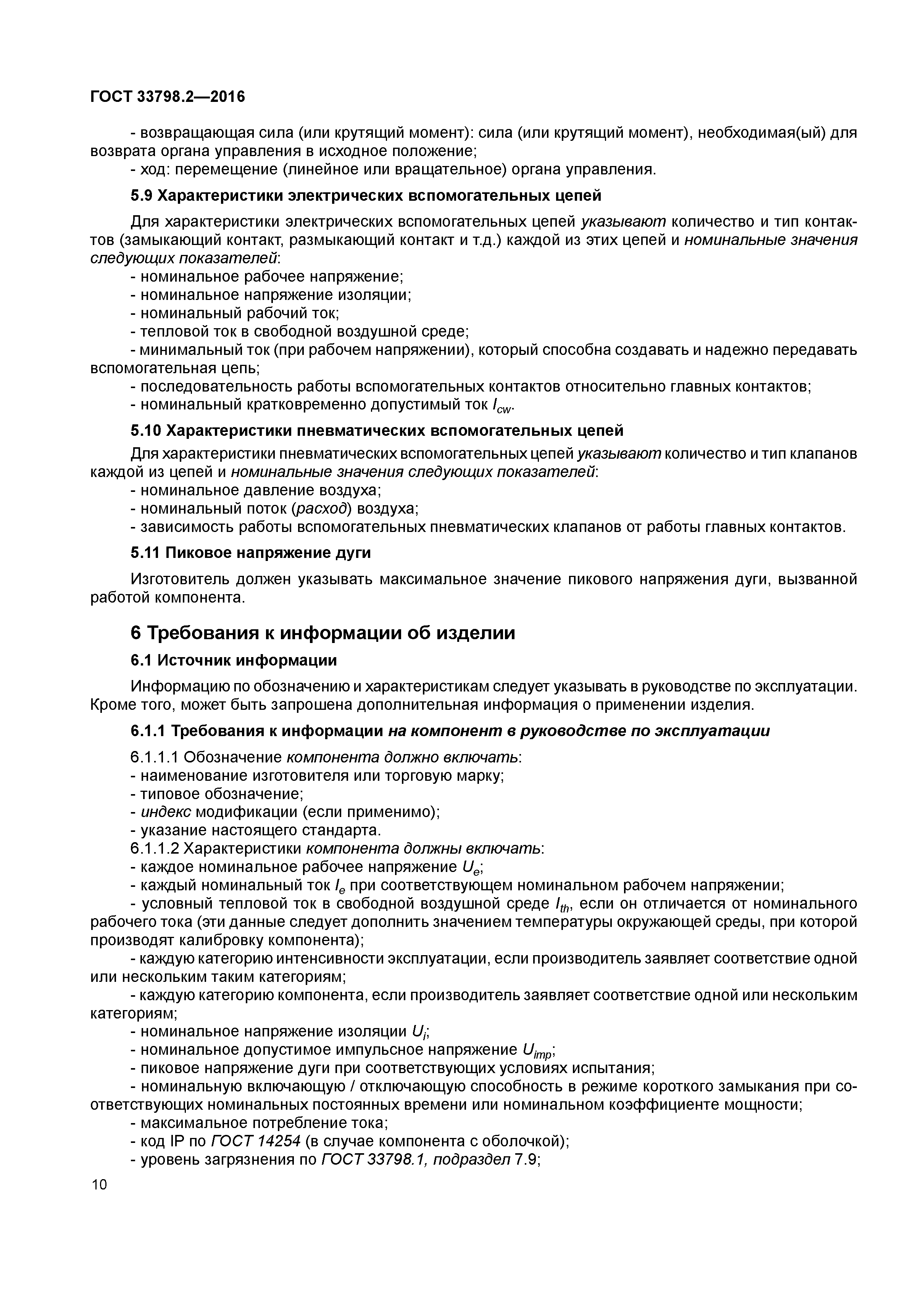

![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/0.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/1.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/2.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/3.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/4.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/5.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/6.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/7.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/8.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/9.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/10.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/11.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/12.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/13.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/14.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/15.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/16.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/17.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/18.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/19.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/20.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/21.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/22.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/23.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/24.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/25.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/26.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/27.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/28.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/29.gif) ![ГОСТ 33798.2-2016](../../../Data2/1/4293751/4293751568.files/30.gif)
|
