Скачать ГОСТ Р 56981-2016 Модули фотоэлектрические. Коммутационные коробки. Требования безопасности и испытания

Дата актуализации: 10.08.2017

ГОСТ Р 56981-2016

Модули фотоэлектрические. Коммутационные коробки. Требования безопасности и испытания

Обозначение:	ГОСТ Р 56981-2016
Обозначение англ:	GOST R 56981-2016
Статус:	введен впервые
Название рус.:	Модули фотоэлектрические. Коммутационные коробки. Требования безопасности и испытания
Название англ.:	Photovoltaic modules. Junction boxes. Safety requirements and tests
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.03.2017

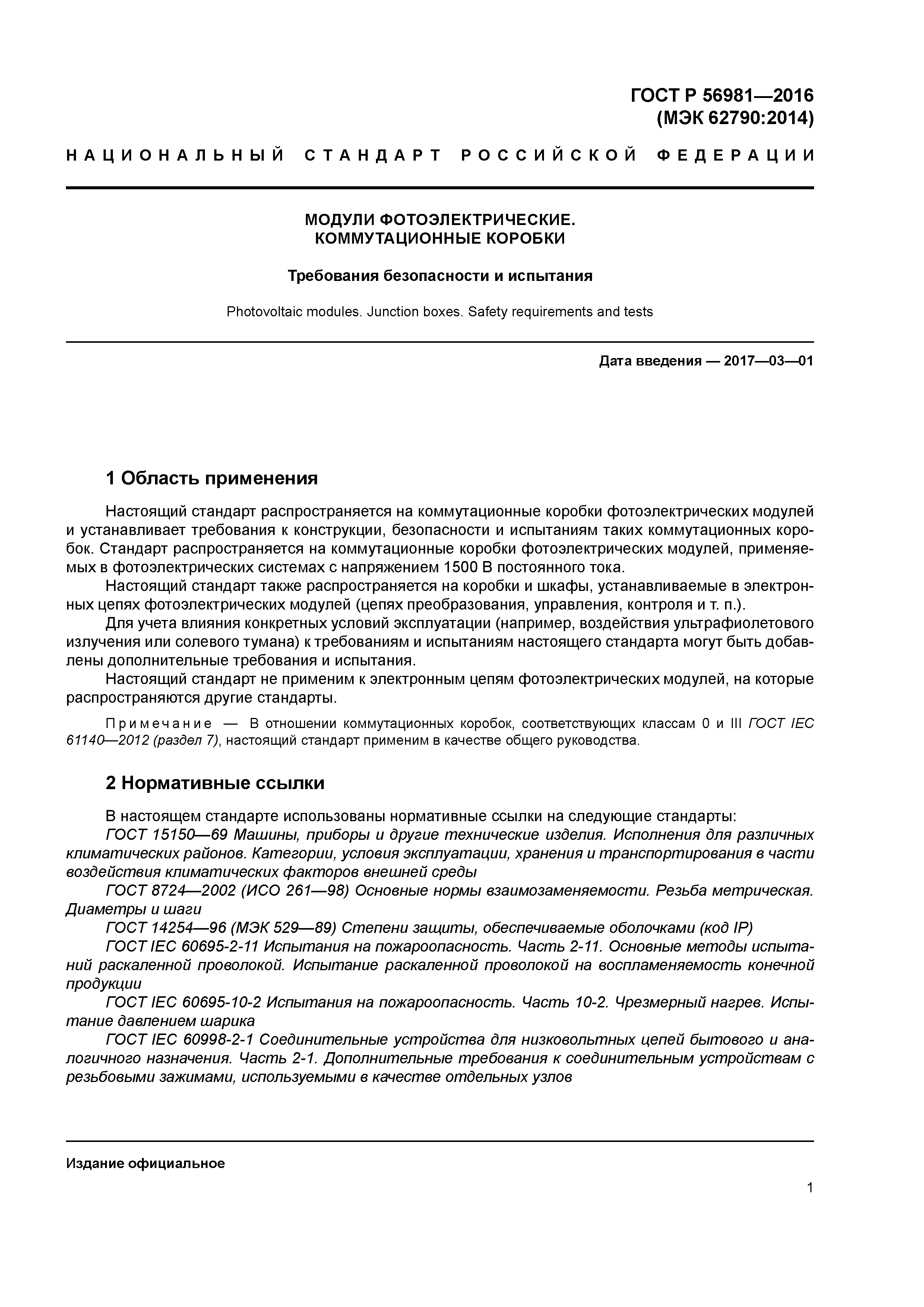

Область применения:	Стандарт распространяется на коммутационные коробки фотоэлектрических модулей и устанавливает требования к конструкции, безопасности и испытаниям таких коммутационных коробок. Стандарт распространяется на коммутационные коробки фотоэлектрических модулей, применяемых в фотоэлектрических системах с напряжением 1500 В постоянного тока. Стандарт также распространяется на коробки и шкафы, устанавливаемых в электронных цепях фотоэлектрических модулей (цепях преобразования, управления, контроля и т. п.). Для учета влияния конкретных условий эксплуатации (например, воздействия ультрафиолетового излучения или солевого тумана) к требованиям и испытаниям настоящего стандарта могут быть добавлены дополнительные требования и испытания. Стандарт не применим к электронным цепям фотоэлектрических модулей, на которые распространяются другие стандарты.

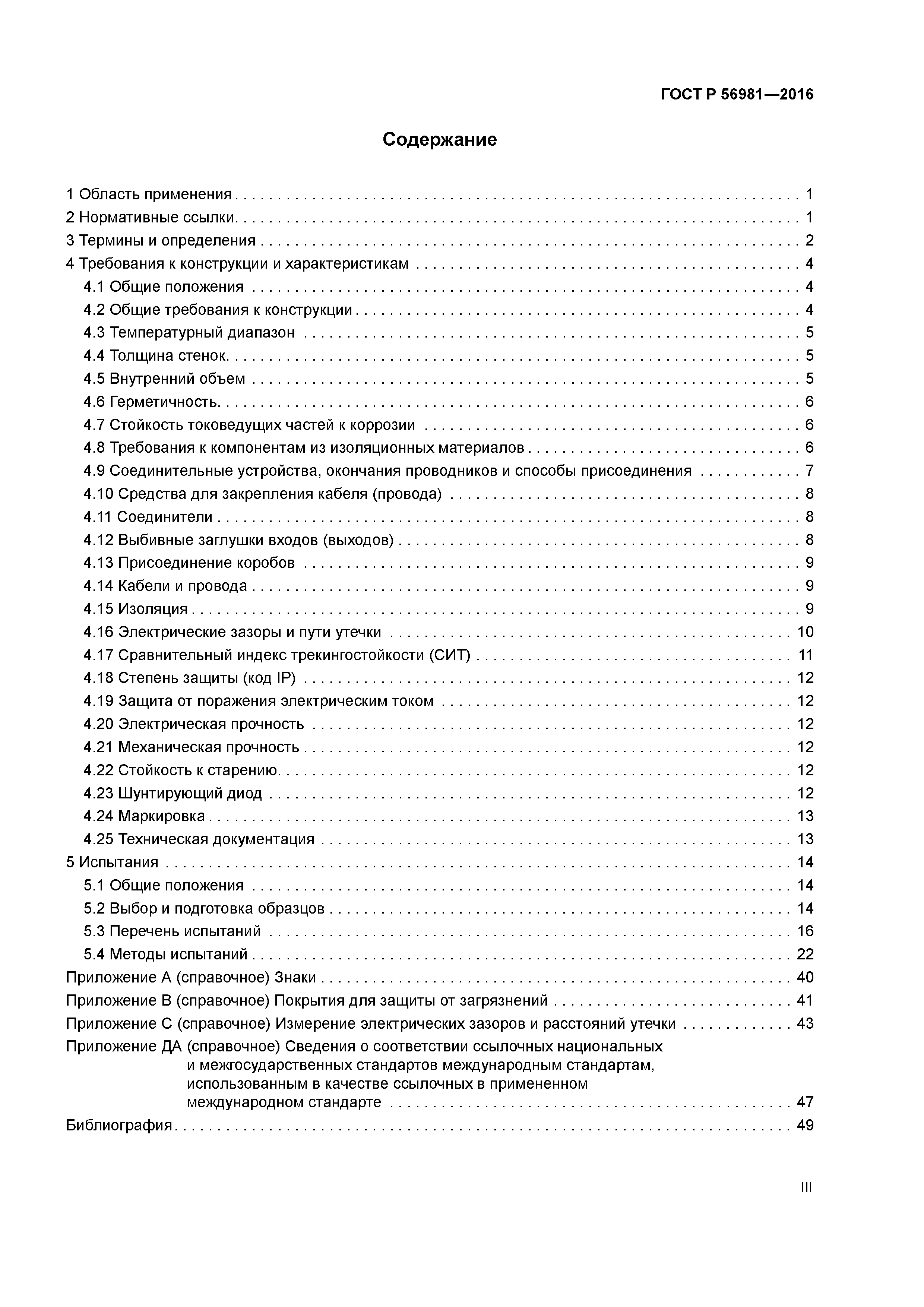

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Требования к конструкции и характеристикам    4.1 Общие положения    4.2 Общие требования к конструкции    4.3 Температурный диапазон    4.4 Толщина стенок    4.5 Внутренний объем    4.6 Герметичность    4.7 Стойкость токоведущих частей к коррозии    4.8 Требования к компонентам из изоляционных материалов    4.9 Соединительные устройства, окончания проводников и способы присоединения    4.10 Средства для закрепления кабеля (провода)    4.11 Соединители    4.12 Выбивные заглушки входов (выходов)    4.13 Присоединение коробов    4.14 Кабели и провода    4.15 Изоляция    4.16 Электрические зазоры и пути утечки    4.17 Сравнительный индекс трекингостойкости (СИТ)    4.18 Степень защиты (код IР)    4.19 Защита от поражения электрическим током    4.20 Электрическая прочность    4.21 Механическая прочность    4.22 Стойкость к старению    4.23 Шунтирующий диод    4.24 Маркировка    4.25 Техническая документация 5 Испытания    5.1 Общие положения    5.2 Выбор и подготовка образцов    5.3 Перечень испытаний    5.4 Методы испытаний Приложение А (справочное) Знаки Приложение В (справочное) Покрытия для защиты от загрязнений Приложение С (справочное) Измерение электрических зазоров и расстояний утечки Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография
Разработан:	ГНУ ВИЭСХ
Утверждён:	27.06.2016 Федеральное агентство по техническому регулированию и метрологии (699-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Гелиоэнергетика
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ Р 12.4.026-2001 «Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ Р МЭК 61032-2000 «Защита людей и оборудования, обеспечиваемая оболочками. Щупы испытательные» ГОСТ Р МЭК 61191-1-2010 «Печатные узлы. Часть 1. Поверхностный монтаж и связанные с ним технологии. Общие технические требования» ГОСТ IEC 61210-2011 «Устройства присоединительные. Зажимы плоские быстросоединяемые для медных электрических проводников. Требования безопасности» ГОСТ Р МЭК 60664.1-2012 «Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания» ГОСТ IEC 61140-2012 «Защита от поражения электрическим током. Общие положения безопасности установок и оборудования» ГОСТ Р МЭК 61646-2013 «Модули фотоэлектрические тонкопленочные наземные. Порядок проведения испытаний для подтверждения соответствия функциональным характеристикам» ГОСТ Р МЭК 61730-1-2013 «Модули фотоэлектрические. Оценка безопасности. Часть 1. Требования к конструкции» ГОСТ Р МЭК 61730-2-2013 «Модули фотоэлектрические. Оценка безопасности. Часть 2. Методы испытаний» ГОСТ IEC 60695-2-11-2013 «Испытания на пожароопасность. Часть 2-11. Основные методы испытаний раскаленной проволокой. Испытание раскаленной проволокой на воспламеняемость конечной продукции» ГОСТ IEC 60695-10-2-2013 «Испытания на пожароопасность. Часть 10-2. Чрезмерный нагрев. Испытание давлением шарика» ГОСТ IEC 60998-2-2-2013 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к соединительным устройствам с безвинтовыми зажимами, используемыми в качестве отдельных узлов» ГОСТ IEC 60998-2-1-2013 «Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Дополнительные требования к соединительным устройствам с резьбовыми зажимами, используемыми в качестве отдельных узлов» ГОСТ Р 56980-2016 «Модули фотоэлектрические из кристаллического кремния наземные. Методы испытаний» ГОСТ Р 56983-2016 «Устройства фотоэлектрические с концентраторами. Методы испытаний»
