Скачать ГОСТ 33368-2015 Магистральный трубопроводный транспорт нефти и нефтепродуктов. Фильтры. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ 33368-2015

Магистральный трубопроводный транспорт нефти и нефтепродуктов. Фильтры. Общие технические условия

Обозначение:	ГОСТ 33368-2015
Обозначение англ:	GOST 33368-2015
Статус:	введен впервые
Название рус.:	Магистральный трубопроводный транспорт нефти и нефтепродуктов. Фильтры. Общие технические условия
Название англ.:	Oil and oil products trunk pipeline transportation. Filters. General technical specifications
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.08.2016

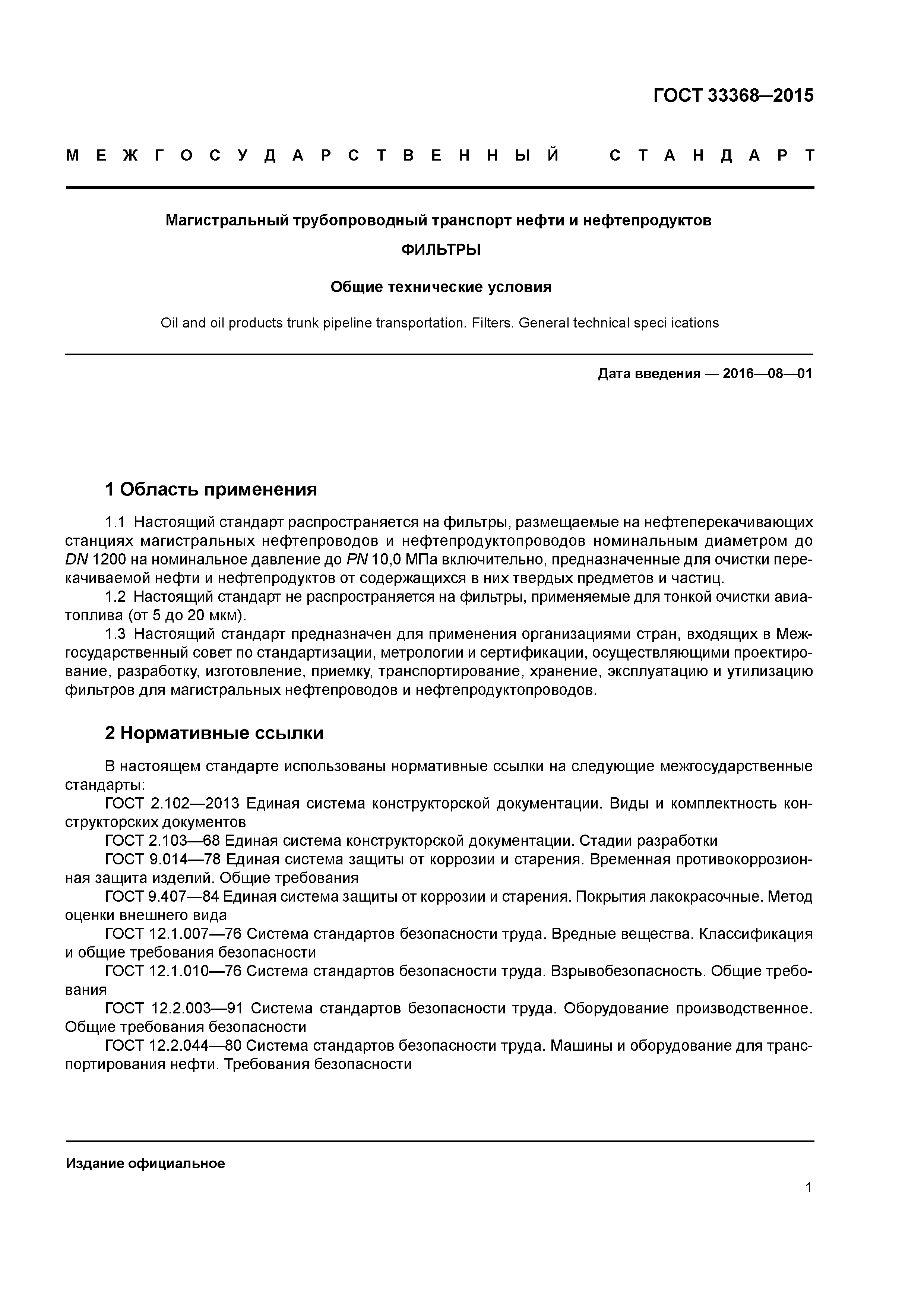

Область применения:	Стандарт распространяется на фильтры, размещаемые на нефтеперекачивающих станциях магистральных нефтепроводов и нефтепродуктопроводов номинальным диаметром до DN 1200 на номинальное давление до PN 10,0 МПа включительно, предназначенные для очистки перекачиваемой нефти и нефтепродуктов от содержащихся в них твердых предметов и частиц.

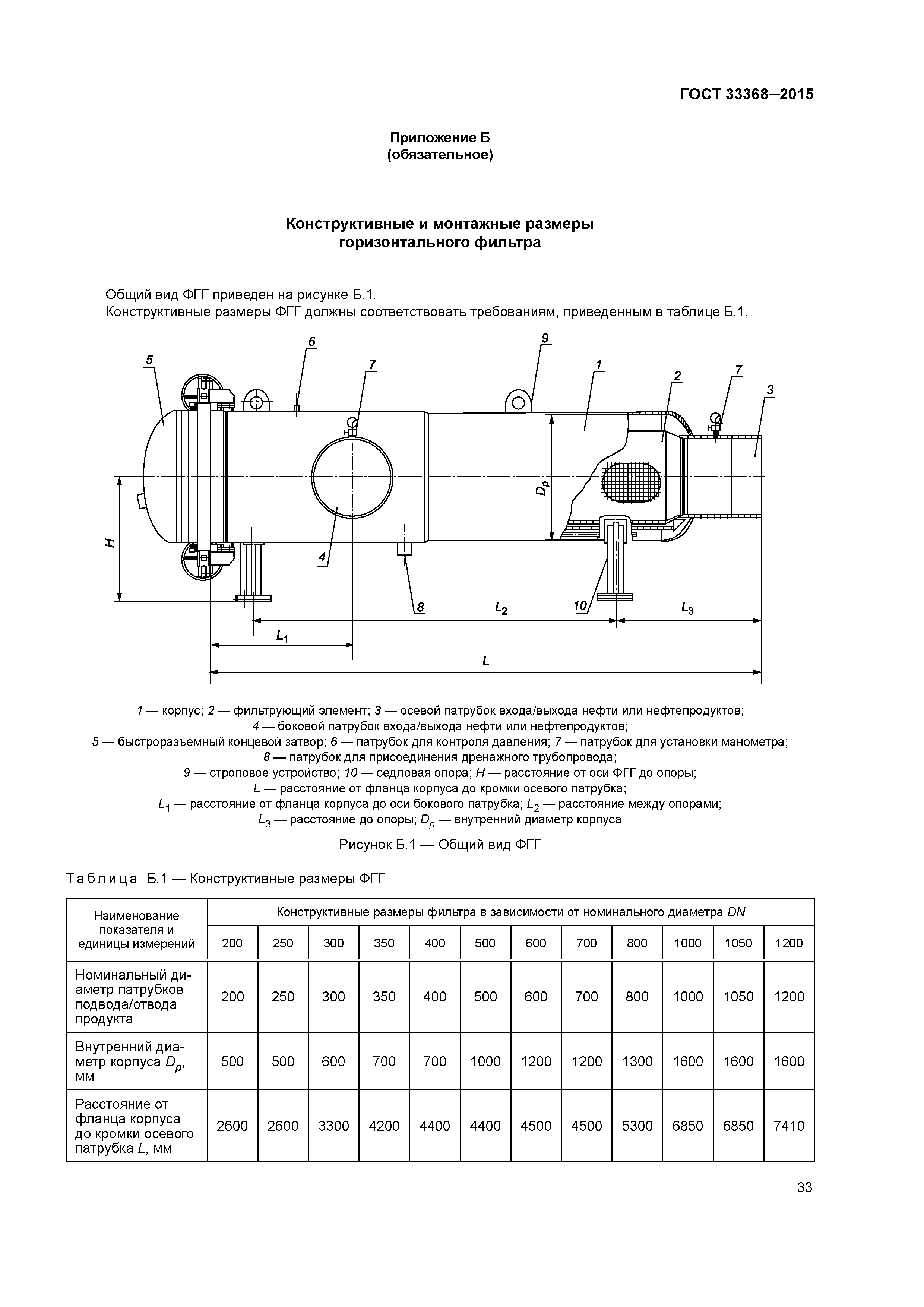

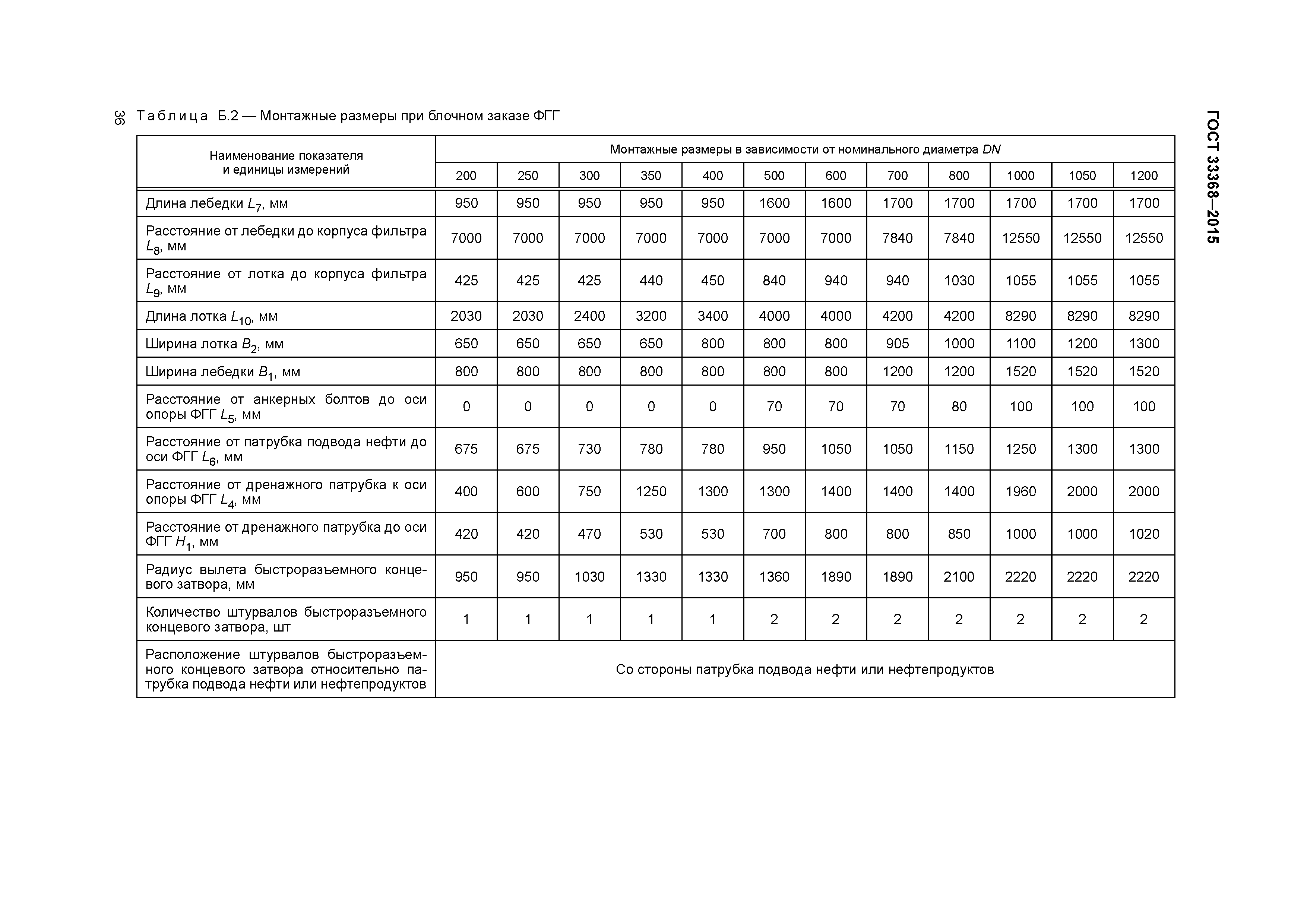

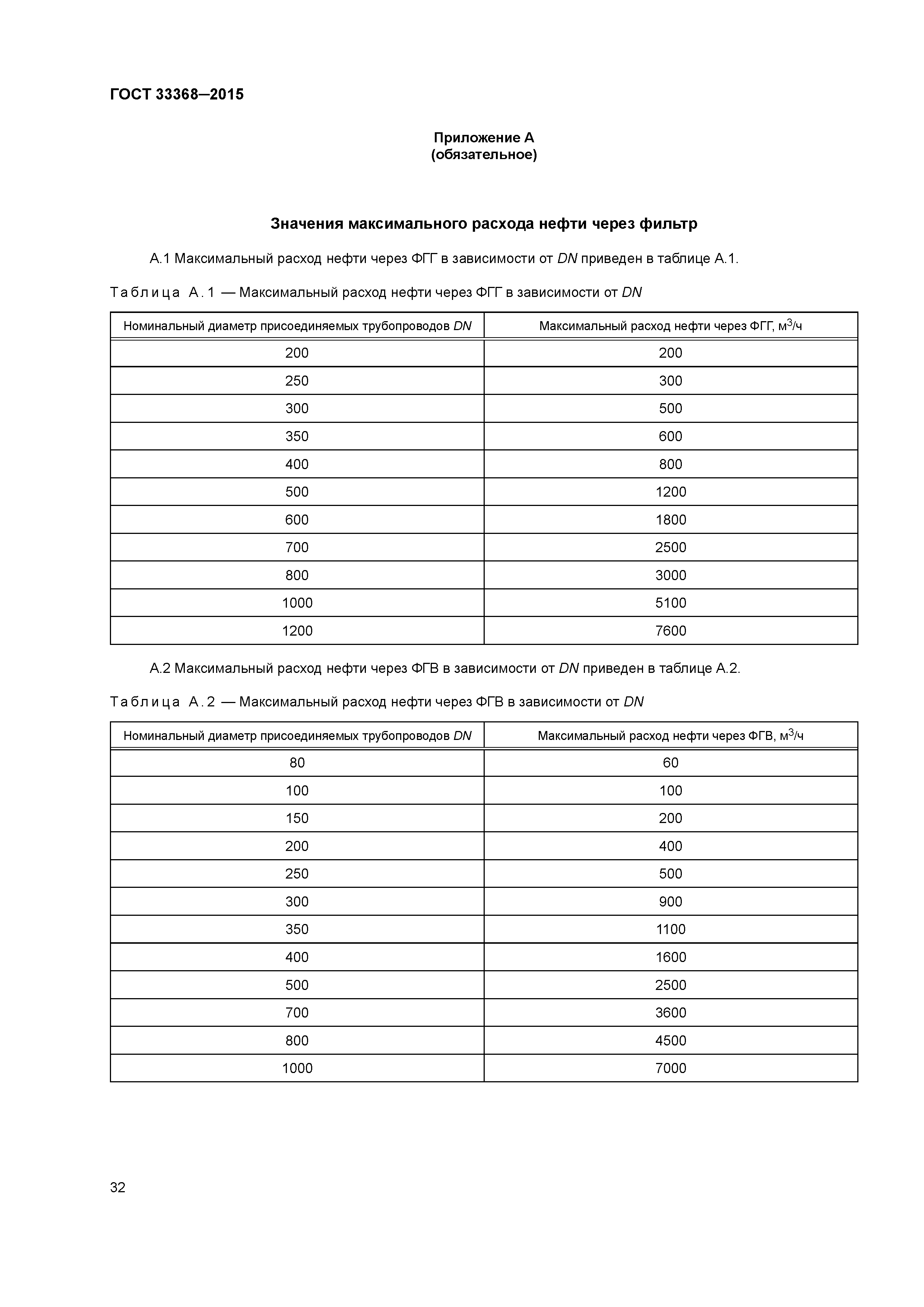

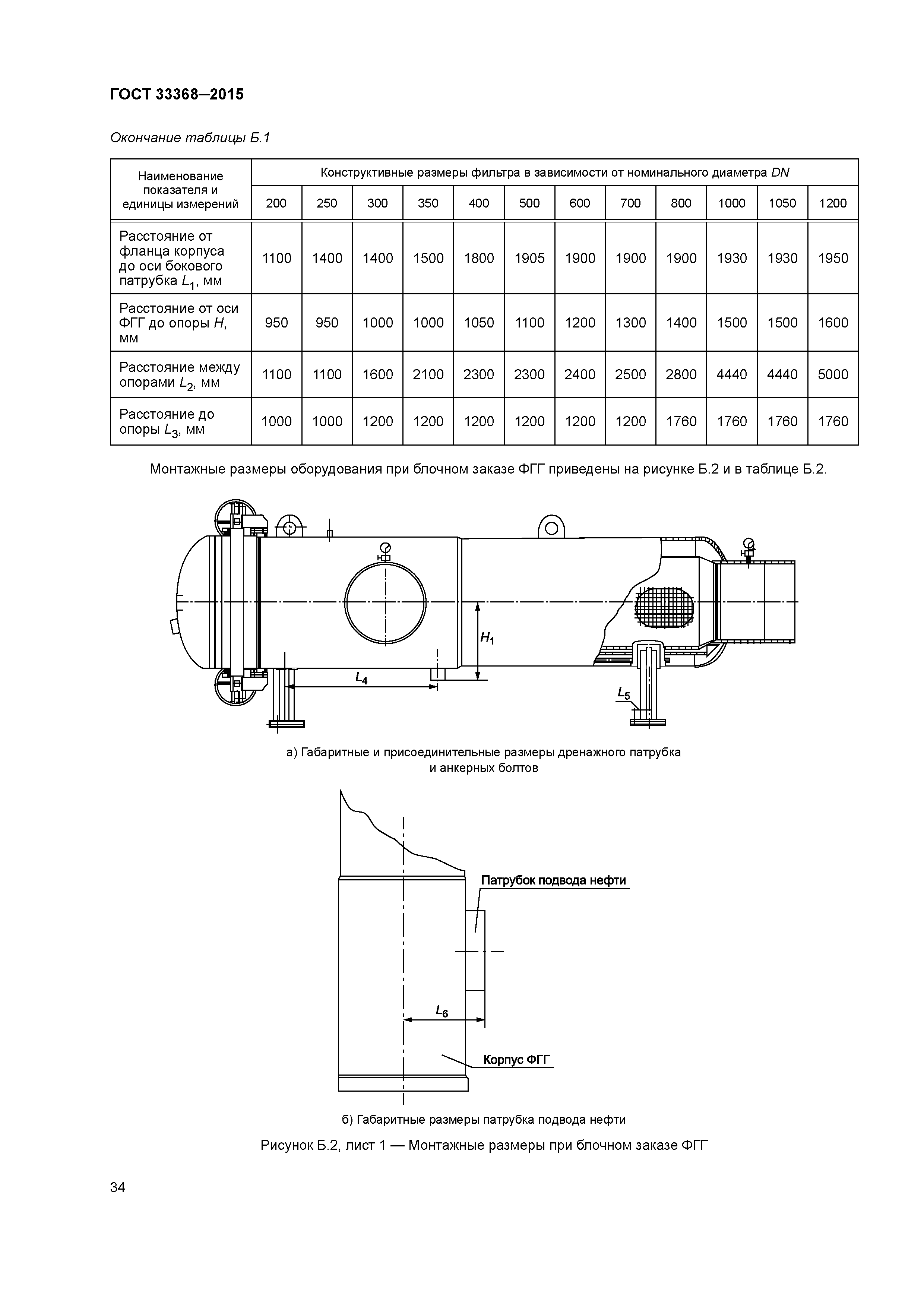

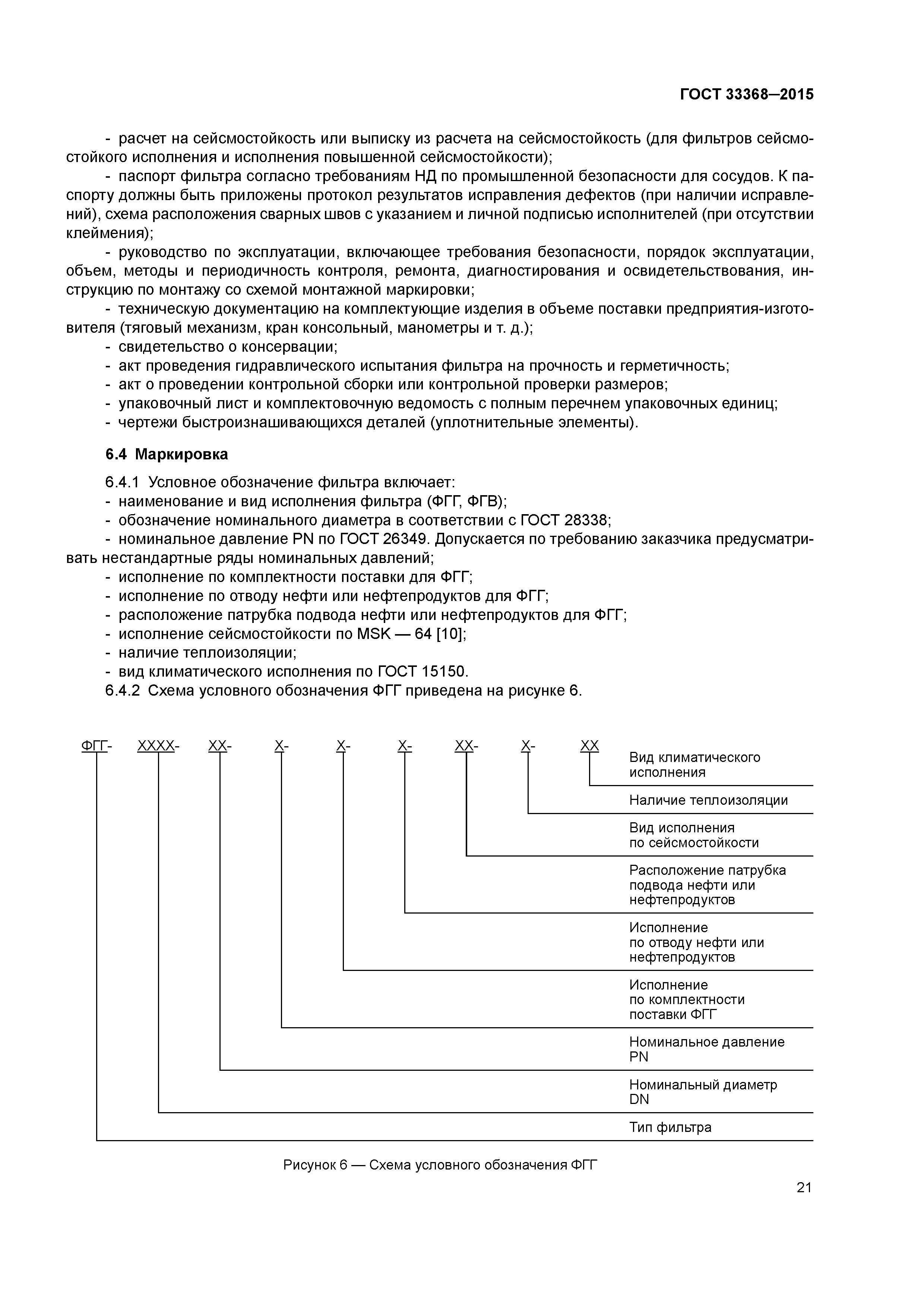

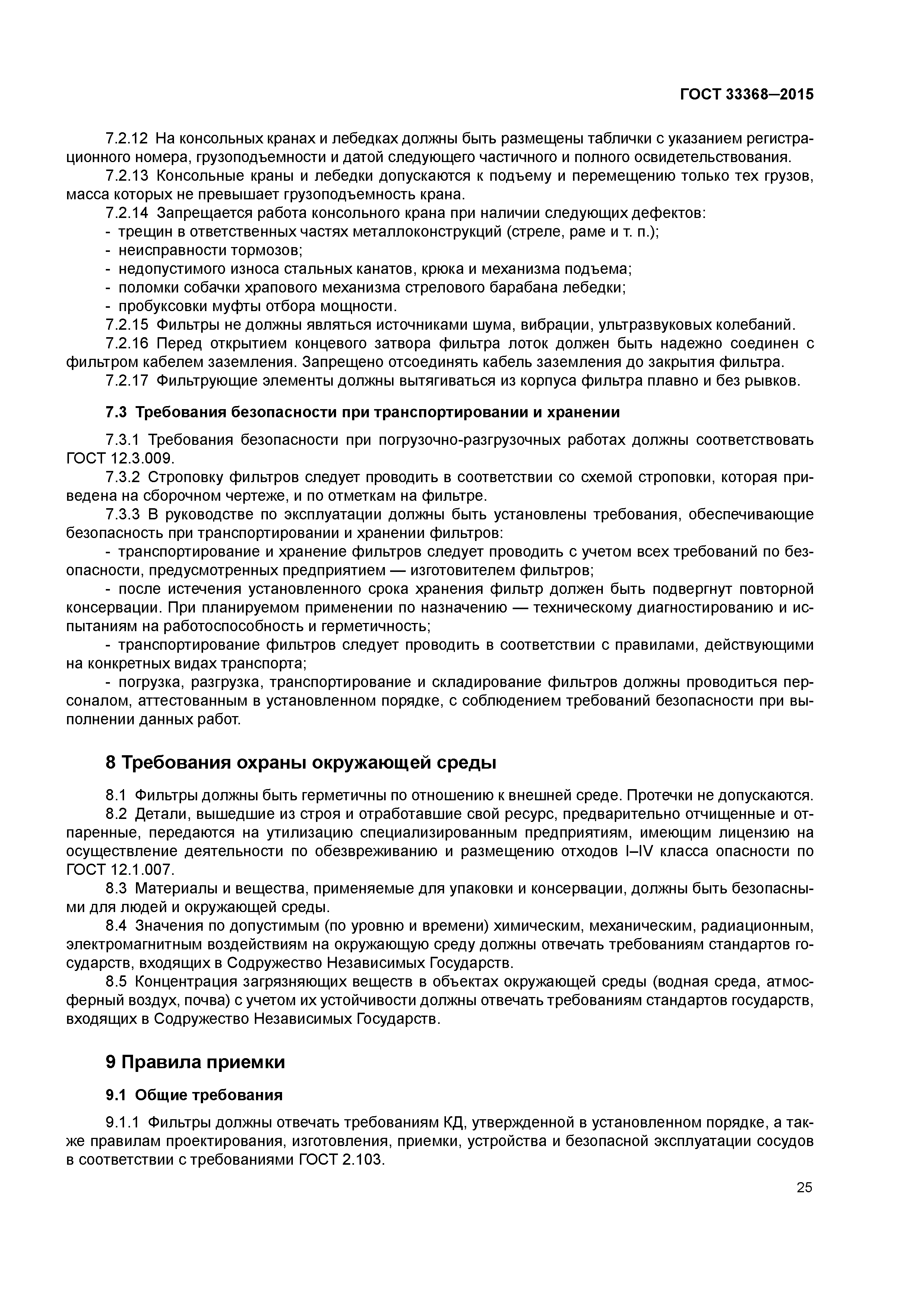

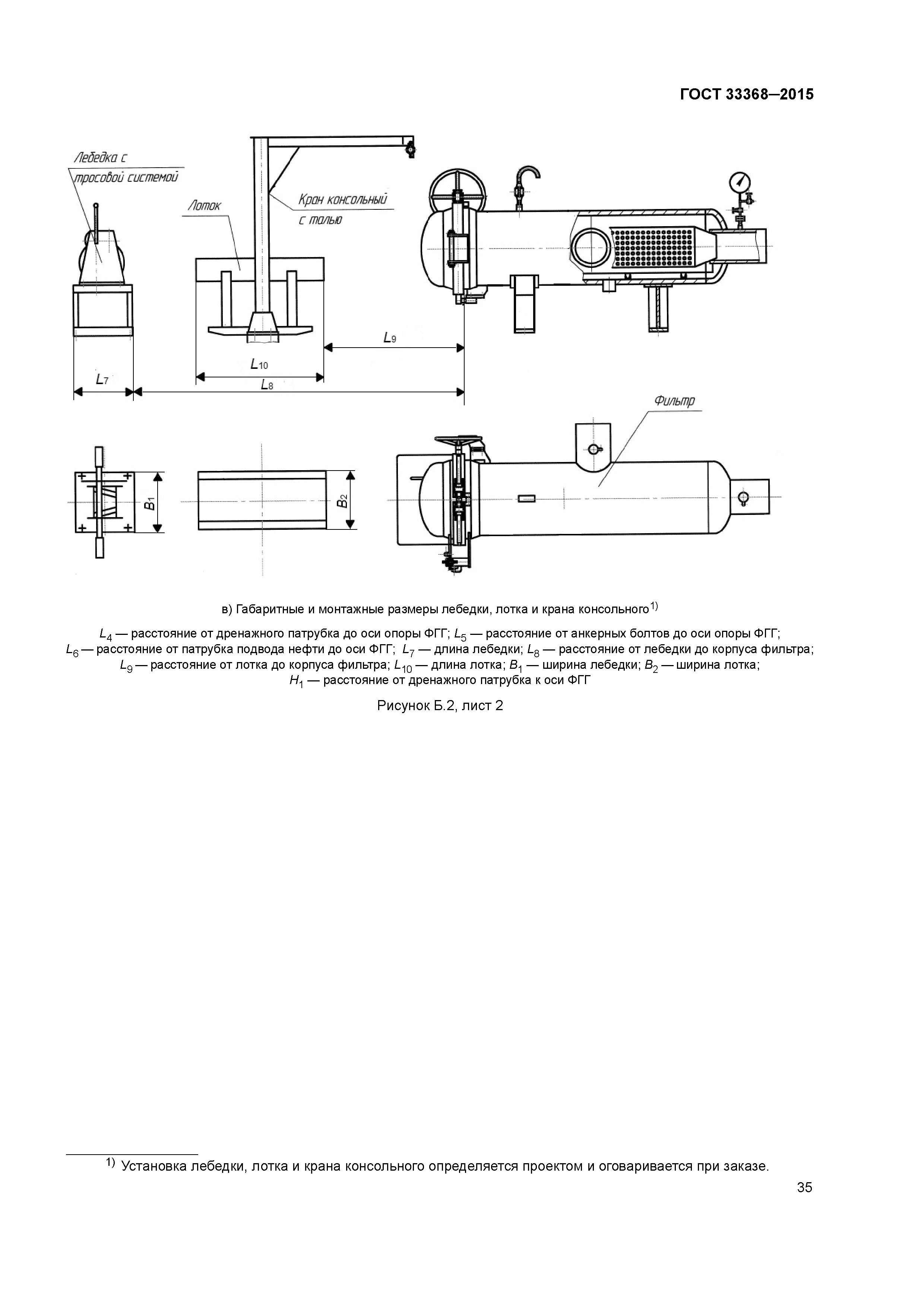

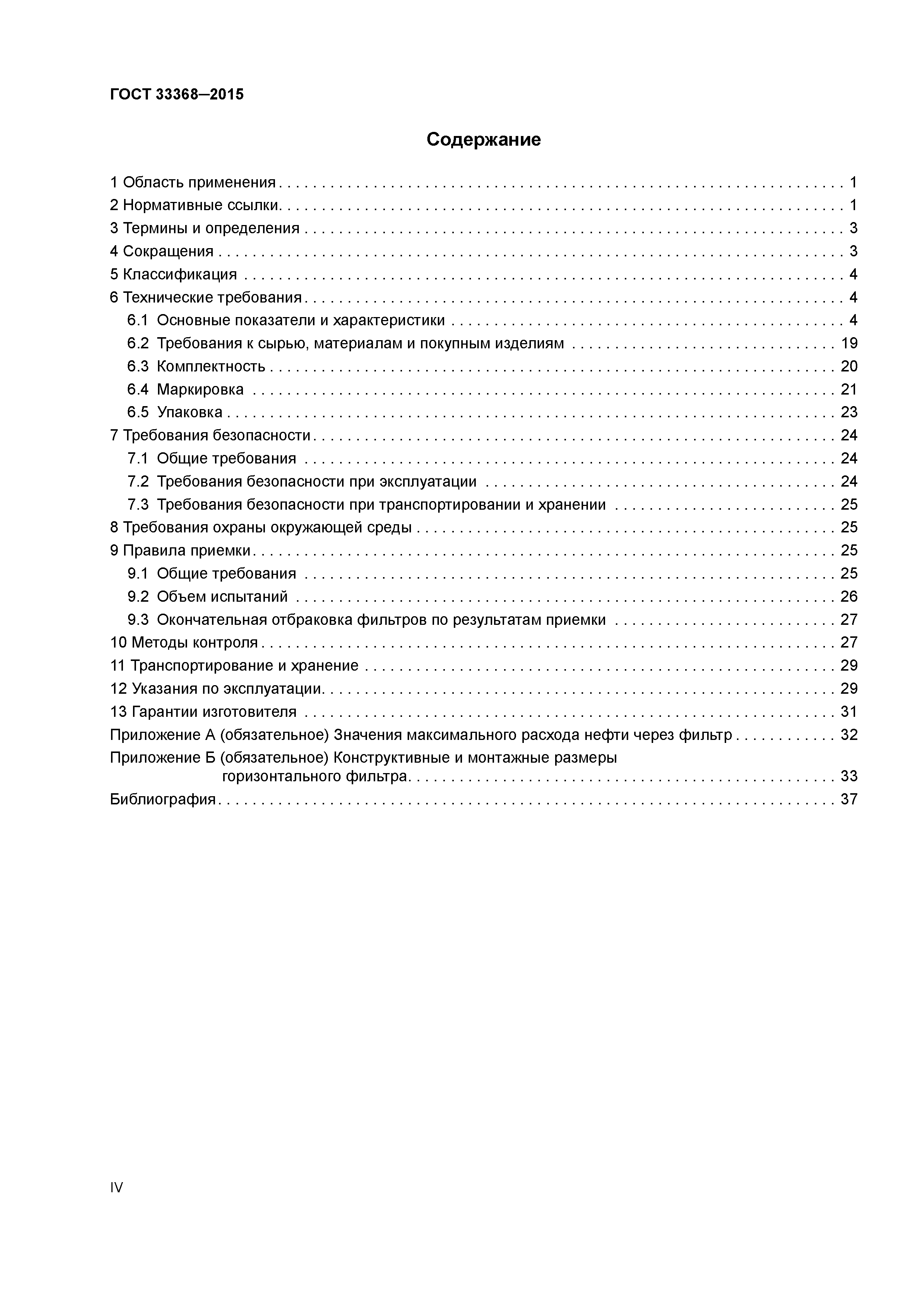

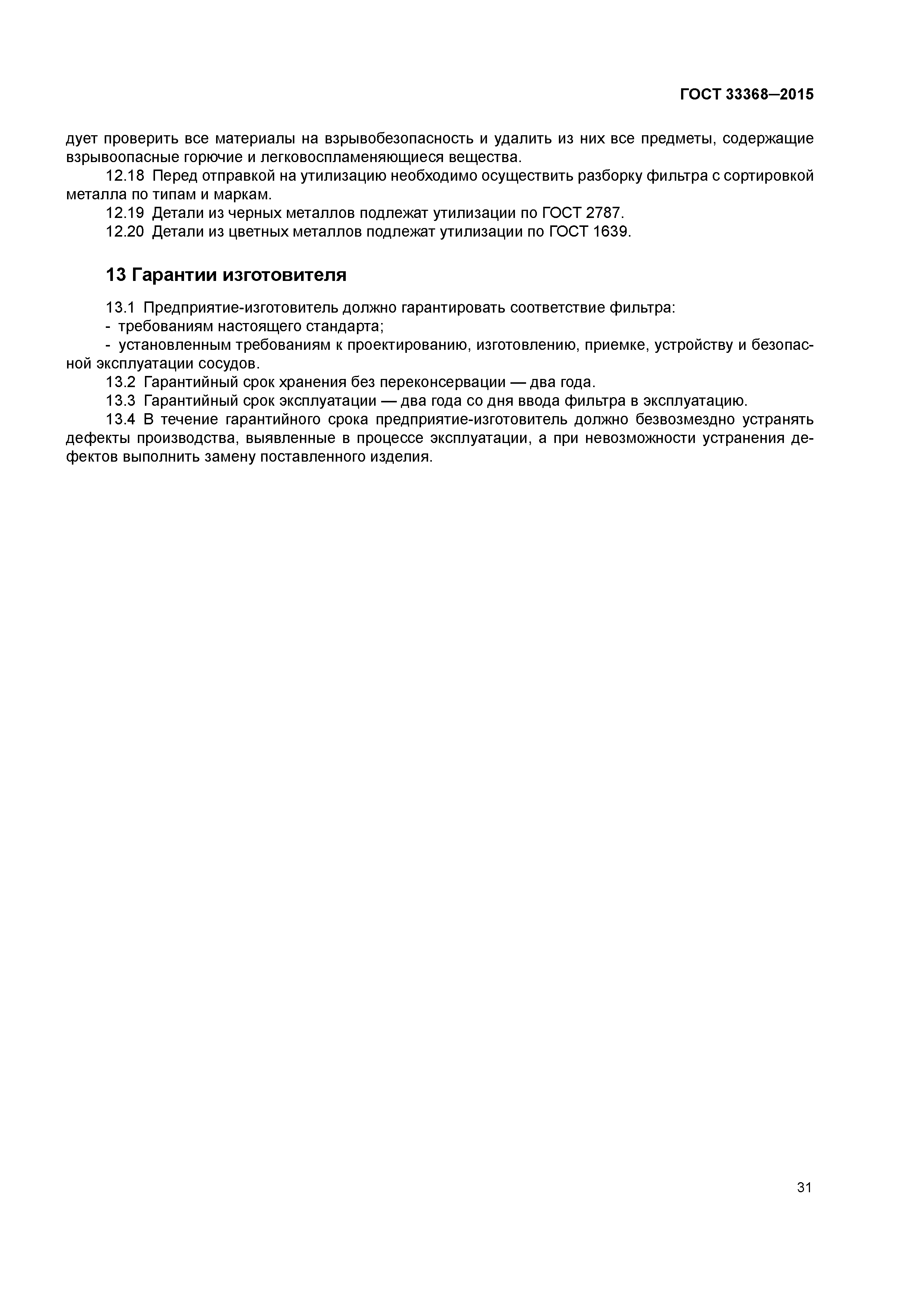

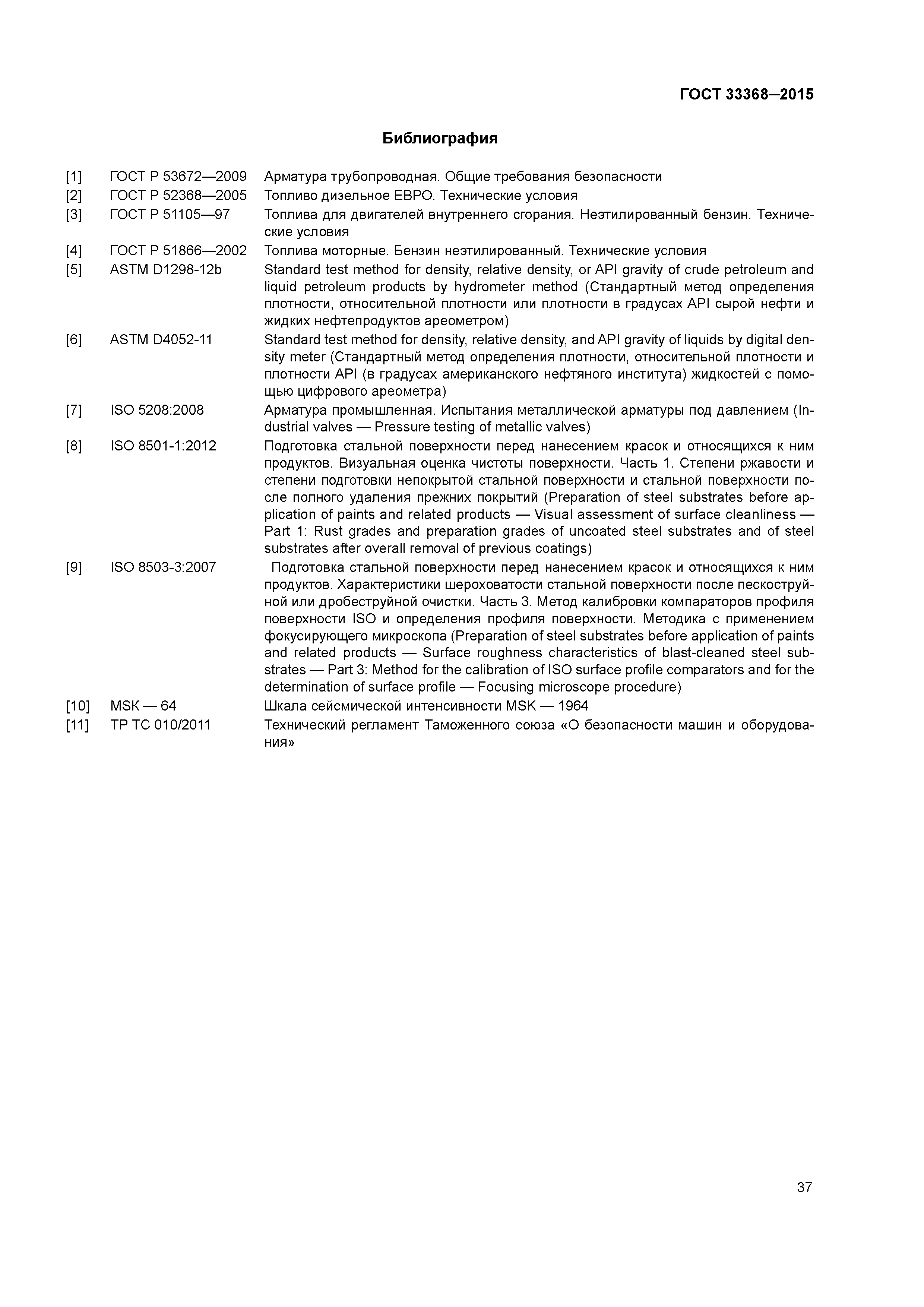

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Сокращения 5 Классификация 6 Технические требования    6.1 Основные показатели и характеристики    6.2 Требования к сырью, материалам и покупным изделиям    6.3 Комплектность    6.4 Маркировка    6.5 Упаковка 7 Требования безопасности    7.1 Общие требования    7.2 Требования безопасности при эксплуатации    7.3 Требования безопасности при транспортировании и хранении 8 Требования охраны окружающей среды 9 Правила приемки    9.1 Общие требования    9.2 Объем испытаний    9.3 Окончательная отбраковка фильтров по результатам приемки 10 Методы контроля 11 Транспортирование и хранение 12 Указания по эксплуатации 13 Гарантии изготовителя Приложение А (обязательное) Значения максимального расхода нефти через фильтр Приложение Б (обязательное) Конструктивные и монтажные размеры горизонтального фильтра Библиография
Разработан:	ООО НИИ Транснефть
Утверждён:	22.07.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 78-П) 08.12.2015 Федеральное агентство по техническому регулированию и метрологии (2115-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Трубопроводы и их компоненты в целом

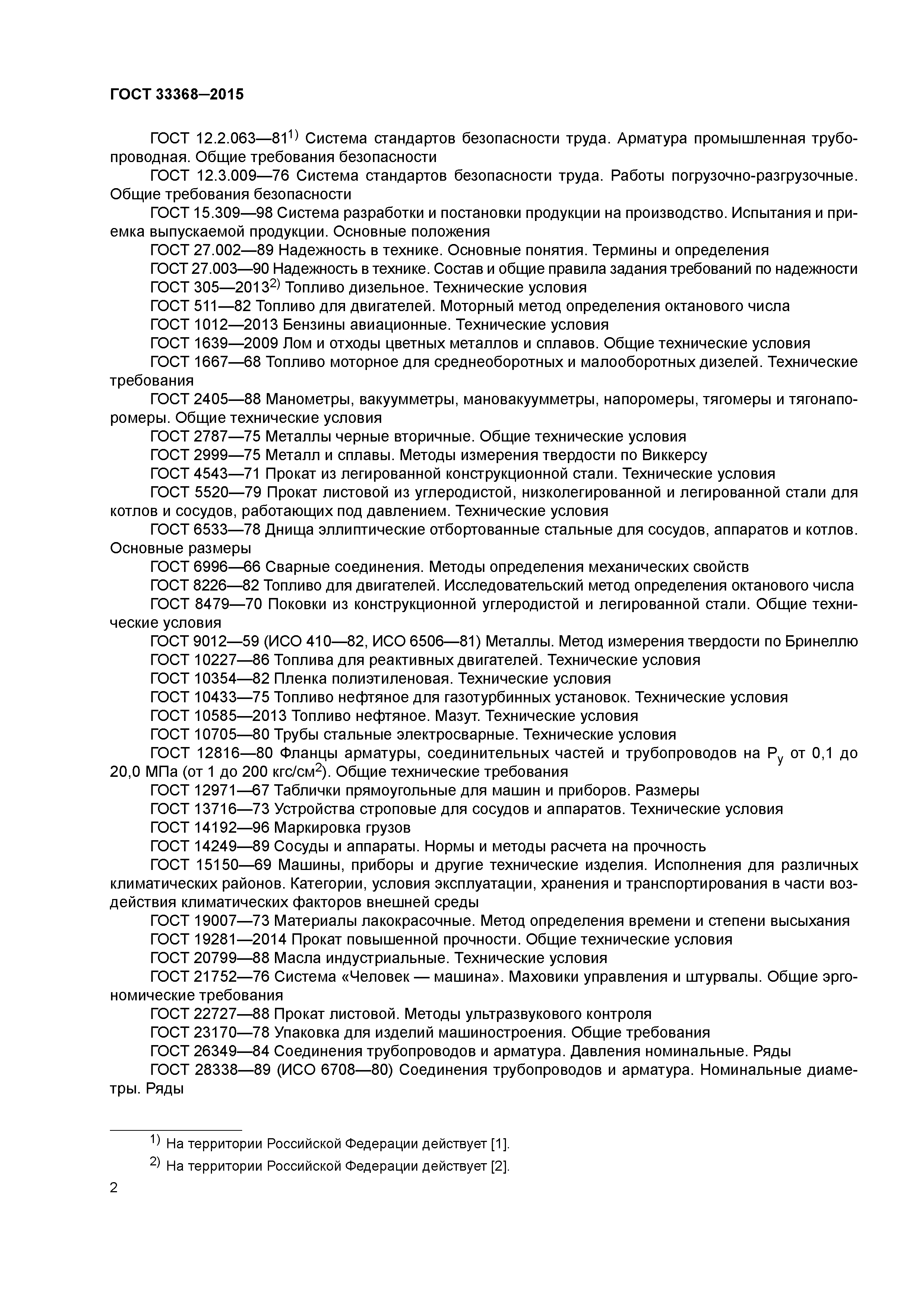

Нормативные ссылки:	ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 2.103-68 «Единая система конструкторской документации. Стадии разработки» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.1.010-76 «Система стандартов безопасности труда. Взрывобезопасность. Общие требования» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 1667-68 «Топливо моторное для среднеоборотных и малооборотных дизелей. Технические условия» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 19007-73 «Материалы лакокрасочные. Метод определения времени и степени высыхания» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования» ГОСТ 28759.5-90 «Фланцы сосудов и аппаратов. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 12.2.044-80 «Система стандартов безопасности труда. Машины и оборудование для транспортирования нефти. Требования безопасности» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ 27.003-90 «Надежность в технике. Состав и общие правила задания требований по надежности» ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия» ГОСТ 6533-78 «Днища эллиптические отбортованные стальные для сосудов, аппаратов и котлов. Основные размеры» ГОСТ 2787-75 «Металлы черные вторичные. Общие технические условия» ГОСТ Р 51866-2002 «Топлива моторные. Бензин неэтилированный. Технические условия» ГОСТ 22727-88 «Прокат листовой. Методы ультразвукового контроля» ГОСТ 10227-86 «Топлива для реактивных двигателей. Технические условия» ГОСТ 10433-75 «Топливо нефтяное для газотурбинных установок. Технические условия» ГОСТ 13716-73 «Устройства строповые для сосудов и аппаратов. Технические условия» ГОСТ 20799-88 «Масла индустриальные. Технические условия» ГОСТ 21752-76 «Система "Человек-машина". Маховики управления и штурвалы. Общие эргономические требования» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 30546.1-98 «Общие требования к машинам, приборам и другим техническим изделиям и методы расчета их сложных конструкций в части сейсмостойкости» ГОСТ 511-82 «Топливо для двигателей. Моторный метод определения октанового числа» ГОСТ 8226-82 «Топливо для двигателей. Исследовательский метод определения октанового числа» ГОСТ 9.407-84 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Метод оценки внешнего вида» ГОСТ Р 51105-97 «Топлива для двигателей внутреннего сгорания. Неэтилированный бензин. Технические условия» ГОСТ Р 52368-2005 «Топливо дизельное ЕВРО. Технические условия» ГОСТ 1639-2009 «Лом и отходы цветных металлов и сплавов. Общие технические условия» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» Технический регламент Таможенного союза 010/2011 «О безопасности машин и оборудования» ГОСТ 2.102-2013 «Единая система конструкторской документации. Виды и комплектность конструкторских документов» ГОСТ 305-2013 «Топливо дизельное. Технические условия» ГОСТ 1012-2013 «Бензины авиационные. Технические условия» ГОСТ 10585-2013 «Топливо нефтяное. Мазут. Технические условия» ГОСТ 19281-2014 «Прокат повышенной прочности. Общие технические условия»
