Скачать ОДМ 218.2.049-2015 Рекомендации по проектированию и строительству габионных конструкций на автомобильных дорогах

Дата актуализации: 10.08.2017

ОДМ 218.2.049-2015

Рекомендации по проектированию и строительству габионных конструкций на автомобильных дорогах

Обозначение:	ОДМ 218.2.049-2015
Обозначение англ:	ODM 218.2.049-2015
Статус:	не имеет официального издания
Название рус.:	Рекомендации по проектированию и строительству габионных конструкций на автомобильных дорогах
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017

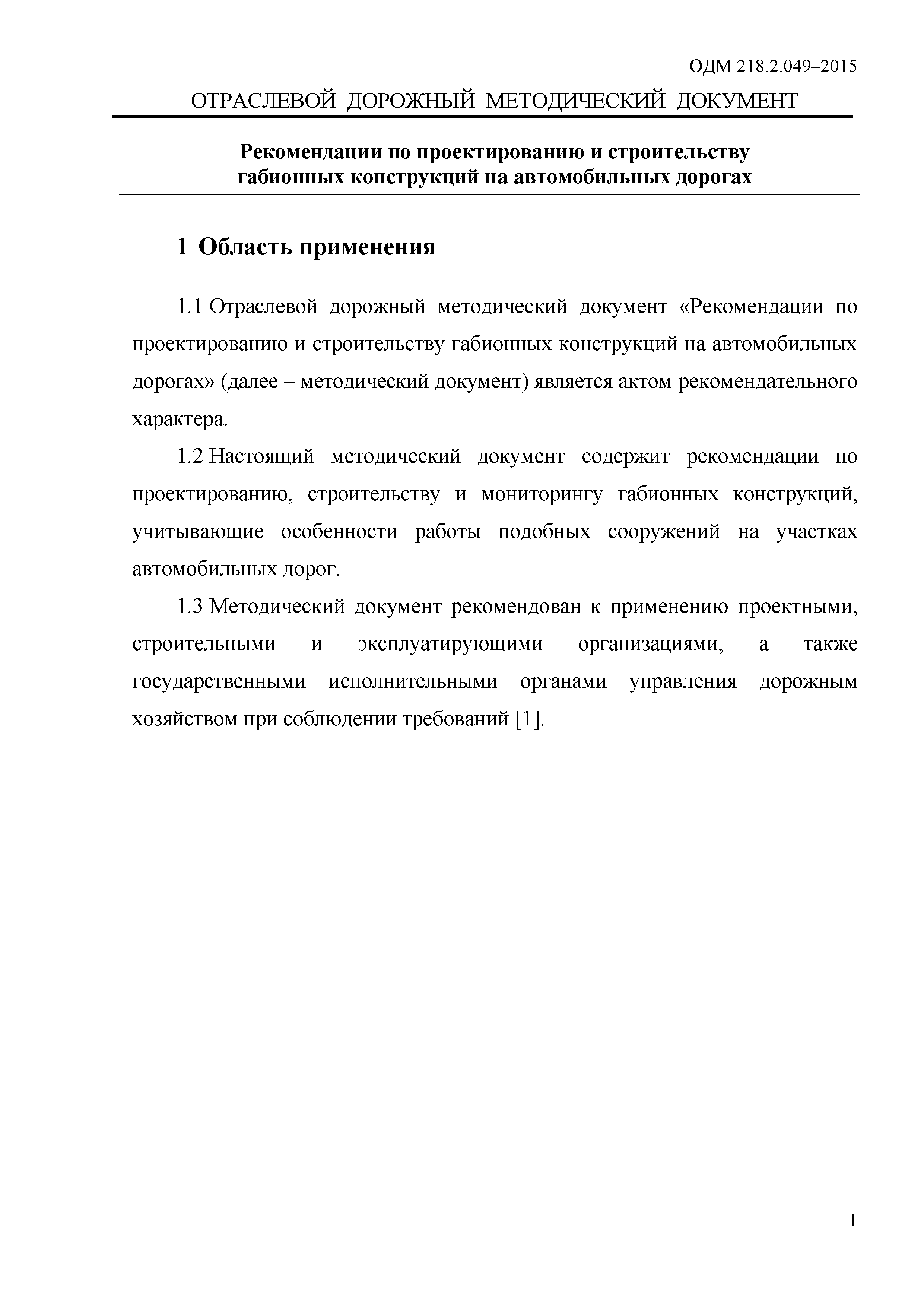

Область применения:	Методический документ содержит рекомендации по проектированию, строительству и мониторингу габионных конструкций, учитывающие особенности работы подобных сооружений на участках автомобильных дорог. Методический документ рекомендован к применению проектными, строительными и эксплуатирующими организациями, а также государственными исполнительными органами управления дорожным хозяйством при соблюдении требований

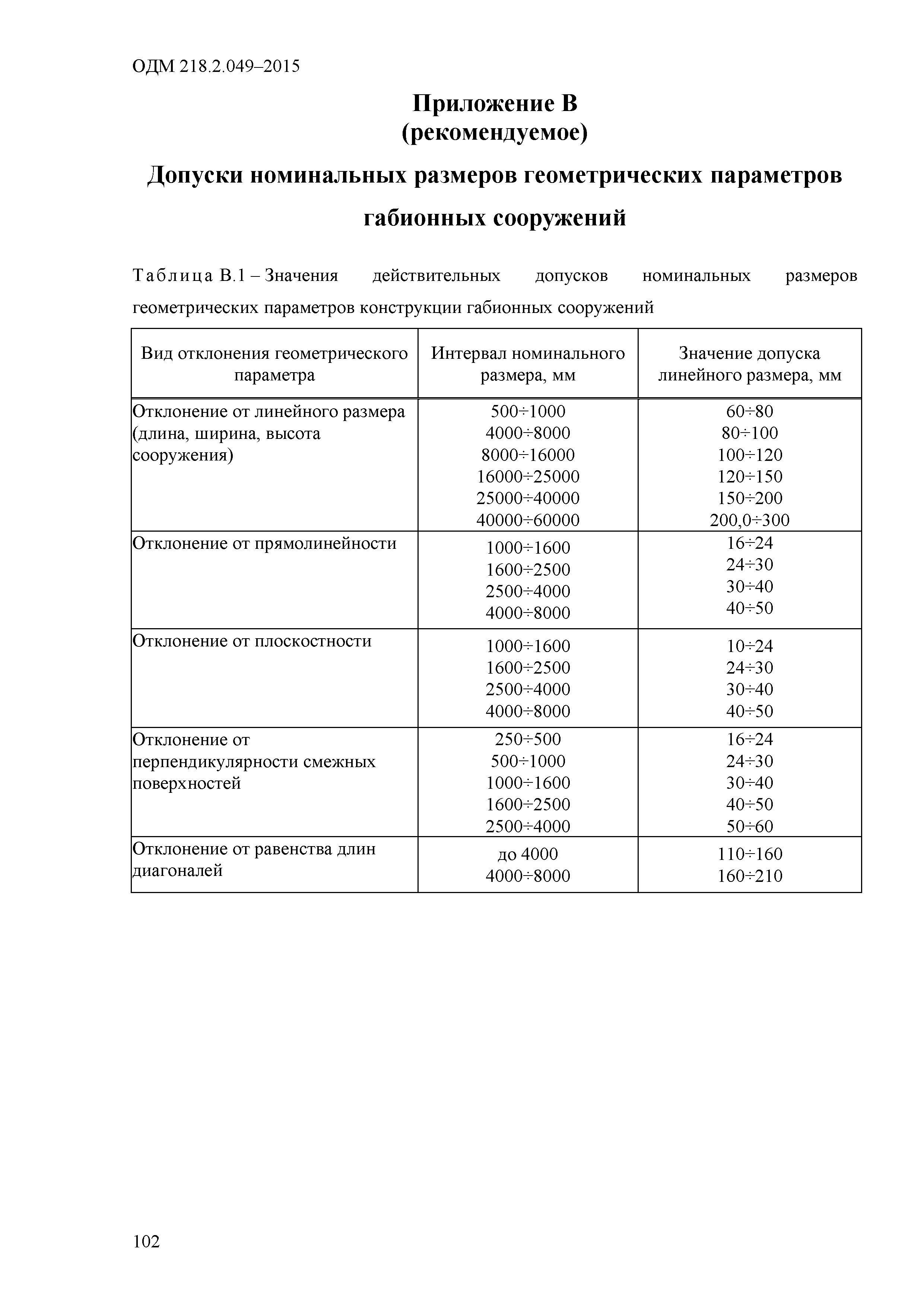

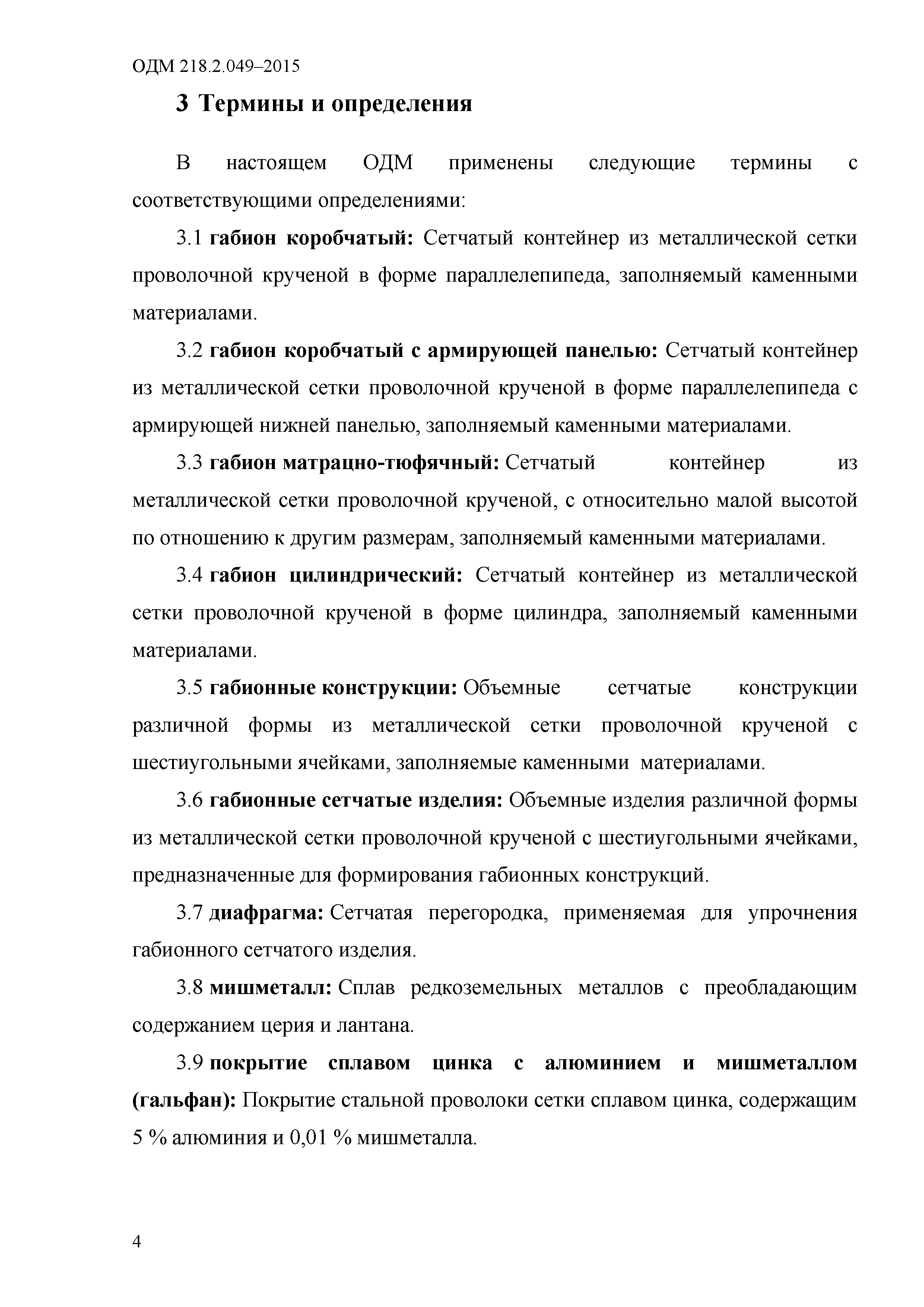

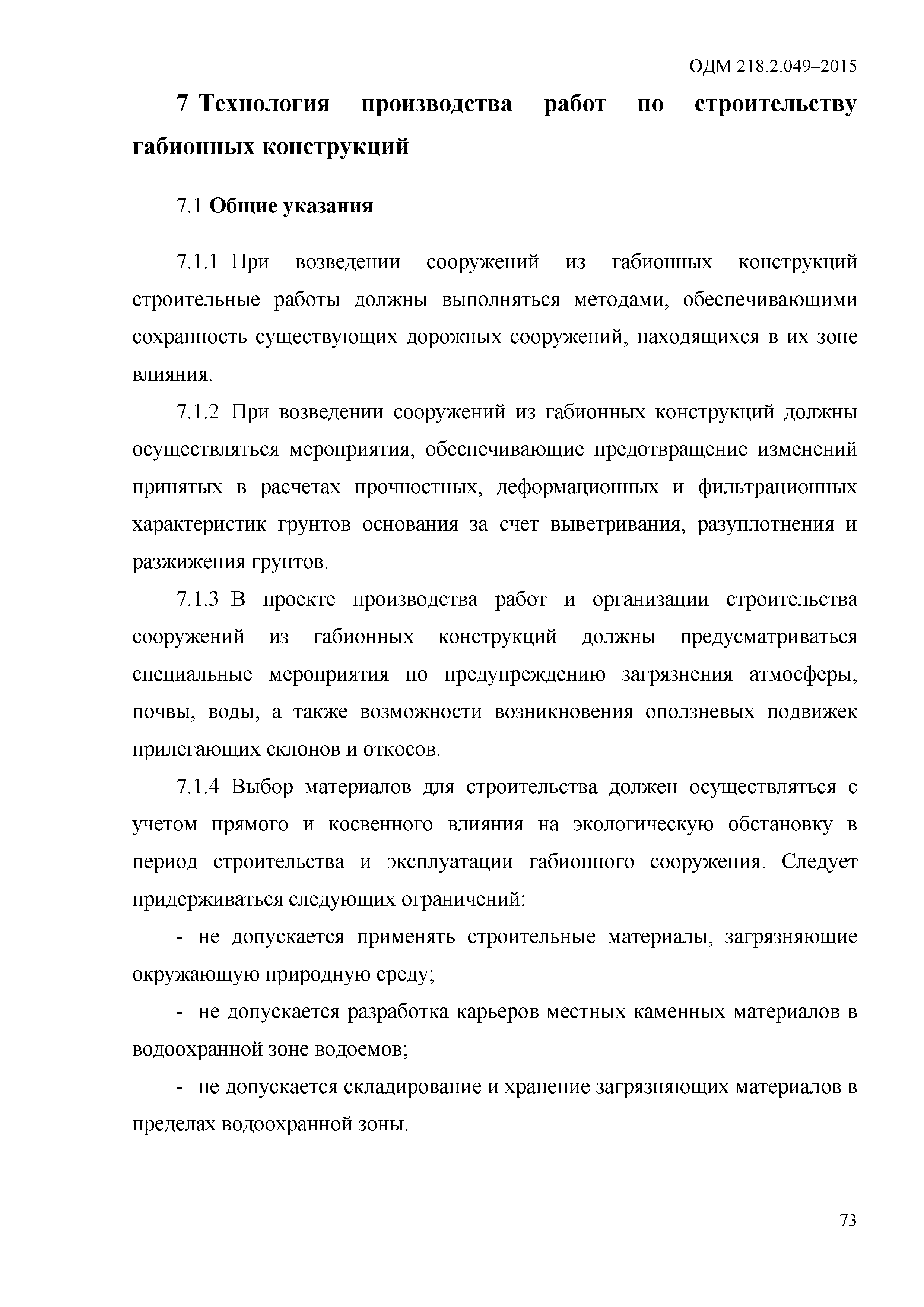

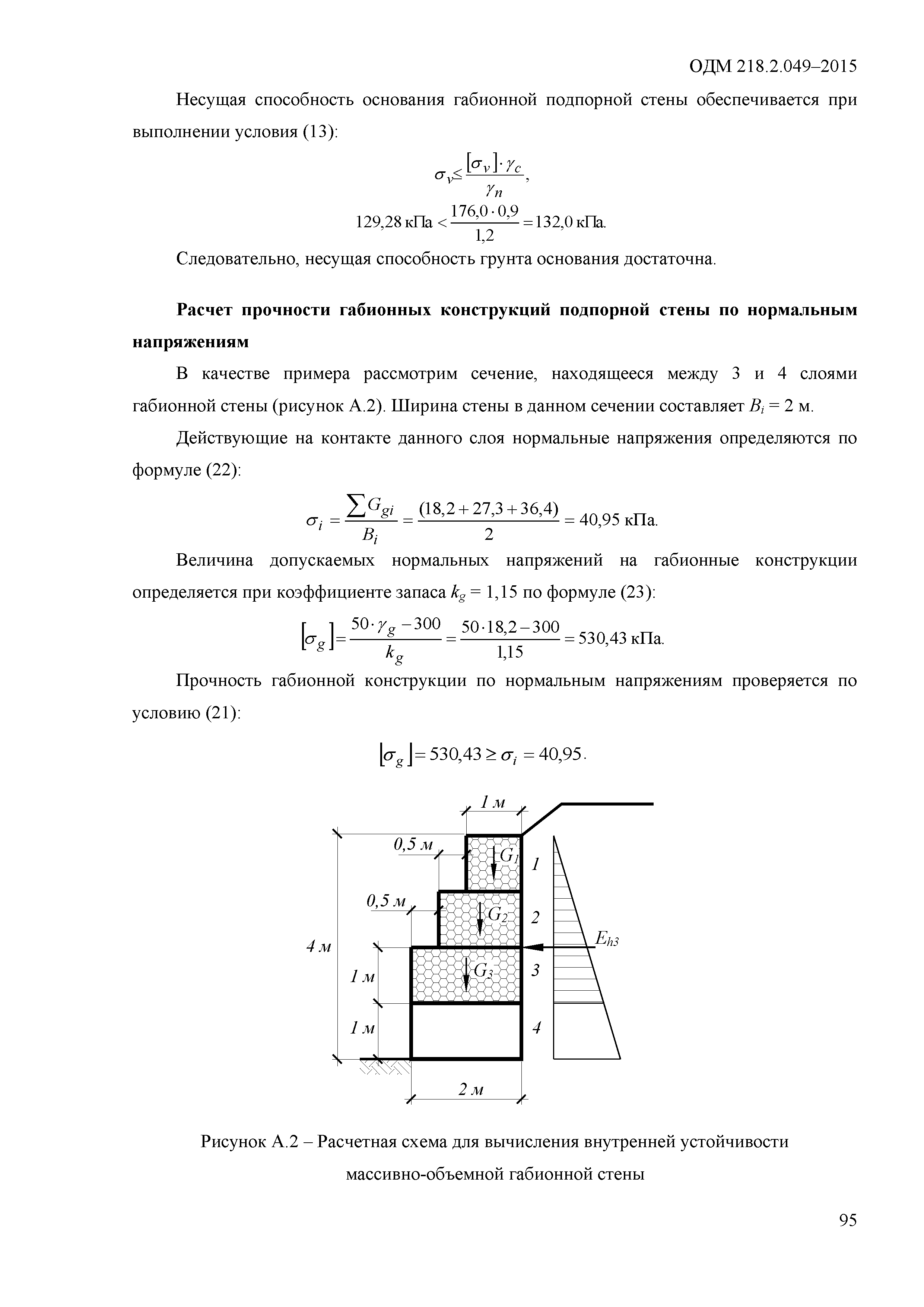

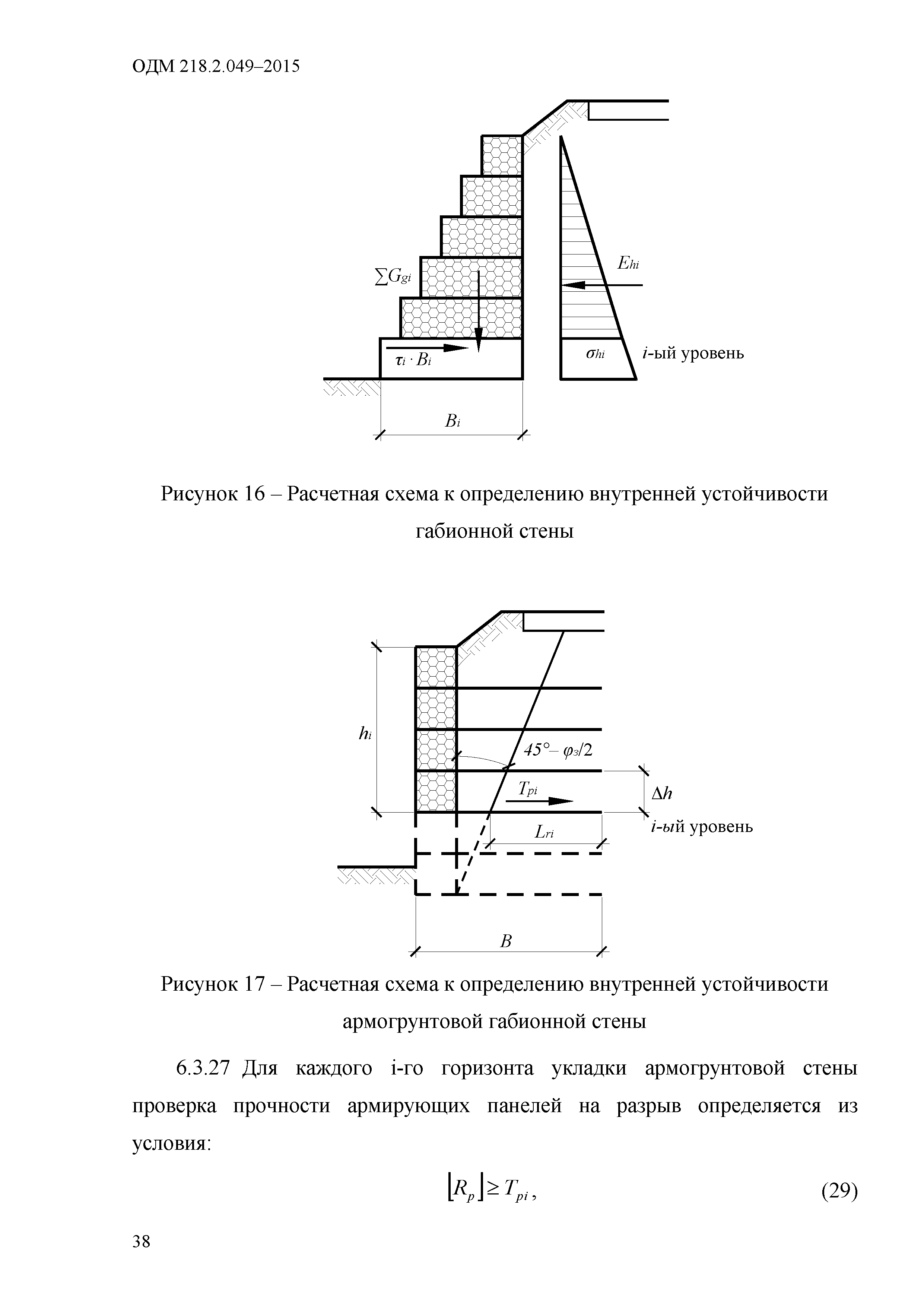

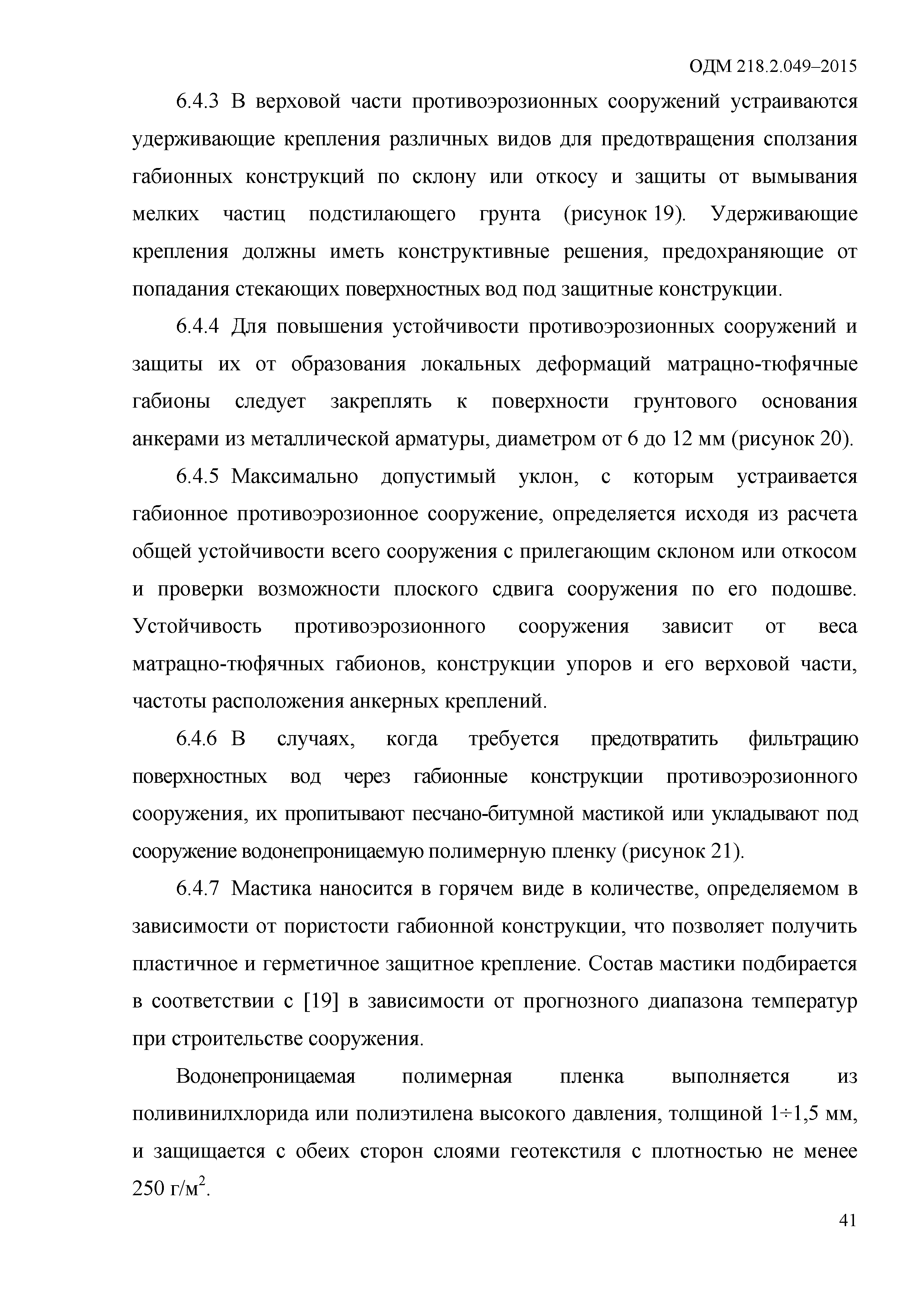

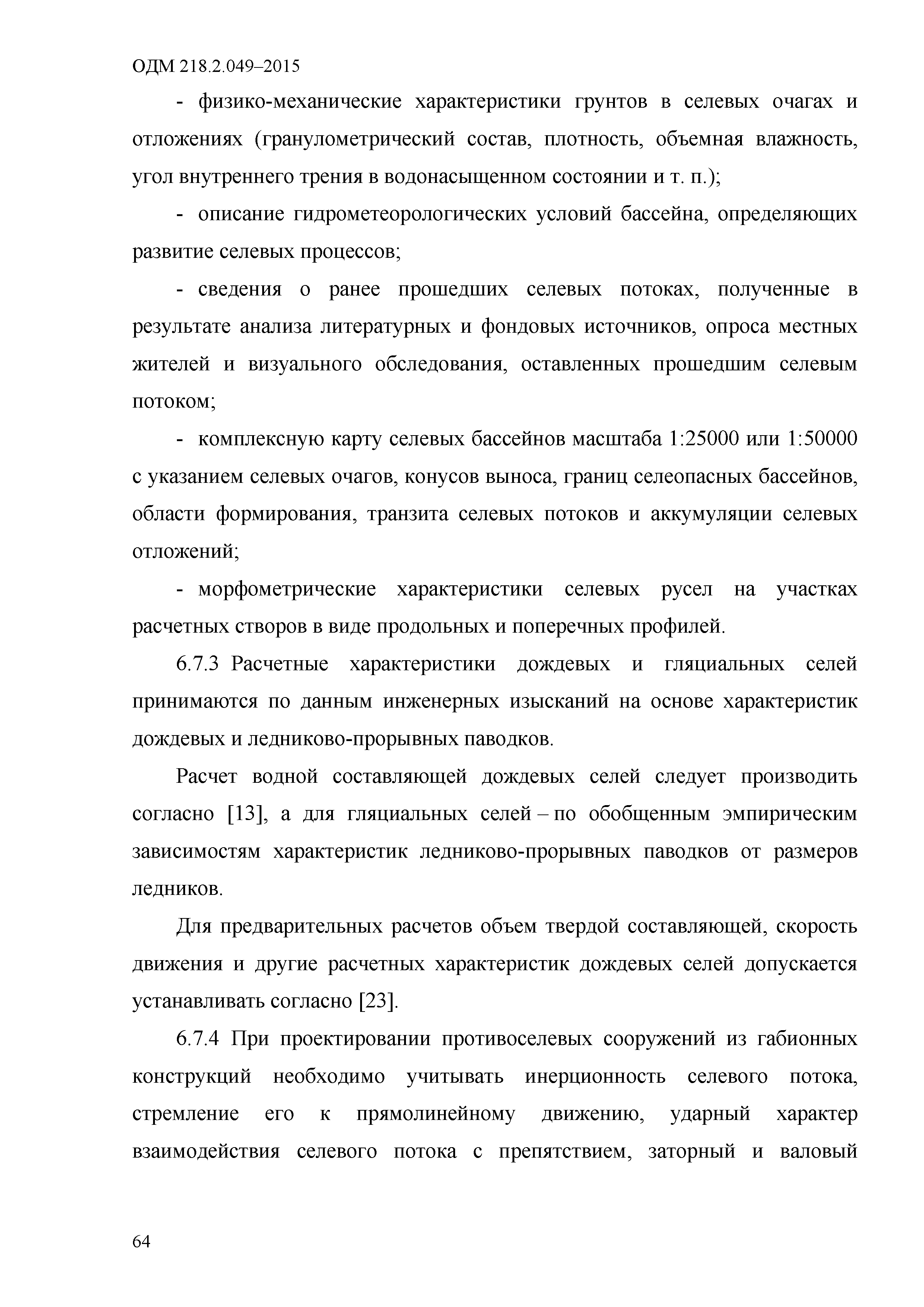

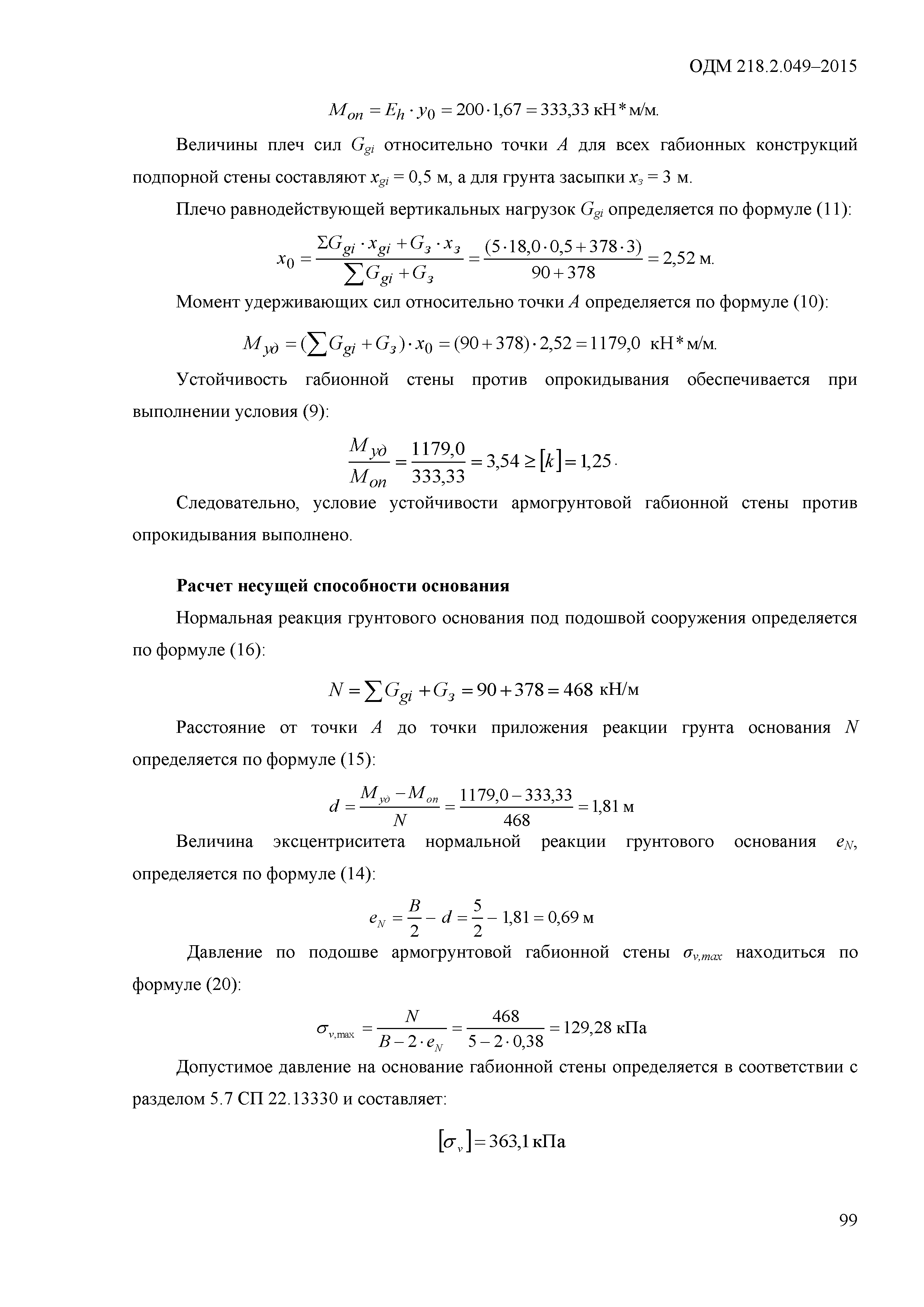

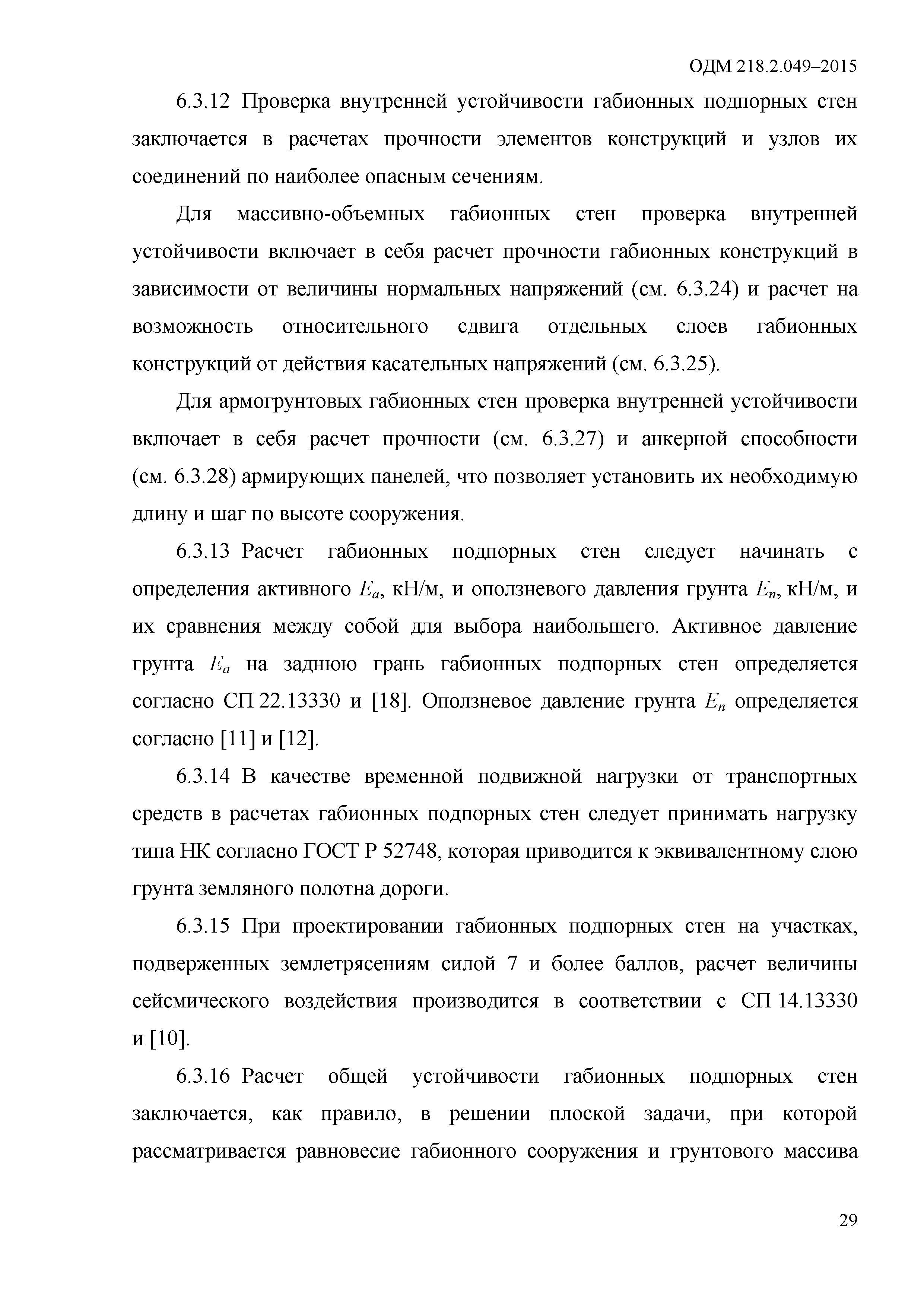

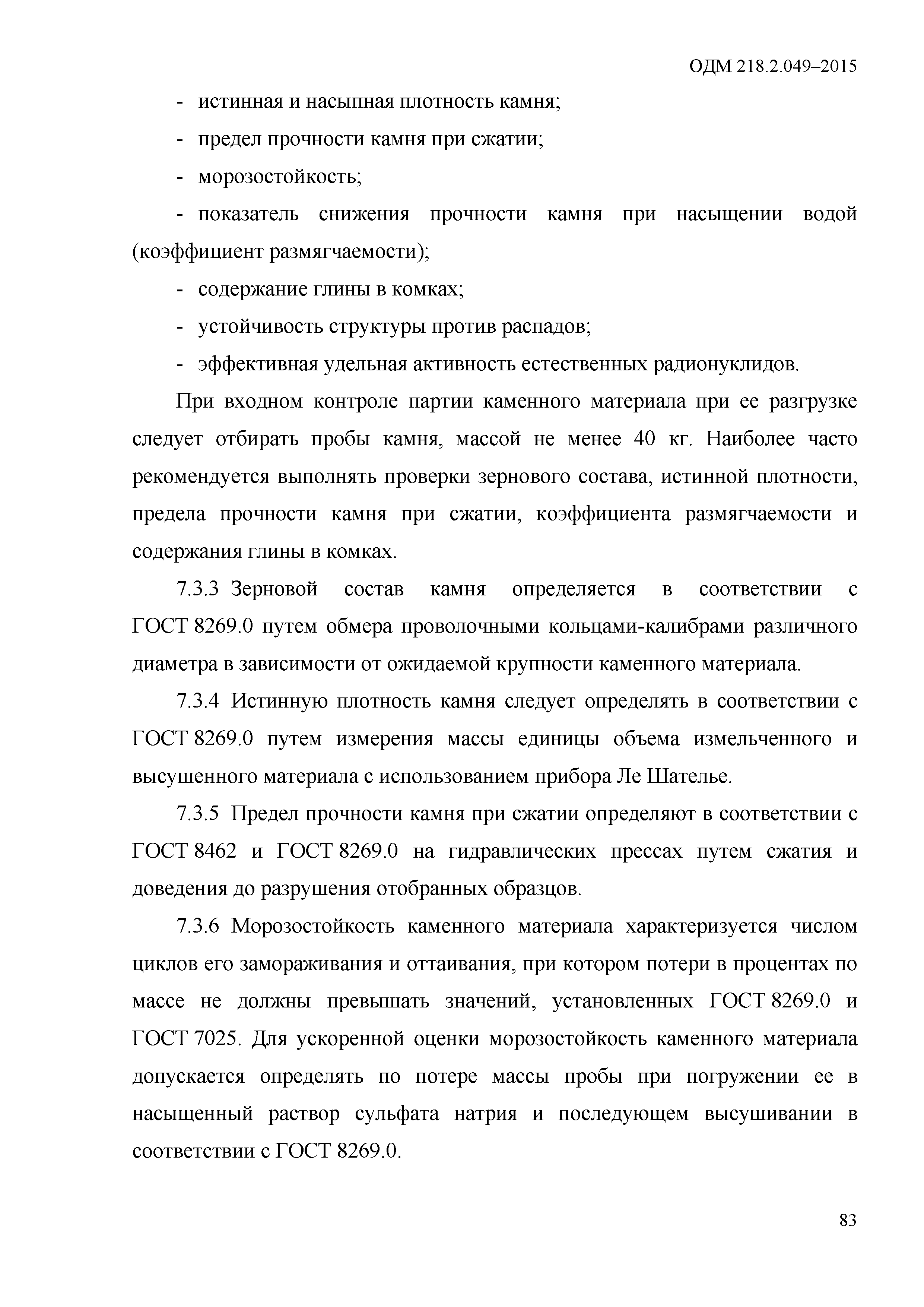

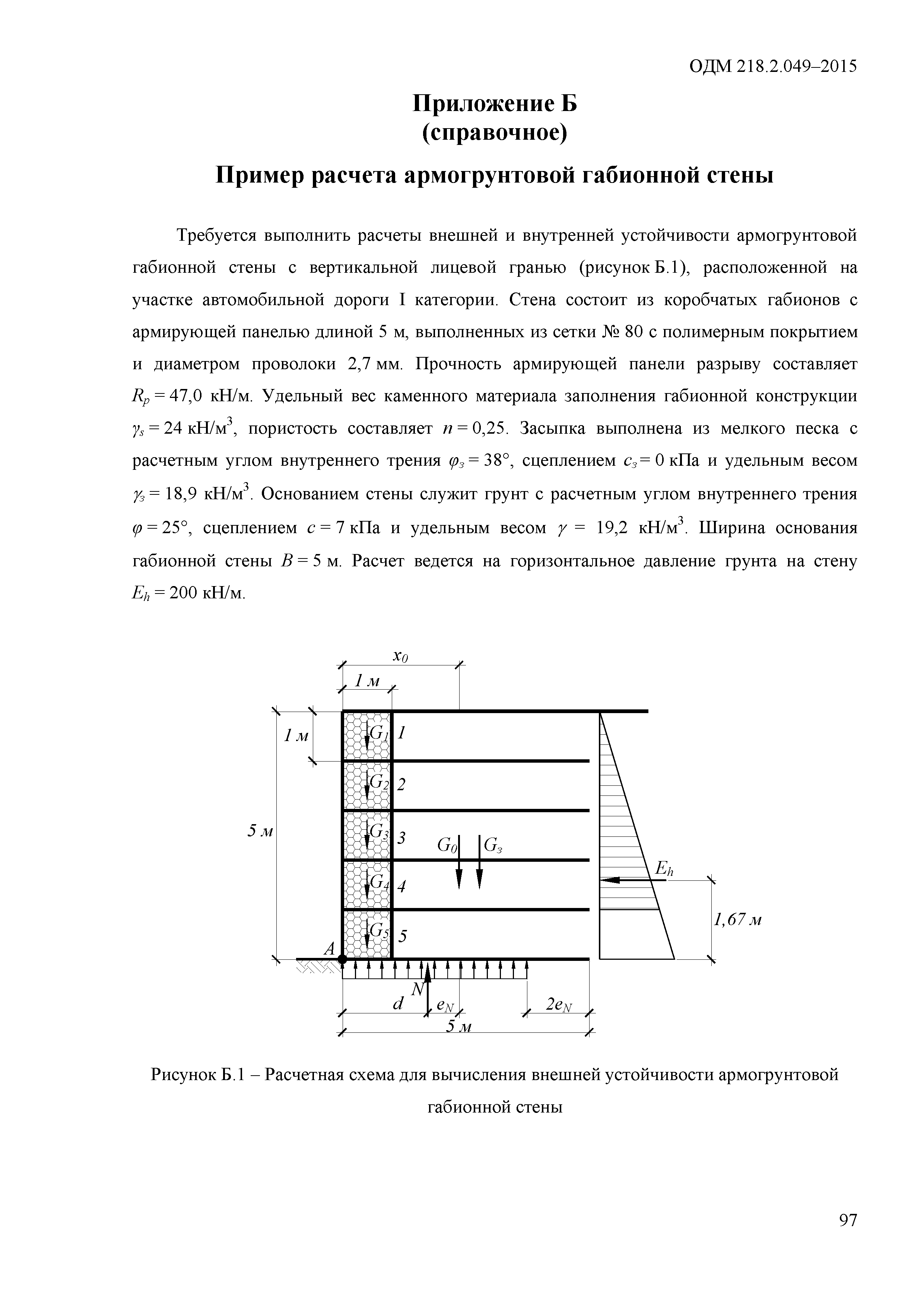

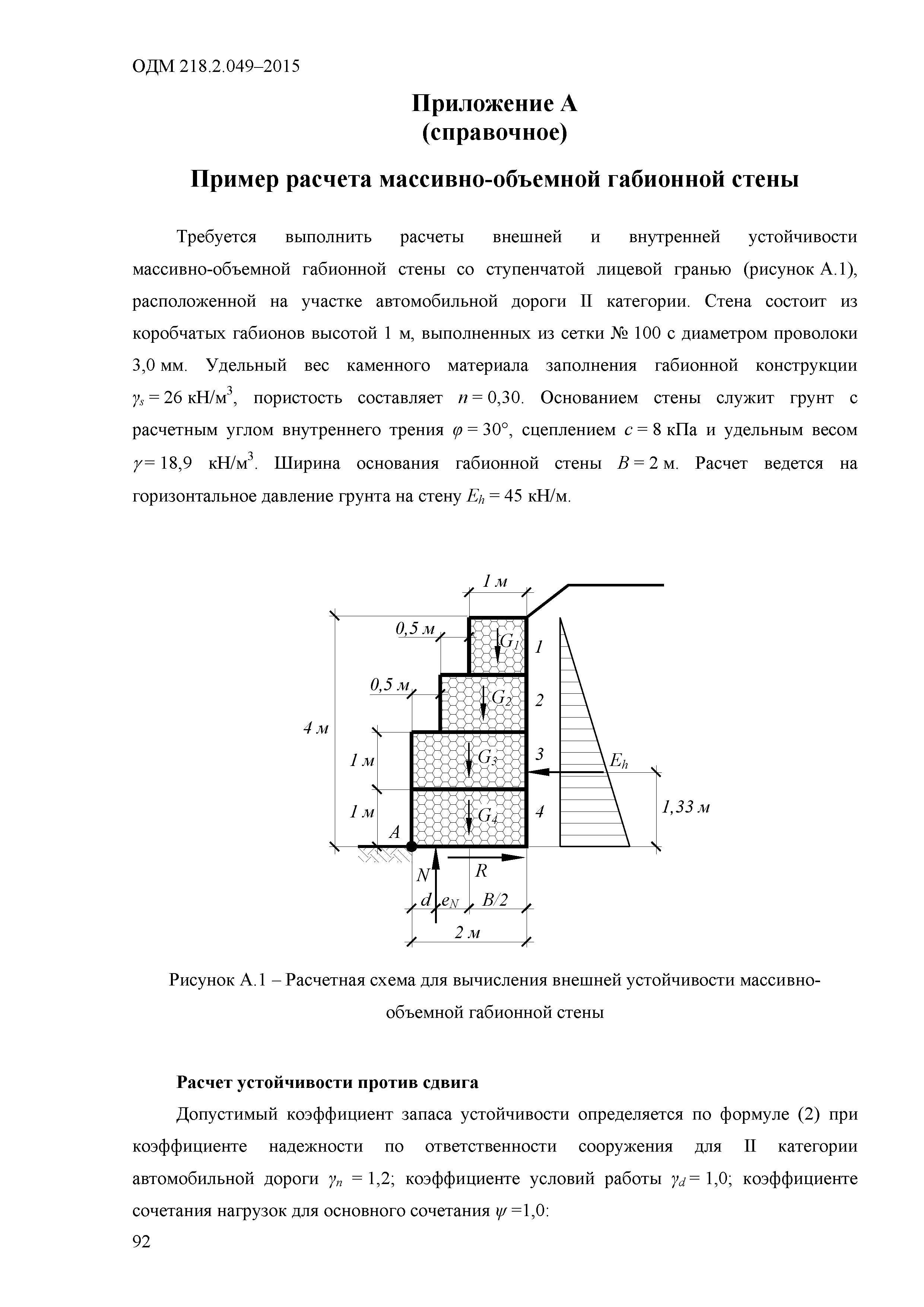

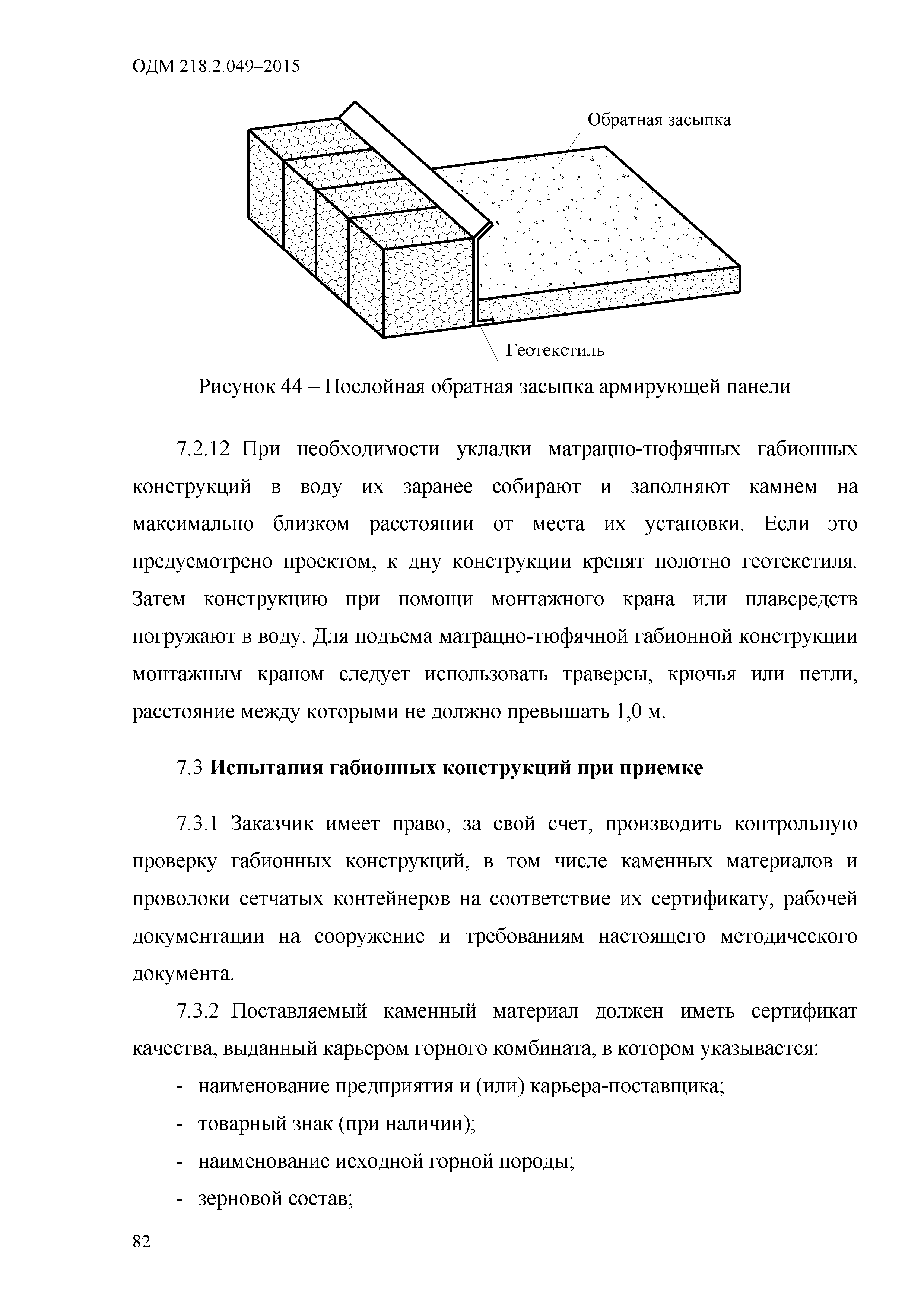

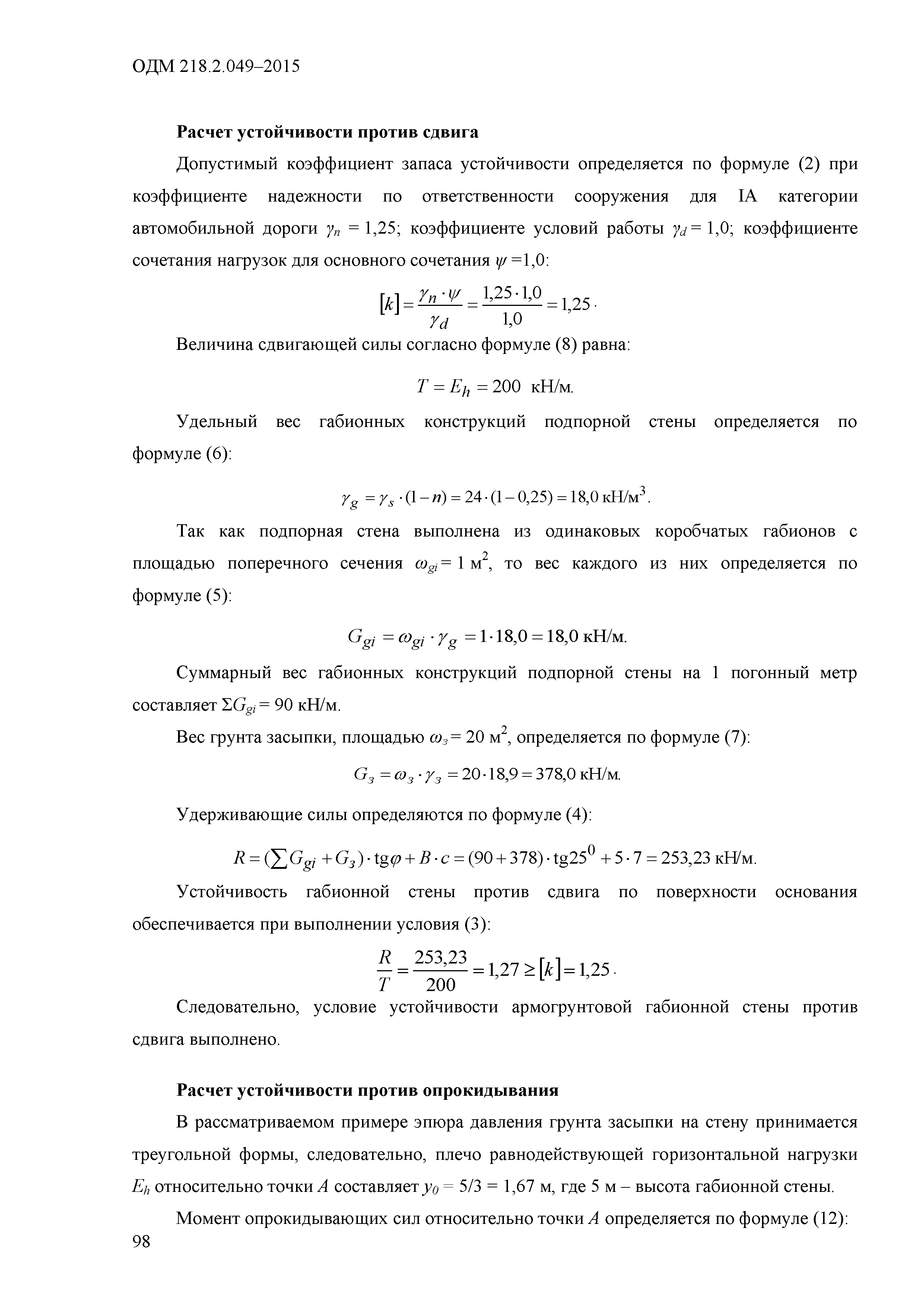

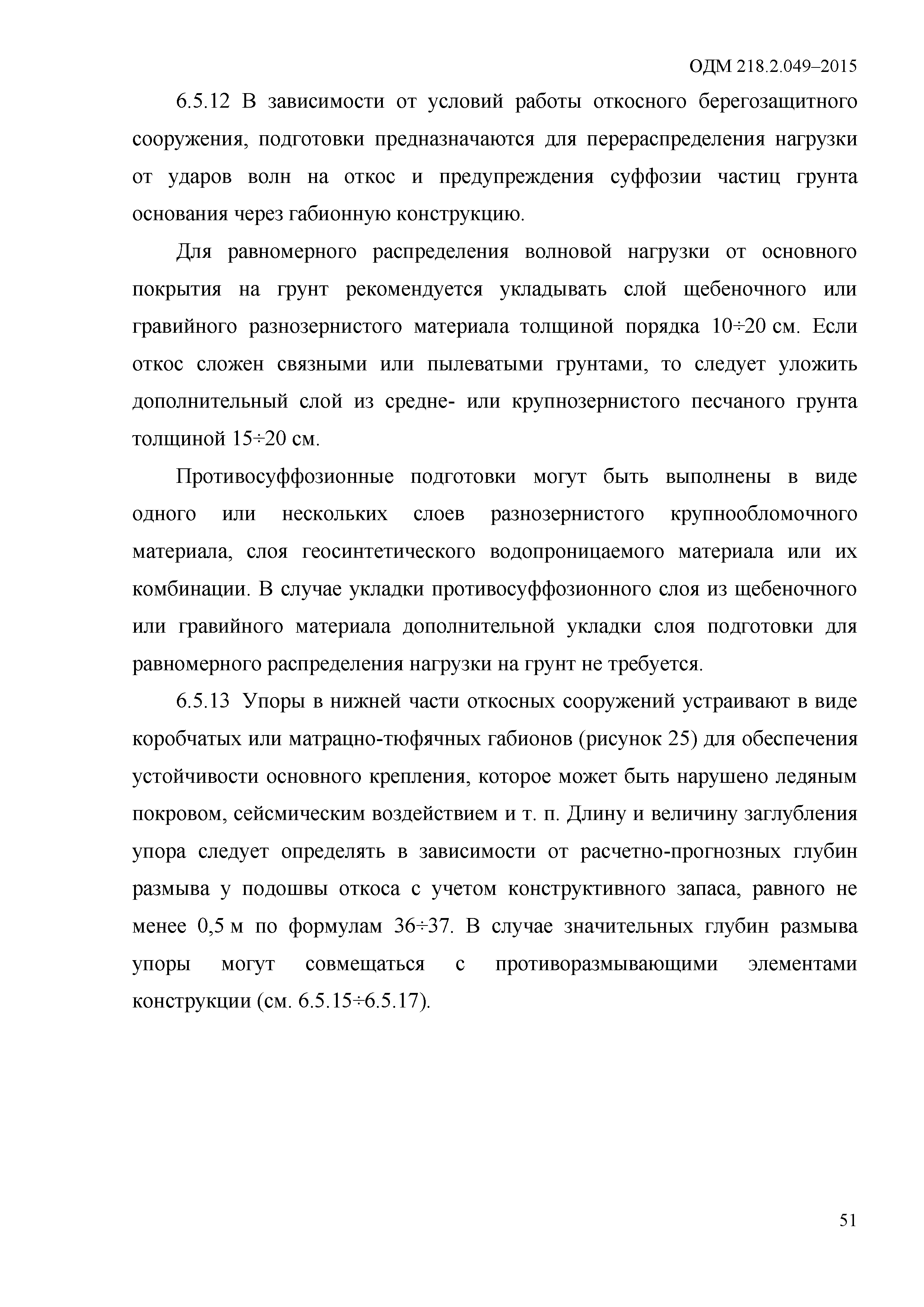

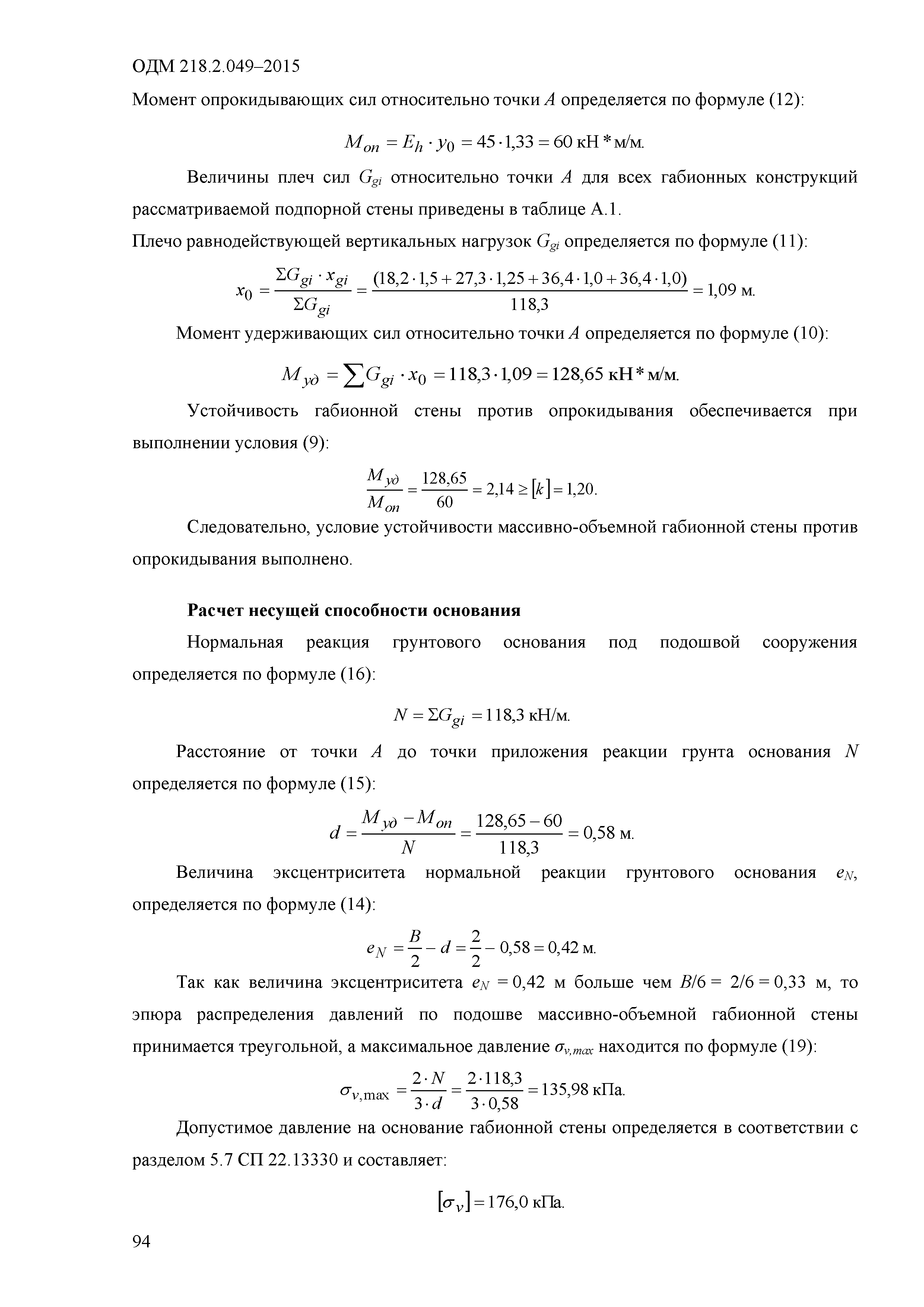

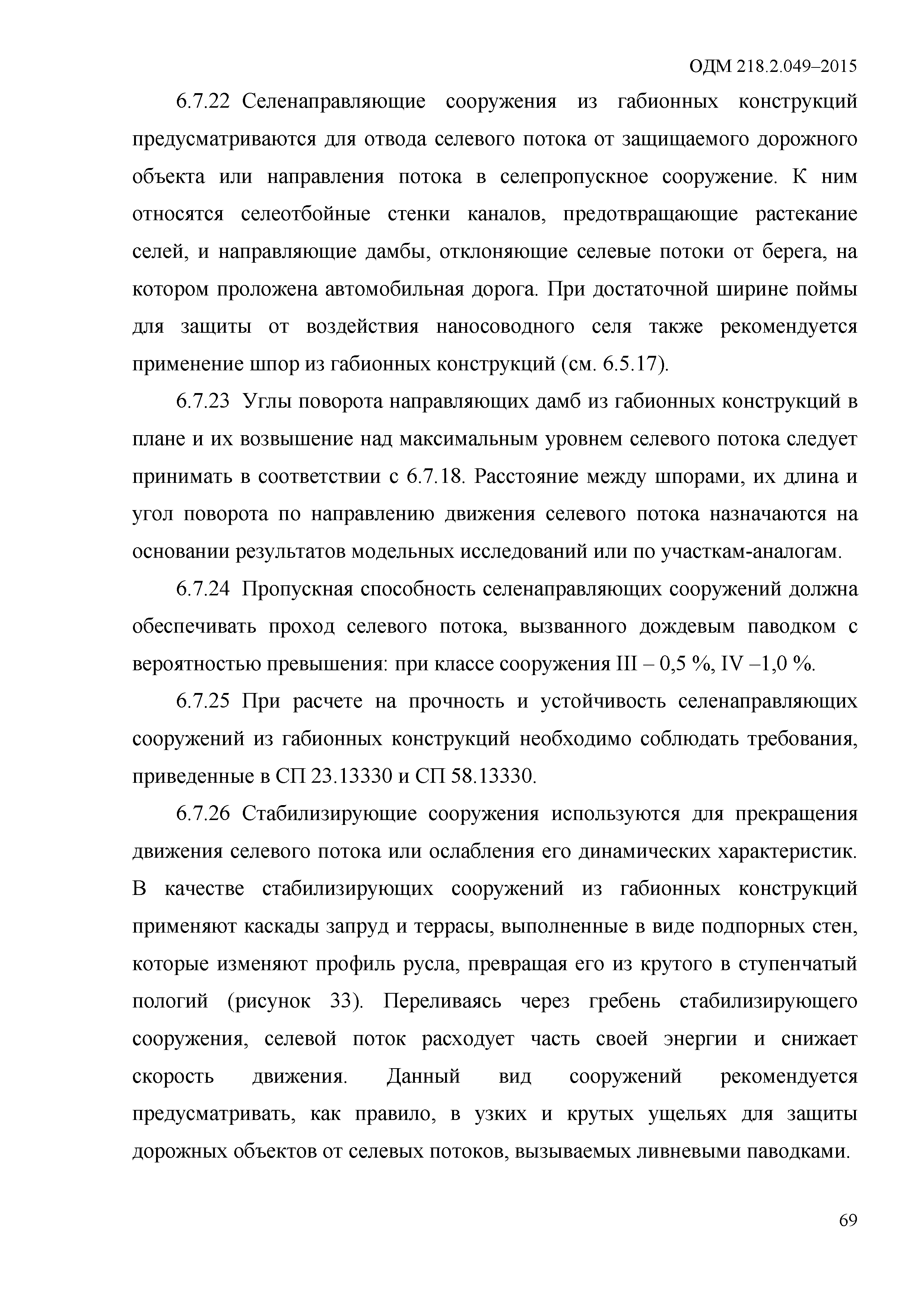

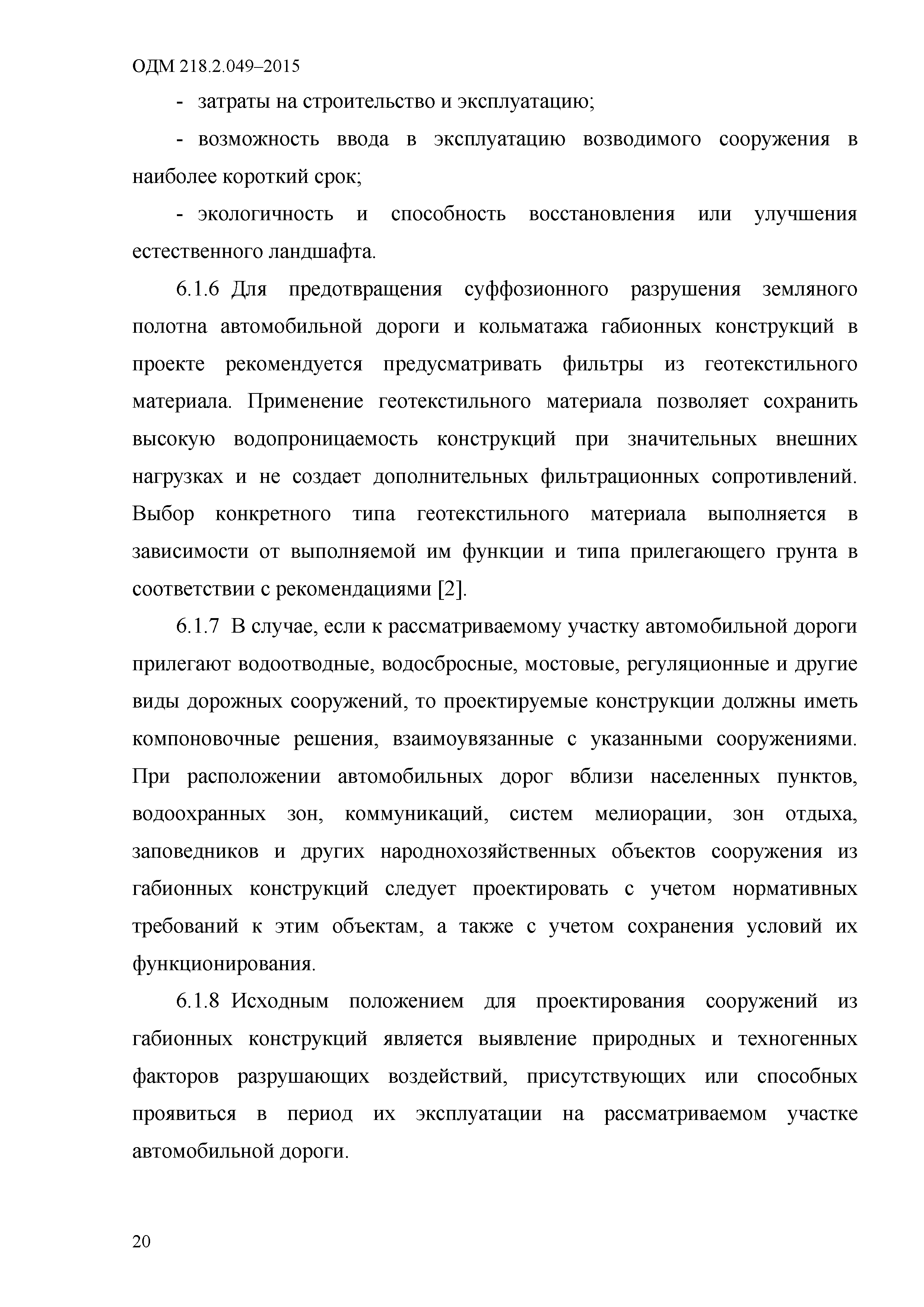

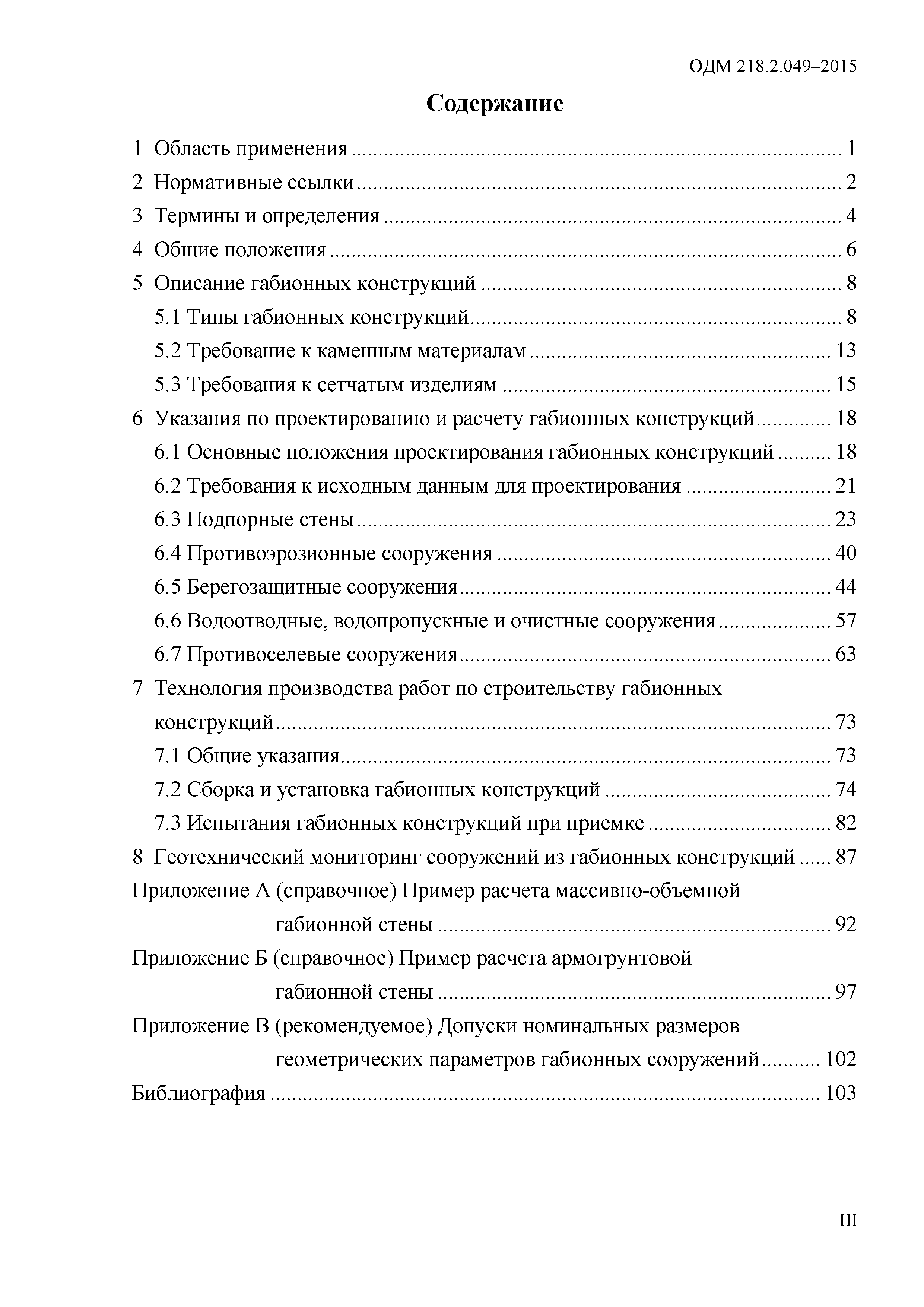

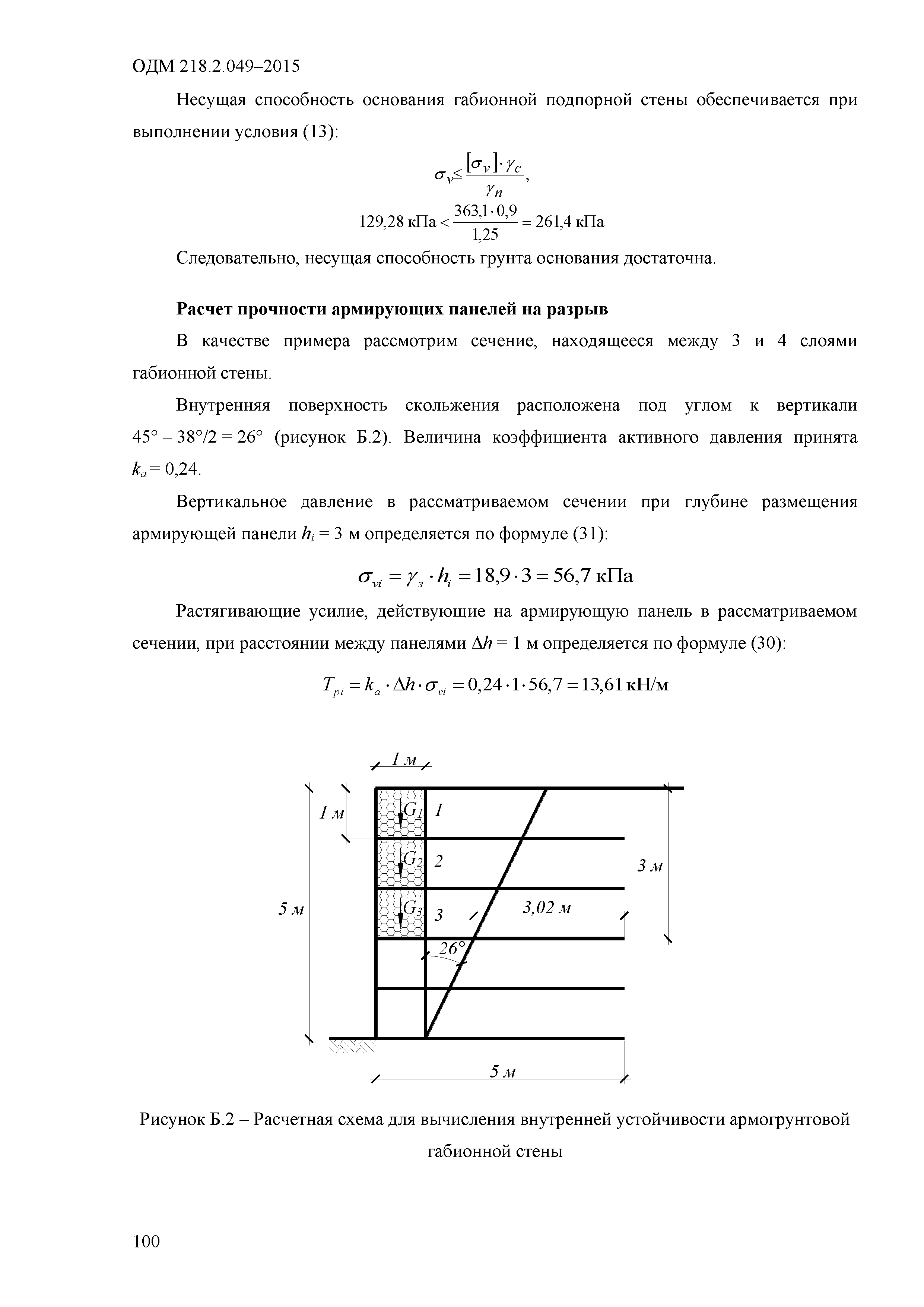

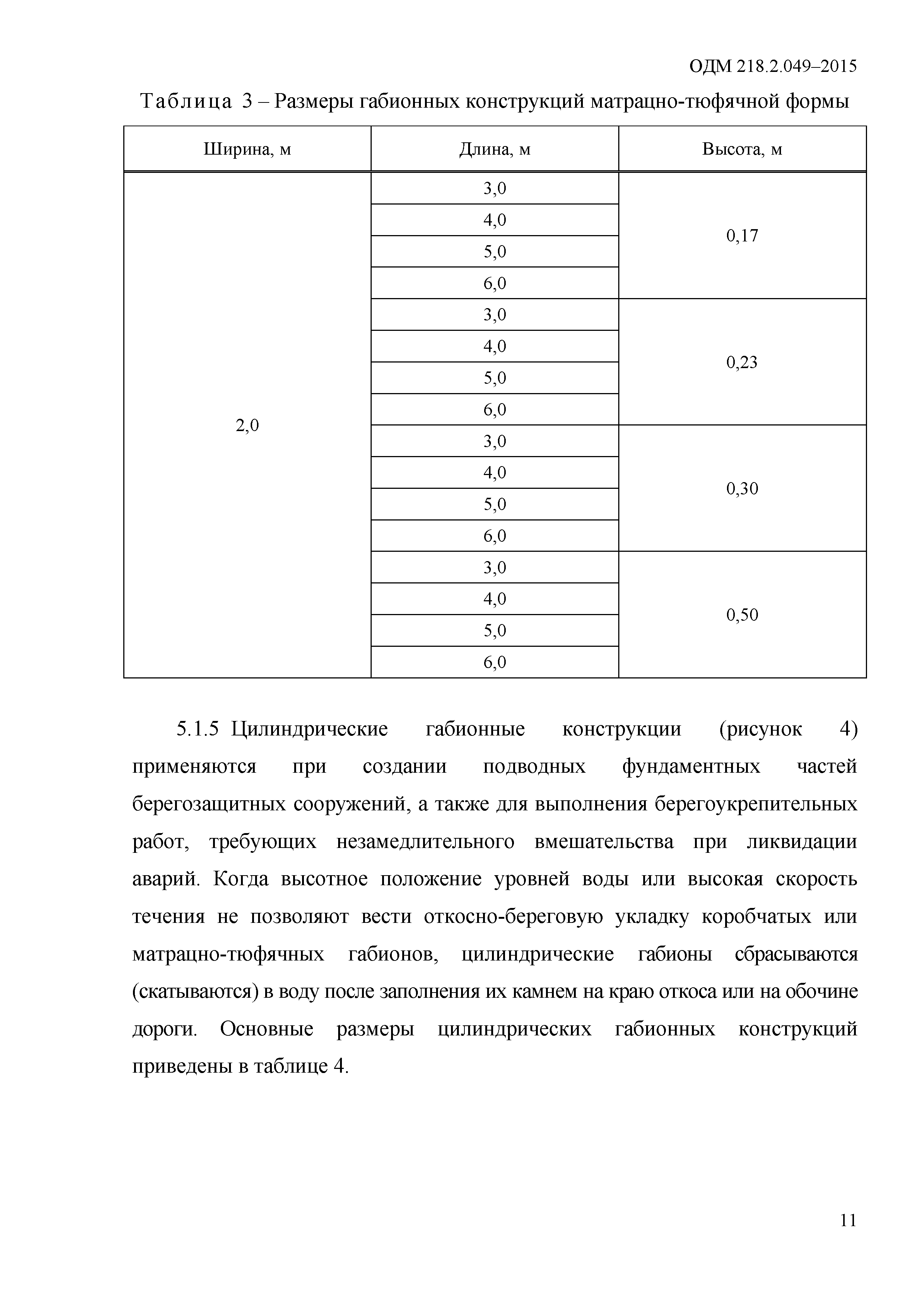

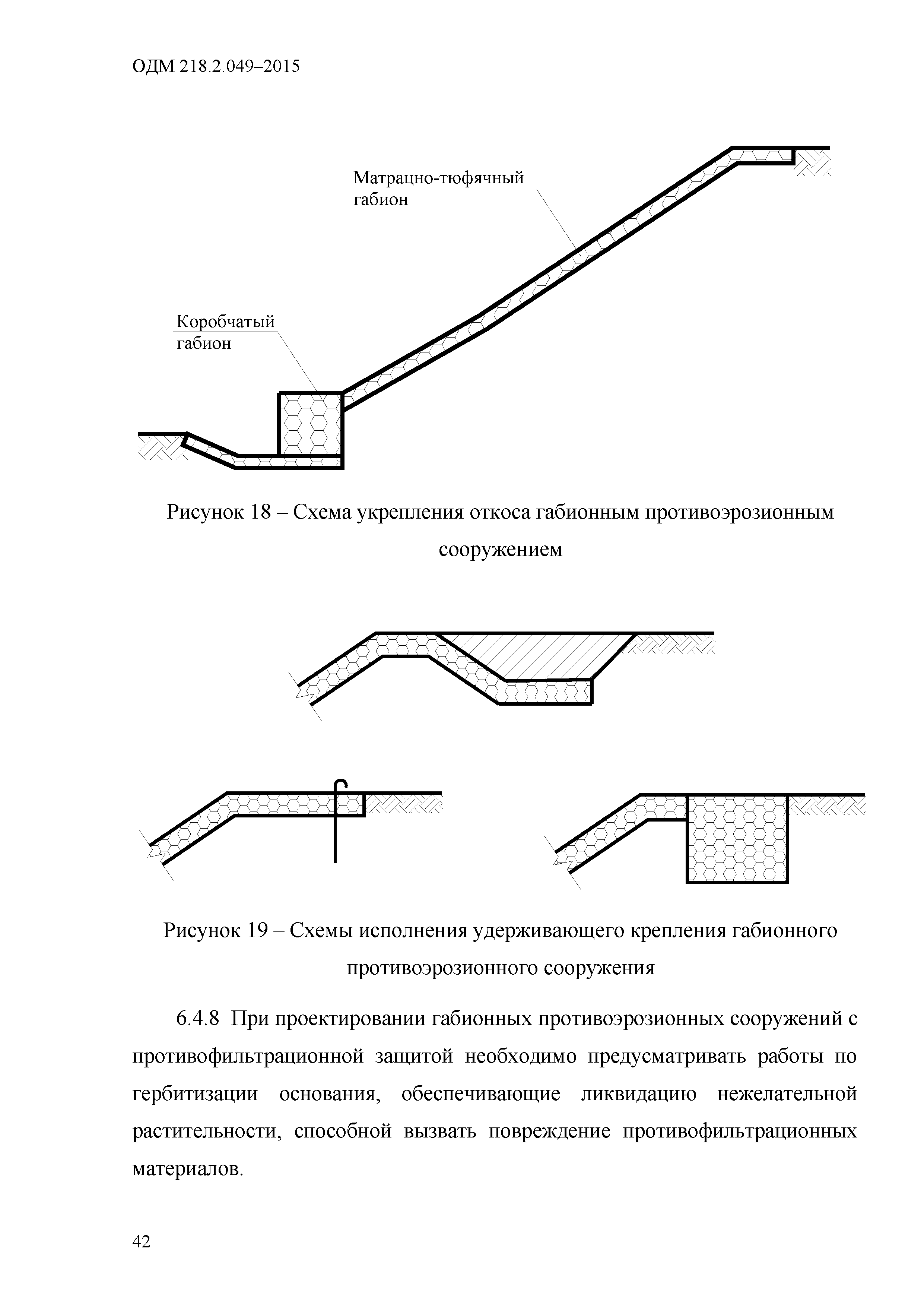

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Описание габионных конструкций    5.1 Типы габионных конструкций    5.2 Требование к каменным материалам    5.3 Требования к сетчатым изделиям 6 Указания по проектированию и расчету габионных конструкций    6.1 Основные положения проектирования габионных конструкций    6.2 Требования к исходным данным для проектирования    6.3 Подпорные стены    6.4 Противоэрозионные сооружения    6.5 Берегозащитные сооружения    6.6 Водоотводные, водопропускные и очистные сооружения    6.7 Противоселевые сооружения 7 Технология производства работ по строительству габионных конструкций    7.1 Общие указания    7.2 Сборка и установка габионных конструкций    7.3 Испытания габионных конструкций при приемке 8 Геотехнический мониторинг сооружений из габионных конструкций Приложение А (справочное) Пример расчета массивно-объемной габионной стены Приложение Б (справочное) Пример расчета армогрунтовой габионной стены Приложение В (рекомендуемое) Допуски номинальных размеров геометрических параметров габионных сооружений Библиография
Разработан:	ООО НТЦ ГеоПроект

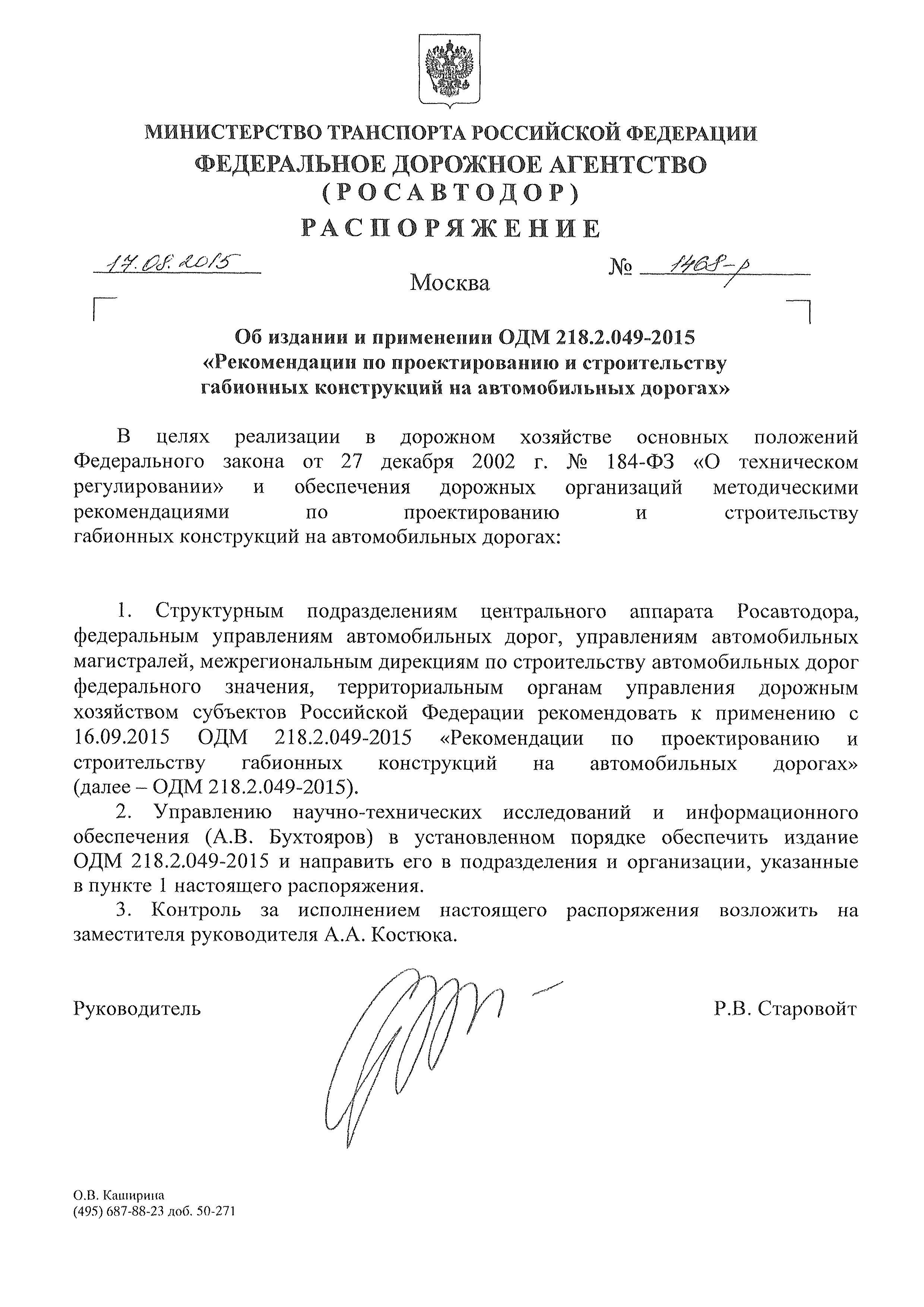

Утверждён:	17.08.2015 Федеральное дорожное агентство (1468-р)
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Строительство дорог Сооружение дорог Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство автомобильных дорог

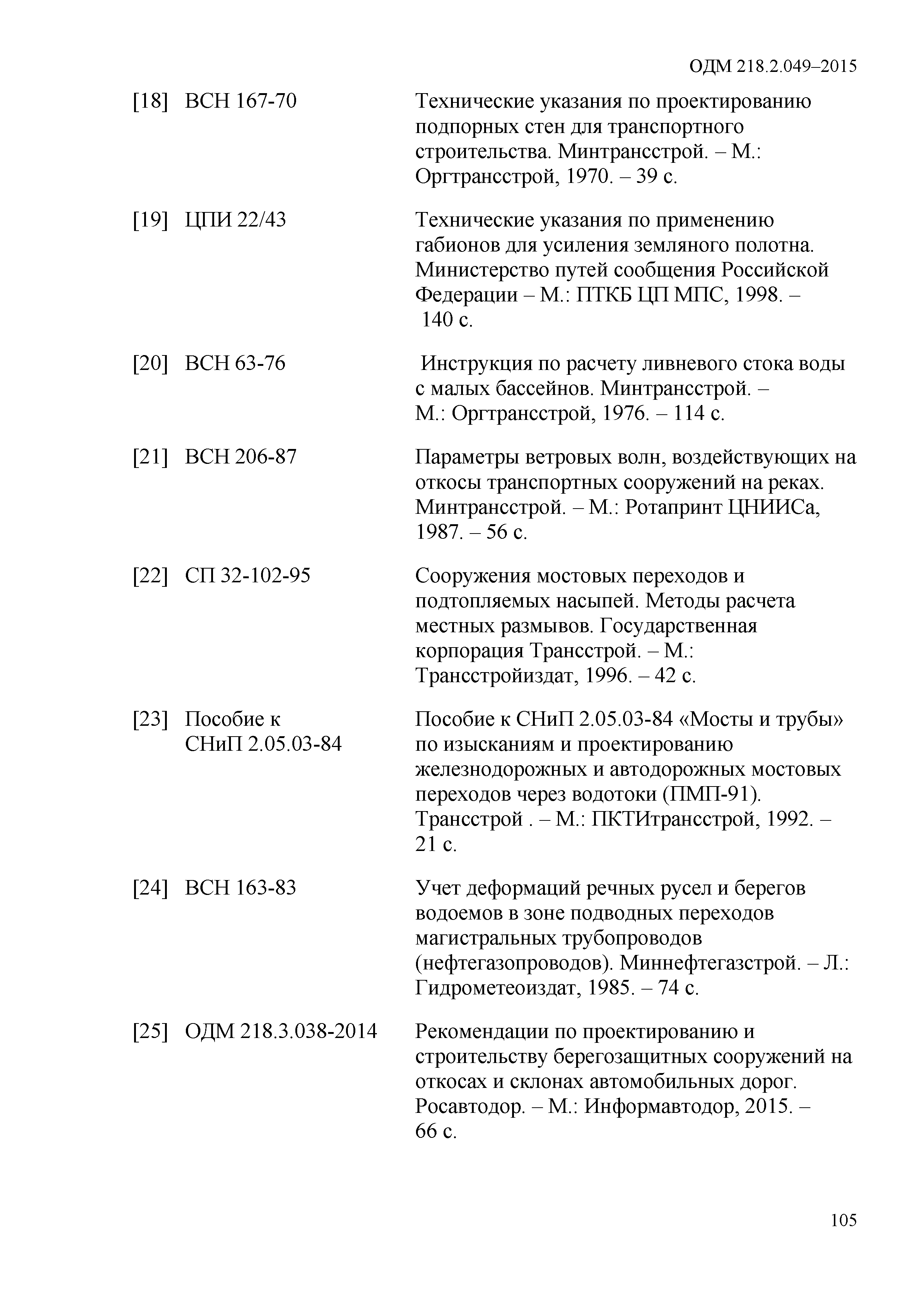

Нормативные ссылки:	СП 32-102-95 «Сооружения мостовых переходов и подтопляемых насыпей. Методы расчета местных размывов» ВСН 63-76 «Инструкция по расчету ливневого стока воды с малых бассейнов» ВСН 163-83 «Учет деформаций речных русел и берегов водоемов в зоне подводных переходов магистральных трубопроводов (нефтегазопроводов)» ГОСТ 7025-91 «Кирпич и камни керамические и силикатные. Методы определения водопоглощения, плотности и контроля морозостойкости» ГОСТ 8462-85 «Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе» ГОСТ 30108-94 «Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов» СП 11-103-97 «Инженерно-гидрометеорологические изыскания для строительства» СП 11-102-97 «Инженерно-экологические изыскания для строительства» СП 11-104-97 «Инженерно-геодезические изыскания для строительства» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ» ГОСТ 8269.0-97 «Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний» ВСН 206-87 «Параметры ветровых волн, воздействующих на откосы транспортных сооружений на реках» ВСН 167-70 «Технические указания по проектированию подпорных стен для транспортного строительства» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть II. Правила производства работ в районах развития опасных геологических и инженерно-геологических процессов» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть IV. Правила производства работ в районах распространения многолетнемерзлых грунтов» СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» Пособие к СНиП 2.05.03-84 «Пособие к СНиП 2.05.03-84 "Мосты и трубы" по изысканиям и проектированию железнодорожных и автодорожных мостовых переходов через водотоки (ПМП-91)» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» СП 12-136-2002 «Решения по охране труда и промышленной безопасности в проектах организации строительства и проектах производства работ» ГОСТ Р 51285-99 «Сетки проволочные крученые с шестиугольными ячейками для габионных конструкций. Технические условия» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть III. Правила производства работ в районах распространения специфических грунтов» ГОСТ Р 50575-93 «Проволока стальная. Требования к цинковому покрытию и методы испытания покрытия» СП 33-101-2003 «Определение основных расчетных гидрологических характеристик» ГОСТ Р 52132-2003 «Изделия из сетки для габионных конструкций. Технические условия» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть V. Правила производства работ в районах с особыми природно-техногенными условиями» «Рекомендации по количественной оценке устойчивости оползневых склонов» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть VI. Правила производства геофизических исследований» ГОСТ Р 52748-2007 «Дороги автомобильные общего пользования. Нормативные нагрузки, расчетные схемы нагружения и габариты приближения» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ЦПИ 22/43 «Технические указания по применению габионов для усиления земляного полотна» СП 48.13330.2011 «Организация строительства» СП 35.13330.2011 «Мосты и трубы» ОДМ 218.2.006-2010 «Рекомендации по расчету устойчивости оползнеопасных склонов (откосов) и определению оползневых давлений на инженерные сооружения автомобильных дорог» ОДМ 218.3.008-2011 «Рекомендации по мониторингу и обследованию подпорных стен и удерживающих сооружений на оползневых участках автомобильных дорог» СП 34.13330.2012 «Автомобильные дороги» СП 116.13330.2012 «Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения» СП 58.13330.2012 «Гидротехнические сооружения. Основные положения» СП 38.13330.2012 «Нагрузки и воздействия на гидротехнические сооружения (волновые, ледовые и от судов)» ГОСТ 25100-2011 «Грунты. Классификация» СП 47.13330.2012 «Инженерные изыскания для строительства. Основные положения» ГОСТ 20522-2012 «Грунты. Методы статистической обработки результатов испытаний» ОДМ 218.2.027-2012 «Методические рекомендации по расчету и проектированию армогрунтовых подпорных стен на автомобильных дорогах» П 814-84 «Рекомендации по проектированию противоселевых защитных сооружений» СП 14.13330.2014 «Строительство в сейсмических районах»
