Скачать Р НОСТРОЙ 2.15.13-2015 Инженерные сети зданий и сооружений внутренние. Основные схемы систем вентиляции и кондиционированияДата актуализации: 10.08.2017 Р НОСТРОЙ 2.15.13-2015

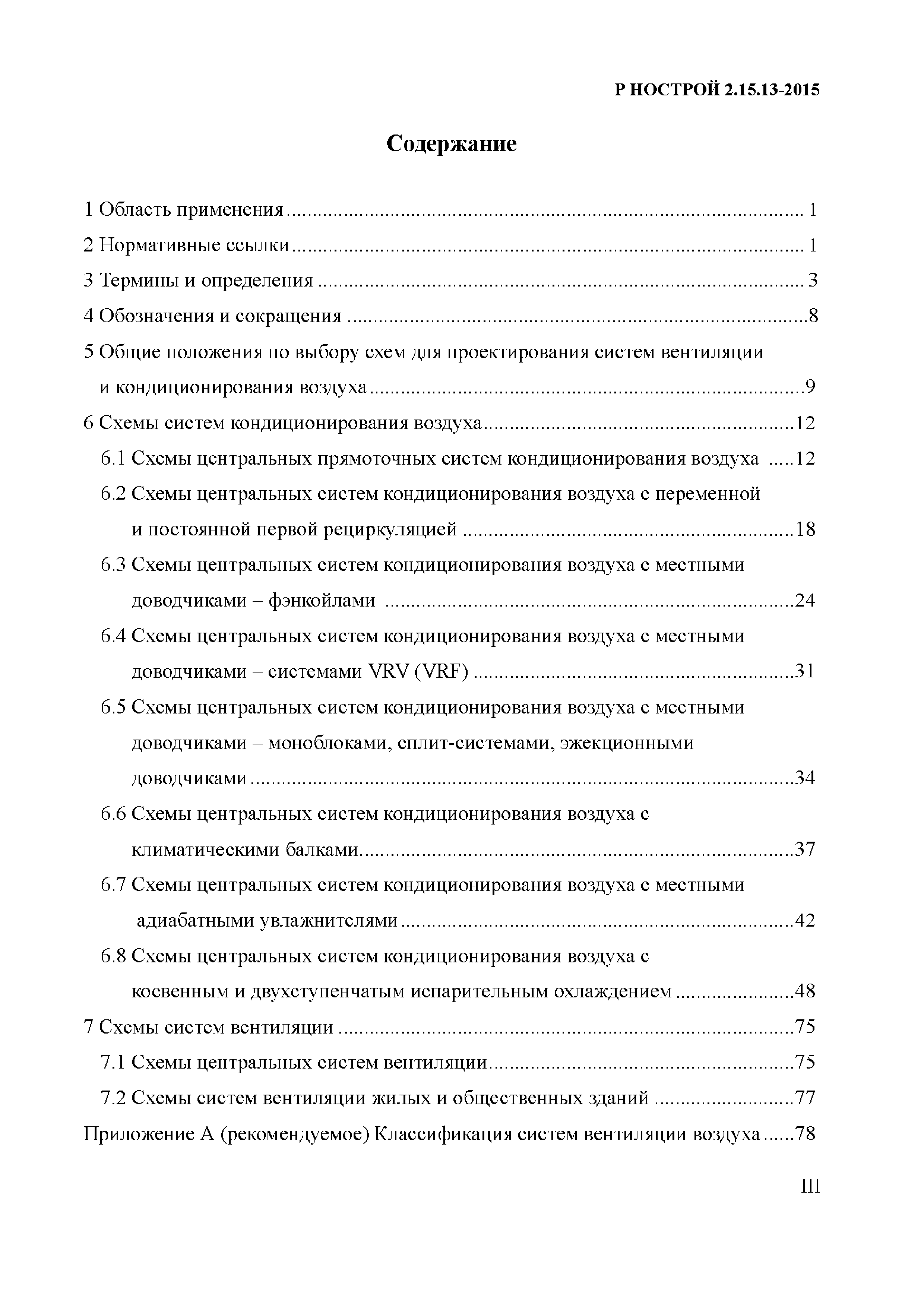

Инженерные сети зданий и сооружений внутренние. Основные схемы систем вентиляции и кондиционированияОбозначение: | Р НОСТРОЙ 2.15.13-2015 | Обозначение англ: | 2.15.13-2015 | Статус: | введен впервые | Название рус.: | Инженерные сети зданий и сооружений внутренние. Основные схемы систем вентиляции и кондиционирования | Название англ.: | Internal buildings and structures utilities. Main schemes of ventilation and air conditioning systems | Дата добавления в базу: | 05.05.2017 | Дата актуализации: | 05.05.2017 | Область применения: | Рекомендации распространяются на системы вентиляции и кондиционирования воздуха, используемые в строящихся и реконструируемых зданиях и сооружениях, и содержат общие правила внедрения в практику строительства основных схем систем вентиляции и кондиционирования воздуха. Рекомендации не распространяются на системы вентиляции и кондиционирования воздуха в зданиях и сооружениях, предназначенных для хранения опасных химических и взрывоопасных веществ. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Общие положения по выбору схем дня проектирования систем вентиляции и кондиционирования воздуха 6 Схемы систем кондиционирования воздуха 6.1 Схемы центральных прямоточных систем кондиционирования воздуха 6.2 Схемы центральных систем кондиционирования воздуха с переменной и постоянной первой рециркуляцией 6.3 Схемы центральных систем кондиционирования воздуха с местными доводчиками — фэнкойлами 6.4 Схемы центральных систем кондиционирования воздуха с местными доводчиками — системами VRV (VRF) 6.5 Схемы центральных систем кондиционирования воздуха c местными доводчиками — моноблоками, cплит-системами, эжекционными доводчиками 6.6 Схемы центральных систем кондиционирования воздуха с климатическими балками 6.7 Схемы центральных систем кондиционирования воздуха c местными адиабатными увлажнителями 6.8 Схемы центральных систем кондиционирования воздуха с коcвенным и двухступенчатым испарительным охлаждением 7 Схемы систем вентиляции 7.1 Схемы центральных систем вентиляции 7.2 Схемы систем вентиляции жилых и общественных зданий Приложение А (рекомендуемое) Классификация cиcтем вентиляции воздуха Приложение Б (рекомендуемое) Классификация систем кондиционирования воздуха Библиография | Разработан: | ЗАО ИСЗС-Консалт
| Утверждён: | 21.07.2015 Совет Национального объединения строителей (70)
| Издан: | Национальное объединение строителей (2017 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22270-76 «Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны»![](../../../image/file2.gif) ![](../../../image/file3.gif) СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51541-99 «Энергосбережение. Энергетическая эффективность. Состав показателей. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования»![](../../../image/file3.gif) Технический регламент «Технический регламент о требованиях пожарной безопасности»![](../../../image/file3.gif) Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) Шифр ТО-06-17640 «Пособие по проектированию принципиальных схем систем вентиляции и противодымной вентиляции в жилых, общественных зданиях и стоянках автомобилей: примеры схем и решений. Огнестойкие воздуховоды. Противопожарные клапаны и дымовые клапаны»![](../../../image/file3.gif) Федеральный закон 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) «Перечень видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 44.13330.2011 «Административные и бытовые здания»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 51.13330.2011 «Защита от шума»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 56.13330.2011 «Производственные здания»![](../../../image/file2.gif) ![](../../../image/file3.gif) СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирование. Испытание и наладка систем вентиляции и кондиционирование воздуха»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 118.13330.2012* «Общественные здания и сооружения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 131.13330.2012 «Строительная климатология»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»![](../../../image/file2.gif) Р НОСТРОЙ 2.15.4-2011 «Инженерные сети зданий и сооружений внутренние. Рекомендации по испытанию и наладке систем отопления, теплоснабжения и холодоснабжения»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности»![](../../../image/file2.gif) ГОСТ 31532-2012 «Энергосбережение. Энергетическая эффективность. Состав показателей. Общие положения»![](../../../image/file2.gif) СТО НОСТРОЙ 2.15.70-2012 «Инженерные сети высотных зданий. Устройство систем теплоснабжения, отопления, вентиляции, кондиционирования и холодоснабжения»![](../../../image/file2.gif) Р НОСТРОЙ/НОП 2.15.6-2013 «Инженерные сети зданий и сооружений внутренние. Рекомендации по устройству энергоэффективных схем систем вентиляции и кондиционирования воздуха»![](../../../image/file2.gif) СТО НОСТРОЙ 2.23.166-2014 «Инженерные сети зданий и сооружений внутренние. Устройство теплонасосных систем теплохладоснабжения зданий. Правила, контроль выполнения и требования к результатам работ»![](../../../image/file2.gif) СП 54.13330.2016 «Здания жилые многоквартирные. Правила проектирования»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 73.13330.2016 «Внутренние санитарно-технические системы зданий»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 55.13330.2016 «Дома жилые одноквартирные»
|

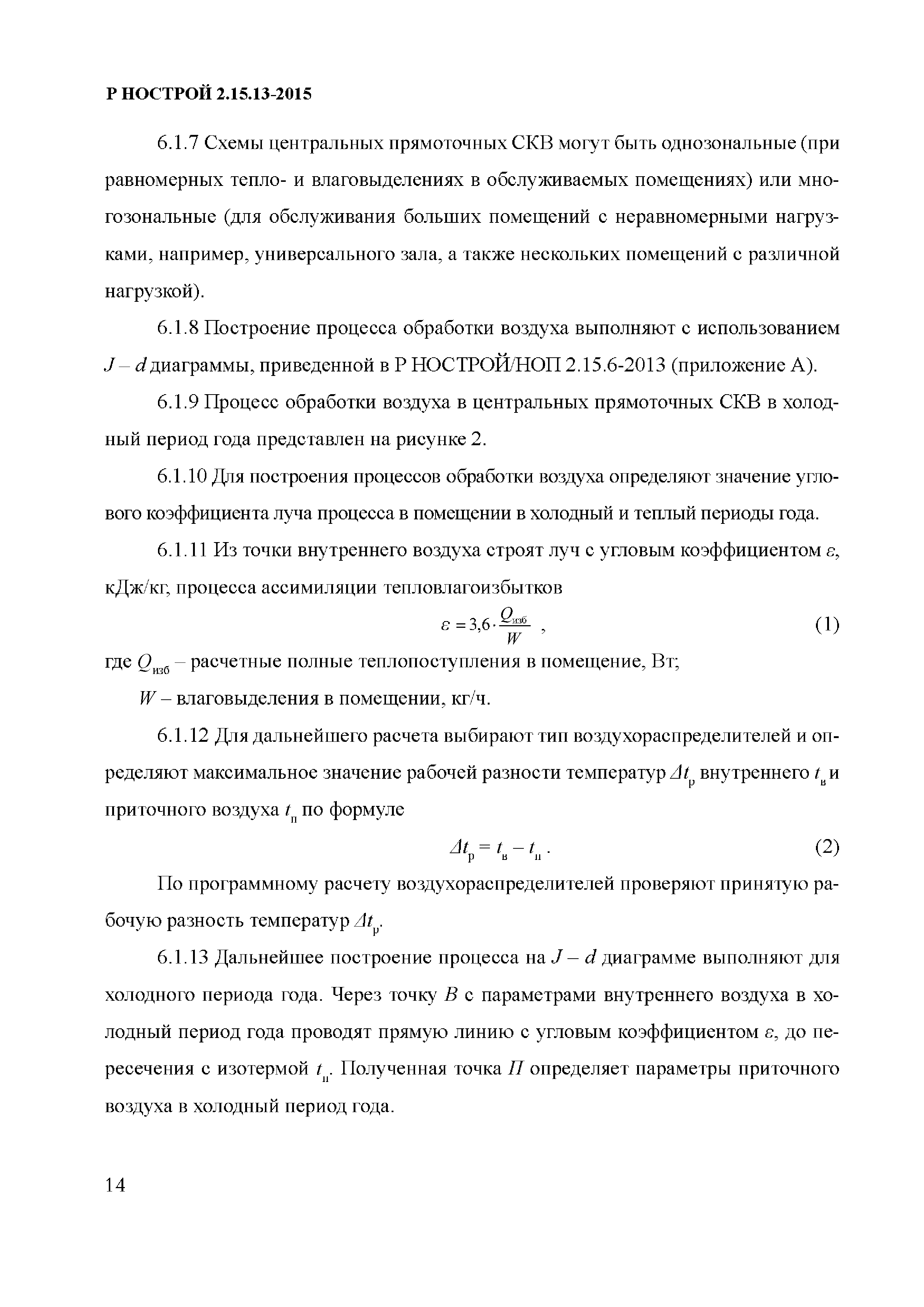

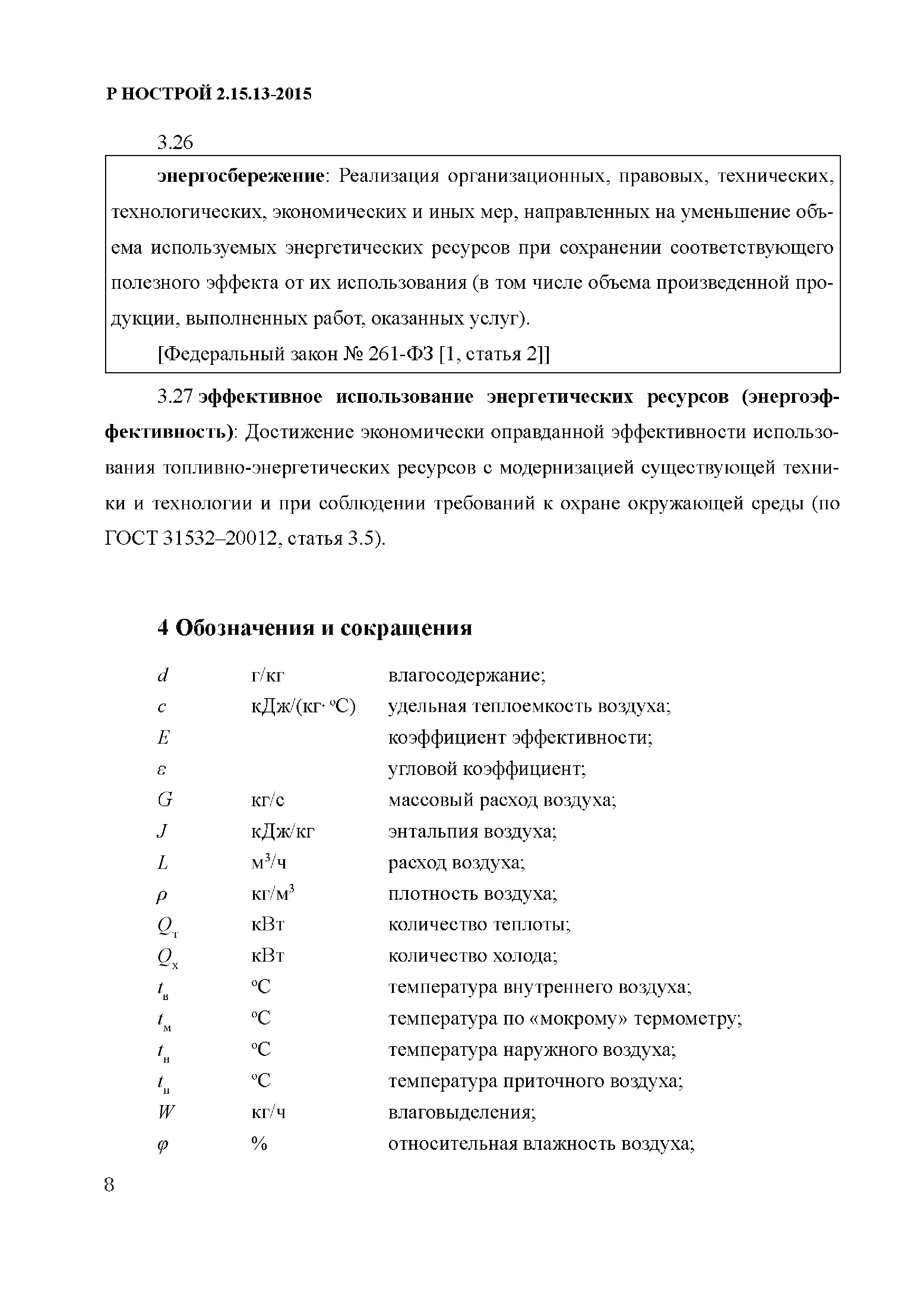

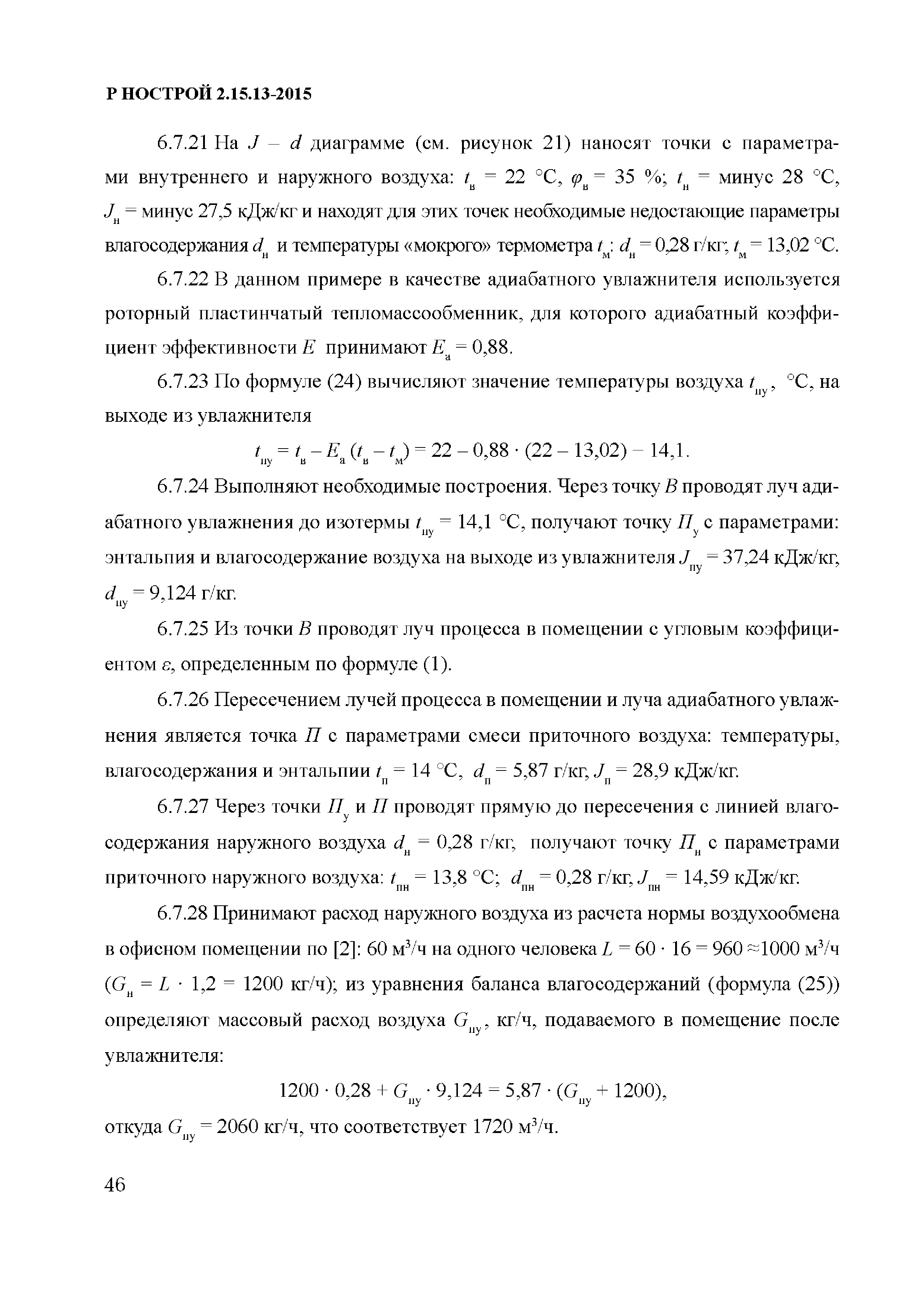

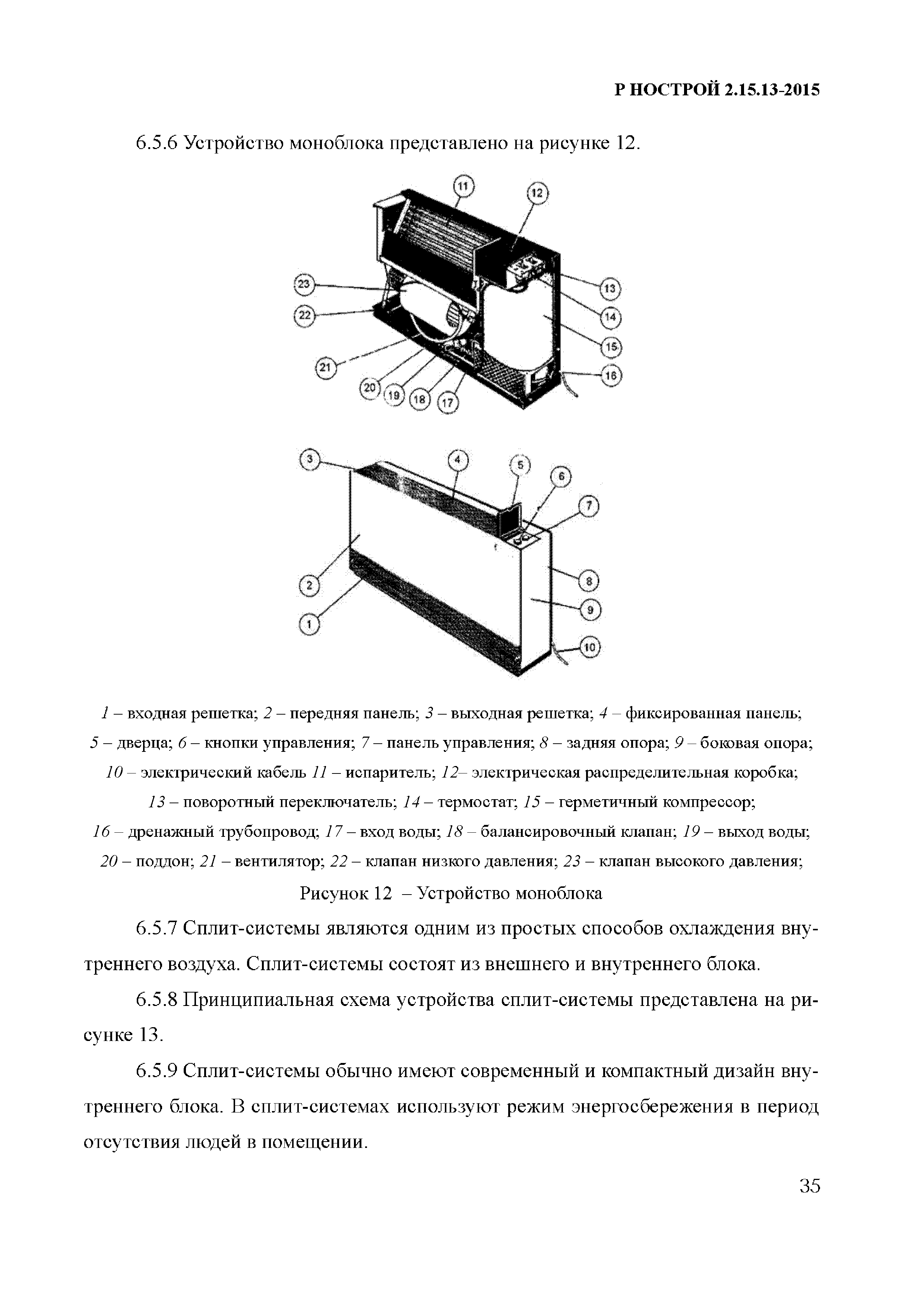

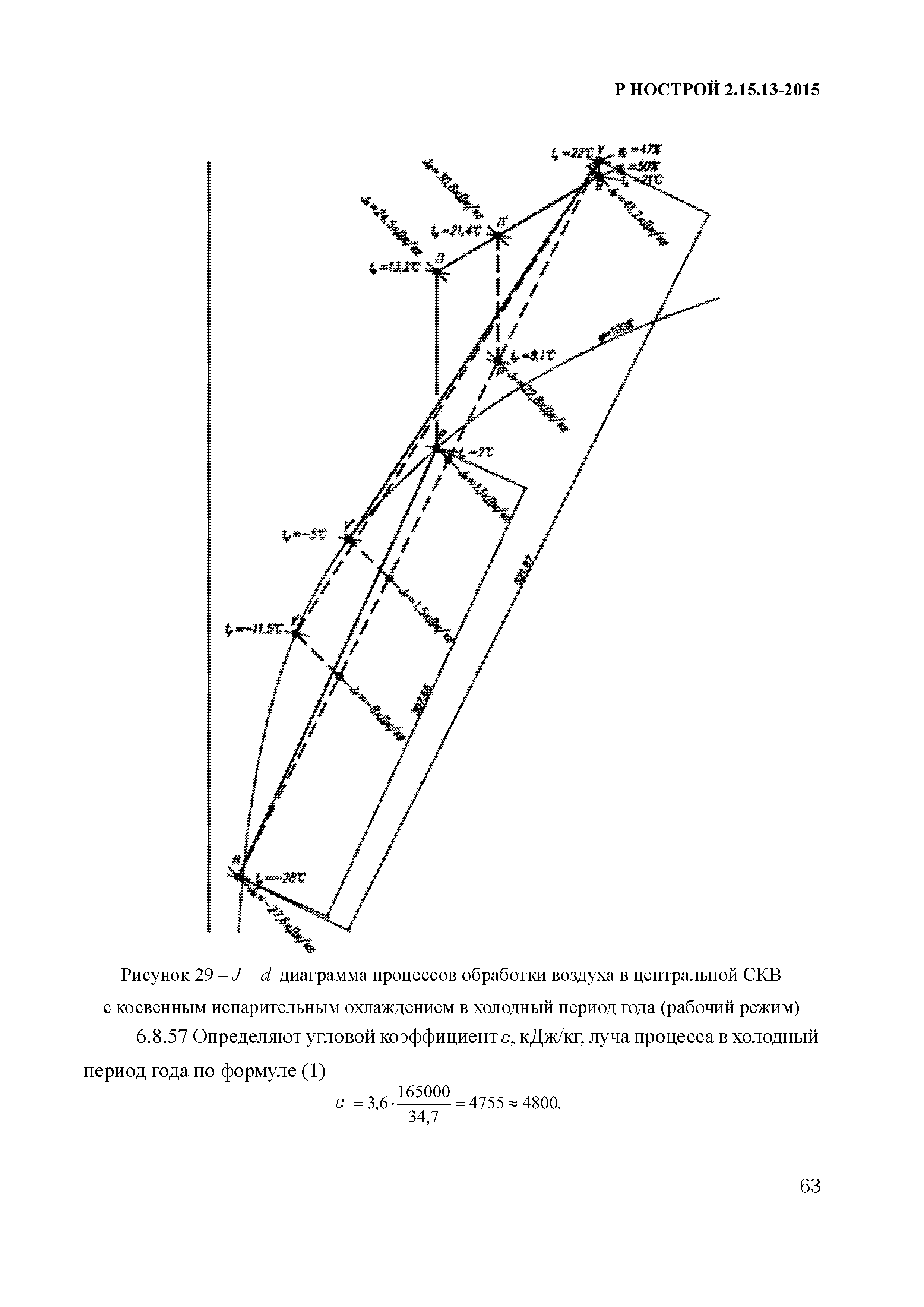

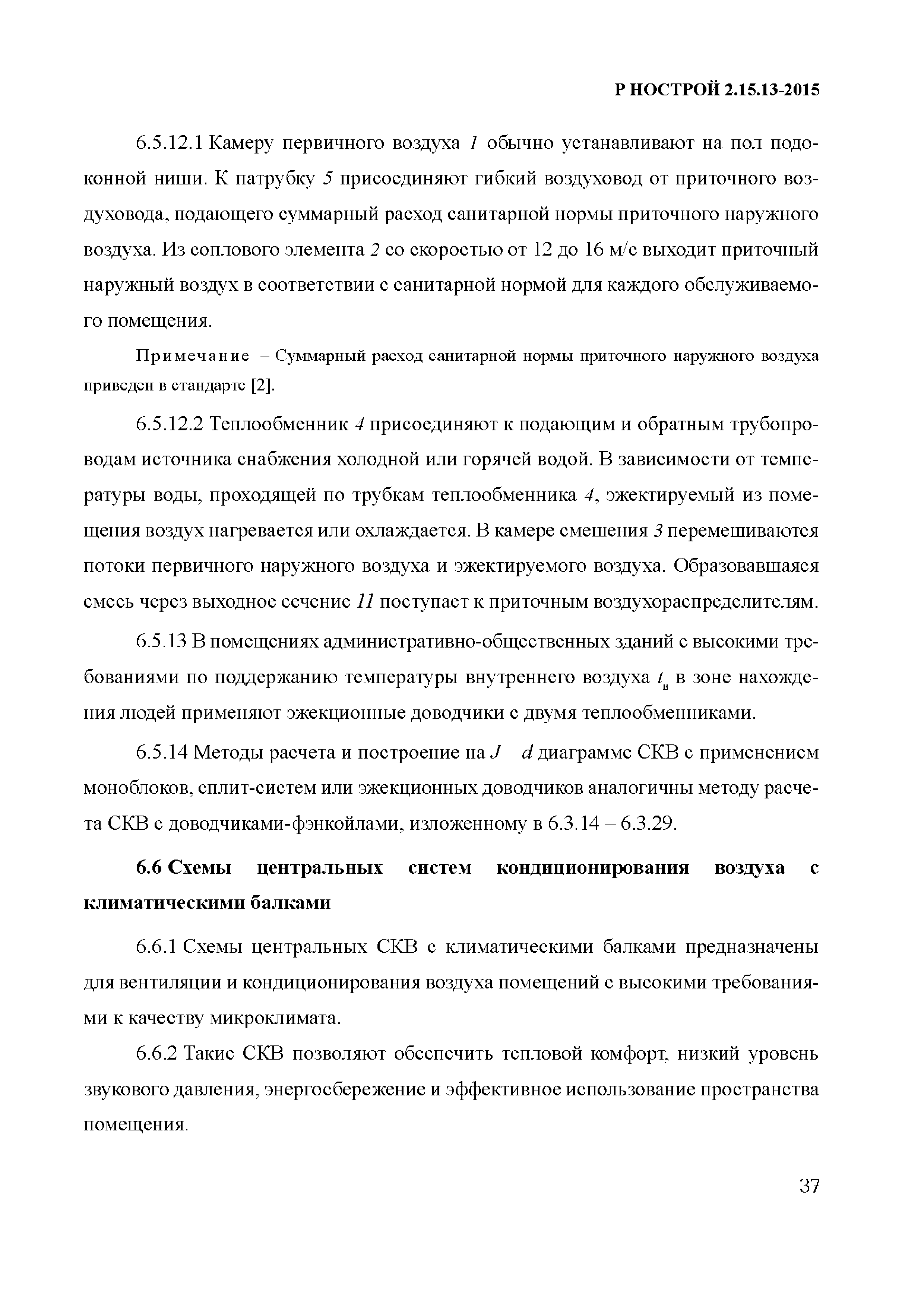

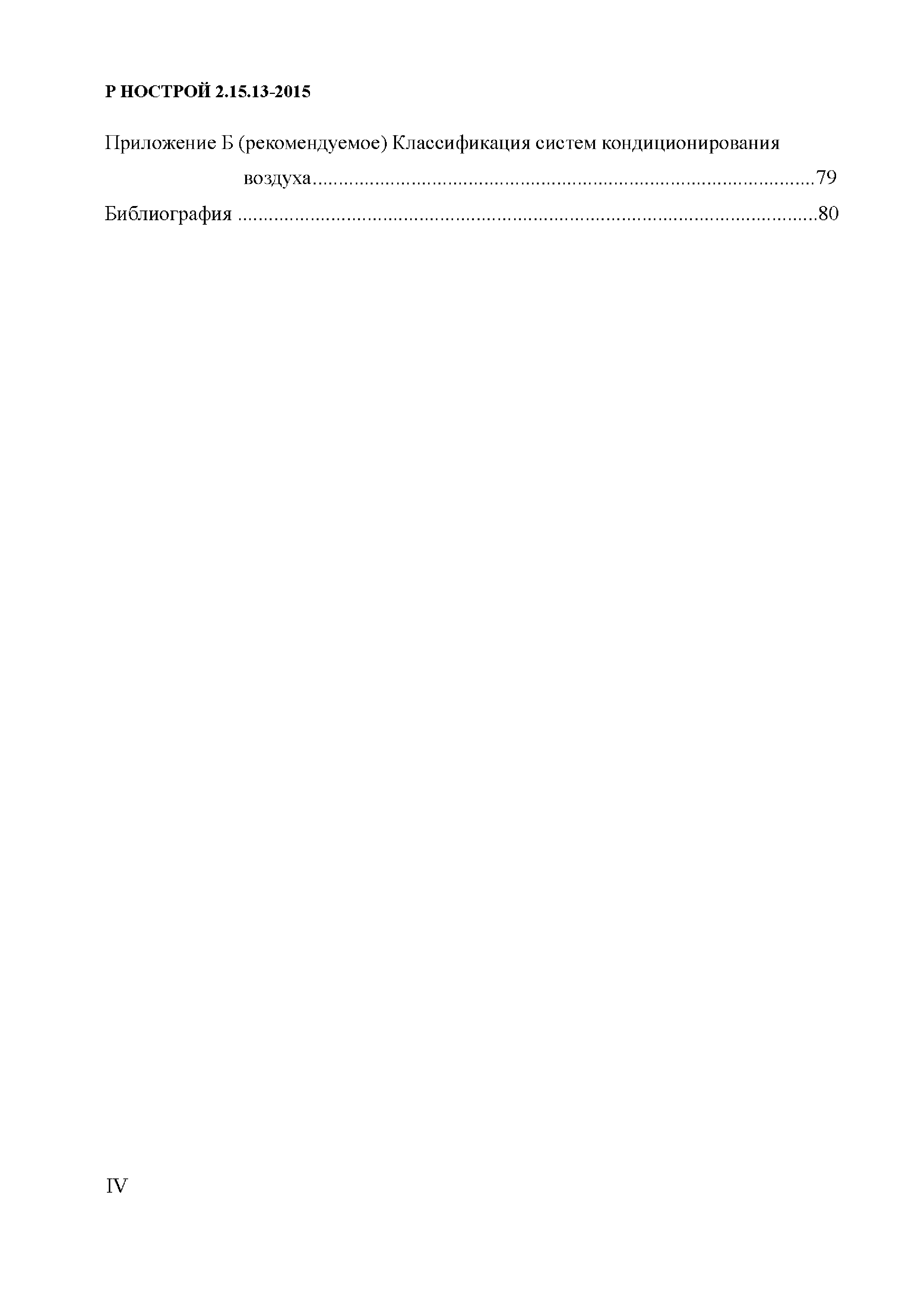

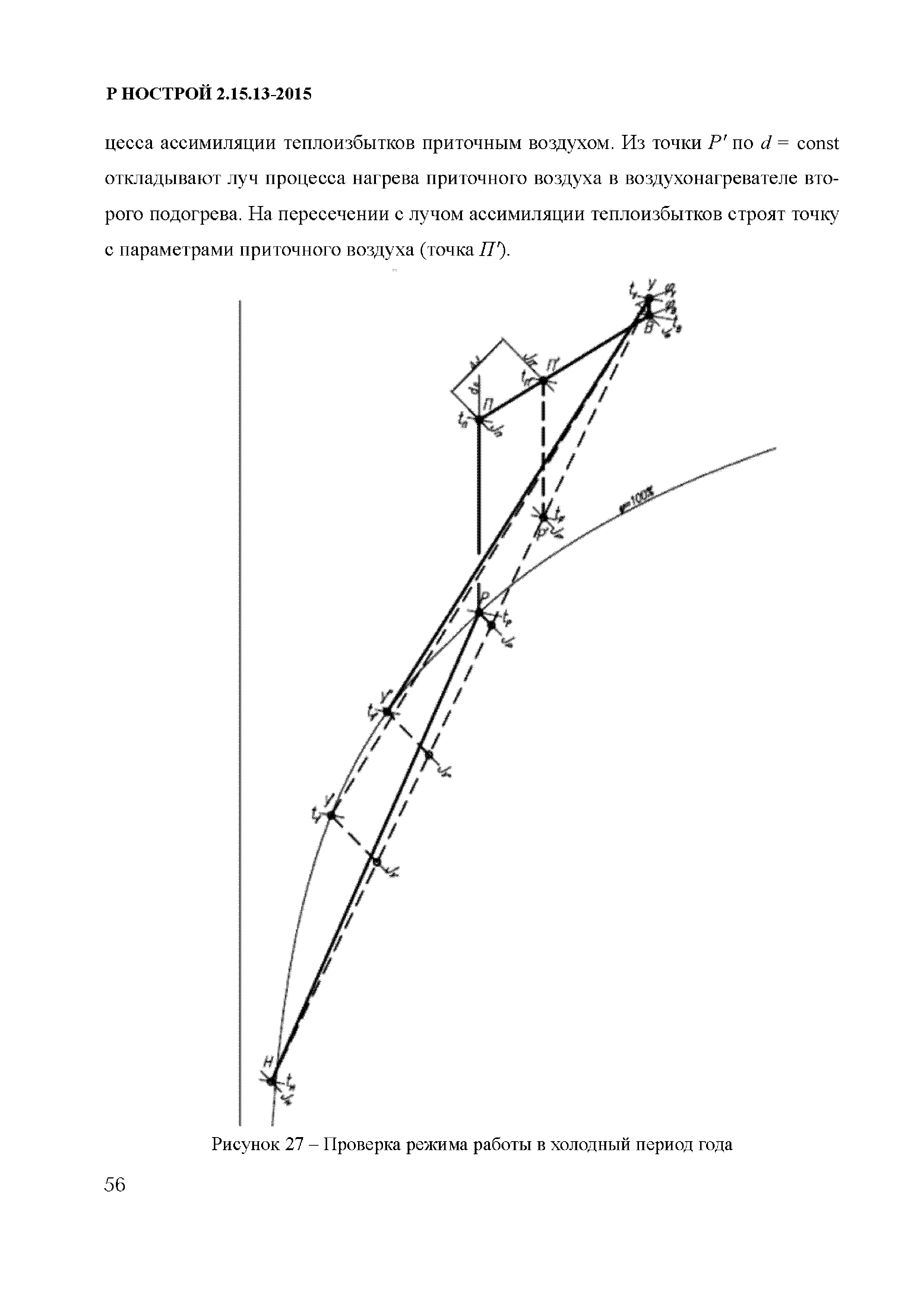

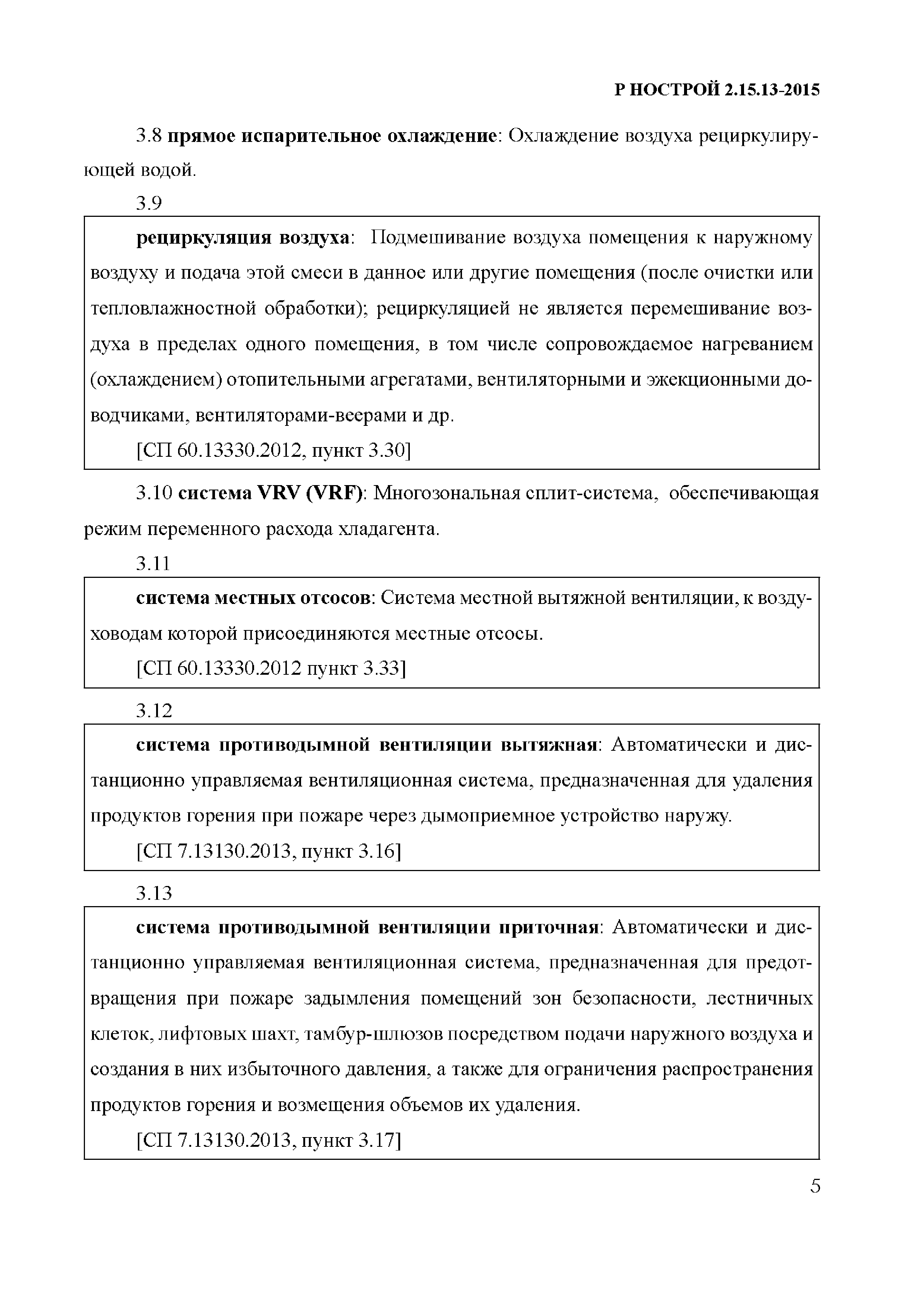

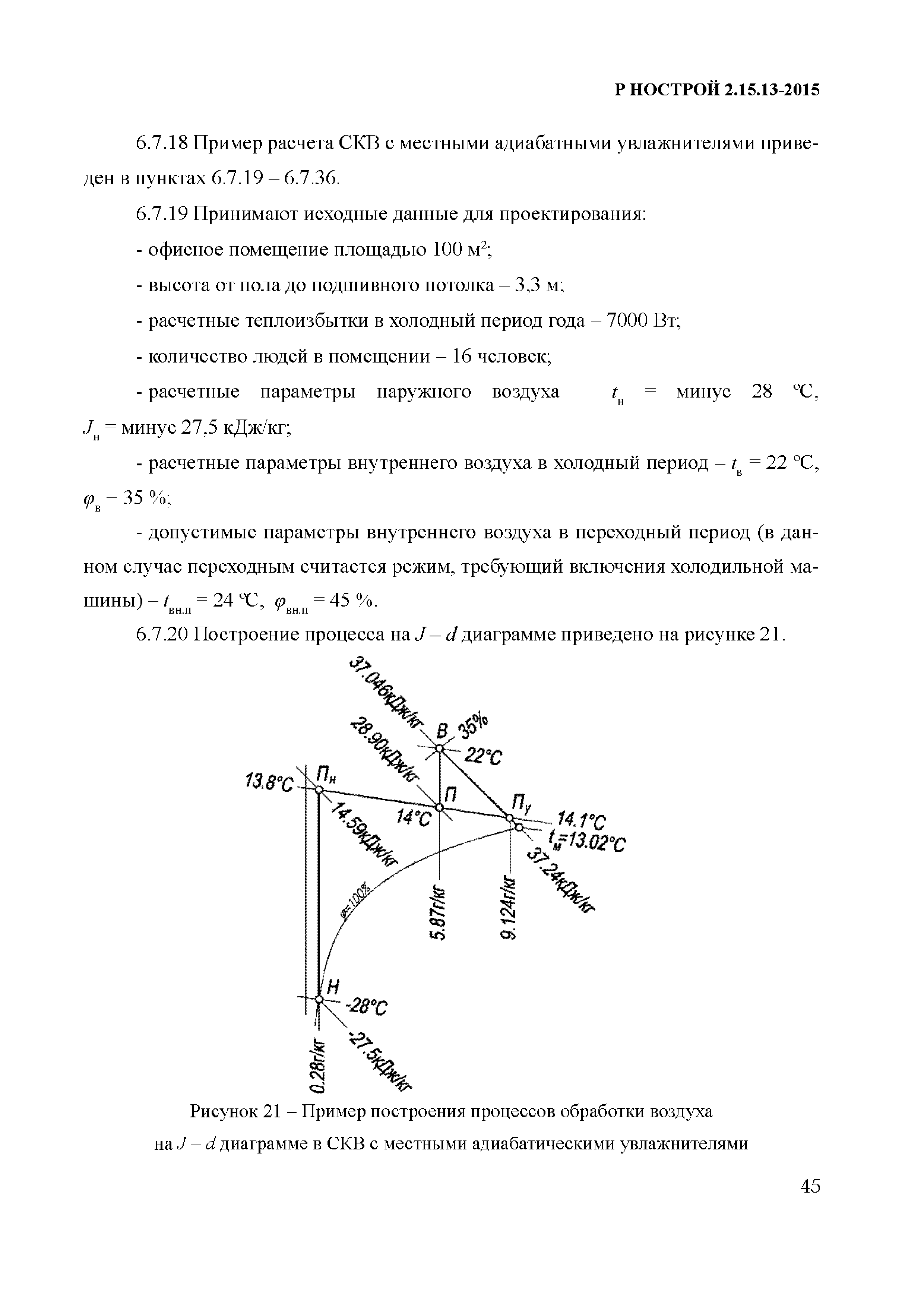

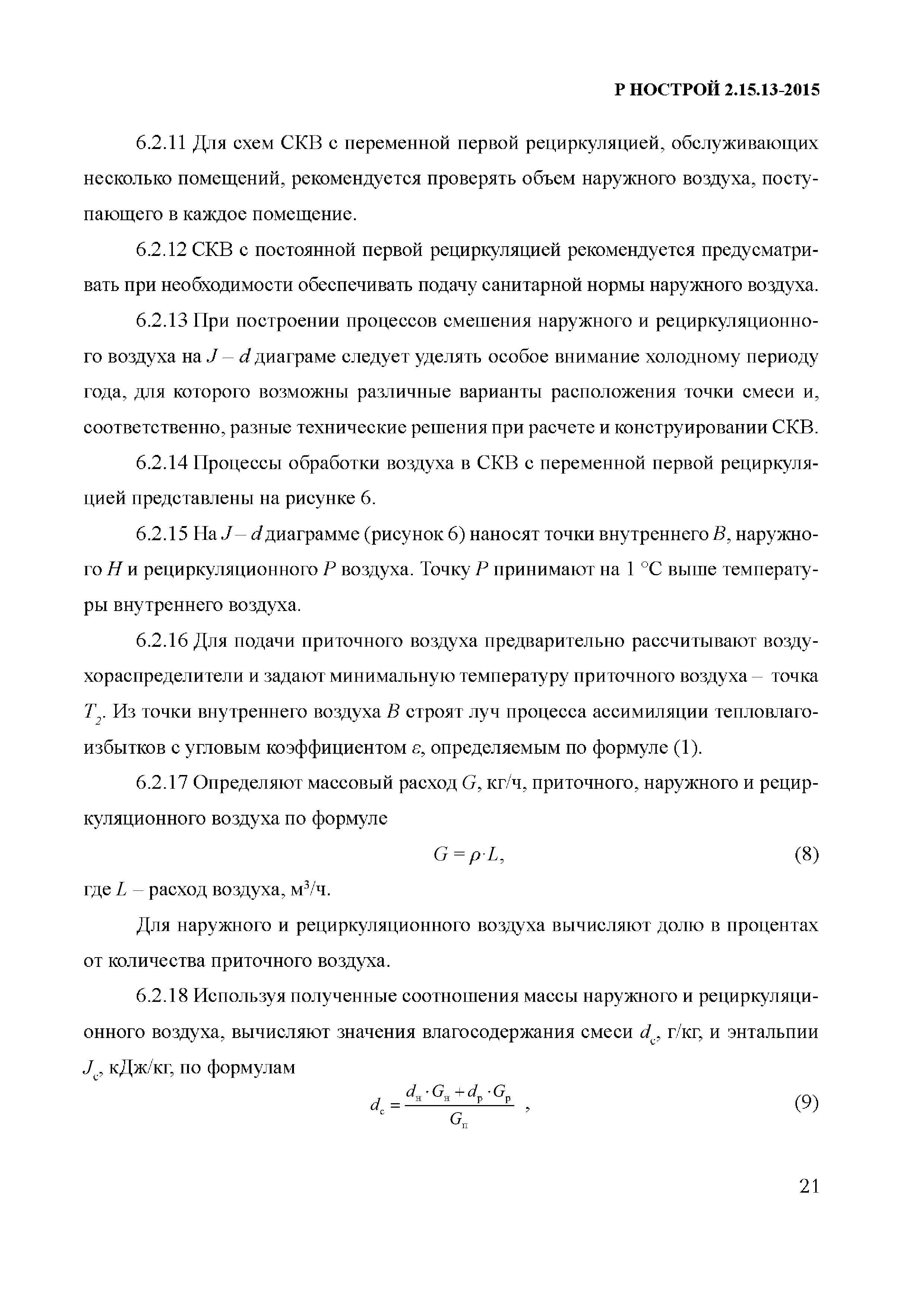

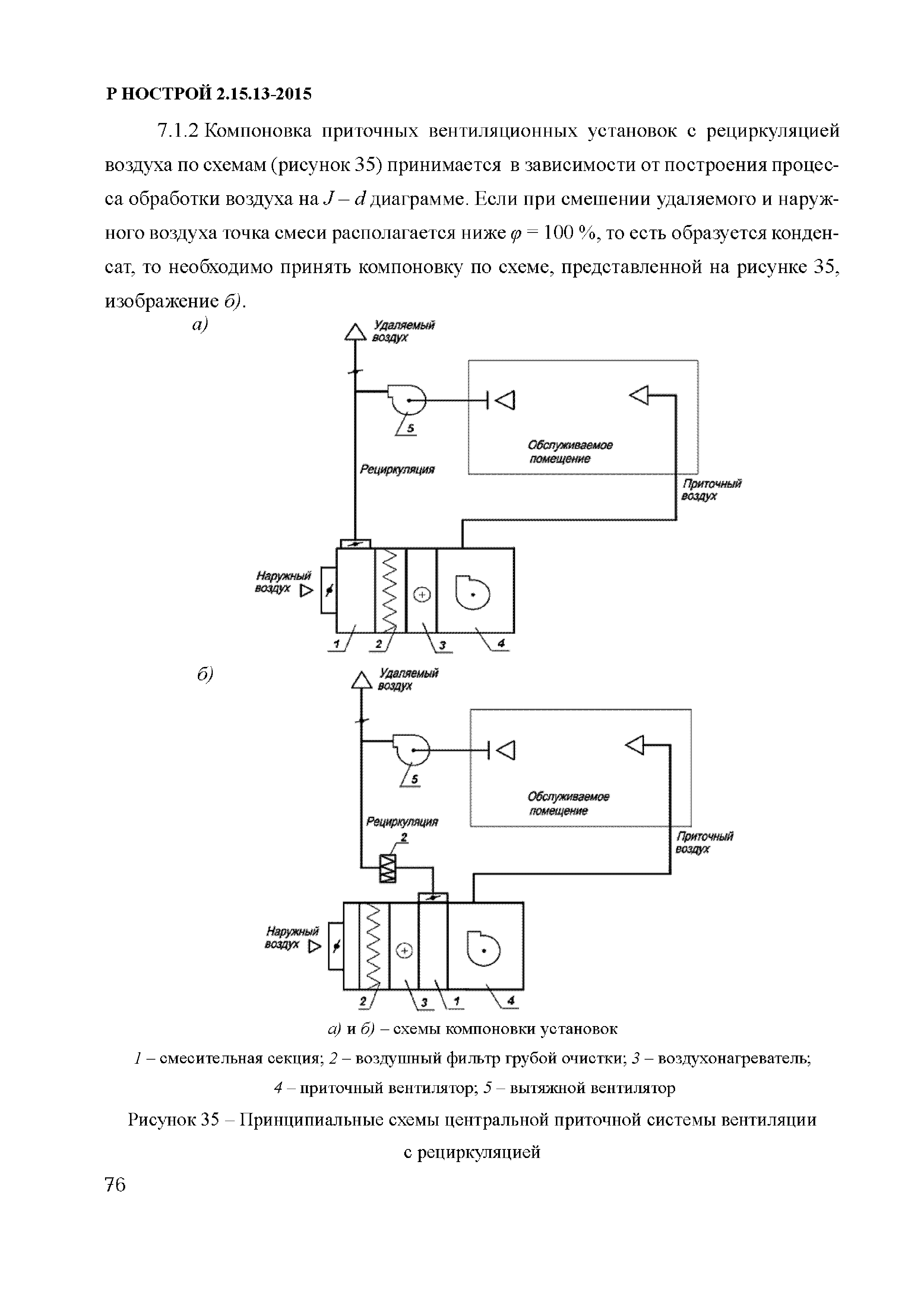

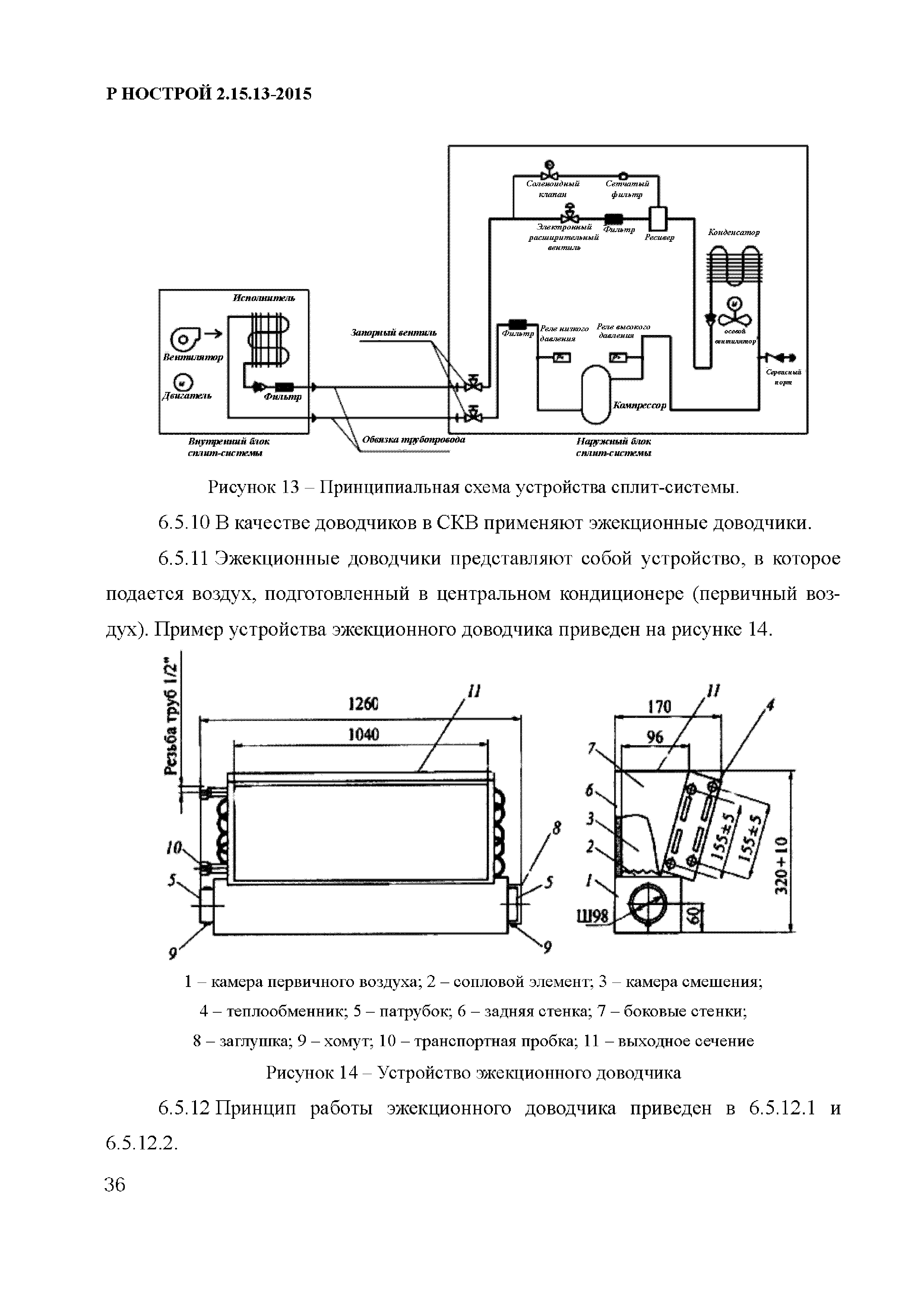

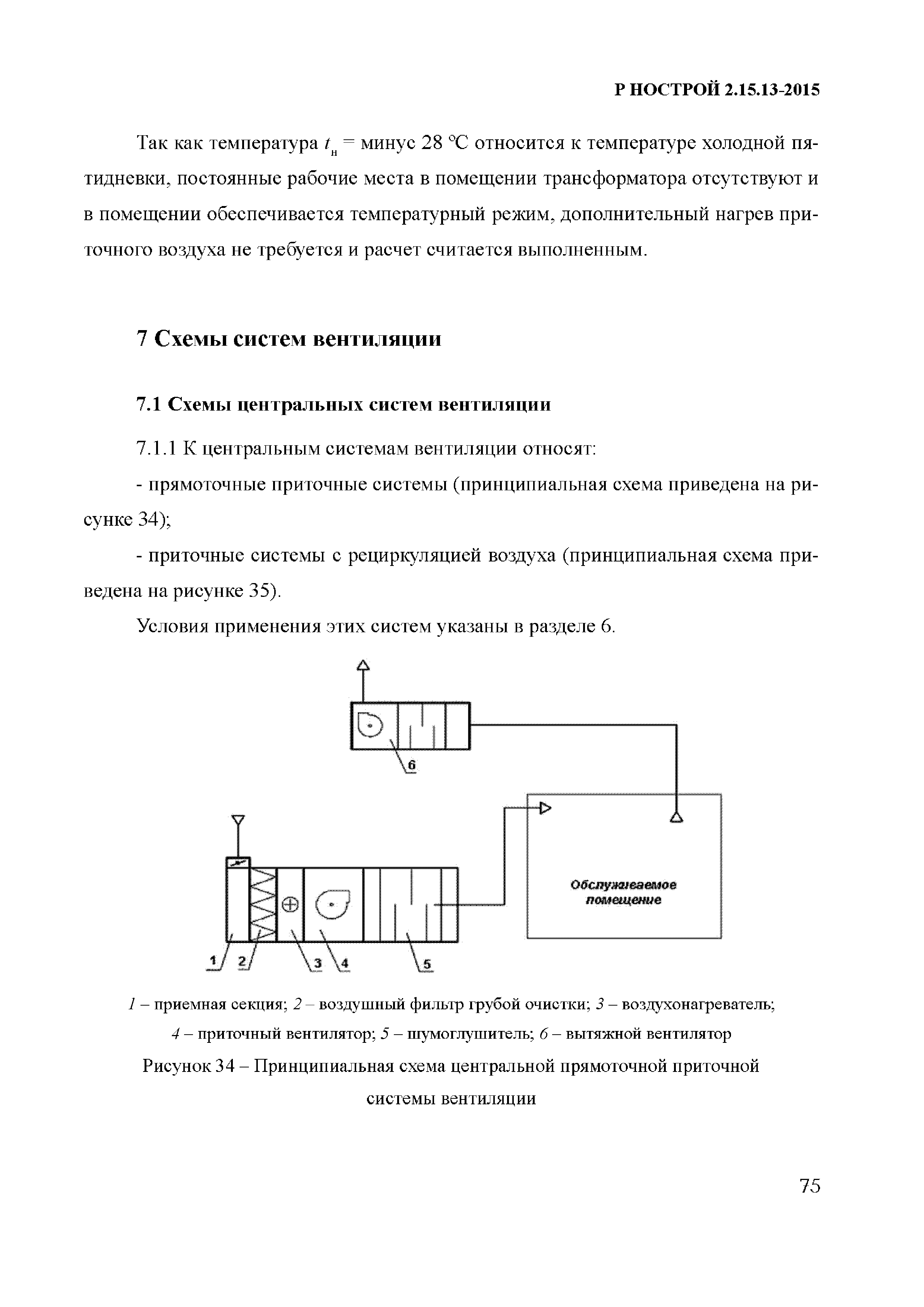

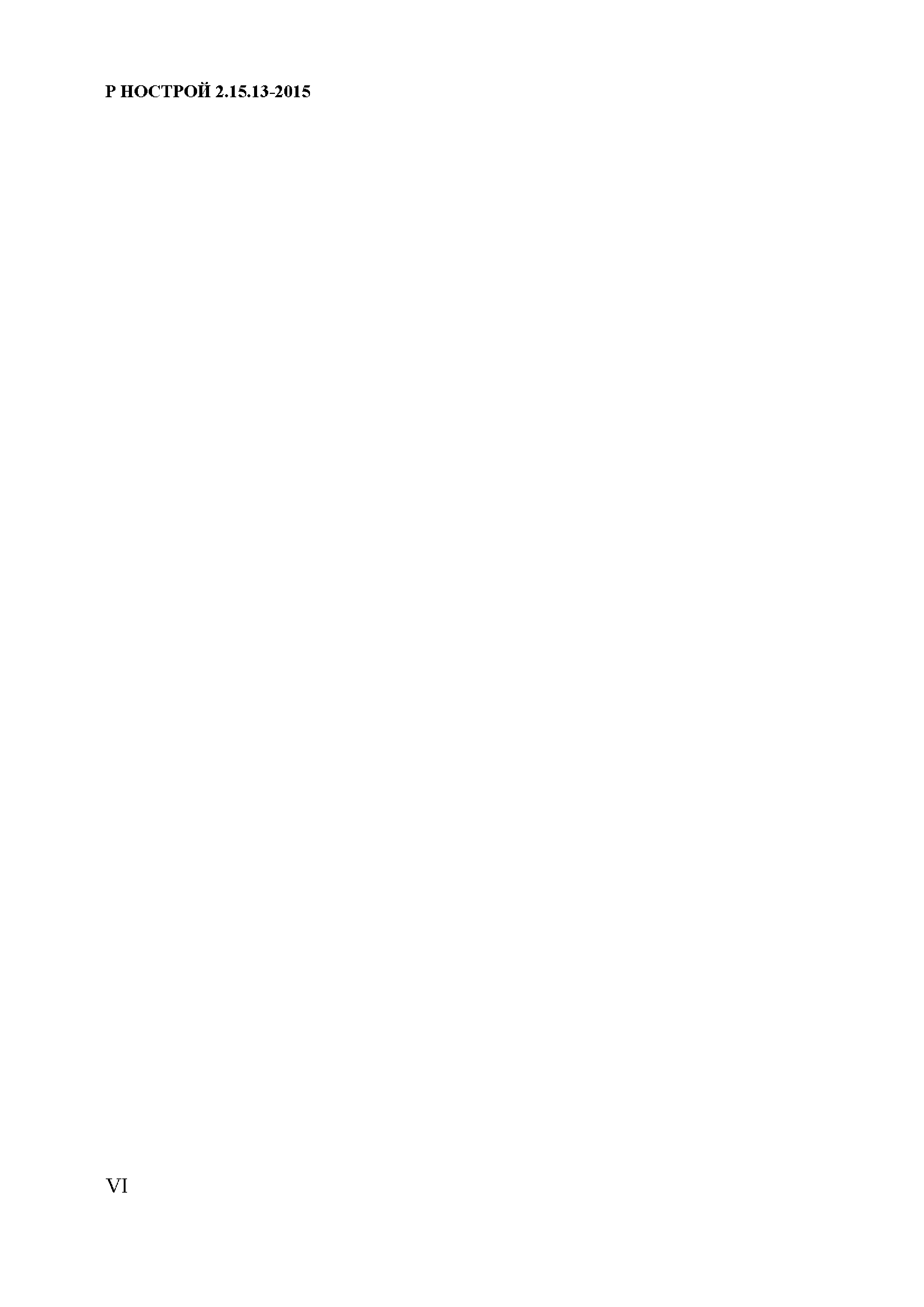

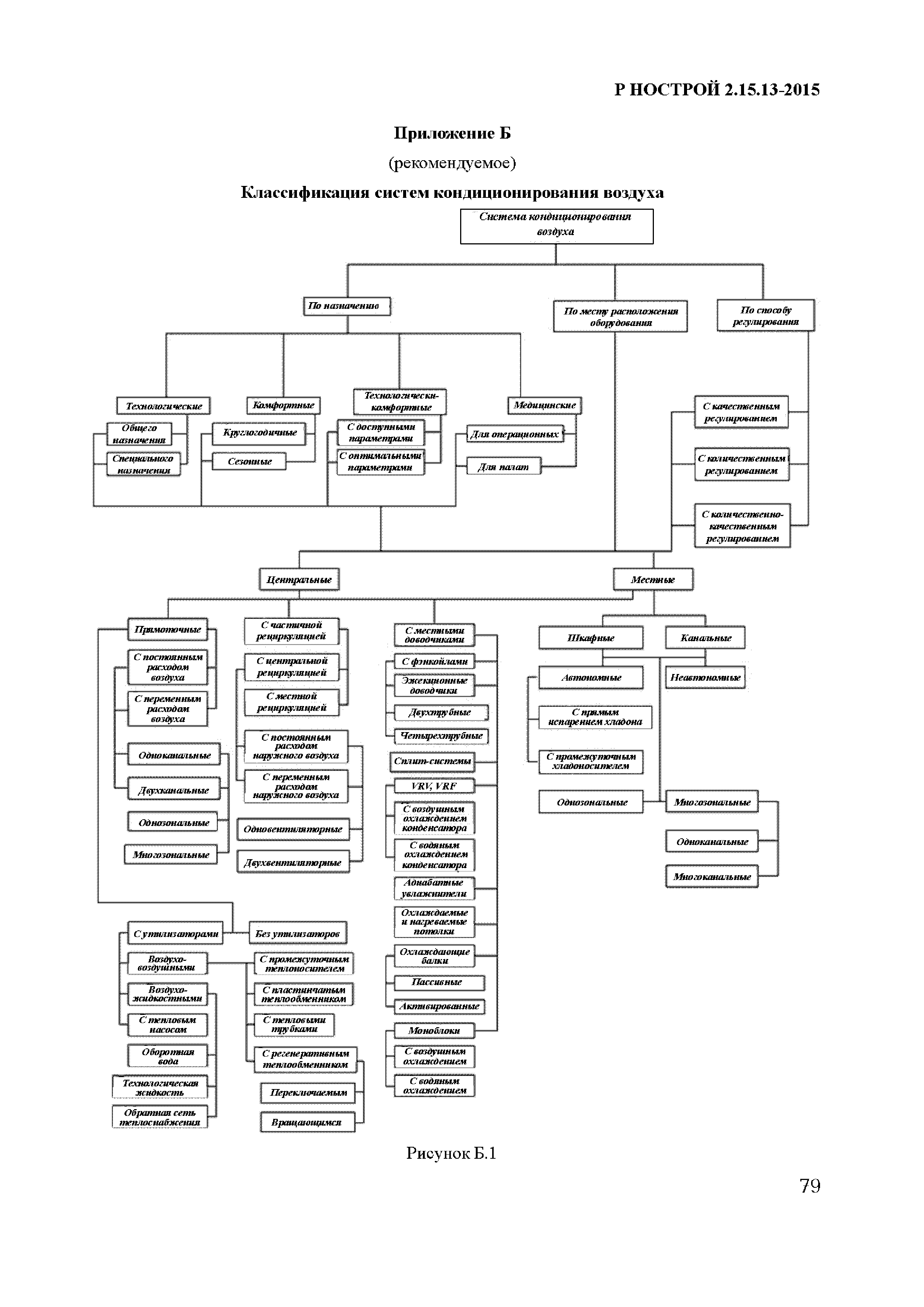

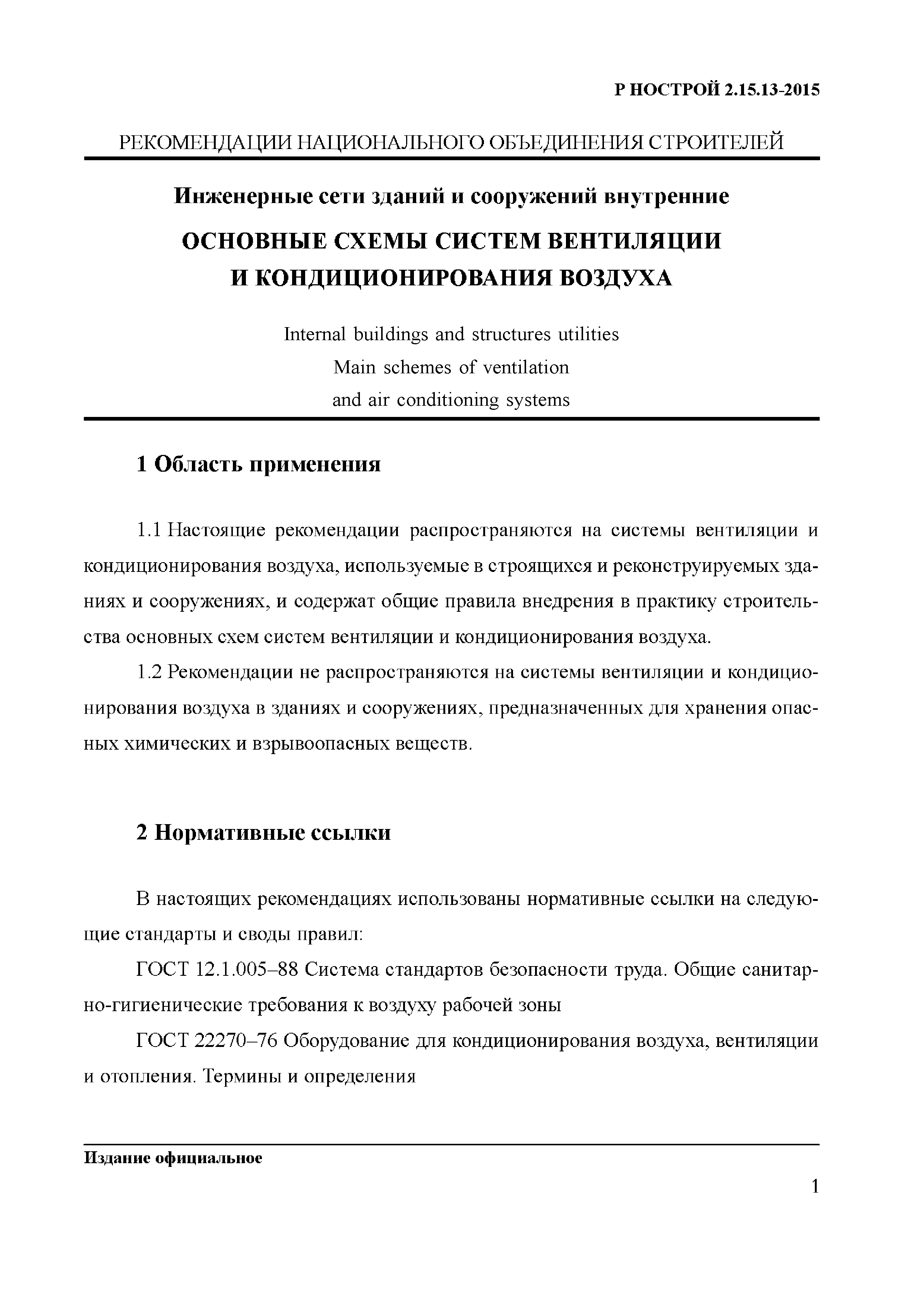

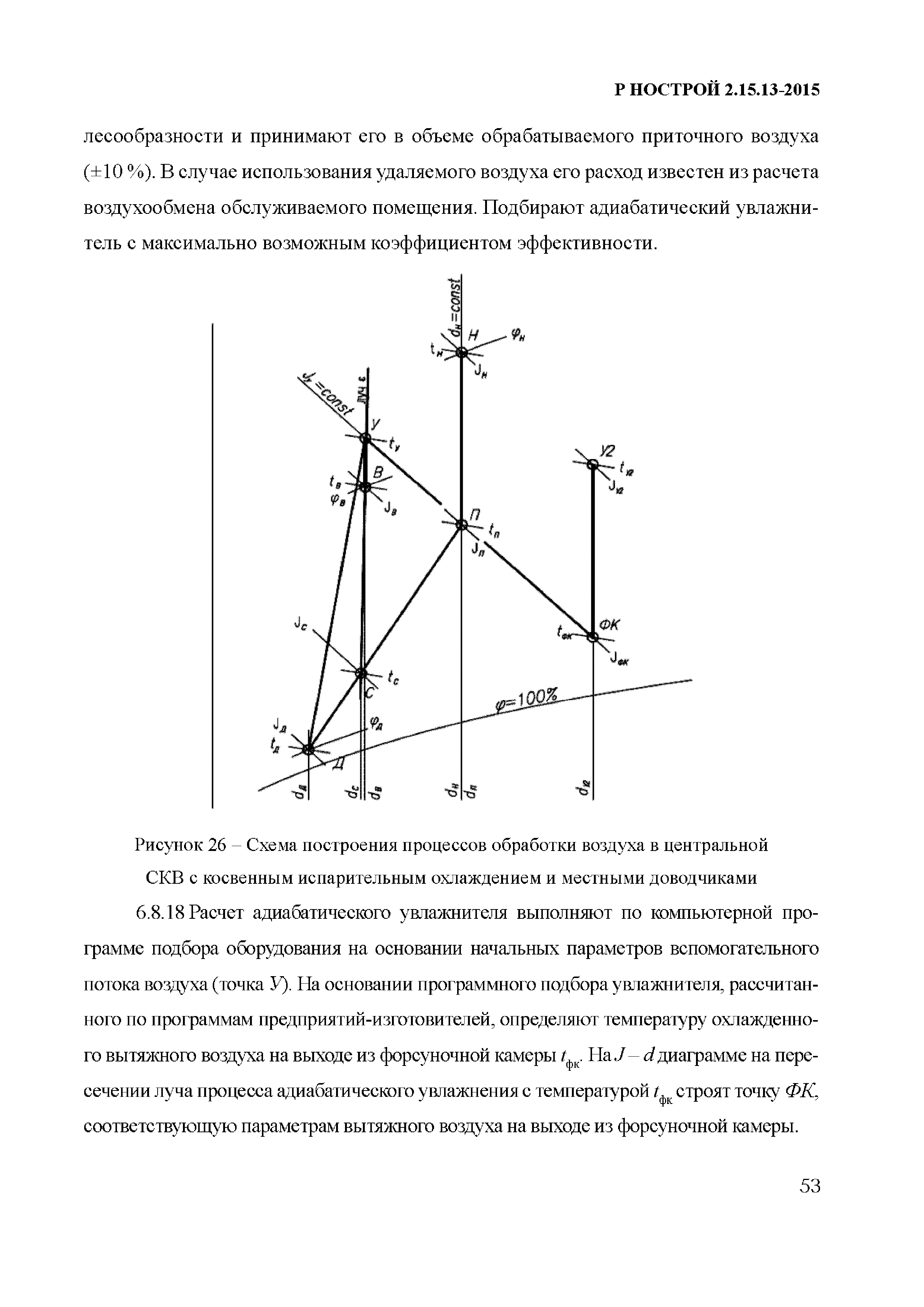

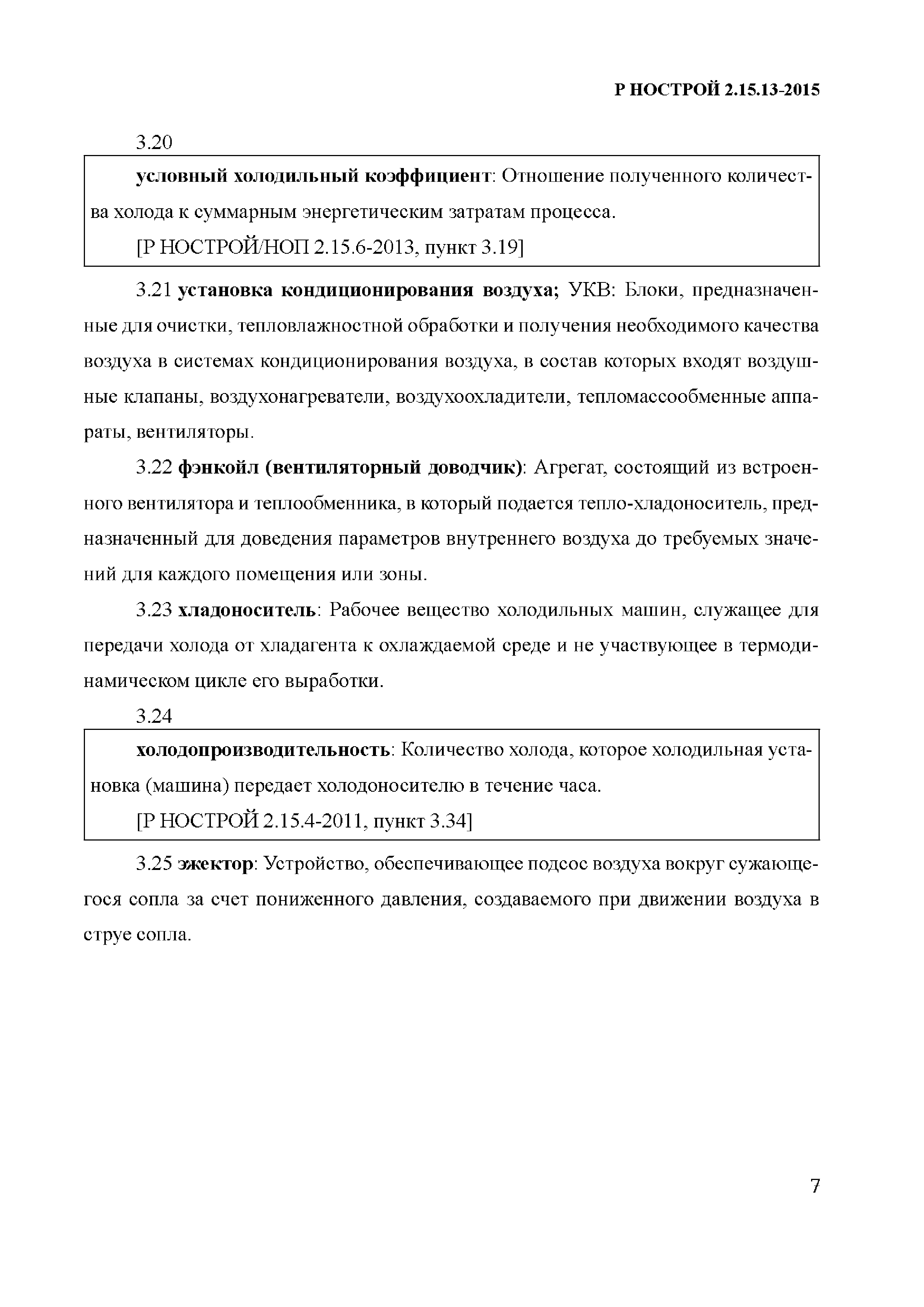

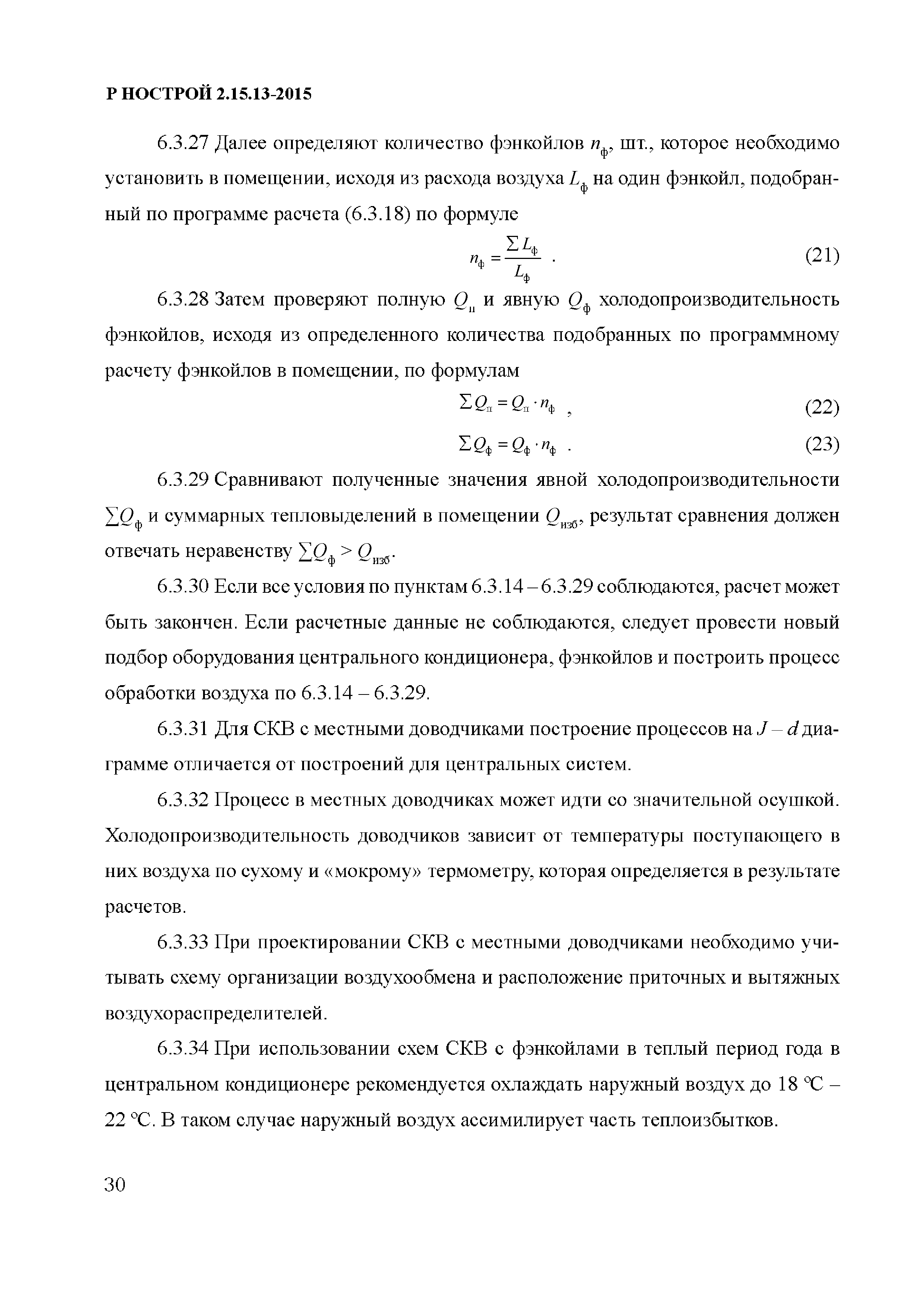

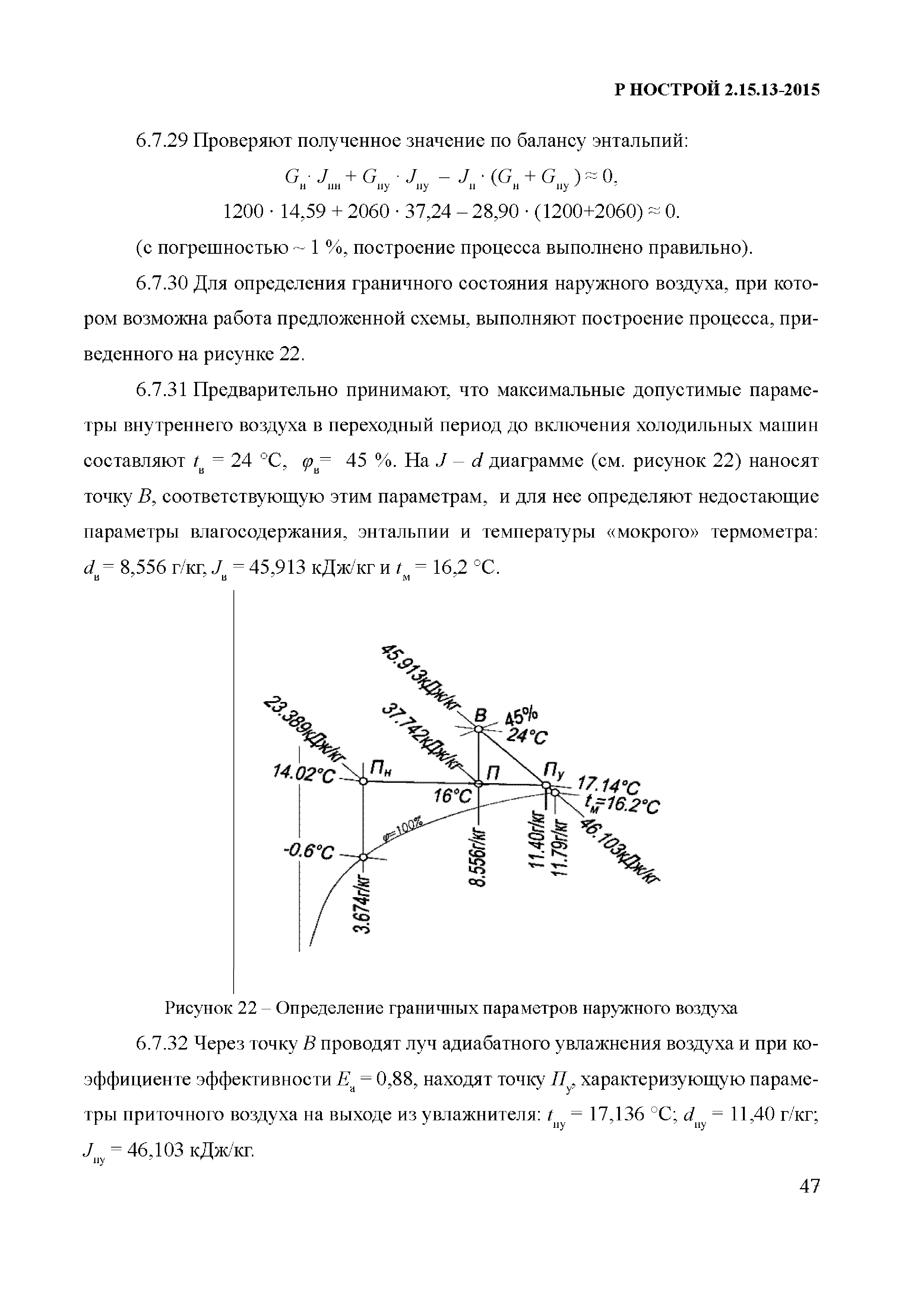

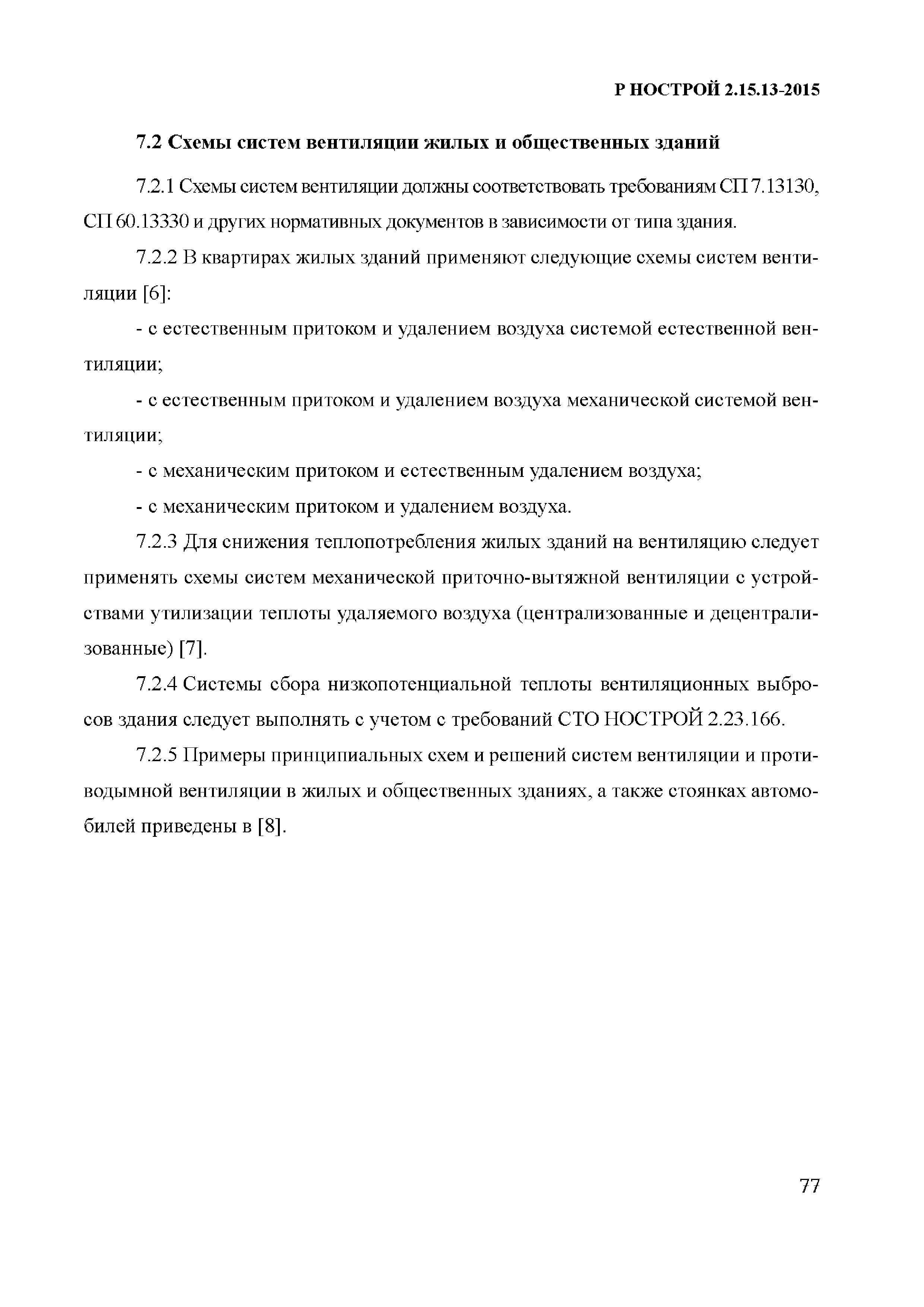

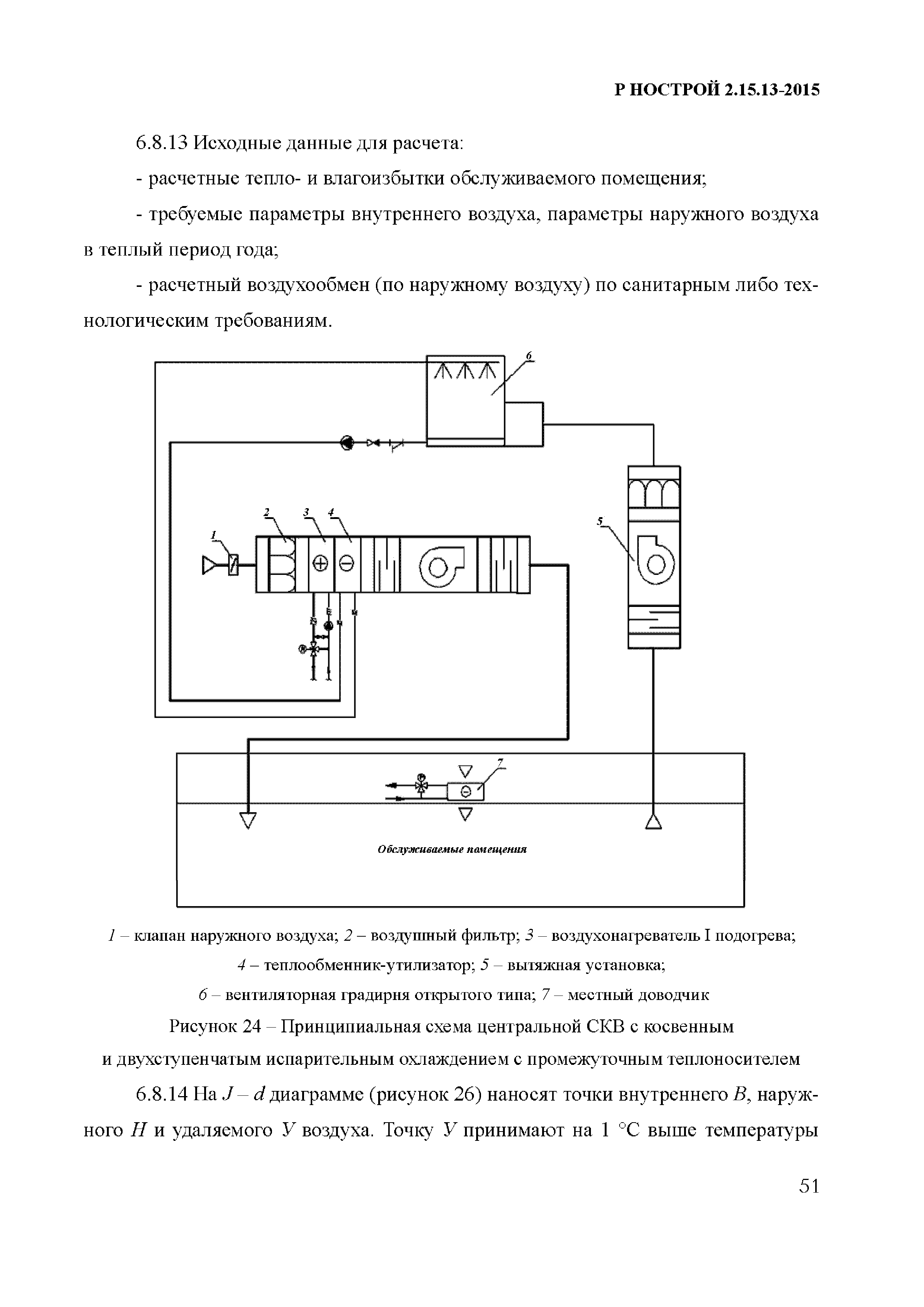

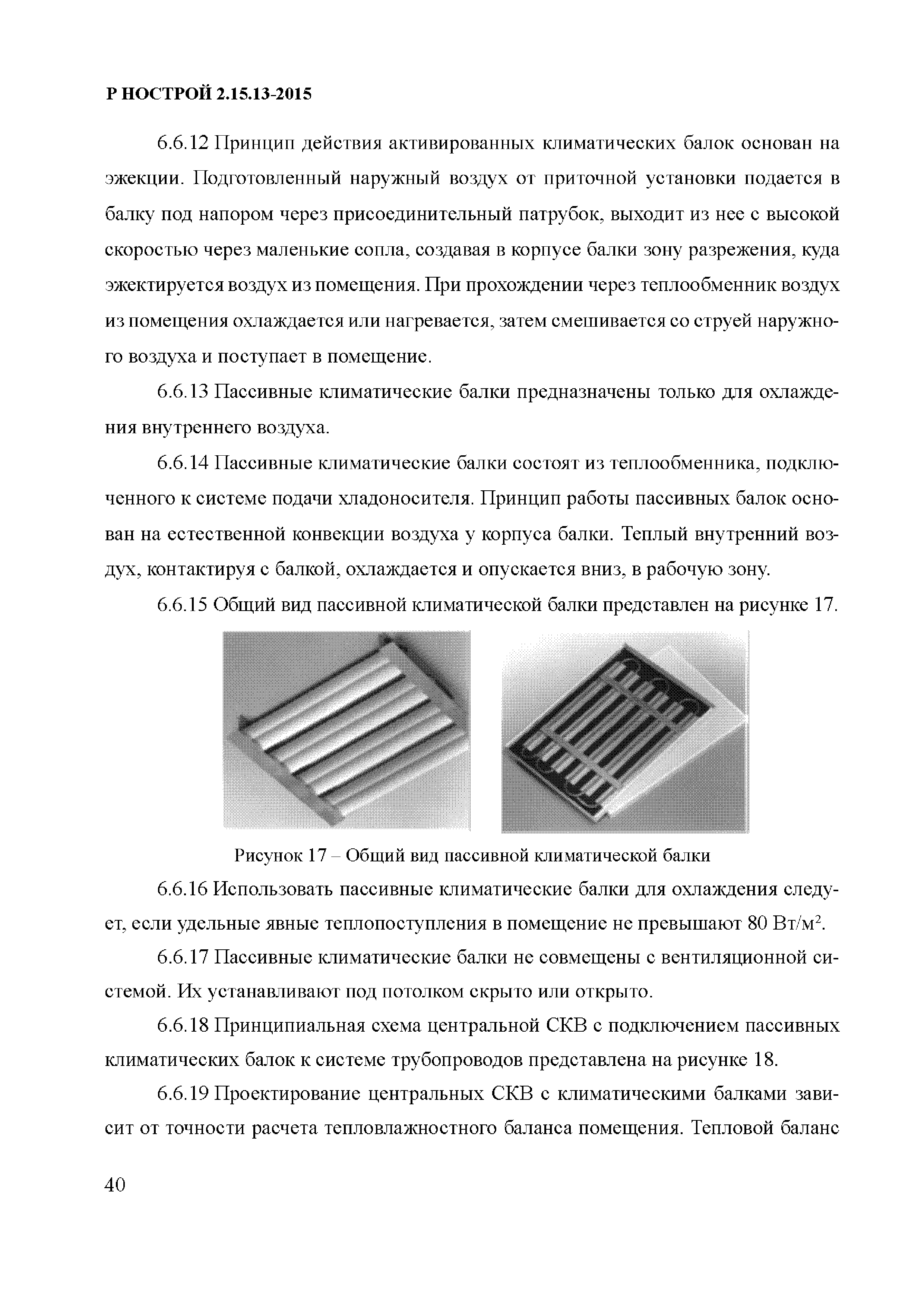

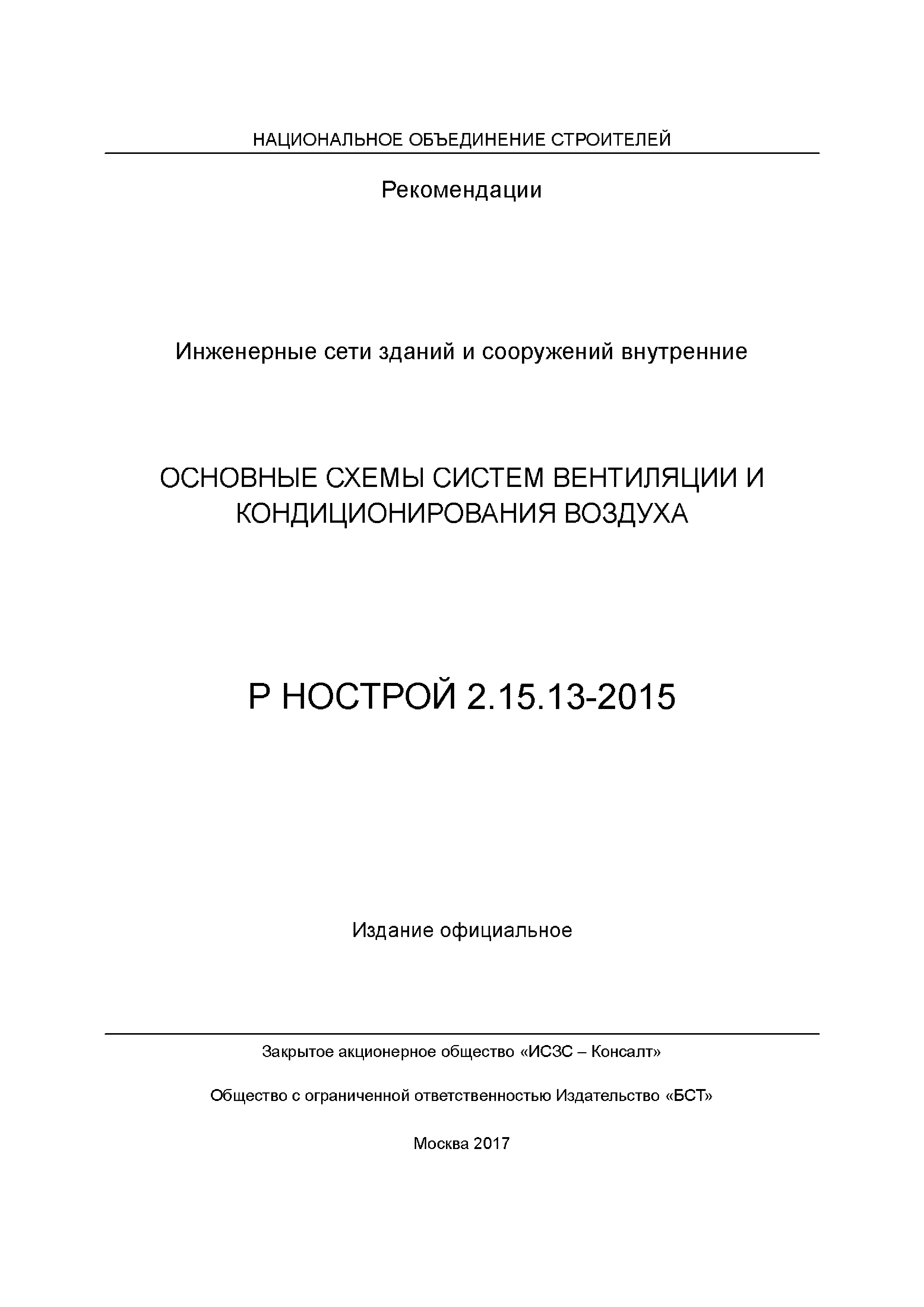

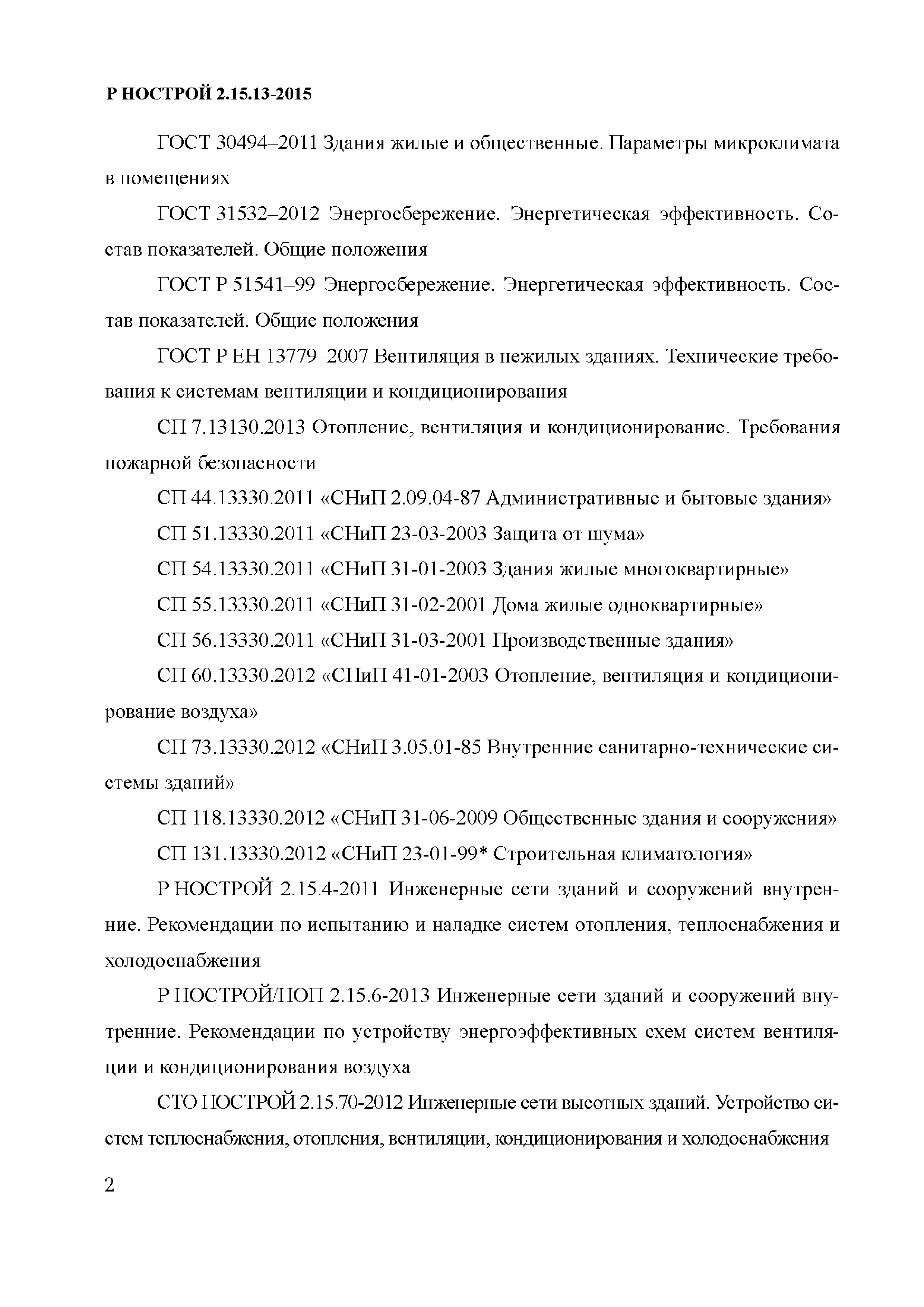

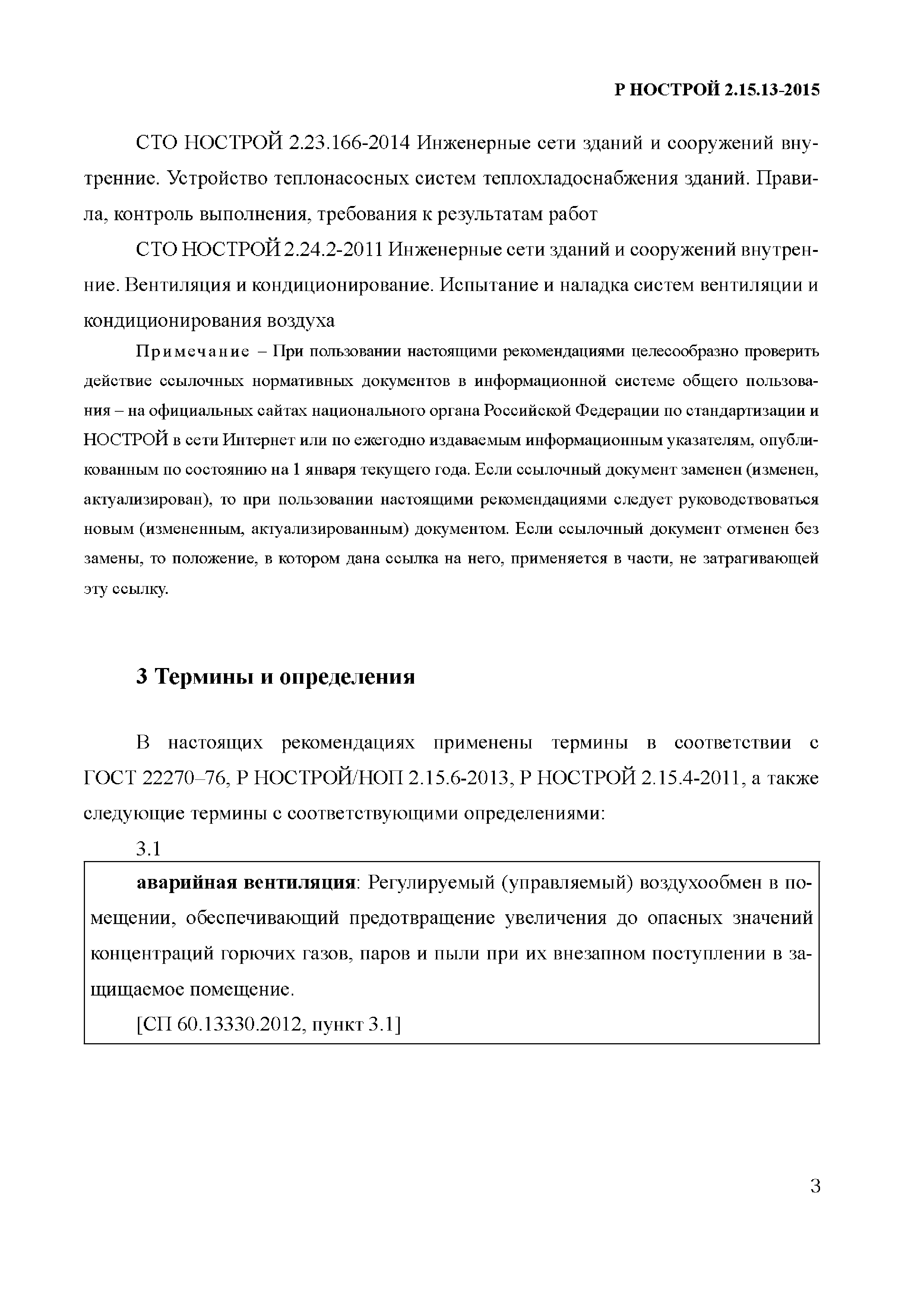

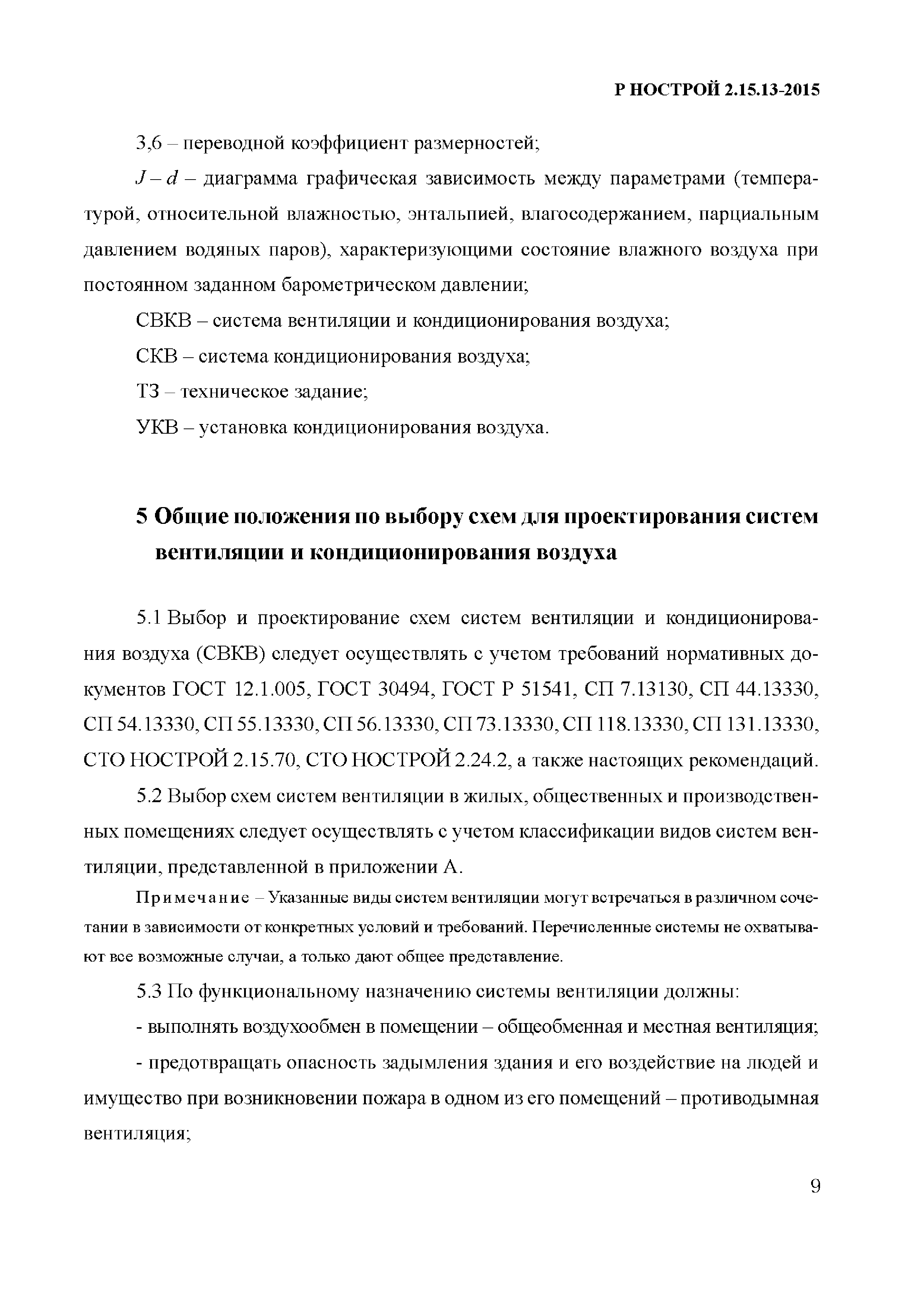

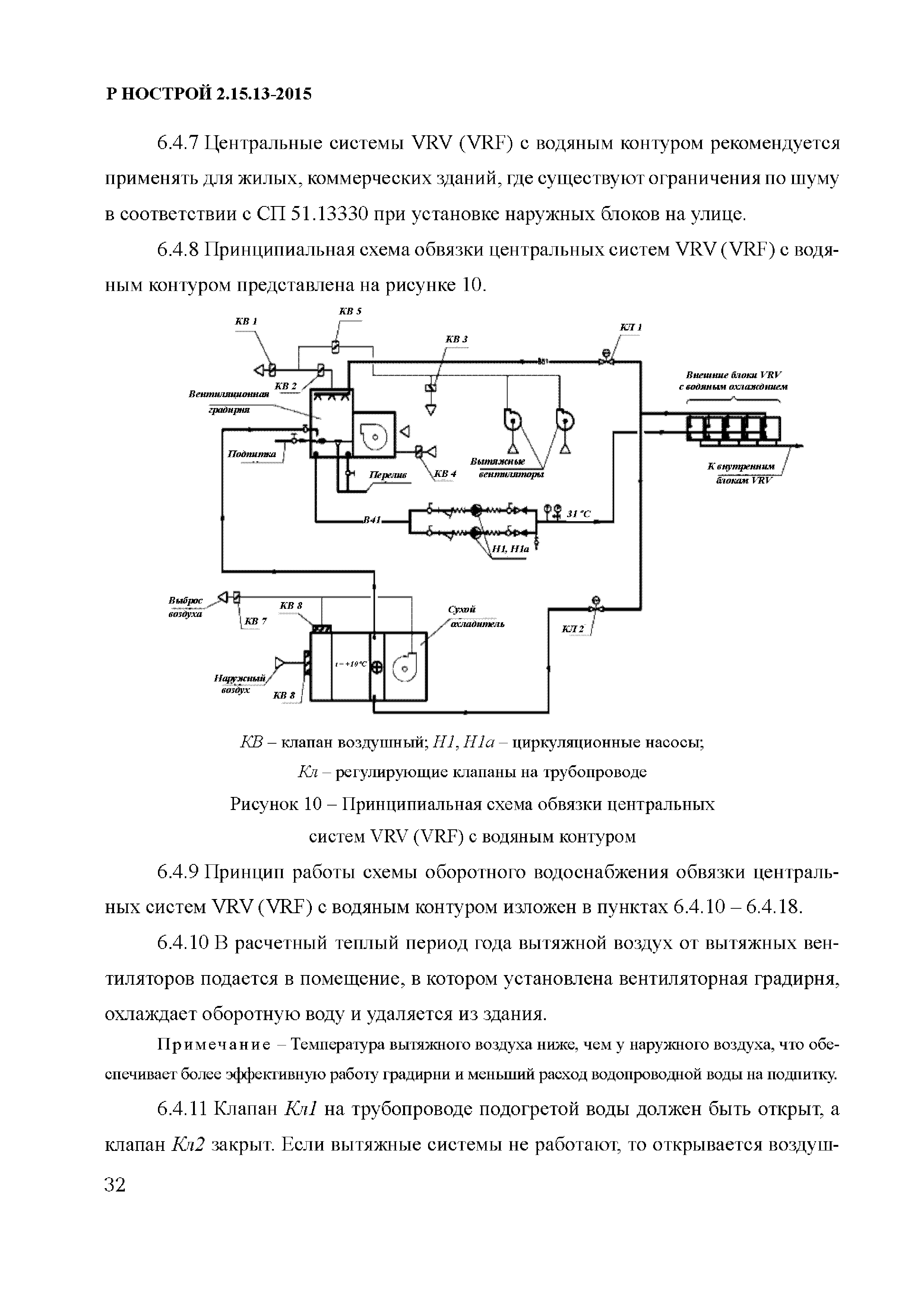

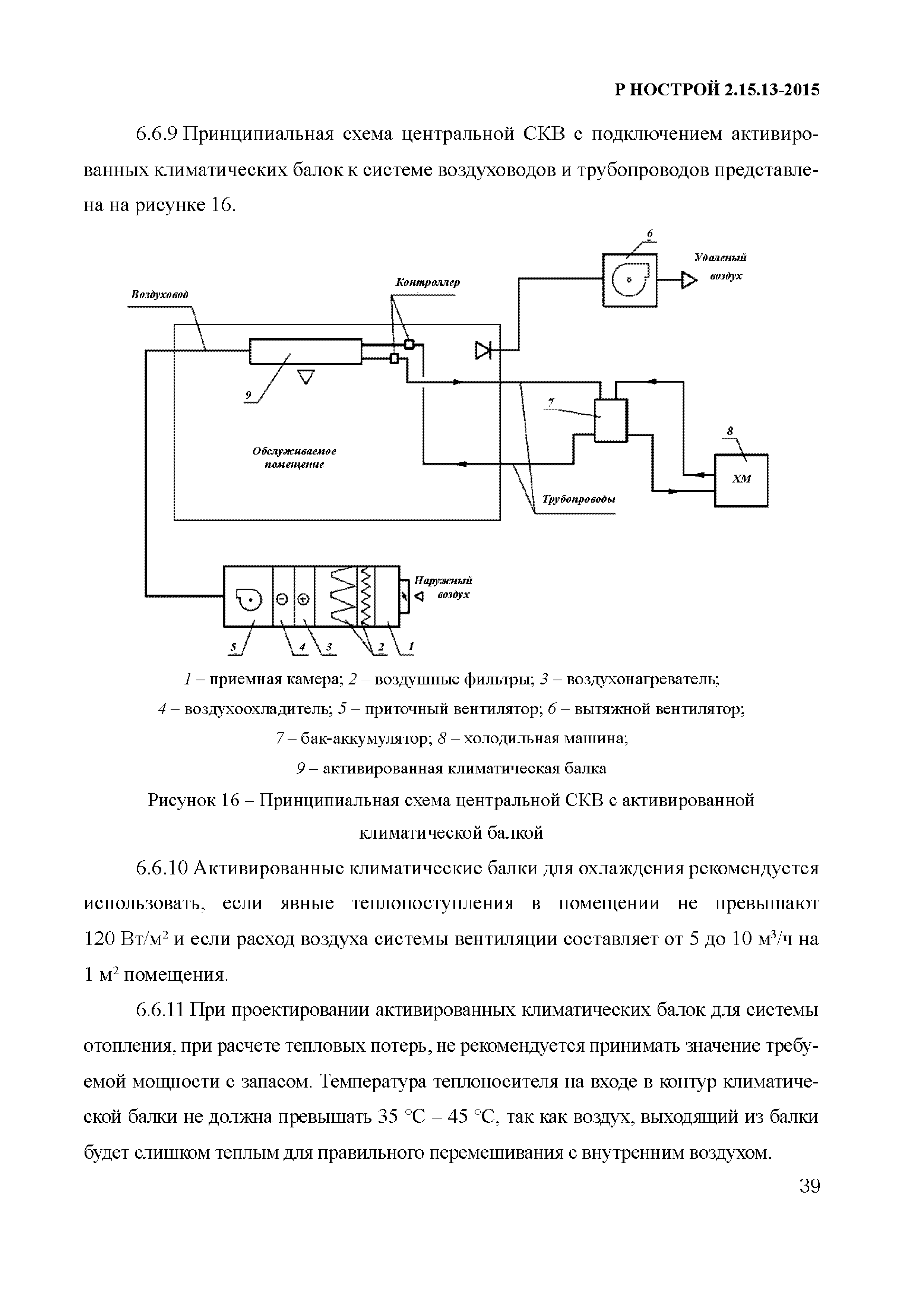

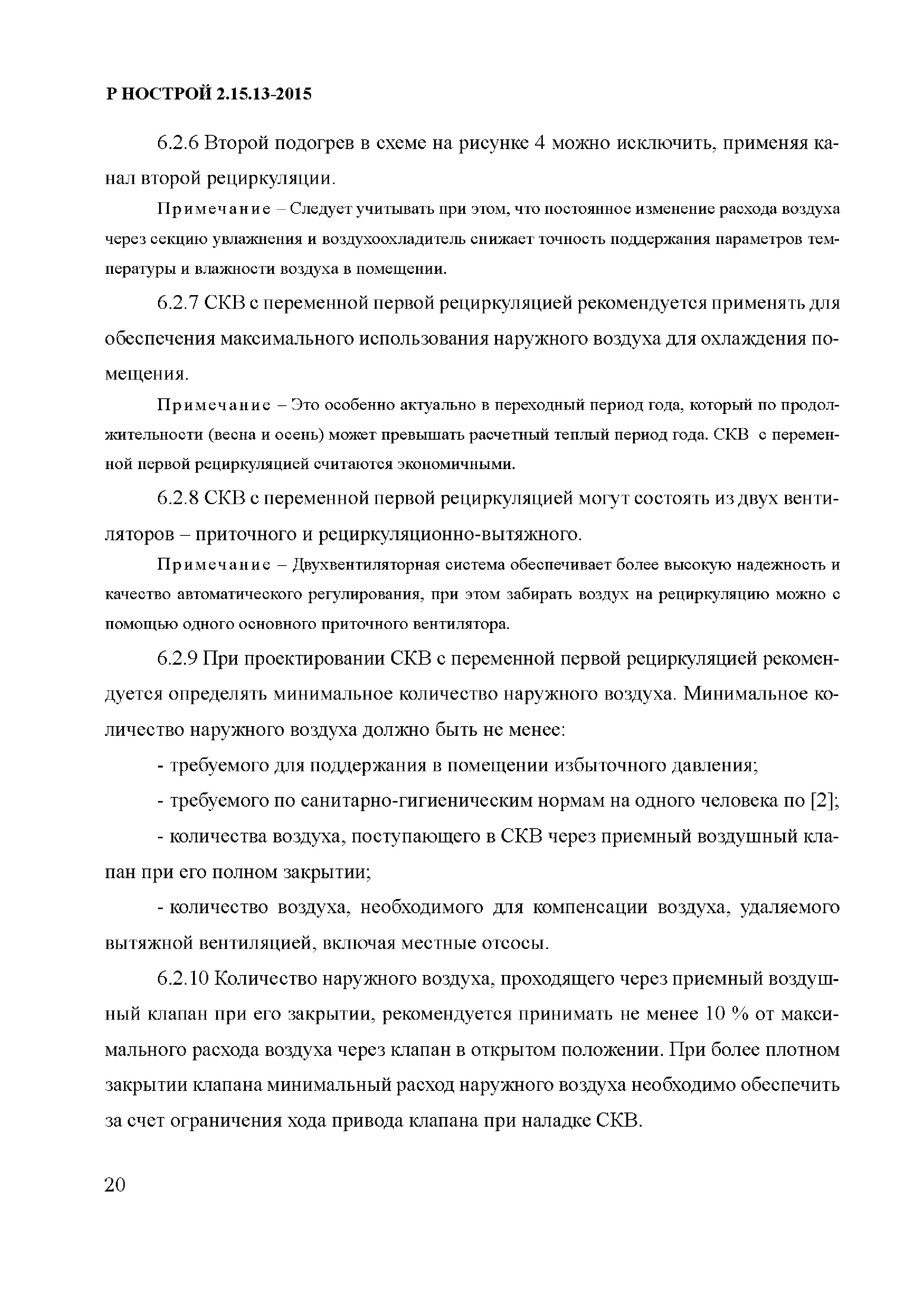

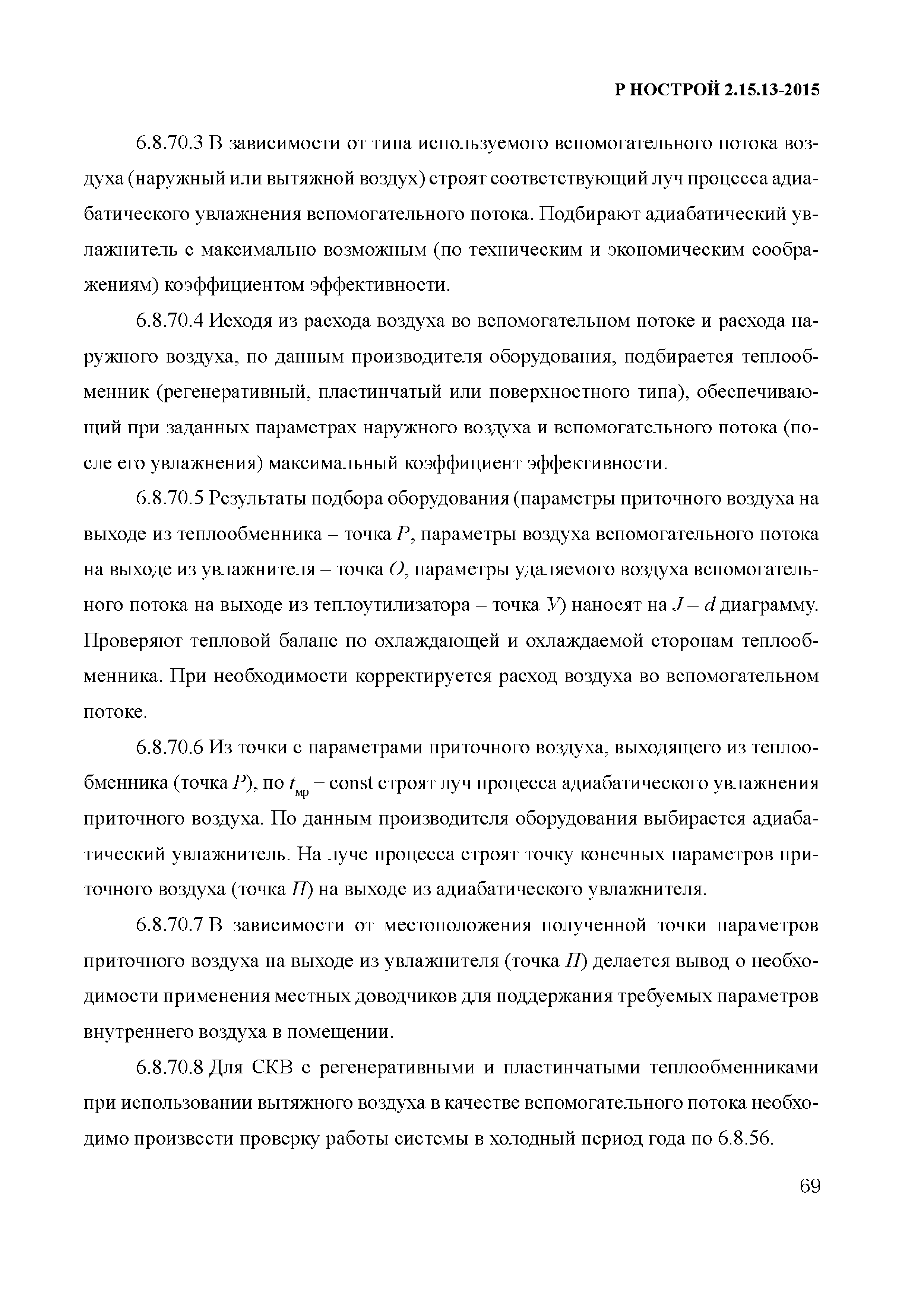

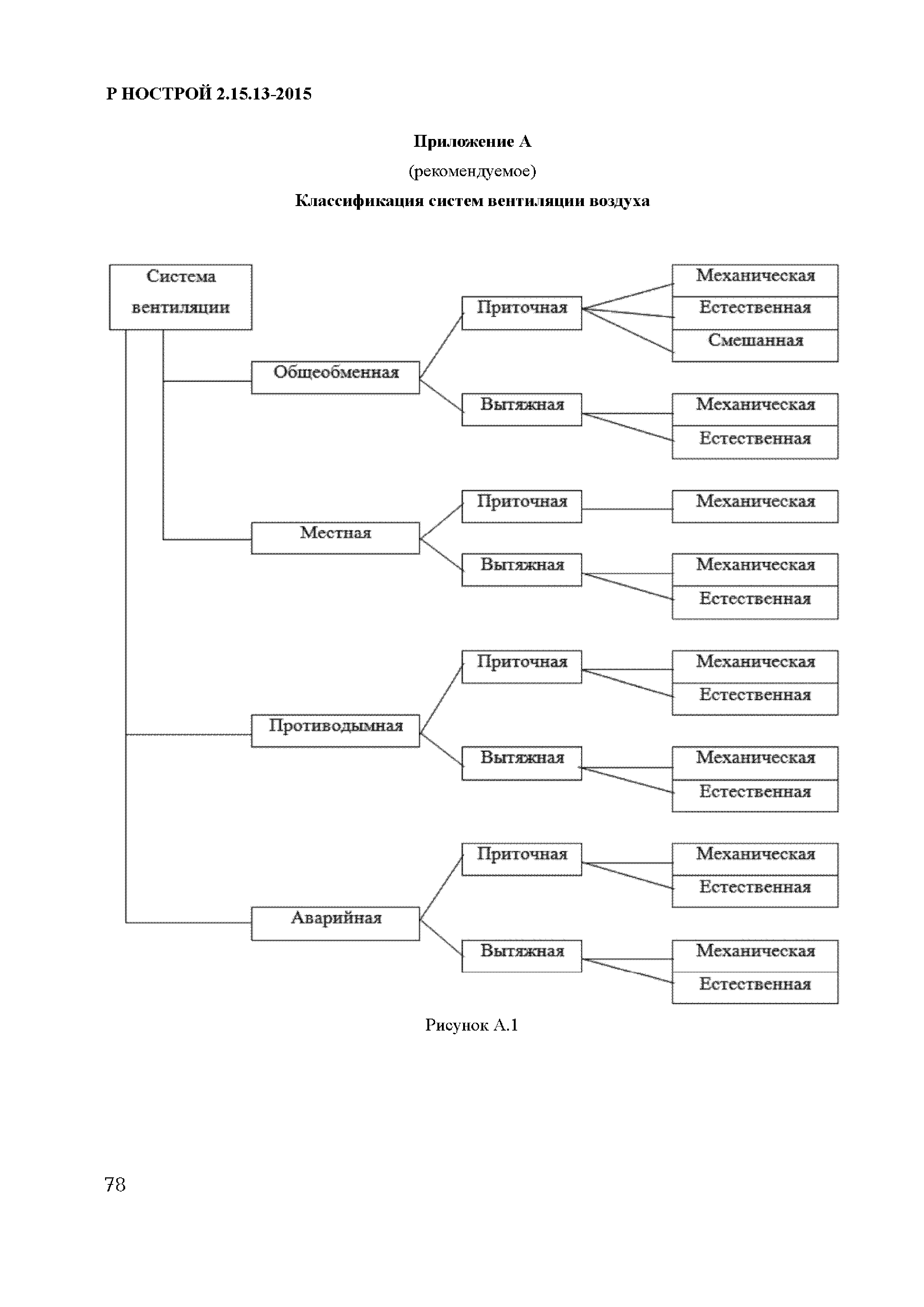

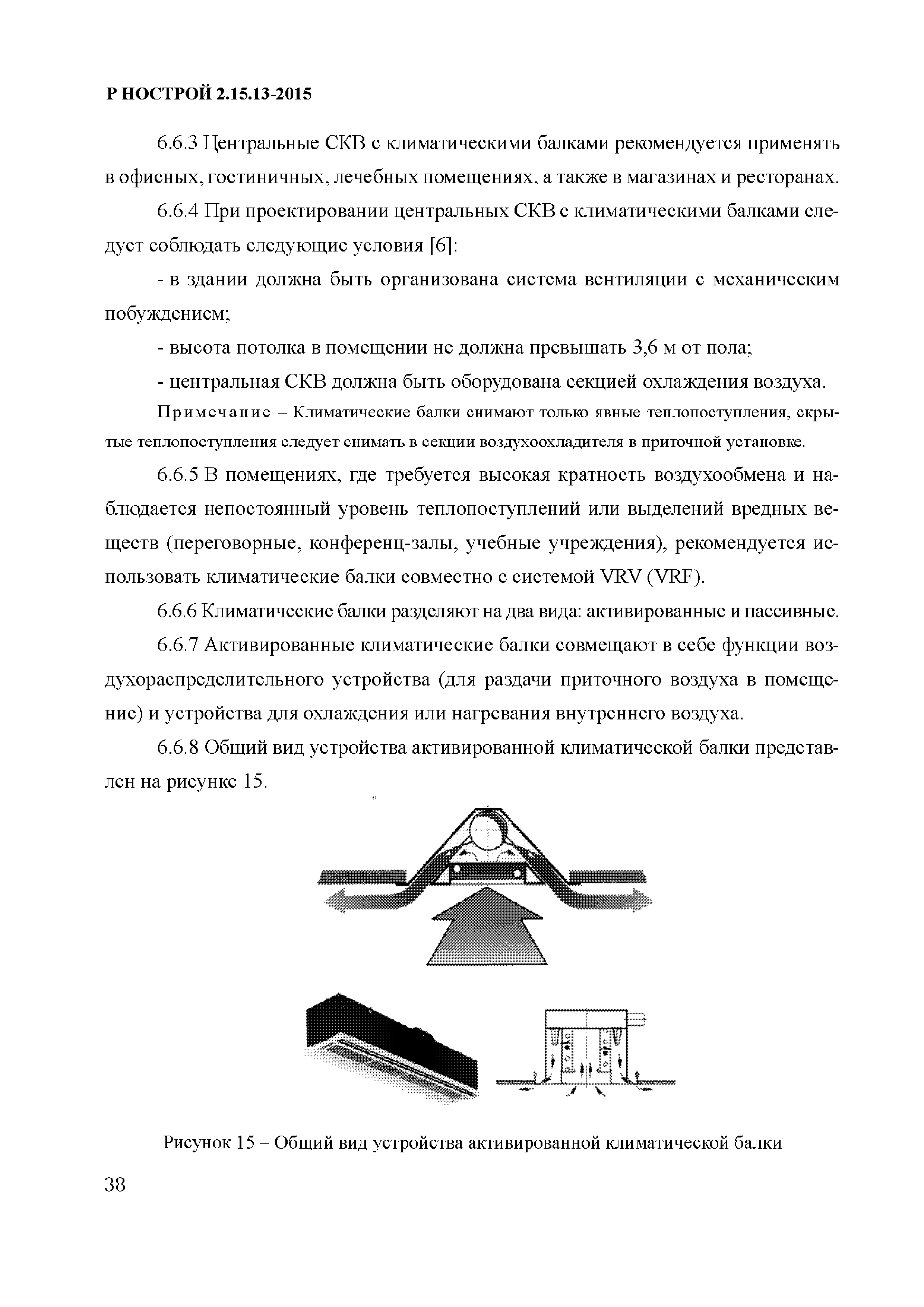

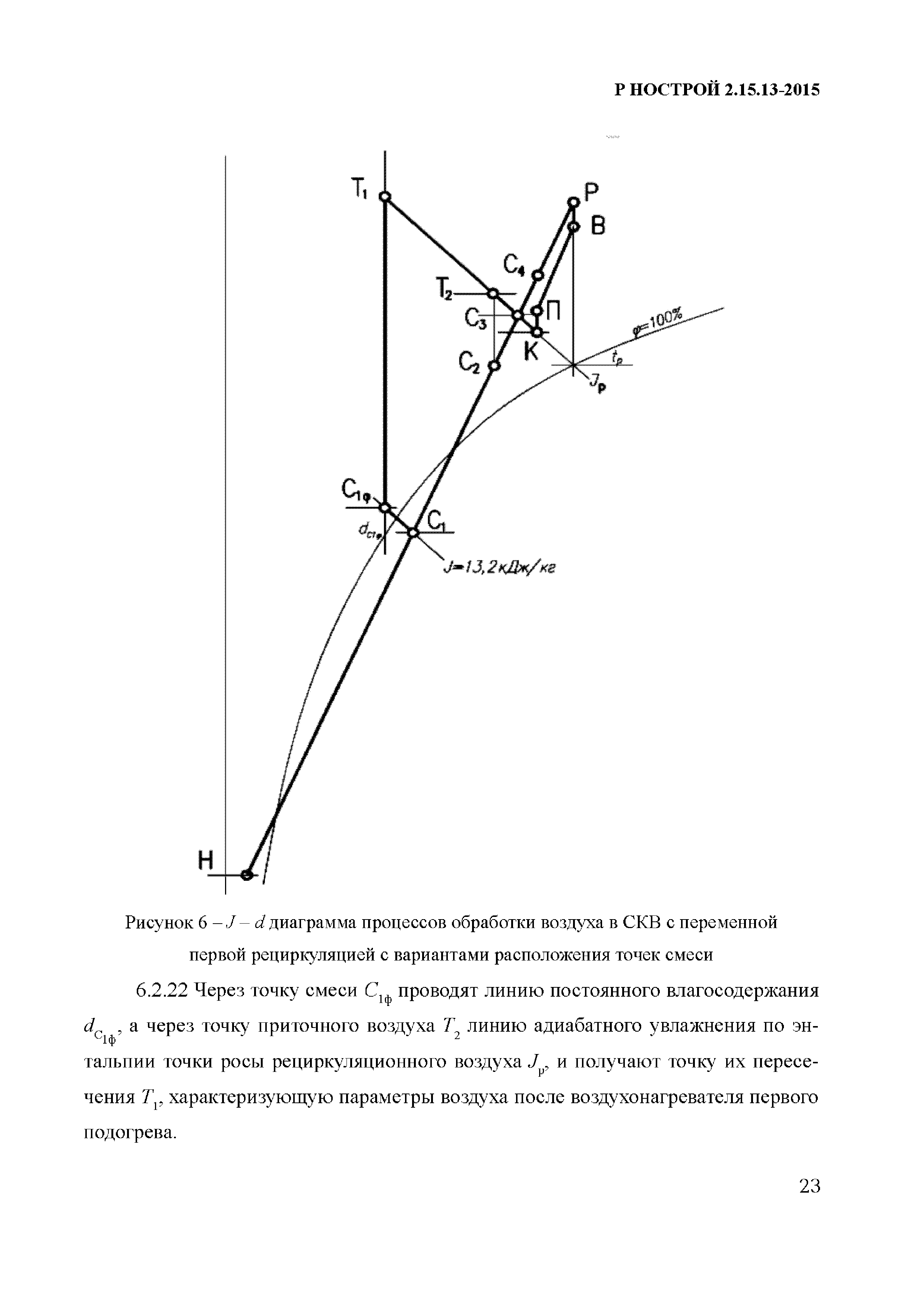

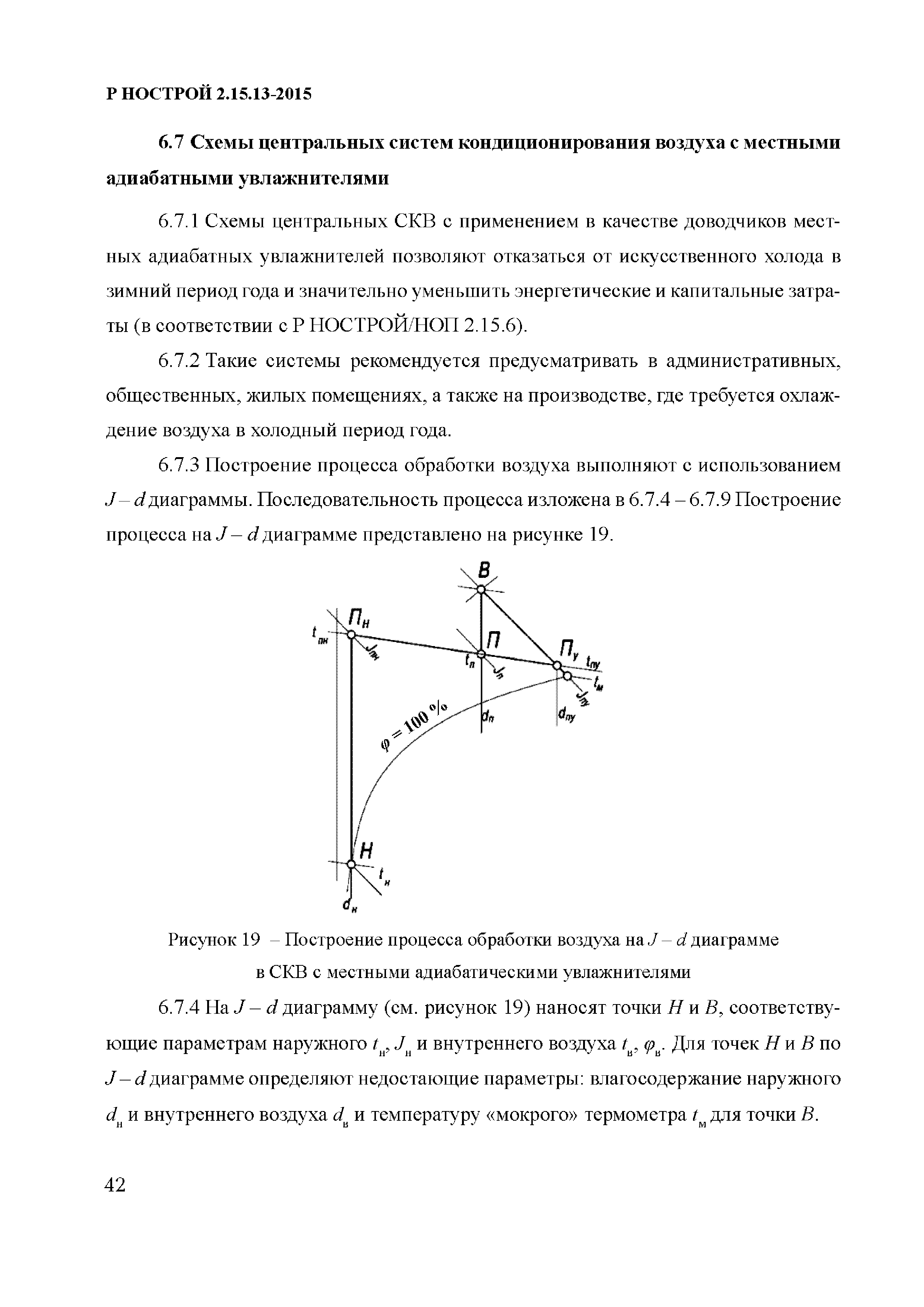

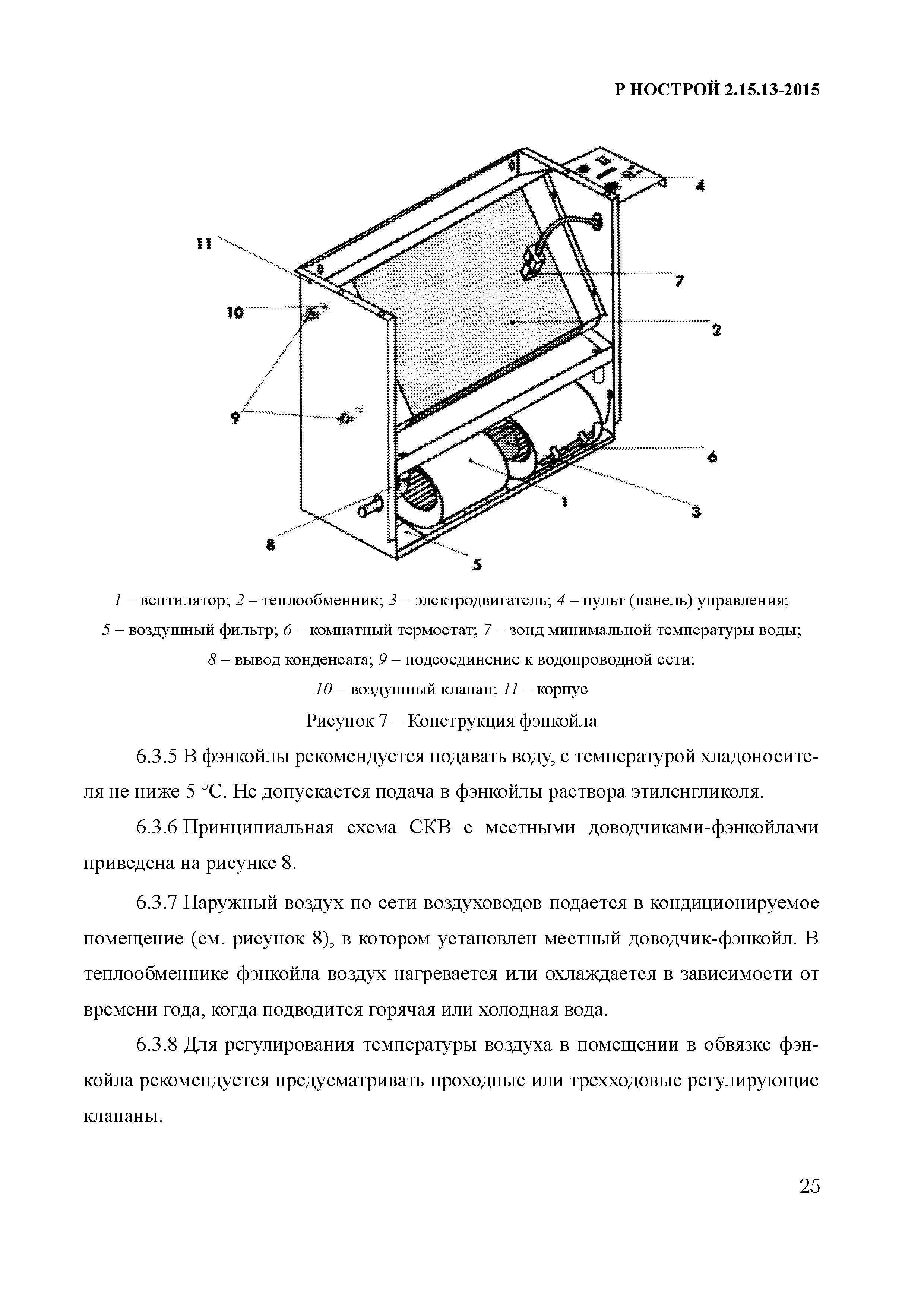

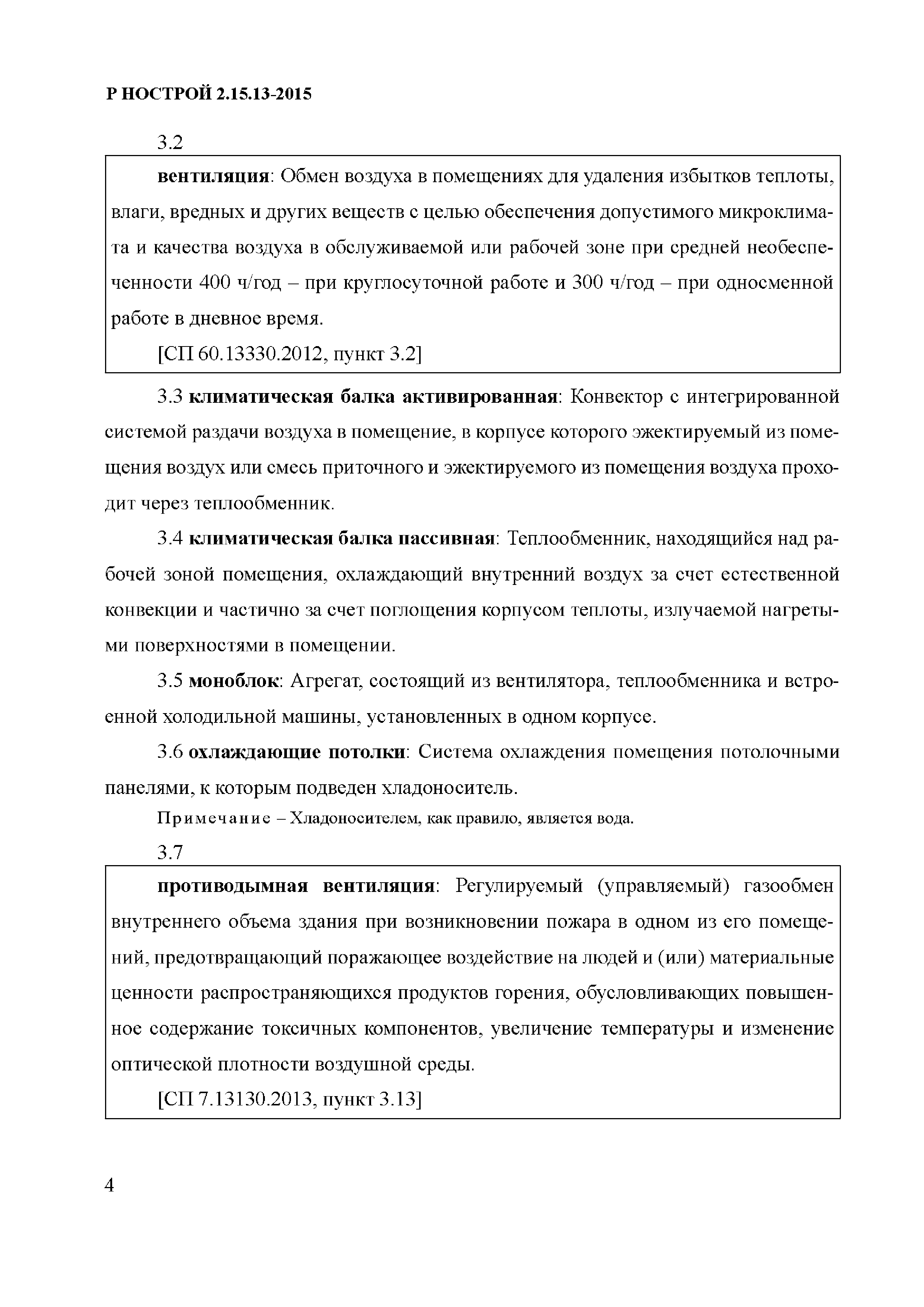

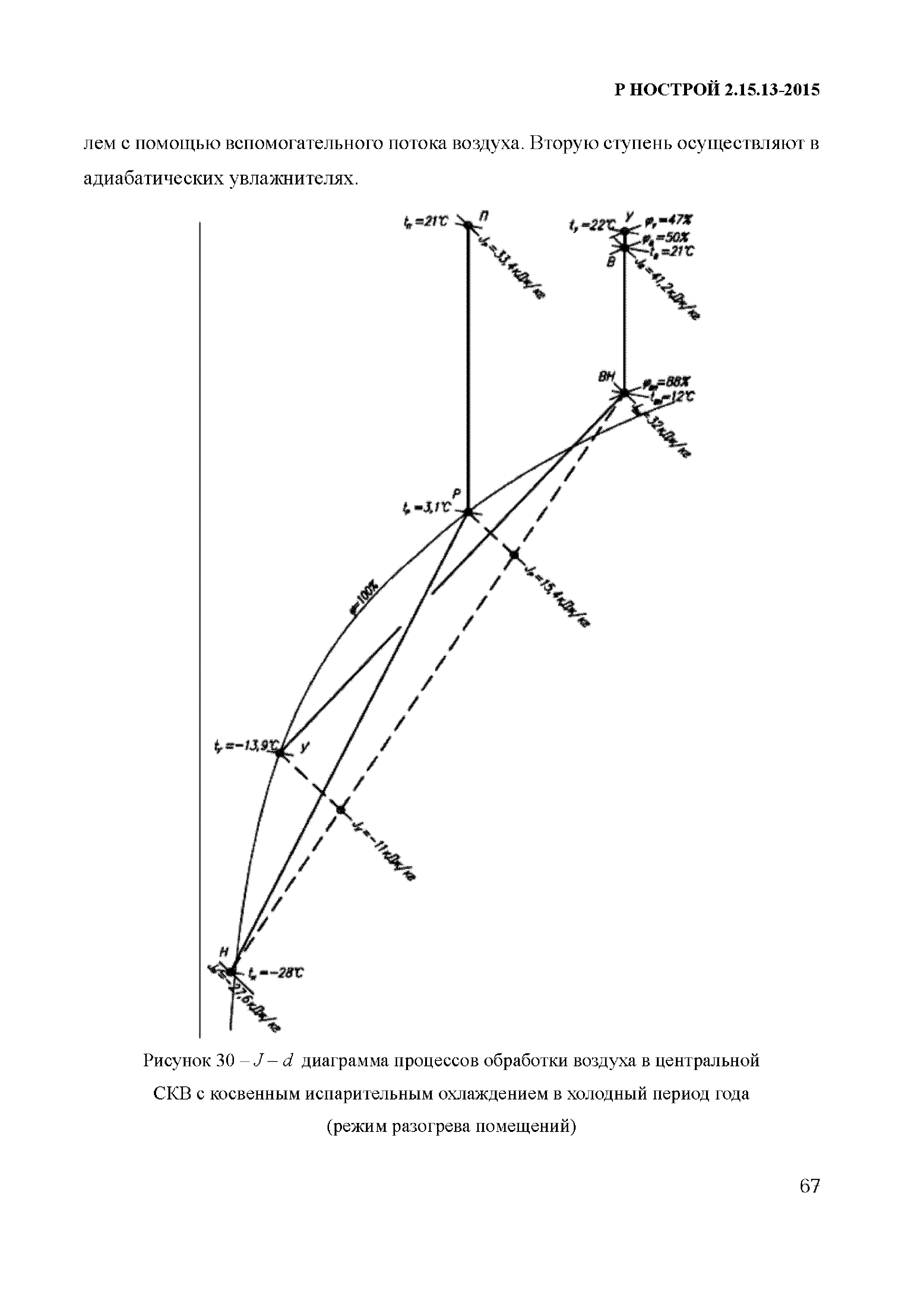

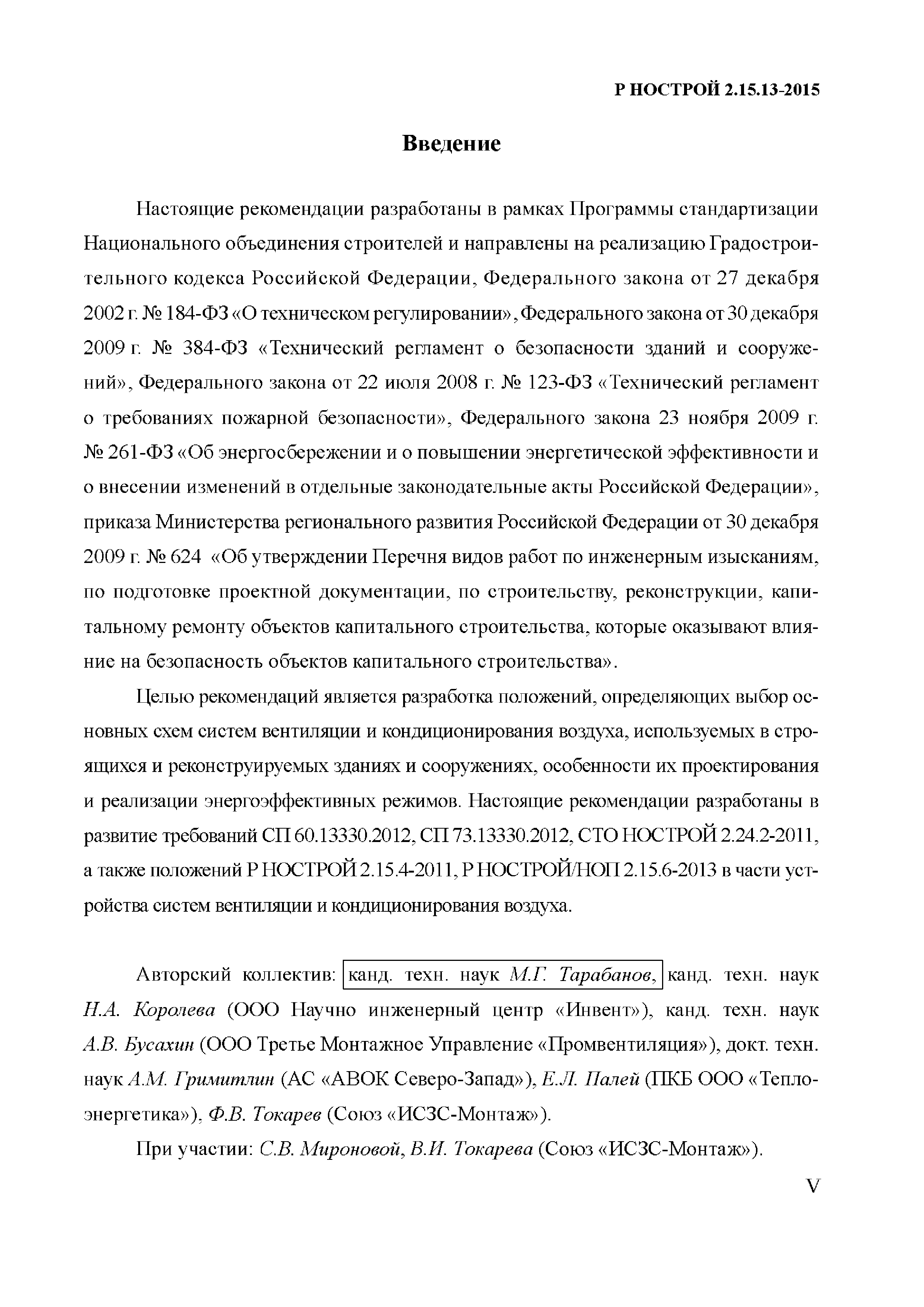

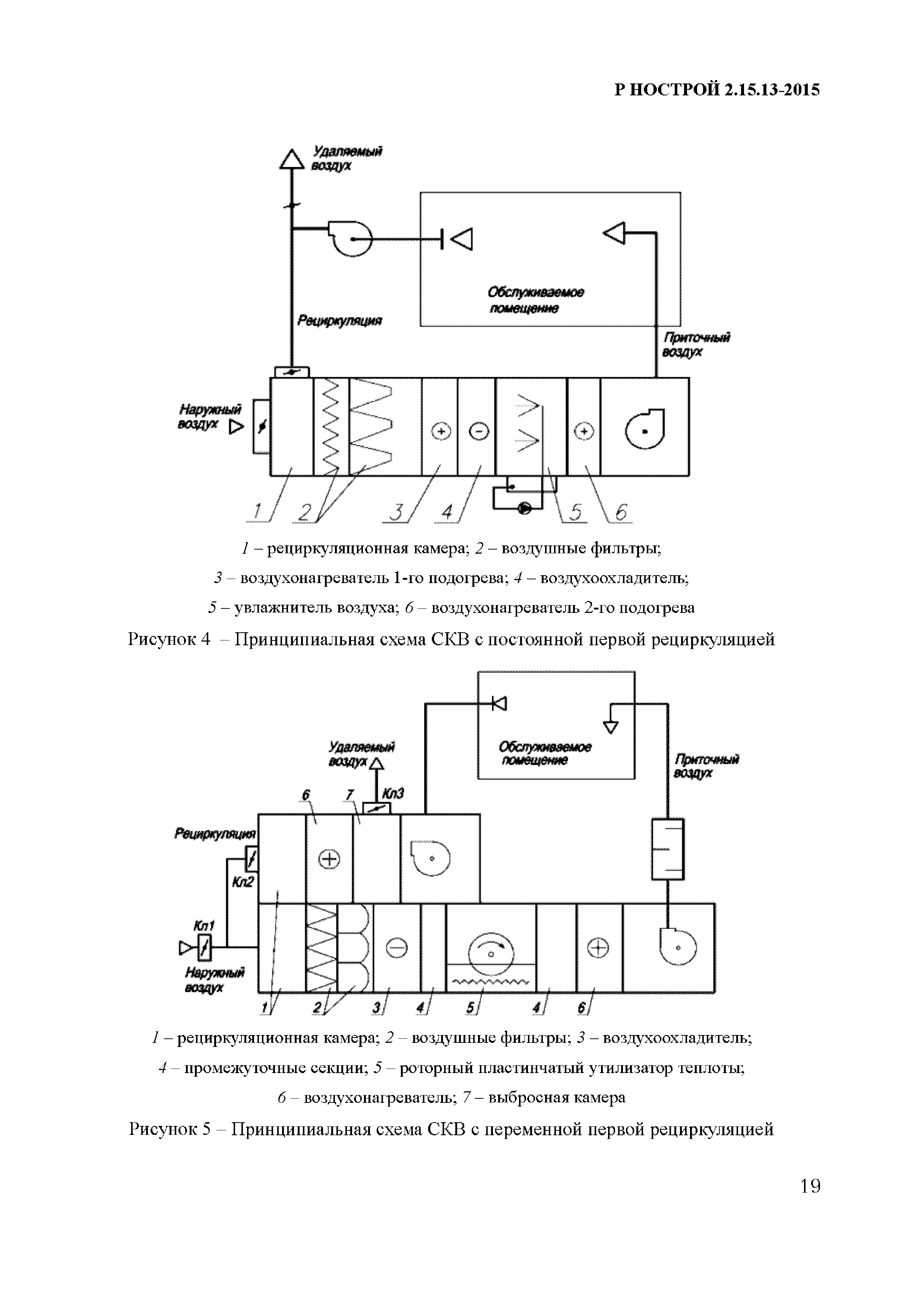

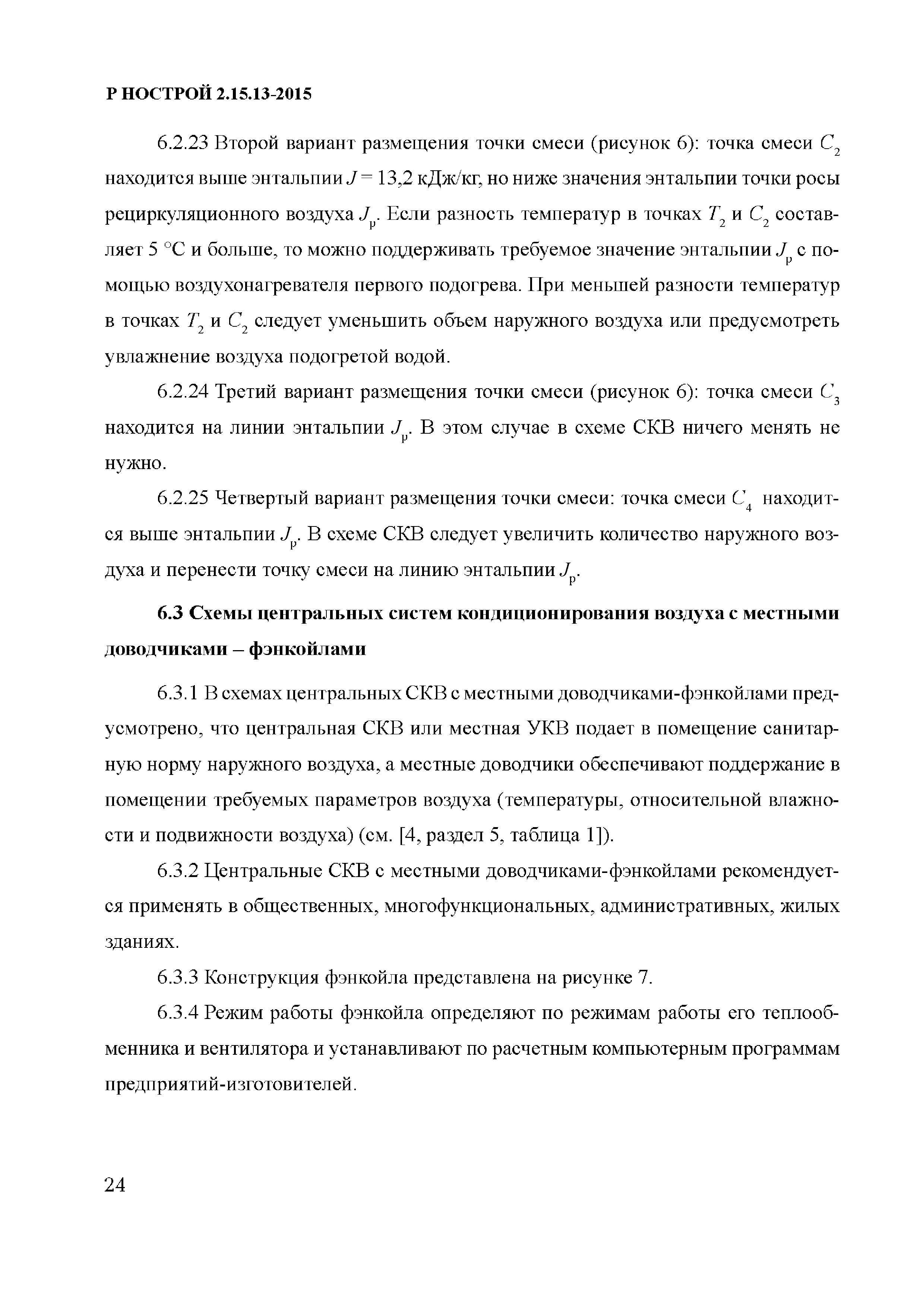

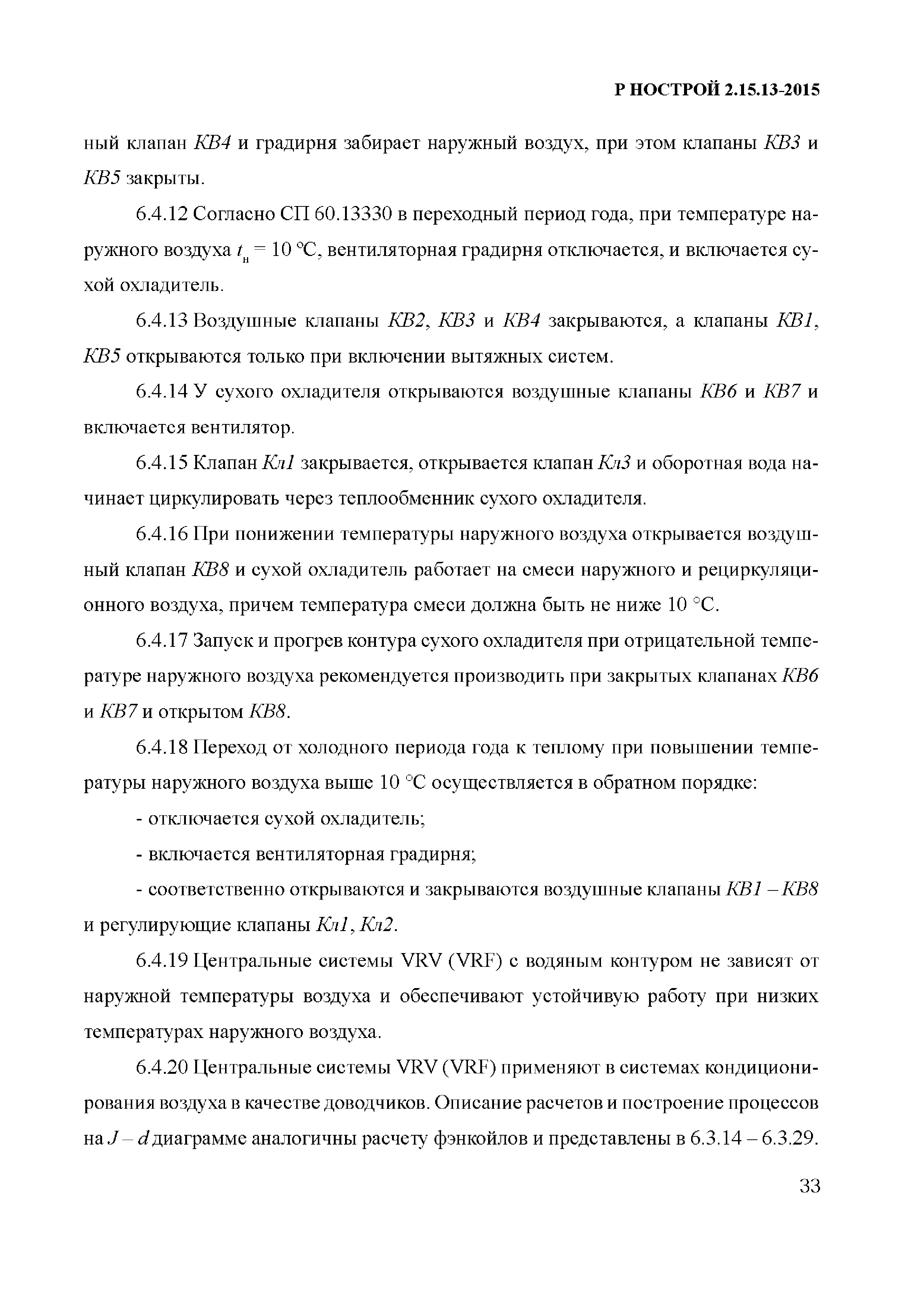

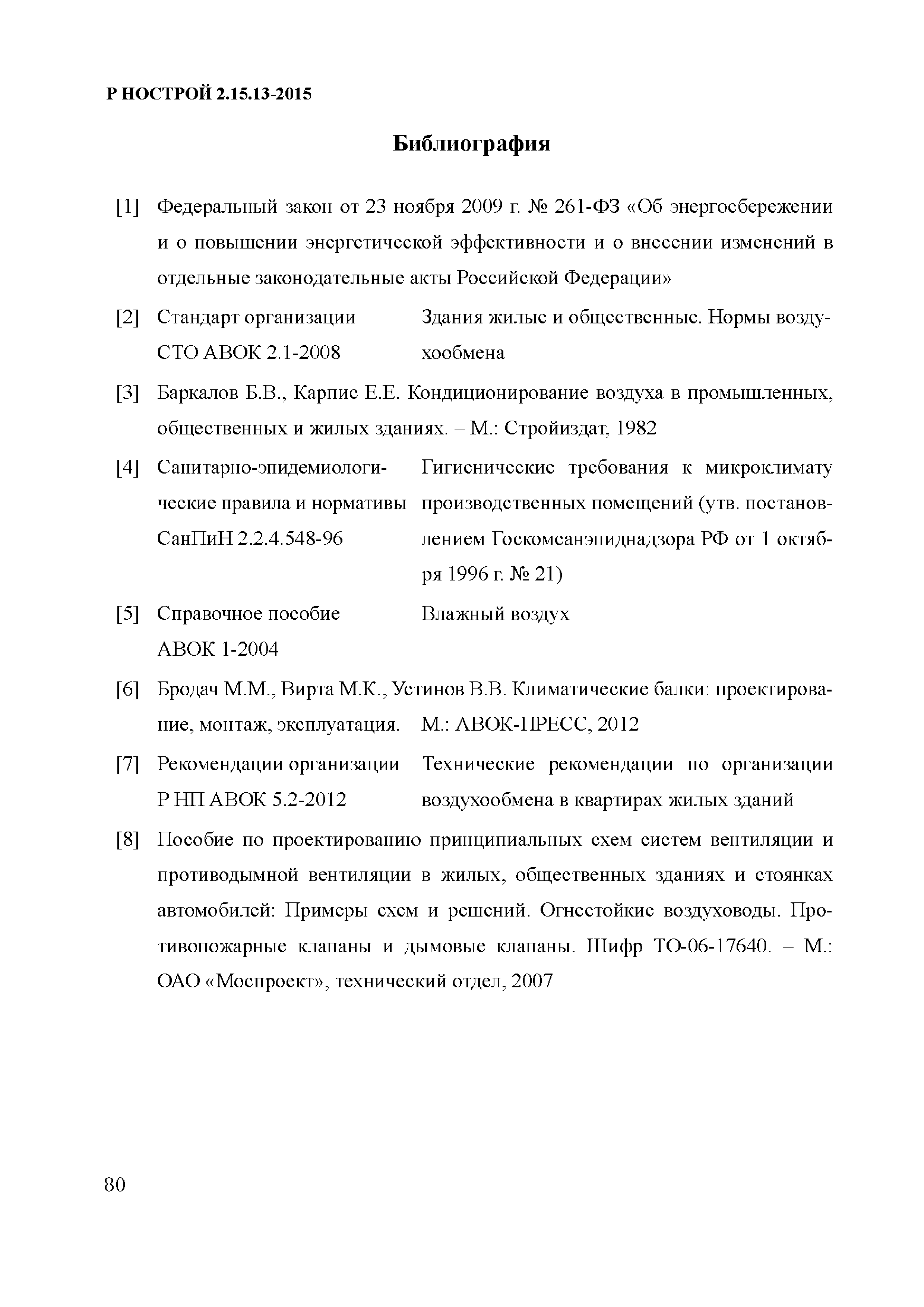

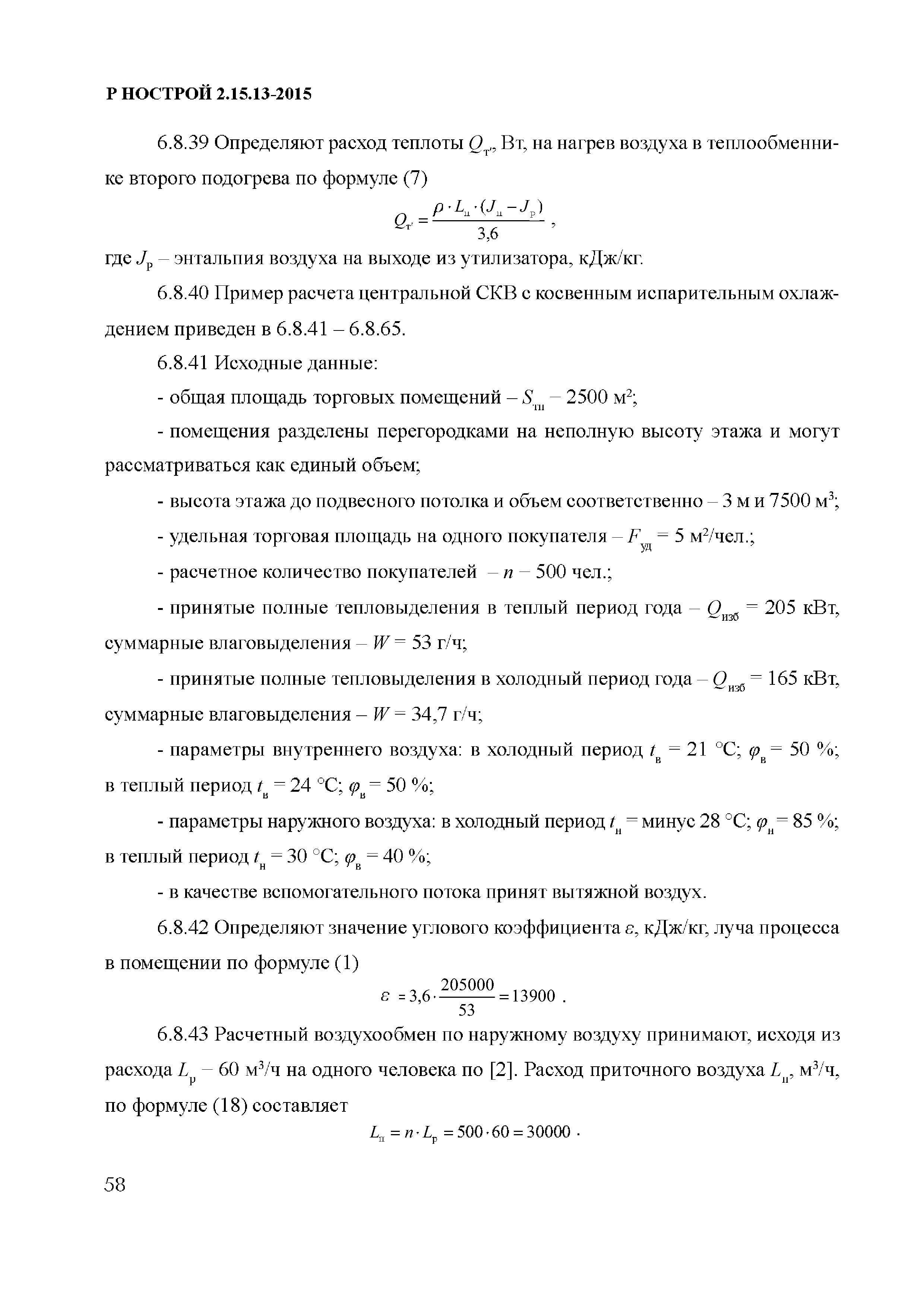

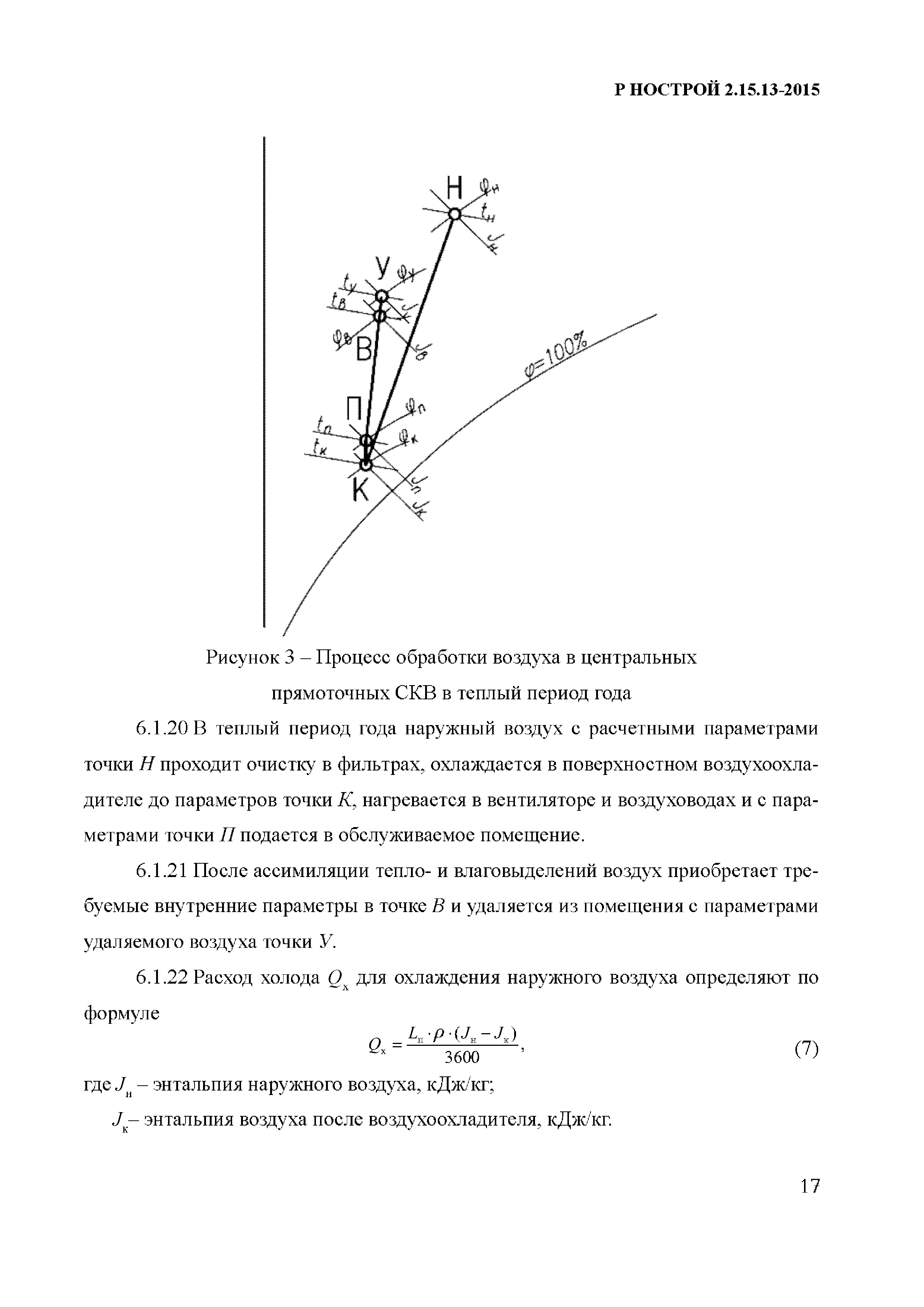

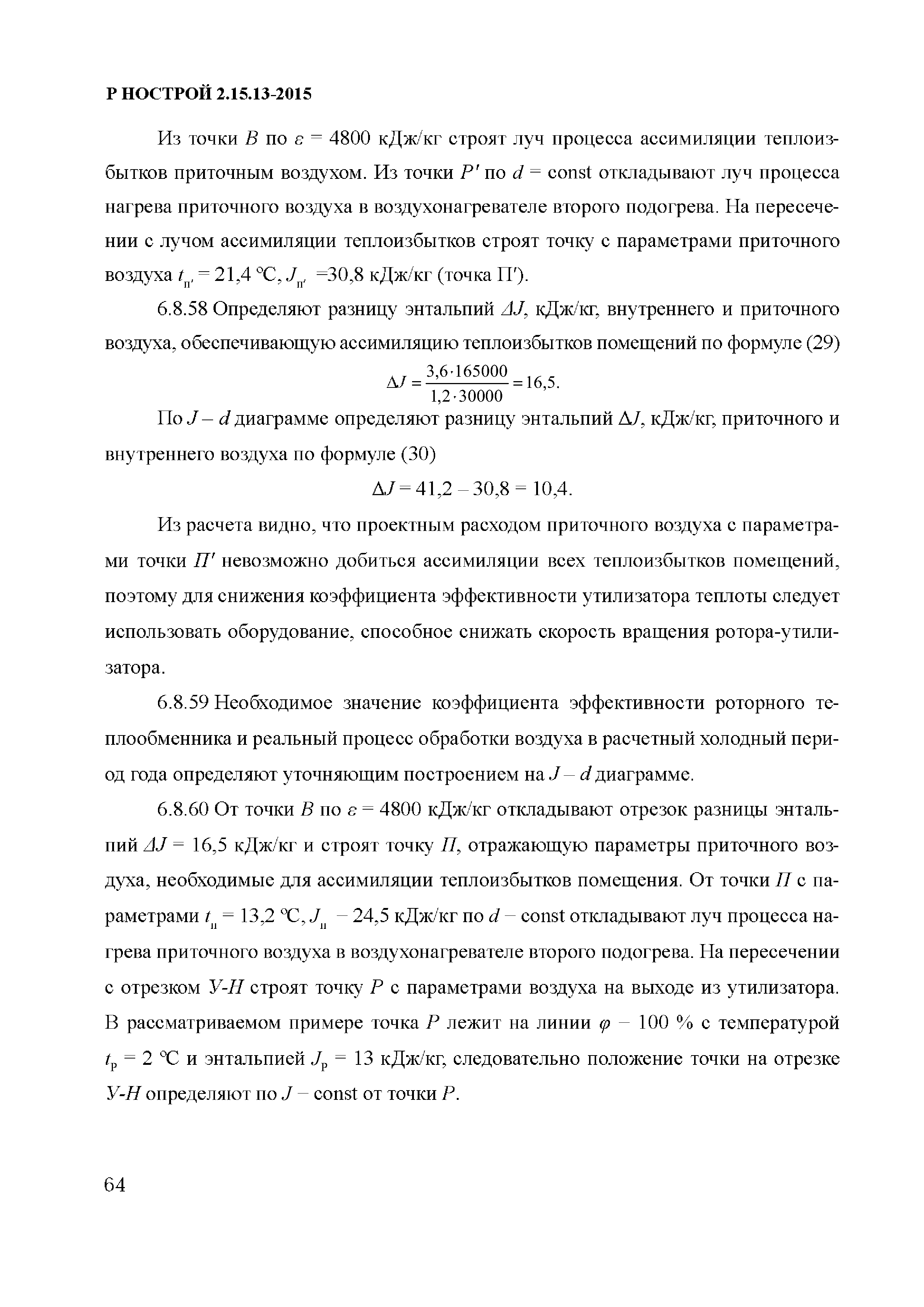

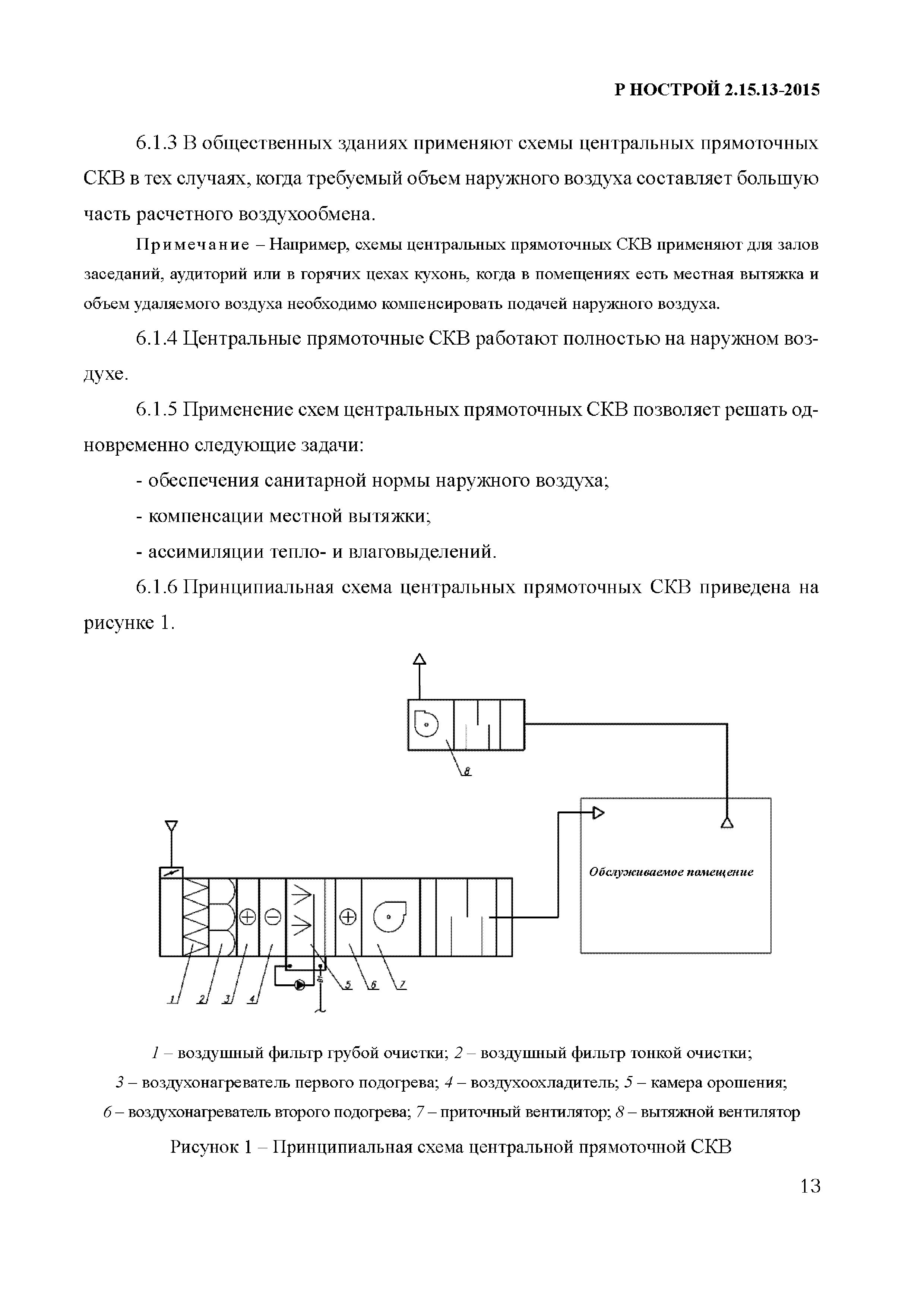

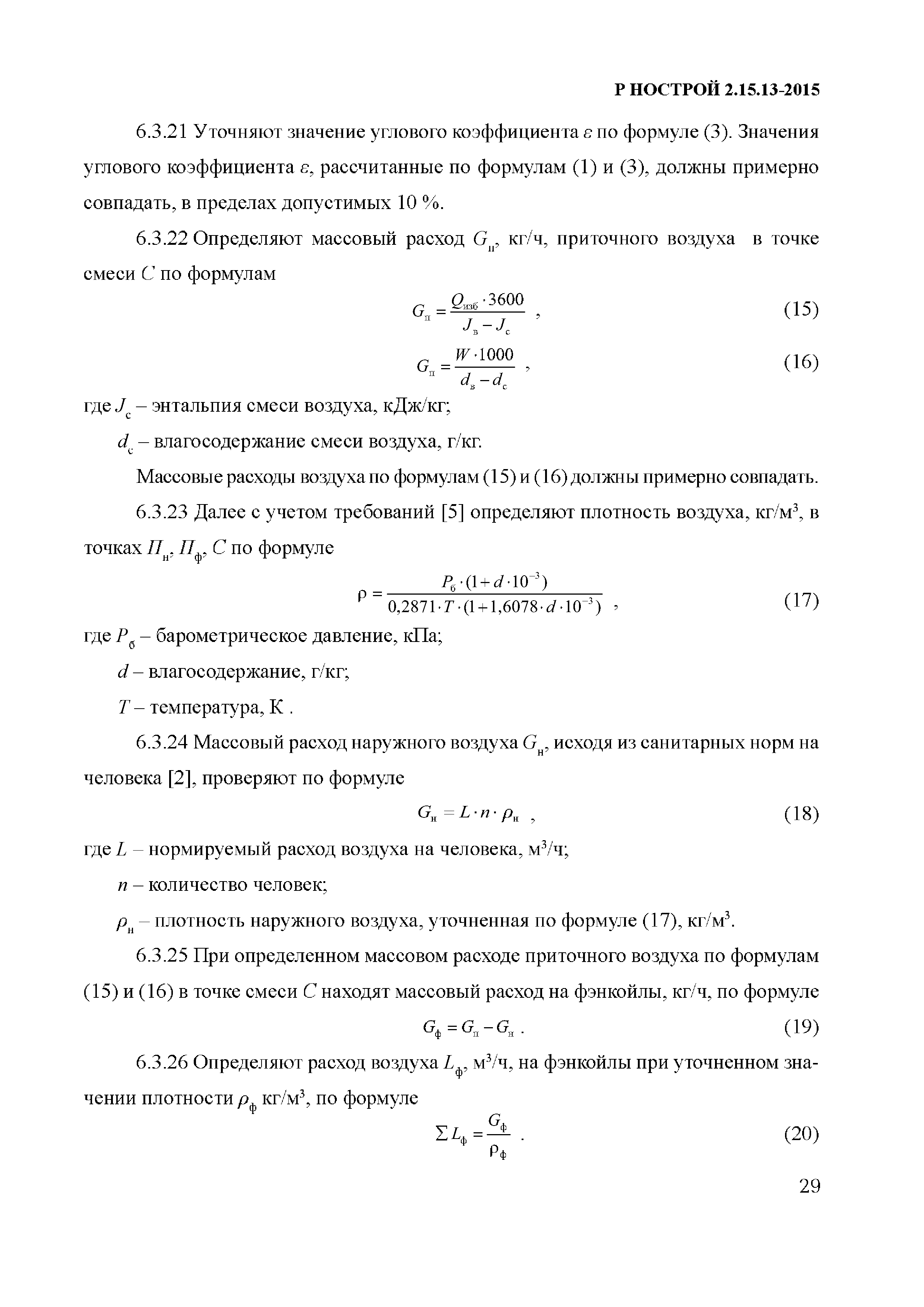

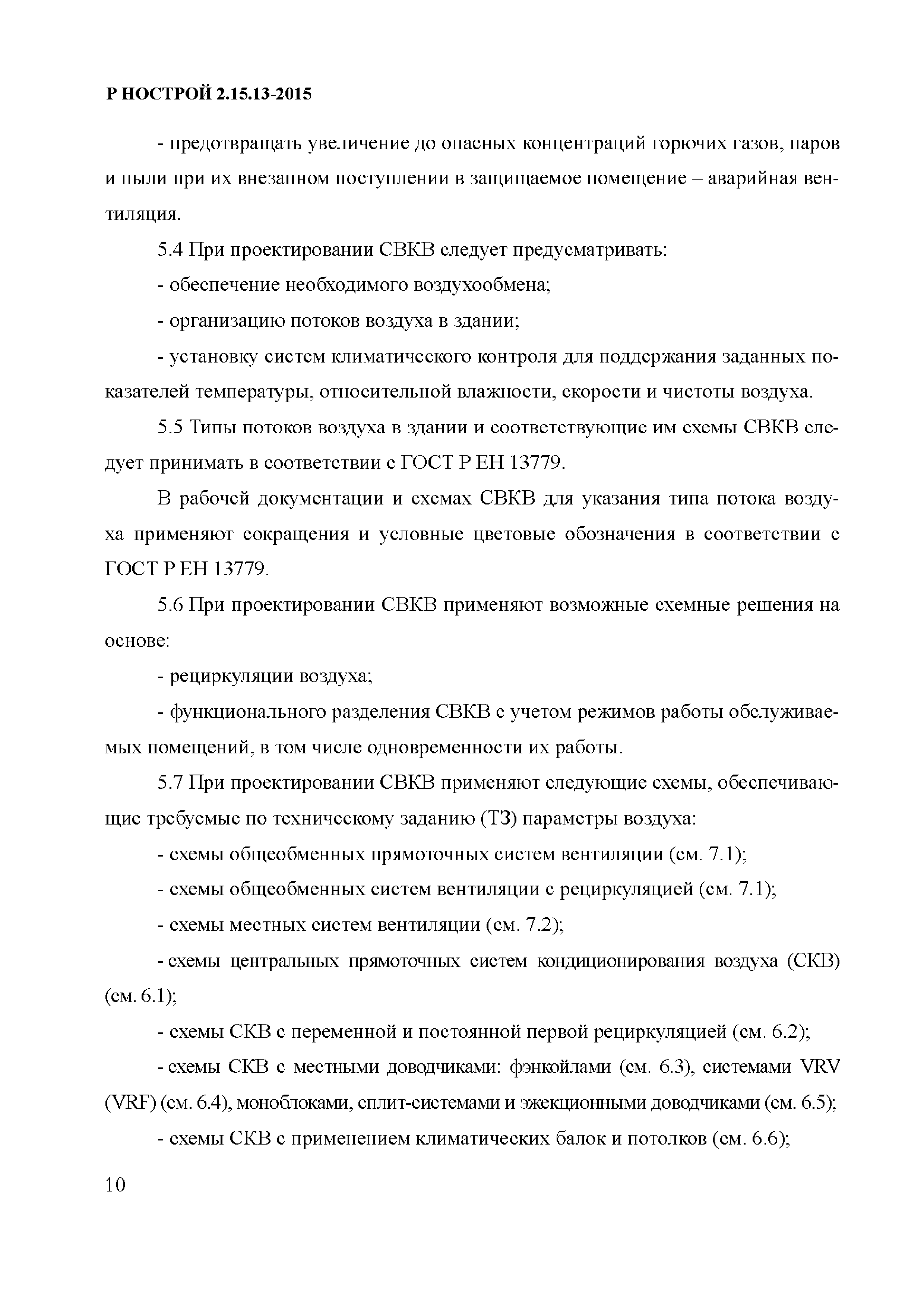

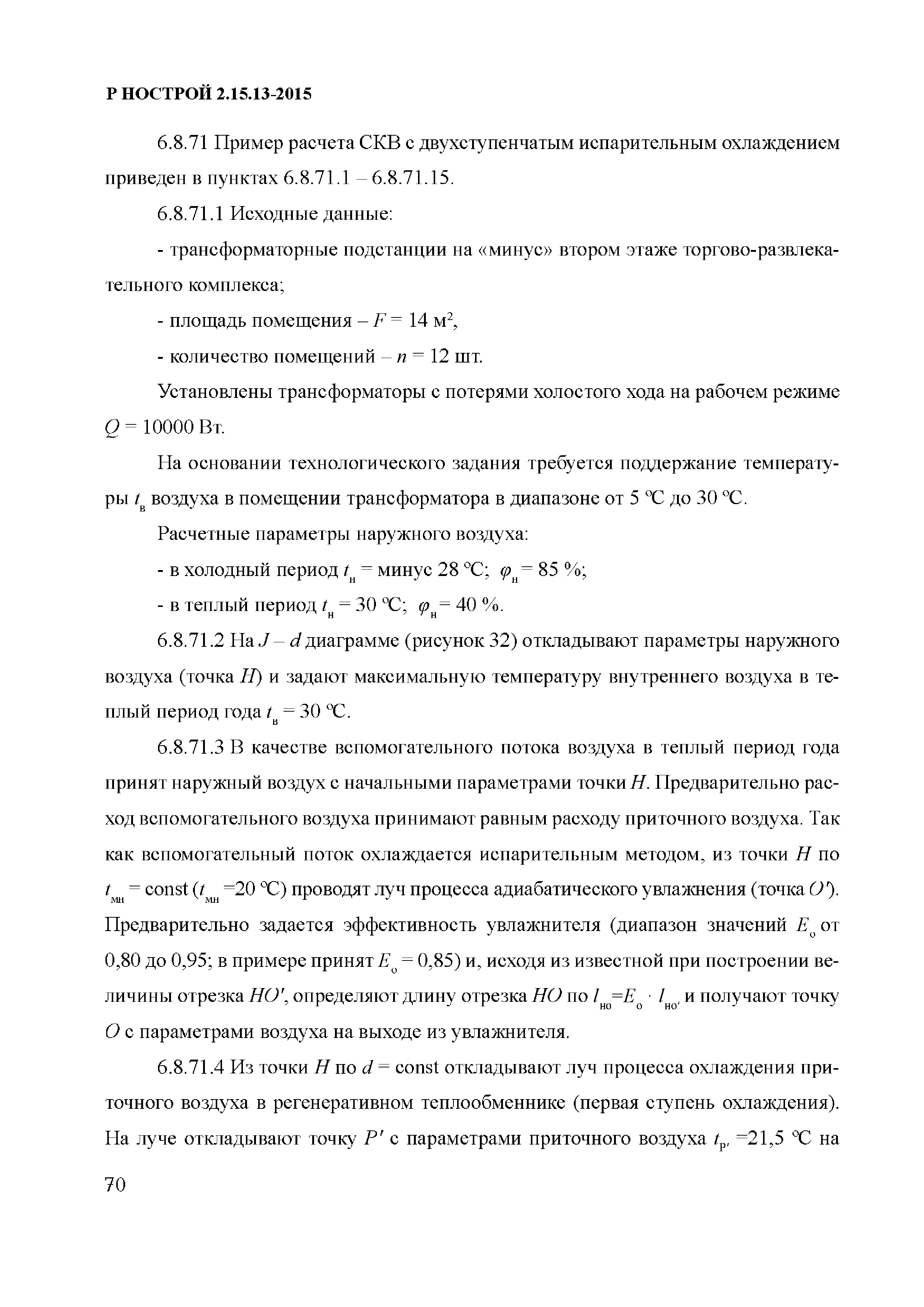

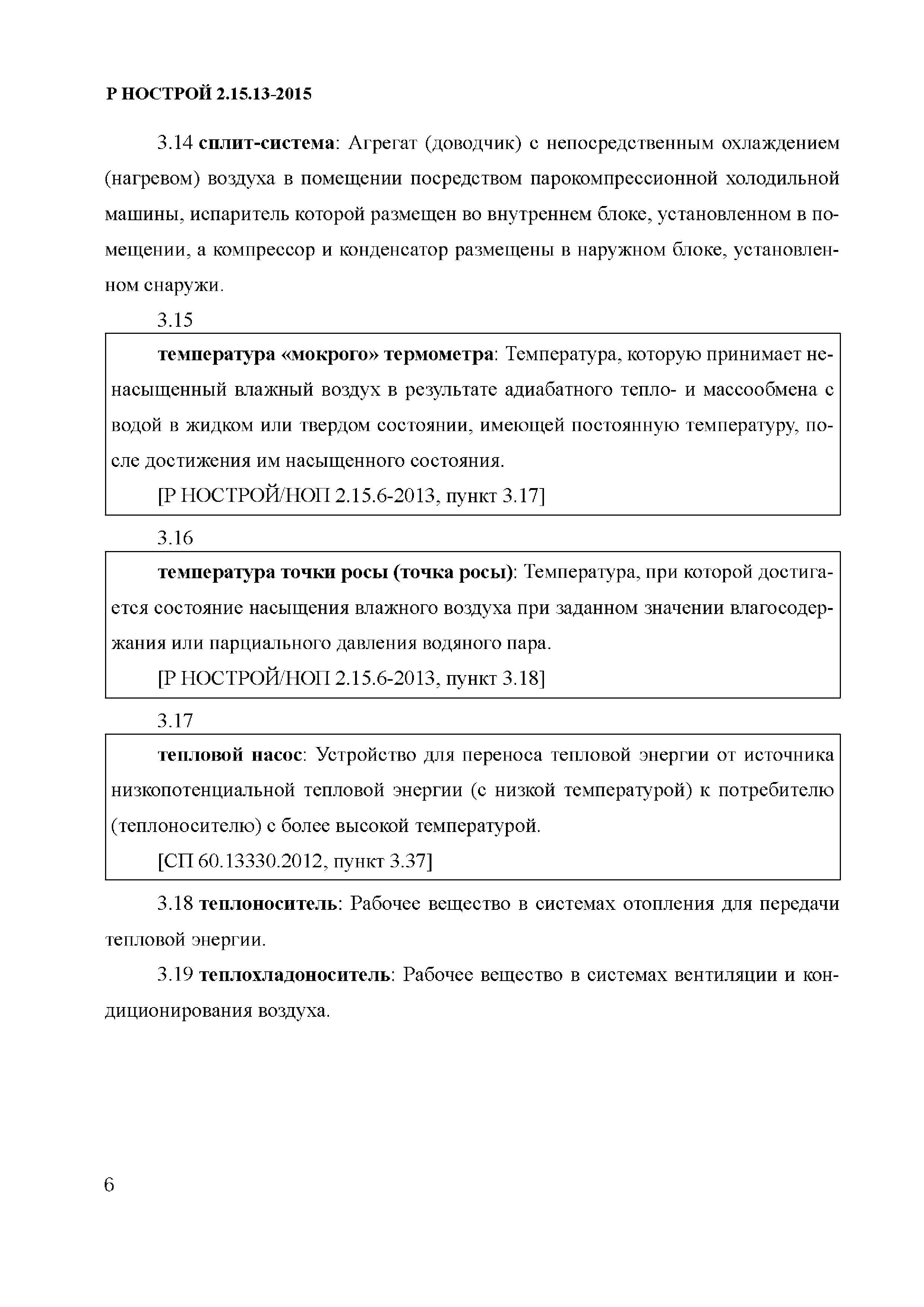

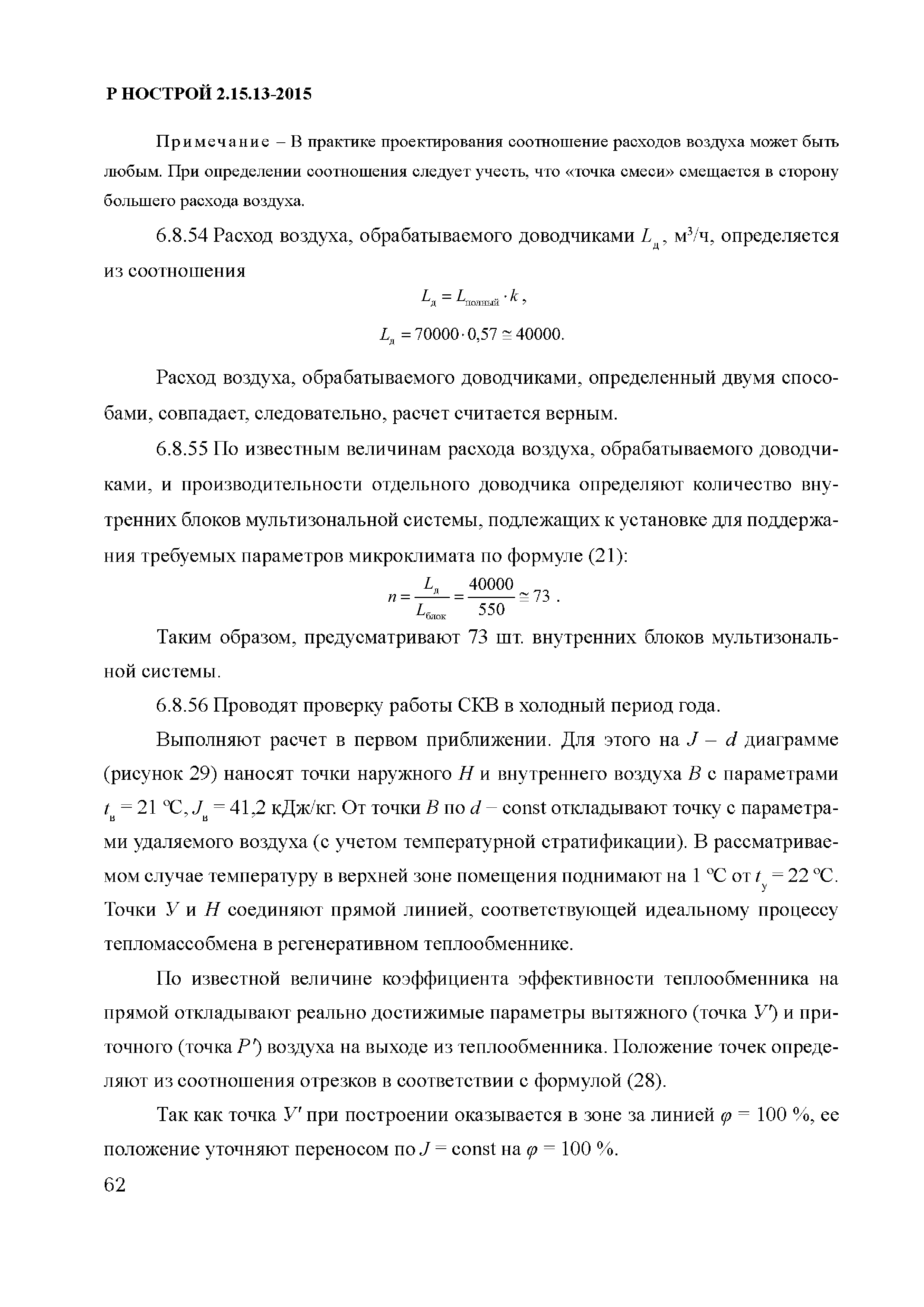

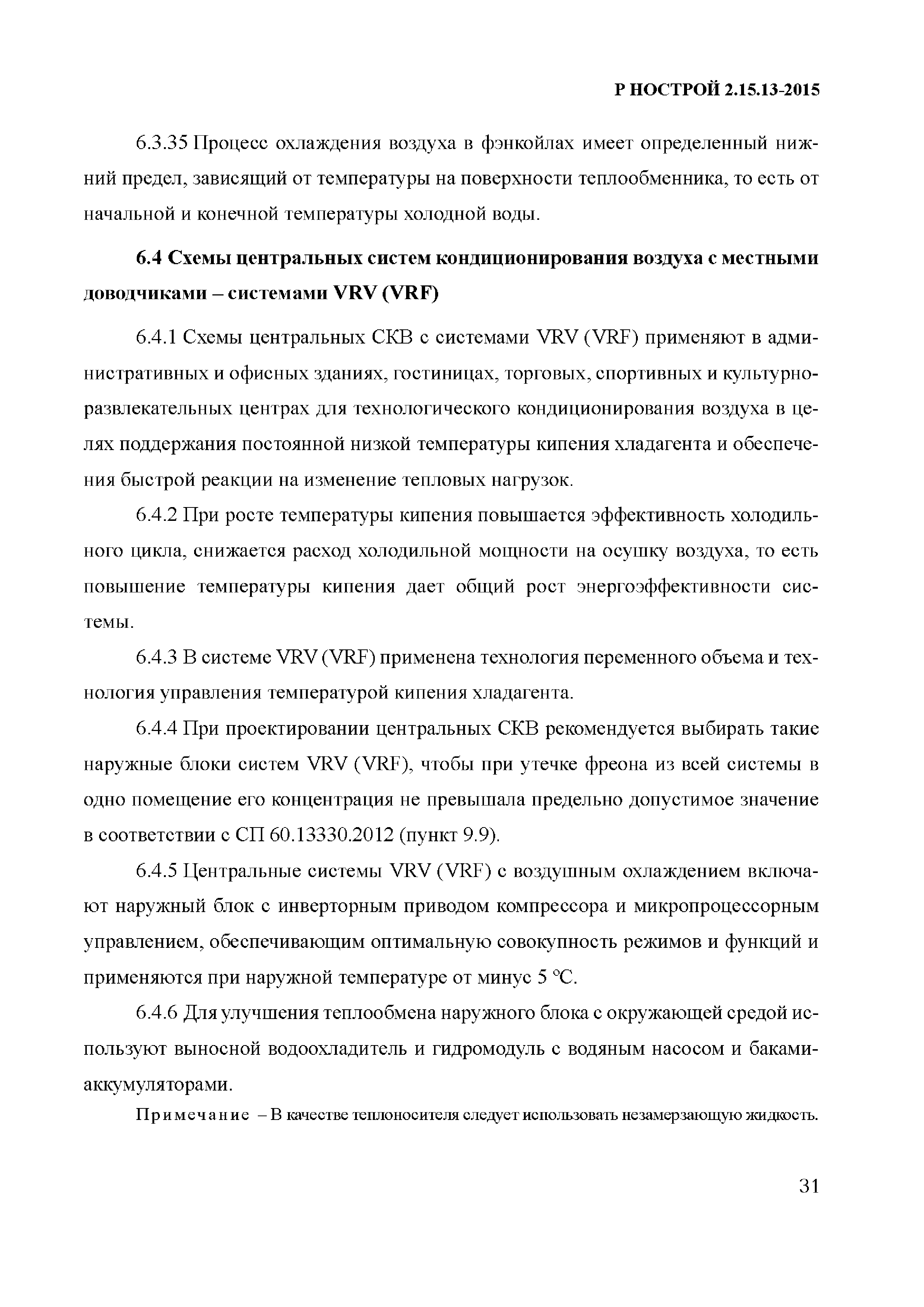

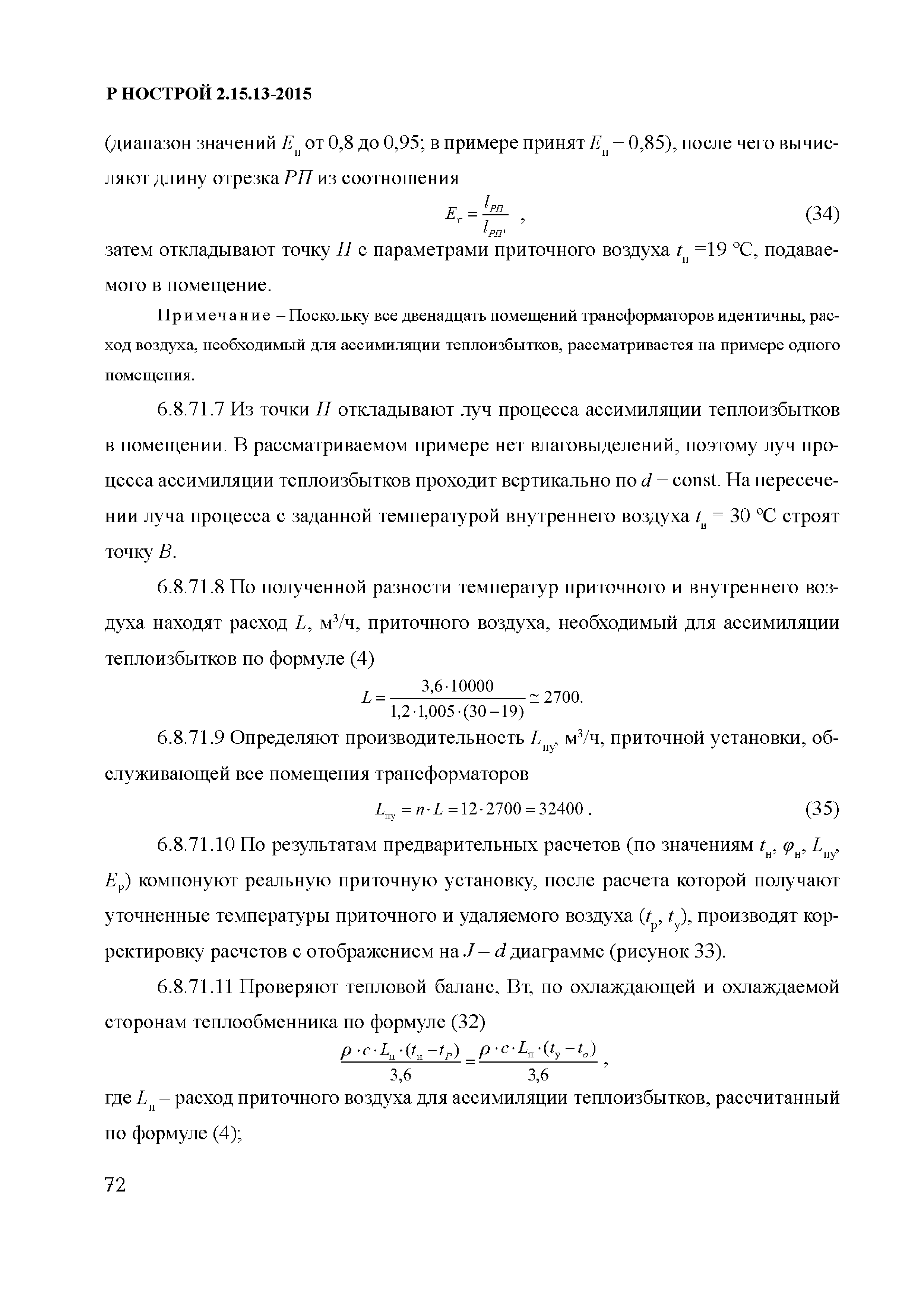

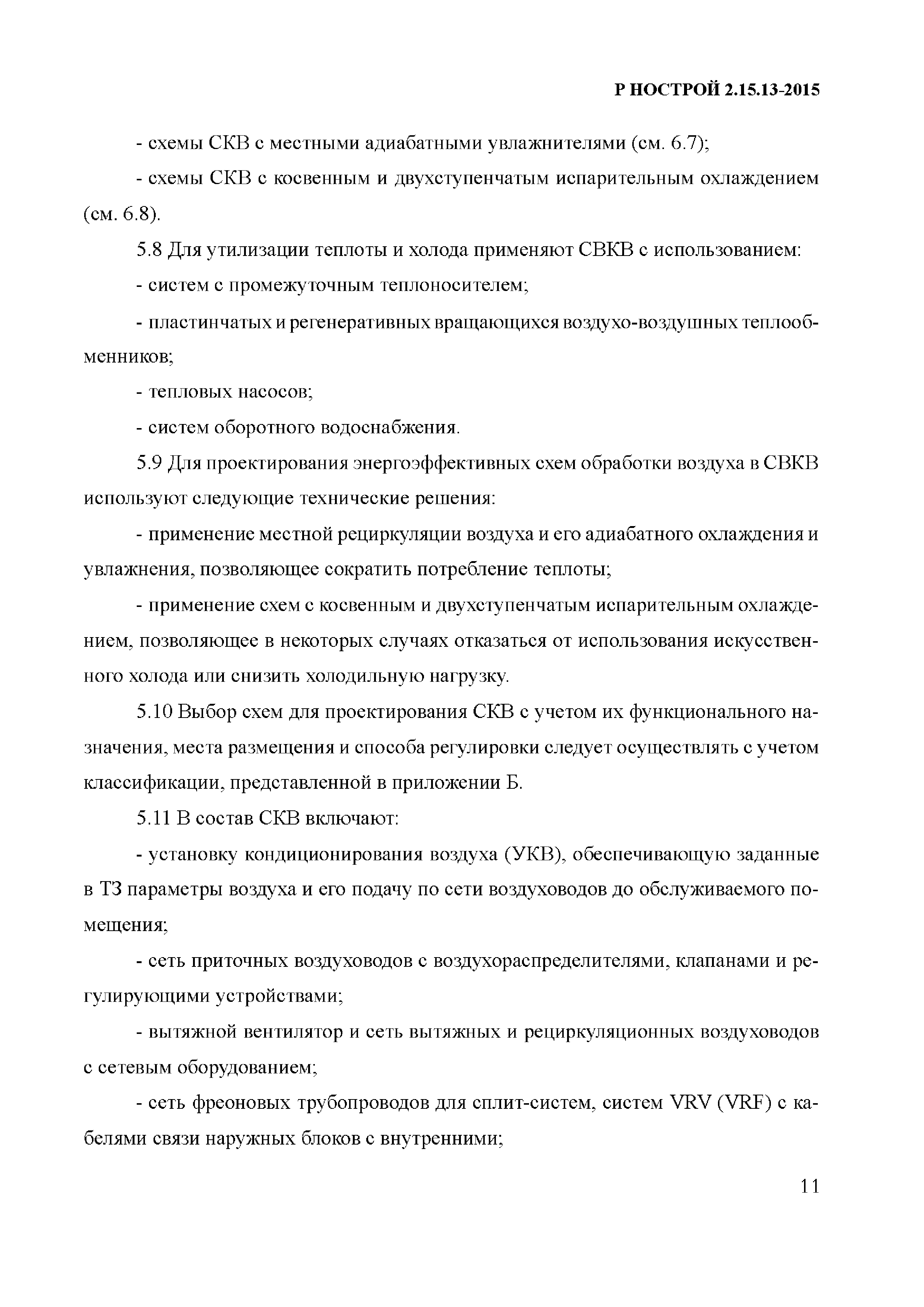

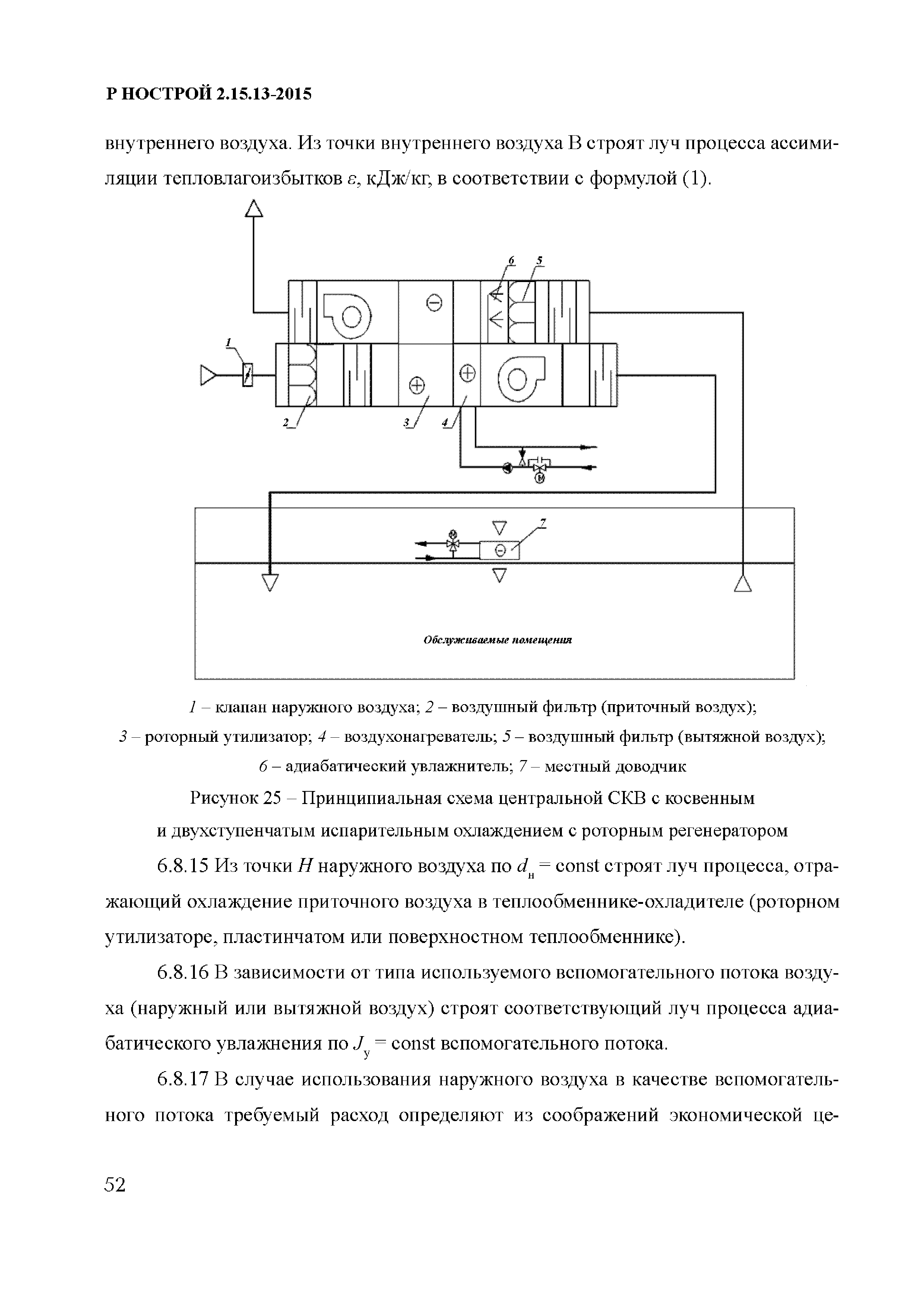

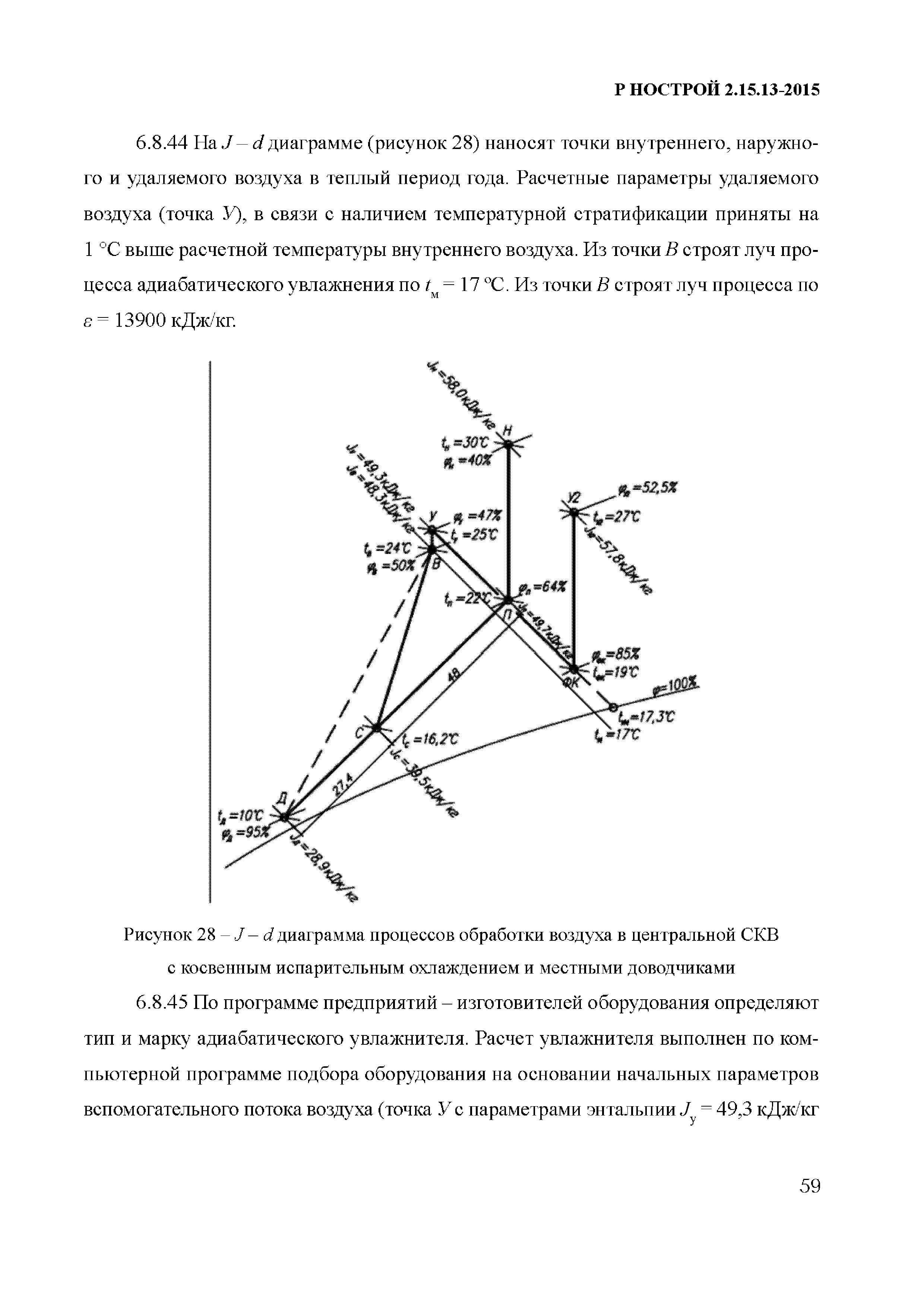

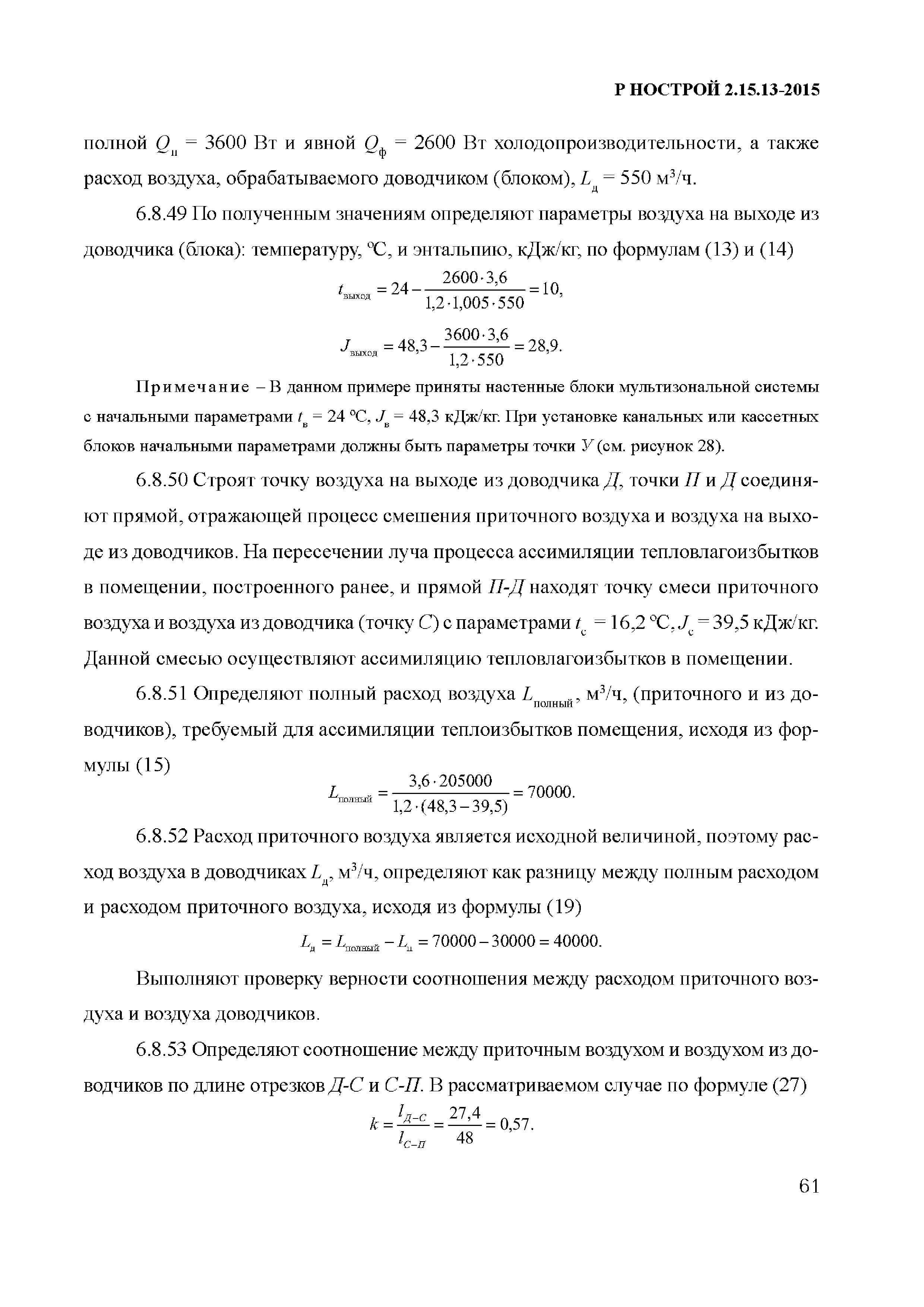

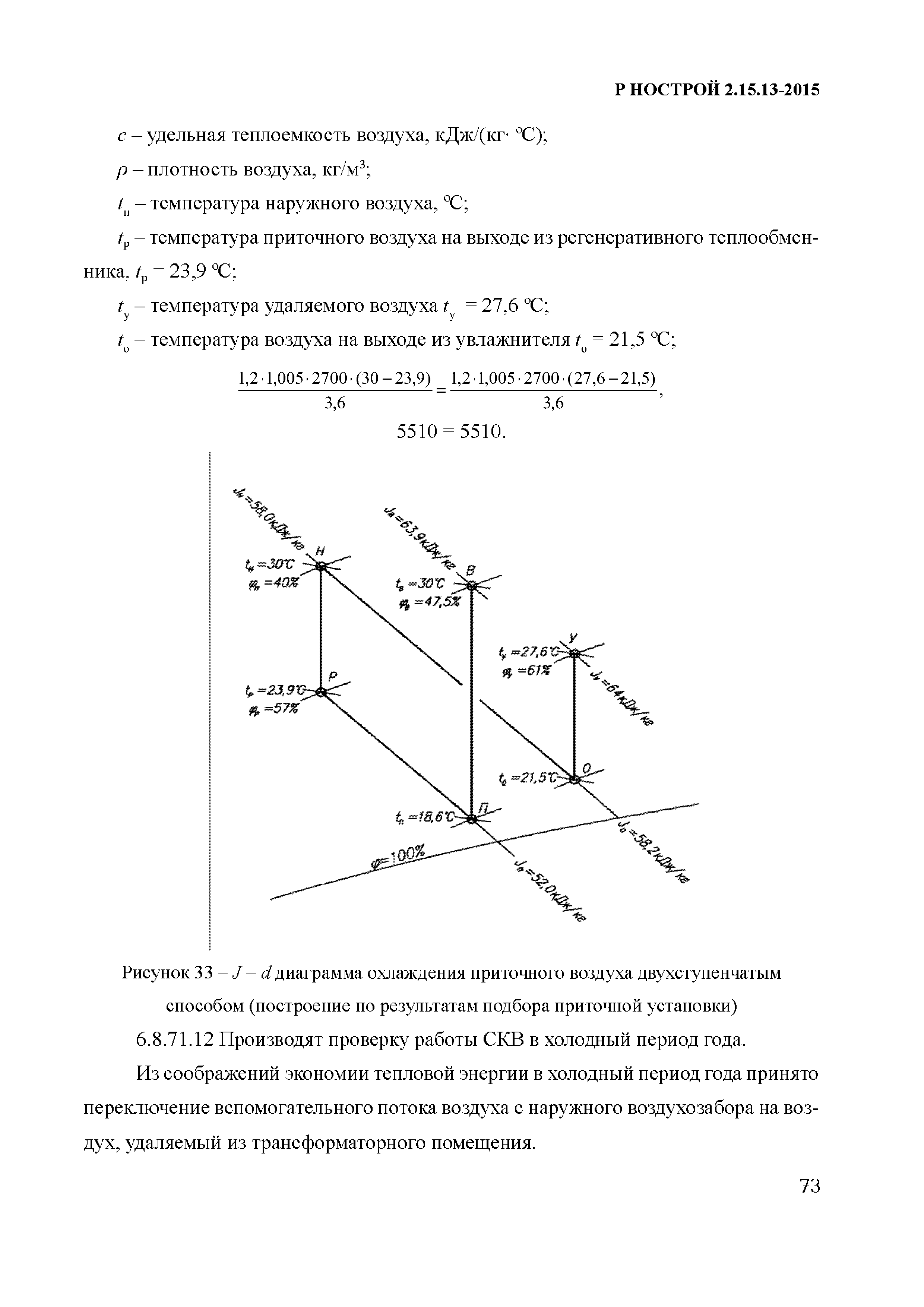

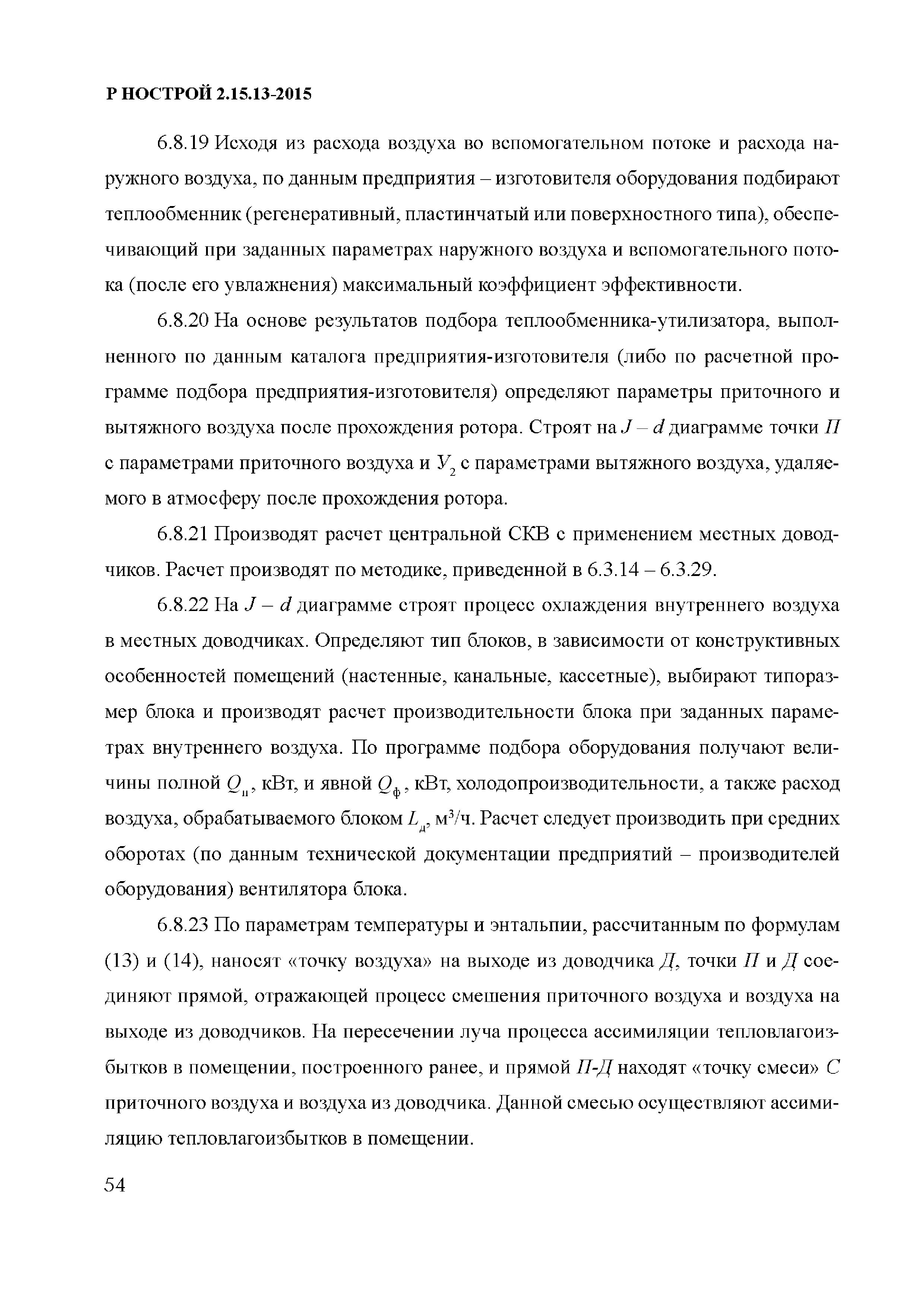

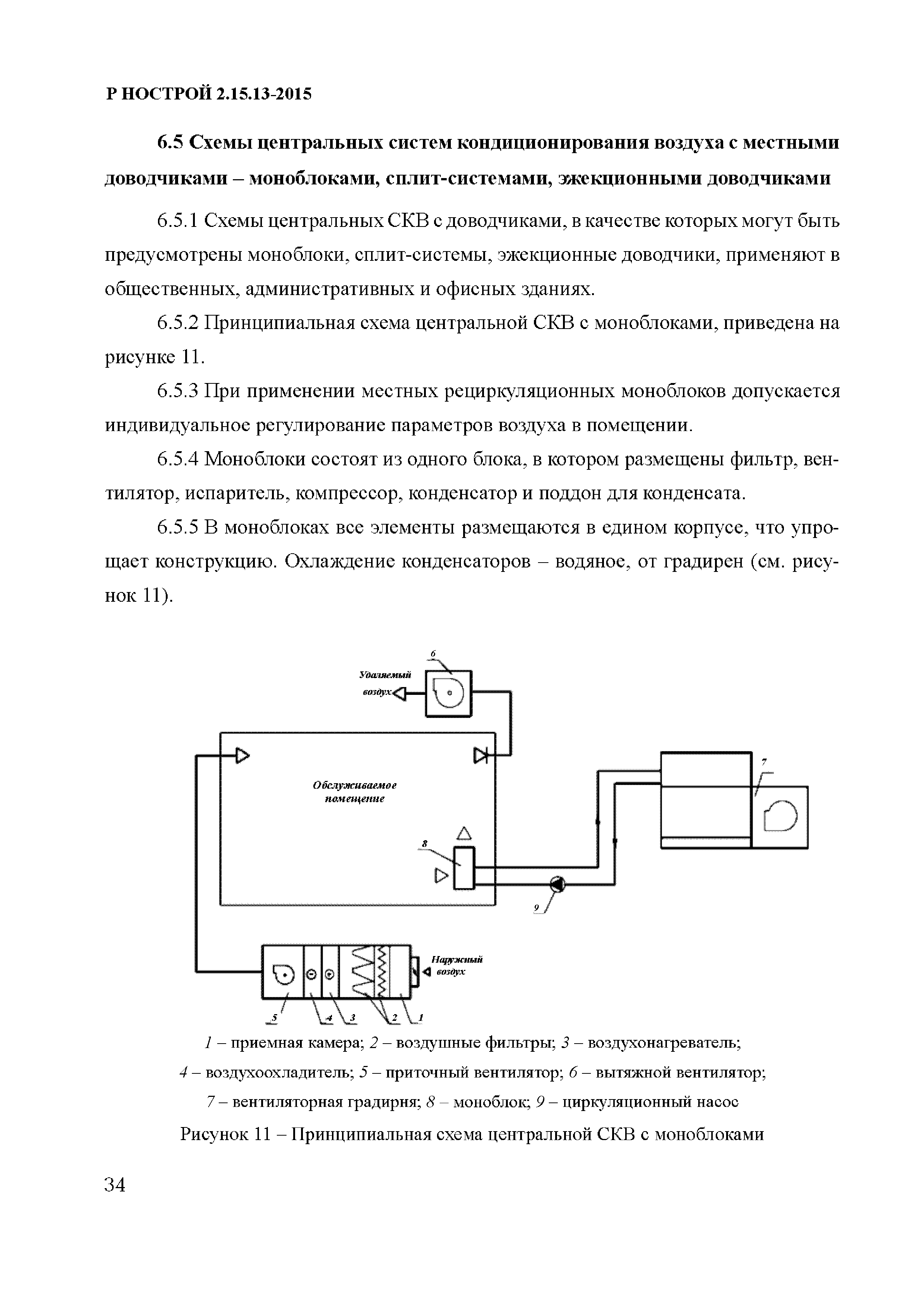

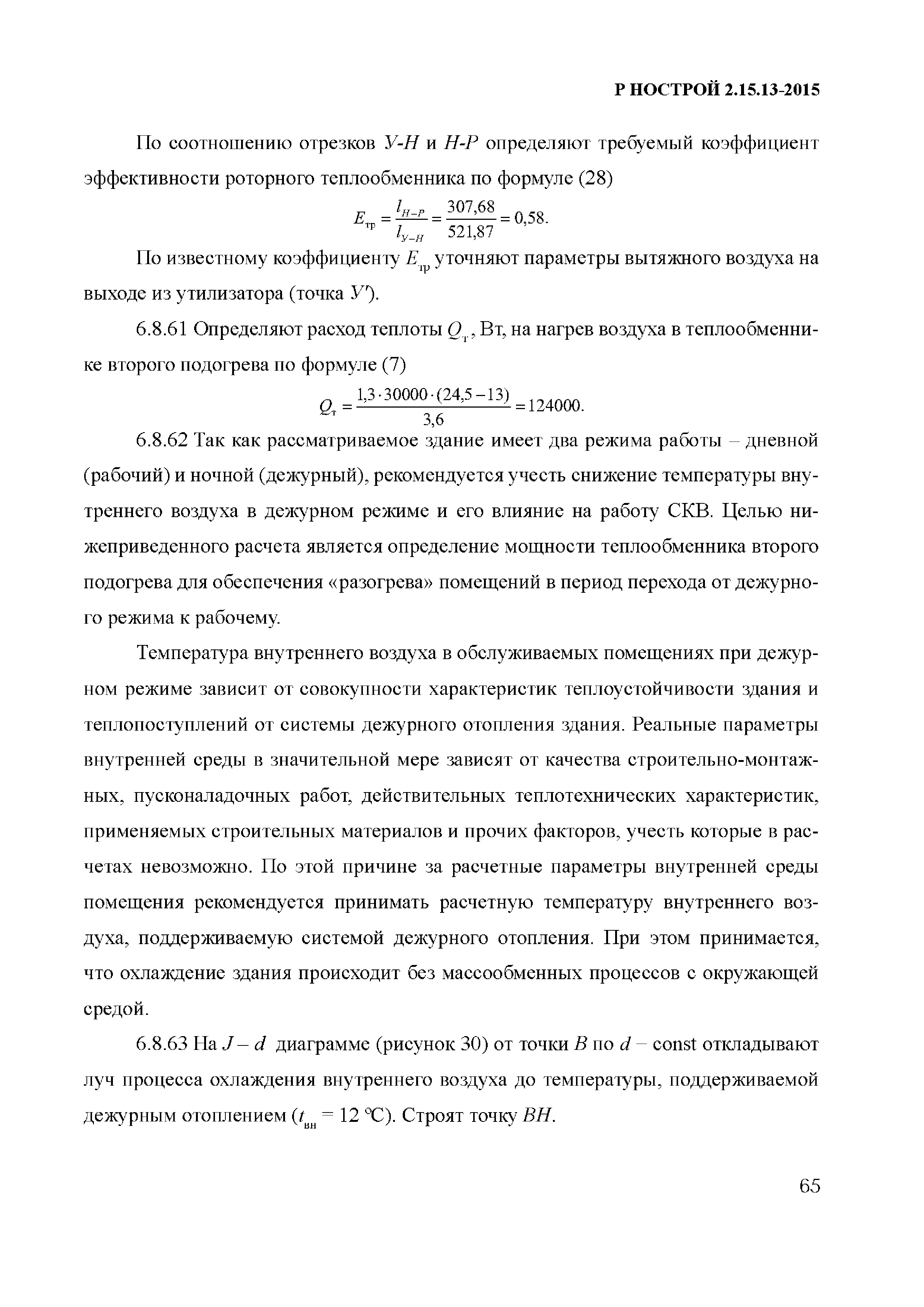

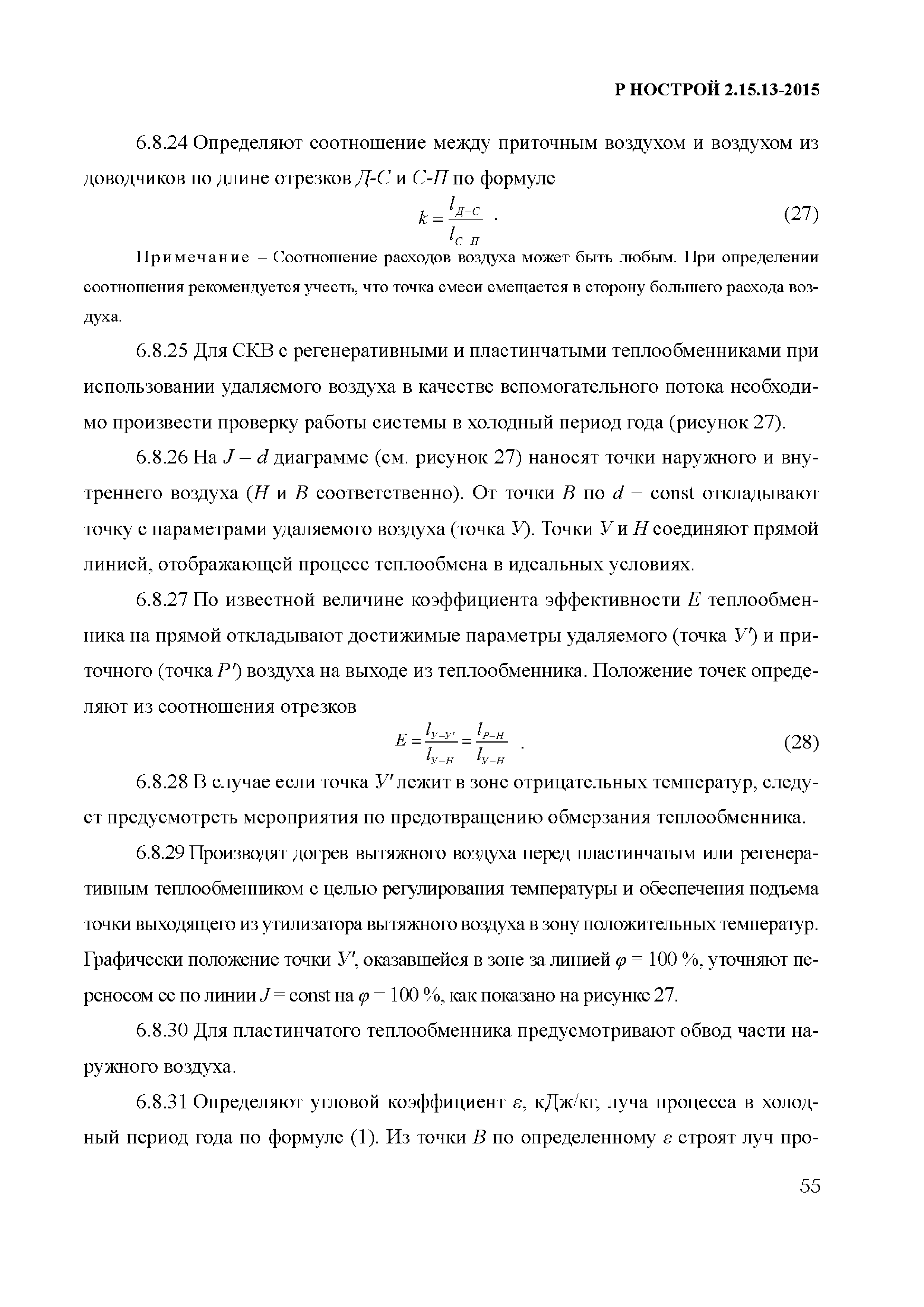

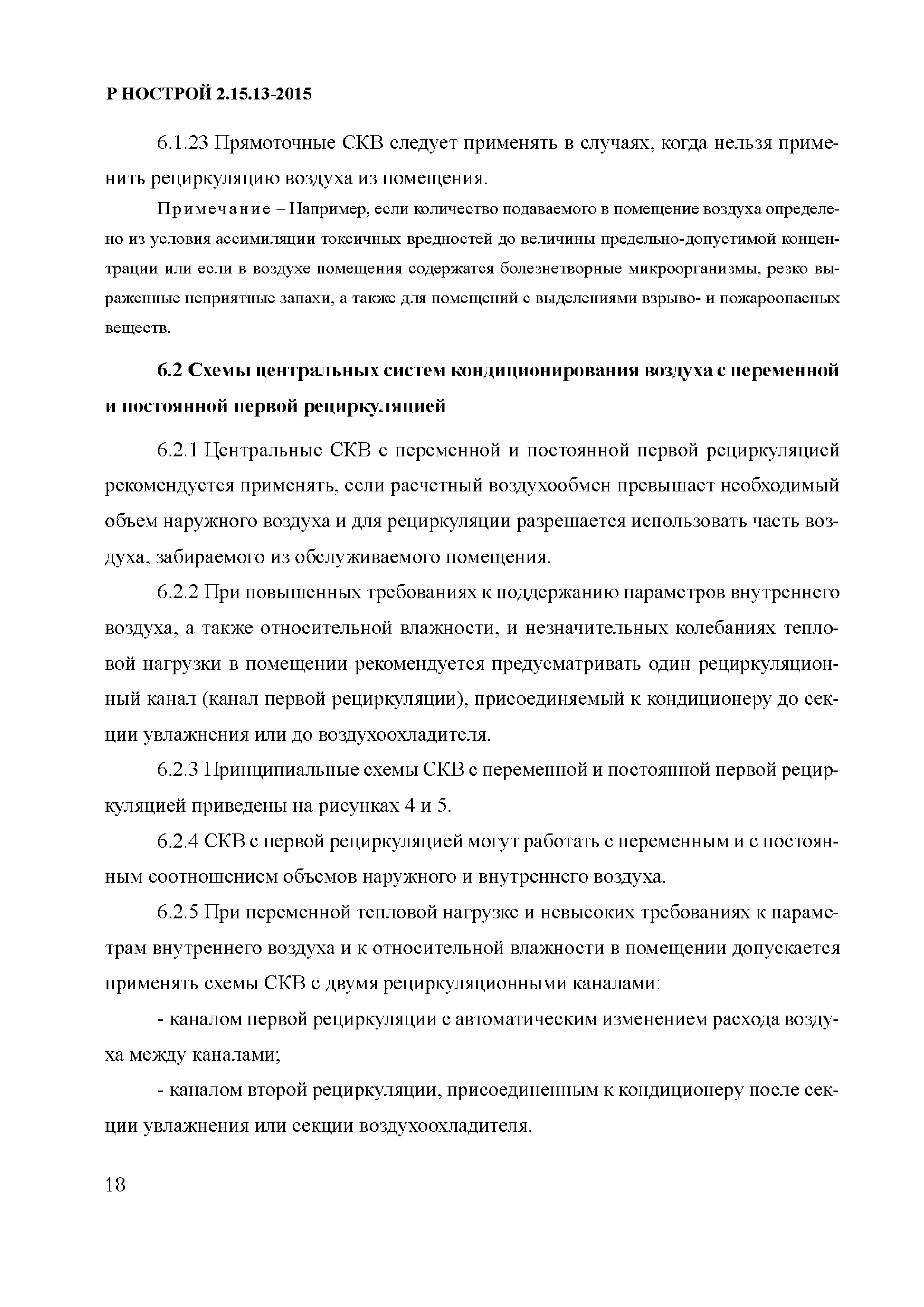

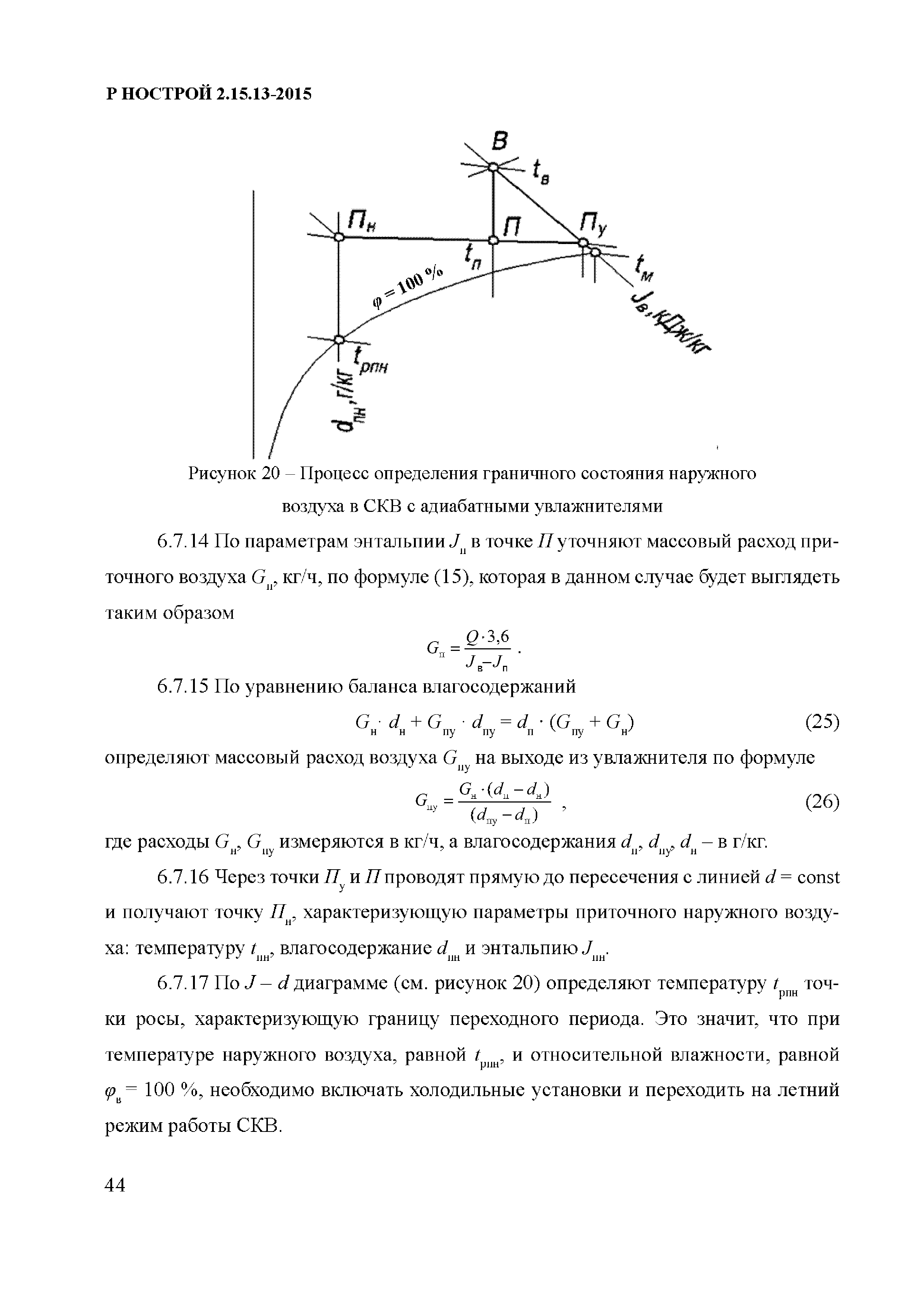

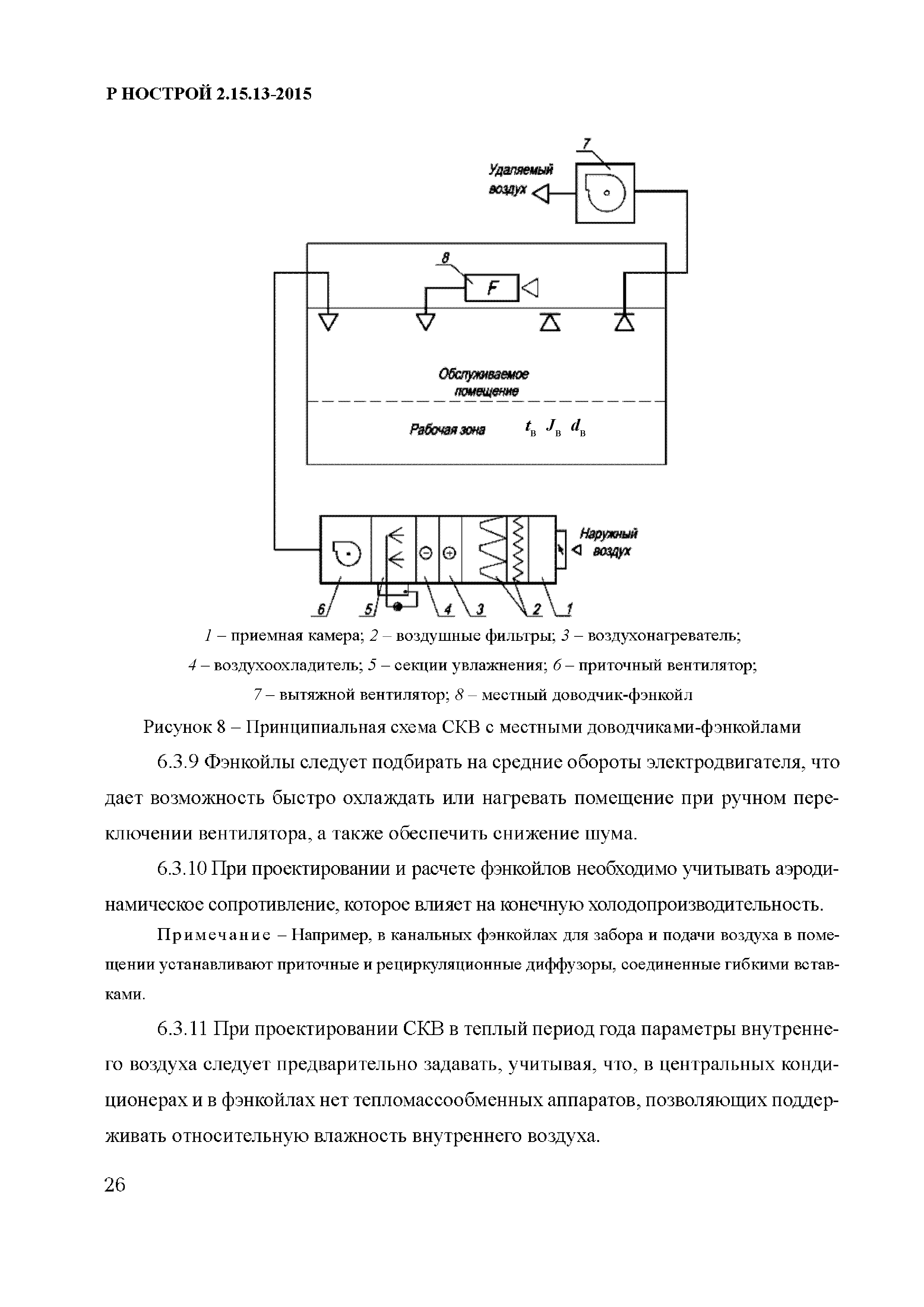

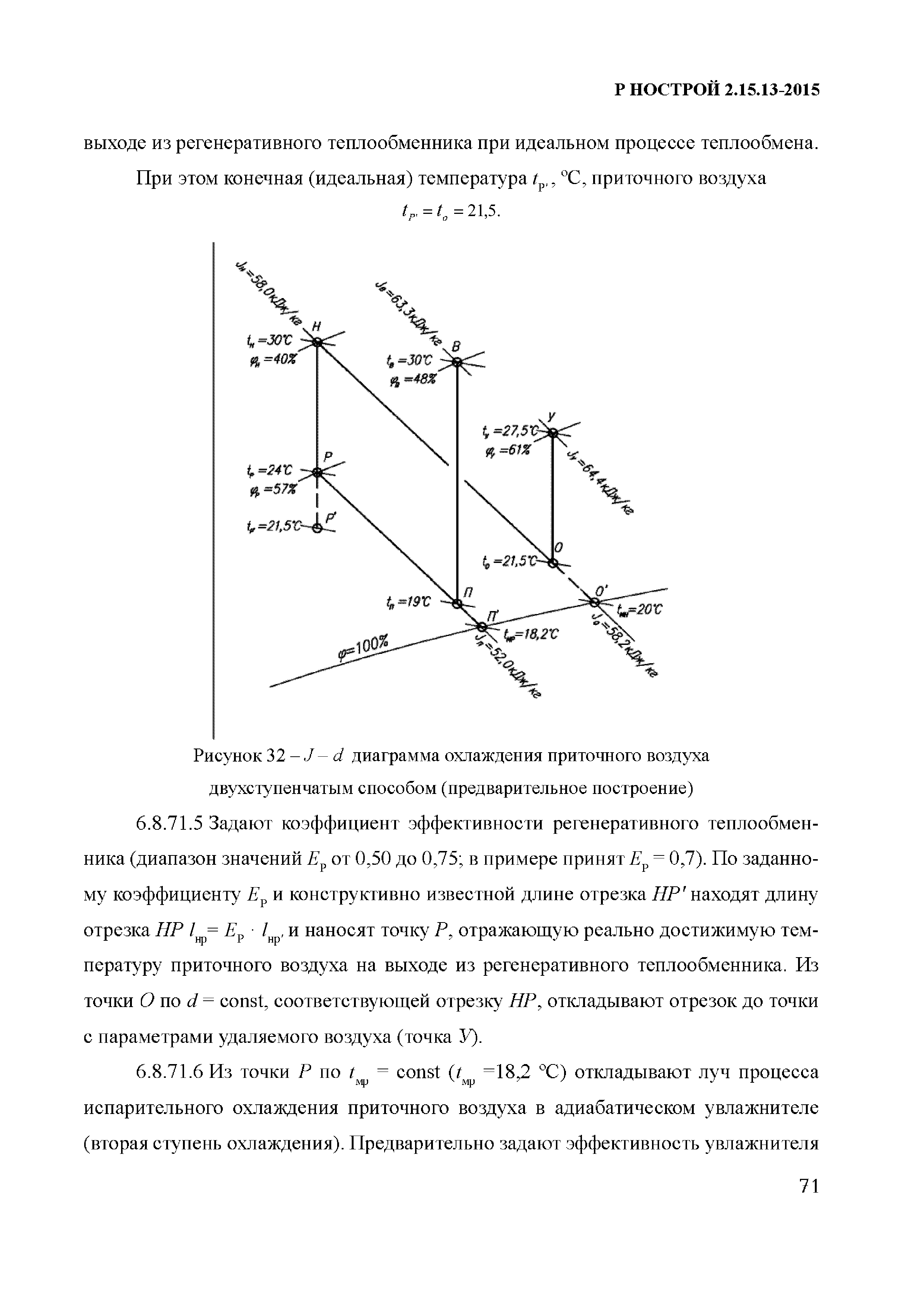

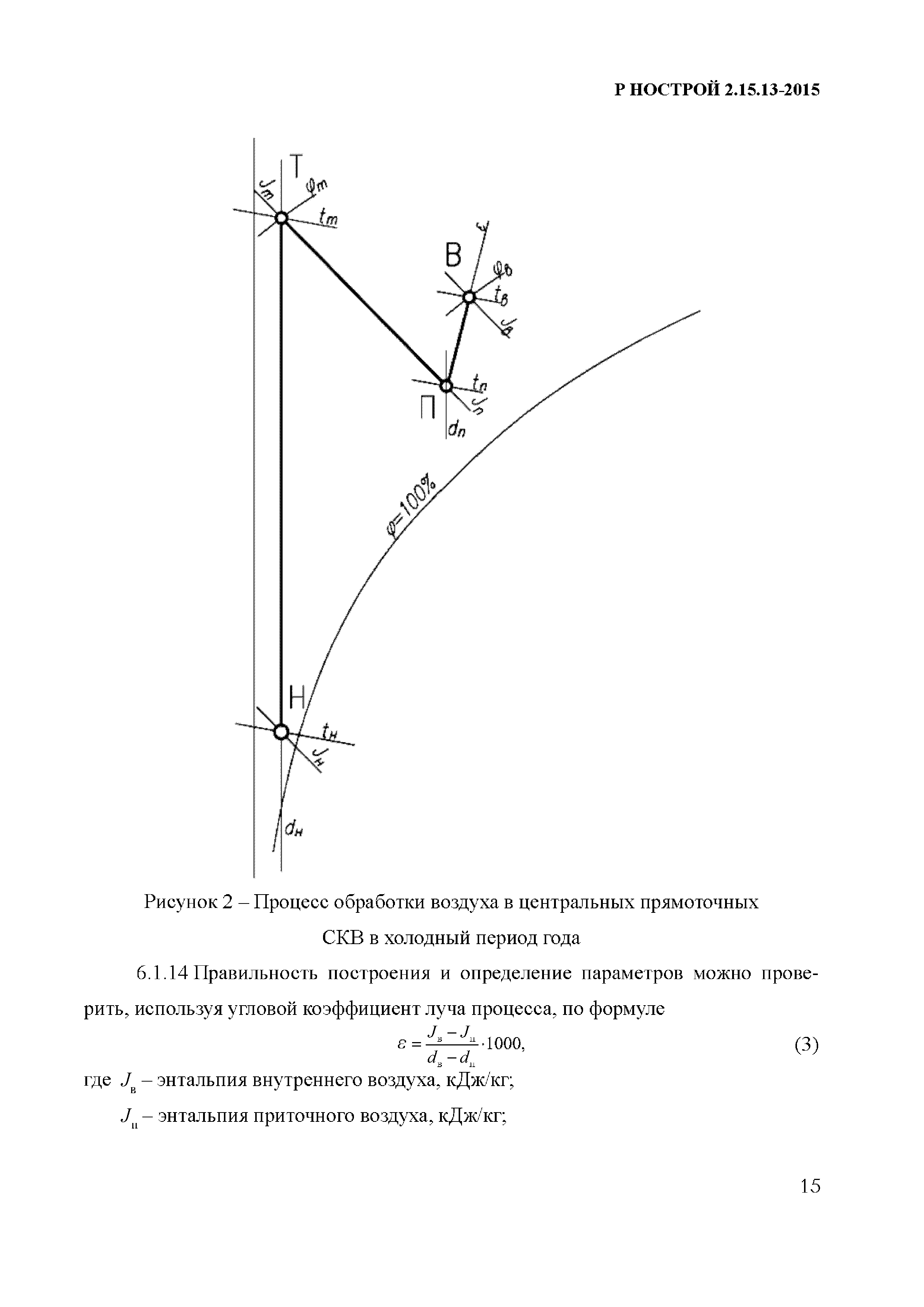

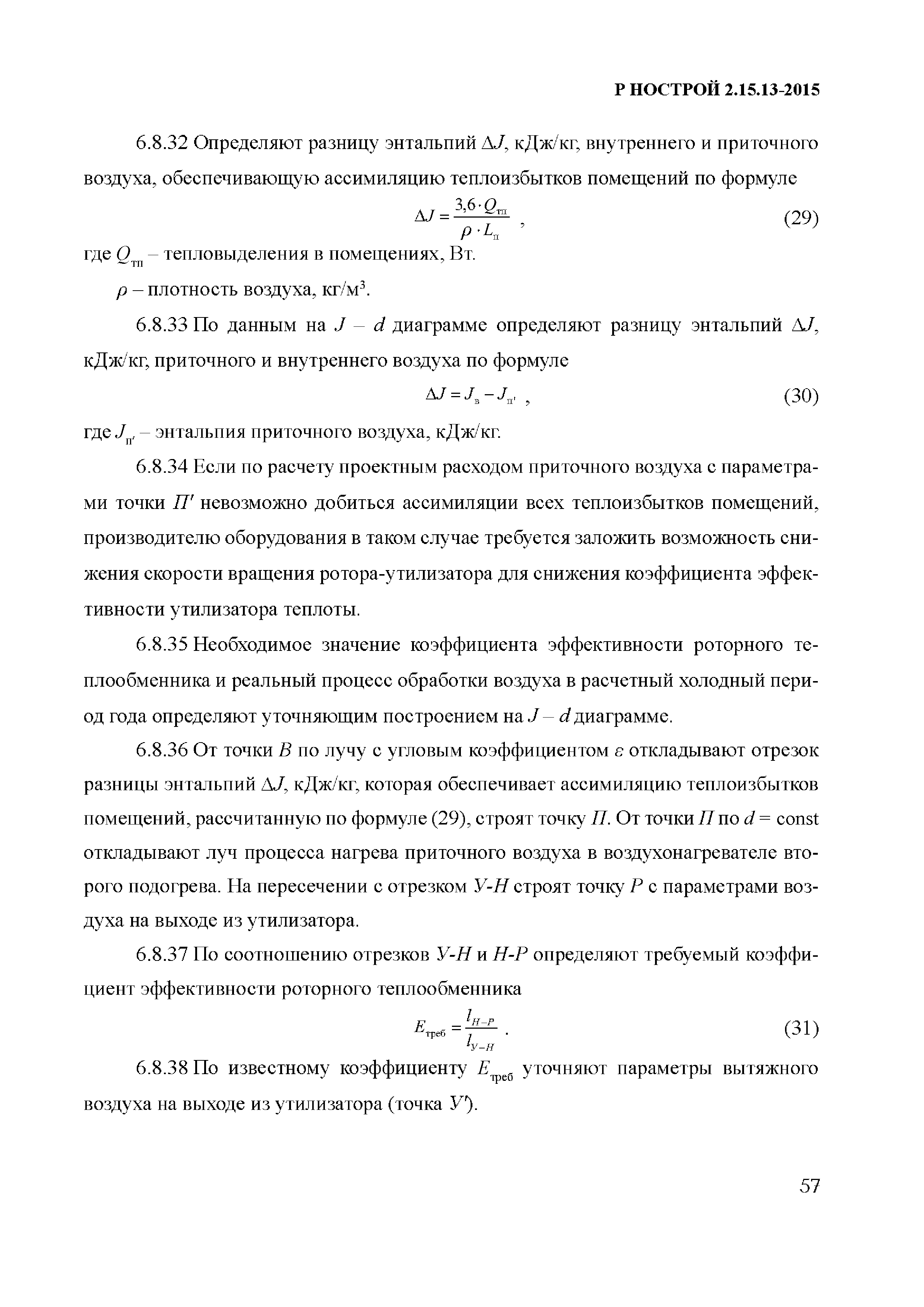

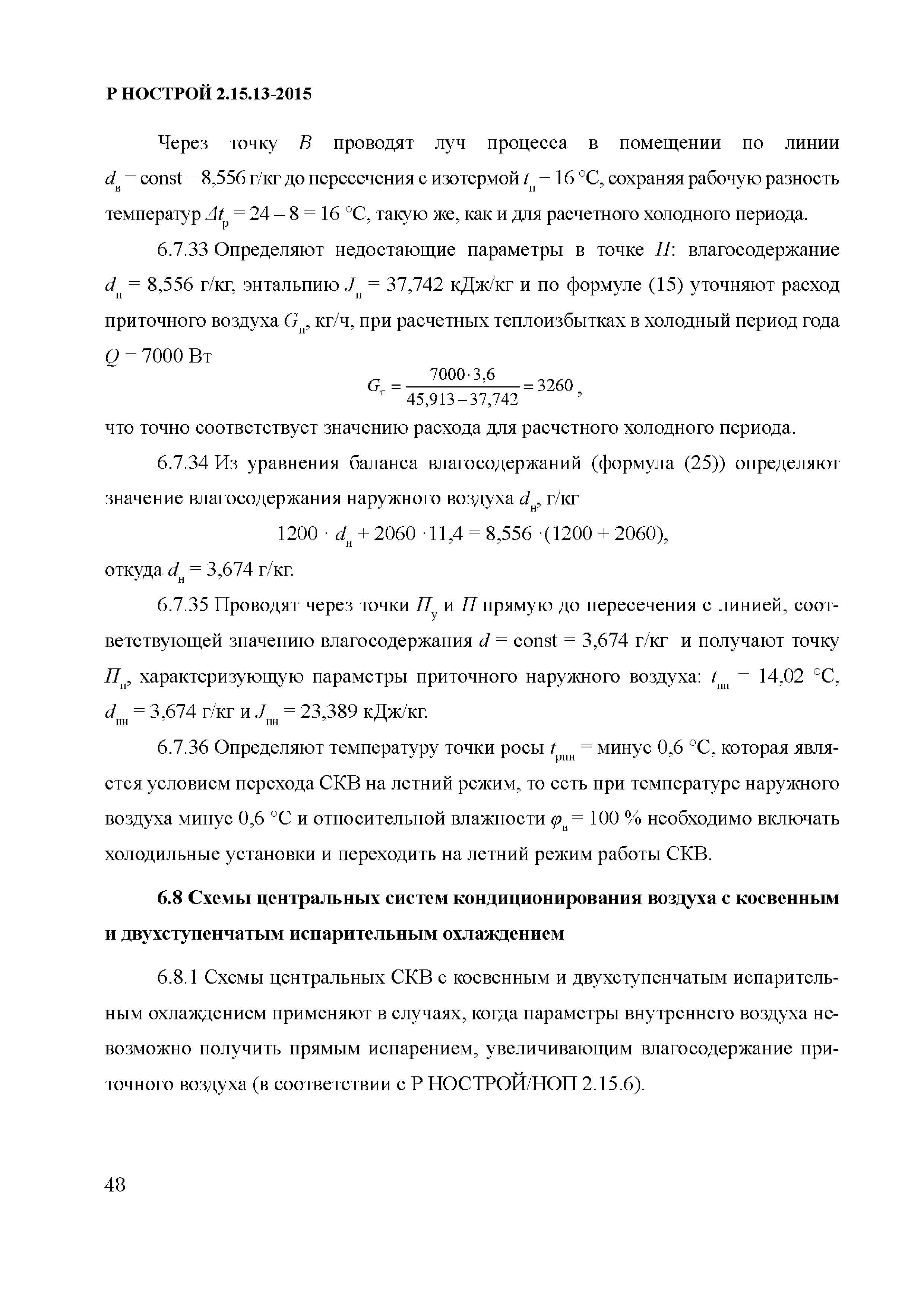

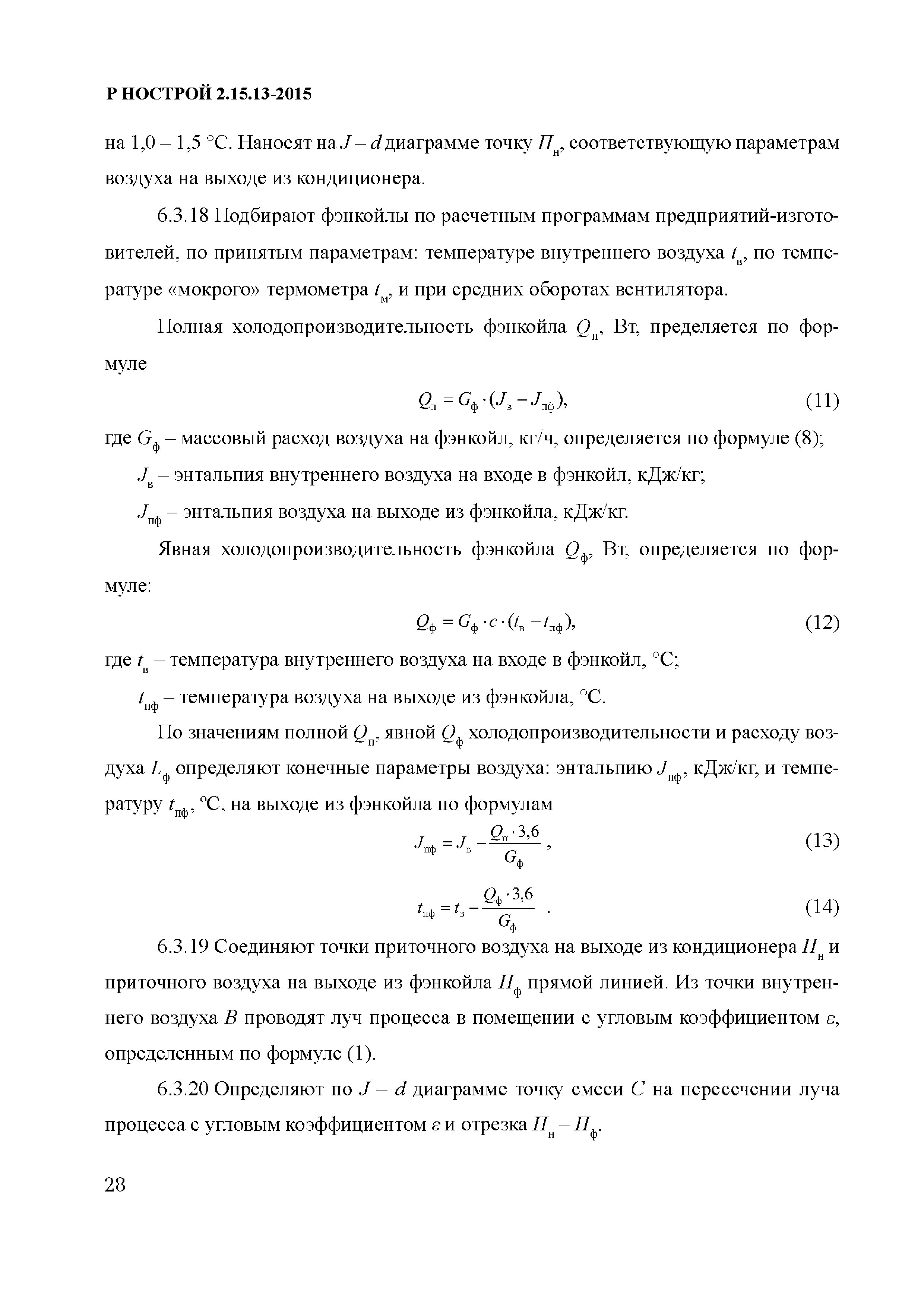

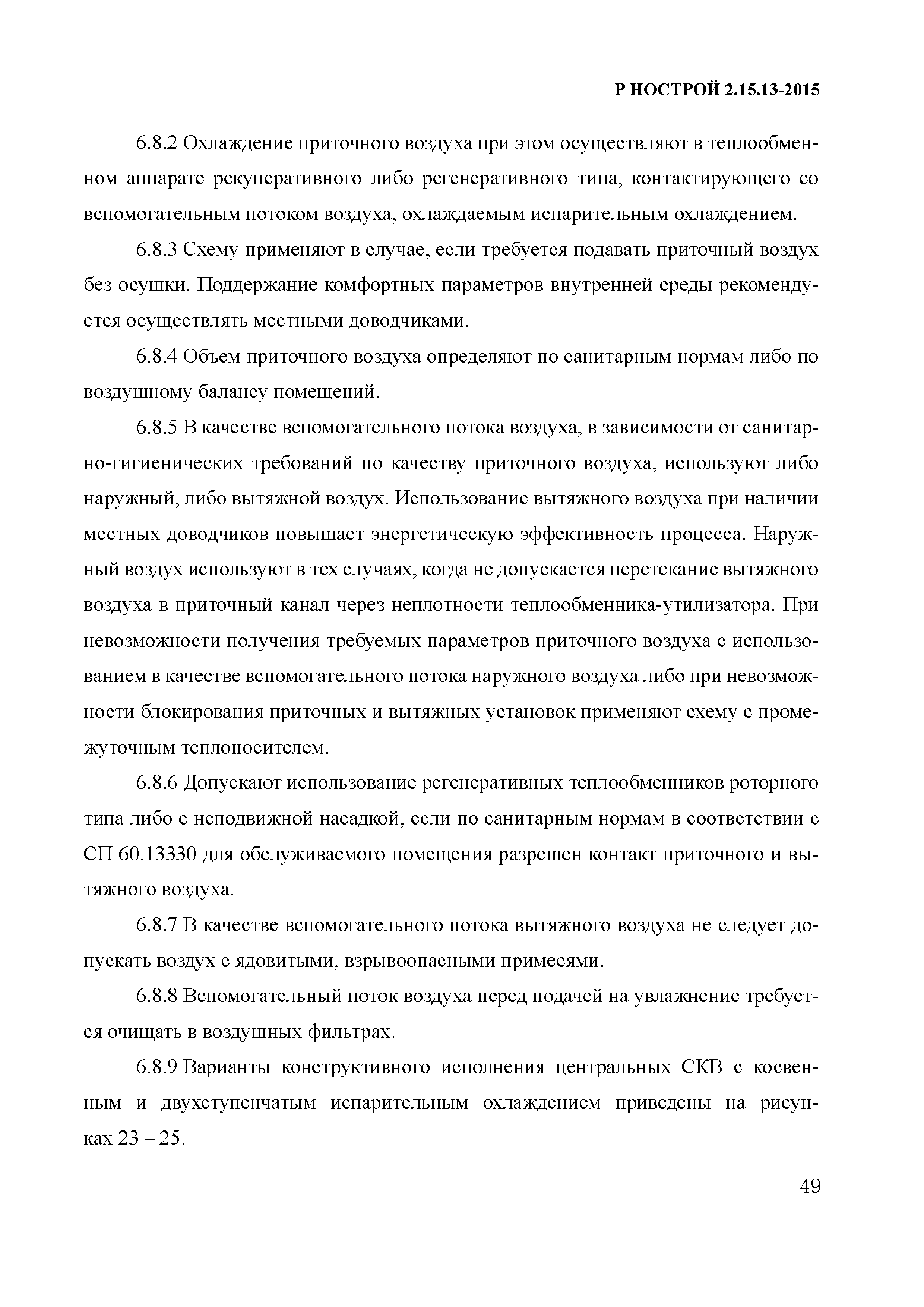

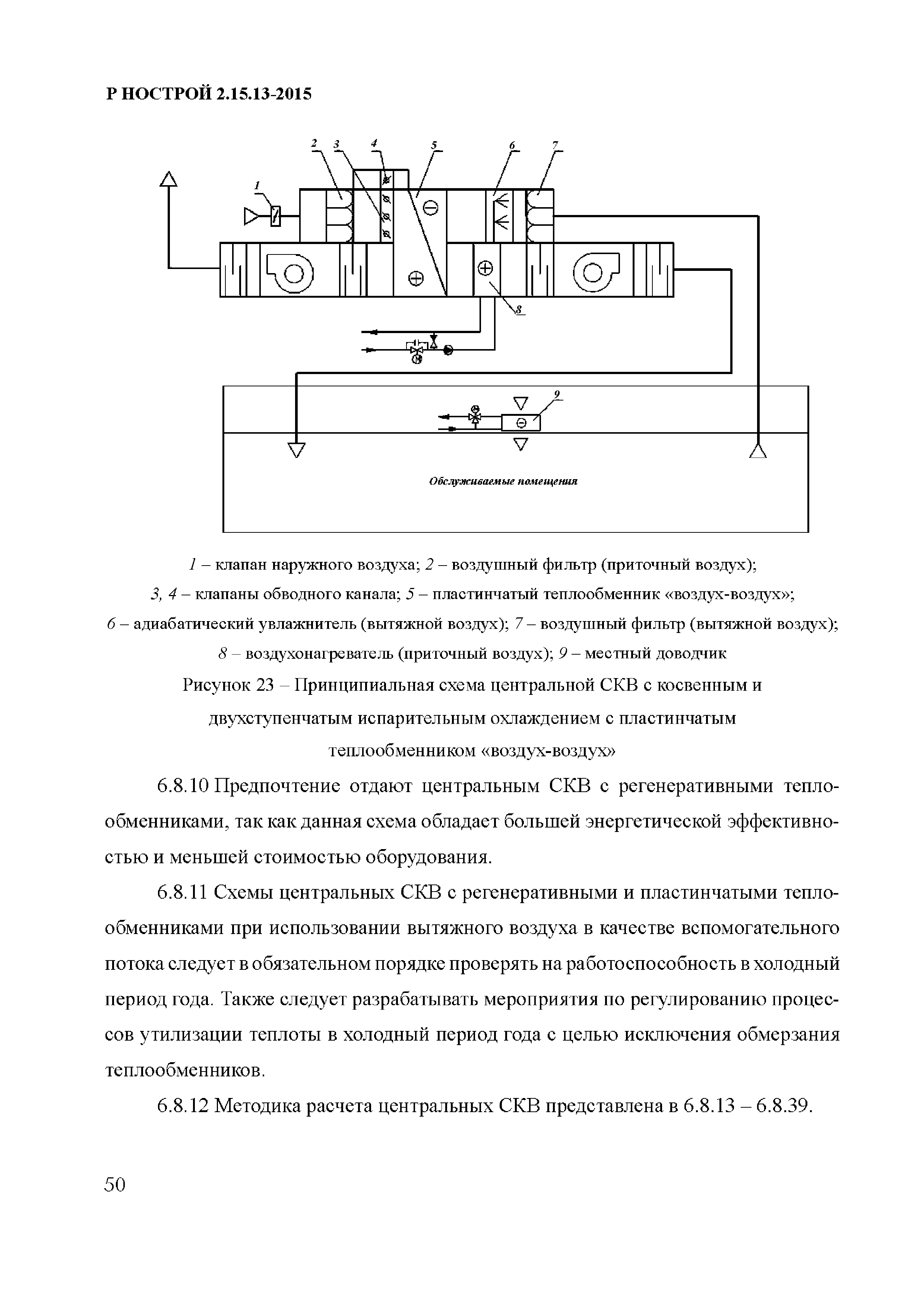

![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/0.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/1.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/2.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/3.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/4.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/5.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/6.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/7.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/8.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/9.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/10.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/11.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/12.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/13.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/14.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/15.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/16.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/17.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/18.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/19.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/20.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/21.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/22.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/23.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/24.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/25.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/26.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/27.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/28.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/29.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/30.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/31.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/32.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/33.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/34.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/35.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/36.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/37.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/38.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/39.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/40.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/41.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/42.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/43.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/44.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/45.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/46.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/47.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/48.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/49.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/50.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/51.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/52.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/53.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/54.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/55.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/56.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/57.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/58.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/59.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/60.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/61.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/62.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/63.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/64.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/65.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/66.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/67.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/68.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/69.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/70.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/71.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/72.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/73.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/74.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/75.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/76.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/77.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/78.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/79.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/80.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/81.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/82.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/83.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/84.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/85.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/86.gif) ![Р НОСТРОЙ 2.15.13-2015](../../../Data2/1/4293761/4293761215.files/87.gif)
|
