ГОСТ 33258-2015

Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования

Обозначение:	ГОСТ 33258-2015
Обозначение англ:	GOST 33258-2015
Статус:	введен впервые
Название рус.:	Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования
Название англ.:	Pipeline valves. Surfacing and quality control of surfaced surfaces. Technical requirements
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017
Дата введения:	01.04.2016

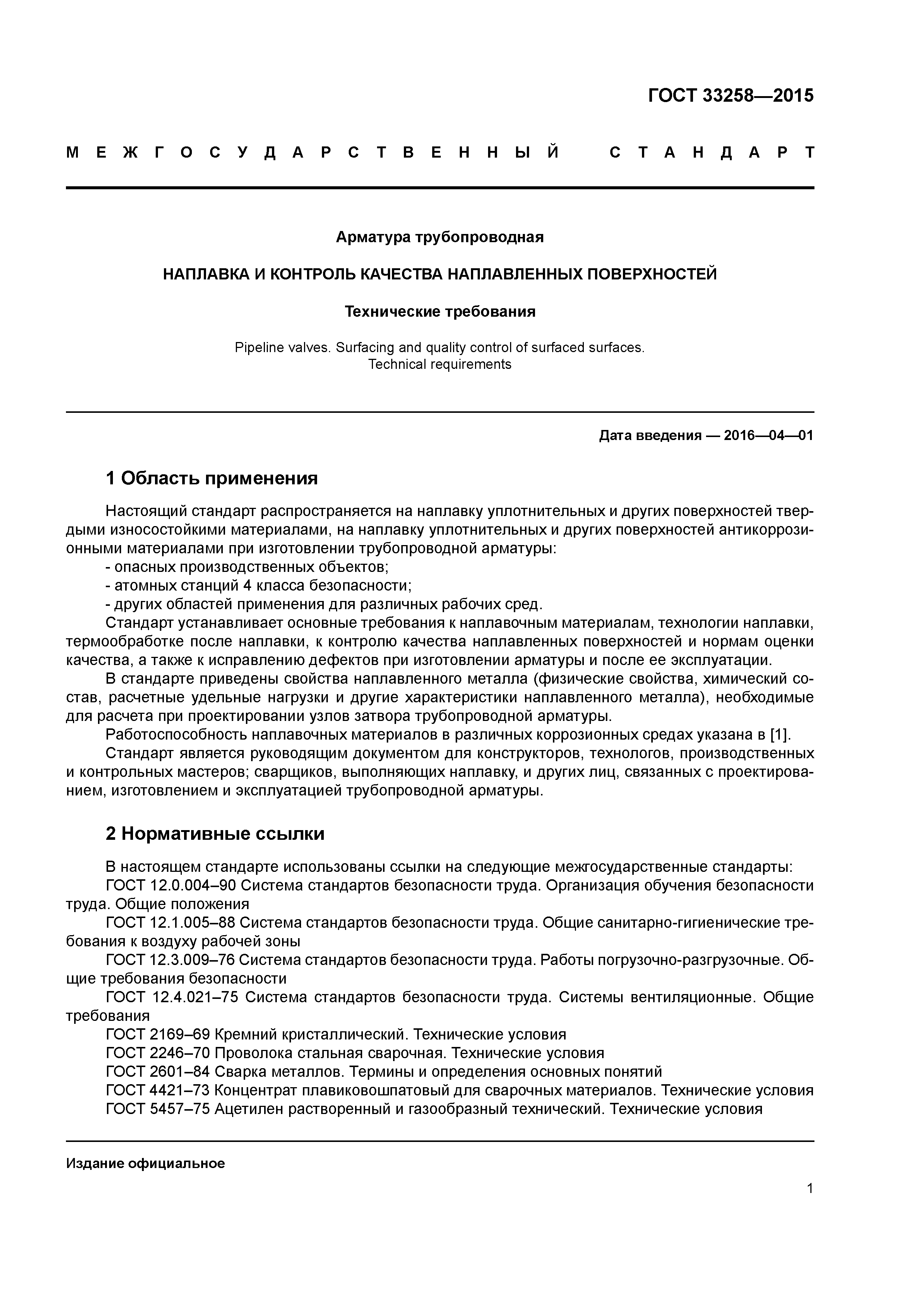

Область применения:	Стандарт распространяется на наплавку уплотнительных и других поверхностей твердыми износостойкими материалами, на наплавку уплотнительных и других поверхностей антикоррозионными материалами при изготовлении трубопроводной арматуры: - опасных производственных объектов; -атомных станций 4 класса безопасности; - других областей применения для различных рабочих сред. Стандарт устанавливает основные требования к наплавочным материалам, технологии наплавки, термообработке после наплавки, к контролю качества наплавленных поверхностей и нормам оценки качества, а также к исправлению дефектов при изготовлении арматуры и после ее эксплуатации. В стандарте приведены свойства наплавленного металла (физические свойства, химический состав, расчетные удельные нагрузки и другие характеристики наплавленного металла), необходимые для расчета при проектировании узлов затвора трубопроводной арматуры. Стандарт является руководящим документом для конструкторов, технологов, производственных и контрольных мастеров; сварщиков, выполняющих наплавку, и других лиц, связанных с проектированием, изготовлением и эксплуатацией трубопроводной арматуры.

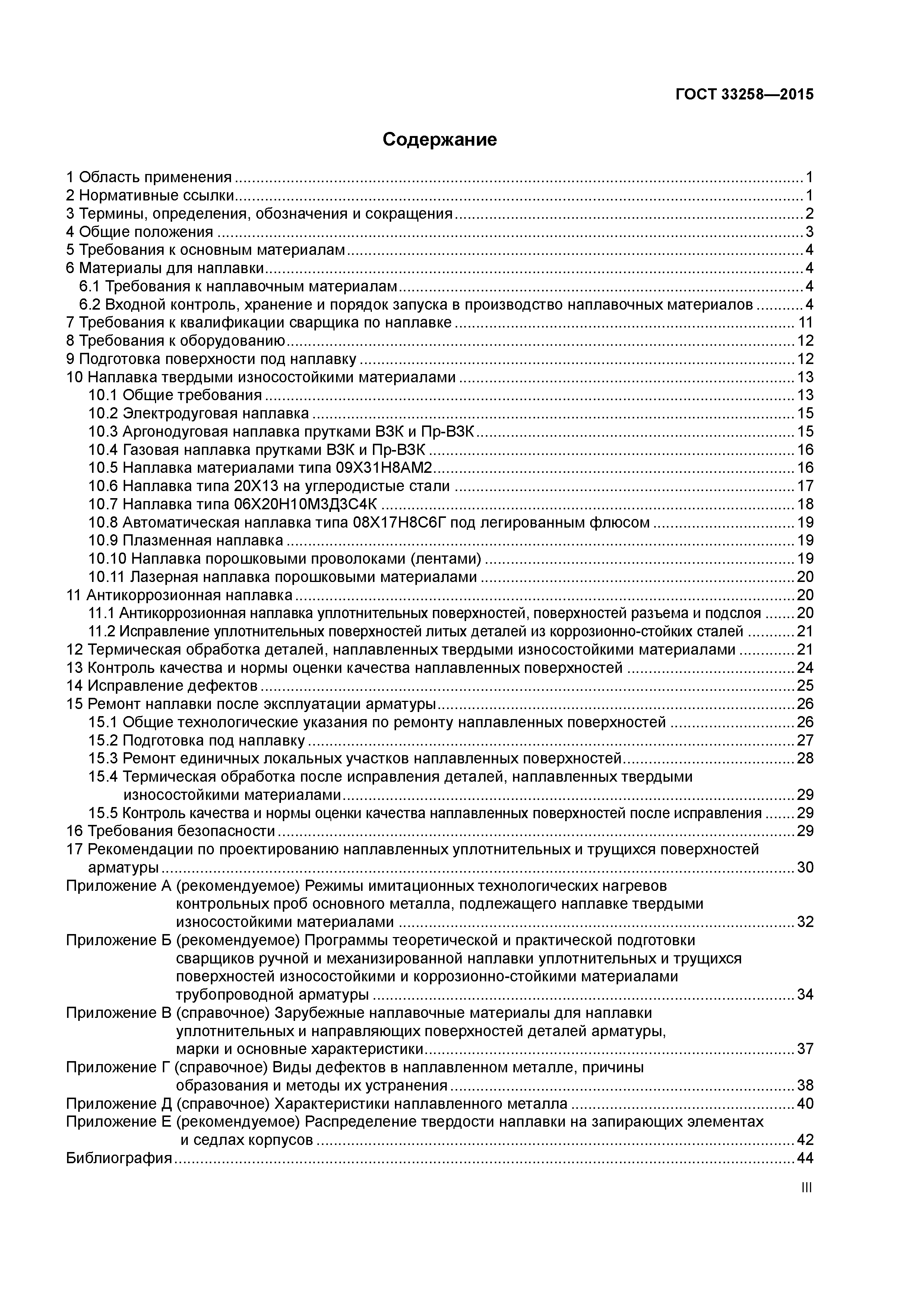

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Требования к основным материалам 6 Материалы для наплавки    6.1 Требования к наплавочным материалам    6.2 Входной контроль, хранение и порядок запуска в производство наплавочных материалов 7 Требования к квалификации сварщика по наплавке 8 Требования к оборудованию 9 Подготовка поверхности под наплавку 10 Наплавка твердыми износостойкими материалами    10.1 Общие требования    10.2 Электродуговая наплавка    10.3 Аргонодуговая наплавка прутками ВЗК и Пр-ВЗК    10.4 Газовая наплавка прутками ВЗК и Пр-ВЗК    10.5 Наплавка материалами типа 09Х31Н8АМ2    10.6 Наплавка типа 20Х13 на углеродистые стали    10.7 Наплавка типа 06Х20Н10М3Д3С4К    10.8 Автоматическая наплавка типа 08Х17Н8С6Г под легированным флюсом    10.9 Плазменная наплавка    10.10 Наплавка порошковыми проволоками (лентами)    10.11 Лазерная наплавка порошковыми материалами 11 Антикоррозионная наплавка    11.1 Антикоррозионная наплавка уплотнительных поверхностей, поверхностей разъема и подслоя    11.2 Исправление уплотнительных поверхностей литых деталей из коррозионно-стойких сталей 12 Термическая обработка деталей, наплавленных твердыми износостойкими материалами 13 Контроль качества и нормы оценки качества наплавленных поверхностей 14 Исправление дефектов 15 Ремонт наплавки после эксплуатации арматуры    15.1 Общие технологические указания по ремонту наплавленных поверхностей    15.2 Подготовка под наплавку    15.3 Ремонт единичных локальных участков наплавленных поверхностей    15.4 Термическая обработка после исправления деталей, наплавленных твердыми износостойкими материалами    15.5 Контроль качества и нормы оценки качества наплавленных поверхностей после исправления 16 Требования безопасности 17 Рекомендации по проектированию наплавленных уплотнительных и трущихся поверхностей арматуры Приложение А (рекомендуемое) Режимы имитационных технологических нагревов контрольных проб основного металла, подлежащего наплавке твердыми износостойкими материалами Приложение Б (рекомендуемое) Программы теоретической и практической подготовки сварщиков ручной и механизированной наплавки уплотнительных и трущихся поверхностей износостойкими и коррозионно-стойкими материалами трубопроводной арматуры Приложение В (справочное) Зарубежные наплавочные материалы для наплавки уплотнительных и направляющих поверхностей деталей арматуры, марки и основные характеристики Приложение Г (справочное) Виды дефектов в наплавленном металле, причины образования и методы их устранения Приложение Д (справочное) Характеристики наплавленного металла Приложение Е (рекомендуемое) Распределение твердости наплавки на запирающих элементах и седлах корпусов Библиография
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	27.03.2015 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 76-П) 26.05.2015 Федеральное агентство по техническому регулированию и метрологии (442-ст)
Издан:	Стандартинформ (2016 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Арматура трубопроводная Арматура трубопроводная в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

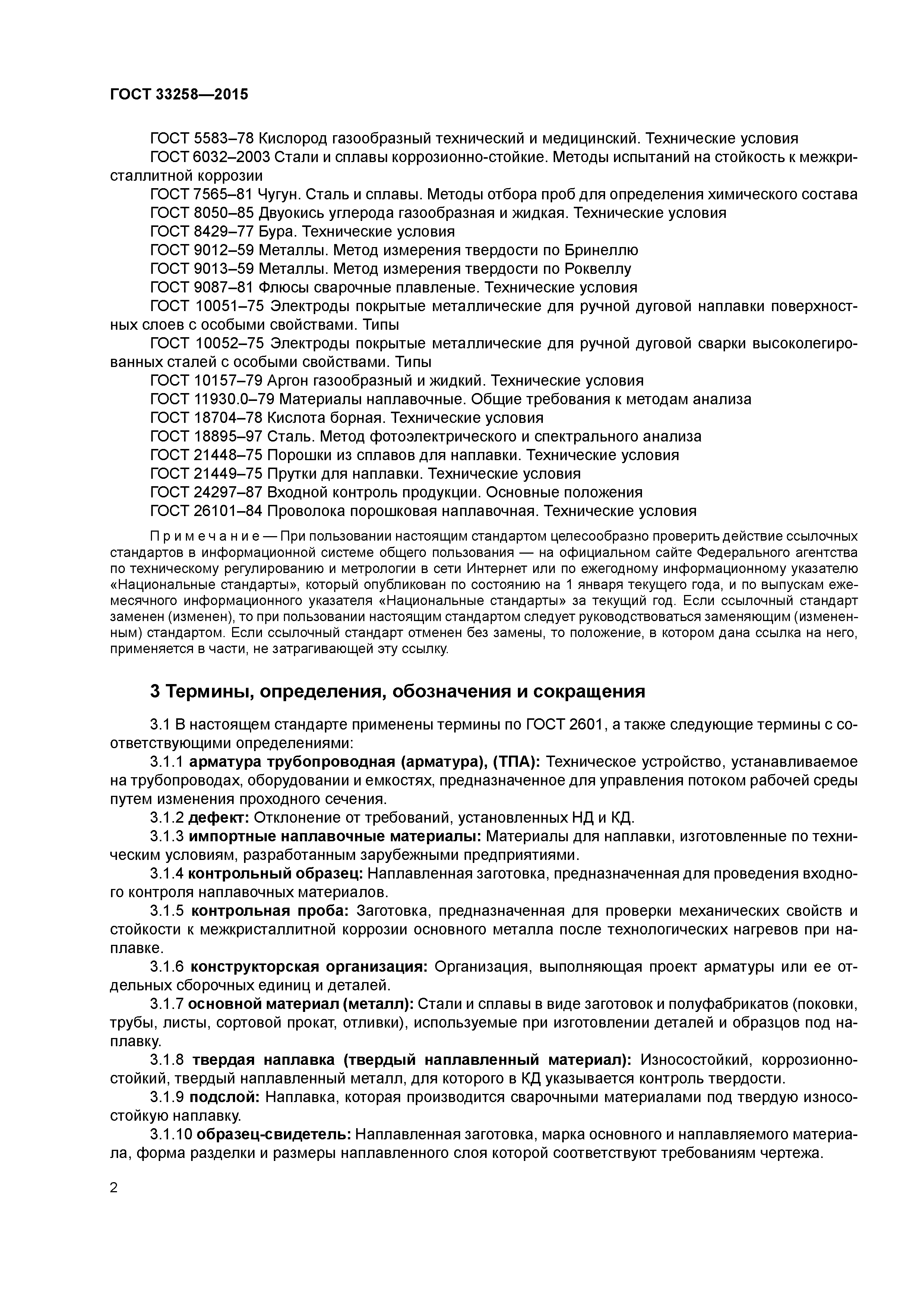

Нормативные ссылки:	ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 2601-84 «Сварка металлов. Термины и определения основных понятий» ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» ГОСТ 10051-75 «Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы» ГОСТ 11930.0-79 «Материалы наплавочные. Общие требования к методам анализа» ГОСТ 18704-78 «Кислота борная. Технические условия» ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 21448-75 «Порошки из сплавов для наплавки. Технические условия» ГОСТ 21449-75 «Прутки для наплавки. Технические условия» ГОСТ 2169-69 «Кремний технический. Технические условия» ГОСТ 26101-84 «Проволока порошковая наплавочная. Технические условия» ГОСТ 4421-73 «Концентрат плавиковошпатовый для сварочных материалов. Технические условия» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 8429-77 «Бура. Технические условия» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ Р 52222-2004 «Флюсы сварочные плавленые для автоматической сварки. Технические условия» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» СТ ЦКБА 068-2008 «Арматура трубопроводная. Затворы запорных клапанов с уплотнением "металл по металлу". Технические требования» СТ ЦКБА 054-2008 «Арматура трубопроводная. Конструкционные материалы для деталей трубопроводной арматуры, работающей в коррозионно-активных средах. Технические требования» СТ ЦКБА 053-2008 «Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования» СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов» РБ 090-14 «Руководство по безопасности при использовании атомной энергии "Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Капиллярный контроль"»
