Скачать СТ ЦКБА 053-2008 Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования

Дата актуализации: 10.08.2017

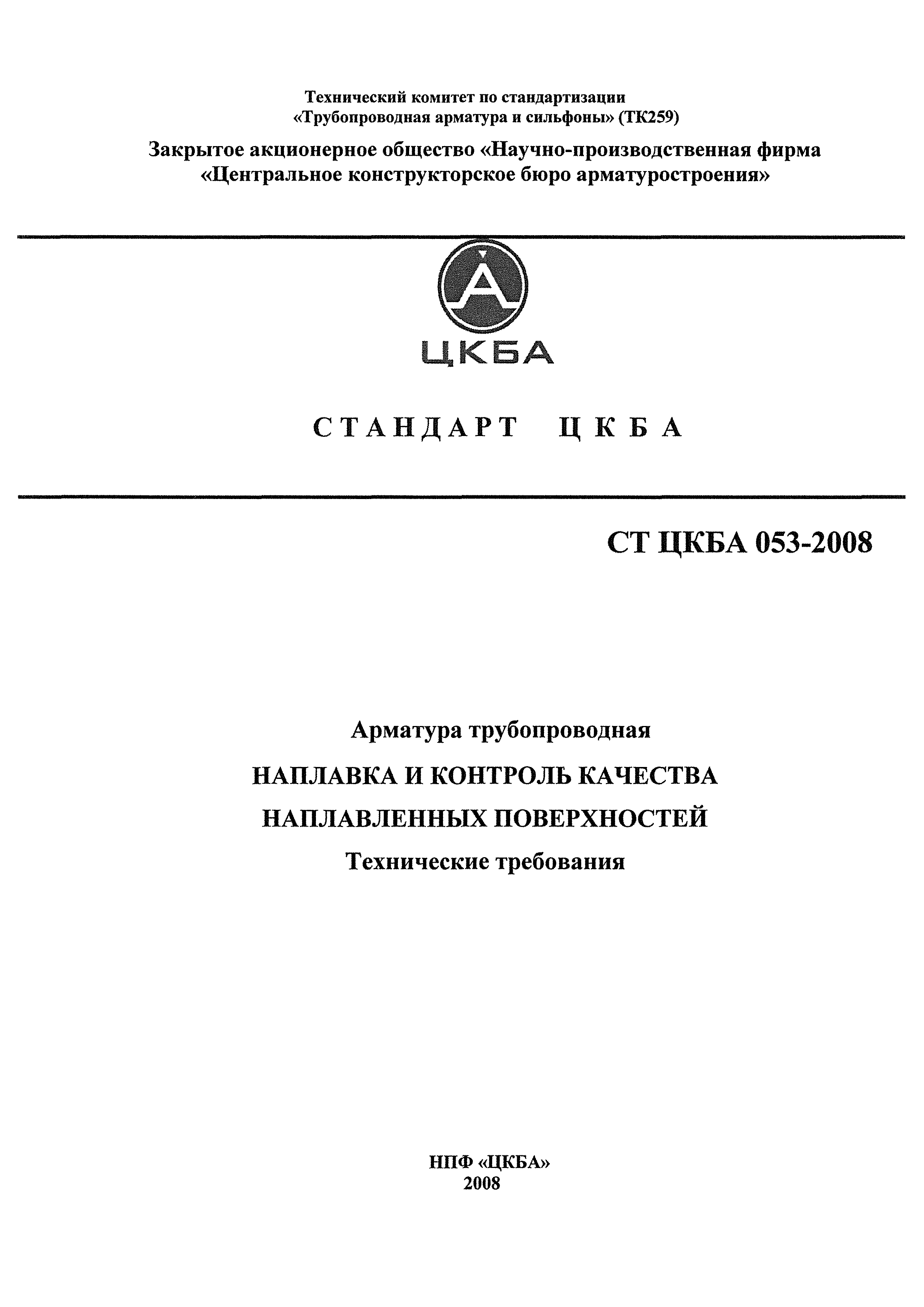

СТ ЦКБА 053-2008

Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования

Обозначение:	СТ ЦКБА 053-2008
Обозначение англ:	053-2008
Статус:	действует
Название рус.:	Арматура трубопроводная. Наплавка и контроль качества наплавленных поверхностей. Технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2009

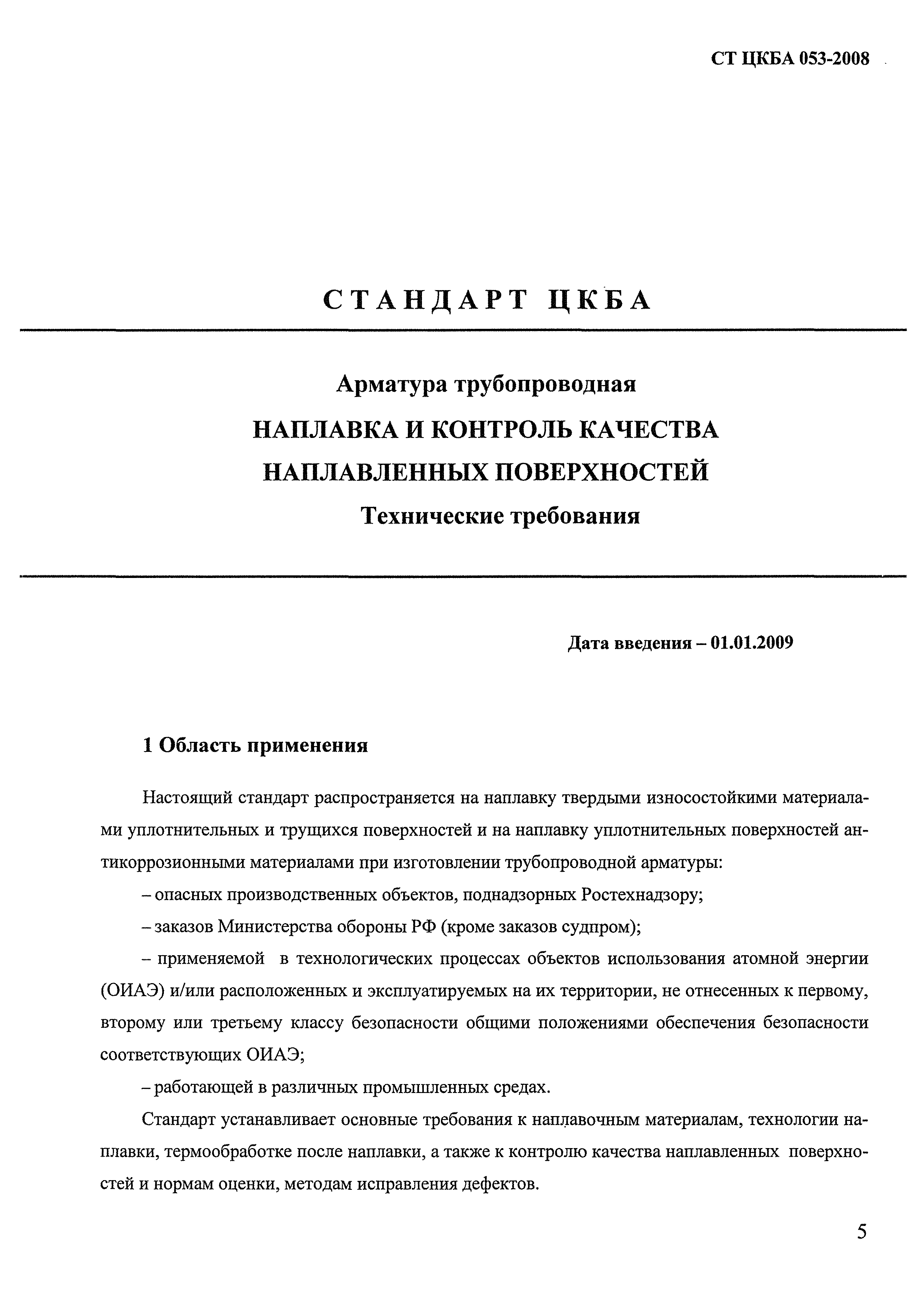

Область применения:	Стандарт распространяется на наплавку твердыми износостойкими материалами уплотнительных и трущихся поверхностей и на наплавку уплотнительных поверхностей антикоррозионными материалами при изготовлении трубопроводной арматуры: - опасных производственных объектов, поднадзорных Ростехнадзору; - заказов Министерства обороны РФ (кроме заказов судпром); - применяемой в технологических процессах объектов использования атомной энергии (ОИАЭ) и/или расположенных и эксплуатируемых на их территории, не отнесенных к первому, второму или третьему классу безопасности общими положениями обеспечения безопасности соответствующих ОИАЭ; - работающей в различных промышленных средах. Устанавливает основные требования к наплавочным материалам, технологии наплавки, термообработке после наплавки, а также к контролю качества наплавленных поверхностей и нормам оценки, методам исправления дефектов.

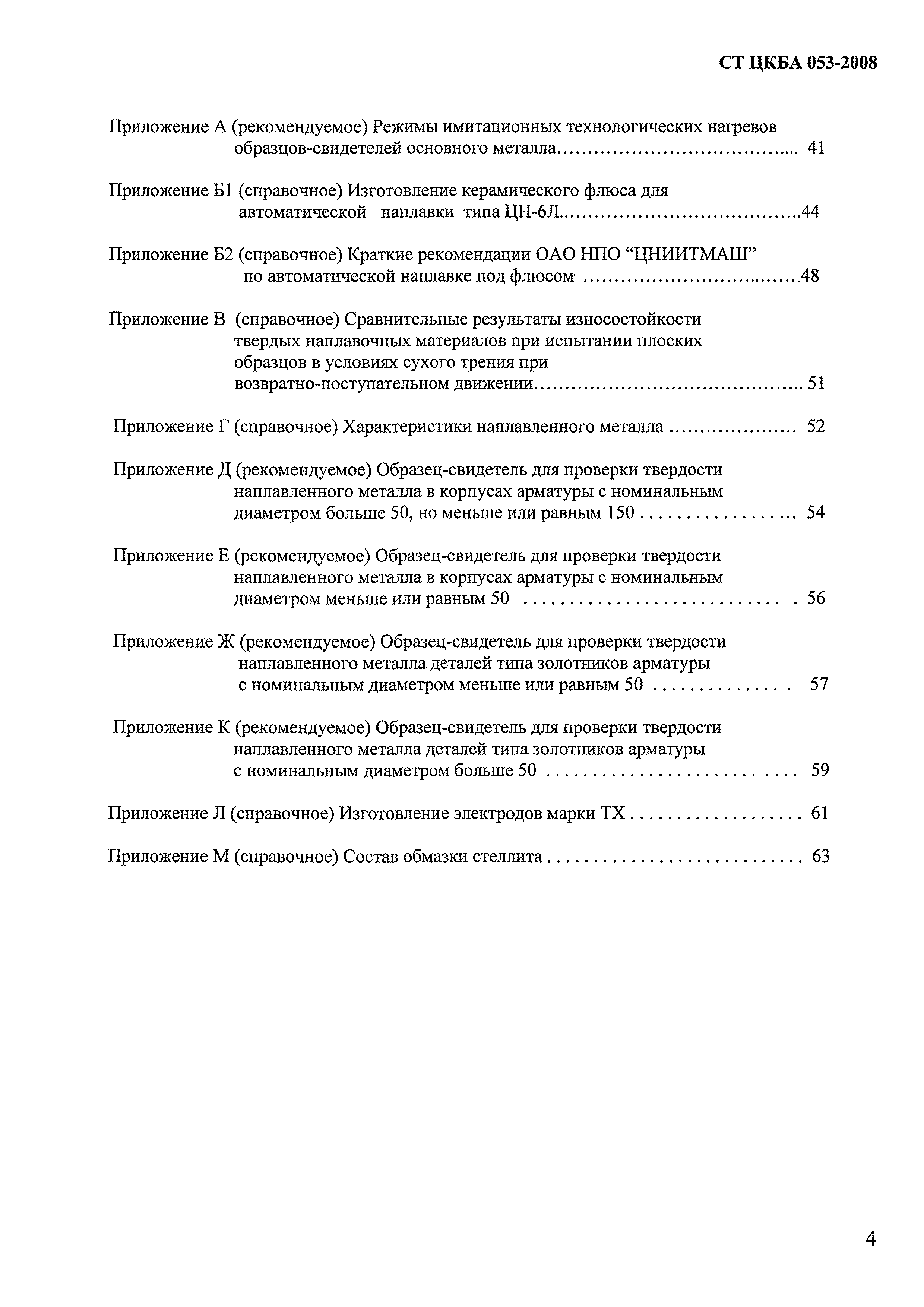

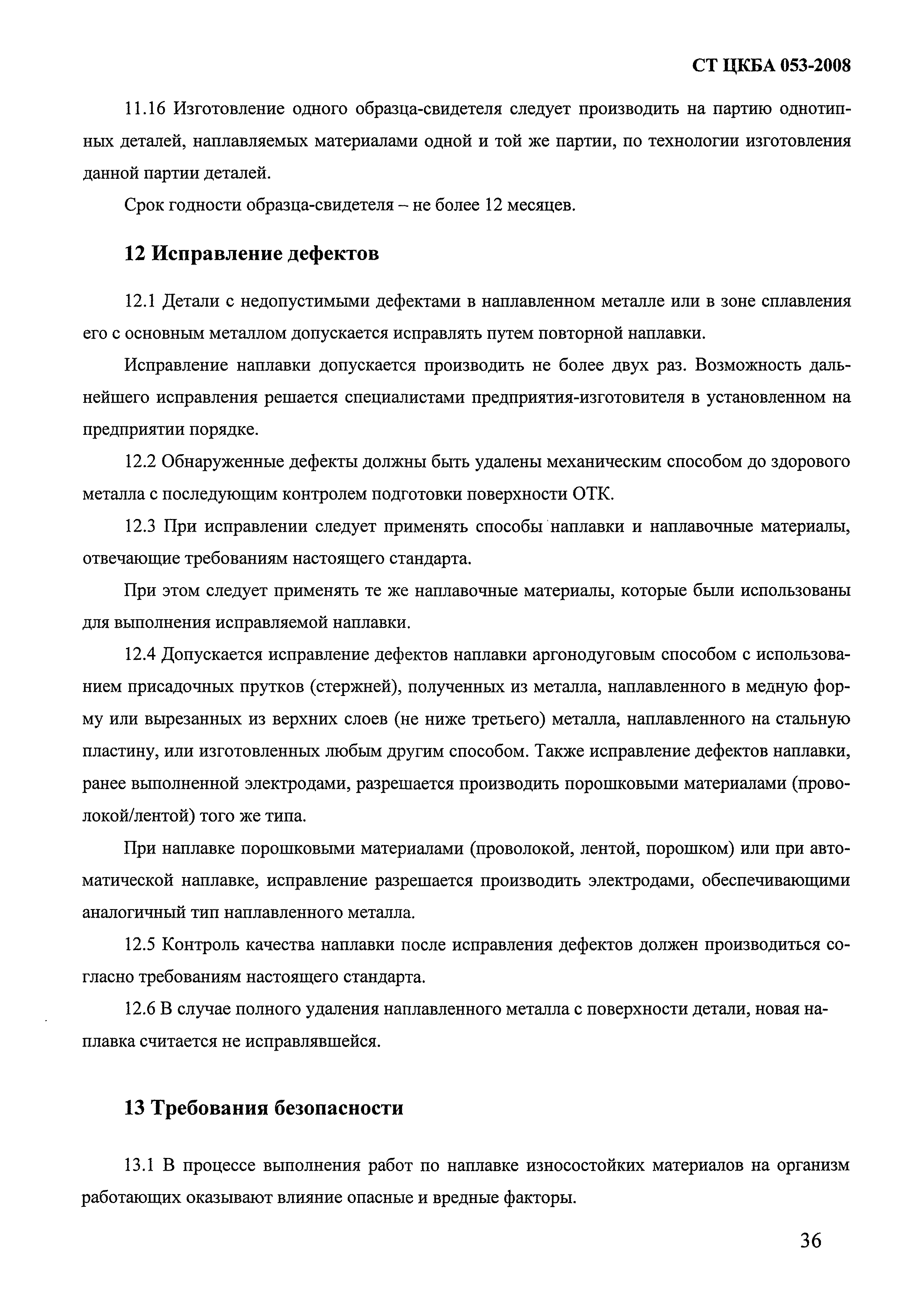

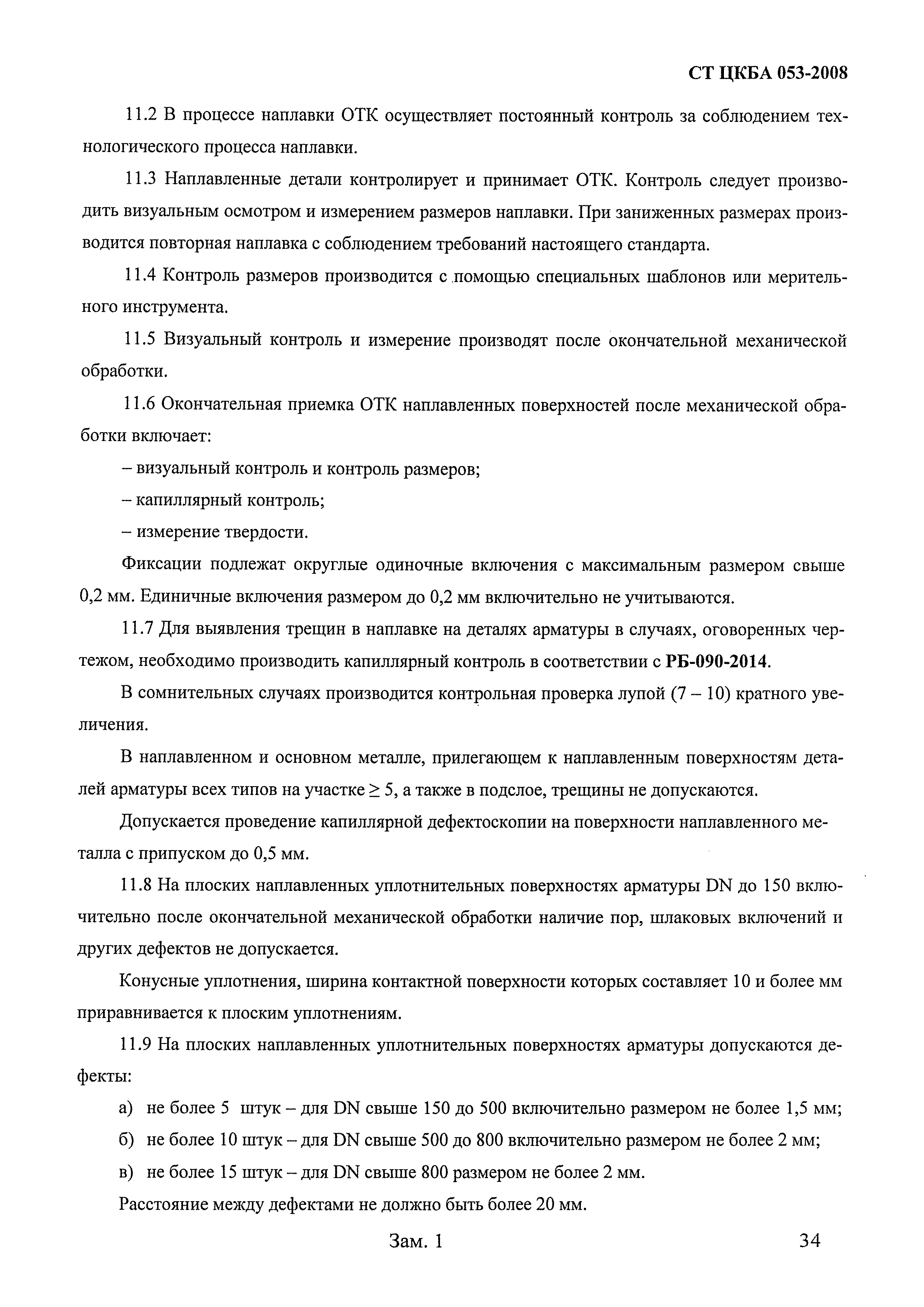

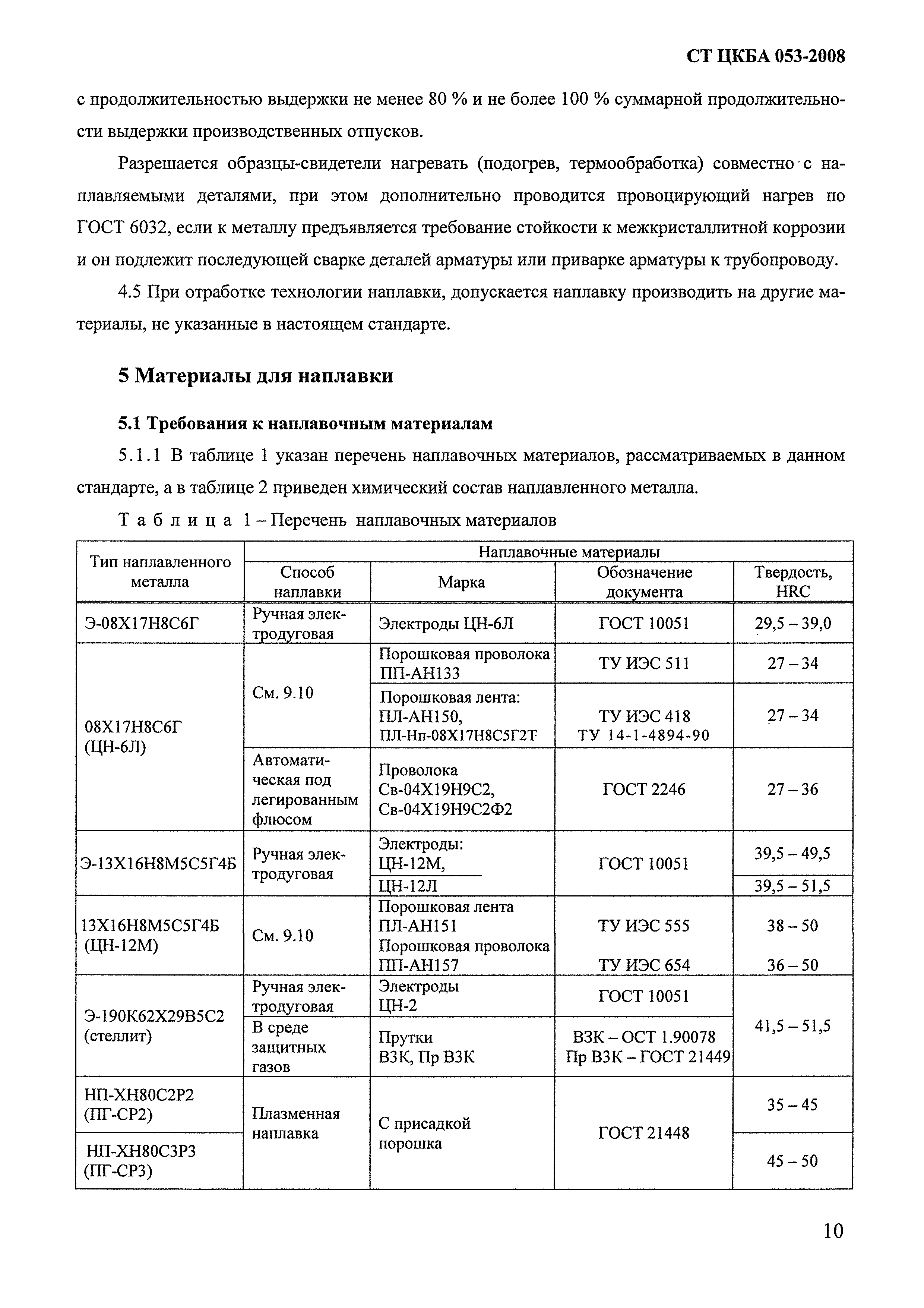

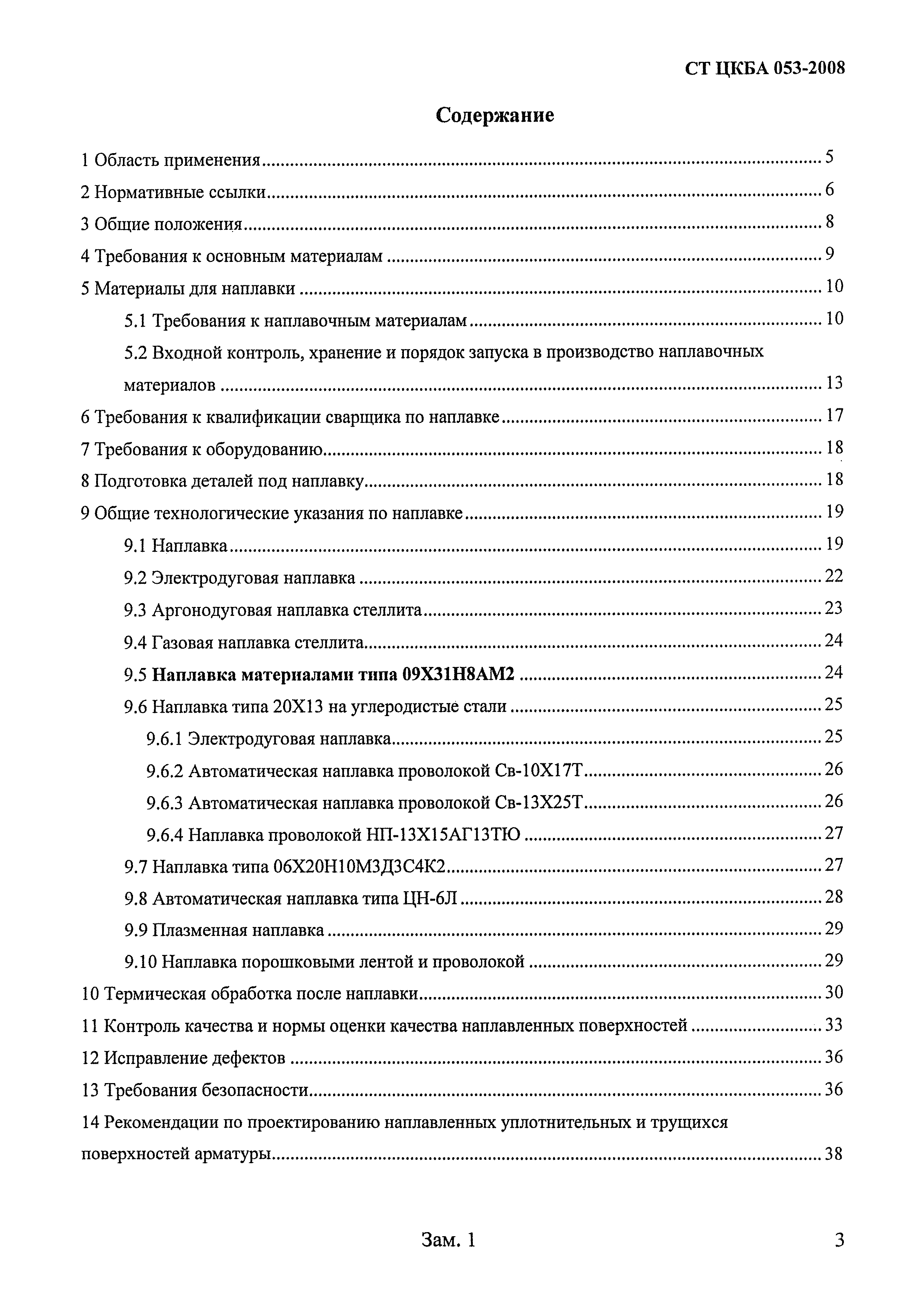

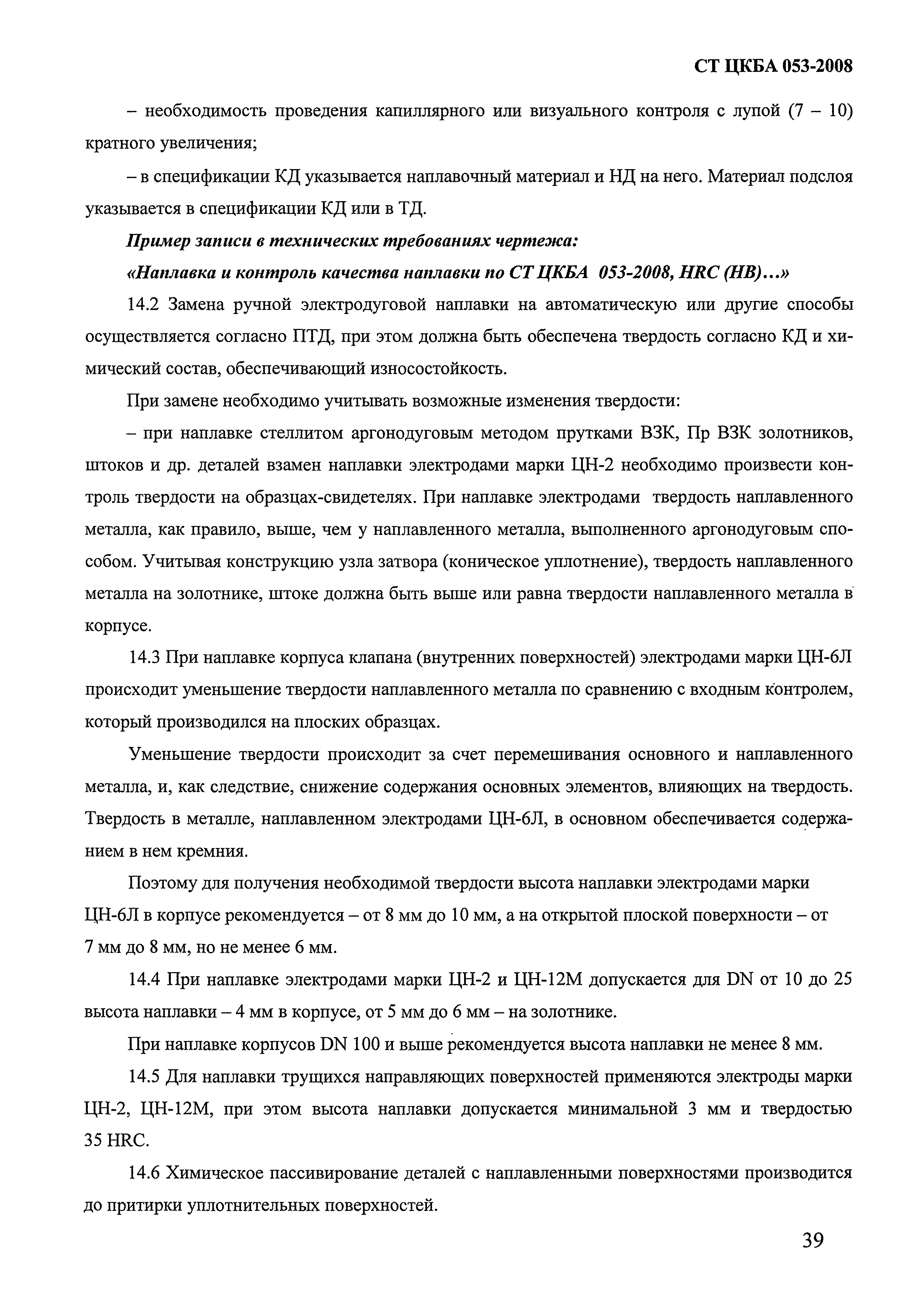

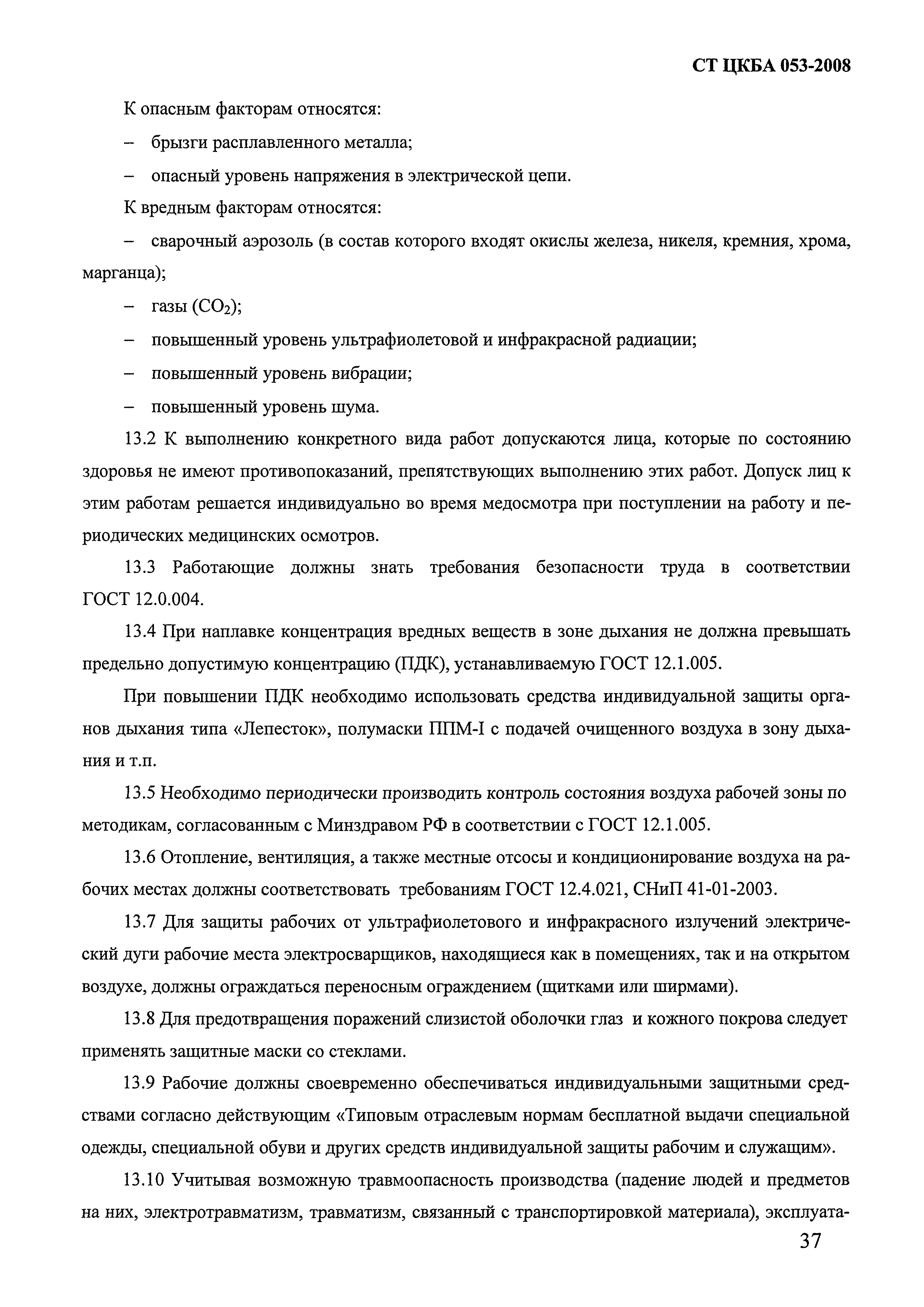

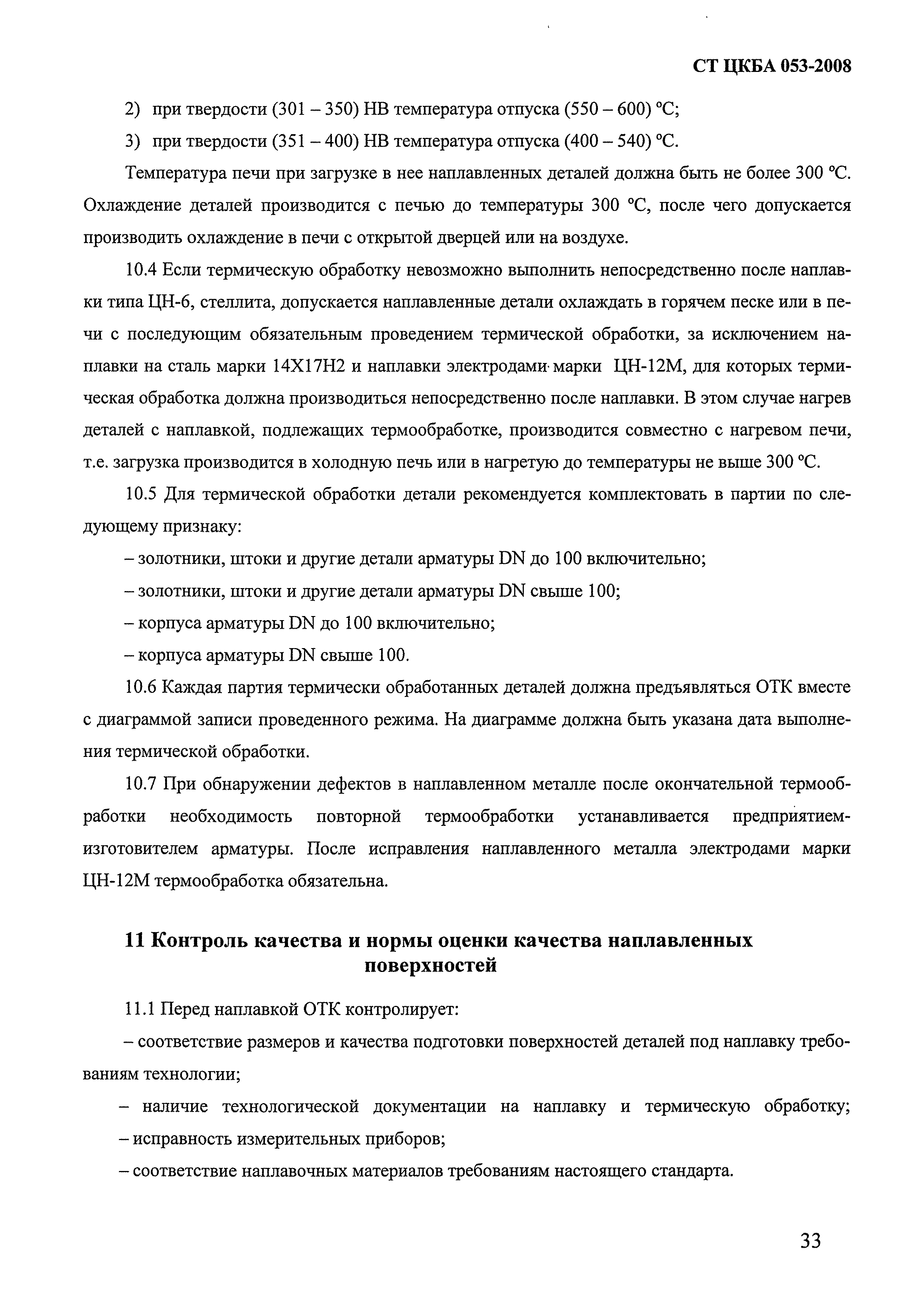

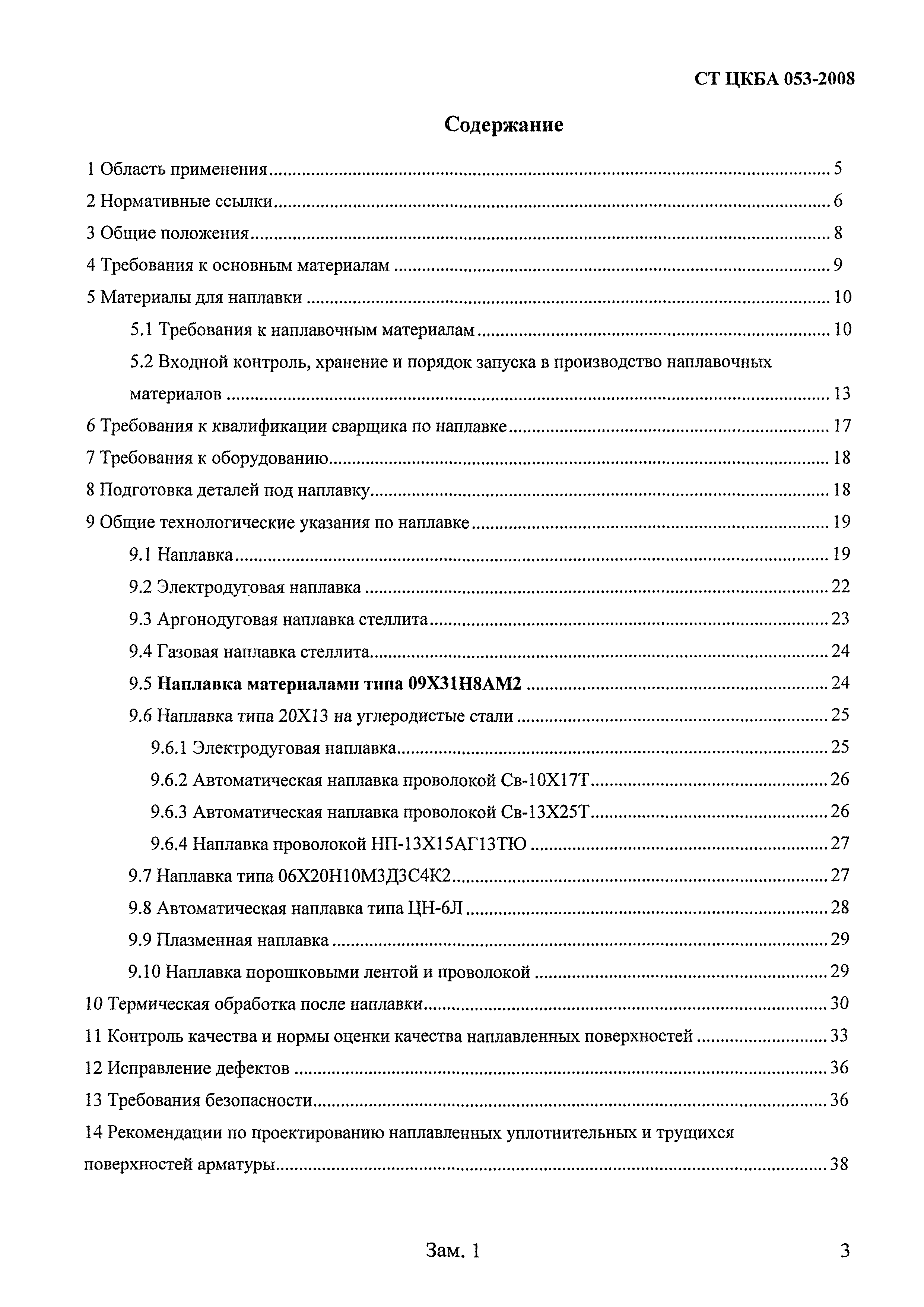

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Общие положения 4. Требования к основным материалам 5. Материалы для наплавки    5.1 Требования к наплавочным материалам    5.2 Входной контроль, хранение и порядок запуска в производство наплавочных материалов 6. Требования к квалификации сварщика по наплавке 7. Требования к оборудованию 8. Подготовка деталей под наплавку 9. Общие технологические указания по наплавке    9.1 Наплавка    9.2 Электродуговая наплавка    9.3 Аргонодуговая наплавка стеллита    9.4 Газовая наплавка стеллита    9.5 Наплавка электродами марки УОНИ-13/Н1-БК, ЭЛ3-НВ1    9.6 Наплавка типа 20Х13 на углеродистые стали       9.6.1 Электродуговая наплавка       9.6.2 Автоматическая наплавка проволокой Св-10Х17Т       9.6.3 Автоматическая наплавка проволокой Св-13Х25Т       9.6.4 Наплавка проволокой НП-13Х15АГ13ТЮ    9.7 Наплавка типа 06Х20Н10М3Д3С4К    9.8 Автоматическая наплавка типа ЦН-6Л    9.9 Плазменная наплавка    9.10 Наплавка порошковыми лентой и проволокой 10. Термическая обработка после наплавки 11. Контроль качества и нормы оценки качества наплавленных поверхностей 12. Исправление дефектов 13. Требования безопасности 14. Рекомендации по проектированию наплавленных уплотнительных и трущихся поверхностей арматуры Приложение А (рекомендуемое). Режимы имитационных технологических нагревов образцов-свидетелей основного металла Приложение Б1 (справочное). Изготовление керамического флюса для автоматической наплавки типа ЦН-6Л Приложение Б2 (справочное). Краткие рекомендации ОАО НПО "ЦНИИТМАШ" по автоматической наплавке под флюсом Приложение В (справочное). Сравнительные результаты износостойкости твердых наплавочных материалов при испытаниях плоских образцов в условиях сухого трения при возвратно-поступательном движении Приложение Г (справочное). Характеристики наплавленного металла Приложение Д (рекомендуемое). Образец-свидетель для проверки твердости наплавленного металла в корпусах арматуры с номинальным диаметром больше 50, но меньше или равным 150 Приложение Е (рекомендуемое). Образец-свидетель для проверки твердости наплавленного металла в корпусах арматуры с номинальным диаметром меньше или равным 50 Приложение Ж(рекомендуемое). Образец-свидетель для проверки твердости наплавленного металла деталей типа золотников арматуры с номинальным диаметром меньше или равным 50 Приложение К (рекомендуемое). Образец-свидетель для проверки твердости наплавленного металла типа золотниковых арматуры с номинальным диаметром больше 50 Приложение Л (справочное). Изготовление электродов марки ТХ Приложение М (справочное). Состав обмазки стеллита
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	07.07.2008 ЗАО НПФ ЦКБА (44)
Принят:	Институт электросварки им. Е.О. Патона (E.O. Paton Institute of Electric Welding 253-764) ТК 259 12.11.2008 ФГУП ЦНИИКМ Прометей (6-Ф2473) 05.11.2008 ЗАО Электродный завод (278/202) 17.12.2008 ОАО НПО ЦНИИТМАШ (05/50-3317ЕС)
Издан:	ЗАО НПФ ЦКБА (2008 г. )
Расположен в:	Техническая документация

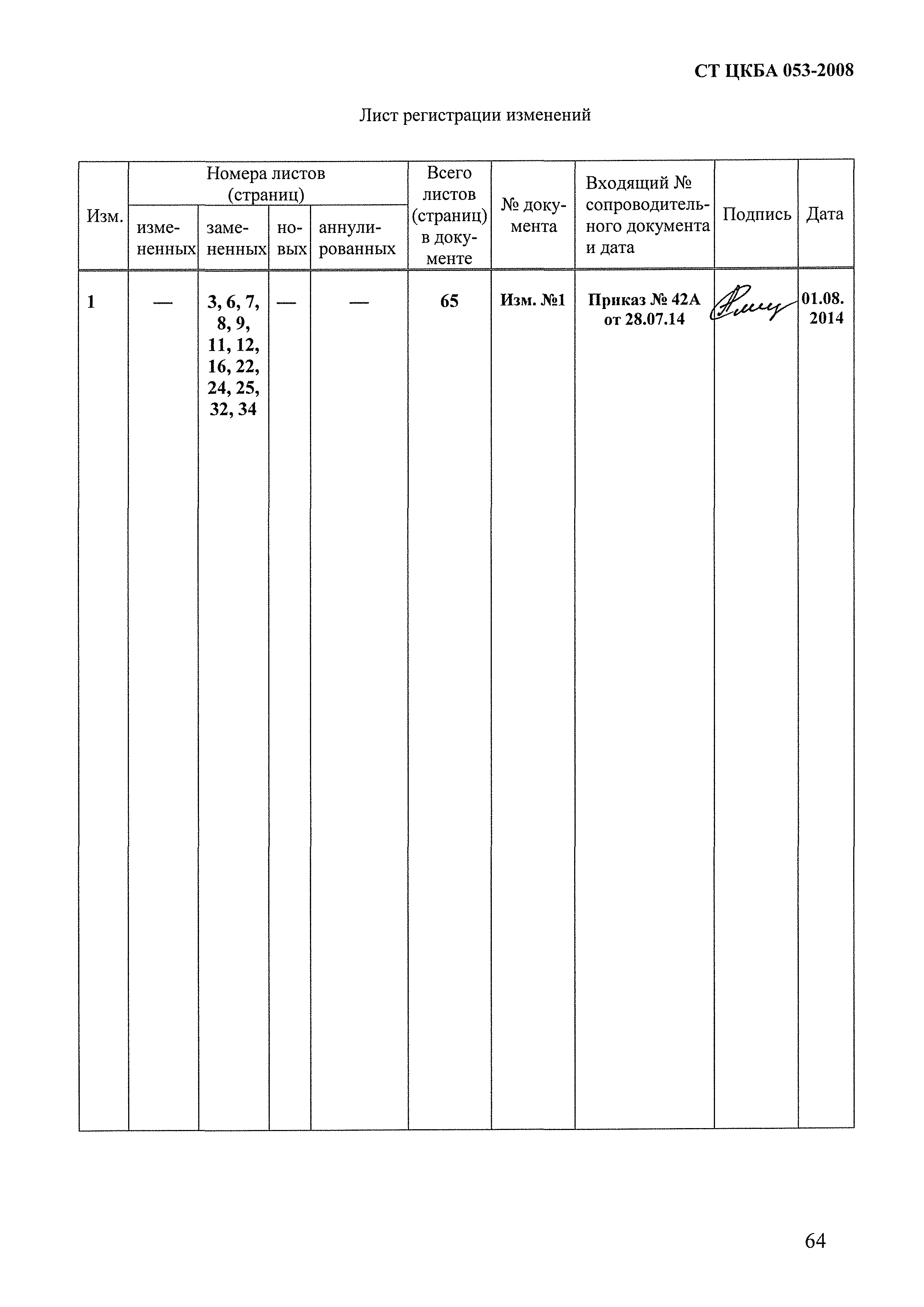

Список изменений:	№ 1 от 01.08.2014
Заменяет собой:	РД РТМ 26-07-246-80 «Проектирование, изготовление и правила контроля сварных соединений стальной трубопроводной арматуры» ОСТ 26-07-2028-81 «Наплавка уплотнительных поверхностей трубопроводной арматуры электродами типа Э-20Х13. Технические требования» РД 26-07-264-86 «Антикоррозионная наплавка уплотнительных поверхностей трубопроводной арматуры» ОСТ 26-07-2054-83 «Арматура трубопроводная. Наплавка уплотнительных поверхностей деталей электродами марки УОНИ-13/Н1-БК. Технические требования» РД РТМ 26-07-233-79 «Наплавка уплотнительных поверхностей деталей трубопроводной арматуры материалом типа 06Х20Н10МЭДЗС4» РД РТМ 26-07-241-79 «Наплавка уплотнительных поверхностей деталей трубопроводной арматуры монельметаллом»

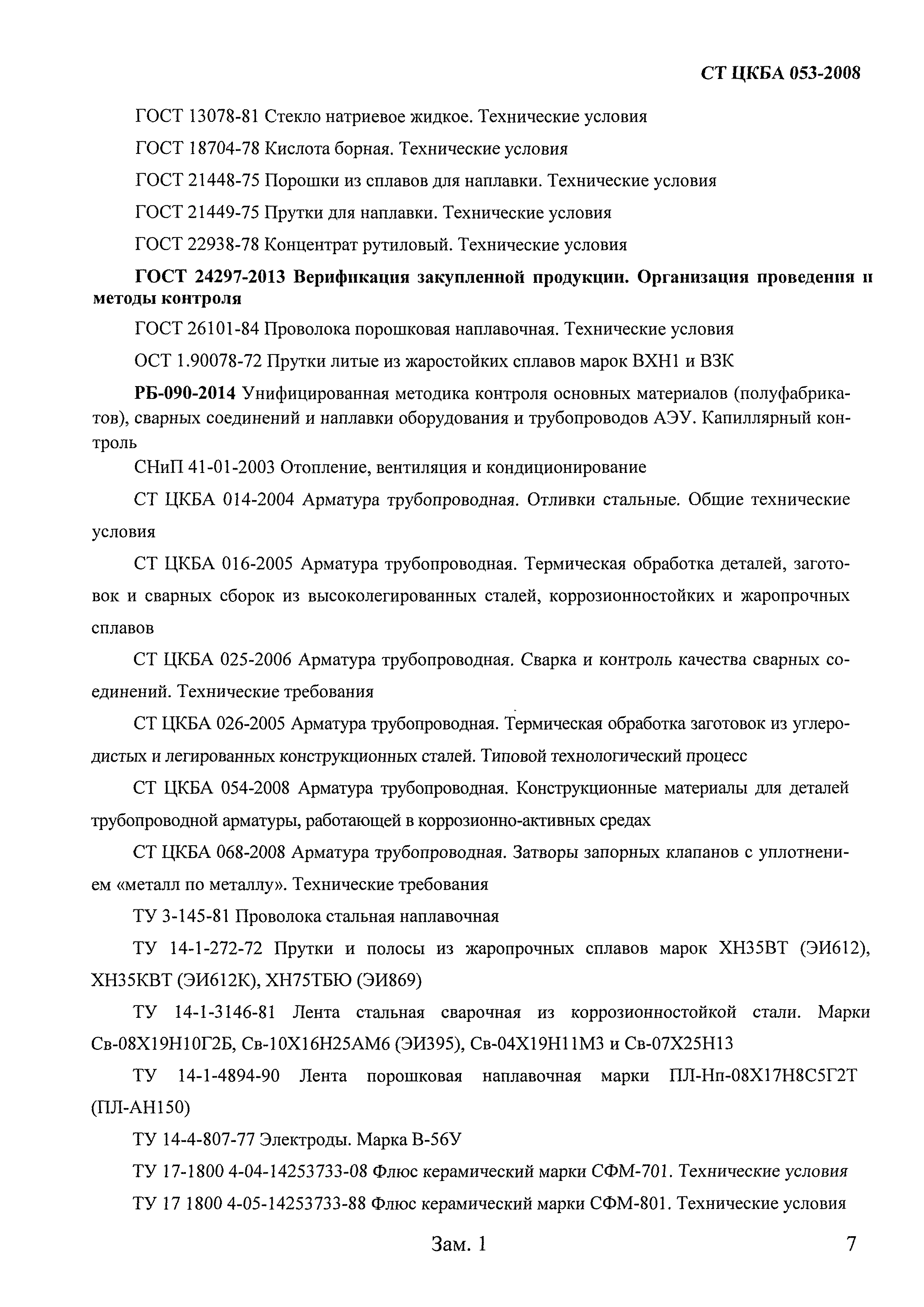

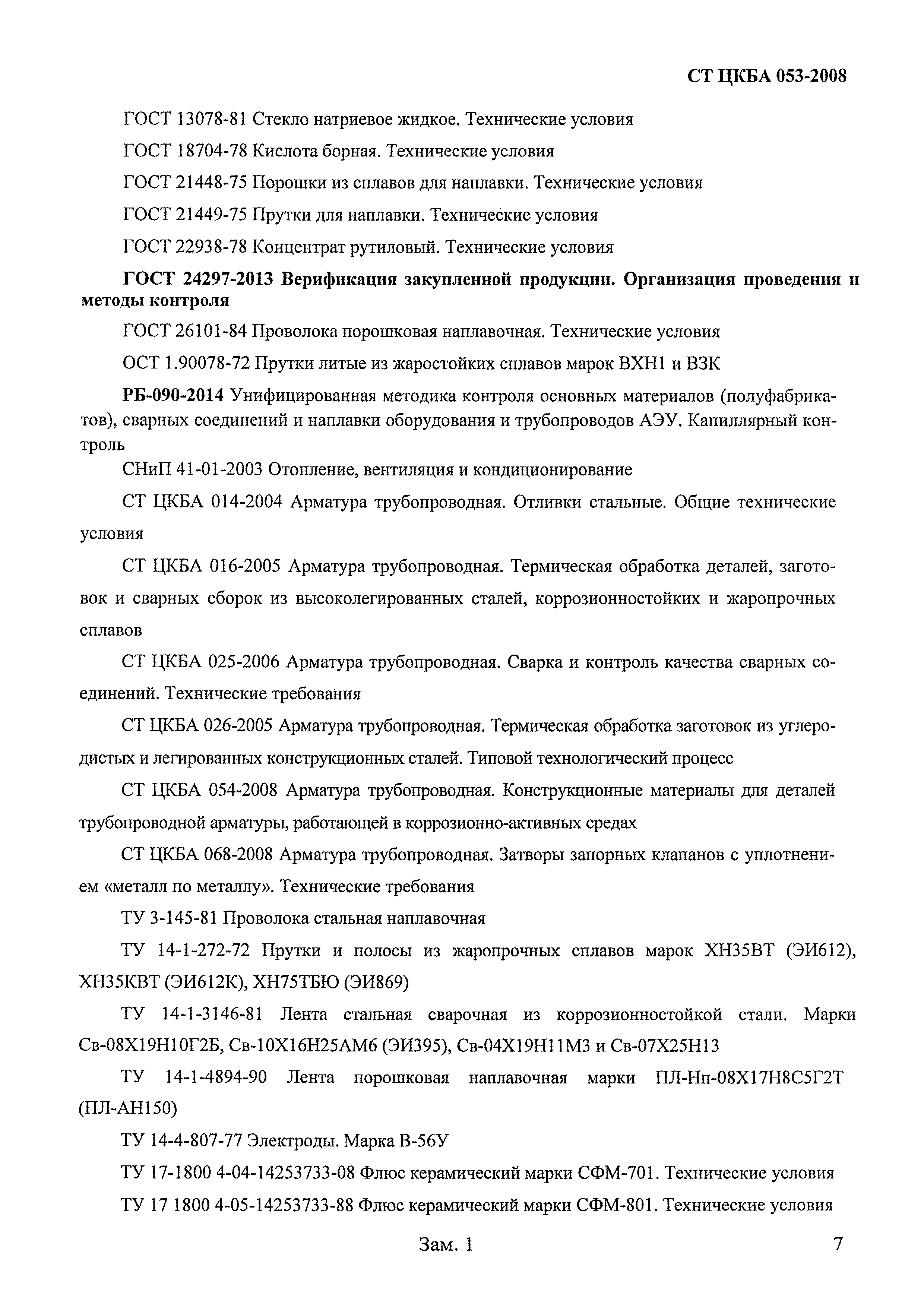

Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 12.0.004-90 «Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.3.009-76 «Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 13078-81 «Стекло натриевое жидкое. Технические условия» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 10052-75 «Электроды покрытые металлические для ручной дуговой сварки высоколегированных сталей с особыми свойствами. Типы» СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» ГОСТ 10051-75 «Электроды покрытые металлические для ручной дуговой наплавки поверхностных слоев с особыми свойствами. Типы» ГОСТ 18704-78 «Кислота борная. Технические условия» ГОСТ 21448-75 «Порошки из сплавов для наплавки. Технические условия» ГОСТ 21449-75 «Прутки для наплавки. Технические условия» ГОСТ 2169-69 «Кремний технический. Технические условия» ГОСТ 22938-78 «Концентрат рутиловый. Технические условия» ГОСТ 26101-84 «Проволока порошковая наплавочная. Технические условия» ГОСТ 4421-73 «Концентрат плавиковошпатовый для сварочных материалов. Технические условия» ГОСТ 8429-77 «Бура. Технические условия» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» СТ ЦКБА 025-2006 «Арматура трубопроводная. Сварка и контроль качества сварных соединений. Технические требования» СТ ЦКБА 026-2005 «Арматура трубопроводная. Термическая обработка заготовок из углеродистых и легированных конструкционных сталей. Типовой технологический процесс» СТ ЦКБА 068-2008 «Арматура трубопроводная. Затворы запорных клапанов с уплотнением "металл по металлу". Технические требования» СТ ЦКБА 054-2008 «Арматура трубопроводная. Конструкционные материалы для деталей трубопроводной арматуры, работающей в коррозионно-активных средах. Технические требования» СТ ЦКБА 016-2005 «Арматура трубопроводная. Термическая обработка деталей, заготовок и сварных сборок из высоколегированных сталей, коррозионностойких и жаропрочных сплавов» РД РТМ 26-07-246-80 «Проектирование, изготовление и правила контроля сварных соединений стальной трубопроводной арматуры» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ОСТ 26-07-2028-81 «Наплавка уплотнительных поверхностей трубопроводной арматуры электродами типа Э-20Х13. Технические требования» РД 26-07-264-86 «Антикоррозионная наплавка уплотнительных поверхностей трубопроводной арматуры» ОСТ 26-07-2054-83 «Арматура трубопроводная. Наплавка уплотнительных поверхностей деталей электродами марки УОНИ-13/Н1-БК. Технические требования» СТ ЦКБА 014-2004 «Арматура трубопроводная. Отливки стальные. Общие технические условия» РД РТМ 26-07-233-79 «Наплавка уплотнительных поверхностей деталей трубопроводной арматуры материалом типа 06Х20Н10МЭДЗС4» РД РТМ 26-07-241-79 «Наплавка уплотнительных поверхностей деталей трубопроводной арматуры монельметаллом» ПТЭ «Правила технической эксплуатации электроустановок потребителей» ГОСТ 24297-2013 «Верификация закупленной продукции. Организация проведения и методы контроля» РБ 090-14 «Руководство по безопасности при использовании атомной энергии "Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Капиллярный контроль"» ПБ 10-382-00 «Правила устройства и безопасной эксплуатации грузоподъемных кранов»

Текстовое изменение № 1 от 01.08.2014
