Скачать СТ ЦКБА 115-2015 Арматура трубопроводная. Краны шаровые. Методика силового расчета

Дата актуализации: 10.08.2017

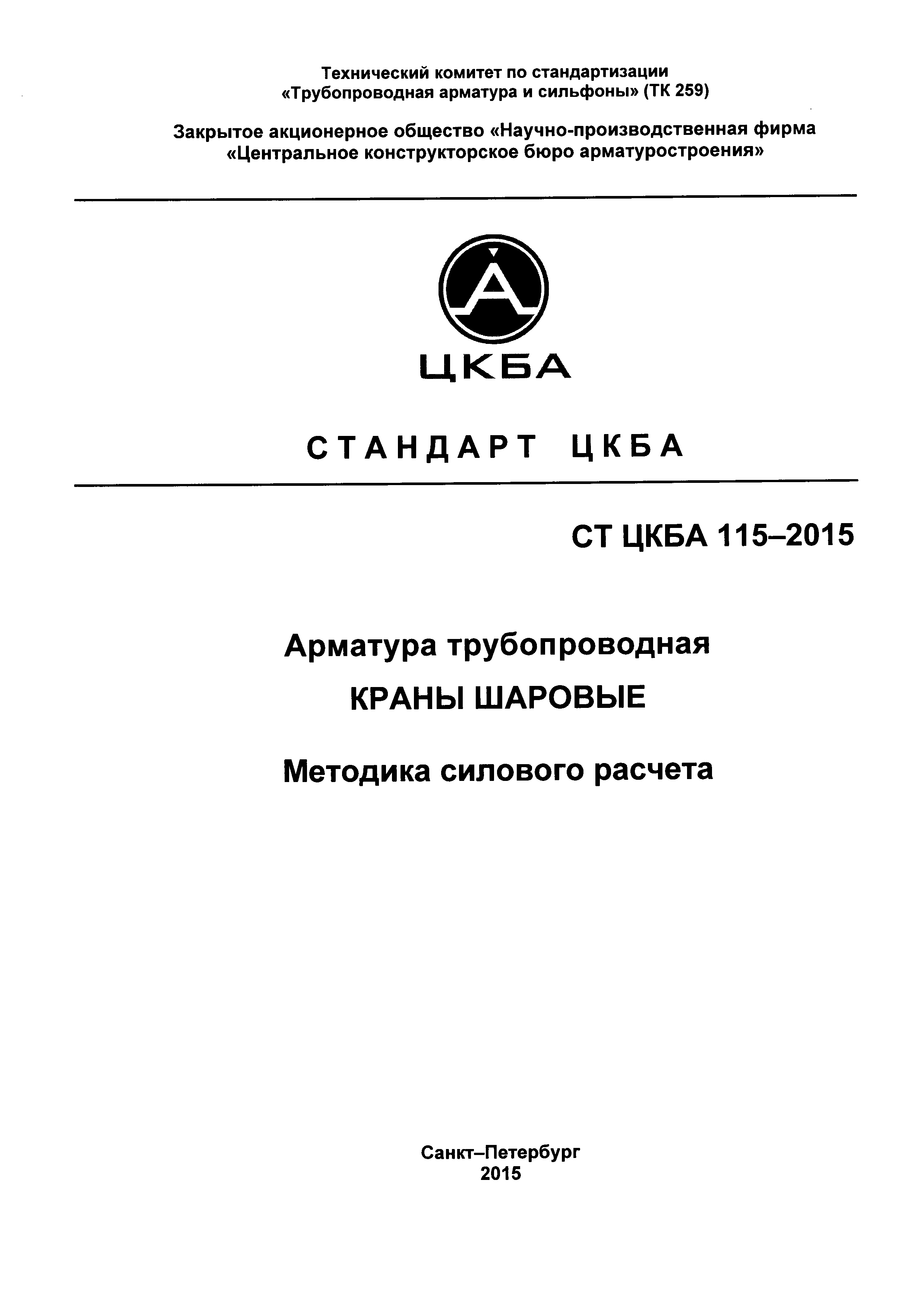

СТ ЦКБА 115-2015

Арматура трубопроводная. Краны шаровые. Методика силового расчета

Обозначение:	СТ ЦКБА 115-2015
Обозначение англ:	115-2015
Статус:	введен впервые
Название рус.:	Арматура трубопроводная. Краны шаровые. Методика силового расчета
Дата добавления в базу:	12.02.2016
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015
Область применения:	Стандарт распространяется на краны шаровые, имеющие конструкцию с плавающей пробкой, или пробкой в опорах. Стандарт содержит методики расчета усилий и моментов, необходимых для обеспечения герметичности крана в затворе и для управления краном. Стандарт может применяться при разработке кранов шаровых для трубопроводов различного назначения.

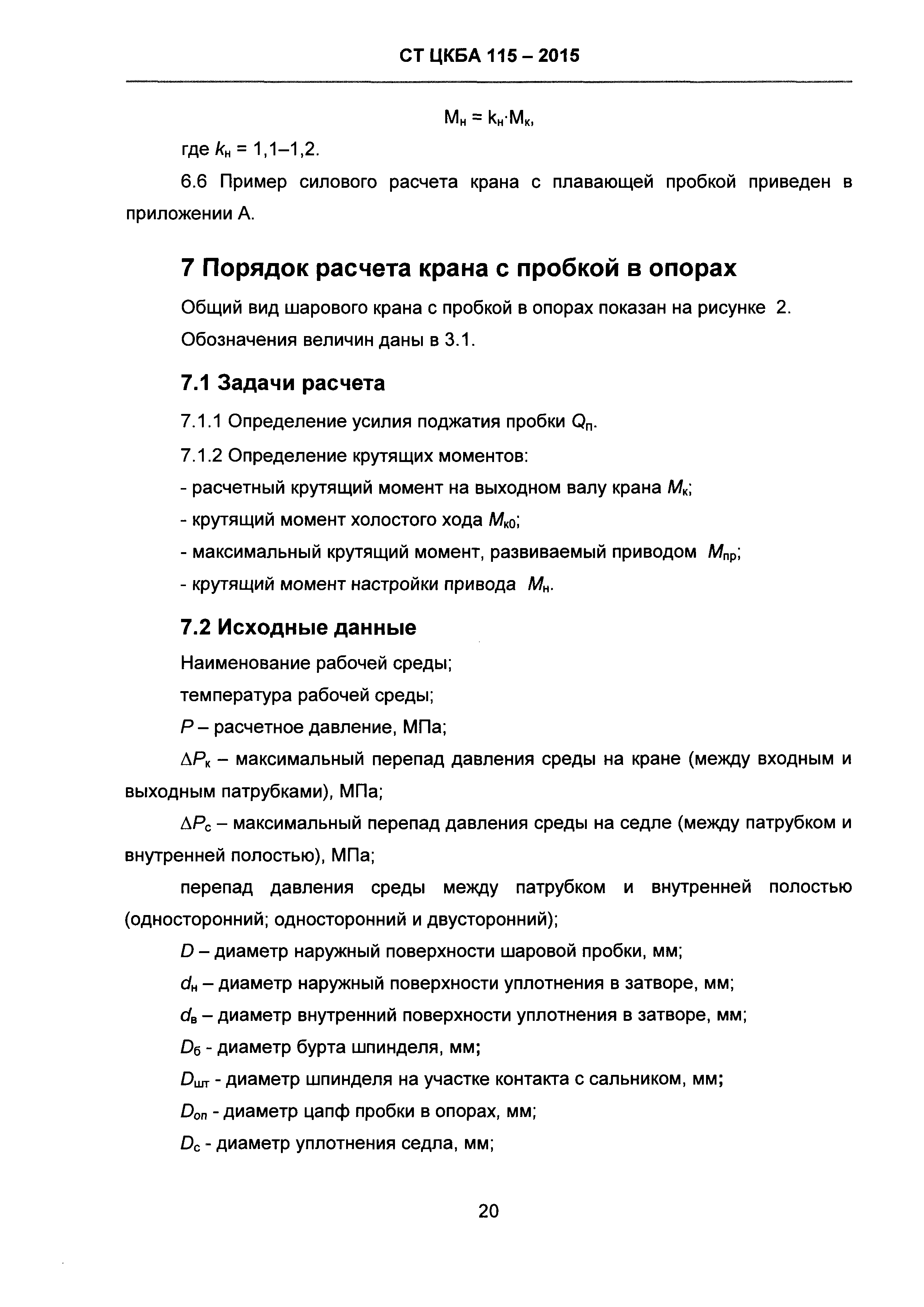

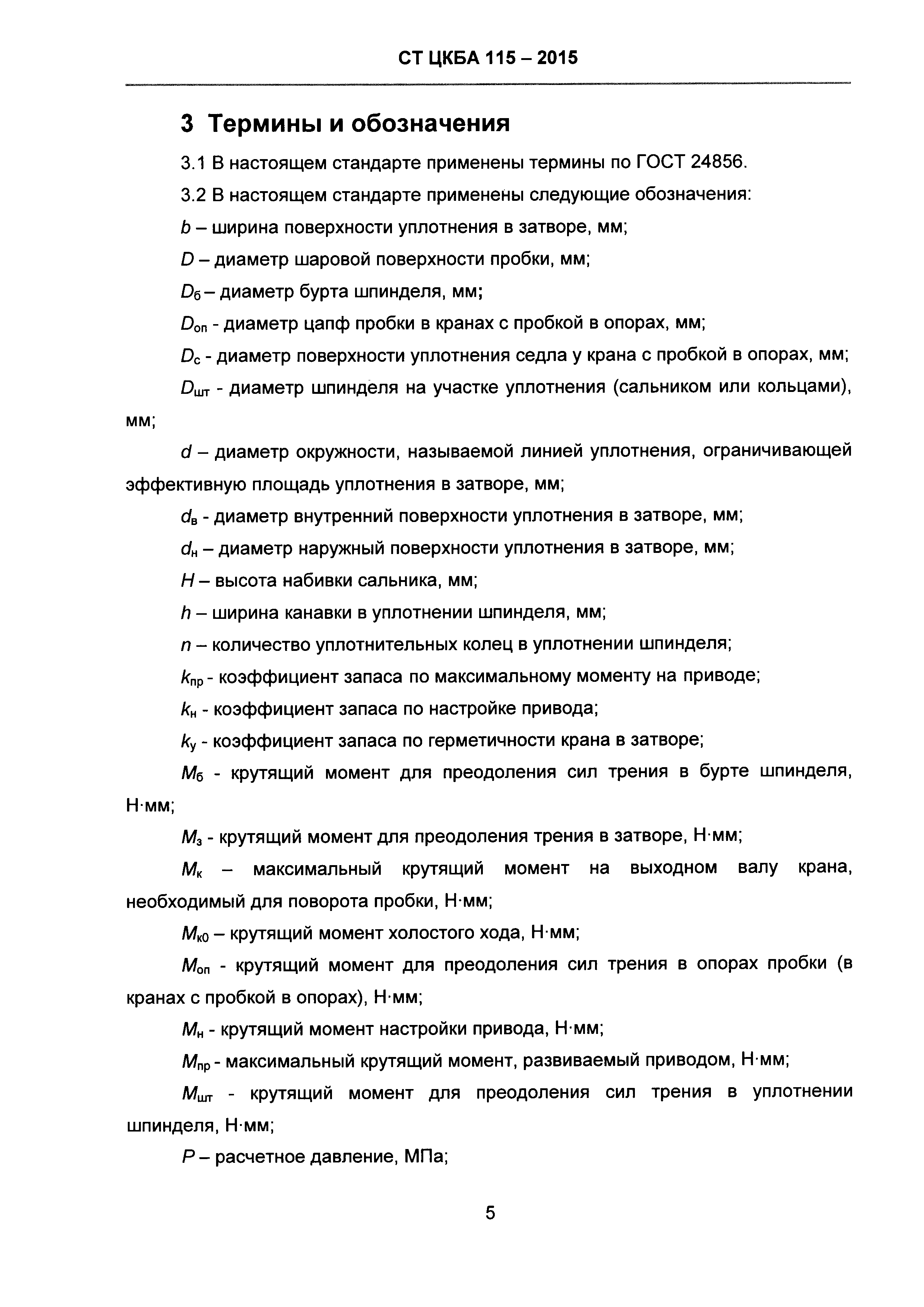

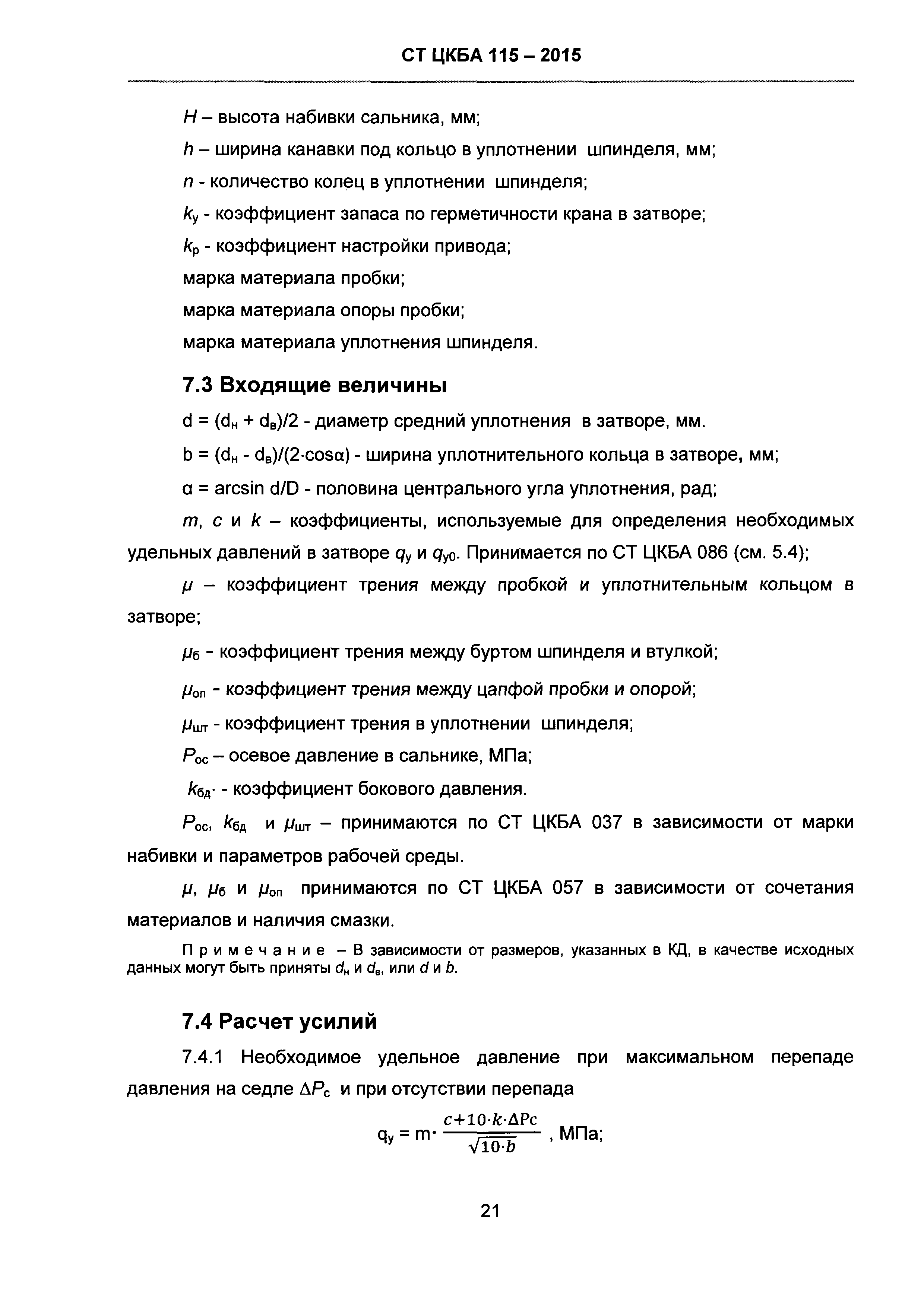

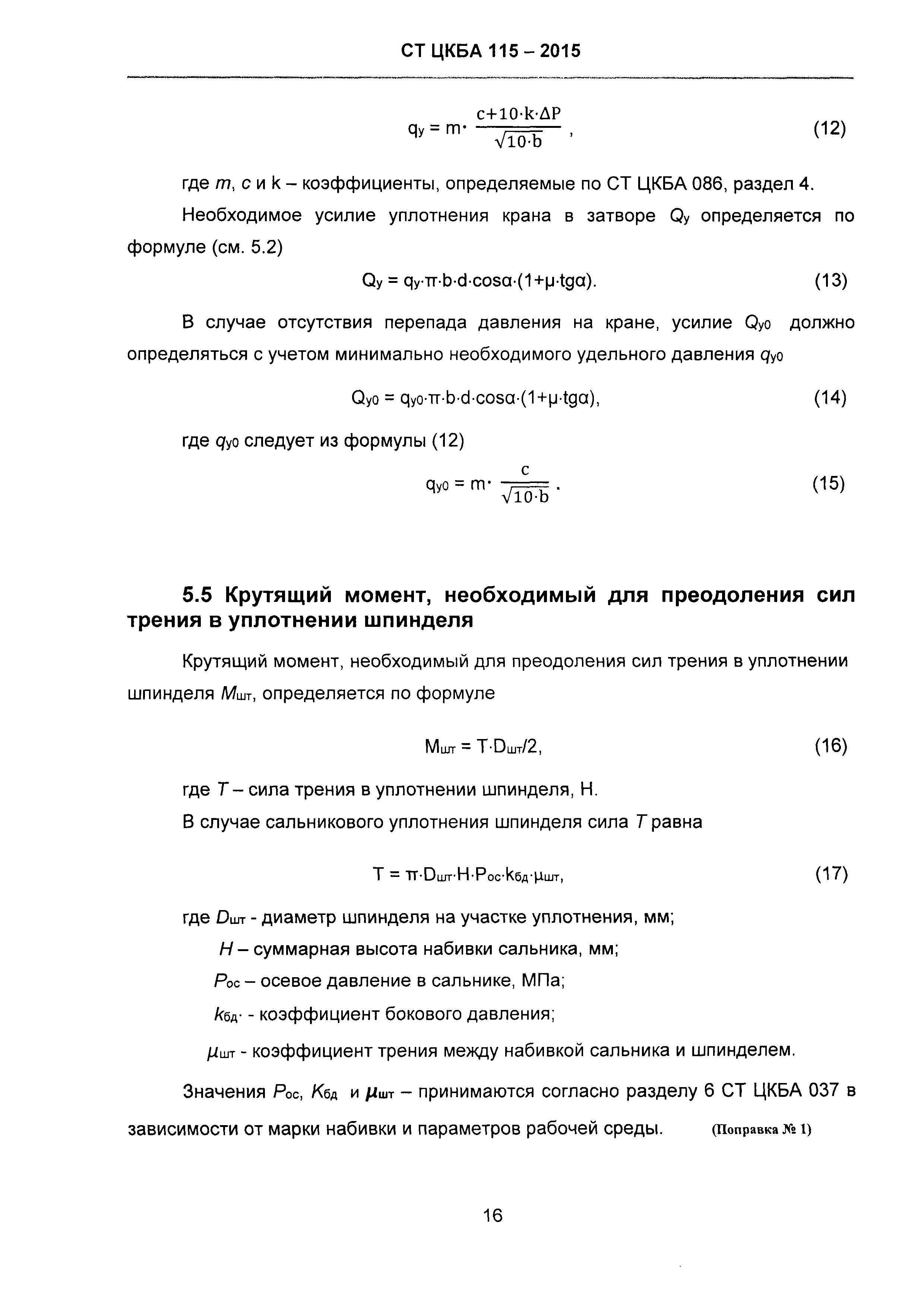

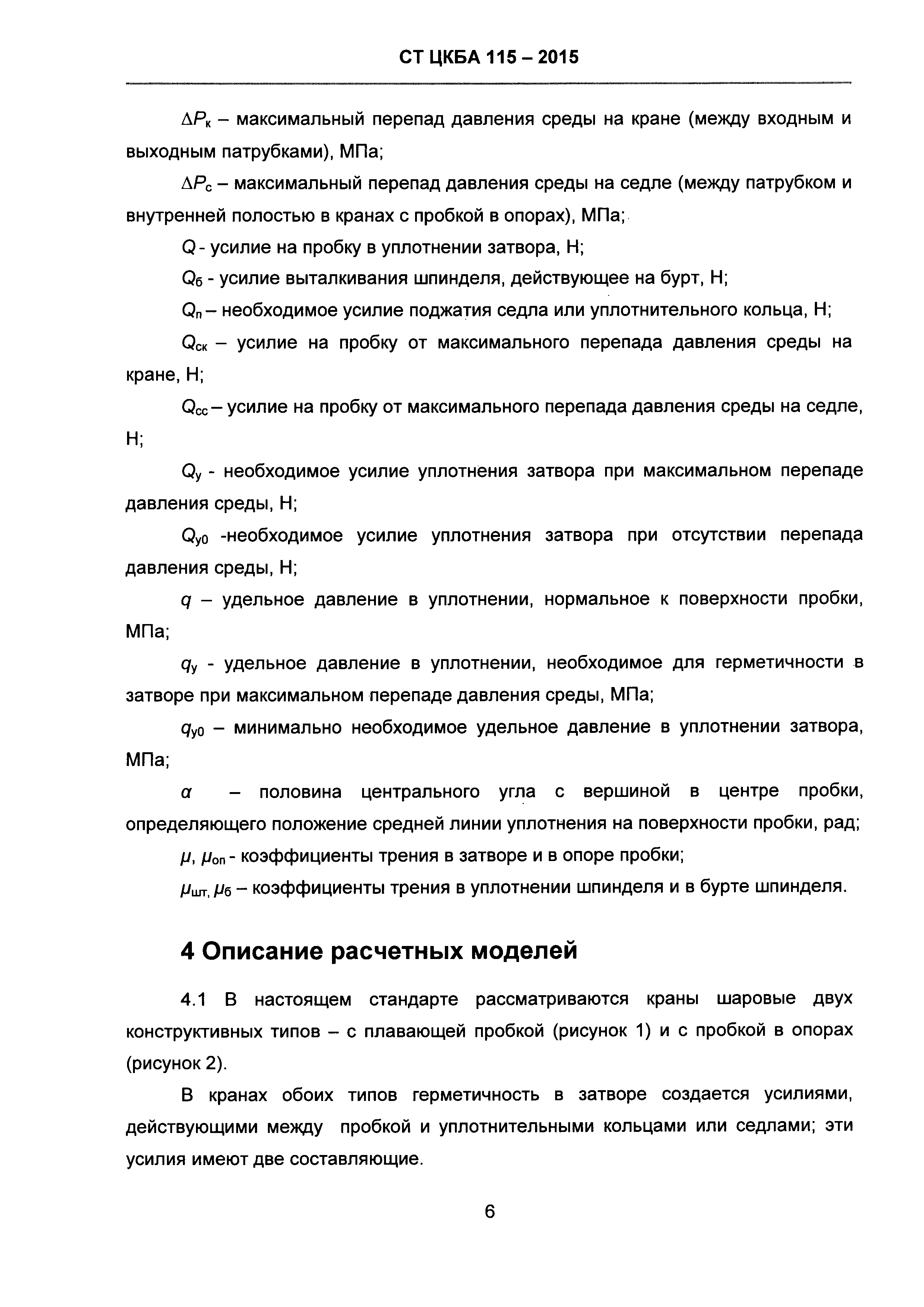

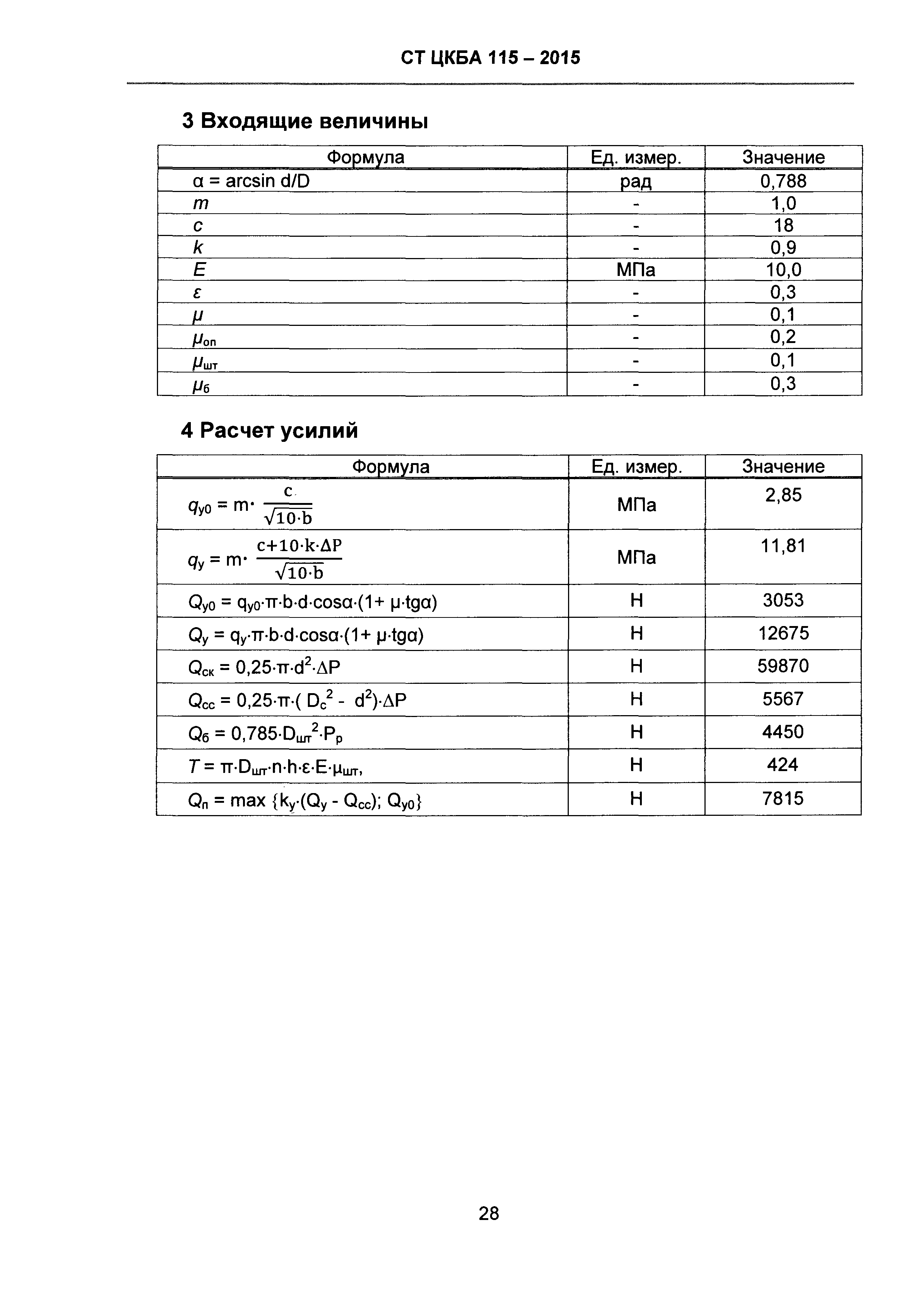

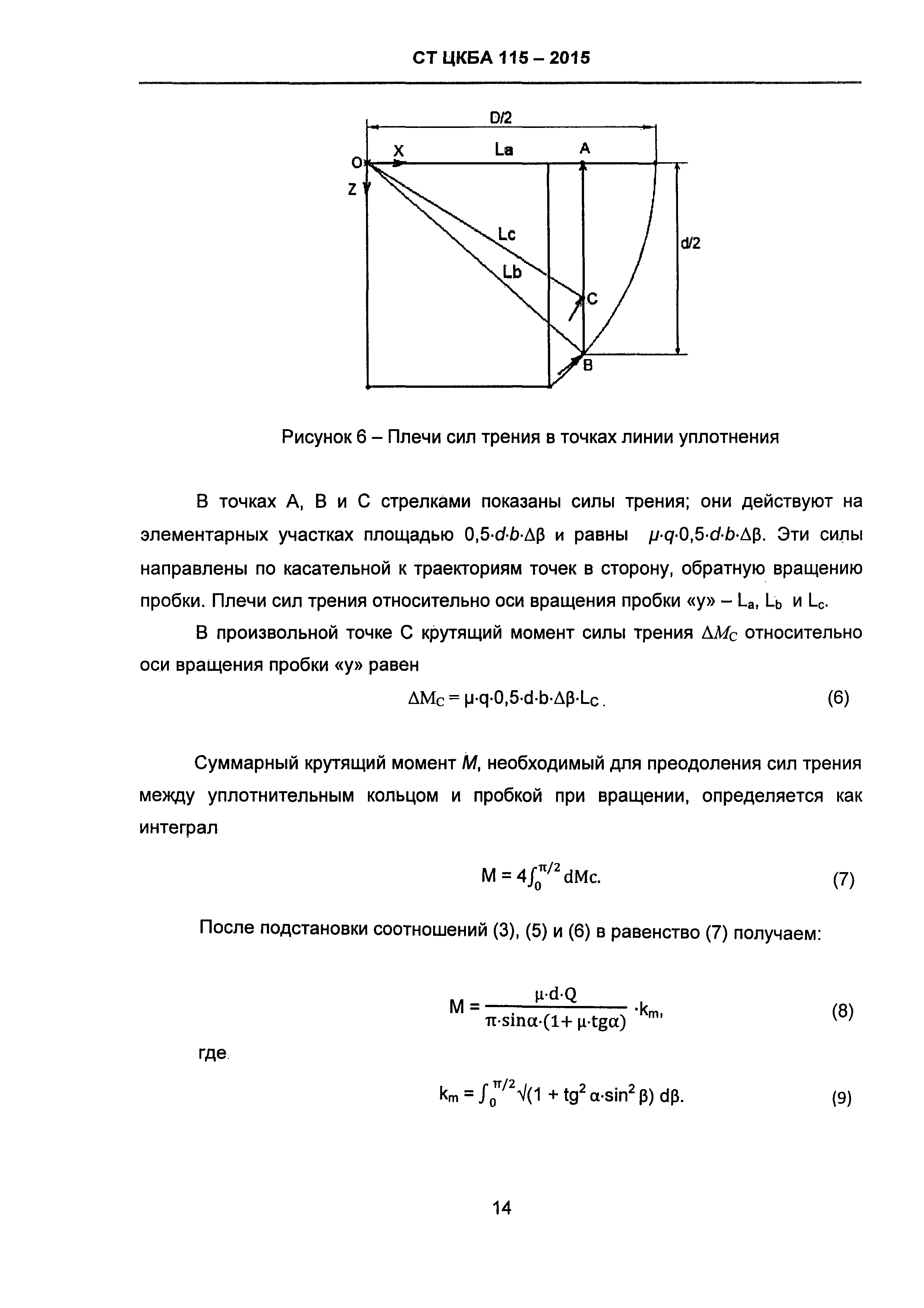

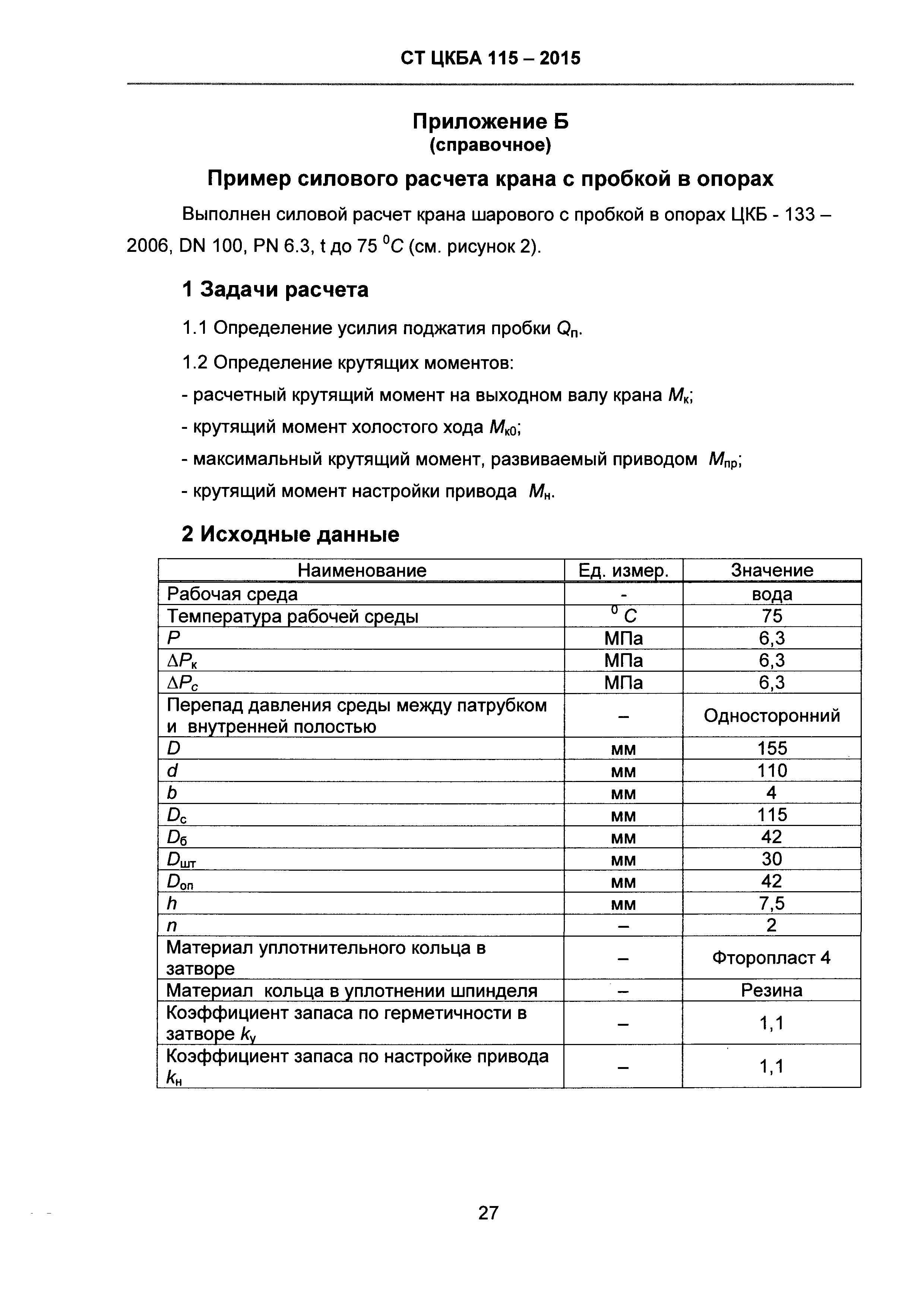

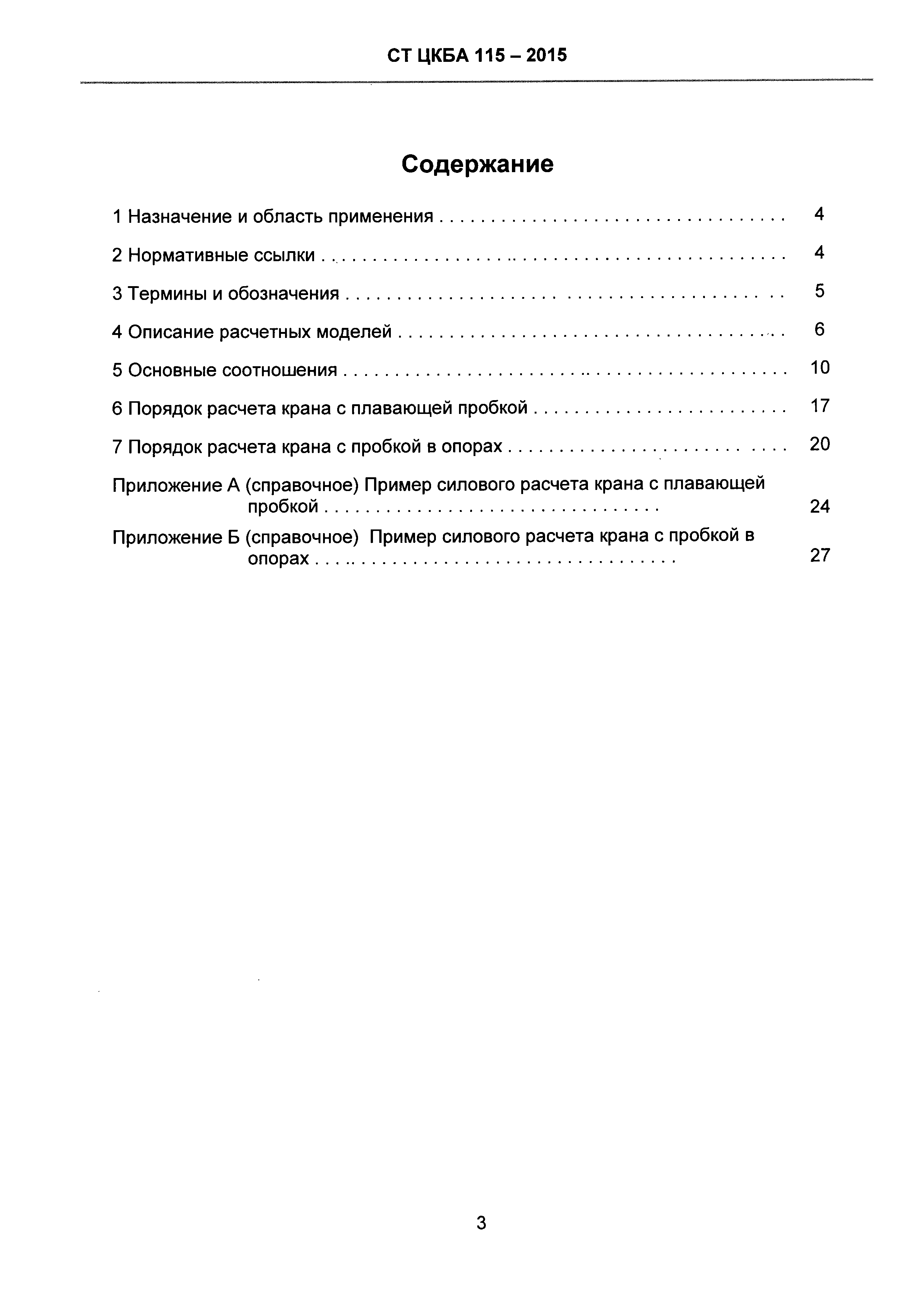

Оглавление:	1 Назначение и область применения 2 Нормативные ссылки 3 Термины и обозначения 4 Описание расчетных моделей 5 Основные соотношения 6 Порядок расчета крана с плавающей пробкой 7 Порядок расчета крана с пробкой в опорах Приложение А (справочное) Пример силового расчета крана с плавающей пробкой Приложение Б (справочное) Пример силового расчета крана с пробкой в опорах
Разработан:	ЗАО НПФ ЦКБА
Утверждён:	26.03.2015 ЗАО НПФ ЦКБА (18)
Принят:	ТК 259
Расположен в:	Техническая документация

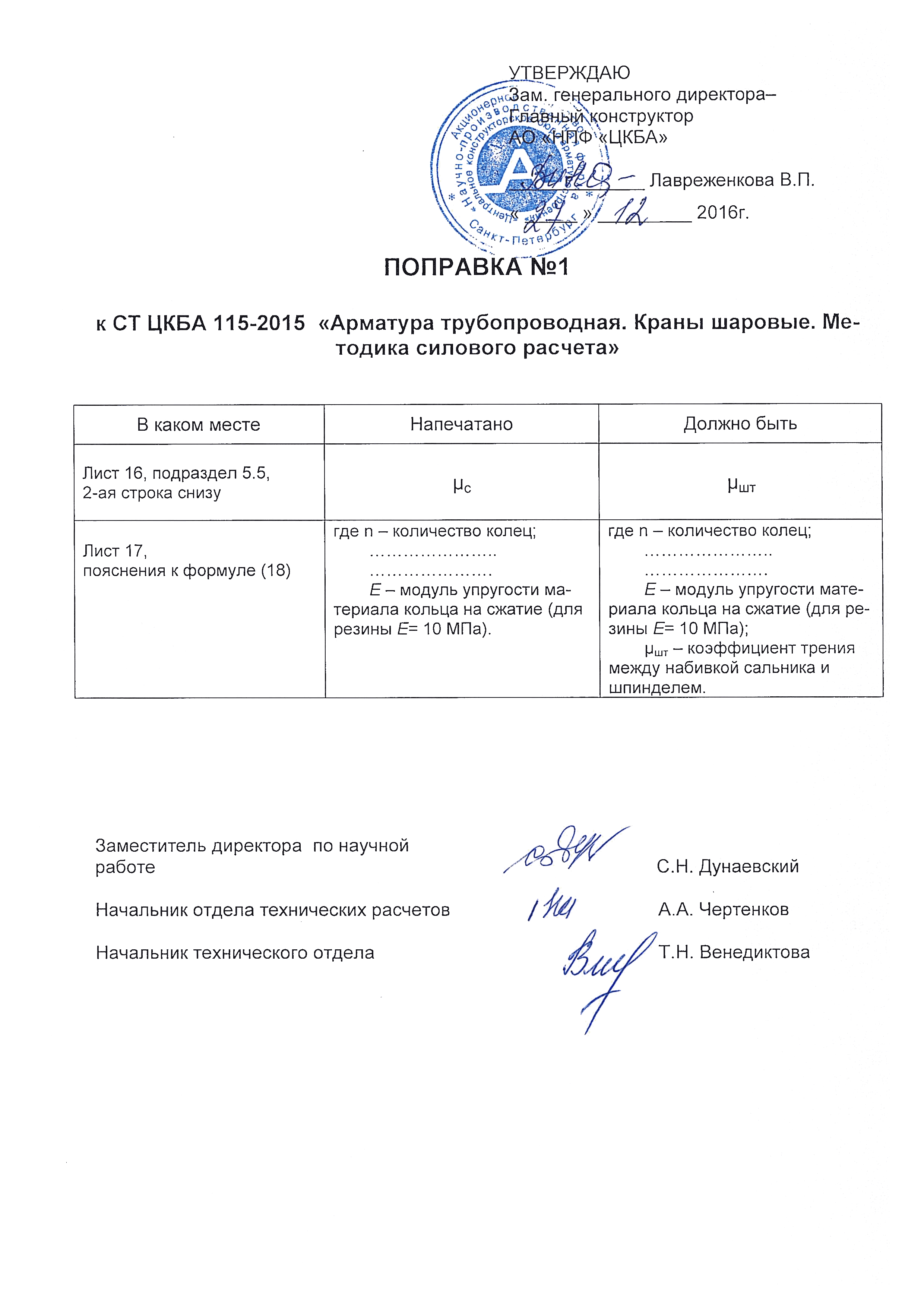

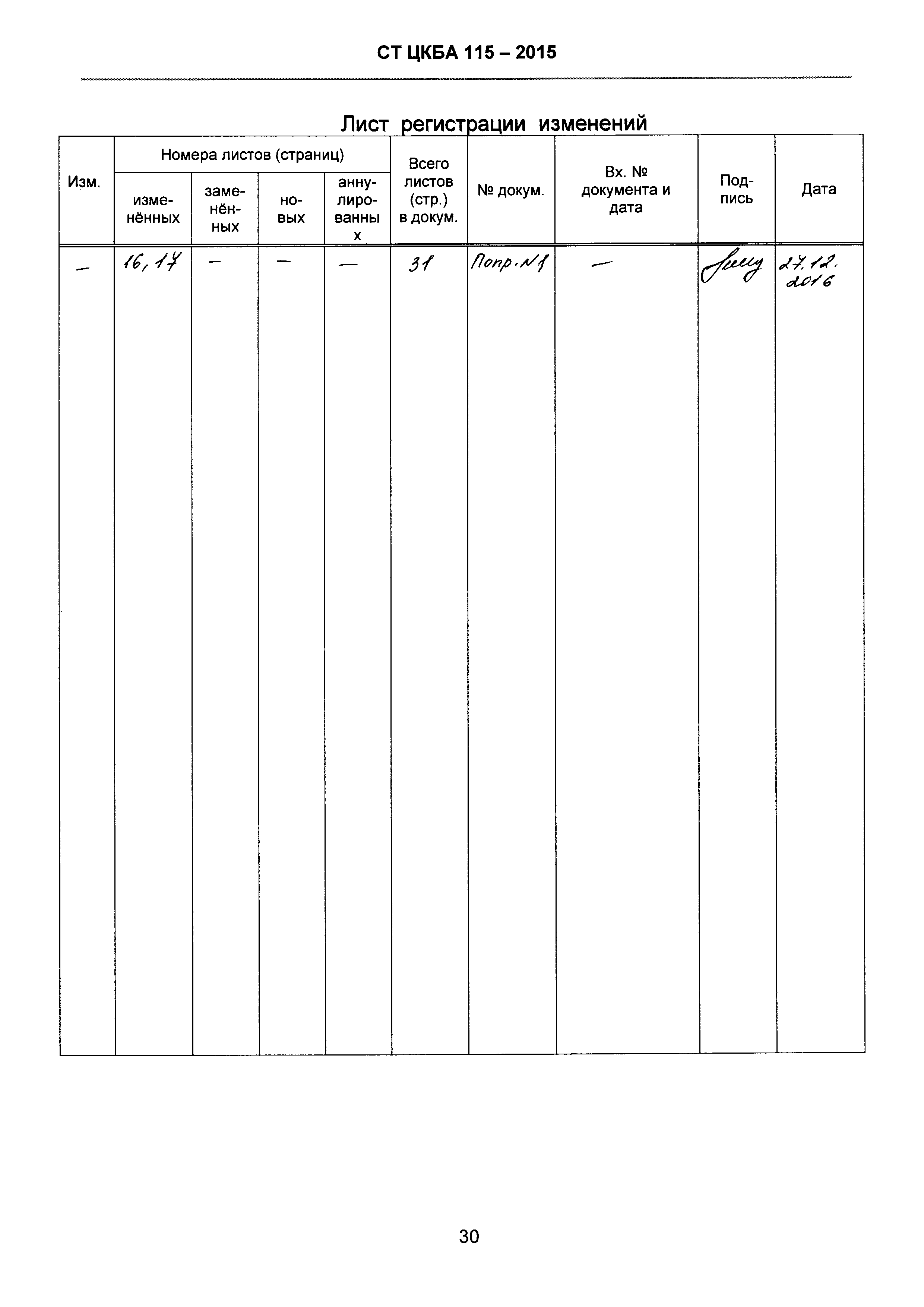

Список изменений:	поправка от 27.12.2016
Заменяет собой:	ОСТ 26-07-820-88 «Арматура трубопроводная. Методические указания по составлению программы и методики испытаний на надежность»
Нормативные ссылки:	СТ ЦКБА 037-2006 «Арматура трубопроводная. Узлы сальниковые. Конструкция, основные размеры и технические требования» СТ ЦКБА 057-2008 «Арматура трубопроводная. Коэффициенты трения в узлах арматуры» СТ ЦКБА 072-2009 «Арматура трубопроводная. Крутящие моменты и размеры маховиков и рукояток» СТ ЦКБА 086-2010 «Арматура трубопроводная. Технические данные и характеристики для силовых расчетов арматуры» ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения»

Текстовое изменение поправка от 27.12.2016
