СТ ЦКБА 086-2010

Арматура трубопроводная. Технические данные и характеристики для силовых расчетов арматуры

Обозначение:	СТ ЦКБА 086-2010
Обозначение англ:	086-2010
Статус:	действует
Название рус.:	Арматура трубопроводная. Технические данные и характеристики для силовых расчетов арматуры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.2010
Область применения:	Стандарт распространяется на запорную арматуру, предназначенную для перекрытия потока рабочей среды с определенной герметичностью, и устанавливает технические данные и характеристики для силовых расчетов арматуры.

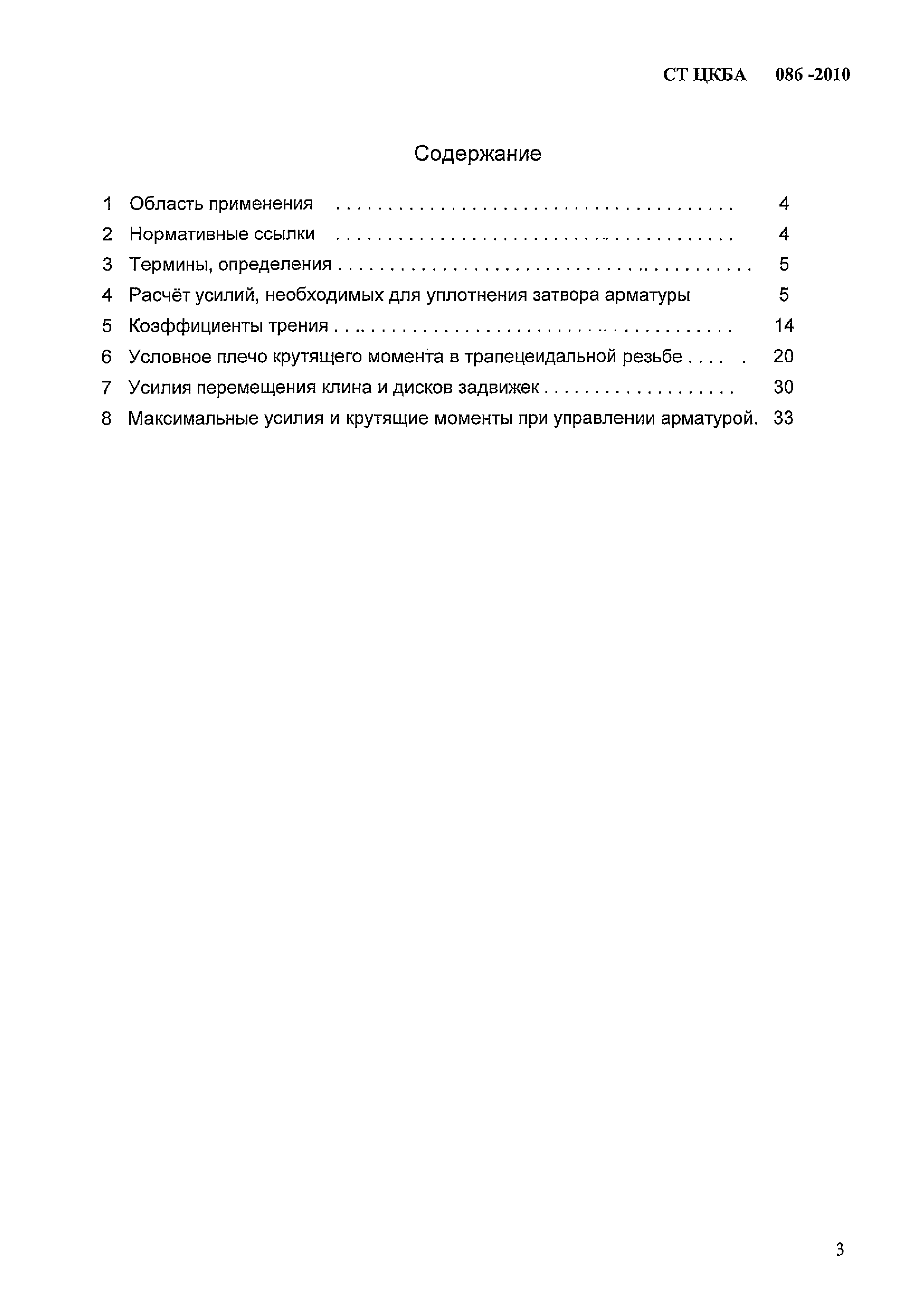

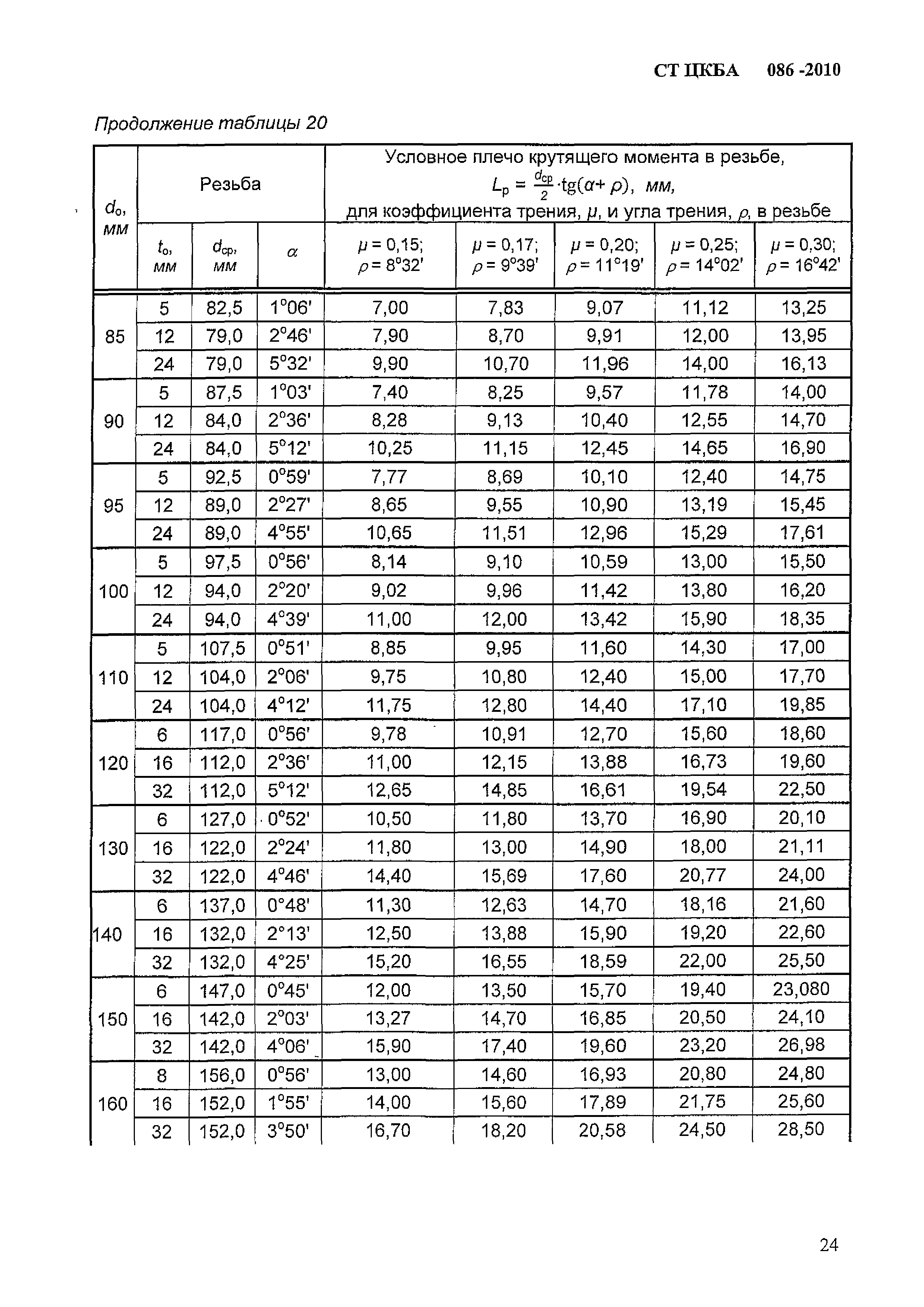

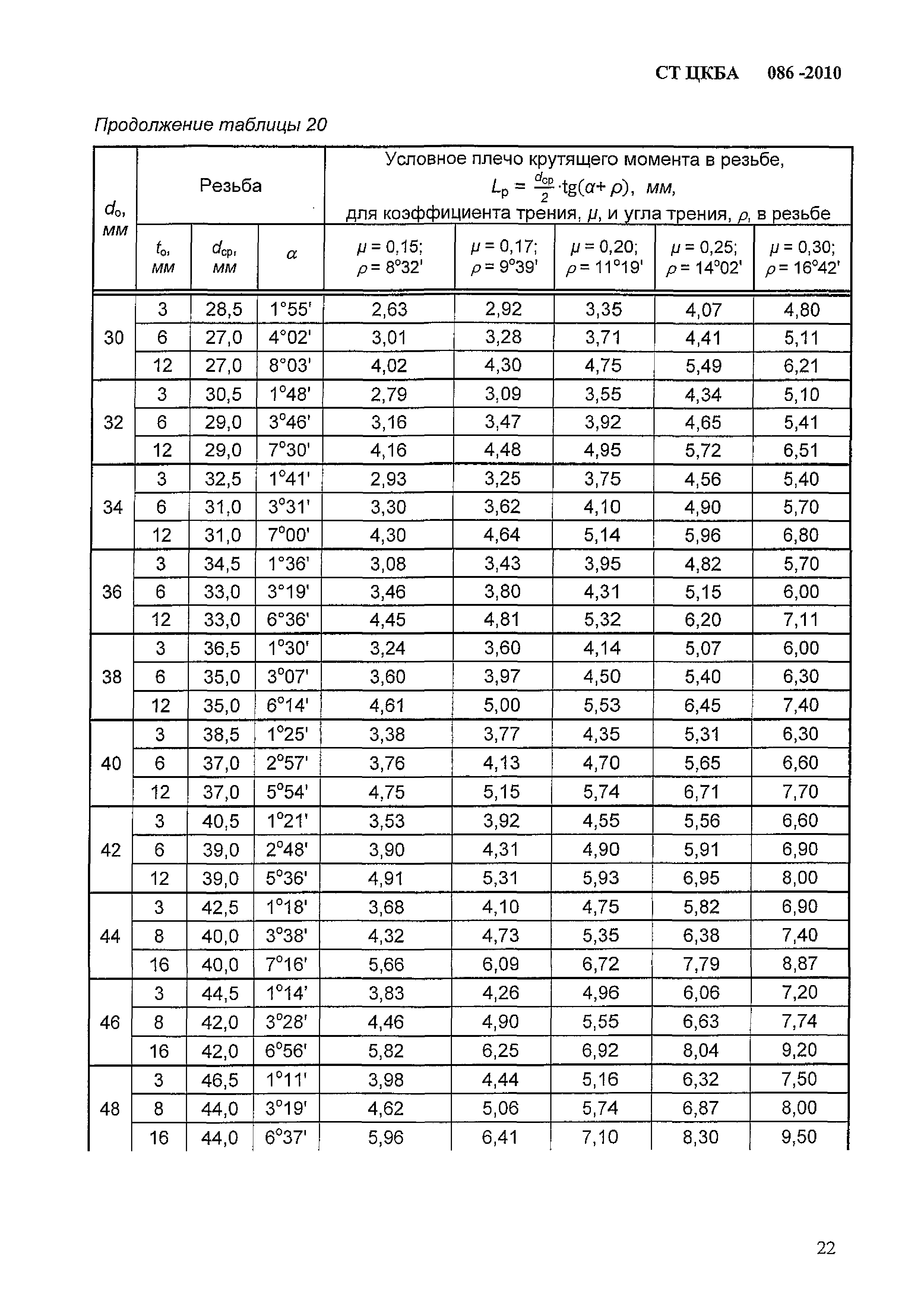

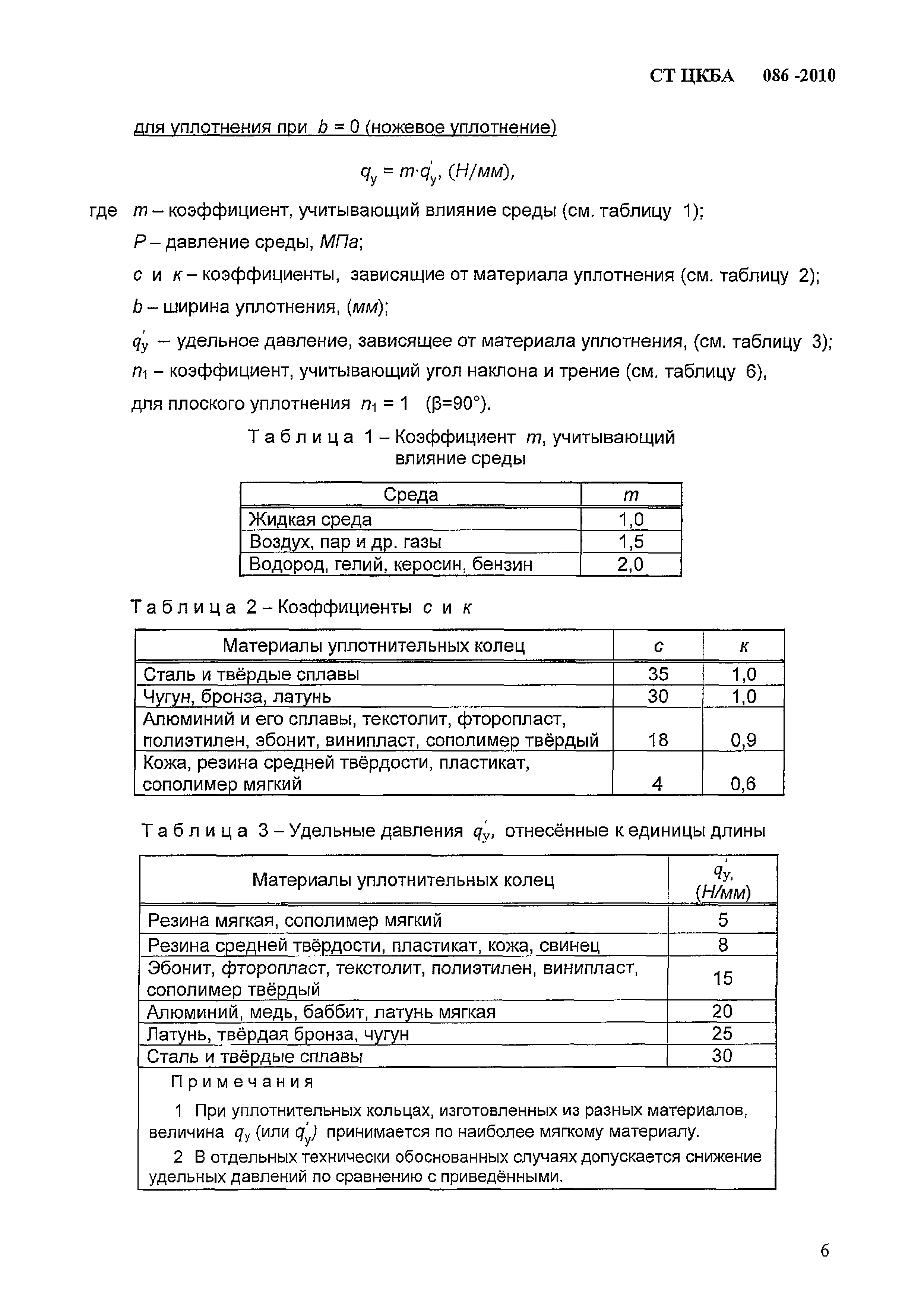

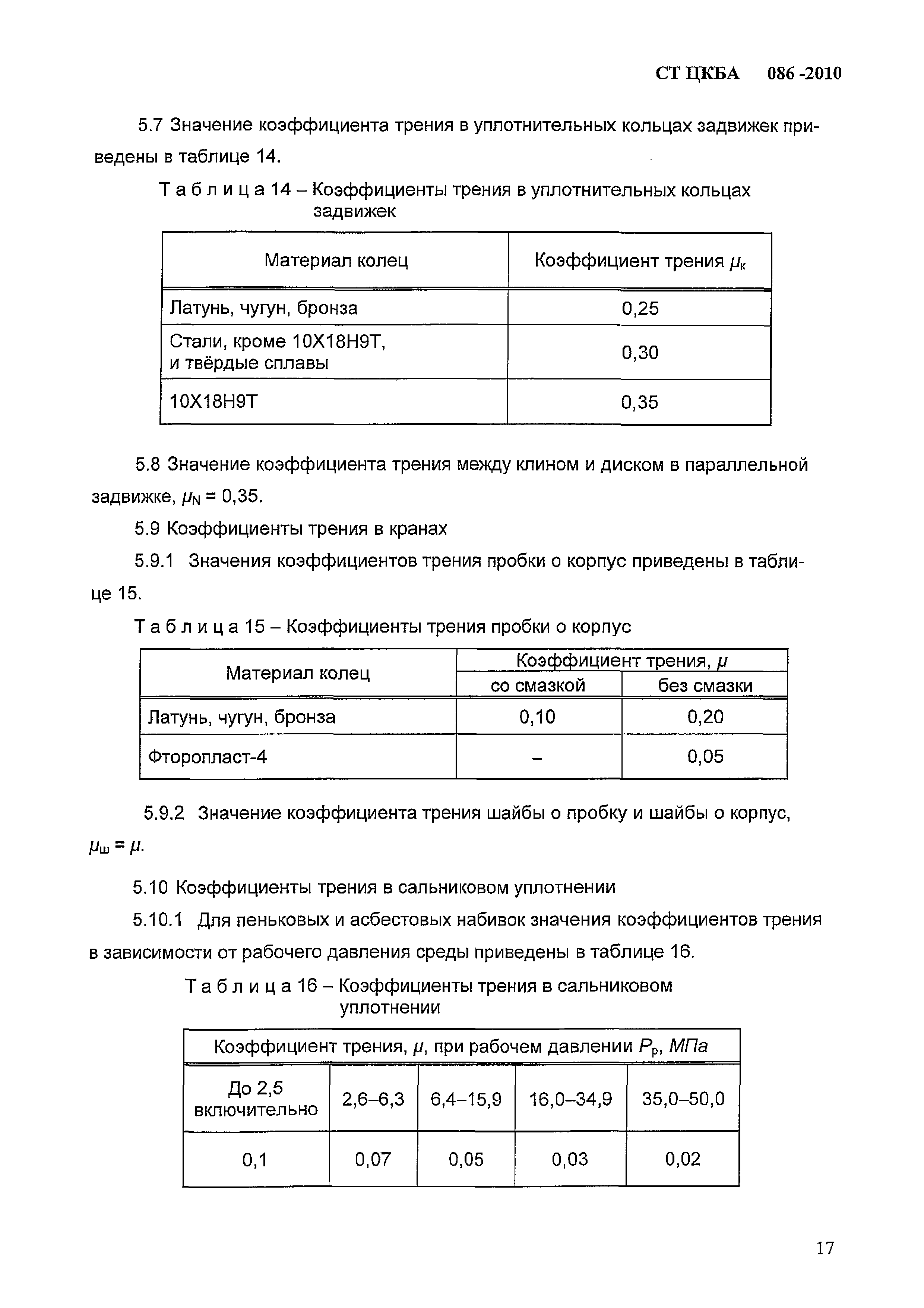

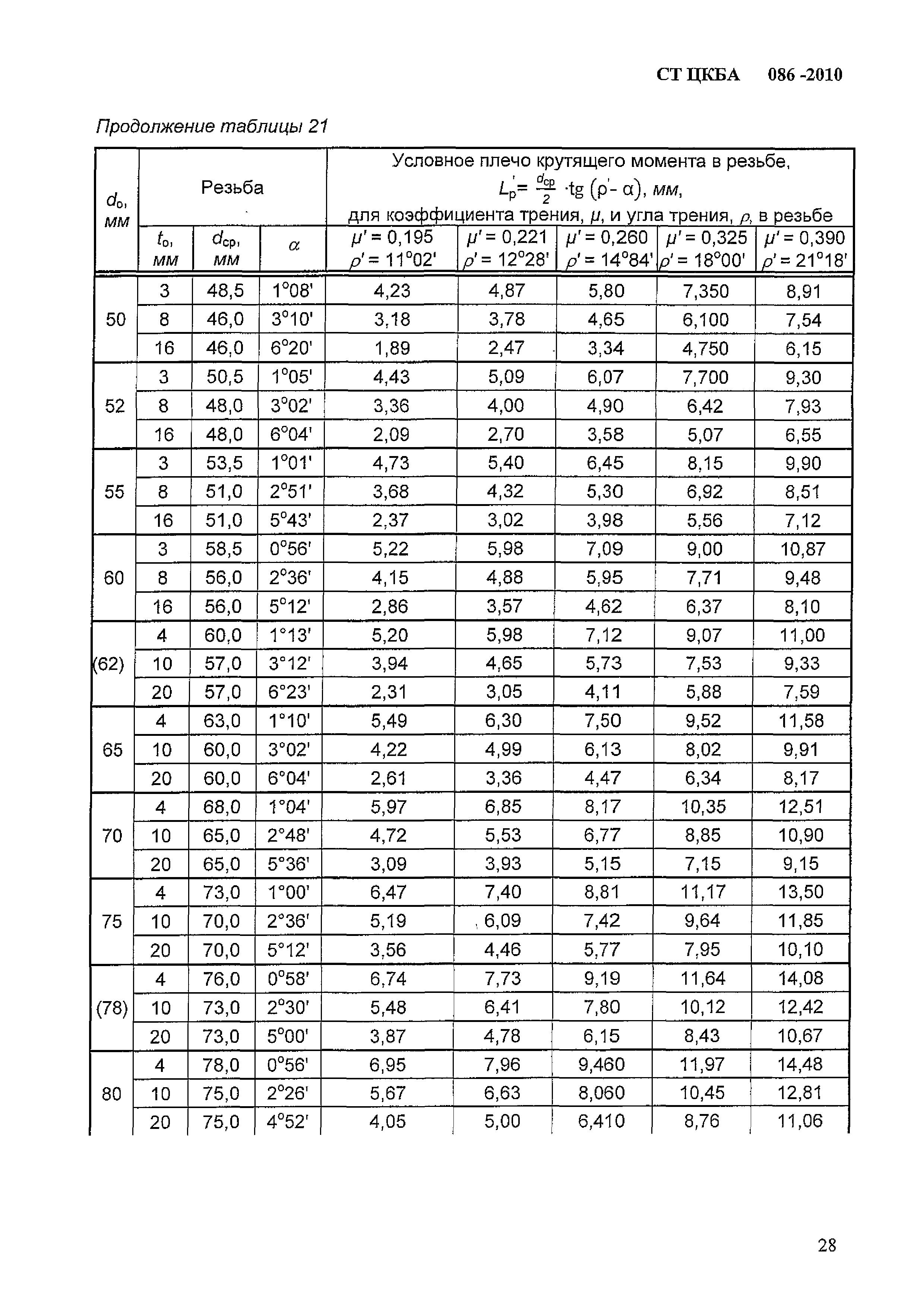

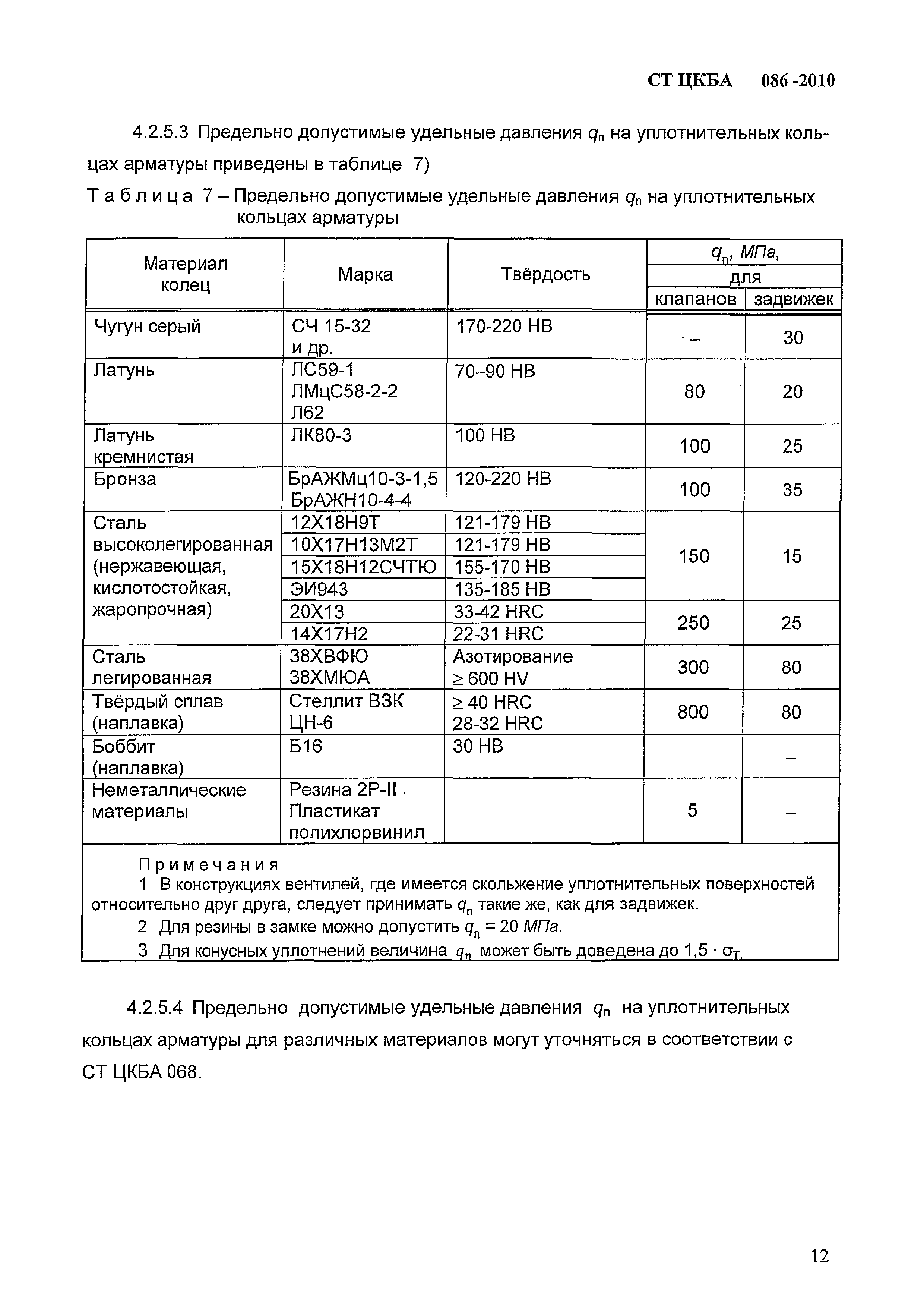

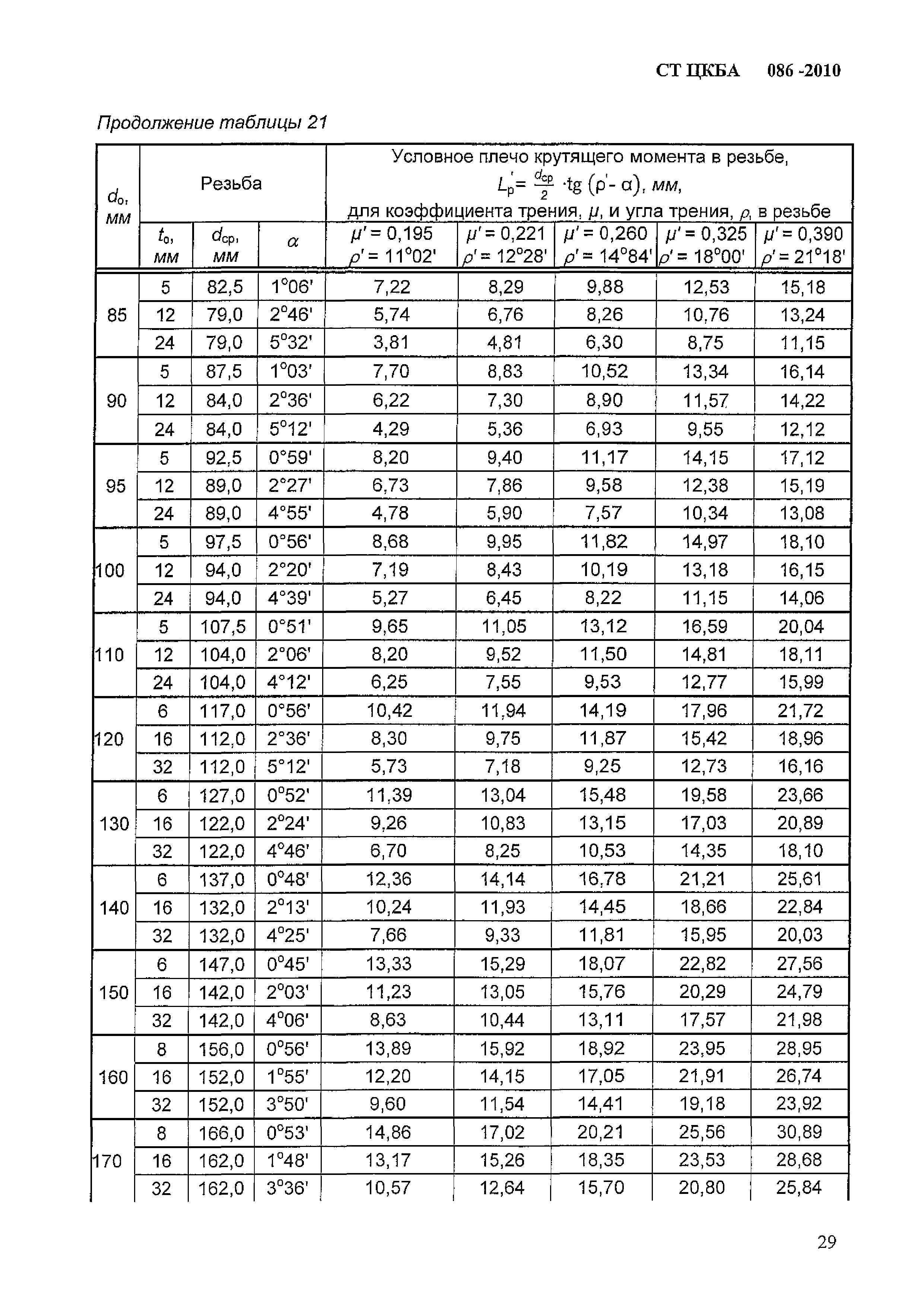

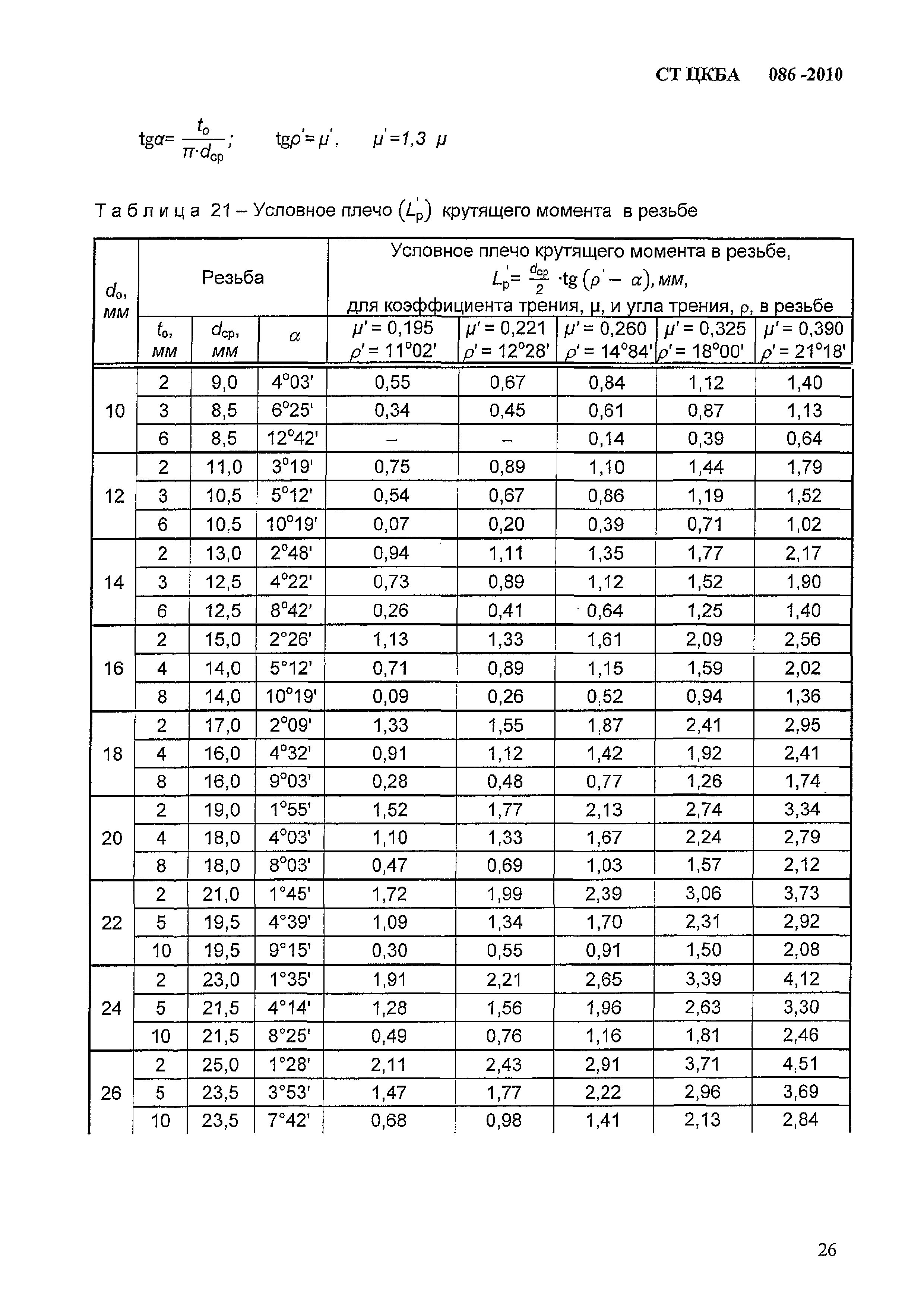

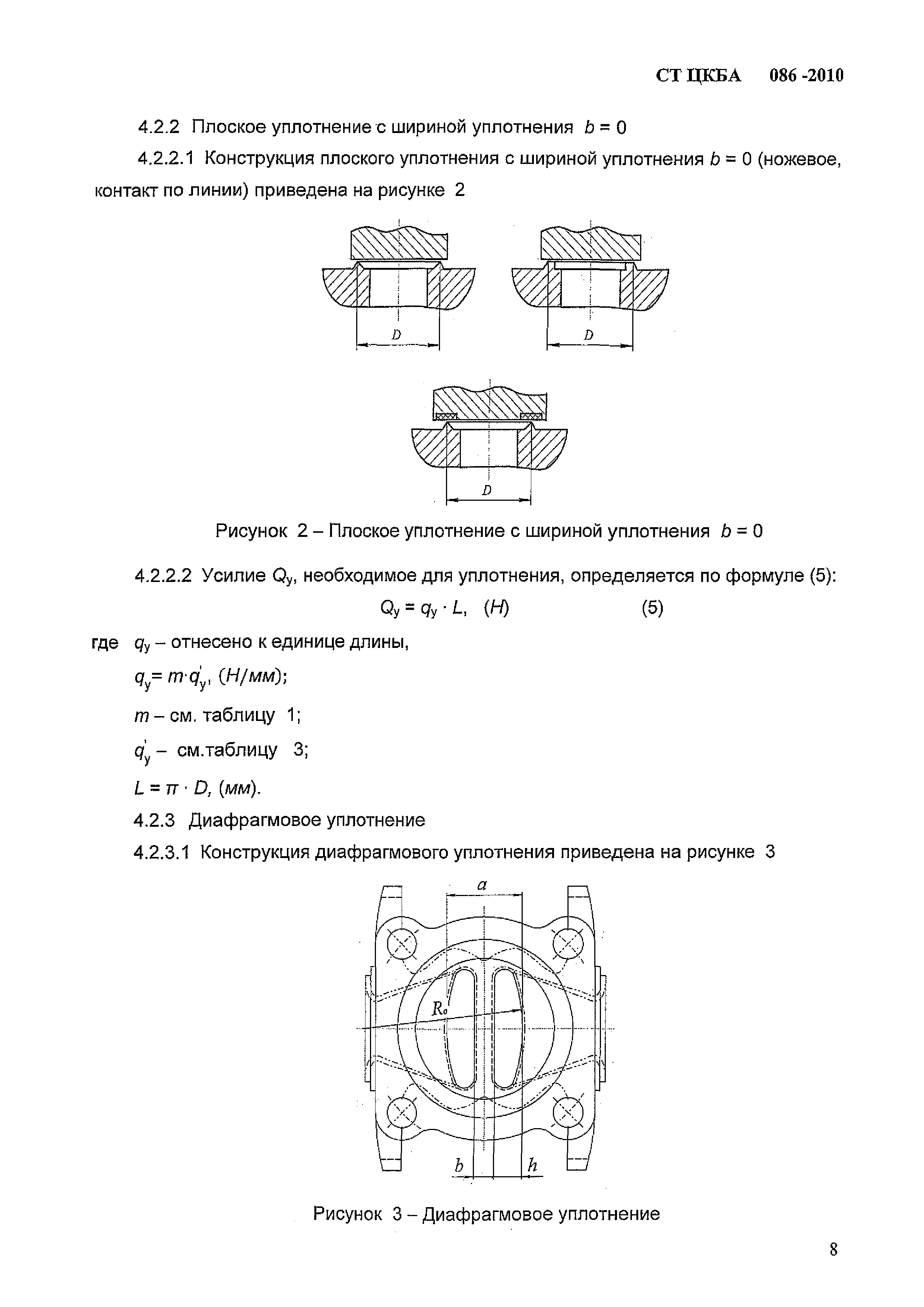

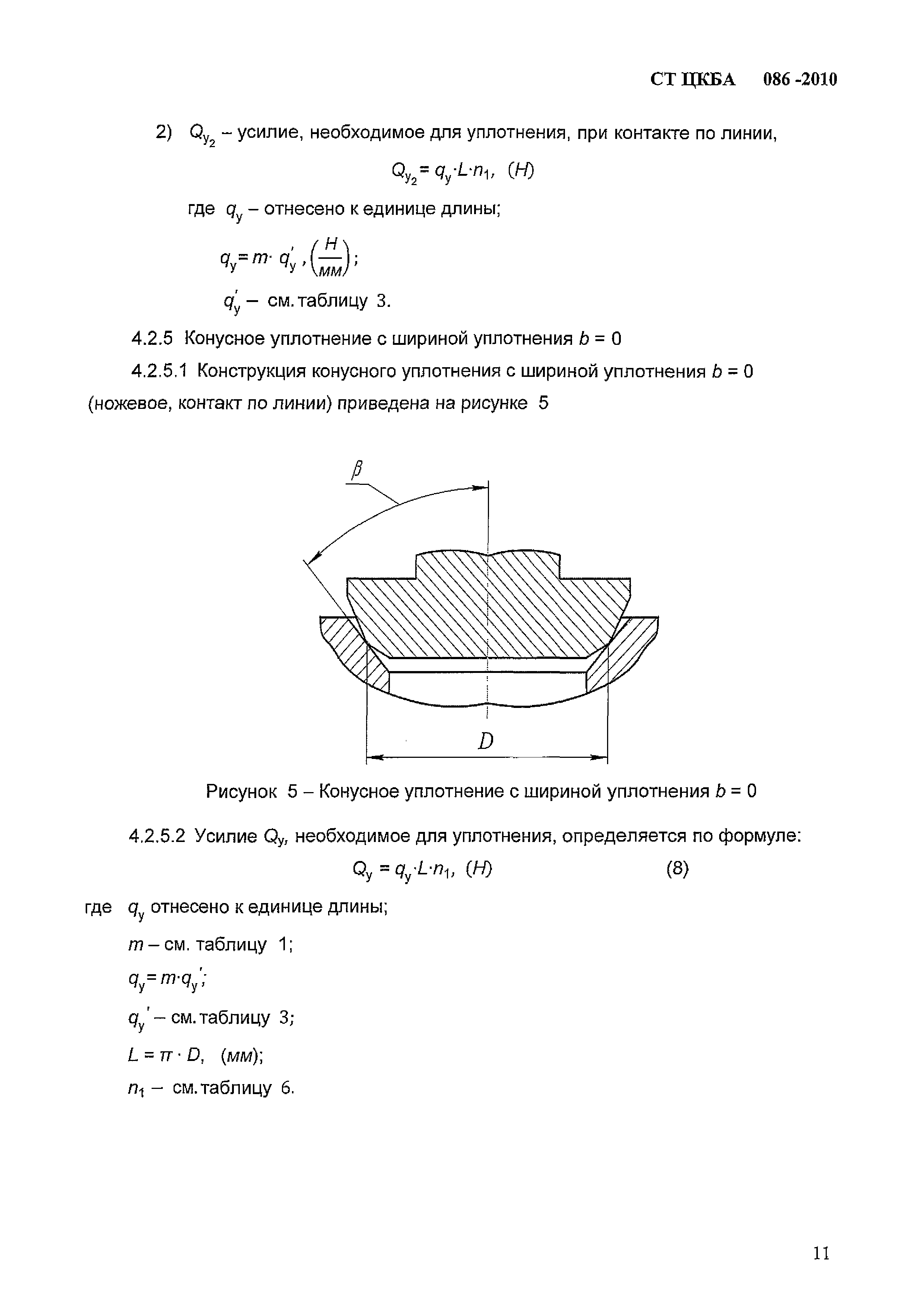

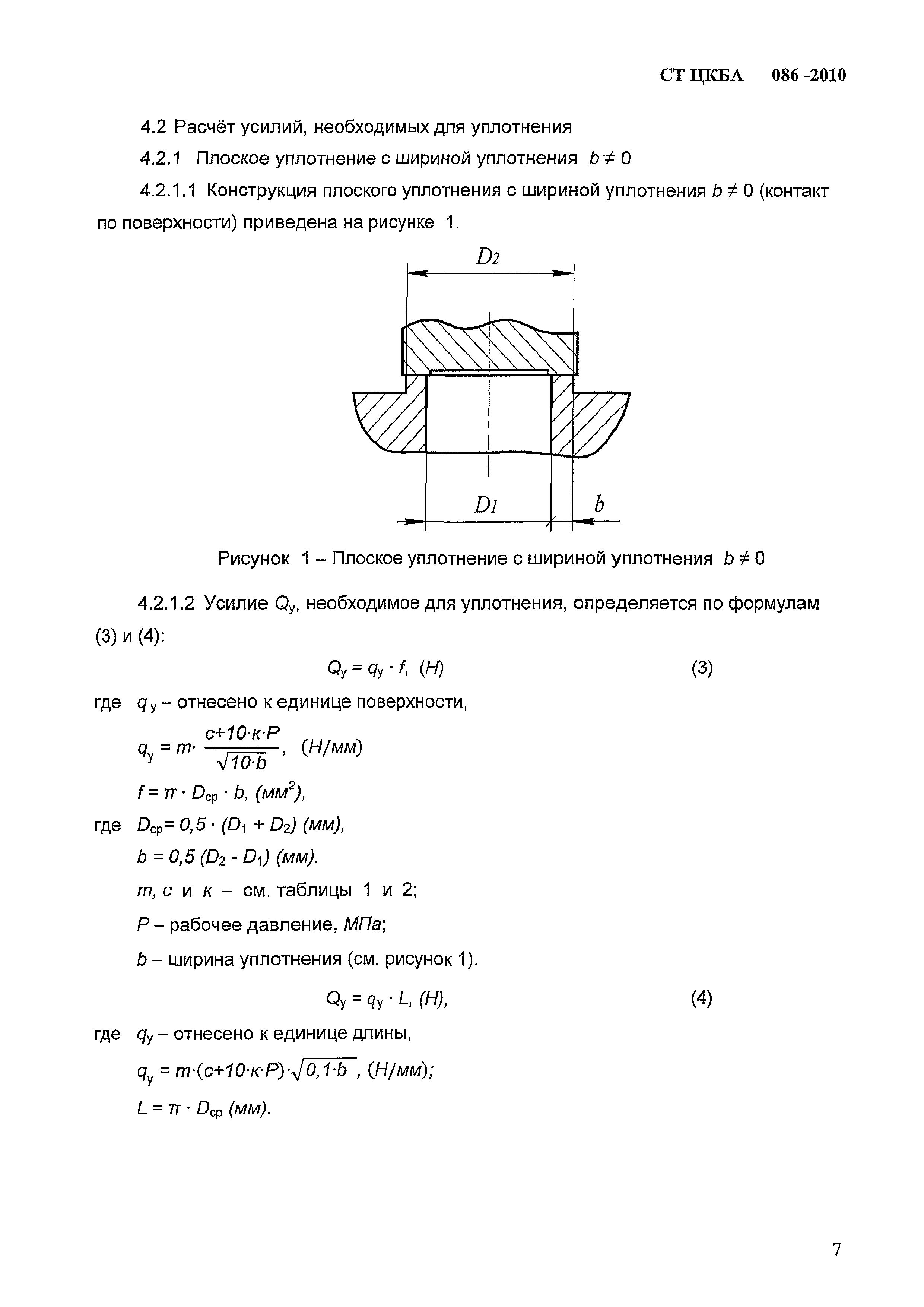

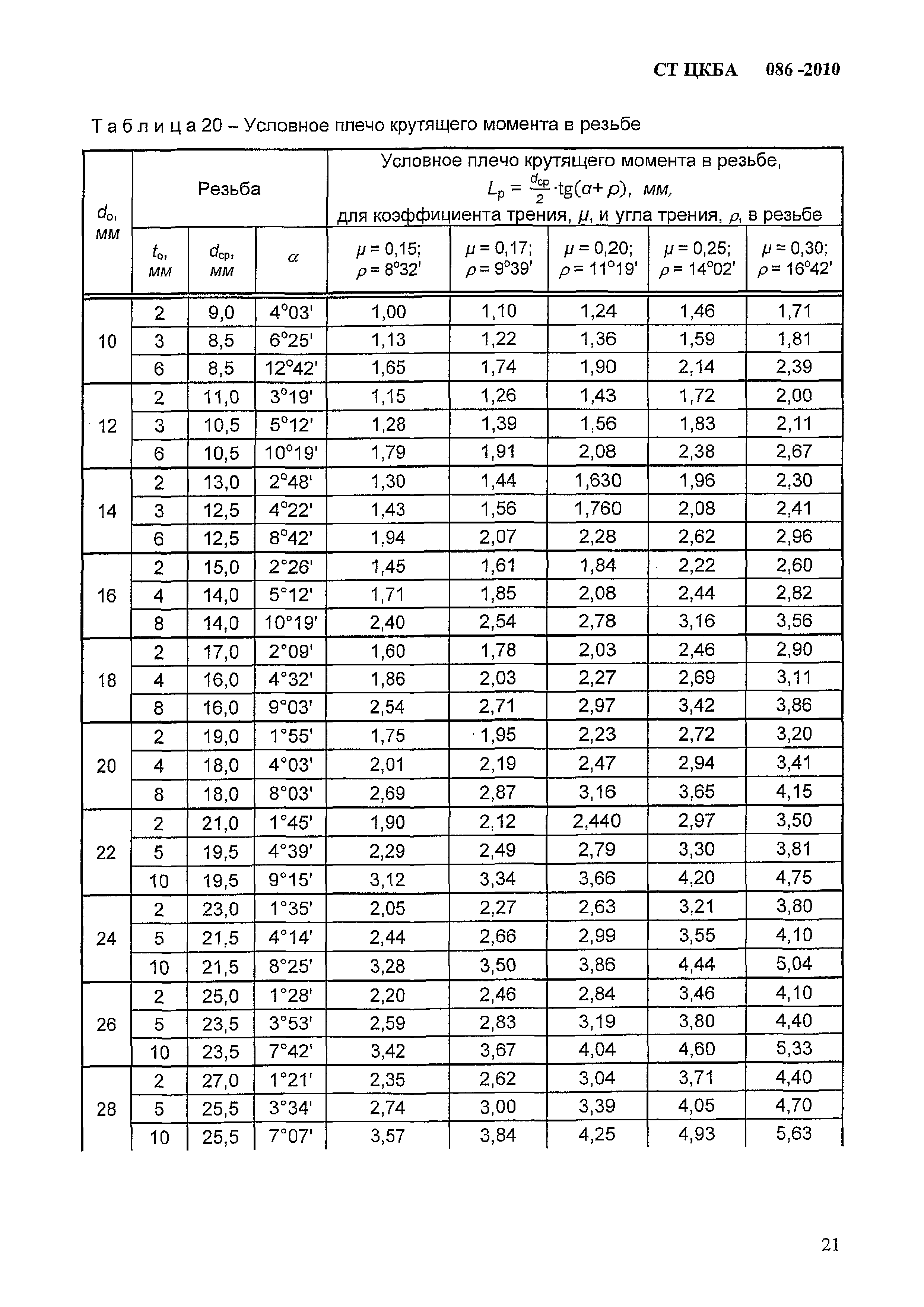

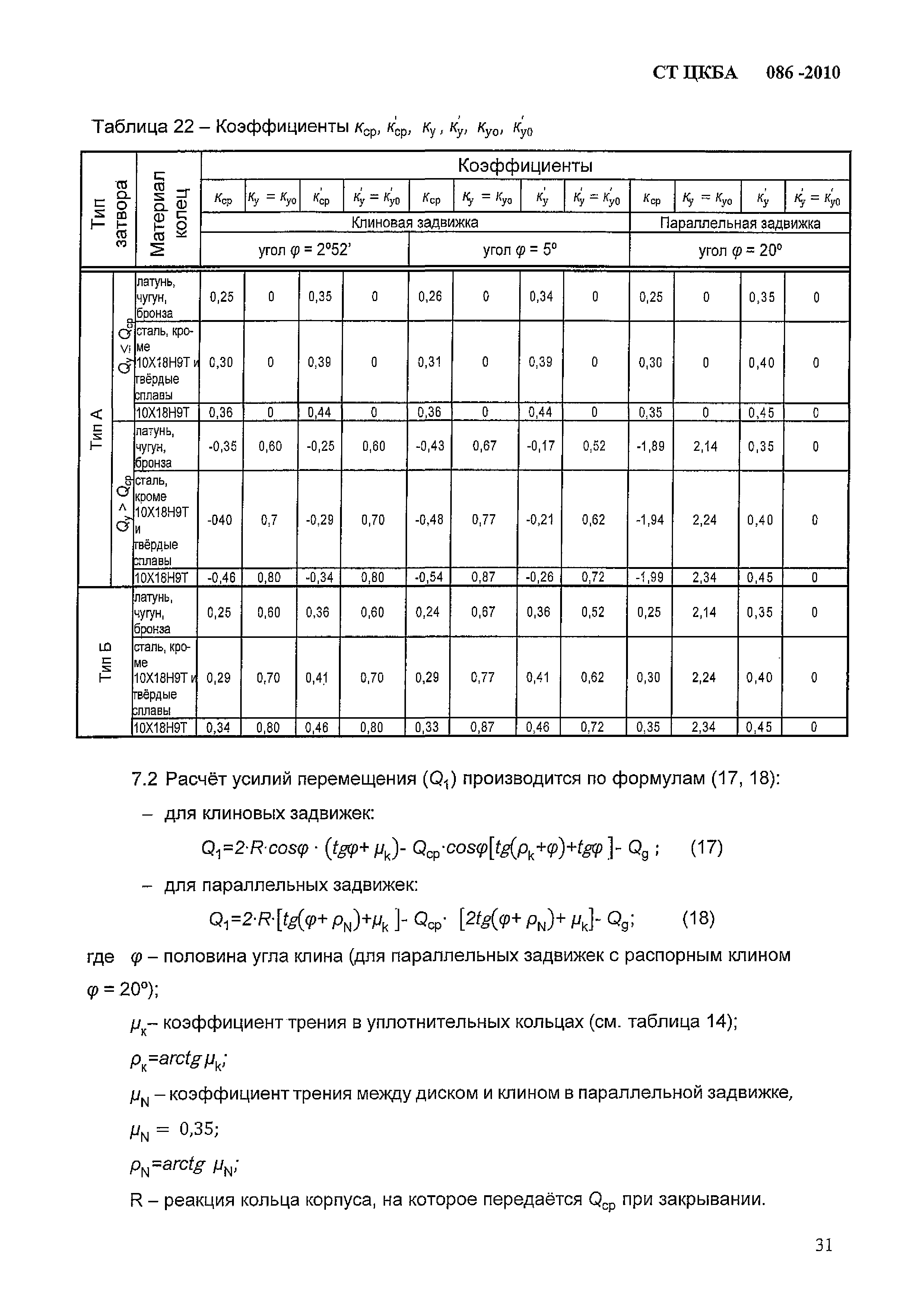

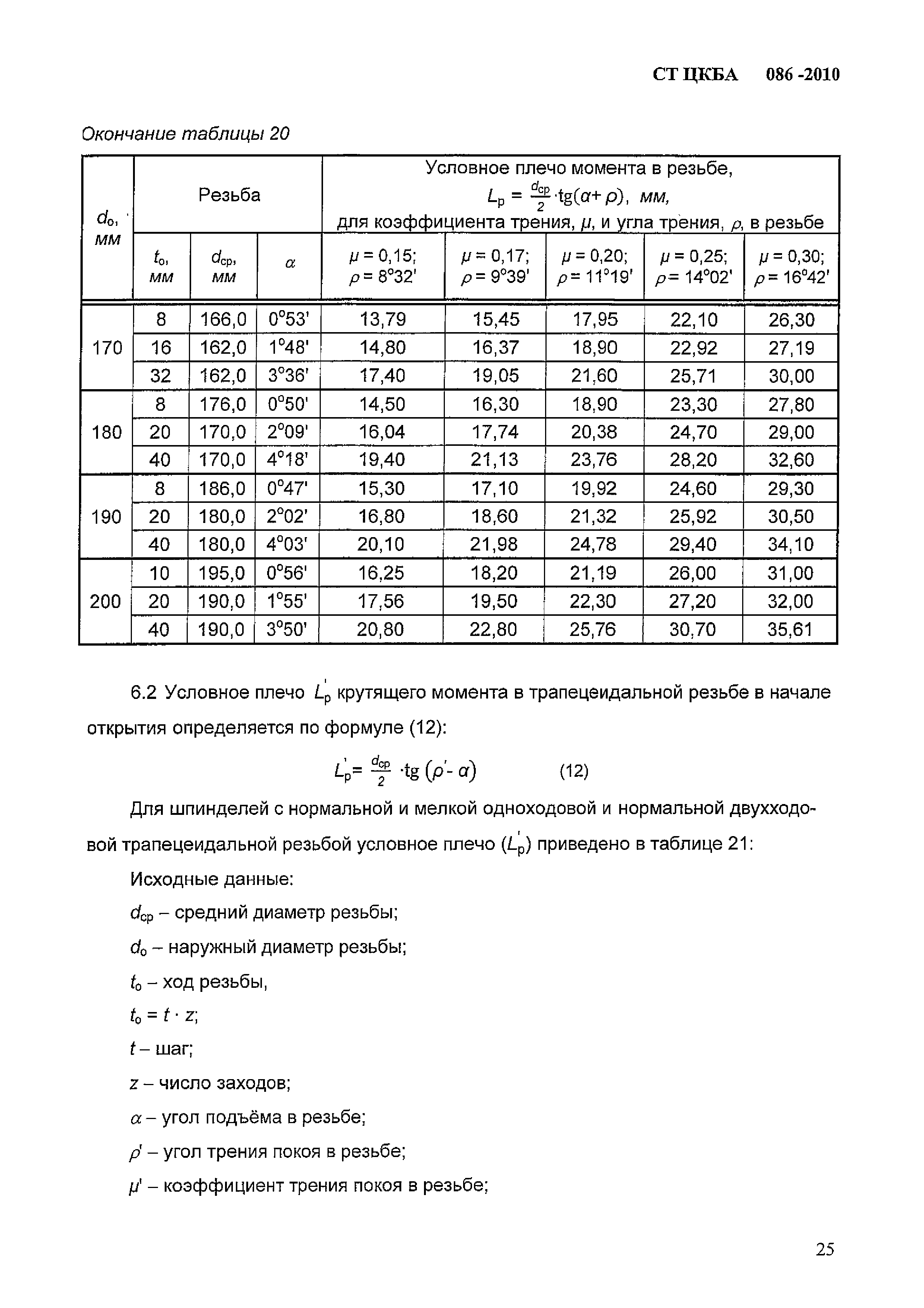

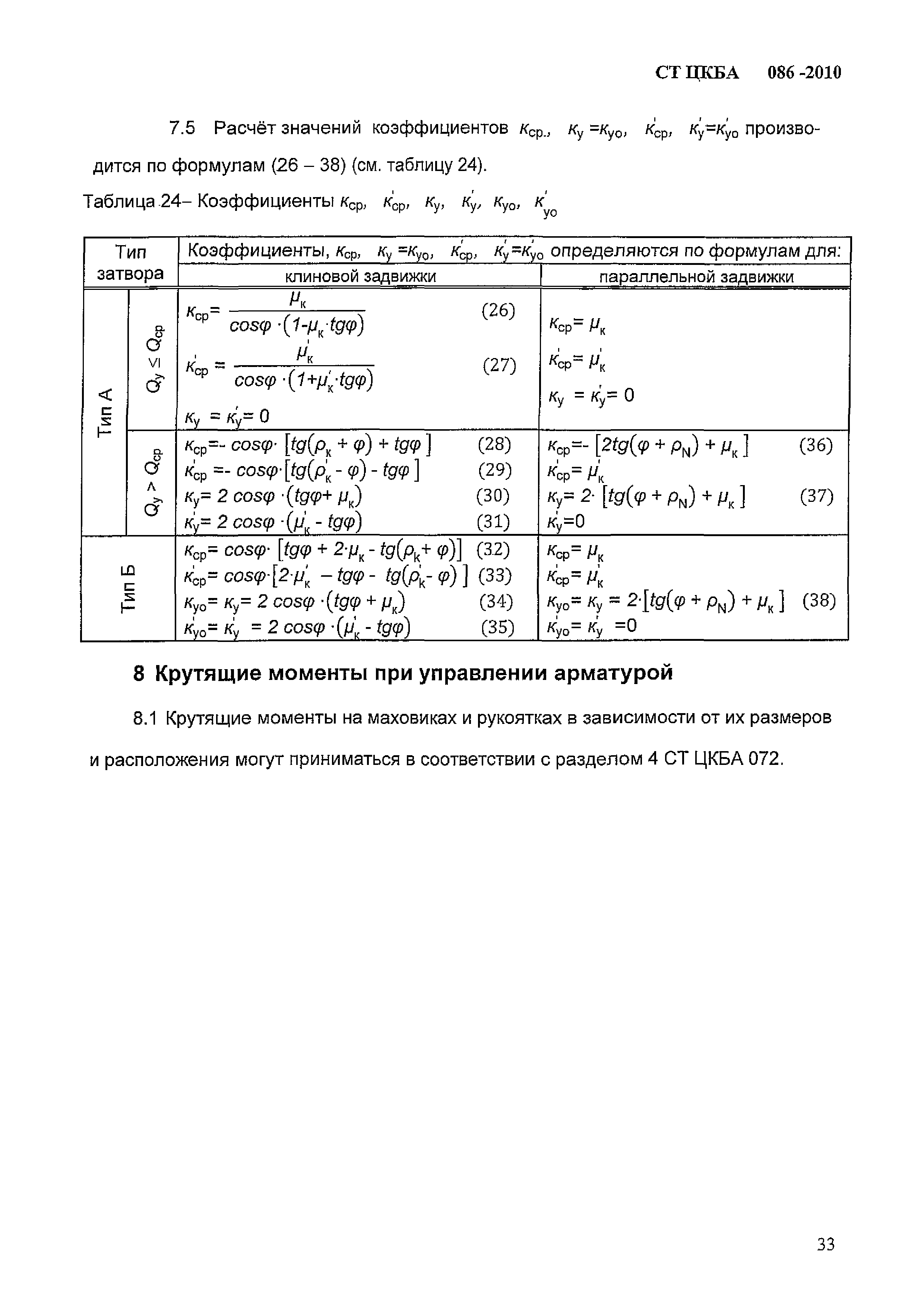

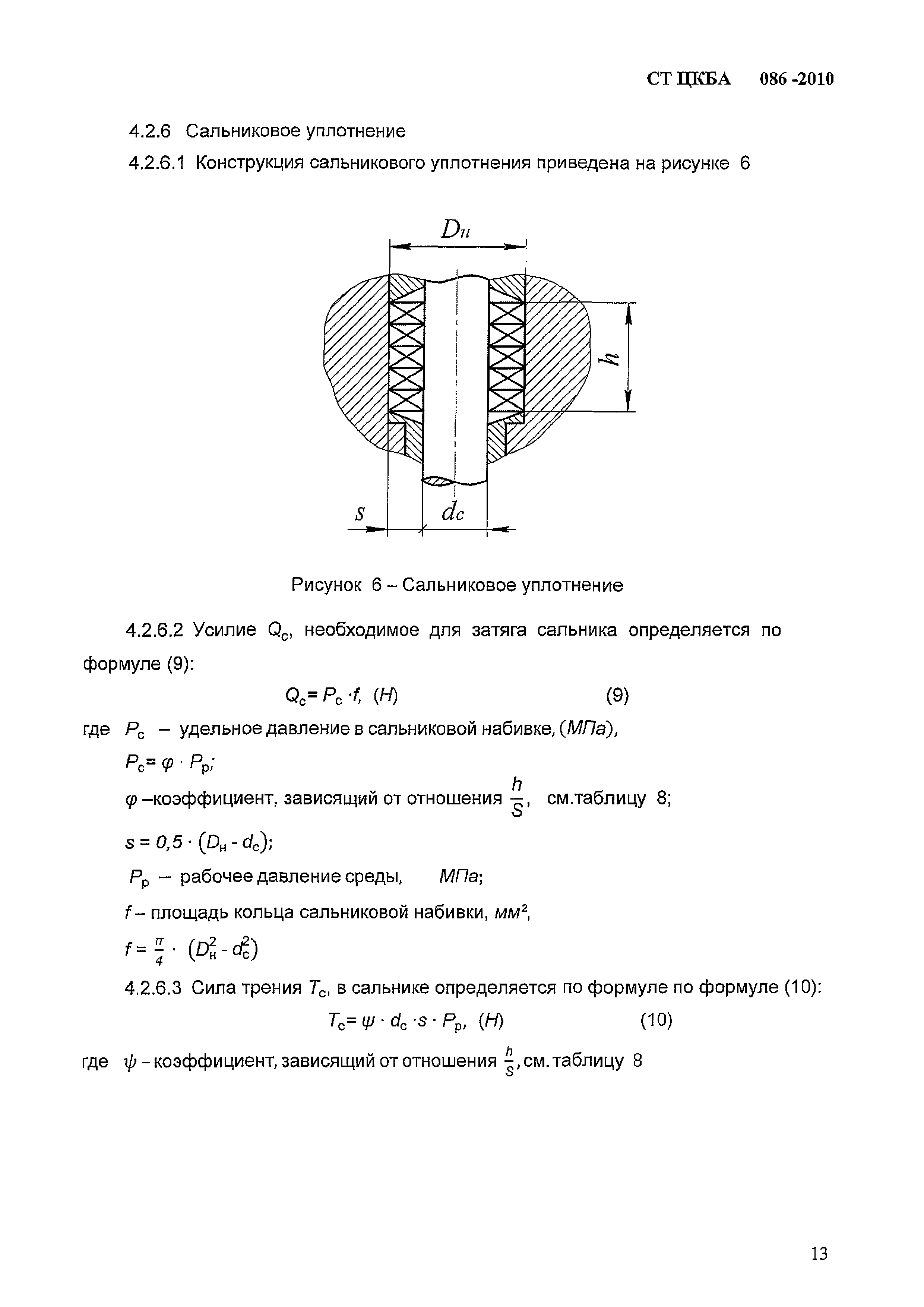

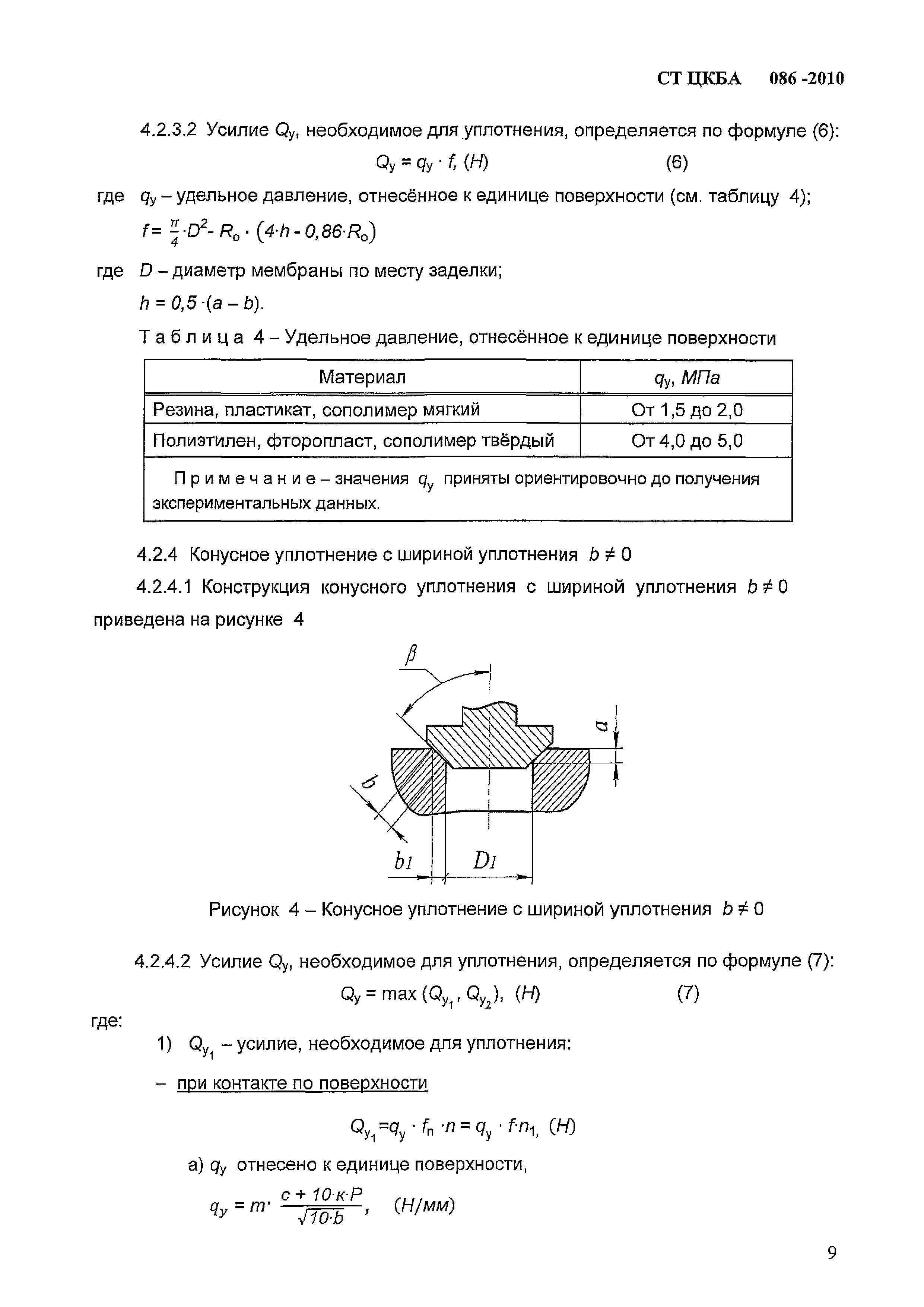

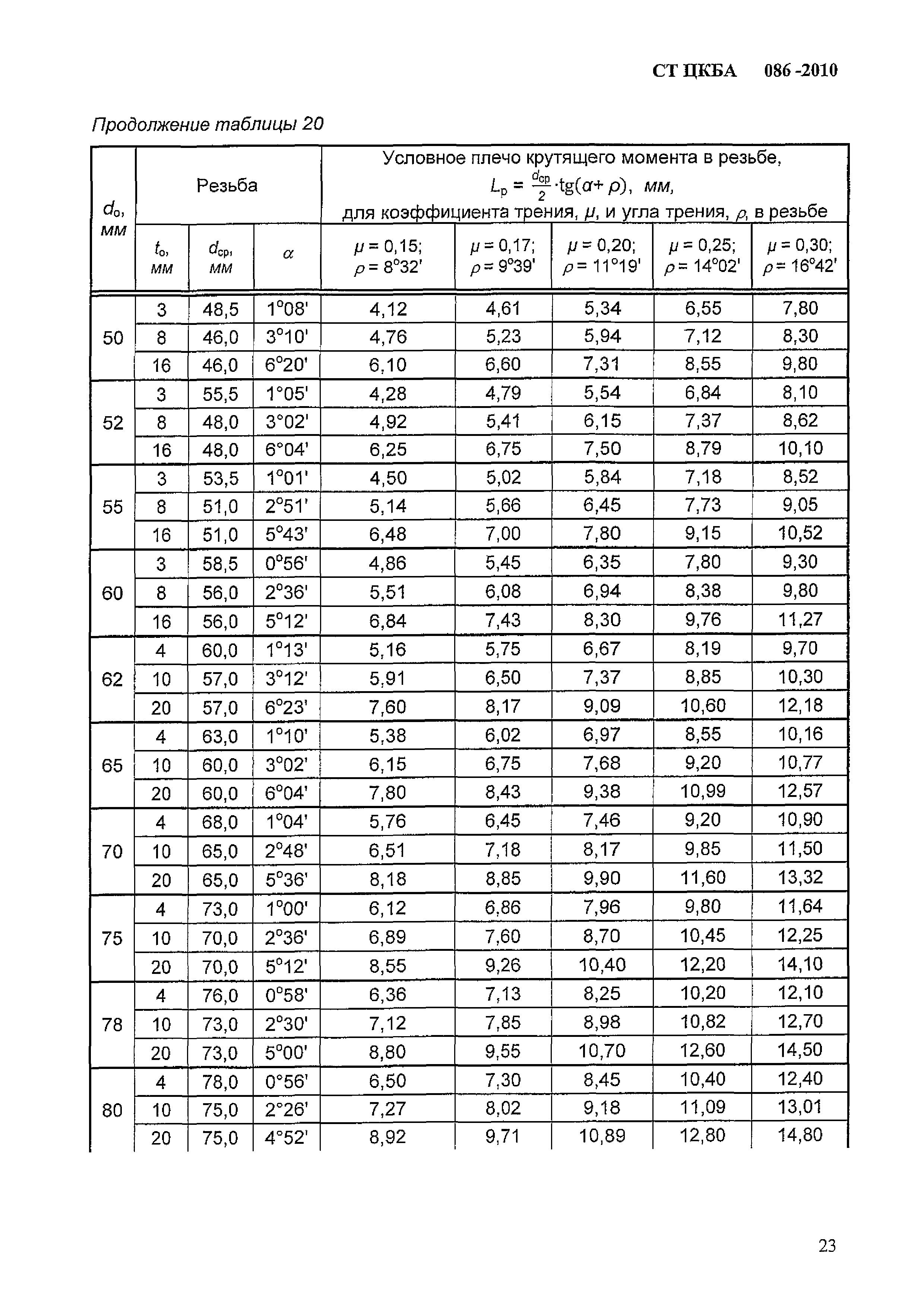

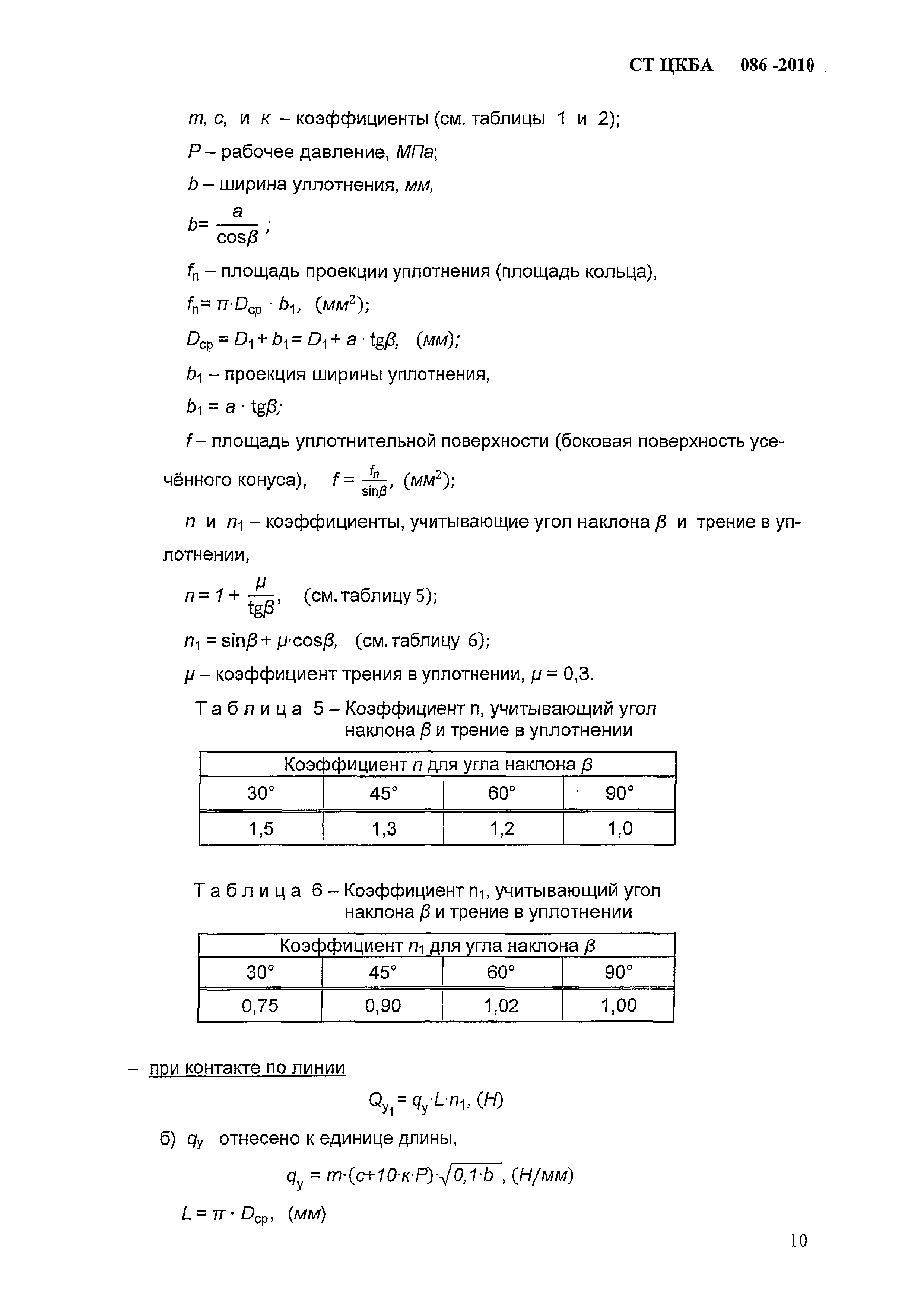

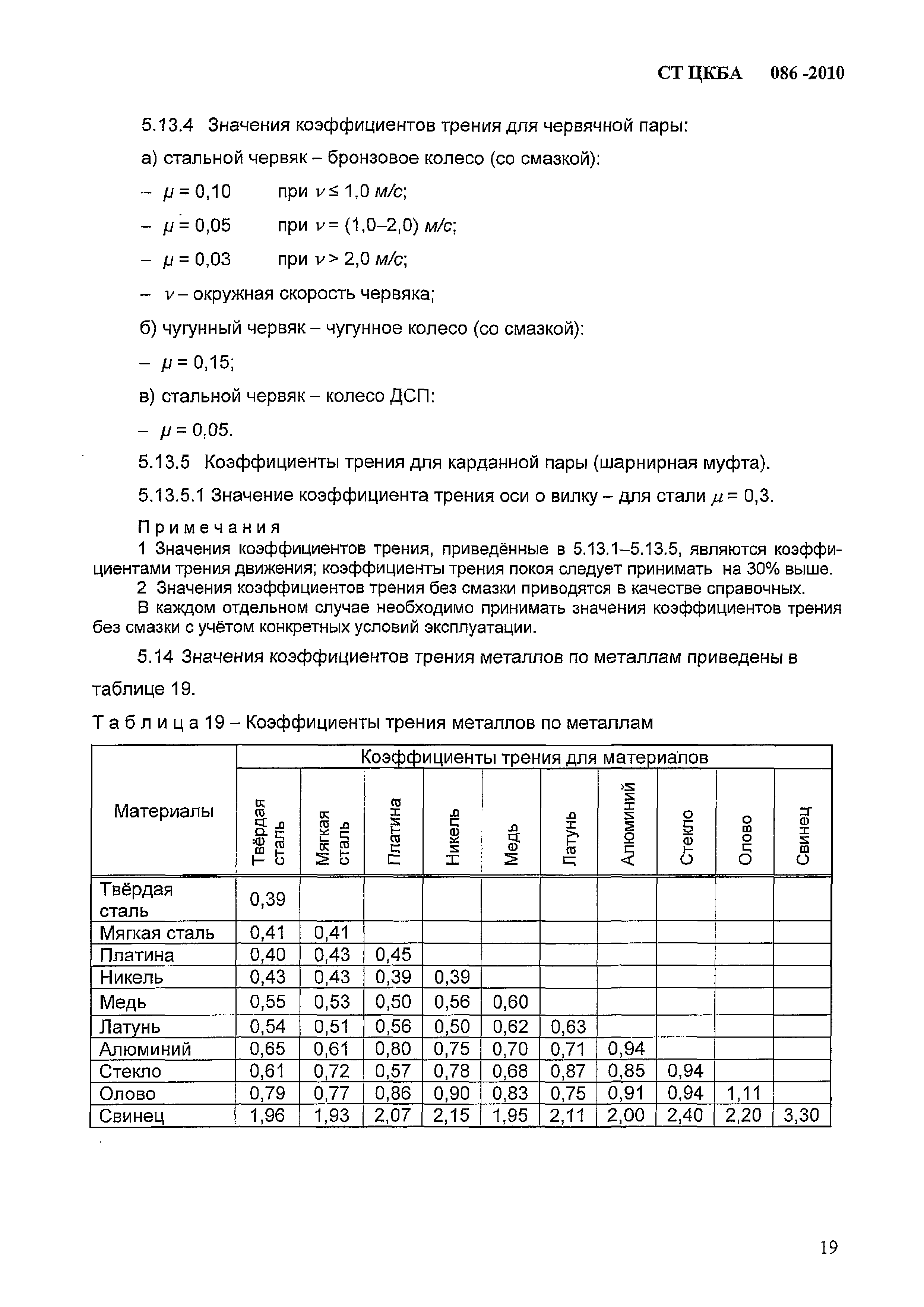

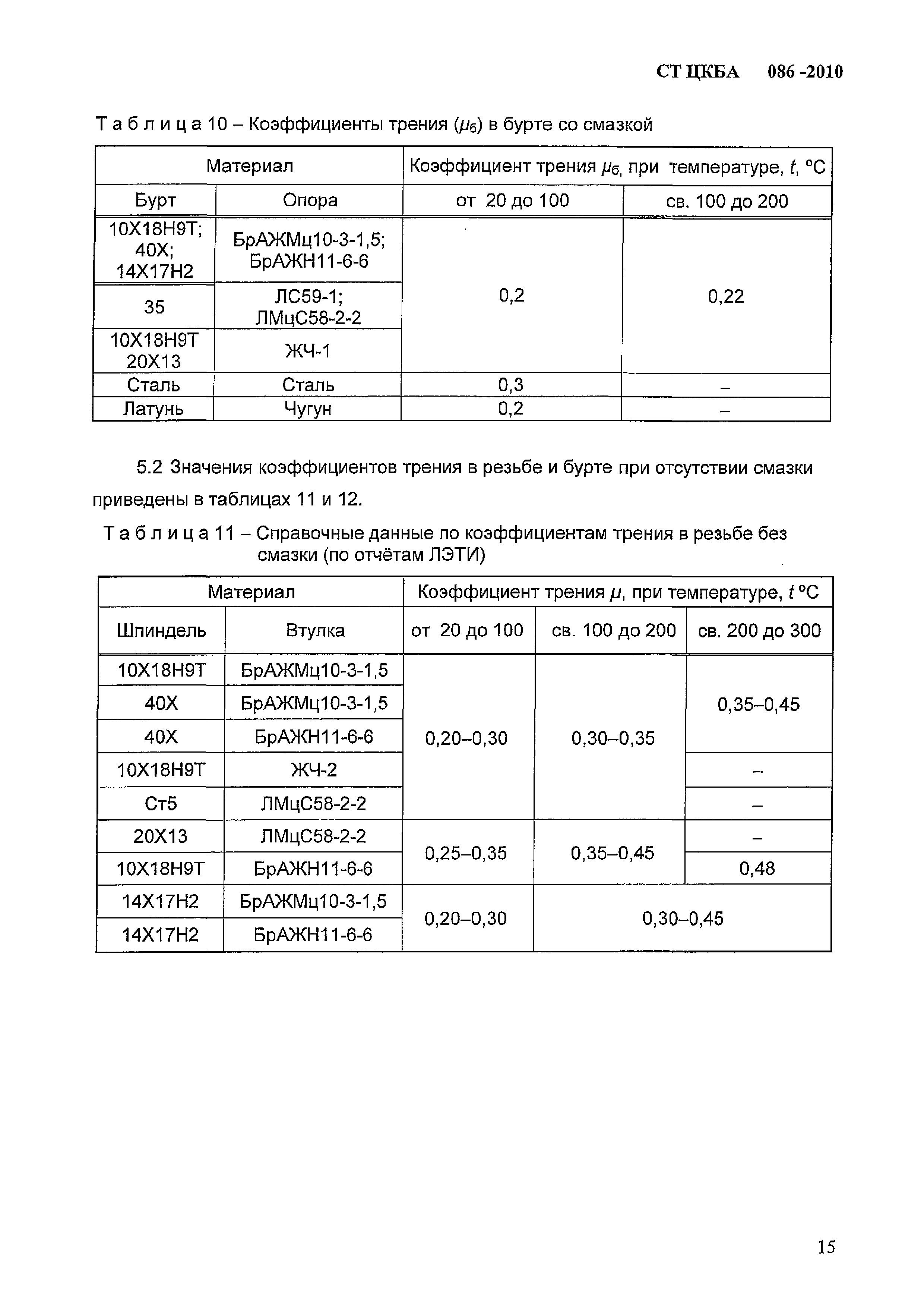

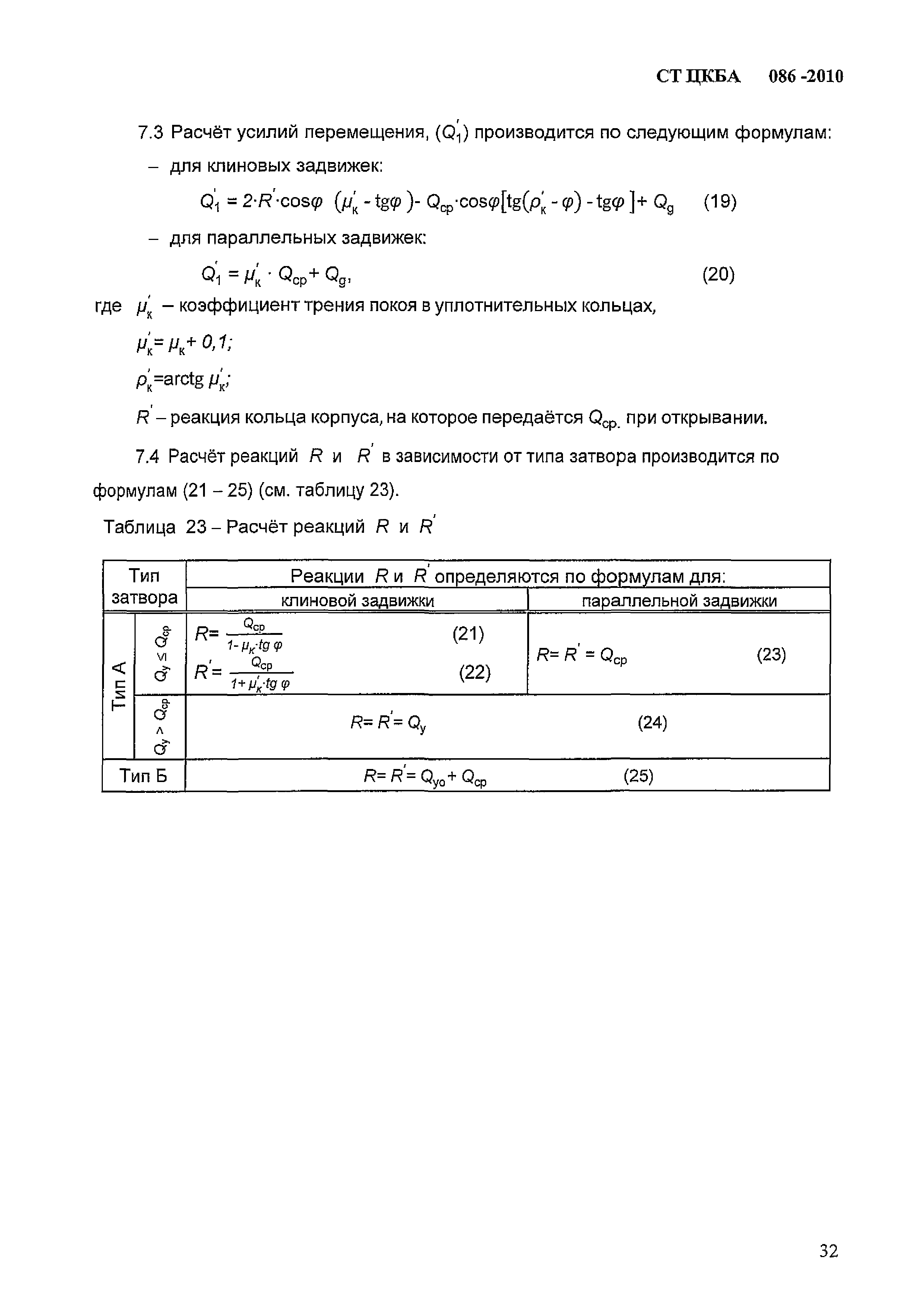

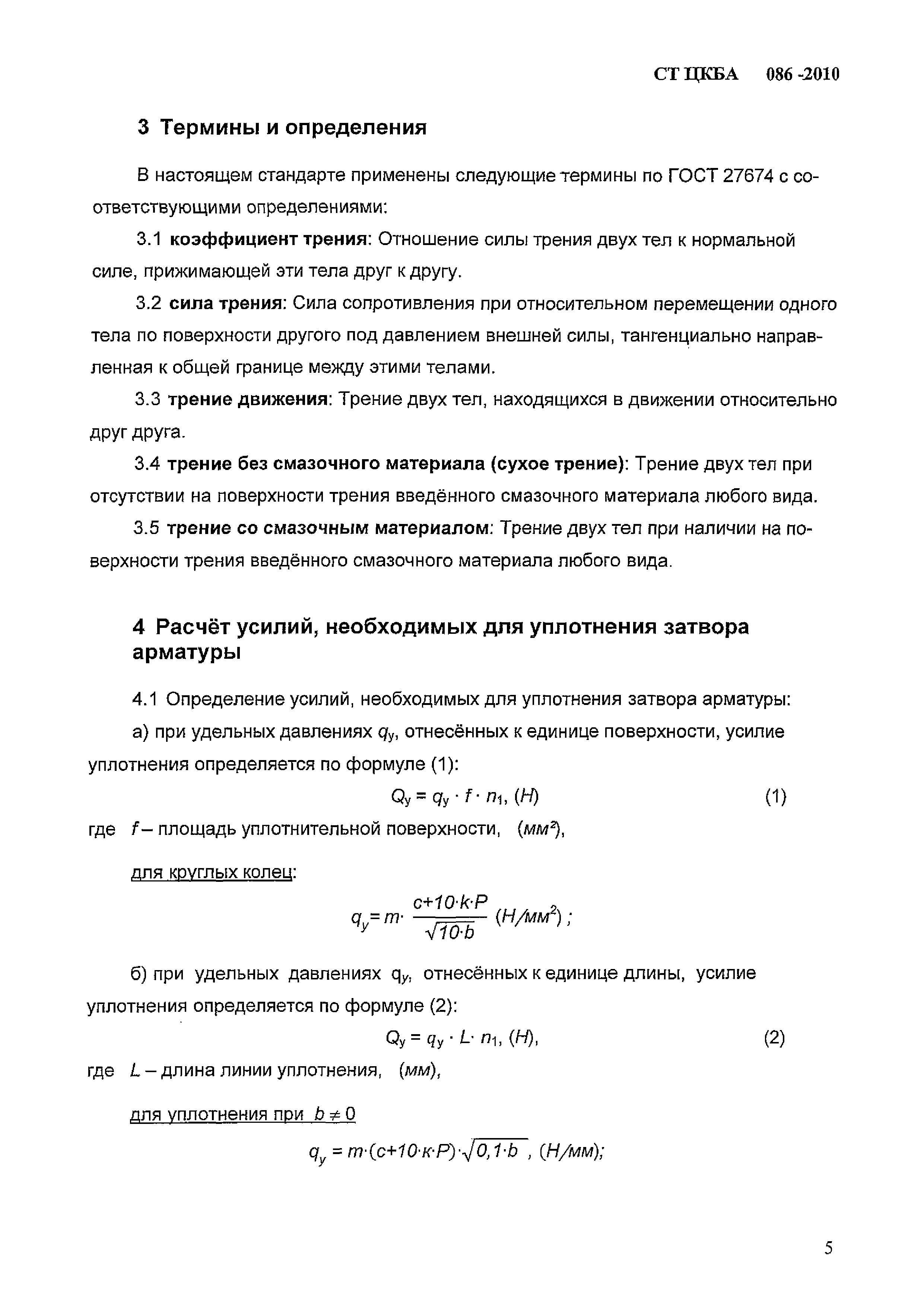

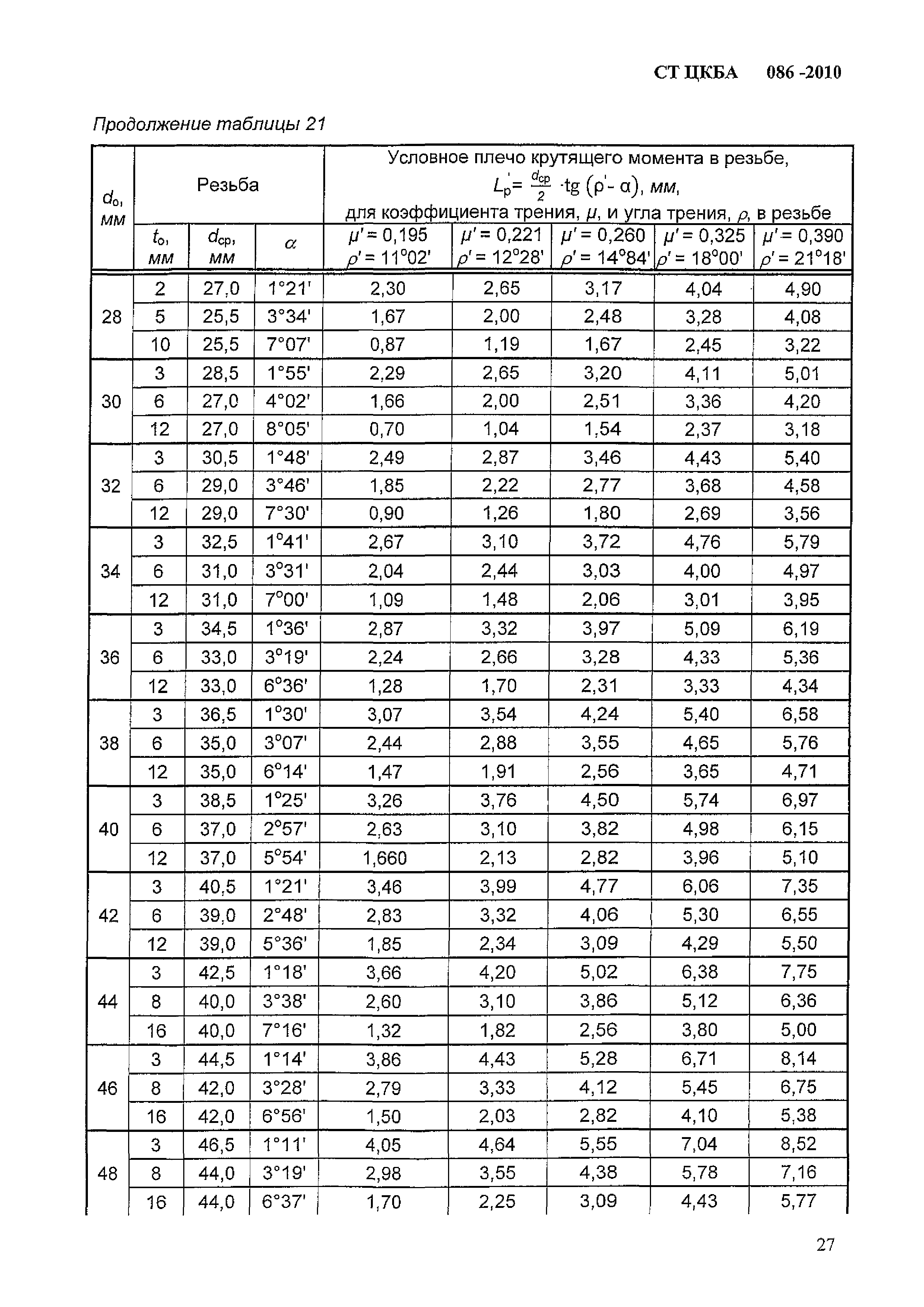

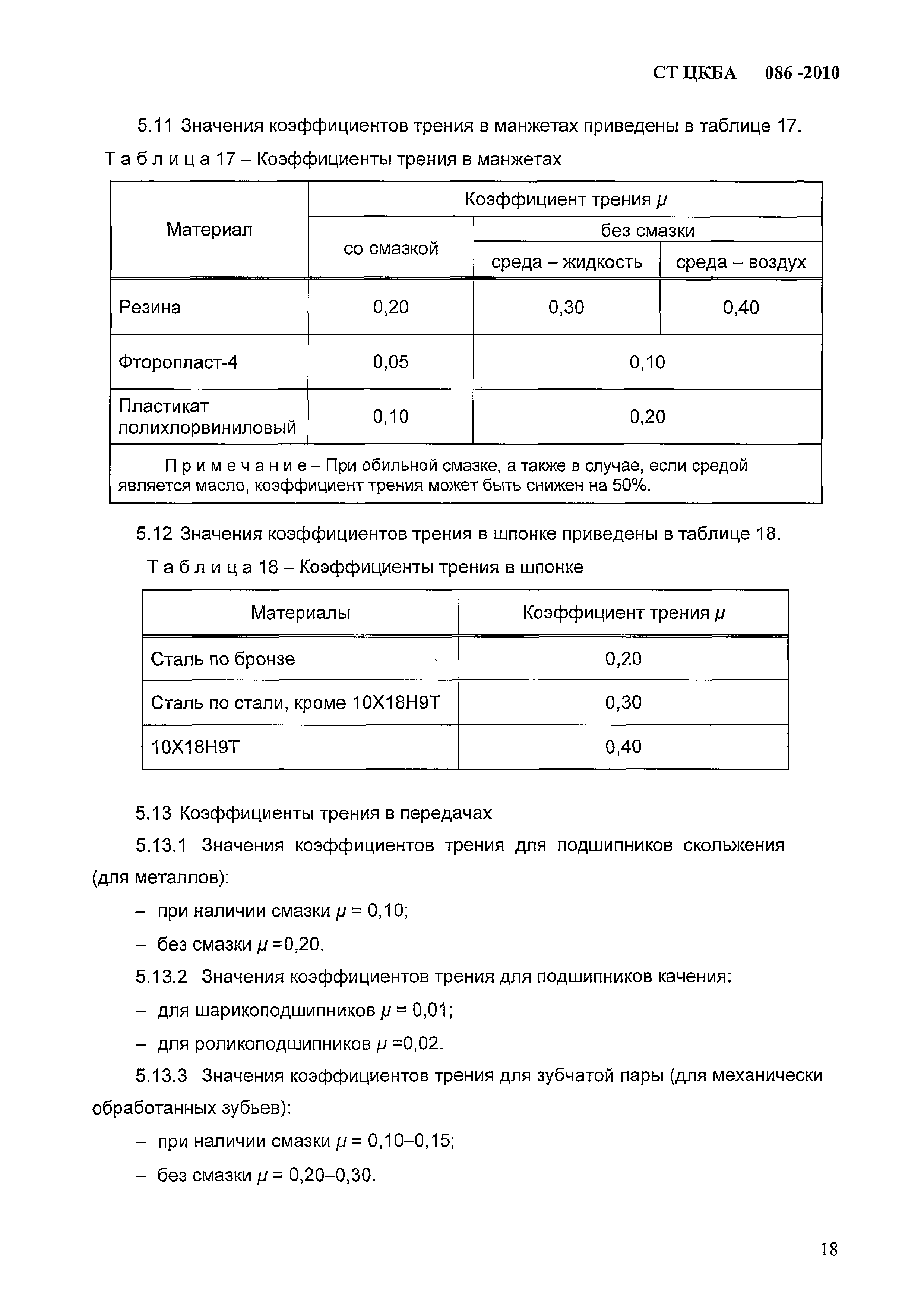

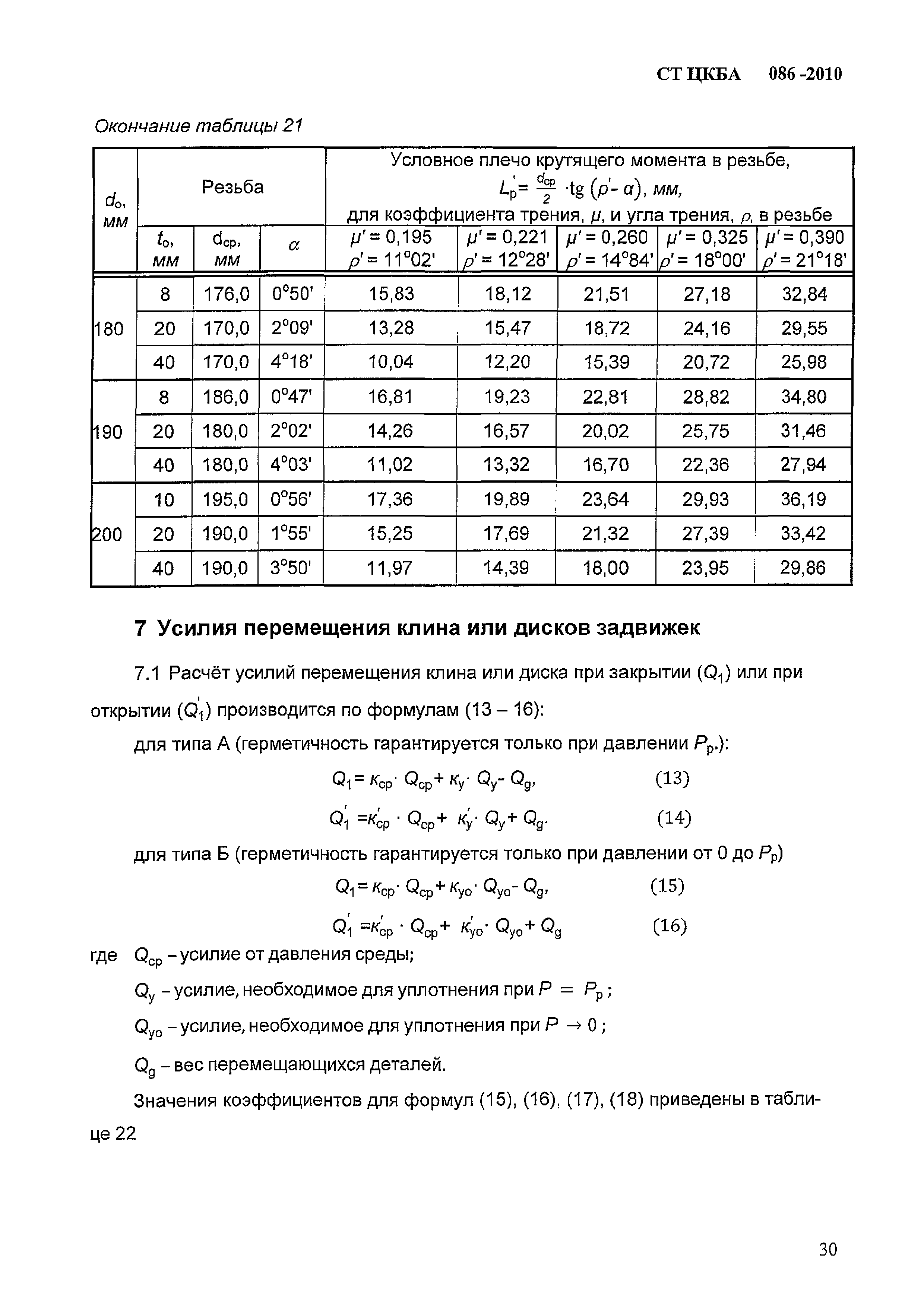

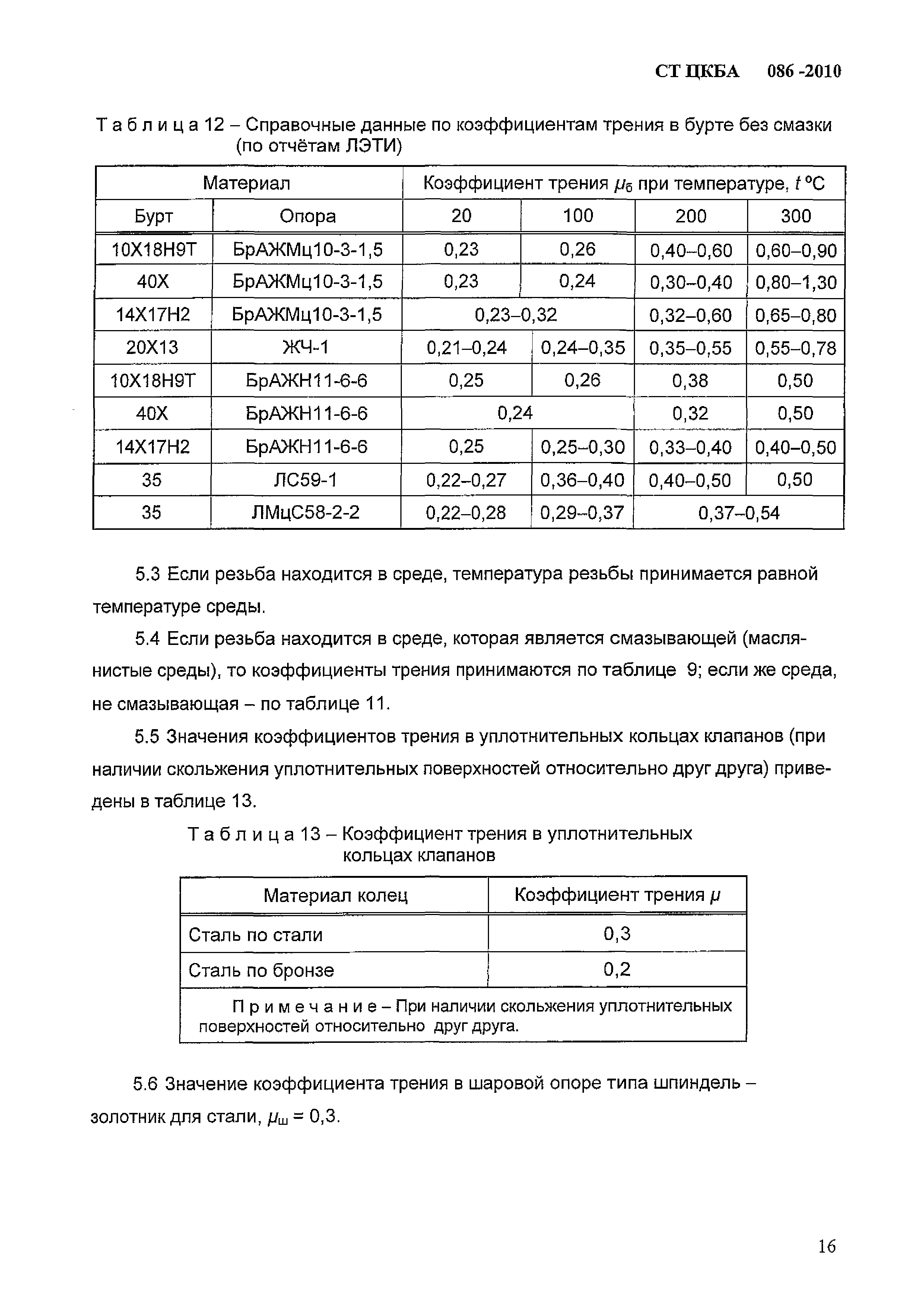

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Термины, определения 4. Расчет усилий, необходимых для уплотнения затвора арматуры 5. Коэффициенты трения 6. Условное плечо крутящего момента в трапецеидальной резьбе 7. Усилия перемещения клина и дисков задвижек 8. Максимальные усилия и крутящие моменты при управлении арматурой

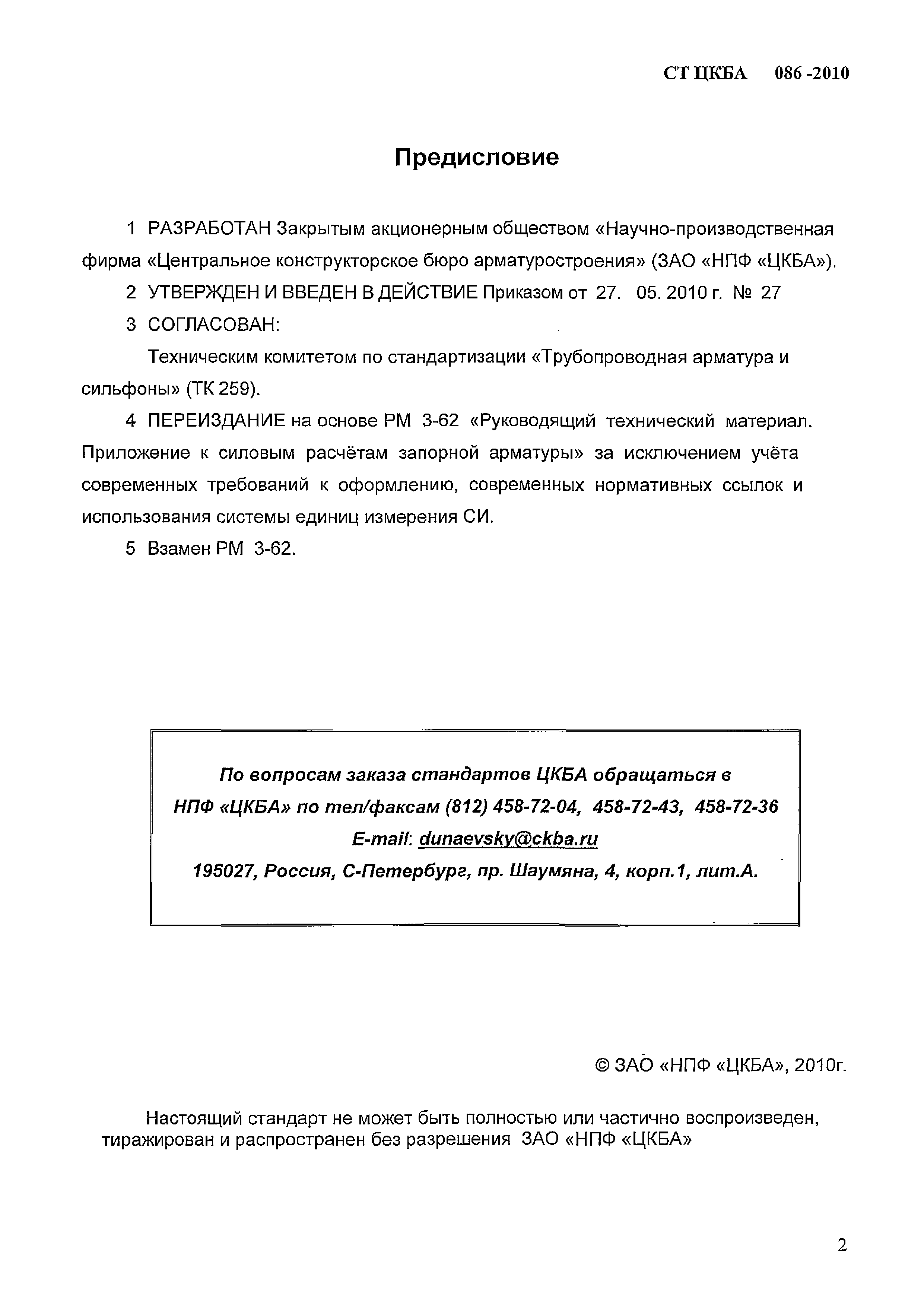

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	27.05.2010 ЗАО НПФ ЦКБА (27)
Принят:	ТК 259
Издан:	ЗАО НПФ ЦКБА (2010 г. )
Расположен в:	Техническая документация
Заменяет собой:	РМ 3-62 «Руководящий технический материал. Приложение к силовым расчетам запорной арматуры»
Нормативные ссылки:	ГОСТ 24737-81 «Основные нормы взаимозаменяемости. Резьба трапецеидальная однозаходная. Основные размеры» ГОСТ 27674-88 «Трение, изнашивание и смазка. Термины и определения» СТ ЦКБА 037-2006 «Арматура трубопроводная. Узлы сальниковые. Конструкция, основные размеры и технические требования» СТ ЦКБА 002-2003 «Арматура трубопроводная. Задвижки. Методика силового расчета» СТ ЦКБА 057-2008 «Арматура трубопроводная. Коэффициенты трения в узлах арматуры» СТ ЦКБА 068-2008 «Арматура трубопроводная. Затворы запорных клапанов с уплотнением "металл по металлу". Технические требования» СТ ЦКБА 072-2009 «Арматура трубопроводная. Крутящие моменты и размеры маховиков и рукояток»
