Скачать ОСТ 102-55-81 Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Общие технические условияДата актуализации: 10.08.2017 ОСТ 102-55-81
Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Общие технические условияОбозначение: | ОСТ 102-55-81 | Обозначение англ: | OST 102-55-81 | Статус: | не определен законодательством | Название рус.: | Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Общие технические условия | Название англ.: | Trunk Pipeline Components, Seamless, Welded-on, for Use at Nominal Pressures (Py) up to 10 MPa (100 kgf per sq. cm) - Types, Basic Parameters, and Dimensions | Дата добавления в базу: | 12.02.2016 | Дата актуализации: | 05.05.2017 | Дата введения: | 30.06.2003 | Область применения: | Стандарт распространяется на стальные приварные детали трубопроводов, диаметрами магистрали 426 - 1420 мм, предназначенные для газо— и нефтепродуктопроводов с неагрессивными и слабо-агрессивными средами с условным давлением в трубопроводе свыше 1,6 до 10,0 МПа (свыше 16 до 100 кгс/см2) и температурой от 253 до 423 К (от минус 20 до плюс 150 градусов Цельсия) при нормальной эксплуатации трубопроводов (при нормативных значениях давления и температуры газа и нефтепродуктов в трубопроводах). | Оглавление: | 1 Технические требования 1.1 Требования к готовым изделиям 1.2 Требования к материалам 1.3 Требования к сварочным материалам 1.4 Требования к сборке 1.5 Требования к сварке 1.6 Требования к сварным соединениям 1.7 Требования к качеству сварных соединений 1.8 Требования к контрольным сварным соединениям 1.9 Термическая обработка 1.10 Антикоррозийная защита 2 Правила приемки 3 Методы испытаний 4 Маркировка, транспортирование и хранение 5 Гарантии изготовителя Приложение 1 (рекомендуемое). Журнал сварки соединительных деталей трубопроводов Приложение 2 (рекомендуемое). Паспорт (сертификат) | Разработан: | ВНИИСТ Миннефтегазстроя (VNIIST, Minneftegazstroy ) СПКБ Проектнефтегазспецмонтаж Миннефтегазстроя Челябинский филиал СПКБ Проектнефтегазспецмонтаж
| Утверждён: | 22.01.1981 Министерство строительства предприятий нефтяной и газовой промышленности СССР (16)
| Принят: | Мингазпром СССР (USSR Mingazprom ) Миннефтепром СССР Миннефтегазстрой СССР
| Издан: | СПКБ Проектнефтегазспецмонтаж (1983 г. )
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ОСТ 102-59-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Тройники штампосварные. Размеры»![](../../../image/file2.gif) ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения»![](../../../image/file2.gif) ГОСТ 1497-73 «Металлы. Методы испытаний на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-45-75 «Магистральные трубопроводы»![](../../../image/file2.gif) ОСТ 102-60-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Тройники сварные. Размеры»![](../../../image/file2.gif) ОСТ 102-61-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Тройники сварные с усиливающими накладками. Размеры»![](../../../image/file2.gif) ОСТ 102-62-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Днища эллиптические отбортованные. Размеры»![](../../../image/file2.gif) ОСТ 102-58-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Переходы концентрические и эксцентрические. Размеры»![](../../../image/file2.gif) ОСТ 102-54-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Типы»![](../../../image/file2.gif) ОСТ 102-56-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Отводы крутоизогнутые штампосварные. Размеры»![](../../../image/file2.gif) ОСТ 102-57-81 «Детали магистральных трубопроводов стальные приварные на Ру до 10,0 МПа (100 кгс/см2). Отводы штампосварные с радиусом 5Ду. Размеры»
|

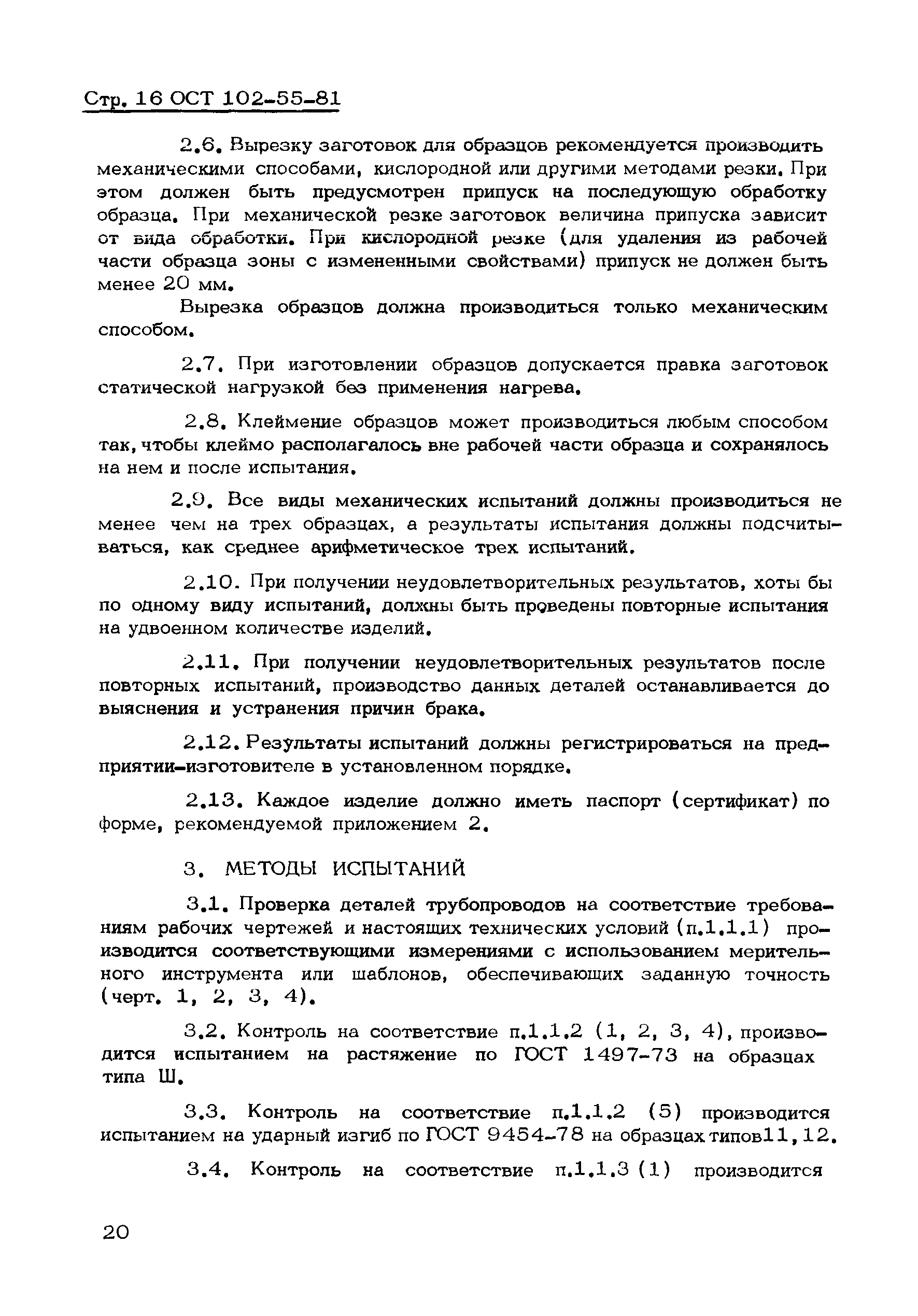

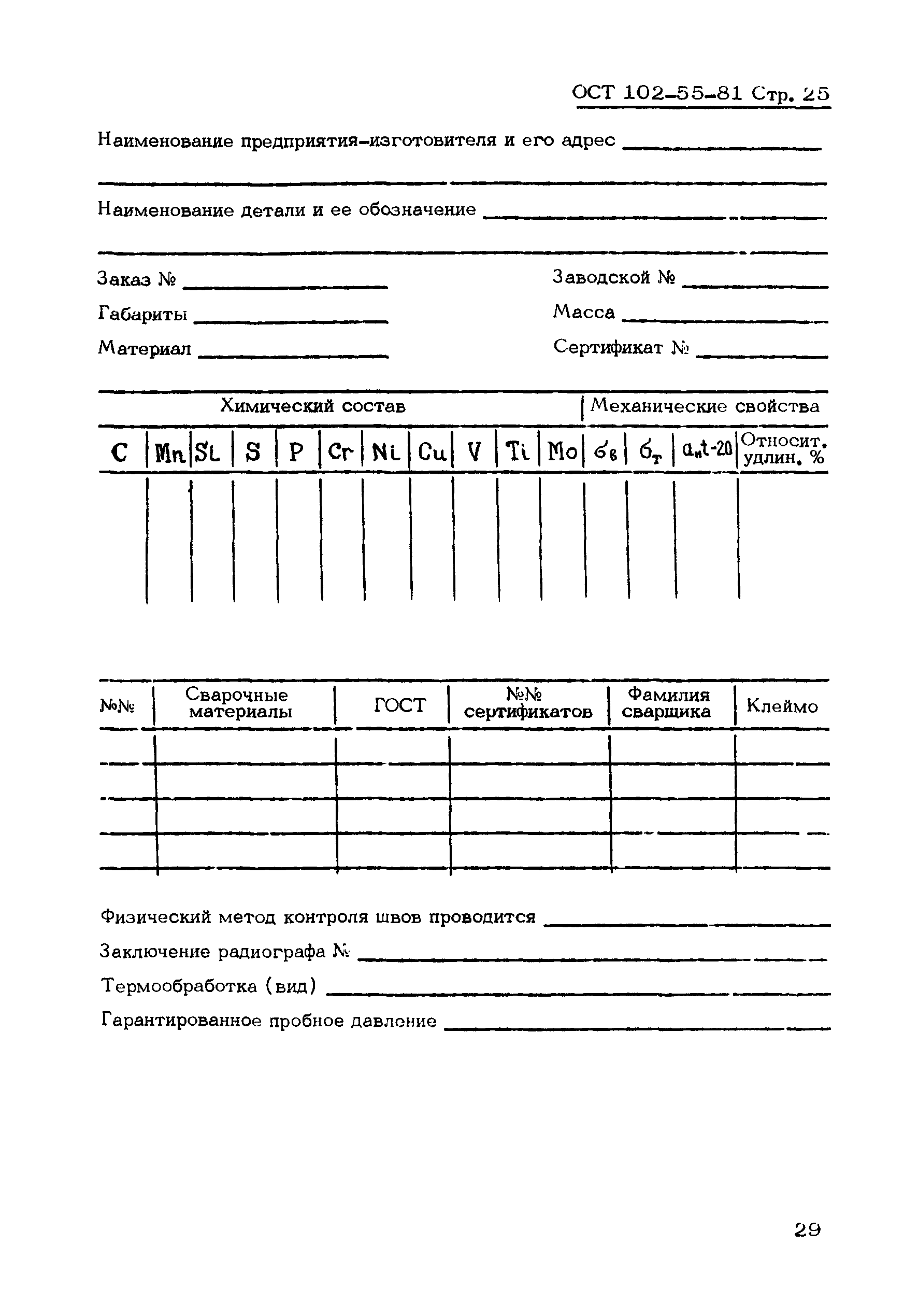

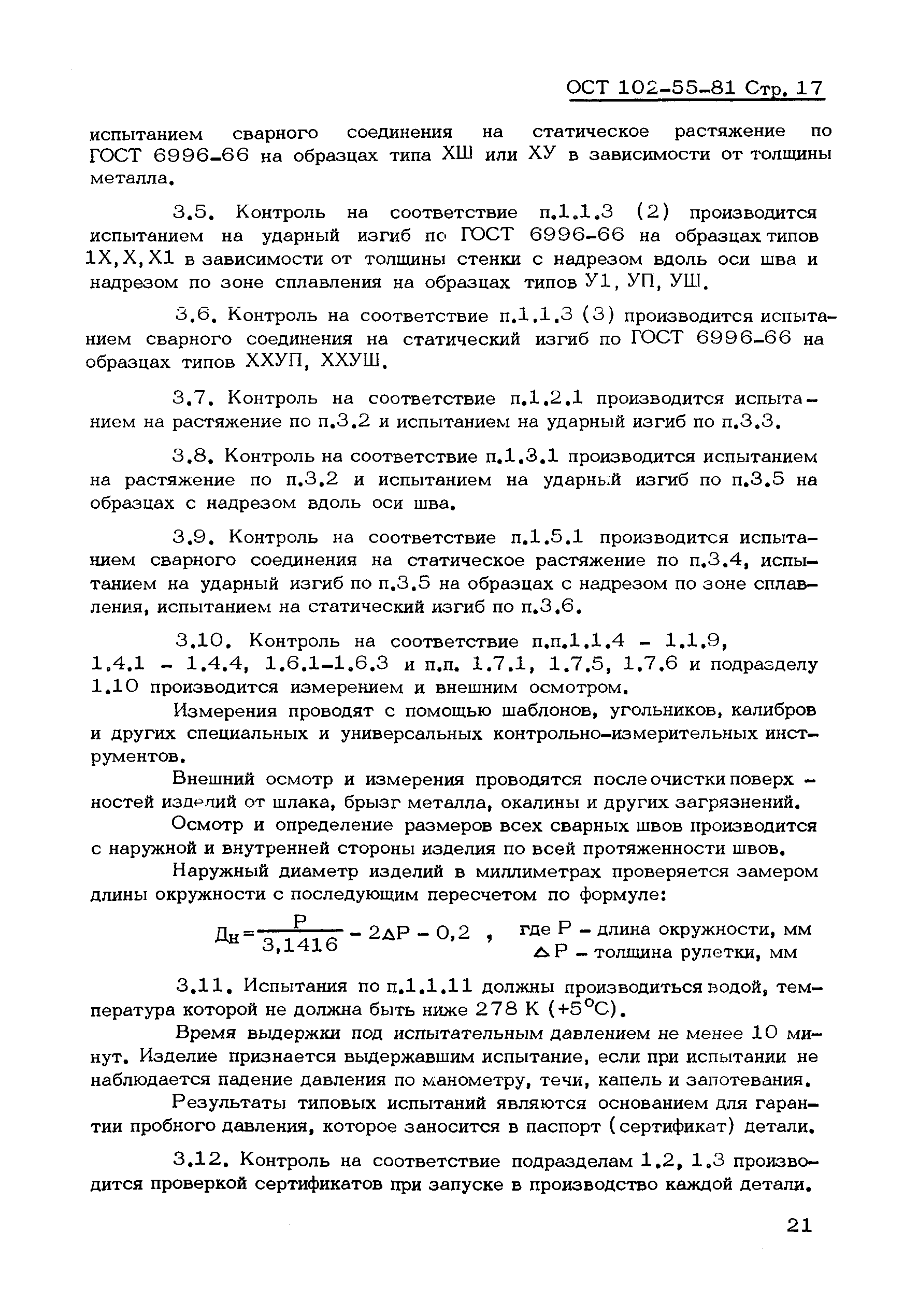

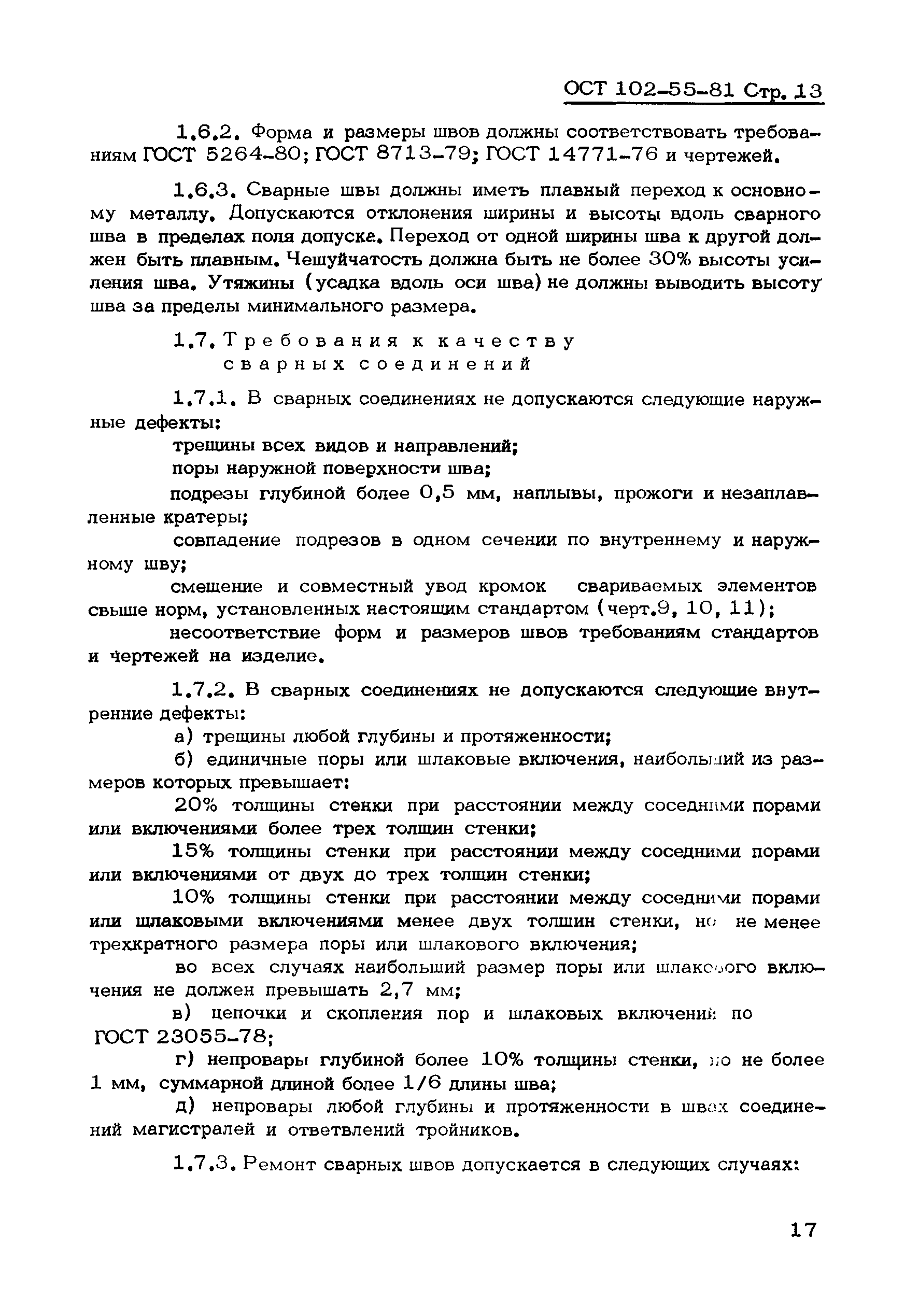

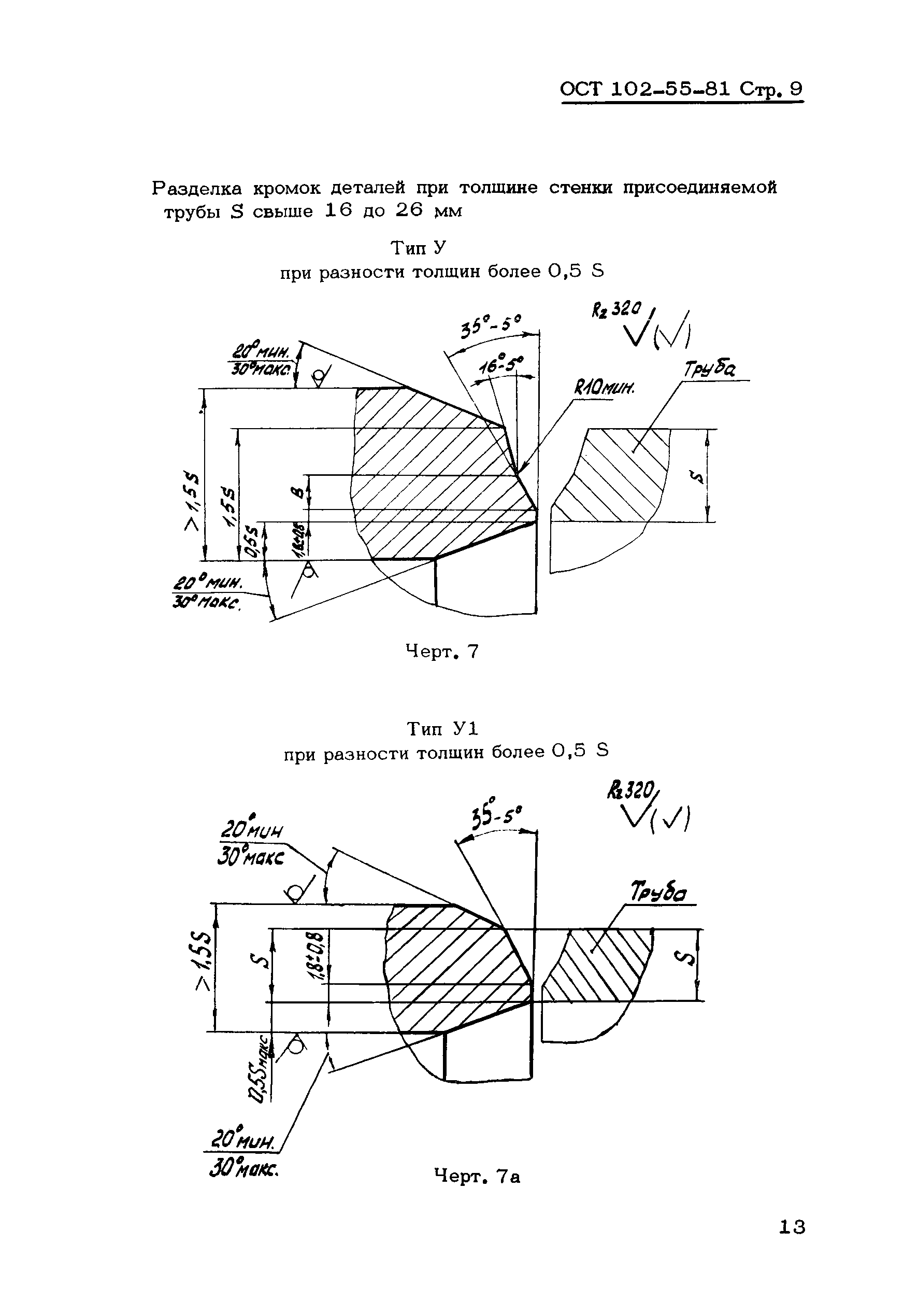

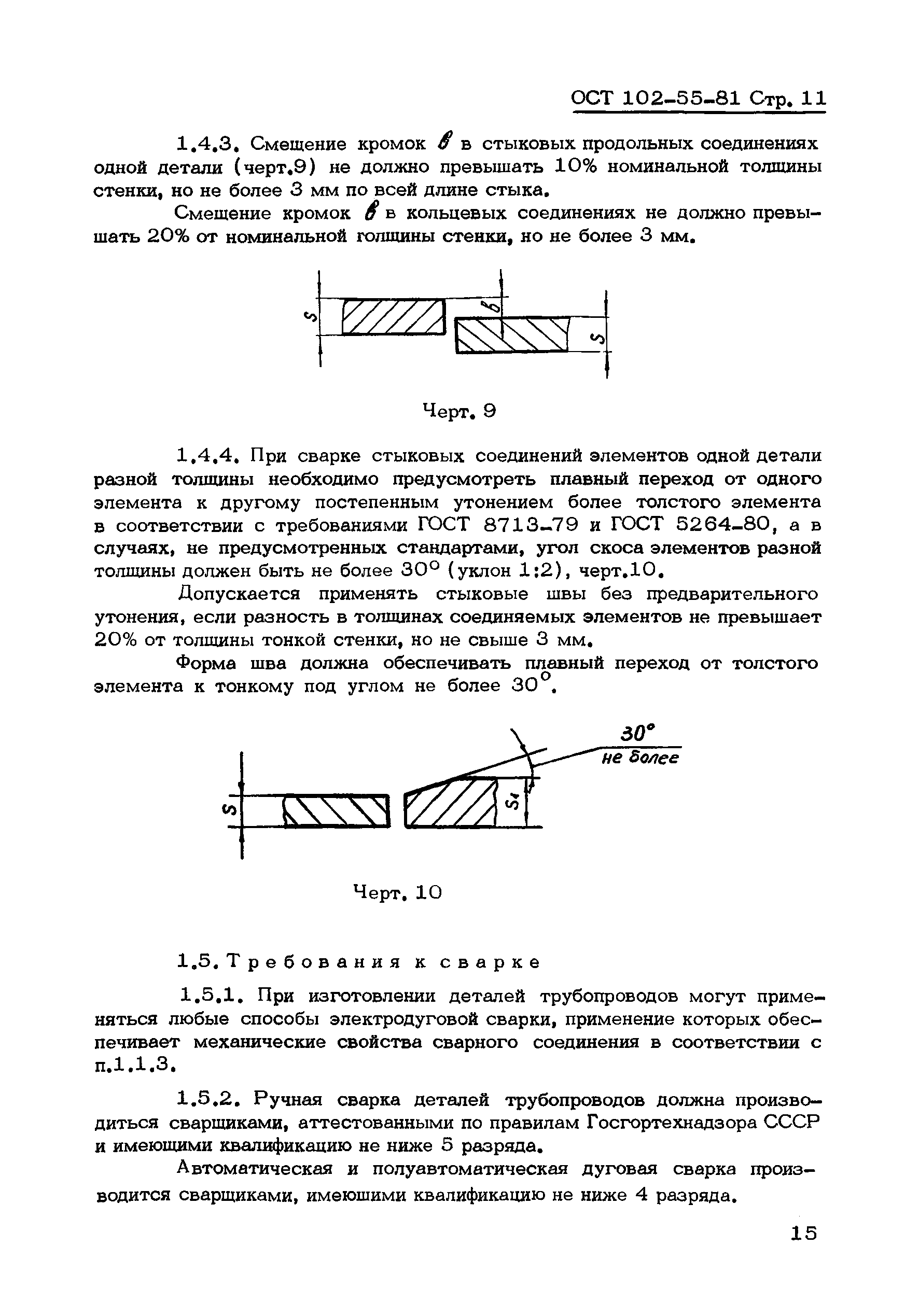

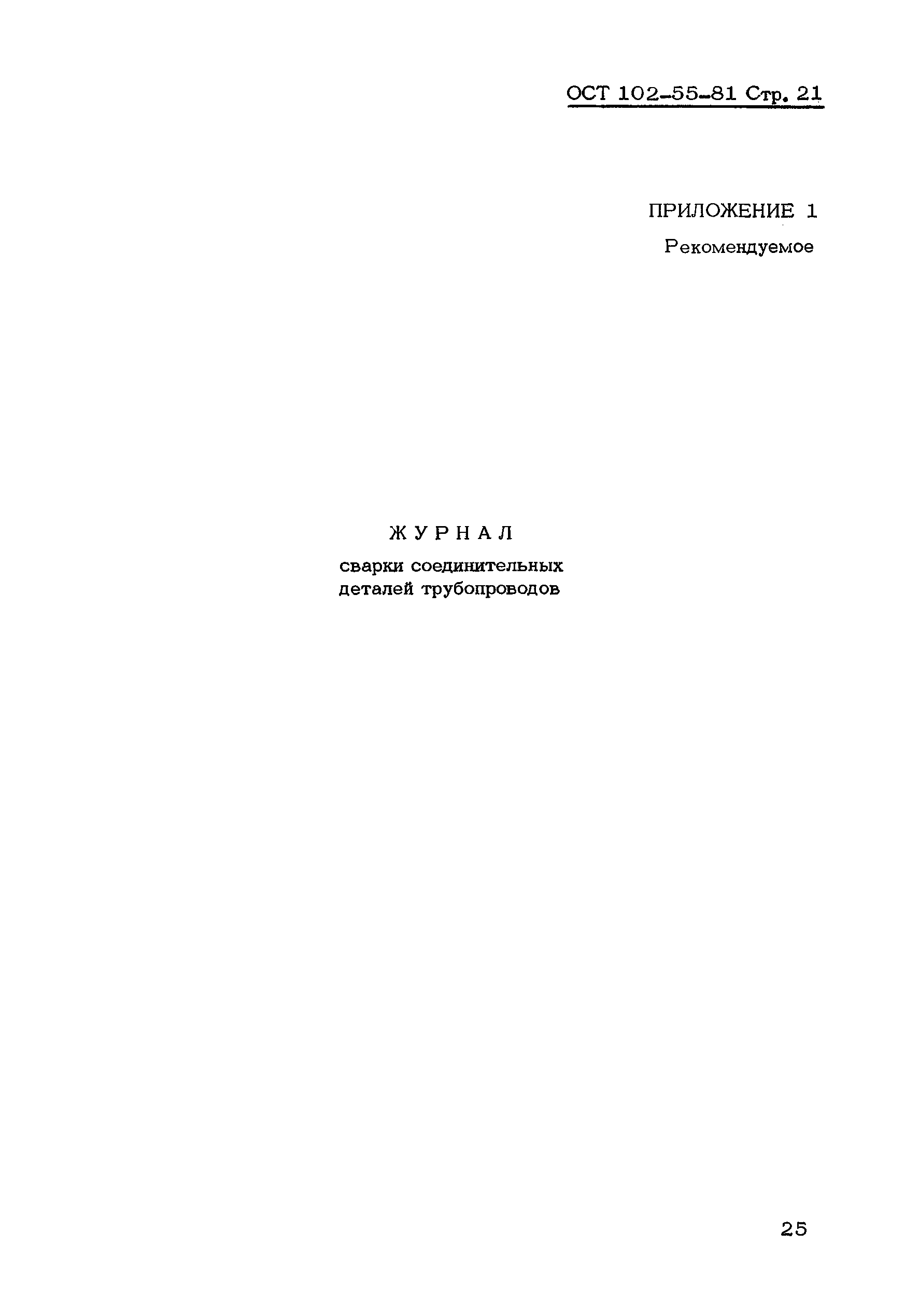

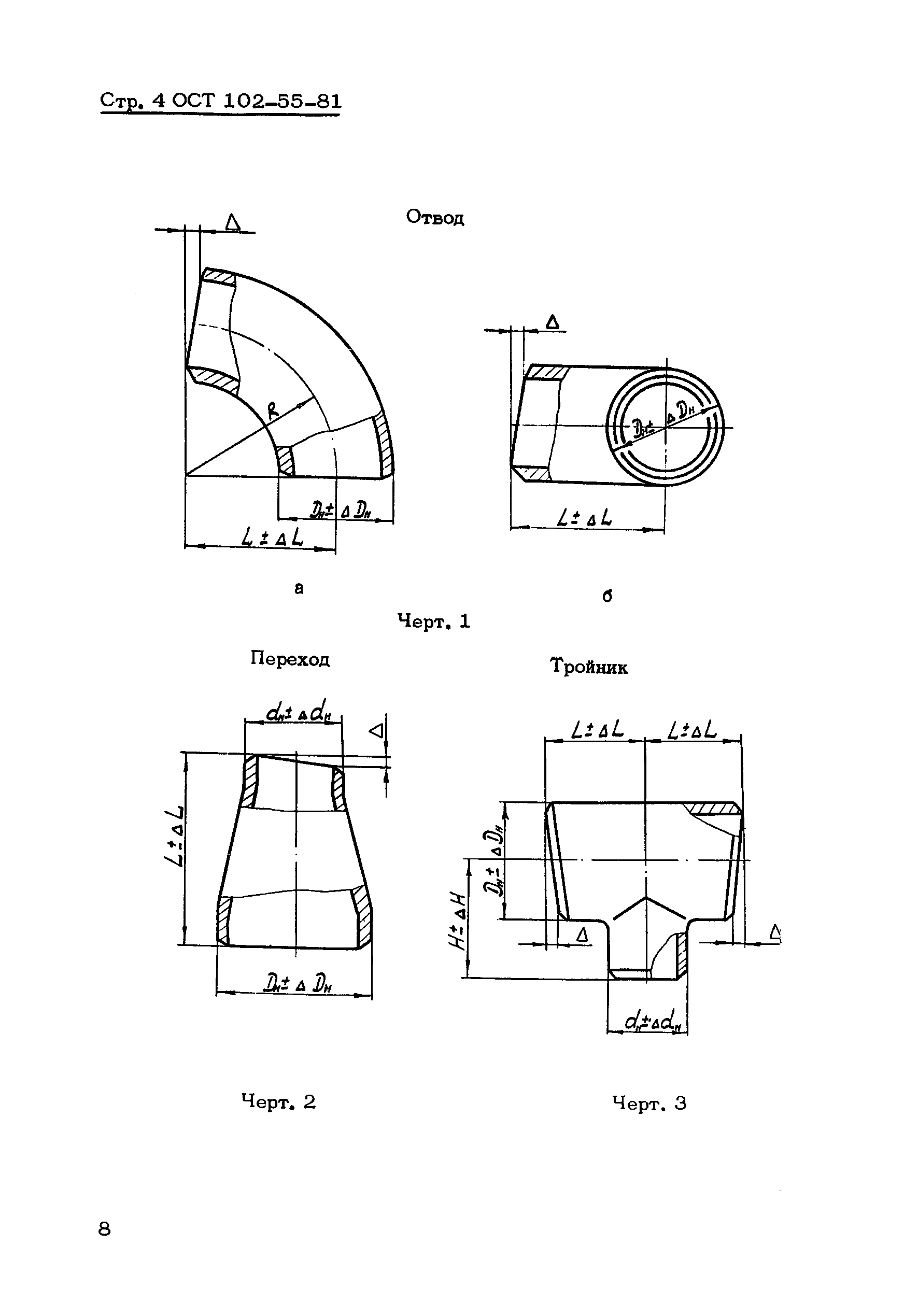

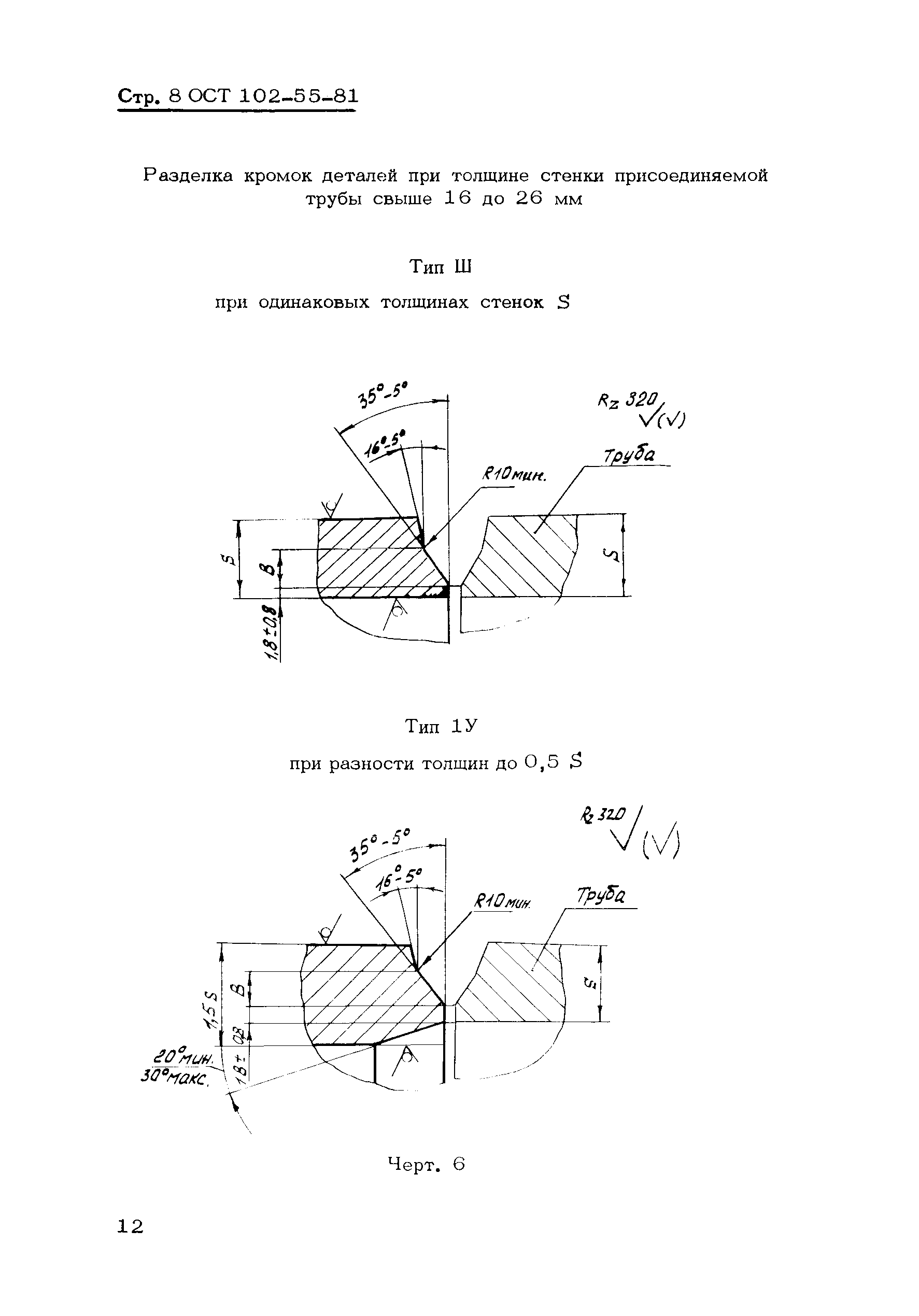

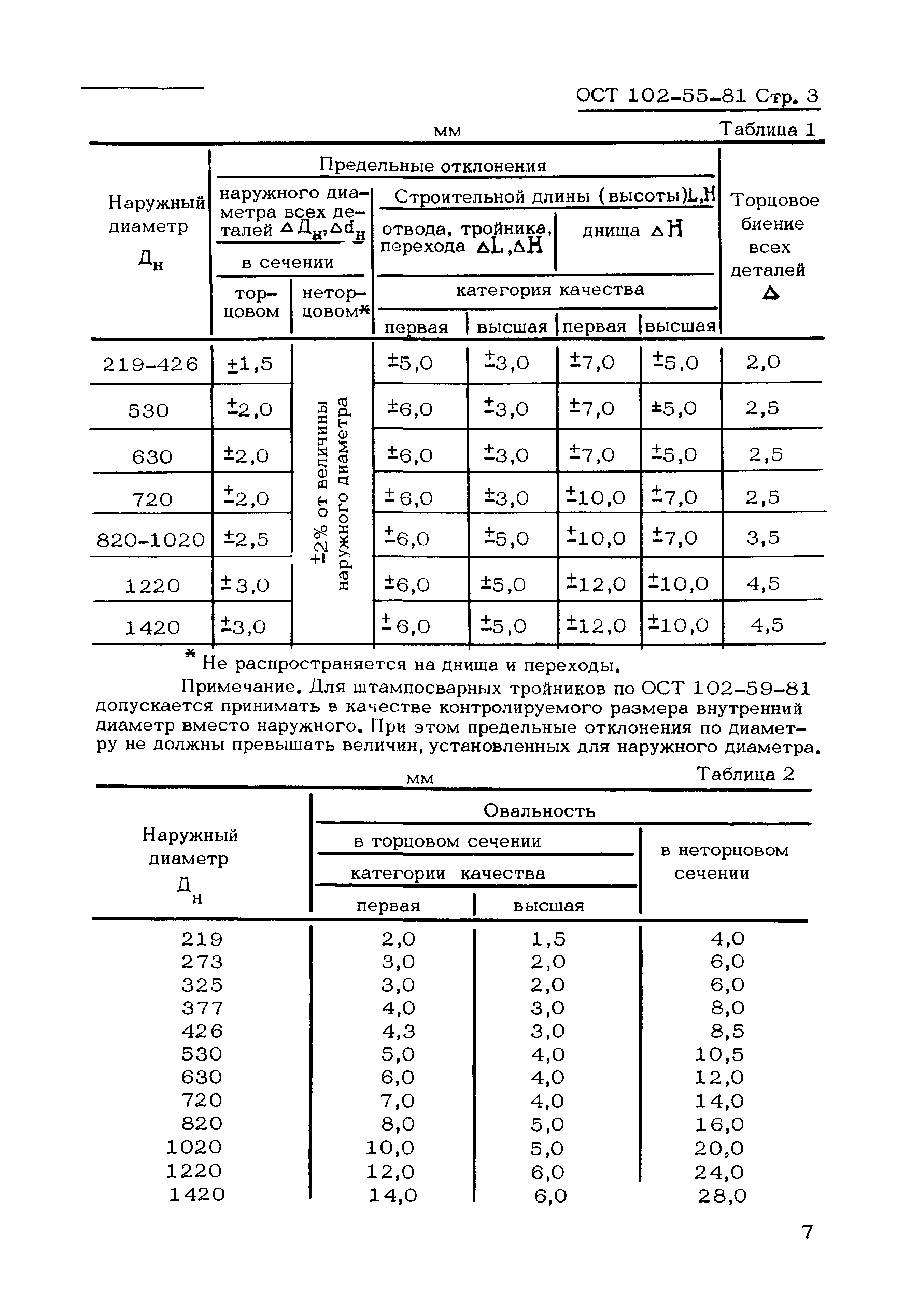

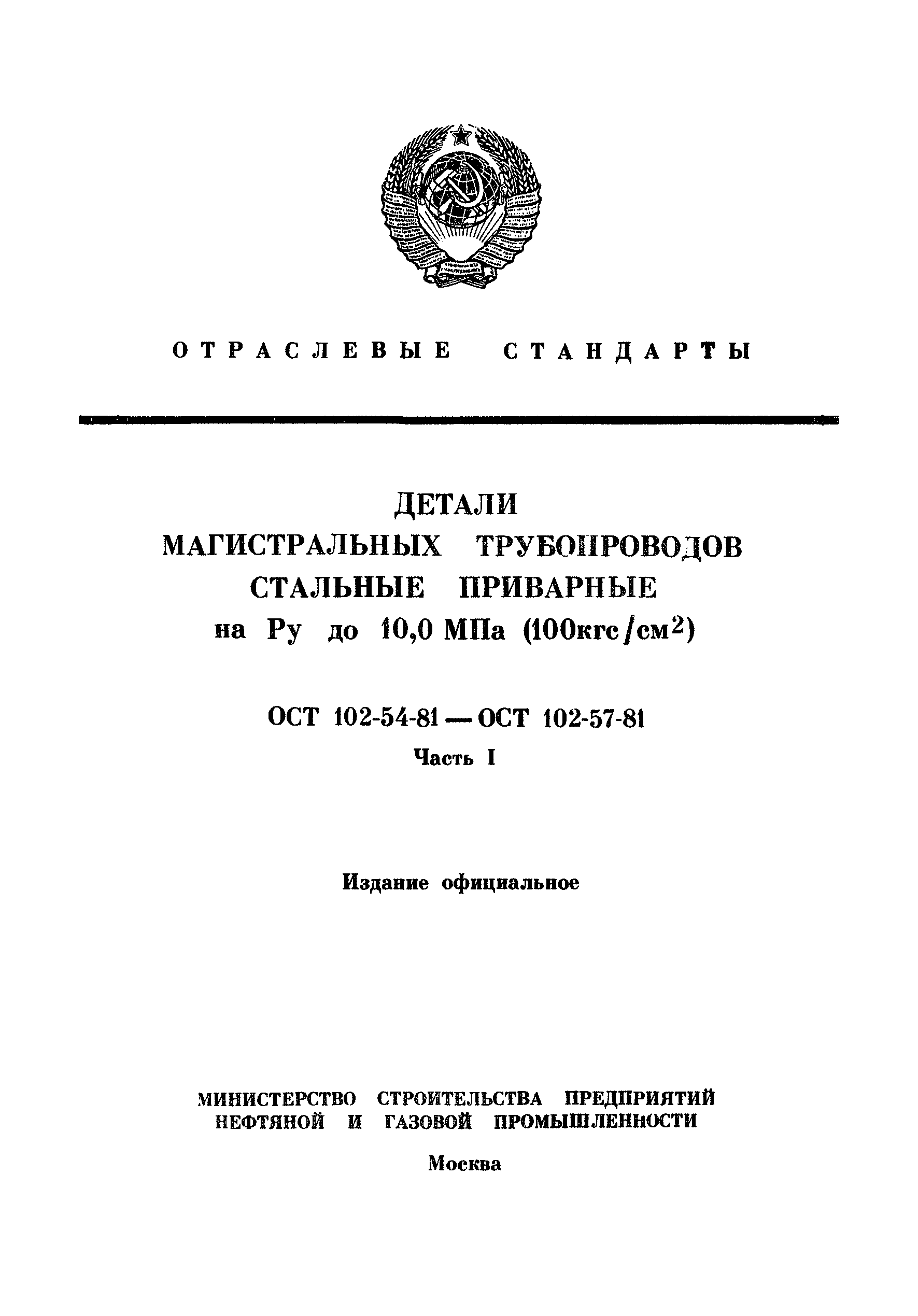

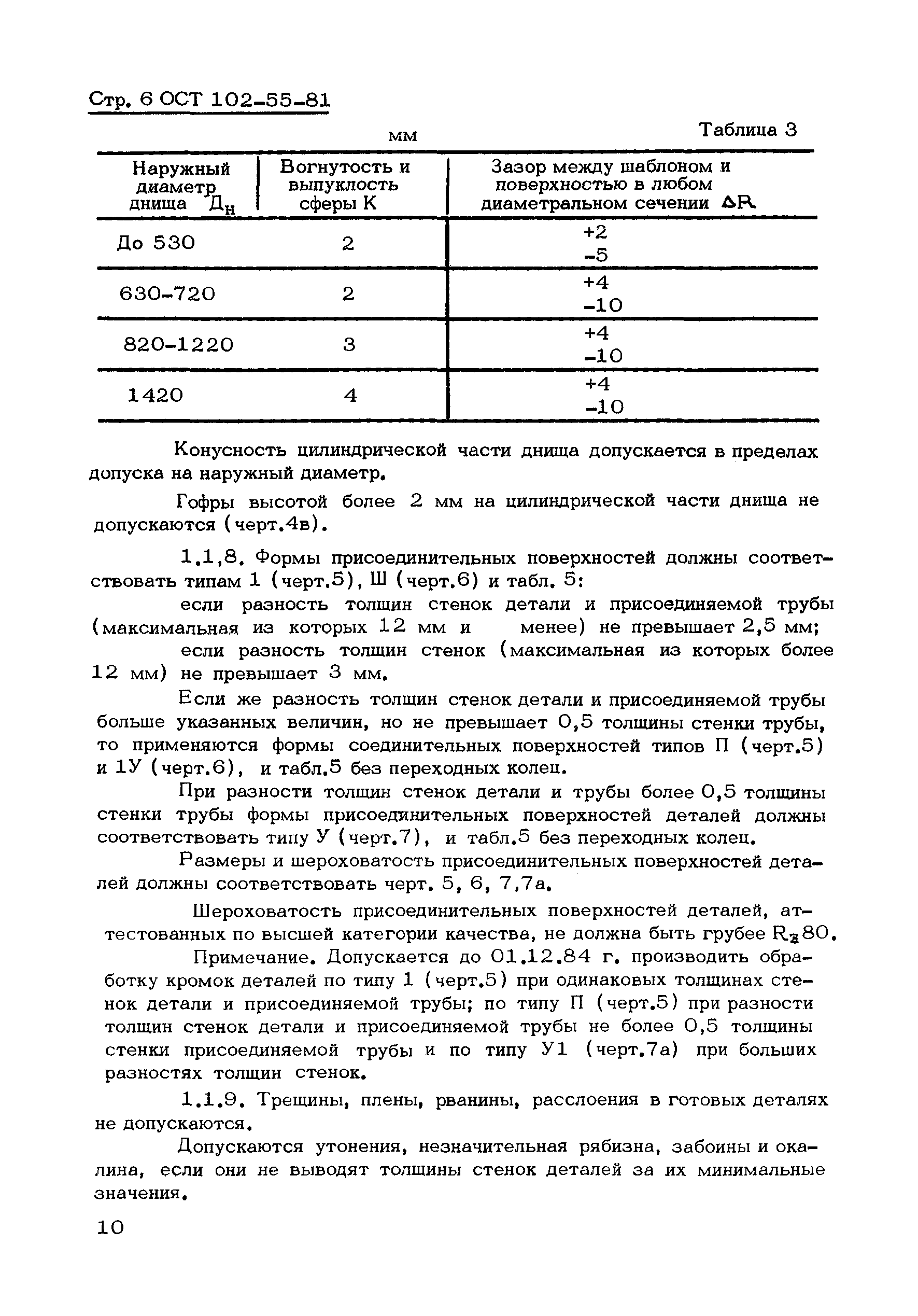

![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/0.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/1.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/2.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/3.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/4.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/5.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/6.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/7.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/8.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/9.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/10.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/11.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/12.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/13.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/14.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/15.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/16.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/17.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/18.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/19.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/20.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/21.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/22.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/23.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/24.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/25.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/26.gif) ![ОСТ 102-55-81](../../../Data2/1/4293763/4293763024.files/27.gif)
|
