Скачать ГОСТ Р 56299-2014 Прокат из подшипниковой стали. Технические условия

Дата актуализации: 10.08.2017

ГОСТ Р 56299-2014

Прокат из подшипниковой стали. Технические условия

Обозначение:	ГОСТ Р 56299-2014
Обозначение англ:	GOST R 56299-2014
Статус:	введен впервые
Название рус.:	Прокат из подшипниковой стали. Технические условия
Название англ.:	Rolled products from bearing steel. Specifications
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.09.2015

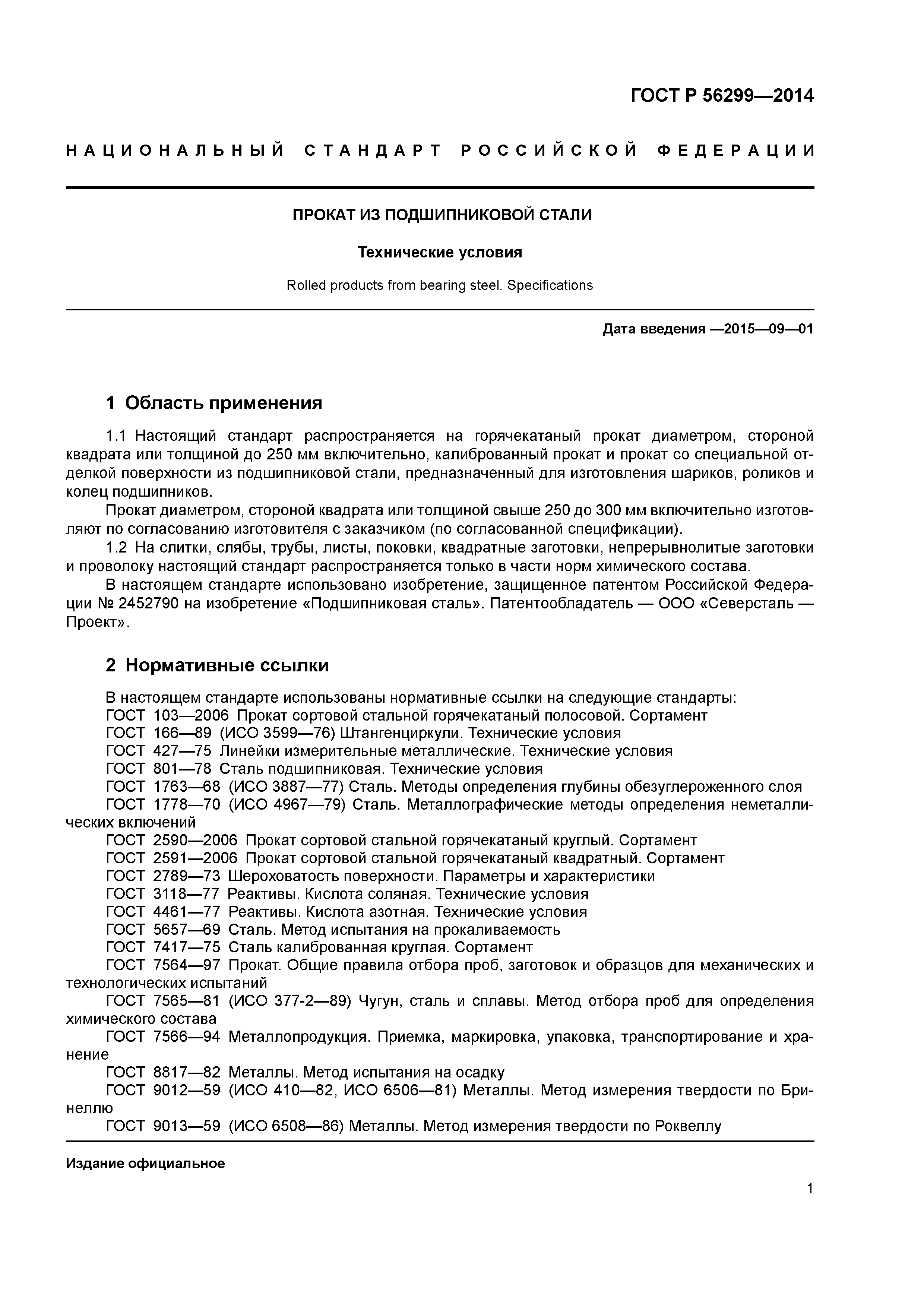

Область применения:	Стандарт распространяется на горячекатаный прокат диаметром, стороной квадрата или толщиной до 250 мм включительно, калиброванный прокат и прокат со специальной отделкой поверхности из подшипниковой стали, предназначенный для изготовления шариков, роликов и колец подшипников.

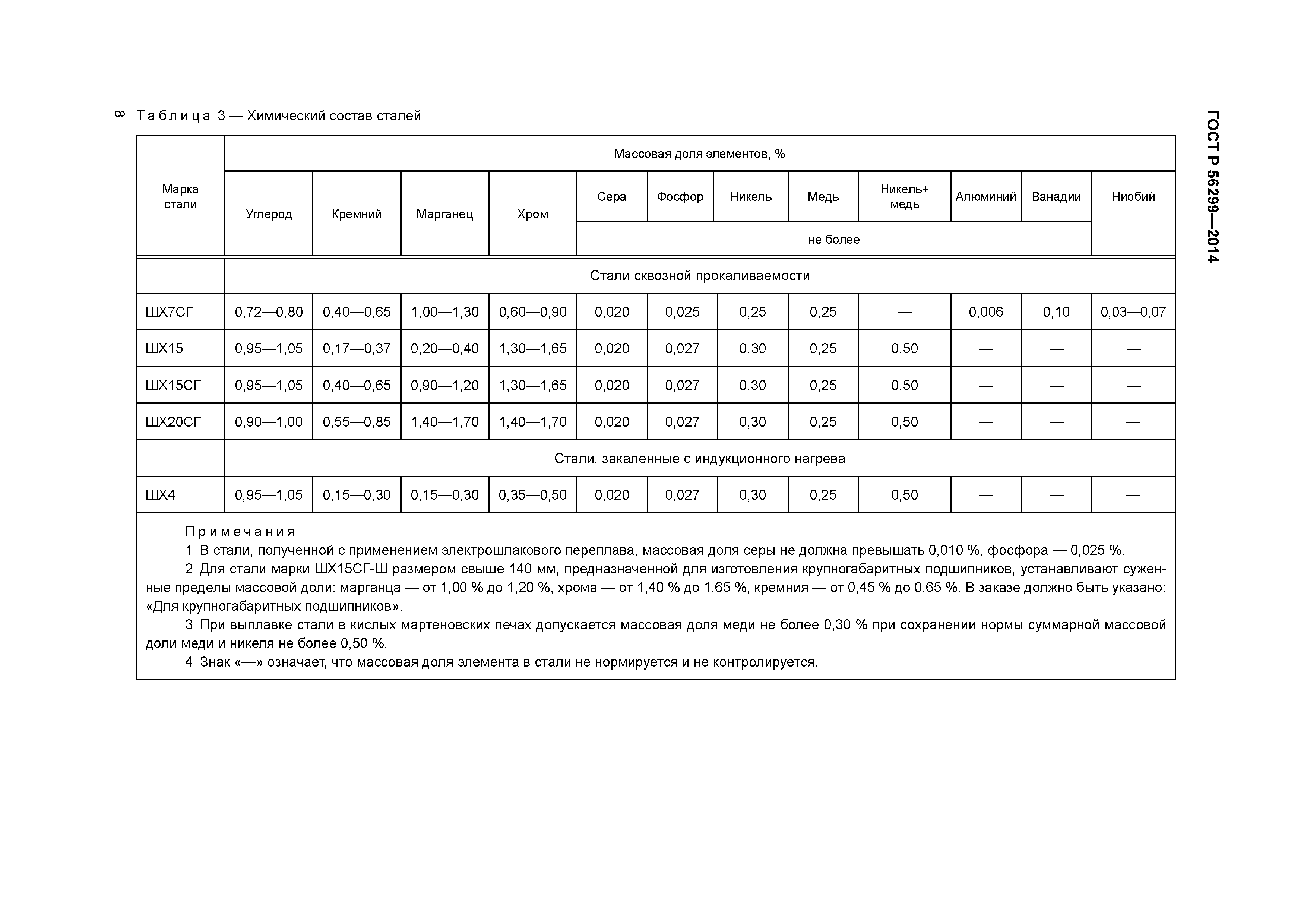

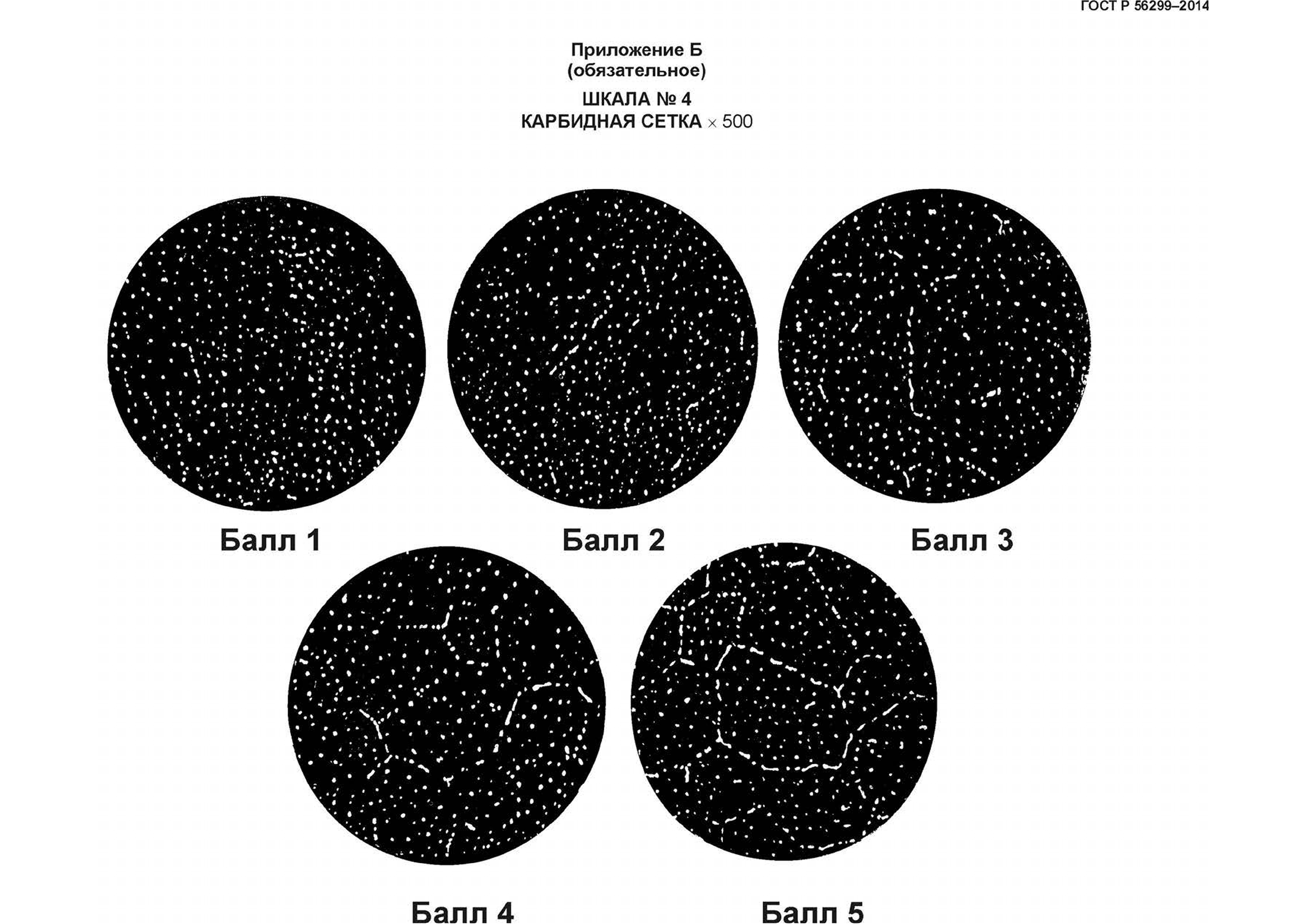

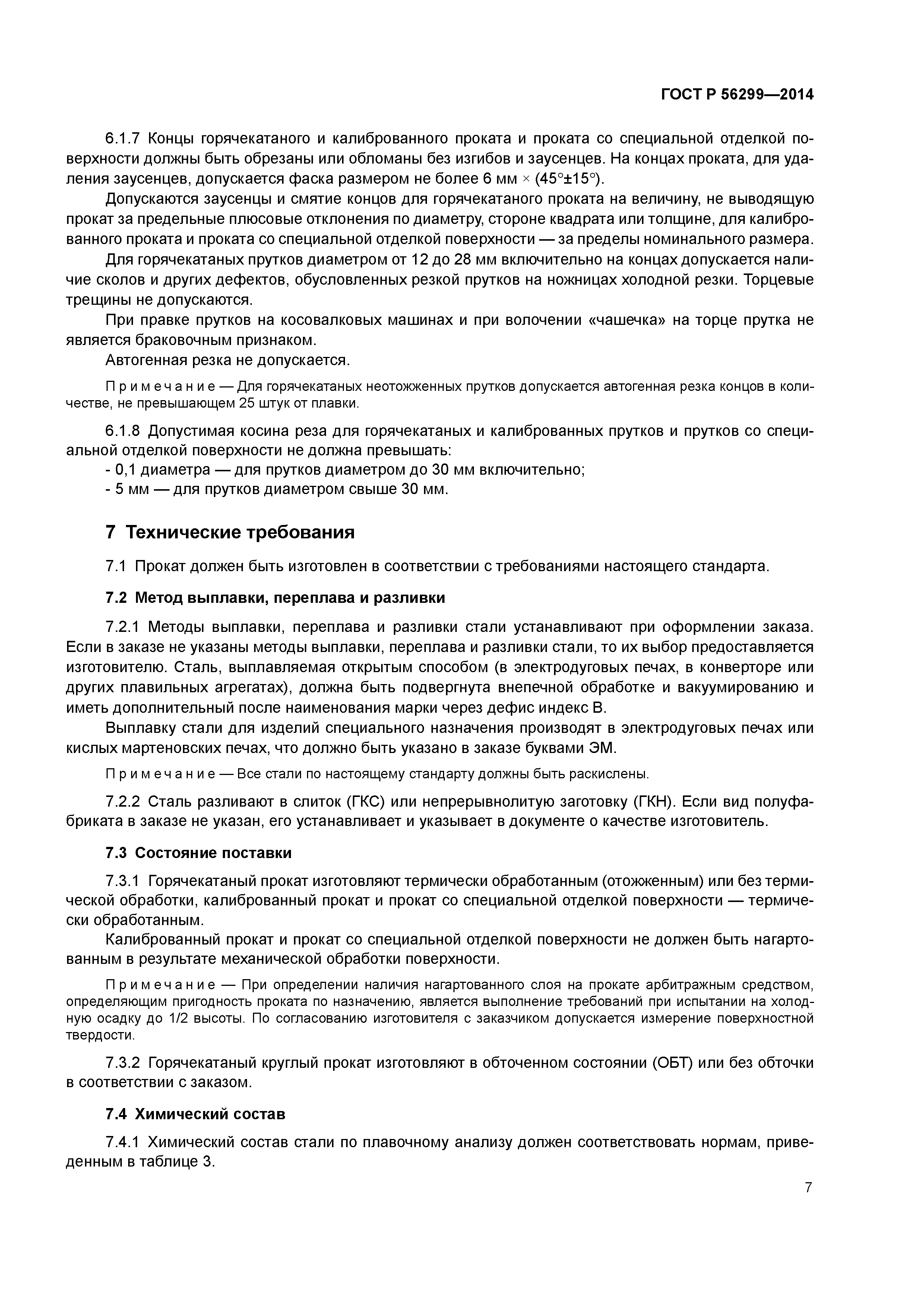

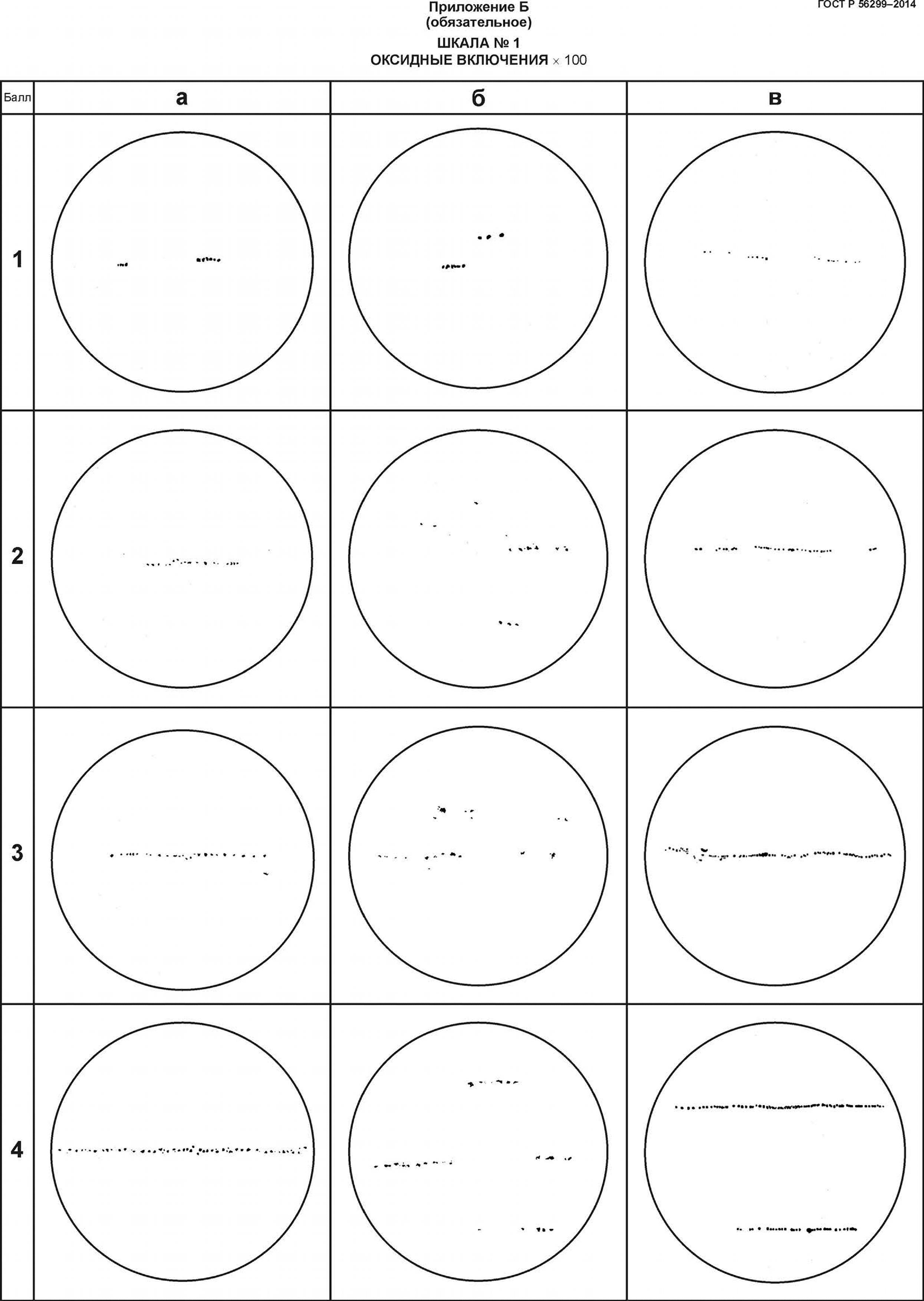

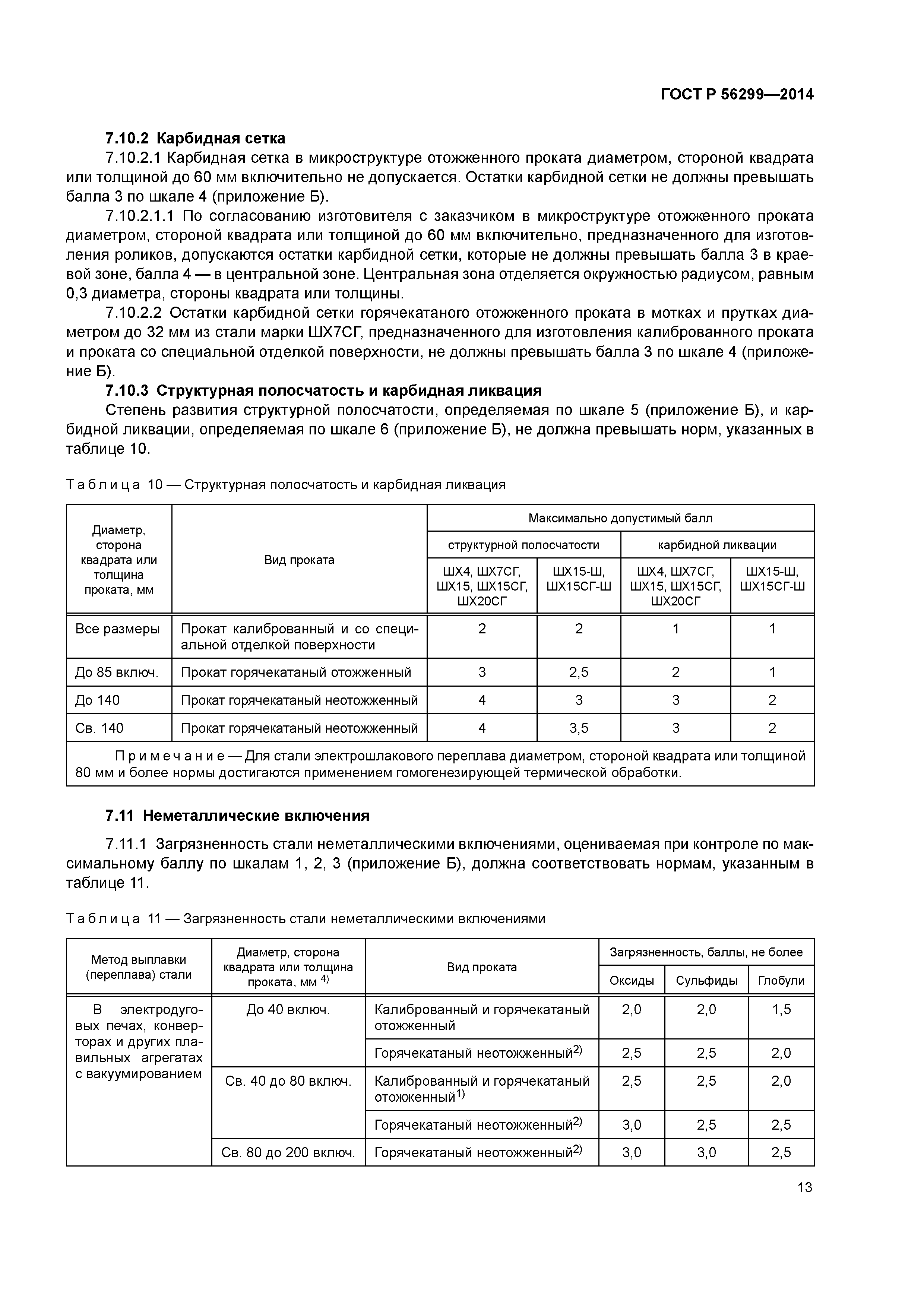

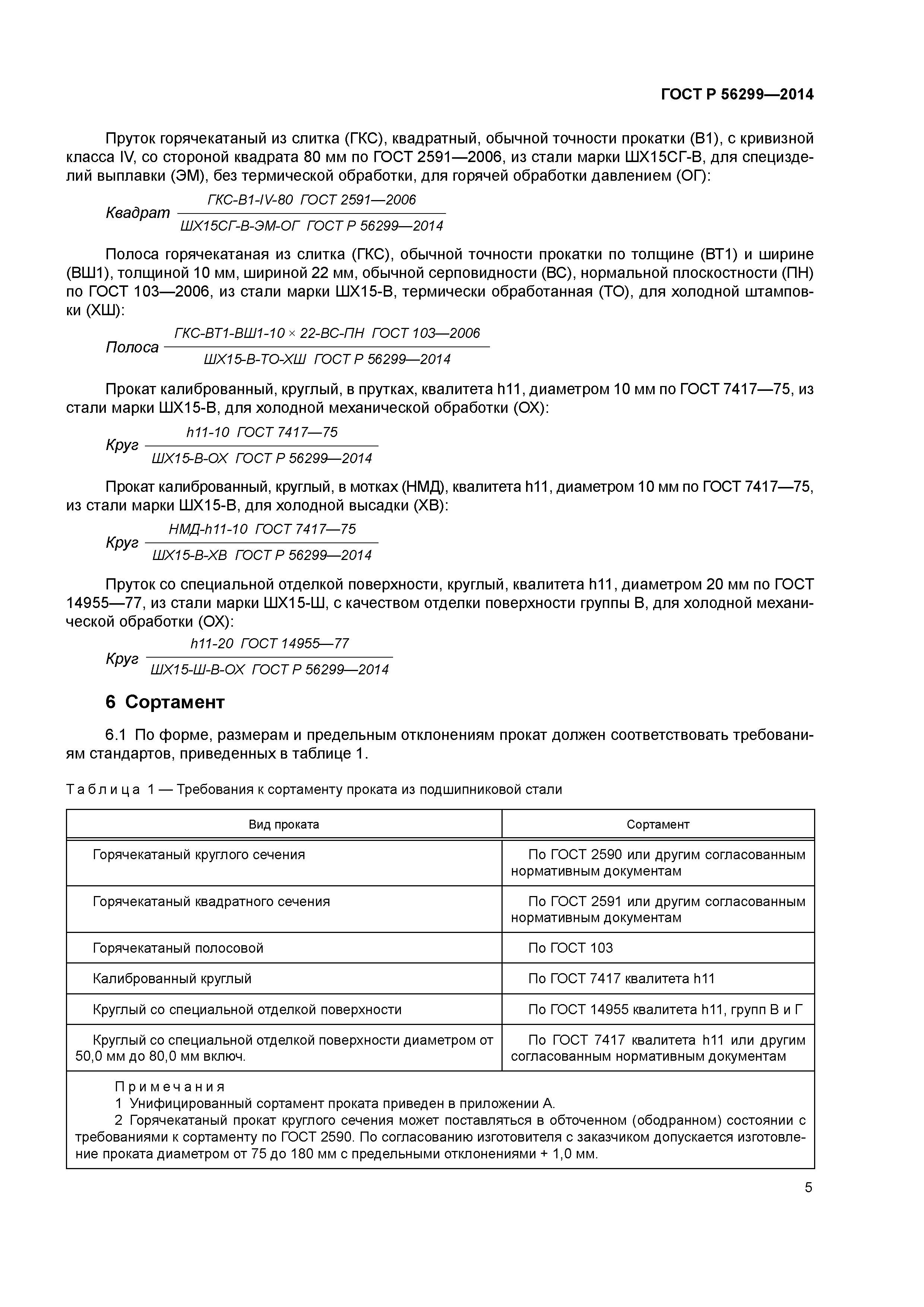

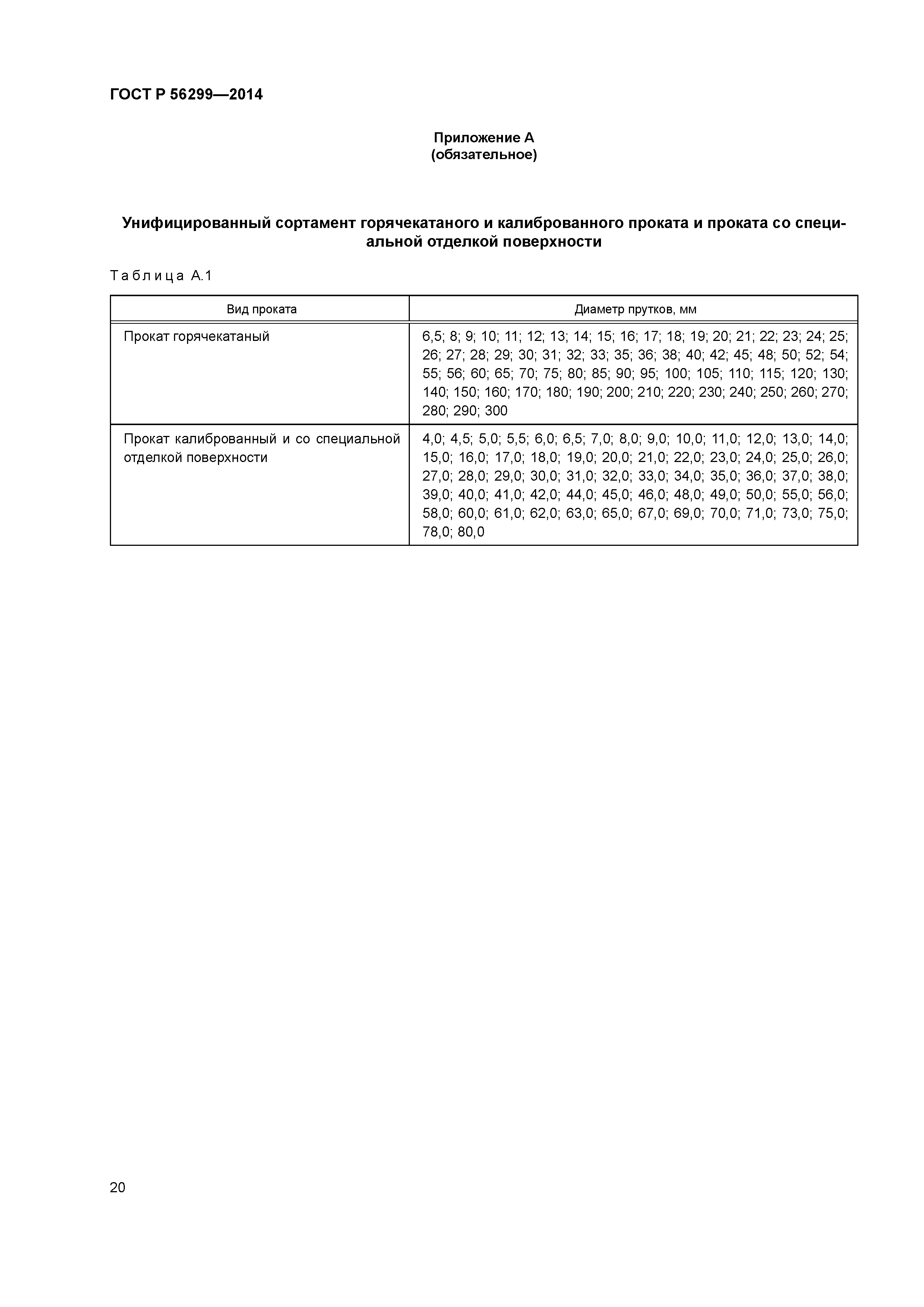

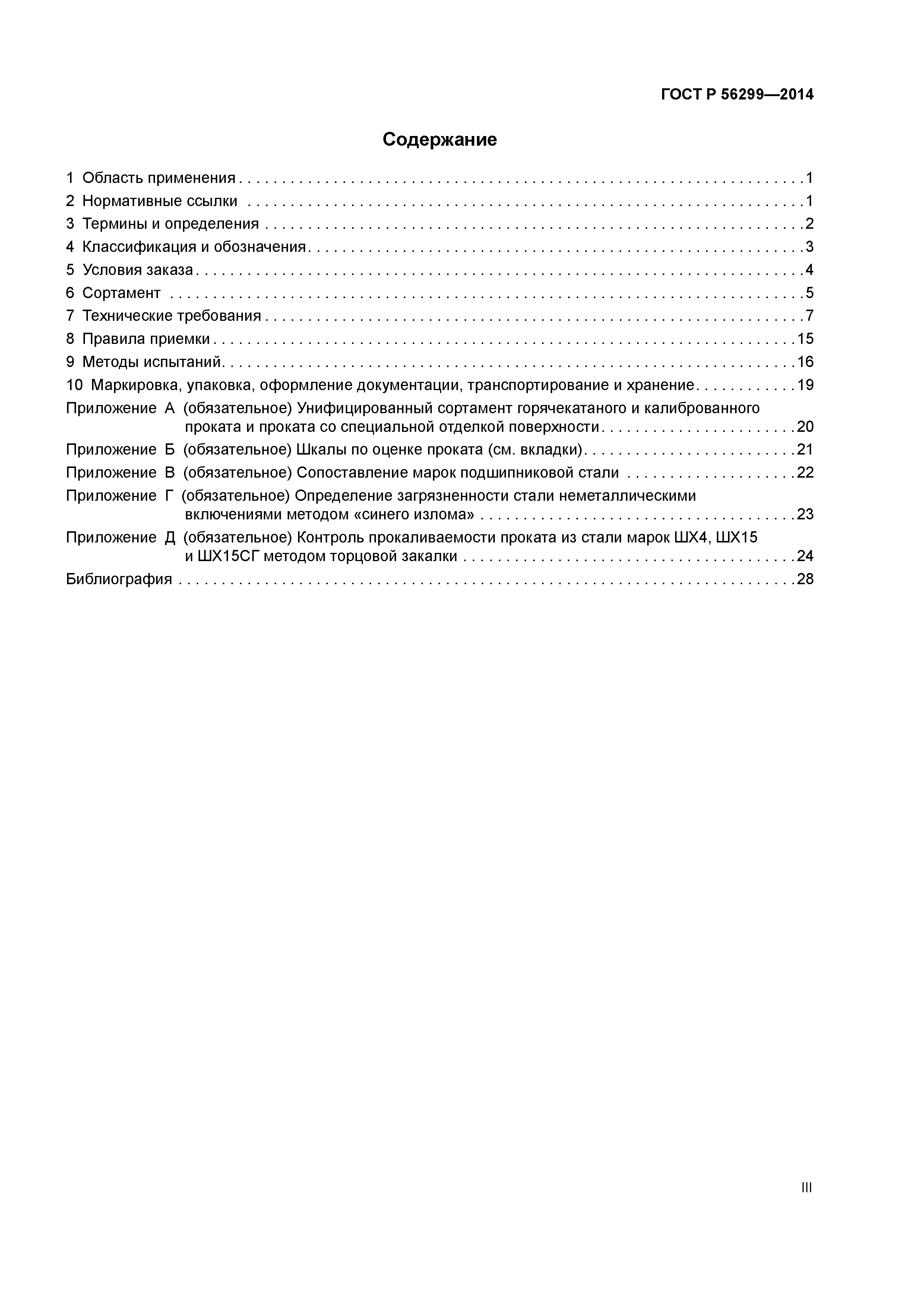

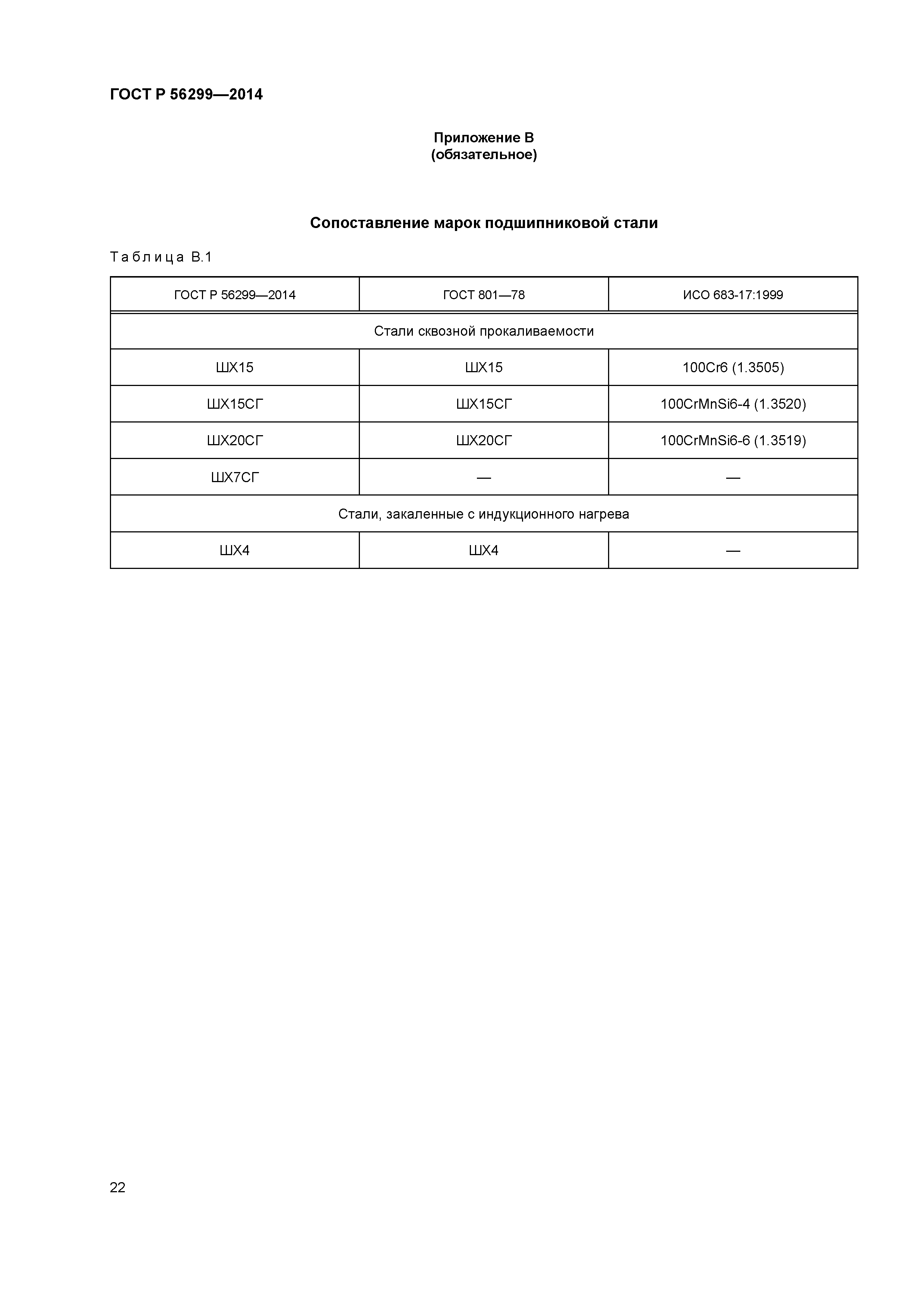

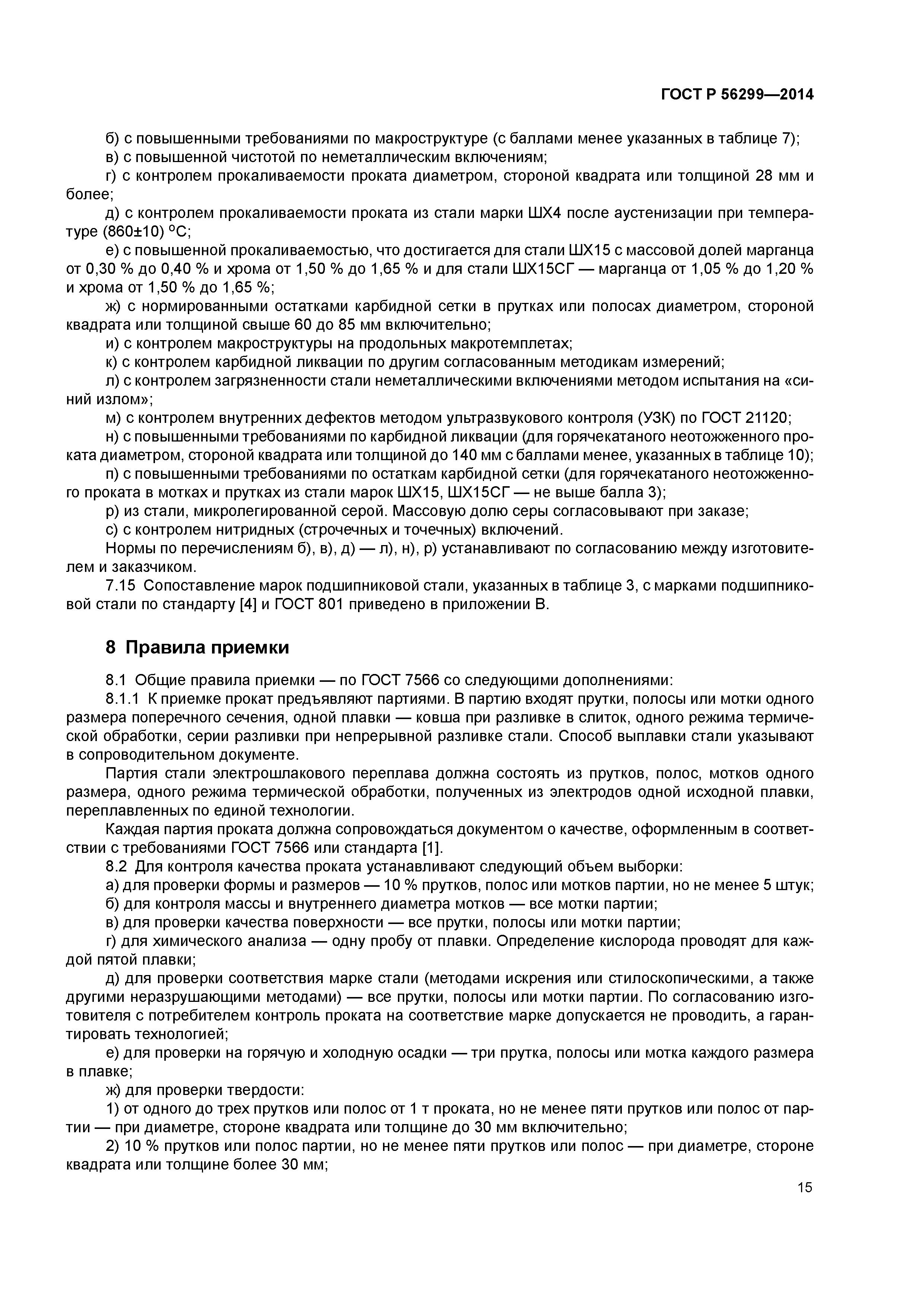

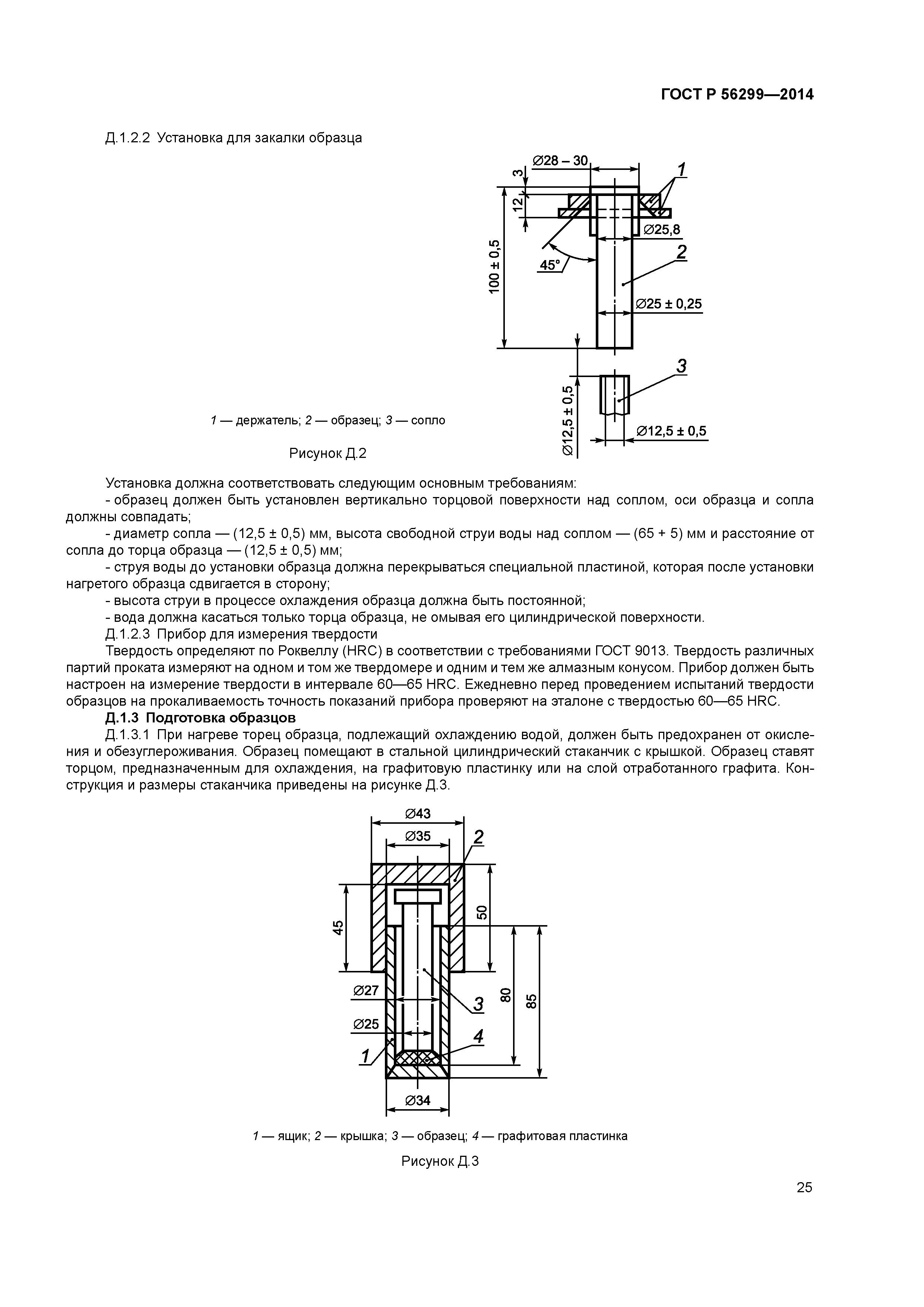

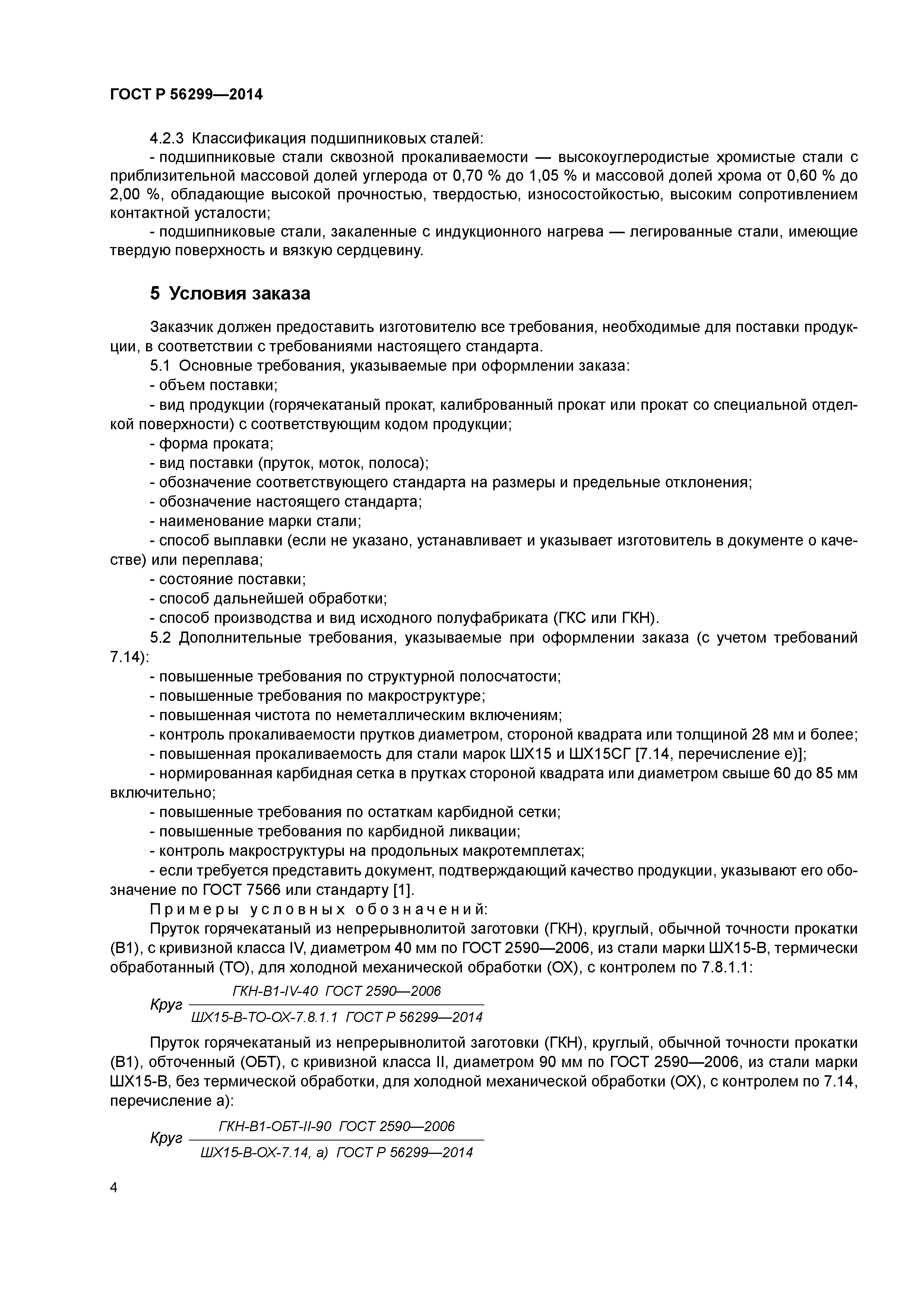

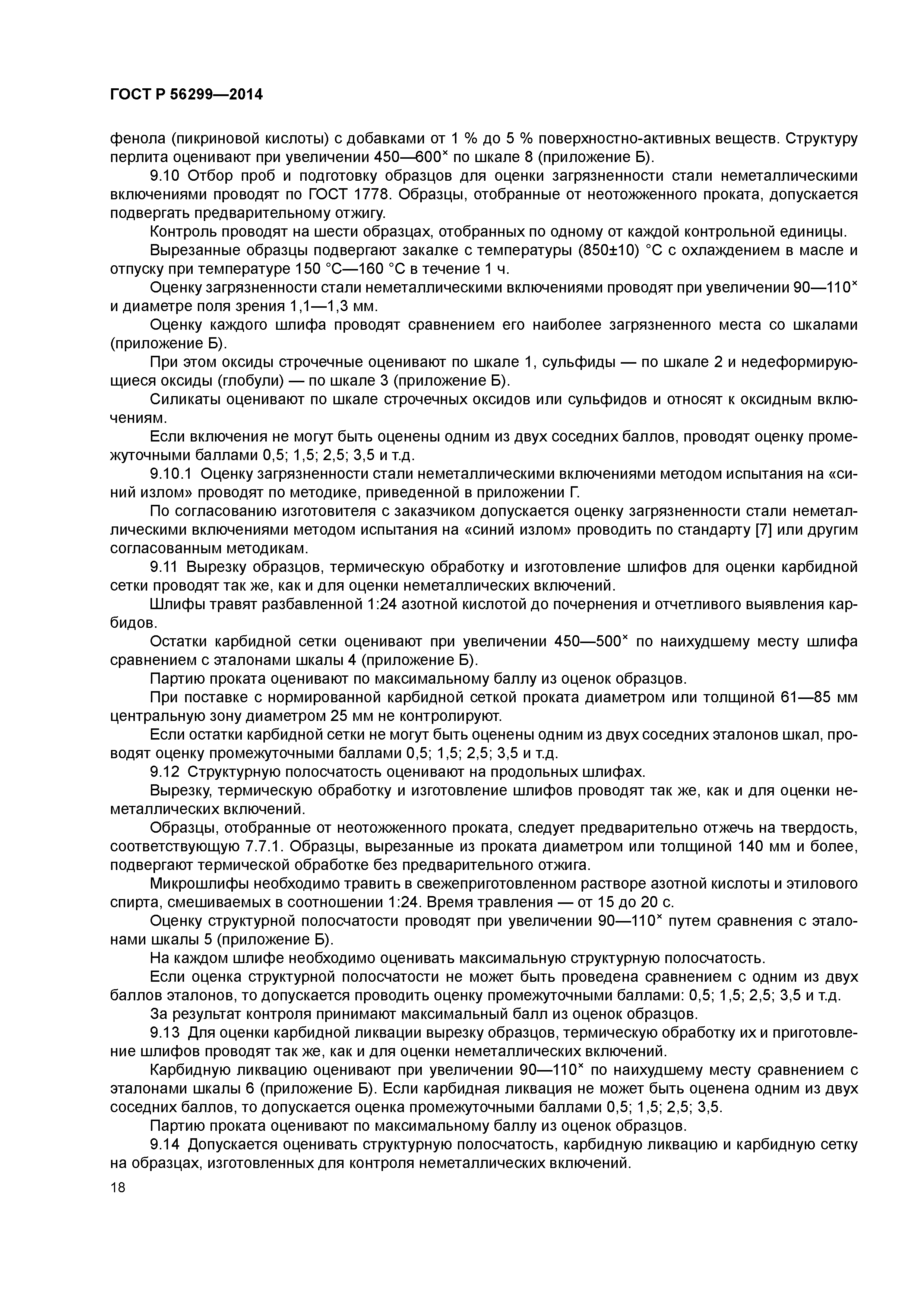

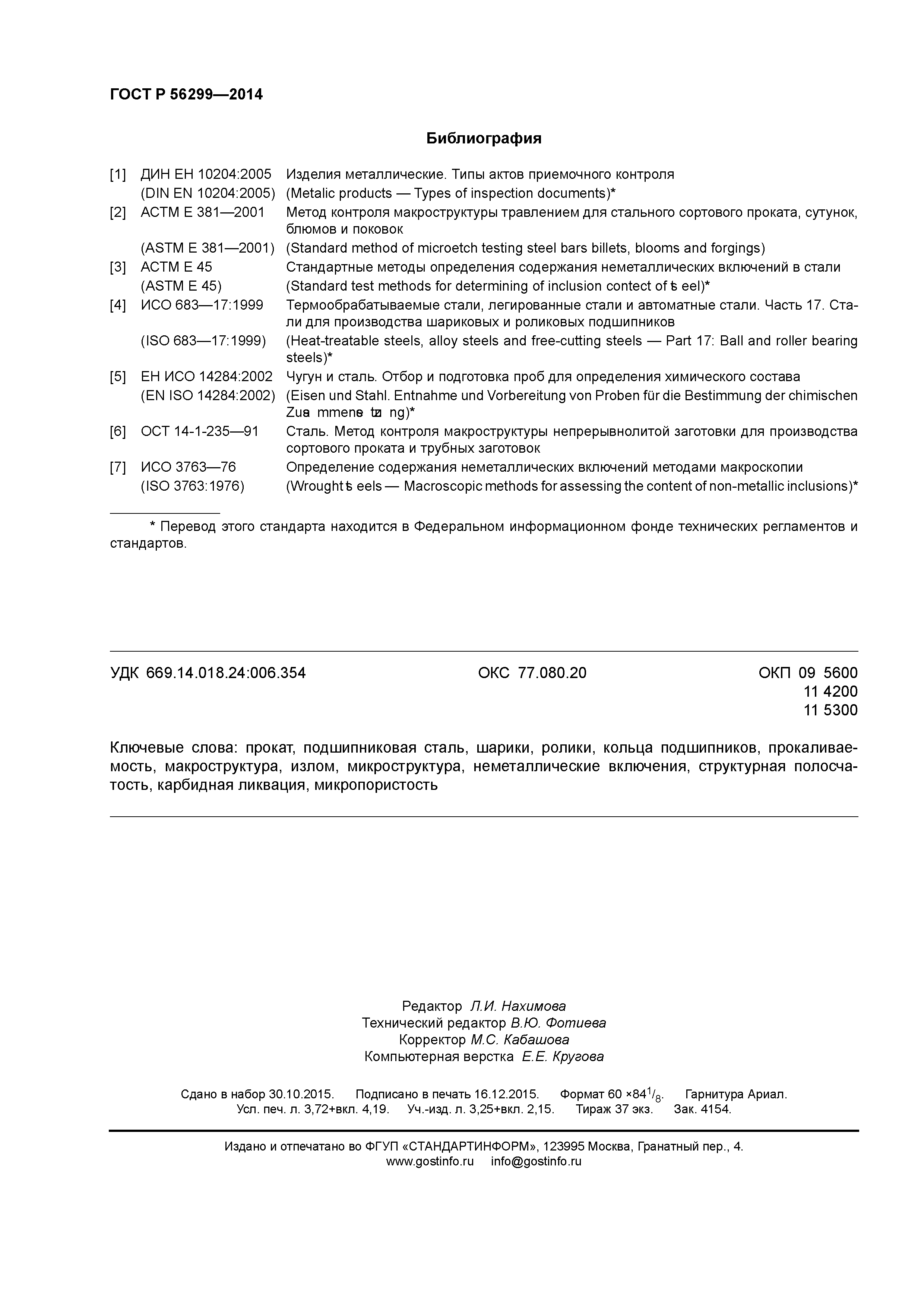

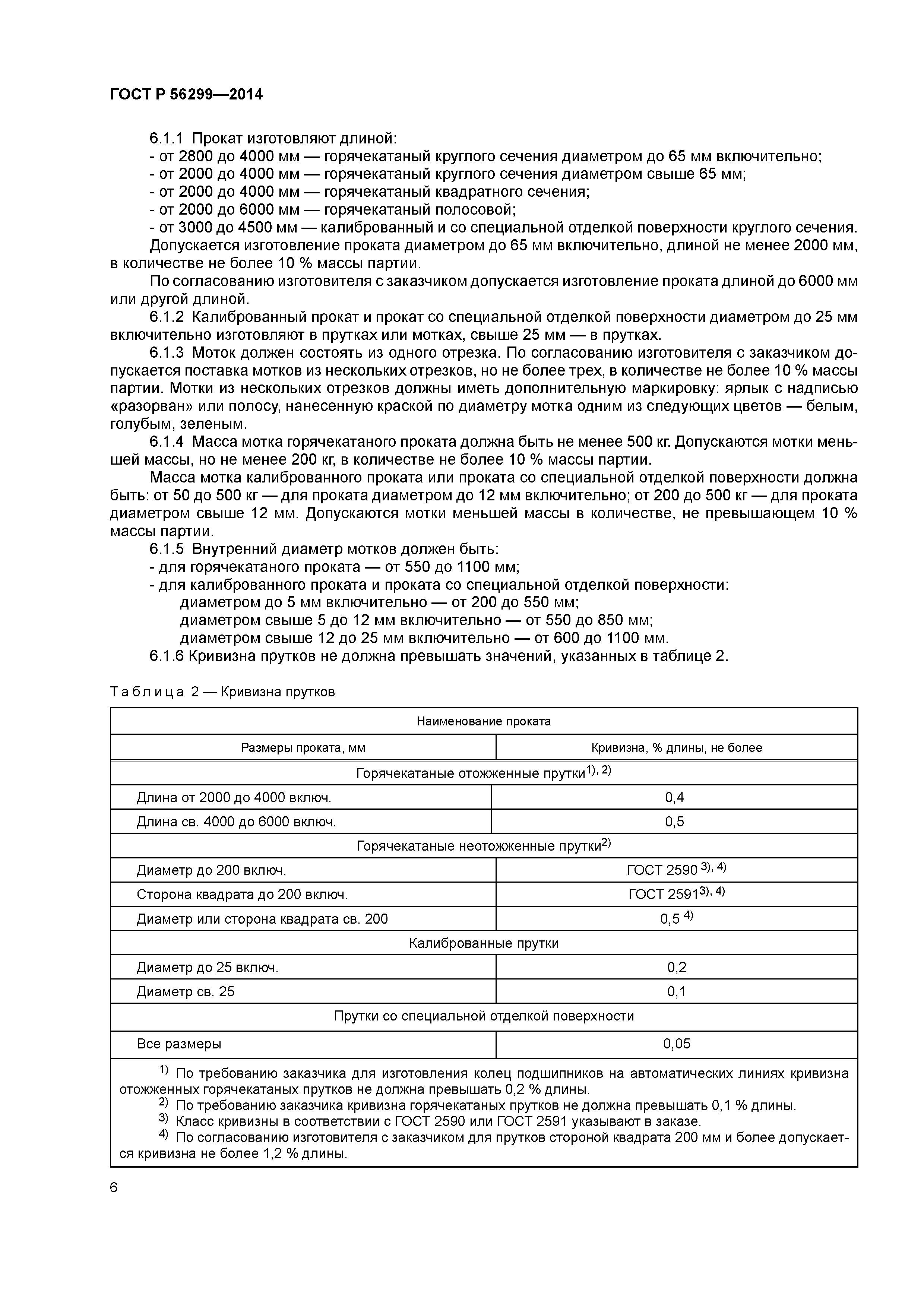

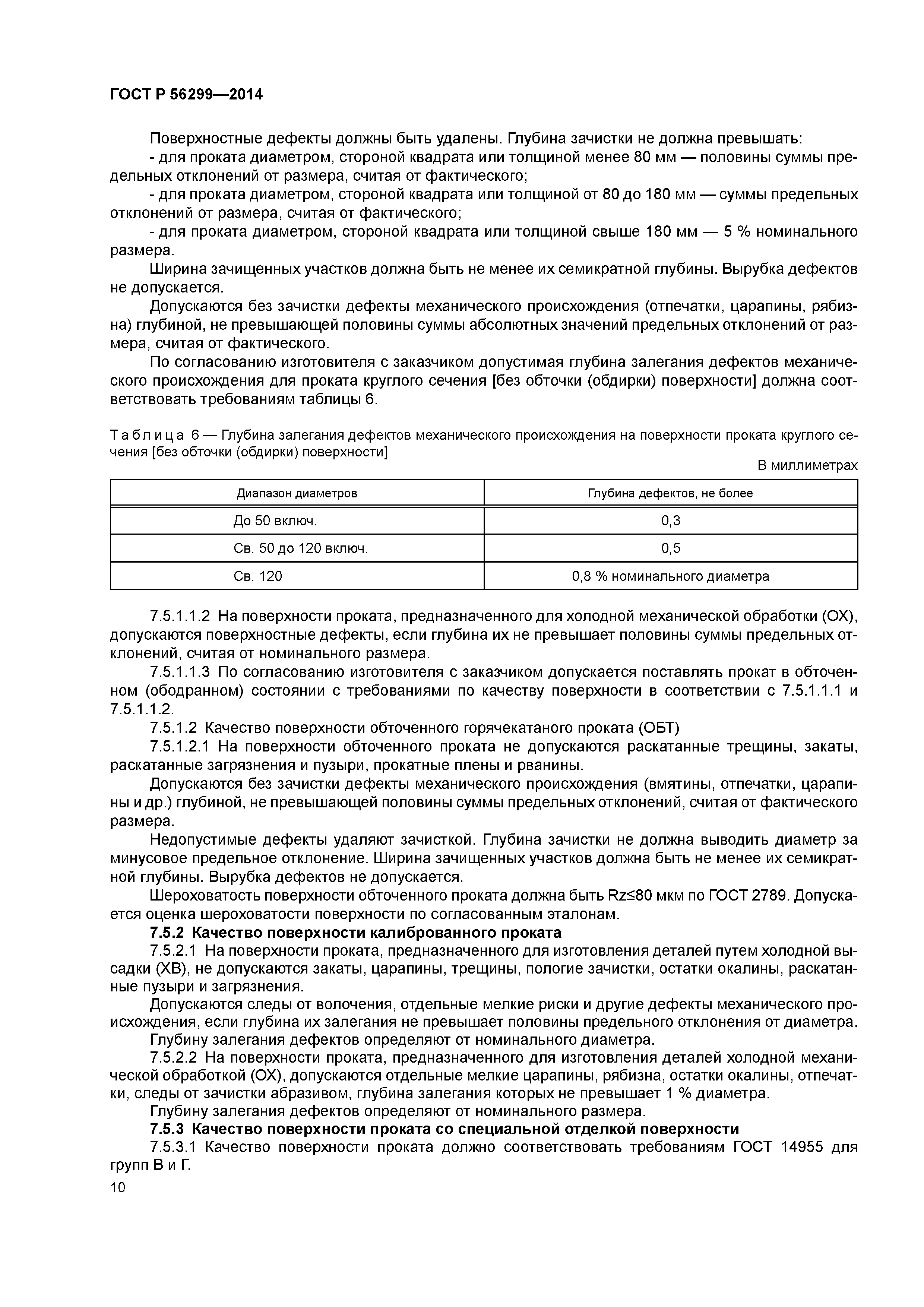

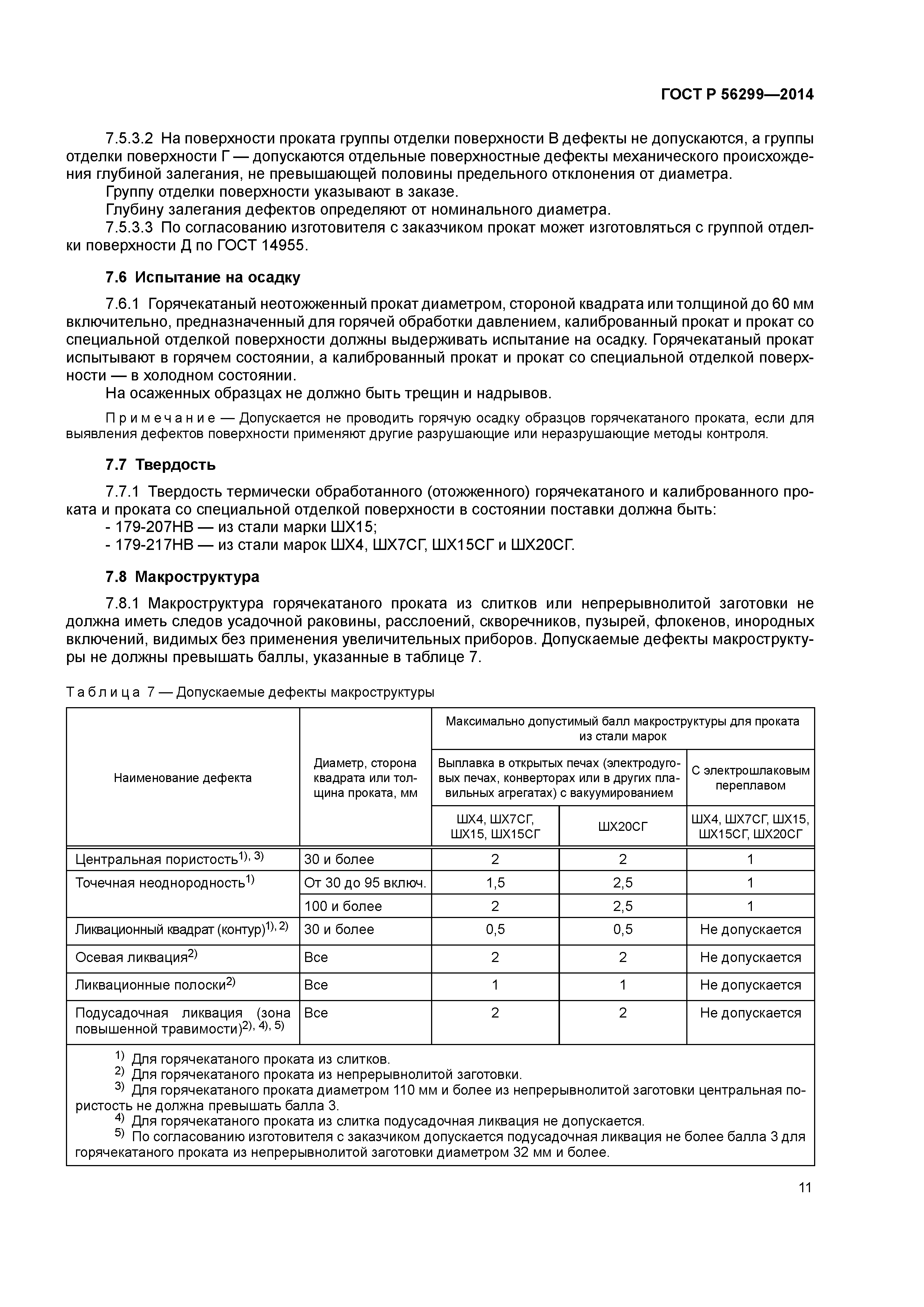

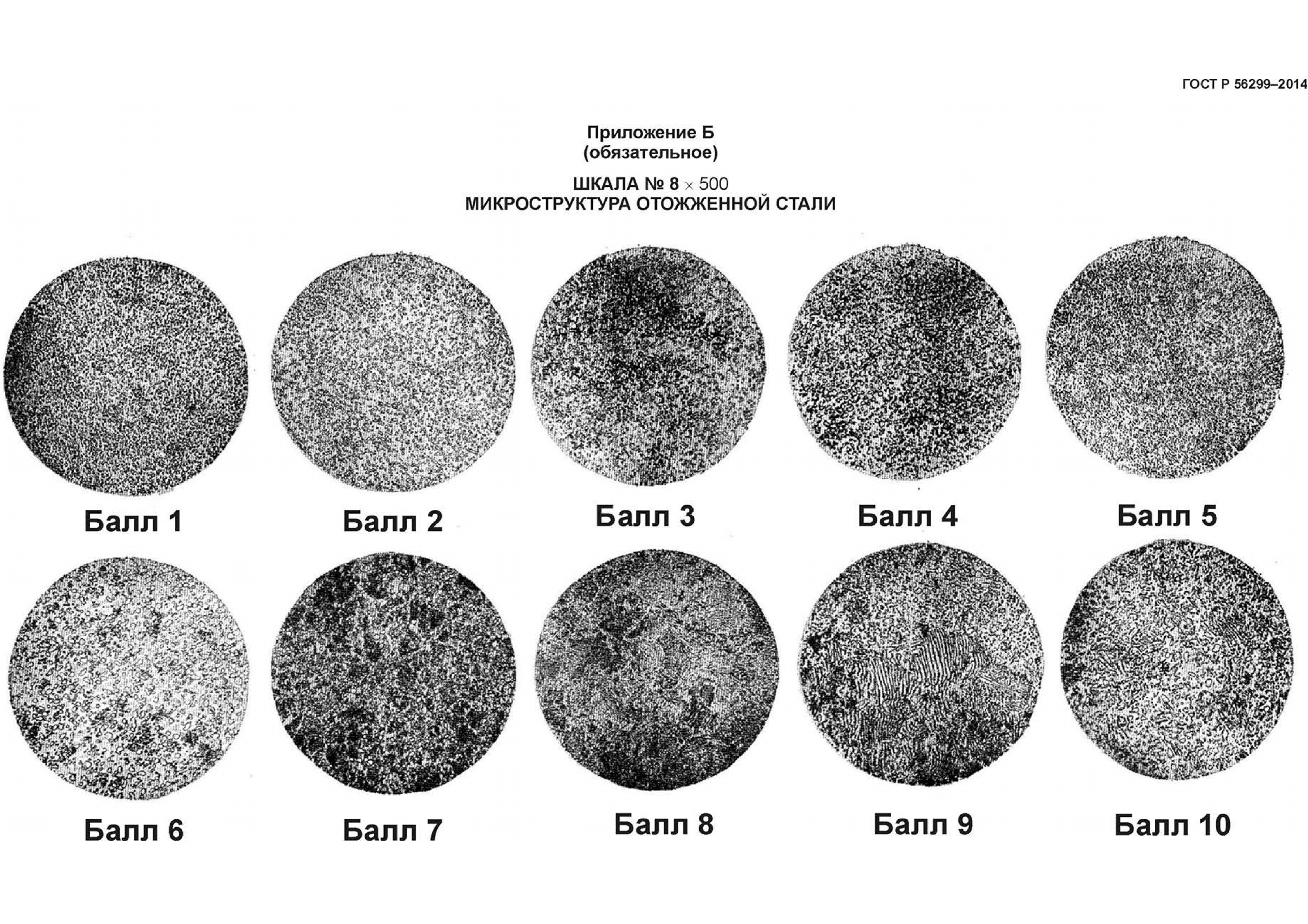

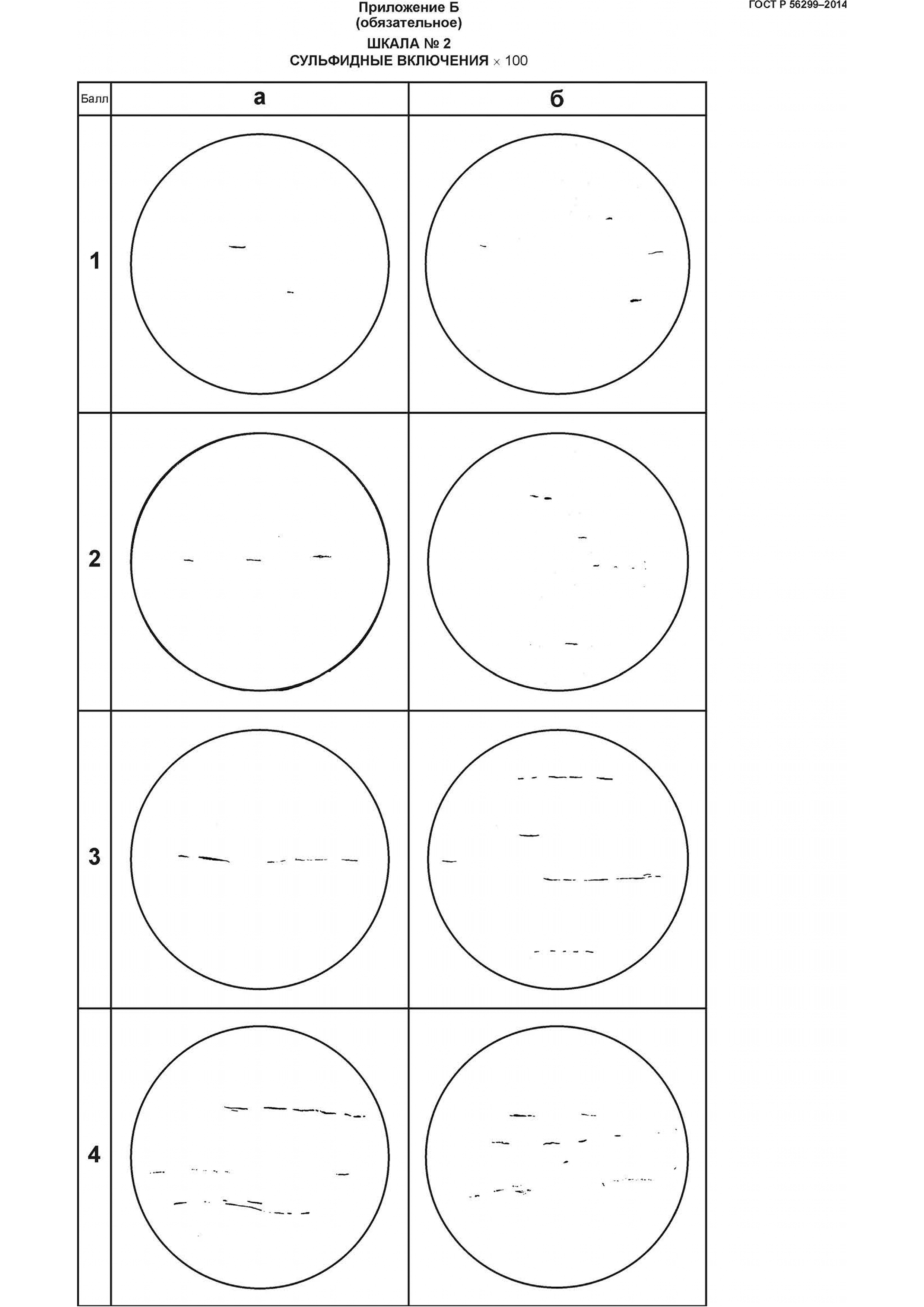

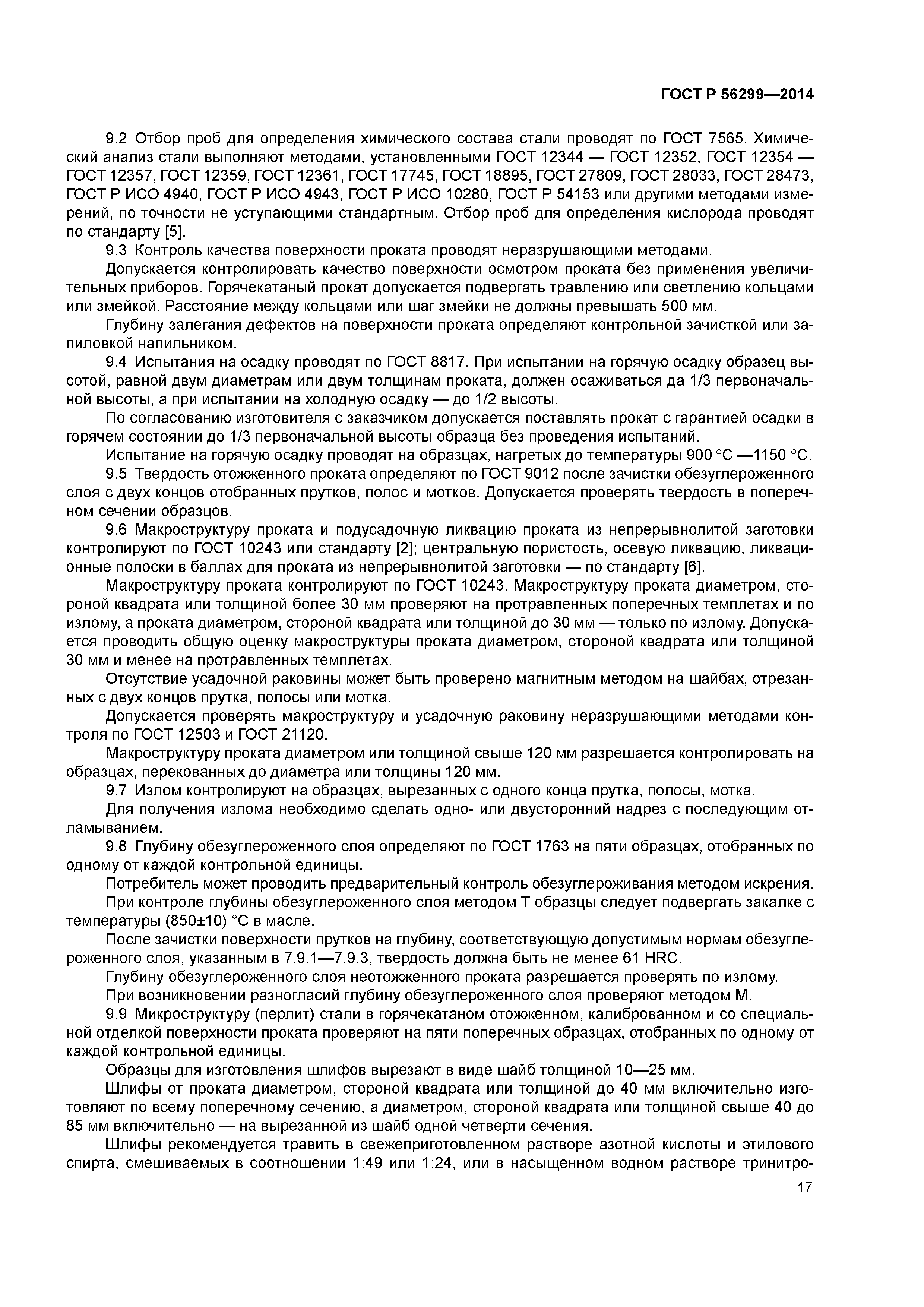

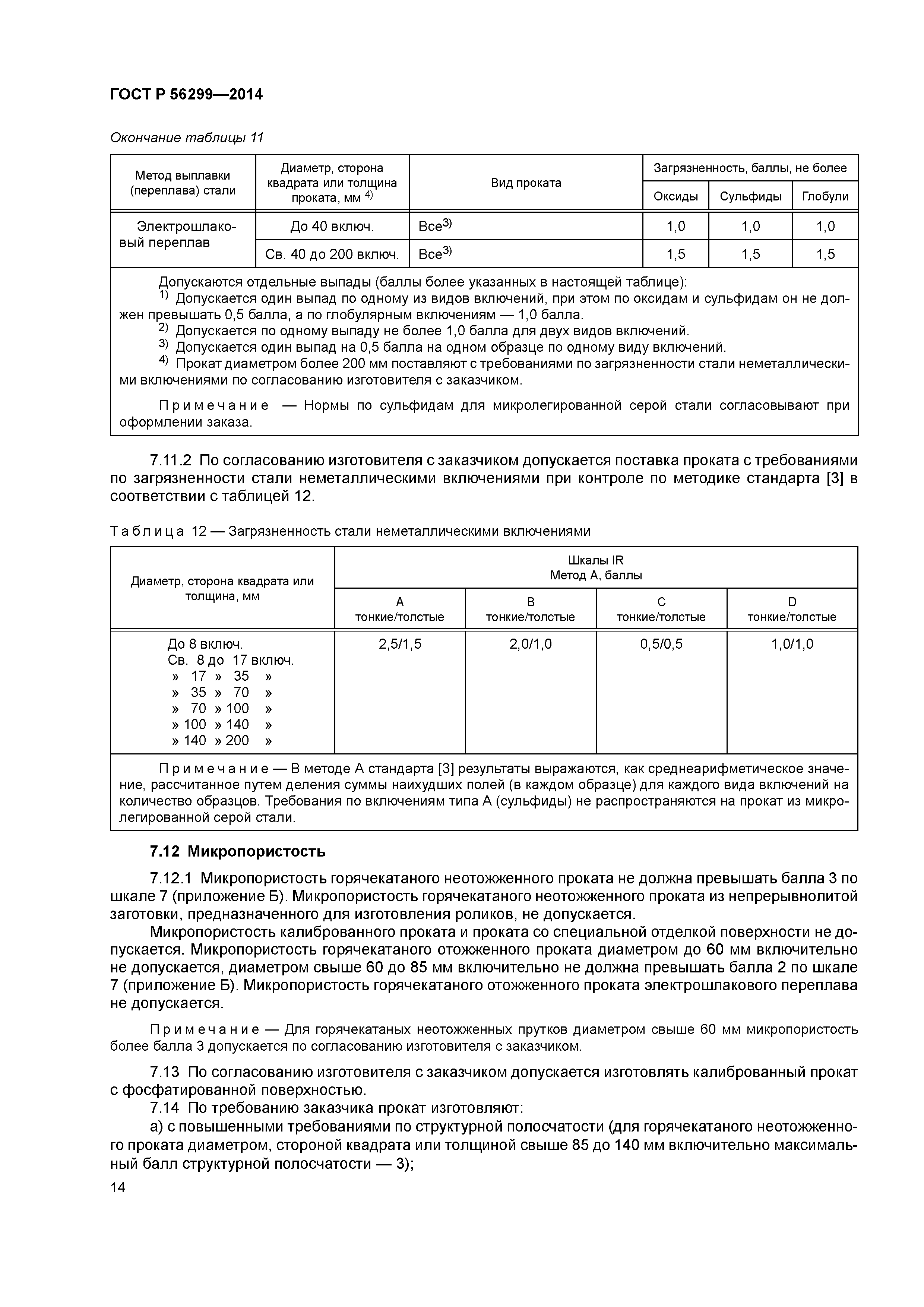

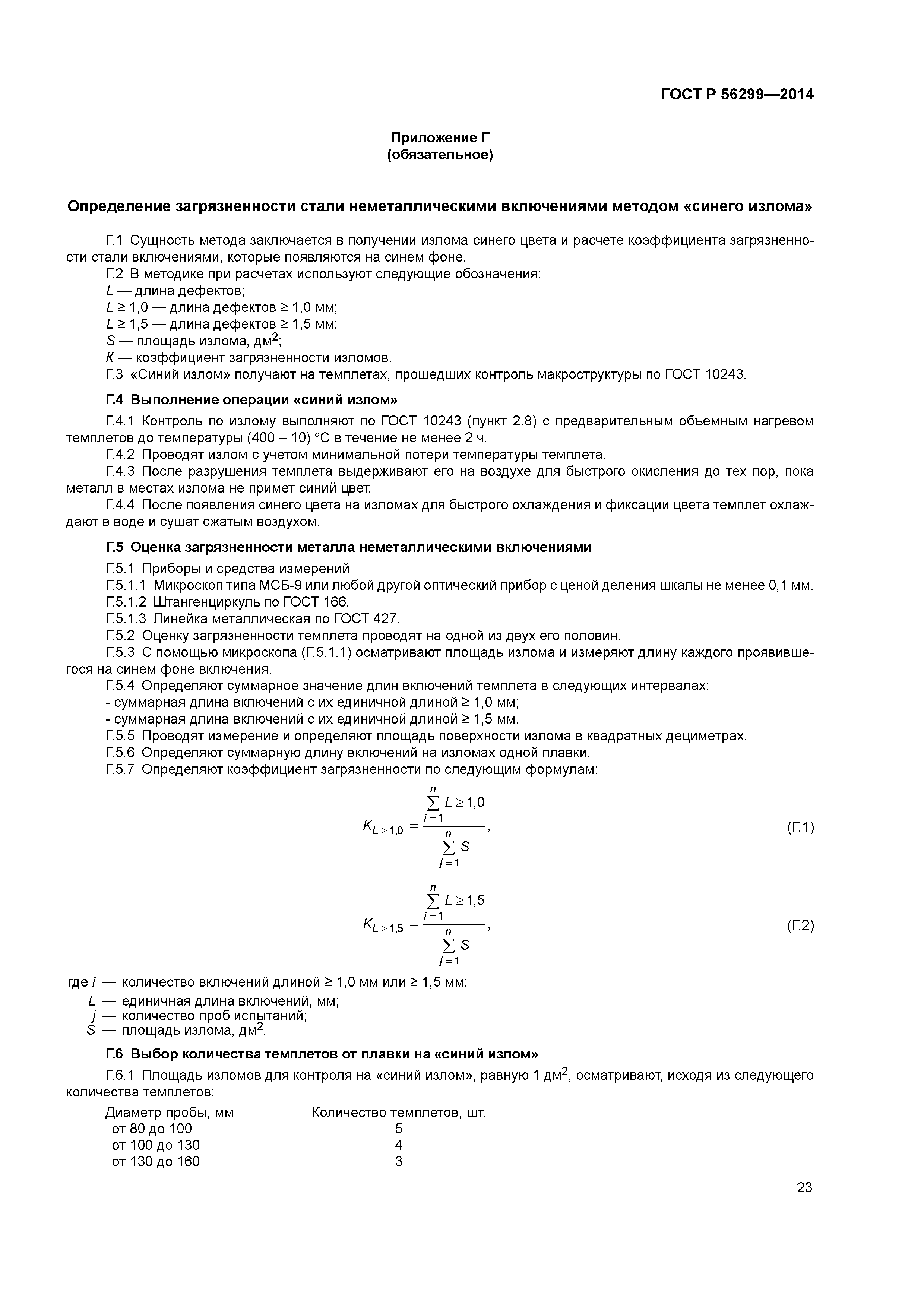

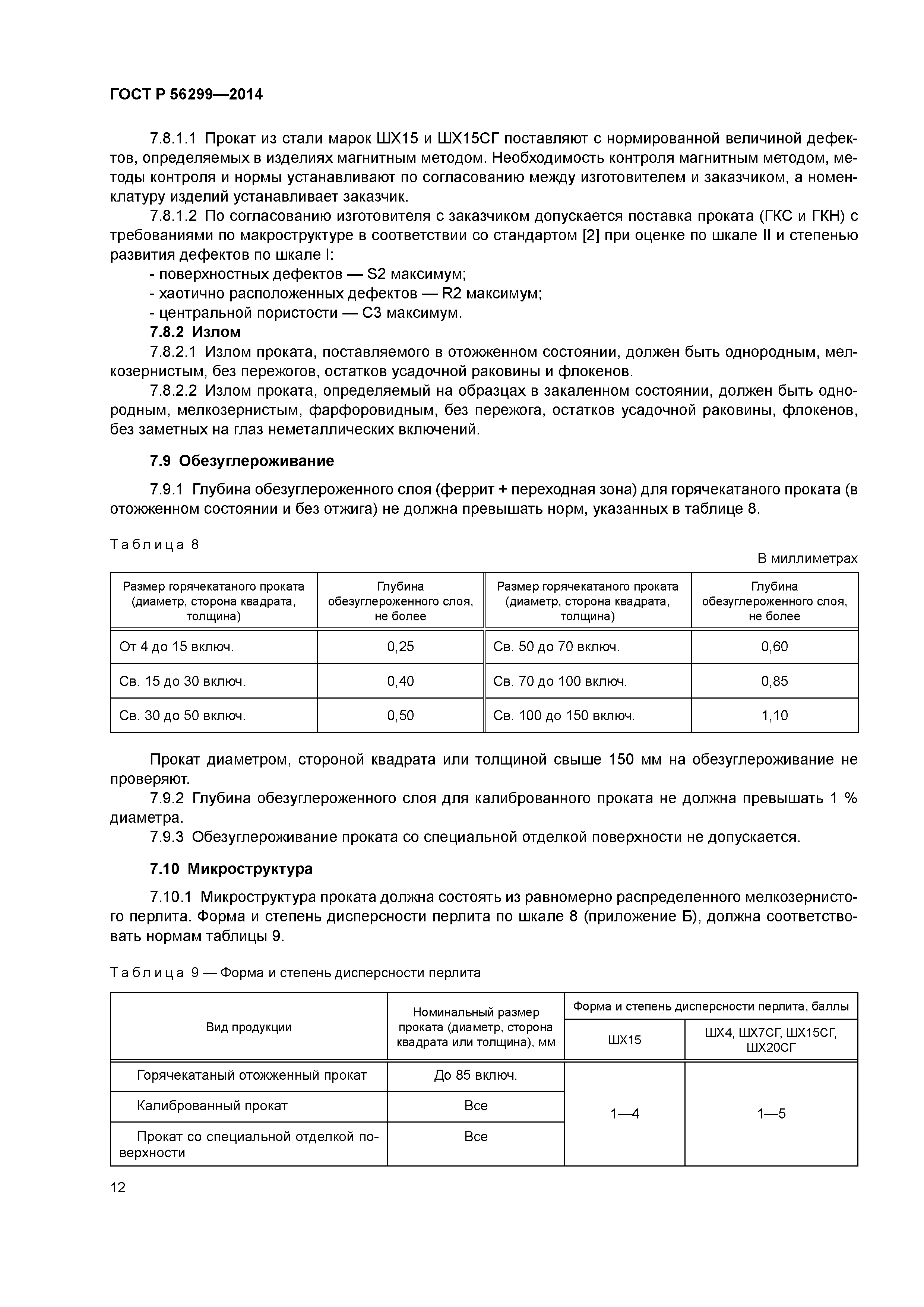

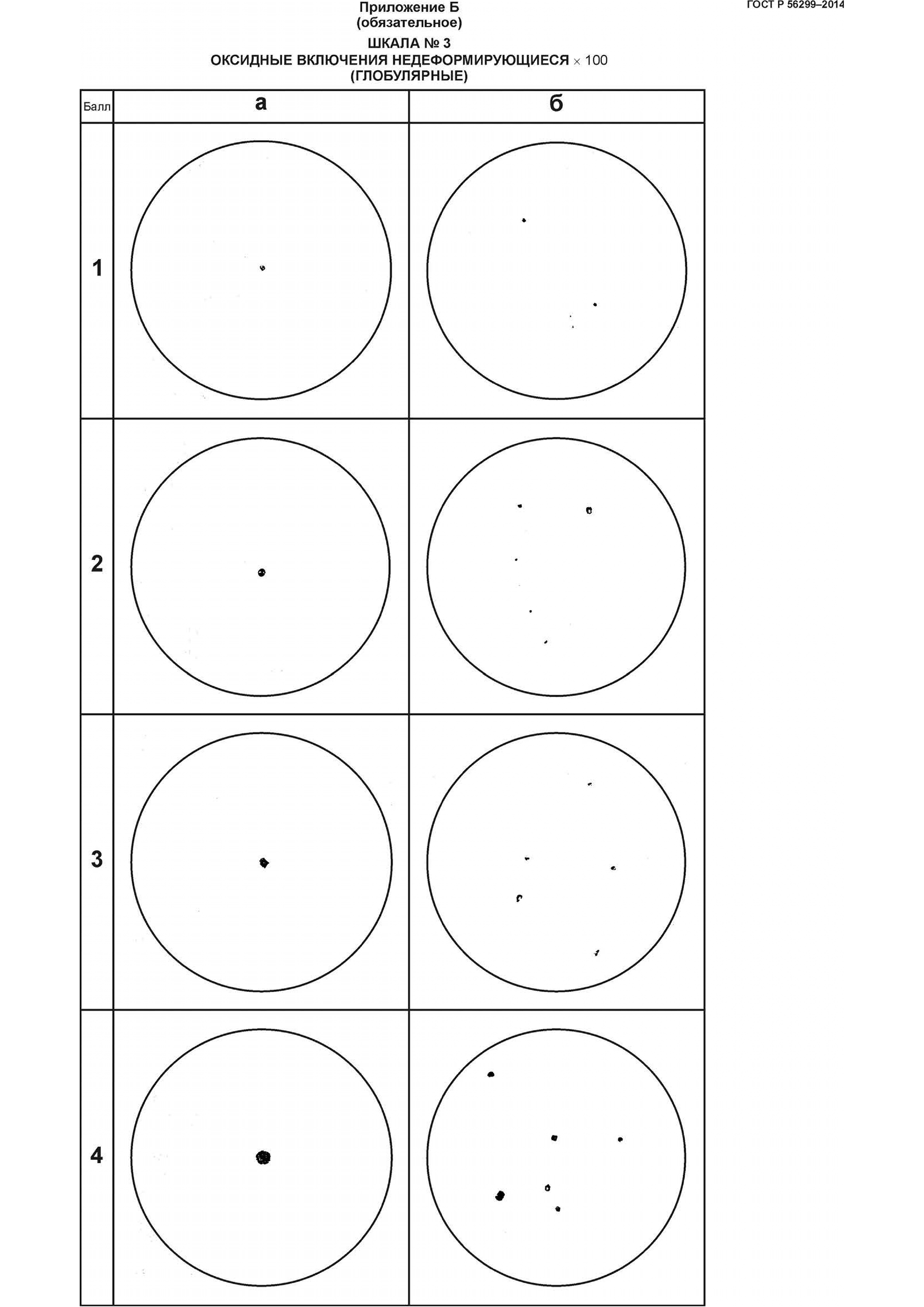

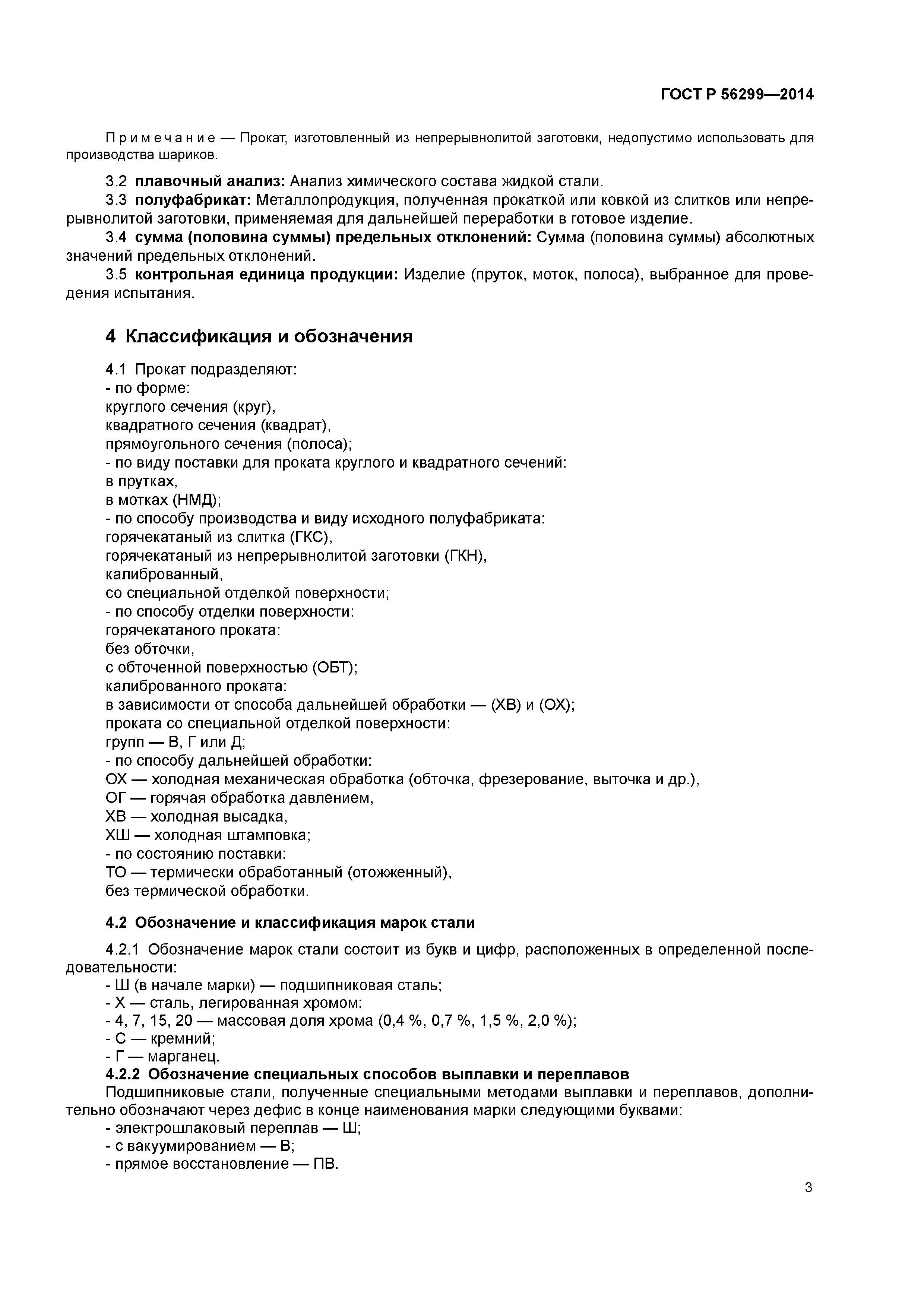

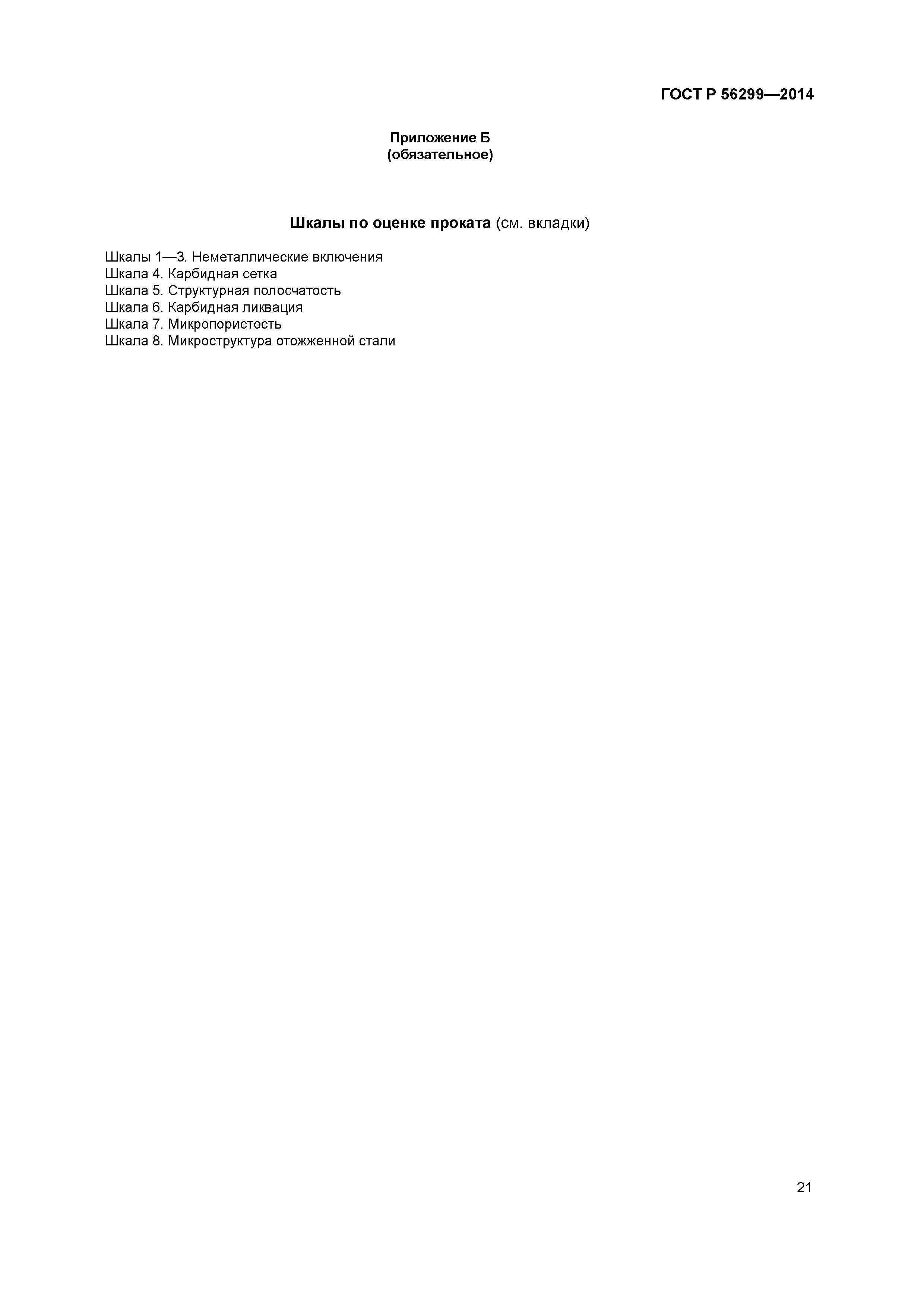

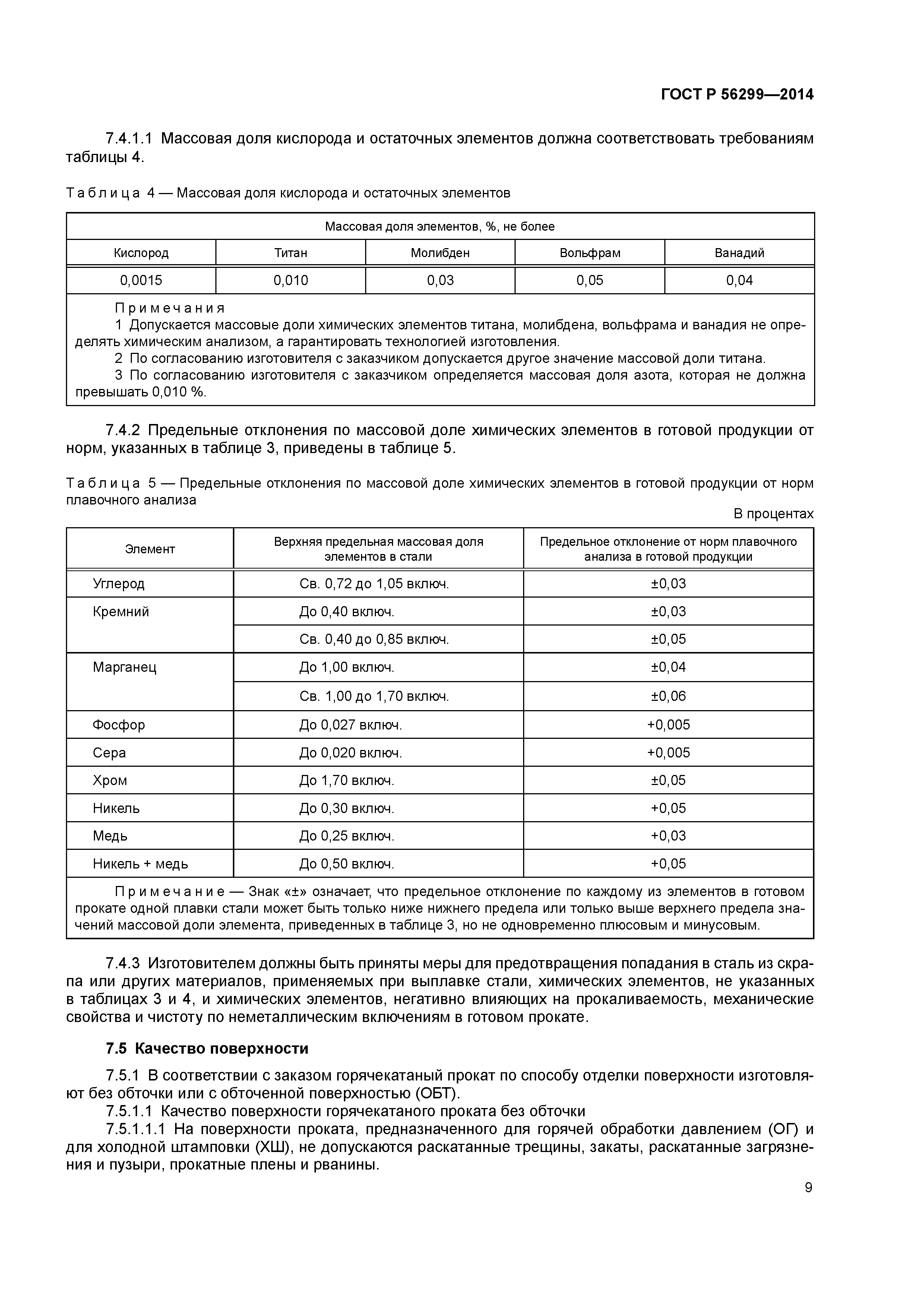

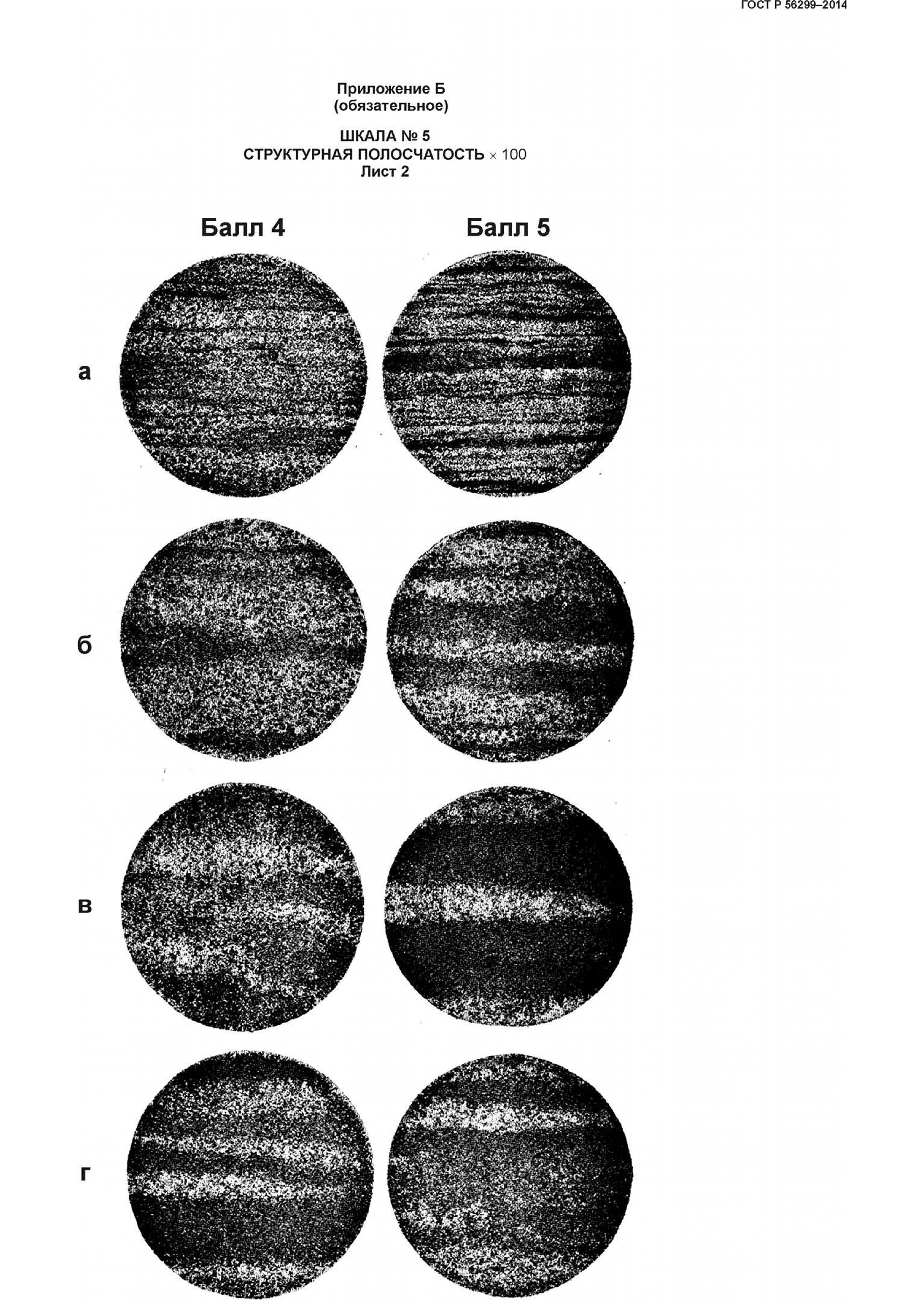

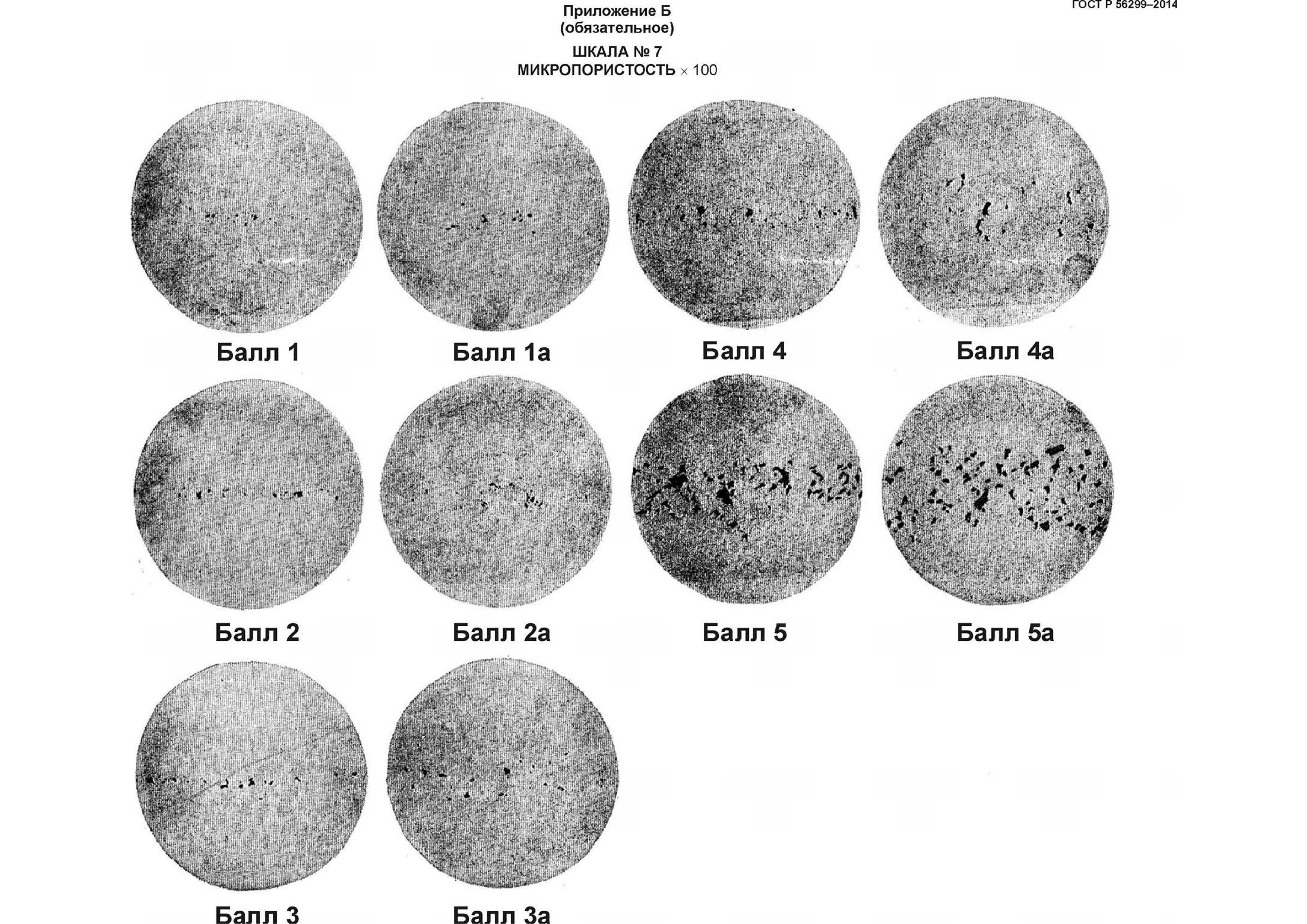

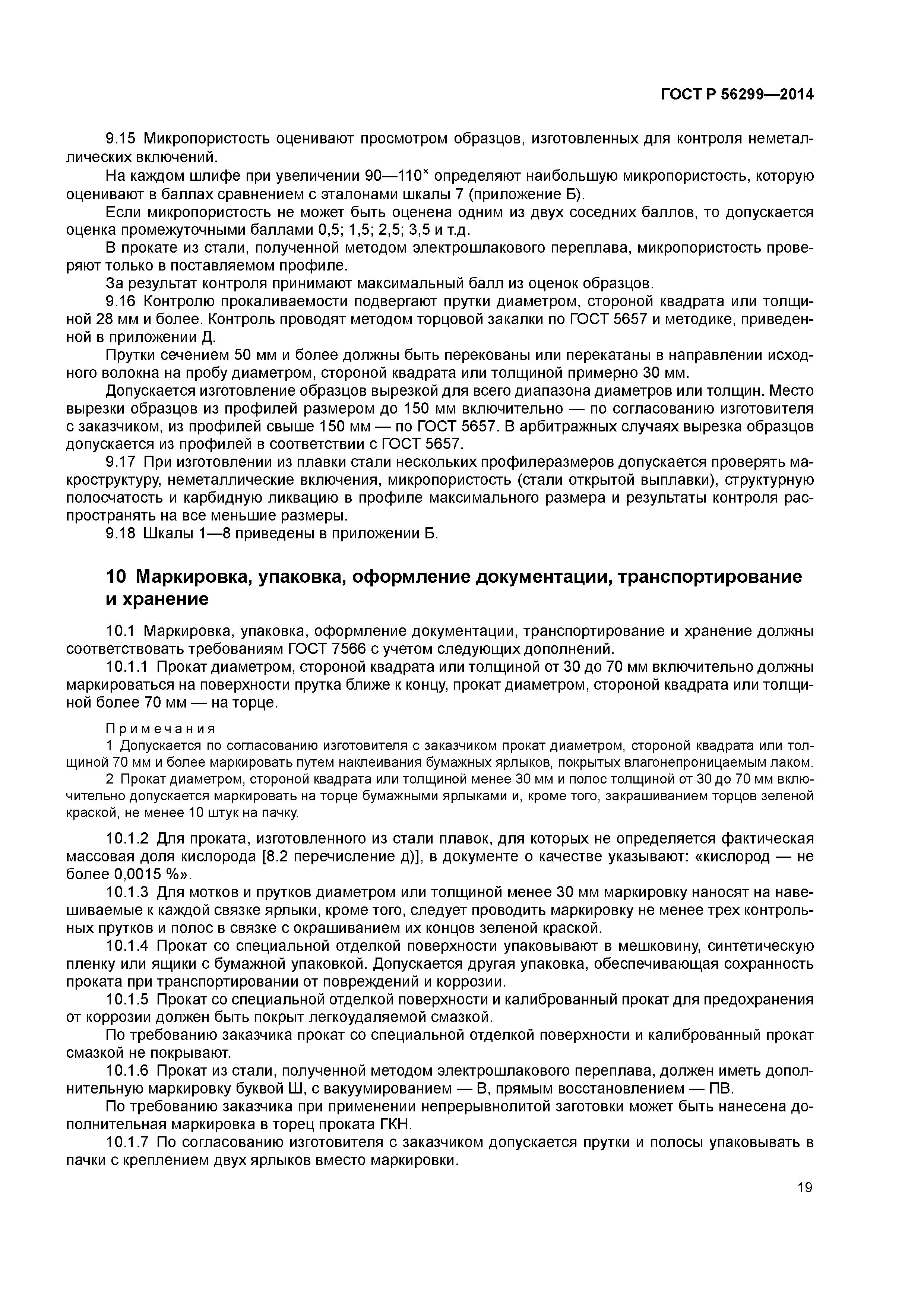

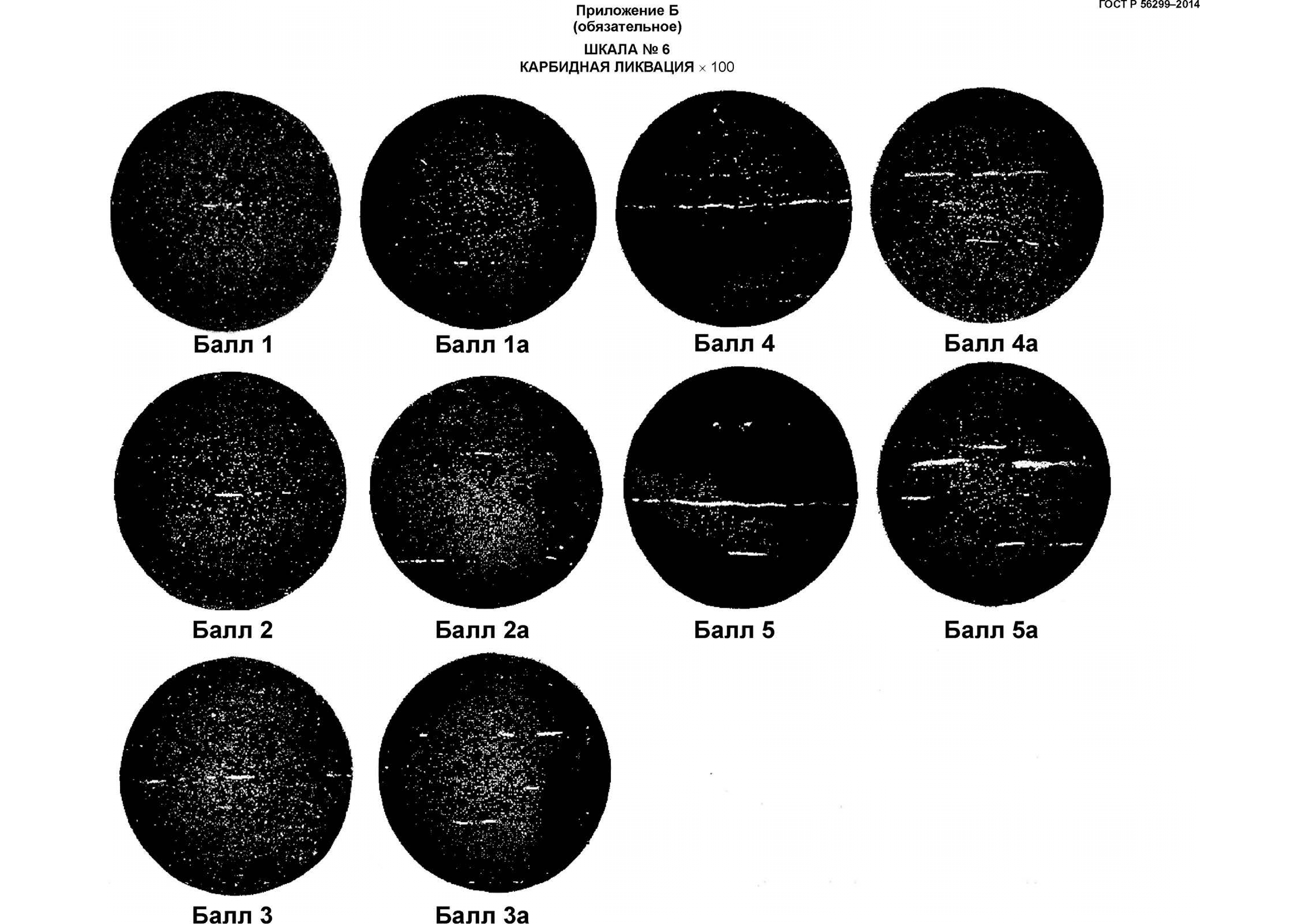

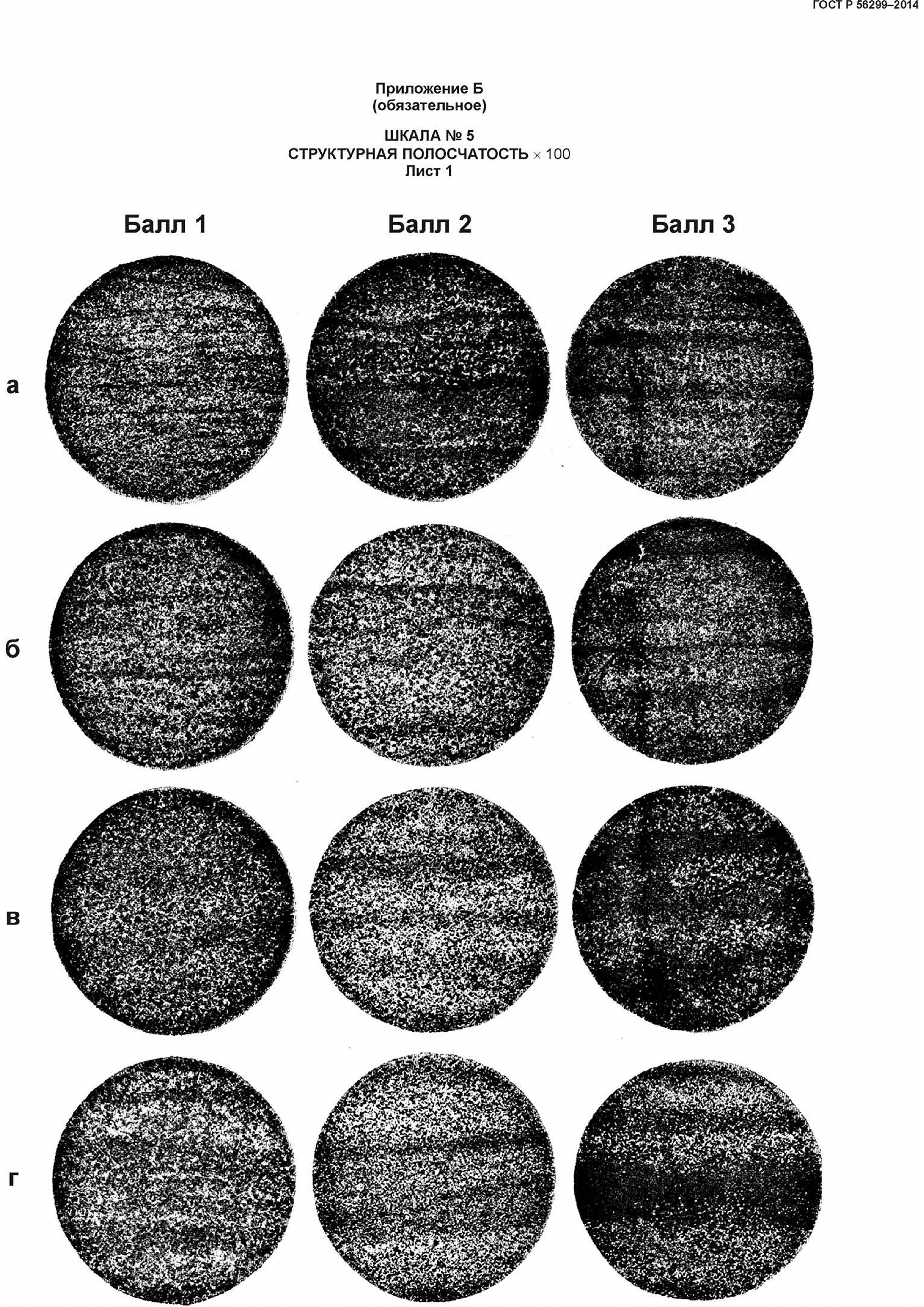

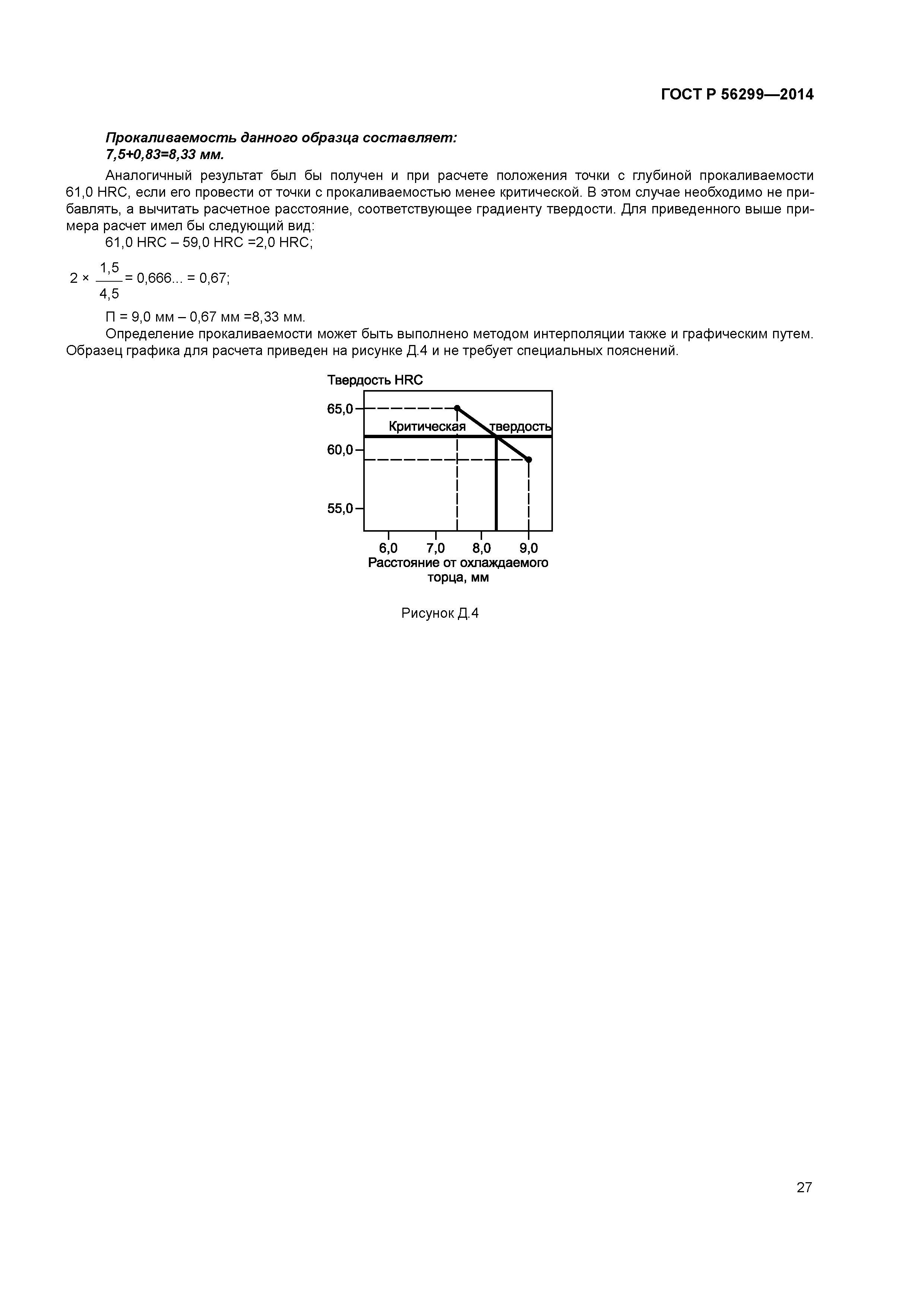

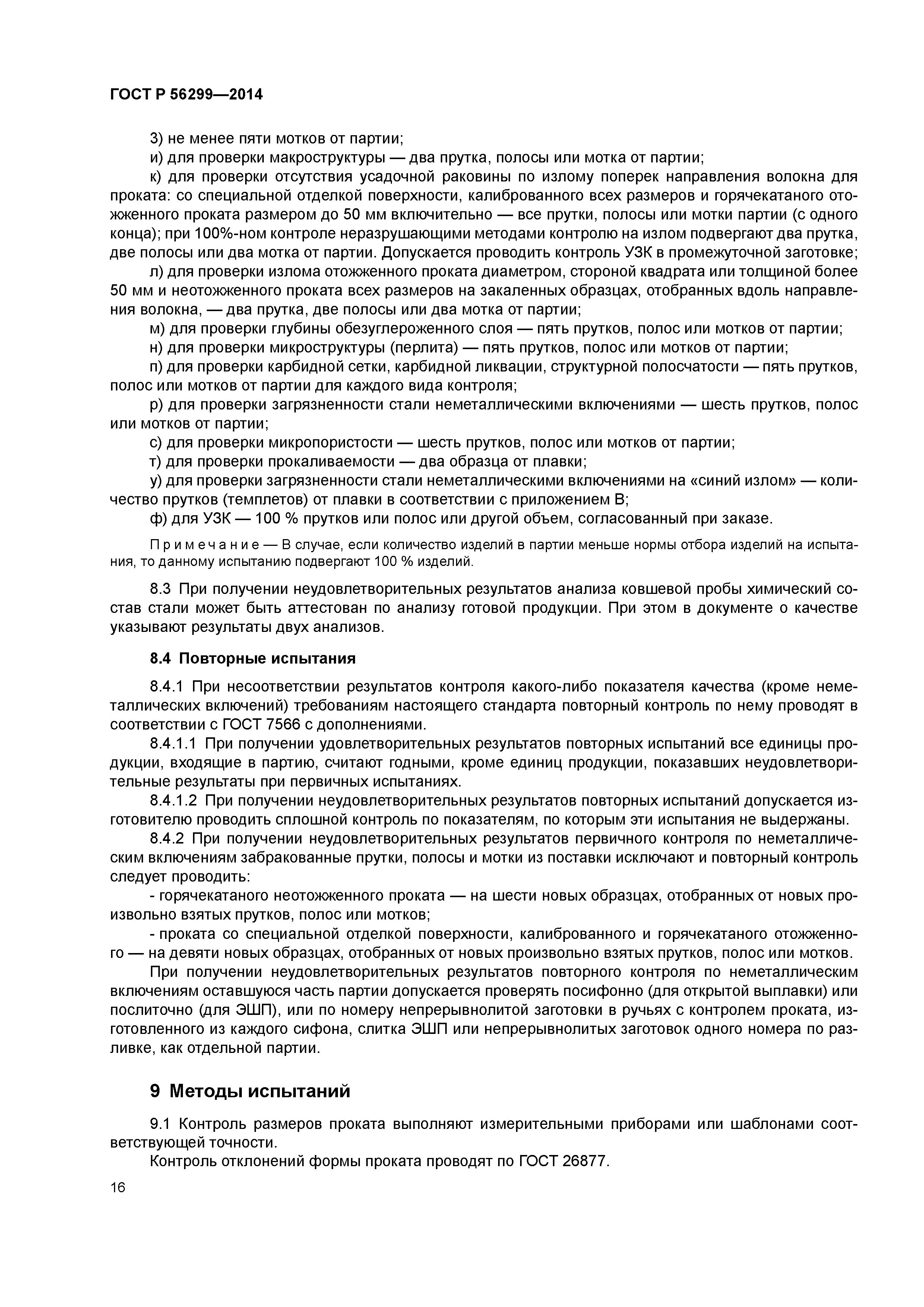

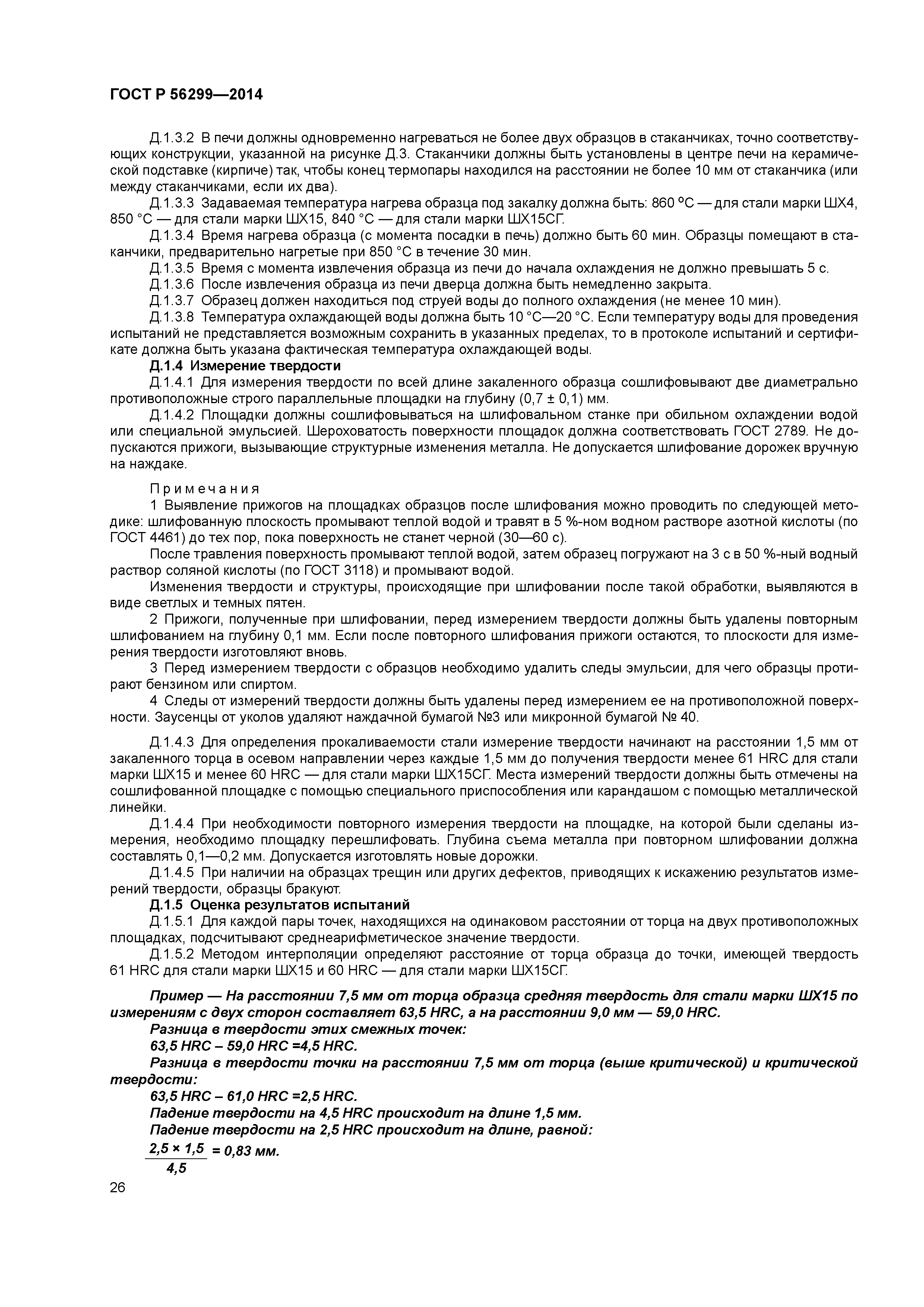

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Классификация и обозначения 5 Условия заказа 6 Сортамент 7 Технические требования 8 Правила приемки 9 Методы испытаний 10 Маркировка, упаковка, оформление документации, транспортирование и хранение Приложение А (обязательное) Унифицированный сортамент горячекатаного и калиброванного проката и проката со специальной отделкой поверхности Приложение Б (обязательное) Шкалы по оценке проката (см. вкладки) Приложение В (обязательное) Сопоставление марок подшипниковой стали Приложение Г (обязательное) Определение загрязненности стали неметаллическими включениями методом "синего излома" Приложение Д (обязательное) Контроль прокаливаемости проката из стали марок ШХ4, ШХ15 и ШХ15СГ методом торцовой закалки Библиография
Разработан:	ФГУП ЦНИИчермет им. И.П. Бардина
Утверждён:	12.12.2014 Федеральное агентство по техническому регулированию и метрологии (1980-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Черные металлы Стали Экология МЕТАЛЛУРГИЯ Черные металлы Стали

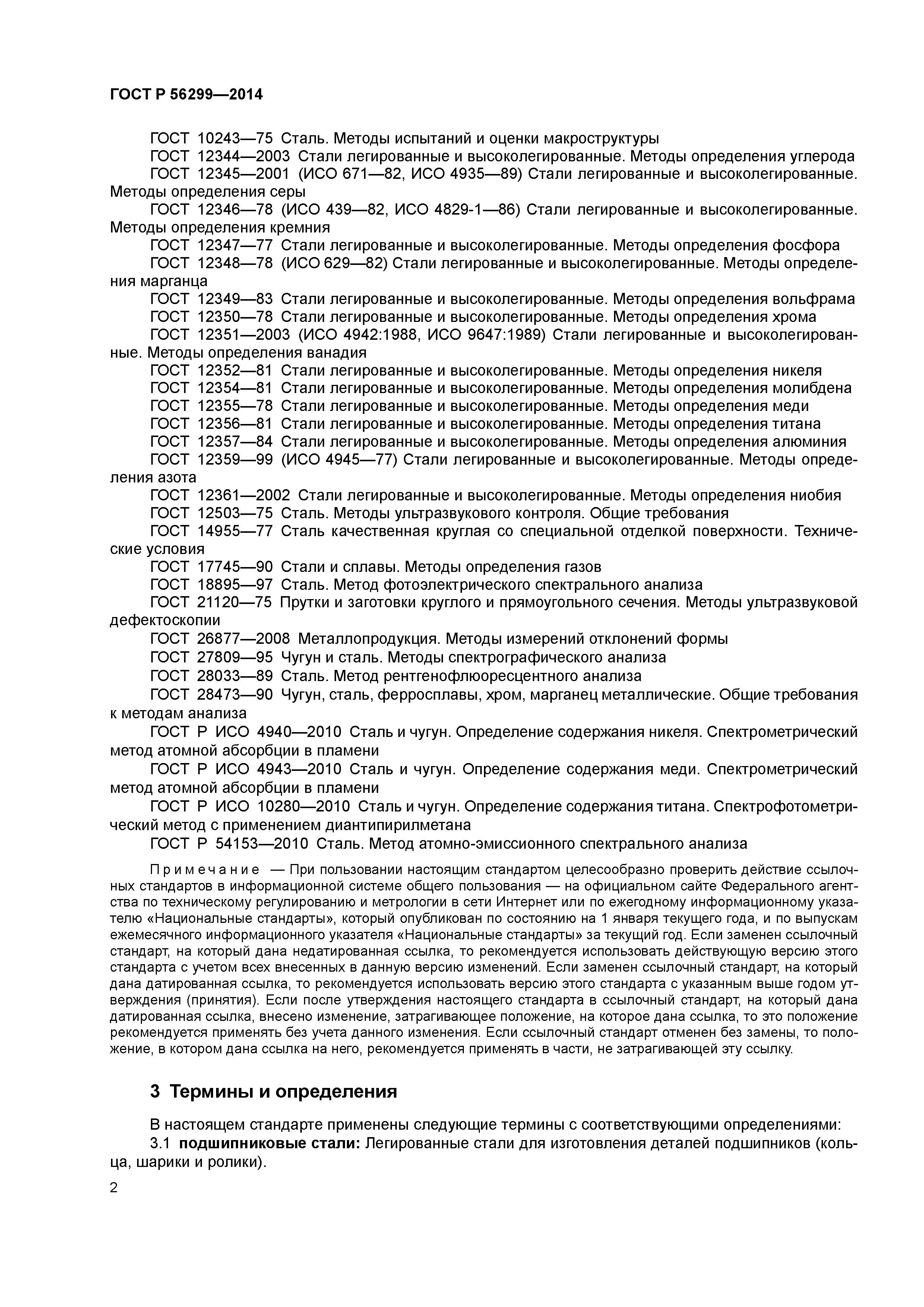

Нормативные ссылки:	ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10243-75 «Сталь. Методы испытаний и оценки макроструктуры» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы» ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа» ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния» ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора» ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца» ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля» ГОСТ 12354-81 «Стали легированные и высоколегированные. Методы определения молибдена» ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди» ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана» ГОСТ 12357-84 «Стали легированные и высоколегированные. Методы определения алюминия» ГОСТ 12359-99 «Стали углеродистые, легированные и высоколегированные. Методы определения азота» ГОСТ 14955-77 «Сталь качественная круглая со специальной отделкой поверхности. Технические условия» ГОСТ 1763-68 «Сталь. Методы определения глубины обезуглероженного слоя» ГОСТ 17745-90 «Стали и сплавы. Методы определения газов» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа» ГОСТ 21120-75 «Прутки и заготовки круглого и прямоугольного сечения. Методы ультразвуковой дефектоскопии» ГОСТ 27809-95 «Чугун и сталь. Методы спектрографического анализа» ГОСТ 28033-89 «Сталь. Метод рентгенофлюоресцентного анализа» ГОСТ 3118-77 «Реактивы. Кислота соляная. Технические условия» ГОСТ 4461-77 «Реактивы. Кислота азотная. Технические условия» ГОСТ 5657-69 «Сталь. Метод испытания на прокаливаемость» ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава» ГОСТ 801-78 «Сталь подшипниковая. Технические условия» ГОСТ 8817-82 «Металлы. Метод испытания на осадку» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 12361-2002 «Стали легированные и высоколегированные. Методы определения ниобия» ГОСТ 12344-2003 «Стали легированные и высоколегированные. Методы определения углерода» ГОСТ 12351-2003 «Стали легированные и высоколегированные. Методы определения ванадия» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» ГОСТ 2591-2006 «Прокат сортовой стальной горячекатаный квадратный. Сортамент» ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой. Сортамент» ГОСТ Р ИСО 4943-2010 «Сталь и чугун. Определение содержания меди. Спектрометрический метод атомной абсорбции в пламени» ГОСТ Р ИСО 4940-2010 «Cталь и чугун. Определение содержания никеля. Спектрометрический метод атомной абсорбции в пламени» ГОСТ Р 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа» ГОСТ Р ИСО 10280-2010 «Сталь и чугун. Определение содержания титана. Спектрофотометрический метод с применением диантипирилметана» ГОСТ 26877-2008 «Металлопродукция. Методы измерений отклонений формы»
