Скачать СТ ЦКБА 036-2014 Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник

Дата актуализации: 10.08.2017

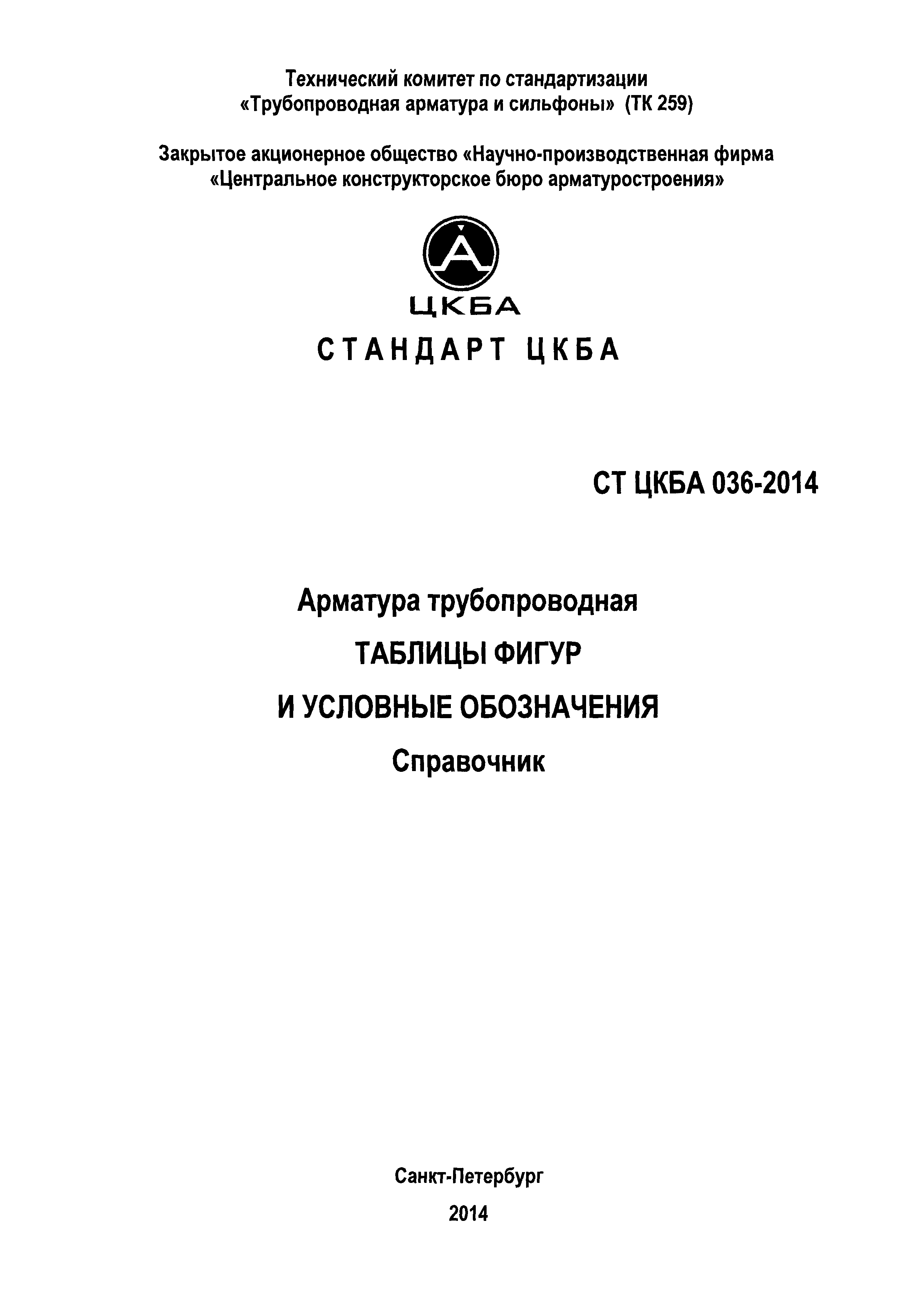

СТ ЦКБА 036-2014

Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник

Обозначение:	СТ ЦКБА 036-2014
Обозначение англ:	036-2014
Статус:	заменен
Название рус.:	Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.01.2017

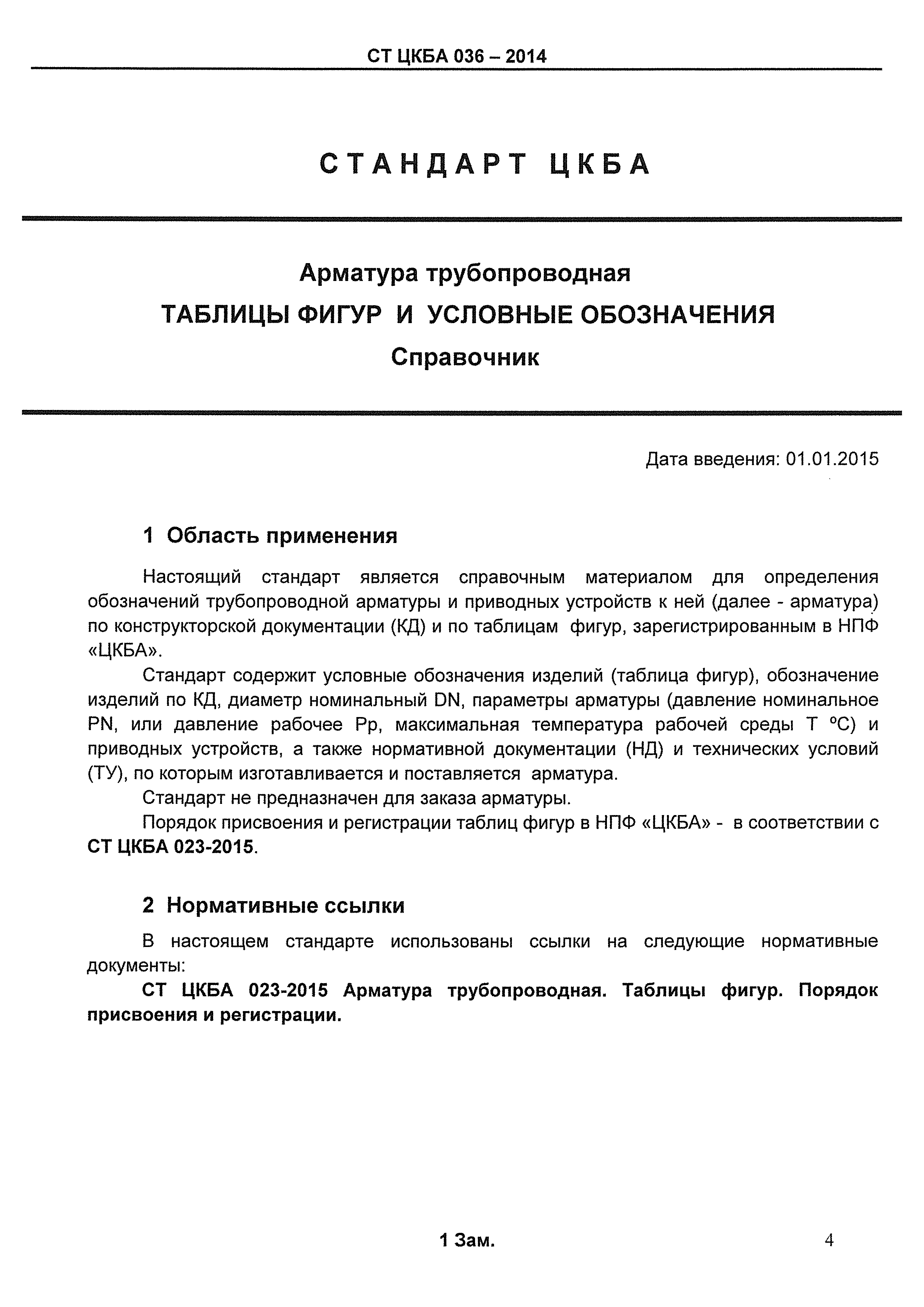

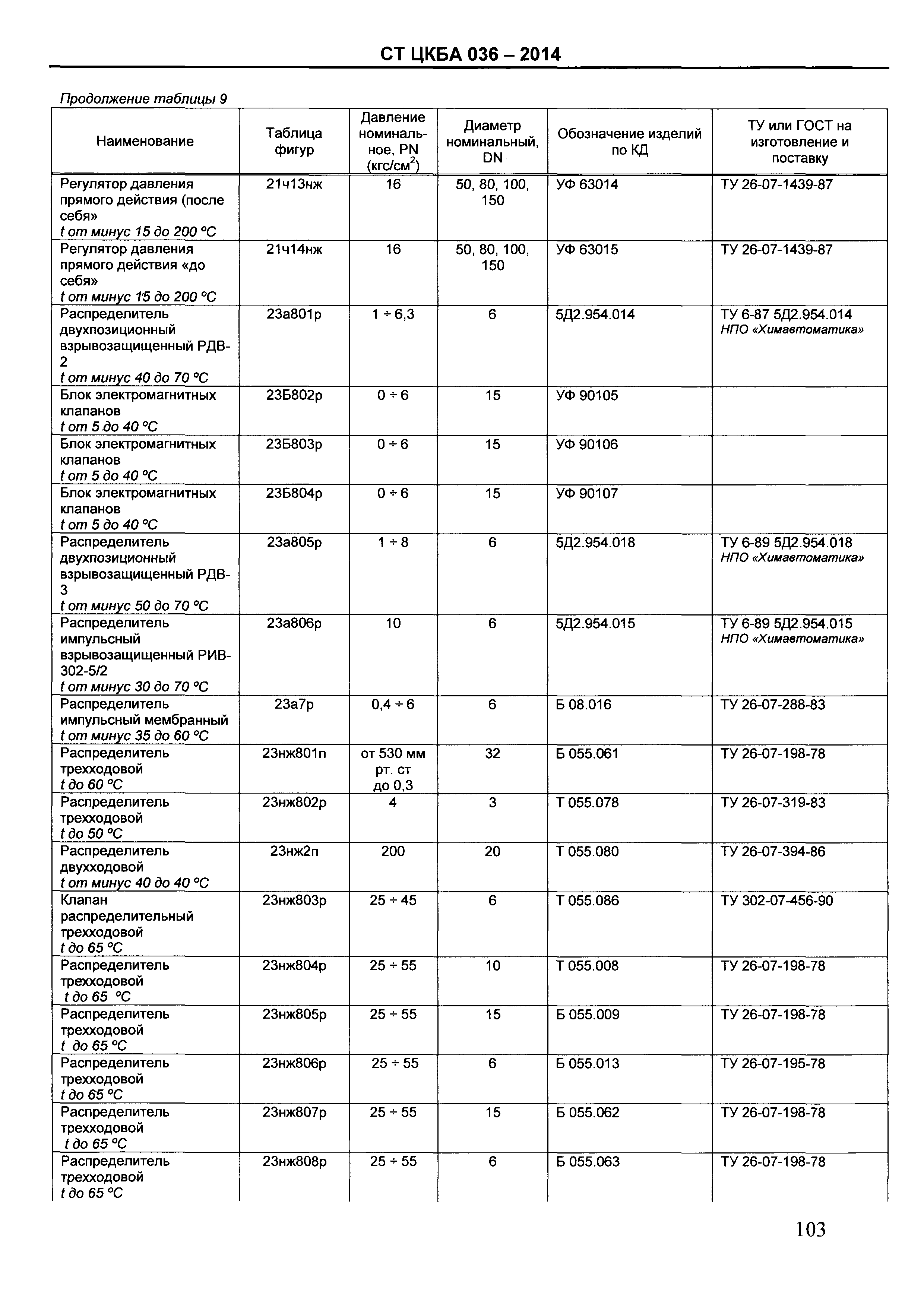

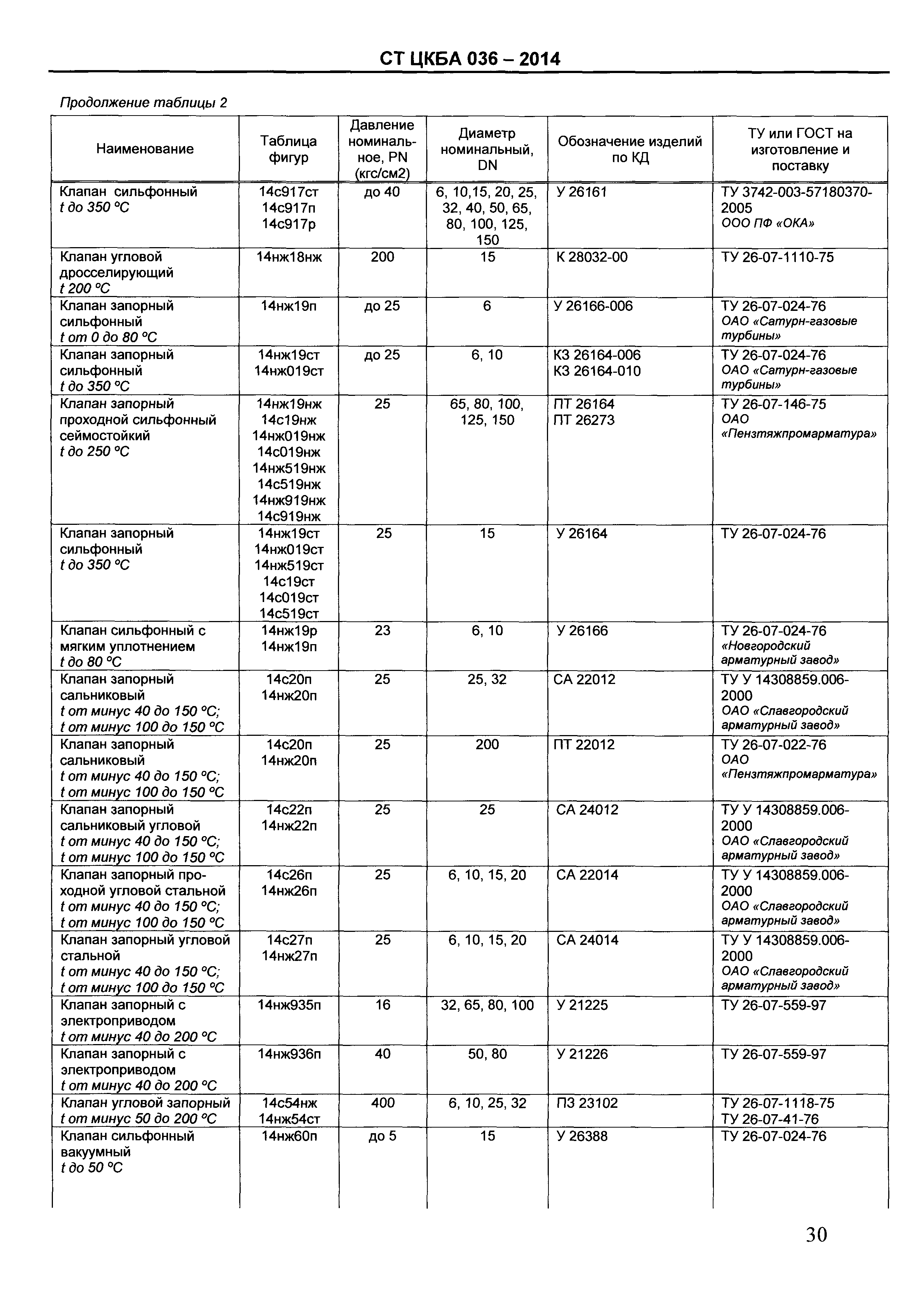

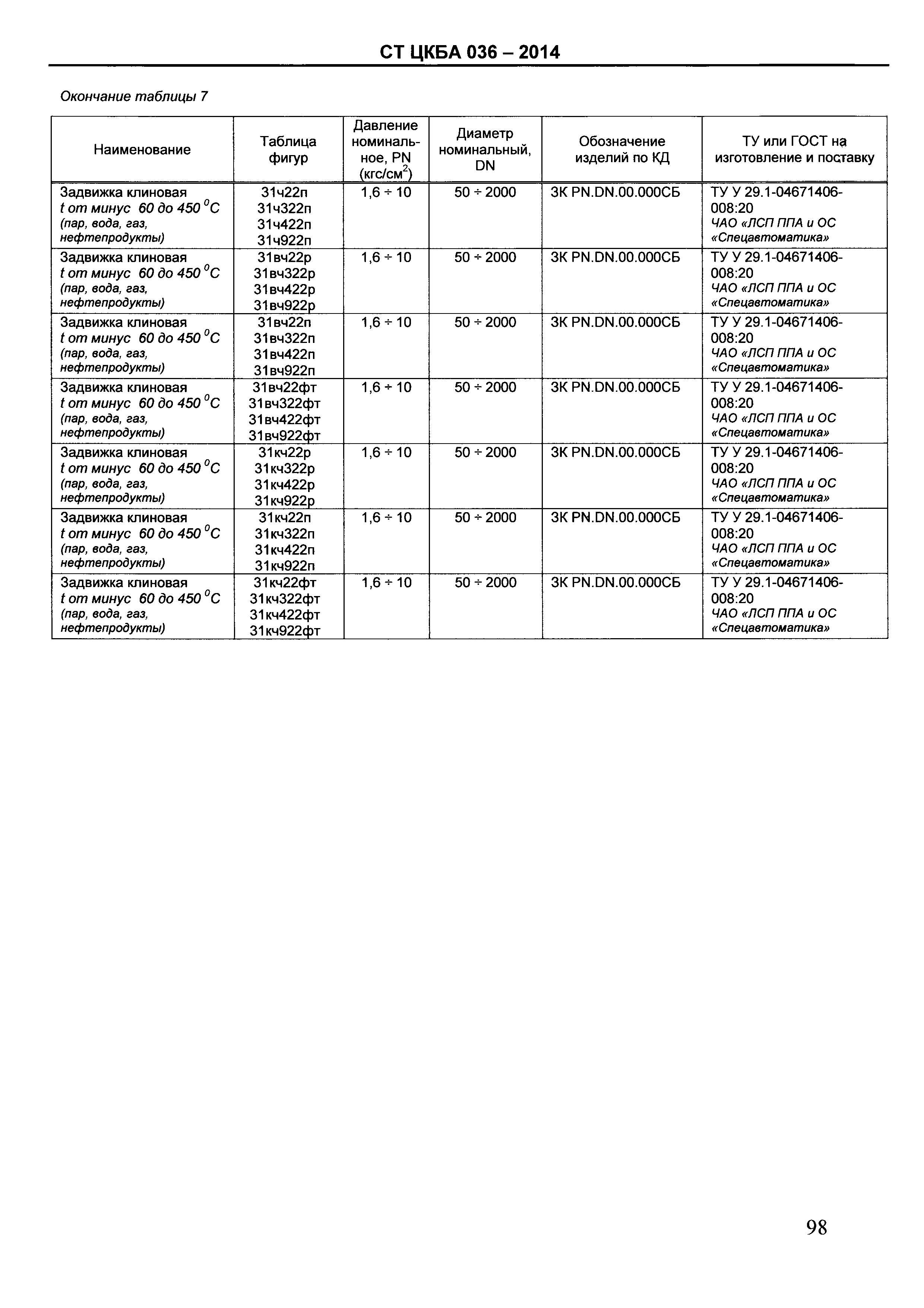

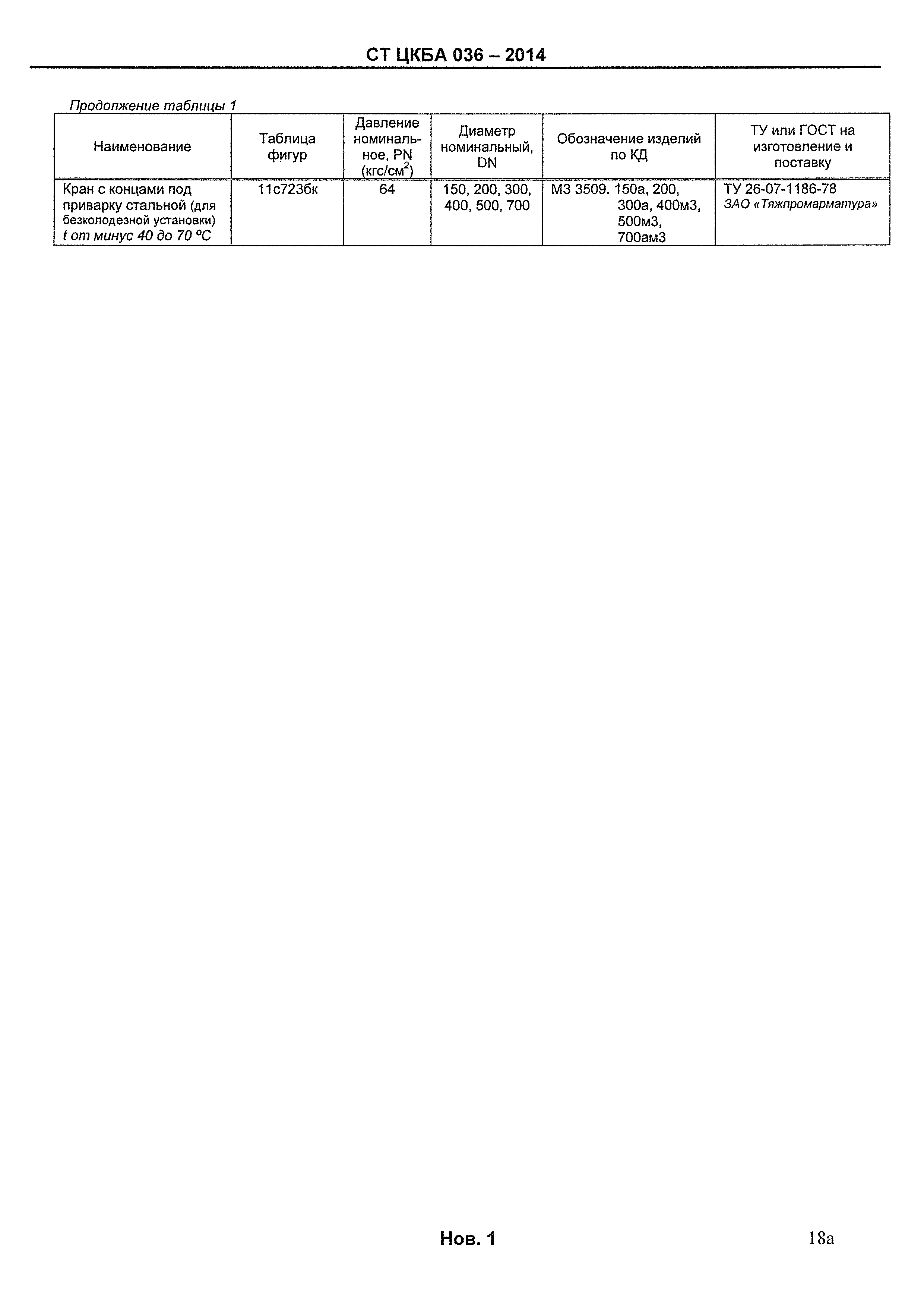

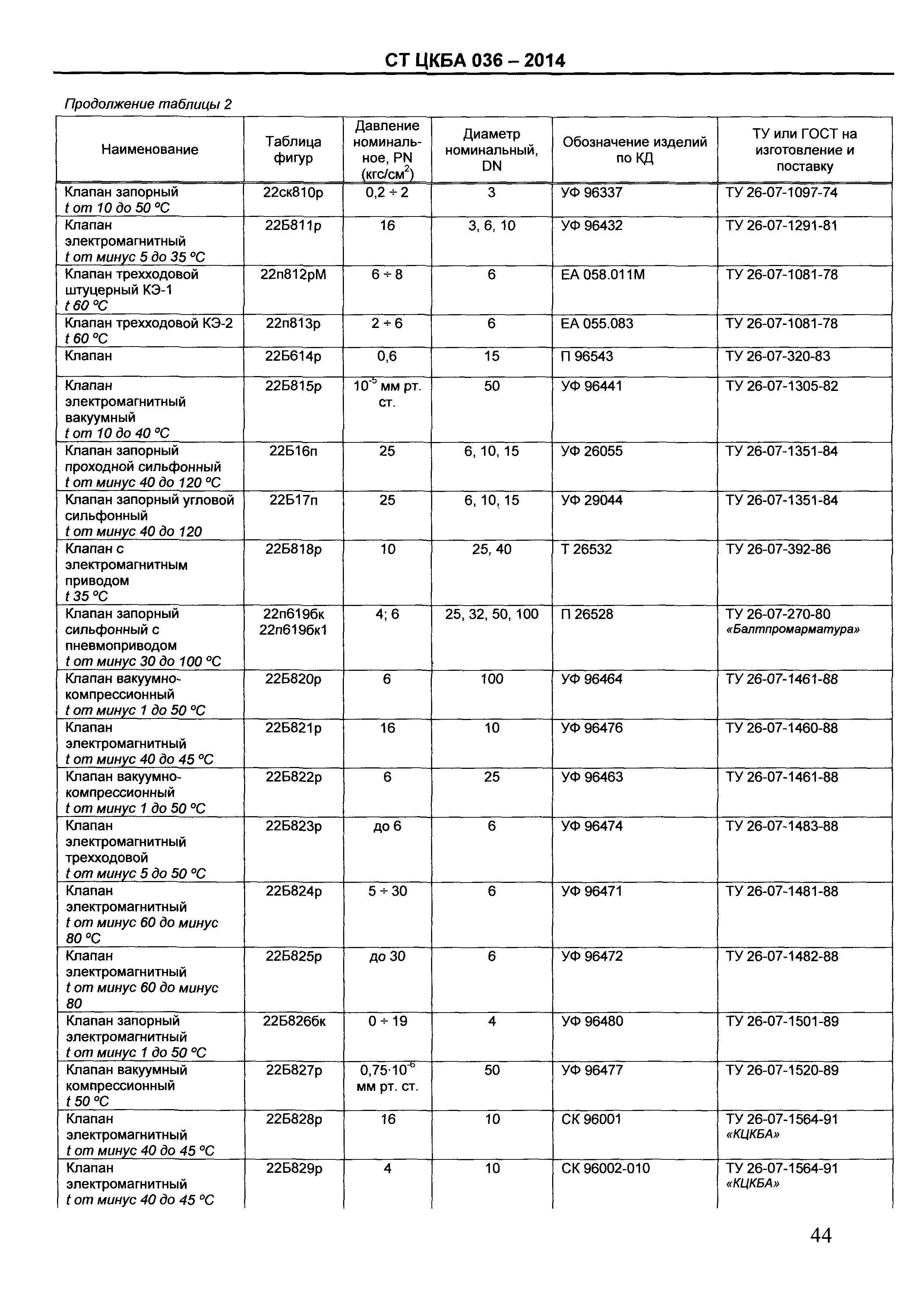

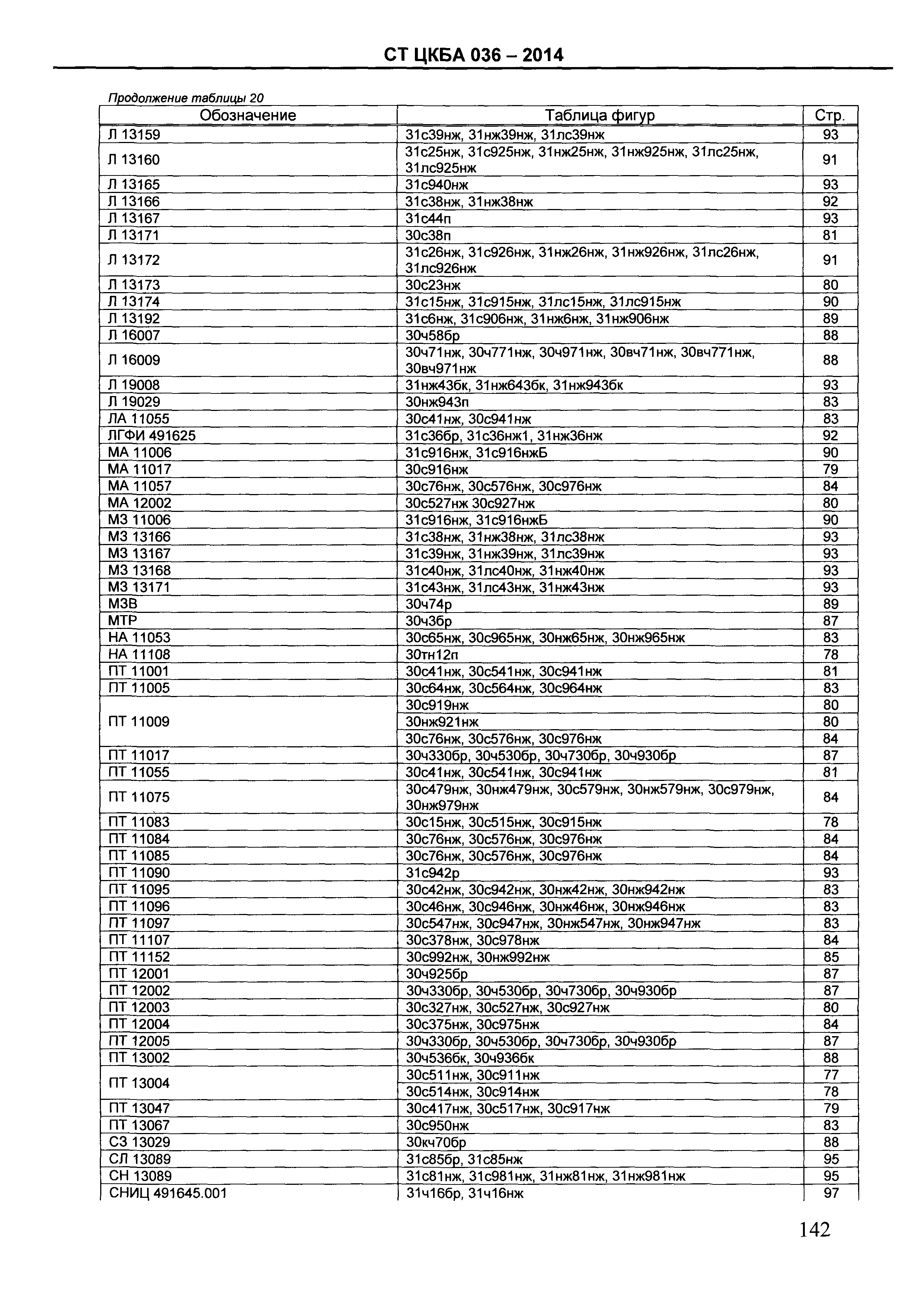

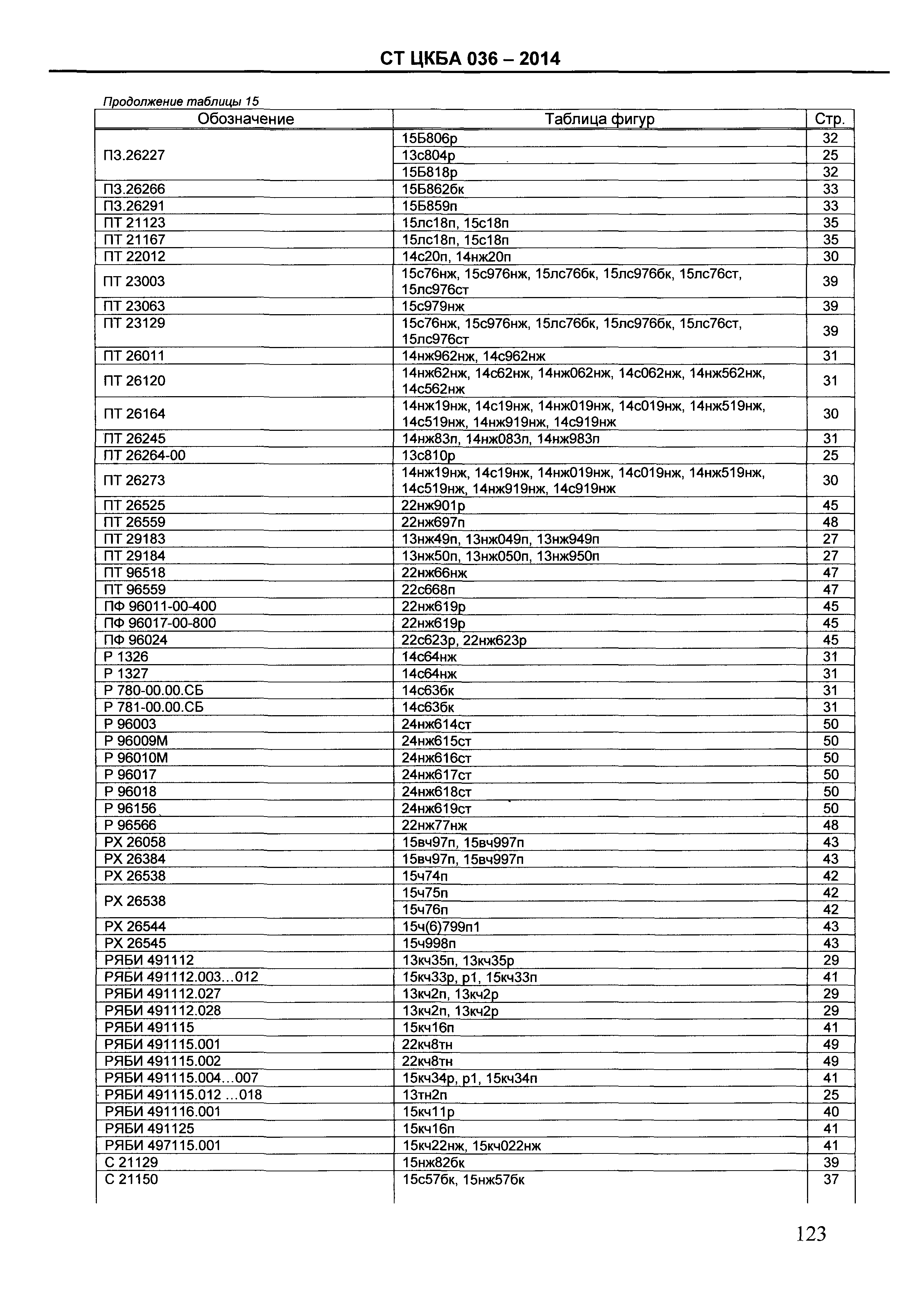

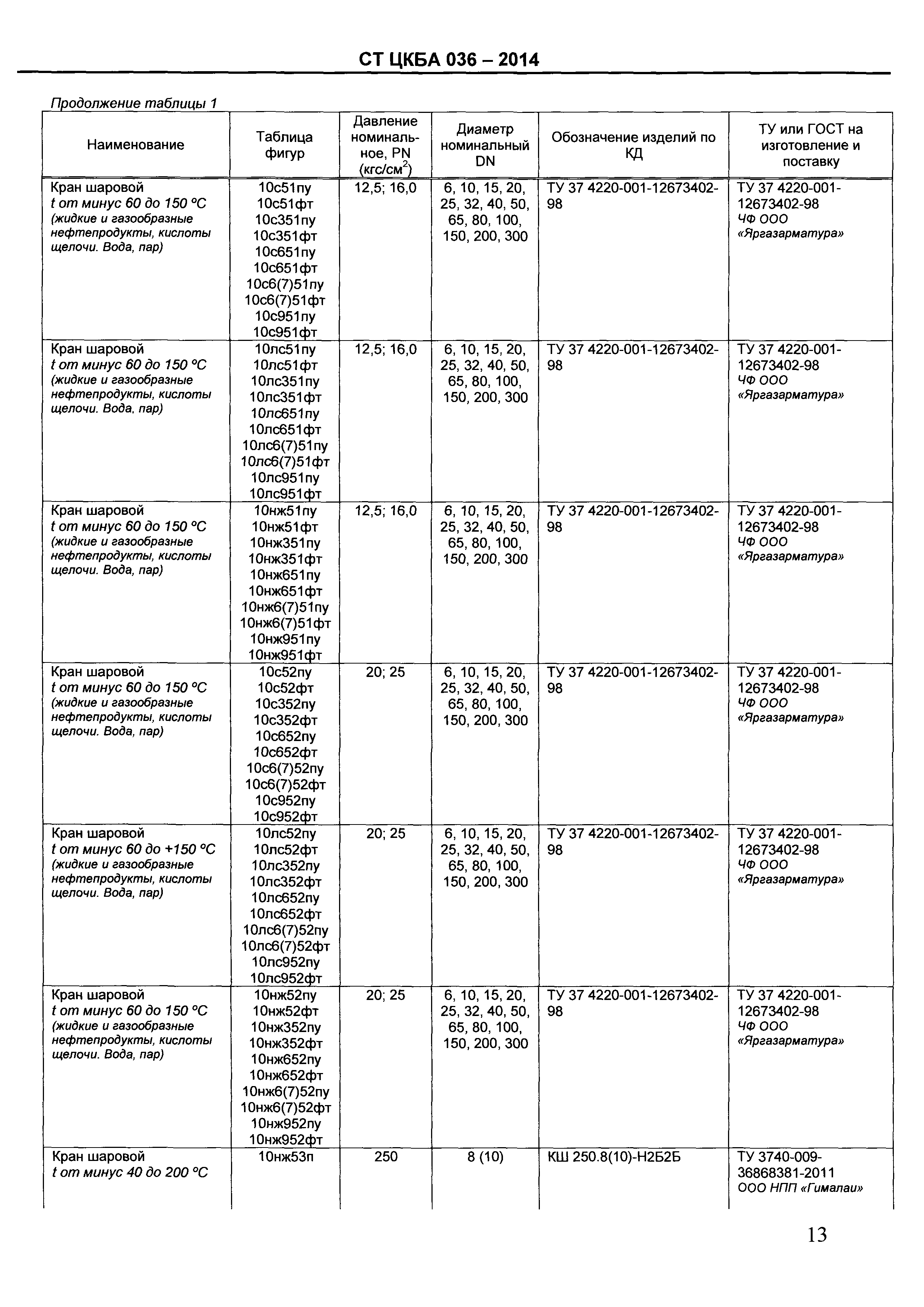

Область применения:	Стандарт является справочным материалом для определения обозначений трубопроводной арматуры и приводных устройств к ней по конструкторской документации (КД) и по таблицам фигур, зарегистрированным в НПФ «ЦКБА». Стандарт содержит условные обозначения изделий (таблица фигур), обозначение изделий по КД, диаметр номинальный DN, параметры арматуры (давление номинальное PN, или давление рабочее Рр, максимальная температура рабочей среды T градусов Цельсия) и приводных устройств, а также нормативной документации (НД) и технических условий (ТУ), по которым изготавливается и поставляется арматура. Стандарт не предназначен для заказа арматуры.

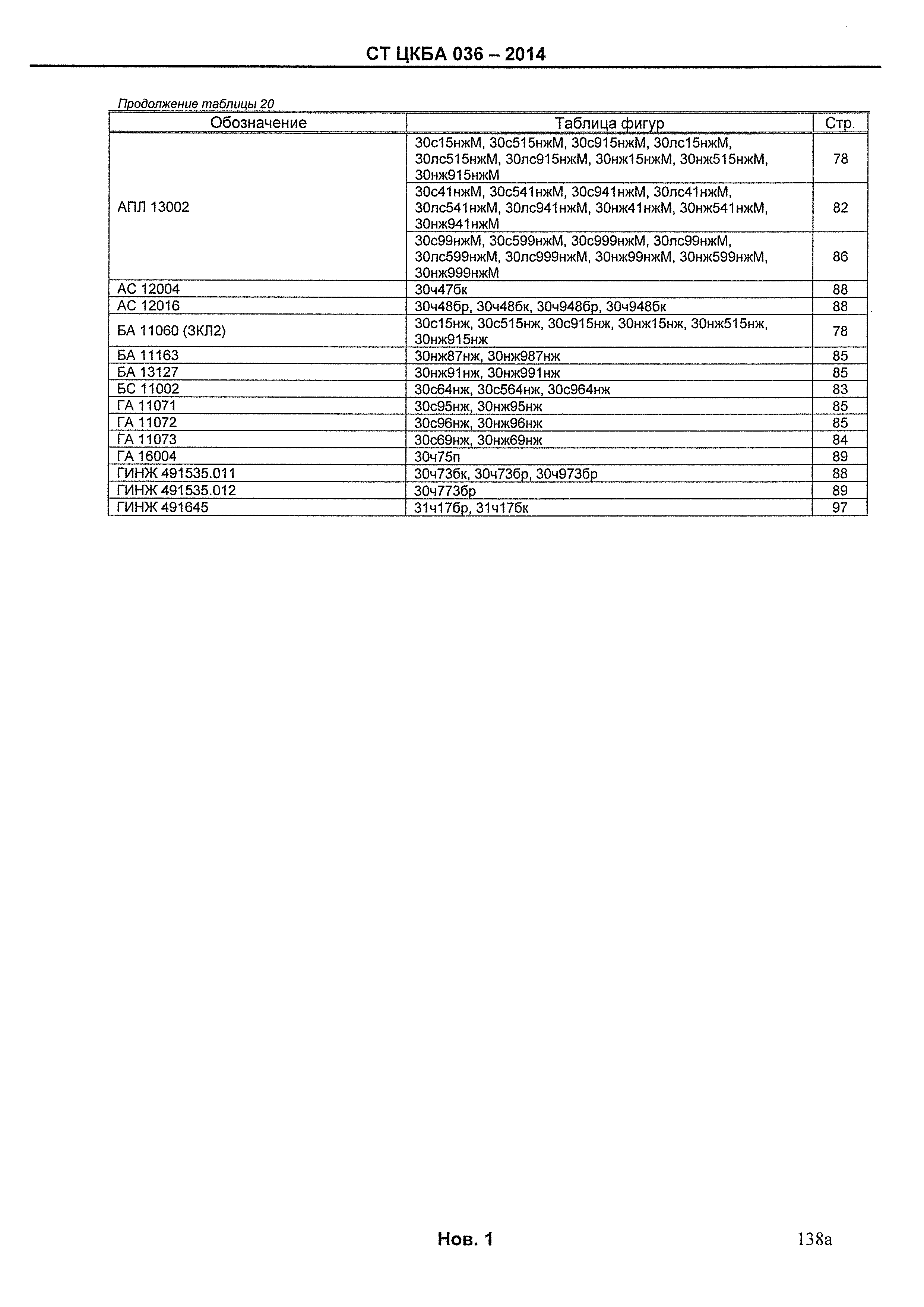

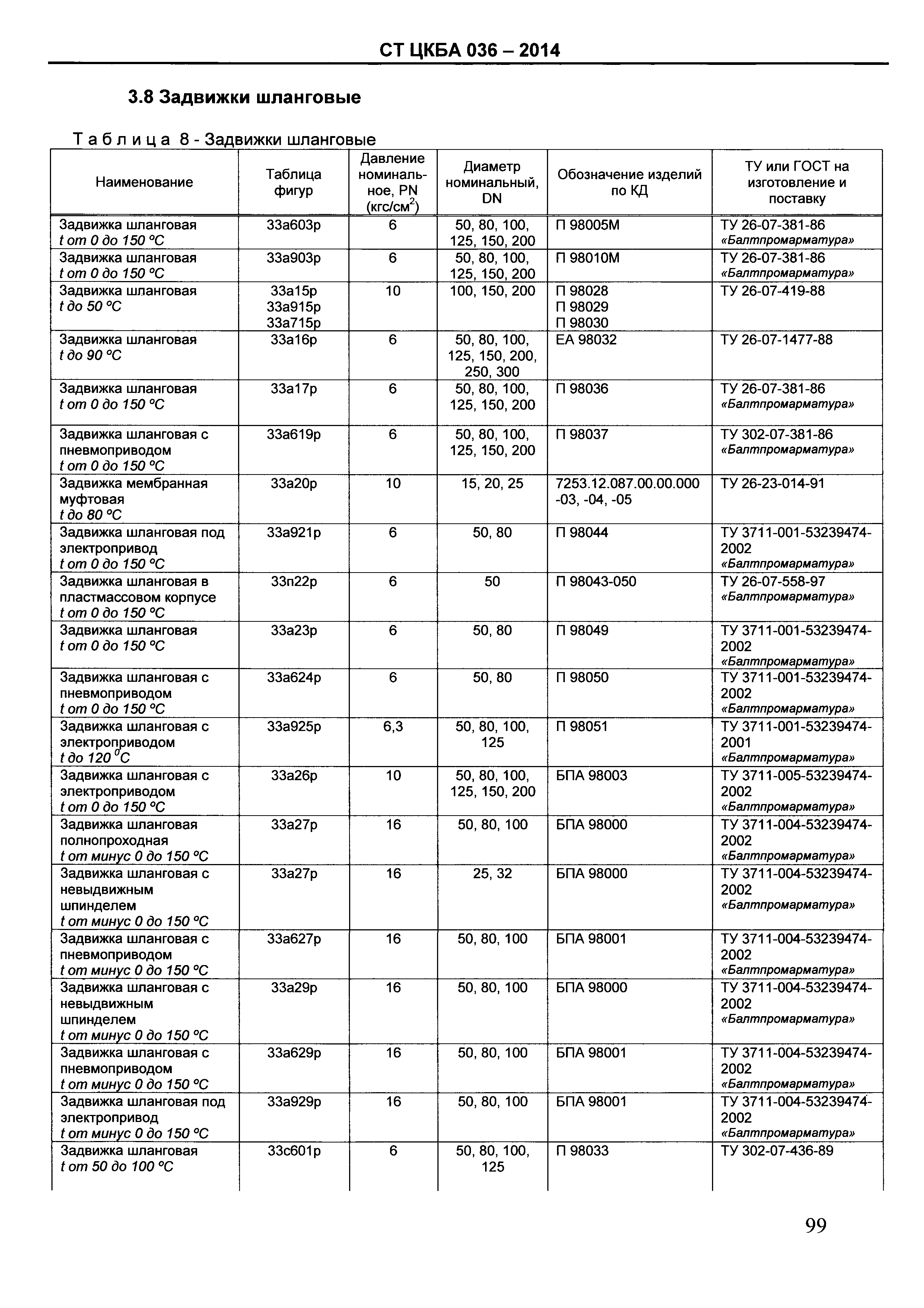

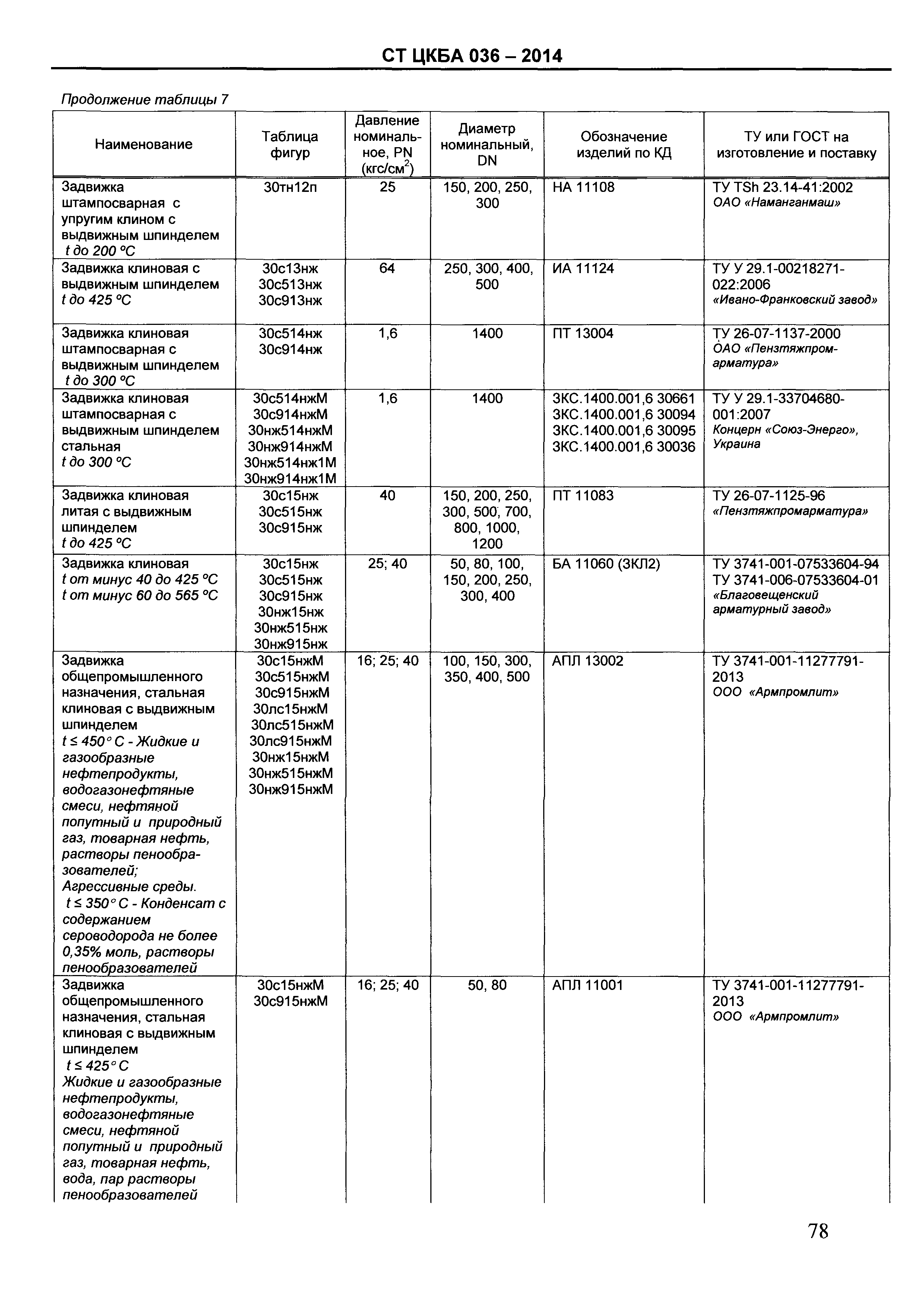

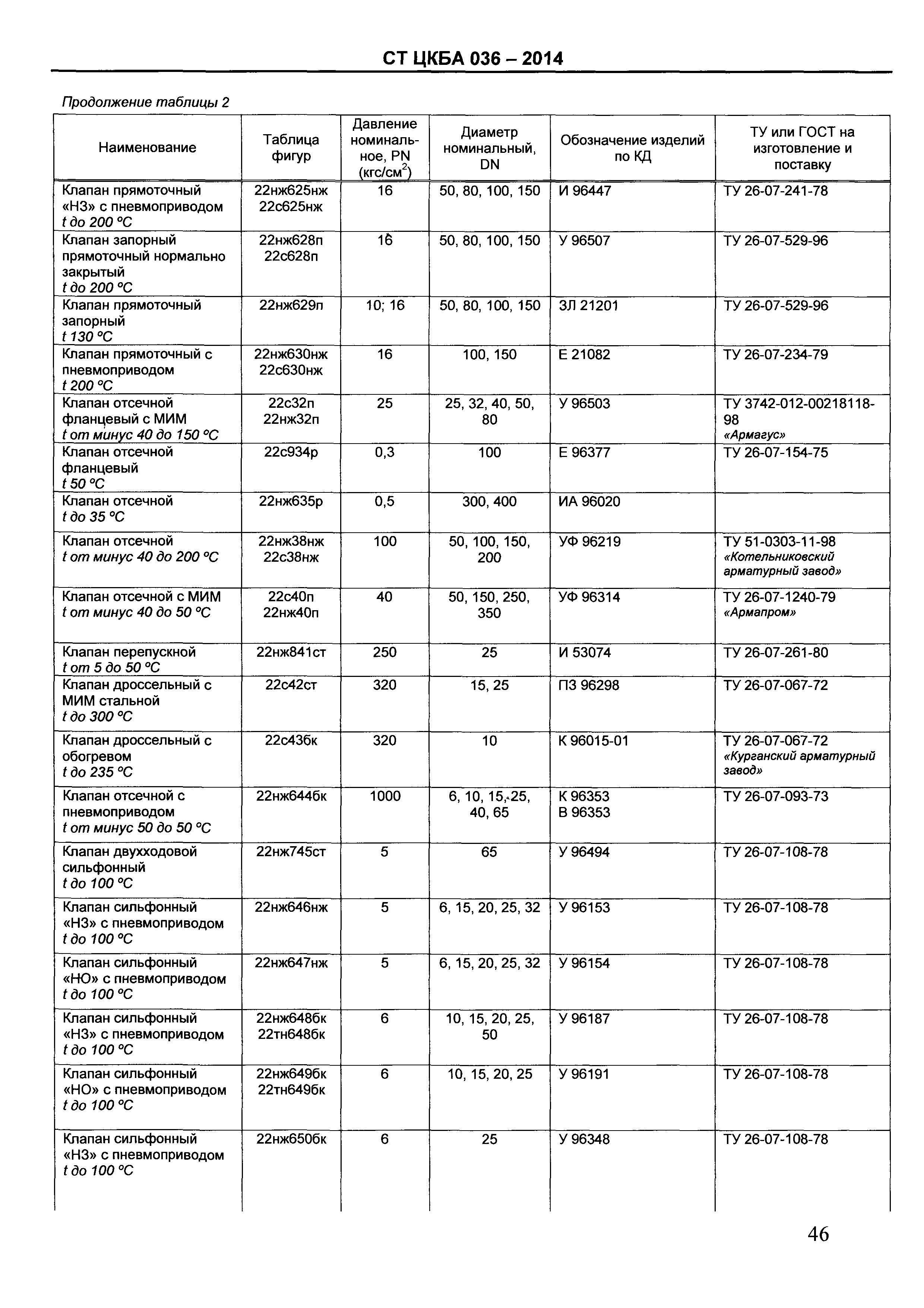

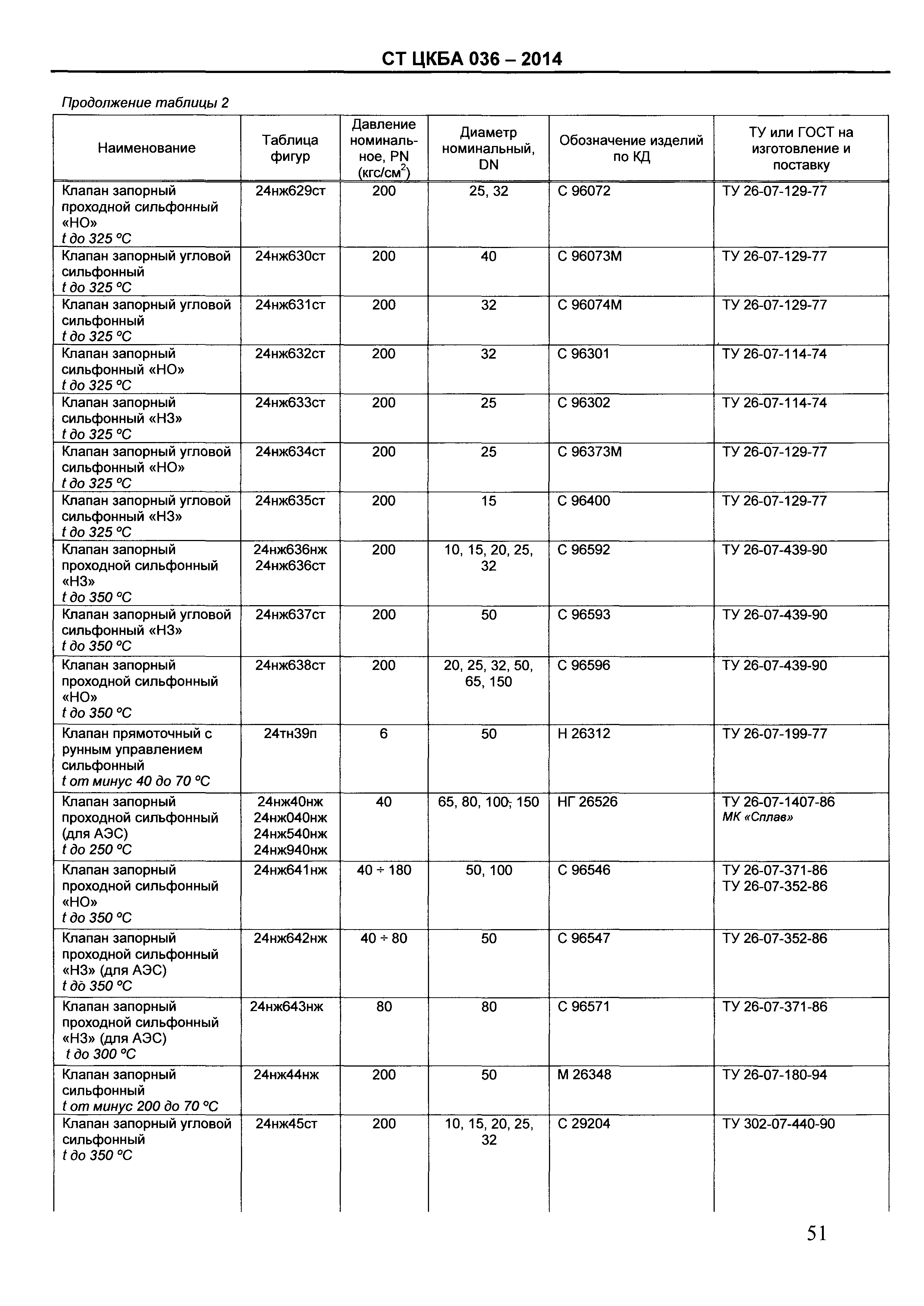

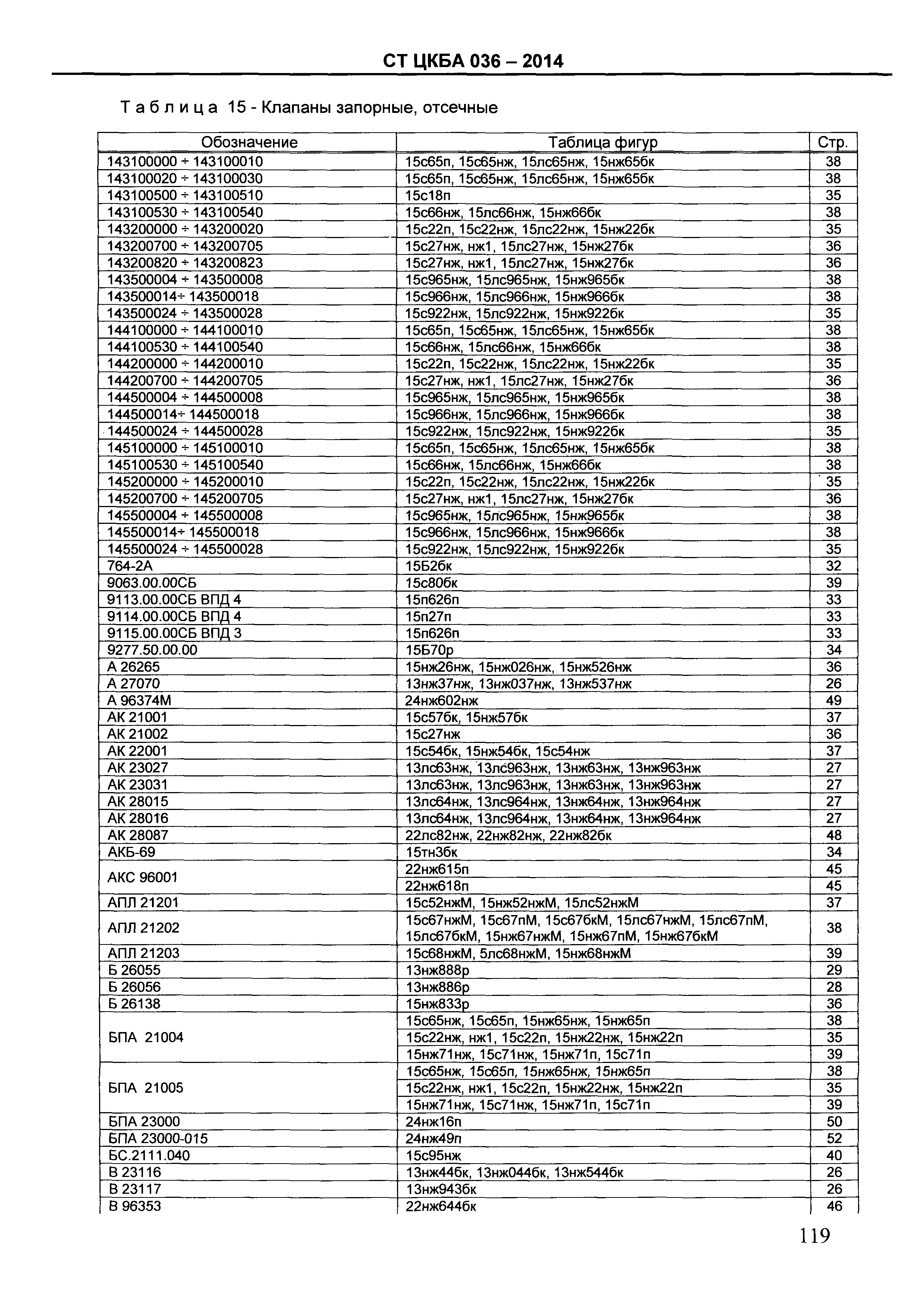

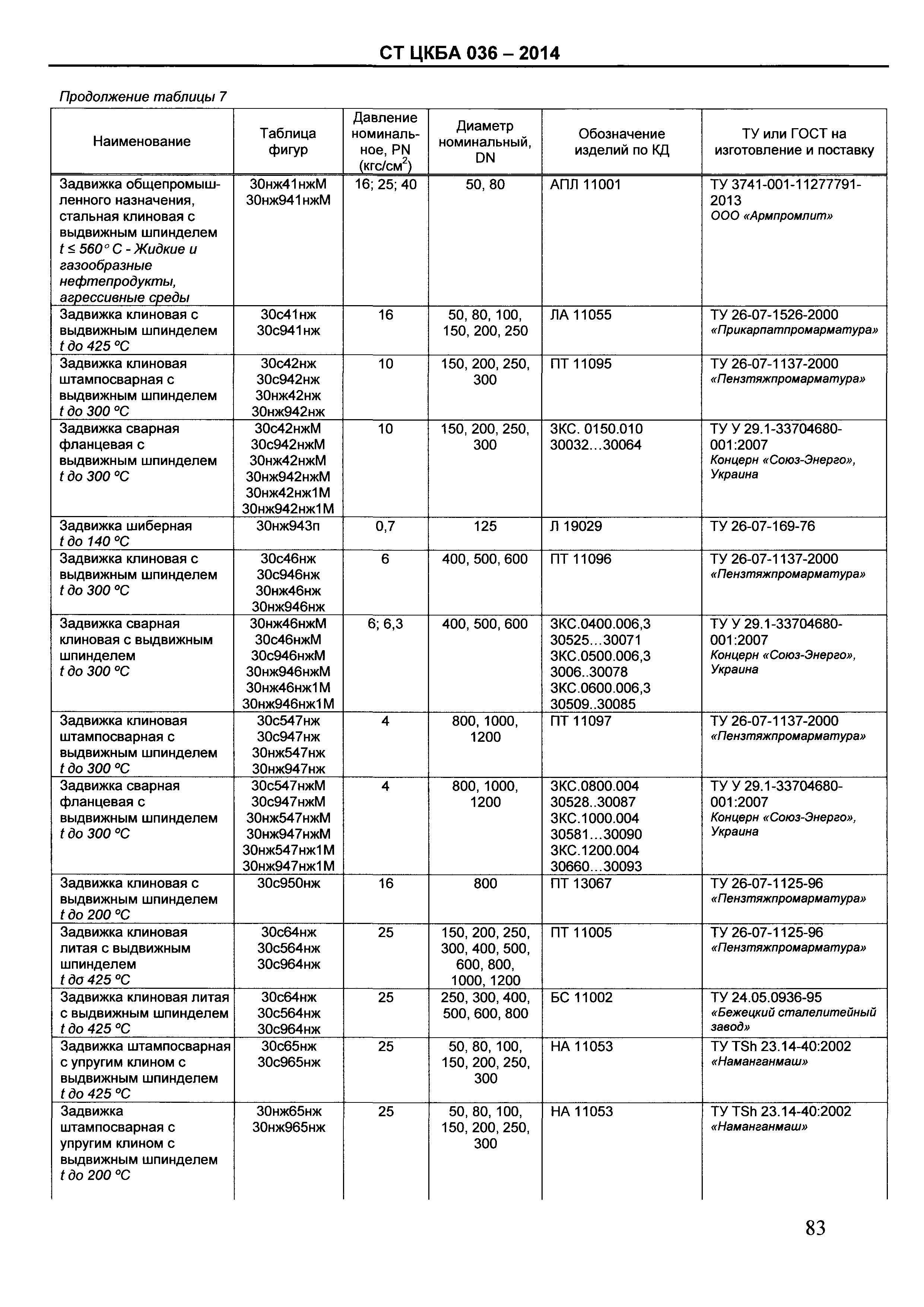

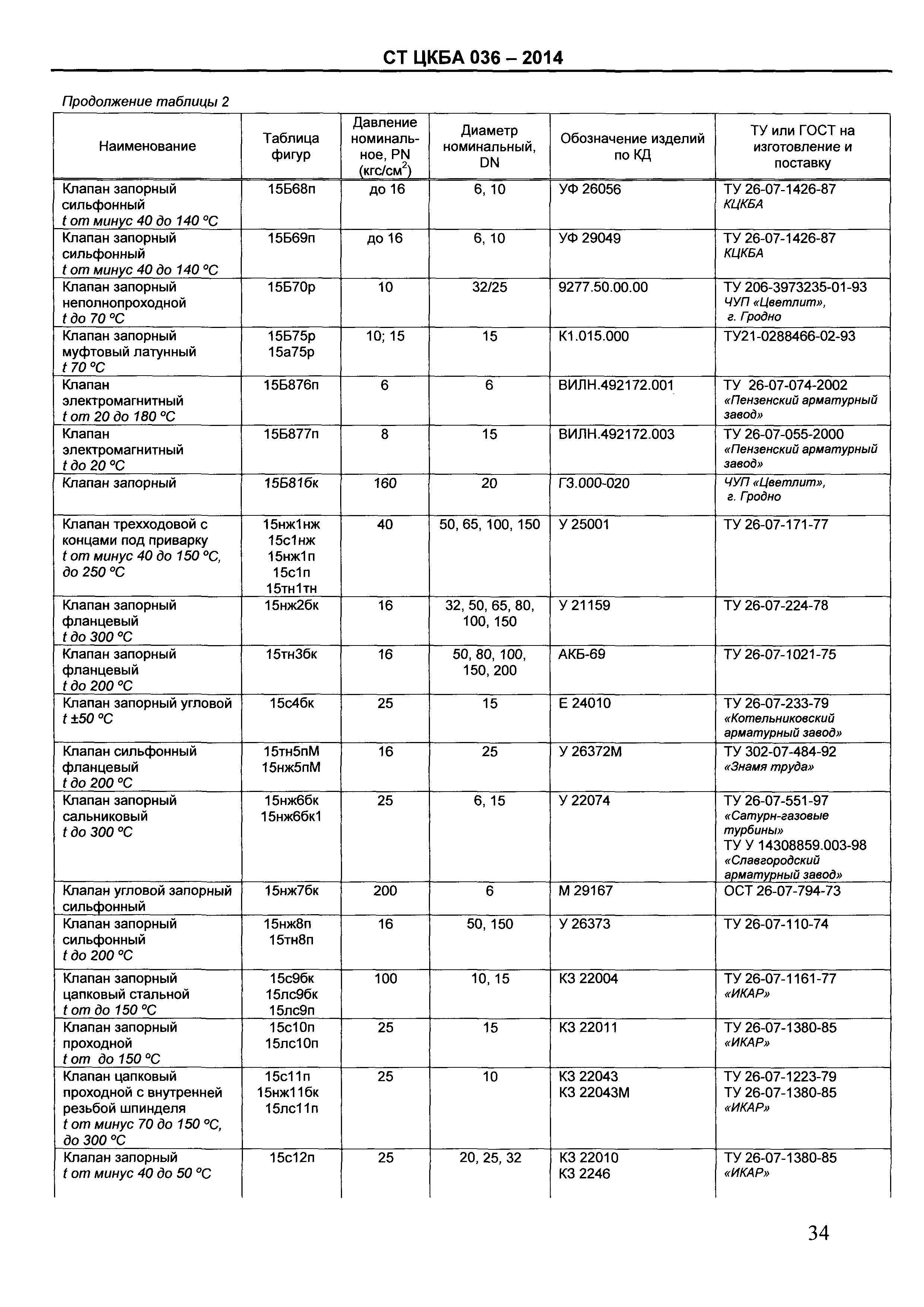

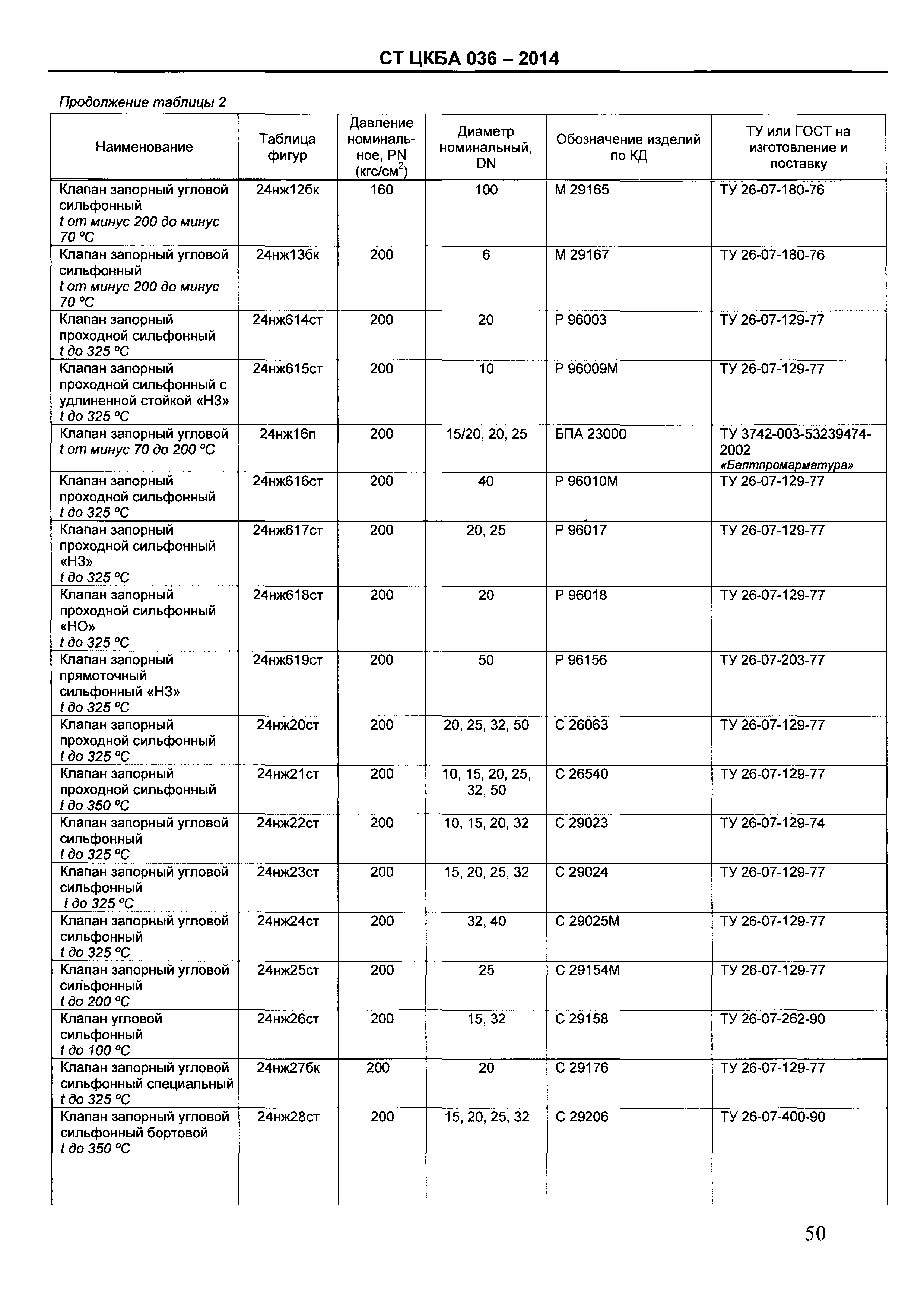

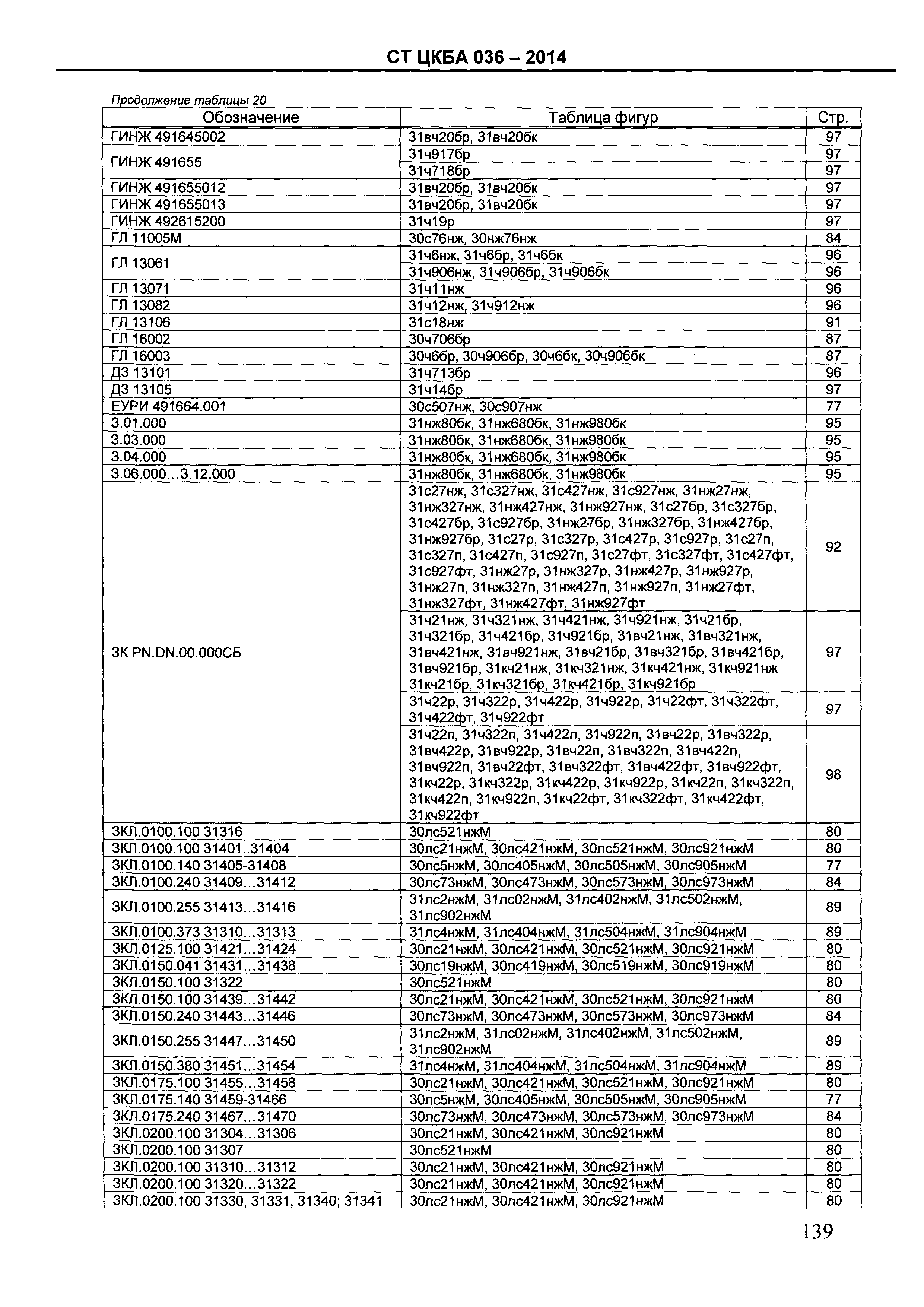

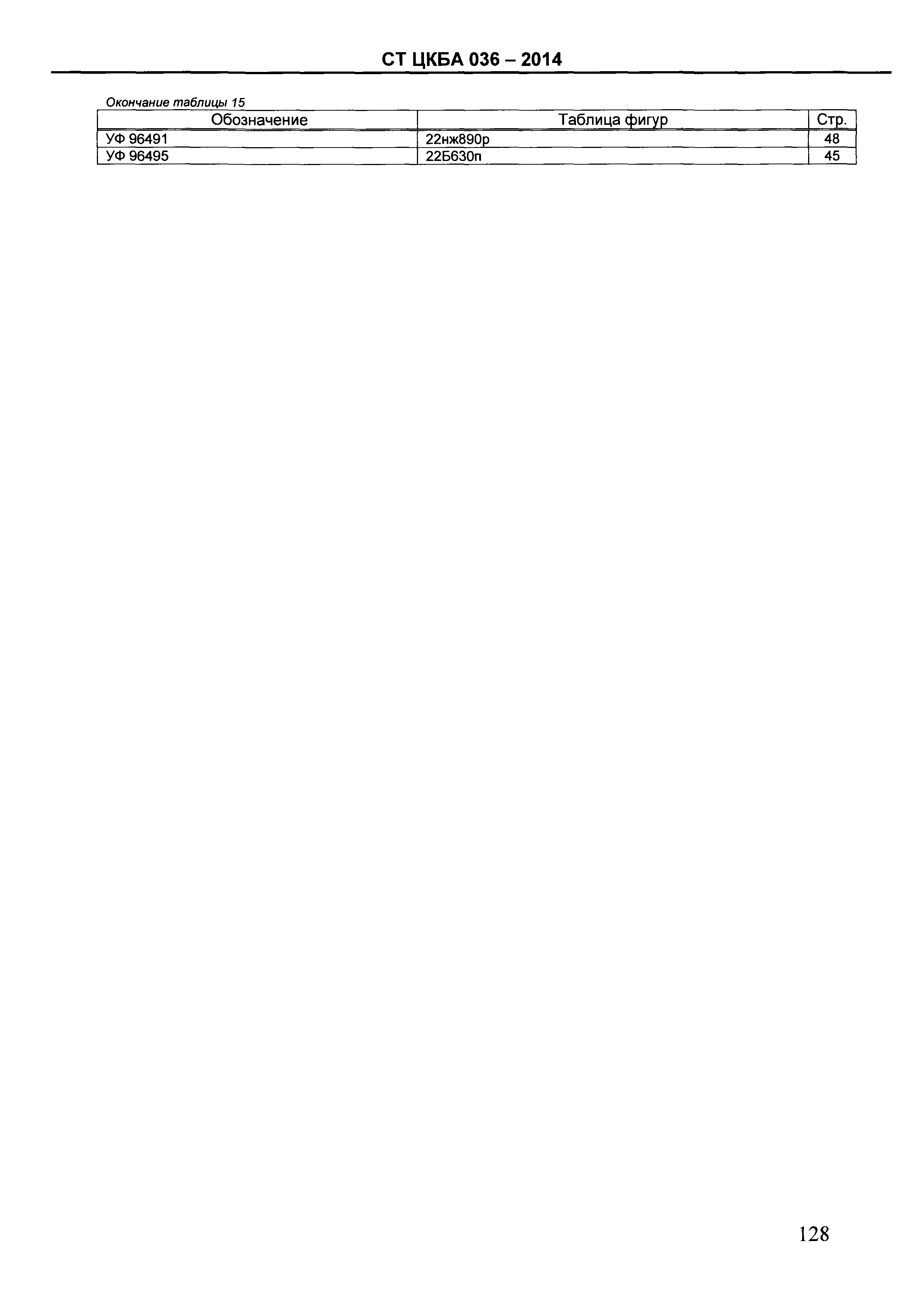

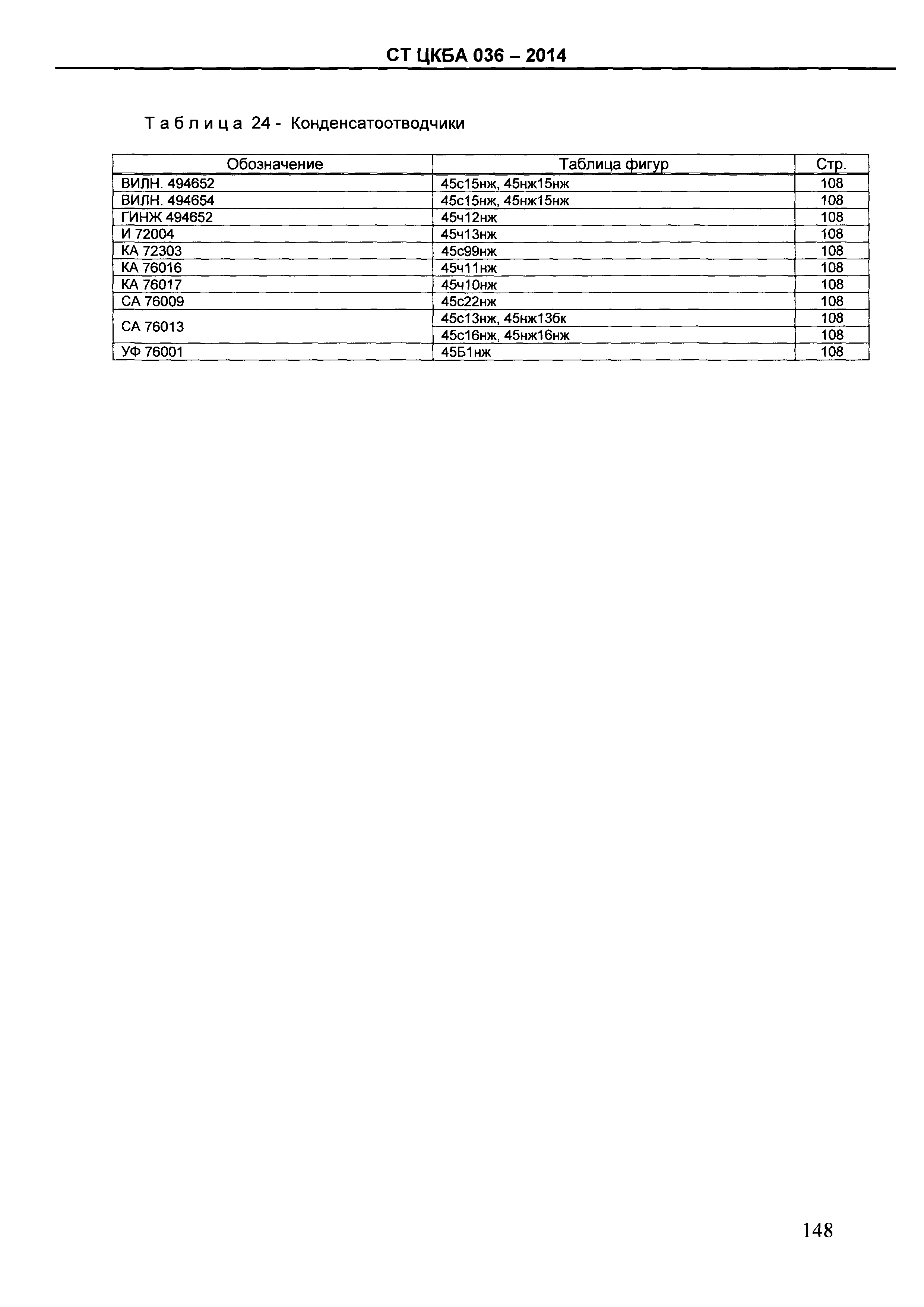

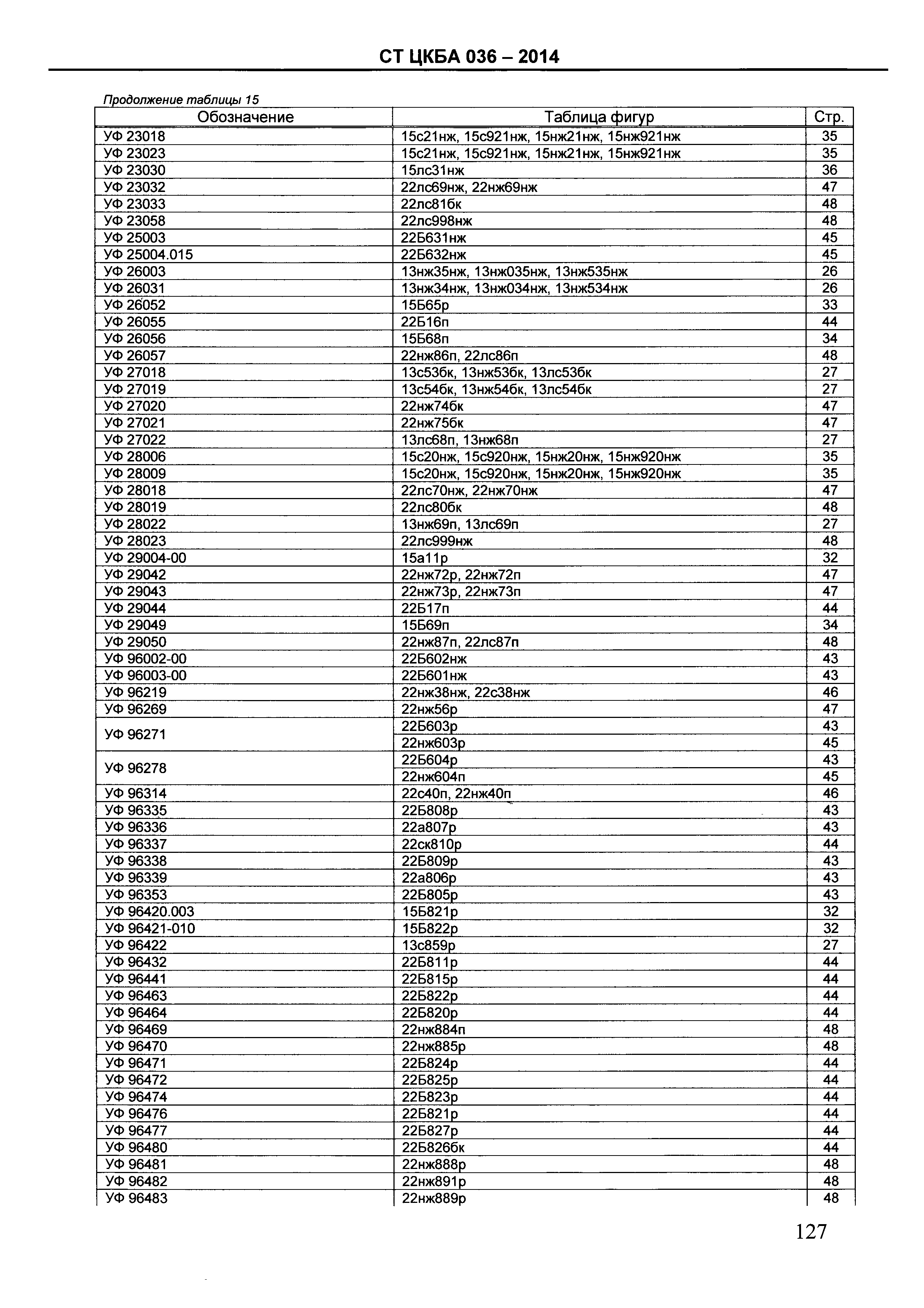

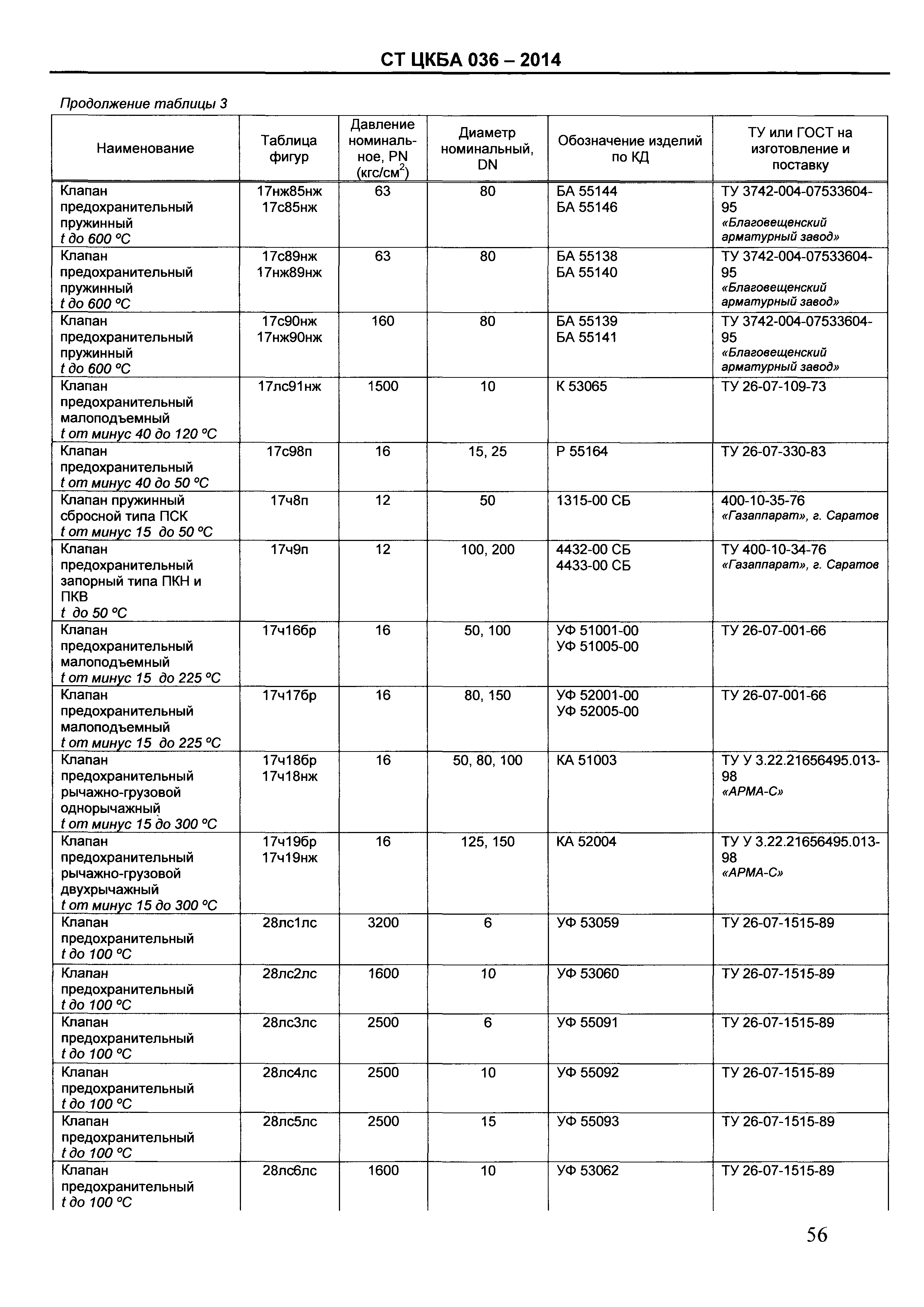

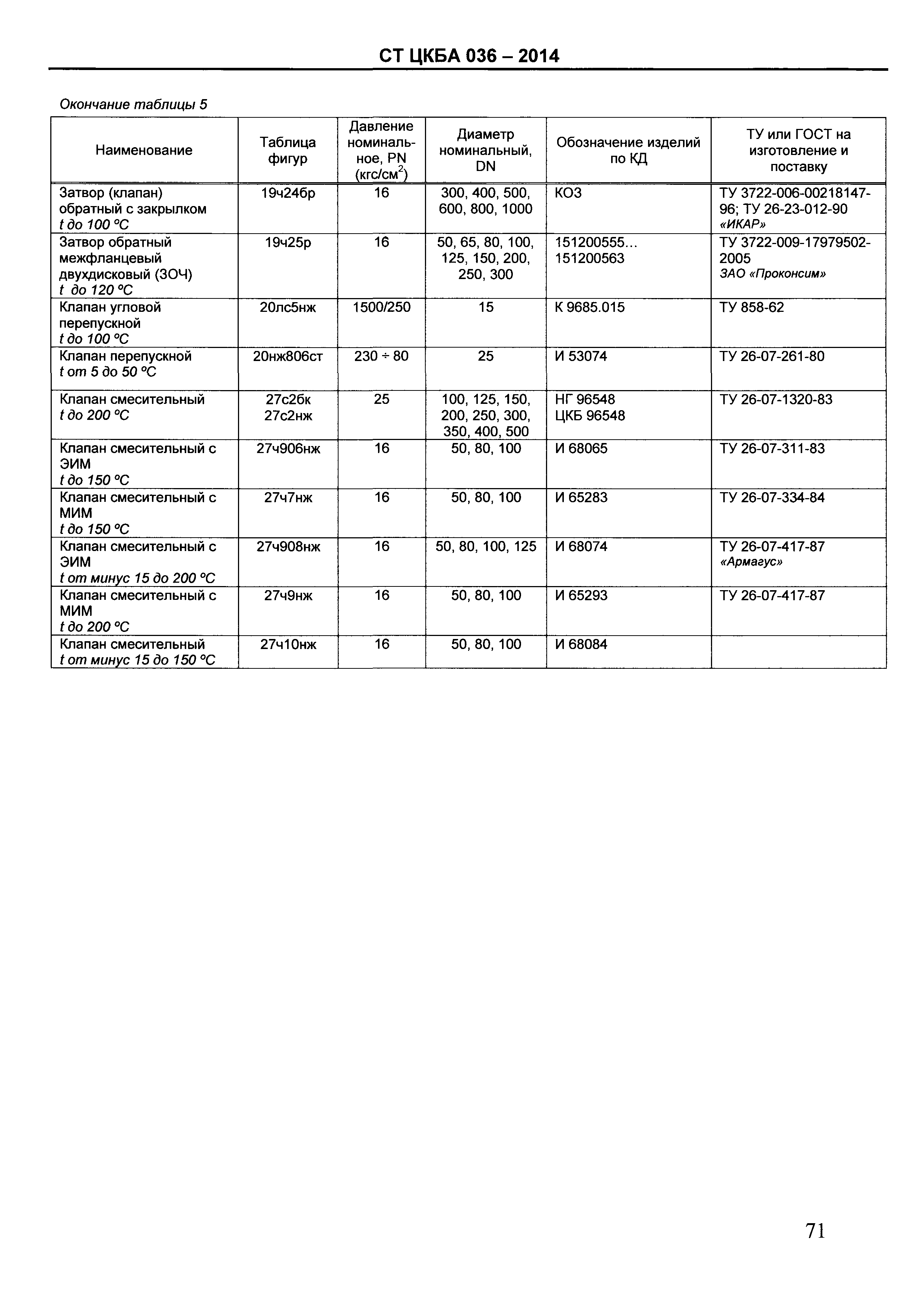

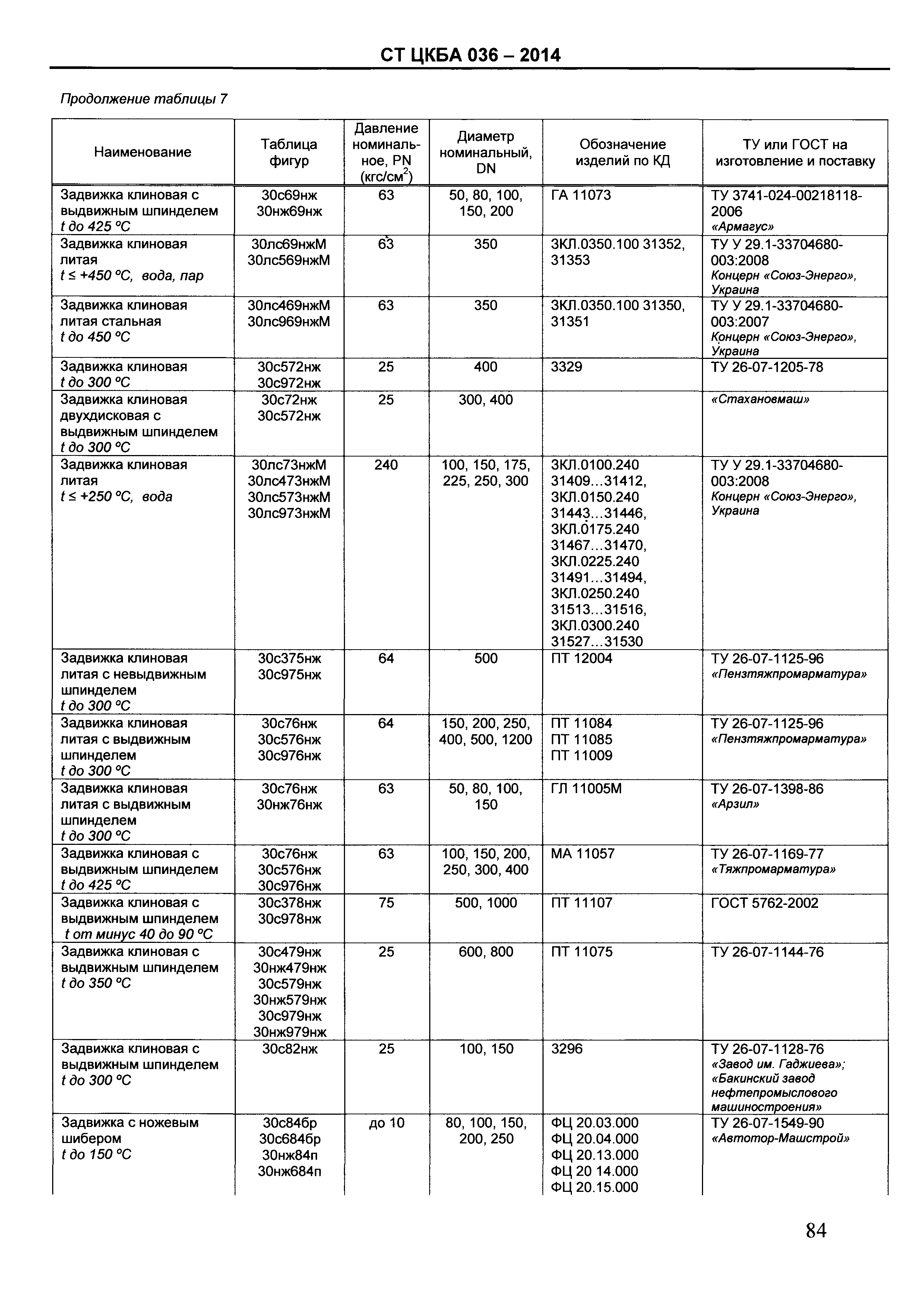

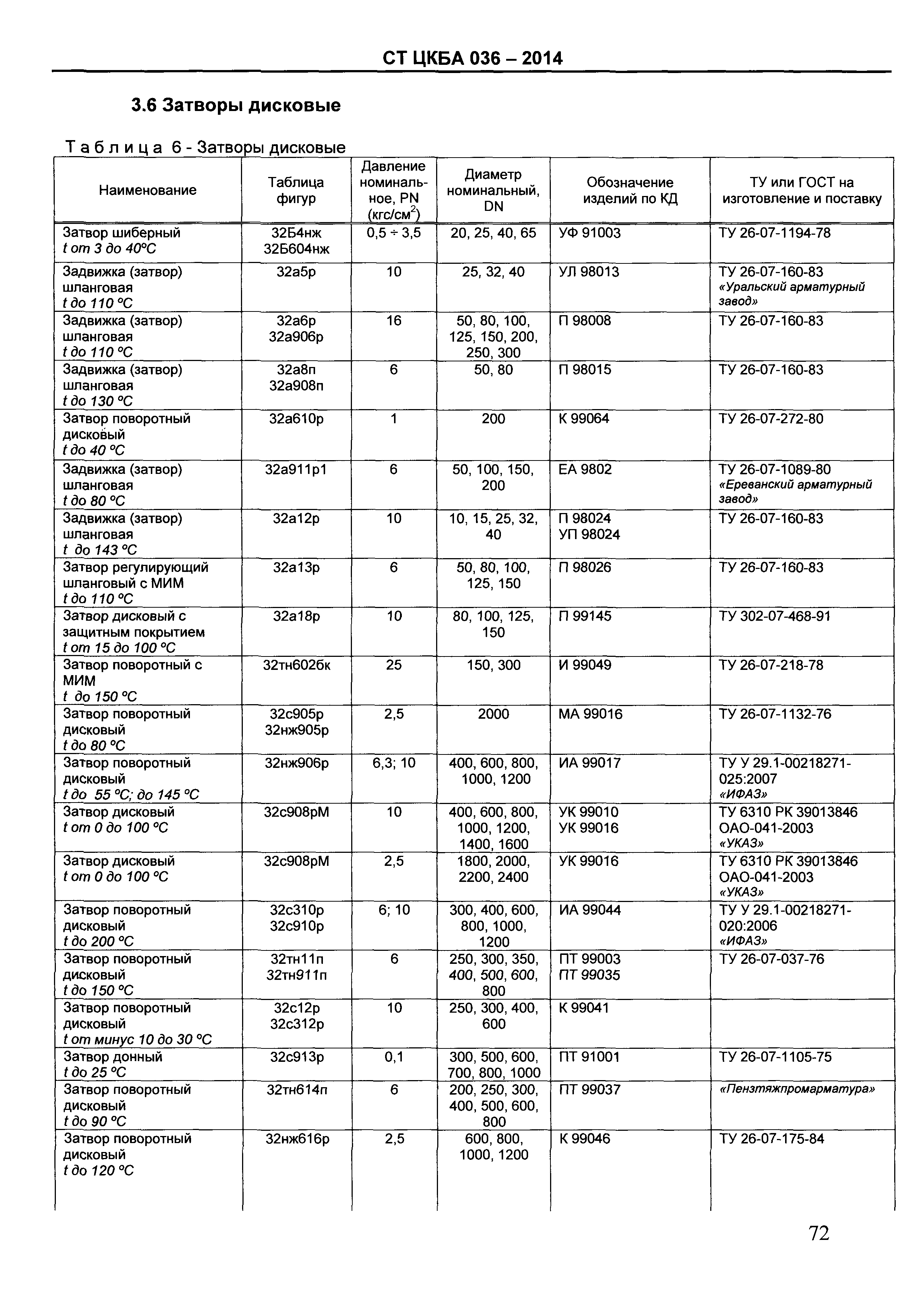

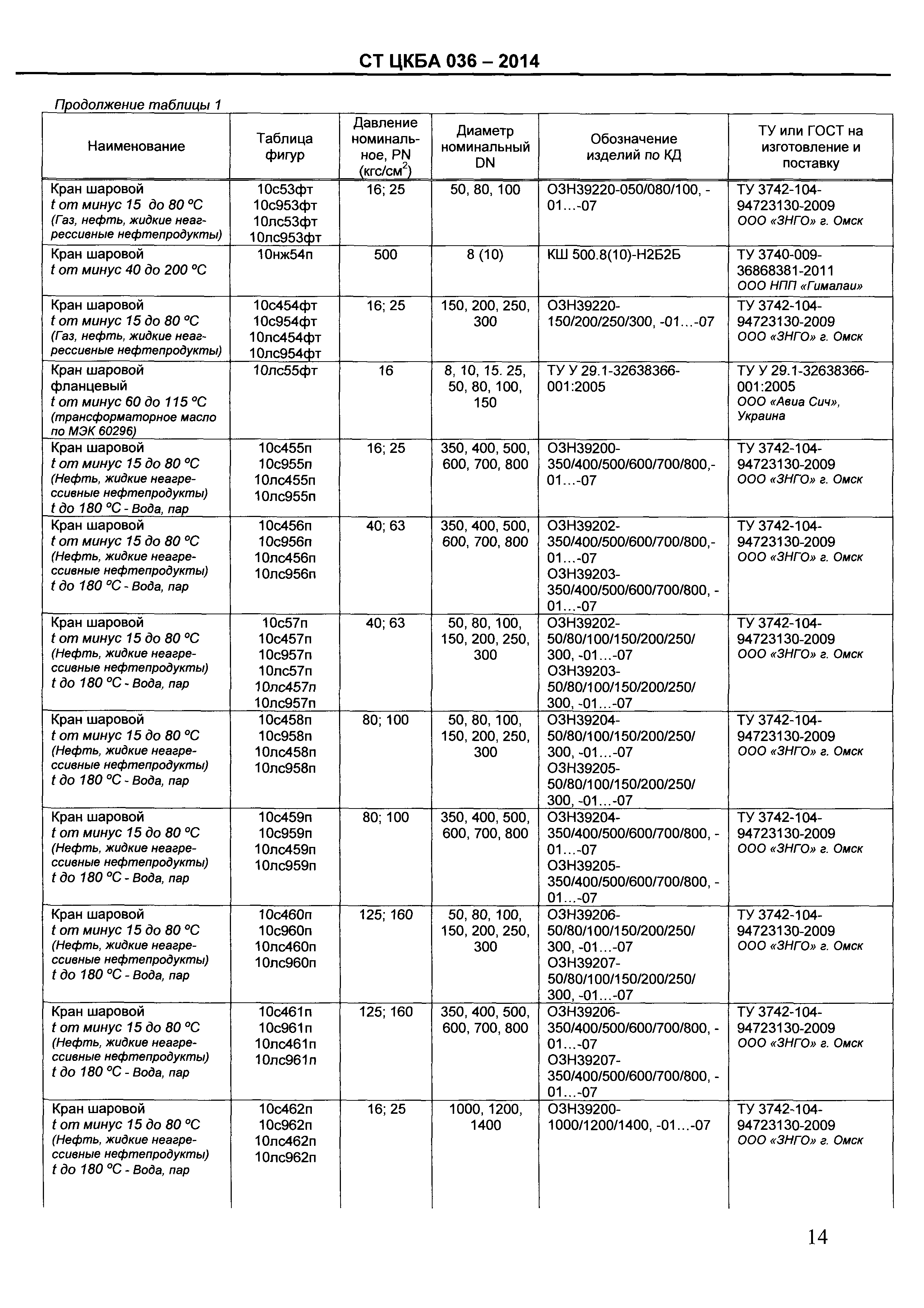

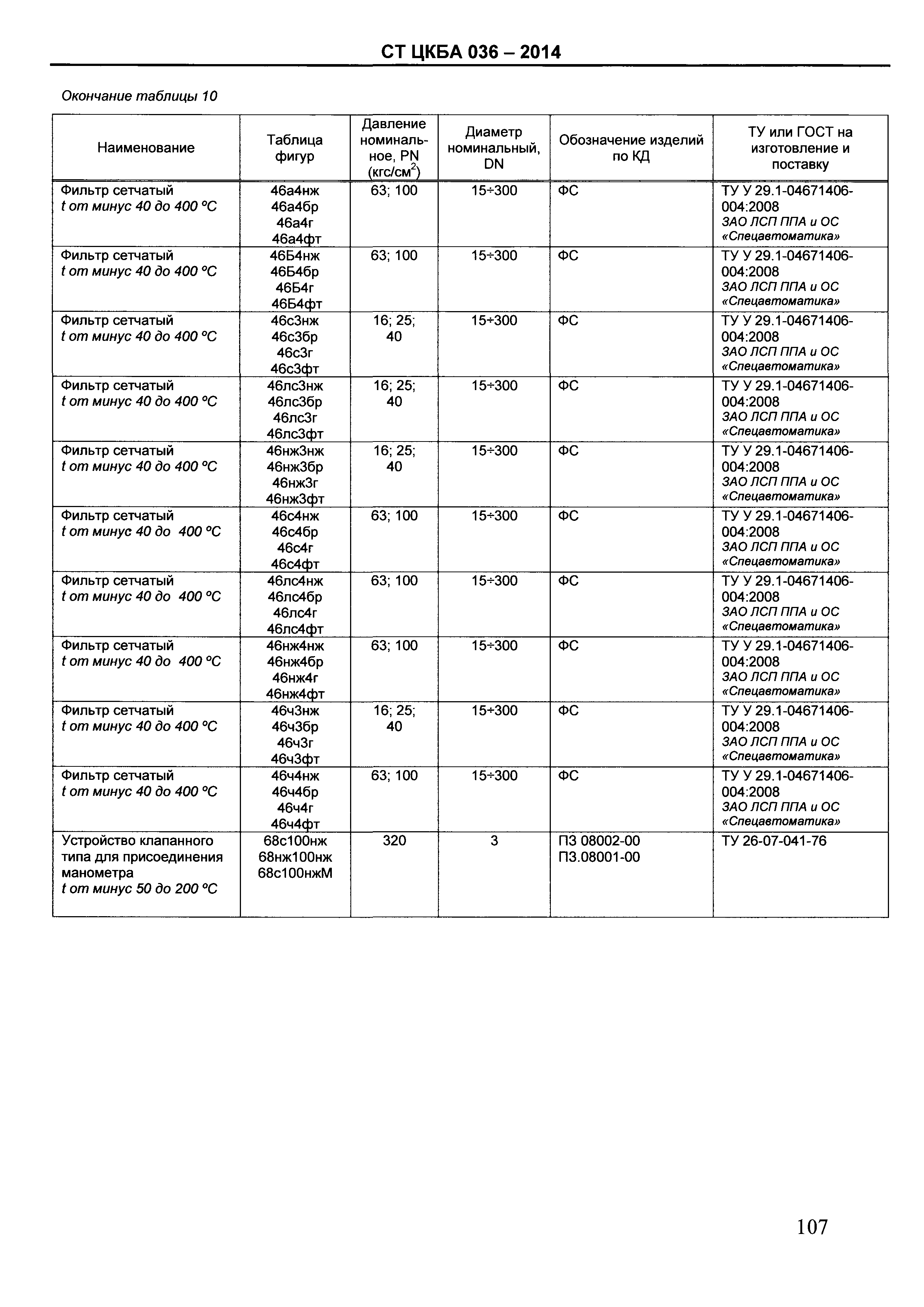

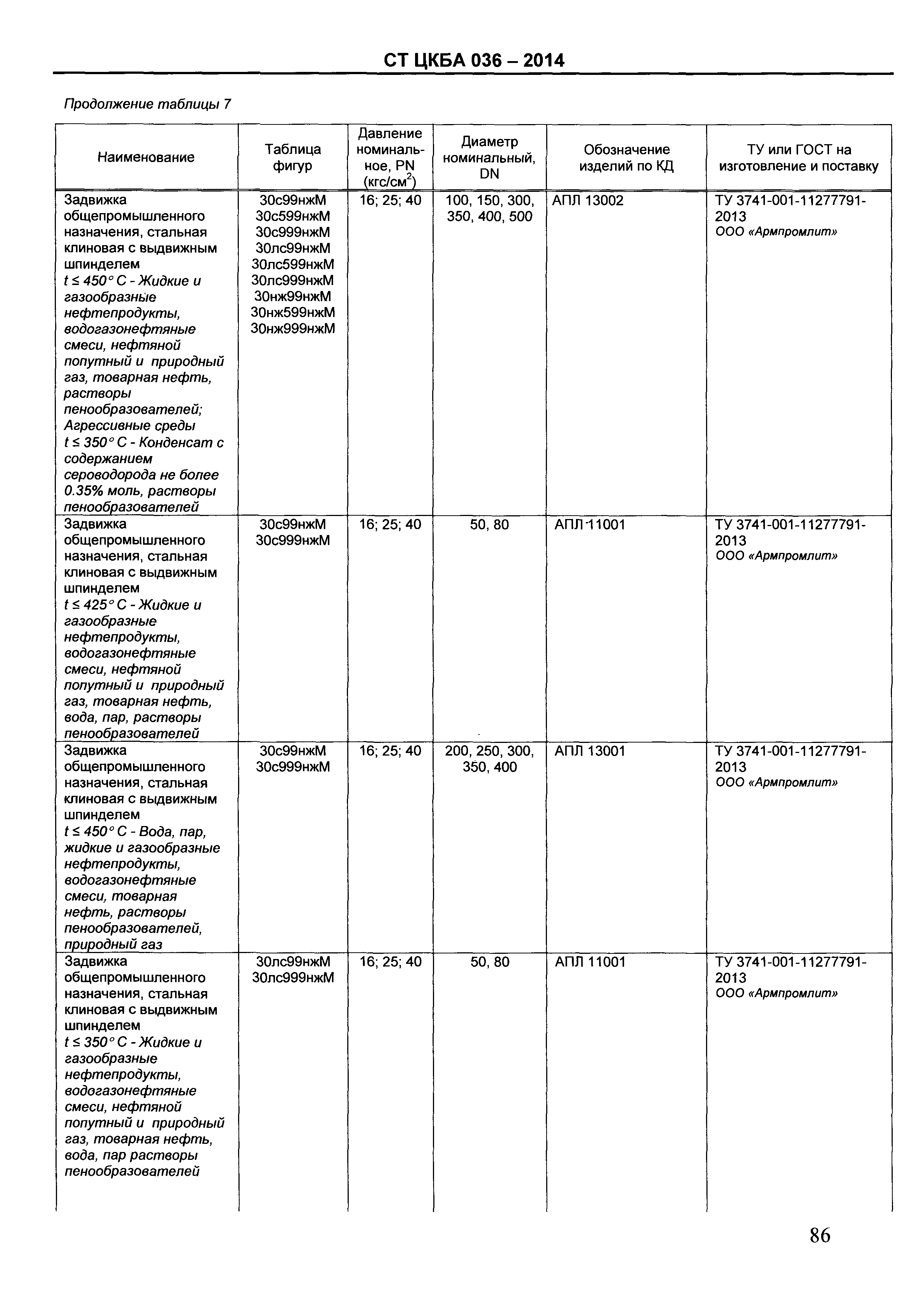

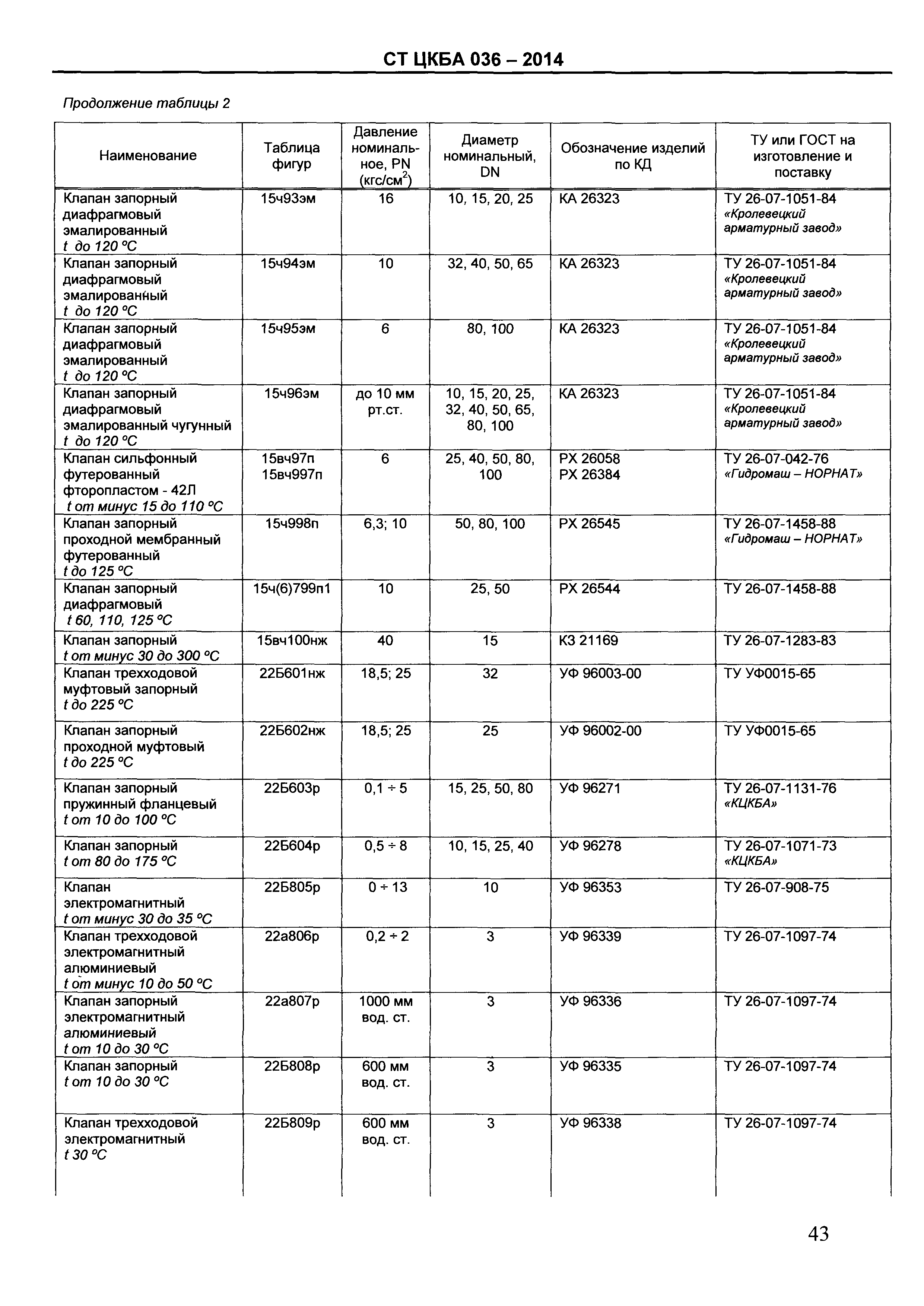

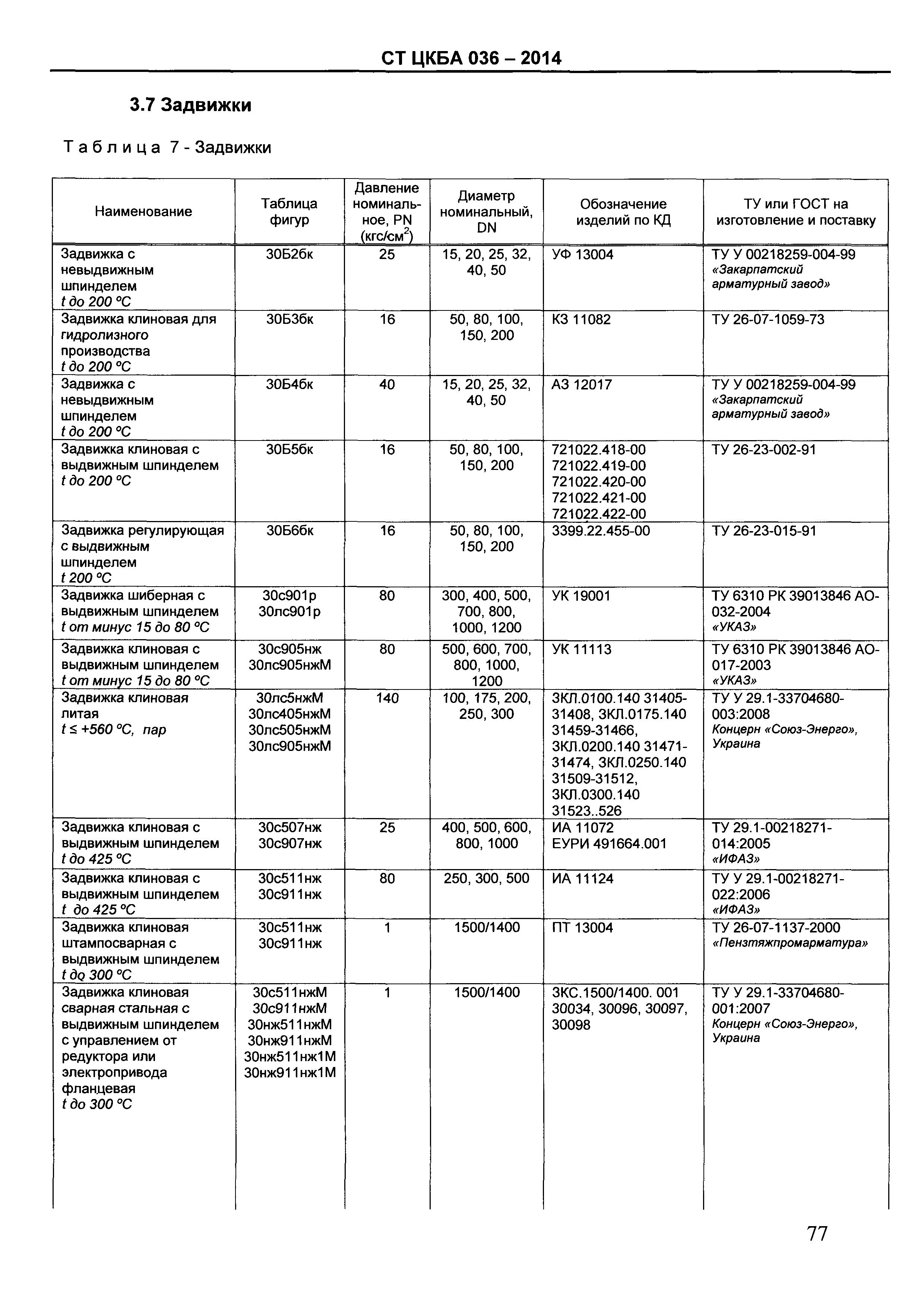

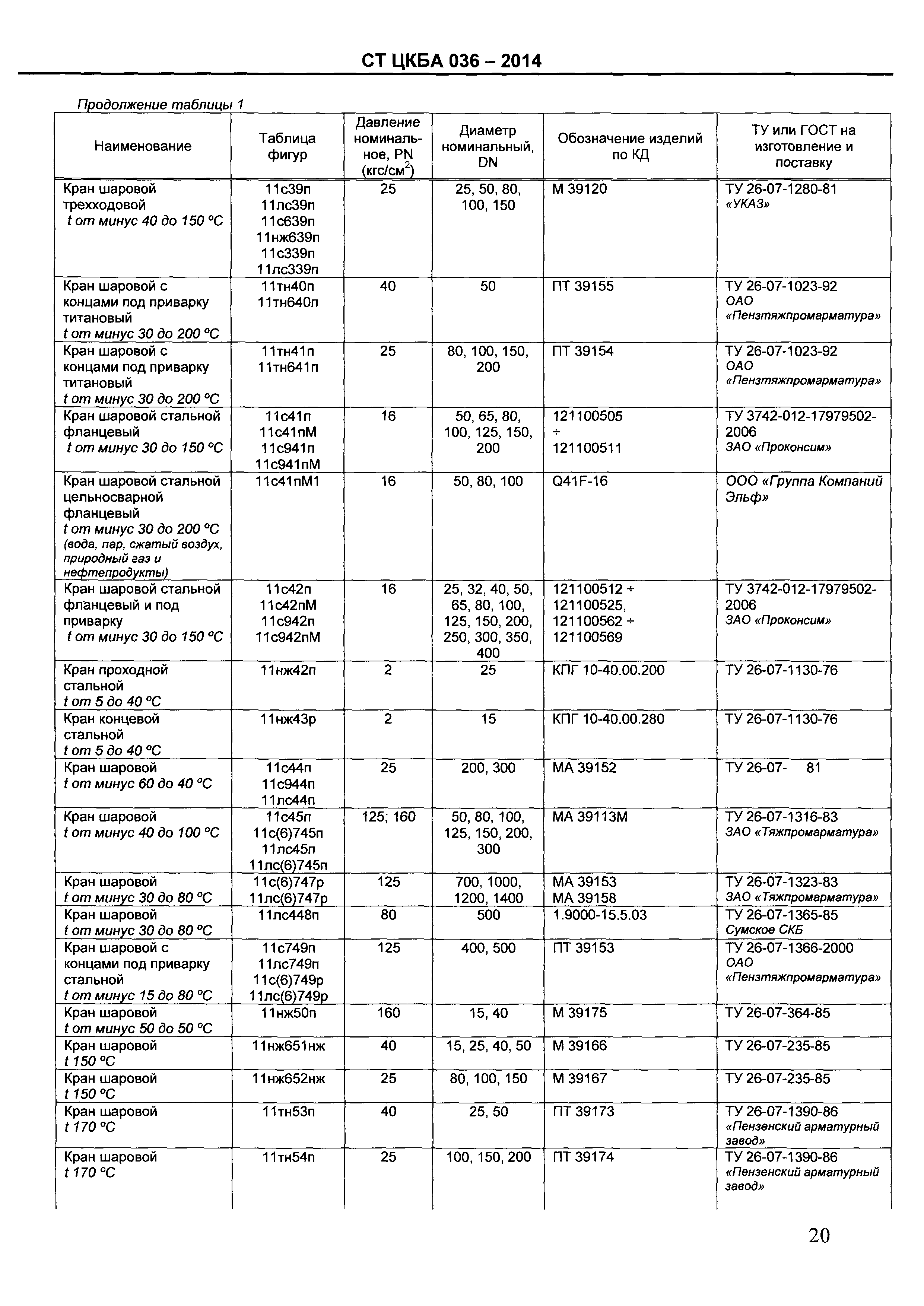

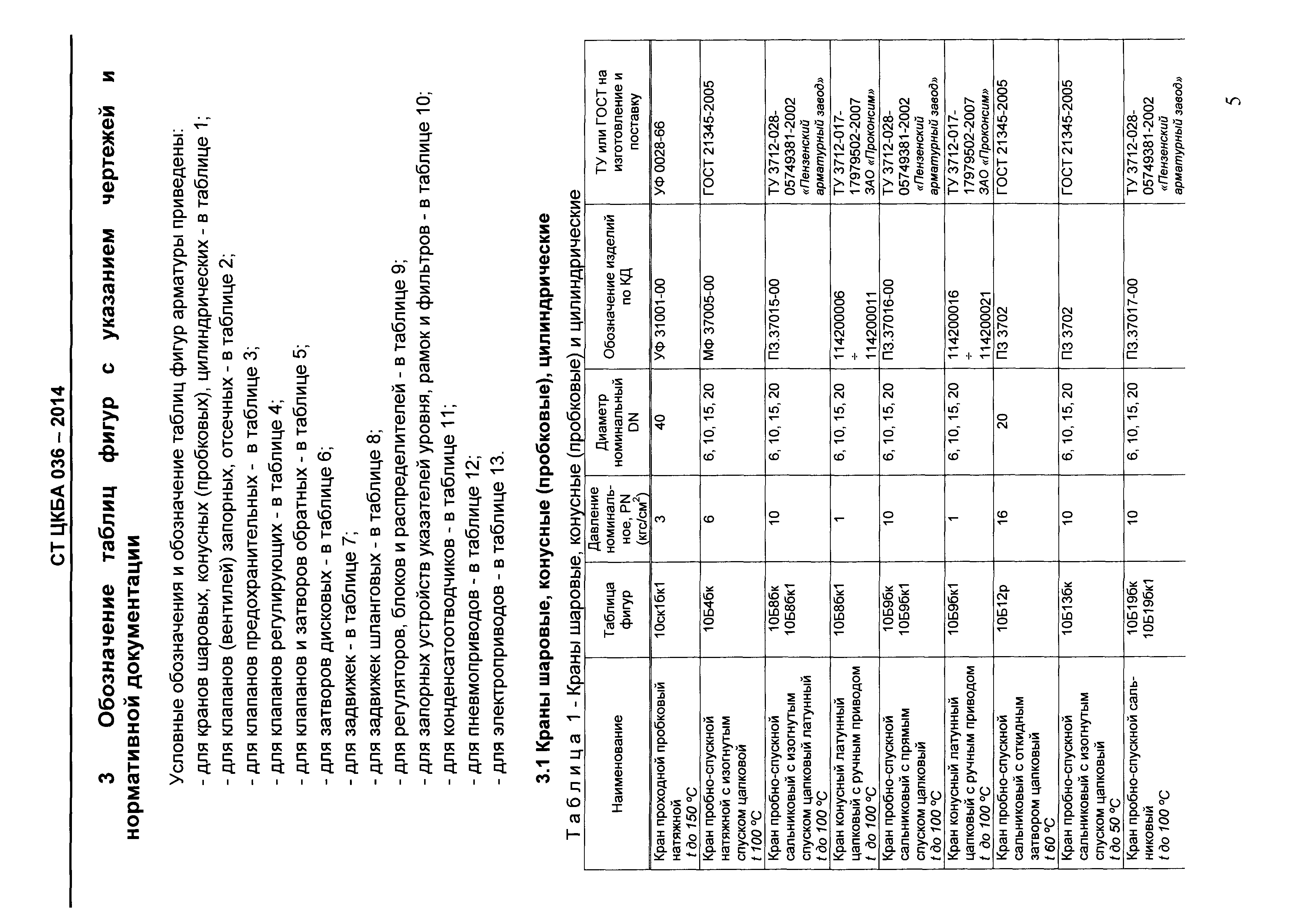

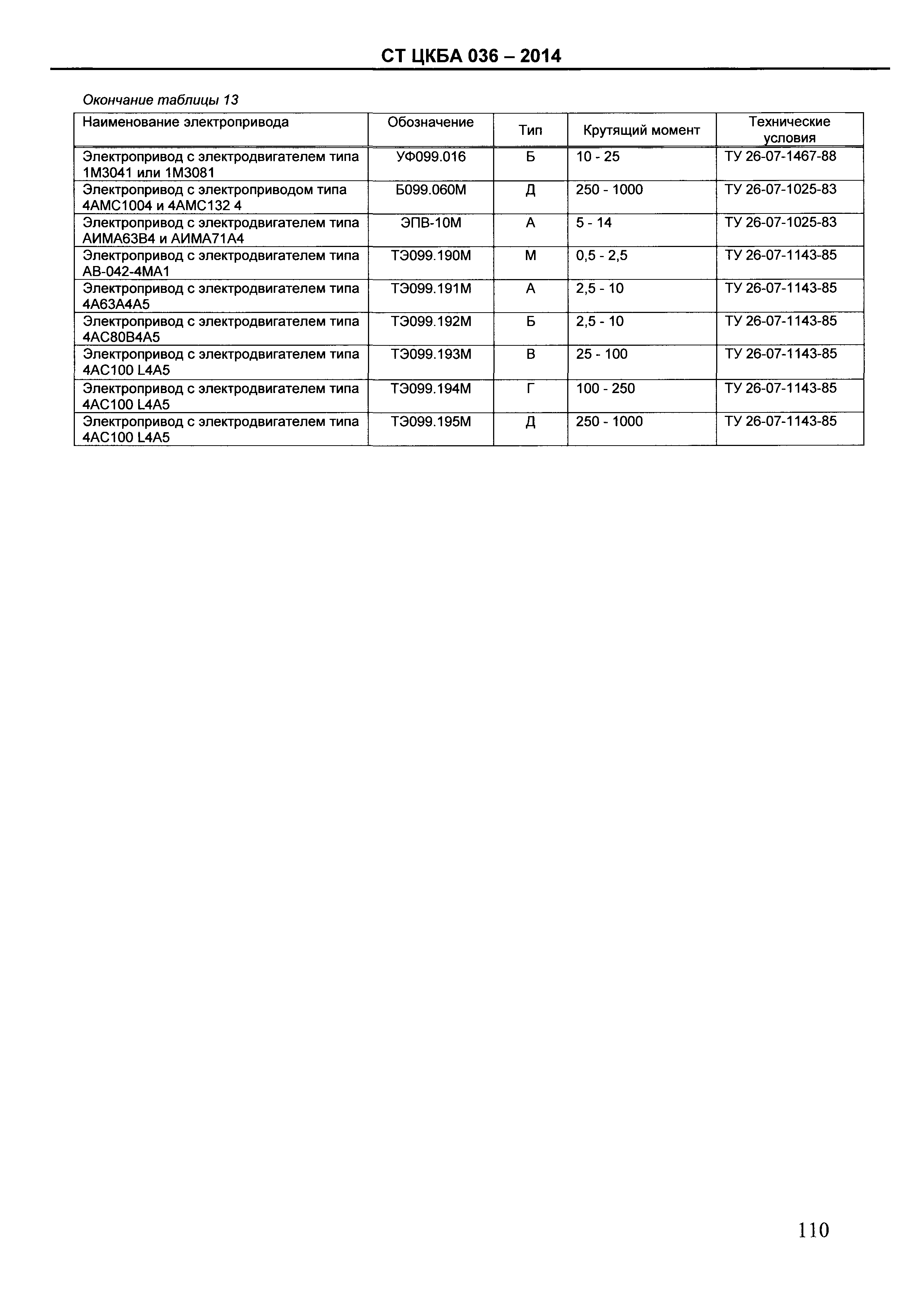

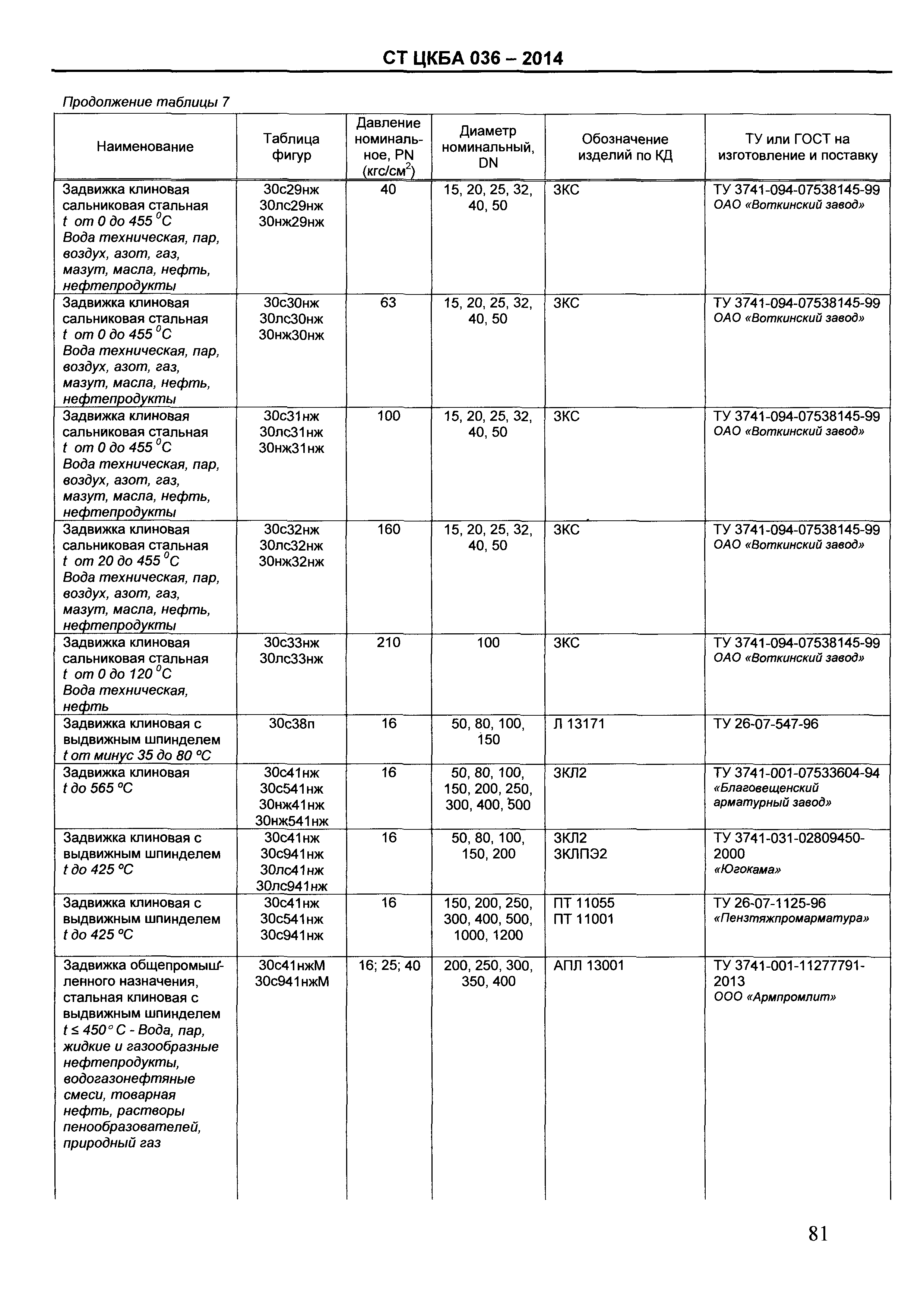

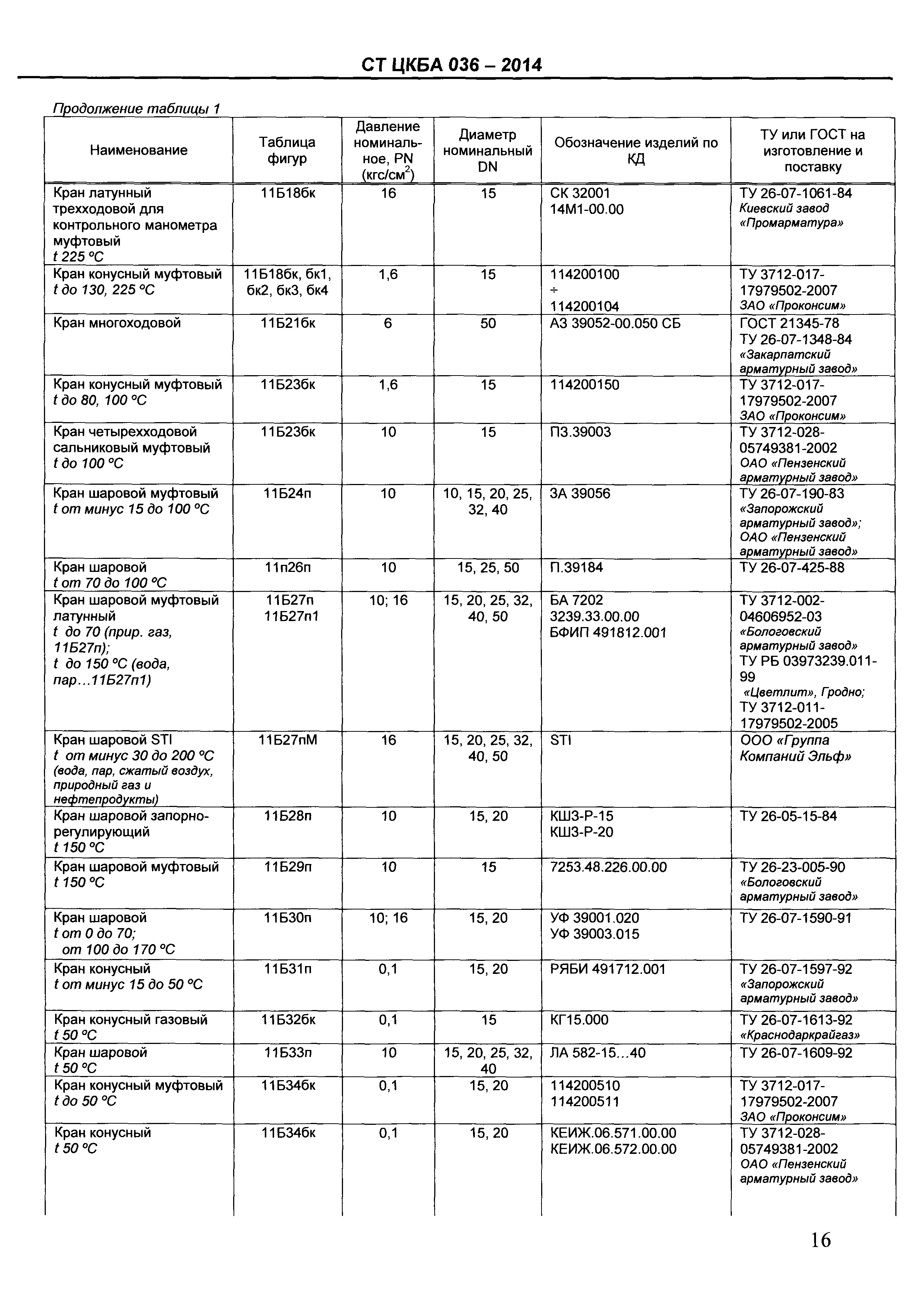

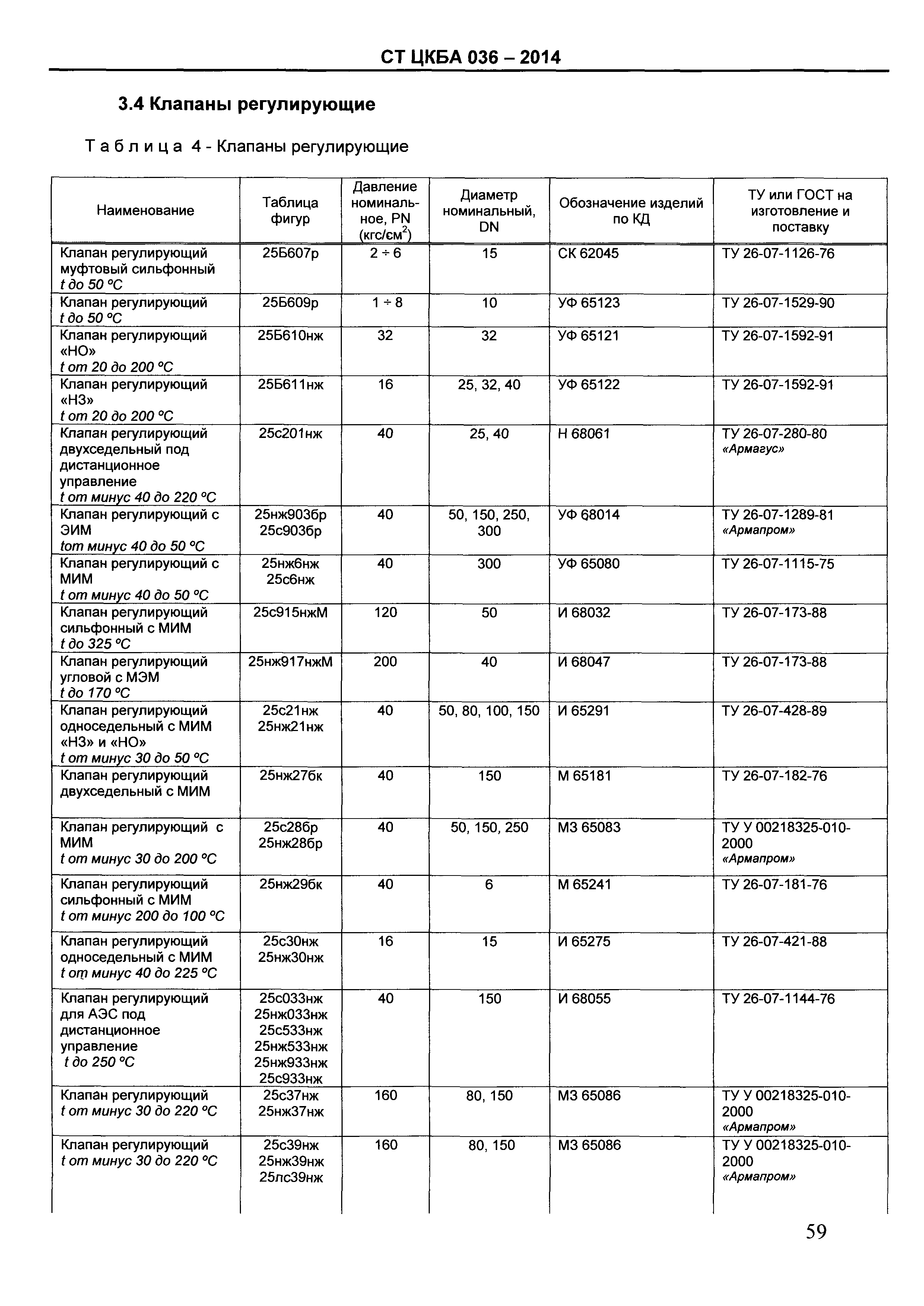

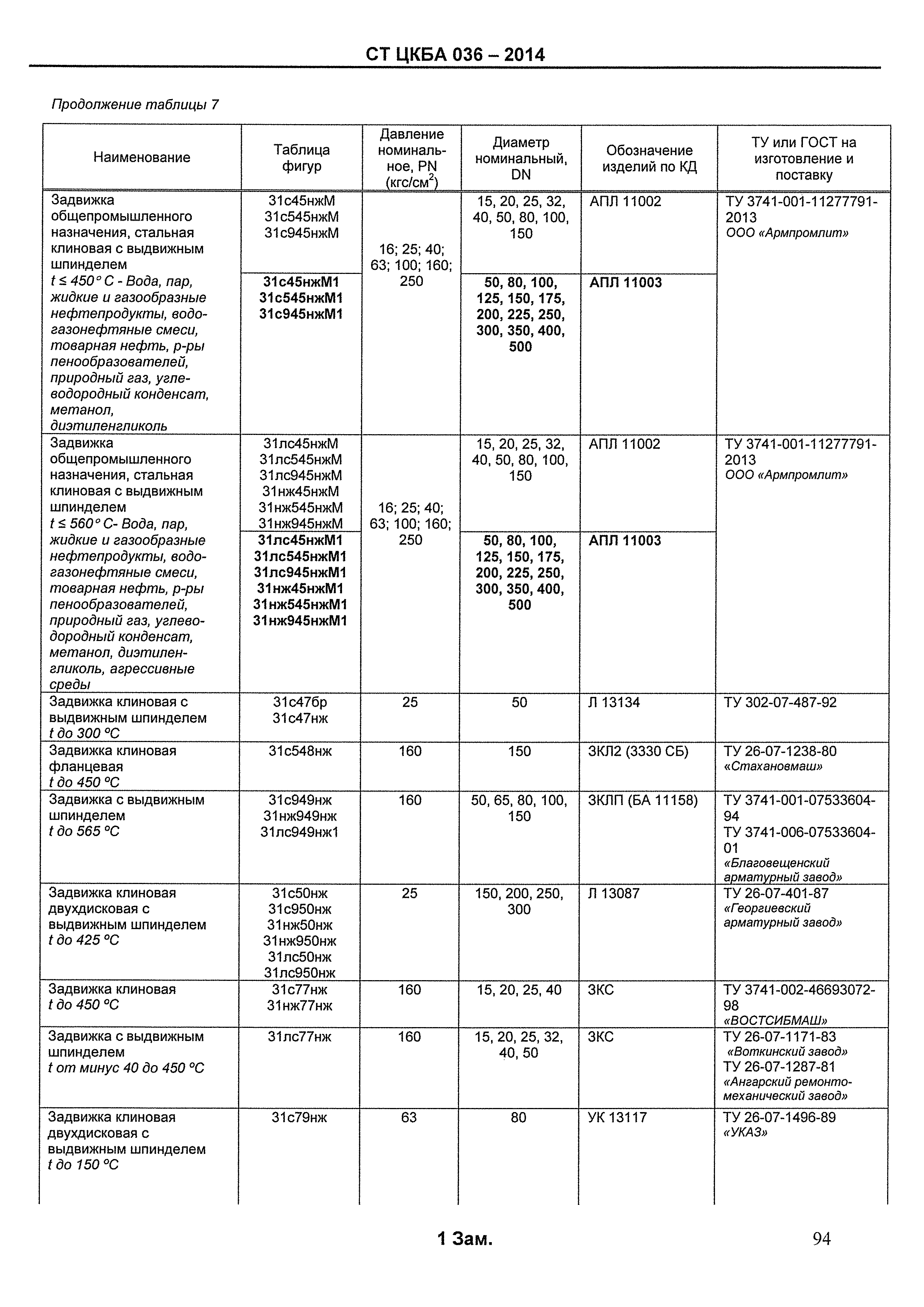

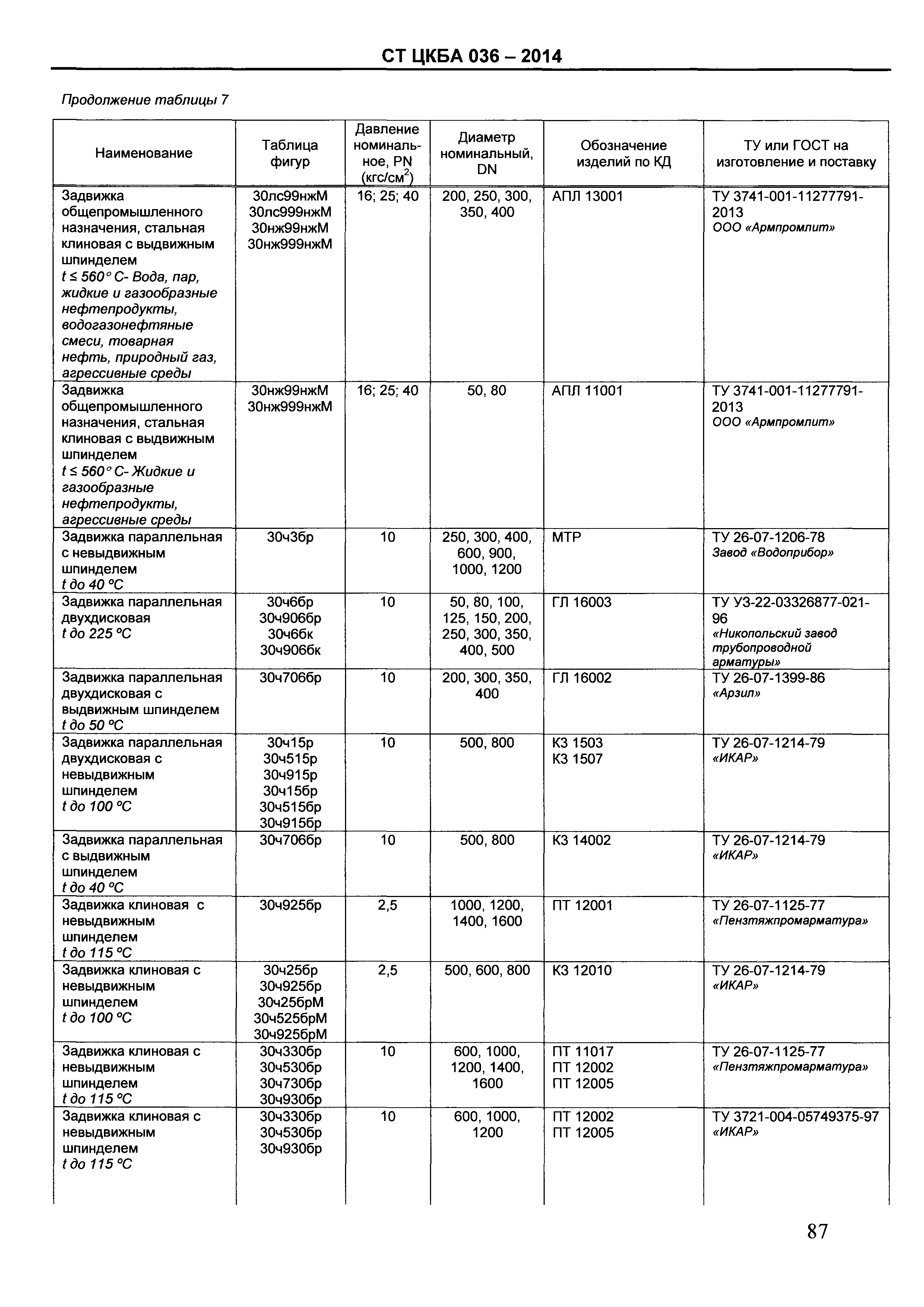

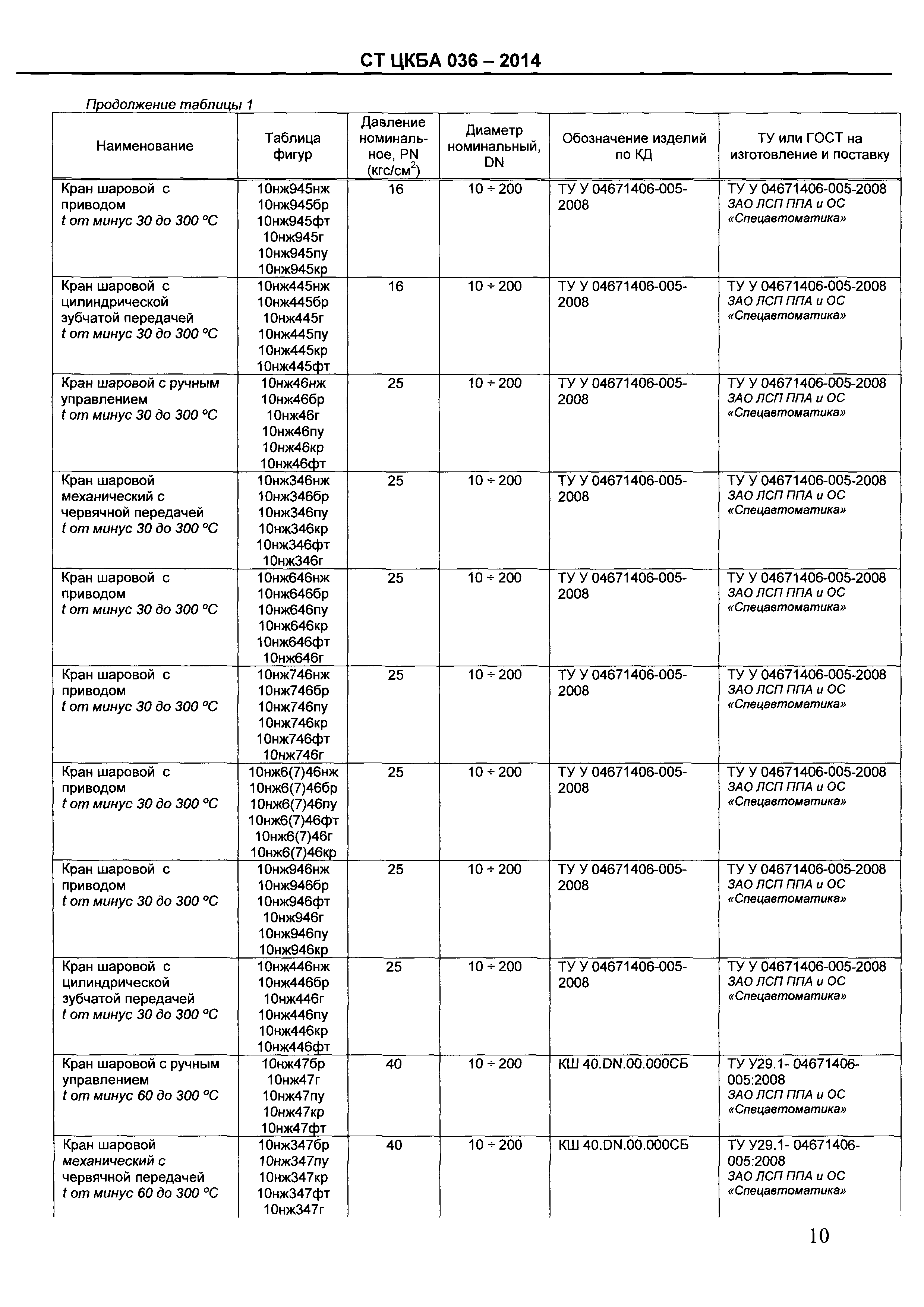

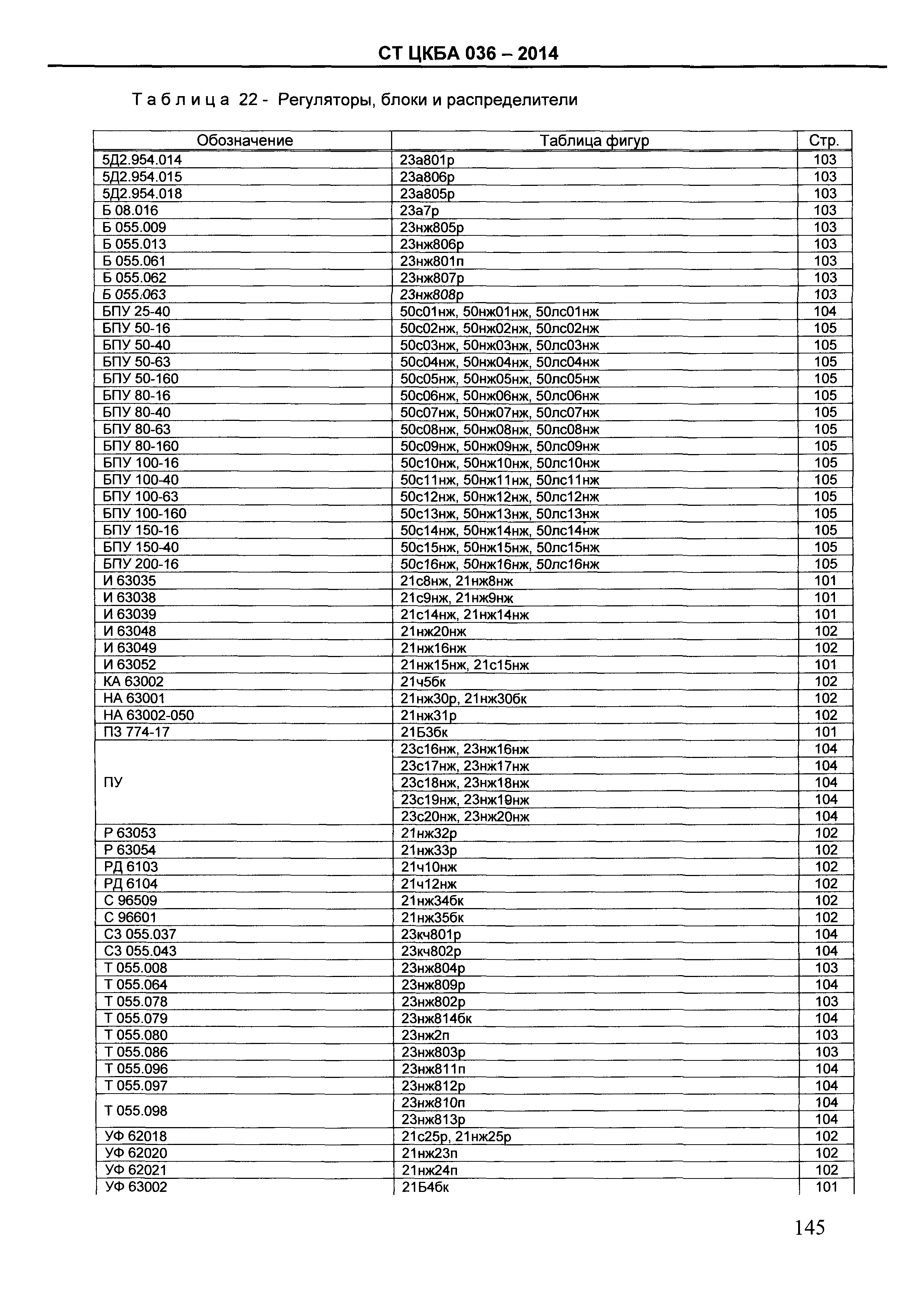

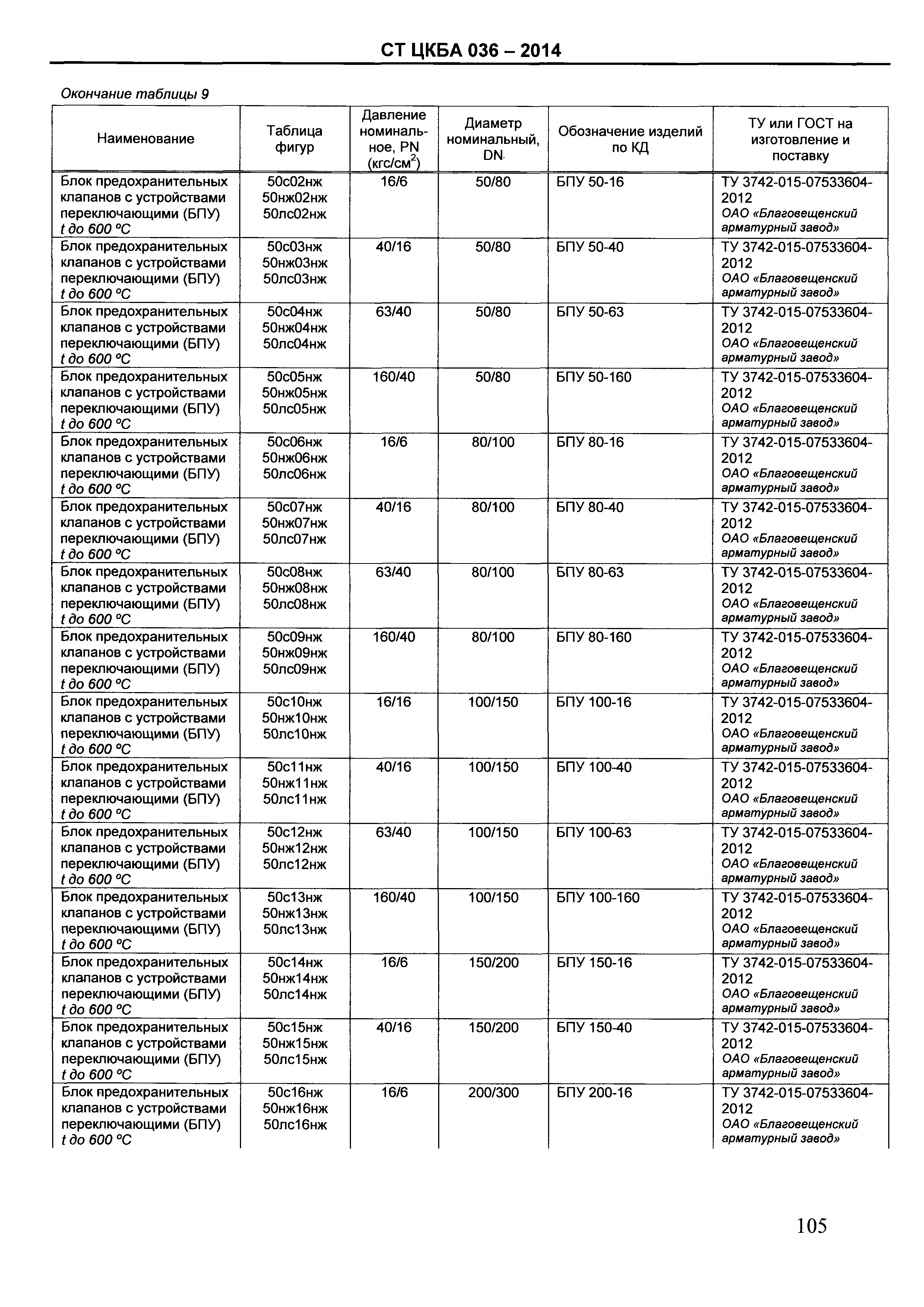

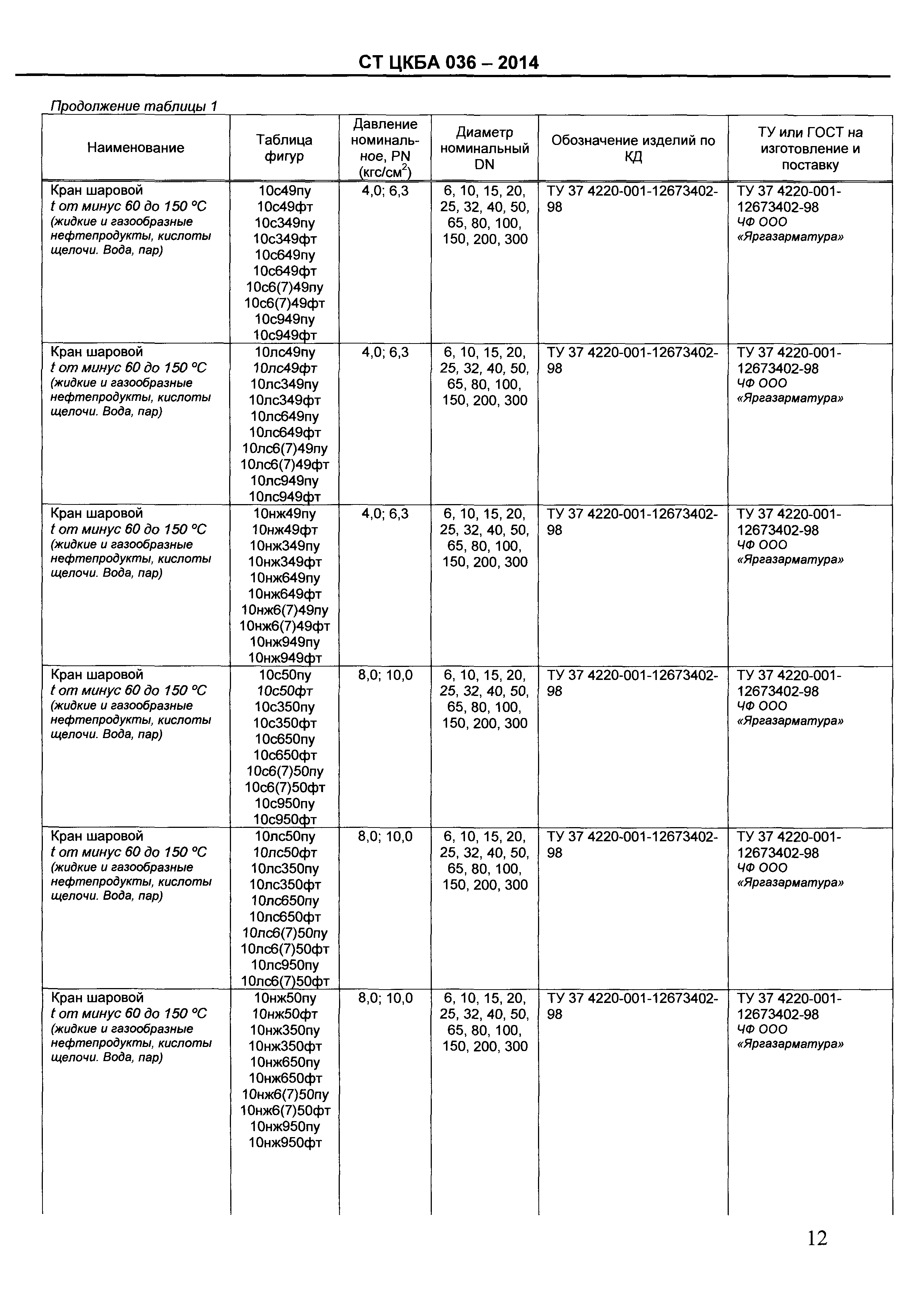

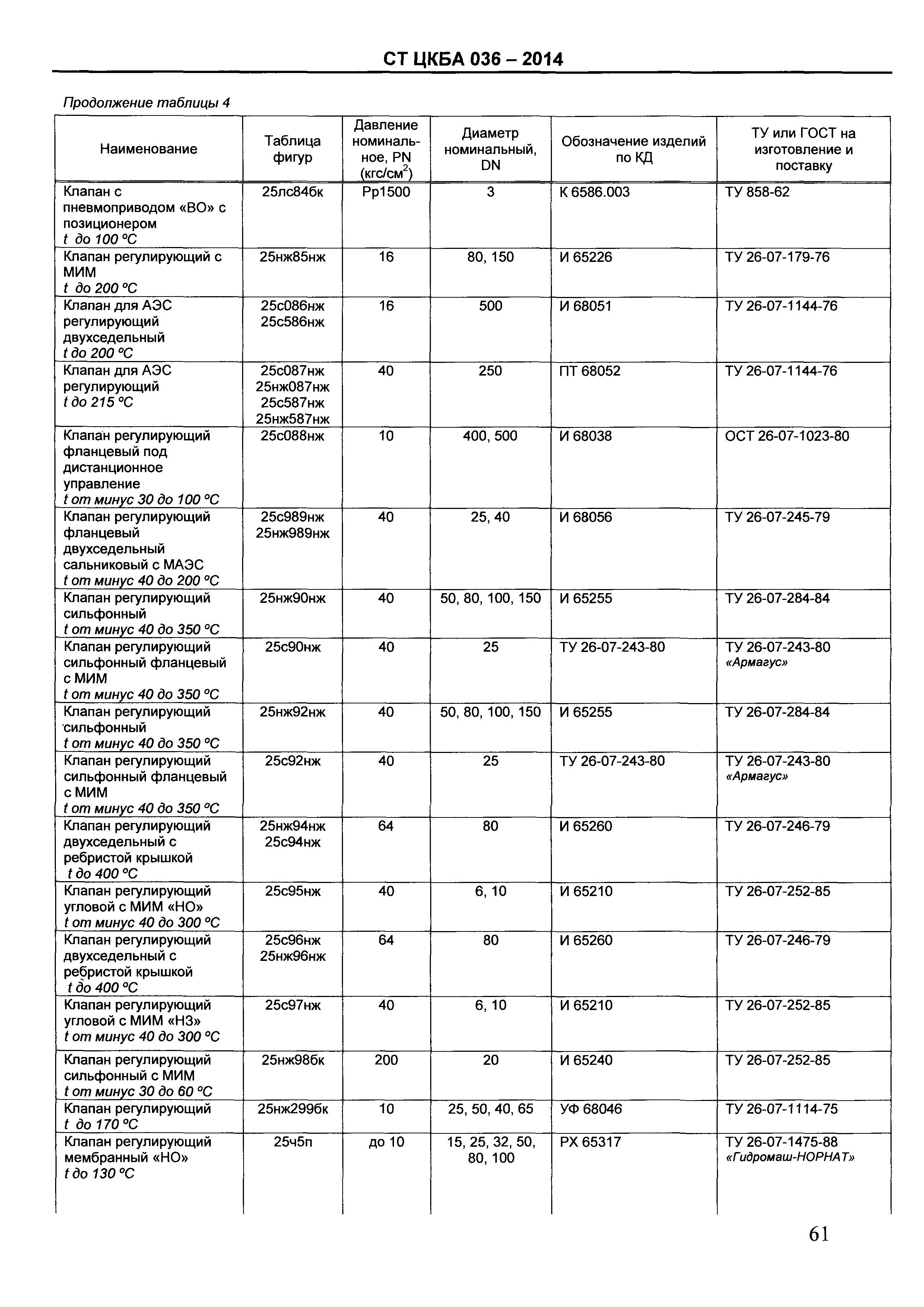

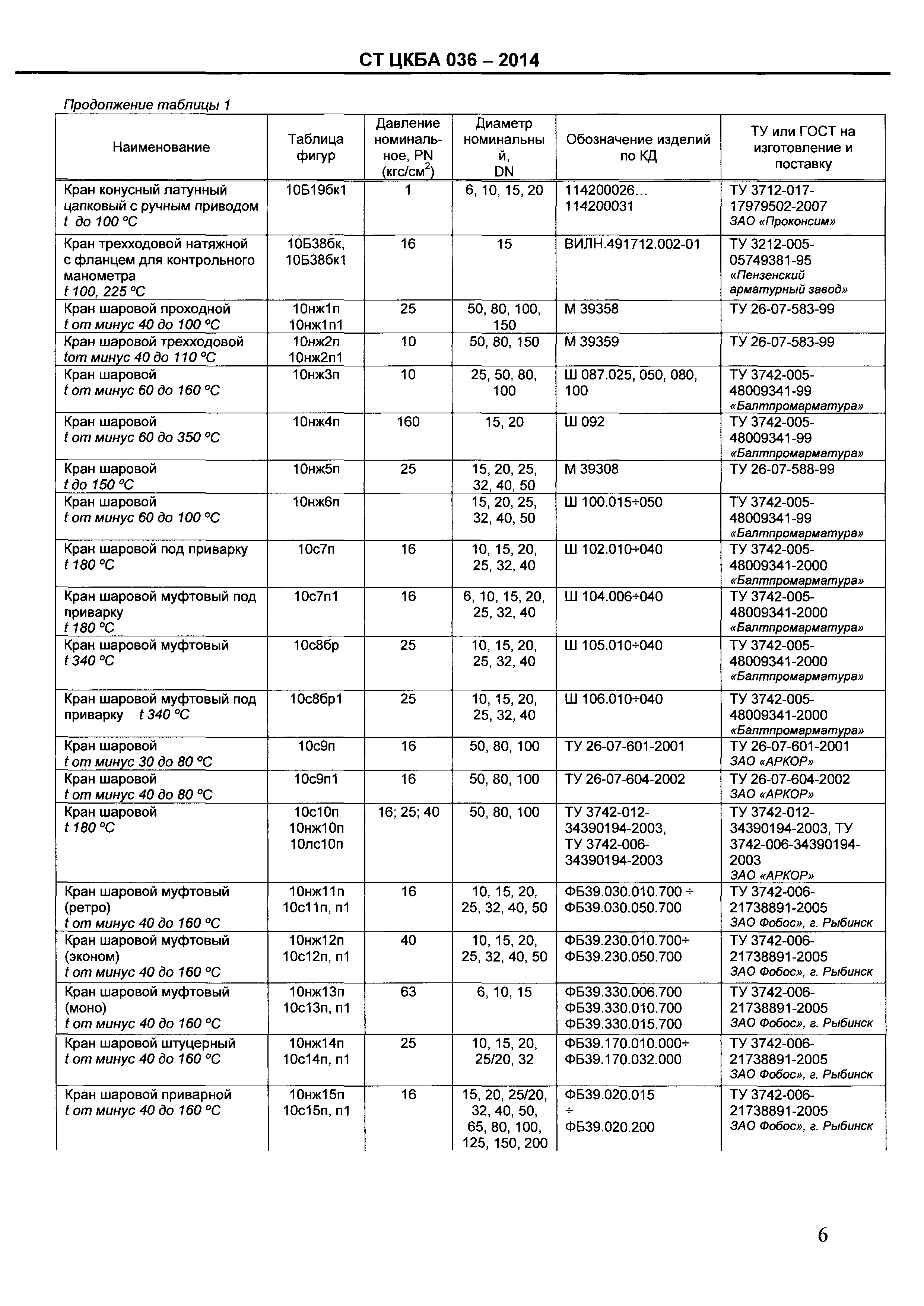

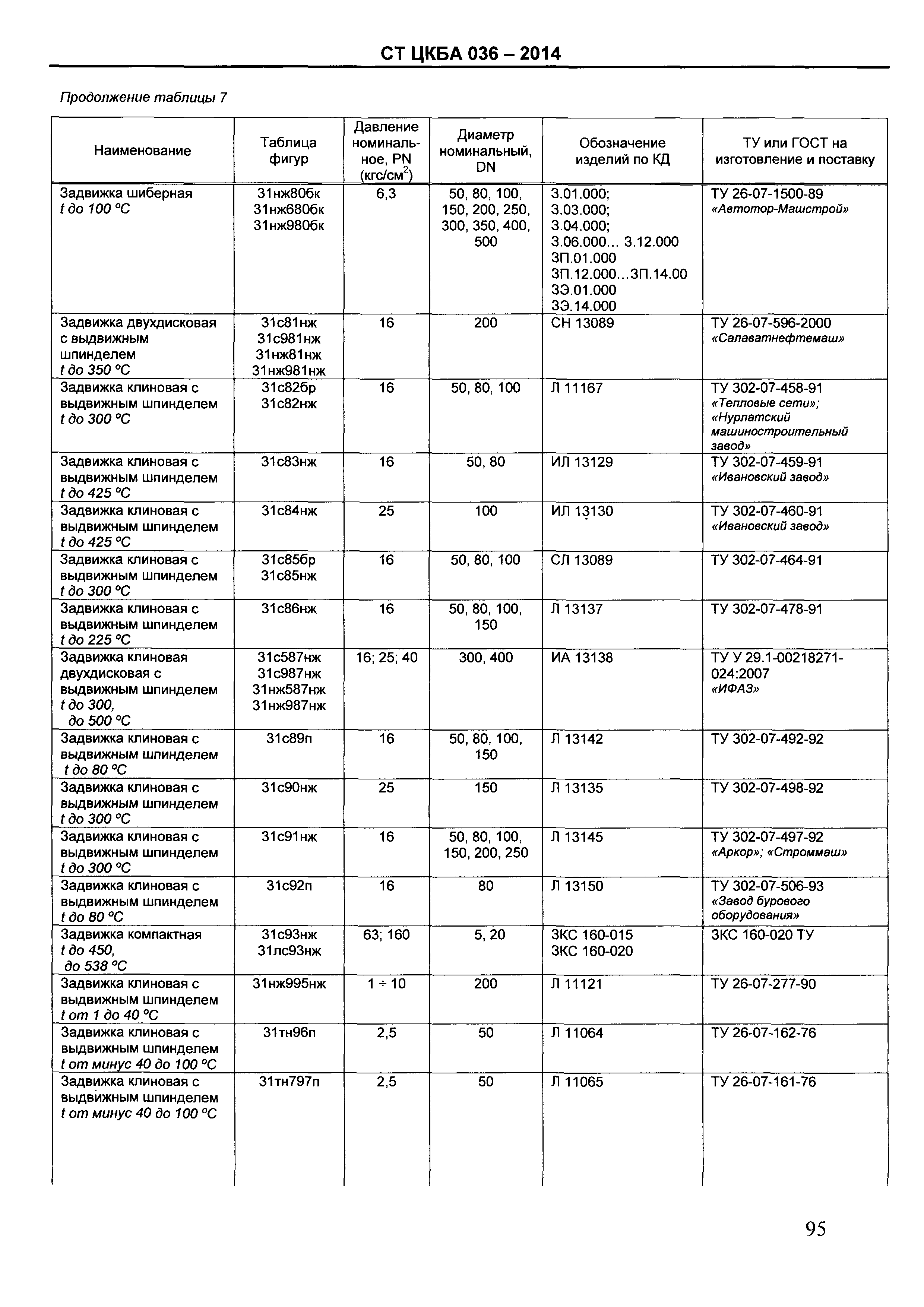

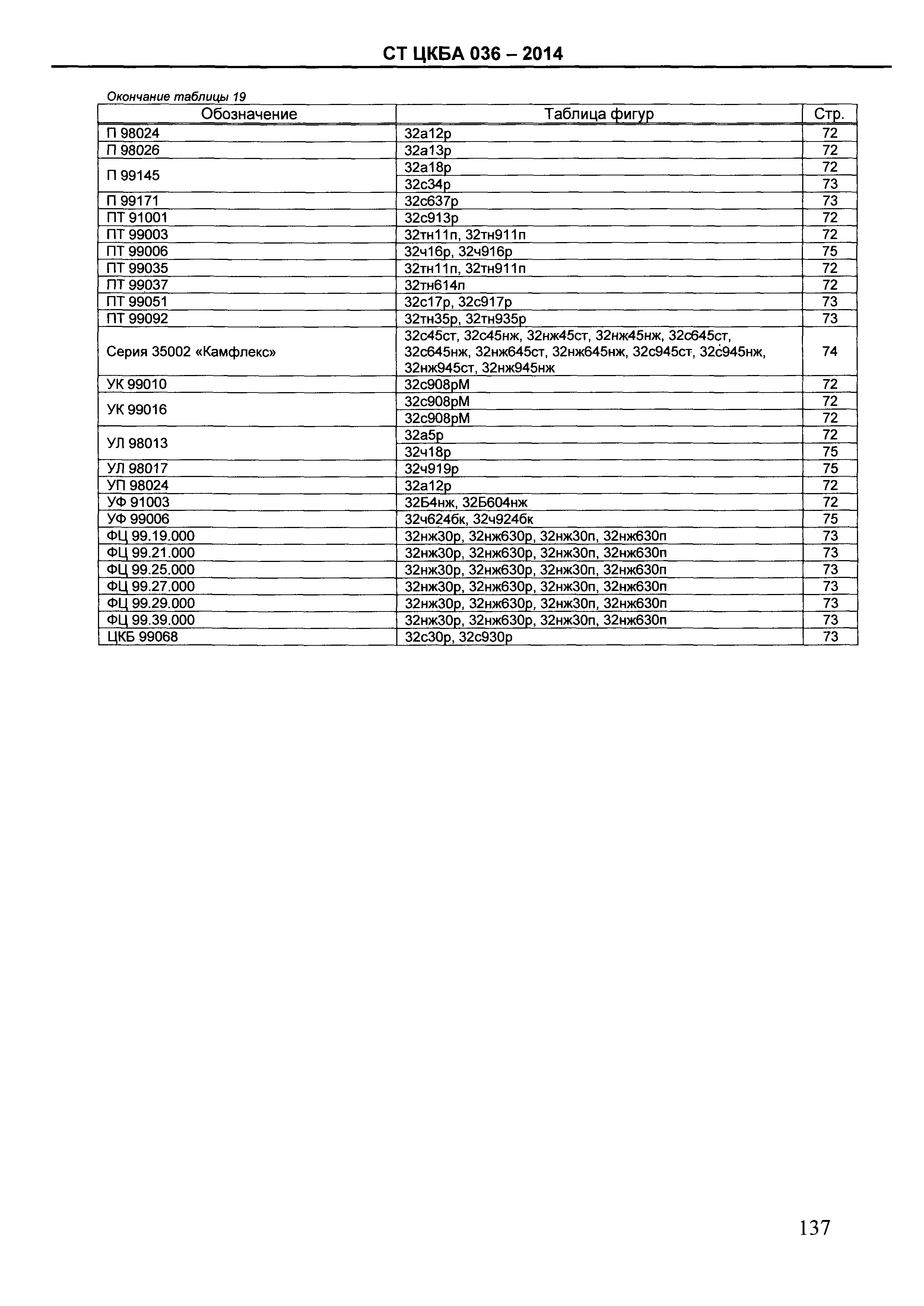

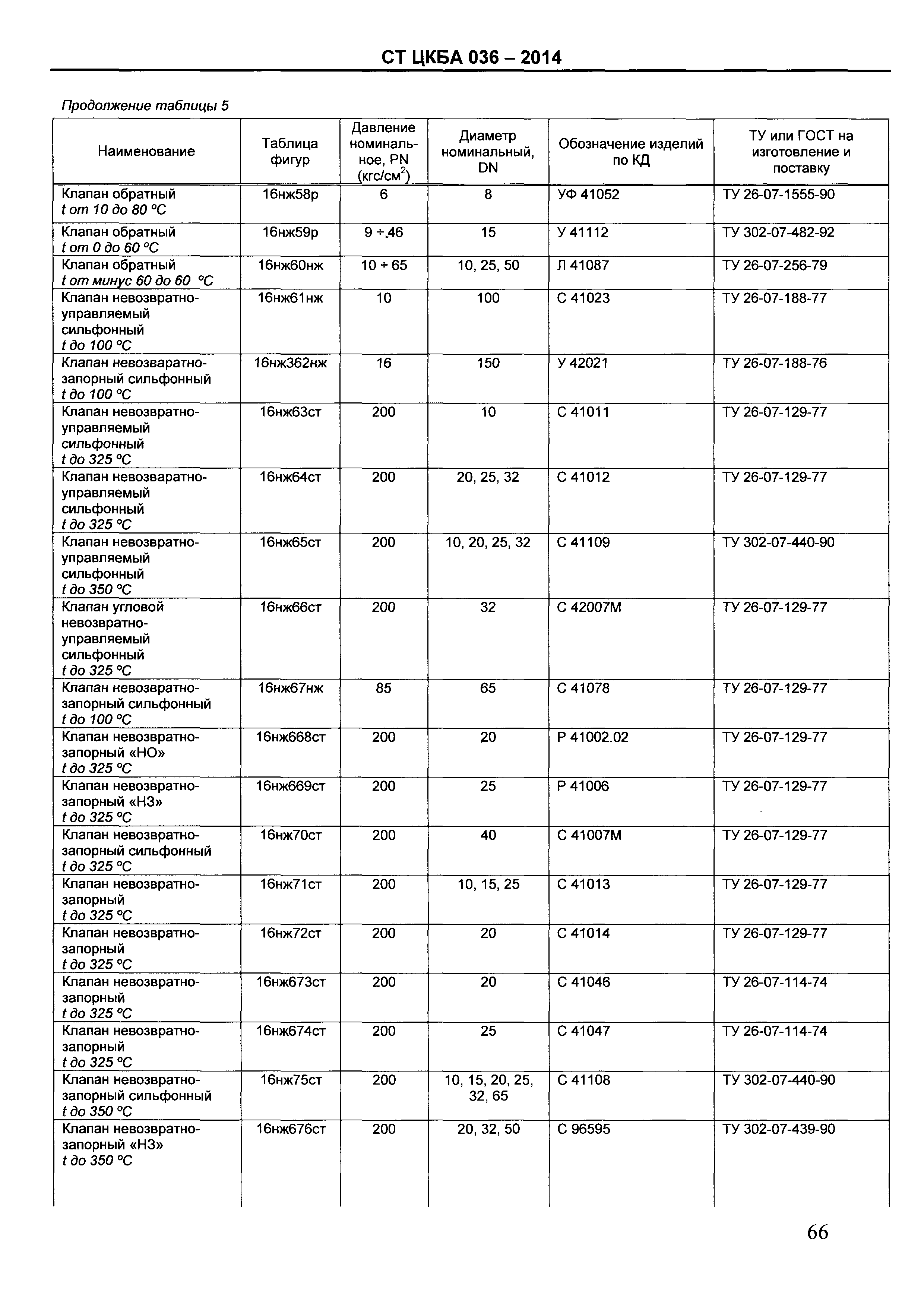

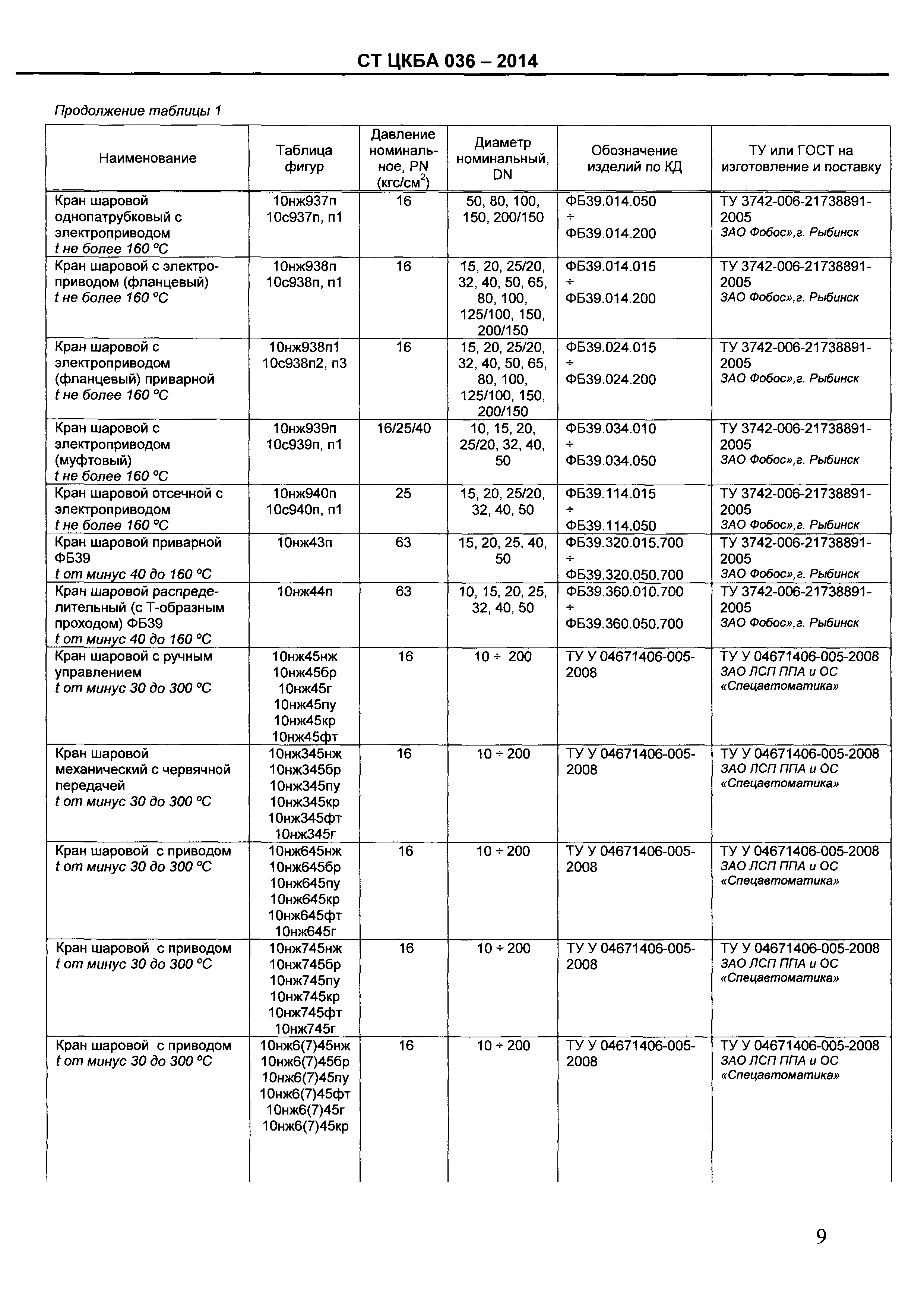

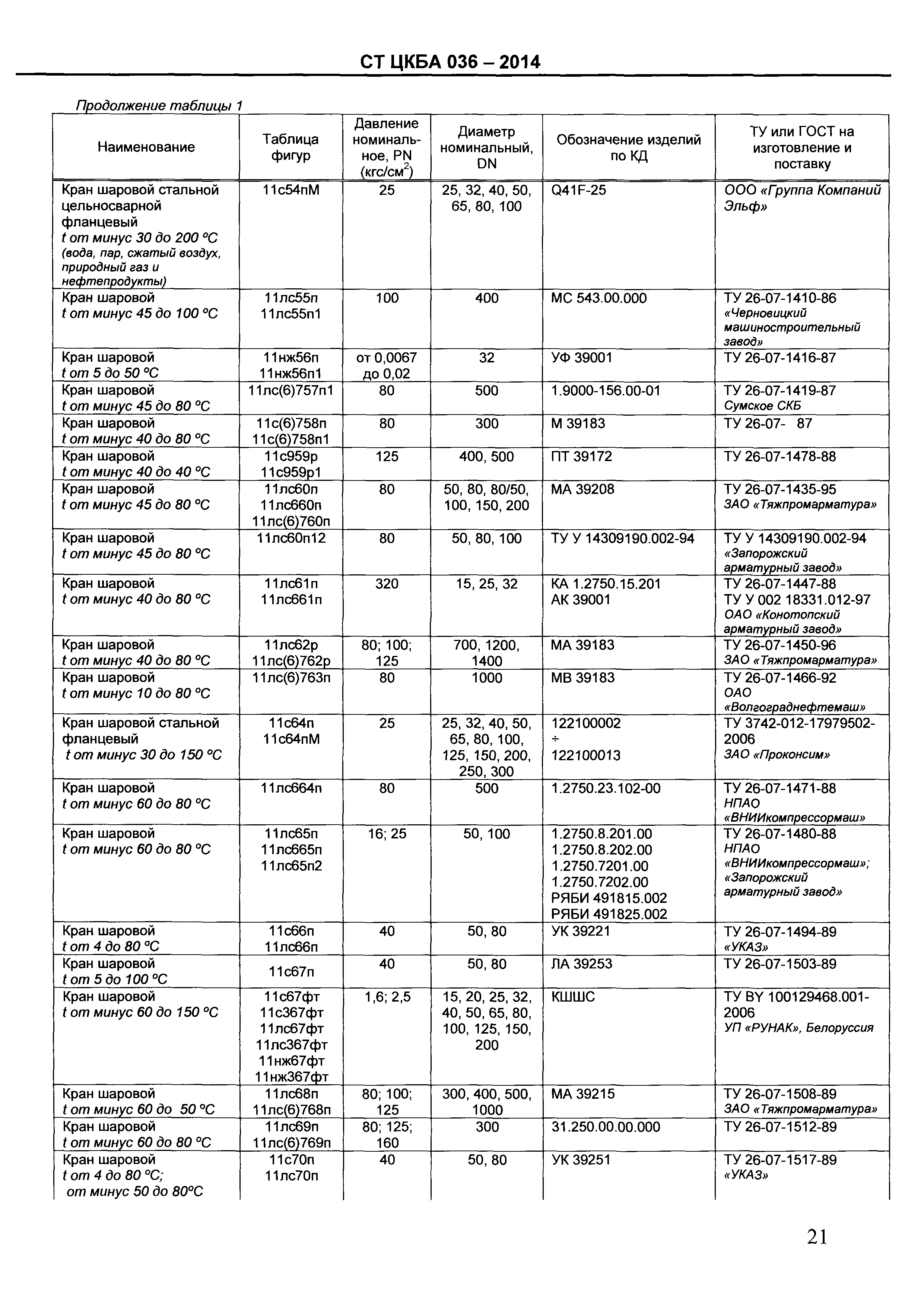

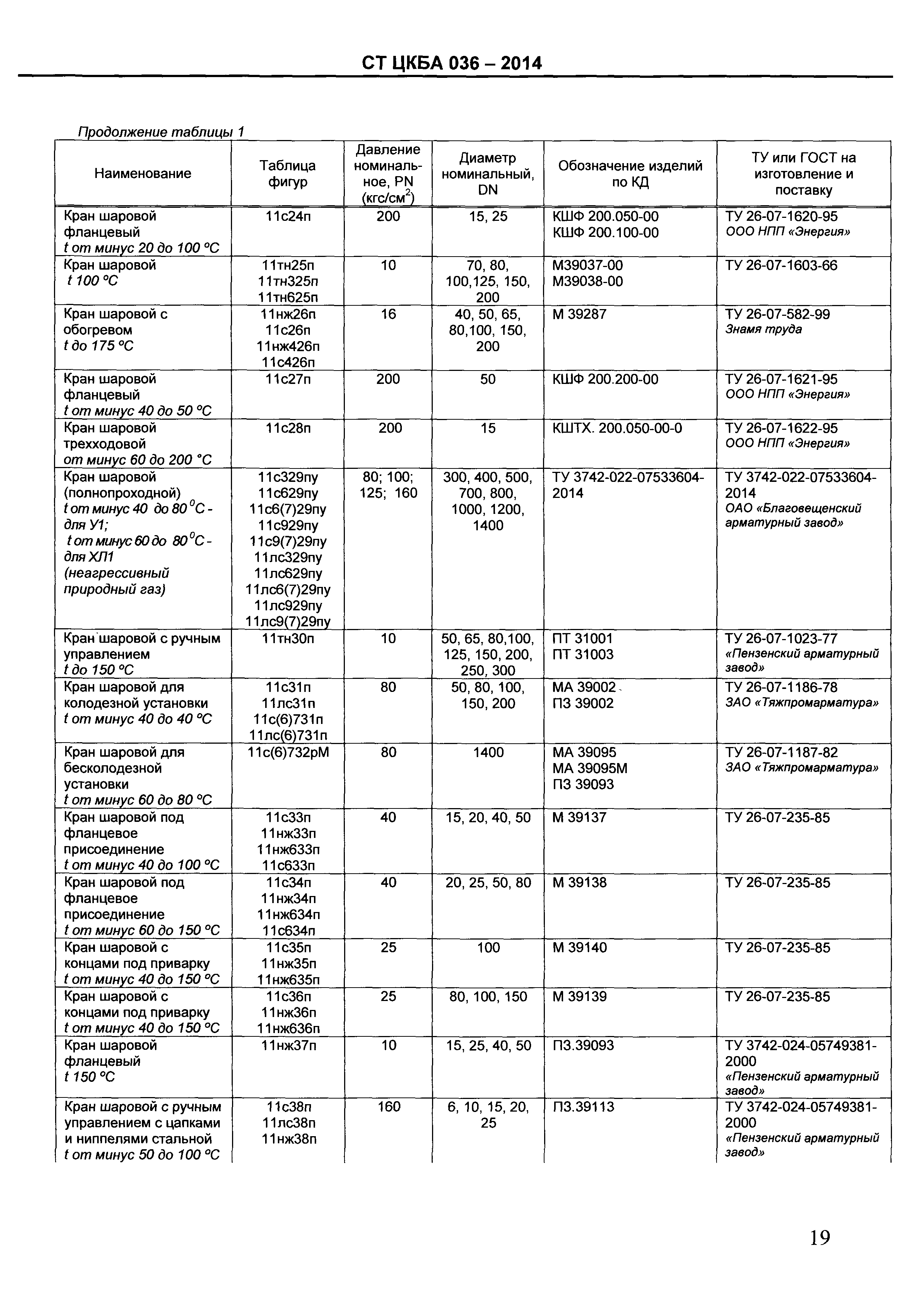

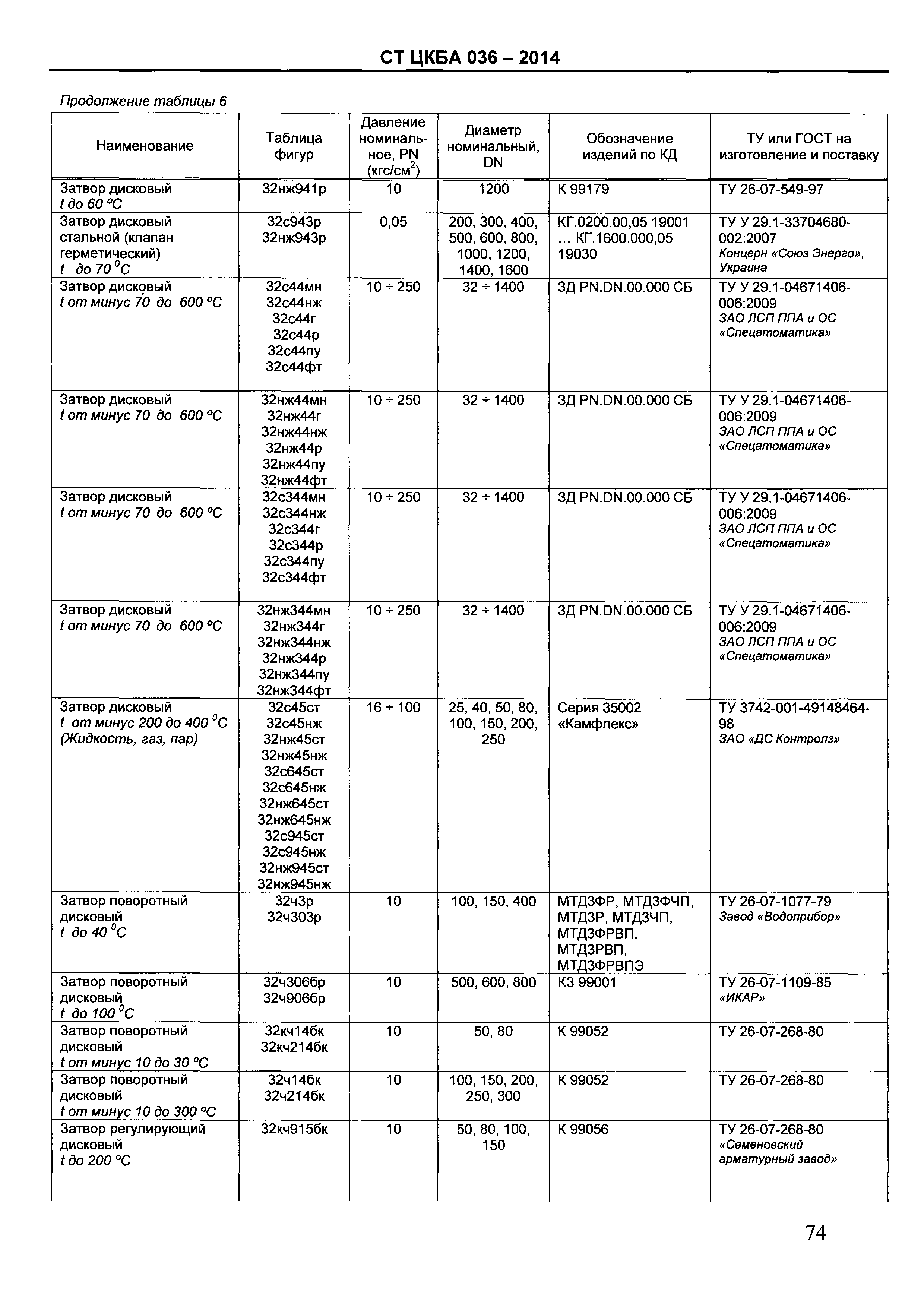

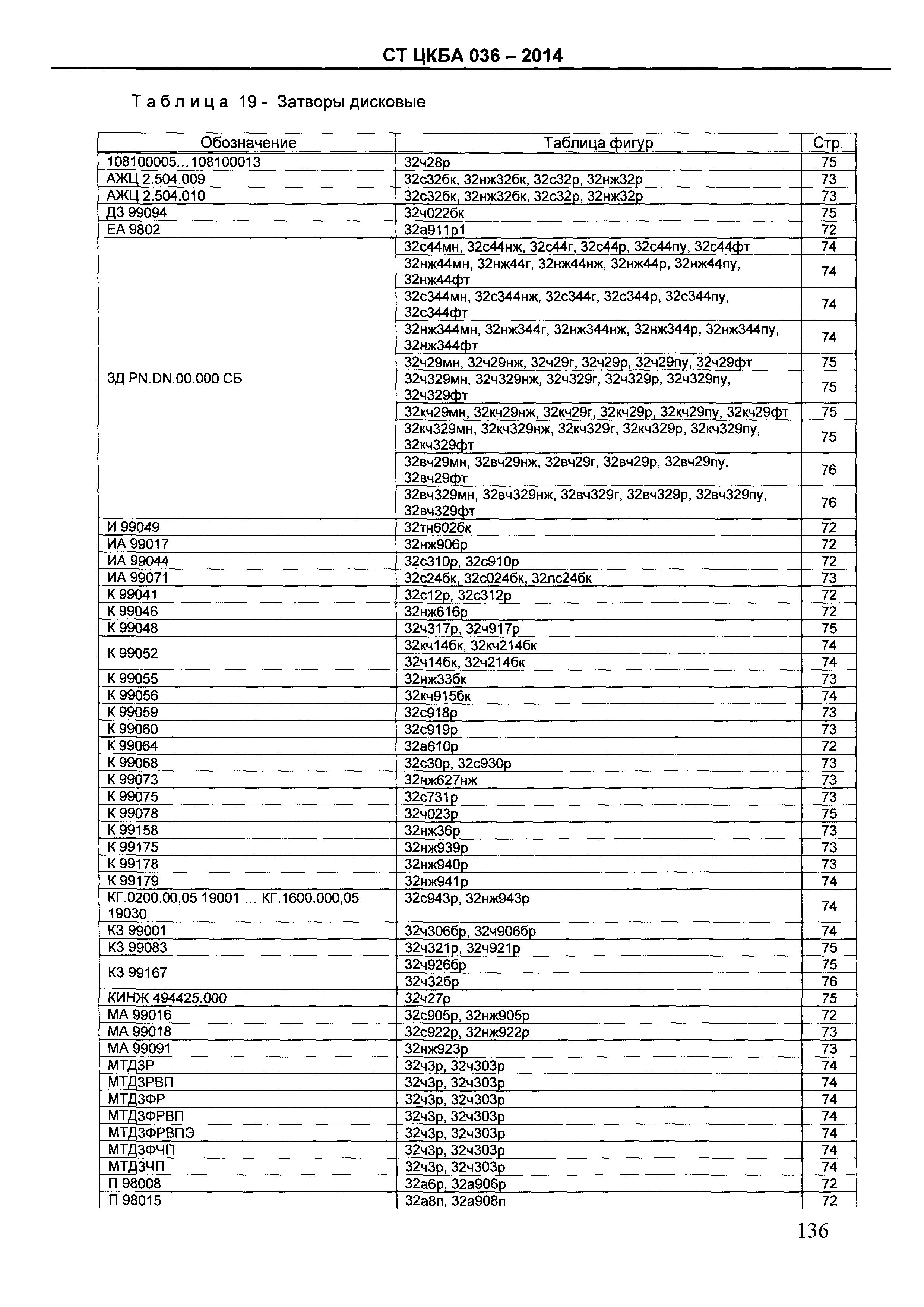

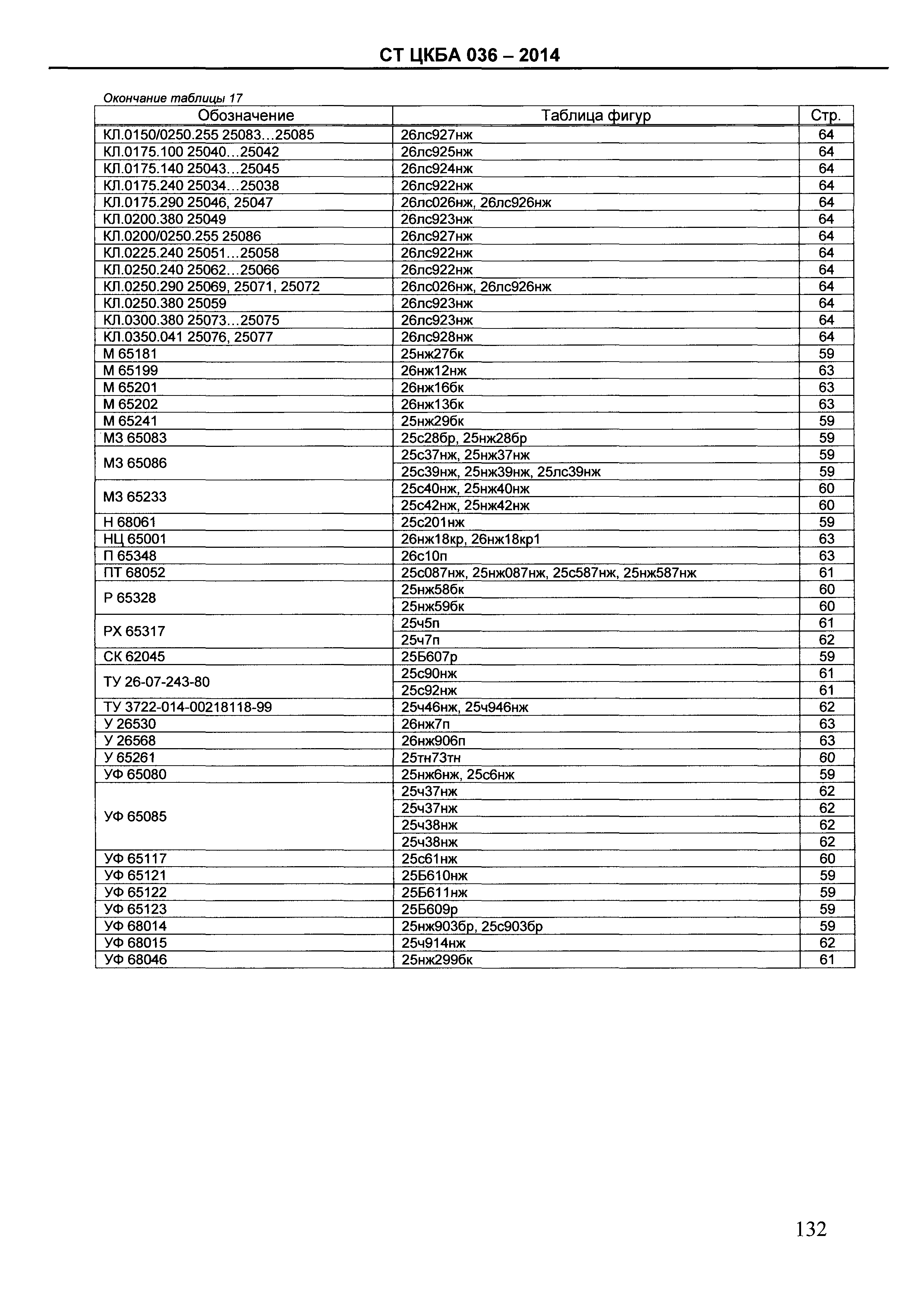

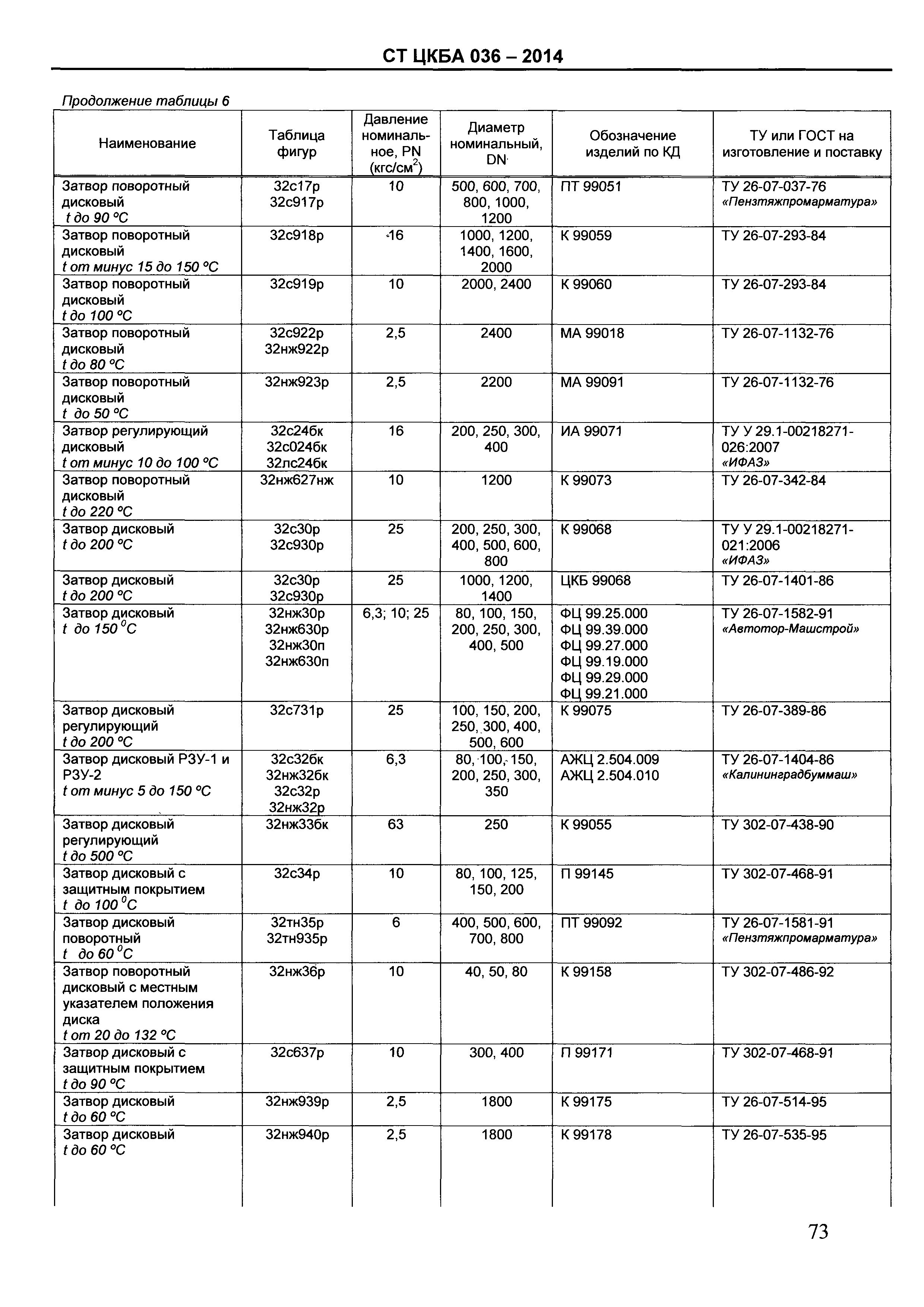

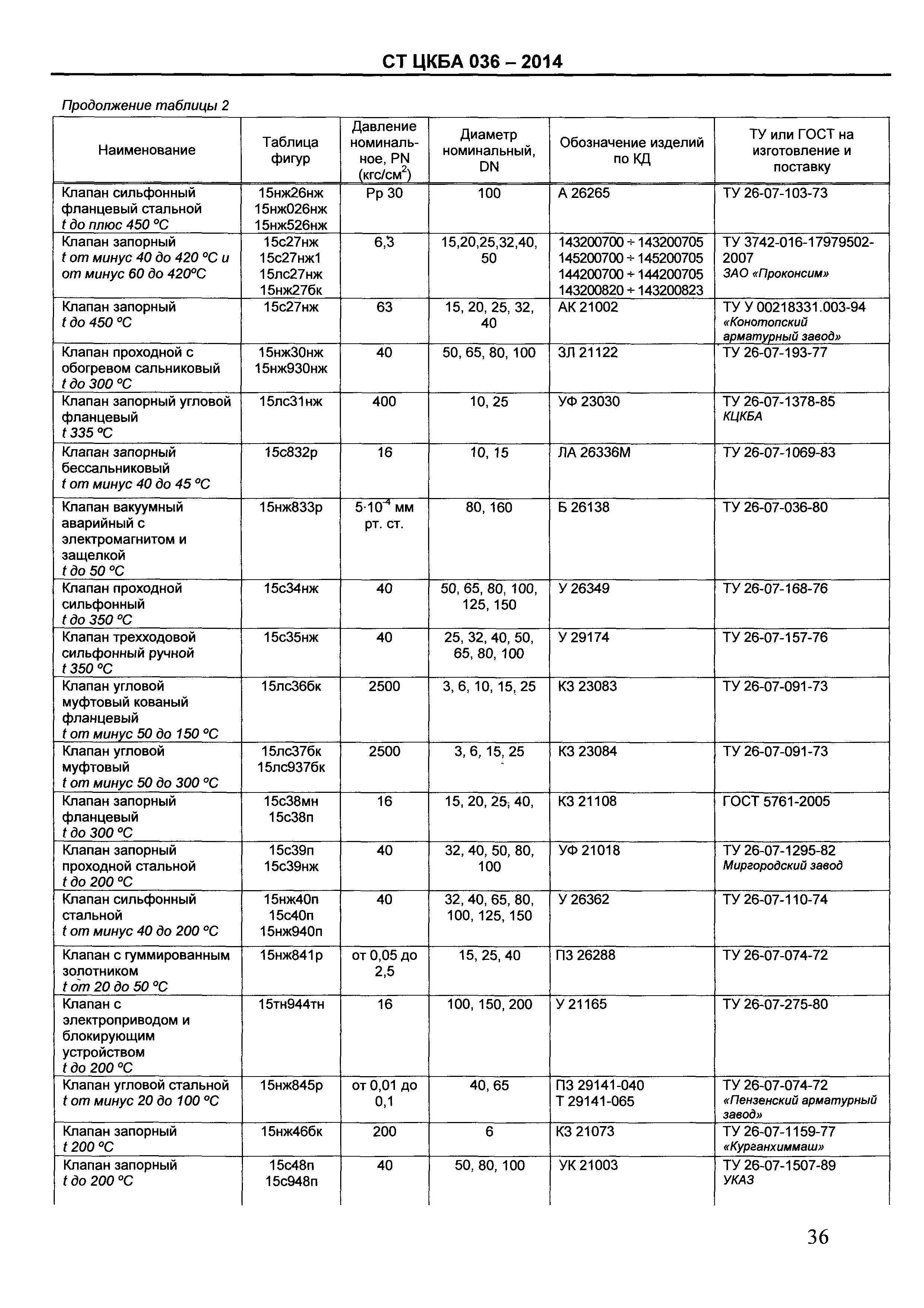

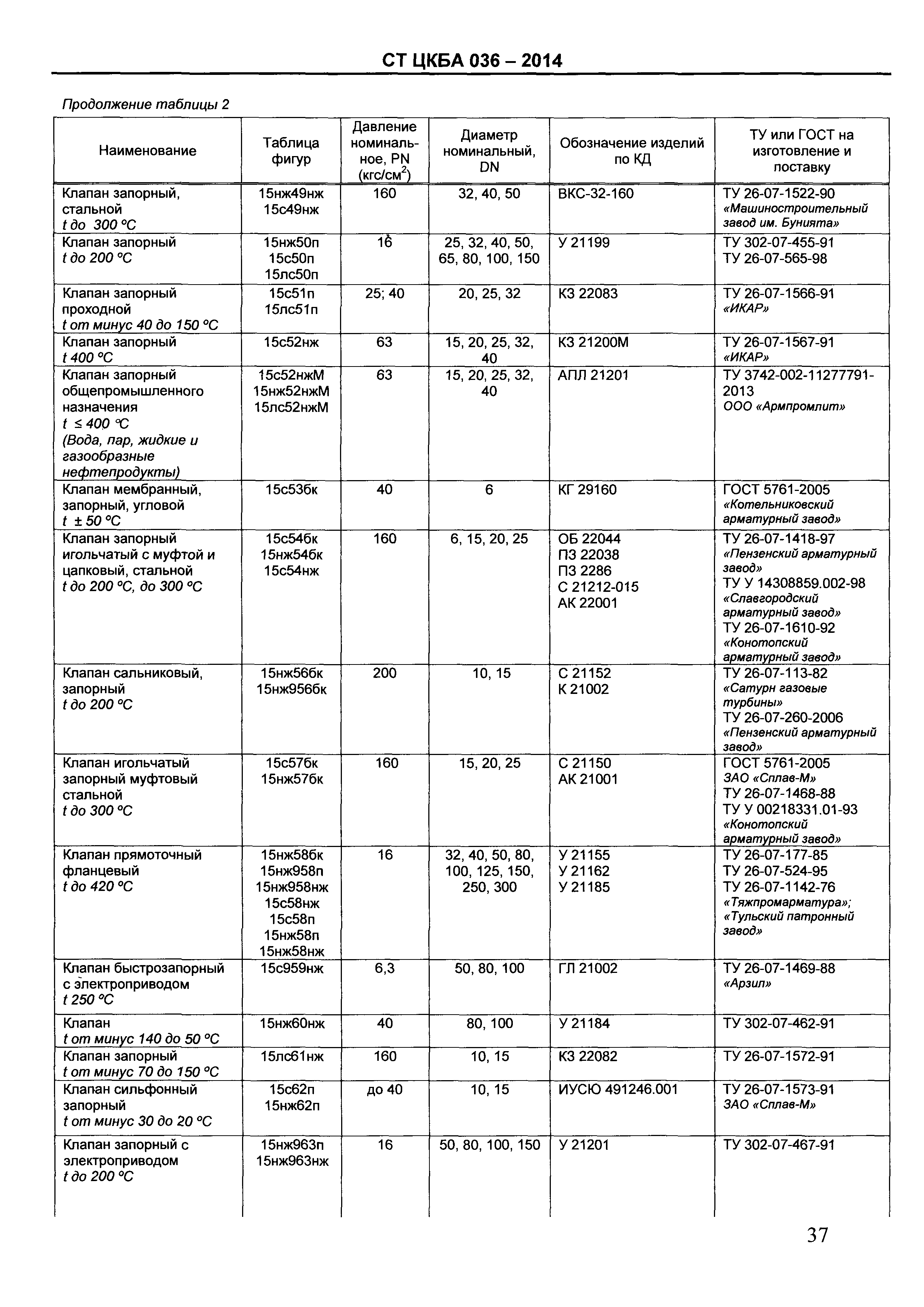

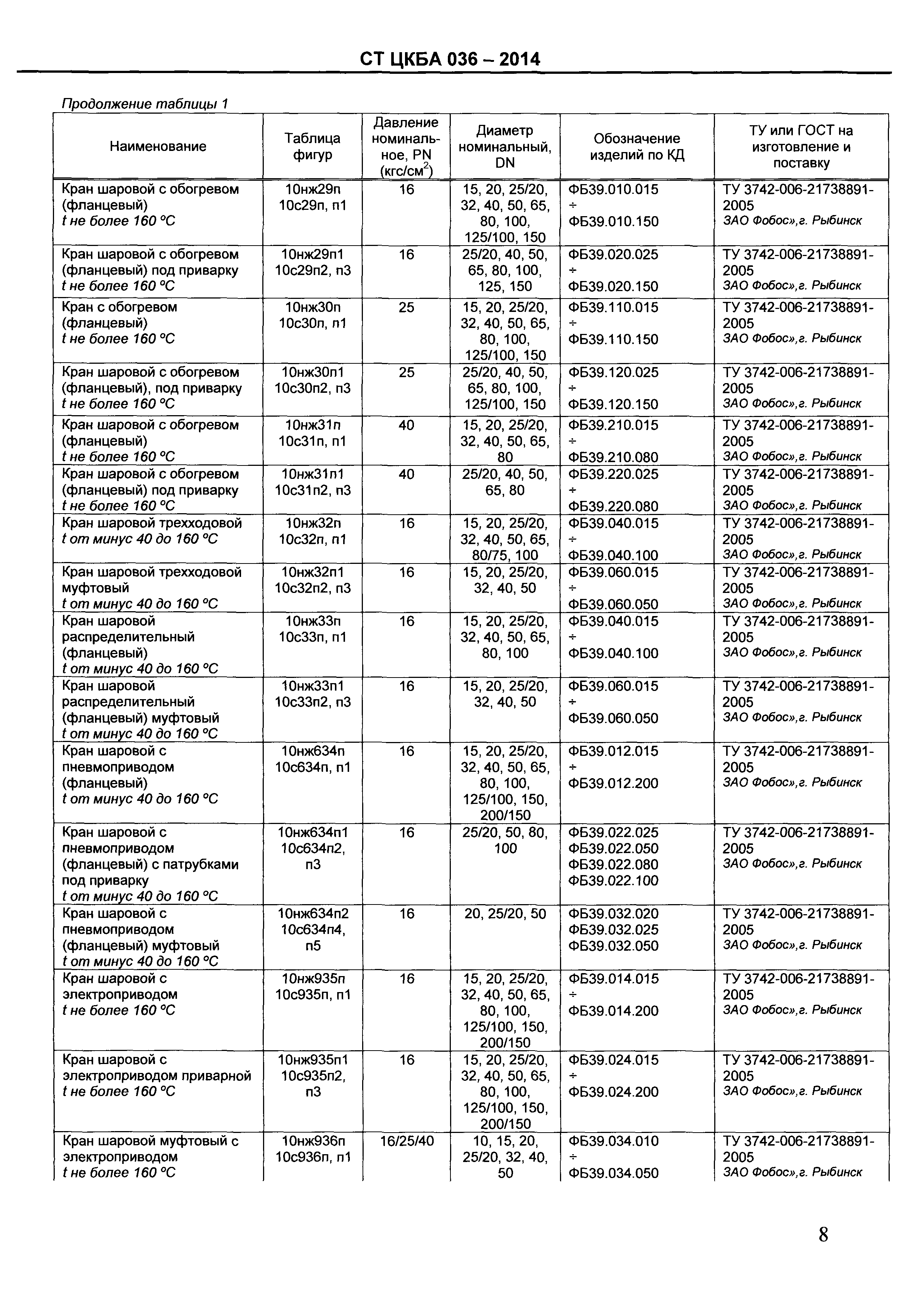

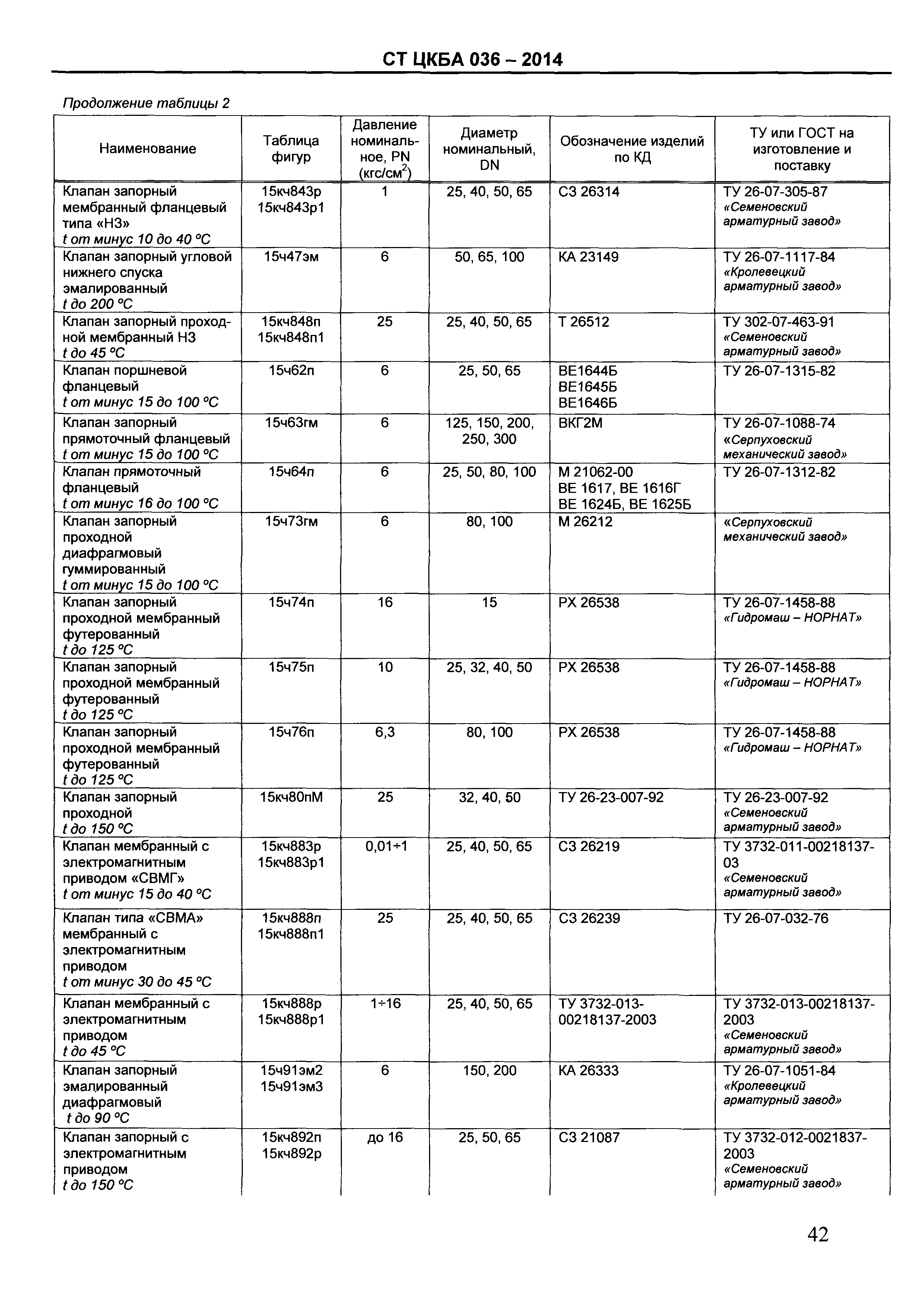

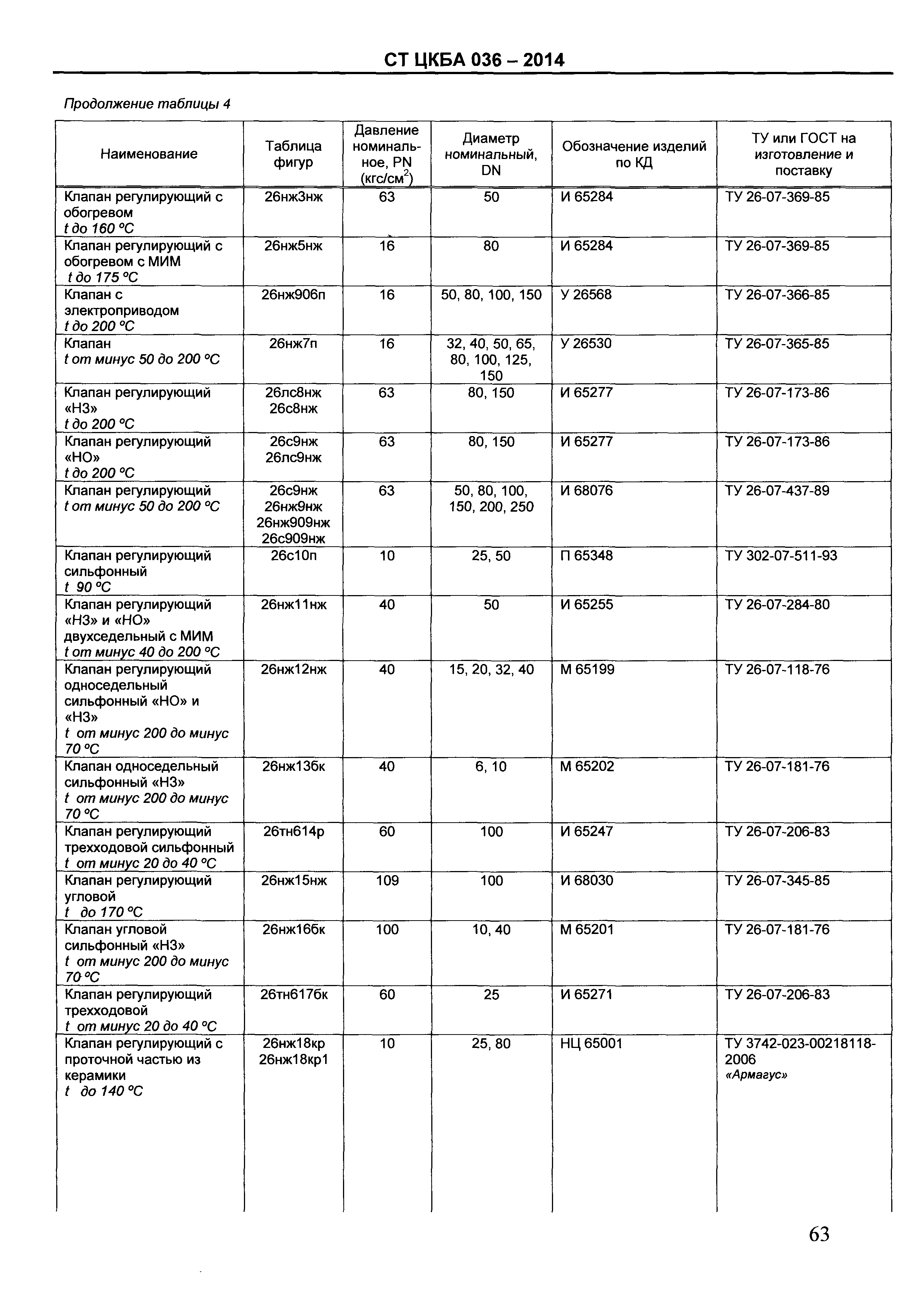

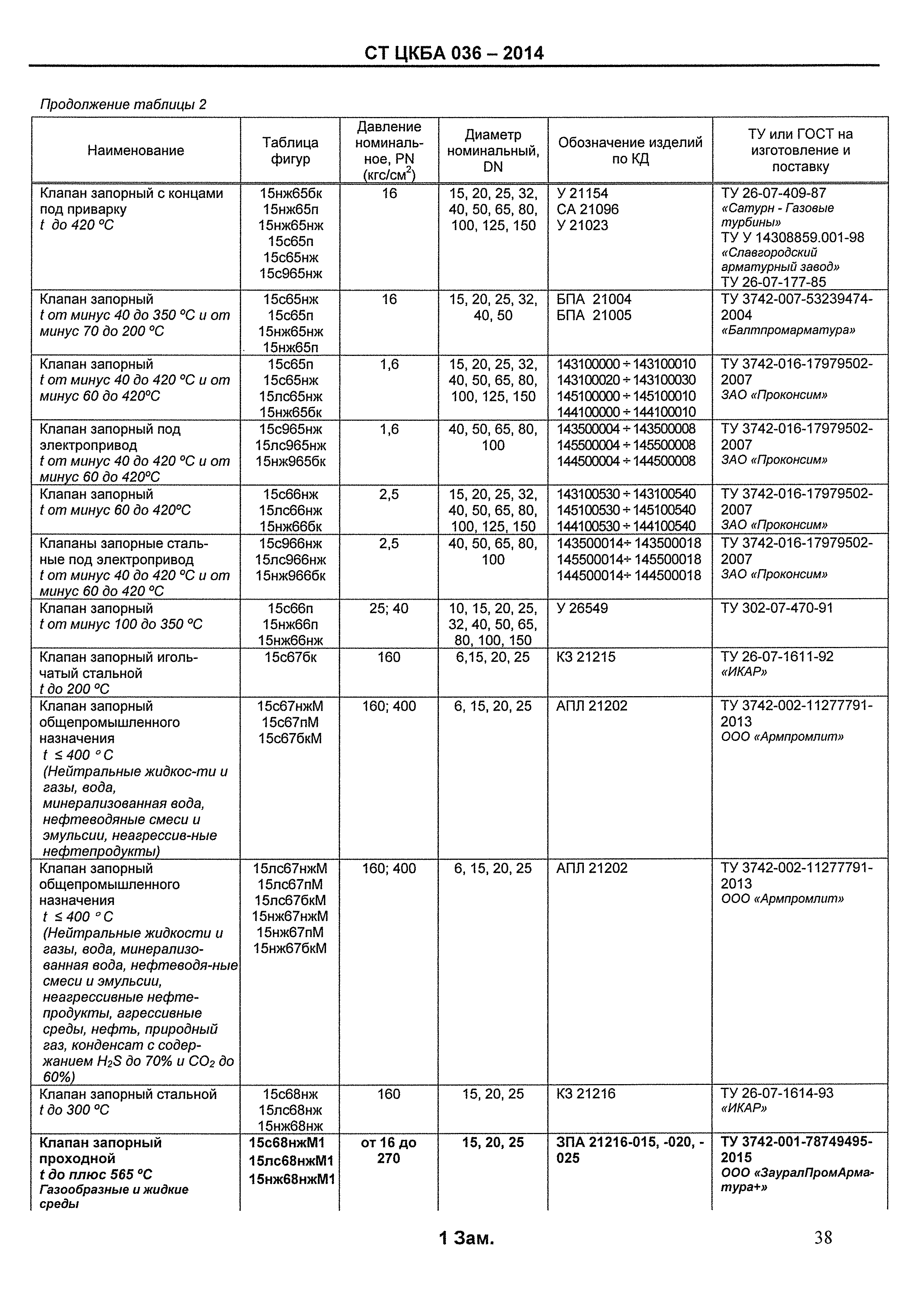

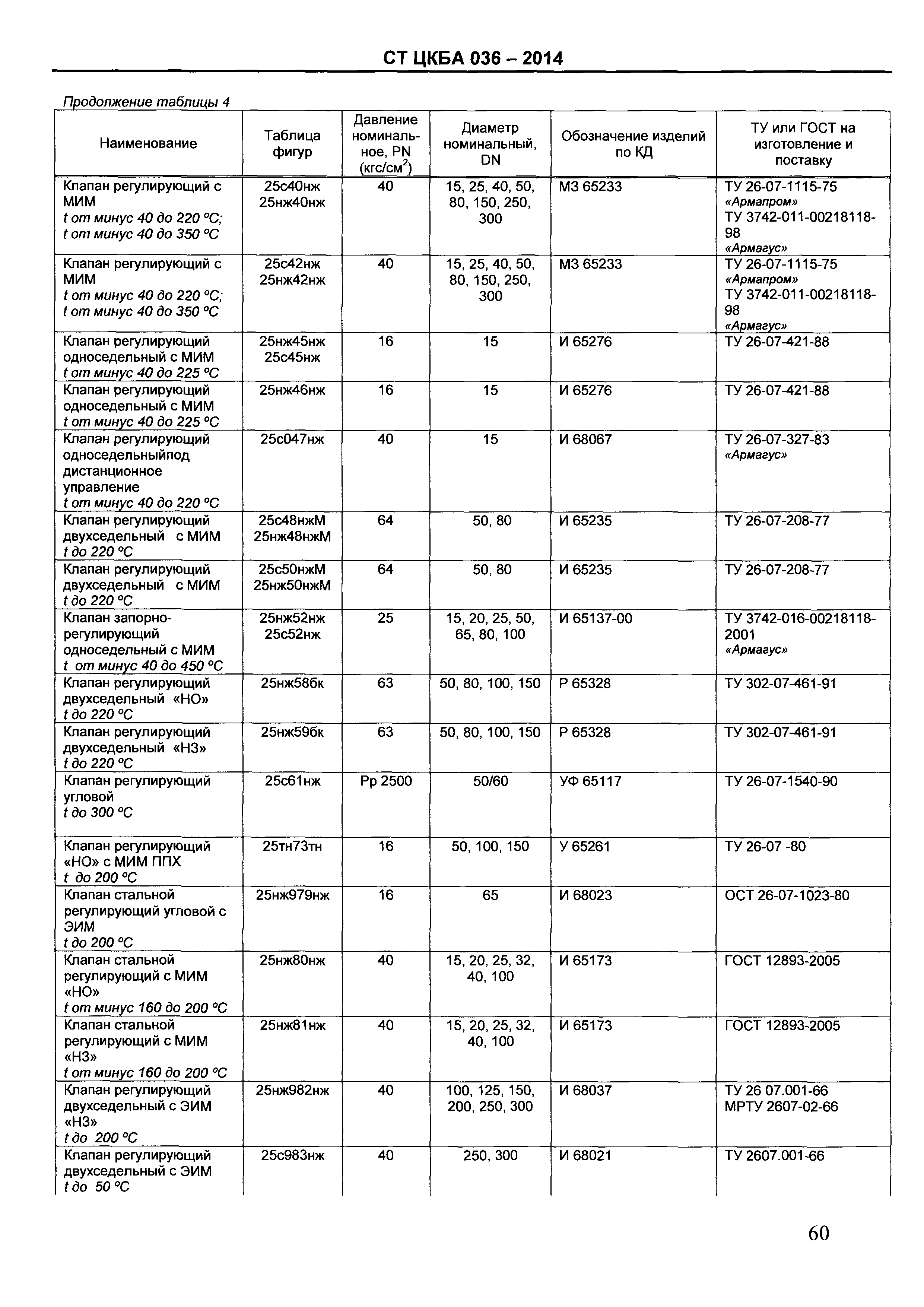

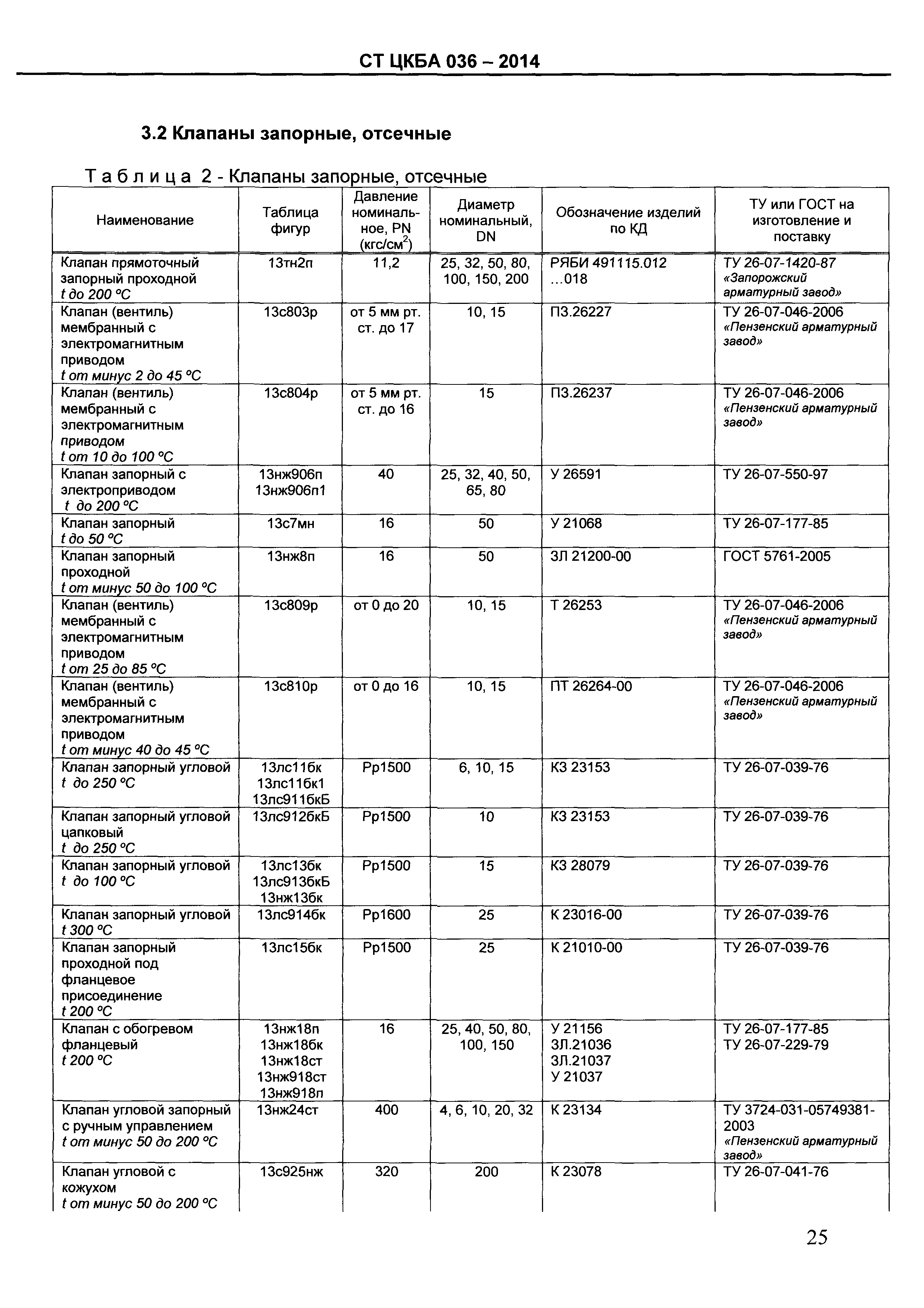

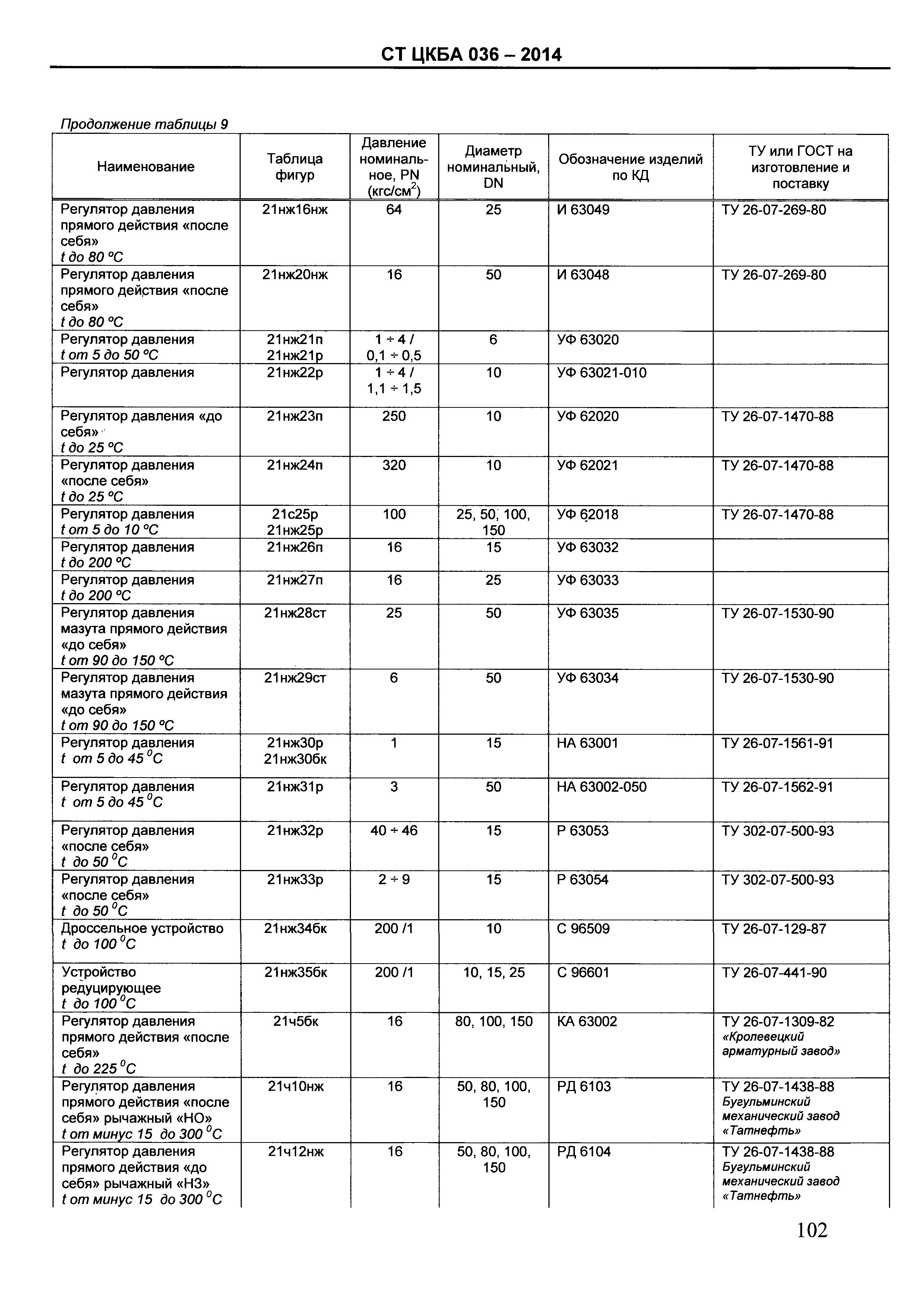

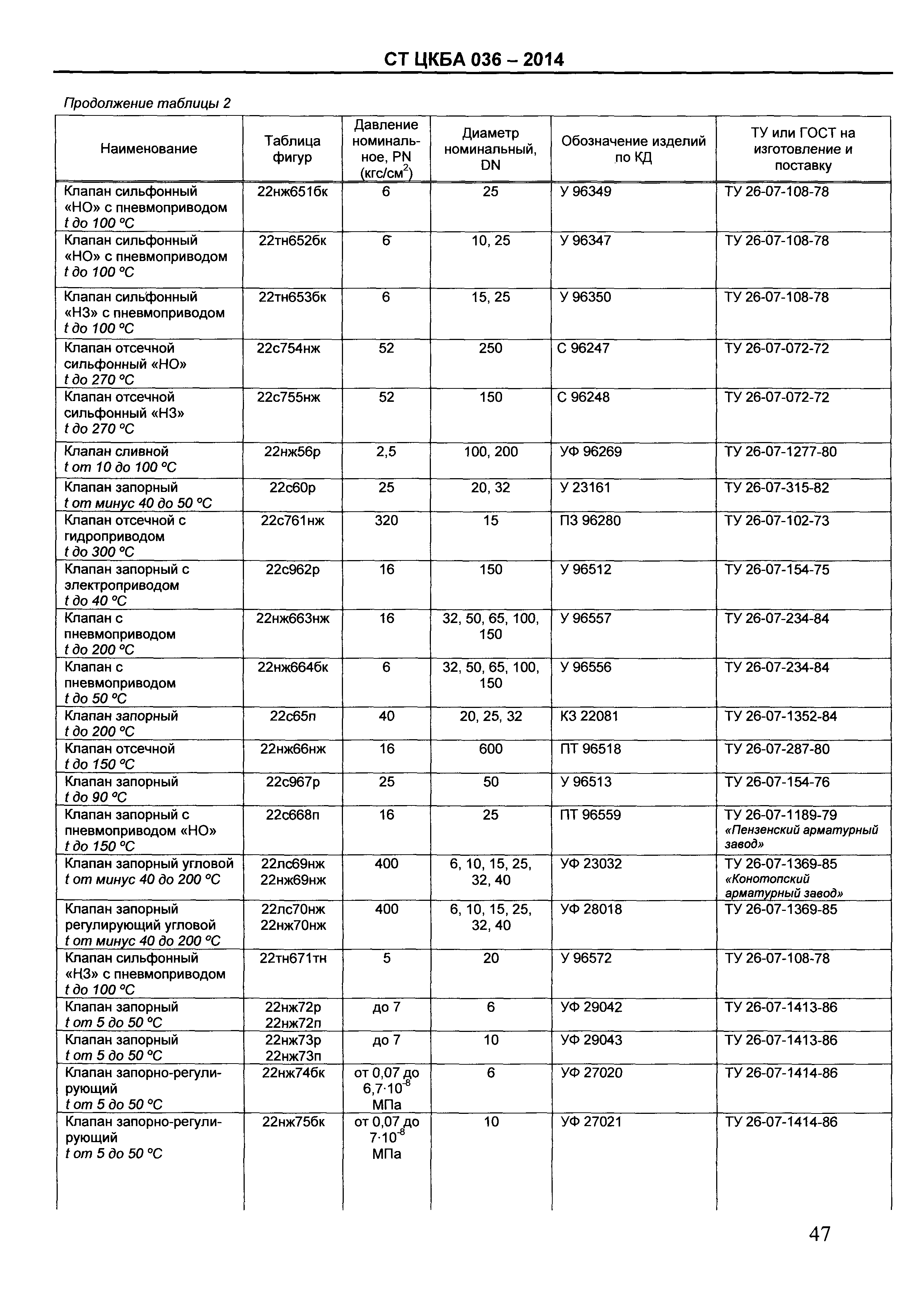

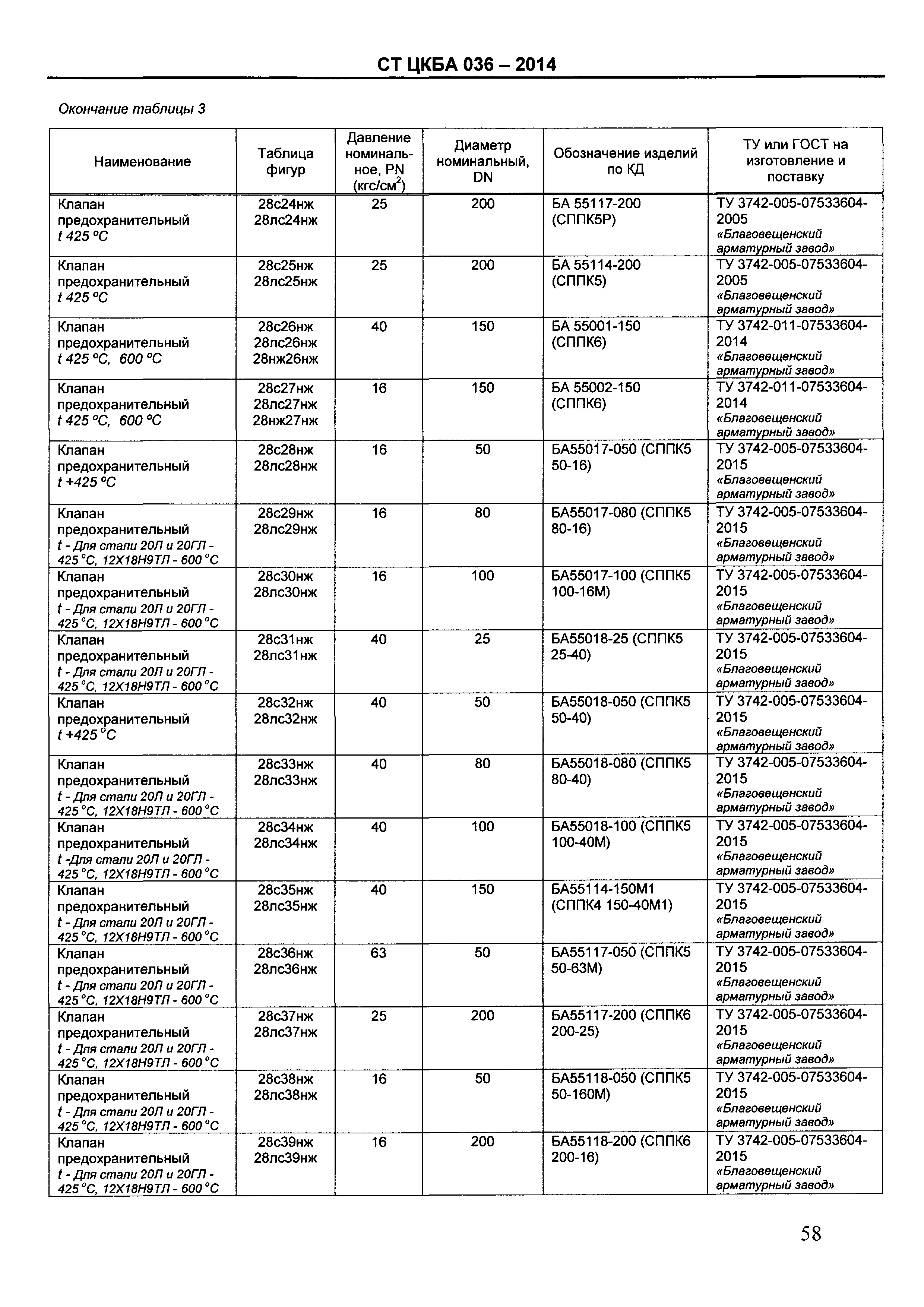

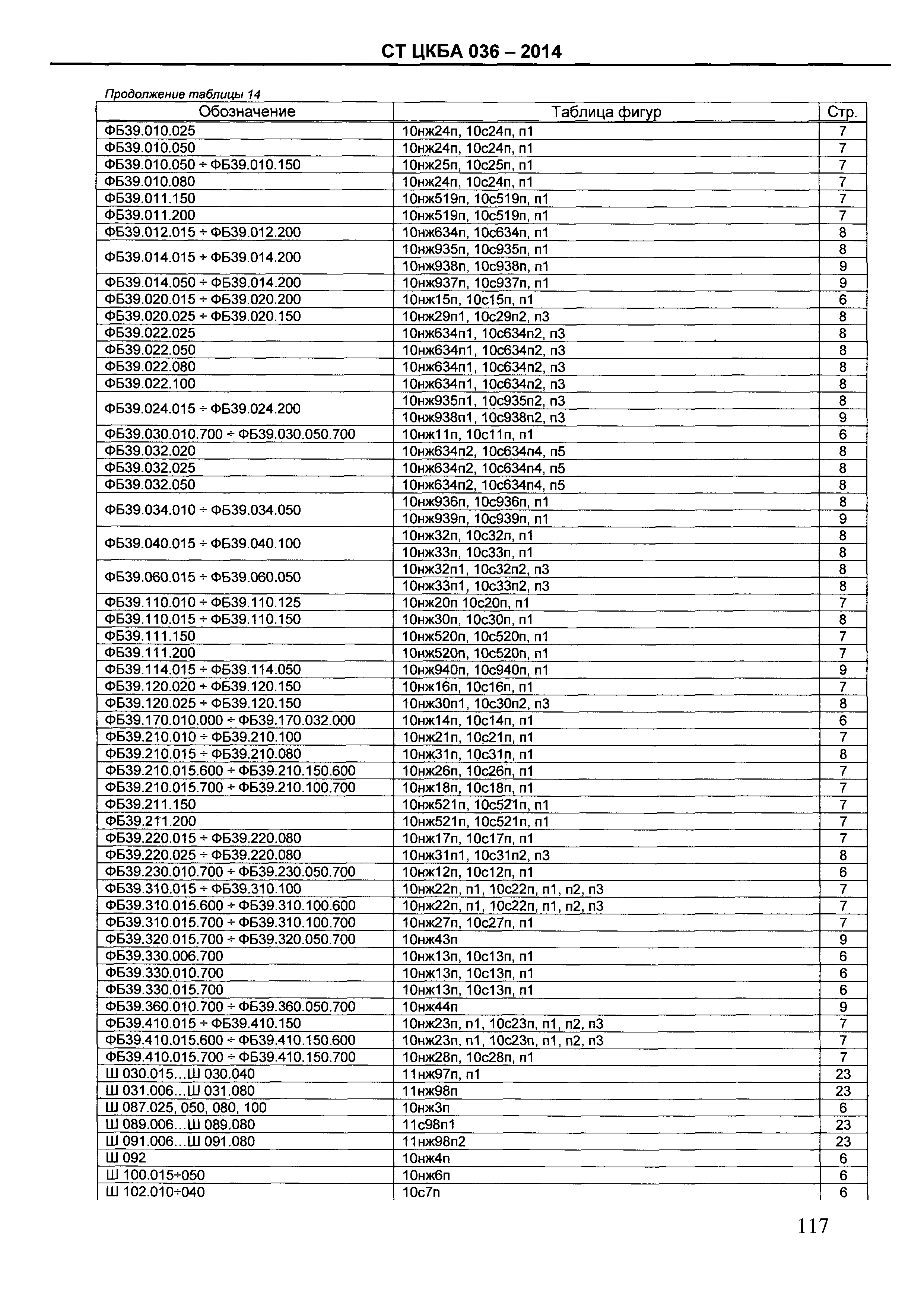

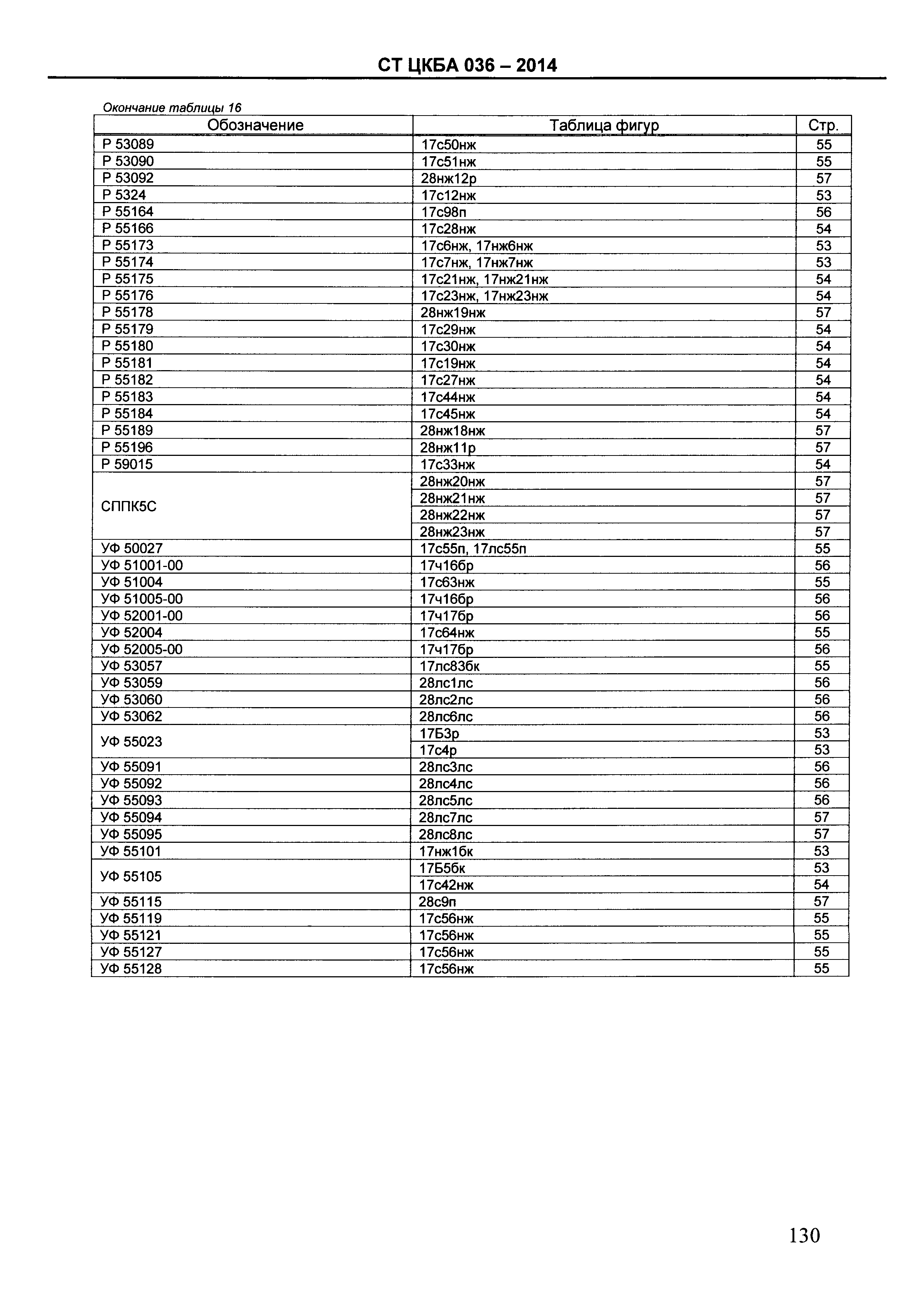

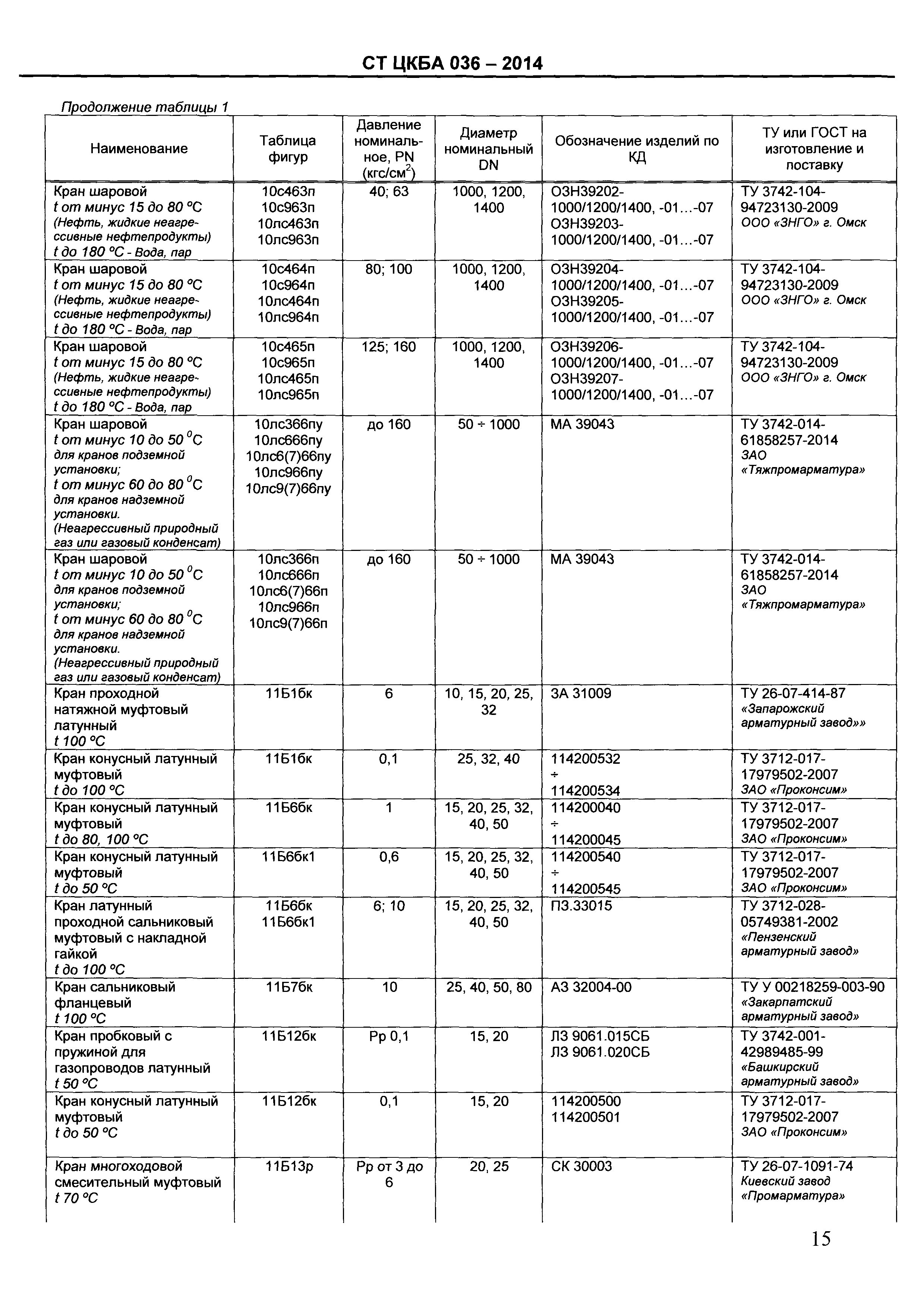

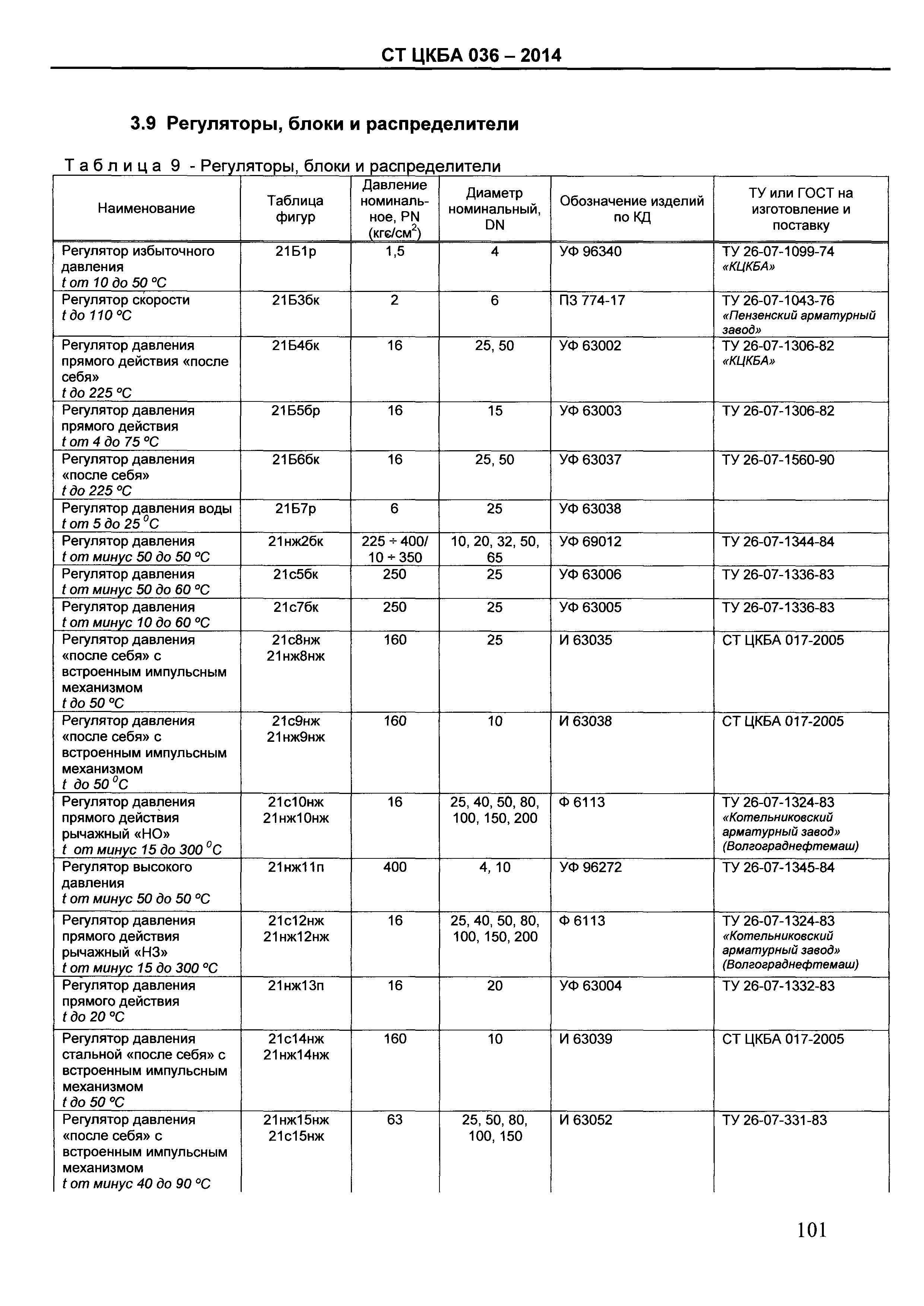

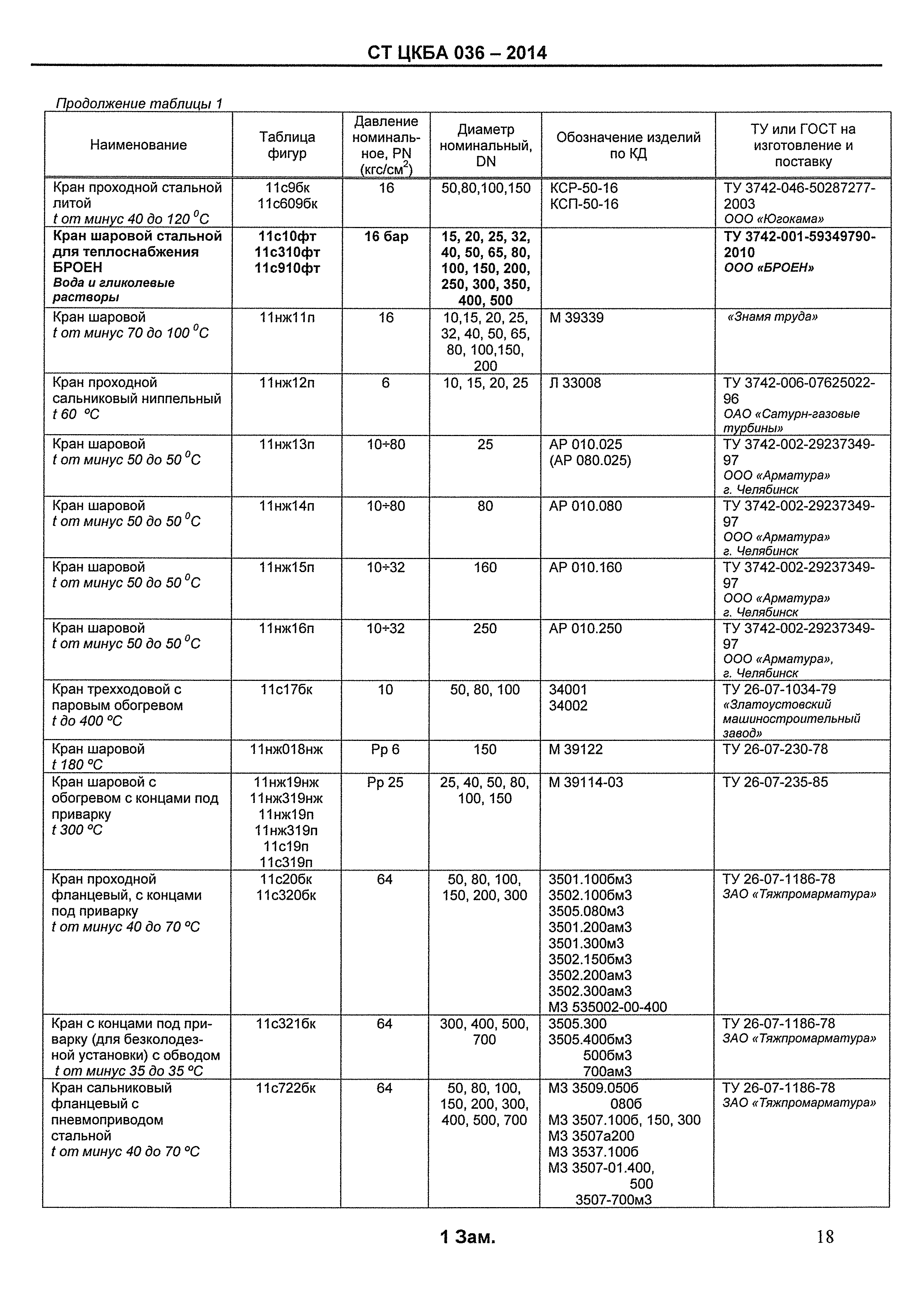

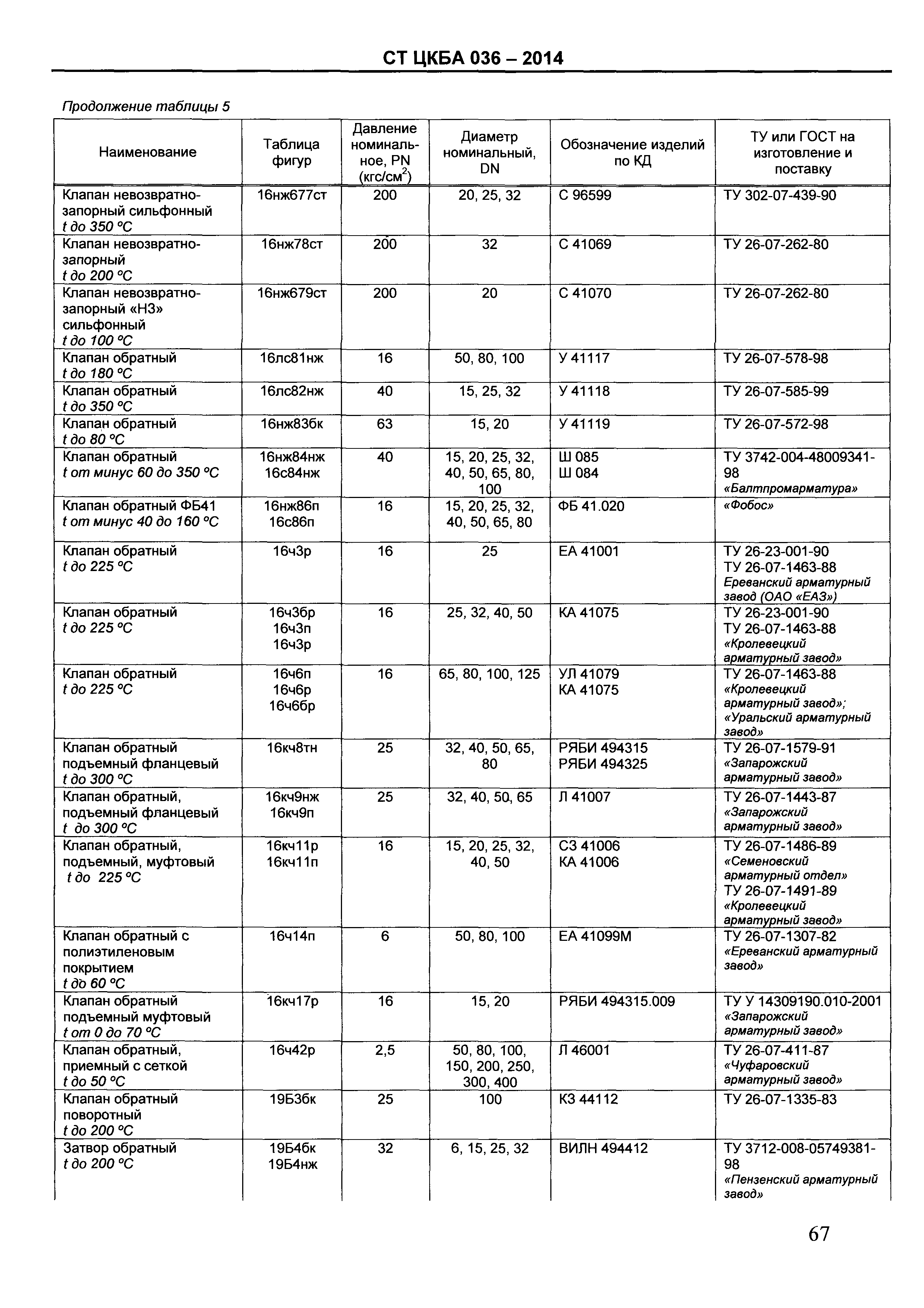

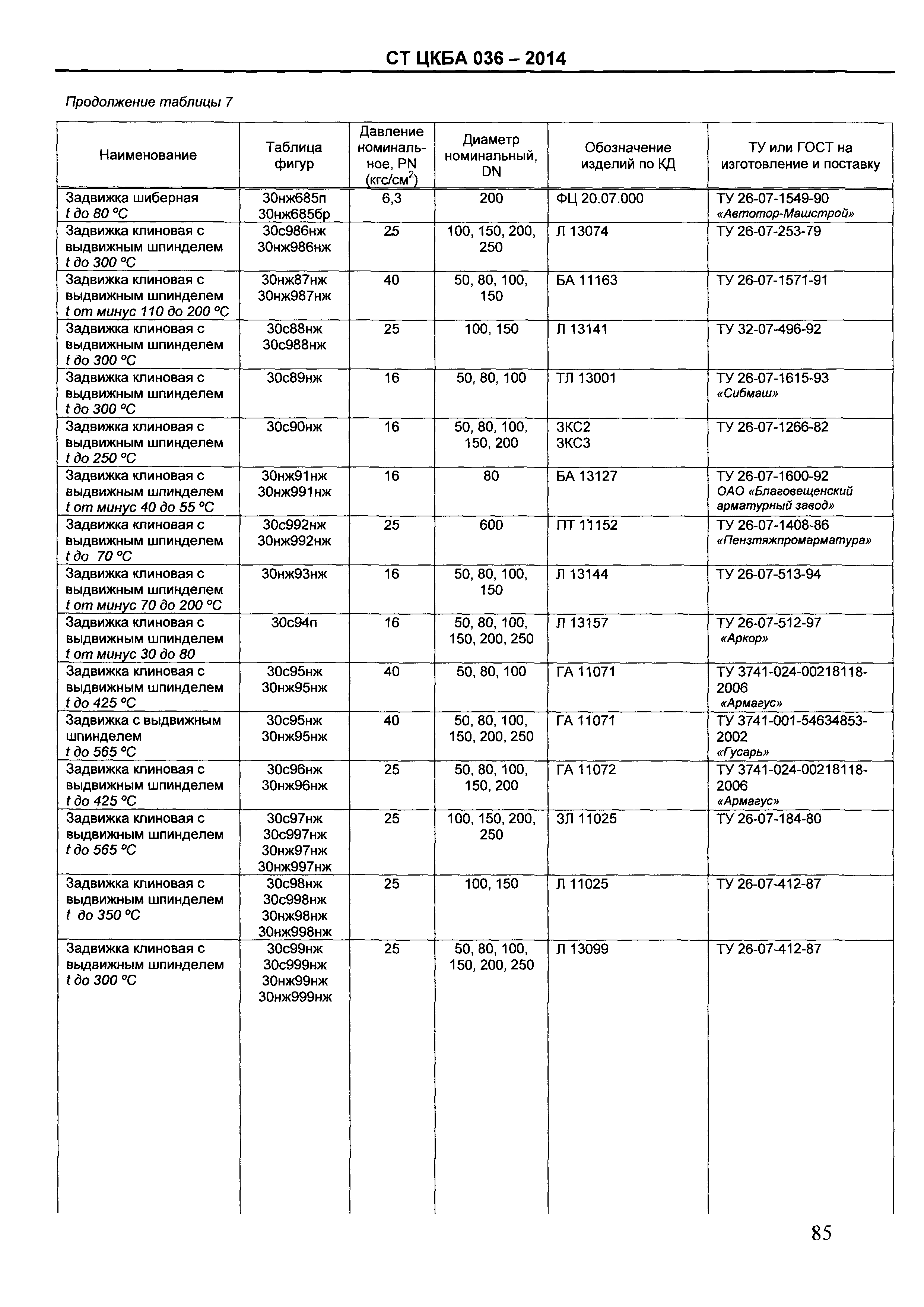

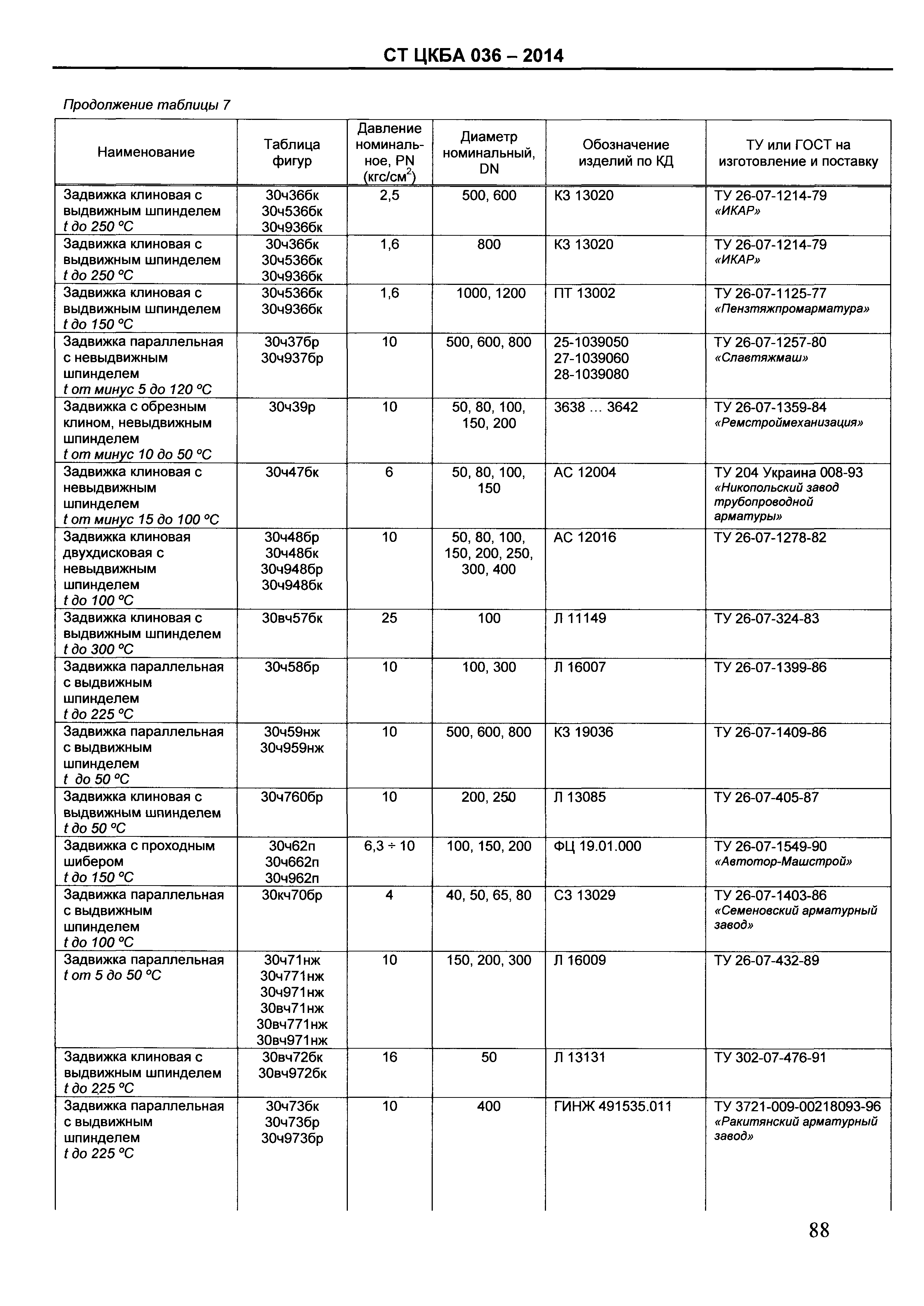

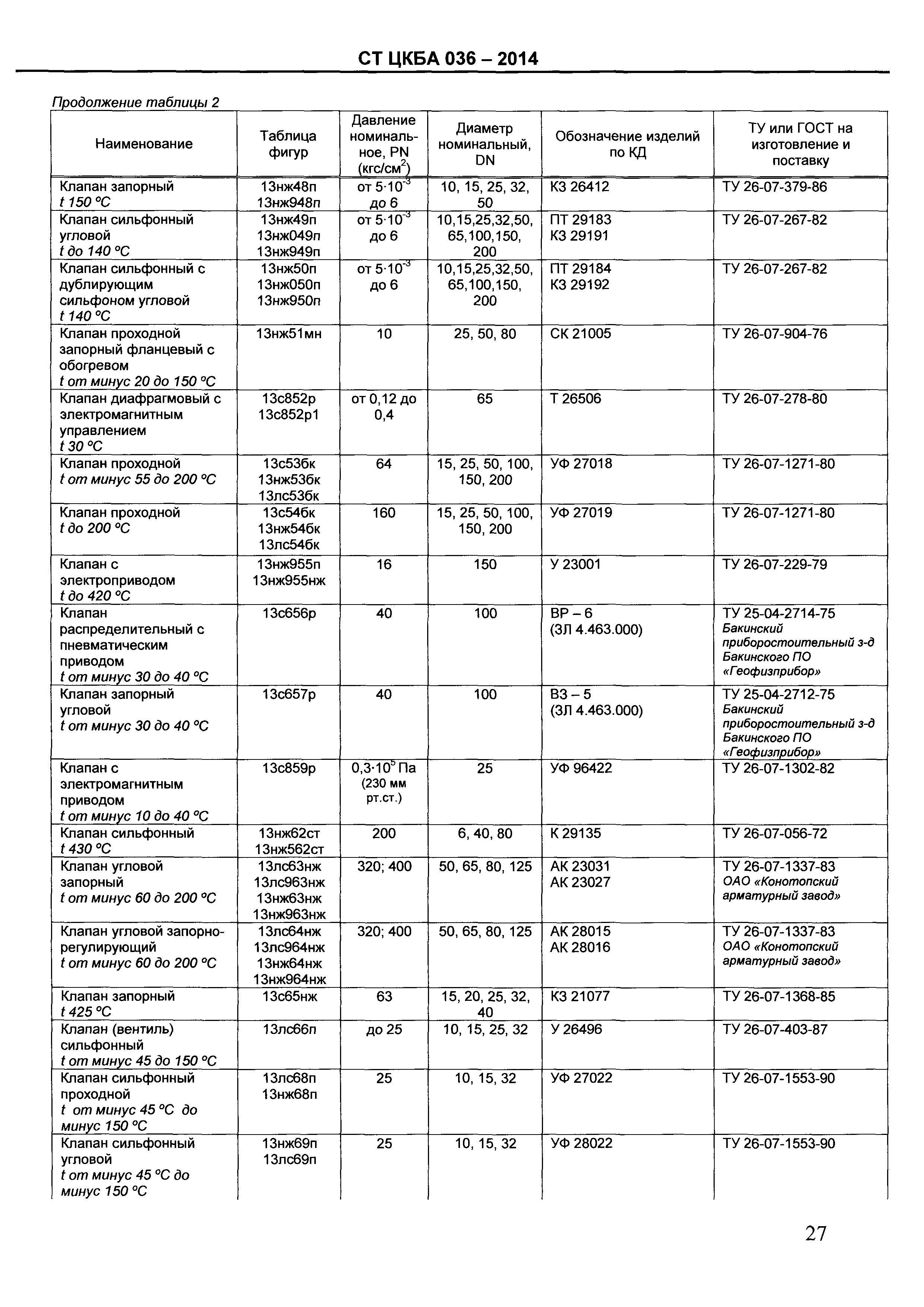

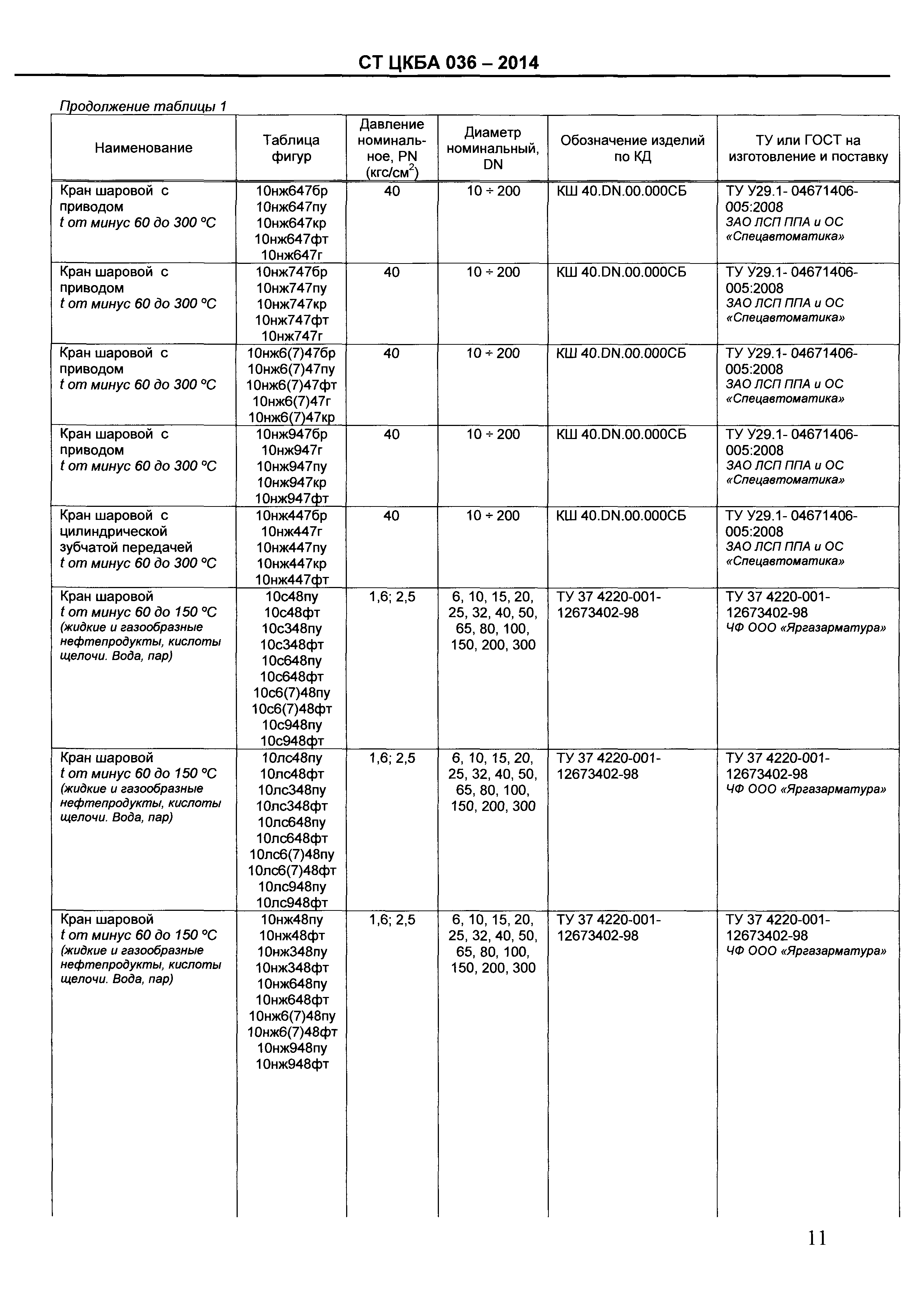

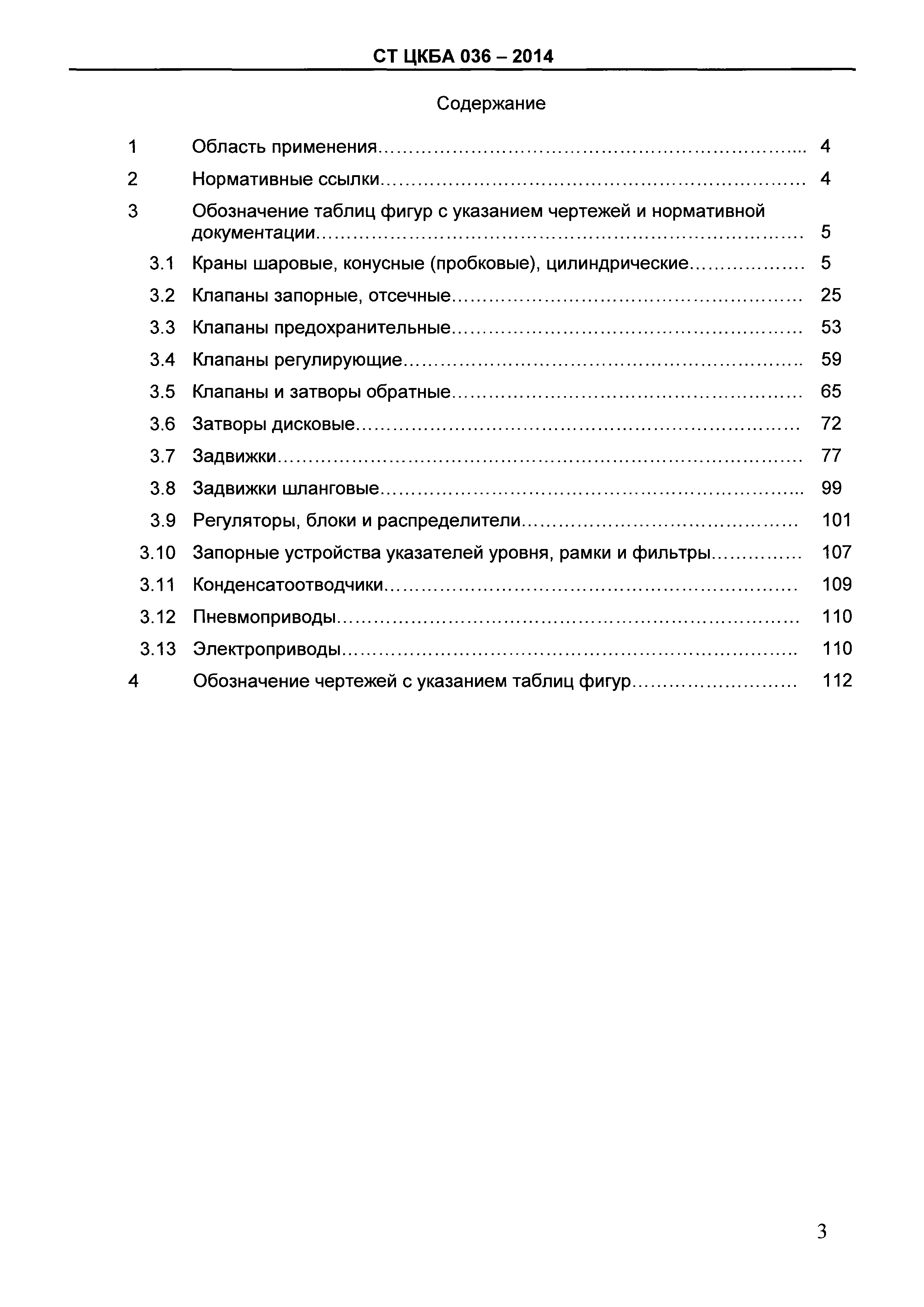

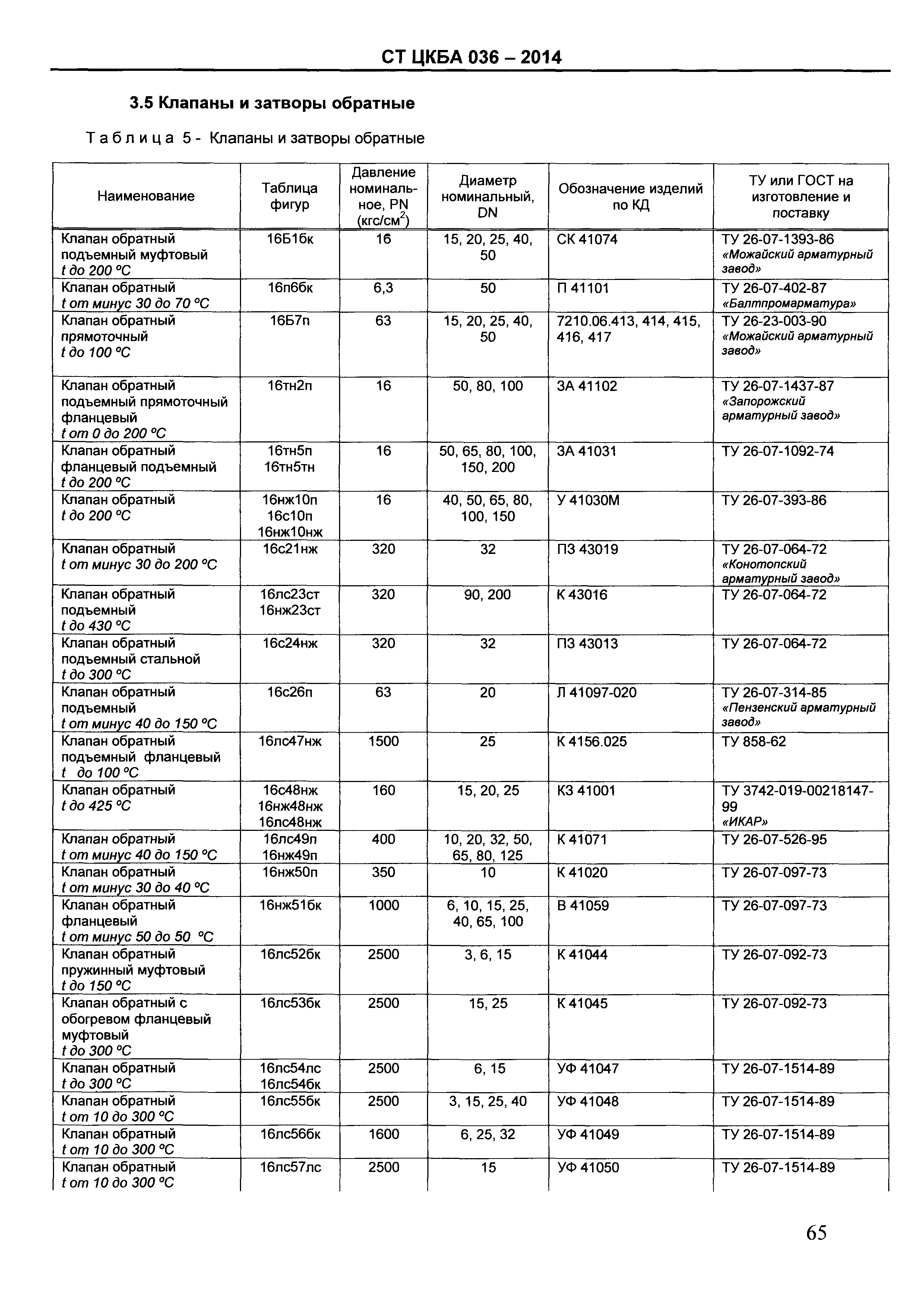

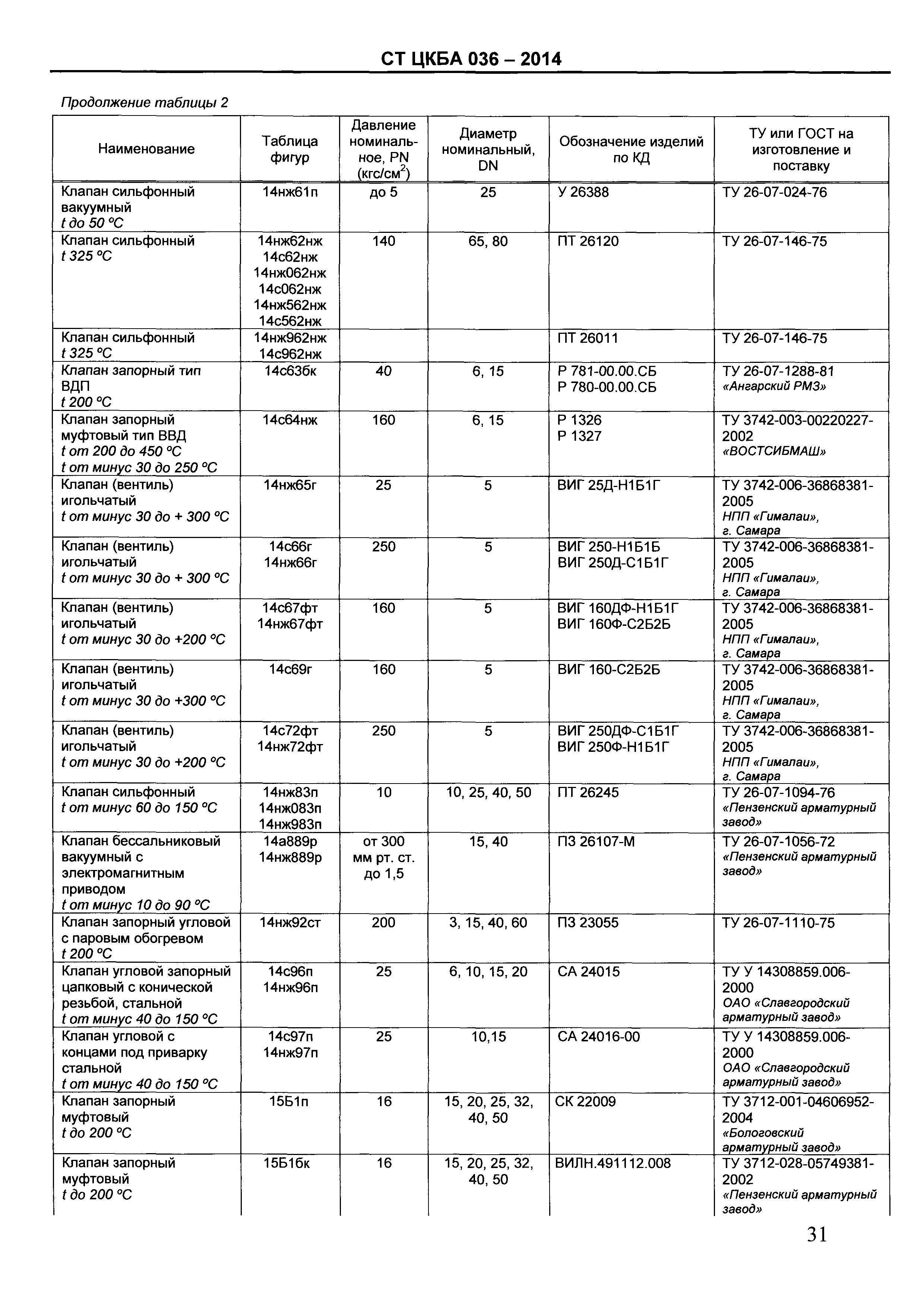

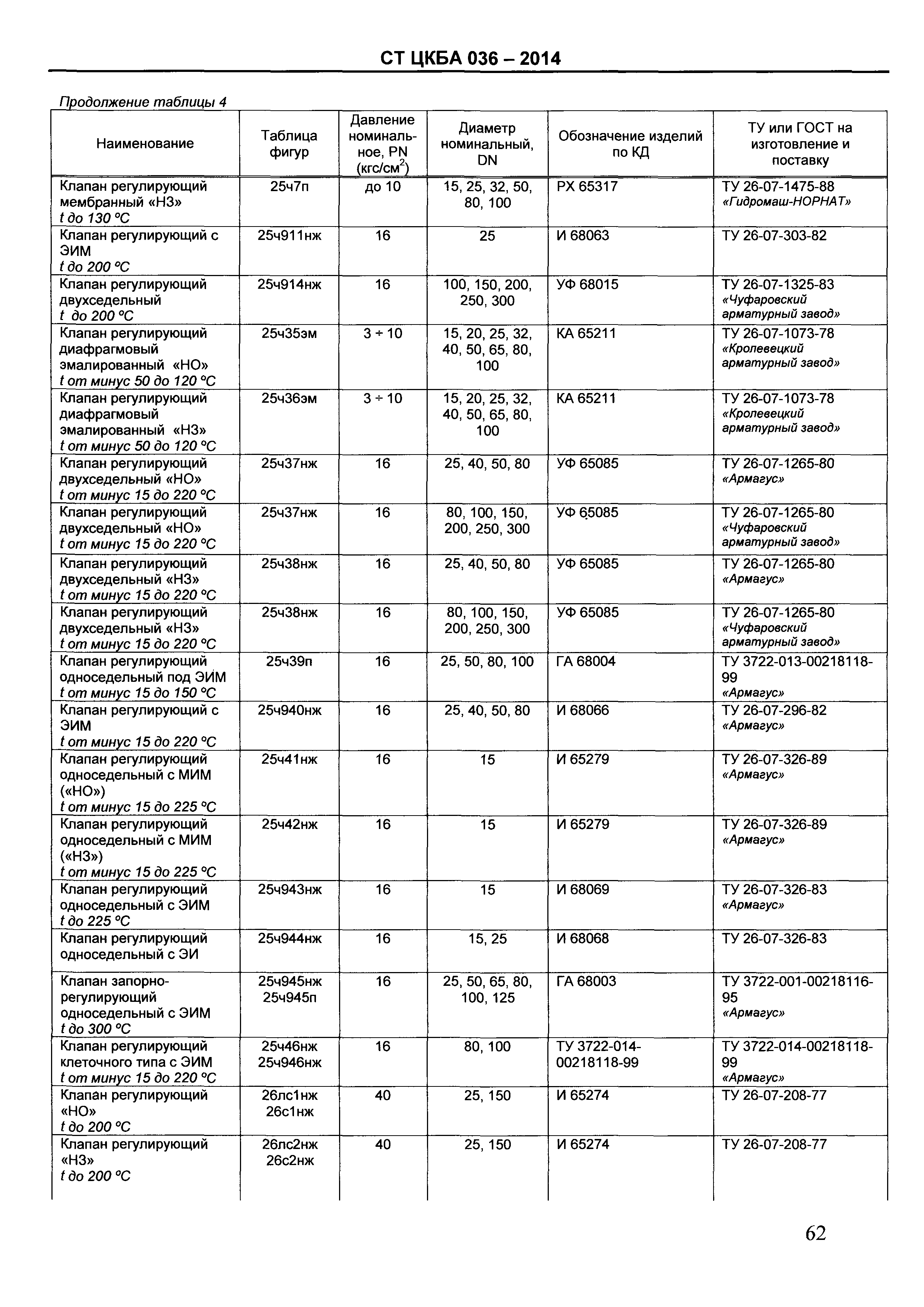

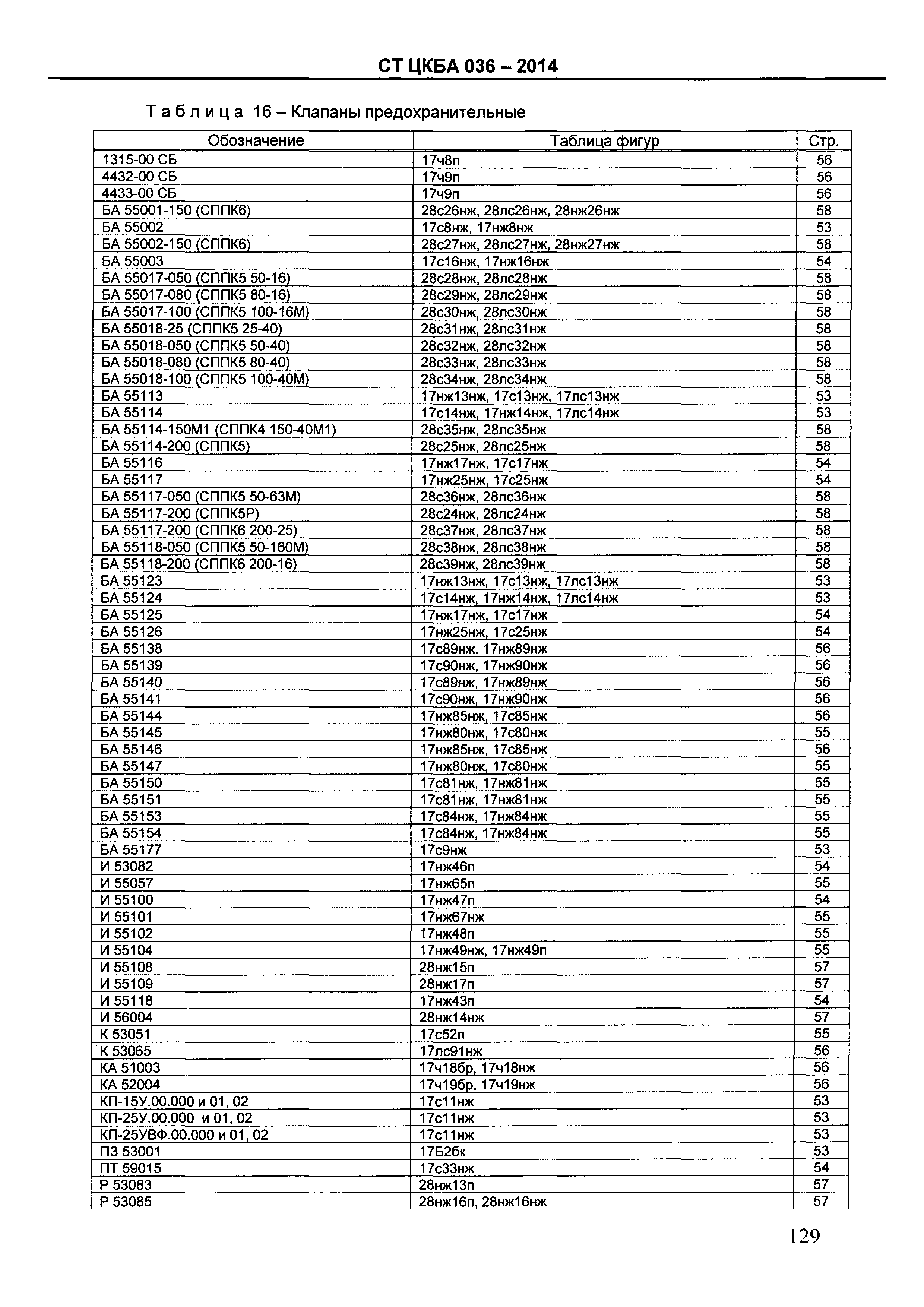

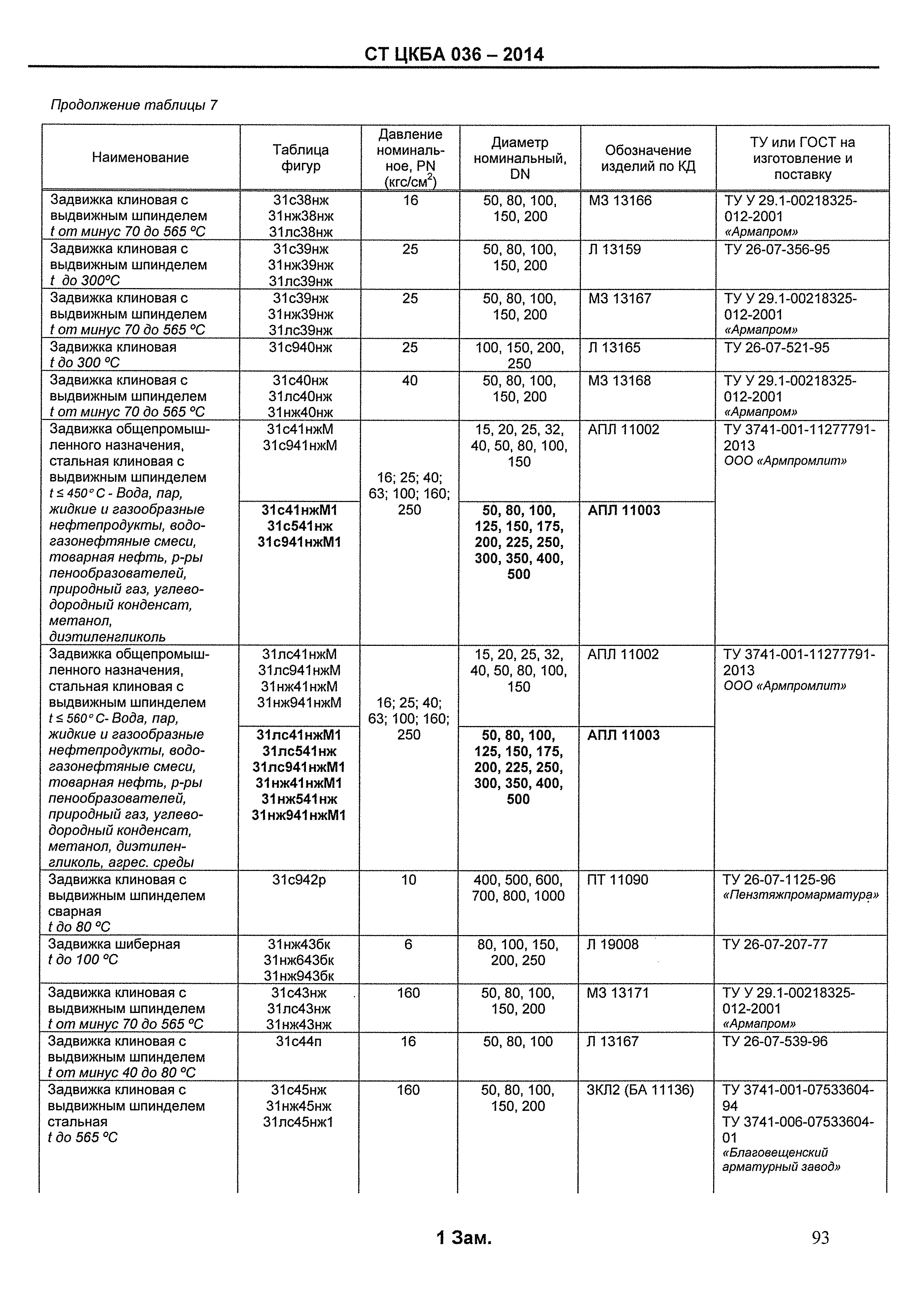

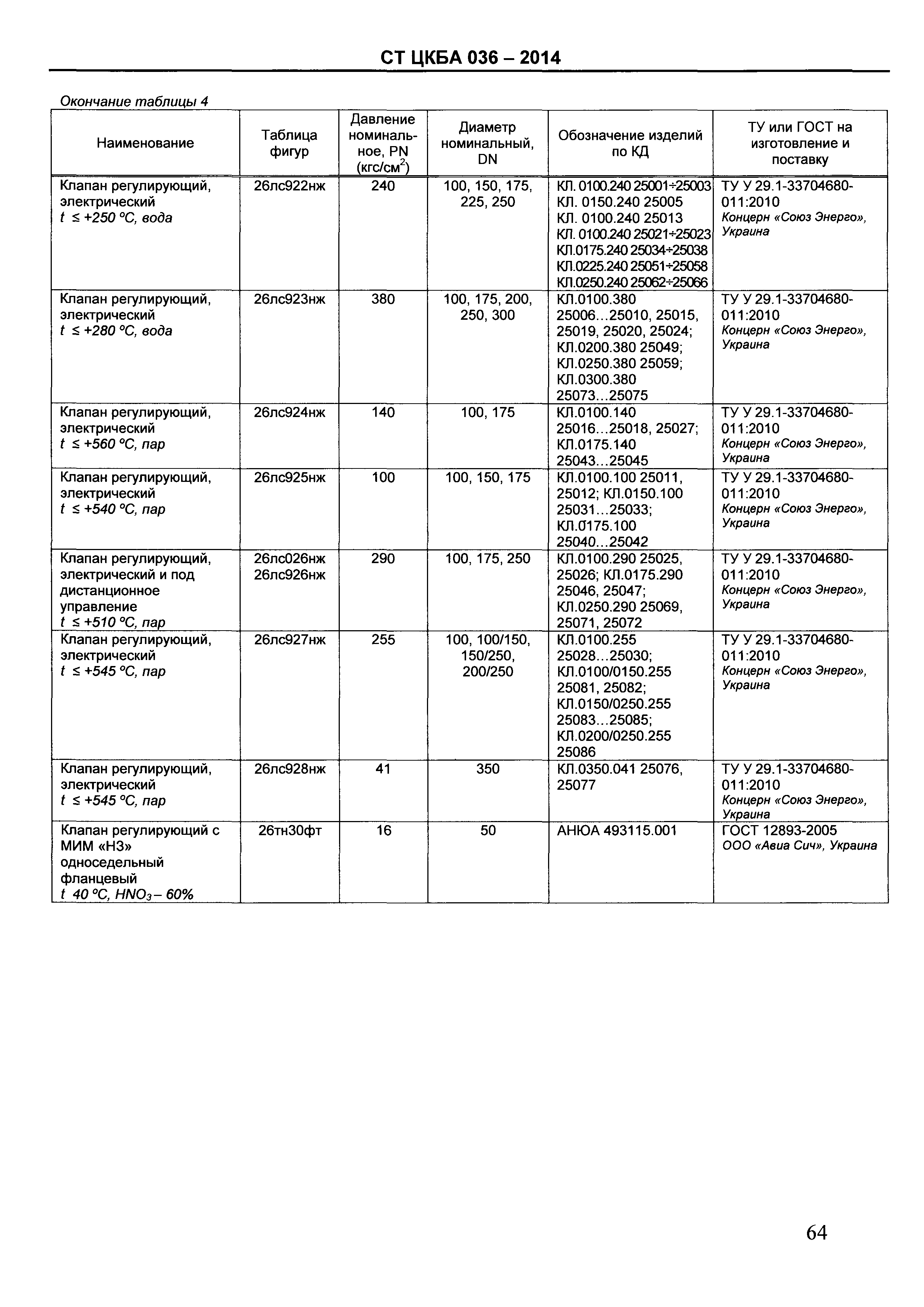

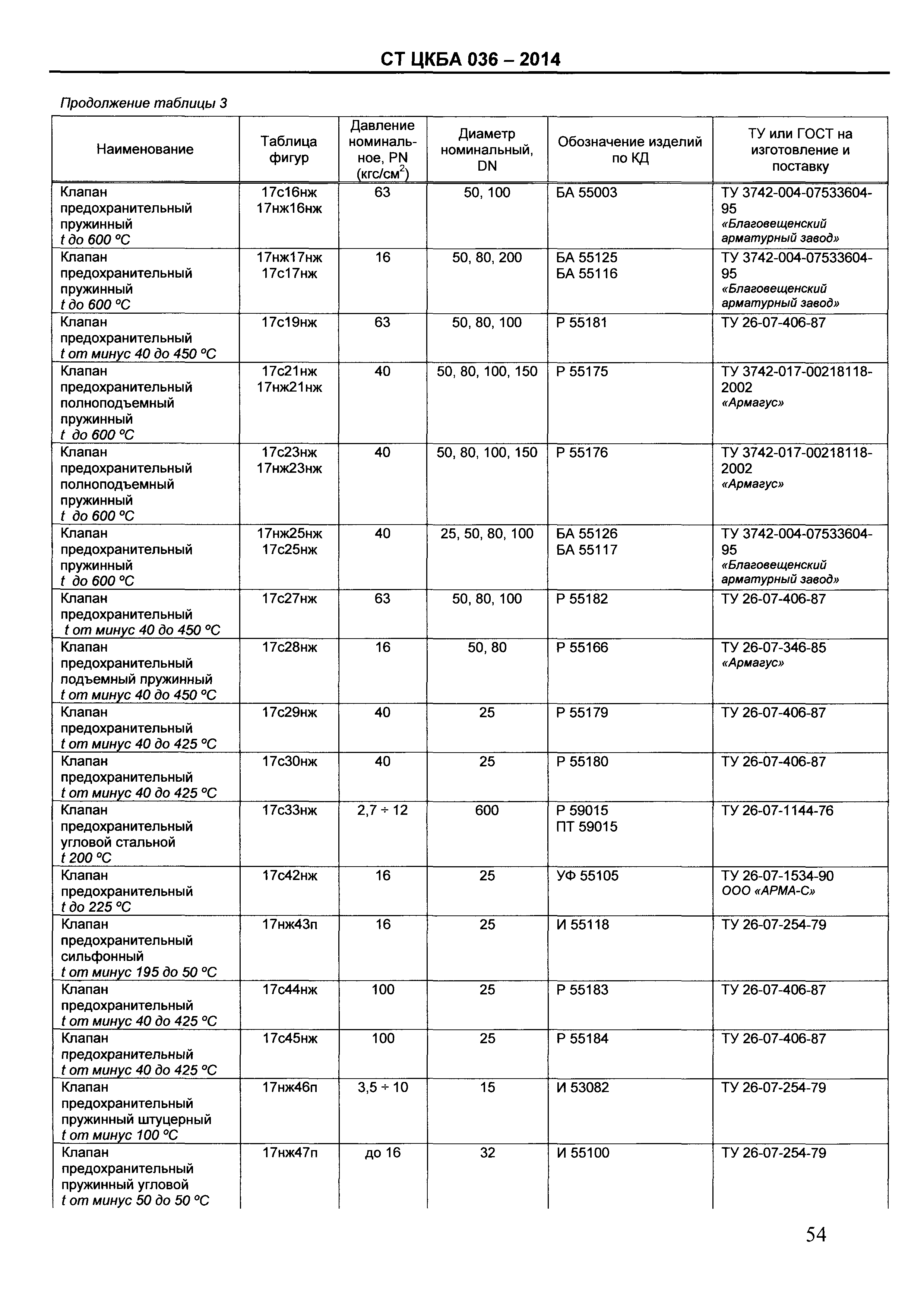

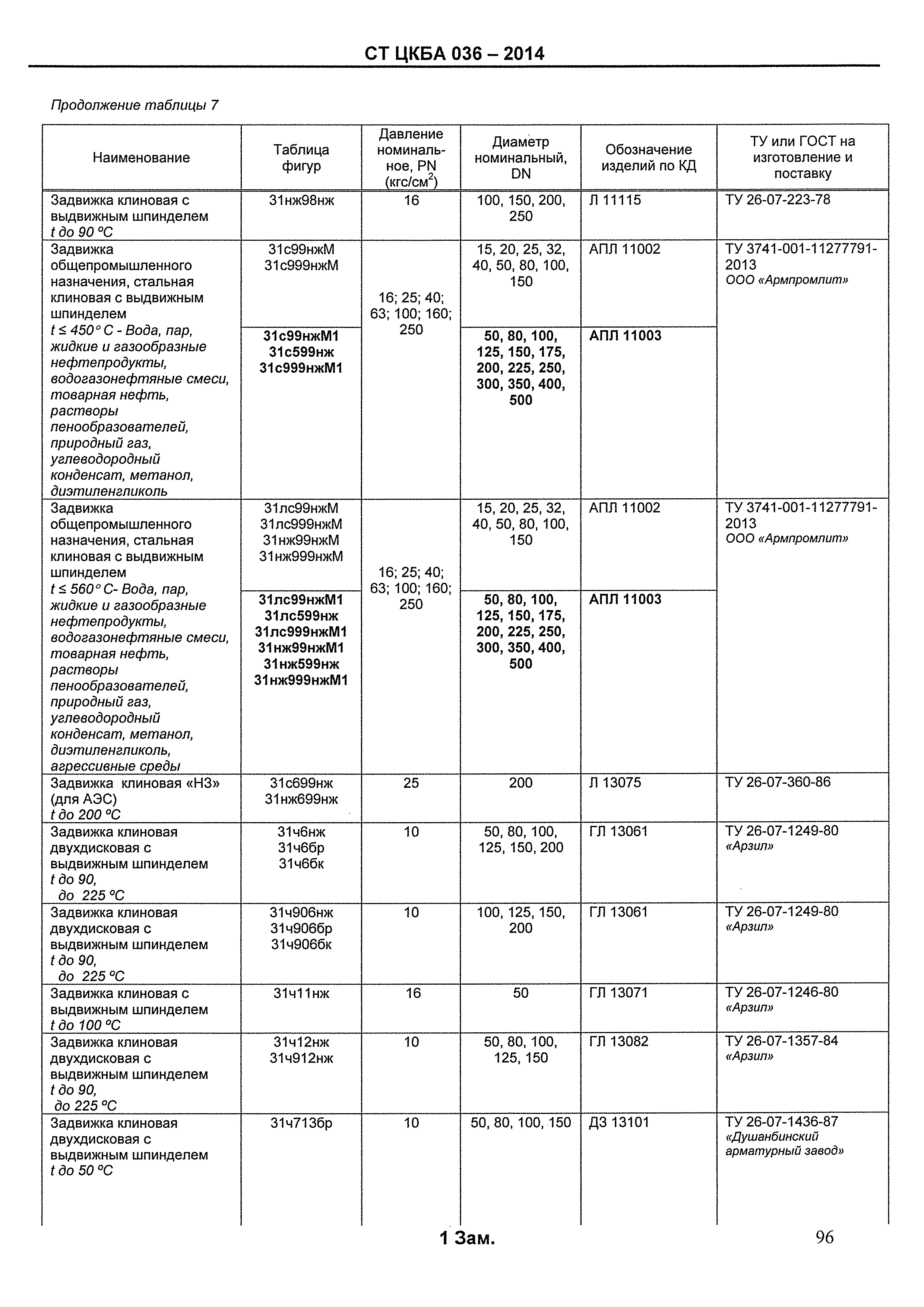

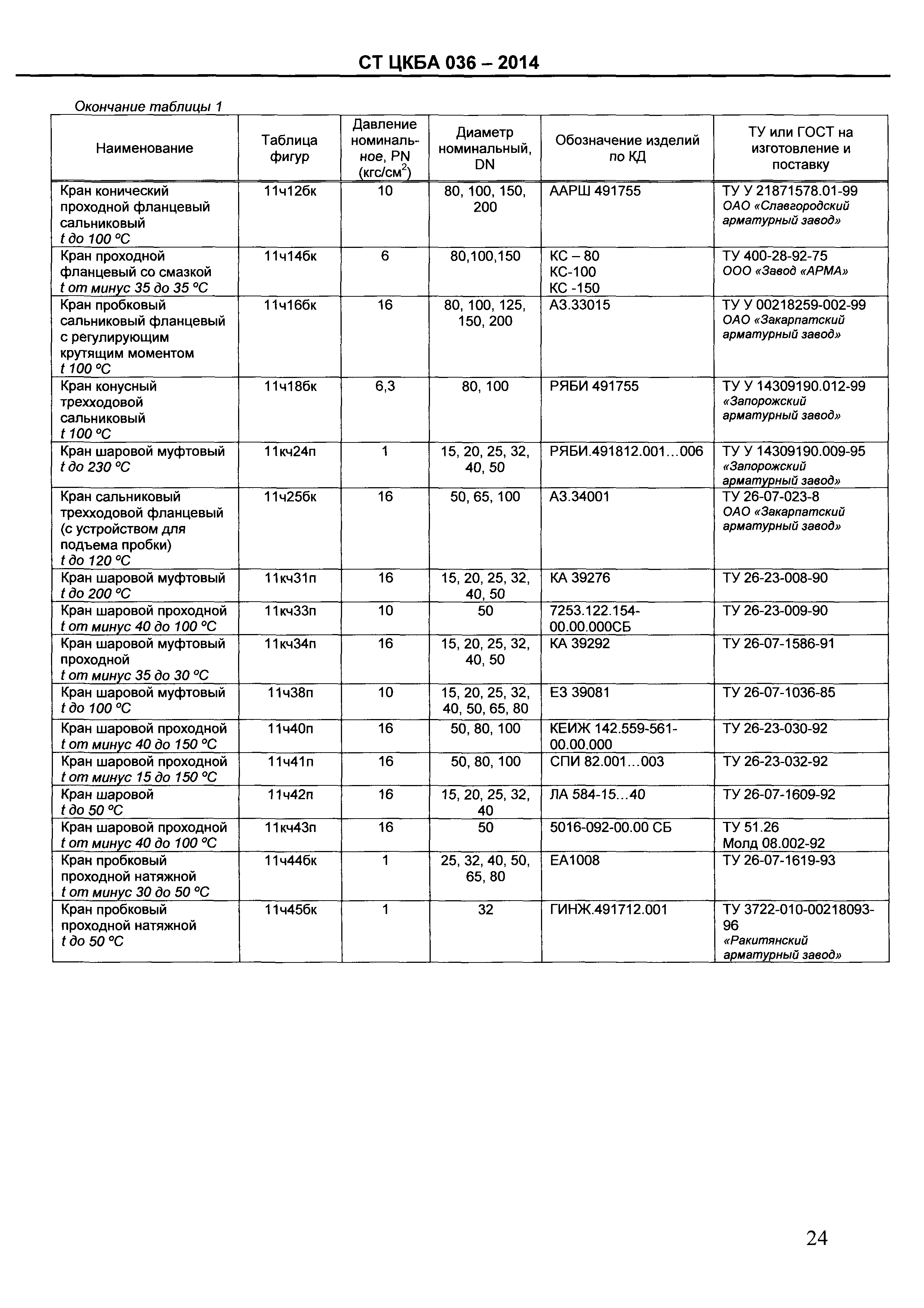

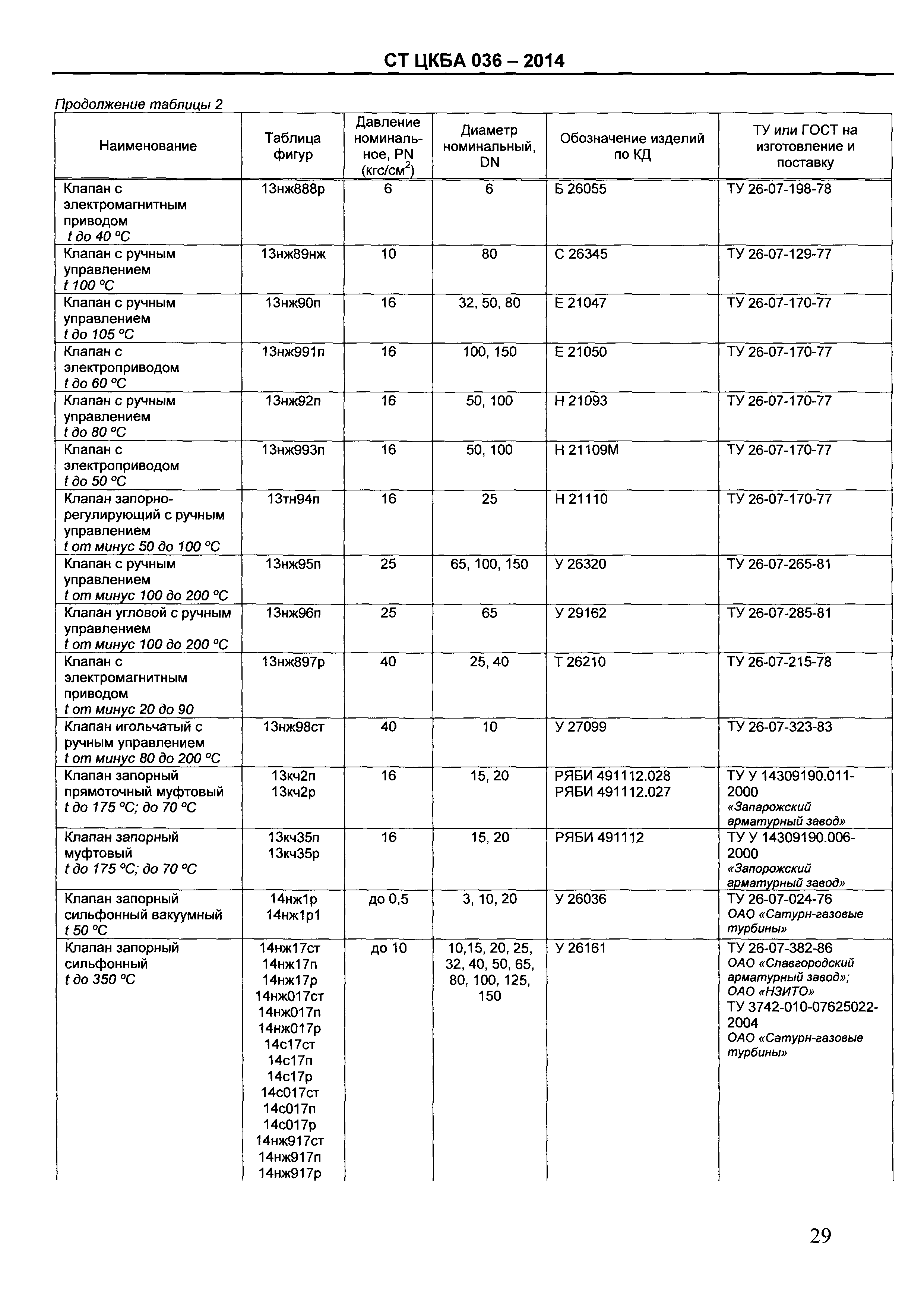

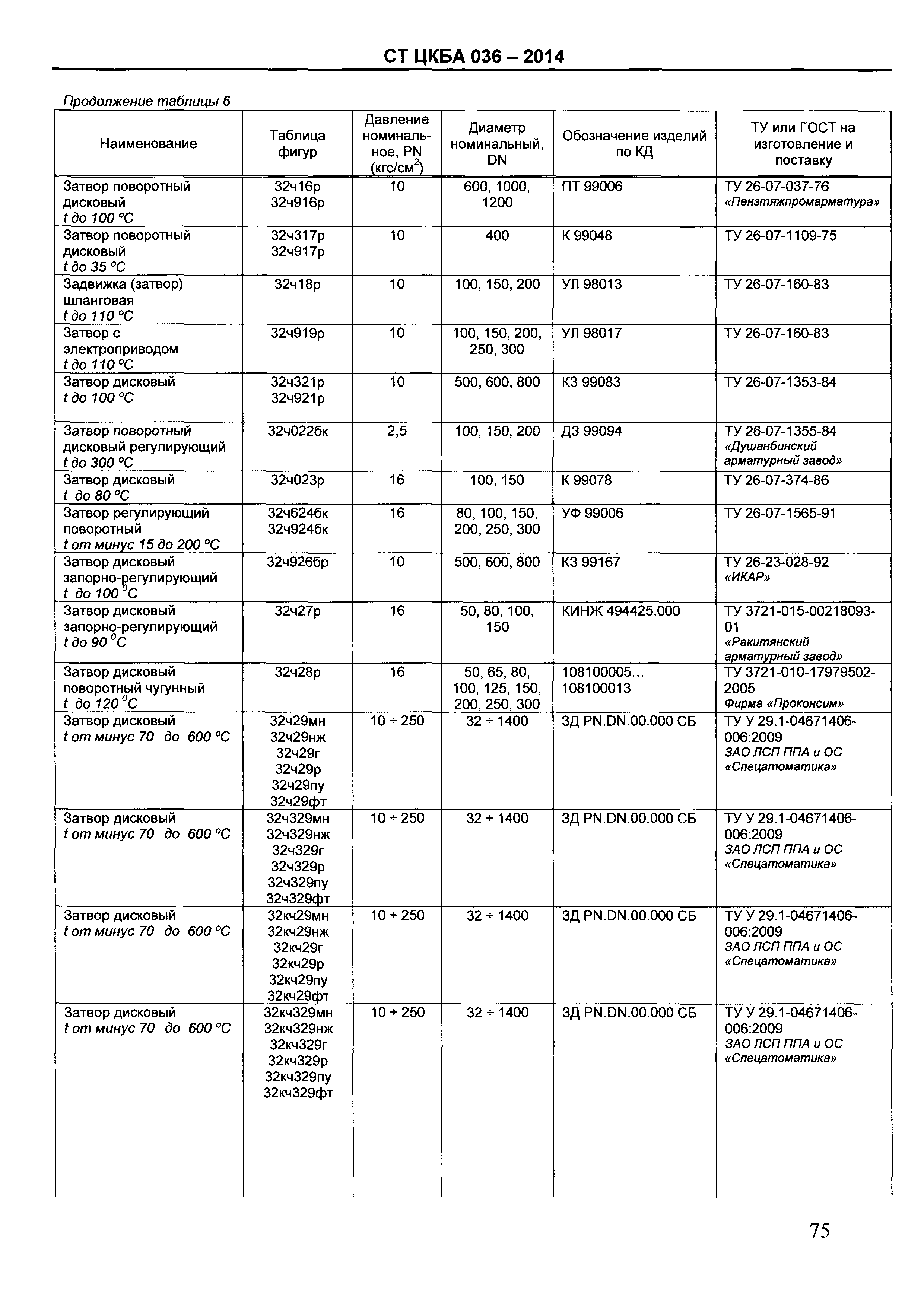

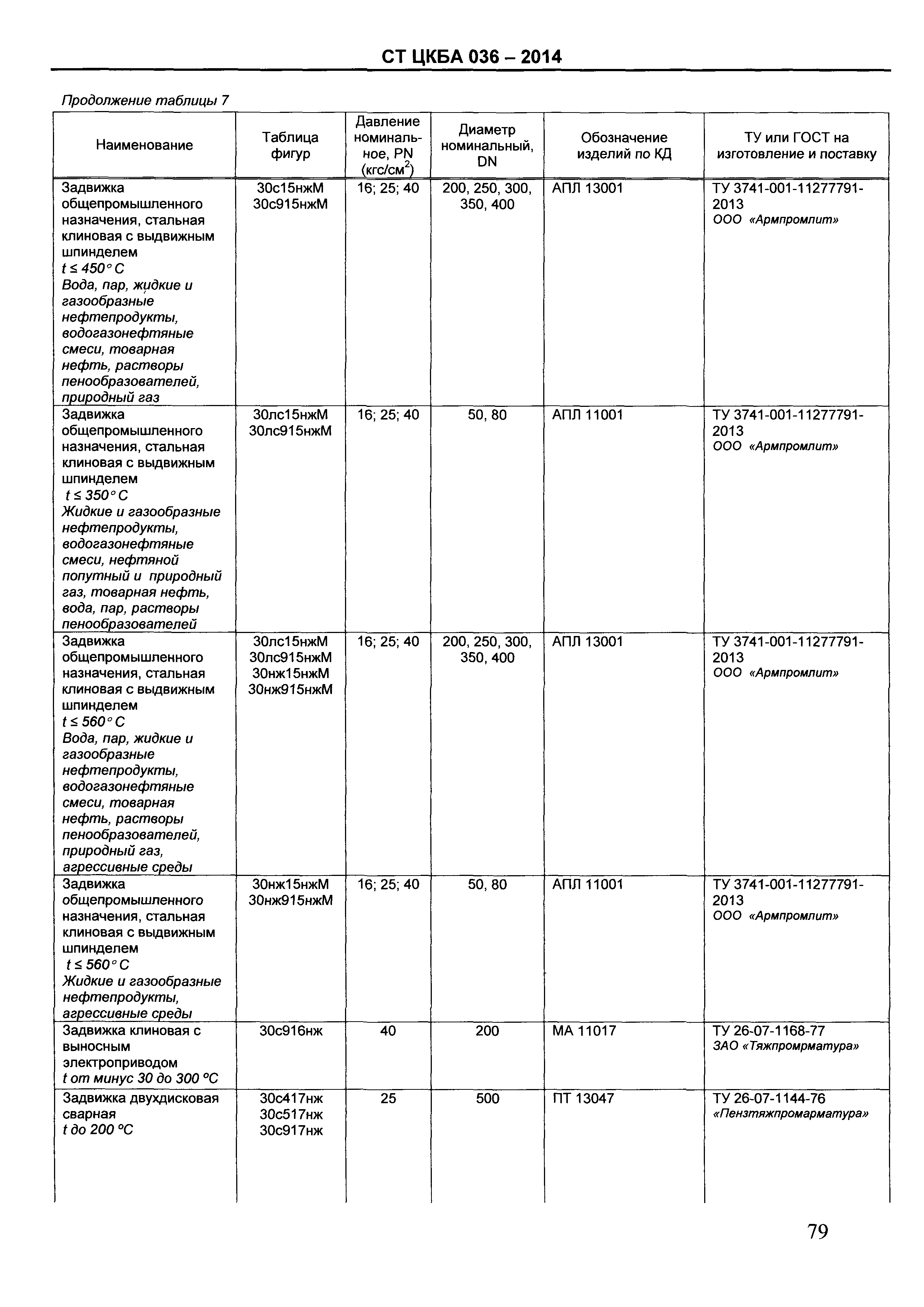

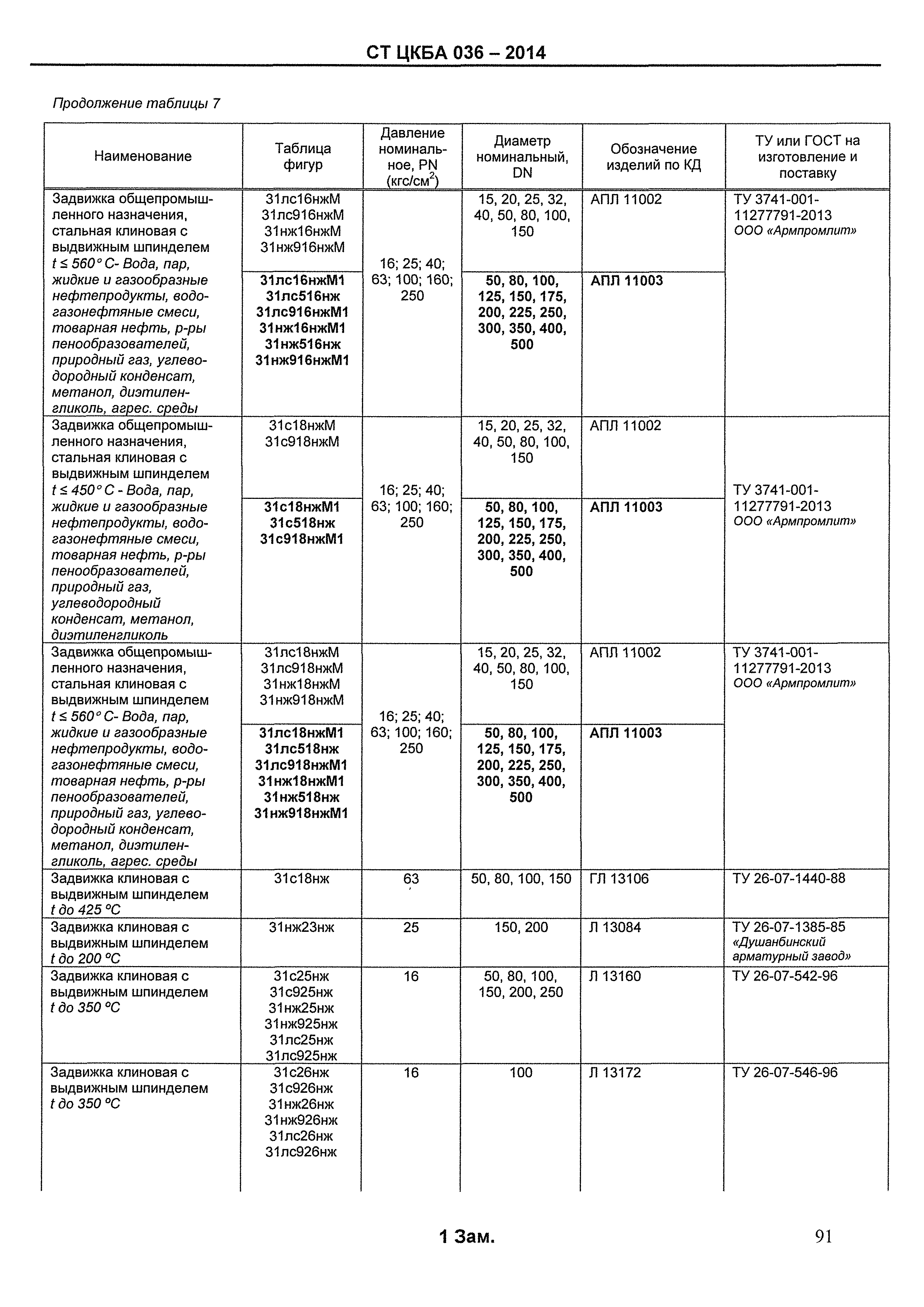

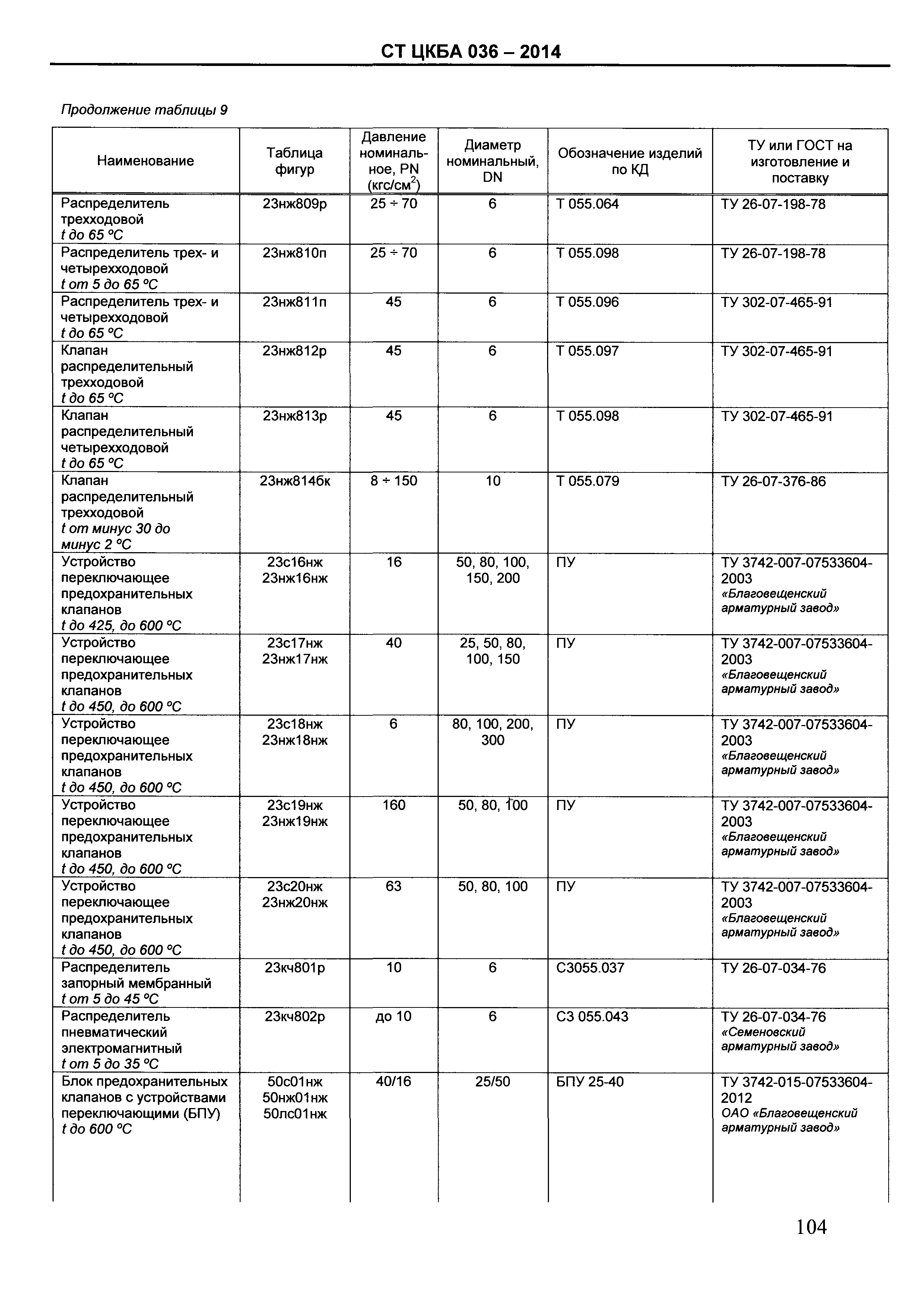

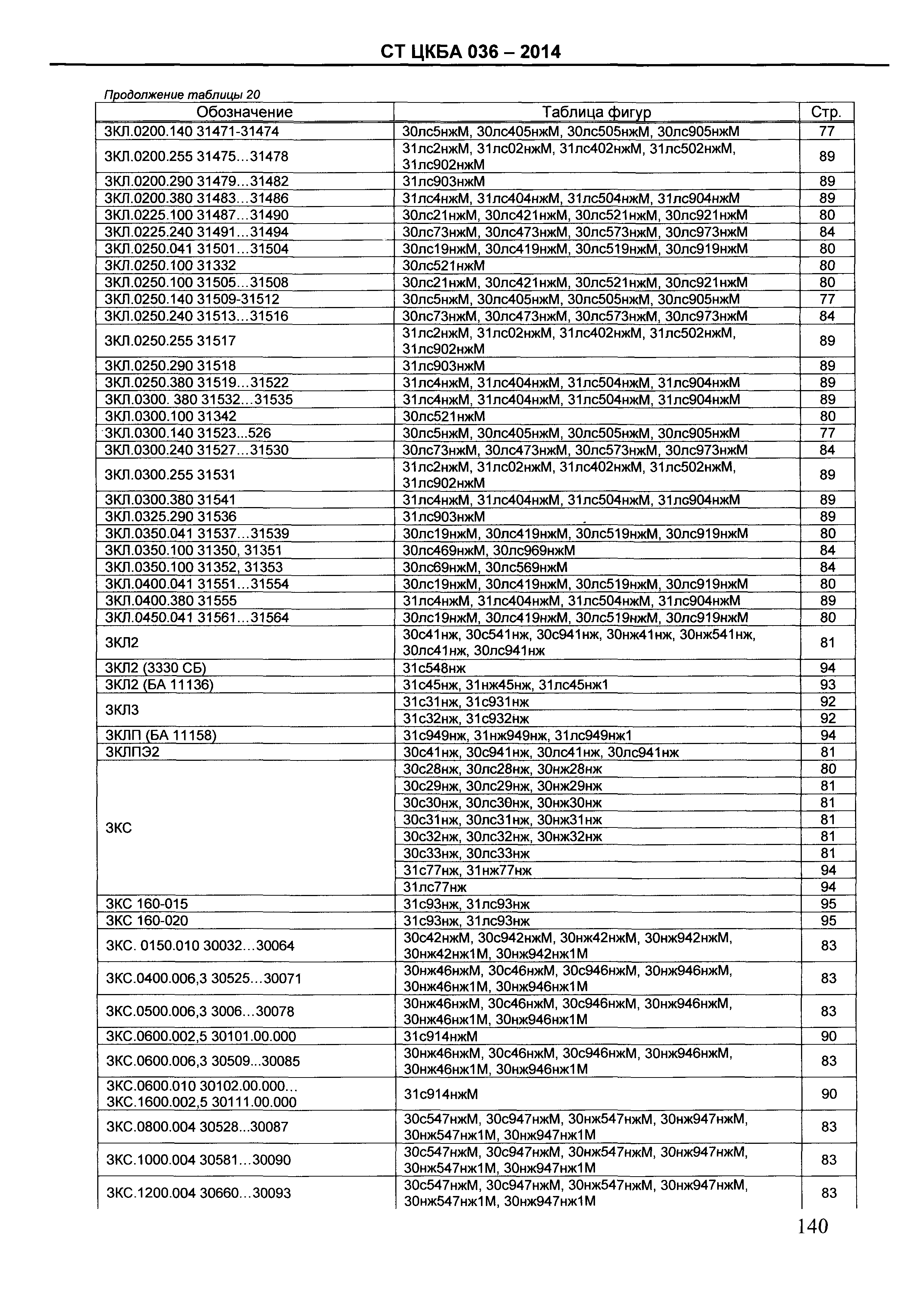

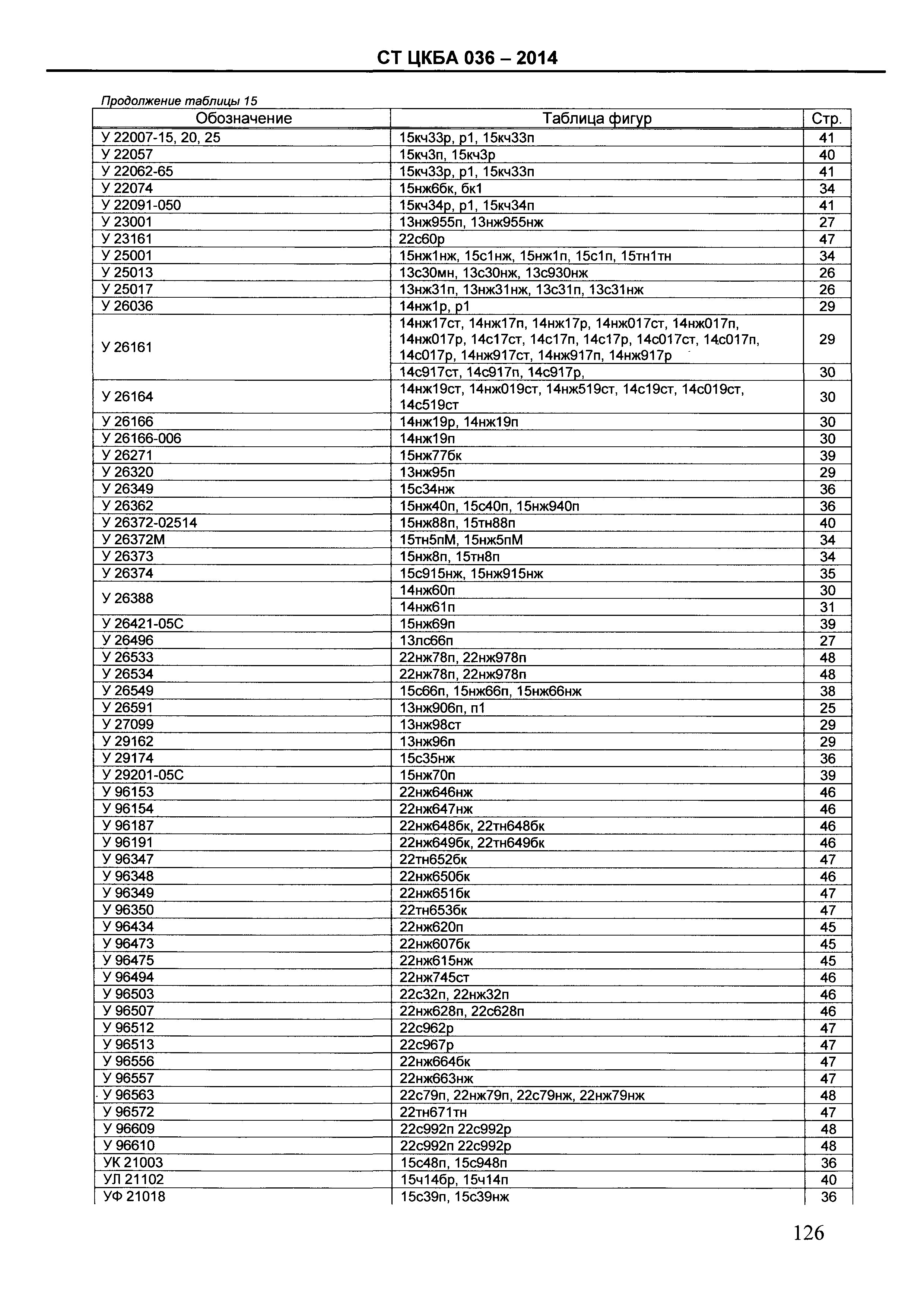

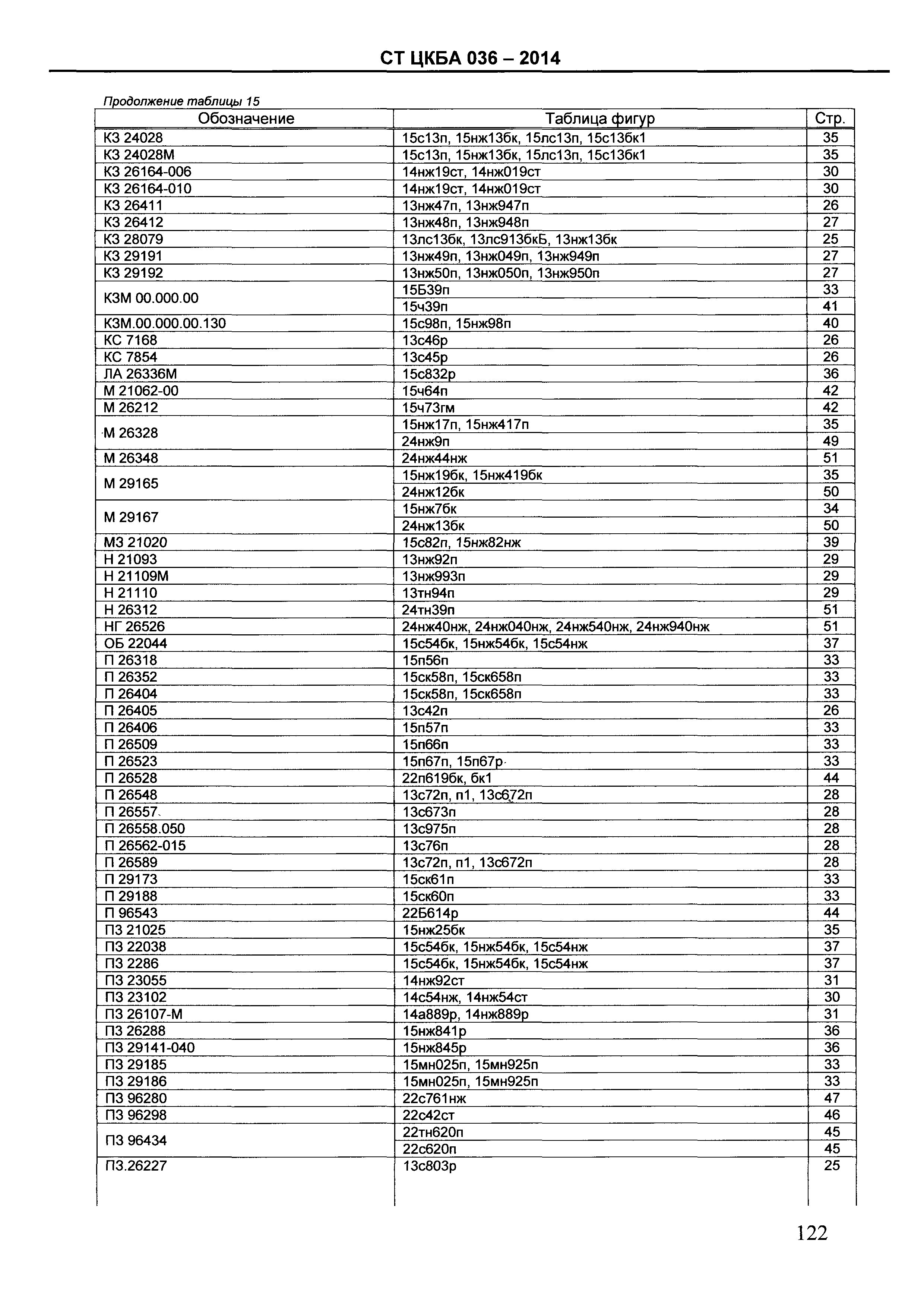

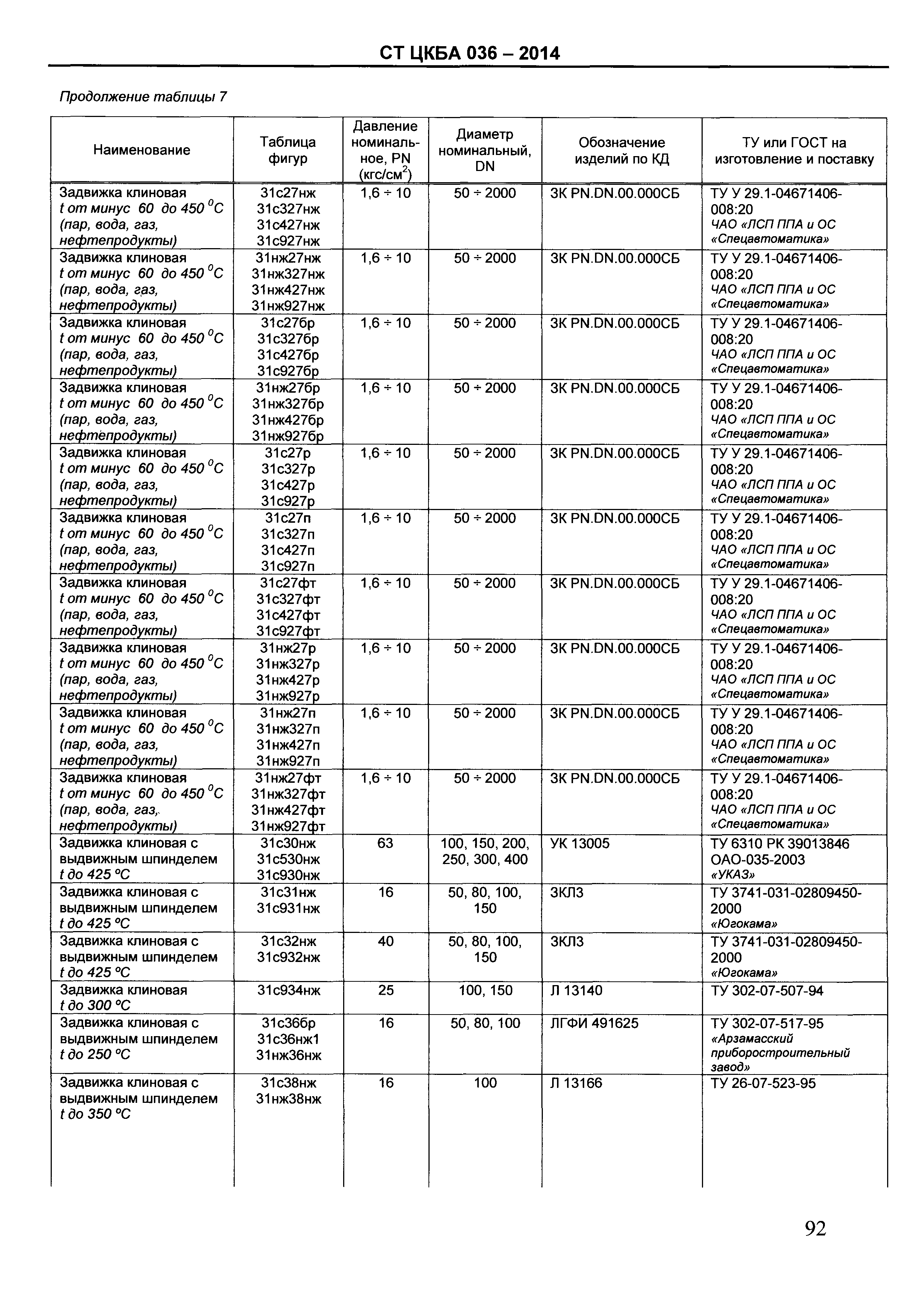

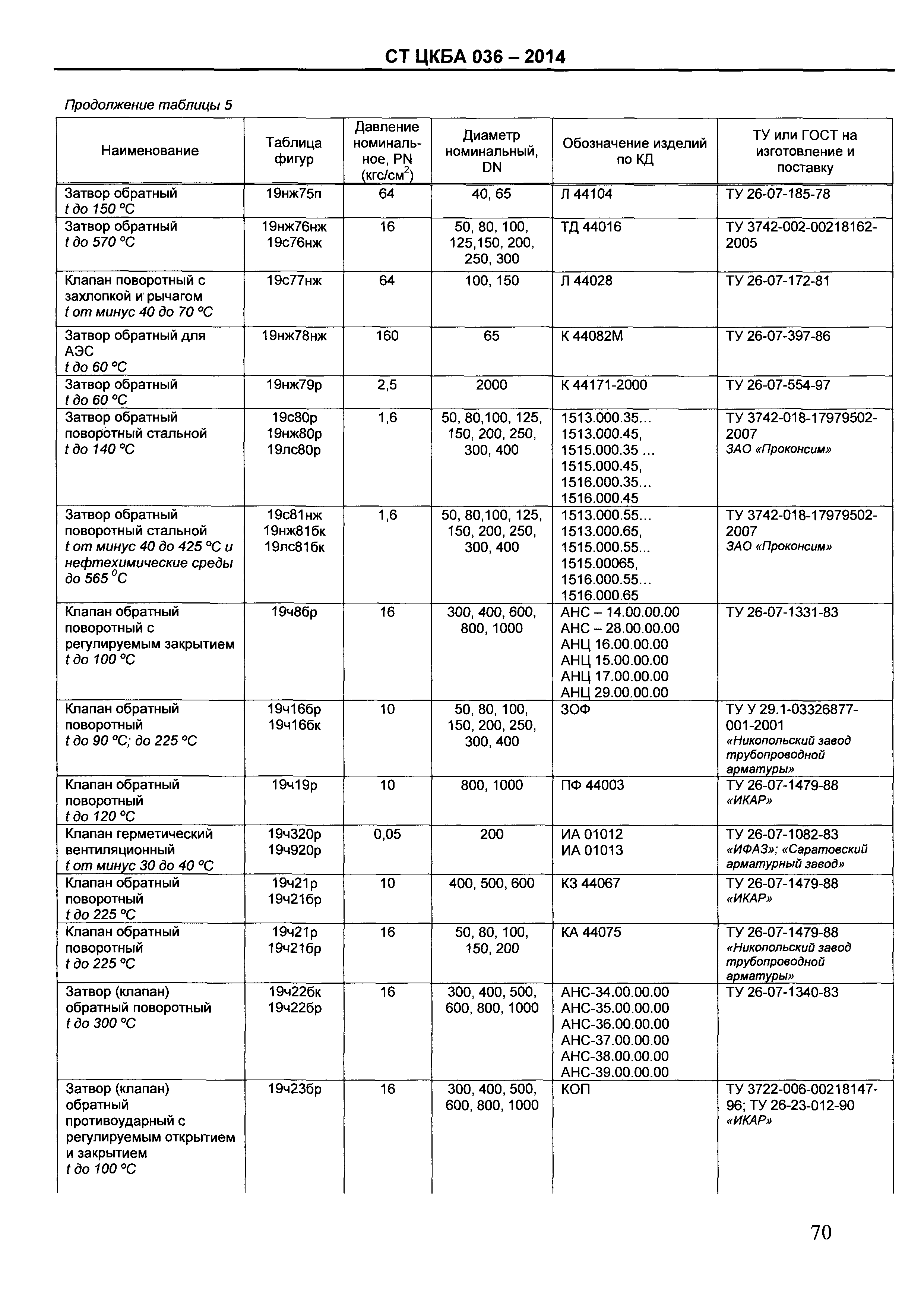

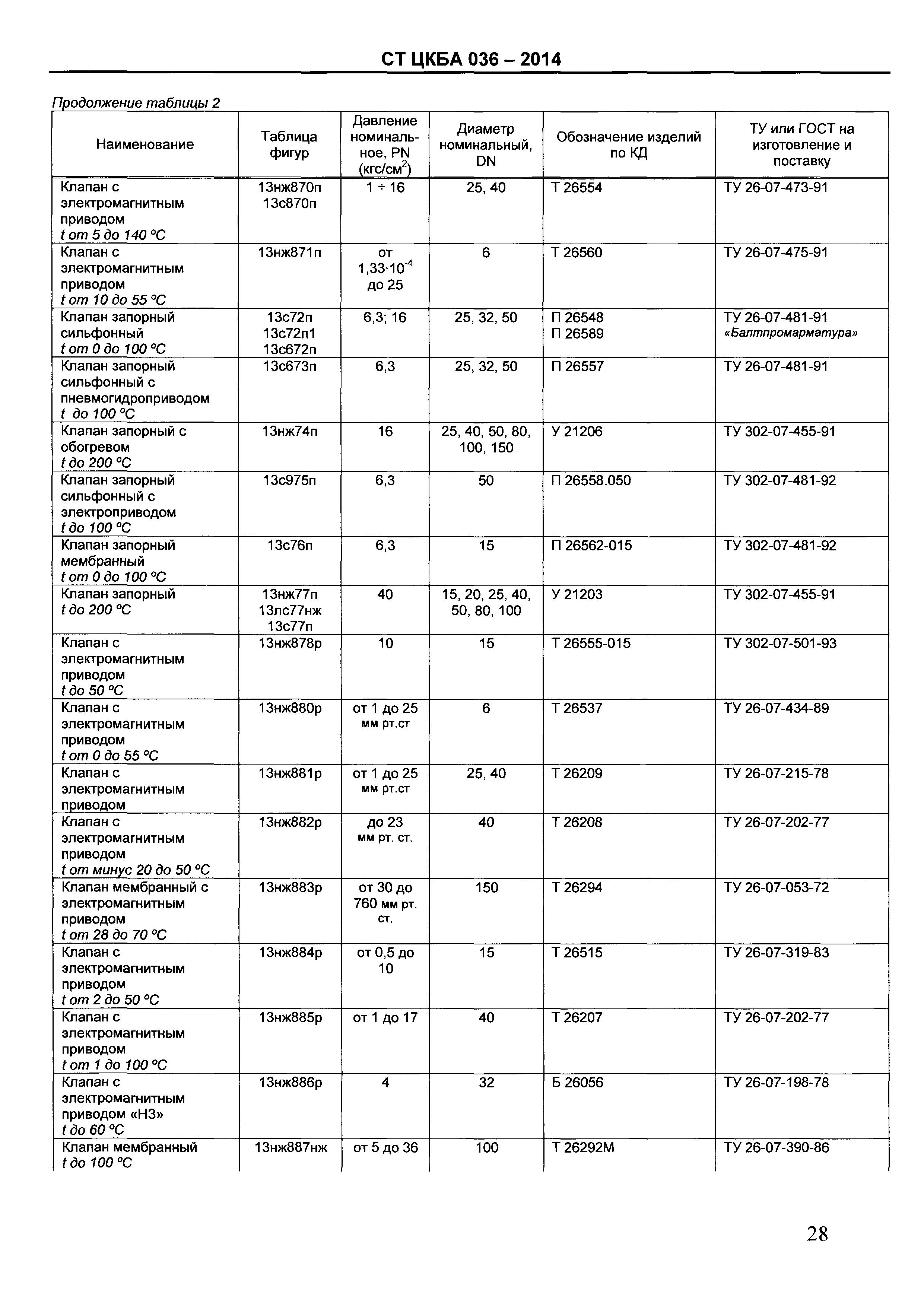

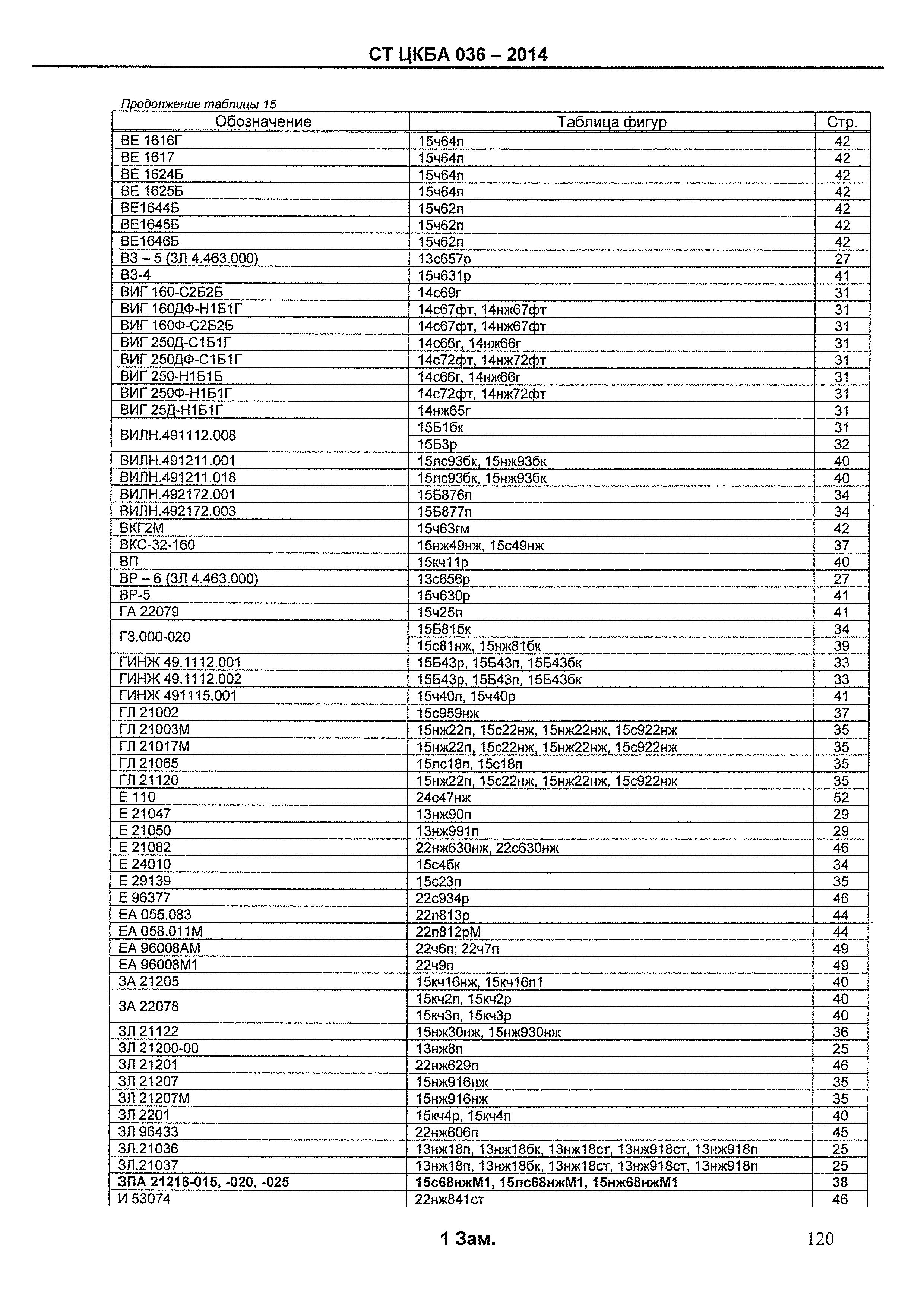

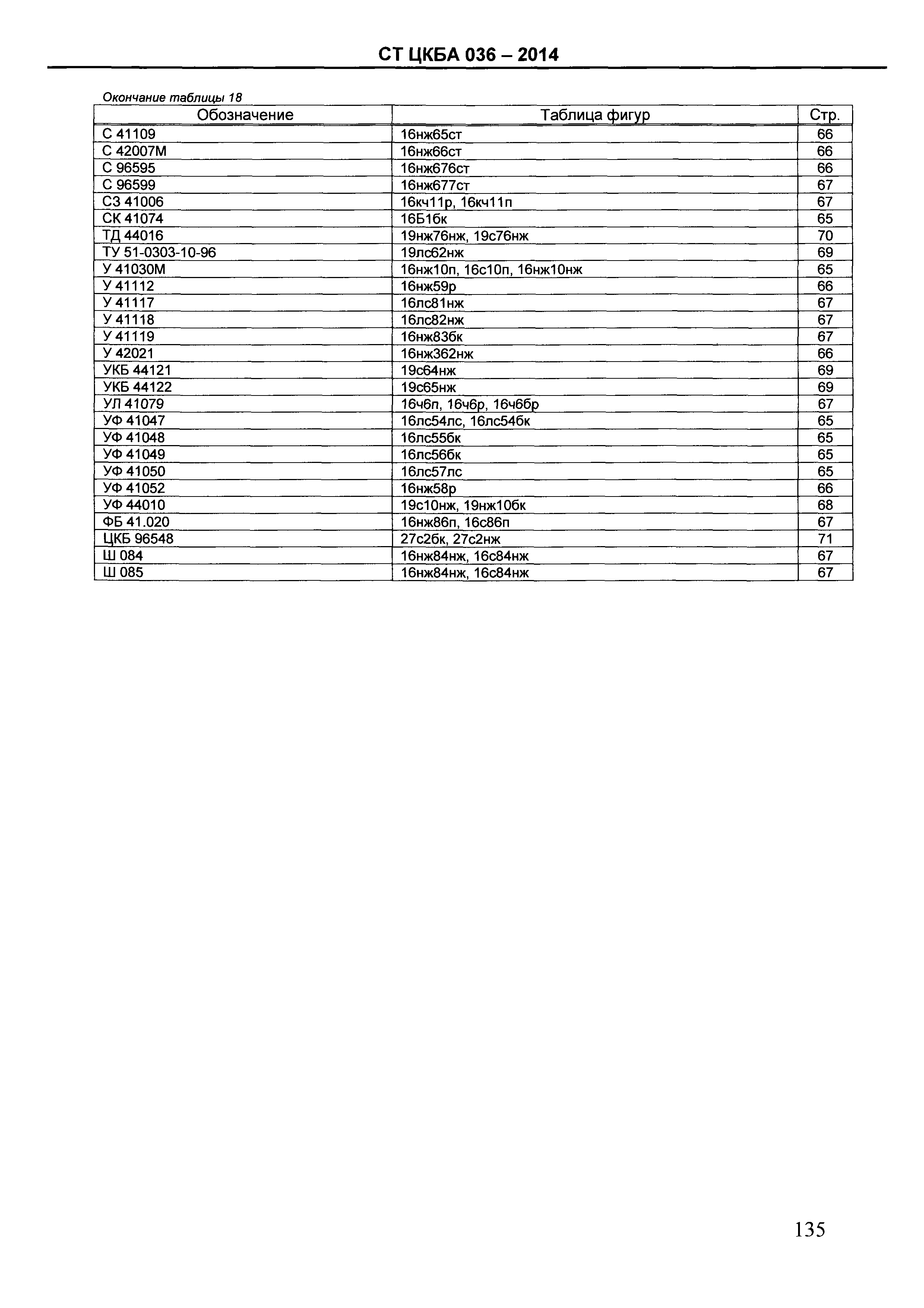

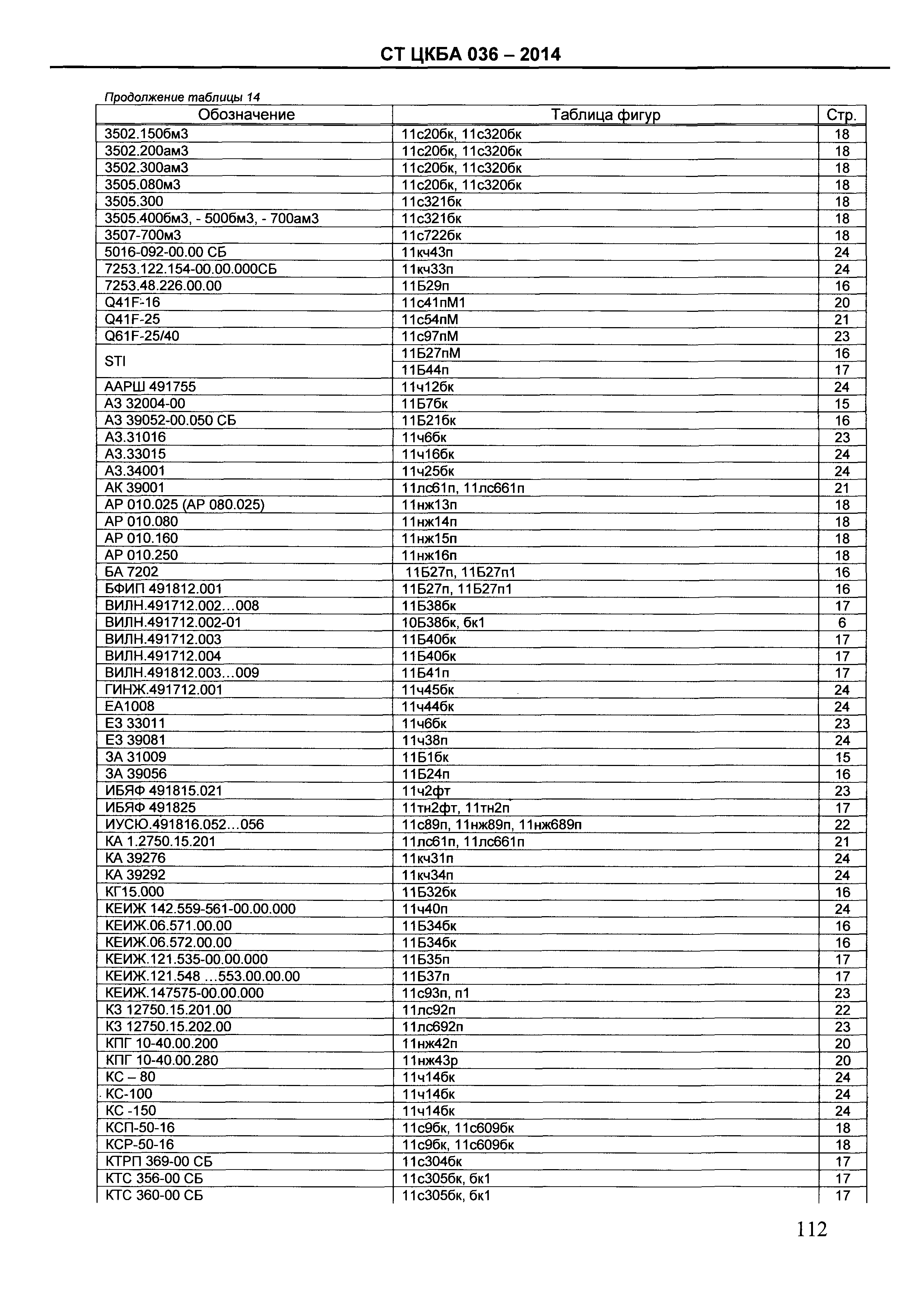

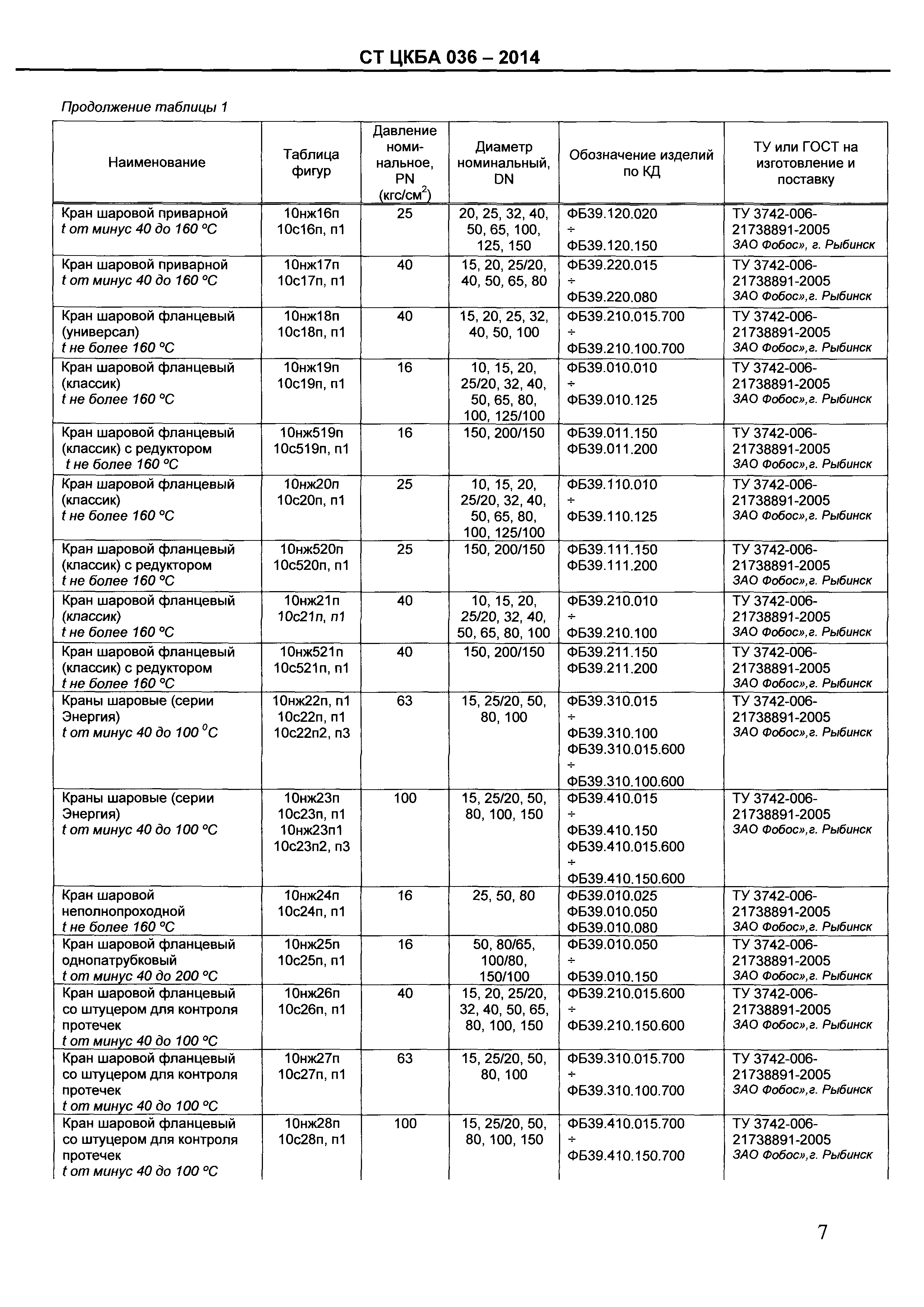

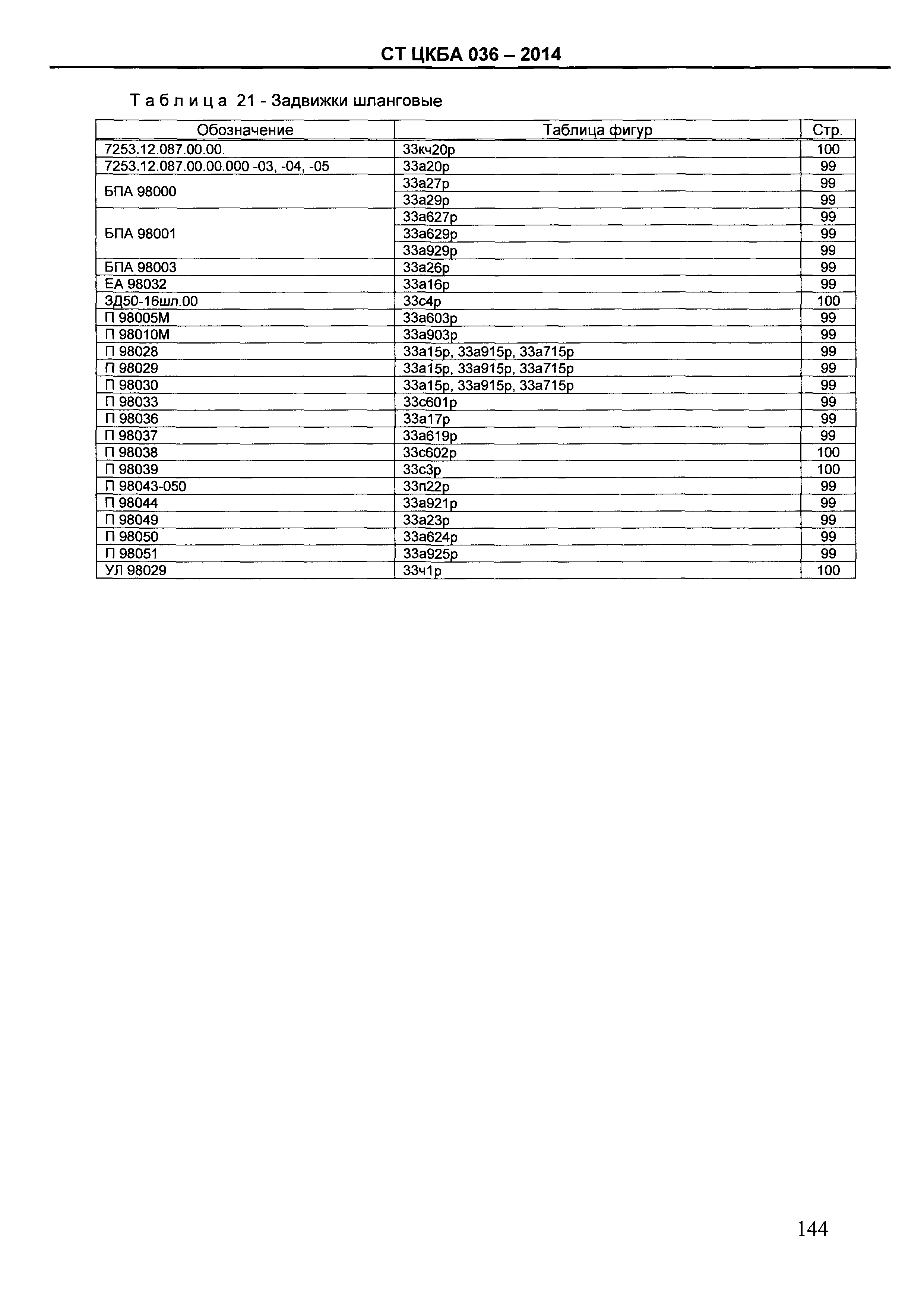

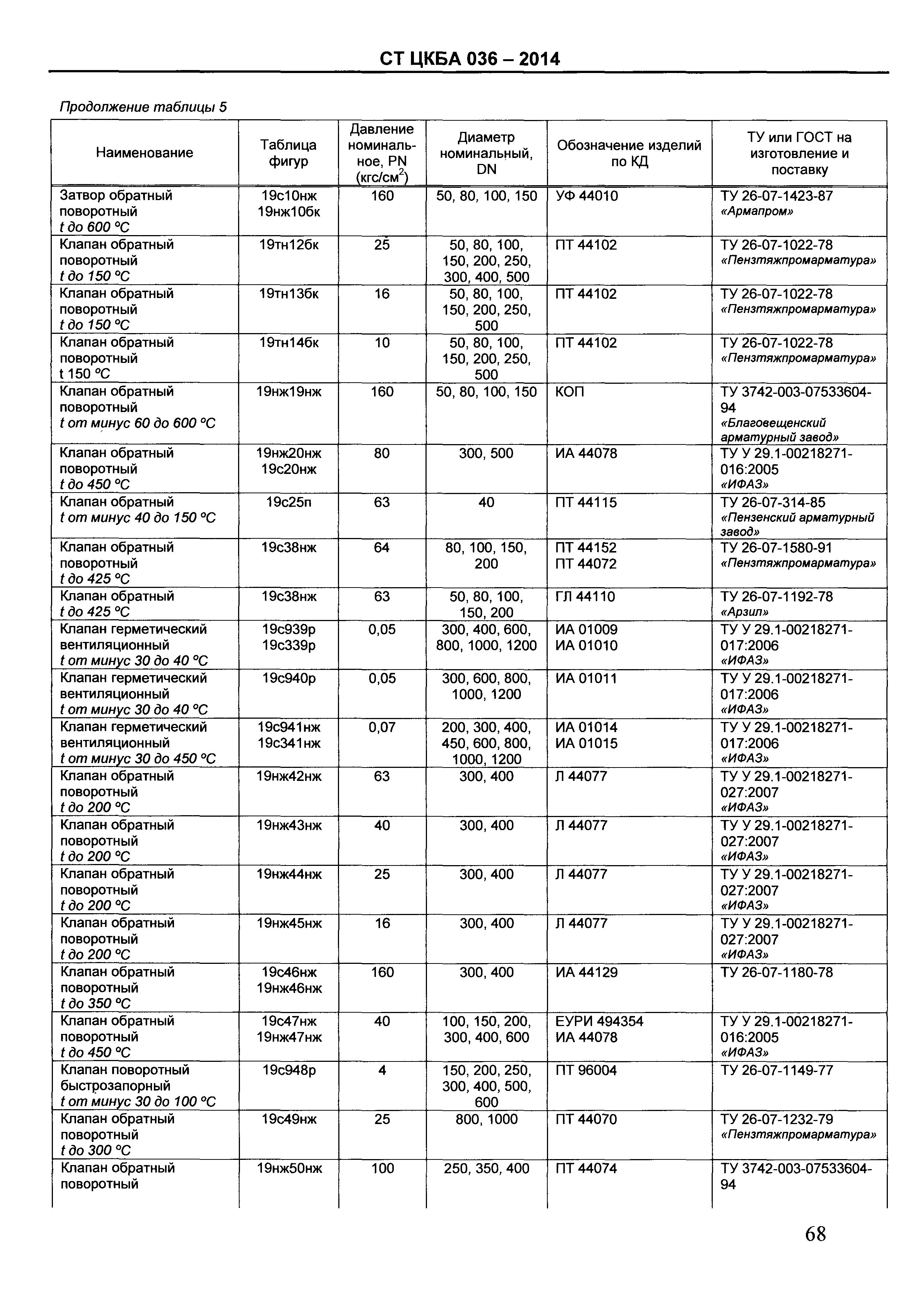

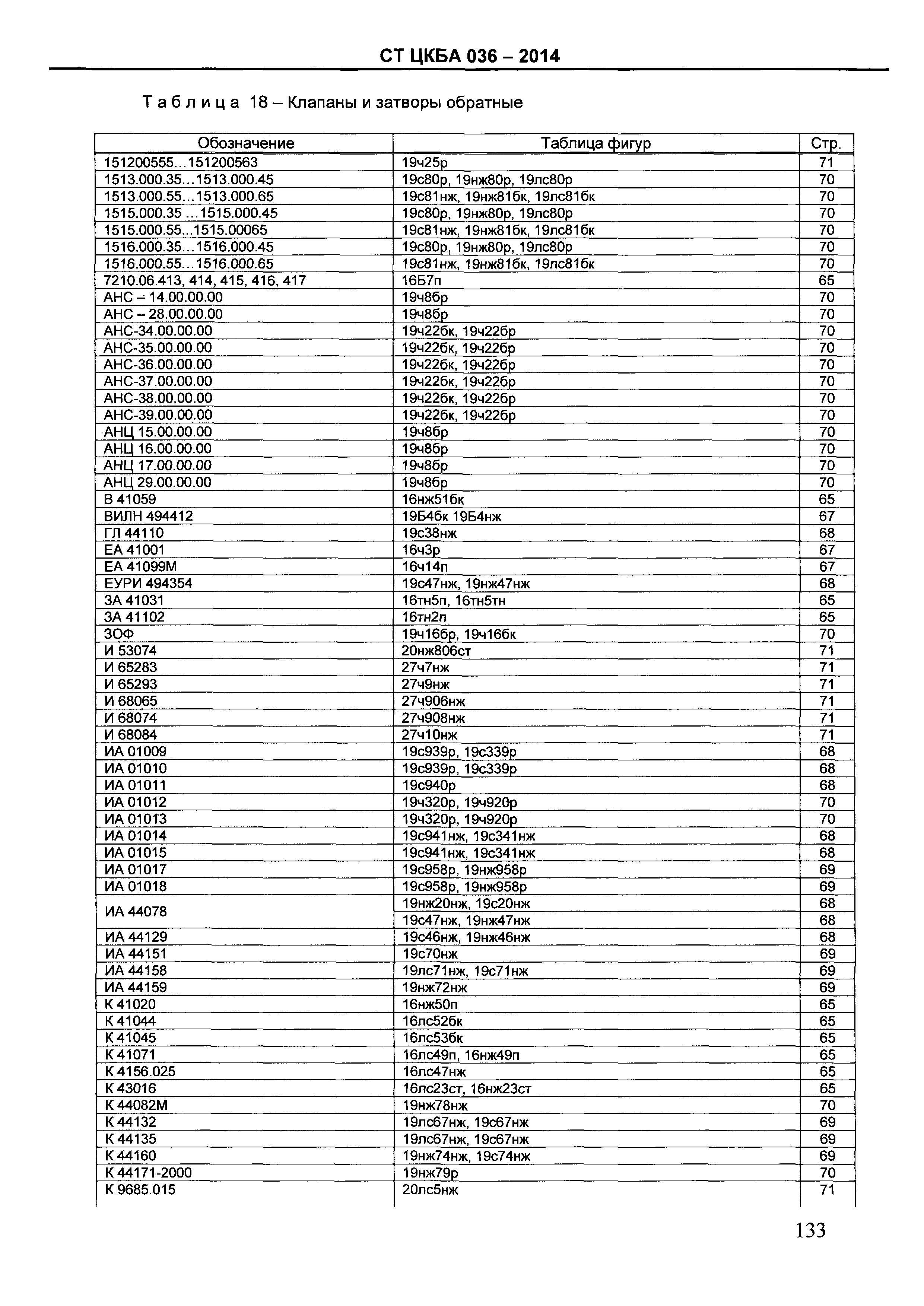

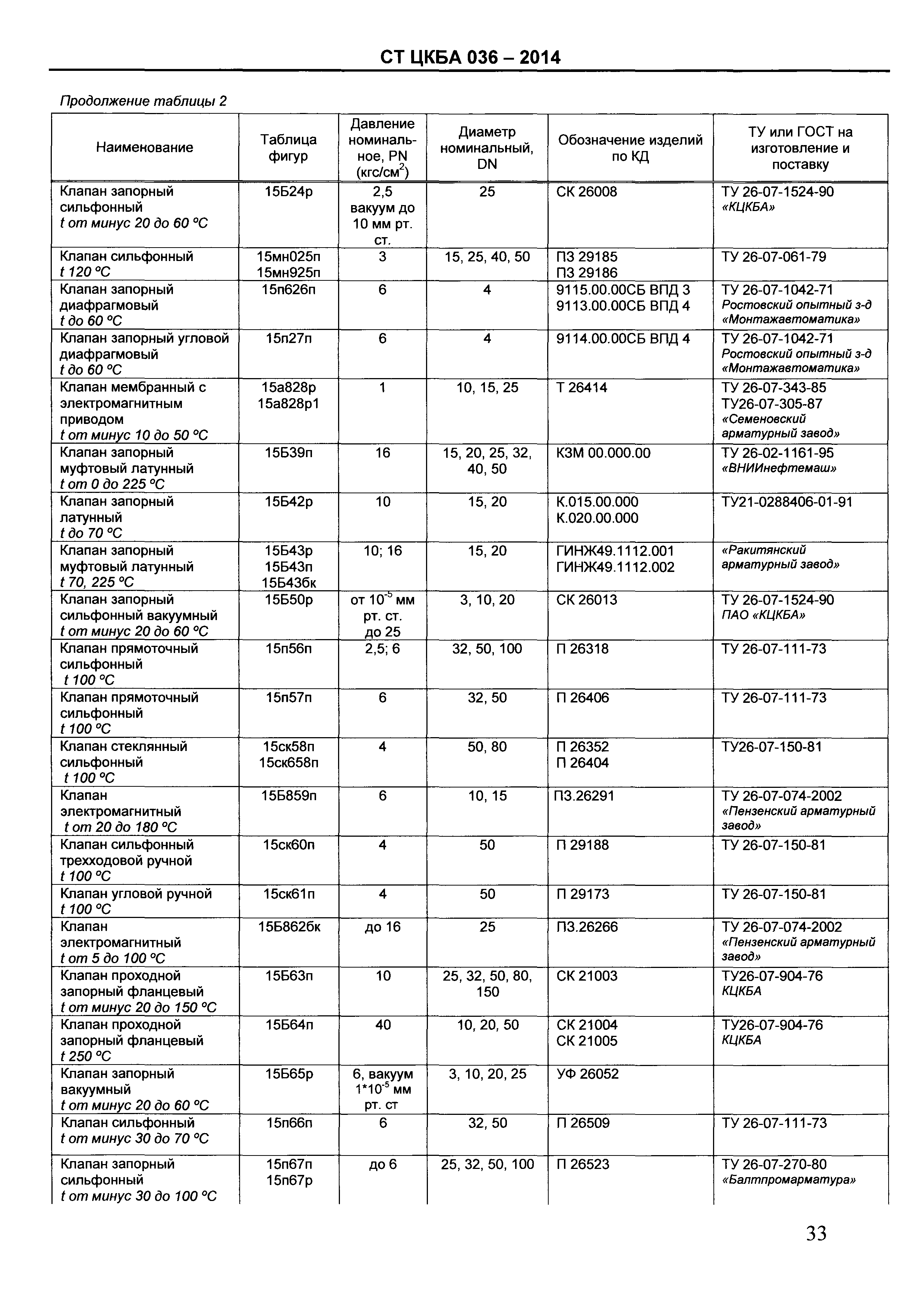

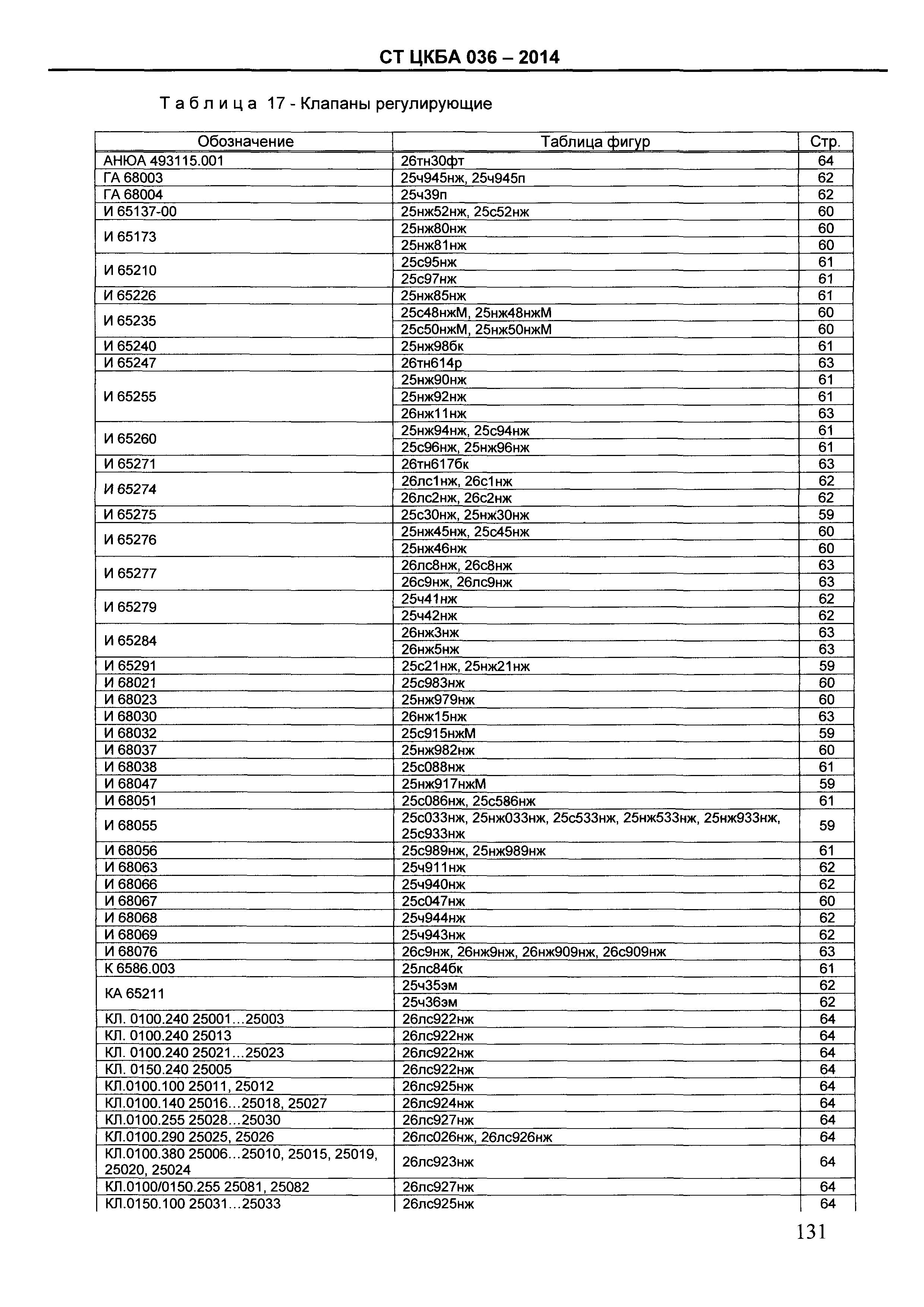

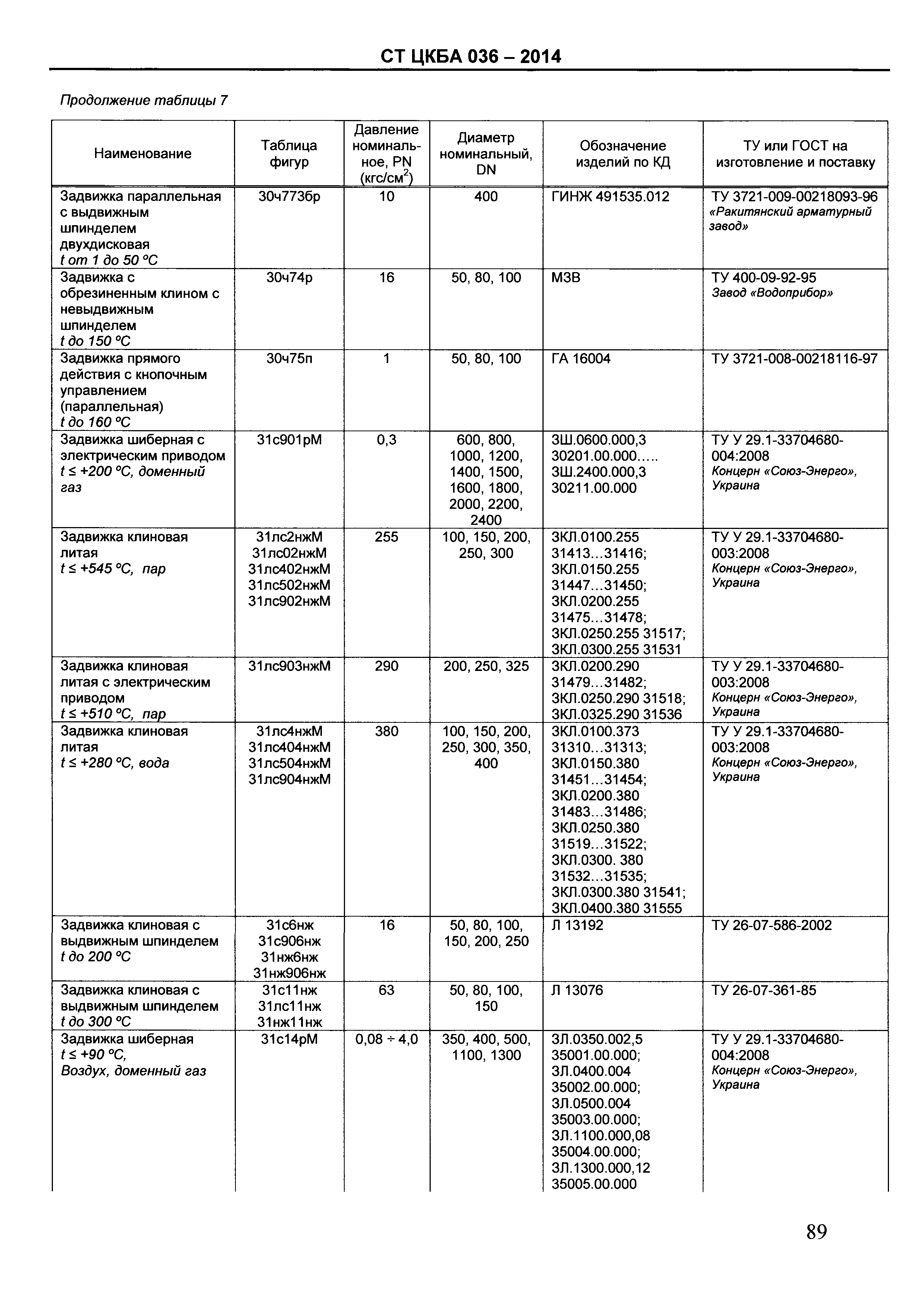

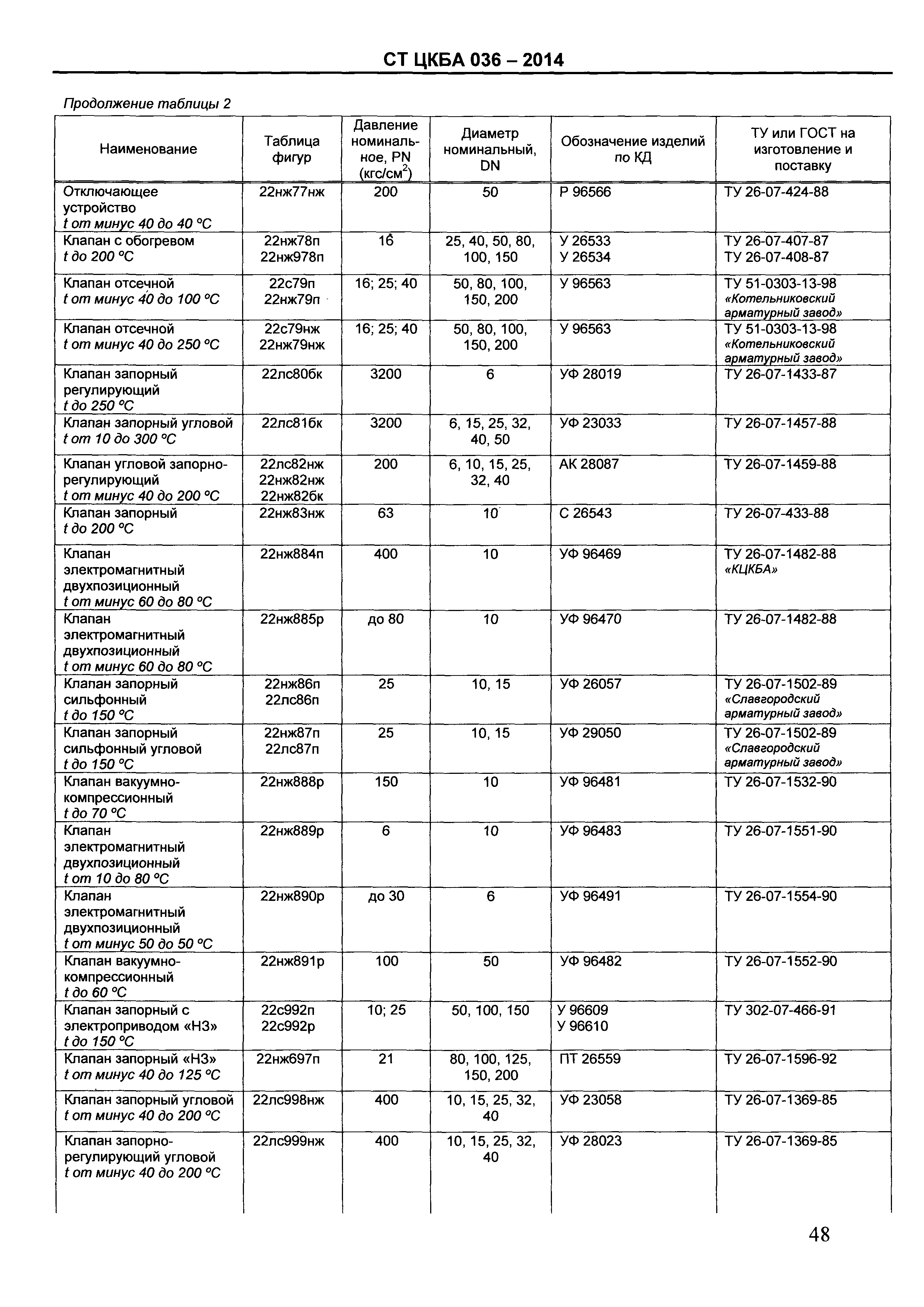

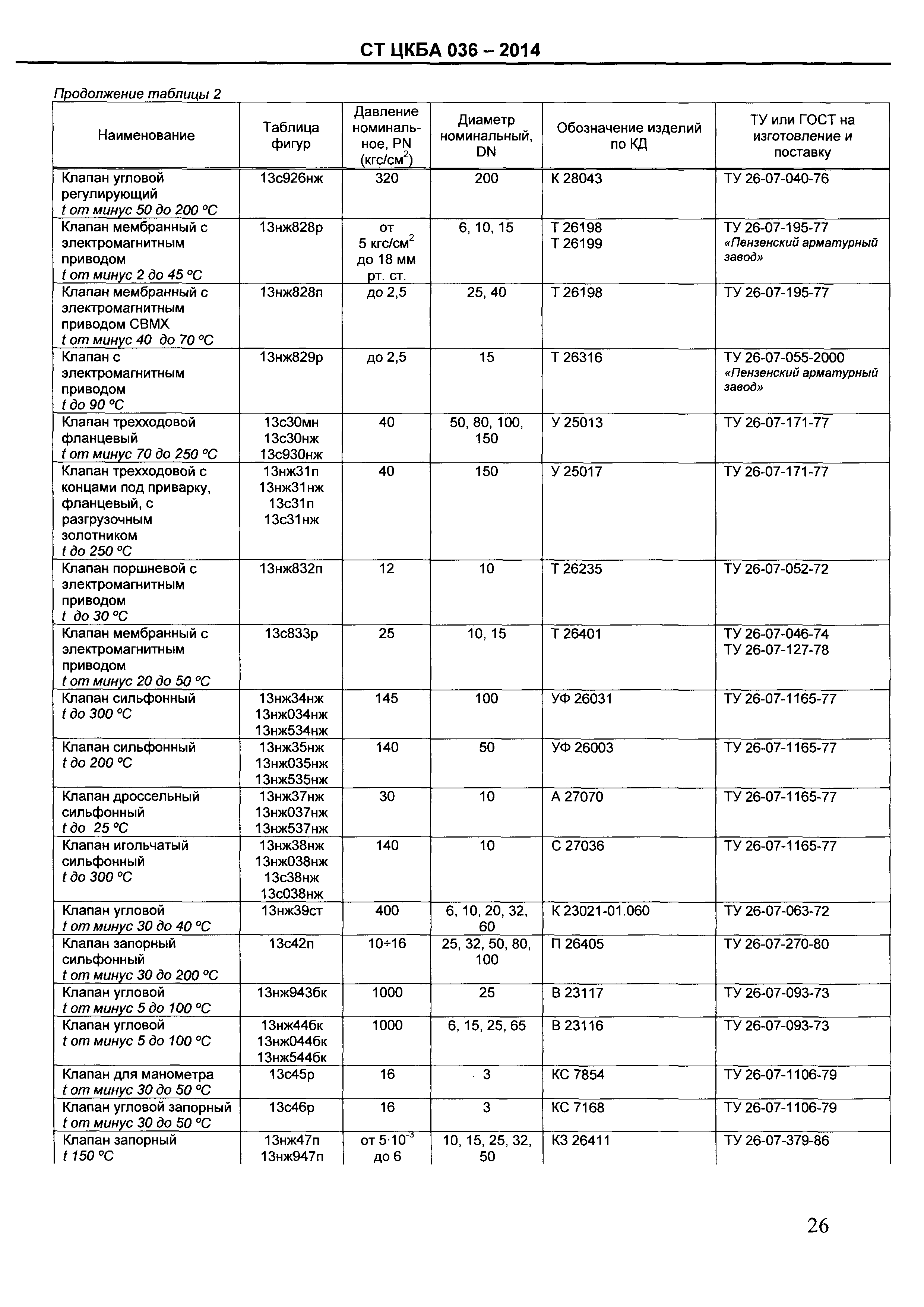

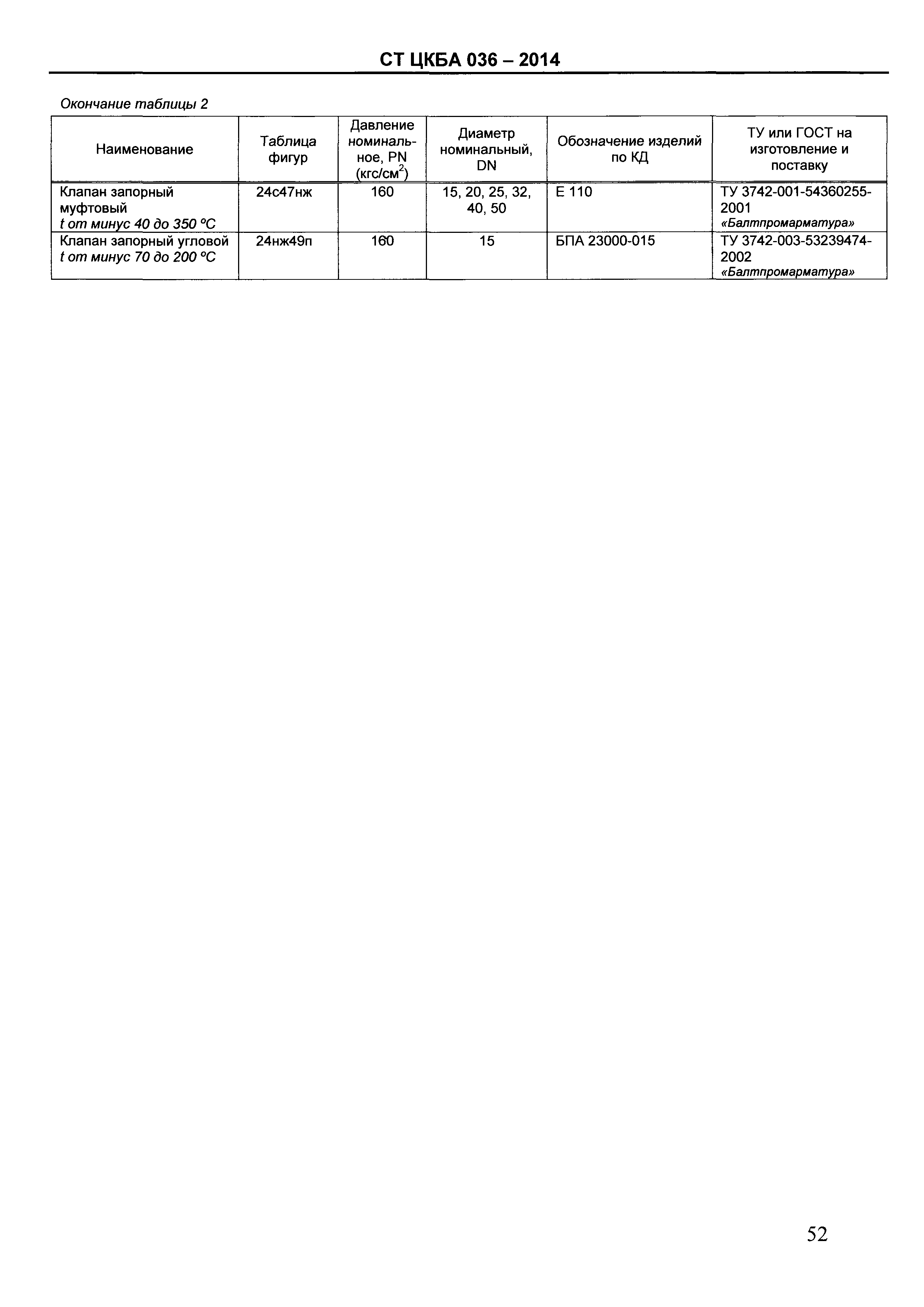

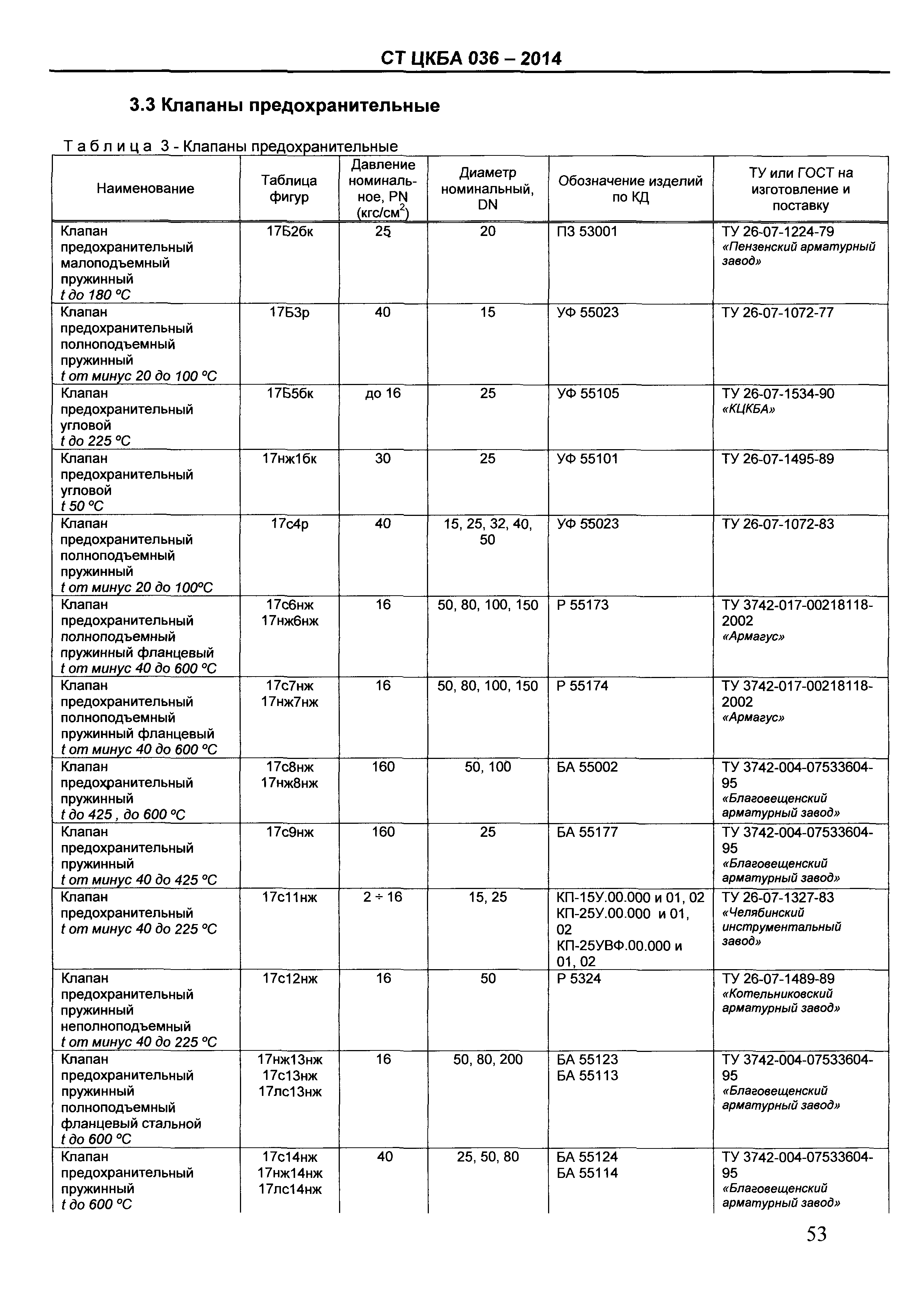

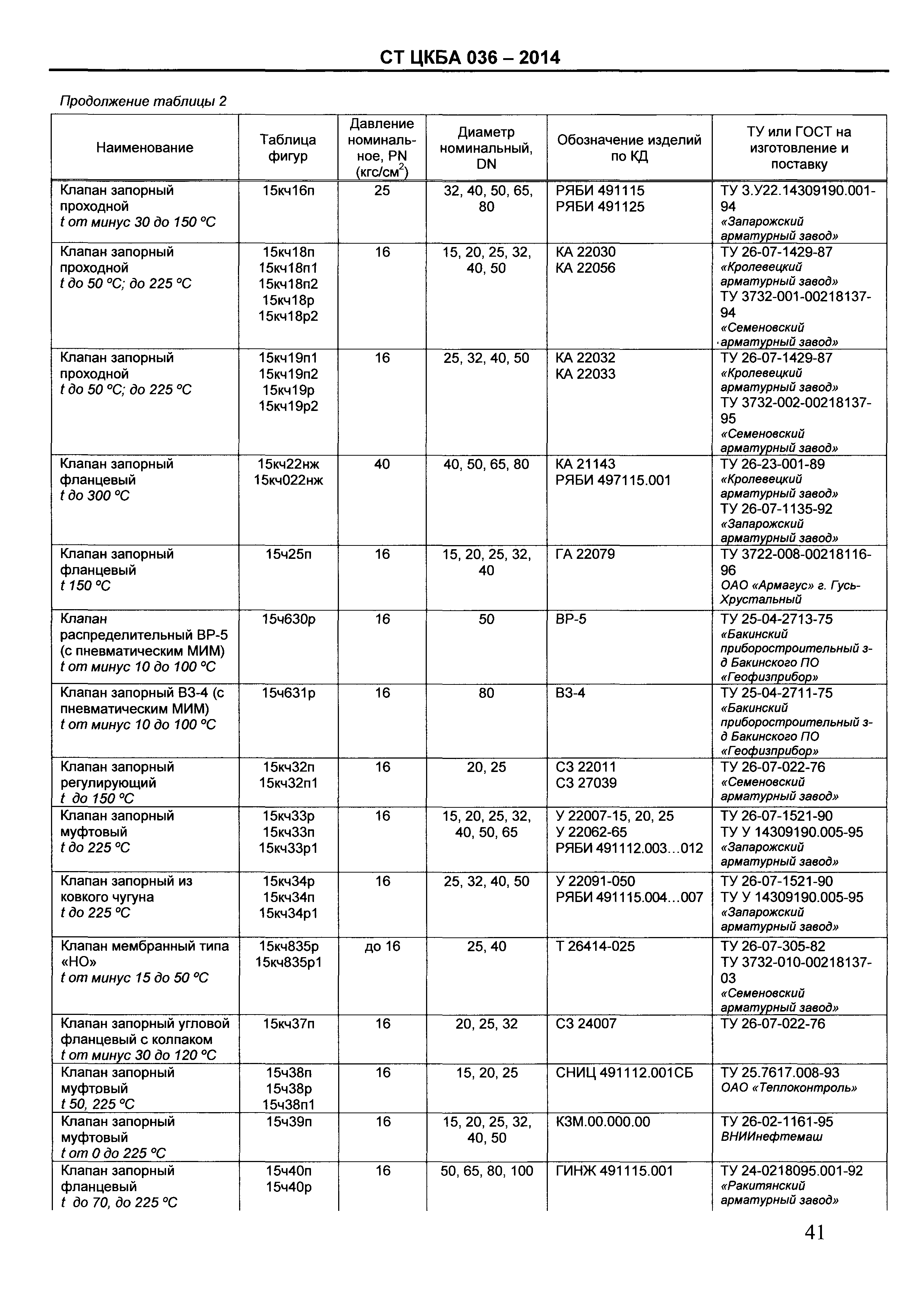

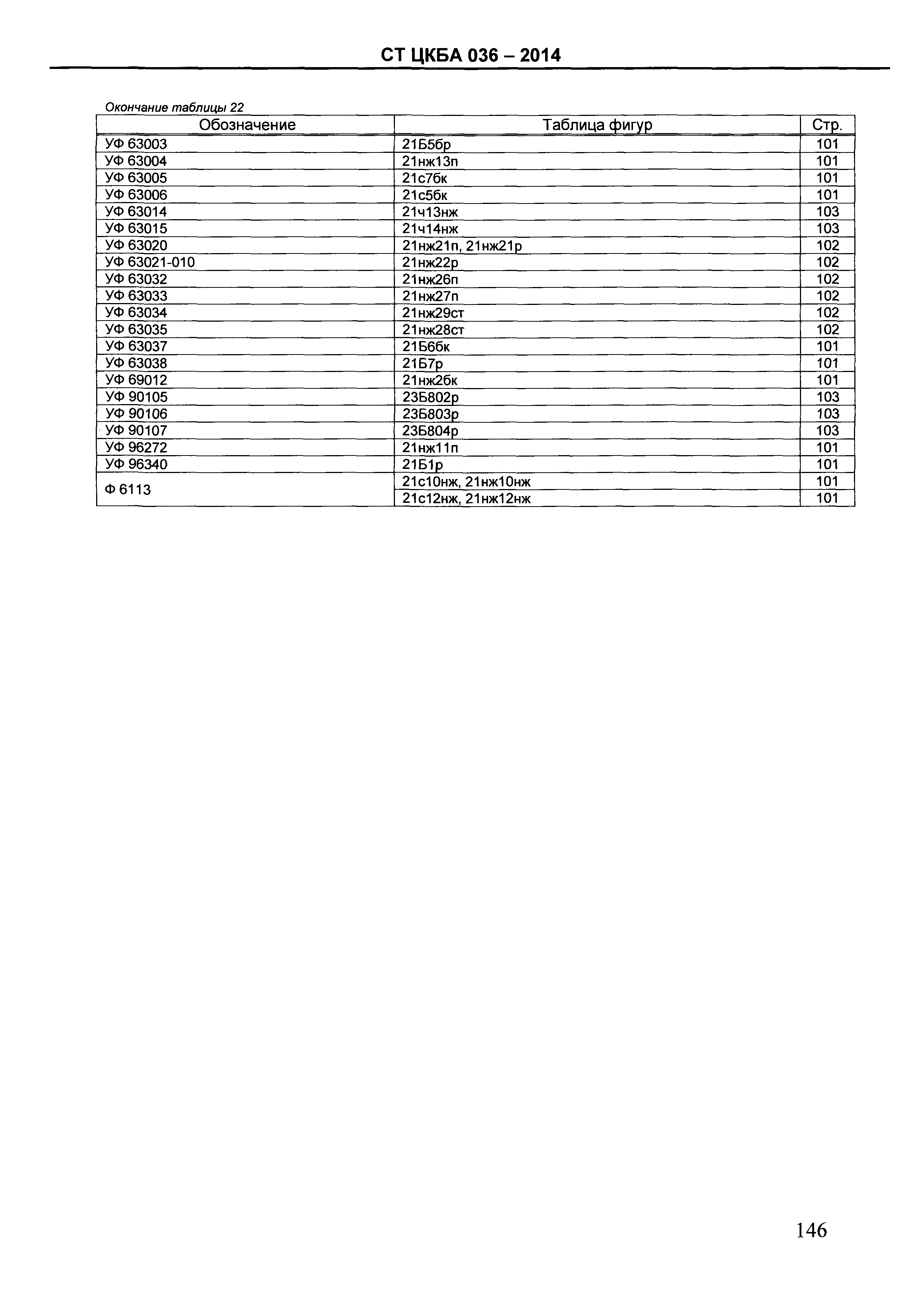

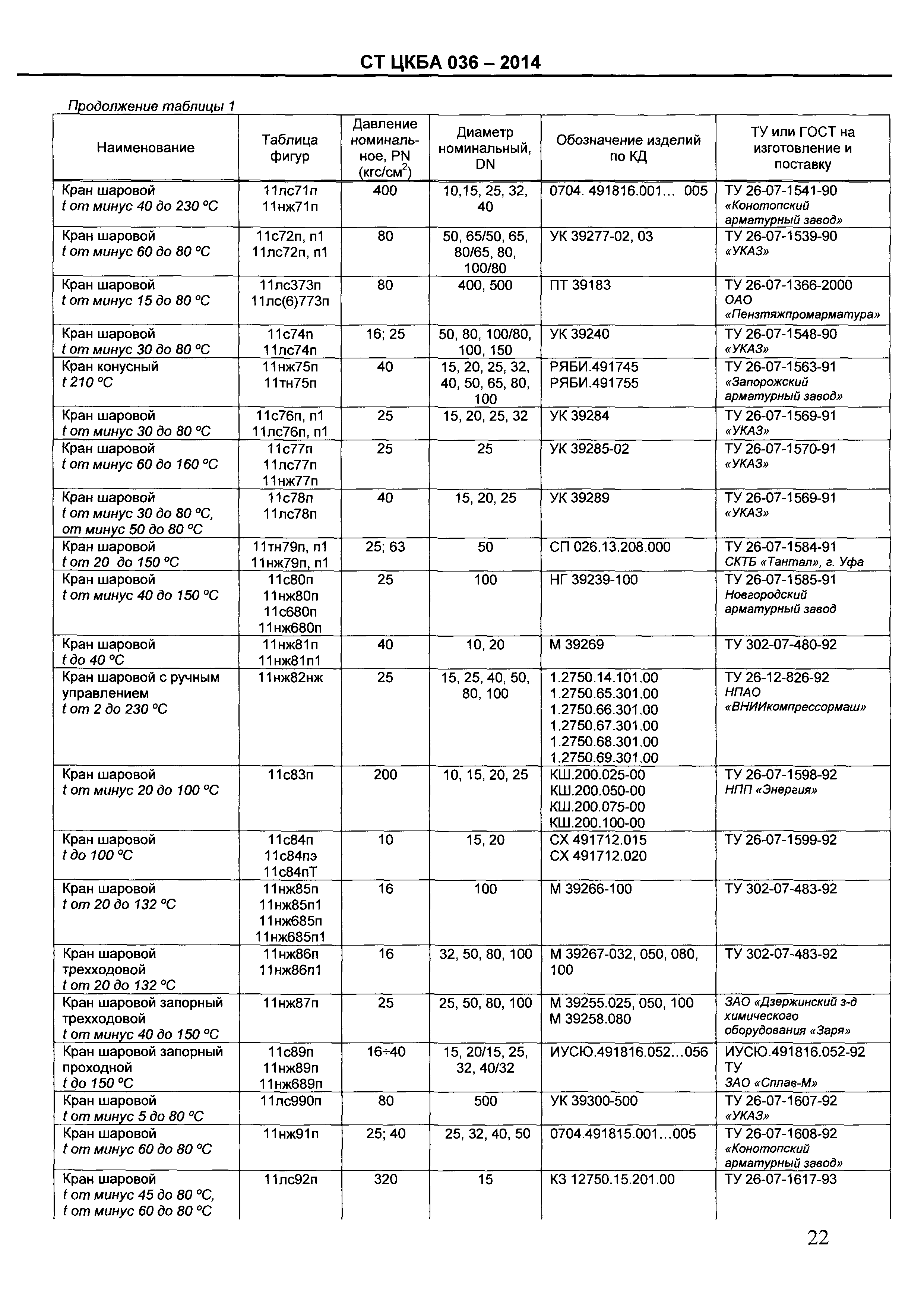

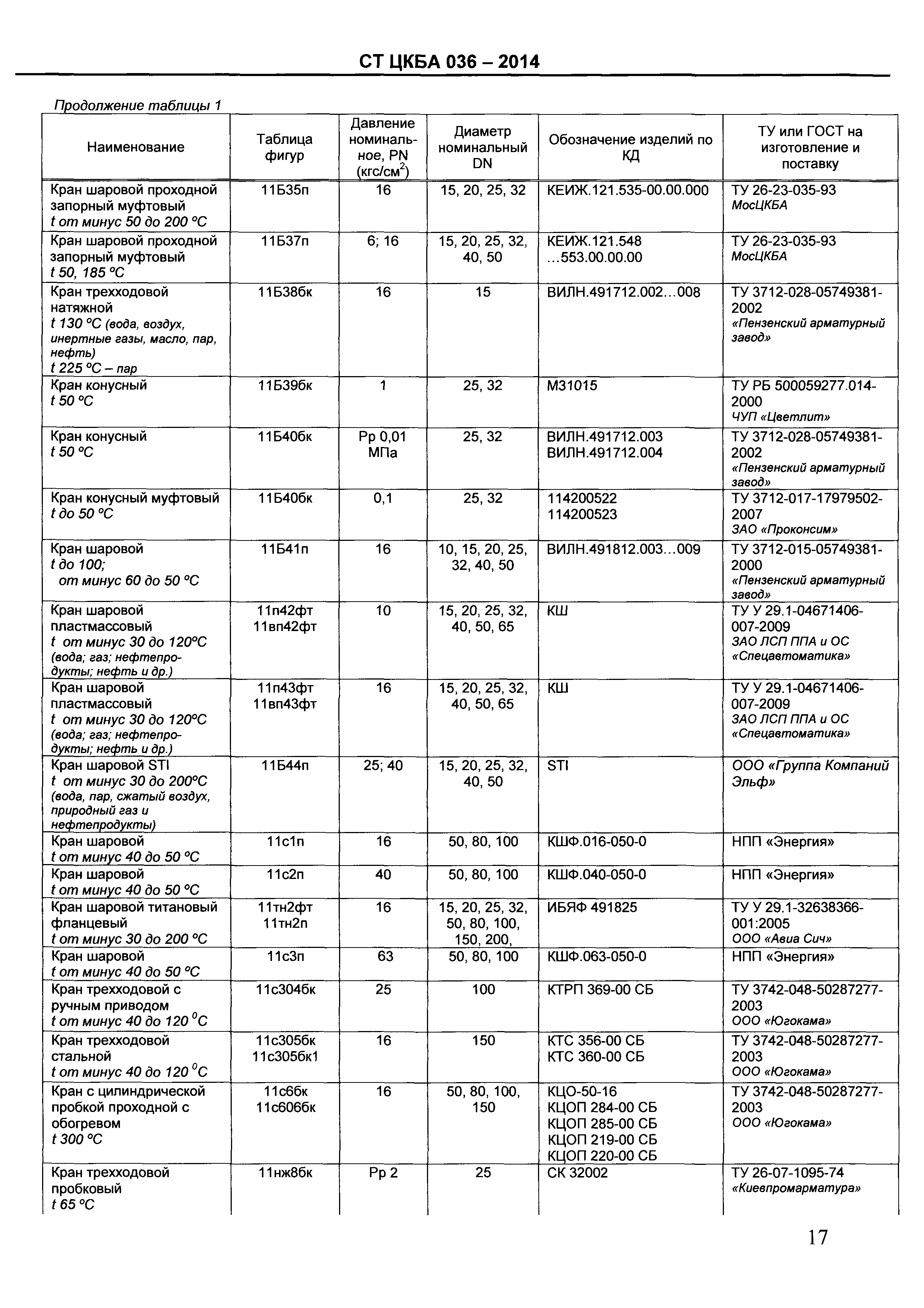

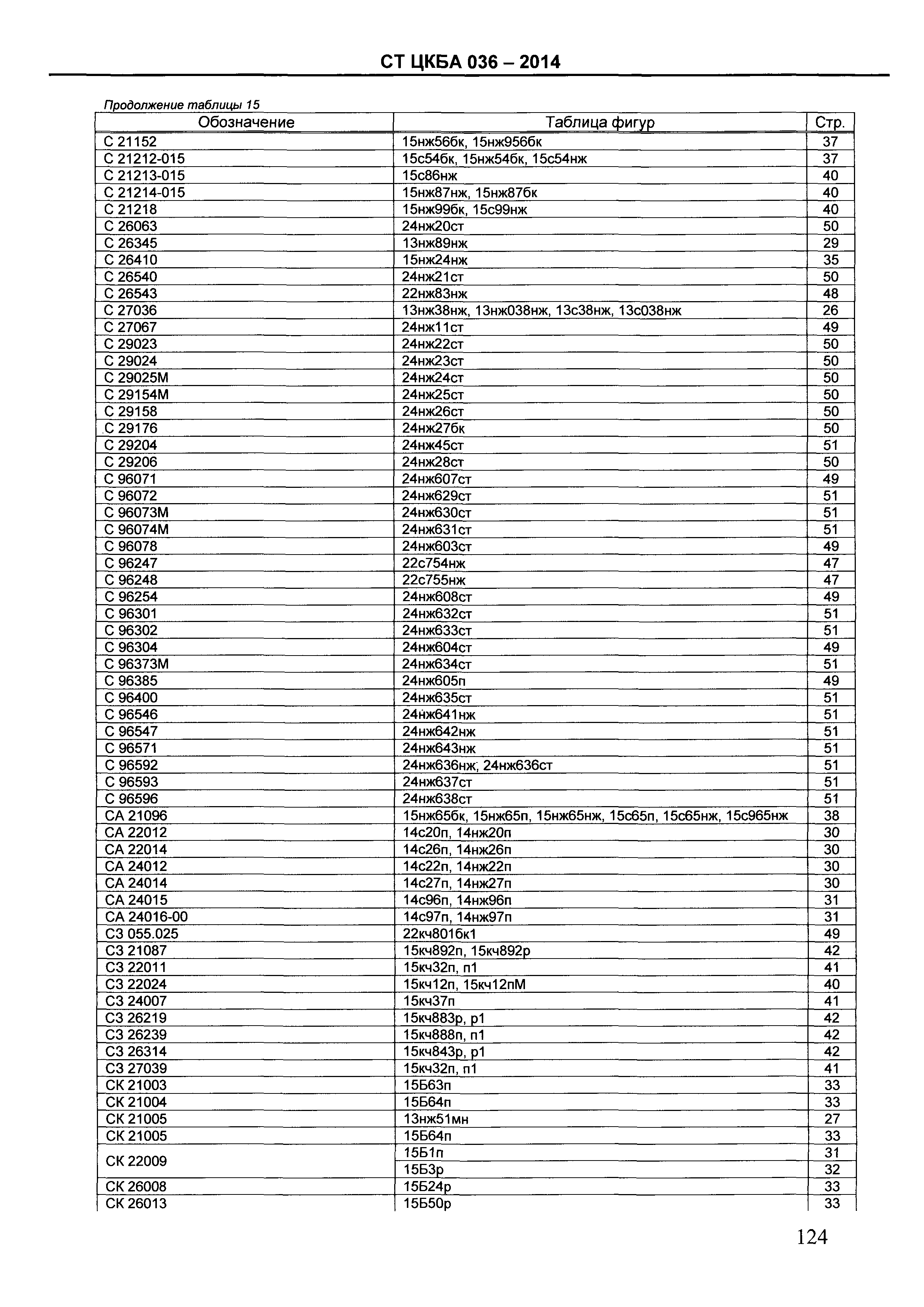

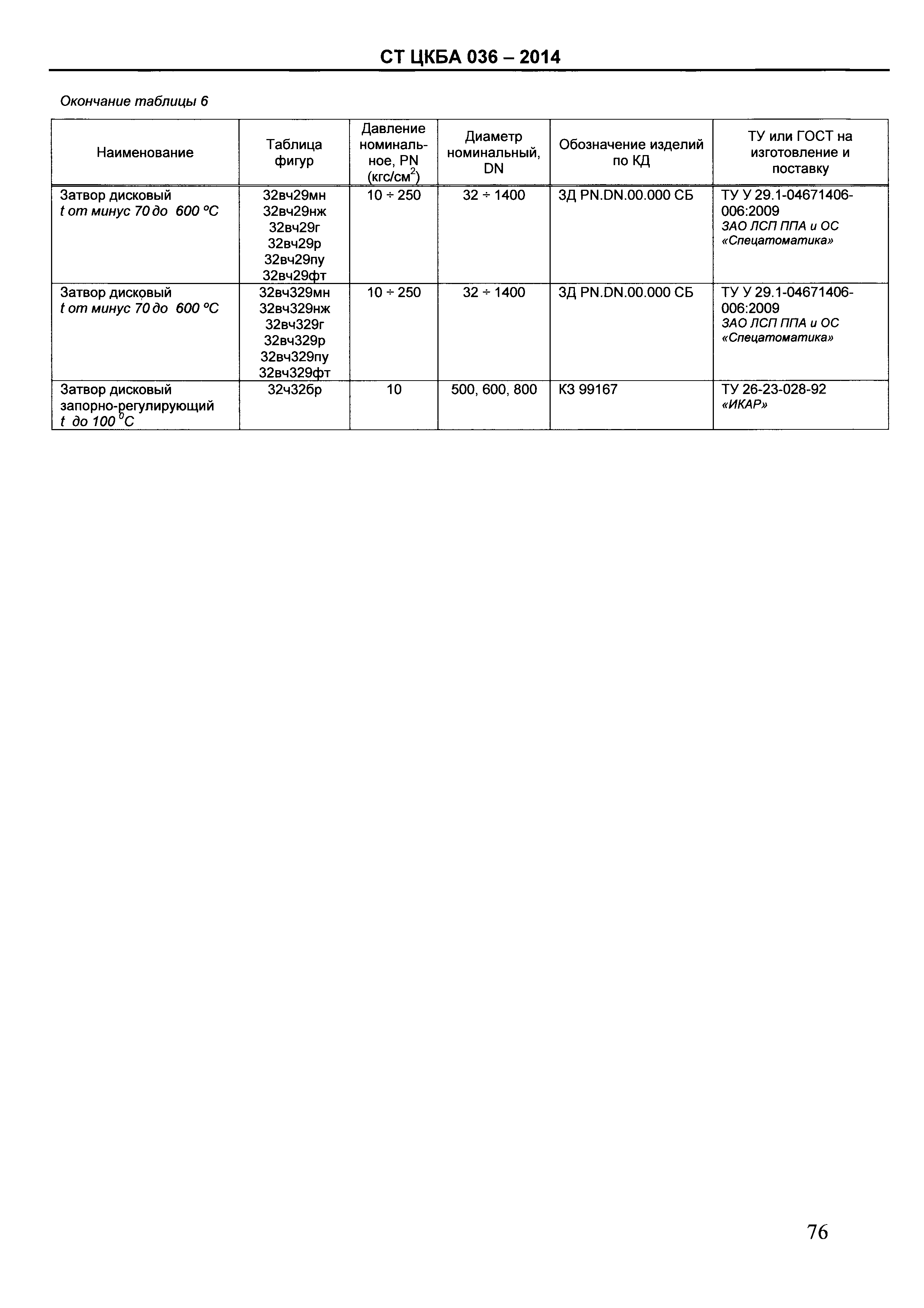

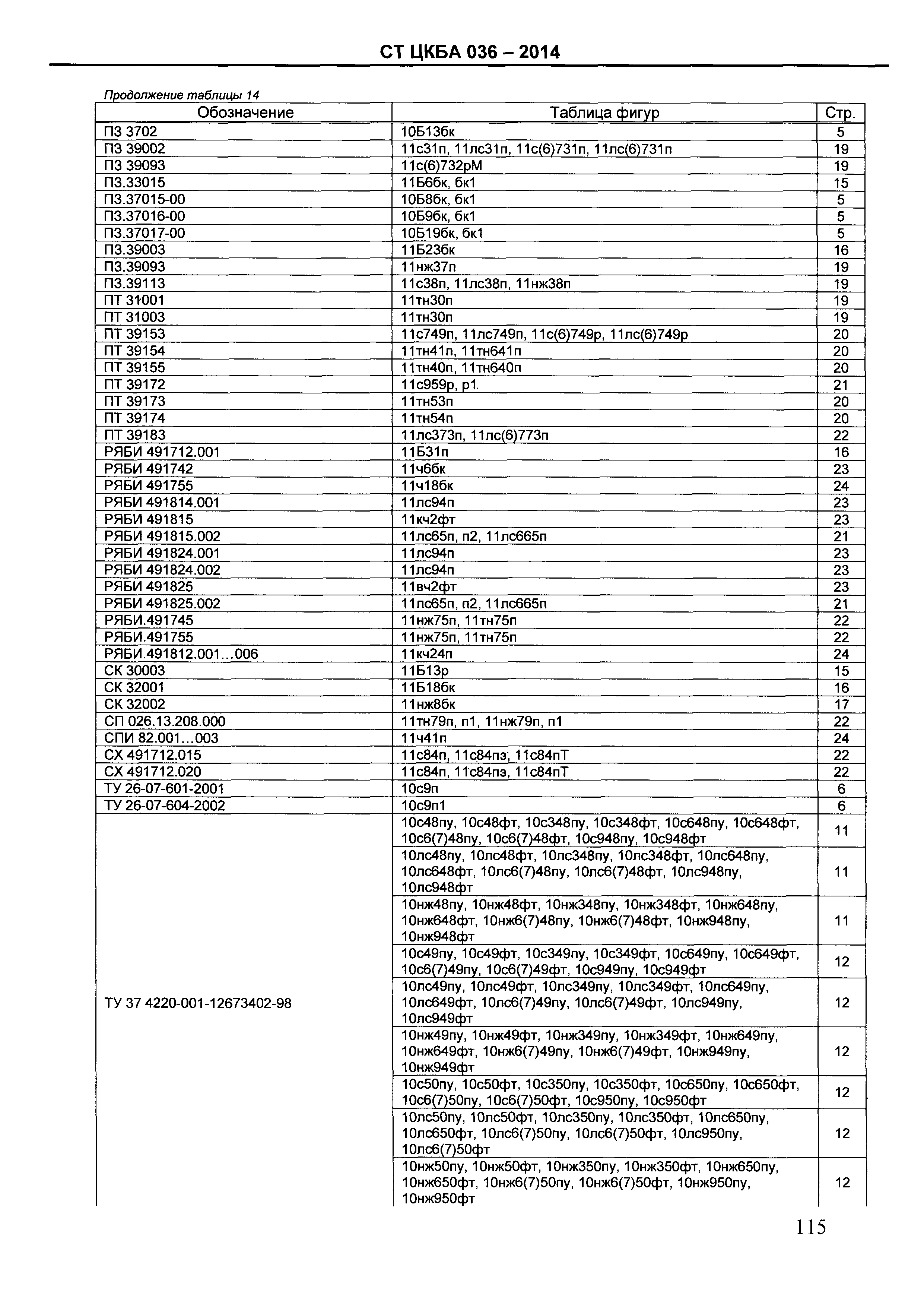

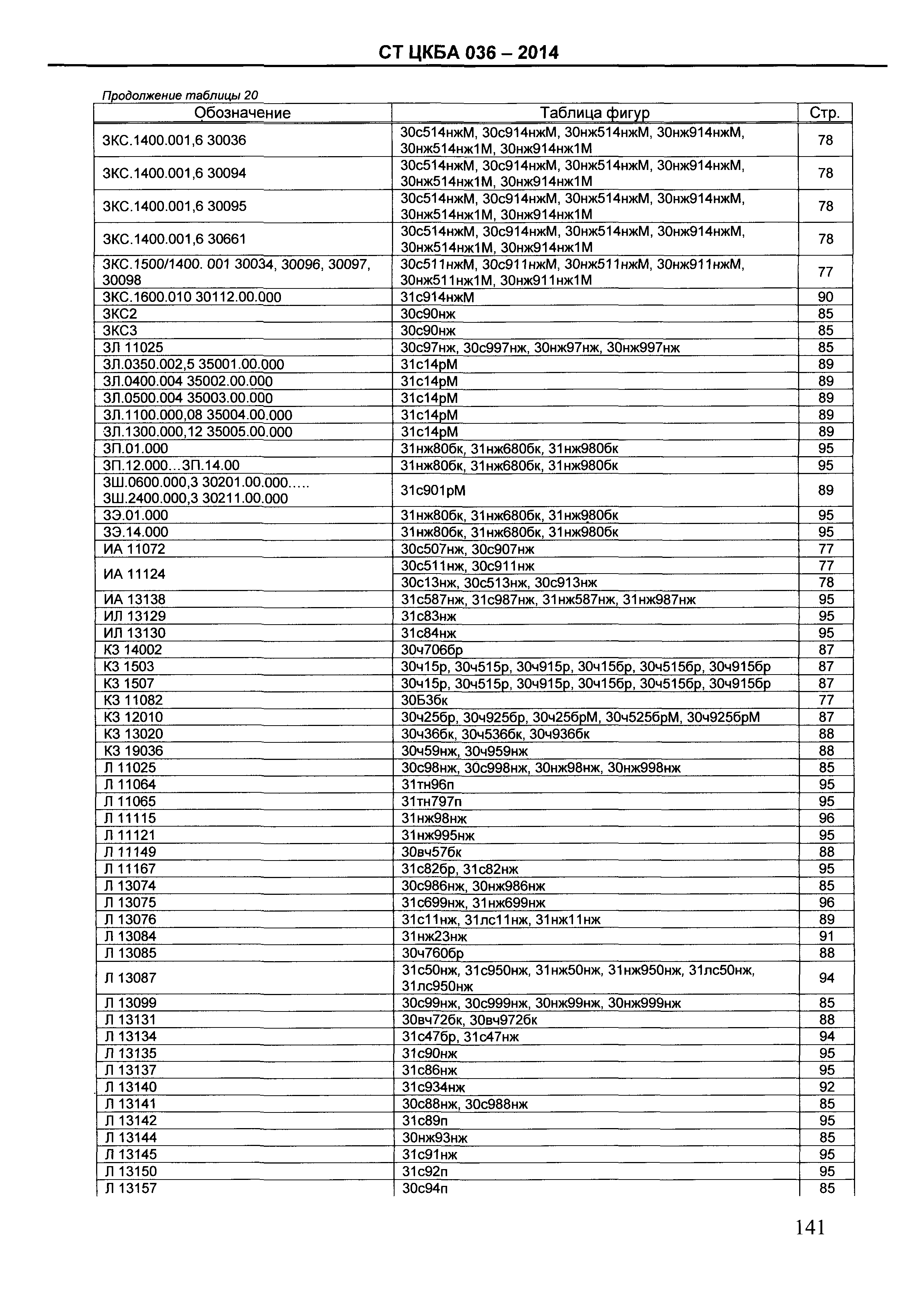

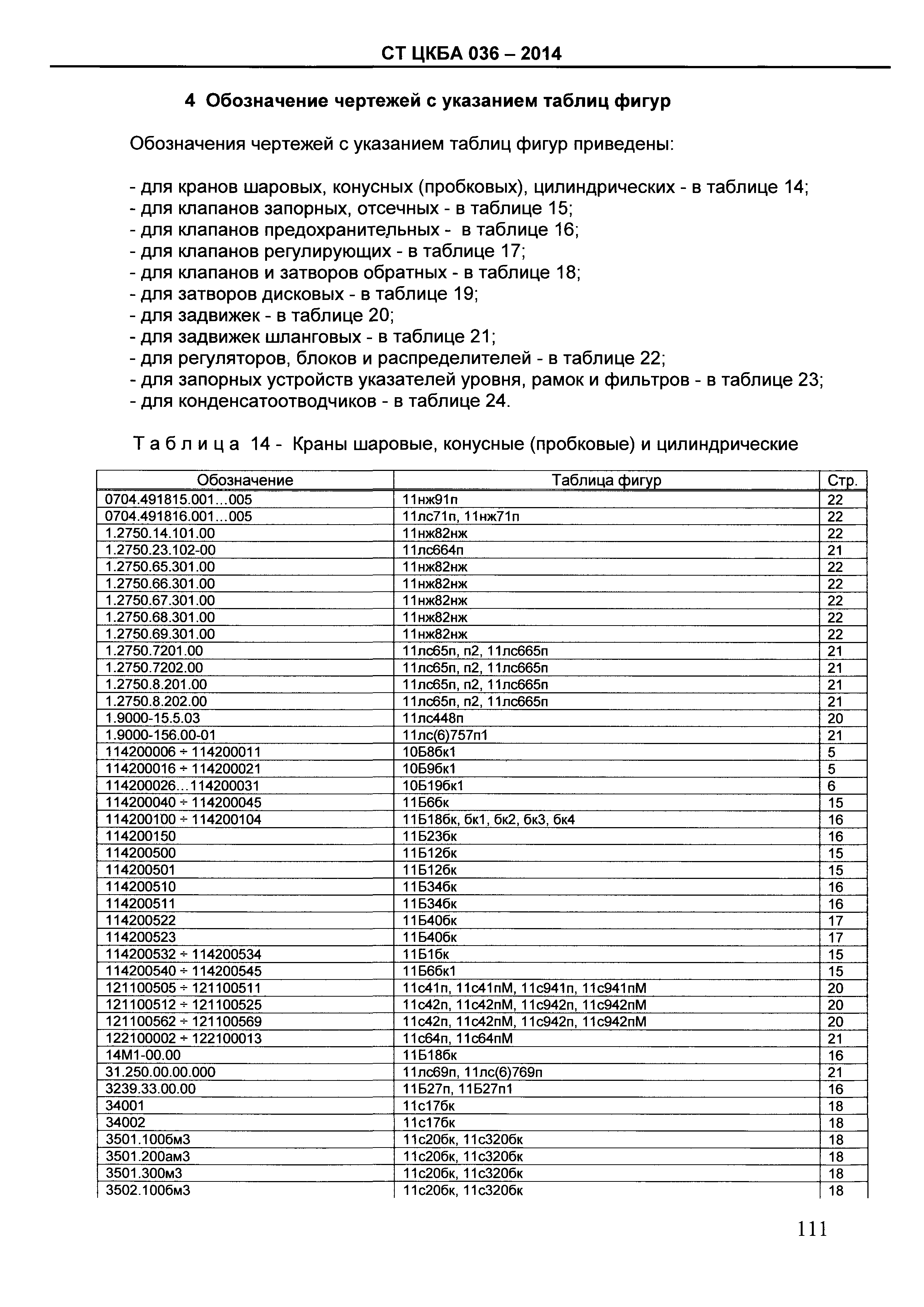

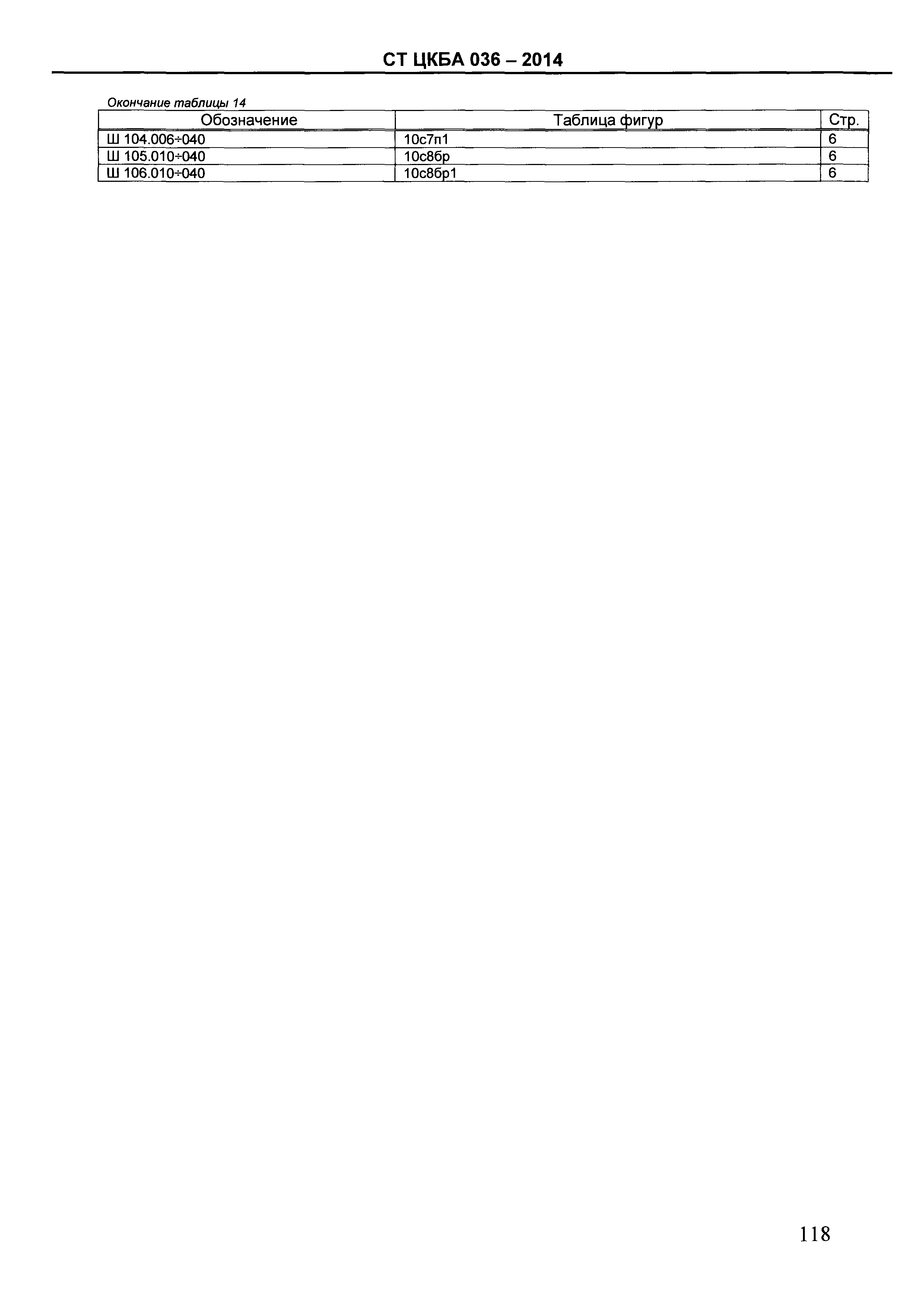

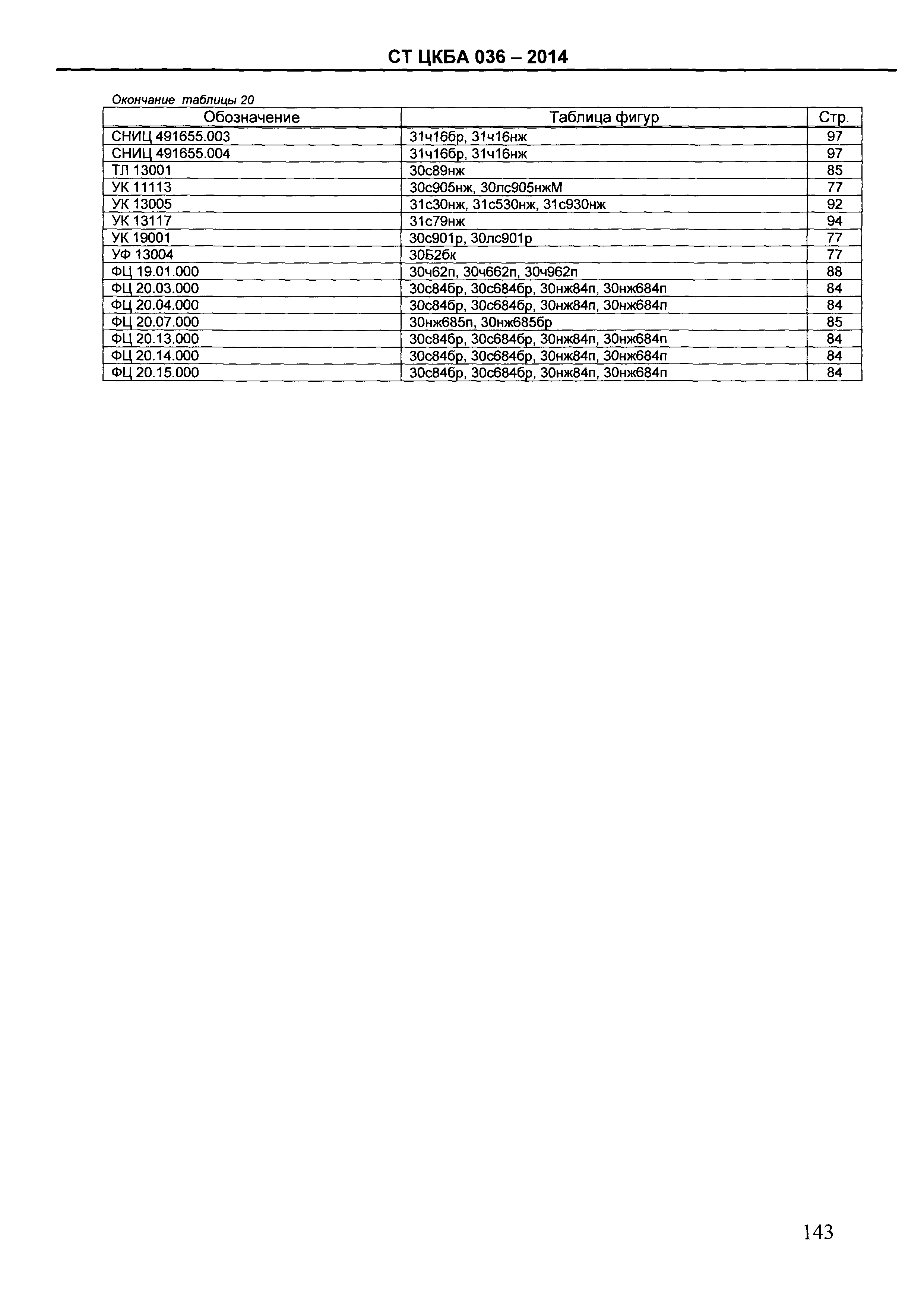

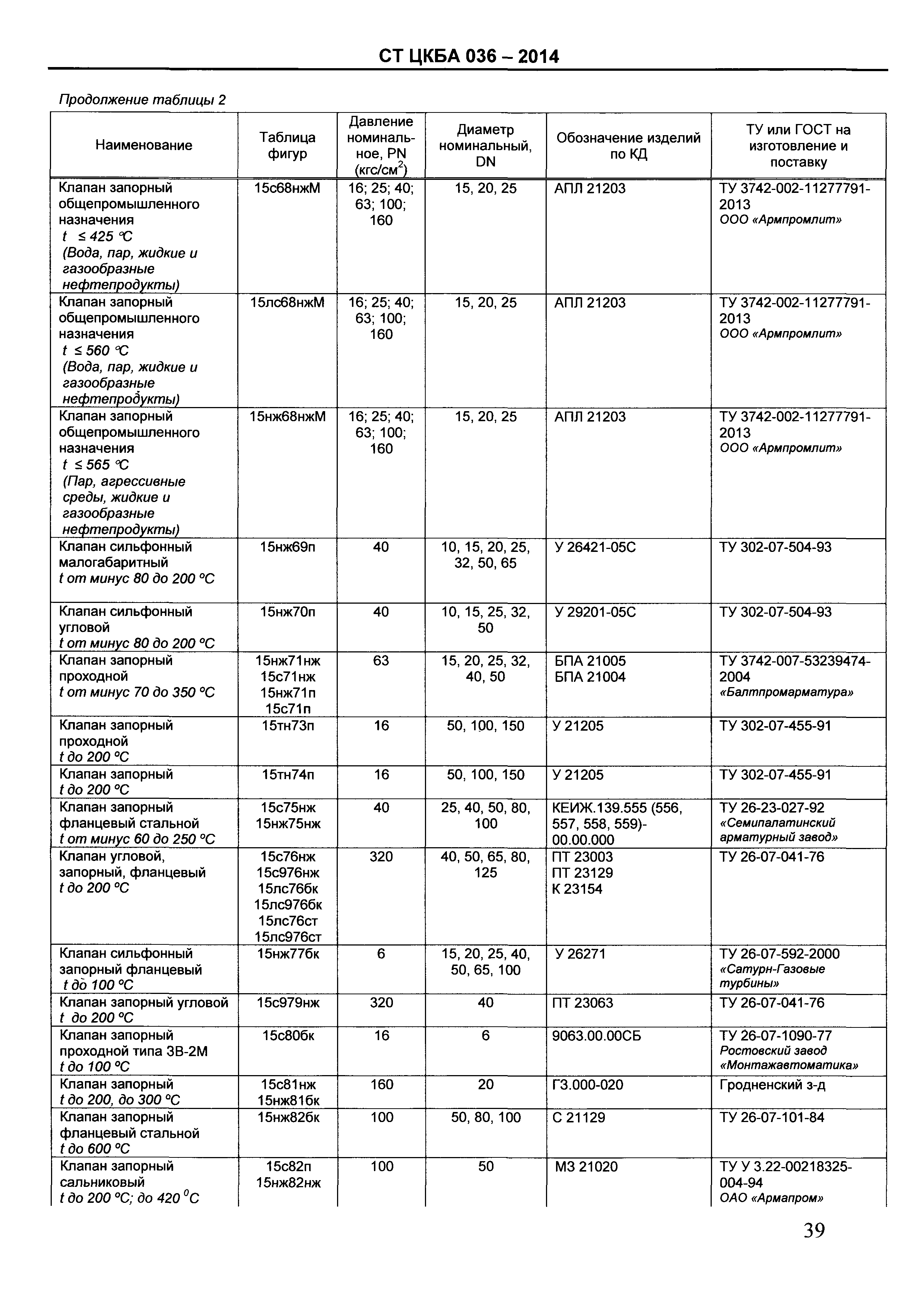

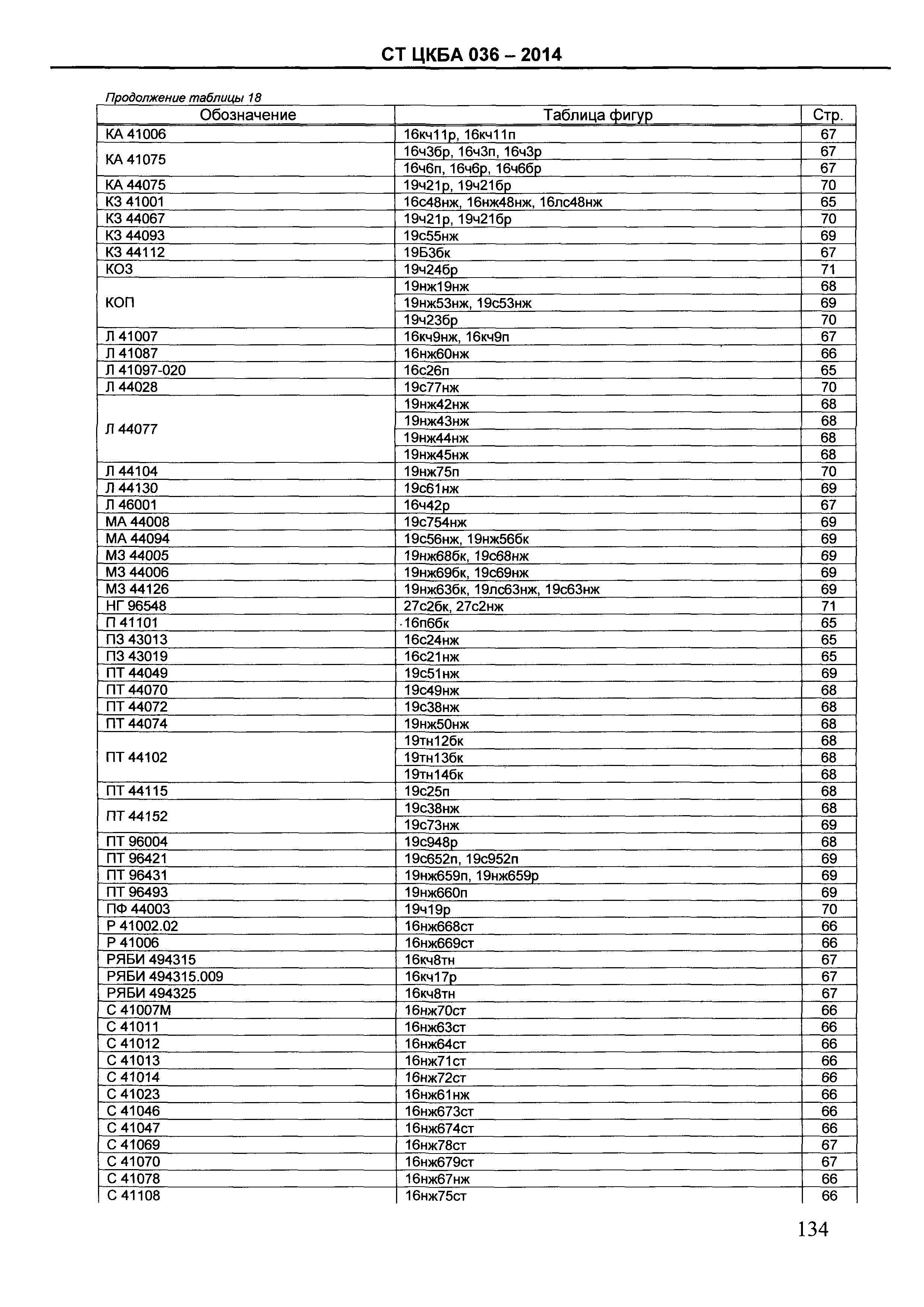

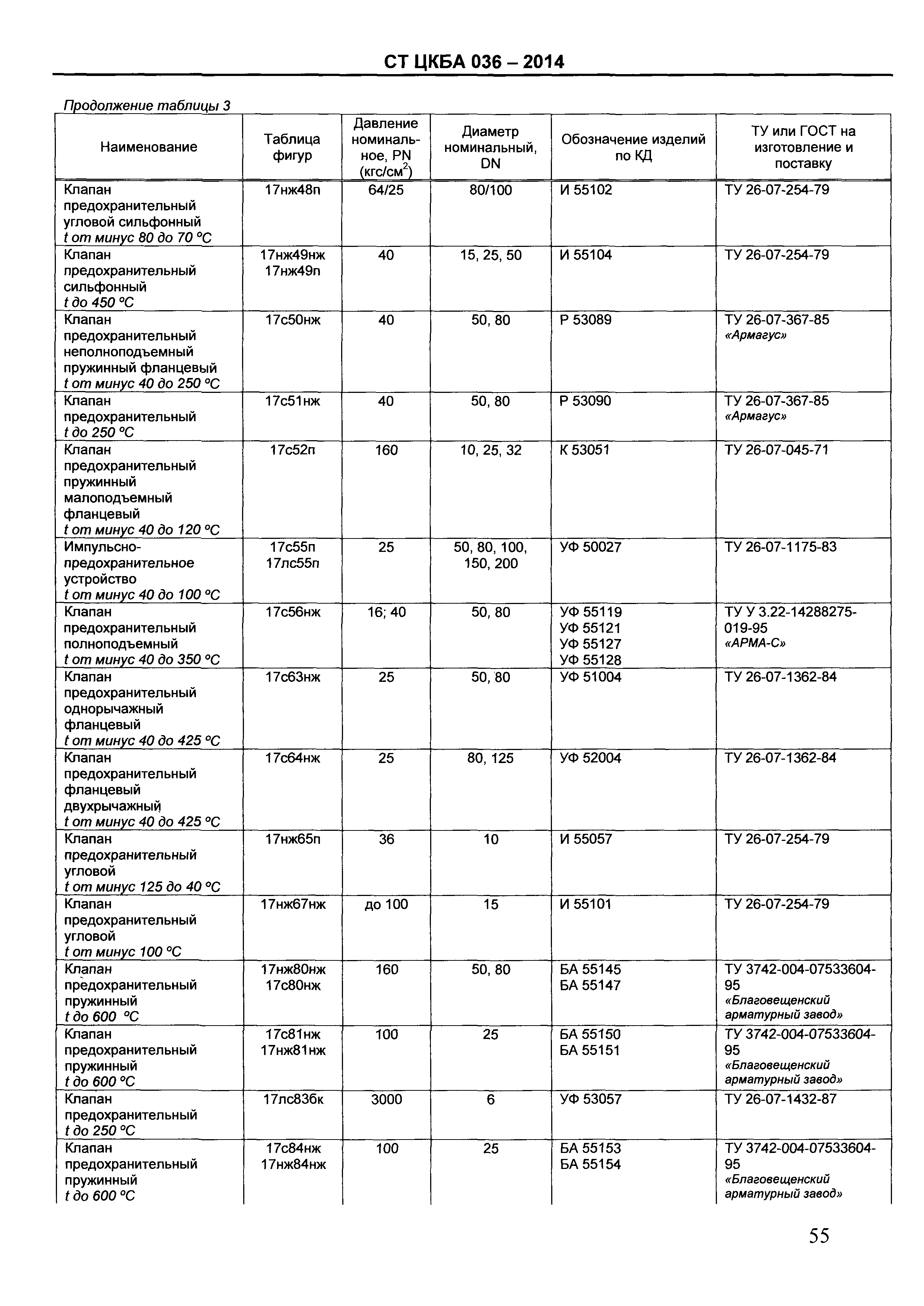

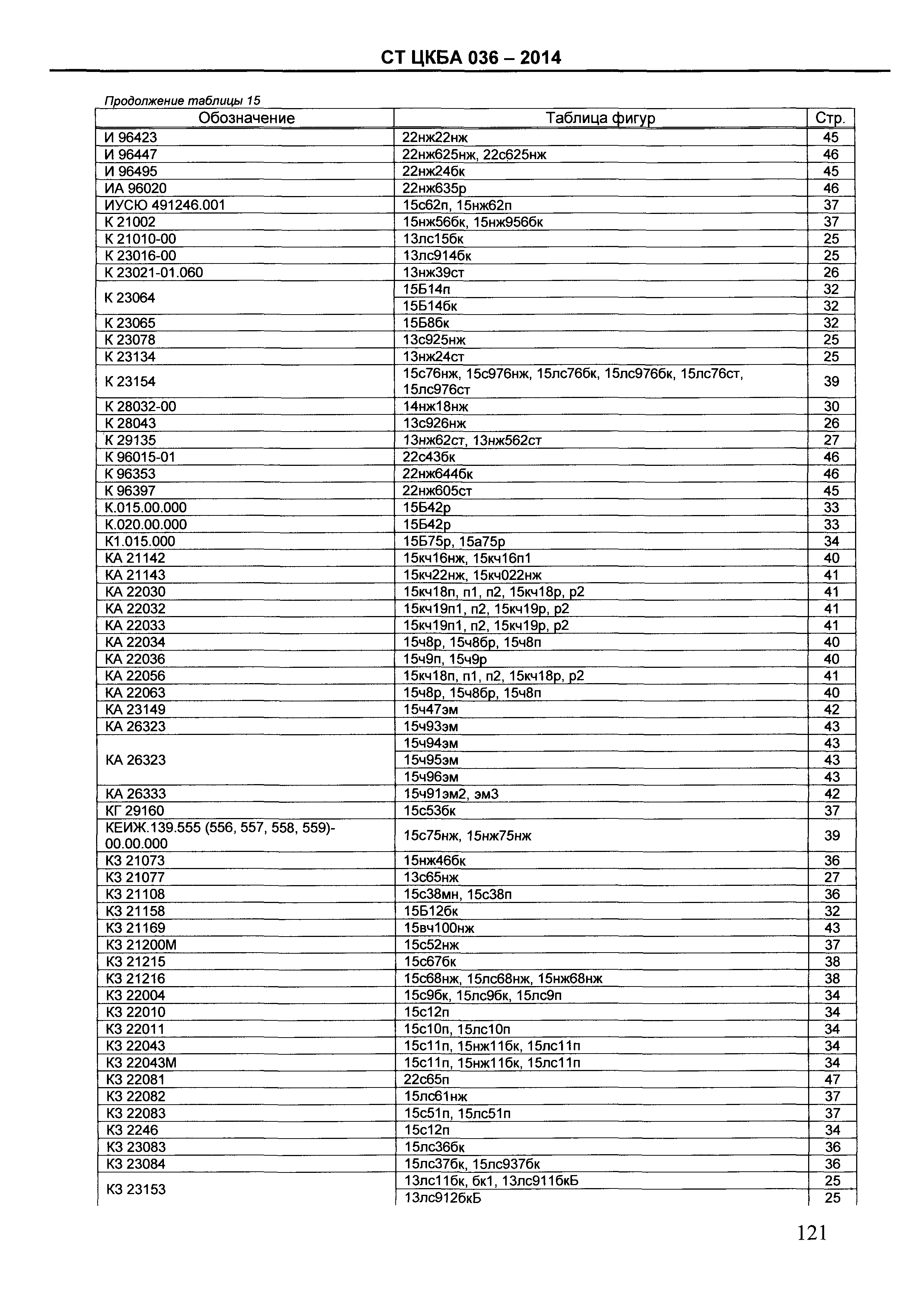

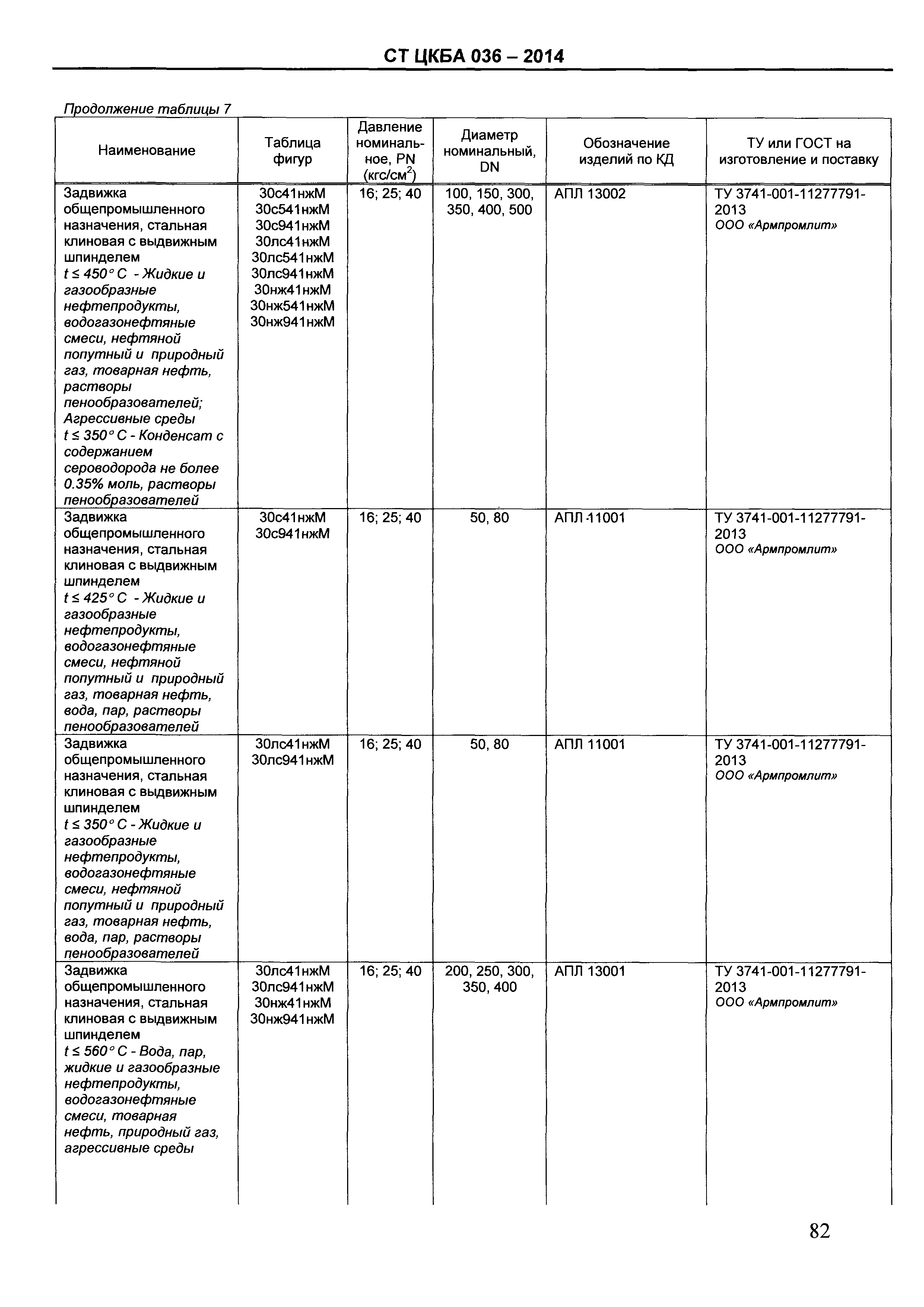

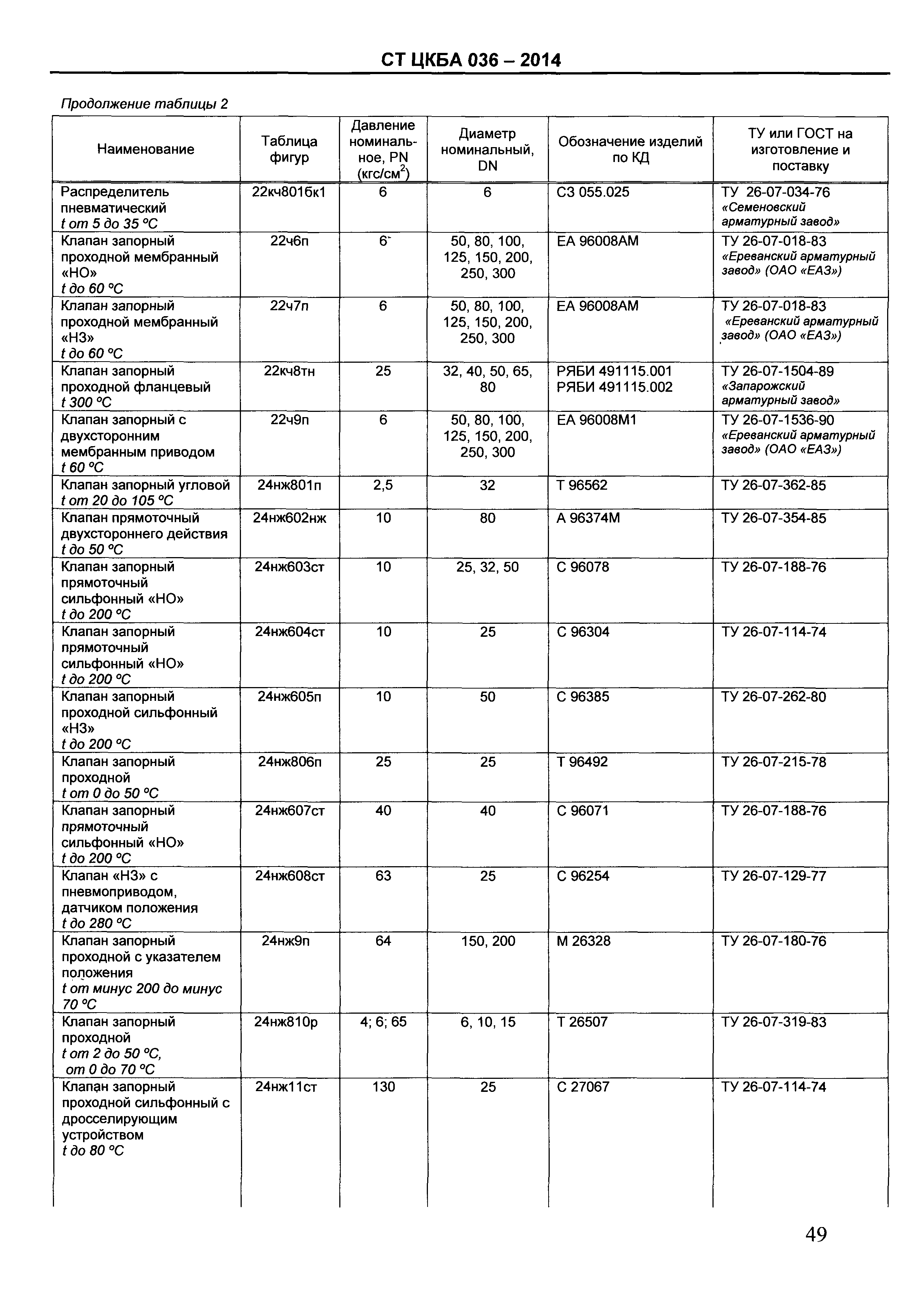

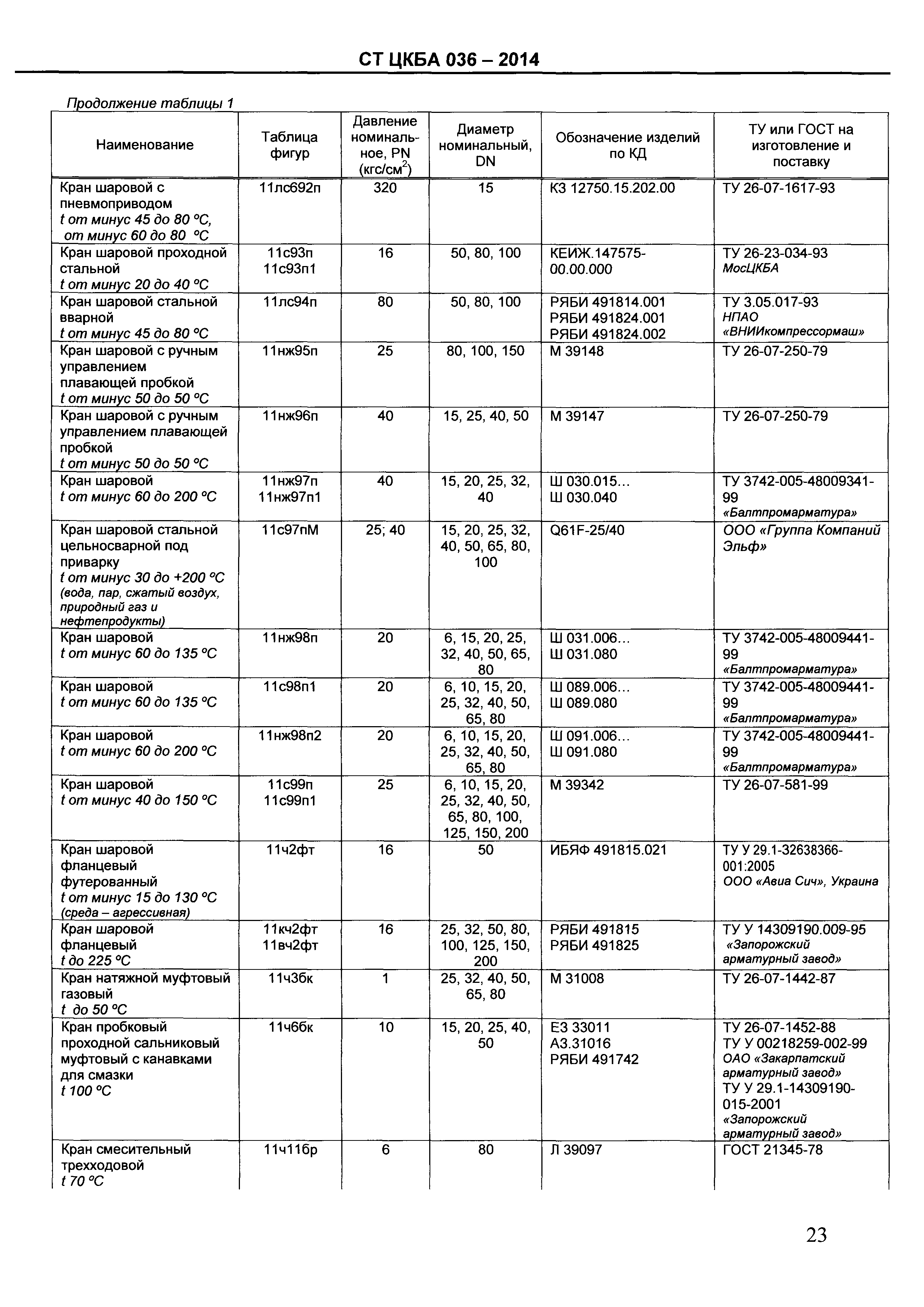

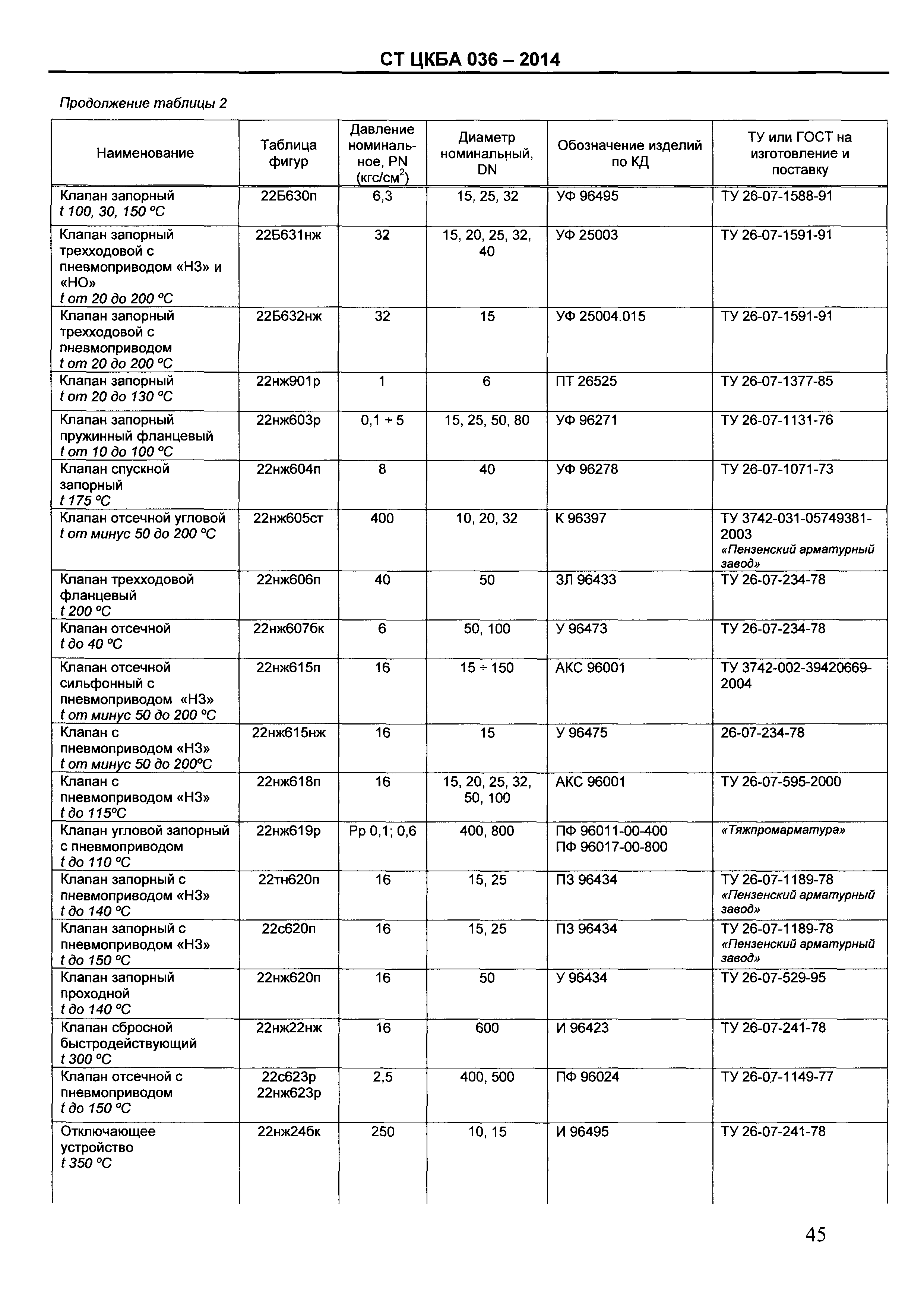

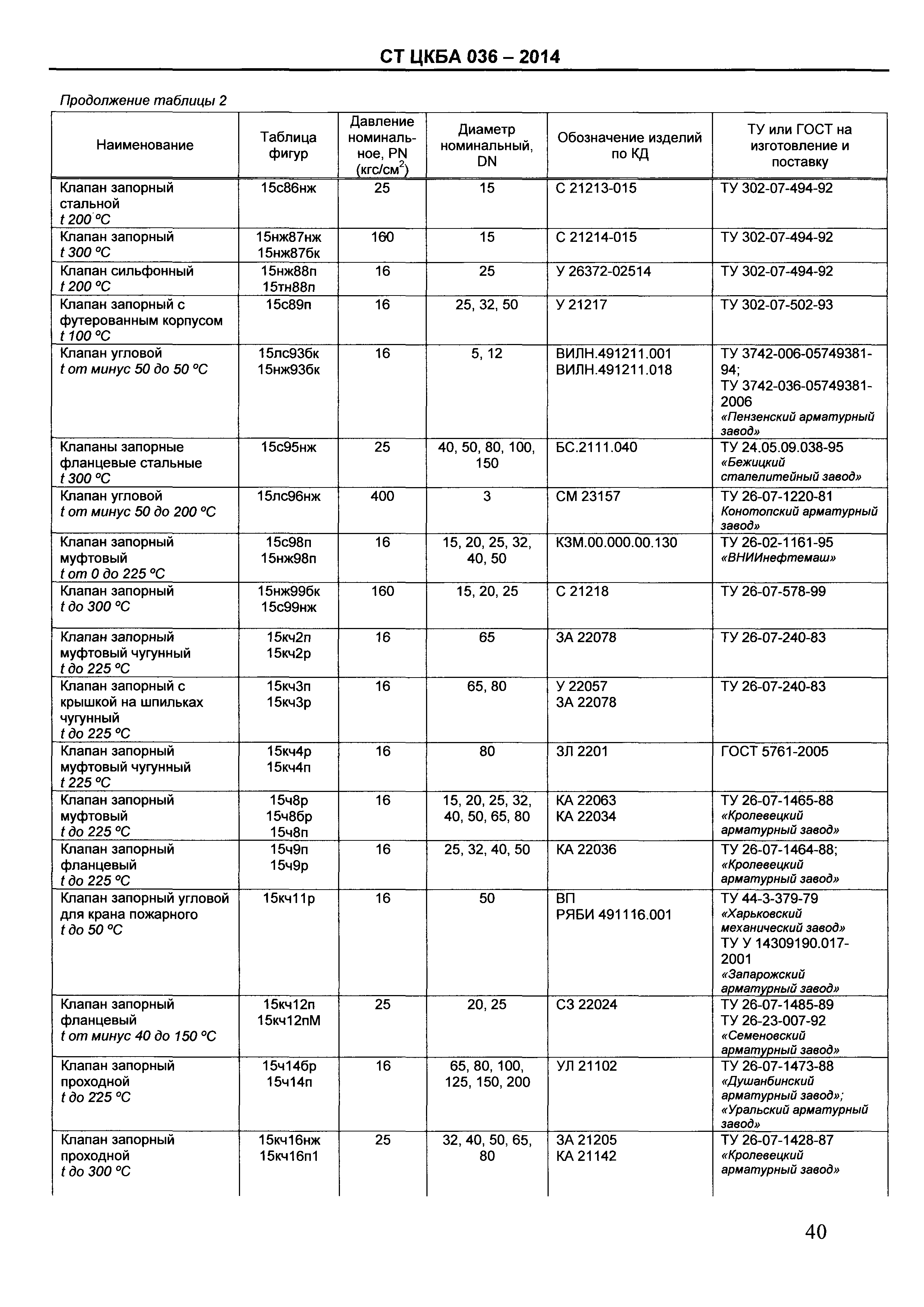

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Обозначение таблиц фигур с указанием чертежей и нормативной документации    3.1 Краны шаровые, конусные (пробковые), цилиндрические    3.2 Клапаны запорные, отсечные    3.3 Клапаны предохранительные    3.4 Клапаны регулирующие    3.5 Клапаны и затворы обратные    3.6 Затворы дисковые    3.7 Задвижки    3.8 Задвижки шланговые    3.9 Регуляторы, блоки и распределители    3.10 Запорные устройства указателей уровня, рамки и фильтры    3.11 Конденсатоотводчики    3.12 Электроприводы и пневмоприводы 4 Обозначение чертежей с указанием таблиц фигур

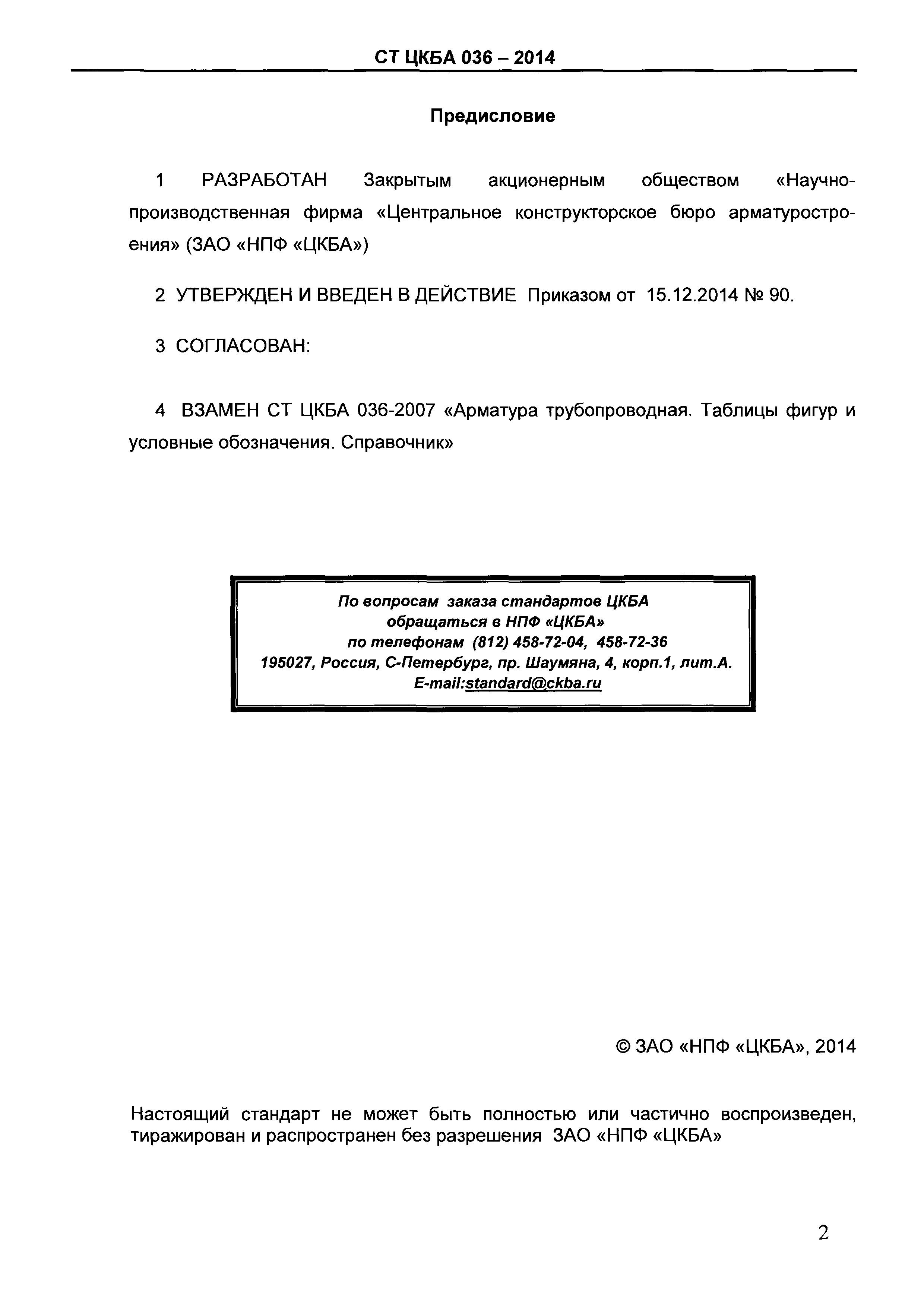

Разработан:	ЗАО НПФ ЦКБА
Утверждён:	15.12.2014 ЗАО НПФ ЦКБА (390)
Издан:	НПФ ЦКБА (2014 г. )
Расположен в:	Техническая документация
Список изменений:	№ 1 от 01.11.2015
Заменяет собой:	СТ ЦКБА 036-2007 «Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник»
Чем заменён:	СТ ЦКБА 036-2016 «Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник»
Нормативные ссылки:	СТ ЦКБА 023-2015 «Арматура трубопроводная. Таблицы фигур. Правила обозначения и регистрация» ТУ 26-07-1167-77 «Задвижки клиновые с невыдвижным шпинделем фланцевые и под приварку стальные на Ру=2,5 МПа (25 кгс/см2)» СТ ЦКБА 017-2005 «Арматура трубопроводная. Общие технические условия» СТ ЦКБА 036-2007 «Арматура трубопроводная. Таблицы фигур и условные обозначения. Справочник» ГОСТ 12893-2005 «Клапаны регулирующие односедельные, двухседельные и клеточные. Общие технические условия» ГОСТ 21345-2005 «Краны шаровые, конусные и цилиндрические на номинальное давление не более PN 250. Общие технические условия» ГОСТ 5761-2005 «Клапаны на номинальное давление не более PN 250. Общие технические условия» ОСТ 26-07-1023-80 «Арматура трубопроводная автоматически действующая. Общие технические условия» ОСТ 26-07-794-73 «Арматура трубопроводная криогенная общего назначения. Общие технические условия» ГОСТ 5762-2002 «Арматура трубопроводная промышленная. Задвижки на номинальное давление не более РN 250. Общие технические условия» ТУ 26-07-414-87 «Краны конусные натяжные муфтовые на Ру 6. Технические условия» ГОСТ 21345-78 «Краны конусные, шаровые и цилиндрические на условное давление Ру меньше или равно 25 МПа (250 кгс/см2). Общие технические условия»

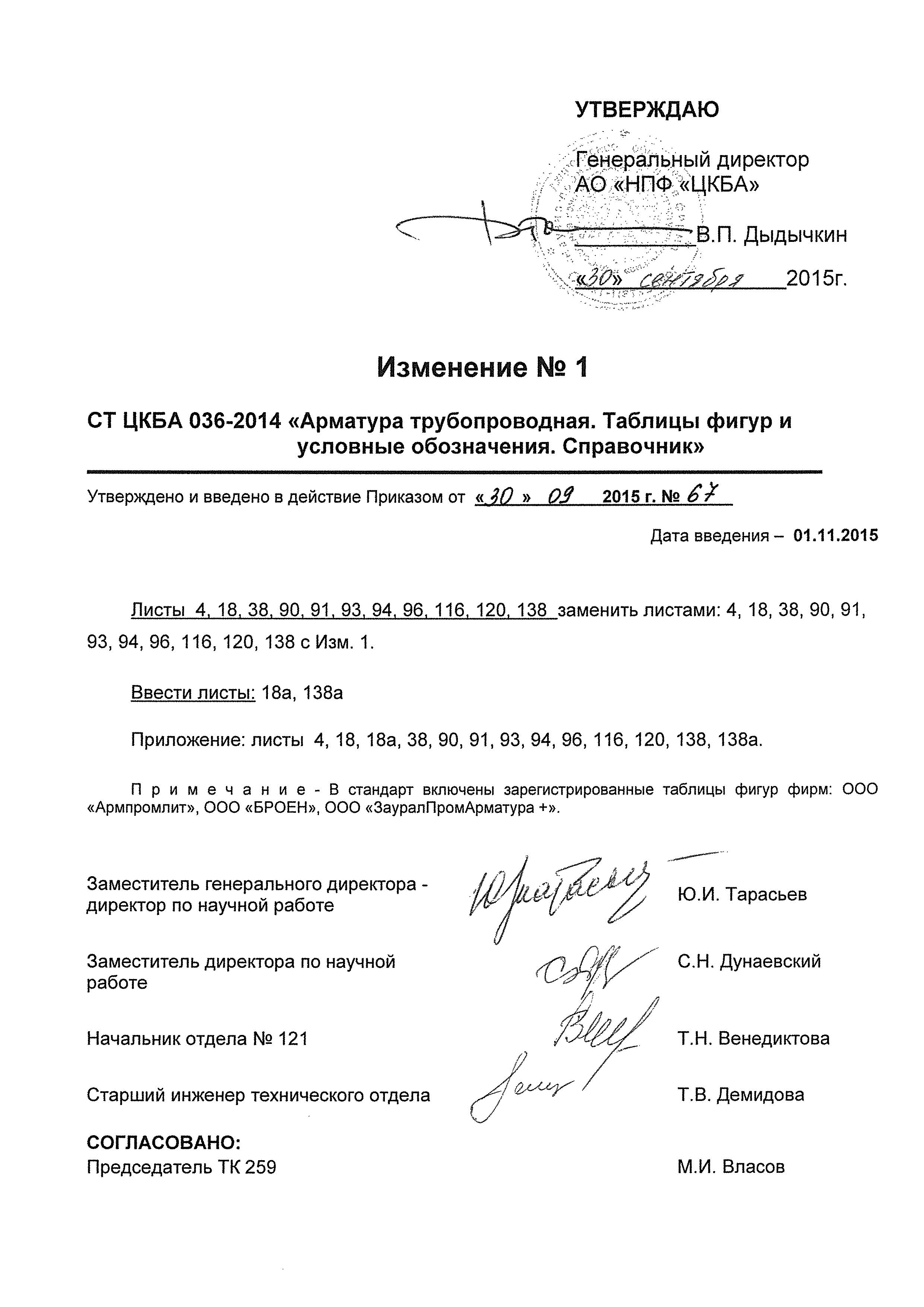

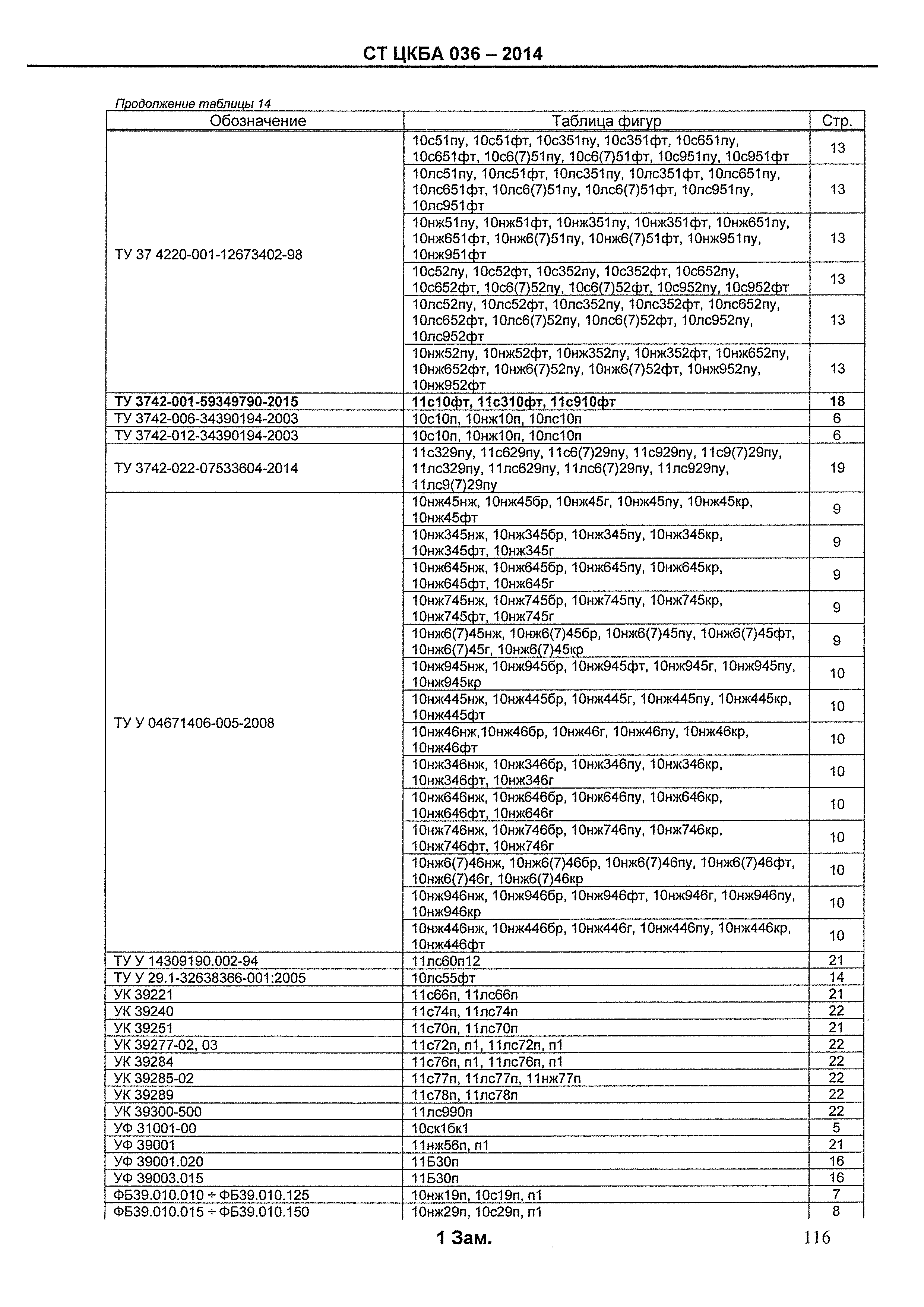

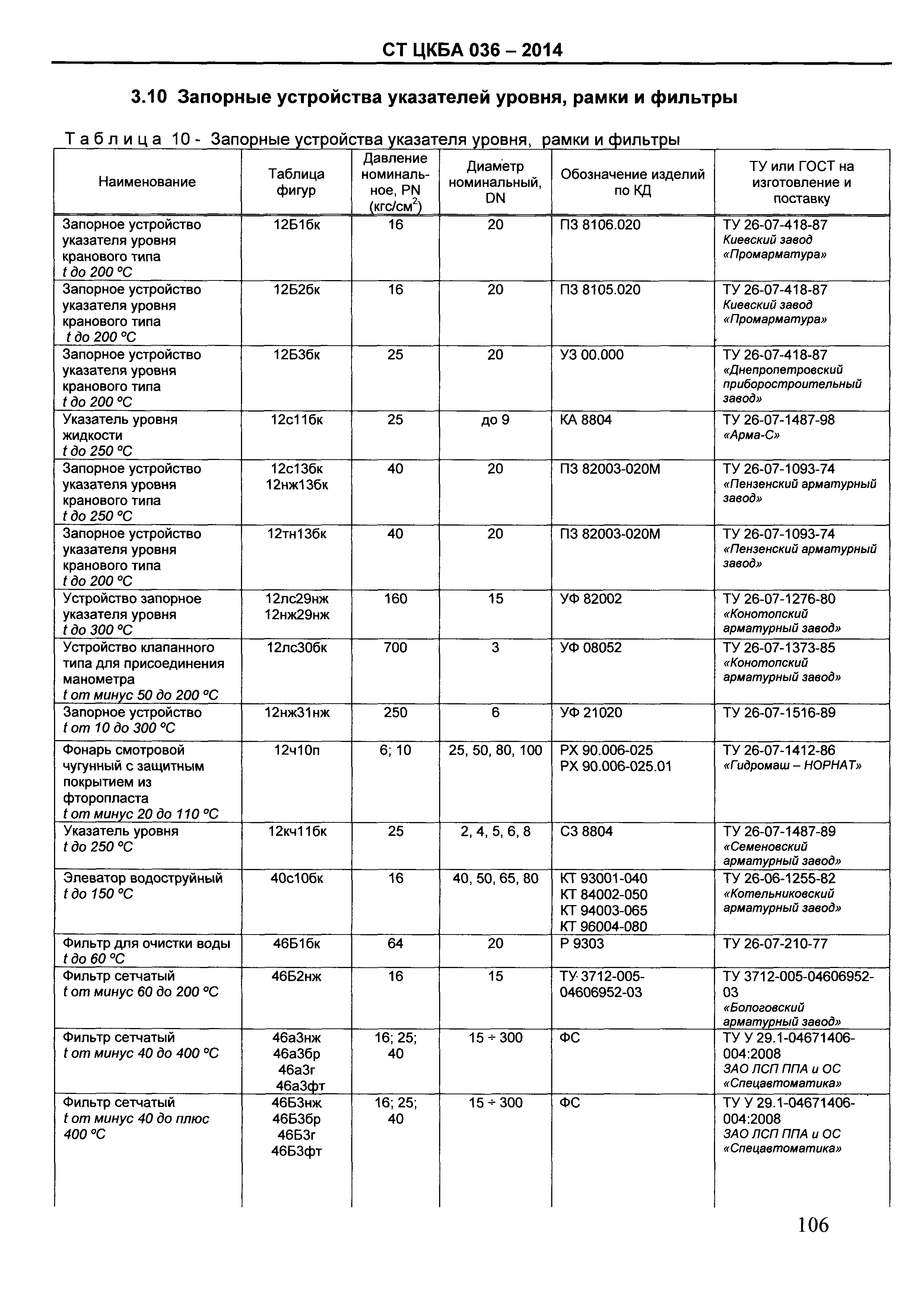

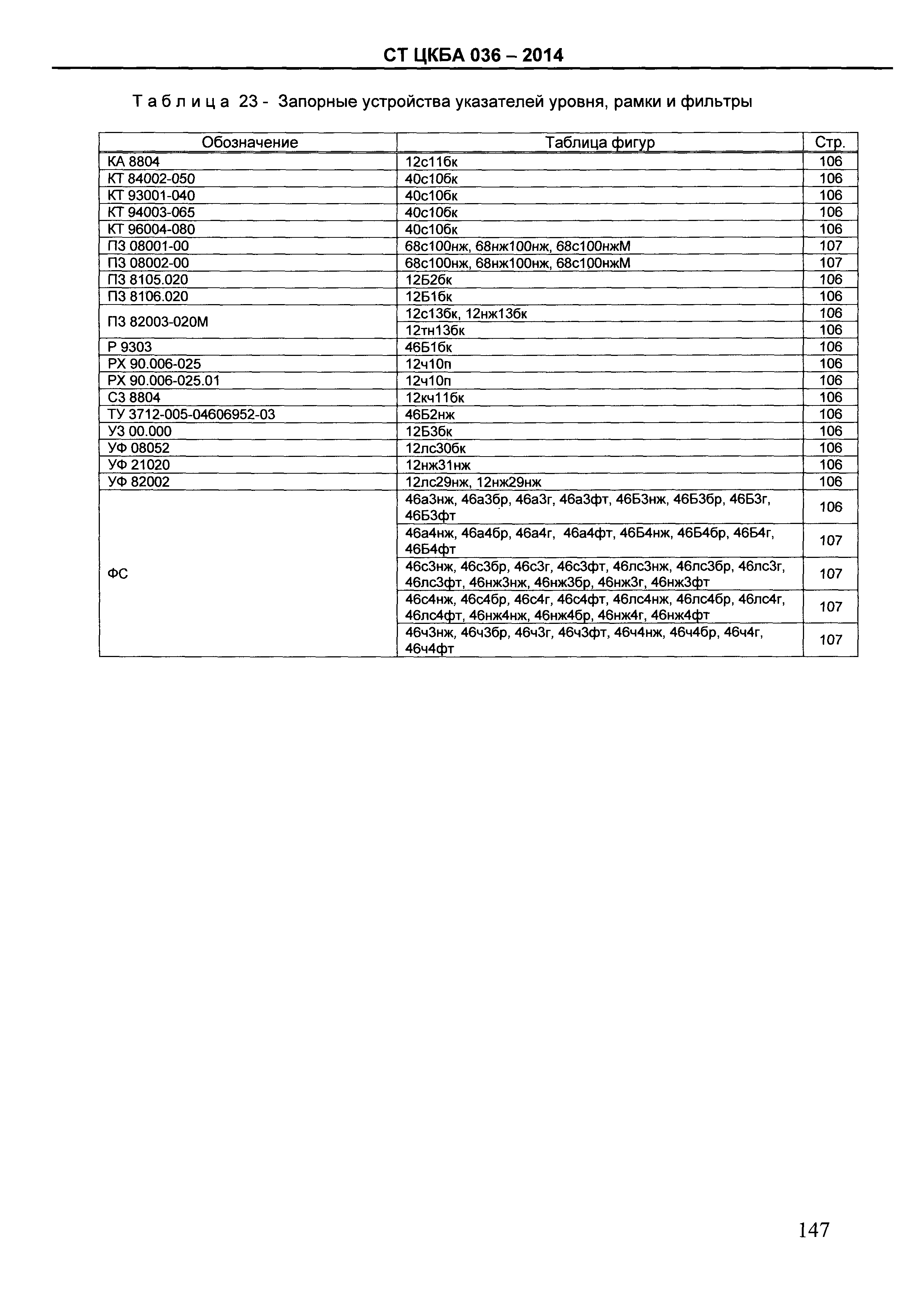

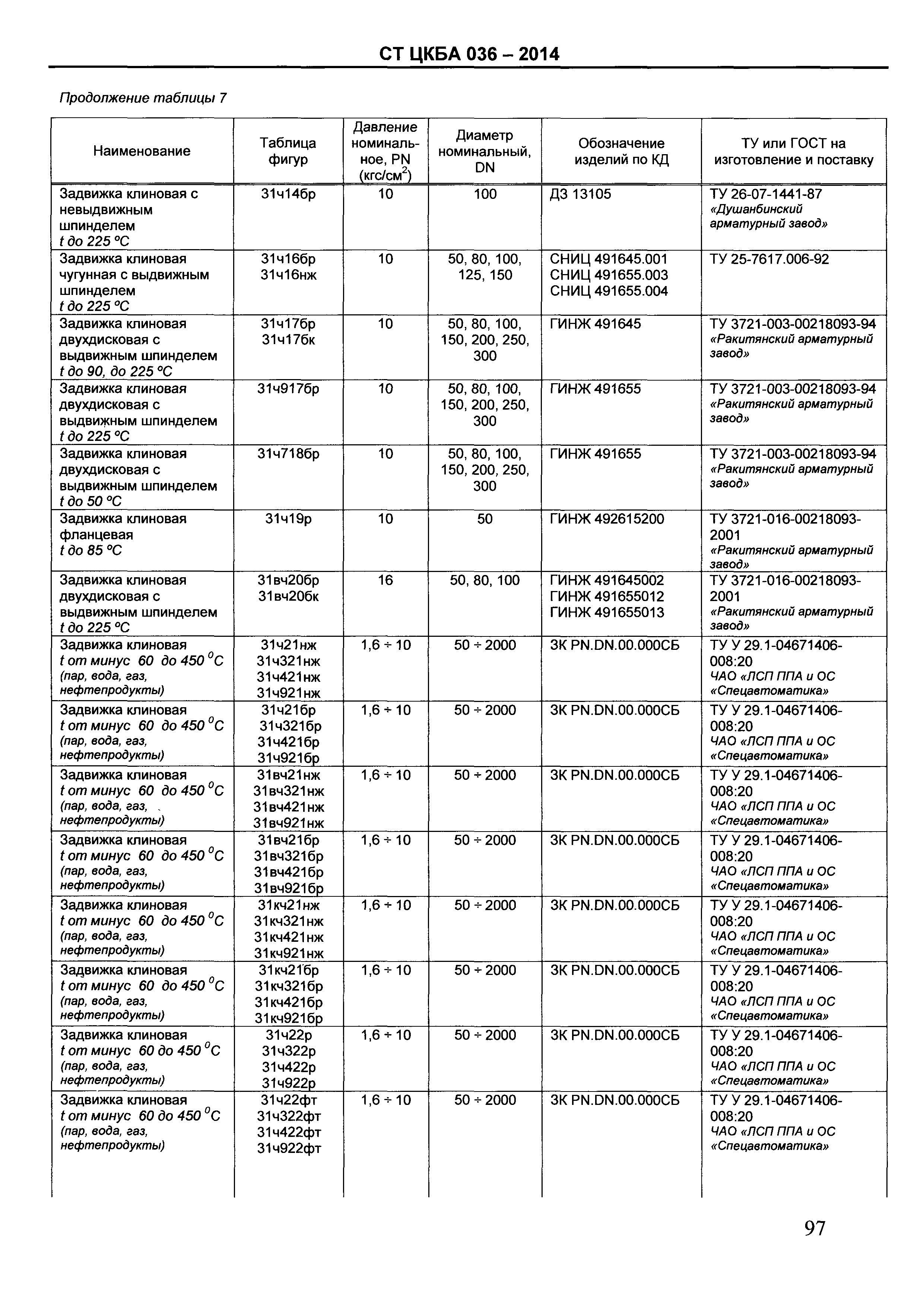

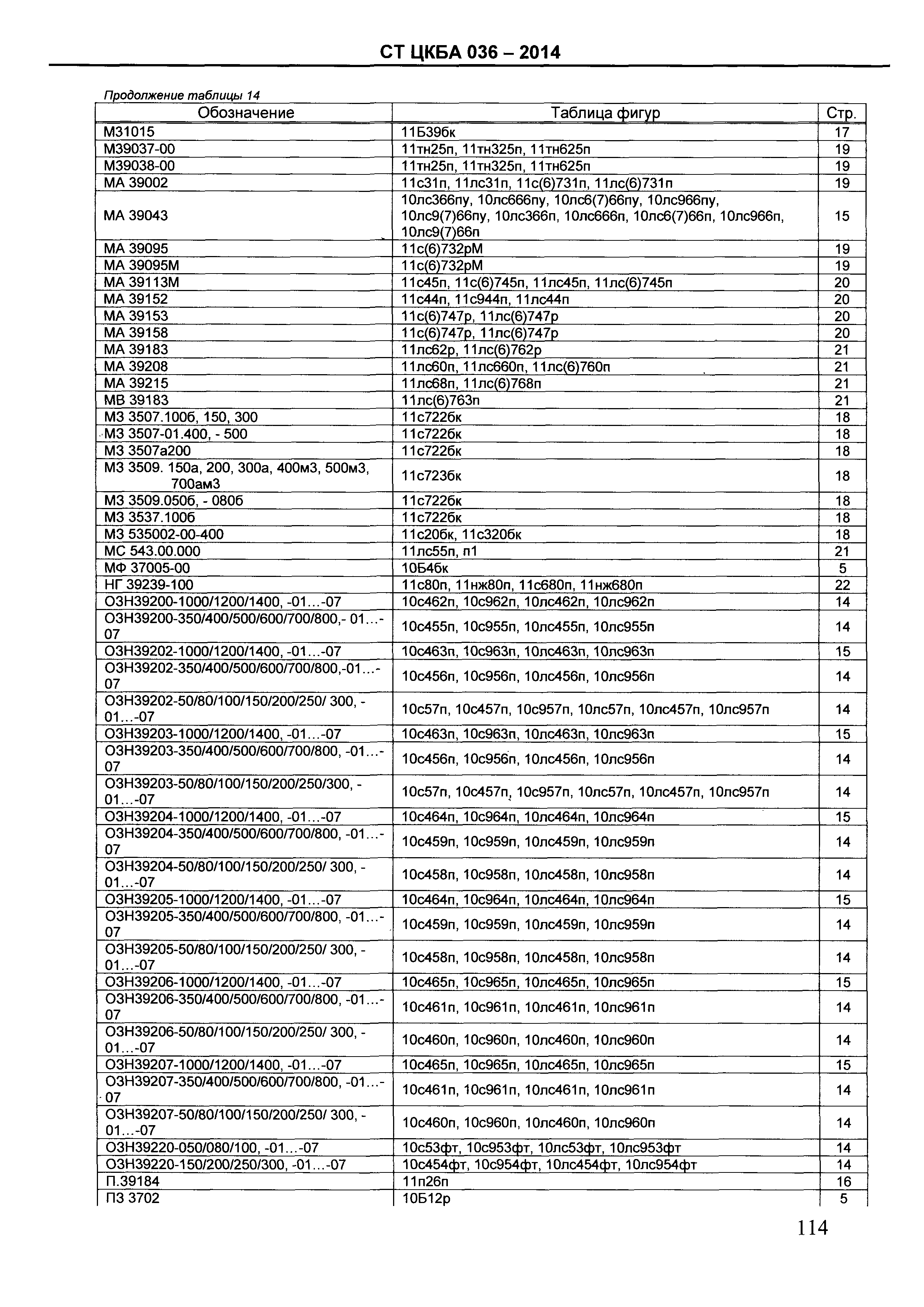

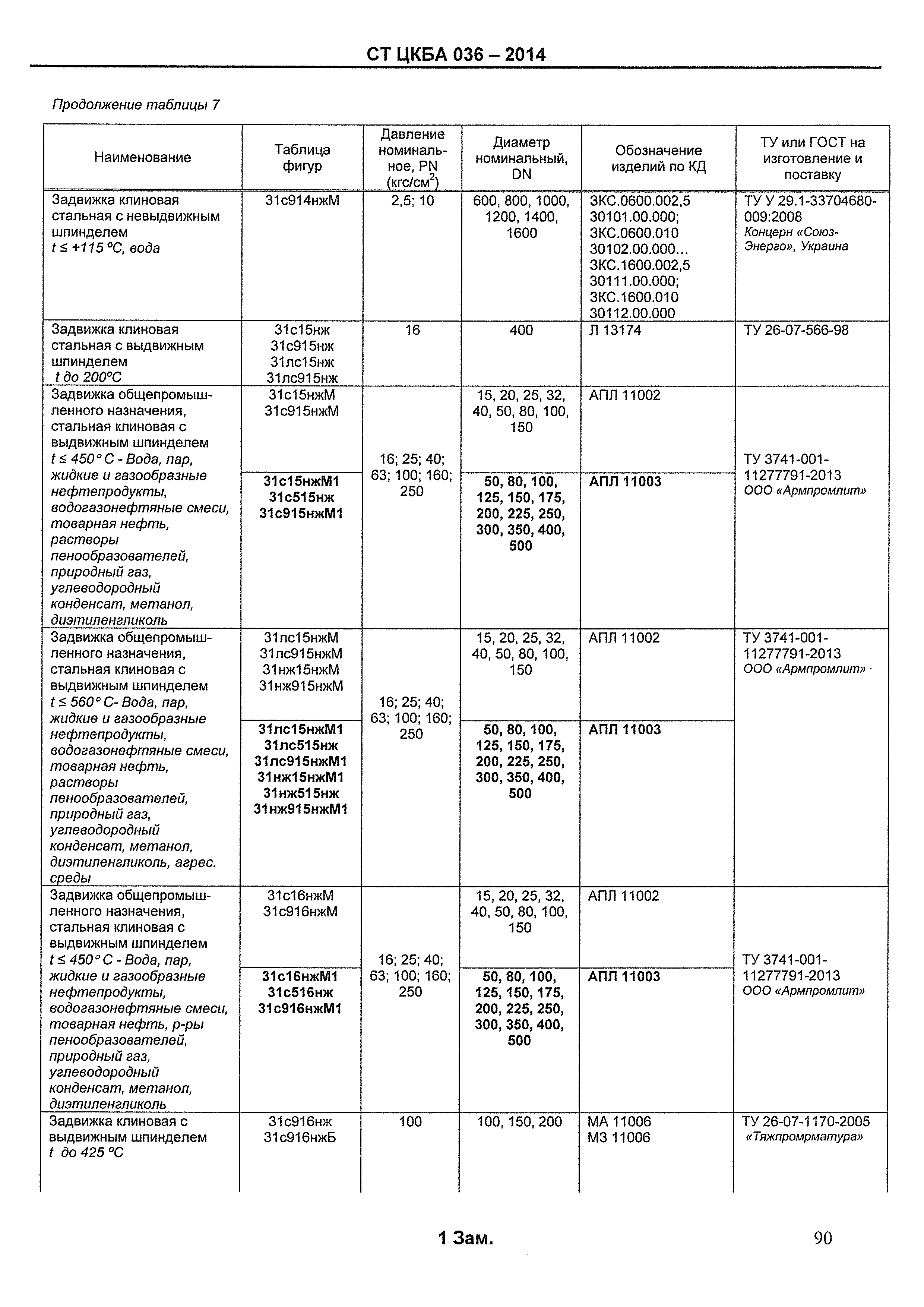

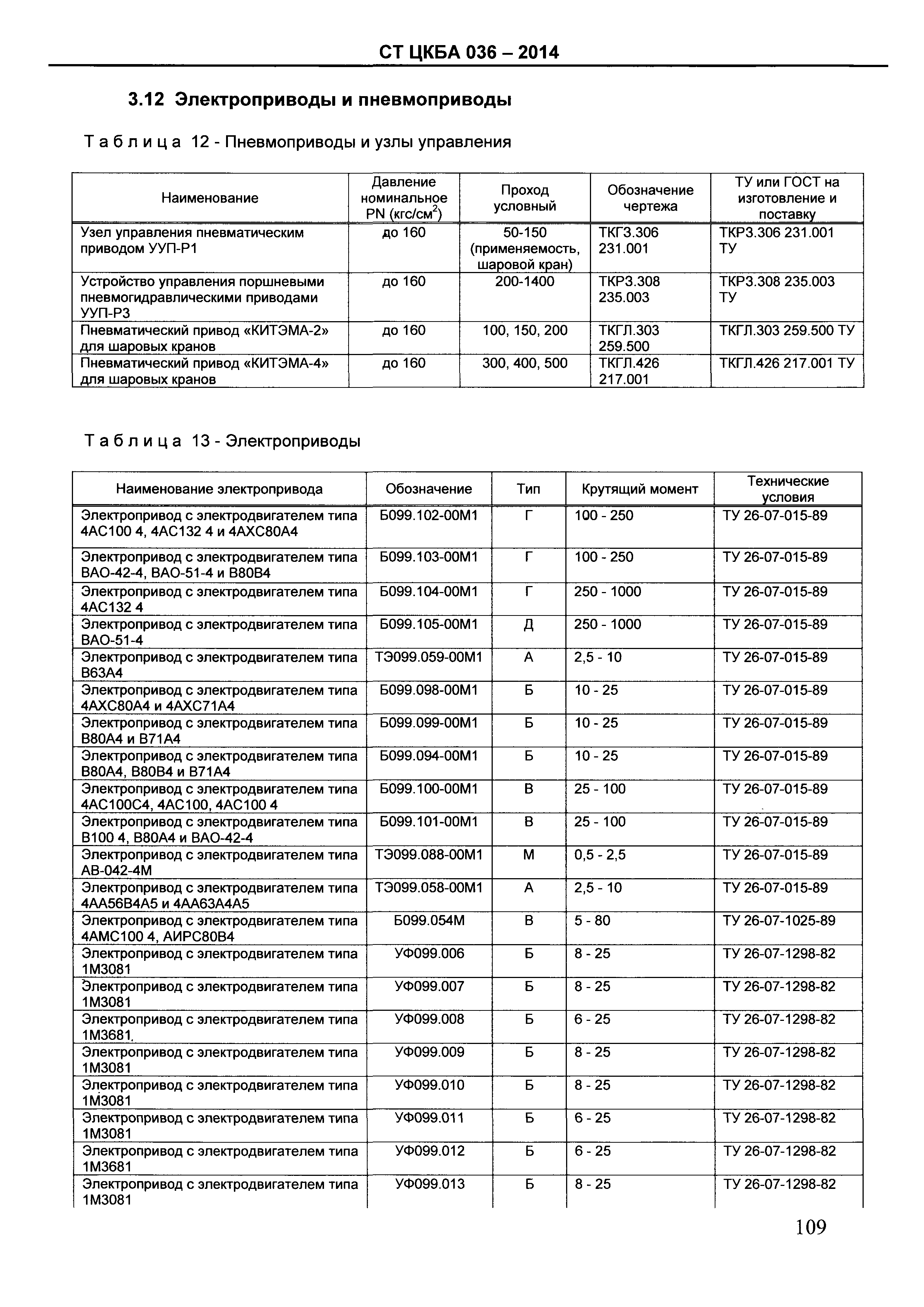

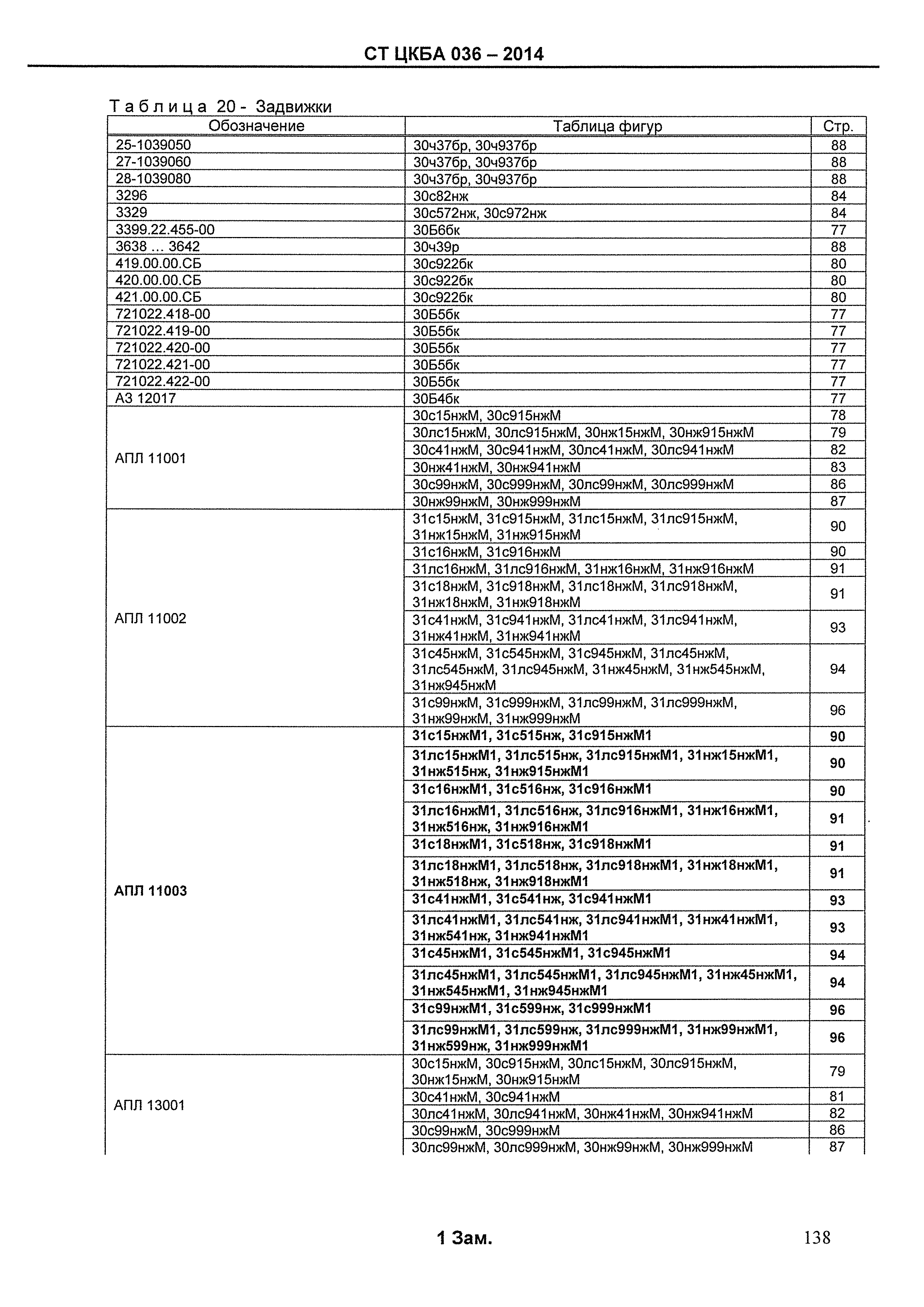

Текстовое изменение № 1 от 01.11.2015
