Скачать РД 3689-002-00220302/31-2008 Сварка труб радиантных и их элементов для реакционных трубчатых печей. Основные положения

Дата актуализации: 10.08.2017

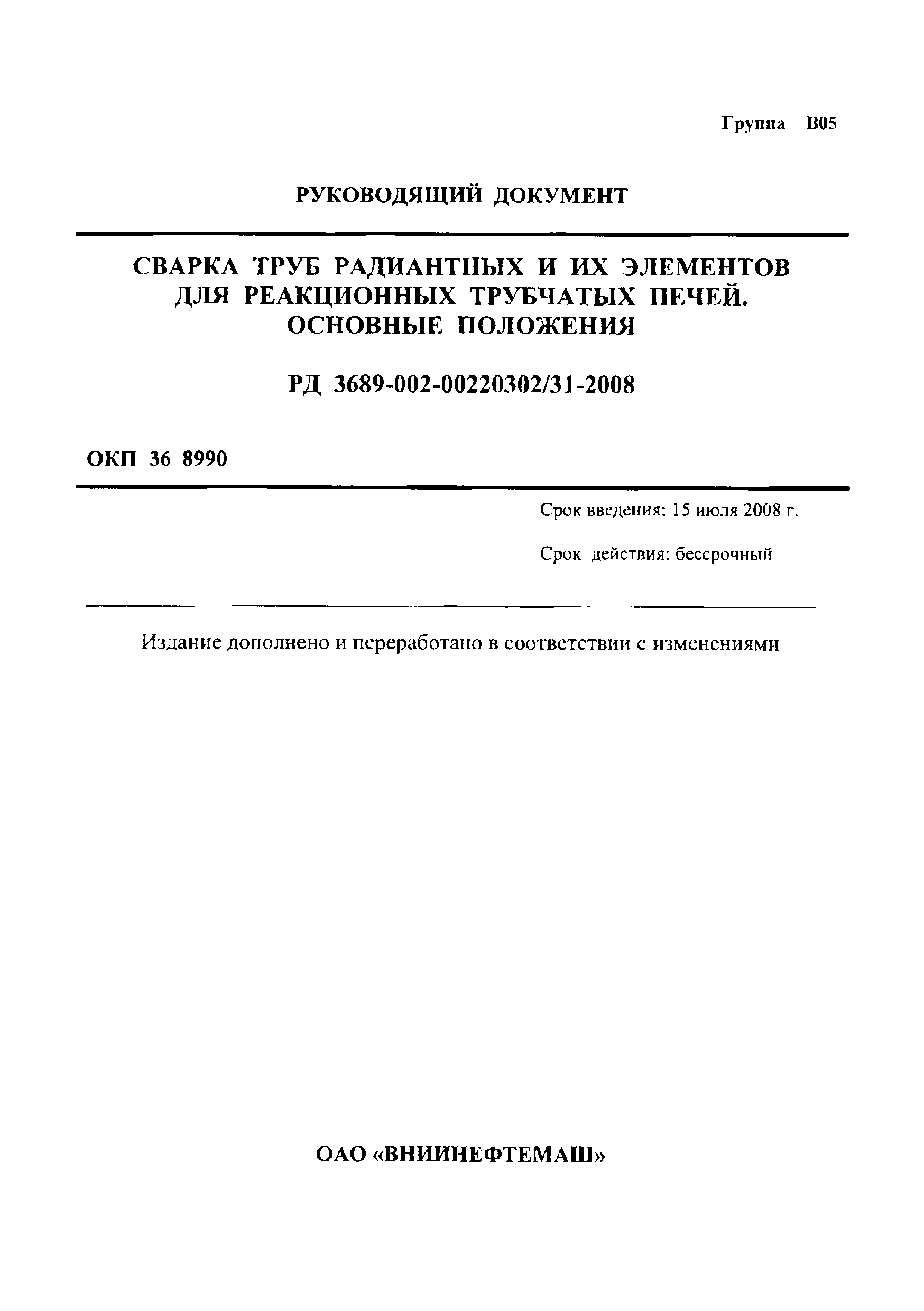

РД 3689-002-00220302/31-2008

Сварка труб радиантных и их элементов для реакционных трубчатых печей. Основные положения

Обозначение: РД 3689-002-00220302/31-2008
Обозначение англ: RD 3689-002-00220302/31-2008
Статус:действует
Название рус.:Сварка труб радиантных и их элементов для реакционных трубчатых печей. Основные положения
Дата добавления в базу:01.10.2014
Дата актуализации:05.05.2017
Дата введения:15.07.2008
Область применения:Документ распространяется на сварку радиантных труб, их элементов и коллекторов радиантных труб, работающих при температурах от пляс 600 до плюс 1060 градусов Цельсия и рабочем давлении до 3,92 Н/мм 2, для реакционных трубчатых печей. РД устанавливает общие технические требования к технологии сварки радиантных труб, их элементов и коллекторов радиантных труб для реакционных трубчатых печей установок производства этилена, аммиака, водорода, метанола, сероуглерода и др. и предназначен для использования при проектировании и изготовлении реакционного оборудования.

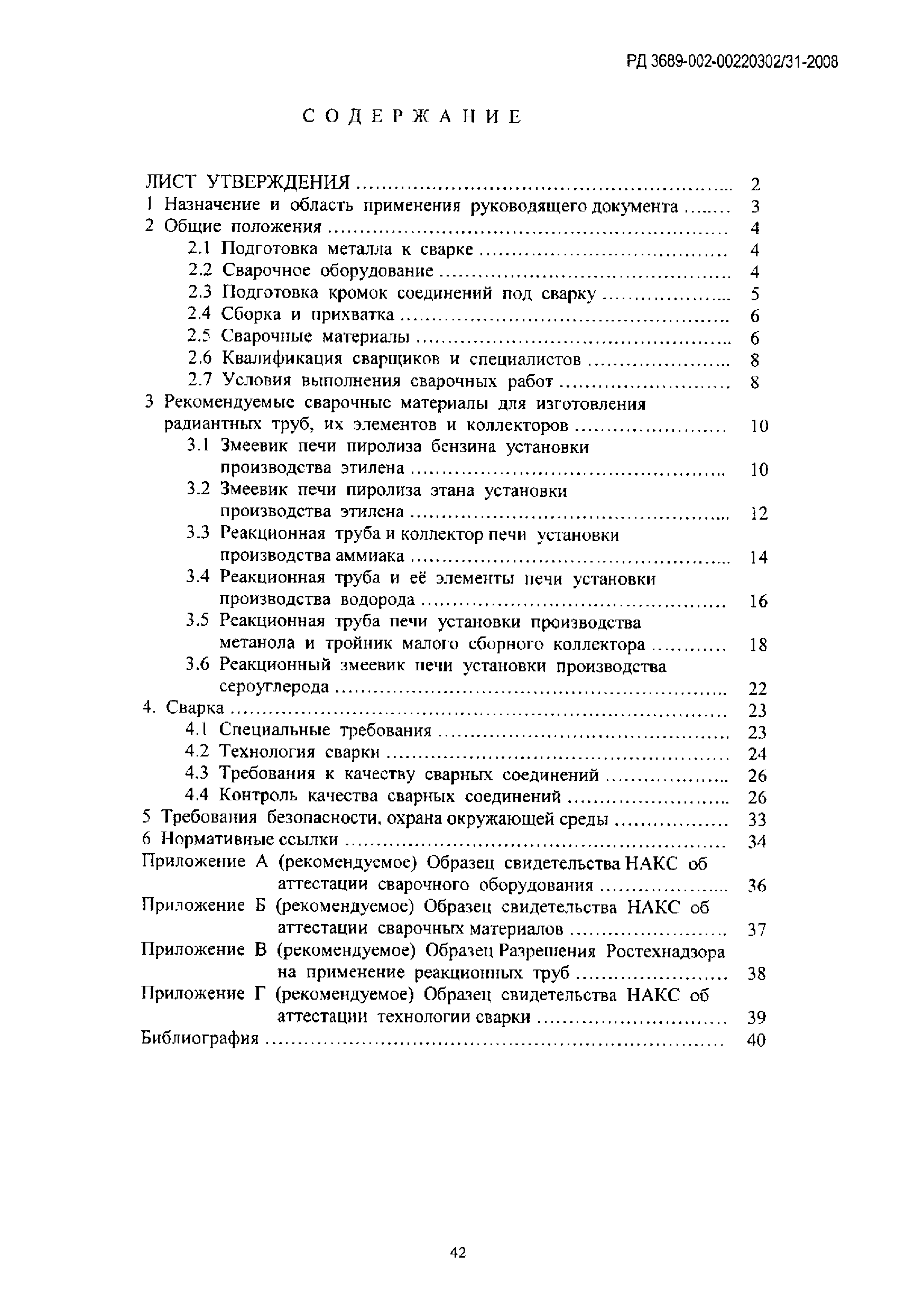

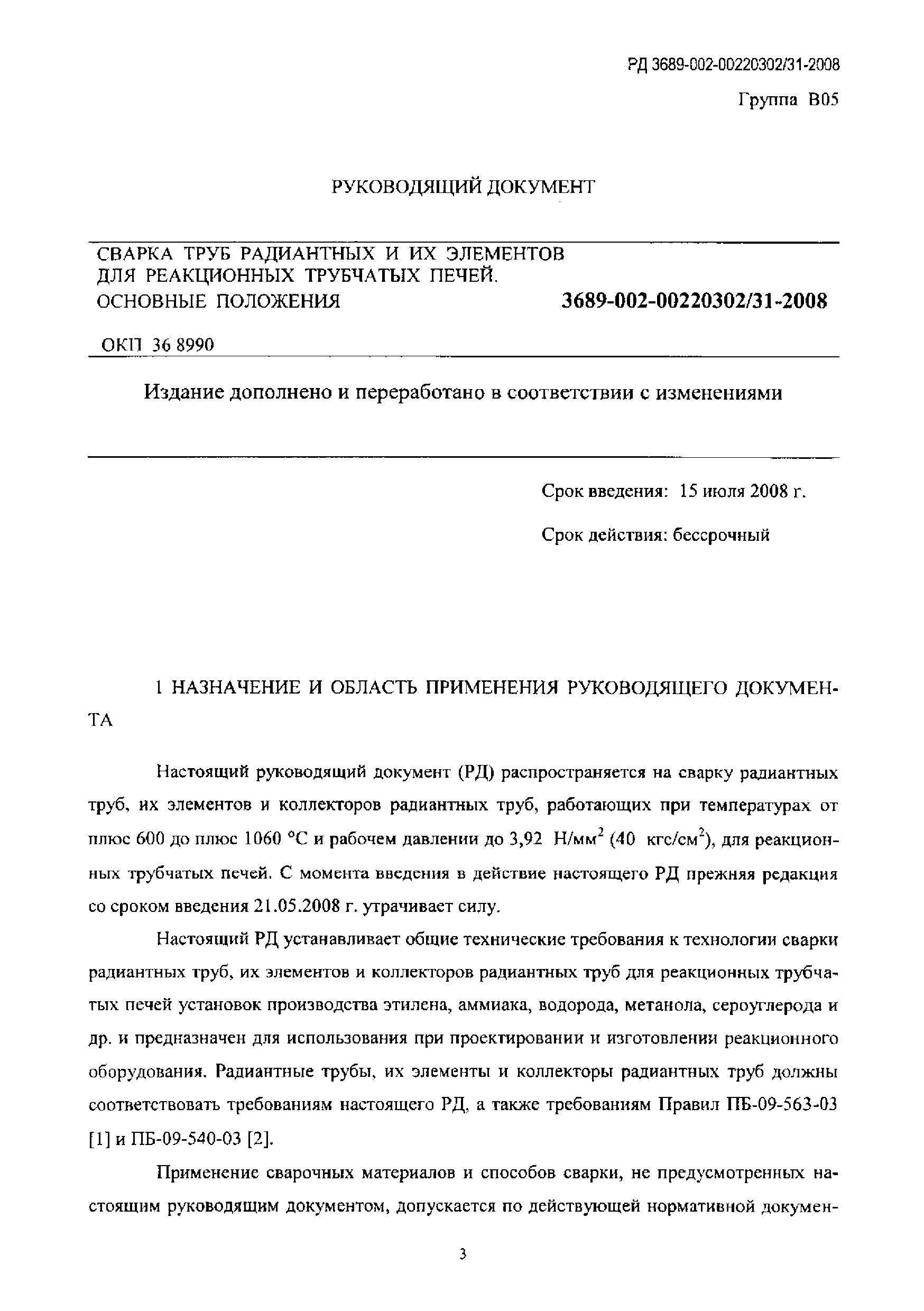

Оглавление:1 Назначение и область применения руководящего документа
2 Общие положения

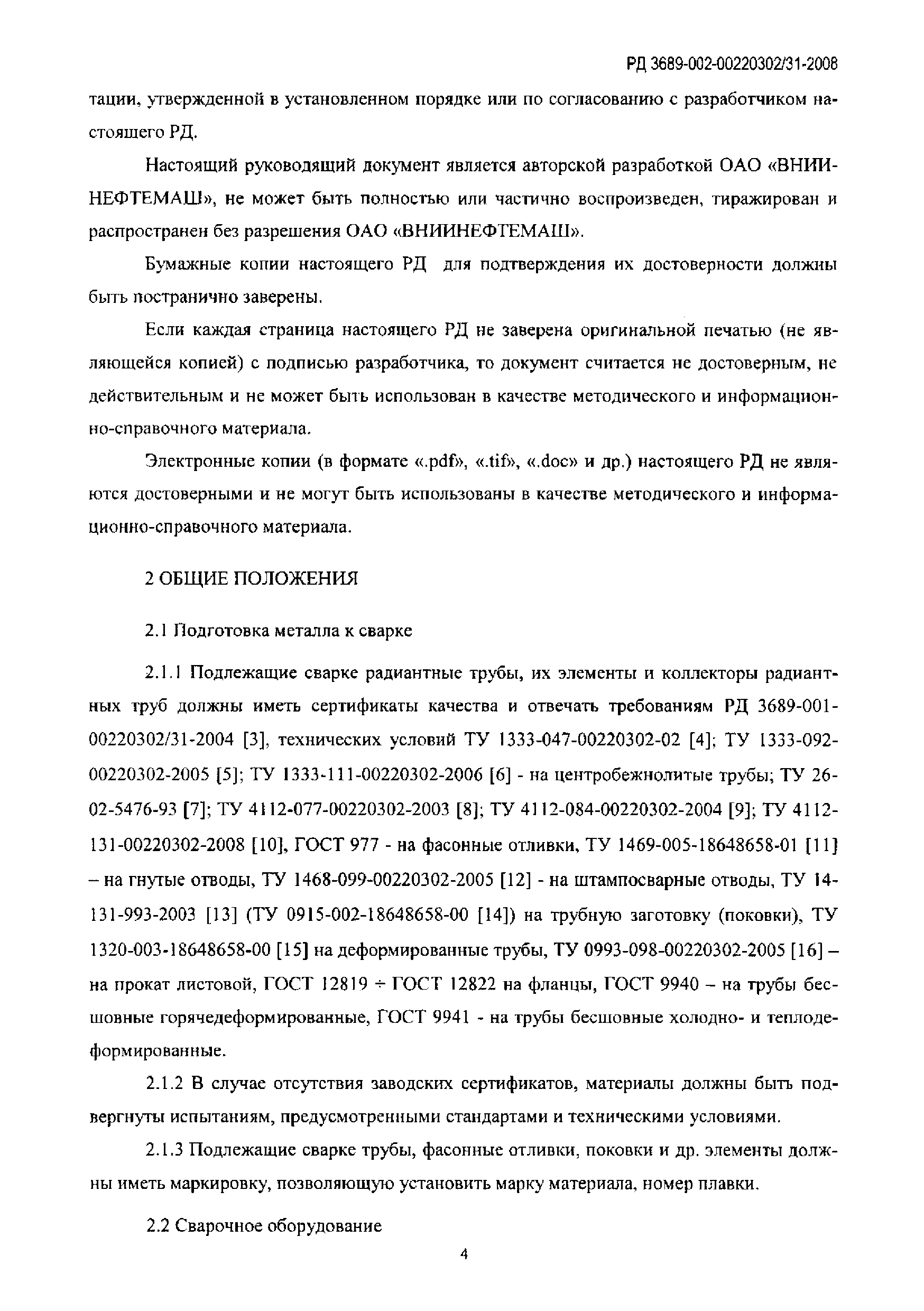

   2.1 Подготовка металла к cварке

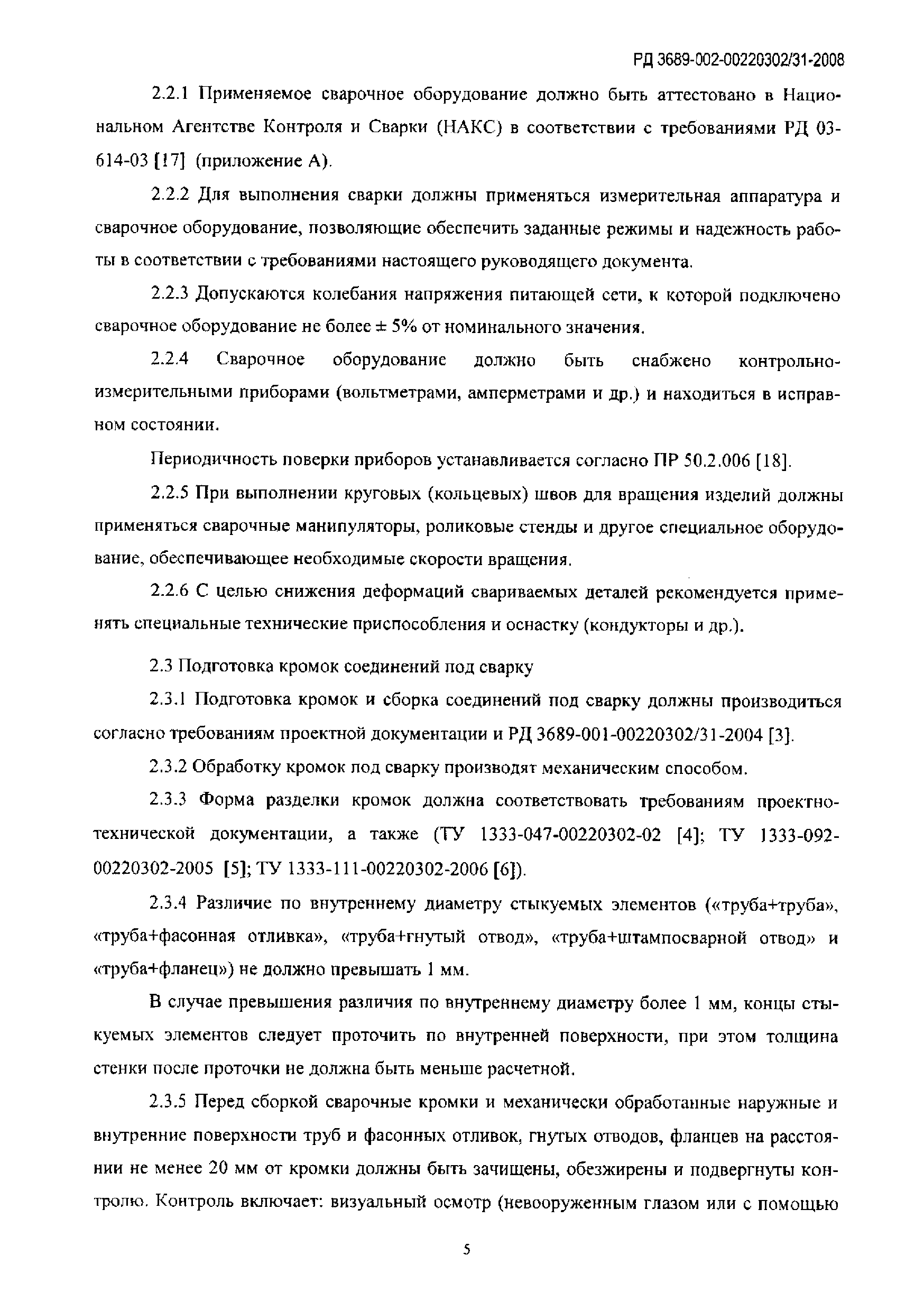

   2.2 Сварочное оборудование
   2.3 Подготовка кромок соединений под сварку

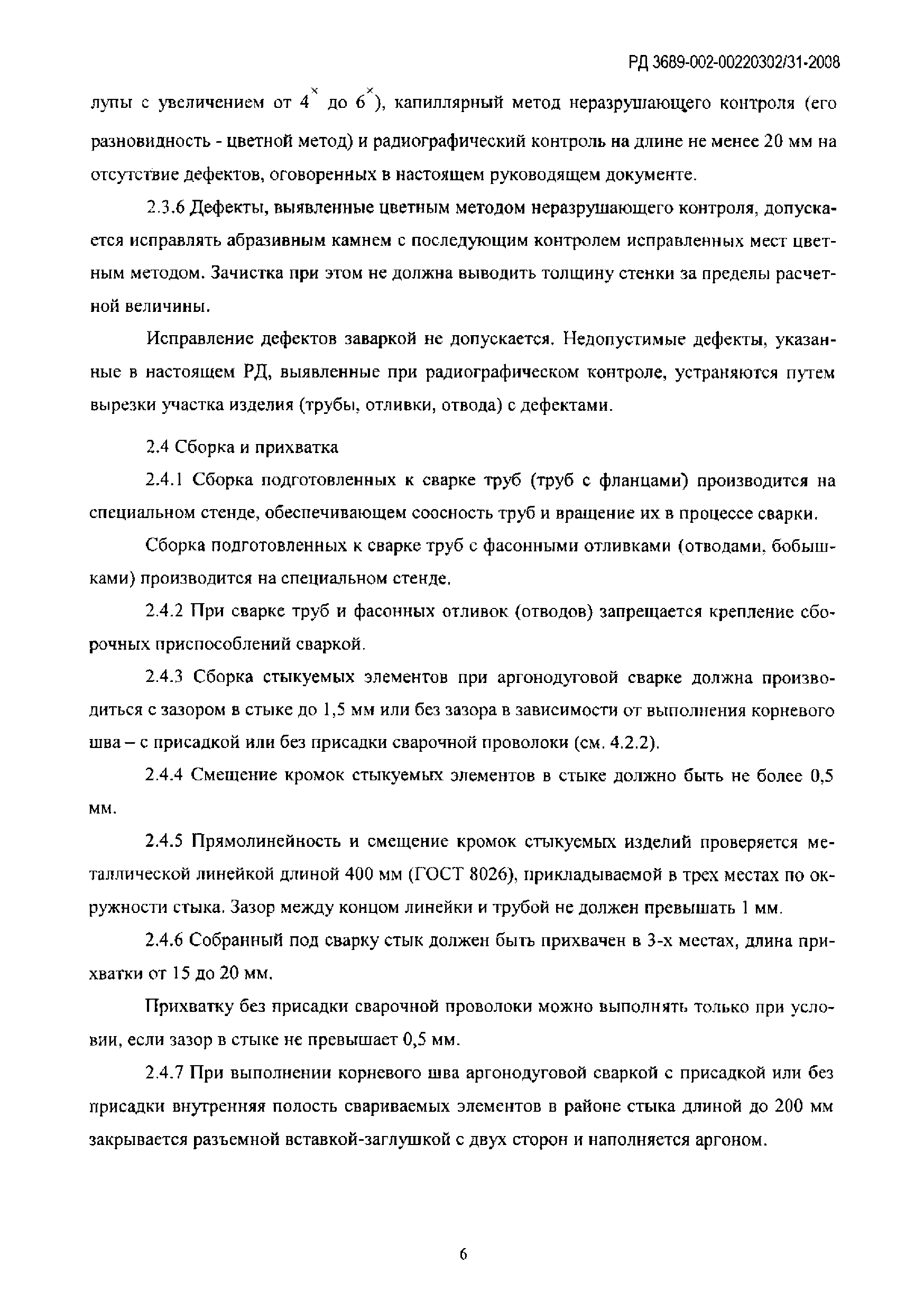

   2.4 Сборка и прихватка

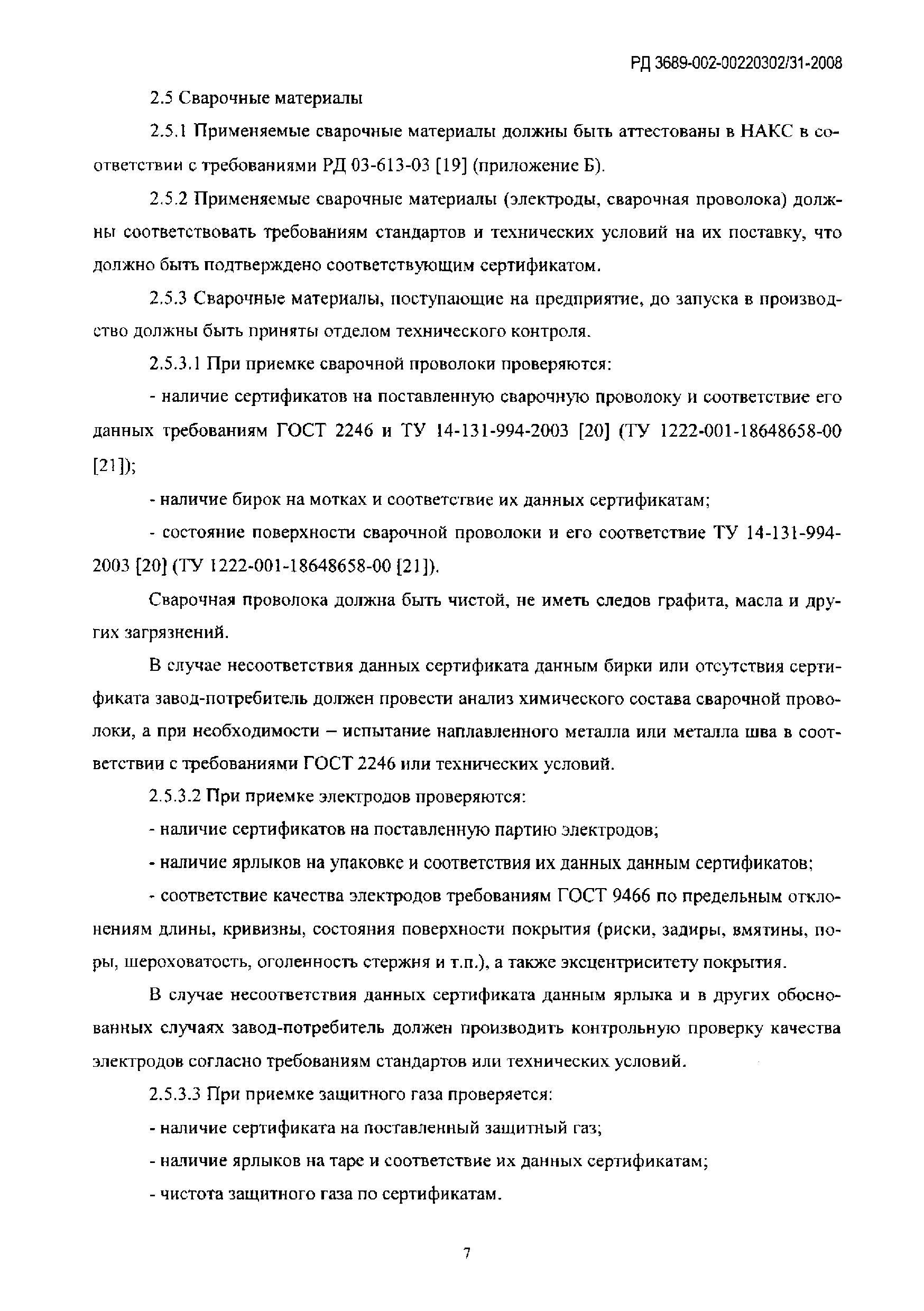

   2.5 Сварочные материалы

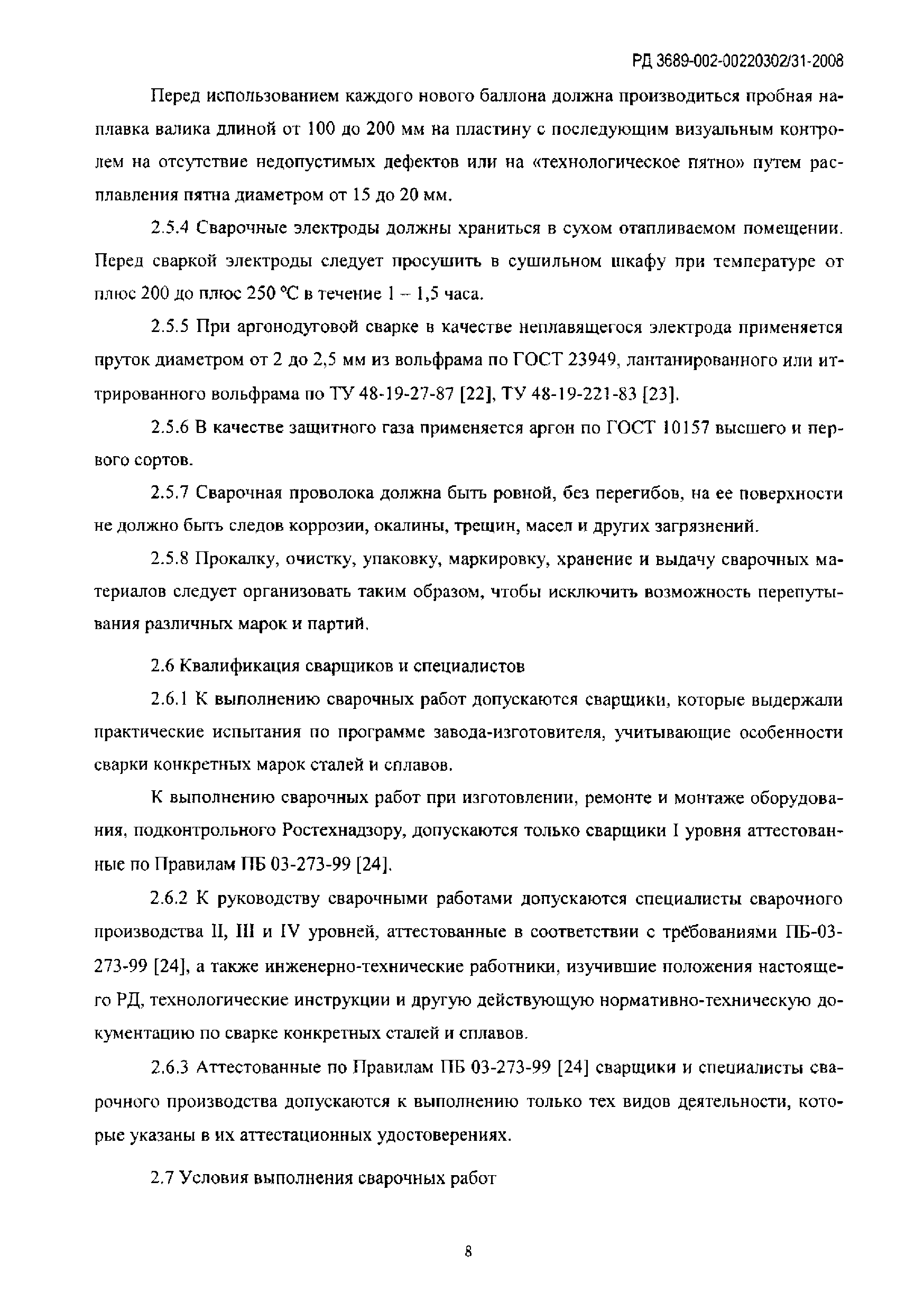

   2.6 Квалификация сварщиков и специалистов

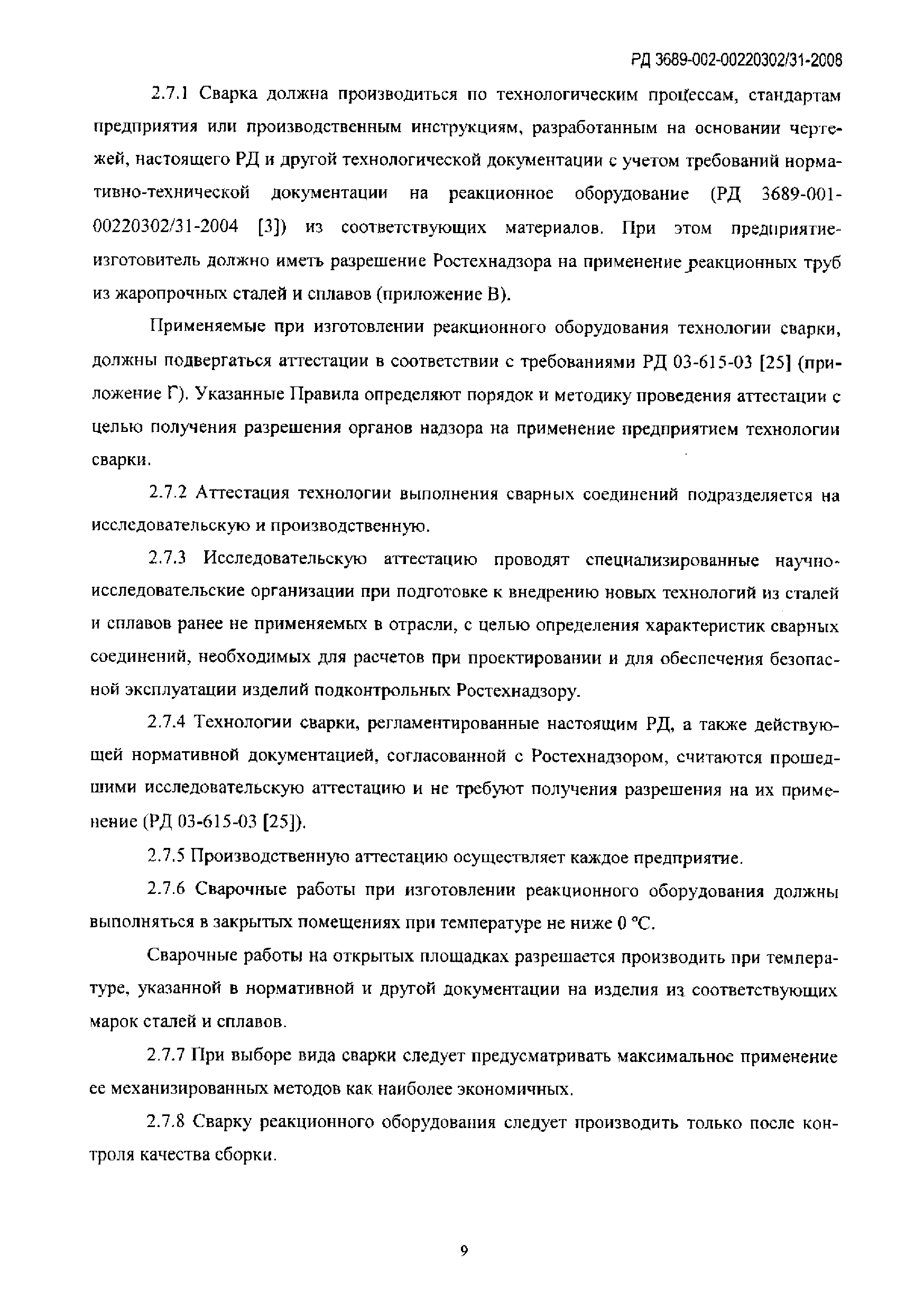

   2.7 Условия выполнения сварочных работ

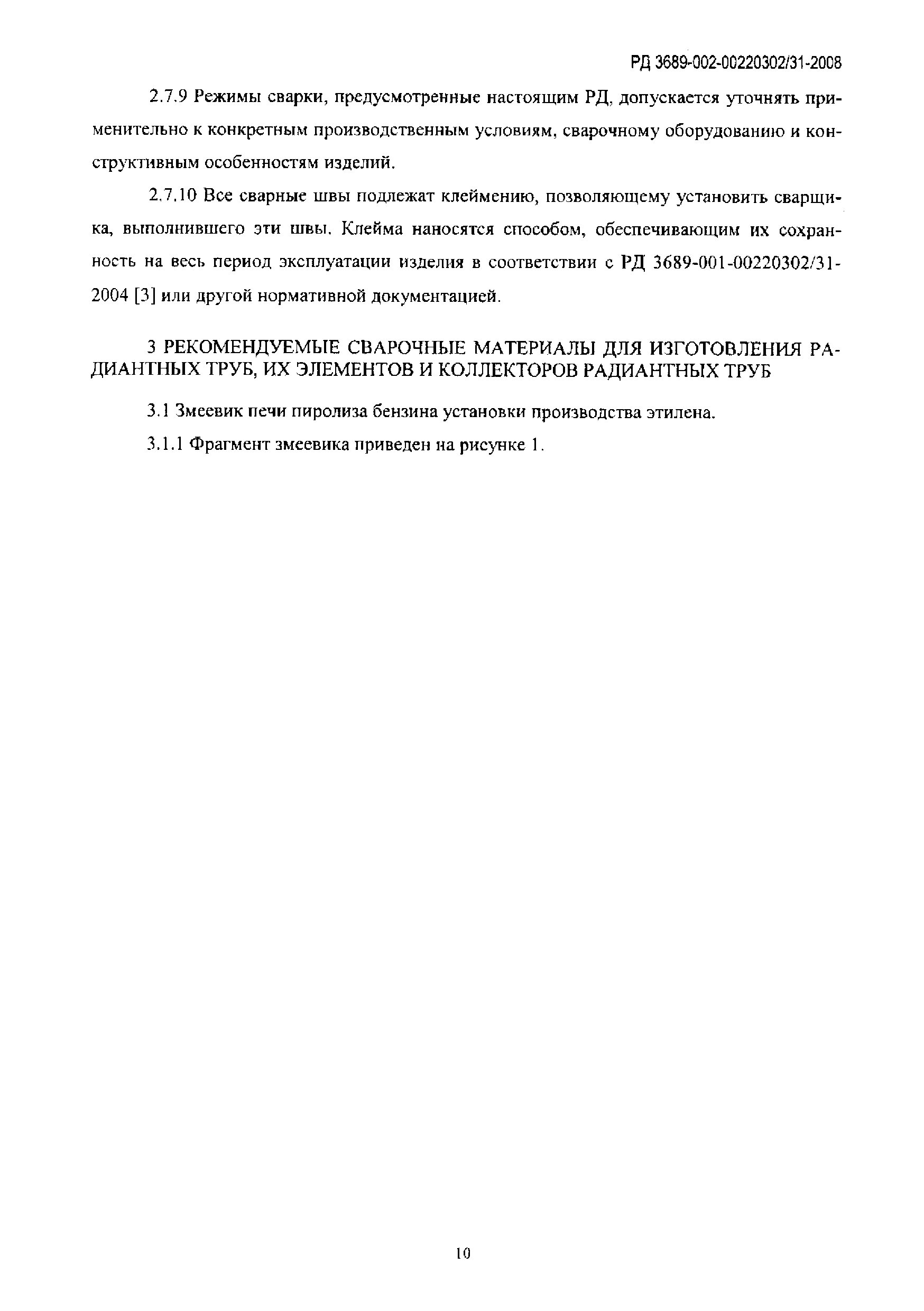

3 Рекомендуемые сварочные материалы для изготовления радиантных труб, их элементов и коллекторов

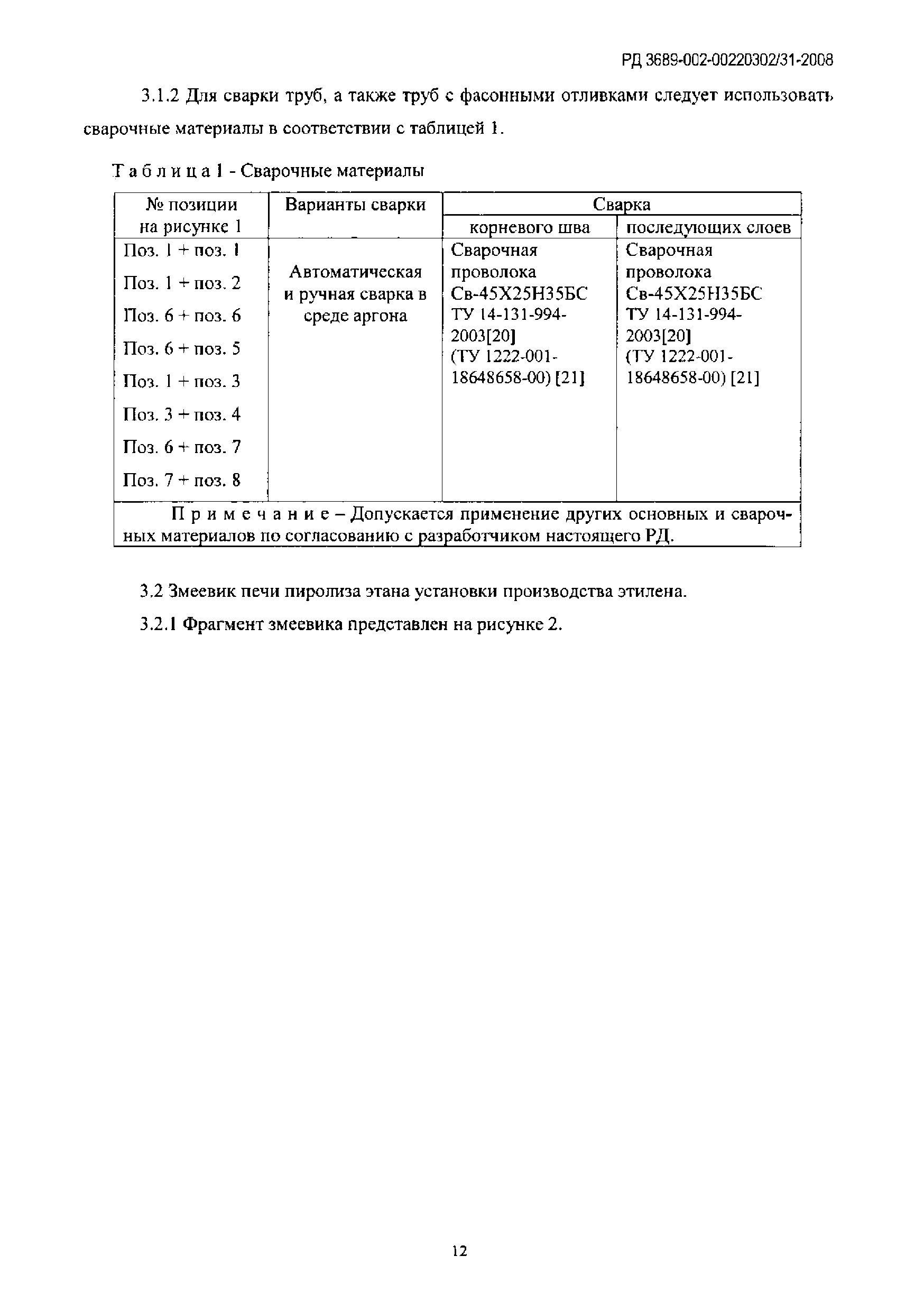

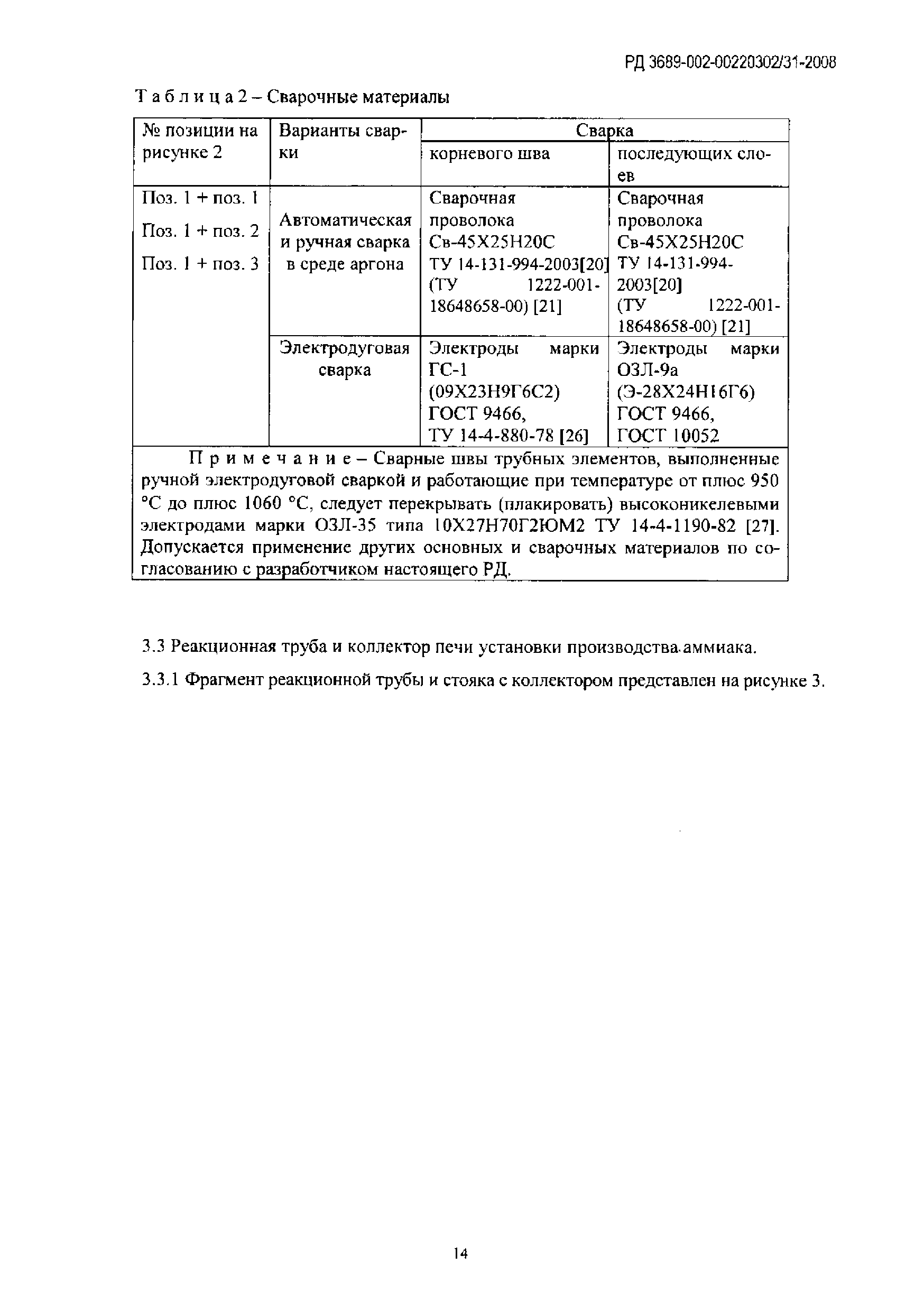

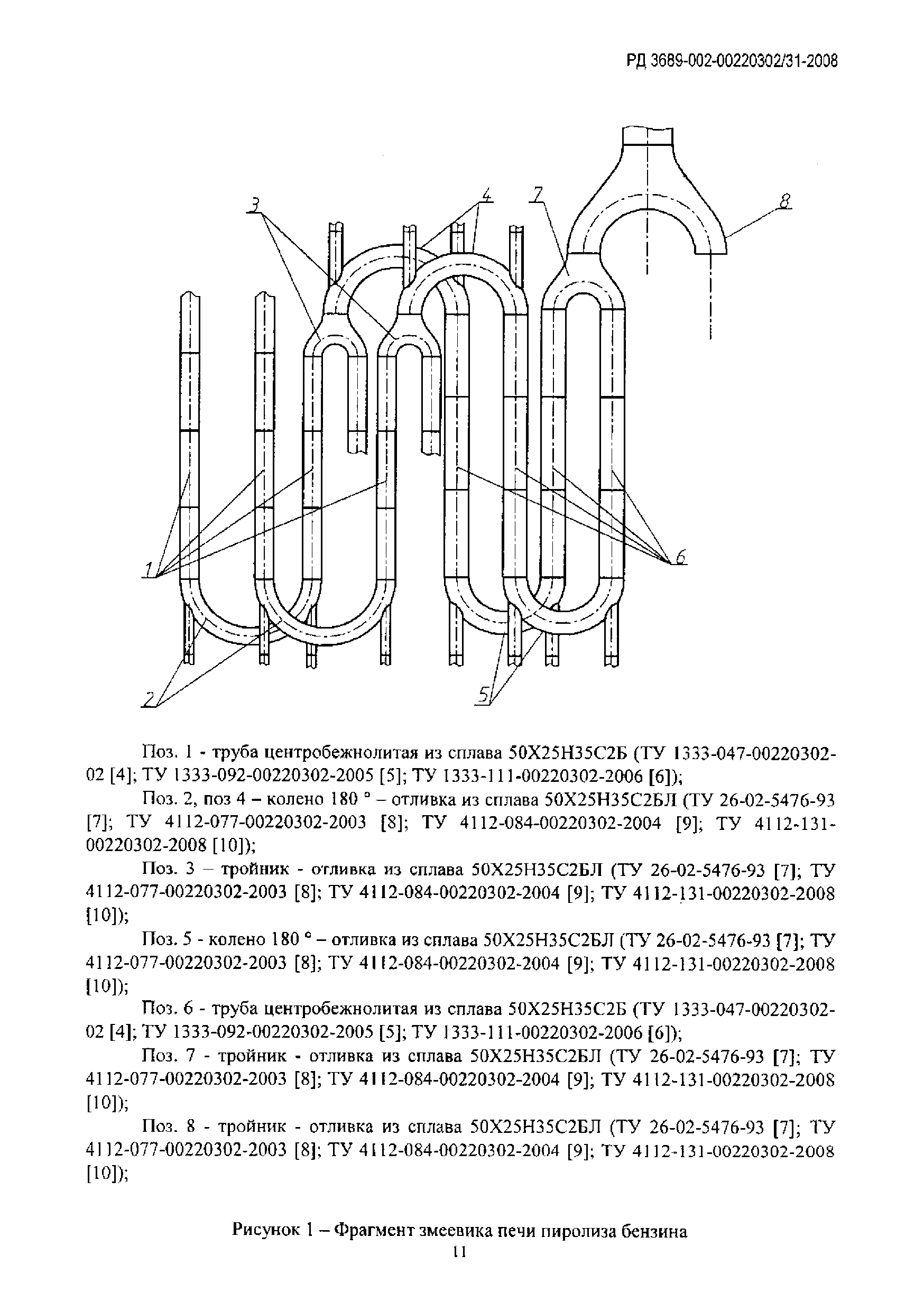

   3.1 Змеевик печи пиролиза бензина установки производства этилена

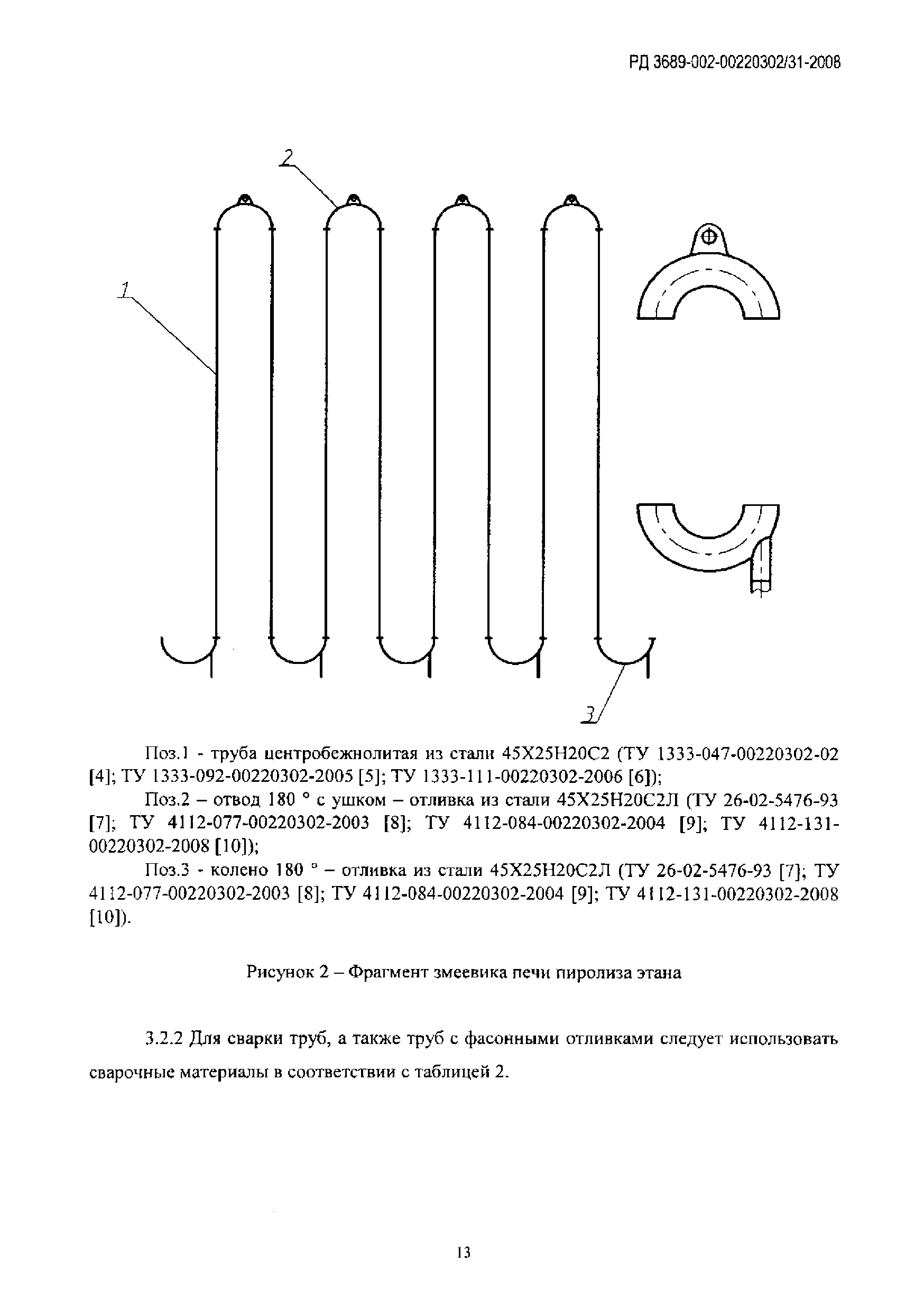

   3.2 Змеевик печи пиролиза этана установки производства этилена

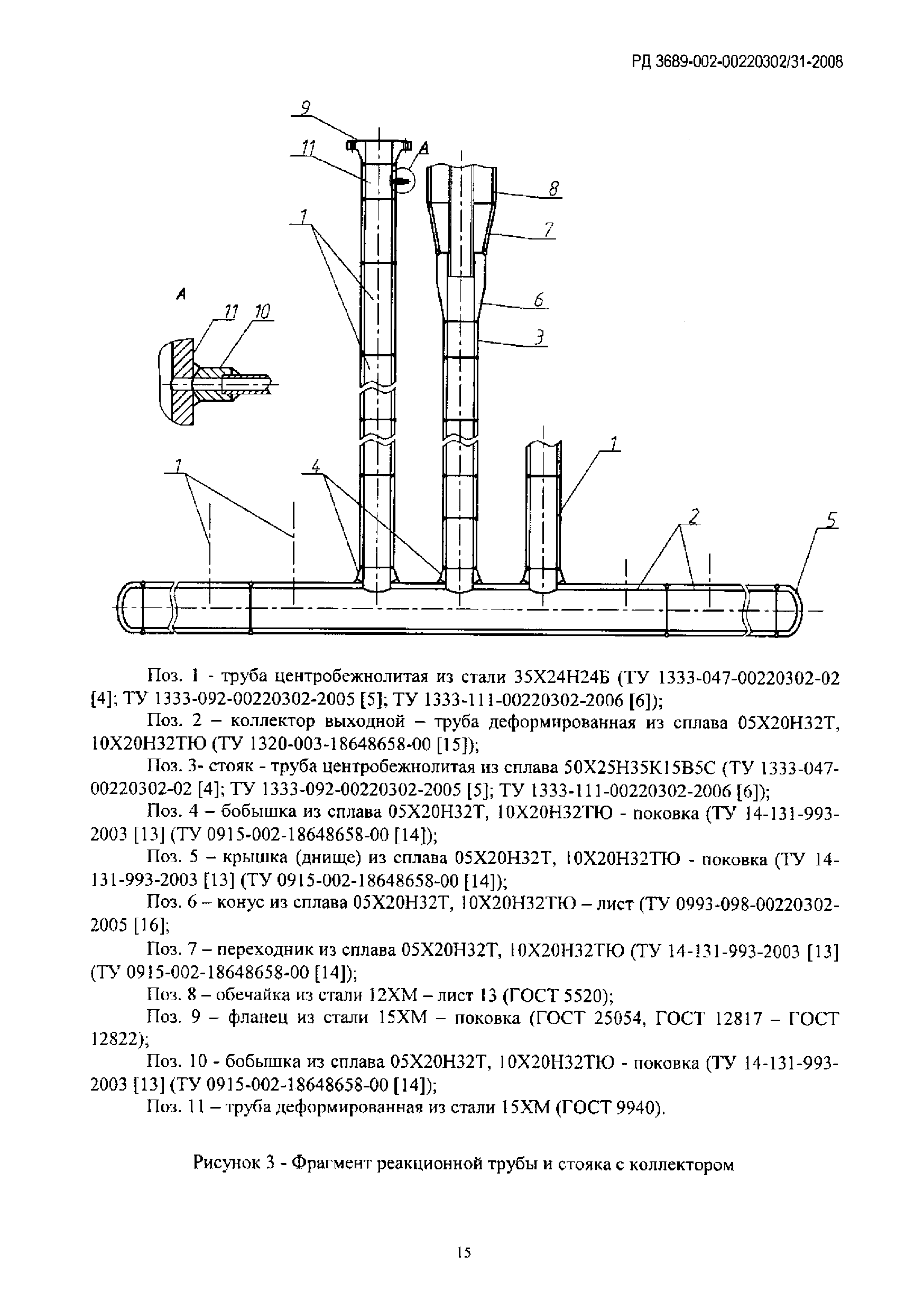

   3.3 Реакционная труба и коллектор печи установки производства аммиака

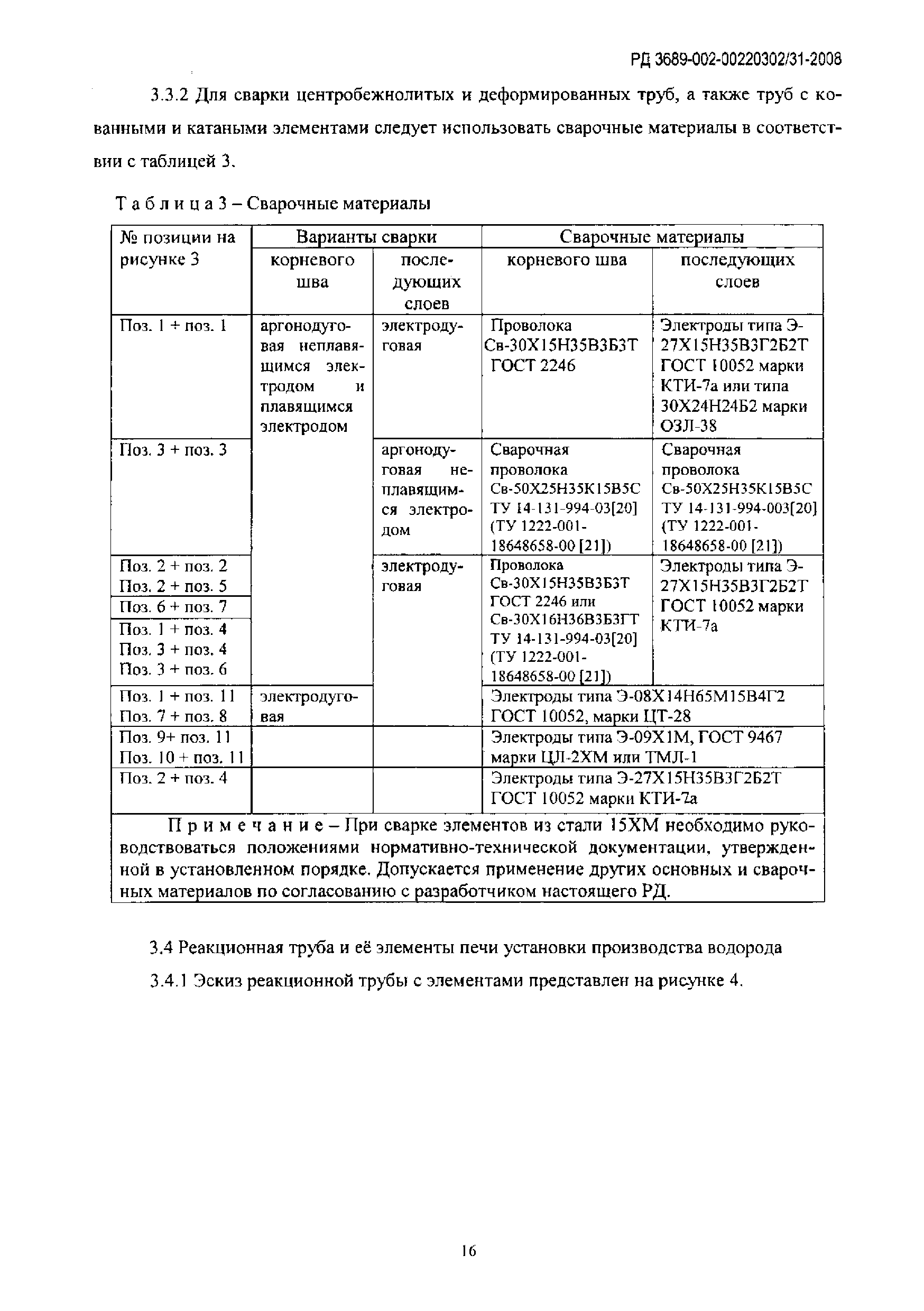

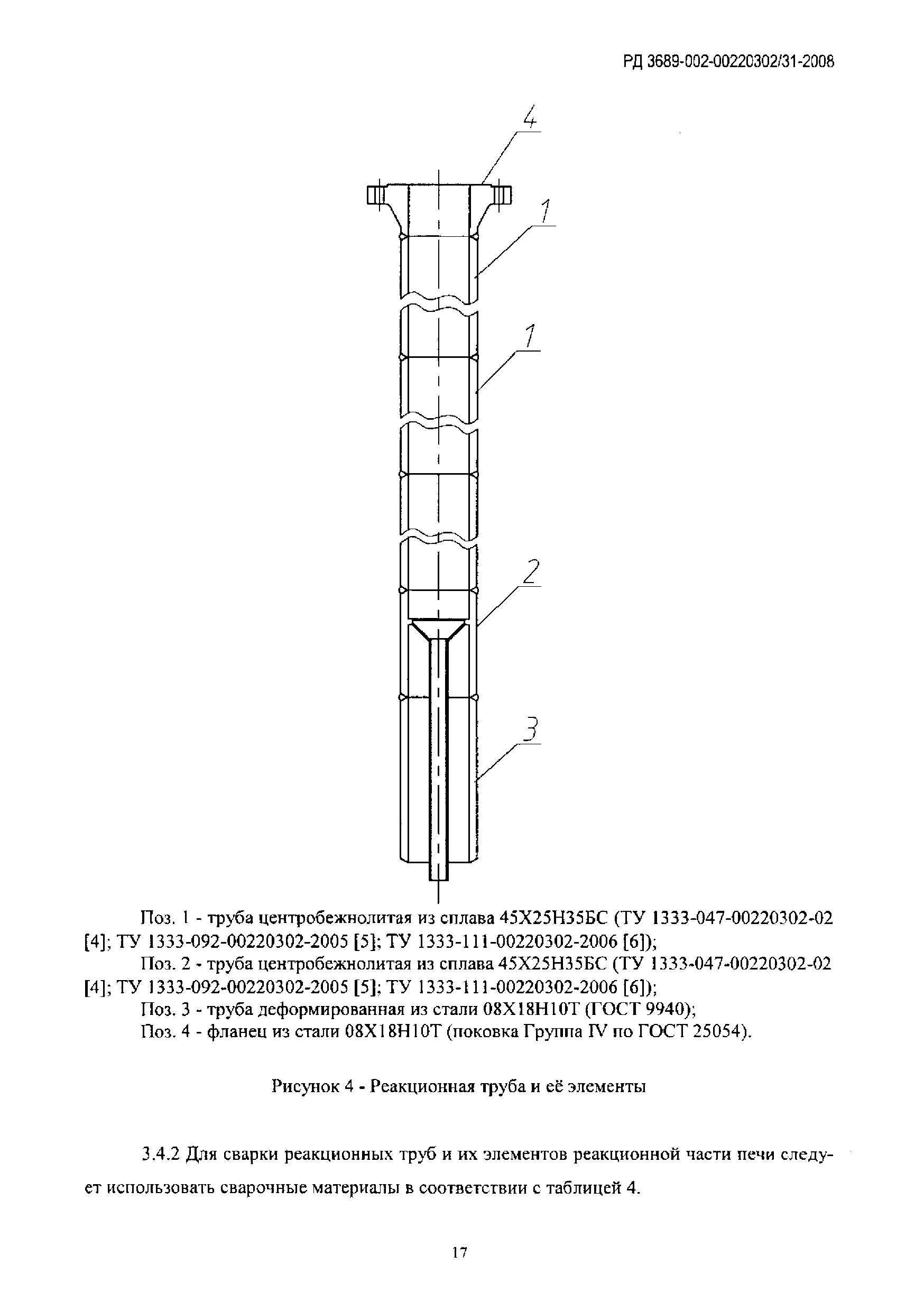

   3.4 Реакционная труба и её элементы печи установки производства водорода

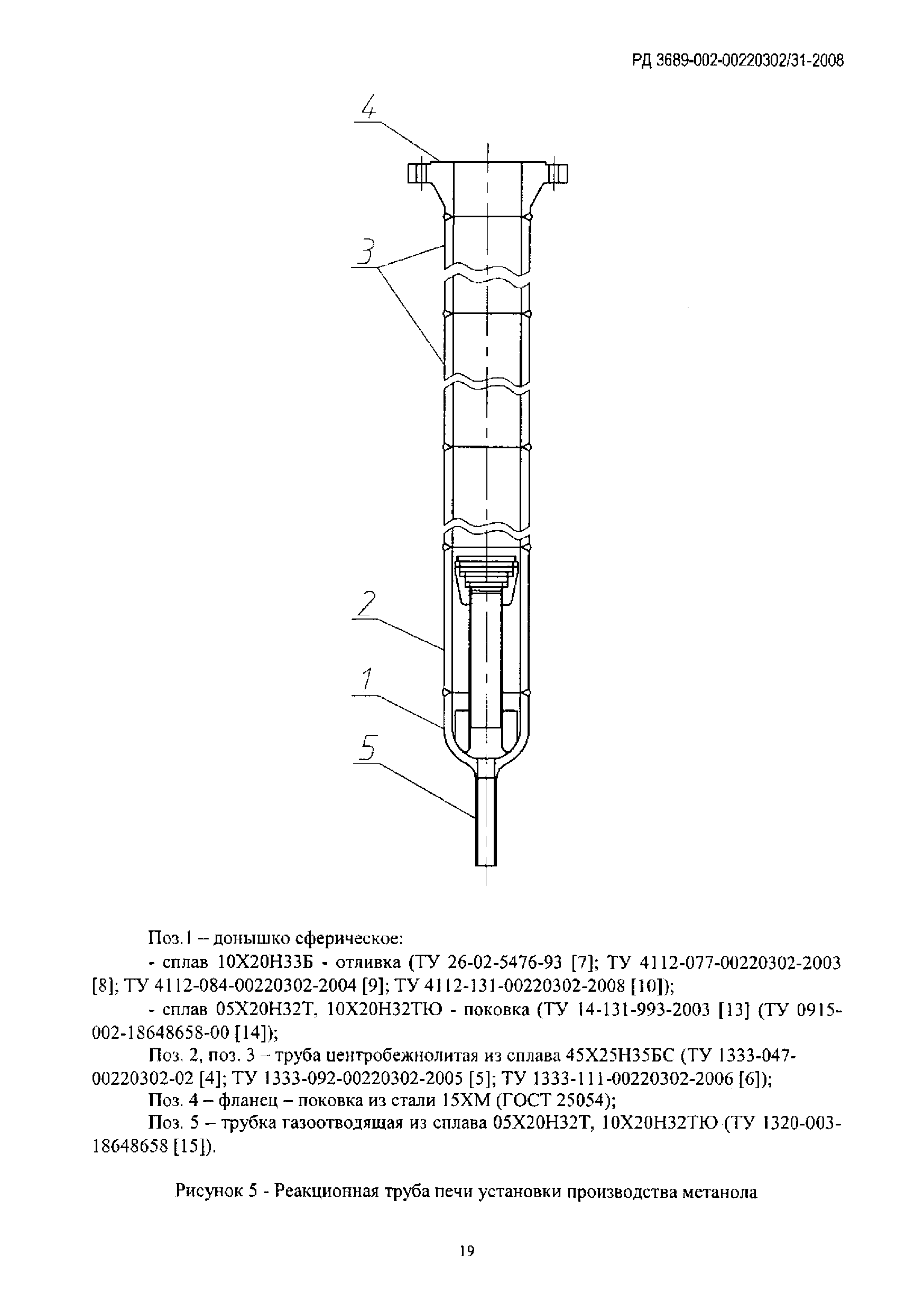

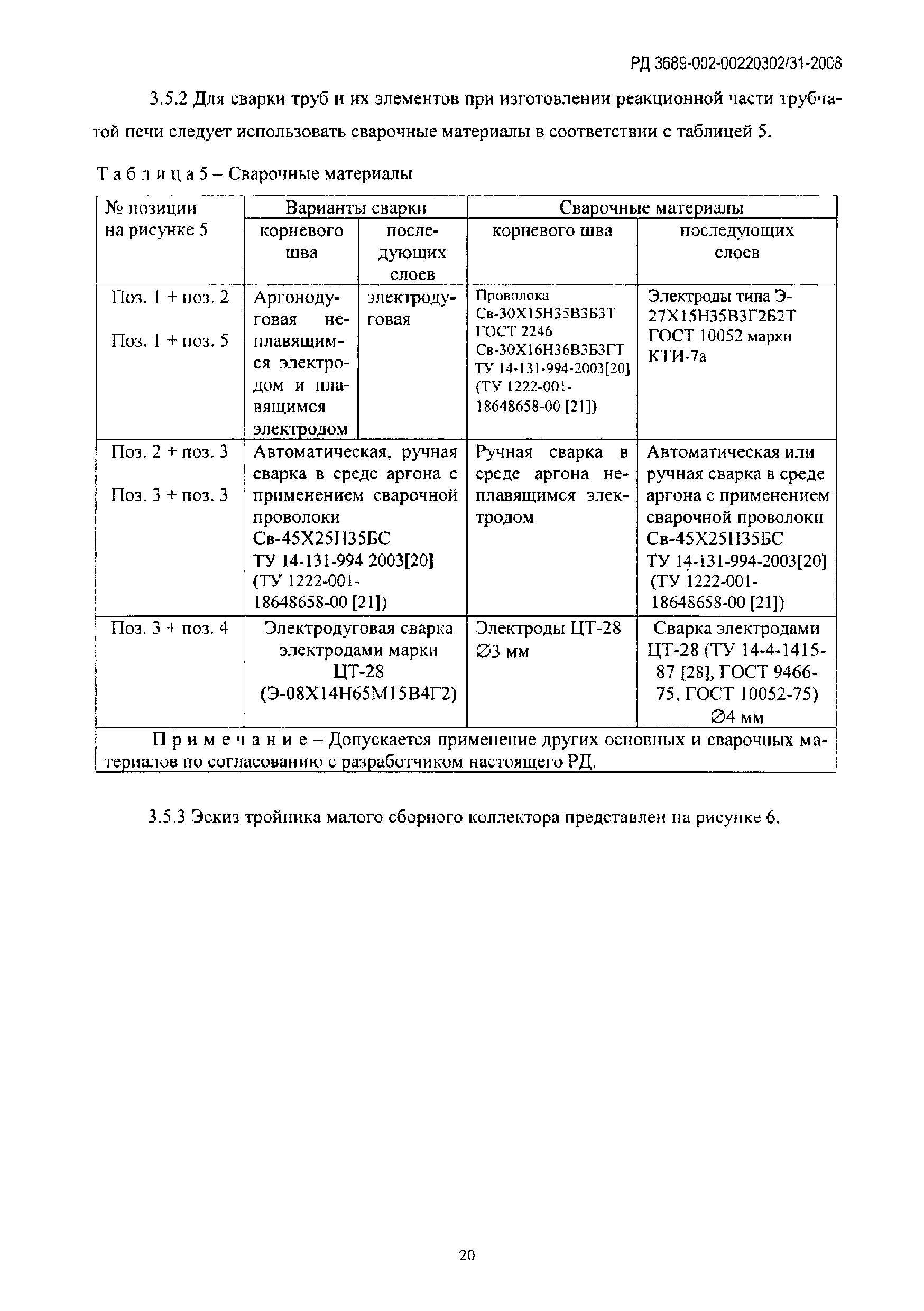

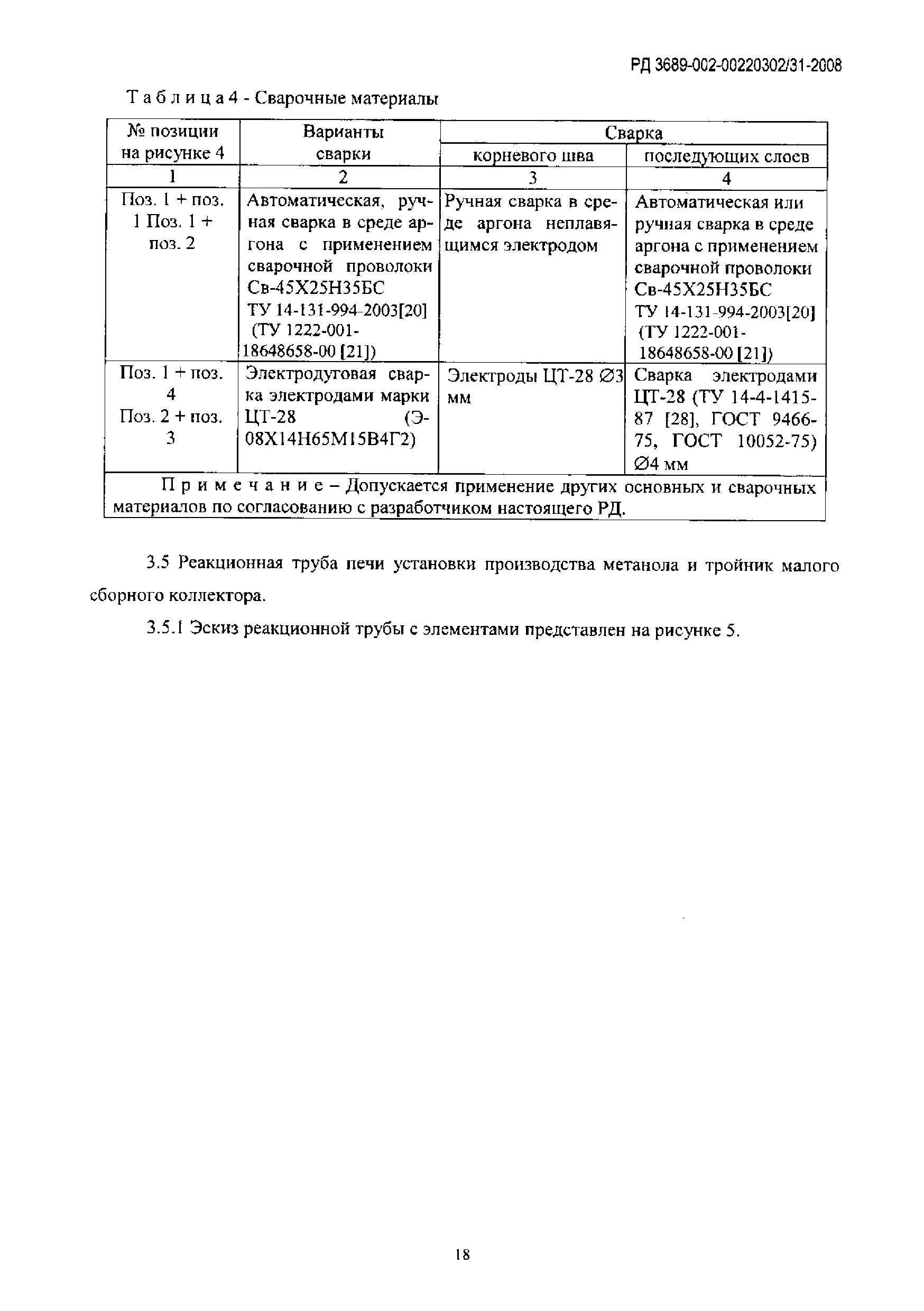

   3.5 Реакционная труба печи установки производства метанола и тройник малого сборного коллектора

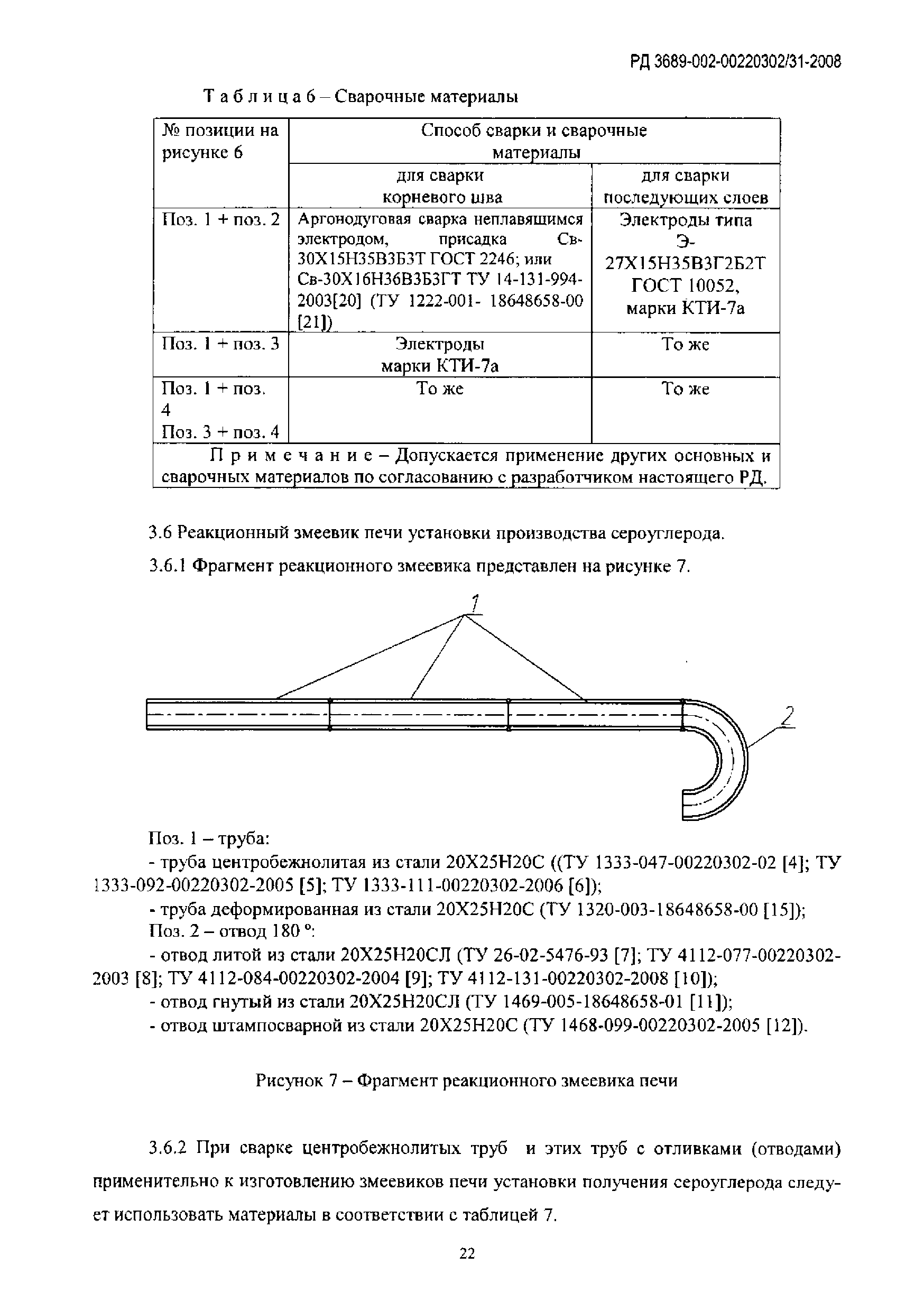

   3.6 Реакционный змеевик печи установки производства сероуглерода

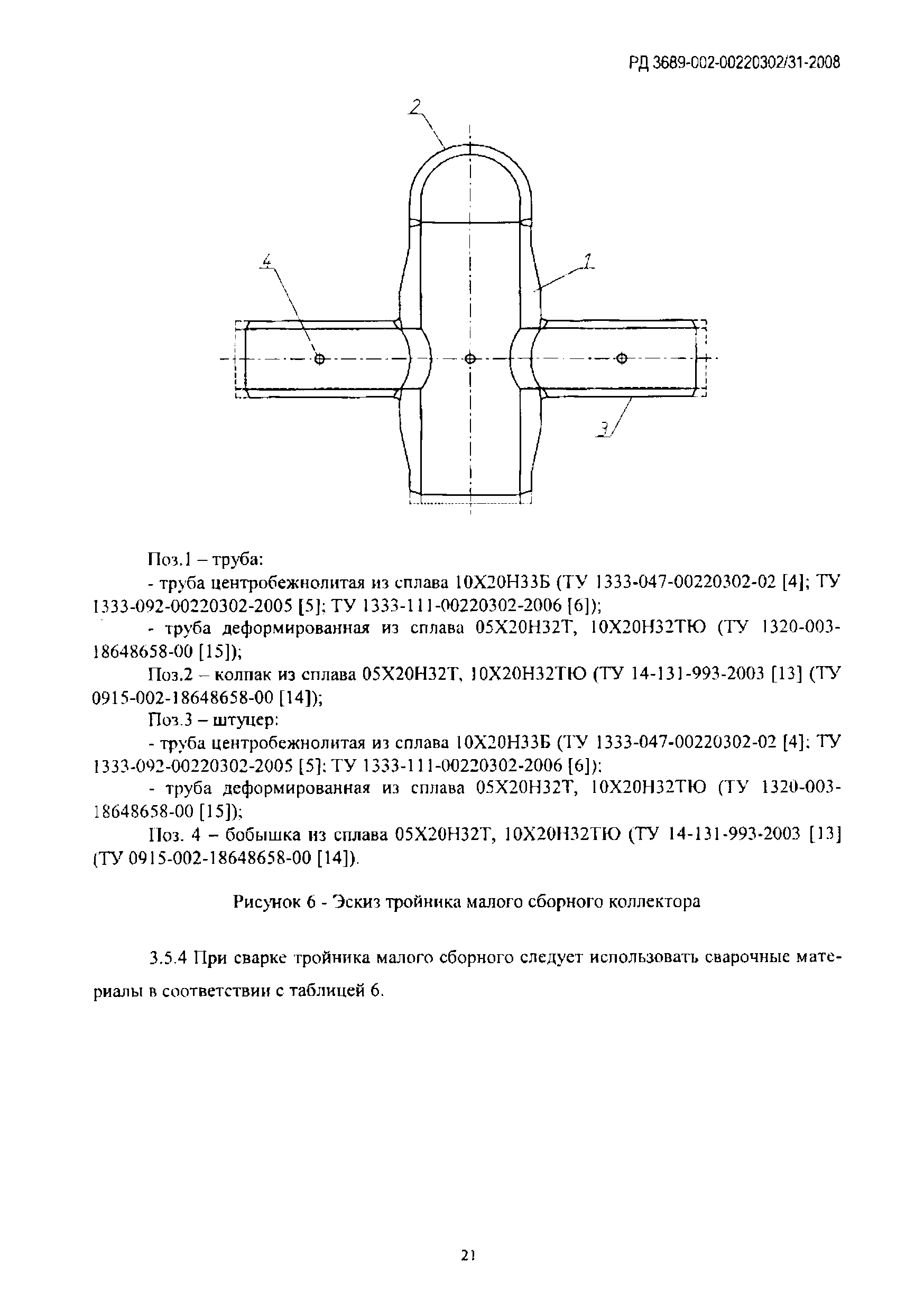

4. Сварка

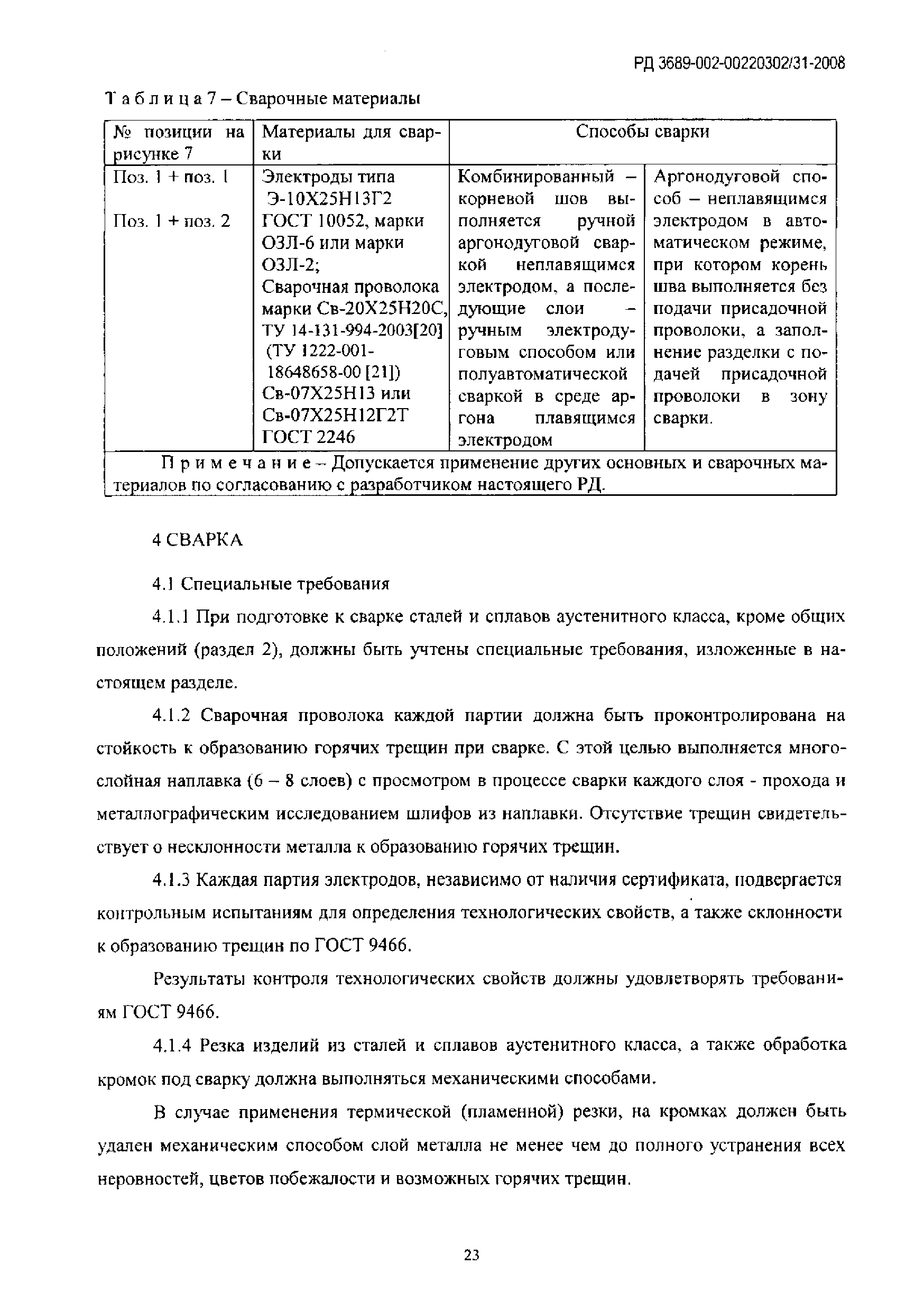

   4.1 Специальные требования

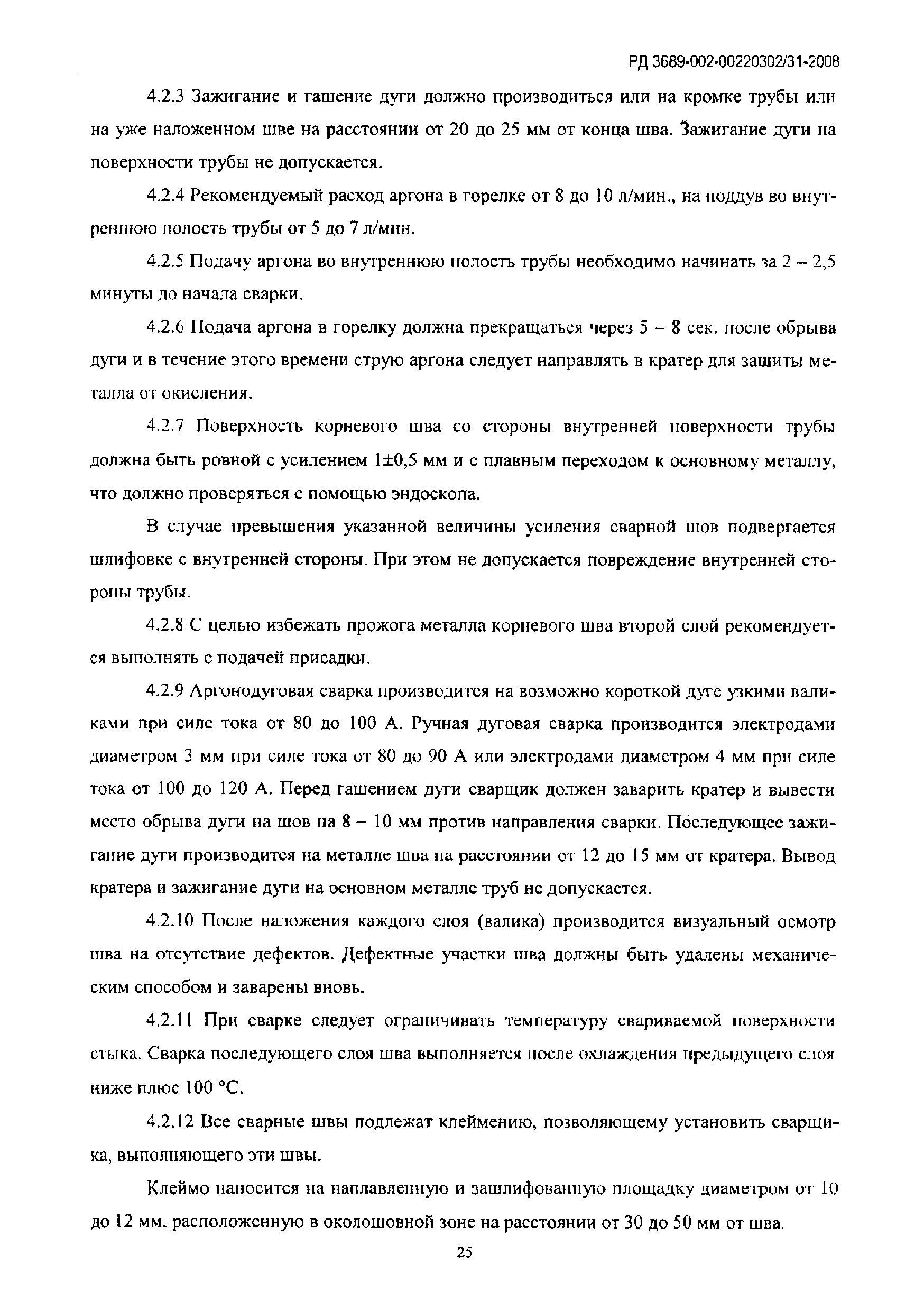

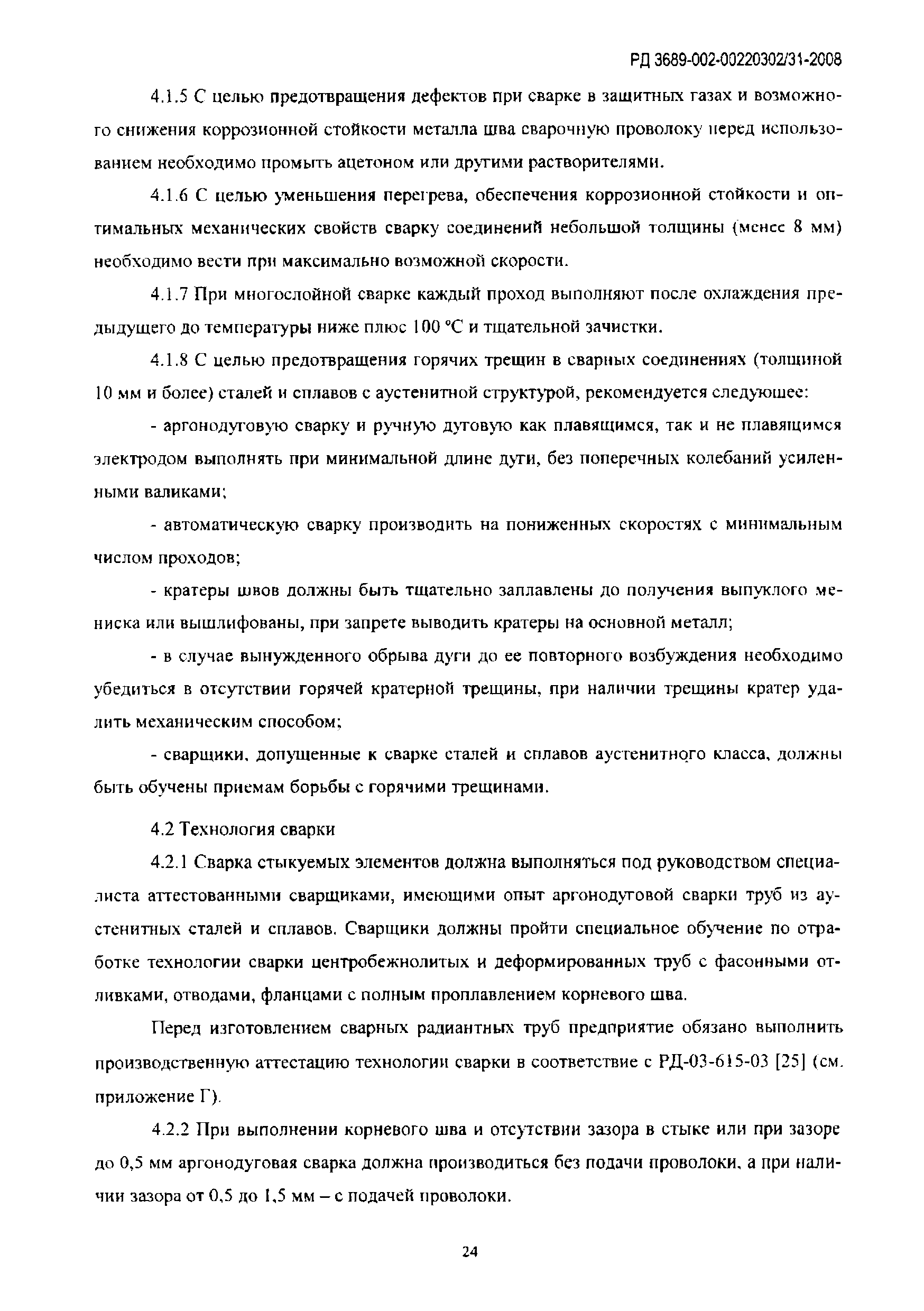

   4.2 Технология сварки

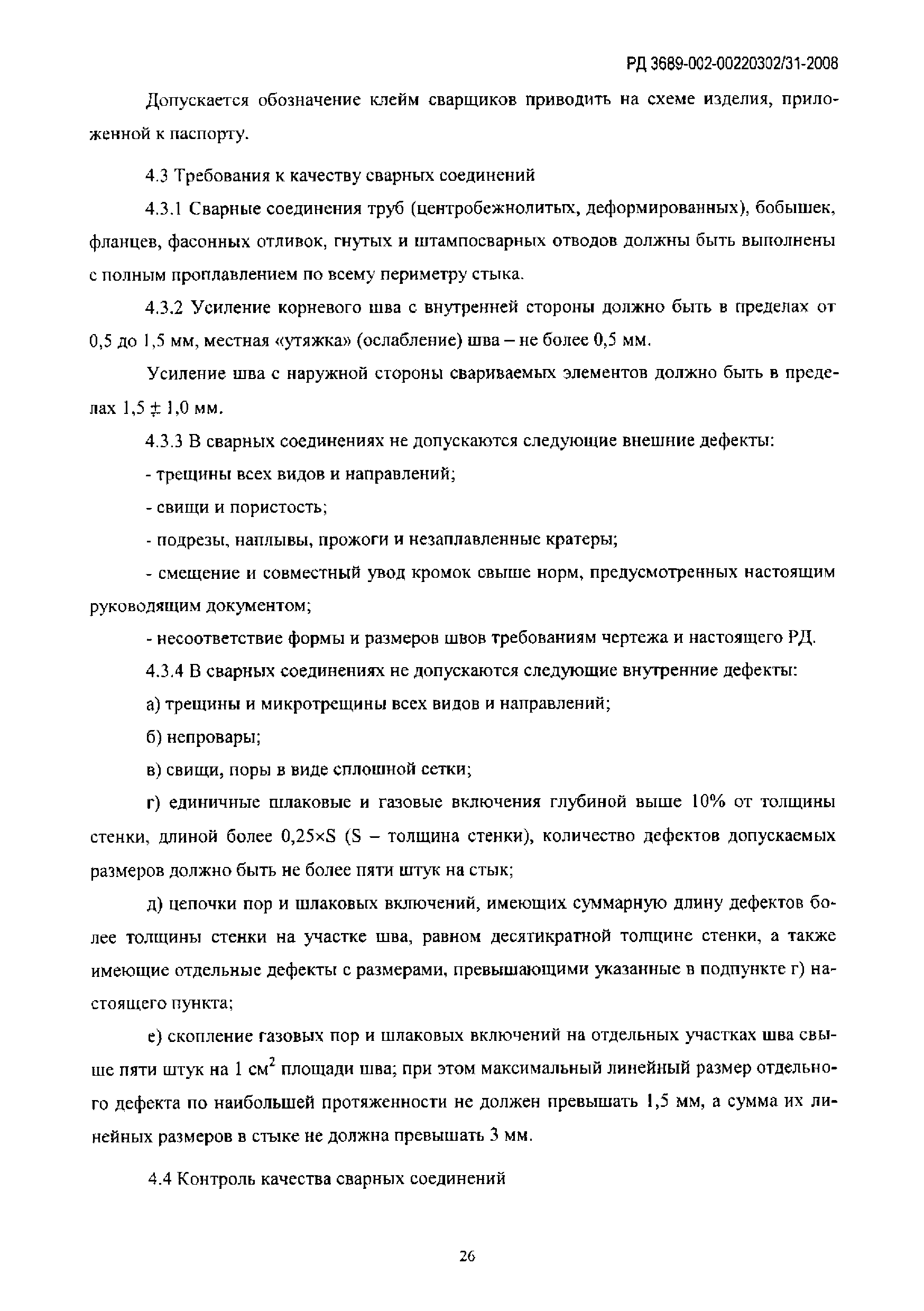

   4.3 Требования к качеству сварных соединений

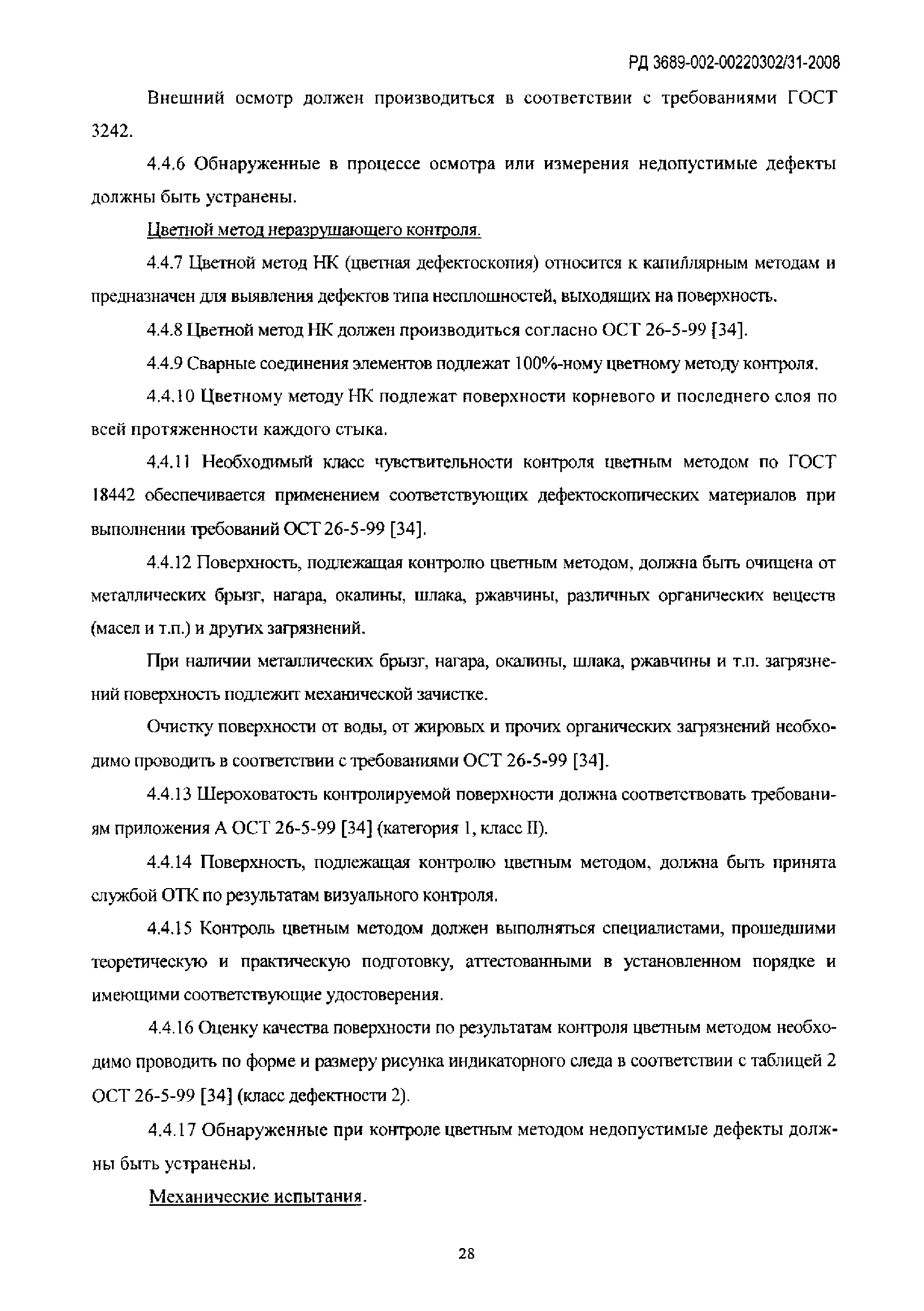

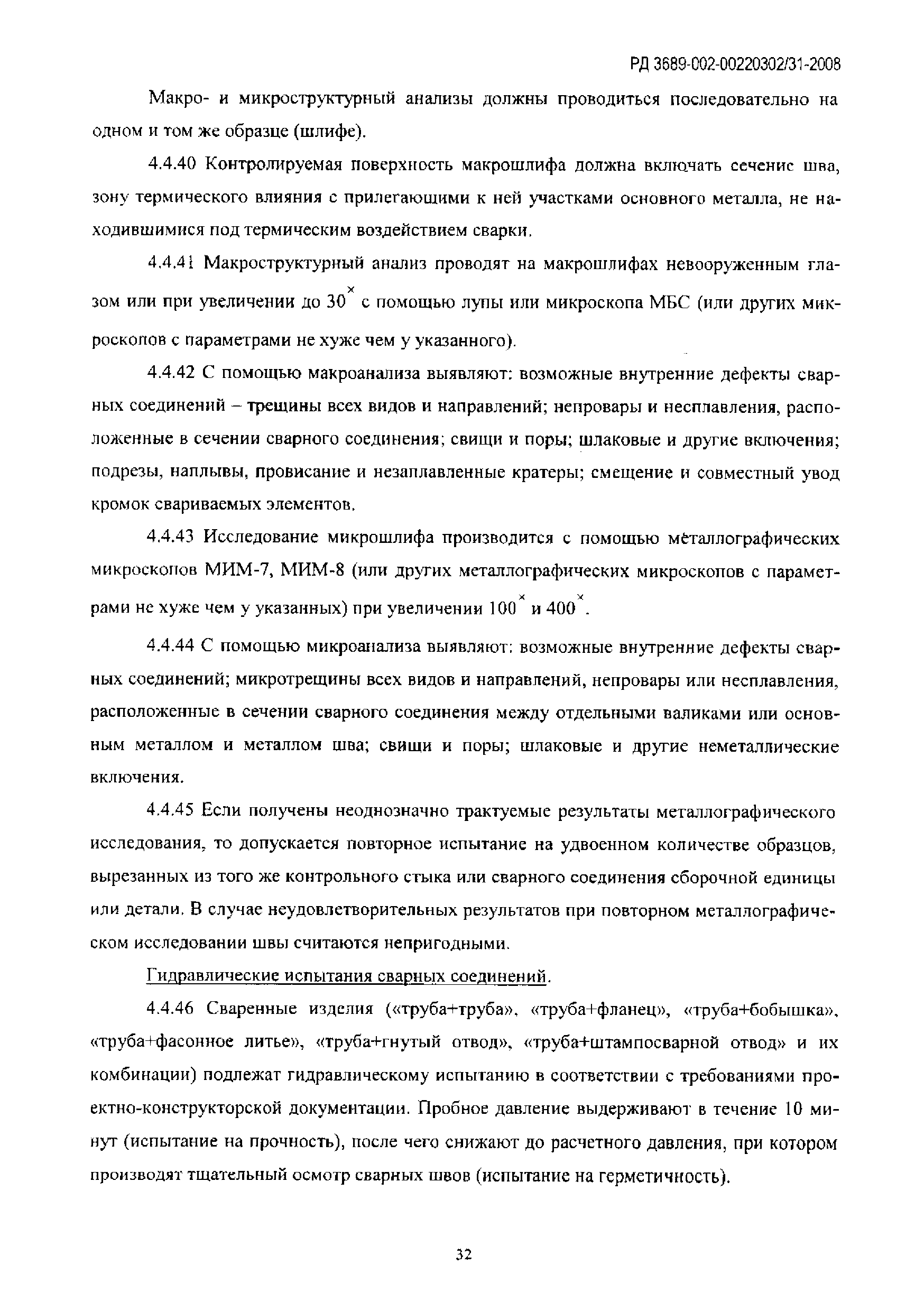

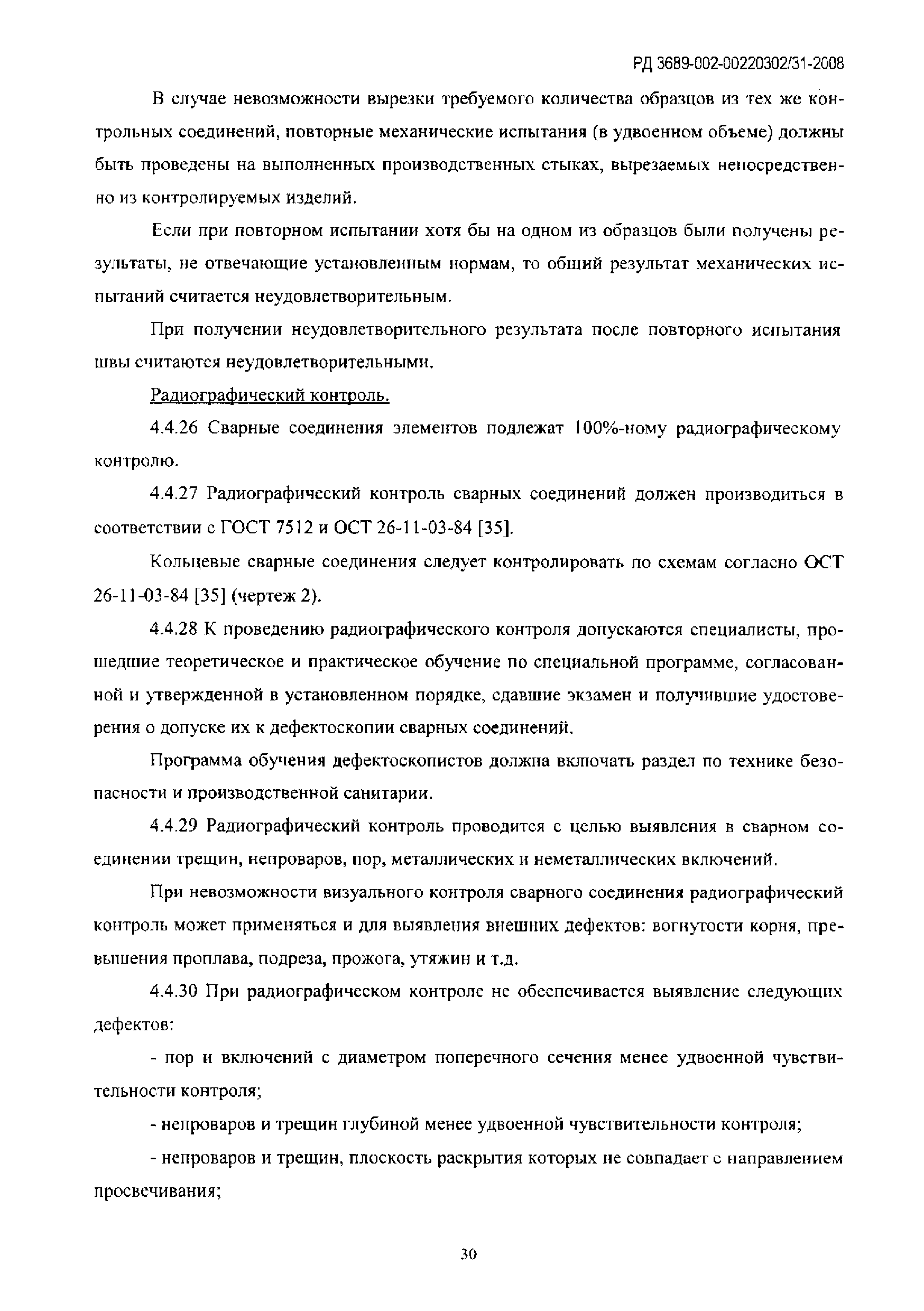

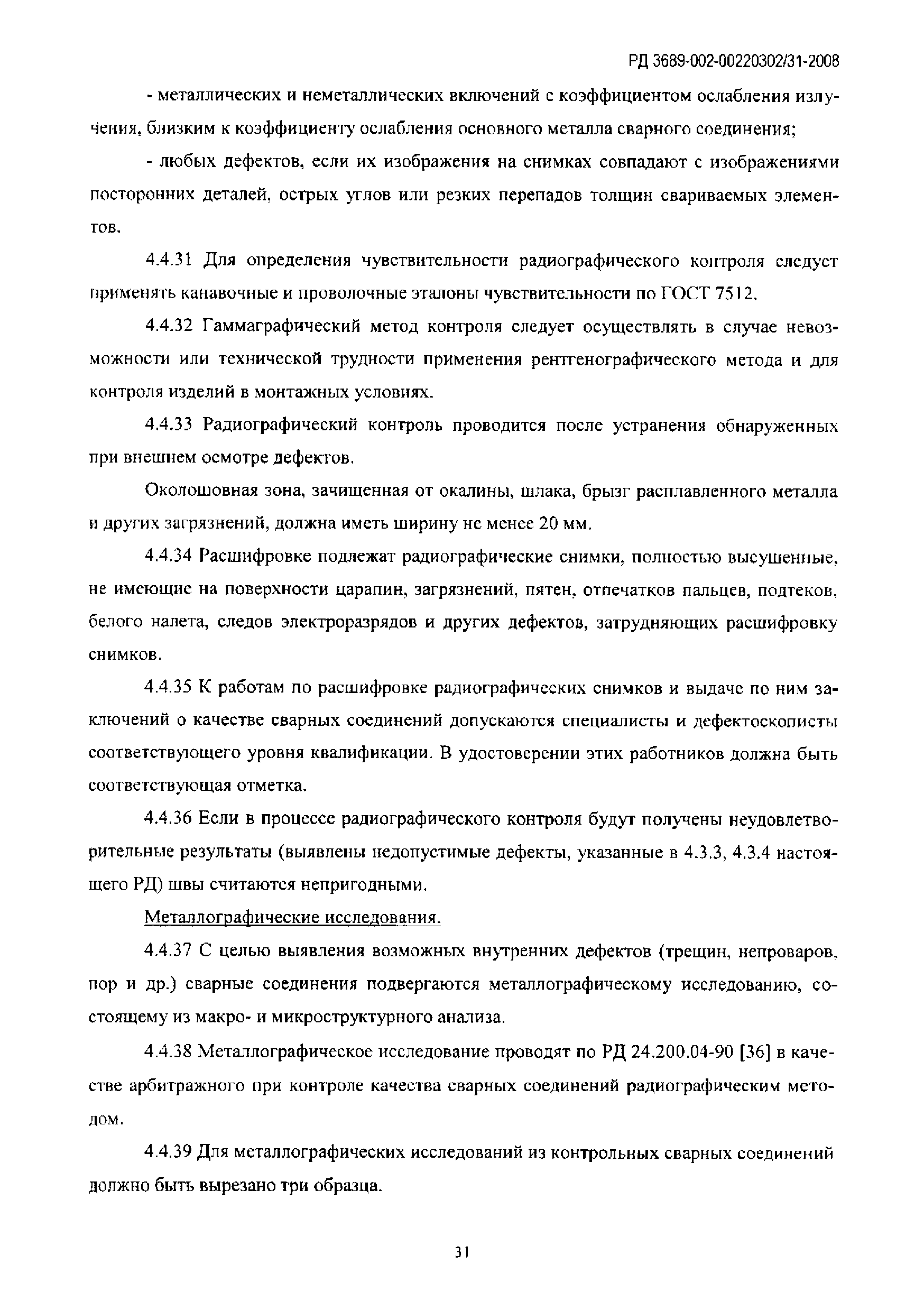

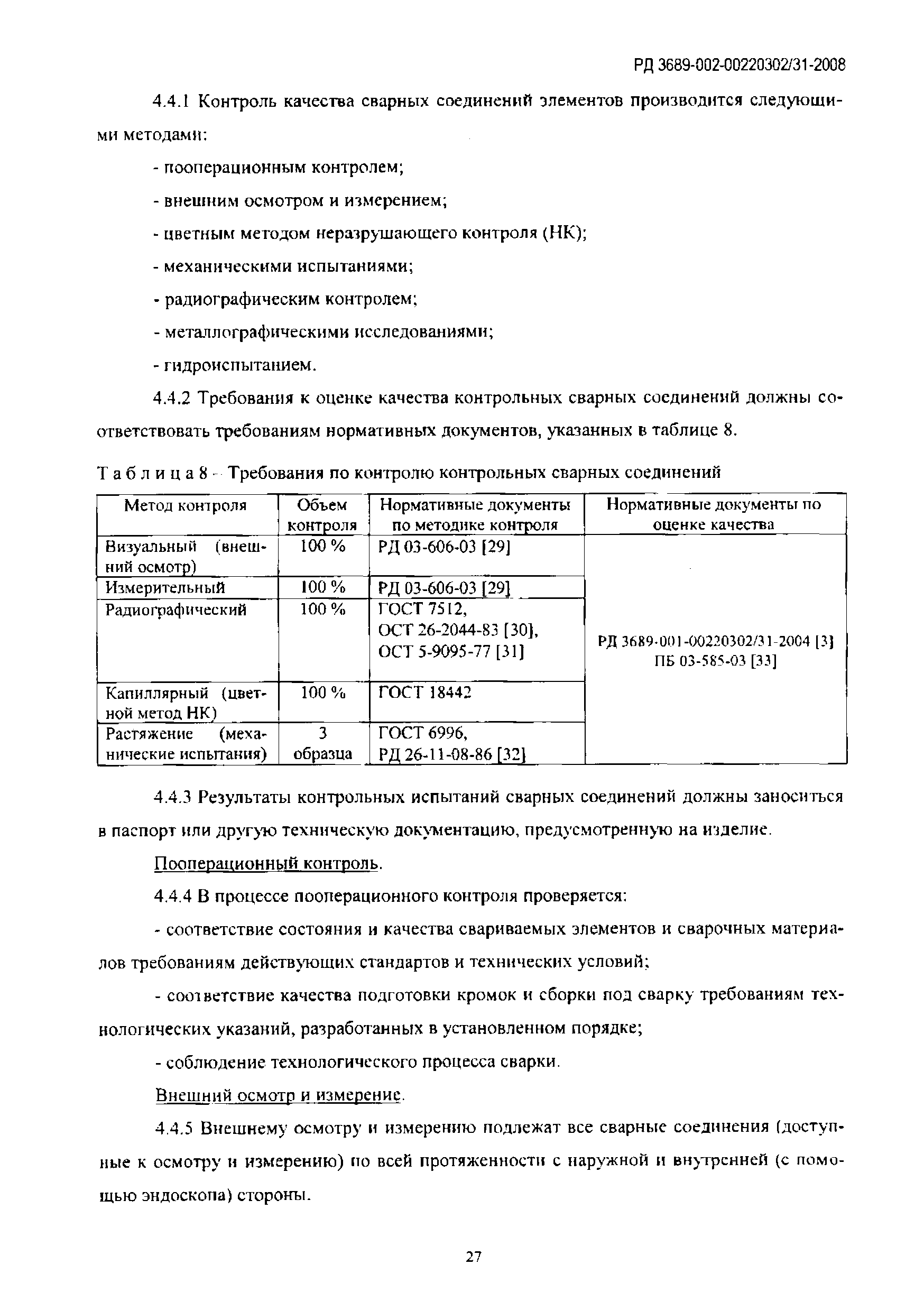

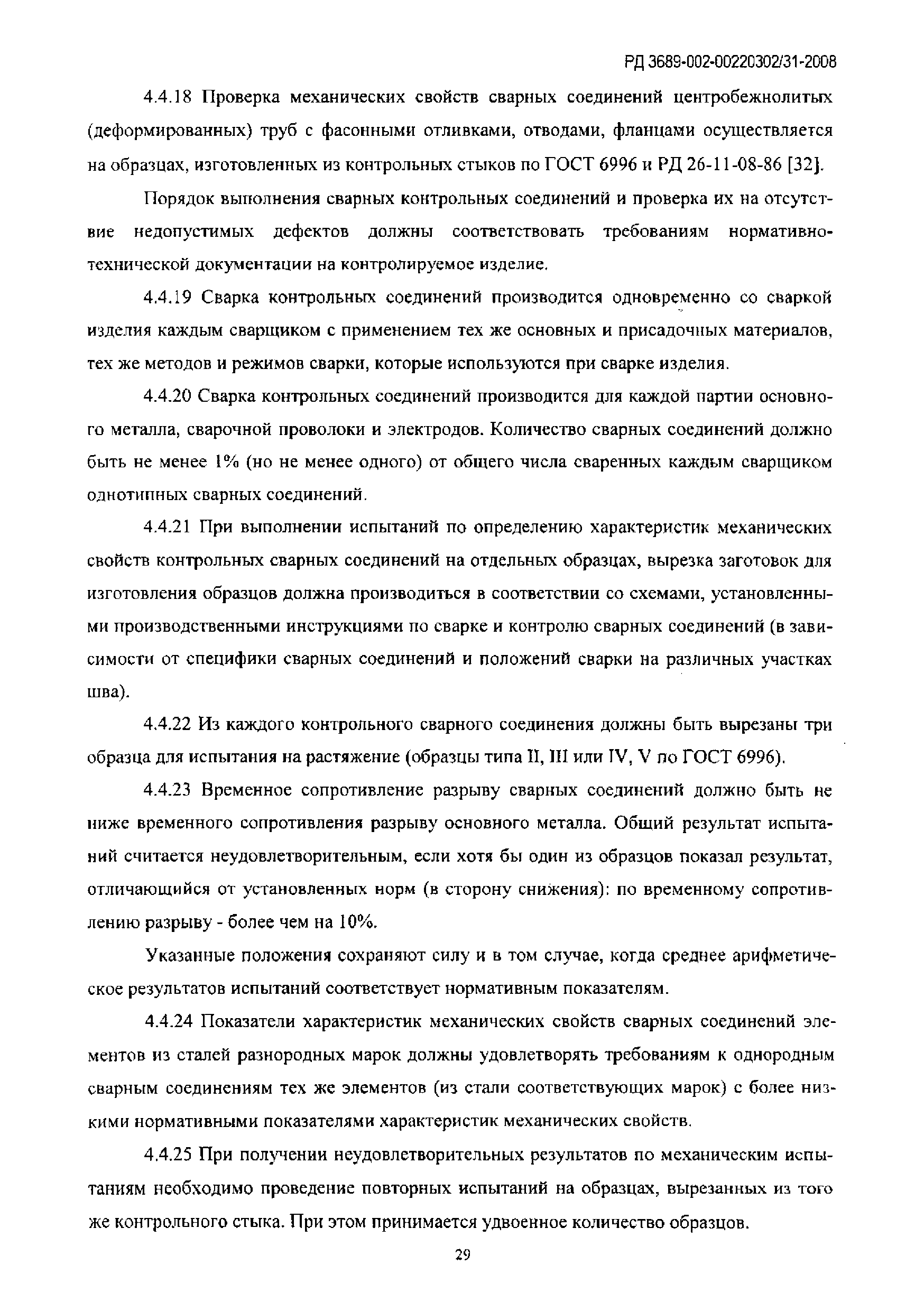

   4.4 Контроль качества сварных соединений

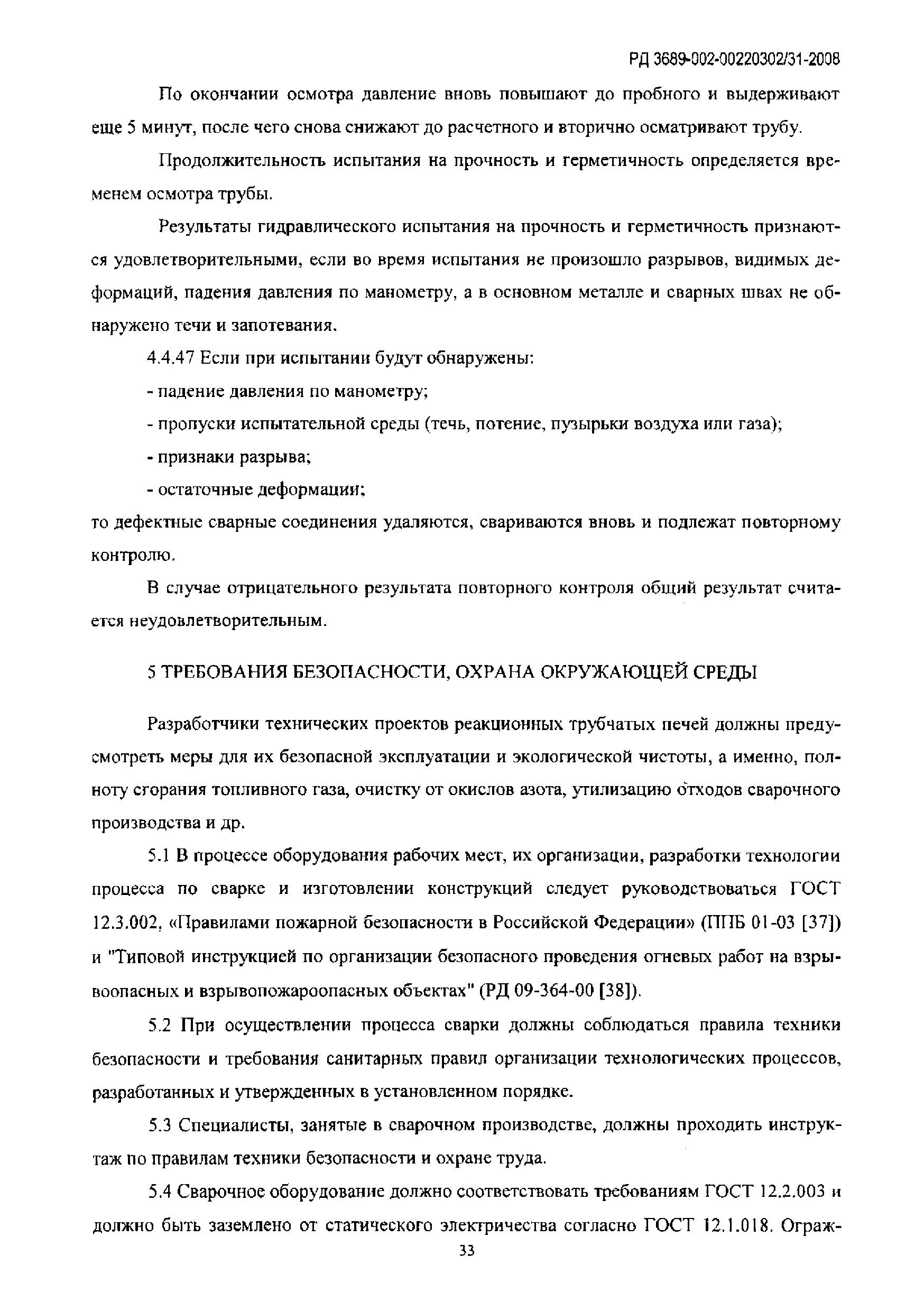

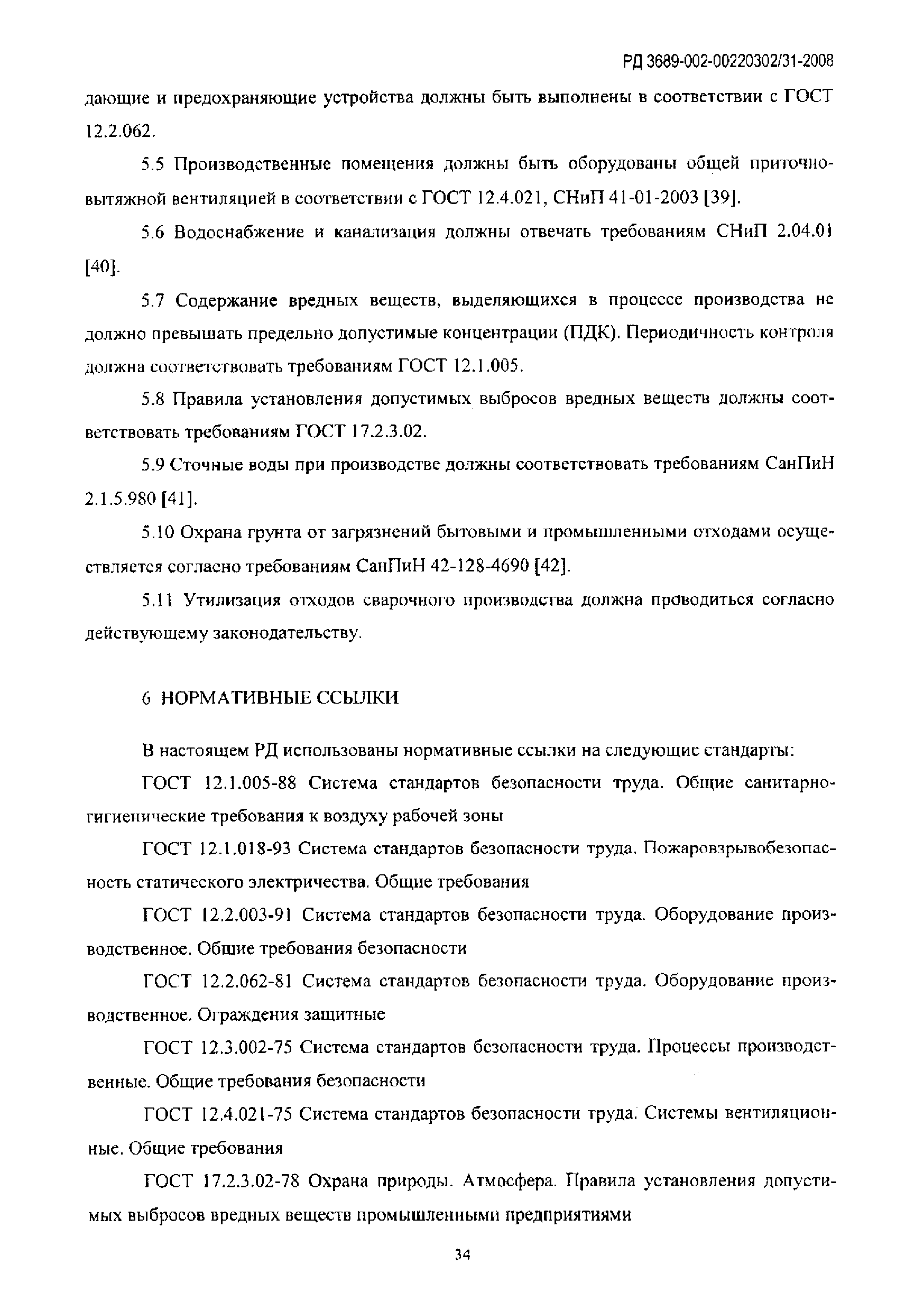

5 Требования безопасности, охрана окружающей среды

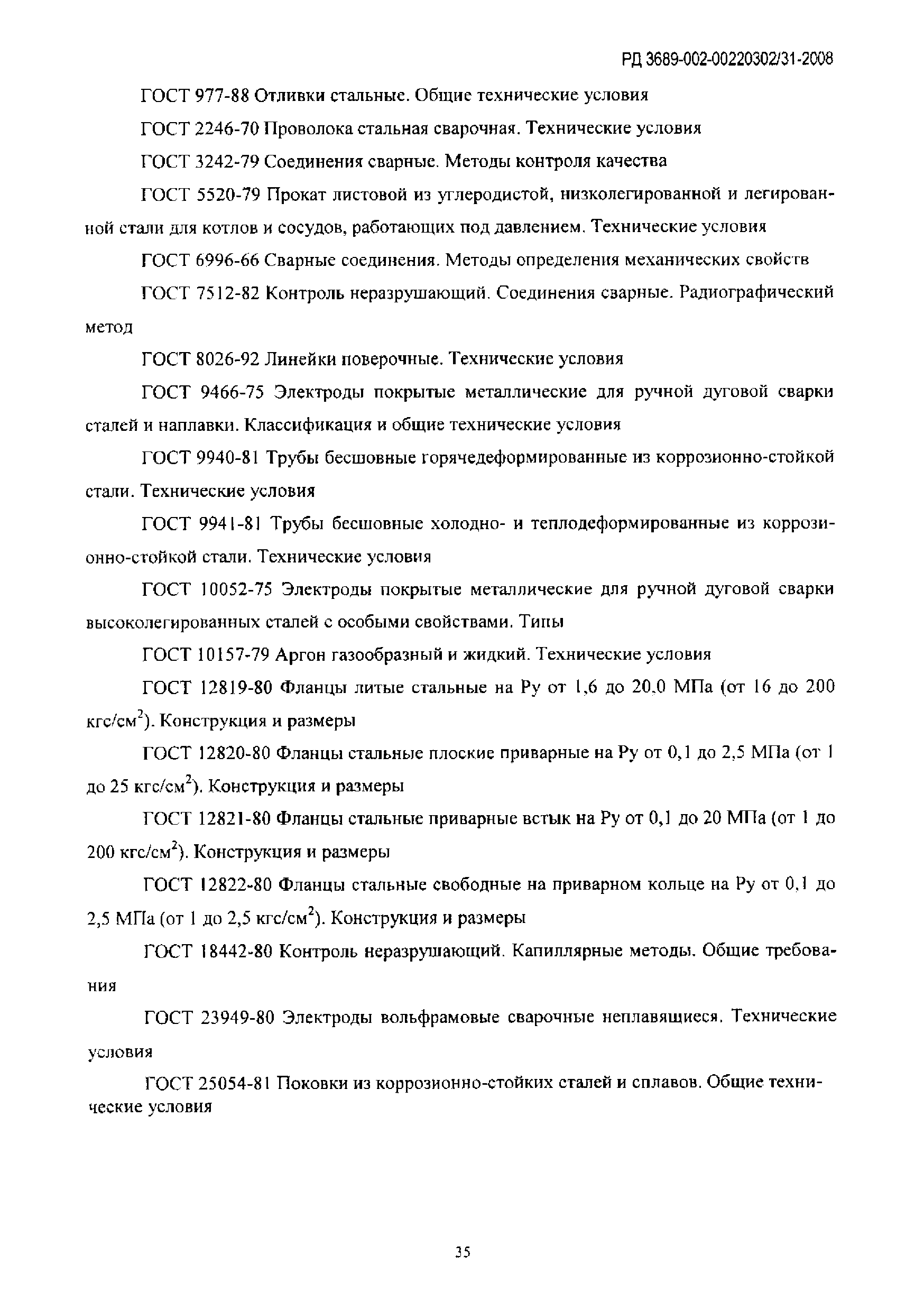

6 Нормативные ссылки

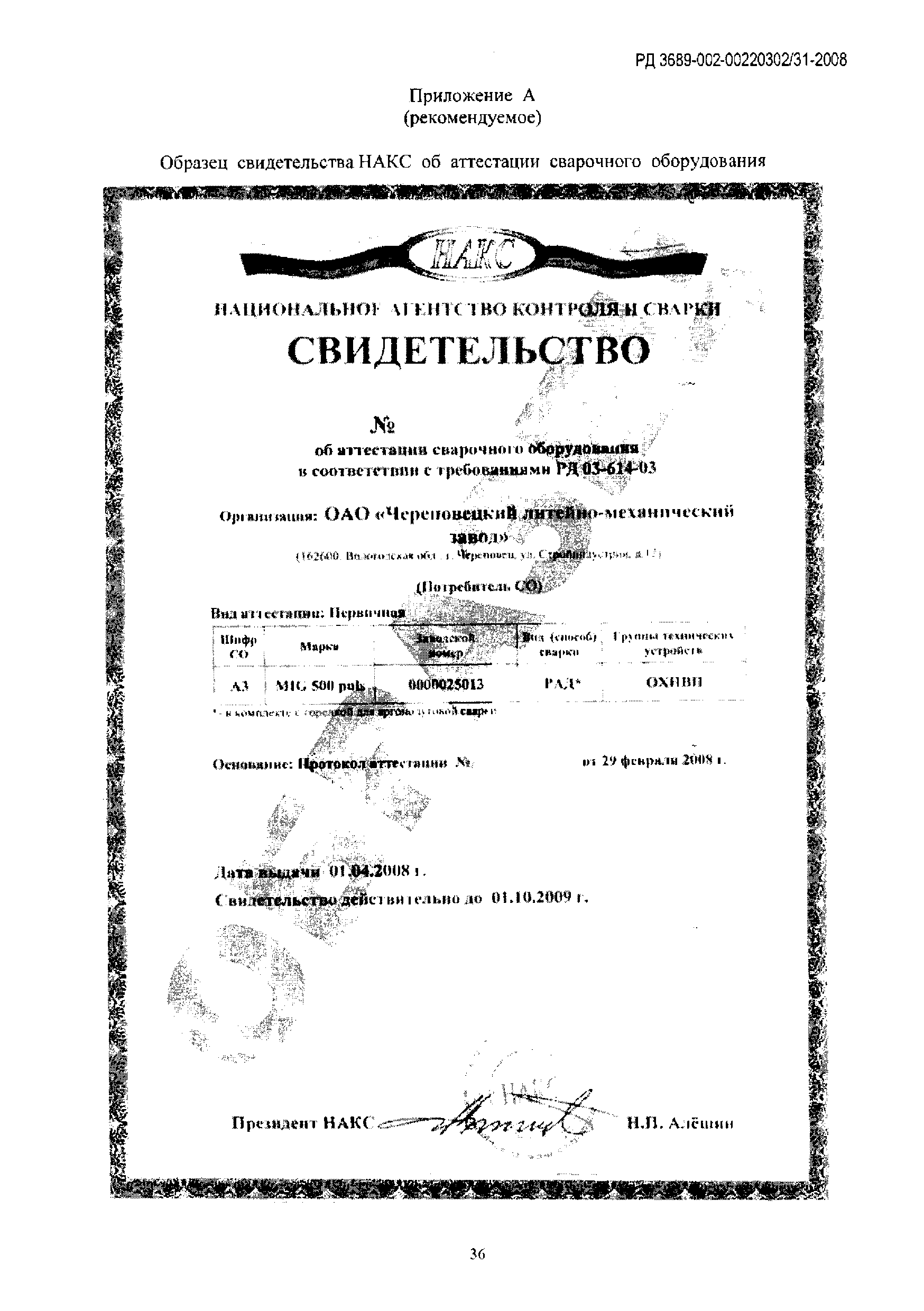

Приложение А (рекомендуемое) Образец свидетельства НАКС об аттестации сварочного оборудования

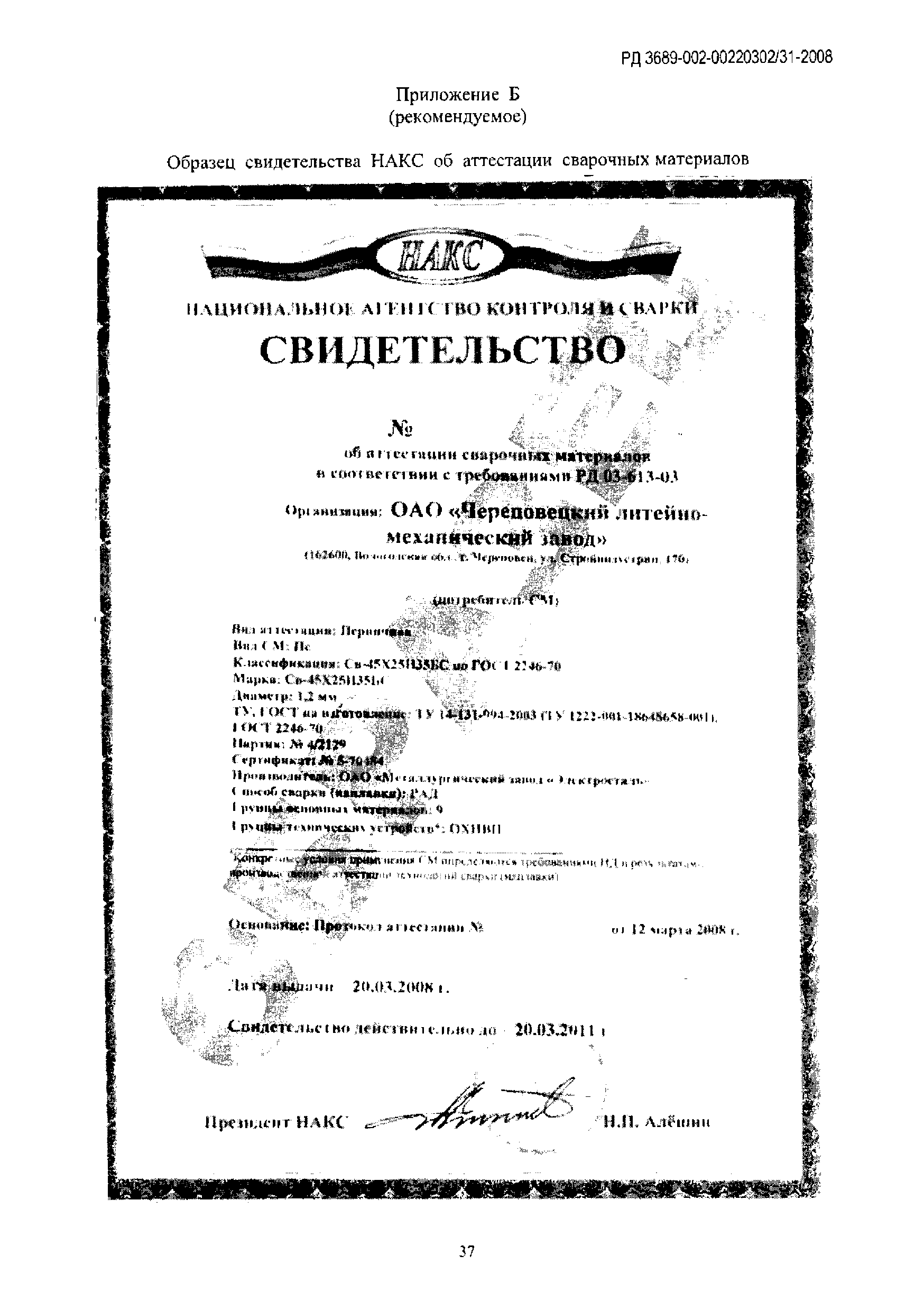

Приложение Б (рекомендуемое) Образец свидетельства НАКС об аттестации сварочных материалов

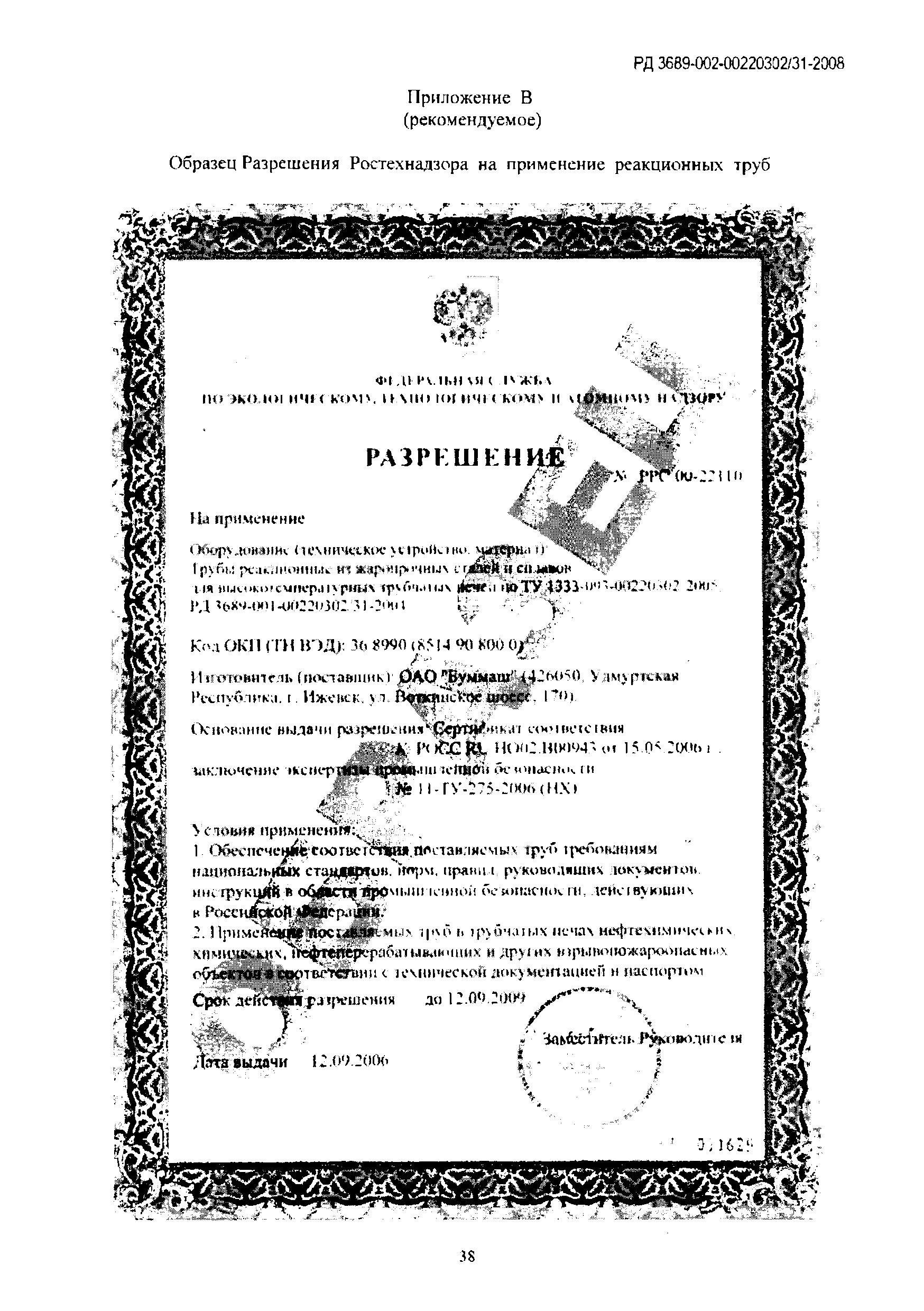

Приложение В (рекомендуемое) Образец Разрешения Ростехнадзора на применение реакционных труб

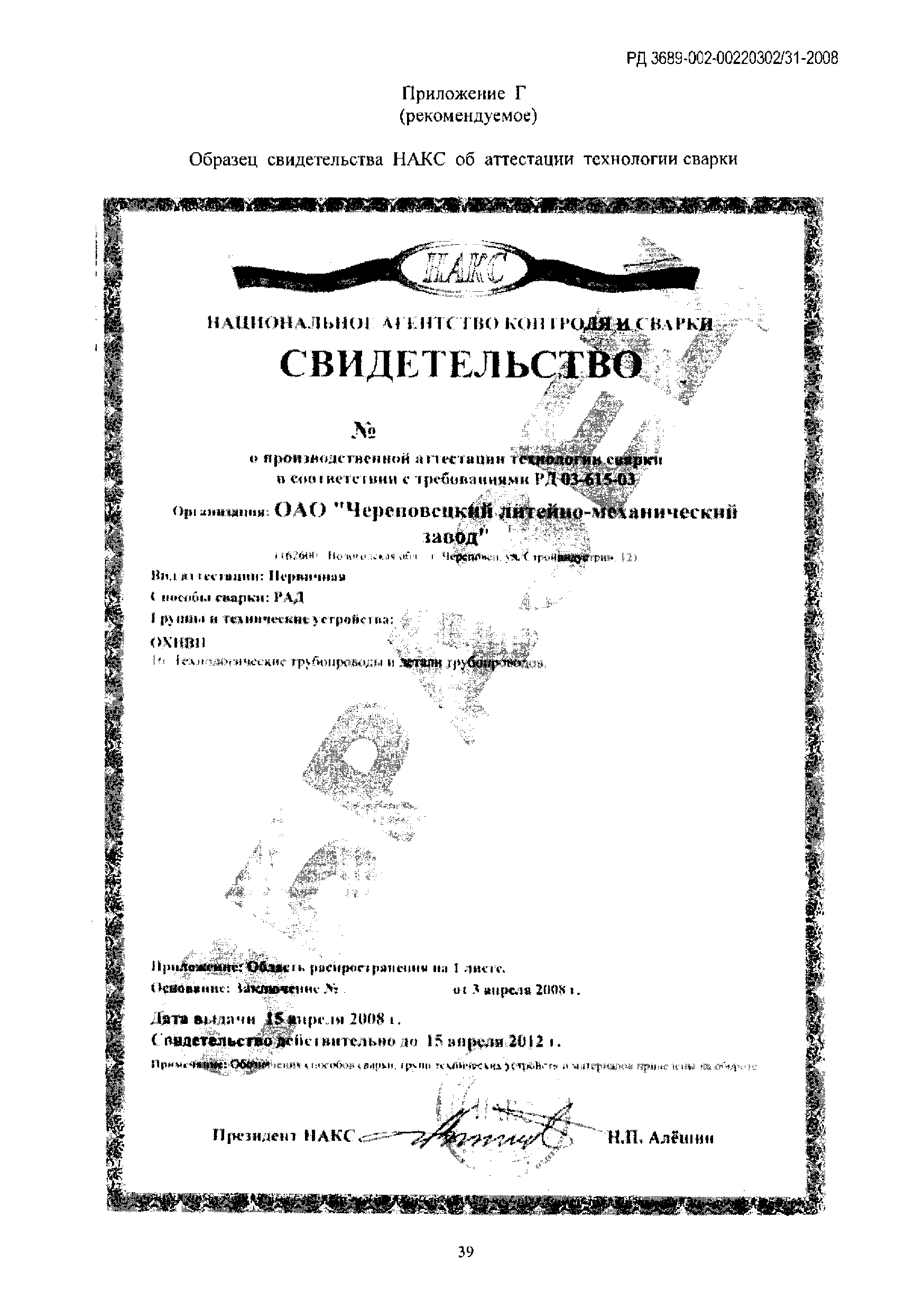

Приложение Г (рекомендуемое) Образец свидетельства НАКС об аттестации технологии сварки

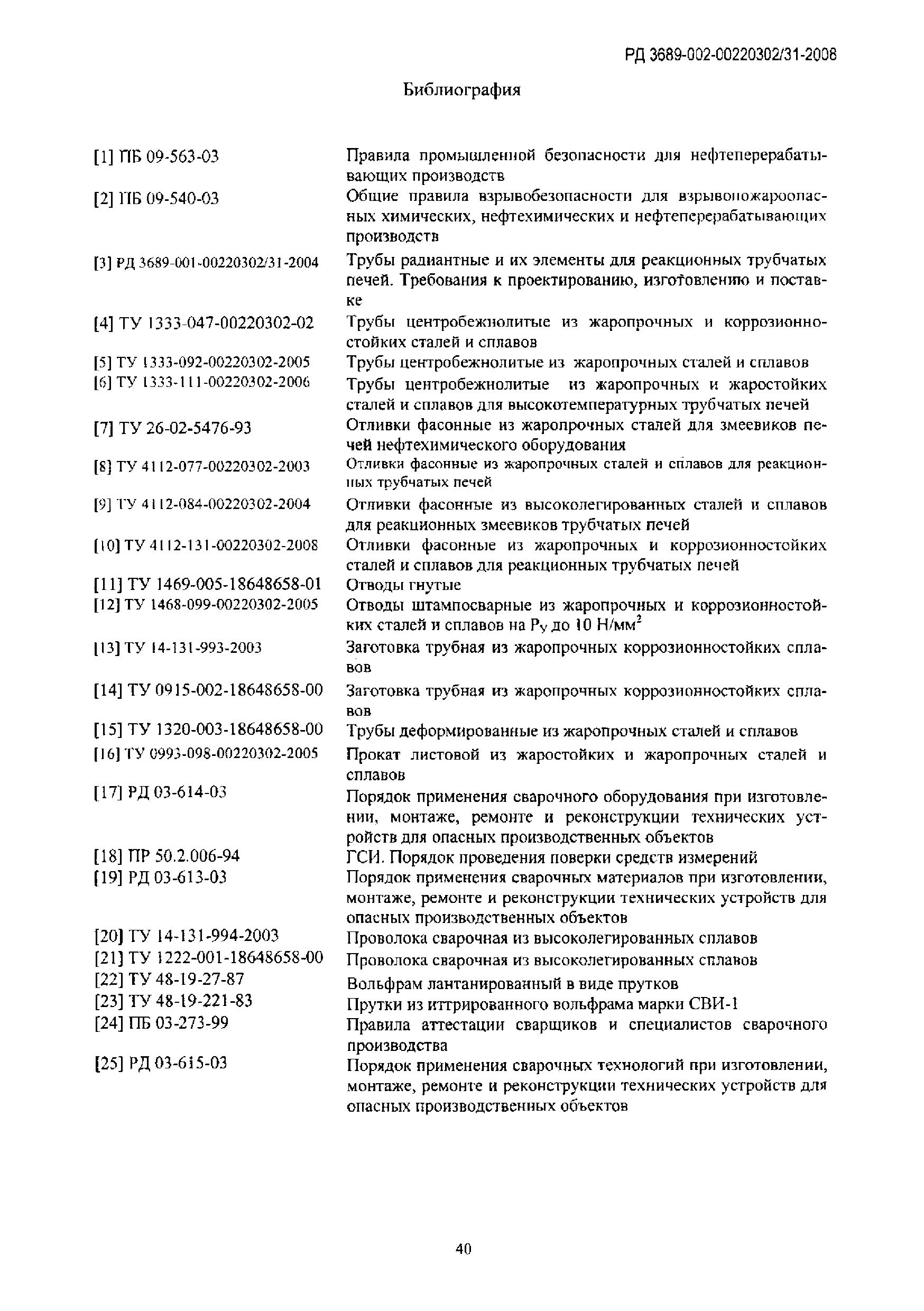

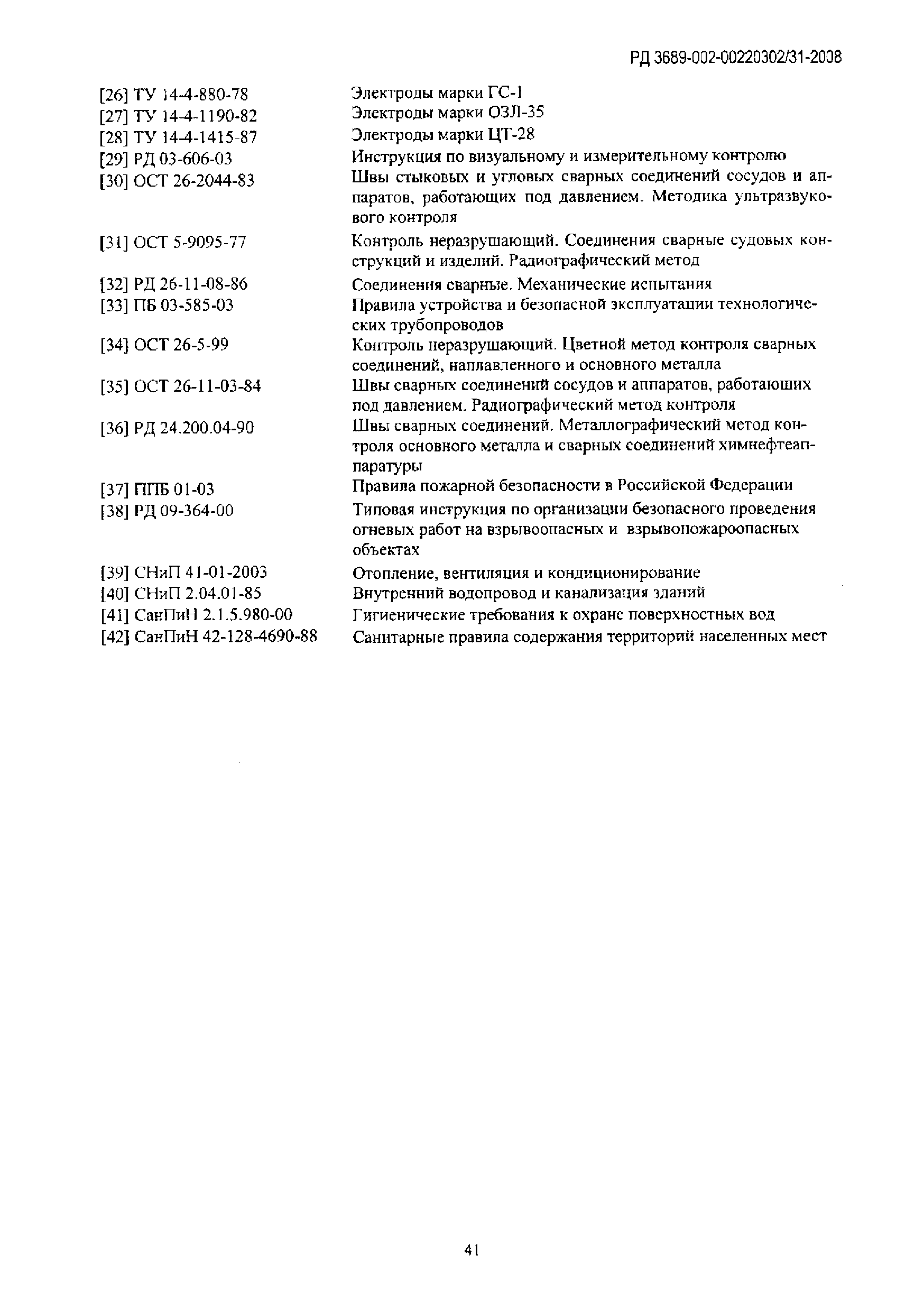

Библиография
Разработан: ОАО ВНИИНЕФТЕМАШ
Утверждён: ОАО ВНИИНЕФТЕМАШ

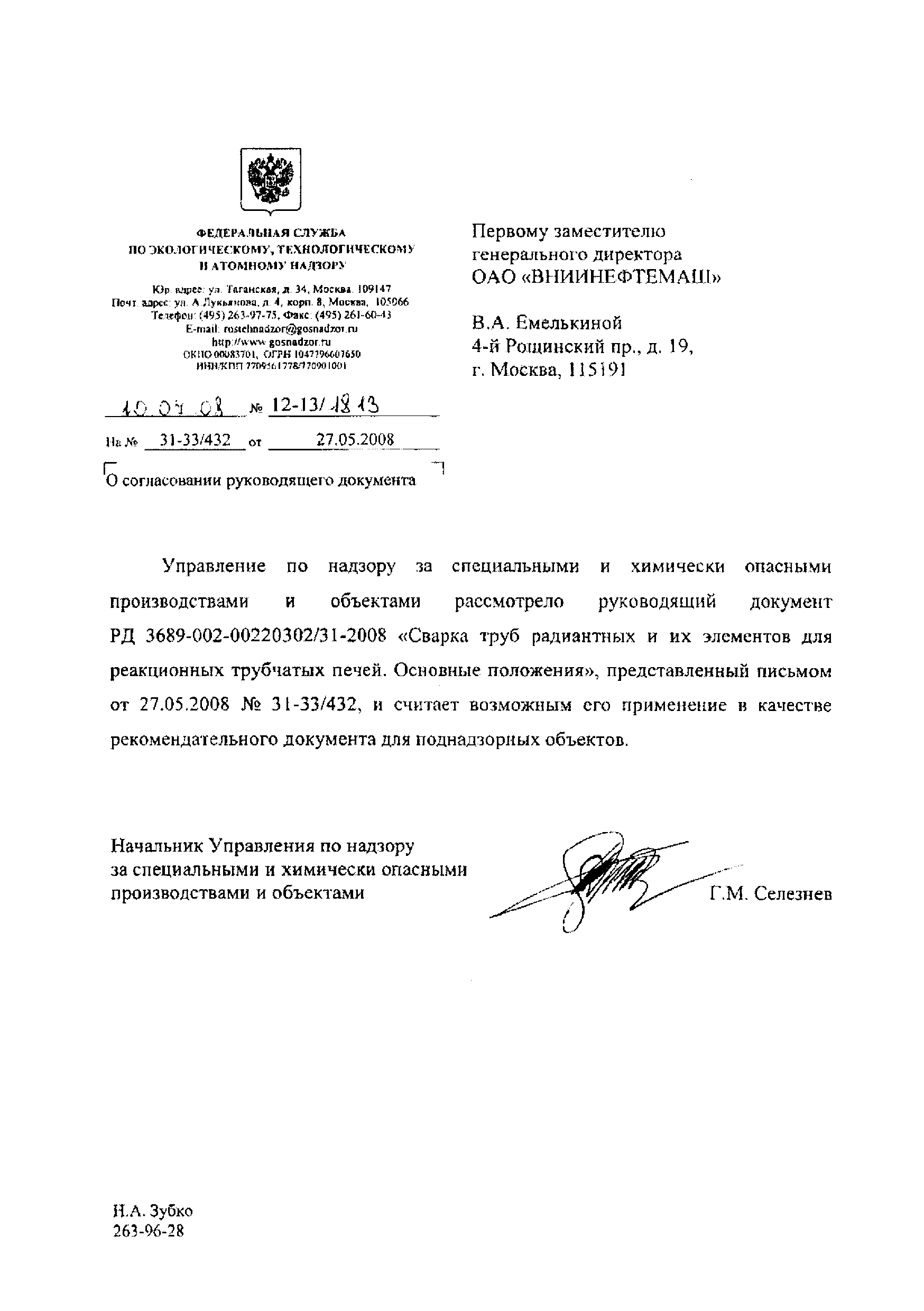

Принят:10.07.2008 Федеральная служба по экологическому, технологическому и атомному надзору (12-13/1813)
Расположен в:Техническая документация Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
