Скачать ГОСТ Р 54827-2011 Трансформаторы сухие. Общие технические условия

Дата актуализации: 10.08.2017

ГОСТ Р 54827-2011

Трансформаторы сухие. Общие технические условия

Обозначение: ГОСТ Р 54827-2011
Обозначение англ: GOST R 54827-2011
Статус:действует
Название рус.:Трансформаторы сухие. Общие технические условия
Название англ.:Dry-type transformers. General specifications
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.12.2012
Область применения:Стандарт распространяется на сухие трансформаторы общего назначения, в том числе на автотрансформаторы, трансформаторы собственных нужд электростанций и трансформаторы для комплектных трансформаторных подстанций (КТП) классов напряжения до 35 кВ включительно. Стандарт распространяется на оборудование, разработанное после 1 января 2013 г. Стандарт не распространяется на следующие трансформаторы малой мощности и специальные трансформаторы: - газонаполненные сухие трансформаторы с газом, отличным от воздуха; - однофазные трансформаторы с номинальной мощностью менее 1 кВА; - трехфазные трансформаторы с номинальной мощностью менее 5 кВА - измерительные трансформаторы; - пусковые трансформаторы; - испытательные трансформаторы; - тяговые трансформаторы, устанавливаемые на подвижном составе; - преобразовательные трансформаторы; - печные трансформаторы; - пожаростойкие и шахтные трансформаторы; - сварочные трансформаторы; - регулировочные трансформаторы; - трансформаторы малой мощности со специальными требованиями безопасности.

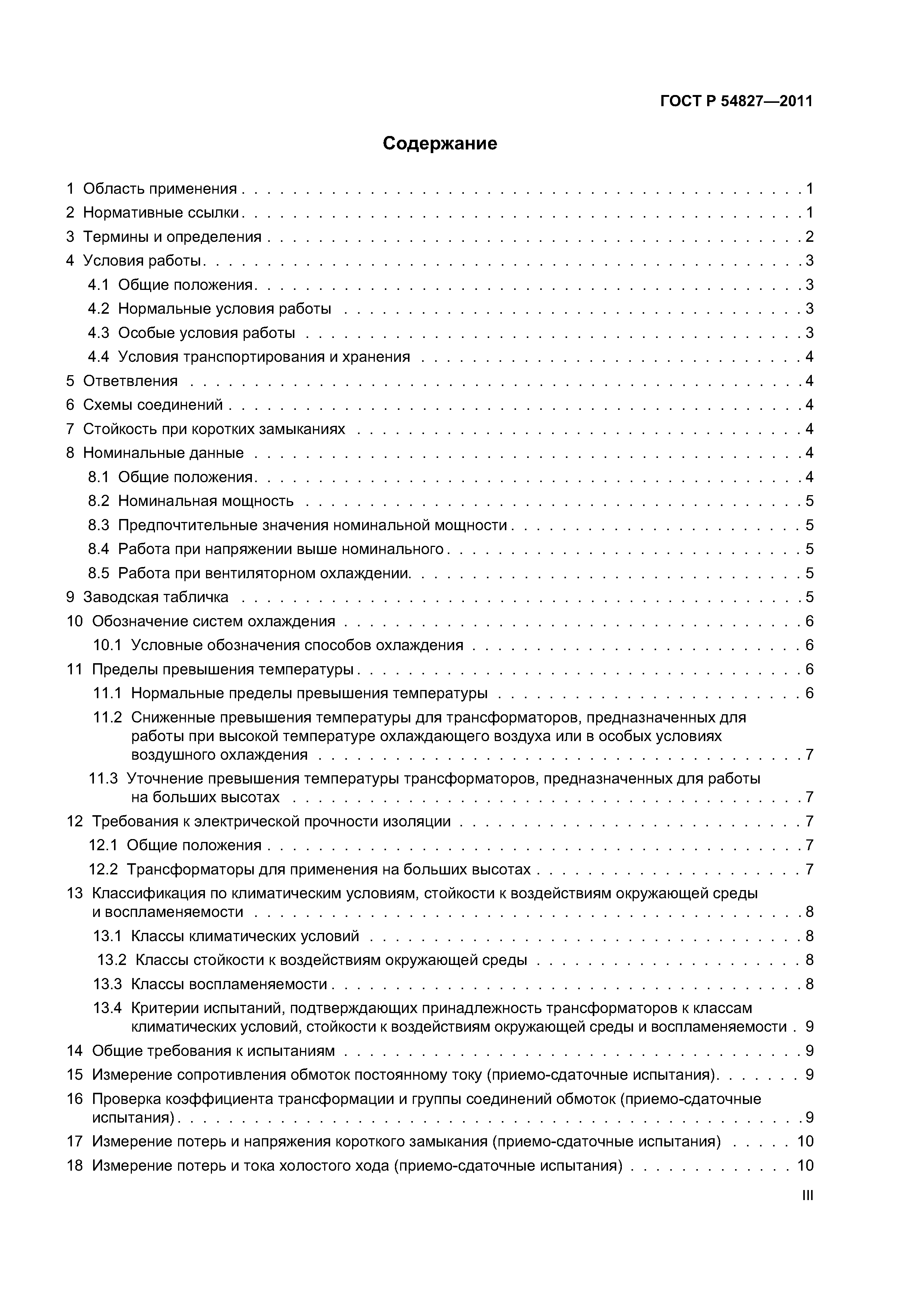

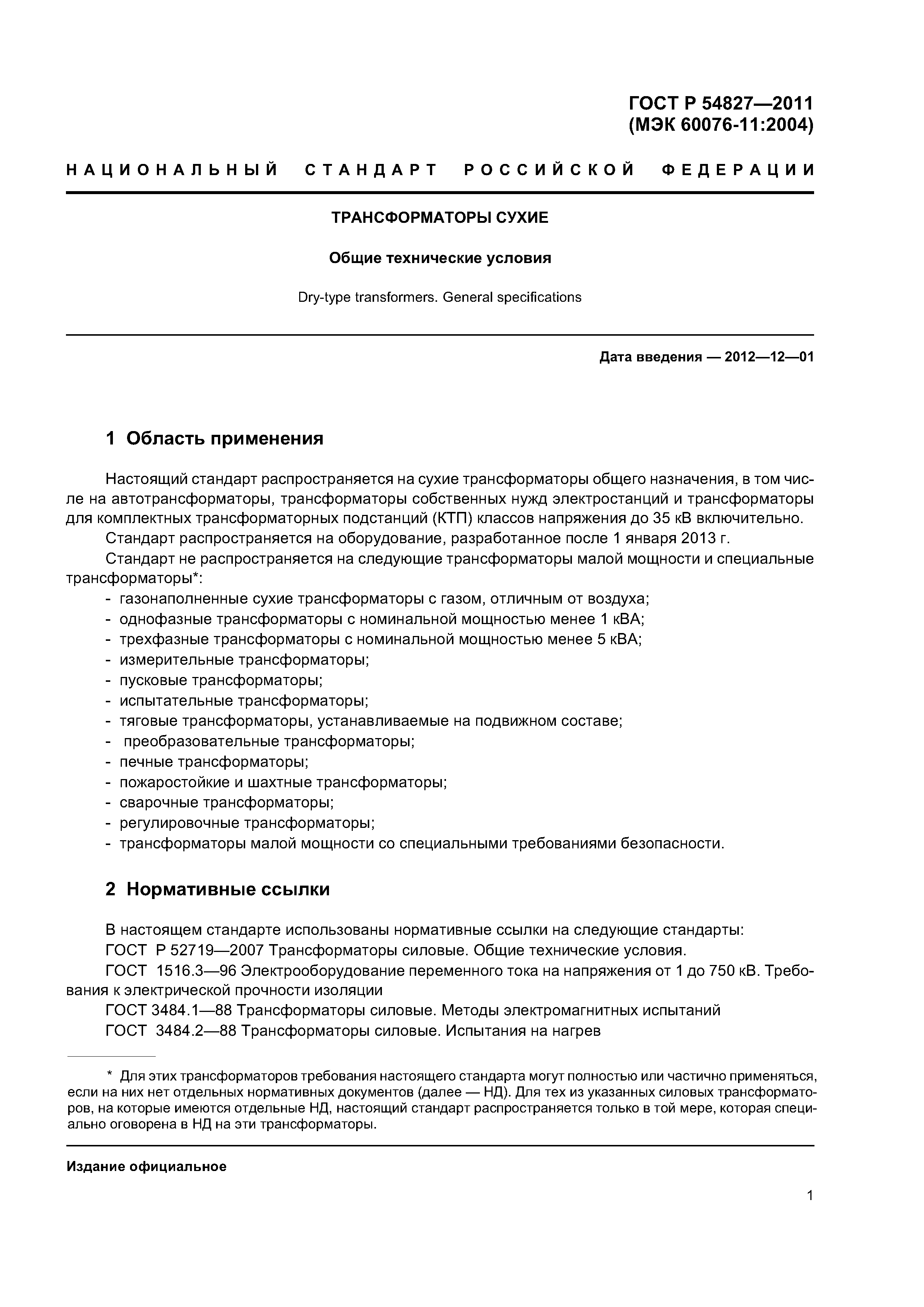

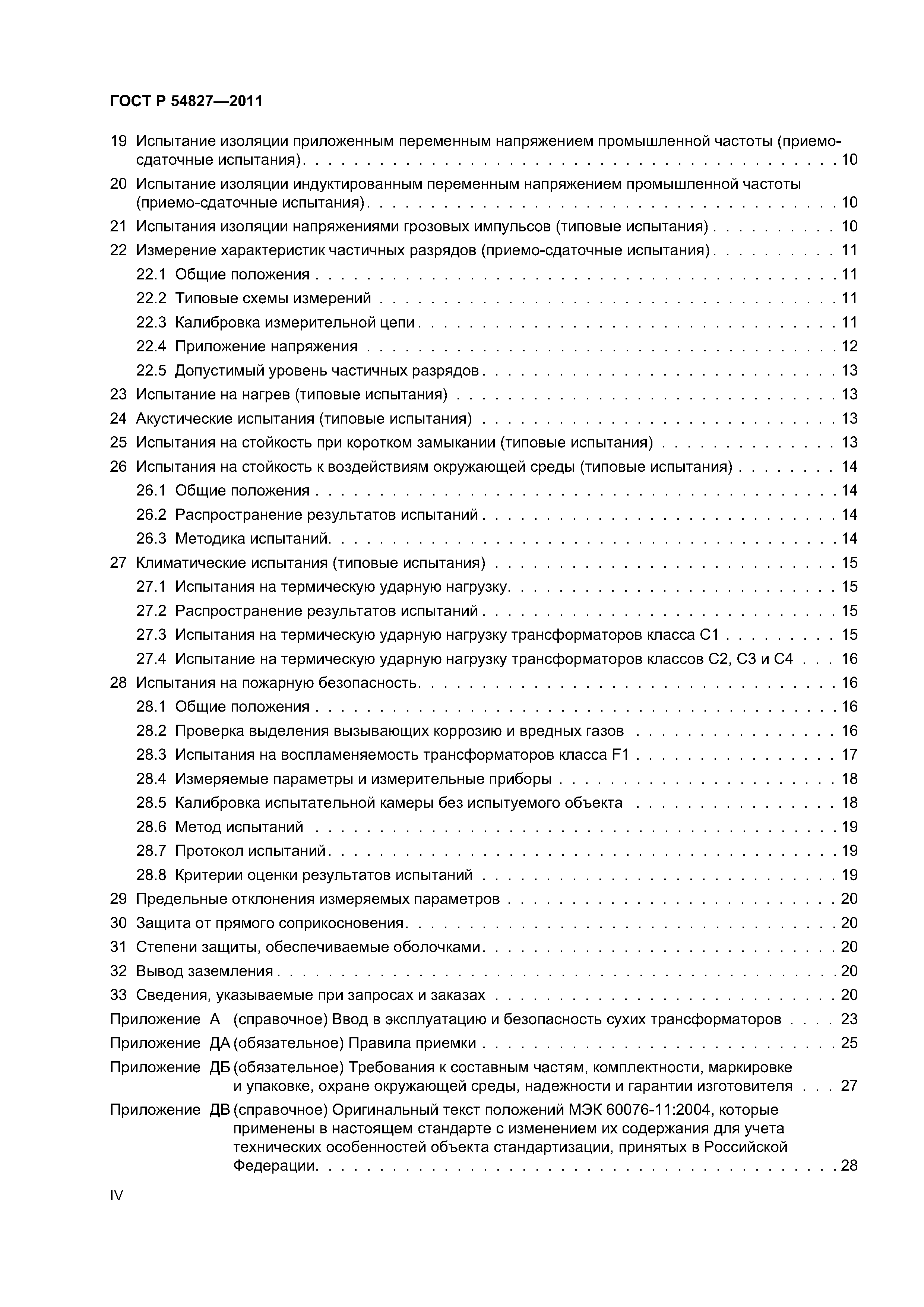

Оглавление:1 Область применения

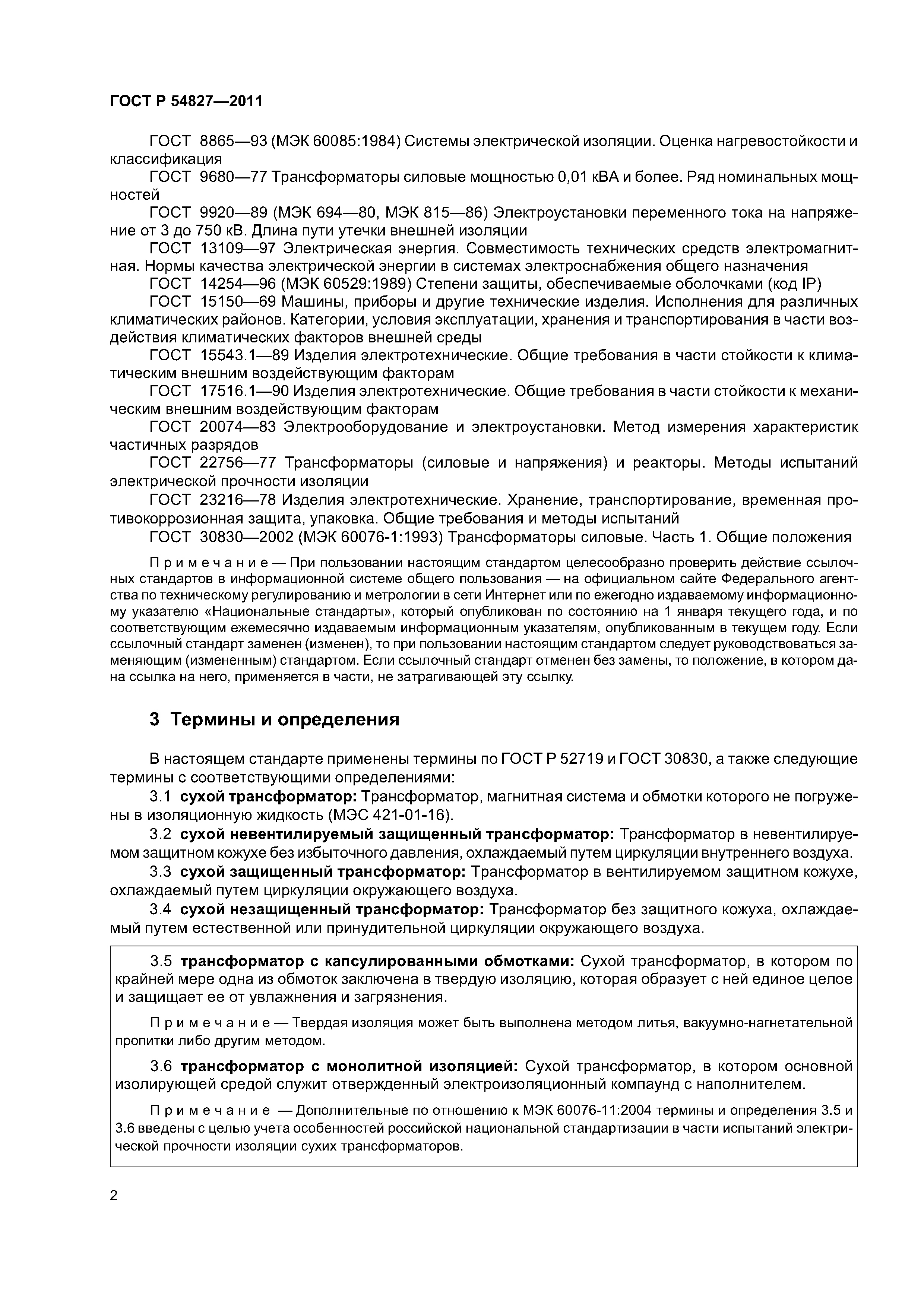

2 Нормативные ссылки
3 Термины и определения

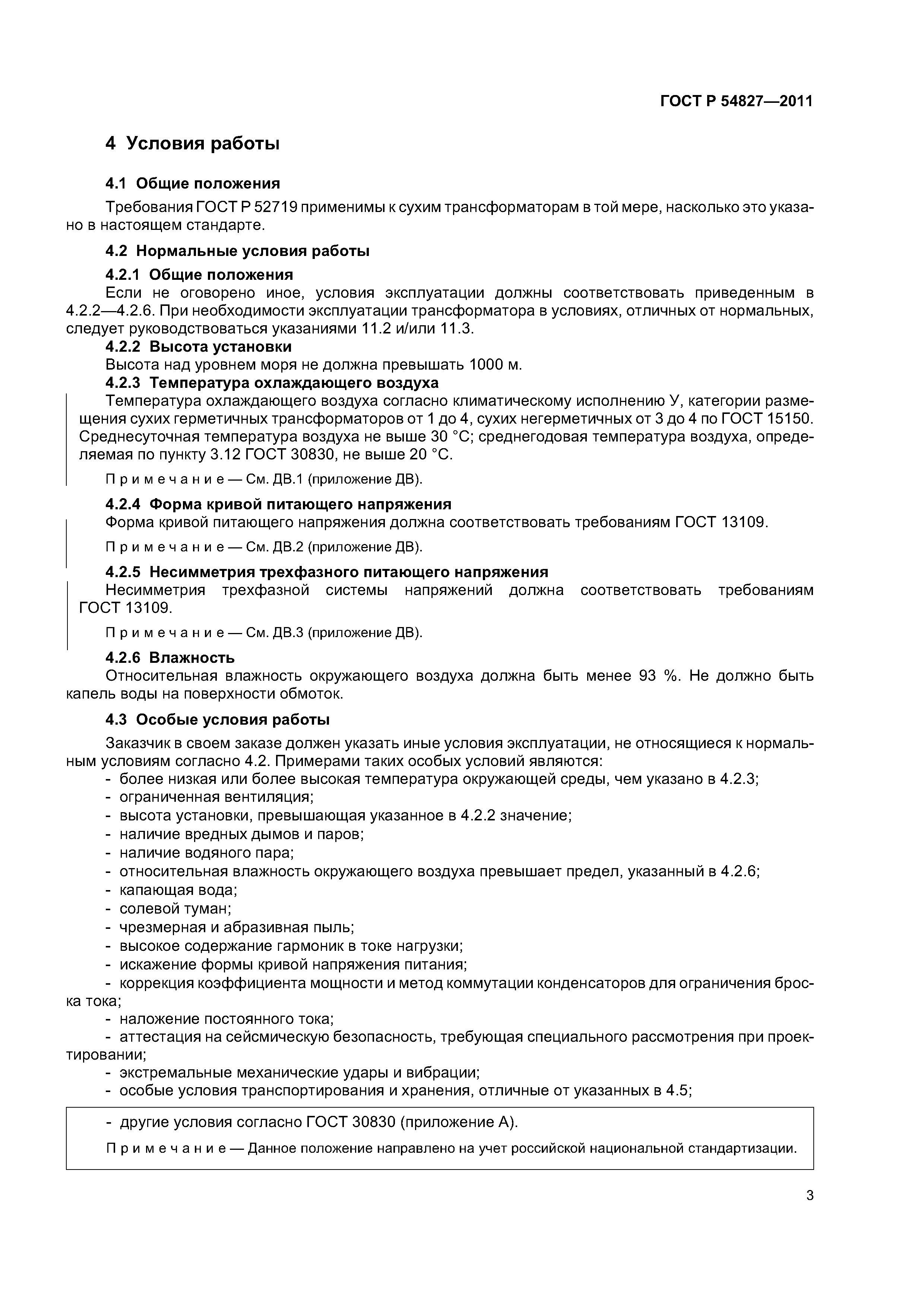

4 Условия работы
   4.1 Общие положения
   4.2 Нормальные условия работы
   4.3 Особые условия работы

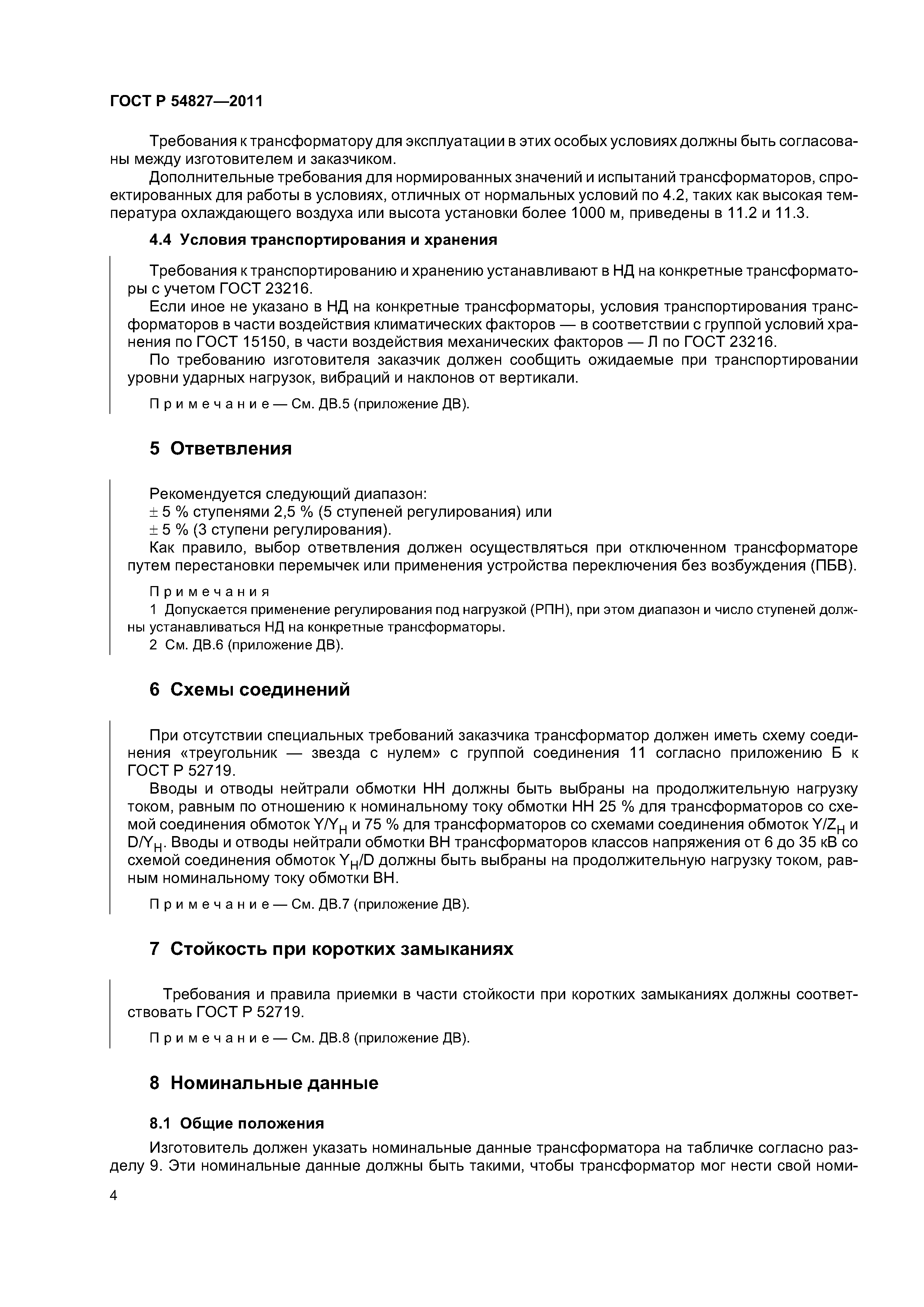

   4.4 Условия транспортирования и хранения
5 Ответвления
6 Схемы соединений
7 Стойкость при коротких замыканиях
8 Номинальные данные
   8.1 Общие положения
   8.2 Номинальная мощность
   8.3 Предпочтительные значения номинальной мощности
   8.4 Работа при напряжении выше номинального
   8.5 Работа при вентиляторном охлаждении
9 Заводская табличка

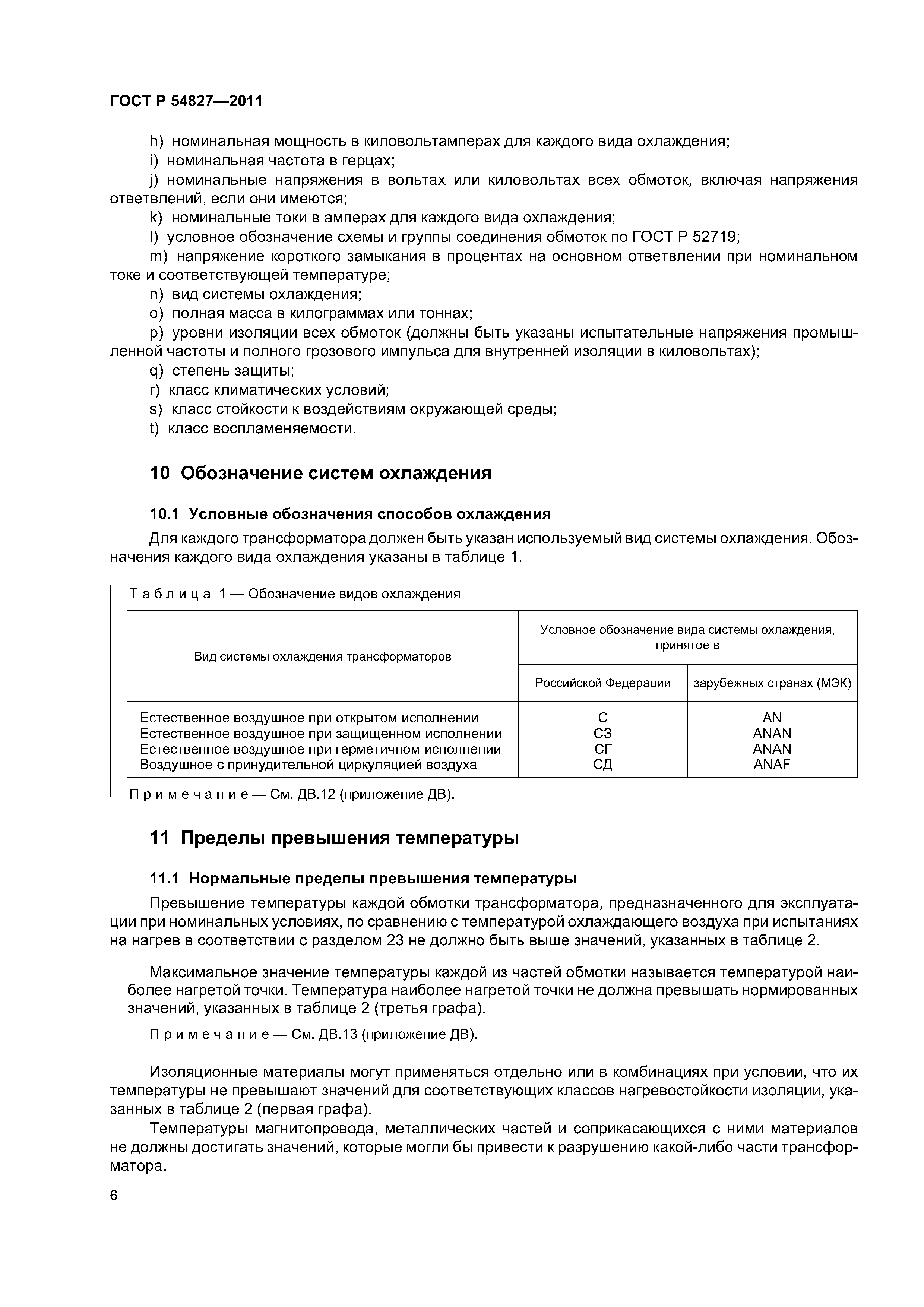

10 Обозначение систем охлаждения
   10.1 Условные обозначения способов охлаждения
11 Пределы превышения температуры
   11.1 Нормальные пределы превышения температуры

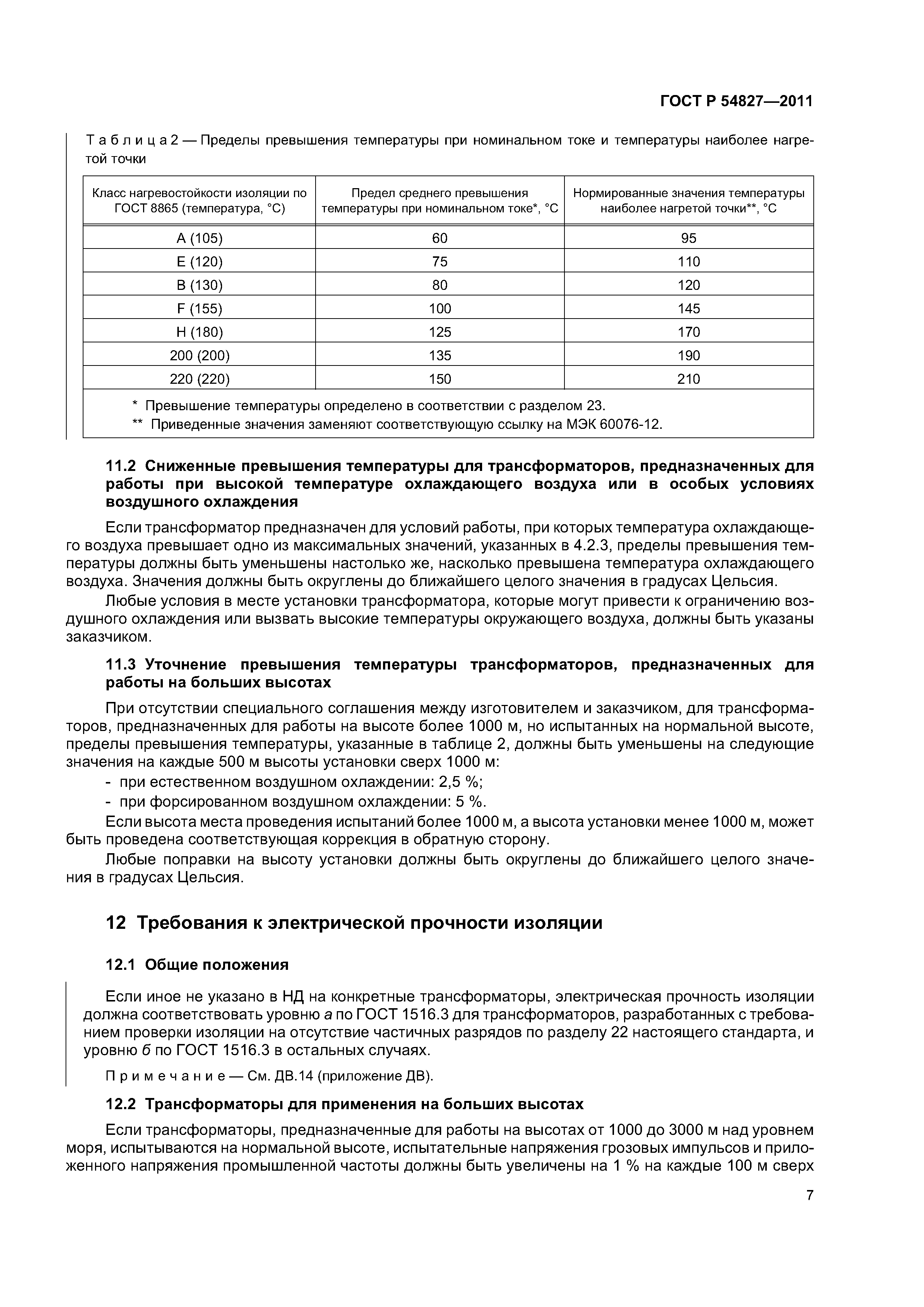

   11.2 Сниженные превышения температуры для трансформаторов, предназначенных для работы при высокой температуре охлаждающего воздуха или в особых условиях воздушного охлаждения
   11.3 Уточнение превышения температуры трансформаторов, предназначенных для работы на больших высотах
12 Требования к электрической прочности изоляции
   12.1 Общие положения
   12.2 Трансформаторы для применения на больших высотах

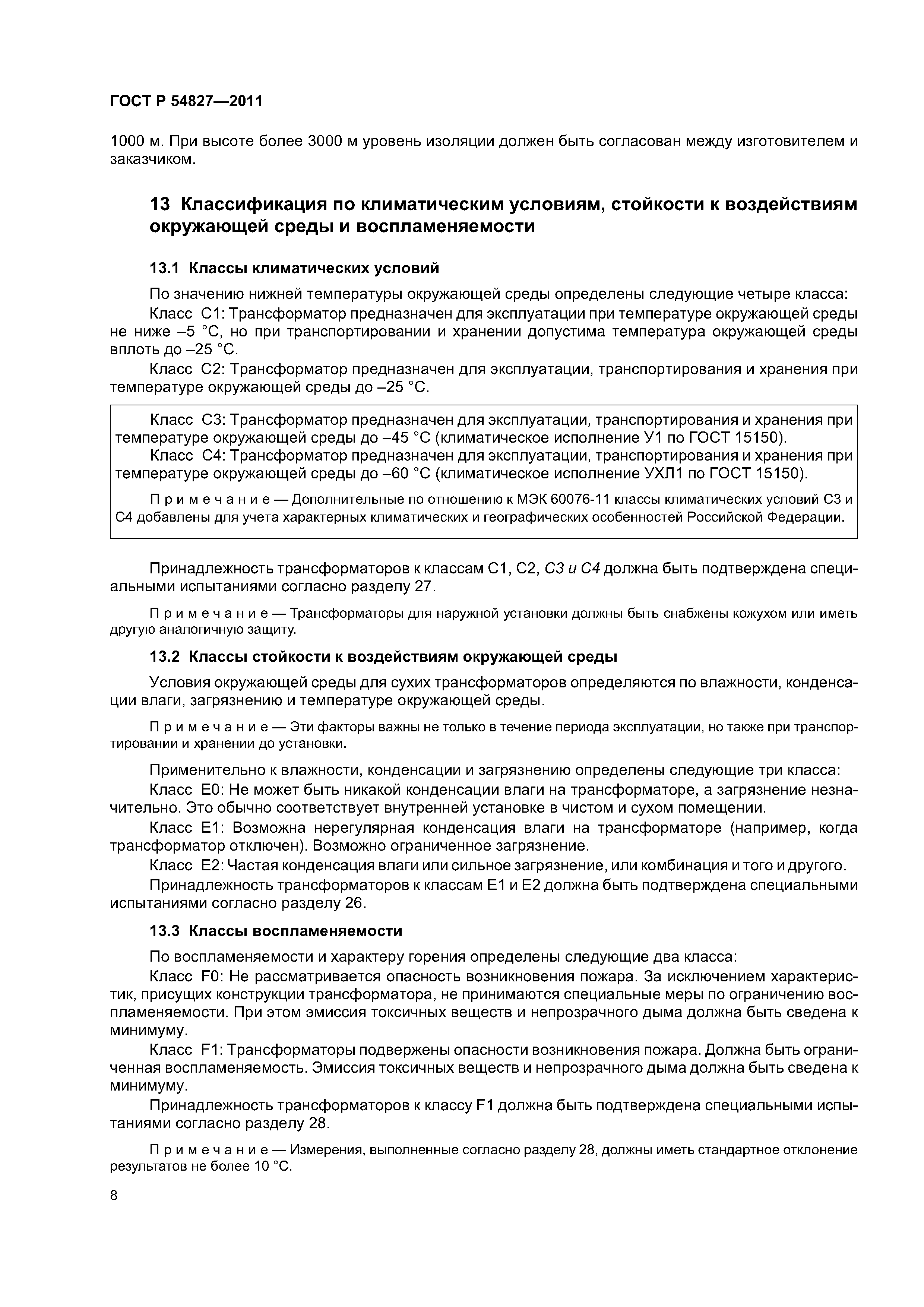

13 Классификация по климатическим условиям, стойкости к воздействиям окружающей среды и воспламеняемости
   13.1 Классы климатических условий
   13.2 Классы стойкости к воздействиям окружающей среды
   13.3 Классы воспламеняемости

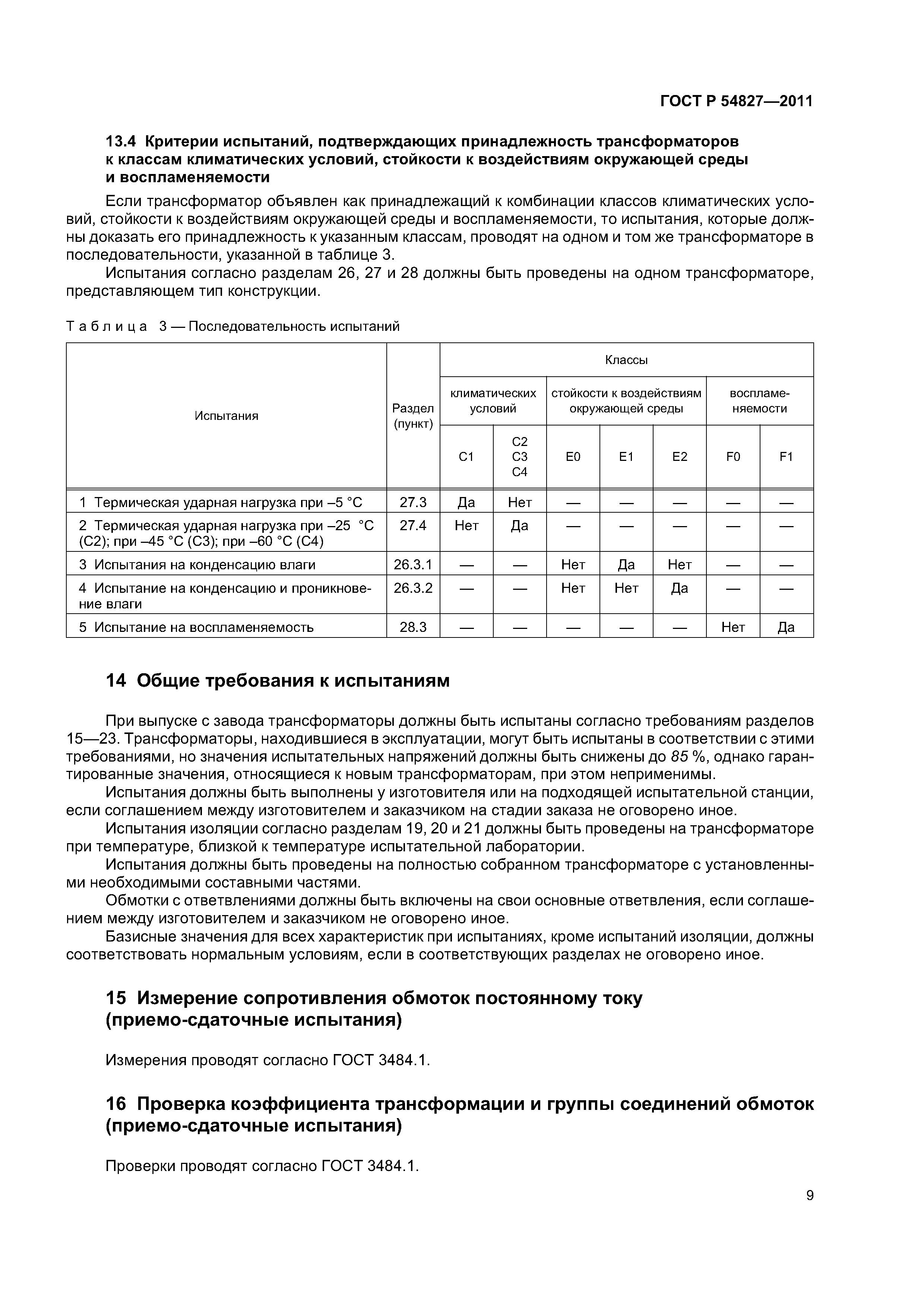

   13.4 Критерии испытаний, подтверждающих принадлежность трансформаторов к классам климатических условий, стойкости к воздействиям окружающей среды и воспламеняемости
14 Общие требования к испытаниям
15 Измерение сопротивления обмоток постоянному току (приемо-сдаточные испытания)
16 Проверка коэффициента трансформации и группы соединений обмоток (приемо-сдаточные испытания)

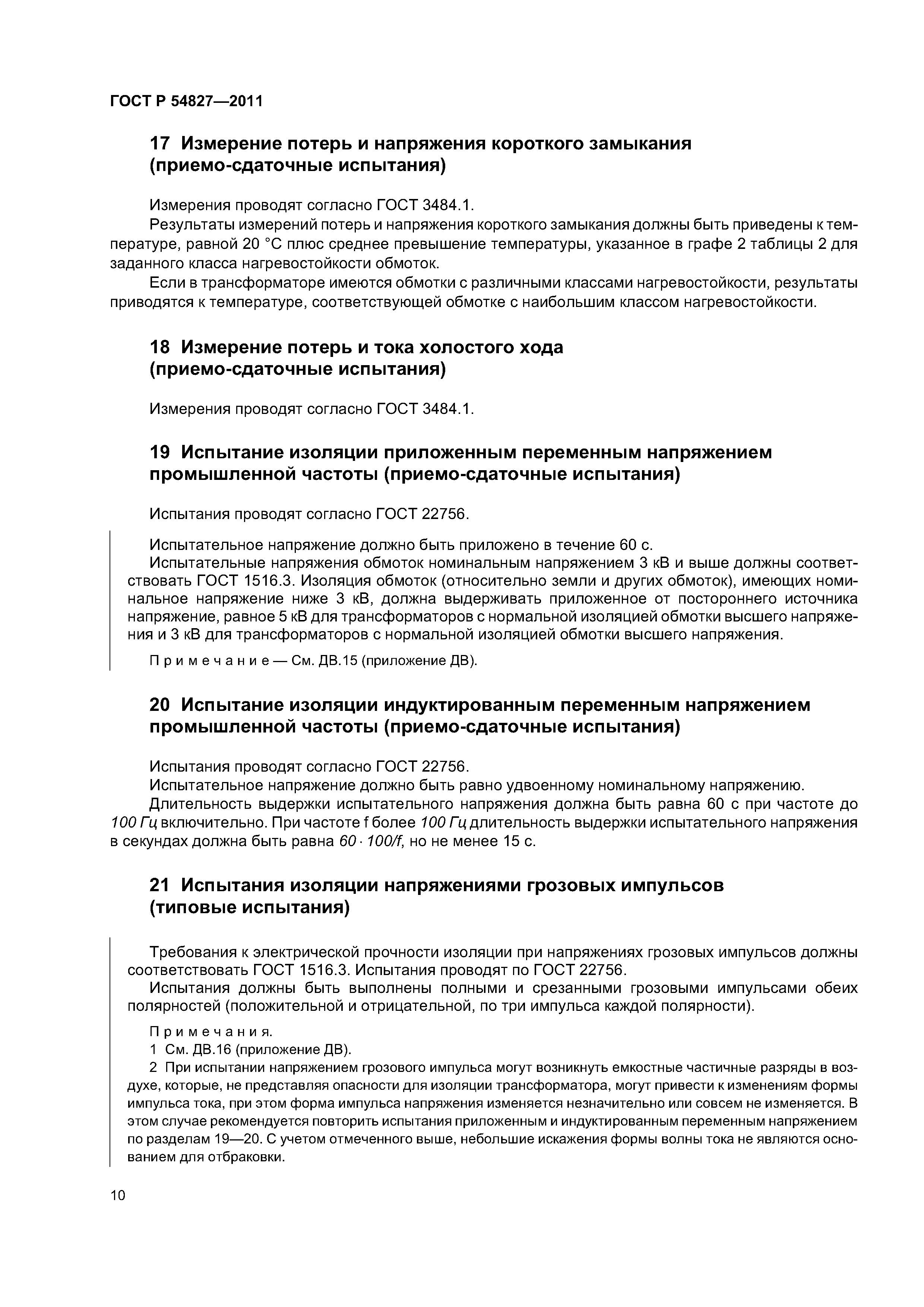

17 Измерение потерь и напряжения короткого замыкания (приемо-сдаточные испытания)
18 Измерение потерь и тока холостого хода (приемо-сдаточные испытания)
19 Испытание изоляции приложенным переменным напряжением промышленной частоты (приемо-сдаточные испытания)
20 Испытание изоляции индуктированным переменным напряжением промышленной частоты (приемо-сдаточные испытания)
21 Испытания изоляции напряжениями грозовых импульсов (типовые испытания)

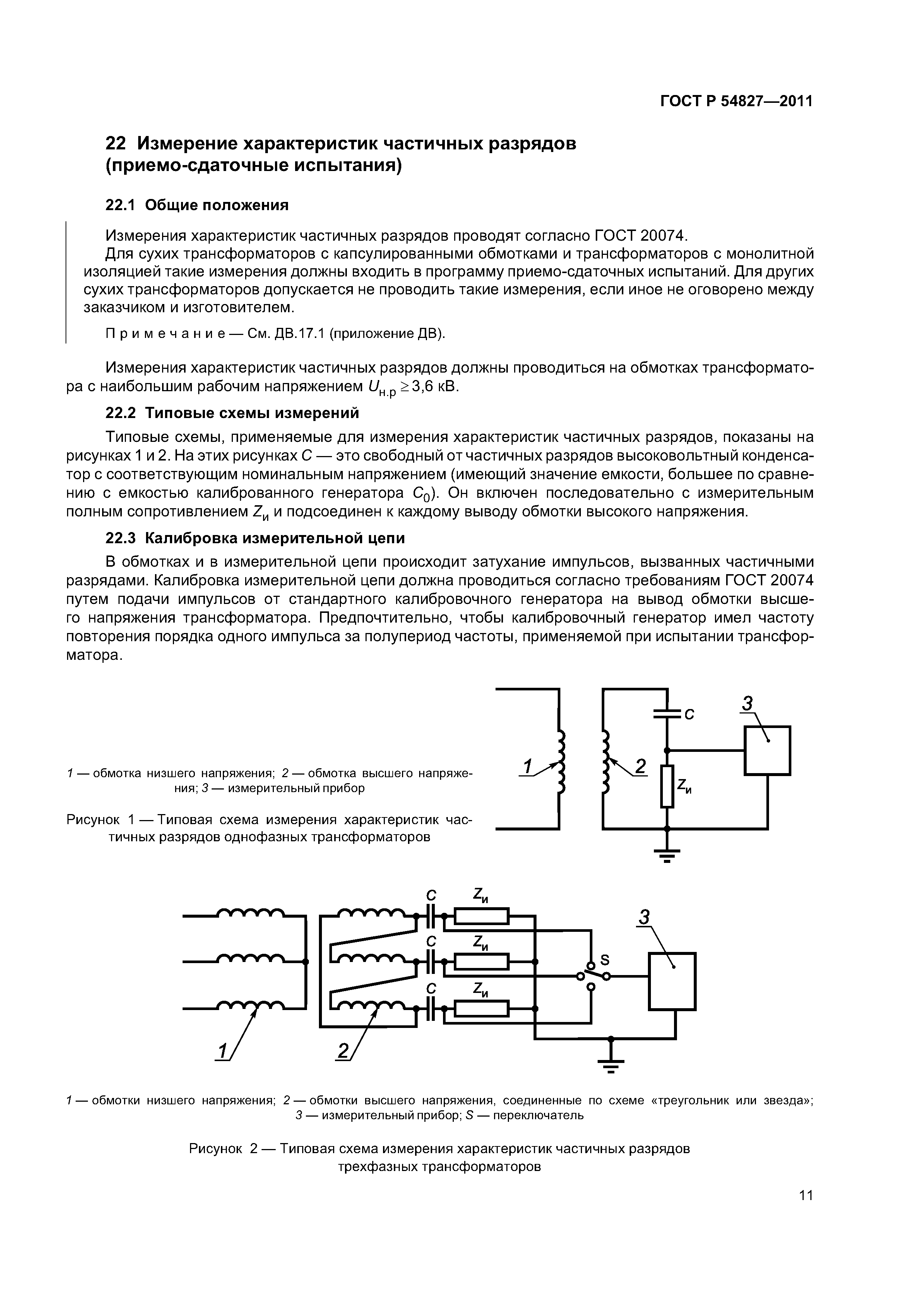

22 Измерение характеристик частичных разрядов (приемо-сдаточные испытания)
   22.1 Общие положения
   22.2 Типовые схемы измерений
   22.3 Калибровка измерительной цепи

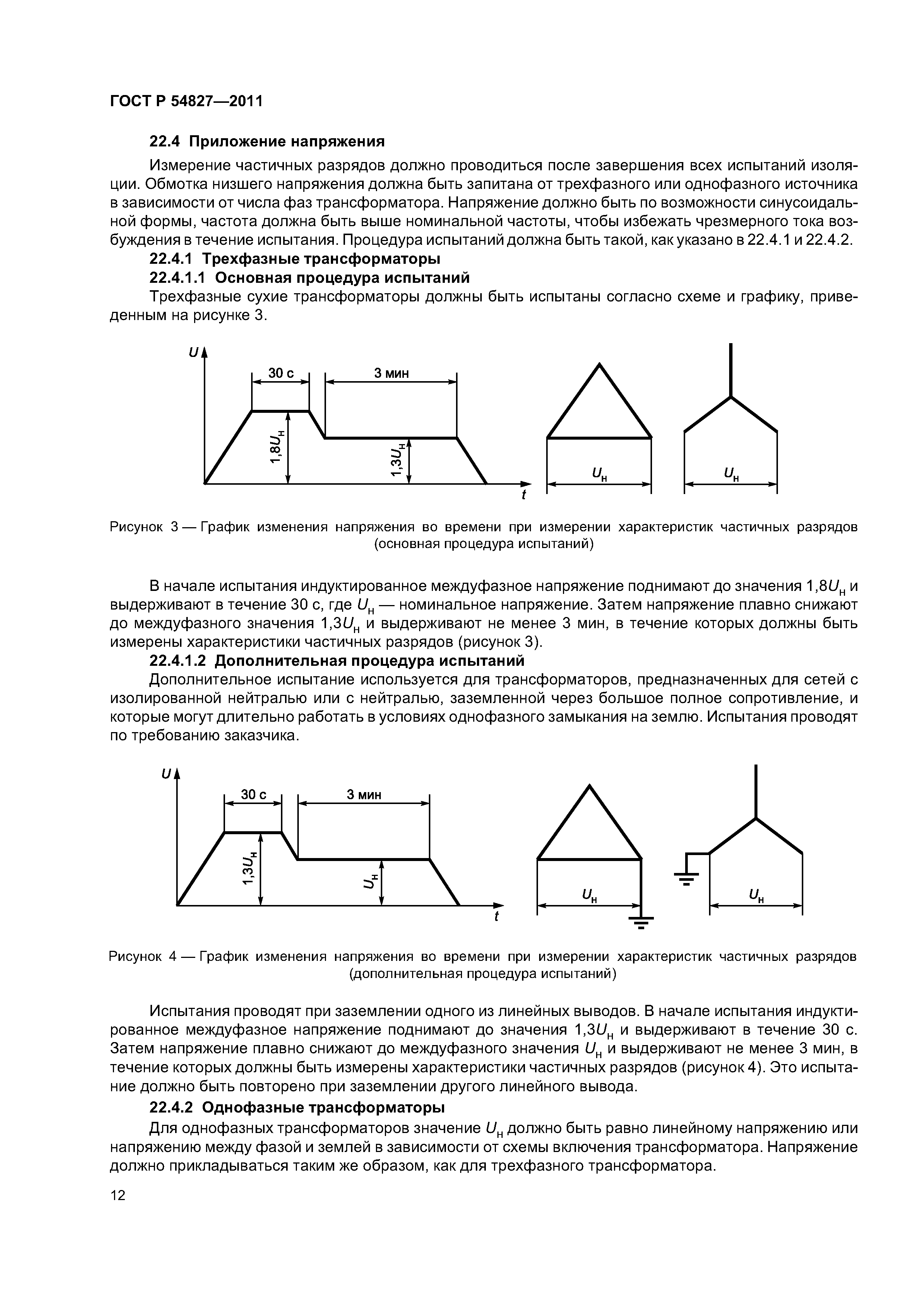

   22.4 Приложение напряжения

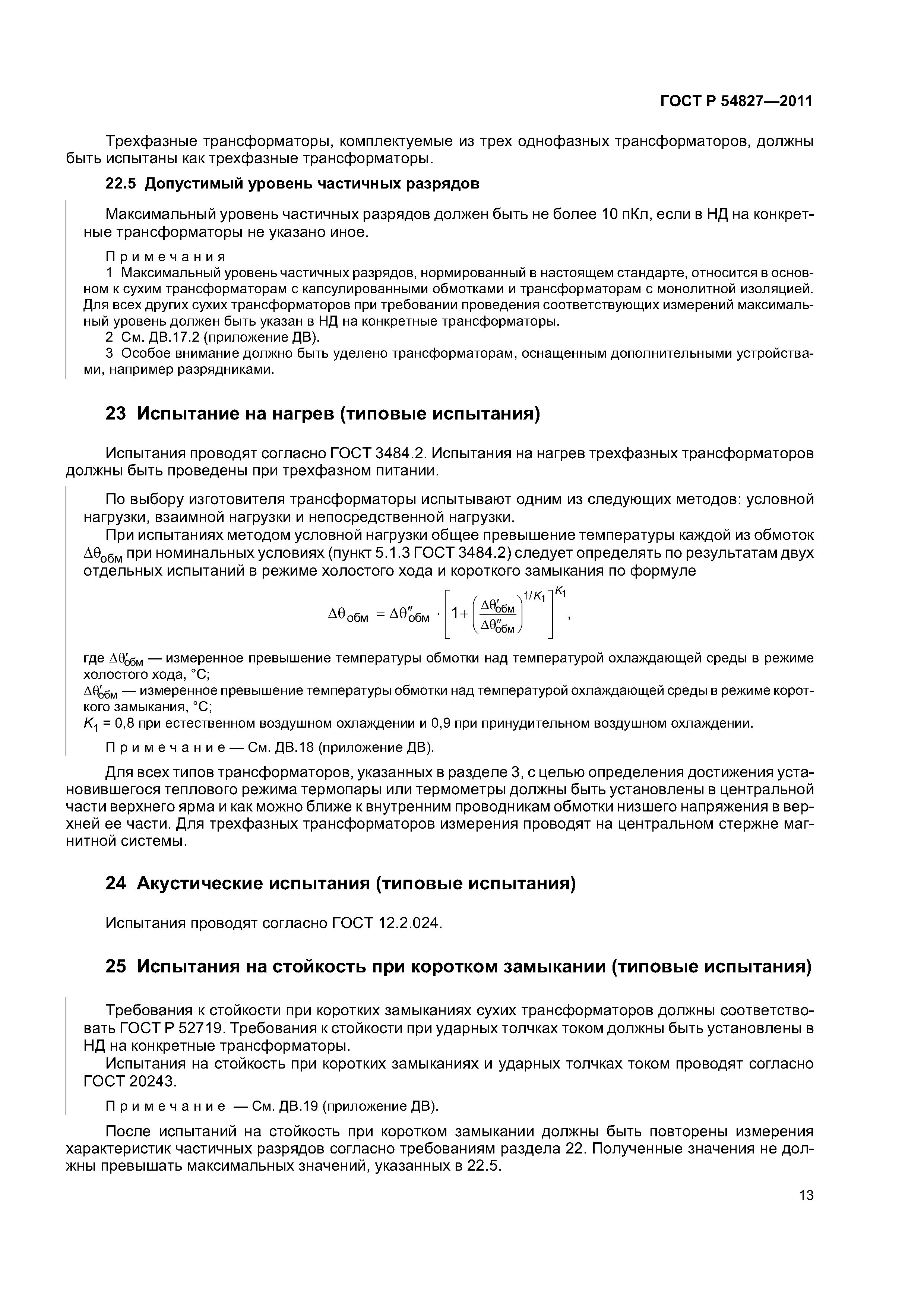

   22.5 допустимый уровень частичных разрядов
23 Испытание на нагрев (типовые испытания)
24 Акустические испытания (типовые испытания)
25 Испытания на стойкость при коротком замыкании (типовые испытания)

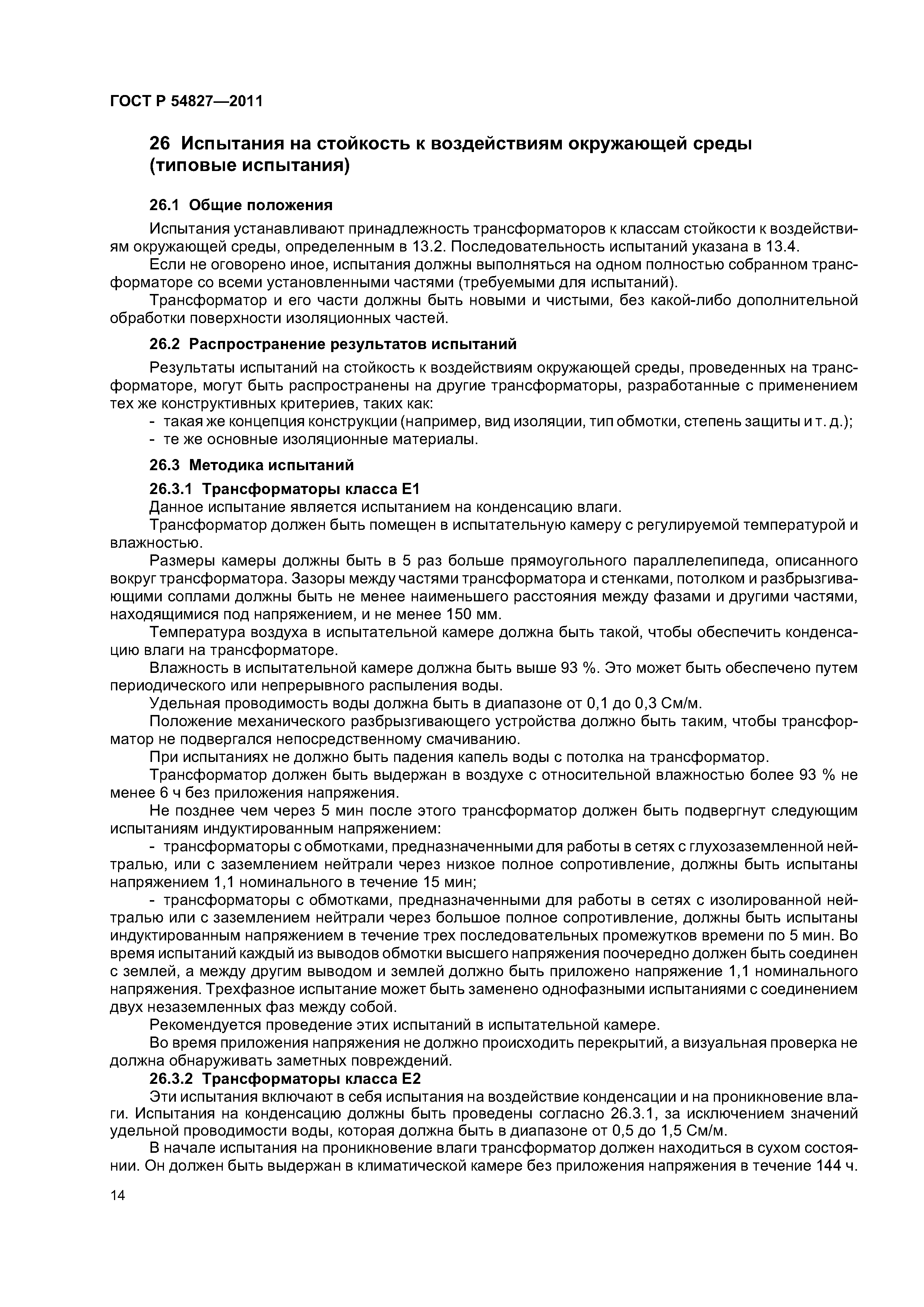

26 Испытания на стойкость к воздействиям окружающей среды (типовые испытания)
   26.1 Общие положения
   26.2 Распространение результатов испытаний
   26.3 Методика испытаний

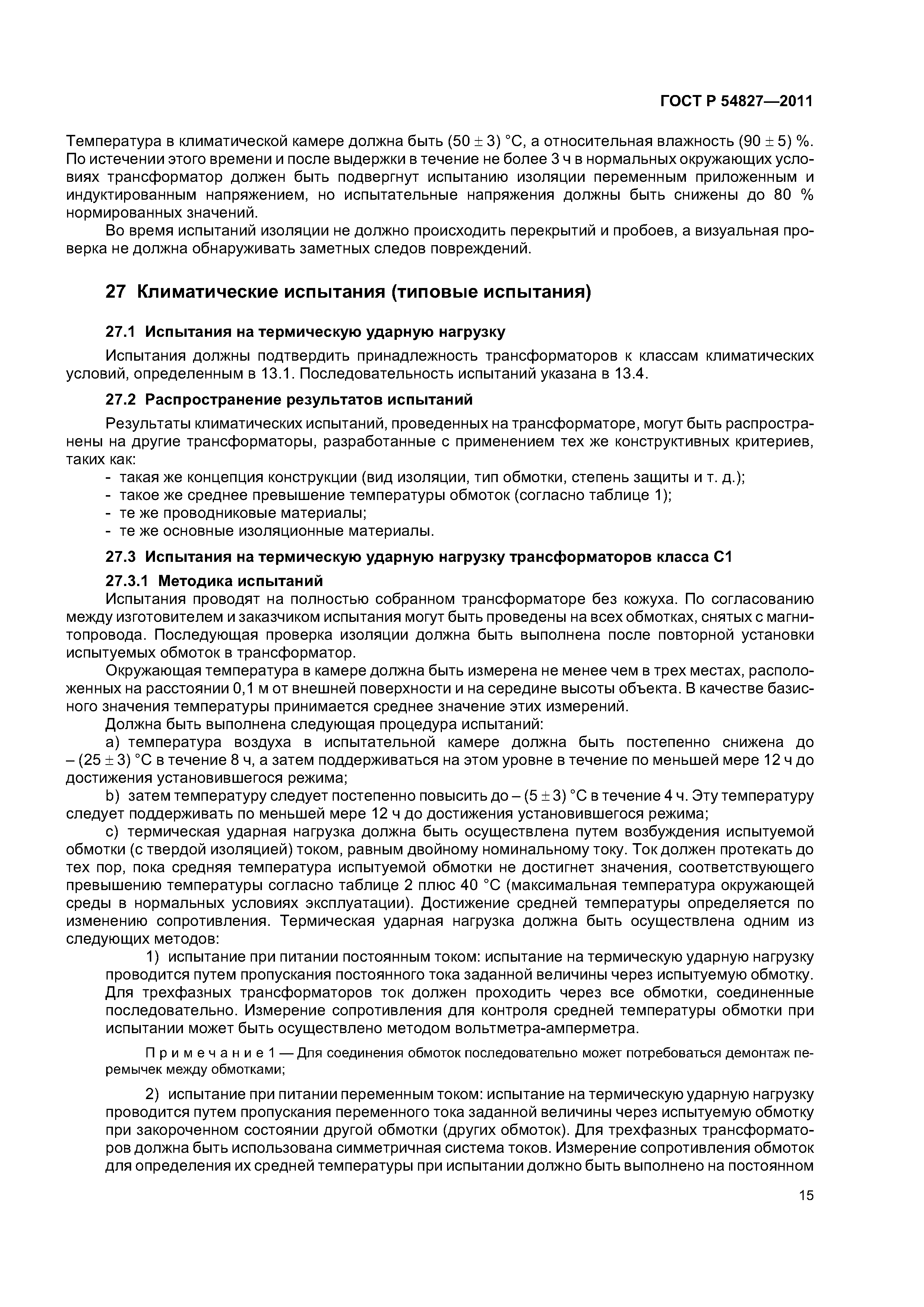

27 Климатические испытания (типовые испытания)
   27.1 Испытания на термическую ударную нагрузку
   27.2 Распространение результатов испытаний
   27.3 Испытания на термическую ударную нагрузку трансформаторов класса С1
   27.4 Испытание на термическую ударную нагрузку трансформаторов классов С2, С3 и С4

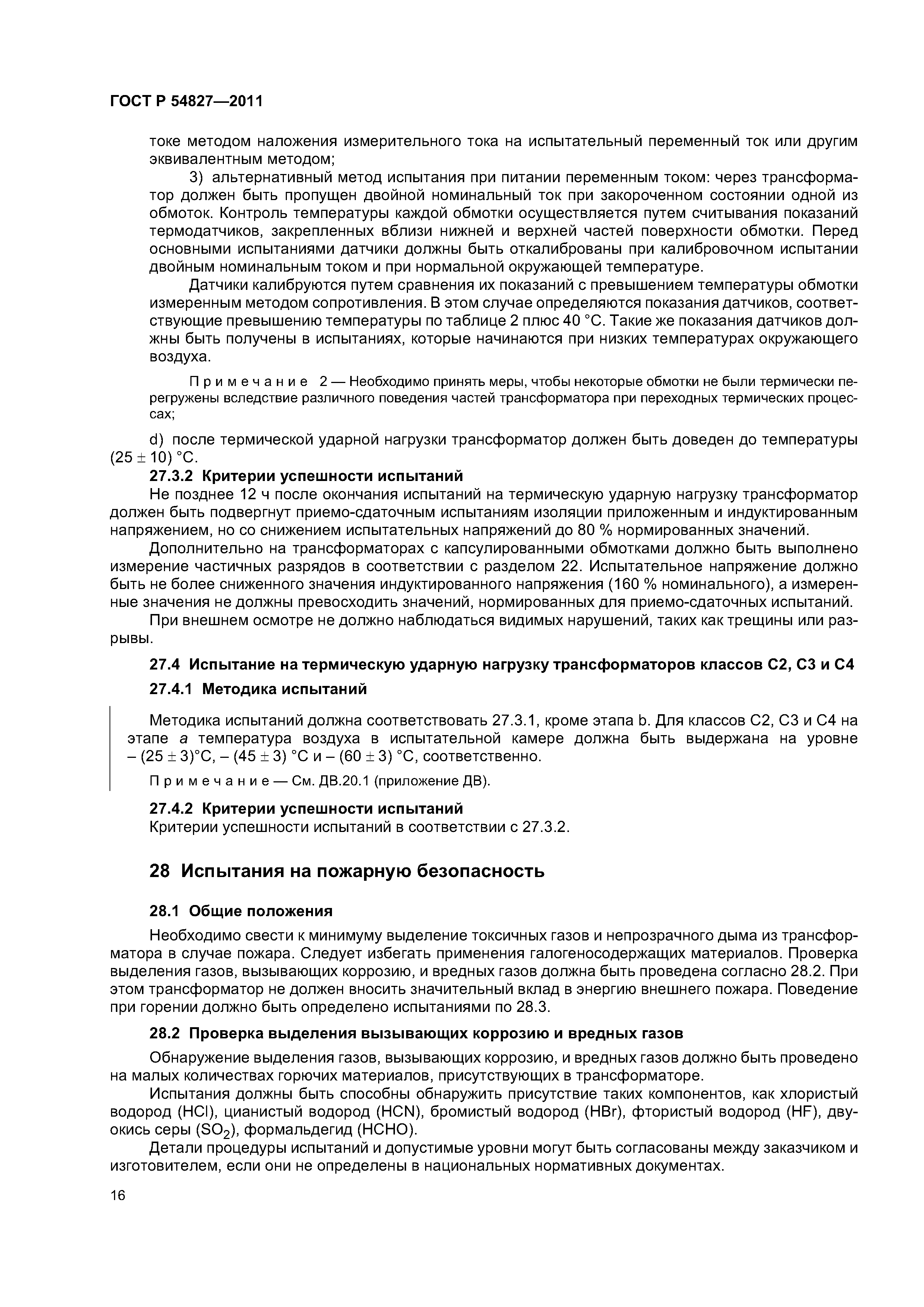

28 Испытания на пожарную безопасность
   28.1 Общие положения
   28.2 Проверка выделения вызывающих коррозию и вредных газов

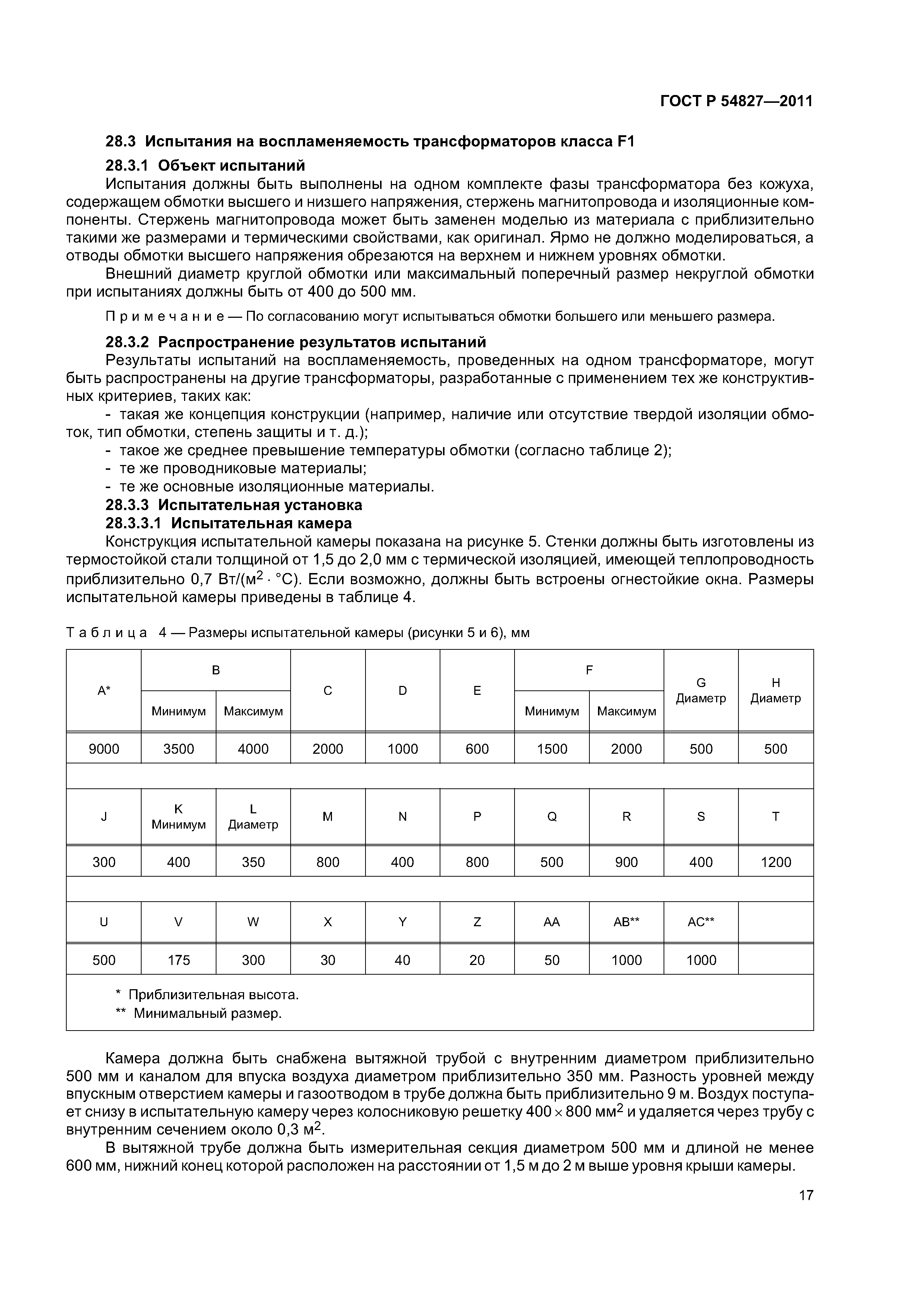

   28.3 Испытания на воспламеняемость трансформаторов класса F1

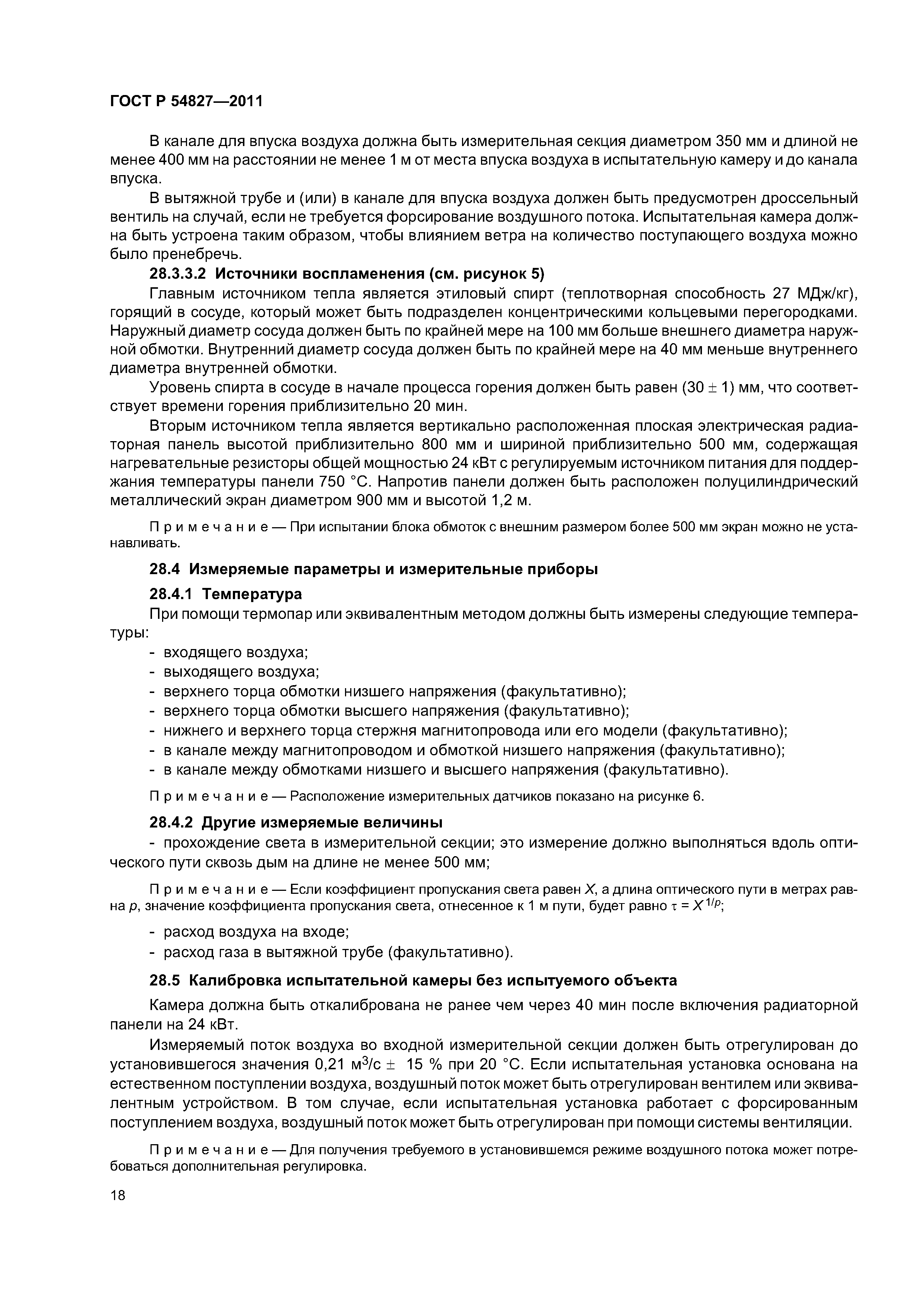

   28.4 Измеряемые параметры и измерительные приборы

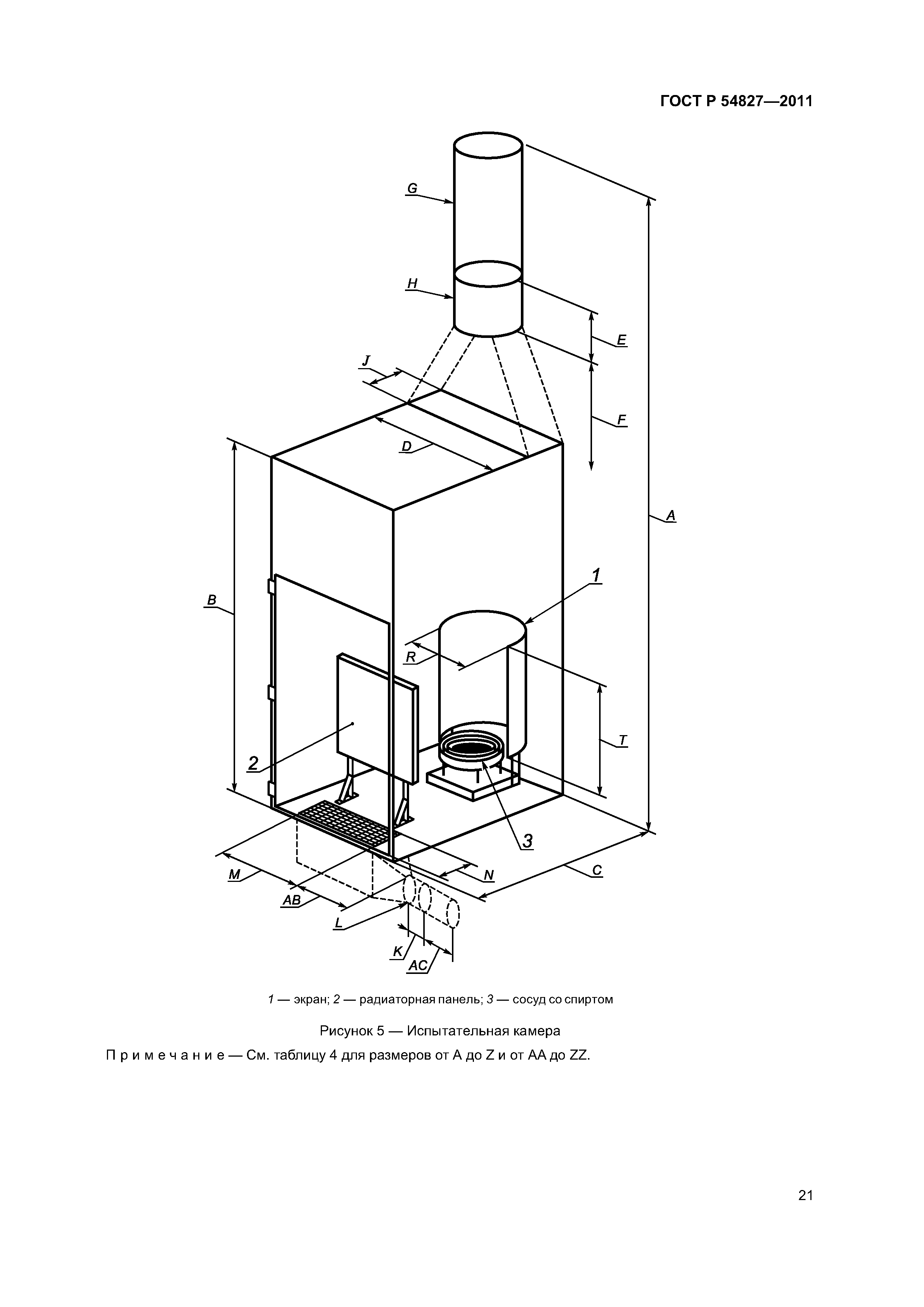

   28.5 Калибровка испытательной камеры без испытуемого объекта

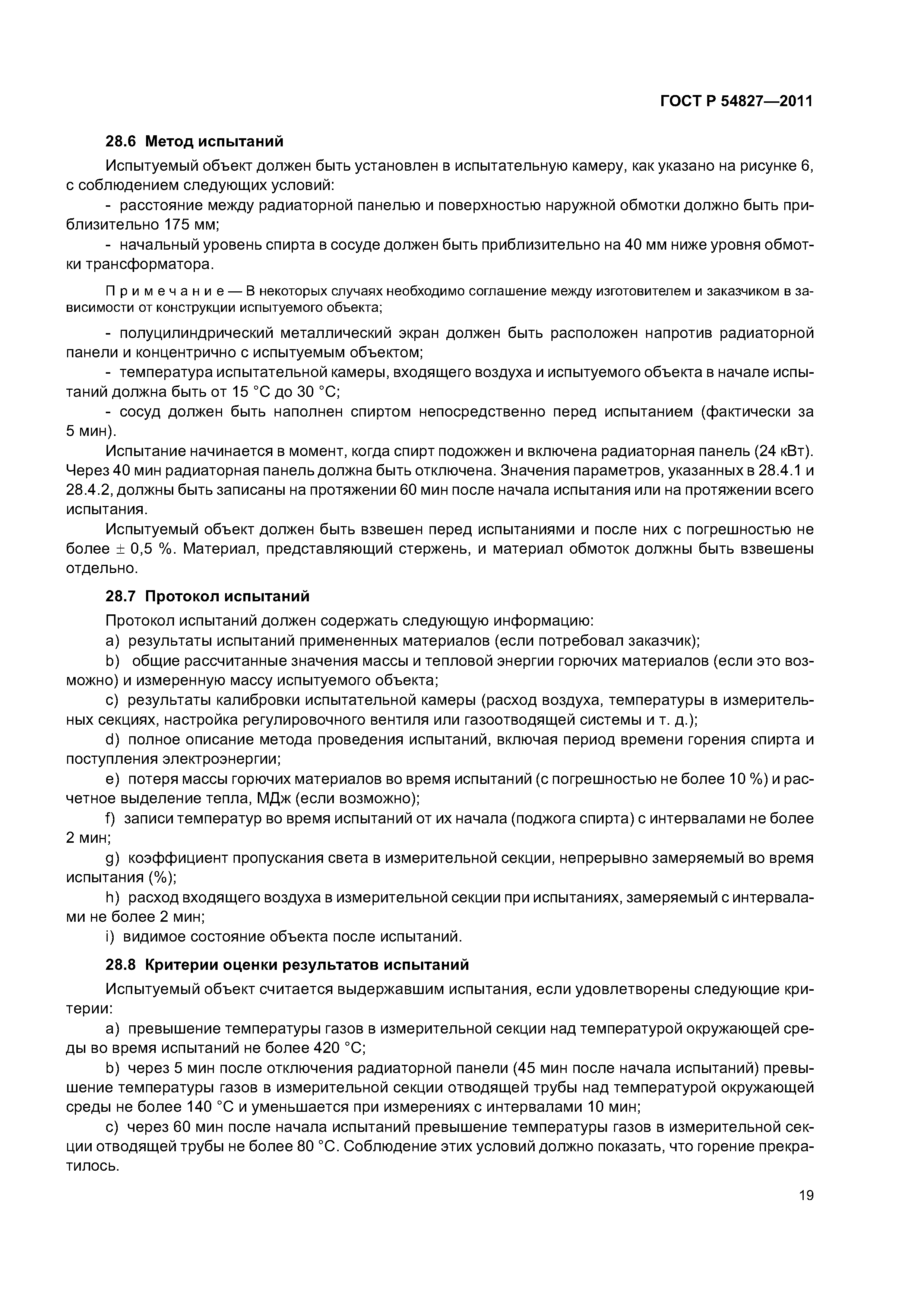

   28.6 Метод испытаний
   28.7 Протокол испытаний
   28.8 Критерии оценки результатов испытаний

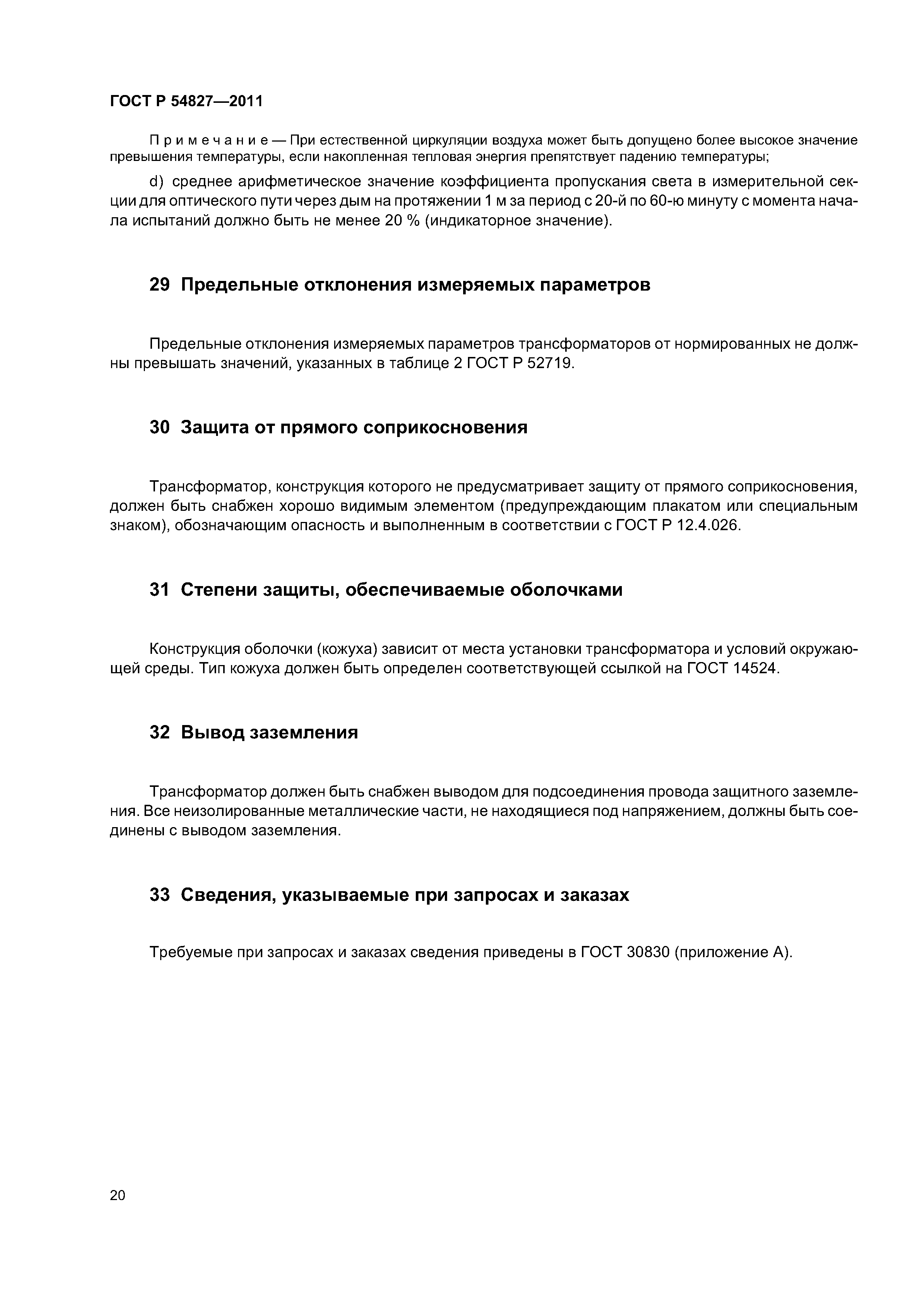

29 Предельные отклонения измеряемых параметров
30 Защита от прямого соприкосновения
31 Степени защиты, обеспечиваемые оболочками
32 Вывод заземления .
33 Сведения, указываемые при запросах и заказах

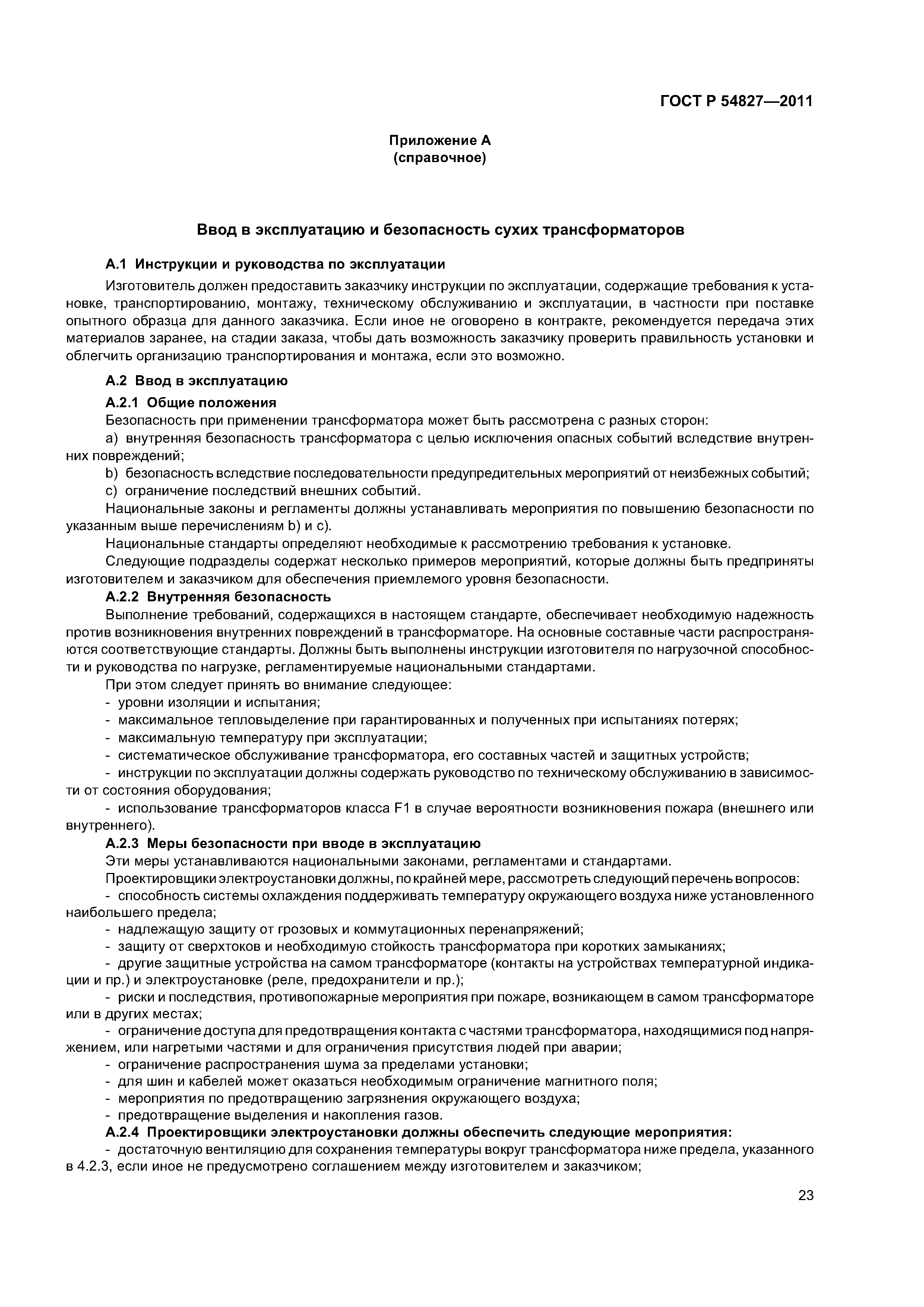

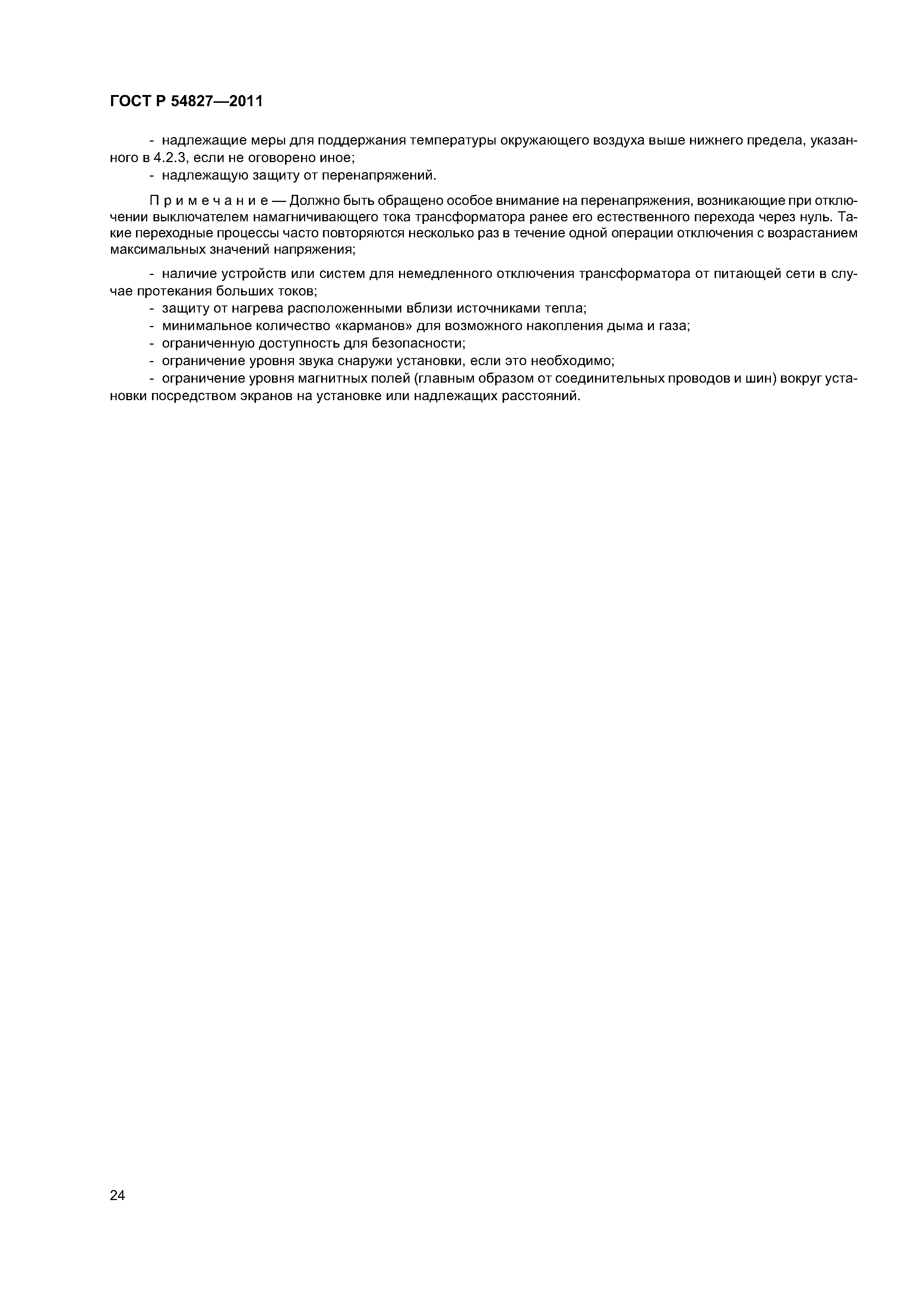

Приложение А (справочное) Ввод в эксплуатацию и безопасность сухих трансформаторов

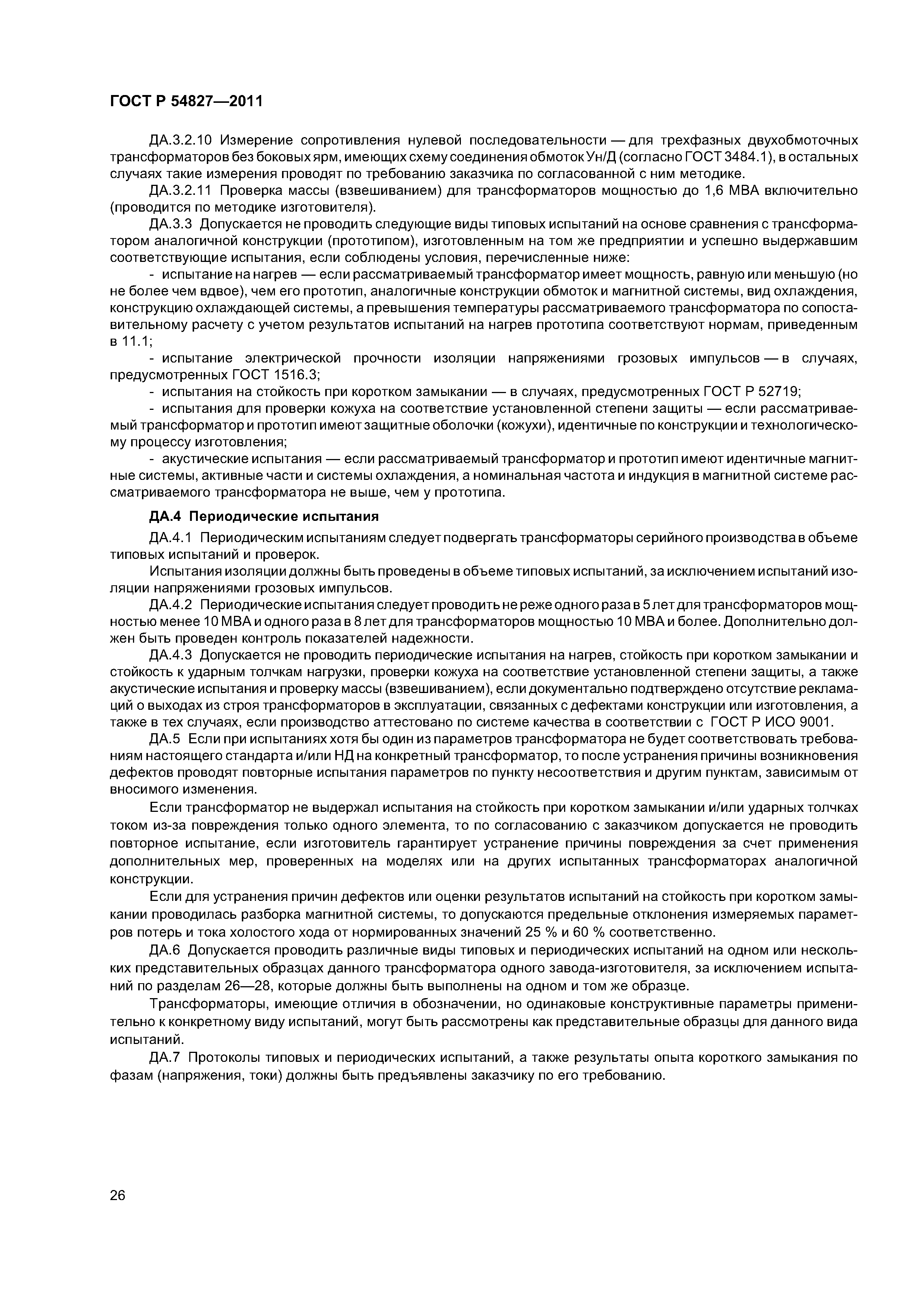

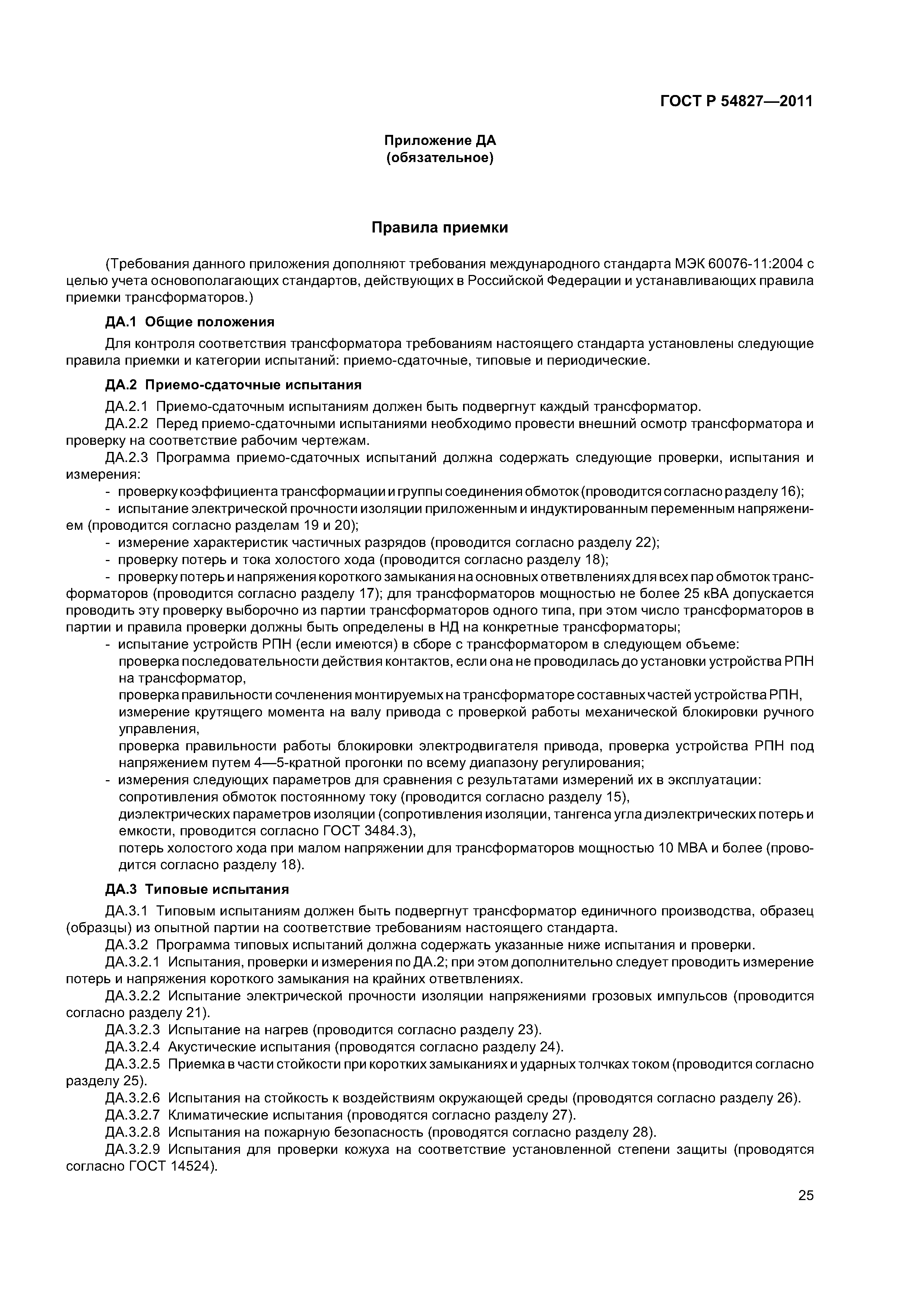

Приложение ДА(обязательное) Правила приемки

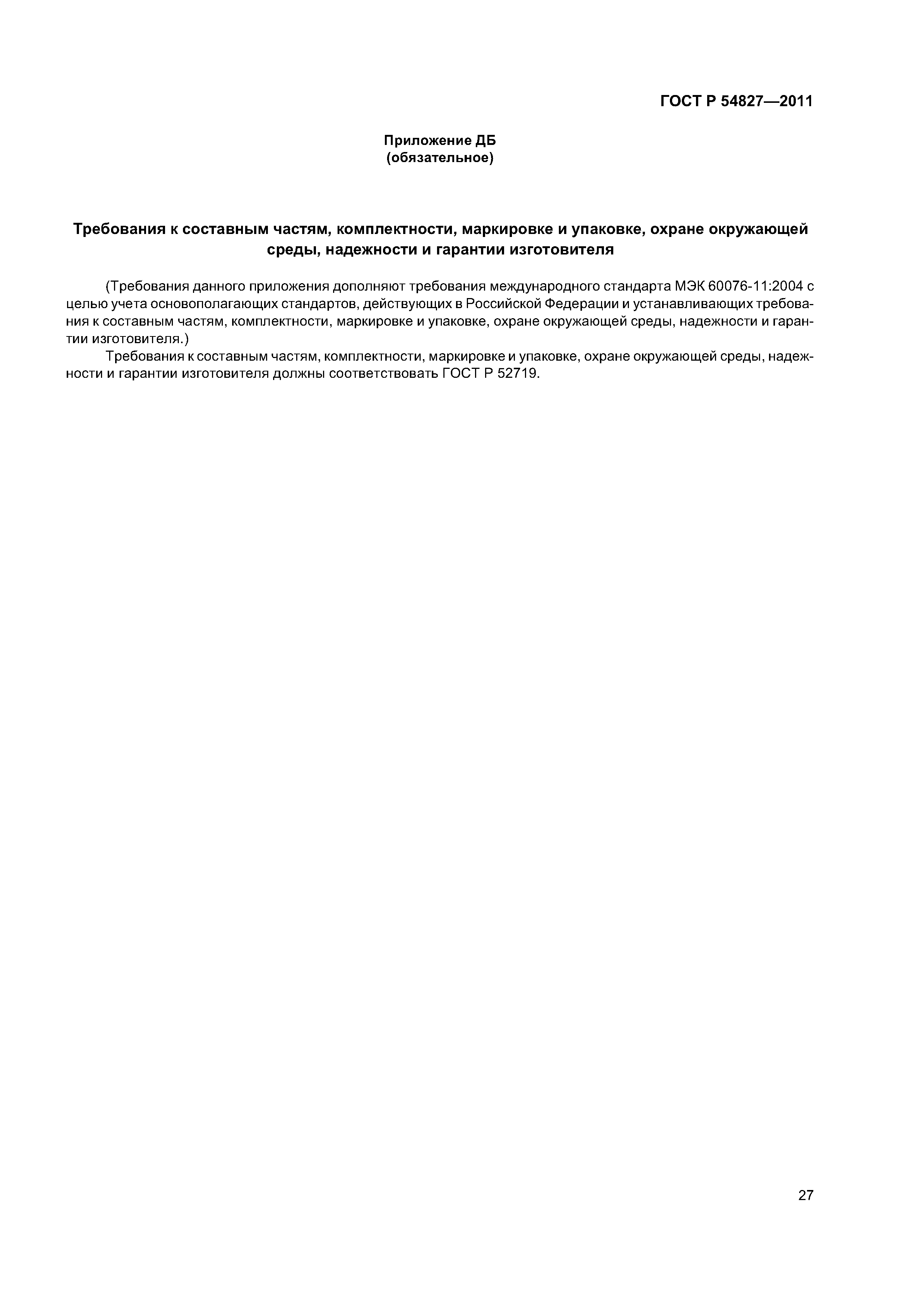

Приложение ДБ (обязательное) Требования к составным частям, комплектности, маркировке и упаковке, охране окружающей среды, надежности и гарантии изготовителя

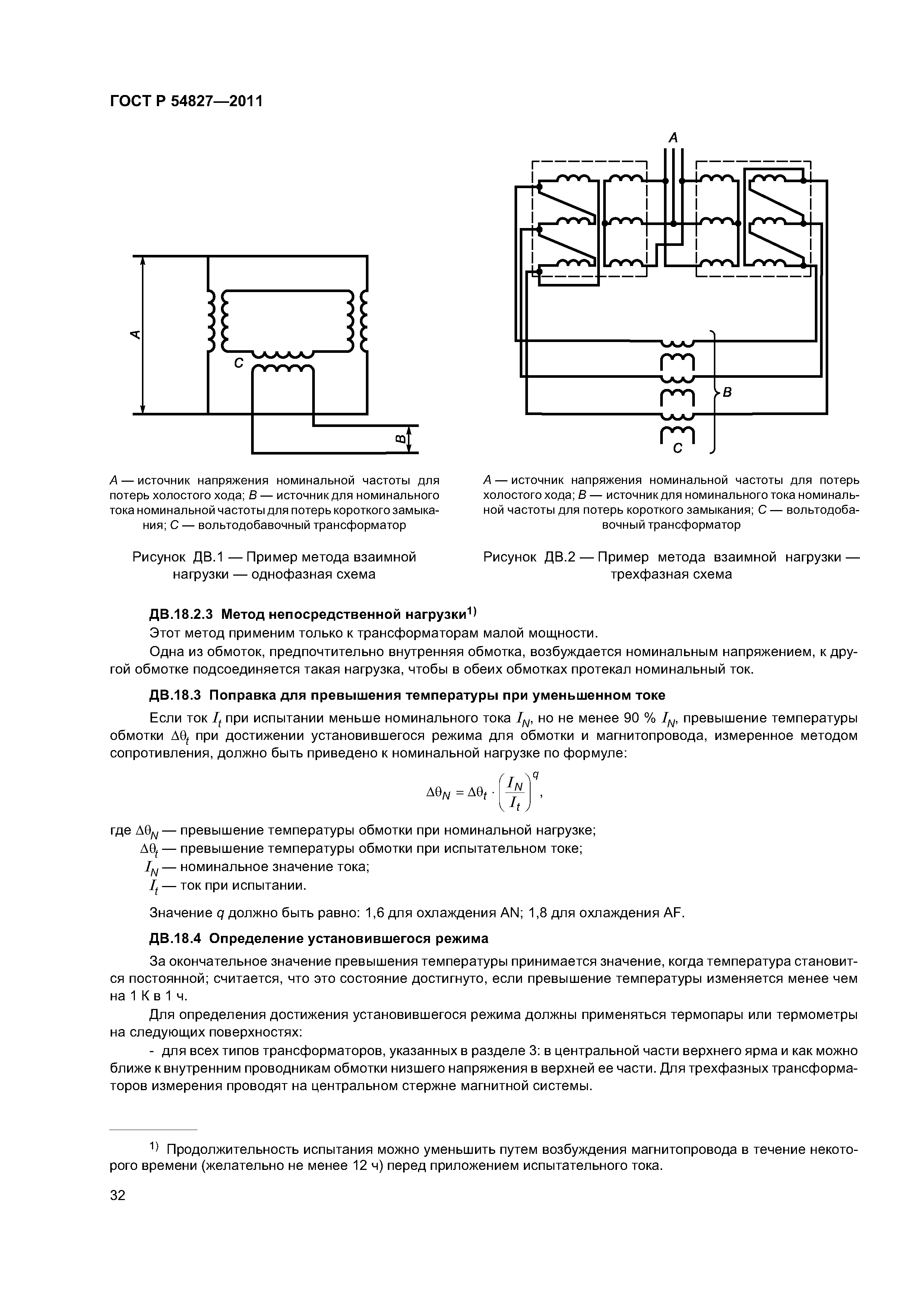

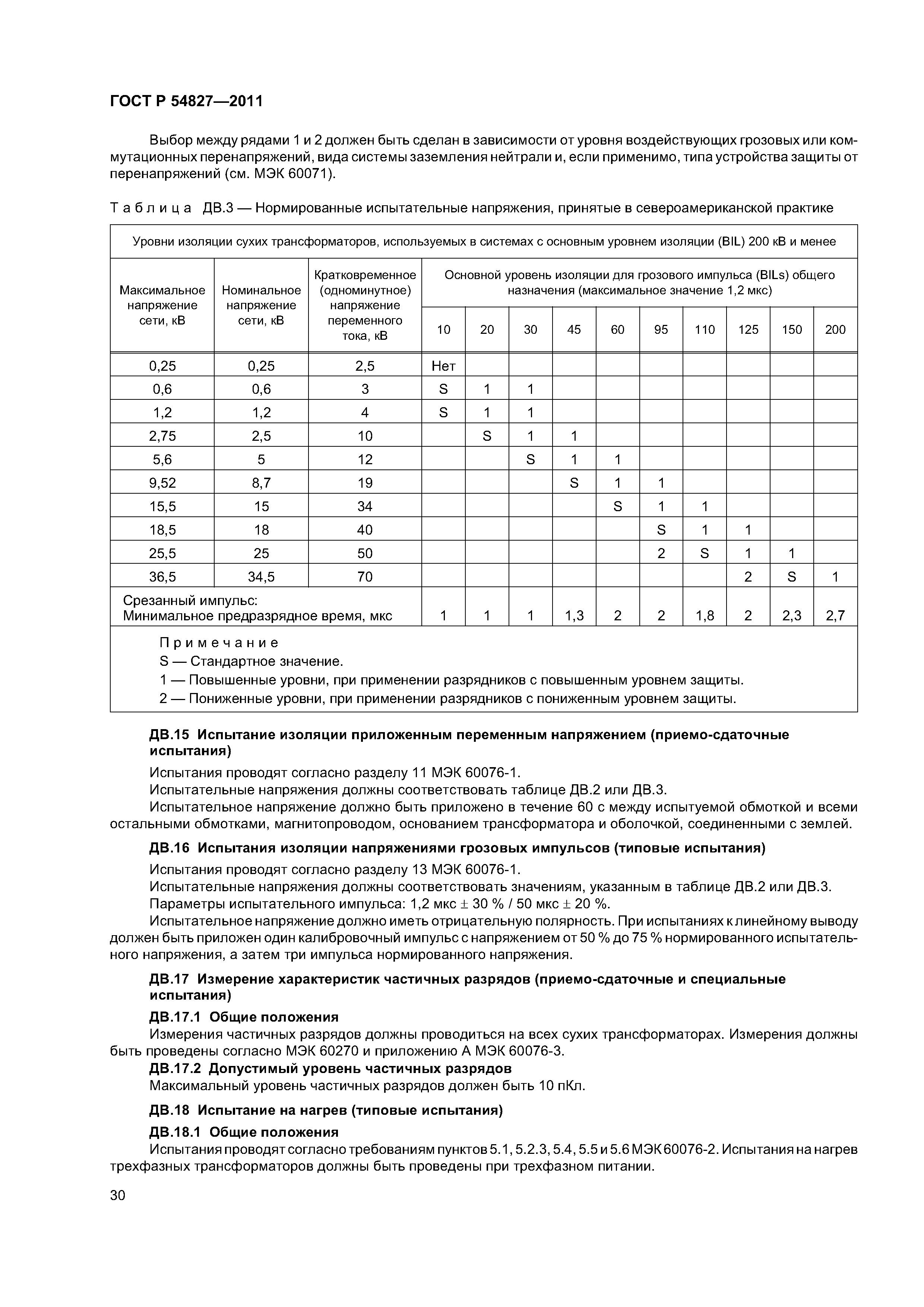

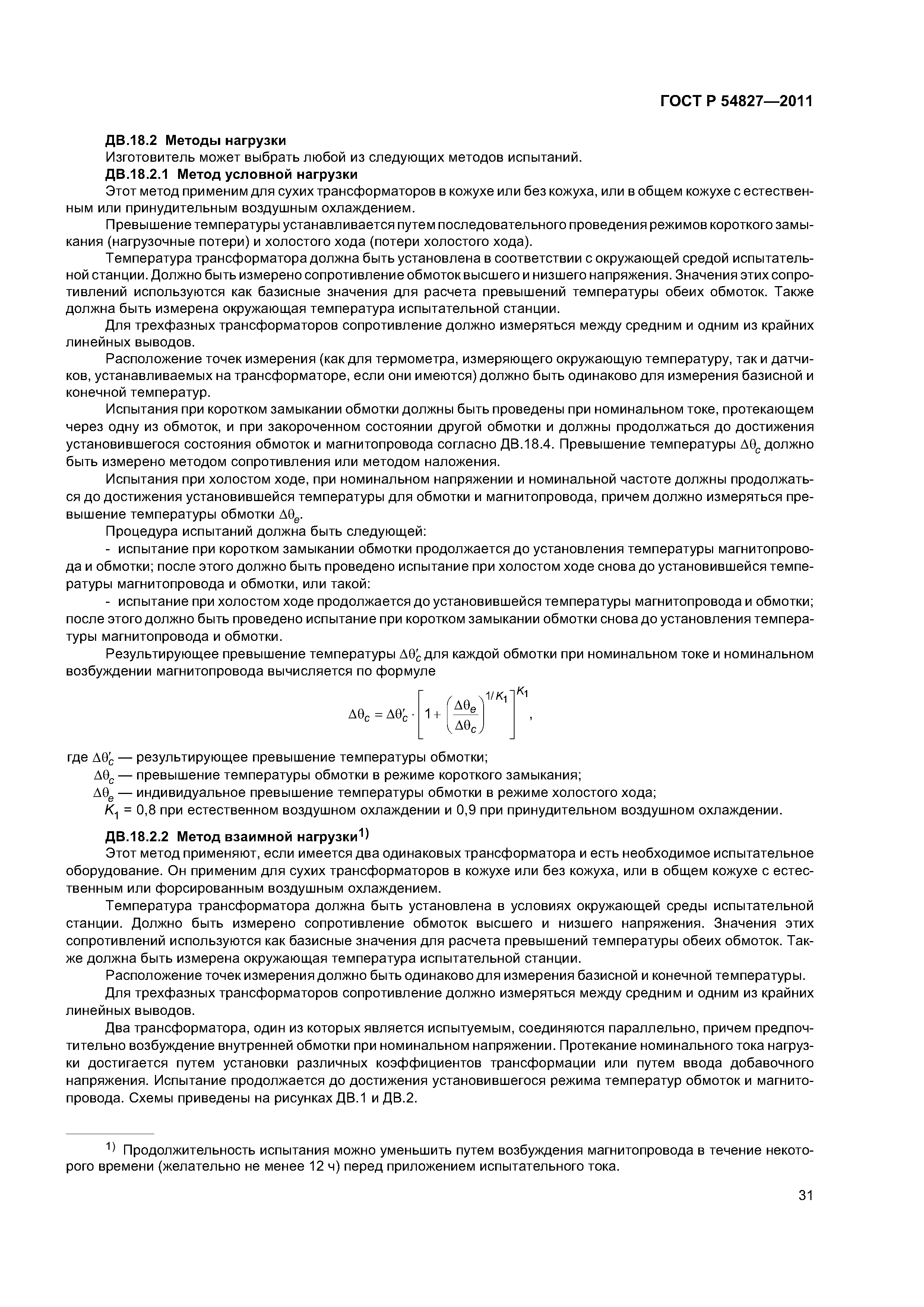

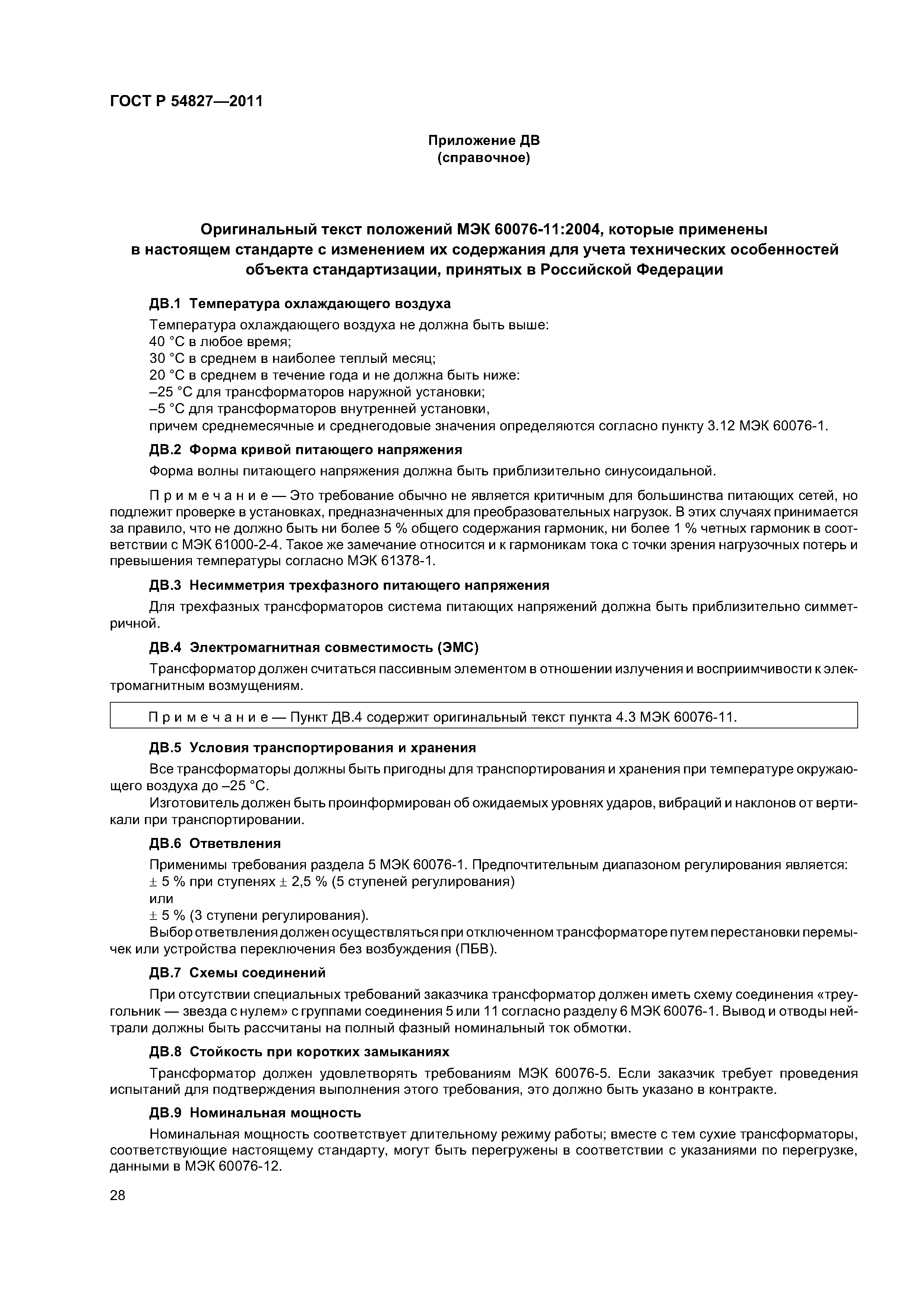

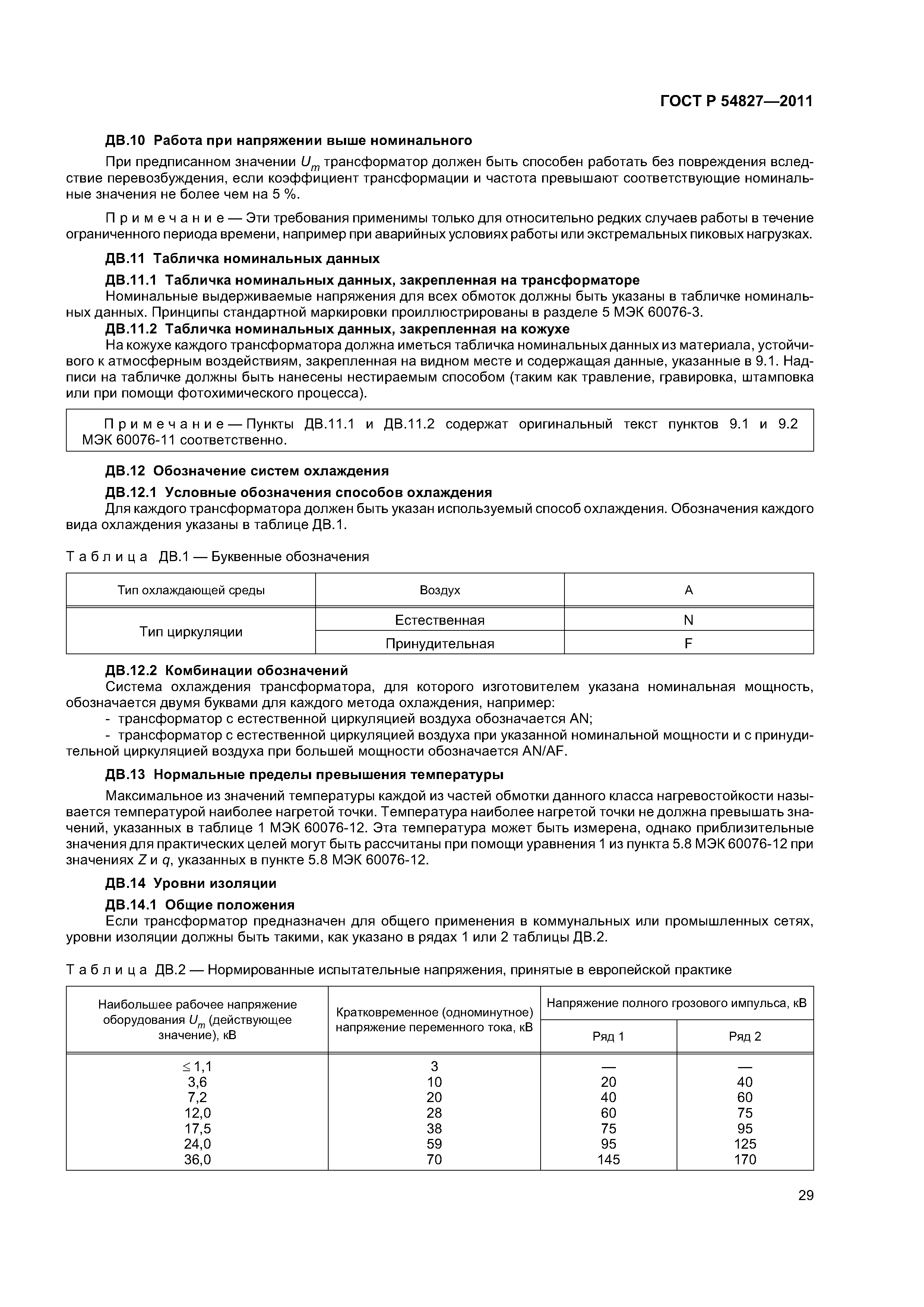

Приложение ДВ (справочное) Оригинальный текст положений МЭК 60076-1 1:2004, которые применены в настоящем стандарте с изменением их содержания для учета технических особенностей объекта стандартизации, принятых в Российской Федерации
Разработан: ФГУП ВЭИ
Утверждён:13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1219-ст)
Издан: Стандартинформ (2013 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Экология ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
