ГОСТ Р 52719-2007

Трансформаторы силовые. Общие технические условия

Обозначение:	ГОСТ Р 52719-2007
Обозначение англ:	GOST R 52719-2007
Статус:	действует
Название рус.:	Трансформаторы силовые. Общие технические условия
Название англ.:	Power transformers. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2008

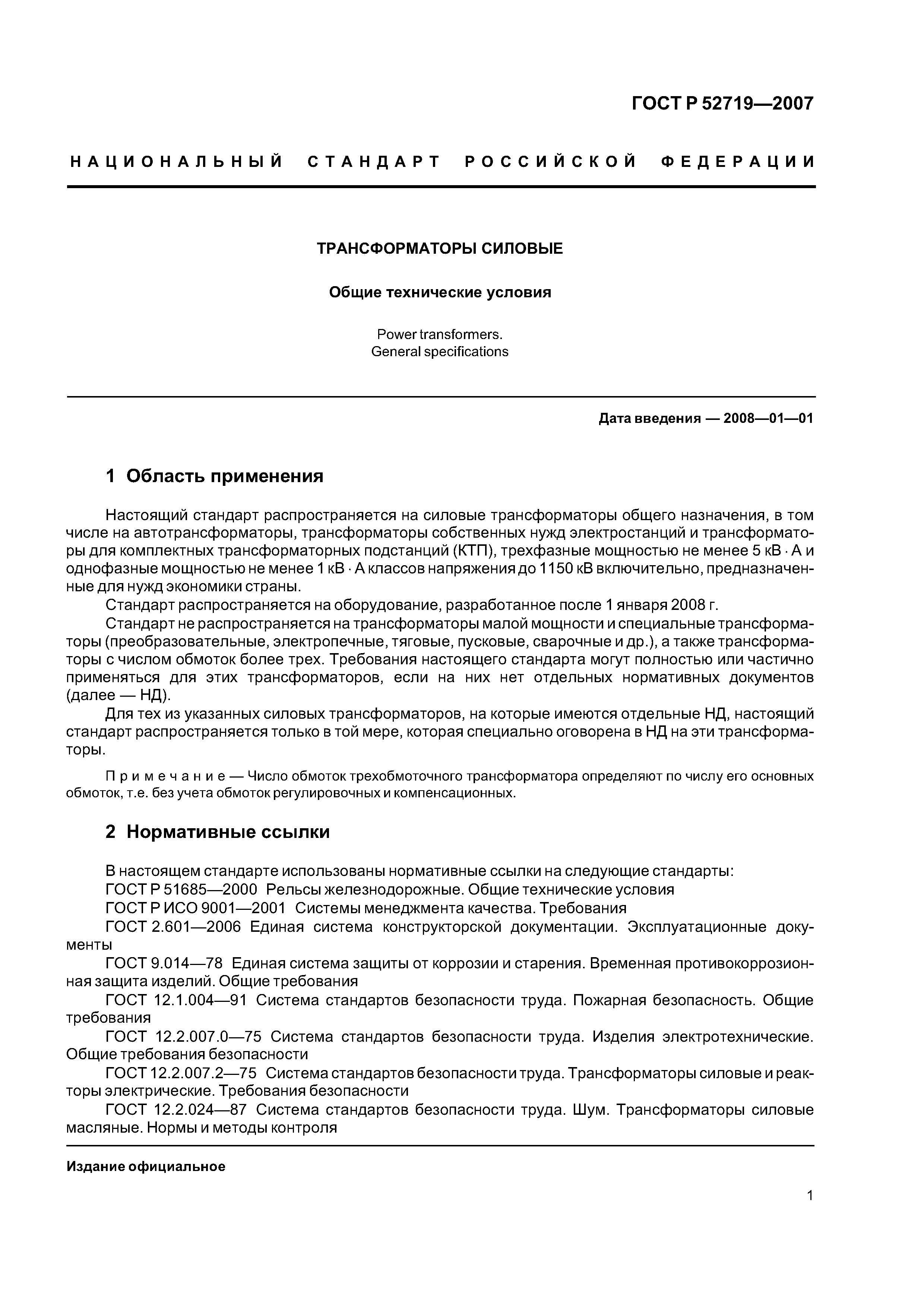

Область применения:	Стандарт распространяется на силовые трансформаторы общего назначения, в том числе на автотрансформаторы, трансформаторы собственных нужд электростанций и трансформаторы для комплектных трансформаторных подстанций, трехфазные мощностью не менее 5 кВ • А и однофазные мощностью не менее 1 кВ • А классов напряжения до 1150 кВ включительно, предназначенные для нужд экономики страны. Стандарт распространяется на оборудование, разработанное после 1 января 2008 г. Стандарт не распространяется на трансформаторы малой мощности и специальные трансформаторы (преобразовательные, электропечные, тяговые, пусковые, сварочные и др.), а также трансформаторы с числом обмоток более трех. Требования стандарта могут полностью или частично применяться для этих трансформаторов, если на них нет отдельных нормативных документов.

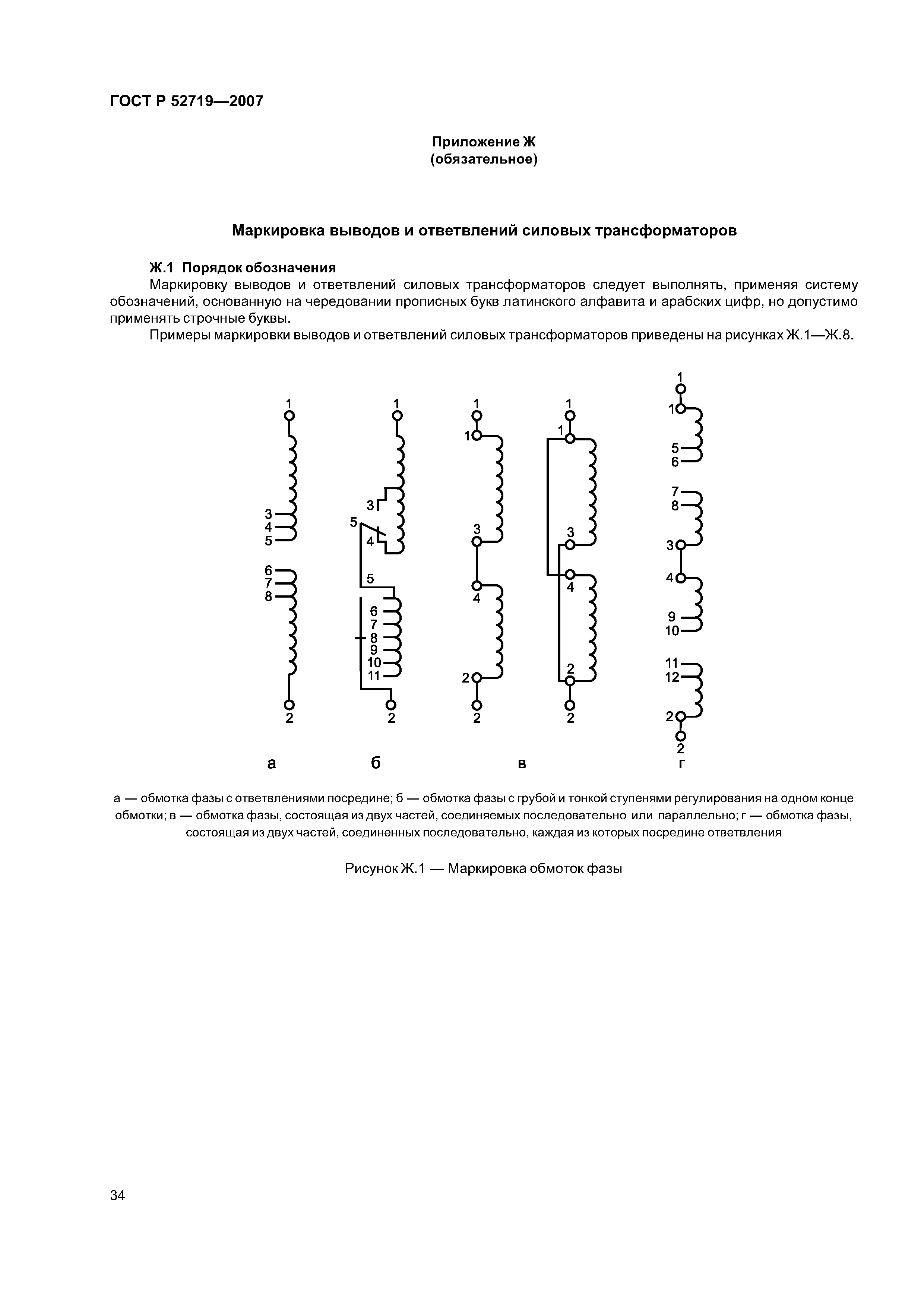

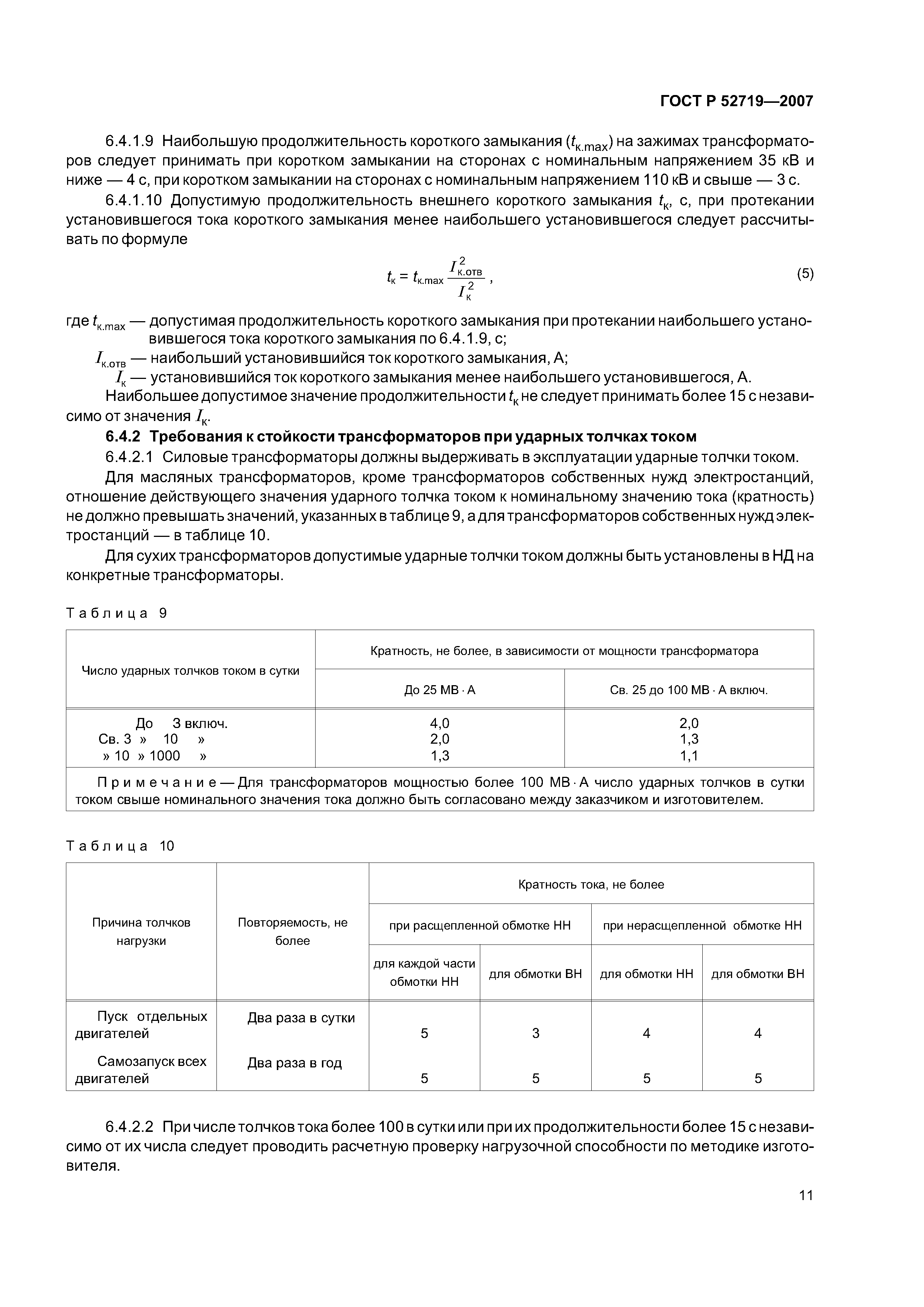

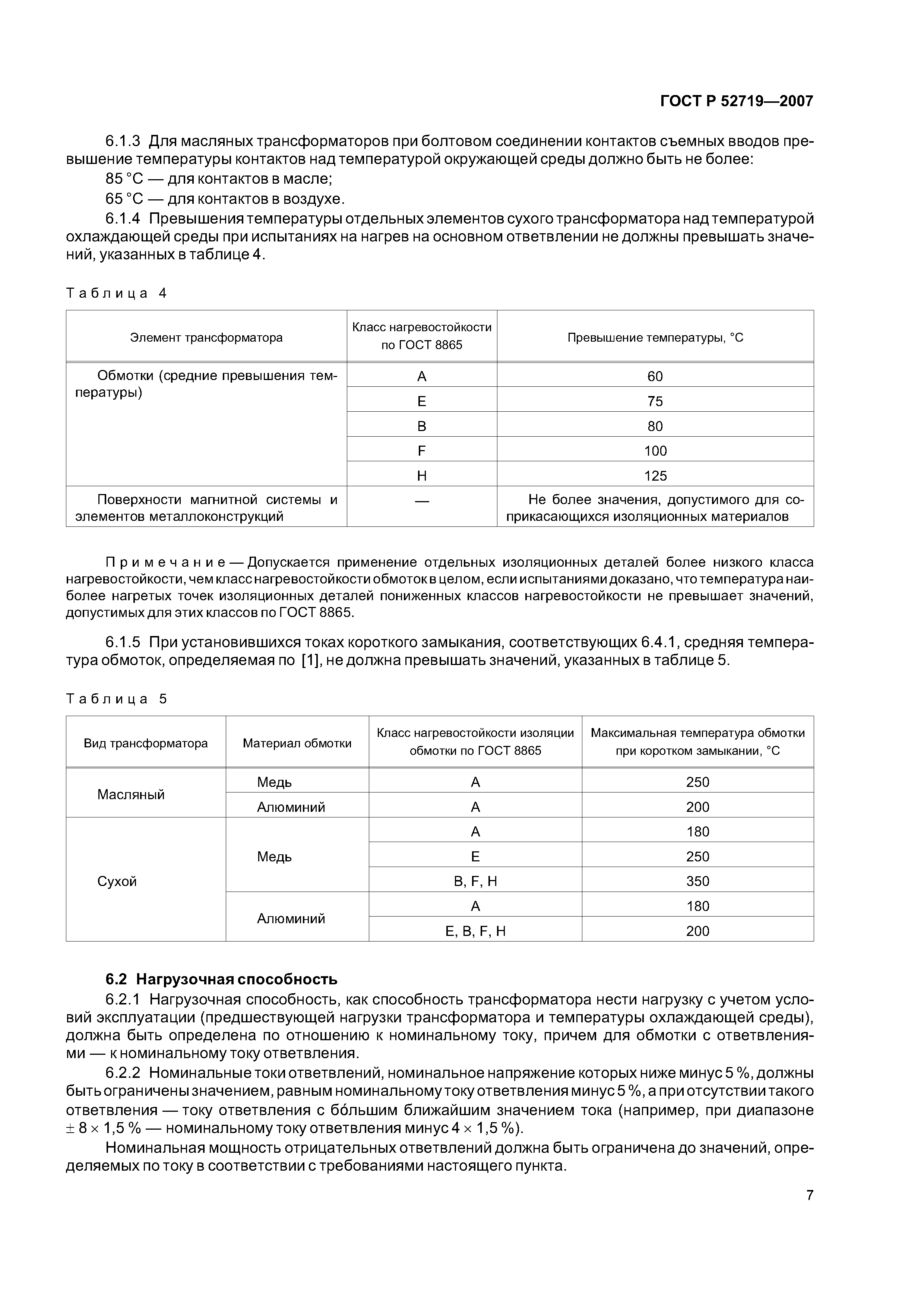

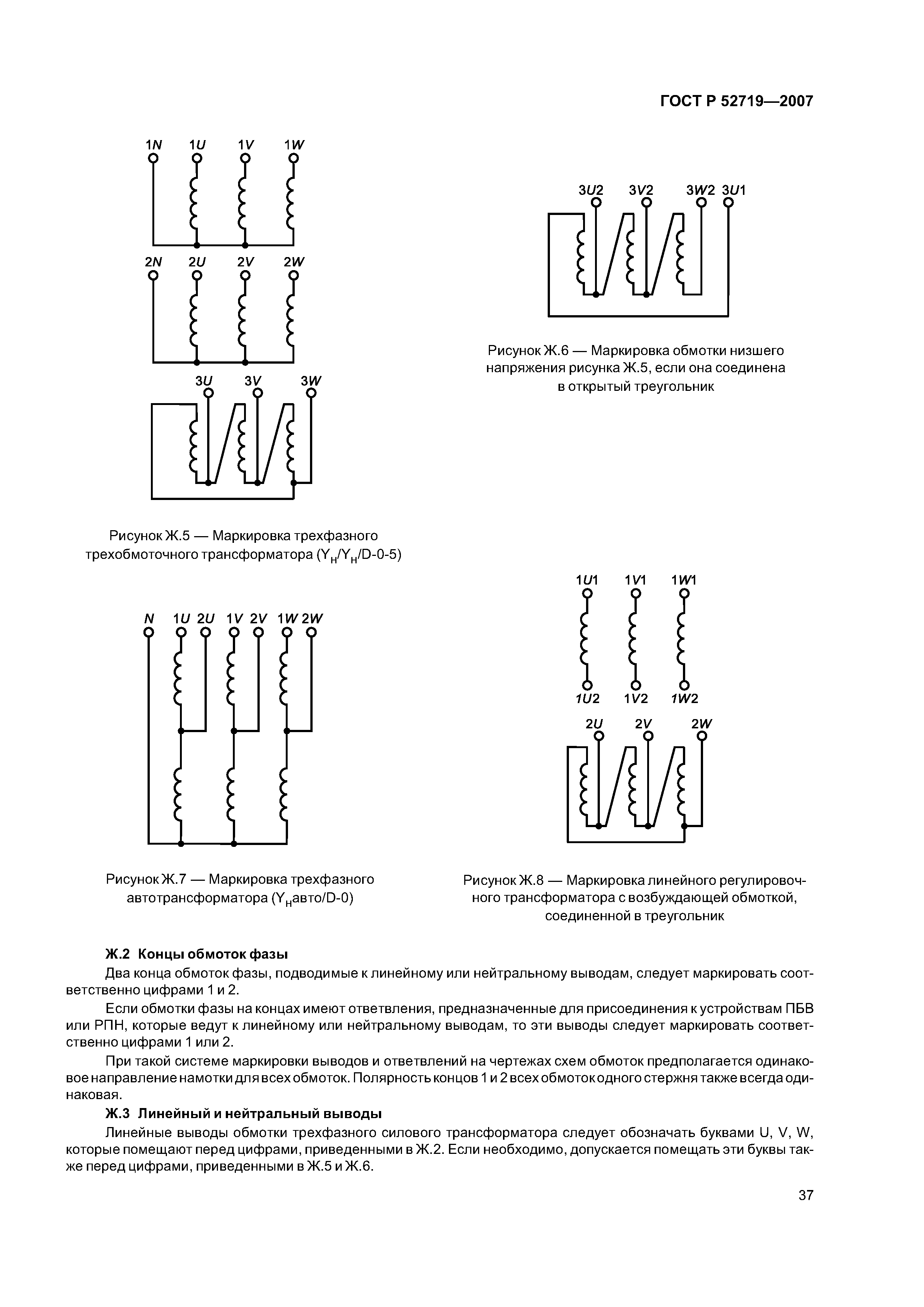

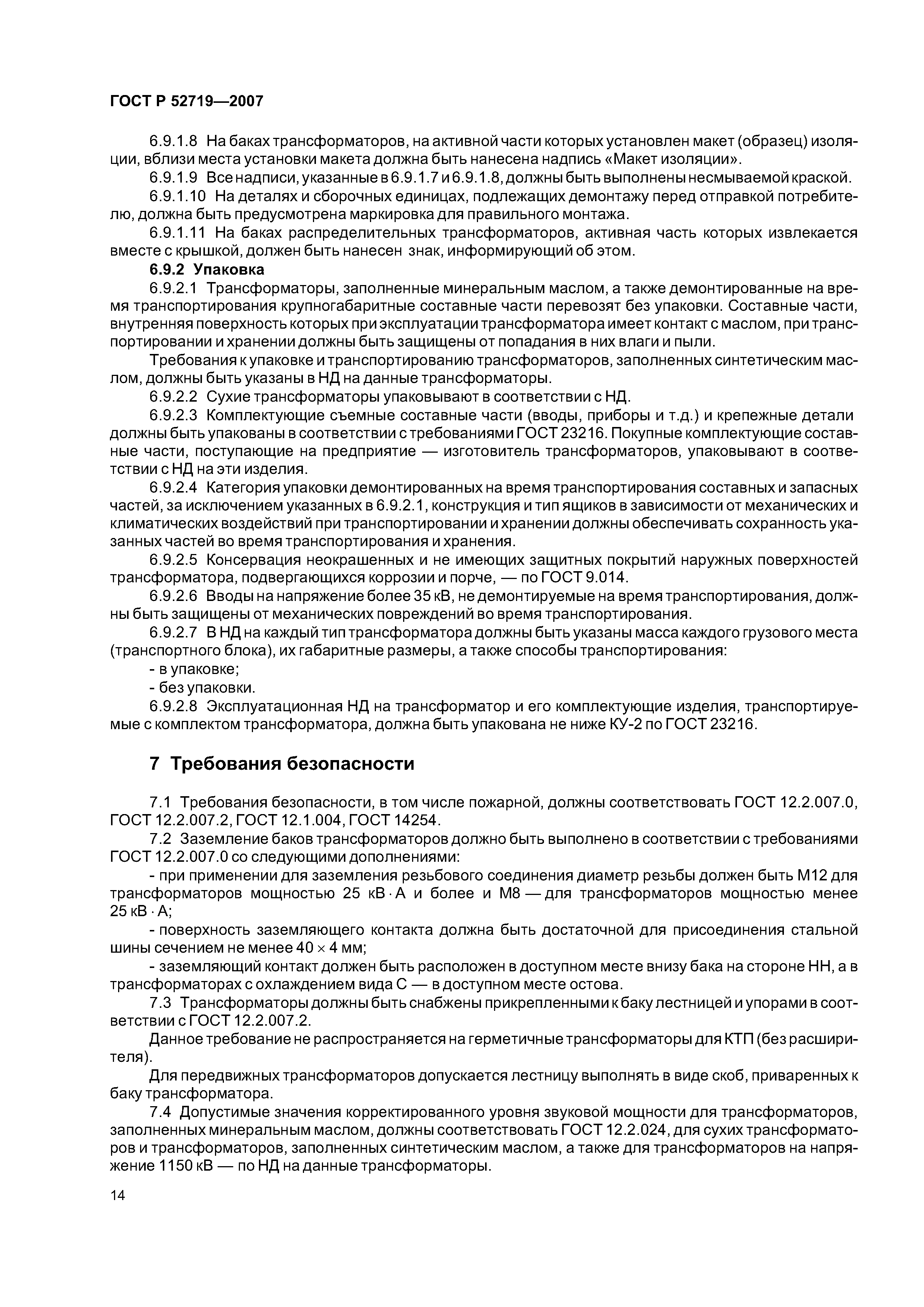

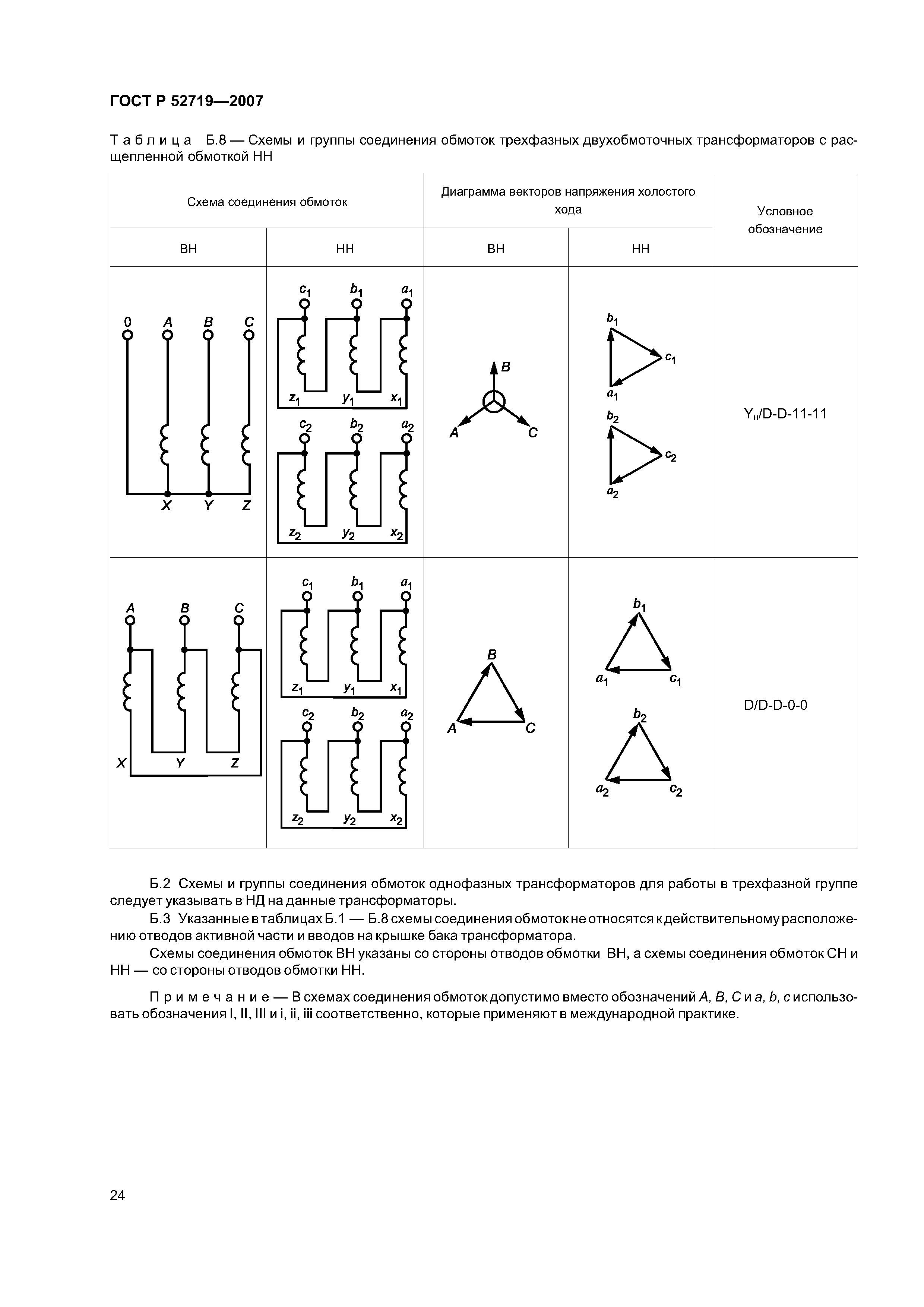

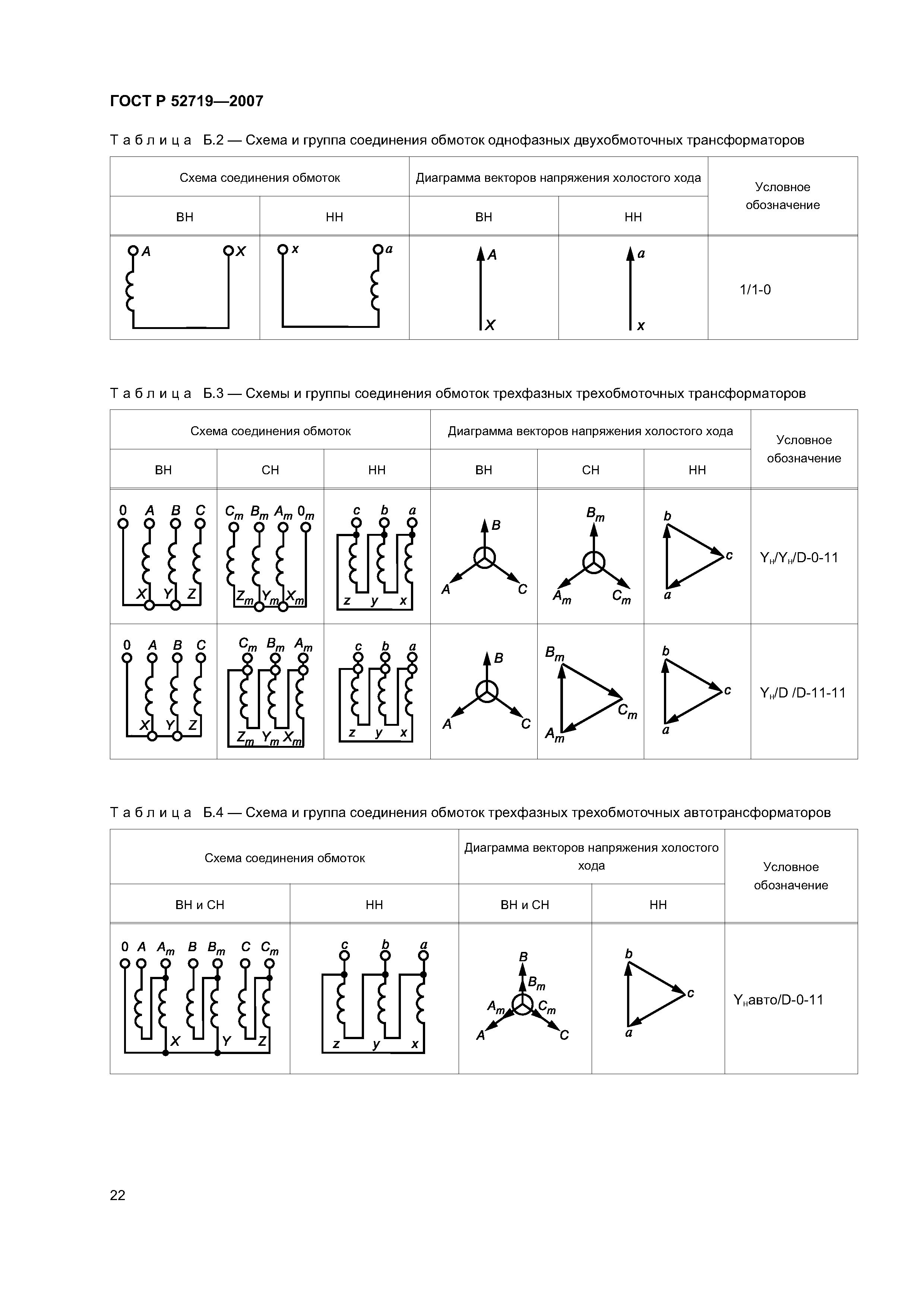

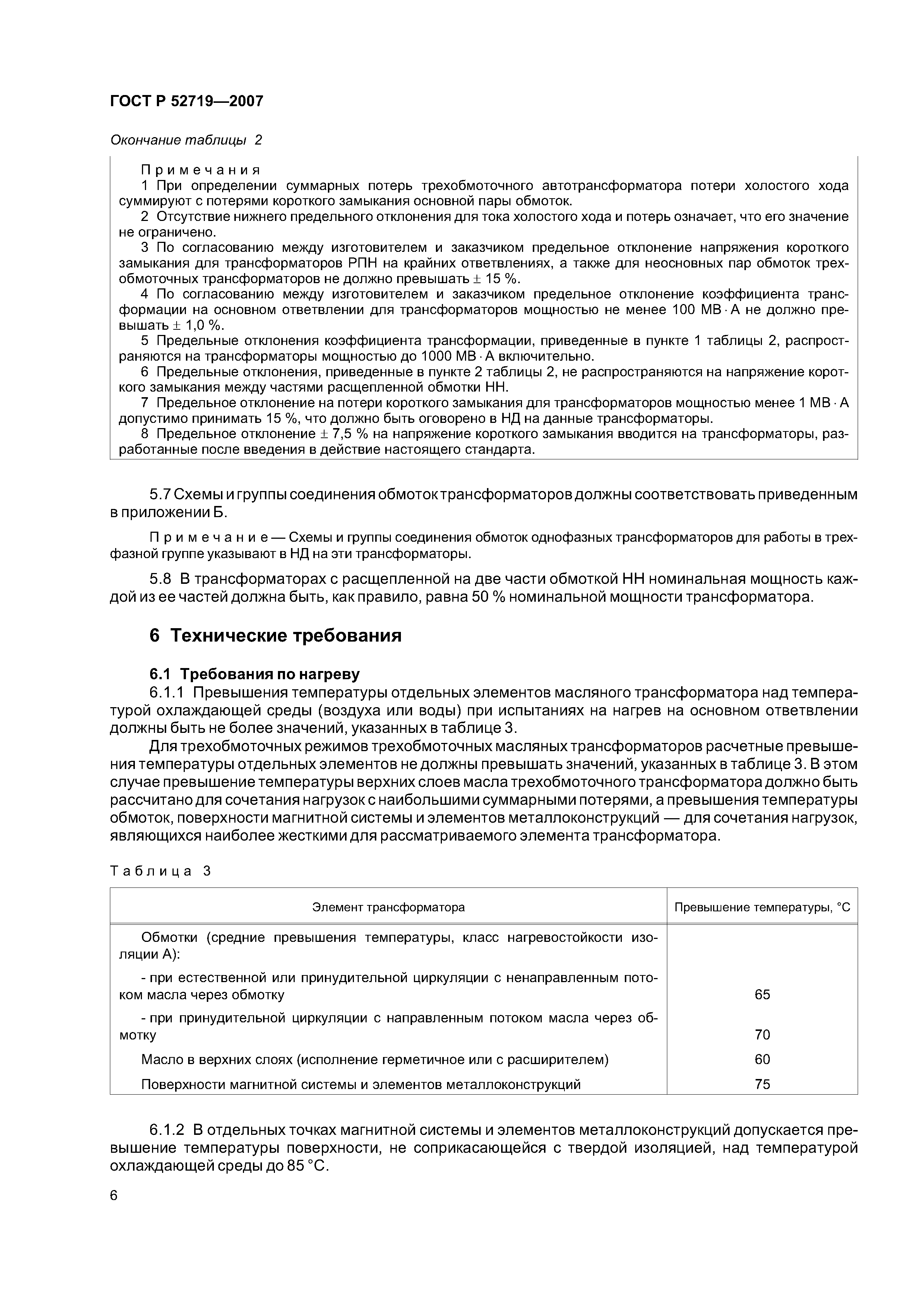

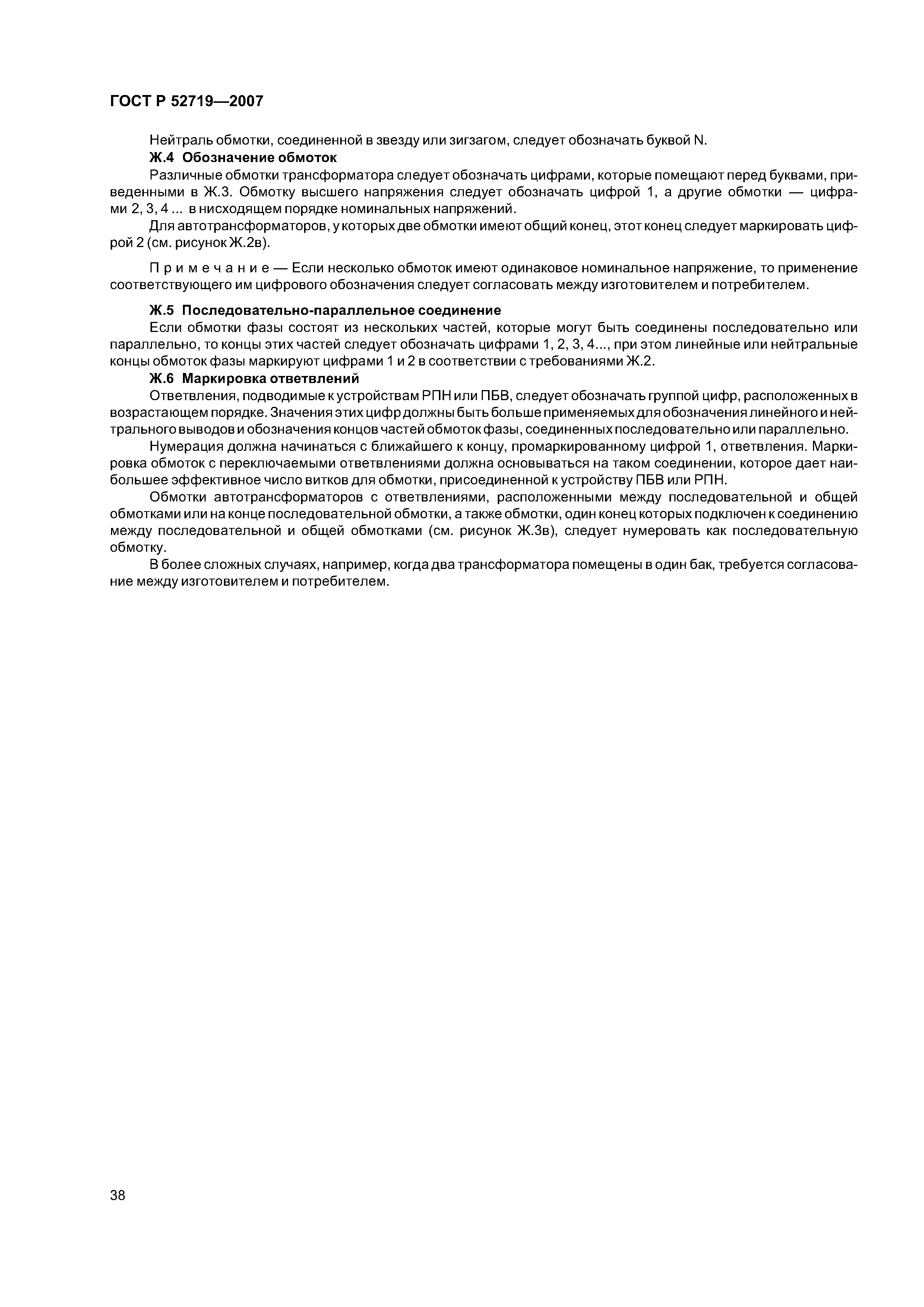

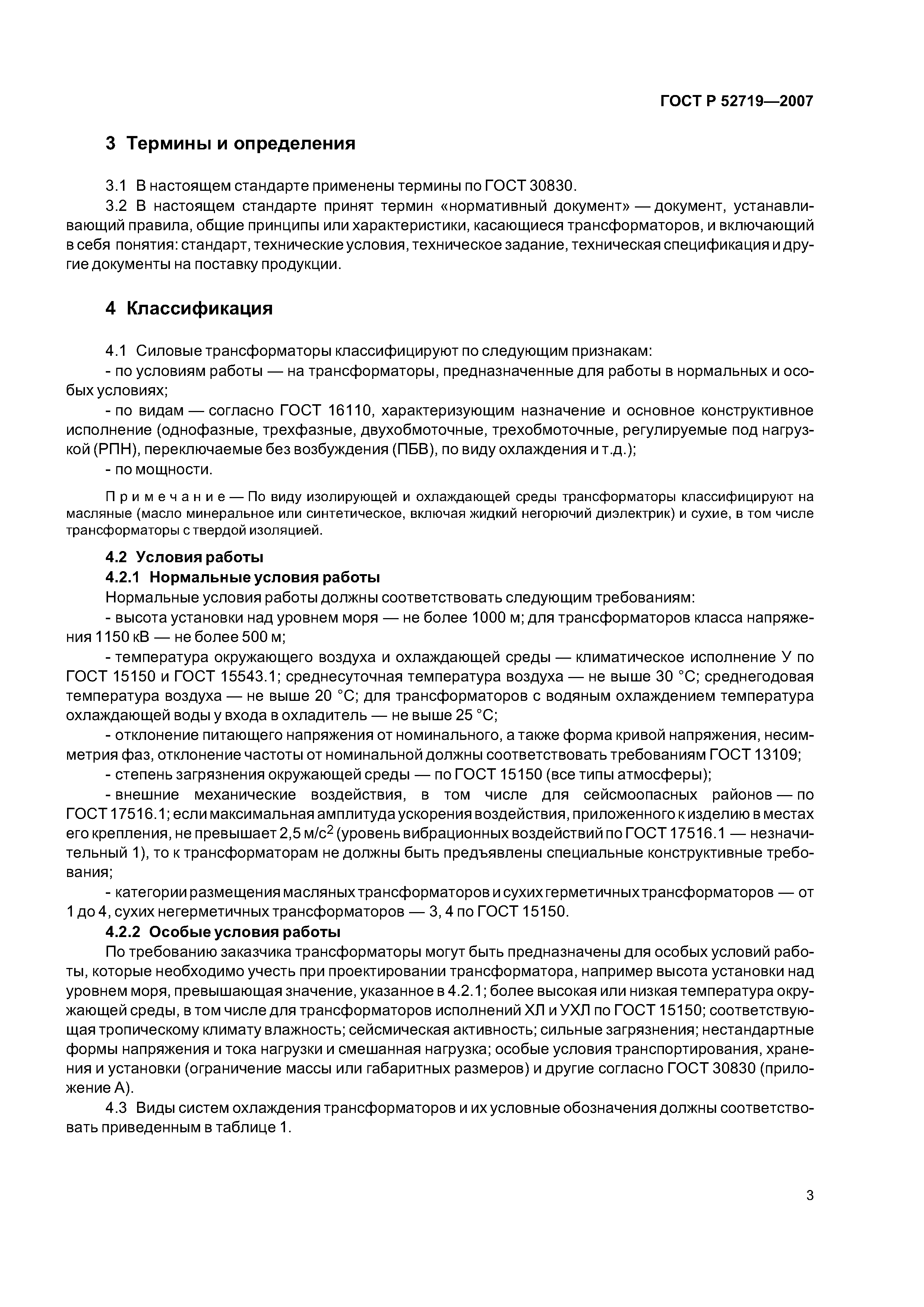

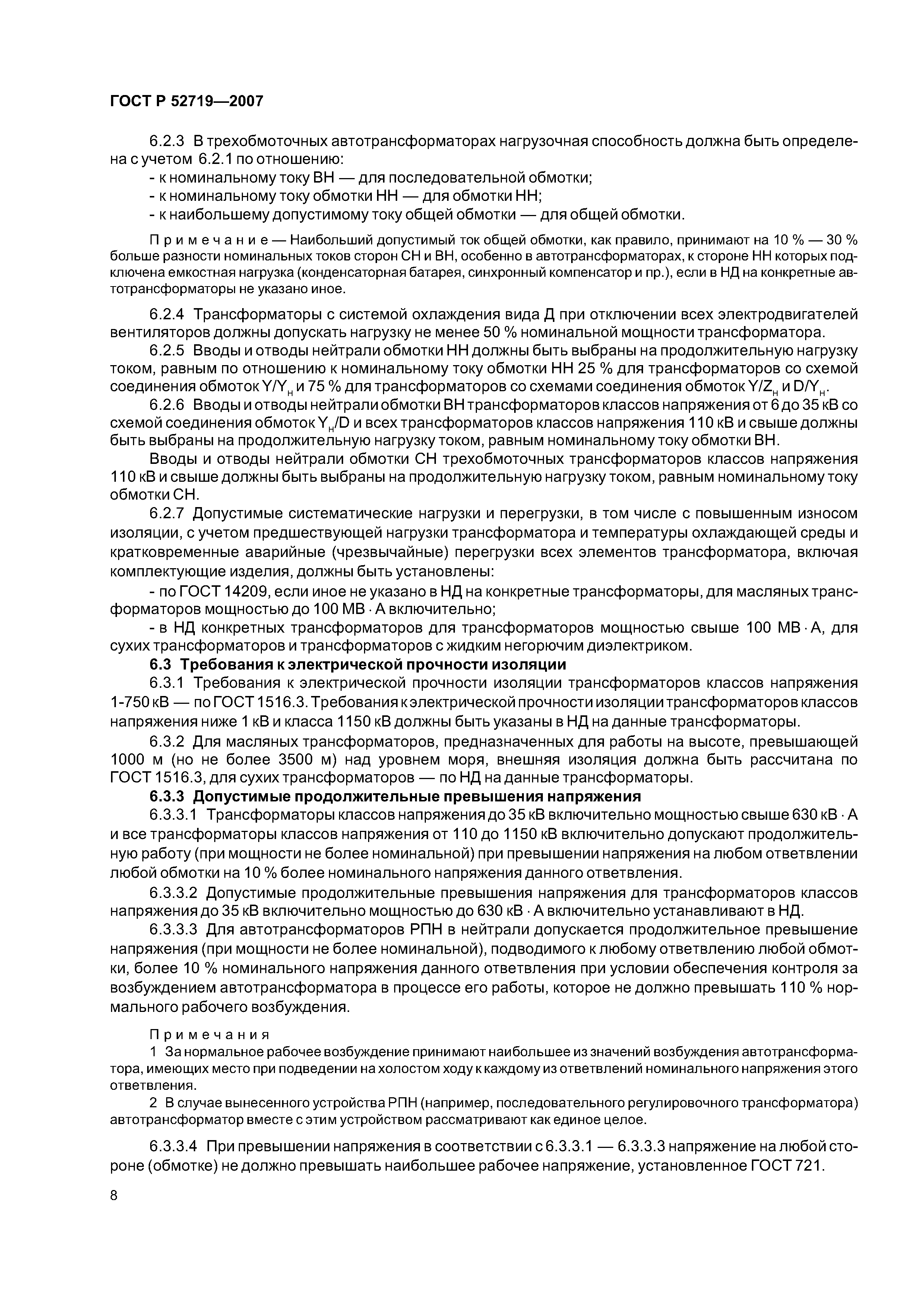

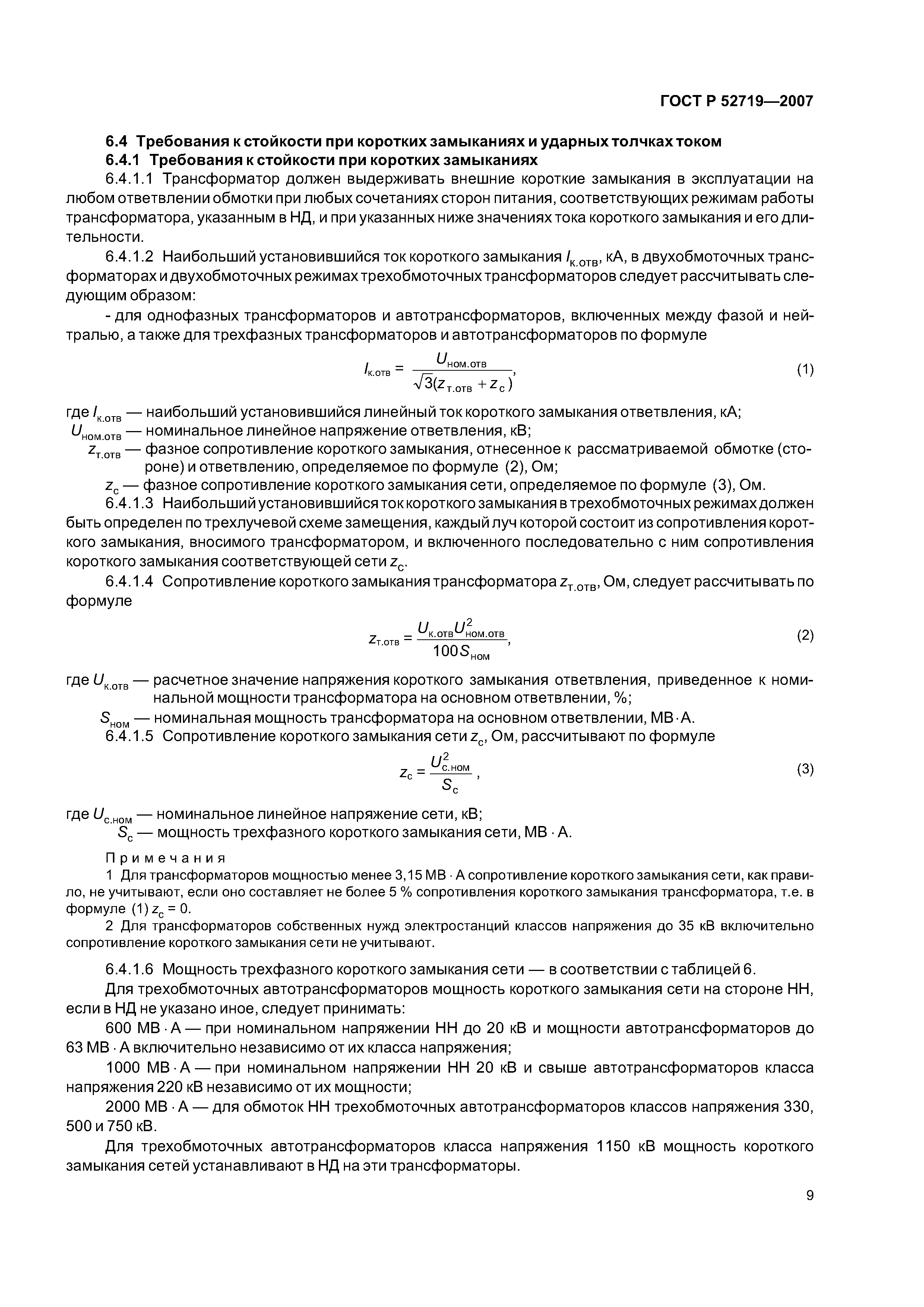

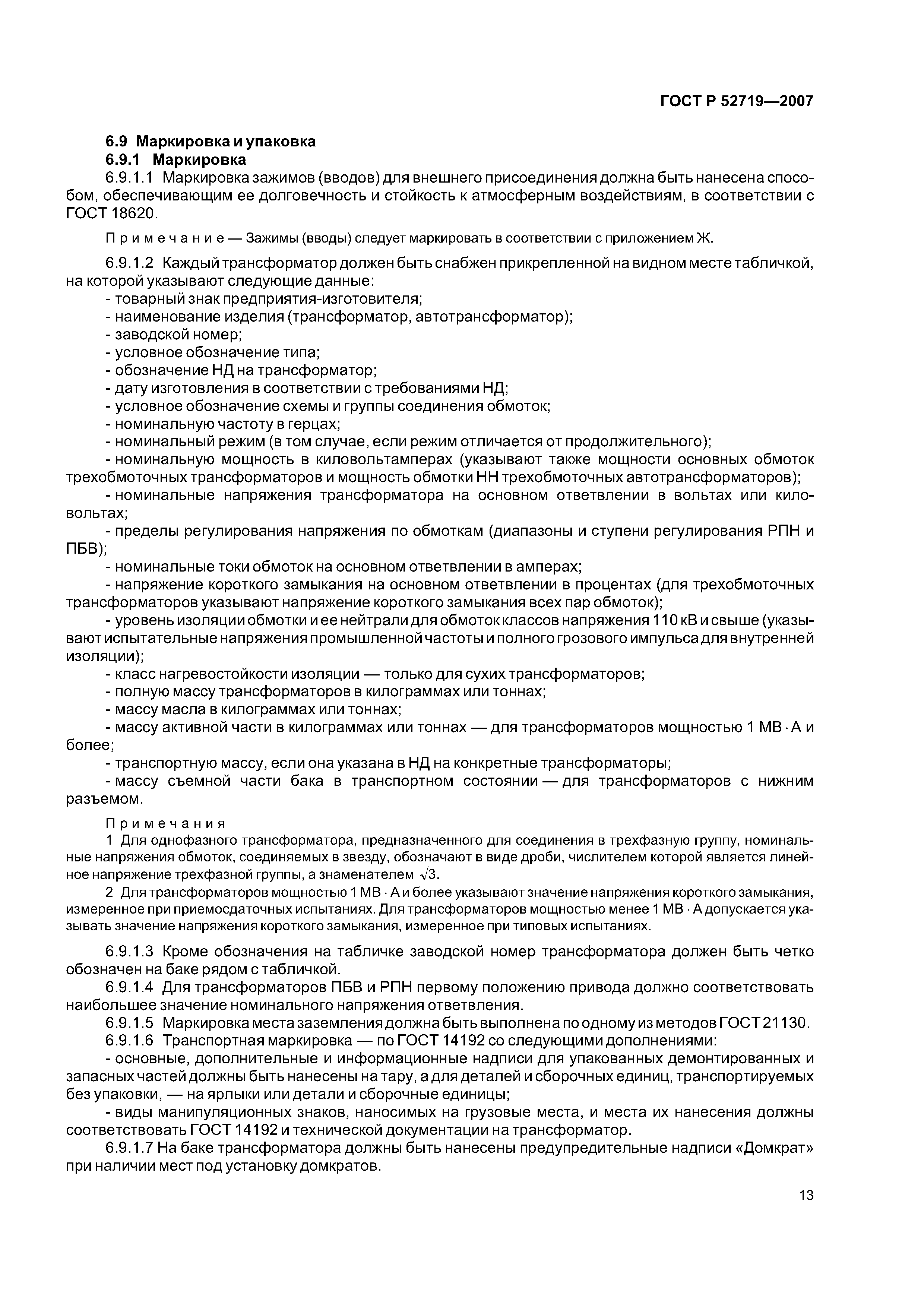

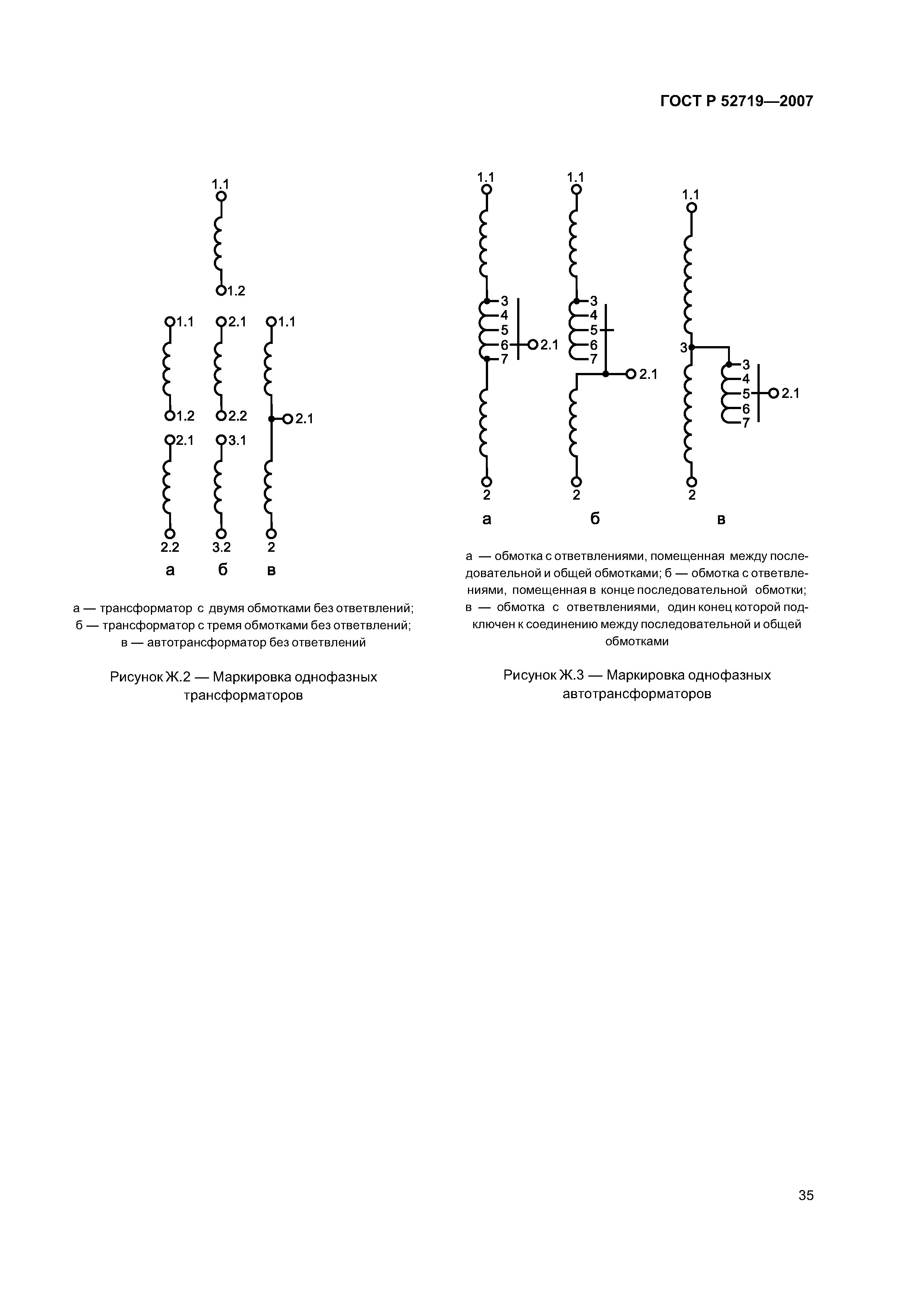

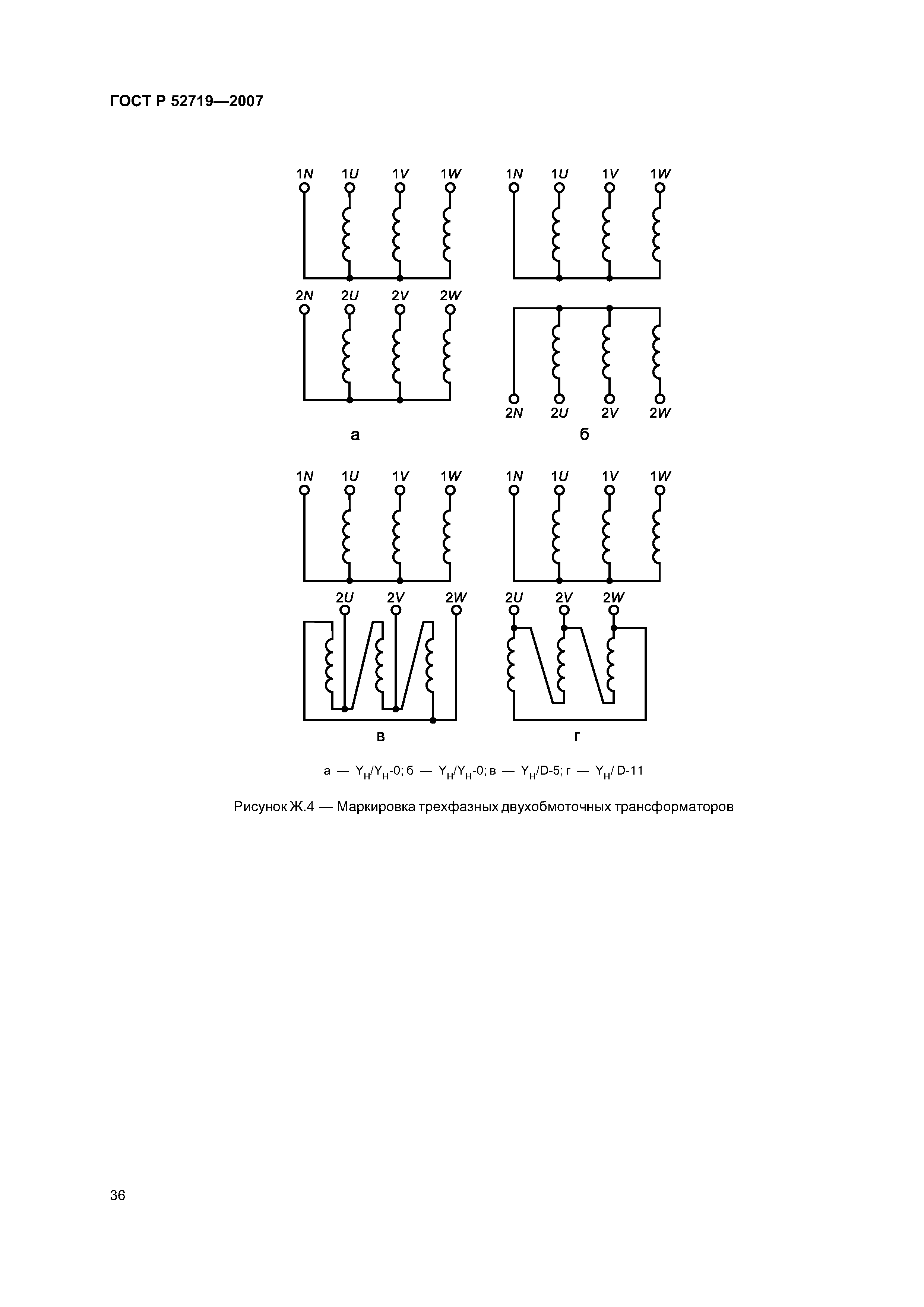

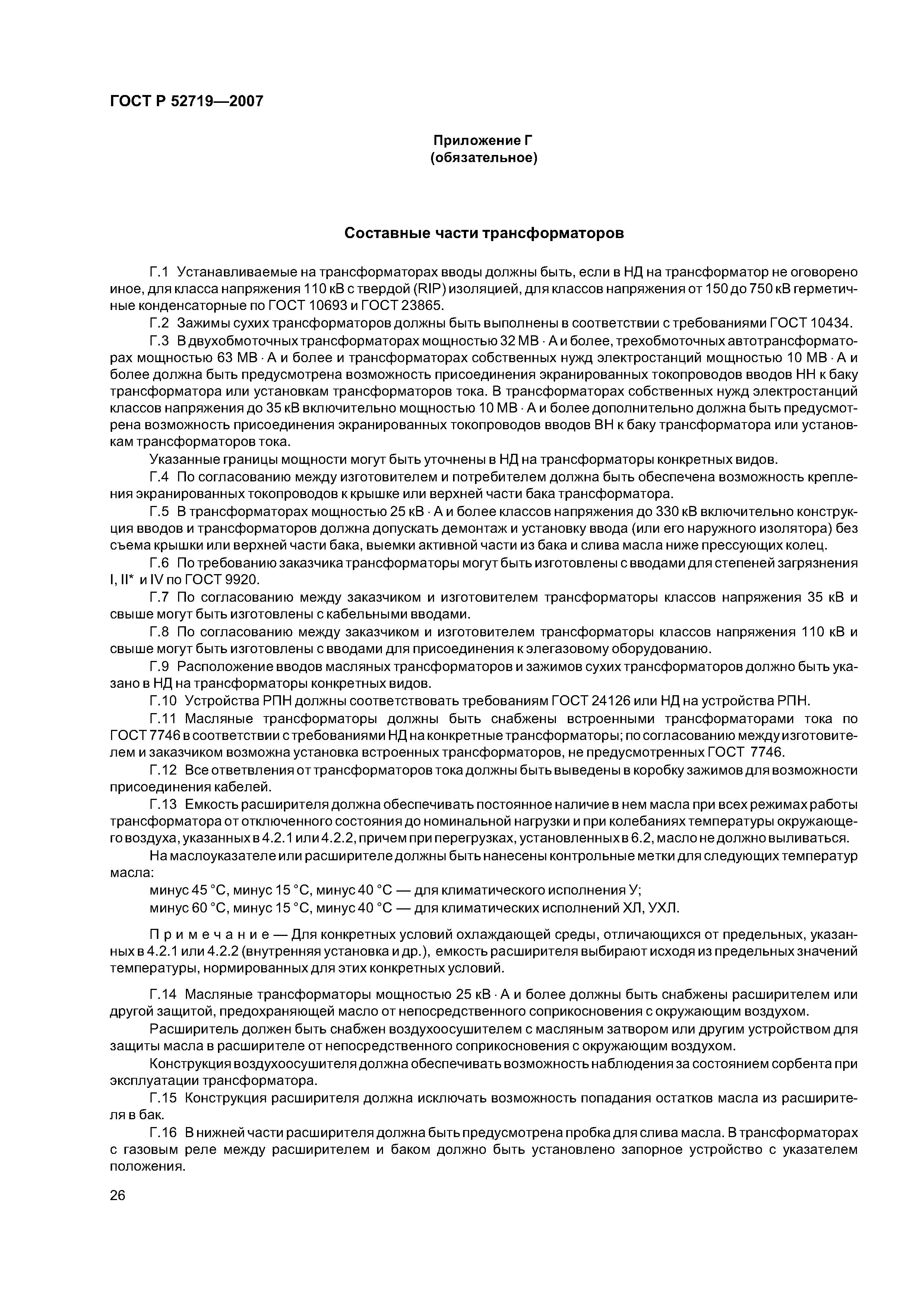

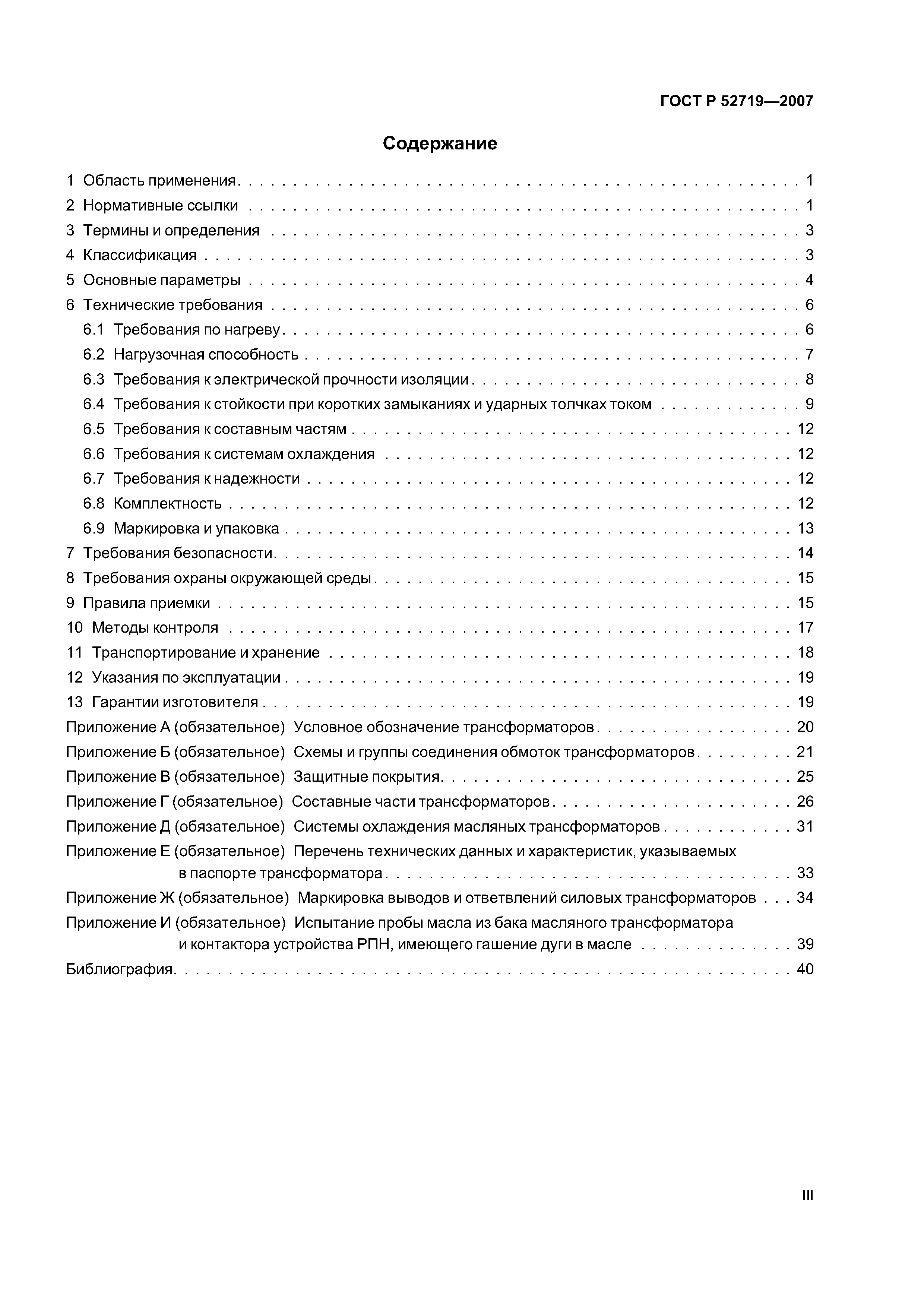

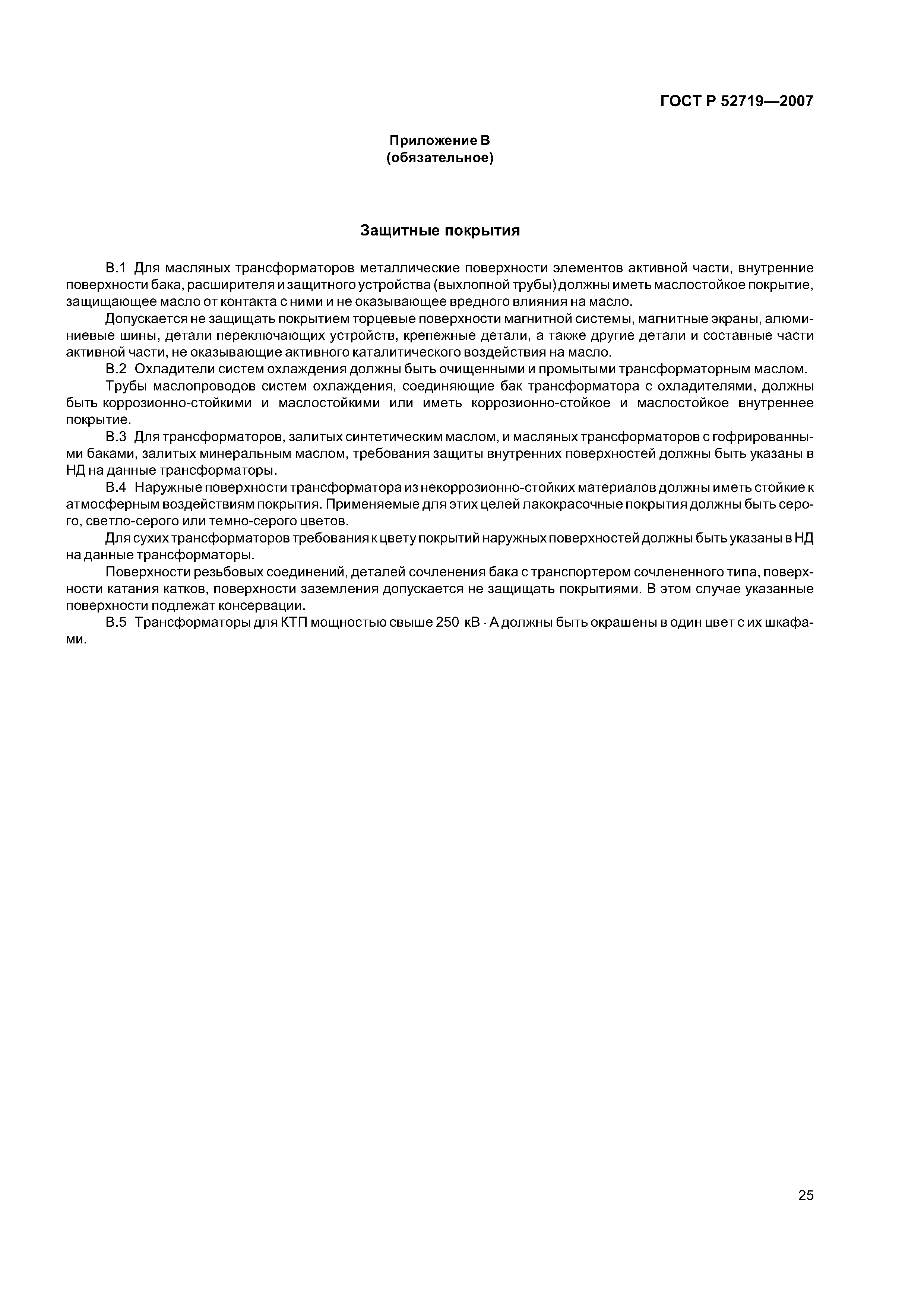

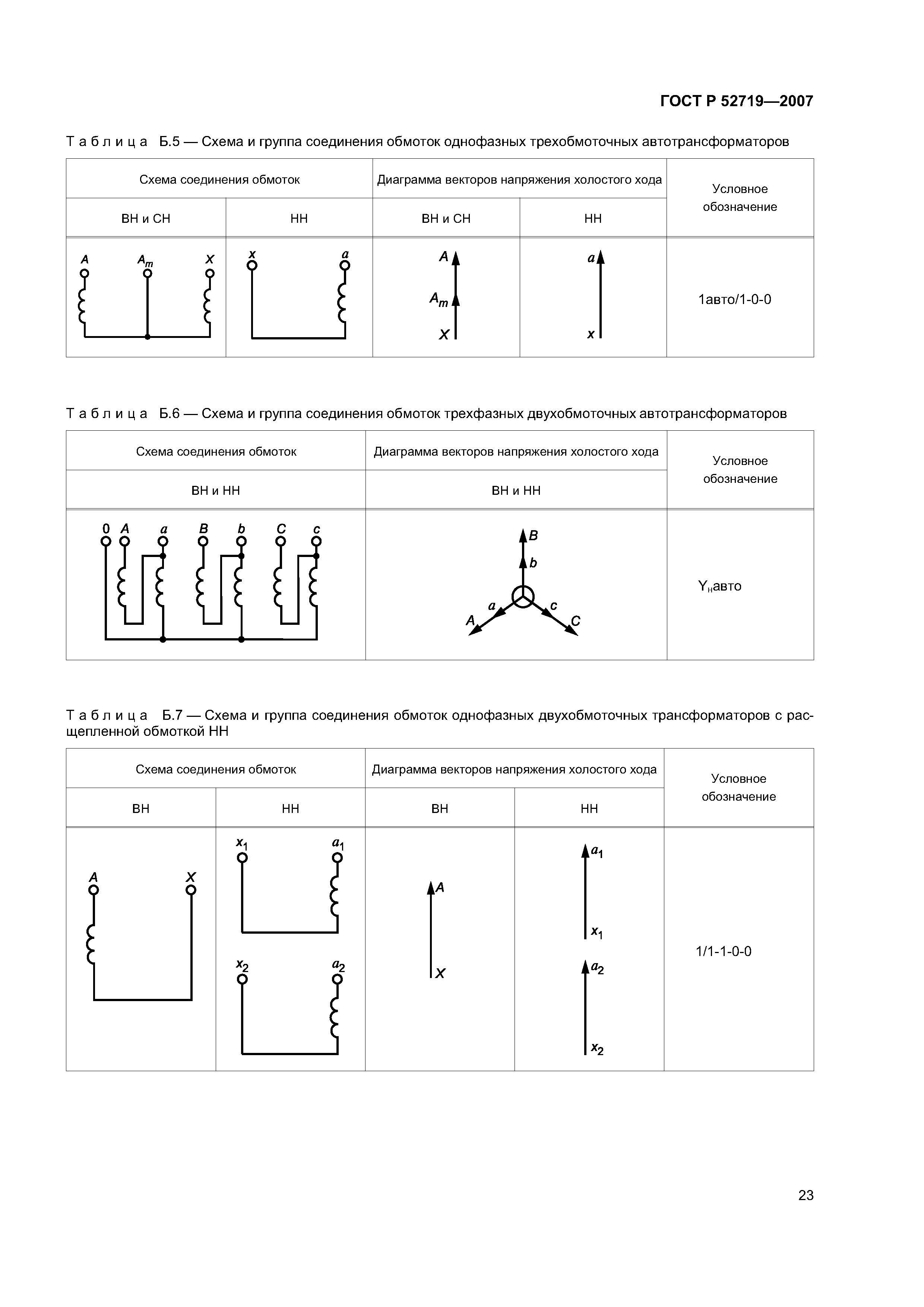

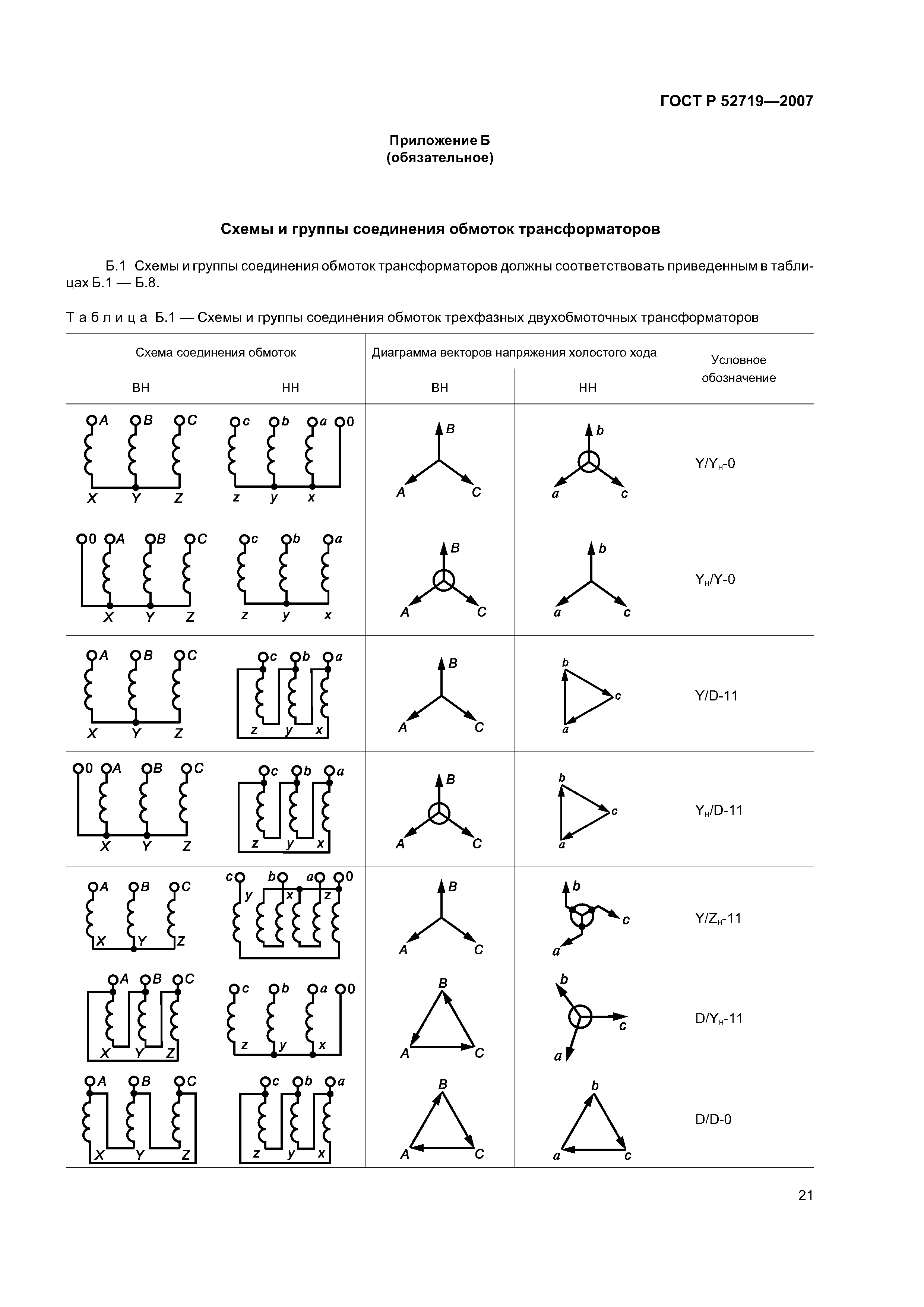

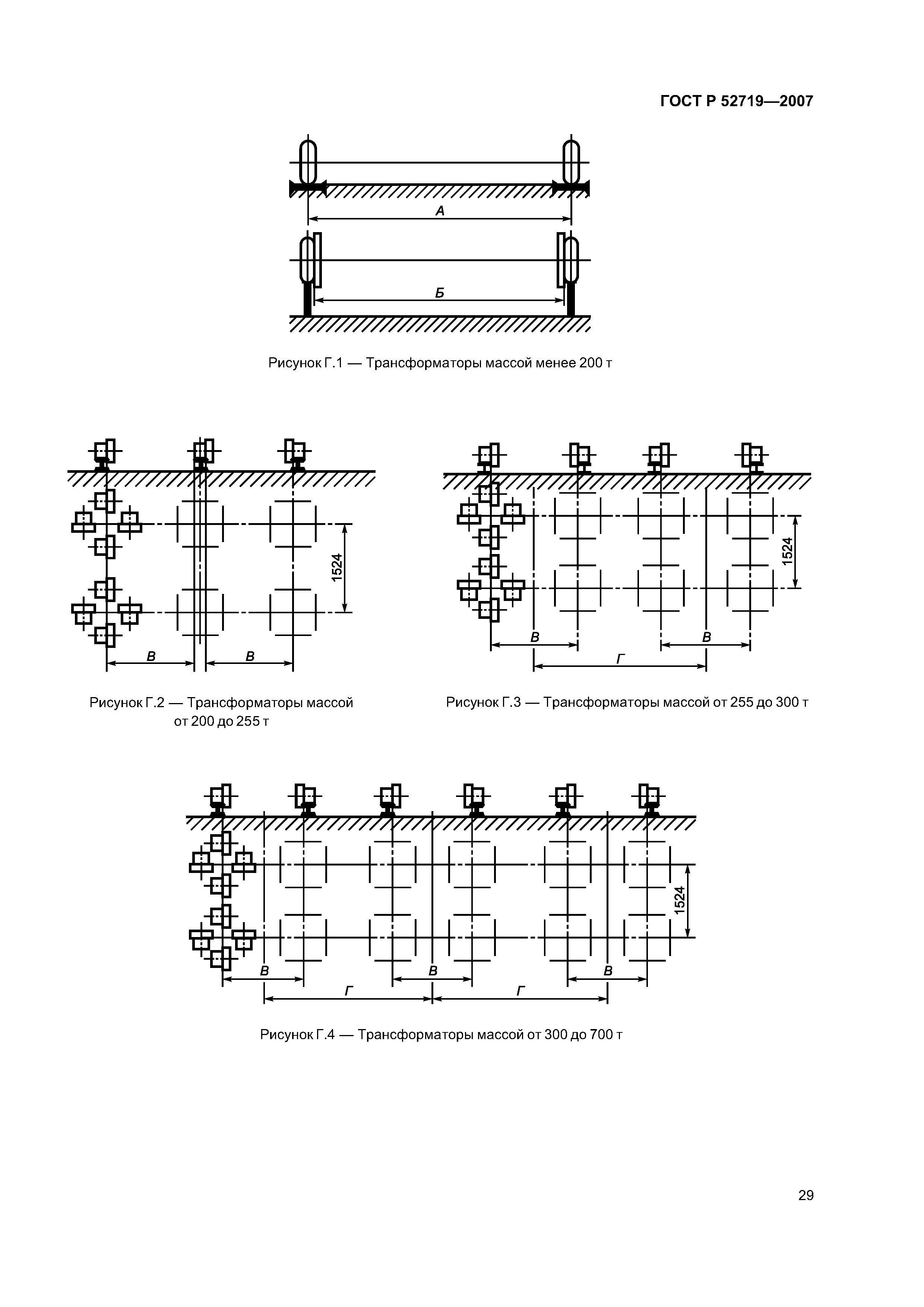

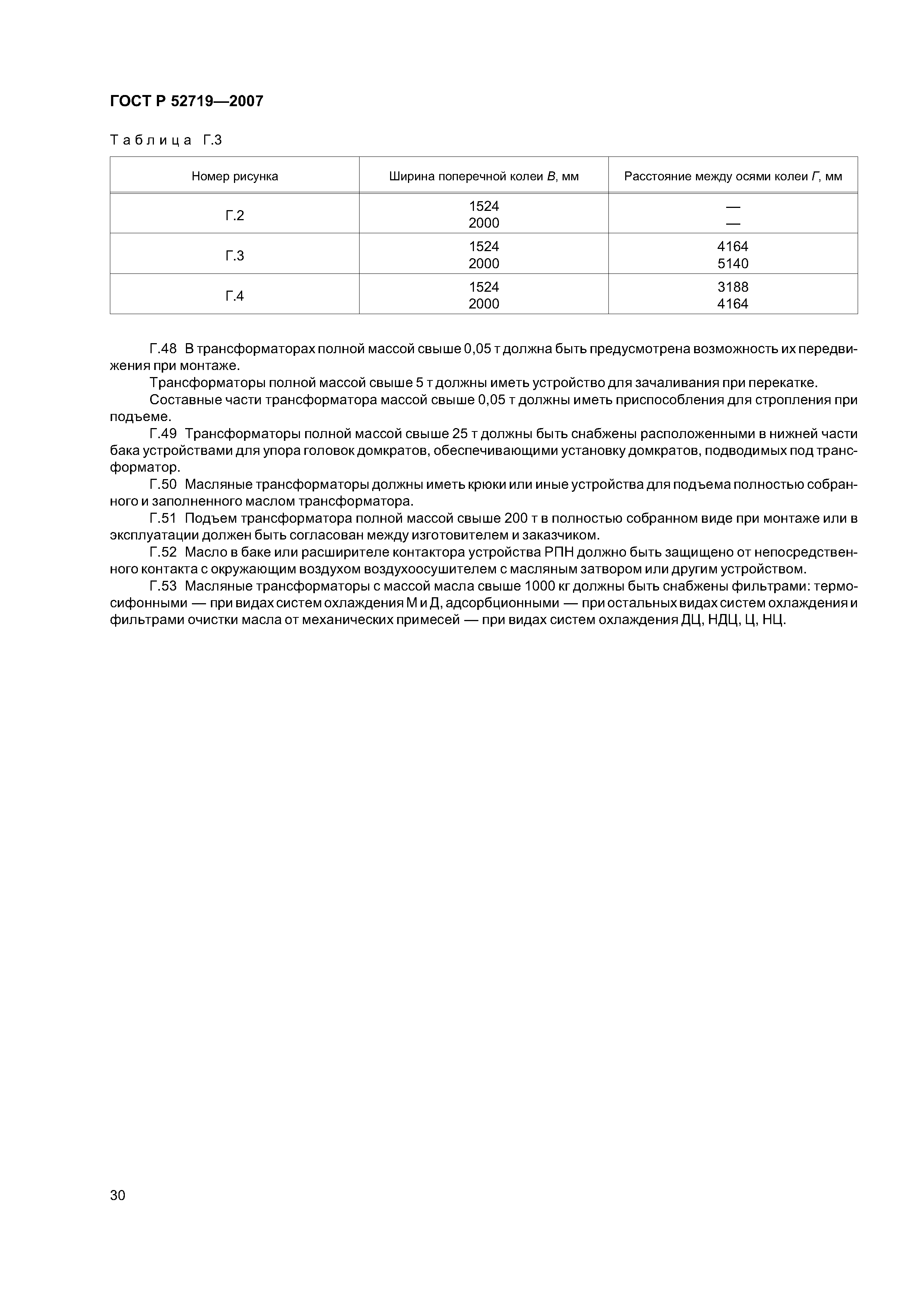

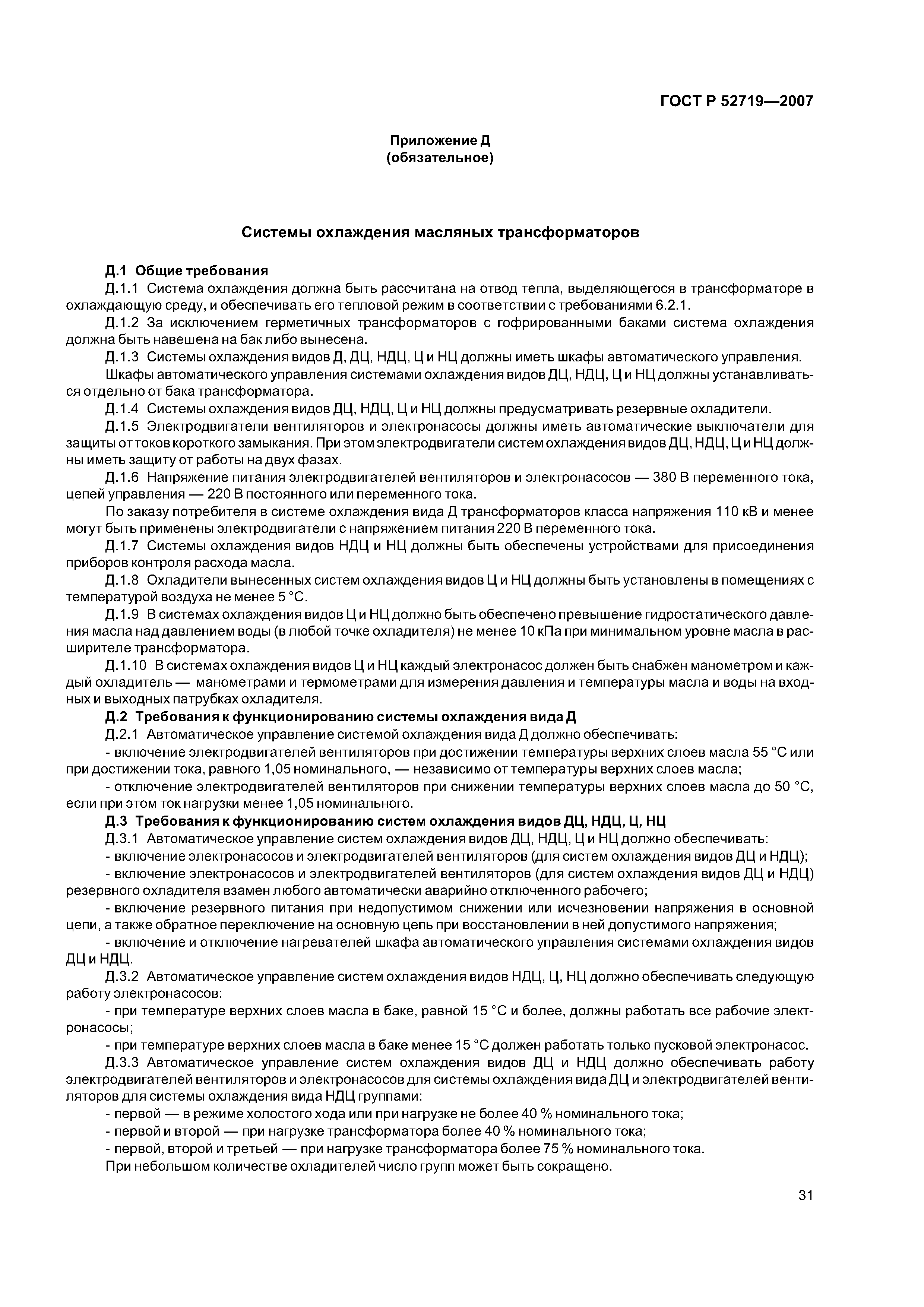

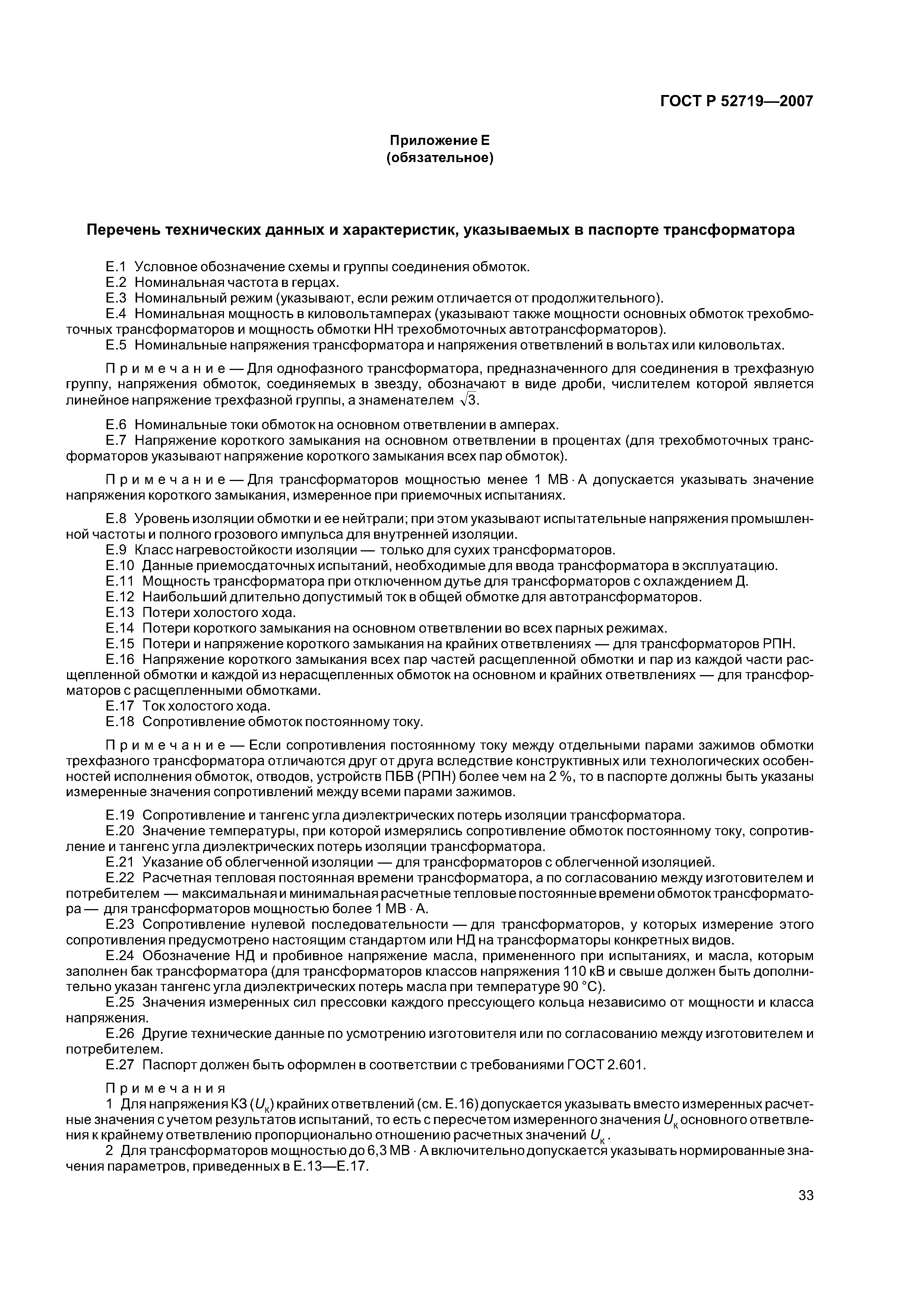

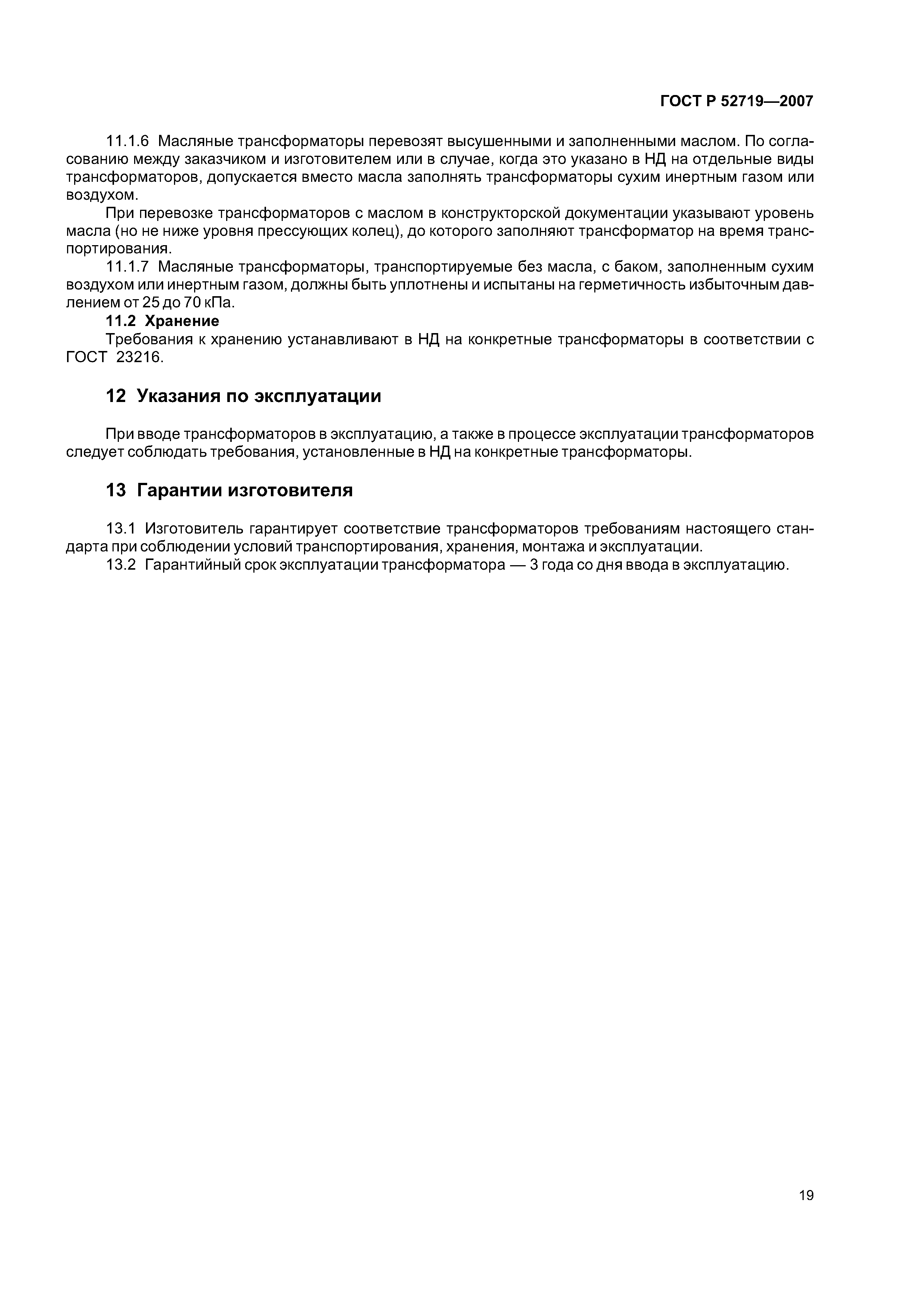

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 5 Основные параметры 6 Технические требования    6.1 Требования по нагреву    6.2 Нагрузочная способность    6.3 Требования к элекрической прочности изоляции    6.4 Требования к стойкости при коротких замыканиях и ударных толчках током    6.5 Требования к составным частям    6.6 Требования к системам охлаждения    6.7 Требования к надежности    6.8 Комплектность    6.9 Маркировка и упаковка 7 Требования безопасности 8 Требования охраны окружающей среды 9 Правила приемки 10 Методы контроля 11 Транспортирование и хранение 12 Указания по эксплуатации 13 Гарантии изготовителя Приложение А Условное обозначение трансформаторов Приложение Б Схемы и группы соединения обмоток трансформаторов Приложение В Защитные покрытия Приложение Г Составные части трансформаторов Приложение Д Системы охлаждения масляных трансформаторов Приложение Е Перечень технических данных и характеристик, указываемых в паспорте трансформатора Приложение Ж Маркировка выводов и ответвлений силовых трансформаторов Приложение И Испытание пробы масла из бака масляного трансформатора и контактора устройства РПН, имеющего гашение дуги в масле Библиография
Разработан:	Филиал ОАО НТЦ электроэнергетики - ВНИИЭ ФГУП ВЭИ
Утверждён:	09.04.2007 Федеральное агентство по техническому регулированию и метрологии (60-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы Экология ЭЛЕКТРОТЕХНИКА Трансформаторы. Реакторы

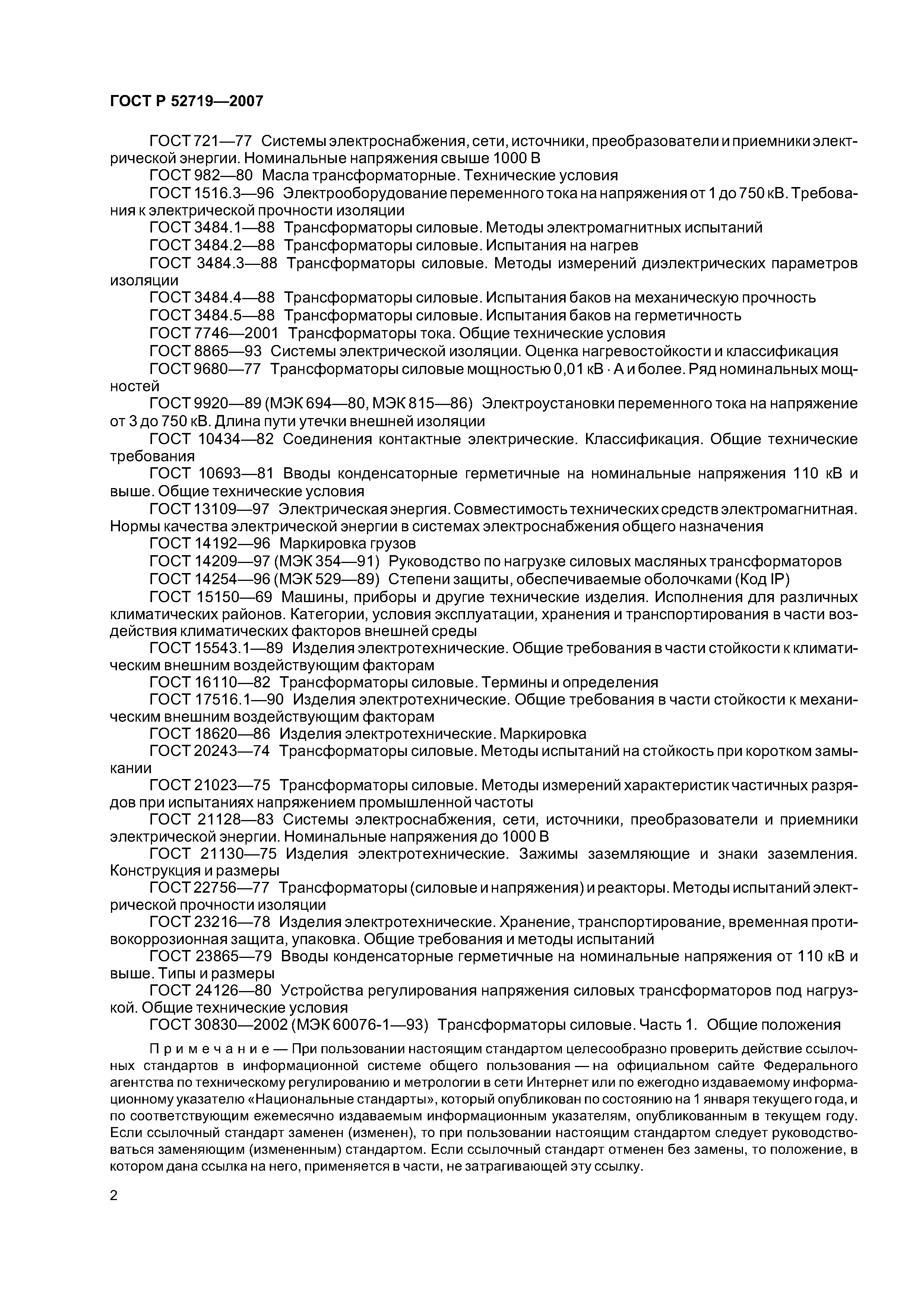

Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 721-77 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения свыше 1000 В» ГОСТ 21128-83 «Системы электроснабжения, сети, источники, преобразователи и приемники электрической энергии. Номинальные напряжения до 1000 В» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ Р 51685-2000 «Рельсы железнодорожные. Общие технические условия» ГОСТ Р ИСО 9001-2001 «Системы менеджмента качества. Требования» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 18620-86 «Изделия электротехнические. Маркировка» ГОСТ 10693-81 «Вводы конденсаторные герметичные на номинальные напряжения 110 кВ и выше. Общие технические условия» ГОСТ 12.2.007.2-75 «Система стандартов безопасности труда. Трансформаторы силовые и реакторы электрические. Требования безопасности» ГОСТ 12.2.024-87 «Система стандартов безопасности труда. Шум. Трансформаторы силовые масляные. Нормы и методы контроля» ГОСТ 13109-87 «Электрическая энергия. Требования к качеству электрической энергии в электрических сетях общего назначения» ГОСТ 14209-85 «Трансформаторы силовые масляные общего назначения. Допустимые нагрузки» ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний» ГОСТ 16110-82 «Трансформаторы силовые. Термины и определения» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 20243-74 «Трансформаторы силовые. Методы испытаний на стойкость при коротком замыкании» ГОСТ 21023-75 «Трансформаторы силовые. Методы измерений характеристик частичных разрядов при испытаниях напряжением промышленной частоты» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 22756-77 «Трансформаторы (силовые и напряжения) и реакторы. Методы испытаний электрической прочности изоляции» ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний» ГОСТ 23865-79 «Вводы конденсаторные герметичные на номинальные напряжения от 110 кВ и выше. Типы и размеры» ГОСТ 24126-80 «Устройства регулирования напряжения силовых трансформаторов под нагрузкой. Общие технические условия» ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний» ГОСТ 3484.2-88 «Трансформаторы силовые. Испытания на нагрев» ГОСТ 3484.3-88 «Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции» ГОСТ 3484.4-88 «Трансформаторы силовые. Испытания баков на механическую прочность» ГОСТ 3484.5-88 «Трансформаторы силовые. Испытания баков на герметичность» ГОСТ 9680-77 «Трансформаторы силовые мощностью 0,01 кВ· А и более. Ряд номинальных мощностей» ГОСТ 982-80 «Масла трансформаторные. Технические условия» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 30830-2002 «Трансформаторы силовые. Часть 1. Общие положения» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 13109-97 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» ГОСТ 14209-97 «Руководство по нагрузке силовых масляных трансформаторов» Федеральный закон 184-ФЗ «О техническом регулировании»
