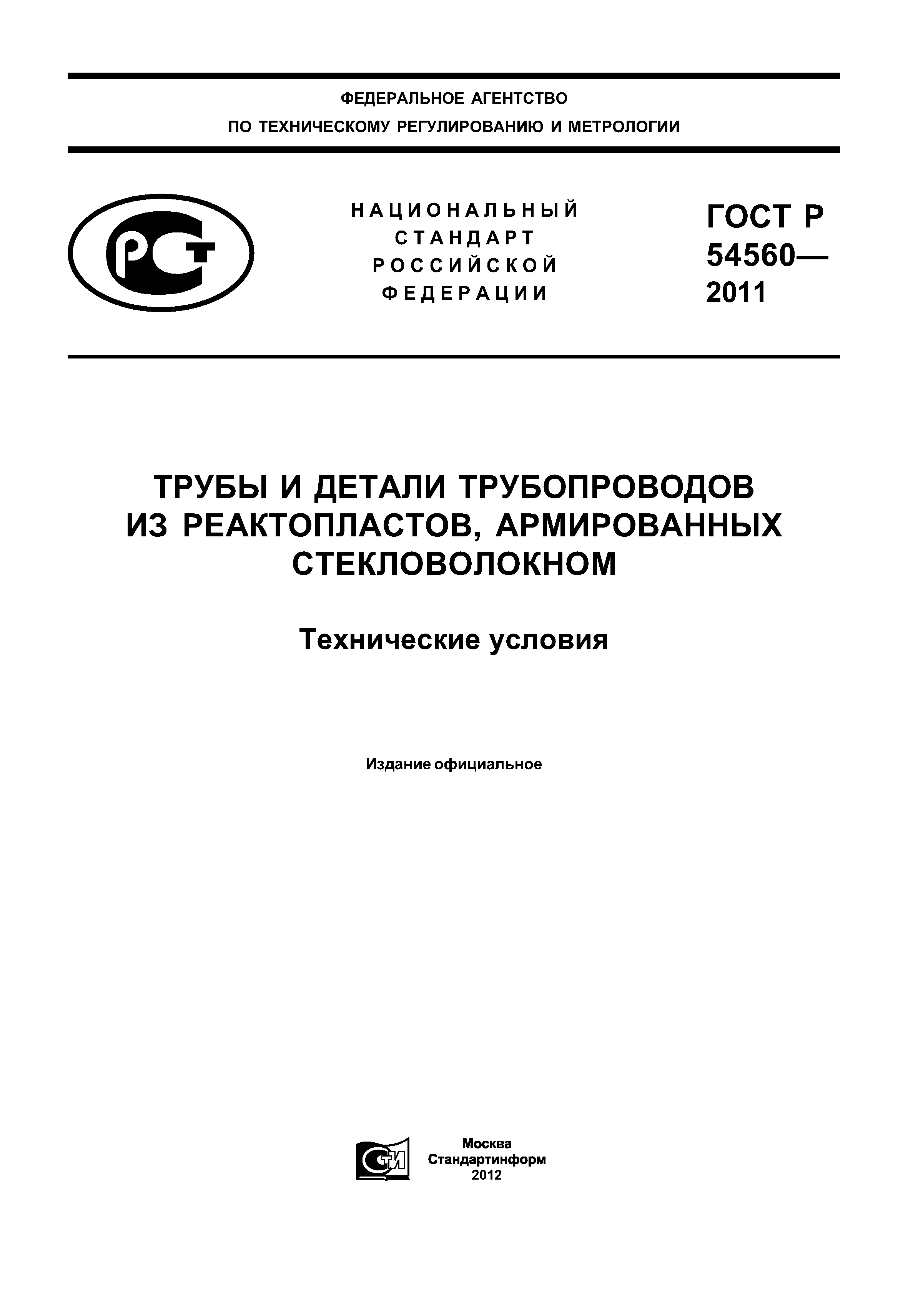

ГОСТ Р 54560-2011

Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Технические условия

Обозначение:	ГОСТ Р 54560-2011
Обозначение англ:	GOST R 54560-2011
Статус:	заменен
Название рус.:	Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Технические условия
Название англ.:	Fiberglass reinforced thermosetting plastic pipes and parts of pipelines. Specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2017

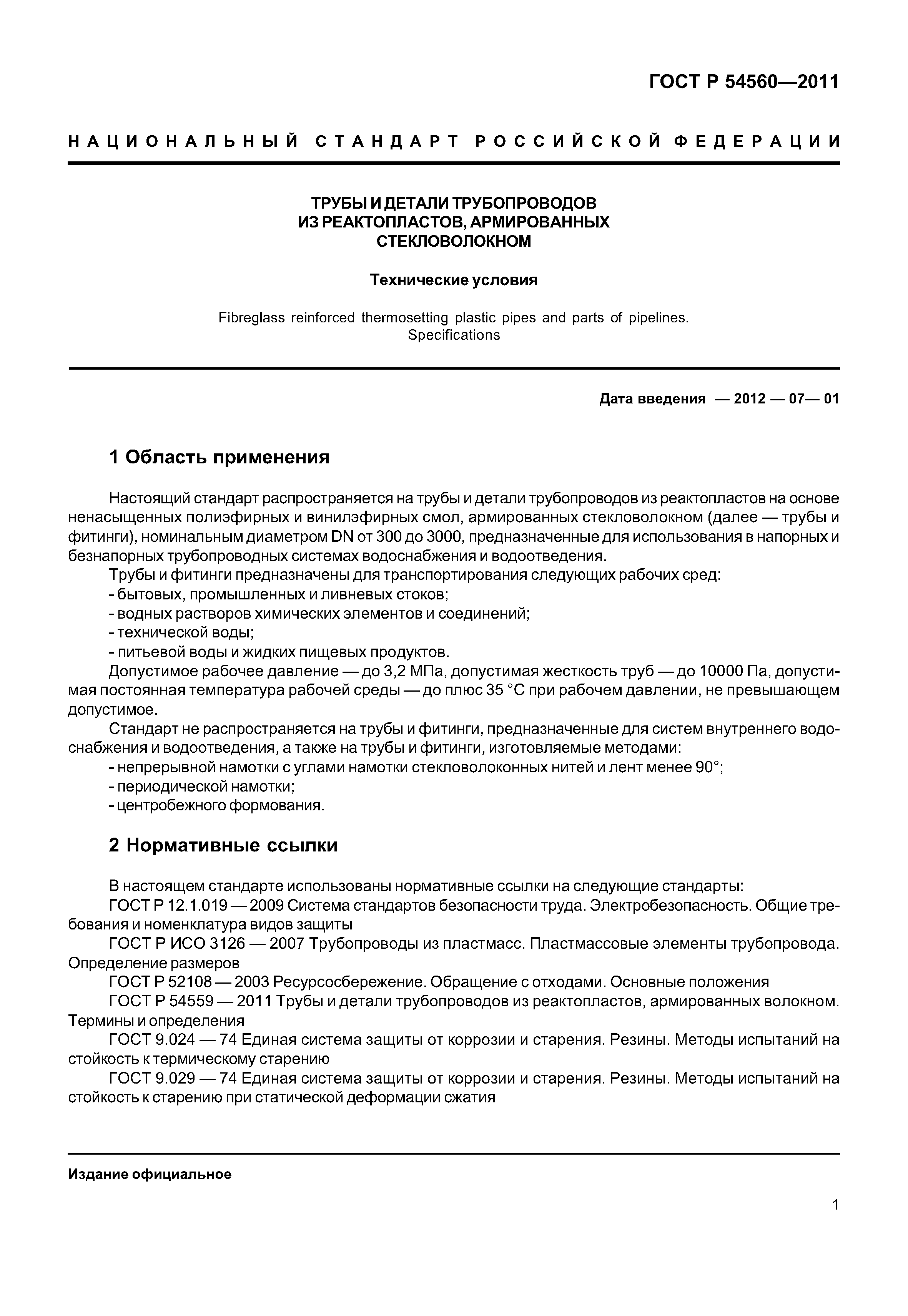

Область применения:	Стандарт распространяется на трубы и детали трубопроводов из реактопластов на основе ненасыщенных полиэфирных и винилэфирных смол, армированных стекловолокном (далее трубы и фитинги), номинальным диаметром DN от 300 до 3000, предназначенные для использования в напорных и безнапорных трубопроводных системах водоснабжения и водоотведения. Трубы и фитинги предназначены для транспортирования следующих рабочих сред: - бытовых, промышленных и ливневых стоков; - водных растворов химических элементов и соединений; - технической воды; - питьевой воды и жидких пищевых продуктов. Допустимое рабочее давление до 3.2 Мпа, допустимая жесткость труб до 10000 Па, допустимая постоянная температура рабочей среды – до плюс 35 (град.) С при рабочем давлении, не превышающем допустимое. Стандарт не распространяется на трубы и фитинги, предназначенные для систем внутреннего водоснабжения и водоотведения, а также на трубы и фитинги, изготовляемые методами: - непрерывной намотки с углами намотки стекловолоконных нитей и лент менее 90 (град.); - периодической намотки; - центробежного формования.

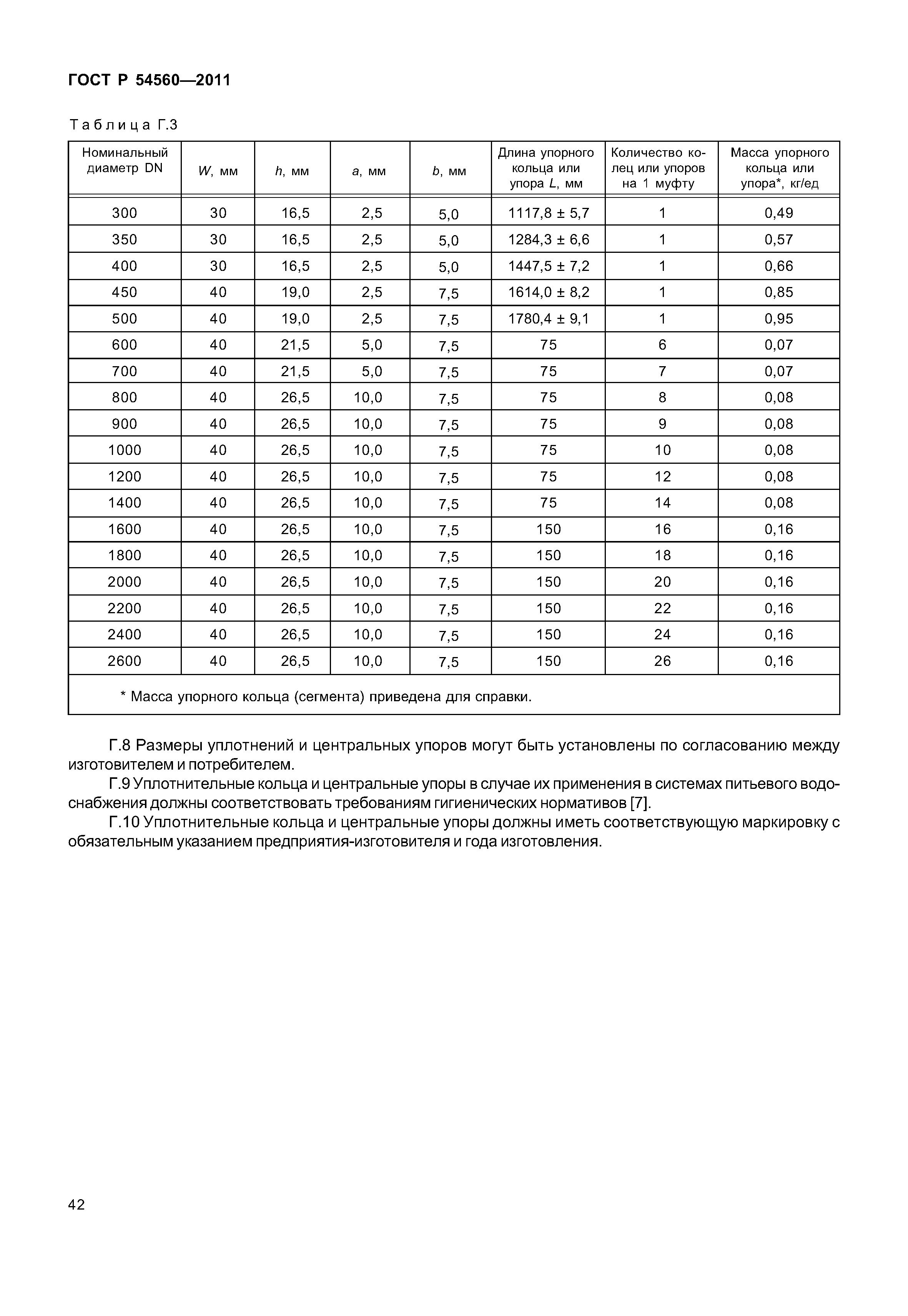

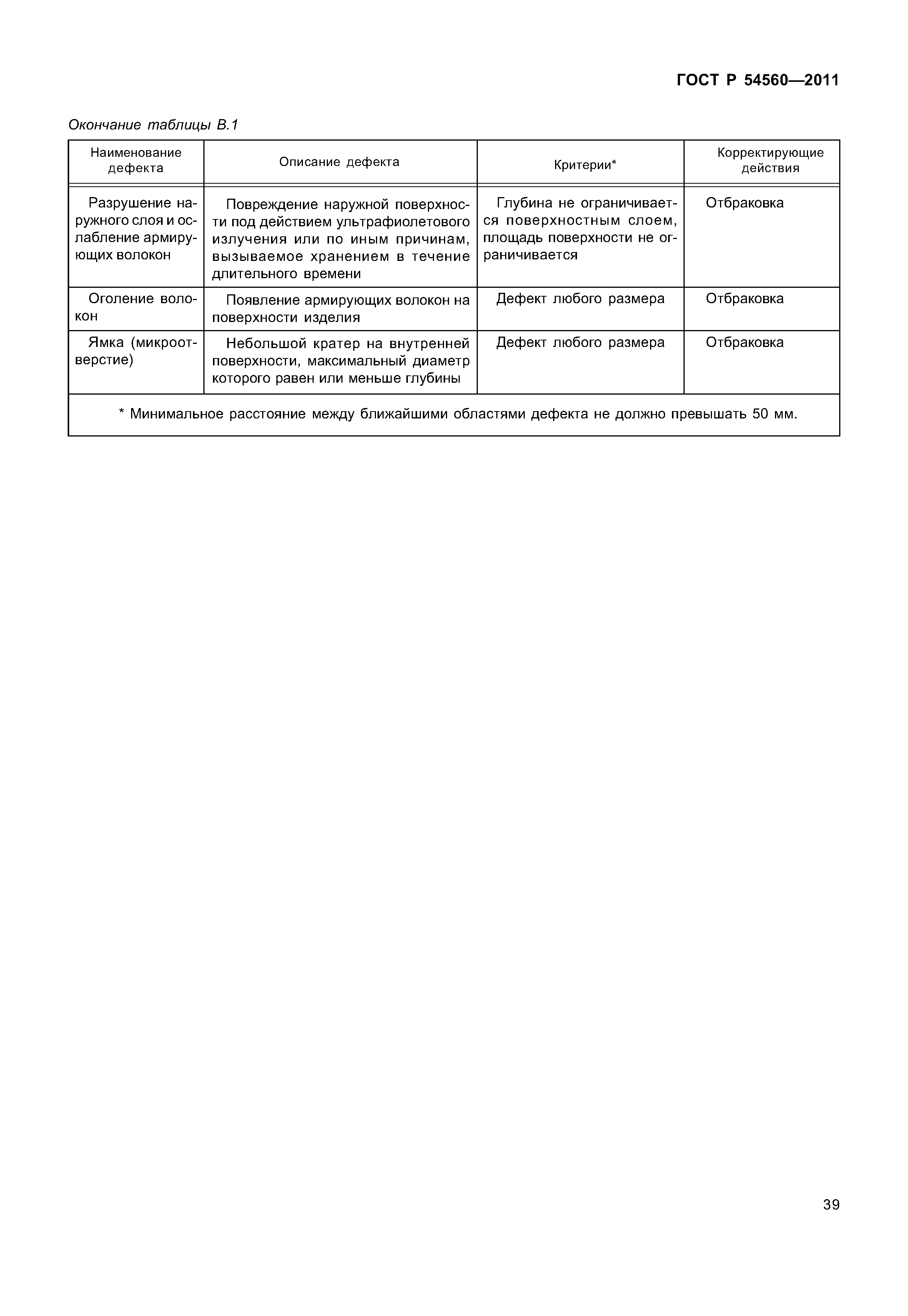

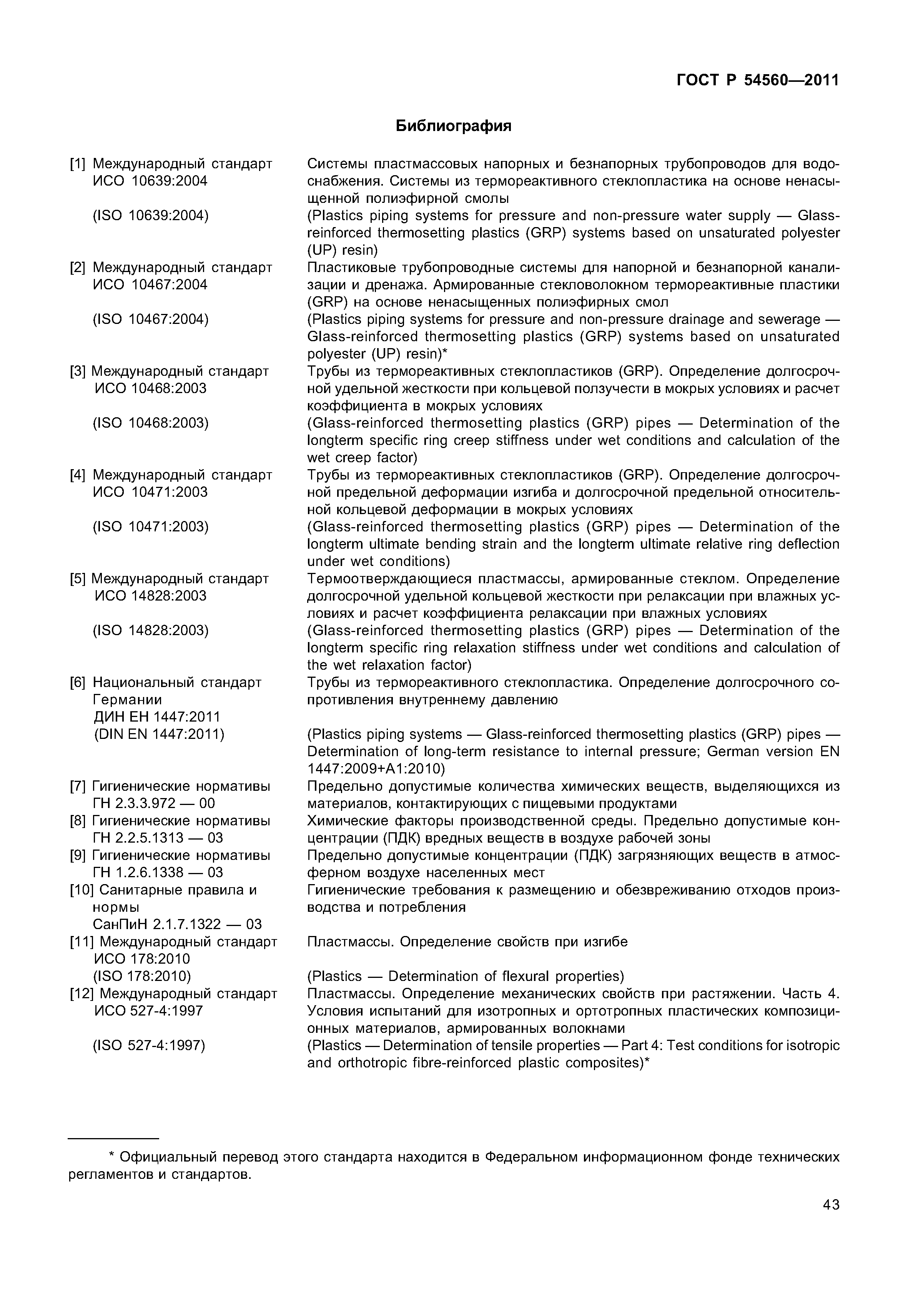

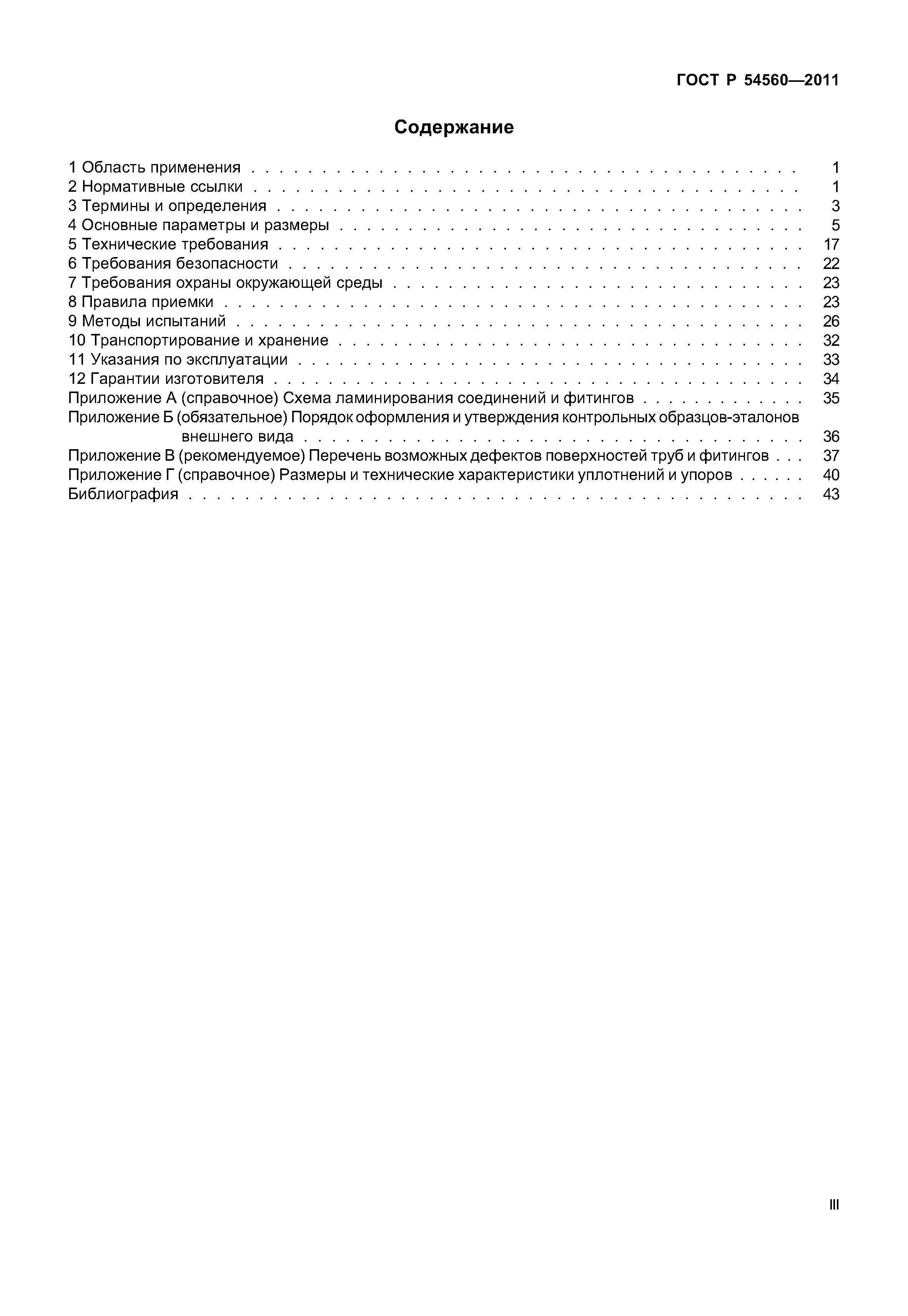

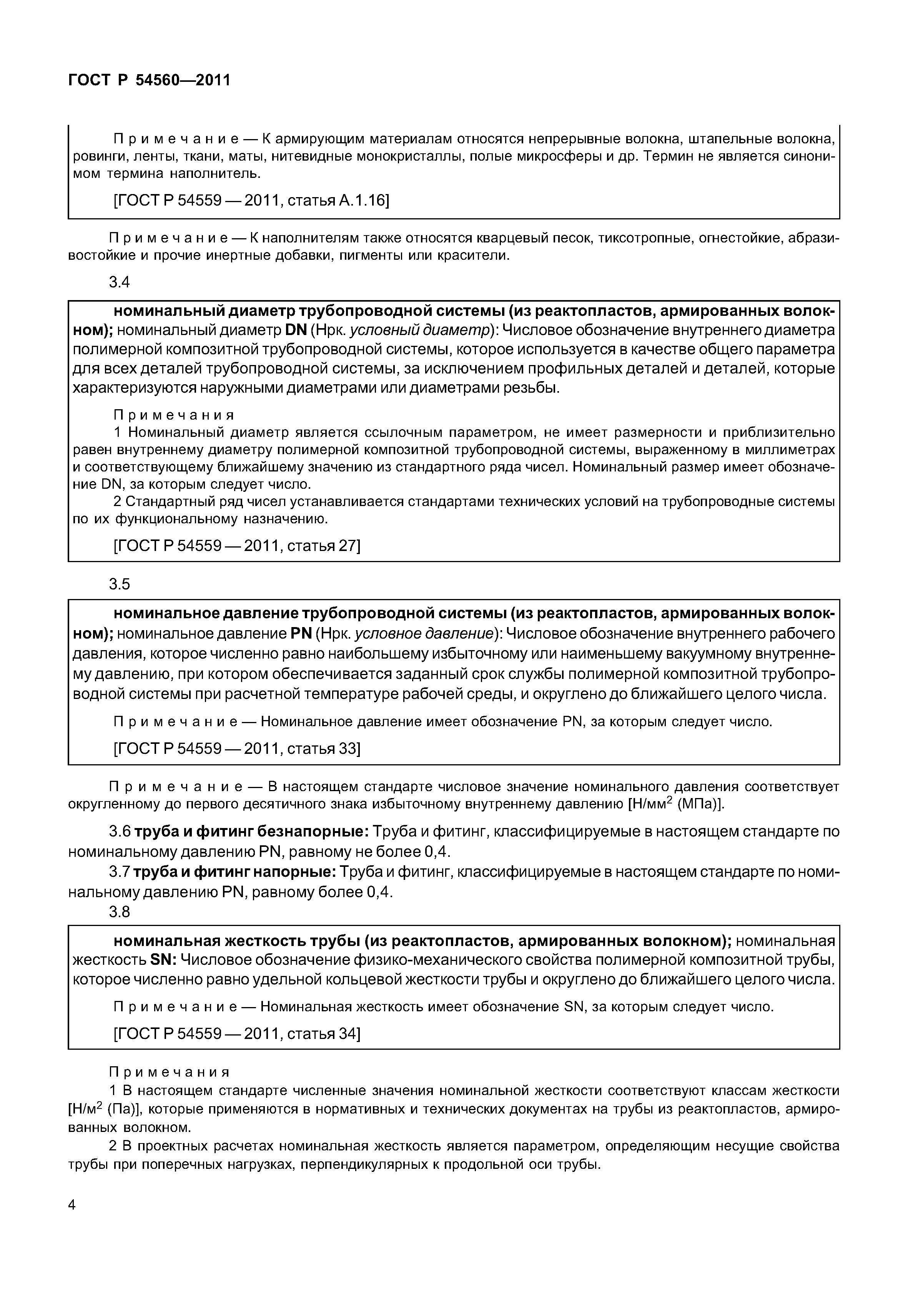

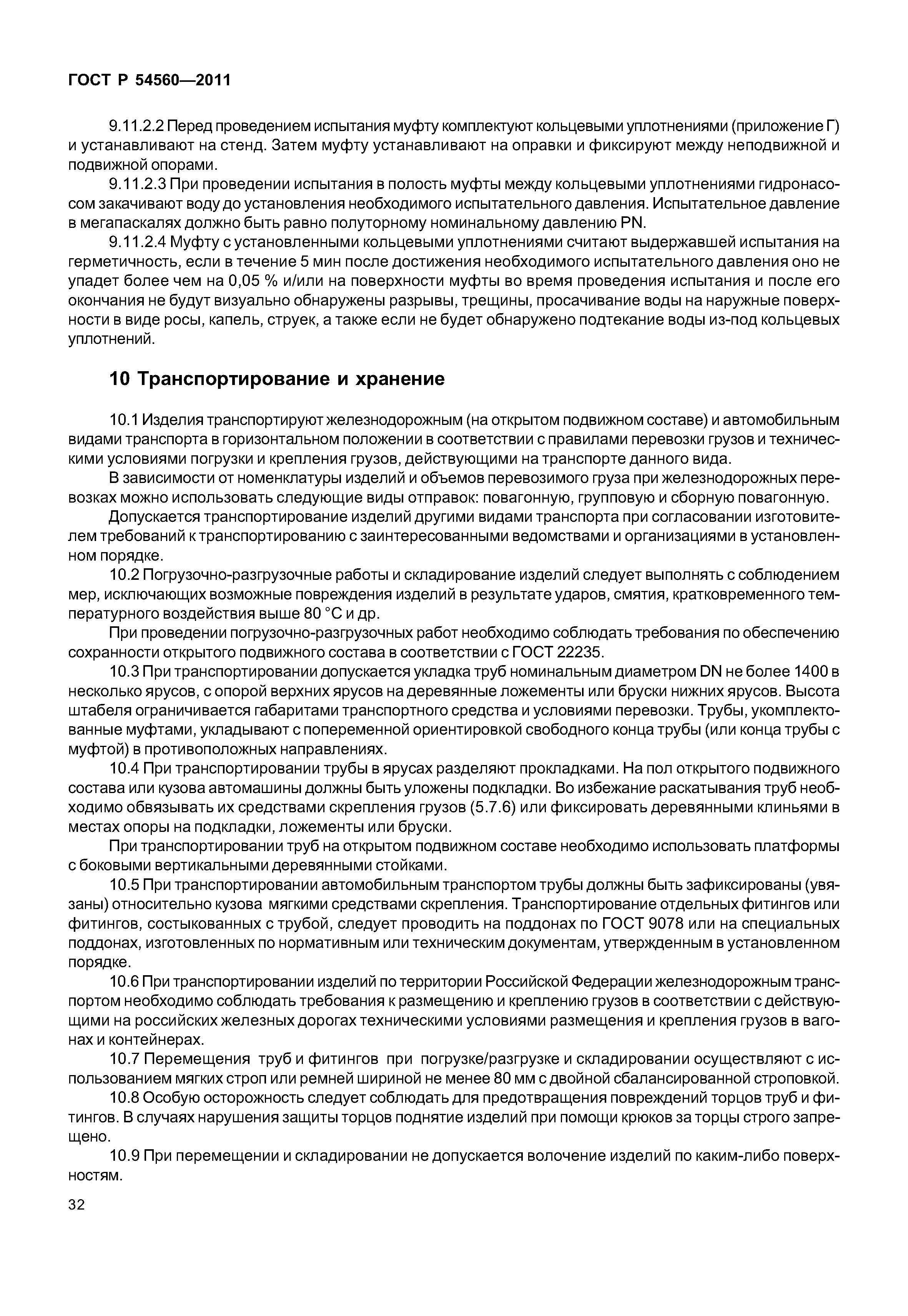

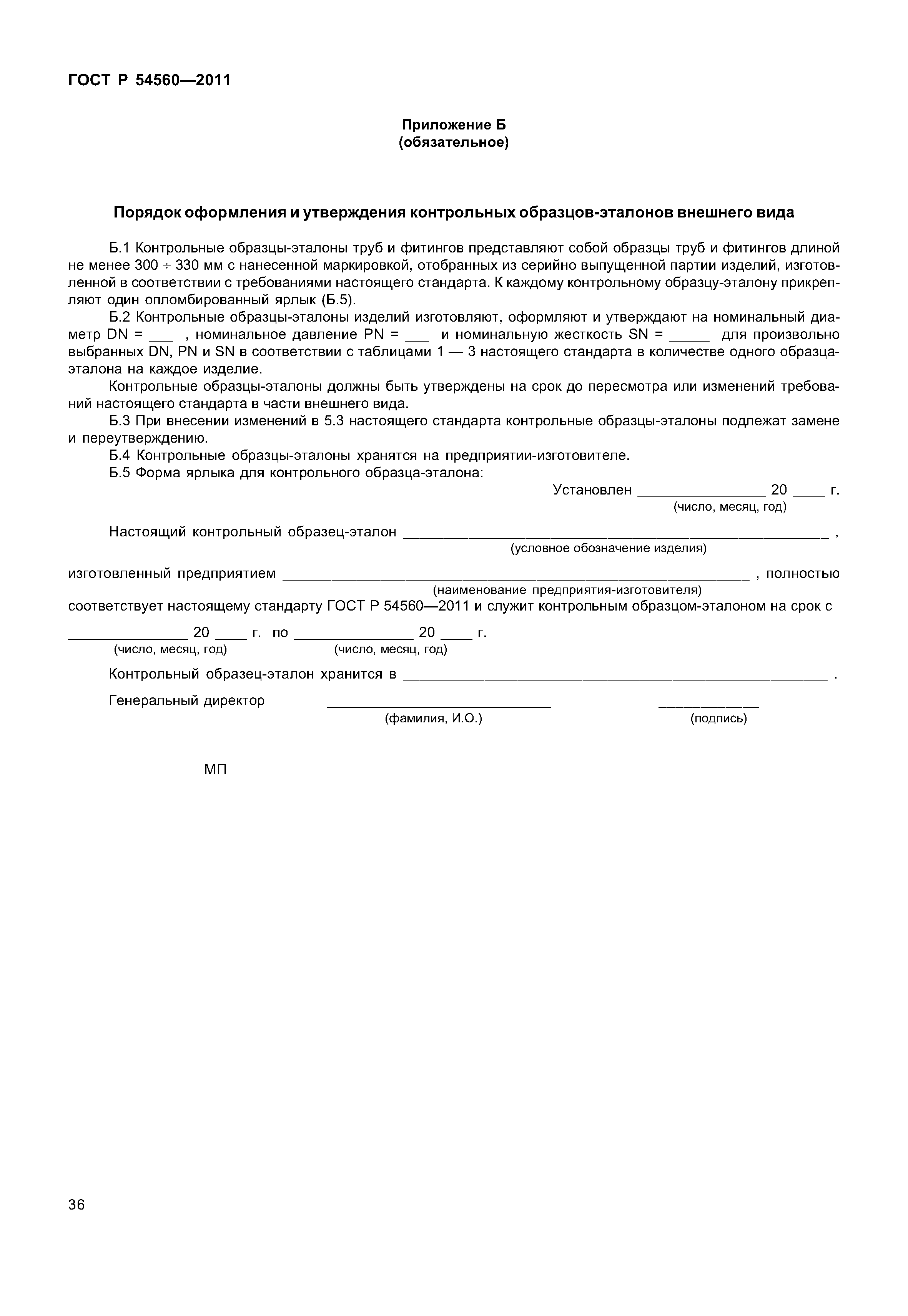

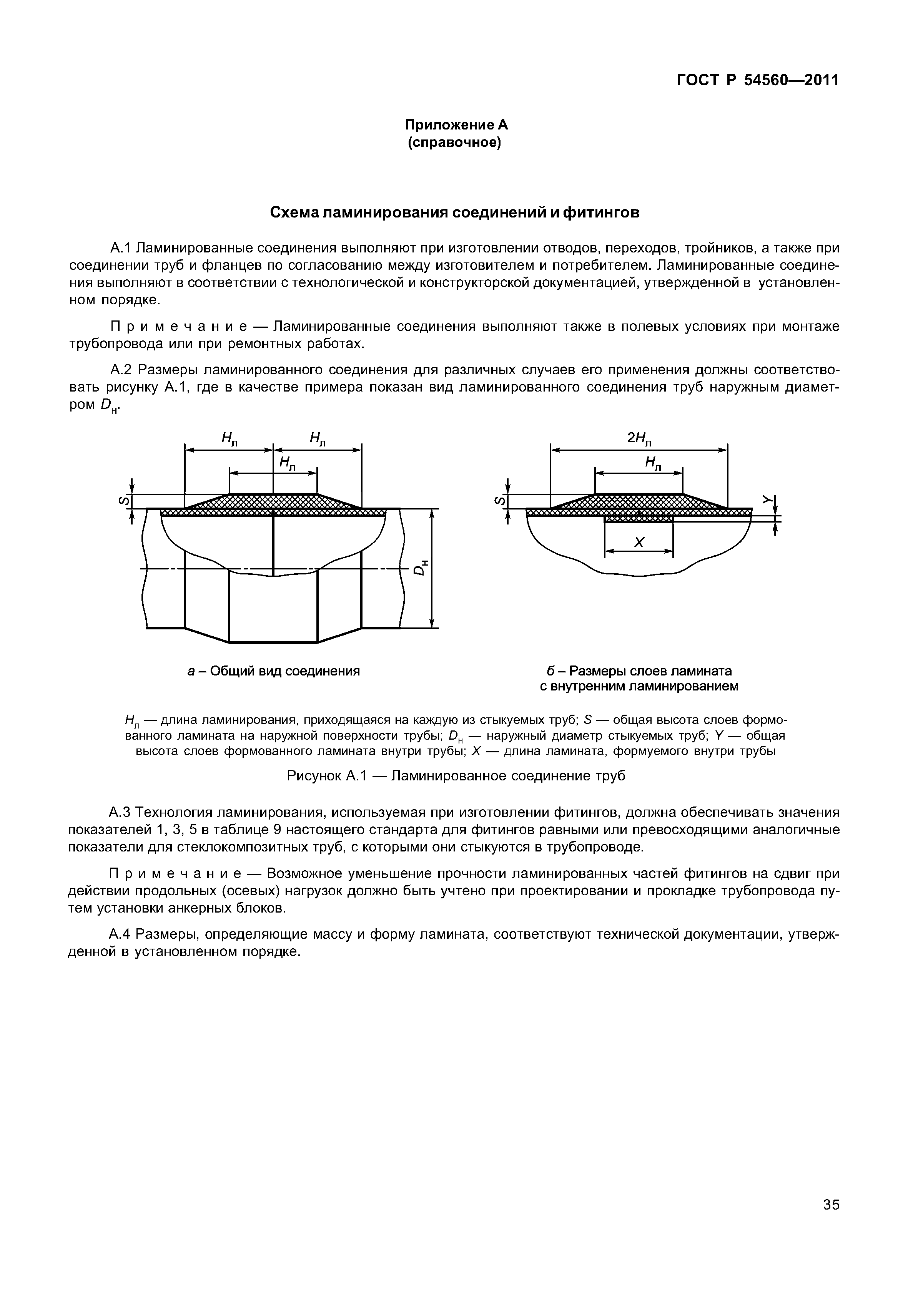

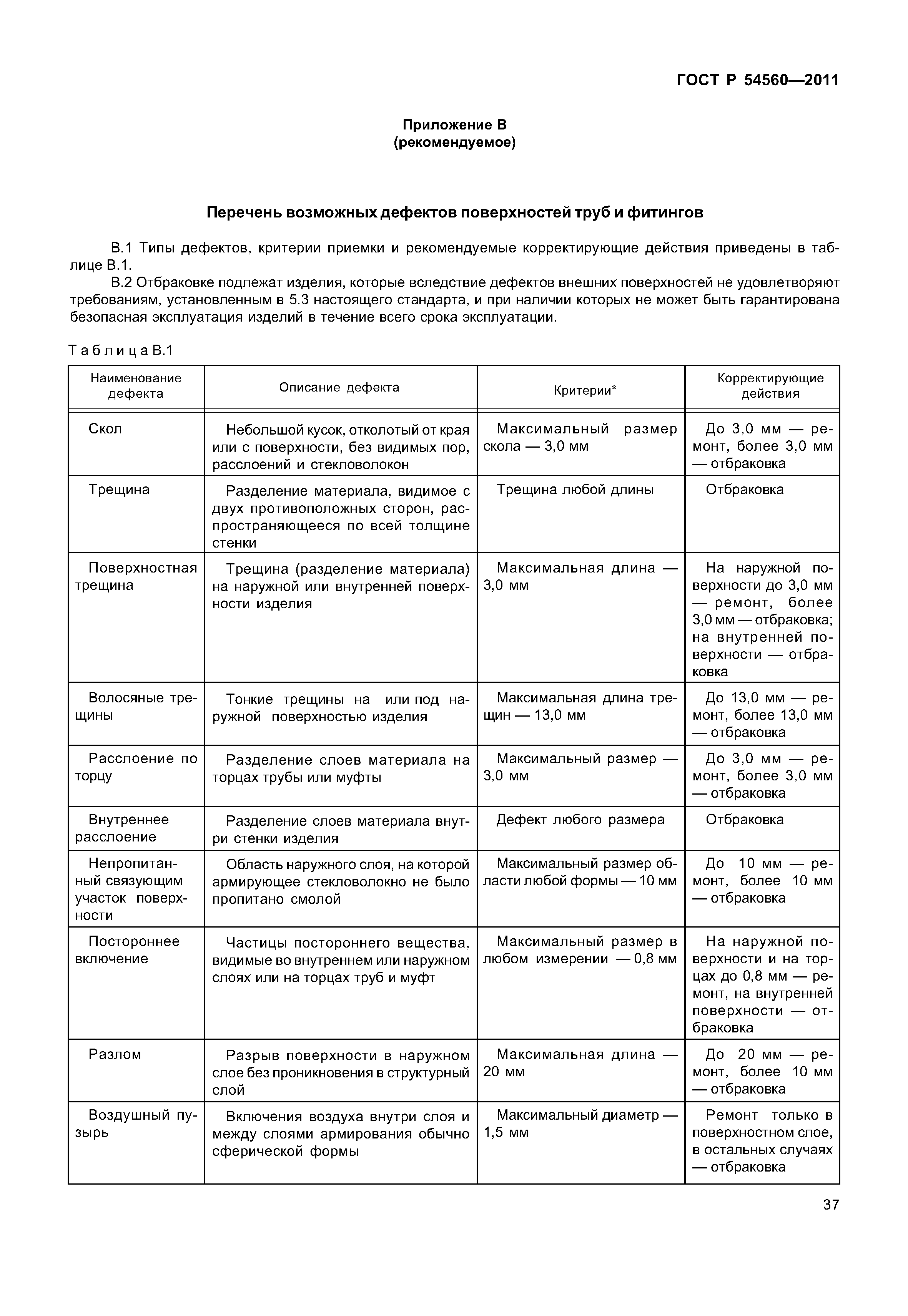

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Основные параметры и размеры 5 Технические требования 6 Требования безопасности 7 Требования охраны окружающей среды 8 Правила приемки 9 Методы испытаний 10 Транспортирование и хранение 11 Указания по эксплуатации 12 Гарантии изготовителя Приложение А (справочное) Схема ламинирования соединений и фитингов Приложение Б (обязательное) Порядок оформления и утверждения контрольных образцов-эталонов внешнего вида Приложение В (рекомендуемое) Перечень возможных дефектов поверхностей труб и фитингов . . Приложение Г (справочное) Размеры и технические характеристики уплотнений и упоров Библиография
Разработан:	НО Союз производителей труб и изделий из композиционных материалов ООО Новые Трубные Технологии ООО Новые трубные технологии - Пересвет
Утверждён:	29.11.2011 Федеральное агентство по техническому регулированию и метрологии (644-ст)
Издан:	Стандартинформ (2012 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Пластмассовые фитинги Пластмассовые трубы Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Пластмассовые фитинги Пластмассовые трубы Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Чем заменён:	ГОСТ Р 54560-2015 «Трубы и детали трубопроводов из реактопластов, армированных стекловолокном, для водоснабжения, водоотведения, дренажа и канализации. Технические условия»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.018-93 «Система стандартов безопасности труда. Пожаровзрывобезопасность статического электричества. Общие требования» ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 17.1.3.13-86 «Охрана природы. Гидросфера. Общие требования к охране поверхностных вод от загрязнения» ГОСТ 17.2.3.01-86 «Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов» ГОСТ 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» ГОСТ 9078-84 «Поддоны плоские. Общие технические условия» ГОСТ 21650-76 «Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования» ГОСТ 12.4.028-76 «Система стандартов безопасности труда. Респираторы ШБ-1 "Лепесток". Технические условия» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 17139-2000 «Стекловолокно. Ровинги. Технические условия» ГОСТ 17.4.3.04-85 «Охрана природы. Почвы. Общие требования к контролю и охране от загрязнения» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 19300-86 «Средства измерений шероховатости поверхности профильным методом. Профилографы-профилометры контактные. Типы и основные параметры» ГОСТ 11012-69 «Пластмассы. Метод испытания на абразивный износ» ГОСТ 11358-89 «Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия» ГОСТ 12.3.030-83 «Система стандартов безопасности труда. Переработка пластических масс. Требования безопасности» ГОСТ 12.4.004-74 «Респираторы фильтрующие противогазовые РПГ-67. Технические условия» ГОСТ 12.4.068-79 «Система стандартов безопасности труда. Средства индивидуальной защиты дерматологические. Классификация и общие требования» ГОСТ 12.4.121-83 «Система стандартов безопасности труда. Противогазы промышленные фильтрующие. Технические условия» ГОСТ 13344-79 «Шкурка шлифовальная тканевая водостойкая. Технические условия» ГОСТ 15139-69 «Пластмассы. Метод определения плотности (объемной массы)» ГОСТ 15173-70 «Пластмассы. Метод определения среднего коэффициента линейного теплового расширения» ГОСТ 20010-93 «Перчатки резиновые технические. Технические условия» ГОСТ 24157-80 «Трубы из пластмасс. Метод определения стойкости при постоянном внутреннем давлении» ГОСТ 25.601-80 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания плоских образцов на растяжение при нормальной, повышенной и пониженной температурах» ГОСТ 25.603-82 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на растяжение кольцевых образцов при нормальной, повышенной и пониженной температурах» ГОСТ 25.604-82 «Расчеты и испытания на прочность. Методы механических испытаний композиционных материалов с полимерной матрицей (композитов). Метод испытания на изгиб при нормальной, повышенной и пониженной температурах» ГОСТ 25336-82 «Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры» ГОСТ 2603-79 «Реактивы. Ацетон. Технические условия» ГОСТ 263-75 «Резина. Метод определения твердости по Шору А» ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении» ГОСТ 27078-86 «Трубы из термопластов. Методы определения изменения длины труб после прогрева» ГОСТ 4650-80 «Пластмассы. Методы определения водопоглощения» ГОСТ 5378-88 «Угломеры с нониусом. Технические условия» ГОСТ 7470-92 «Глубиномеры микрометрические. Технические условия» ГОСТ 9.024-74 «Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость к термическому старению» ГОСТ 9.029-74 «Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость к старению под действием статической деформации сжатия» ГОСТ 9.030-74 «Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред» ГОСТ 9147-80 «Посуда и оборудование лабораторные фарфоровые. Технические условия» ГОСТ Р 52108-2003 «Ресурсосбережение. Обращение с отходами. Основные положения» ГОСТ Р ИСО 3126-2007 «Трубопроводы из пластмасс. Пластмассовые элементы трубопровода. Определение размеров» ГОСТ Р 12.1.019-2009 «Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты» ГОСТ 22235-2010 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузочных и маневровых работ» ГОСТ Р 54559-2011 «Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения» ГН 2.3.3.972-00 «Предельно допустимые количества химических веществ, выделяющихся из материалов, контактирующих с пищевыми продуктами» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» СанПиН 2.1.7.1322-03 «Гигиенические требования к размещению и обезвреживанию отходов производства и потребления» ГН 2.2.5.1313-03 «Предельно допустимые концентрации (ПДК) вредных веществ в воздухе рабочей зоны» СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования» СП 40-104-2001 «Проектирование и монтаж подземных трубопроводов водоснабжения из стеклопластиковых труб» СП 40-105-2001 «Проектирование и монтаж подземных трубопроводов канализации из стеклопластиковых труб» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения» СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения» СНиП 3.05.04-85* «Наружные сети и сооружения водоснабжения и канализации» Федеральный закон 184-ФЗ «О техническом регулировании»
