Скачать Сборник 6. Технологические карты на осуществление контроля качества работ при монтаже металлических конструкций (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства). Книга 1Дата актуализации: 10.08.2017
Сборник 6. Технологические карты на осуществление контроля качества работ при монтаже металлических конструкций (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства). Книга 1Статус: | cправочные материалы, мп, тпр | Название рус.: | Сборник 6. Технологические карты на осуществление контроля качества работ при монтаже металлических конструкций (к Практическому пособию по организации и осуществлению строительного контроля заказчика (технического надзора) за строительством объектов капитального строительства). Книга 1 | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Область применения: | В Сборнике рассмотрены общие вопросы контроля качества работ основных видов работ по монтажу стальных строительных конструкций, а также по монтажу вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов. Сборник предназначен для специалистов служб заказчика (застройщика), осуществляющих технический надзор за строительством объектов капитального строительства, и может быть полезен для иных субъектов инвестиционной деятельности (проектировщиков, строительных подрядчиков), принимающих участие в разработке и реализации инвестиционных проектов. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Требования к входному контролю, складированию и хранению стальных конструкций, металлопродукции и металлических изделий 6 Требования к качеству выполнения работ и отдельных операций при монтаже металлических конструкций 7 Требования к производству работ и качеству сварных соединений при монтаже стальных конструкций 8 Требования к производству работ и качеству монтажных соединений на болтах 9 Дополнительные требования к монтажу, испытанию и приёмке вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов Библиография | Разработан: | ОАО Центринвестпроект
| Утверждён: | ОАО ЦЕНТРИНВЕСТпроект
| Издан: | ОАО Центринвестпроект (2012 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.01.03-84 «Геодезические работы в строительстве»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.03.01-87 «Несущие и ограждающие конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21779-82 «Система обеспечения точности геометрических параметров в строительстве. Технологические допуски»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23616-79 «Система обеспечения точности геометрических параметров в строительстве. Контроль точности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26047-83 «Конструкции строительные стальные. Условные обозначения (марки)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3242-79 «Соединения сварные. Методы контроля качества»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7511-73 «Профили стальные для оконных и фонарных переплетов и оконных панелей промышленных зданий. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8239-89 «Двутавры стальные горячекатаные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8568-77 «Листы стальные с ромбическим и чечевичным рифлением. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11474-76 «Профили стальные гнутые. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19425-74 «Балки двутавровые и швеллеры стальные специальные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 20426-82 «Контроль неразрушающий. Методы дефектоскопии радиационные. Область применения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26271-84 «Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18160-72 «Изделия крепежные. Упаковка. Маркировка. Транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24297-87 «Входной контроль продукции. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.301-86 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.302-88 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-273-99 «Правила аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11533-75 «Автоматическая и полуавтоматическая дуговая сварка под флюсом. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15164-78 «Электрошлаковая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23055-78 «Контроль неразрушающий. Сварка металлов плавлением. Классификация сварных соединений по результатам радиографического контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 23518-79 «Дуговая сварка в защитных газах. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) МДС 53-1.2001 «Рекомендации по монтажу стальных строительных конструкций»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51872-2002 «Документация исполнительная геодезическая. Правила выполнения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 51634-2000 «Масла моторные автотракторные. Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-495-02 «Технологический регламент проведения аттестации сварщиков и специалистов сварочного производства»![](../../../image/file2.gif) ГОСТ Р 51254-99 «Инструмент монтажный для нормированной затяжки резьбовых соединений. Ключи моментные. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 03-606-03 «Инструкция по визуальному и измерительному контролю»![](../../../image/file3.gif) Технологическая карта 7.05.01.21 «Типовая технологическая карта на монтаж воздуховодов в межферменном пространстве из укрупненных блоков, проходящих параллельно и перпендикулярно фермам»![](../../../image/file2.gif) ![](../../../image/file3.gif) Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 9.316-2006 «Единая система защиты от коррозии и старения. Покрытия термодиффузионные цинковые. Общие требования и методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52643-2006 «Болты и гайки высокопрочные и шайбы для металлических конструкций. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52644-2006 «Болты высокопрочные с шестигранной головкой с увеличенным размером под ключ для металлических конструкций. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52645-2006 «Гайки высокопрочные шестигранные с увеличенным размером под ключ для металлических конструкций. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52646-2006 «Шайбы к высокопрочным болтам для металлических конструкций. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия»![](../../../image/file3.gif) Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 21.1001-2009 «Система проектной документации для строительства. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) «Перечень видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства»![](../../../image/file3.gif) «Положение о проведении строительного контроля при осуществлении строительства, реконструкции и капитального ремонта объектов капитального строительства»![](../../../image/file2.gif) ![](../../../image/file3.gif) Распоряжение 1047-р «Перечень национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона "Технический регламент о безопасности зданий и сооружений"»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 6157-1-2009 «Изделия крепежные. Дефекты поверхности. Часть 1. Болты, винты и шпильки общего назначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 6157-2-2009 «Изделия крепежные. Дефекты поверхности. Часть 2. Гайки»![](../../../image/file3.gif) Кодекс «Гражданский кодекс Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 48.13330.2011 «Организация строительства»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 16.13330.2011 «Стальные конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 14.13330.2011 «Строительство в сейсмических районах»![](../../../image/file2.gif) ![](../../../image/file3.gif) СП 20.13330.2011 «Нагрузки и воздействия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства. Технические условия»
|

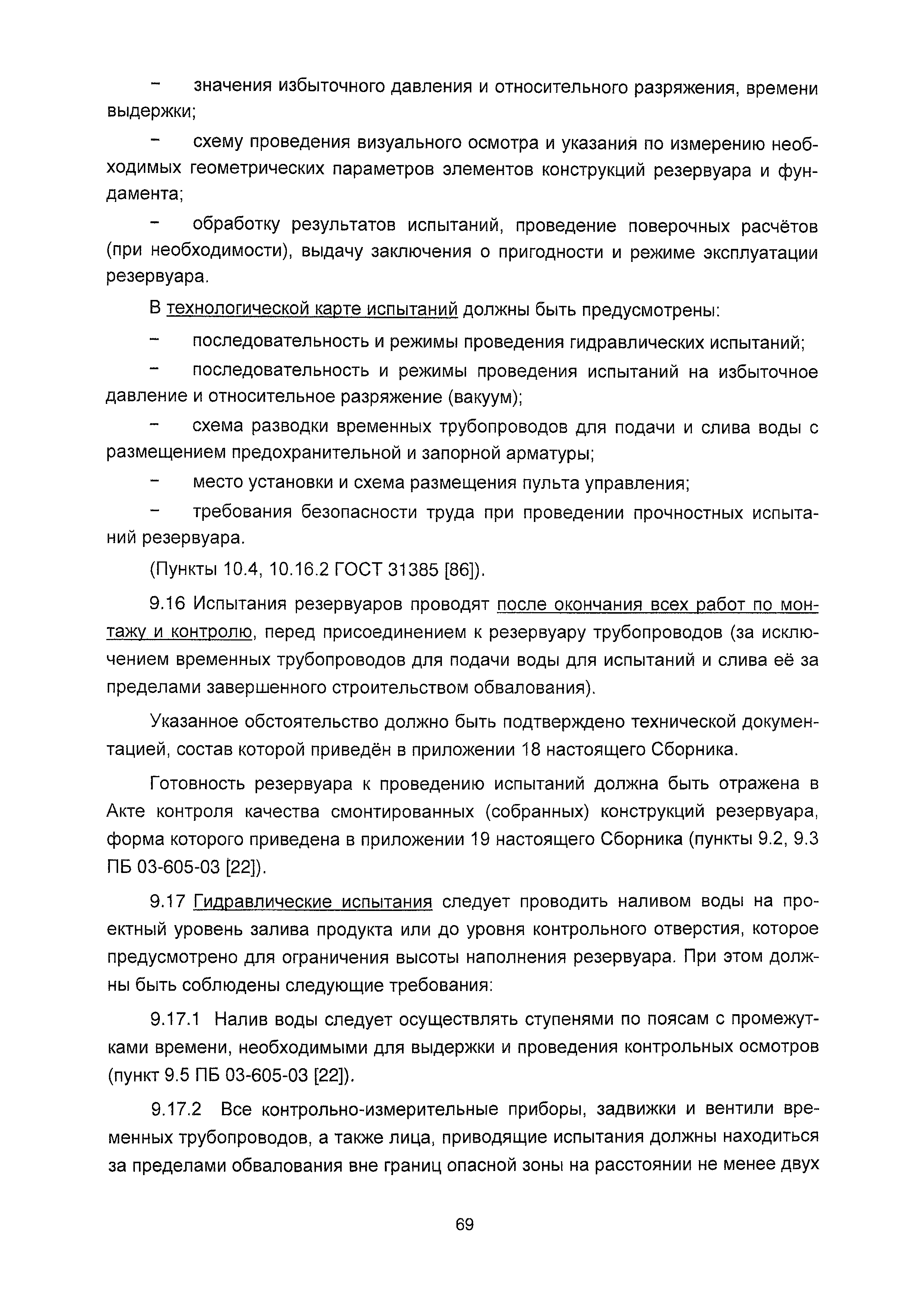

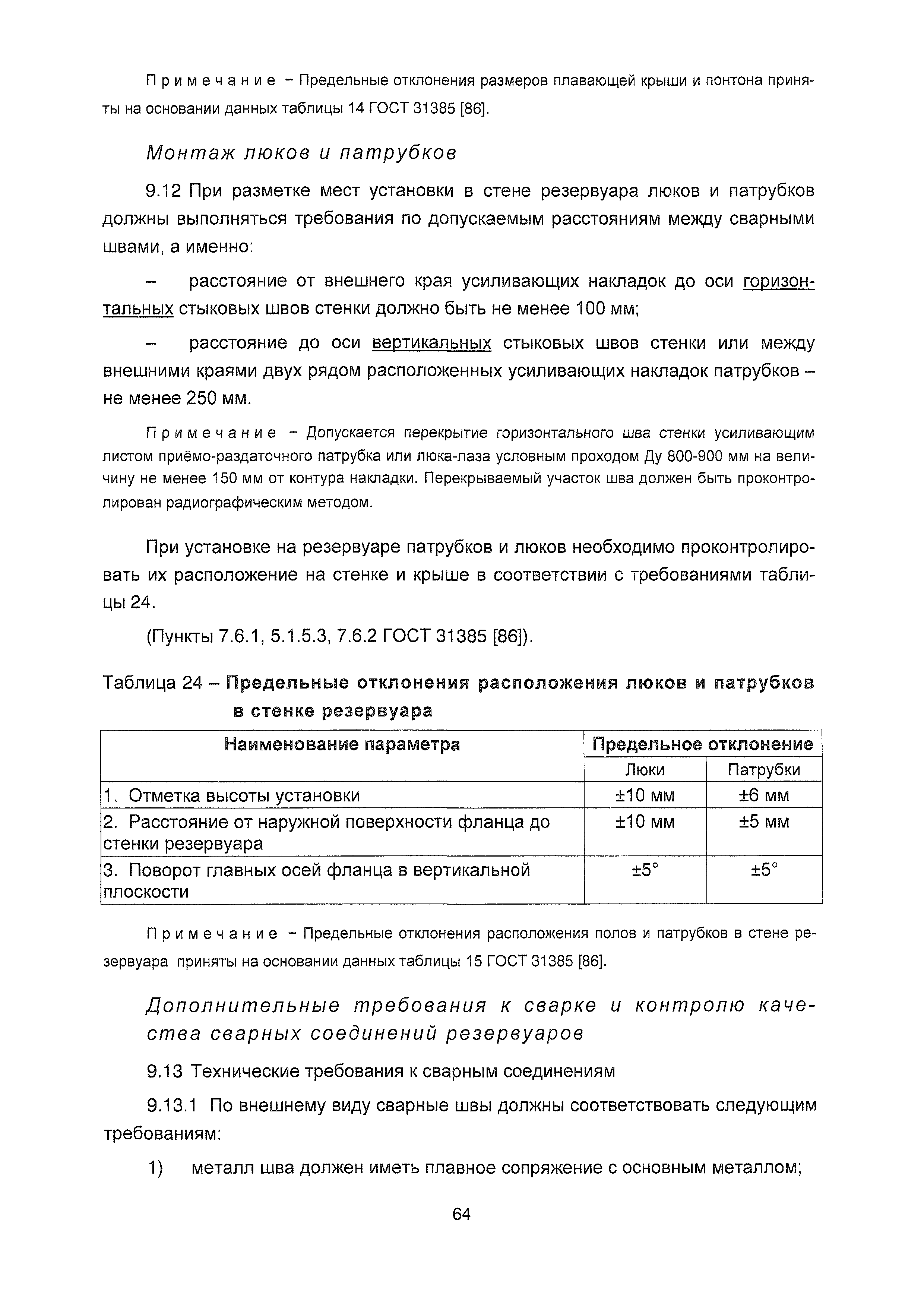

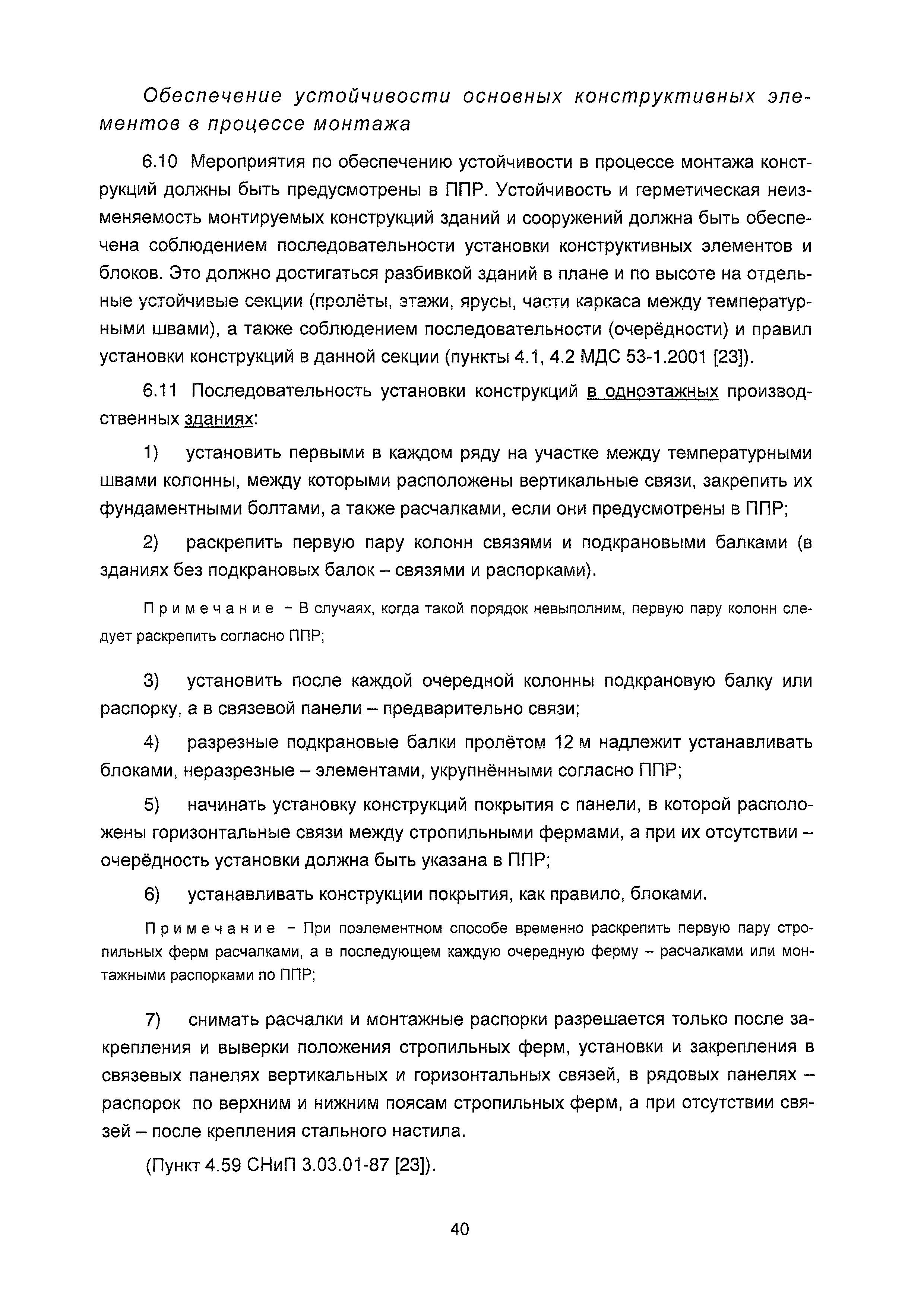

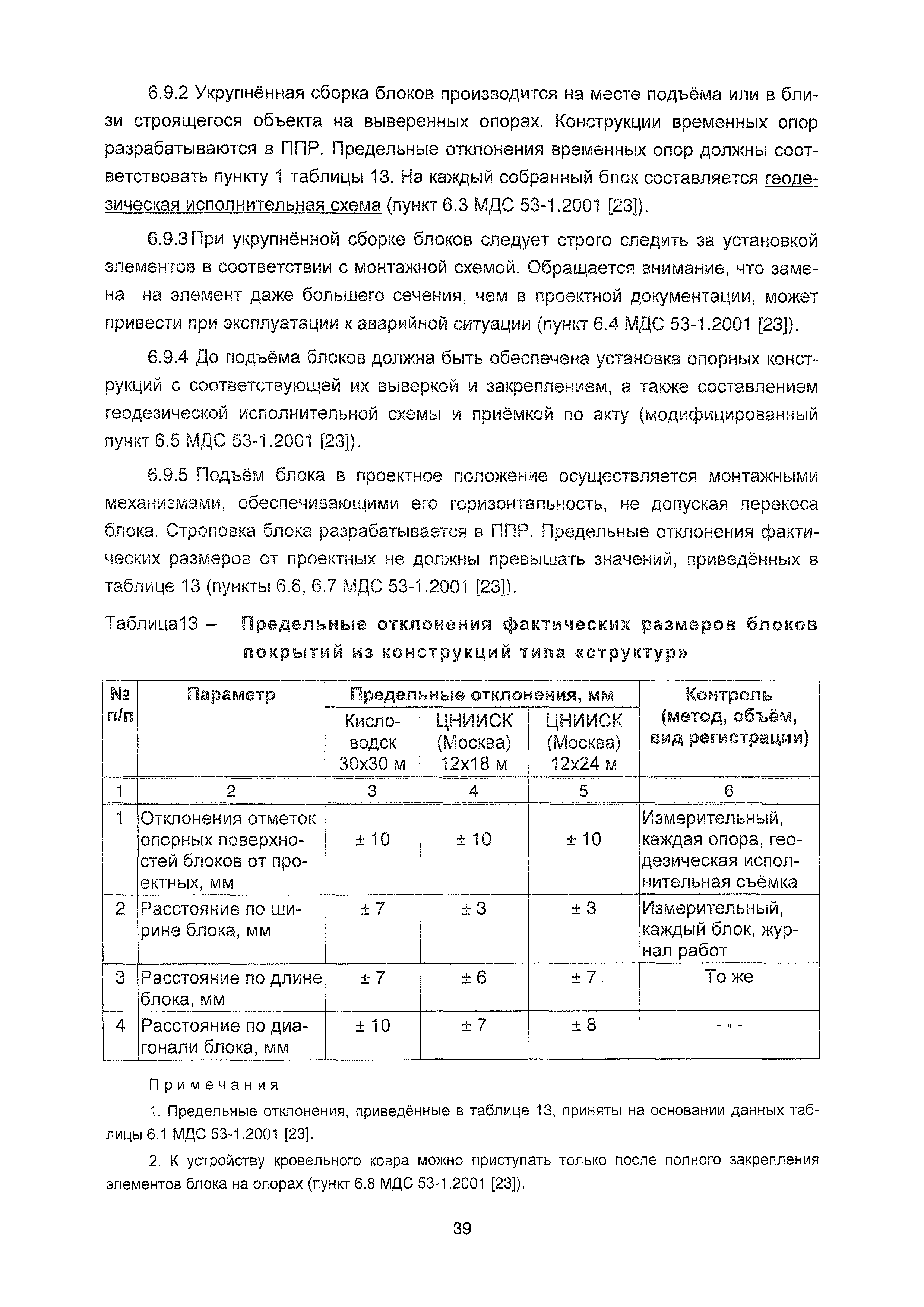

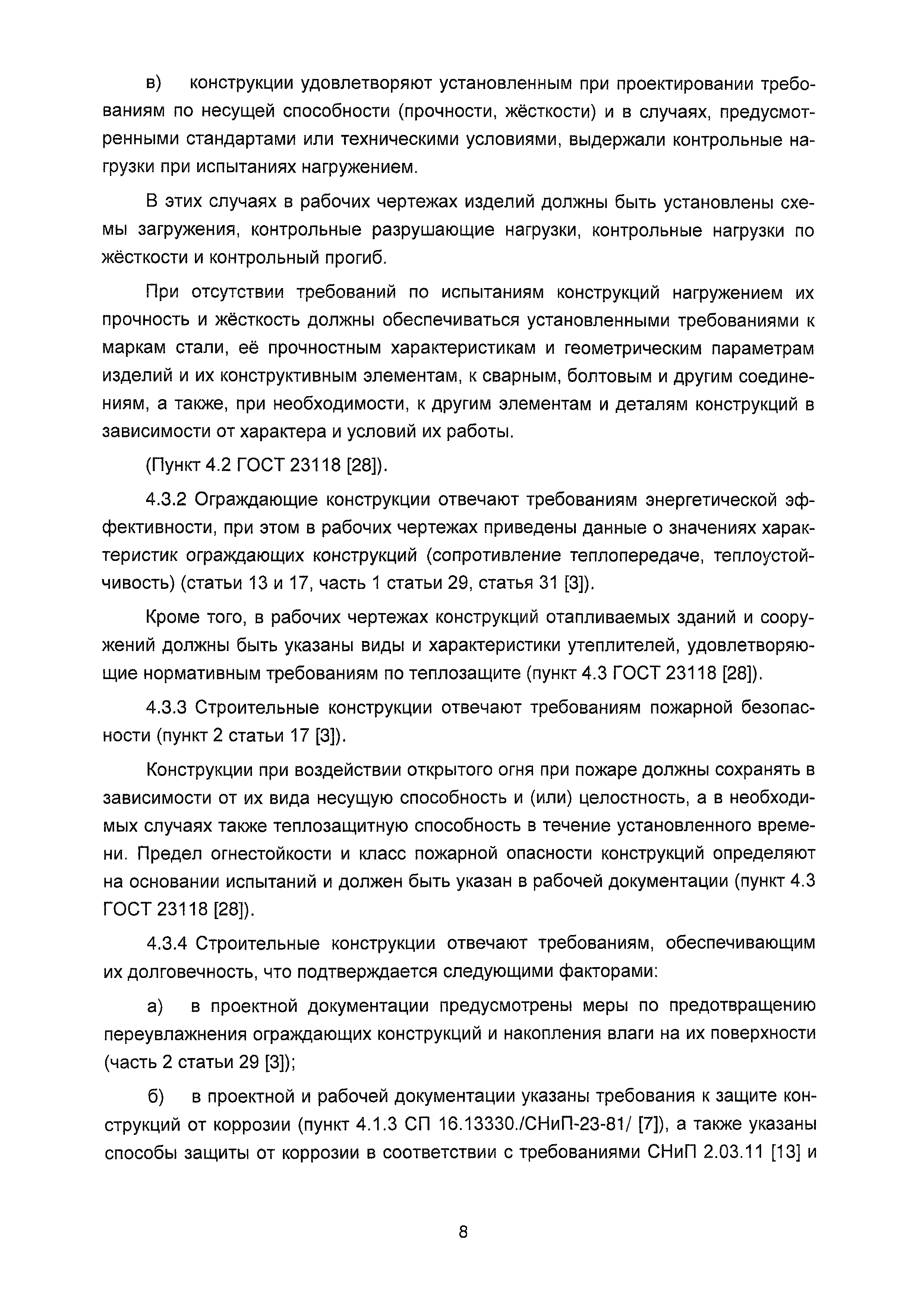

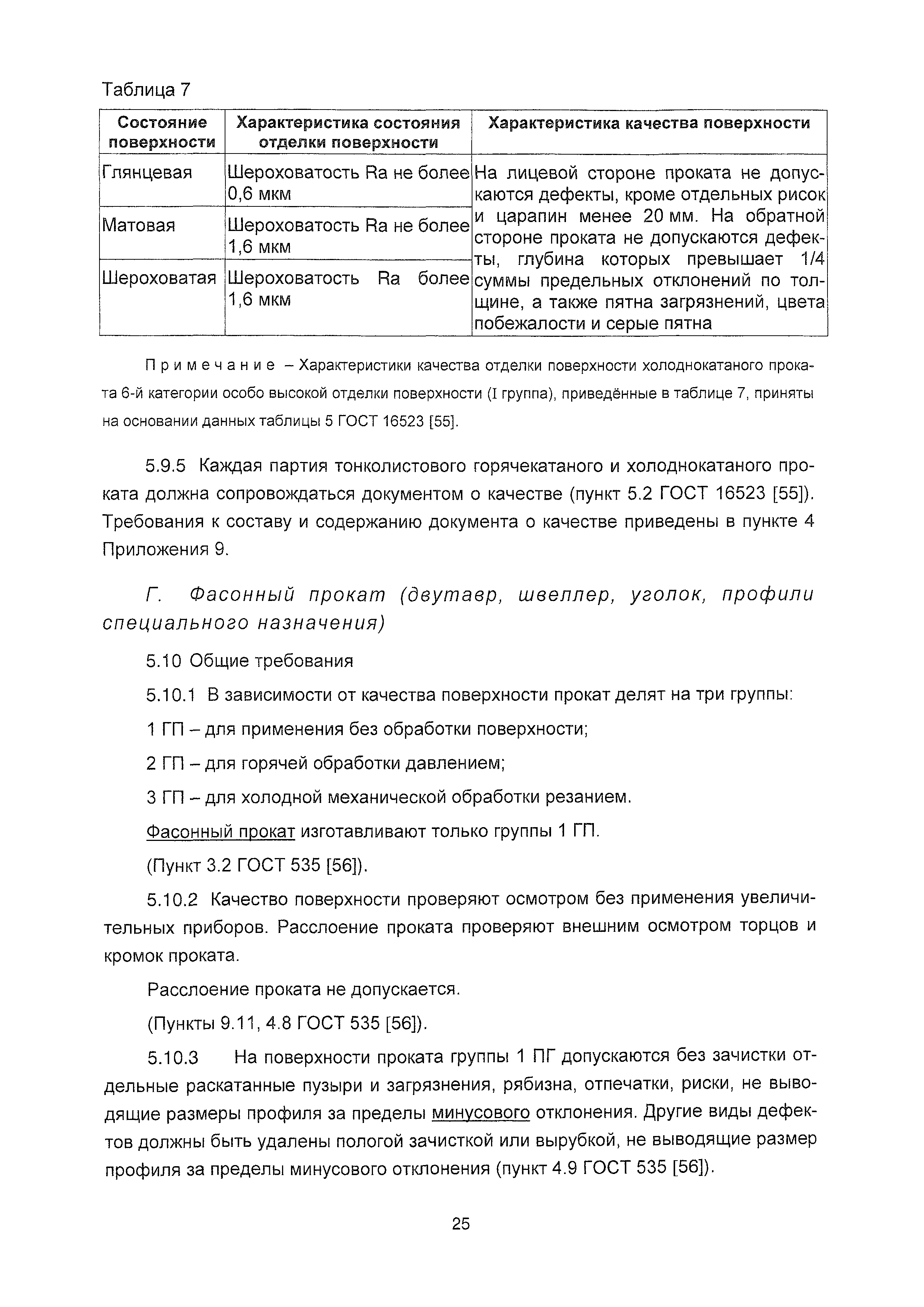

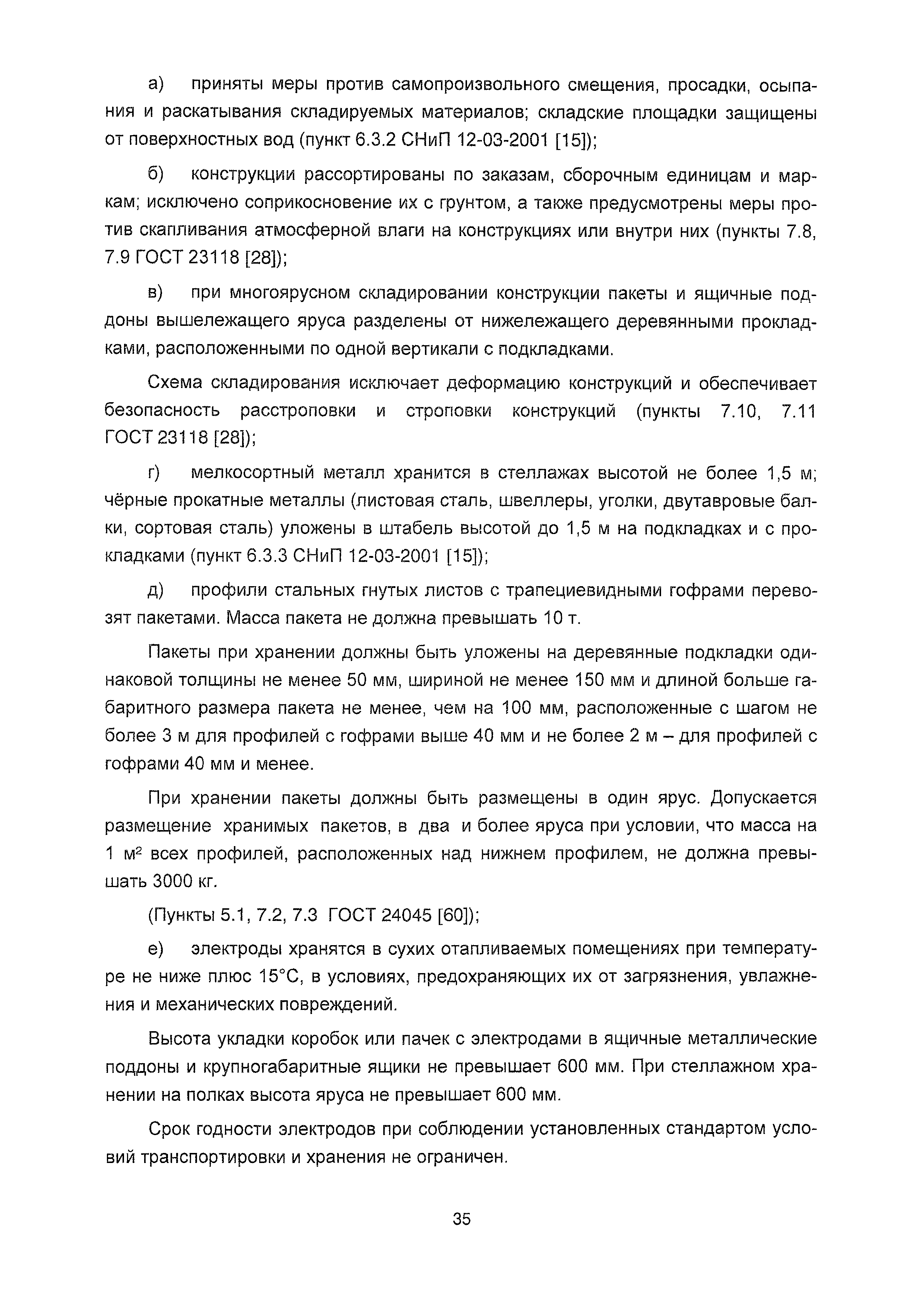

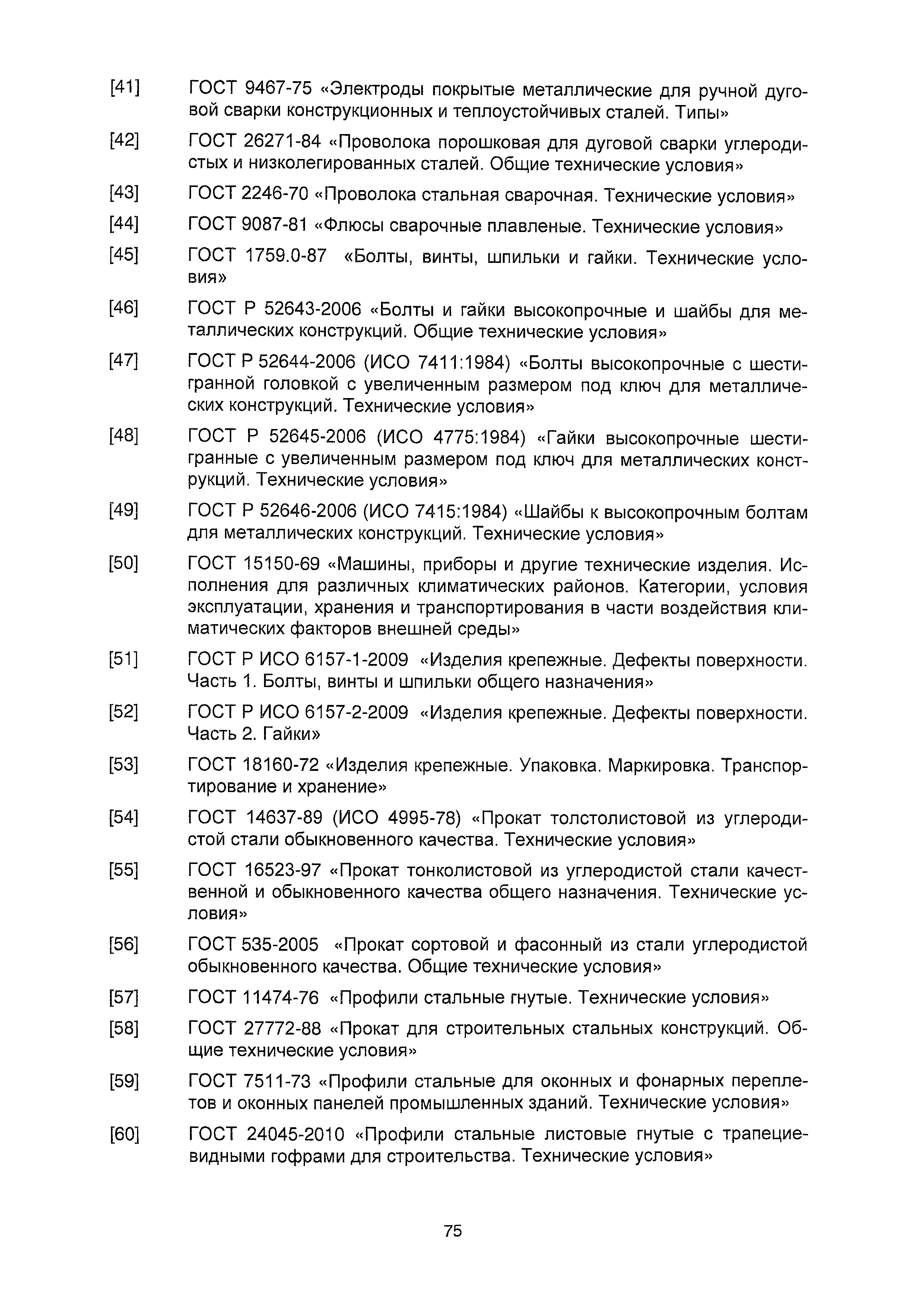

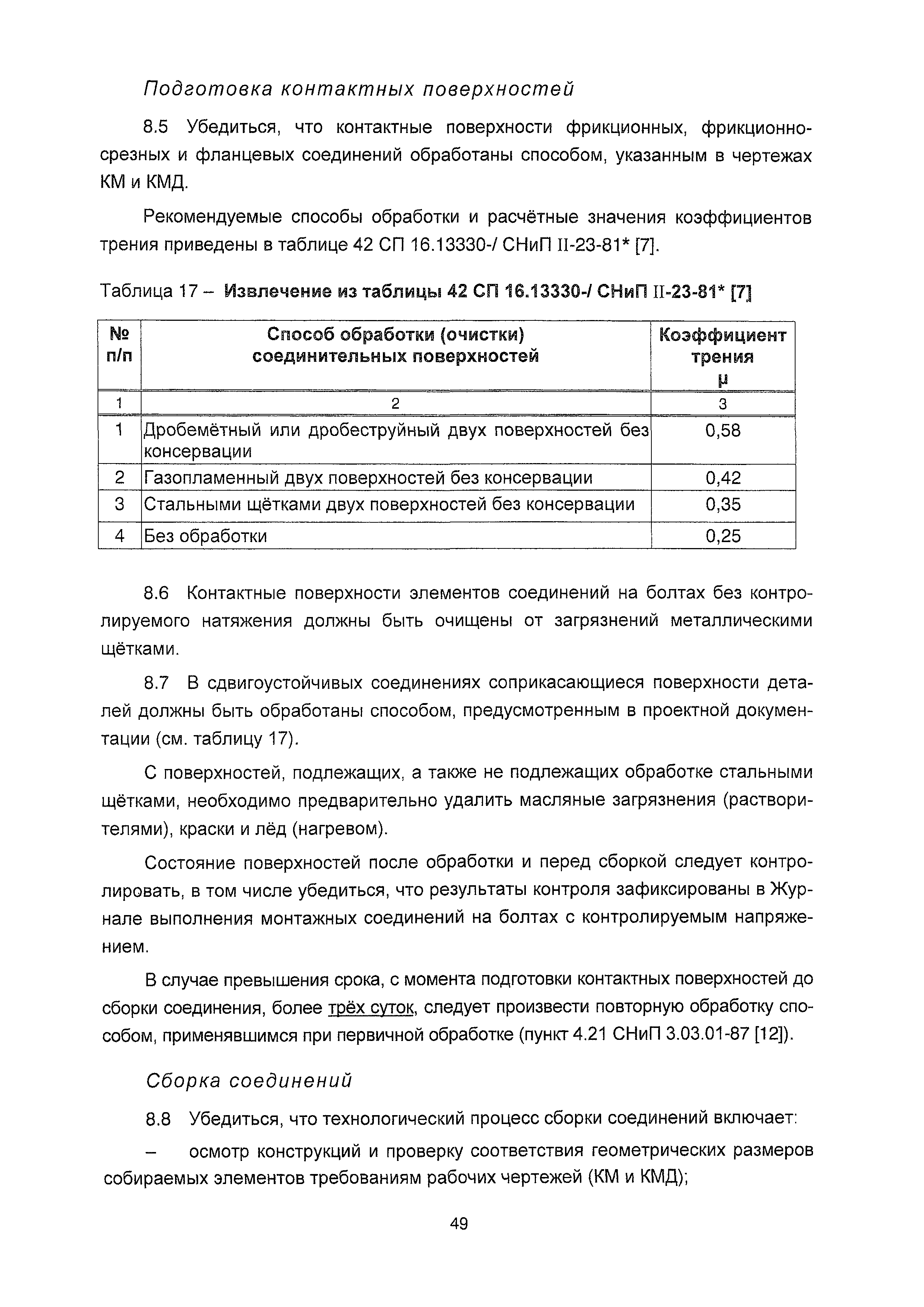

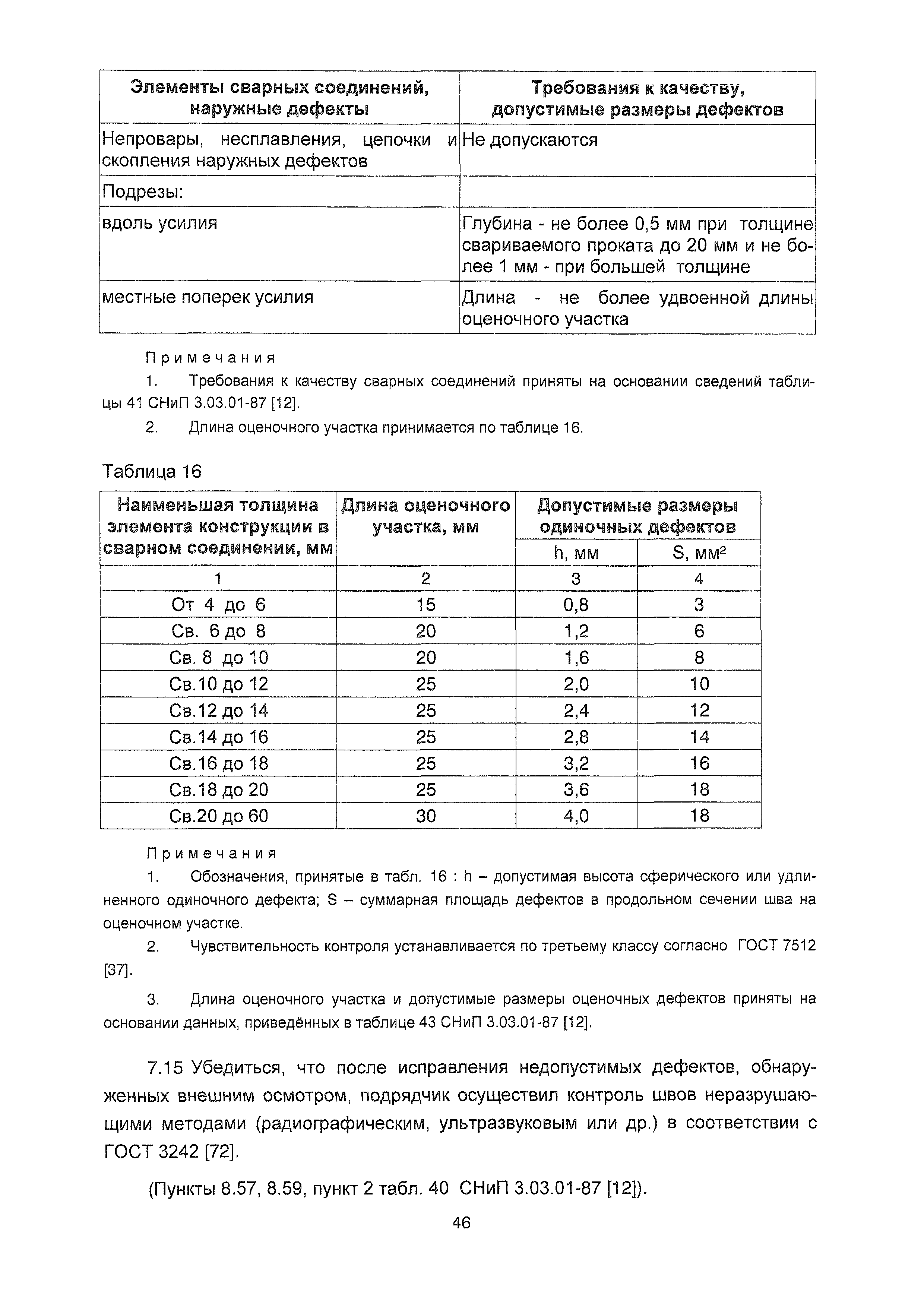

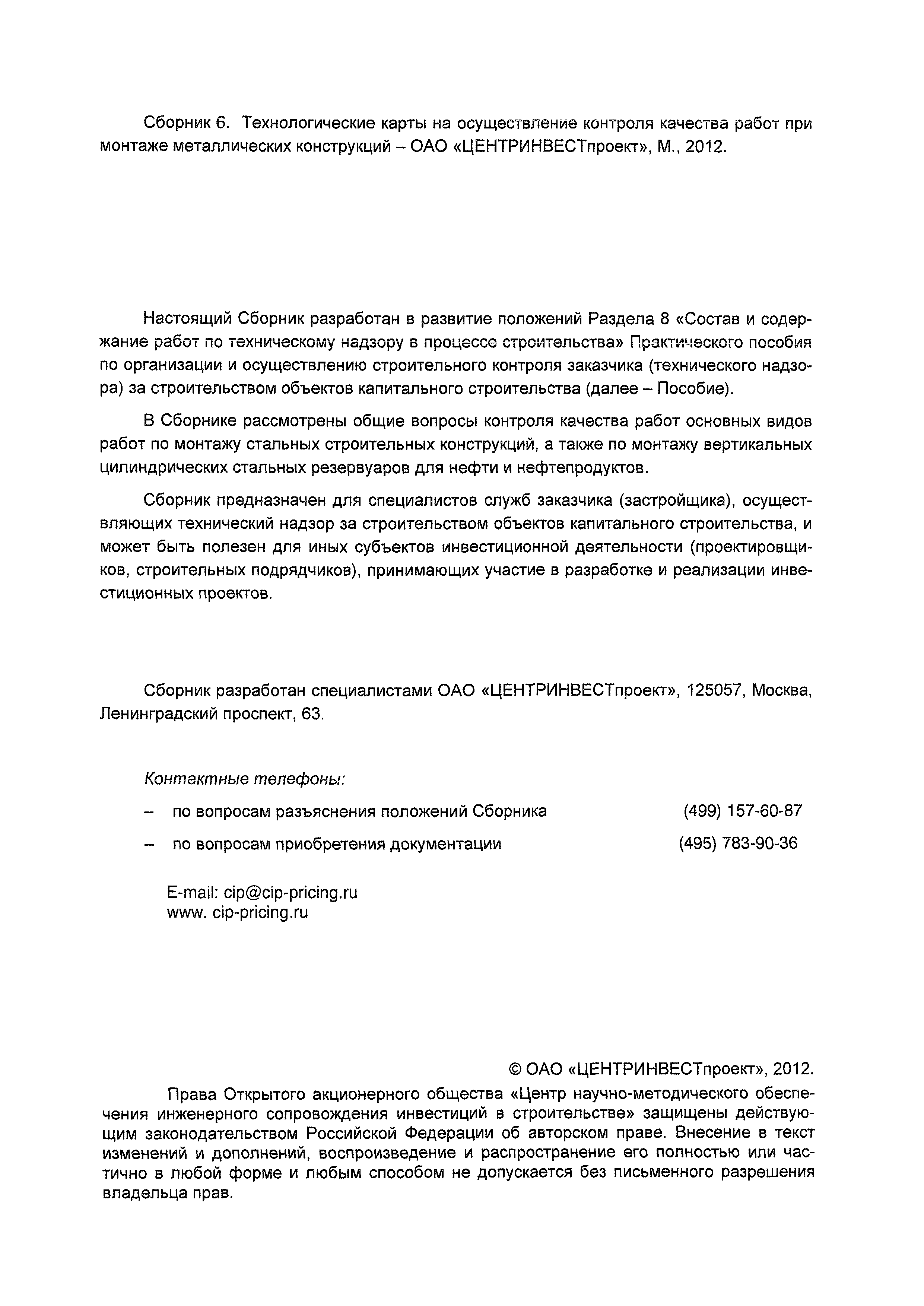

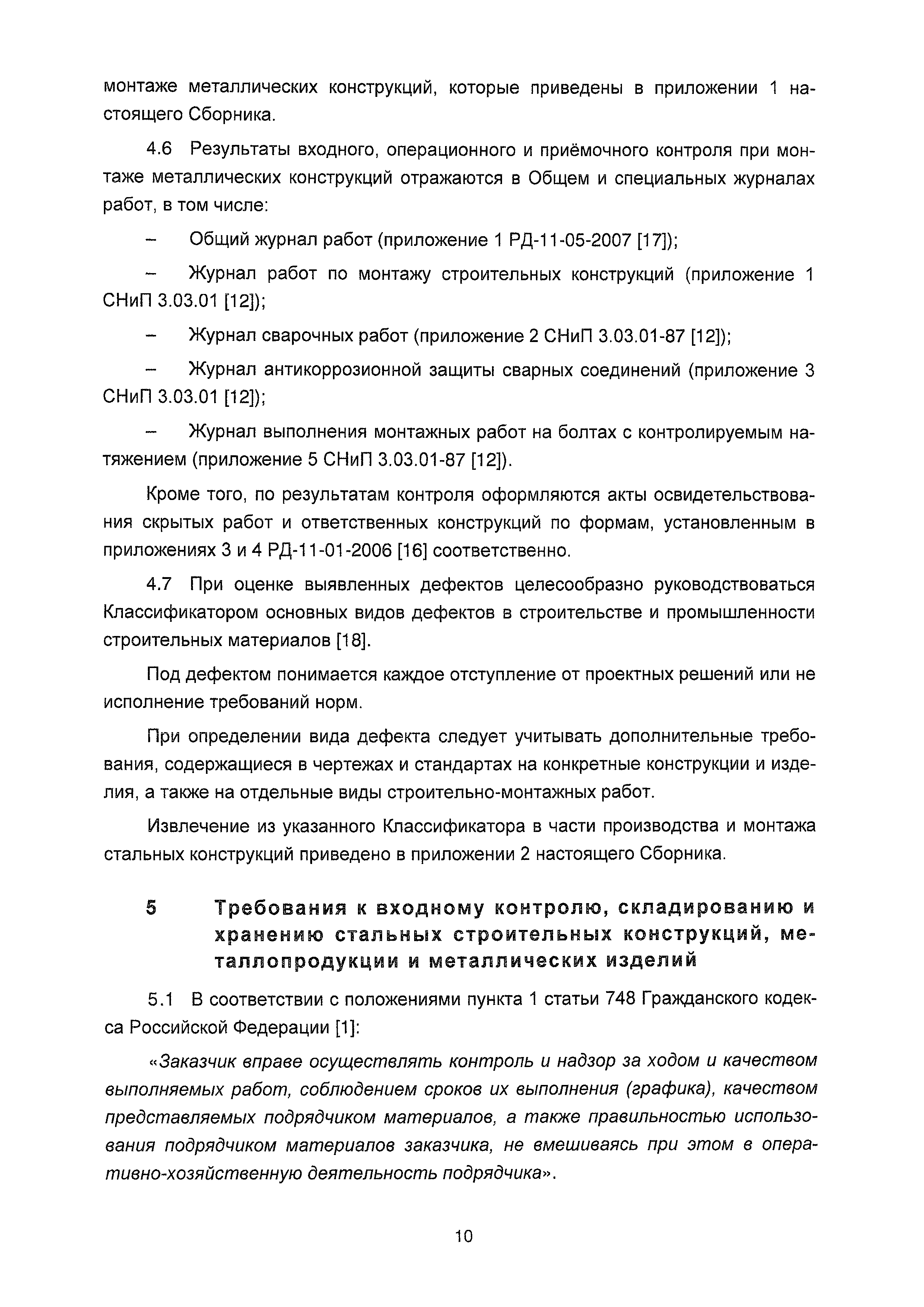

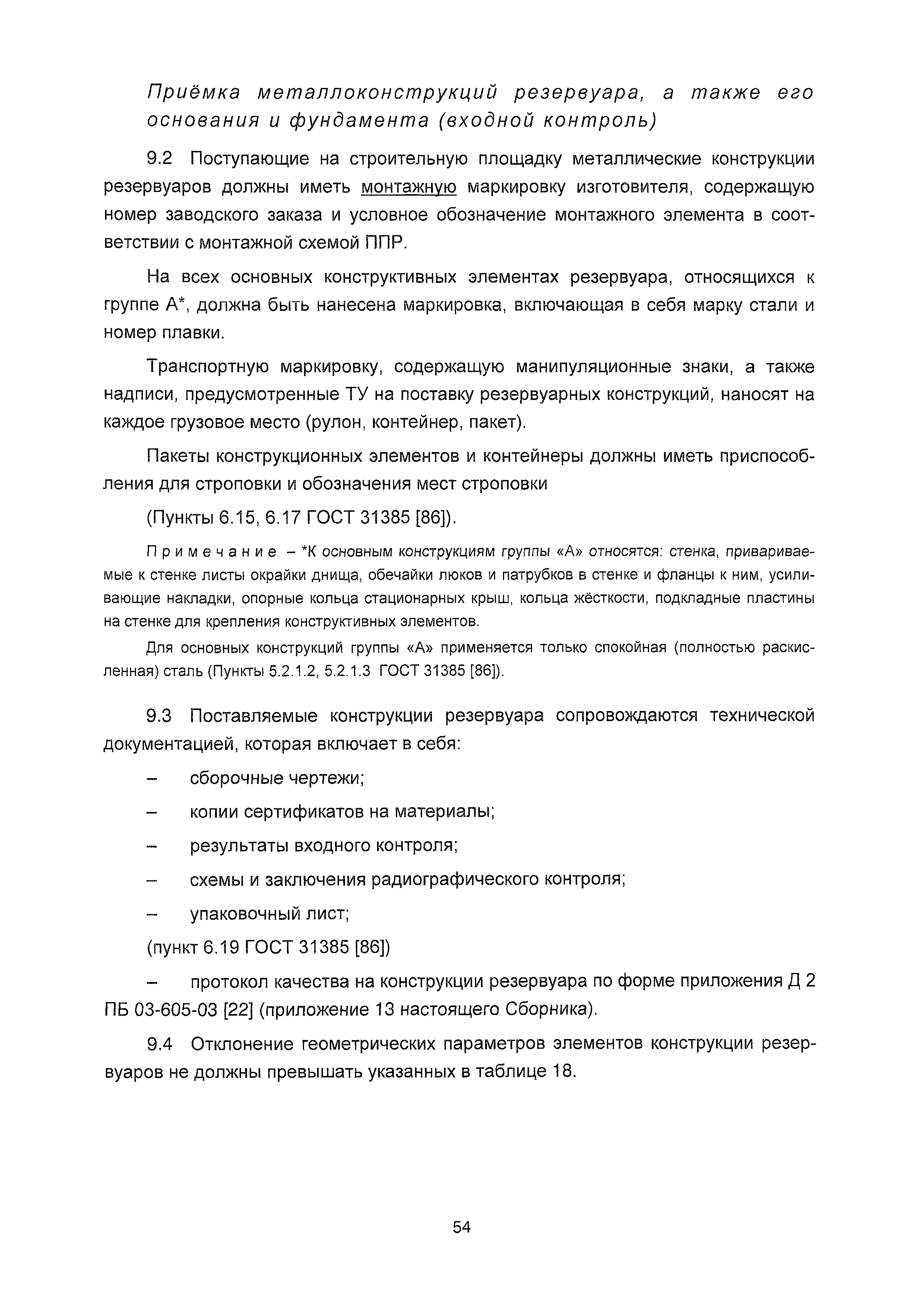

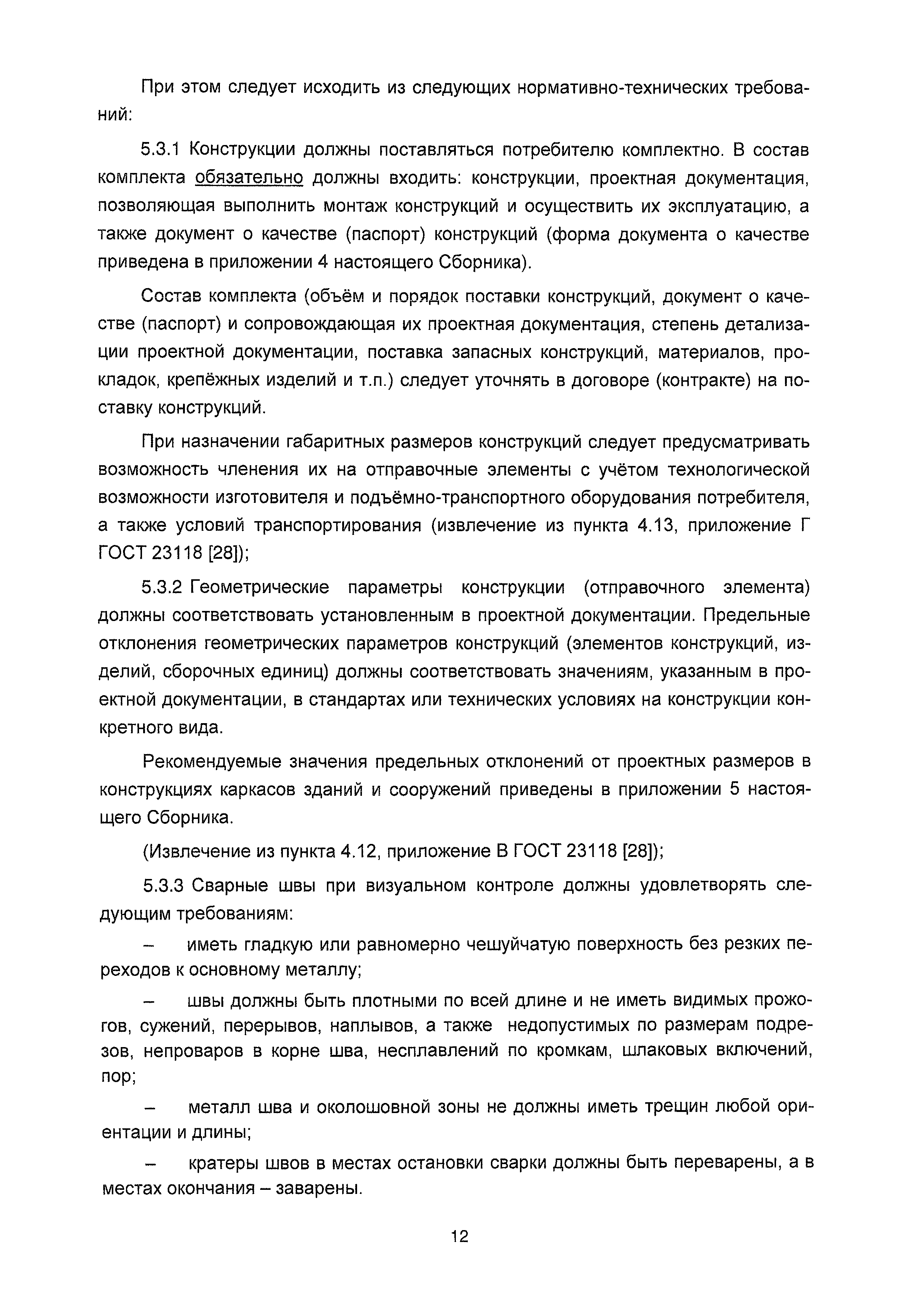

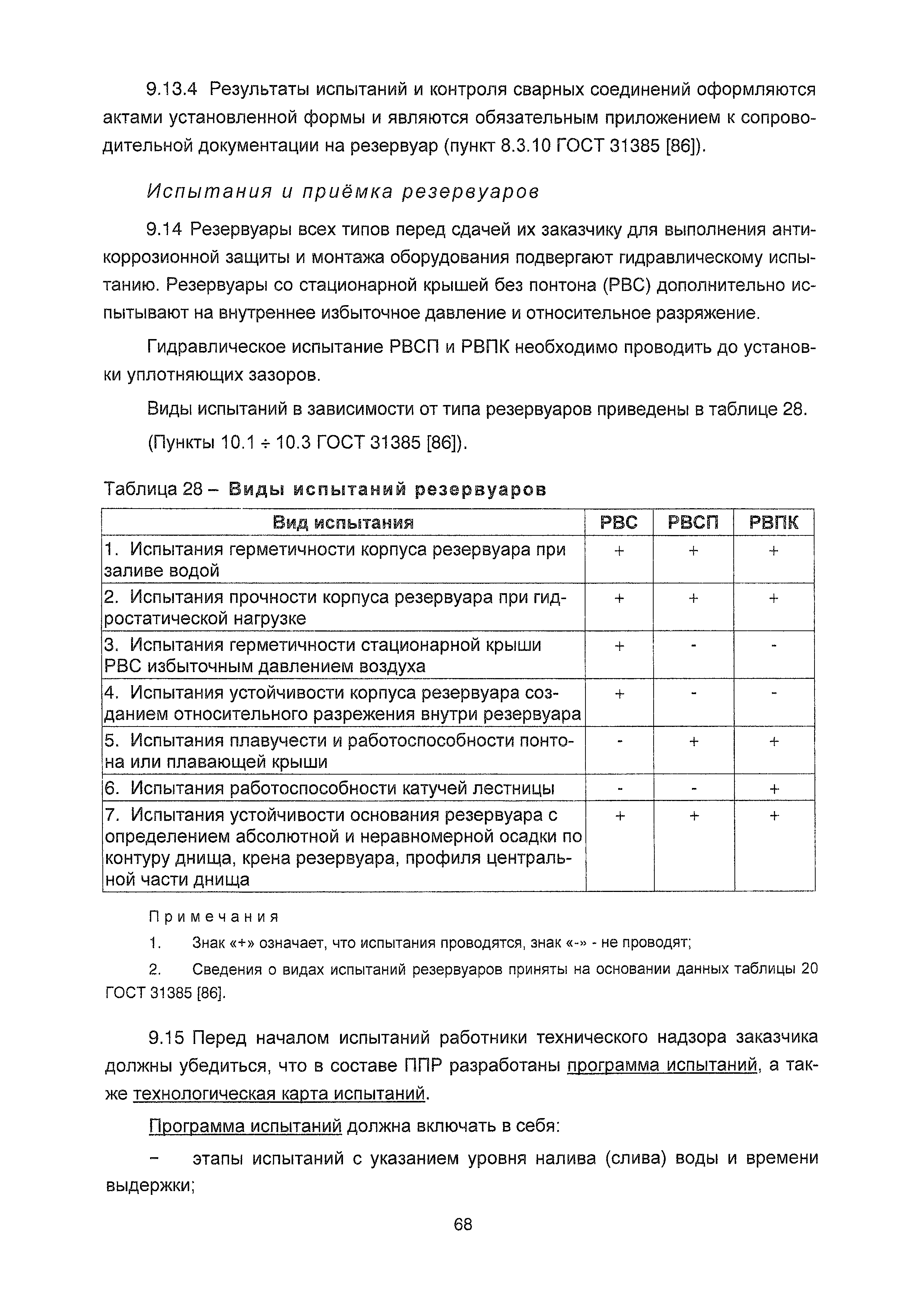

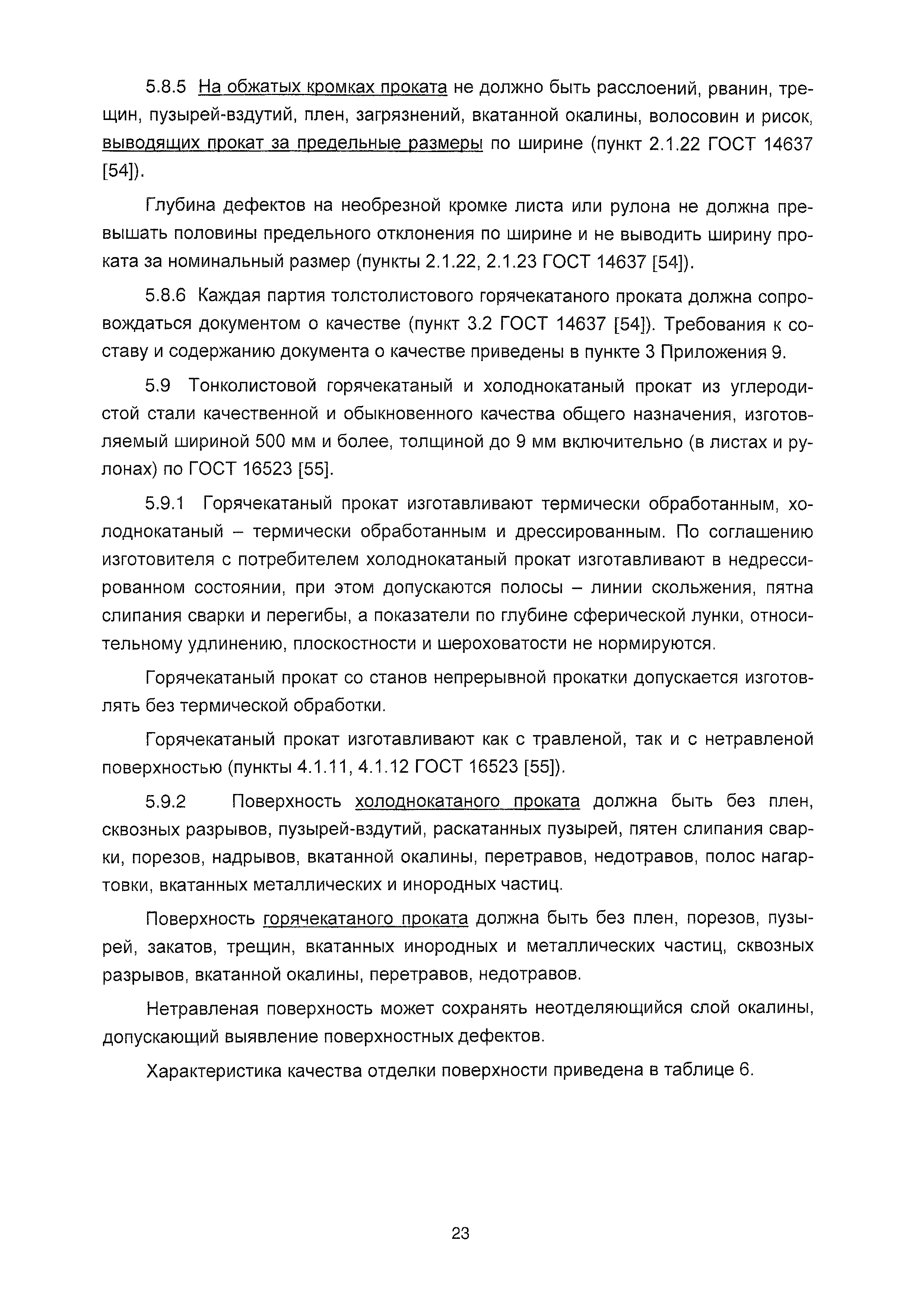

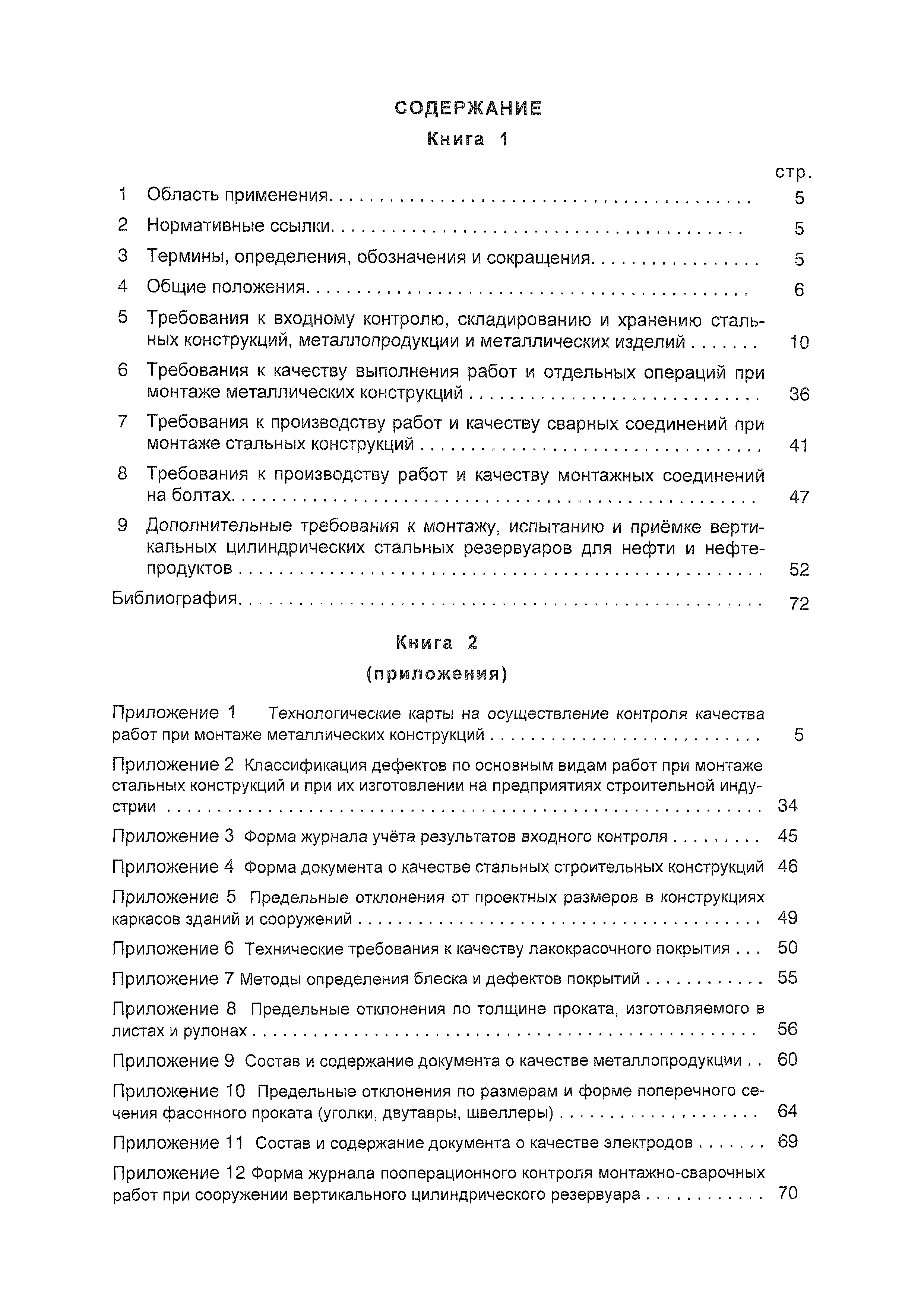

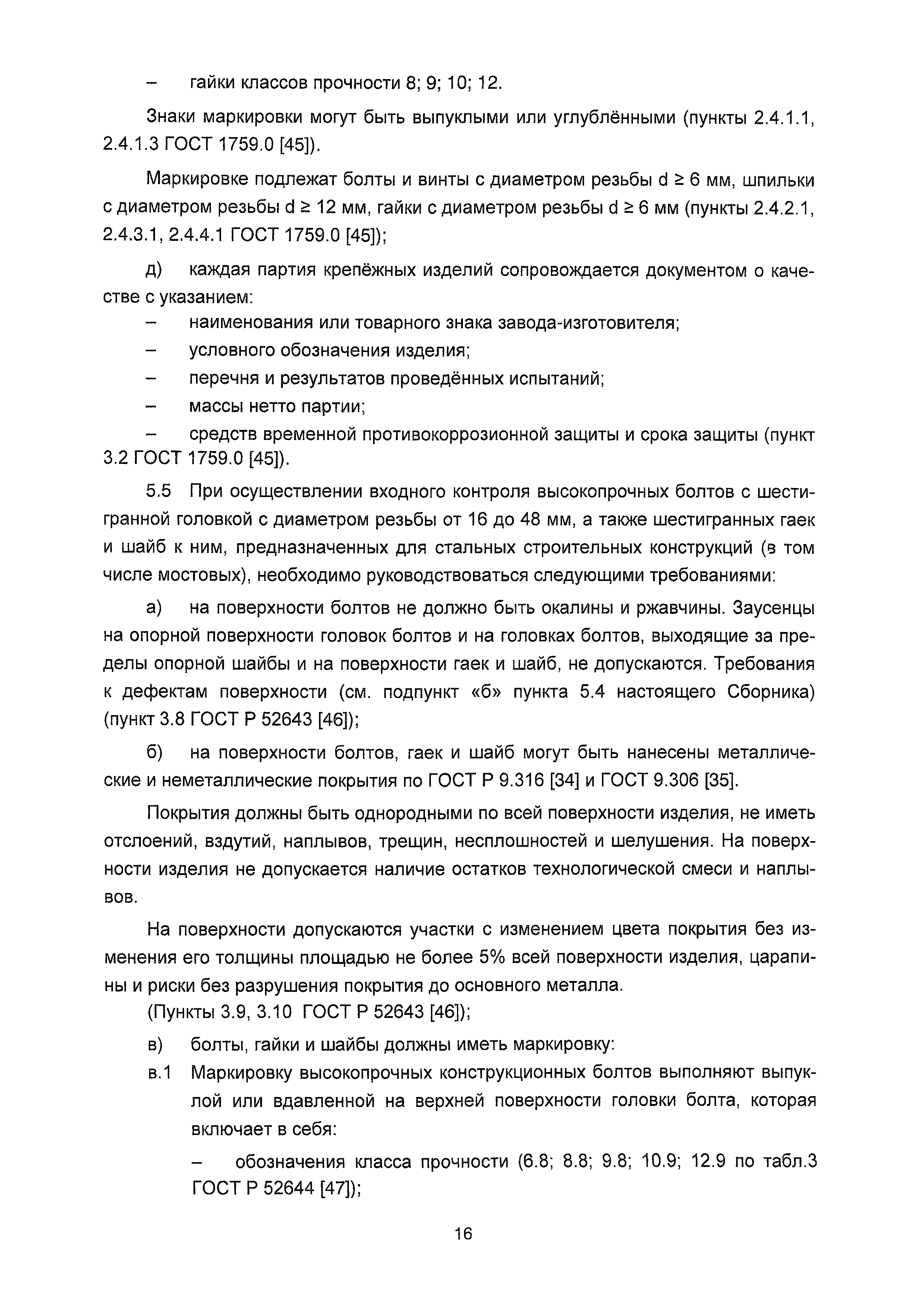

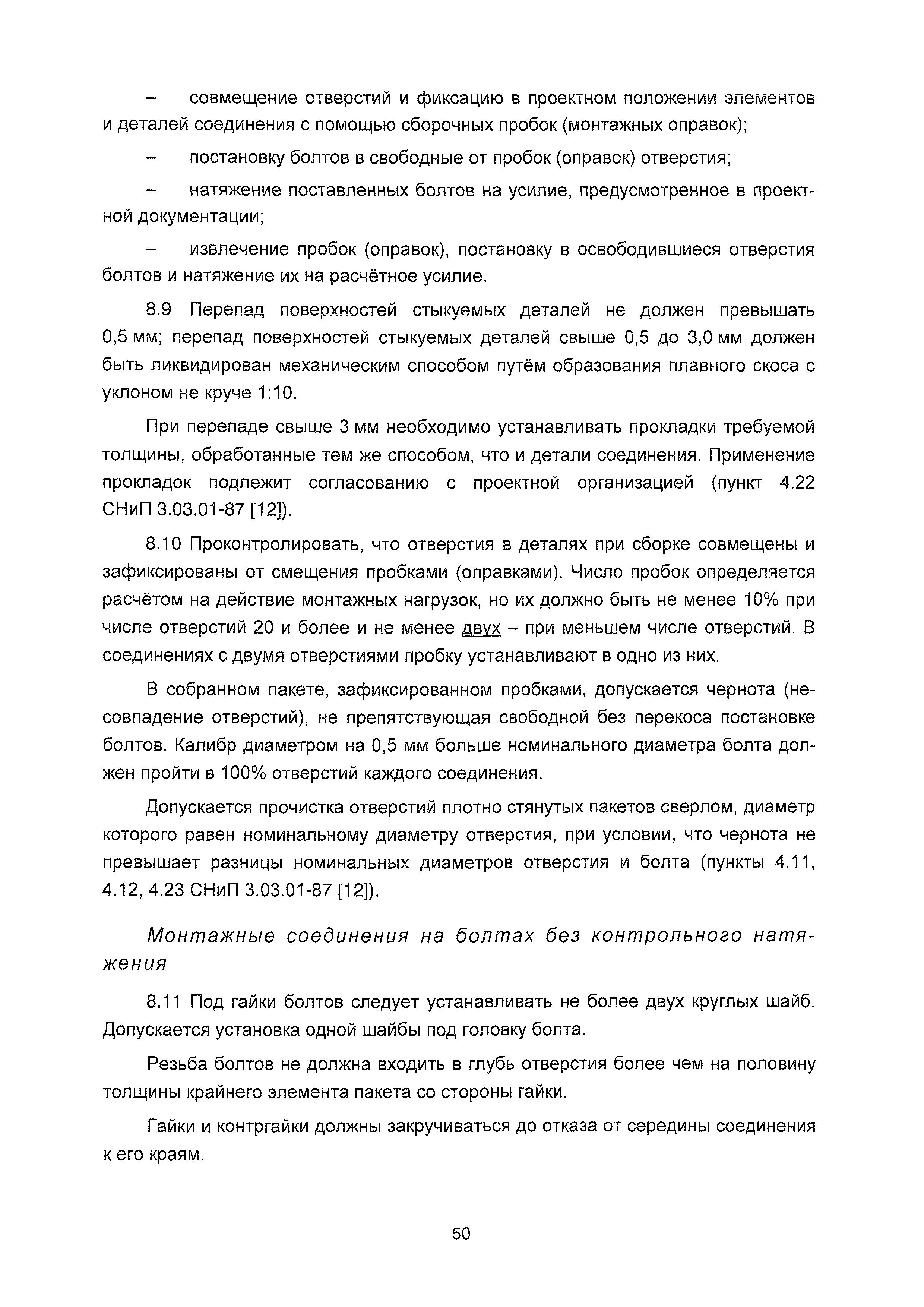

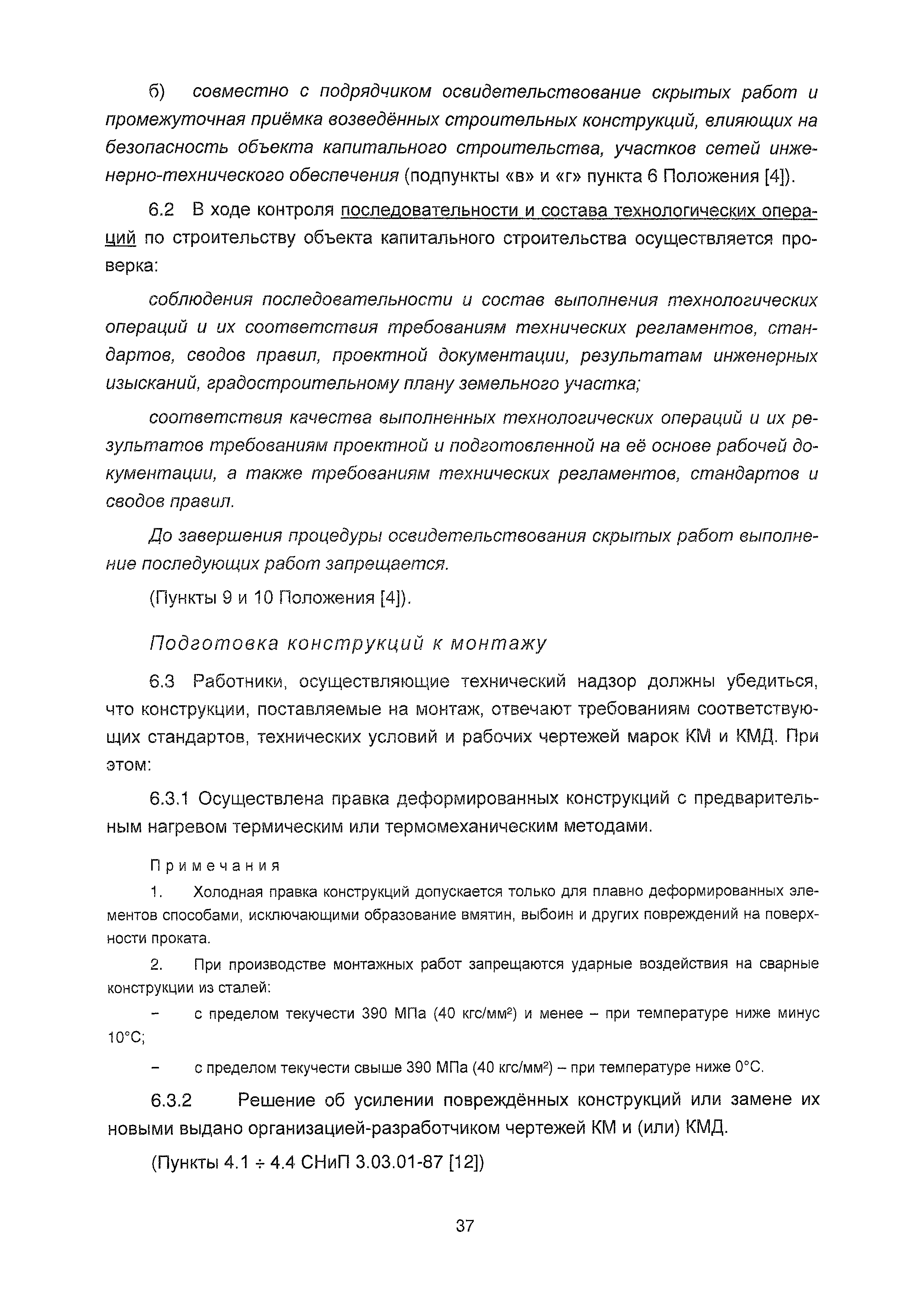

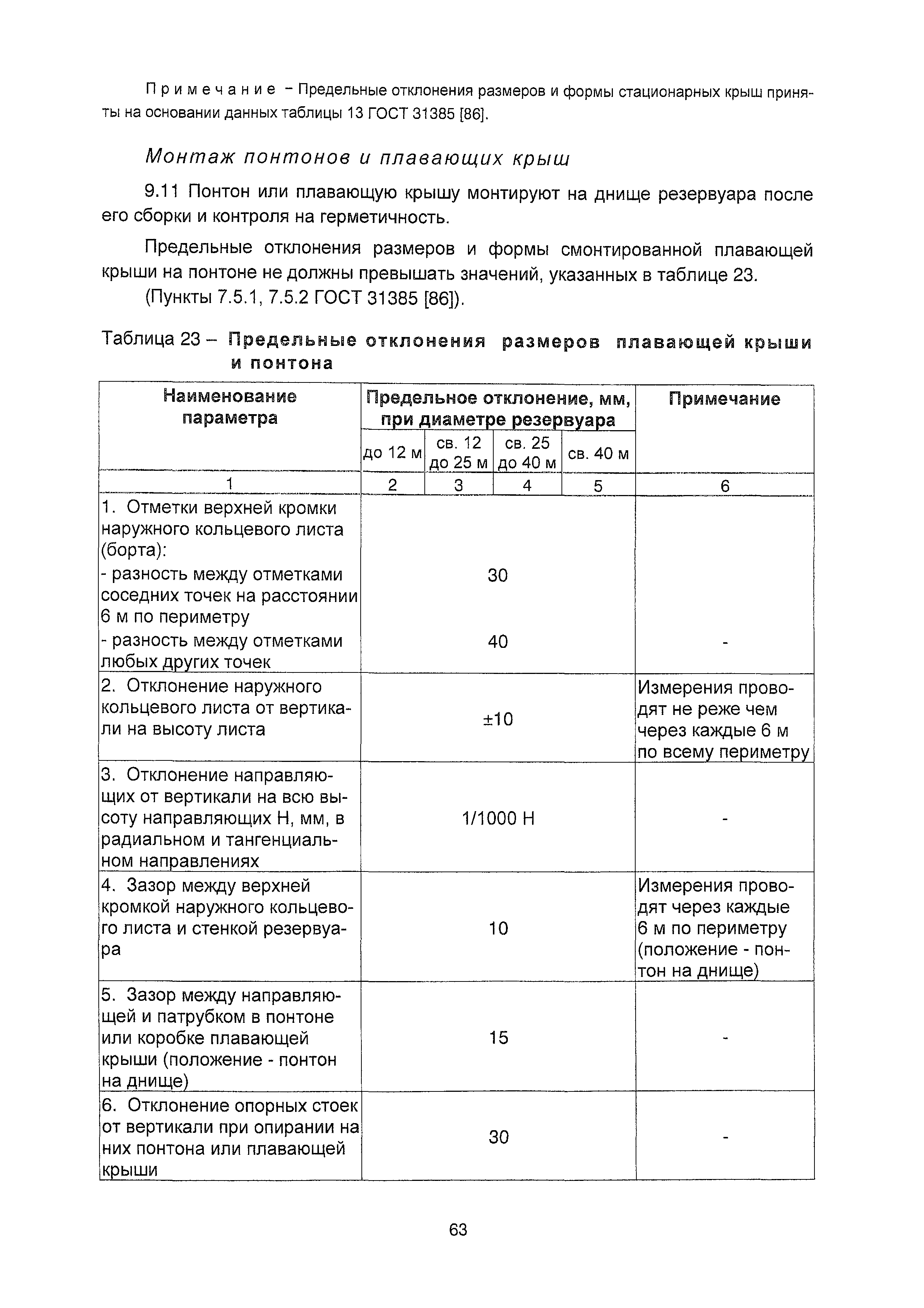

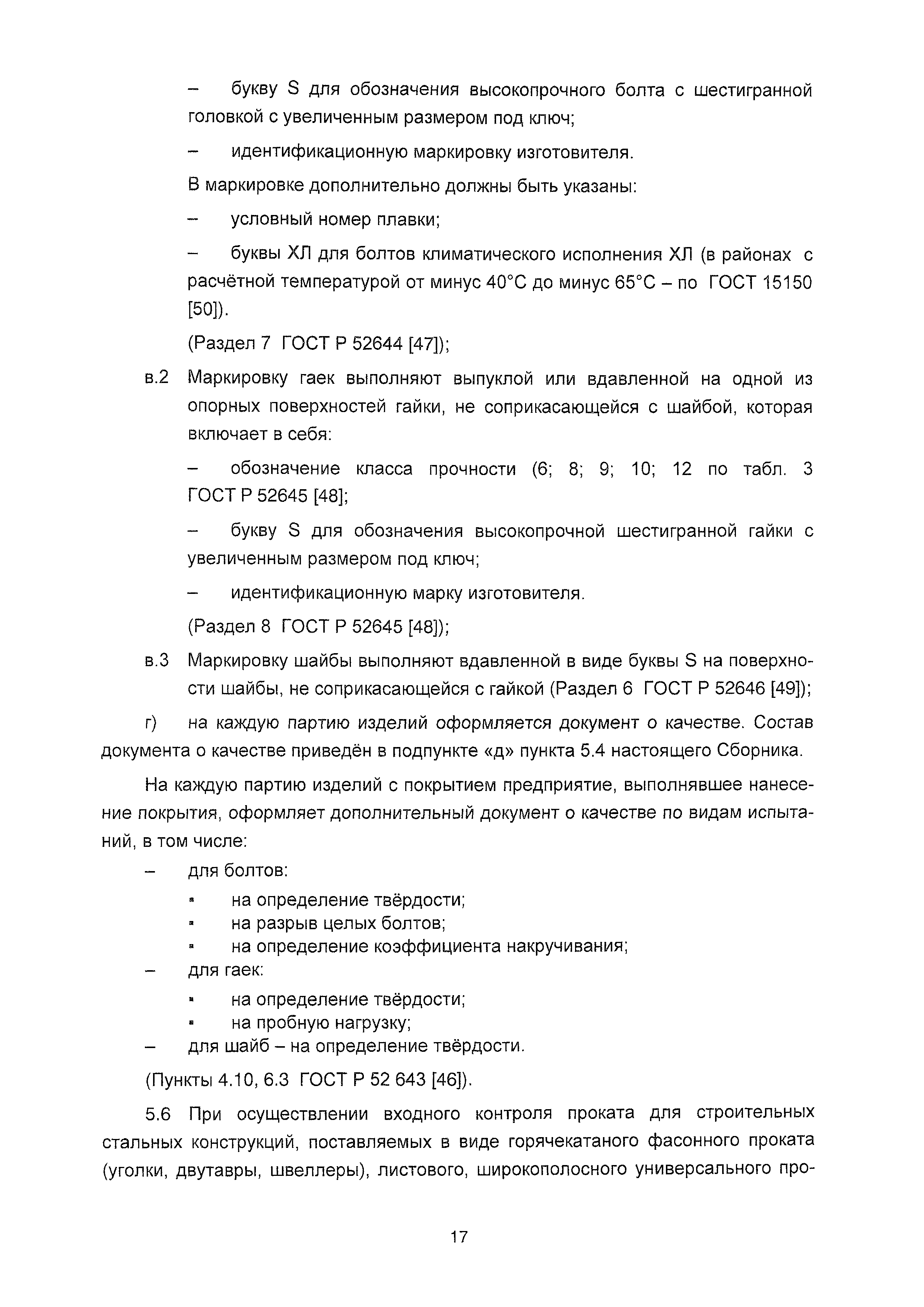

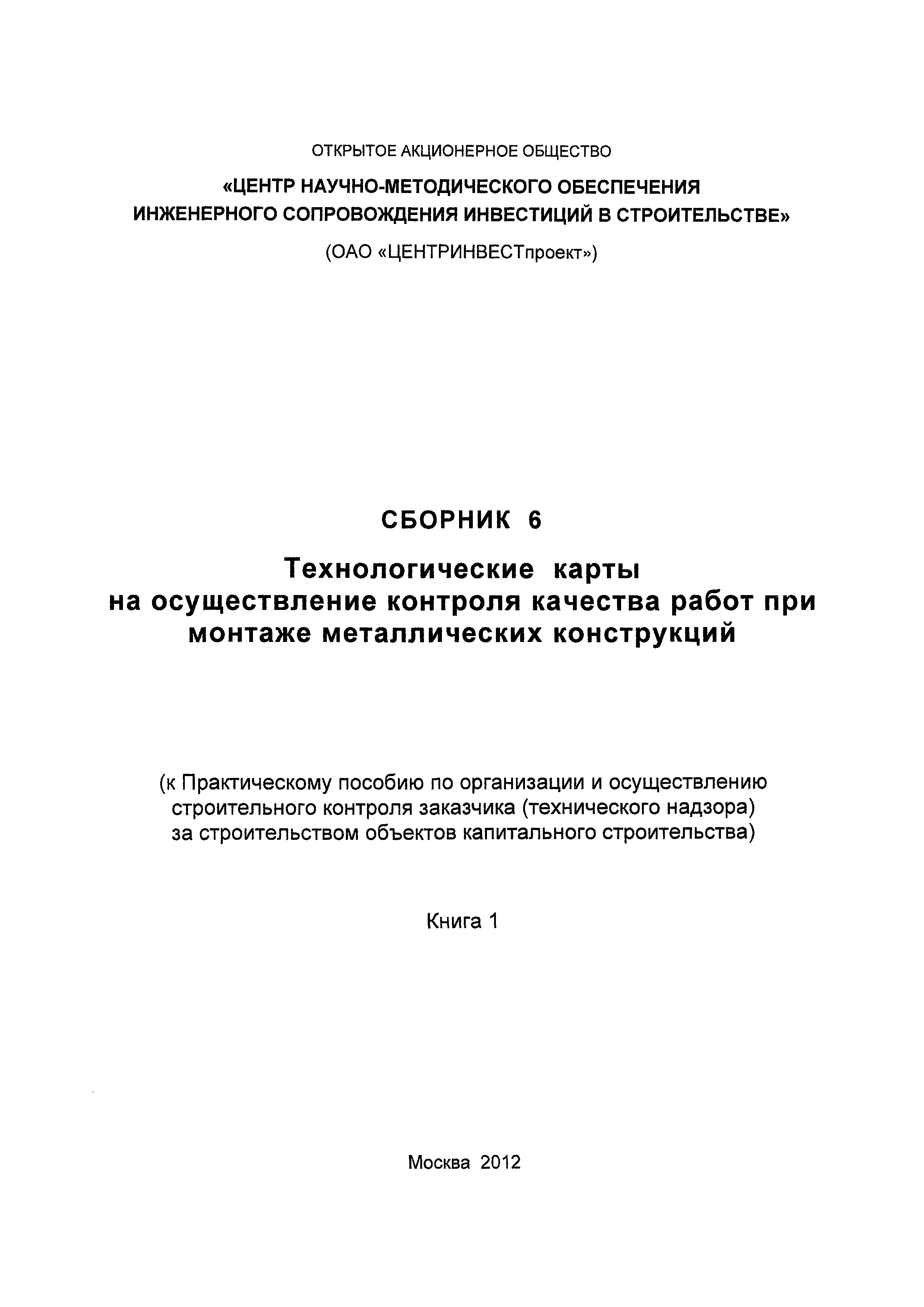

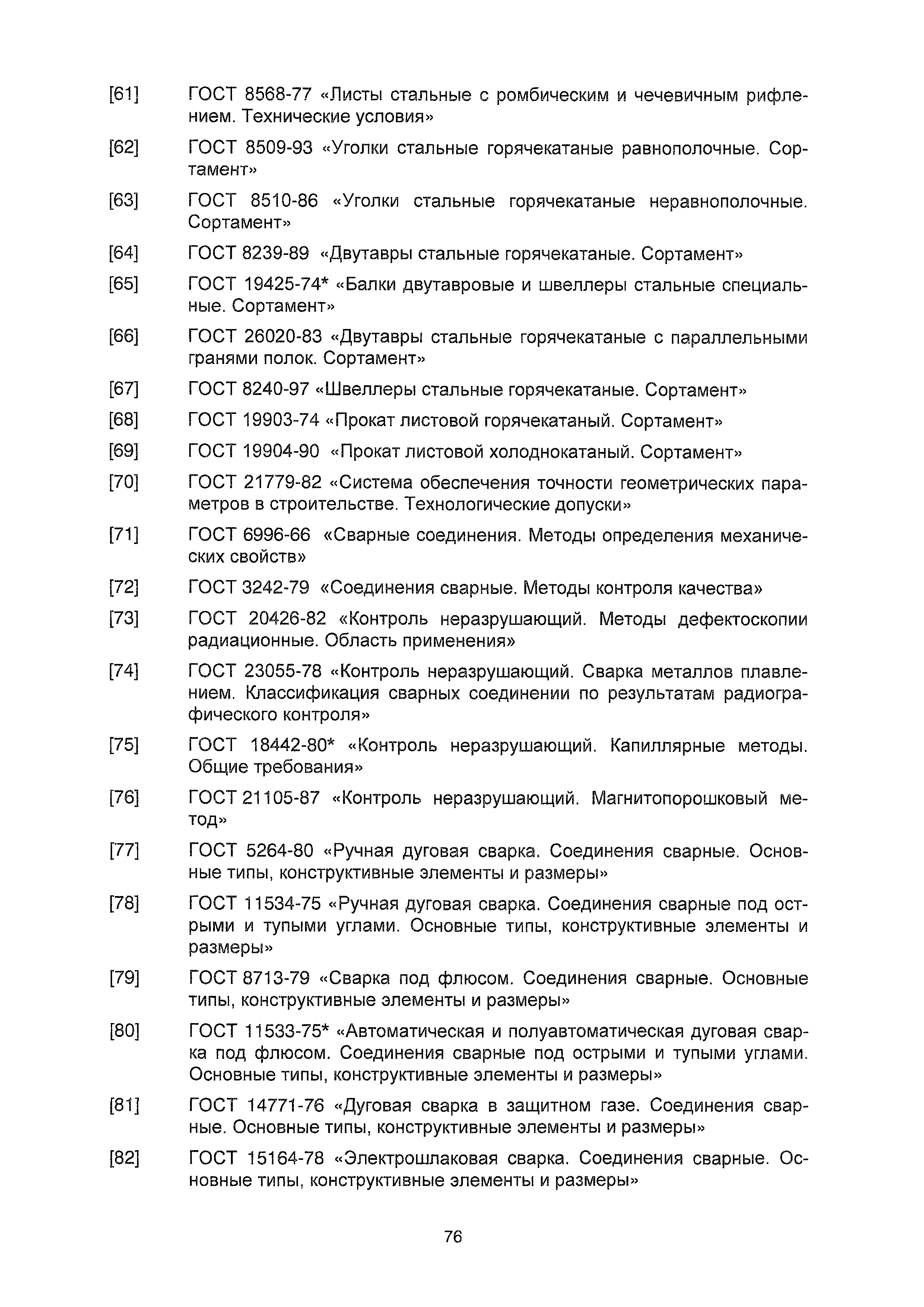

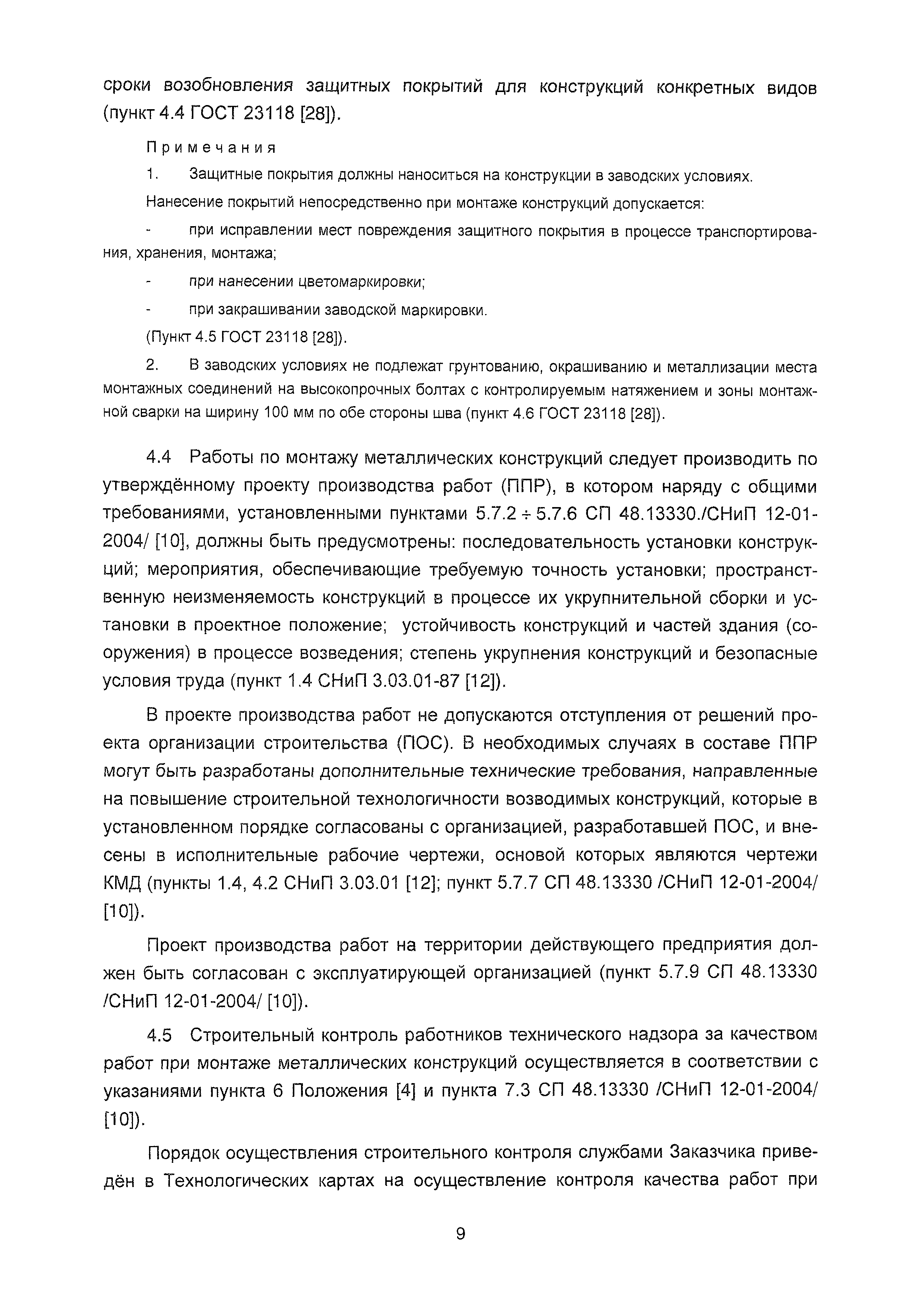

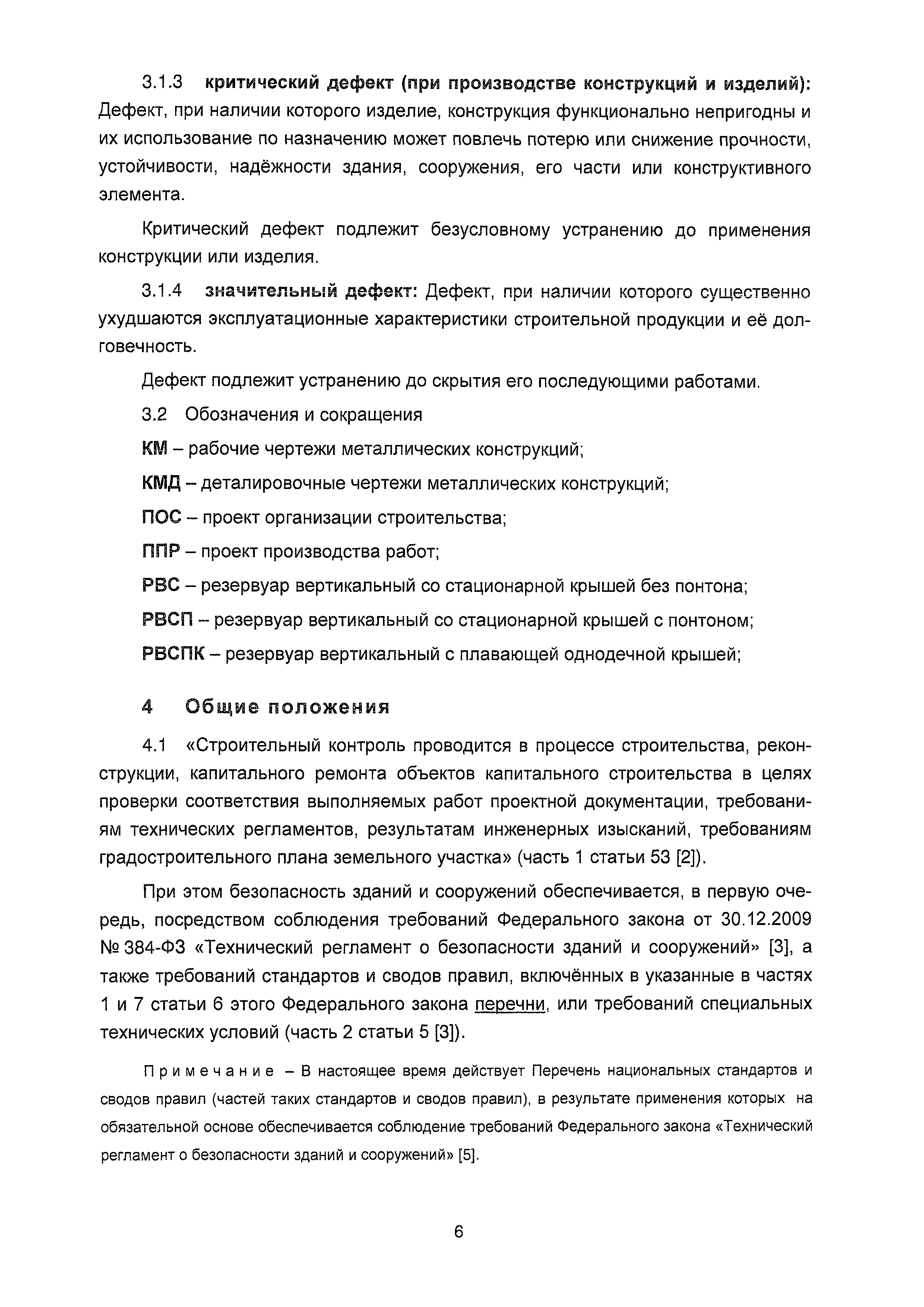

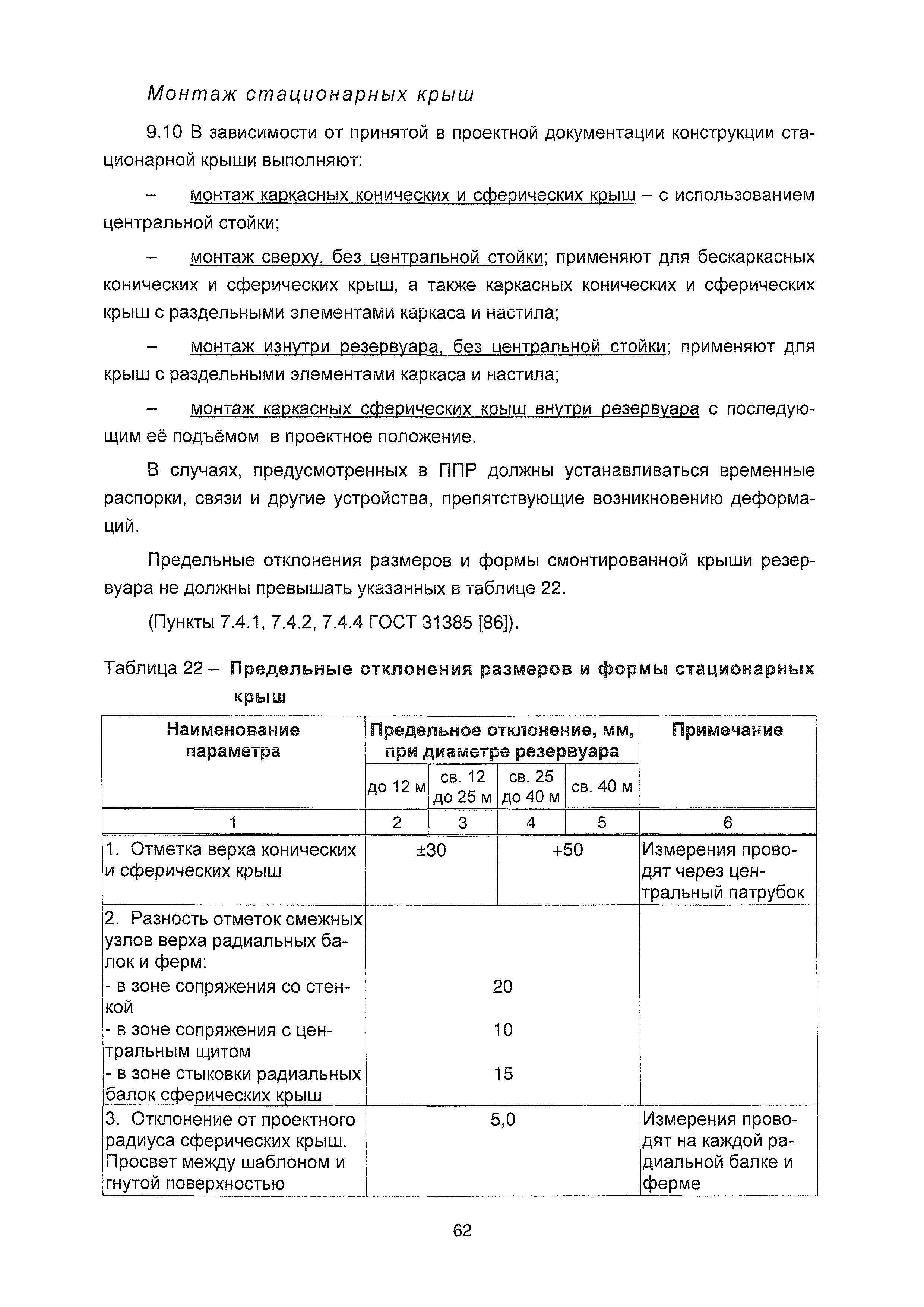

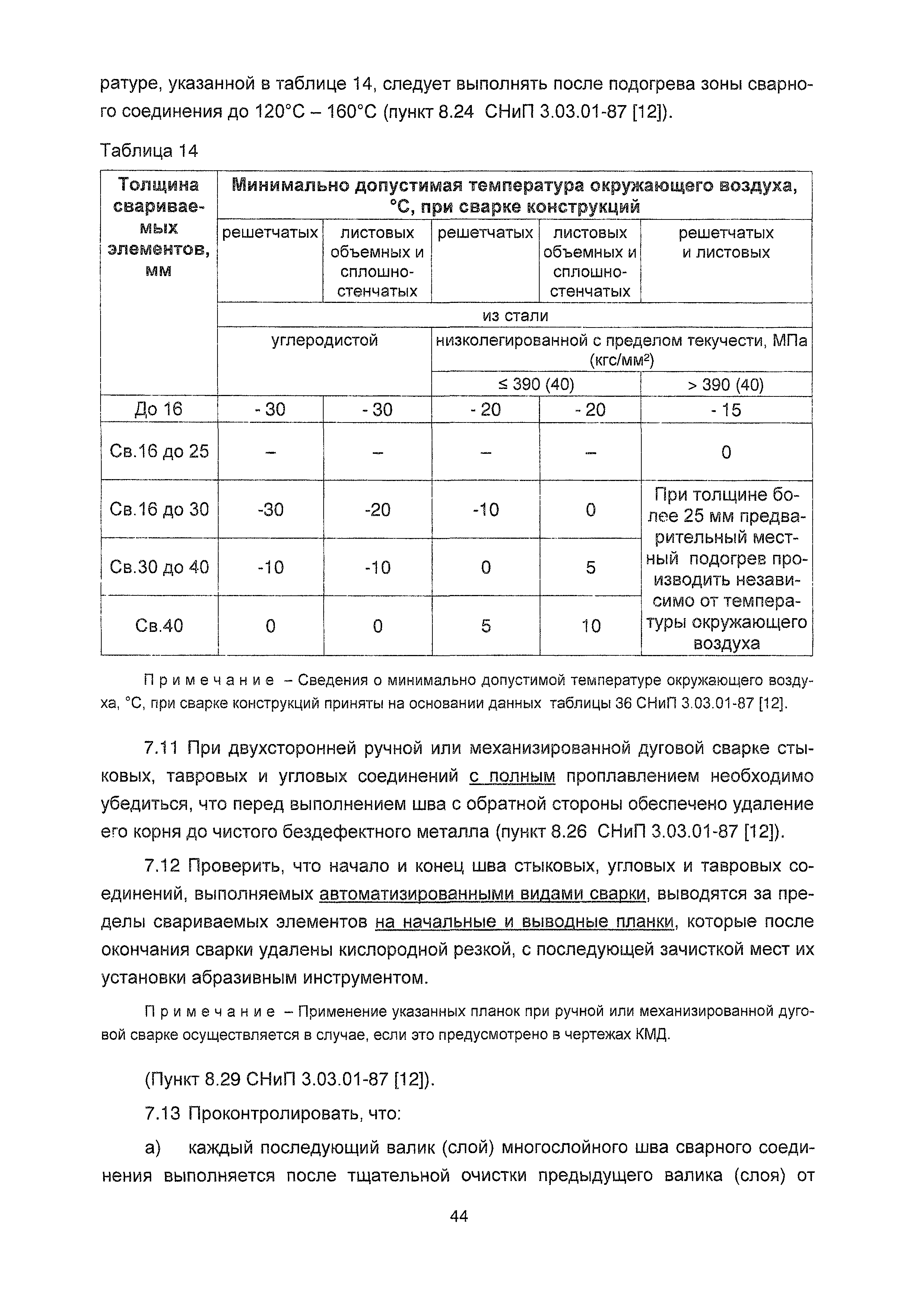

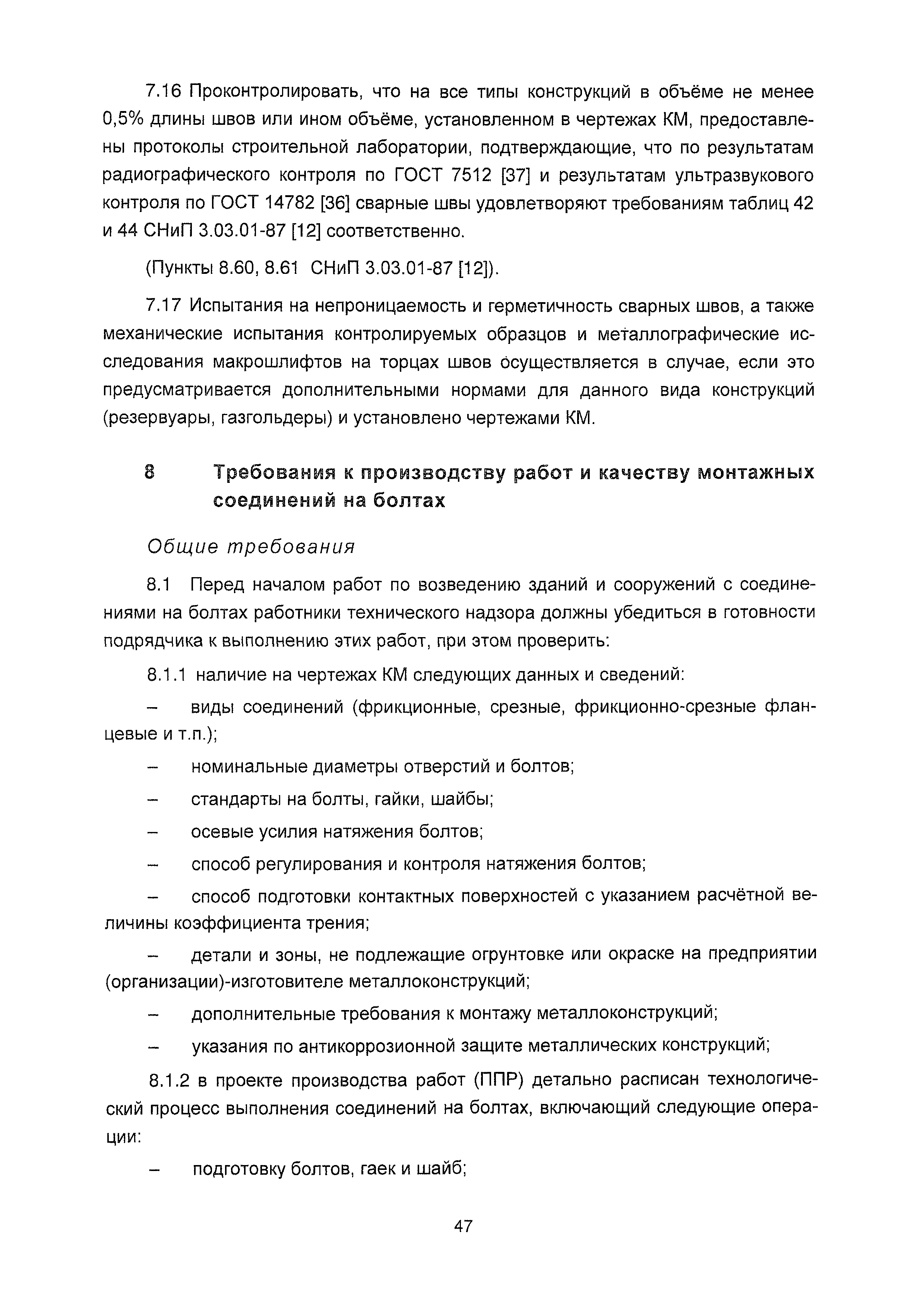

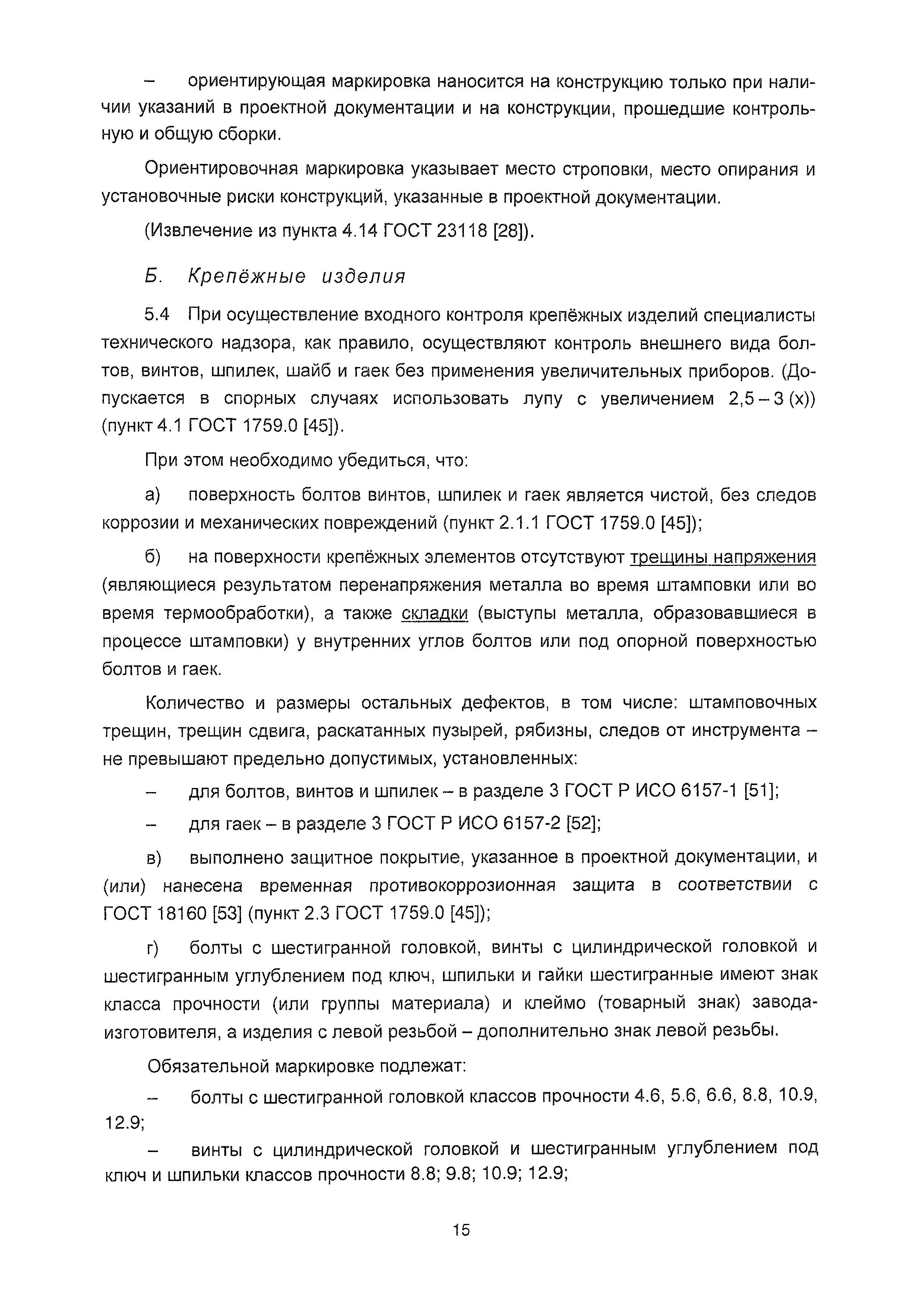

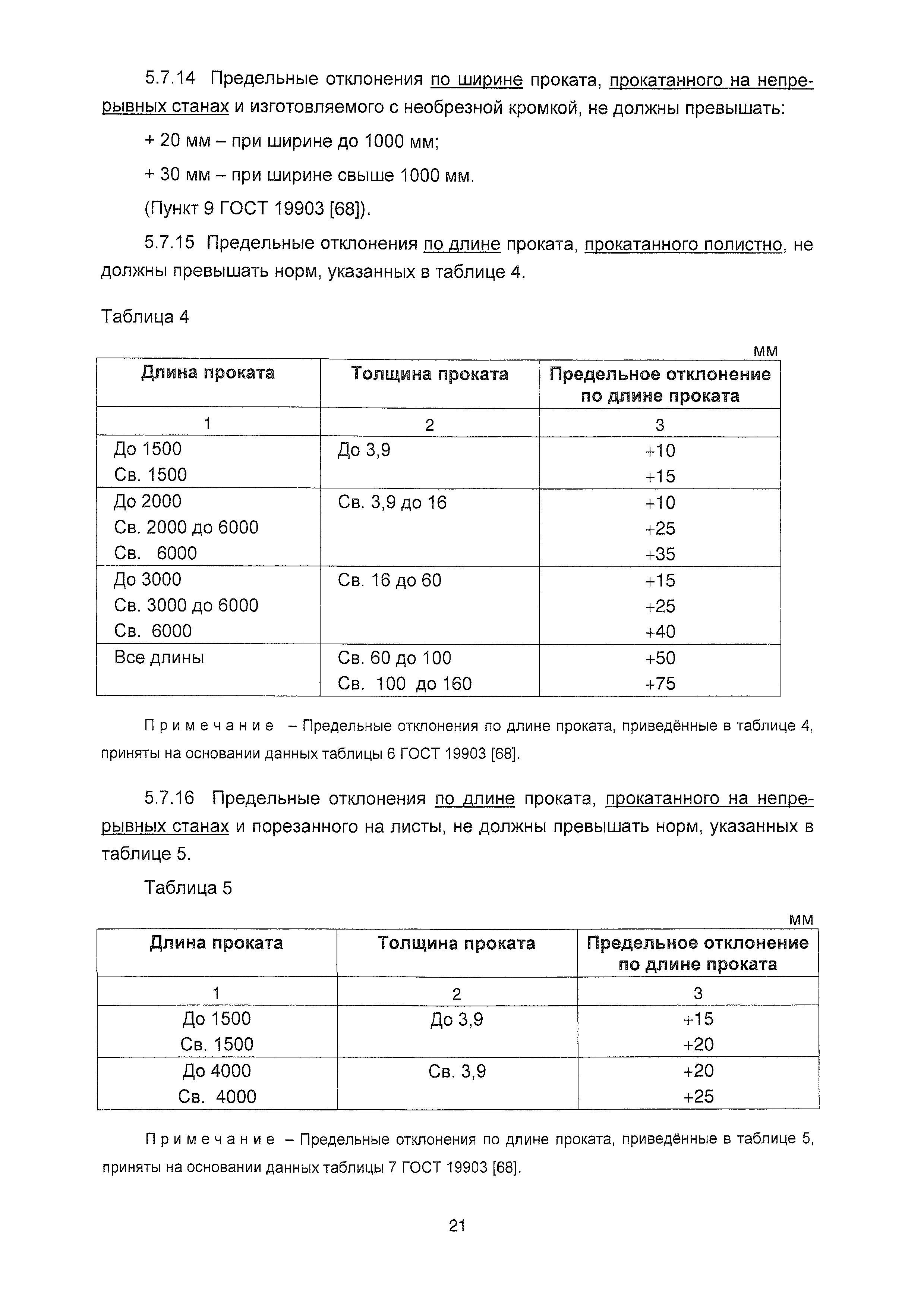

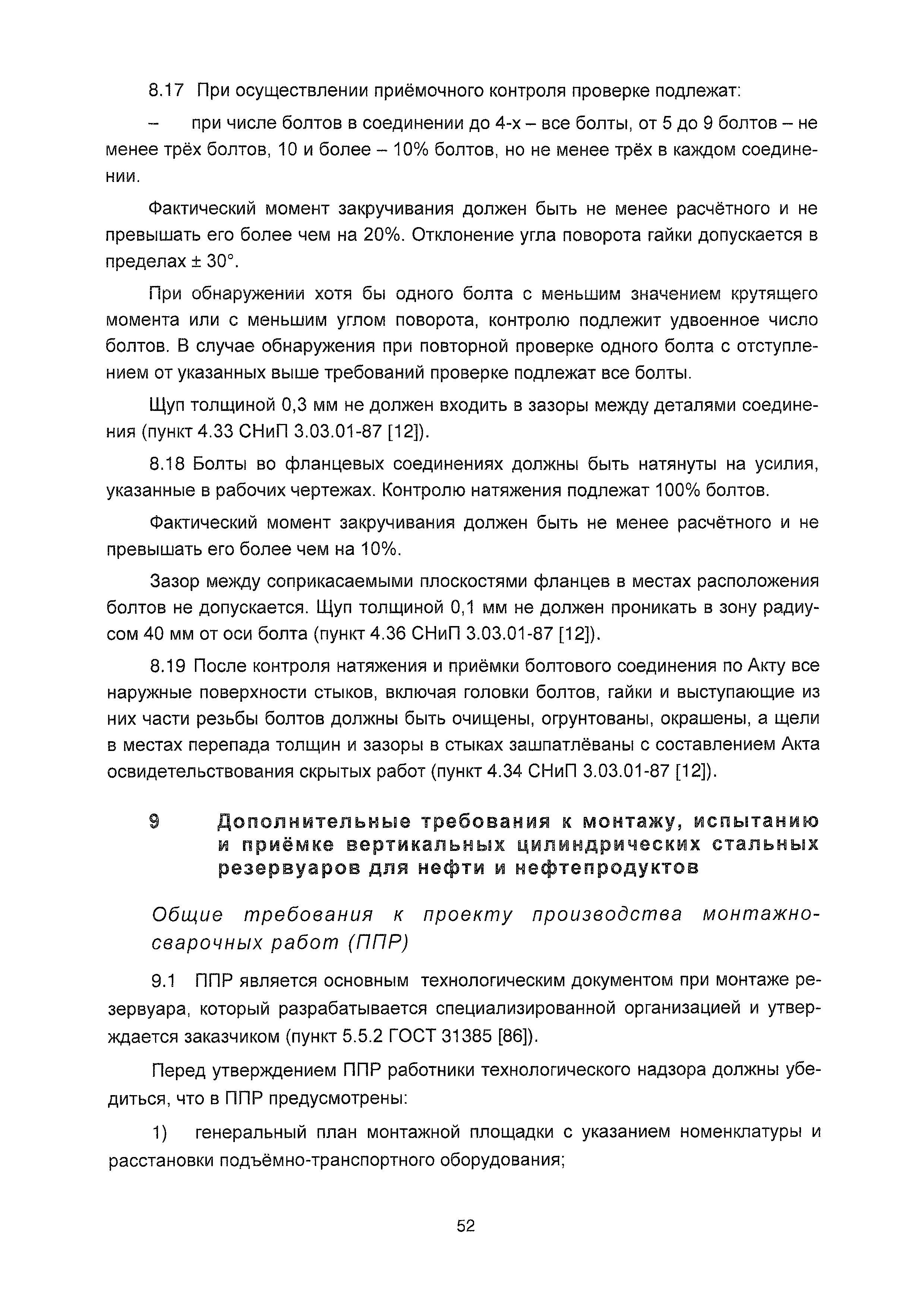

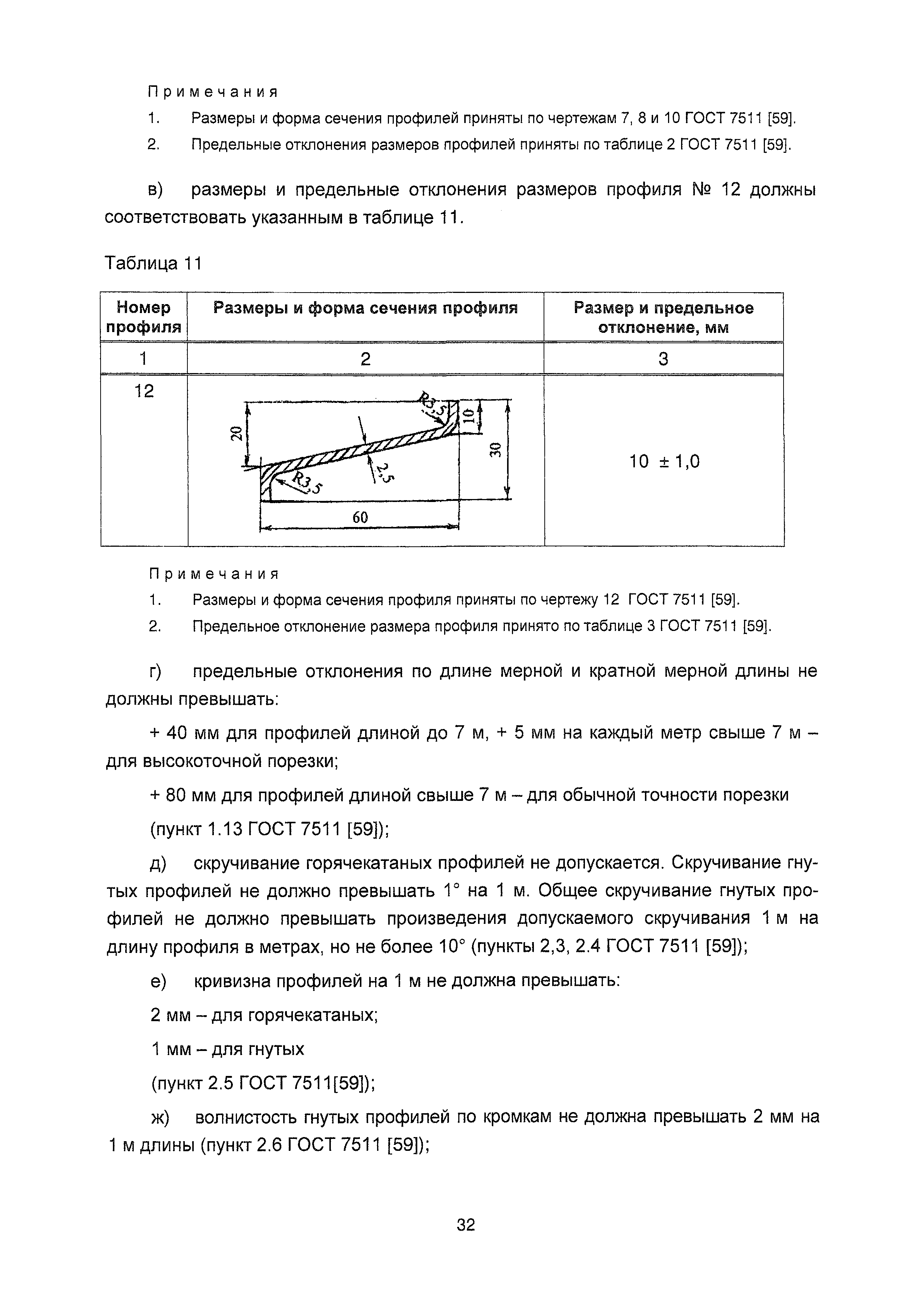

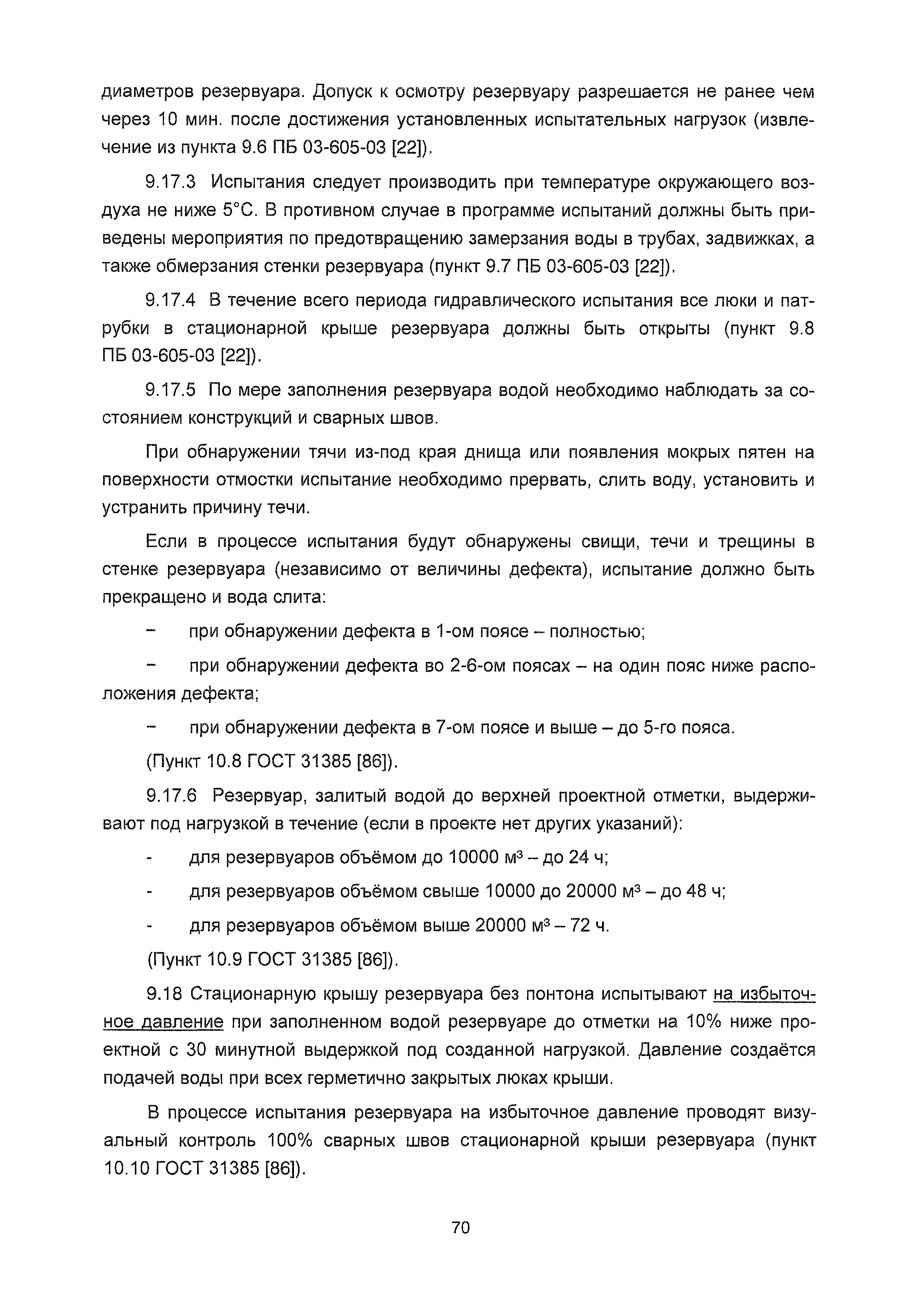

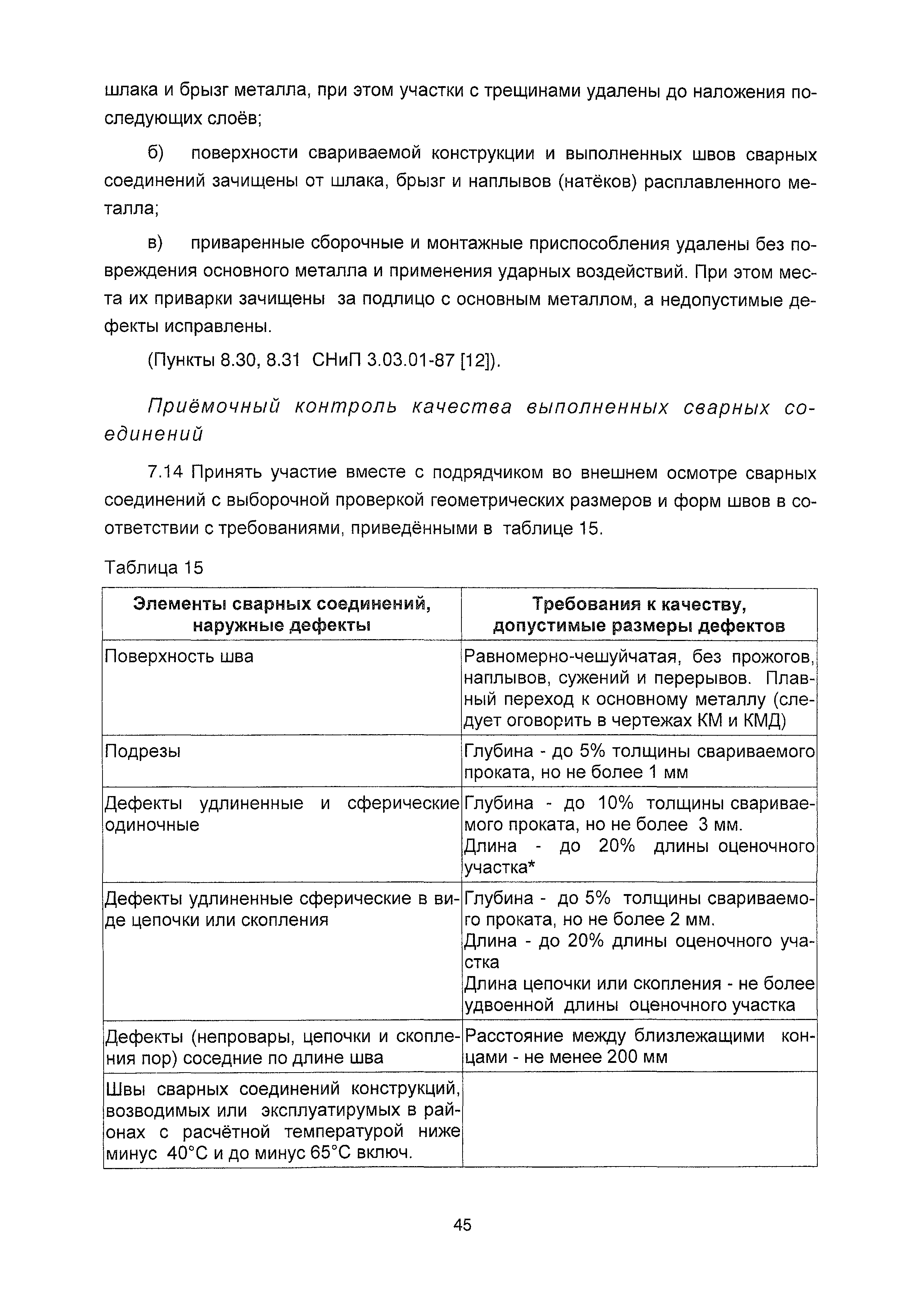

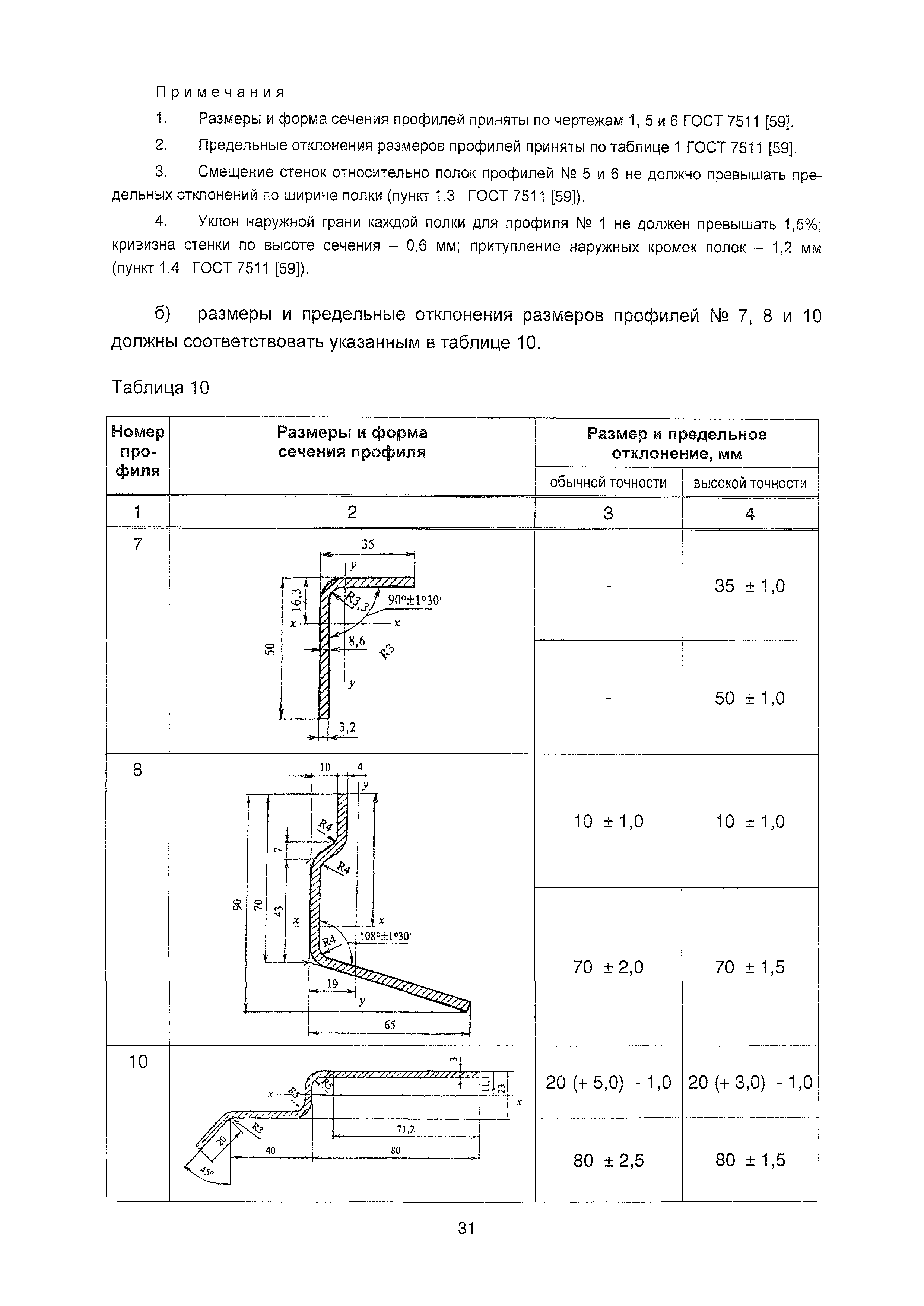

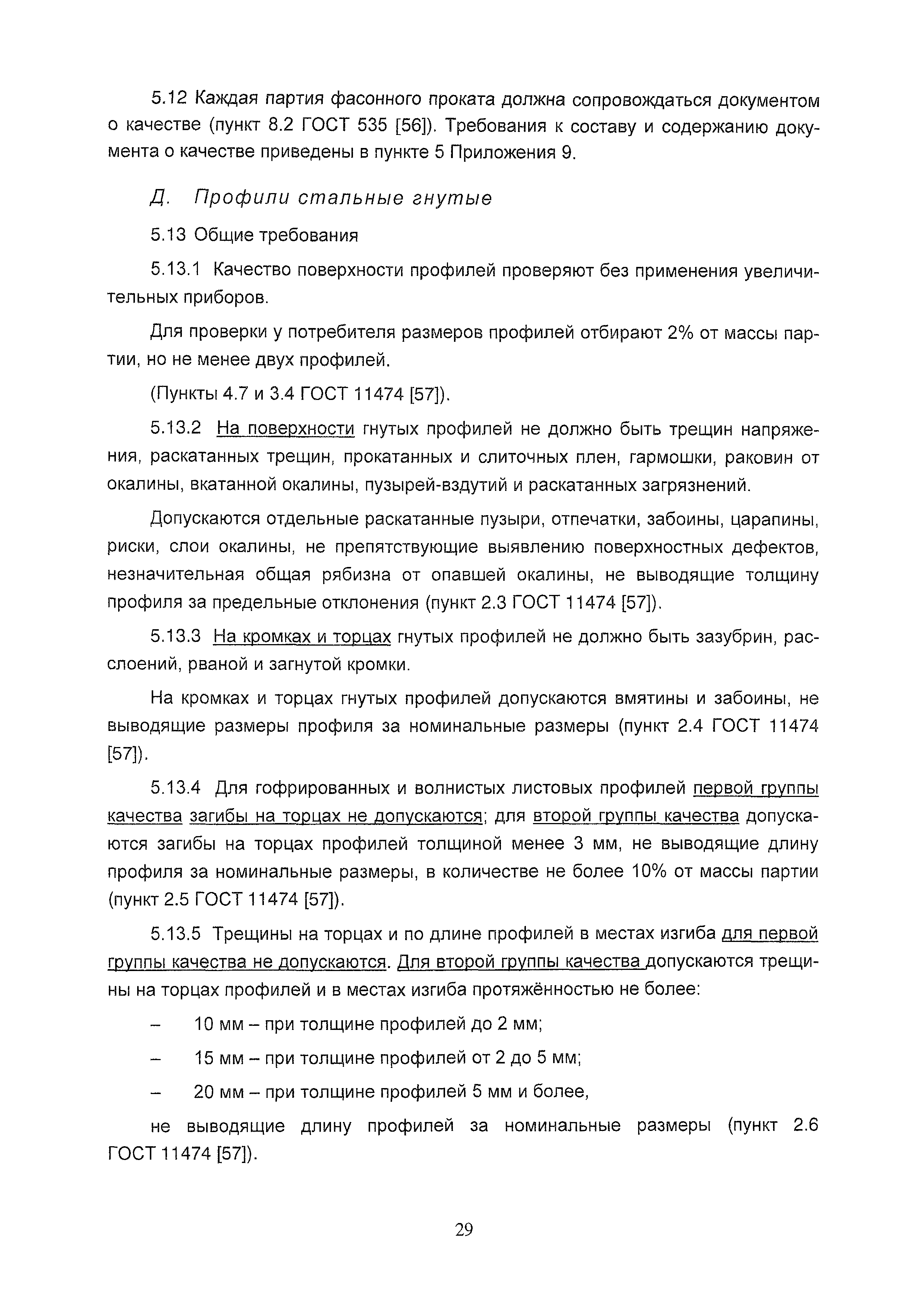

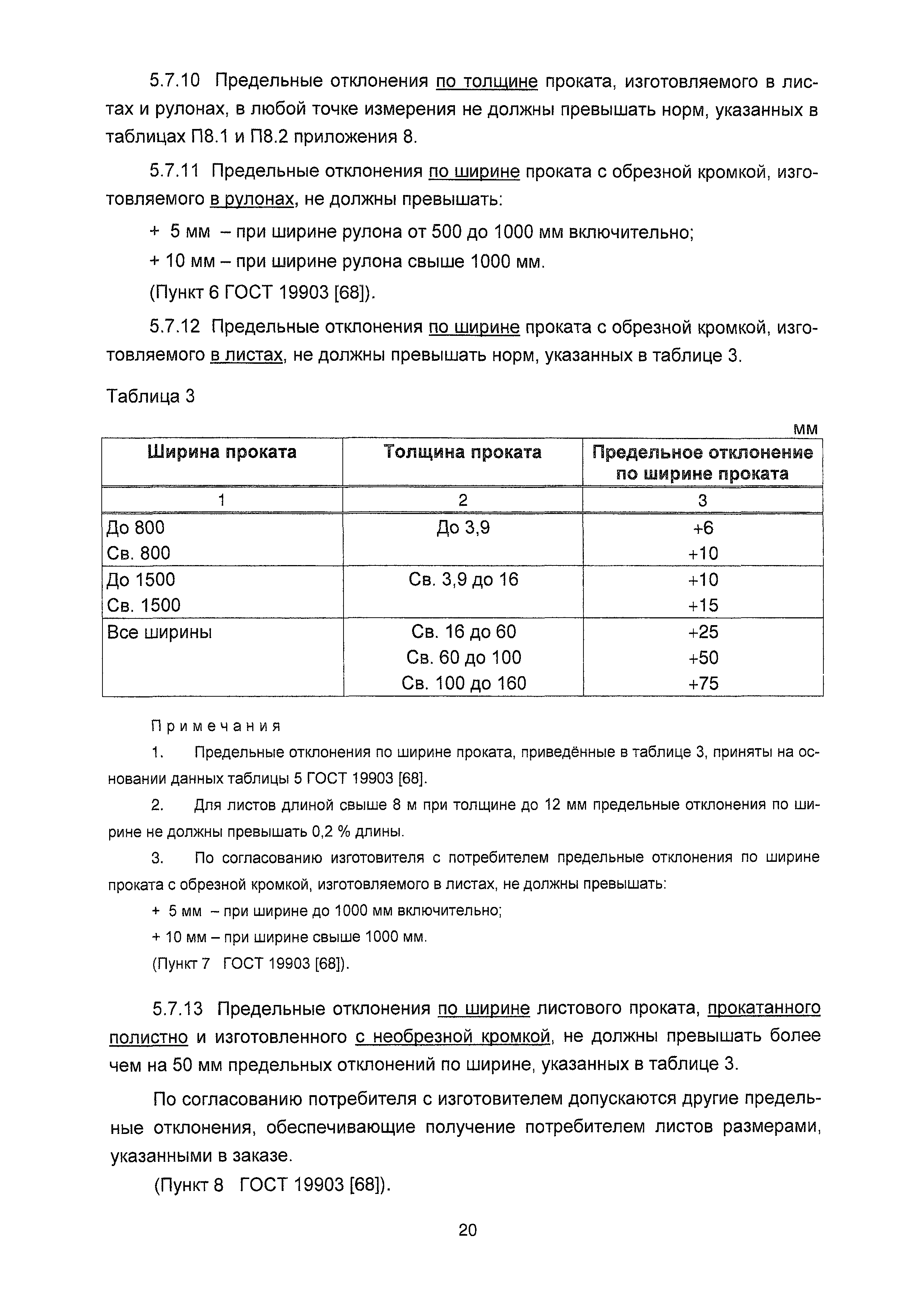

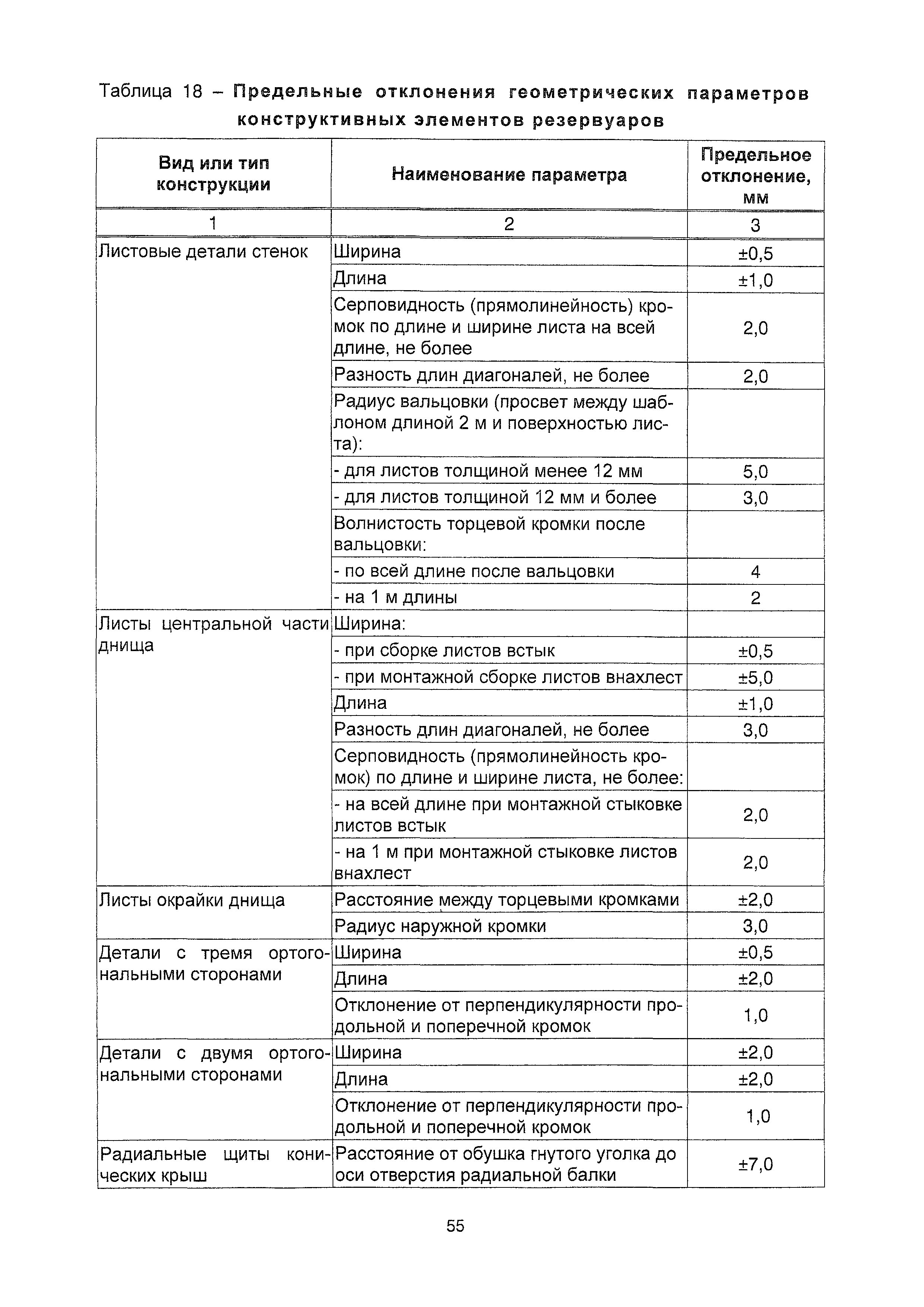

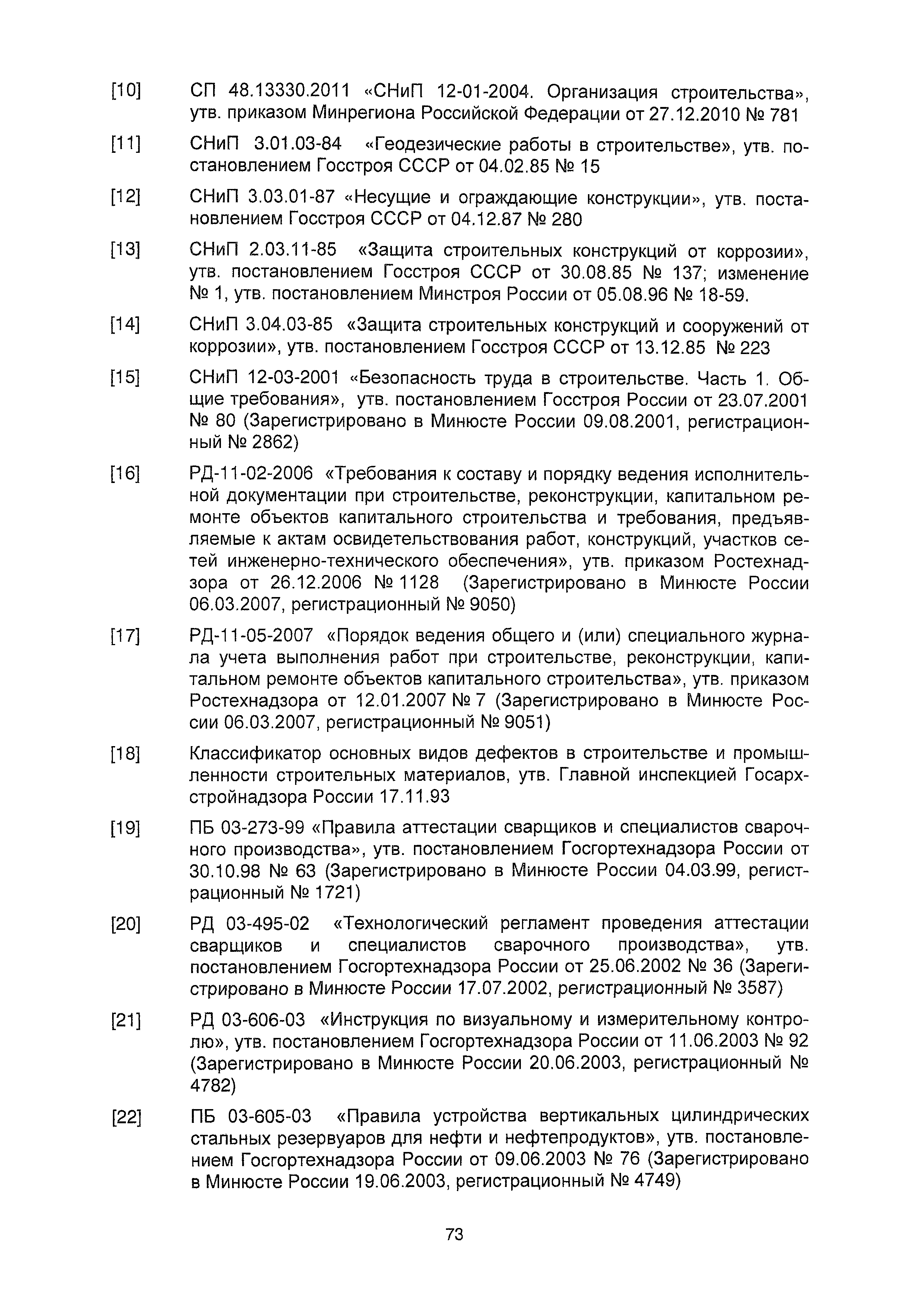

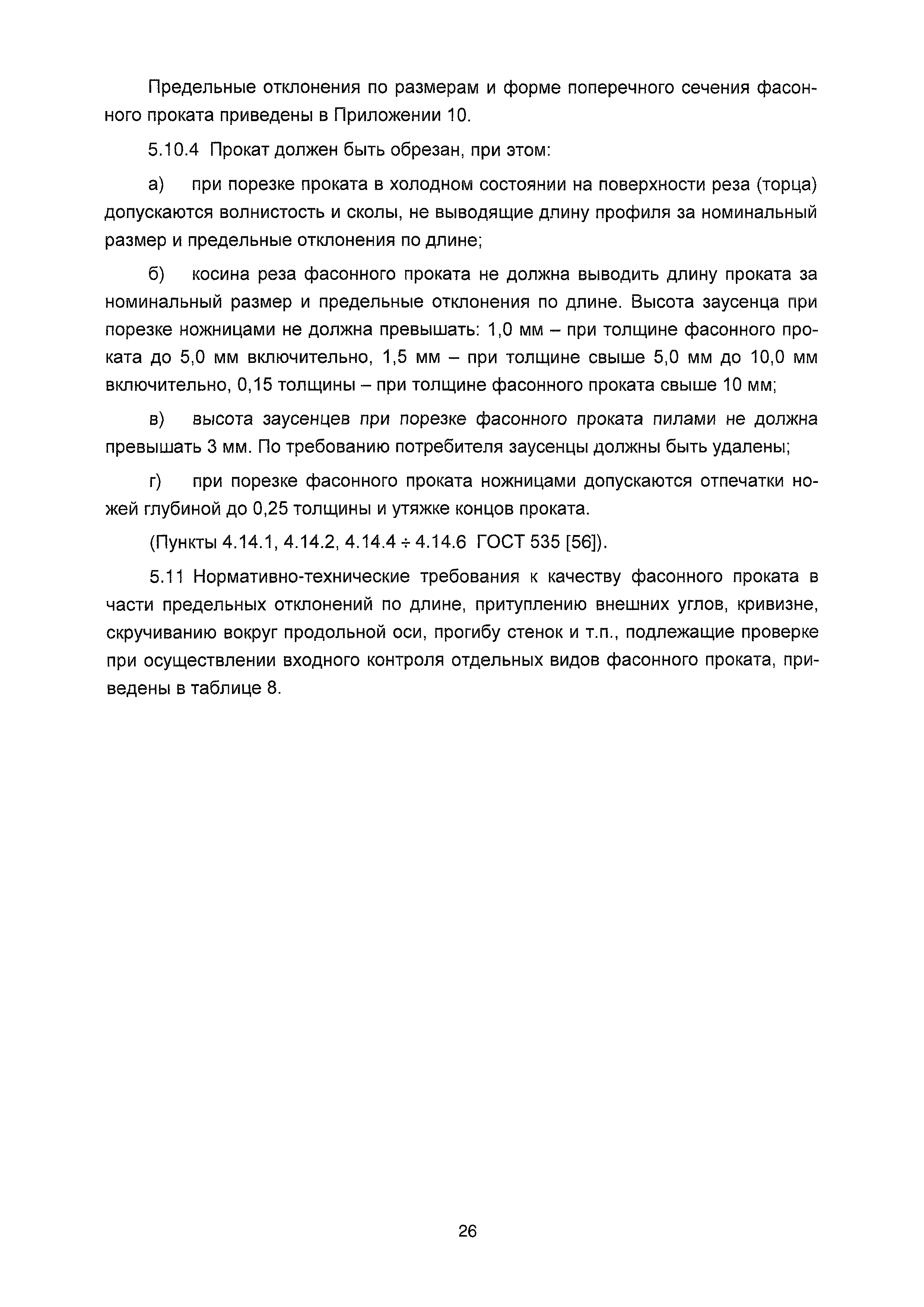

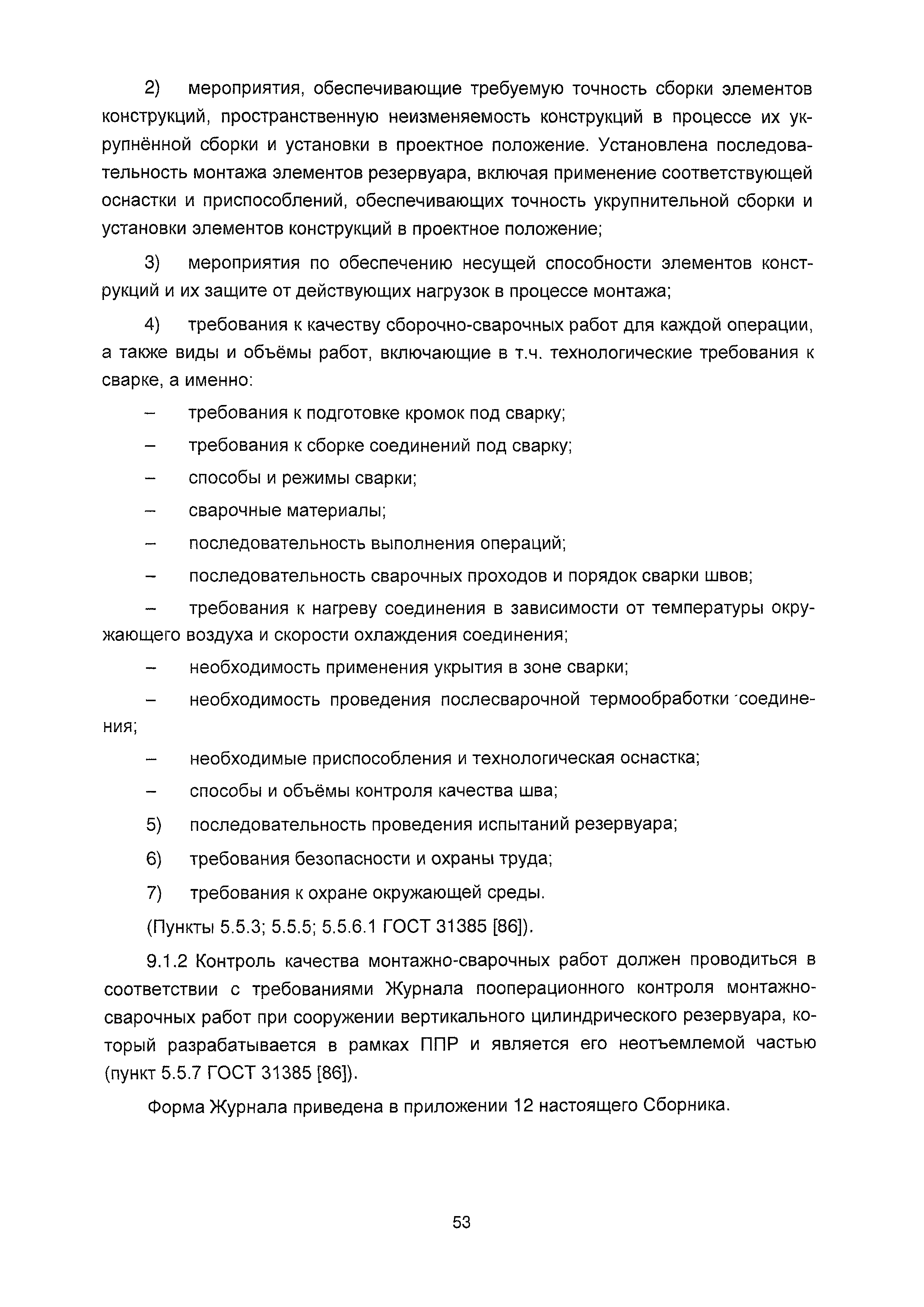

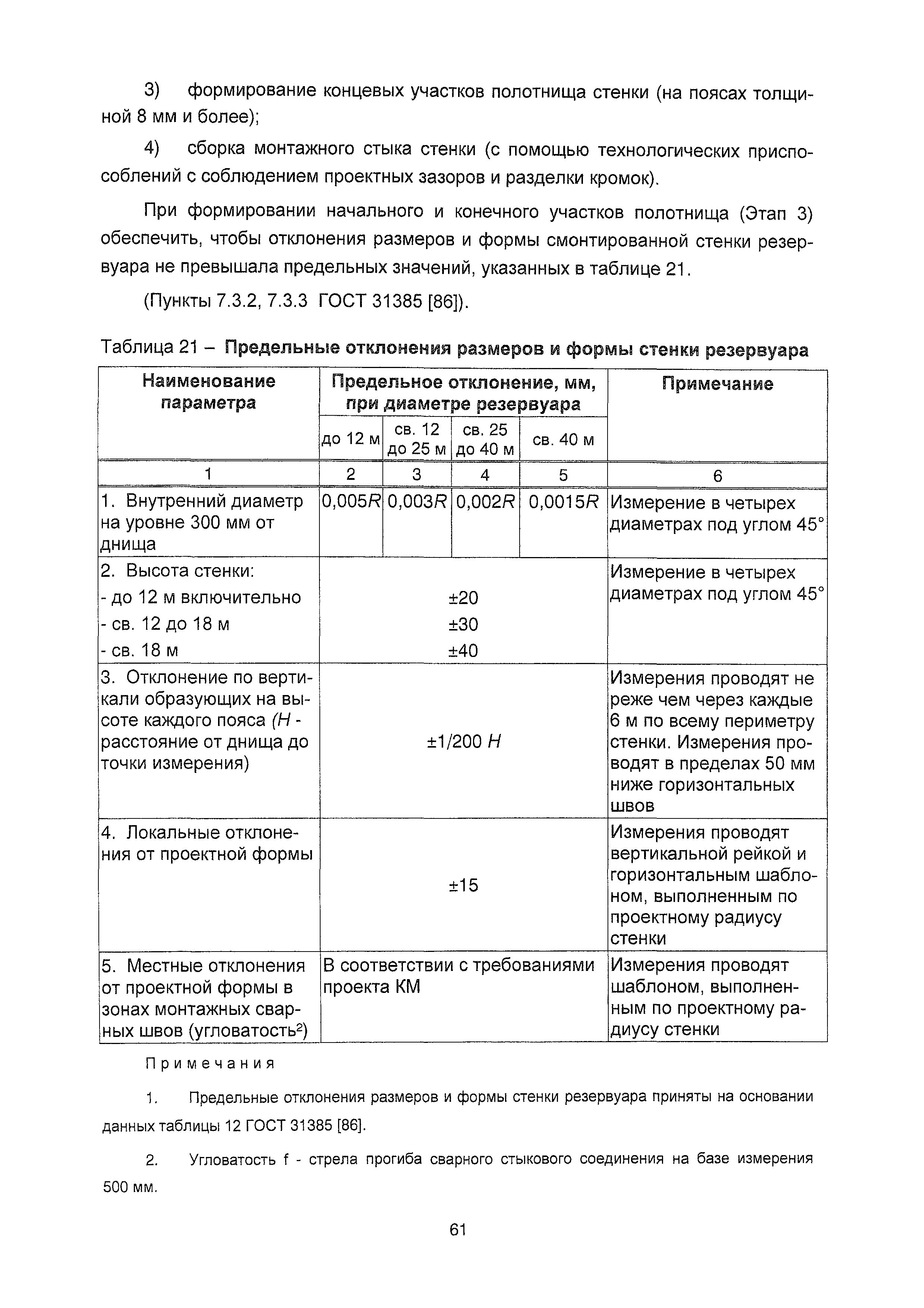

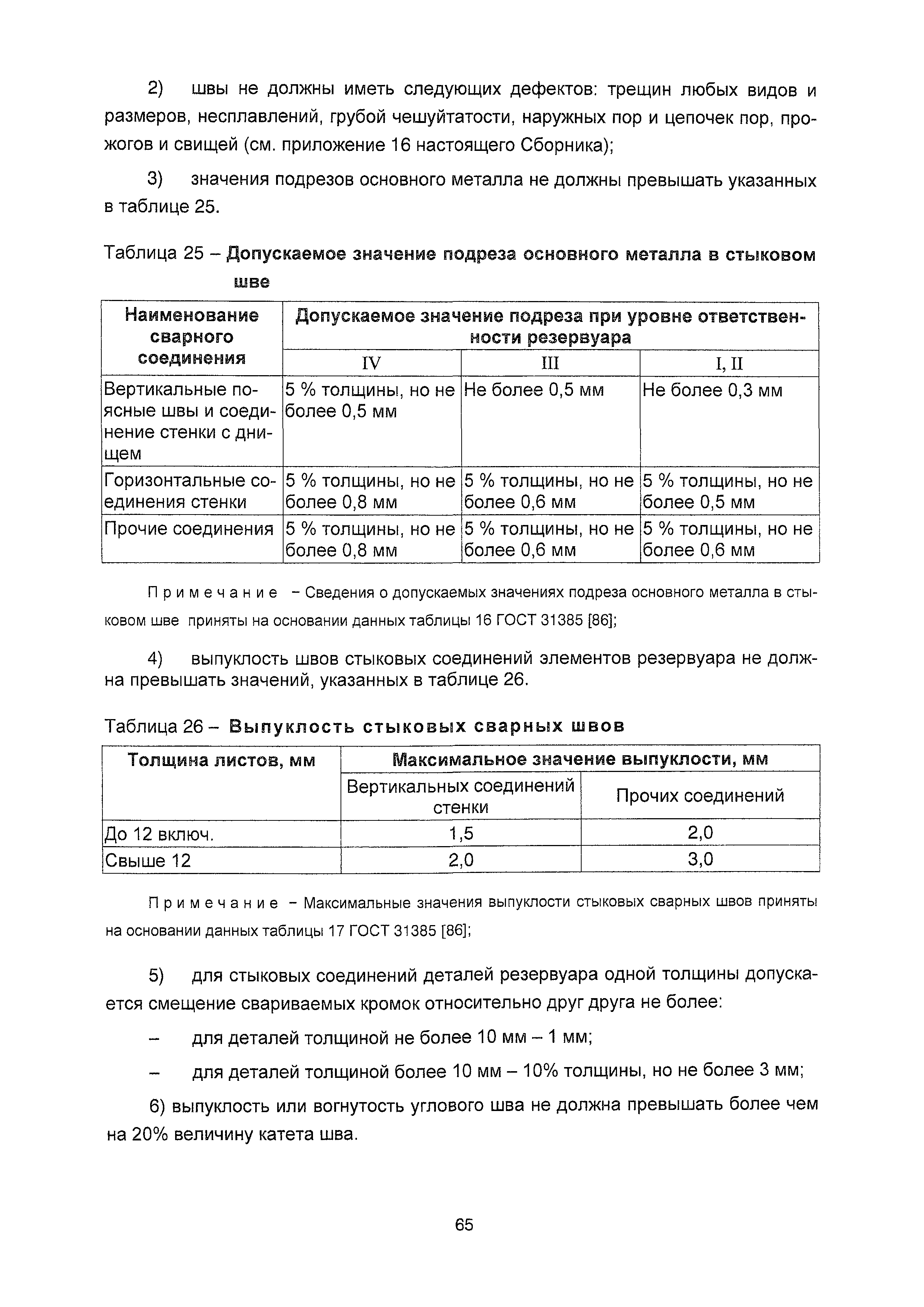

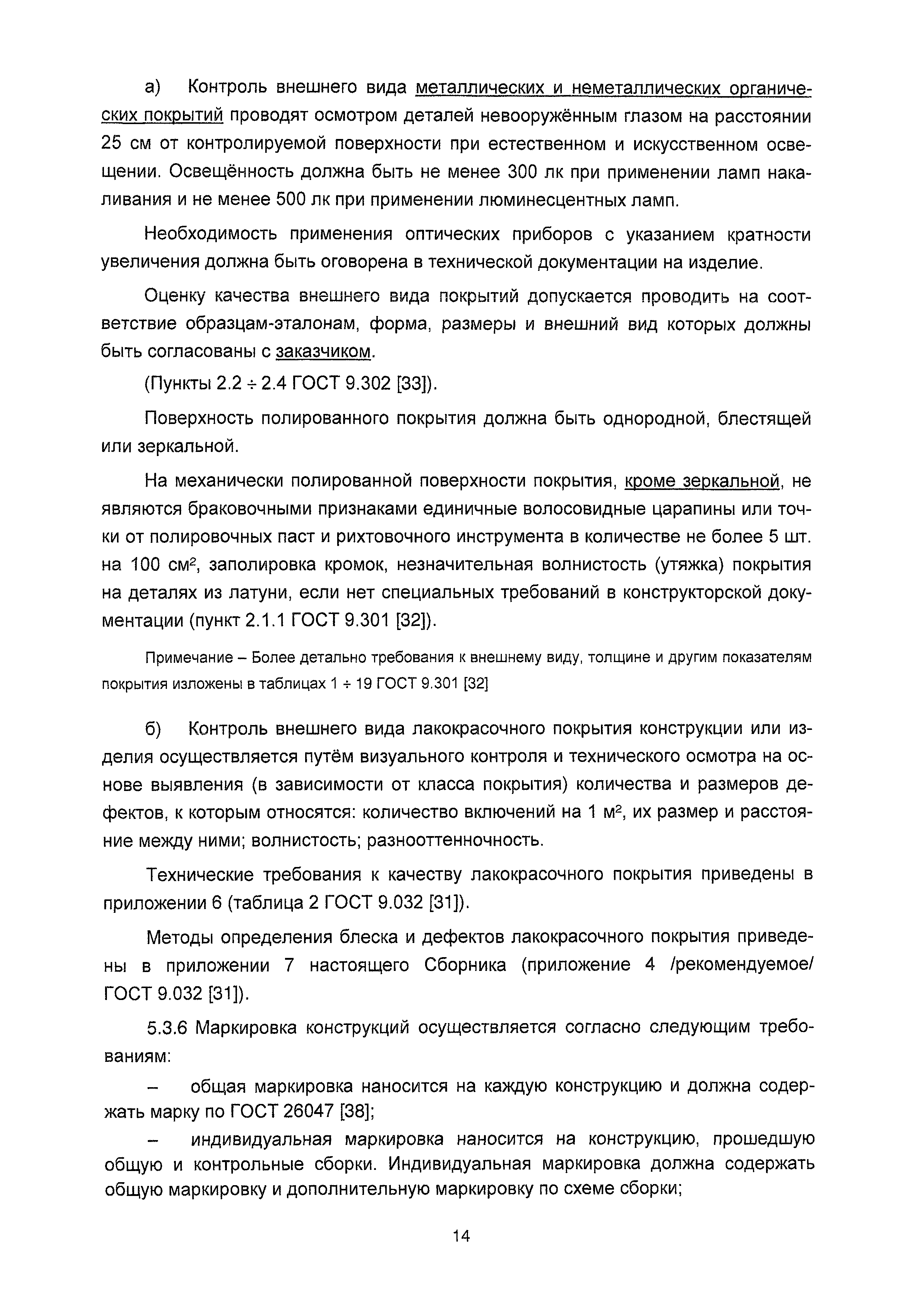

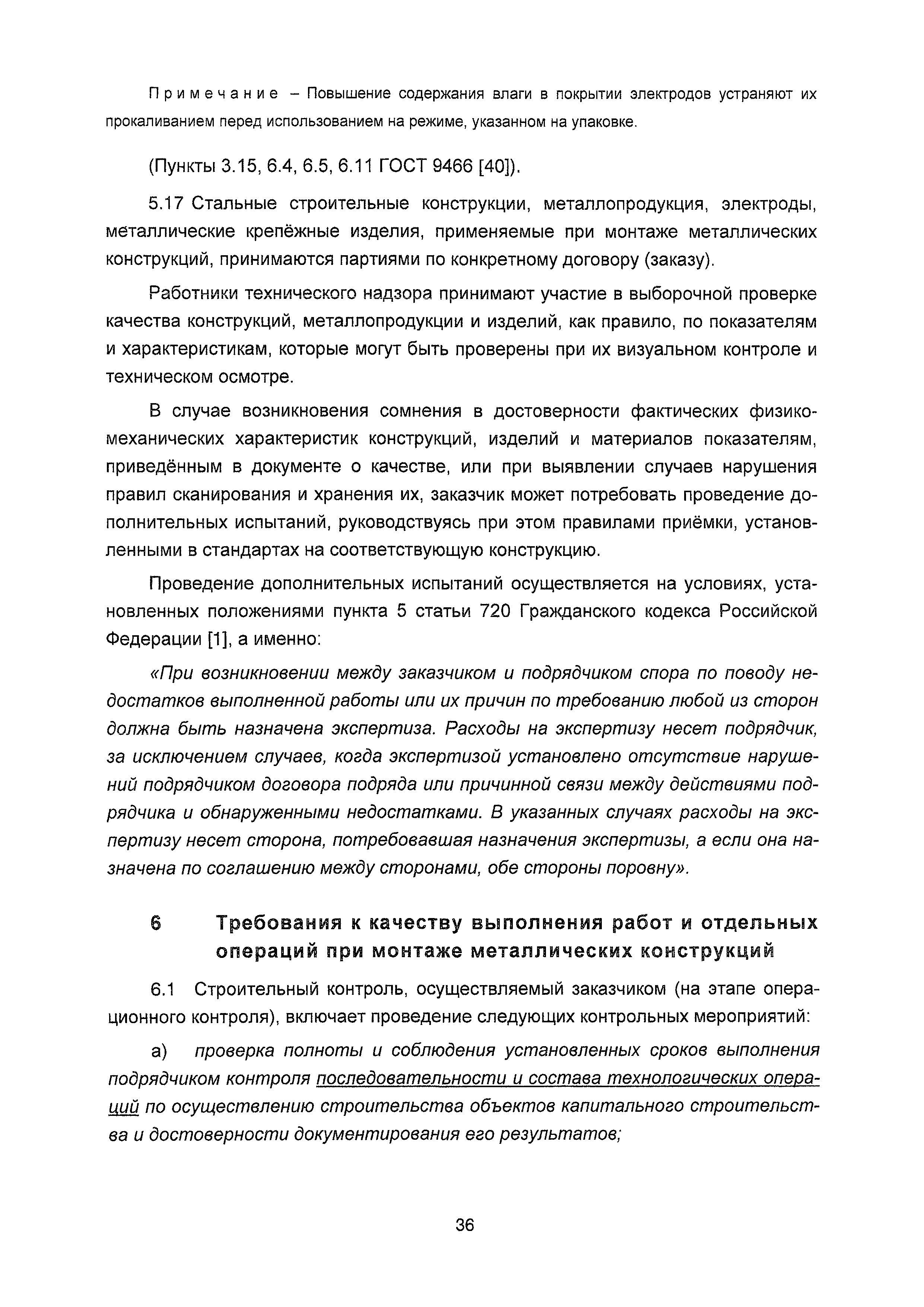

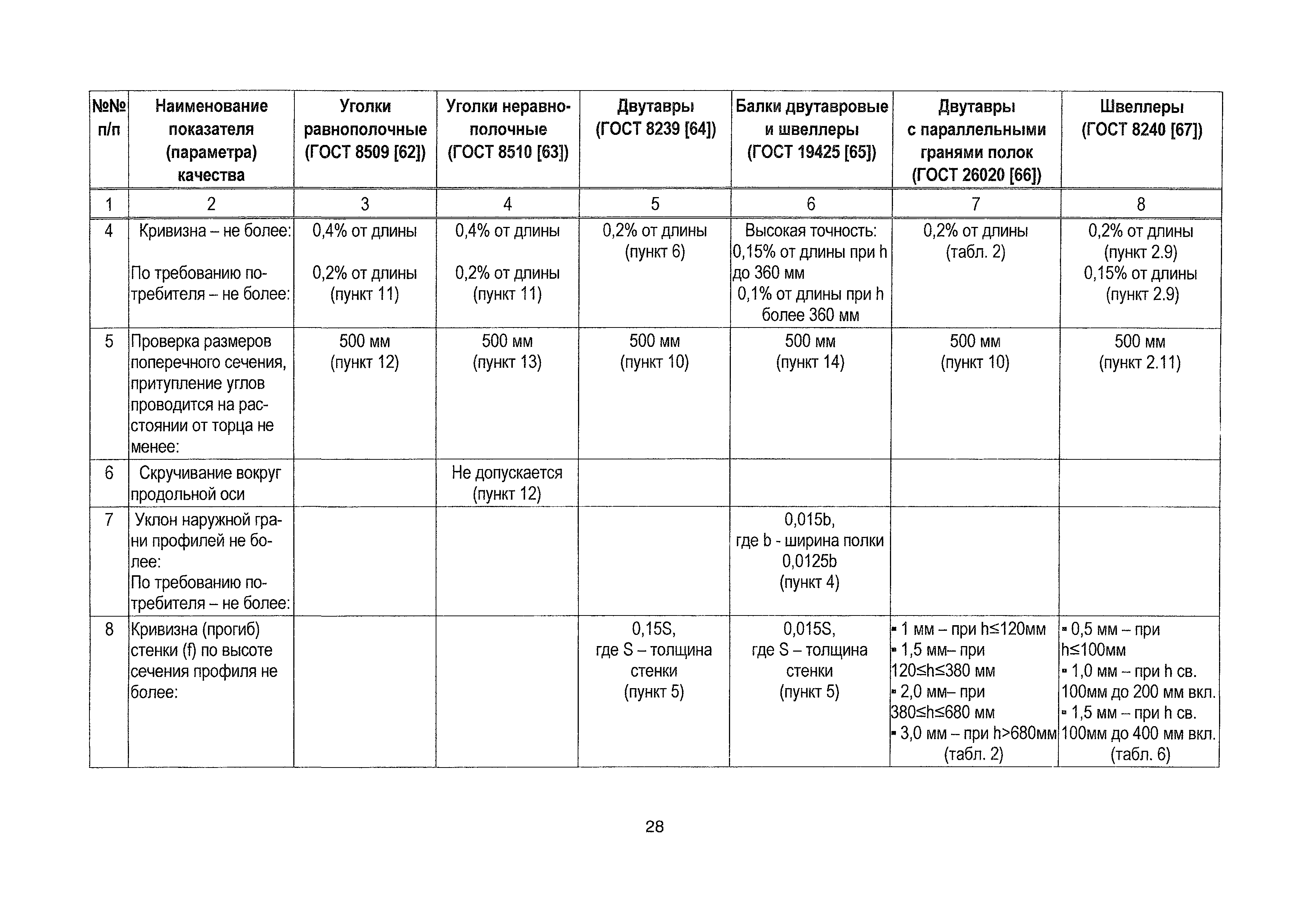

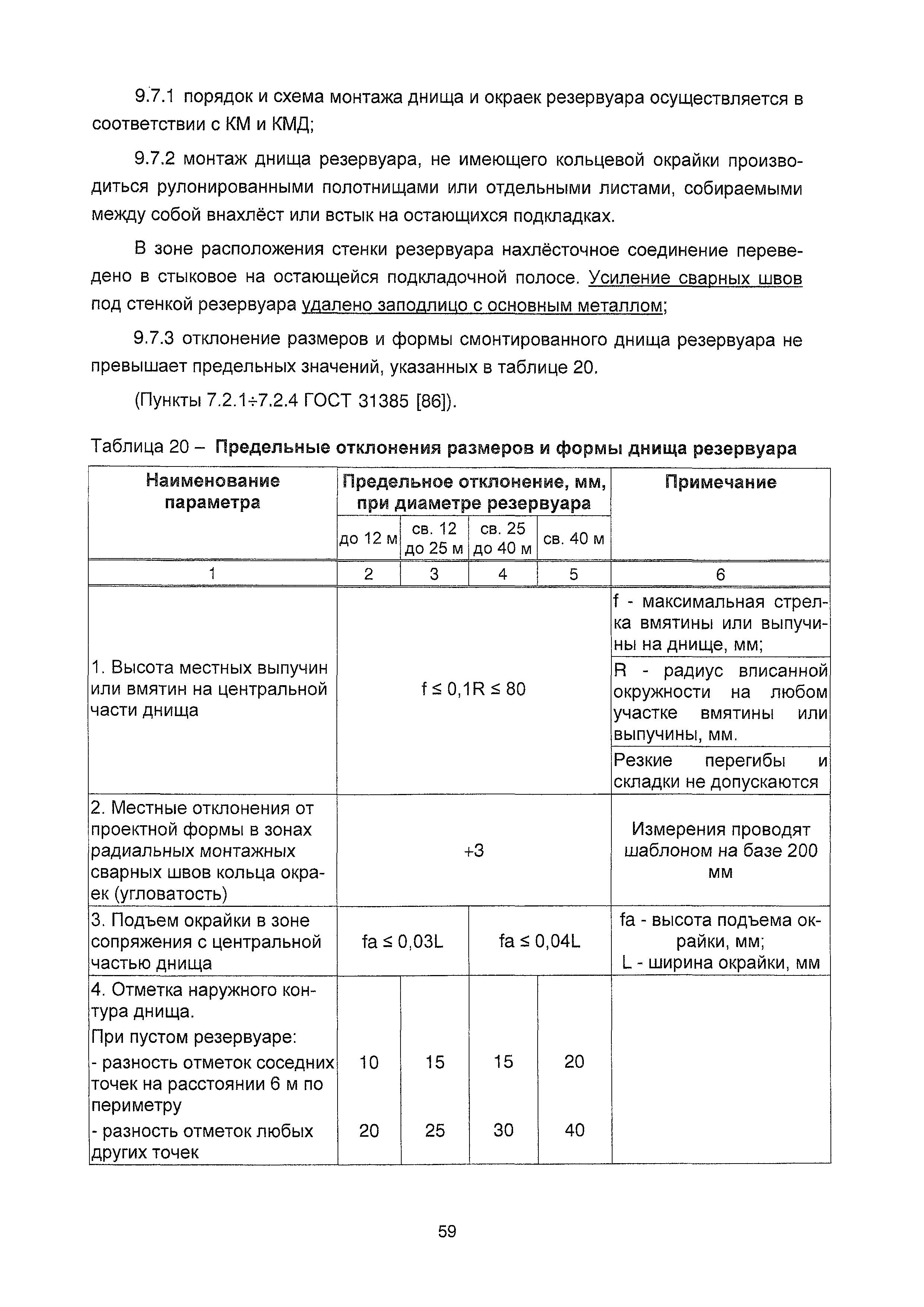

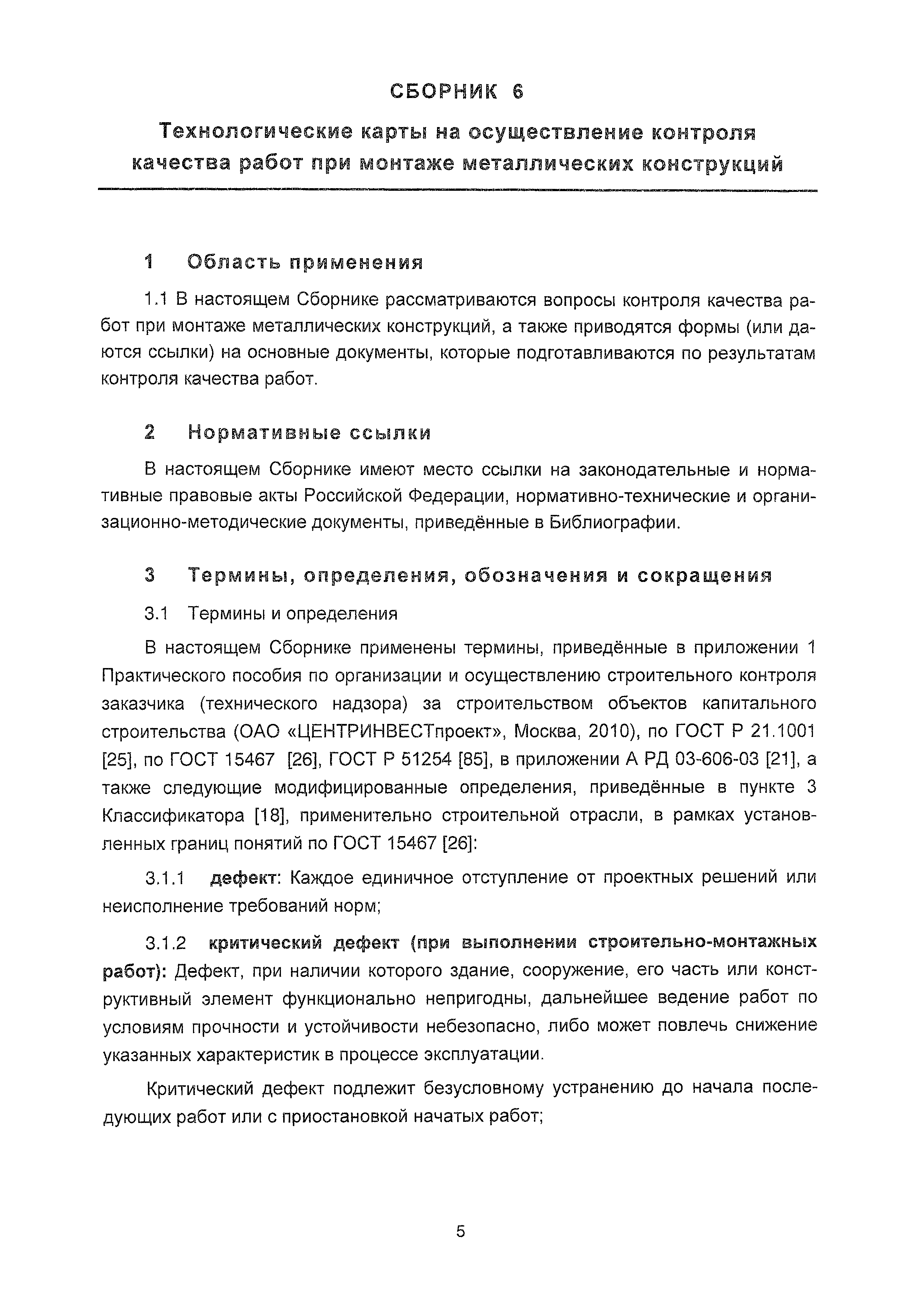

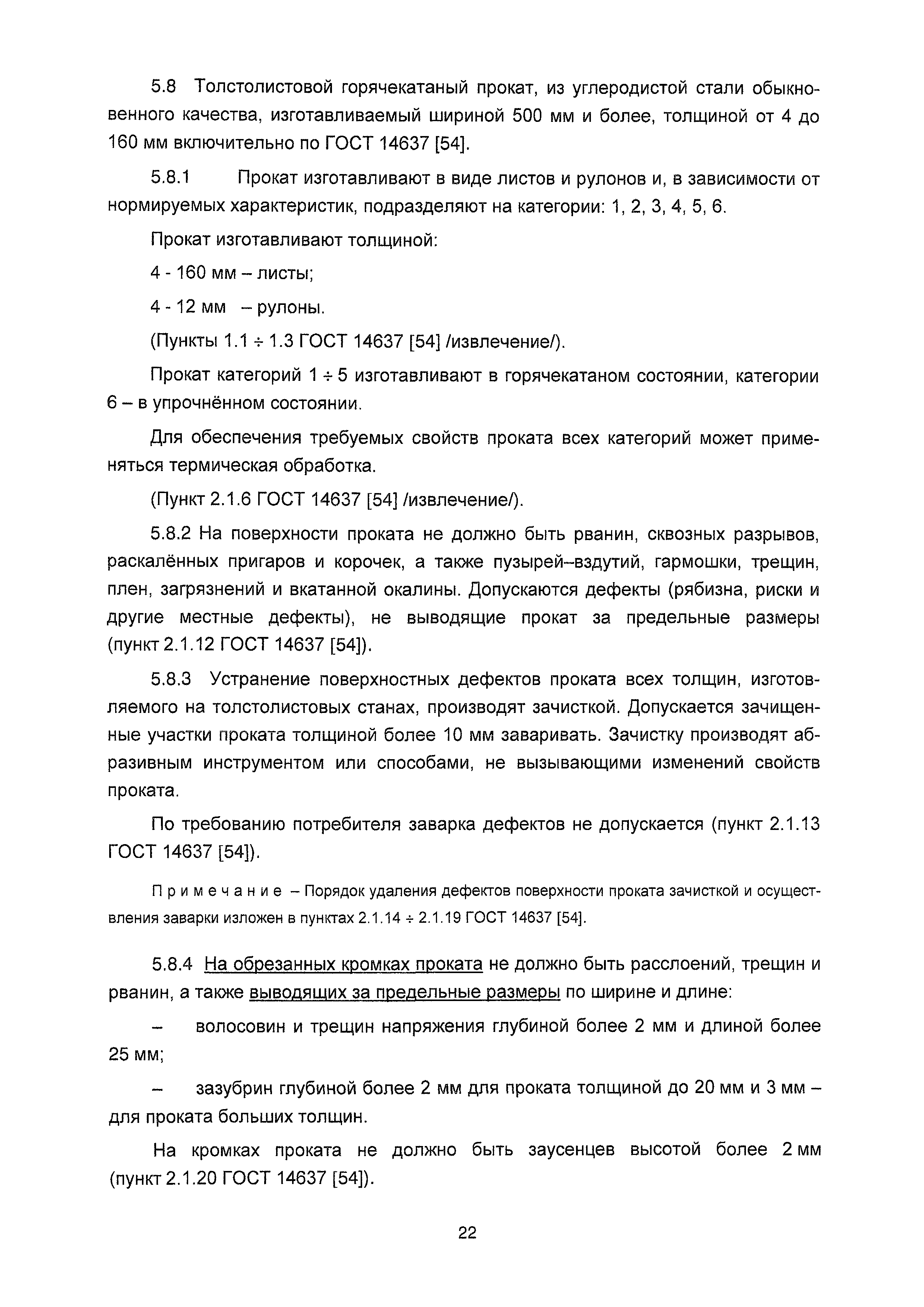

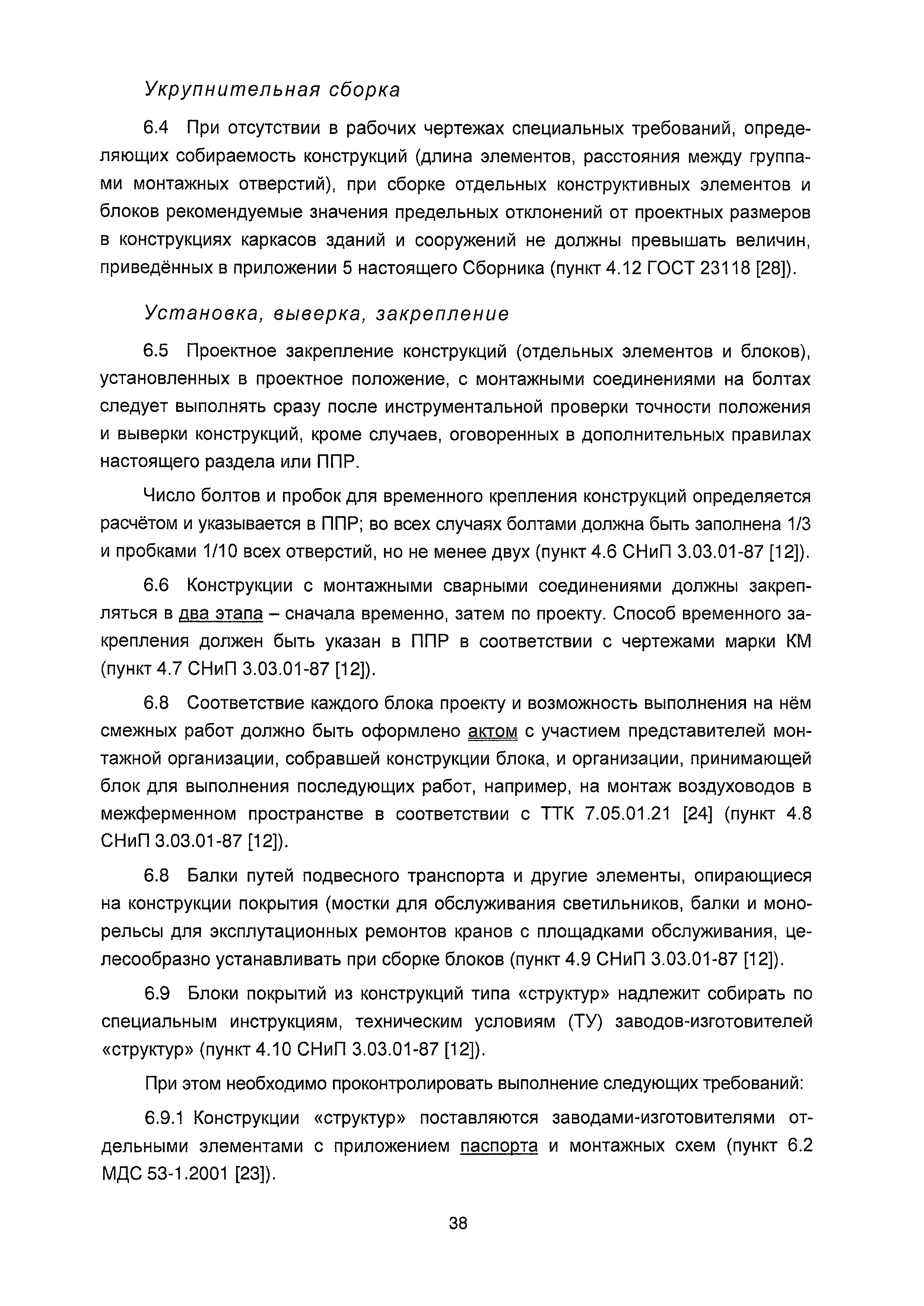

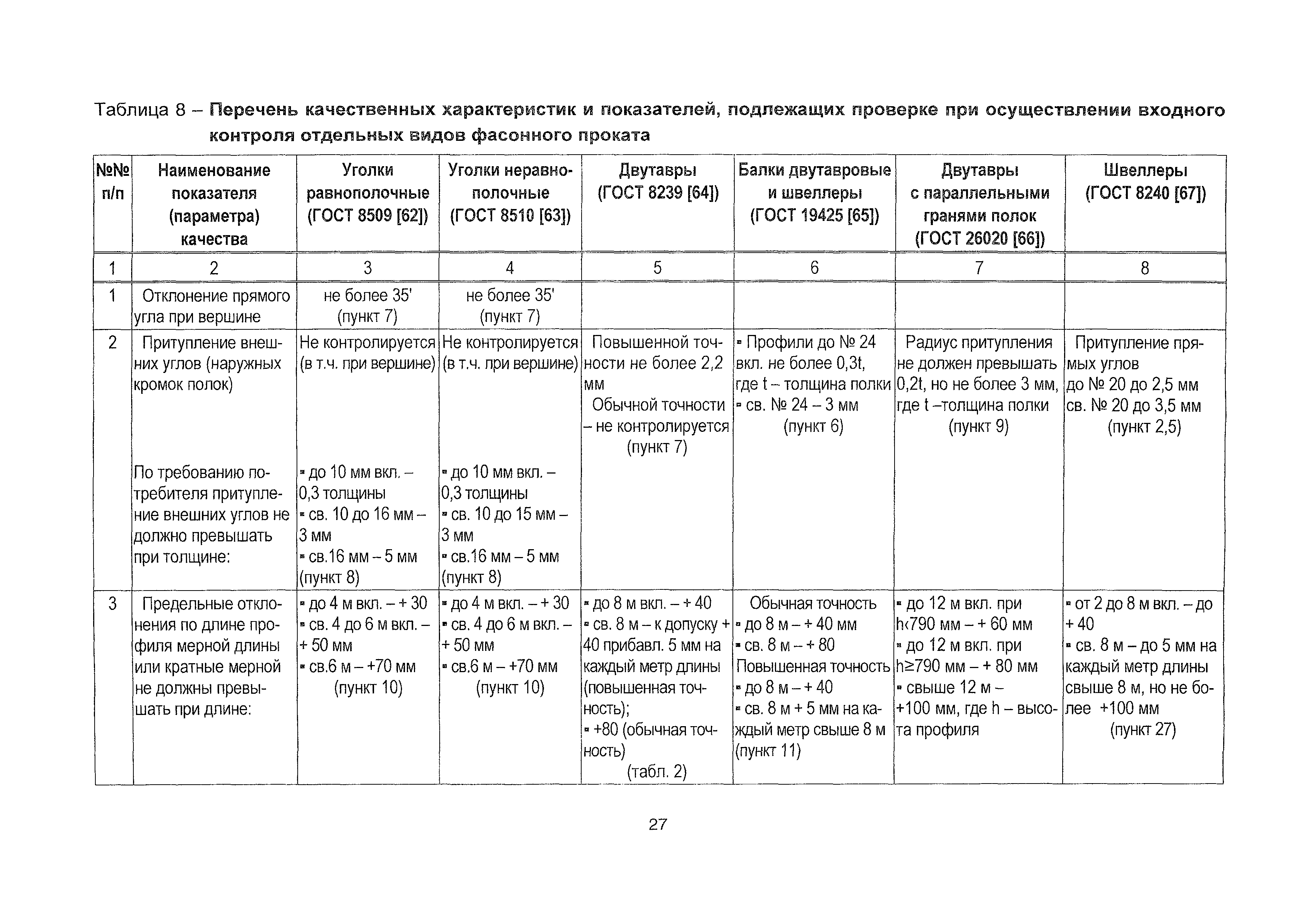

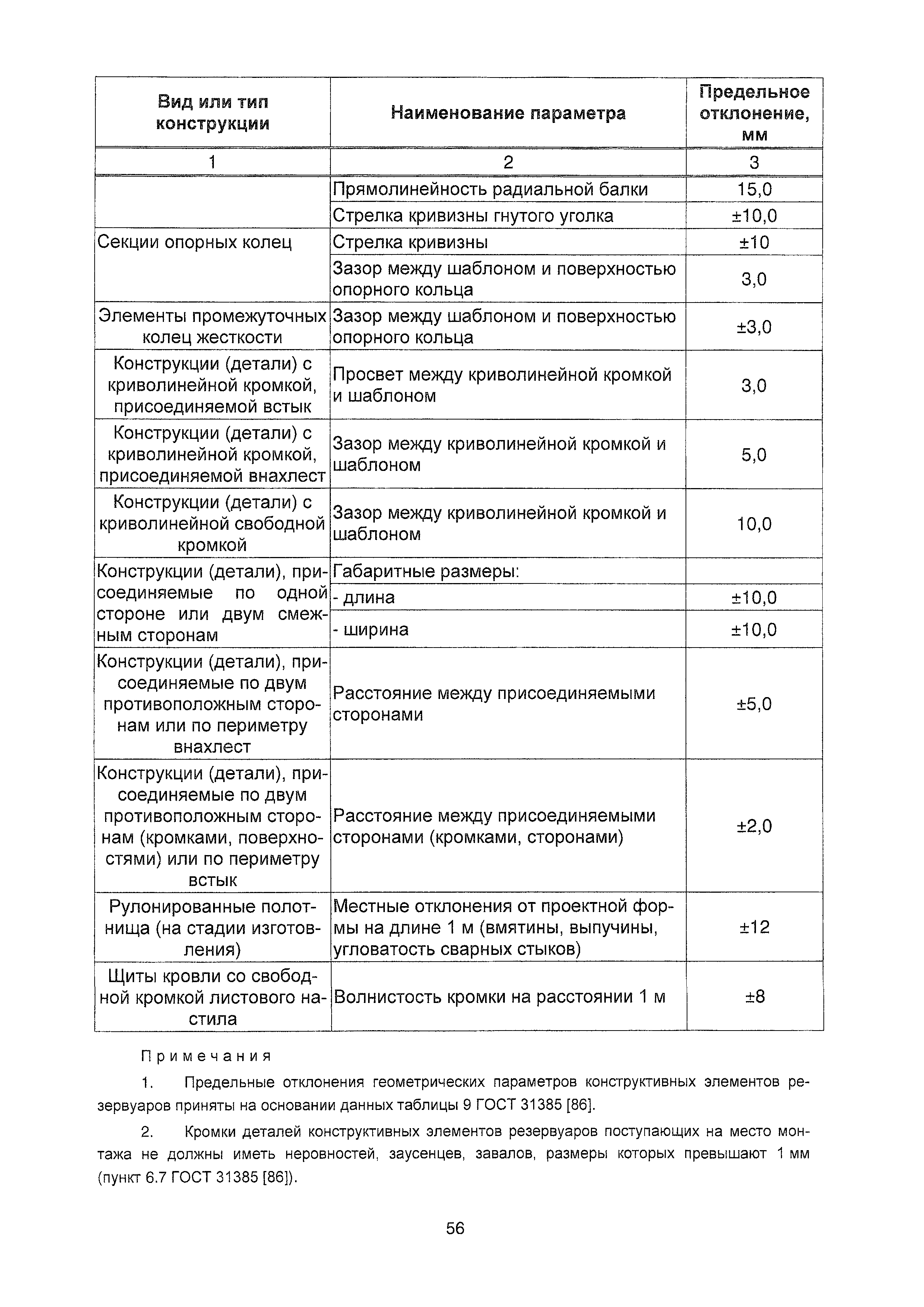

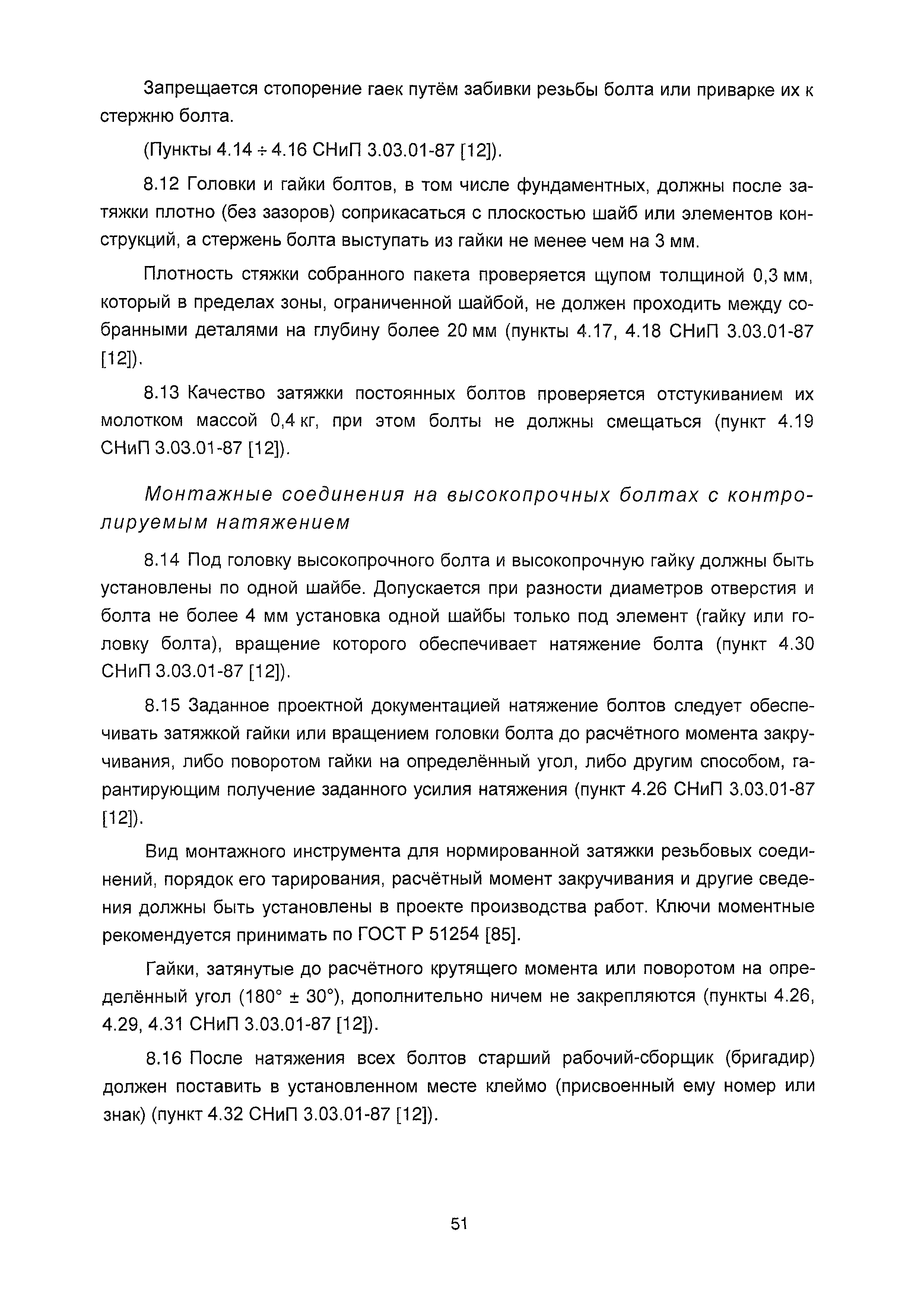

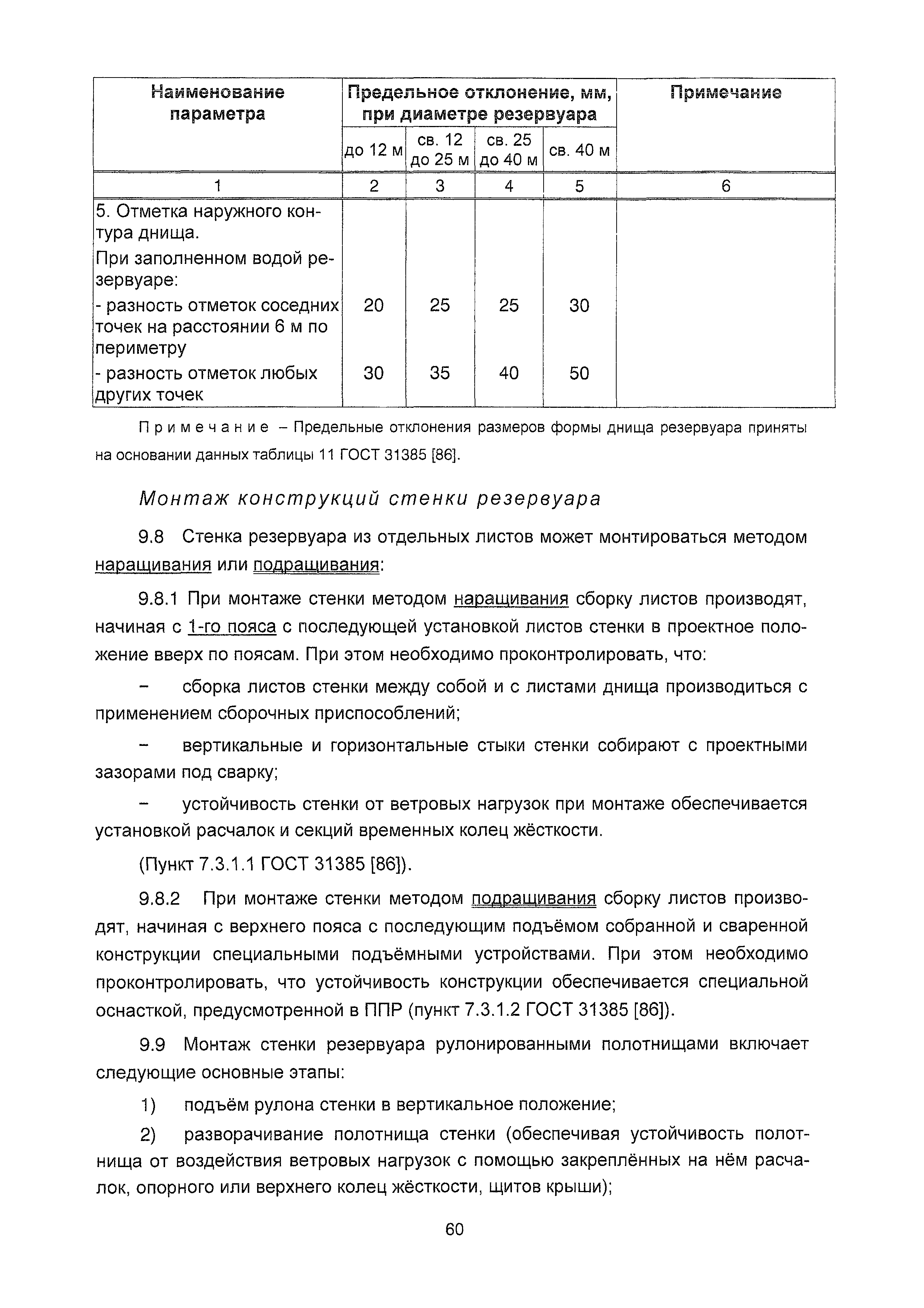

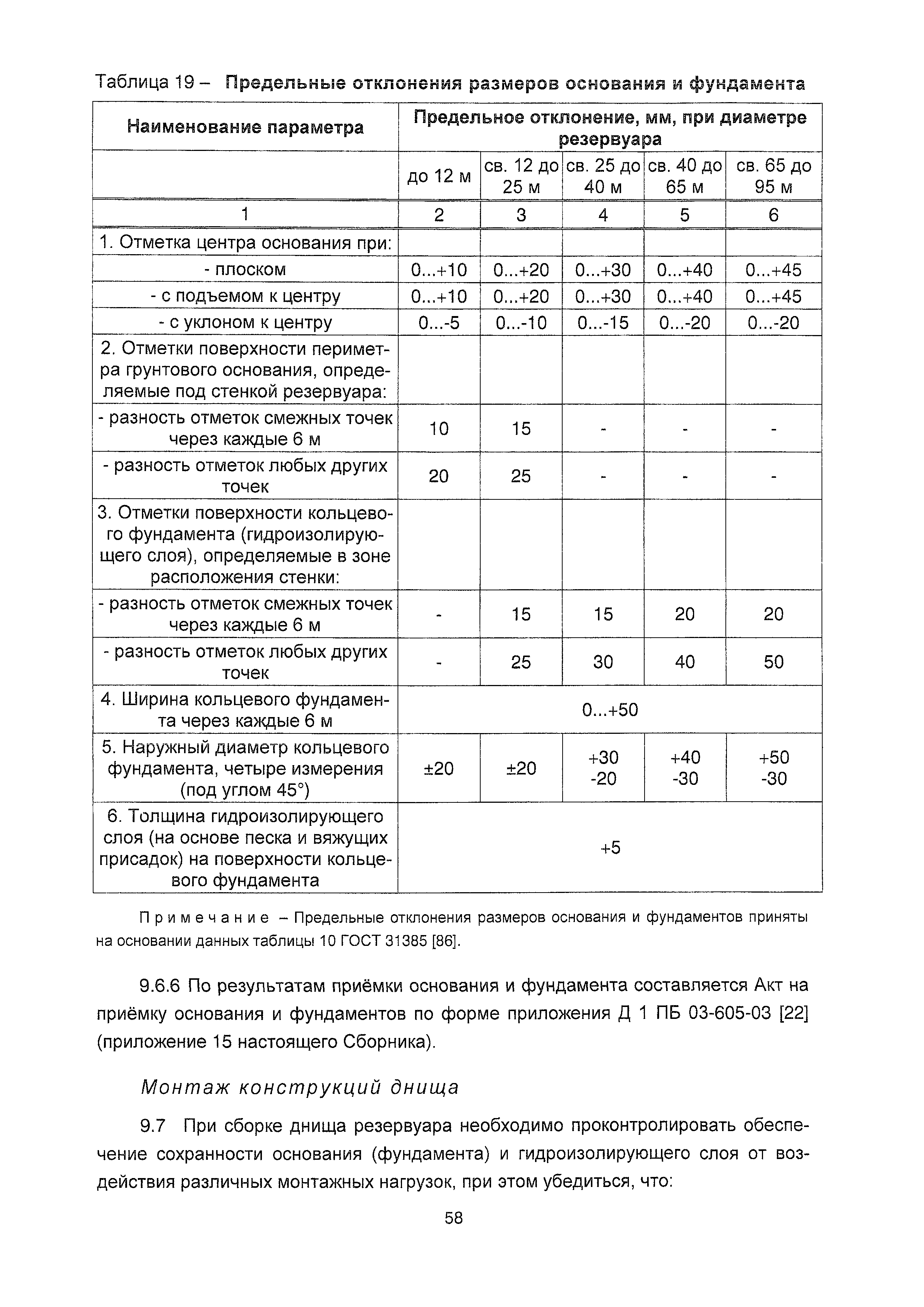

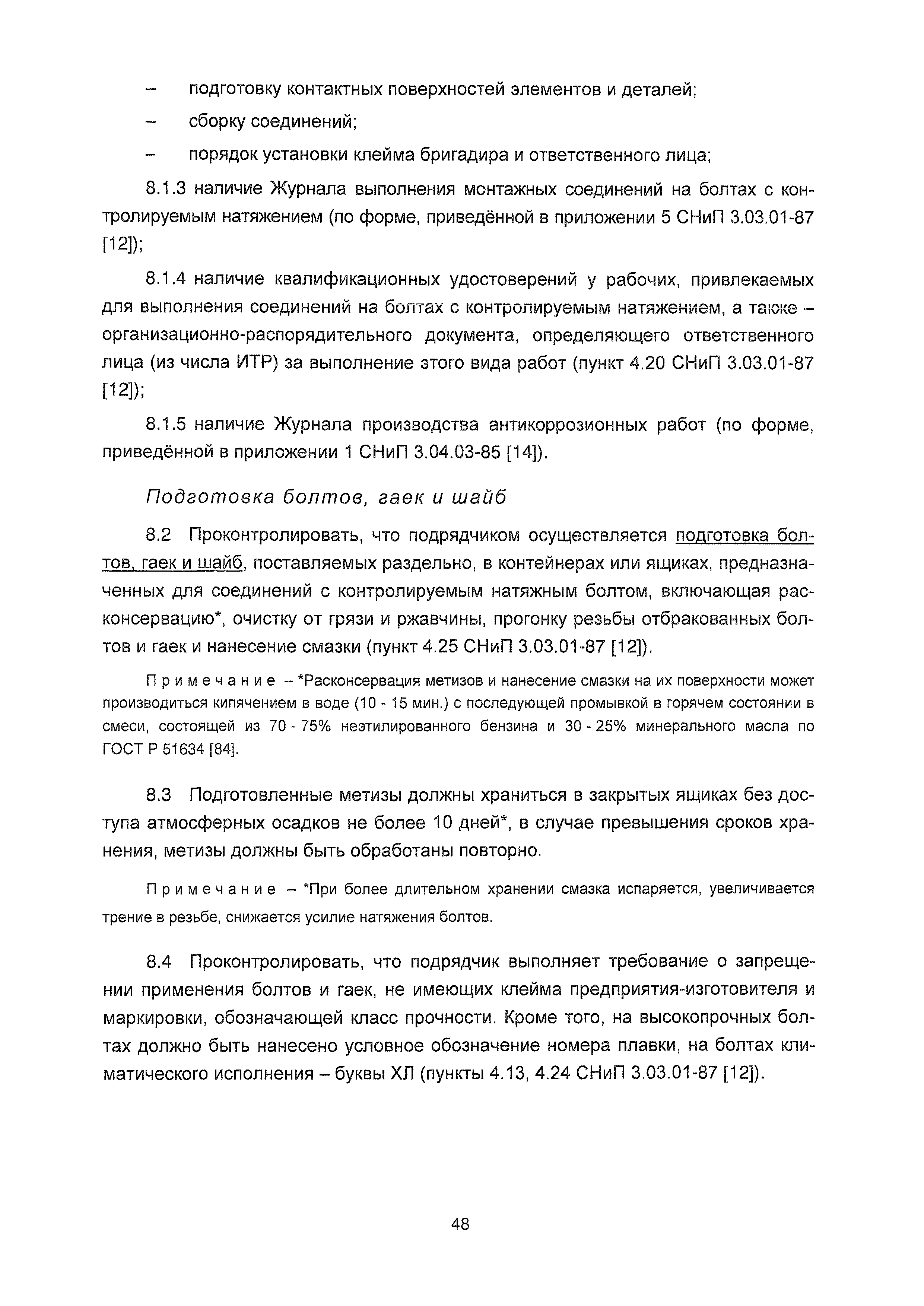

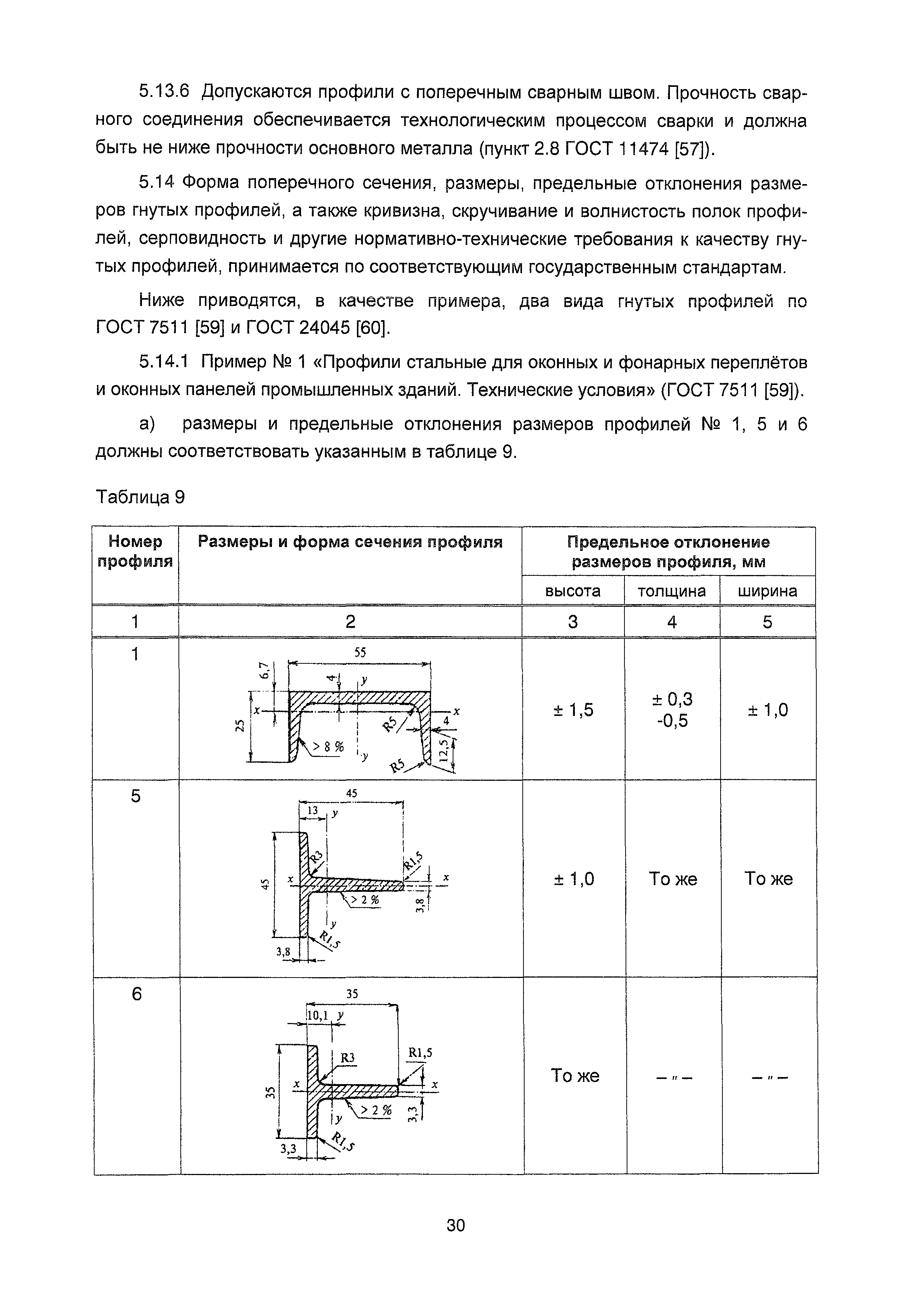

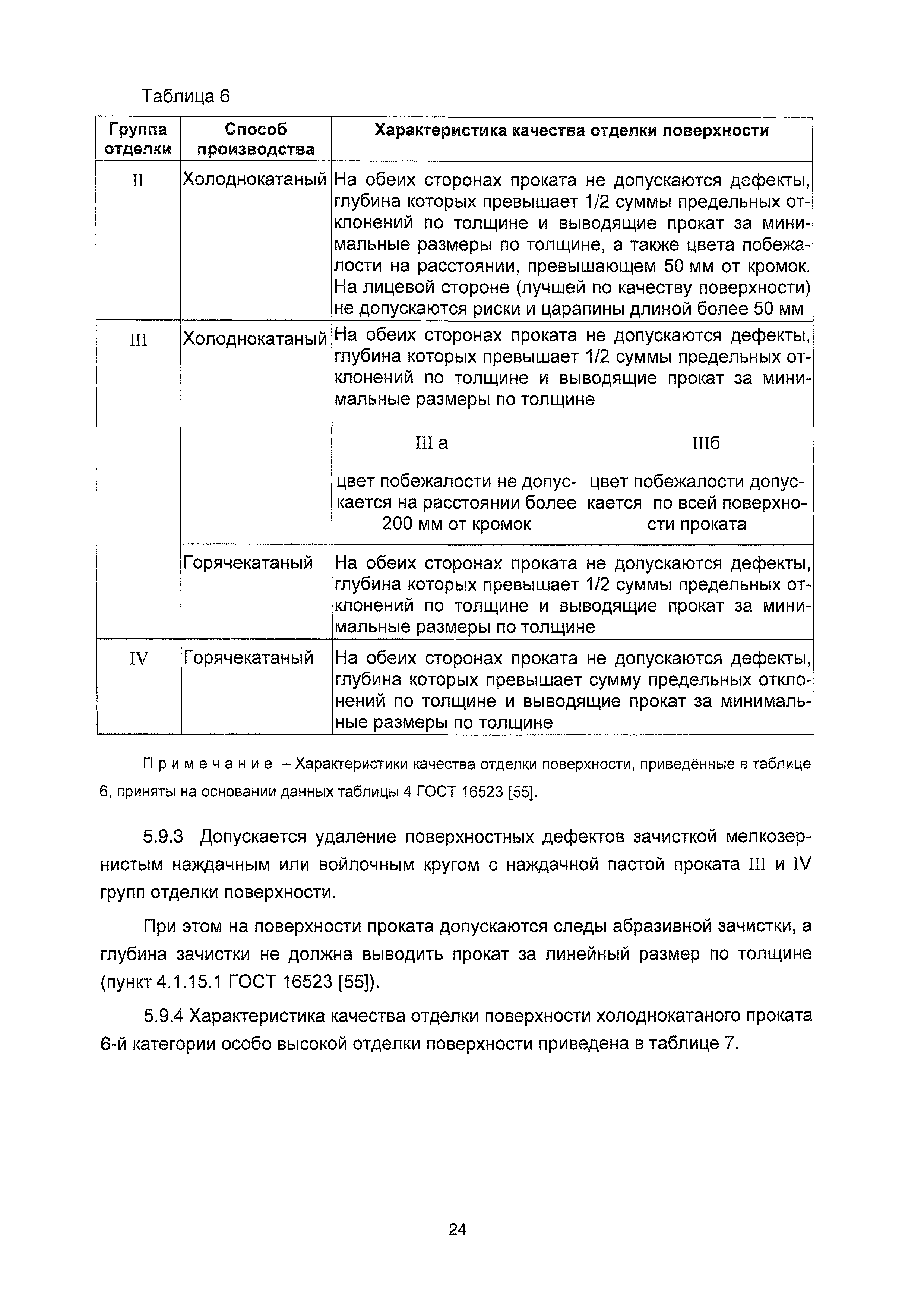

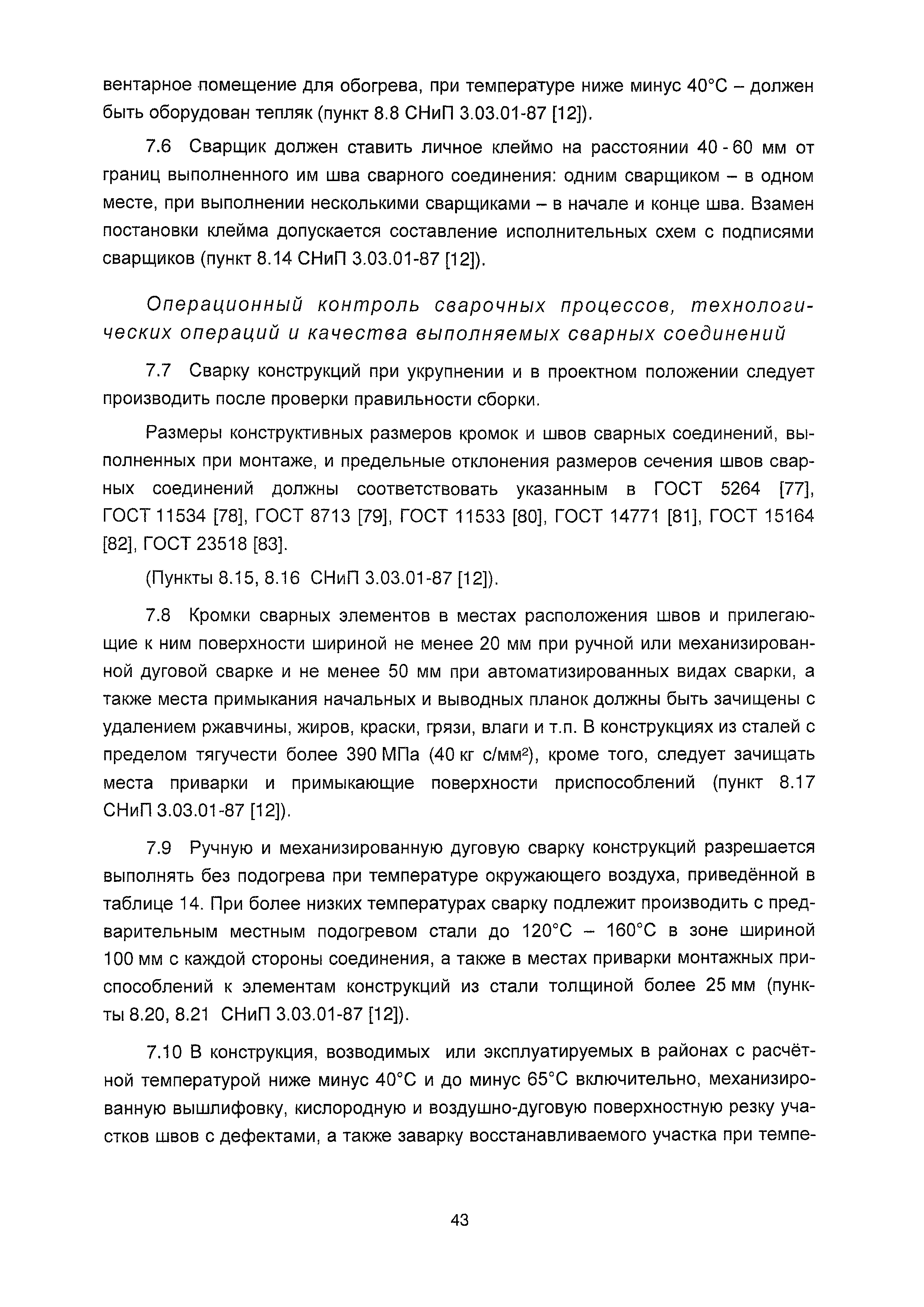

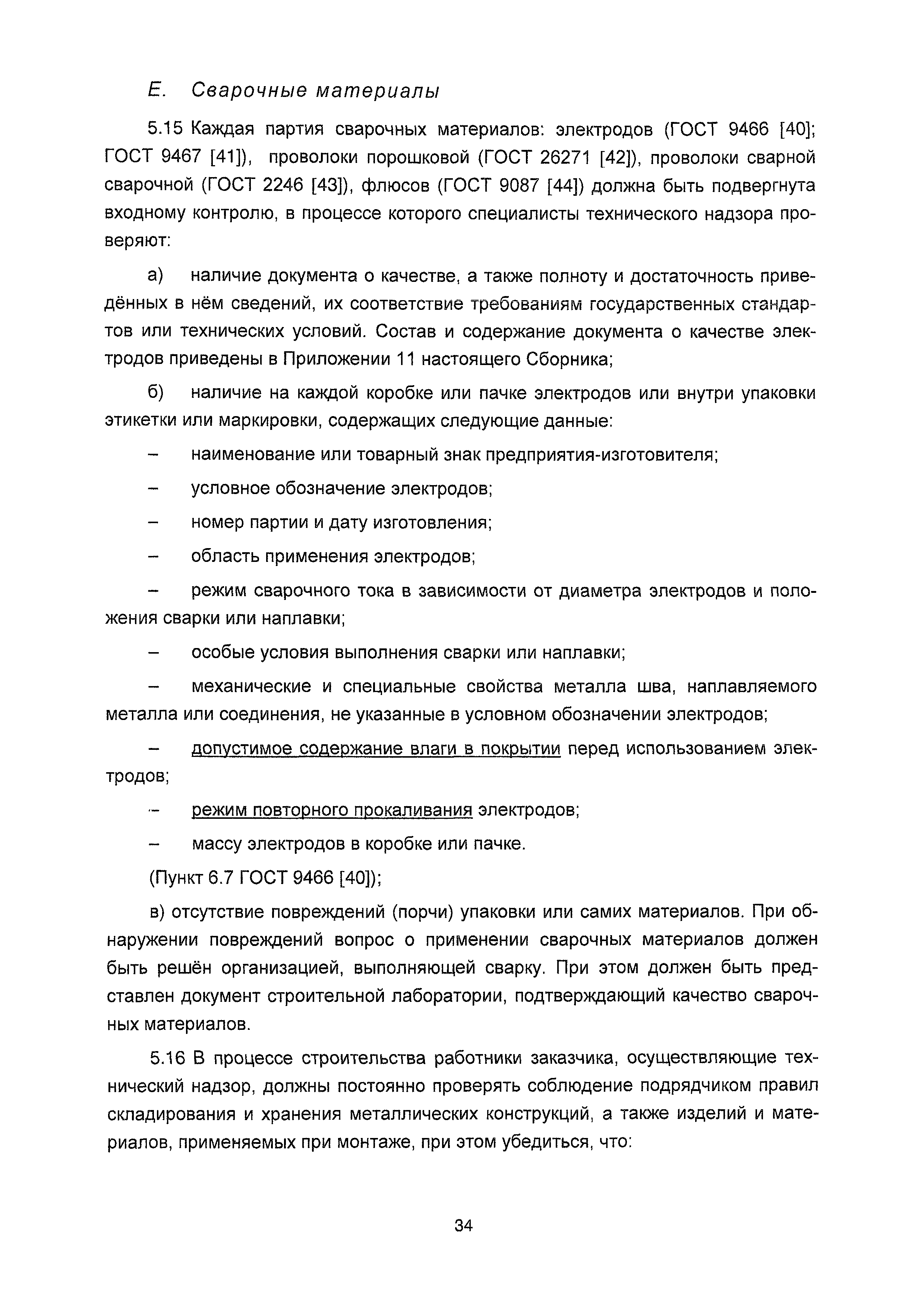

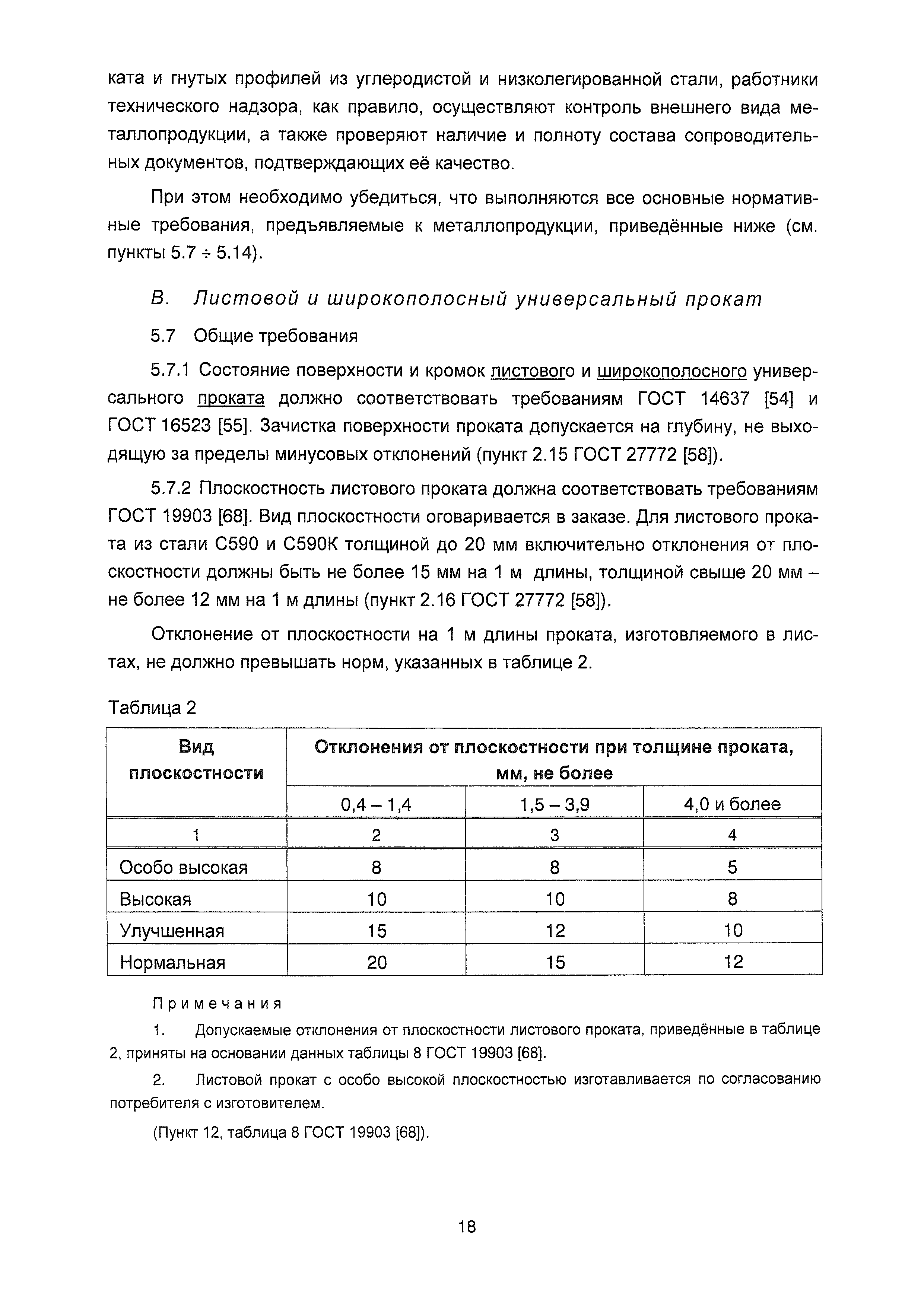

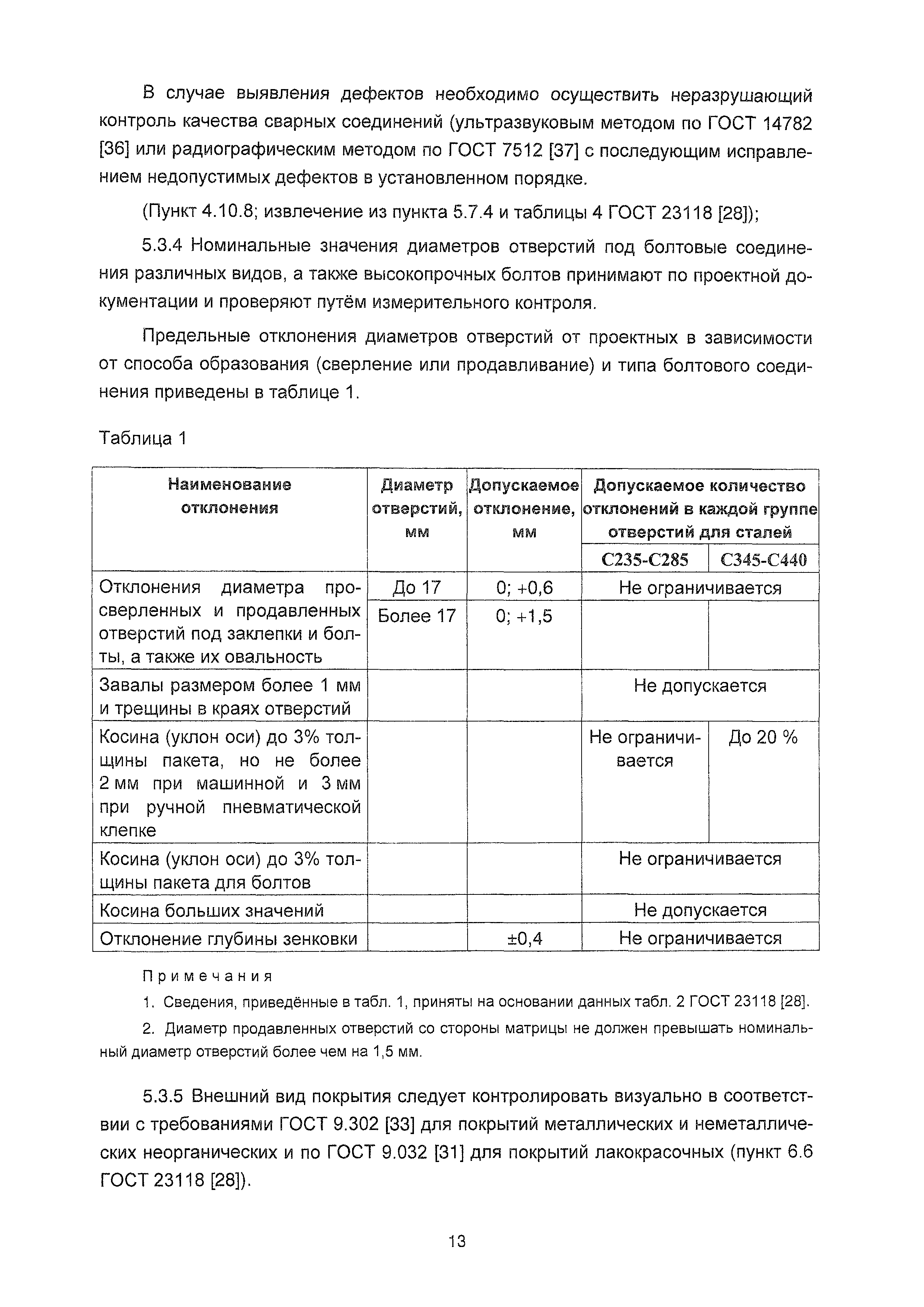

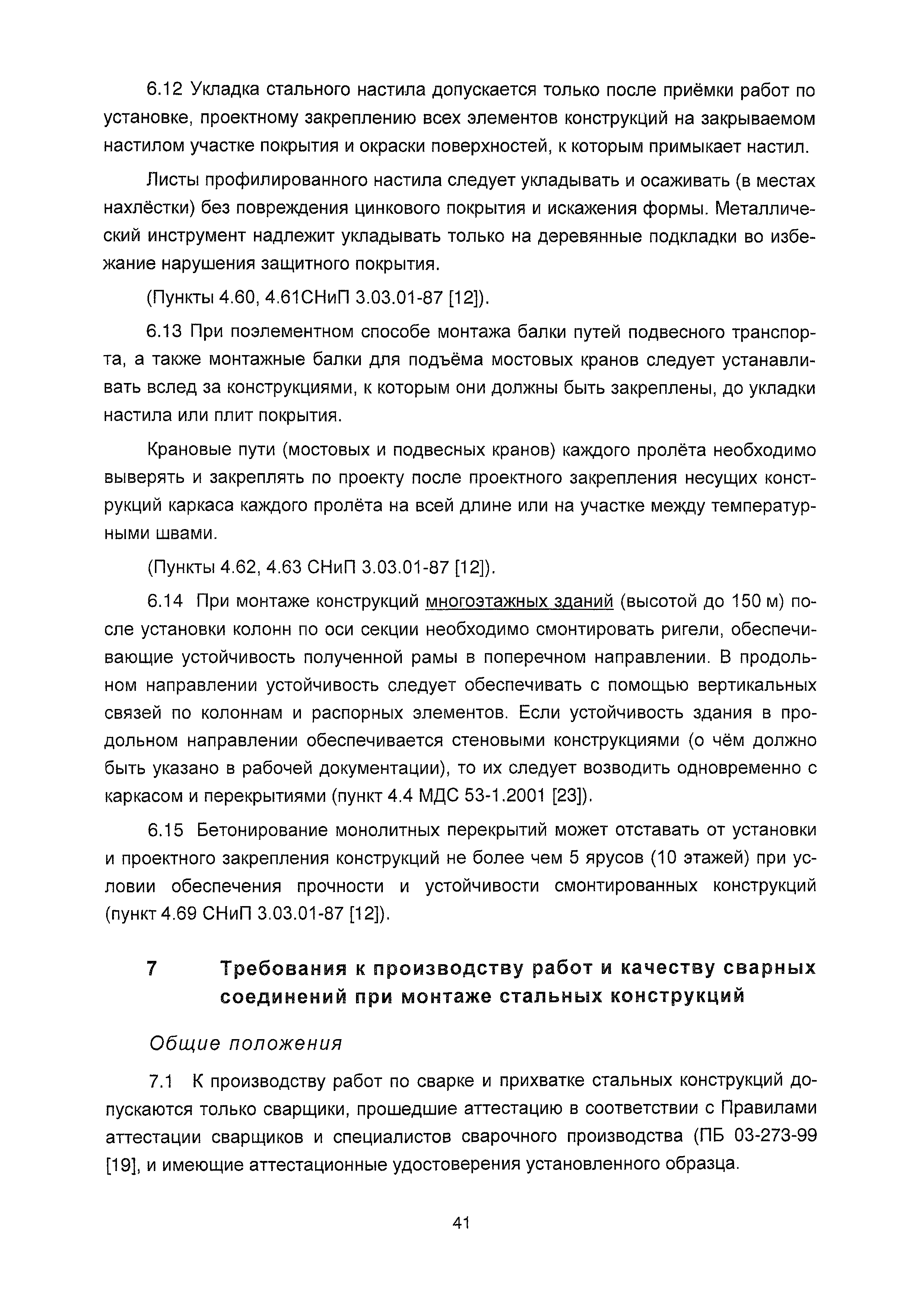

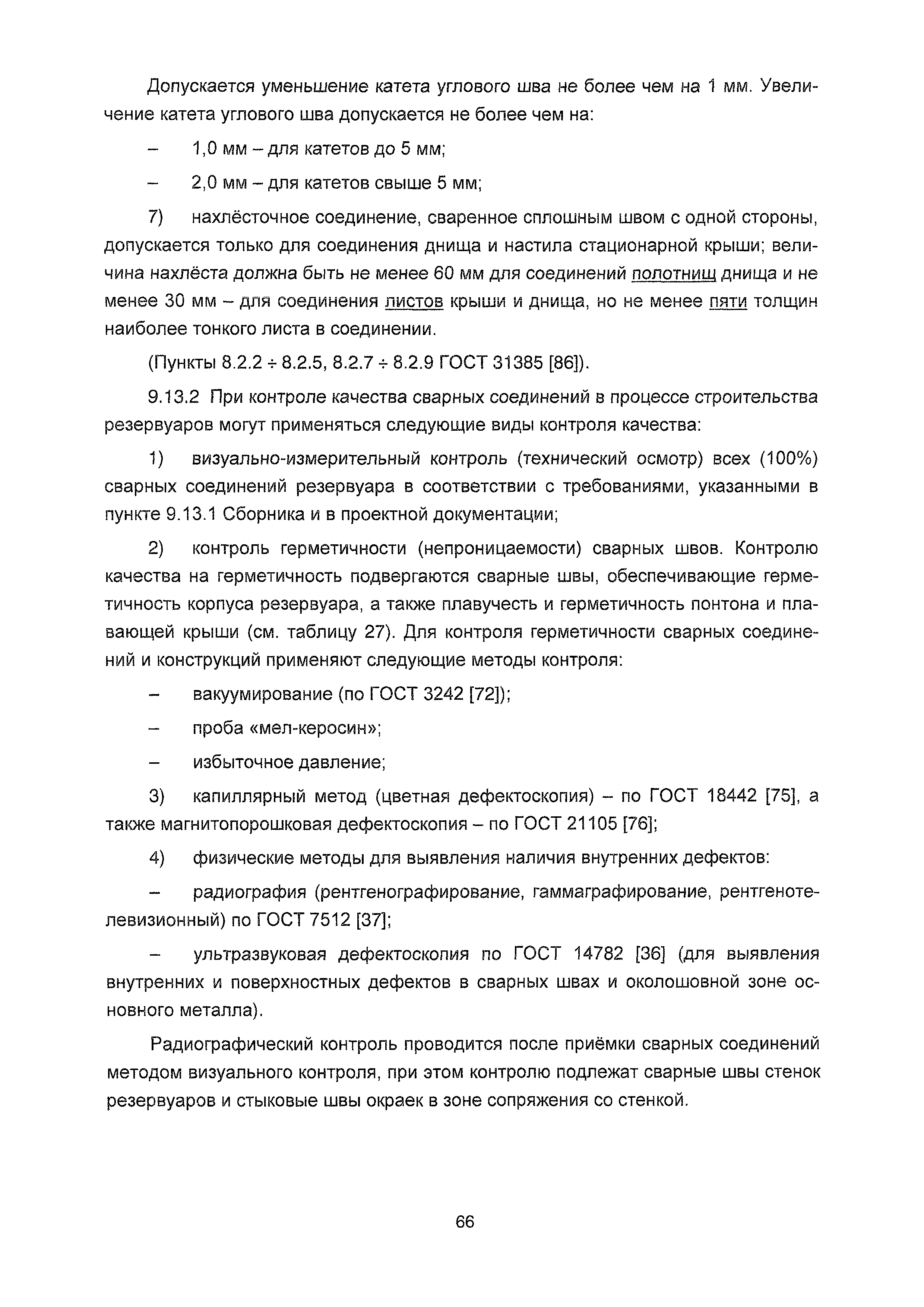

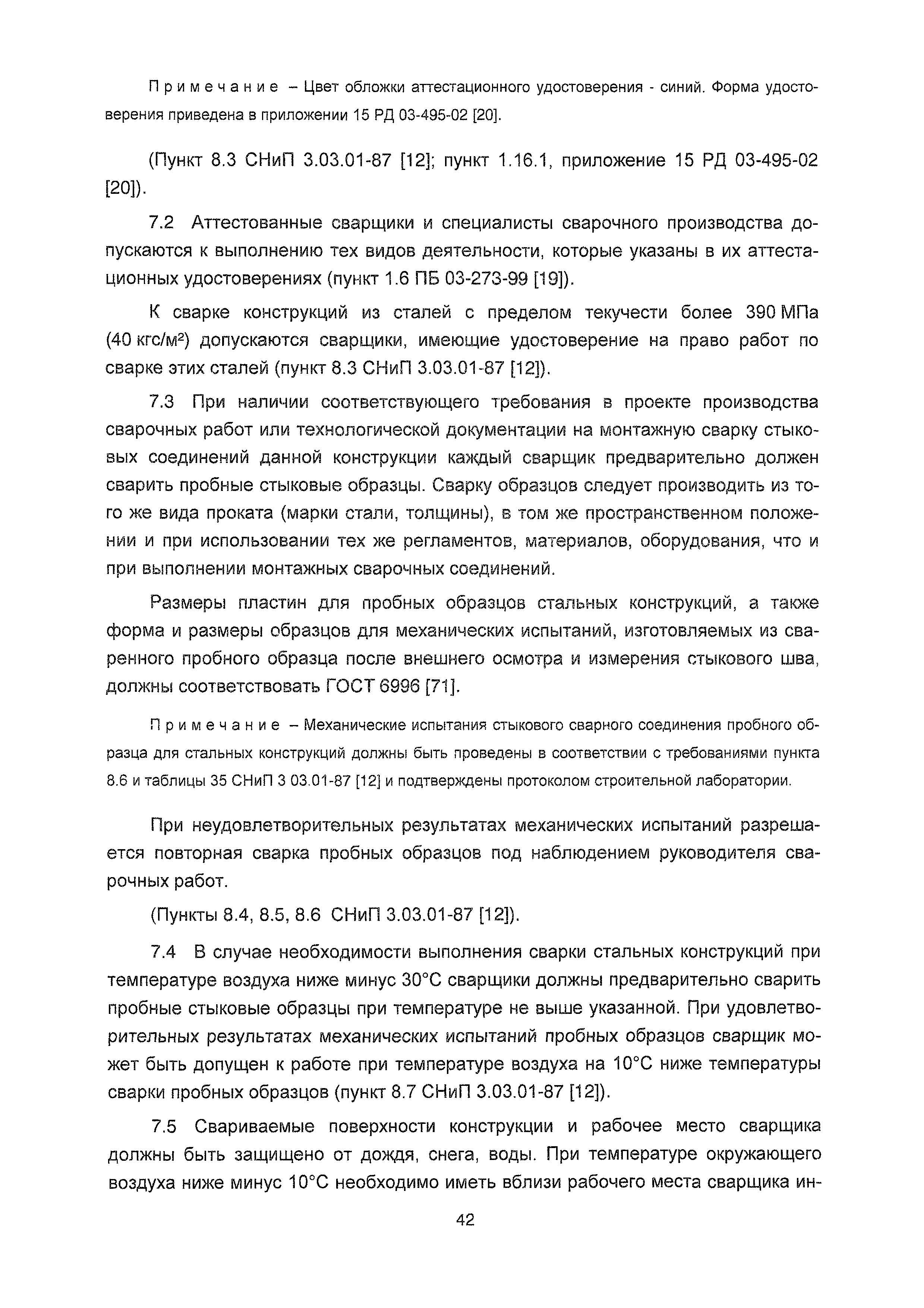

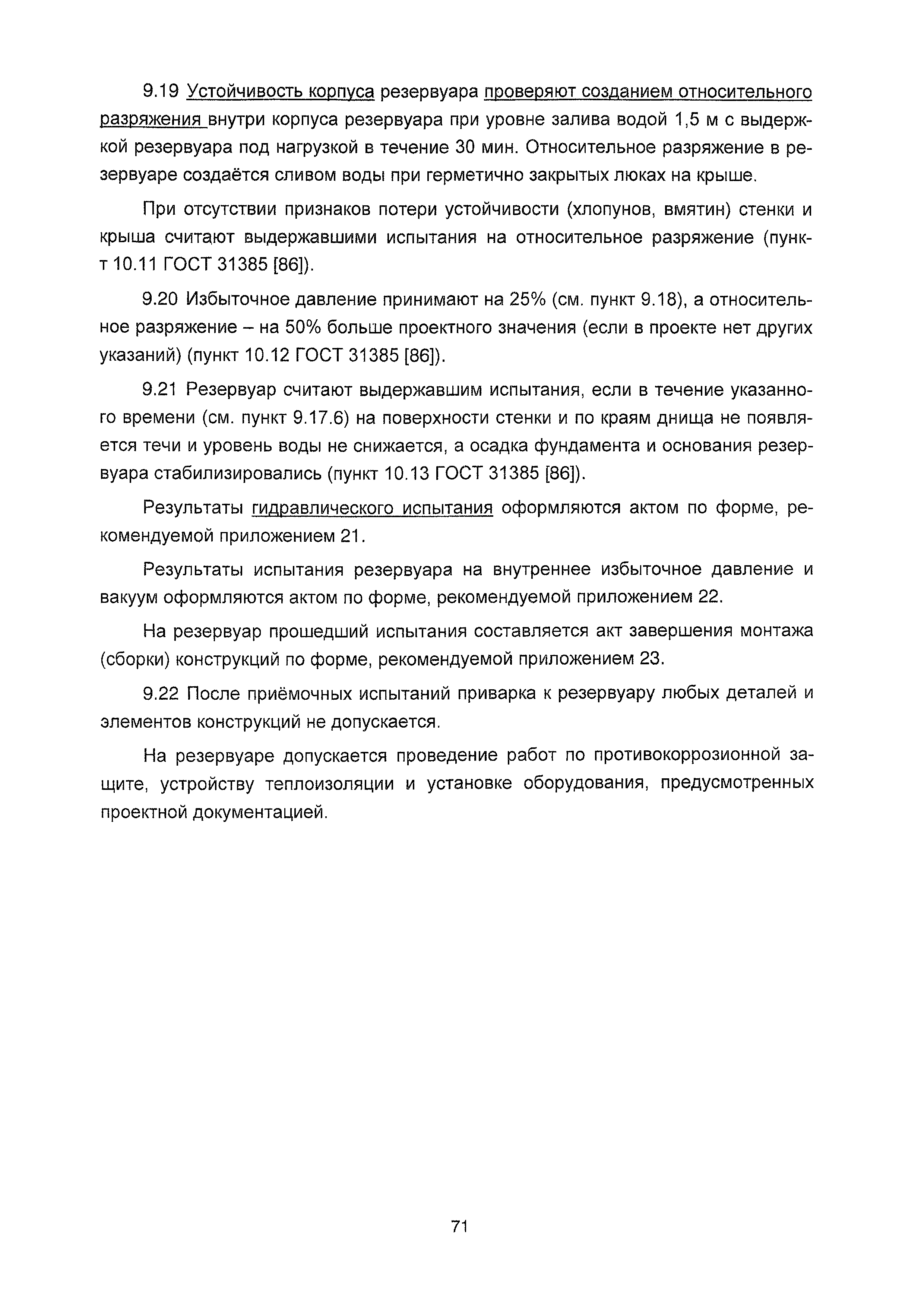

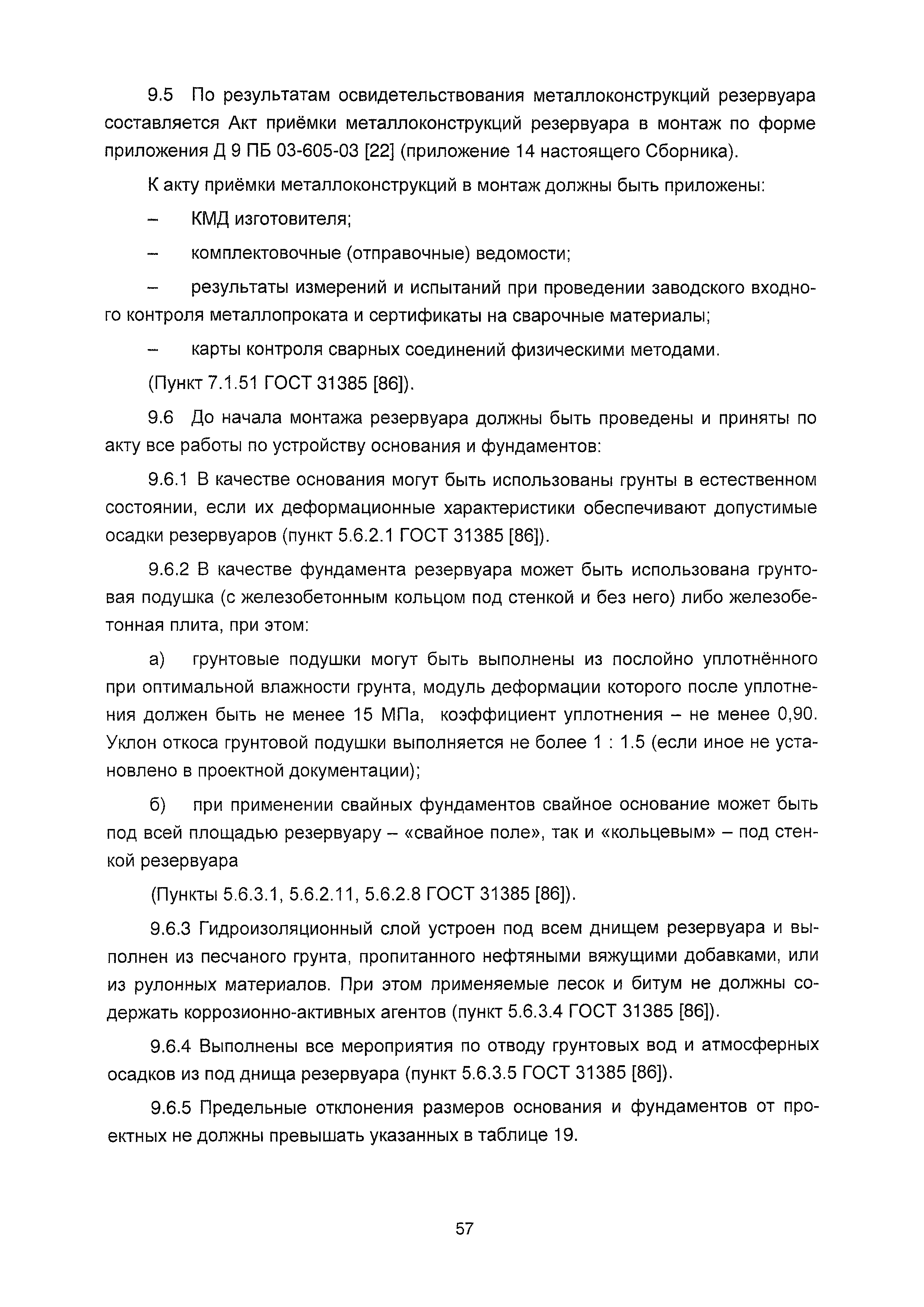

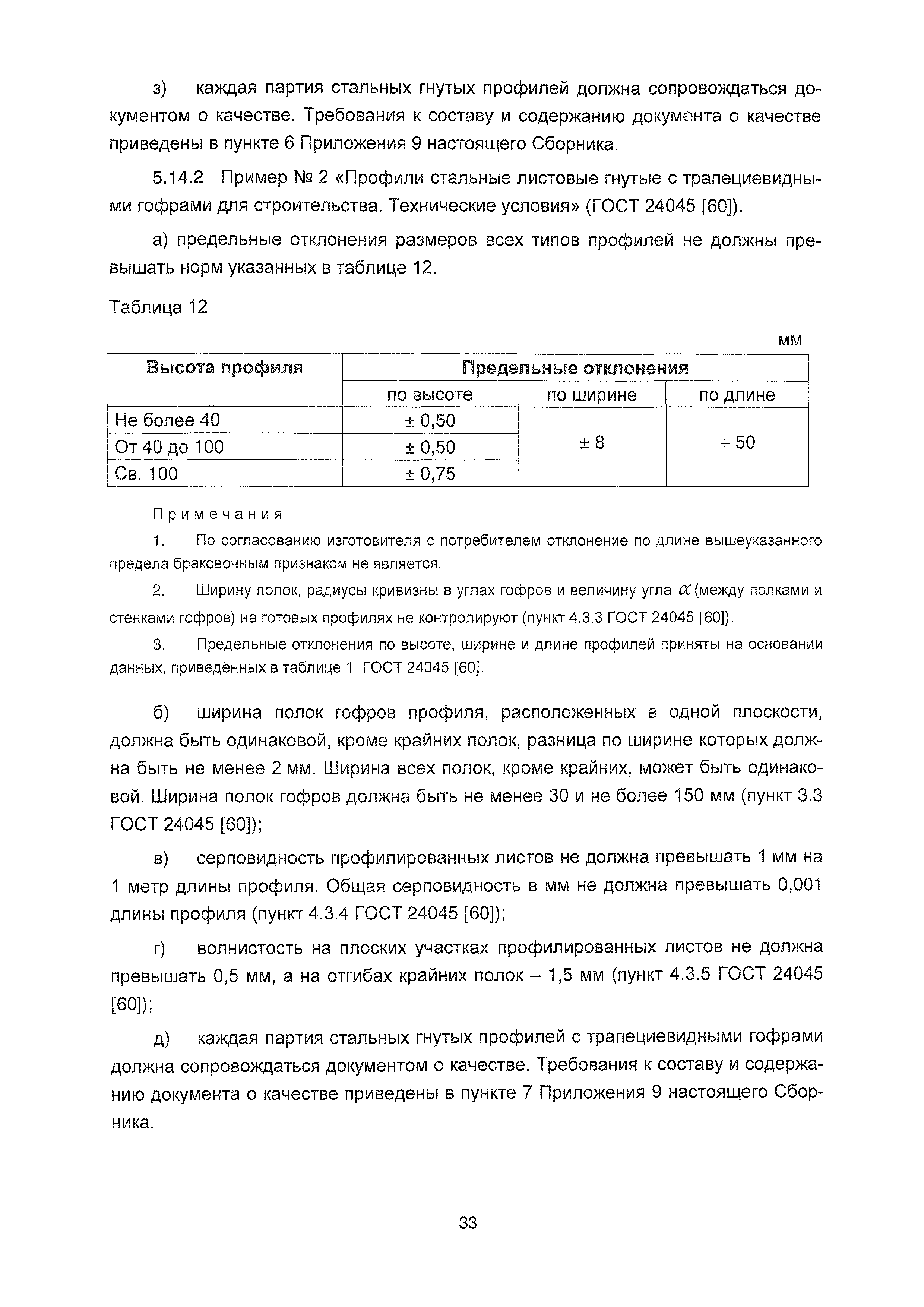

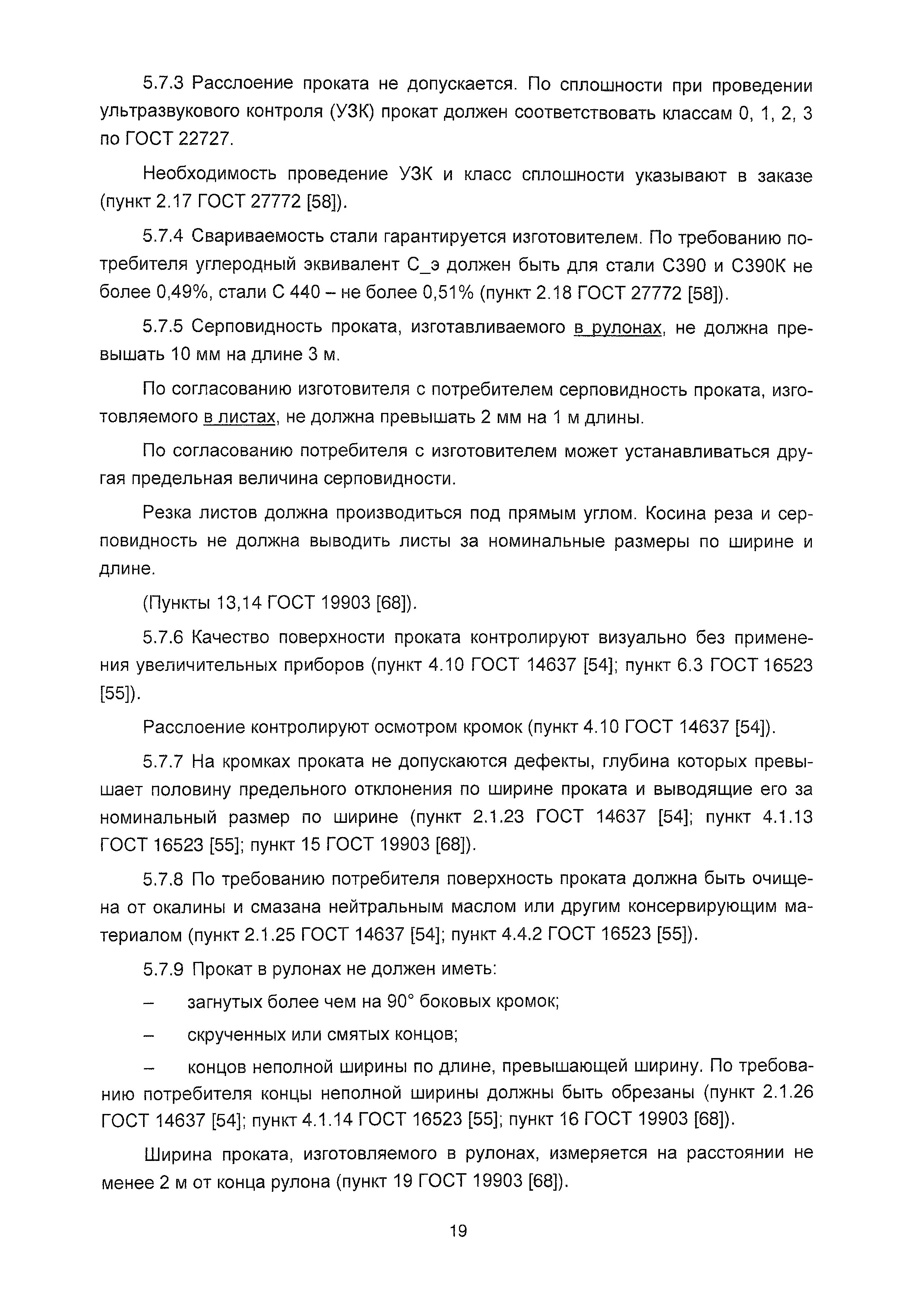

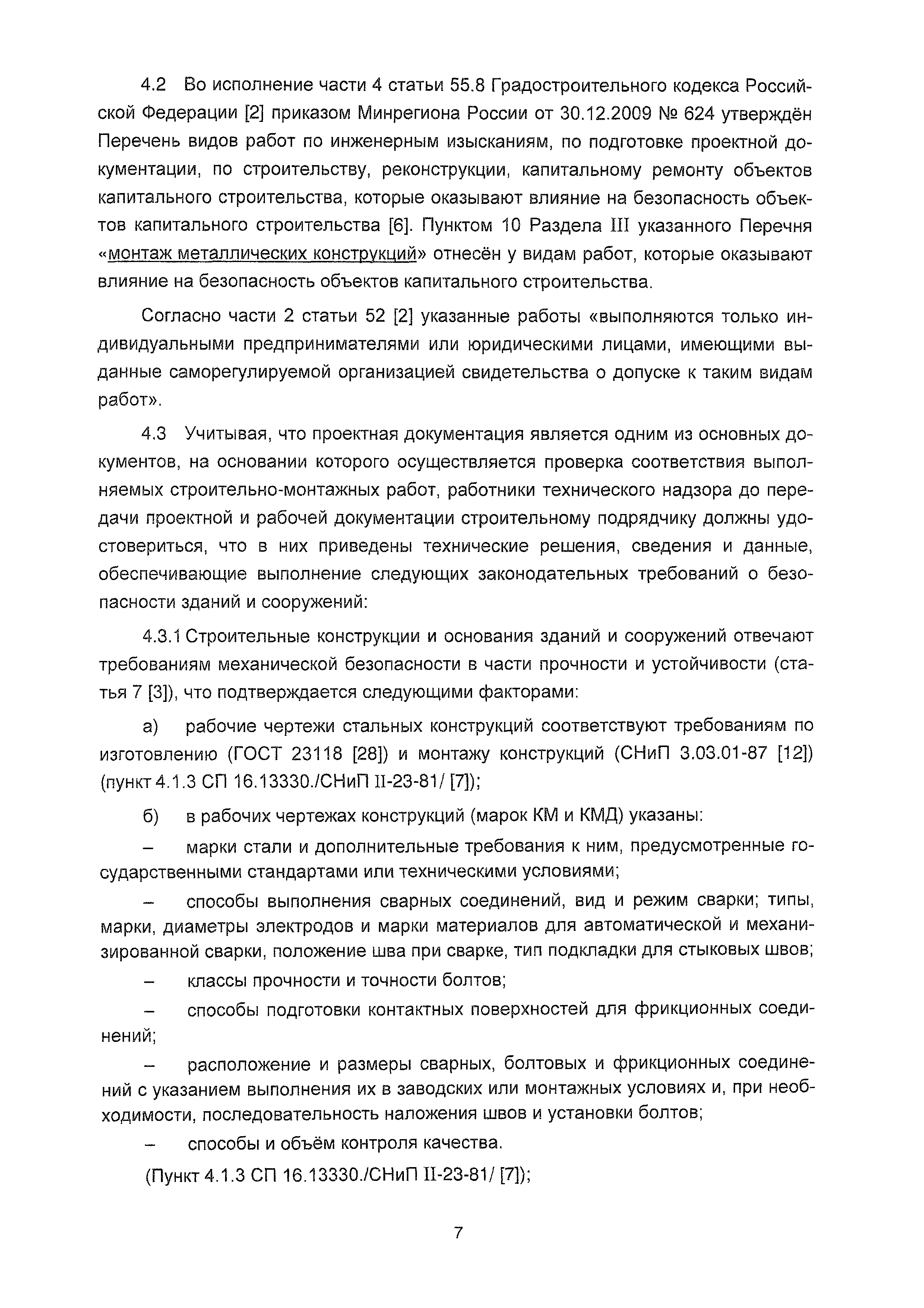

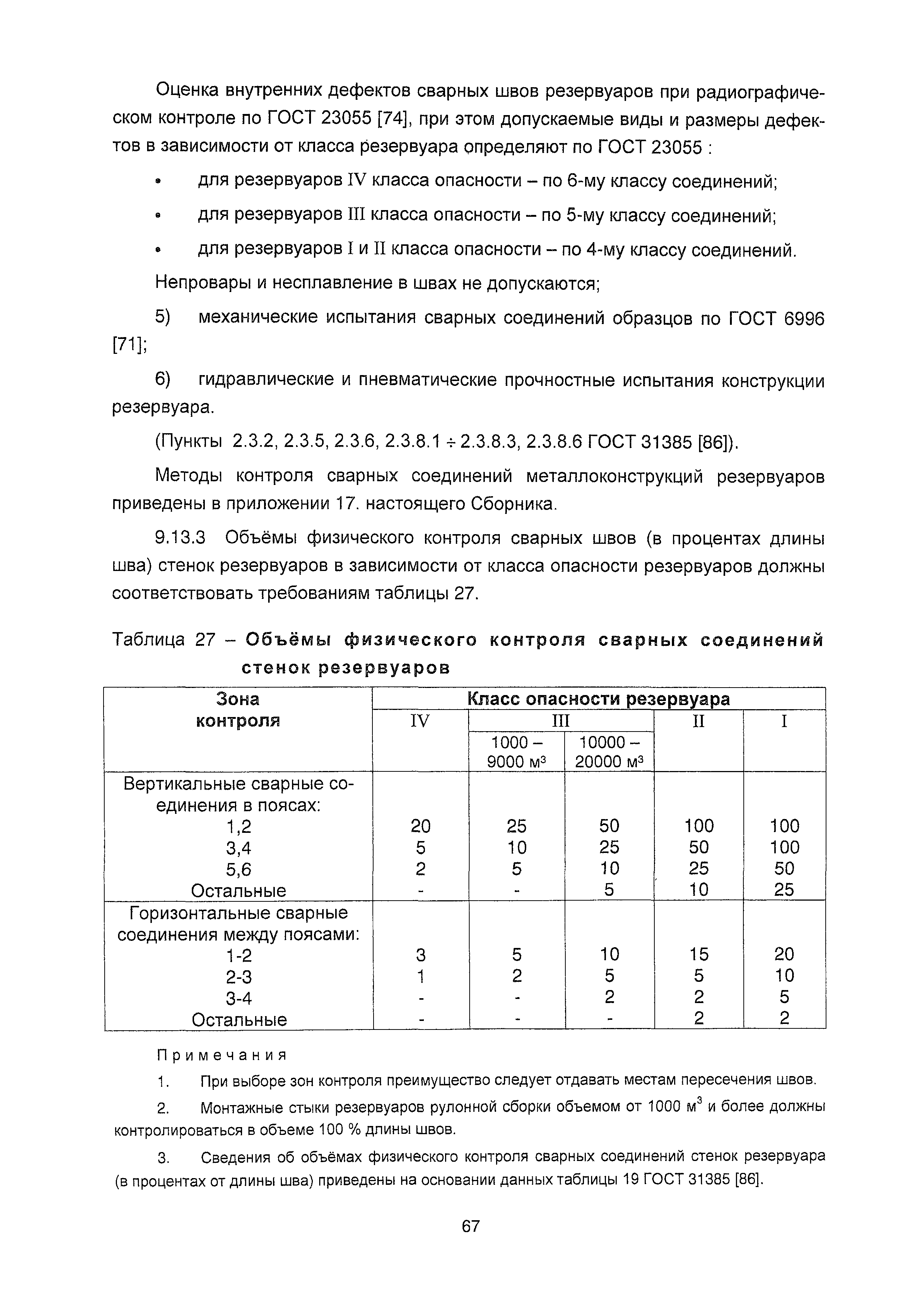

![](../../../Data2/1/4293795/4293795599.files/0.gif) ![](../../../Data2/1/4293795/4293795599.files/1.gif) ![](../../../Data2/1/4293795/4293795599.files/2.gif) ![](../../../Data2/1/4293795/4293795599.files/3.gif) ![](../../../Data2/1/4293795/4293795599.files/4.gif) ![](../../../Data2/1/4293795/4293795599.files/5.gif) ![](../../../Data2/1/4293795/4293795599.files/6.gif) ![](../../../Data2/1/4293795/4293795599.files/7.gif) ![](../../../Data2/1/4293795/4293795599.files/8.gif) ![](../../../Data2/1/4293795/4293795599.files/9.gif) ![](../../../Data2/1/4293795/4293795599.files/10.gif) ![](../../../Data2/1/4293795/4293795599.files/11.gif) ![](../../../Data2/1/4293795/4293795599.files/12.gif) ![](../../../Data2/1/4293795/4293795599.files/13.gif) ![](../../../Data2/1/4293795/4293795599.files/14.gif) ![](../../../Data2/1/4293795/4293795599.files/15.gif) ![](../../../Data2/1/4293795/4293795599.files/16.gif) ![](../../../Data2/1/4293795/4293795599.files/17.gif) ![](../../../Data2/1/4293795/4293795599.files/18.gif) ![](../../../Data2/1/4293795/4293795599.files/19.gif) ![](../../../Data2/1/4293795/4293795599.files/20.gif) ![](../../../Data2/1/4293795/4293795599.files/21.gif) ![](../../../Data2/1/4293795/4293795599.files/22.gif) ![](../../../Data2/1/4293795/4293795599.files/23.gif) ![](../../../Data2/1/4293795/4293795599.files/24.gif) ![](../../../Data2/1/4293795/4293795599.files/25.gif) ![](../../../Data2/1/4293795/4293795599.files/26.gif) ![](../../../Data2/1/4293795/4293795599.files/27.gif) ![](../../../Data2/1/4293795/4293795599.files/28.gif) ![](../../../Data2/1/4293795/4293795599.files/29.gif) ![](../../../Data2/1/4293795/4293795599.files/30.gif) ![](../../../Data2/1/4293795/4293795599.files/31.gif) ![](../../../Data2/1/4293795/4293795599.files/32.gif) ![](../../../Data2/1/4293795/4293795599.files/33.gif) ![](../../../Data2/1/4293795/4293795599.files/34.gif) ![](../../../Data2/1/4293795/4293795599.files/35.gif) ![](../../../Data2/1/4293795/4293795599.files/36.gif) ![](../../../Data2/1/4293795/4293795599.files/37.gif) ![](../../../Data2/1/4293795/4293795599.files/38.gif) ![](../../../Data2/1/4293795/4293795599.files/39.gif) ![](../../../Data2/1/4293795/4293795599.files/40.gif) ![](../../../Data2/1/4293795/4293795599.files/41.gif) ![](../../../Data2/1/4293795/4293795599.files/42.gif) ![](../../../Data2/1/4293795/4293795599.files/43.gif) ![](../../../Data2/1/4293795/4293795599.files/44.gif) ![](../../../Data2/1/4293795/4293795599.files/45.gif) ![](../../../Data2/1/4293795/4293795599.files/46.gif) ![](../../../Data2/1/4293795/4293795599.files/47.gif) ![](../../../Data2/1/4293795/4293795599.files/48.gif) ![](../../../Data2/1/4293795/4293795599.files/49.gif) ![](../../../Data2/1/4293795/4293795599.files/50.gif) ![](../../../Data2/1/4293795/4293795599.files/51.gif) ![](../../../Data2/1/4293795/4293795599.files/52.gif) ![](../../../Data2/1/4293795/4293795599.files/53.gif) ![](../../../Data2/1/4293795/4293795599.files/54.gif) ![](../../../Data2/1/4293795/4293795599.files/55.gif) ![](../../../Data2/1/4293795/4293795599.files/56.gif) ![](../../../Data2/1/4293795/4293795599.files/57.gif) ![](../../../Data2/1/4293795/4293795599.files/58.gif) ![](../../../Data2/1/4293795/4293795599.files/59.gif) ![](../../../Data2/1/4293795/4293795599.files/60.gif) ![](../../../Data2/1/4293795/4293795599.files/61.gif) ![](../../../Data2/1/4293795/4293795599.files/62.gif) ![](../../../Data2/1/4293795/4293795599.files/63.gif) ![](../../../Data2/1/4293795/4293795599.files/64.gif) ![](../../../Data2/1/4293795/4293795599.files/65.gif) ![](../../../Data2/1/4293795/4293795599.files/66.gif) ![](../../../Data2/1/4293795/4293795599.files/67.gif) ![](../../../Data2/1/4293795/4293795599.files/68.gif) ![](../../../Data2/1/4293795/4293795599.files/69.gif) ![](../../../Data2/1/4293795/4293795599.files/70.gif) ![](../../../Data2/1/4293795/4293795599.files/71.gif) ![](../../../Data2/1/4293795/4293795599.files/72.gif) ![](../../../Data2/1/4293795/4293795599.files/73.gif) ![](../../../Data2/1/4293795/4293795599.files/74.gif) ![](../../../Data2/1/4293795/4293795599.files/75.gif) ![](../../../Data2/1/4293795/4293795599.files/76.gif)
|
