Скачать СТО 70238424.27.140.001-2011 Гидроэлектростанции. Методики оценки технического состояния основного оборудования

Дата актуализации: 10.08.2017

СТО 70238424.27.140.001-2011

Гидроэлектростанции. Методики оценки технического состояния основного оборудования

Обозначение:	СТО 70238424.27.140.001-2011
Обозначение англ:	STO 70238424.27.140.001-2011
Статус:	организационно-ограниченного применения
Название рус.:	Гидроэлектростанции. Методики оценки технического состояния основного оборудования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	25.04.2011
Область применения:	Стандарт устанавливает требования к контролю состояния основного гидроэнергетического оборудования при эксплуатации гидроэлектростанций и определяет методики, которые следует применять при оценке технического состояния этого оборудования.

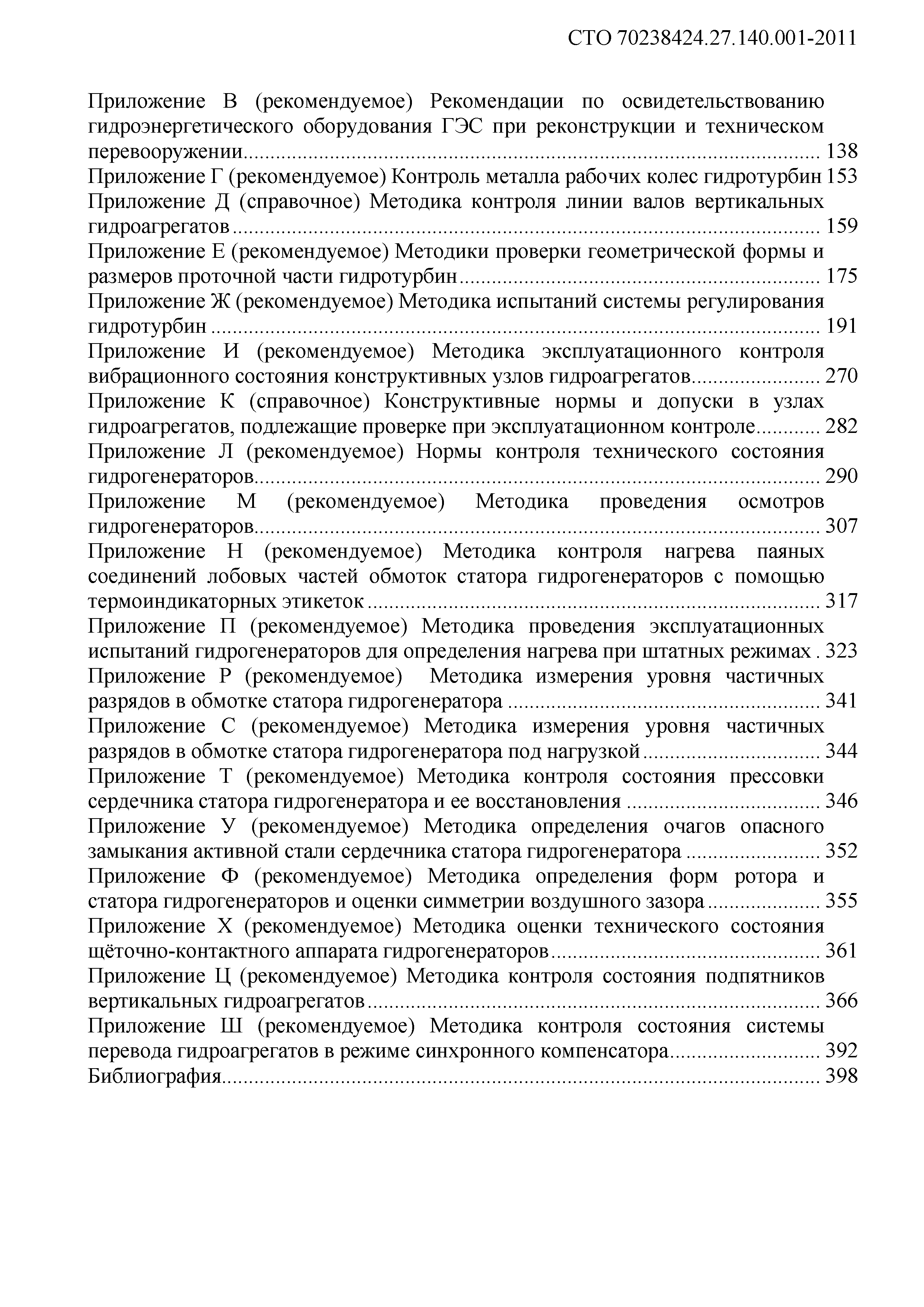

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Организация контроля и оценки технического состояния оборудования на гидроэлектростанциях 6 Требования к контролю технического состояния оборудования на гидроэлектростанциях 7 Процедуры оптимизации принятия решений при оценке технического состояния оборудования гидроэлектростанций 8 Оценка технического состояния гидротурбин    8.1 Методики определения энергетических характеристик гидротурбин    8.2 Рабочие колеса гидротурбин    8.3 Маслоприемник рабочего колеса поворотно-лопастной гидротурбины    8.4 Направляющий аппарат гидротурбины    8.5 Крышка гидротурбины    8.6 Металлические элементы проточной части гидротурбины    8.7 Аварийные, аварийно-ремонтные затворы и сороудерживающие решетки гидротурбинного блока 9 Оценка технического состояния гидрогенераторов    9.1 Особенности организации работы по оценке технического состояния гидрогенераторов    9.2 Обмотка статора    9.3 Стальные конструкции статора    9.4 Стальные конструкции ротора    9.5 Обмотка возбуждения и демпферная обмотка ротора    9.6 Щеточно-контактный аппарат 10 Оценка технического состояния подпятников, направляющих подшипников и валов гидроагрегата    10.1 Подпятники гидрогенераторов    10.2 Направляющие подшипники    10.3 Валы гидроагрегата 11 Оценка технического состояния технических систем гидроагрегата    11.1 Система автоматического регулирования гидротурбин    11.2 Система технического водоснабжения    11.3 Система охлаждения и вентиляции    11.4 Система смазки    11.5 Система перевода гидроагрегатов в режим синхронного компенсатора    11.6 Система торможения гидроагрегата Приложение А (рекомендуемое). Методика эксплуатационных энергетических испытаний гидроагрегатов Приложение Б (рекомендуемое). Методика технического обследования узлов гидроагрегатов при их повреждениях Приложение В (рекомендуемое). Рекомендации по освидетельствованию гидроэнергетического оборудования ГЭС при реконструкции и техническом перевооружении Приложение Г (рекомендуемое). Контроль металла рабочих колес гидротурбин Приложение Д (справочное). Методика контроля линии валов вертикальных гидроагрегатов Приложение Е (рекомендуемое). Методики проверки геометрической формы и размеров проточной части гидротурбин Приложение Ж (рекомендуемое). Методика испытаний системы регулирования гидротурбин Приложение И (рекомендуемое). Методика эксплуатационного контроля вибрационного состояния конструктивных узлов гидроагрегатов Приложение К (справочное). Конструктивные нормы и допуски в узлах гидроагрегатов, подлежащие проверке при эксплуатационном контроле Приложение Л (рекомендуемое). Нормы контроля технического состояния гидрогенераторов Приложение М (рекомендуемое). Методика проведения осмотров гидрогенераторов Приложение Н (рекомендуемое). Методика контроля нагрева паяных соединений лобовых частей обмоток статора гидрогенераторов с помощью термоиндикаторных этикеток Приложение П (рекомендуемое). Методика проведения эксплуатационных испытаний гидрогенераторов для определения нагрева при штатных режимах Приложение Р (рекомендуемое). Методика измерения уровня частичных разрядов в обмотке статора гидрогенератора Приложение С (рекомендуемое). Методика измерения уровня частичных разрядов в обмотке статора гидрогенератора под нагрузкой Приложение Т (рекомендуемое). Методика контроля состояния прессовки сердечника статора гидрогенератора и ее восстановления Приложение У (рекомендуемое). Методика определения очагов опасного замыкания активной стали сердечника статора гидрогенератора Приложение Ф (рекомендуемое). Методика определения форм ротора и статора гидрогенераторов и оценки симметрии воздушного зазора Приложение Х (рекомендуемое). Методика оценки технического состояния щёточно-контактного аппарата гидрогенераторов Приложение Ц (рекомендуемое). Методика контроля состояния подпятников вертикальных гидроагрегатов Приложение Ш (рекомендуемое). Методика контроля состояния системы перевода гидроагрегатов в режиме синхронного компенсатора Библиография
Разработан:	ОАО ВНИИЭ НП Гидроэнергетика России , Инженерный центр ЕЭС - филиал Фирма ОРГРЭС
Утверждён:	01.04.2011 НП ИНВЭЛ (25)
Издан:	НП ИНВЭЛ (2011 г. )
Расположен в:	Техническая документация
Заменяет собой:	СТО 17330282.27.140.001-2006 «Методики оценки технического состояния основного оборудования гидроэлектростанций» СТО 70238424.27.140.001-2008 «Гидроэлектростанции. Методики оценки технического состояния основного оборудования» (утв. приказом НП "ИНВЭЛ" № 12/10 от 01.07.2008 г.)
Нормативные ссылки:	ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 25866-83 «Эксплуатация техники. Термины и определения» ОК 001-2000 «Общероссийский классификатор стандартов» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 19431-84 «Энергетика и электрификация. Термины и определения» ГОСТ 22373-82 «Затворы дисковые и шаровые для гидравлических турбин. Общие технические условия» ГОСТ 23875-88 «Качество электрической энергии. Термины и определения» ГОСТ 28446-90 «Оценка кавитационной эрозии в гидротурбинах, насосах гидроаккумулирующих станций и насосах-турбинах» ГОСТ 28842-90 «Турбины гидравлические. Методы натурных приемочных испытаний» ГОСТ 5616-89 «Генераторы и генераторы-двигатели электрические гидротурбинные. Общие технические условия» ГОСТ 8.439-81 «Государственная система обеспечения единства измерений. Расход воды в напорных трубопроводах. Методика выполнения измерений методом площадь-скорость» ГОСТ Р 8.563-96 «Государственная система обеспечения единства измерений. Методики выполнения измерений» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ГОСТ Р 1.12-2004 «Стандартизация в Российской Федерации. Термины и определения» ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения» СТО 70238424.27.140.031-2010 «Гидроэлектростанции. Ремонт и техническое обслуживание оборудования, зданий и сооружений организация производственных процессов. Нормы и требования» СТО 70238424.27.010.001-2008 «Электроэнергетика. Термины и определения» СТО 17330282.27.140.001-2006 «Методики оценки технического состояния основного оборудования гидроэлектростанций» «Сборник распорядительных материалов по эксплуатации энергосистем. Электротехническая часть. Часть 1» ГОСТ 6651-2009 «Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний» Приказ 25 «Об утверждении и введении в действие стандарта организации НП "ИНВЭЛ" "Гидроэлектростанции. Методики оценки технического состояния основного оборудования"» Приказ 12/10 «Об утверждении и вводе в действие стандарта организации НП "ИНВЭЛ" "Гидроэлектростанции. Методики оценки технического состояния основного оборудования"» РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» РД 34.45.501-88 «Типовая инструкция по эксплуатации генераторов на электростанциях» ГОСТ 10169-77 «Машины электрические трехфазные синхронные. Методы испытаний» ГОСТ 11828-86 «Машины электрические вращающиеся. Общие методы испытаний» ГОСТ 183-74 «Машины электрические вращающиеся. Общие технические условия» ГОСТ 20911-89 «Техническая диагностика. Термины и определения» ГОСТ 32-74 «Масла турбинные. Технические условия» ГОСТ 34.003-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» «Правила работы с персоналом в организациях электроэнергетики Российской Федерации» РД 50-213-80 «Правила измерения расхода газов и жидкостей стандартными сужающими устройствами» ГОСТ 8865-93 «Системы электрической изоляции. Оценка нагревостойкости и классификация»
