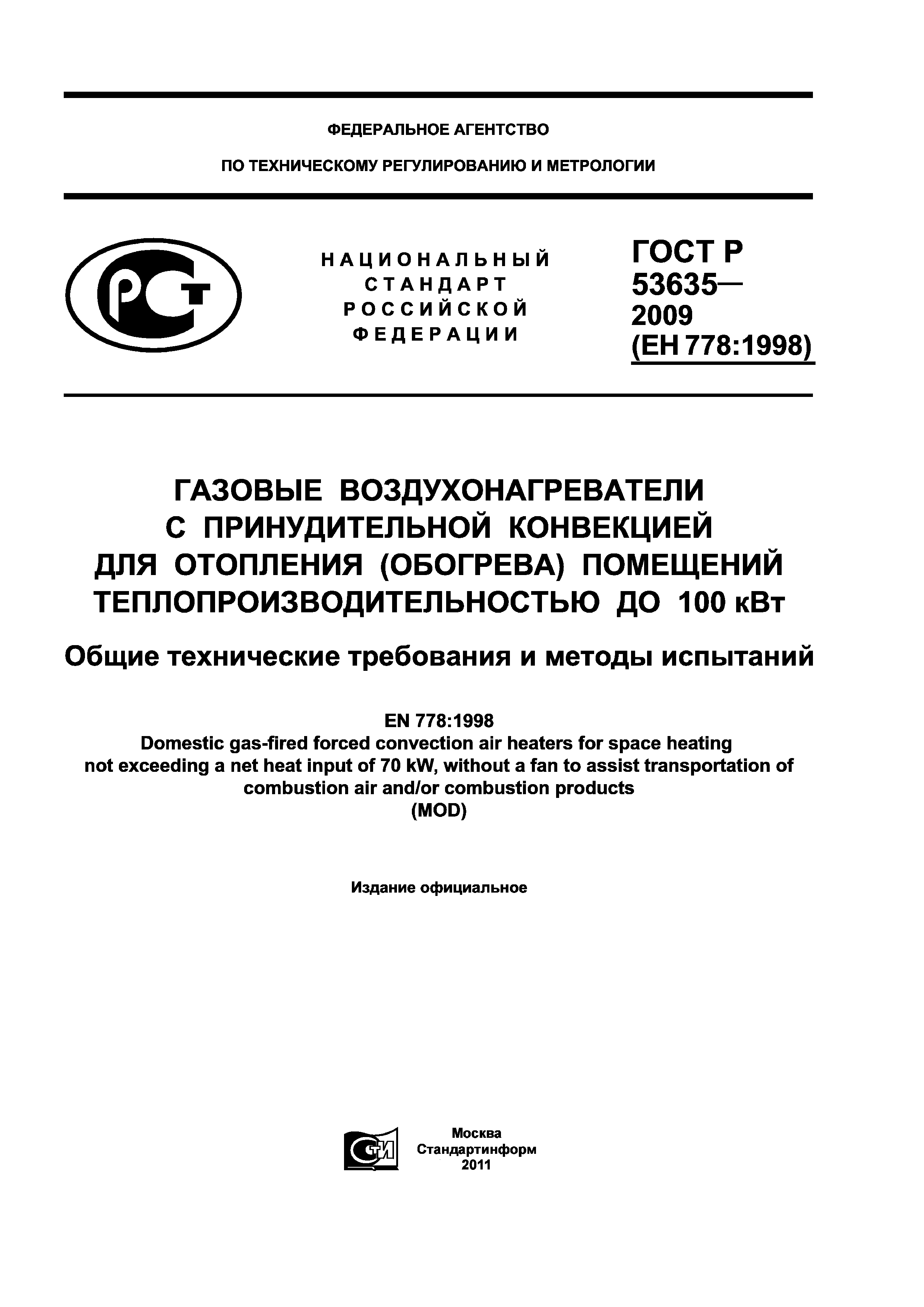

ГОСТ Р 53635-2009

Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний

Обозначение:	ГОСТ Р 53635-2009
Обозначение англ:	GOST R 53635-2009
Статус:	действует
Название рус.:	Газовые воздухонагреватели с принудительной конвекцией для отопления (обогрева) помещений теплопроизводительностью до 100 кВт. Общие технические требования и методы испытаний
Название англ.:	Gas-fired air heaters with forced convection for firing (heating) rooms not exceeding a net heat input of 100 kW. The general technical requirements and test methods
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2011

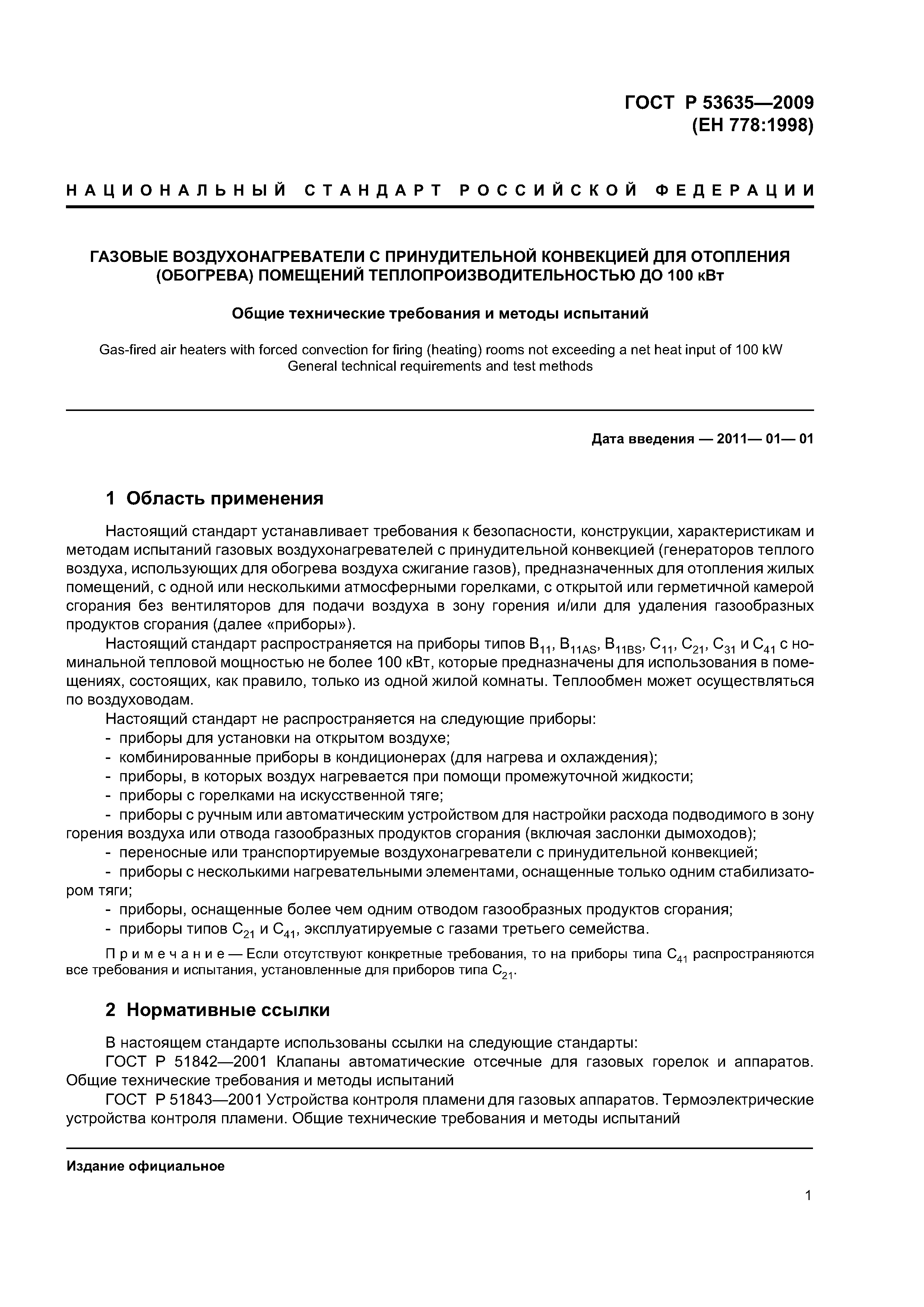

Область применения:	Стандарт устанавливает требования к безопасности, конструкции, характеристикам и методам испытаний газовых воздухонагревателей с принудительной конвекцией (генераторов теплого воздуха, использующих для обогрева воздуха сжигание газов), предназначенных для отопления жилых помещений, с одной или несколькими атмосферными горелками, с открытой или герметичной камерой сгорания без вентиляторов для подачи воздуха в зону горения и/или для удаления газообразных продуктов сгорания. Стандарт распространяется на приборы типов B11, B11AS, B11BS, C11, C21, C31 и C41 с номинальной тепловой мощностью не более 100 кВт, которые предназначены для использования в помещениях, состоящих, как правило, только из одной жилой комнаты. Теплообмен может осуществляться по воздуховодам. Стандарт не распространяется на следующие приборы: - приборы для установки на открытом воздухе; - комбинированные приборы в кондиционерах (для нагрева и охлаждения); - приборы, в которых воздух нагревается при помощи промежуточной жидкости; - приборы с горелками на искусственной тяге; - приборы с ручным или автоматическим устройством для настройки расхода подводимого в зону горения воздуха или отвода газообразных продуктов сгорания (включая заслонки дымоходов); - переносные или транспортируемые воздухонагреватели с принудительной конвекцией; - приборы с несколькими нагревательными элементами, оснащенные только одним стабилизатором тяги; - приборы, оснащенные более чем одним отводом газообразных продуктов сгорания; - приборы типов С21 и С41, эксплуатируемые с газами третьего семейств.

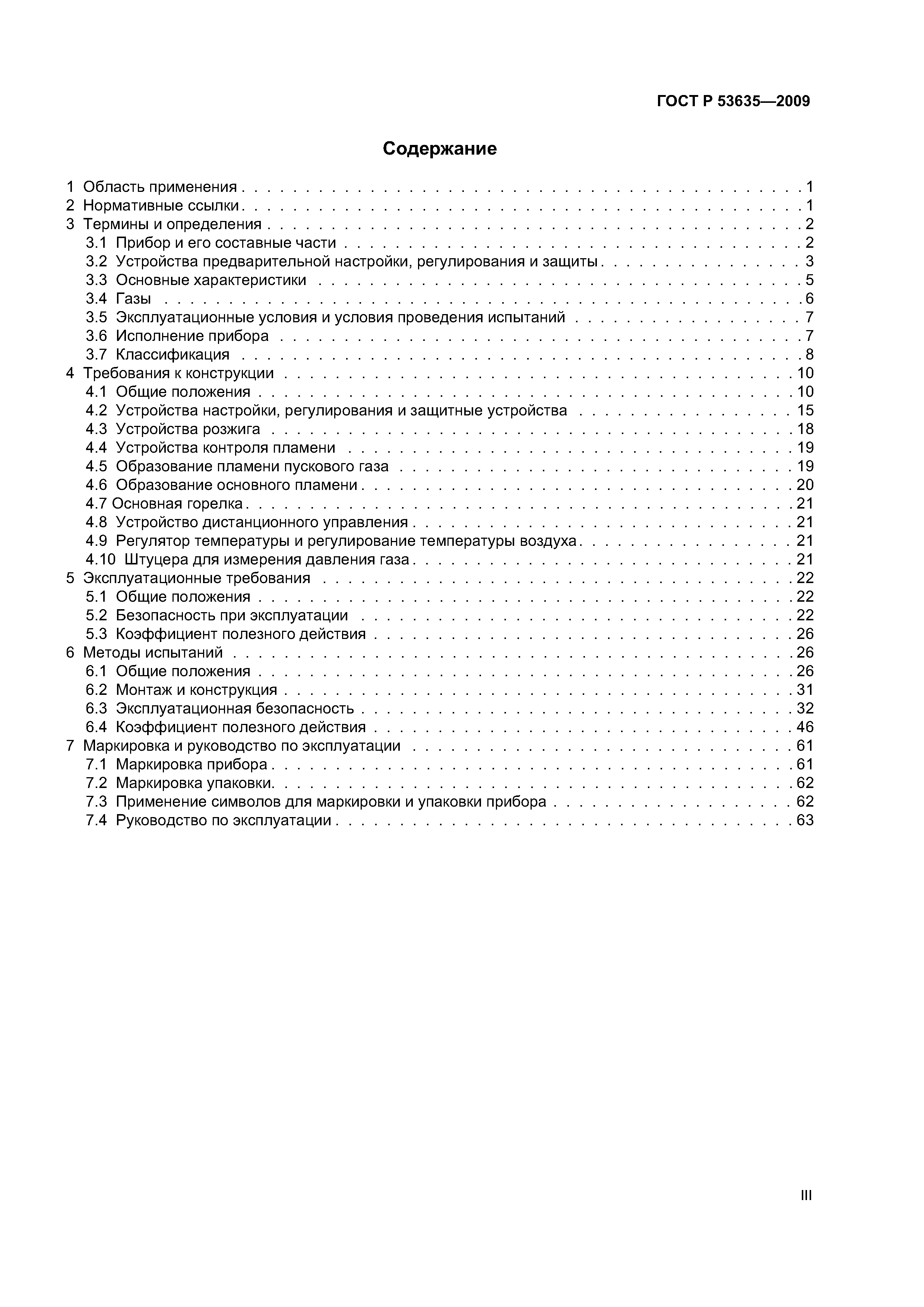

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Прибор и его составные части    3.2 Устройства предварительной настройки, регулирования и защиты    3.3 Основные характеристики    3.4 Газы    3.5 Эксплуатационные условия и условия проведения испытаний    3.6 Исполнение прибора    3.7 Классификация 4 Требования к конструкции    4.1 Общие положения    4.2 Устройства настройки, регулирования и защитные устройства    4.3 Устройства розжига    4.4 Устройства контроля пламени    4.5 Образование пламени пускового газа    4.6 Образование основного пламени    4.7 Основная горелка    4.8 Устройство дистанционного управления    4.9 Регулятор температуры и регулирование температуры воздуха    4.10 Штуцера для измерения давления газа 5 Эксплуатационные требования    5.1 Общие положения    5.2 Безопасность при эксплуатации    5.3 Коэффициент полезного действия 6 Методы испытаний    6.1 Общие положения    6.2 Монтаж и конструкция    6.3 Эксплуатационная безопасность    6.4 Коэффициент полезного действия 7 Маркировка и руководство по эксплуатации    7.1 Маркировка прибора    7.2 Маркировка упаковки    7.3 Применение символов для маркировки и упаковки прибора    7.4 Руководство по эксплуатации Приложение А (рекомендуемое) Требования к высоковольтным устройствам розжига Библиография
Разработан:	ФГУП ВНИИНМАШ ООО СИЦ ЭТИГАЗ
Утверждён:	15.12.2009 Федеральное агентство по техническому регулированию и метрологии (986-ст)
Издан:	Стандартинформ (2011 г. )
Расположен в:	Техническая документация Электроэнергия БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ Бытовые, торговые и промышленные нагревательные приборы Газовые нагреватели СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом Экология БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ Бытовые, торговые и промышленные нагревательные приборы Газовые нагреватели СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Строительные материалы и строительство
Нормативные ссылки:	ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 5542-87 «Газы горючие природные для промышленного и коммунально-бытового назначения. Технические условия» ГОСТ 20448-90 «Газы углеводородные сжиженные топливные для коммунально-бытового потребления. Технические условия» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ Р 51843-2001 «Устройства контроля пламени для газовых аппаратов. Термоэлектрические устройства контроля пламени. Общие технические требования и методы испытаний» ГОСТ Р 51983-2002 «Устройства многофункциональные регулирующие для газовых аппаратов. Общие технические требования и методы испытаний» ГОСТ Р 51982-2002 «Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний» ГОСТ 1494-77 «Электротехника. Буквенные обозначения основных величин» ГОСТ 23358-87 «Соединения трубопроводов резьбовые. Прокладки уплотнительные. Конструкция» ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая» ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая» ГОСТ Р МЭК 730-2-9-94 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Дополнительные требования к термочувствительным устройствам и методы испытаний» ГОСТ Р 51842-2001 «Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний» ГОСТ Р МЭК 60730-1-2002 «Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний» ГОСТ Р ЕН 257-2004 «Термостаты (терморегуляторы) механические для газовых аппаратов. Общие технические требования и методы испытаний» ГОСТ Р 52219-2004 «Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний» ГОСТ Р 52161.1-2004 «Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Серия 2-93 «Рабочая документация на газоснабжение одноквартирных и блокированных жилых домов» Серия 1-93 «Оборудование, узлы, детали и крепление наружных и внутренних газопроводов. Рабочие чертежи» ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления» Серия 3-93 «Дымовые и вентиляционные каналы газифицируемых помещений. Рабочие чертежи» ГОСТ Р МЭК 61058.1-2000 «Выключатели для электроприборов. Часть 1. Общие требования и методы испытаний» ПБ 12-609-03 «Правила безопасности для объектов, использующих сжиженные углеводородные газы» Федеральный закон 184-ФЗ «О техническом регулировании»
