ДиОР 05

Методика диагностирования технического состояния и определения остаточного ресурса технологического оборудования нефтеперерабатывающих, нефтехимических производств

Обозначение:	ДиОР 05
Обозначение англ:	05
Статус:	действует
Название рус.:	Методика диагностирования технического состояния и определения остаточного ресурса технологического оборудования нефтеперерабатывающих, нефтехимических производств
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

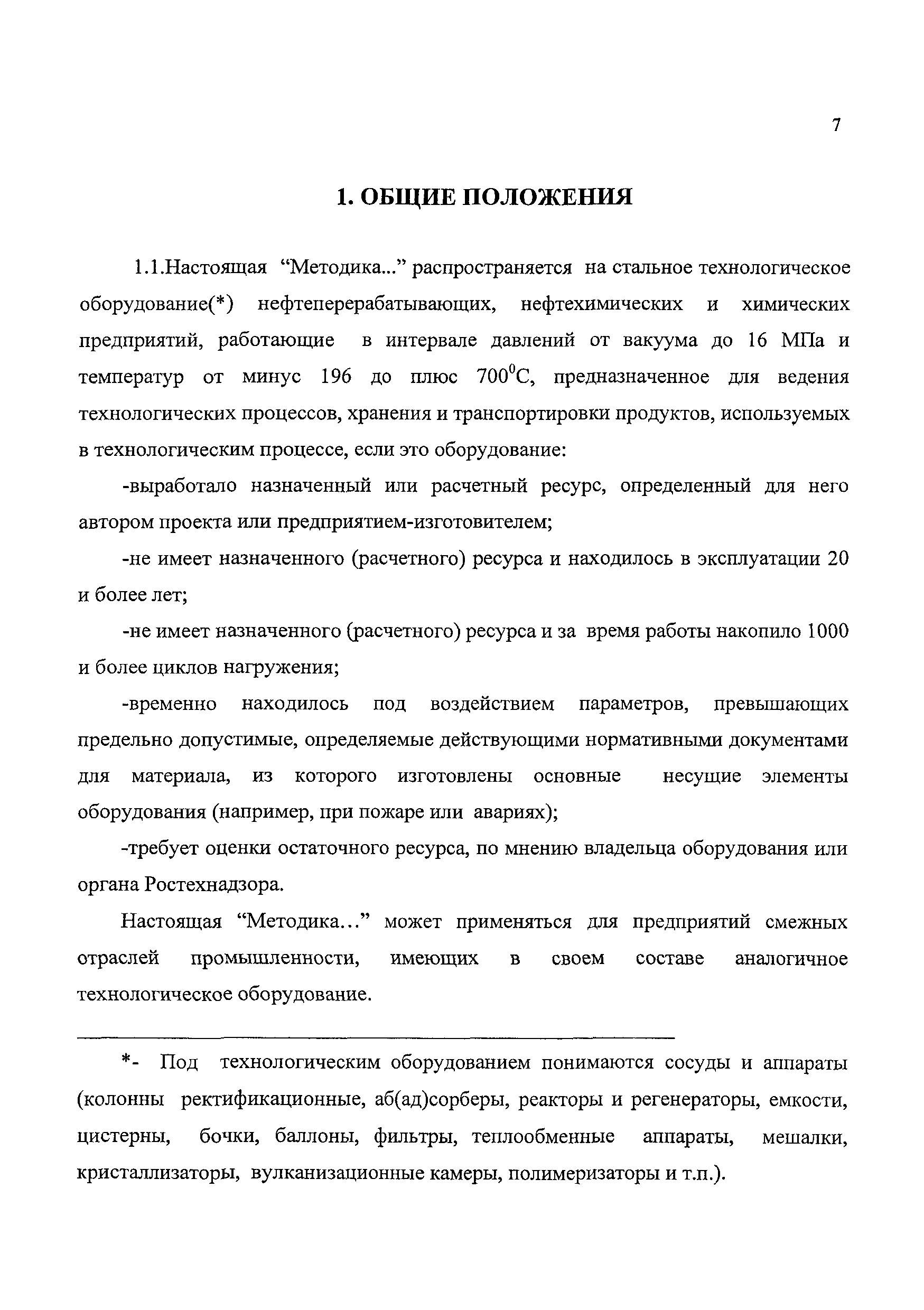

Область применения:	Методика распространяется на стальное технологическое оборудование нефтеперерабатывающих, нефтехимических и химических предприятий, работающее в интервале давлений от вакуума до 16 МПа и температур от минус 196 до плюс 700 градусов С, предназначенное для ведения технологических процессов, хранения и транспортировки продуктов, используемых в технологическом процессе.

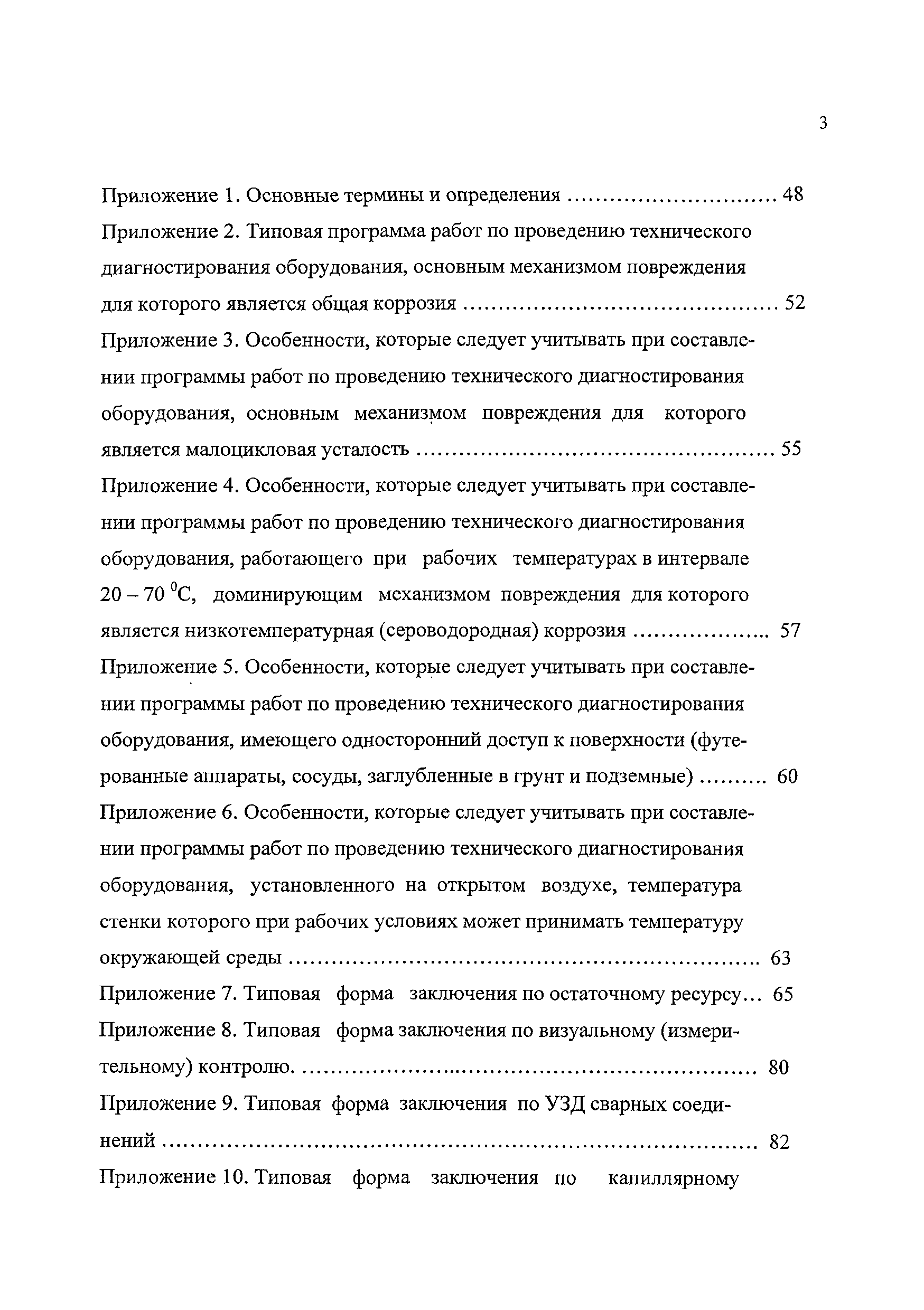

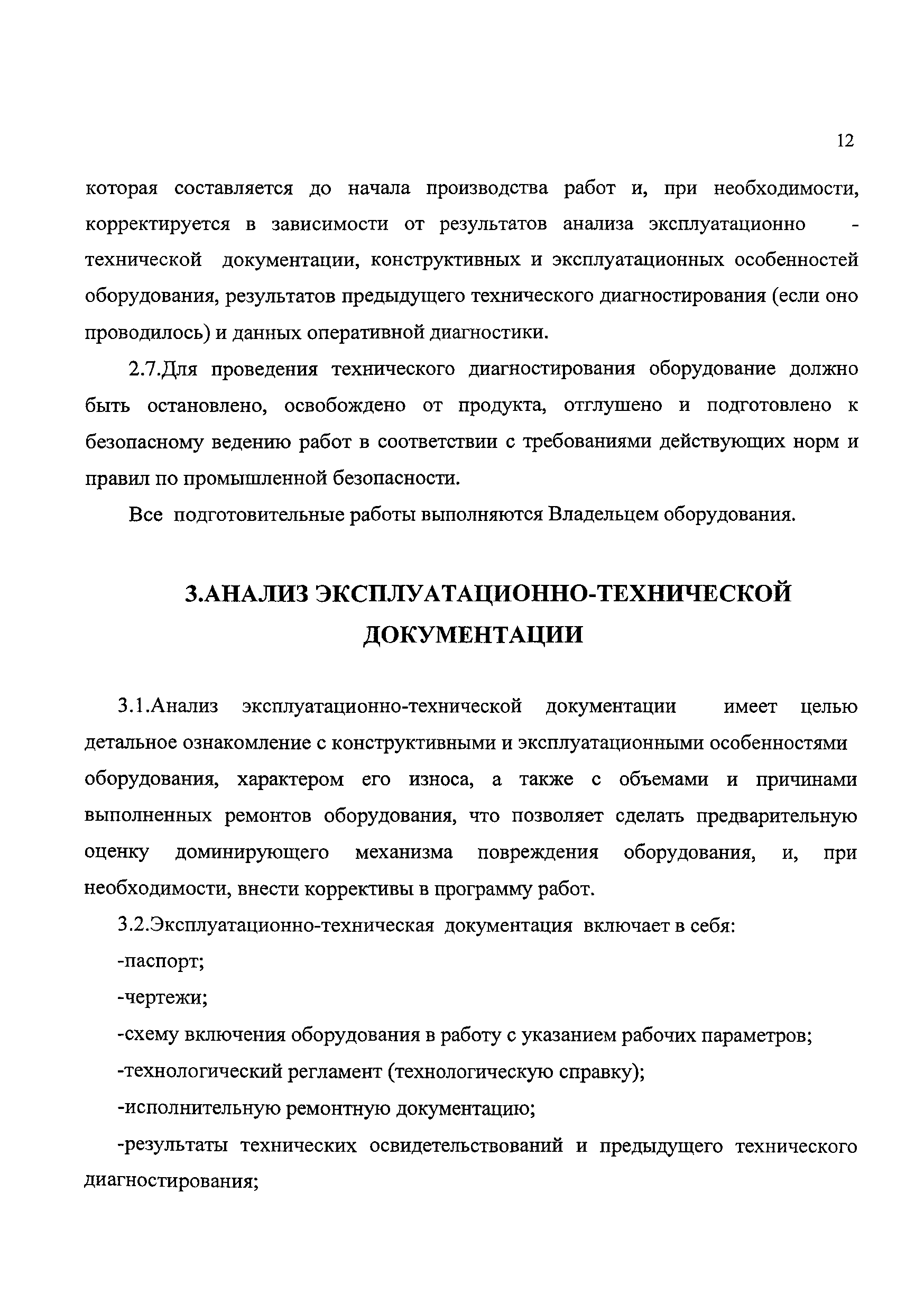

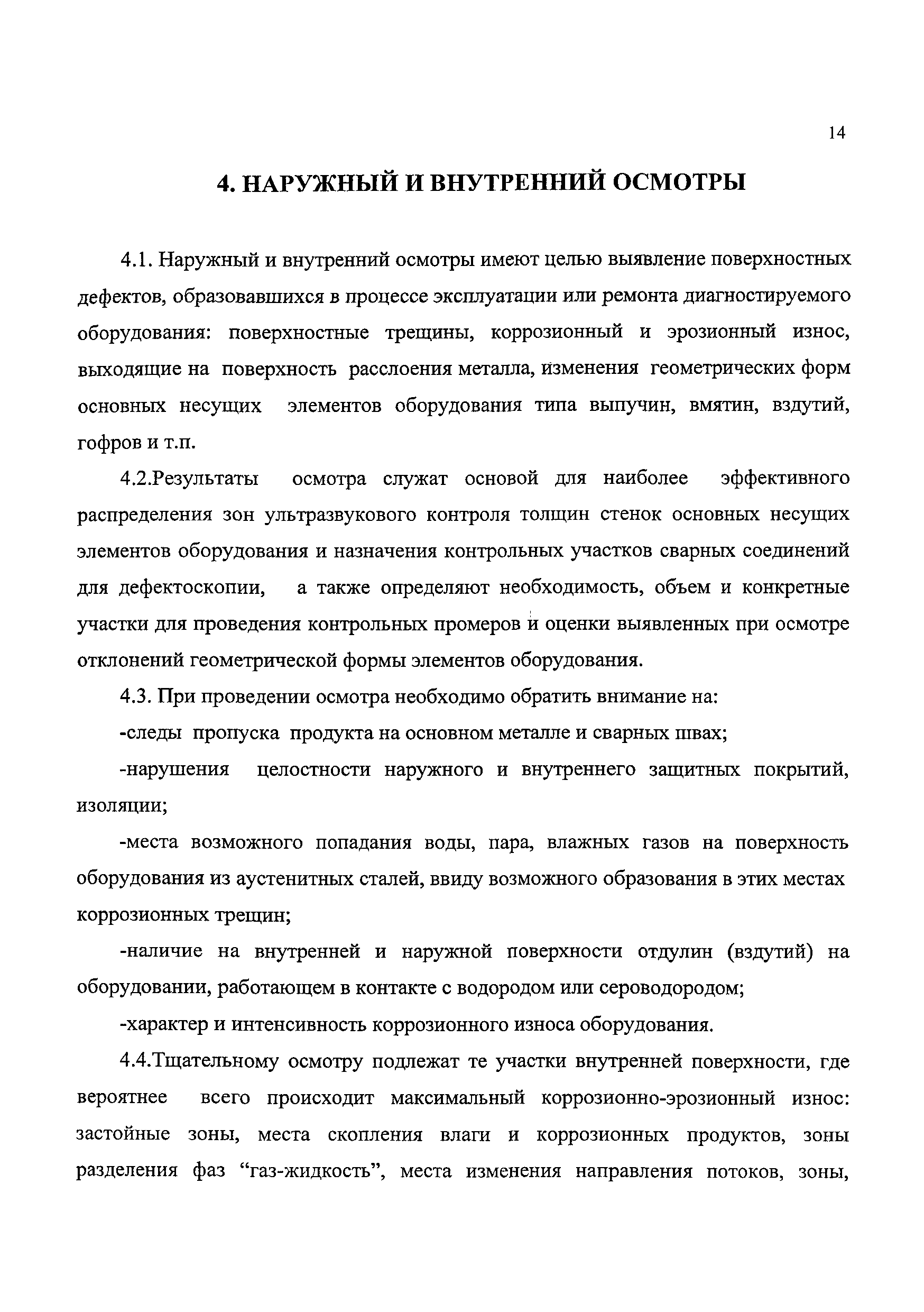

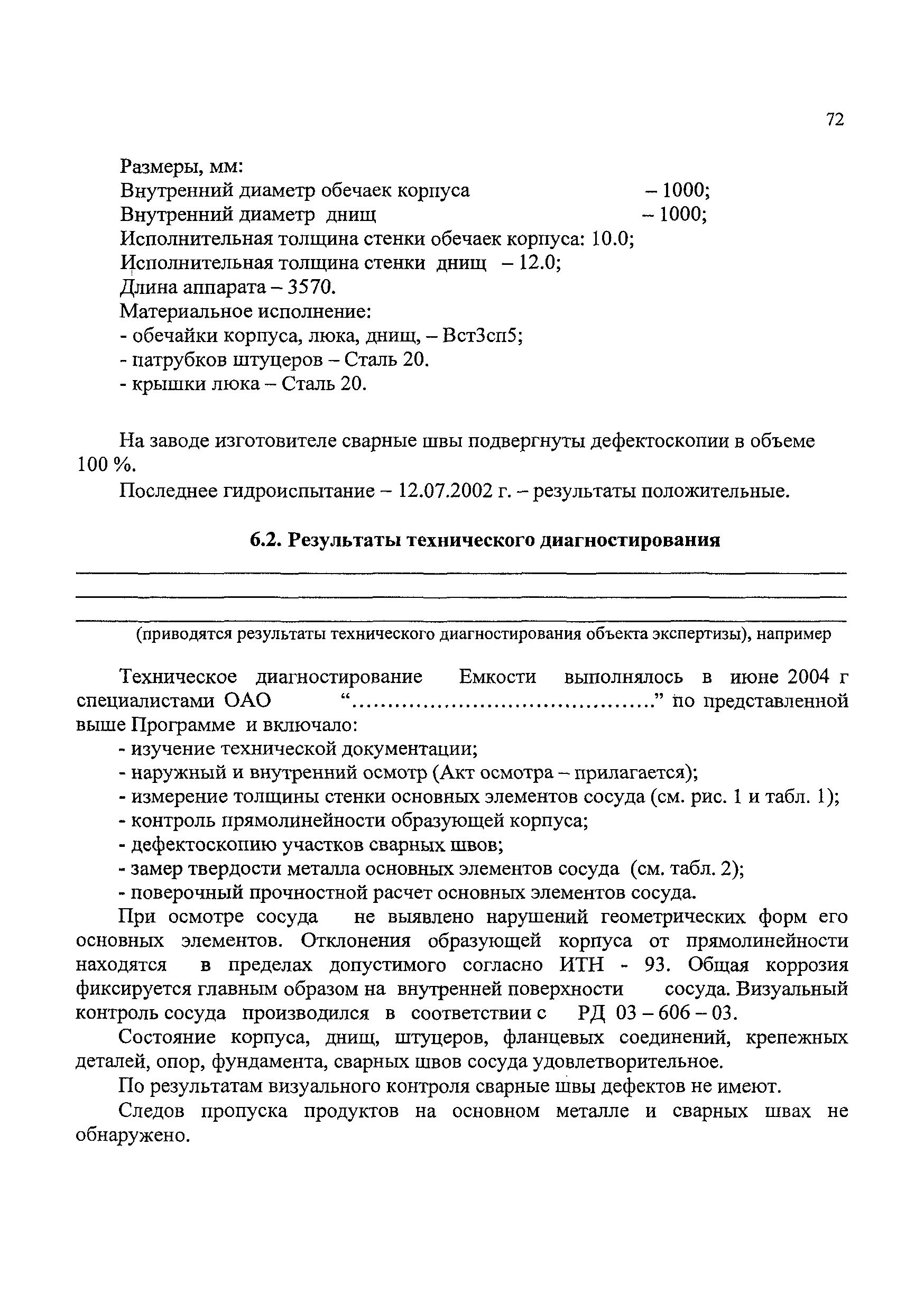

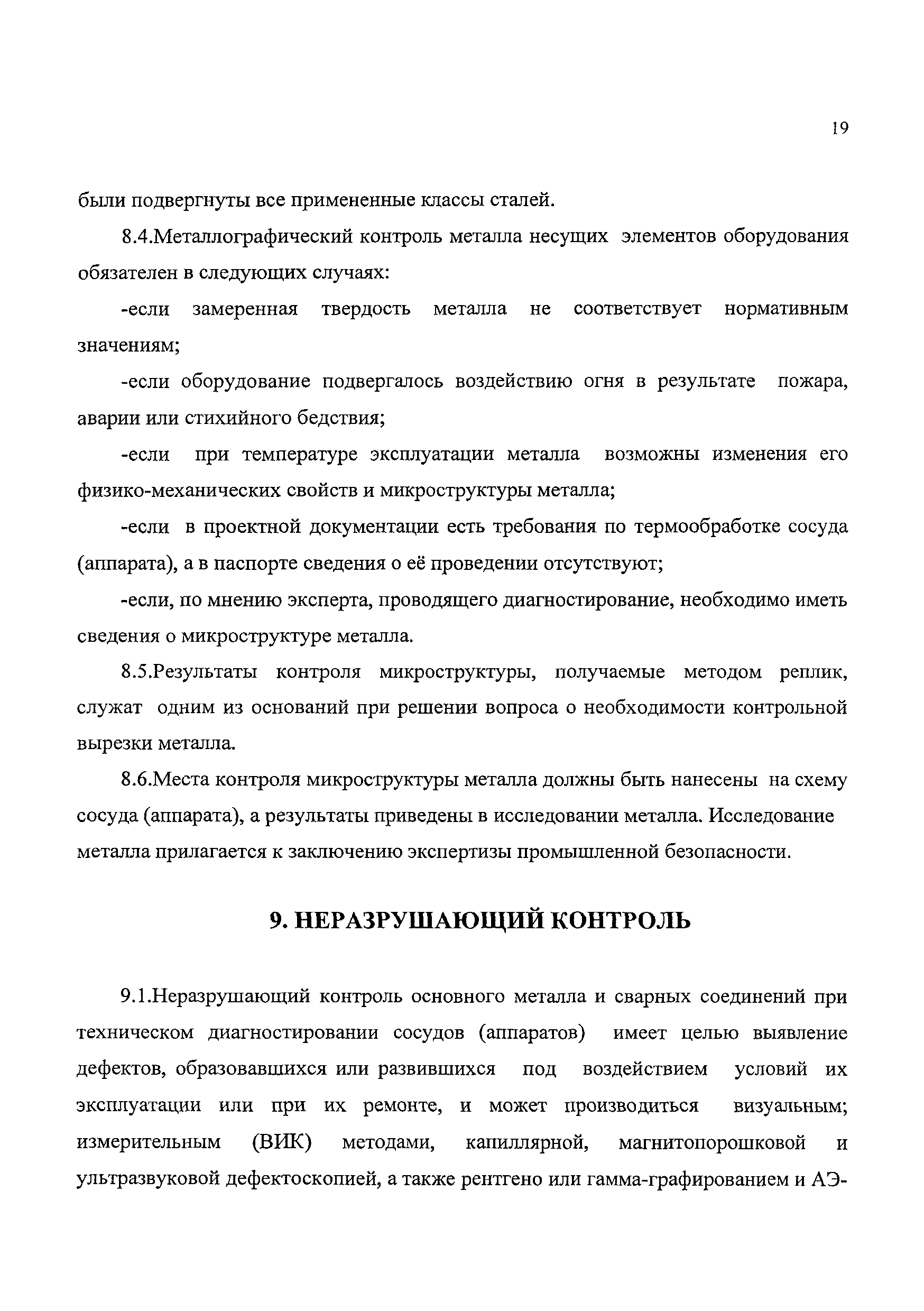

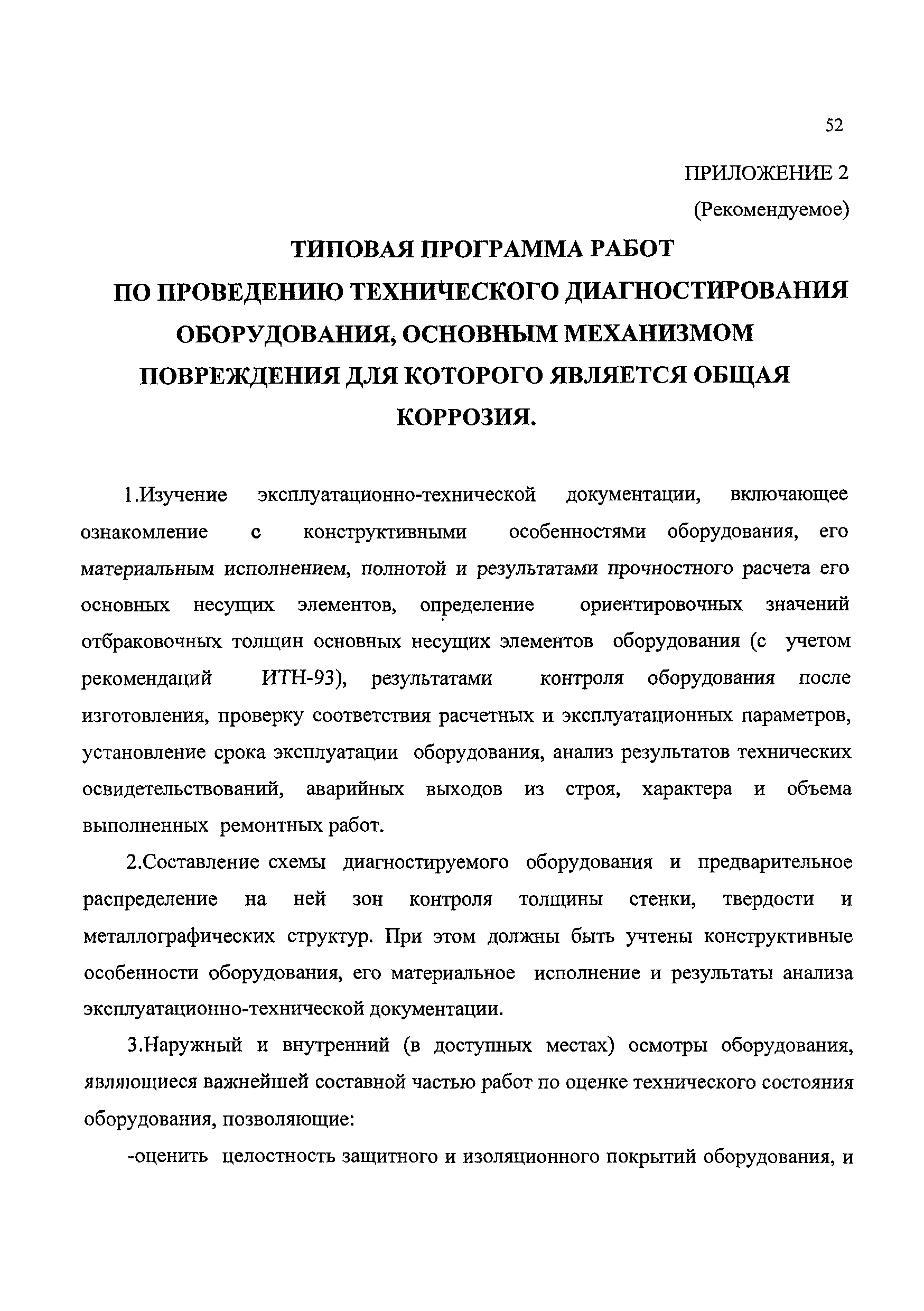

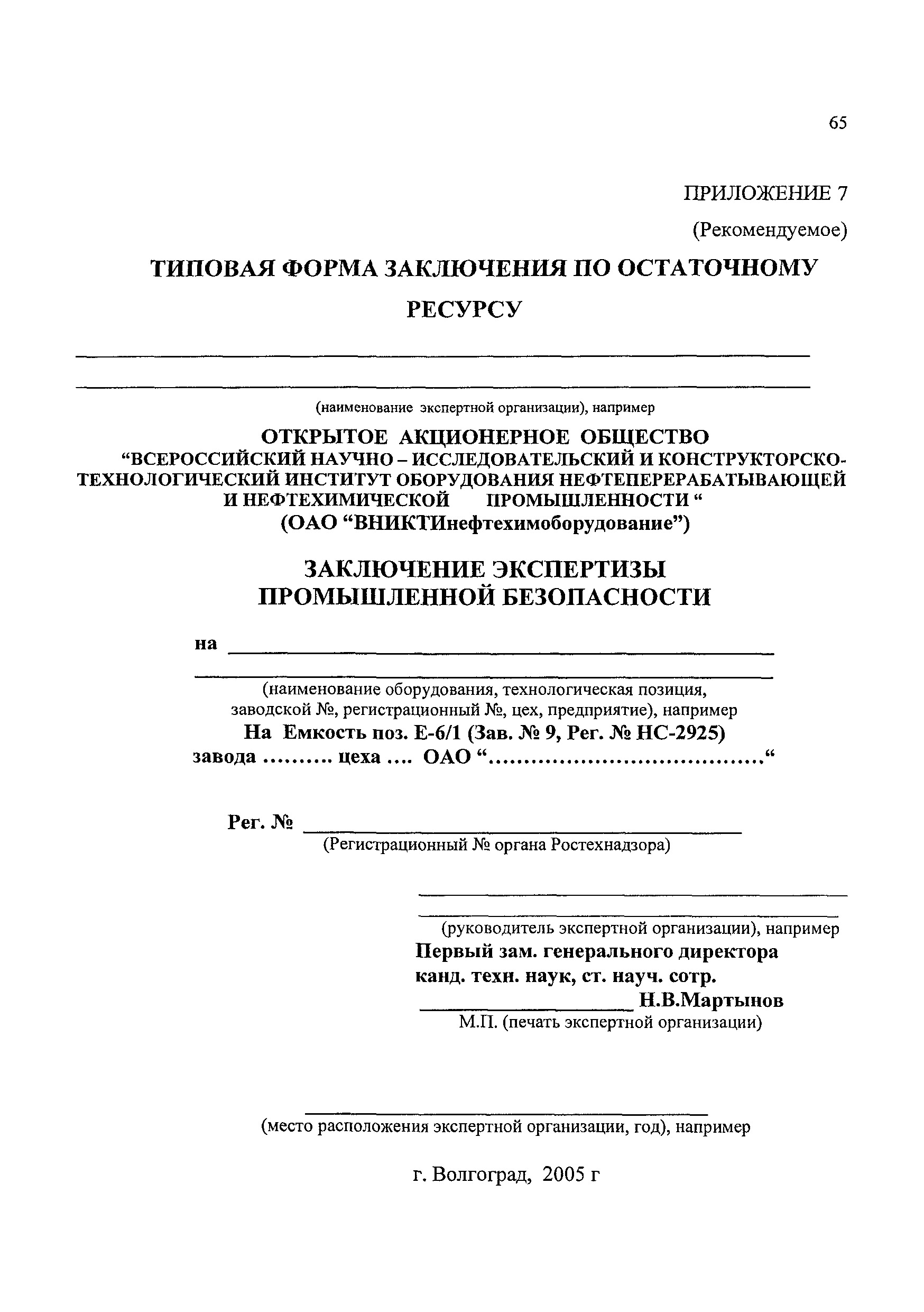

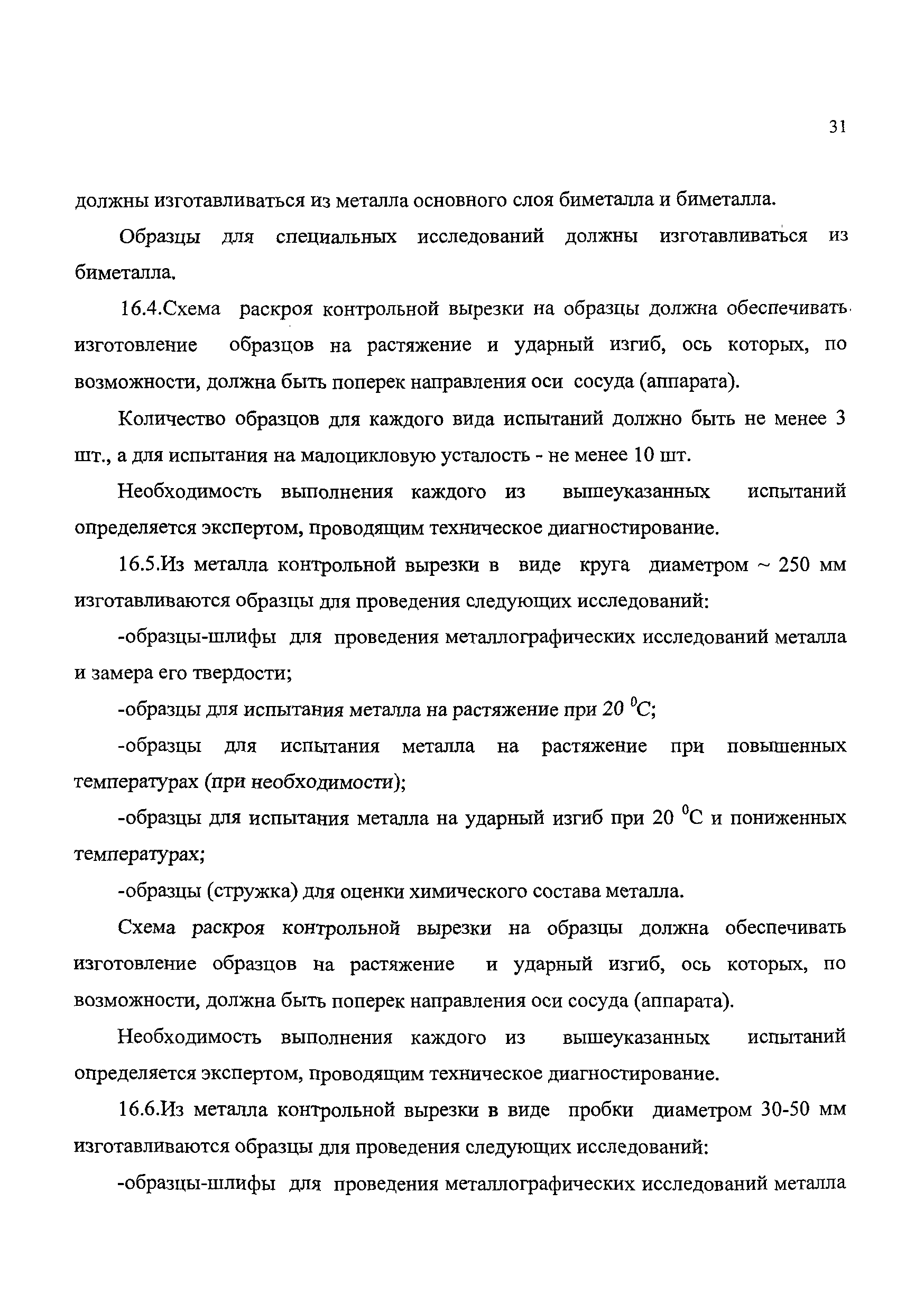

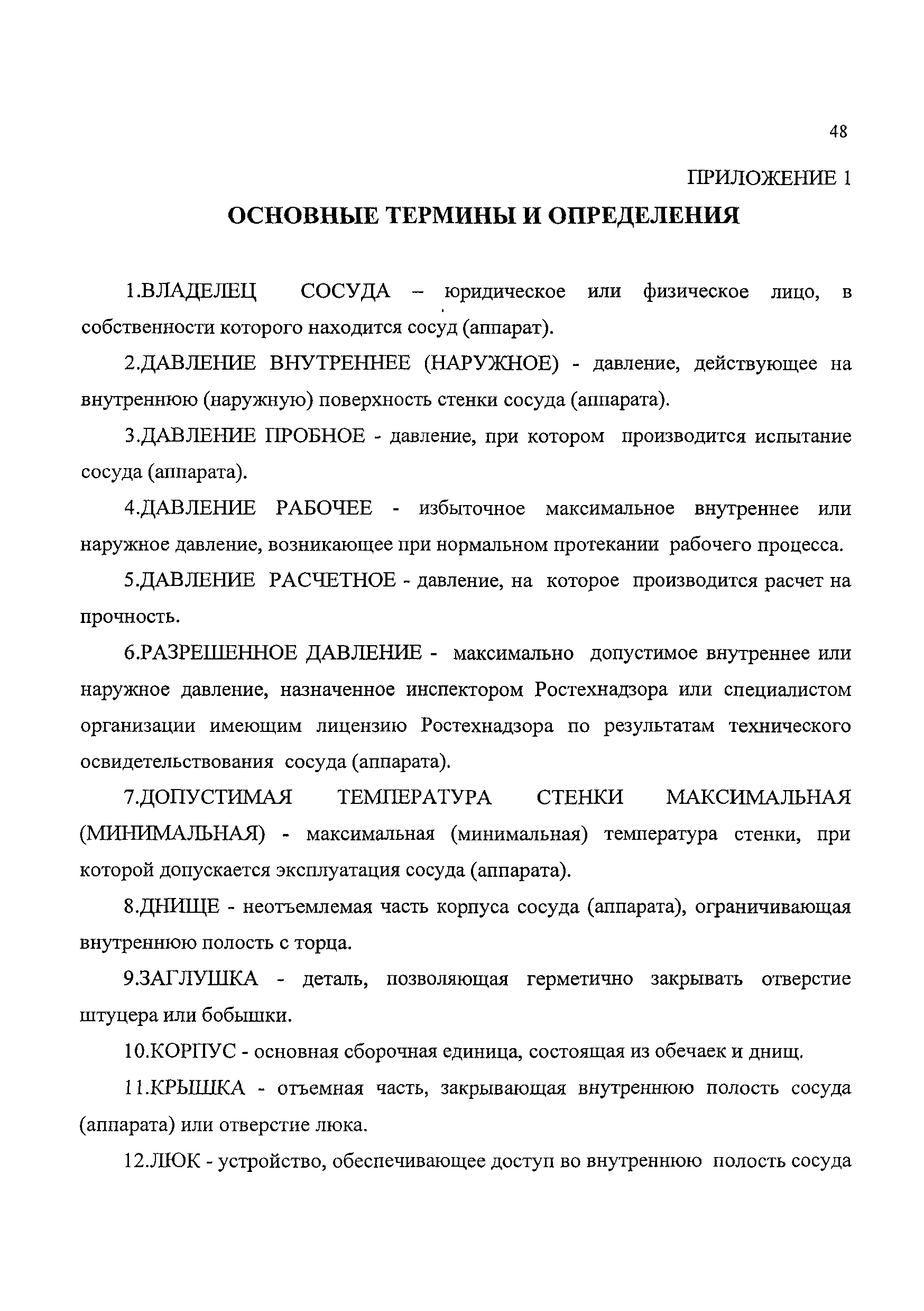

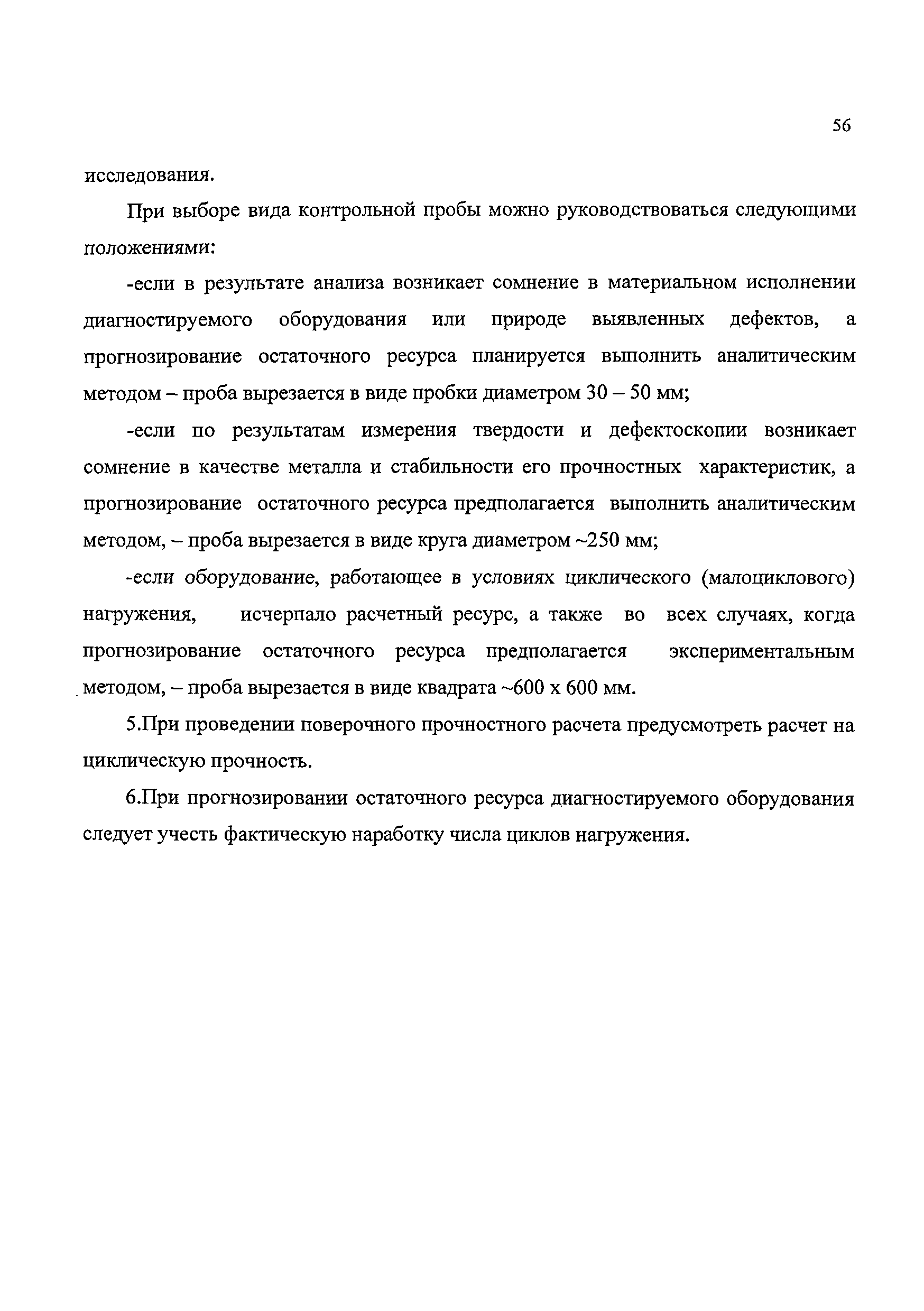

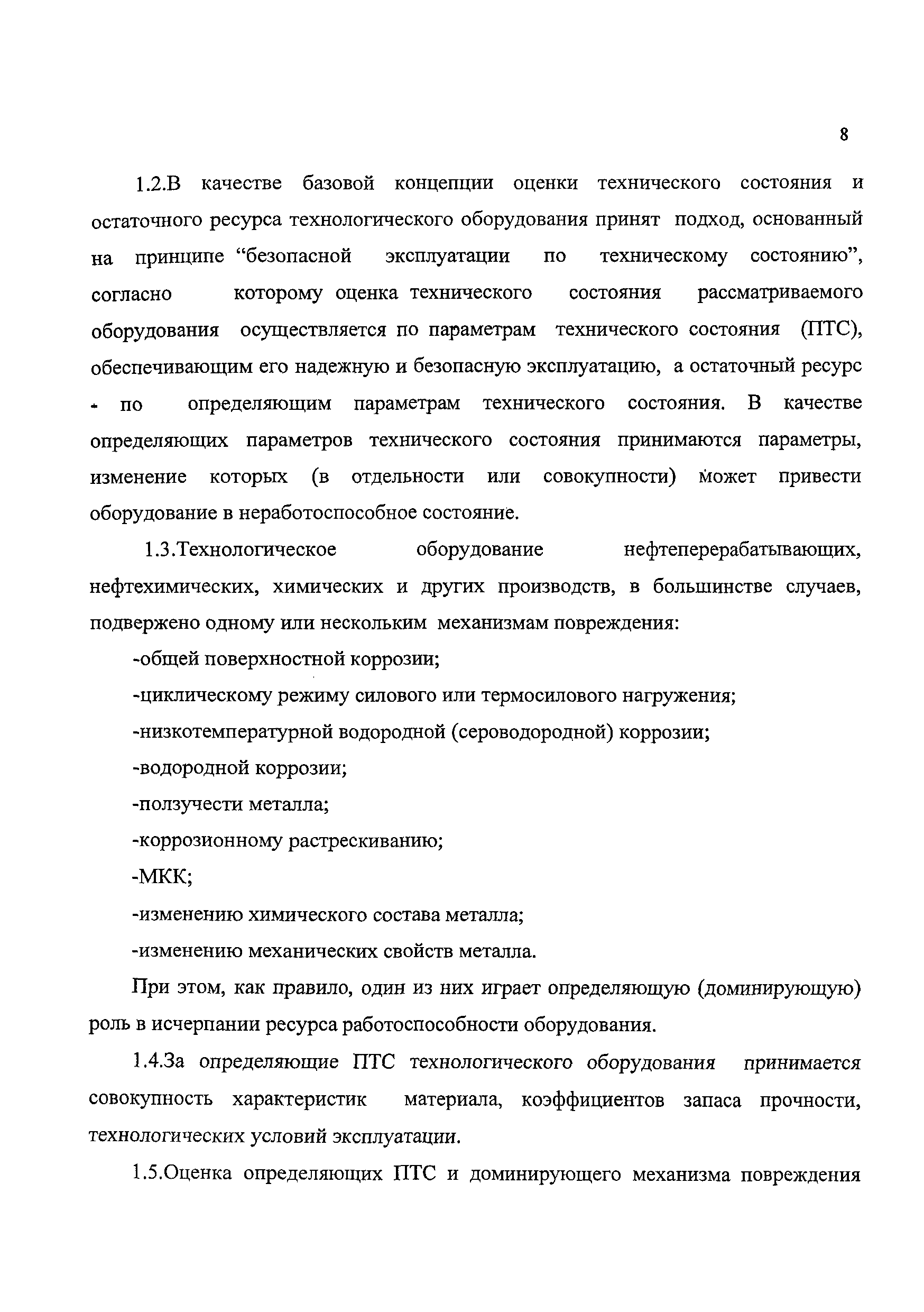

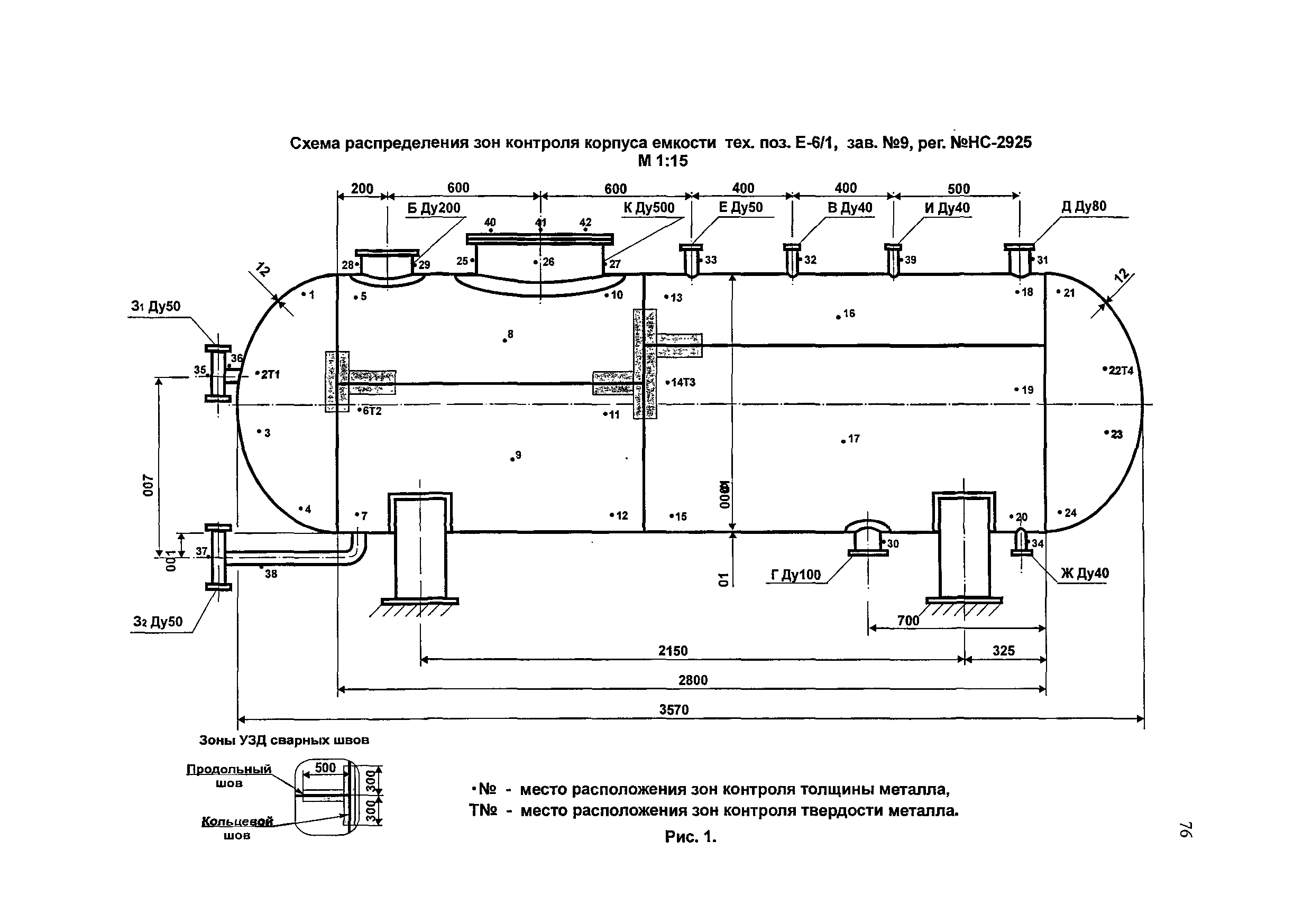

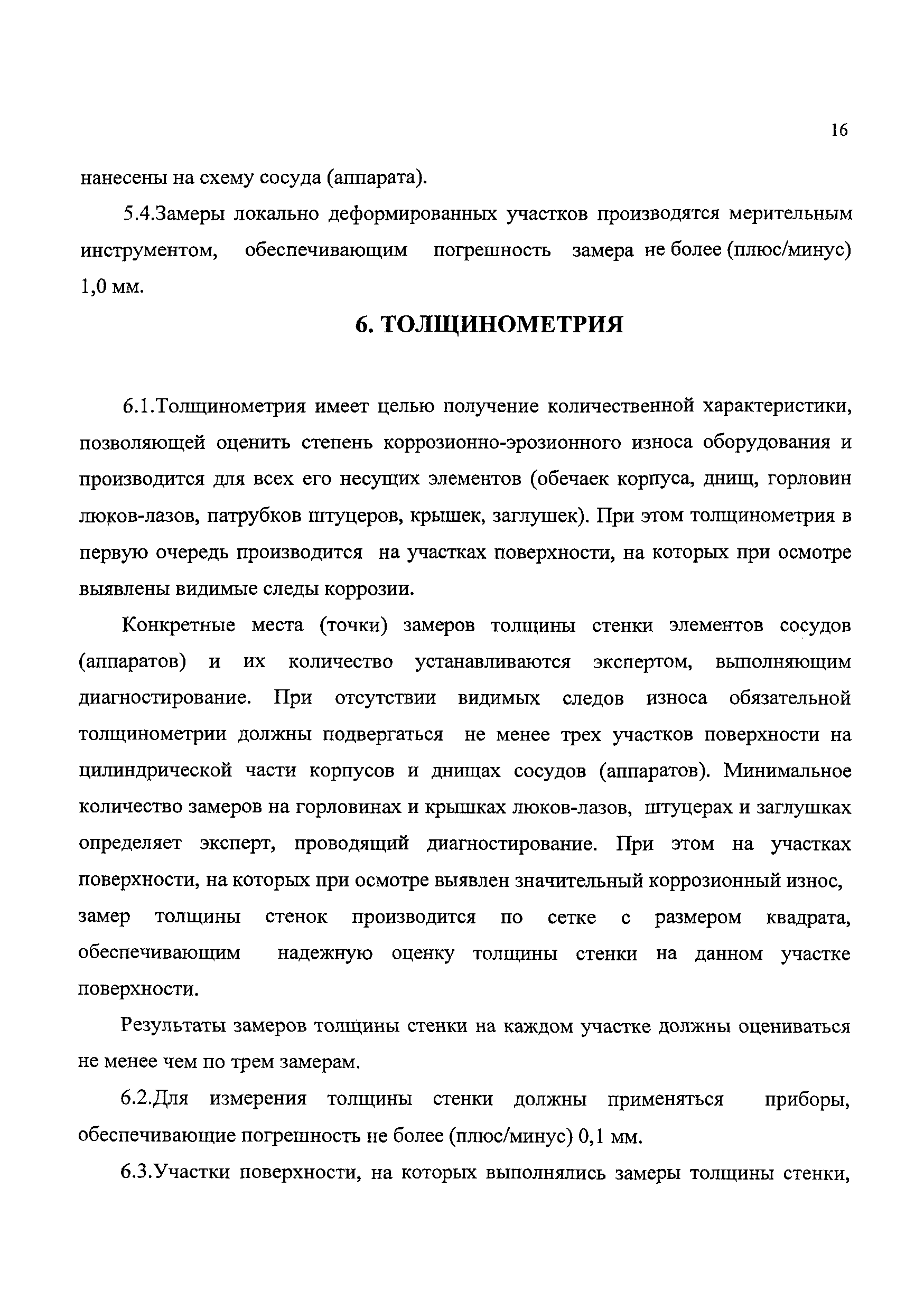

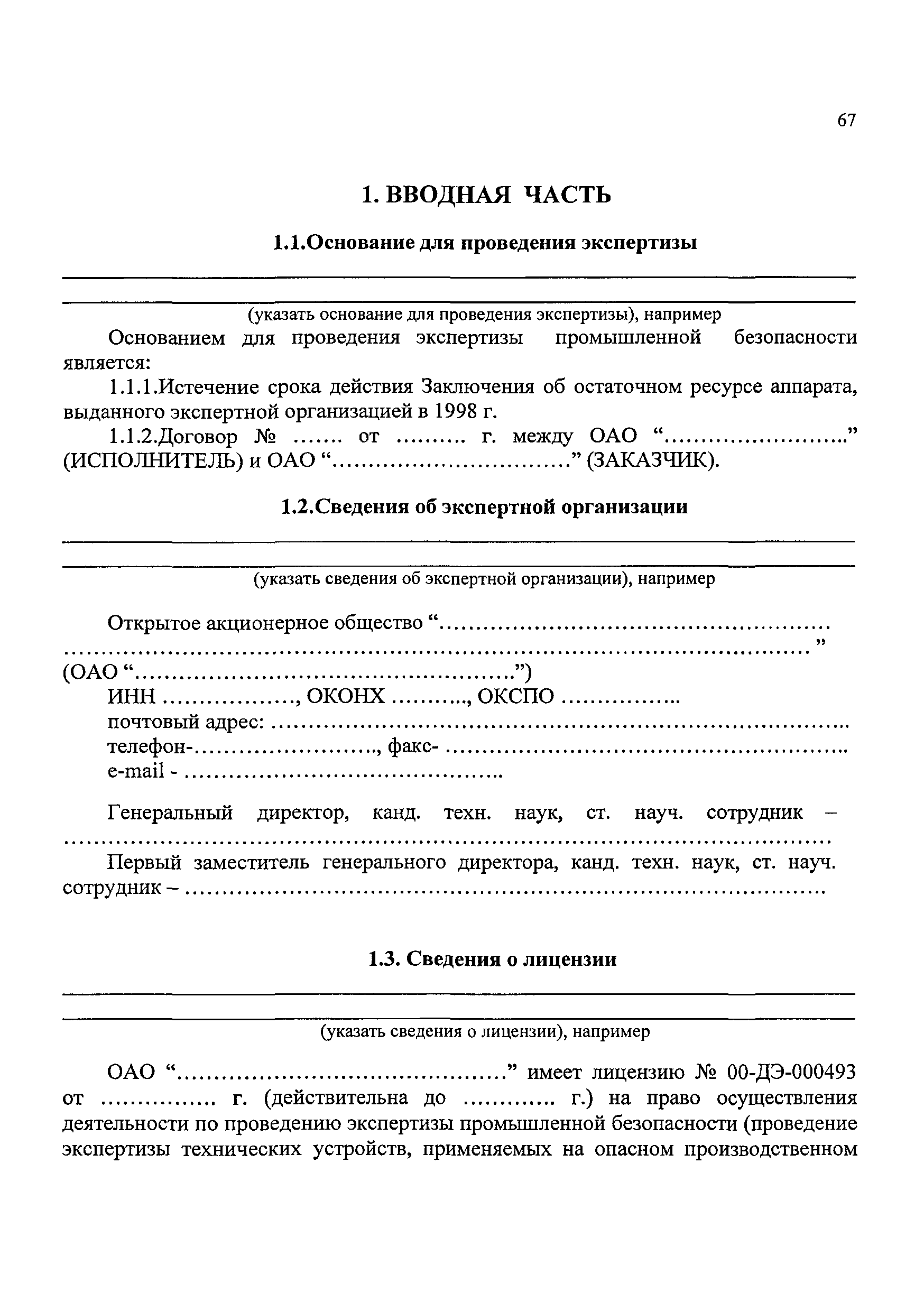

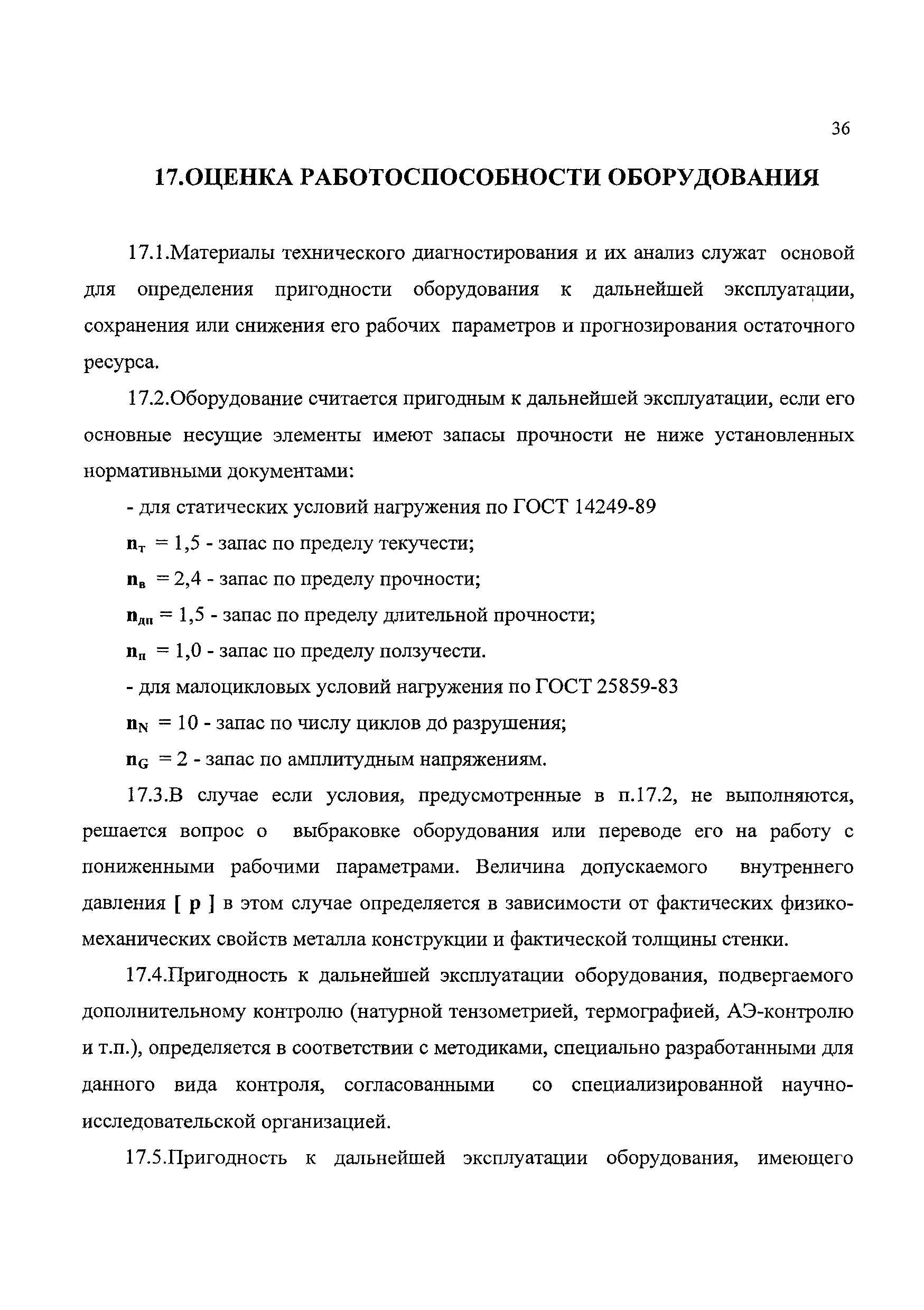

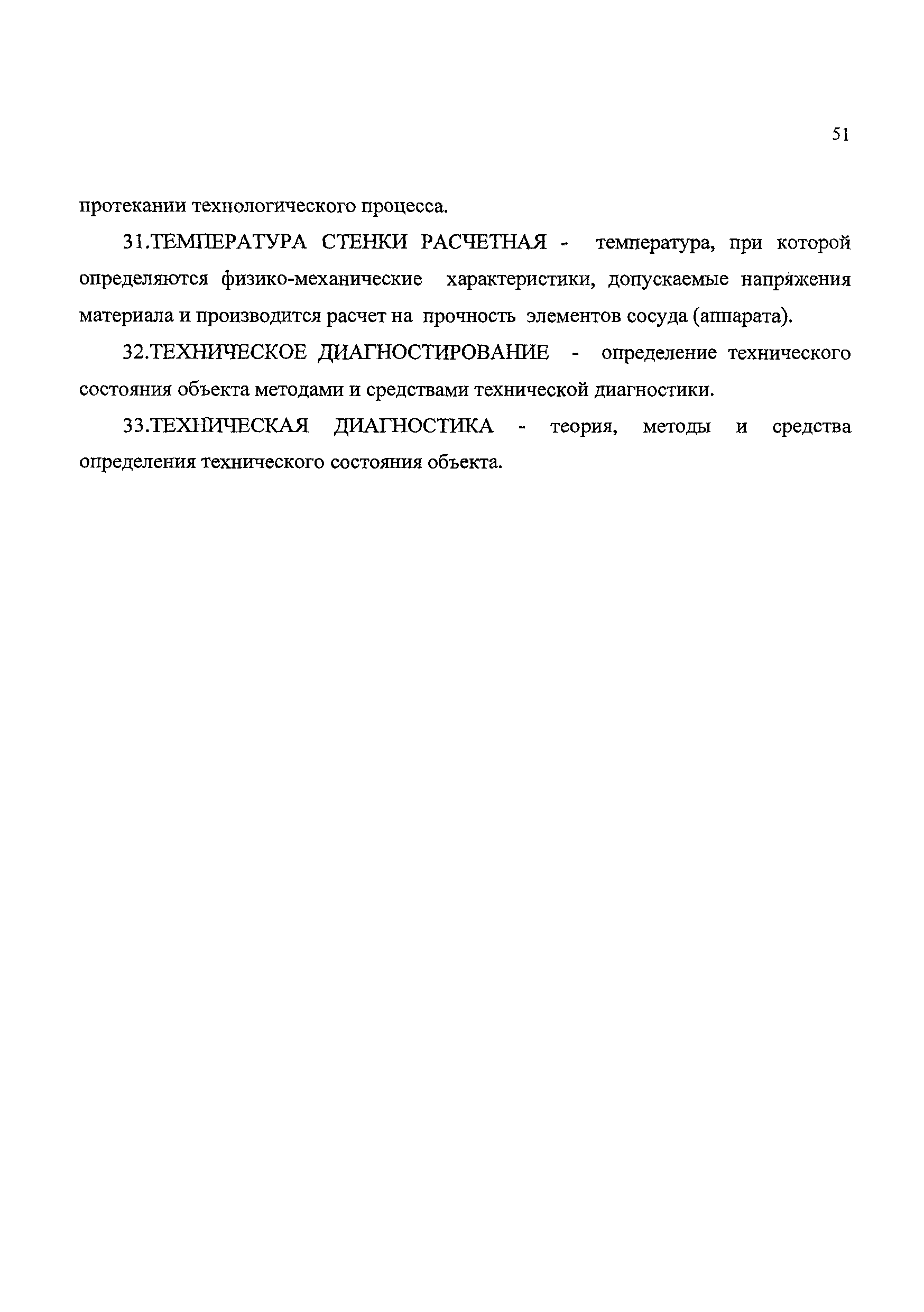

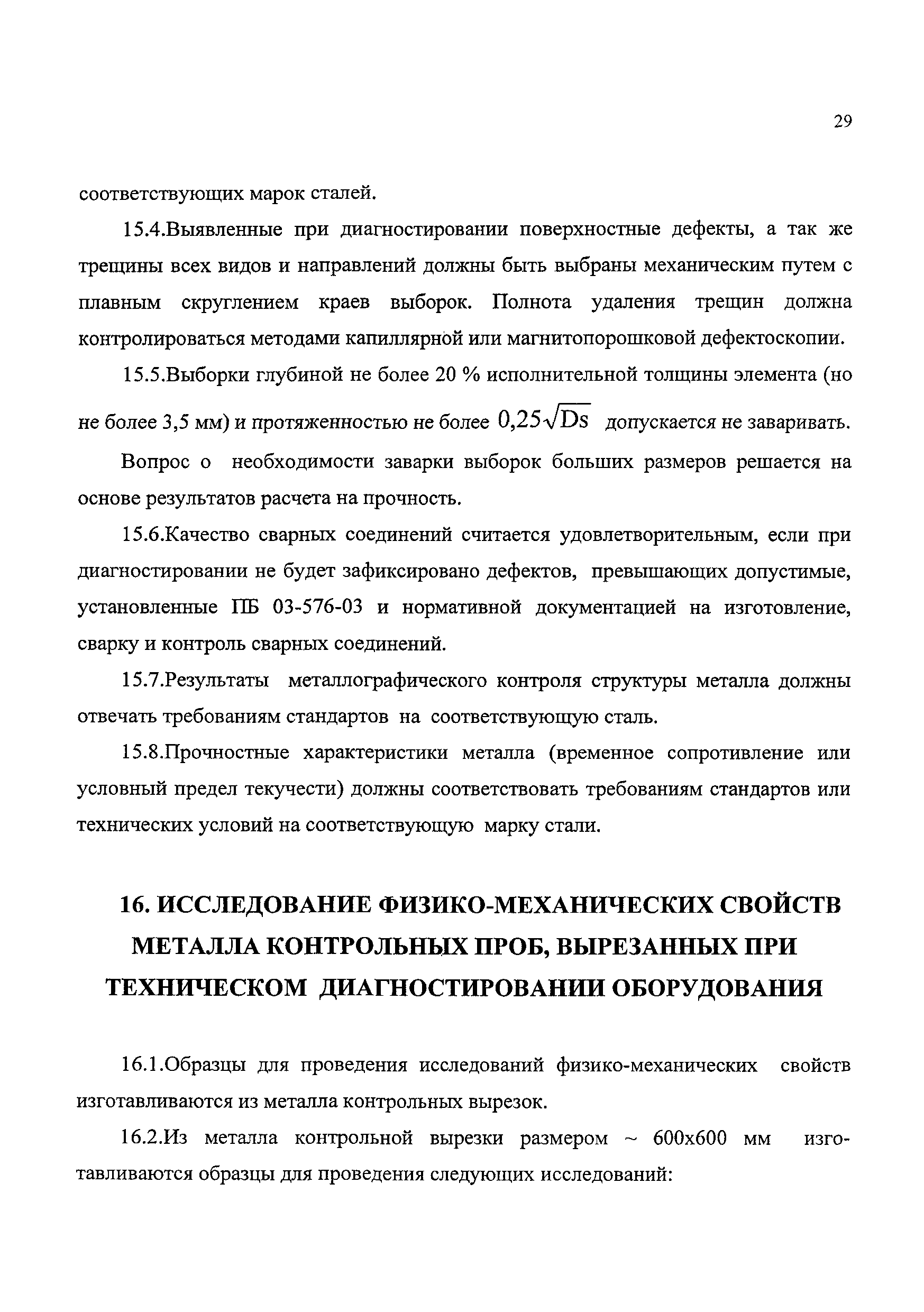

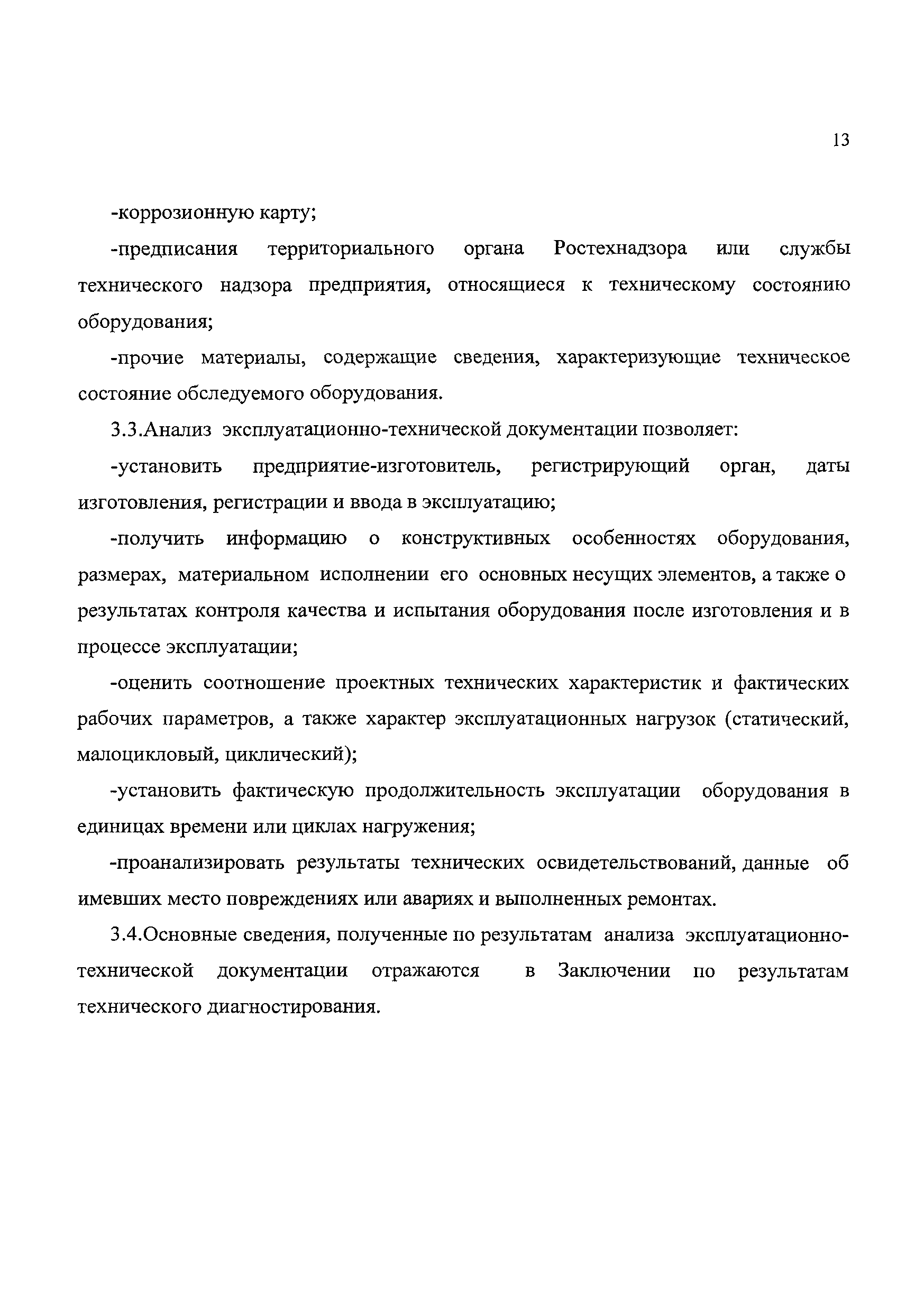

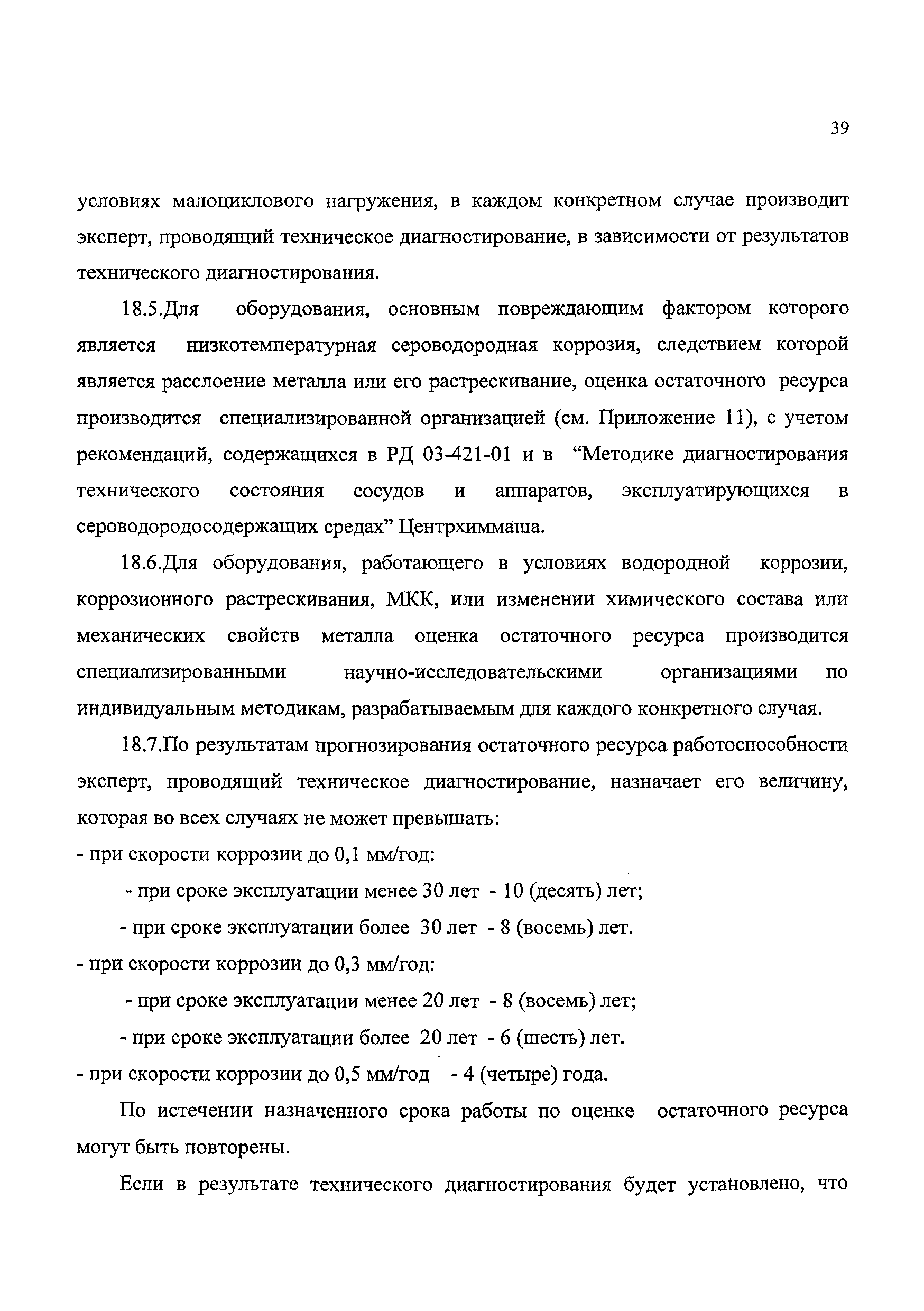

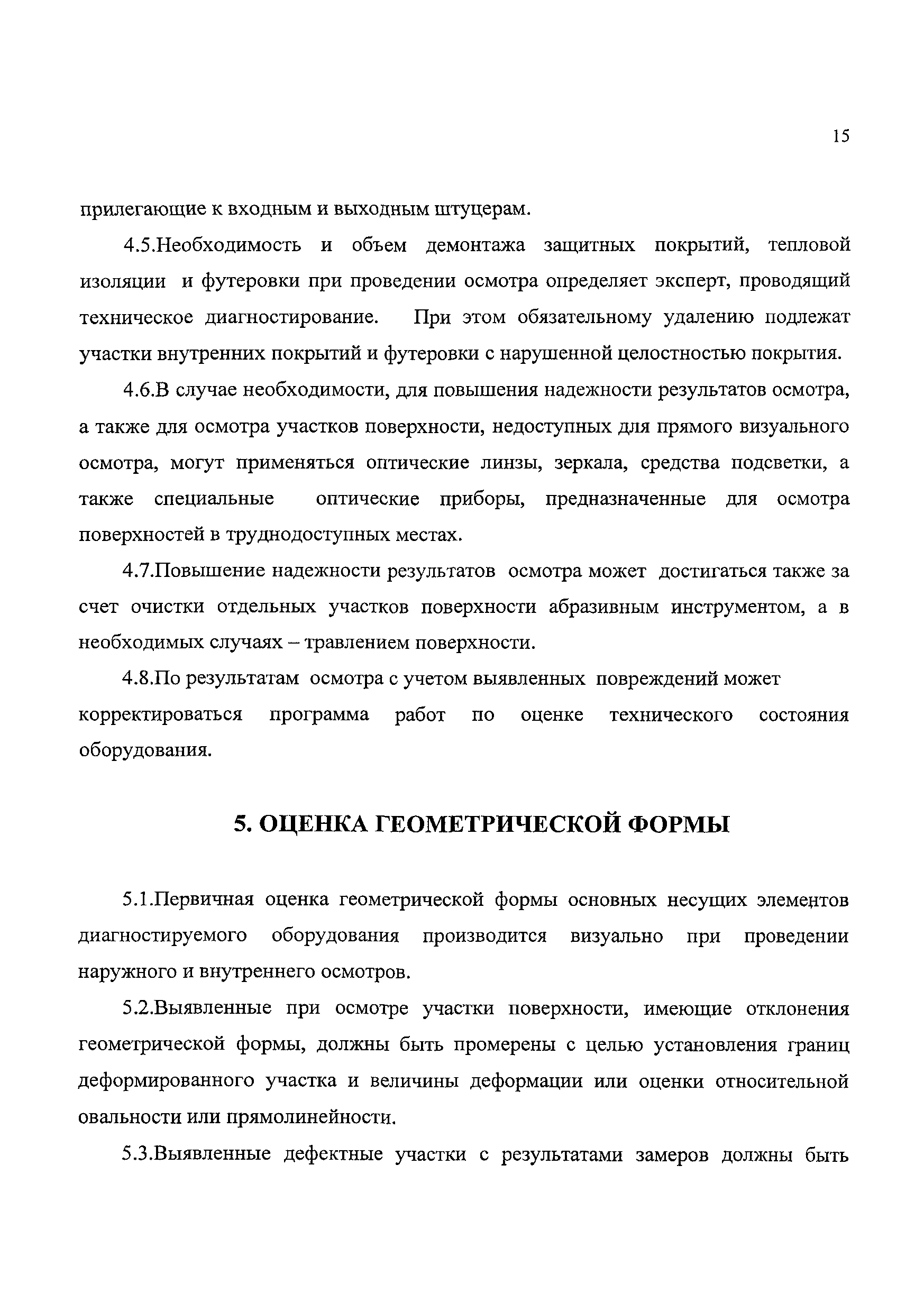

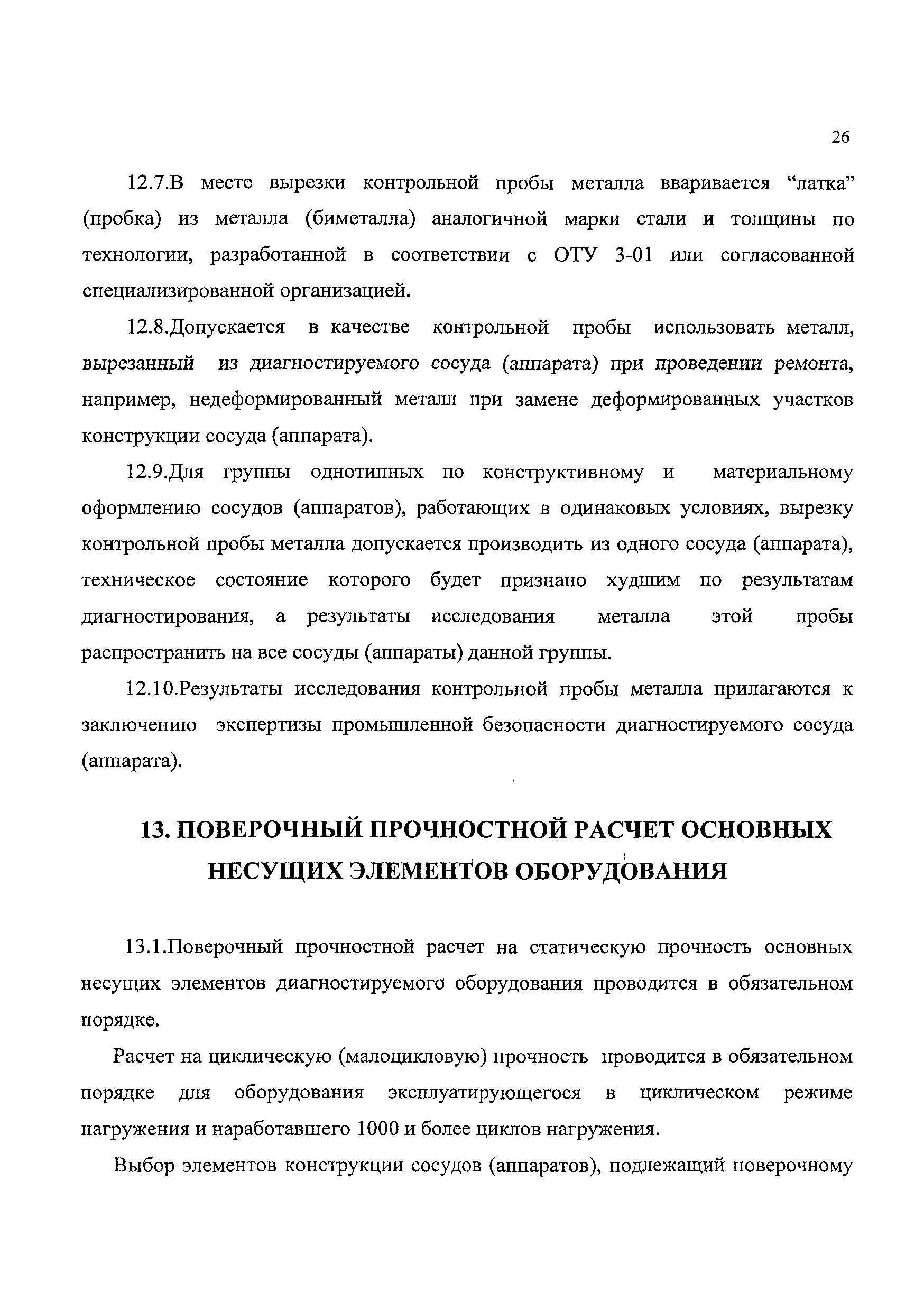

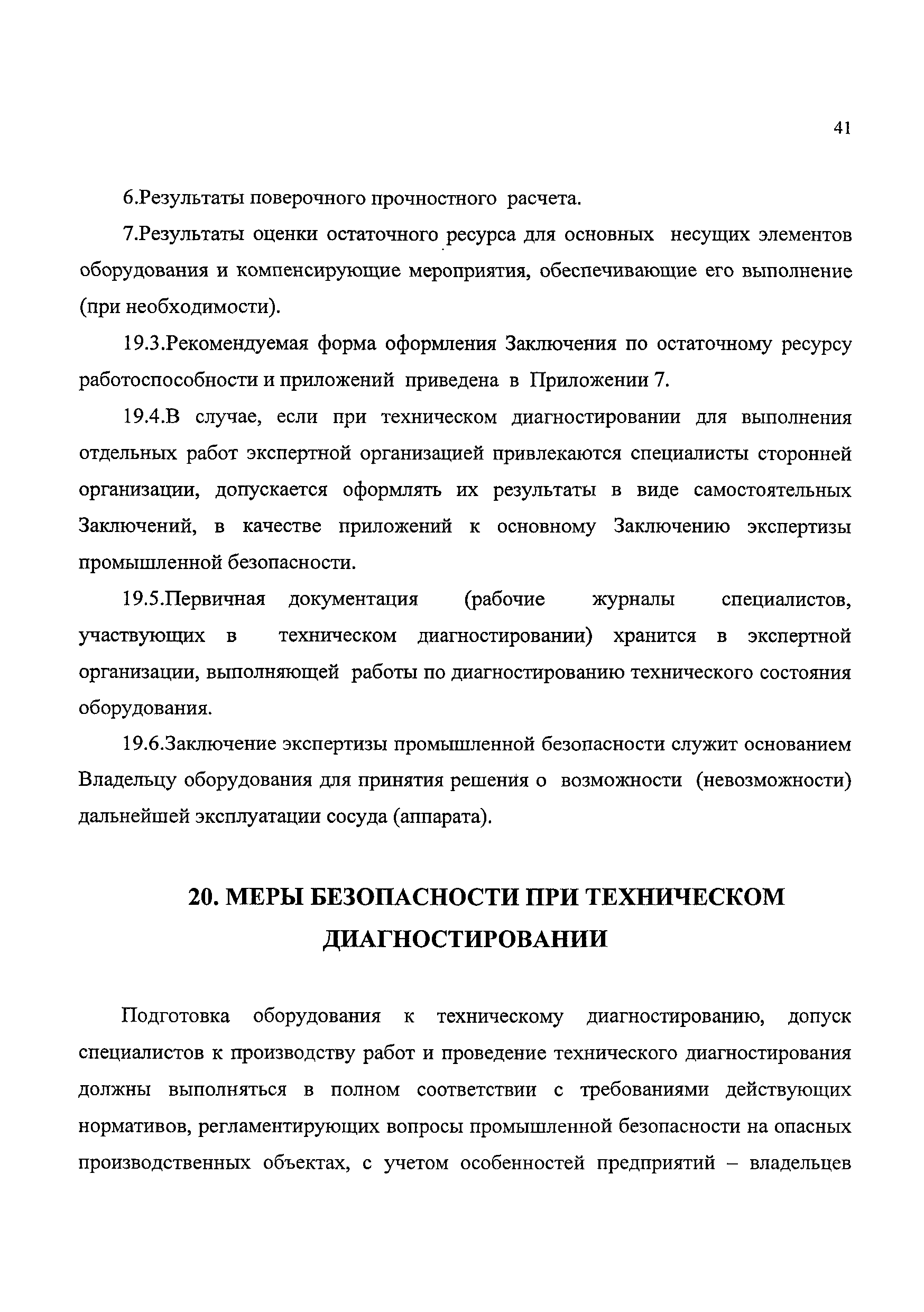

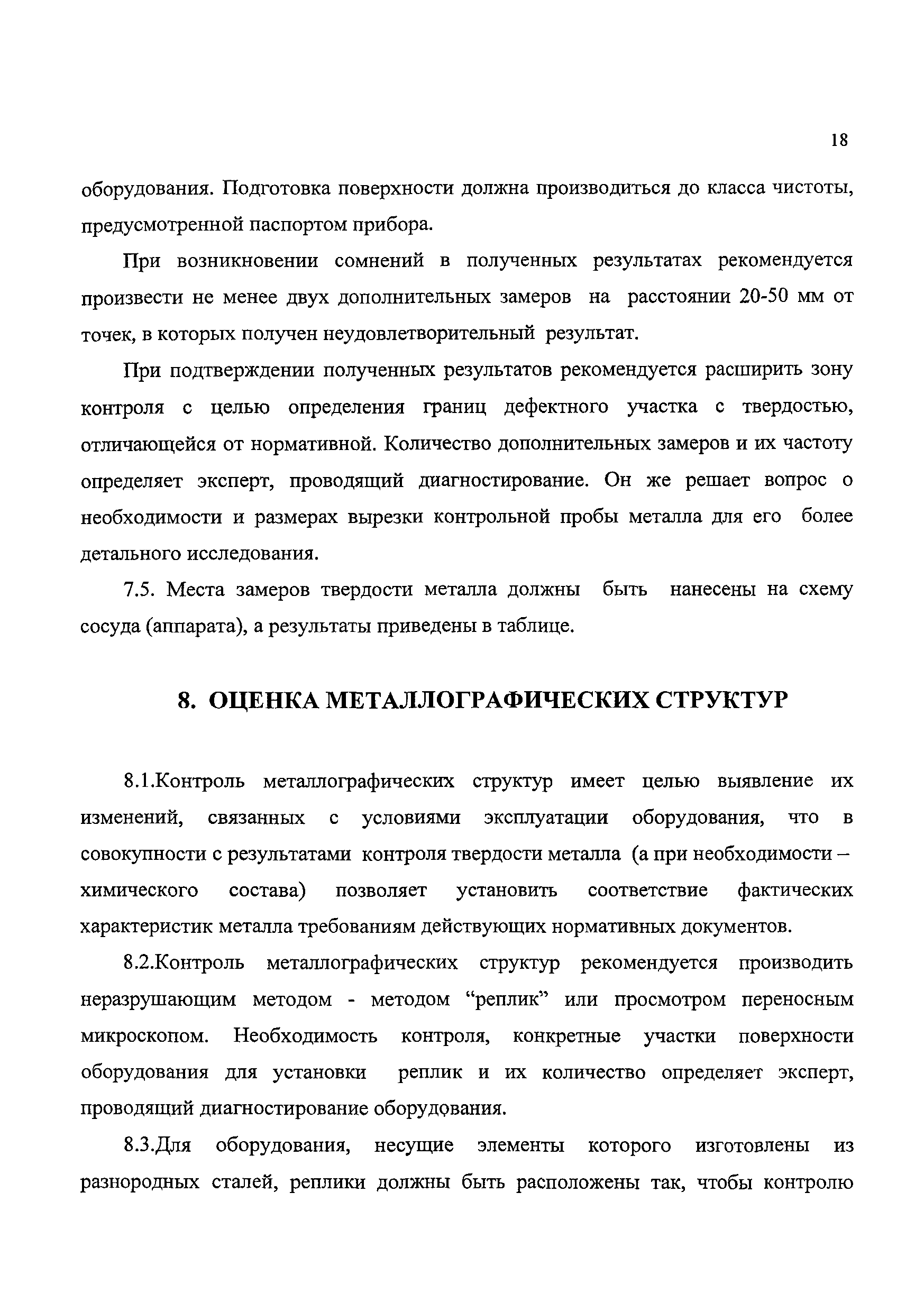

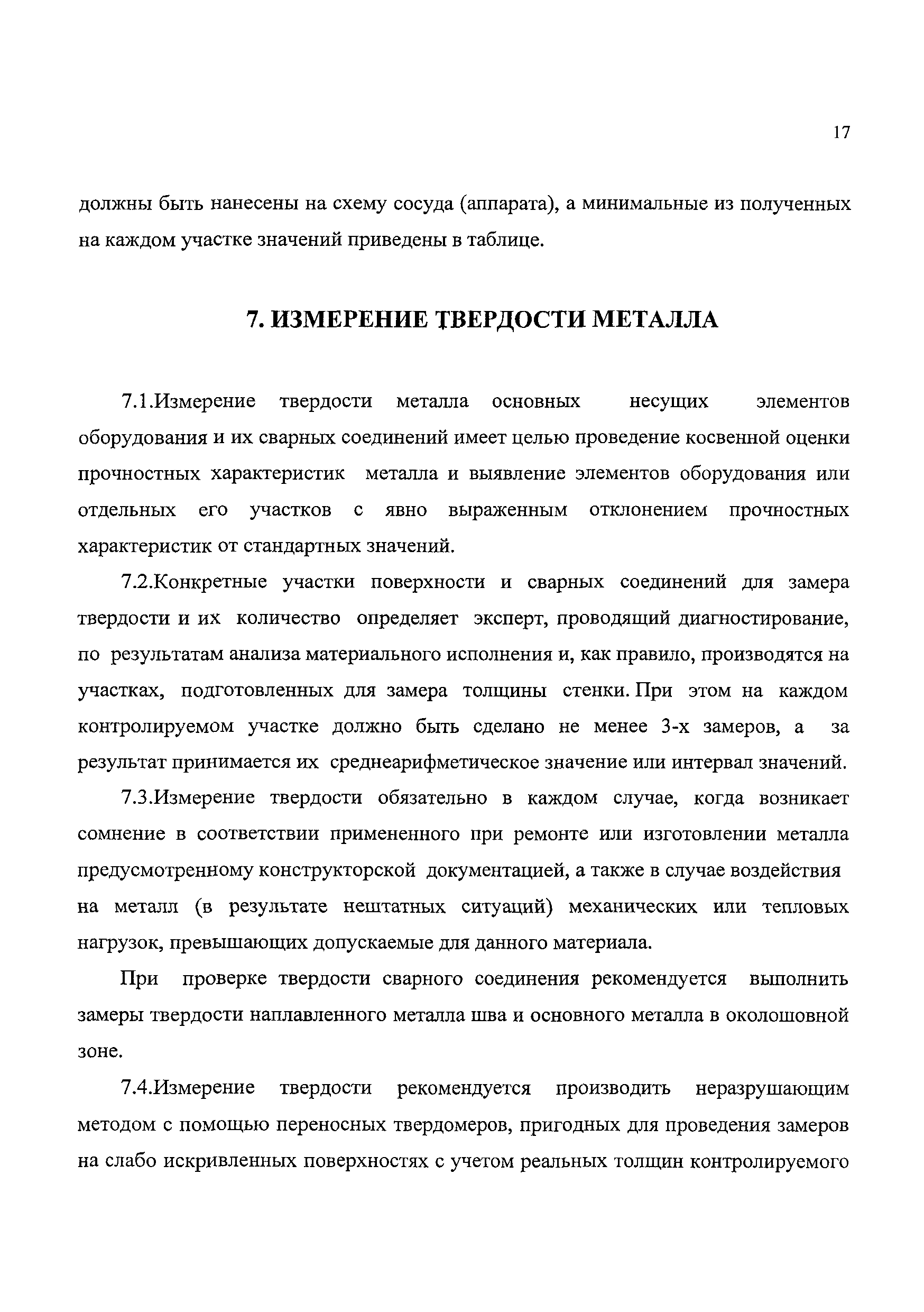

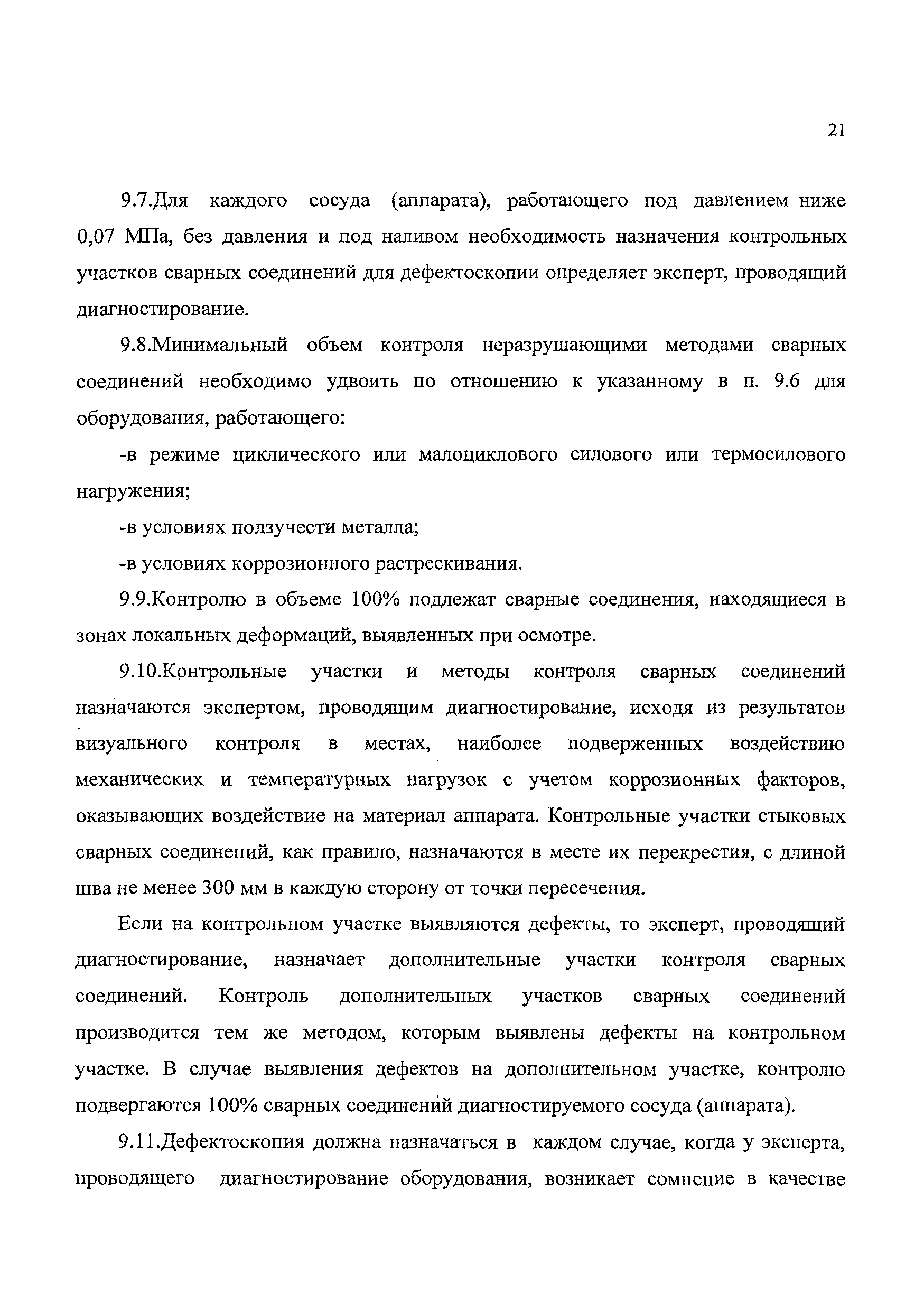

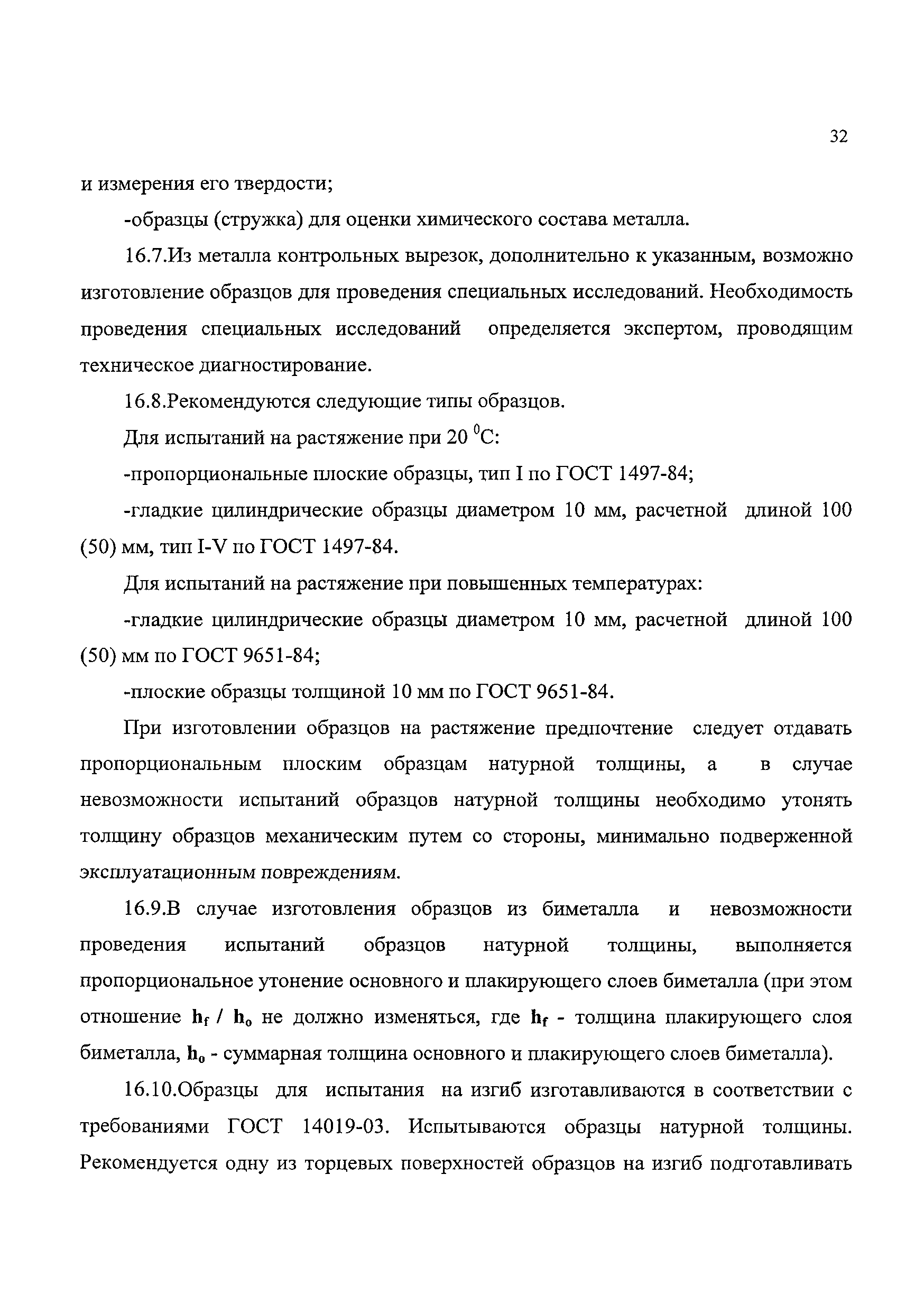

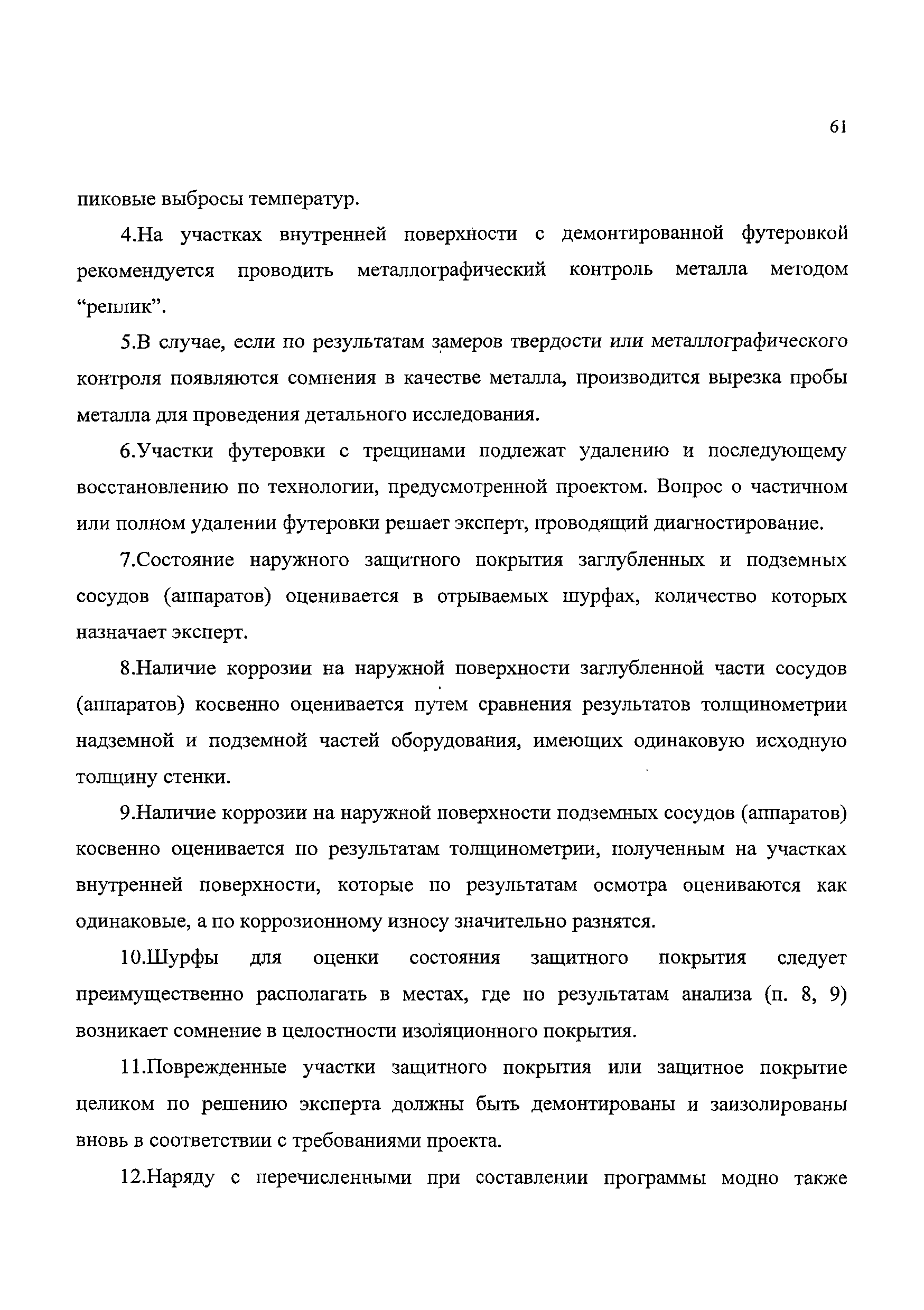

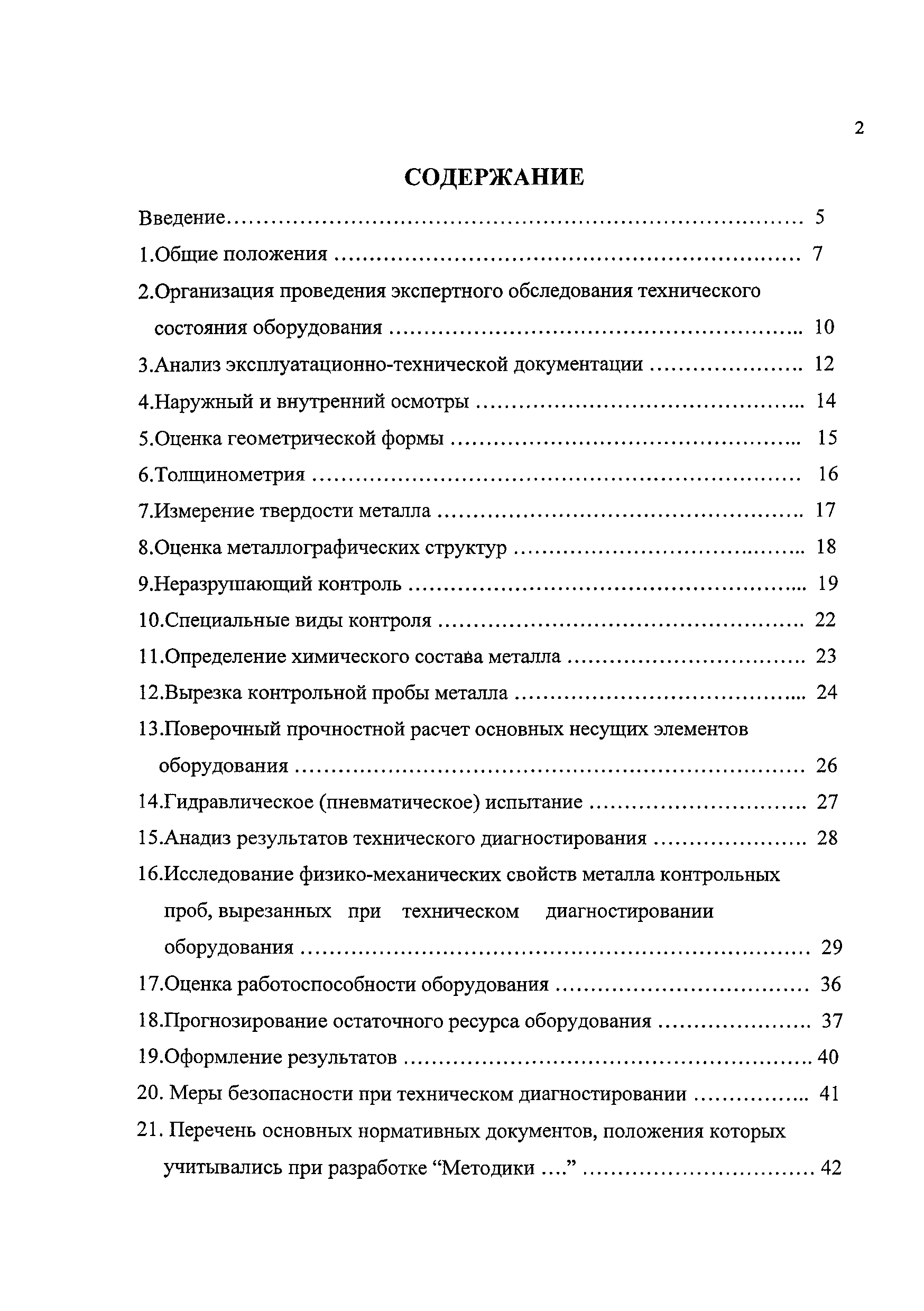

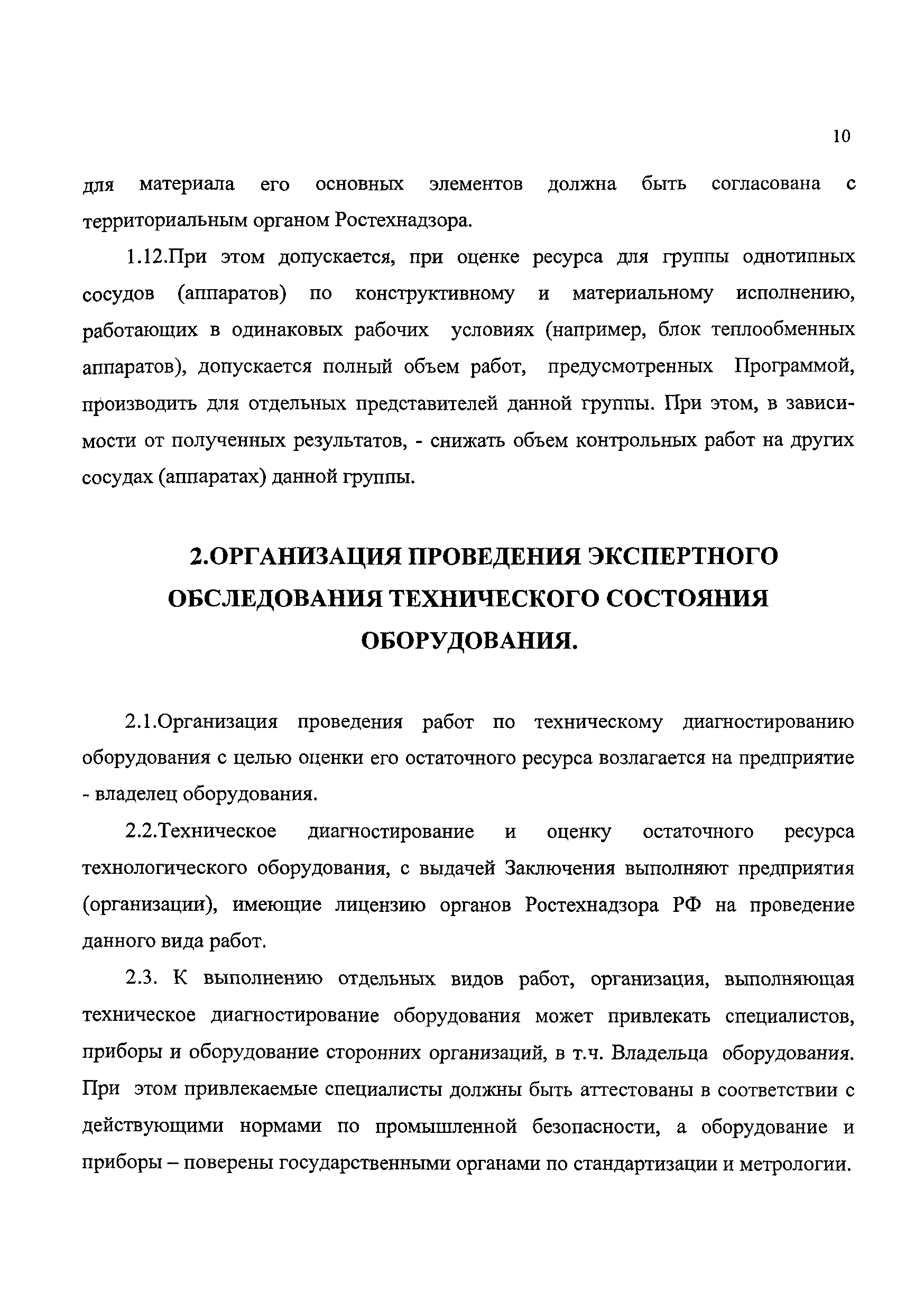

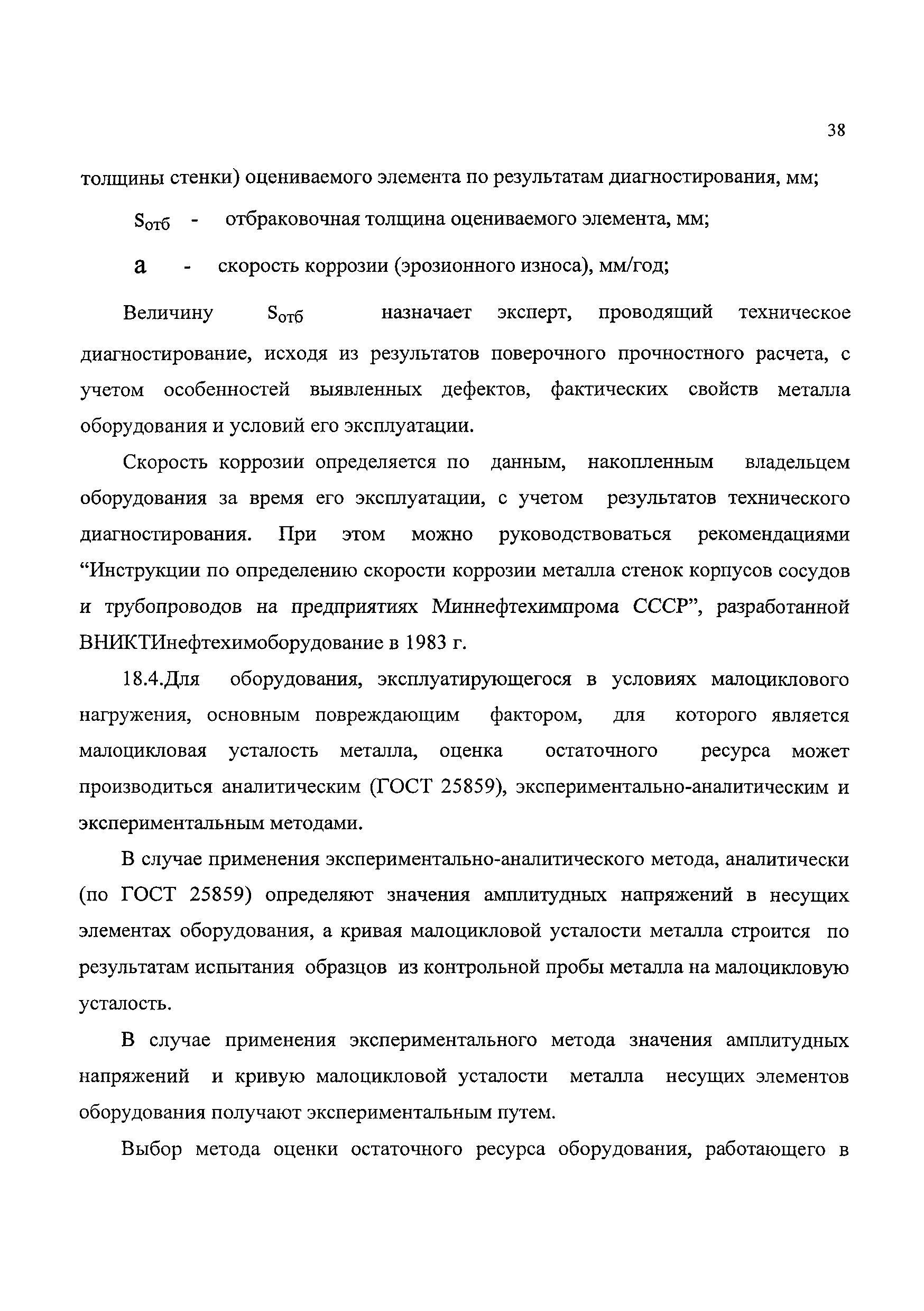

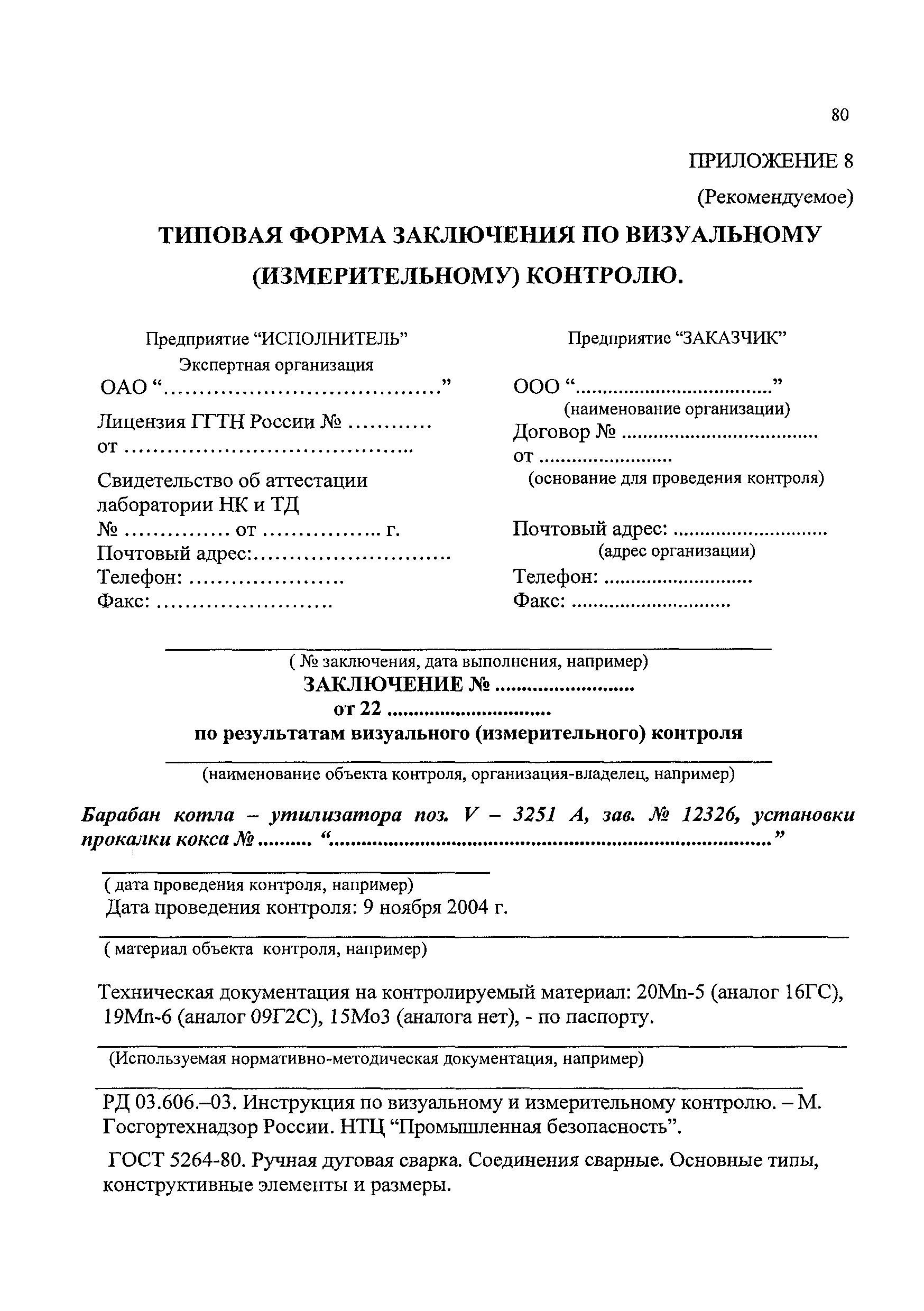

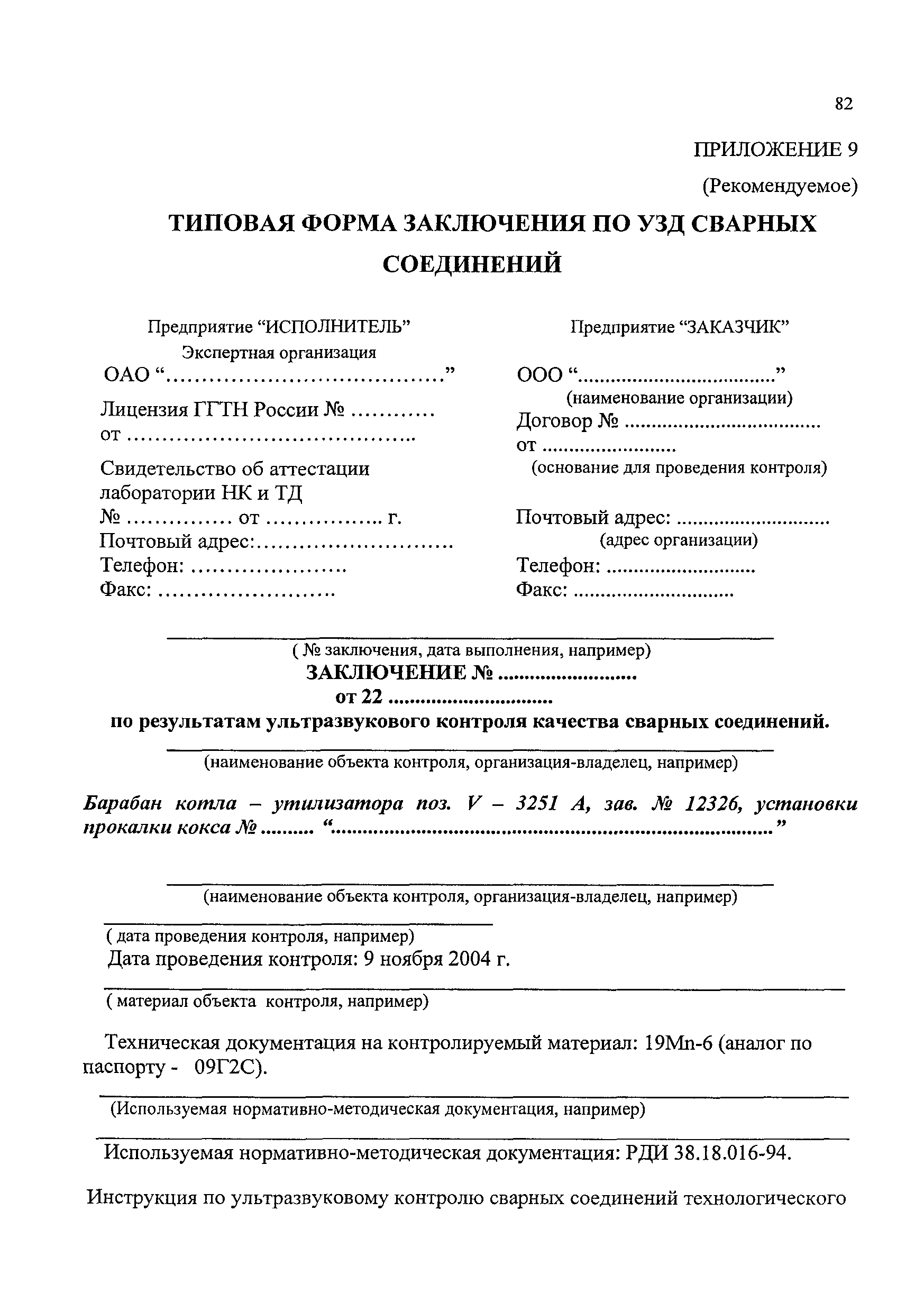

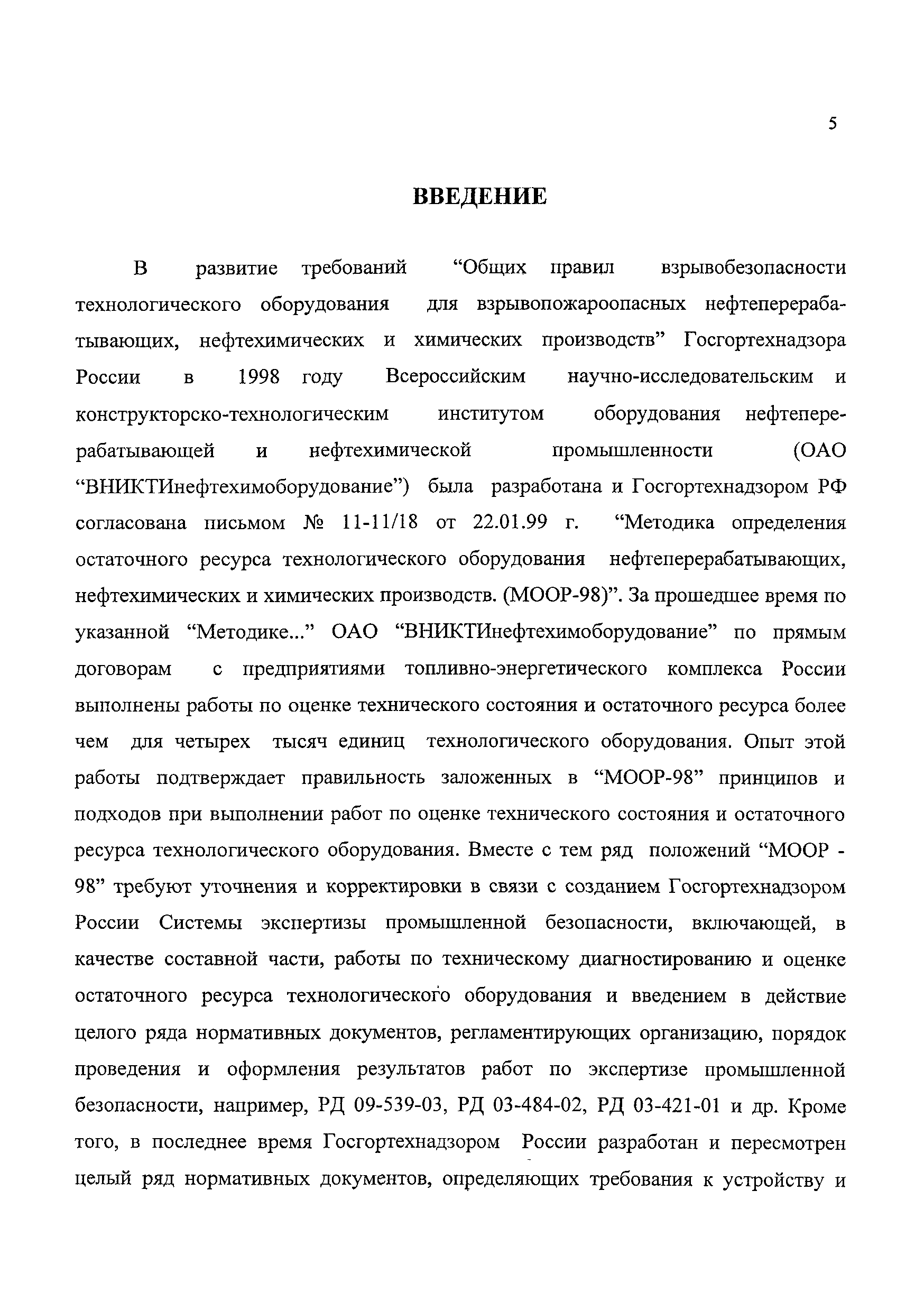

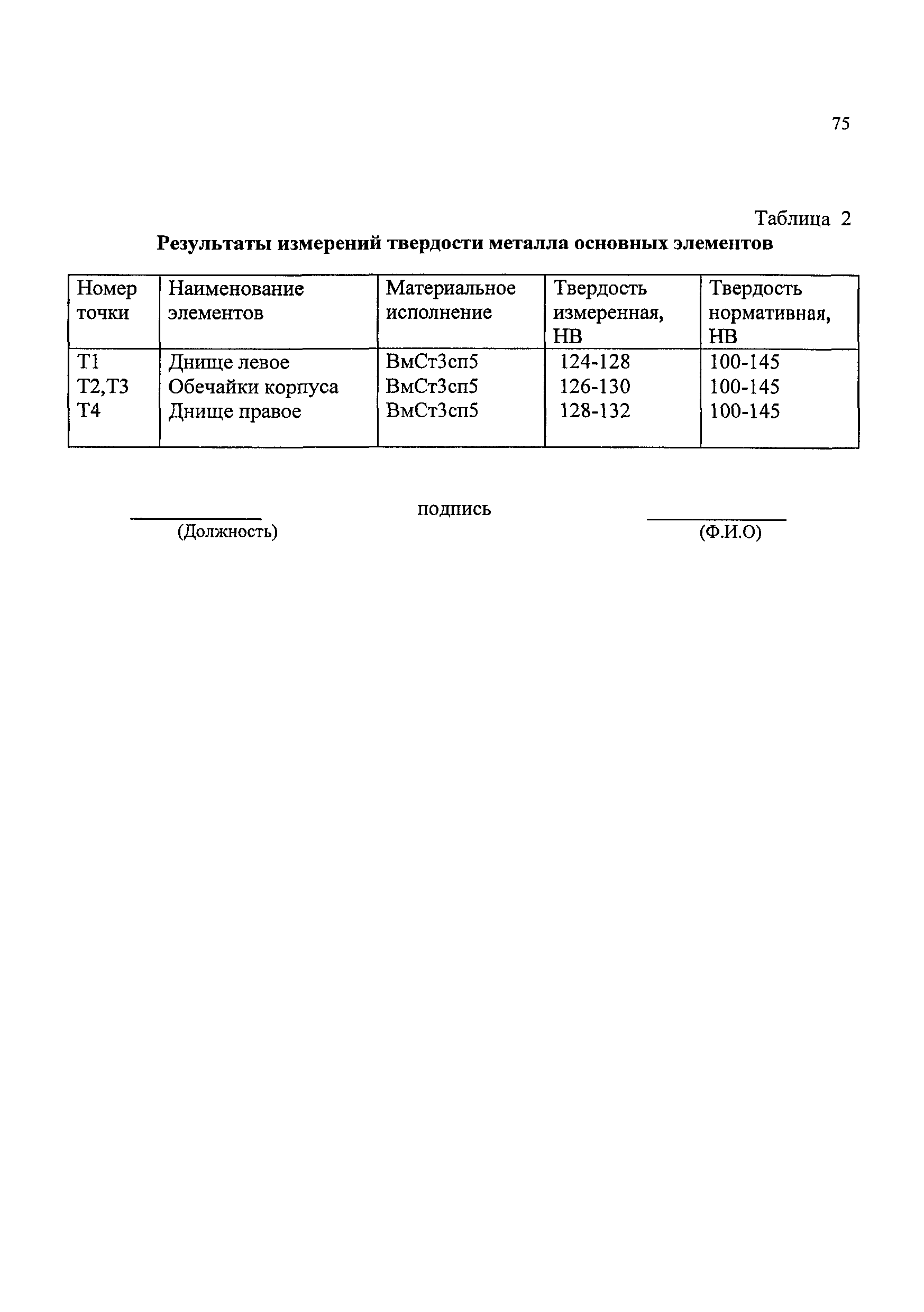

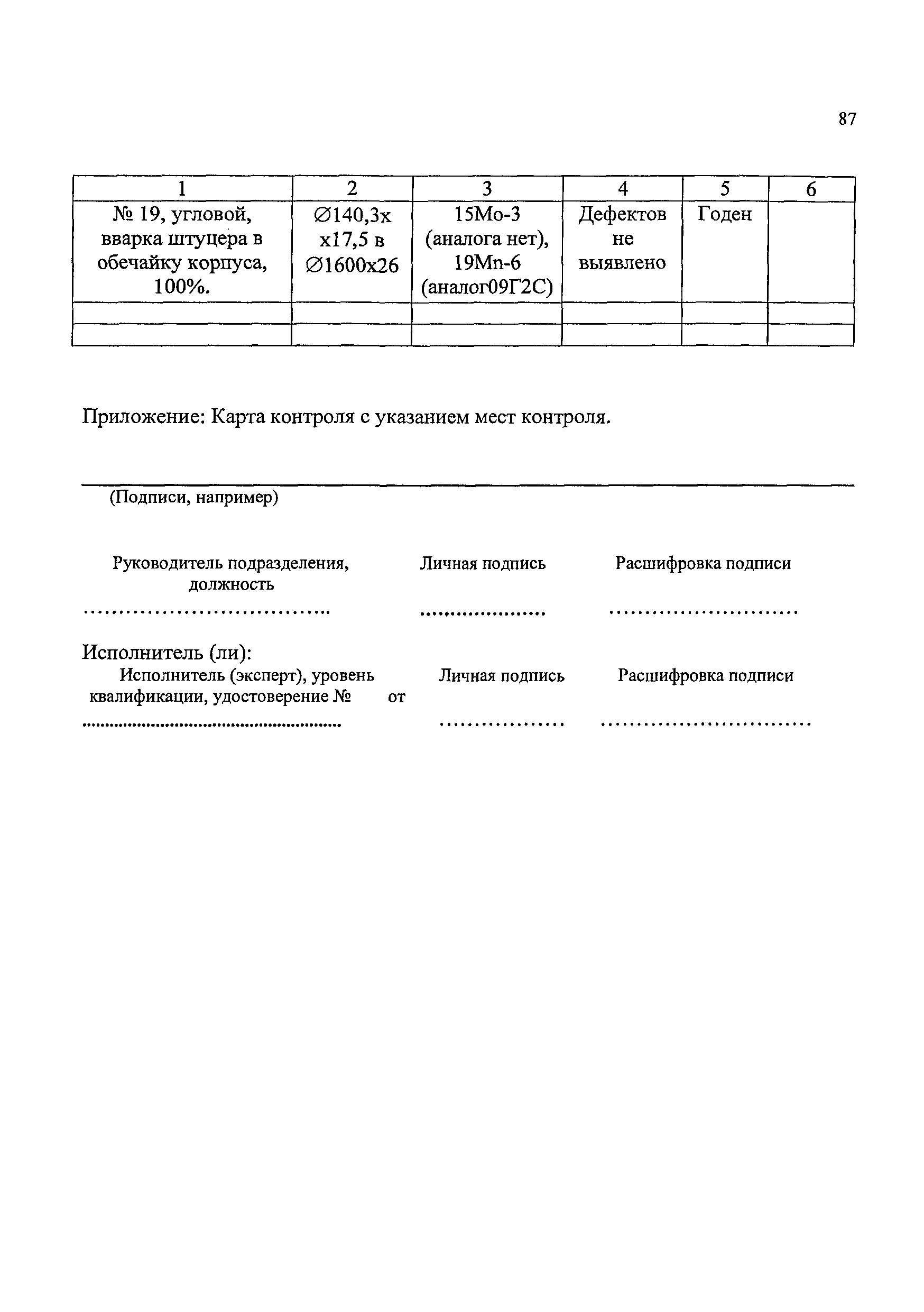

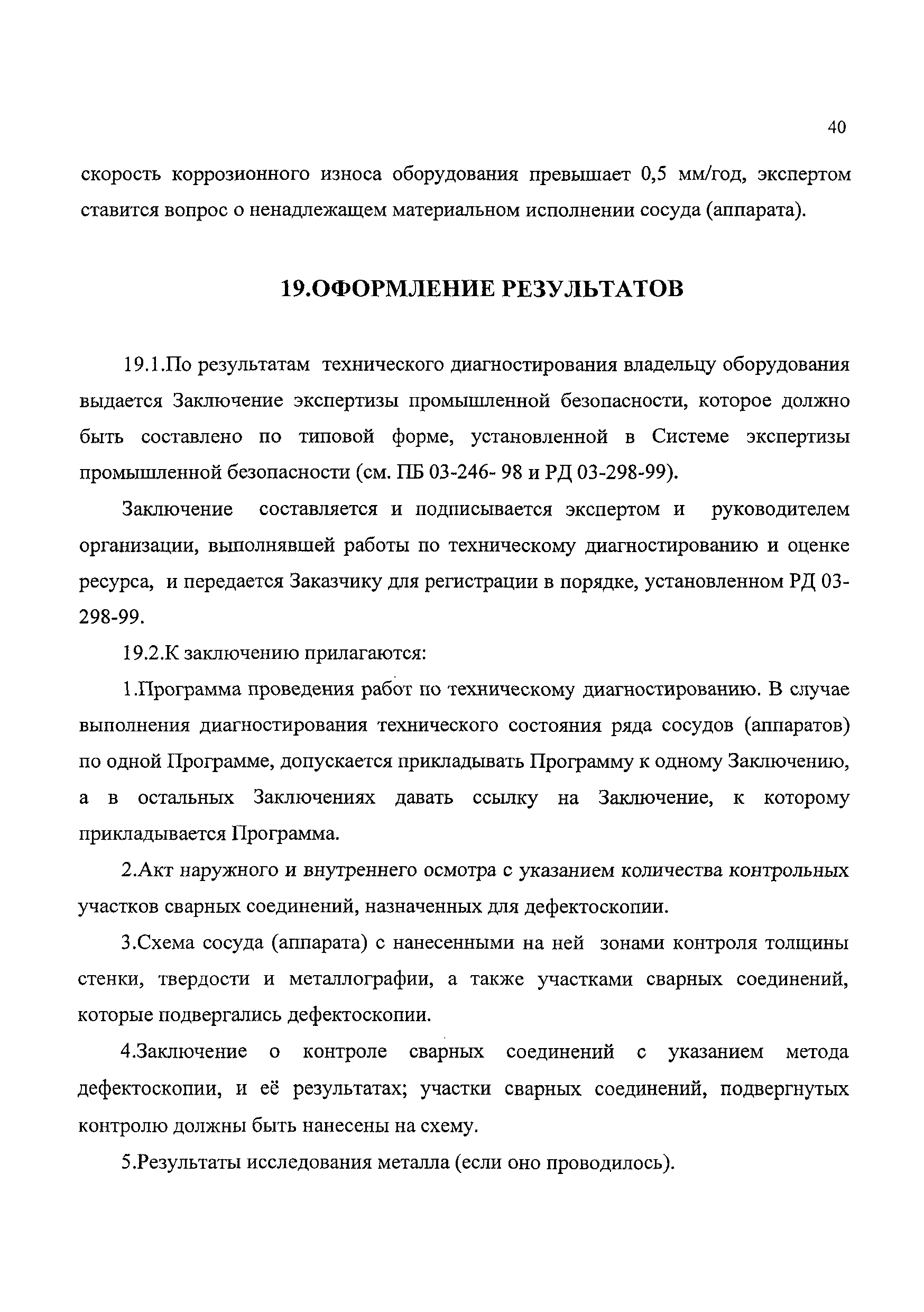

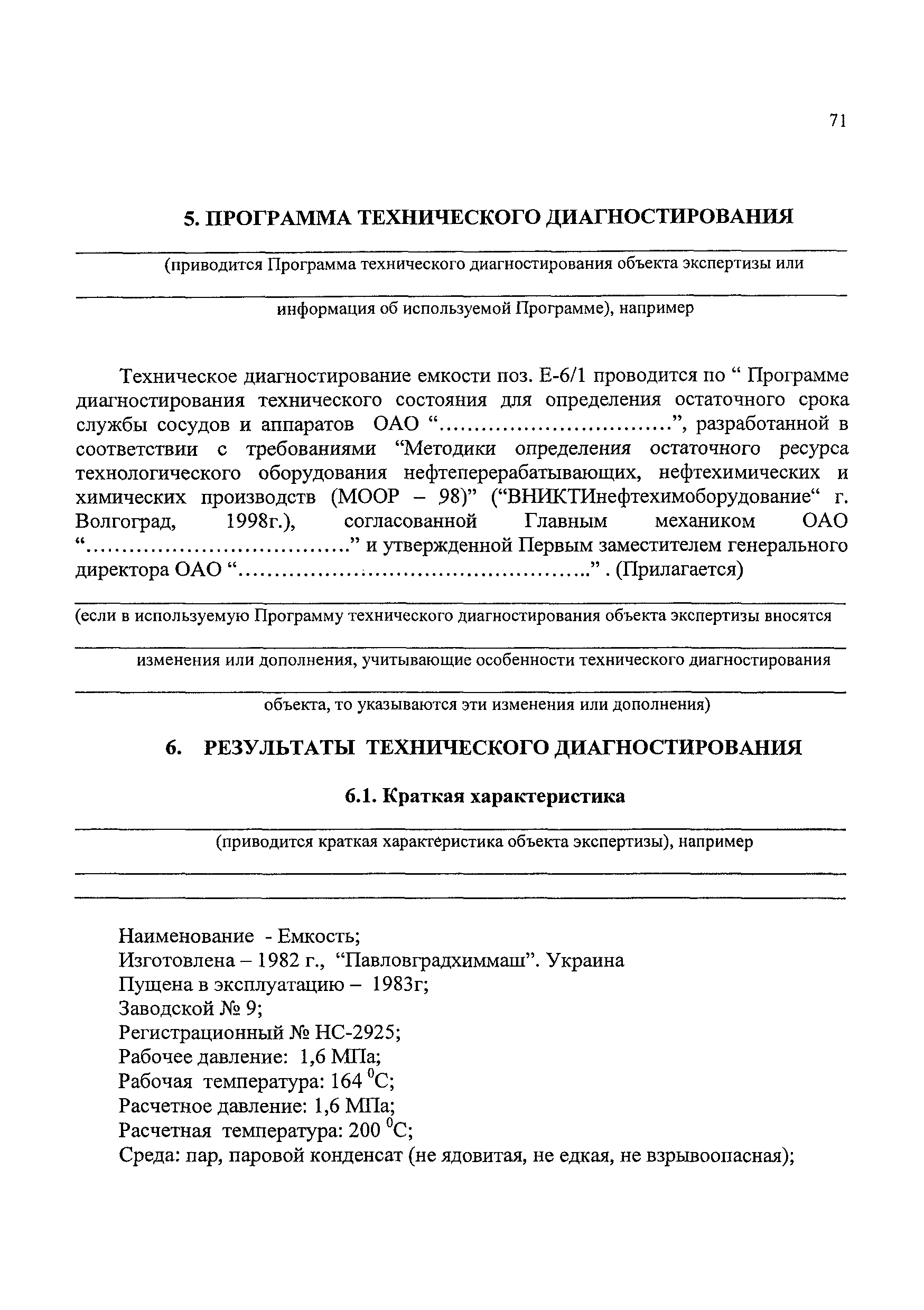

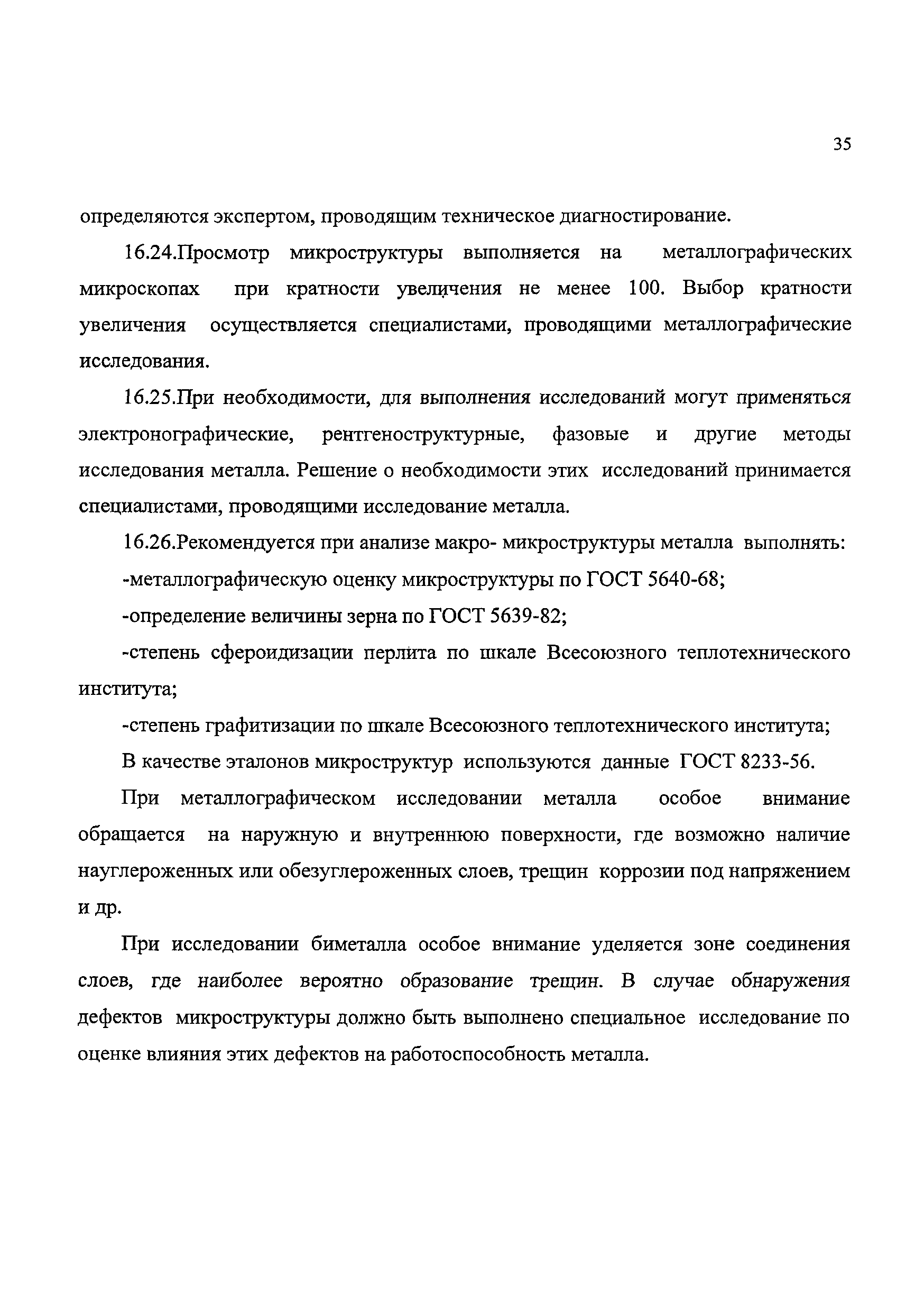

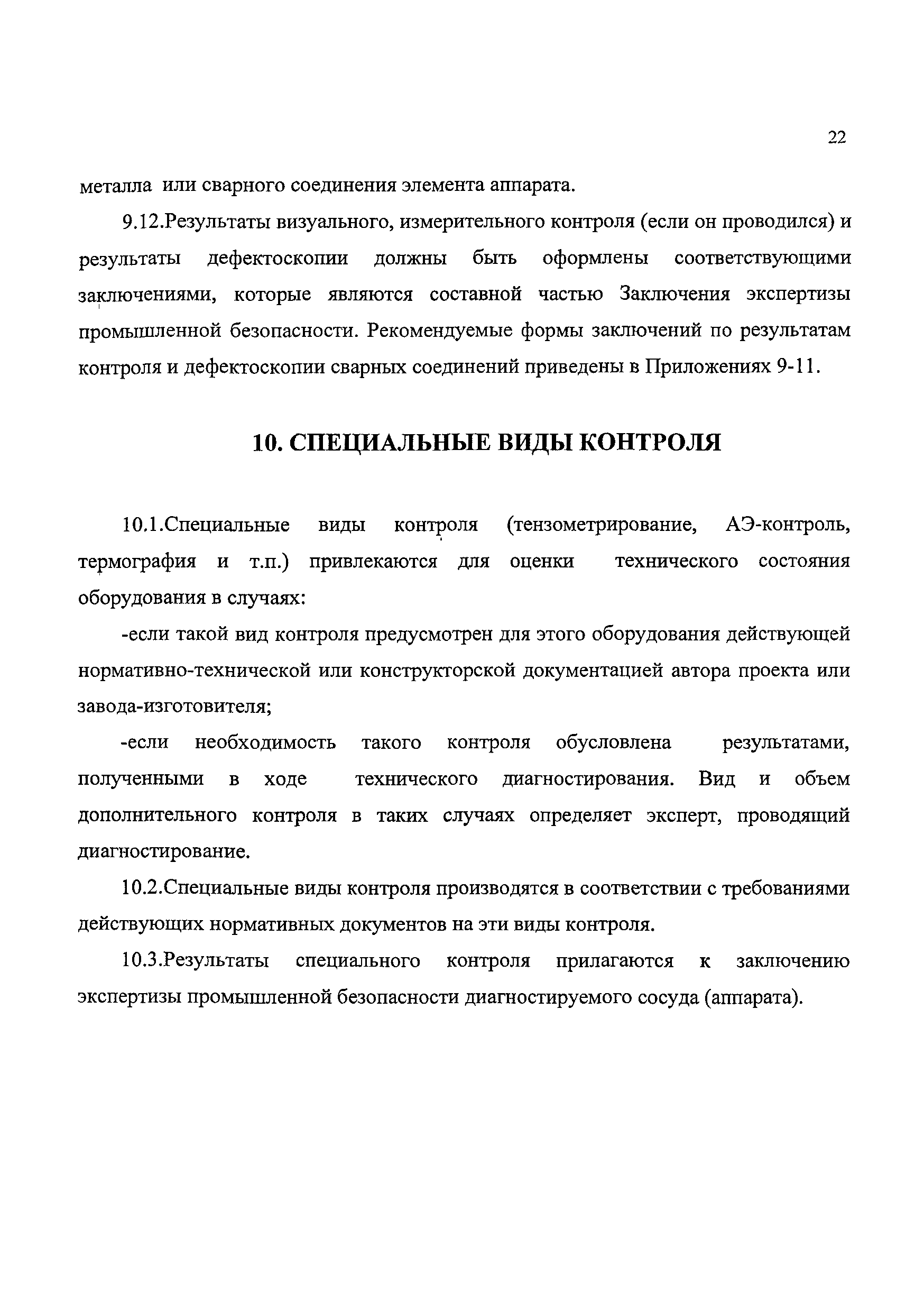

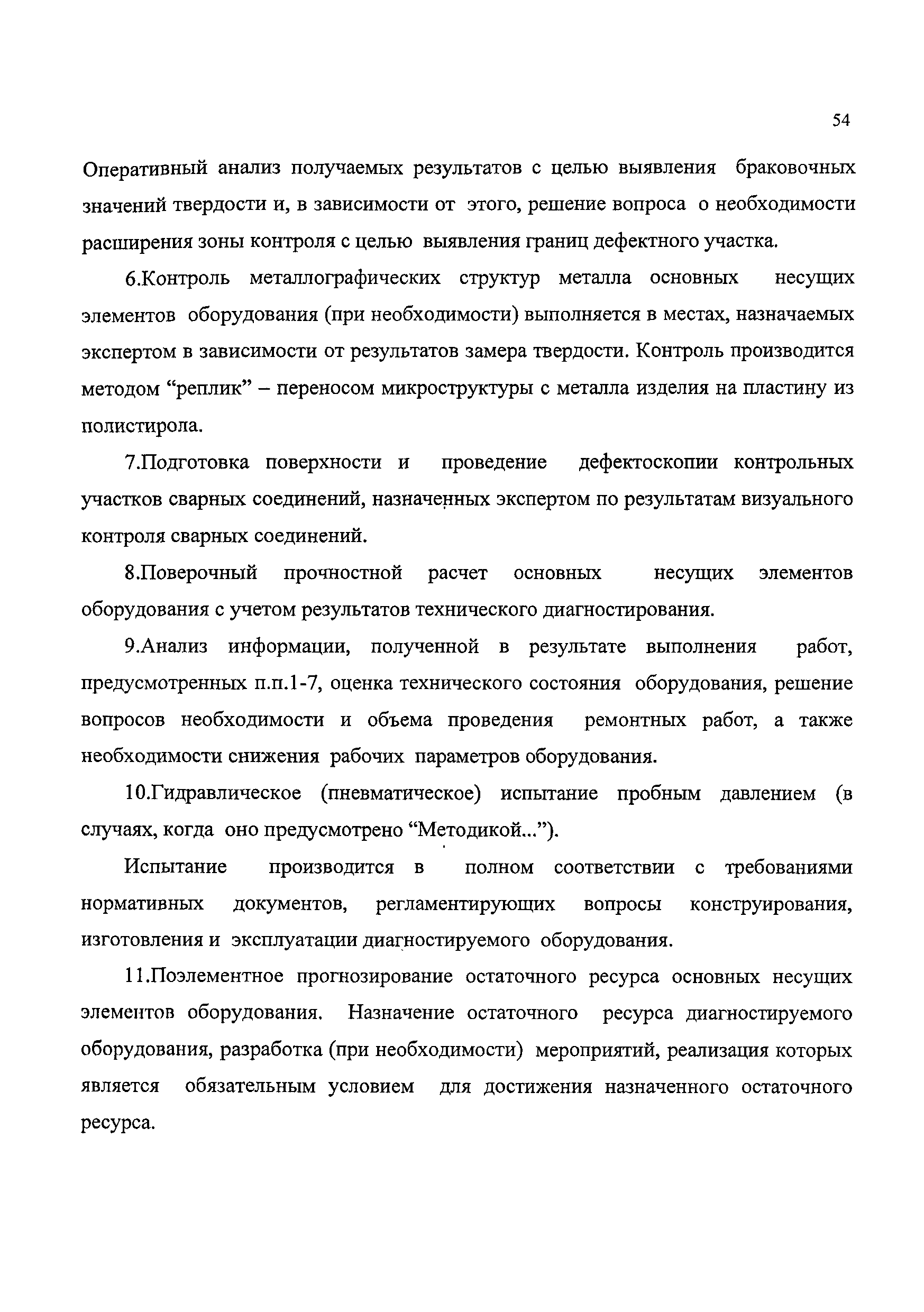

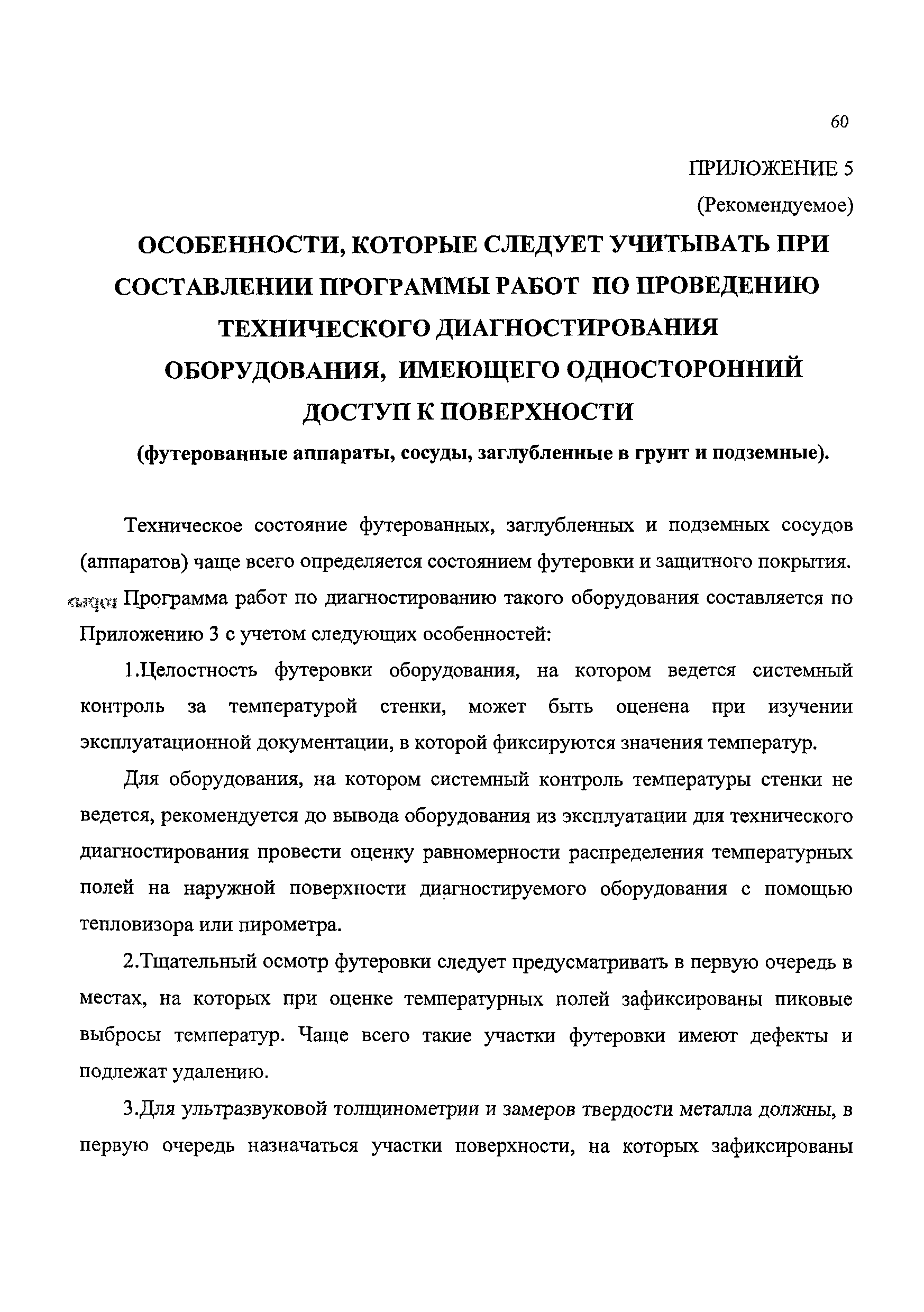

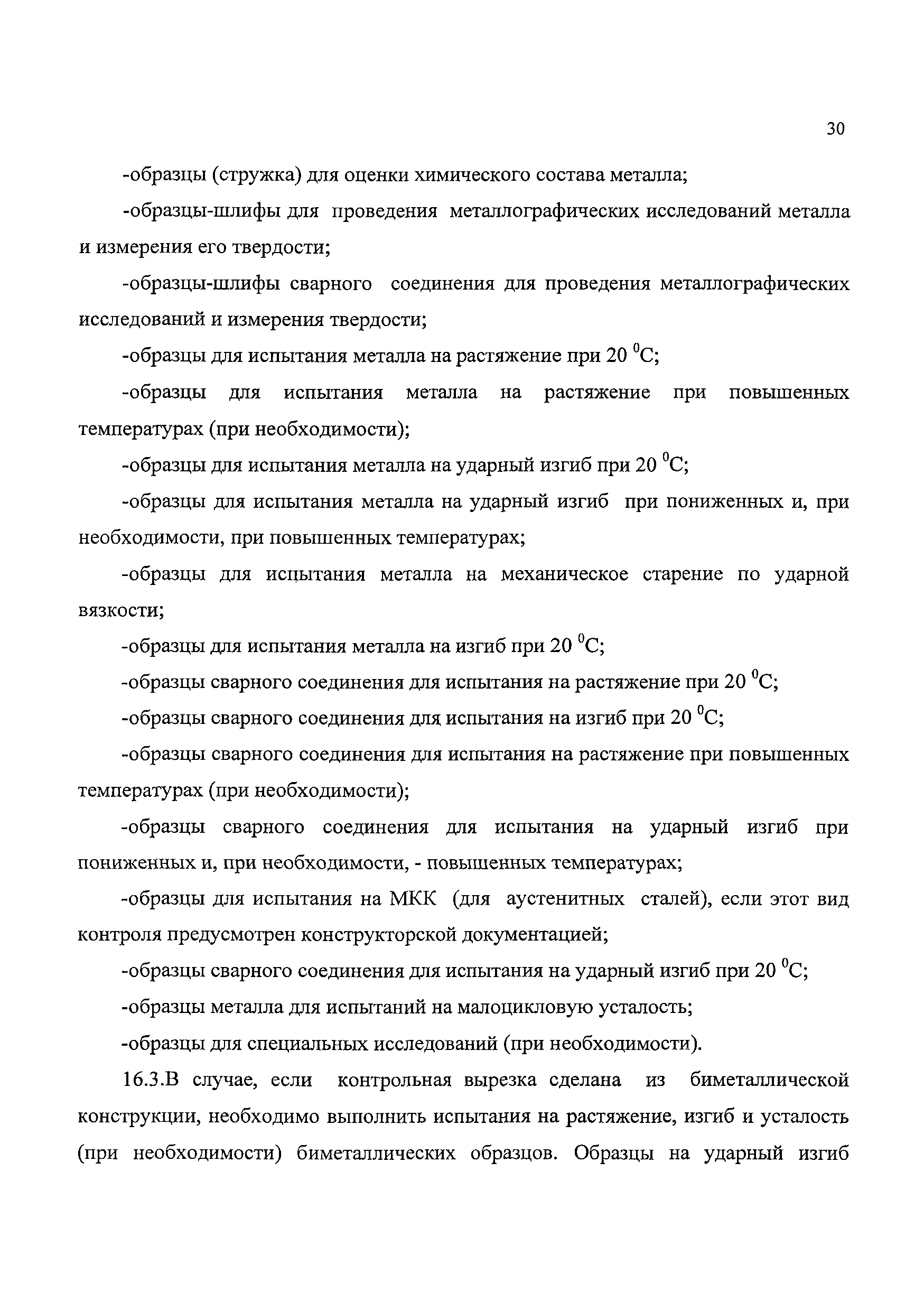

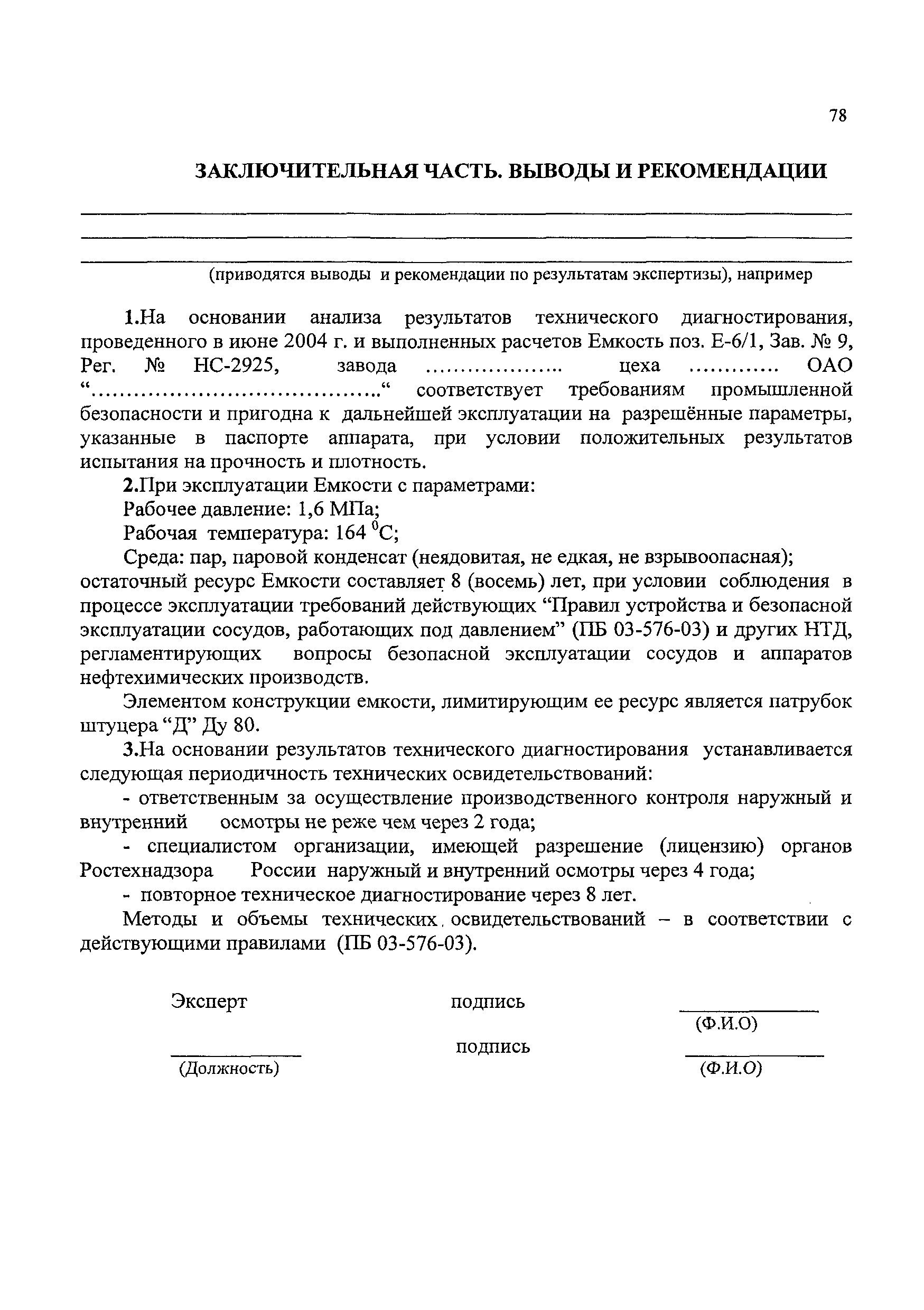

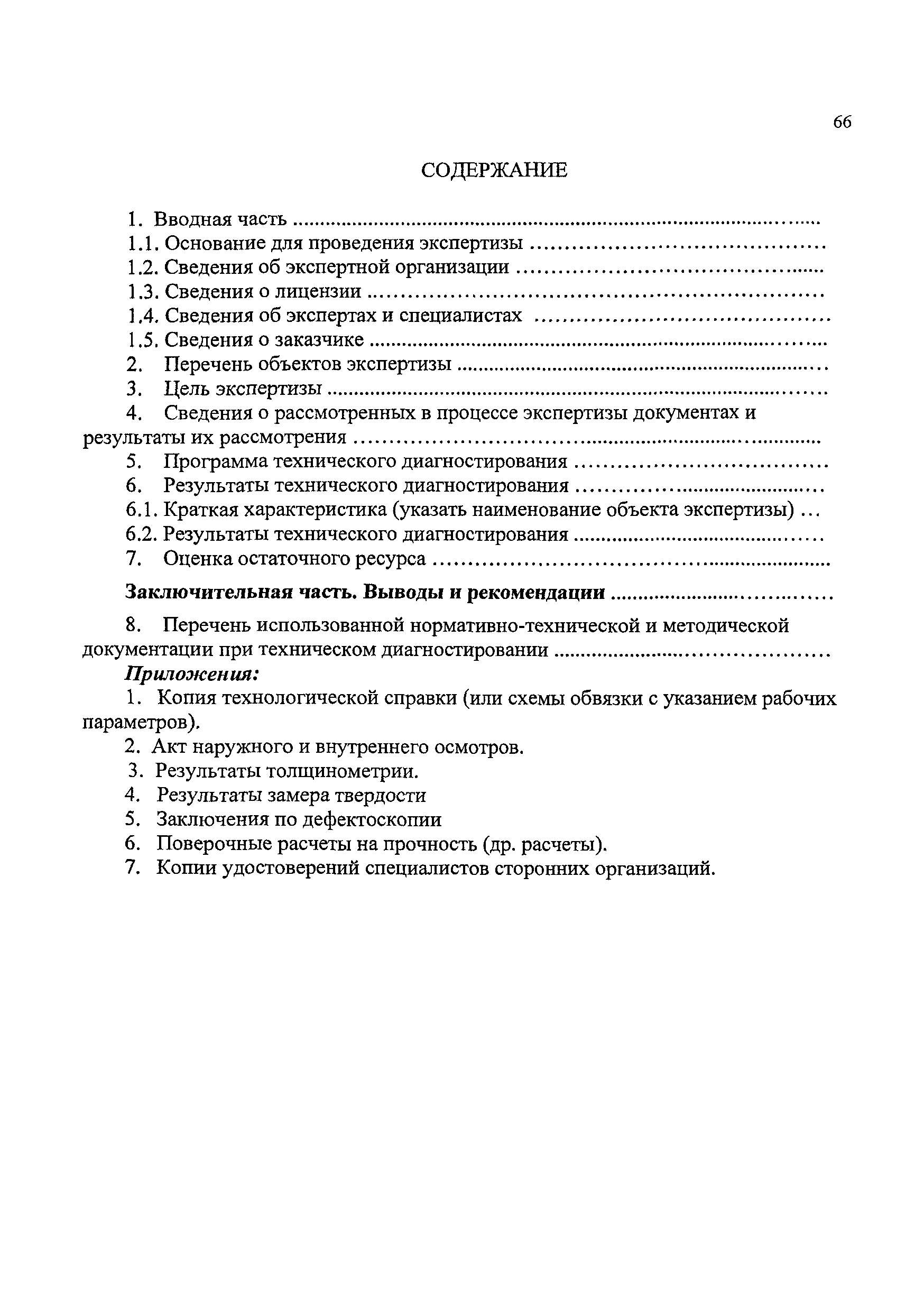

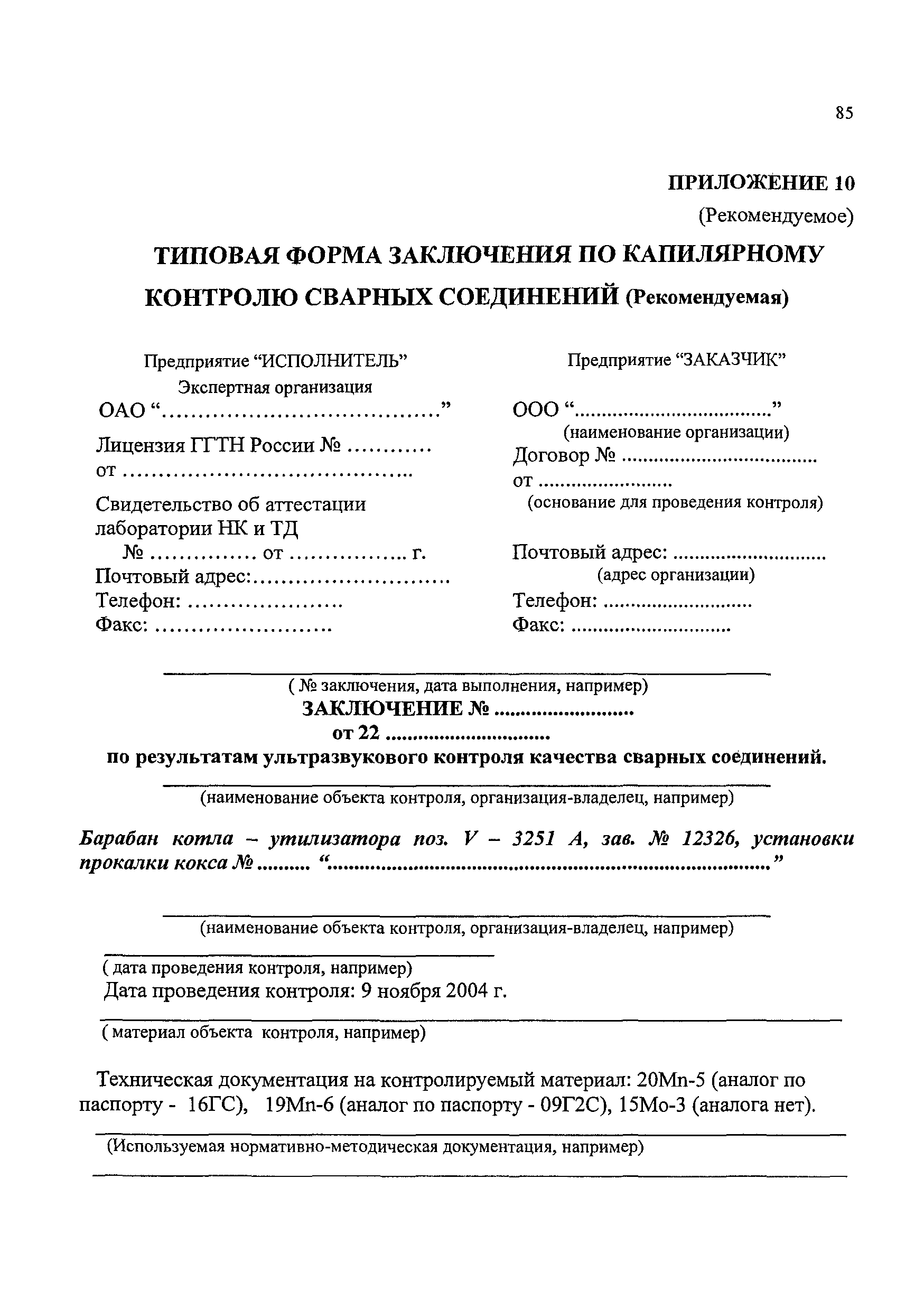

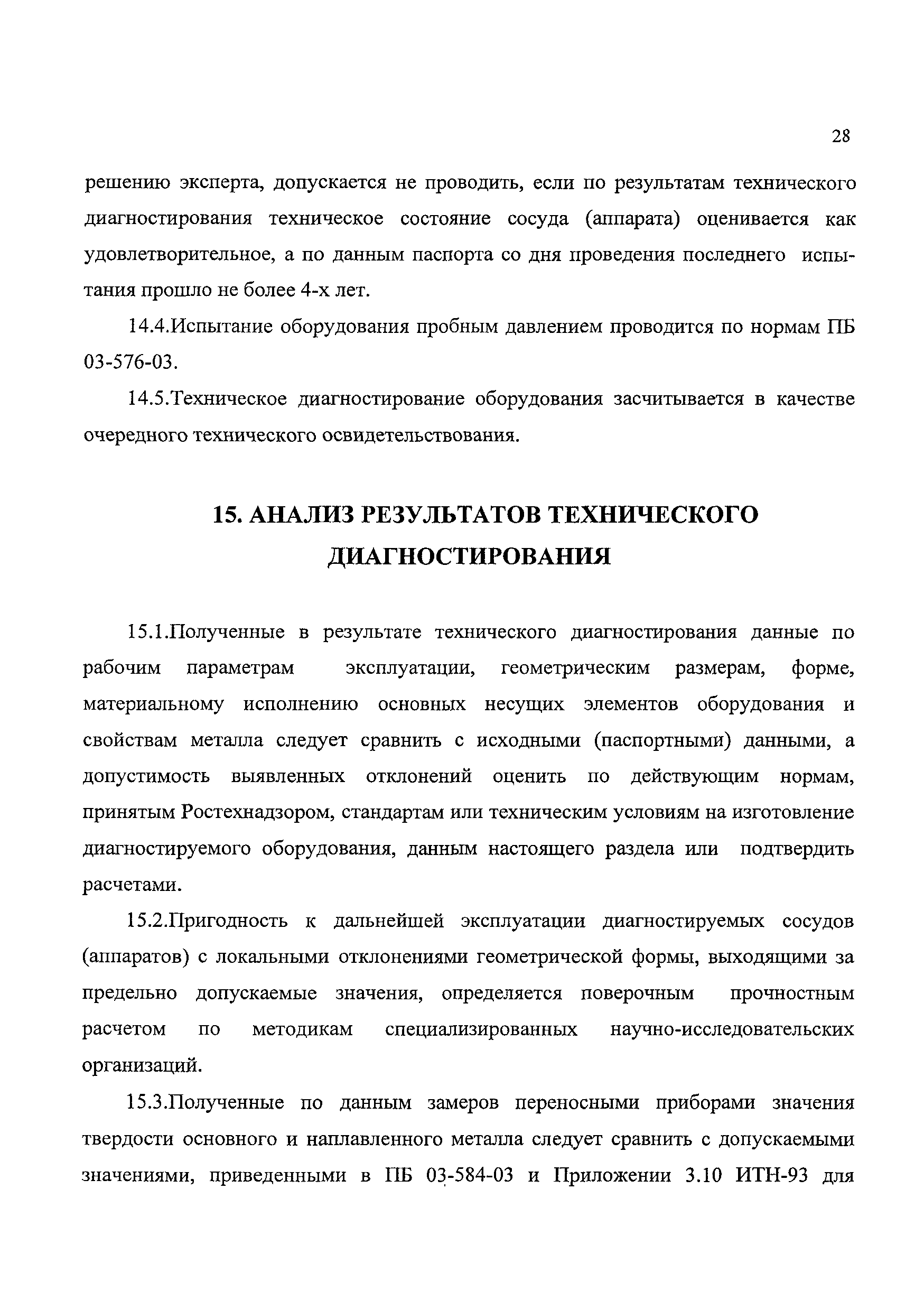

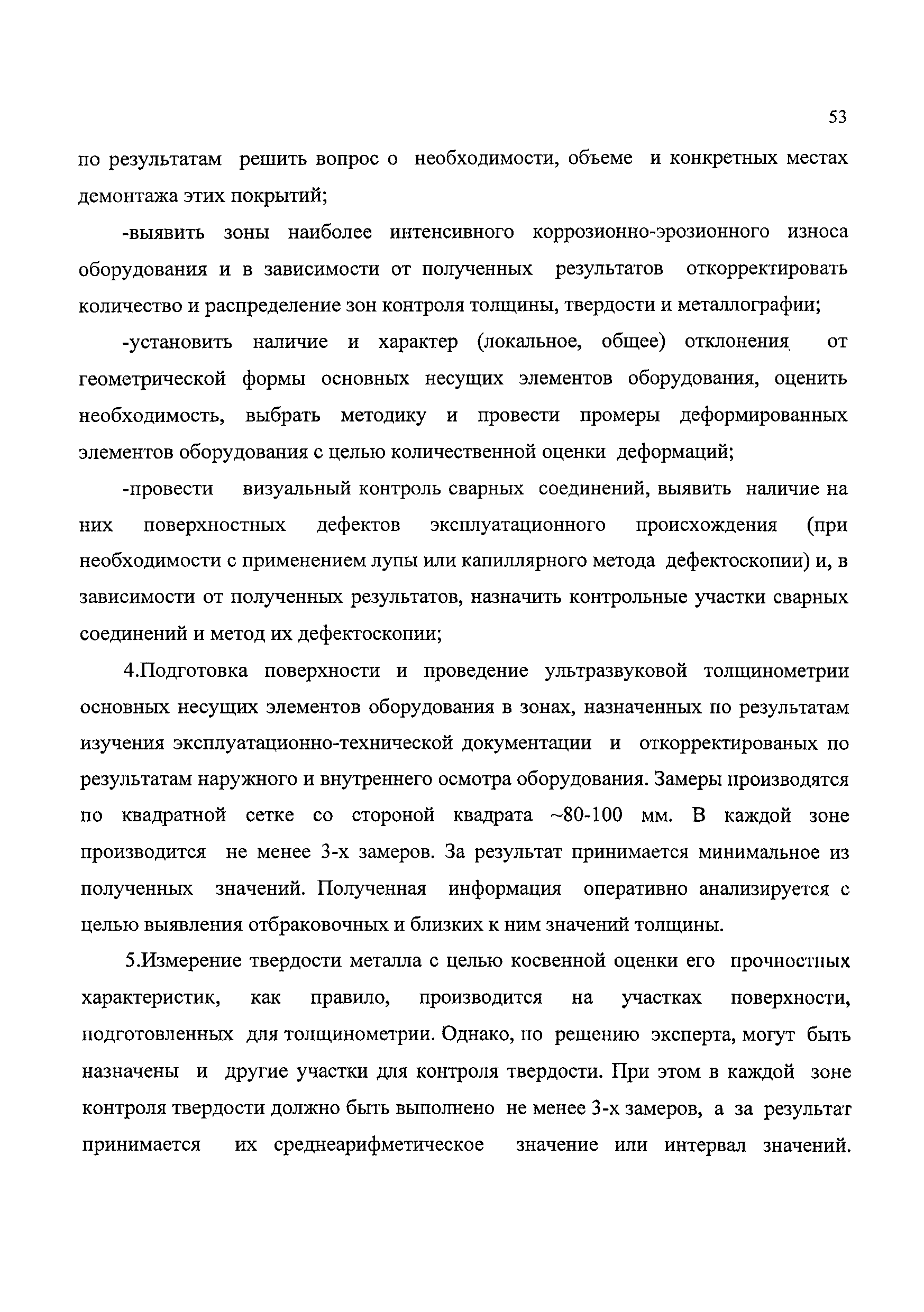

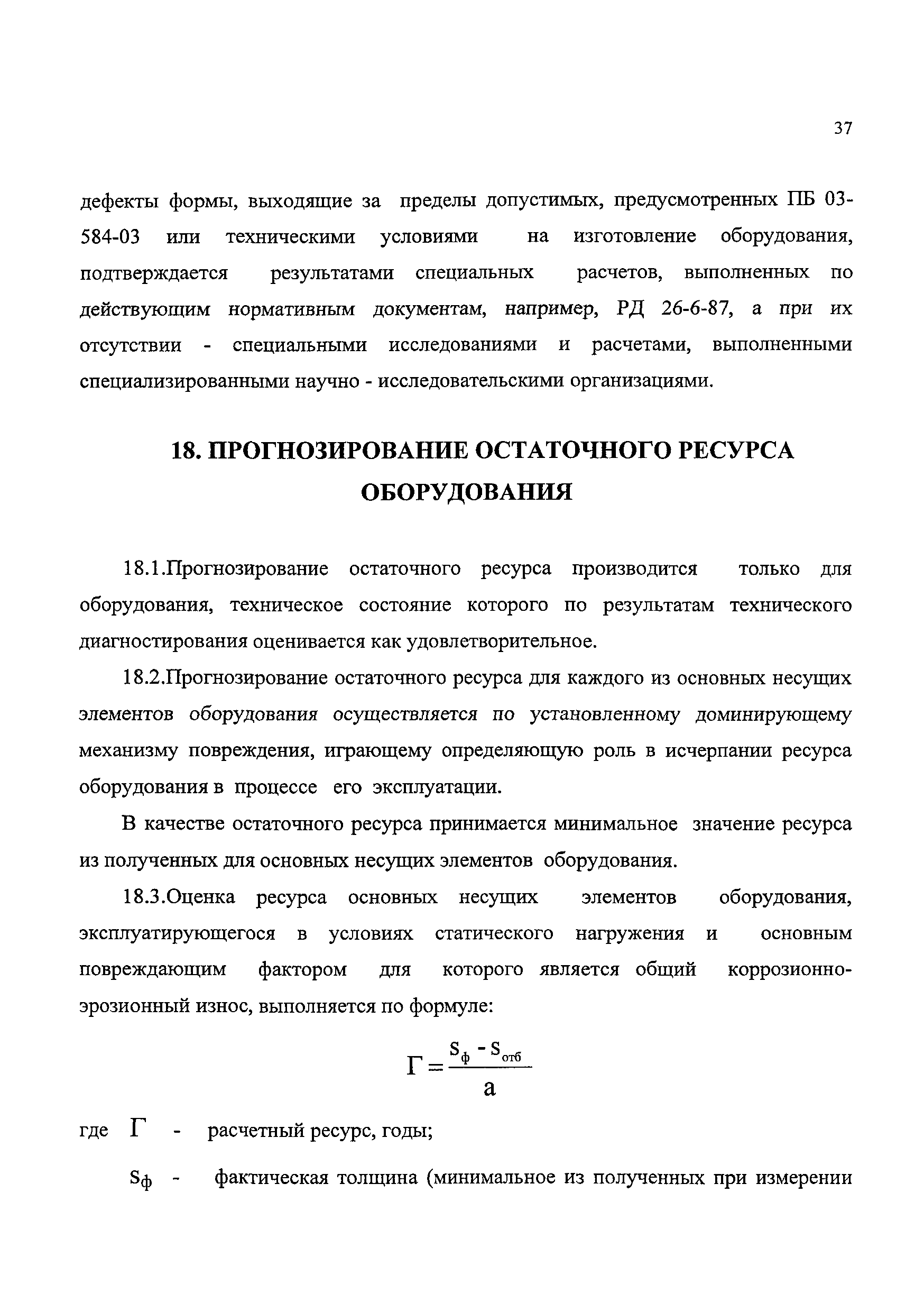

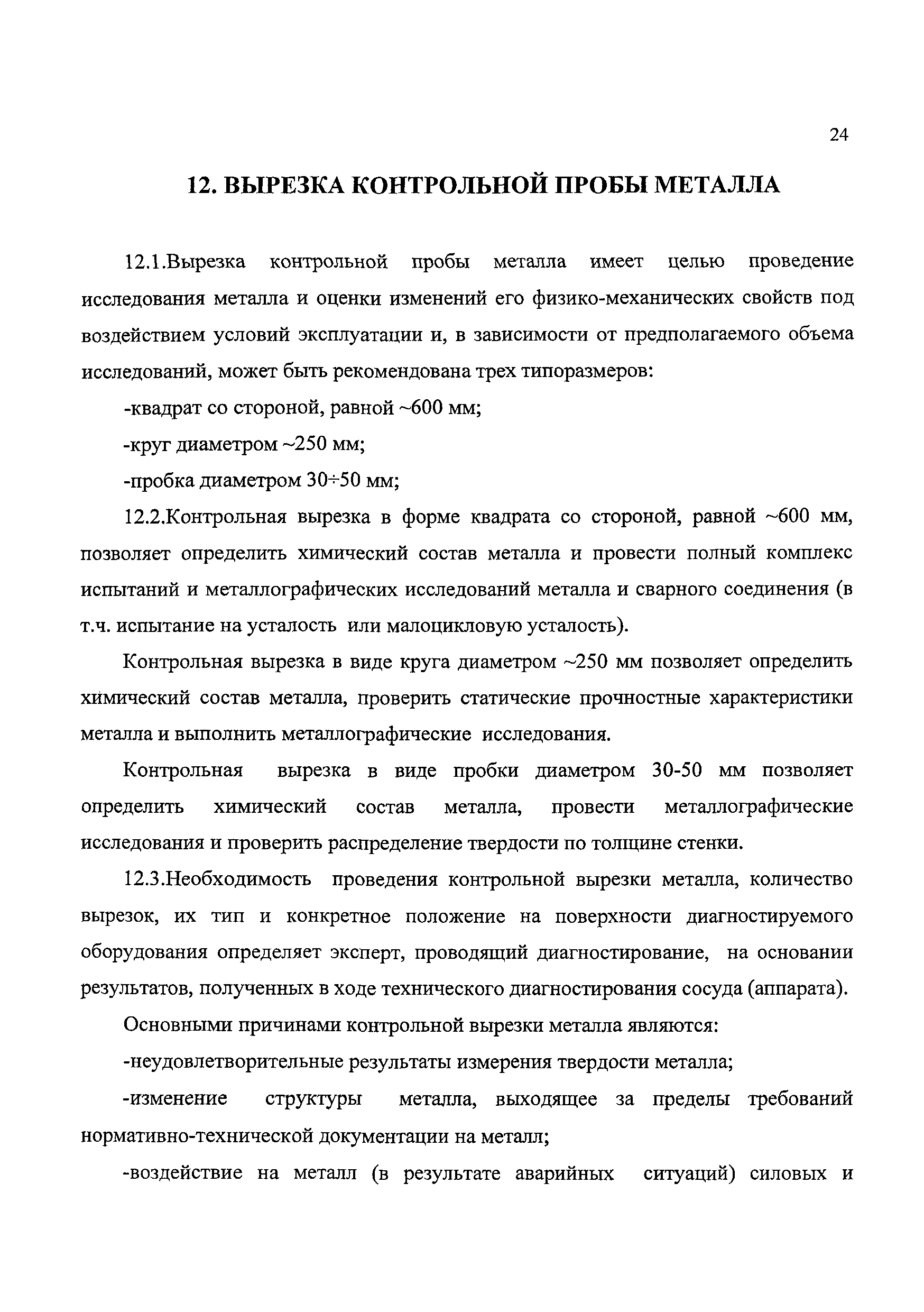

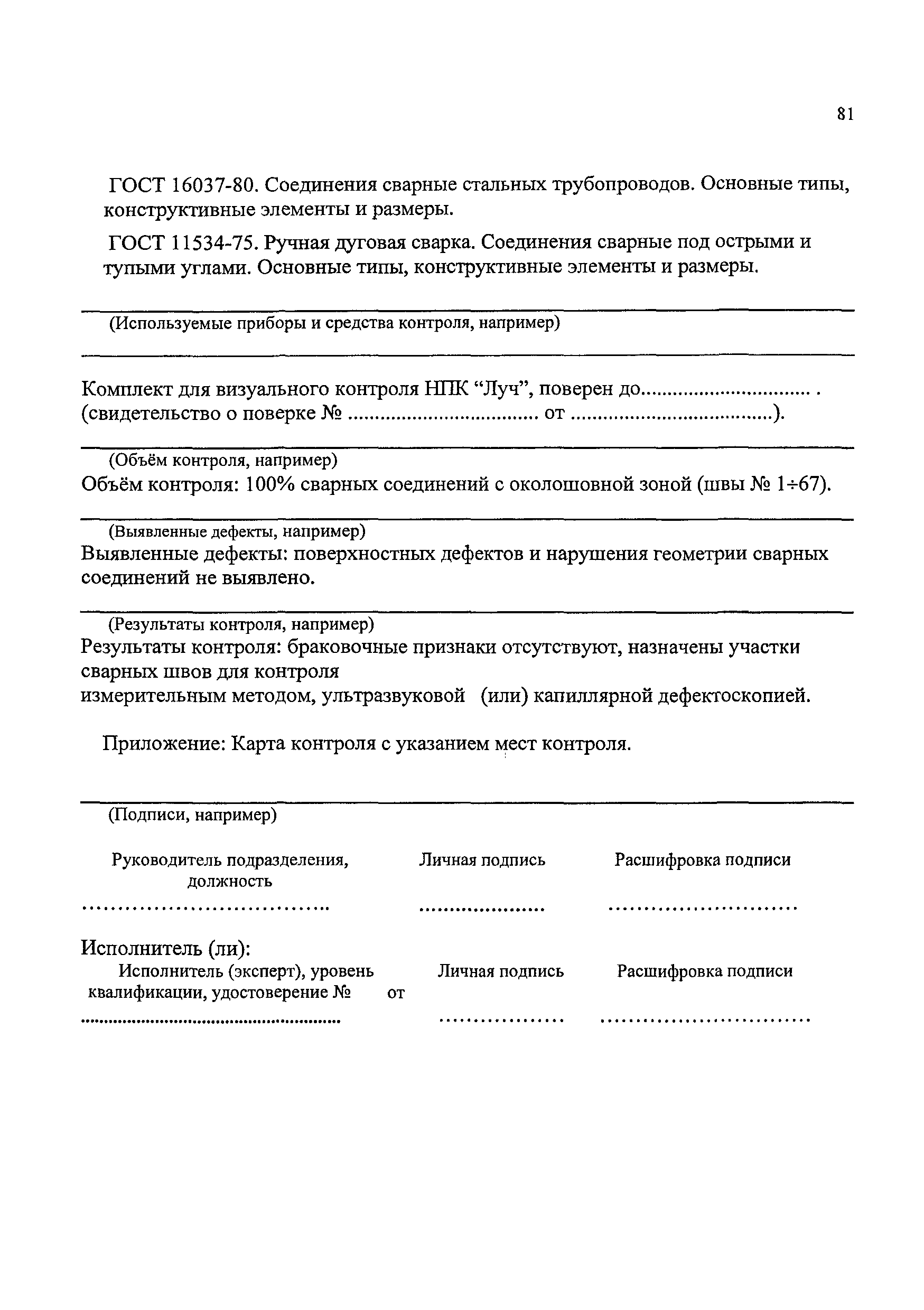

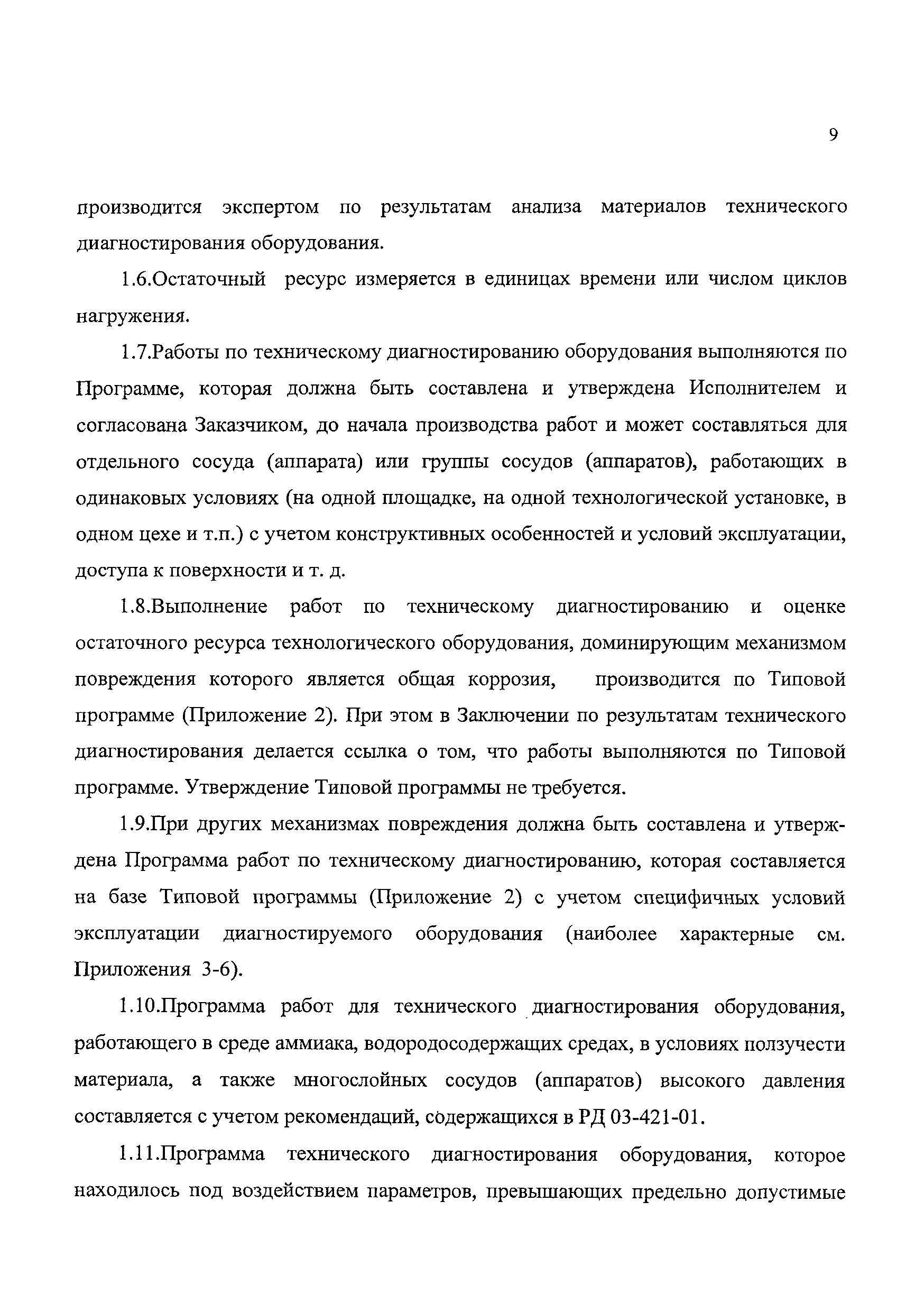

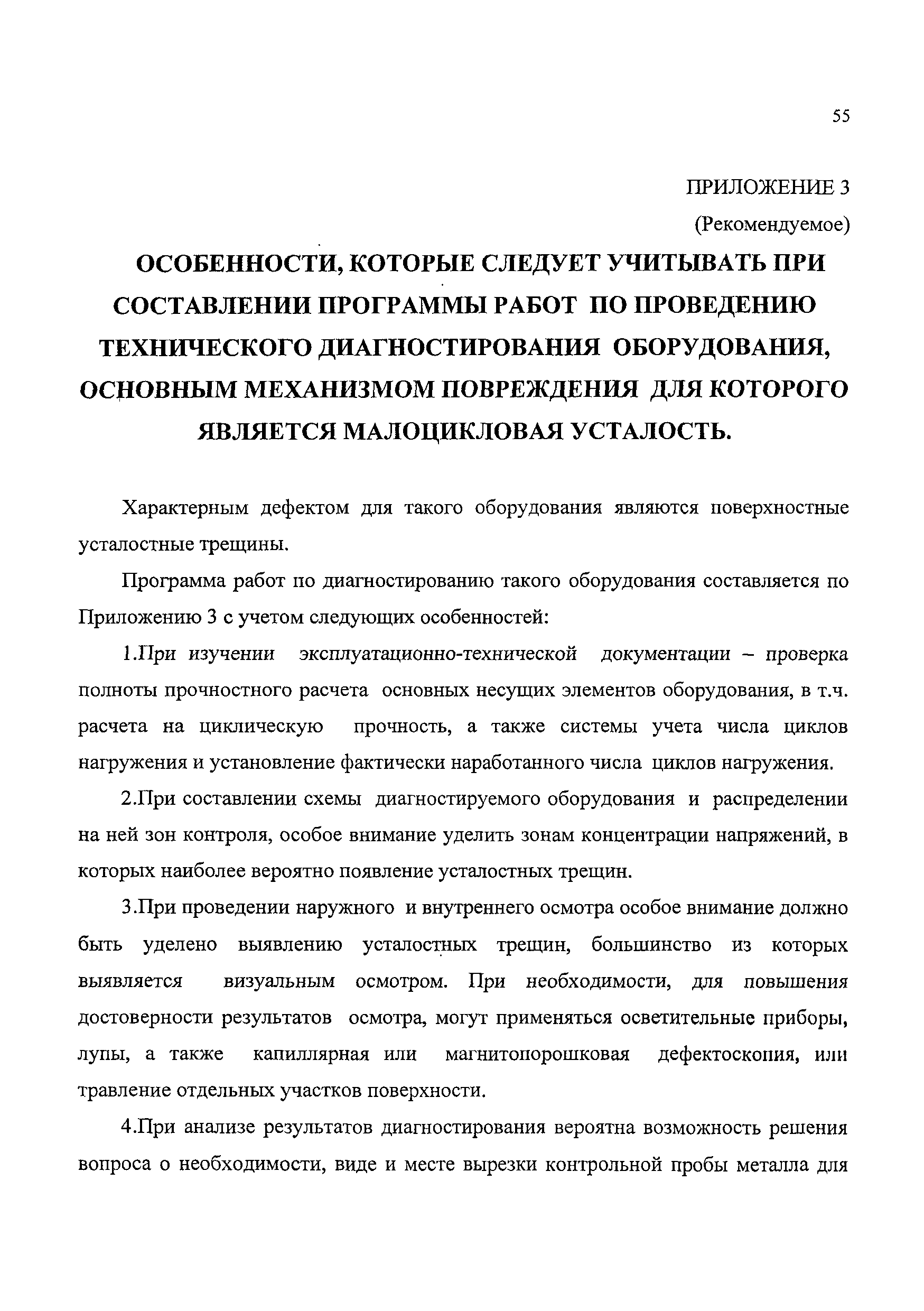

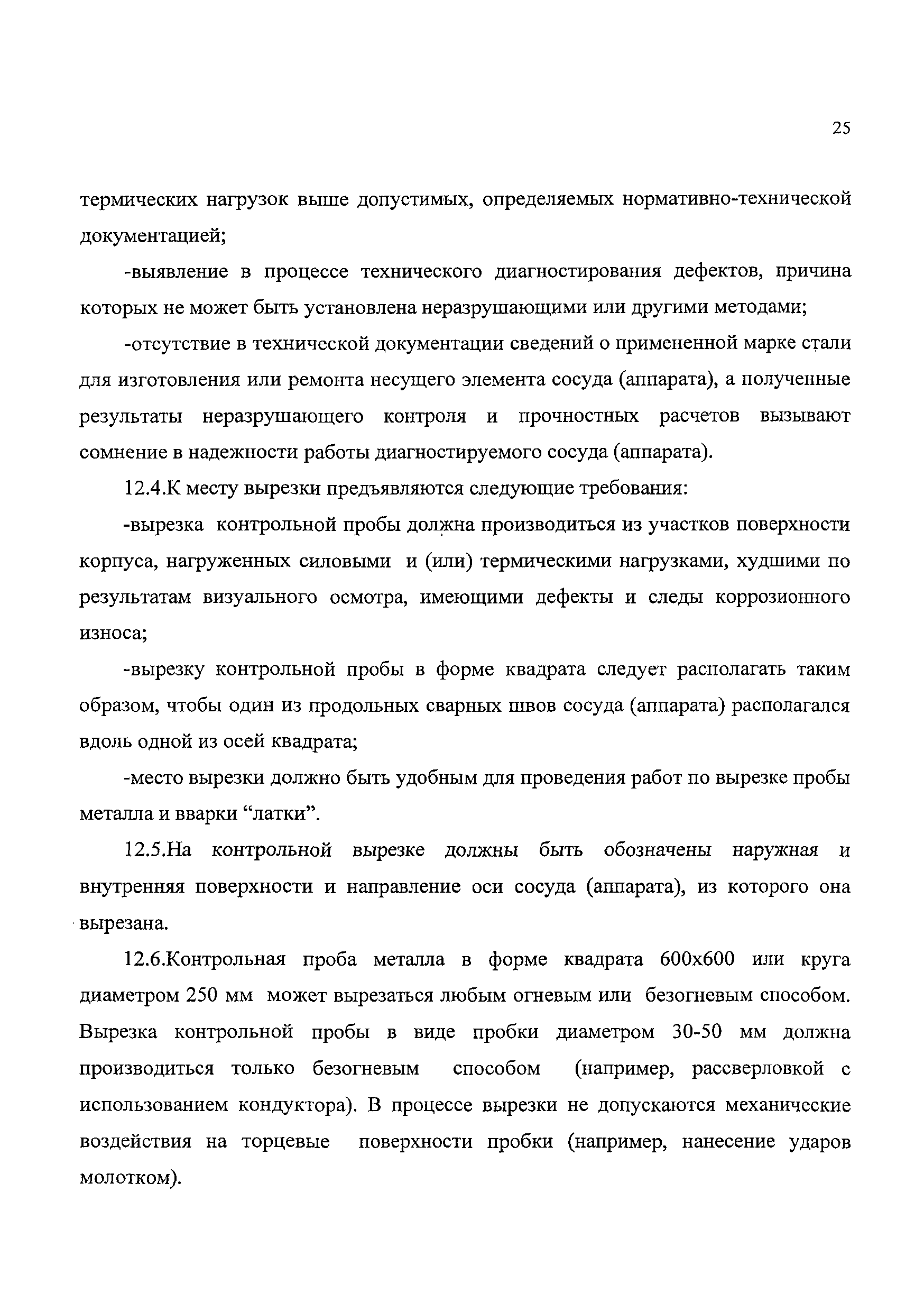

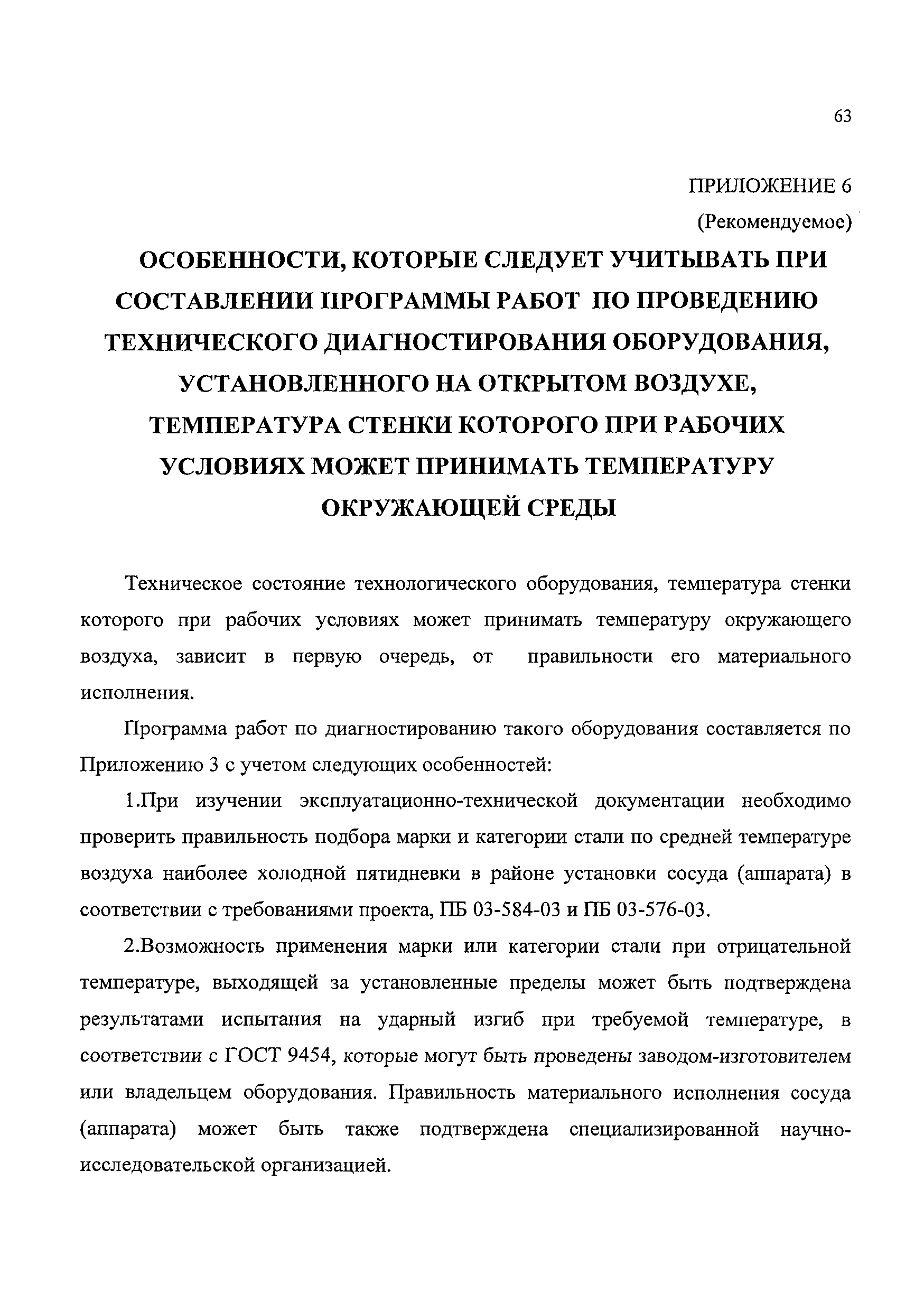

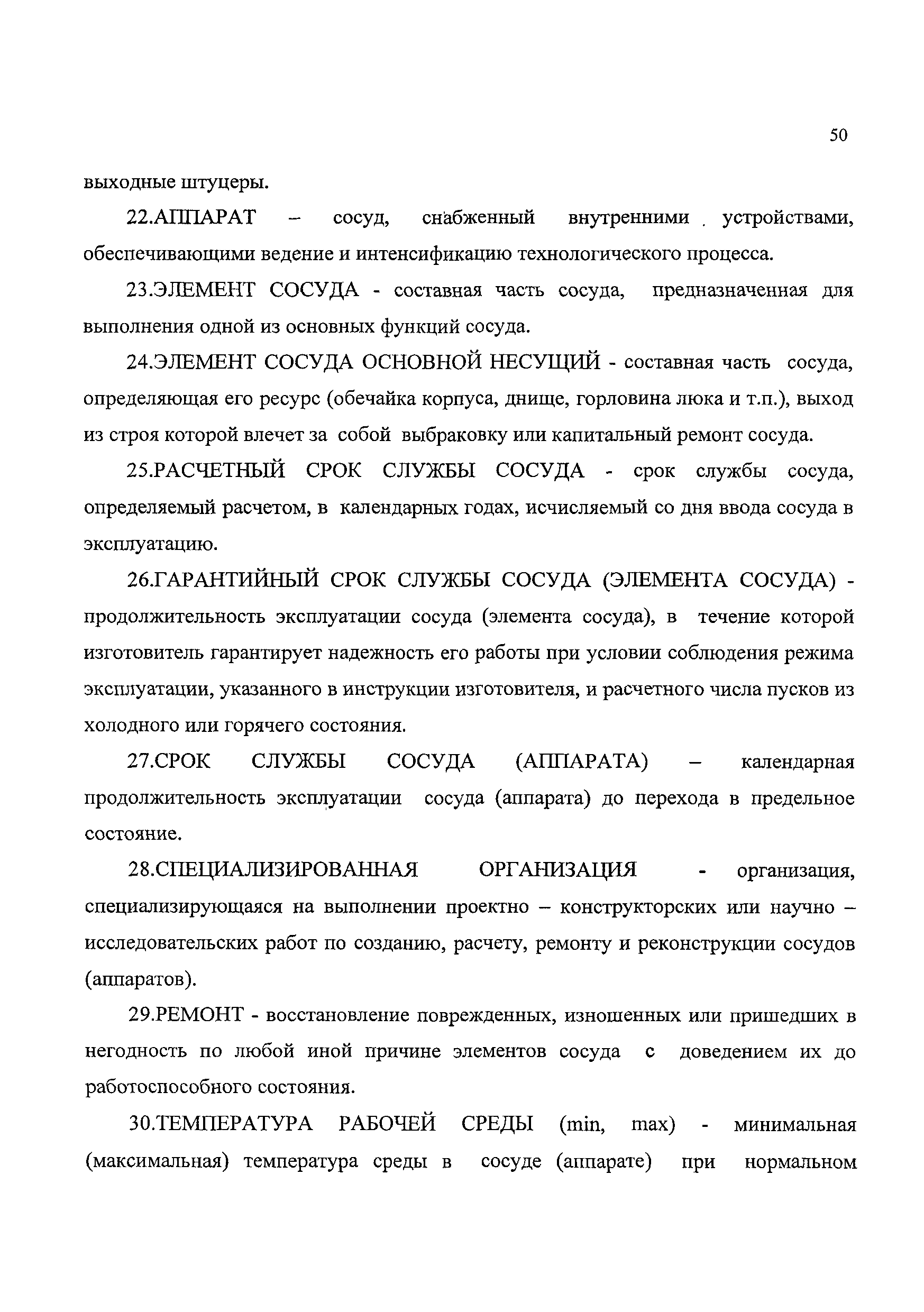

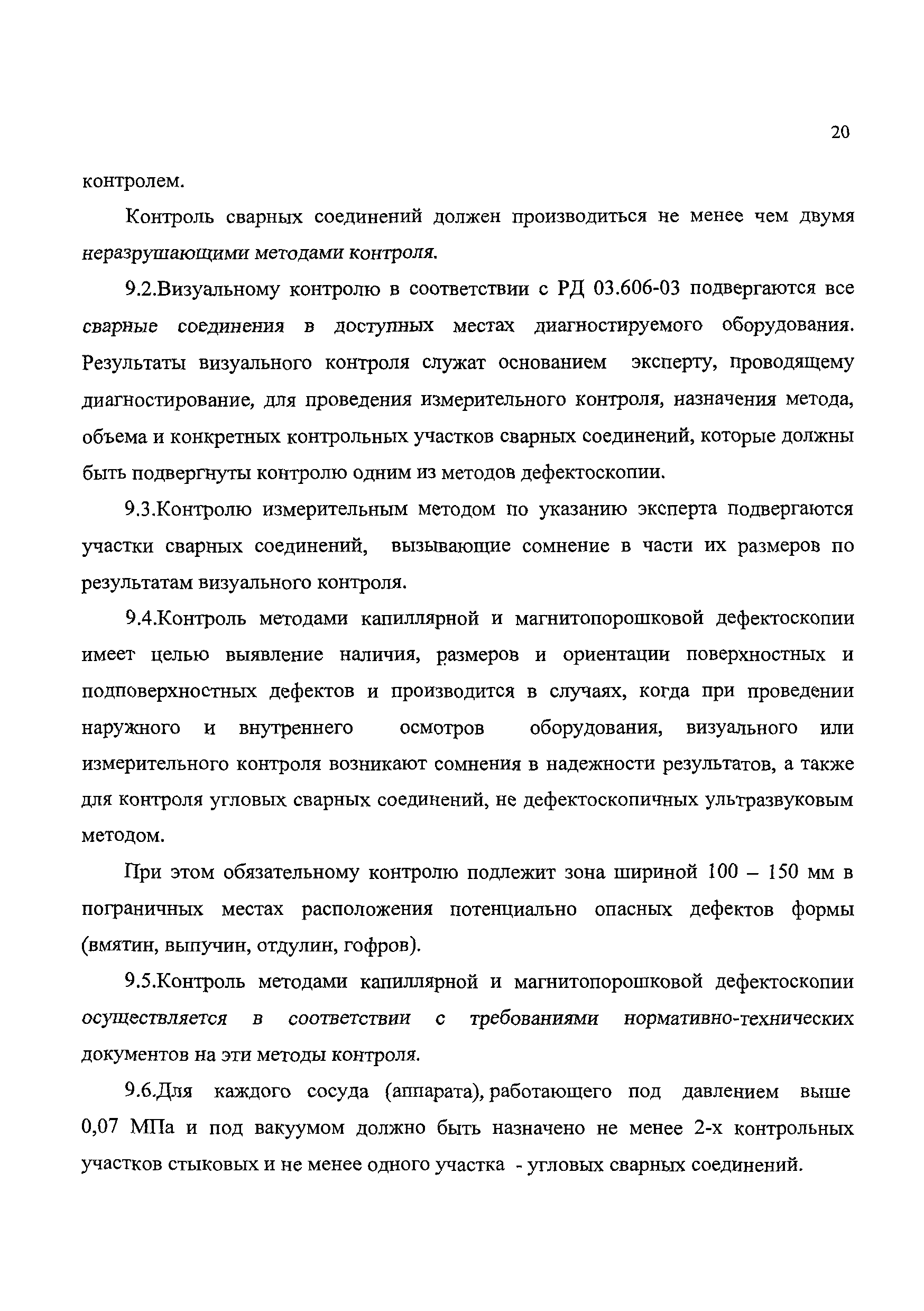

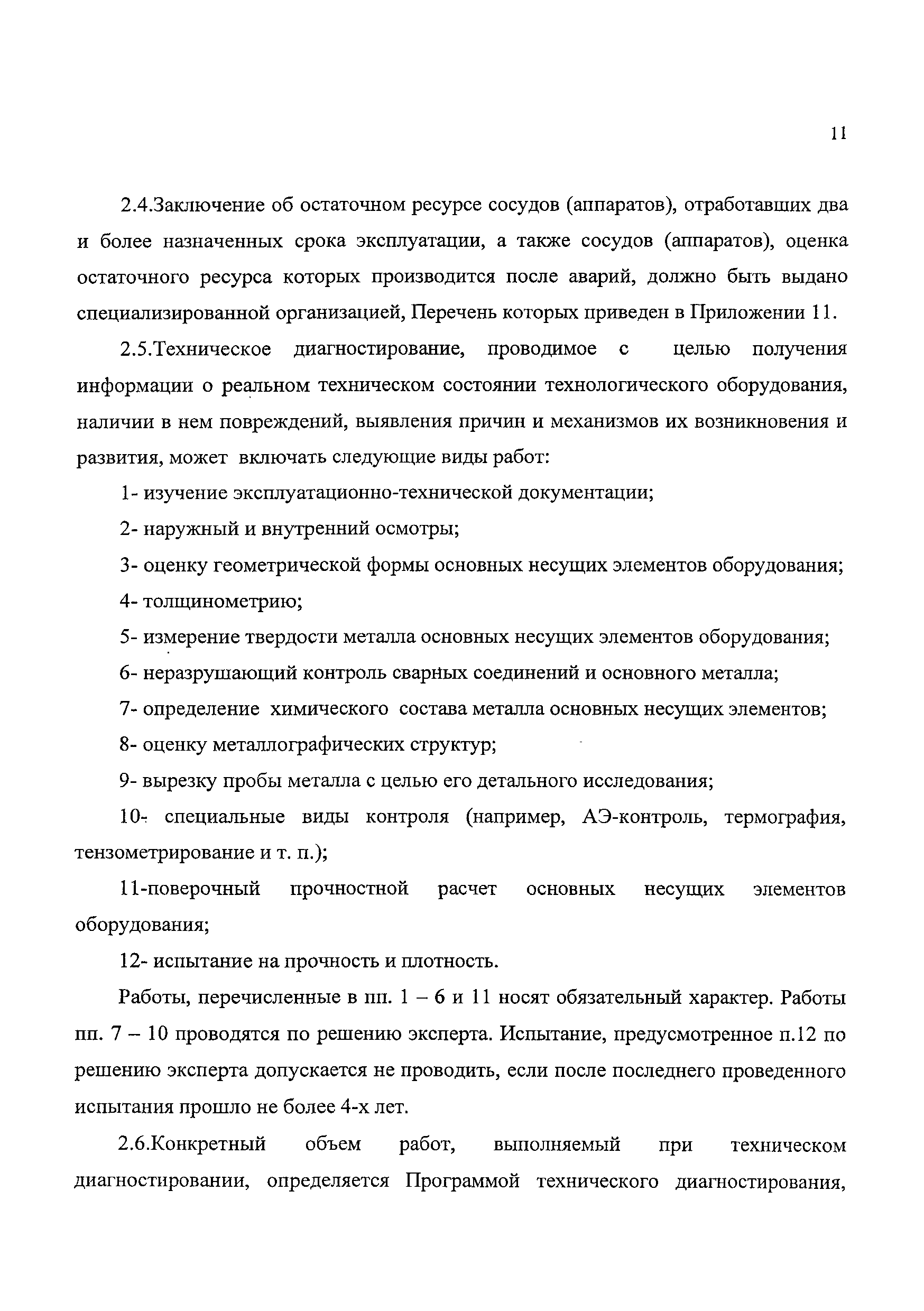

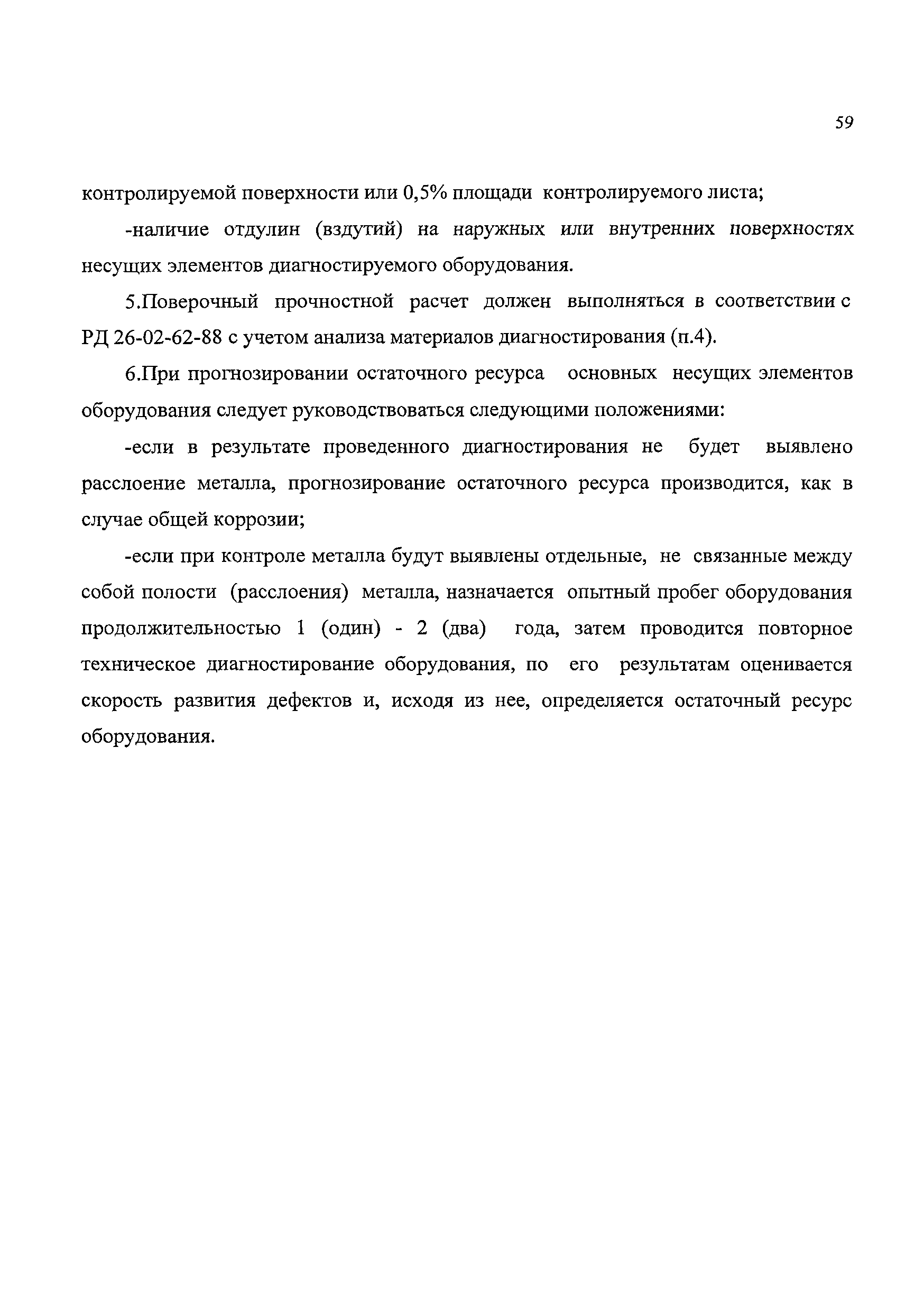

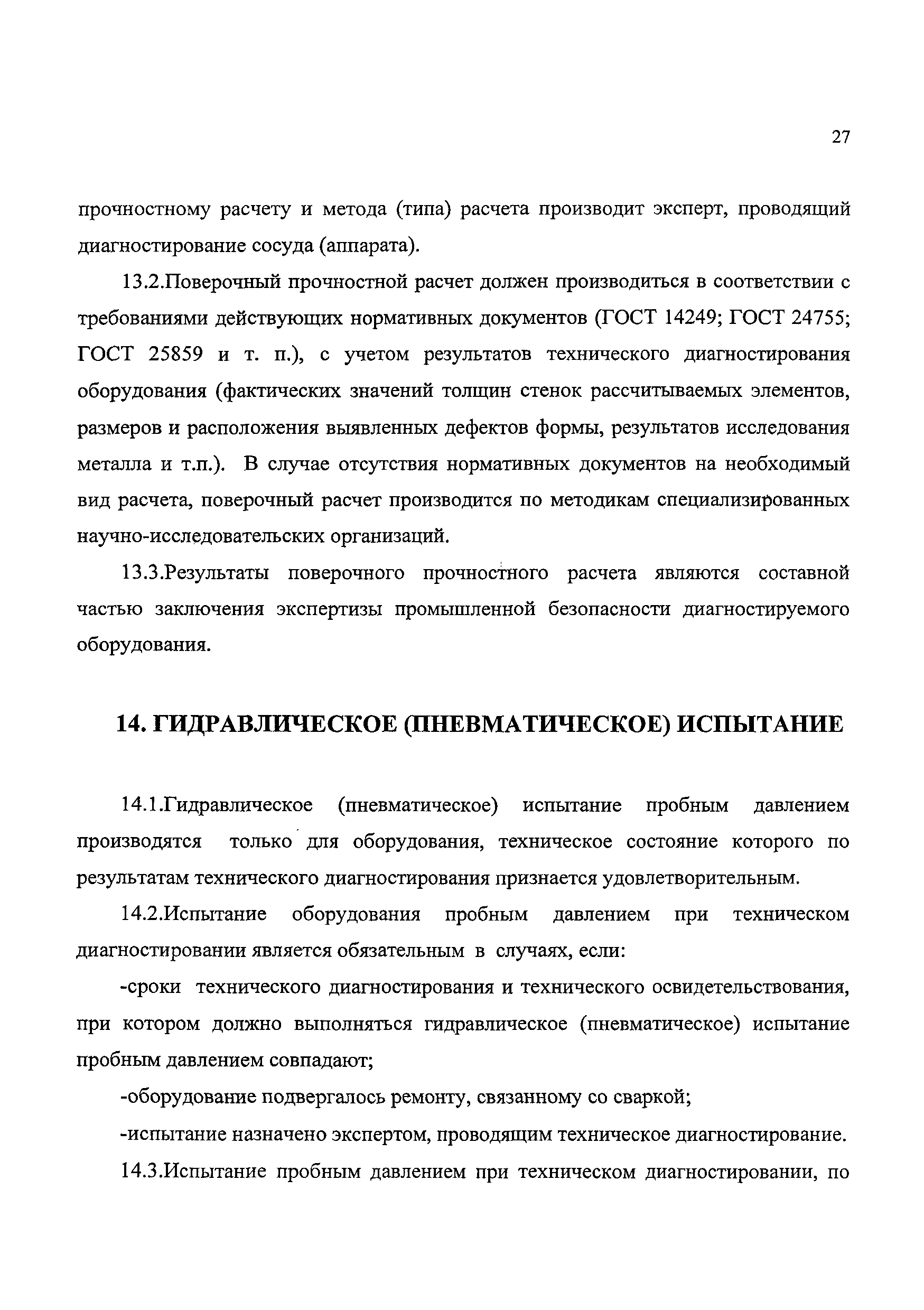

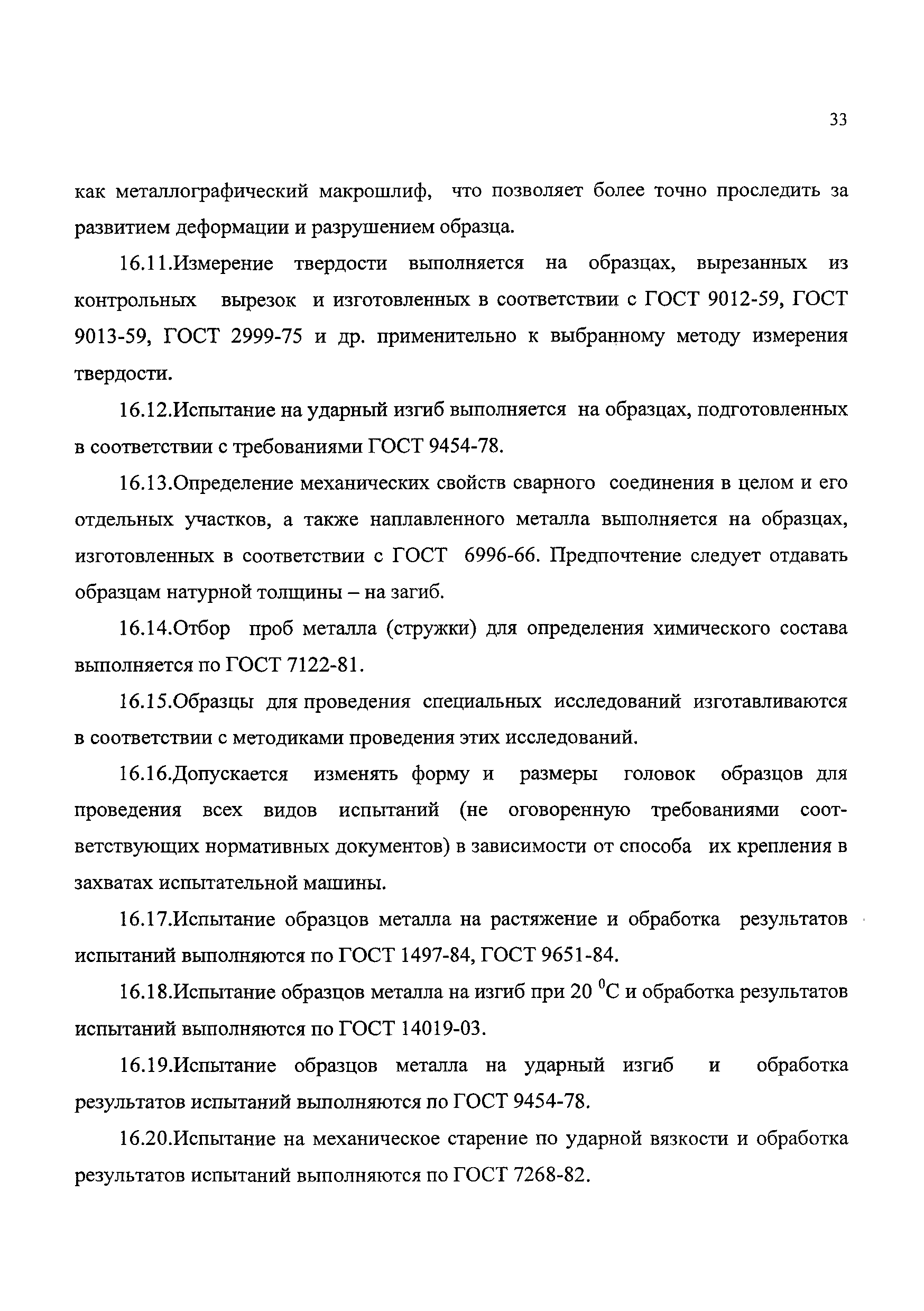

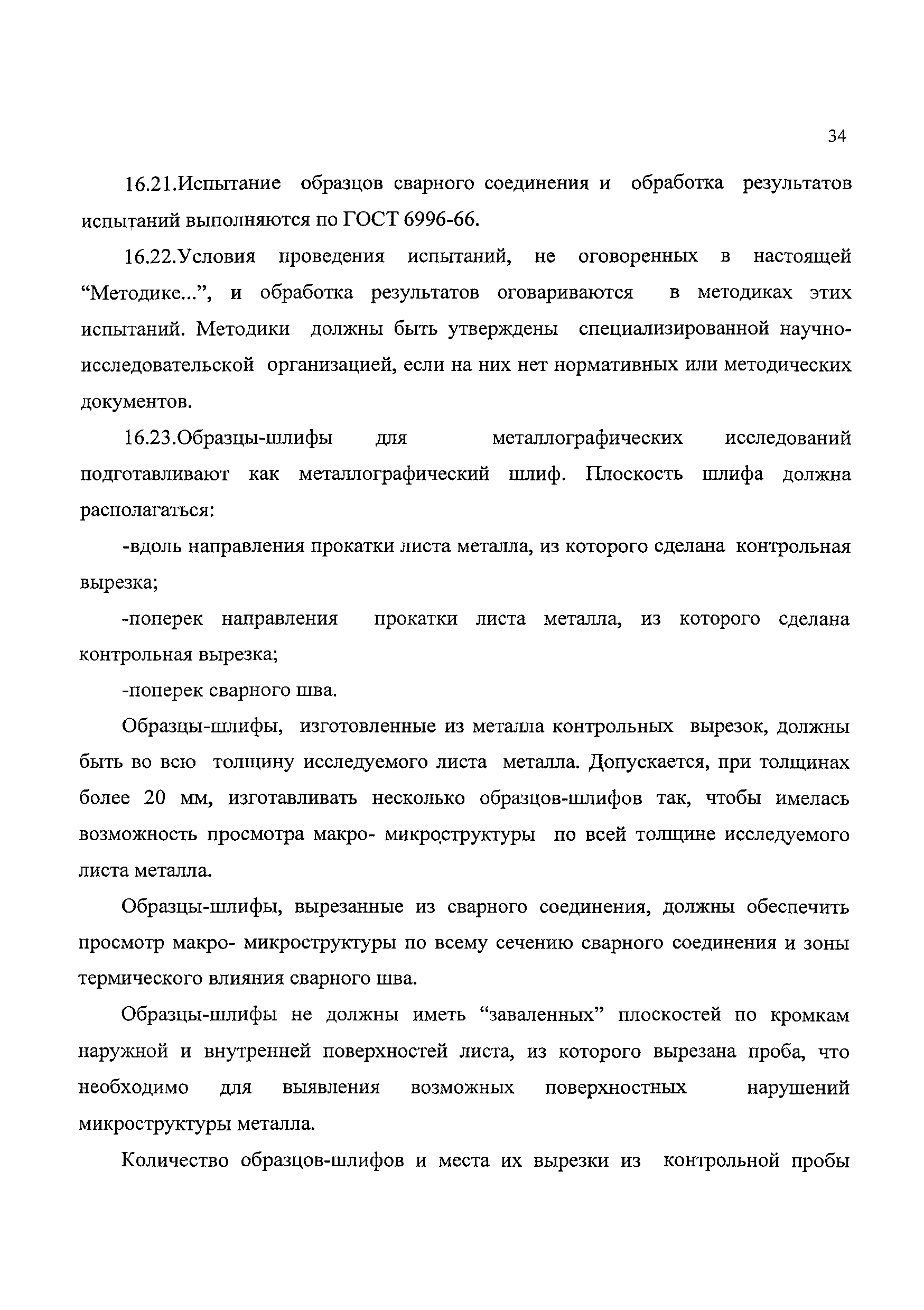

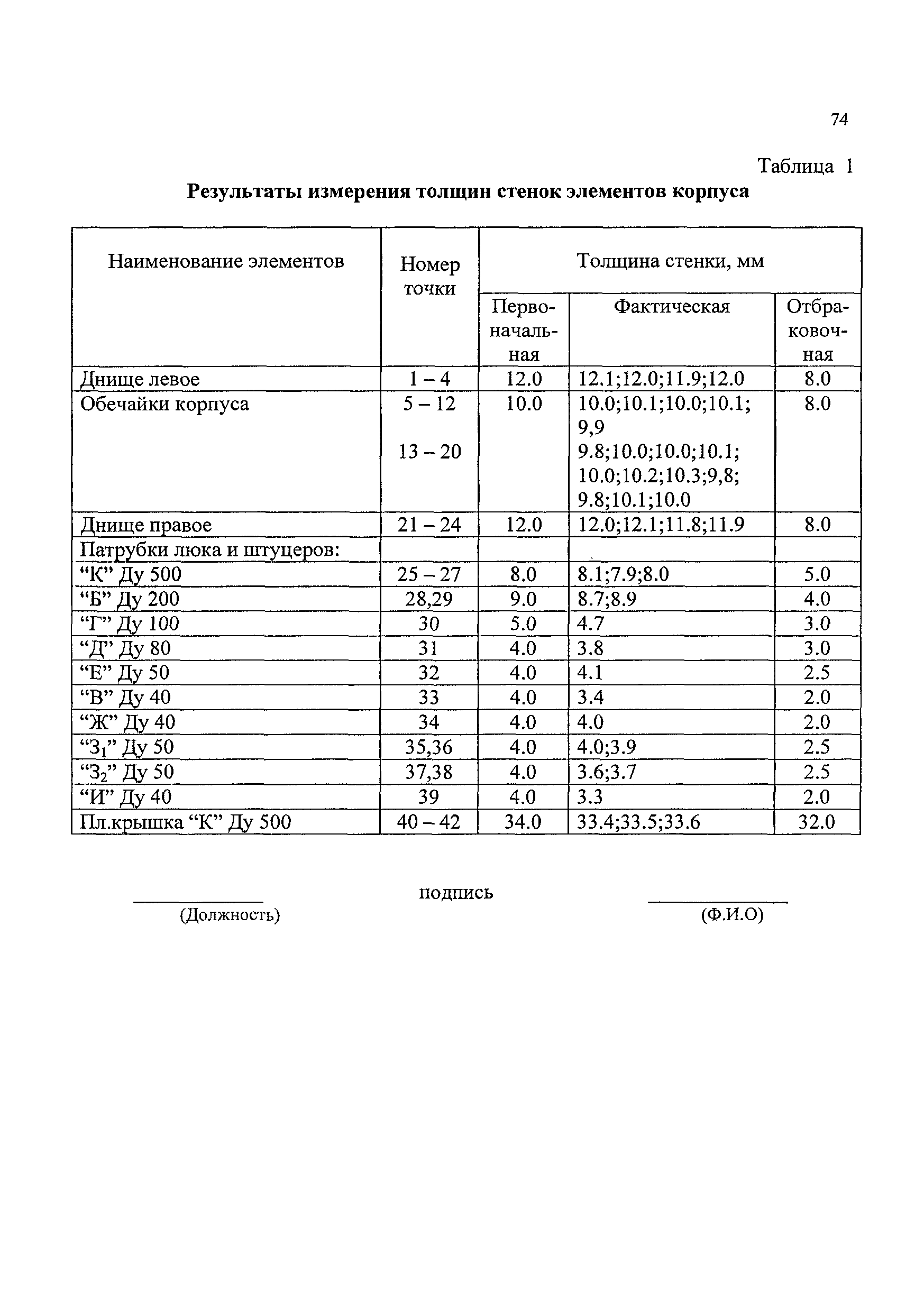

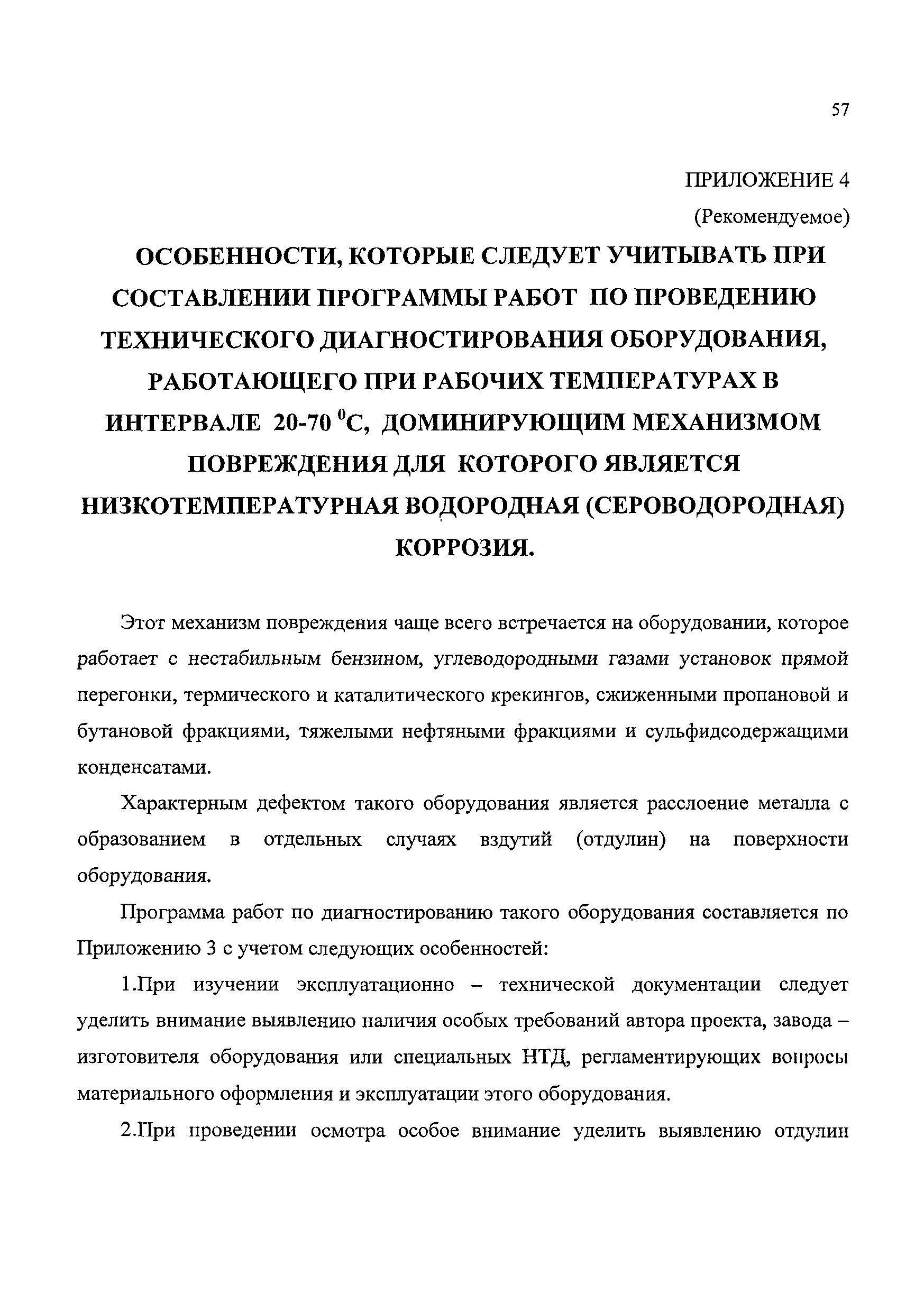

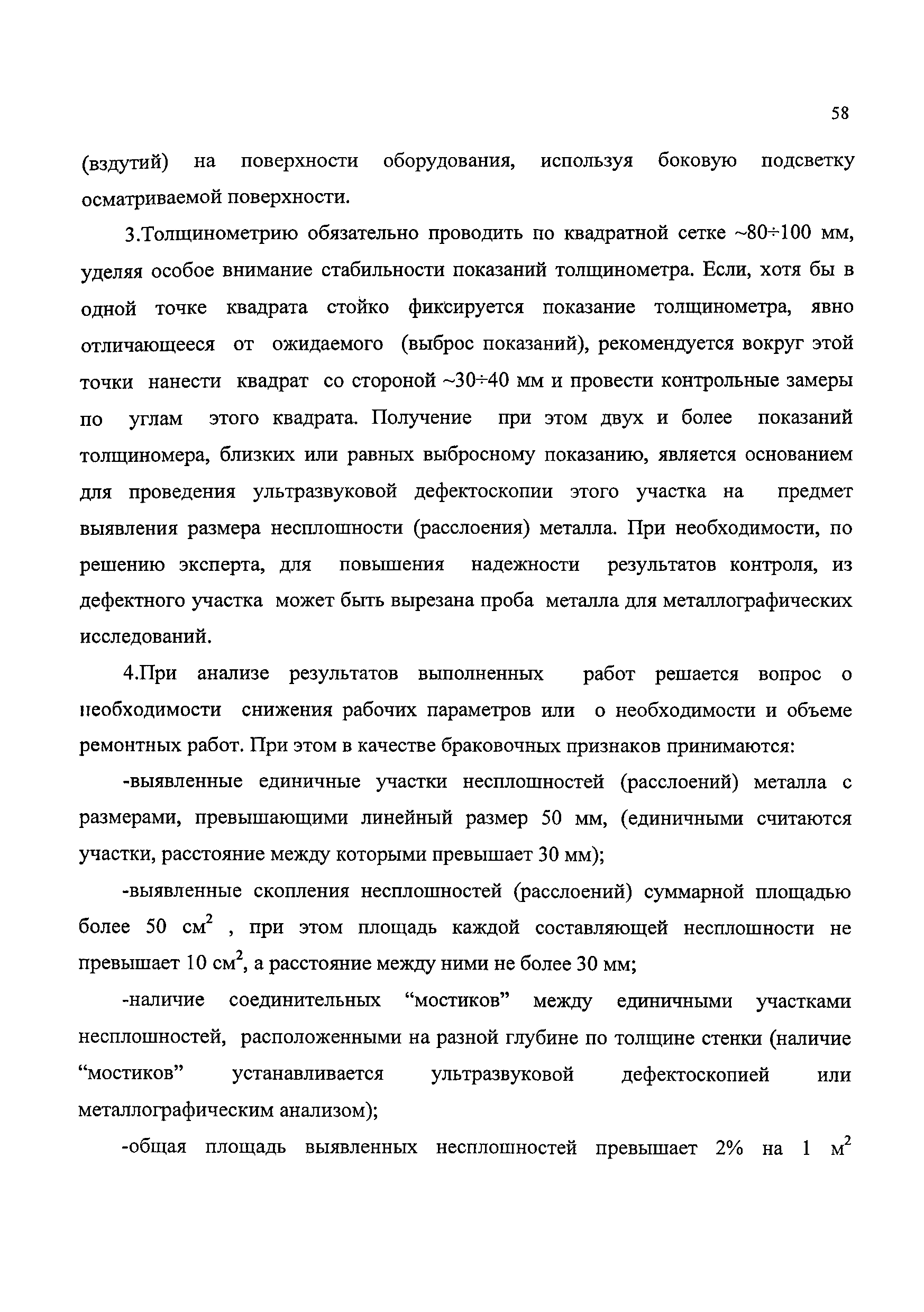

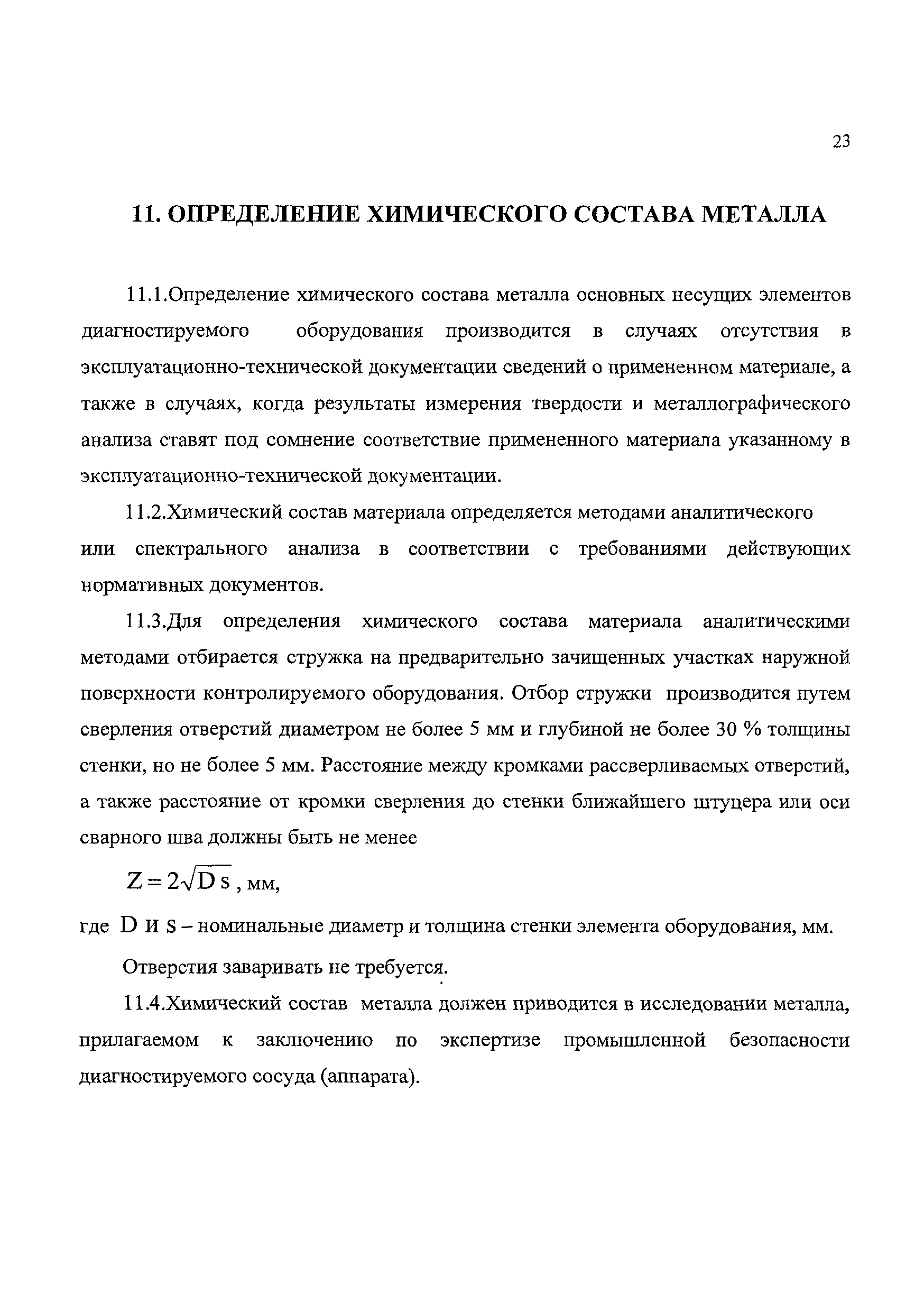

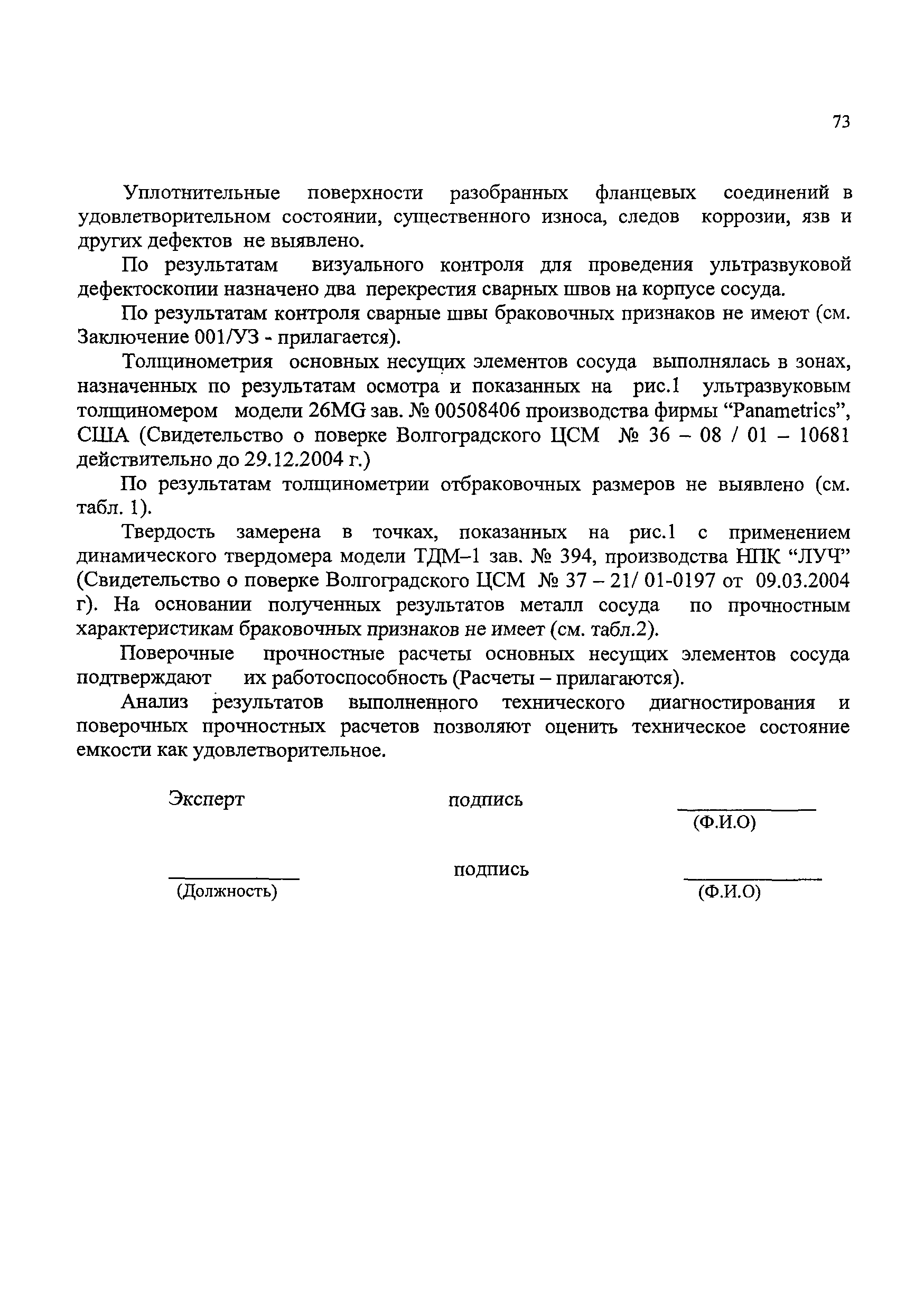

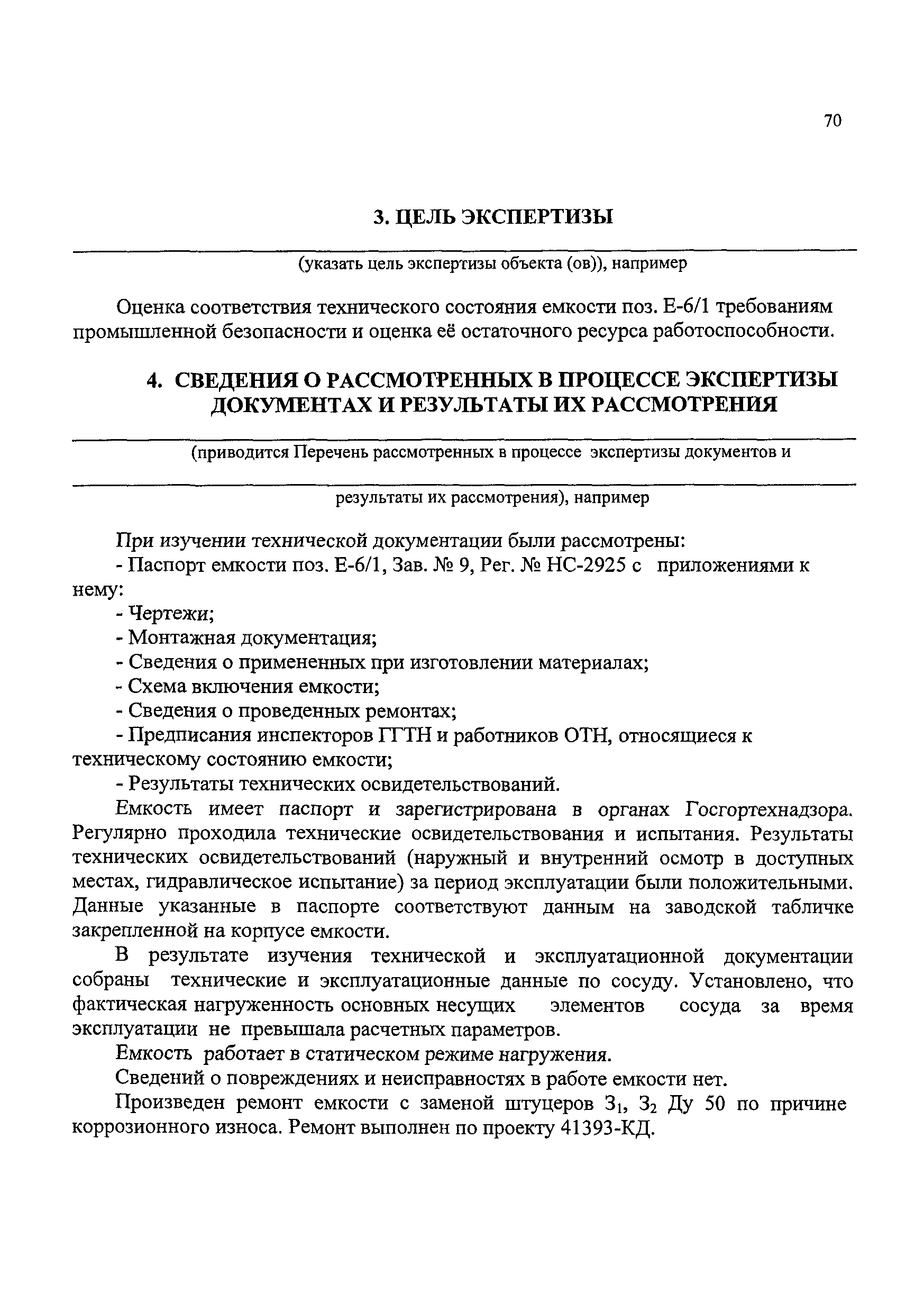

Оглавление:	Введение 1 Общие положения 2 Организация проведения экспертного обследования технического состояния оборудования 3 Анализ эксплуатационно-технической документации 4 Наружный и внутренний осмотры 5 Оценка геометрической формы 6 Толщинометрия 7 Измерение твердости металла 8 Оценка металлографических структур 9 Неразрушающий контроль 10 Специальные виды контроля 11 Определение химического состава металла 12 Вырезка контрольной пробы металла 13 Поверочный прочностной расчет основных несущих элементов оборудования 14 Гидравлическое (пневматическое) испытание 15 Анализ результатов технического диагностирования 16 Исследование физико-механических свойств металла контрольных проб, вырезанных при техническом диагностировании оборудования 17 Оценка работоспособности оборудования 18 Прогнозирование остаточного ресурса оборудования 19 Оформление результатов 20 Меры безопасности при техническом диагностировании 21 Перечень основных нормативных документов, положения которых учитывались при разработке " Методики…" Приложения
Разработан:	ОАО ВНИКТИнефтехимоборудование
Утверждён:	13.01.2006 ОАО ВНИКТИнефтехимоборудование
Принят:	21.02.2006 Ростехнадзор (11-16/469)
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для нефтяной и газовой промышленности Оборудование для переработки нефти и газа Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности

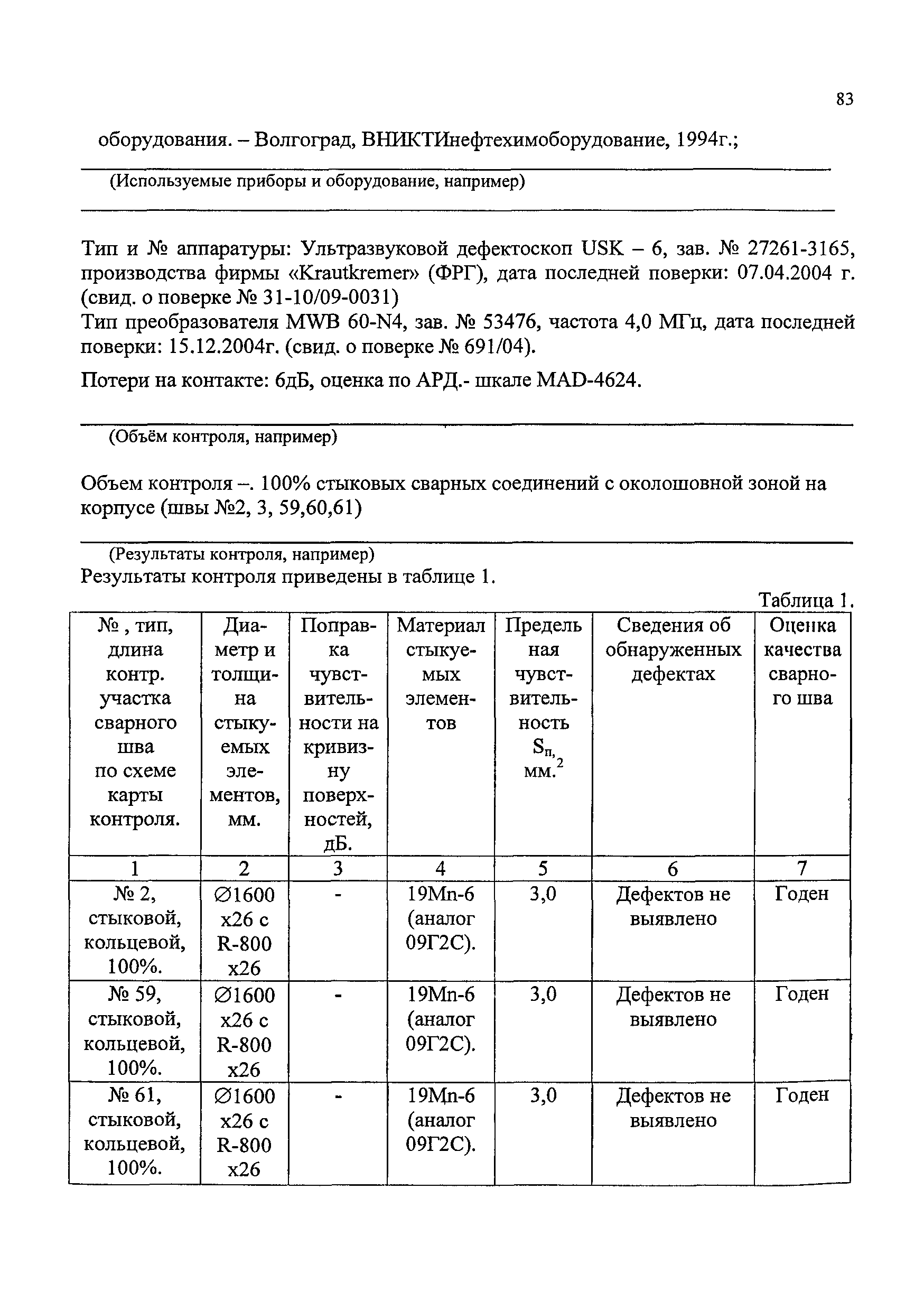

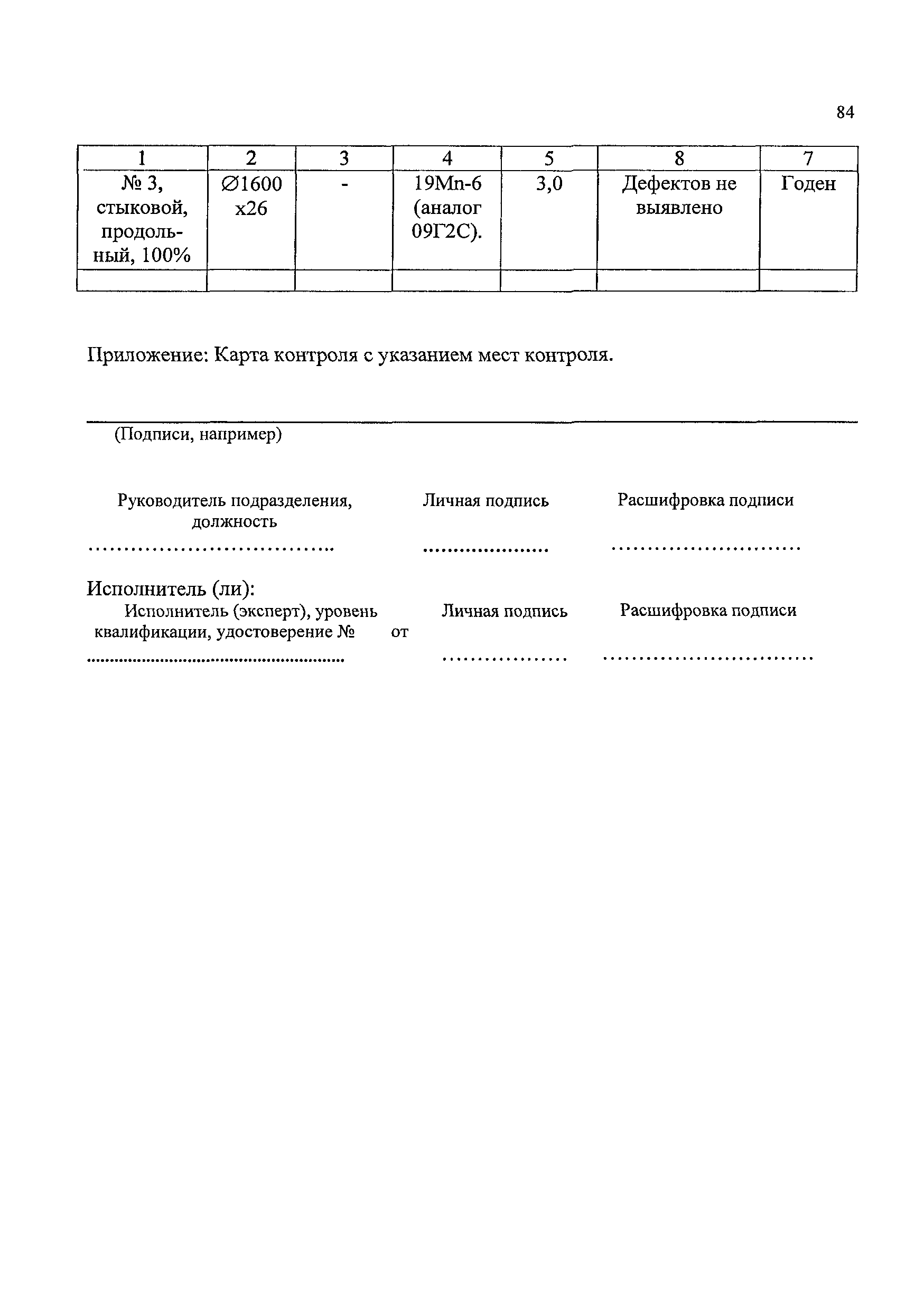

Заменяет собой:	«Методика определения остаточного ресурса технологического оборудования нефтеперерабатывающих, нефтехимических и химических производств» ((МООР-98))

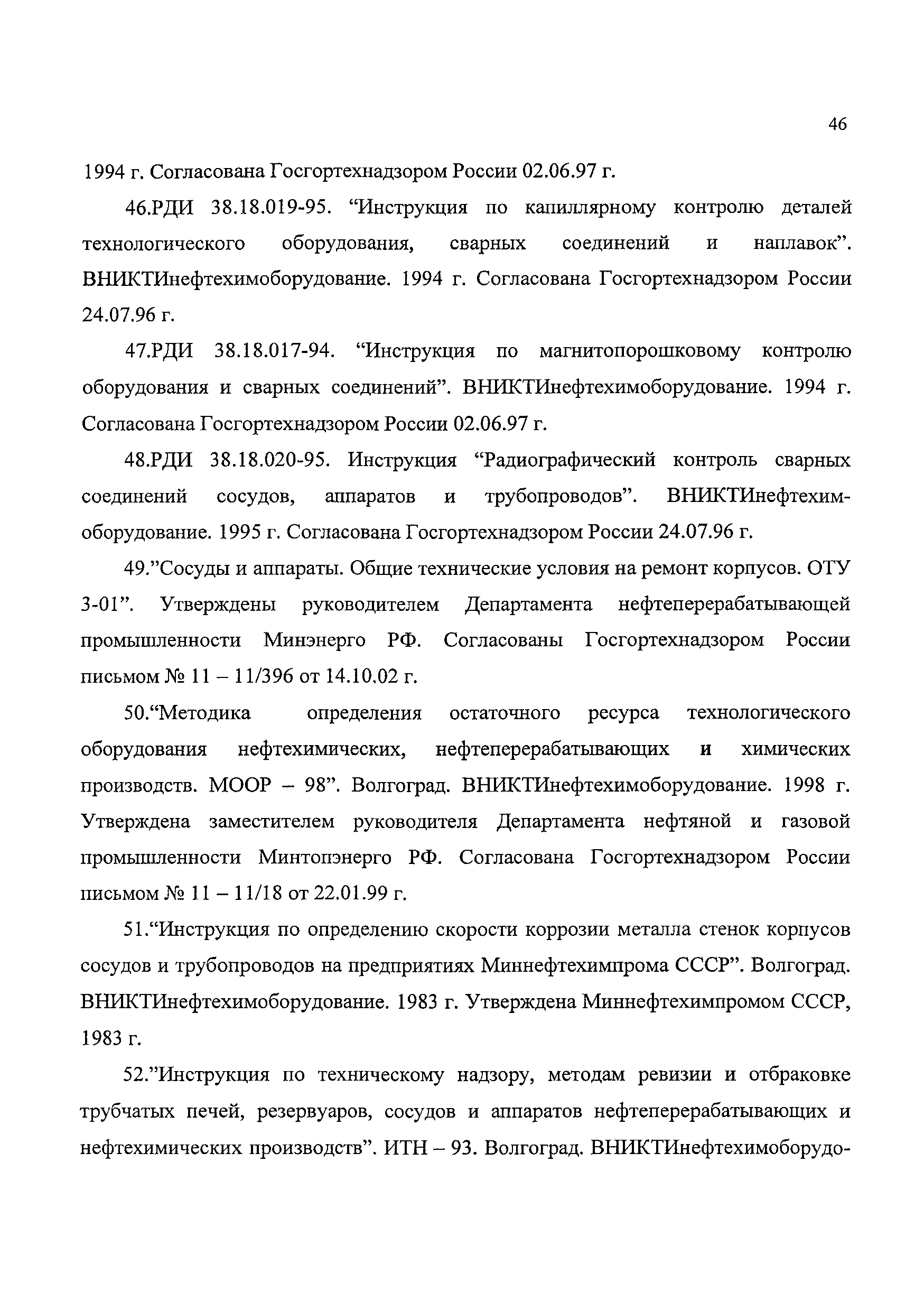

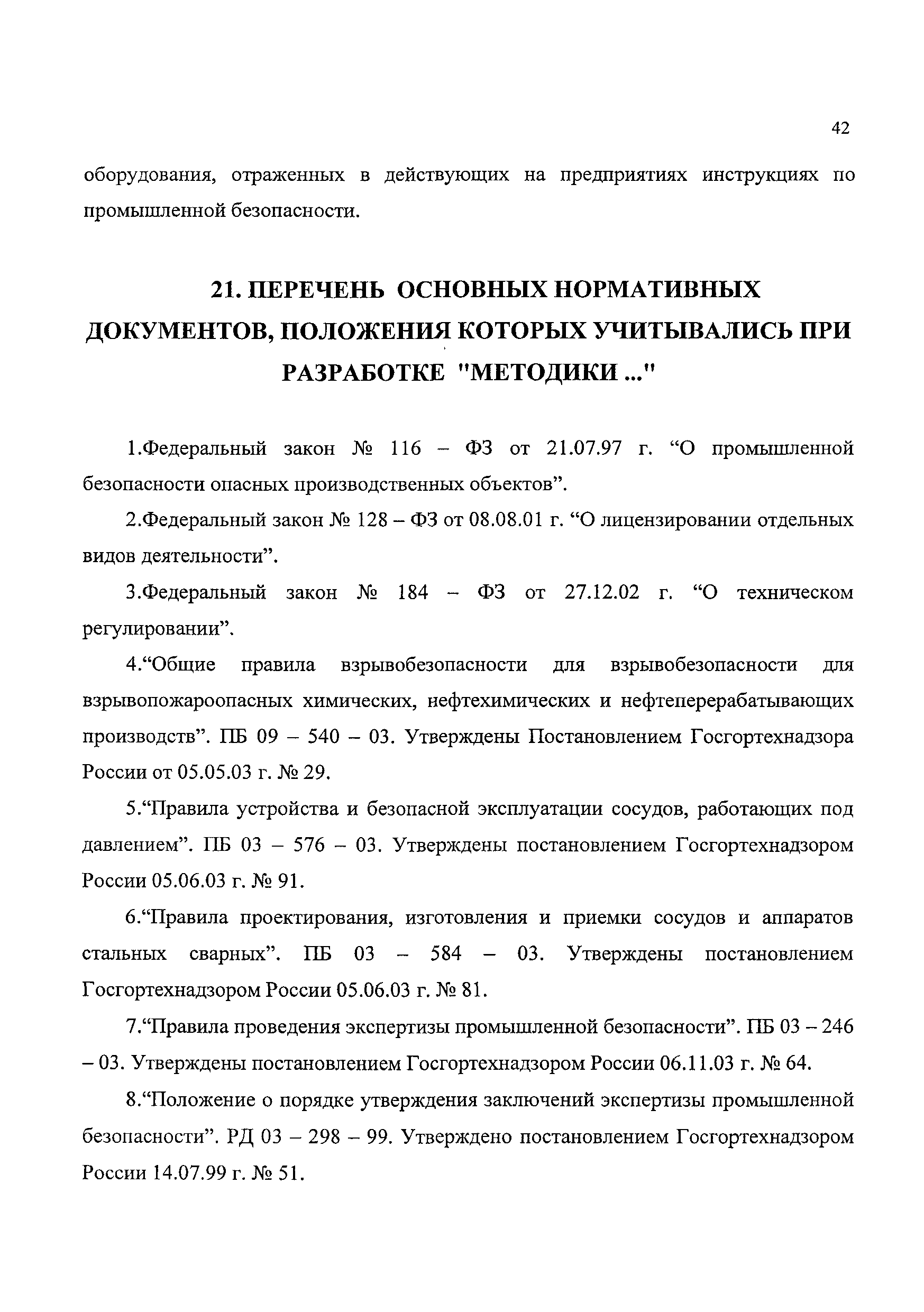

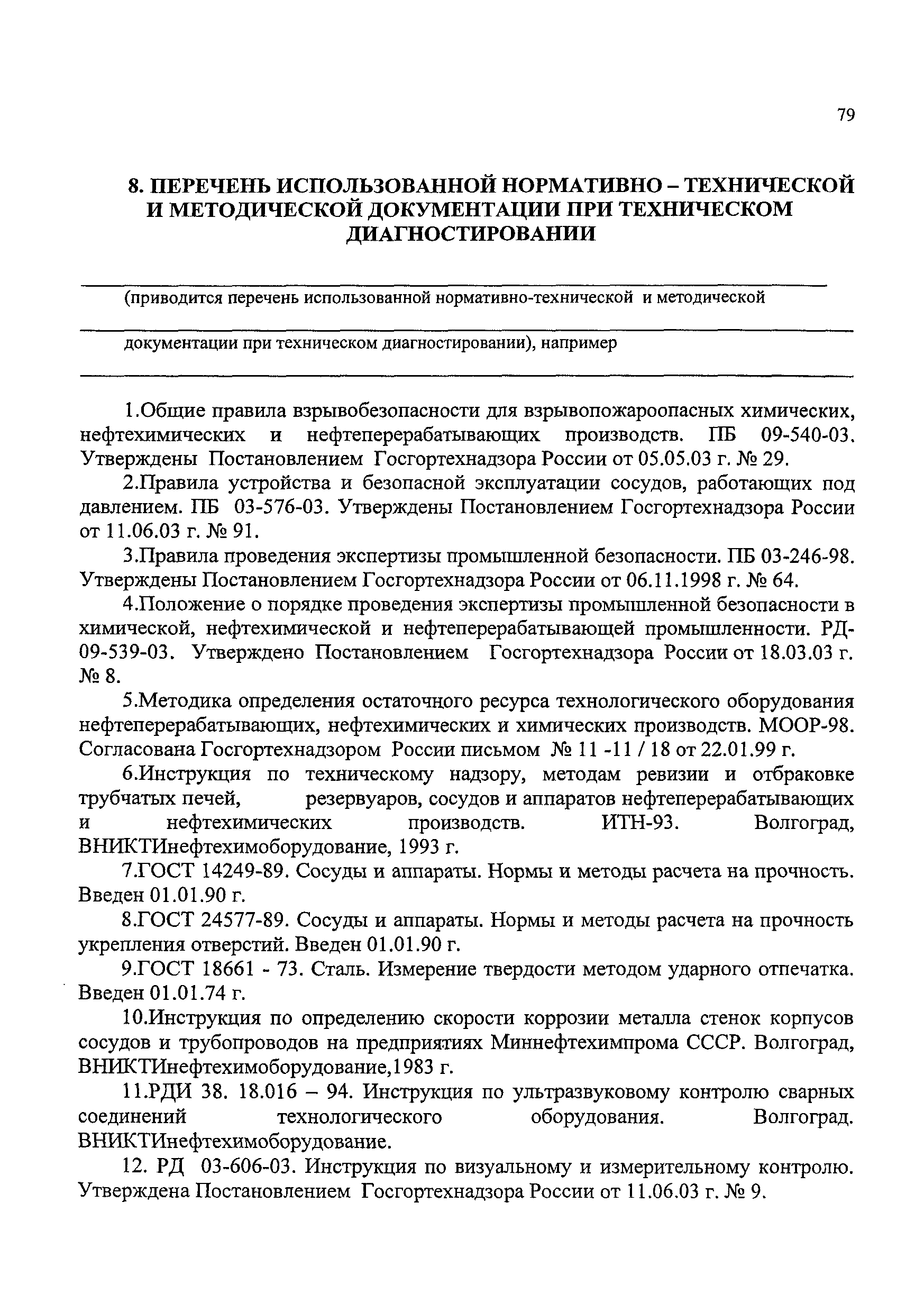

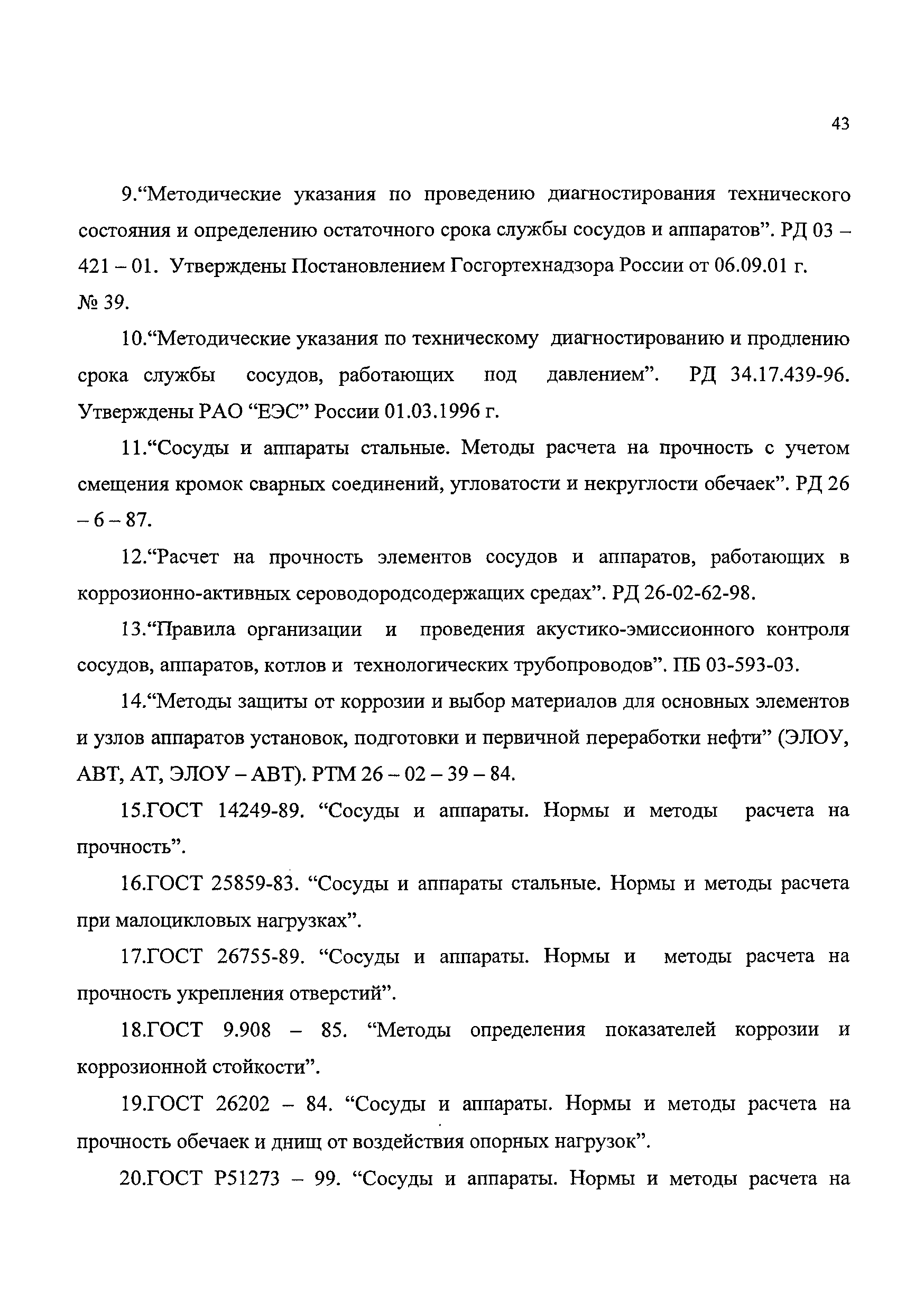

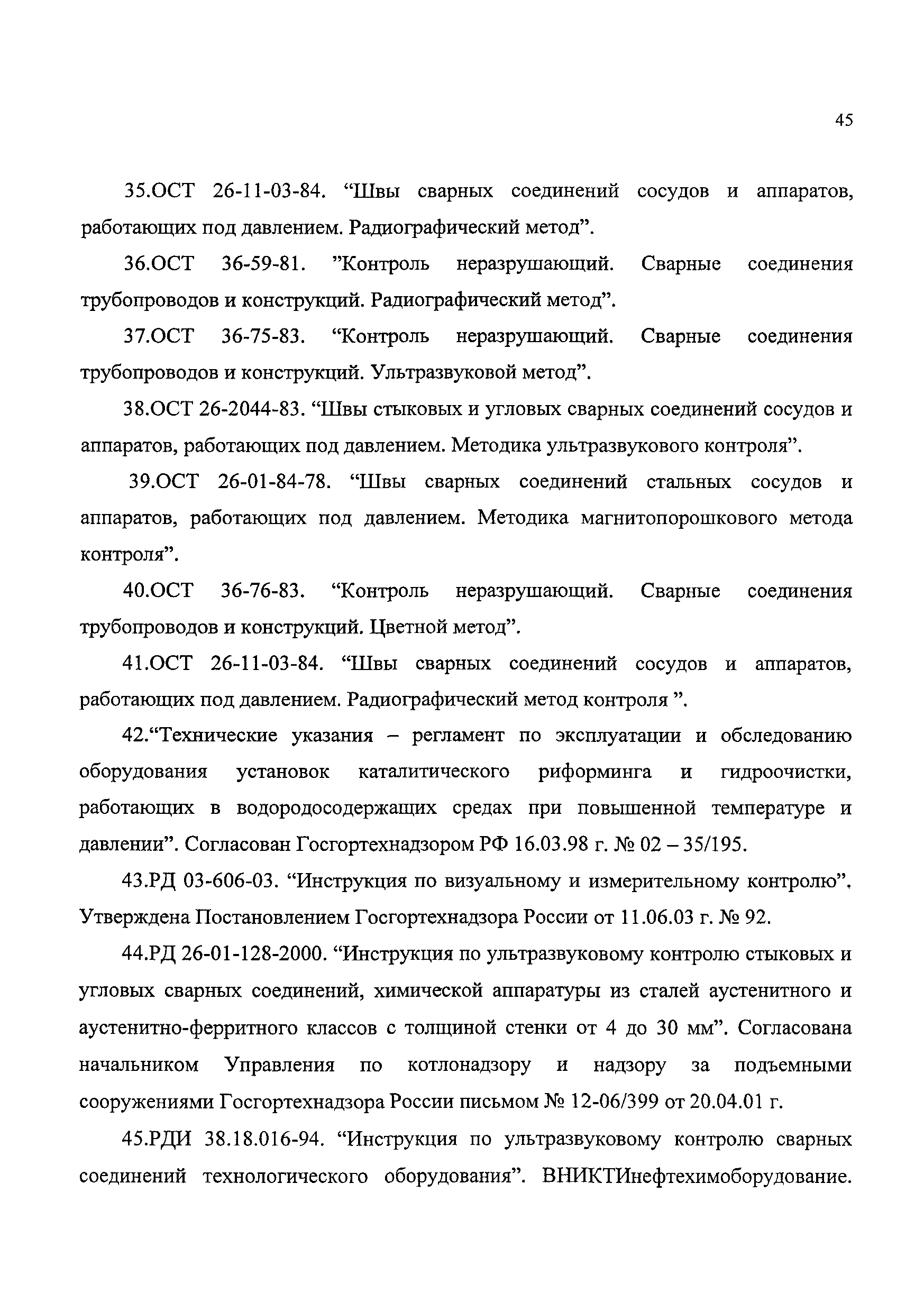

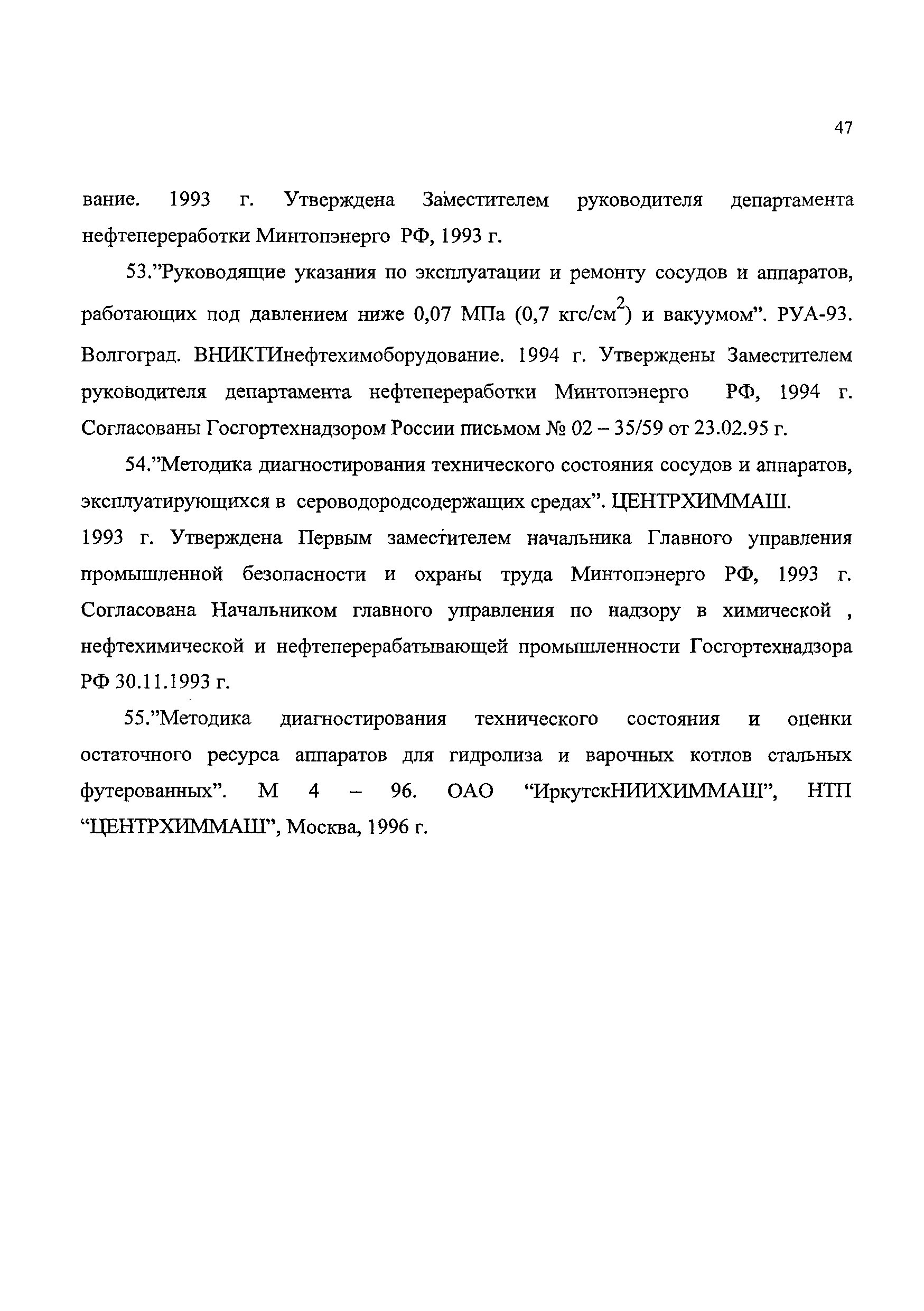

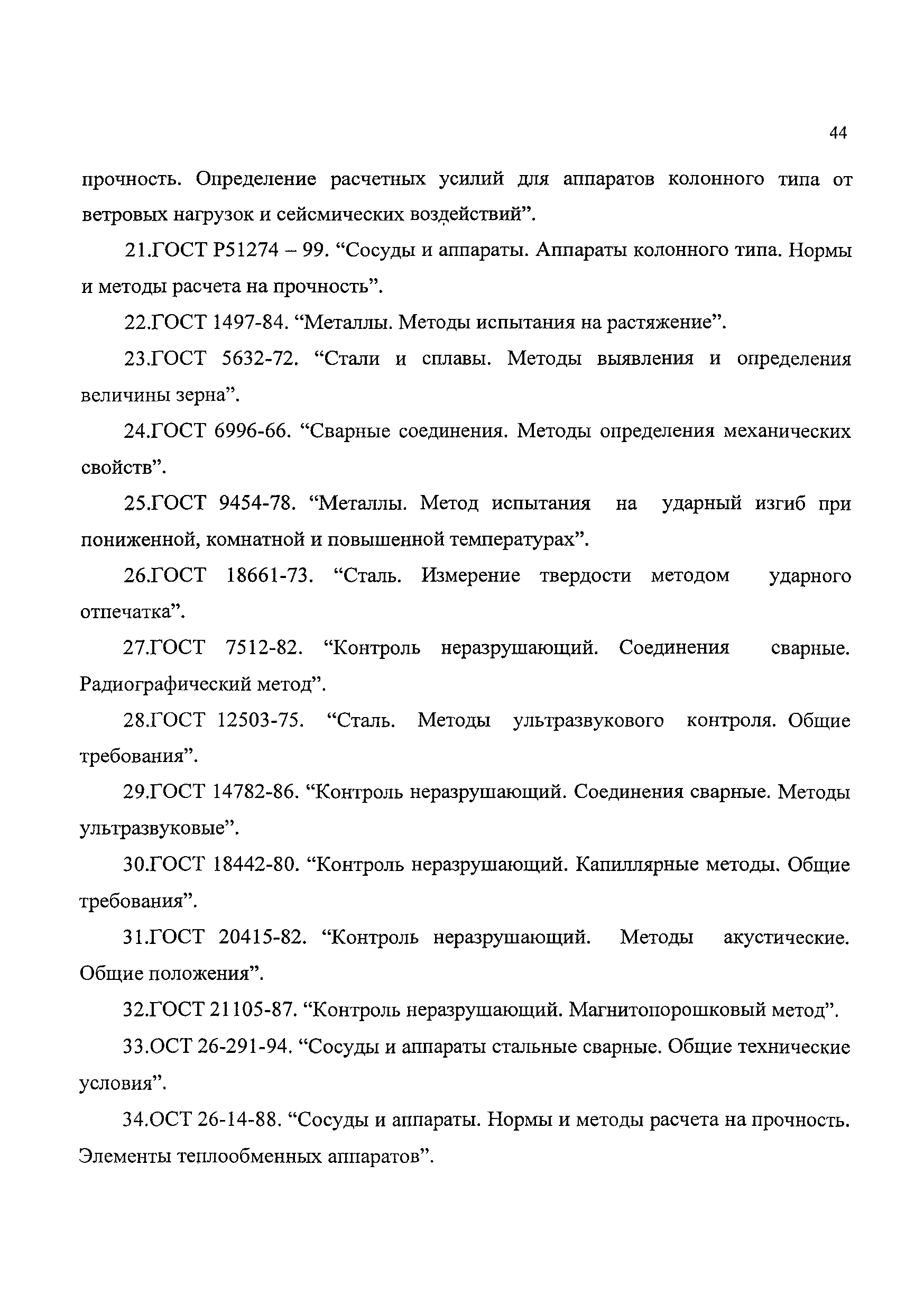

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» Федеральный закон 116-ФЗ «О промышленной безопасности опасных производственных объектов» ГОСТ 12503-75 «Сталь. Методы ультразвукового контроля. Общие требования» ГОСТ Р 51273-99 «Сосуды и аппараты. Нормы и методы расчета на прочность. Определение расчетных усилий для аппаратов колонного типа от ветровых нагрузок и сейсмических воздействий» ГОСТ Р 51274-99 «Сосуды и аппараты. Аппараты колонного типа. Нормы и методы расчета на прочность» ПБ 03-246-98 «Правила проведения экспертизы промышленной безопасности» РД 03-298-99 «Положение о порядке утверждения заключения экспертизы промышленной безопасности» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 25859-83 «Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках» Федеральный закон 128-ФЗ «О лицензировании отдельных видов деятельности» РТМ 26-02-39-84 «Методы защиты от коррозии и выбор материалов для основных элементов и узлов аппаратов установок подготовки и первичной переработки нефти (ЭЛОУ, АВТ, АТ, ЭЛОУ-АВТ)» ОСТ 36-75-83 «Контроль неразрушающий. Сварные соединения трубопроводов. Ультразвуковой метод» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» Федеральный закон 184-ФЗ «О техническом регулировании» ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 20415-82 «Контроль неразрушающий. Методы акустические. Общие положения» ГОСТ 26202-84 «Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок» ГОСТ 9.908-85 «Единая система защиты от коррозии и старения. Металлы и сплавы.Методы определения показателей коррозии и коррозионной стойкости» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 03-584-03 «Правила проектирования, изготовления и приемки сосудов и аппаратов стальных сварных» ПБ 03-593-03 «Правила организации и проведения акустико-эмиссионного контроля сосудов, аппаратов, котлов и технологических трубопроводов» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» ИТН 93 «Инструкция по техническому надзору, методам ревизии и отбраковке трубчатых печей, резервуаров, сосудов и аппаратов нефтеперерабатывающих и нефтехимических производств» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» РД 03-421-01 «Методические указания по проведению диагностирования технического состояния и определения остаточного срока службы сосудов и аппаратов» ОСТ 26-01-84-78 «Швы сварных соединений стальных сосудов и аппаратов, работающих под давлением. Методика магнитопорошкового метода контроля» РД 26-02-62-98 «Расчет на прочность элементов сосудов и аппаратов, работающих в коррозионно-активных сероводородсодержащих средах» РД 26-14-88 «Сосуды и аппараты. Методы расчета на прочность. Элементы теплообменных аппаратов» РД 26-6-87 «Методические указания. Сосуды и аппараты стальные. Методы расчета на прочность с учетом смещения кромок сварных соединений, угловатости и некруглости обечаек» РДИ 38.18.016-94 «Инструкция по ультразвуковому контролю сварных соединений технологического оборудования» РДИ 38.18.020-95 «Инструкция по радиографическому контролю сварных соединений сосудов, аппаратов и трубопроводов» ОСТ 36-76-83 «Контроль неразрушающий. Сварные соединения трубопроводов и конструкций. Цветной метод» РДИ 38.18.019-95 «Инструкция по капиллярному контролю деталей технологического оборудования, сварных соединений и наплавок» РД 03-484-02 «Положение о порядке продления срока безопасной эксплуатации технических средств, оборудования и сооружений на опасных производственных объектах» ПБ 03-517-02 «Общие правила промышленной безопасности для организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 7122-81 «Швы сварные и металл наплавленный. Методы отбора проб для определения химического состава» ГОСТ 7268-82 «Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб» ГОСТ 8233-56 «Сталь. Эталоны микроструктуры» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» РД 09-539-03 «Положение о порядке проведения экспертизы промышленной безопасности в химической, нефтехимической и нефтеперерабатывающей промышленности» ПБ 03-591-03 «Правила безопасной эксплуатации факельных систем» ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов» ГОСТ 14019-2003 «Материалы металлические. Метод испытания на изгиб» Федеральный закон 128-ФЗ «О внесении дополнений в Законы Российской Федерации "О таможенном тарифе" и "О налоге на добавленную стоимость" в связи с реализацией программ жилищного и социального строительства для российских военнослужащих» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 11534-75 «Ручная дуговая сварка. Соединения сварные под острыми и тупыми углами. Основные типы, конструктивные элементы и размеры» ГОСТ 24755-89 «Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий»
