Скачать СТО 36554501-017-2009 Проектирование и устройство монолитной конструкции, возводимой способом стена в грунте

Дата актуализации: 10.08.2017

СТО 36554501-017-2009

Проектирование и устройство монолитной конструкции, возводимой способом "стена в грунте"

Обозначение:	СТО 36554501-017-2009
Обозначение англ:	STO 36554501-017-2009
Статус:	действует
Название рус.:	Проектирование и устройство монолитной конструкции, возводимой способом "стена в грунте"
Название англ.:	Design and construction of cast-in- plase diaphragm wall structures
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	21.01.2010

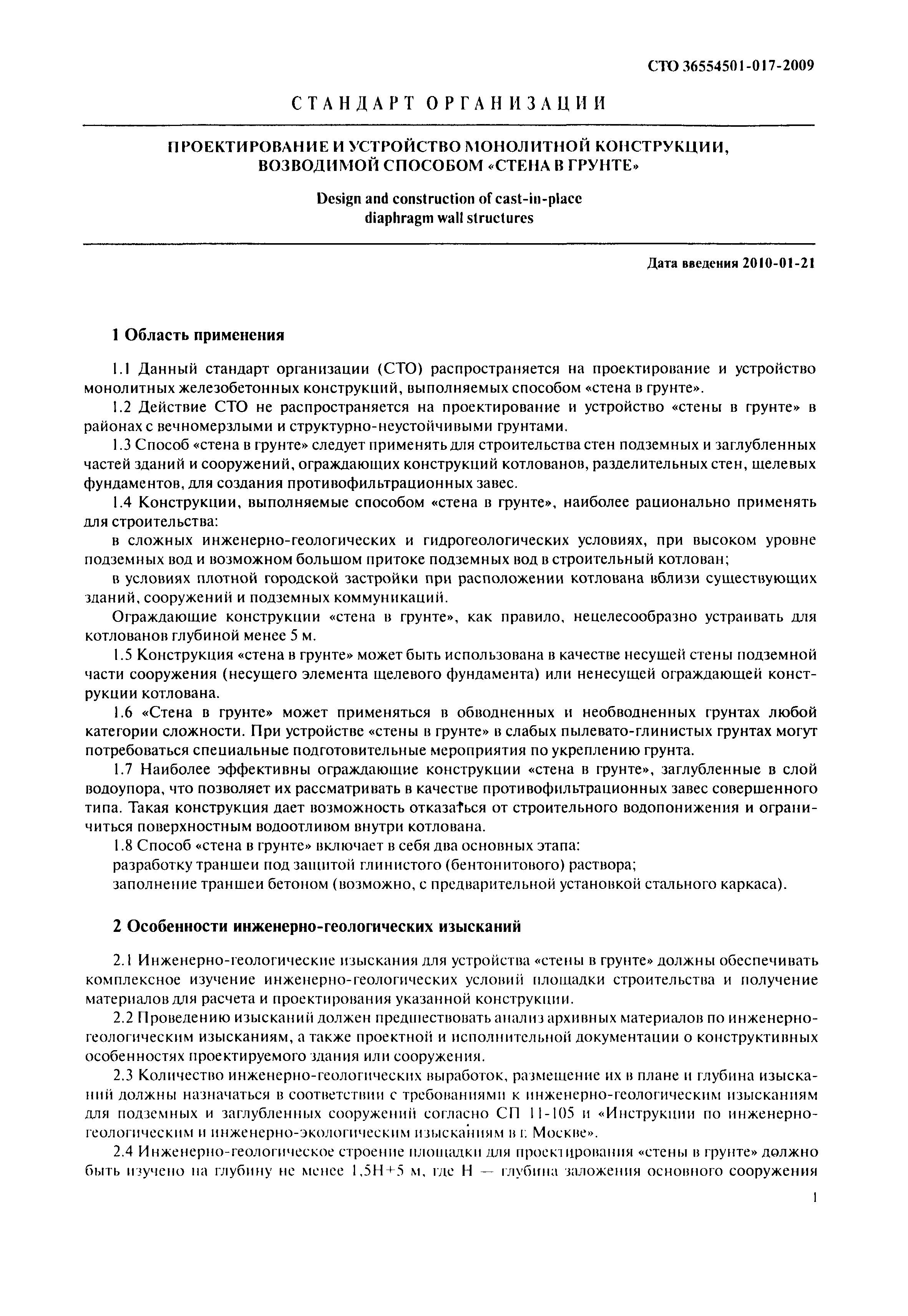

Область применения:	Стандарт организации распространяется на проектирование и устройство монолитных железобетонных конструкций, выполняемых способом "стена в грунте"

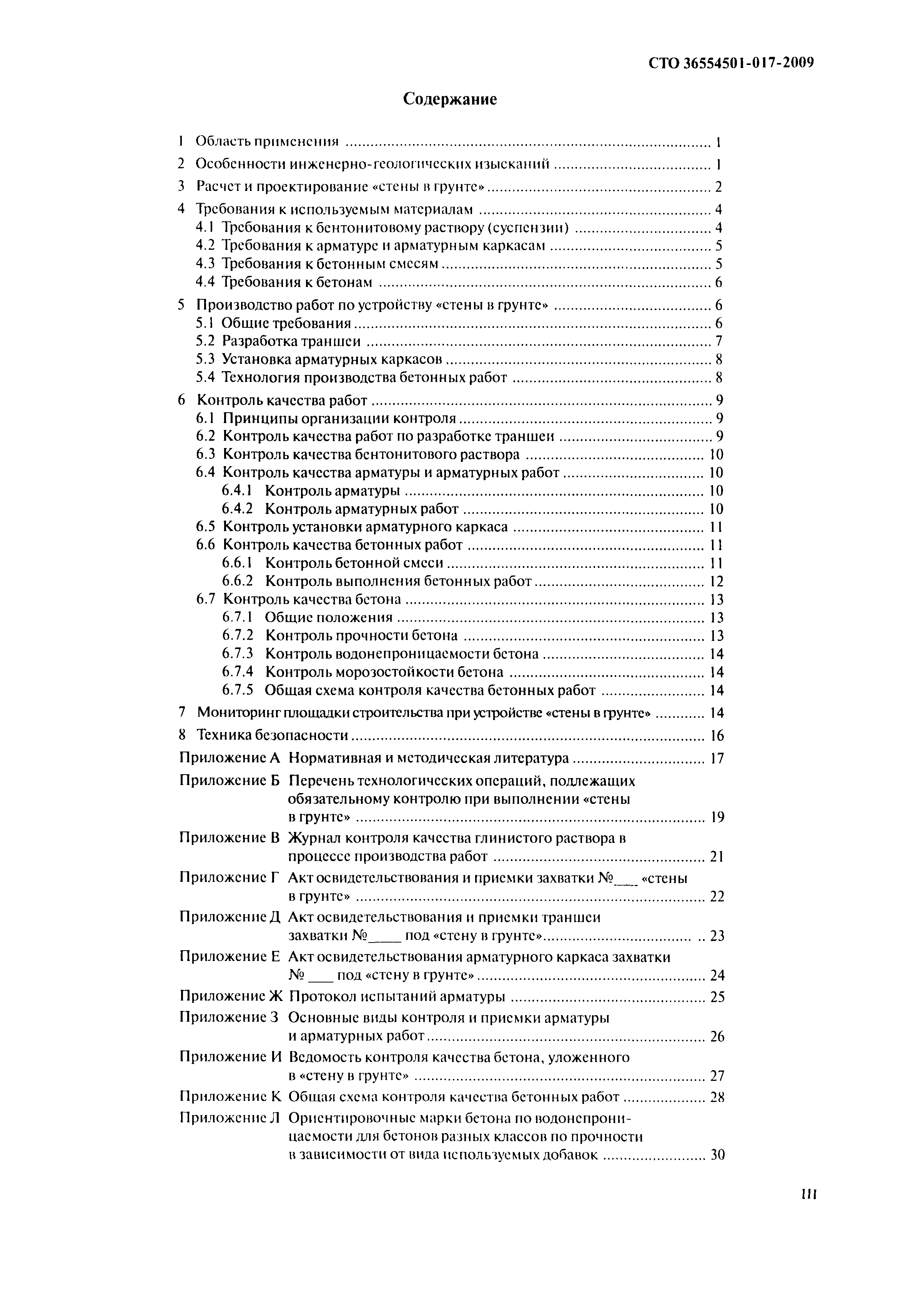

Оглавление:	1 Область применения 2 Особенности инженерно-геологических изысканий 3 Расчет и проектирование "стены в грунте" 4 Требования к используемым материалам    4.1 Требования к бентонитовому раствору (суспензии)    4.2 Требования к арматуре и арматурным каркасам    4,3 Требования к бетонным смесям    4.4 Требования к бетонам 5 Производство по устройству "стены в грунте"    5.1 Общие требования    5.2 Разработка траншеи    5.3 Разработка арматурных каркасов    5.4 Технология производства бетонных работ 6 Контроль качества работ    6.1 Принципы организации контроля    6.2 Контроль качества работ по разработки траншеи    6.3 Контроль качества бетонированного раствора    6.4 Контроль качества арматуры и арматурных работ       6.4.1 Контроль арматуры       6.4.2 Контроль арматурных работ    6.5 Контроль разработки арматурного каркаса    6.6 Контроль качества бетонных работ       6.6.1 Контроль бетонной смеси       6.6.2 Контроль выполнения бетонных работ    6.7 Контроль качества бетона       6.7.1 Общие положения       6.7.2 Контроль прочности бетона       6.7.3 Контроль водонепроницаемости бетона       6.7.4 Контроль морозостойкости бетона       6.7.5 Общая схема контроля бетонных работ 7 Мониторинг площадки строительства при устройстве "стены в грунте" 8 Техника безопасности Приложение А Нормативная и методическая литература Приложение Б Перечень технологических операций, подлежащих обязательному контролю при выполнении "стены в грунте" Приложение В Журнал контроля качества глинистого раствора в процессе производства работ Приложение Г Акт освидетельствования и приемки захватки №___ "стены в грунте" Приложение Д Акт освидетельствования и приемки траншеи захватки №___ под "стену в грунте" Приложение Е Акт освидетельствования арматурного каркаса захватки №___ под "стену в грунте" Приложение Ж Протокол испытаний арматуры Приложение З Основные виды контроля и приемки арматуры и арматурных работ Приложение И Ведомость контроля качества бетона, уложенного в "стену в грунте" Приложение К Общая схема контроля качества бетонных работ Приложение Л Ориентировочные марки бетона по водонепроницаемости для бетонов разных классов по прочности в зависимости от вида используемых добавок

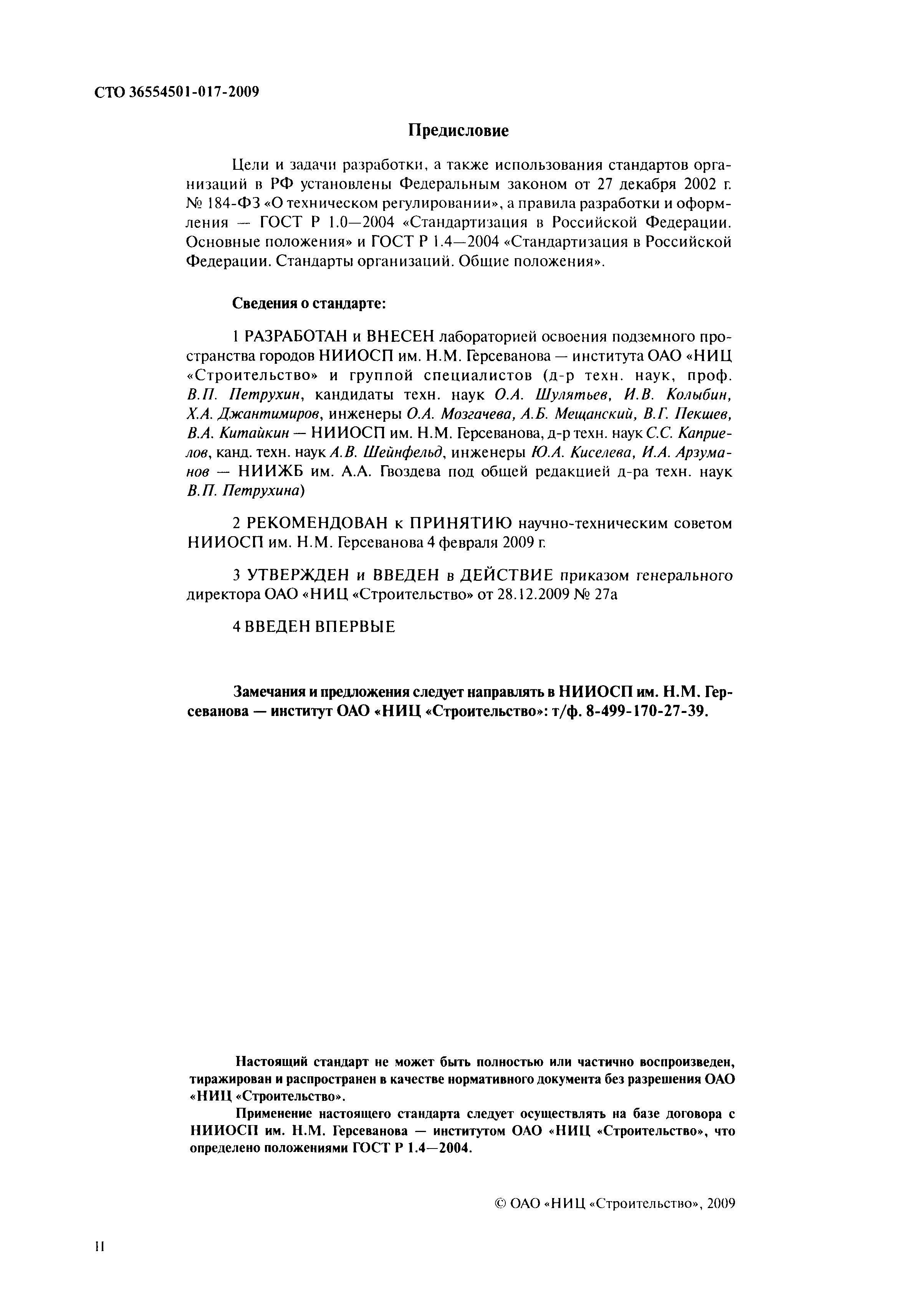

Разработан:	НИИОСП им. Герсеванова Госстроя России ФГУП НИЦ Строительство НИИЖБ им. А.А.Гвоздева
Утверждён:	28.12.2009 ОАО НИЦ Строительство (27а)
Издан:	ОАО НИЦ Строительство (2010 г. )
Расположен в:	Техническая документация

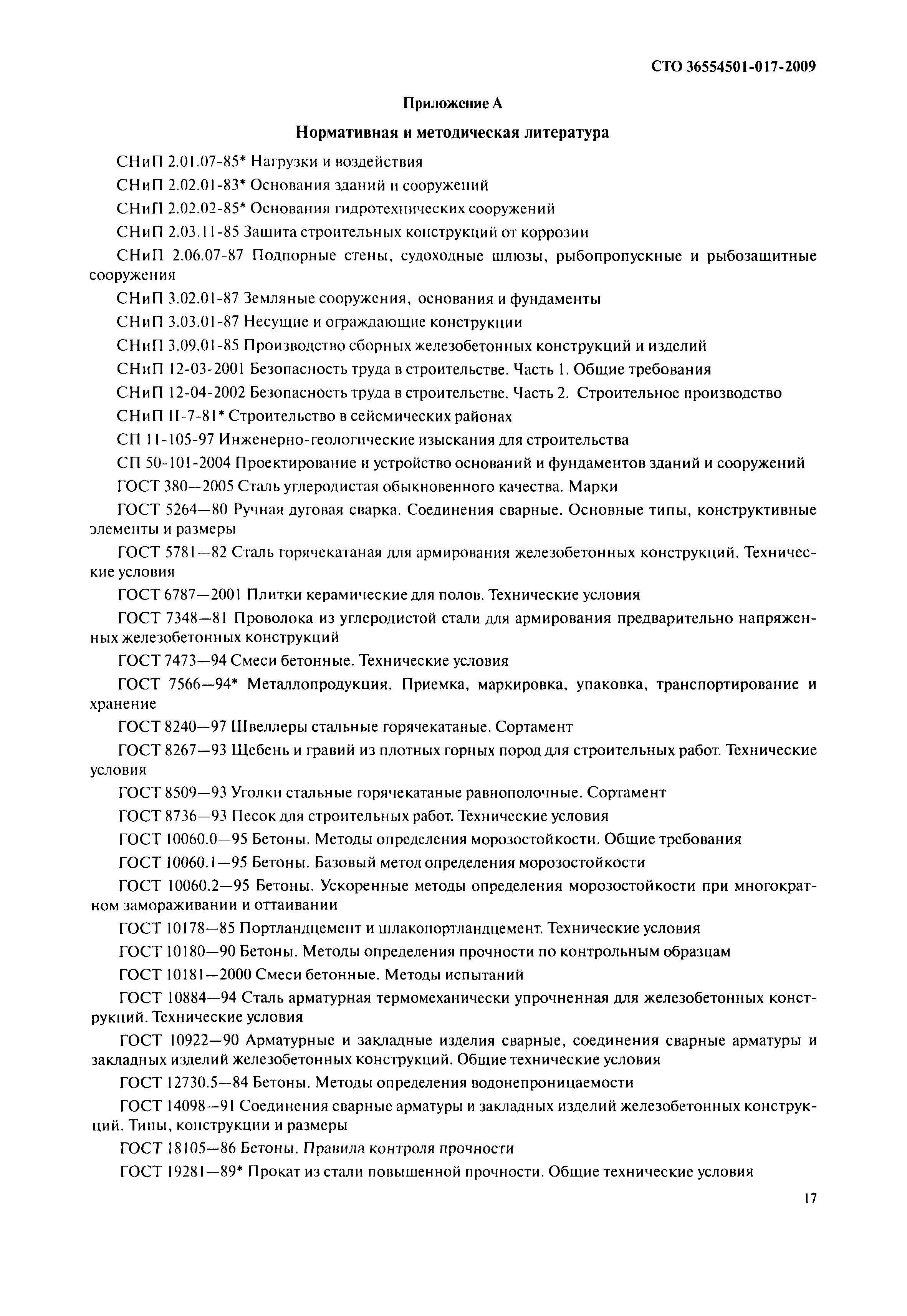

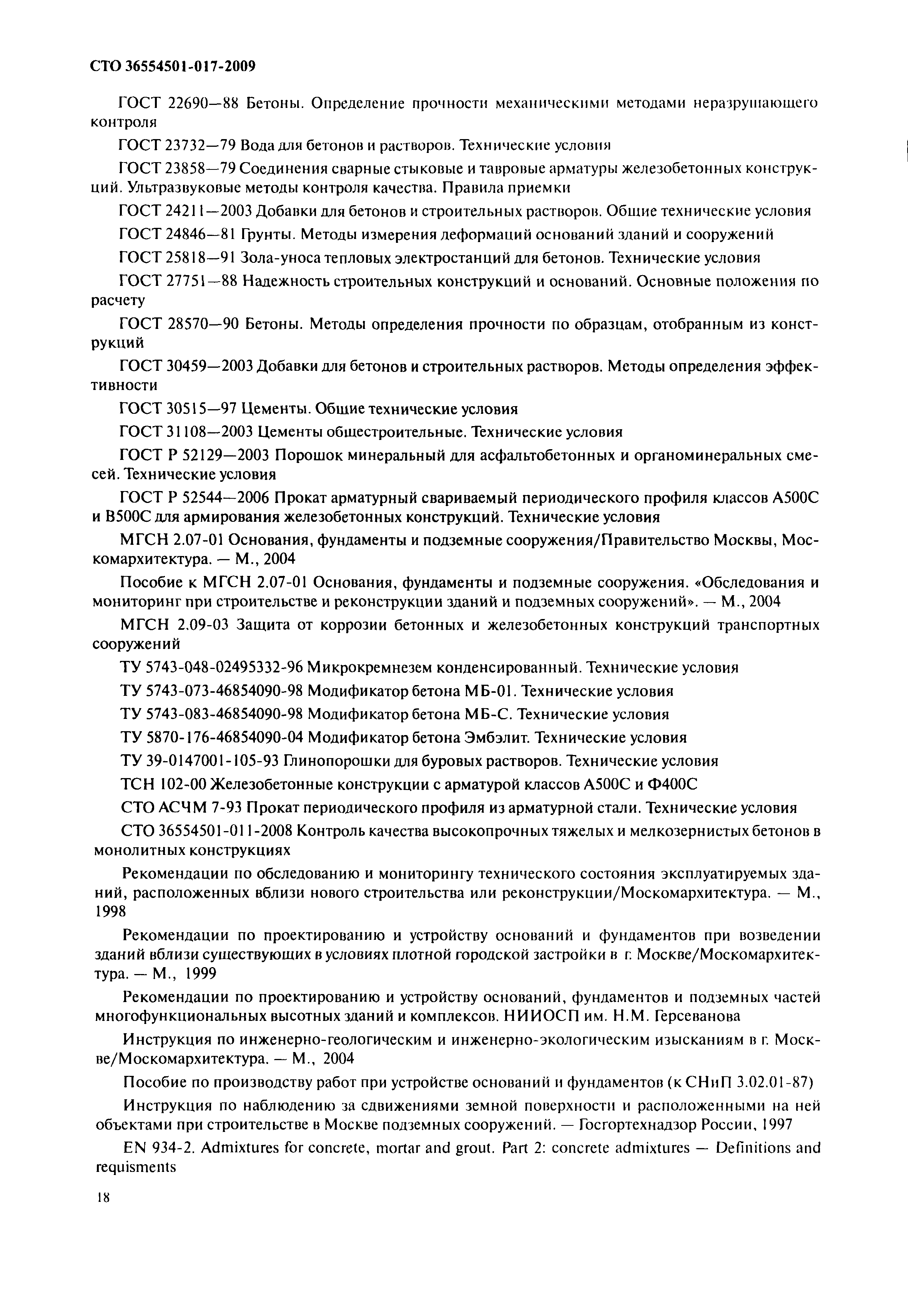

Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.02.01-83* «Основания зданий и сооружений» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» ТСН 102-00* «Железобетонные конструкции с арматурой классов А500С и А400С» ГОСТ Р 52544-2006 «Прокат арматурный свариваемый периодического профиля классов А500С и В500С для армирования железобетонных конструкций. Технические условия» РТМ 393-94 «Руководящие технологические материалы по сварке и контролю качества соединений арматуры и закладных изделий железобетонных конструкций» Пособие к СНиП 3.02.01-83 «Пособие по производству работ при устройстве оснований и фундаментов» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» СТО 36554501-011-2008 «Контроль качества высокопрочных тяжелых и мелкозернистых бетонов в монолитных конструкциях» ТСН 50-304-2001 «Основания, фундаменты и подземные сооружения. г. Москва» ГОСТ 24211-2003 «Добавки для бетонов и строительных растворов. Общие технические условия» ГОСТ 30459-2003 «Добавки для бетонов и строительных растворов. Методы определения эффективности» ГОСТ 31108-2003 «Цементы общестроительные. Технические условия» ГОСТ 27751-88 «Надежность строительных конструкций и оснований. Основные положения по расчету» ГОСТ 24846-81 «Грунты. Методы измерения деформаций оснований зданий и сооружений» ГОСТ 10922-90 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 23858-79 «Соединения сварные стыковые и тавровые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки» ГОСТ 10178-85 «Портландцемент и шлакопортландцемент. Технические условия» ГОСТ 25818-91 «Золы-уноса тепловых электростанций для бетонов. Технические условия» ГОСТ 7473-94 «Смеси бетонные. Технические условия» ГОСТ 10060.0-95 «Бетоны. Методы определения морозостойкости. Общие требования» ГОСТ 10060.1-95 «Бетоны. Базовый метод определения морозостойкости» ГОСТ 10060.2-95 «Бетоны. Ускоренные методы определения морозостойкости при многократном замораживании и оттаивании» ГОСТ 10180-90 «Бетоны. Методы определения прочности по контрольным образцам» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 23732-79 «Вода для бетонов и растворов. Технические условия» ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций» ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ. Технические условия» ГОСТ 8736-93 «Песок для строительных работ. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 7348-81 «Проволока из углеродистой стали для армирования предварительно напряженных железобетонных конструкций.Технические условия» ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 10884-94 «Сталь арматурная термомеханически упрочненная для железобетонных конструкций. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ Р 52129-2003 «Порошок минеральный для асфальтобетонных и органоминеральных смесей. Технические условия» ТСН 52-302-2003 «Защита от коррозии бетонных и железобетонных конструкций транспортных сооружений. г. Москва» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть I. Общие правила производства работ» СП 50-101-2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений» СНиП 12-01-2004 «Организация строительства» ГОСТ 30515-97 «Цементы. Общие технические условия» ГОСТ 10181-2000 «Смеси бетонные. Методы испытаний» СНиП 12-03-2001 «Безопасность труда в строительстве. Часть 1. Общие требования» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» СНиП II-7-81* «Строительство в сейсмических районах» ГОСТ 6787-2001 «Плитки керамические для полов. Технические условия» СНиП 2.02.02-85* «Основания гидротехнических сооружений» СНиП 2.06.07-87 «Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения» СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП 3.09.01-85 «Производство сборных железобетонных конструкций и изделий» СНиП II-23-81* «Стальные конструкции» СНиП 12-04-2002 «Безопасность труда в строительстве. Часть 2. Строительное производство» Федеральный закон 184-ФЗ «О техническом регулировании»
