Скачать СТ ЦКБА 009-2007 Арматура трубопроводная. Электрические соединители электроприводов для атомных станций. Общие технические условия

Дата актуализации: 10.08.2017

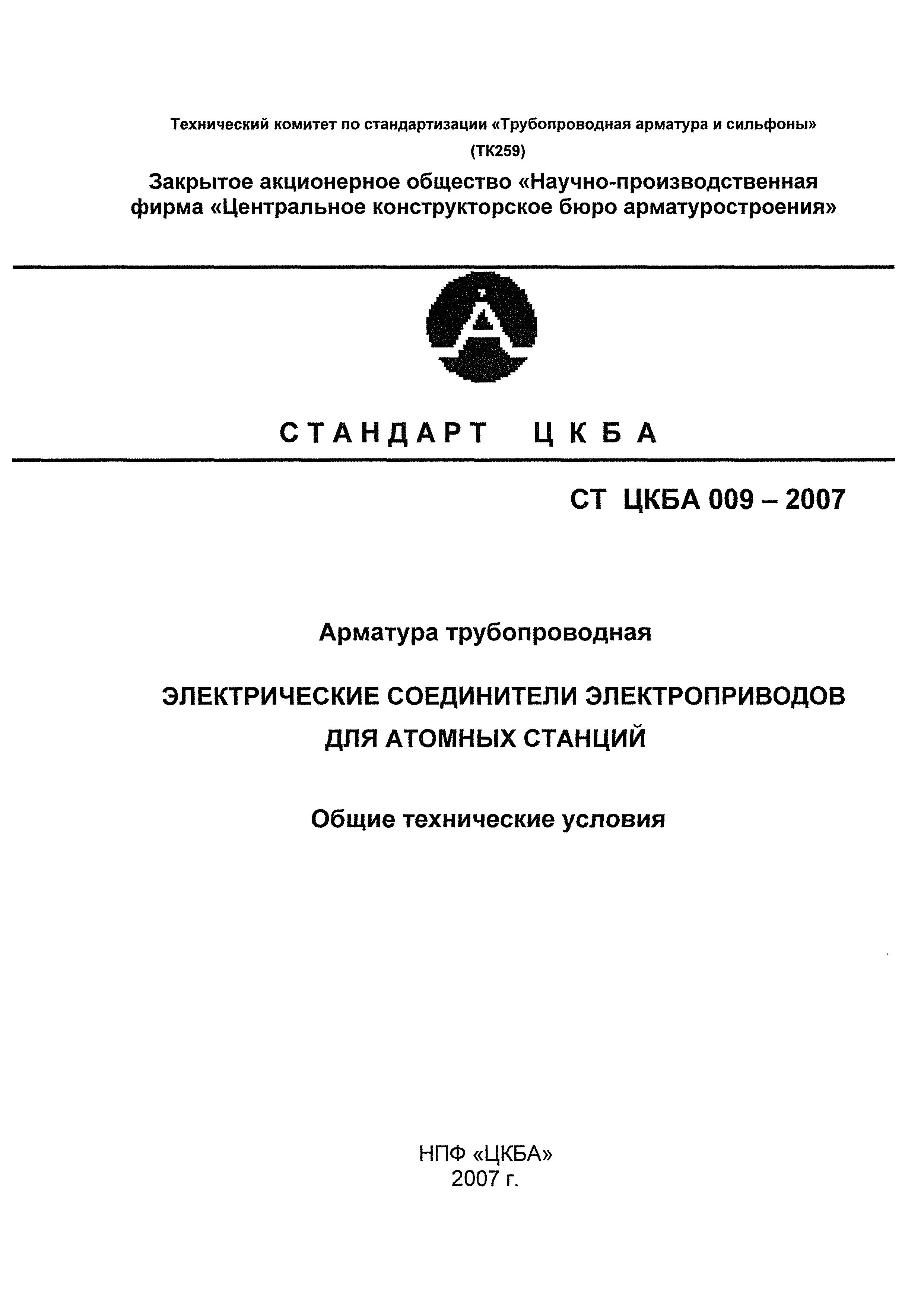

СТ ЦКБА 009-2007

Арматура трубопроводная. Электрические соединители электроприводов для атомных станций. Общие технические условия

Обозначение:	СТ ЦКБА 009-2007
Обозначение англ:	009-2007
Статус:	действует
Название рус.:	Арматура трубопроводная. Электрические соединители электроприводов для атомных станций. Общие технические условия
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.2007

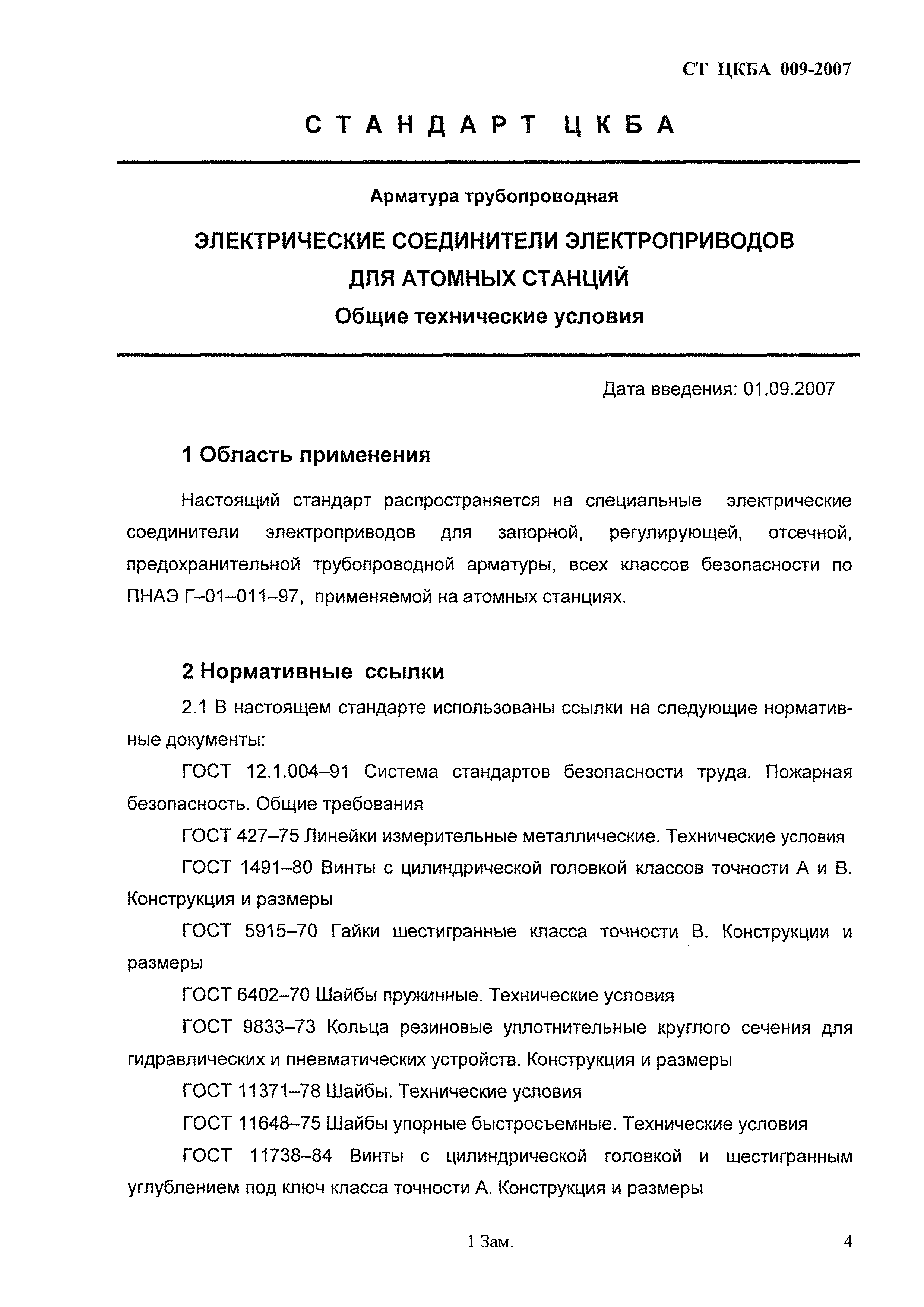

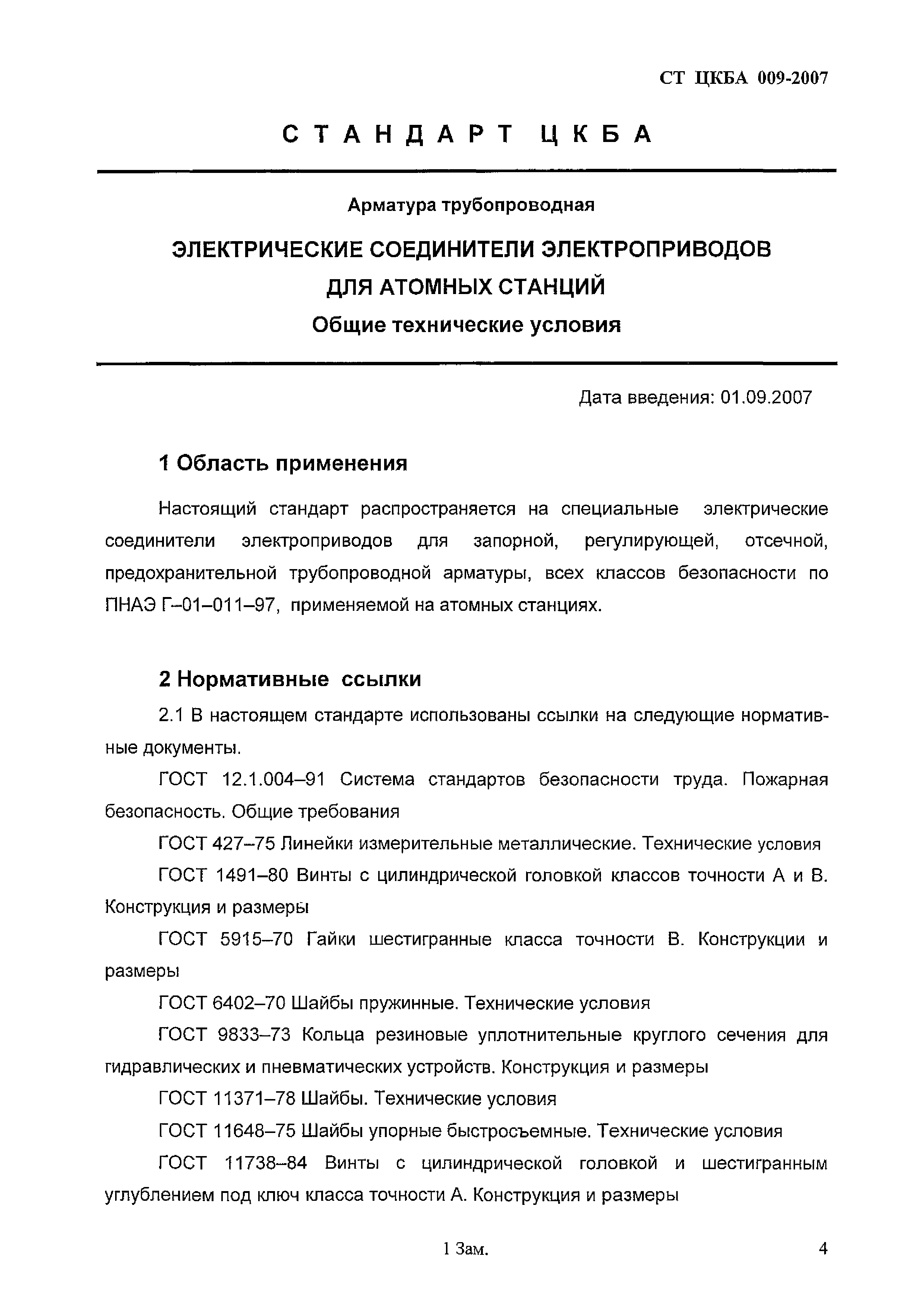

Область применения:	Стандарт распространяется на специальные электрические соединители электроприводов для запорной, регулирующей, отсечной, предохранительной трубопроводной арматуры всех классов безопасности по ПНАЭ Г–01–011–97, применяемой на атомных станциях

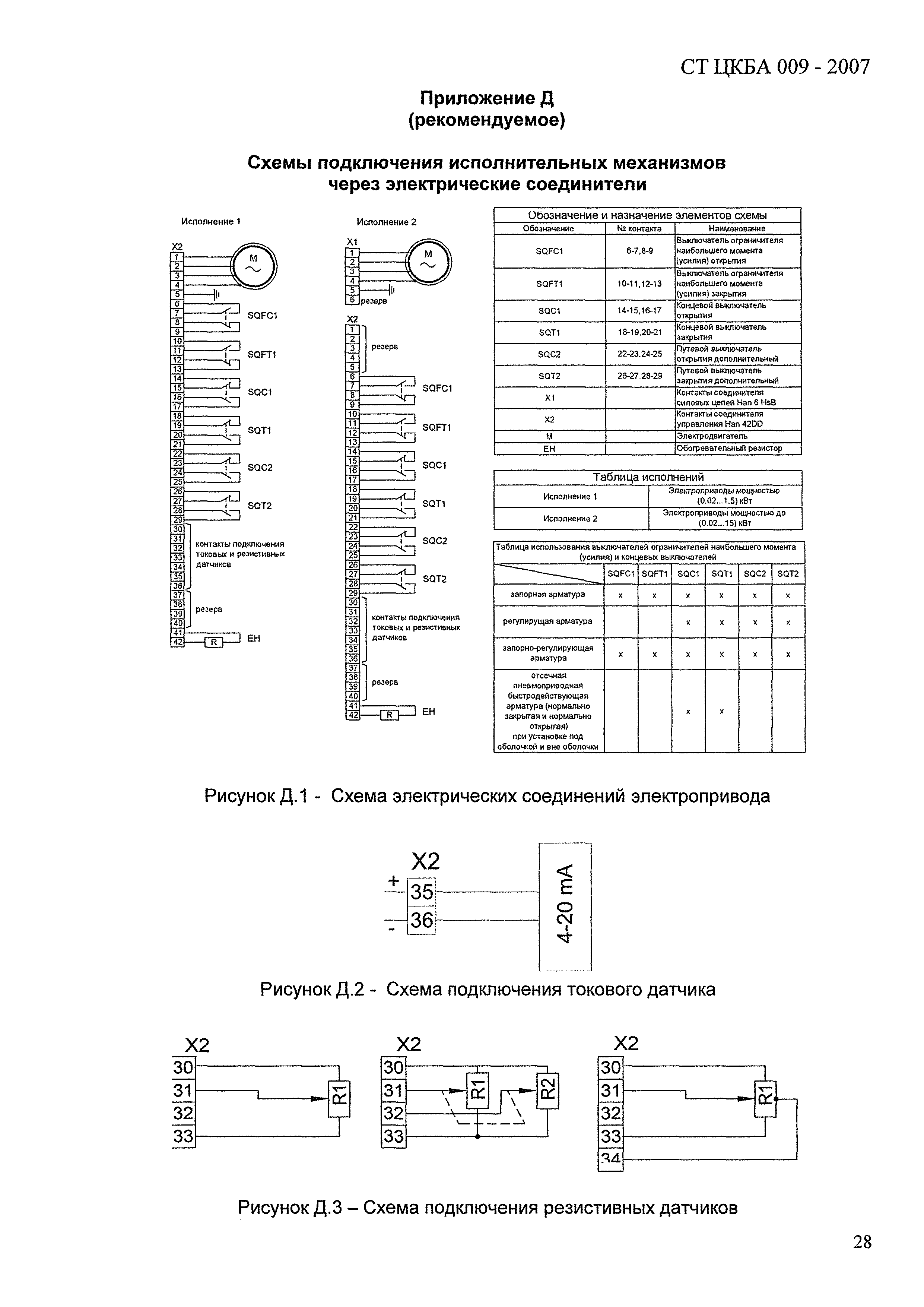

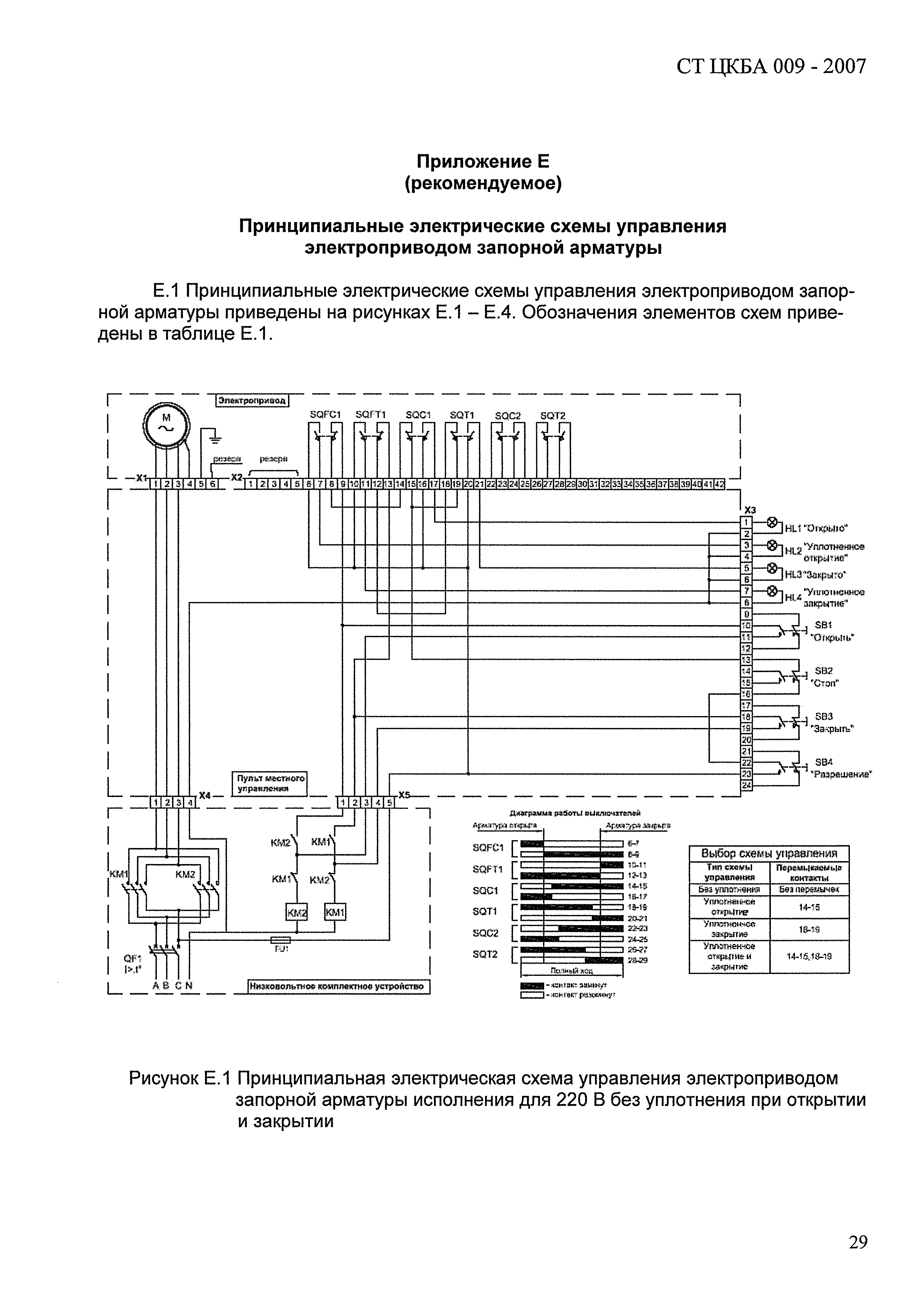

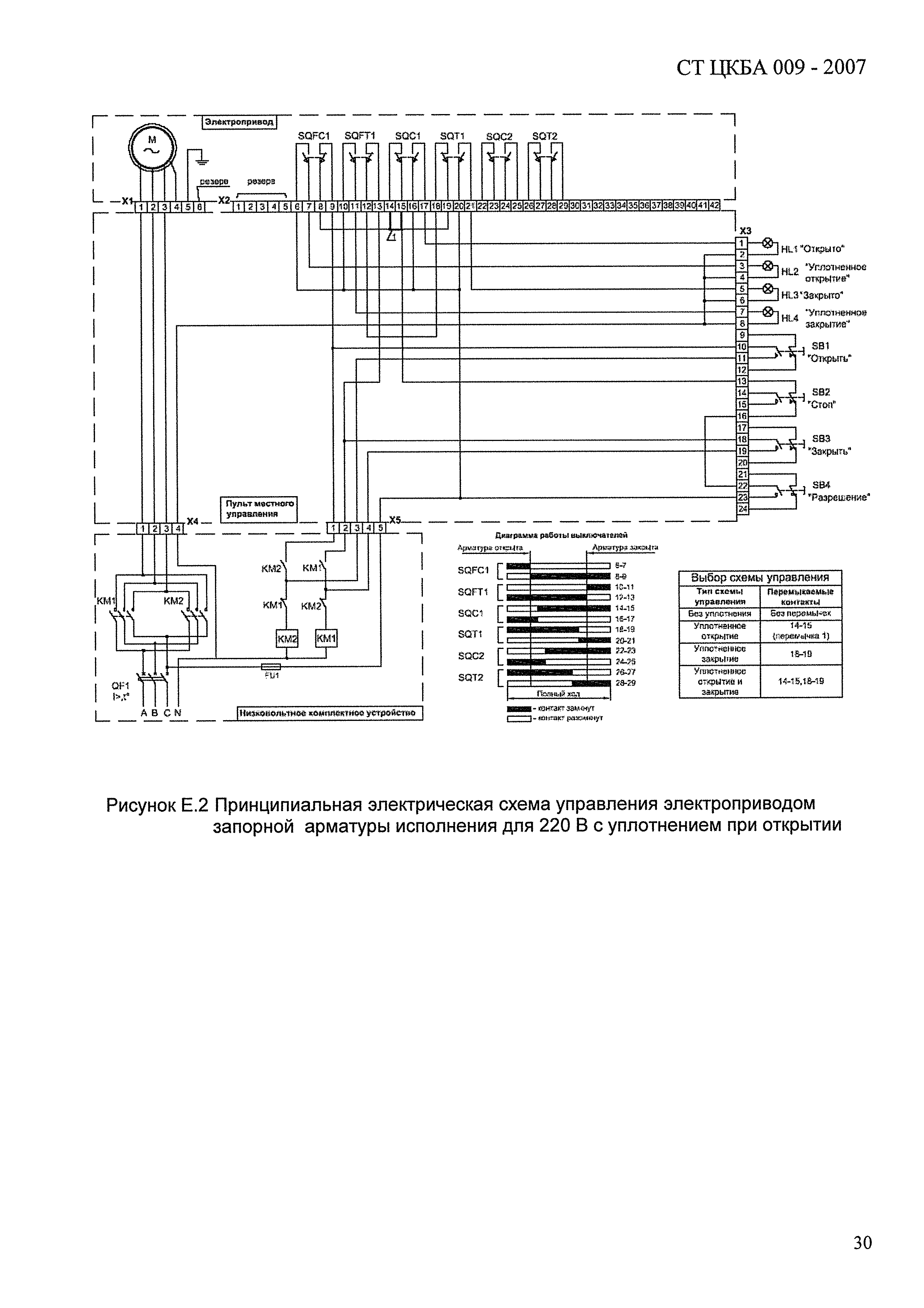

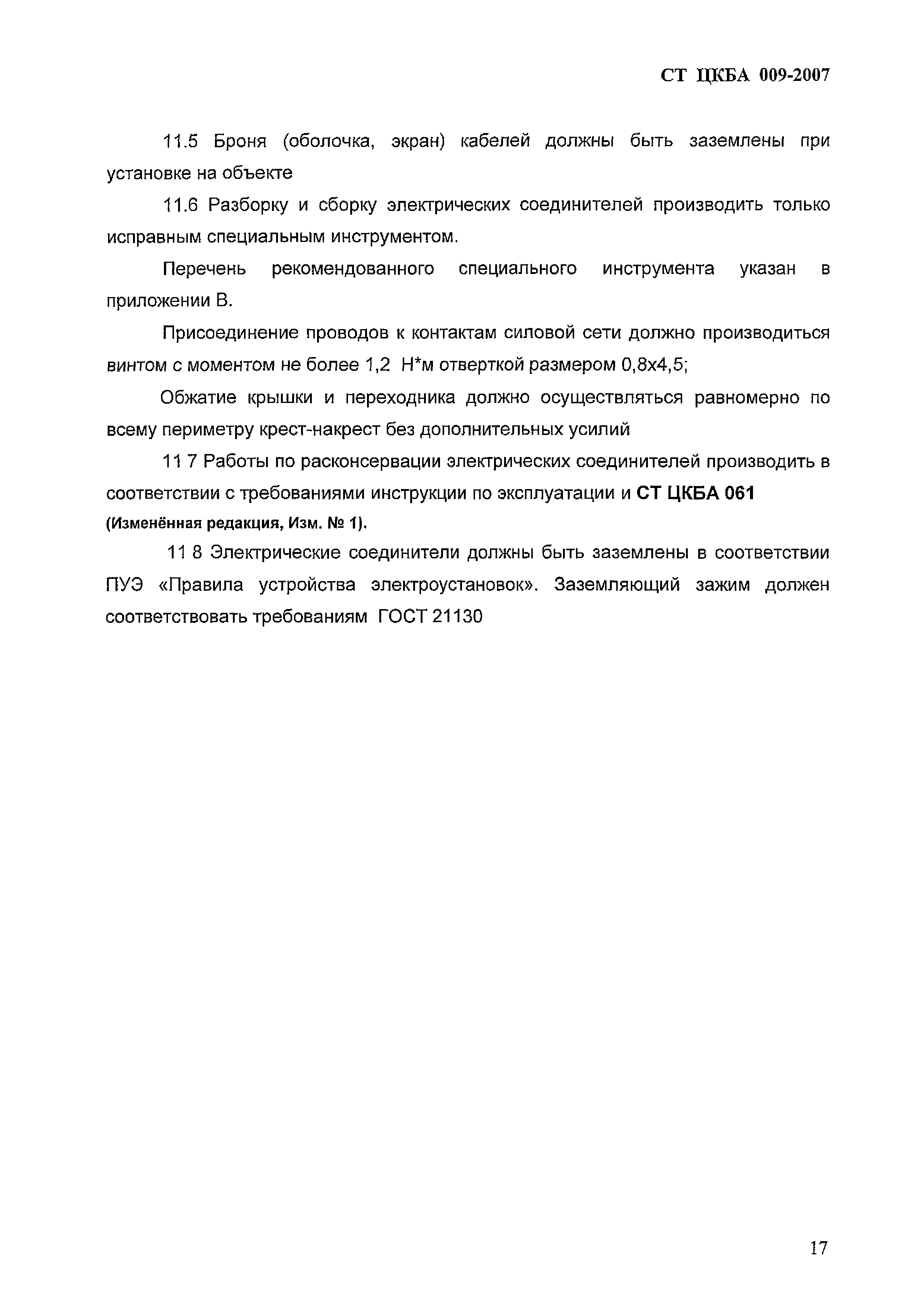

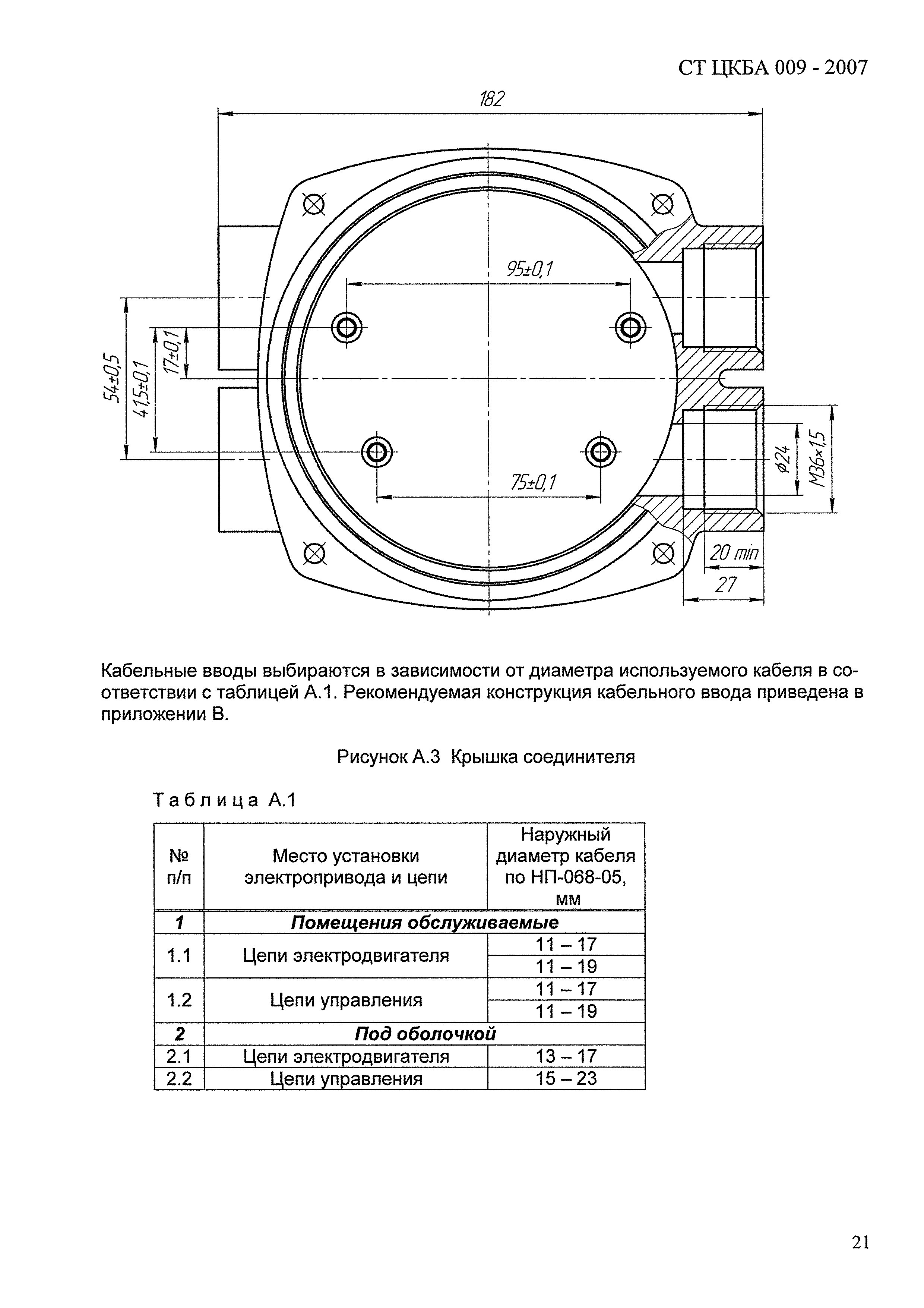

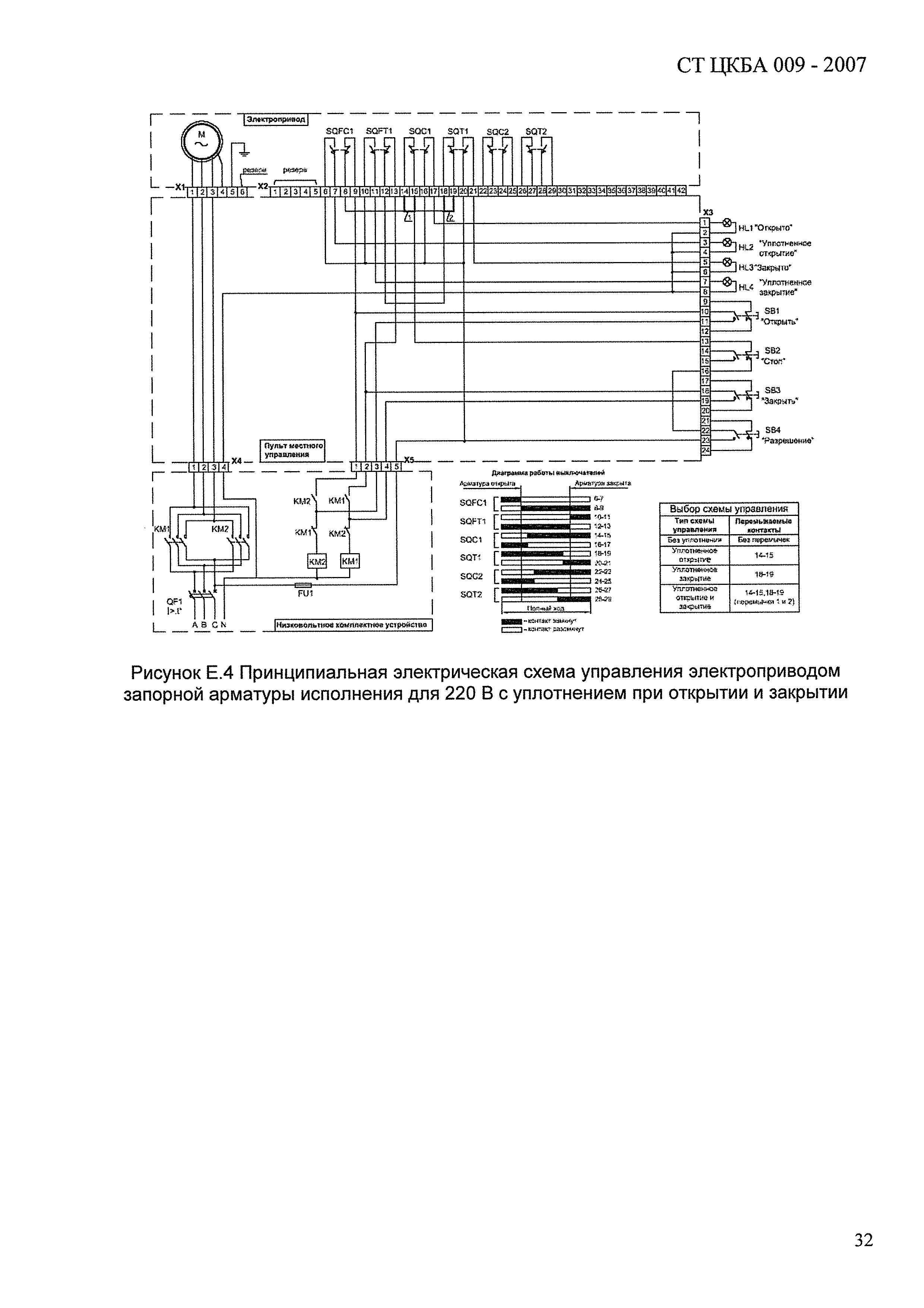

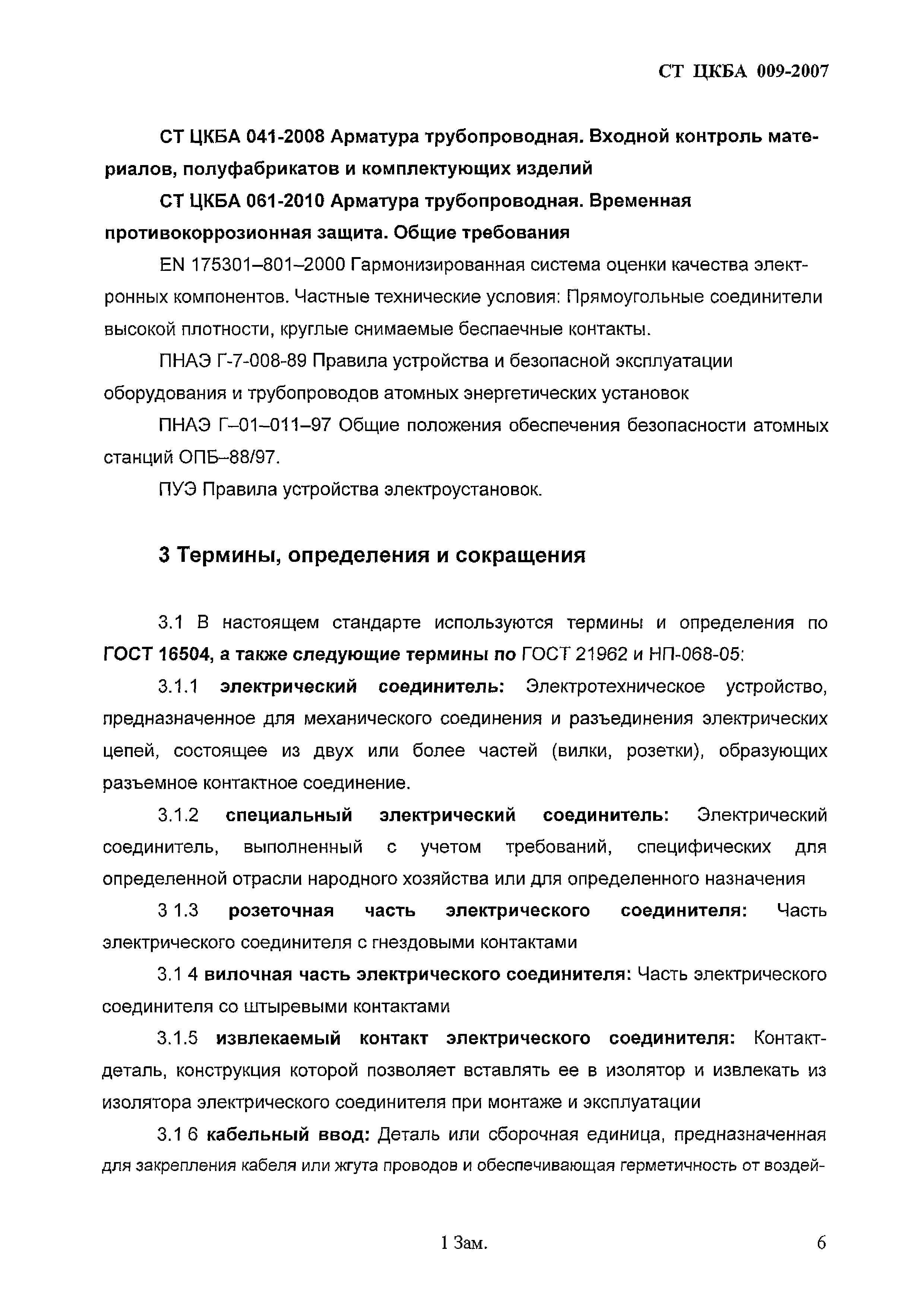

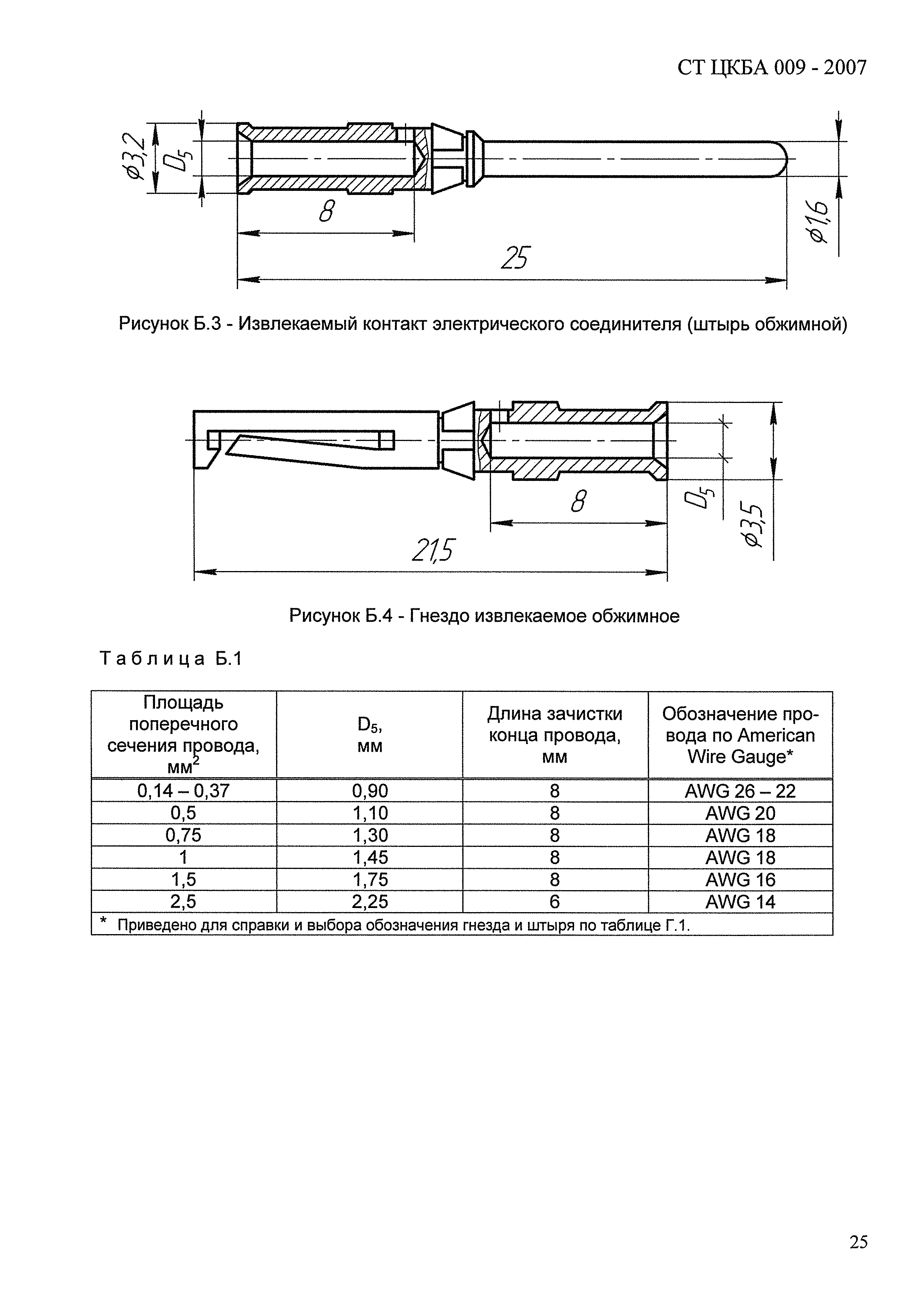

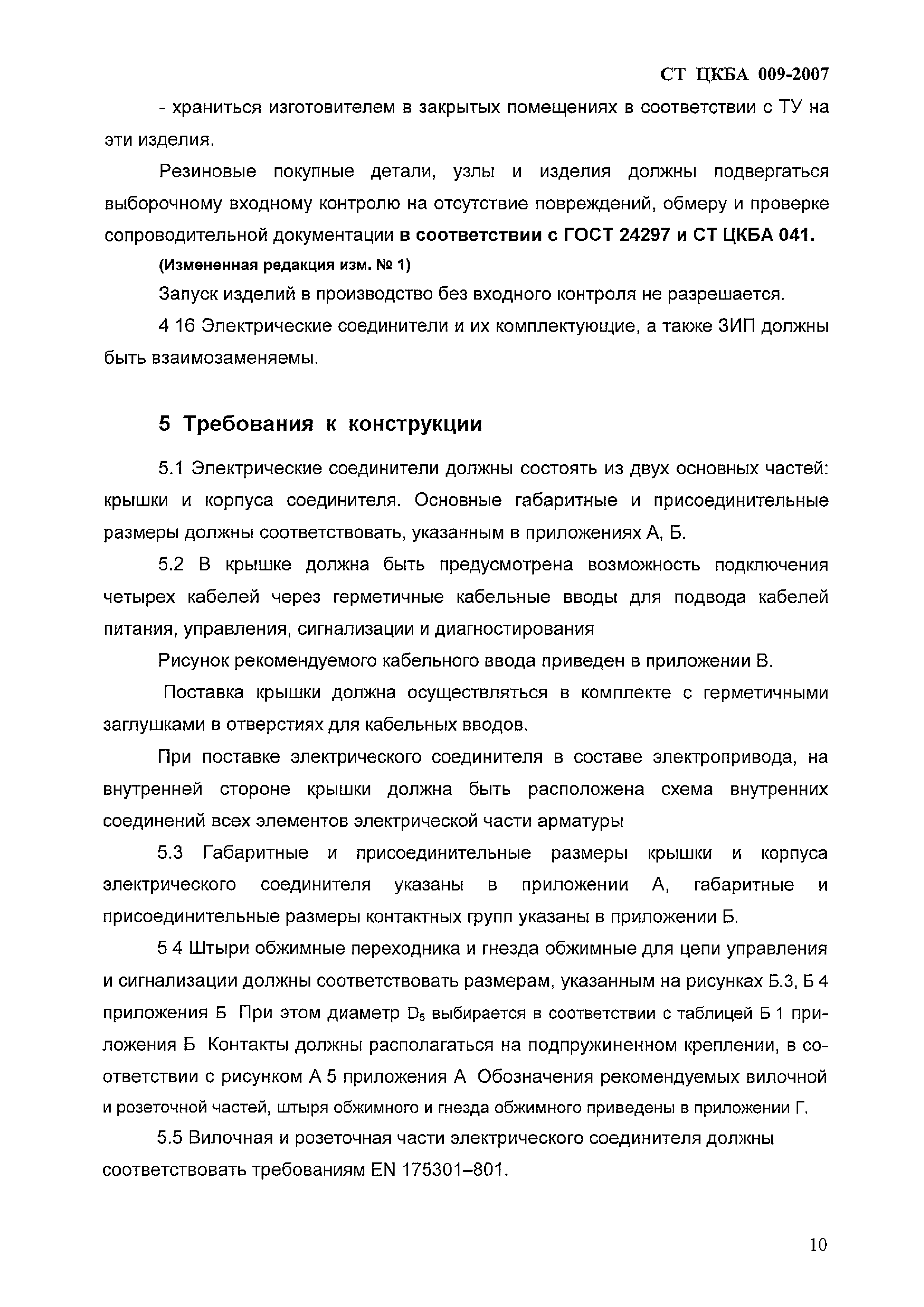

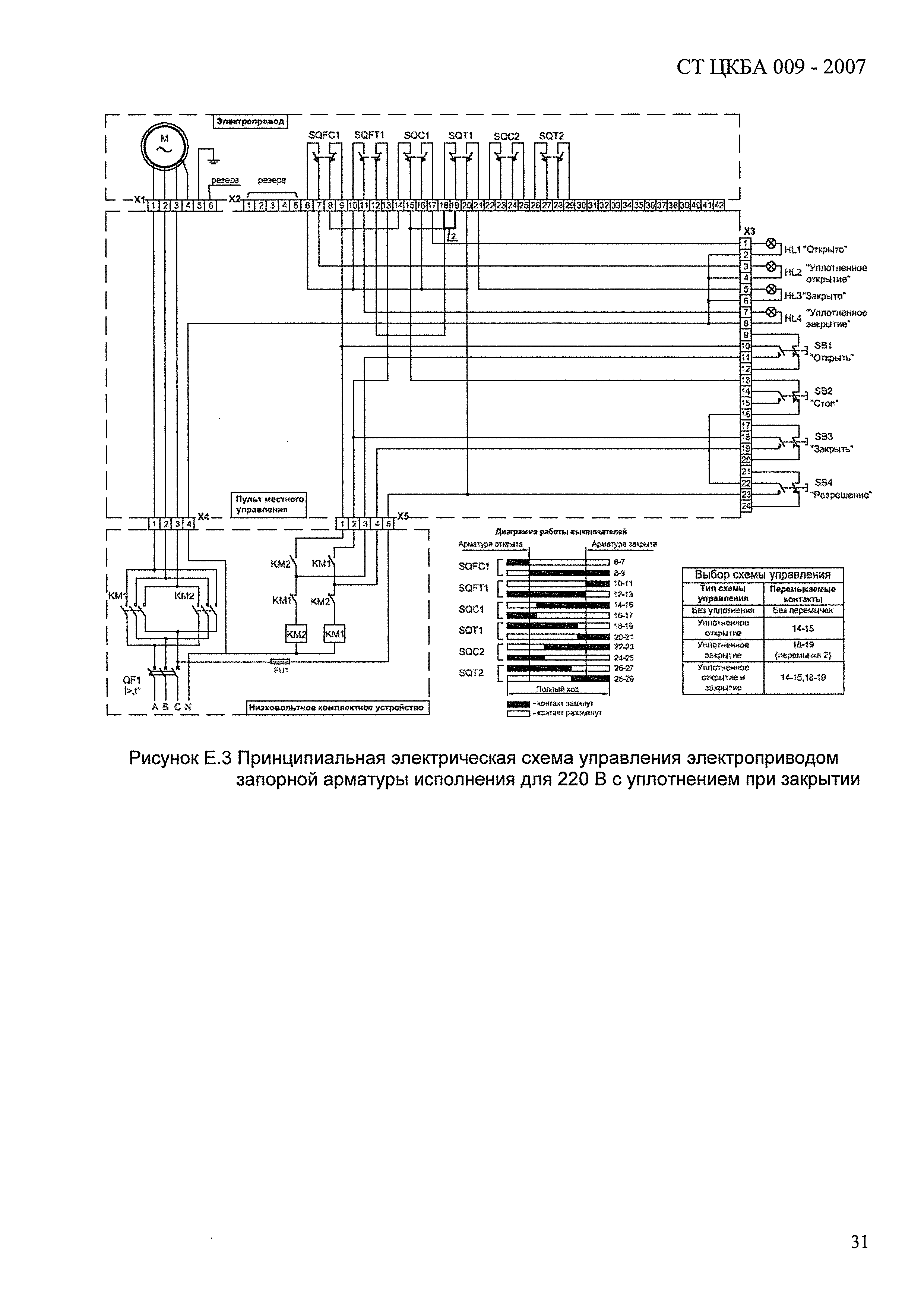

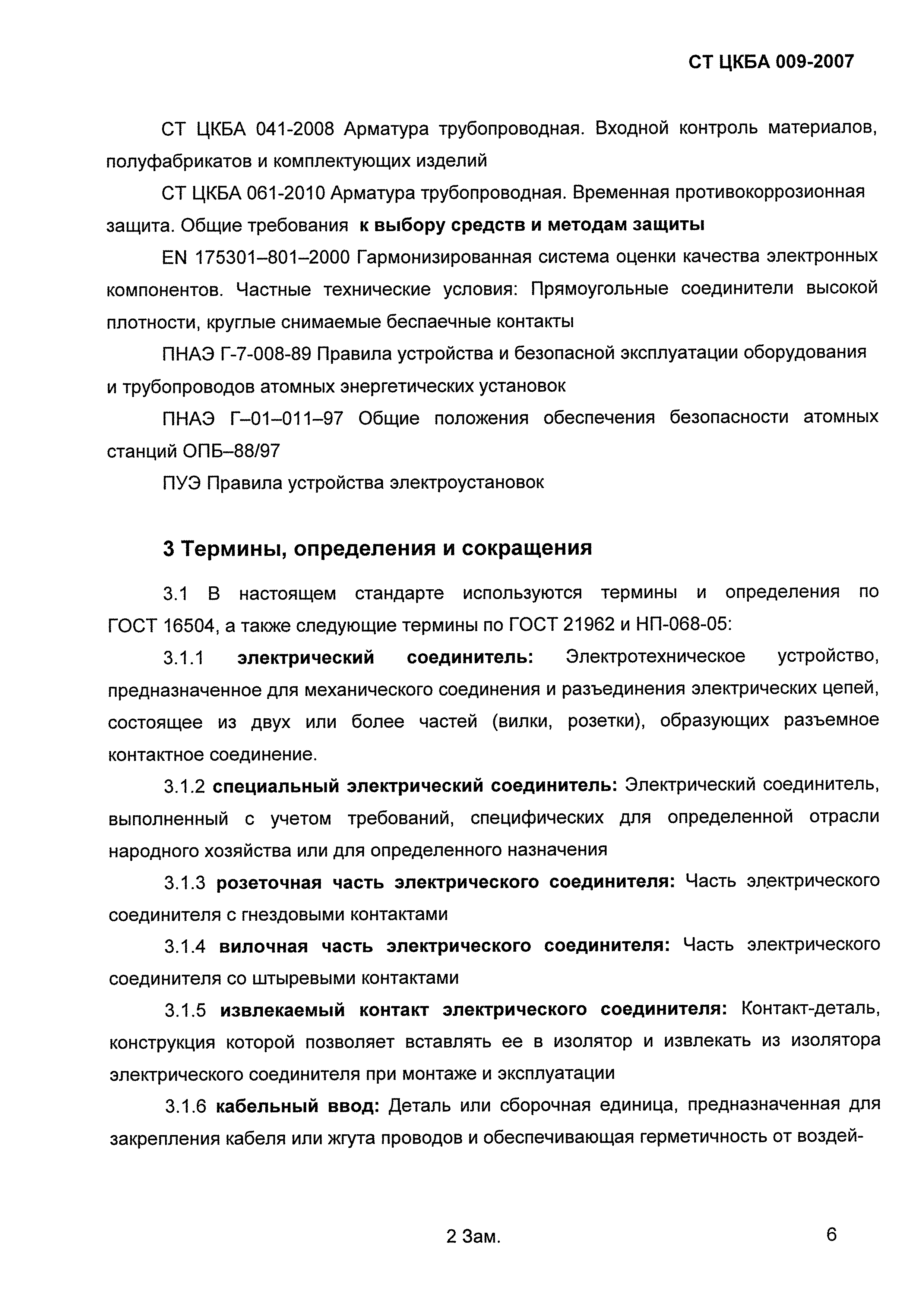

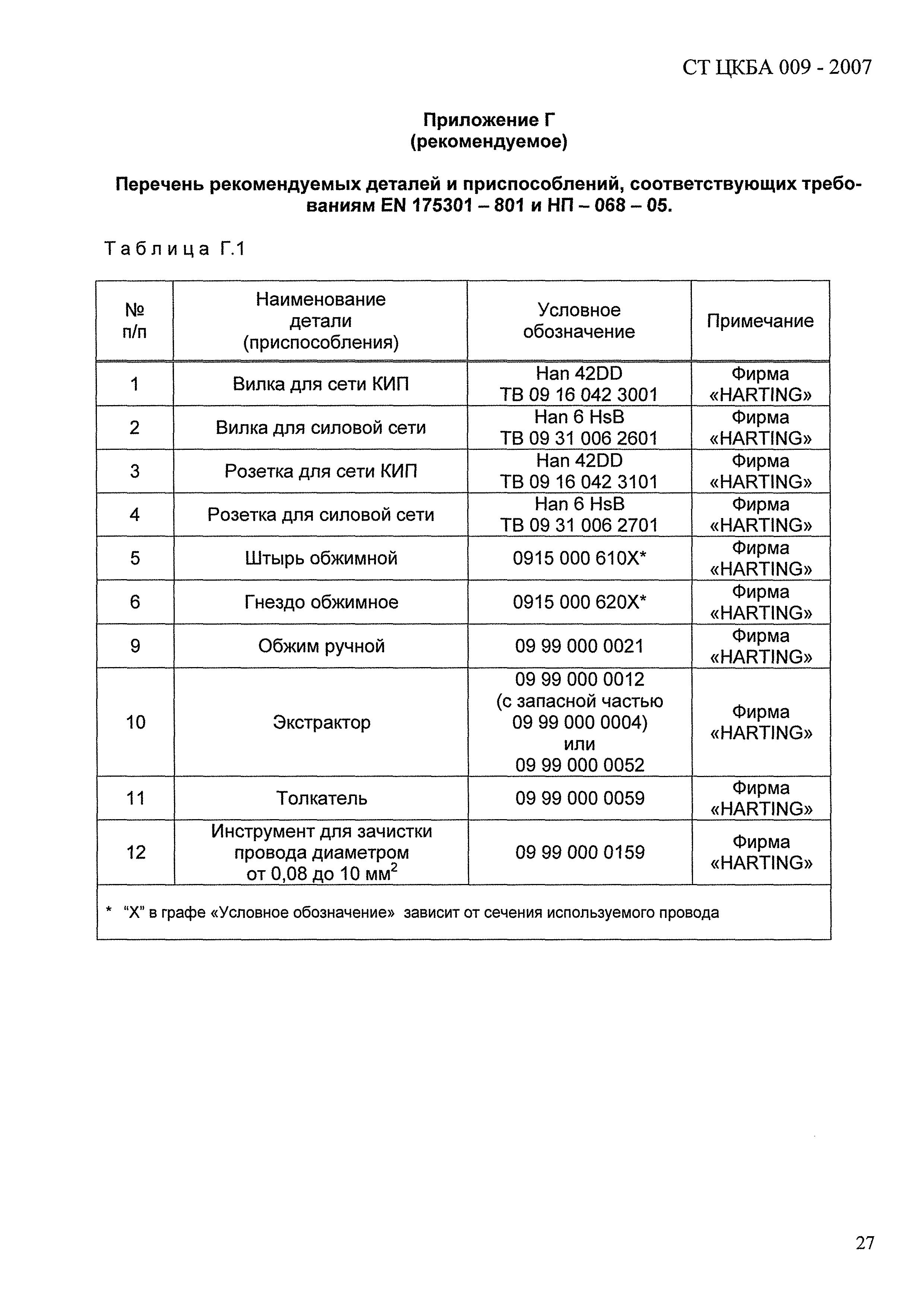

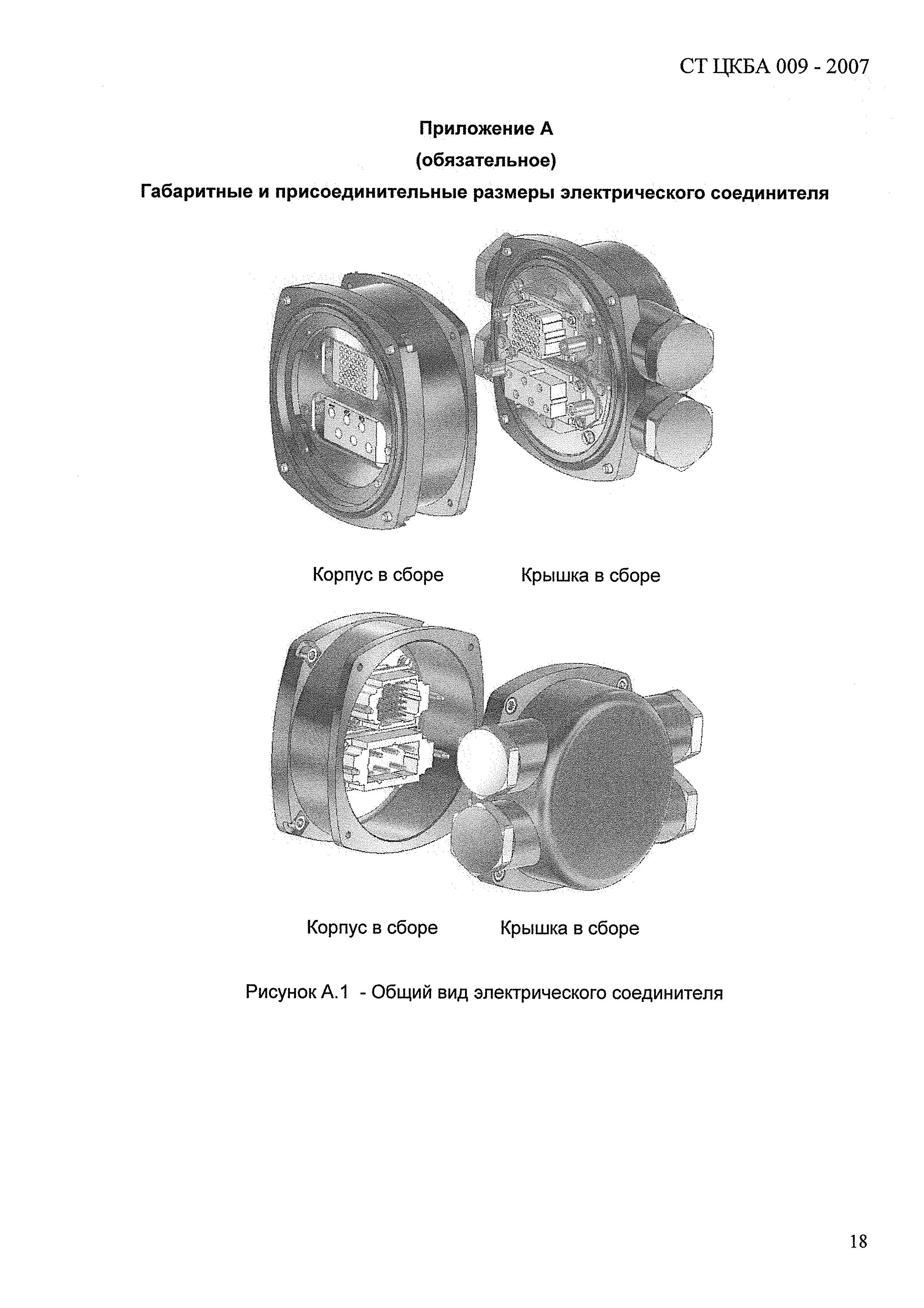

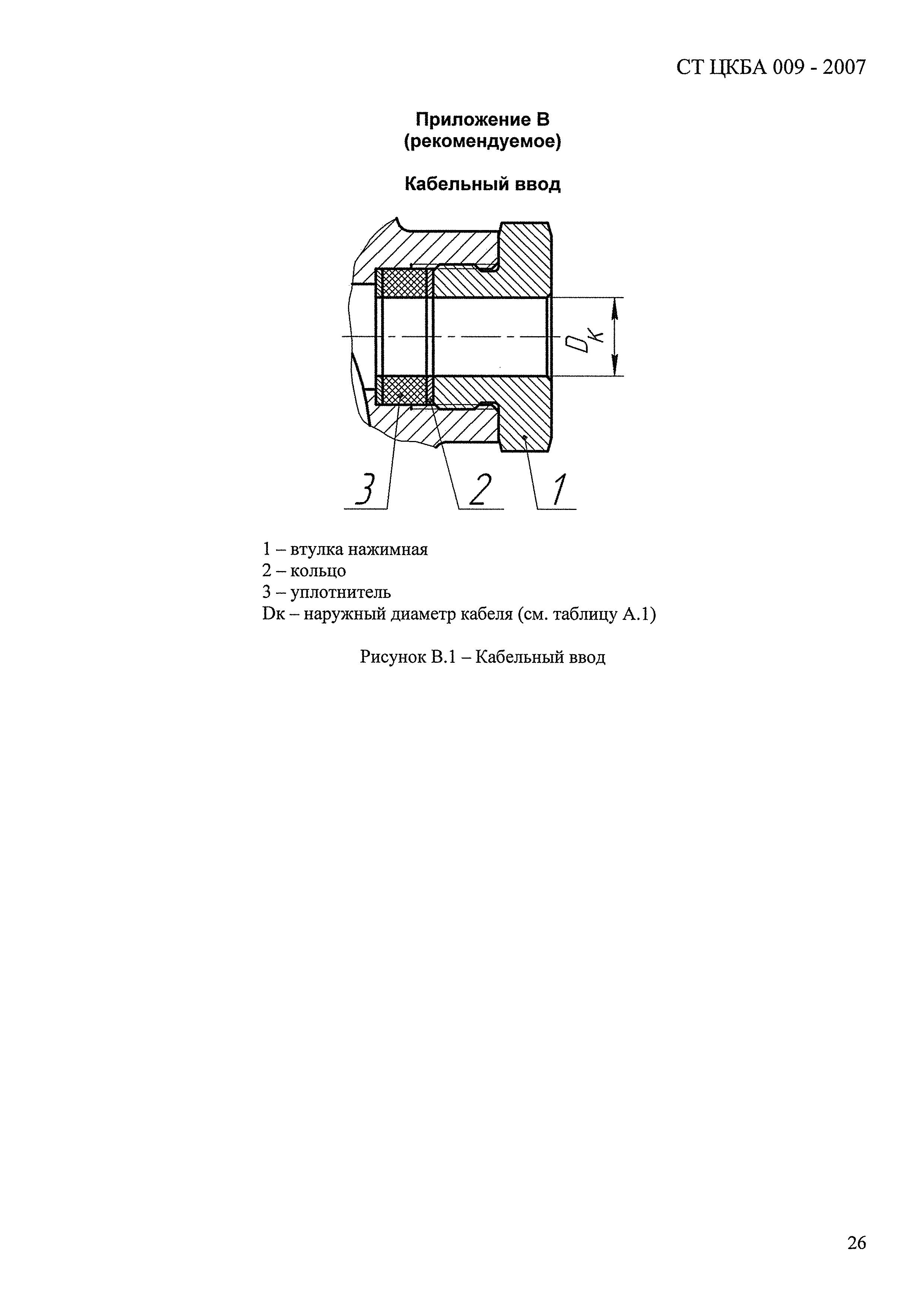

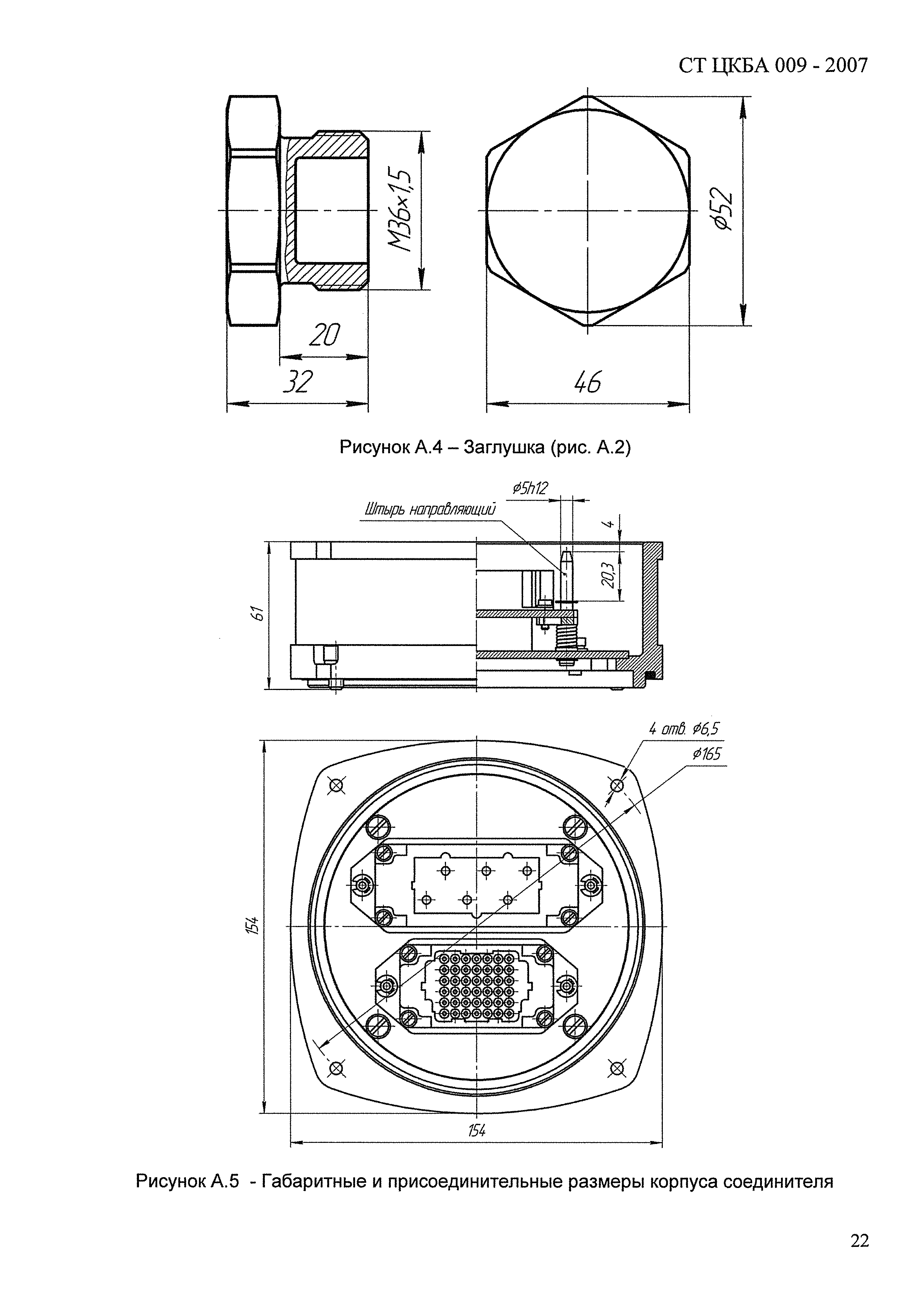

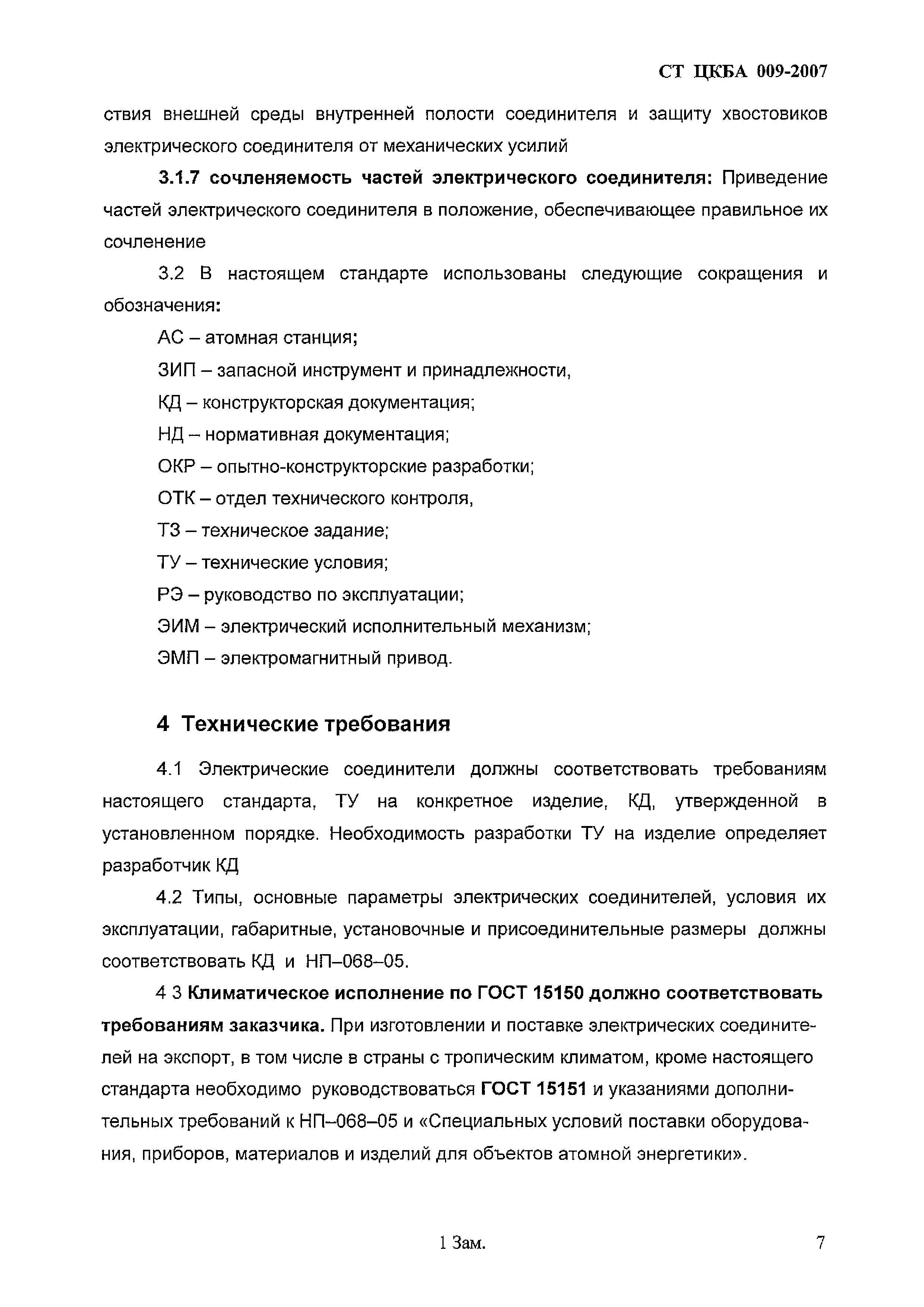

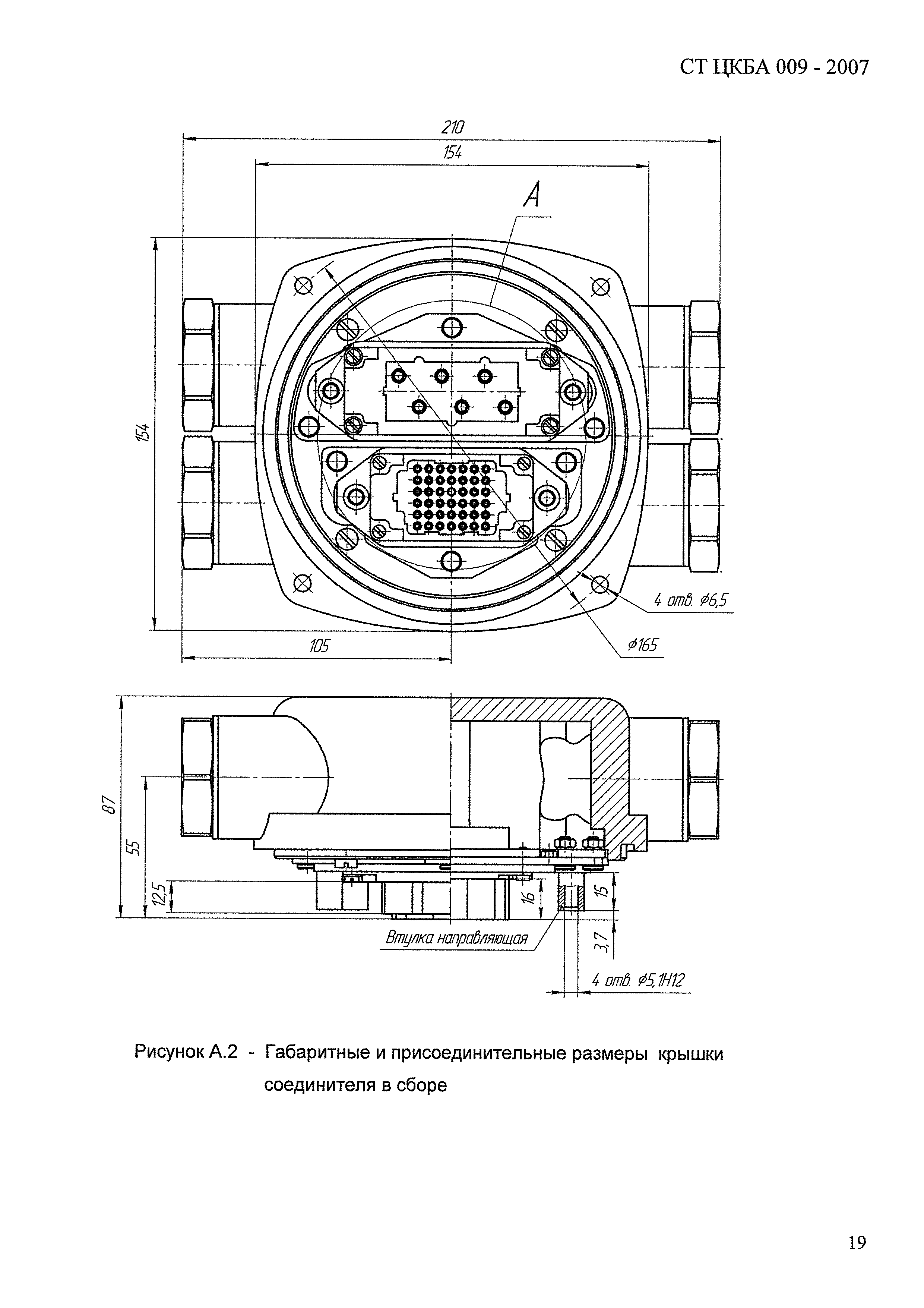

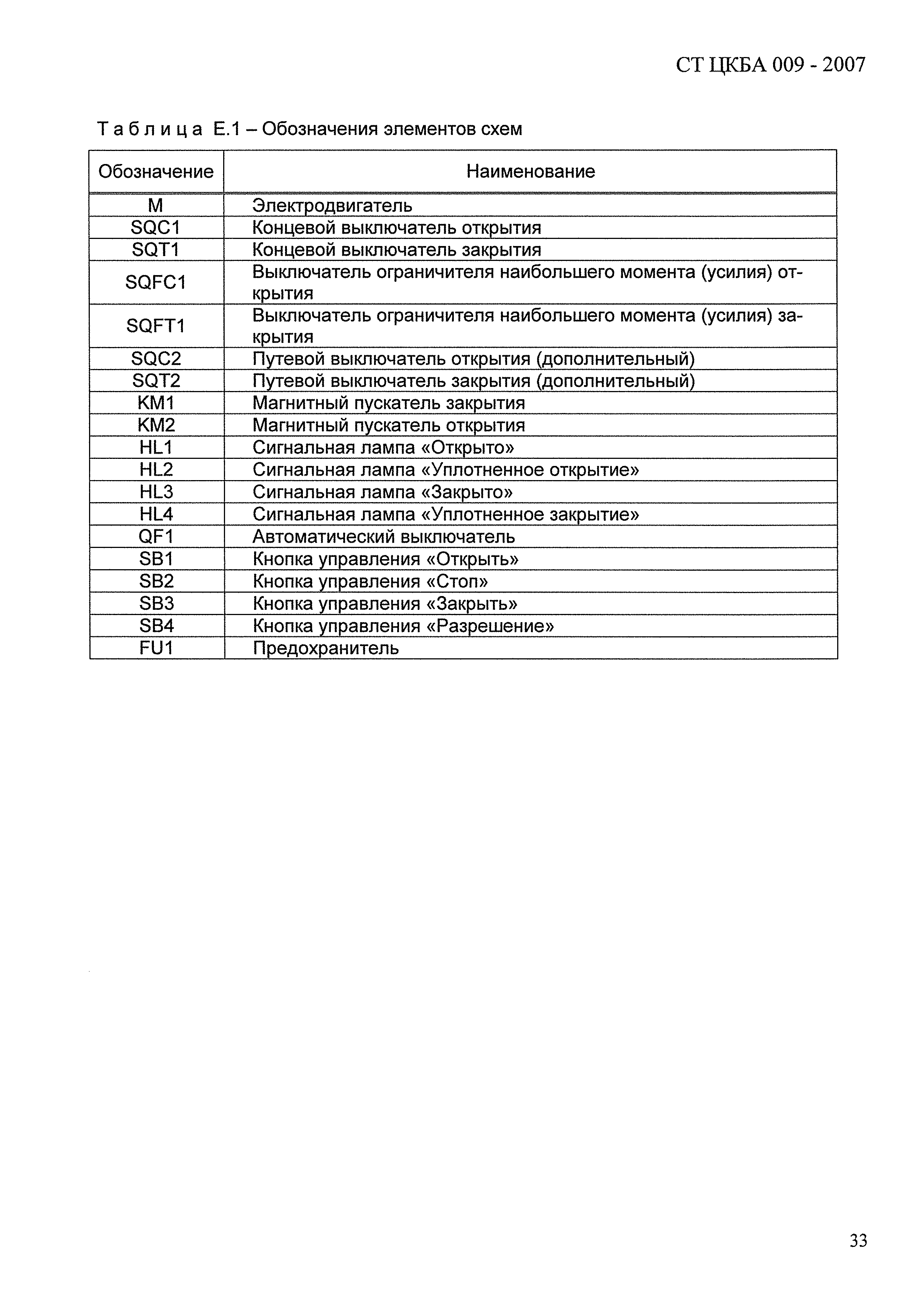

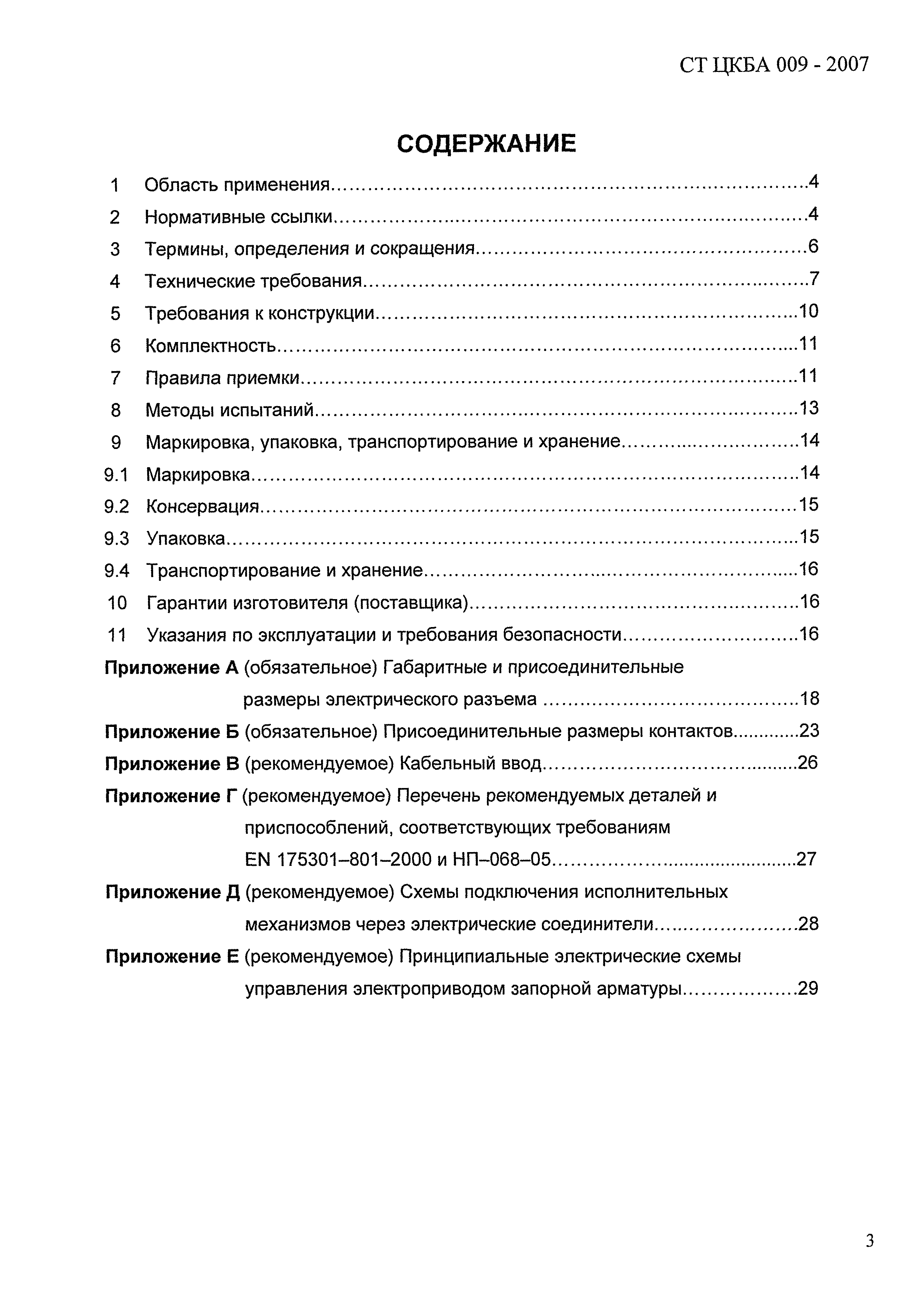

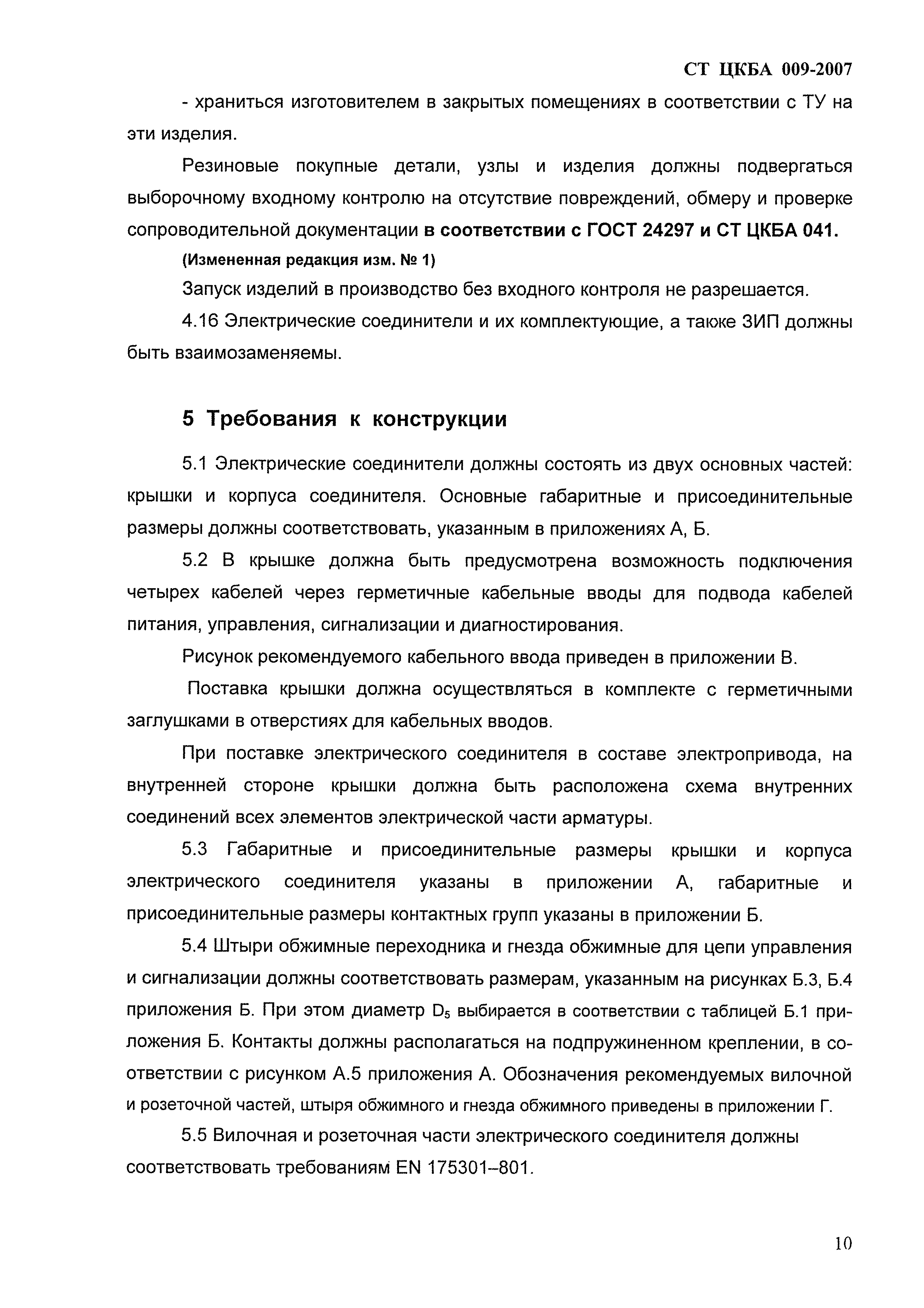

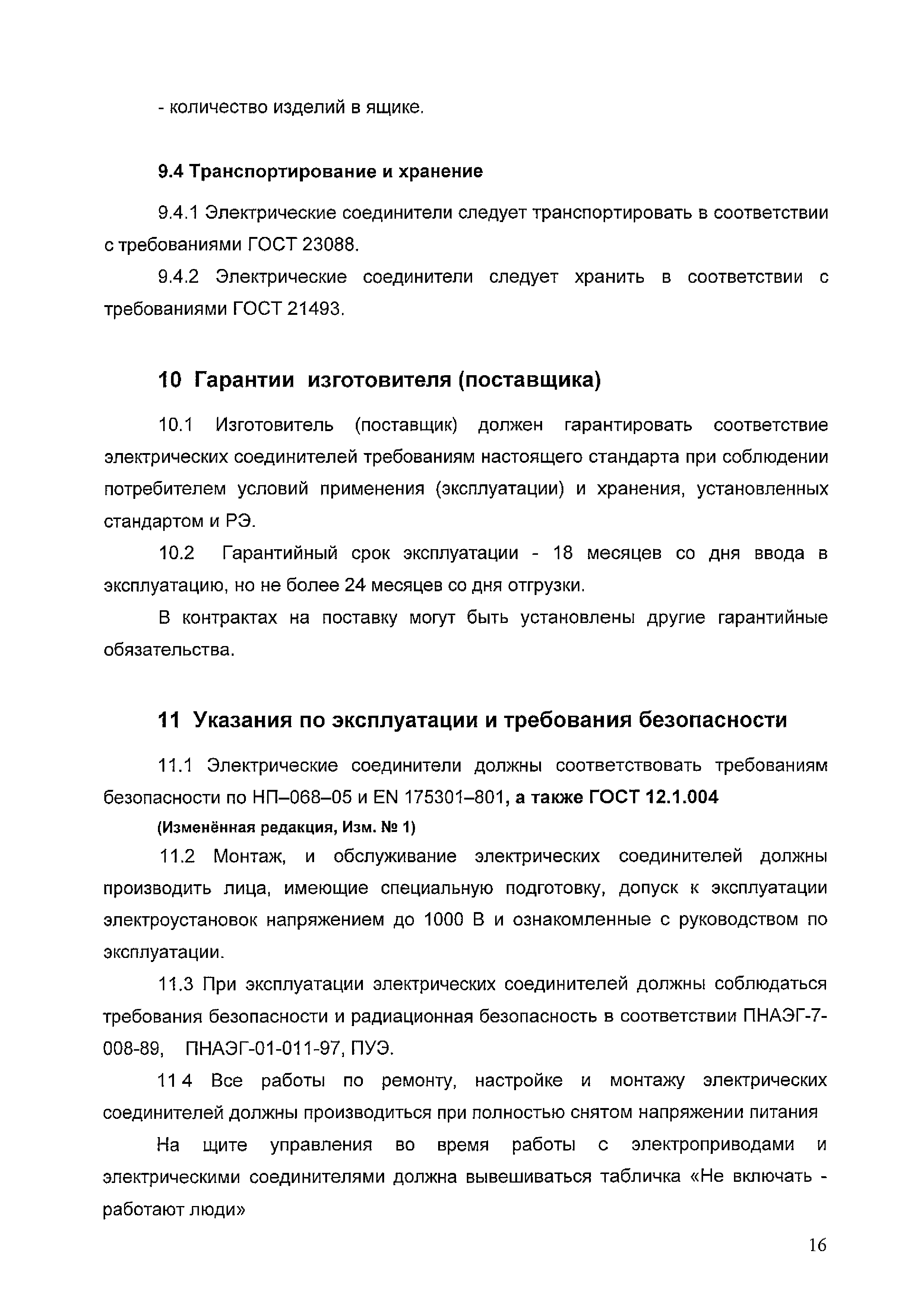

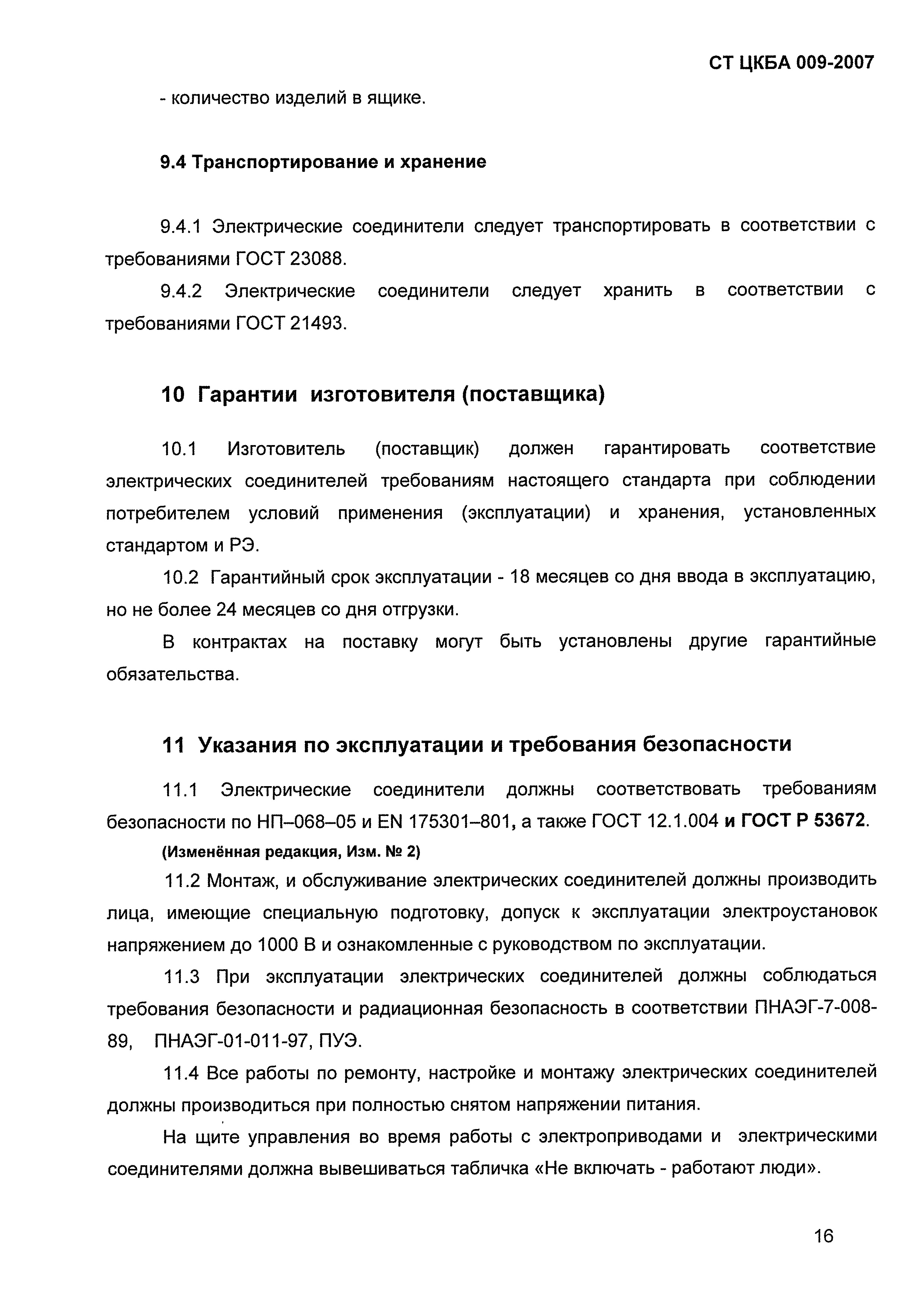

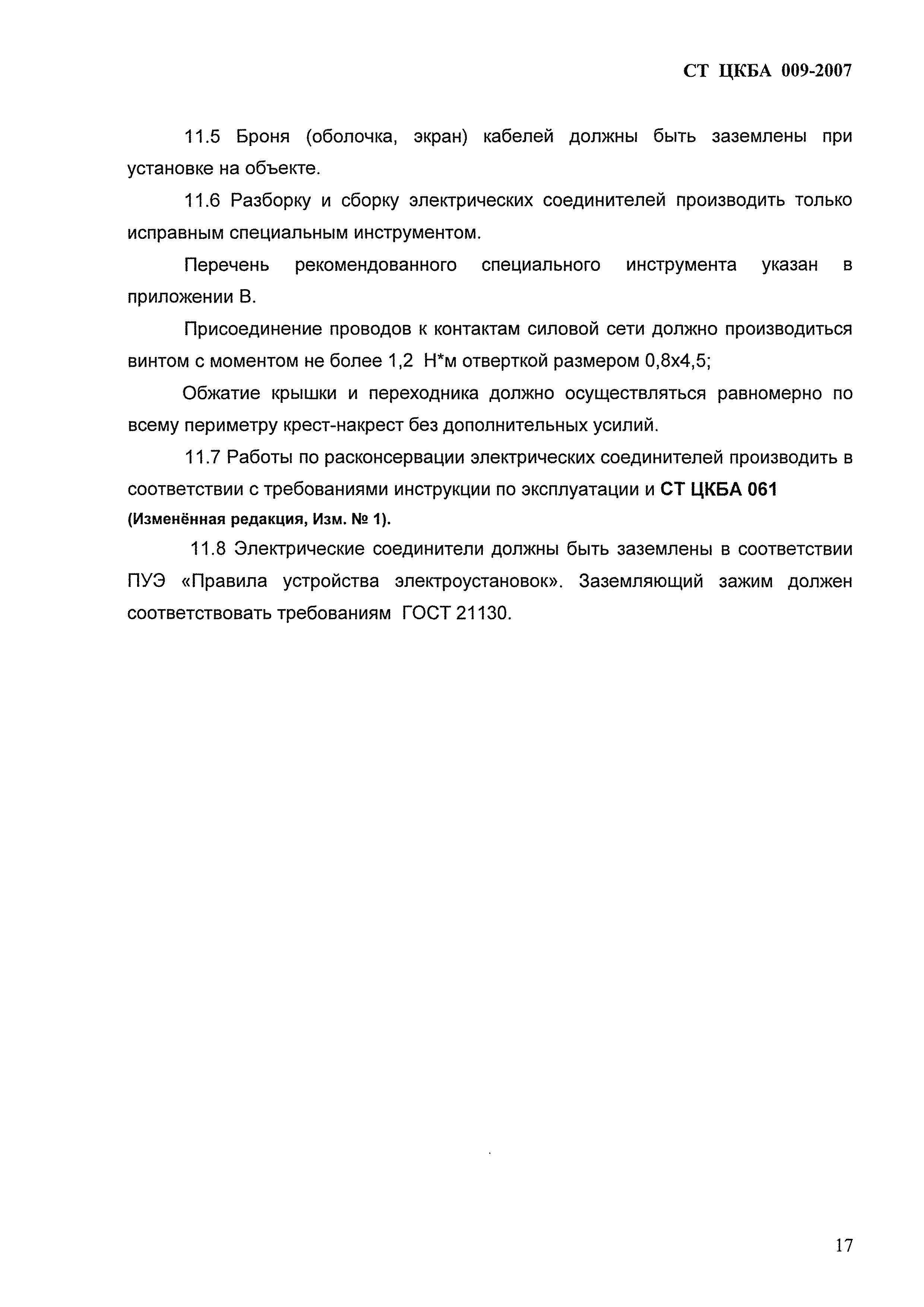

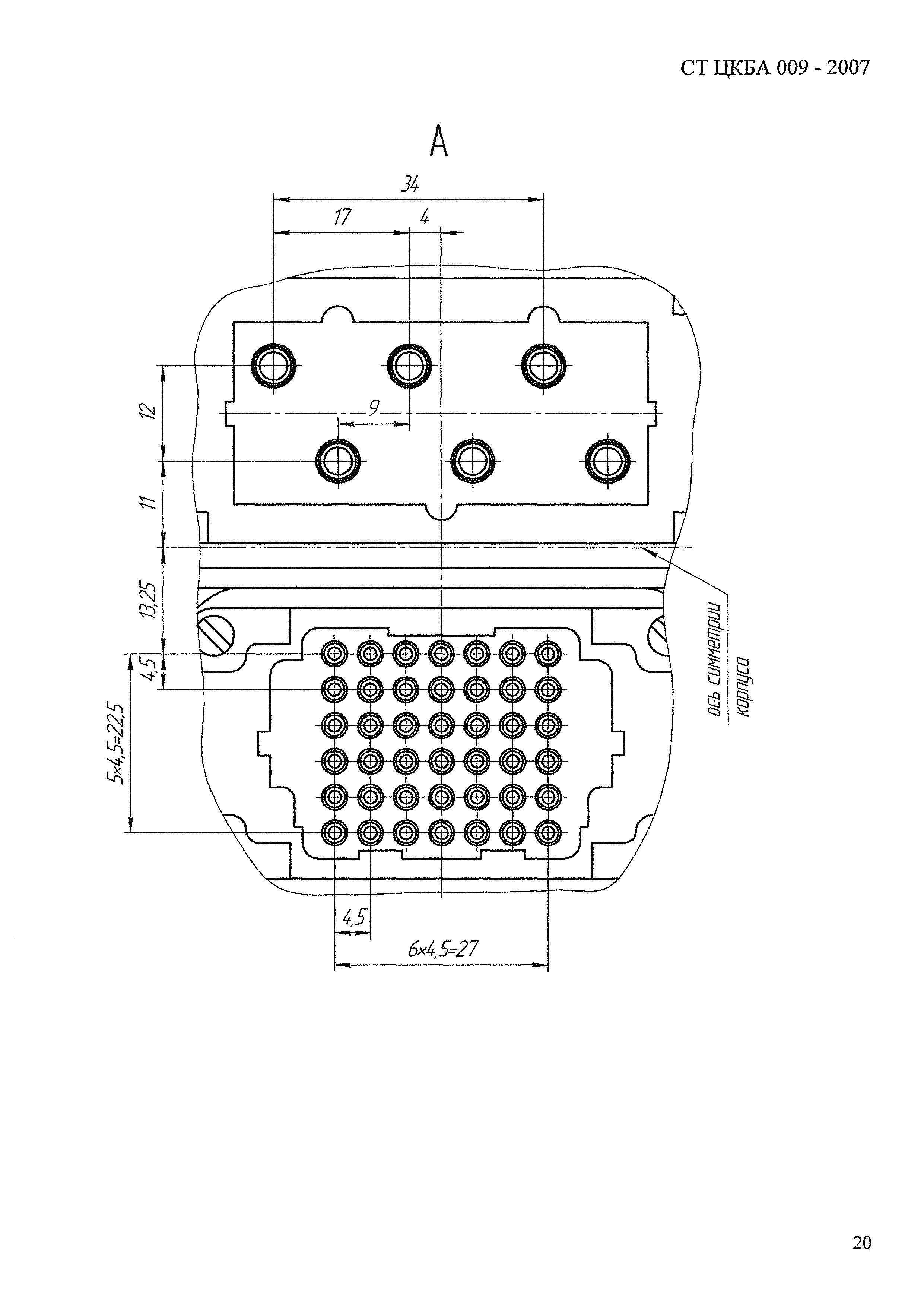

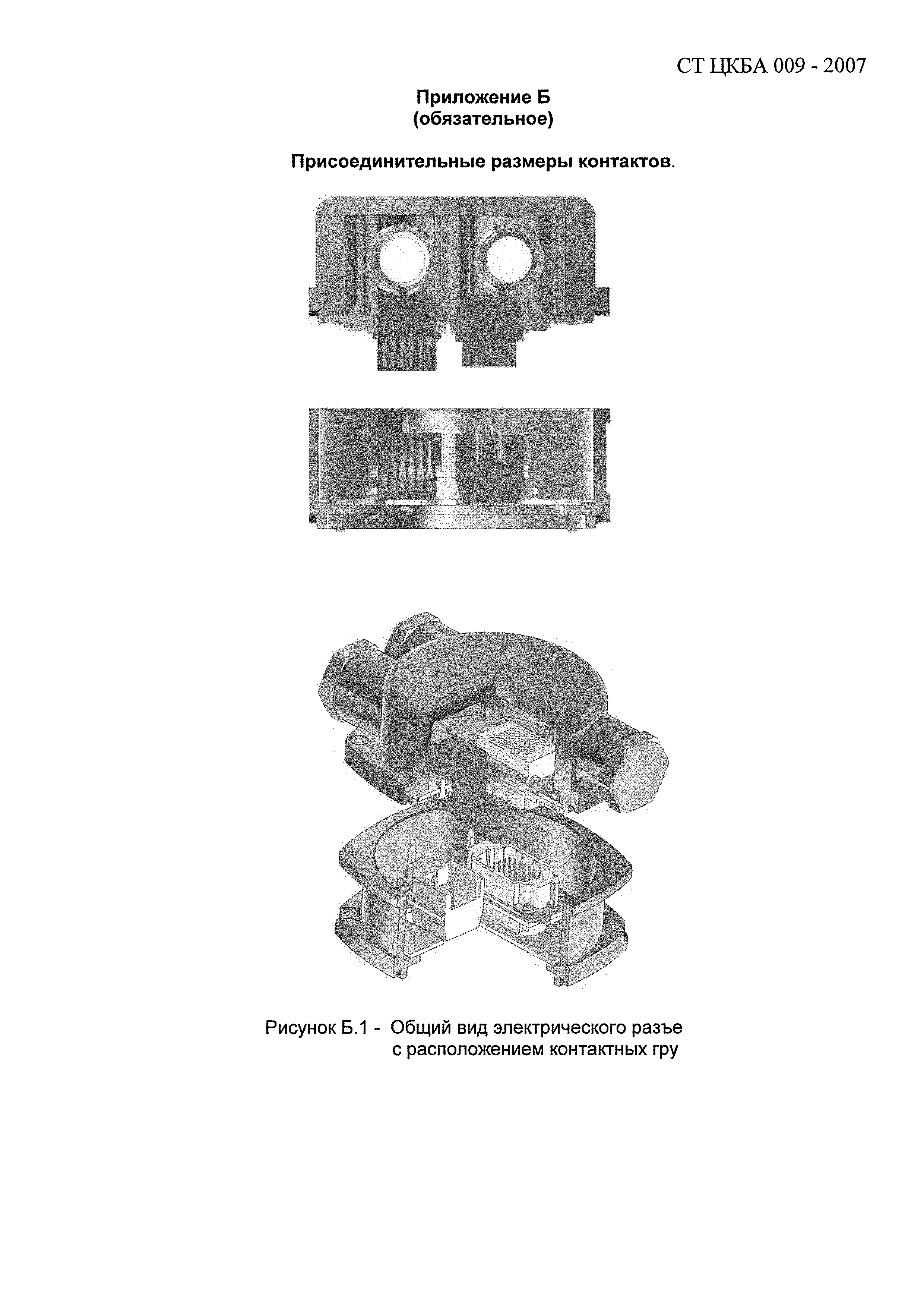

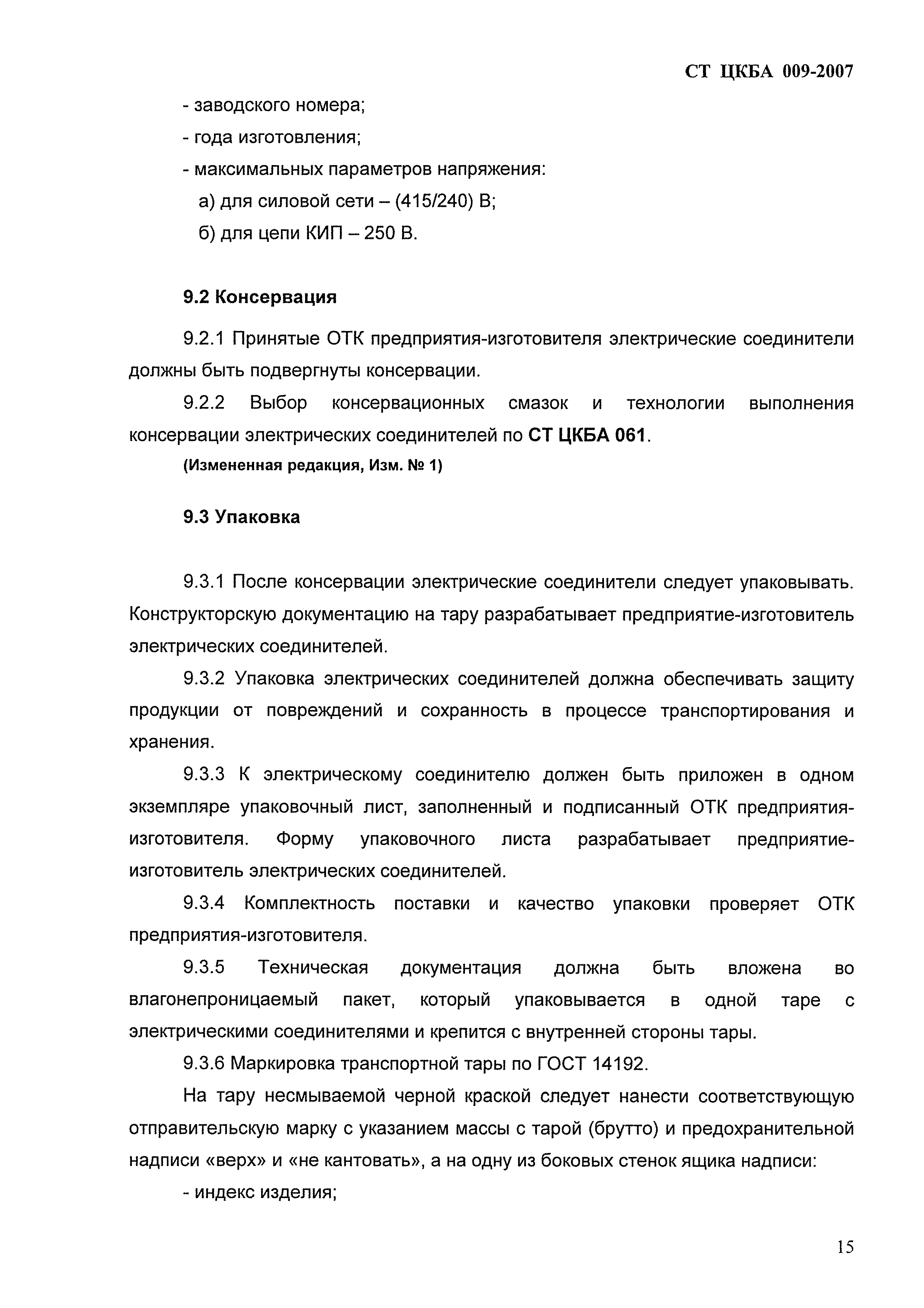

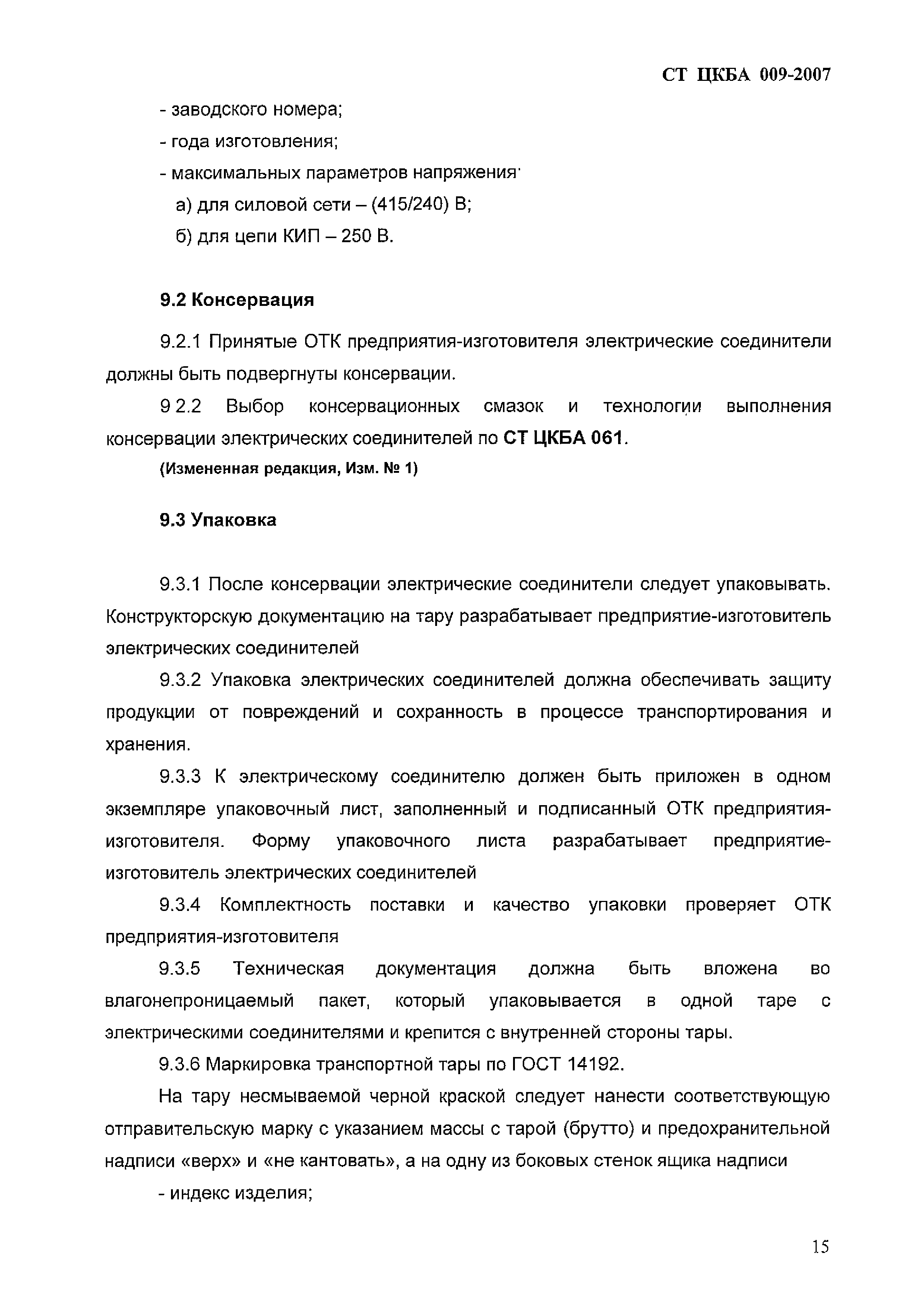

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Технические требования 5 Требования к конструкции 6 Комплектность 7 Правила приемки 8 Методы испытаний 9 Маркировка, упаковка, транспортирование и хранение    9.1 Маркировка    9.2 Консервация    9.3 Упаковка    9.4 Транспортирование и хранение 10 Гарантии изготовителя (поставщика) 11 Указания по эксплуатации и требования безопасности Приложение А Габаритные и присоединительные размеры электрического соединителя Приложение Б Присоединительные размеры контактов Приложение В Кабельный ввод Приложение Г Перечень рекомендуемых деталей и приспособлений, соответствующих требованиям EN 175301 – 801 и НП – 068 – 05 Приложение Д Схемы подключения исполнительных механизмов через электрические соединители Приложение Е Принципиальные электрические схемы управления электроприводом запорной арматуры

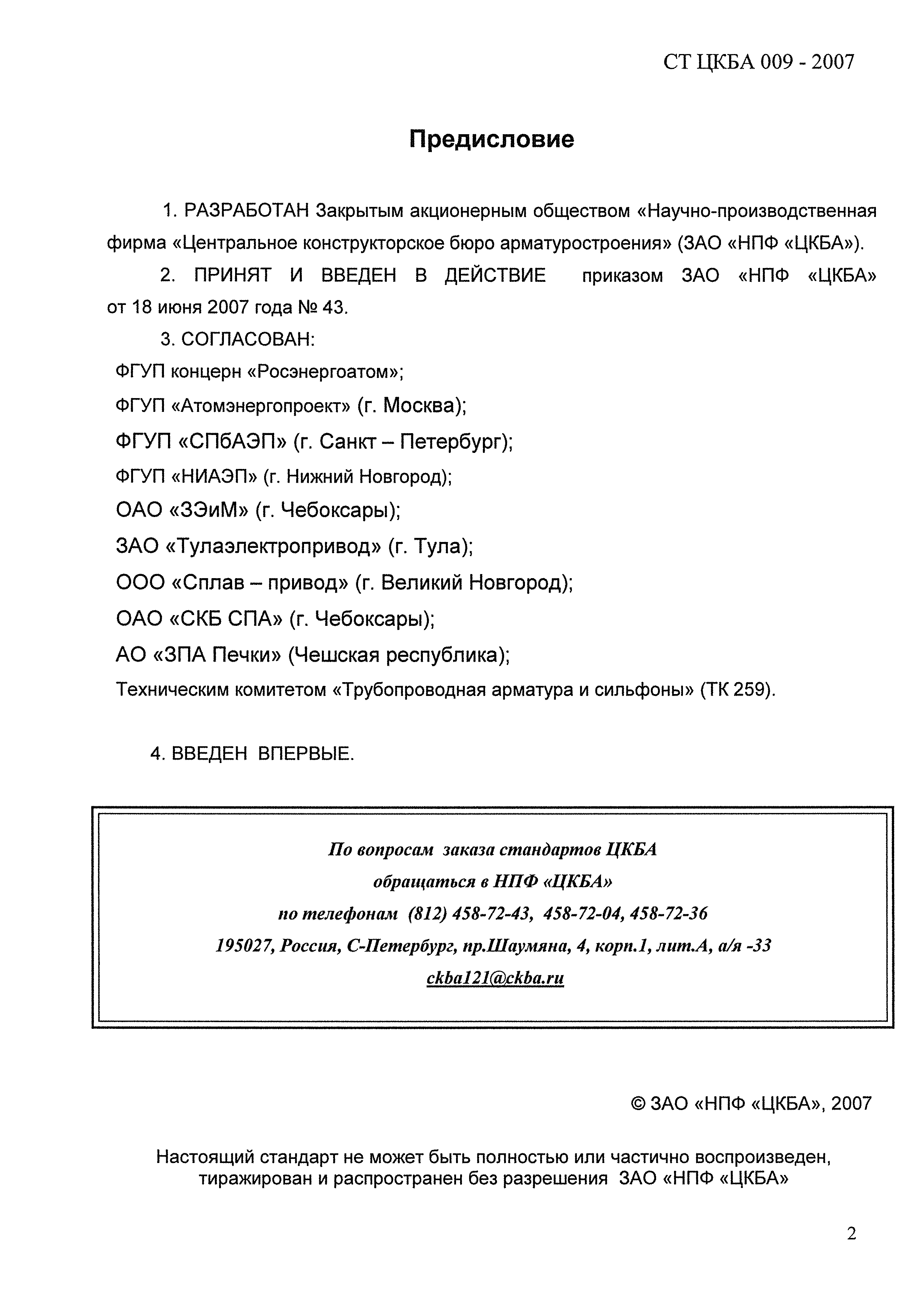

Разработан:	ТК 259 Промышленная трубопроводная арматура и сильфоны ЗАО НПФ ЦКБА
Утверждён:	18.06.2007 ЗАО НПФ ЦКБА (43)

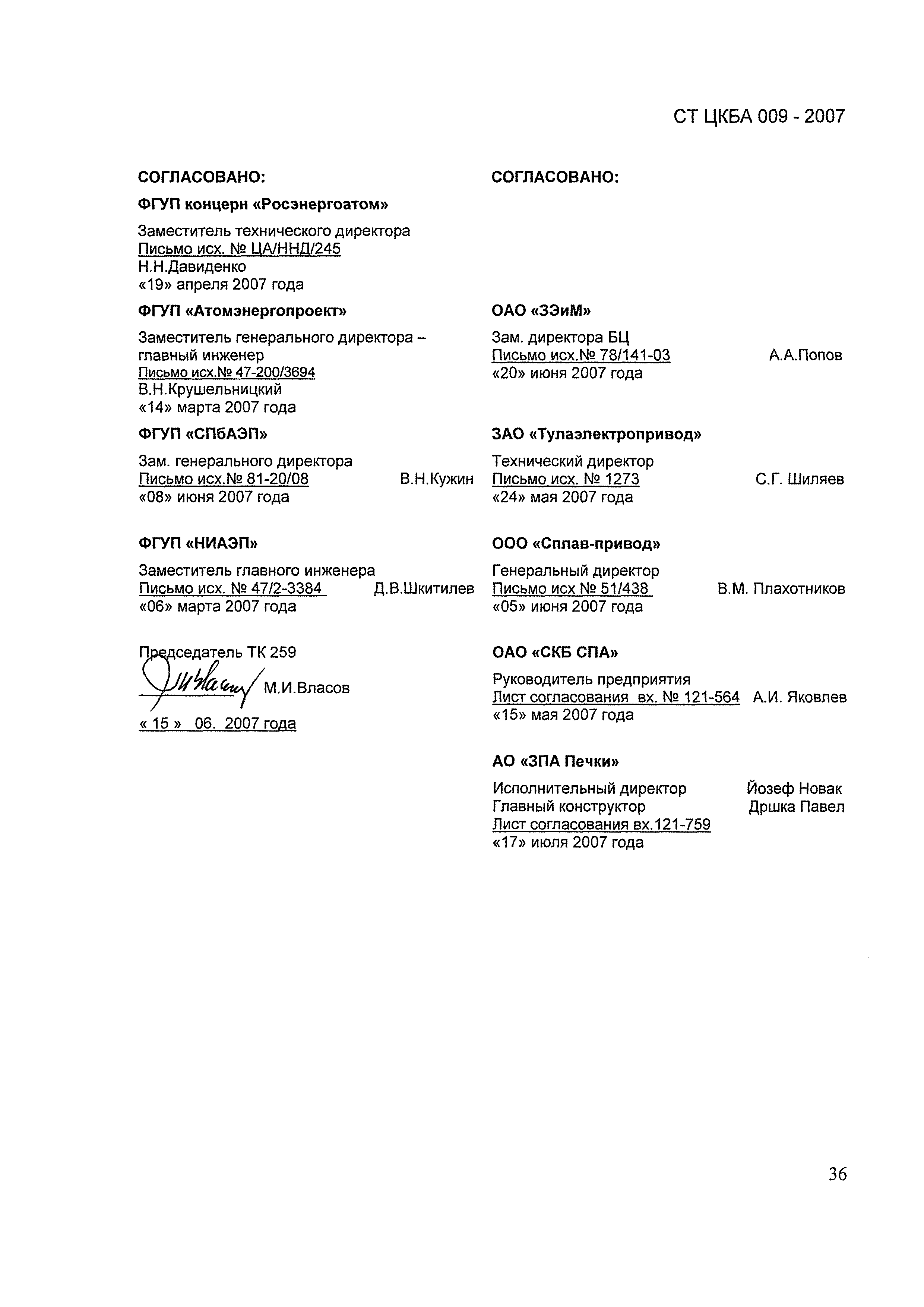

Принят:	19.04.2007 ФГУП концерн Росэнергоатом (ЦА/ННД/245) 14.03.2007 ФГУП Атомэнергопроект (47-200/3694) 08.06.2007 ФГУП СПбАЭП (81-20/08) 06.03.2007 ФГУП НИАЭП (47/2-3384) 20.06.2007 ОАО ЗЭиМ (78/141-03) 24.05.2007 ЗАО Тулаэлектропривод (1273) 05.06.2007 ООО Сплав-привод (51/438) 15.05.2007 ОАО СКБ СПА (121-564) 17.07.2007 АО ЗПА Печки (121-759)
Издан:	ЗАО НПФ ЦКБА (2007 г. )
Расположен в:	Техническая документация

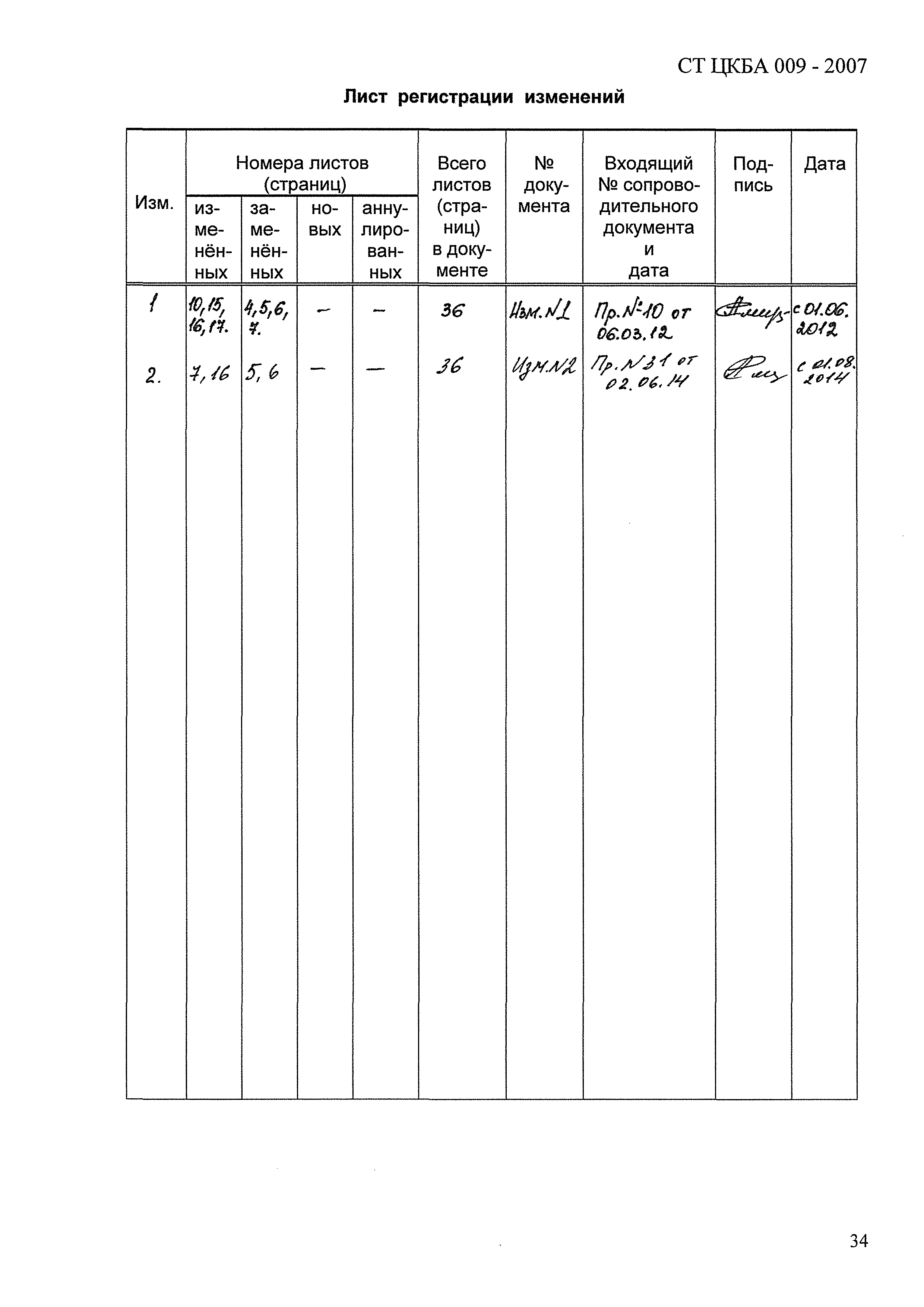

Список изменений:	№ 1 от 01.06.2012 № 2 от 01.08.2014

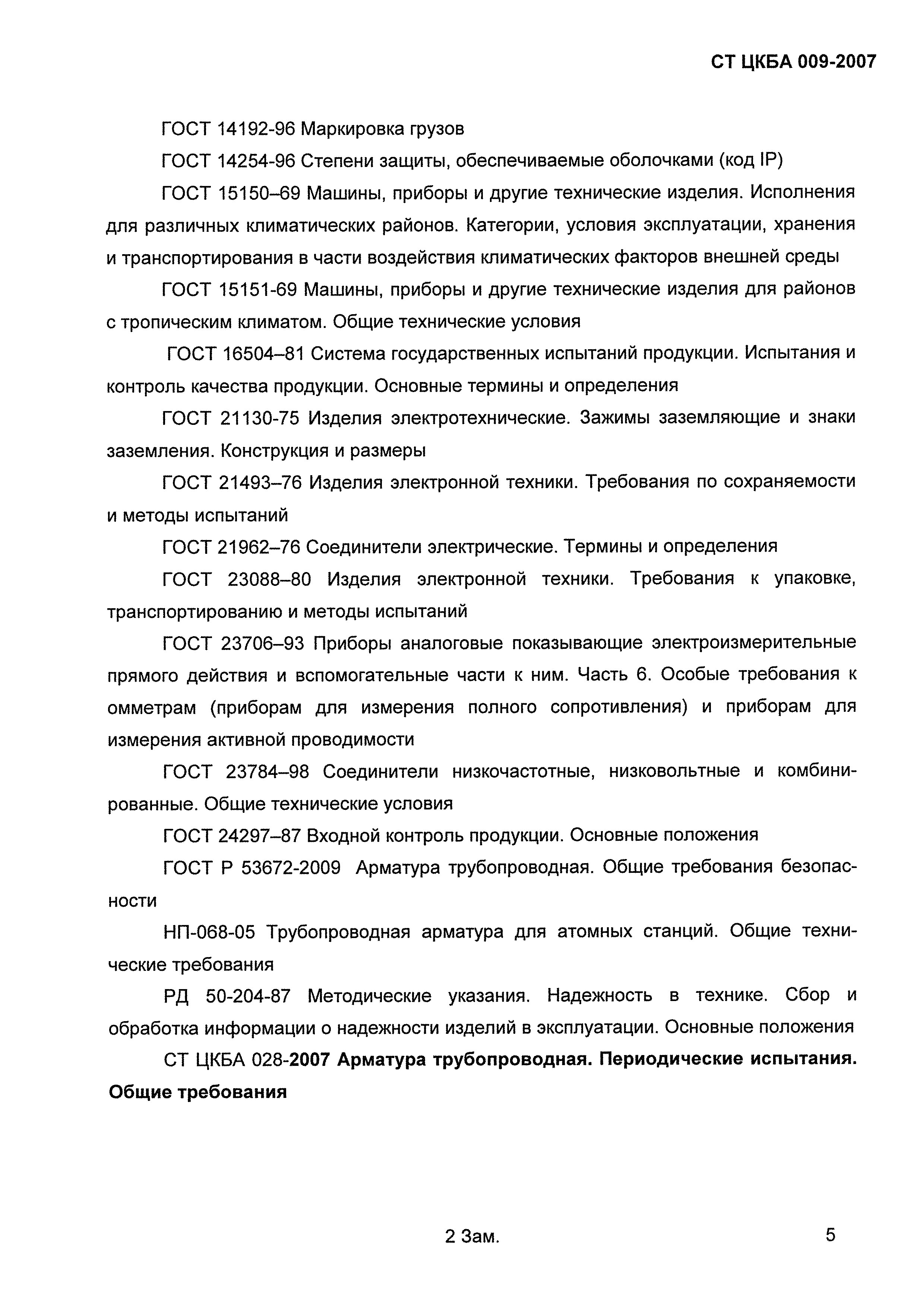

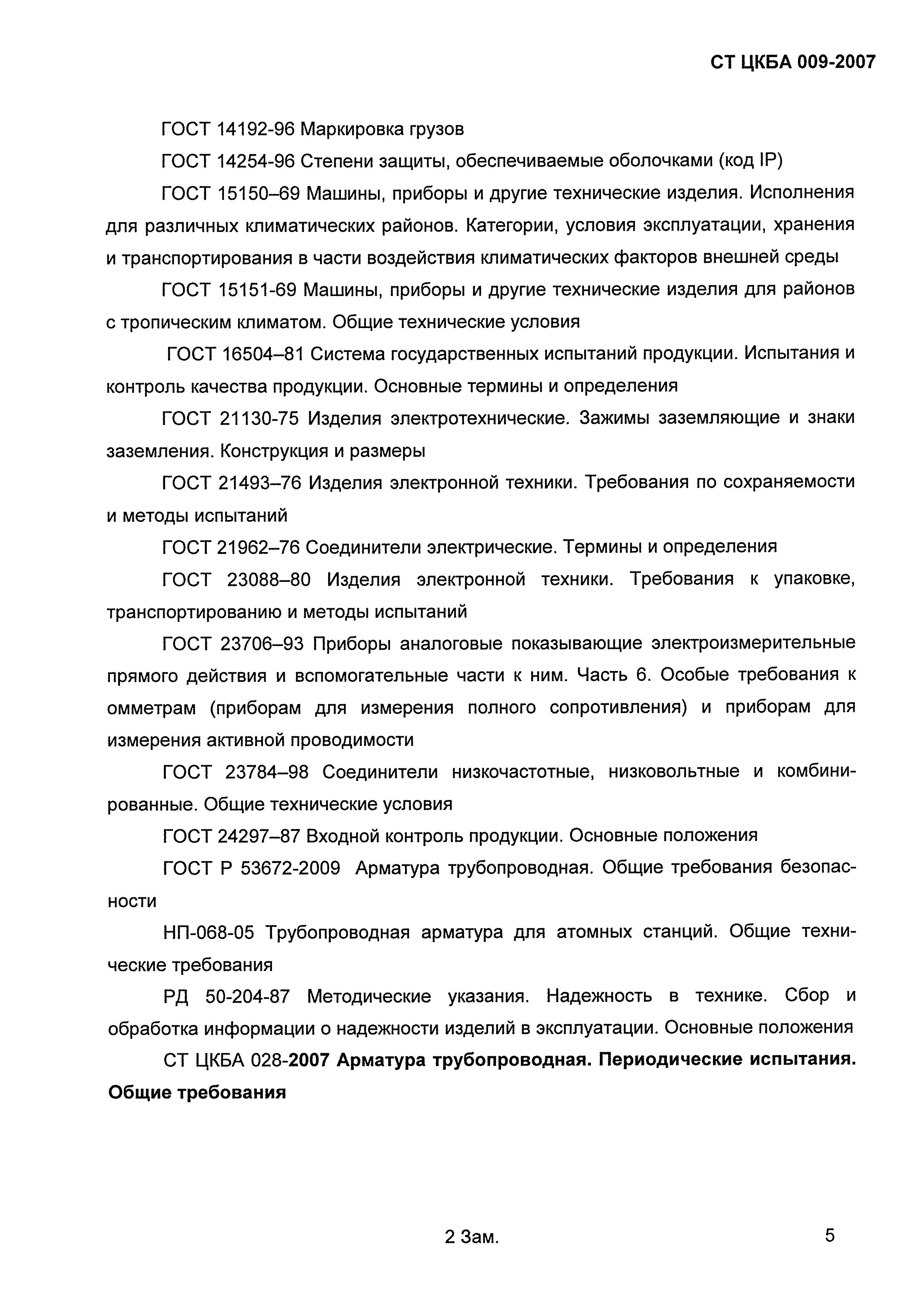

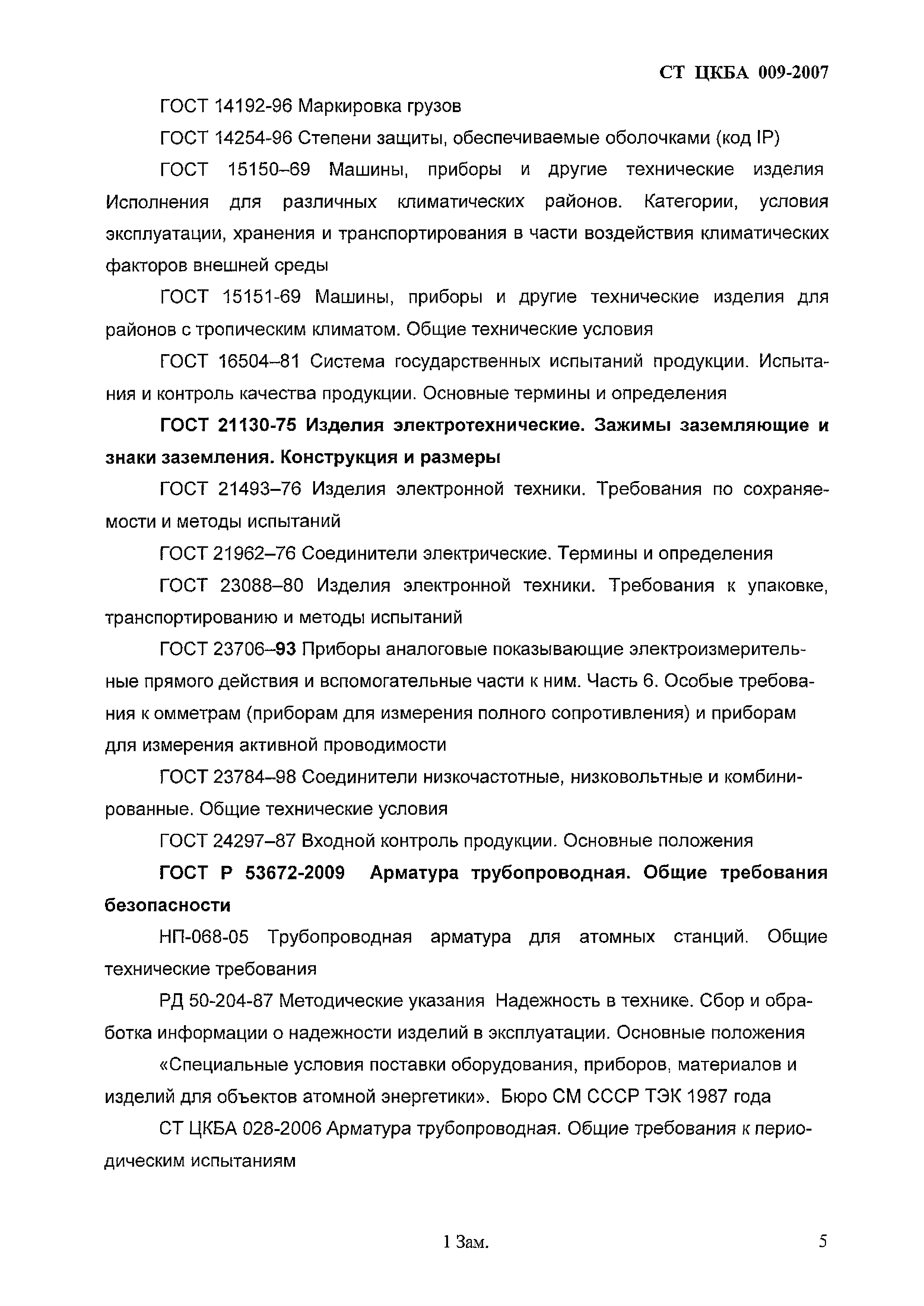

Нормативные ссылки:	ПУЭ «Правила устройства электроустановок» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 15151-69 «Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 24297-87 «Входной контроль продукции. Основные положения» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12.2.063-81 «Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия» РД 50-204-87 «Методические указания. Надежность в технике. Сбор и обработка информации о надежности изделий в эксплуатации. Основные положения» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» ГОСТ 11648-75 «Шайбы упорные быстросъемные. Технические условия» ГОСТ 11738-84 «Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А. Конструкция и размеры» ГОСТ 1491-80 «Винты с цилиндрической головкой классов точности А и В. Конструкция и размеры» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 21493-76 «Изделия электронной техники. Требования по сохраняемости и методы испытаний» ГОСТ 21962-76 «Соединители электрические. Термины и определения» ГОСТ 23088-80 «Изделия электронной техники. Требования к упаковке, транспортированию и методы испытаний» ГОСТ 9833-73 «Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств. Конструкция и размеры» ГОСТ 23784-98 «Соединители низкочастотные низковольтные и комбинированные. Общие технические условия» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» НП 068-05 «Трубопроводная арматура для атомных станций. Общие технические требования» РД 24.207.09-90 «Арматура трубопроводная. Временная противокоррозионная защита. Общие требования» СТ ЦКБА 041-2008 «Арматура трубопроводная. Входной контроль материалов, полуфабрикатов и комплектующих изделий» СТ ЦКБА 028-2007 «Арматура трубопроводная. Периодические испытания. Общие требования» ГОСТ Р 53672-2009 «Арматура трубопроводная. Общие требования безопасности» СТ ЦКБА 061-2010 «Арматура трубопроводная. Временная противокоррозионная защита. Общие требования к выбору средств и методам защиты» ГОСТ 23706-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборы для измерения активной проводимости» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций»

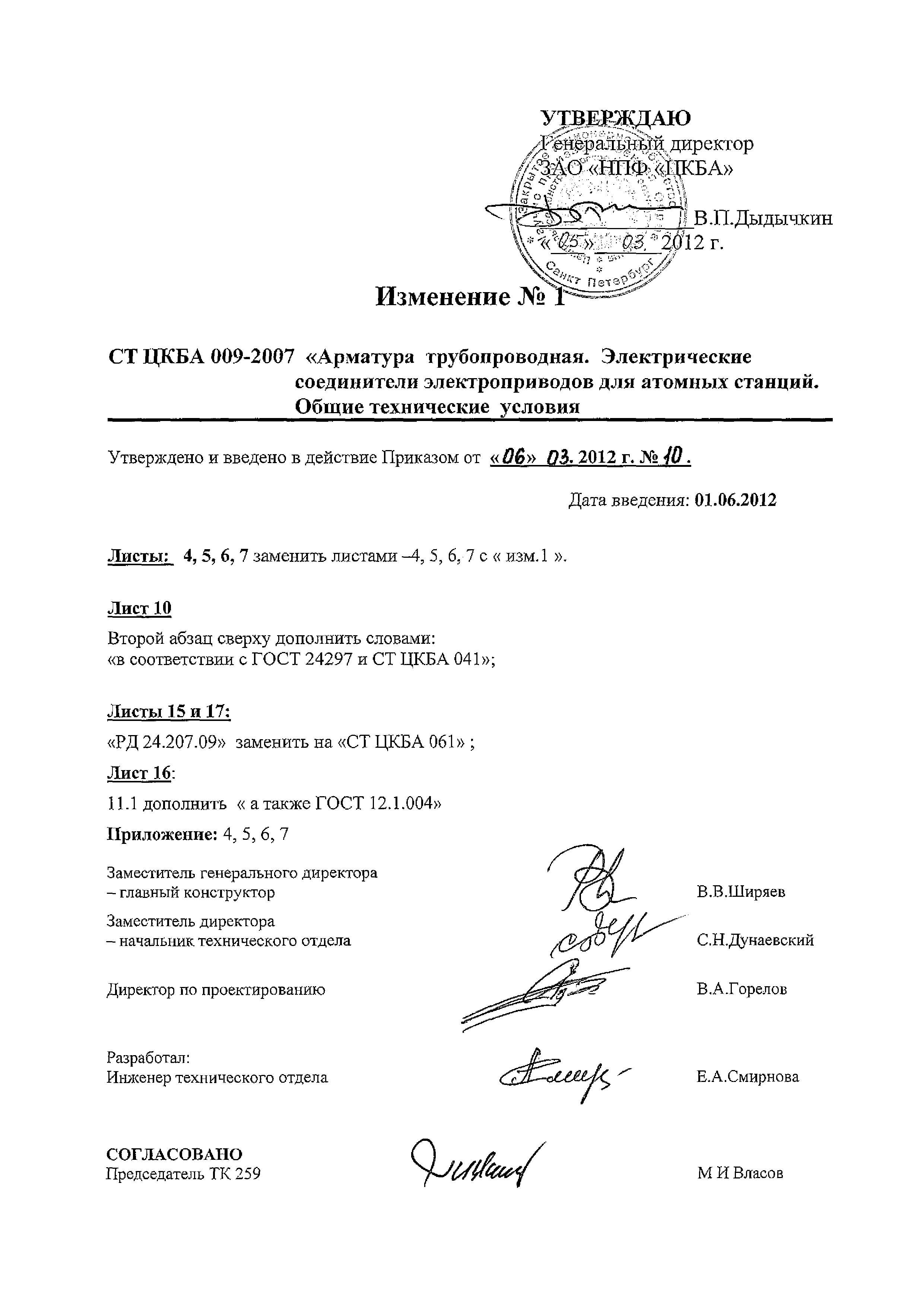

Текстовое изменение № 1 от 01.06.2012

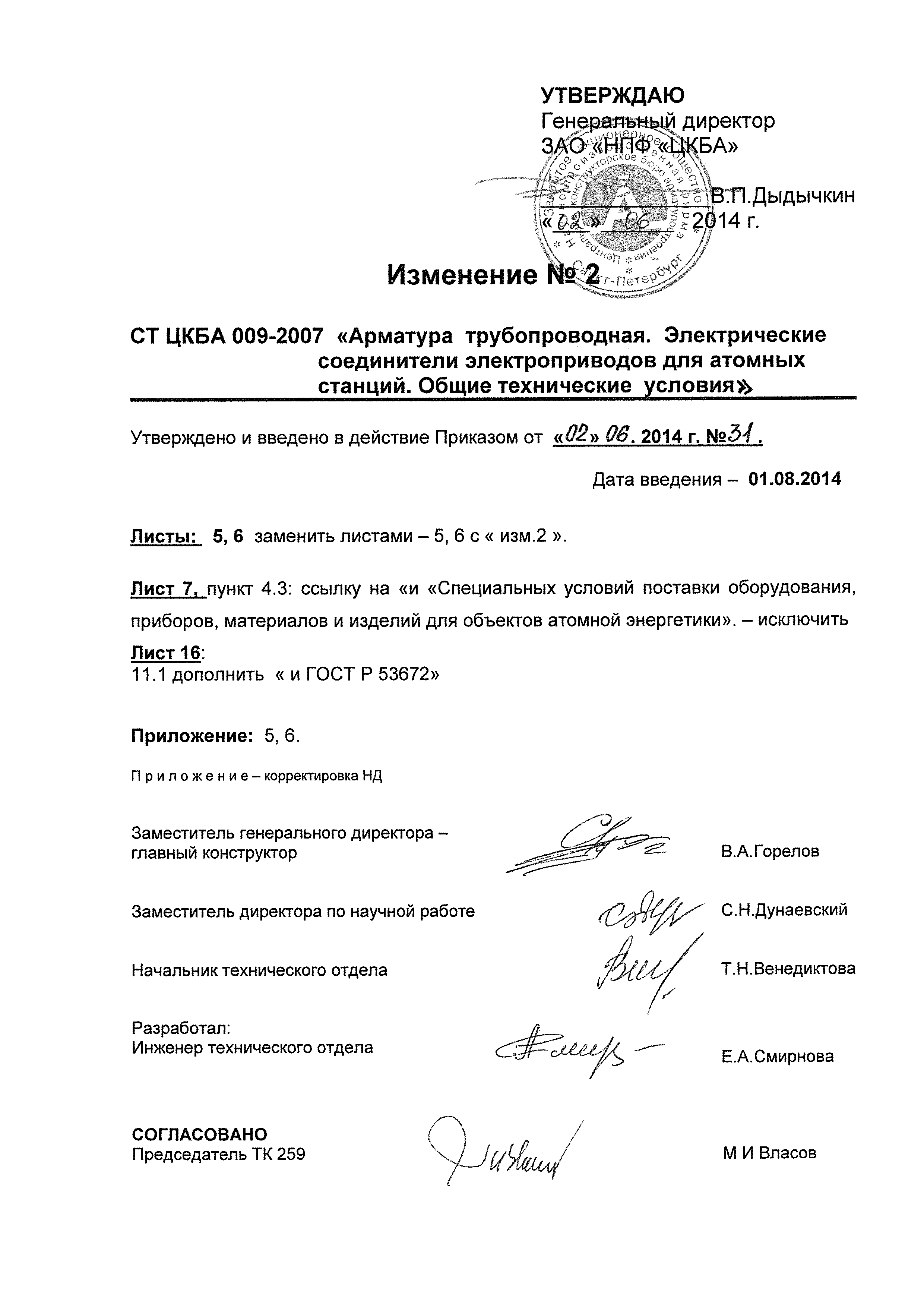

Текстовое изменение № 2 от 01.08.2014
