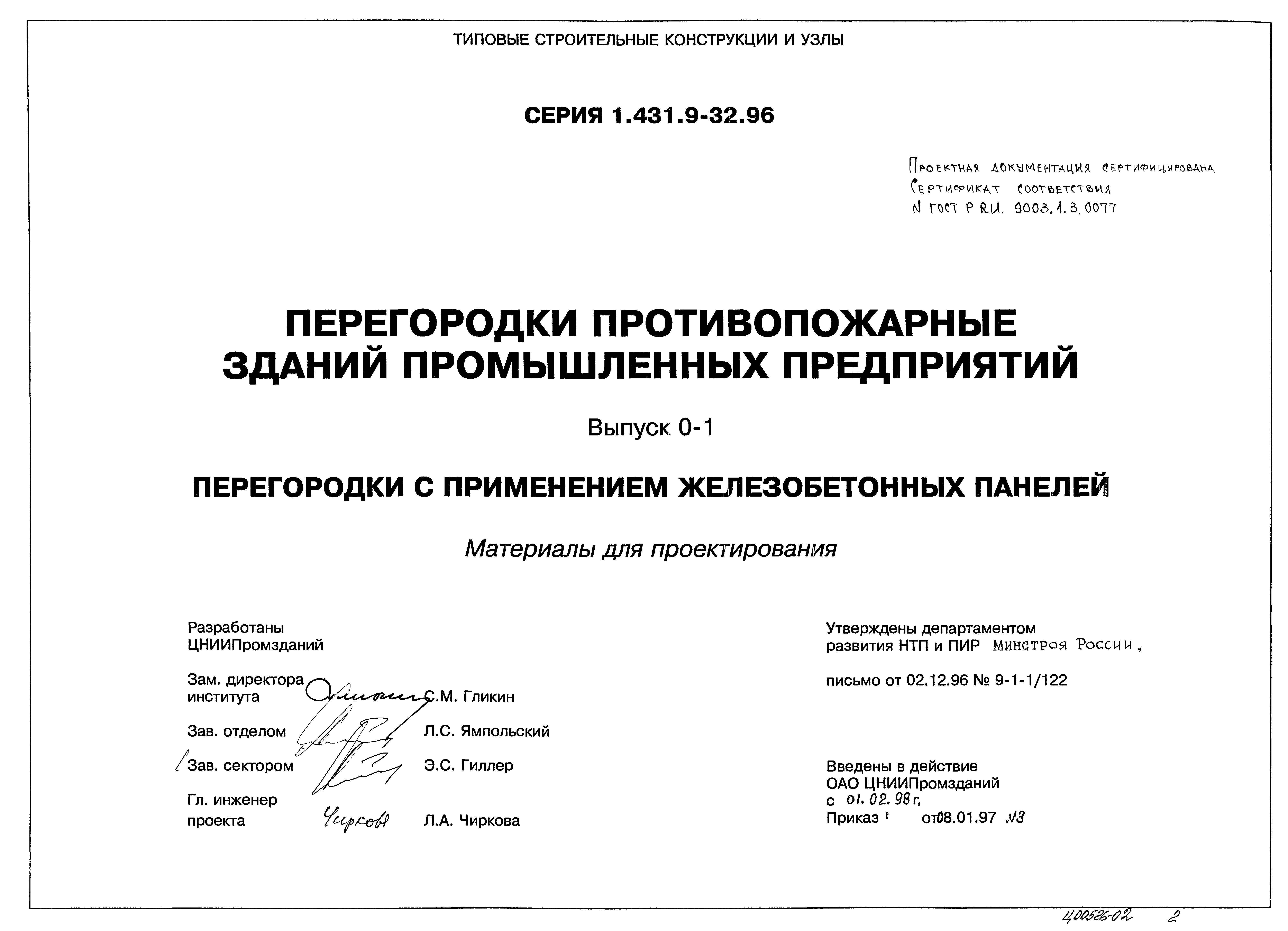

Скачать Серия 1.431.9-32.96 Выпуск 0-1. Перегородки с применением железобетонных панелей. Материалы для проектирования

Дата актуализации: 10.08.2017

Серия 1.431.9-32.96

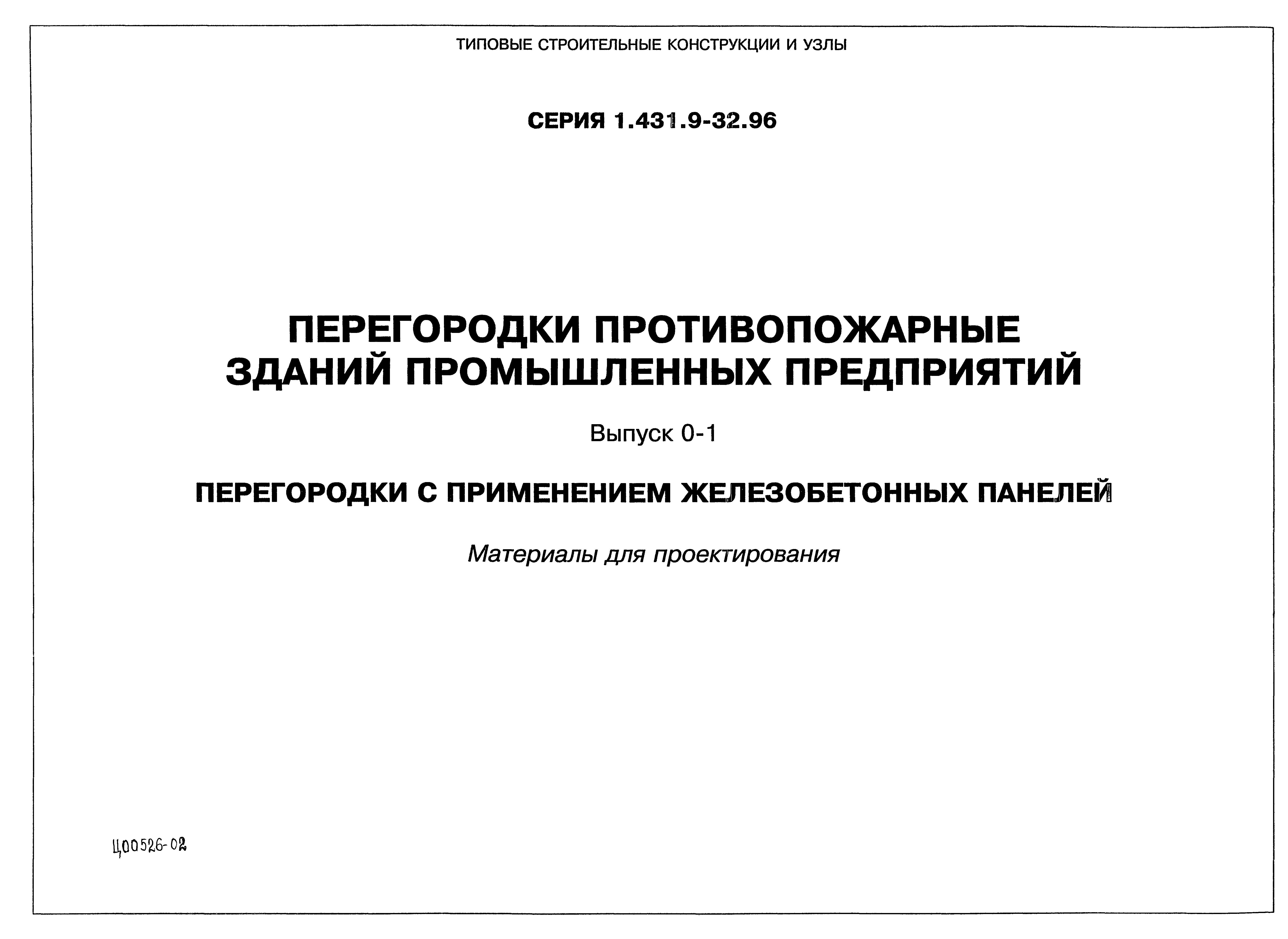

Выпуск 0-1. Перегородки с применением железобетонных панелей. Материалы для проектирования

Обозначение:	Серия 1.431.9-32.96
Обозначение англ:	Series 1.431.9-32.96
Статус:	не определен законодательством
Название рус.:	Выпуск 0-1. Перегородки с применением железобетонных панелей. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.1998
Область применения:	В состав данного выпуска входят чертежи противопожарных перегородок 1-го и 2-го типа с пределом огнестойкости соответственно 0,75 и 0,25 часа, возводимых с использованием панелей железобетонных перегородок

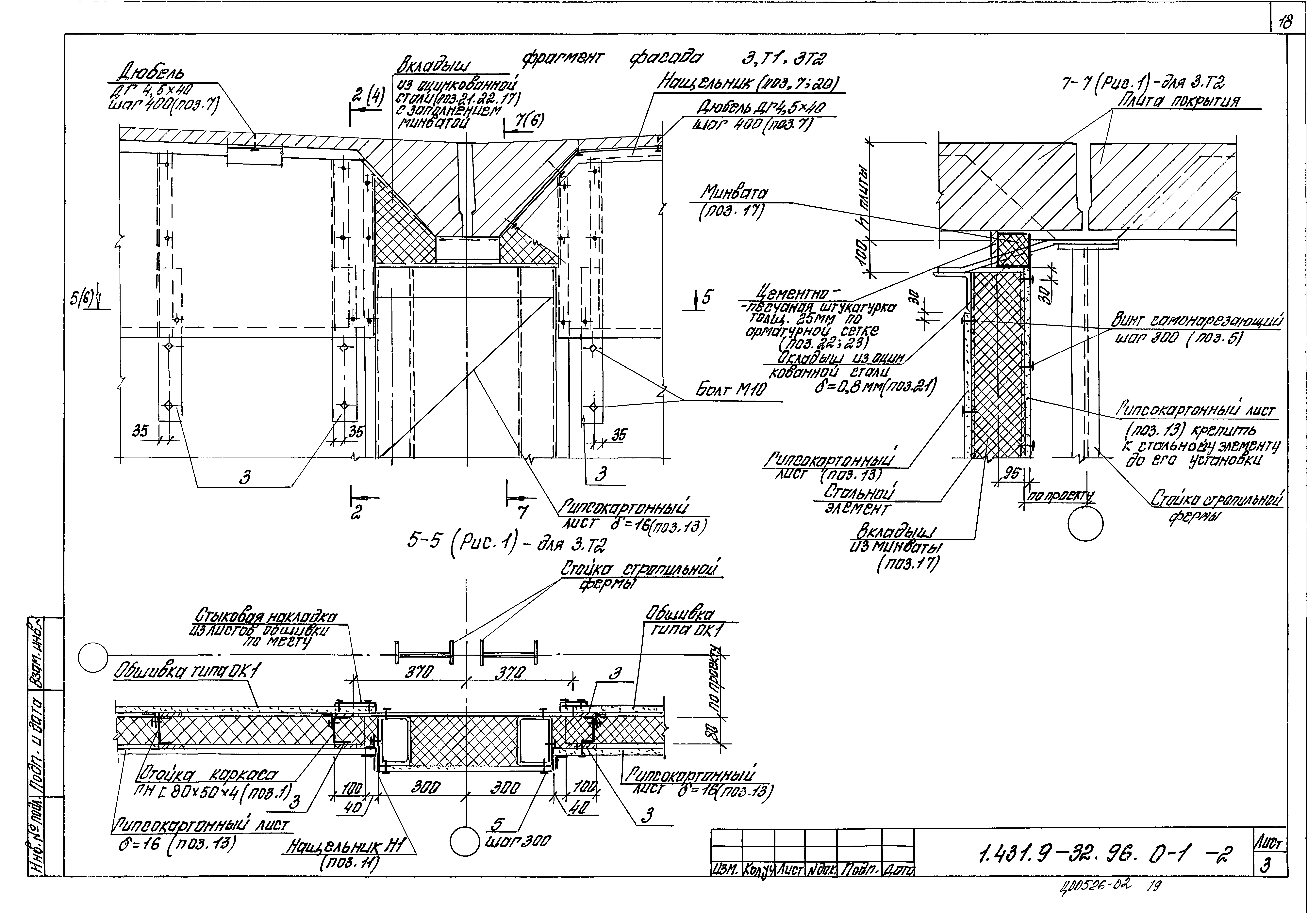

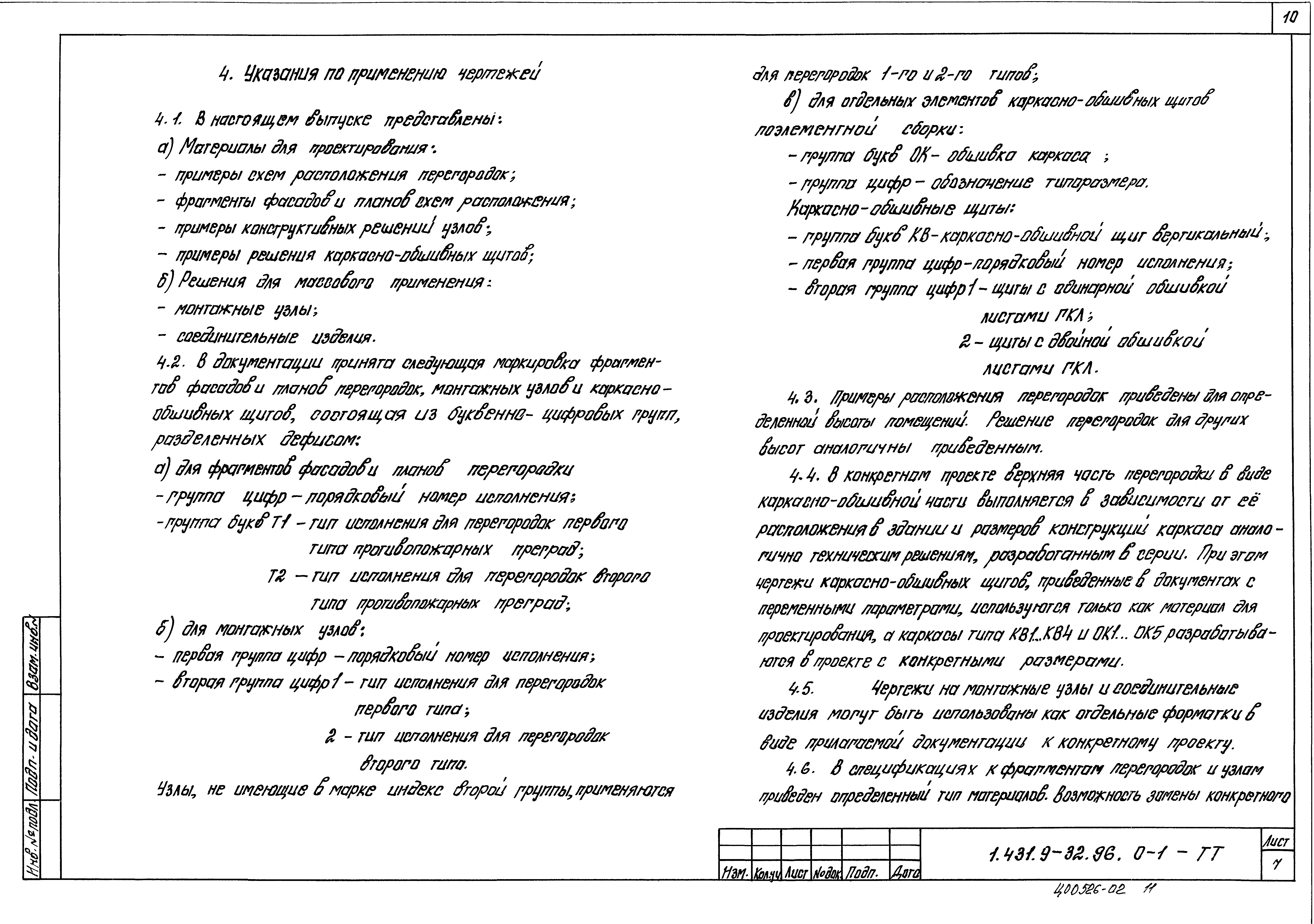

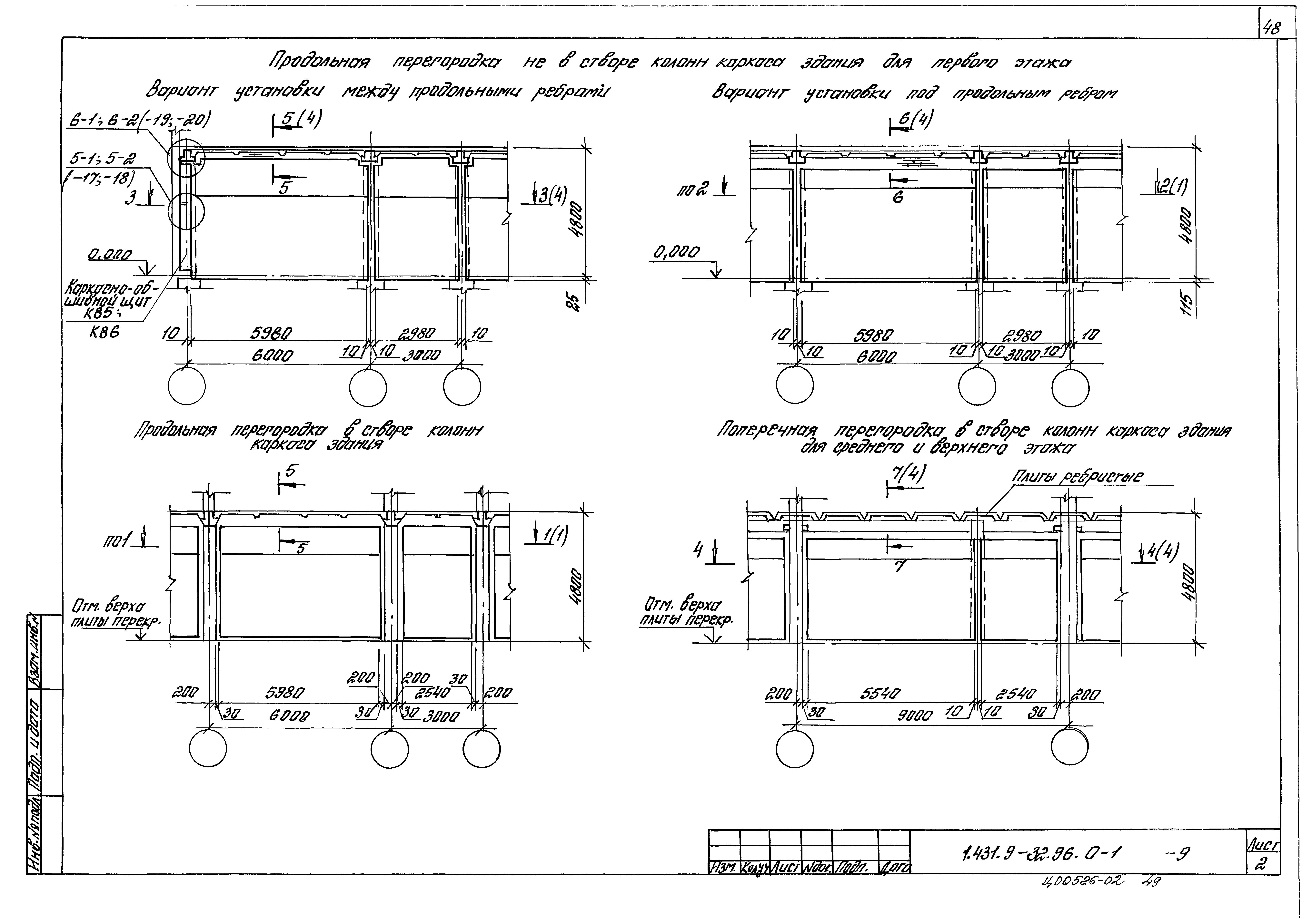

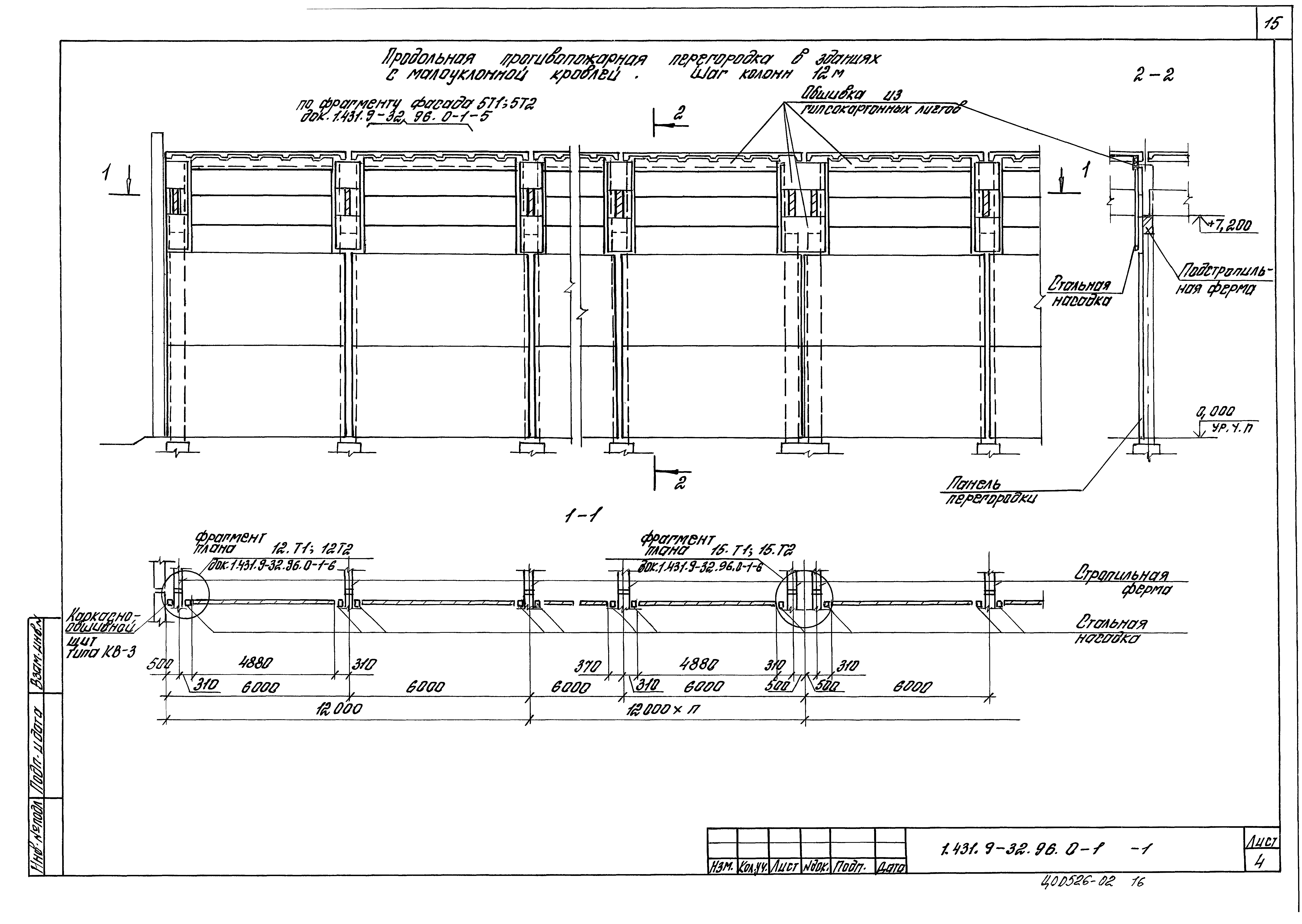

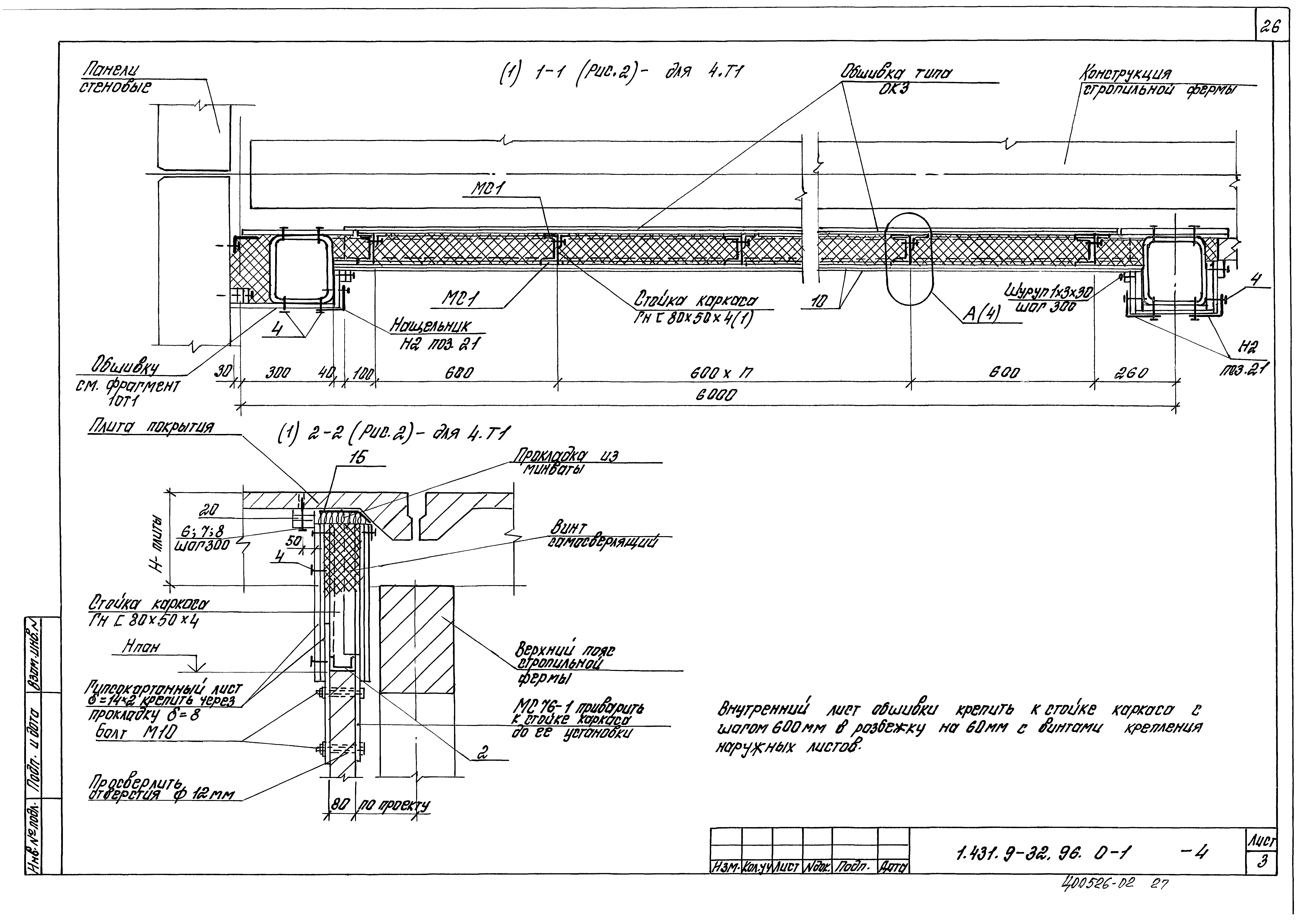

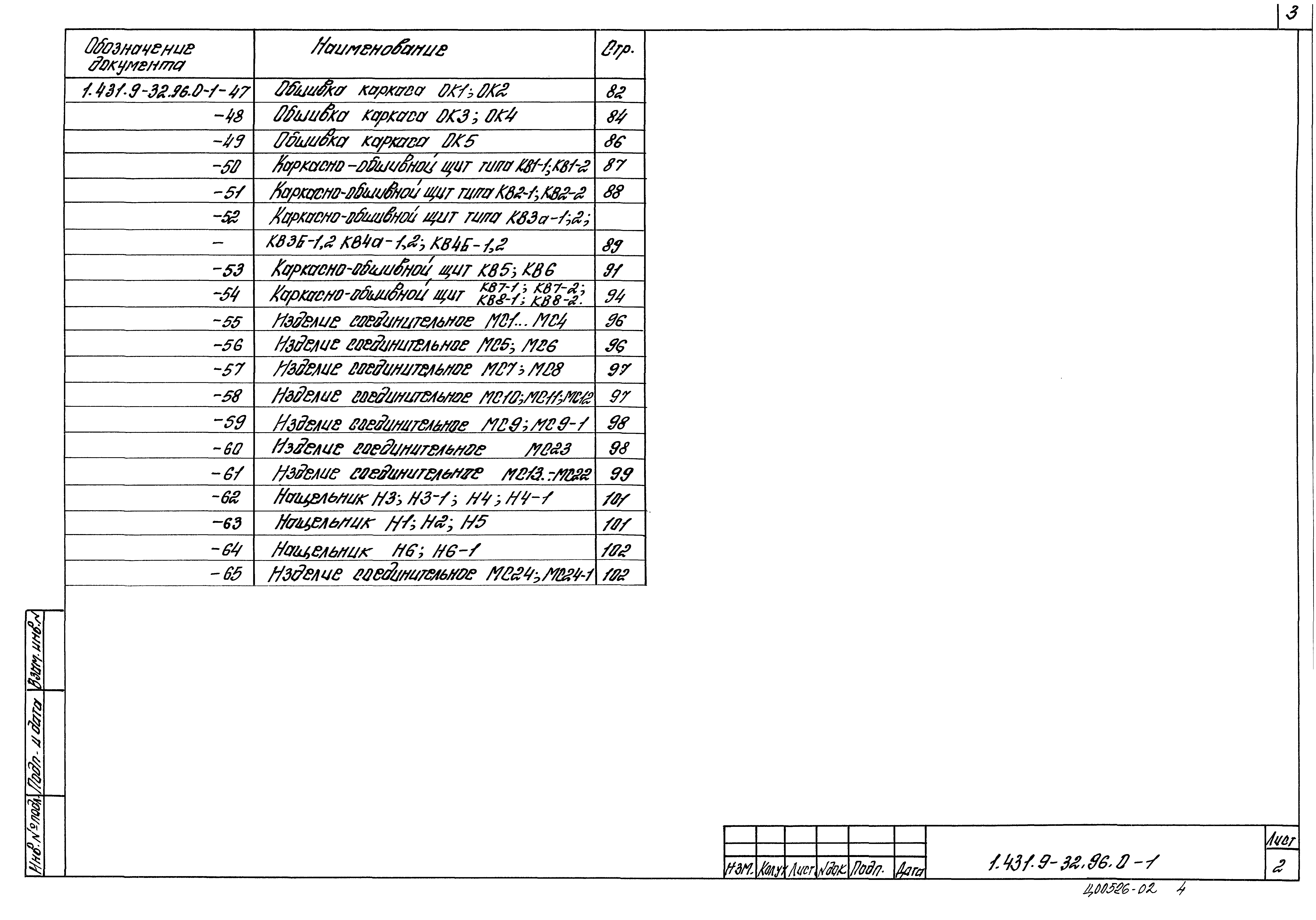

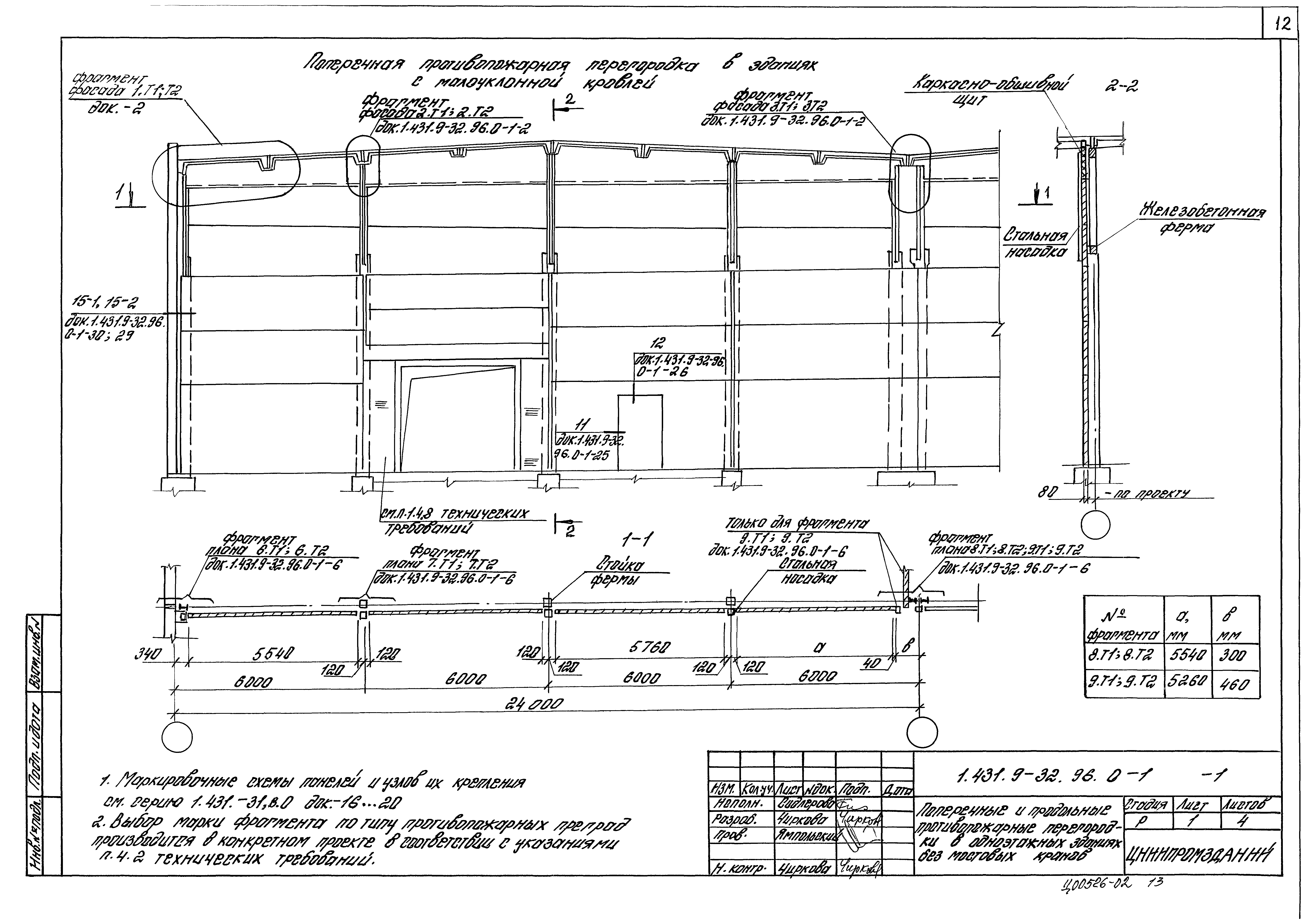

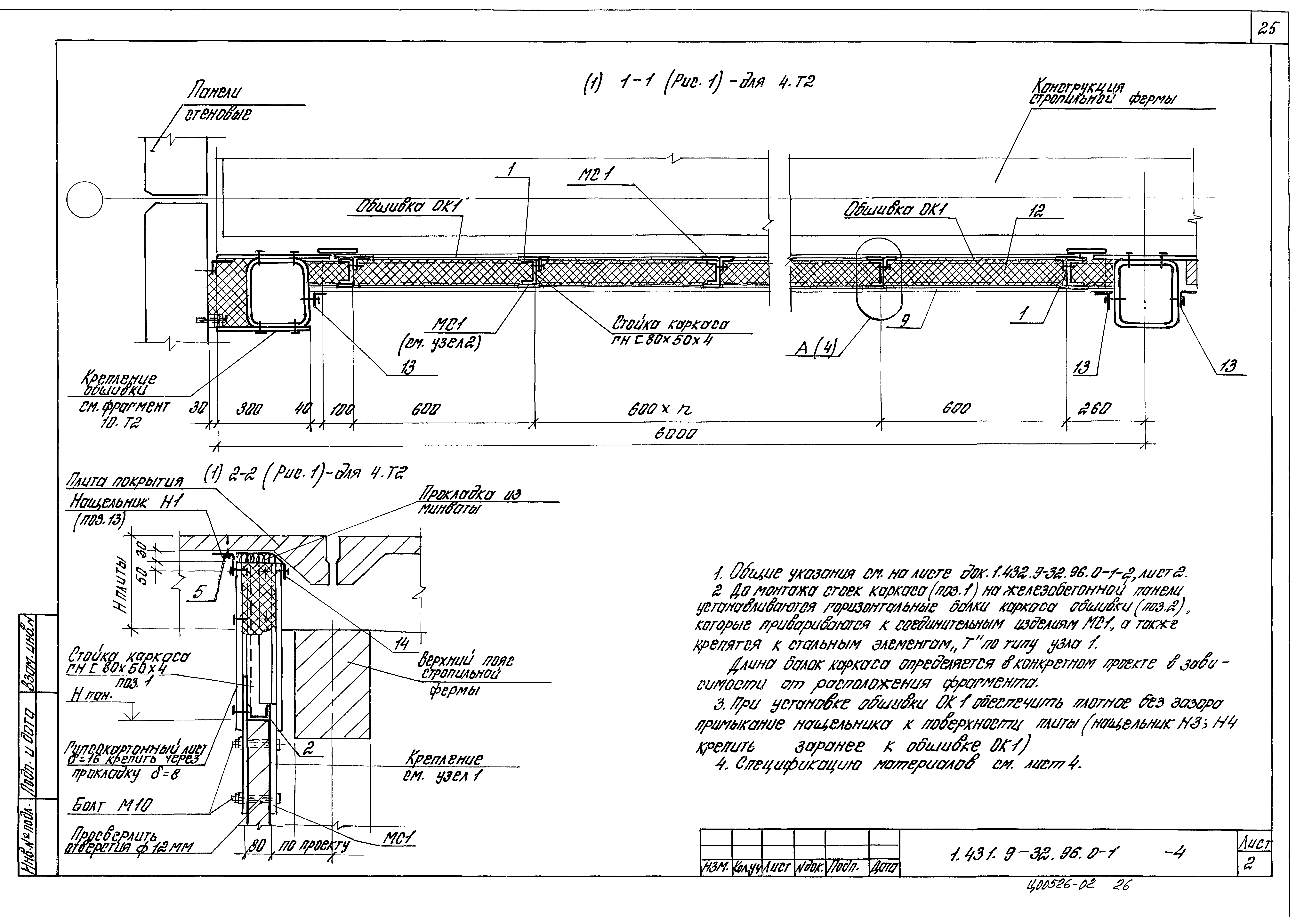

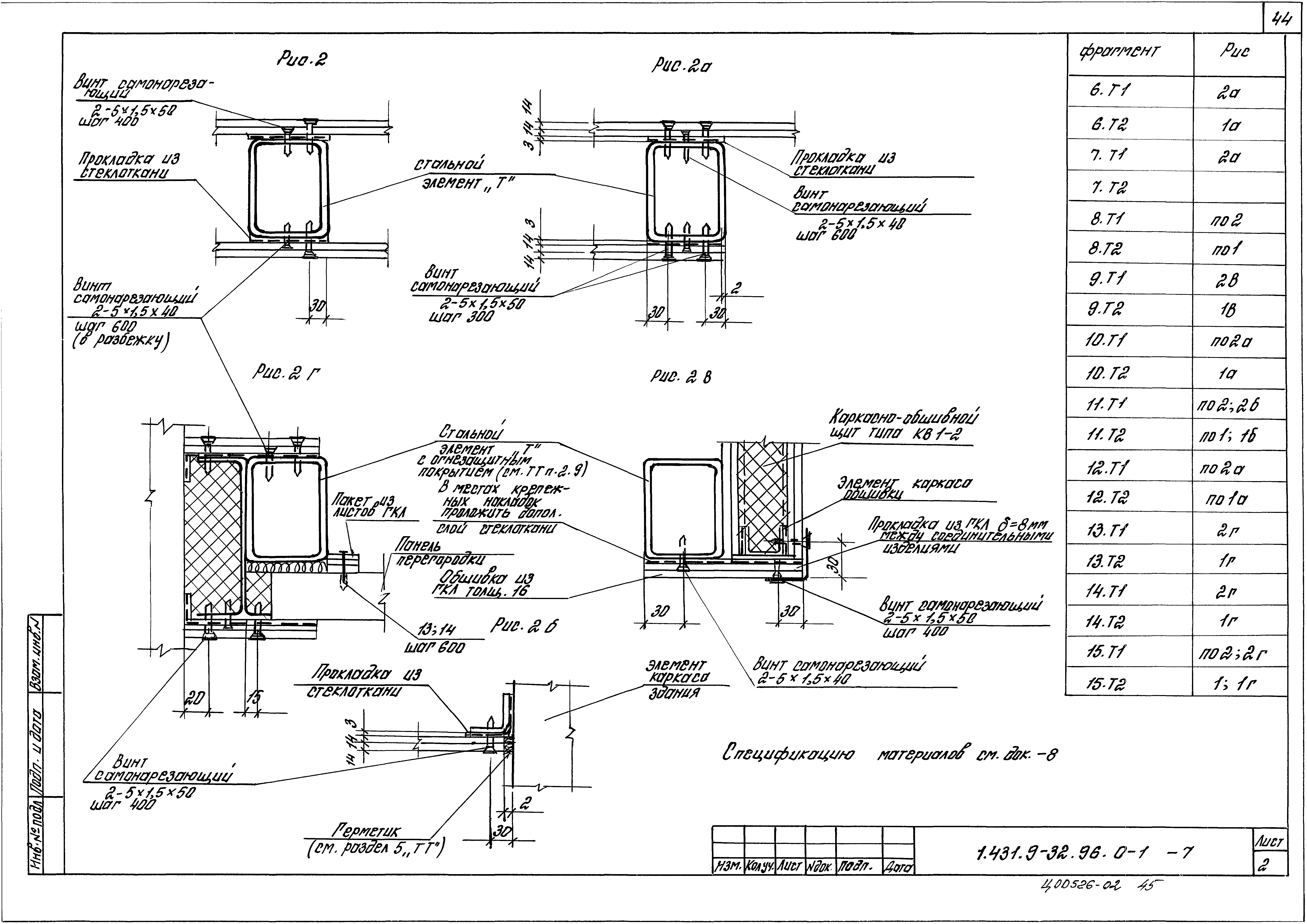

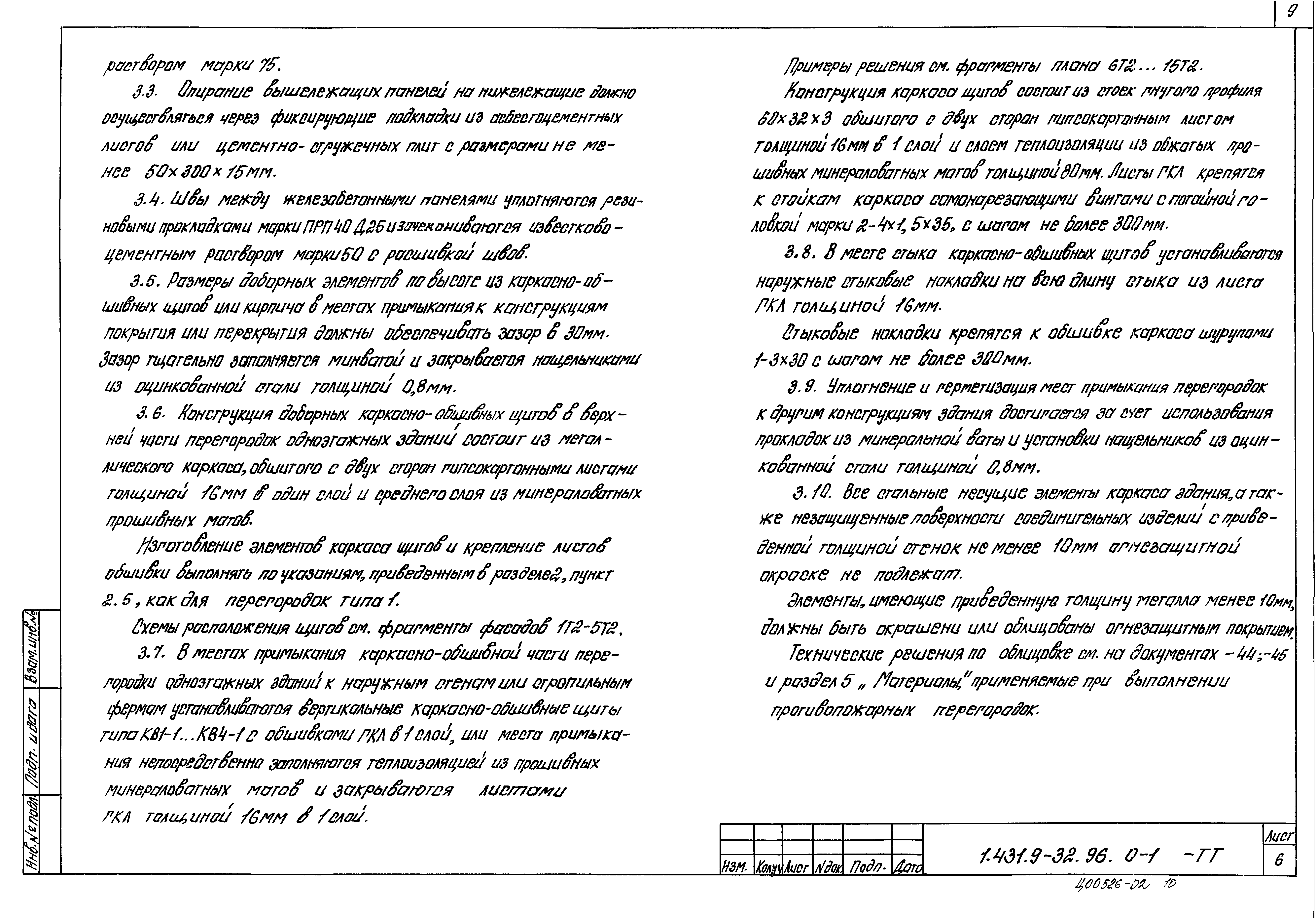

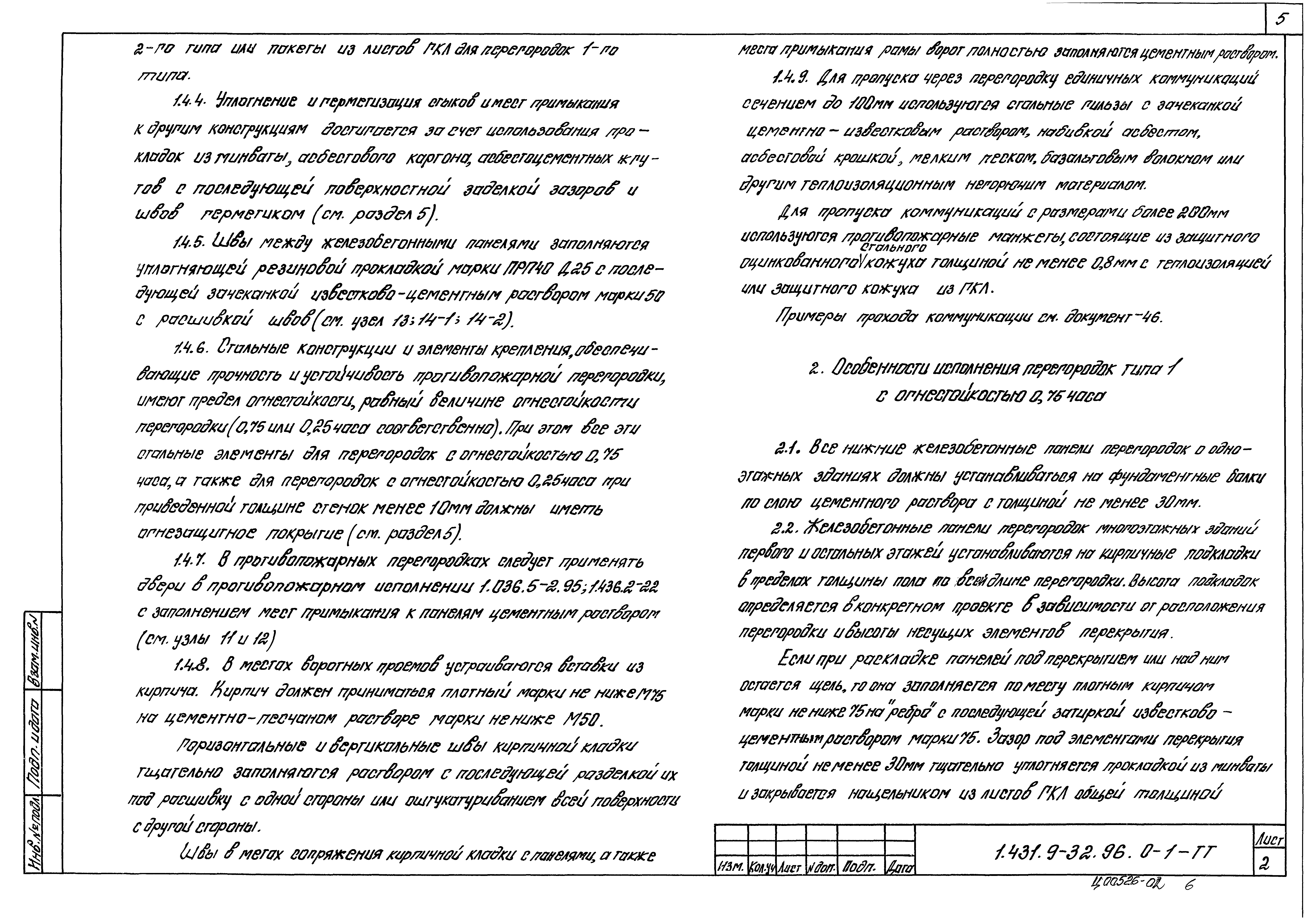

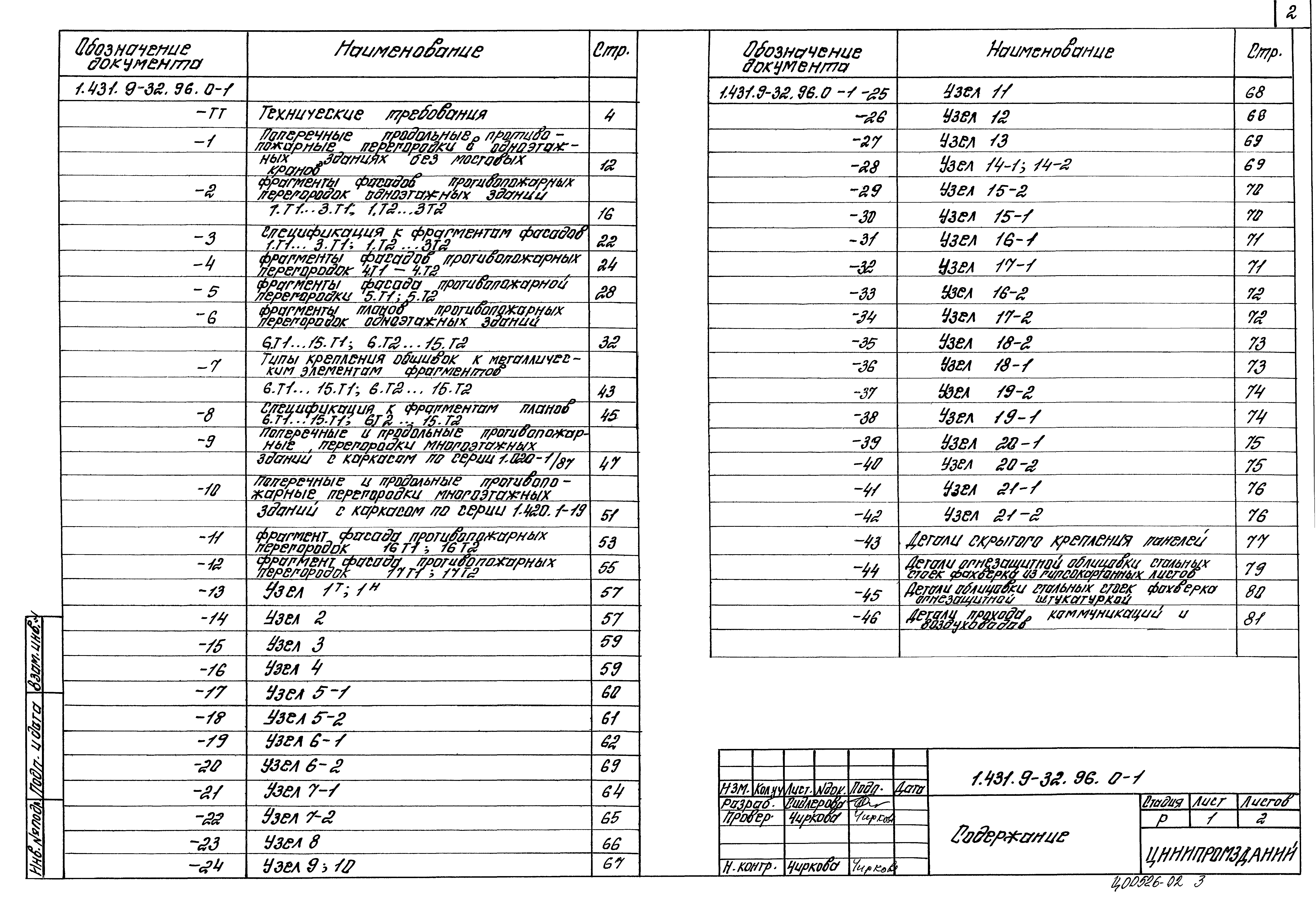

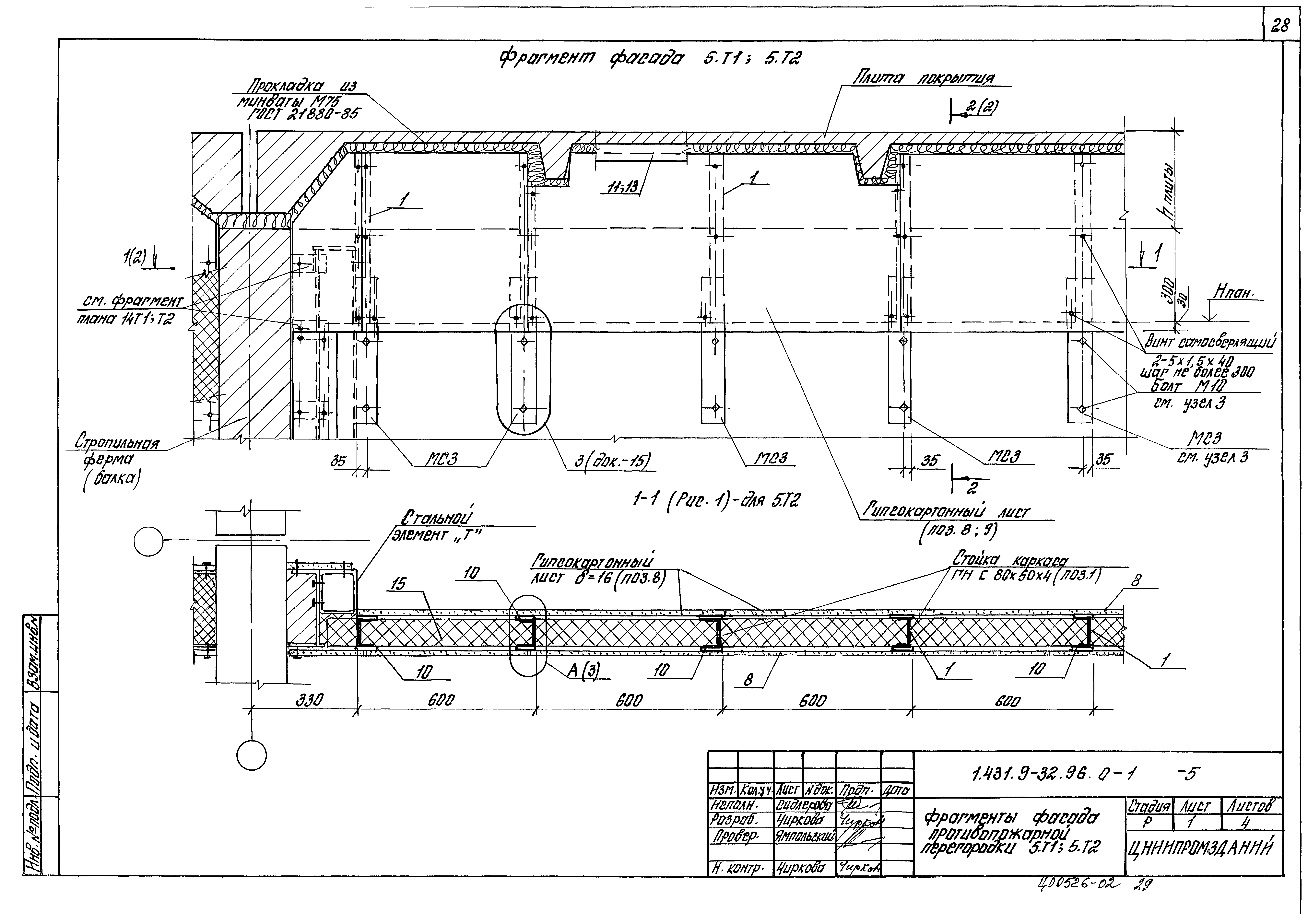

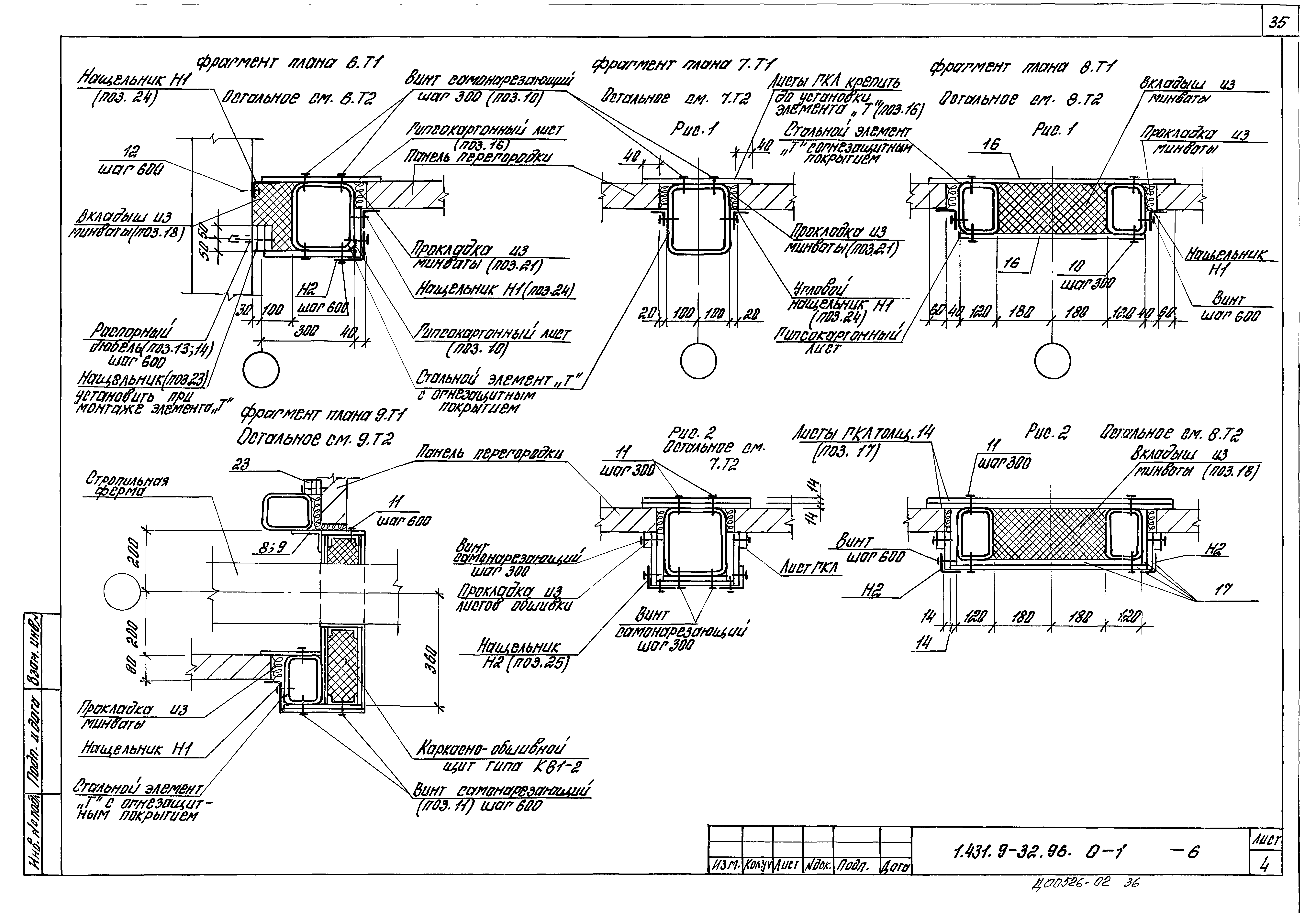

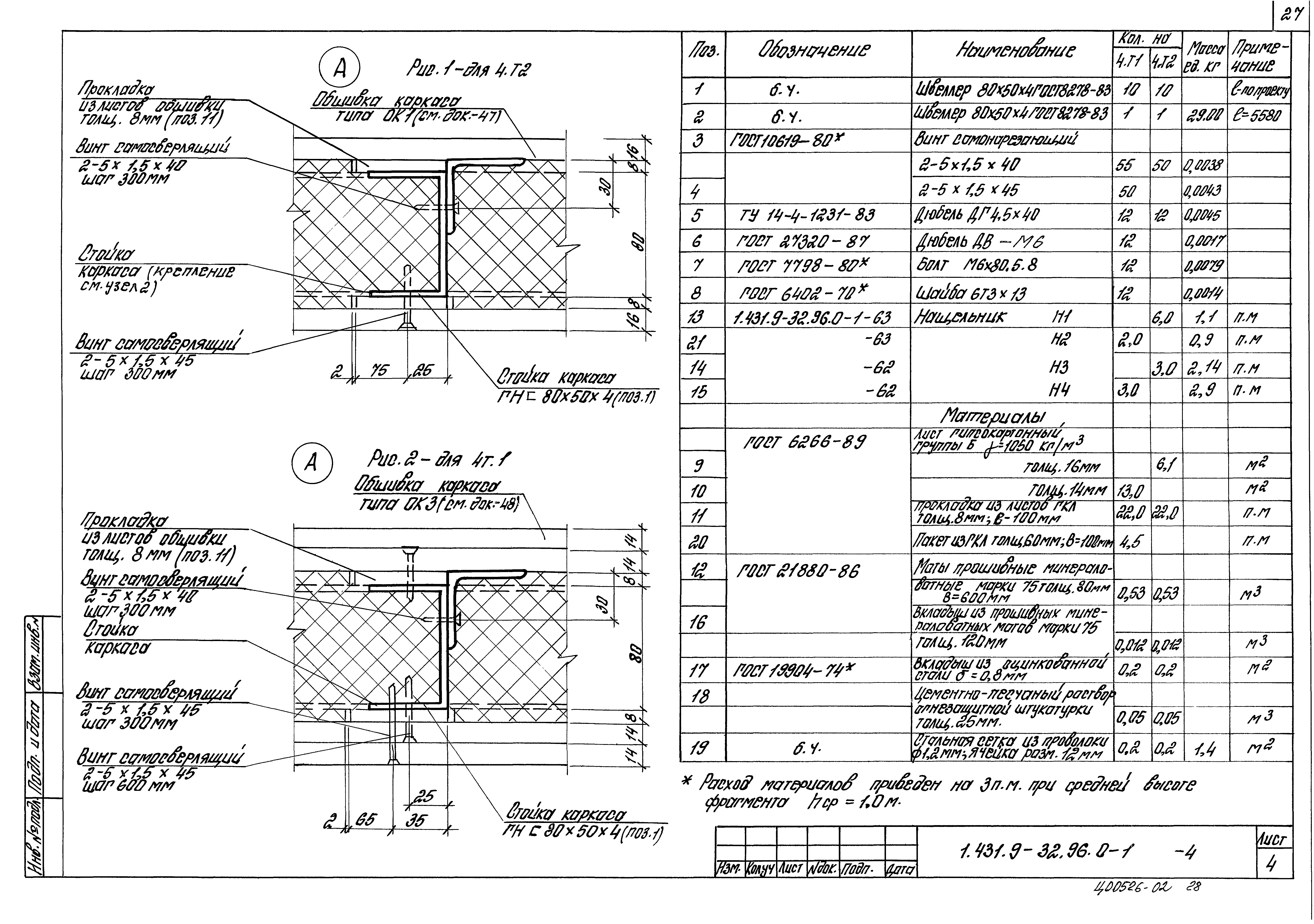

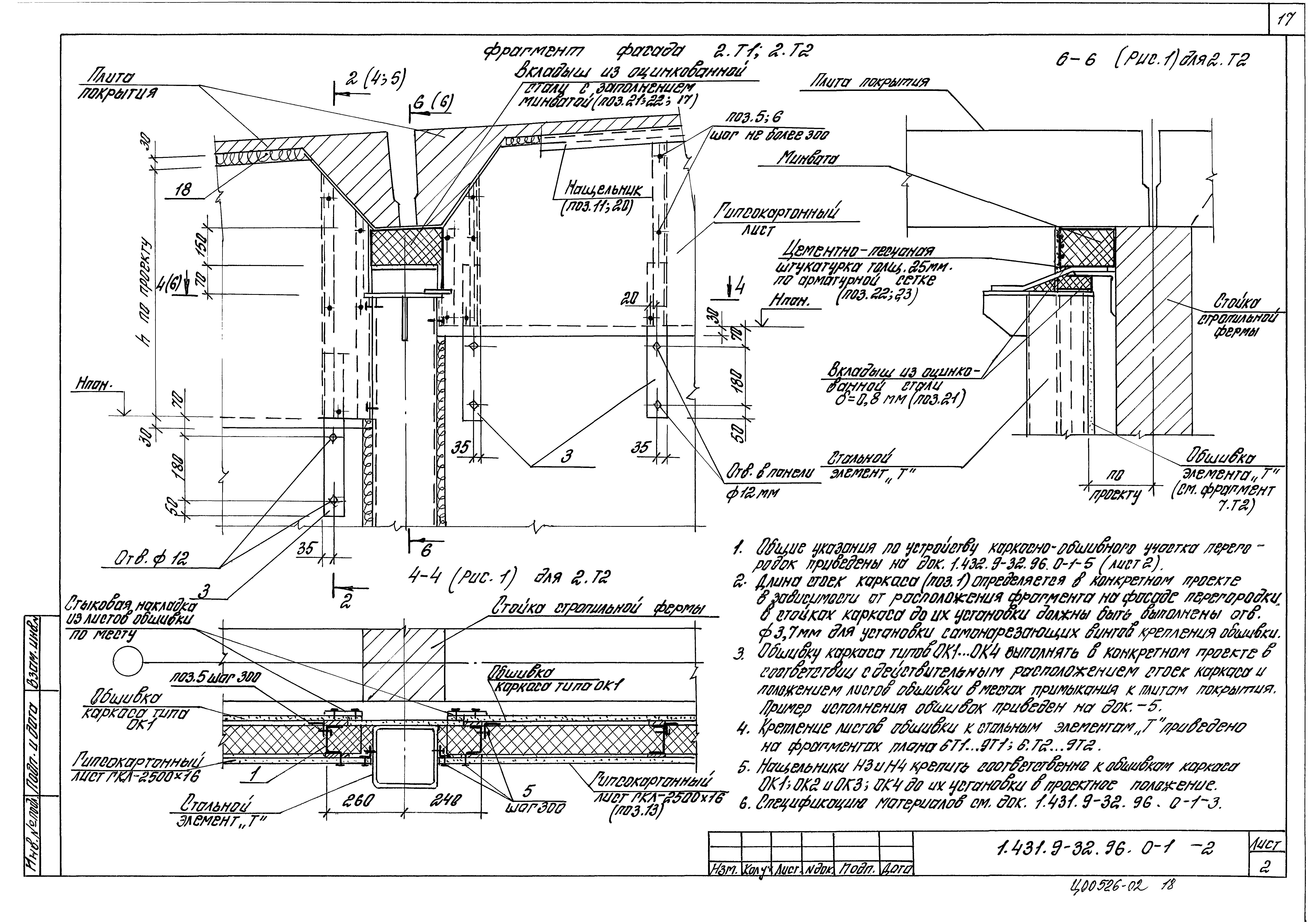

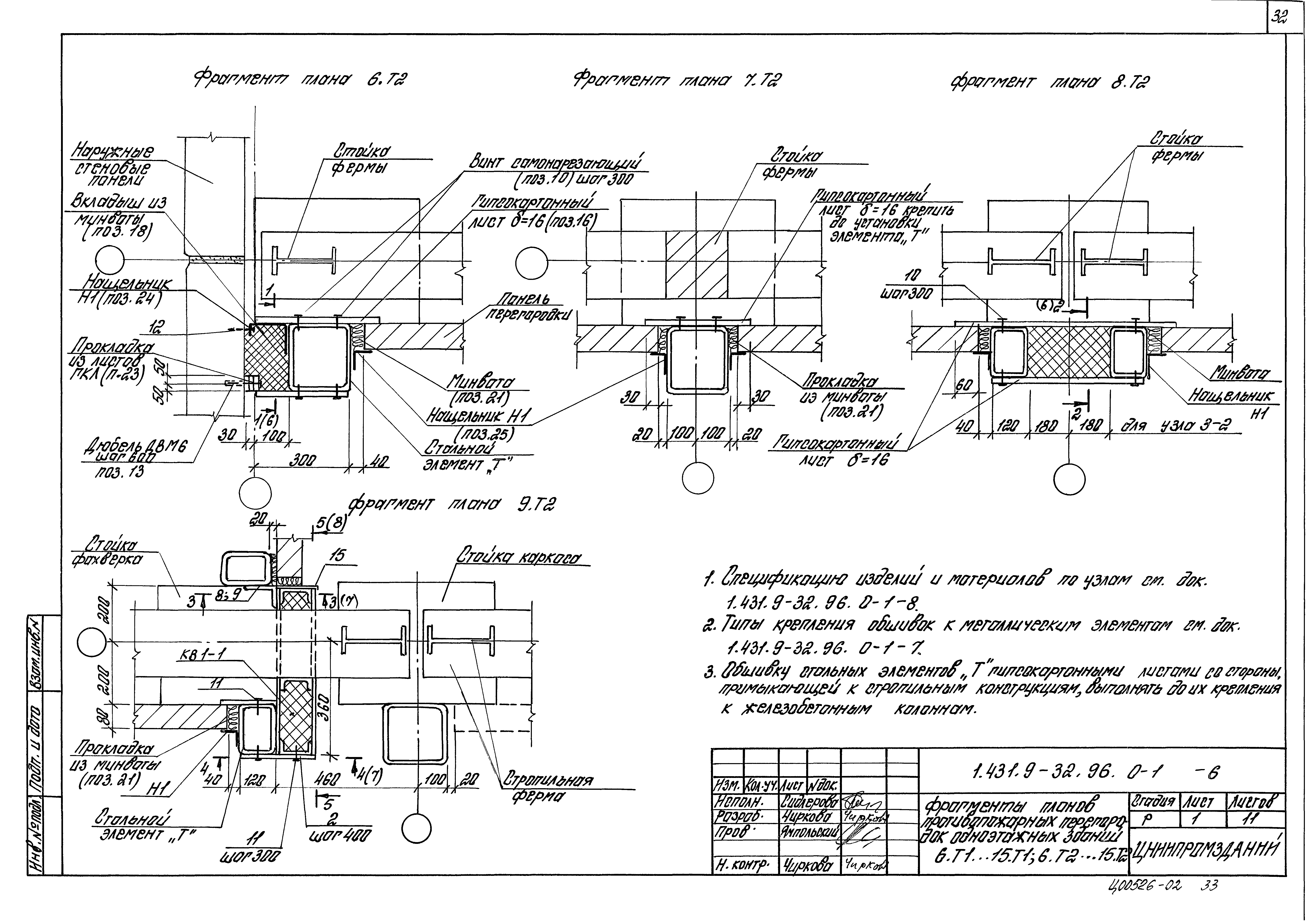

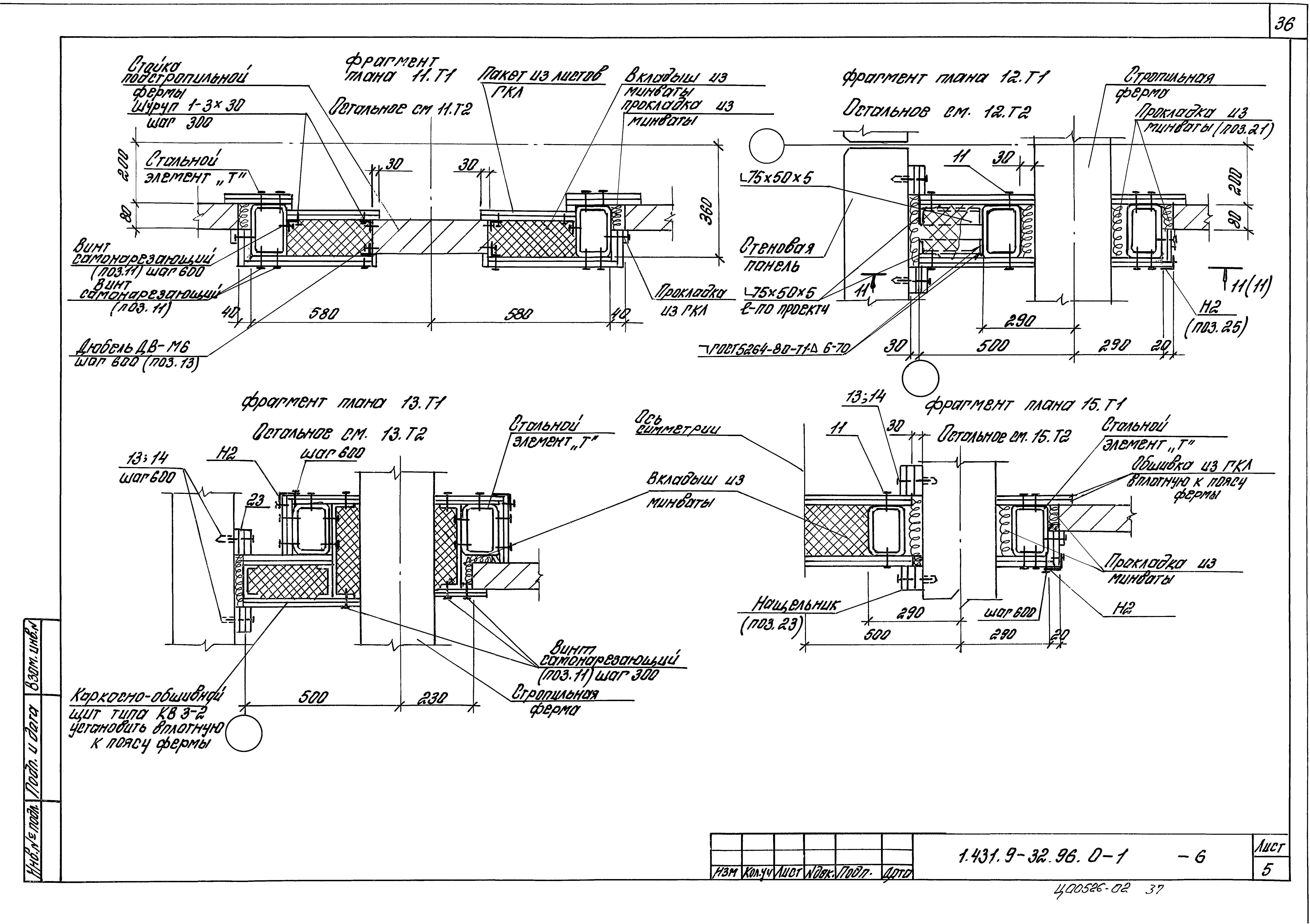

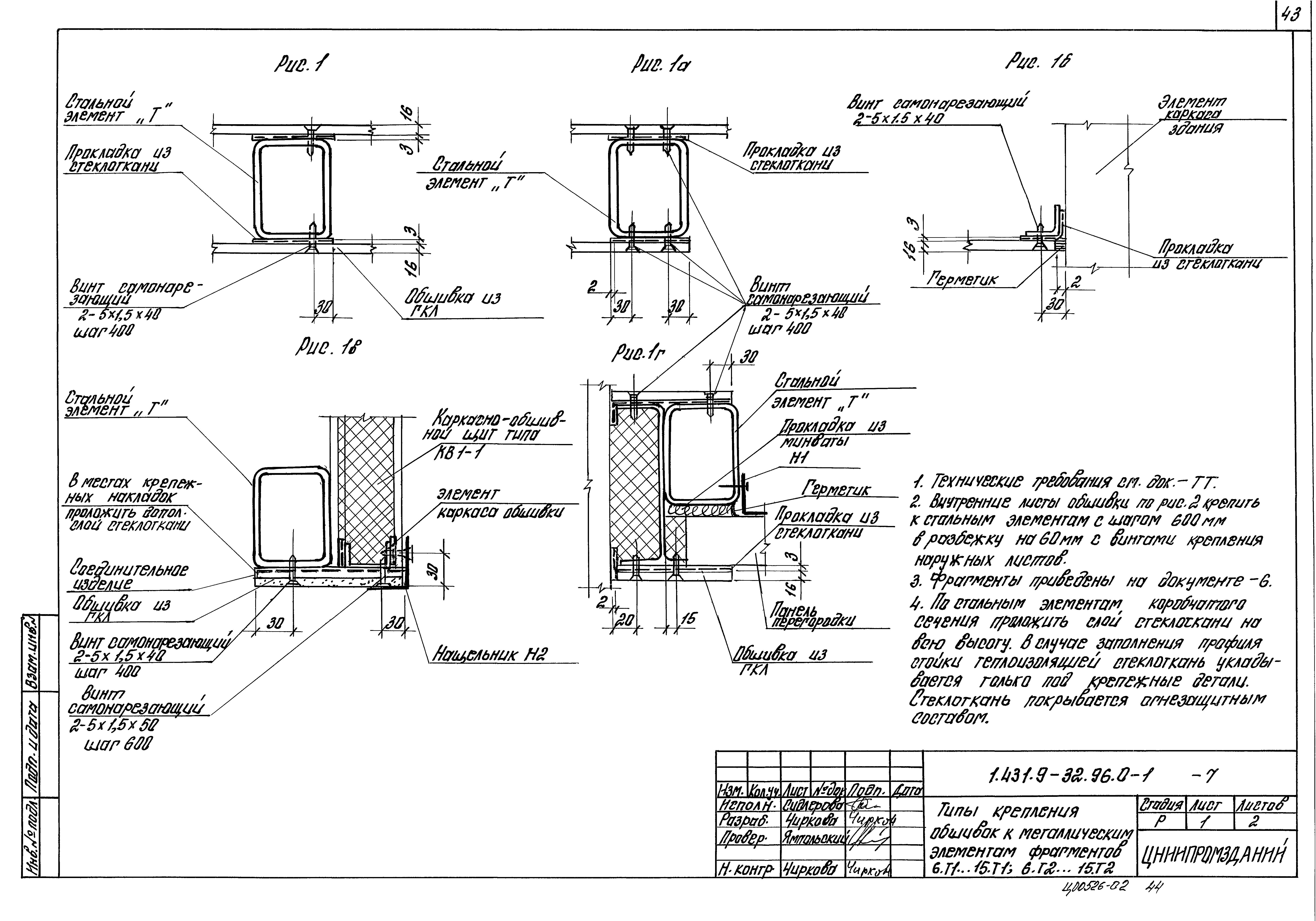

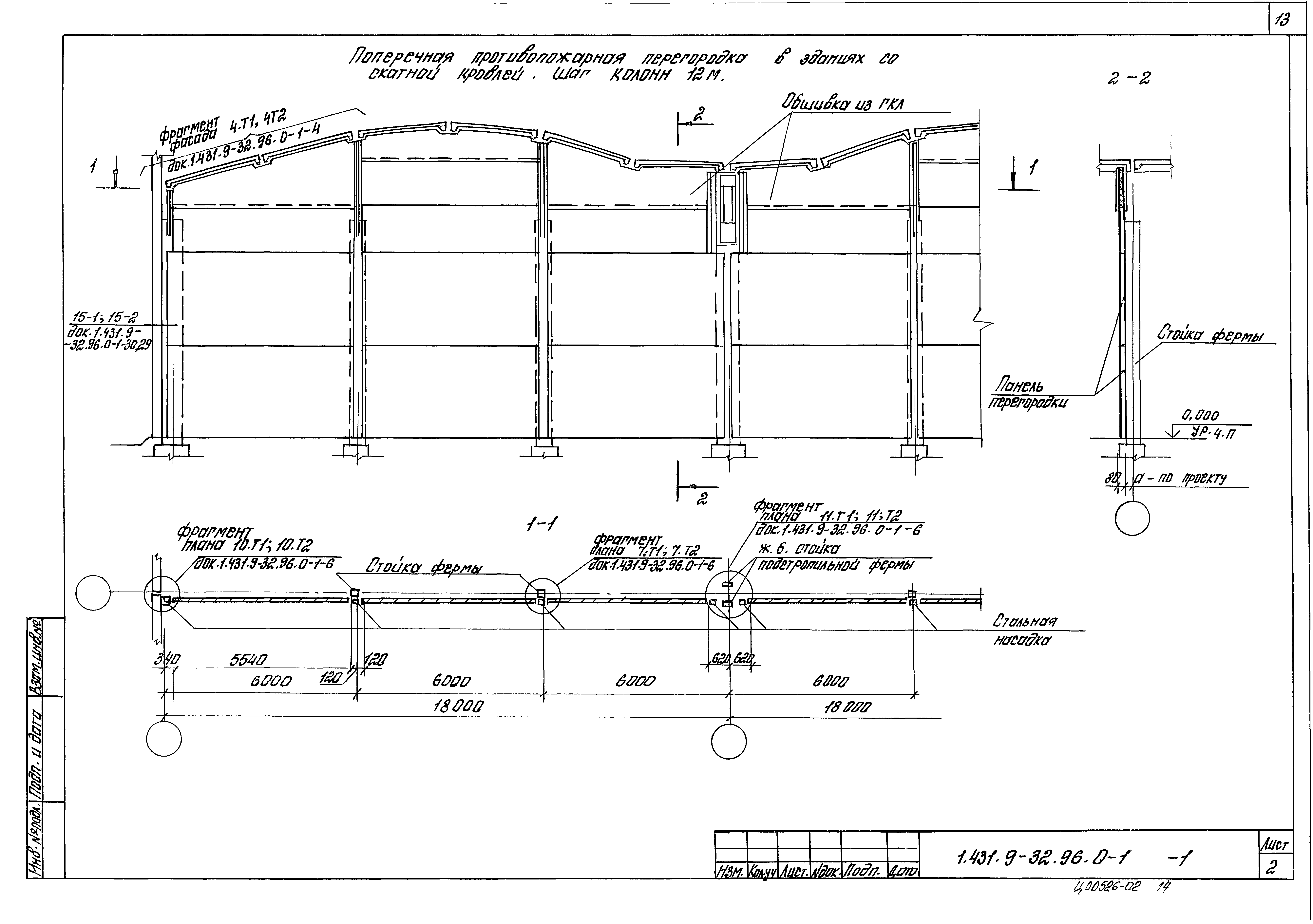

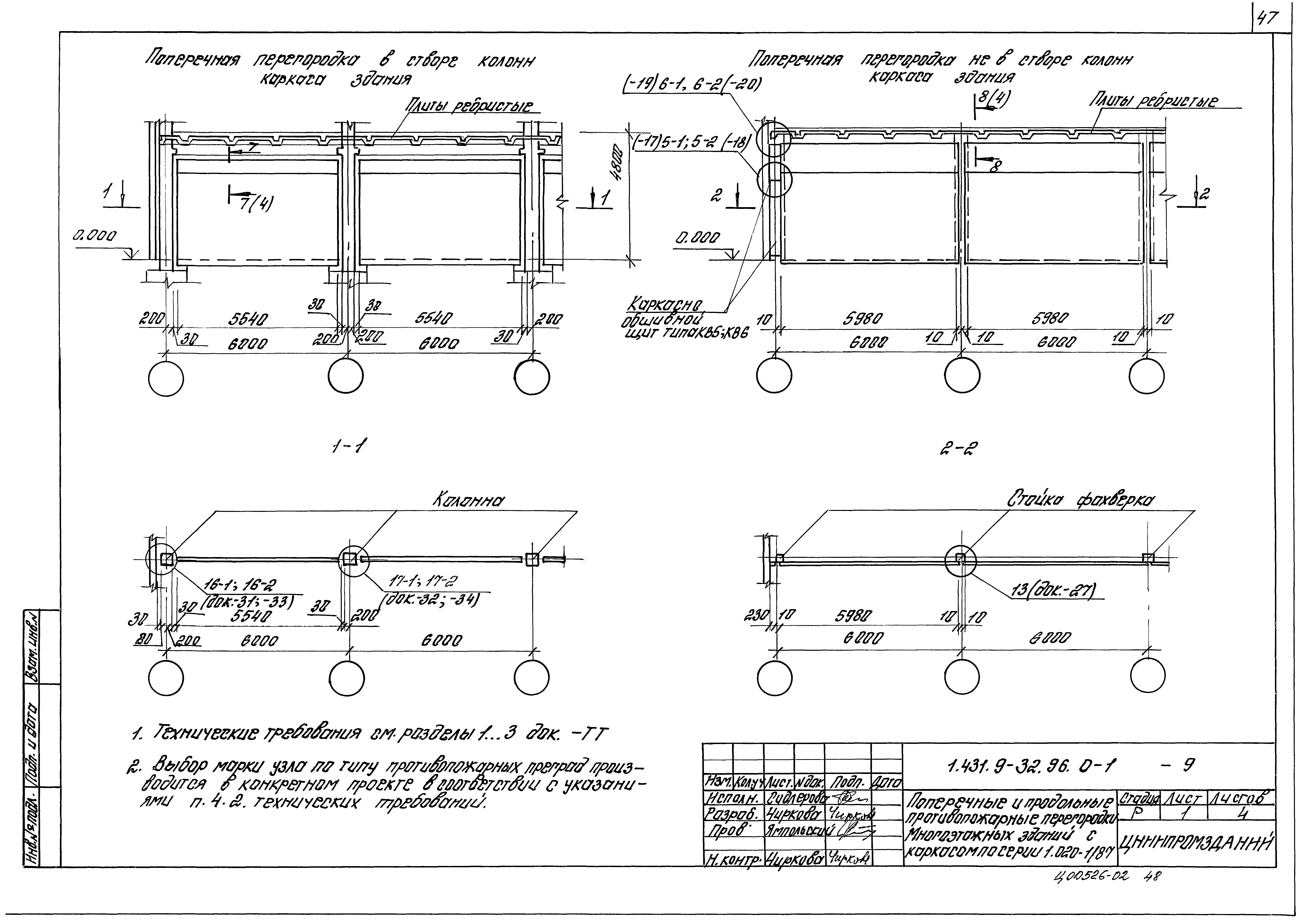

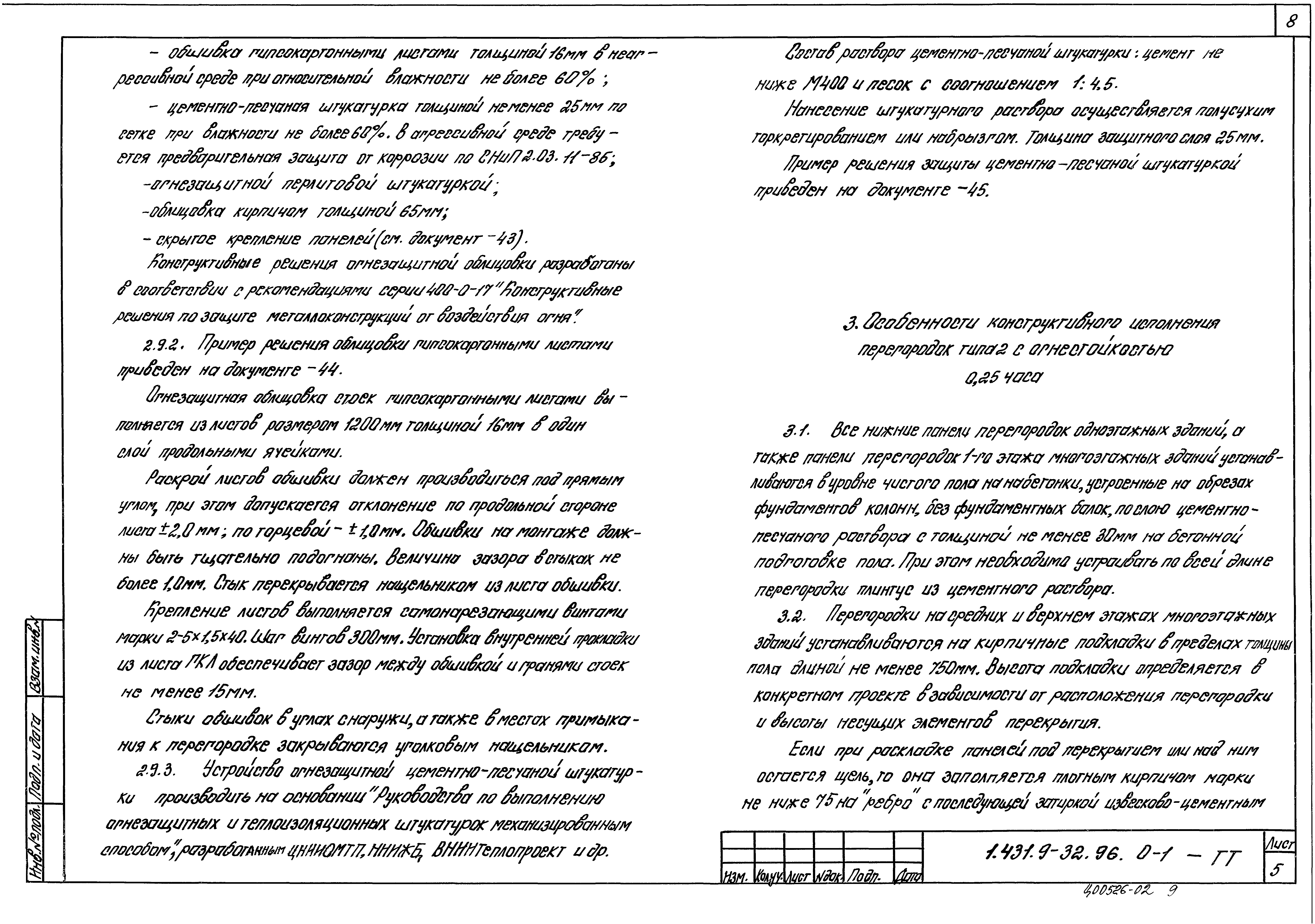

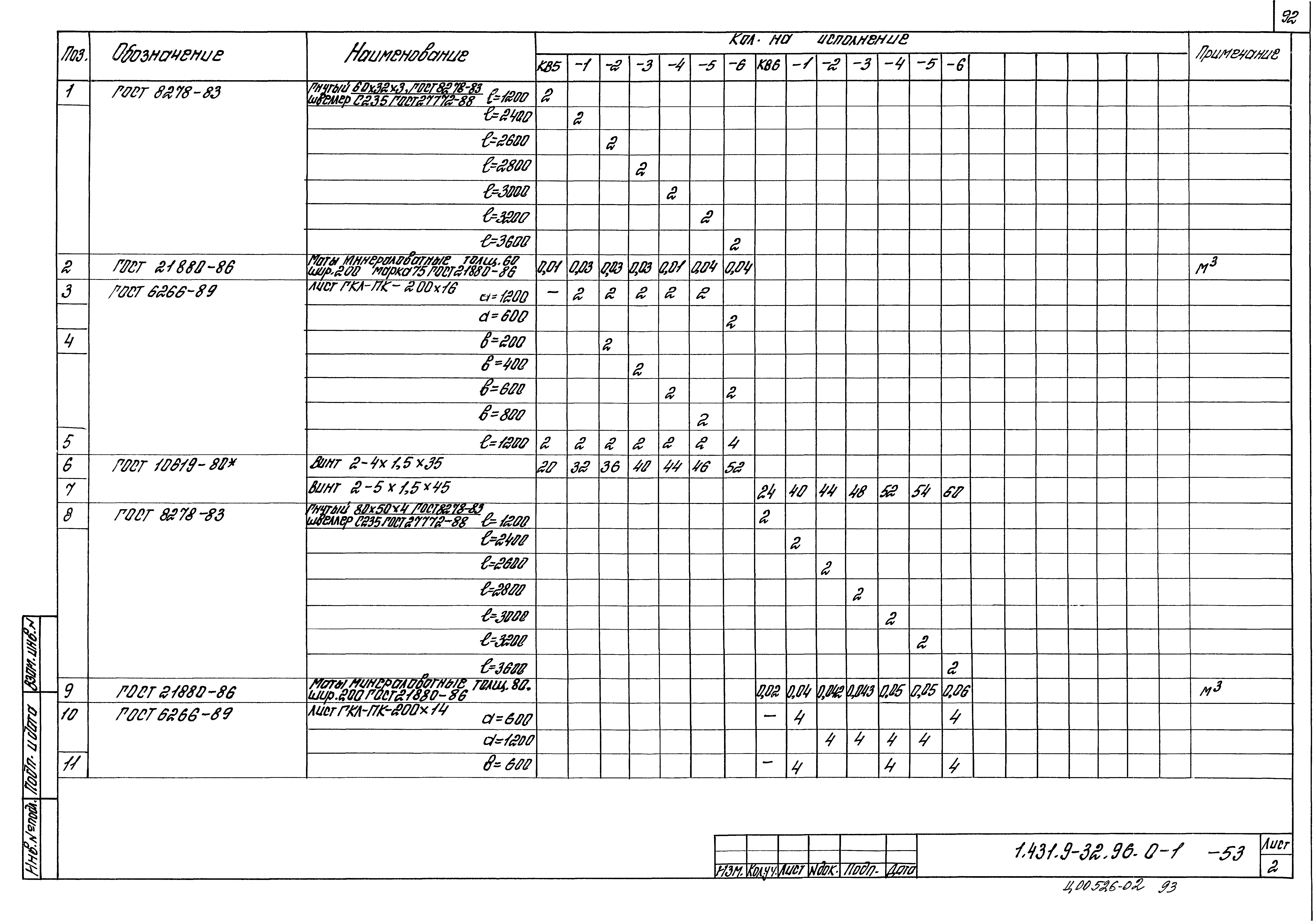

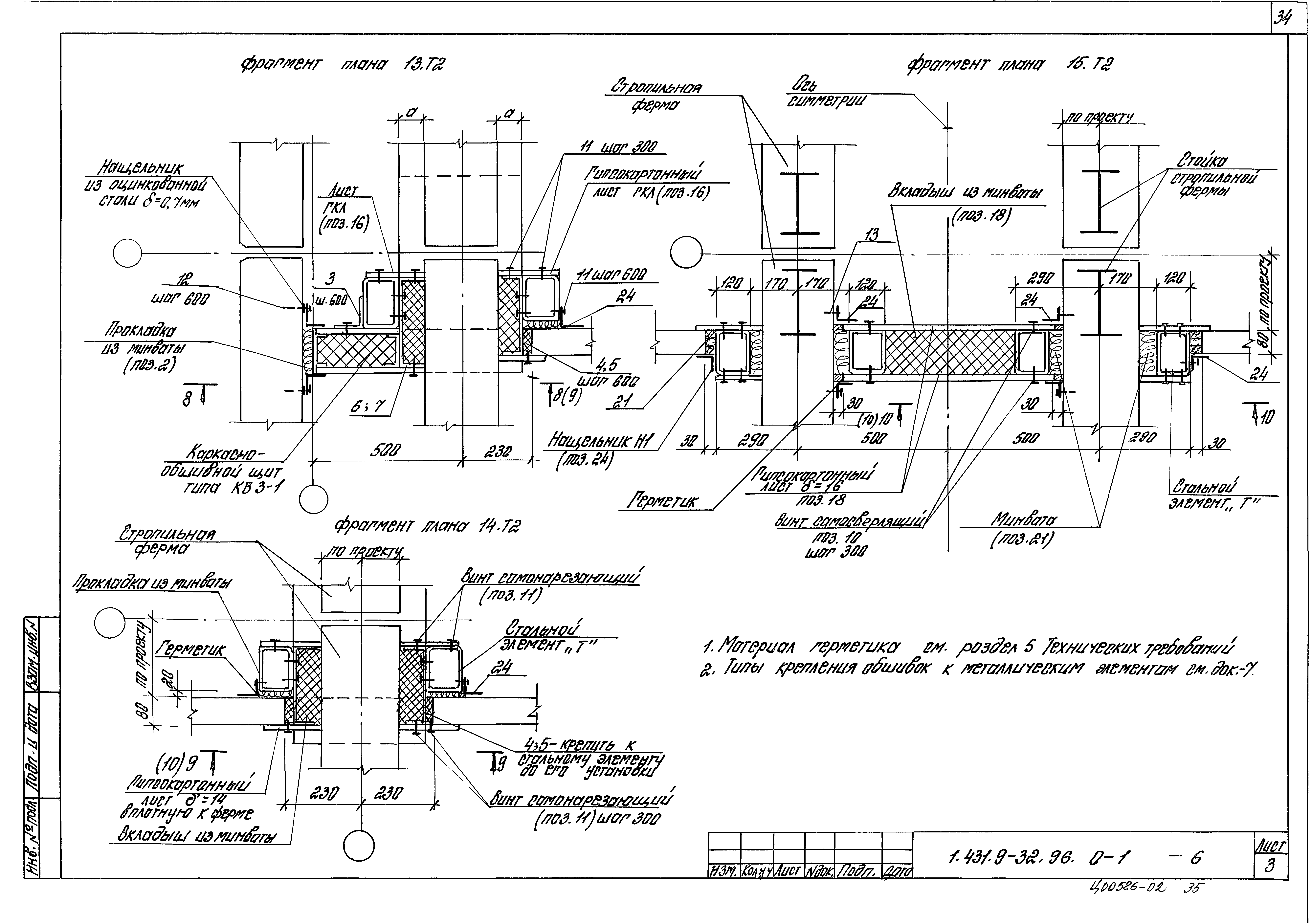

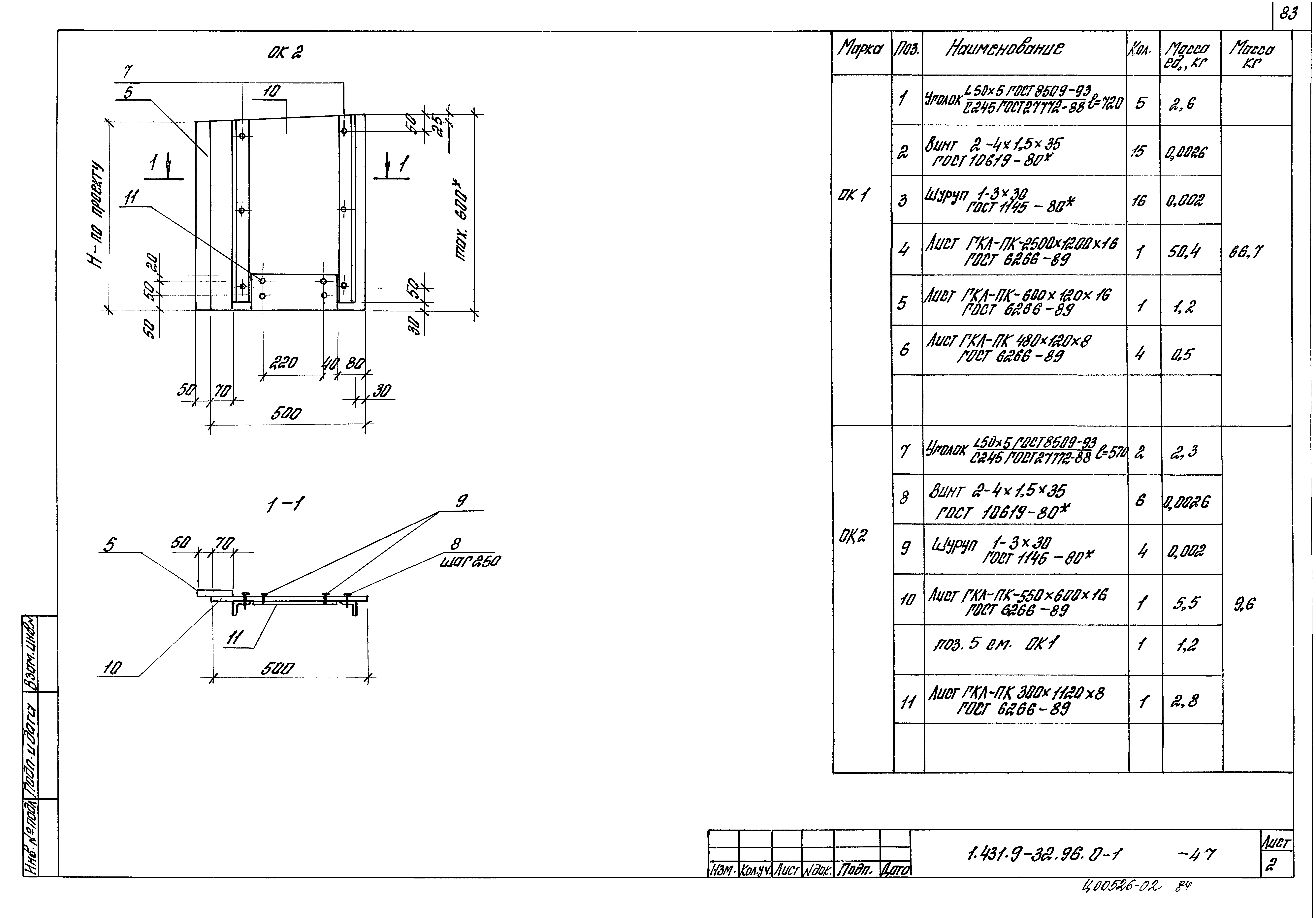

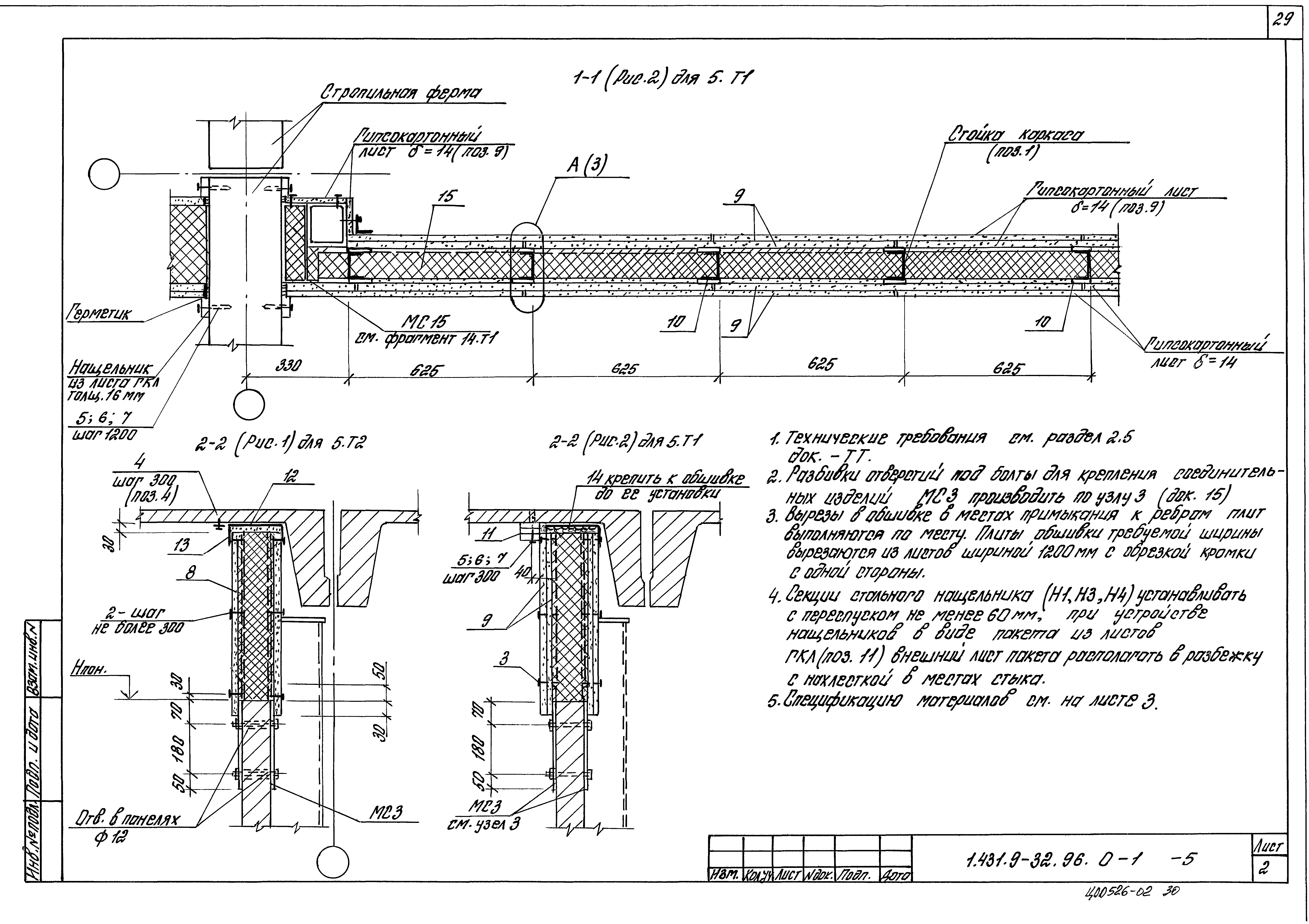

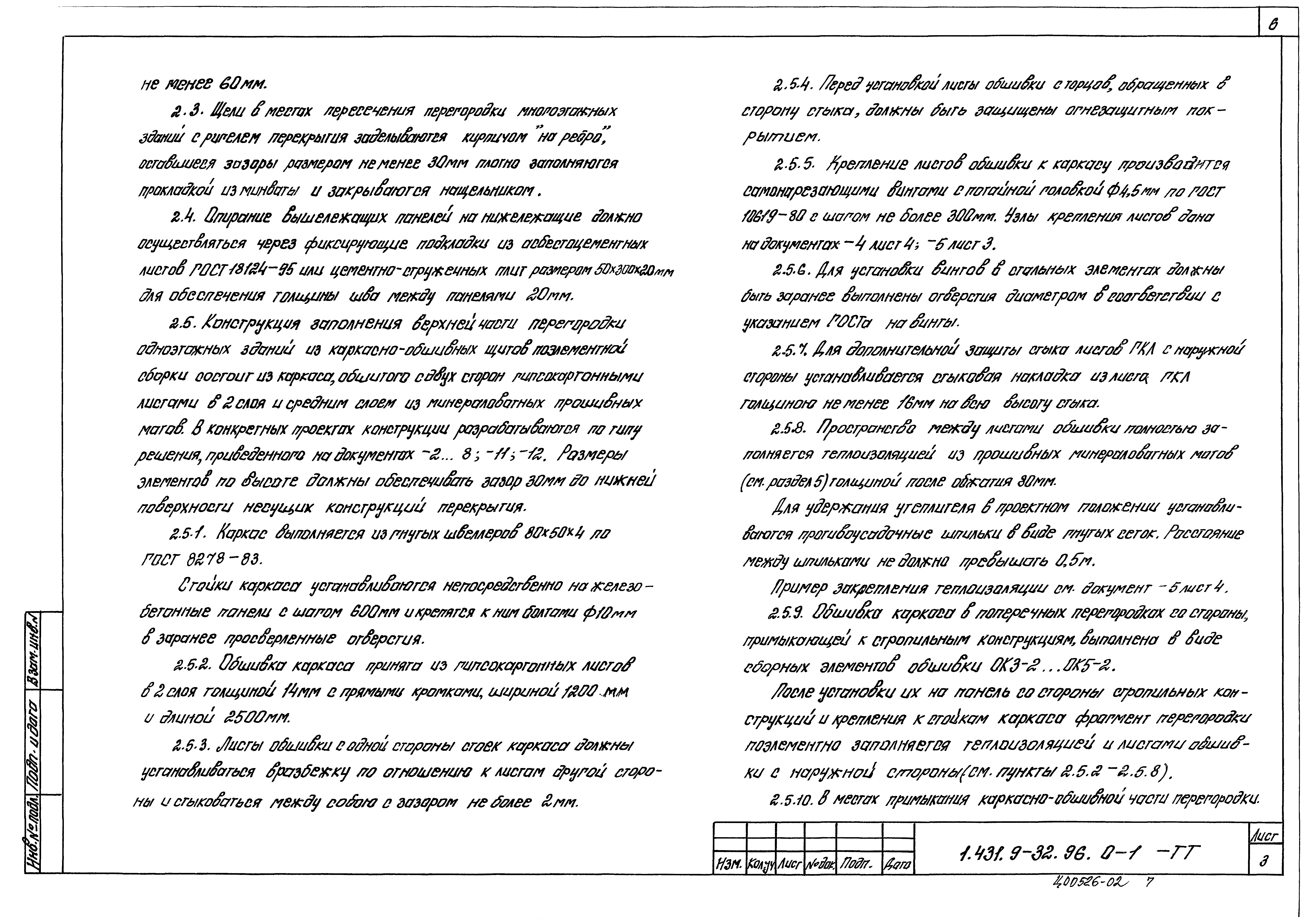

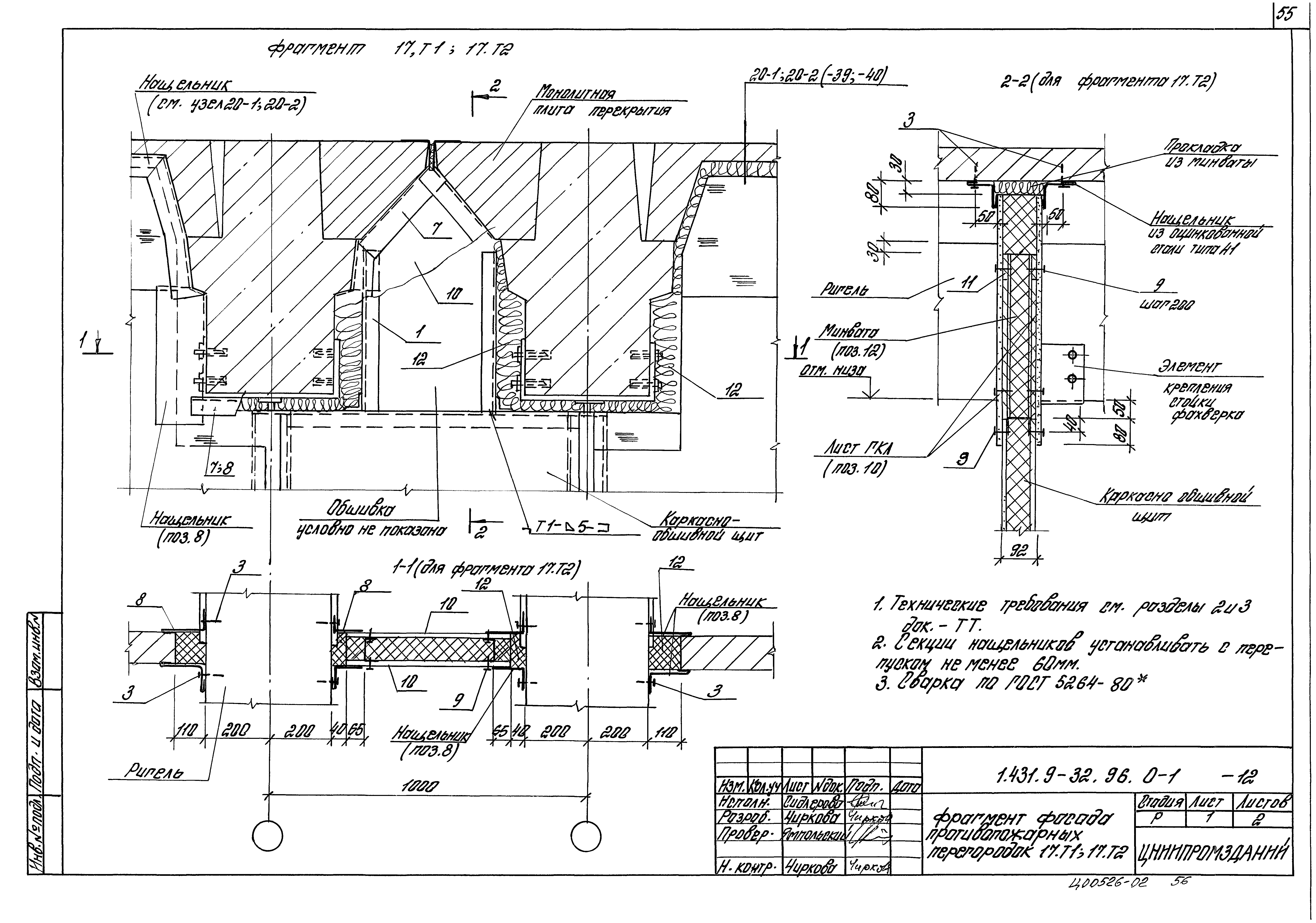

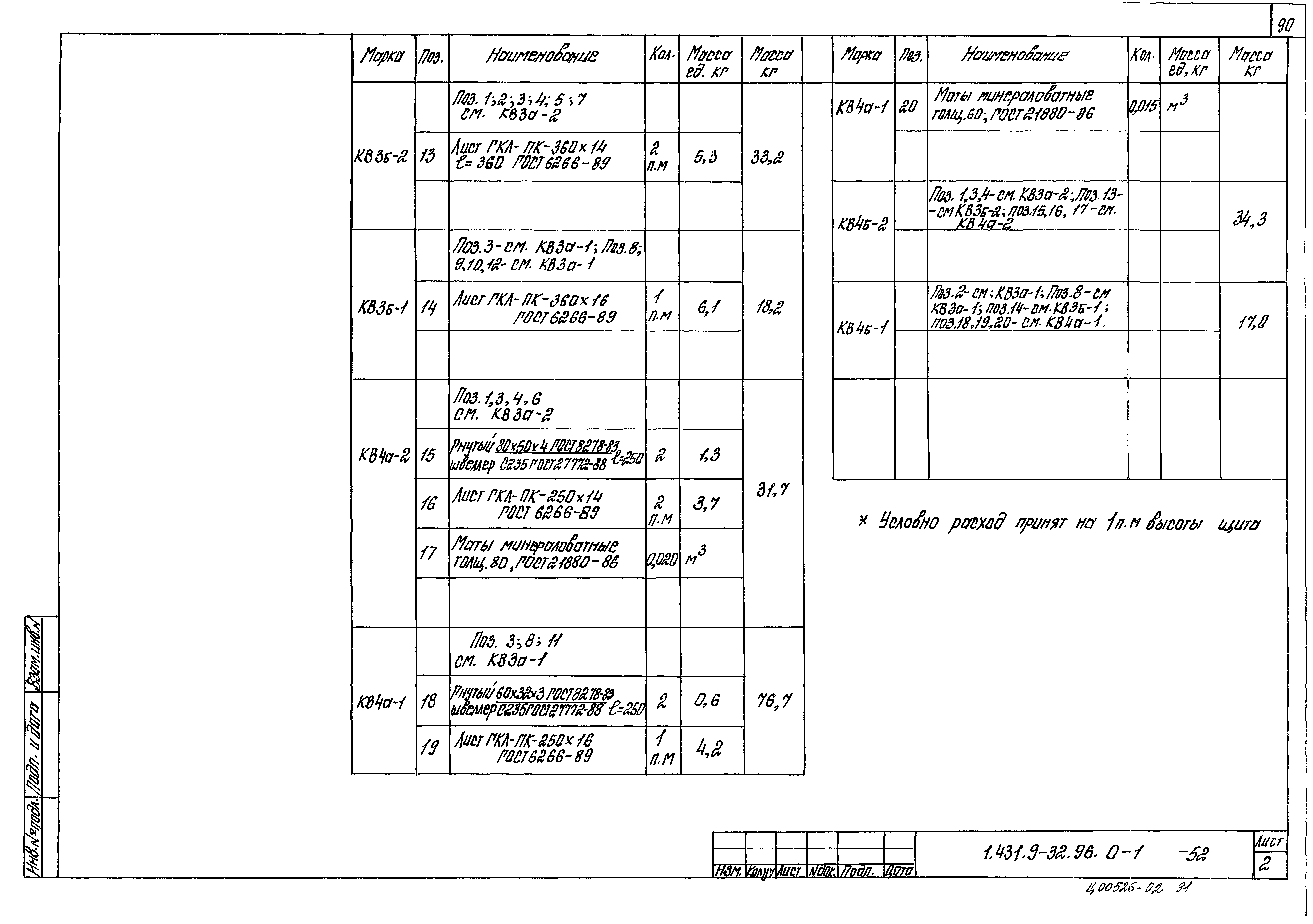

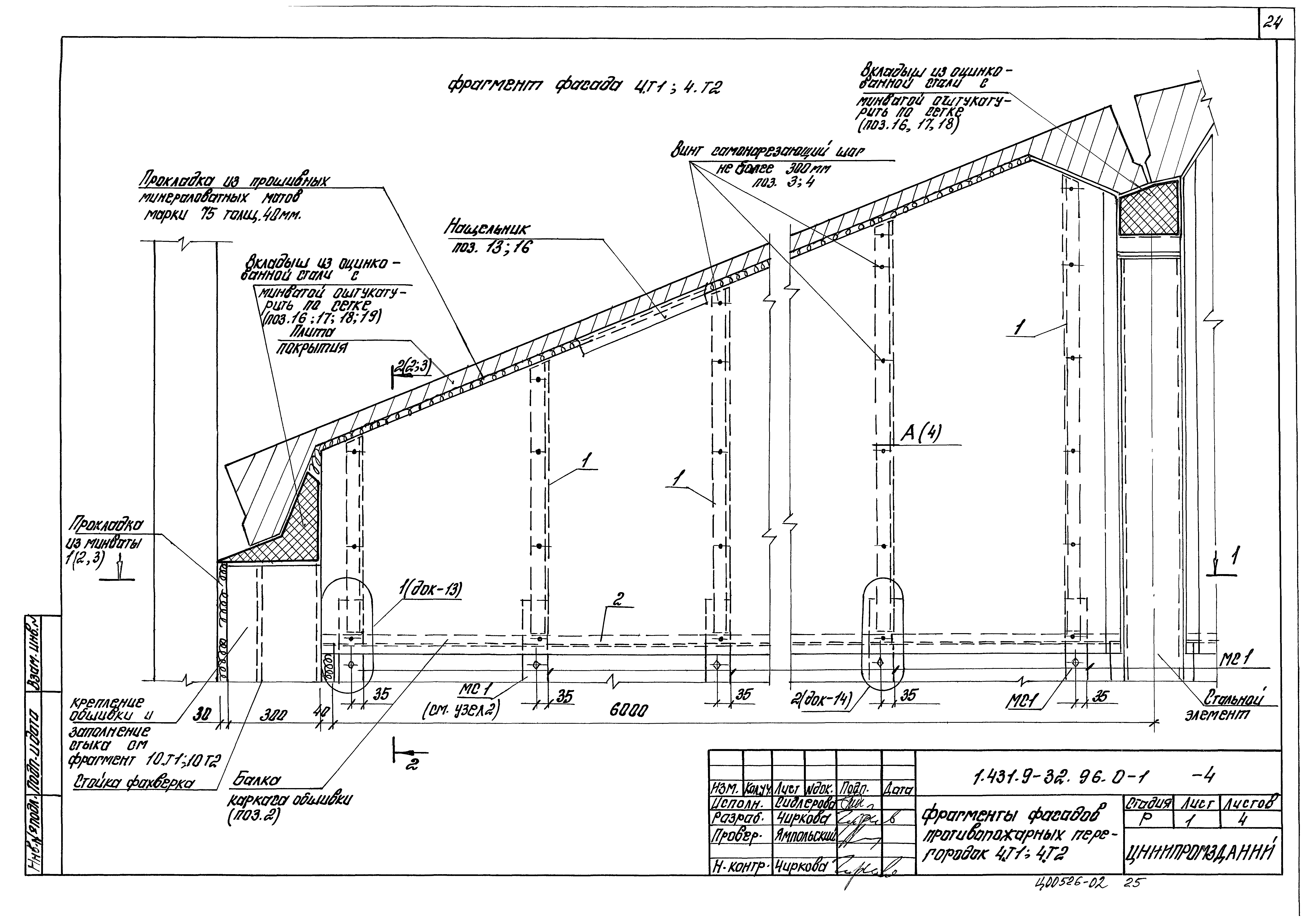

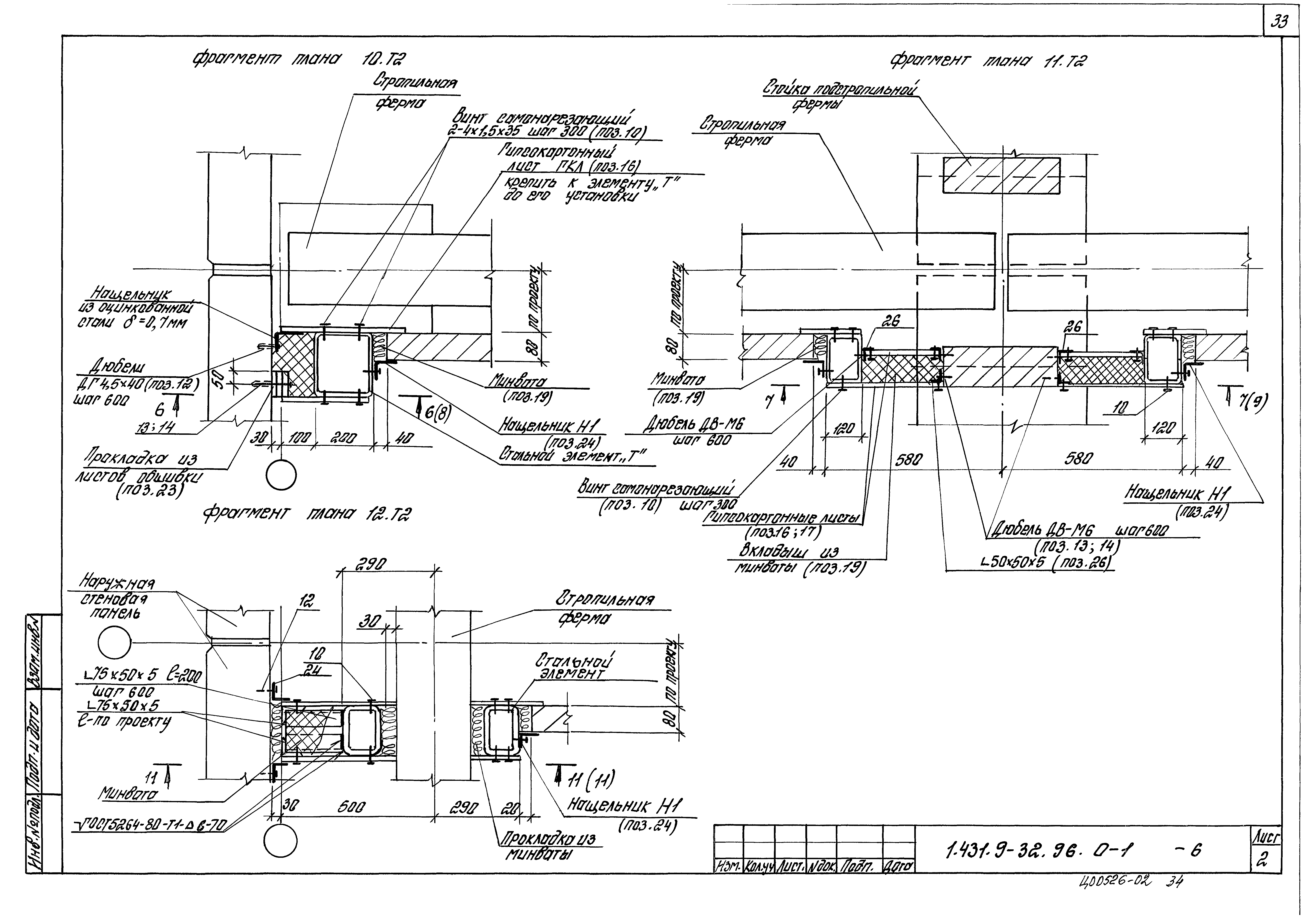

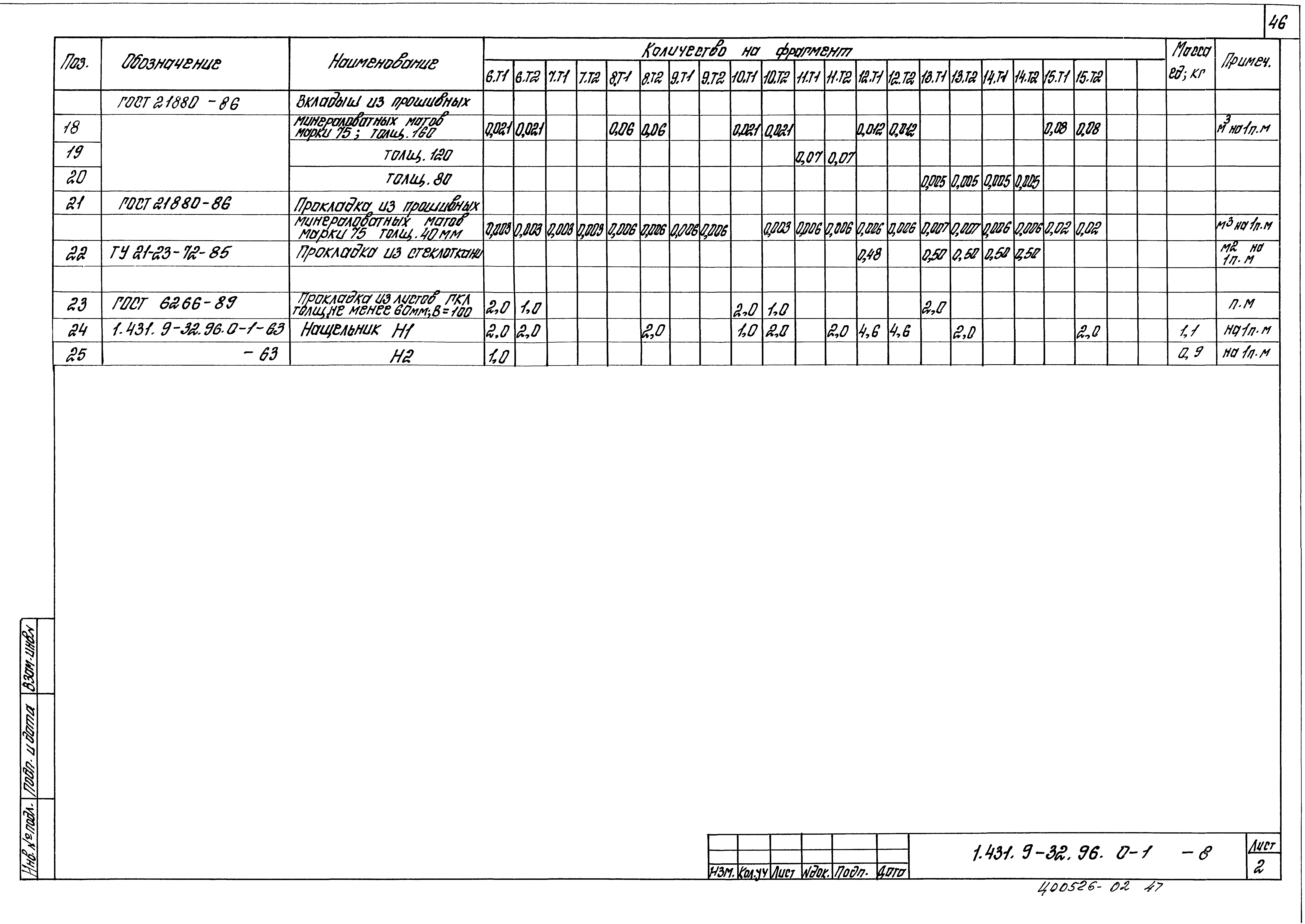

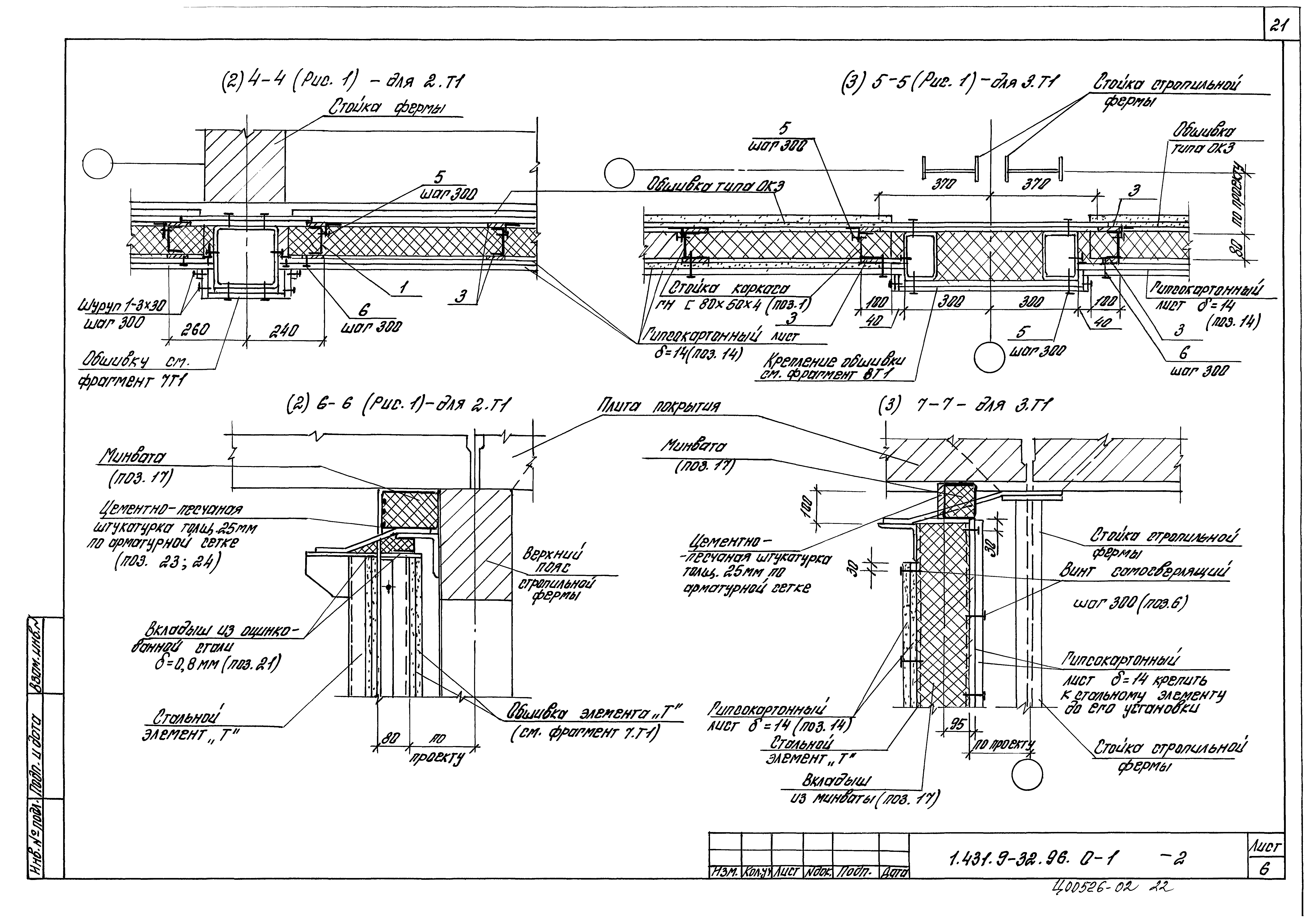

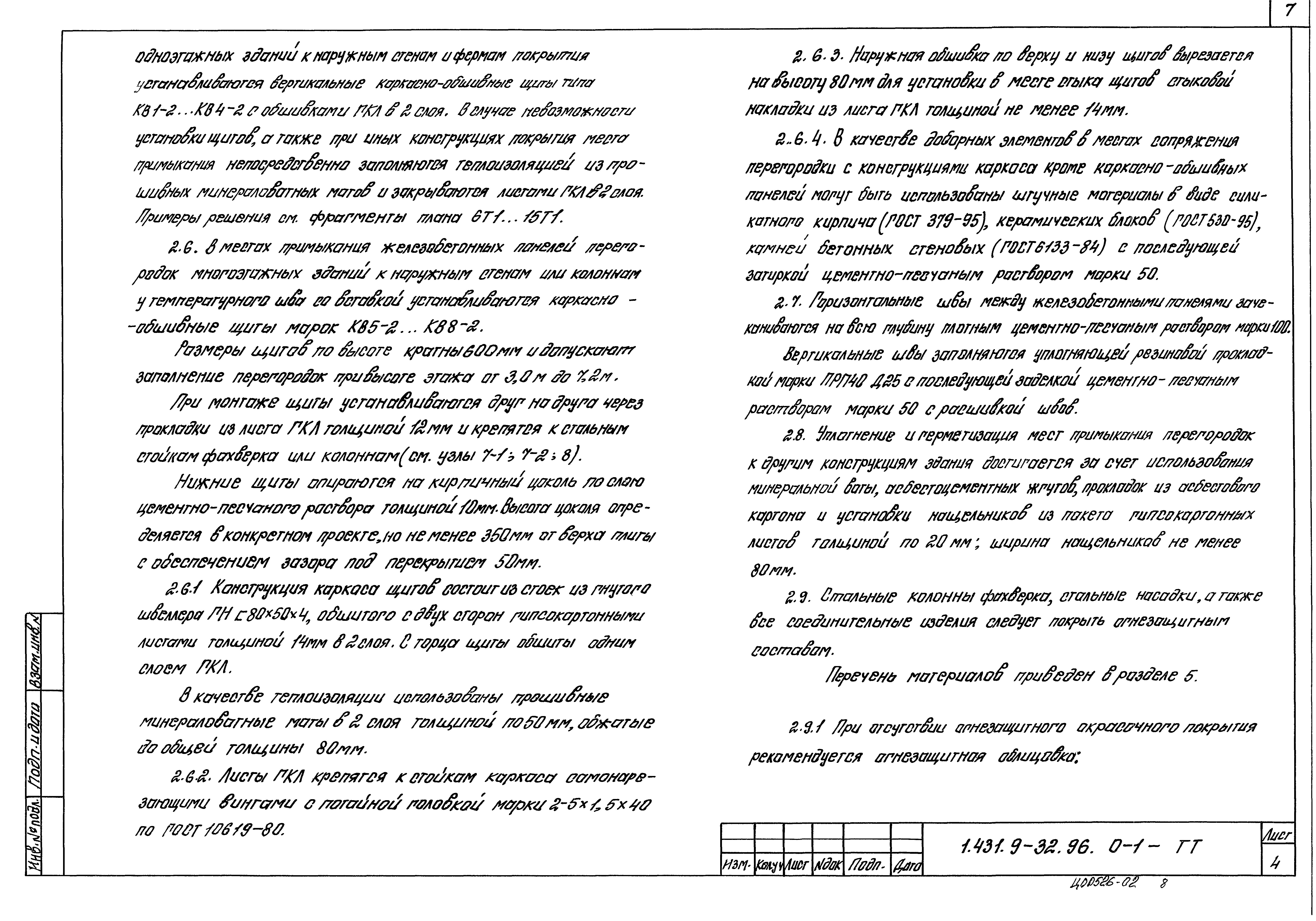

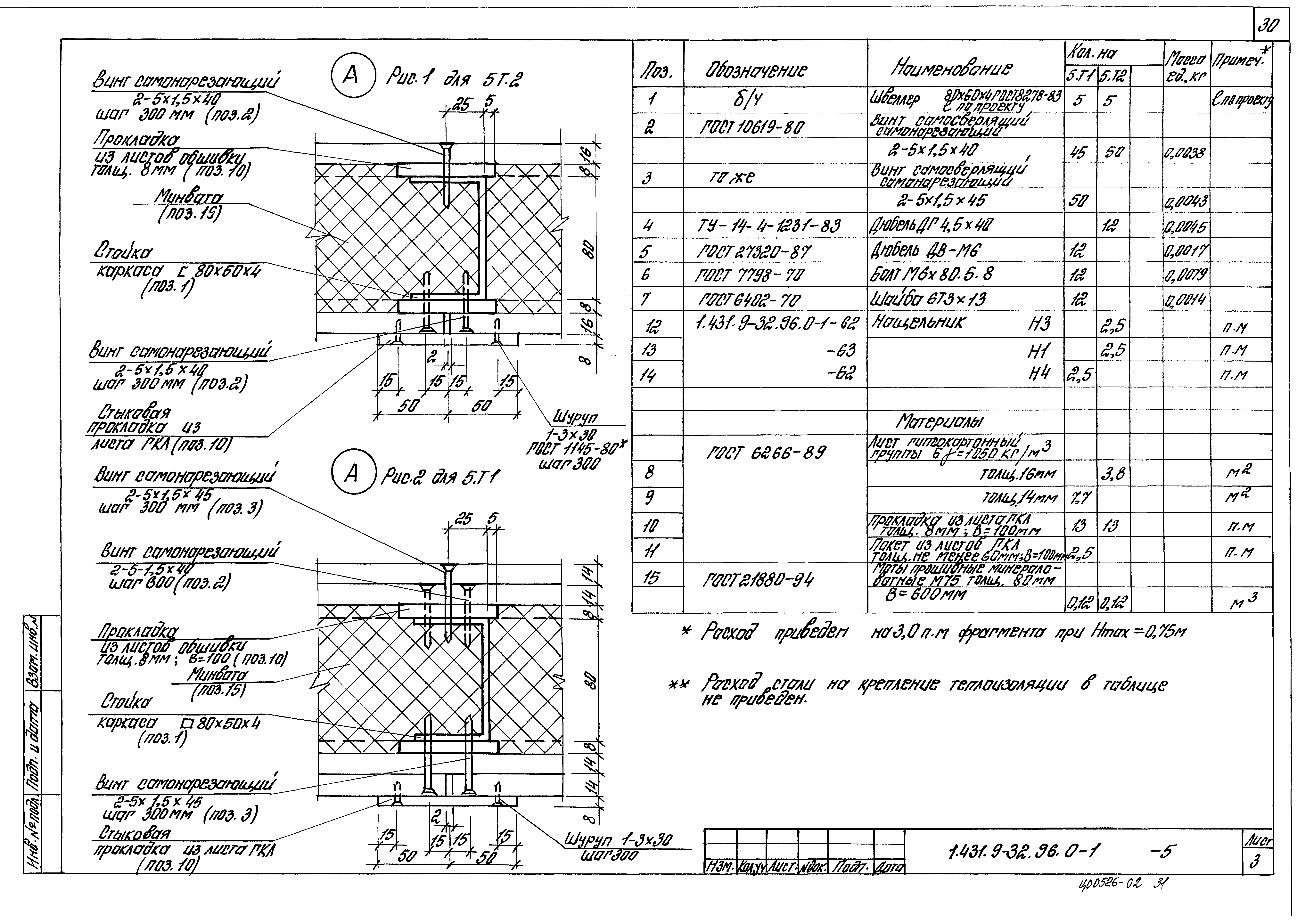

Оглавление:	1.431.9-32.96.0-1-ТТ Технические требования 1.431.9-32.96.0-1-1 Поперечные продольные противопожарные перегородки в одноэтажных зданиях без мостовых кранов 1.431.9-32.96.0-1-2 Фрагменты фасадов противопожарных перегородок одноэтажных зданий 1.Т1… 3.Т1; 1.Т2… 3Т2 1.431.9-32.96.0-1-3 Спецификация к фрагментам фасадов 1.Т1… 3.Т1; 1.Т2… 3Т2 1.431.9-32.96.0-1-4 Фрагменты фасадов противопожарных перегородок 4.Т1 - 4.Т2 1.431.9-32.96.0-1-5 Фрагменты фасадов противопожарных перегородок 5.Т1; 5.Т2 1.431.9-32.96.0-1-6 Фрагменты планов противопожарных перегородок одноэтажных зданий 6.Т1… 15.Т1; 6Т2… 15Т2 1.431.9-32.96.0-1-7 Типы крепления обшивок к металлическим элементам фрагментов 6.Т1… 15.Т1; 6Т2… 15Т2 1.431.9-32.96.0-1-8 Спецификация к фрагментам планов 6.Т1… 15.Т1; 6Т2… 15Т2 1.431.9-32.96.0-1-9 Поперечные и продольные противопожарные, перегородки многоэтажных зданий с каркасом по серии 1.020-1/87 1.431.9-32.96.0-1-10 Поперечные и продольные противопожарные, перегородки многоэтажных зданий с каркасом по серии 1.420.1-19 1.431.9-32.96.0-1-11 Фрагменты фасада противопожарных перегородок 16 Т1; 16Т2 1.431.9-32.96.0-1-12 Фрагменты фасада противопожарных перегородок 17 Т1; 17Т2 1.431.9-32.96.0-1-13 Узел 1т; 1н 1.431.9-32.96.0-1-14 Узел 2 1.431.9-32.96.0-1-15 Узел 3 1.431.9-32.96.0-1-16 Узел 4 1.431.9-32.96.0-1-17 Узел 5-1 1.431.9-32.96.0-1-18 Узел 5-2 1.431.9-32.96.0-1-19 Узел 6-1 1.431.9-32.96.0-1-20 Узел 6-2 1.431.9-32.96.0-1-21 Узел 7-1 1.431.9-32.96.0-1-22 Узел 7-2 1.431.9-32.96.0-1-23 Узел 8 1.431.9-32.96.0-1-24 Узел 9; 10 1.431.9-32.96.0-1-25 Узел 11 1.431.9-32.96.0-1-26 Узел 12 1.431.9-32.96.0-1-27 Узел 13 1.431.9-32.96.0-1-28 Узел 14-1; 14-2 1.431.9-32.96.0-1-29 Узел 15-2 1.431.9-32.96.0-1-30 Узел 15-1 1.431.9-32.96.0-1-31 Узел 16-1 1.431.9-32.96.0-1-32 Узел 17-1 1.431.9-32.96.0-1-33 Узел 16-2 1.431.9-32.96.0-1-34 Узел 17-2 1.431.9-32.96.0-1-35 Узел 18-2 1.431.9-32.96.0-1-36 Узел 18-1 1.431.9-32.96.0-1-37 Узел 19-2 1.431.9-32.96.0-1-38 Узел 19-1 1.431.9-32.96.0-1-39 Узел 20-1 1.431.9-32.96.0-1-40 Узел 20-2 1.431.9-32.96.0-1-41 Узел 21-1 1.431.9-32.96.0-1-42 Узел 21-2 1.431.9-32.96.0-1-43 Детали скрытого крепления панелей 1.431.9-32.96.0-1-44 Детали огнезащитной облицовки стальных стоек фахверка из гипсокартонных листов 1.431.9-32.96.0-1-45 Детали облицовки стальных стоек фахверка огнезащитной штукатуркой 1.431.9-32.96.0-1-46 Детали прохода коммуникаций и воздуховодов 1.431.9-32.96.0-1-47 Обшивка каркаса ОК1; ОК2 1.431.9-32.96.0-1-48 Обшивка каркаса ОК3; ОК4 1.431.9-32.96.0-1-49 Обшивка каркаса ОК5 1.431.9-32.96.0-1-50 Каркасно-обшивной щит типа КВ1-1; КВ1-2 1.431.9-32.96.0-1-51 Каркасно-обшивной щит типа КВ2-1; КВ2-2 1.431.9-32.96.0-1-52 Каркасно-обшивной щит типа КВ3а-1; 2; КВ3Б-1,2; КВ4а-1,2; КВ4б-1,2 1.431.9-32.96.0-1-53 Каркасно-обшивной щит типа КВ5; КВ6 1.431.9-32.96.0-1-54 Каркасно-обшивной щит типа КВ7-1; КВ7-2; КВ8-1; КВ8-2 1.431.9-32.96.0-1-55 Изделие соединительное МС1… МС4 1.431.9-32.96.0-1-56 Изделие соединительное МС5; МС6 1.431.9-32.96.0-1-57 Изделие соединительное МС7; МС8 1.431.9-32.96.0-1-58 Изделие соединительное МС10; МС11; МС12 1.431.9-32.96.0-1-59 Изделие соединительное МС9; МС9-1 1.431.9-32.96.0-1-60 Изделие соединительное МС23 1.431.9-32.96.0-1-61 Изделие соединительное МС13… МС22 1.431.9-32.96.0-1-62 Нащельник Н3; Н3-1; Н4; Н4-1 1.431.9-32.96.0-1-63 Нащельник Н1; Н2; Н5 1.431.9-32.96.0-1-64 Нащельник Н6; Н6-1 1.431.9-32.96.0-1-65 Изделие соединительное МС24; МС24-1
Разработан:	ЦНИИпромзданий
Утверждён:	02.12.1996 Департамент развития научно-технической политики и проектно-изыскательских работ Минстроя России (Department of Technical Research Policy and Design and Survey Operations, , Russian Federation Minstroy 9-1-1/122)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СН 290-74 «Инструкция по приготовлению и применению строительных растворов» ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры» ГОСТ 379-95 «Кирпич и камни силикатные. Технические условия» ГОСТ 530-95 «Кирпич и камни керамические. Технические условия» ГОСТ 6133-84 «Камни бетонные стеновые. Технические условия» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 21880-94 «Маты прошивные из минеральной ваты теплоизоляционные. Технические условия» ГОСТ 23791-79 «Покрытие по стали фосфатное огнезащитное. Технические требования» ГОСТ 25665-83 «Покрытие по стали фосфатное огнезащитное на основе минеральных волокон. Технические требования» ГОСТ 18124-95 «Листы асбестоцементные плоские. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 6402-70 «Шайбы пружинные. Технические условия» ГОСТ 10478-93 «Топливо твердое. Методы определения мышьяка» ГОСТ 21880-86 «Маты минераловатные прошивные для тепловой изоляции промышленного оборудования. Технические условия» ГОСТ 27320-87 «Дюбели-втулки распорные для строительства. Конструкция» ГОСТ 6266-89 «Листы гипсокартонные. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.036.5-2.95 «Двери деревянные противопожарные искронедающие для зданий различного назначения» Серия 1.436.2-22 «Двери металлические противопожарные для производственных зданий и сооружений» Типовые проектные решения 400-0-17 «Конструктивные решения по защите металлоконструкций от воздействия огня. Материалы для проектирования»
