Серия 1.432.2-30.93

Выпуск 2. Узлы. Рабочие чертежи

Обозначение:	Серия 1.432.2-30.93
Обозначение англ:	Series 1.432.2-30.93
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Узлы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1993
Область применения:	В состав выпуска 2 данной работы входят рабочие чертежи узлов монтажа металлических панелей со стальной обшивкой, установки окон, дверей, ворот и сопряжения их с металлическими панелями. Узлы установки и сопряжения окон разработаны для деревянных окон и для окон со стальными переплетами

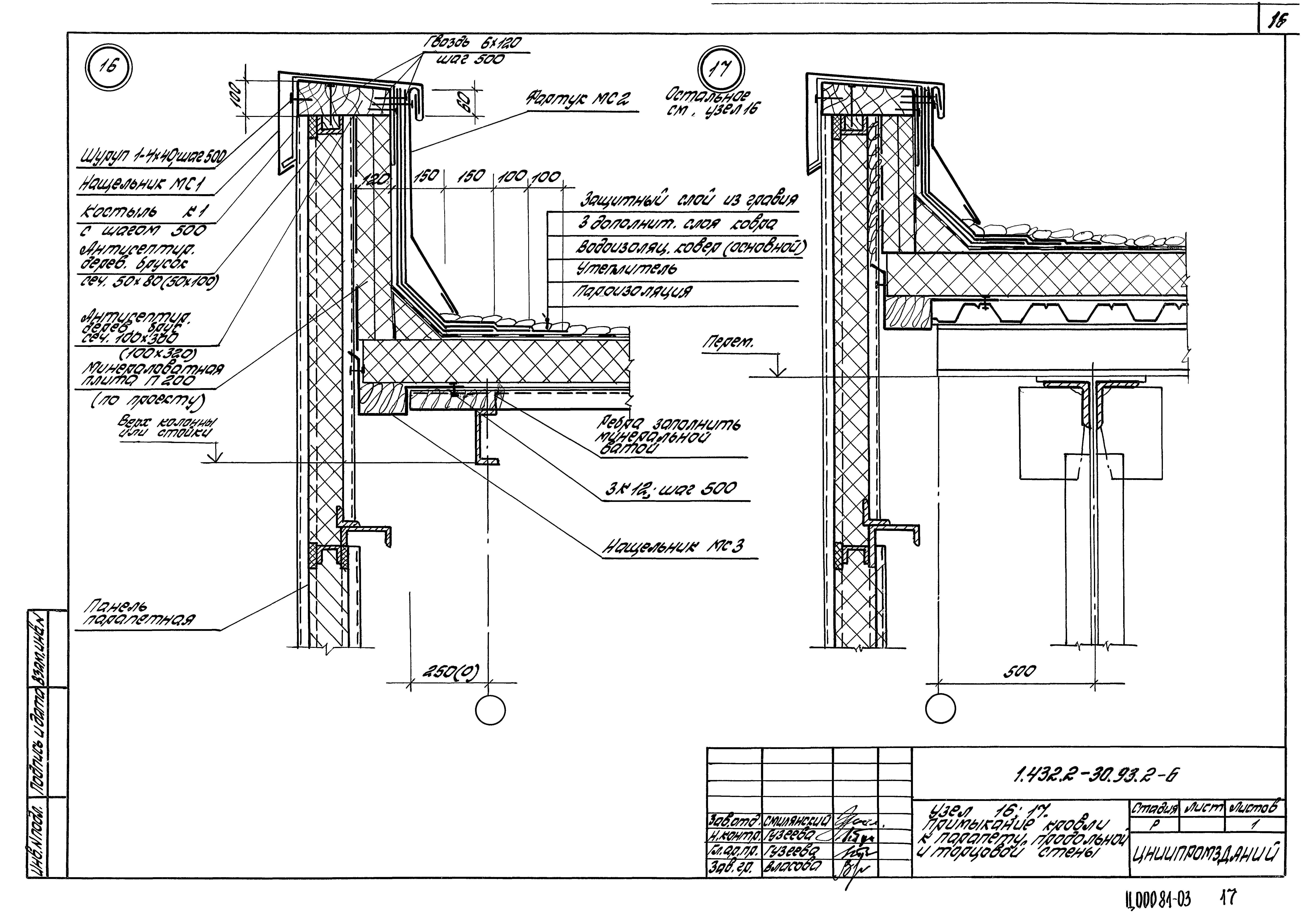

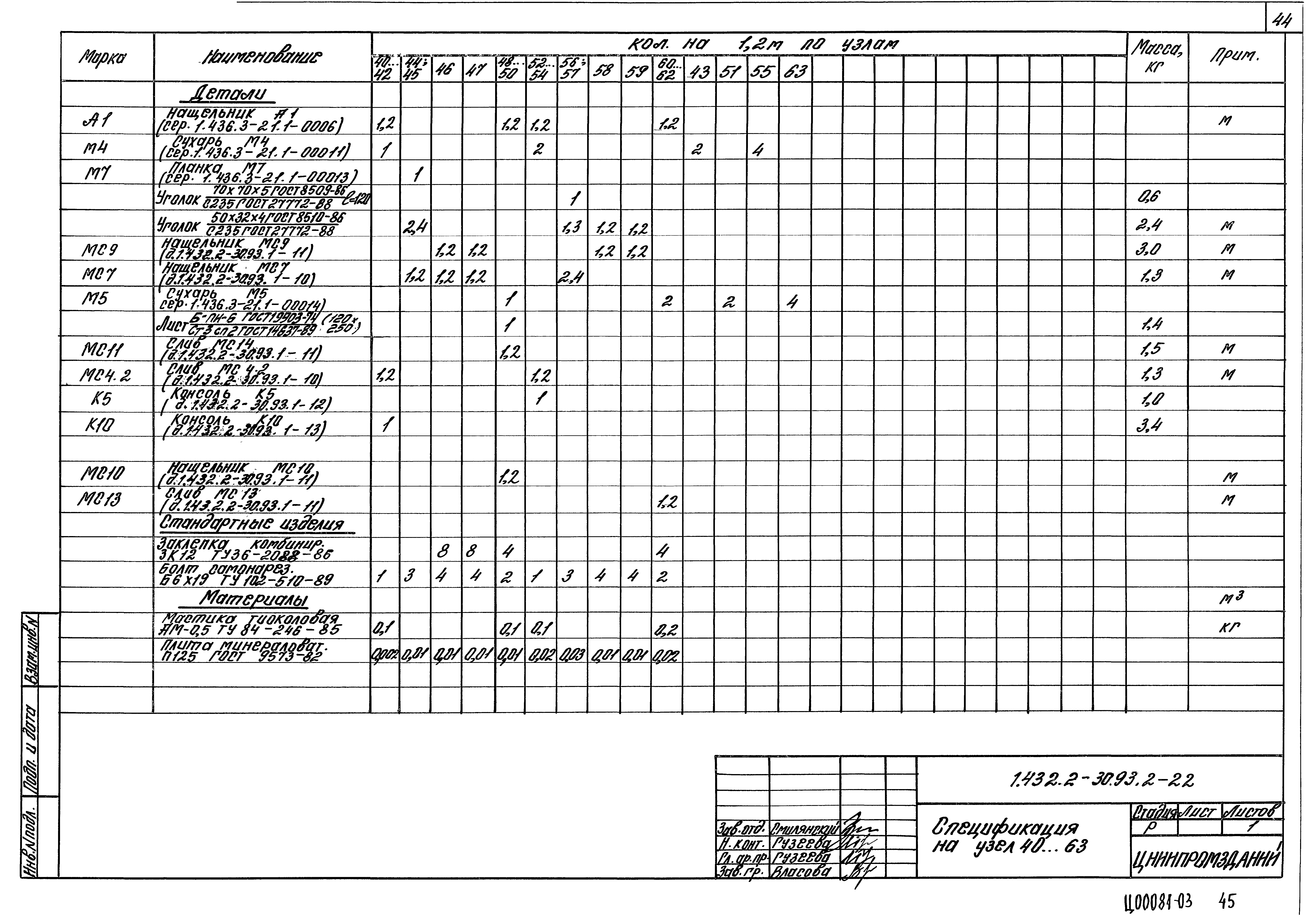

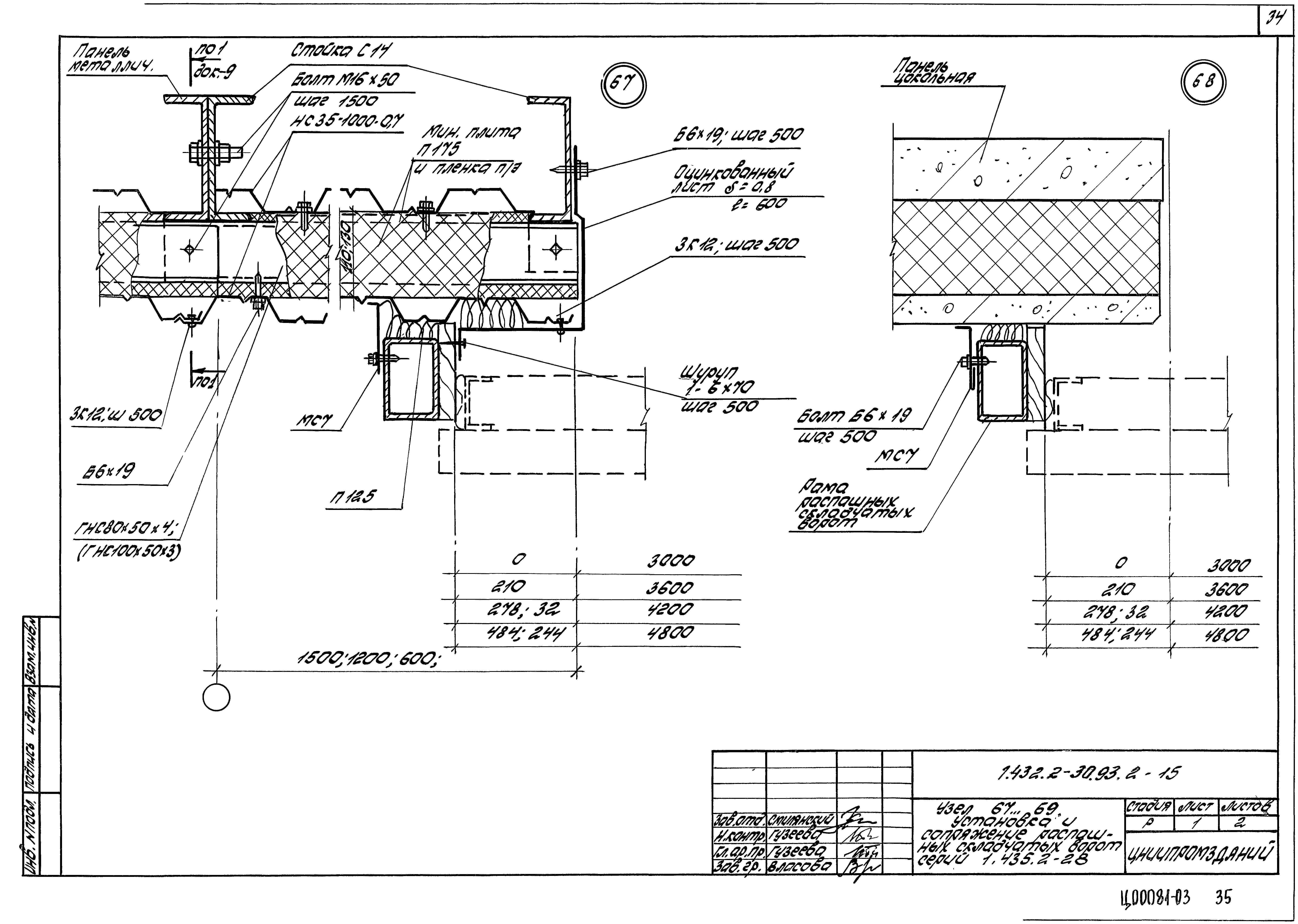

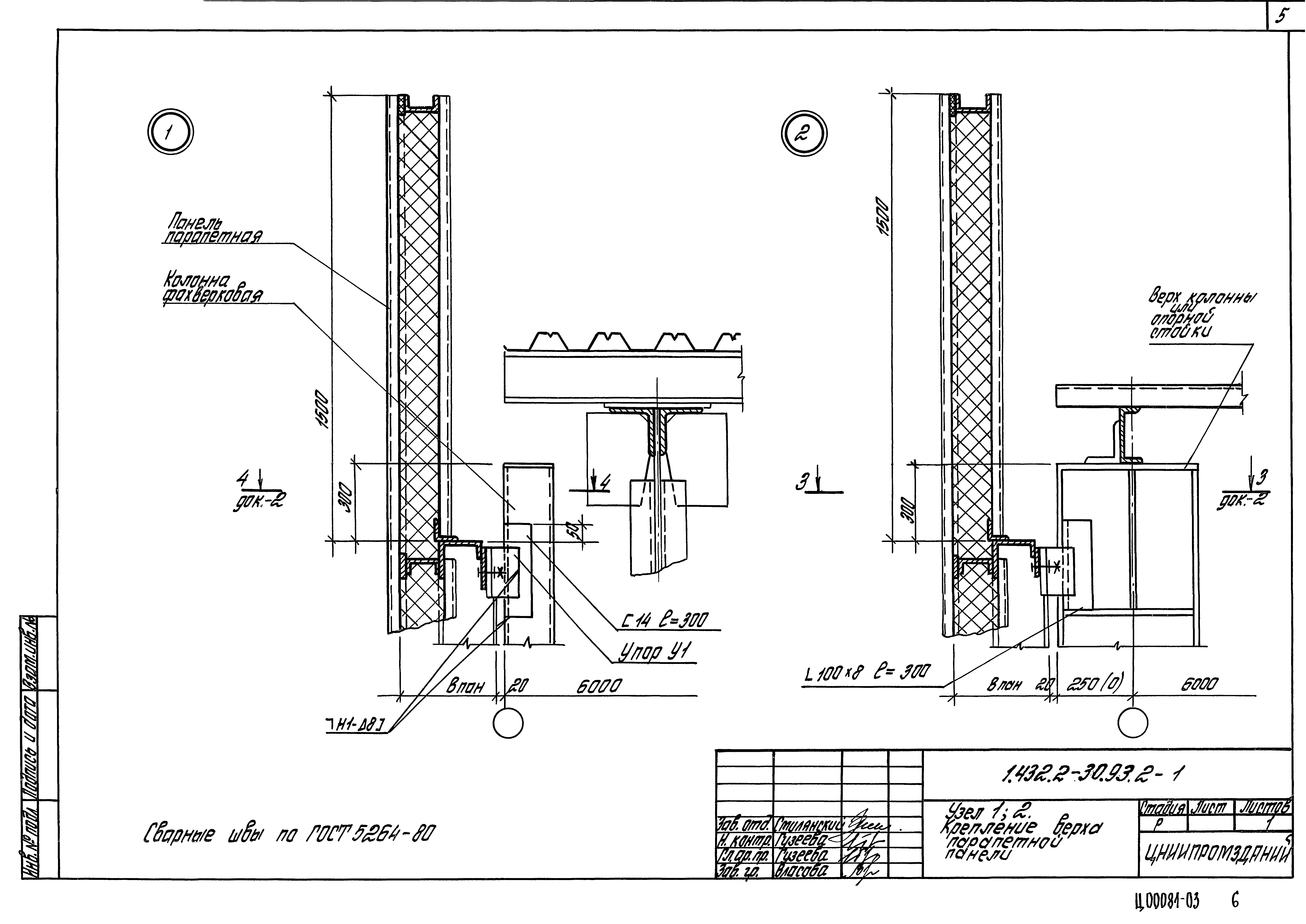

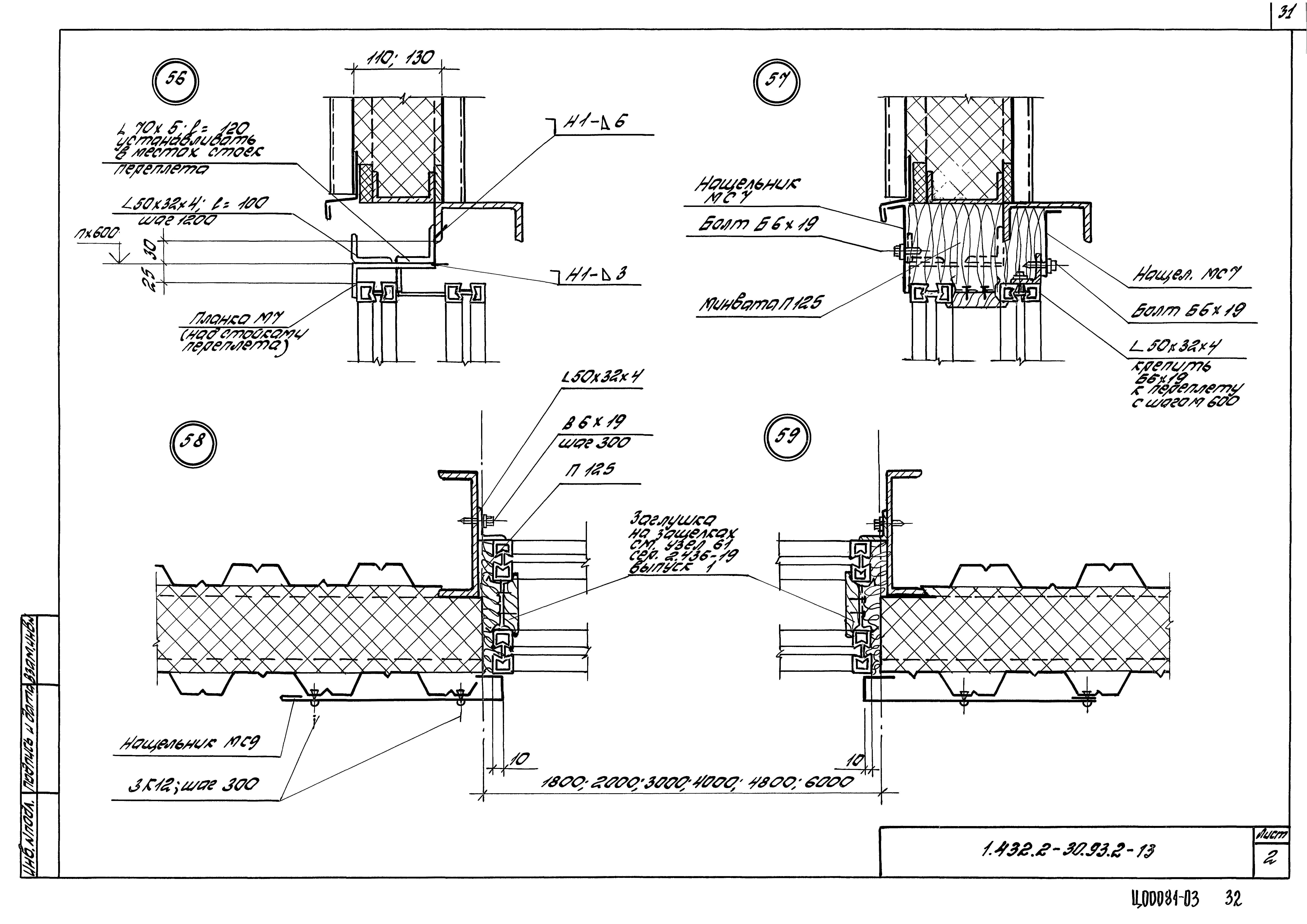

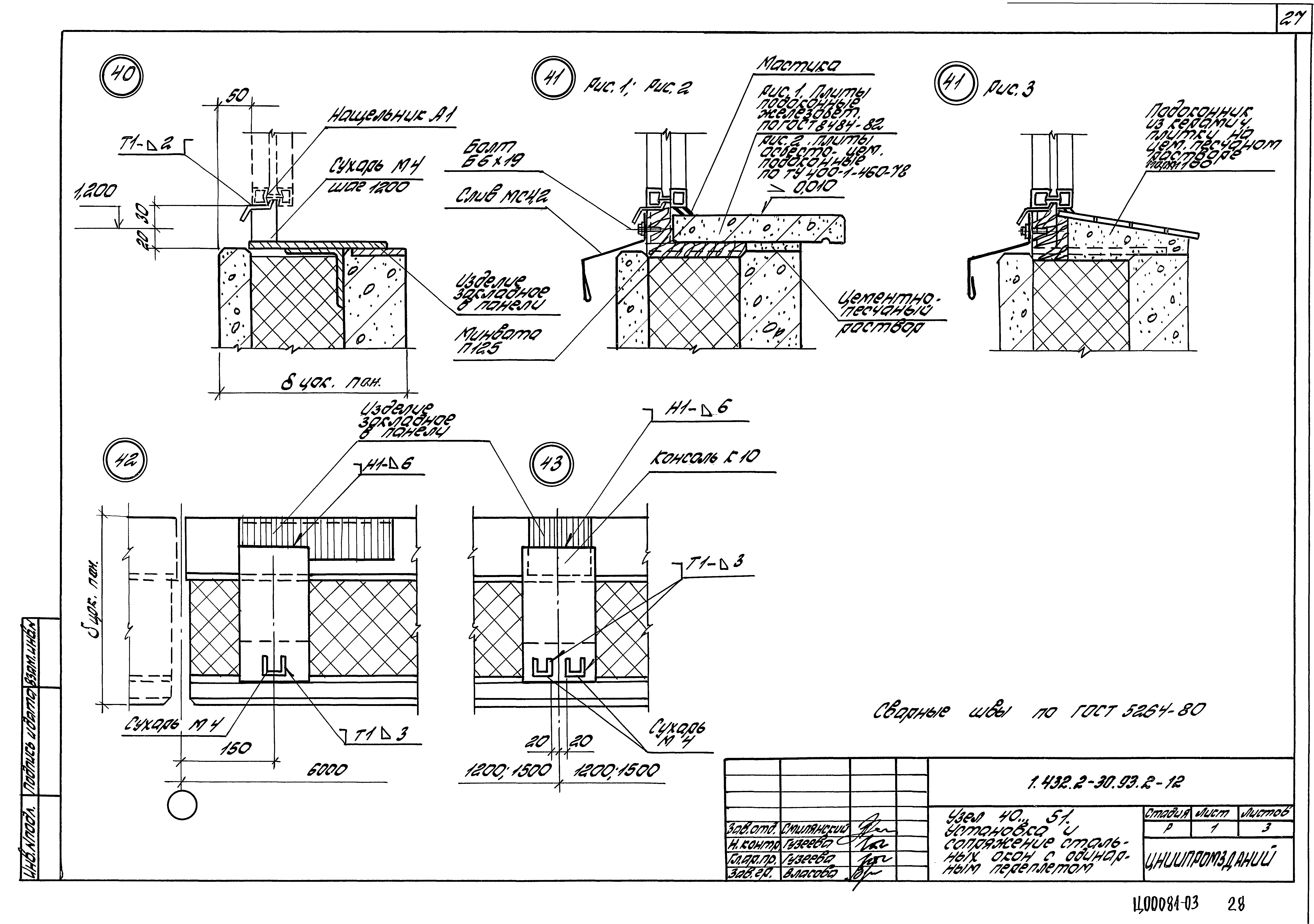

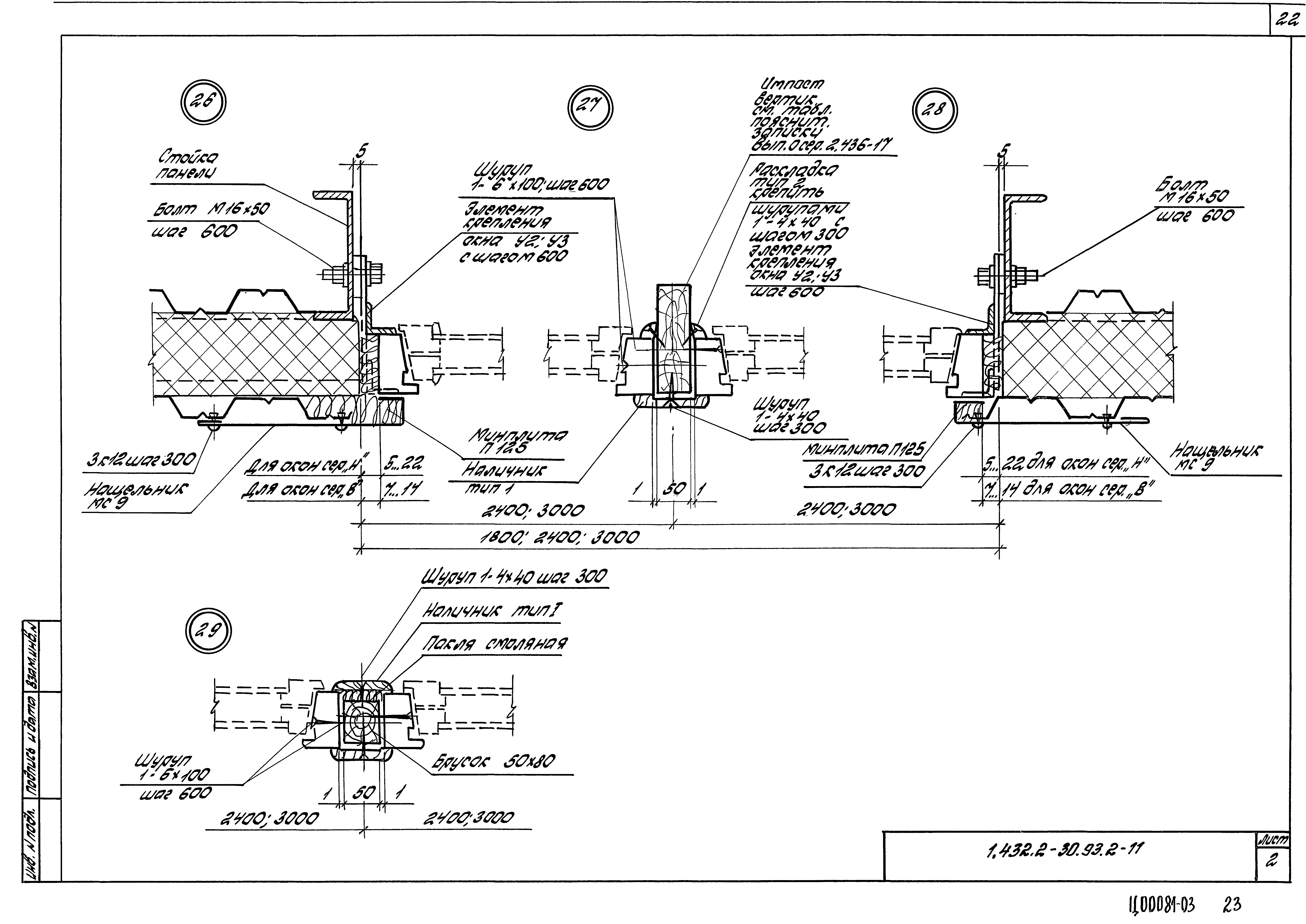

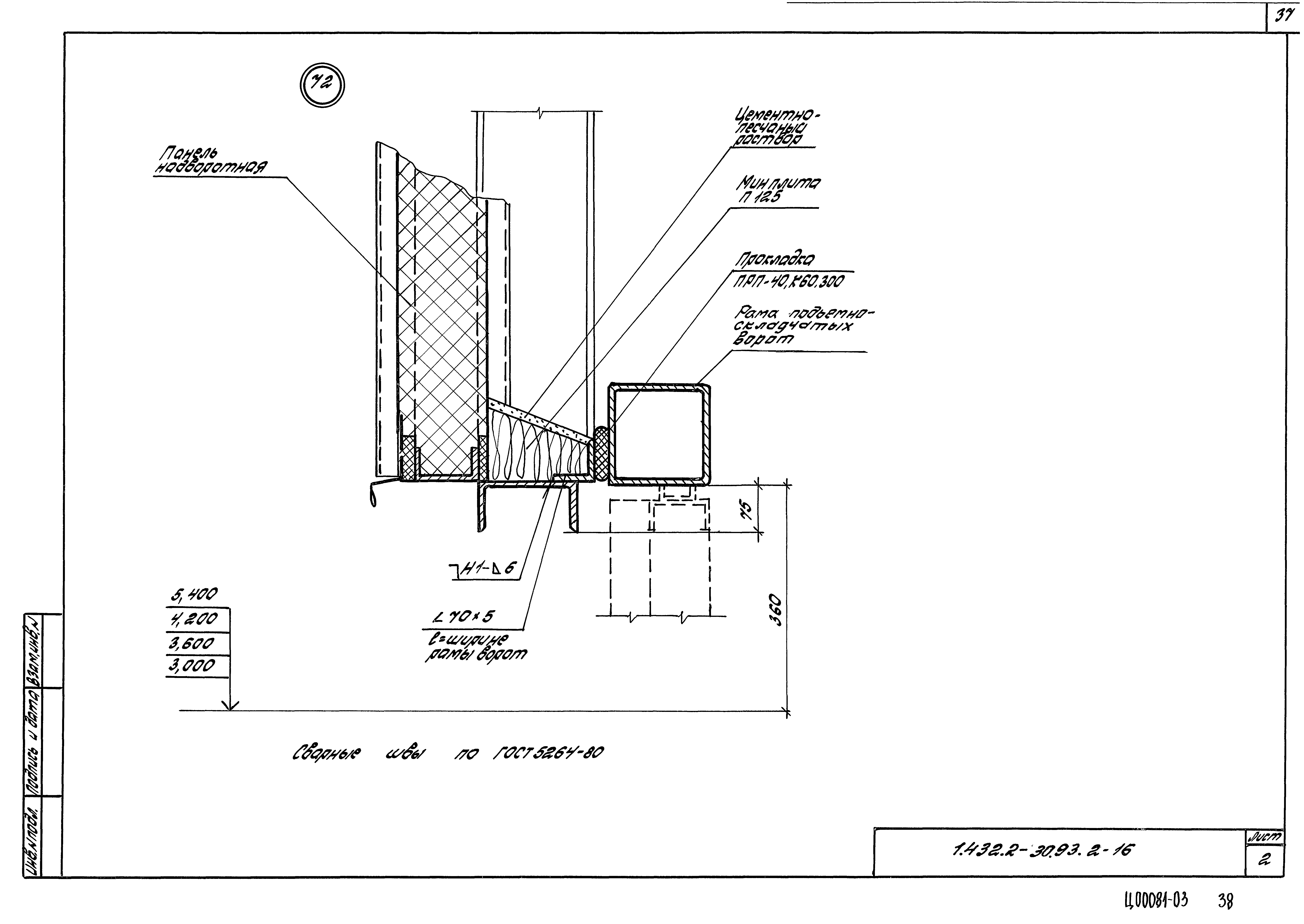

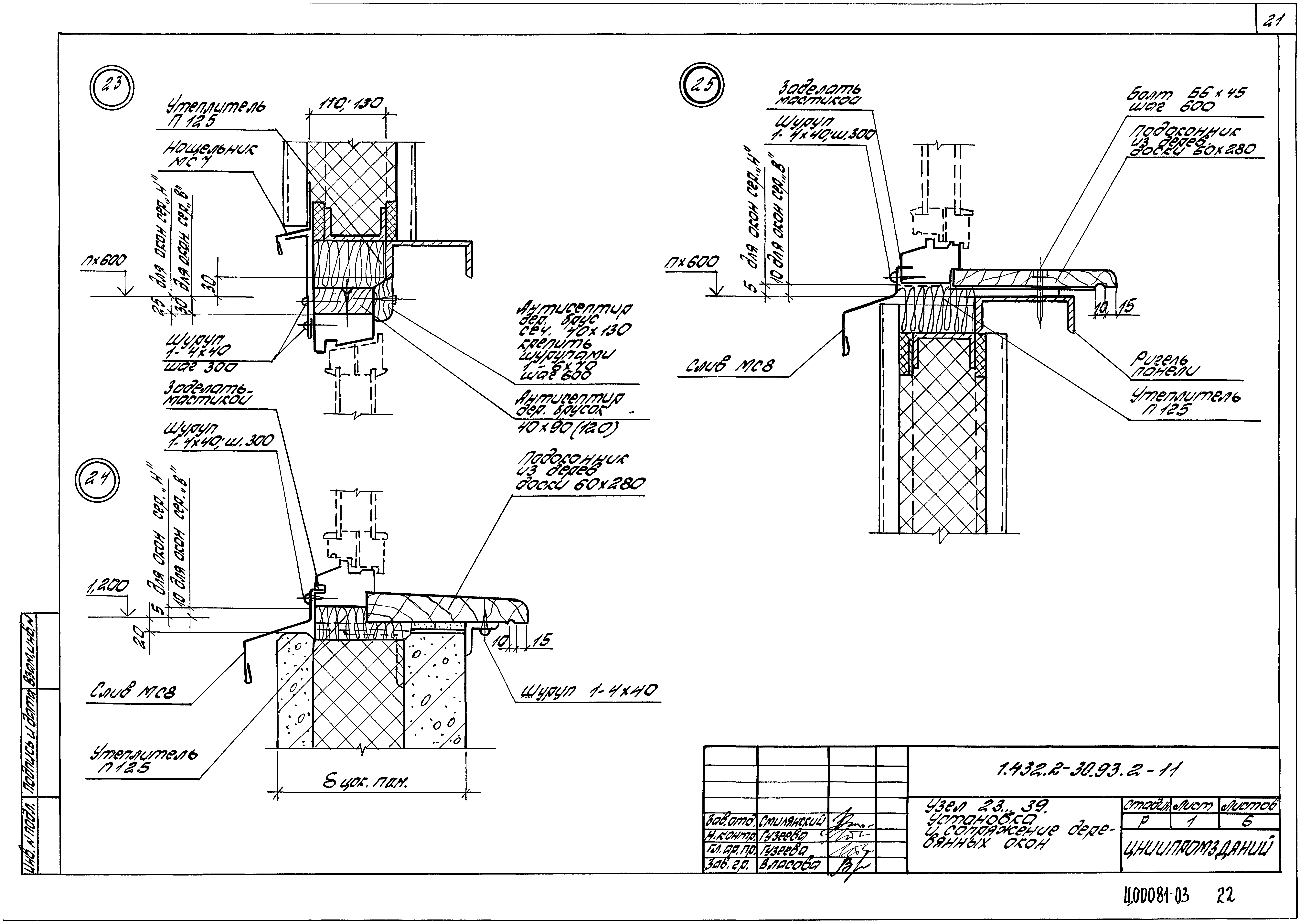

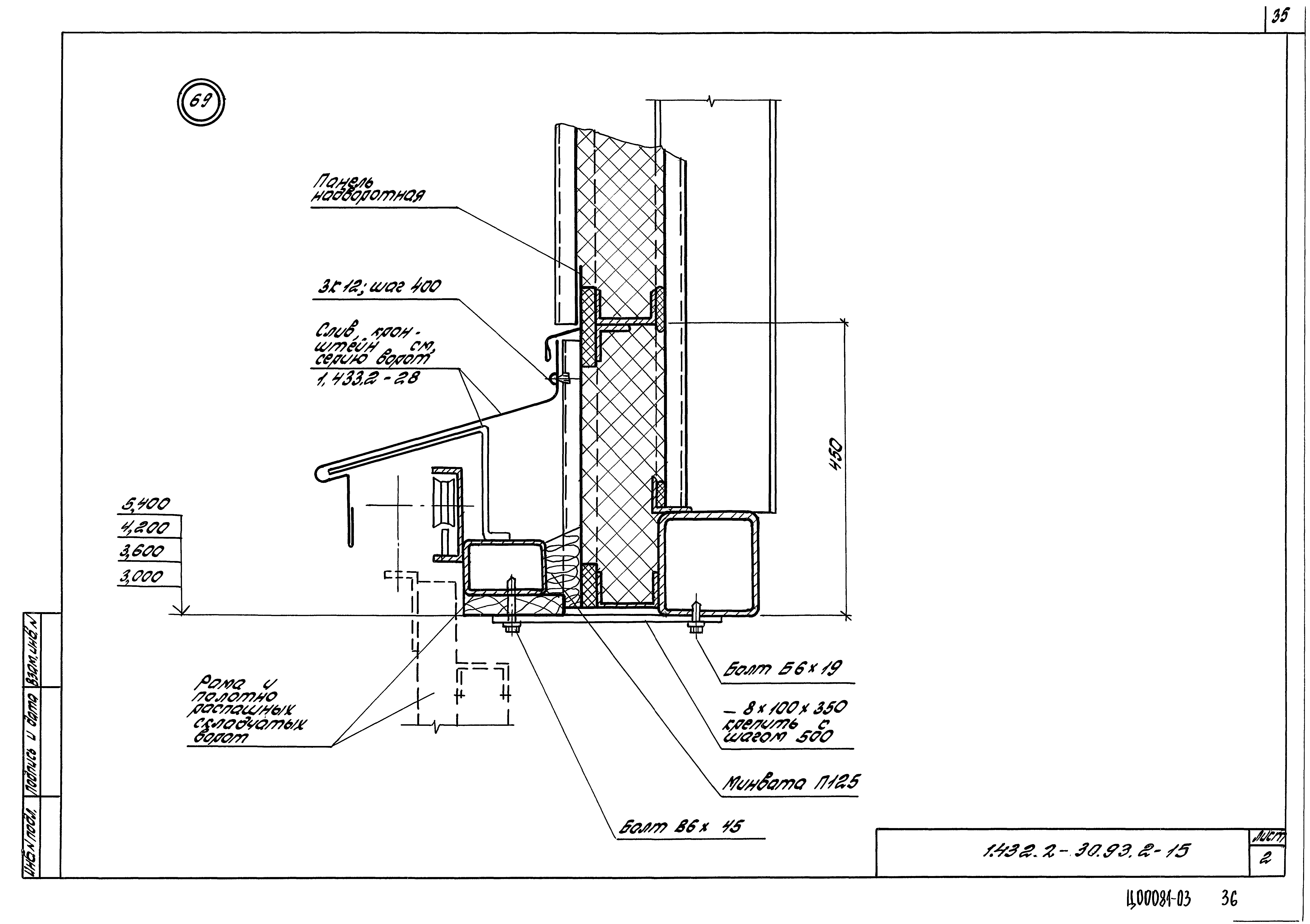

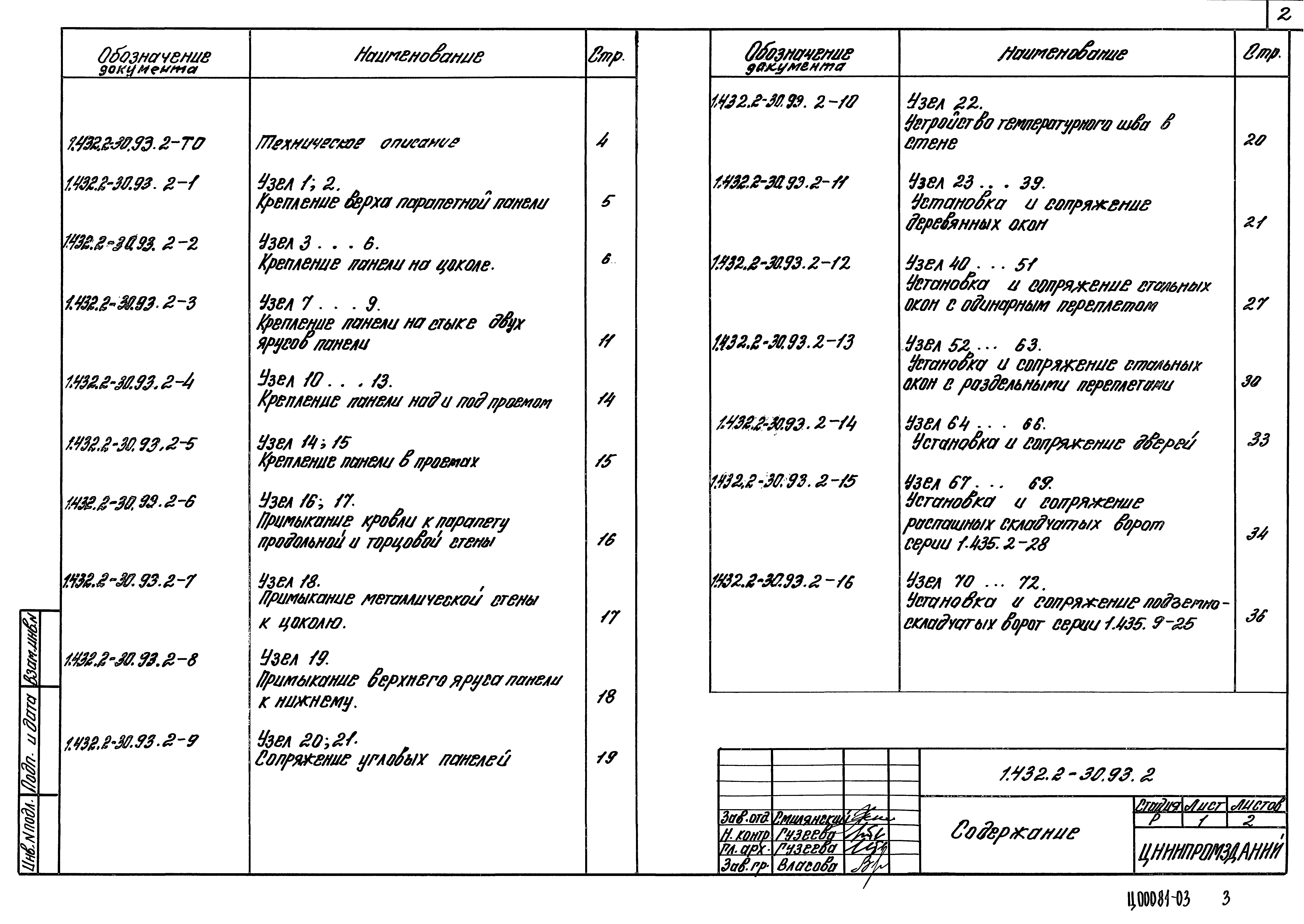

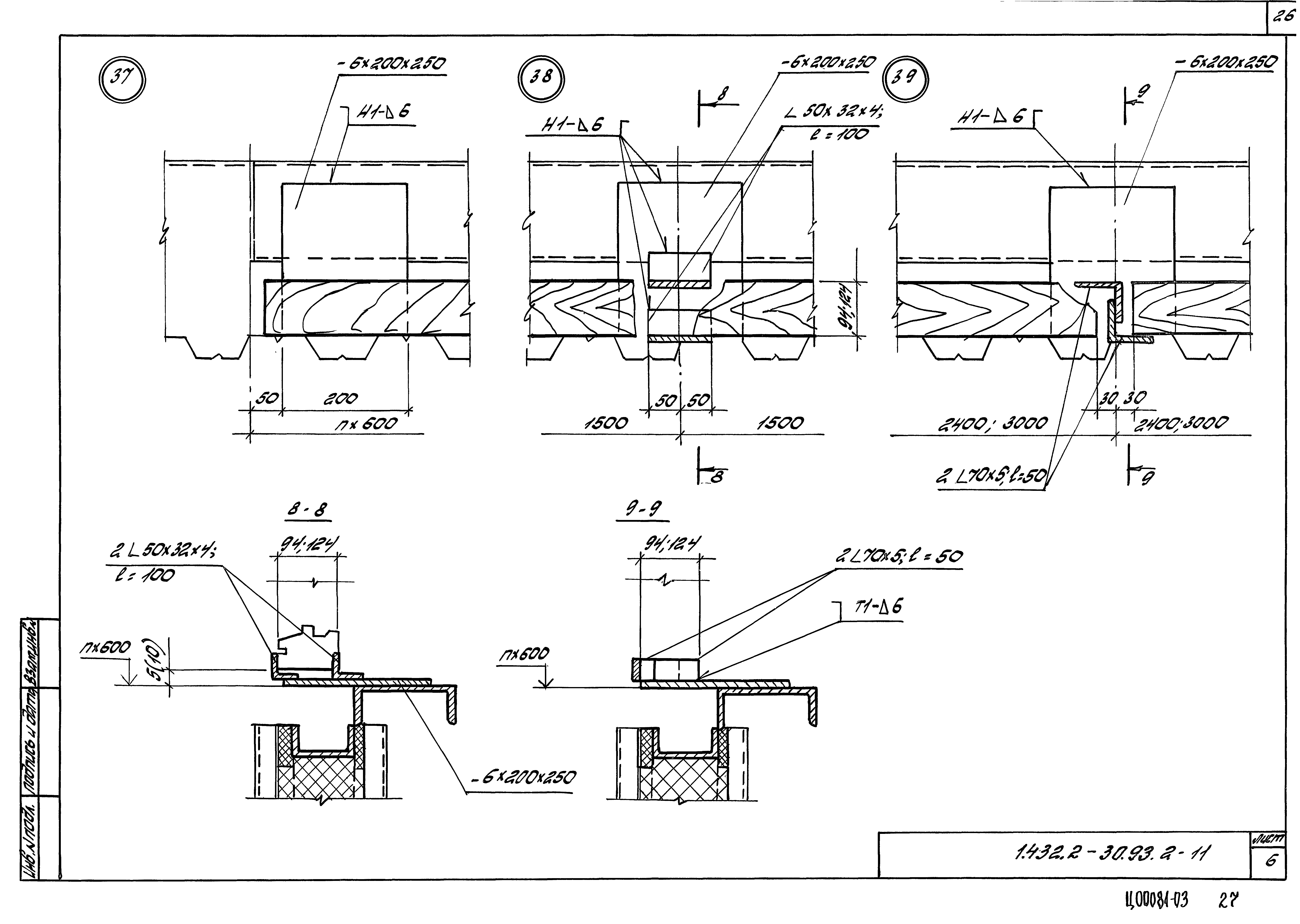

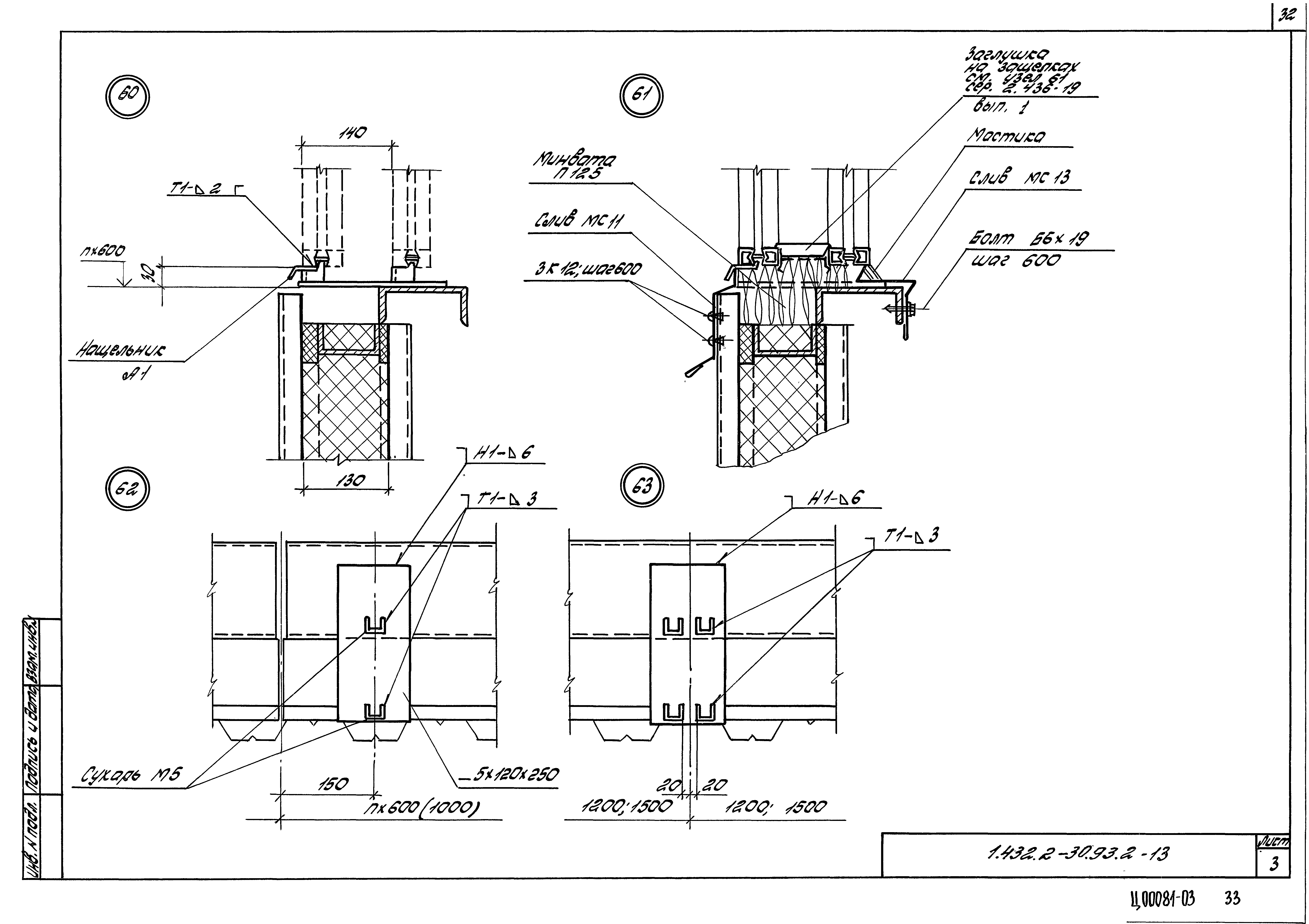

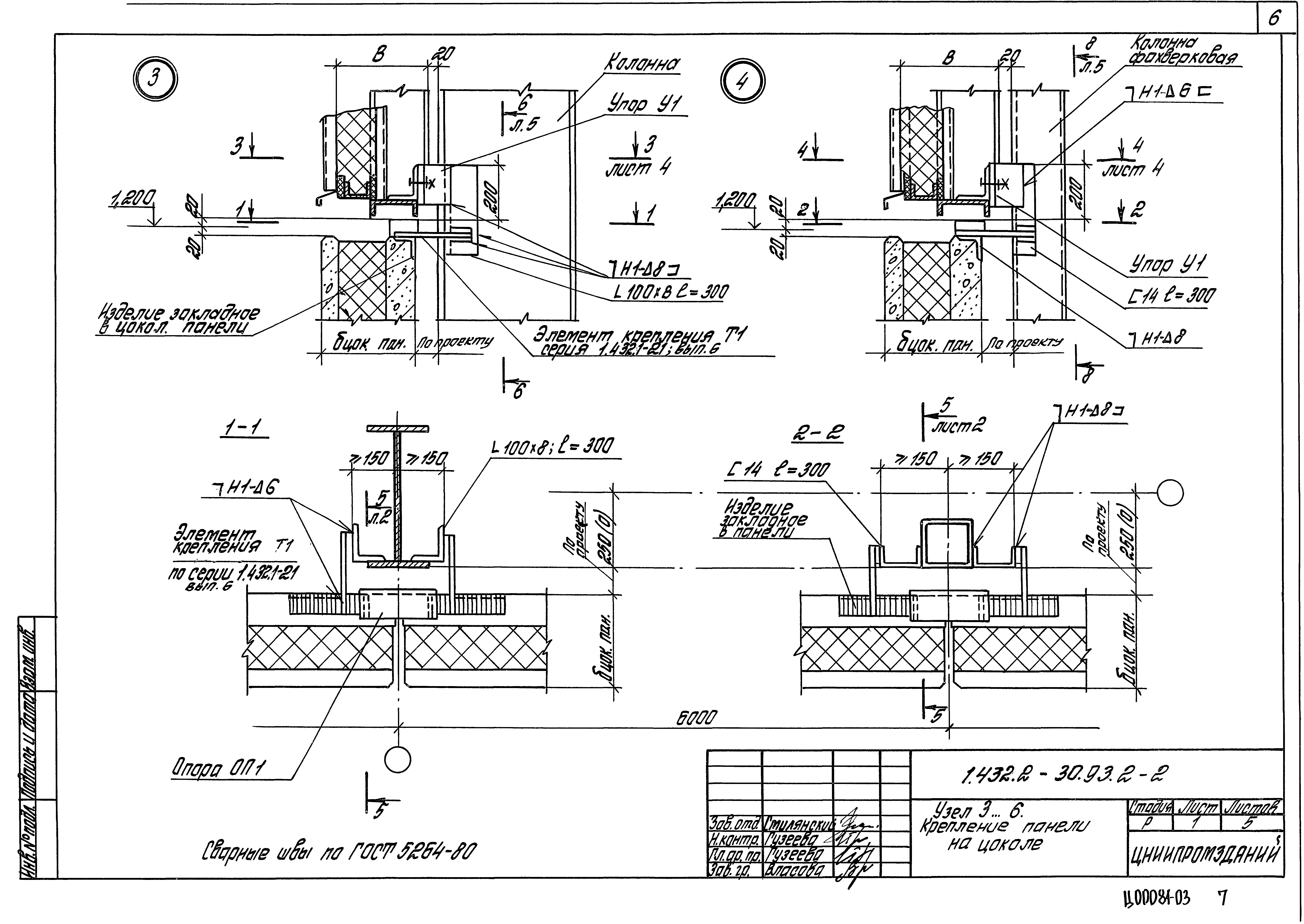

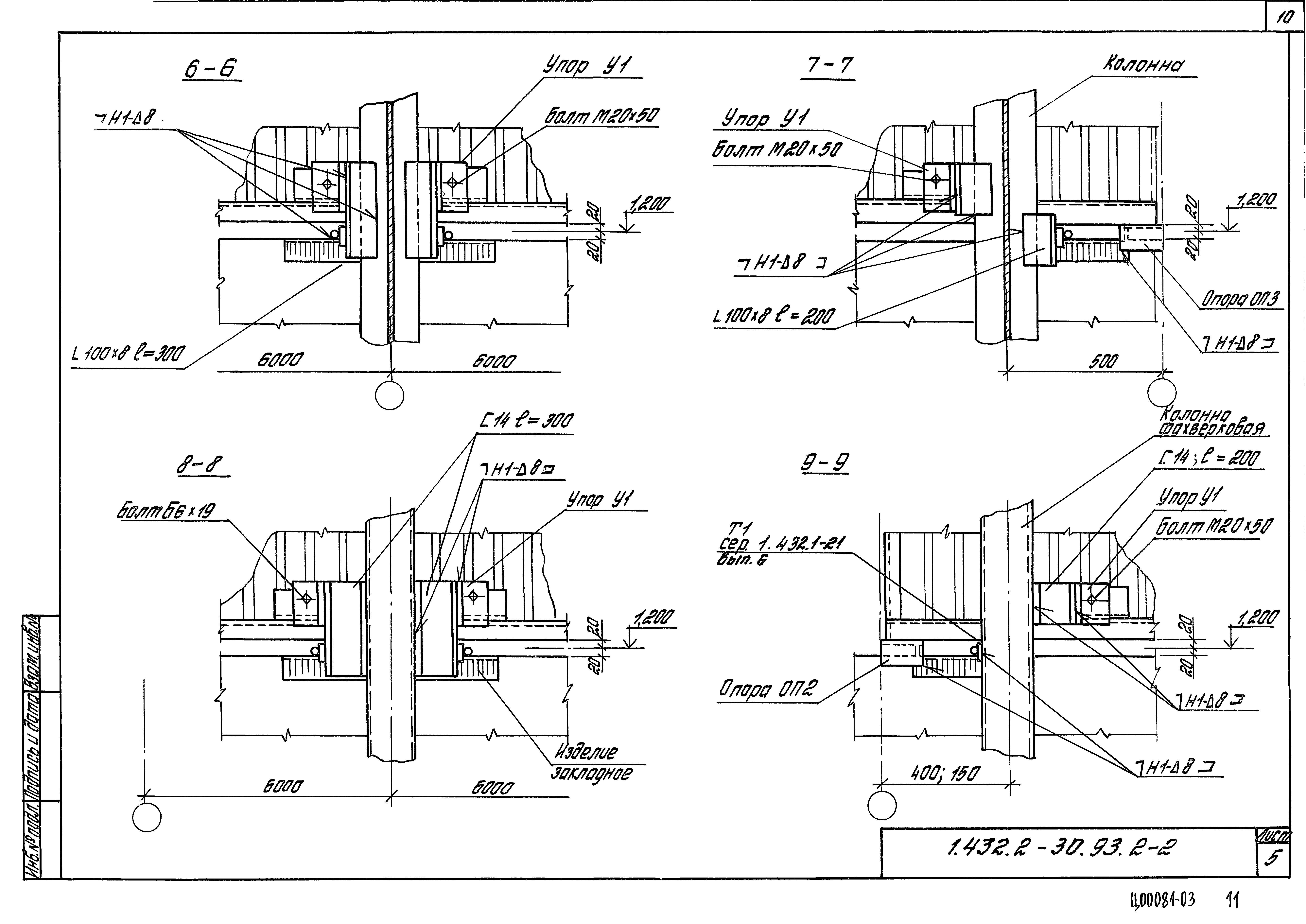

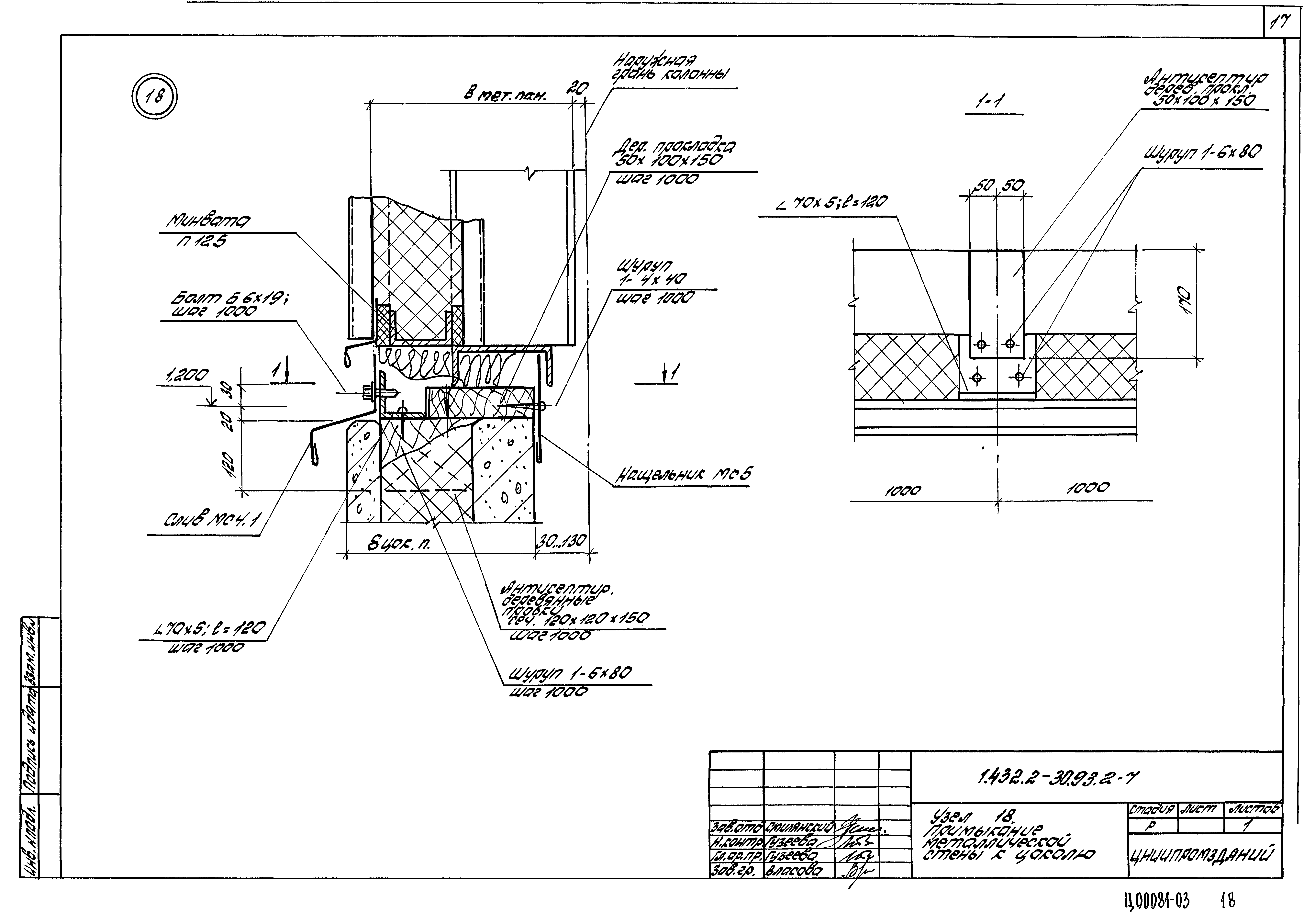

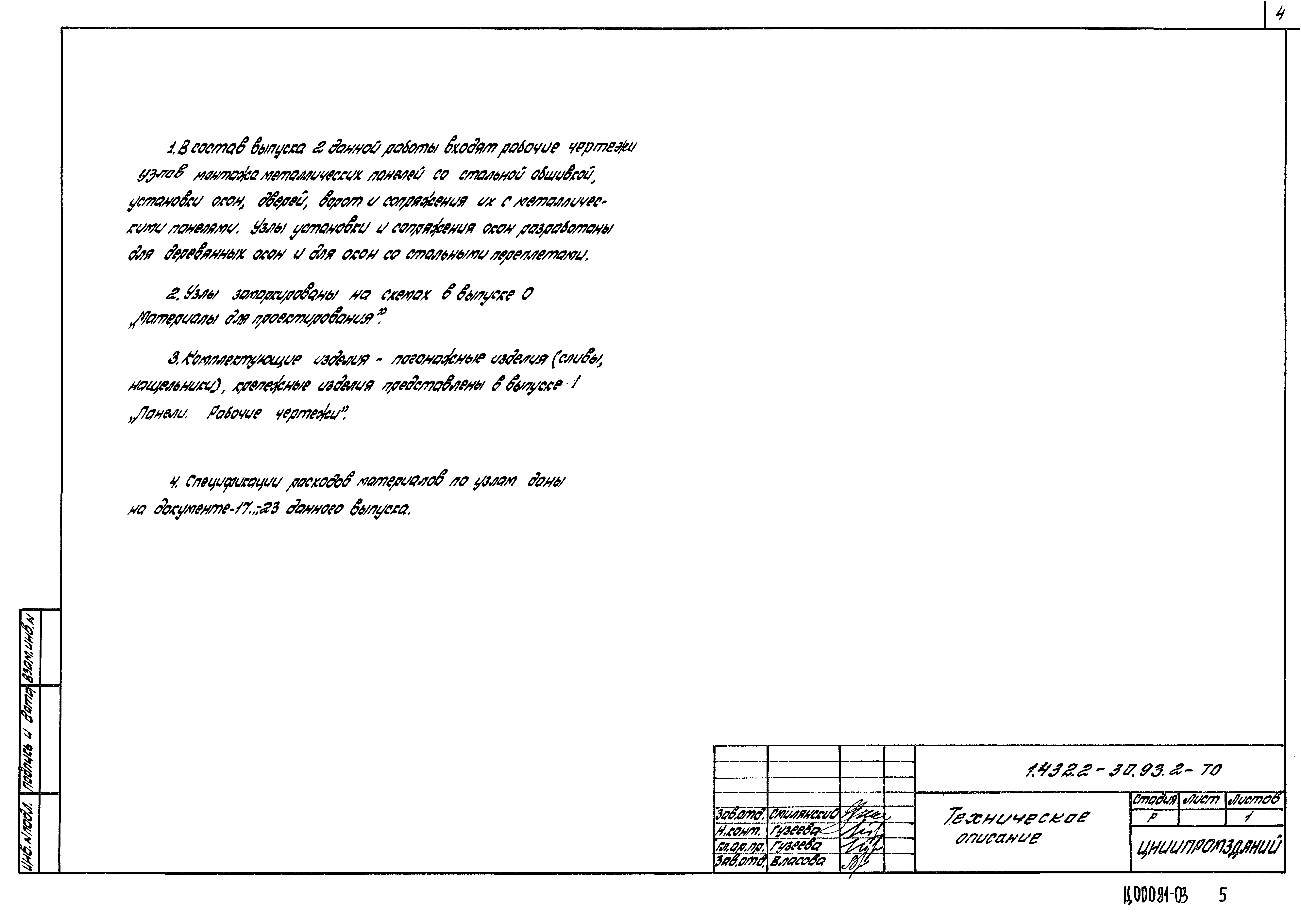

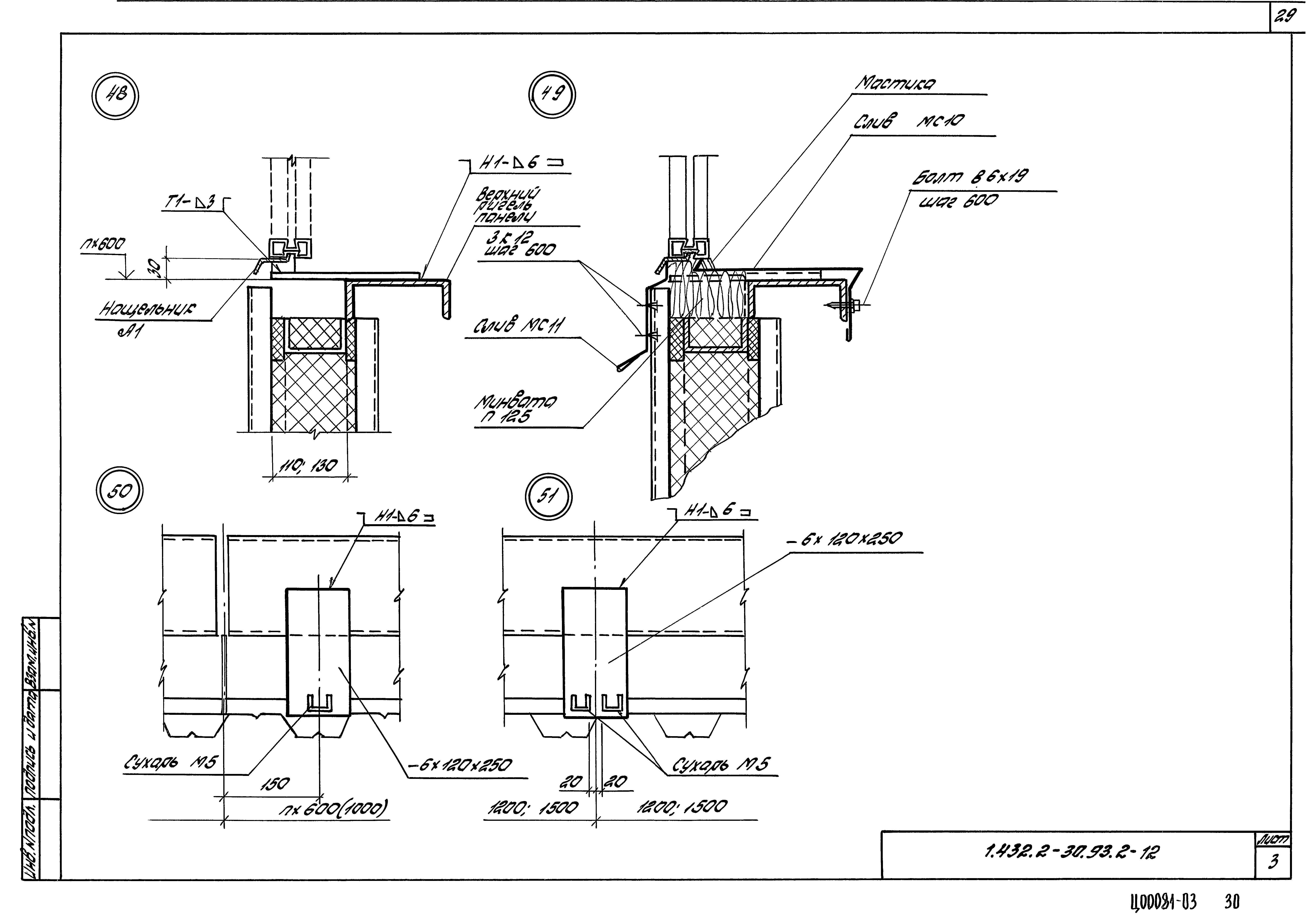

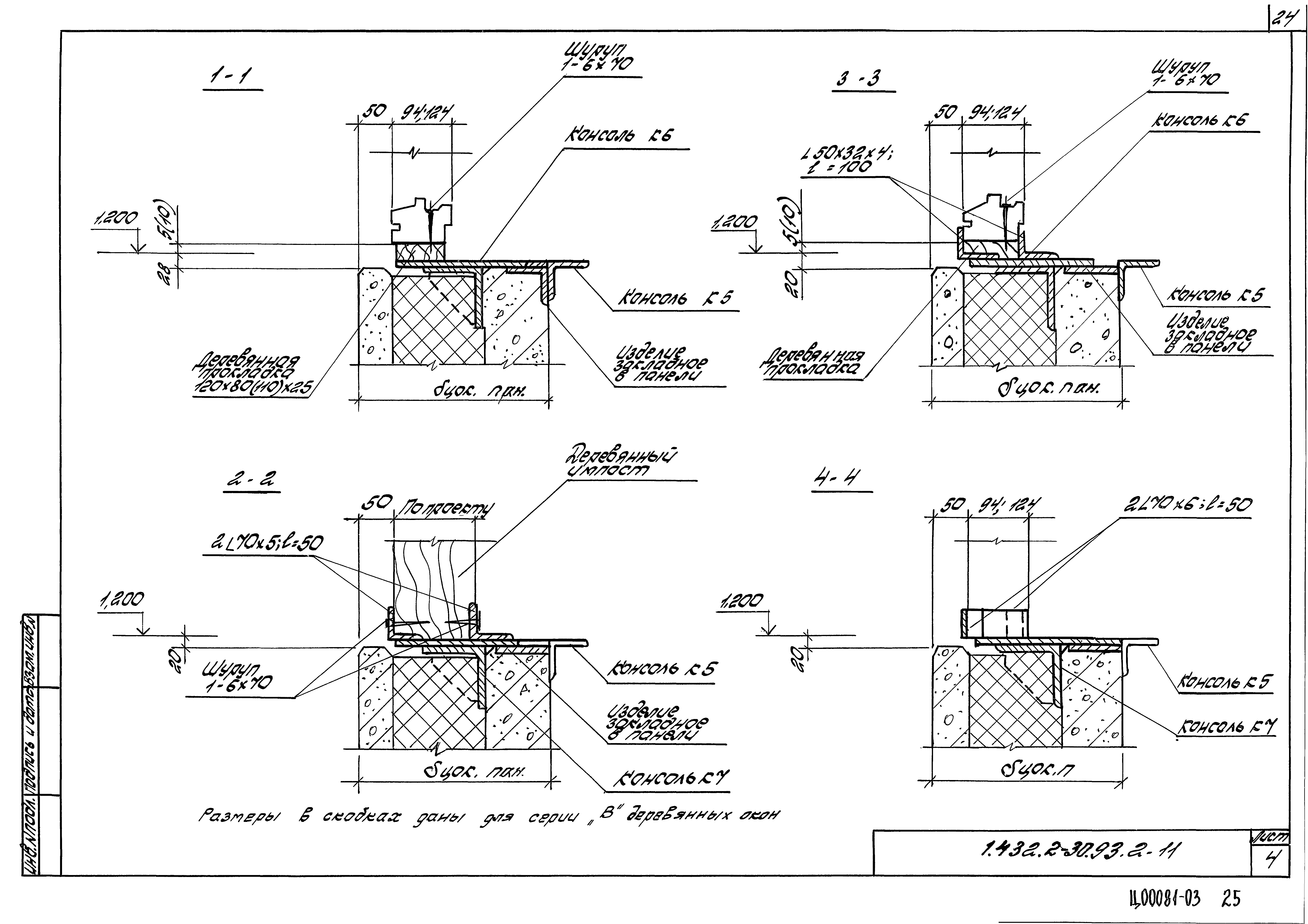

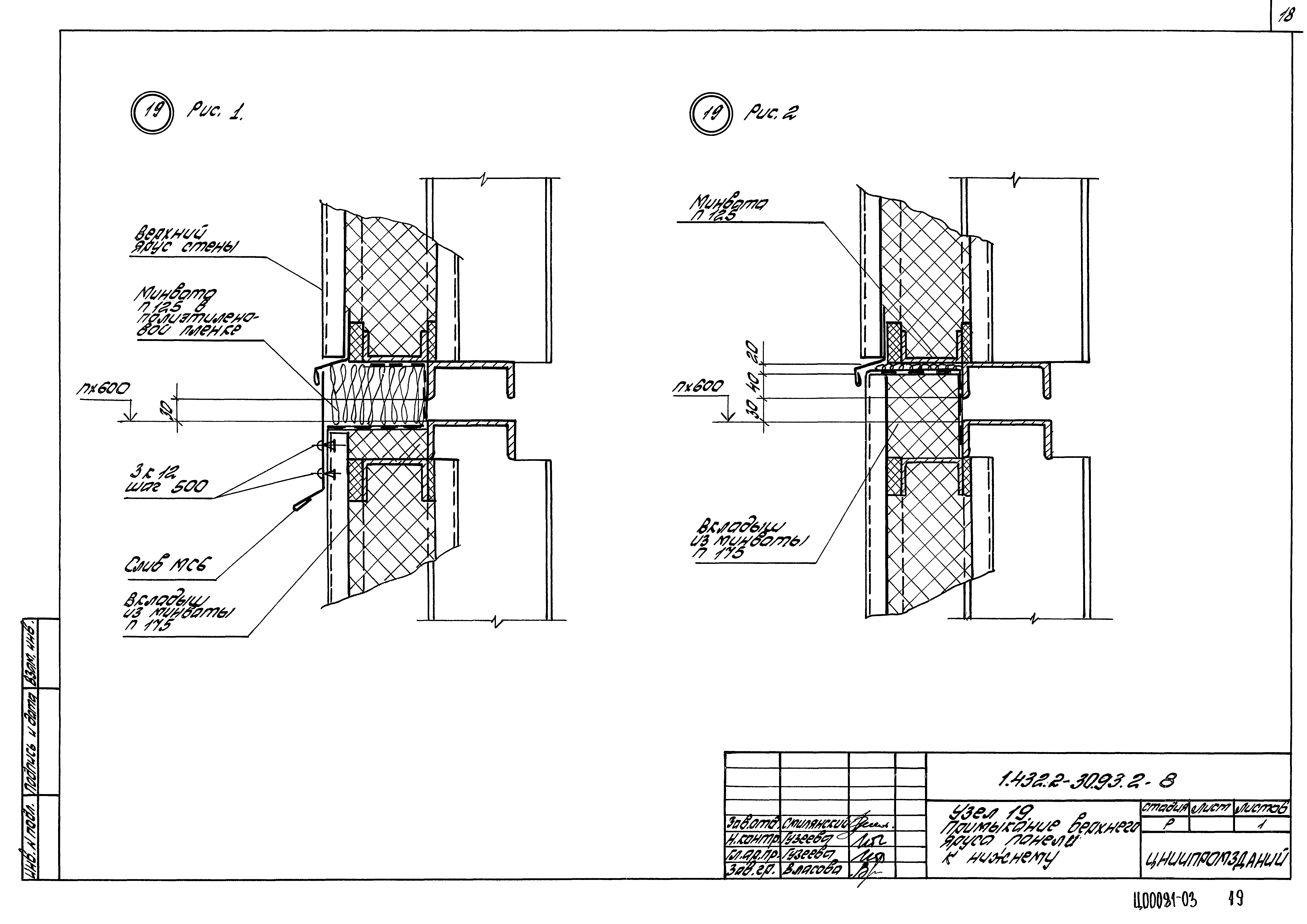

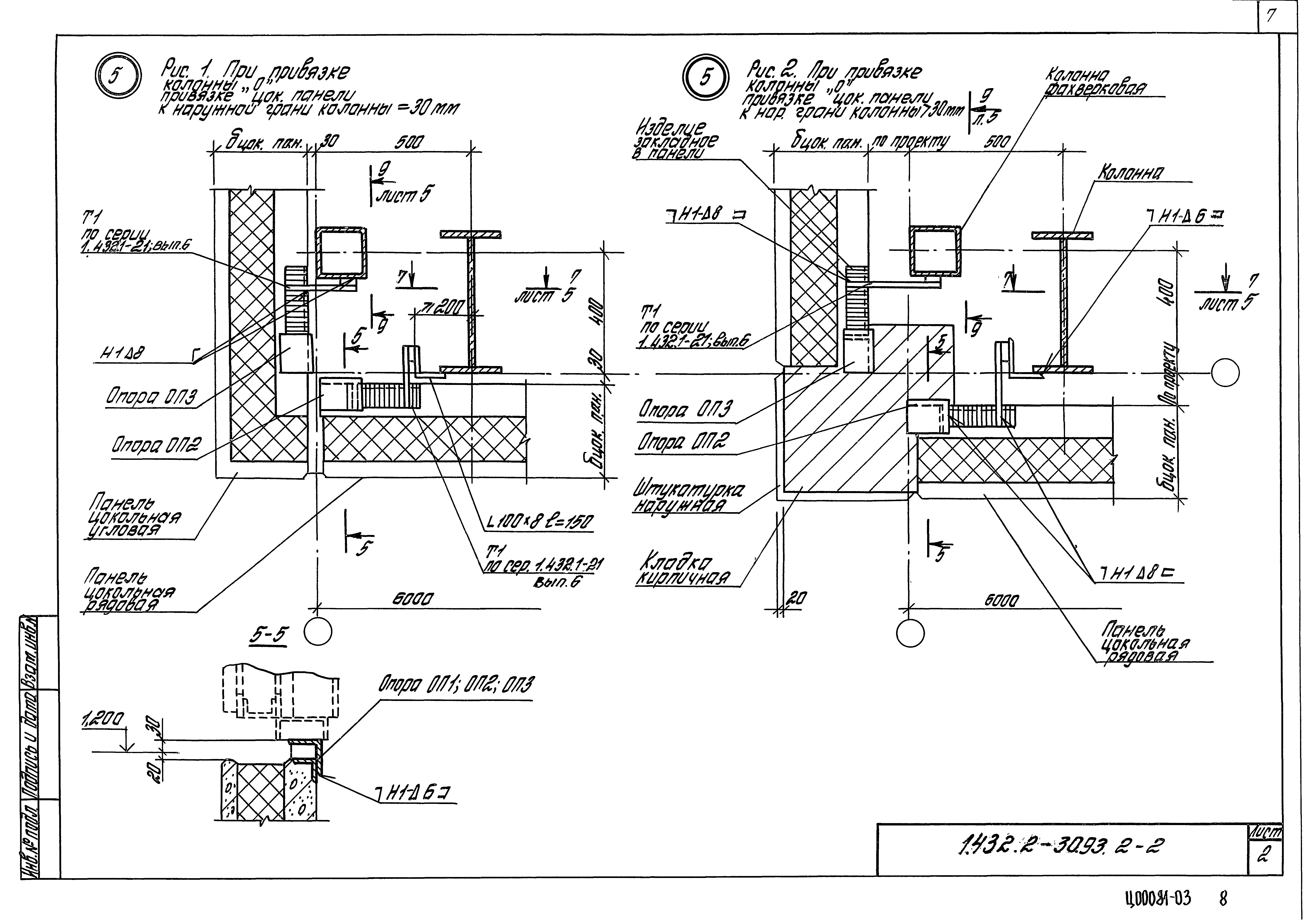

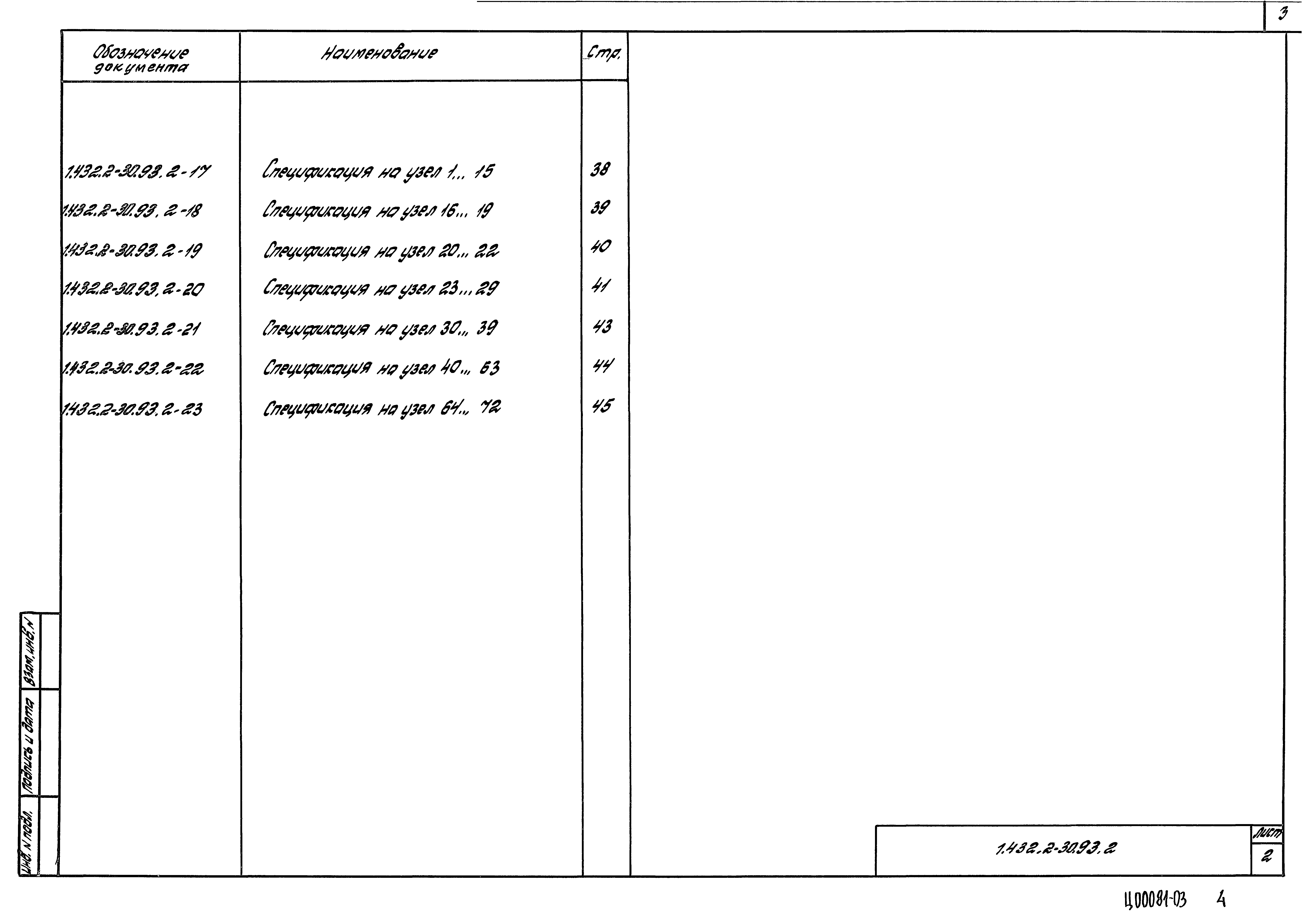

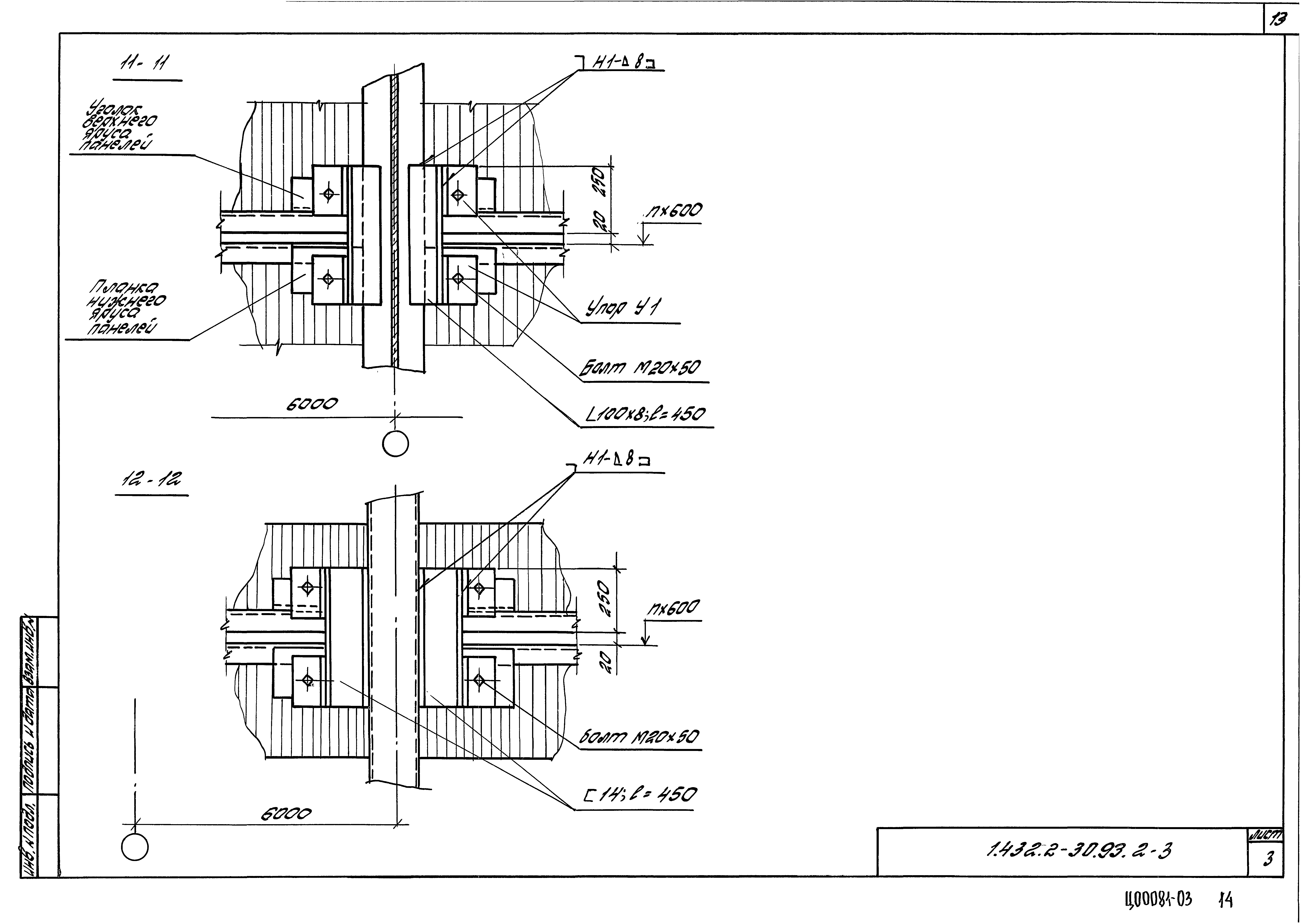

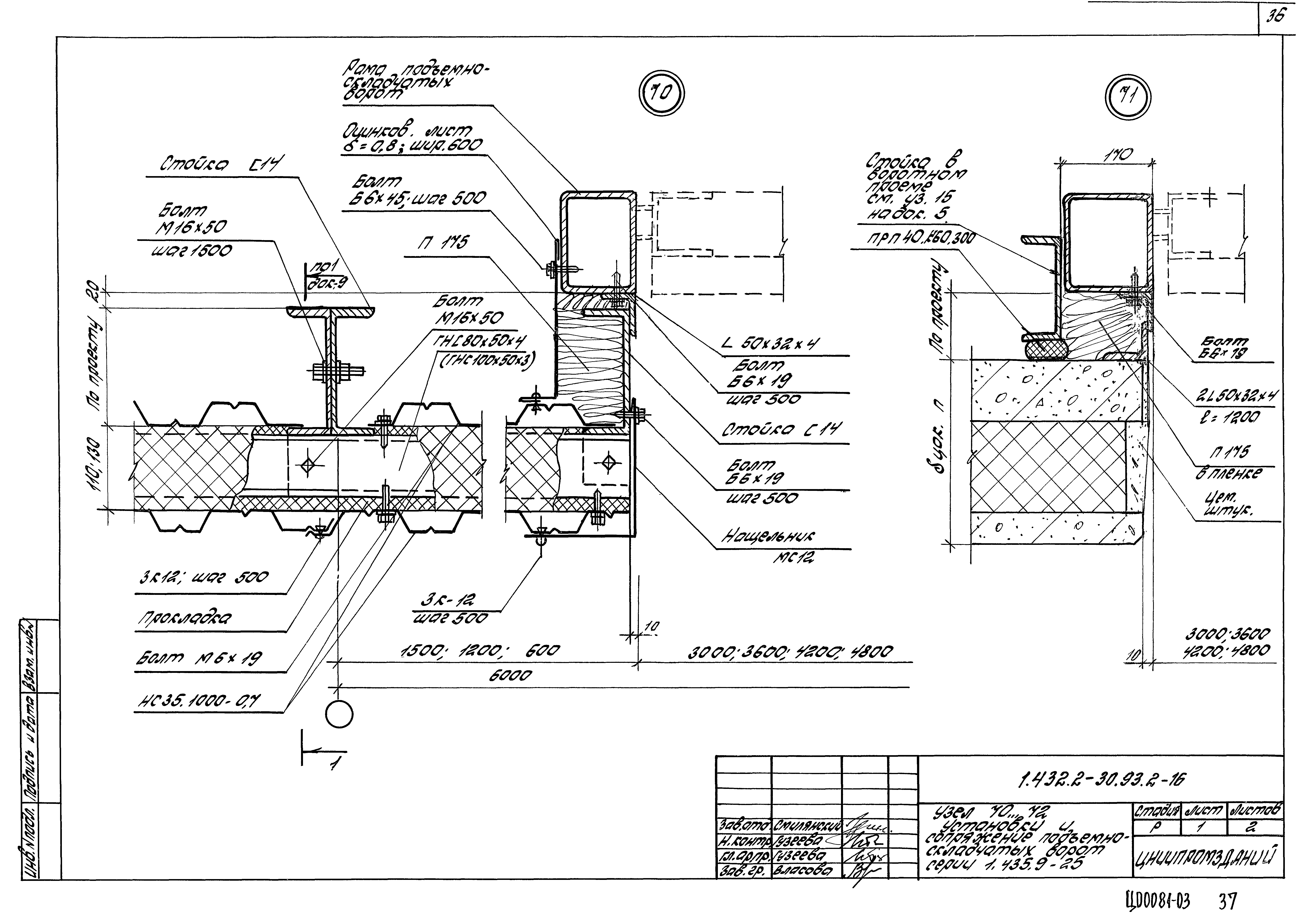

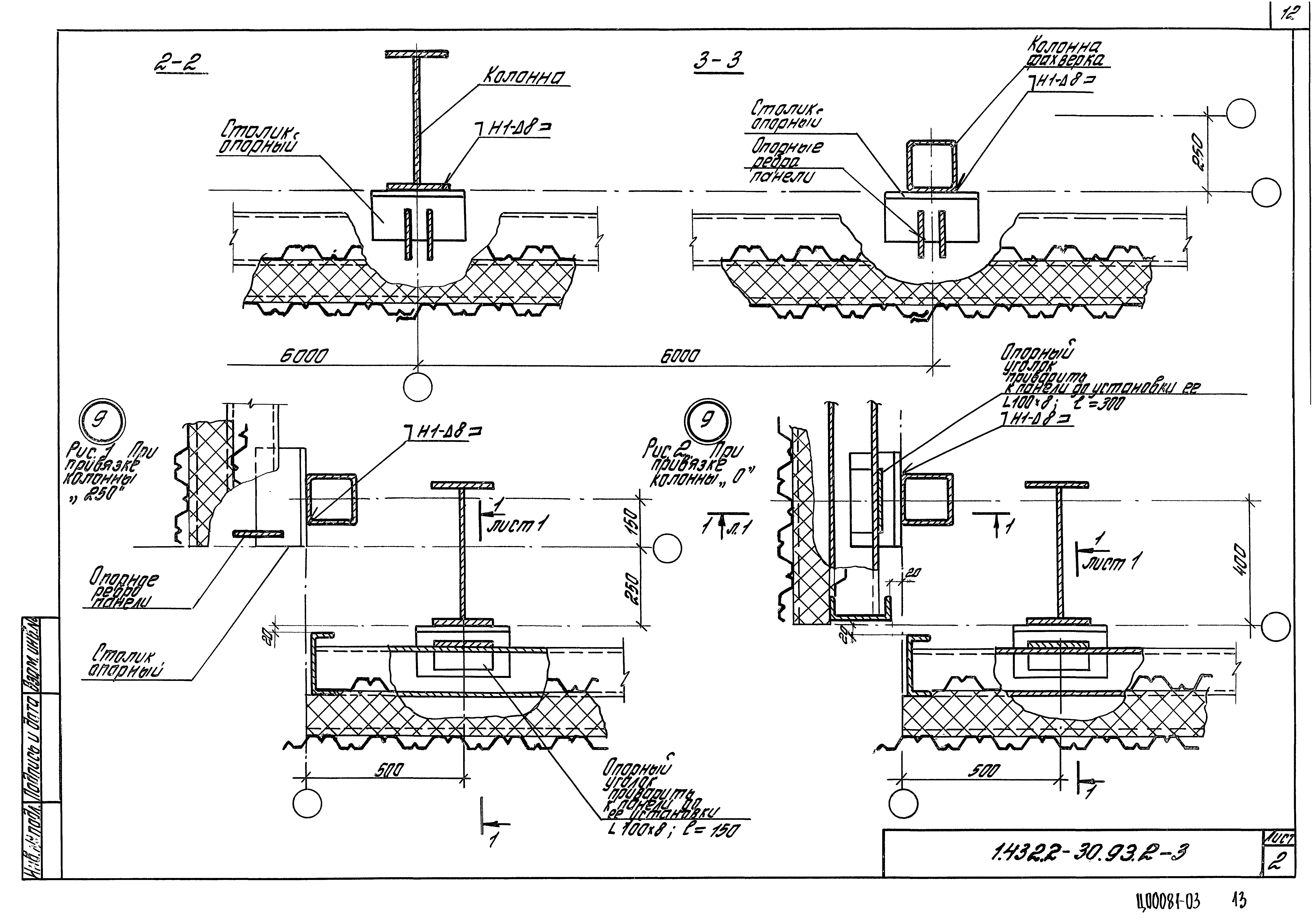

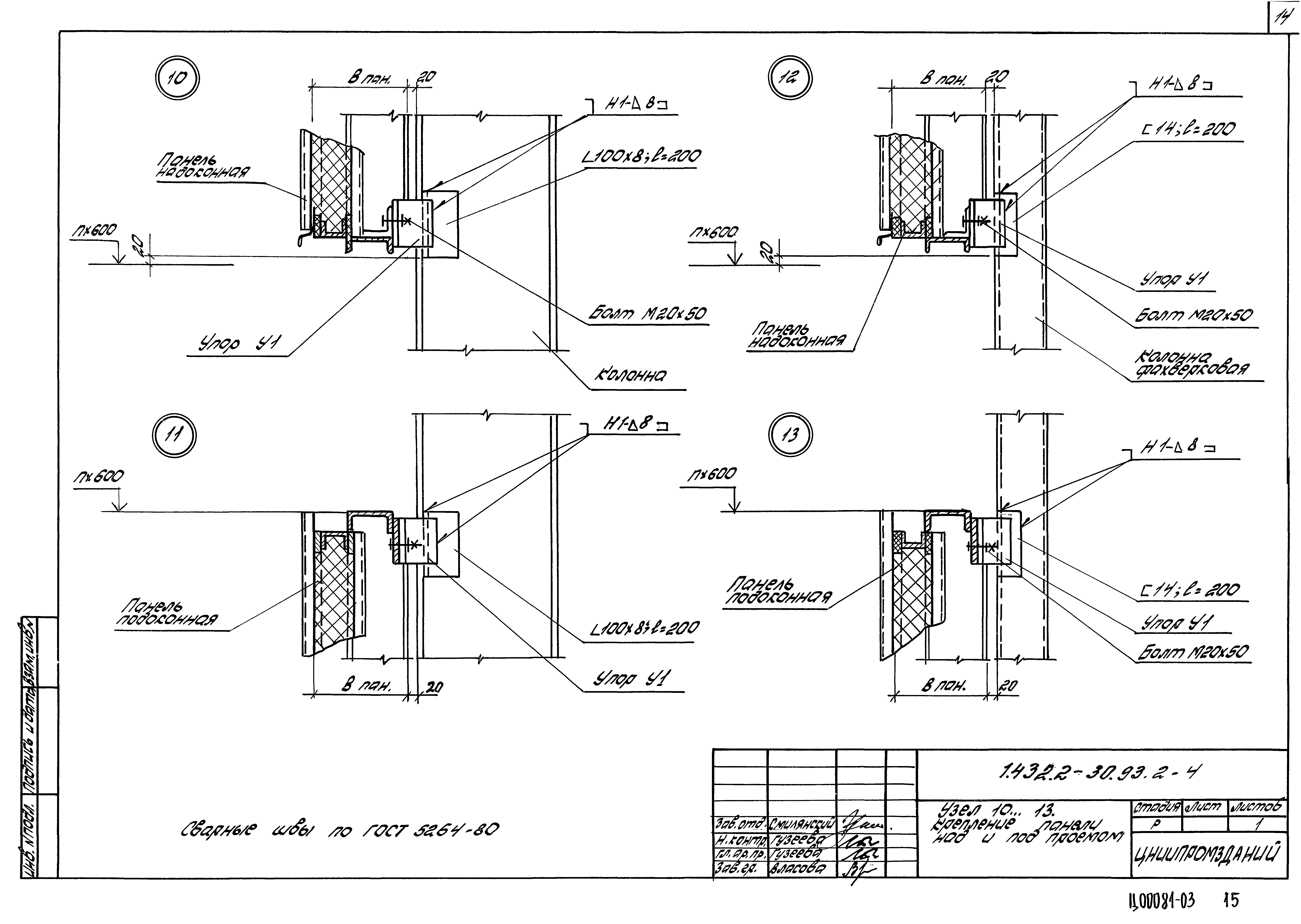

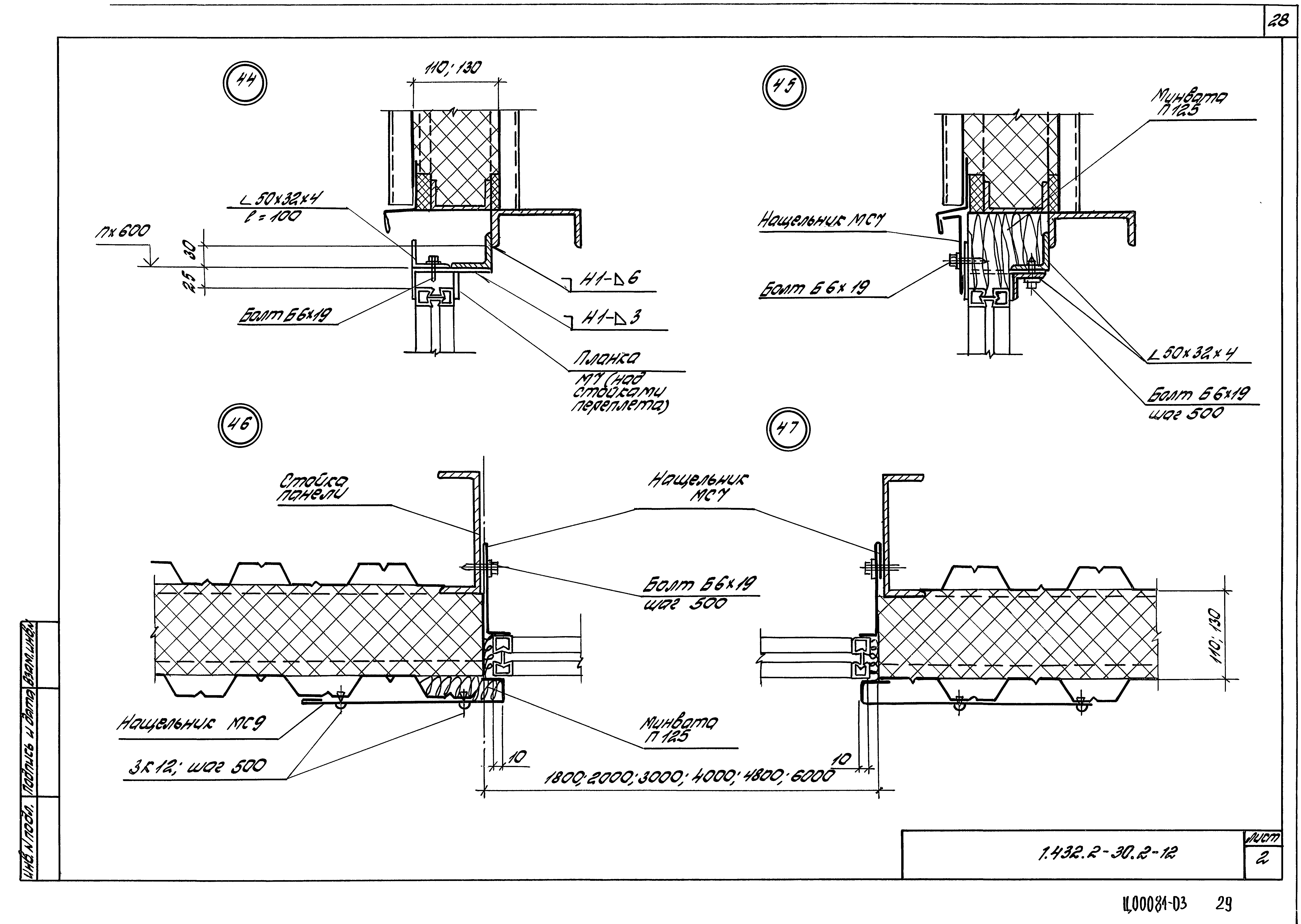

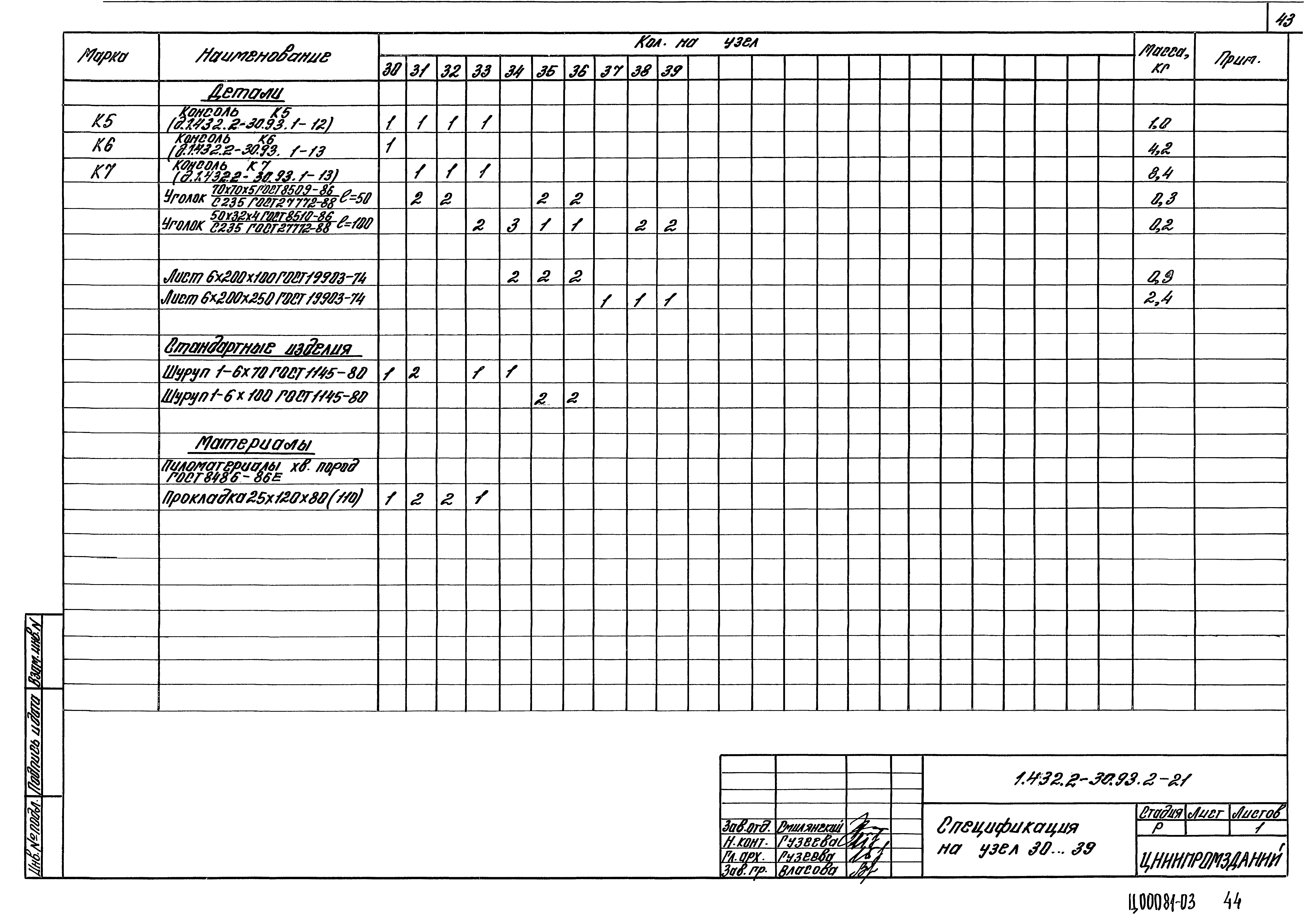

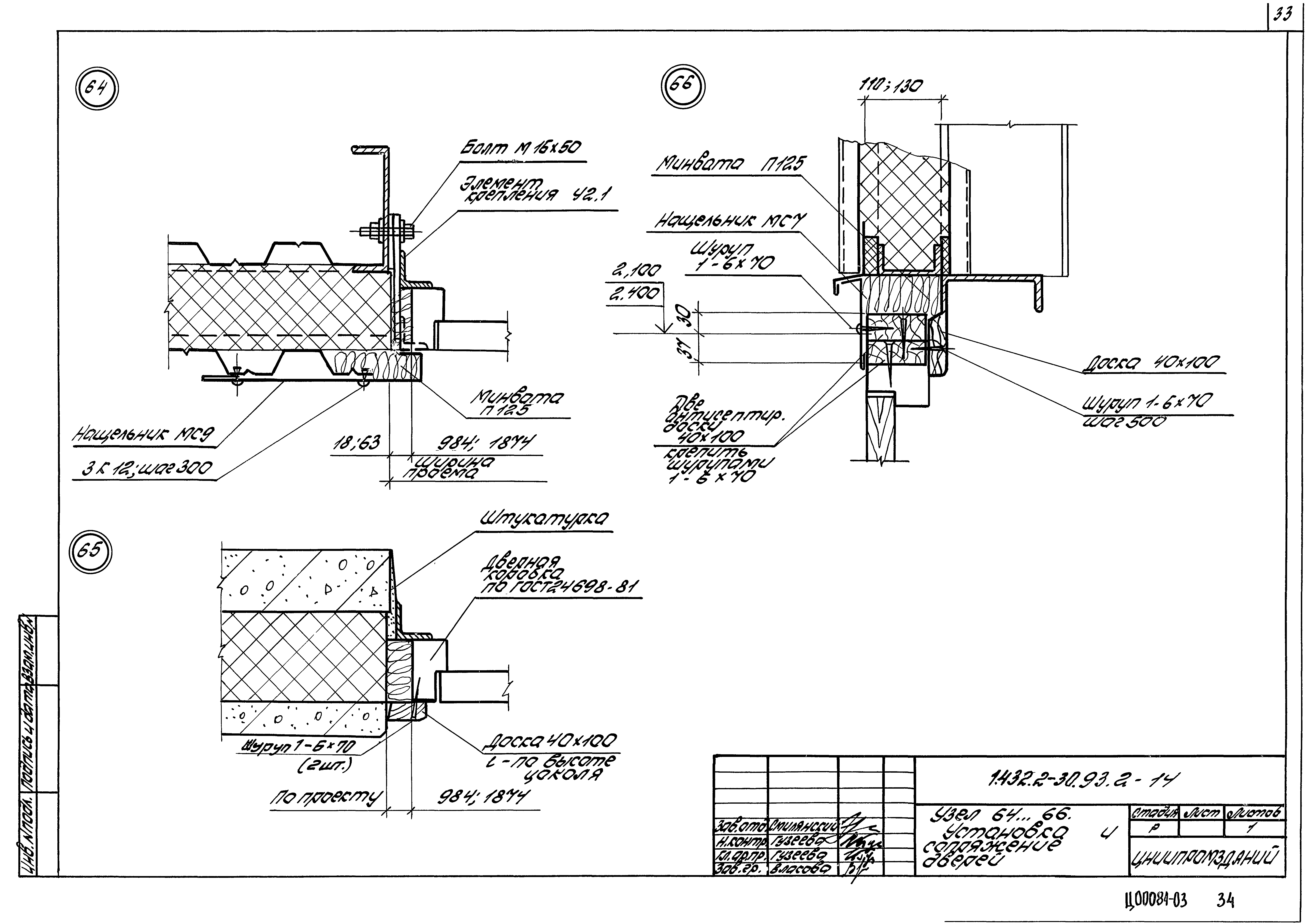

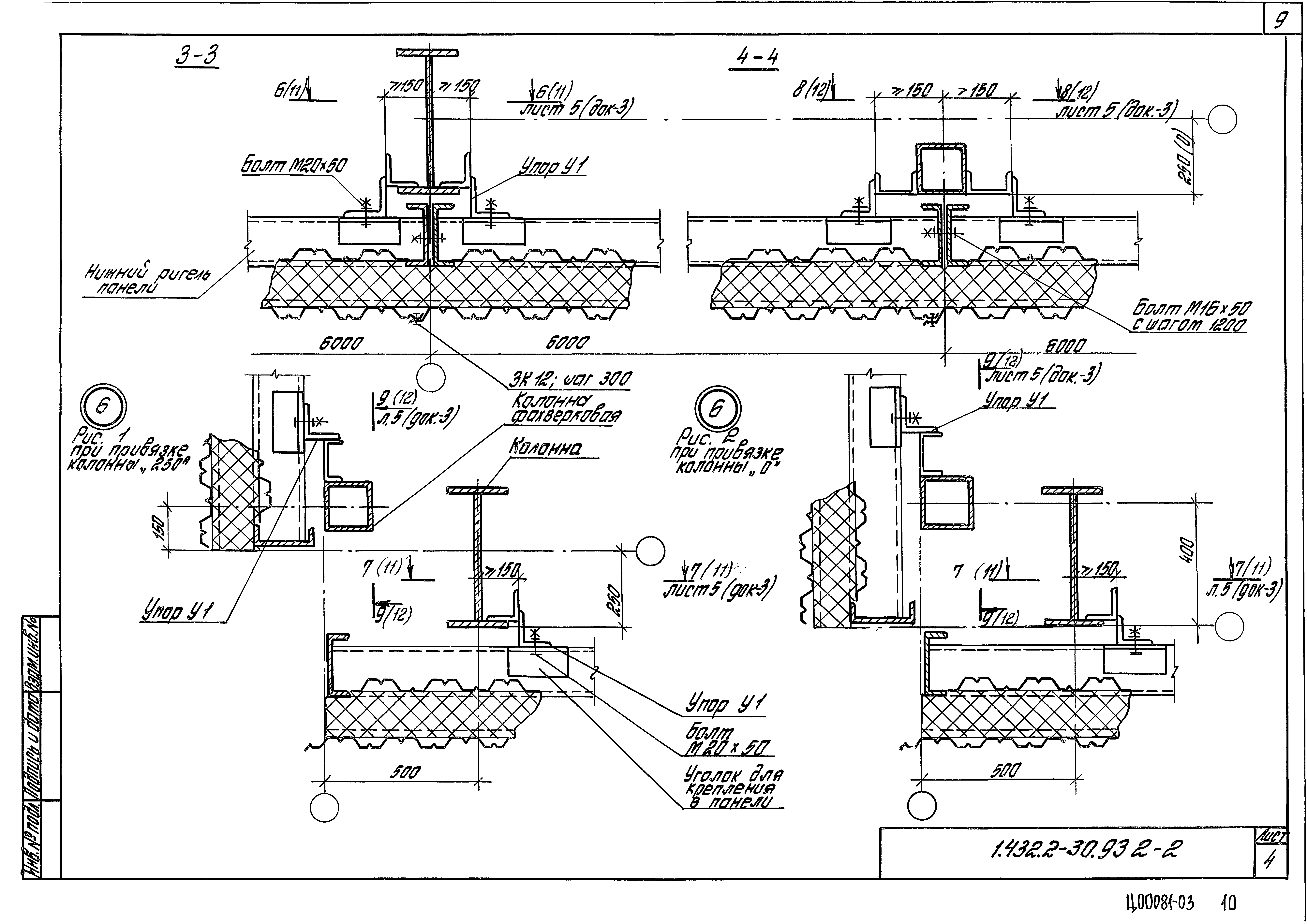

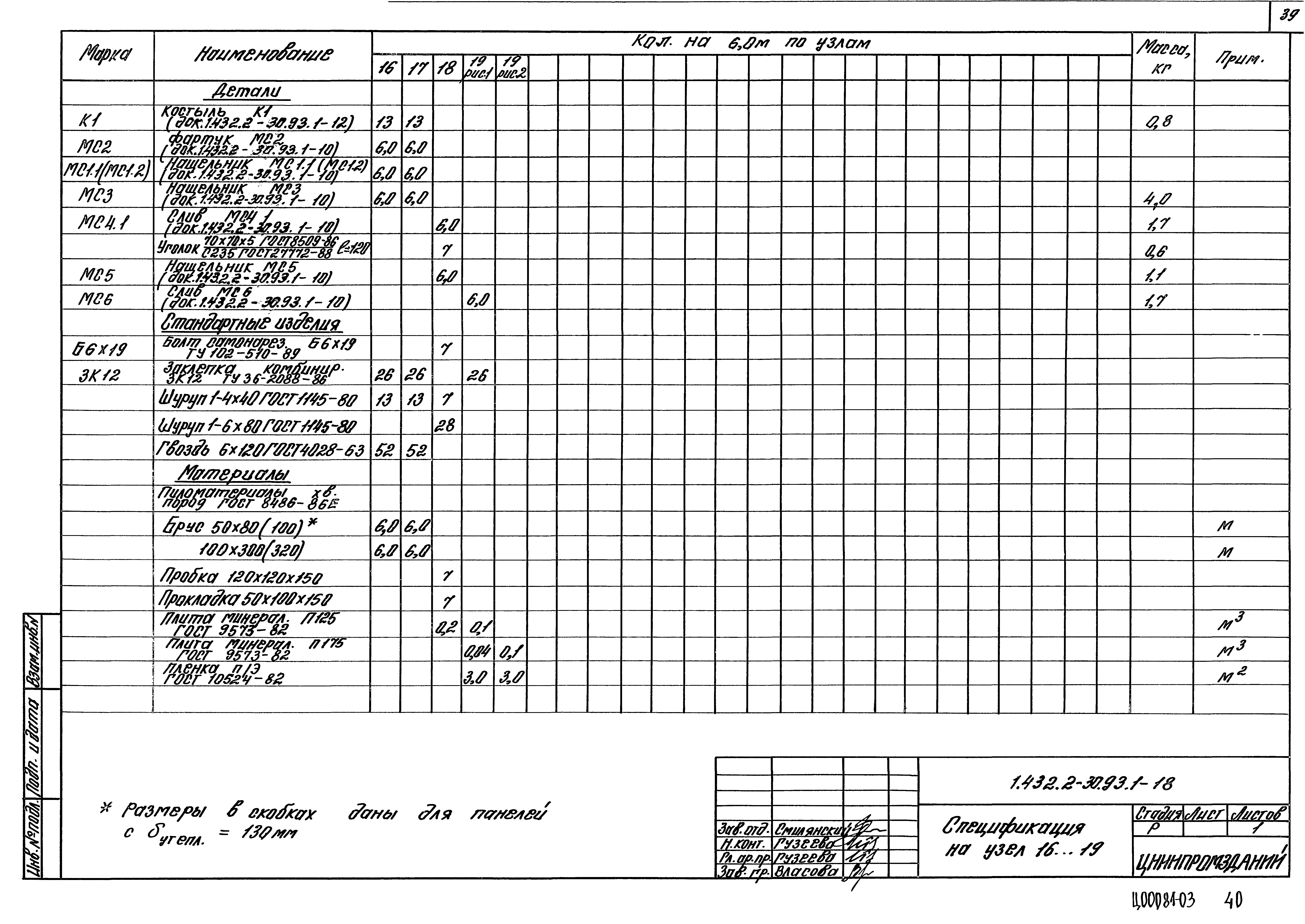

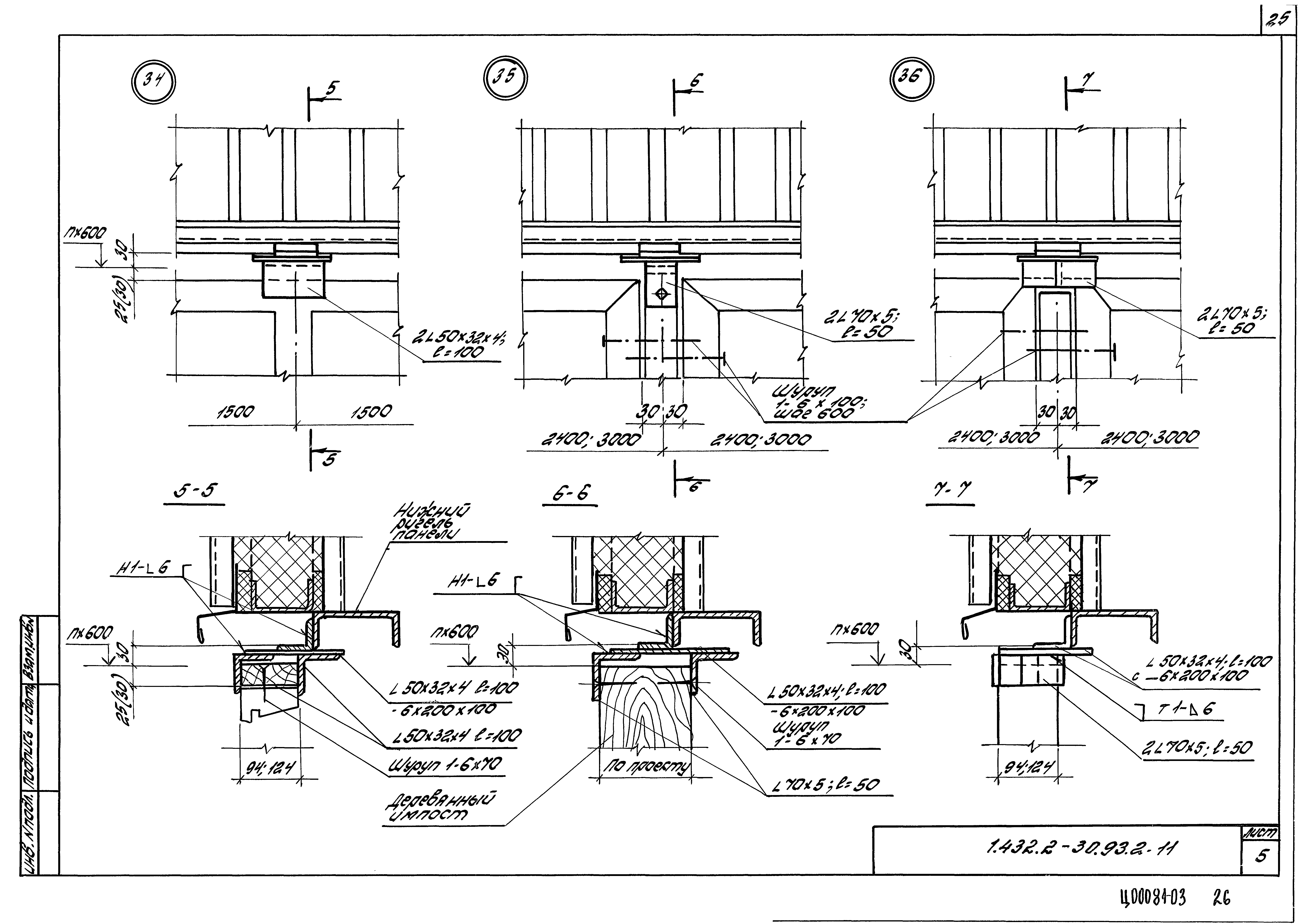

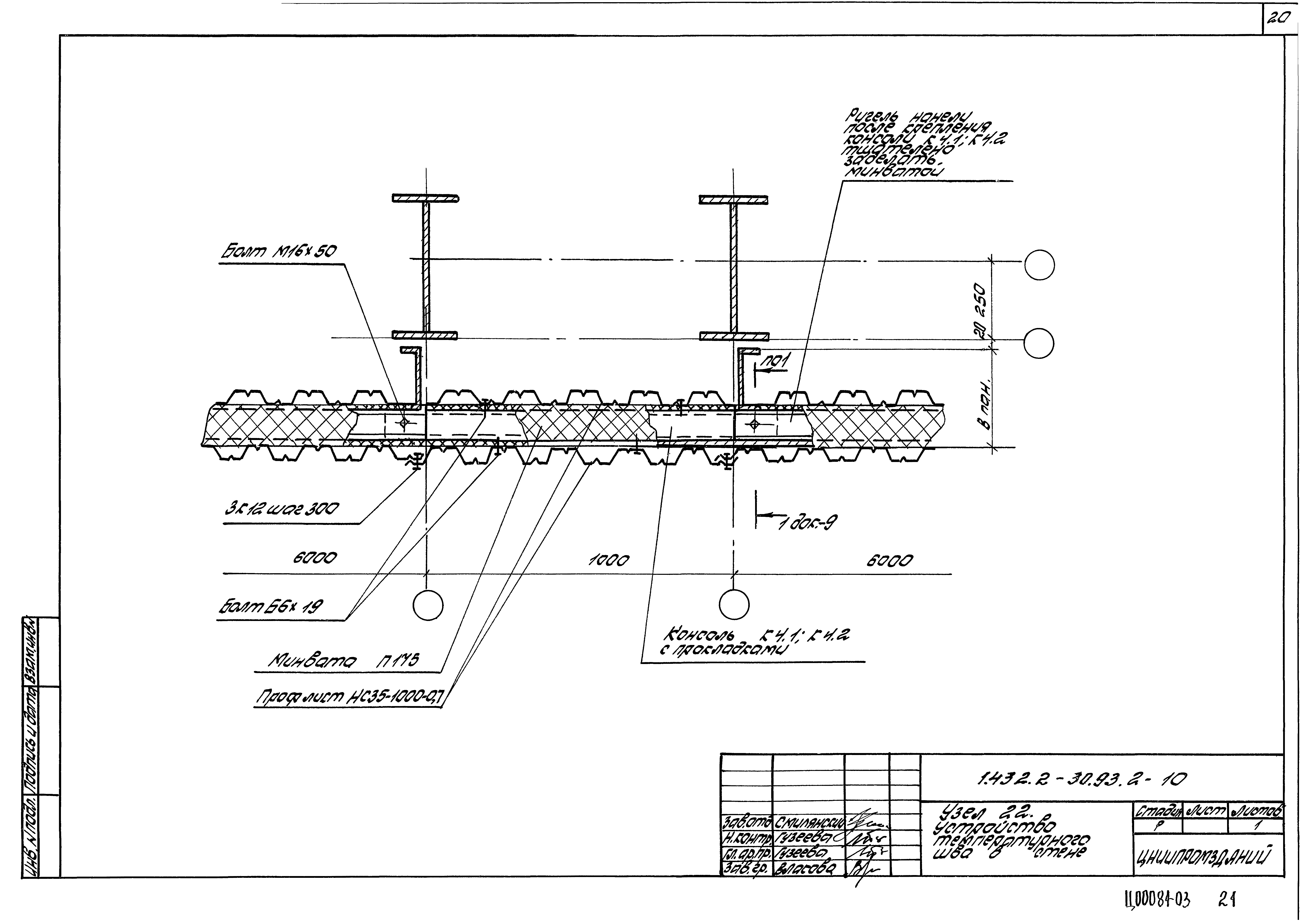

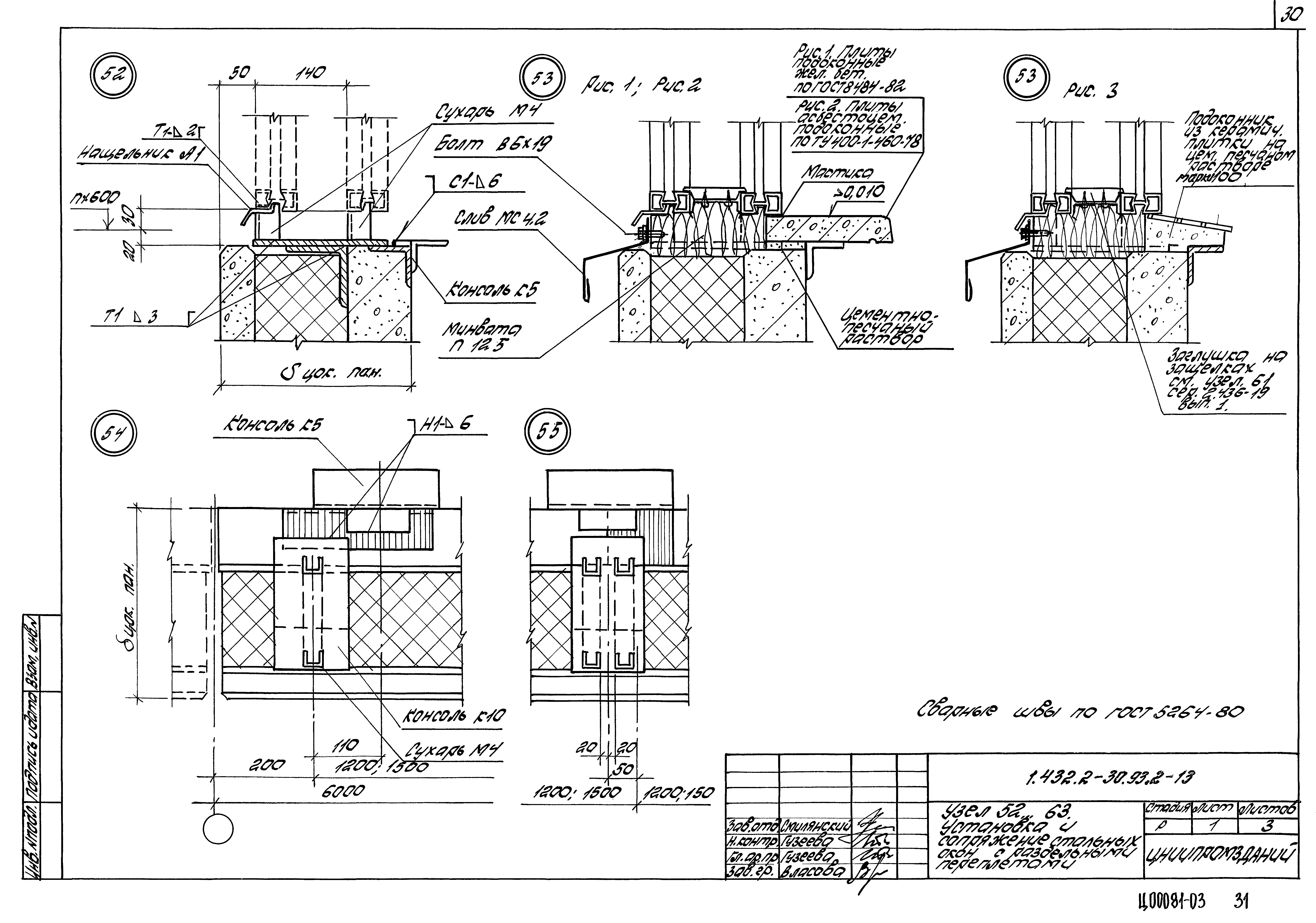

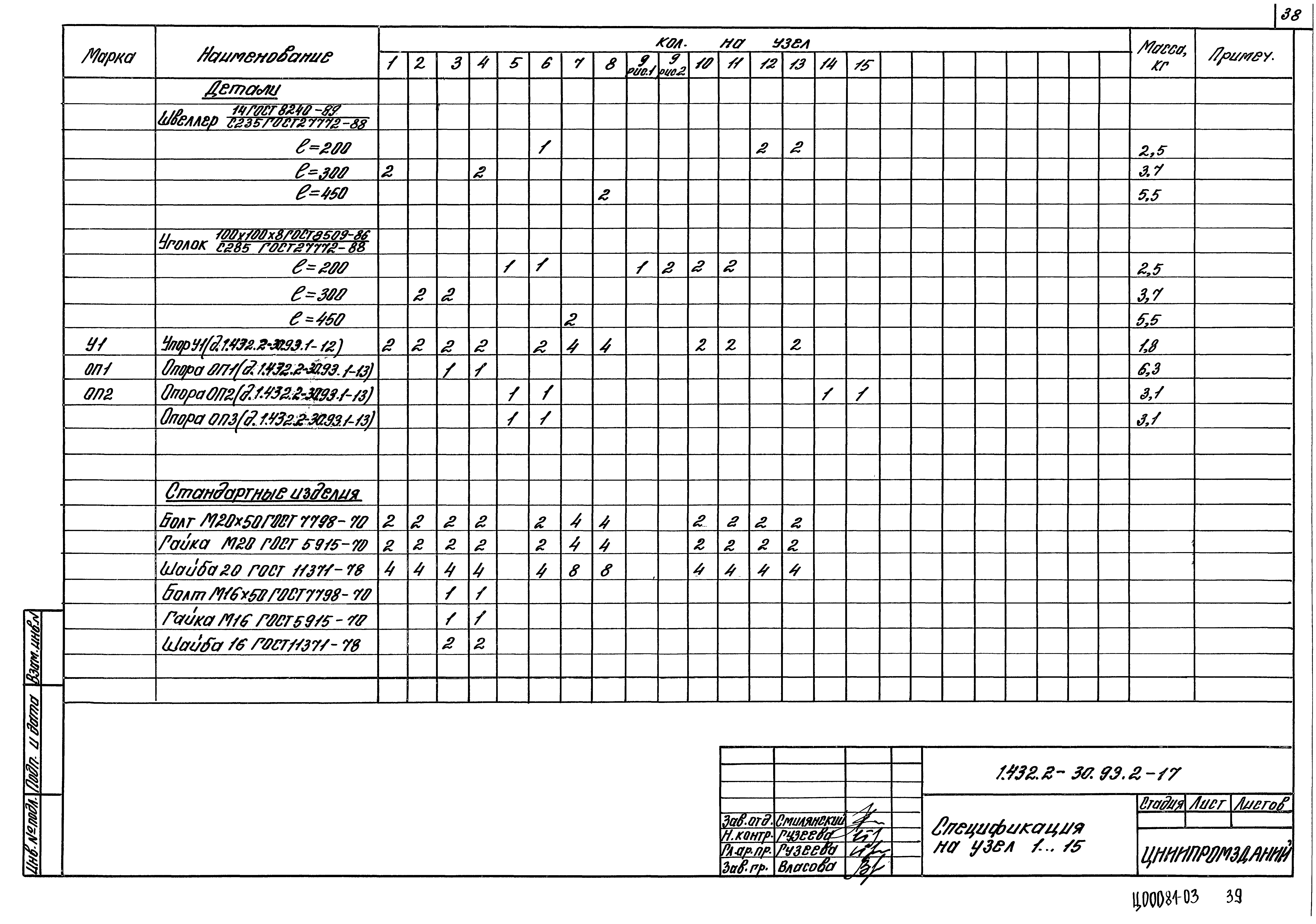

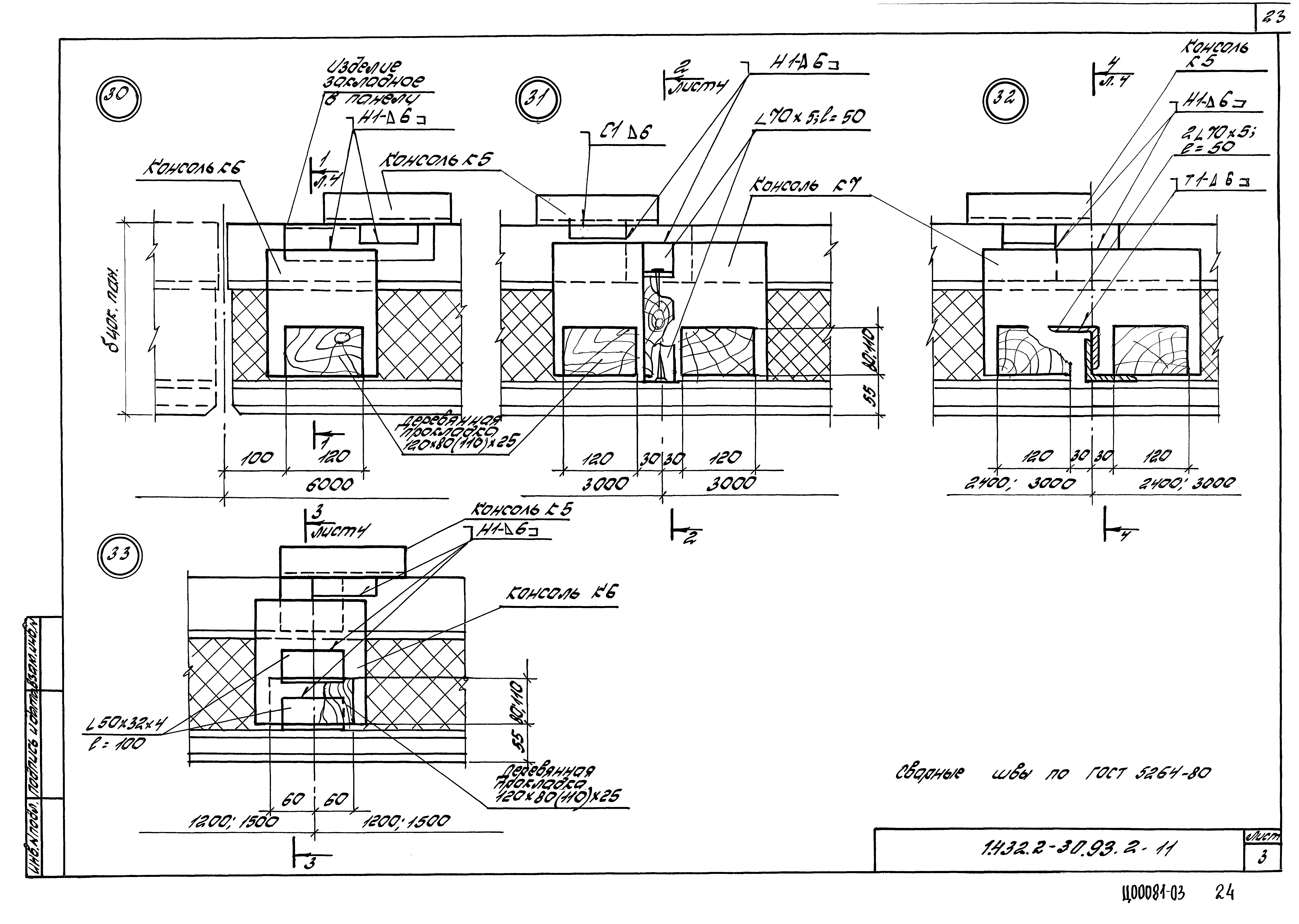

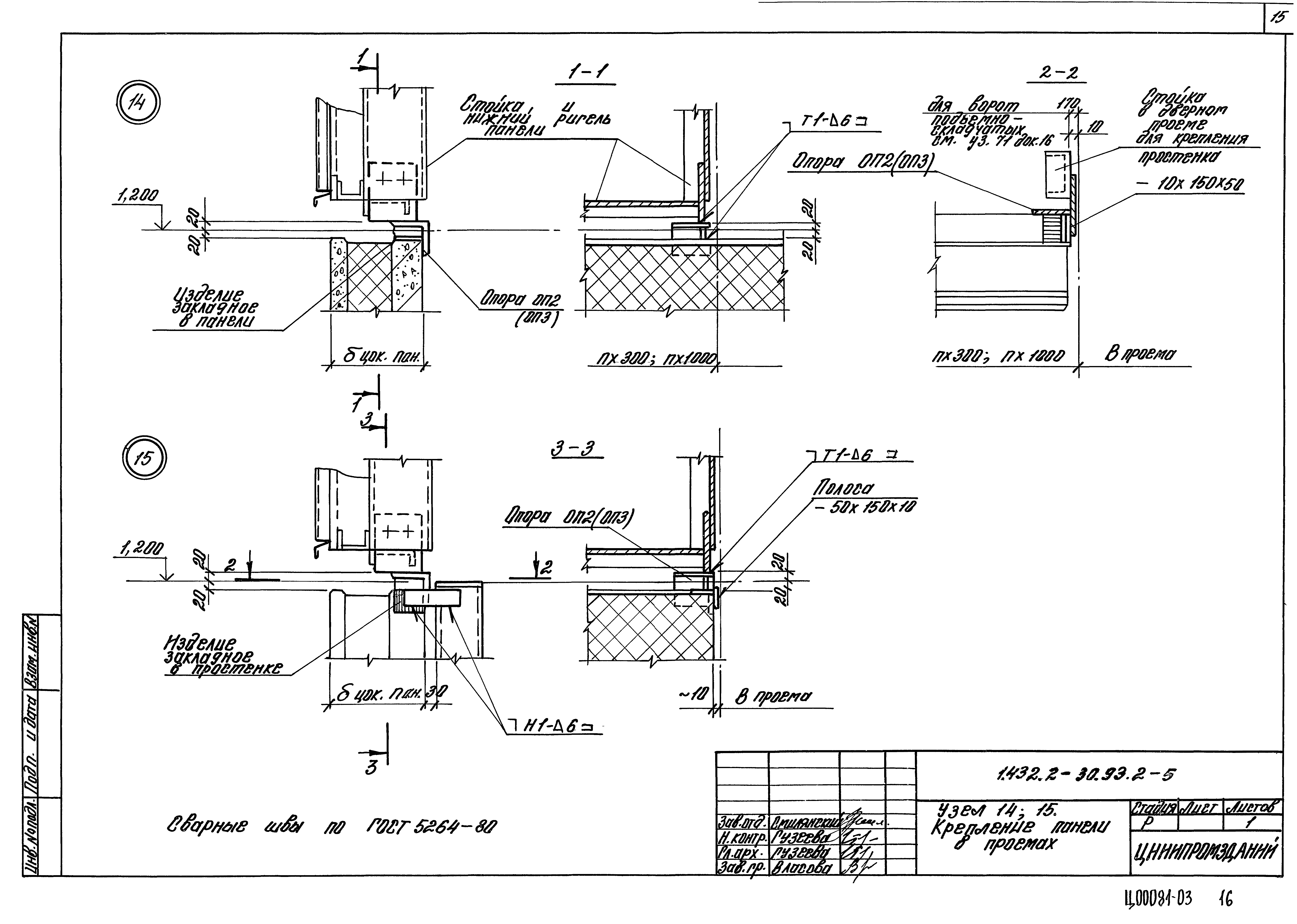

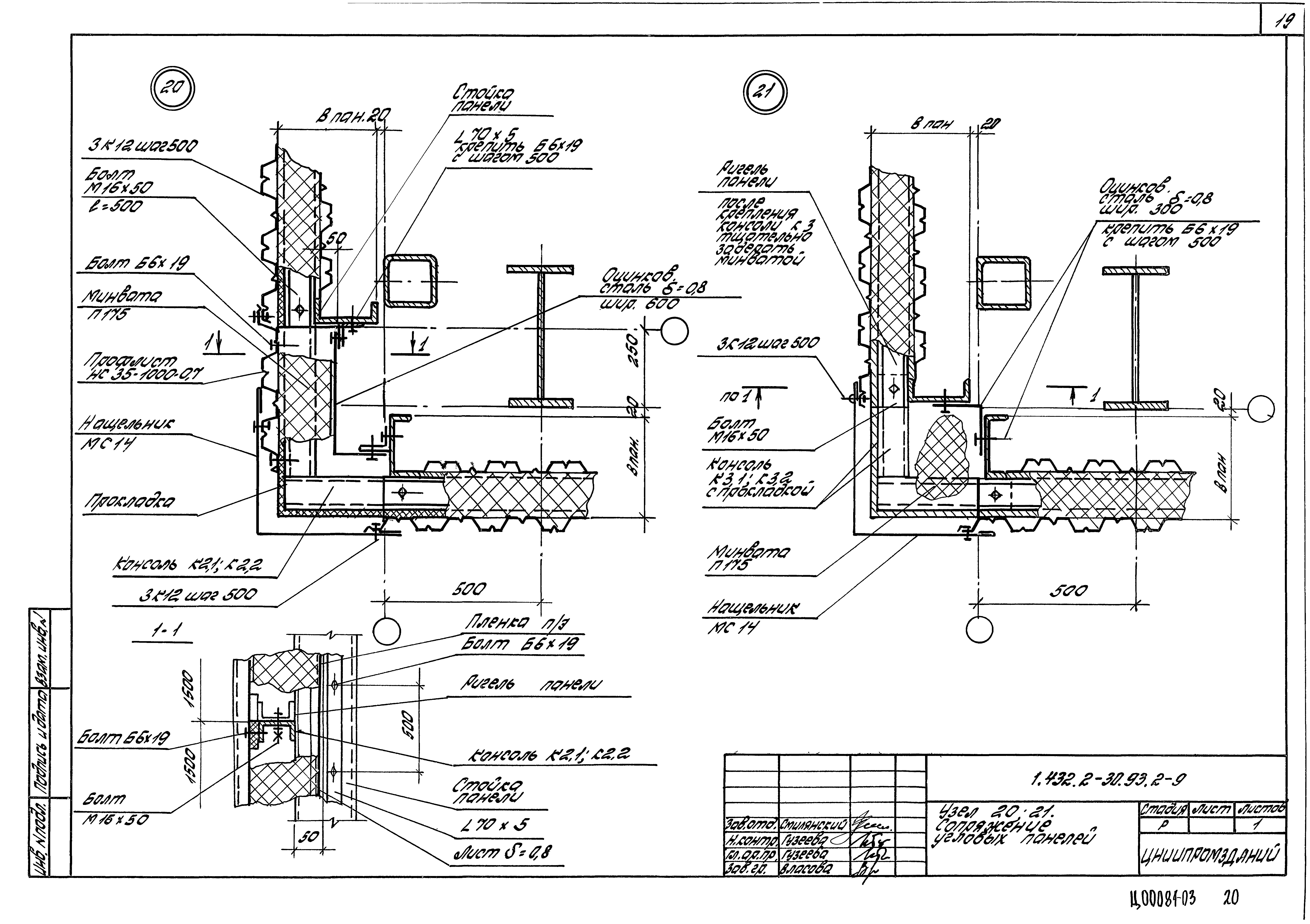

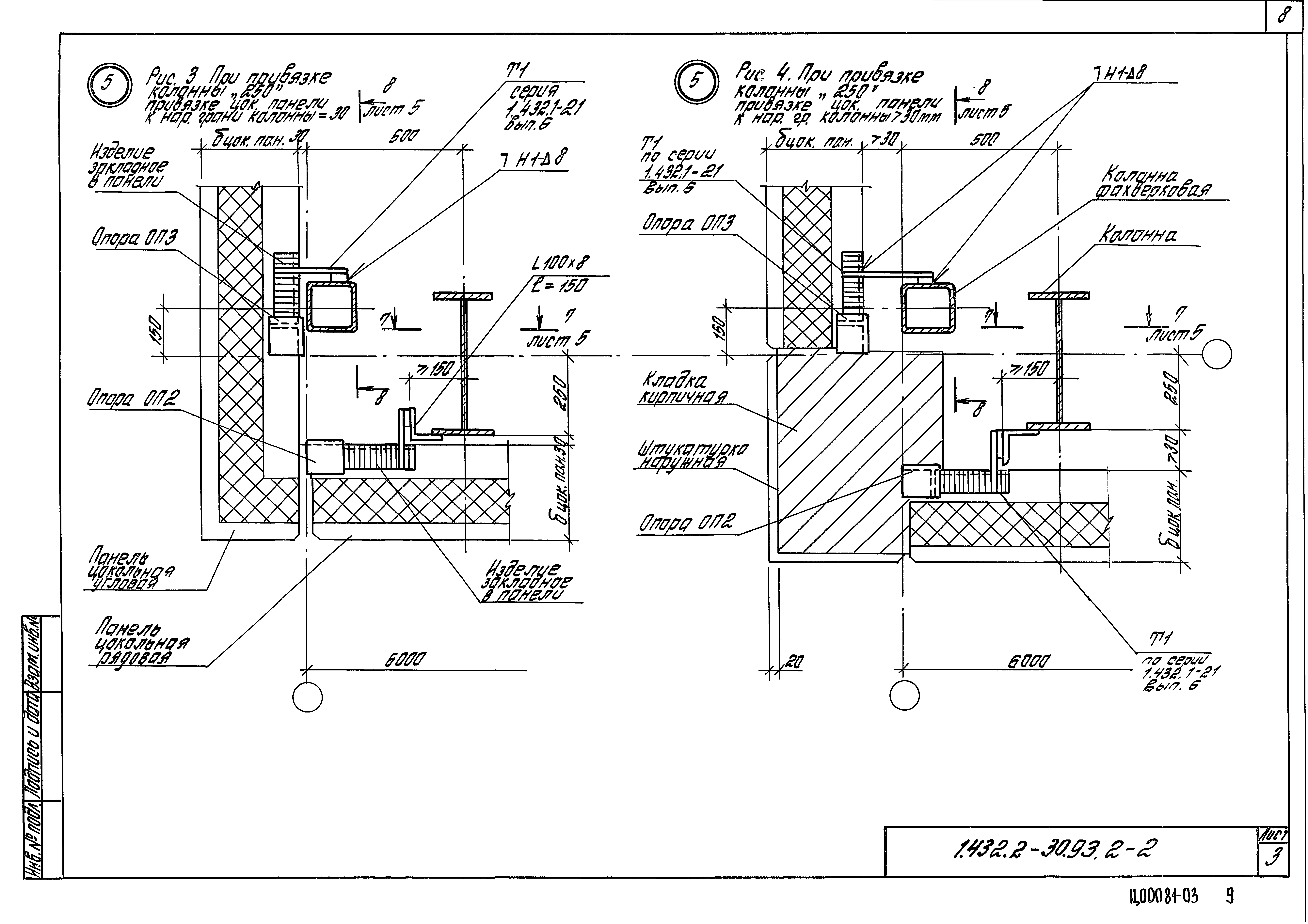

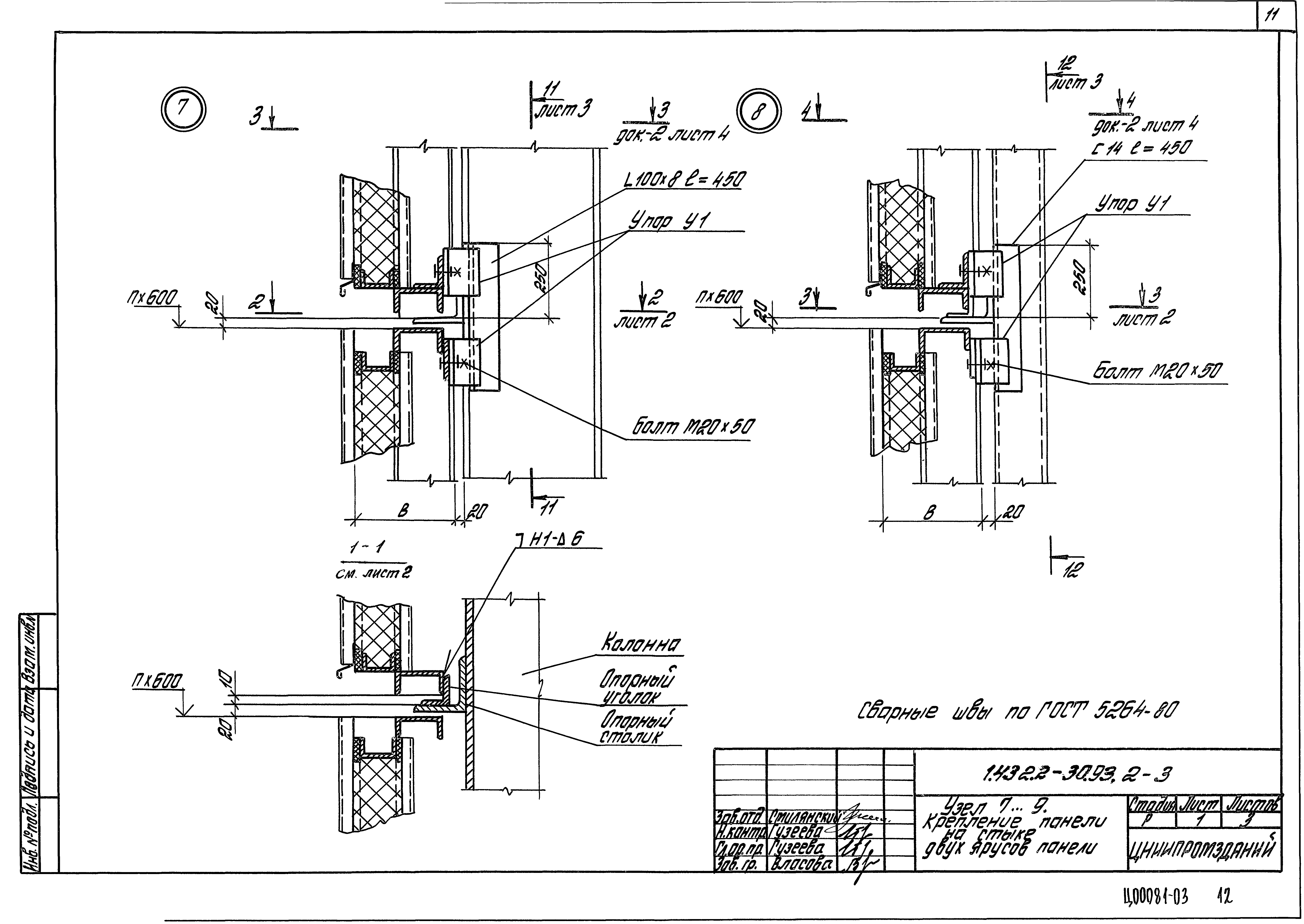

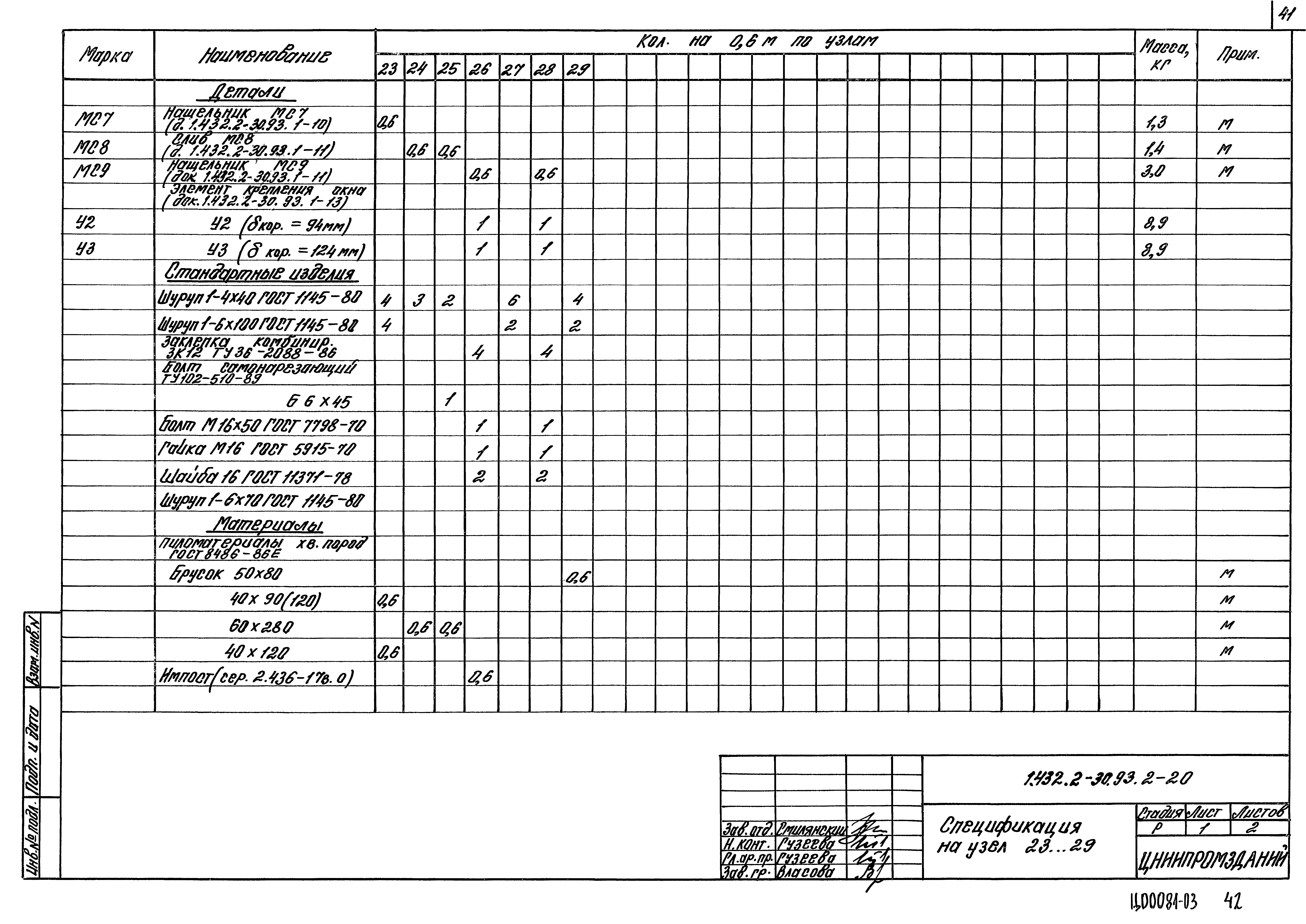

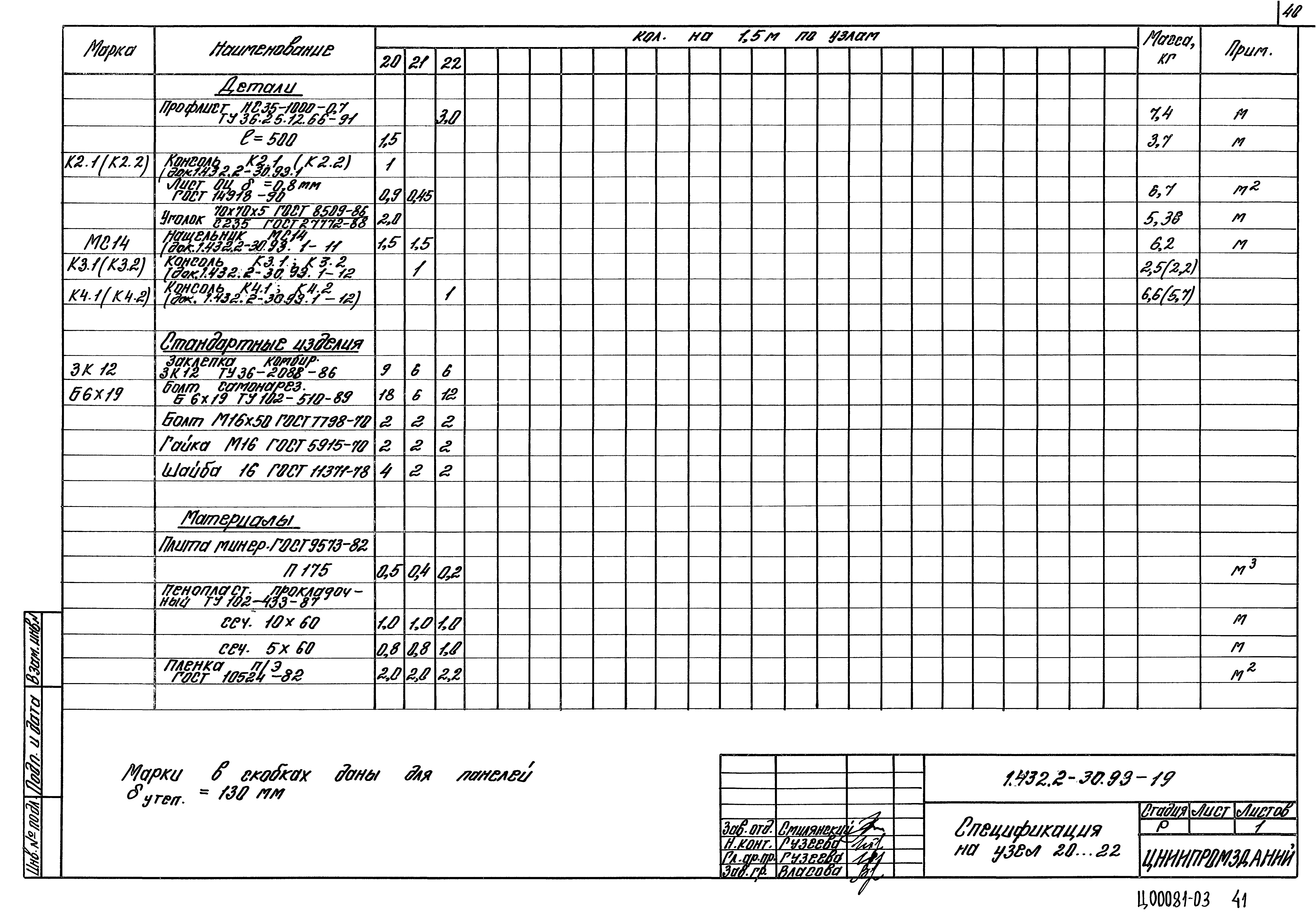

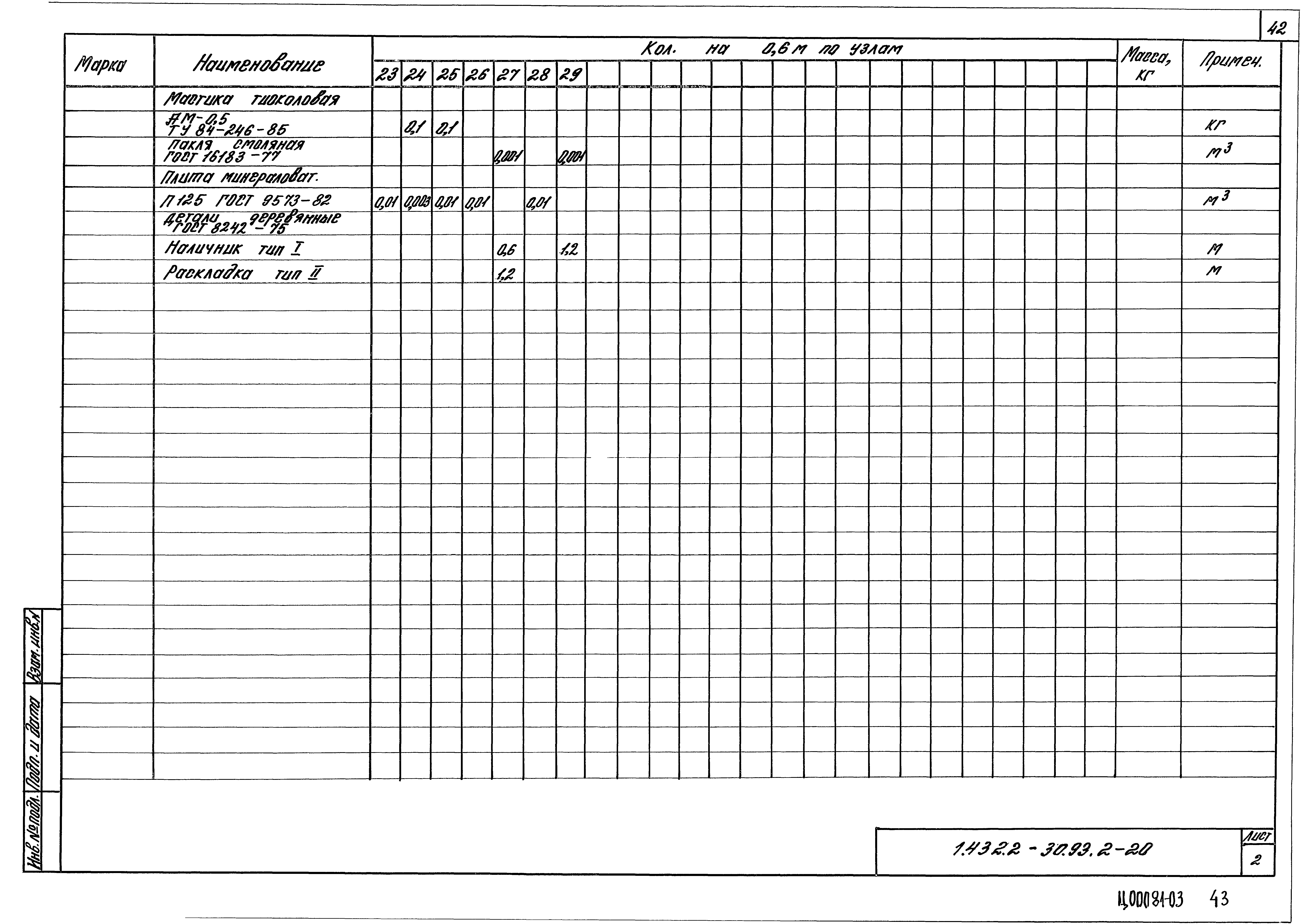

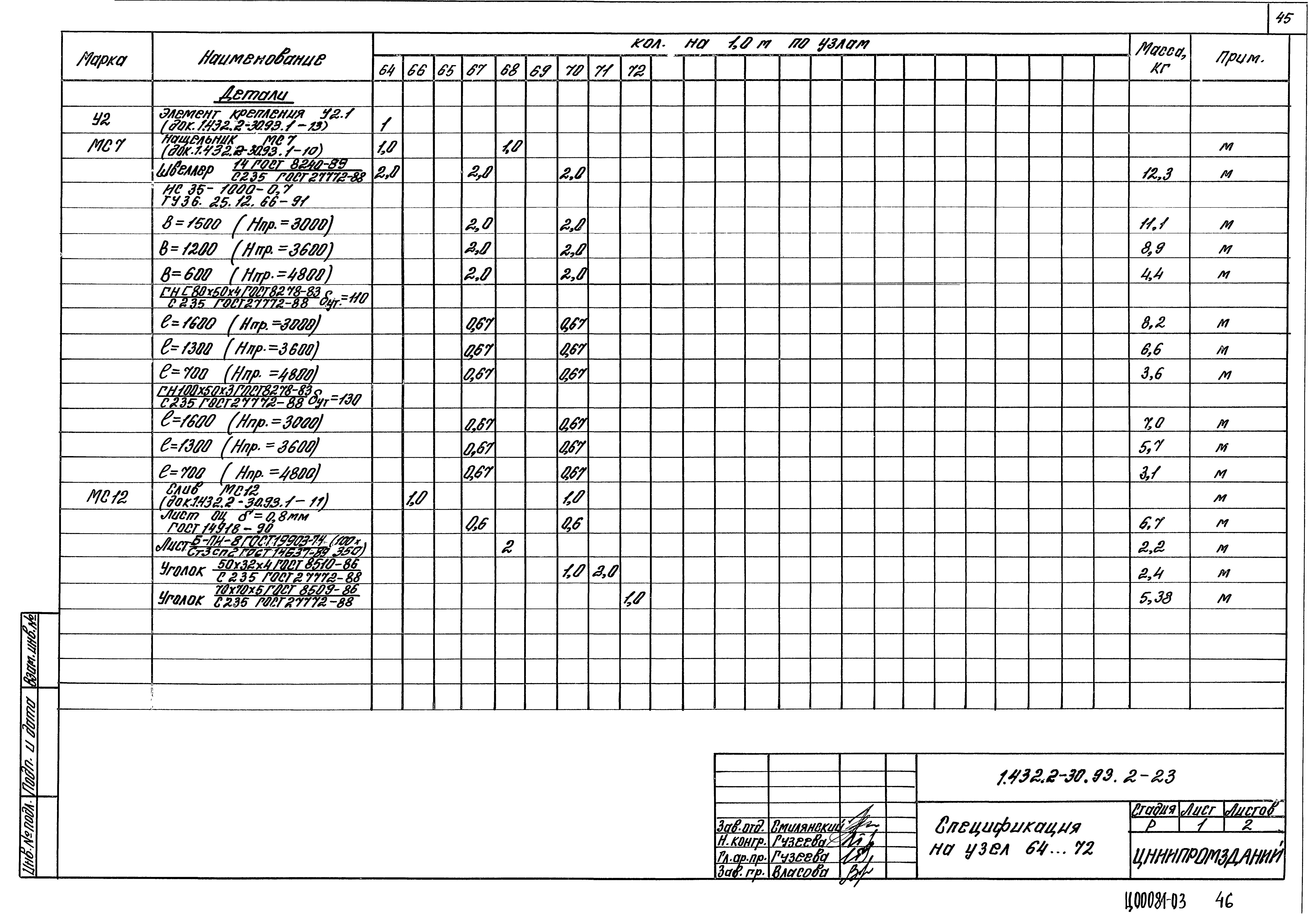

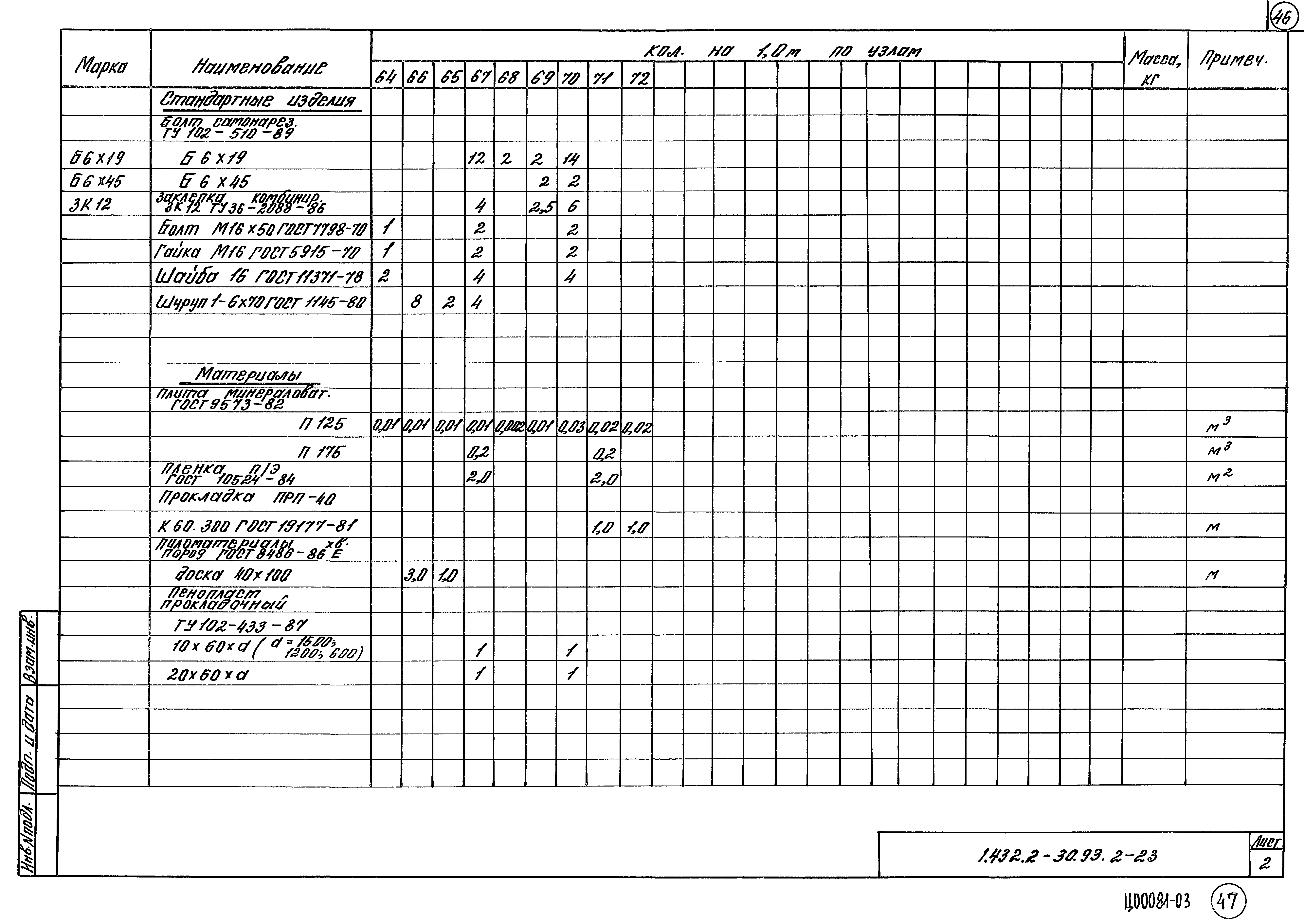

Оглавление:	1.432.2-30.93.2-ТО Техническое описание 1.432.2-30.93.2-1 Узел 1; 2. Крепление верха парапетной панели 1.432.2-30.93.2-2 Узел 3… 6. Крепление панели на цоколе 1.432.2-30.93.2-3 Узел 7… 9. Крепление панели на стыке двух ярусов панели 1.432.2-30.93.2-4 Узел 10… 13. Крепление панели над и под проемом 1.432.2-30.93.2-5 Узел 14; 15. Крепление панели в проемах 1.432.2-30.93.2-6 Узел 16; 17. Примыкание кровли к парапету продольной и торцовой стены 1.432.2-30.93.2-7 Узел 18. Примыкание металлической стены к цоколю. 1.432.2-30.93.2-8 Узел 19. Примыкание верхнего яруса панели к нижнему 1.432.2-30.93.2-9 Узел 20; 21. Сопряжение угловых панелей 1.432.2-30.93.2-10 Узел 22. Устройство температурного шва в стене 1.432.2-30.93.2-11 Узел 23… 39. Установка и сопряжение деревянных окон с одинарным переплетом 1.432.2-30.93.2-12 Узел 40… 51. Установка и сопряжение стальных окон с одинарным переплетом 1.432.2-30.93.2-13 Узел 52… 63. Установка и сопряжение стальных окон с раздельными переплетами 1.432.2-30.93.2-14 Узел 64… 66. Установка и сопряжение дверей 1.432.2-30.93.2-15 Узел 67… 69. Установка и сопряжение распашных складчатых ворот серии 1.435.2-28 1.432.2-30.93.2-16 Узел 70… 72. Установка и сопряжение подъемно-складчатых ворот серии 1.435.9-25 1.432.2-30.93.2-17 Спецификация на узел 1… 15 1.432.2-30.93.2-18 Спецификация на узел 16… 19 1.432.2-30.93.2-19 Спецификация на узел 20… 22 1.432.2-30.93.2-20 Спецификация на узел 23… 29 1.432.2-30.93.2-21 Спецификация на узел 30… 39 1.432.2-30.93.2-22 Спецификация на узел 40… 63 1.432.2-30.93.2-23 Спецификация на узел 64… 72
Разработан:	ЦНИИпромзданий
Утверждён:	30.12.1992 Минстрой России (Russian Federation Minstroy 9-1/419)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	ГОСТ 8484-82 «Плиты подоконные железобетонные для производственных зданий. Конструкция и размеры» ГОСТ 24698-81 «Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 8510-86 «Уголки стальные горячекатаные неравнополочные. Сортамент» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.432.1-21 «Выпуск 6. Стойки и узлы фахверка и стальные изделия креплений панельных стен одно и многоэтажных производственных зданий. Рабочие чертежи» Серия 2.436-19 «Выпуск 1. Рабочие чертежи» Серия 2.436-17 «Выпуск 0. Материалы для проектирования» ГОСТ 16183-77 «Пакля ленточная пропитанная. Технические условия»
