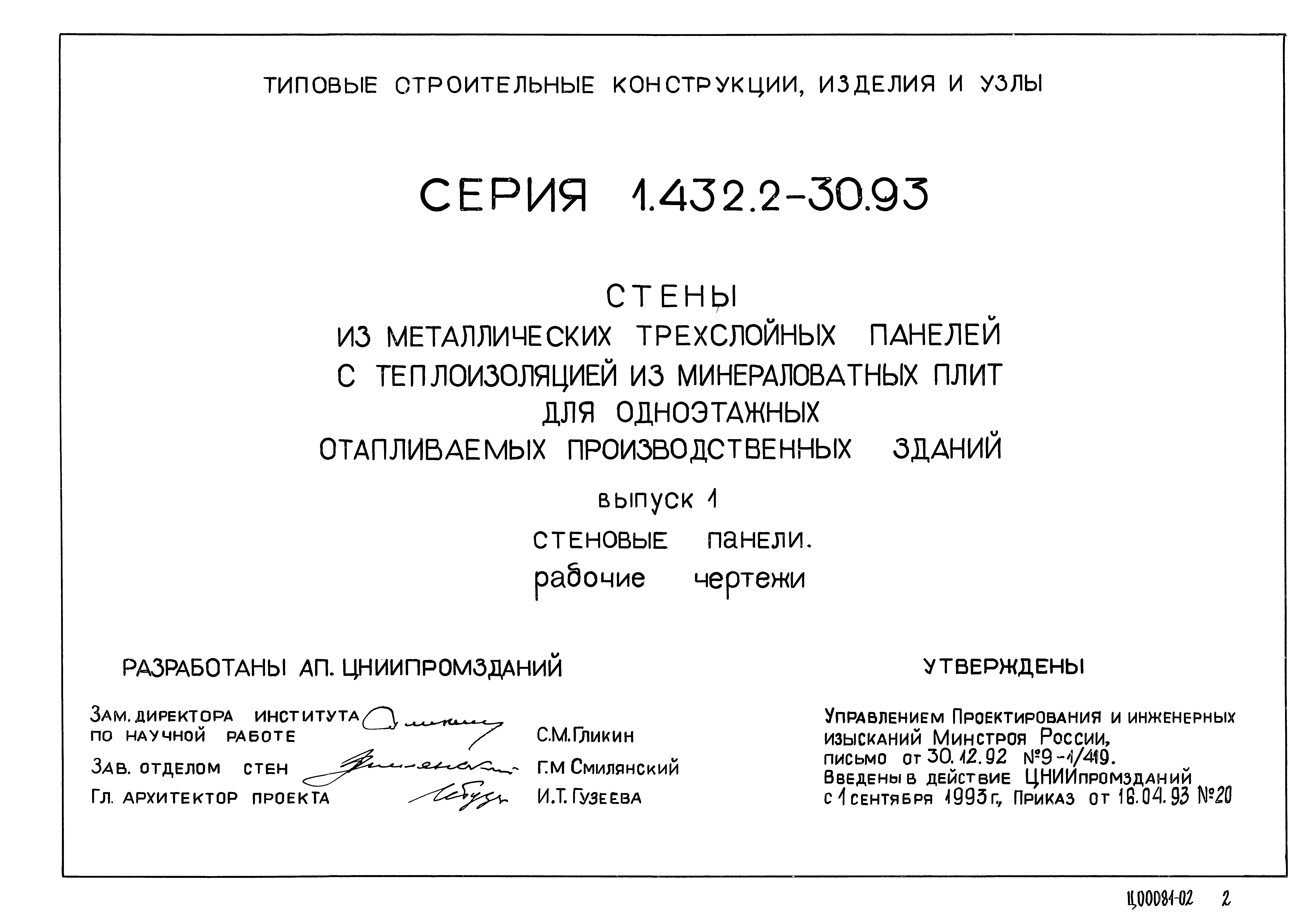

Скачать Серия 1.432.2-30.93 Выпуск 1. Стеновые панели. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.2-30.93

Выпуск 1. Стеновые панели. Рабочие чертежи

Обозначение:	Серия 1.432.2-30.93
Обозначение англ:	Series 1.432.2-30.93
Статус:	не определен законодательством
Название рус.:	Выпуск 1. Стеновые панели. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1993
Область применения:	В состав выпуска 1 данной работы входят рабочие чертежи стеновых металлических каркасных панелей поэлементной сборки, а также крепежные и погонажные изделия (сливы, нащельники)

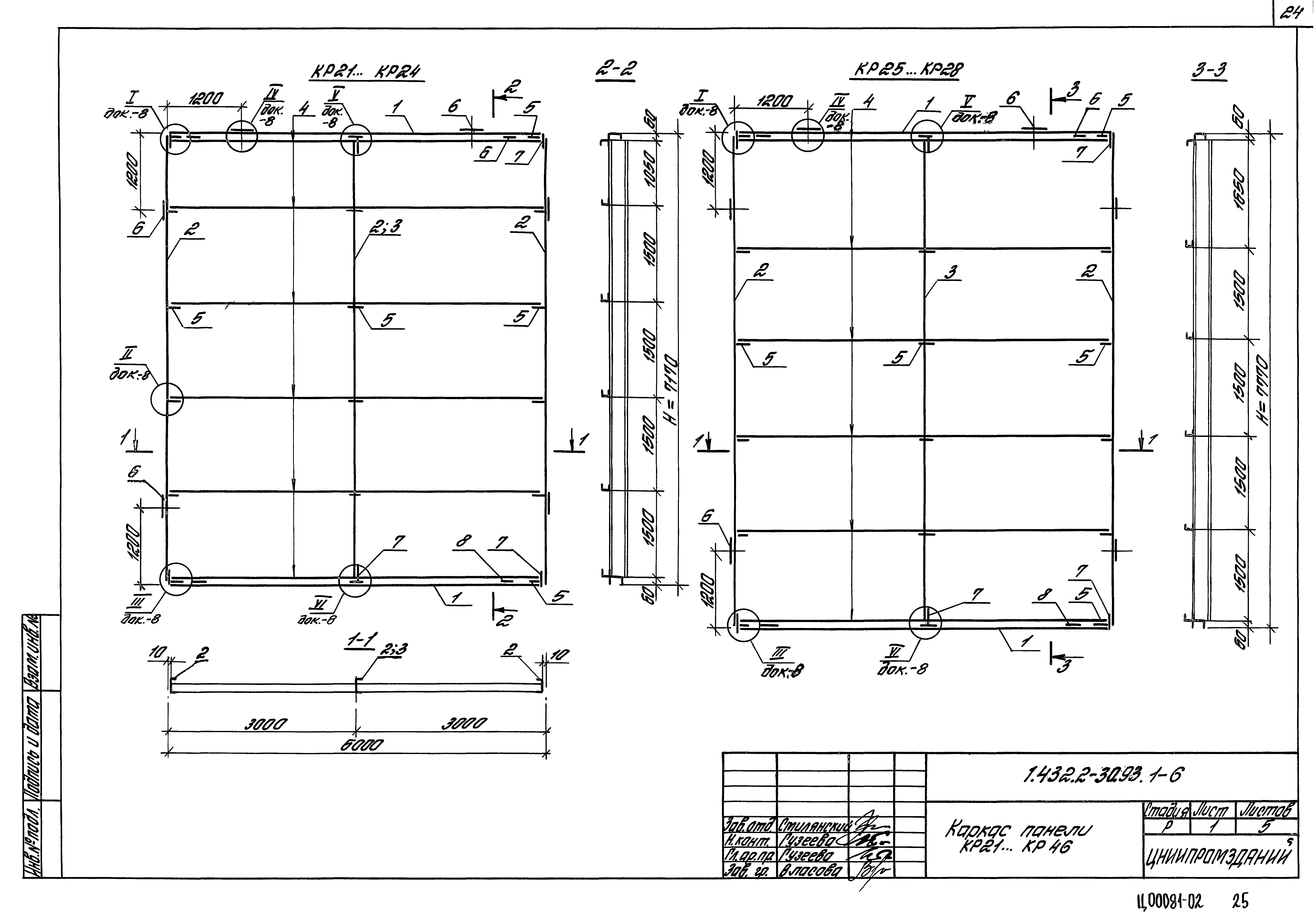

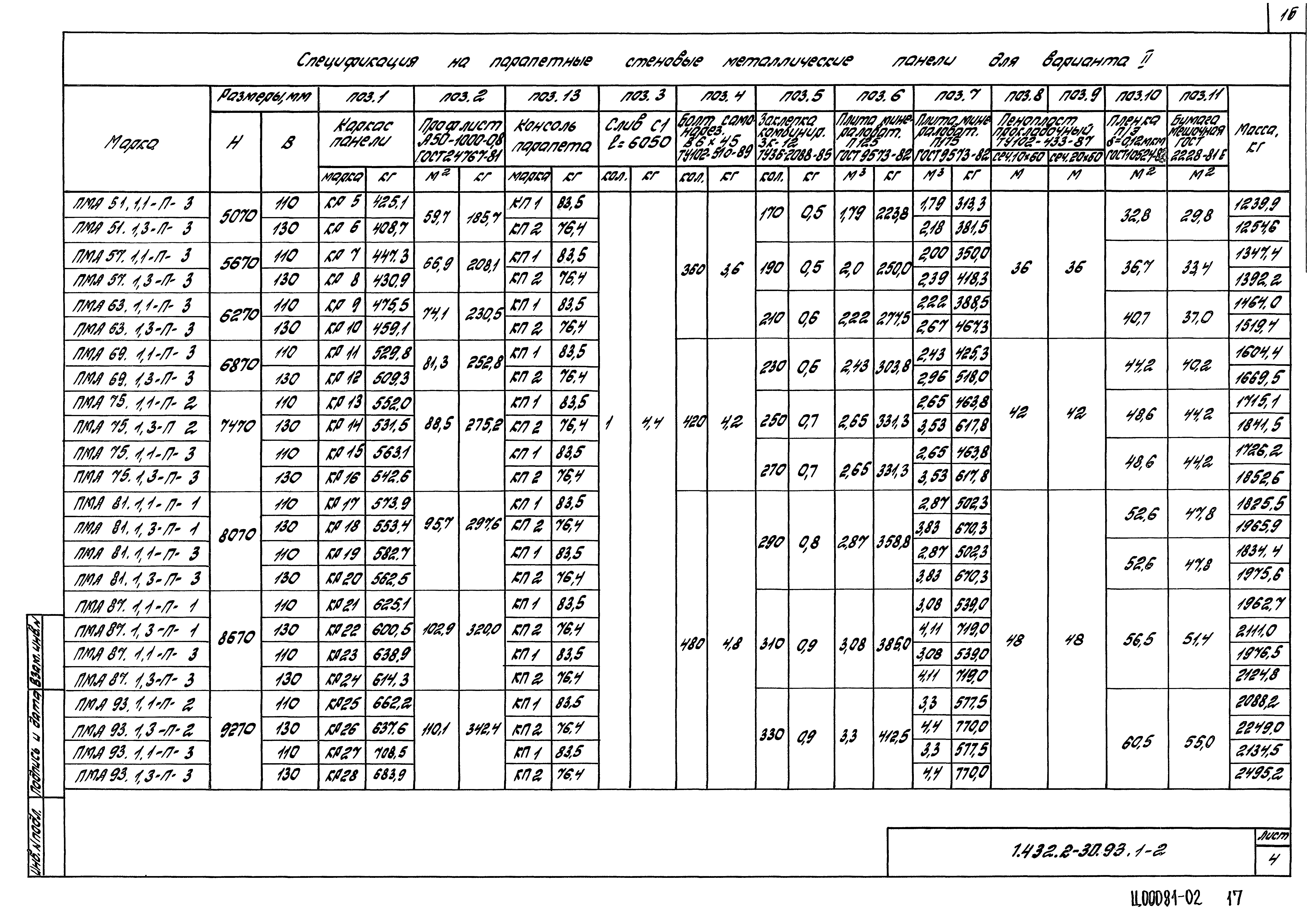

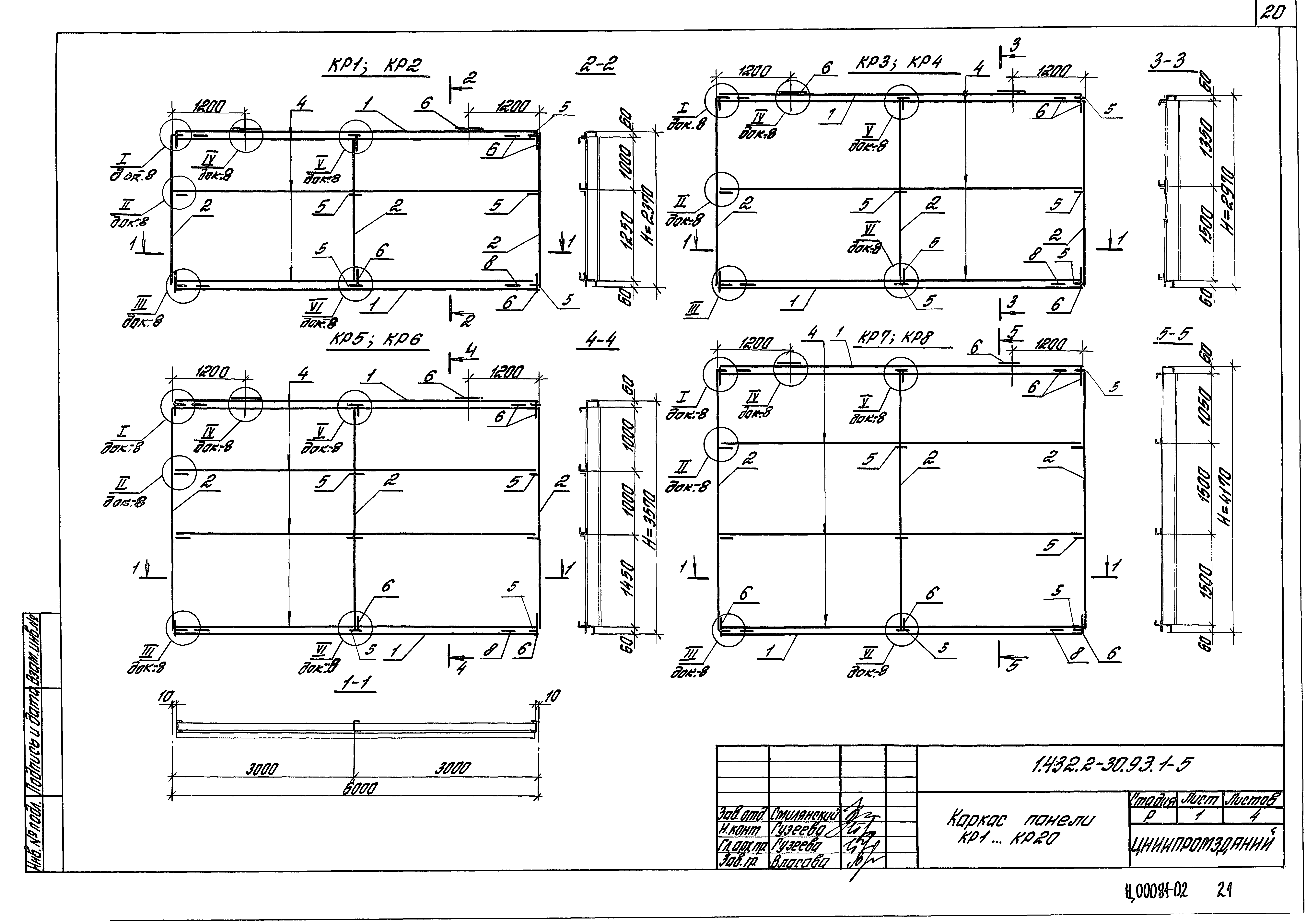

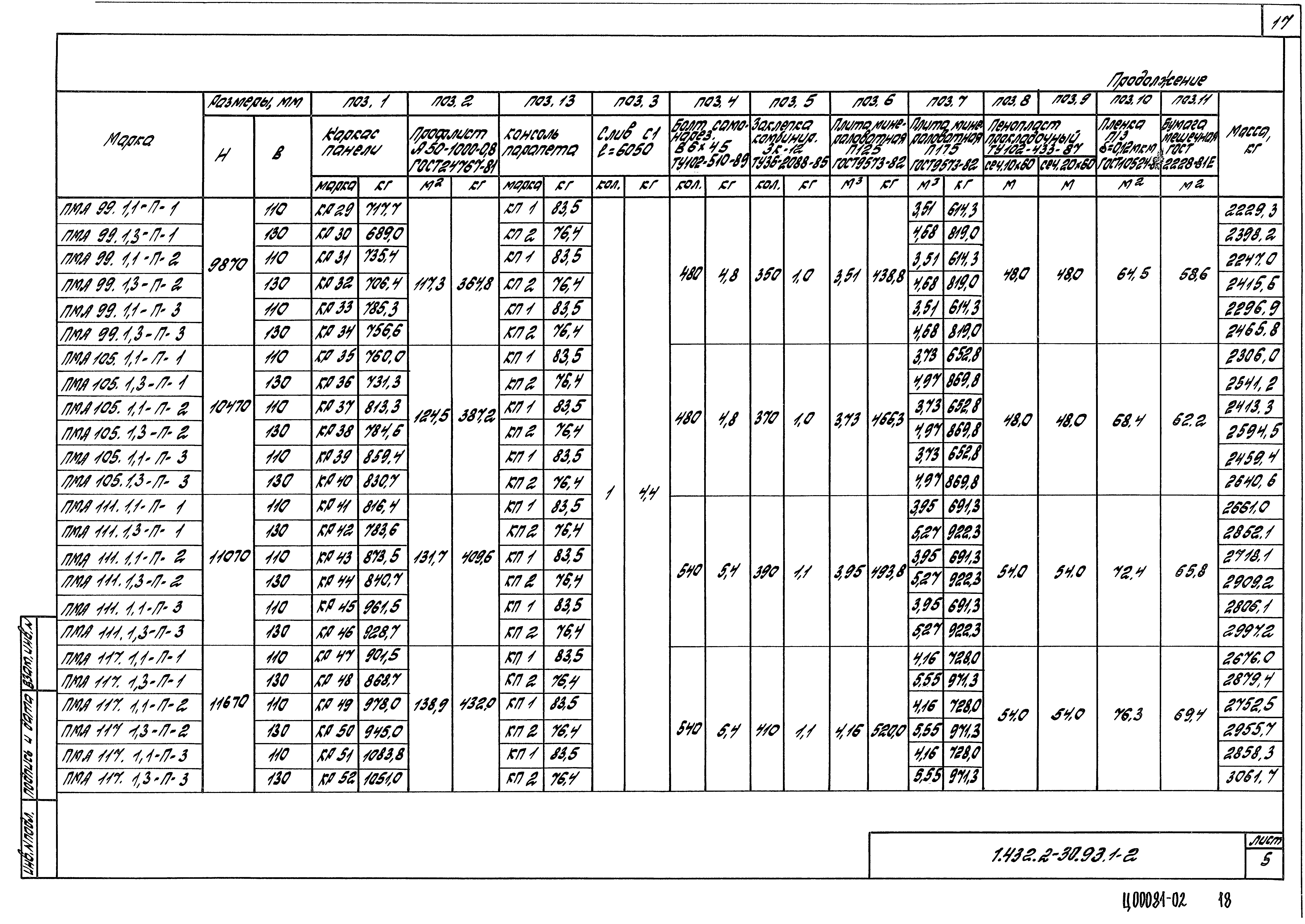

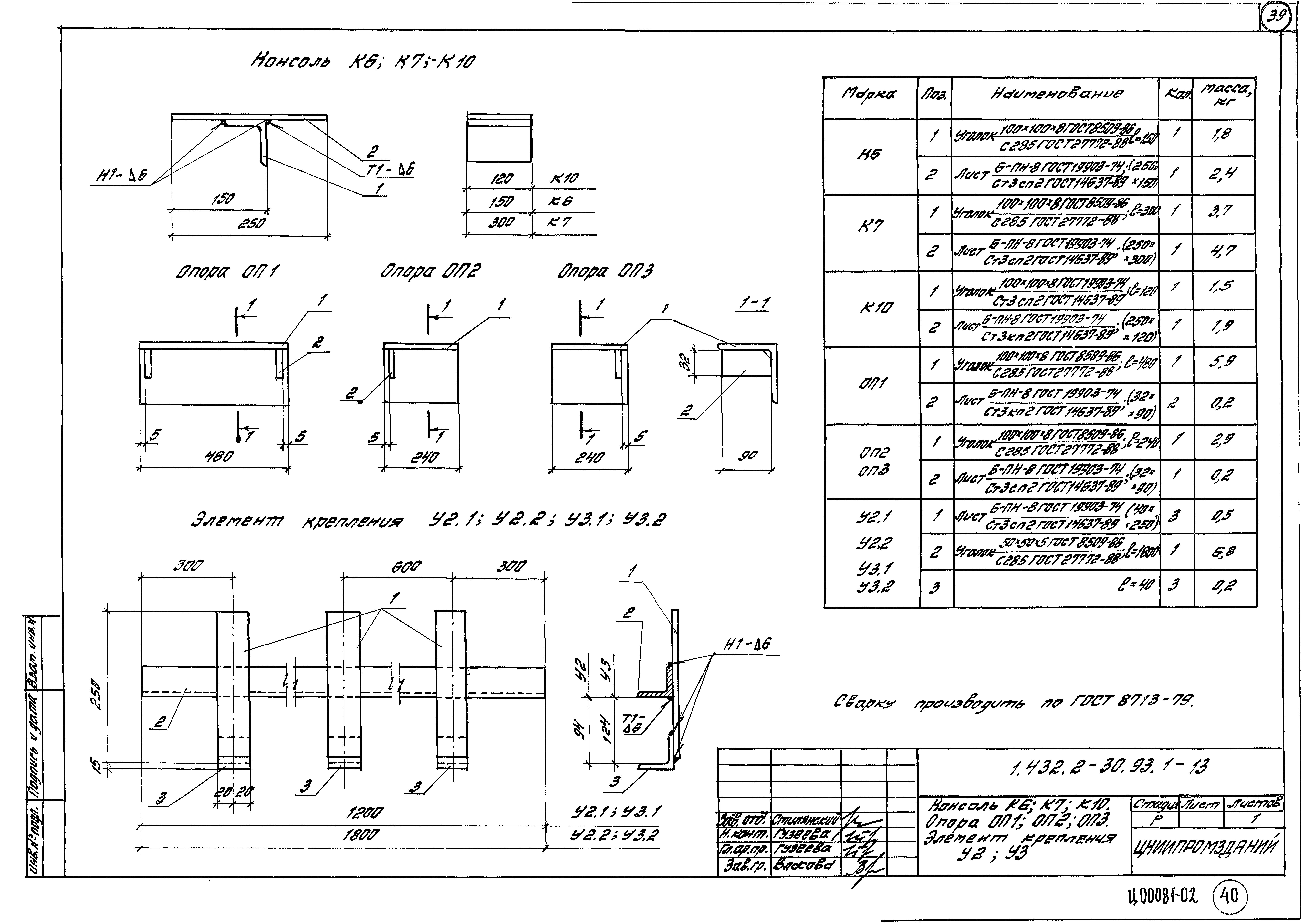

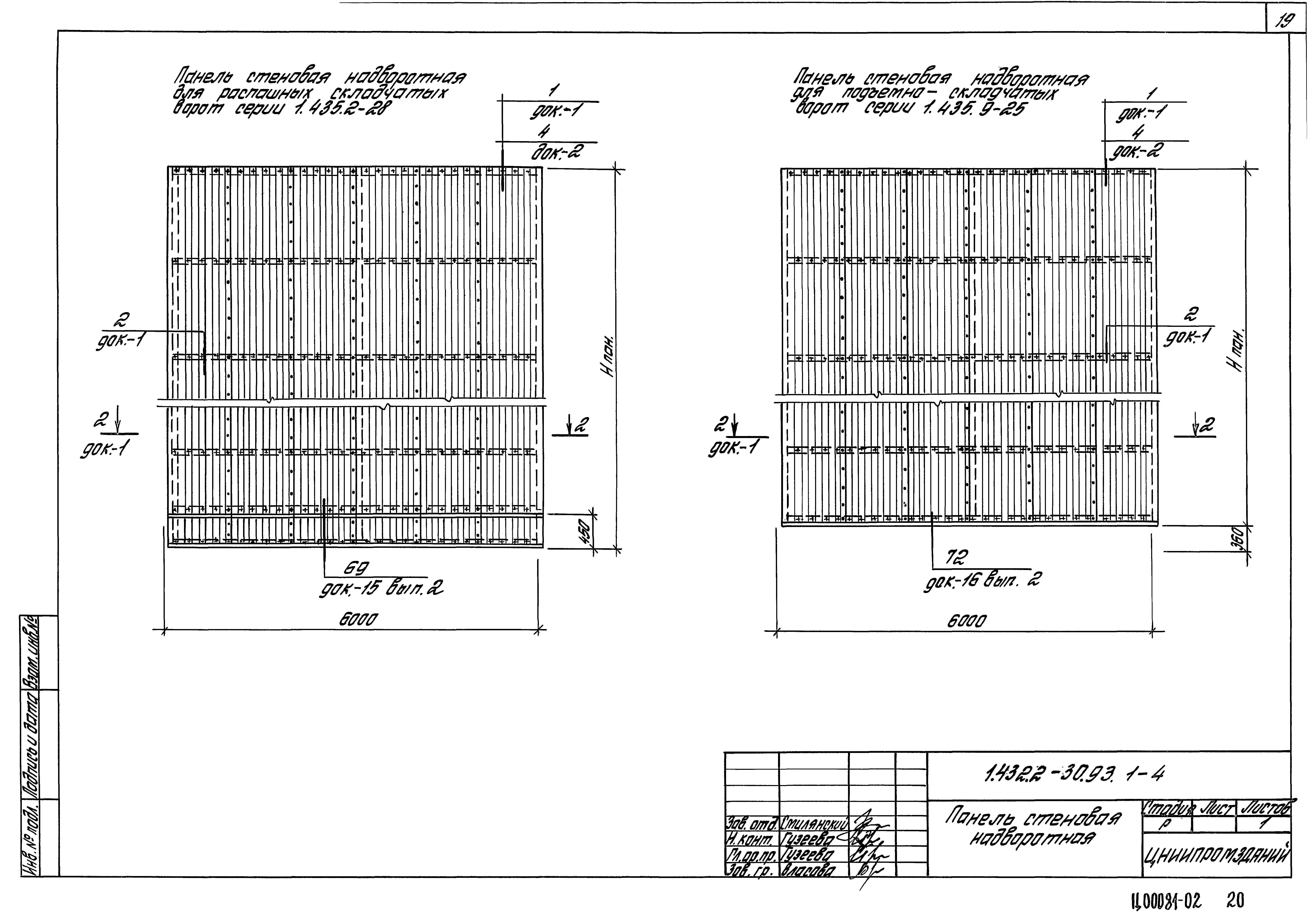

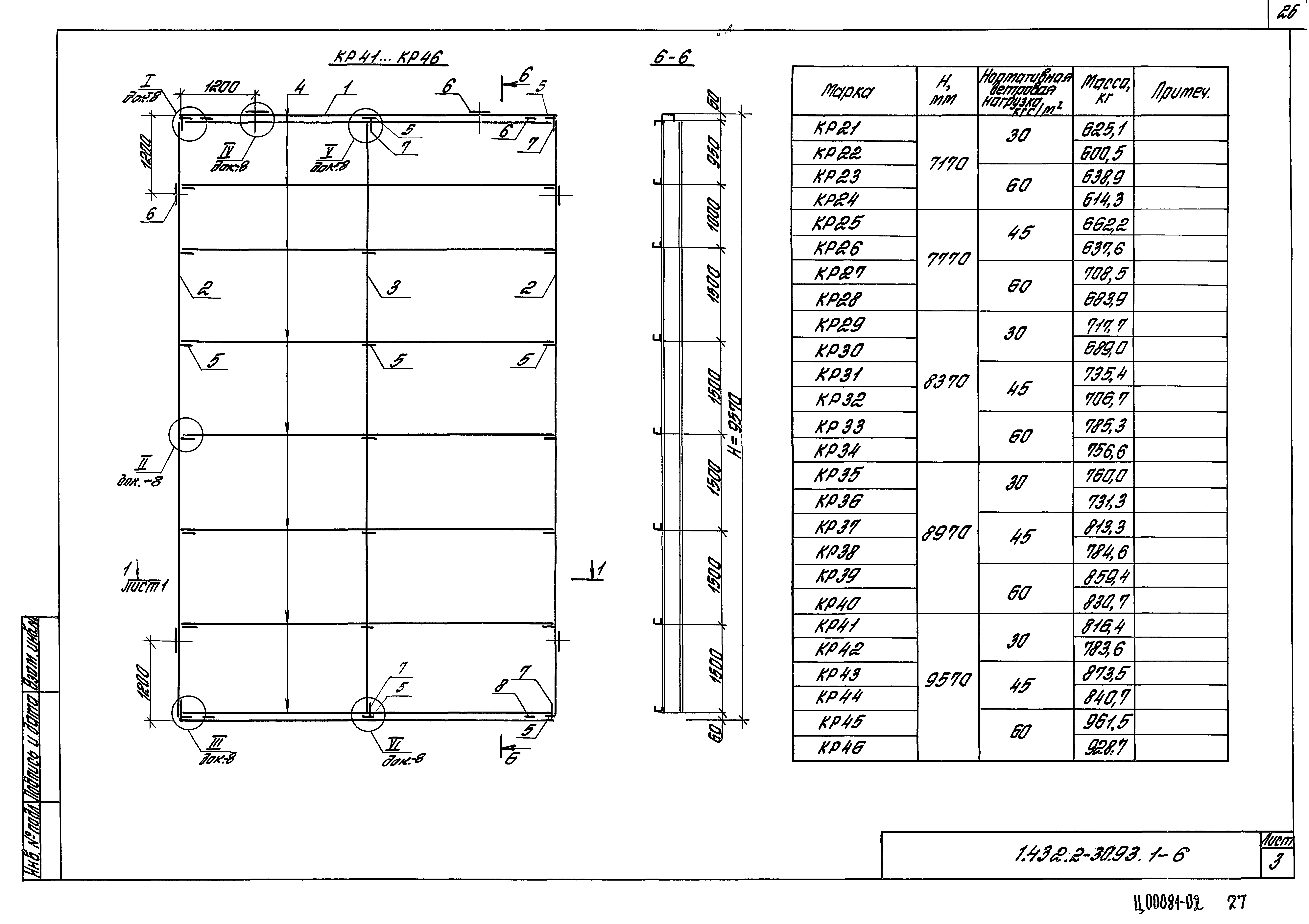

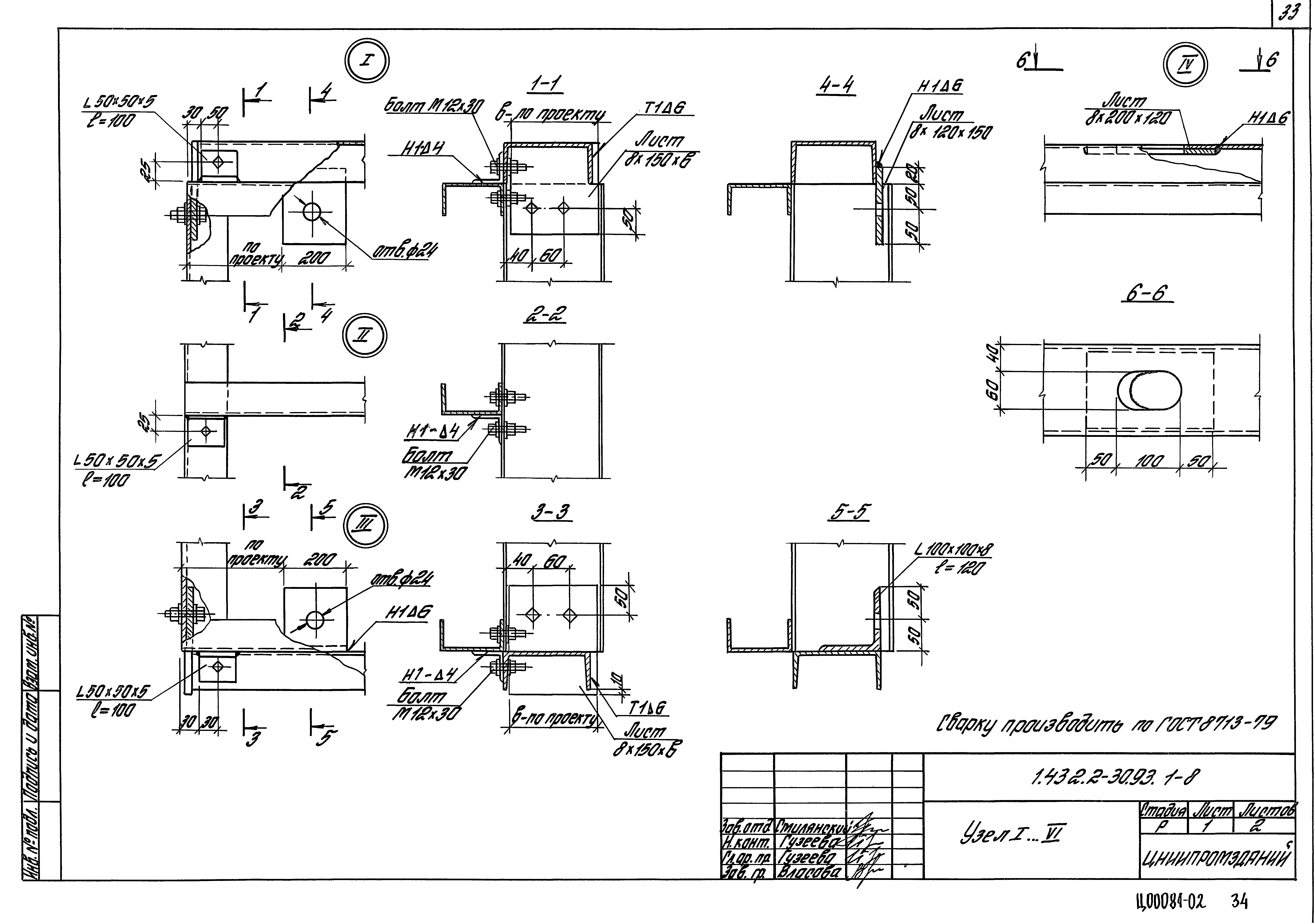

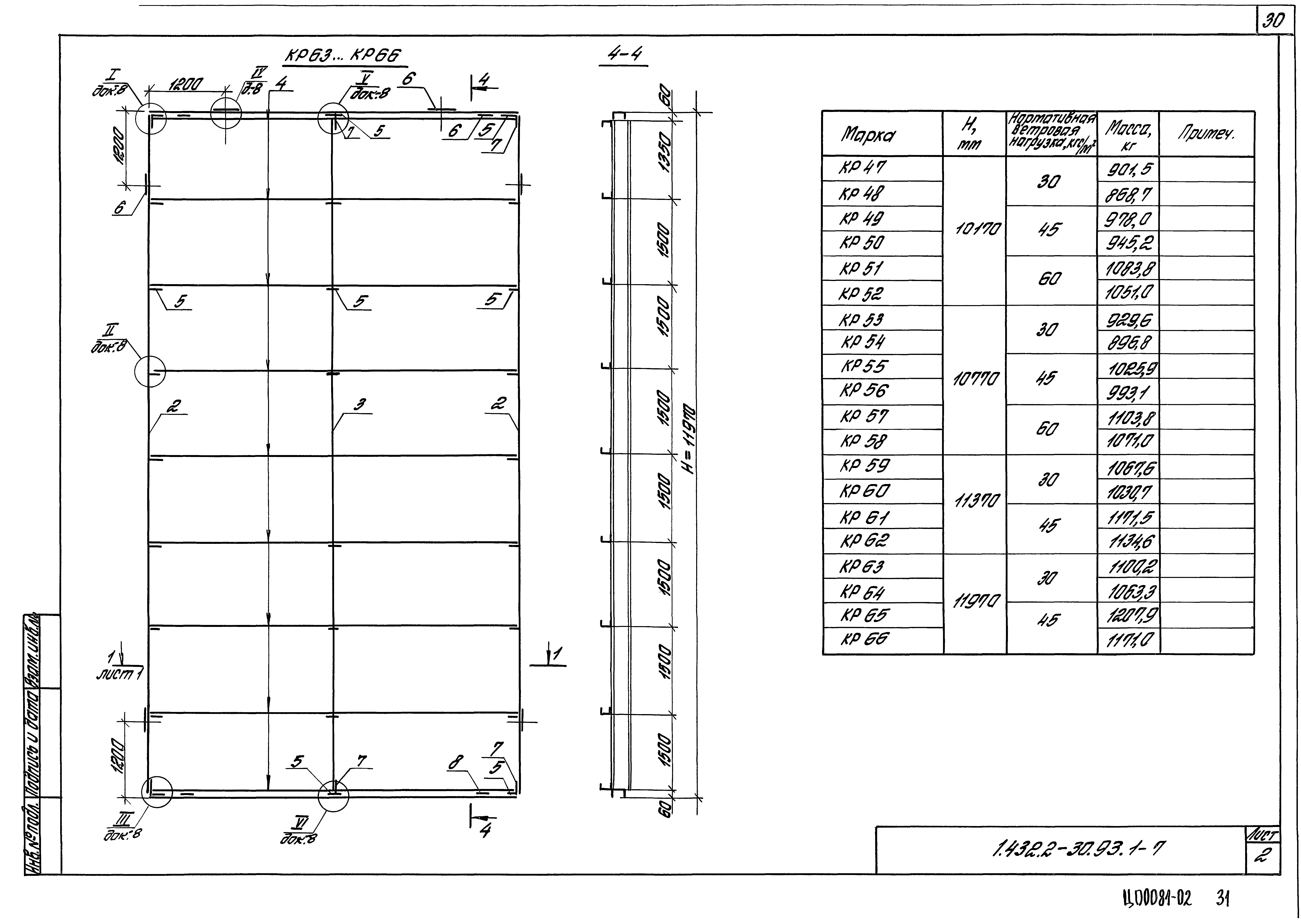

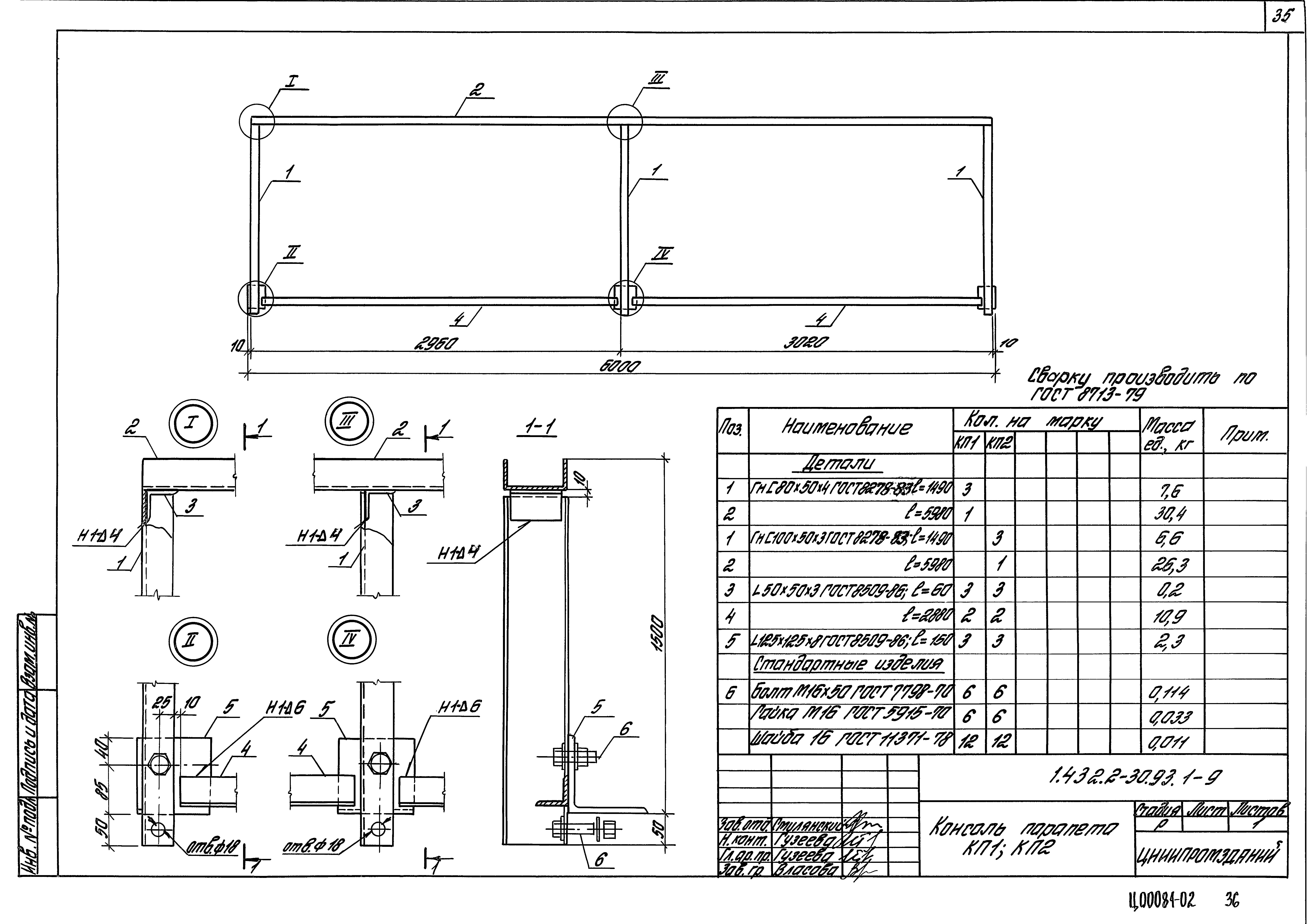

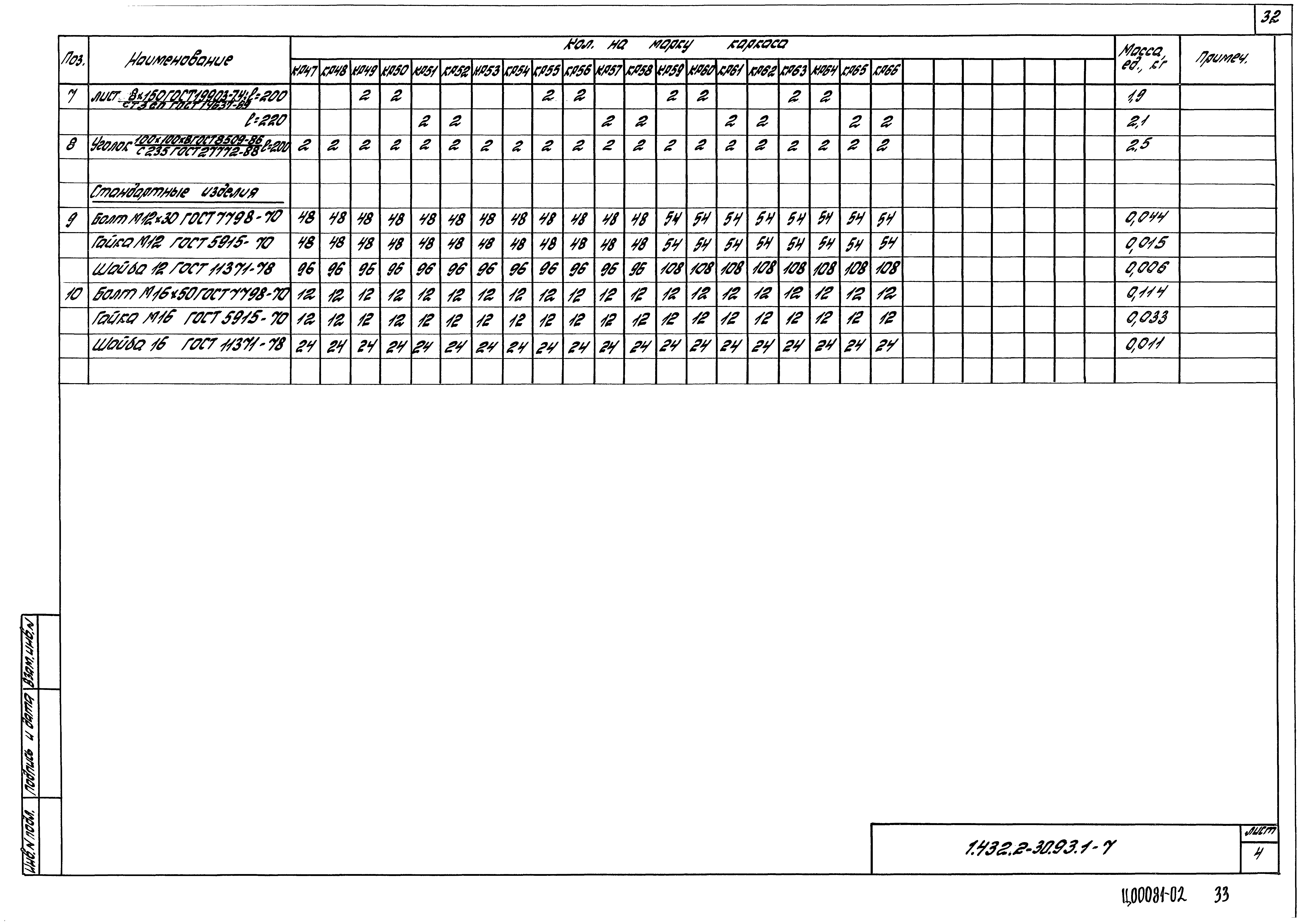

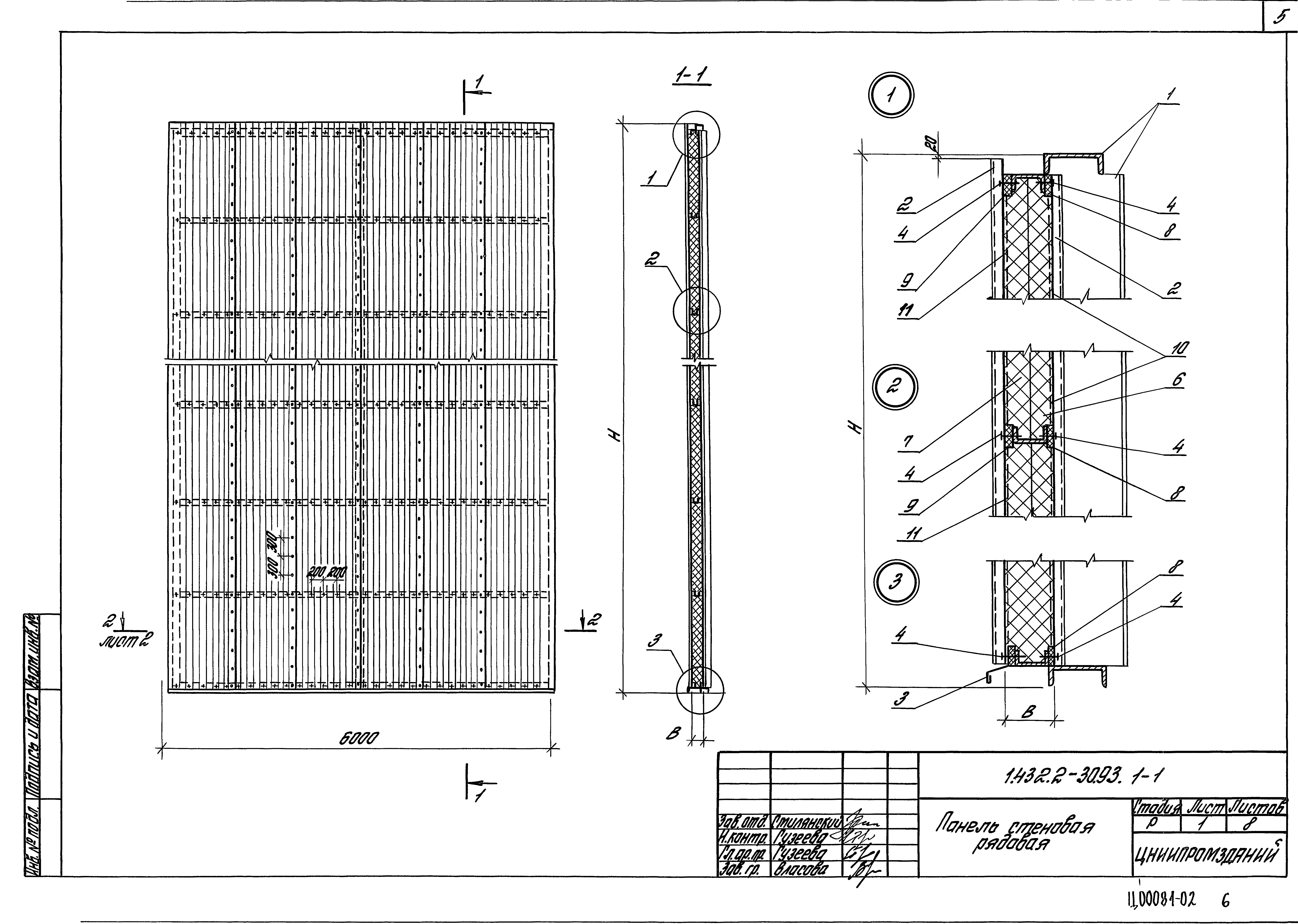

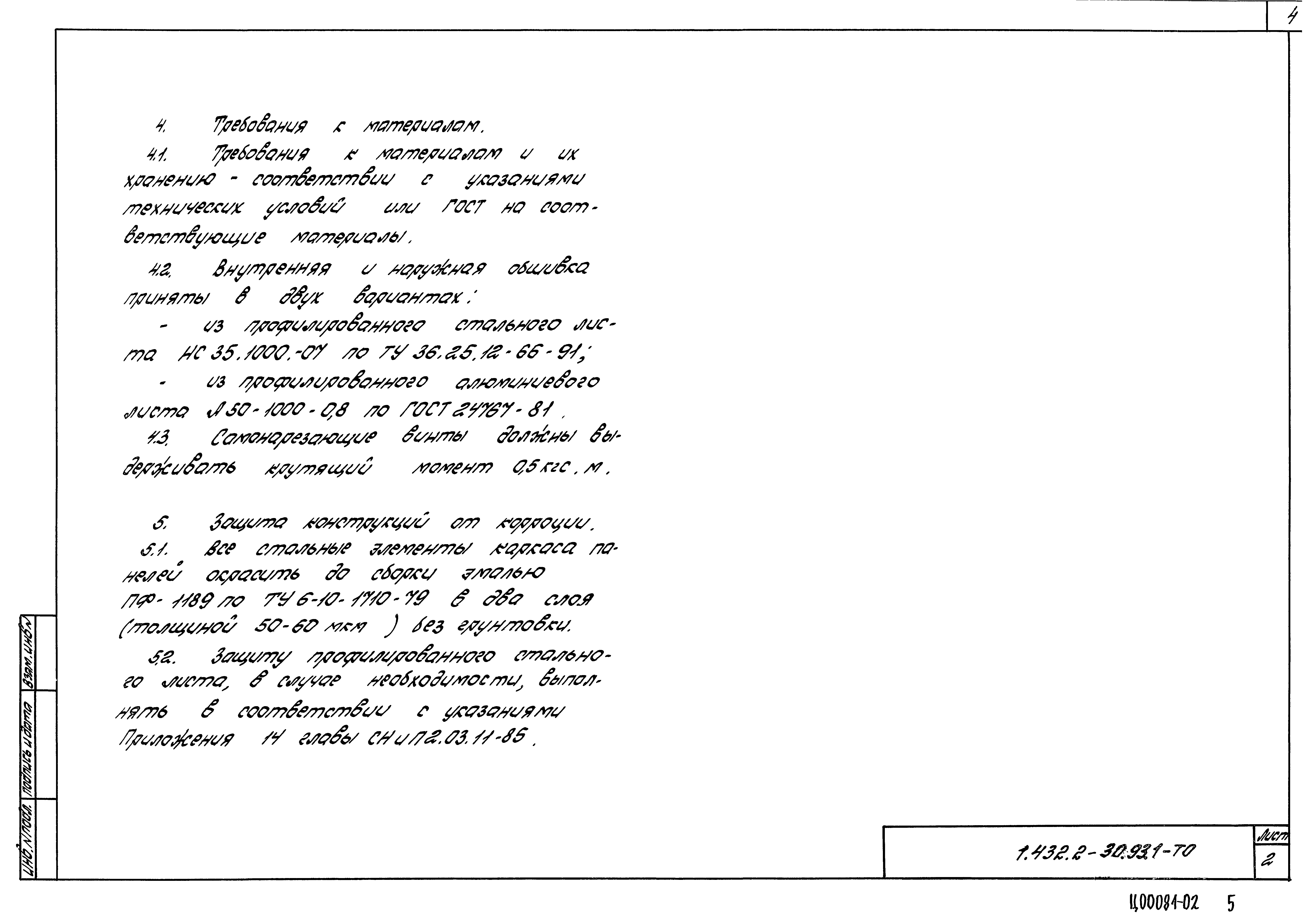

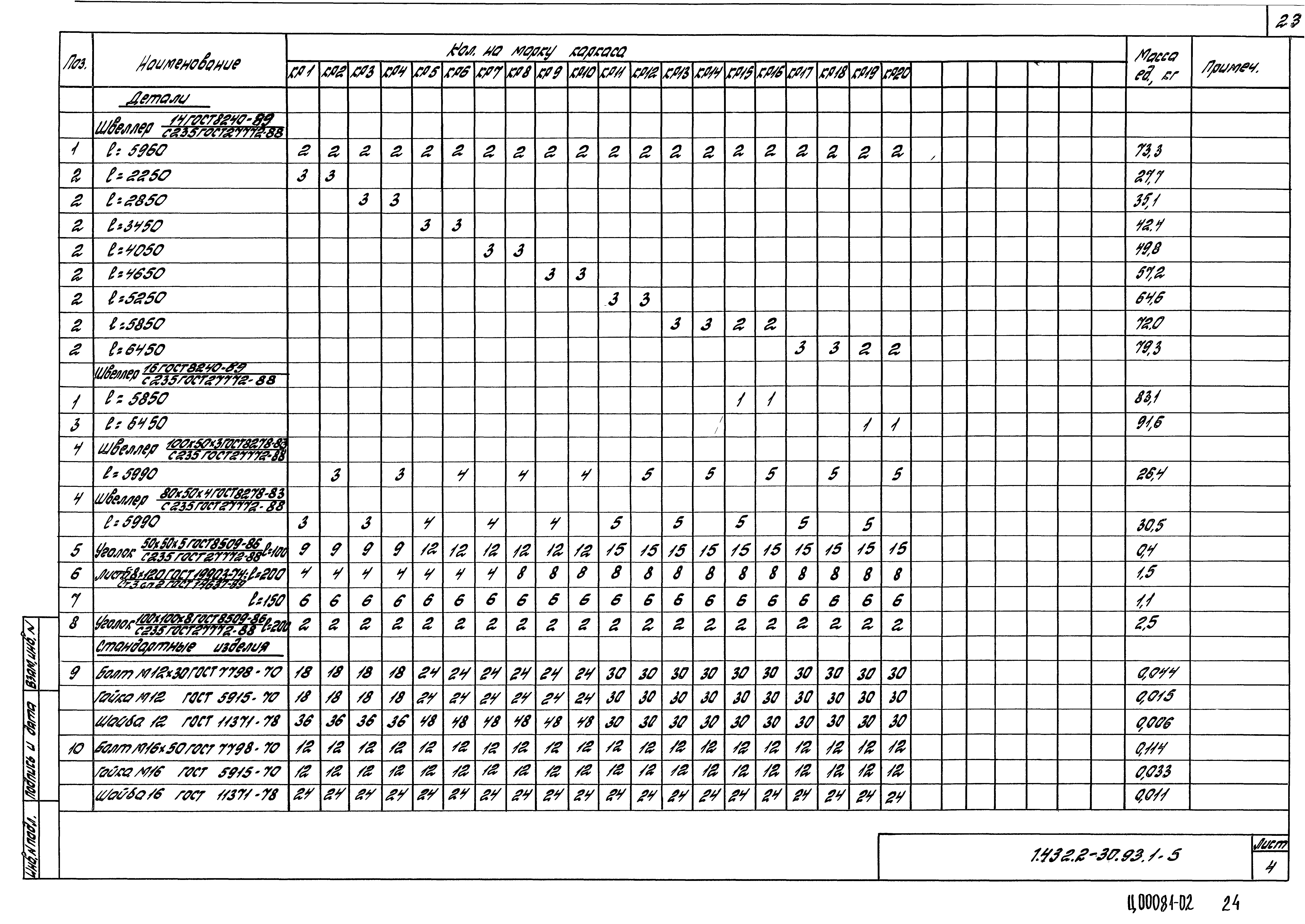

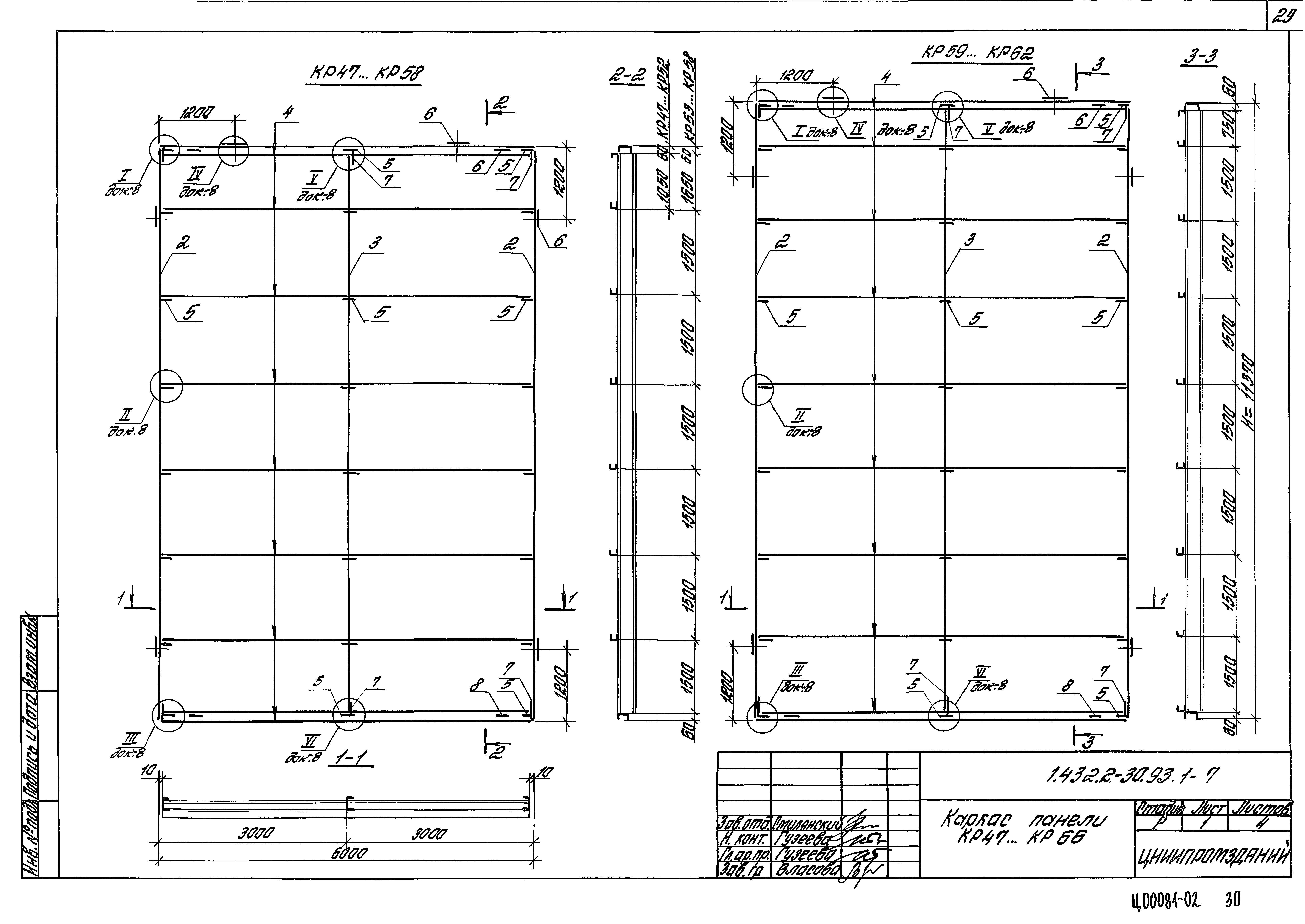

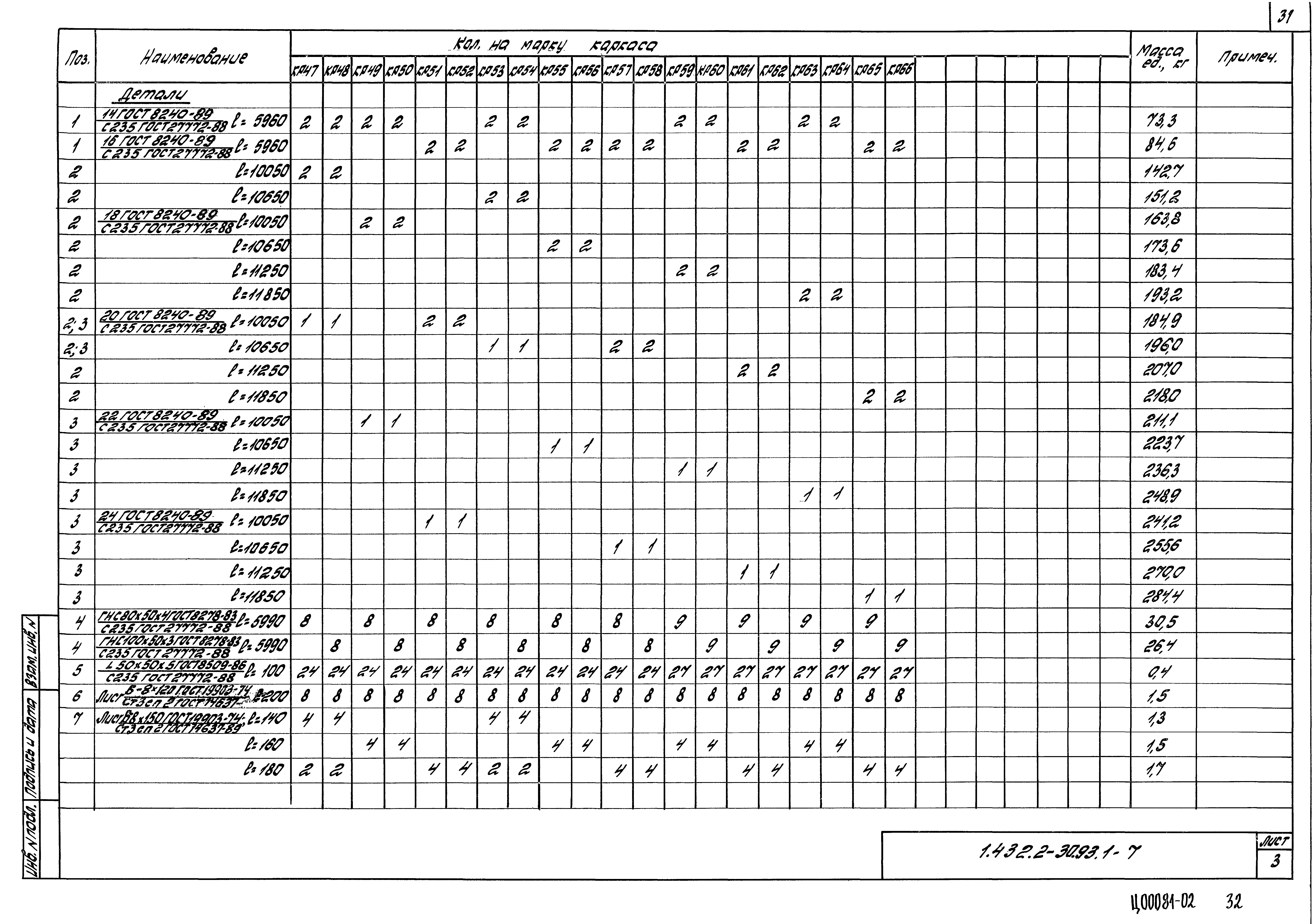

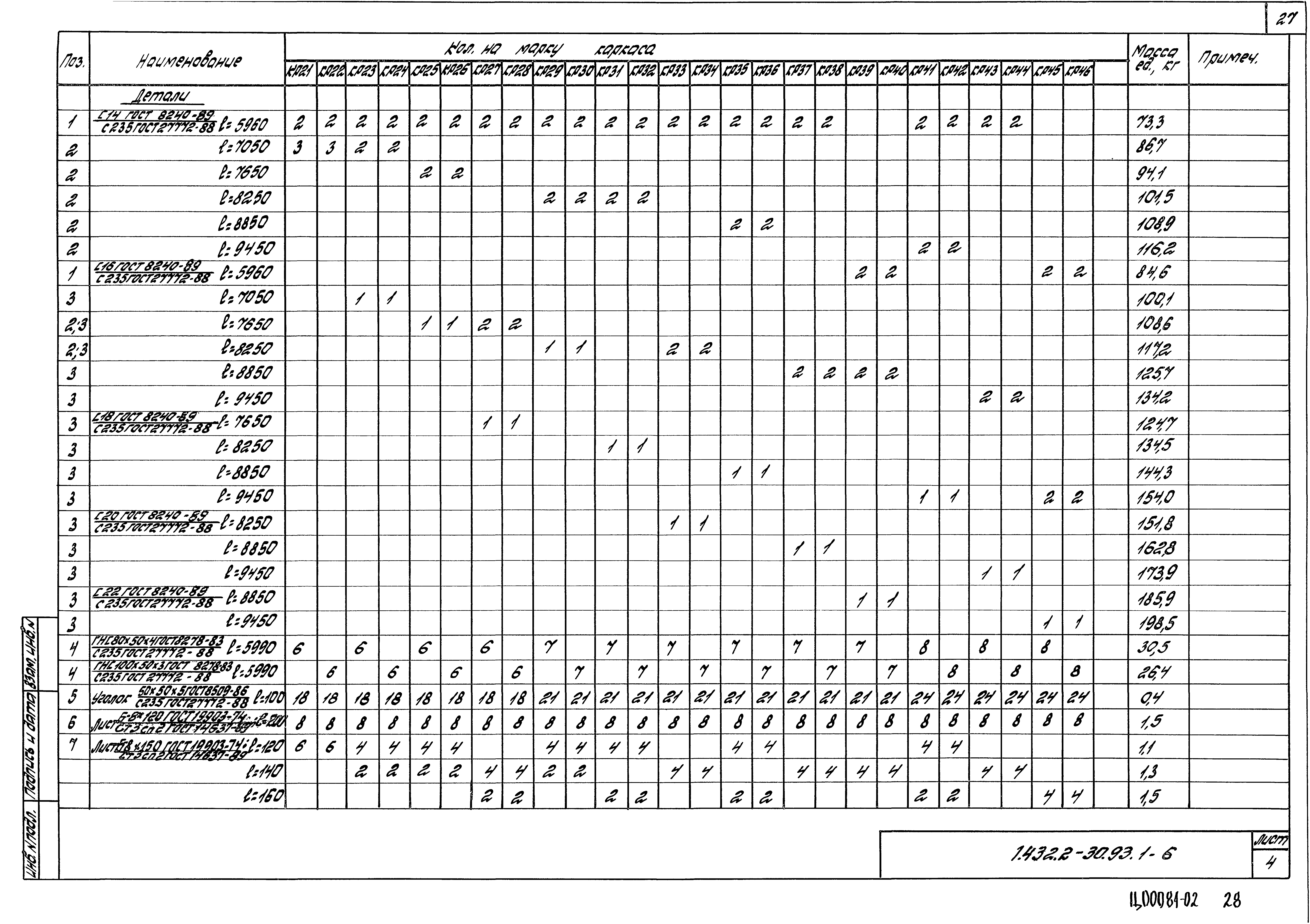

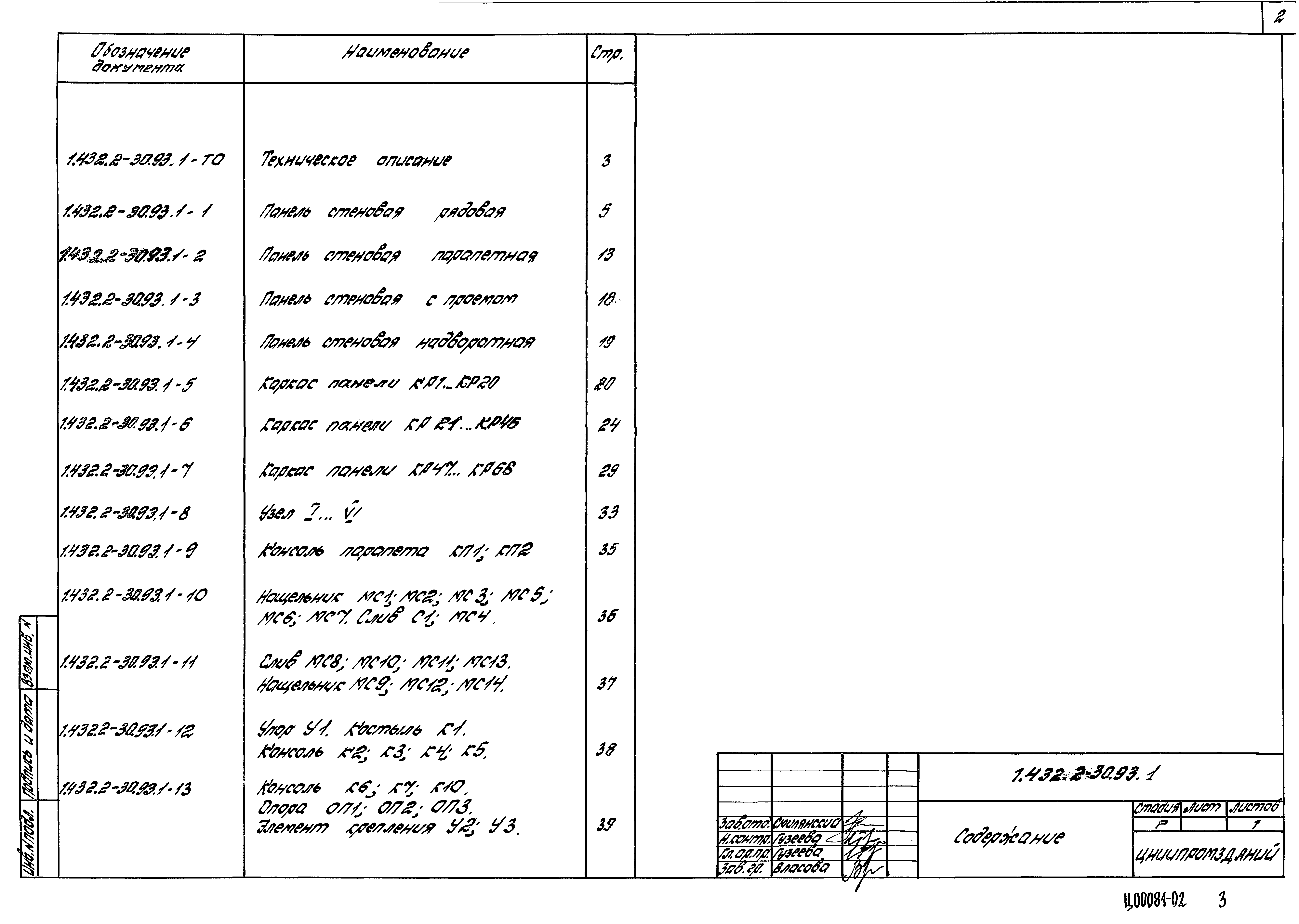

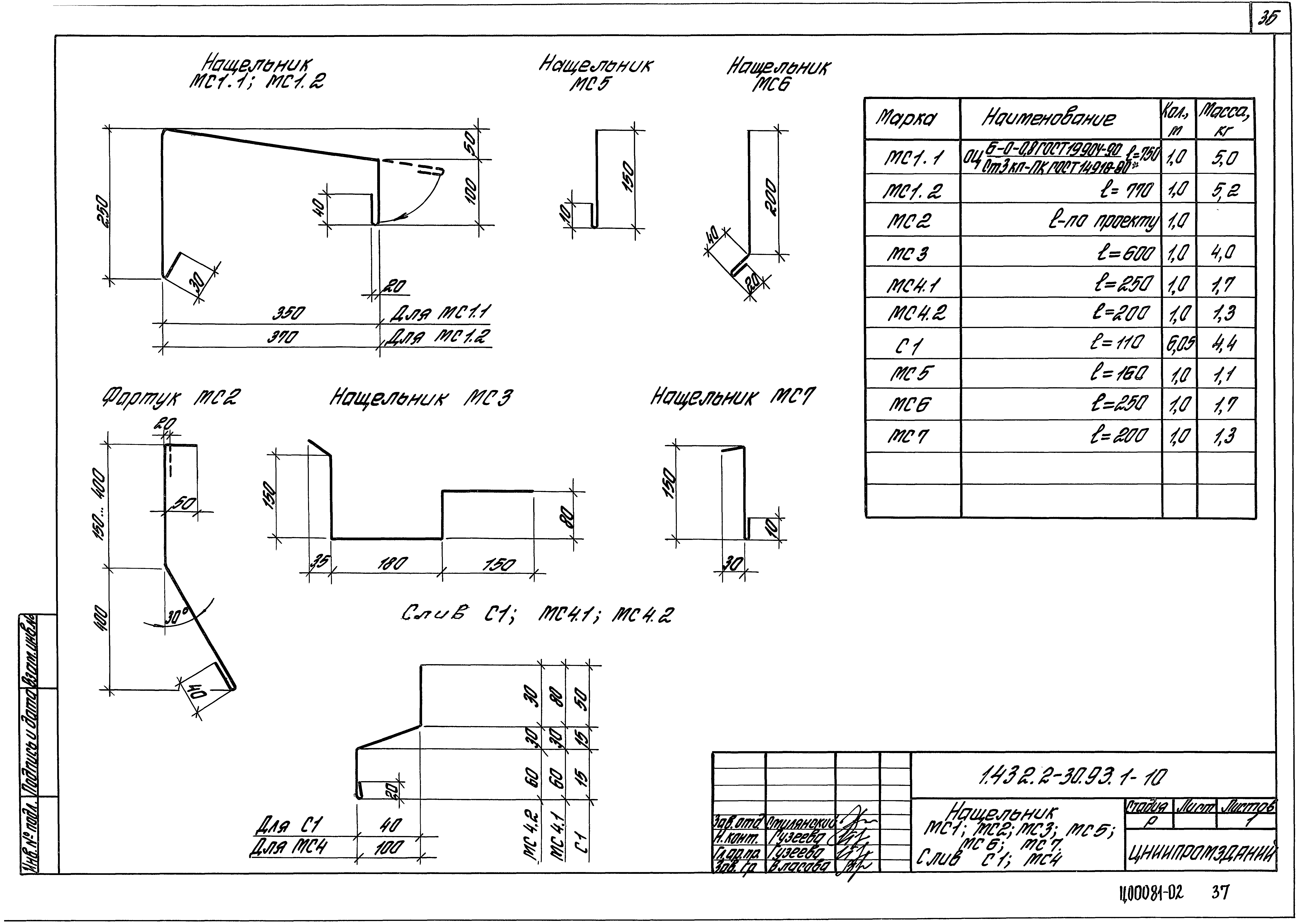

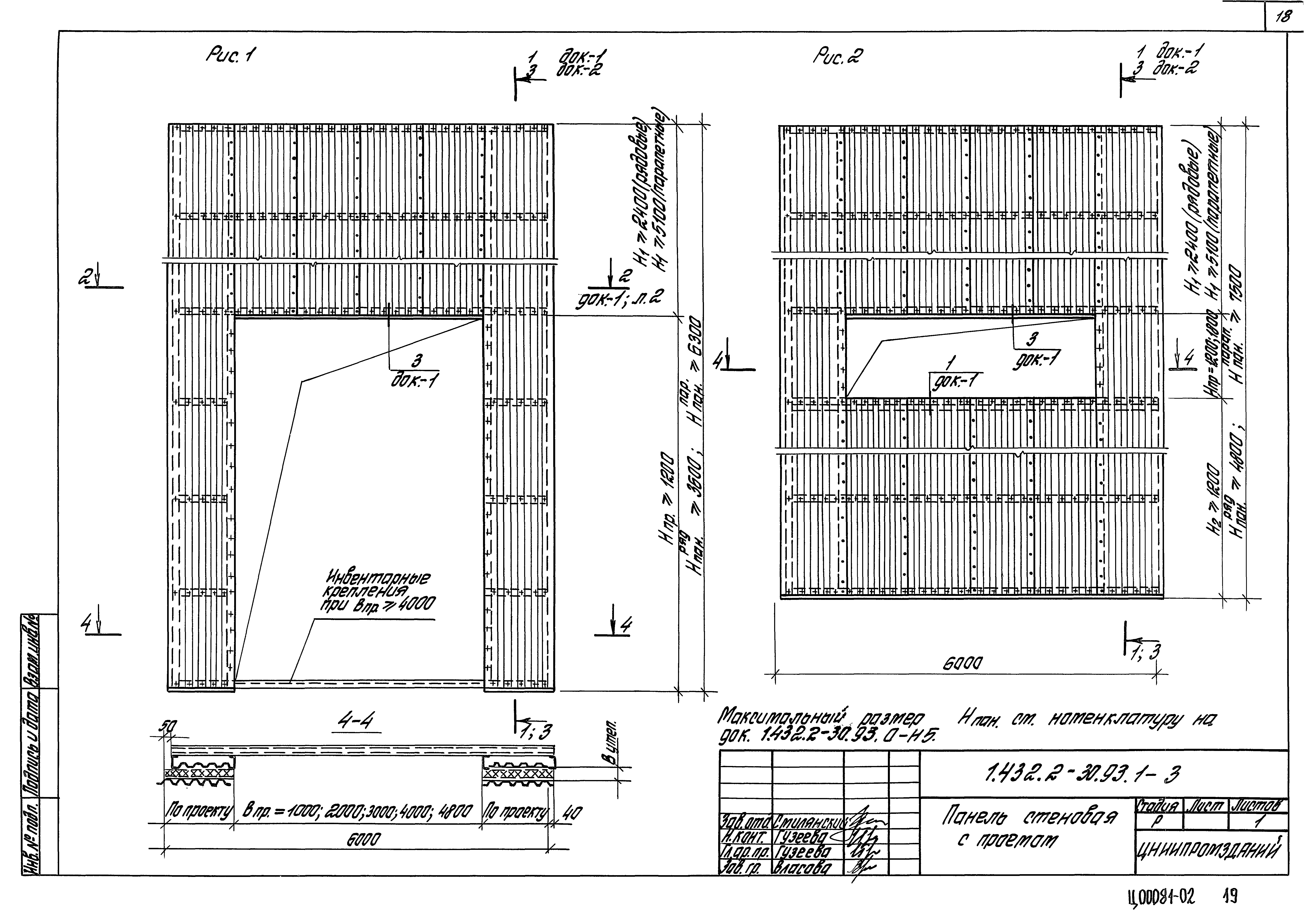

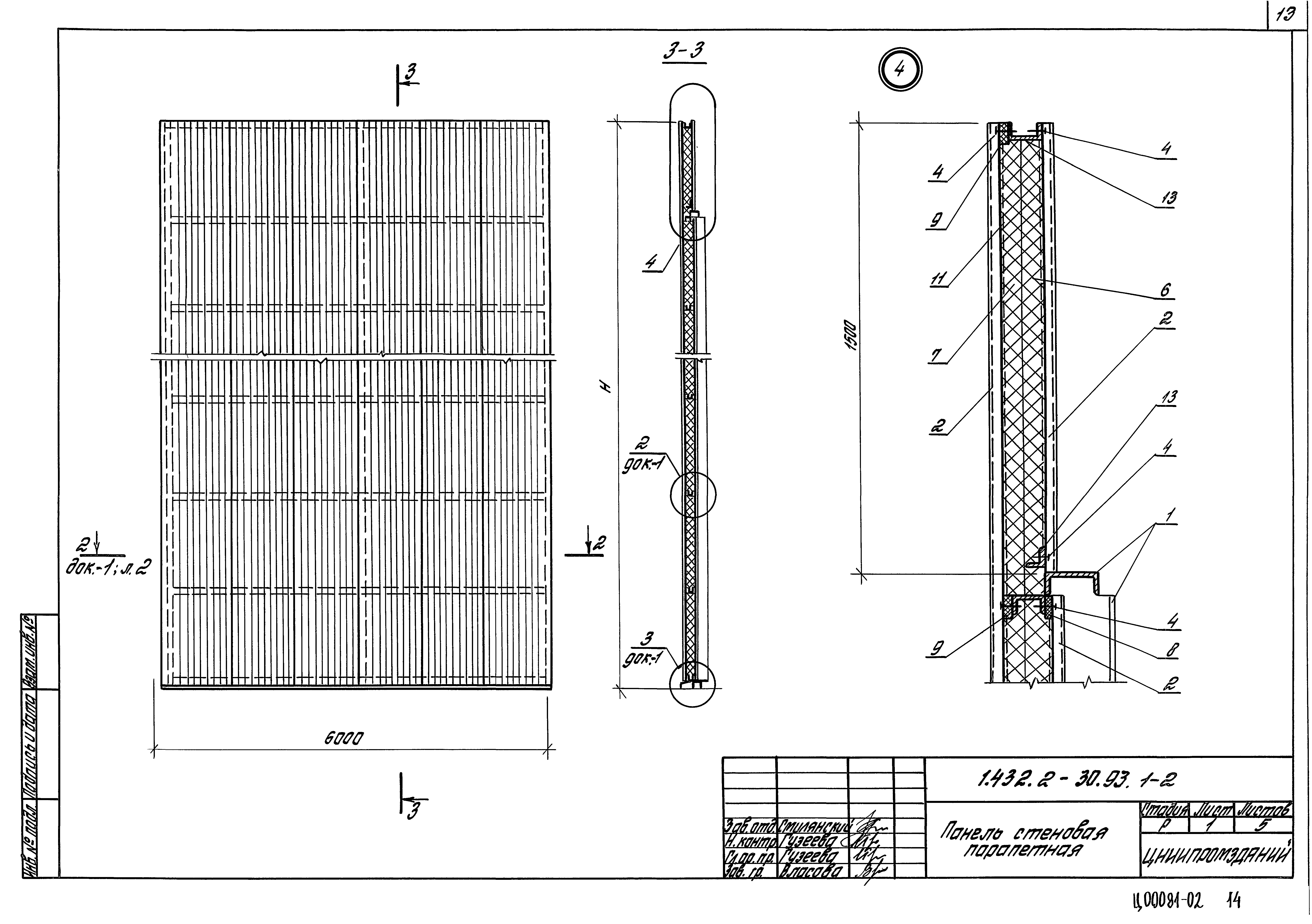

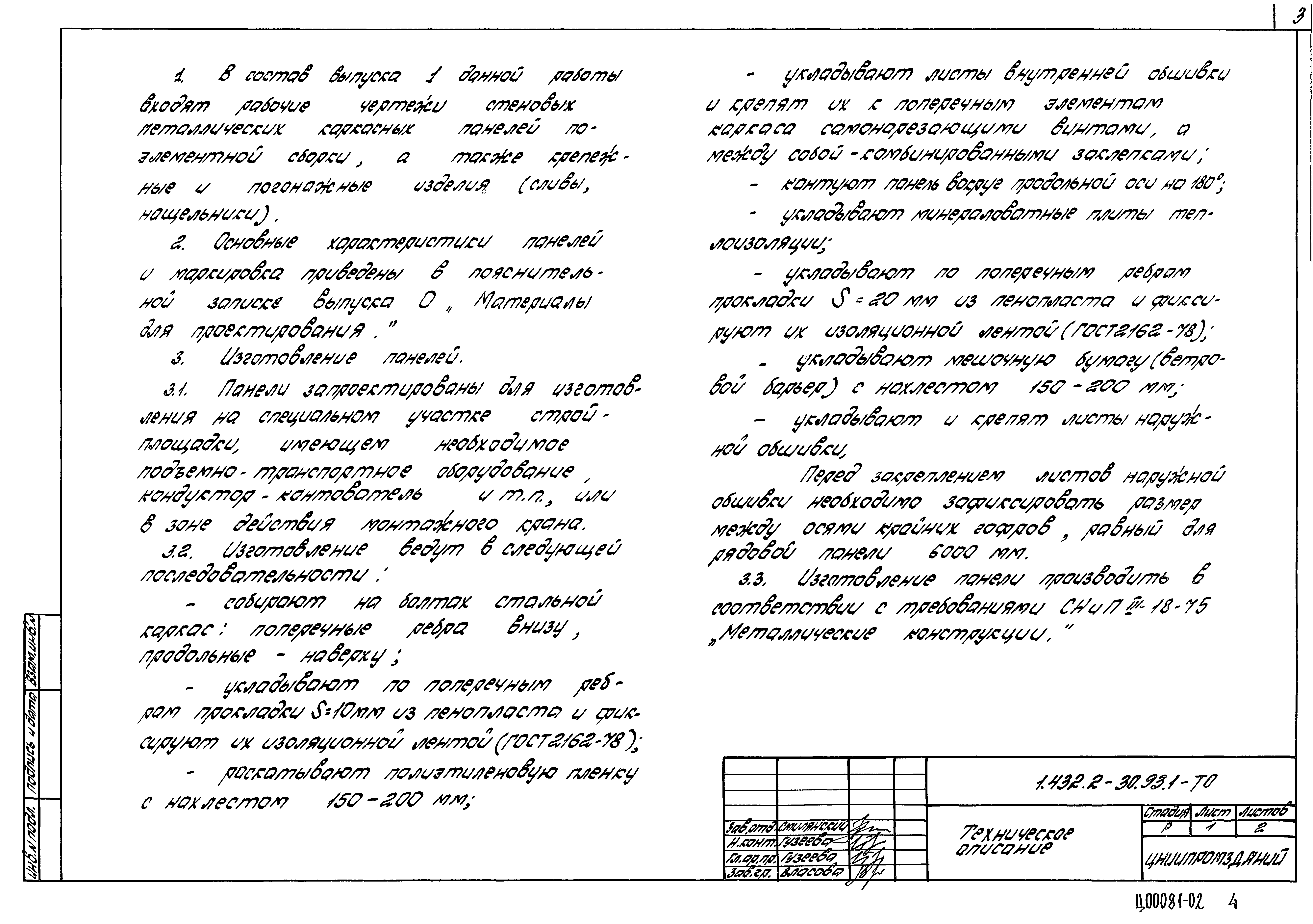

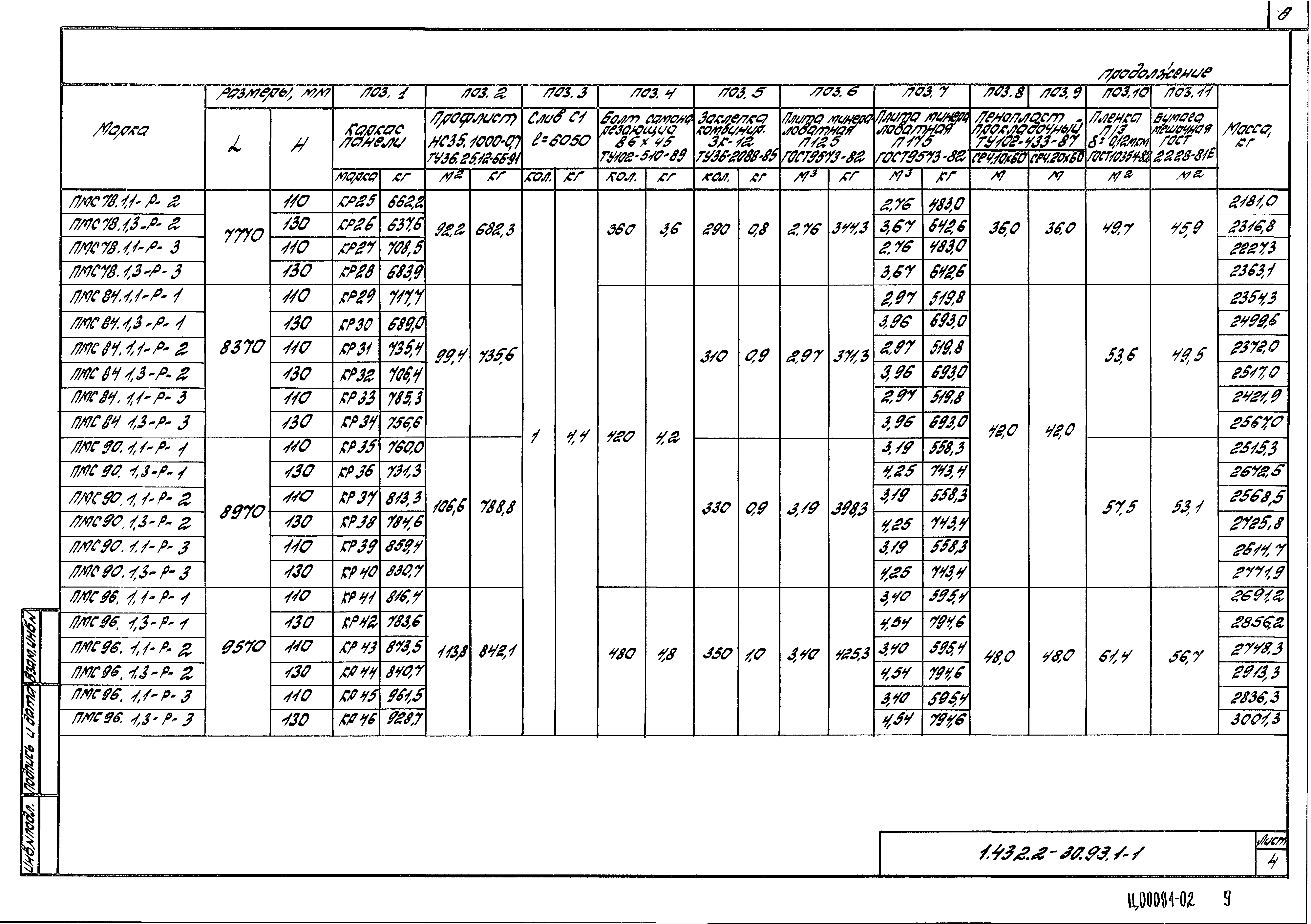

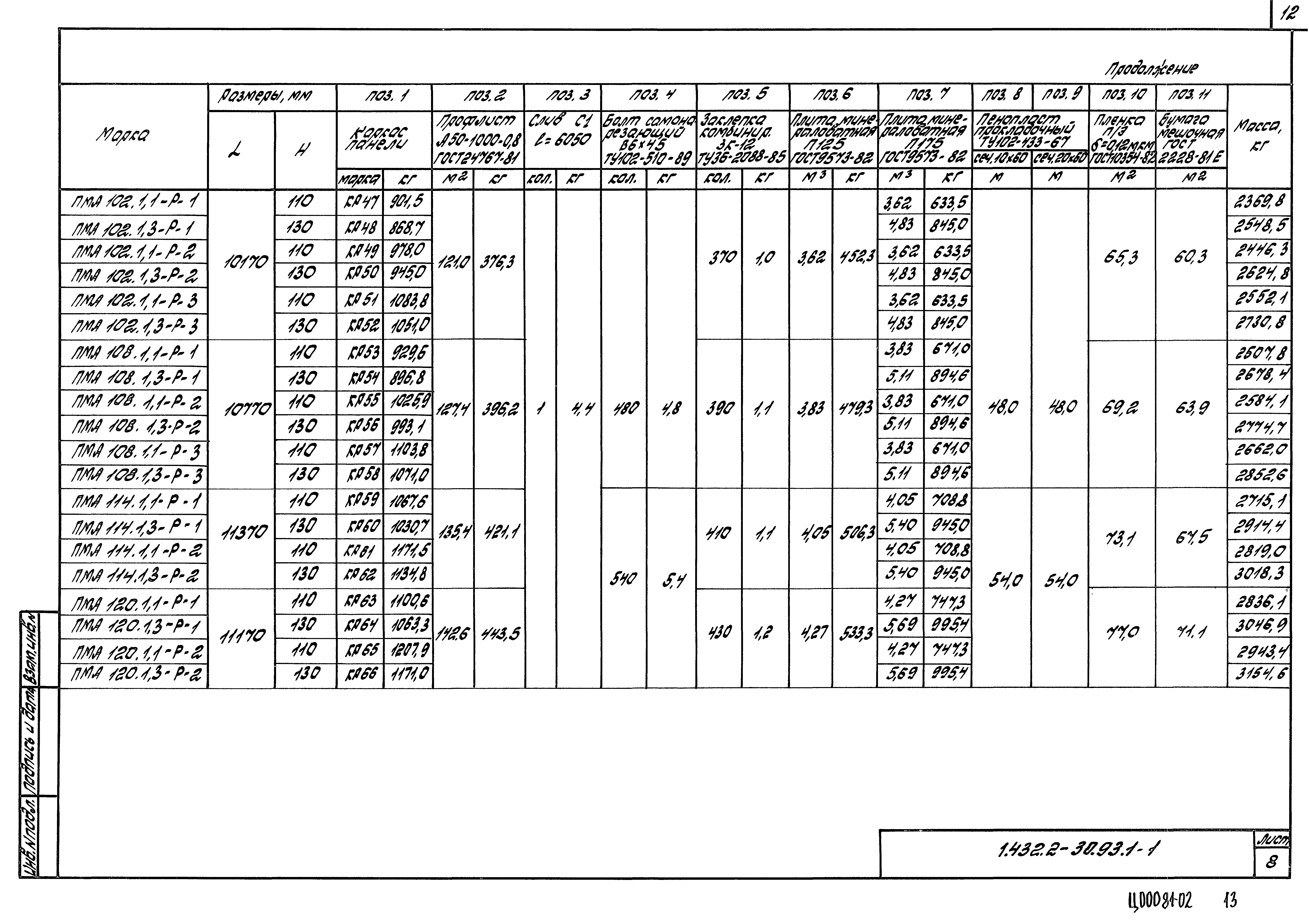

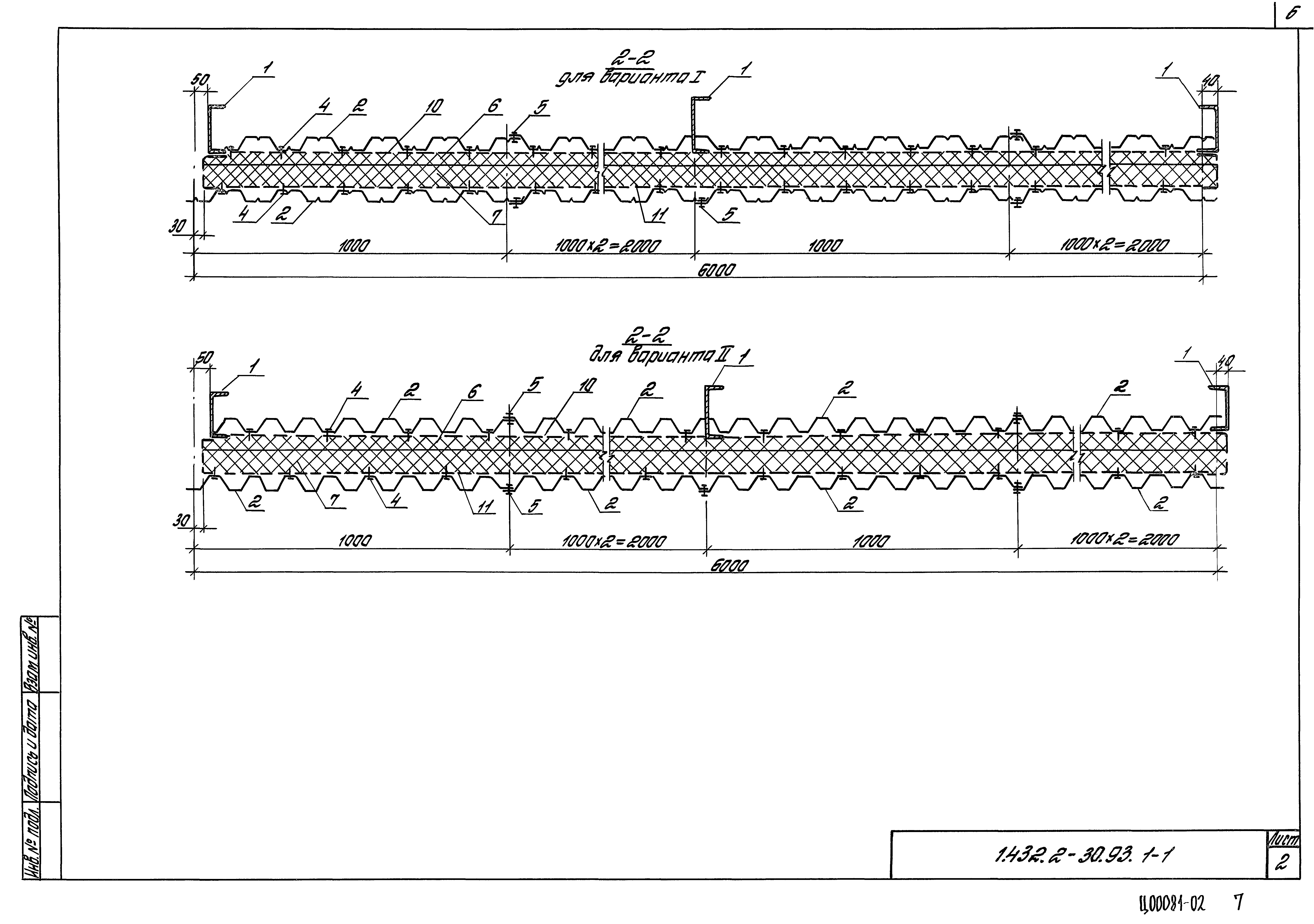

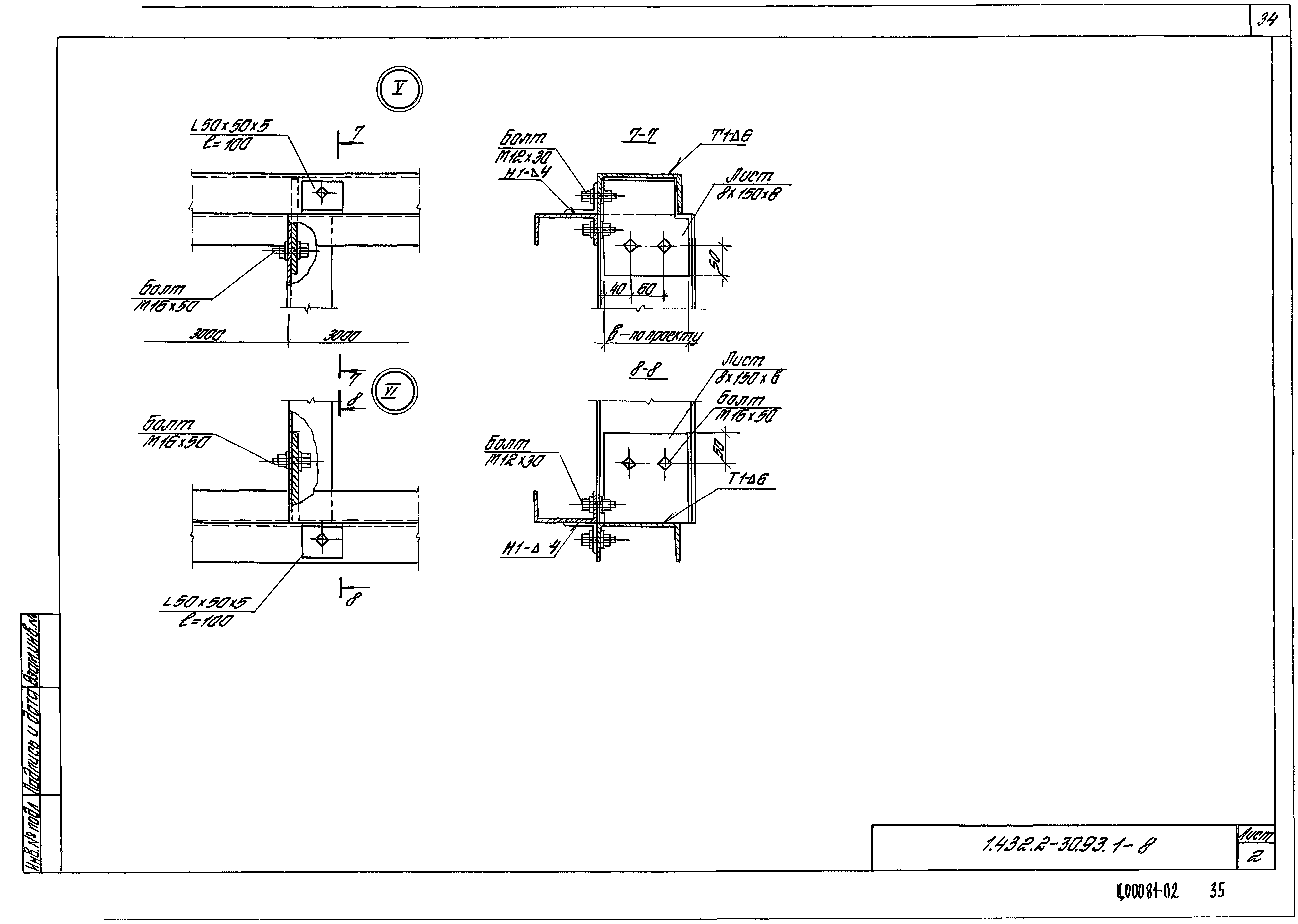

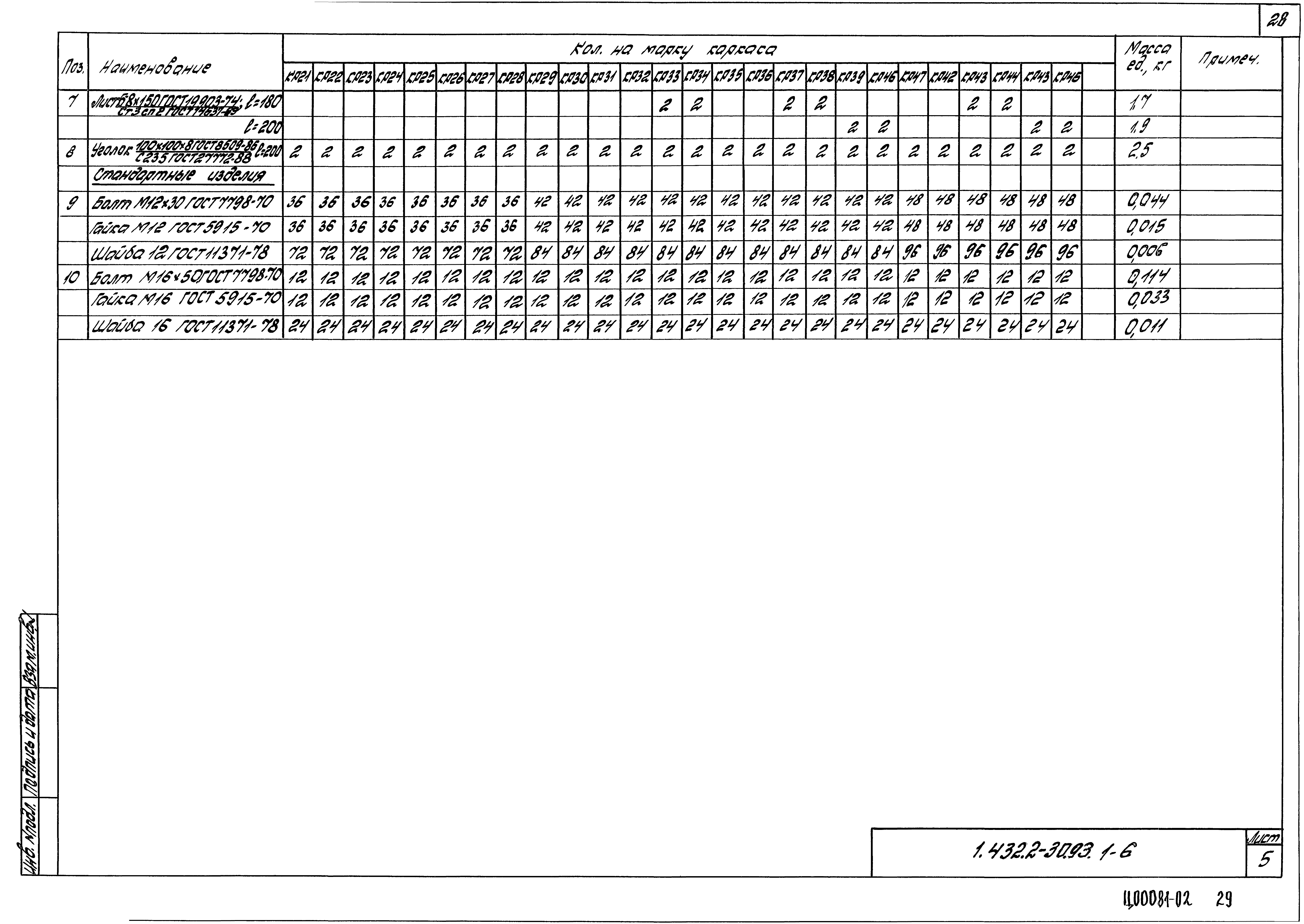

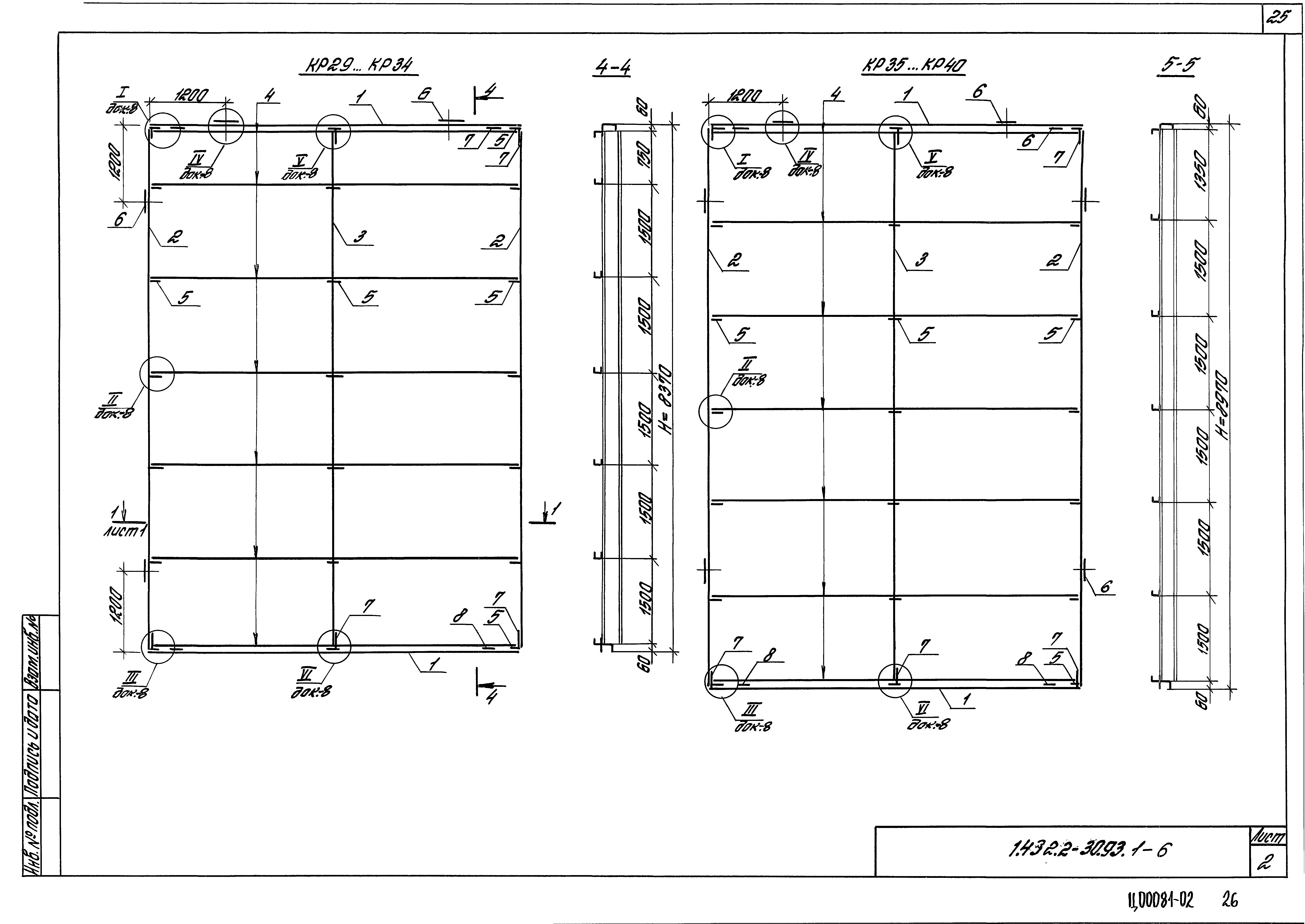

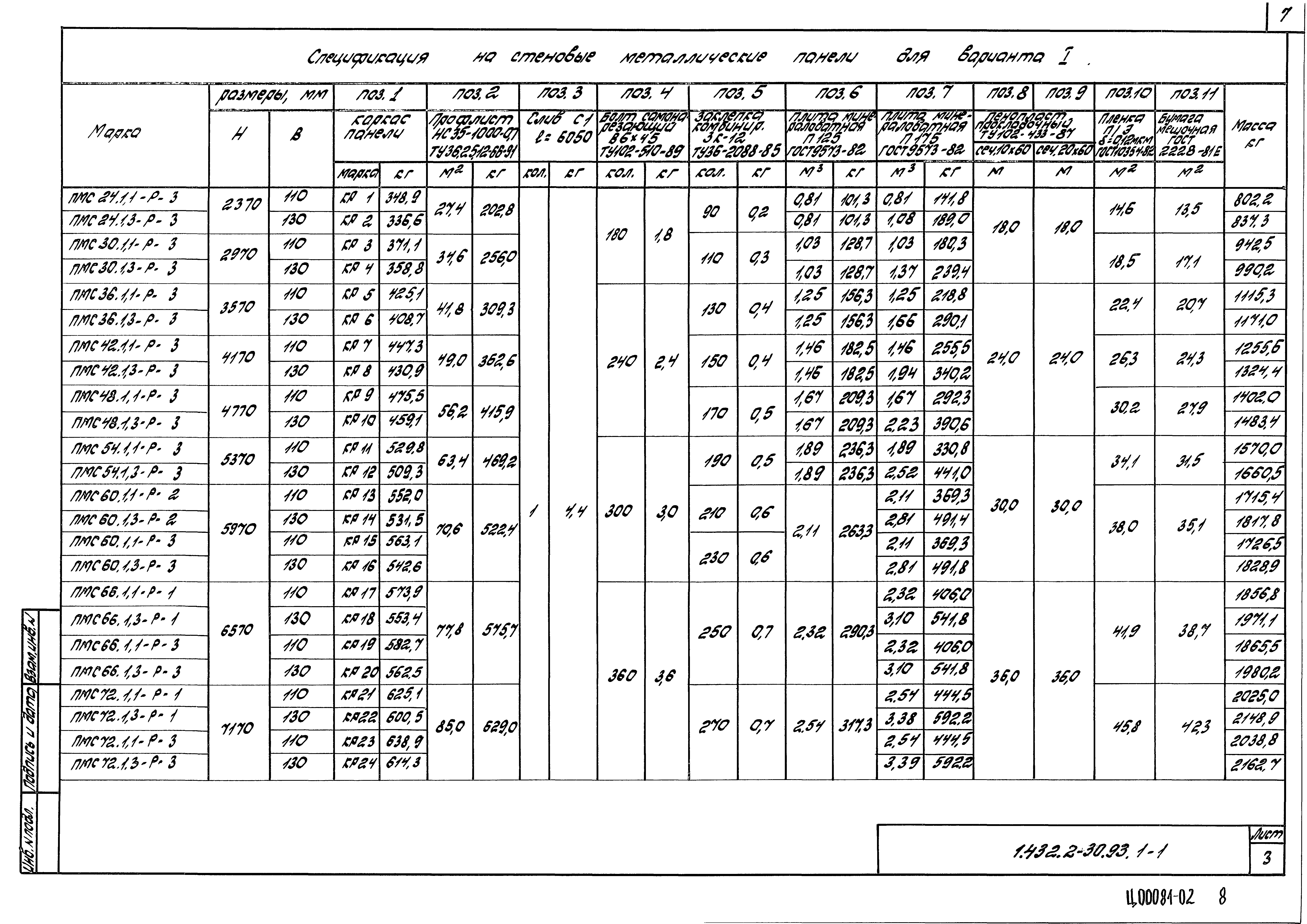

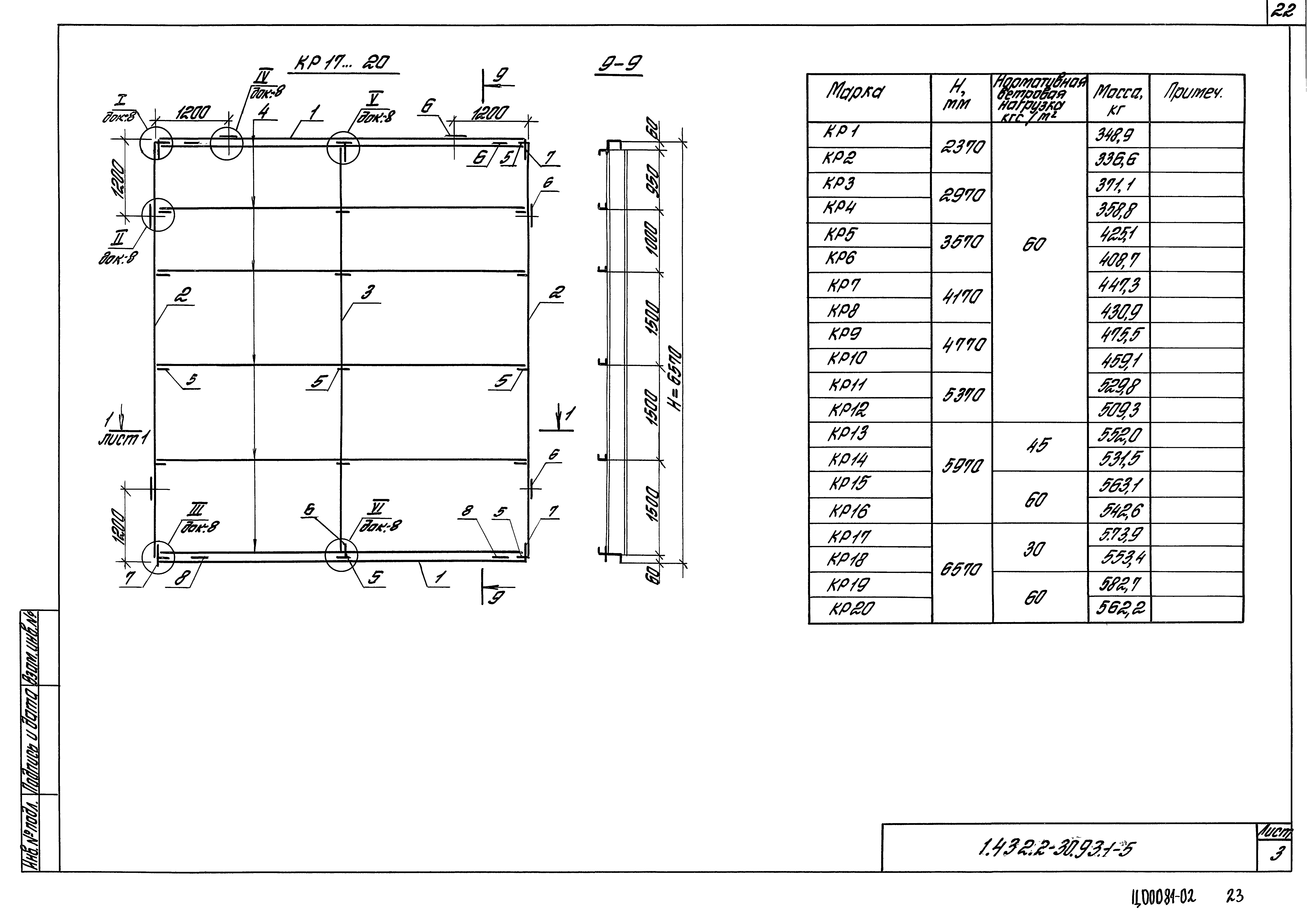

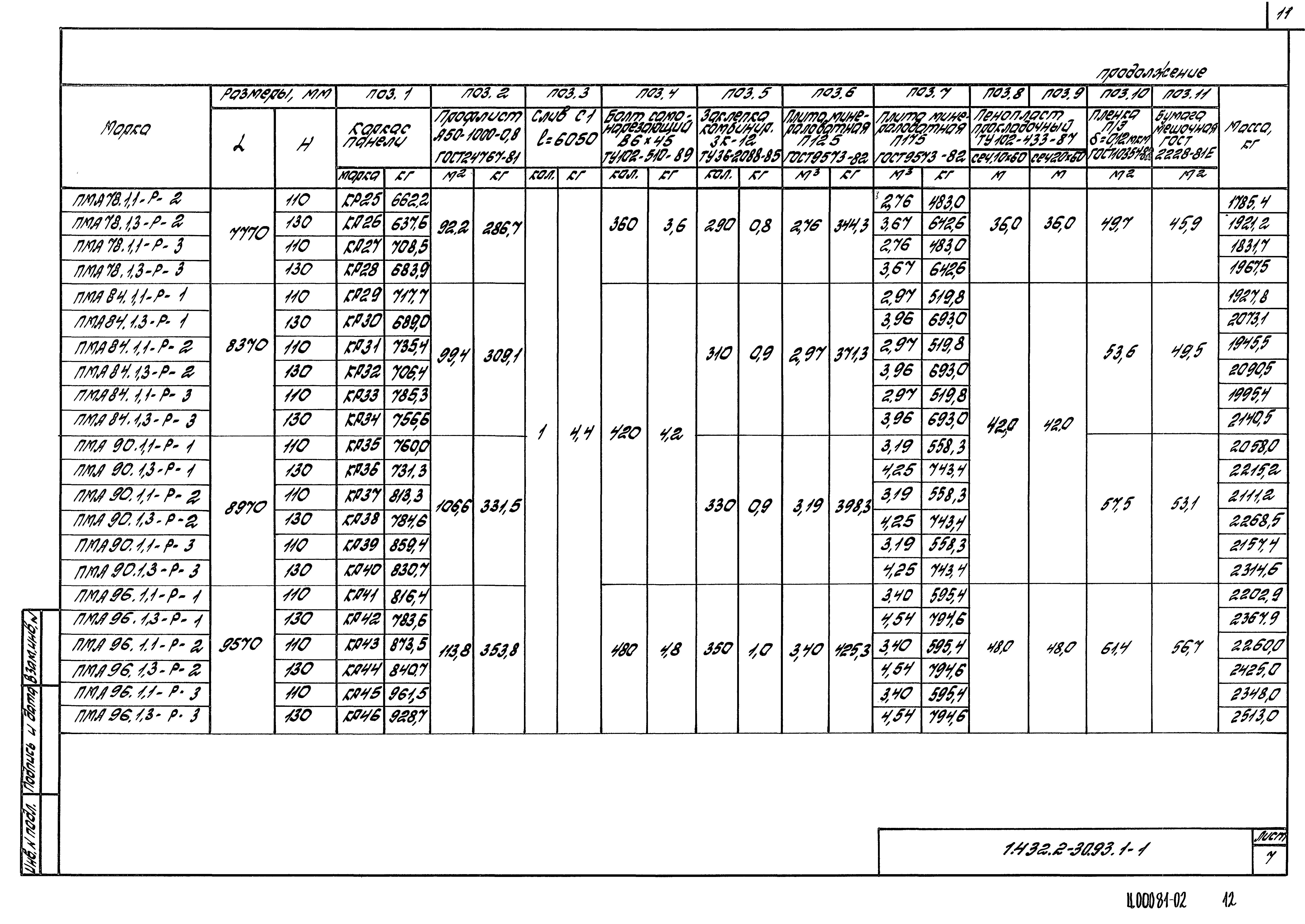

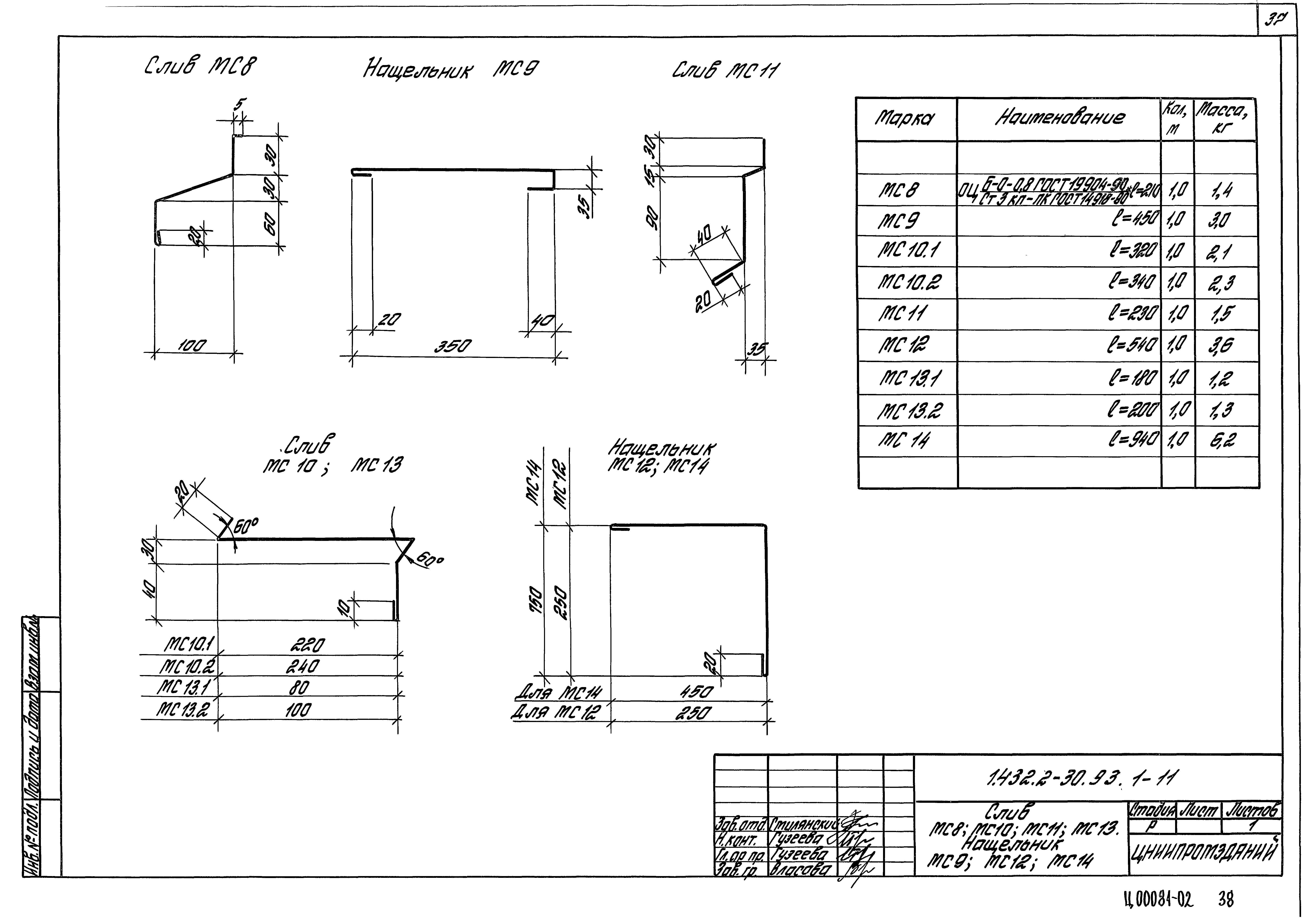

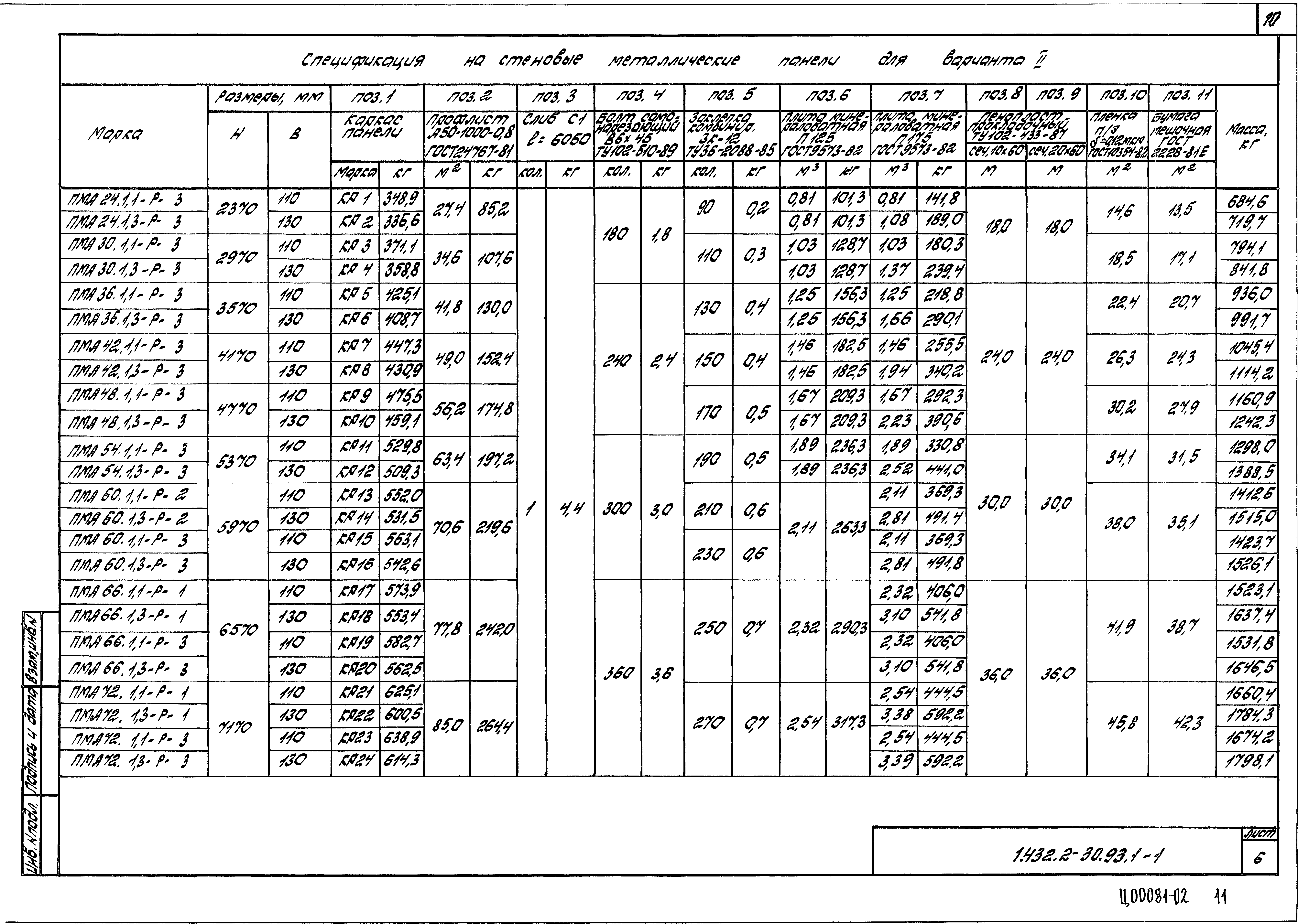

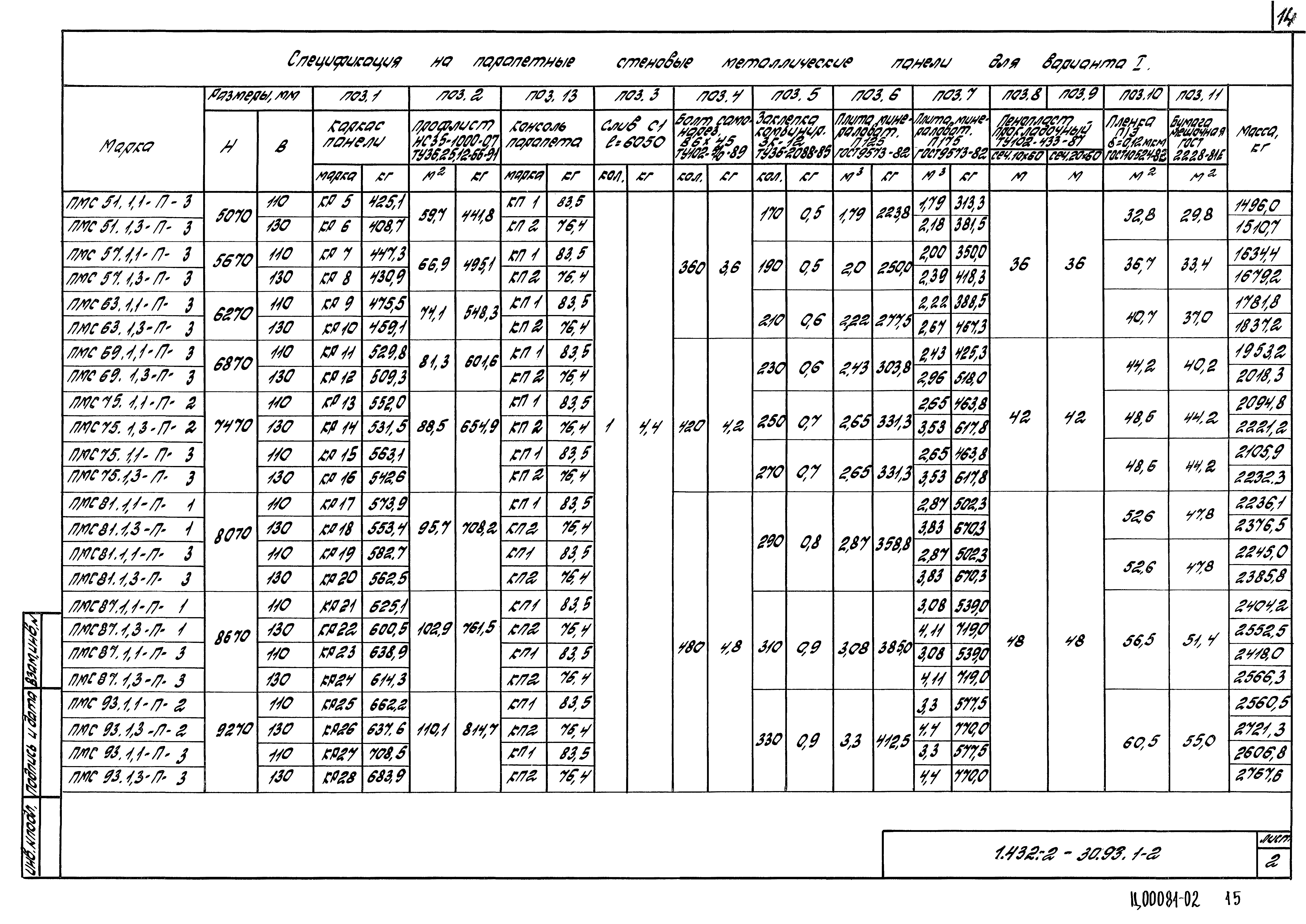

Оглавление:	1.432.2-30.93.1-ТО Техническое описание 1.432.2-30.93.1-1 Панель стеновая рядовая 1.432.2-30.93.1-2 Панель стеновая парапетная 1.432.2-30.93.1-3 Панель стеновая с проемом 1.432.2-30.93.1-4 Панель стеновая надворотная 1.432.2-30.93.1-5 Каркас панели КР1… КР20 1.432.2-30.93.1-6 Каркас панели КР21… КР46 1.432.2-30.93.1-7 Каркас панели КР47… КР66 1.432.2-30.93.1-8 Узел I… VI 1.432.2-30.93.1-9 Консоль парапета КП1; КП2 1.432.2-30.93.1-10 Нащельник МС1; МС2; МС3; МС5; МС6; МС7. Слив С1; МС4 1.432.2-30.93.1-11 Слив МС8; МС10; МС11; МС13. Нащельник МС9; МС12; МС14 1.432.2-30.93.1-12 Упор У1. Костыль К1. Консоль К2; К3; К4; К5 1.432.2-30.93.1-13 Консоль К6; К7; К10. Опора ОП1; ОП2; ОП3. Элемент крепления У2; У3
Разработан:	ЦНИИпромзданий
Утверждён:	30.12.1992 Минстрой России (Russian Federation Minstroy 9-1/419)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП III-18-75 «Металлические конструкции» ГОСТ 24767-81 «Профили холодногнутые из алюминия и алюминиевых сплавов для ограждающих строительных конструкций. Технические условия» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 8278-83 «Швеллеры стальные гнутые равнополочные. Сортамент» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ГОСТ 14918-80 «Сталь тонколистовая оцинкованная с непрерывных линий. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 2228-81 «Бумага мешочная. Технические условия» ГОСТ 2162-78 «Лента изоляционная прорезиненная. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент»
