ГОСТ Р 52565-2006

Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия

Обозначение:	ГОСТ Р 52565-2006
Обозначение англ:	GOST R 52565-2006
Статус:	действует
Название рус.:	Выключатели переменного тока на напряжения от 3 до 750 кВ. Общие технические условия
Название англ.:	Alternating-current circuit-breakers for voltages from 3 to 750 kV. General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2007

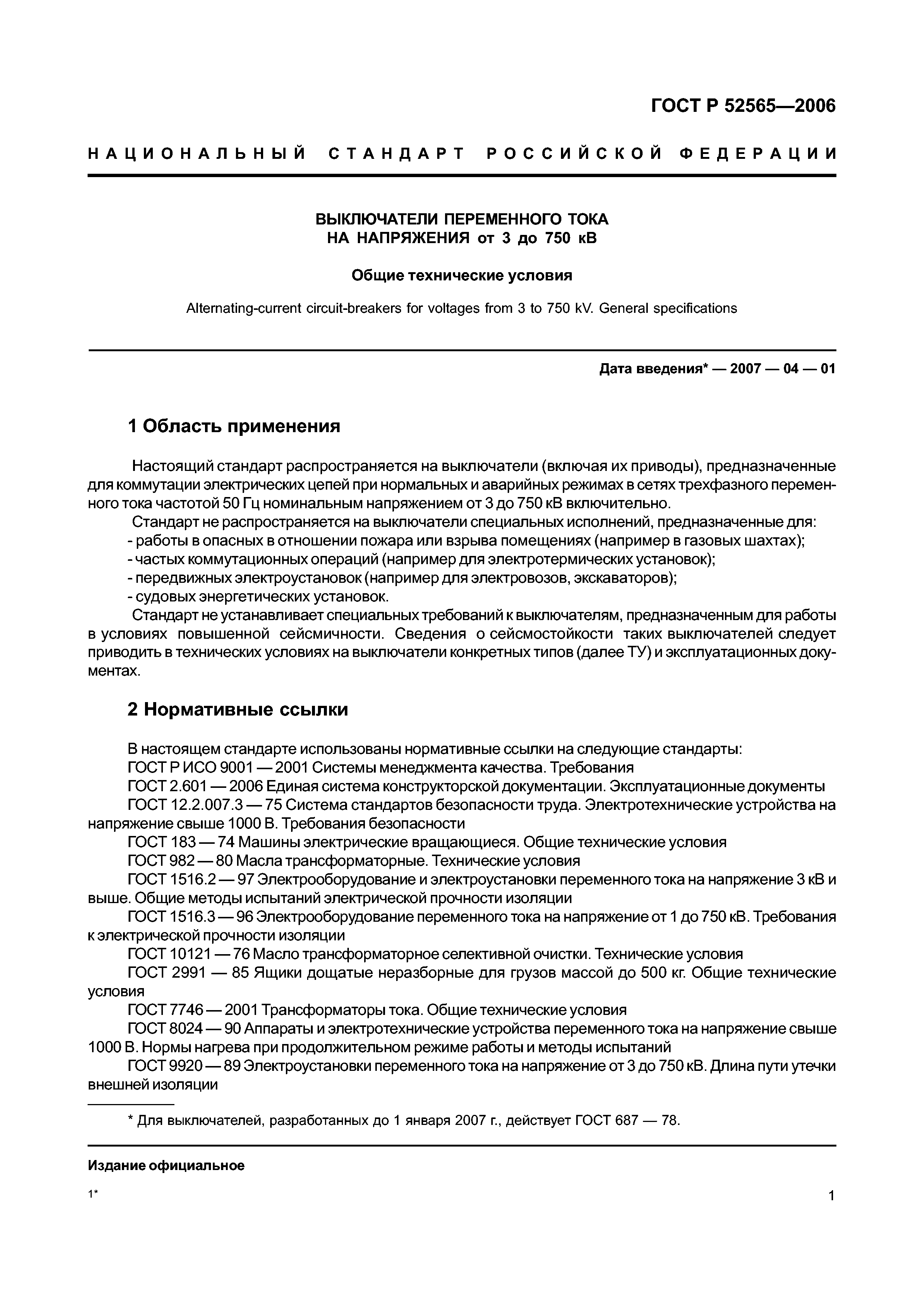

Область применения:	Стандарт распространяется на выключатели (включая их приводы), предназначенные для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частотой 50 Гц номинальным напряжением от 3 до 750 кВ включительно. Стандарт не распространяется на выключатели специальных исполнений, предназначенные для: - работы в опасных в отношении пожара или взрыва помещениях (например в газовых шахтах); - частых коммутационных операций (например для электротермических установок); - передвижных электроустановок (например для электровозов, экскаваторов); - судовых энергетических установок. Стандарт не устанавливает специальных требований к выключателям, предназначенным для работы в условиях повышенной сейсмичности. Сведения о сейсмостойкости таких выключателей следует приводить в технических условиях на выключатели конкретных типов (ТУ) и эксплуатационных документах.

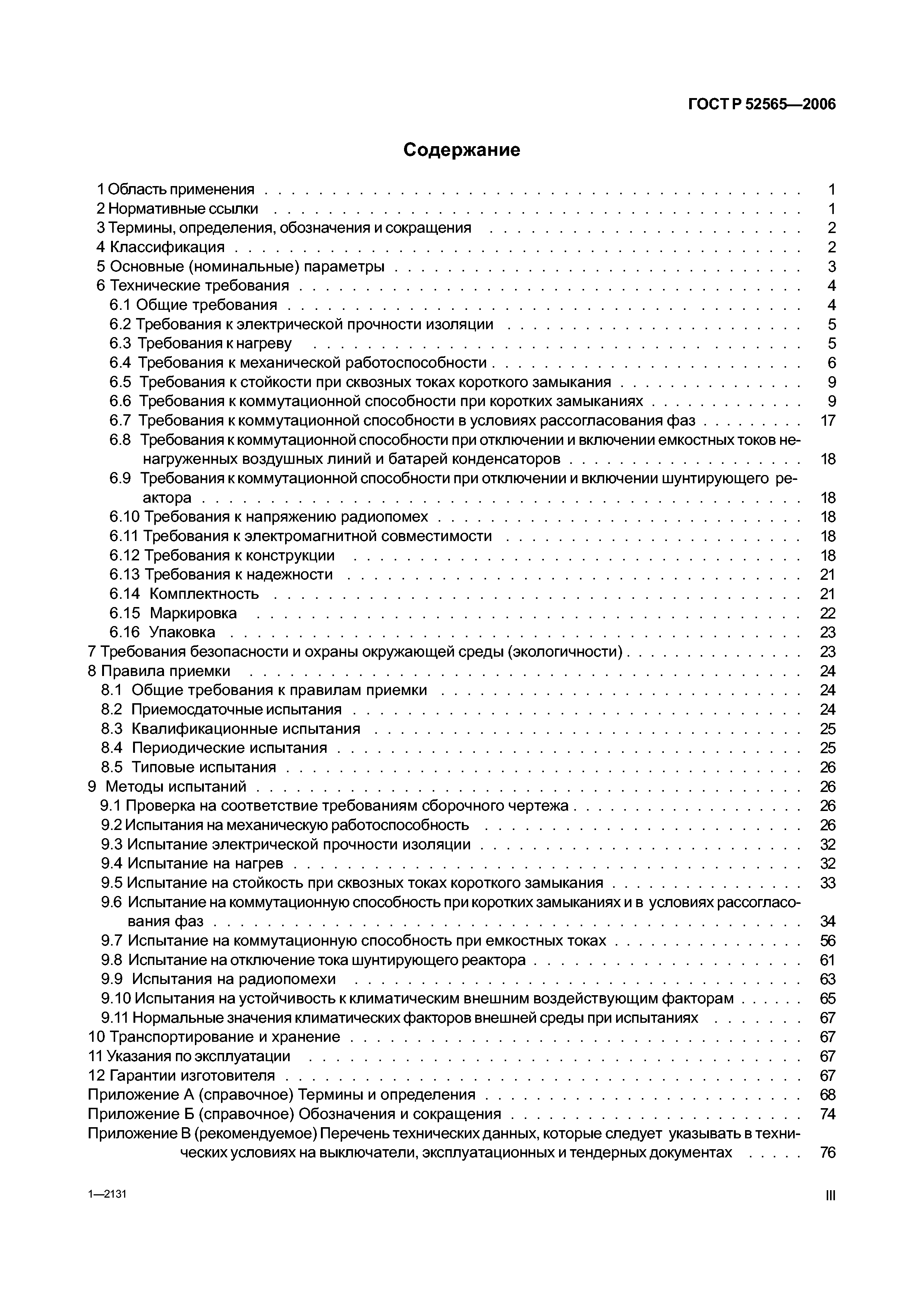

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Классификация 5 Основные (номинальные) параметры 6 Технические требования    6.1 Общие требования    6.2 Требования к электрической прочности изоляции    6.3 Требования к нагреву    6.4 Требования к механической работоспособности    6.5 Требования к стойкости при сквозных токах короткого замыкания    6.6 Требования к коммутационной способности при коротких замыканиях    6.7 Требования к коммутационной способности в условиях рассогласования фаз    6.8 Требования к коммутационной способности при отключении и включении емкостных токов ненагруженных воздушных линий и батарей конденсаторов    6.9 Требования к коммутационной способности при отключении и включении шунтирующего реактора    6.10 Требования к напряжению радиопомех    6.11 Требования к электромагнитной совместимости    6.12 Требования к конструкции    6.13 Требования к надежности    6.14 Комплектность    6.15 Маркировка    6.16 Упаковка 7 Требования безопасности и охраны окружающей среды (экологичности) 8 Правила приемки    8.1 Общие требования к правилам приемки    8.2 Приемосдаточные испытания    8.3 Квалификационные испытания    8.4 Периодические испытания    8.5 Типовые испытания 9 Методы испытаний    9.1 Проверка на соответствие требованиям сборочного чертежа    9.2 Испытания на механическую работоспособность    9.3 Испытание электрической прочности изоляции    9.4 Испытание на нагрев    9.5 Испытание на стойкость при сквозных токах короткого замыкания    9.6 Испытание на коммутационную способность при коротких замыканиях и в условиях рассогласования фаз    9.7 Испытание на коммутационную способность при емкостных токах    9.8 Испытание на отключение тока шунтирующего реактора    9.9 Испытания на радиопомехи    9.10 Испытания на устойчивость к климатическим внешним воздействующим факторам    9.11 Нормальные значения климатических факторов внешней среды при испытаниях 10 Транспортирование и хранение 11 Указания по эксплуатации 12 Гарантии изготовителя Приложение А Термины и определения Приложение Б Обозначения и сокращения Приложение В Перечень технических данных, которые следует указывать в технических условиях на выключатели, эксплуатационных и тендерных документах Приложение Г Структура условного обозначения выключателя и привода Приложение Д Нормированные характеристики ПВН для генераторных выключателей Приложение Е Методика определения коэффициента мощности испытательной цепи Приложение Ж Методика определения пика собственного ПВН с учетом влияния пика гашения Приложение И Примеры схем формирования кривых ПВН
Разработан:	ОАО ВНИИЭ ГУП ВЭИ
Утверждён:	23.08.2006 Федеральное агентство по техническому регулированию и метрологии (170-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Высоковольтное оборудование, коммутационная аппаратура и аппаратура управления Экология ЭЛЕКТРОТЕХНИКА Коммутационная аппаратура и аппаратура управления Высоковольтное оборудование, коммутационная аппаратура и аппаратура управления Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:	ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции» ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции» ГОСТ 15543.1-89 «Изделия электротехнические и другие технические изделия. Общие требования в части стойкости к климатическим внешним воздействующим факторам» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ 12969-67 «Таблички для машин и приборов. Технические требования» ГОСТ 12971-67 «Таблички прямоугольные для машин и приборов. Размеры» ГОСТ Р ИСО 9001-2001 «Системы менеджмента качества. Требования» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» ГОСТ 10121-76 «Масло трансформаторное селективной очистки. Технические условия» ГОСТ 12.2.007.3-75 «Система стандартов безопасности труда. Электротехнические устройства на напряжение свыше 1000 В. Требования безопасности» ГОСТ 16962.1-89 «Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам» ГОСТ 16962.2-90 «Изделия электротехнические. Методы испытаний на стойкость к механическим внешним воздействующим факторам» ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам» ГОСТ 17703-72 «Аппараты электрические коммутационные. Основные понятия. Термины и определения» ГОСТ 18311-80 «Изделия электротехнические. Термины и определения основных понятий» ГОСТ 183-74 «Машины электрические вращающиеся. Общие технические условия» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 21242-75 «Выводы контактные электротехнических устройств плоские и штыревые. Основные размеры» ГОСТ 24753-81 «Выводы контактные электротехнических устройств. Общие технические требования» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 687-78 «Выключатели переменного тока на напряжение свыше 1000 В. Общие технические условия» ГОСТ 8024-90 «Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний» ГОСТ 982-80 «Масла трансформаторные. Технические условия» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» Федеральный закон 184-ФЗ «О техническом регулировании»
