Скачать СТО 02494680-0035-2004 Стандарт организации. Система проектной документации для строительства. Конструкции металлические. Состав и оформление рабочих чертежей марки КМ

Дата актуализации: 10.08.2017

СТО 02494680-0035-2004

Стандарт организации. Система проектной документации для строительства. Конструкции металлические. Состав и оформление рабочих чертежей марки КМ

Обозначение:	СТО 02494680-0035-2004
Обозначение англ:	STO 02494680-0035-2004
Статус:	действует
Название рус.:	Стандарт организации. Система проектной документации для строительства. Конструкции металлические. Состав и оформление рабочих чертежей марки КМ
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	06.04.2004
Область применения:	Стандарт устанавливает состав и правила оформления в системе СПДС рабочих чертежей металлических конструкций марки КМ зданий и сооружений, всех отраслей промышленности и народного хозяйства, кроме чертежей выполняемых в системе ЕСКД в соответствии с требованиями заказчика. Стандарт распространяется на стадии проектирования "Рабочий проект" и "Рабочая документация".

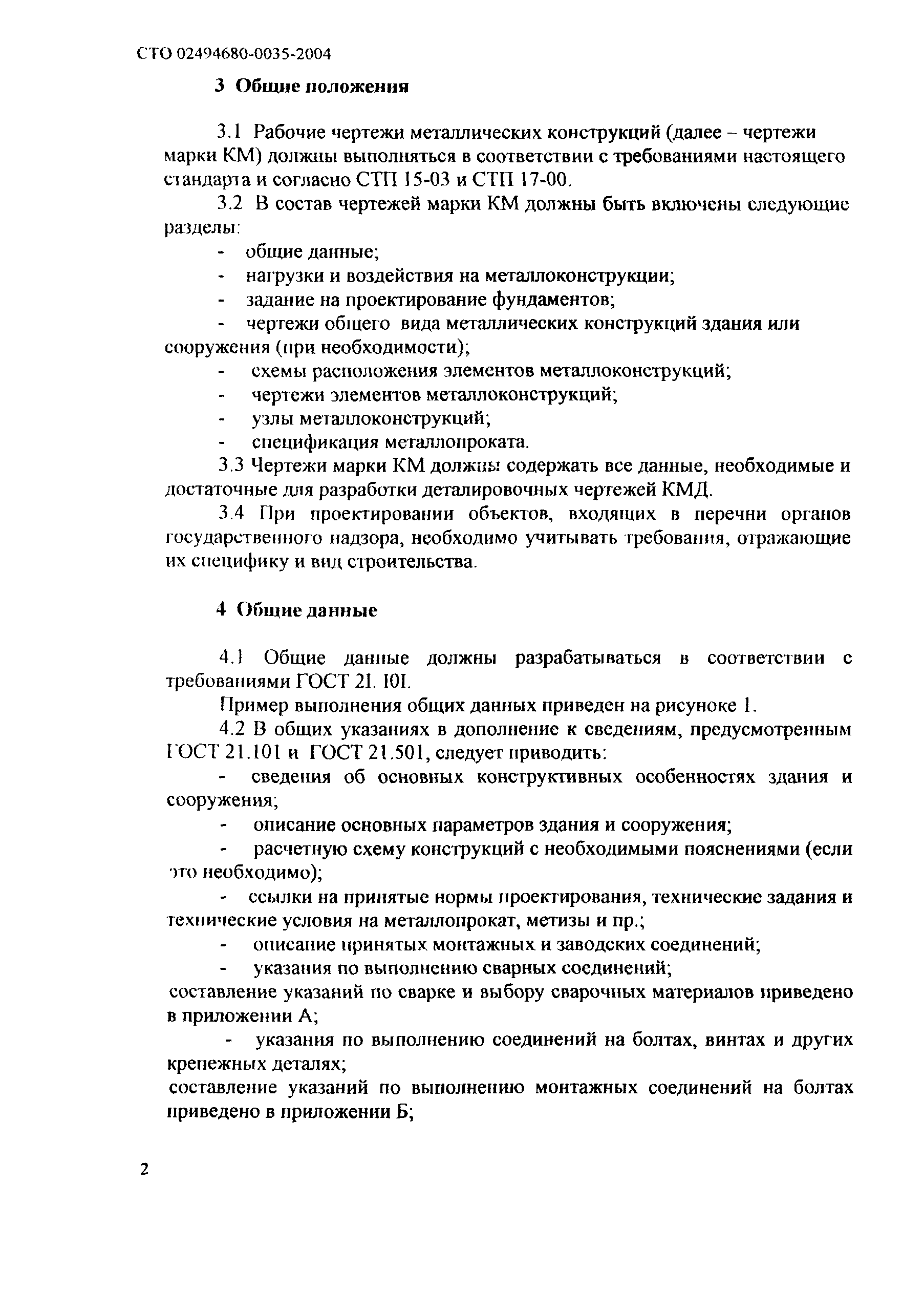

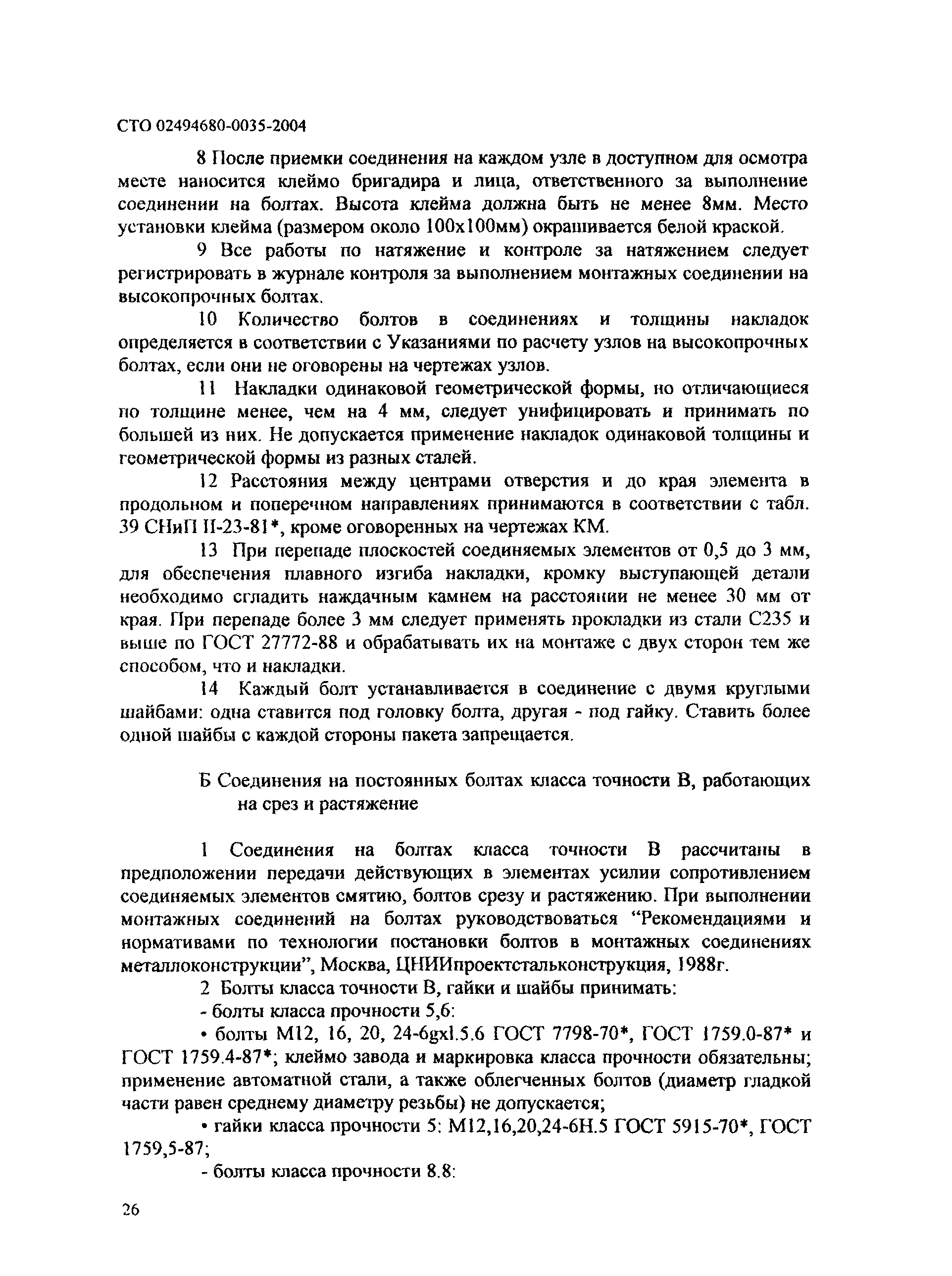

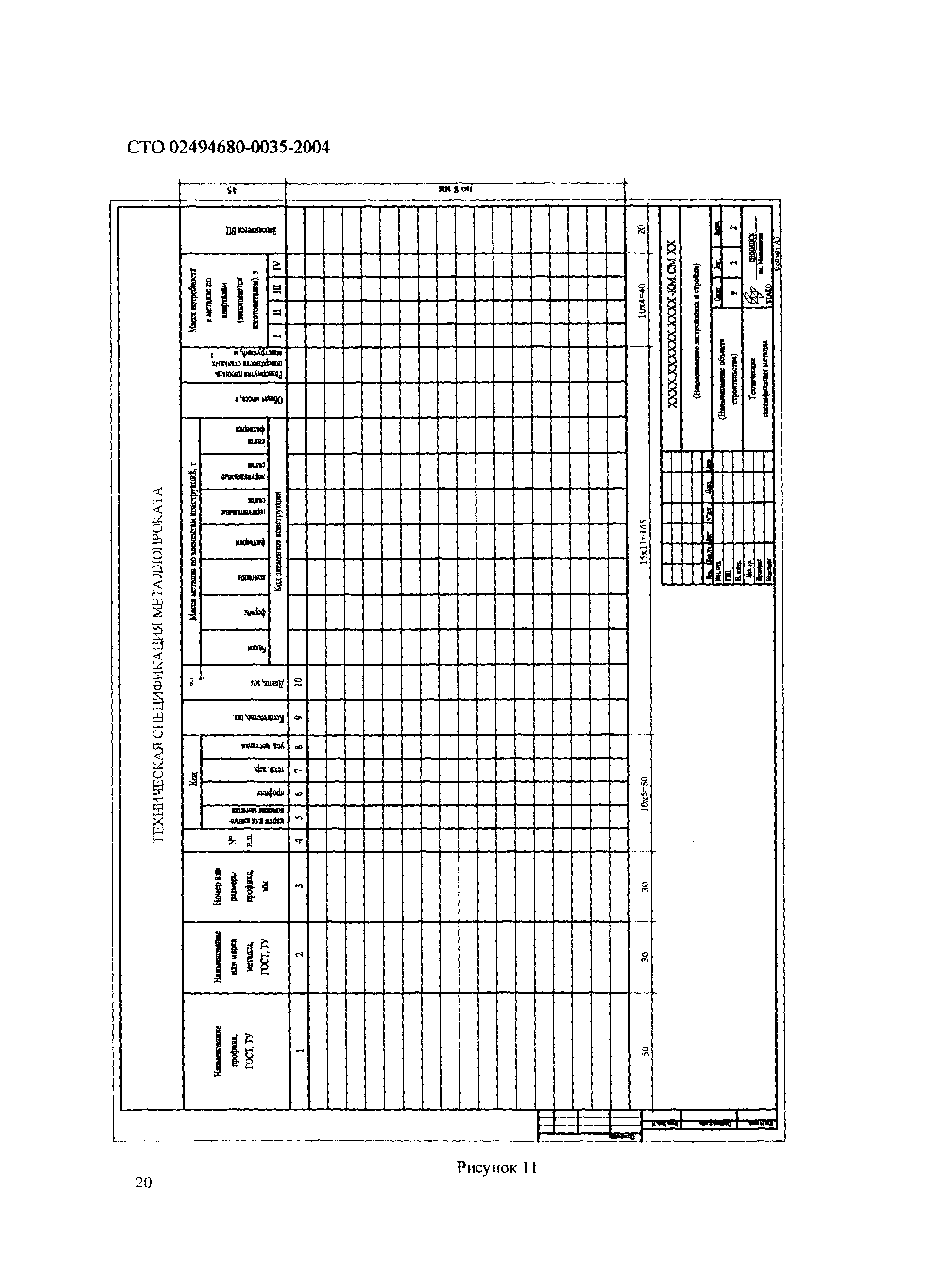

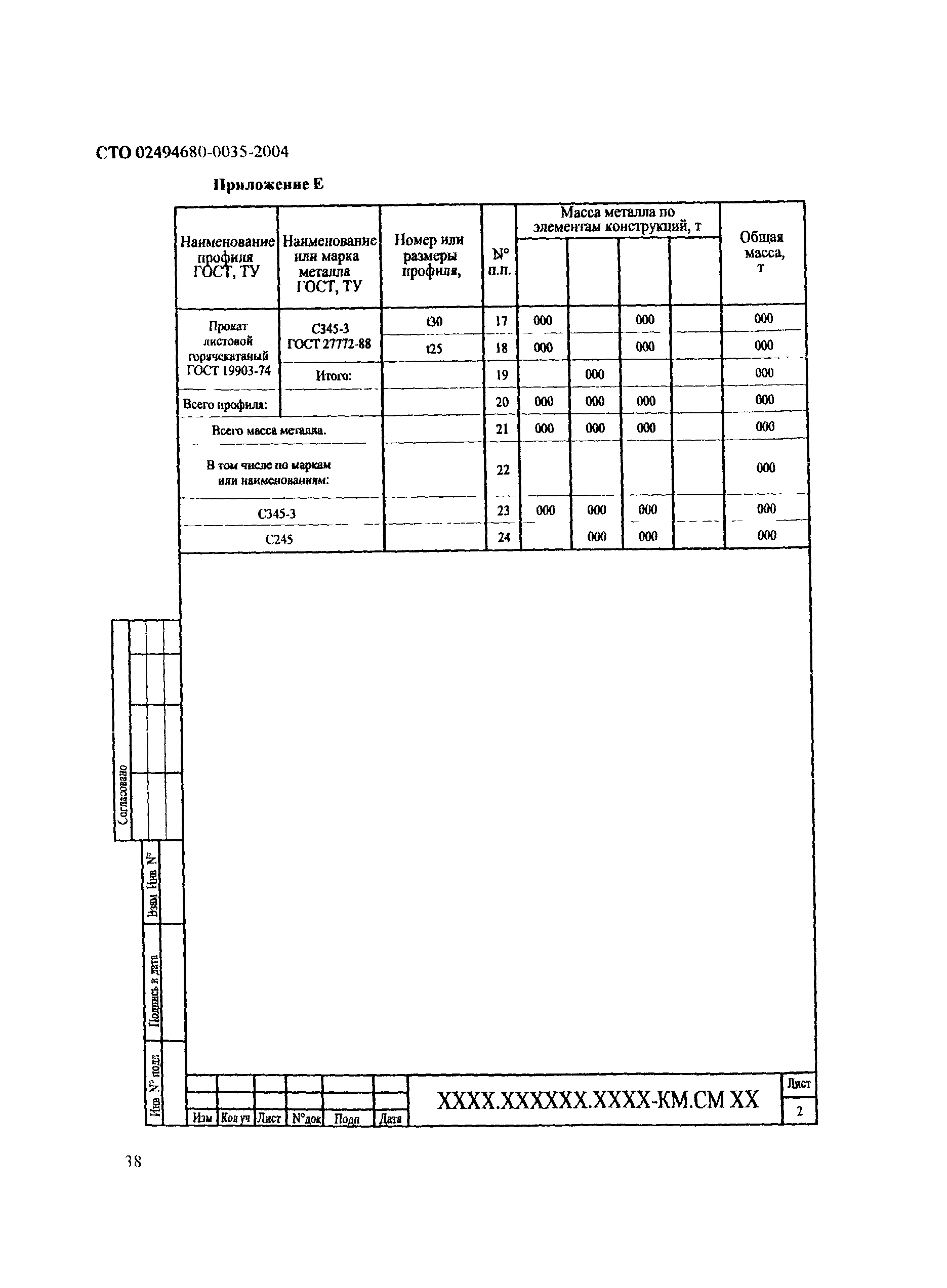

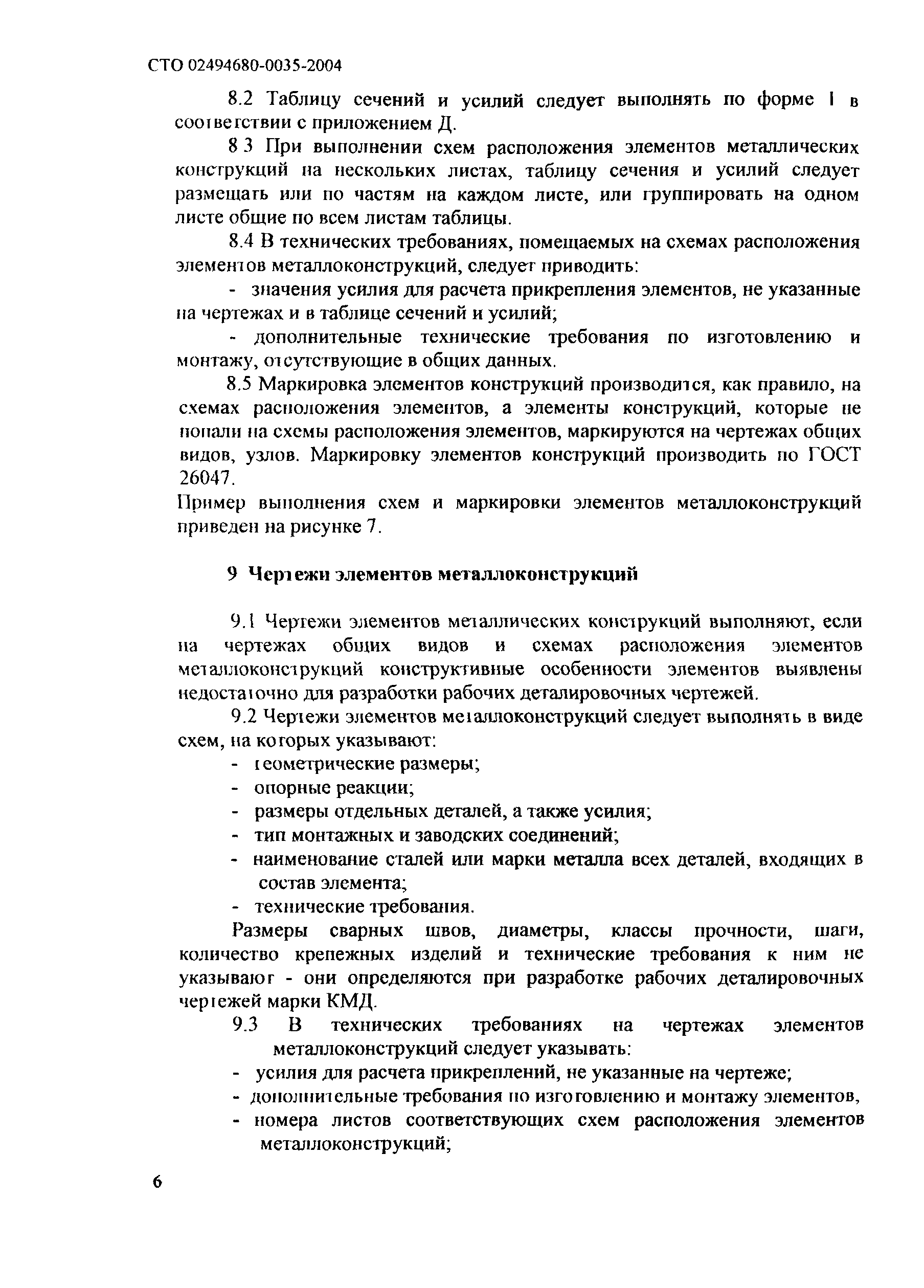

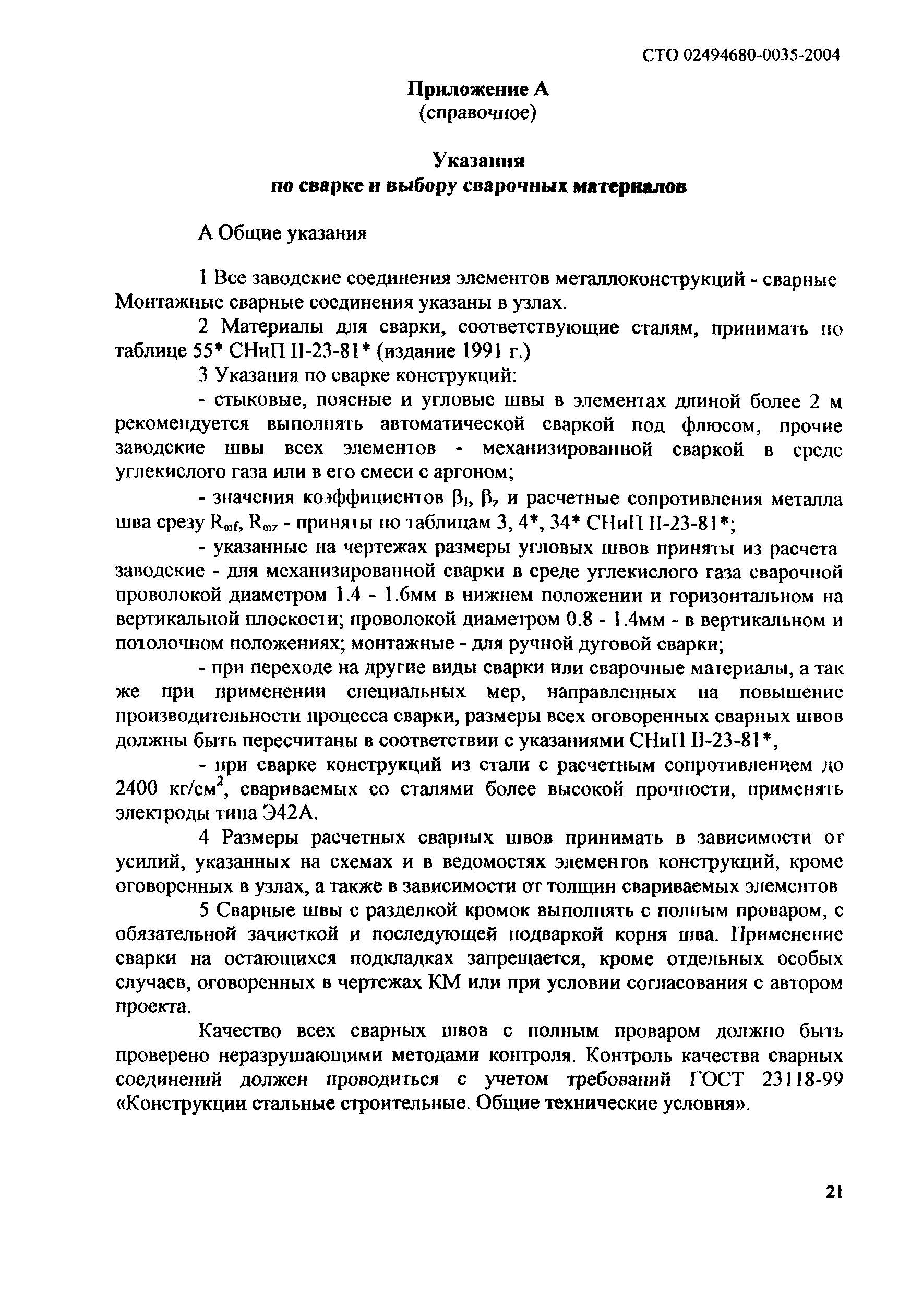

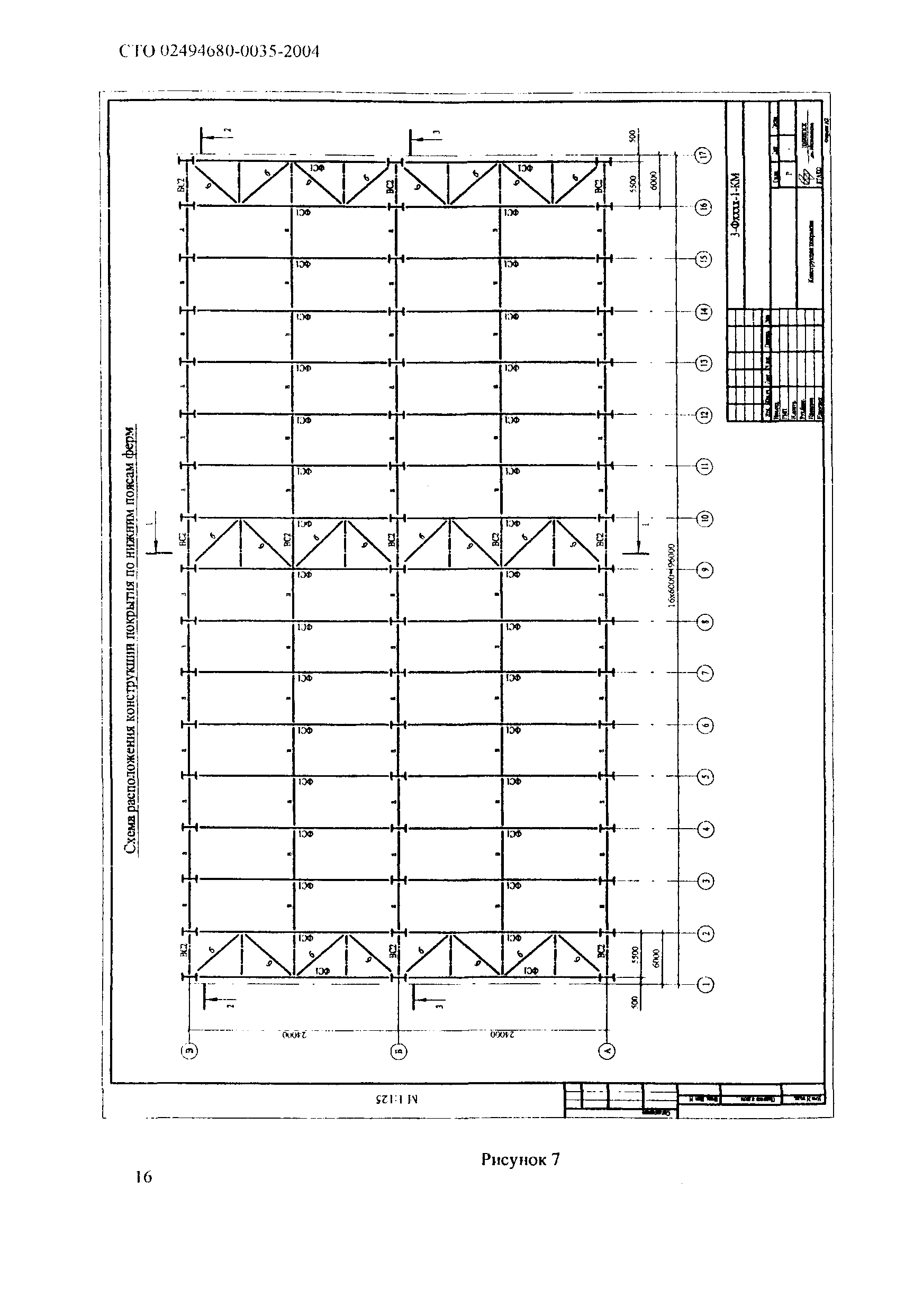

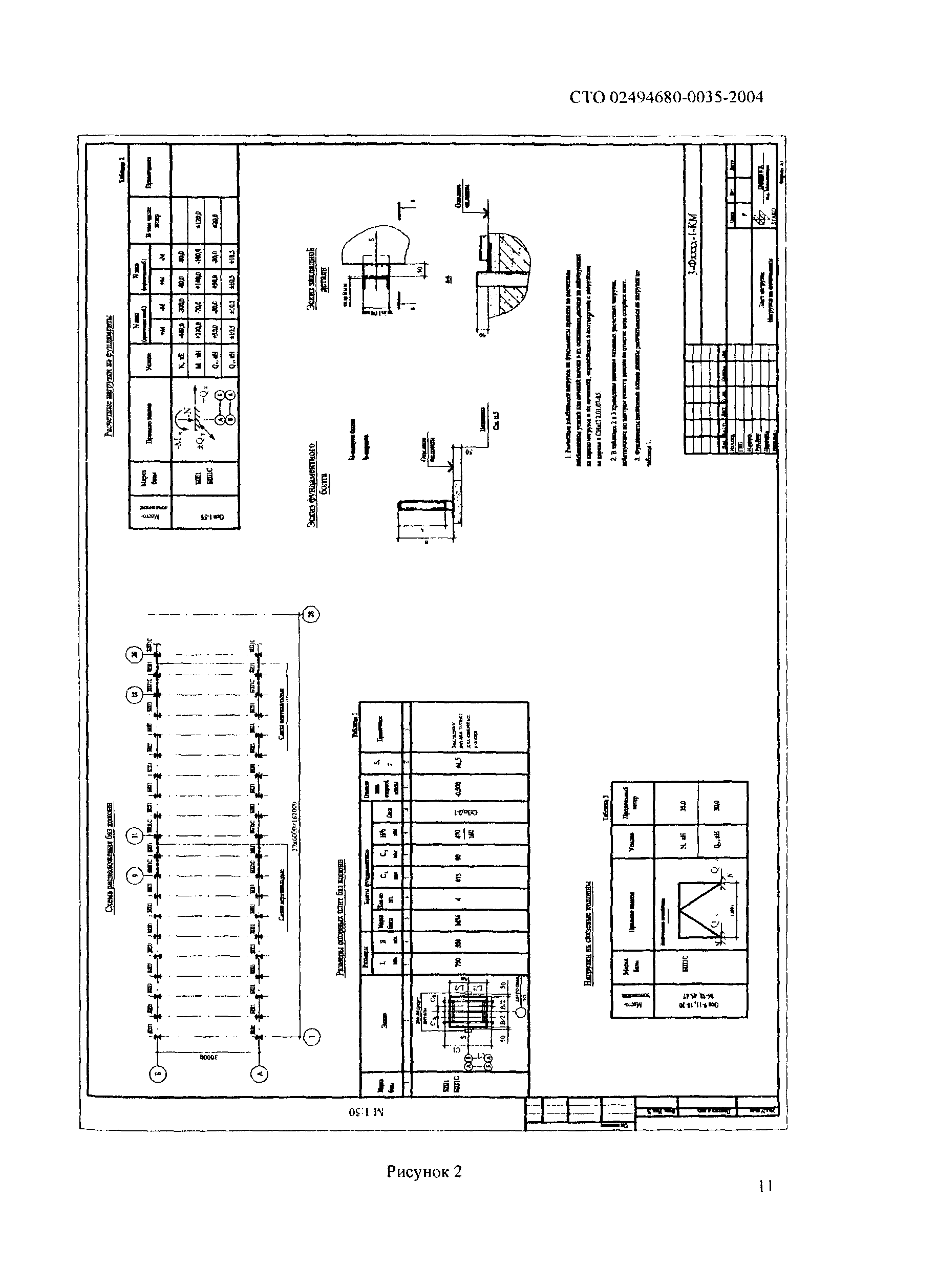

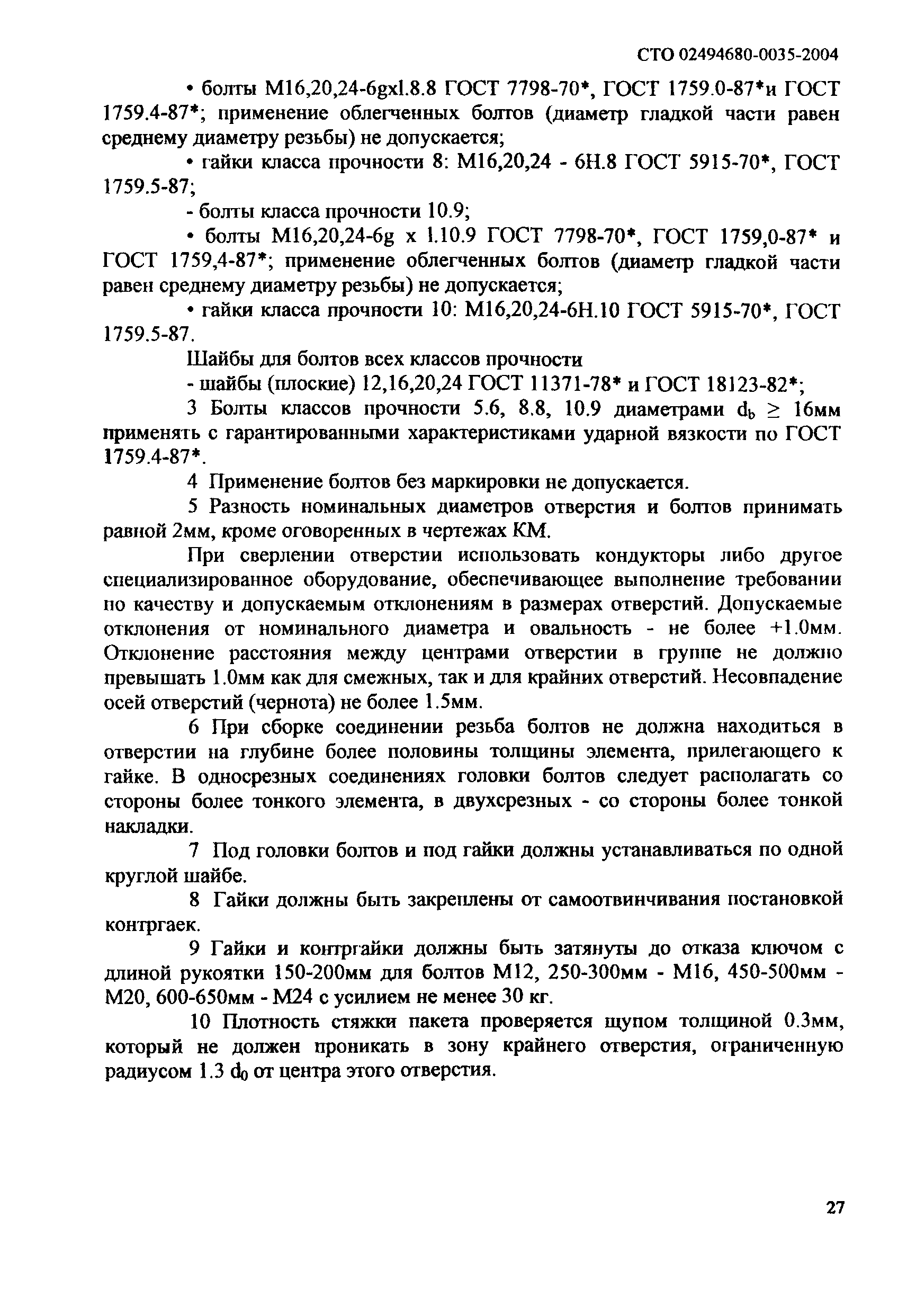

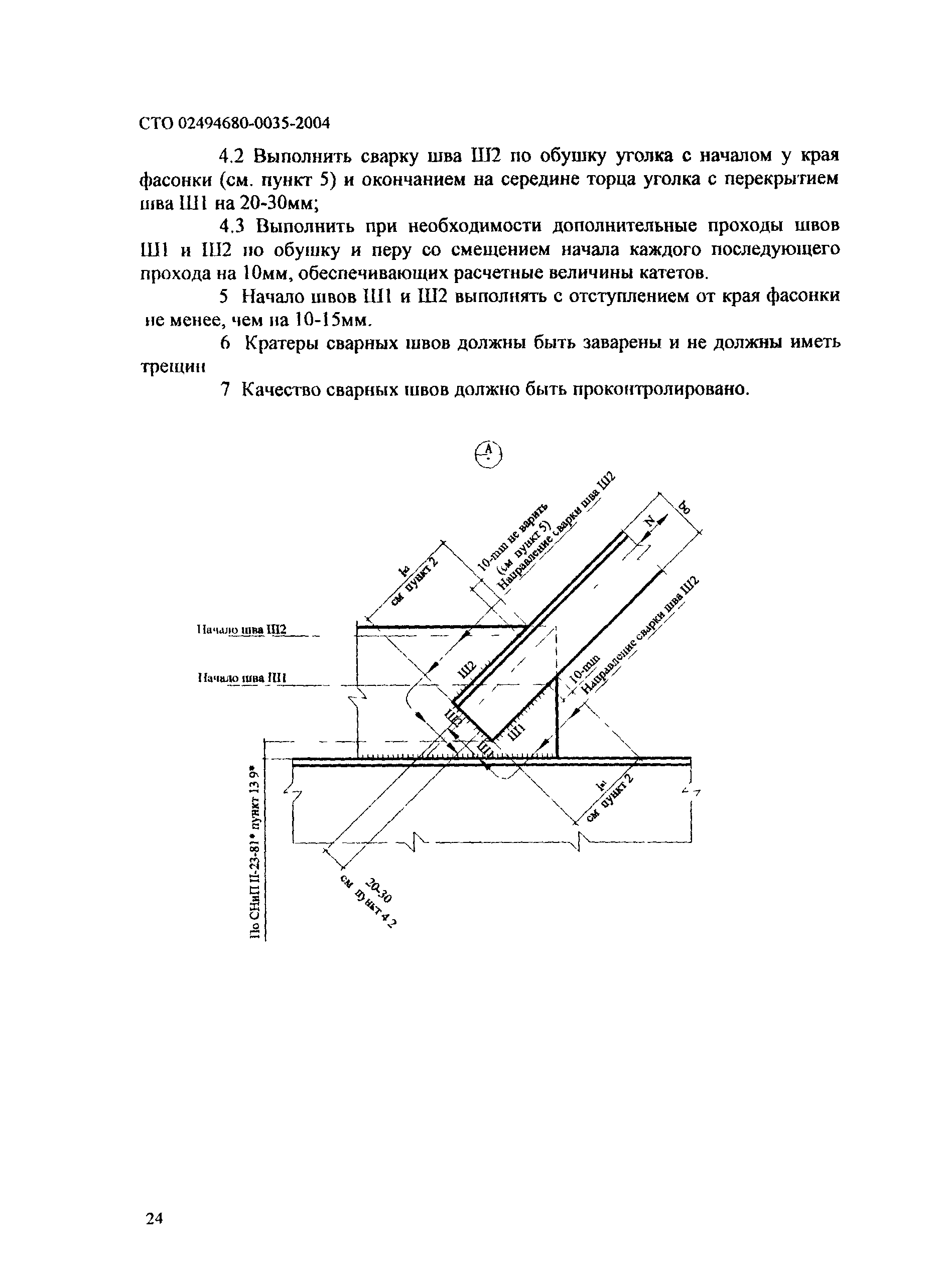

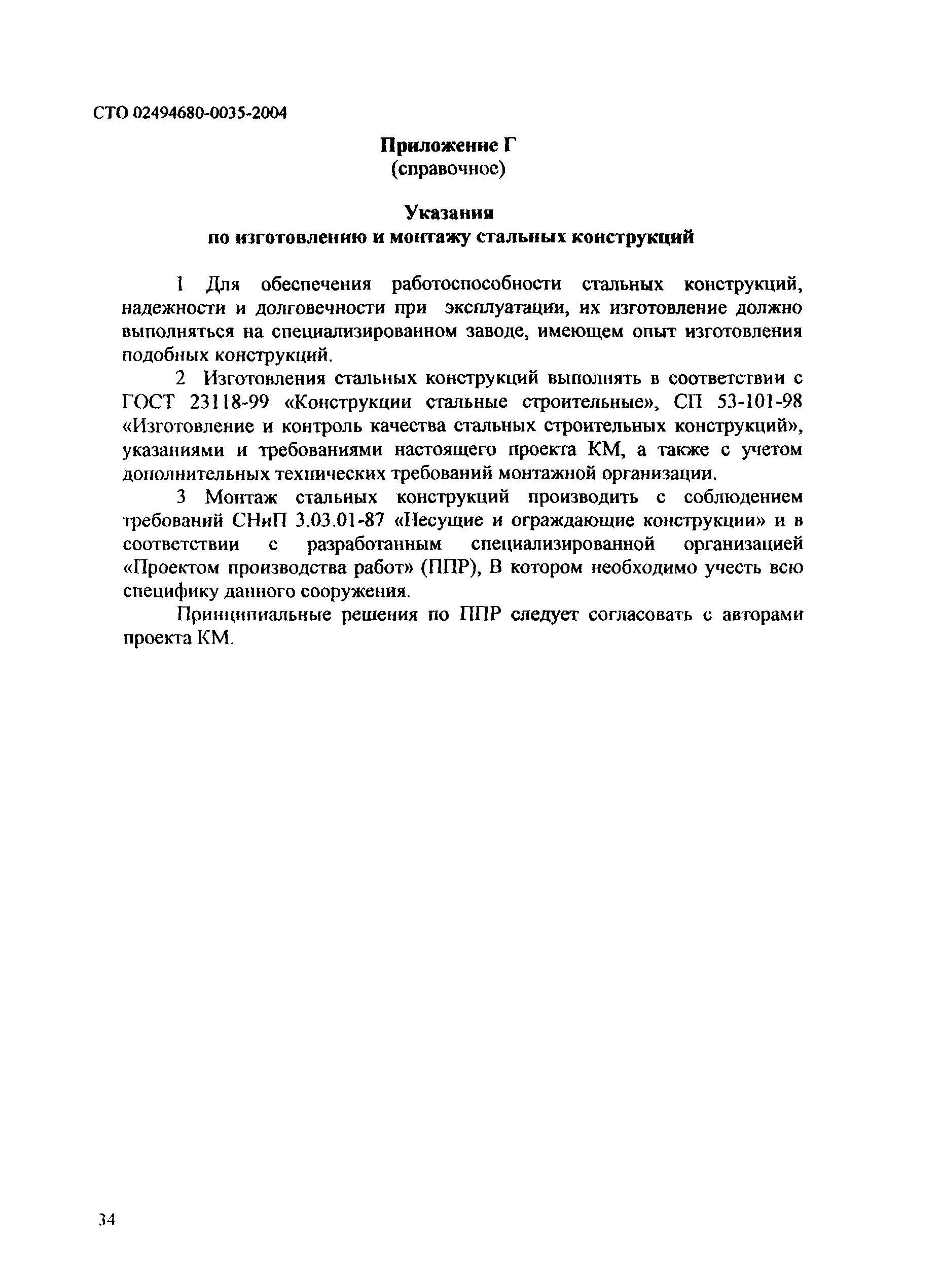

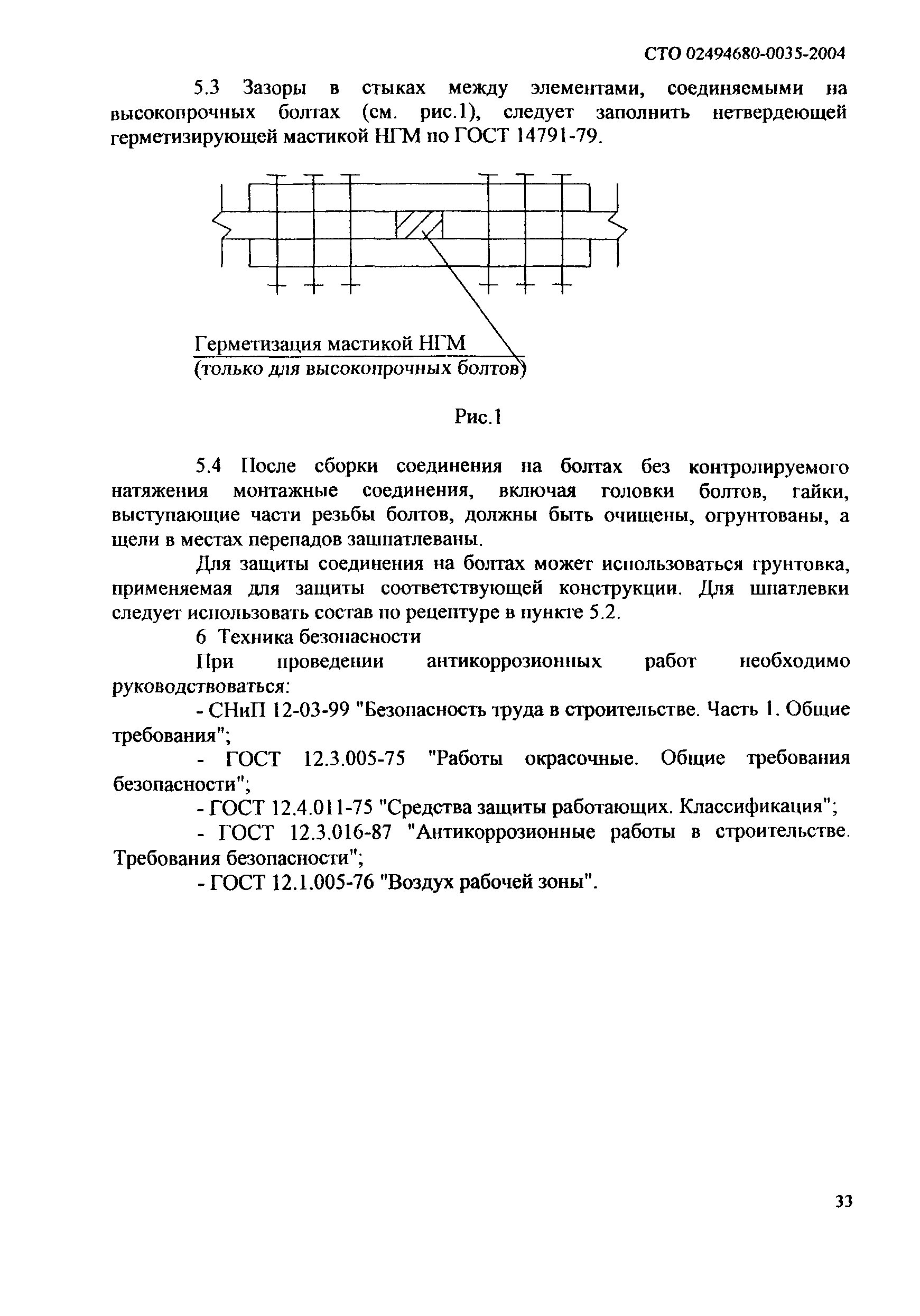

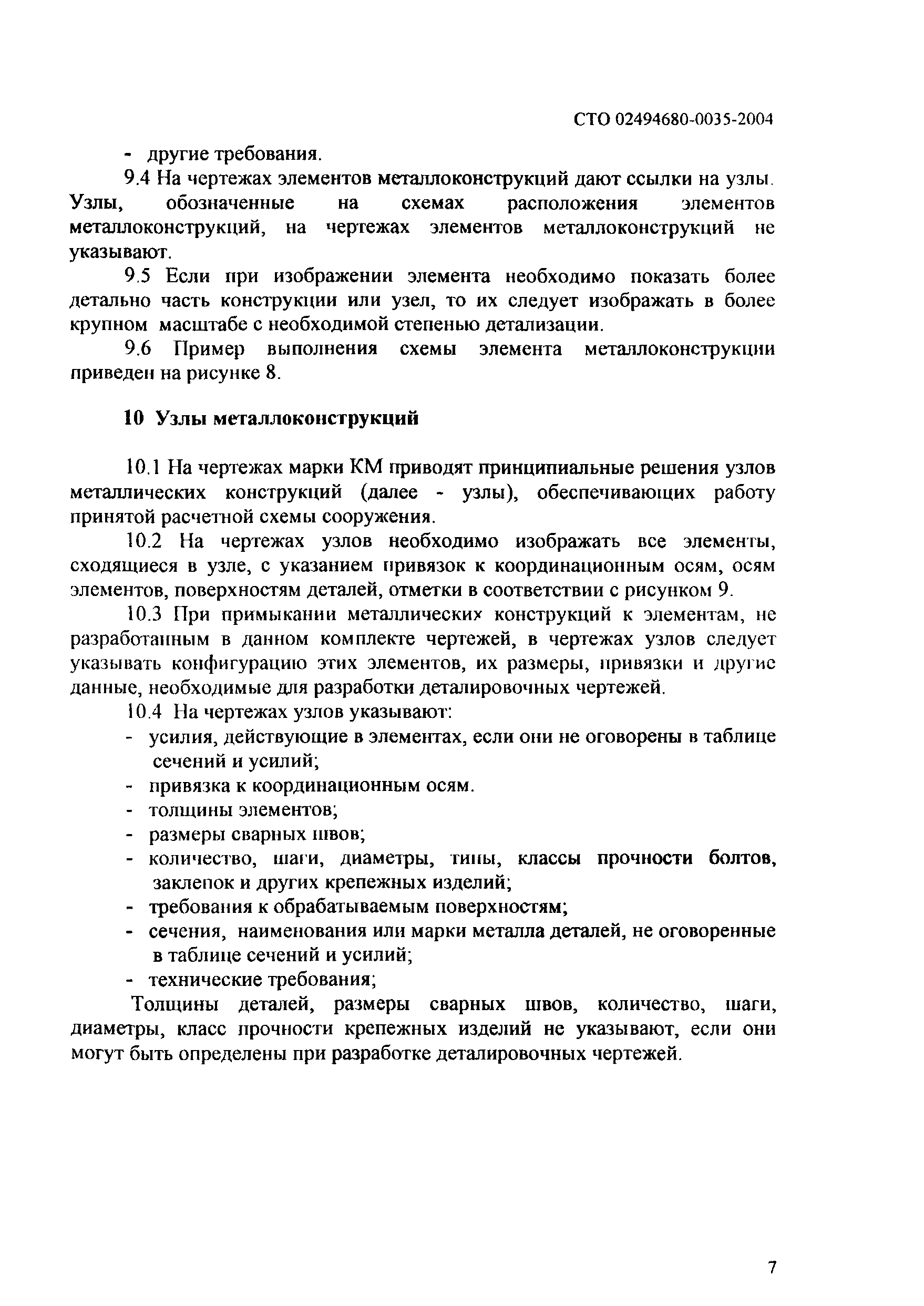

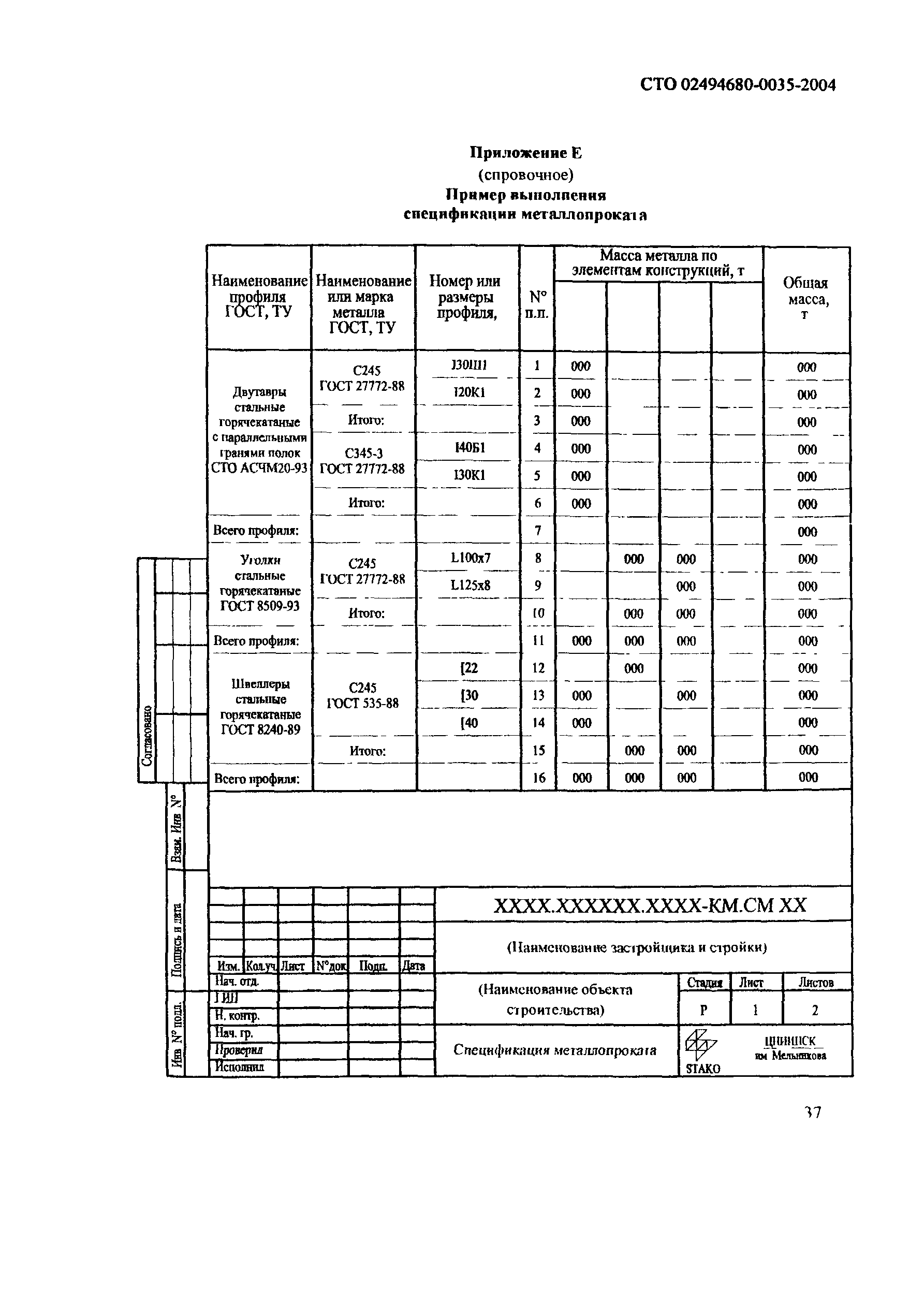

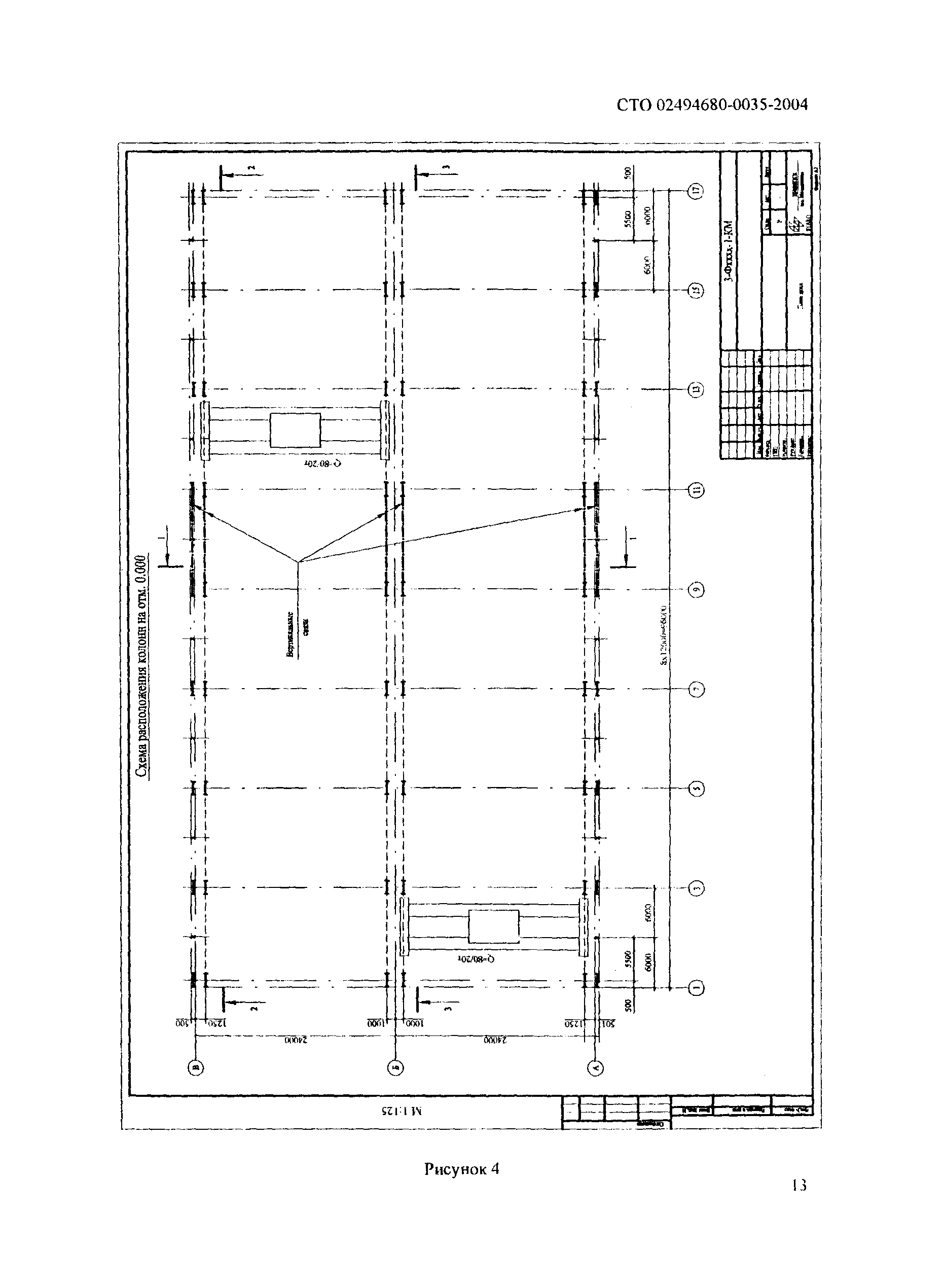

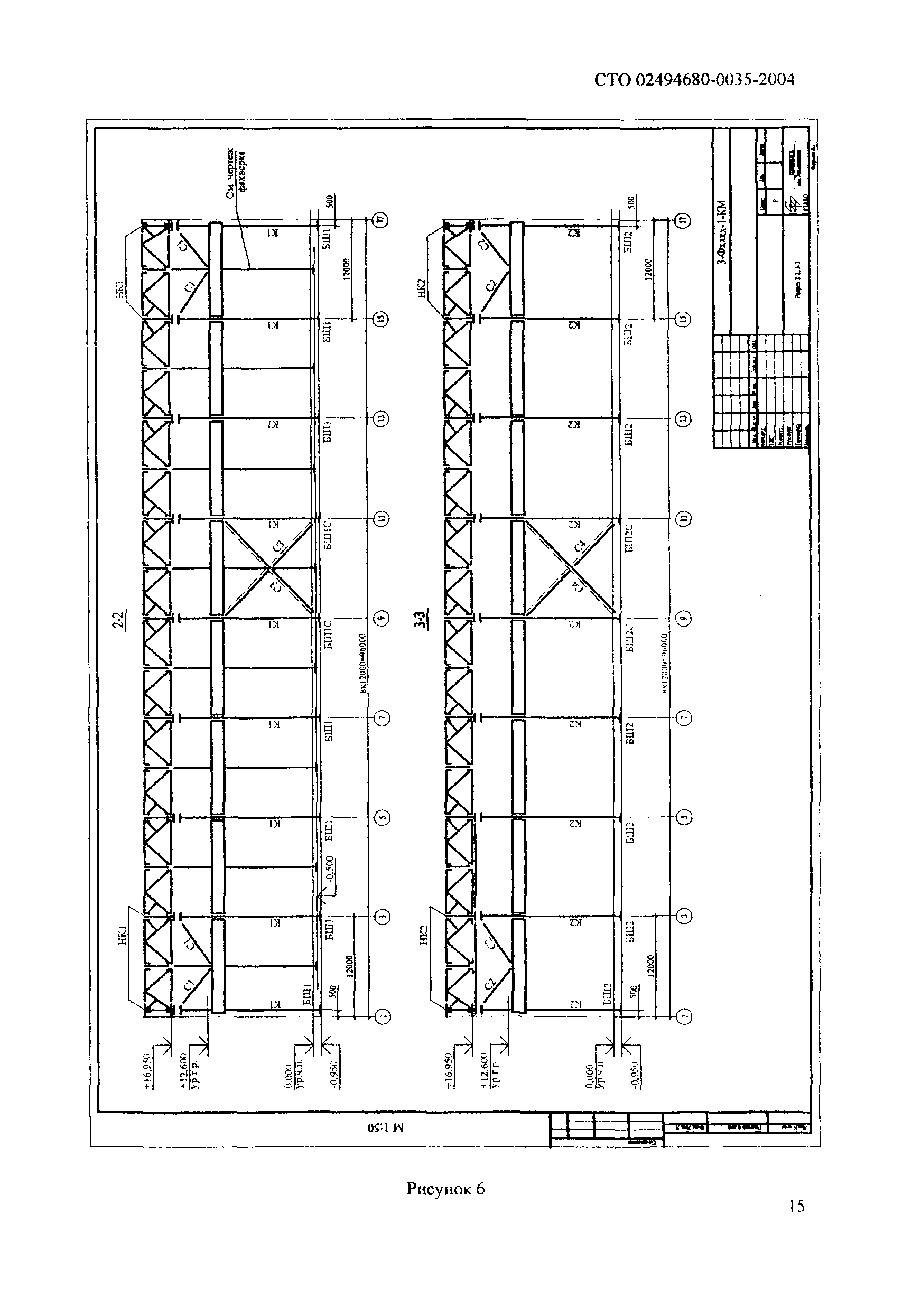

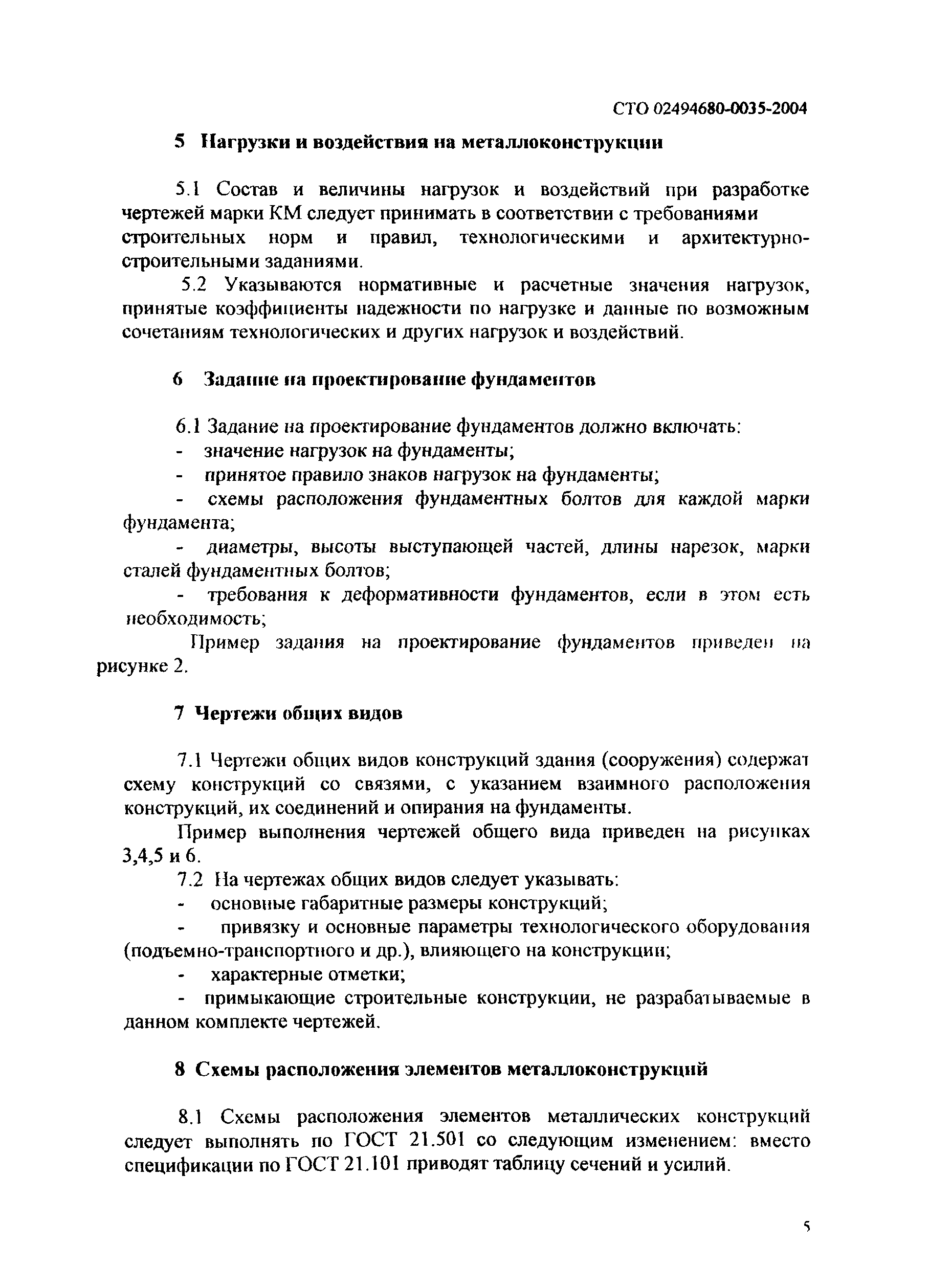

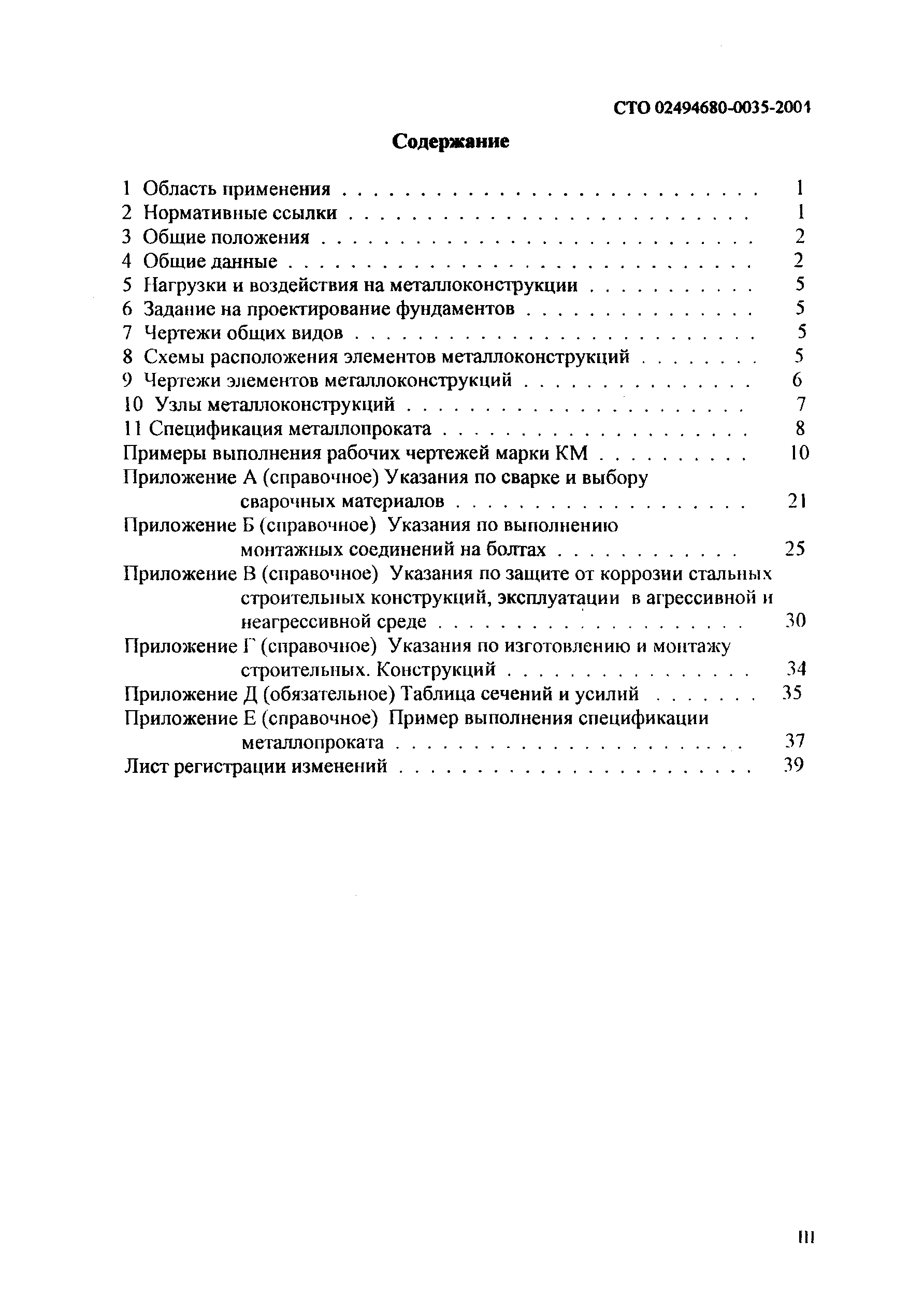

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Общие положения 4 Общие данные 5 Нагрузки и воздействия на металлоконструкции 6 Задание на проектирование фундаментов 7 Чертежи общих видов 8 Схемы расположения элементов металлоконструкций 9 Чертежи элементов металлоконструкций 10 Узлы металлоконструкций 11 Спецификация металлопроката Примеры выполнения рабочих чертежей марки КМ Приложение А Указания по сварке и выбору сварочных материалов Приложение Б Указания по выполнению монтажных соединений на болтах Приложение В Указания по защиет от коррозии стальных строительных конструкций, эксплуатации в агрессивной и неагрессивной среде Приложение Г Указания по изготовлению и монтажу строительных конструкций Приложение Д Таблица сечений и усилий Приложение Е Пример выполнения спецификации металлопроката
Разработан:	ЦНИИПСК им. Мельникова
Утверждён:	06.04.2004 ЦНИИПСК им Мельникова (Melnikov TsNIIPSK 52)
Издан:	ЦНИИПСК им. Мельникова (2004 г. )
Расположен в:	Техническая документация
Заменяет собой:	СТП 13-95
Нормативные ссылки:	ГОСТ 21.110-95 «Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов» ГОСТ 21.501-93 «Система проектной документации для строительства. Правила выполнения архитектурно-строительных рабочих чертежей» ГОСТ 12.3.016-87 «Система стандартов безопасности труда. Строительство. Работы антикоррозионные. Требования безопасности» ГОСТ 26047-83 «Конструкции строительные стальные. Условные обозначения (марки)» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 2.312-72 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений» ГОСТ 2.410-68 «Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.3.005-75 «Система стандартов безопасности труда. Работы окрасочные. Общие требования безопасности» ГОСТ 12.4.011-89 «Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация» ГОСТ 15140-78 «Материалы лакокрасочные. Методы определения адгезии» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 22353-77 «Болты высокопрочные класса точности В. Конструкция и размеры» ГОСТ 22354-77 «Гайки высокопрочные класса точности В. Конструкция и размеры» ГОСТ 22355-77 «Шайбы класса точности С к высокопрочным болтам. Конструкция и размеры» ГОСТ 22356-77 «Болты и гайки высокопрочные и шайбы. Общие технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» СП 53-101-98 «Изготовление и контроль качества стальных строительных конструкций» СНиП 12-03-99 «Безопасность труда в строительстве. Часть 1. Общие требования» ГОСТ 1759.5-87 «Гайки. Механические свойства и методы испытаний» ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 14771-76 «Дуговая сварка в защитном газе. Соединения сварные. Основные типы. Конструктивные элементы и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 18123-82 «Шайбы. Общие технические условия» ГОСТ 9.032-74 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения» ГОСТ 23118-99 «Конструкции стальные строительные. Общие технические условия» СН 460-74 «Раздел 5. Конструкции металлические. Чертежи "КМ"» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 3.04.03-85 «Защита строительных конструкций и сооружений от коррозии» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия» ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции»
