| Обозначение: |   СТП 016-2002 |
| Обозначение англ: | STP 016-2002 |
| Статус: | организационно-ограниченного применения |
| Название рус.: | Технология устройства упоров в виде круглых стержней с головкой из отечественных материалов в конструкциях мостов |
| Дата добавления в базу: | 01.09.2013 |
| Дата актуализации: | 05.05.2017 |
| Дата введения: | 15.12.2002 |
| Область применения: | Стандарт предприятия регламентирует процесс выполнения сварных соединений гибких упоров в виде круглых стержней с головкой в конструкциях сталежелезобетонных пролетных строений мостов. Распространяется на сварные соединения упоров, выполненные контактно-дуговой сваркой специализированным сварочным оборудованием с применением защитных огнеупорных керамических колец. |

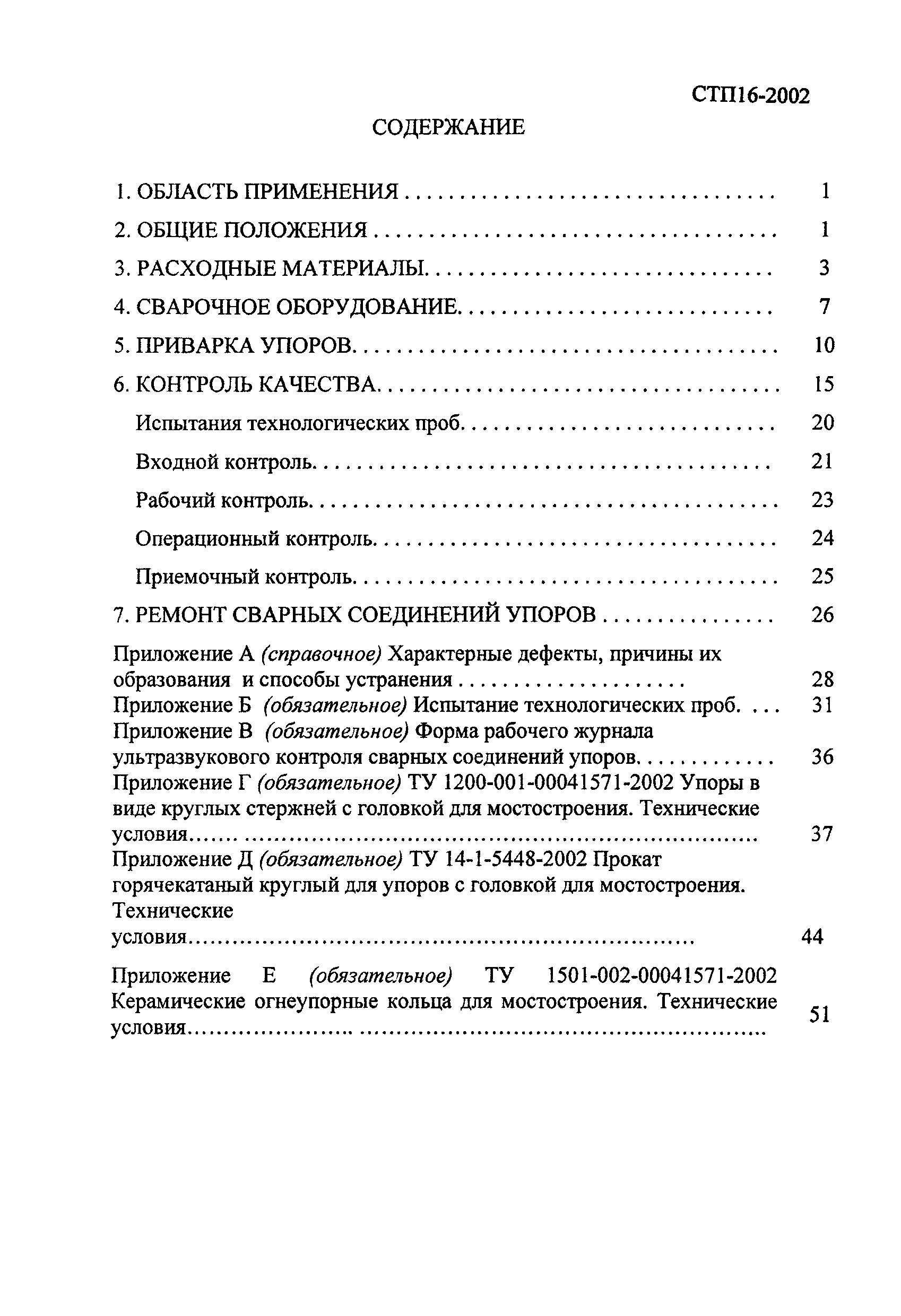

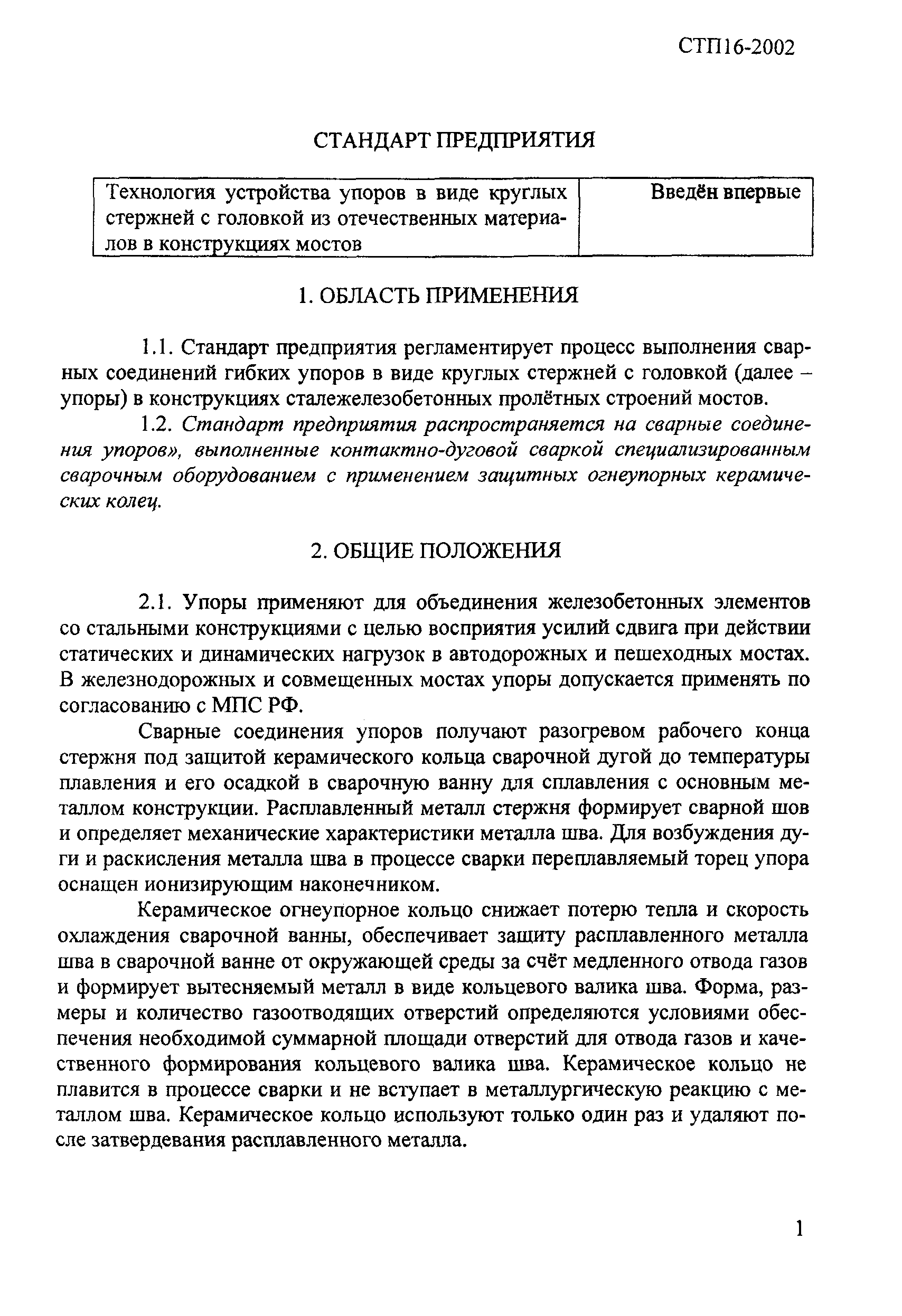

| Оглавление: | 1 Область применения

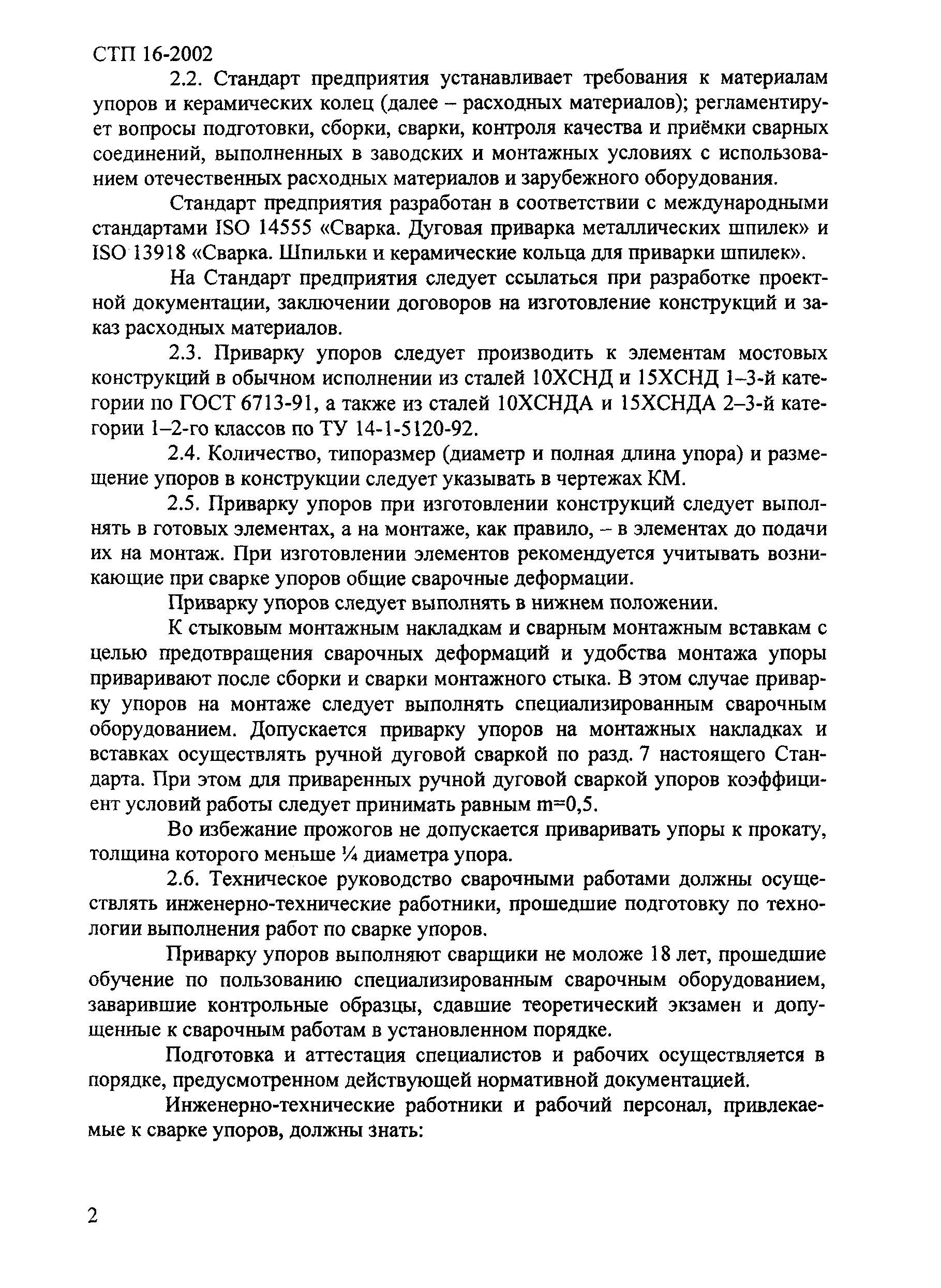

2 Общие положения

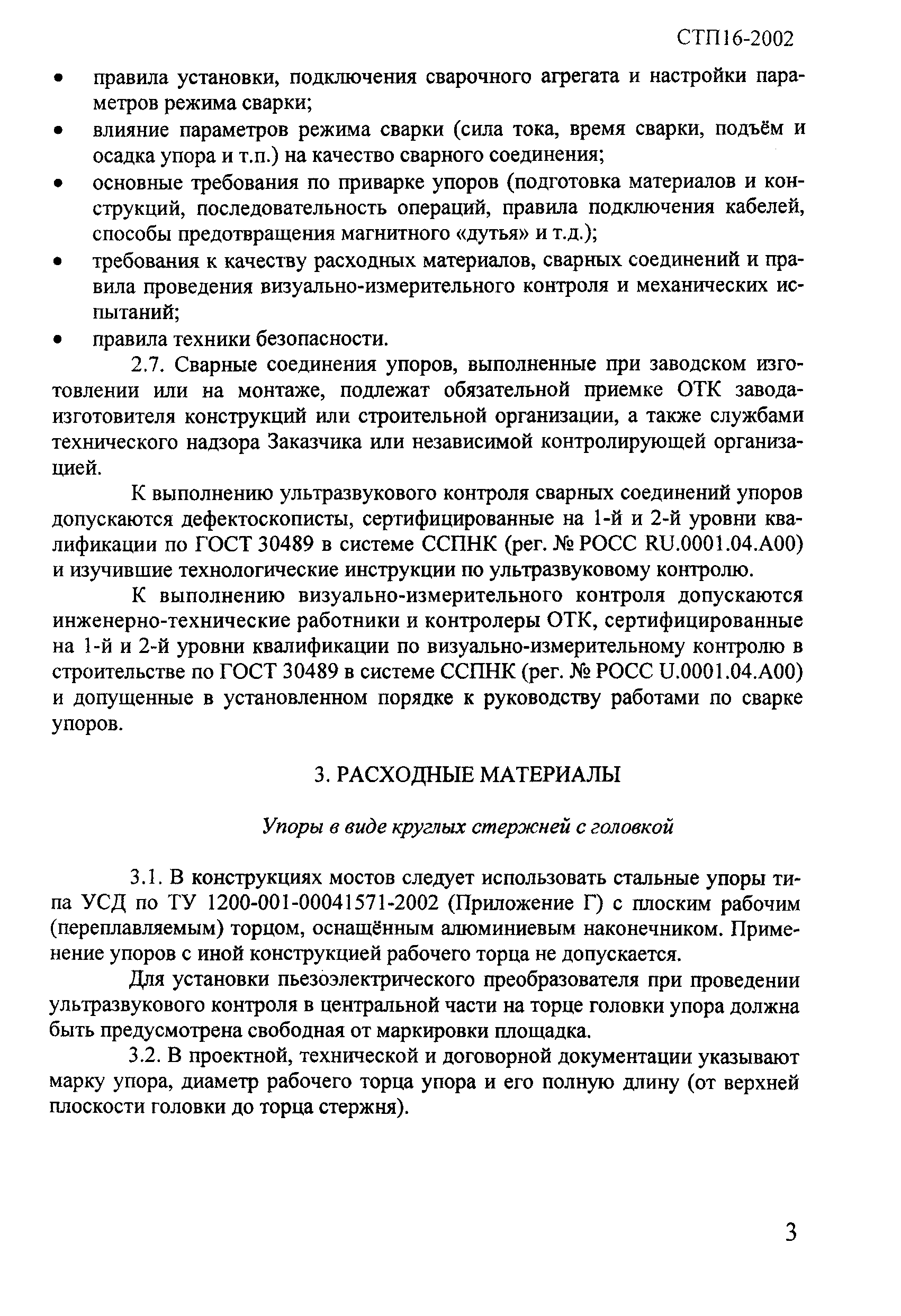

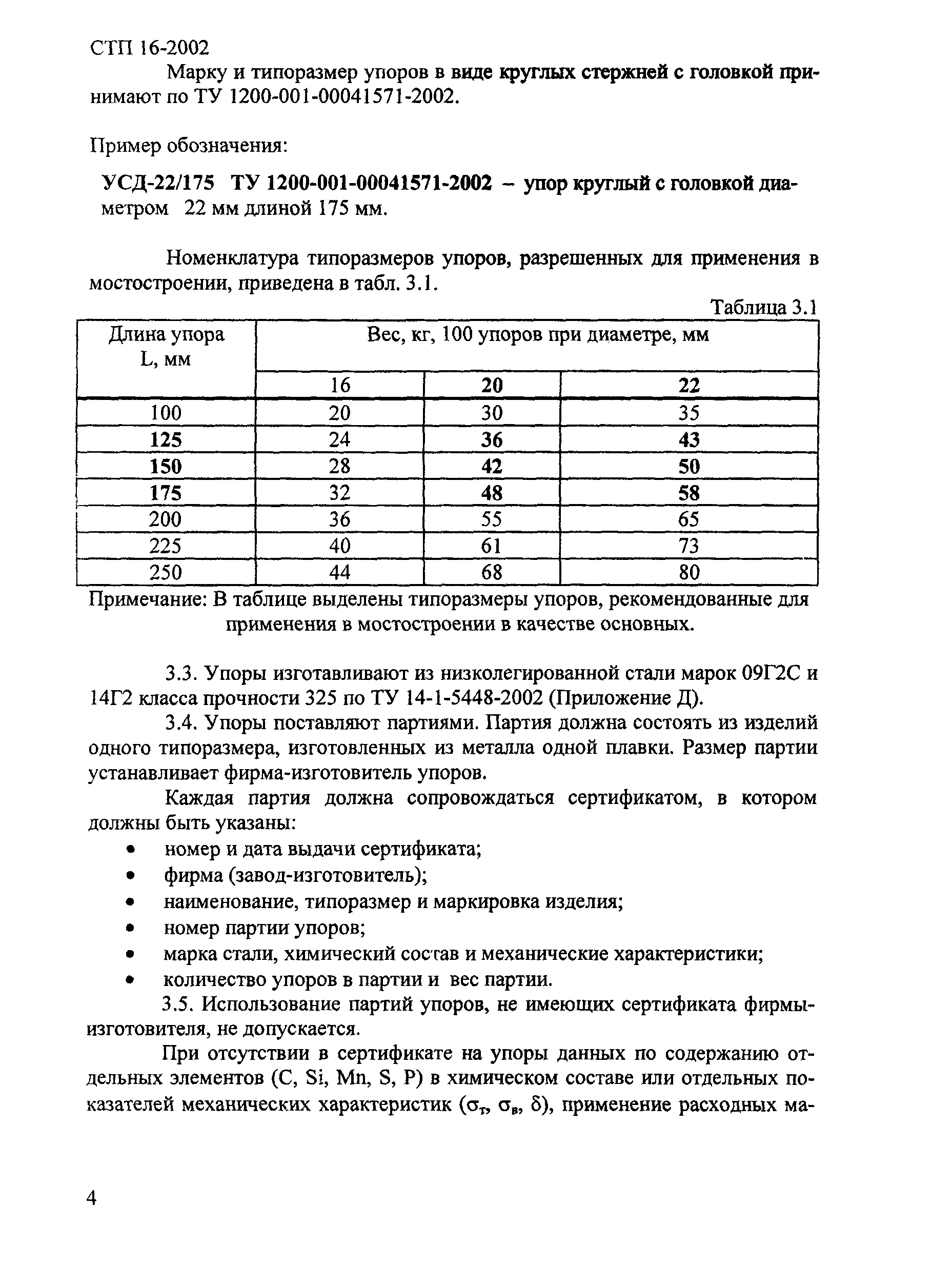

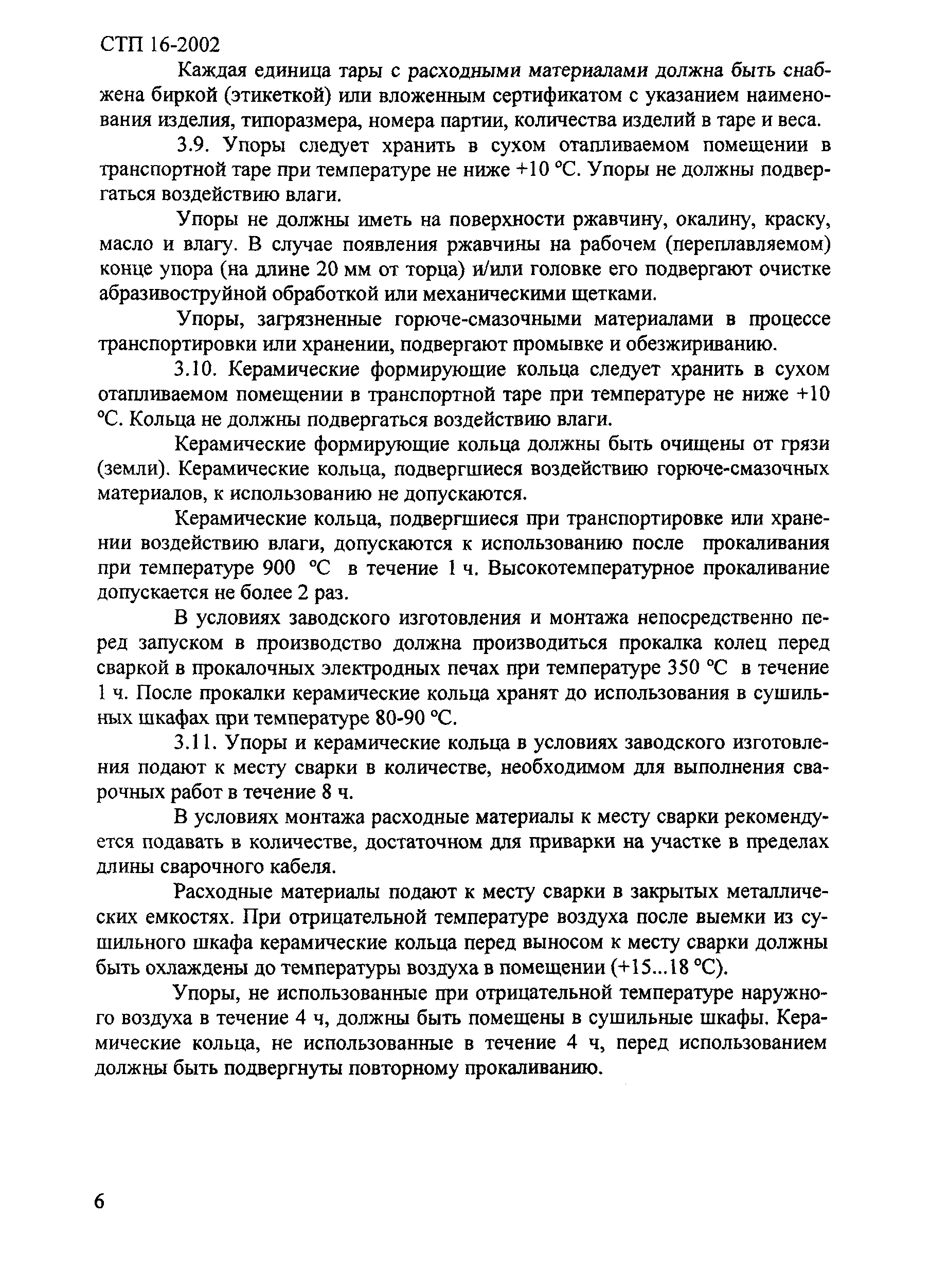

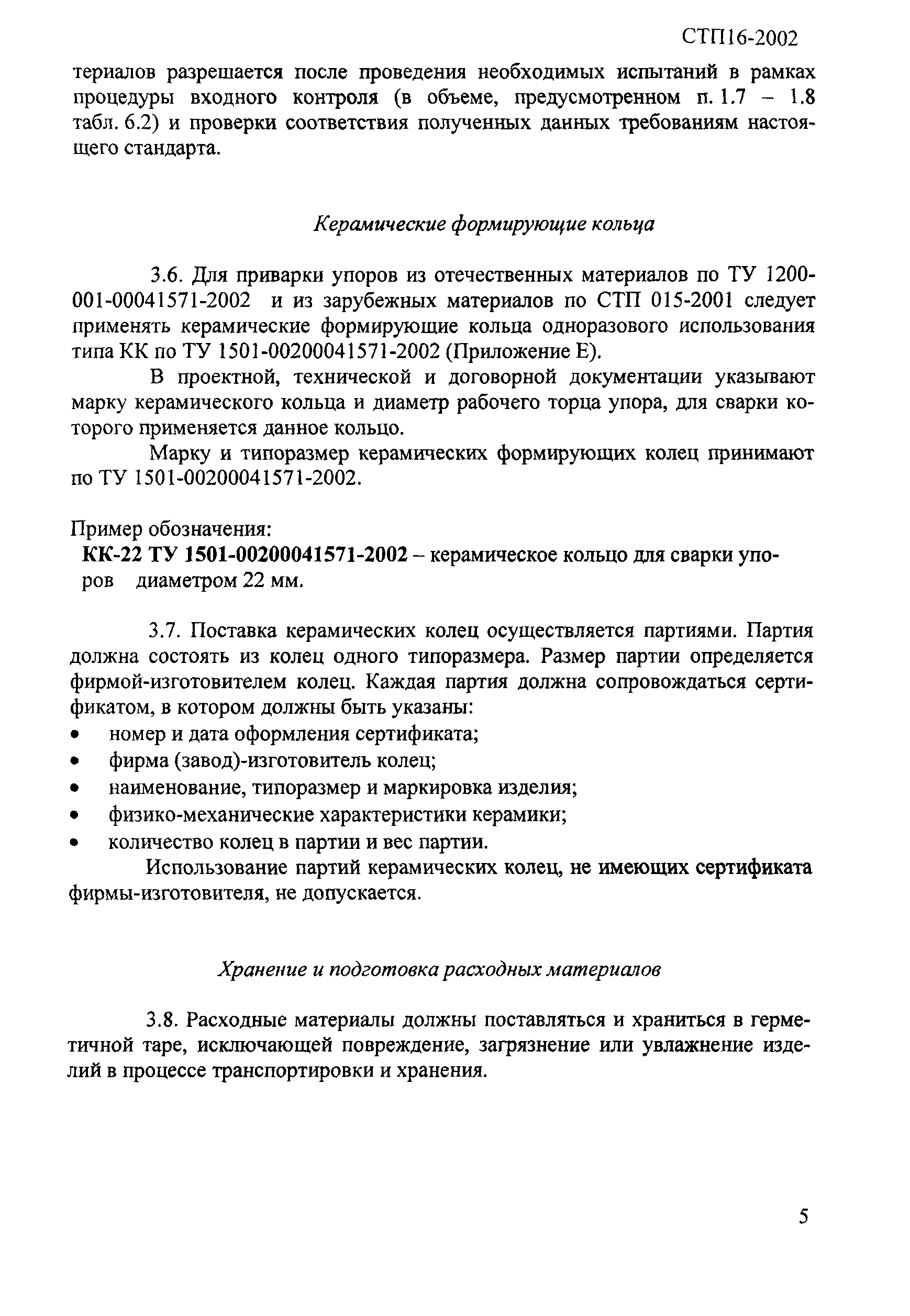

3 Расходные материалы

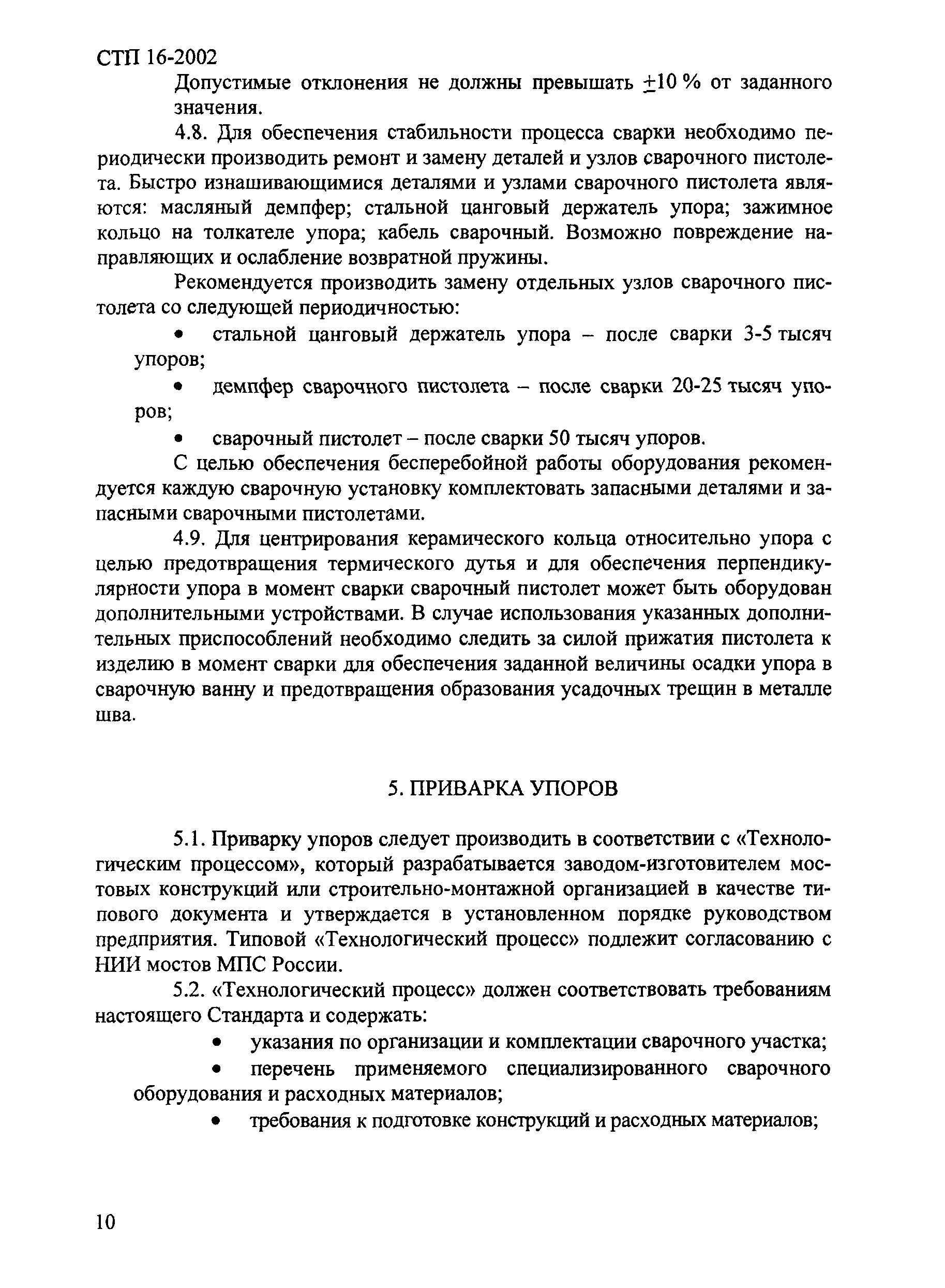

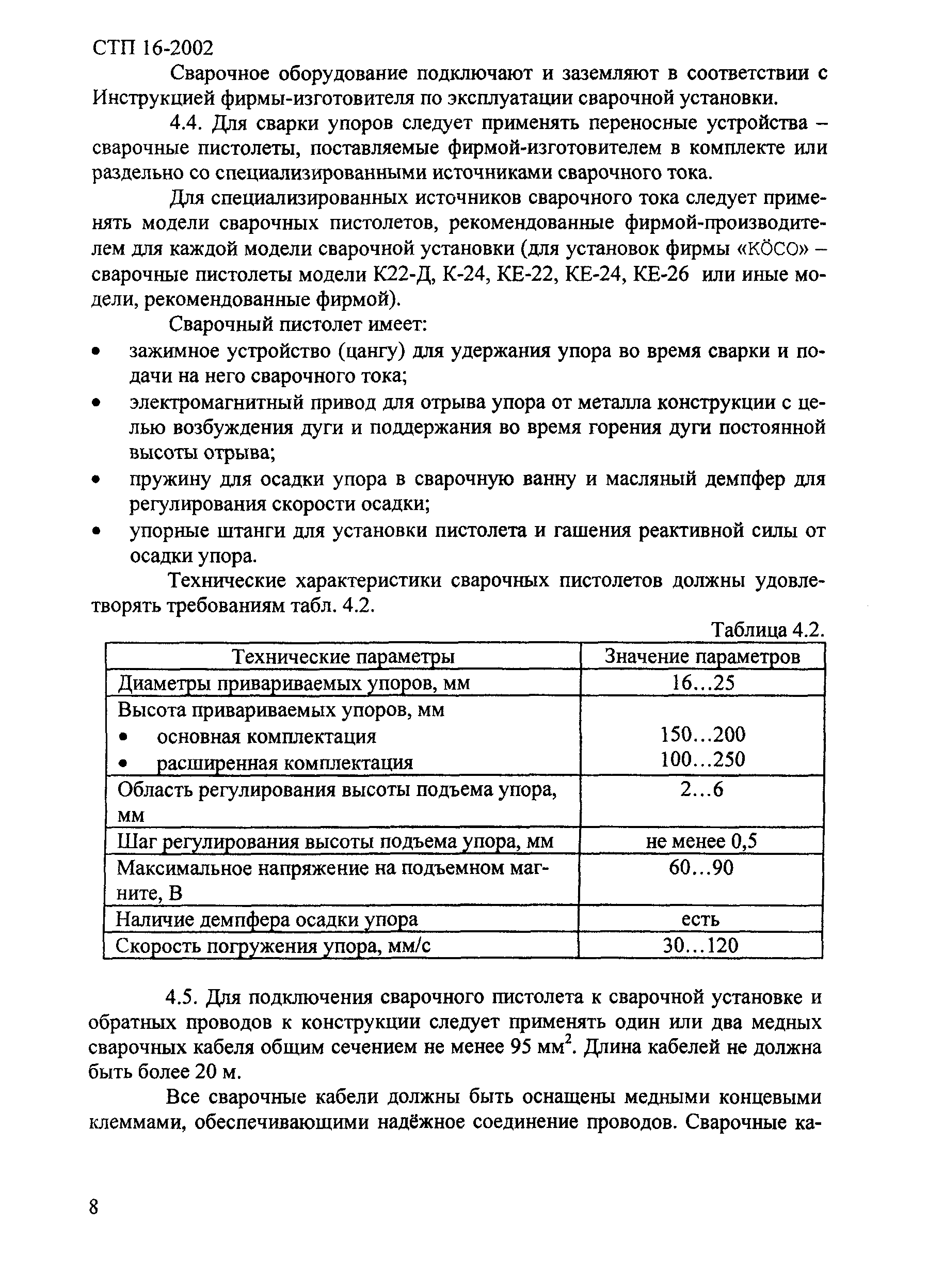

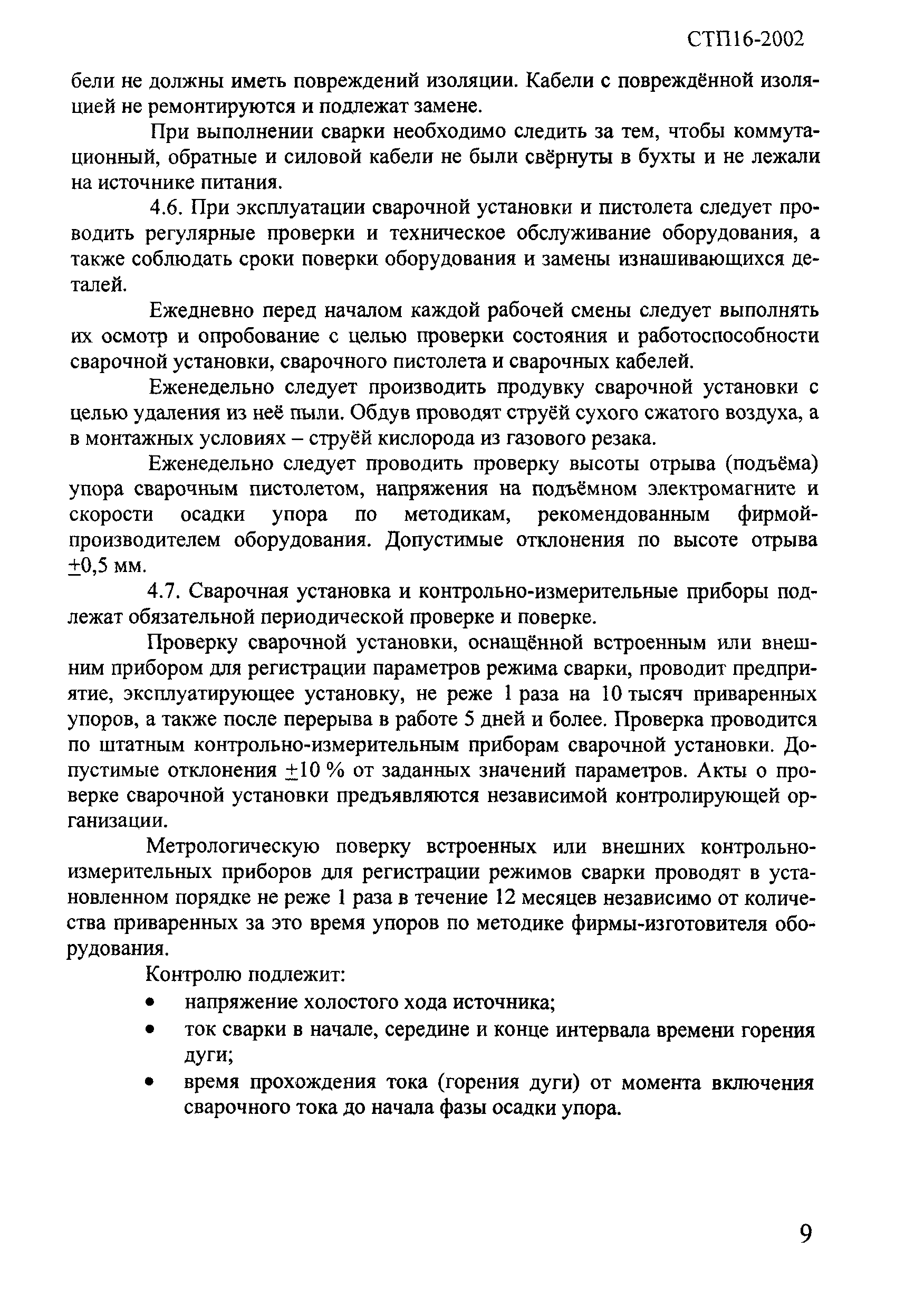

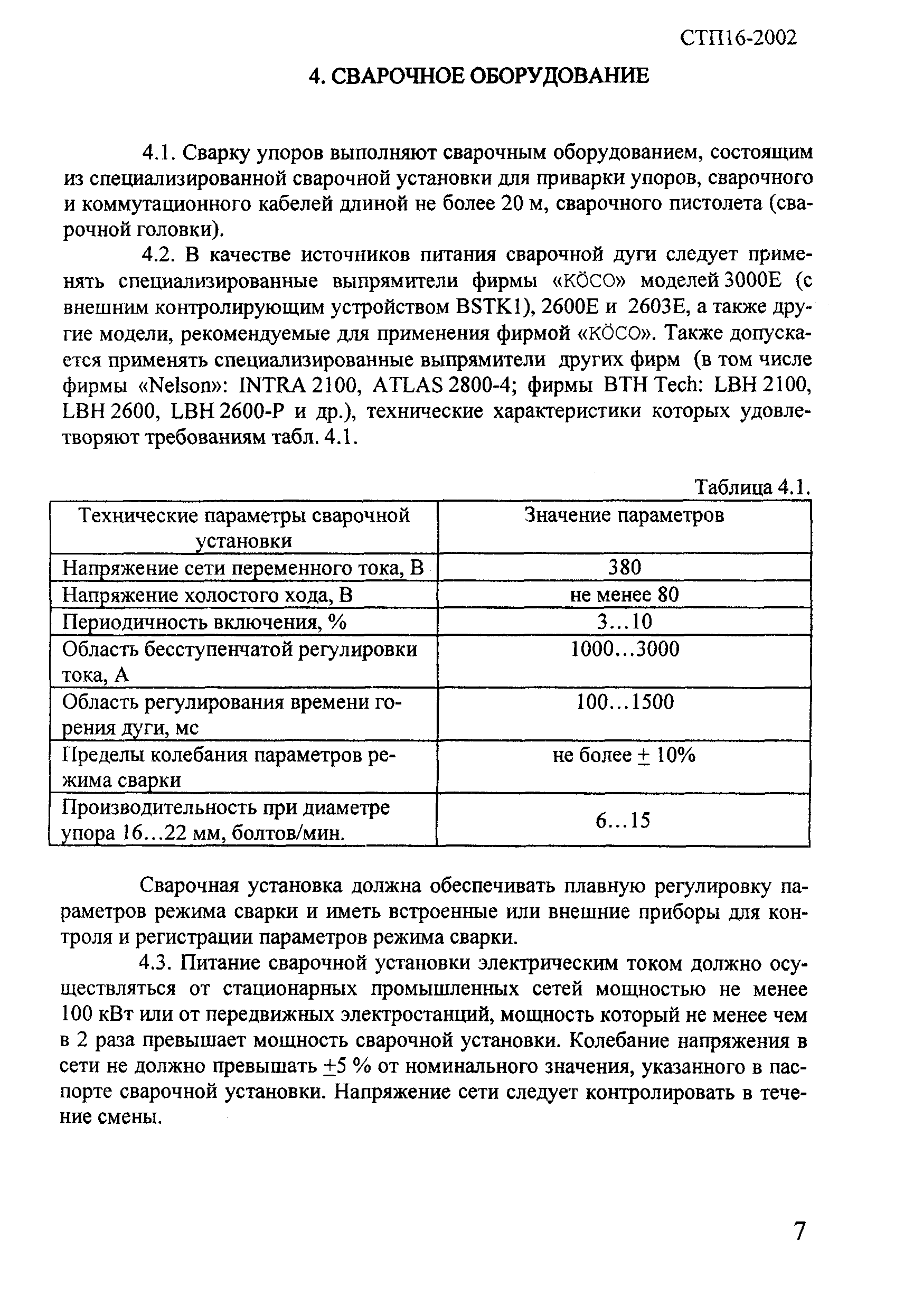

4 Сварочное оборудование

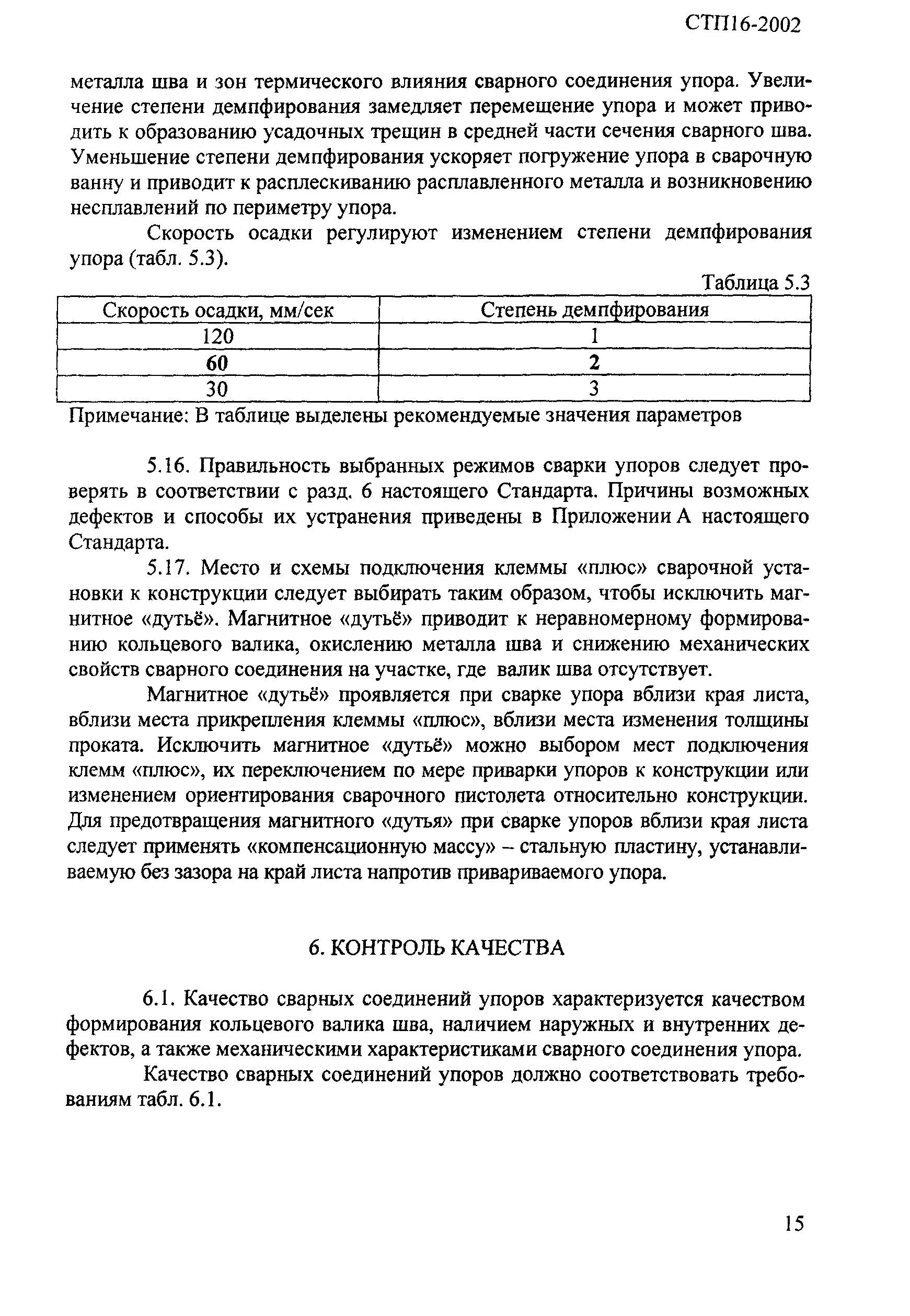

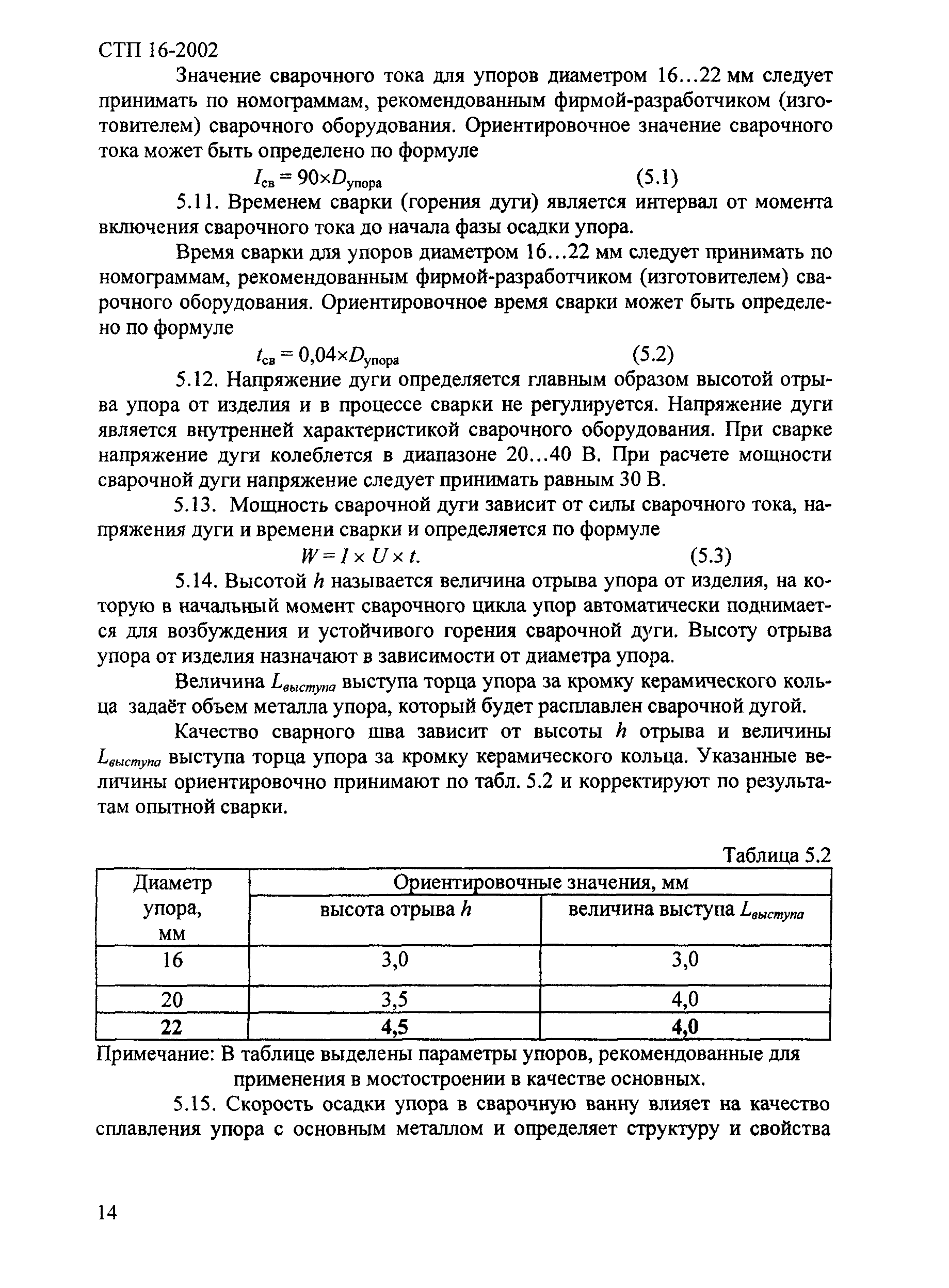

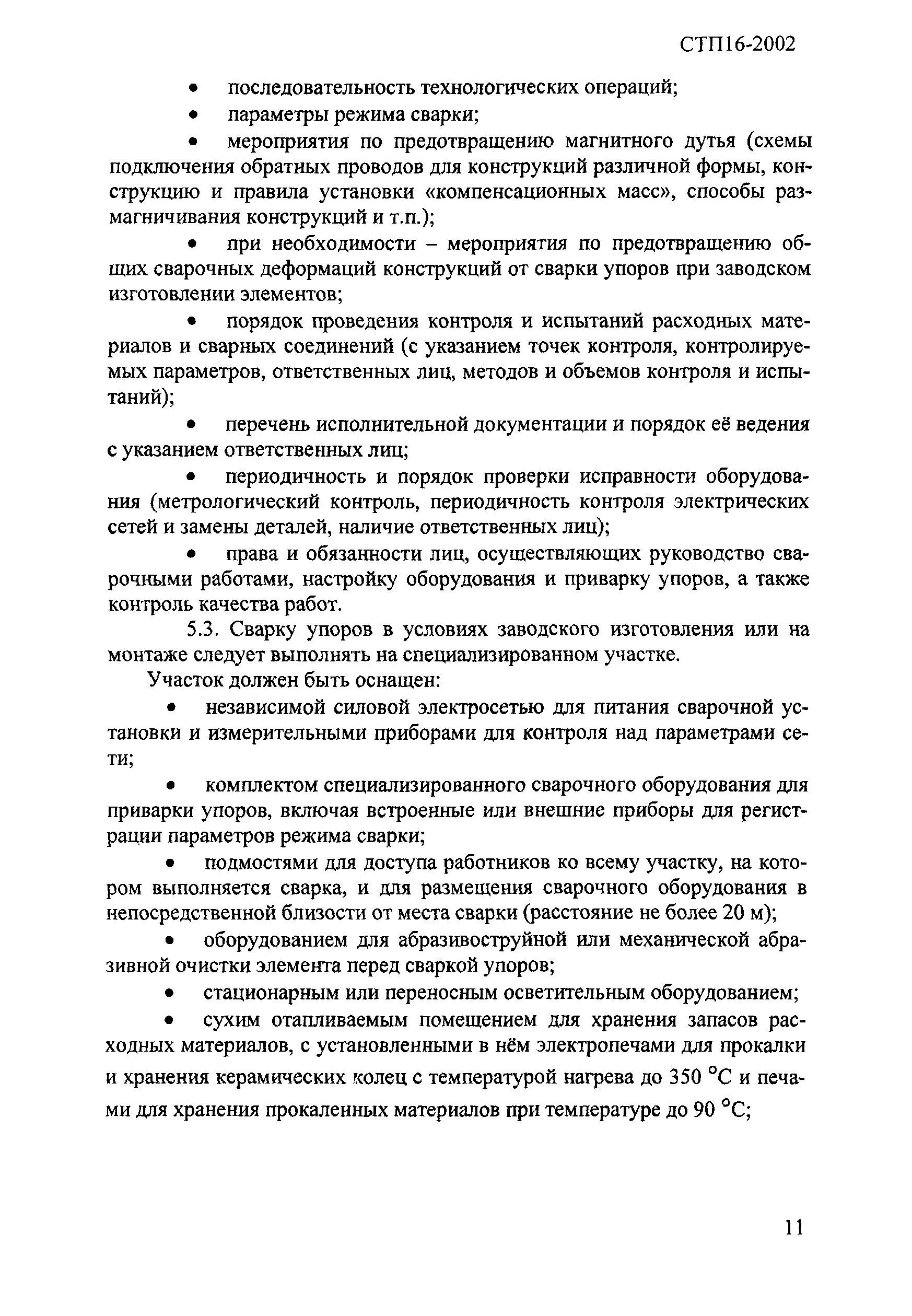

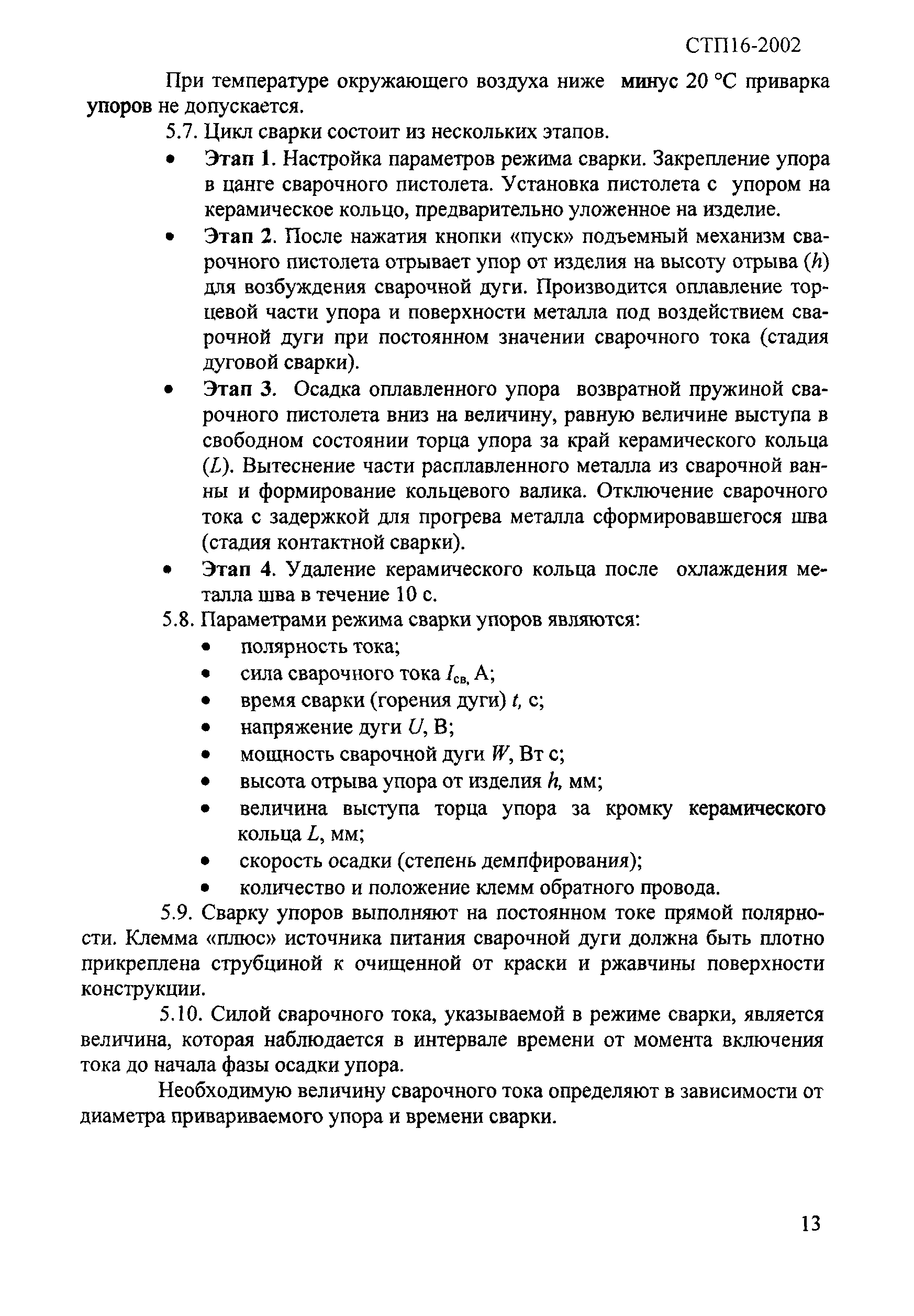

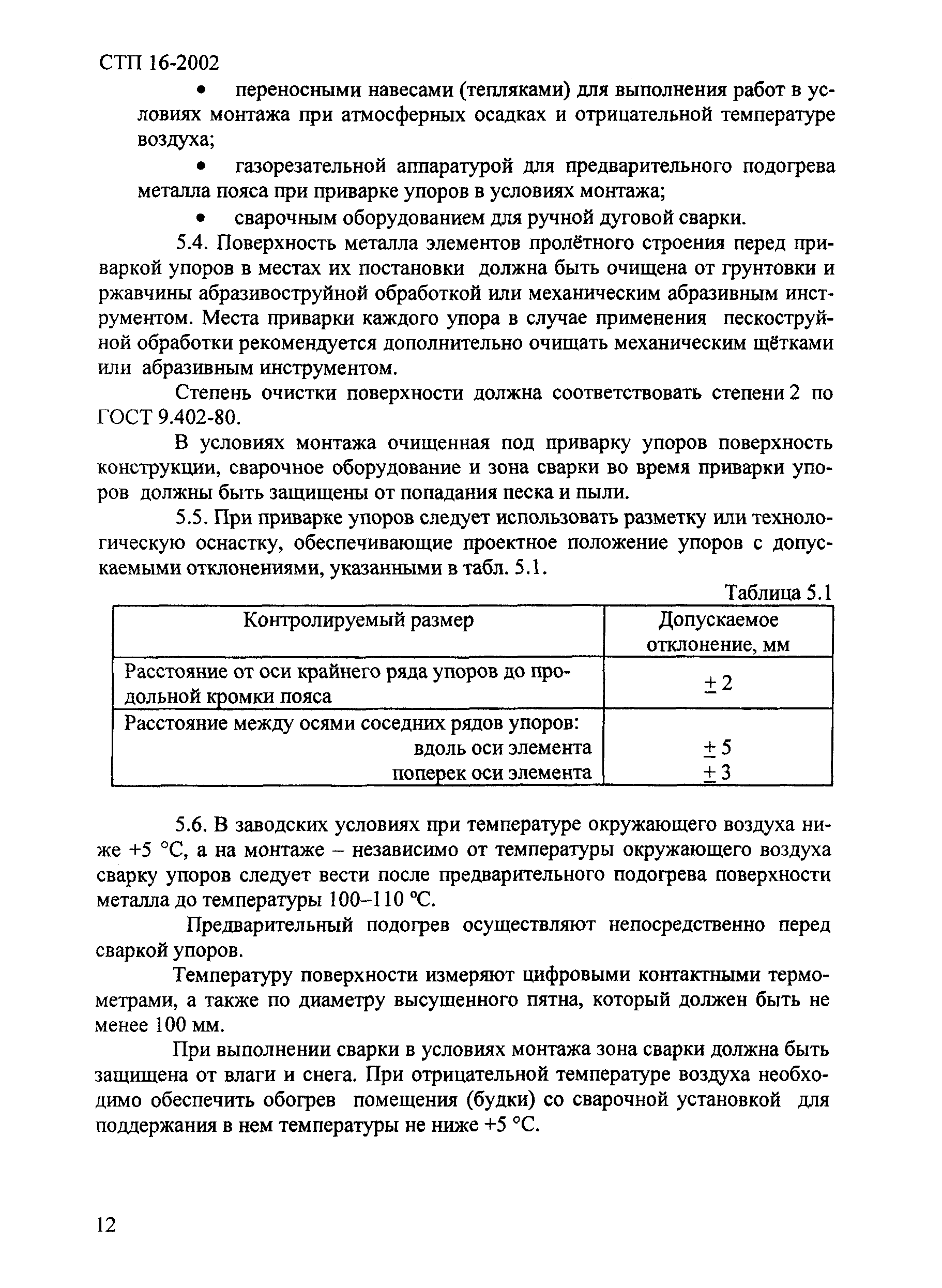

5 Приварка упоров

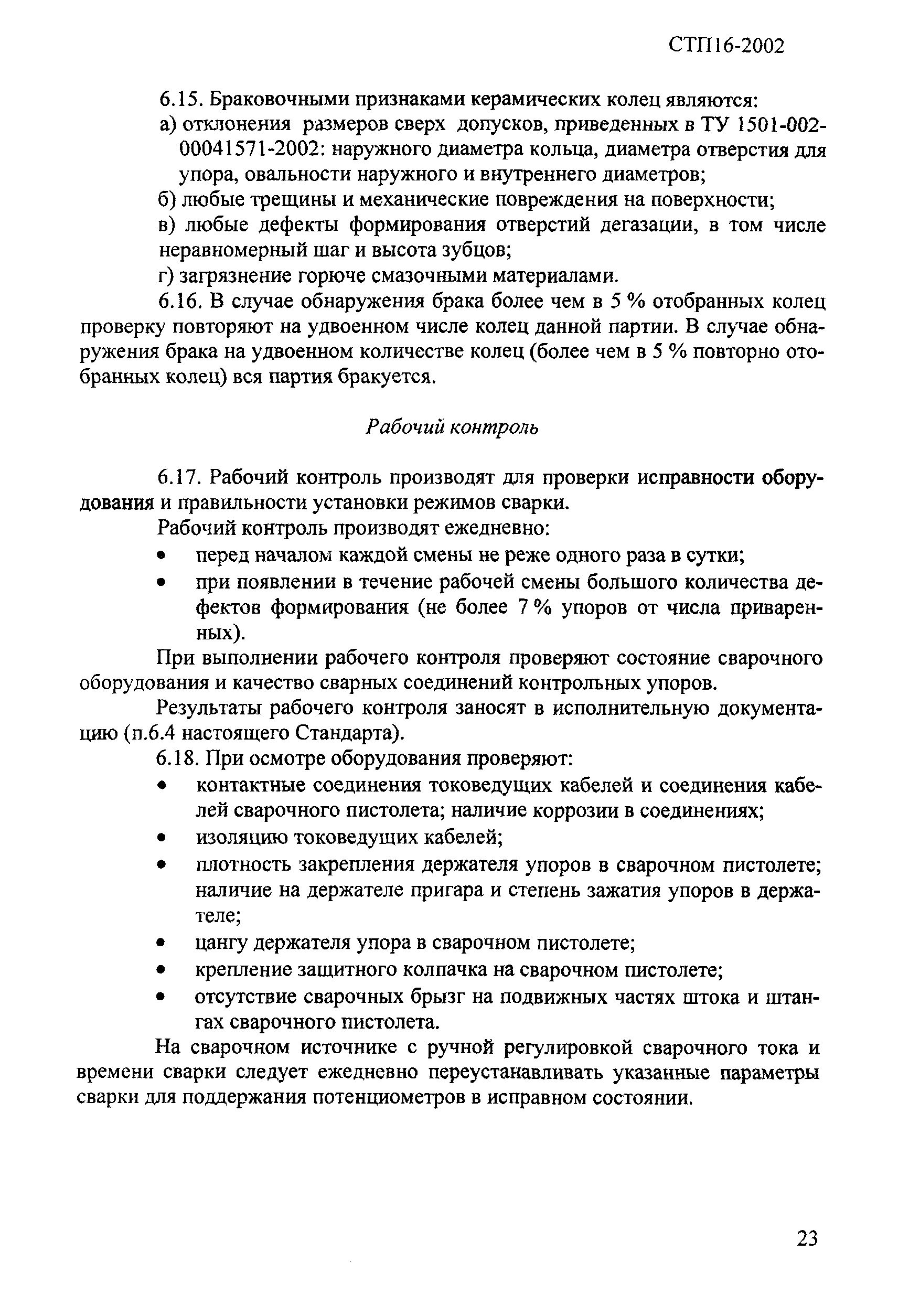

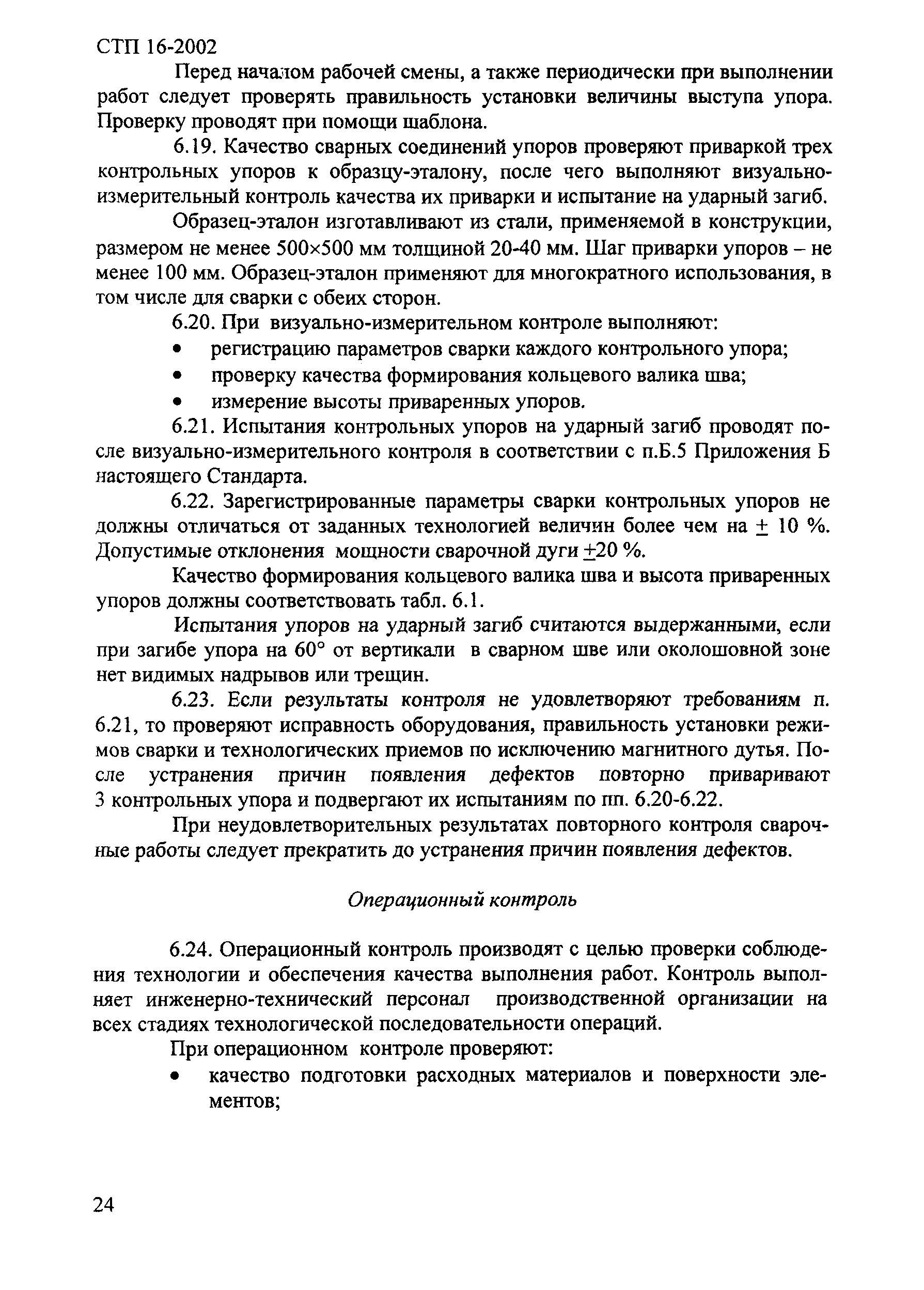

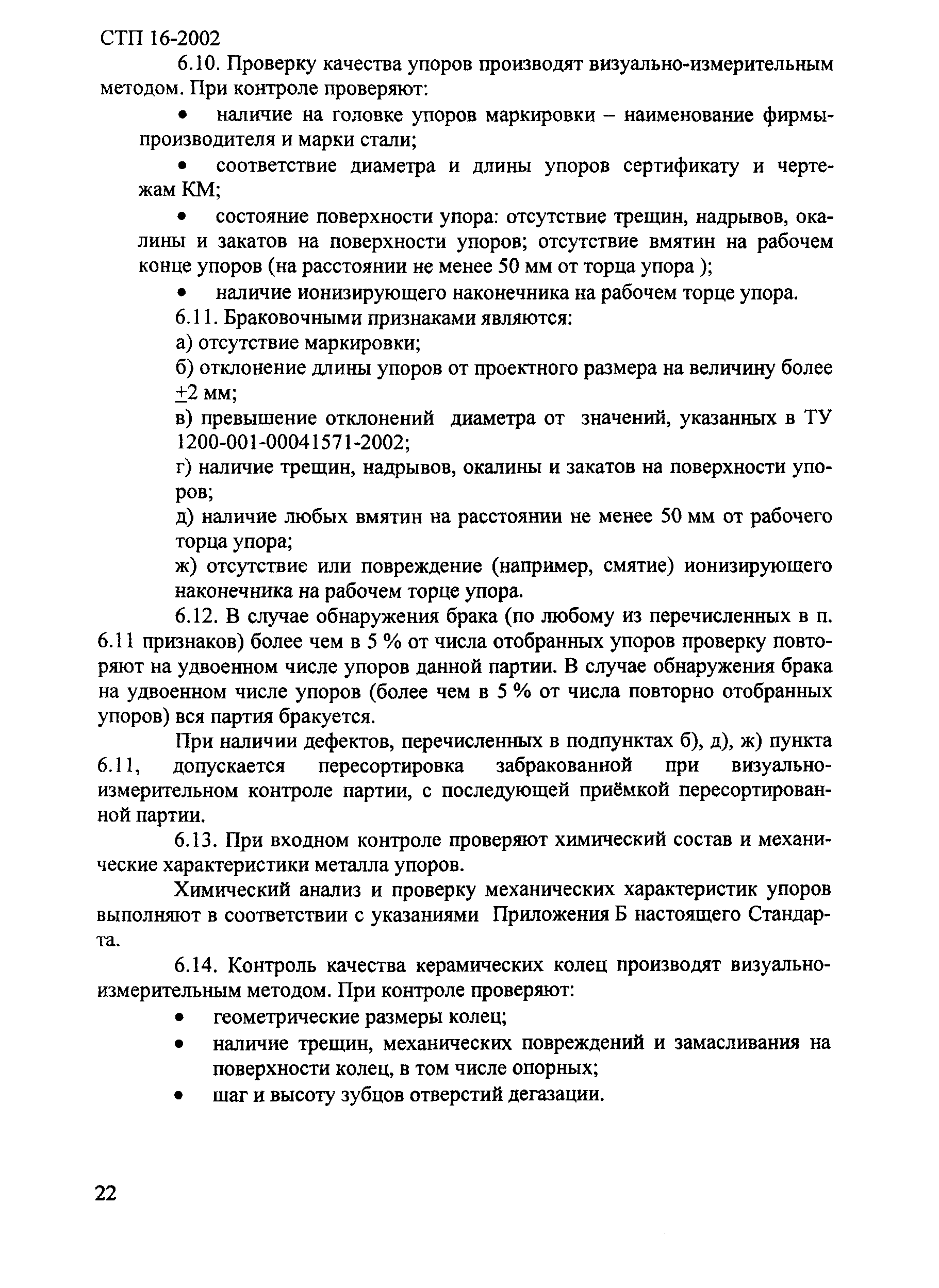

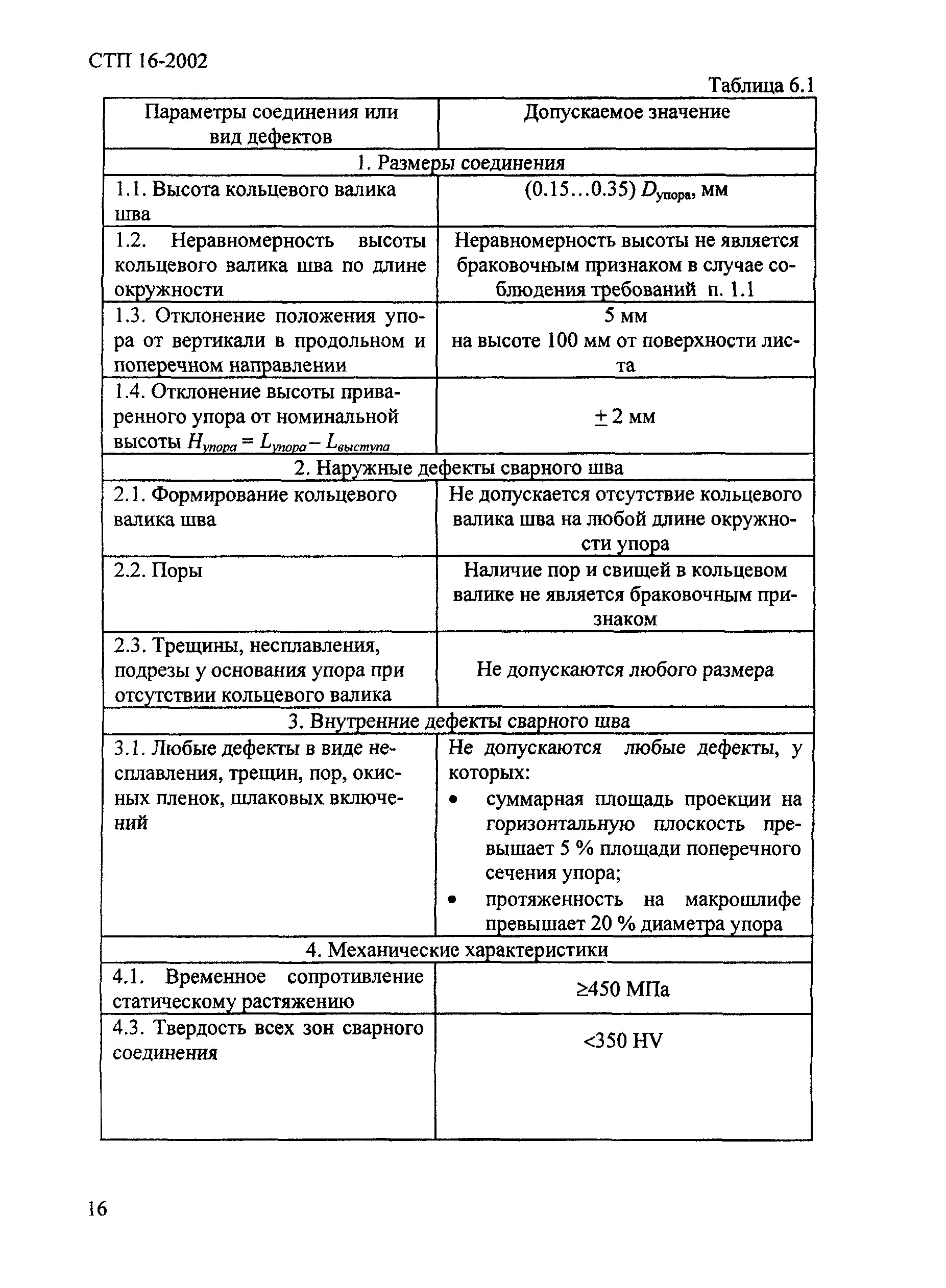

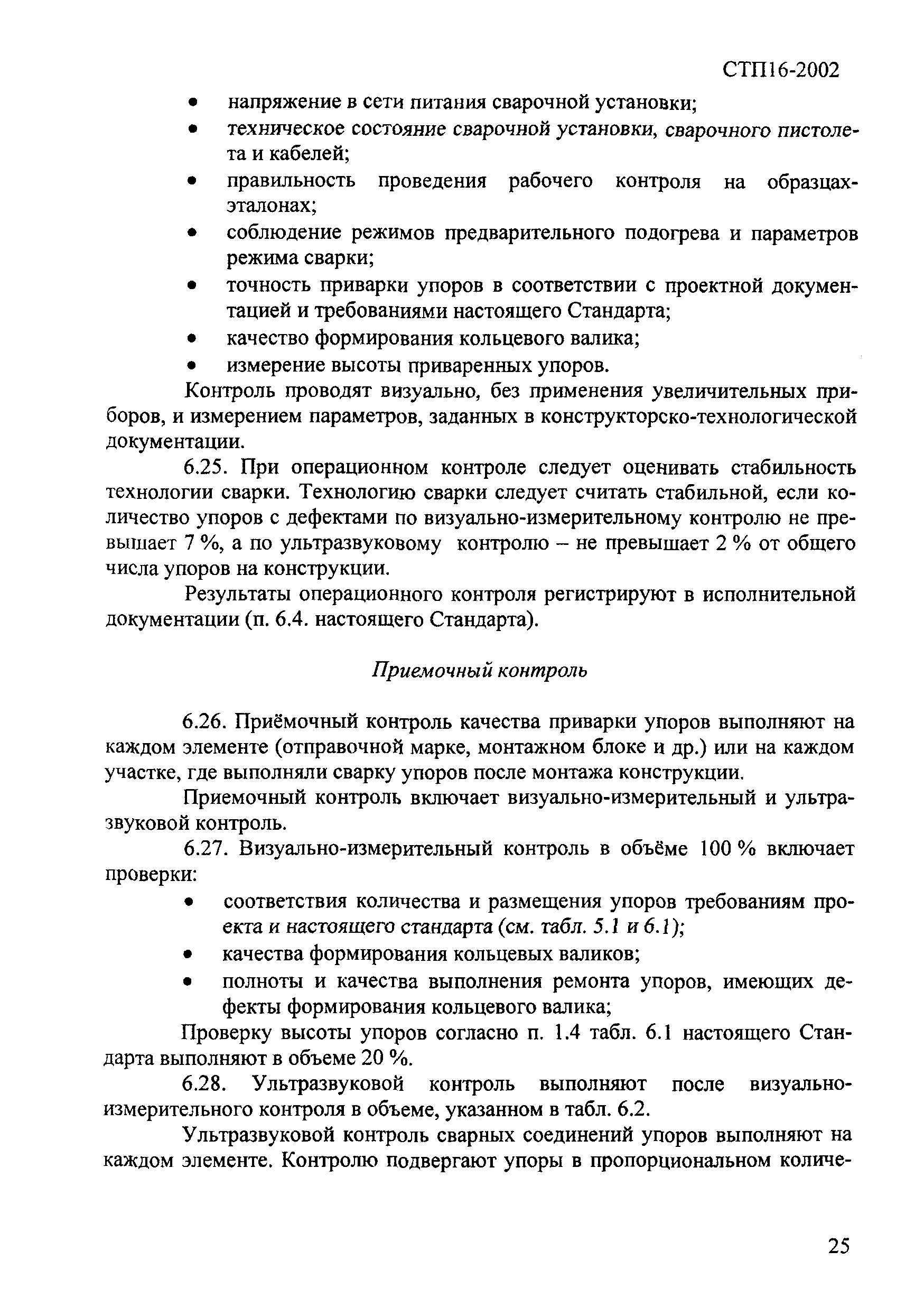

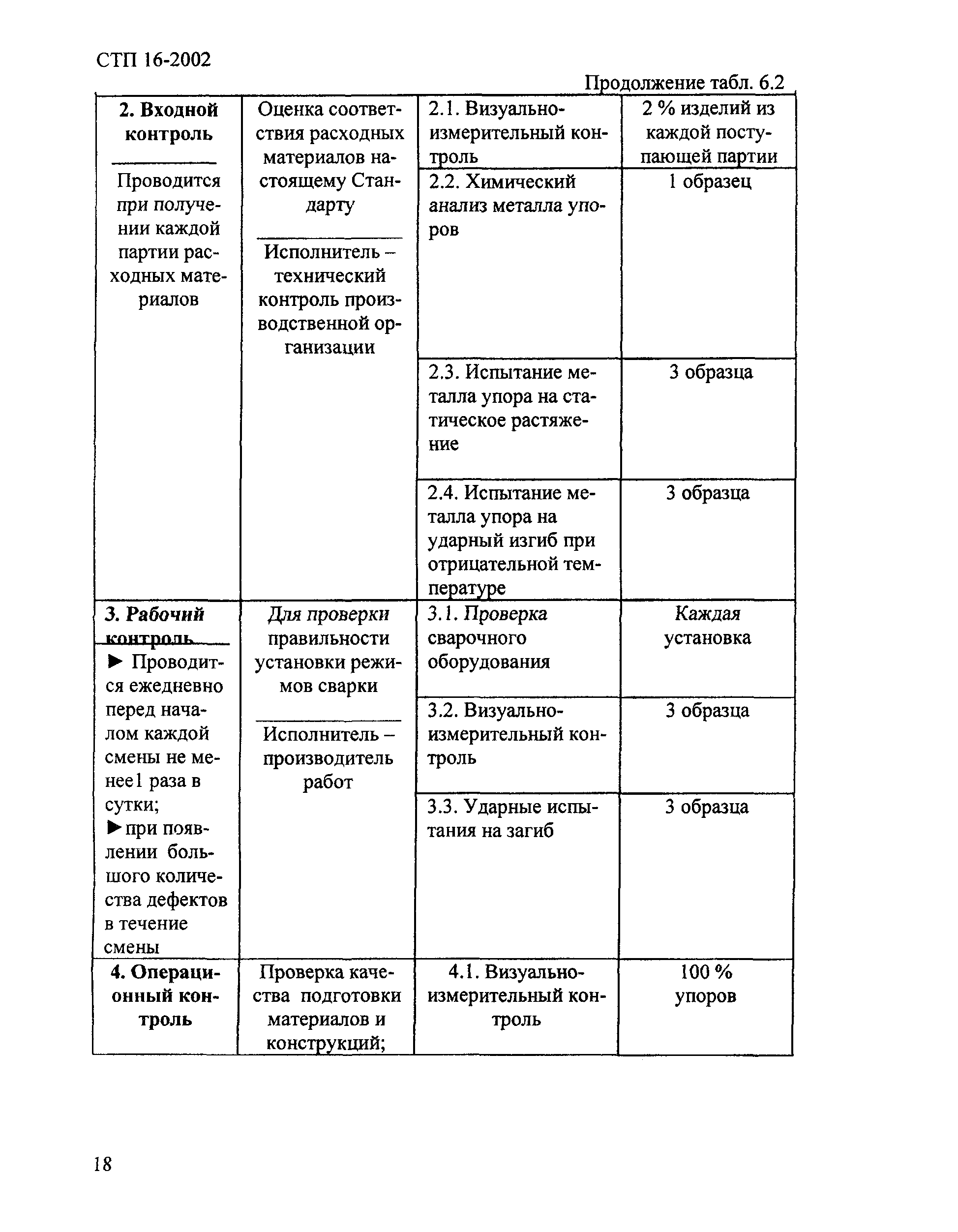

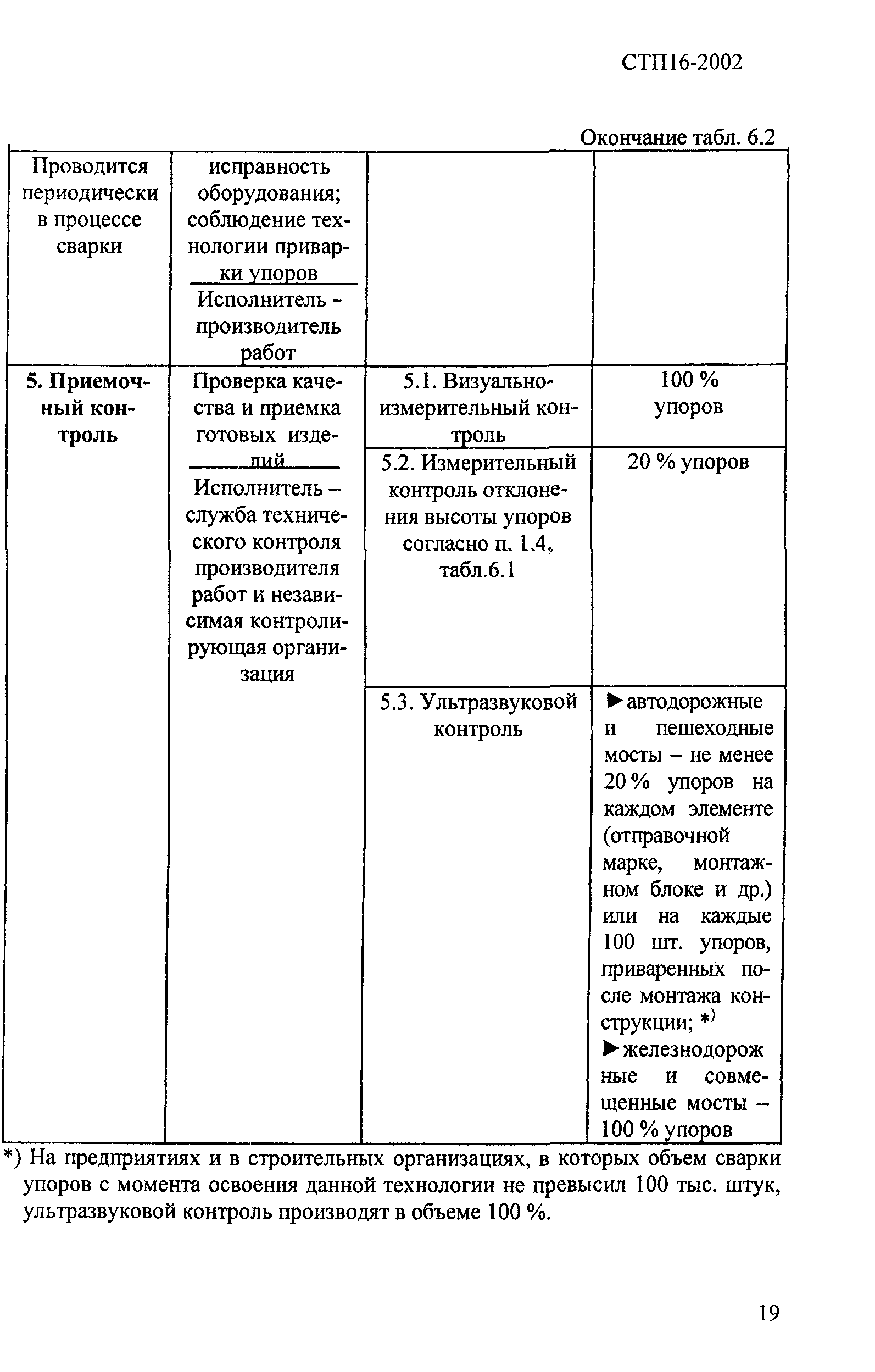

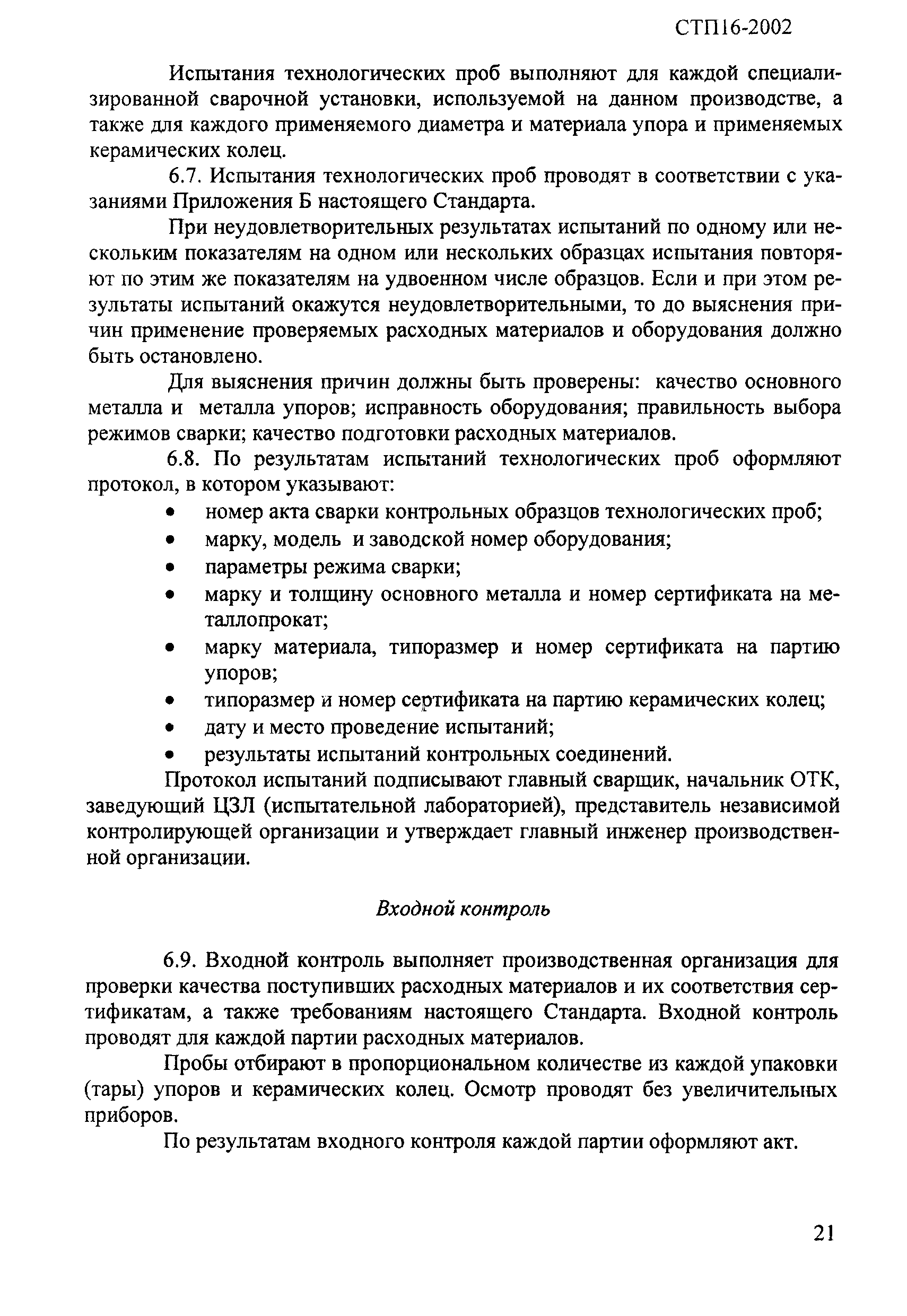

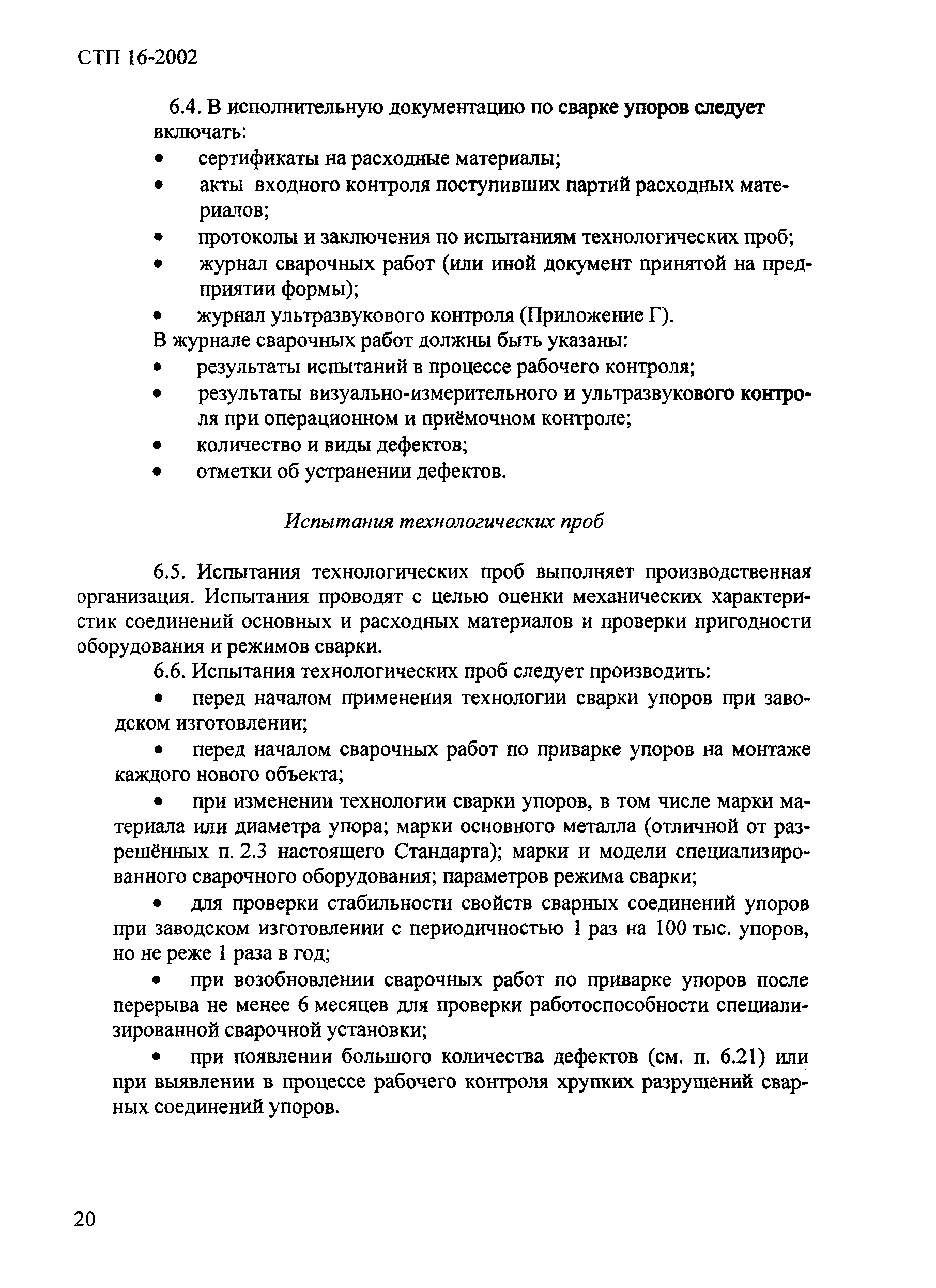

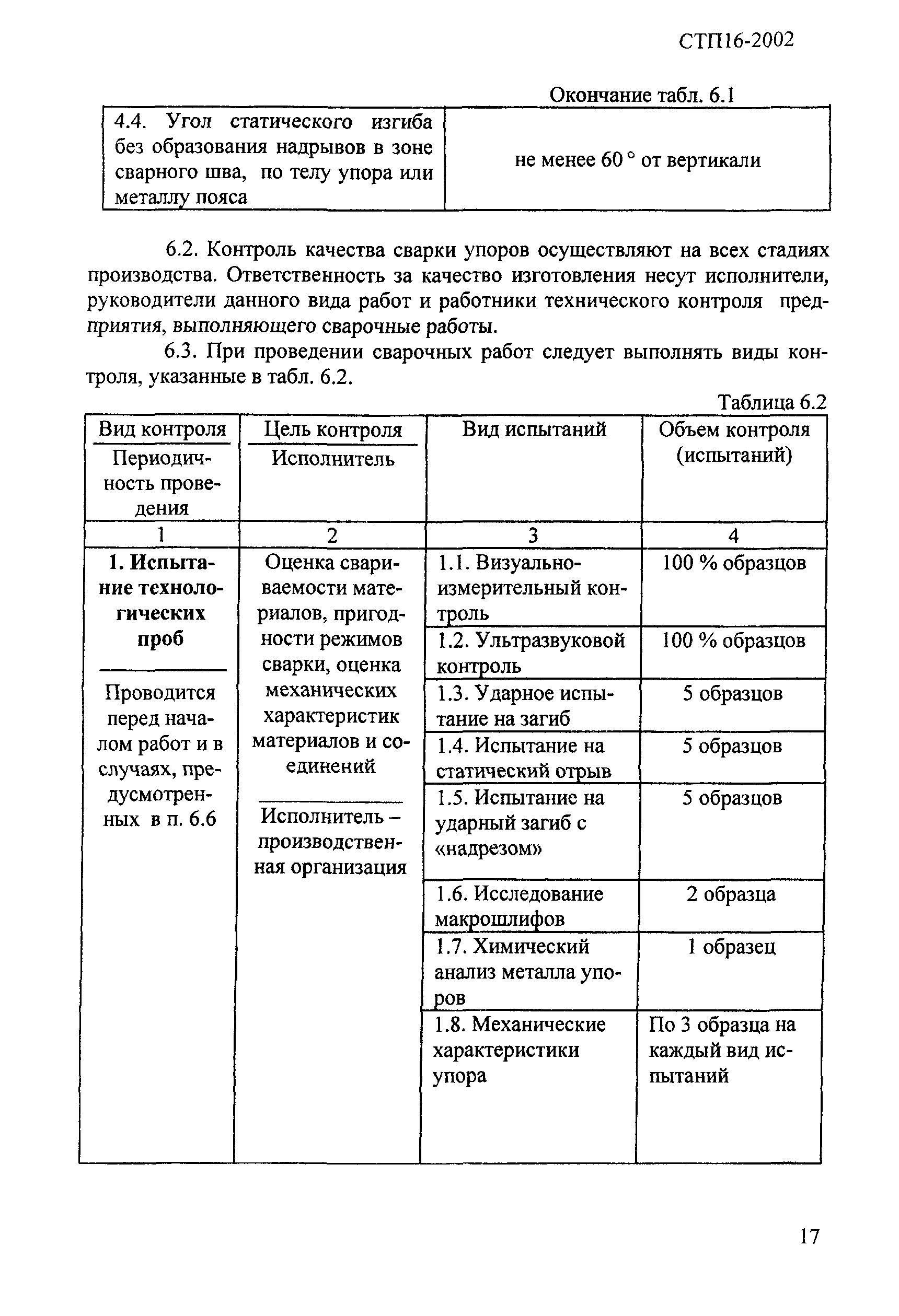

6 Контроль качества

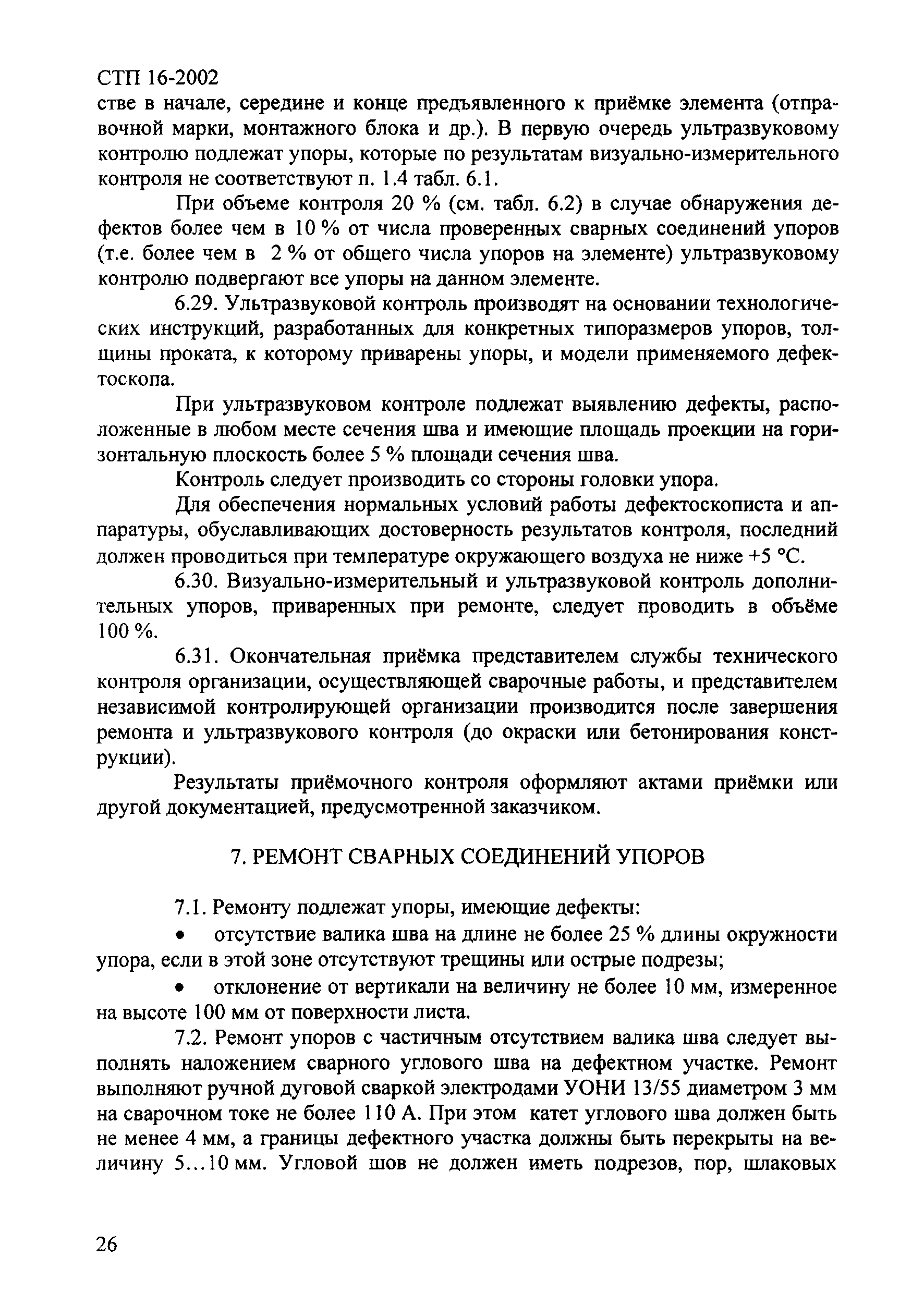

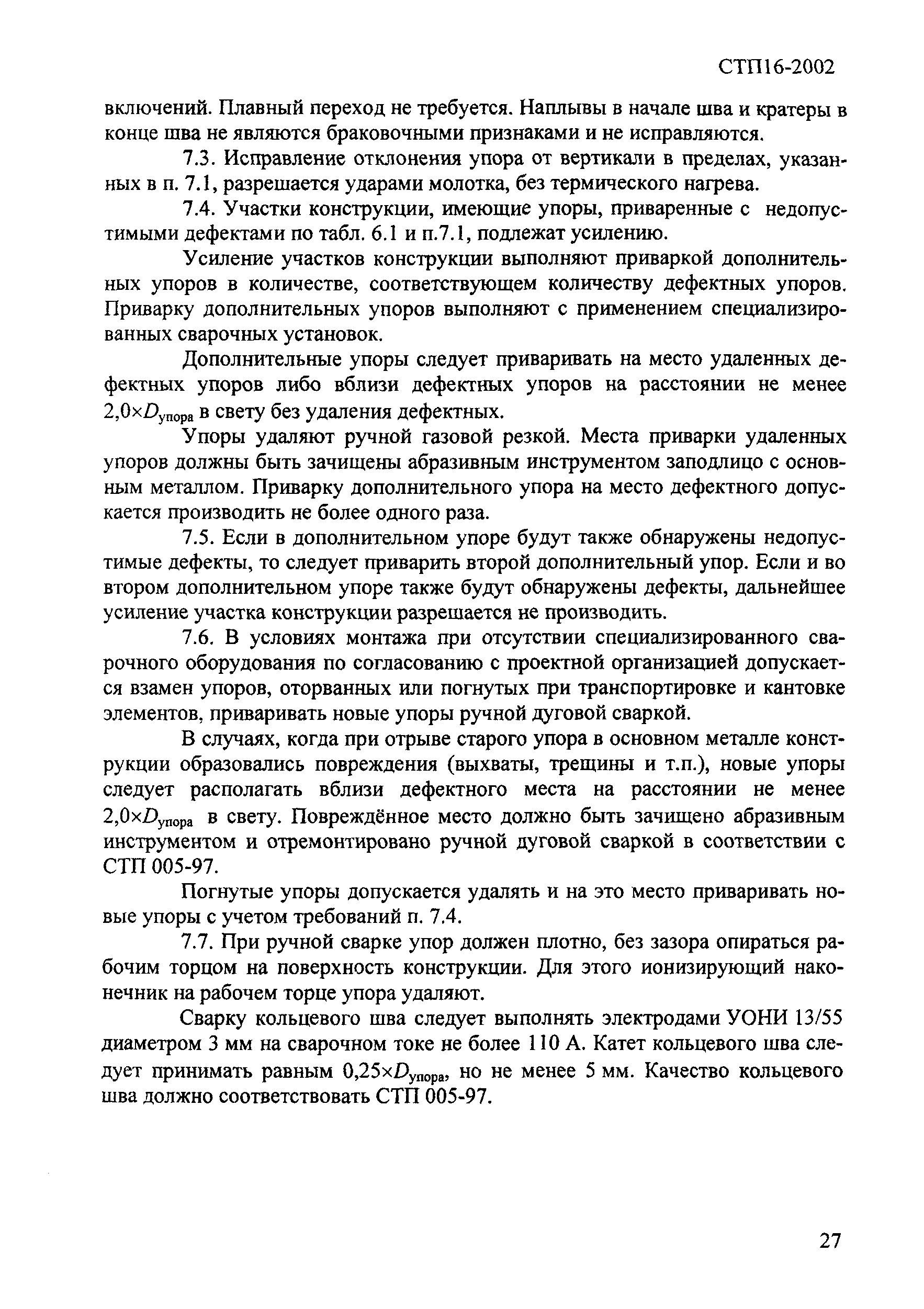

7 Ремонт сварных соединений упоров

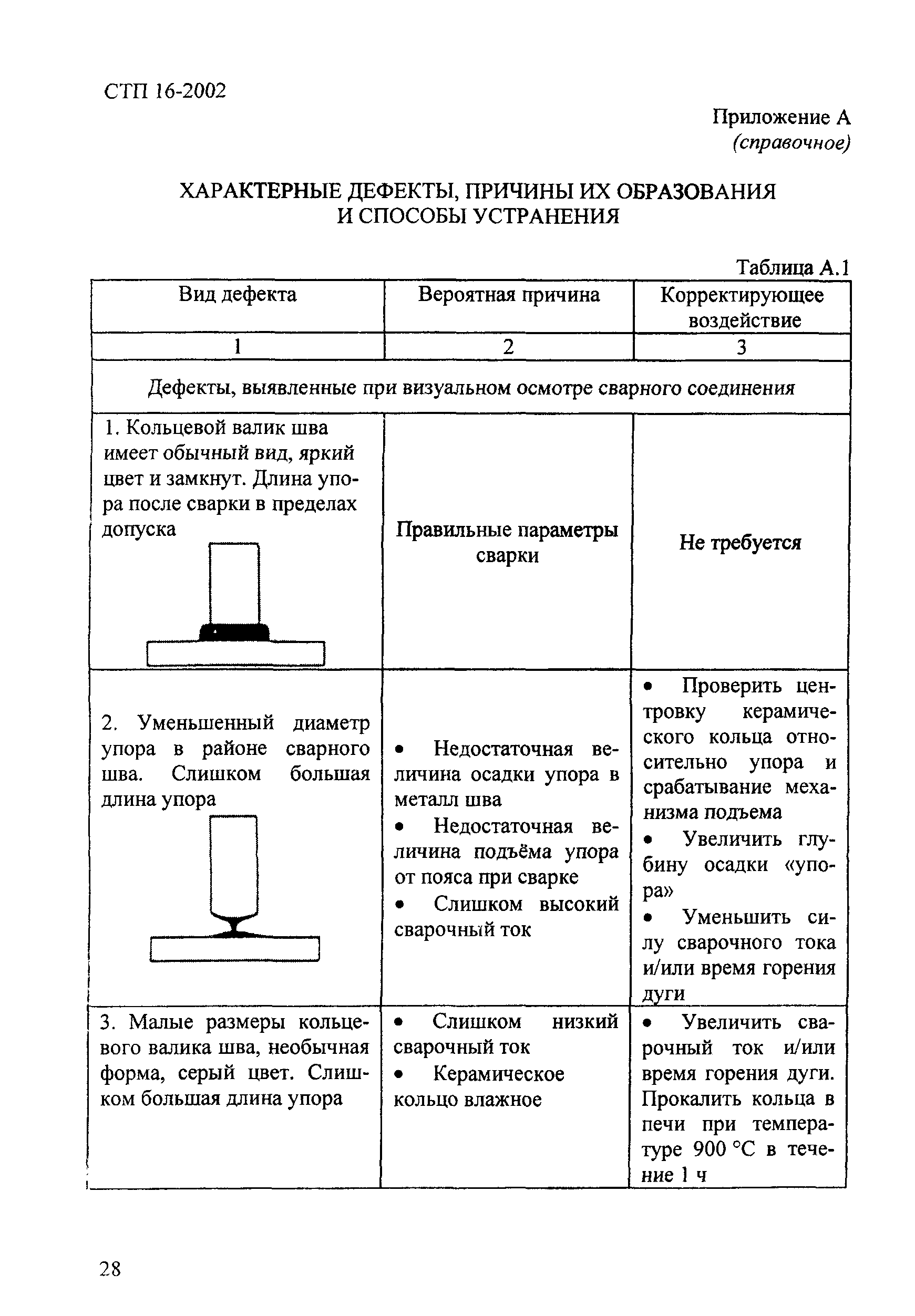

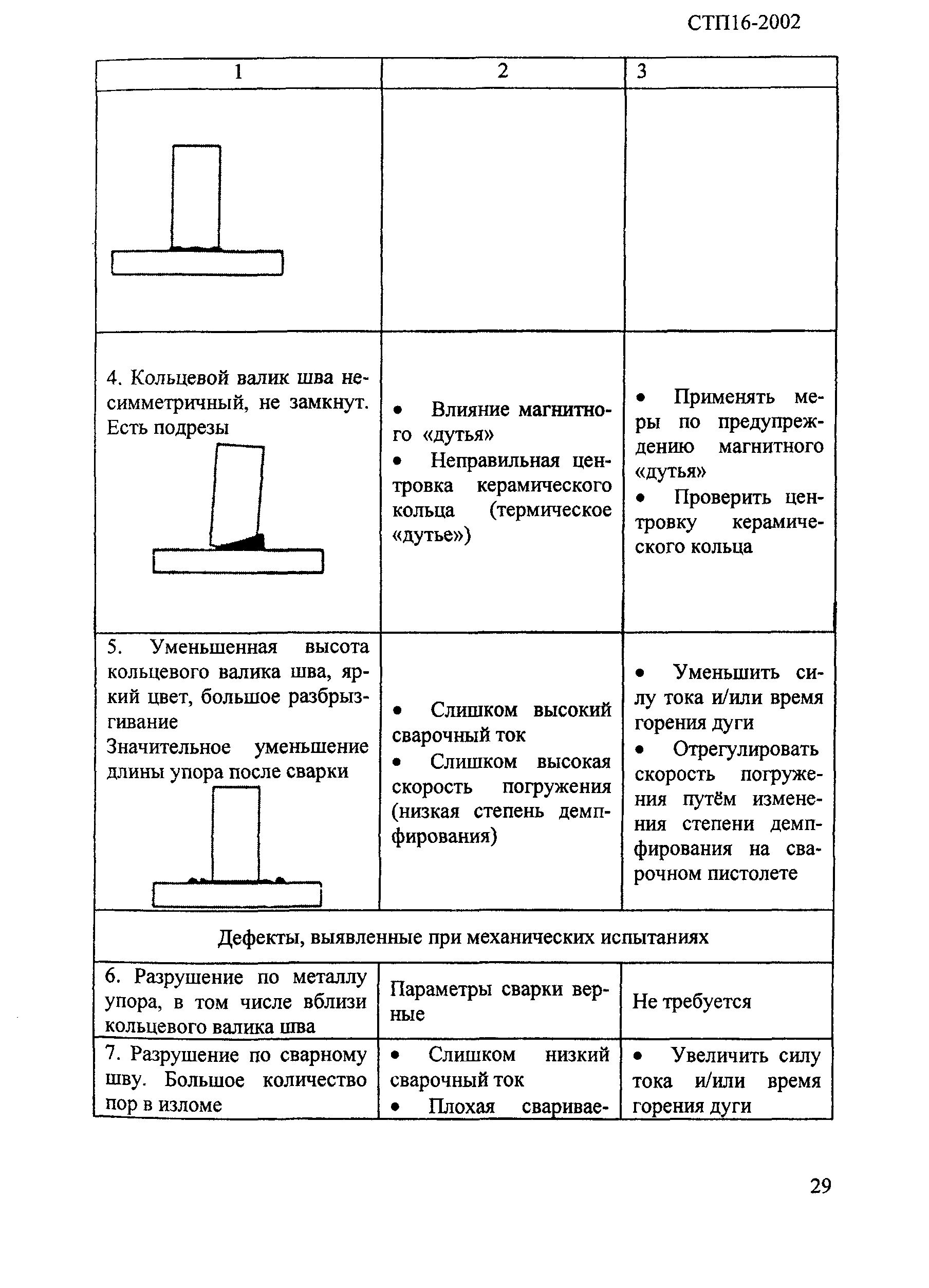

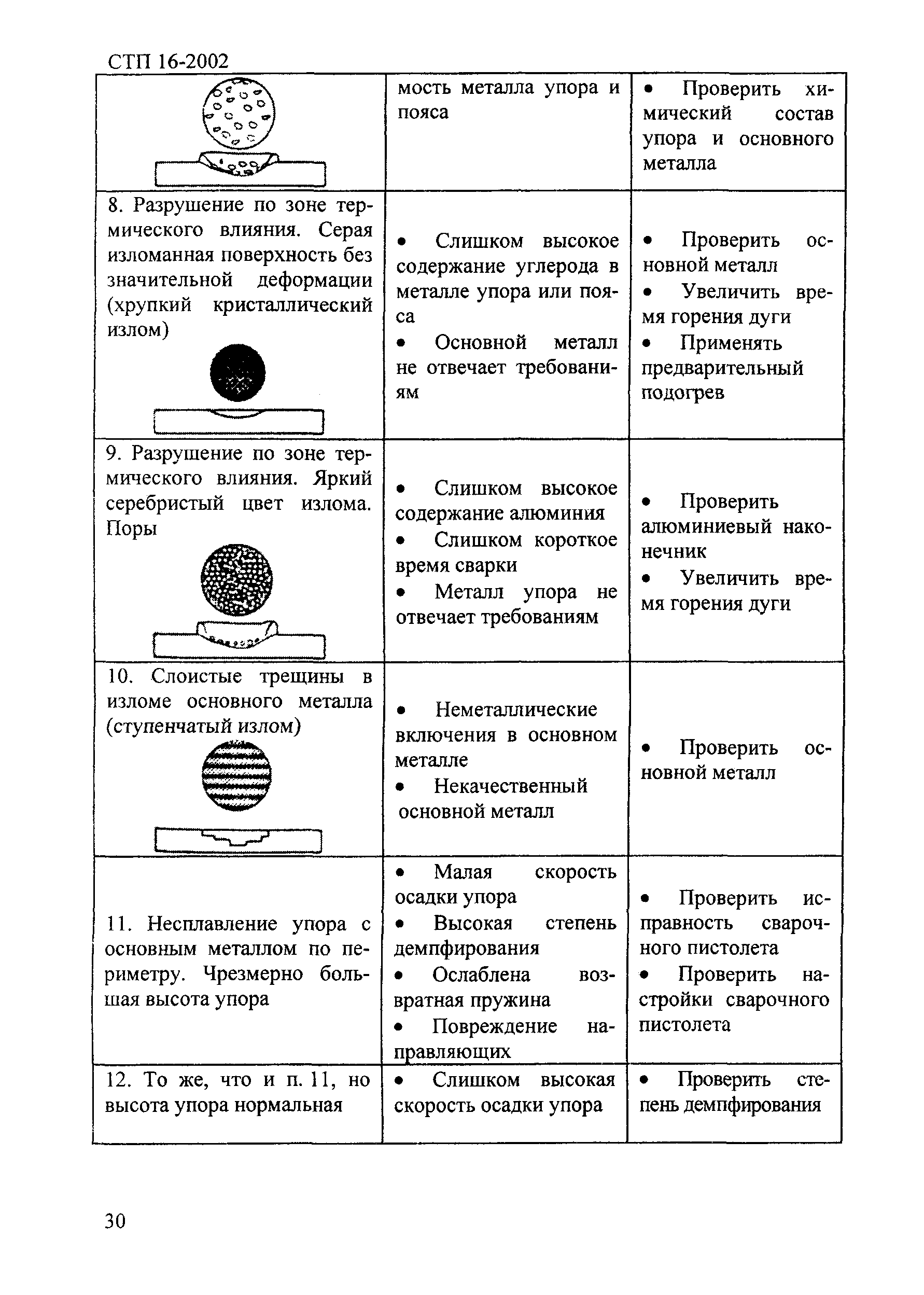

Приложение А (справочное) Характерные дефекты, причины их образования и способы устранения

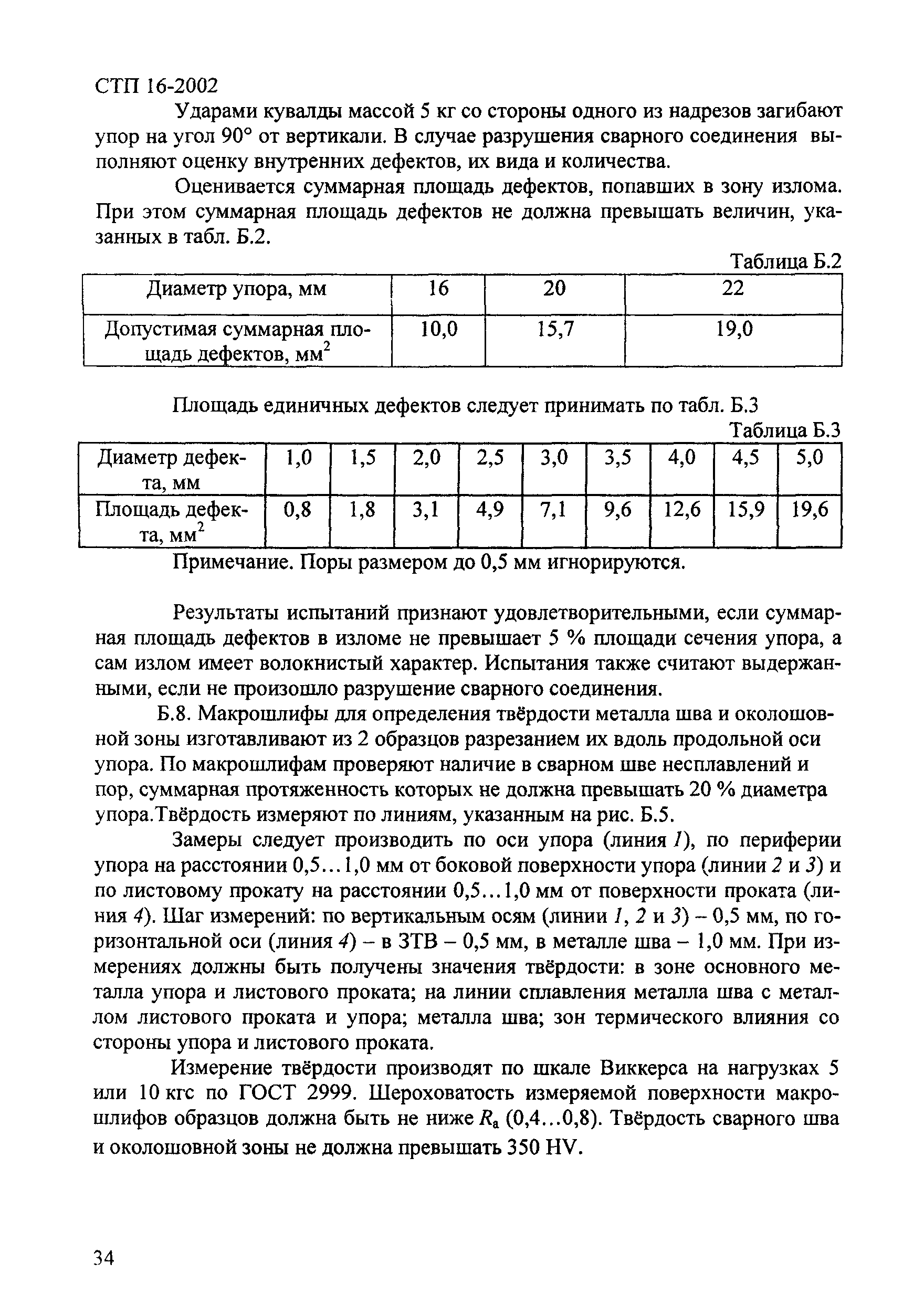

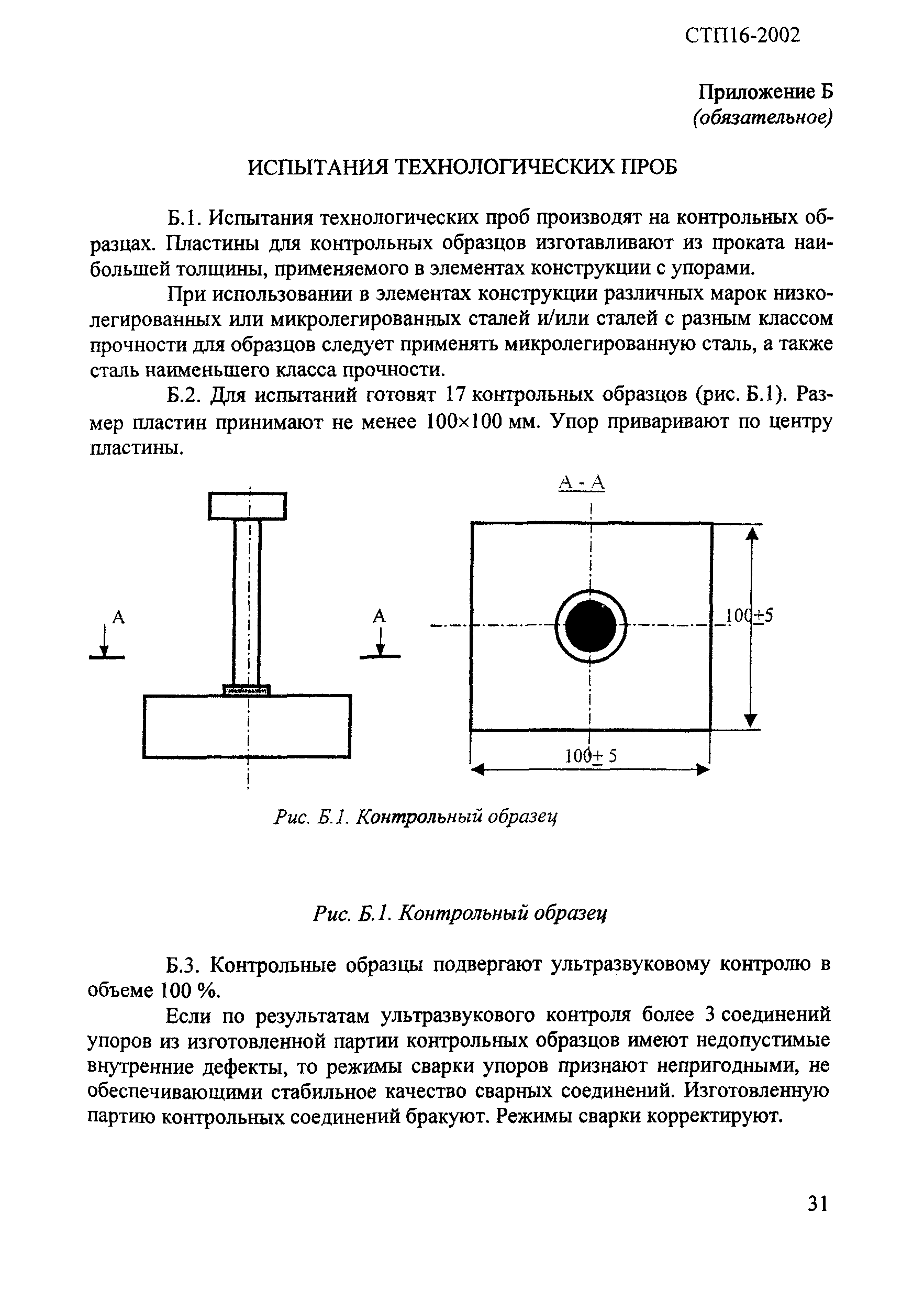

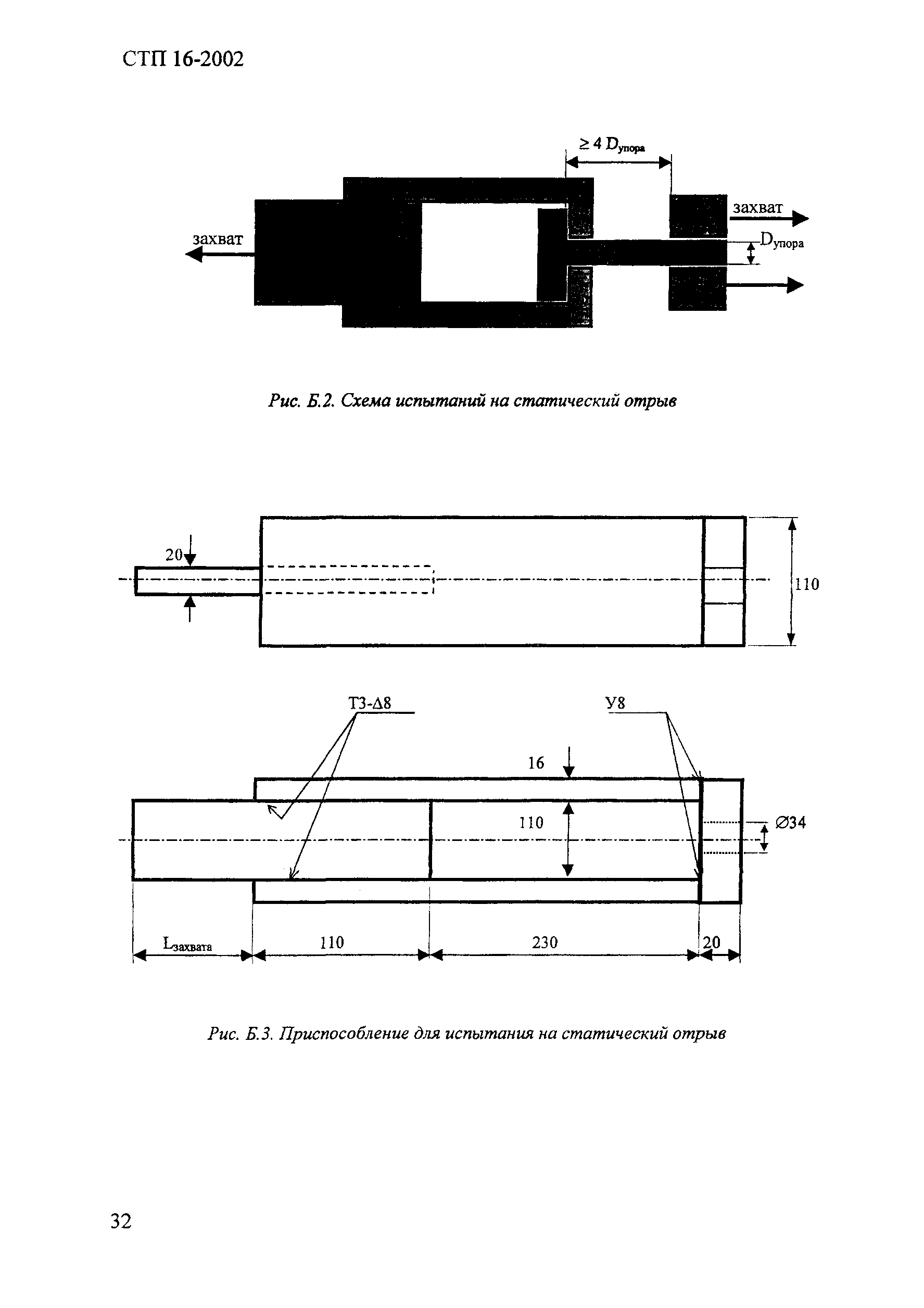

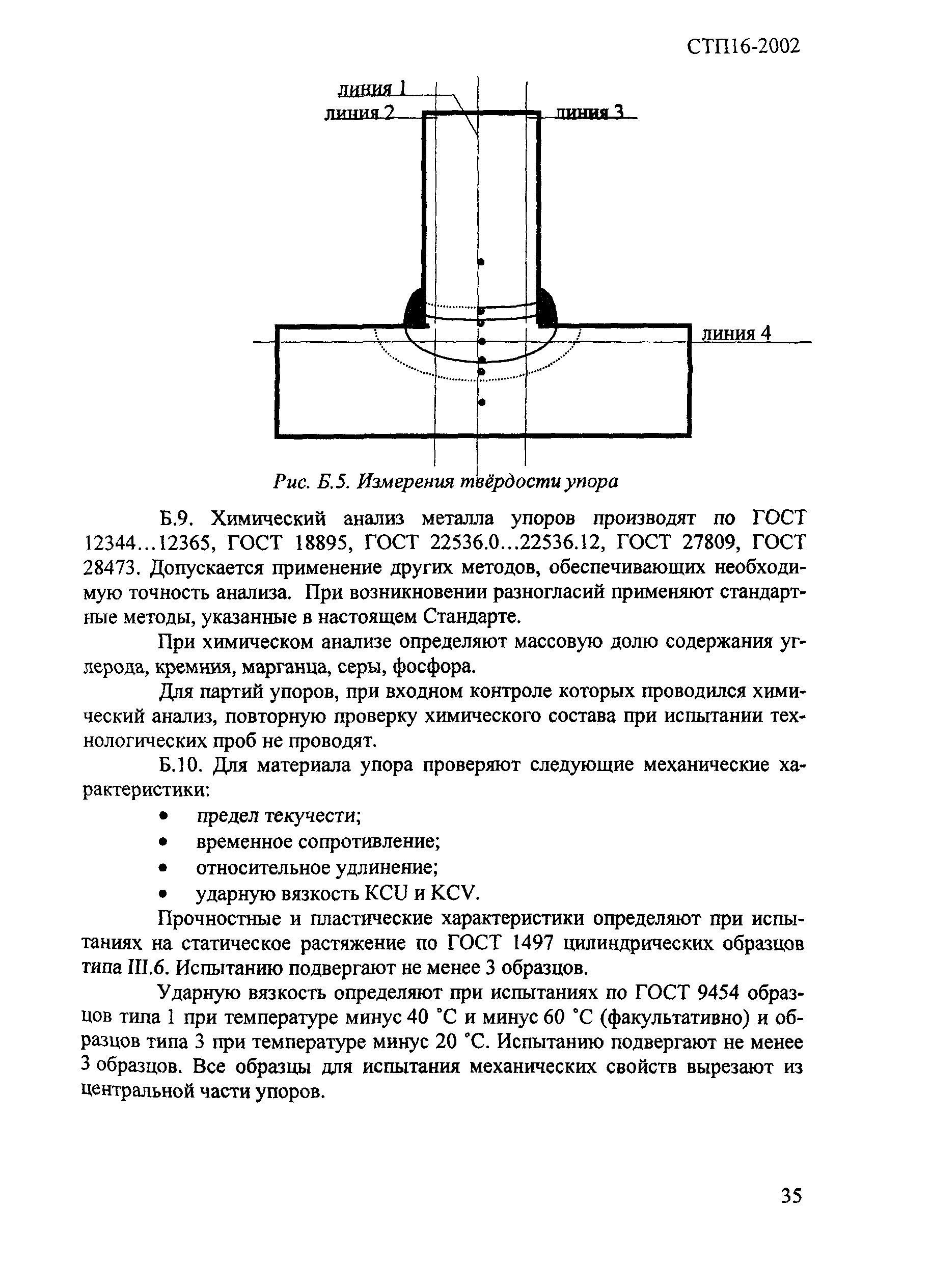

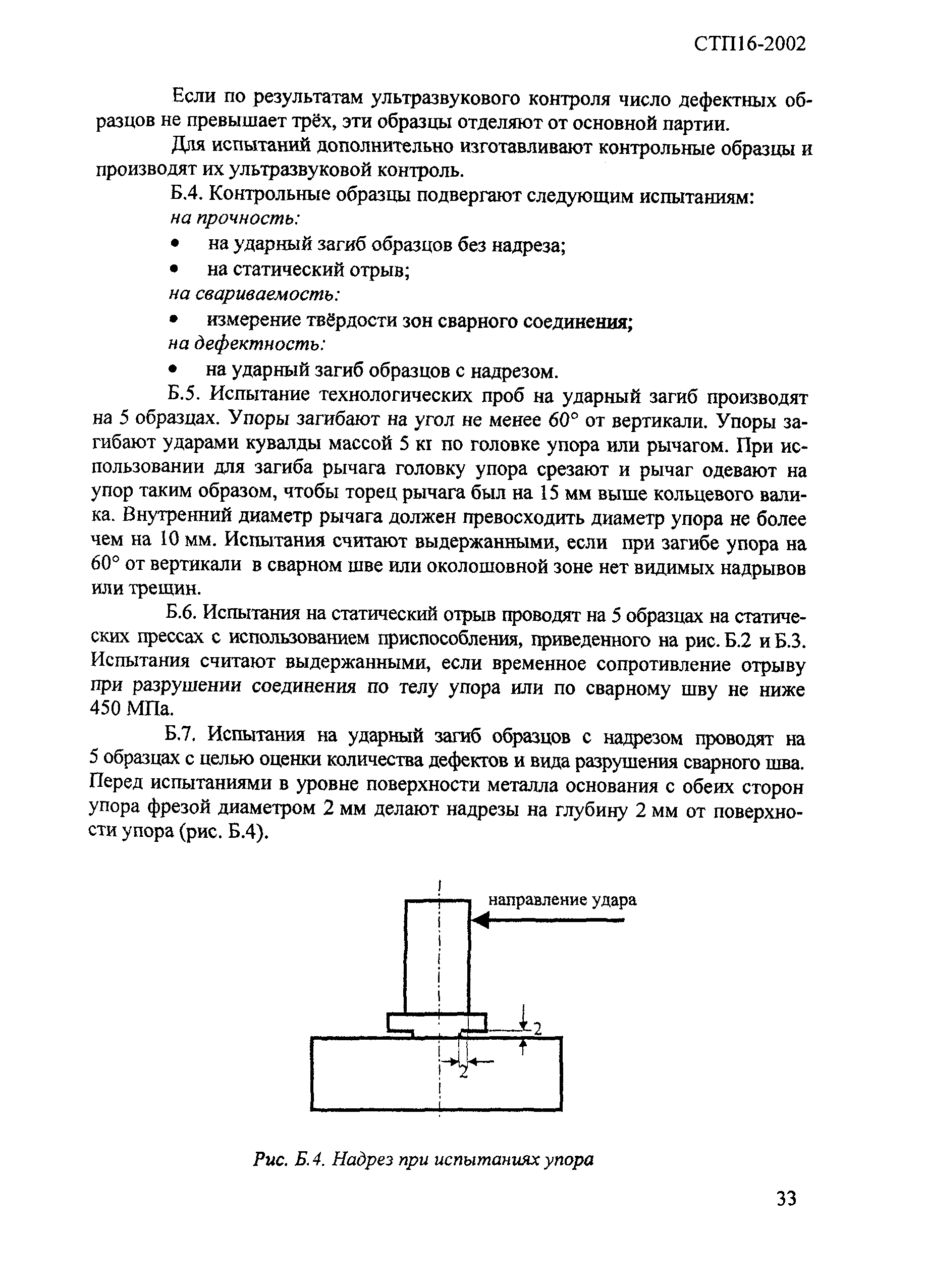

Приложение Б (обязательное) Испытание технологических проб

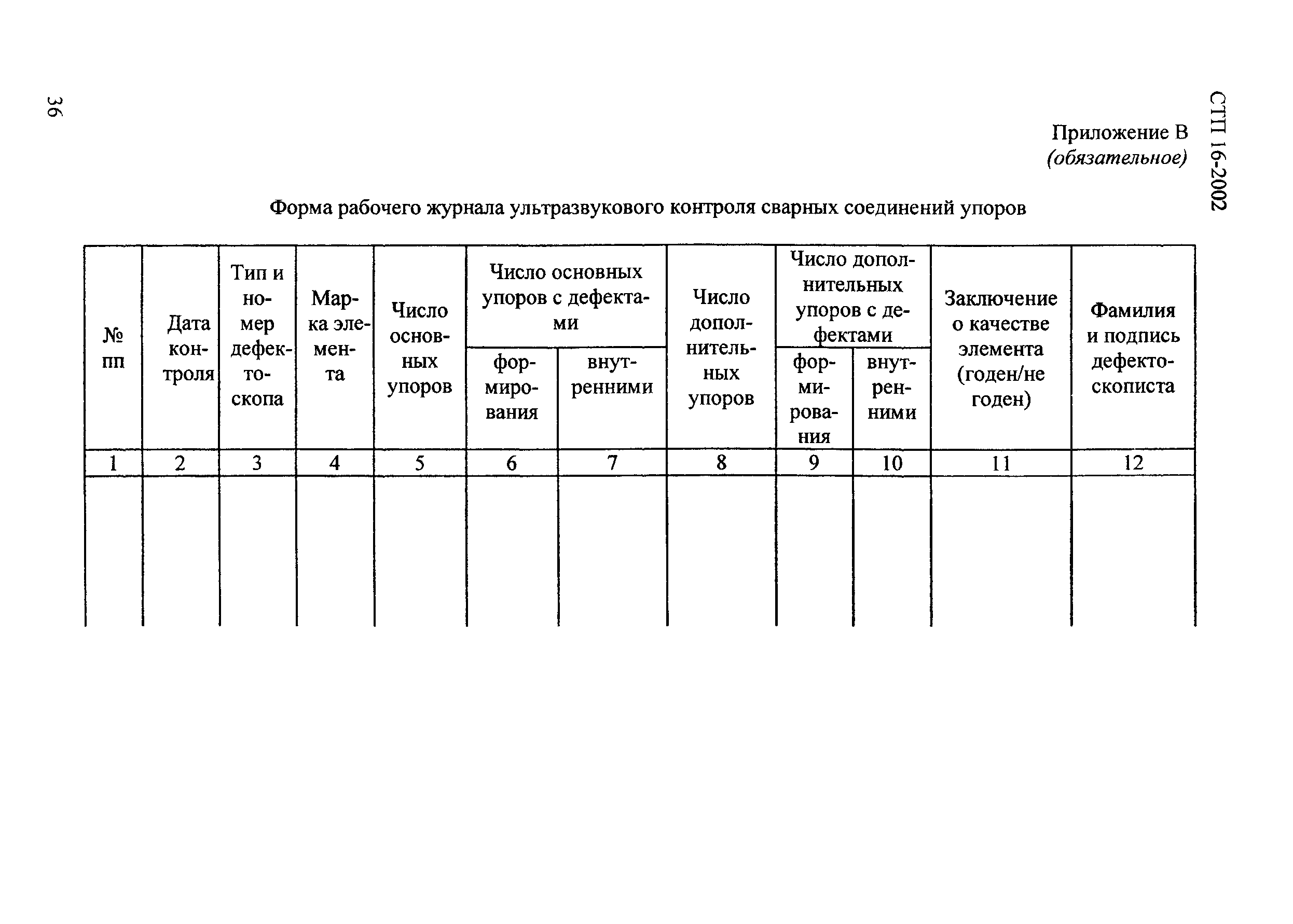

Приложение В (обязательное) Форма рабочего журнала ультразвукового контроля сварных соединений упоров

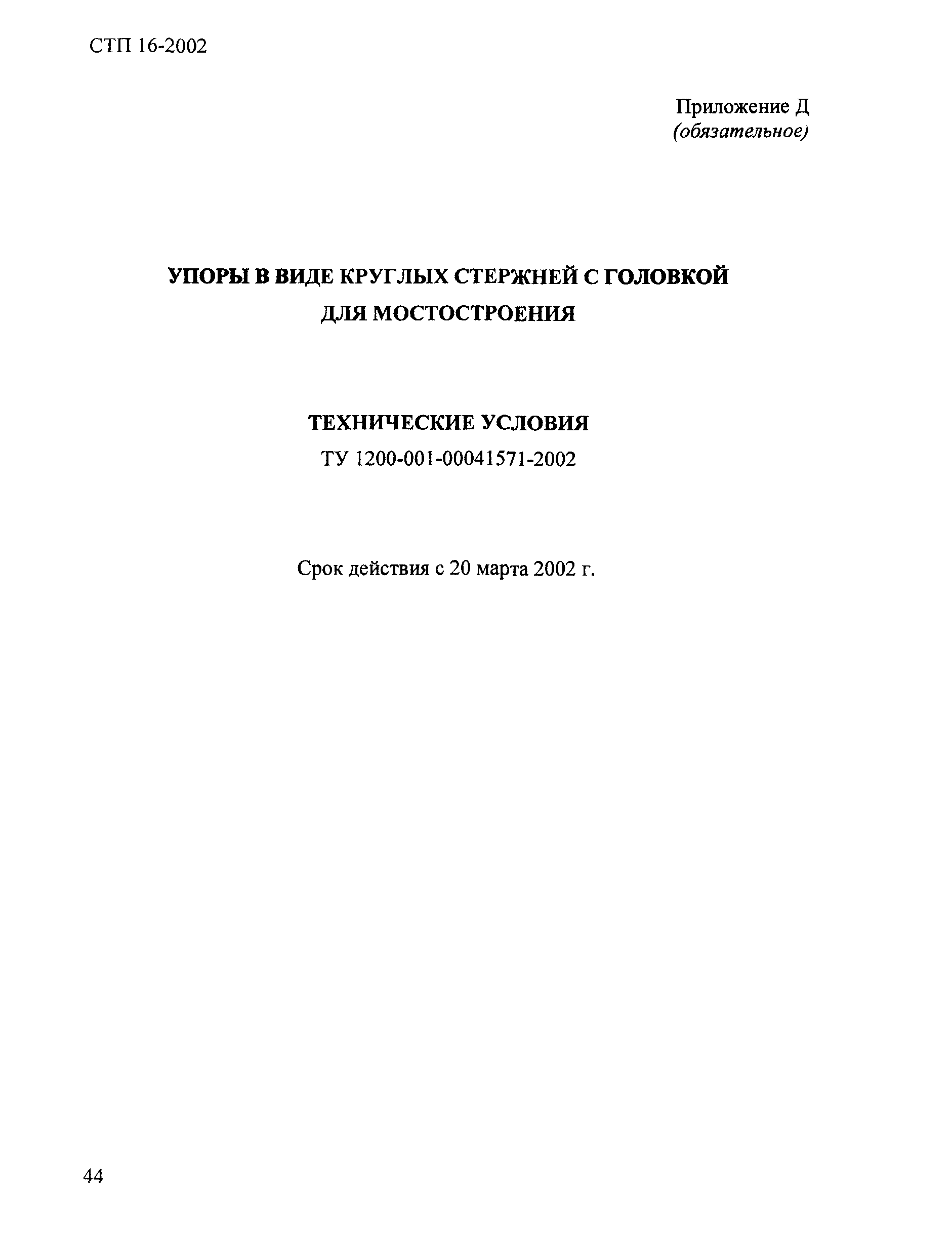

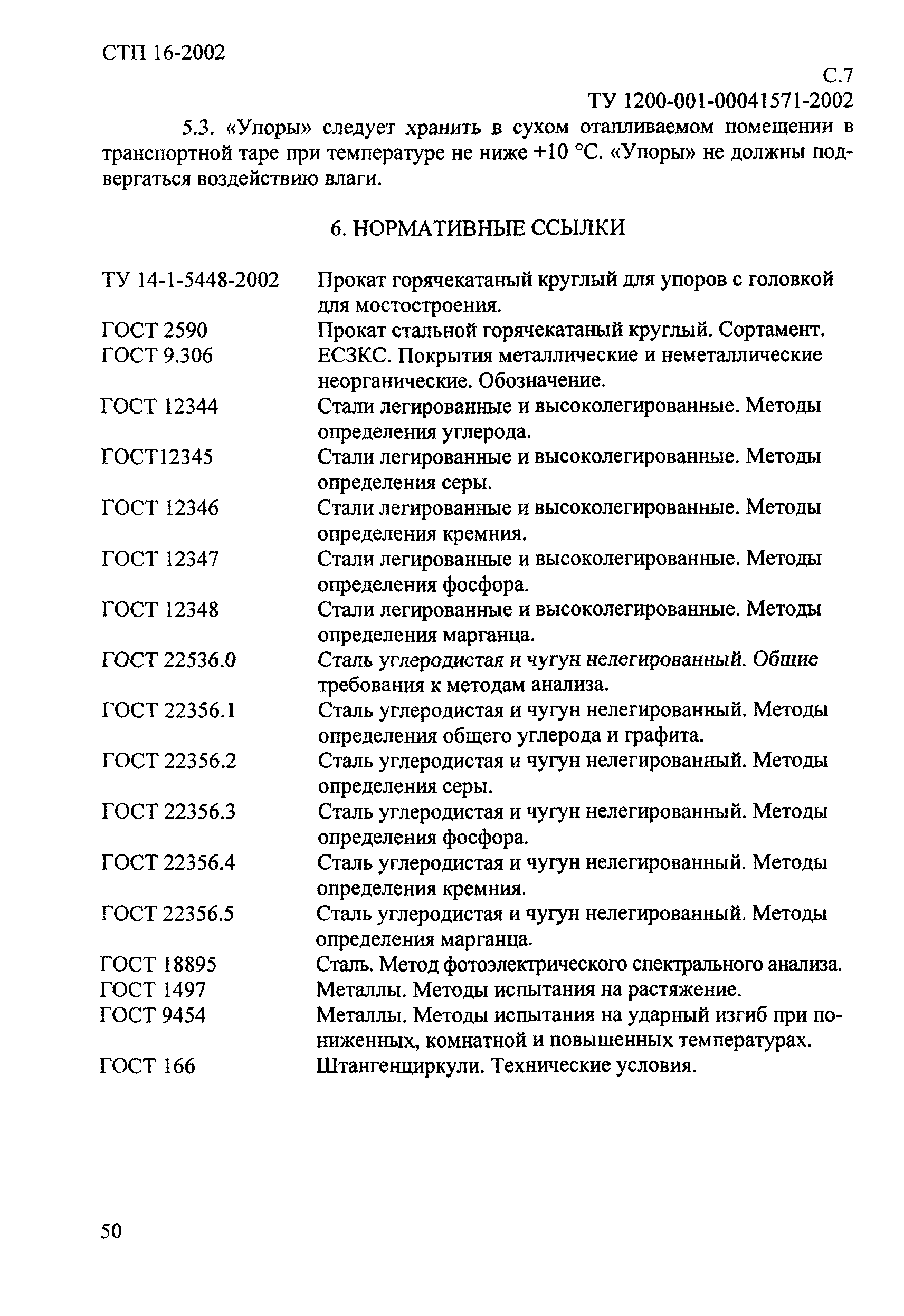

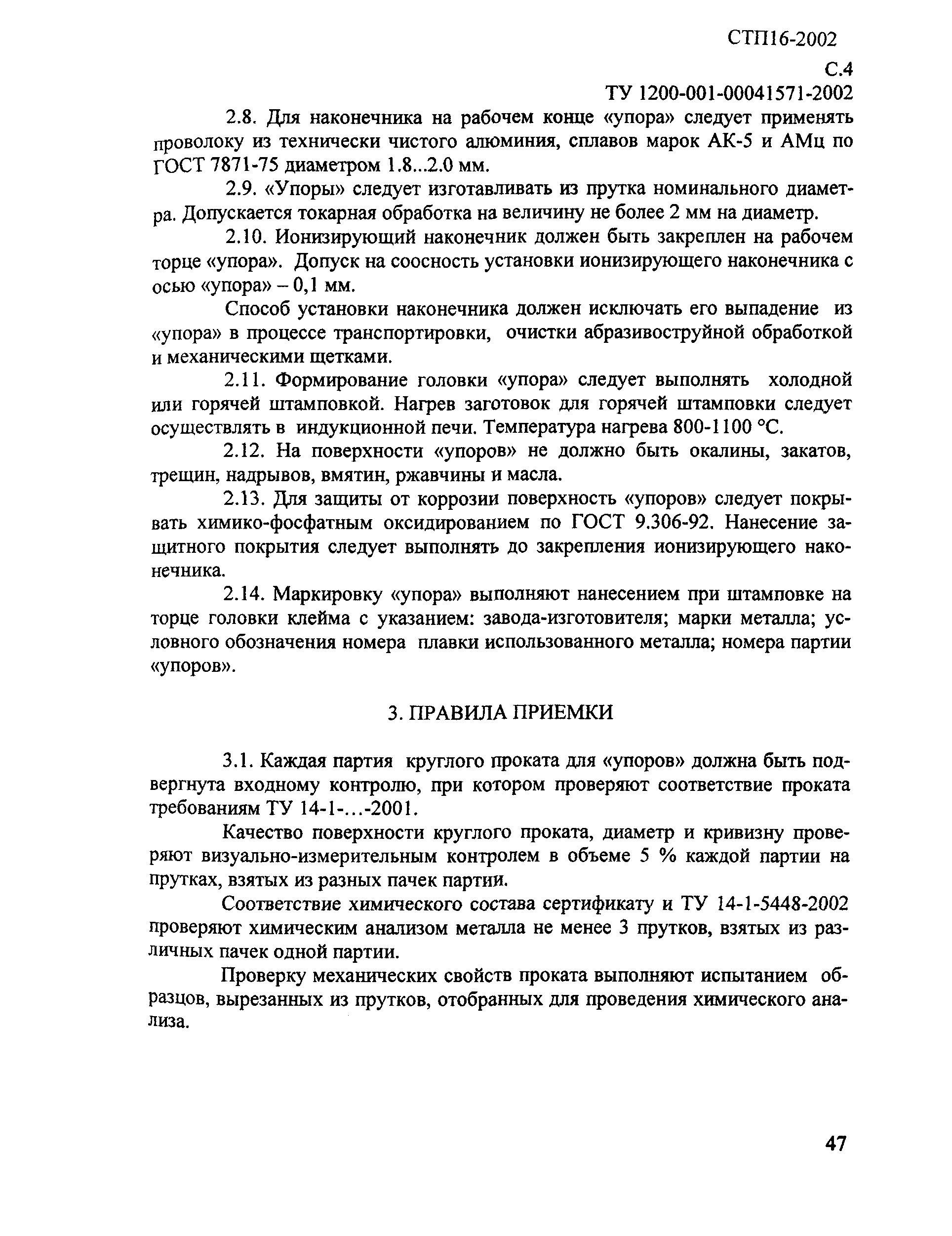

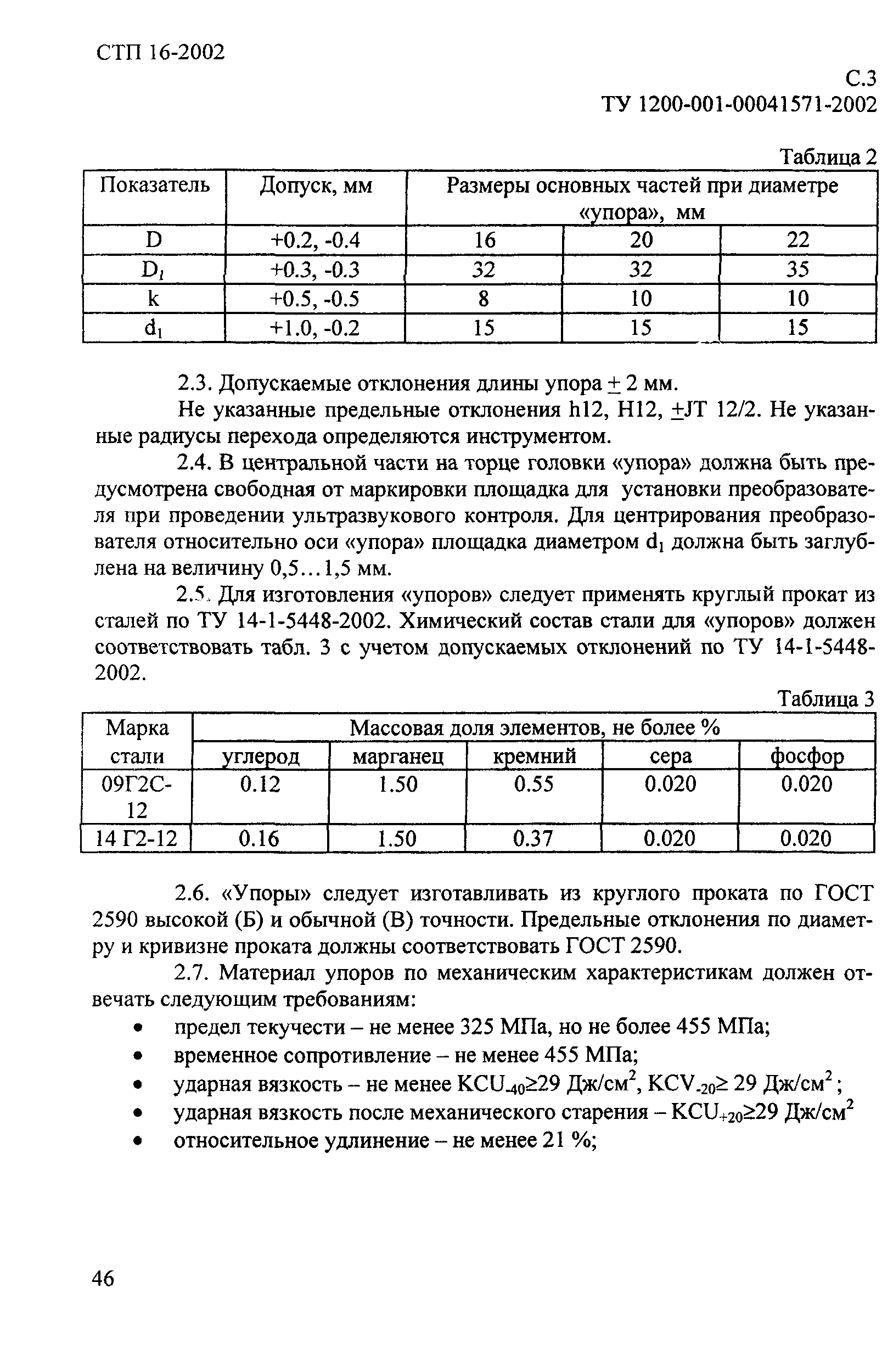

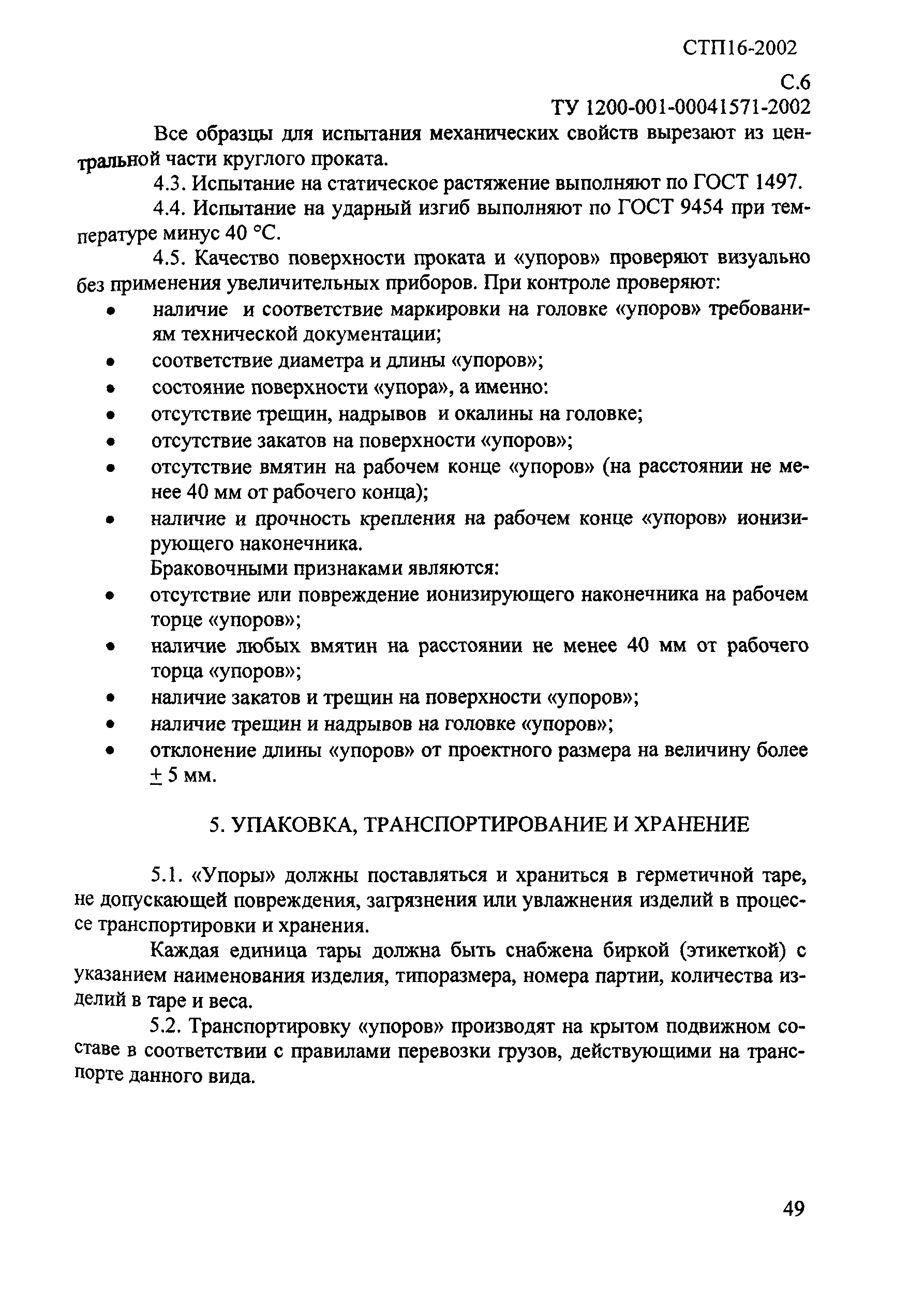

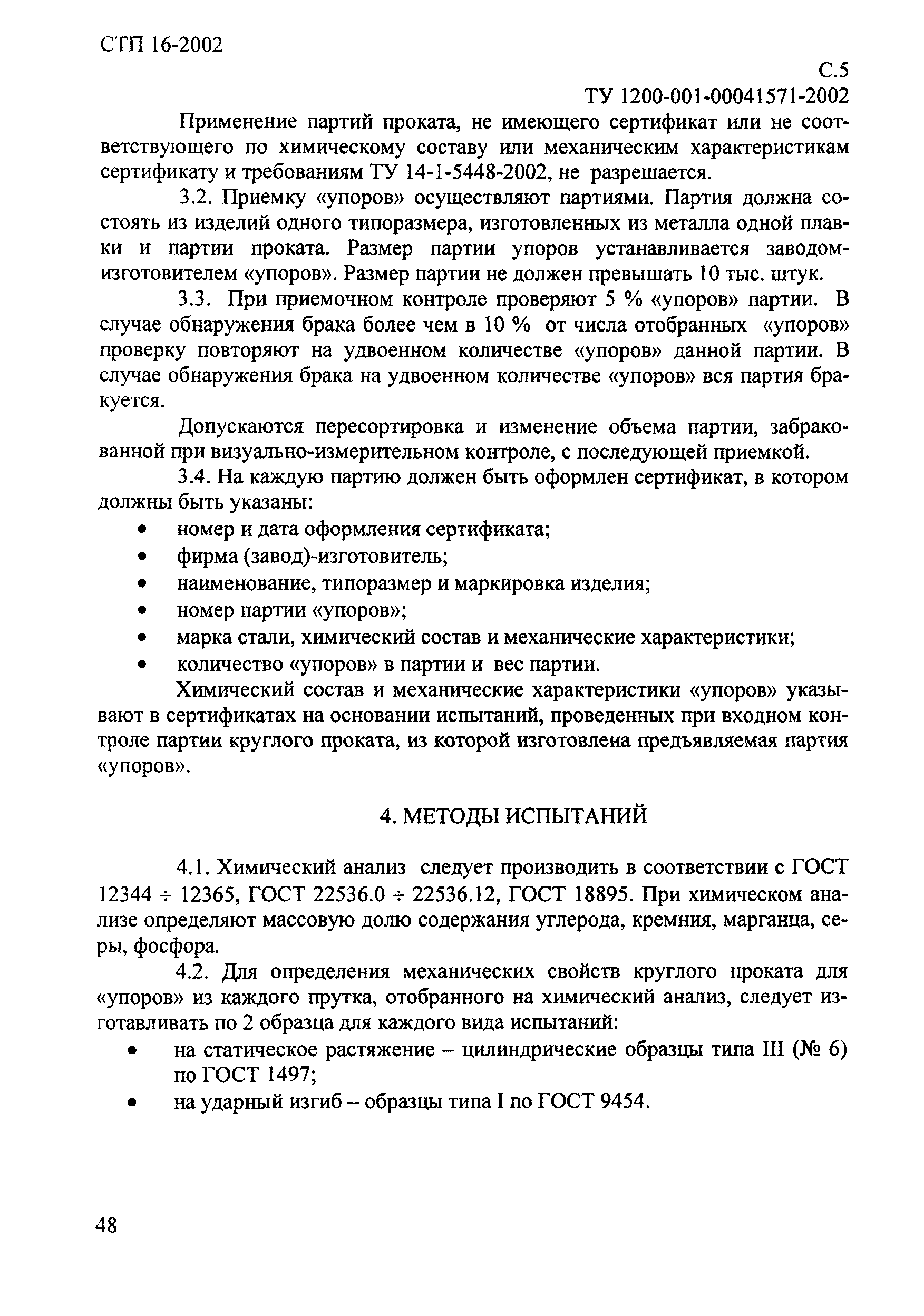

Приложение Г (обязательное) ТУ 1200-001-00041571-2002 Упоры в виде круглых стержней с головкой для мостостроения. Технические условия

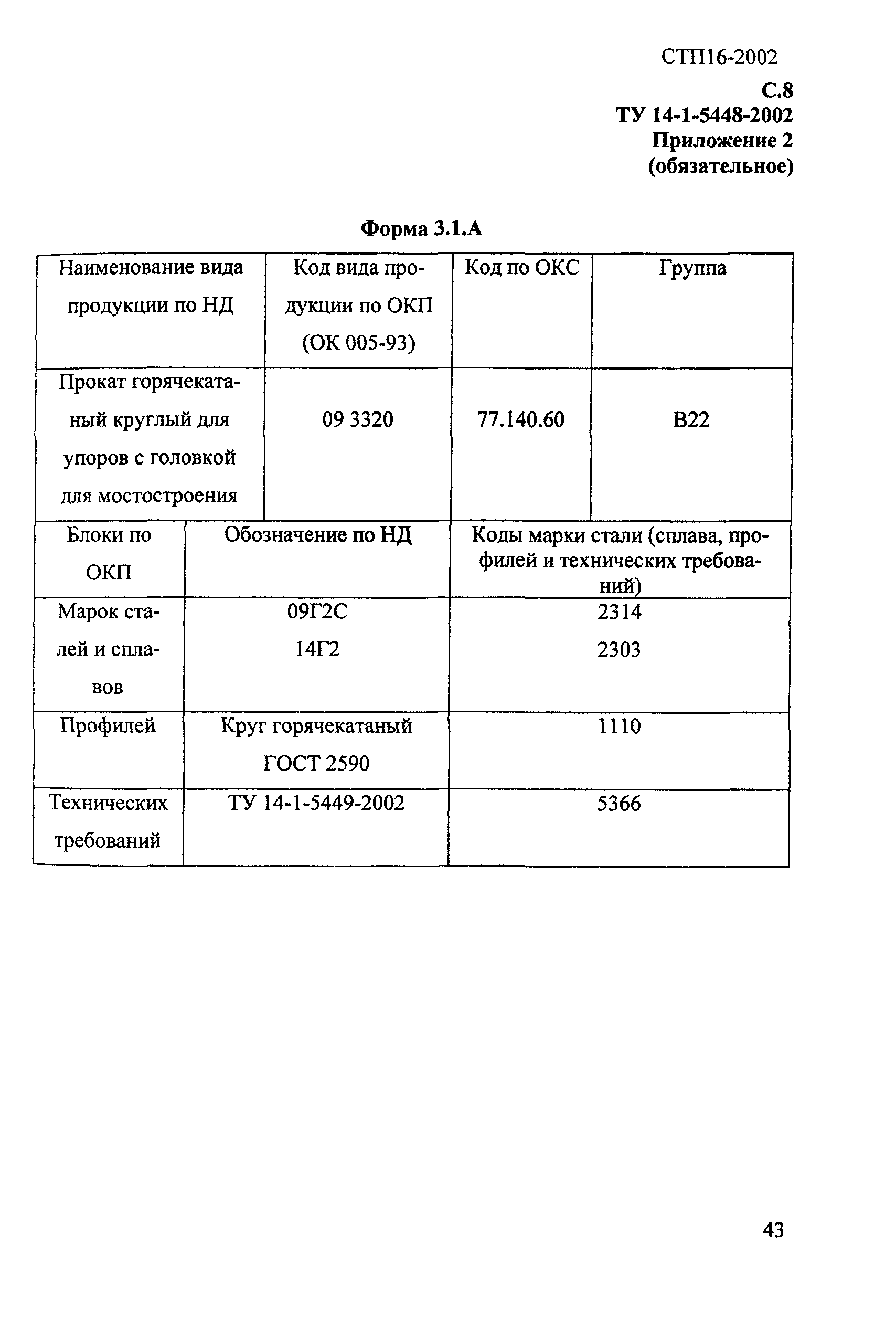

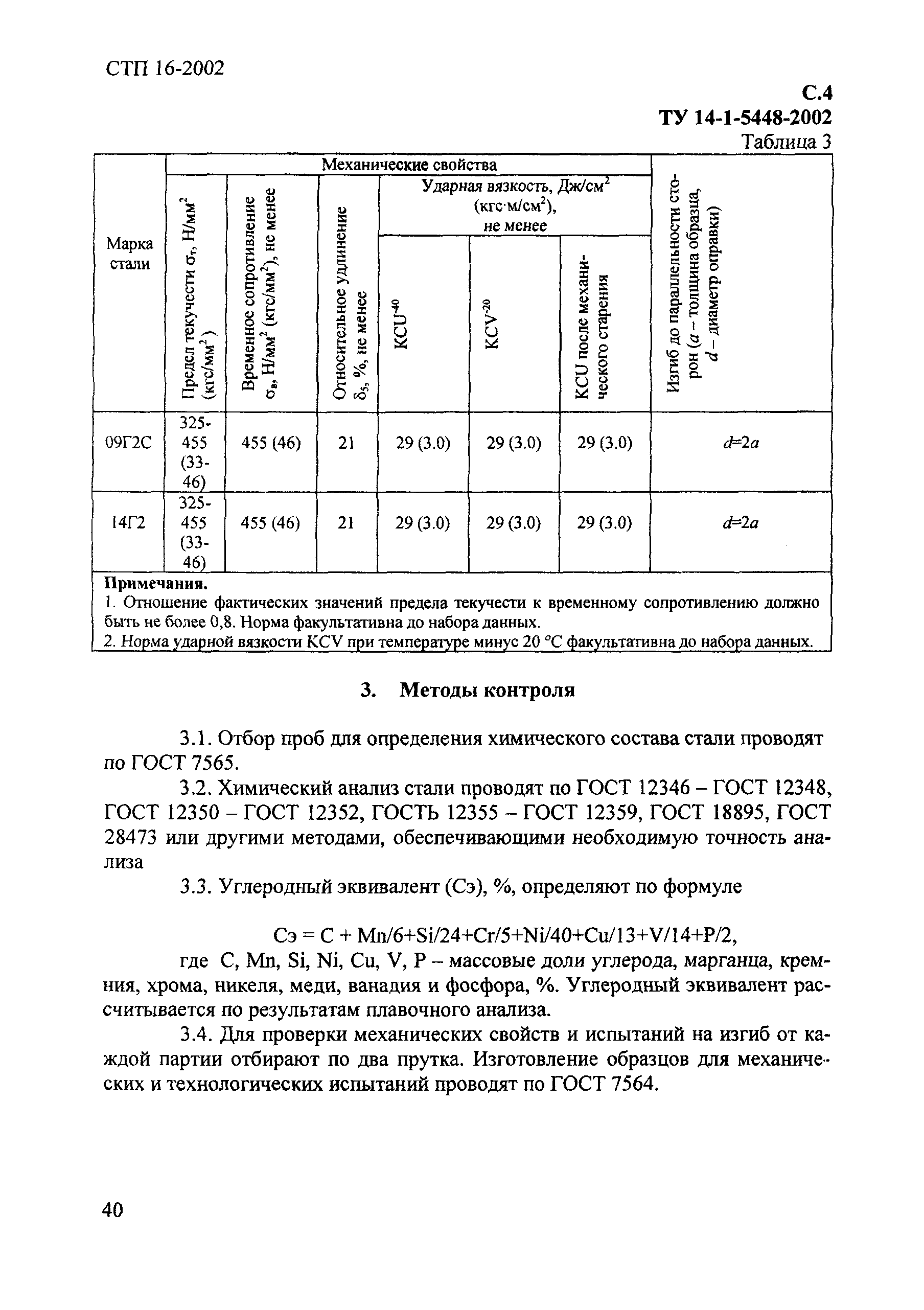

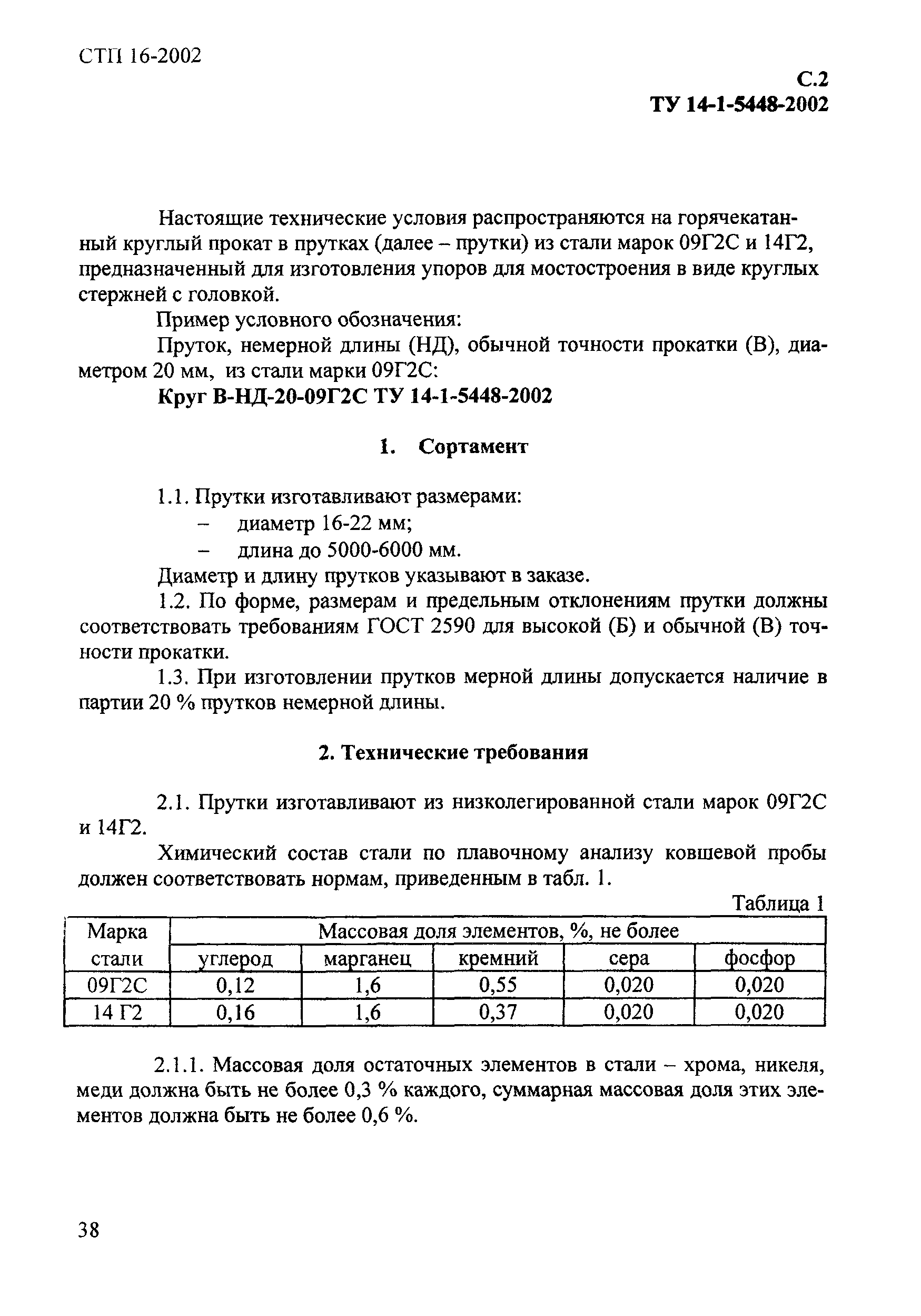

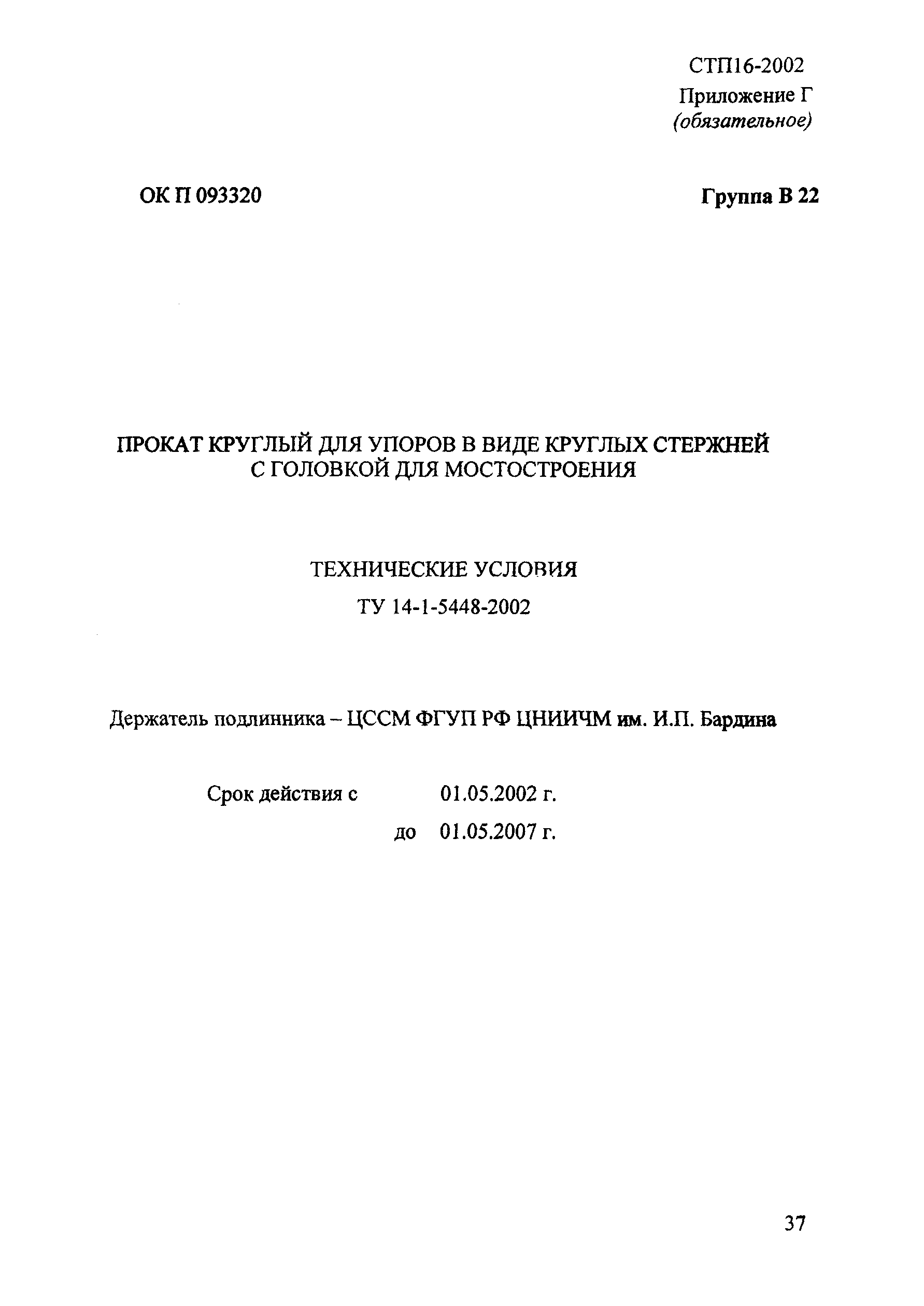

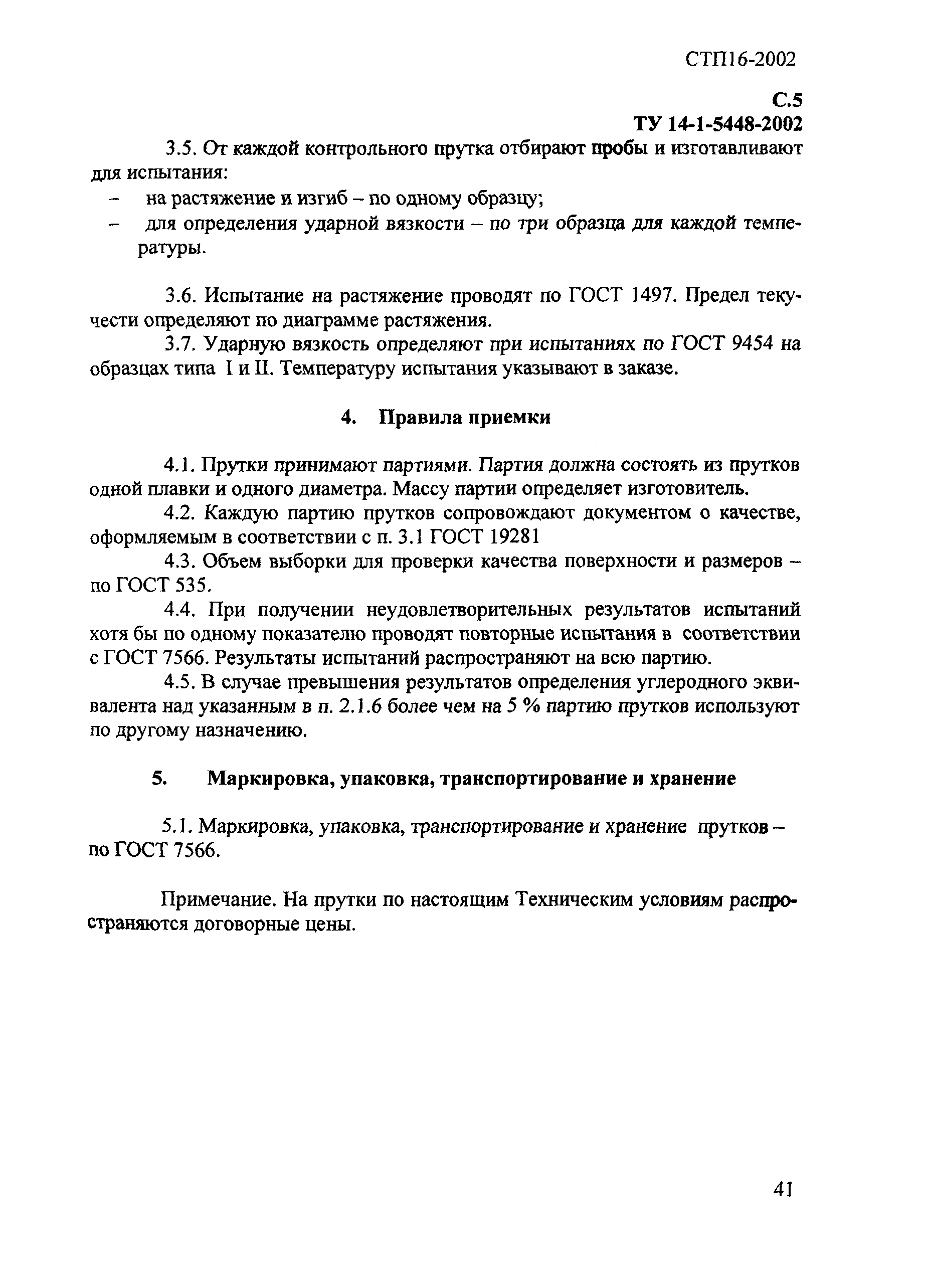

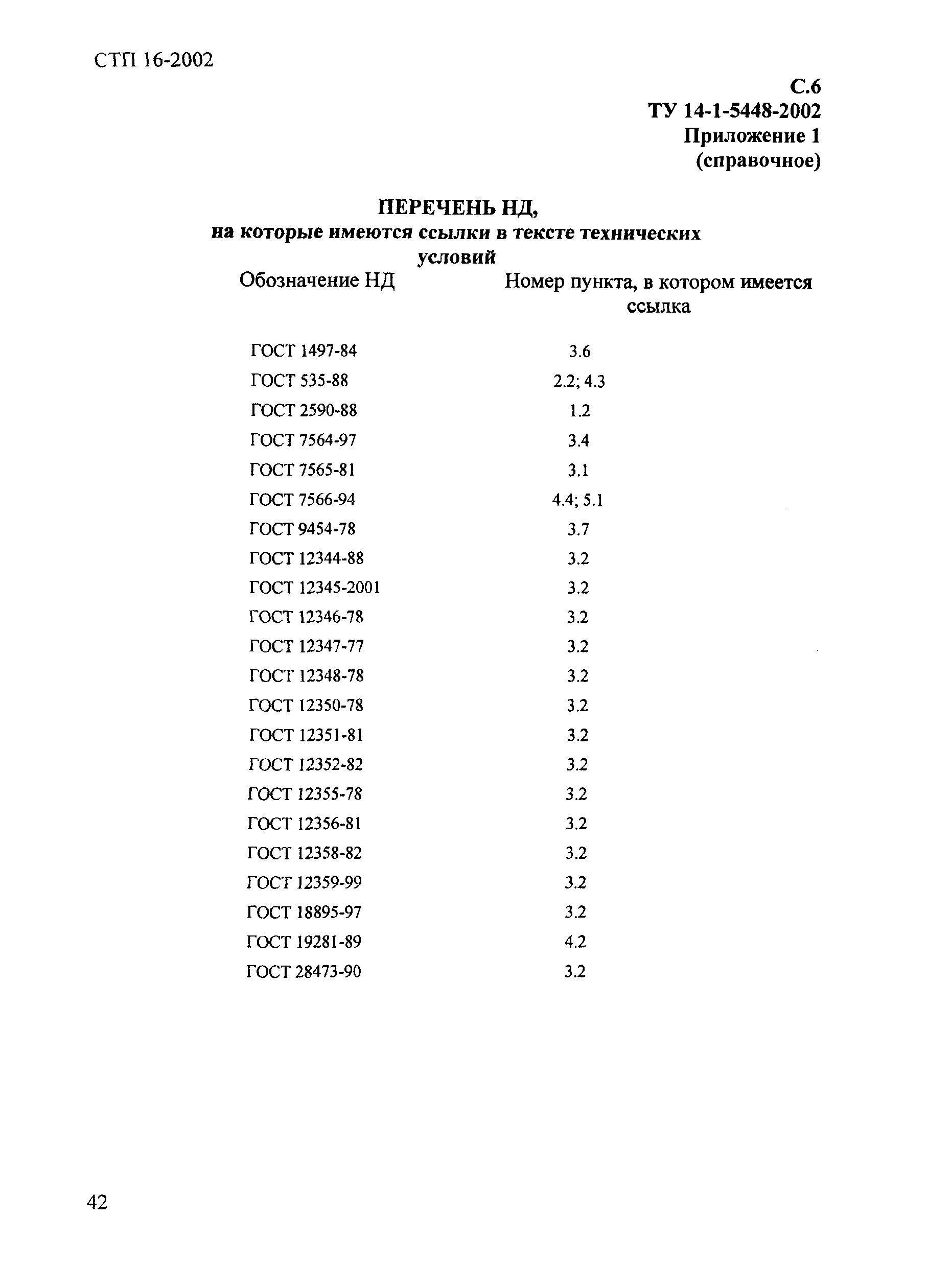

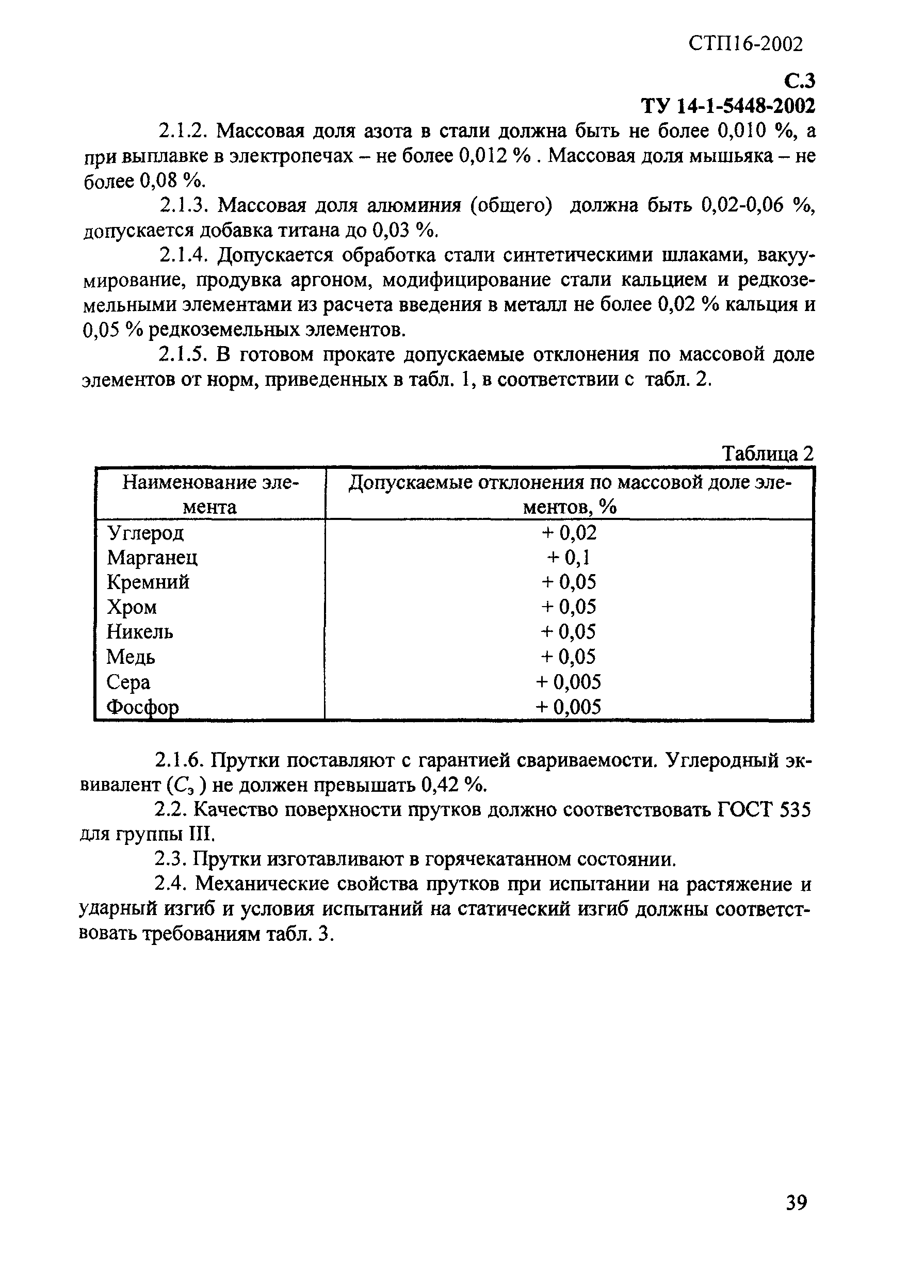

Приложение Д (обязательное) ТУ 14-1-5448-2002 Прокат горячекатаный круглый для упоров с головкой для мостостроения. Технические условия

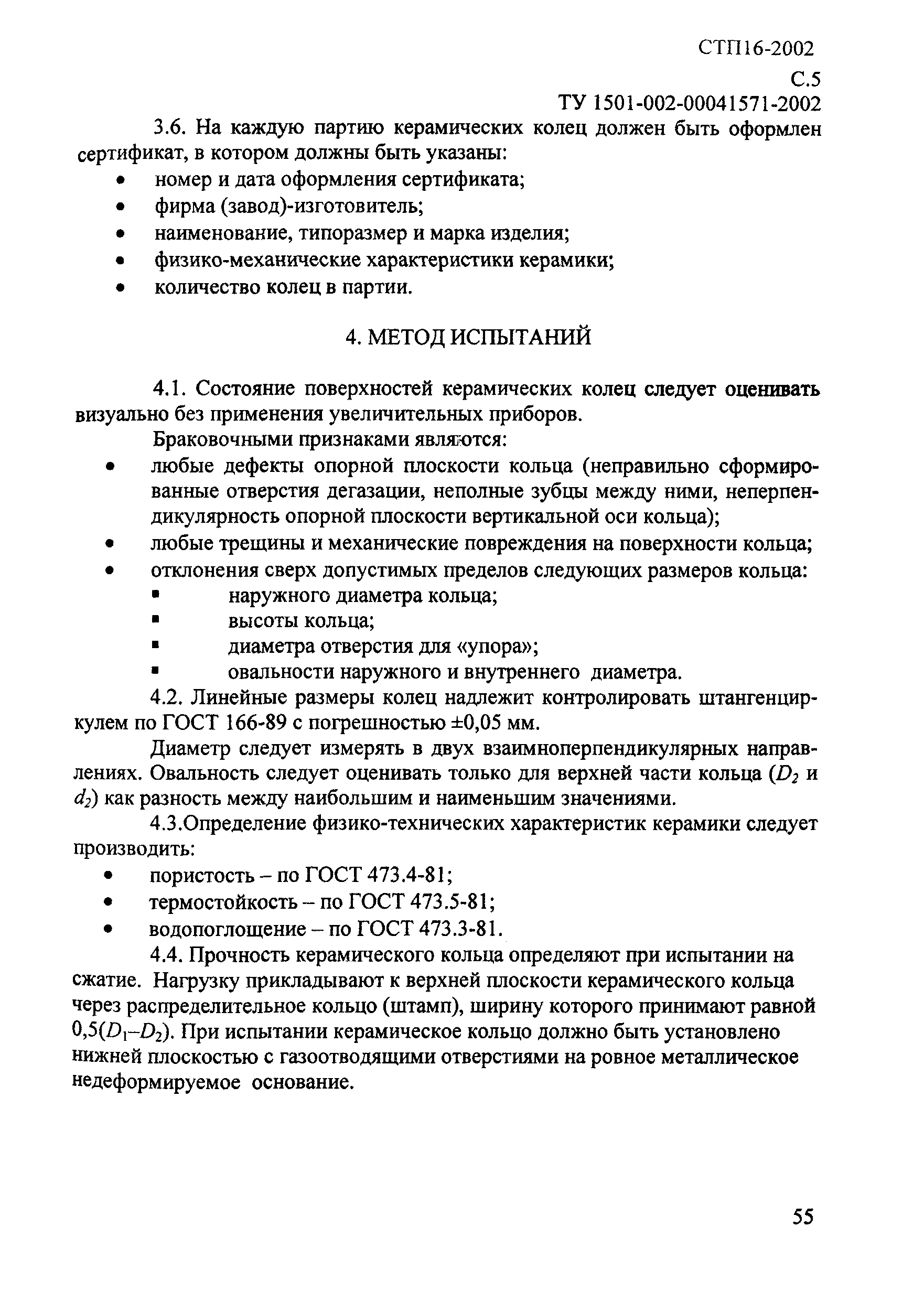

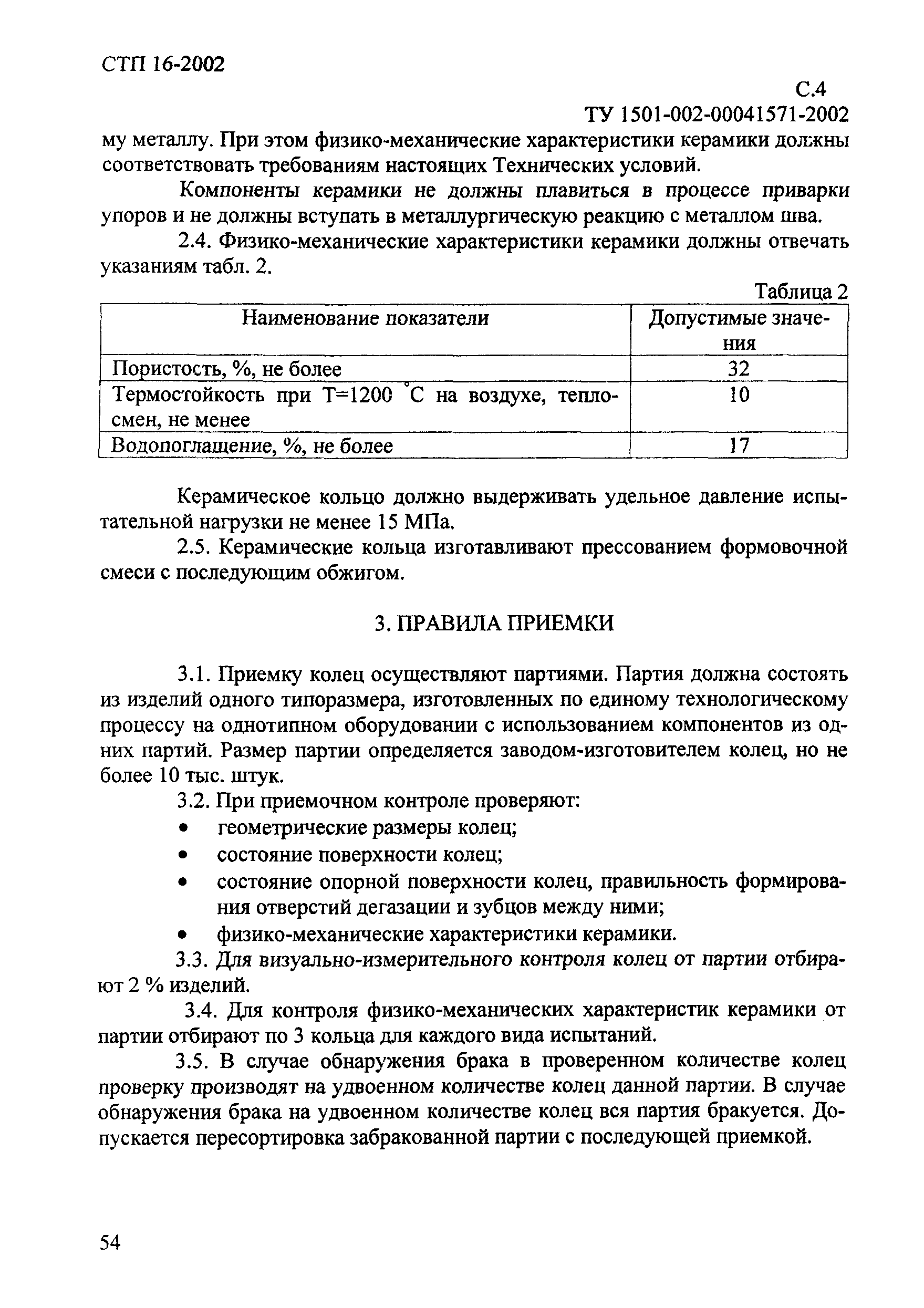

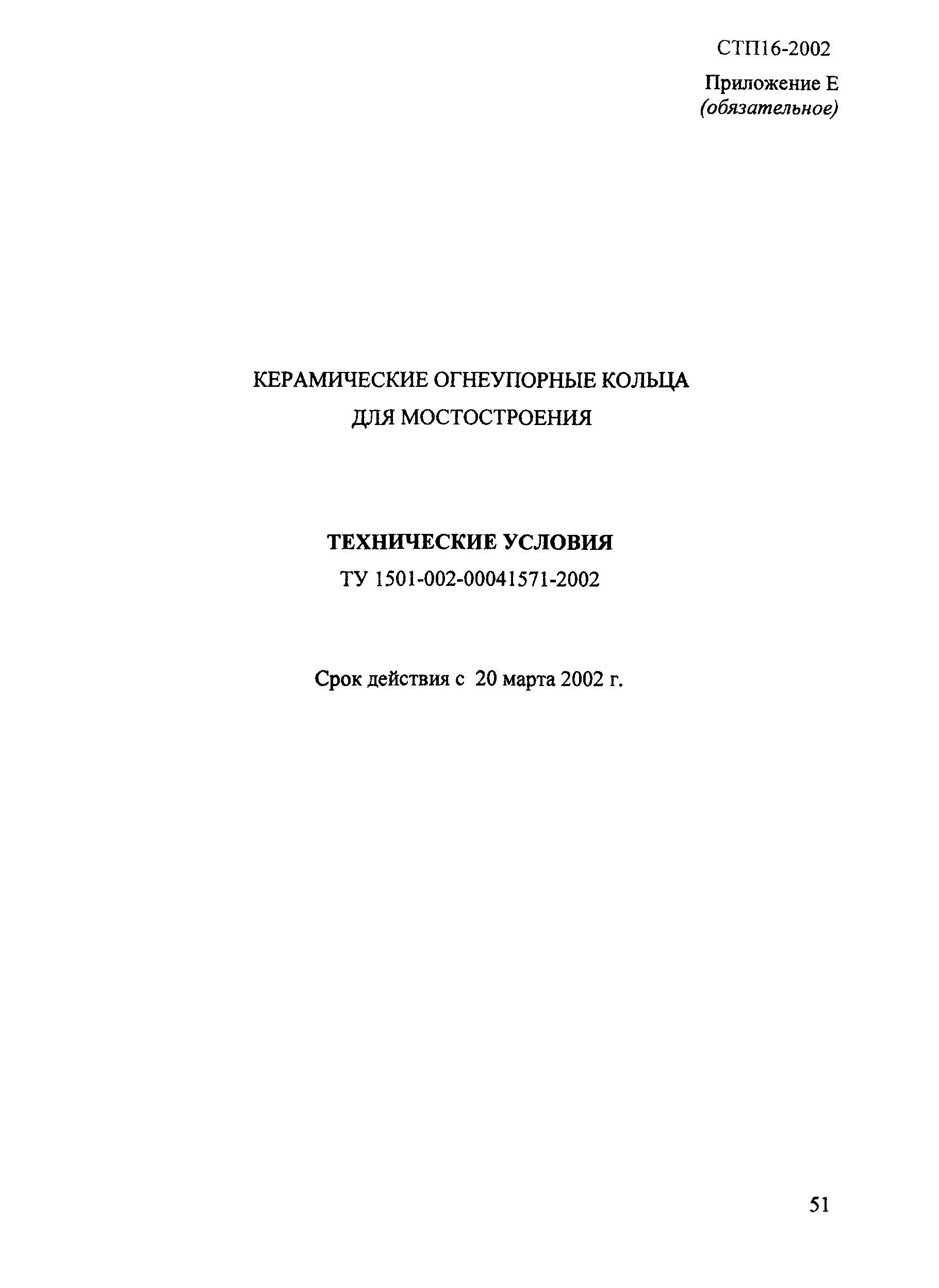

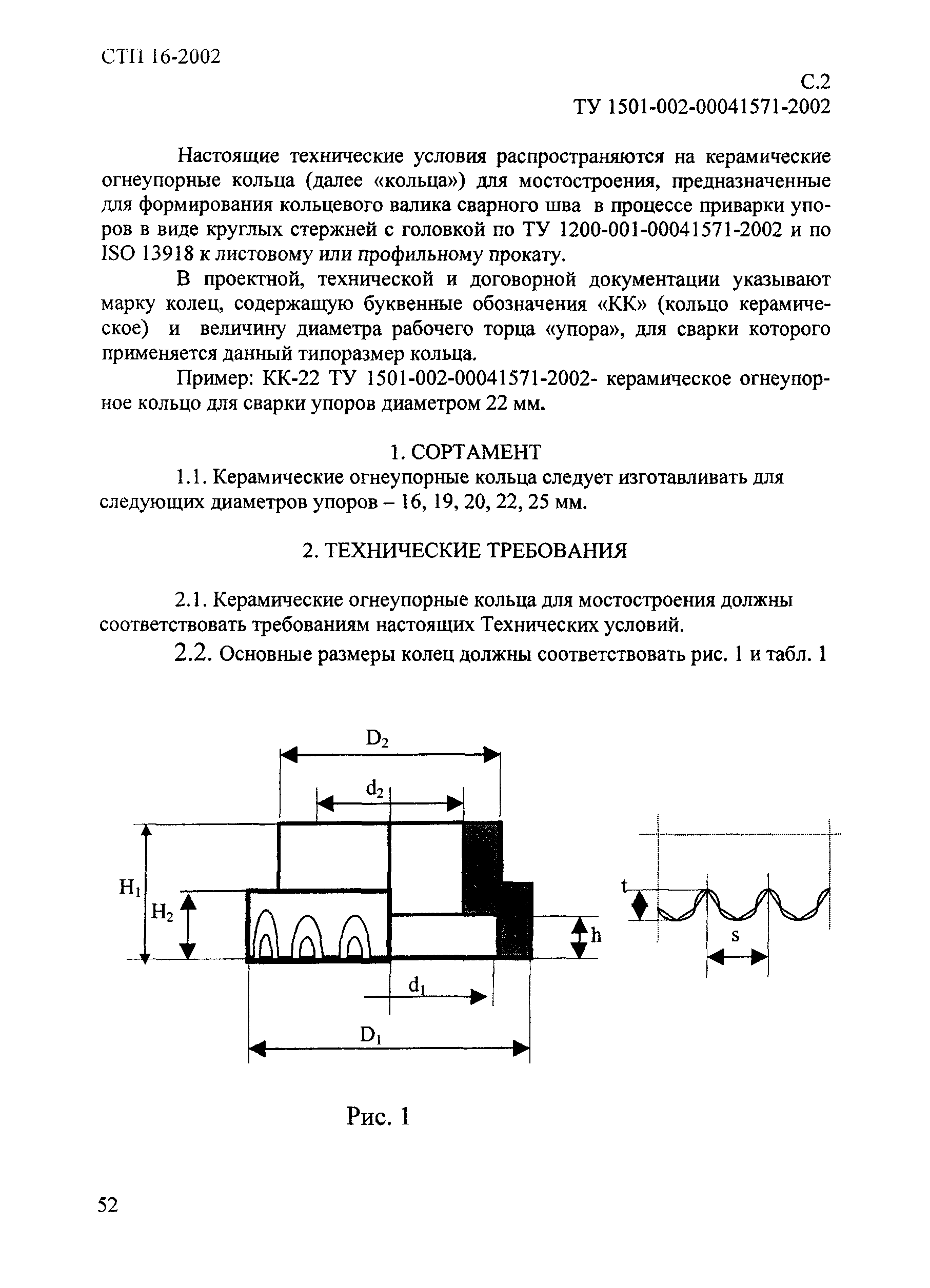

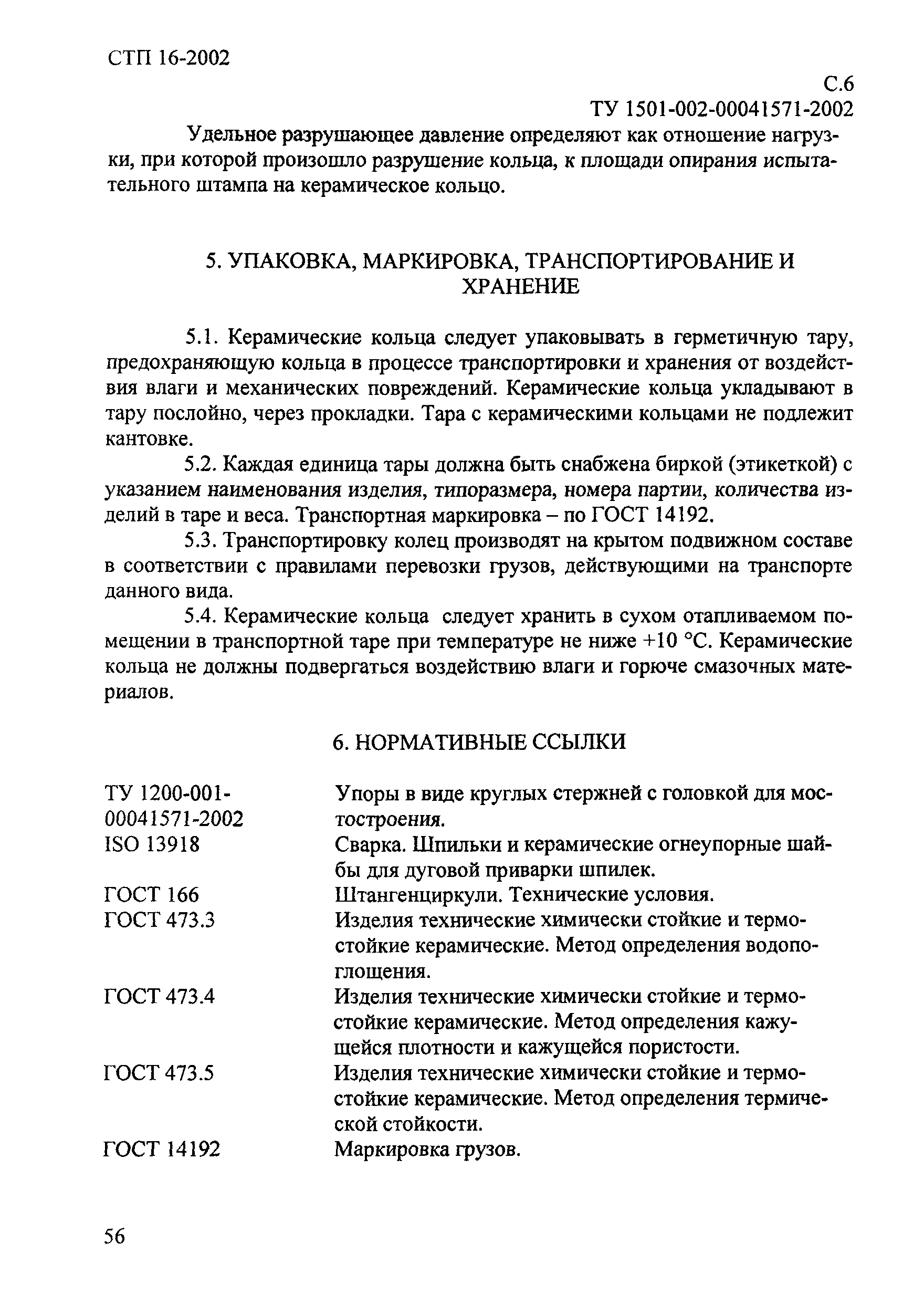

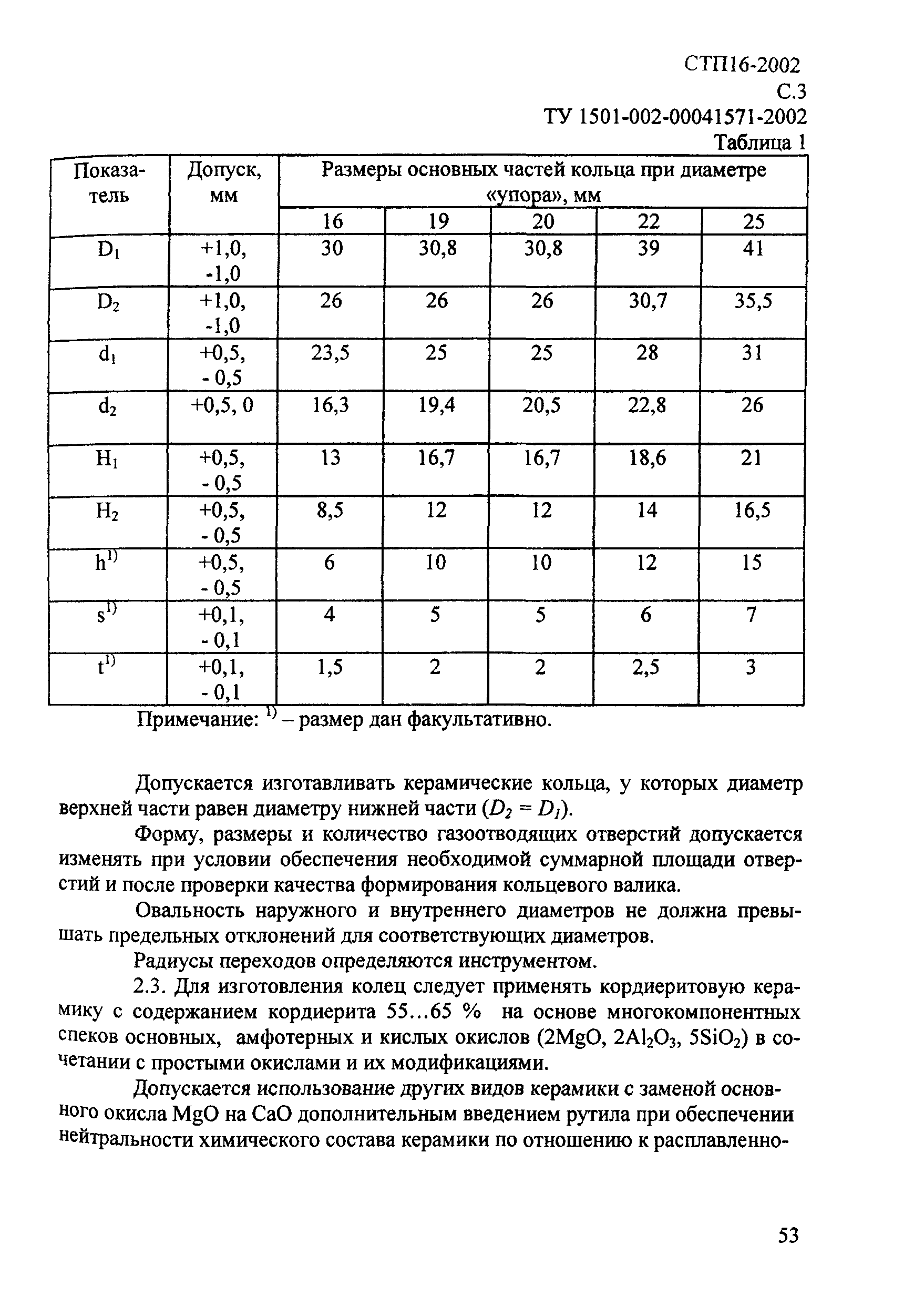

Приложение Е (обязательное) ТУ 1501-002-00041571-2002 Керамические огнеупорные кольца для мостостроения. Технические условия |

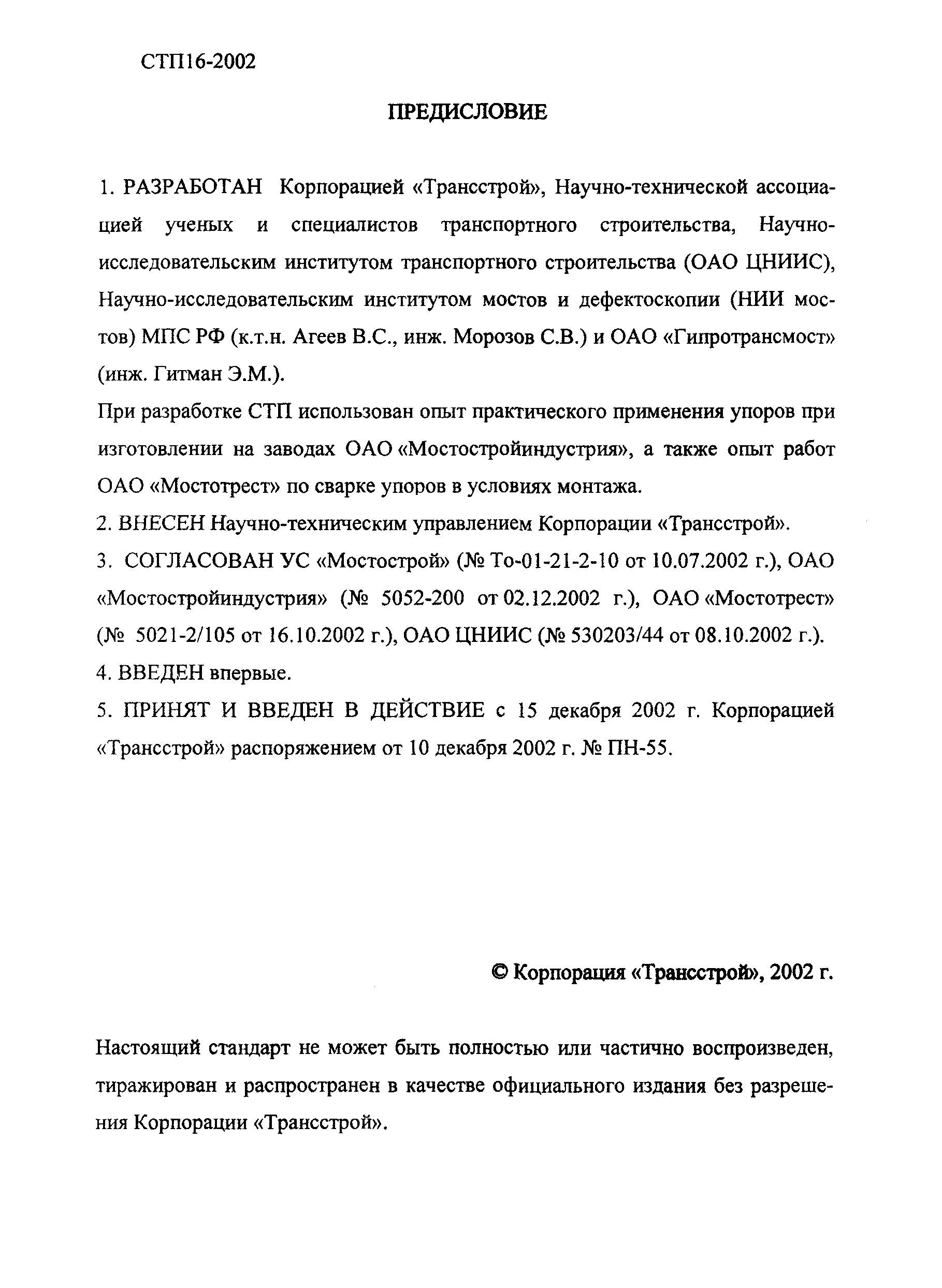

| Разработан: | Корпорация Трансстрой
ОАО Гипротрансмост
НИИ мостов
ОАО ЦНИИС
|
| Утверждён: | 10.12.2002 Корпорация Трансстрой (Transstroy Corporation ПН-55)
|
| Принят: | 10.07.2002 УС Мостострой (Mostostroy US То-01-21-2-10)
02.12.2002 ОАО Мостостройиндустрия (Mostostroyindustriya OAO 5052-200)
16.10.2002 ОАО Мостотрест (Mostotrest OAO 5021-2/105)
08.10.2002 ОАО ЦНИИС (TsNIIS OAO 530203/44)
|
| Издан: | Корпорация Трансстрой (2002 г. )
|
| Расположен в: |
|
| Нормативные ссылки: |  ГОСТ 535-88 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия»- ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение»
- ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент»
- ГОСТ 6713-91 «Прокат низколегированный конструкционный для мостостроения. Технические условия»
- ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний»
- ГОСТ 7566-94 «Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение»
- ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия»
- ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу»
- ГОСТ 9.306-85 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Обозначения»
- ГОСТ 14192-96 «Маркировка грузов»
- ГОСТ 166-89 «Штангенциркули. Технические условия»
- ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах»
- ГОСТ 9.402-80 «Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Подготовка металлических поверхностей перед окрашиванием»
- ГОСТ 12345-2001 «Стали легированные и высоколегированные. Методы определения серы»
- ГОСТ 28473-90 «Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа»
- ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа»
- ГОСТ 22536.12-88 «Сталь углеродистая и чугун нелегированный. Методы определения ванадия»
- СТП 005-97 «Технология монтажной сварки стальных конструкций мостов»
- СТП 015-2001 «Технология устройства упоров в виде круглых стержней с головкой из импорных материалов в конструкциях мостов»
- ГОСТ 12344-88 «Стали легированные и высоколегированные. Методы определения углерода»
- ГОСТ 12346-78 «Стали легированные и высоколегированные. Методы определения кремния»
- ГОСТ 12347-77 «Стали легированные и высоколегированные. Методы определения фосфора»
- ГОСТ 12348-78 «Стали легированные и высоколегированные. Методы определения марганца»
- ГОСТ 12350-78 «Стали легированные и высоколегированные. Методы определения хрома»
- ГОСТ 12351-81 «Стали легированные и высоколегированные. Методы определения ванадия»
- ГОСТ 12352-81 «Стали легированные и высоколегированные. Методы определения никеля»
- ГОСТ 12355-78 «Стали легированные и высоколегированные. Методы определения меди»
- ГОСТ 12356-81 «Стали легированные и высоколегированные. Методы определения титана»
- ГОСТ 12358-82 «Стали легированные и высоколегированные. Методы определения мышьяка»
- ГОСТ 12359-99 «Стали углеродистые, легированные и высоколегированные. Методы определения азота»
- ГОСТ 12365-84 «Стали легированные и высоколегированные. Методы определения циркония»
- ГОСТ 18895-97 «Сталь. Метод фотоэлектрического спектрального анализа»
- ГОСТ 27809-95 «Чугун и сталь. Методы спектрографического анализа»
- ГОСТ 473.3-81 «Изделия химически стойкие и термостойкие керамические. Метод определения водопоглощения»
- ГОСТ 473.4-81 «Изделия химически стойкие и термостойкие керамические. Метод определения кажущейся плотности и кажущейся пористости»
- ГОСТ 473.5-81 «Изделия химически стойкие и термостойкие керамические. Метод определения термической стойкости»
- ГОСТ 7565-81 «Чугун, сталь и сплавы. Метод отбора проб для определения химического состава»
- ГОСТ 7871-75 «Проволока сварочная из алюминия и алюминиевых сплавов. Технические условия»
|
