Область применения: | Стандарт распространяется на электрическое и электронное оборудование производственных машин, используемых для выполнения производственных операций с материалами, деталями или их узлами, работающее от сети питания переменного тока с номинальными напряжениями до 1000 В и номинальными частотами до 200 Гц, в том числе на электрооборудование машин для металлообработки; обработки дерева; литья и экструдирования пластмассы; производства изделий из пластмассы, кожи, резины, бумаги и ее производных; производства текстиля и одежды; полиграфии; пищевой и смежных отраслей промышленности; упаковочных операций, а также на электрооборудование автоматических сборочных машин, транспортных механизмов (например конвейеров) и контрольных приборов, если они применяются совместно с перечисленными выше машинами (электрооборудование начинается от точки подсоединения источника питания к электрооборудованию машины).
Стандарт не распространяется на электрооборудование, используемое для производства и распределения электроэнергии в шахтах, на открытом воздухе, во взрывоопасной среде; для машин, предназначенных для производства сырья (металлов, цемента, химических продуктов, бумаги и т. Д.); для мощных металлургических прокатных станов, для кранов, лифтов, конвейеров, не встроенных в технологическое оборудование, а также на машины, носимые вручную в процессе производства |

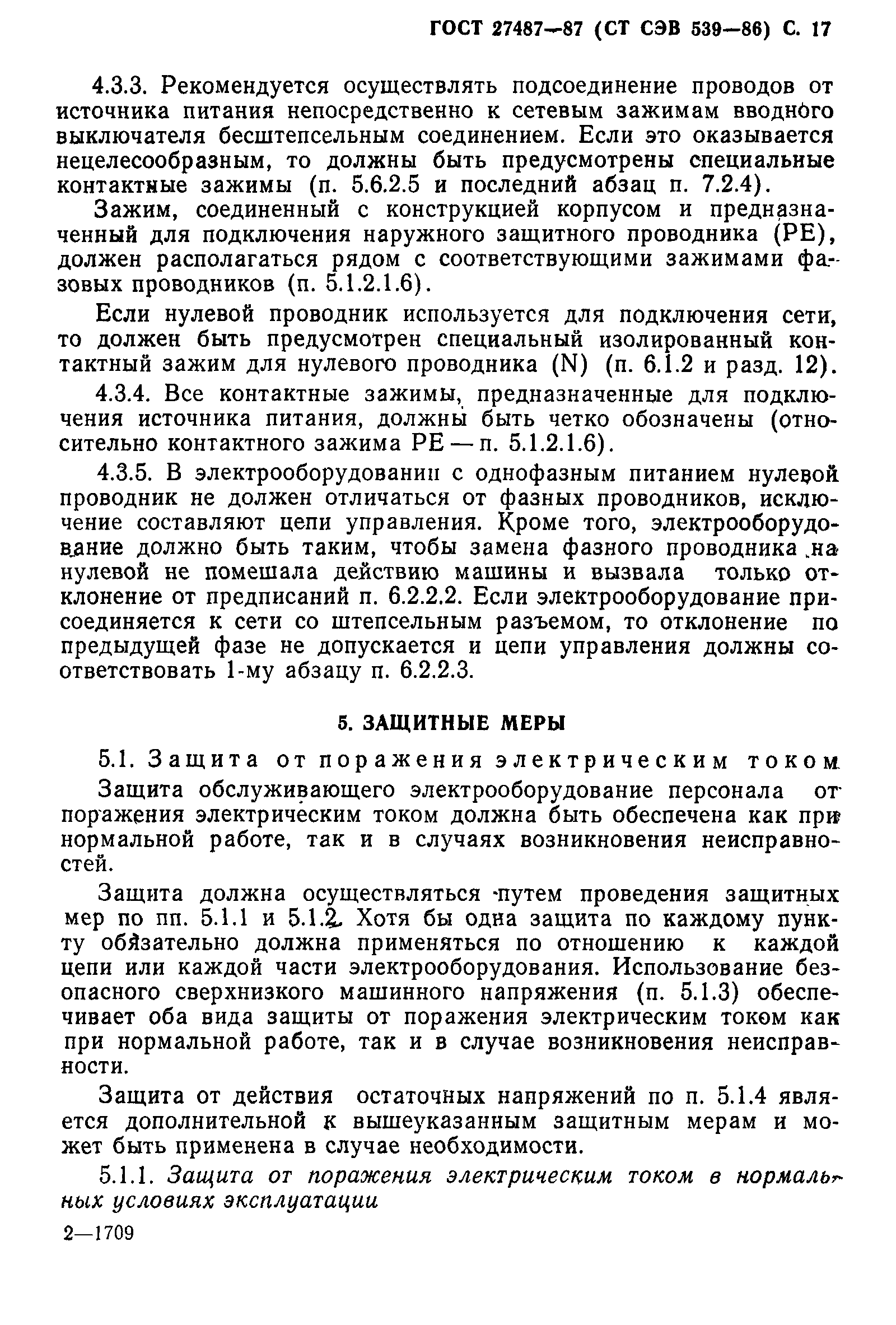

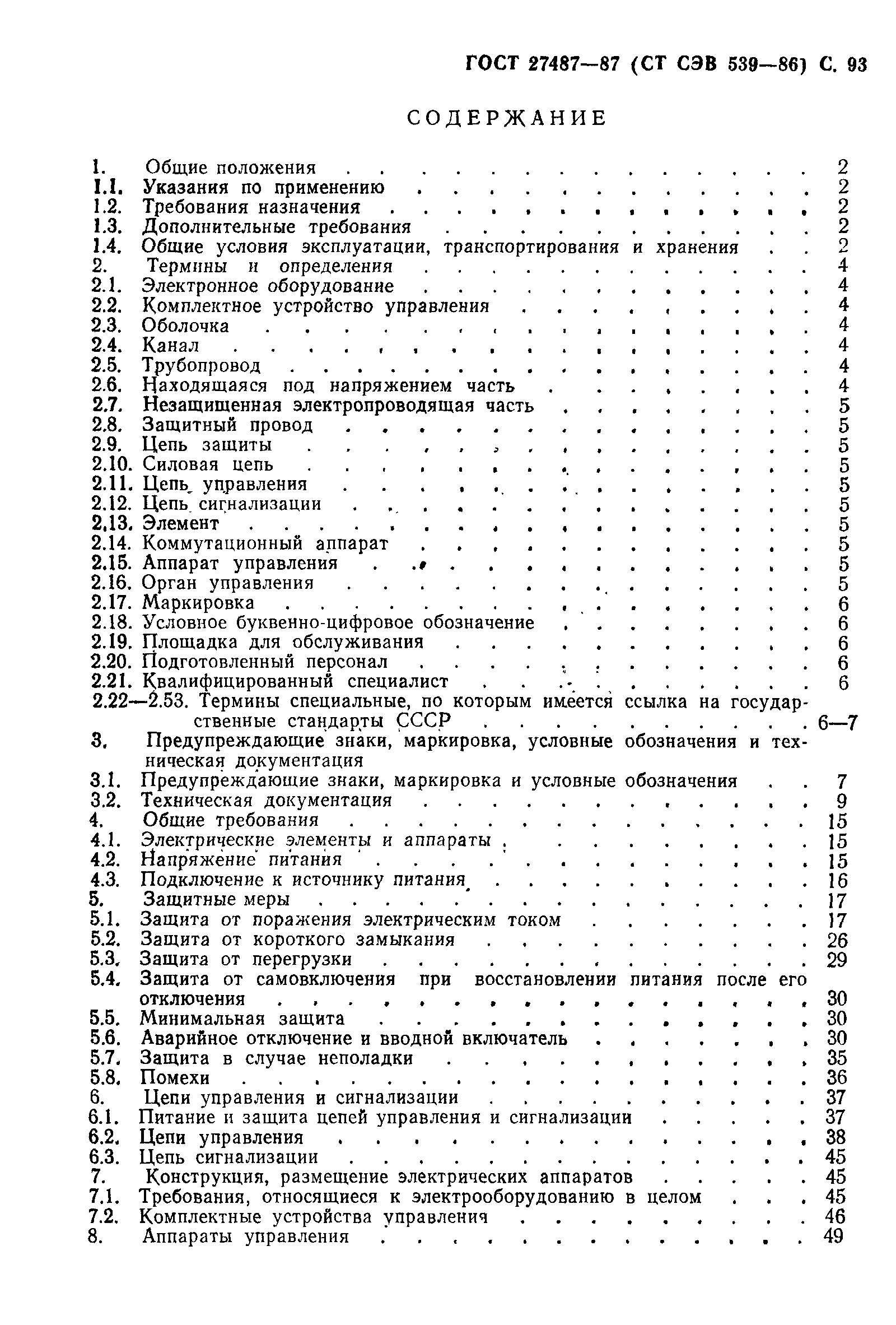

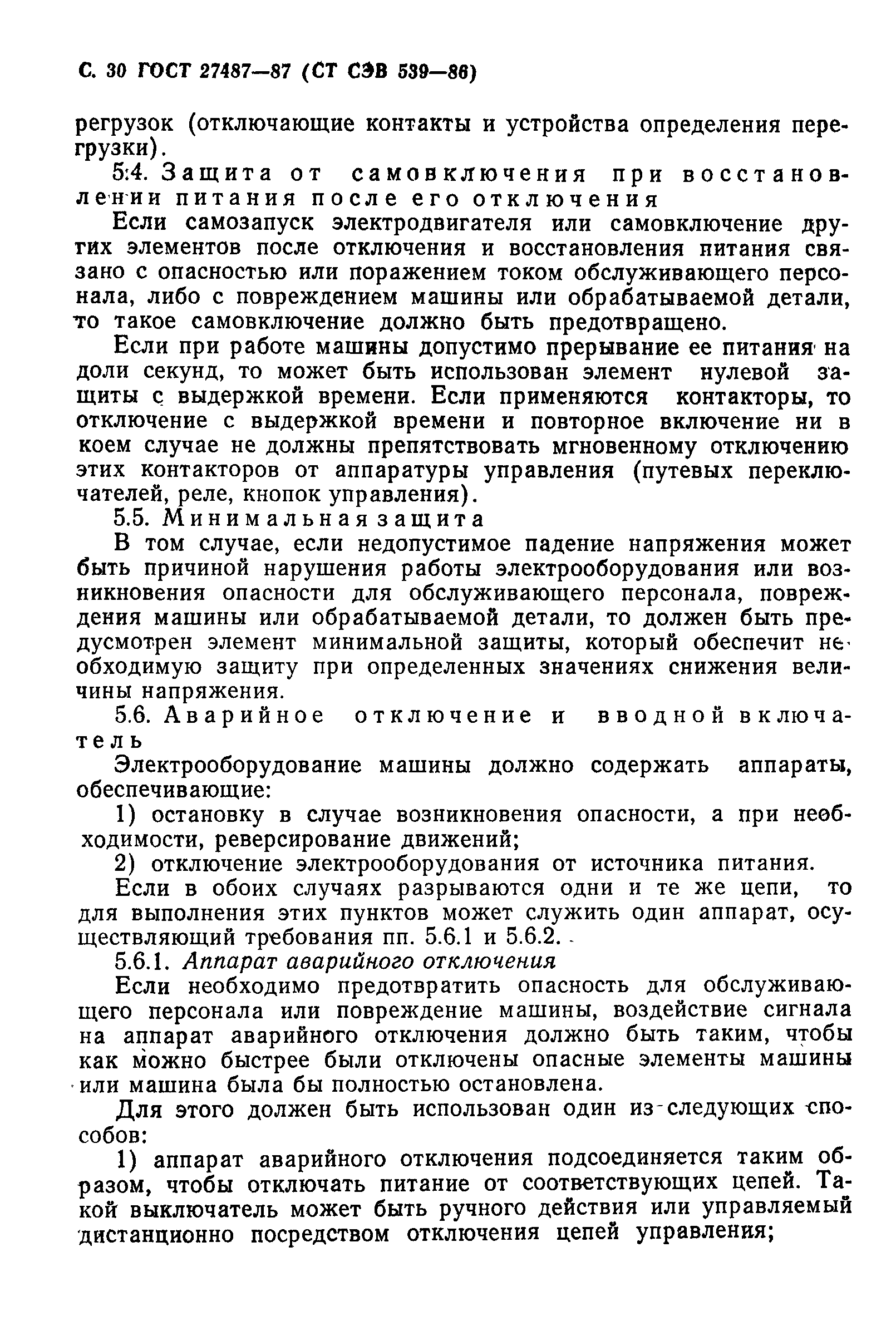

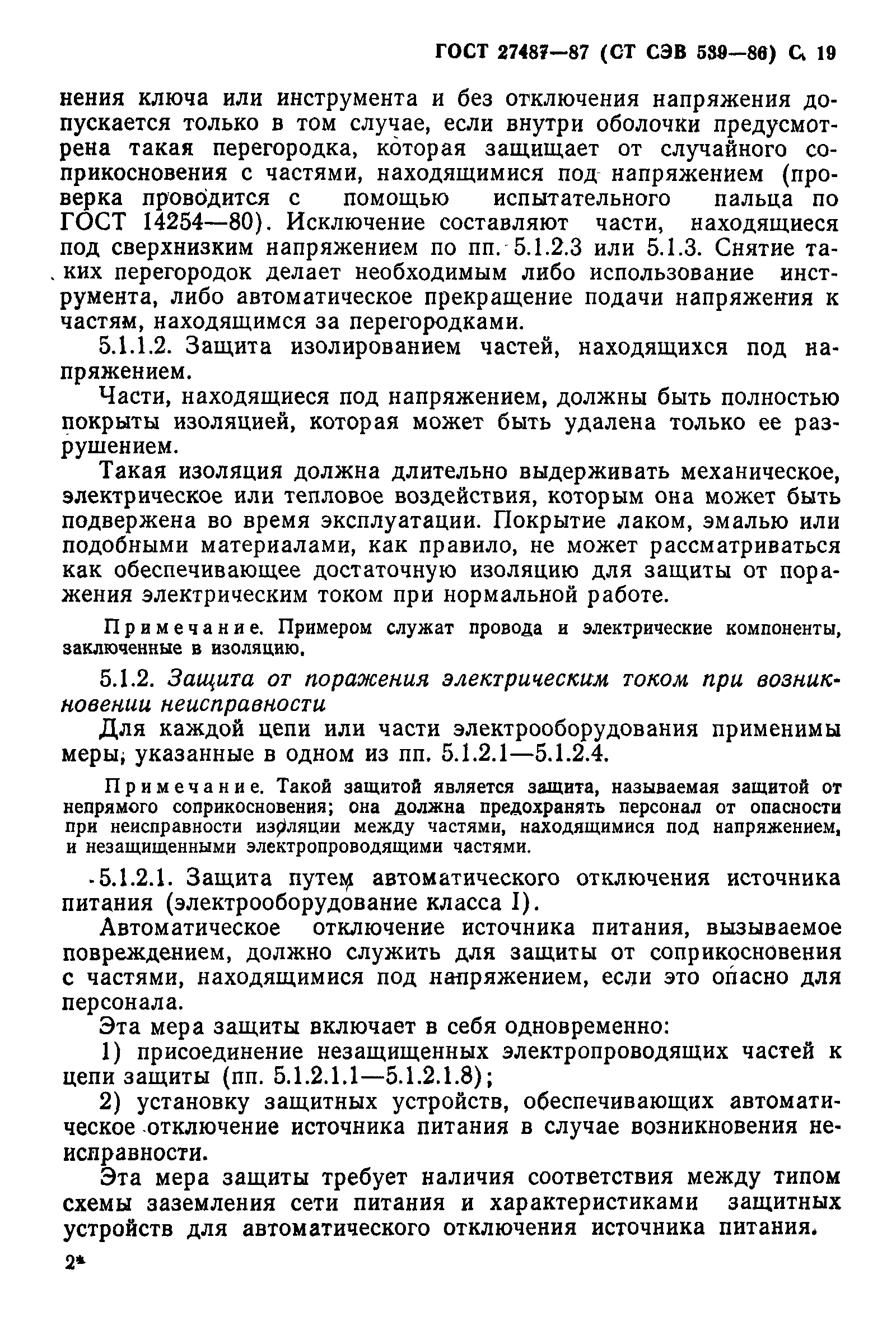

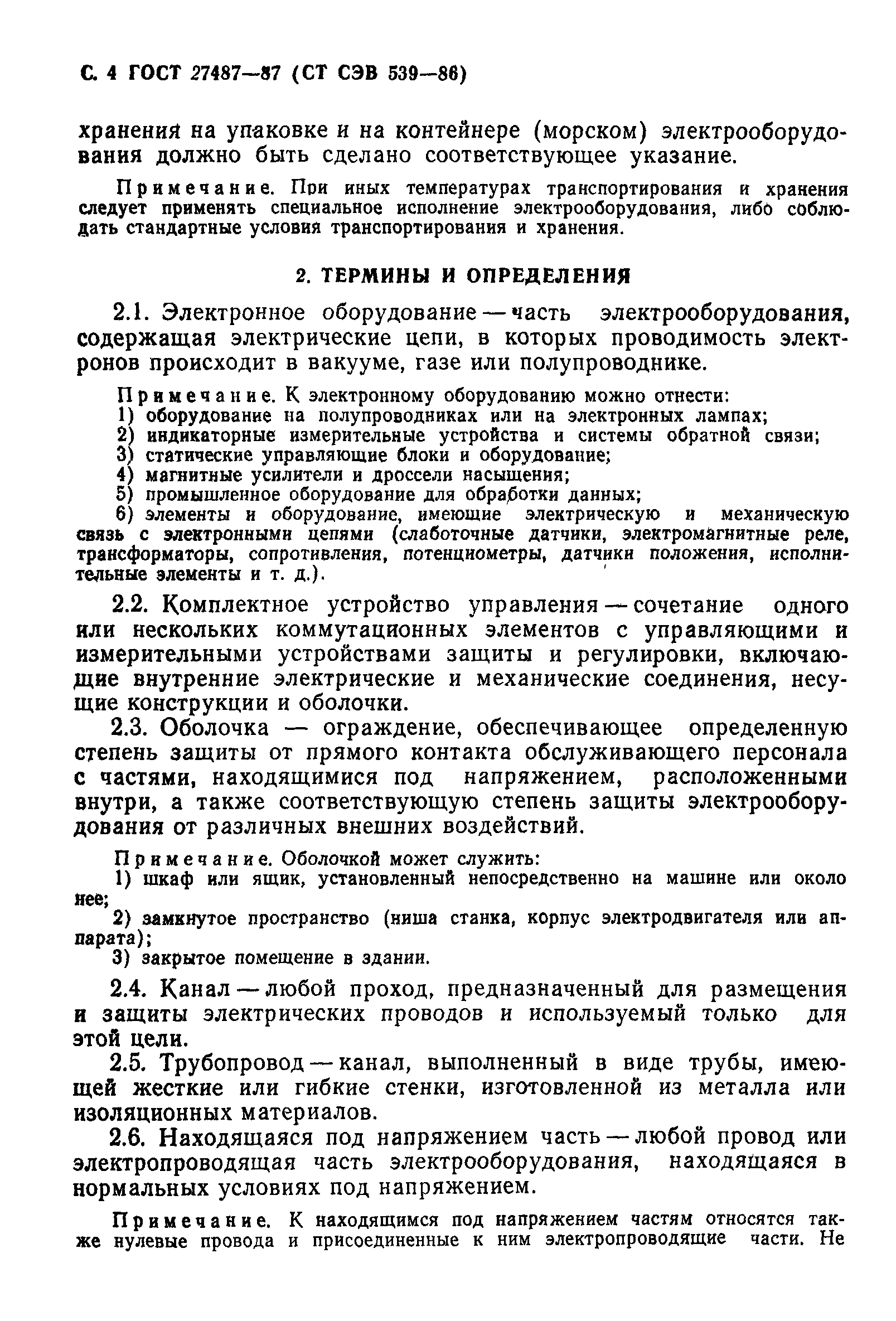

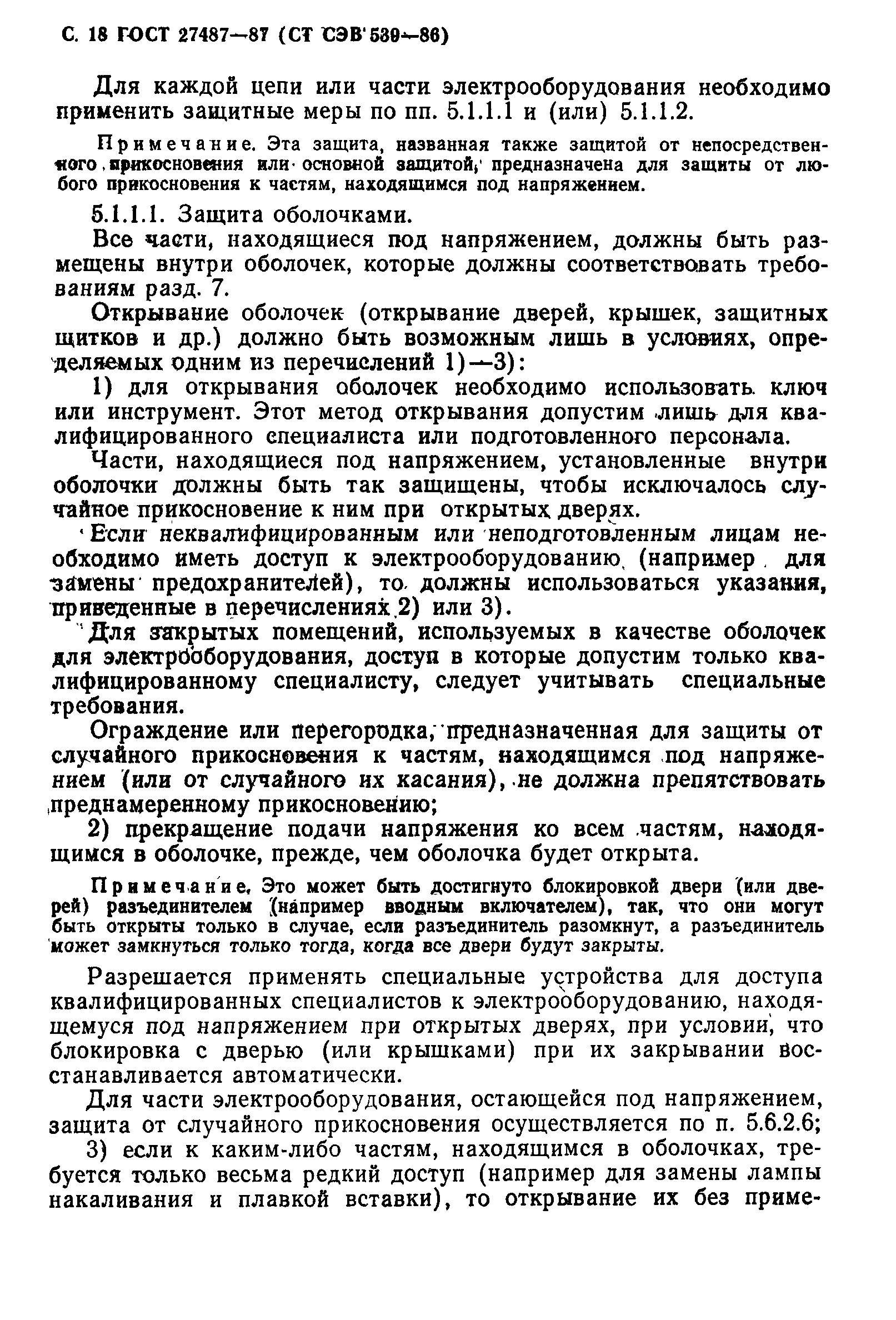

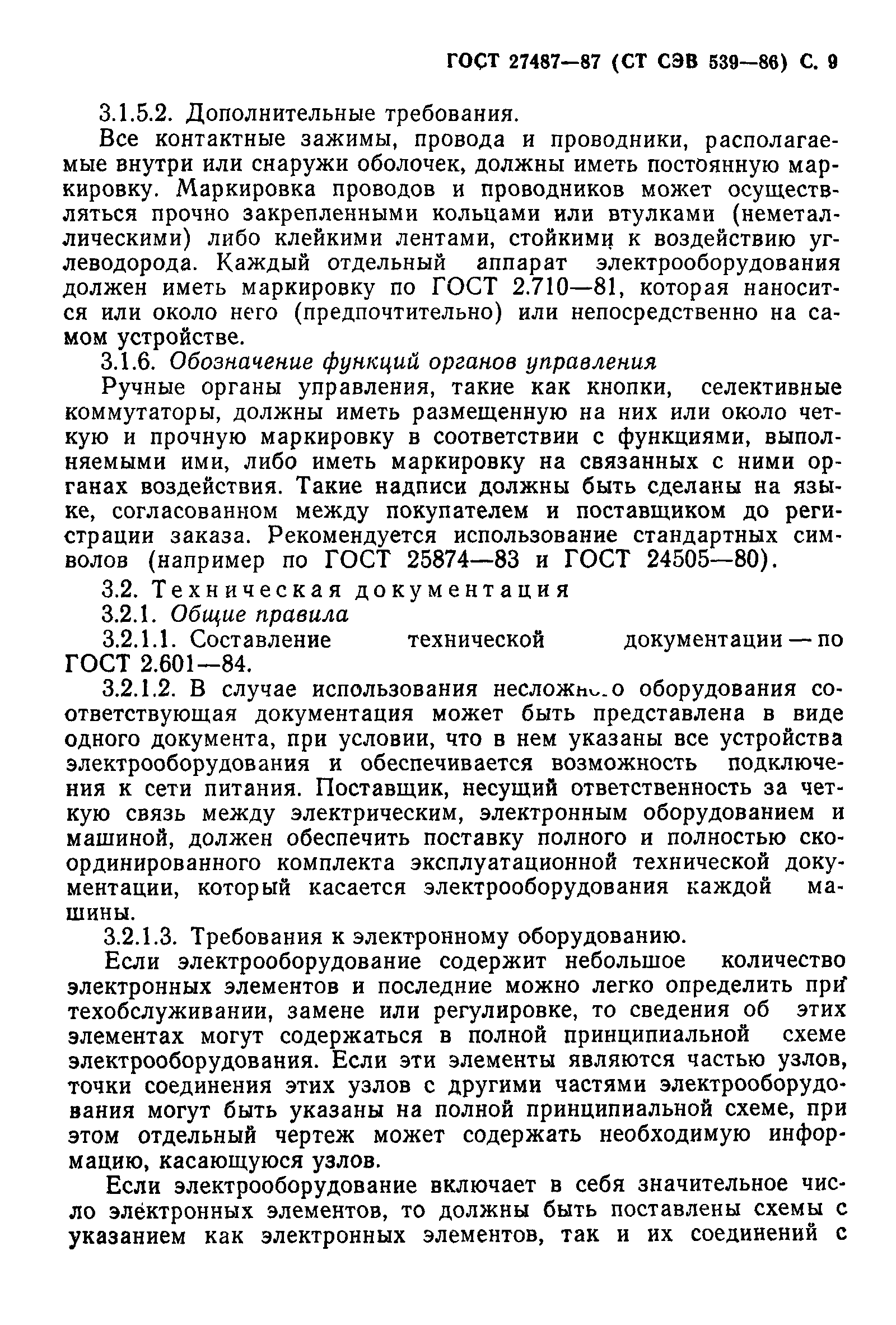

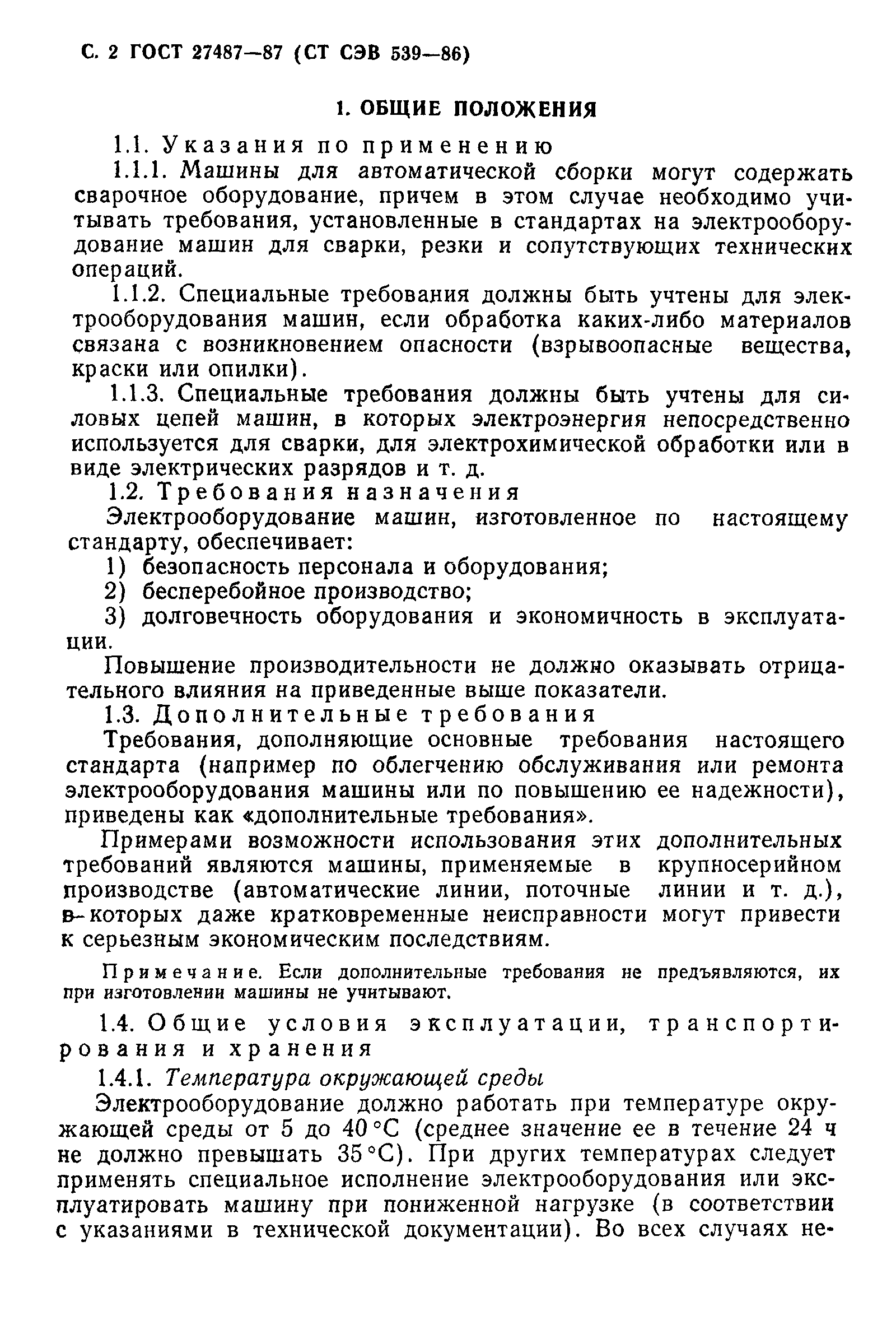

Оглавление: | 1. Общие положения 1.1 Указания по применению 1.2 Требования назначения 1.3 Дополнительные требования 1.4 Общие условия эксплуатации, транспортирования и хранения 2 Термины и определения 2.1 Электронное оборудование 2.2 Комплектное устройство управления 2.3 Оболочка 2.4 Канал 2.5 Трубопровод 2.6 Находящаяся под напряжением часть 2.7 Незащищенная электропроводящая часть 2.8 Защитный провод 2.9 Цепь защиты 2.10 Силовая цепь 2.11 Цепь управления 2.12 Цепь сигнализации 2.13 Элемент 2.14 Коммутационный аппарат 2.15 Аппарат управления 2.16 Орган управления 2.17 Маркировка 2.18 Условное буквенно-цифровое обозначение 2.19 Площадка для обслуживания 2.20 Подготовленный персонал 2.21 Квалифицированный специалист 2.22 - 2.53. Термины специальные, по которым имеется ссылка на государственные стандарты СССР 3 Предупреждающие знаки, маркировка, условные обозначения и техническая документация 3.1 Предупреждающие знаки, маркировка и условные обозначения 3.2 Техническая документация 4 Общие требования 4.1 Электрические элементы и аппараты 4.2 Напряжение питания 4.3 Подключение к источнику питания 5 Защитные меры 5.1 Защита от поражения электрическим током 5.2 Защита от короткого замыкания 5.3 Защита от перегрузки 5.4 Защита от самовключения при восстановлении питания после его отключения 5.5 Минимальная защита 5.6 Аварийное отключение и вводной включатель 5.7 Защита в случае неполадки 5.8 Помехи 6 Цепи управления и сигнализации 6.1 Питание н защита цепей управления и сигнализации 6.2 Цепи управления 6.3 Цепь сигнализации 7 Конструкция, размещение электрических аппаратов 7.1 Требования, относящиеся к электрооборудованию в целом 7.2 Комплектные устройства управления 8 Аппараты управления 8.1 Требования к аппаратам управления 8.2 Требования к выключателям ручного управления и световой сигнальной аппаратуре 9 Провода и кабели 9.1 Типы проводов 9.2 Изоляция проводов 9.3 Сечение проводов 10 Проводка 10.1 Общие требования 10.2 Обозначение проводов 10.3 Монтаж внутри оболочек 10.4 Монтаж вне оболочек 11 Электрические двигатели 11.1 Общие требования 11.2 Размеры 11.3 Характеристики 11.4 Исполнение оболочки 11.5 Механические вибрации 11.6 Способы включения 11.7 Расположение 11.8 Заводские таблички 12 Подсоединения приспособлений и местное освещение 12.1 Подсоединение приспособлений 12.2 Местное освещение на машине 13 Испытания 13.1 Испытание изоляции 13.2 Испытания напряжением 13.3 Проверка непрерывности цепи защиты 13.4 Испытания в работе 13.5 Прочие испытания 14 Опросный лист Приложение 1 Предупредительный знак Приложение 2 Безопасное сверхнизкое рабочее напряжение Приложение 3 Защита нулевого и среднего проводников Приложение 4 Допустимые токовые нагрузки и защита от короткого замыкания проводов с поливинилхлоридной изоляцией Приложение 5 Изоляционное расстояние между контактами вводного выключателя Приложение 6 Изоляционные расстояния Приложение 7 Направление движения и расположение органов управления Приложение 8 Опросный лист для электрооборудования производственных машин Приложение 9 Руководство по осуществлению защиты от короткого замыкания проводов |
