Скачать ГОСТ 23784-84 Соединители низкочастотные на напряжение до 1500 В и комбинированные. Общие технические условияДата актуализации: 10.08.2017 ГОСТ 23784-84
Соединители низкочастотные на напряжение до 1500 В и комбинированные. Общие технические условияОбозначение: | ГОСТ 23784-84 | Обозначение англ: | GOST 23784-84 | Статус: | заменен | Название рус.: | Соединители низкочастотные на напряжение до 1500 В и комбинированные. Общие технические условия | Название англ.: | Low-frequency voltages up to 1500 V and connectors mated set. General specifications | Дата добавления в базу: | 01.11.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2004 | Область применения: | Стандарт распространяется на низкочастотные на напряжение до 1500 В прямоугольные, цилиндрические и комбинированные прямоугольные соединители, изготовляемые для нужд народного хозяйства и поставки на экспорт. | Оглавление: | 1 Основные параметры и размеры 2 Технические требования 3 Правила приемки 4 Методы контроля 5 Маркировка, упаковка, транспортирование и хранение 6 Указания по эксплуатации 7 Гарантии изготовителя | Утверждён: | 27.07.1984 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2669)
| Издан: | Издательство стандартов (1984 г. )
| Расположен в: |
| Список изменений: | | Заменяет собой: | ГОСТ 23784-79 «Соединители низкочастотные на напряжение до 1500 В и комбинированные прямоугольные. Общие технические условия» | Чем заменён: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24297-87 «Входной контроль продукции. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.303-84 «Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18242-72 «Статистический приемочный контроль по альтернативному признаку. Планы контроля»![](../../../image/file2.gif) ГОСТ 14192-77 «Маркировка грузов»![](../../../image/file2.gif) ГОСТ 19104-88 «Соединители низкочастотные на напряжение до 1500 В цилиндрические. Основные параметры и размеры»![](../../../image/file2.gif) ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»![](../../../image/file2.gif) ГОСТ 21493-76 «Изделия электронной техники. Требования по сохраняемости и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21930-76 «Припои оловянно-свинцовые в чушках. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 21962-76 «Соединители электрические. Термины и определения»![](../../../image/file2.gif) ГОСТ 23088-80 «Изделия электронной техники. Требования к упаковке, транспортированию и методы испытаний»![](../../../image/file2.gif) ГОСТ 24385-80 «Изделия электронной техники. Правила маркировки тары»![](../../../image/file2.gif) ГОСТ 24606.1-81 «Изделия коммутационные, установочные и соединители электрические. Методы контроля электрической прочности изоляции»![](../../../image/file2.gif) ГОСТ 24606.2-81 «Изделия коммутационные, установочные и соединители электрические. Методы измерения сопротивления изоляции»![](../../../image/file2.gif) ГОСТ 24606.3-82 «Изделия коммутационные, установочные и соединители электрические. Методы измерения сопротивления контакта и динамической и статической нестабильности переходного сопротивления контакта»![](../../../image/file2.gif) ГОСТ 24606.4-83 «Изделия коммутационные, установочные и соединители электрические. Методы измерения допустимой токовой нагрузки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24606.5-83 «Изделия коммутационные, установочные и соединители электрические. Метод измерения емкости»![](../../../image/file2.gif) ГОСТ 24606.6-83 «Изделия коммутационные, установочные и соединители электрические. Метод проверки работоспособности в цепях с низким уровнем сигнала»![](../../../image/file2.gif) ГОСТ 24606.7-84 «Изделия коммутационные, установочные и соединители электрические. Метод проверки требований к конструкции»![](../../../image/file2.gif) ГОСТ 25359-82 «Изделия электронной техники. Общие требования по надежности и методы испытаний»![](../../../image/file2.gif) ГОСТ 25360-82 «Изделия электронной техники. Правила приемки»![](../../../image/file2.gif) ГОСТ 25467-82 «Изделия электронной техники. Классификация по условиям применения и требования по стойкости к внешним воздействующим факторам»![](../../../image/file2.gif) ГОСТ 25486-82 «Изделия электронной техники. Маркировка»![](../../../image/file2.gif) ГОСТ 26895-86 «Радиокомпоненты электромеханические. Метод испытания закрепления контактов»![](../../../image/file2.gif) ГОСТ 27278-87 «Радиокомпоненты электромеханические. Метод испытания прочности кабельного зажима к изгибу»![](../../../image/file2.gif) ГОСТ 27279-87 «Радиокомпоненты электромеханические. Метод испытания прочности кабельного зажима к вращению кабеля»![](../../../image/file2.gif) ГОСТ 27280-87 «Радиокомпоненты электромеханические. Метод испытания прочности кабельного зажима к скручиванию кабеля»![](../../../image/file2.gif) ГОСТ 27281-87 «Радиокомпоненты электромеханические. Метод испытания прочности кабельного зажима к натяжению кабеля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27597-88 «Изделия электронной техники. Метод оценки коррозионной стойкости»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8.051-81 «Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм»
|

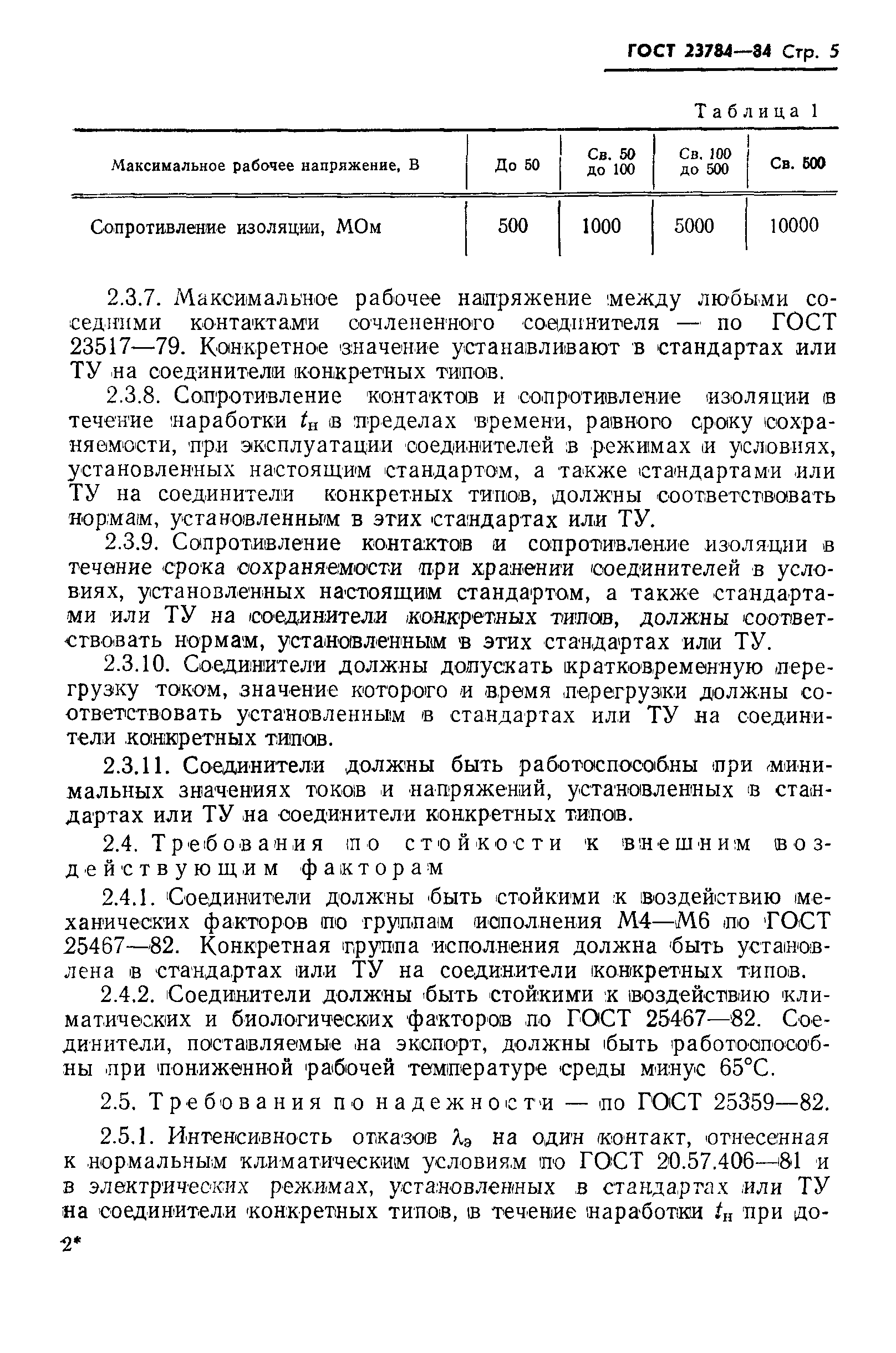

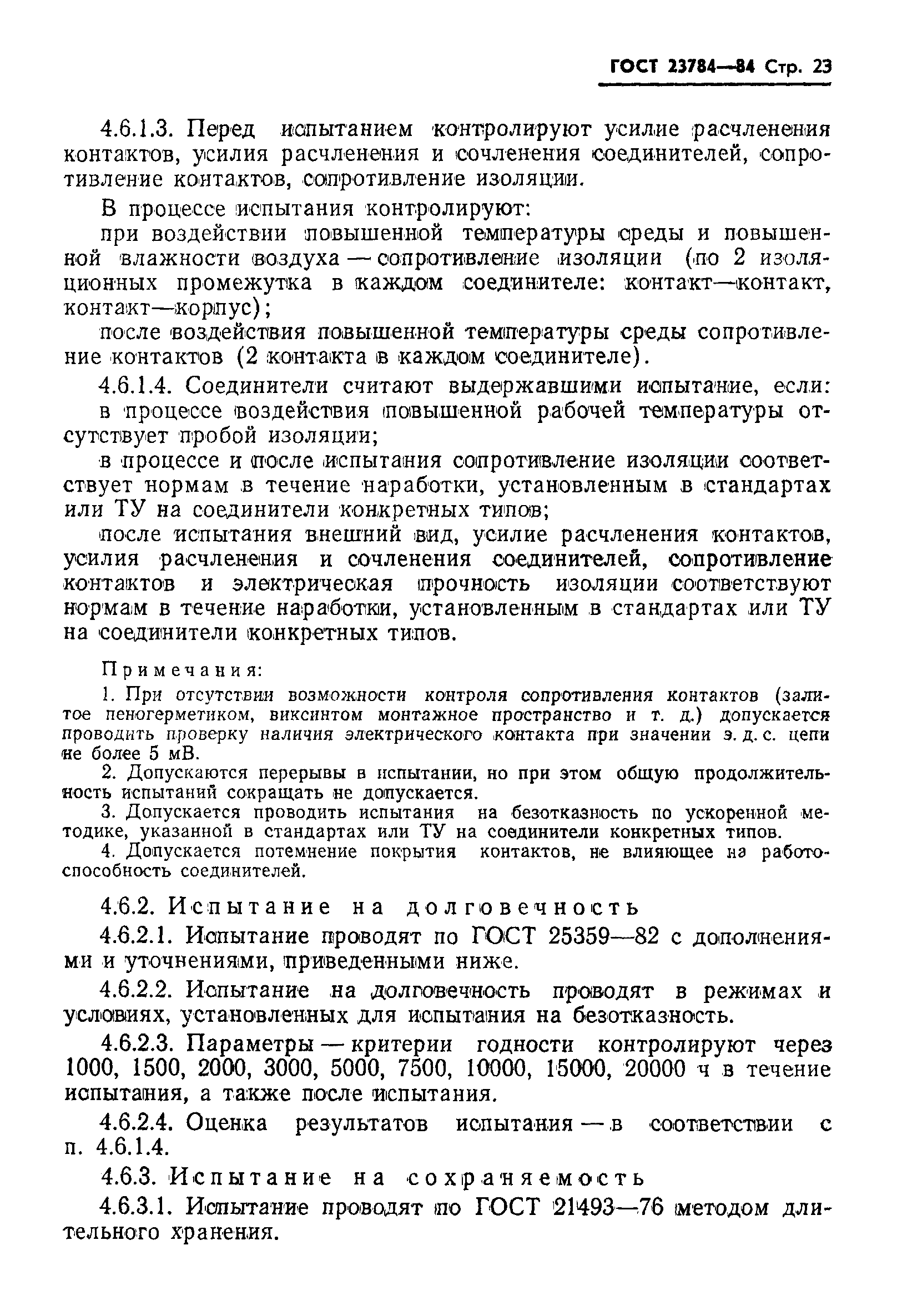

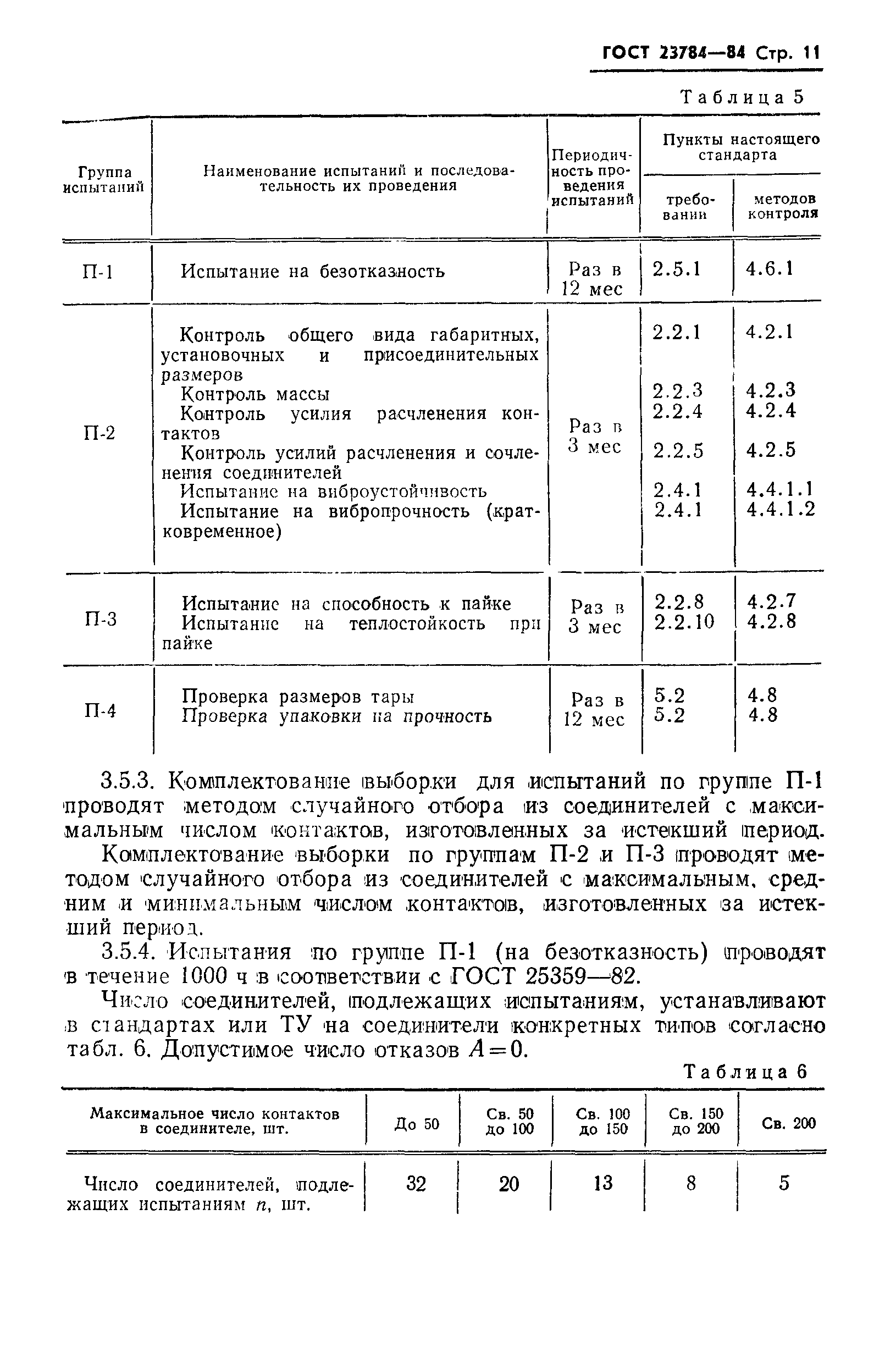

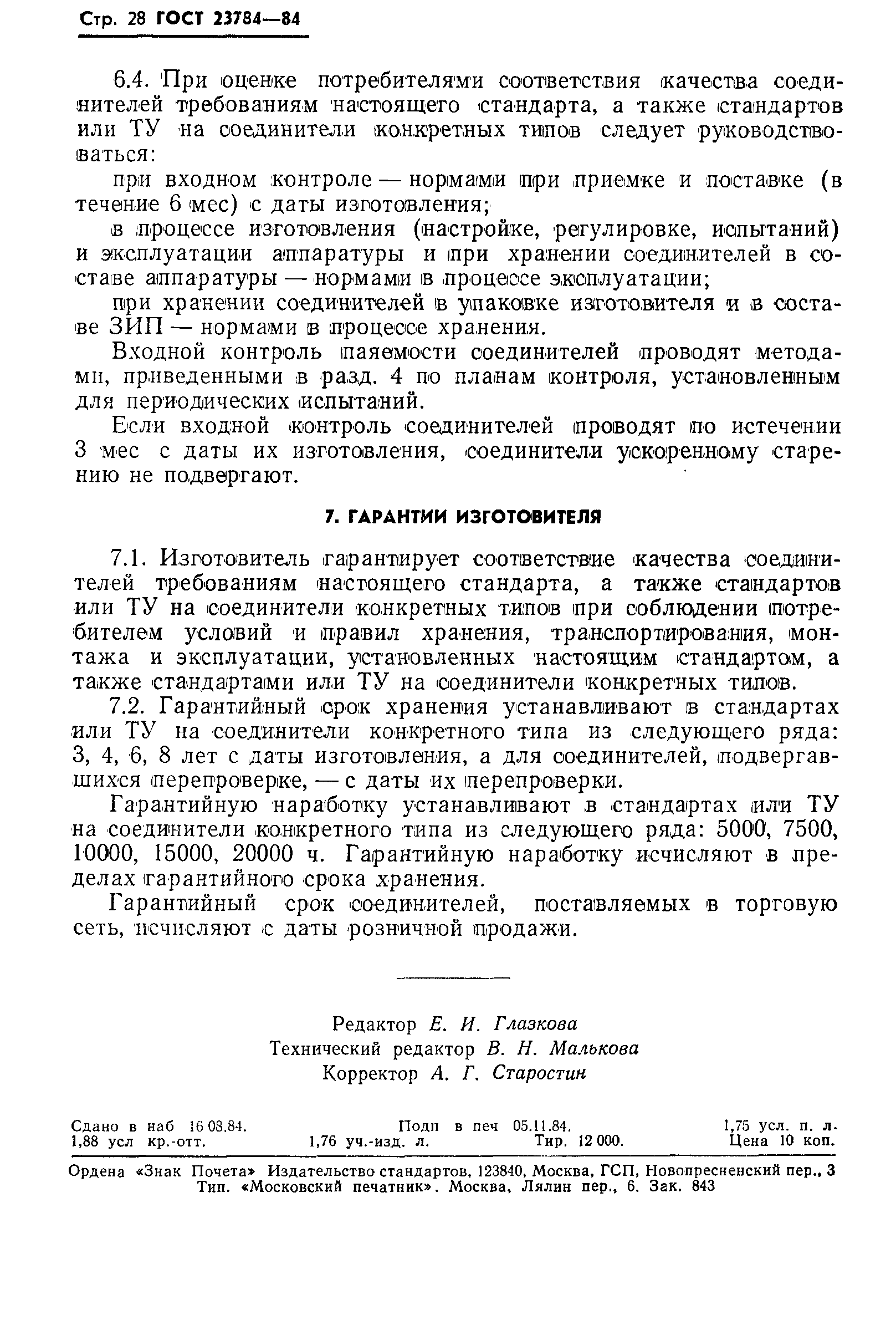

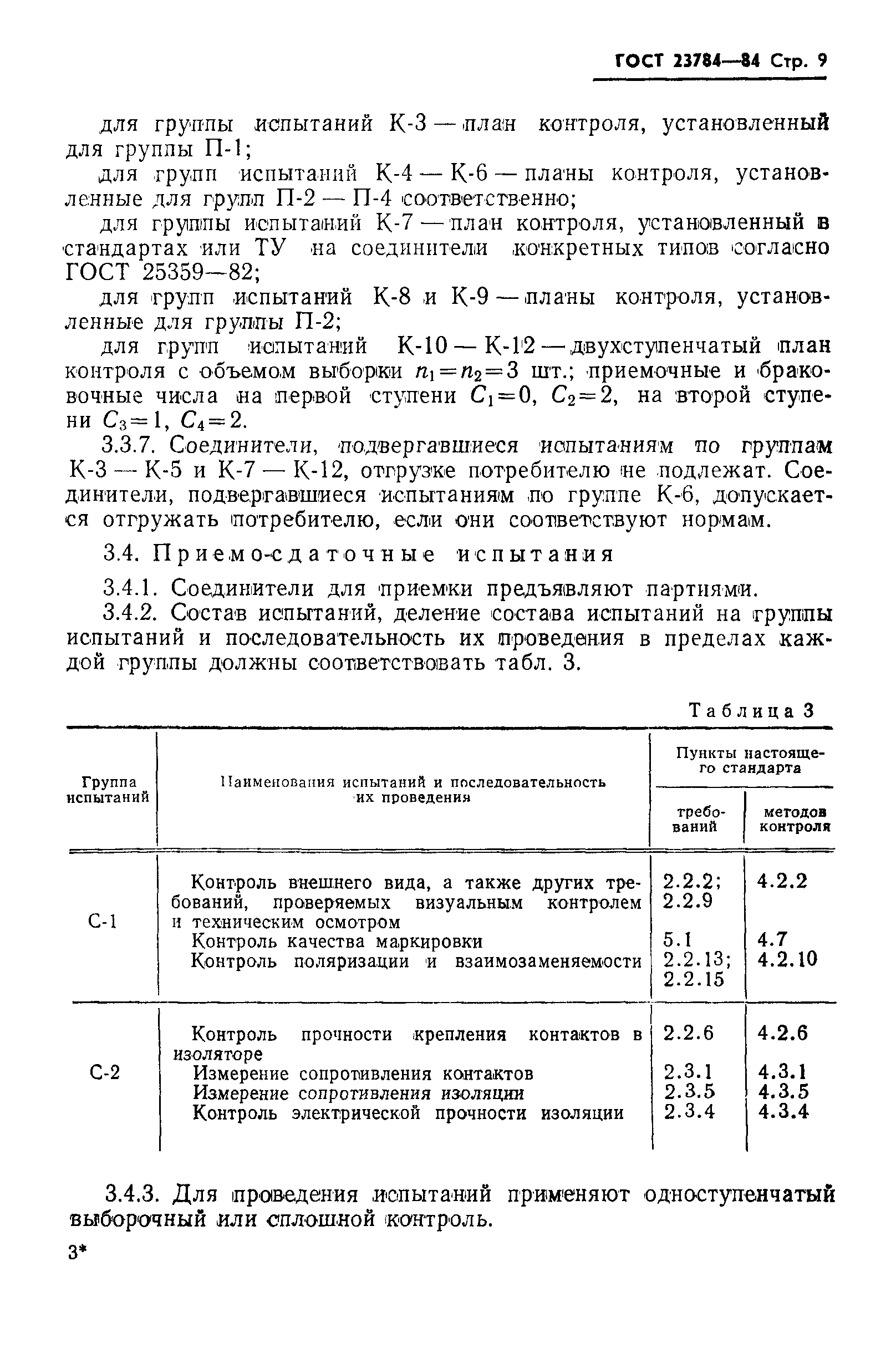

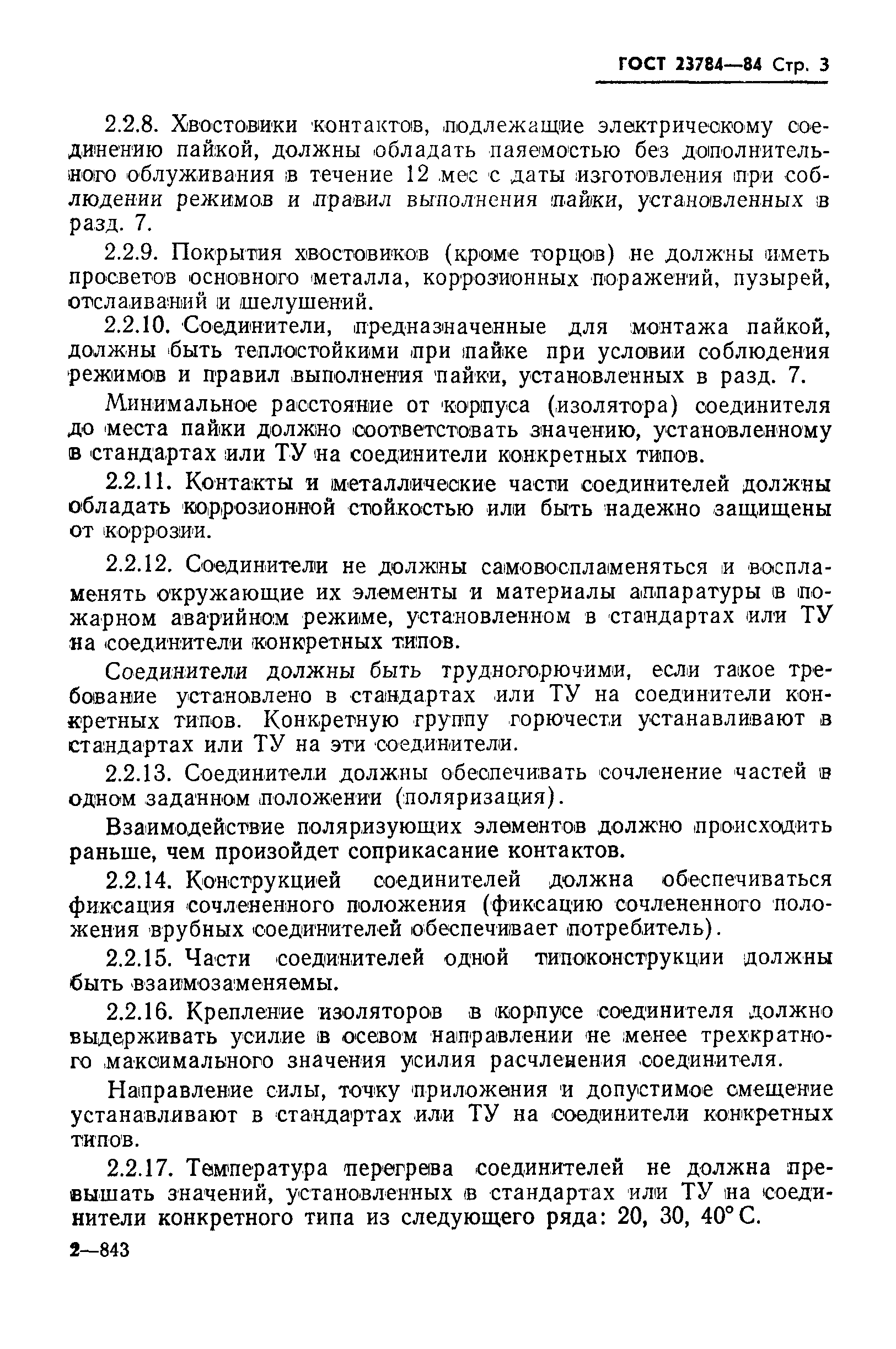

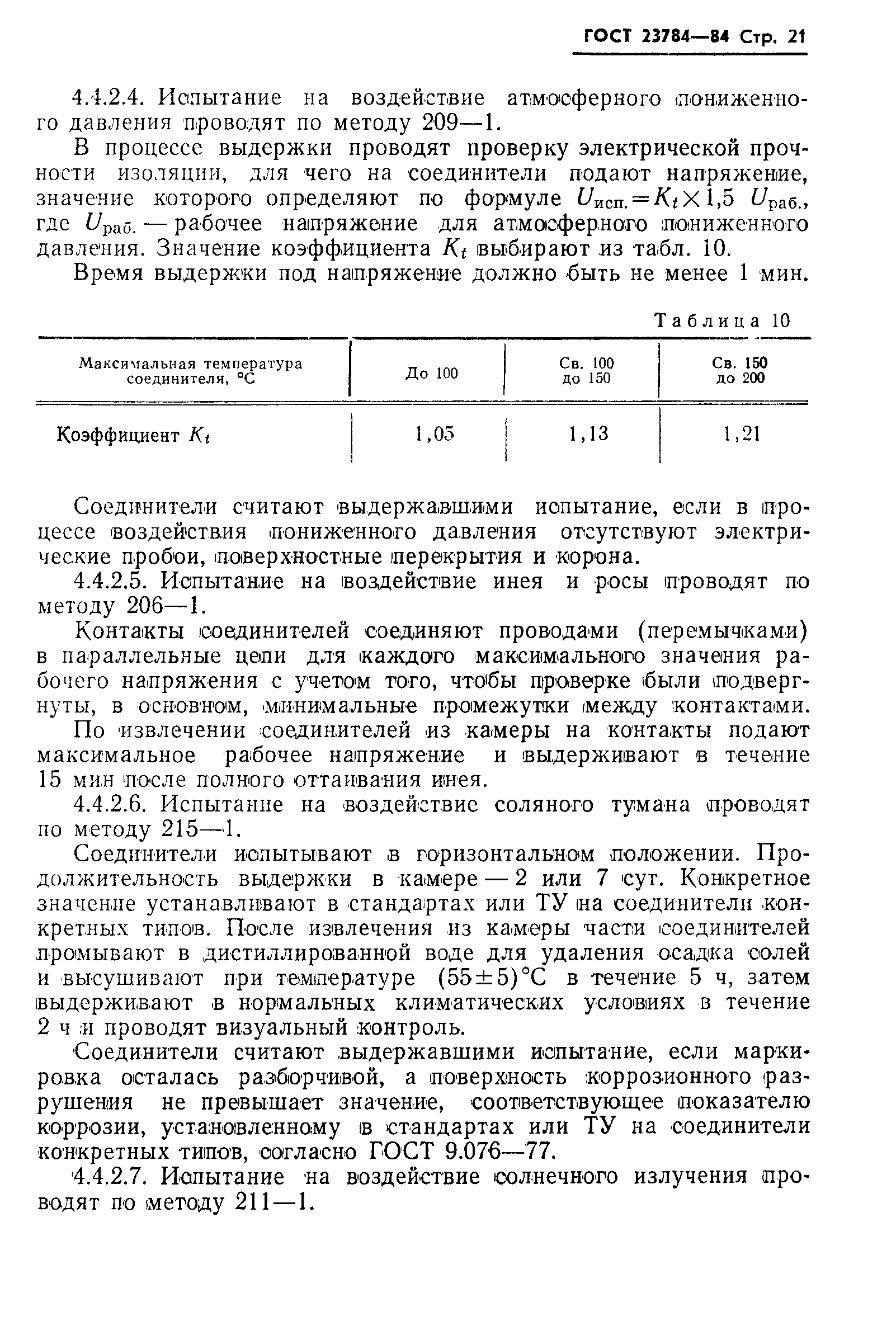

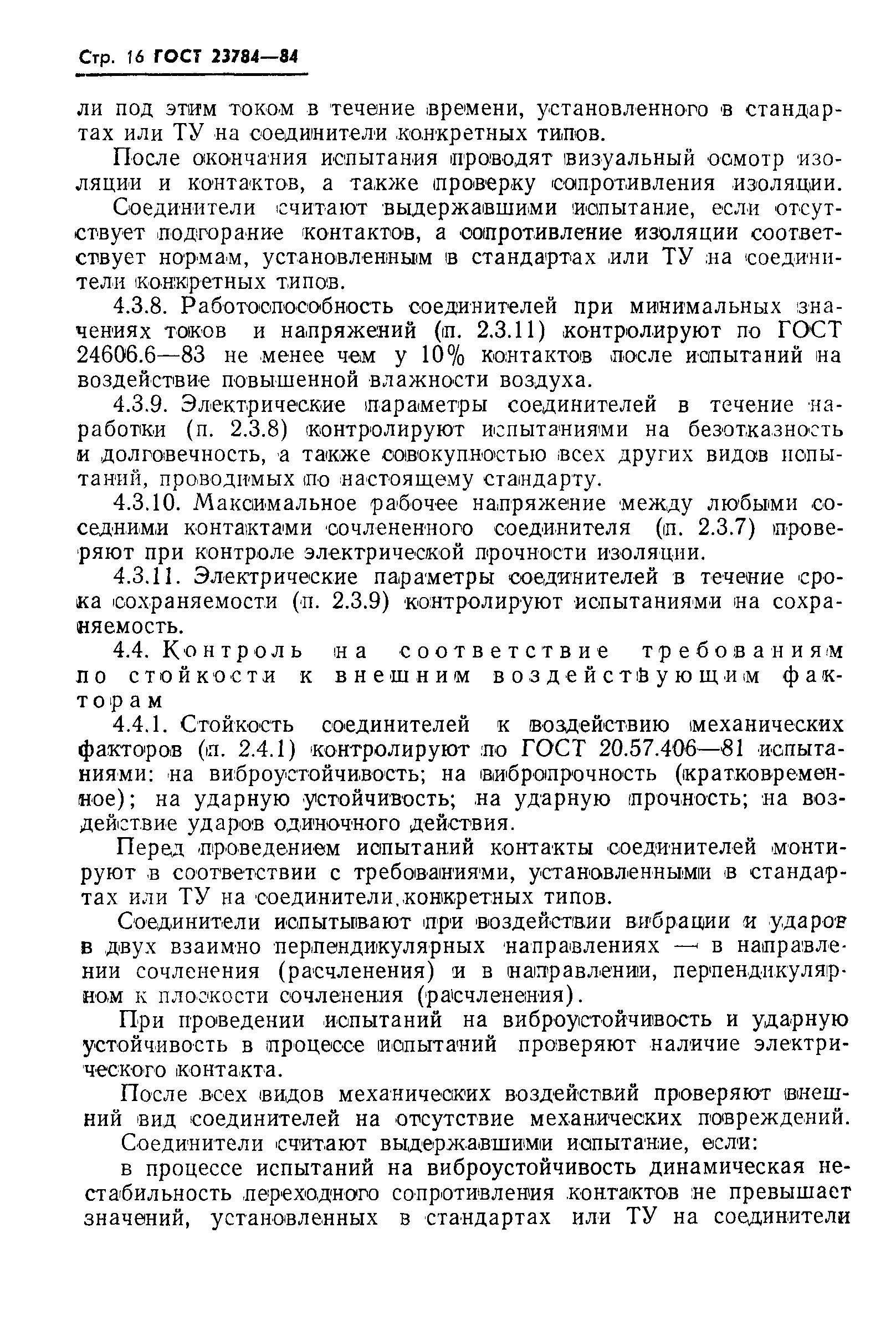

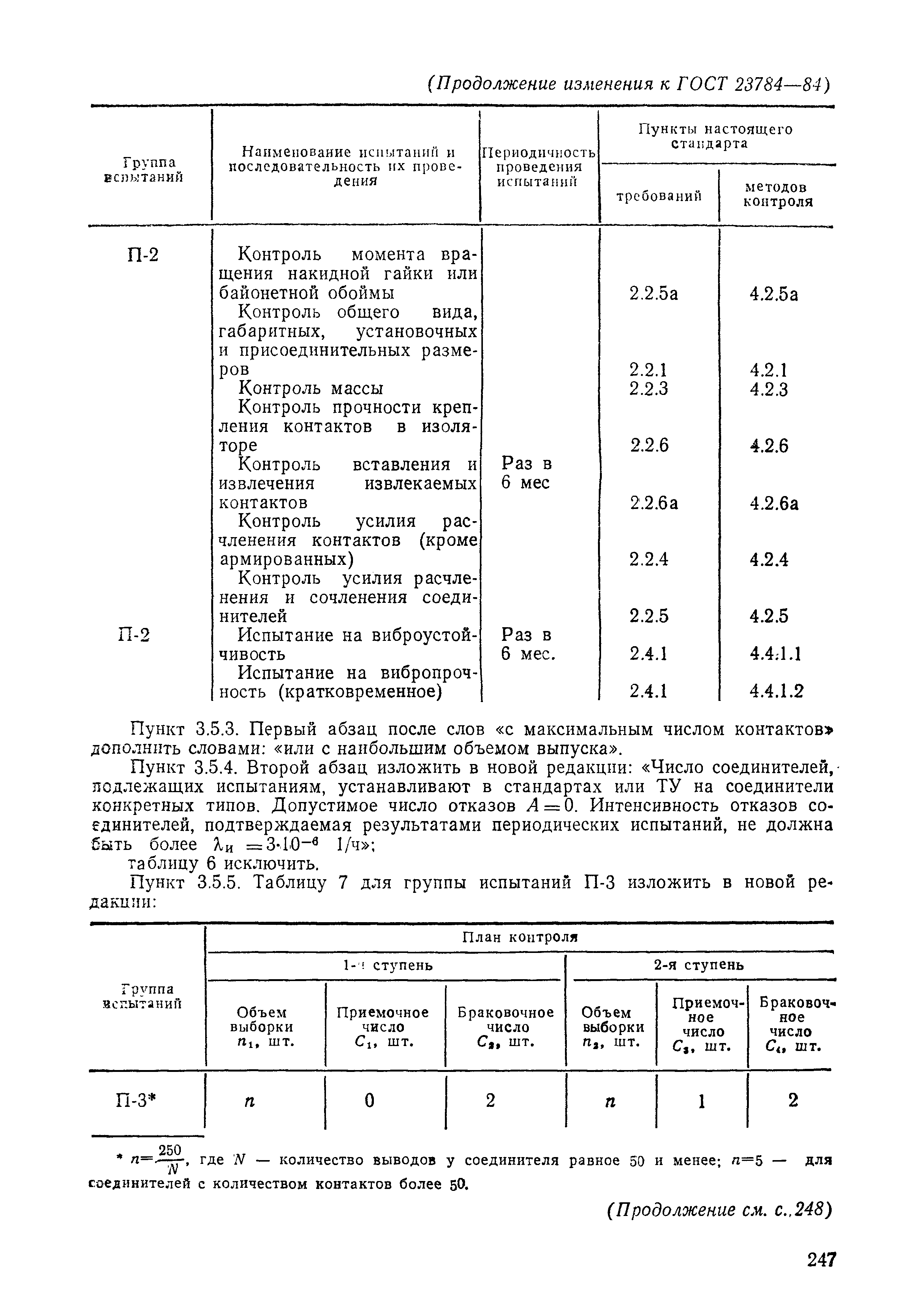

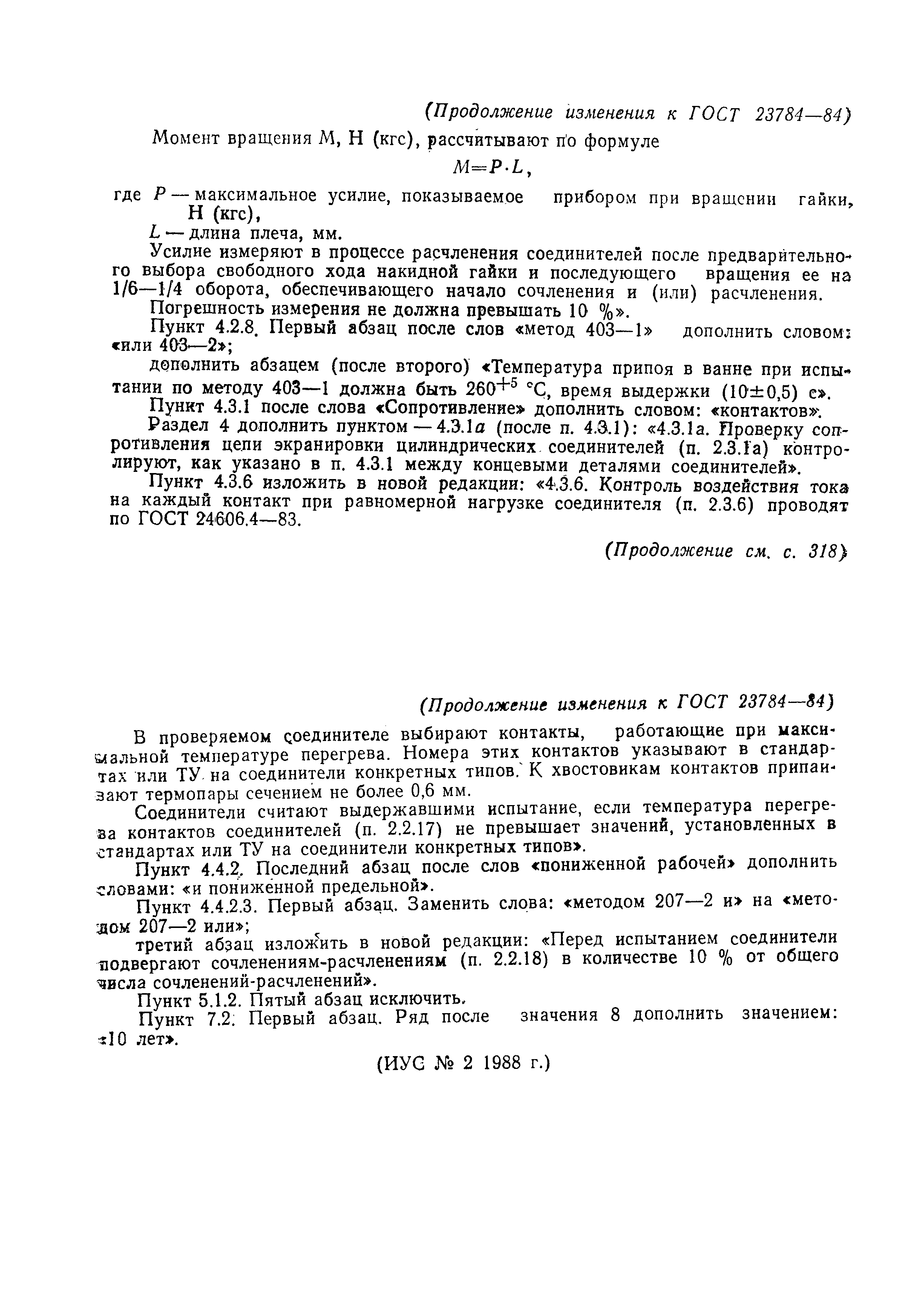

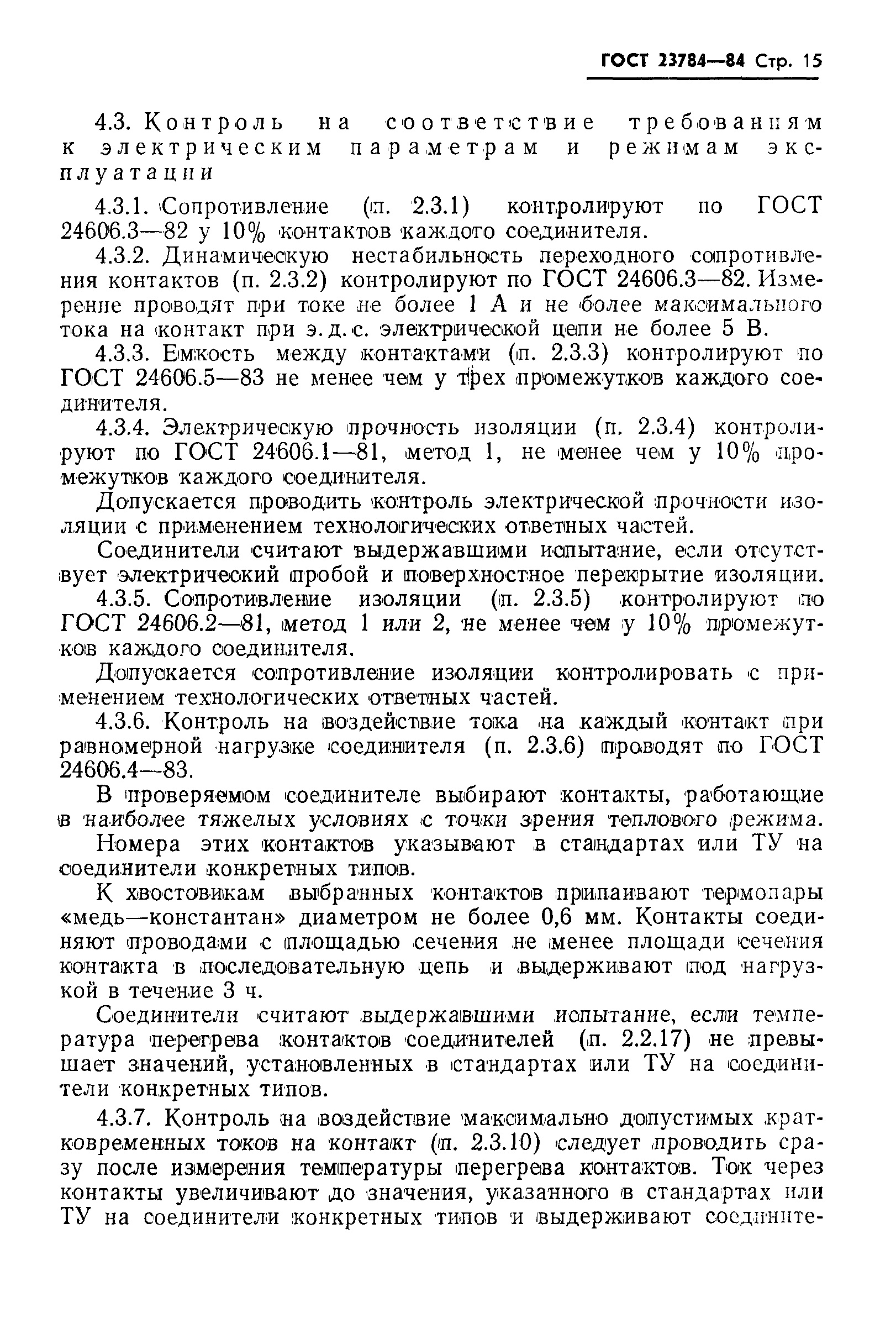

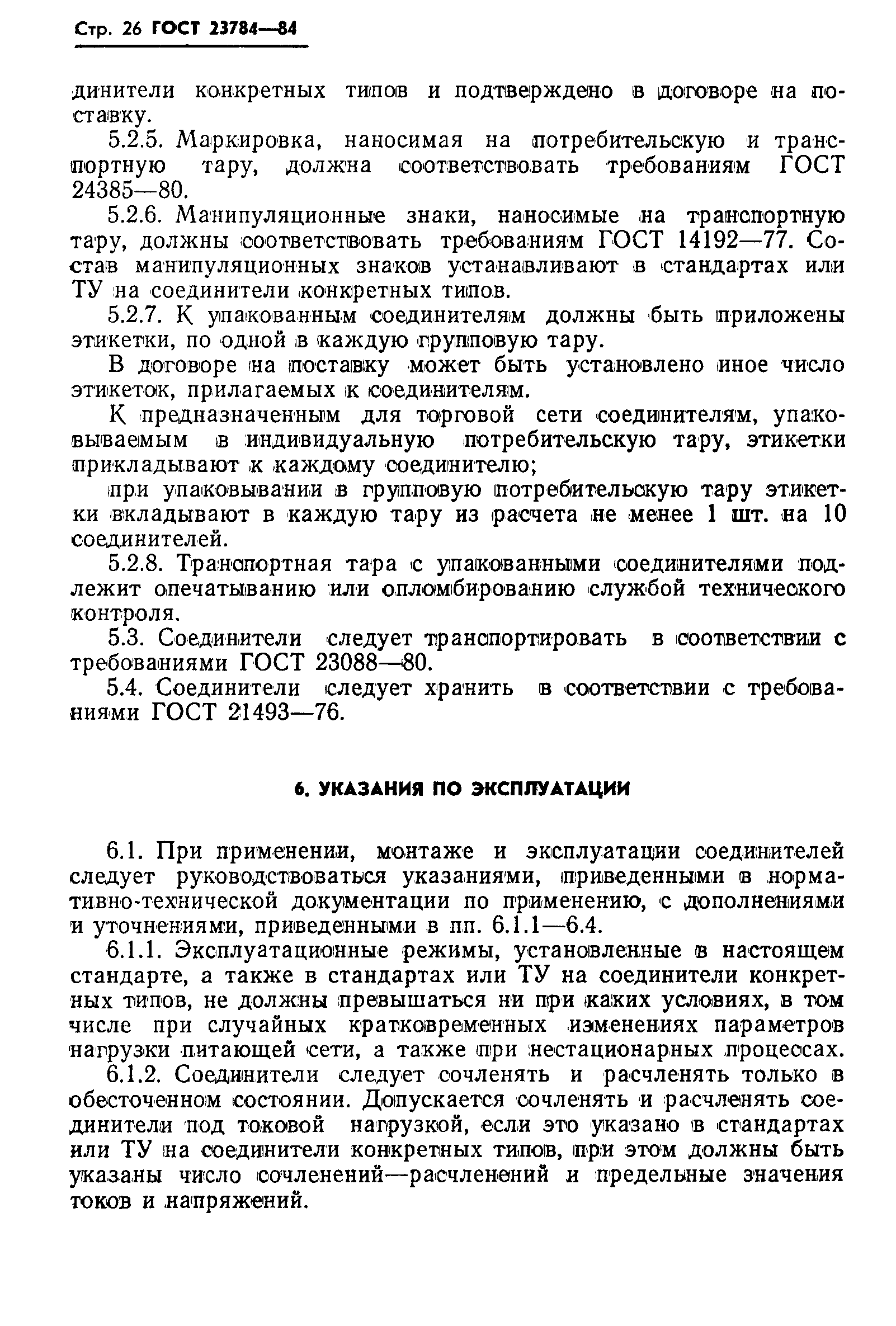

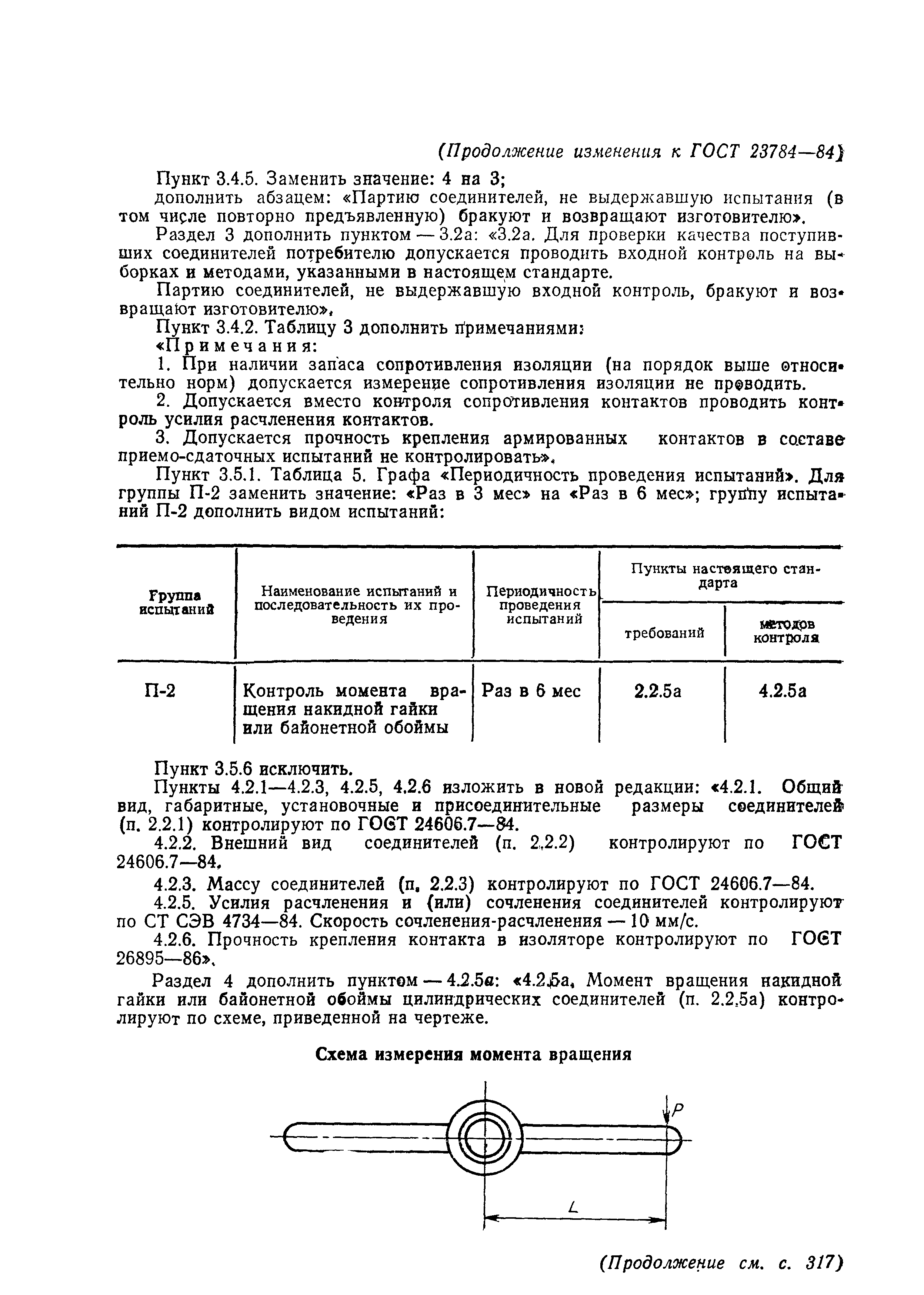

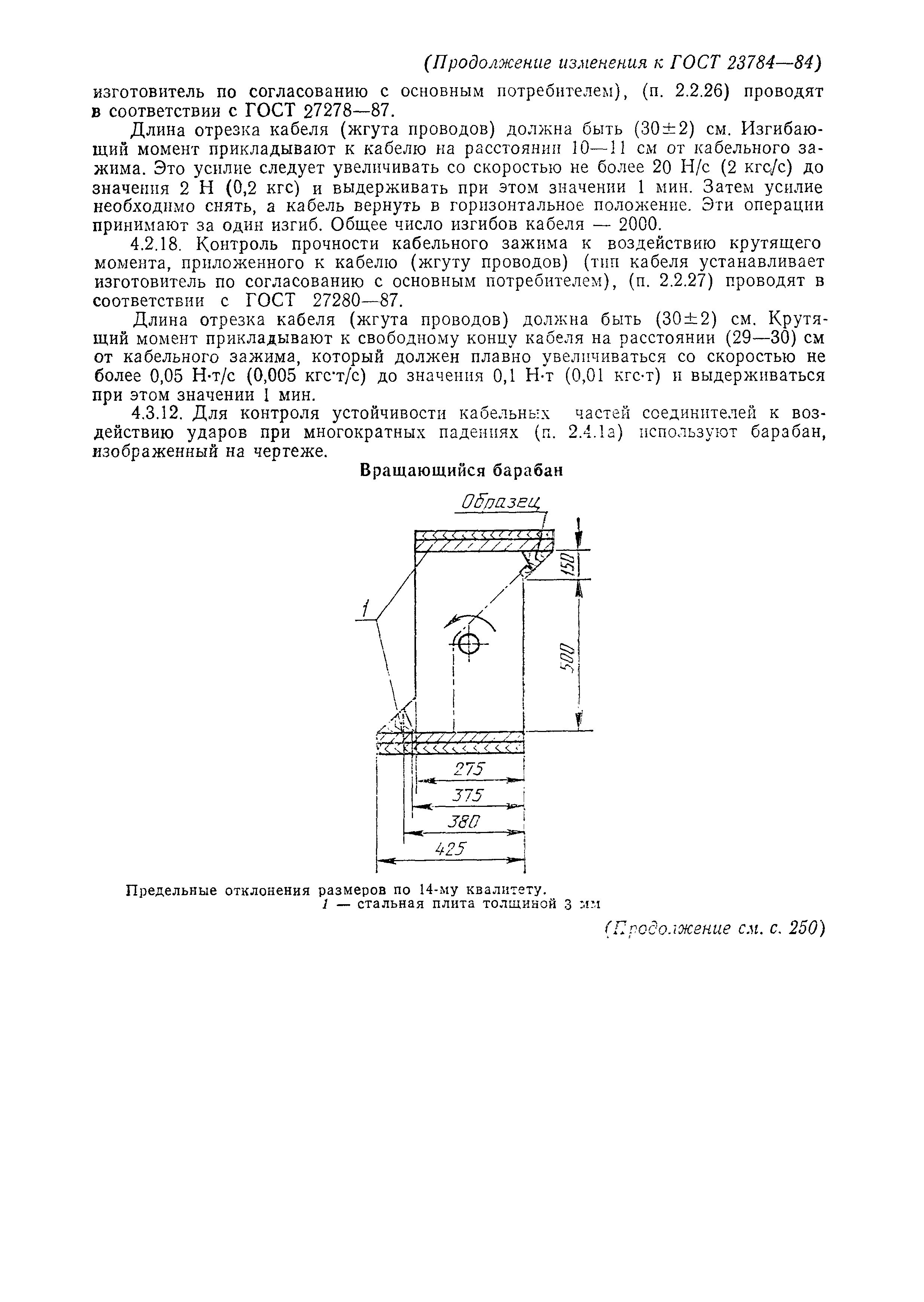

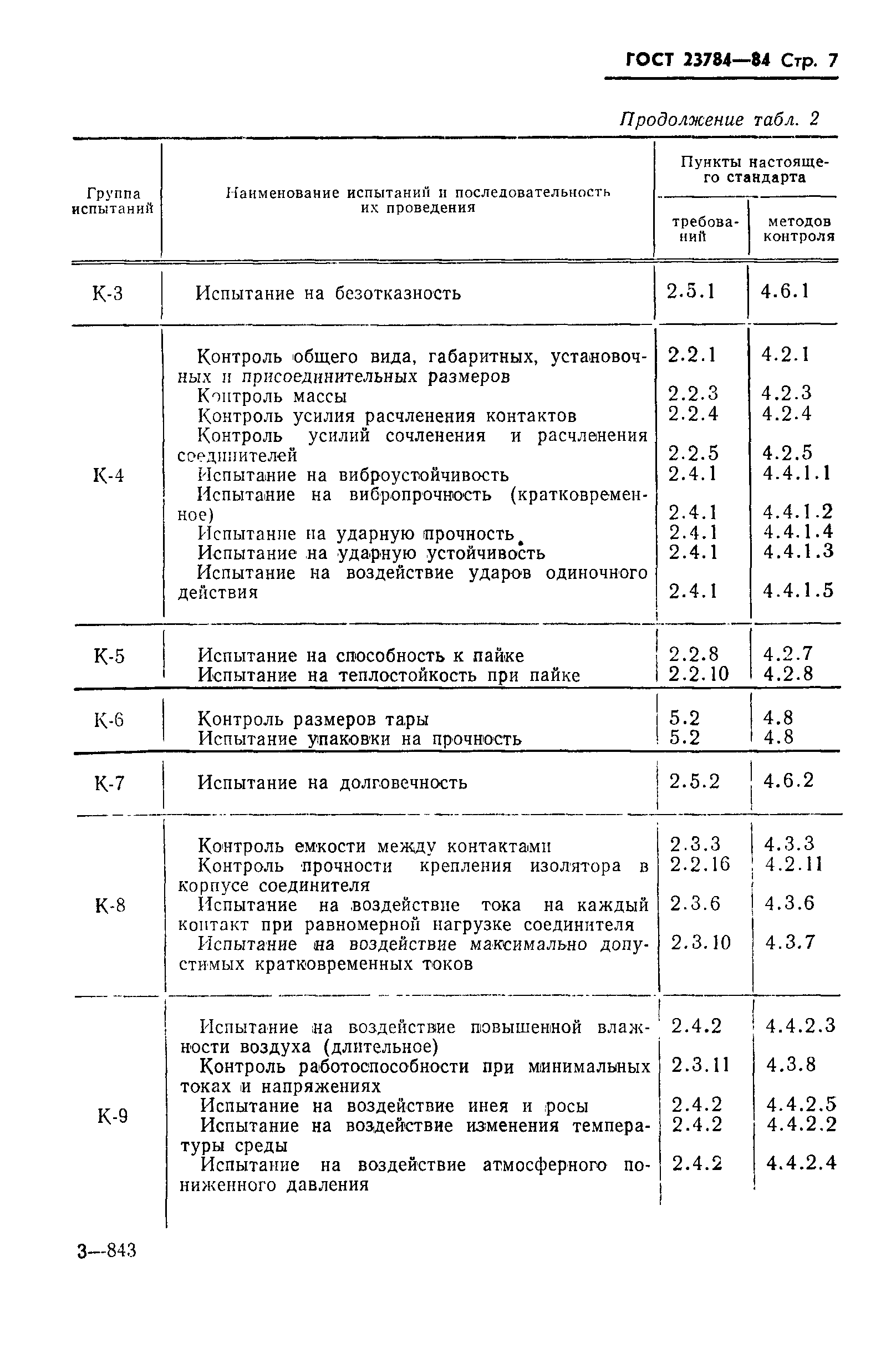

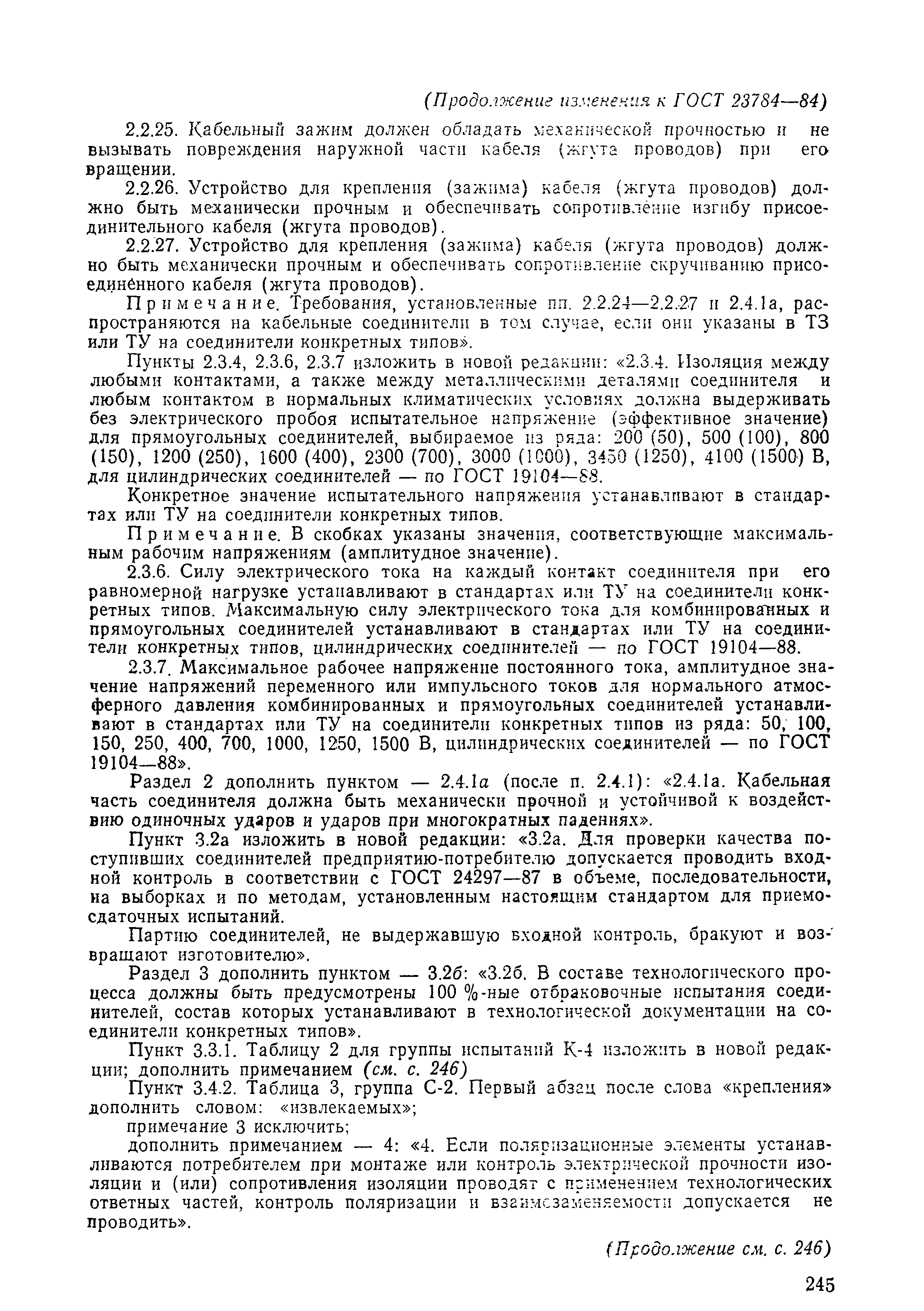

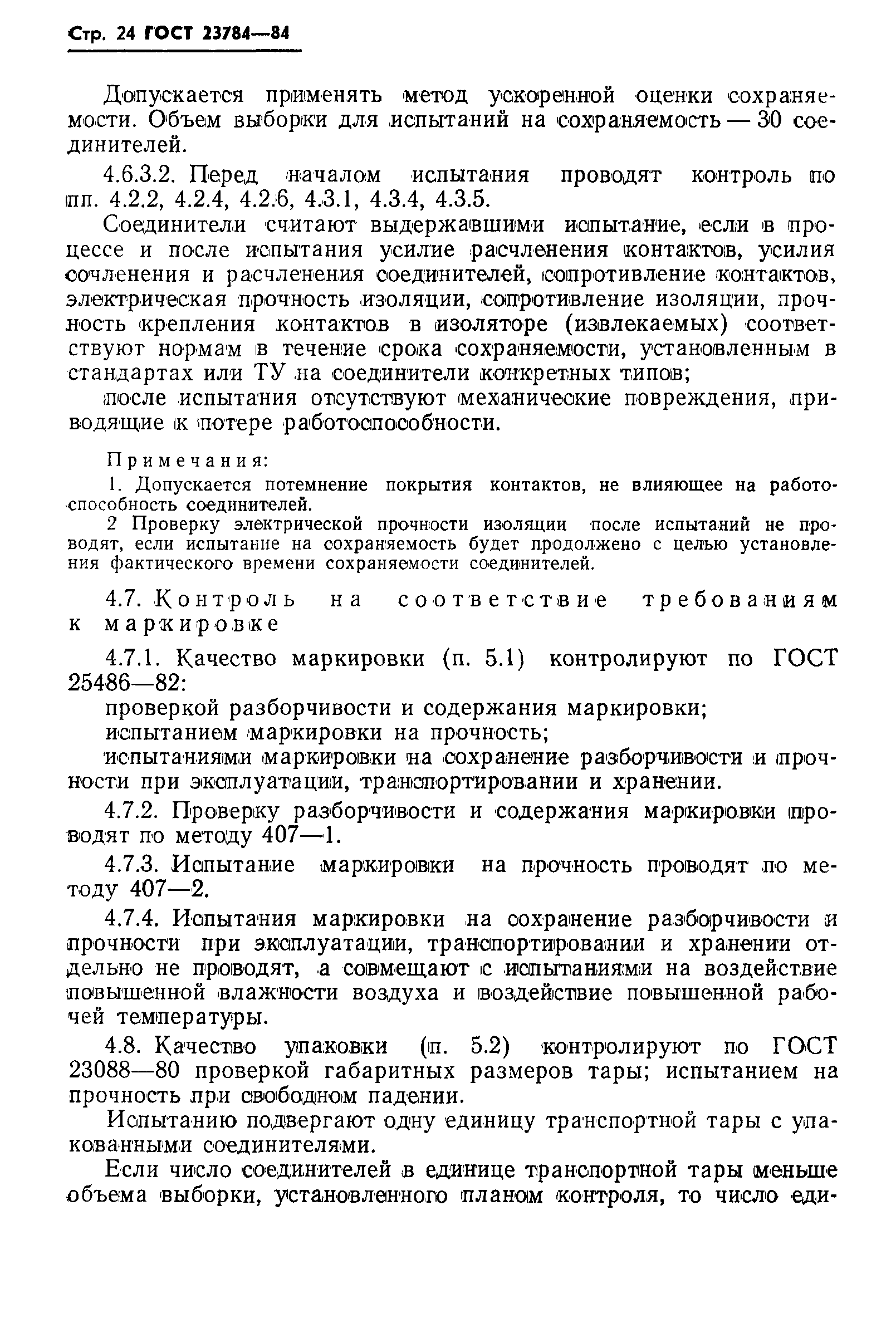

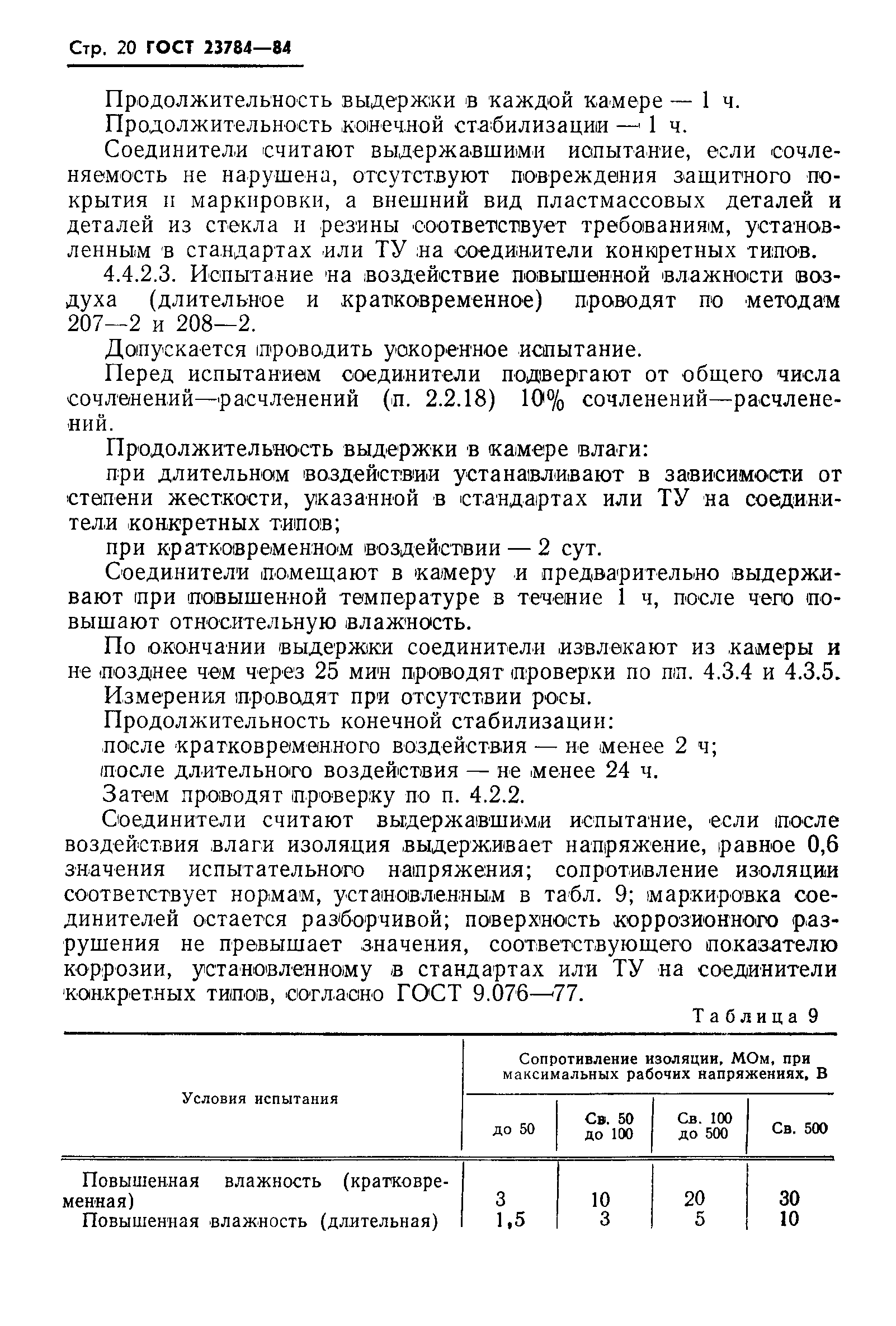

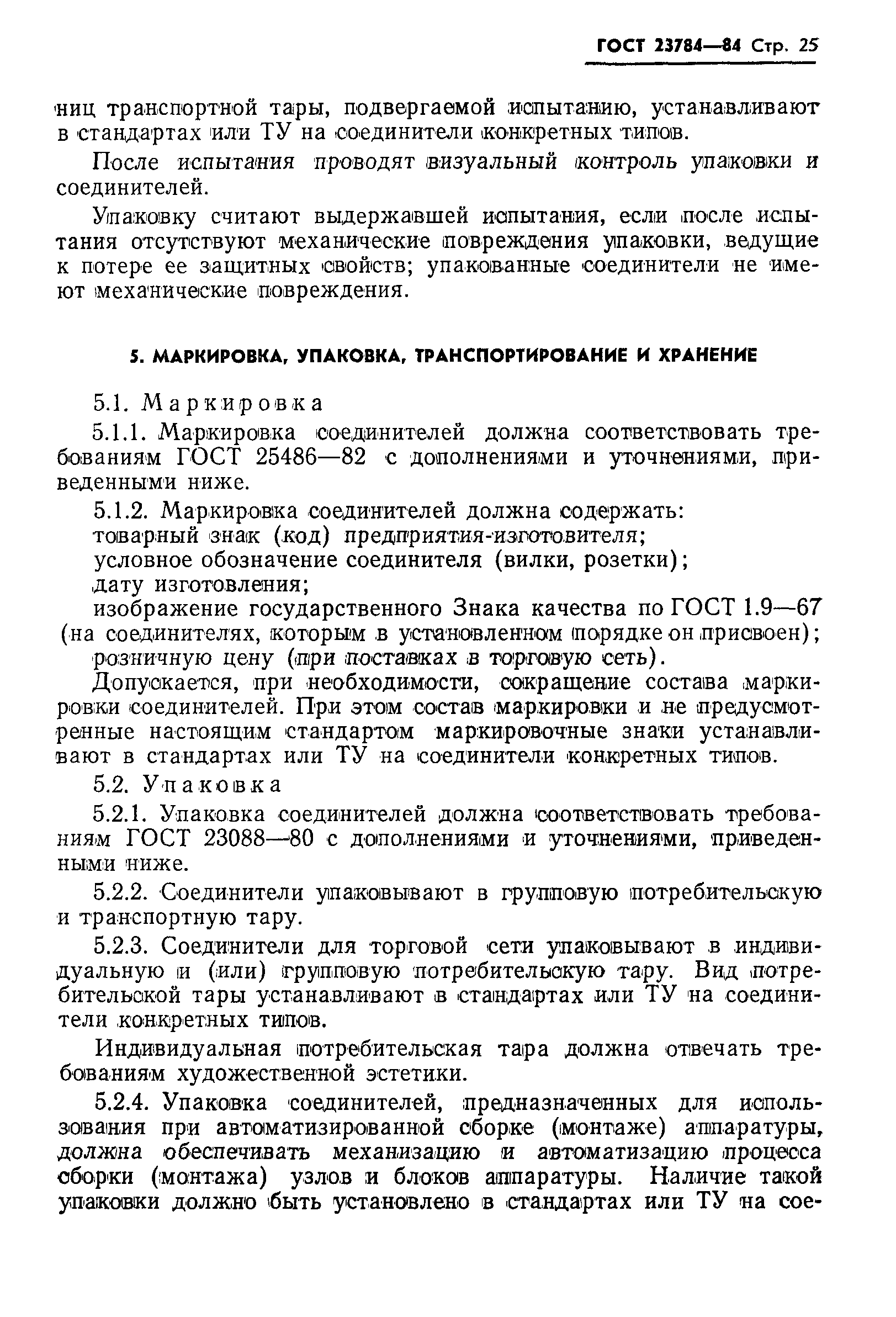

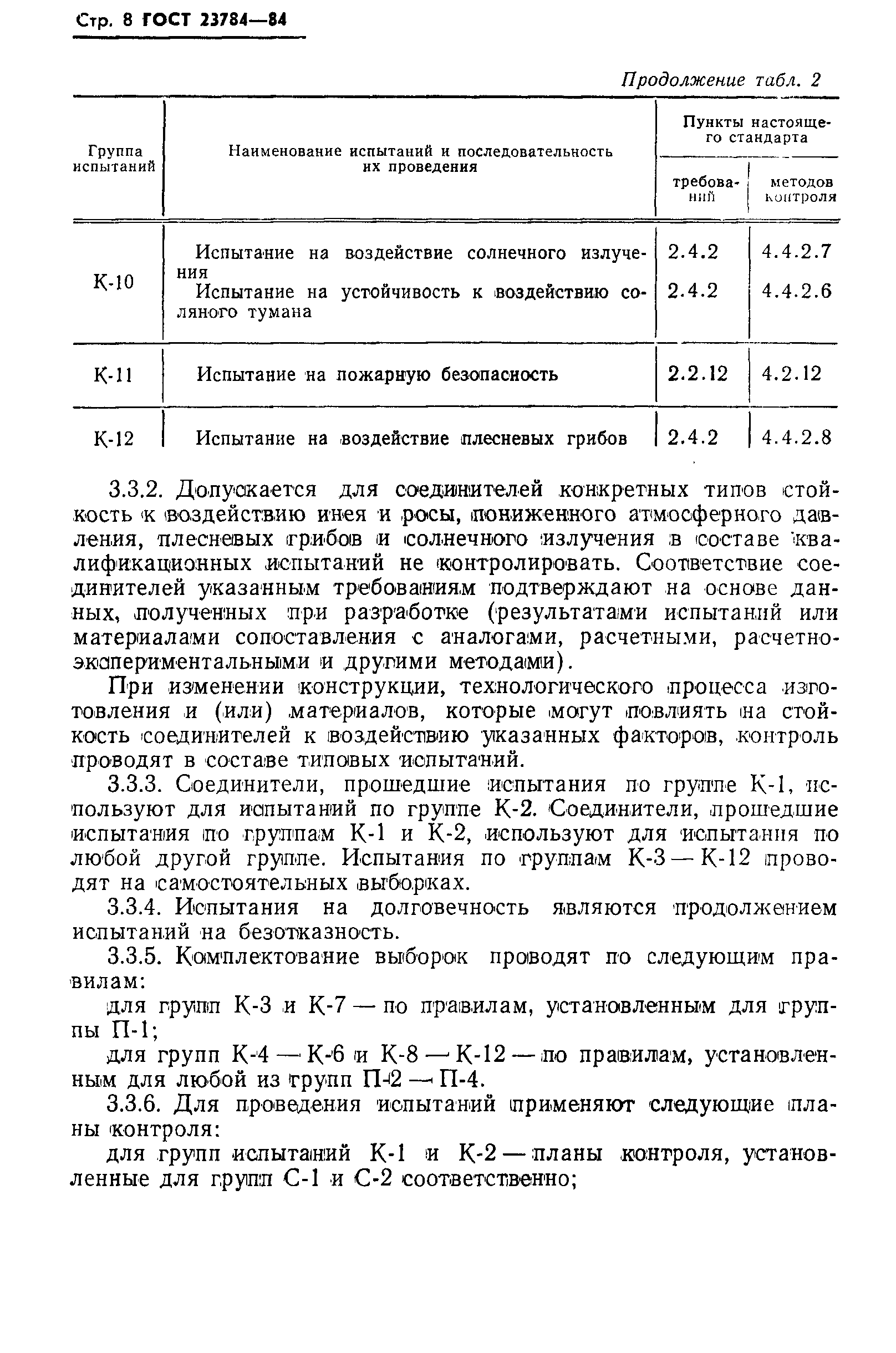

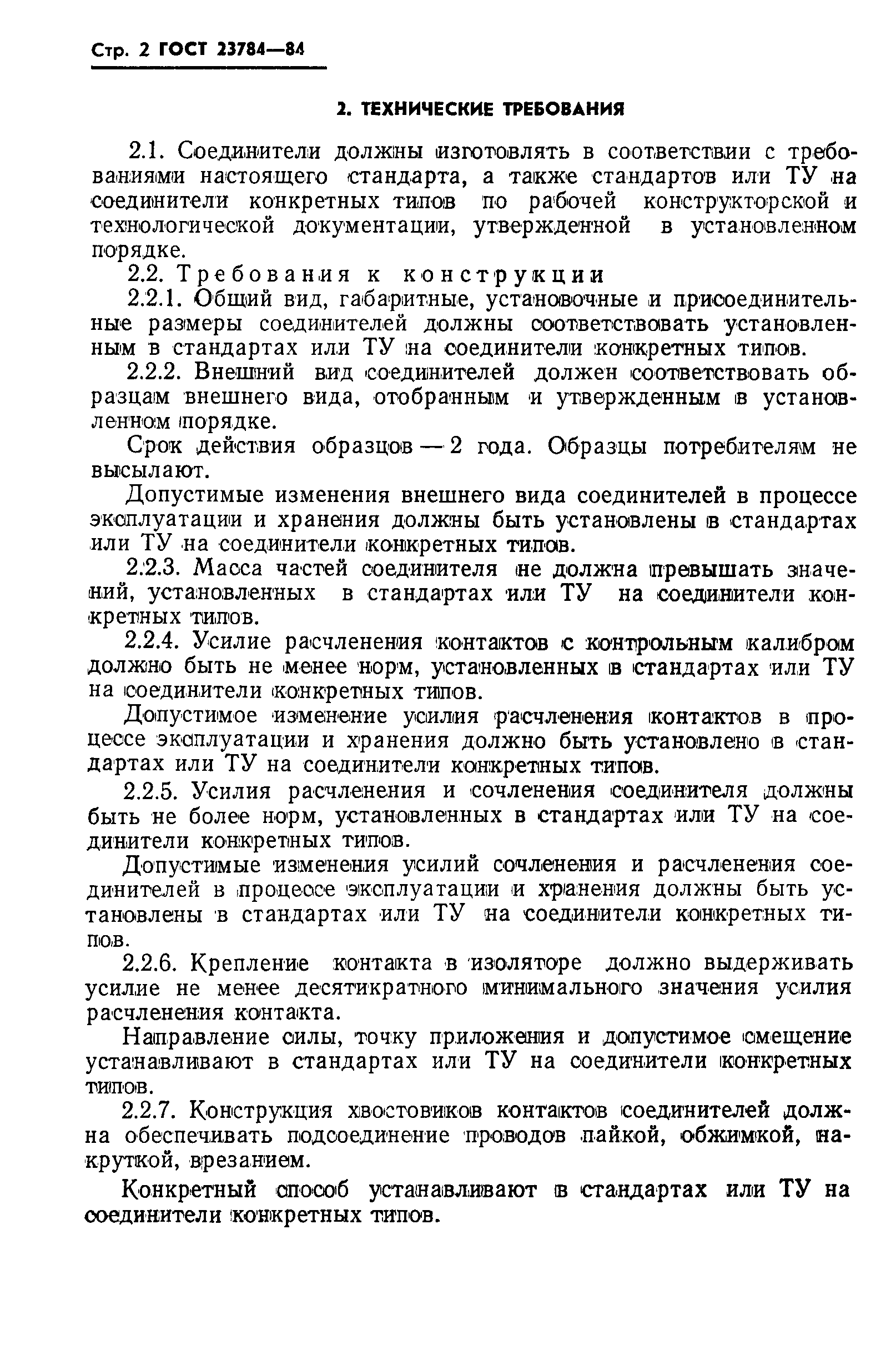

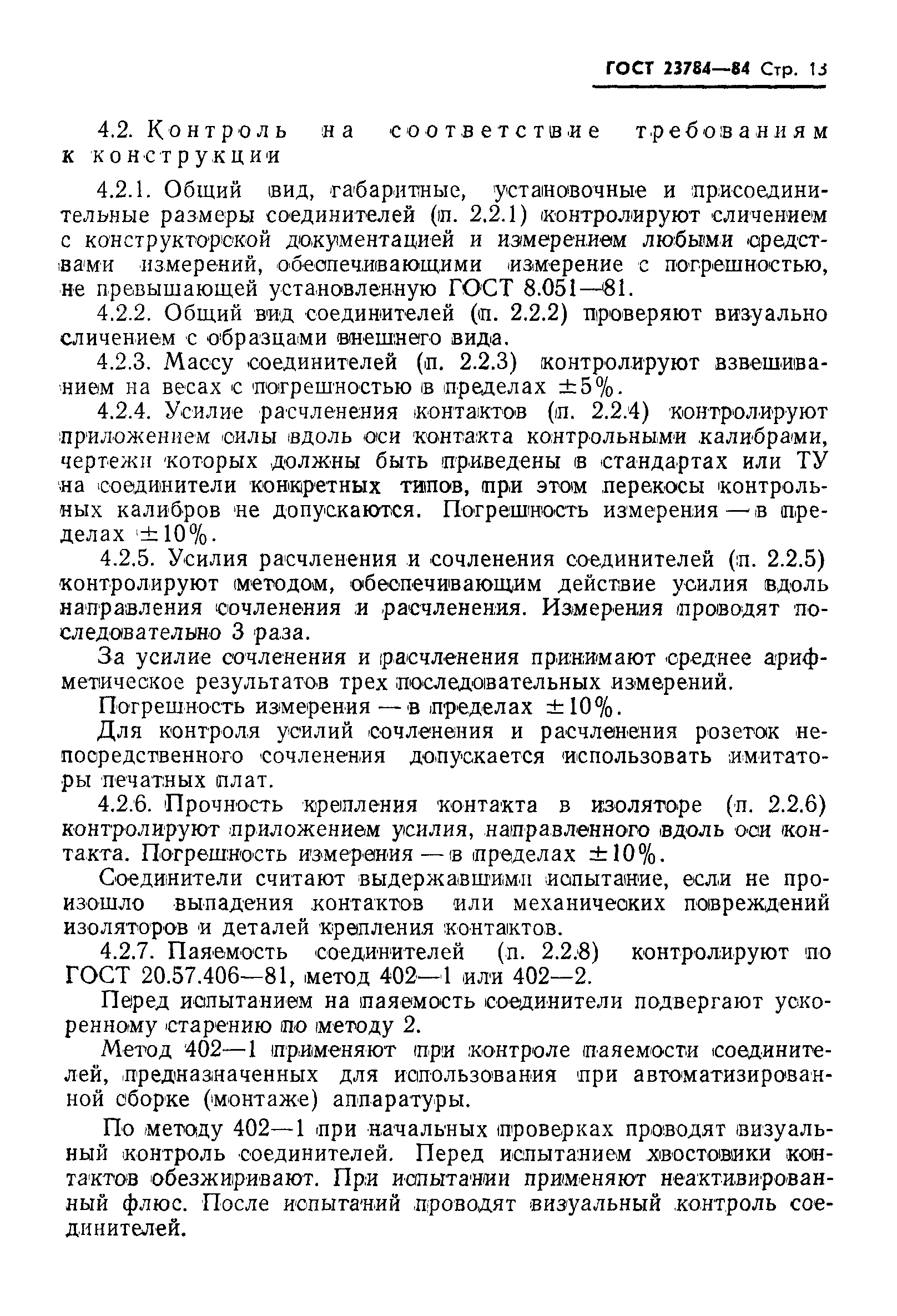

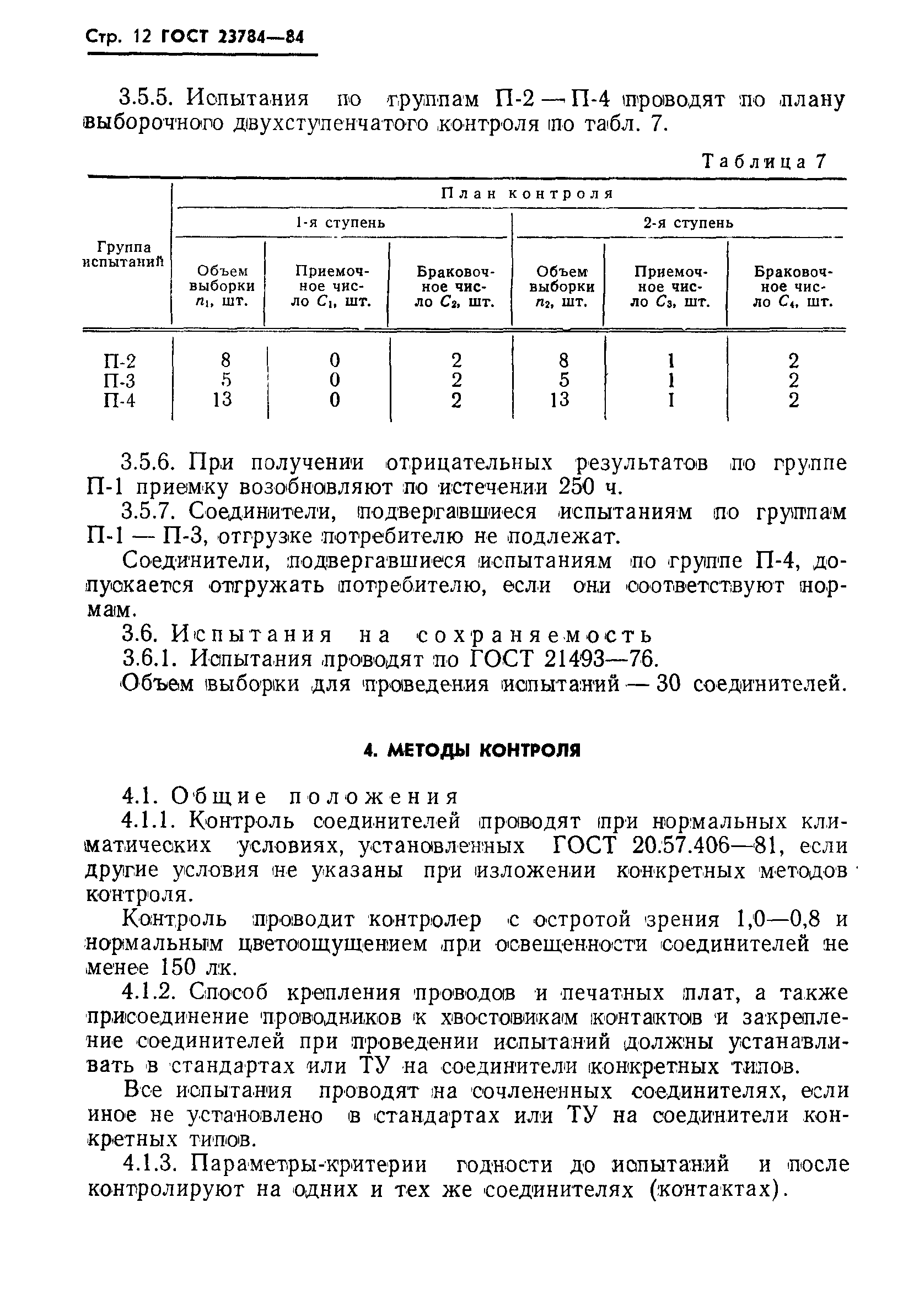

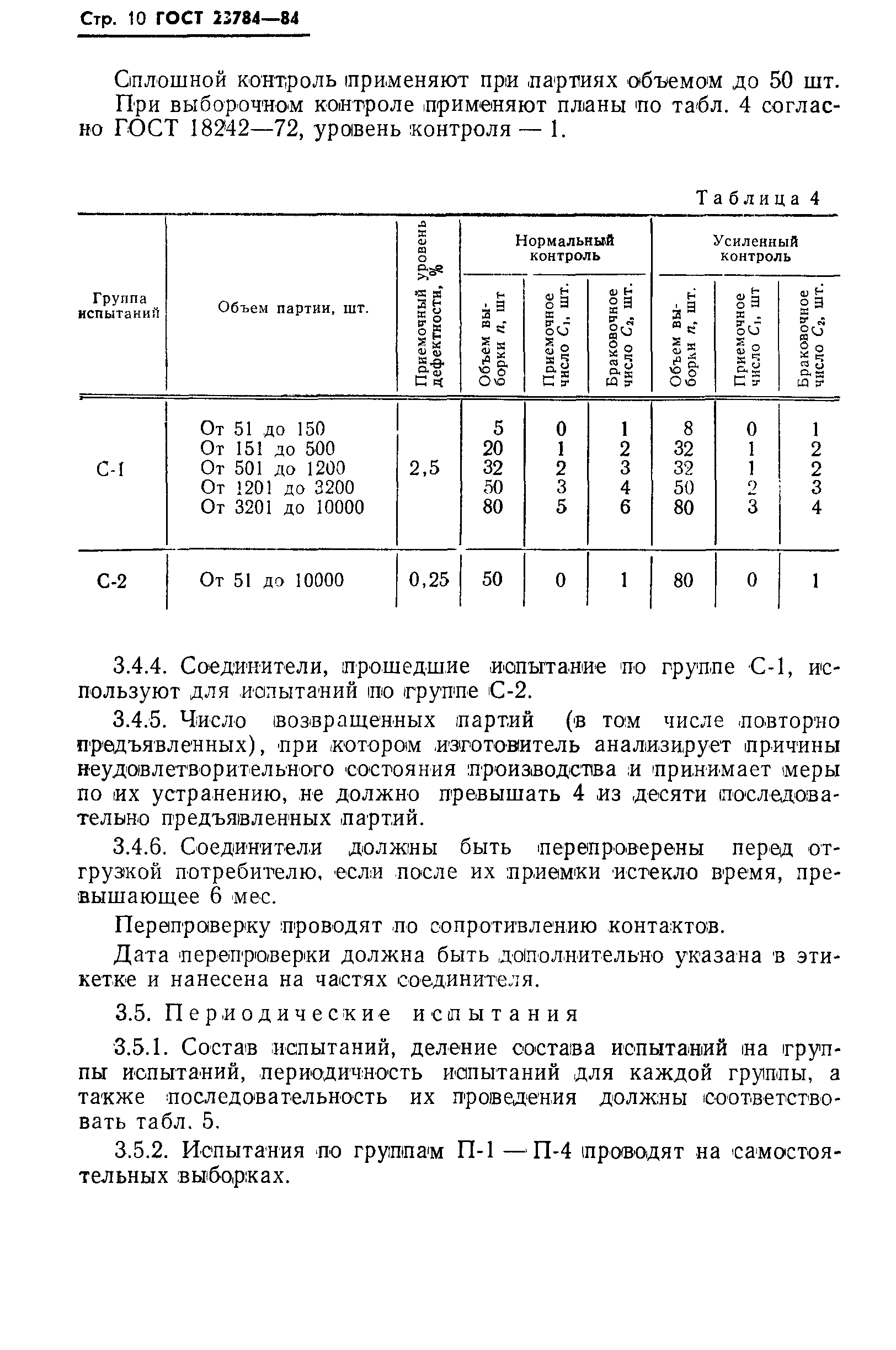

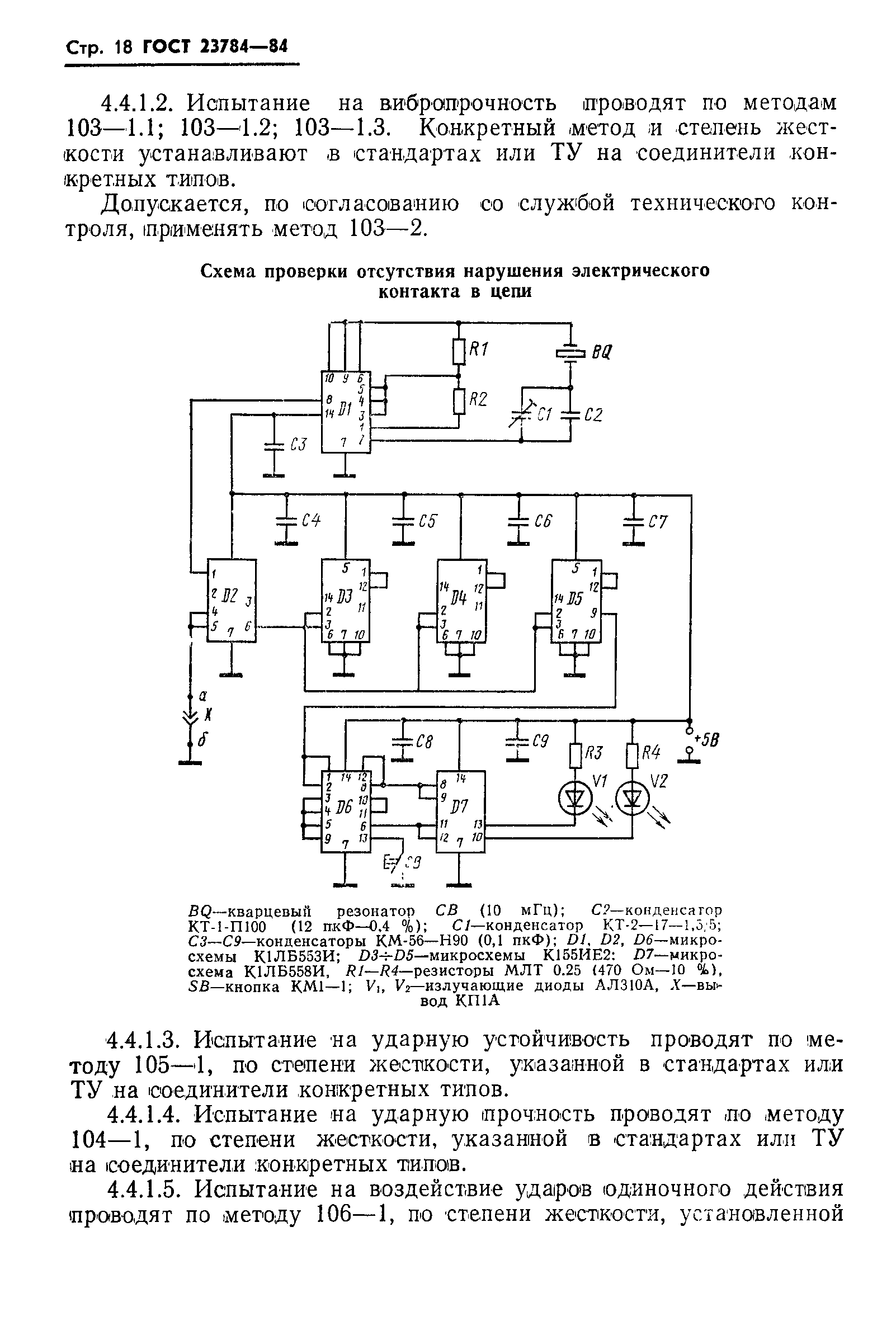

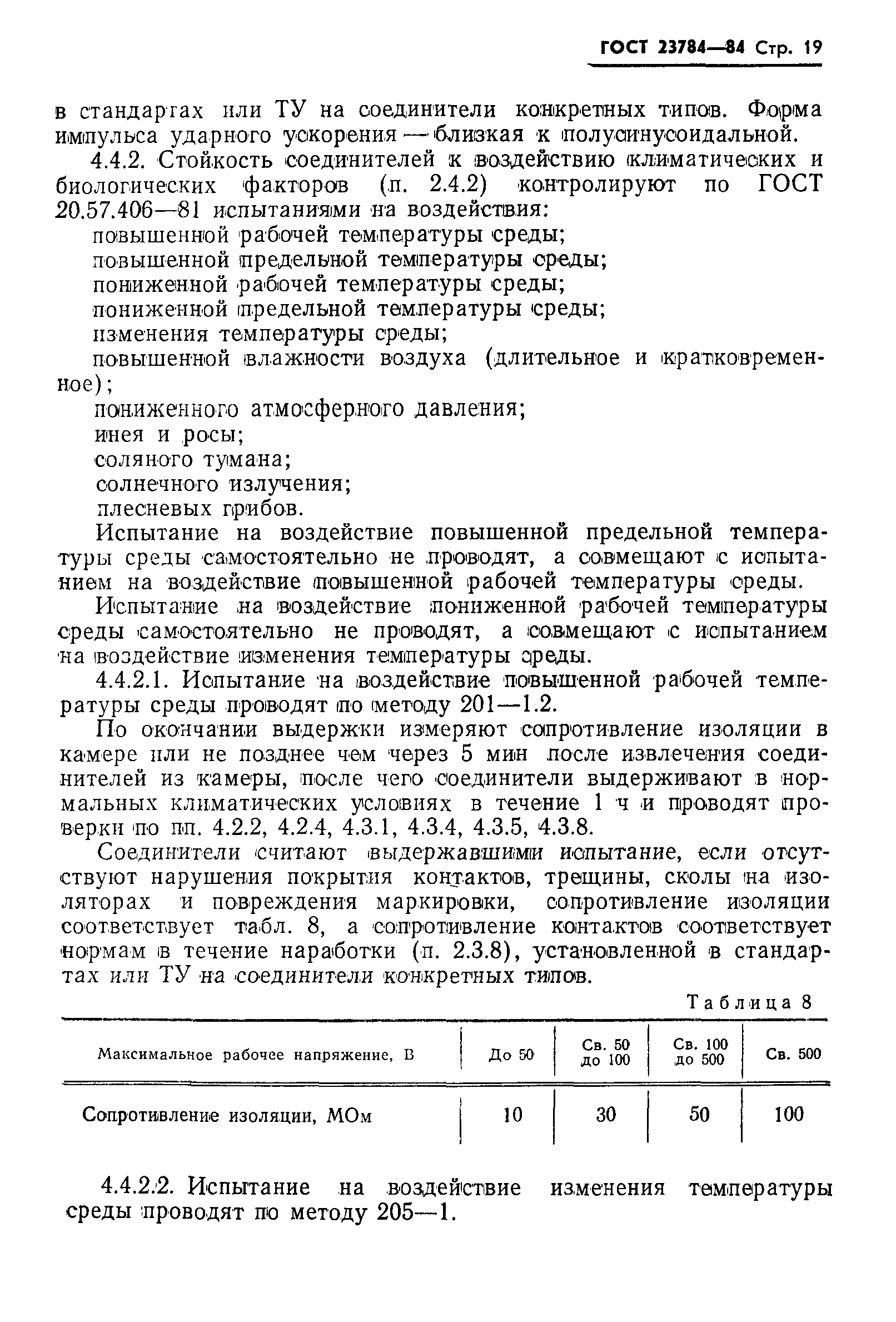

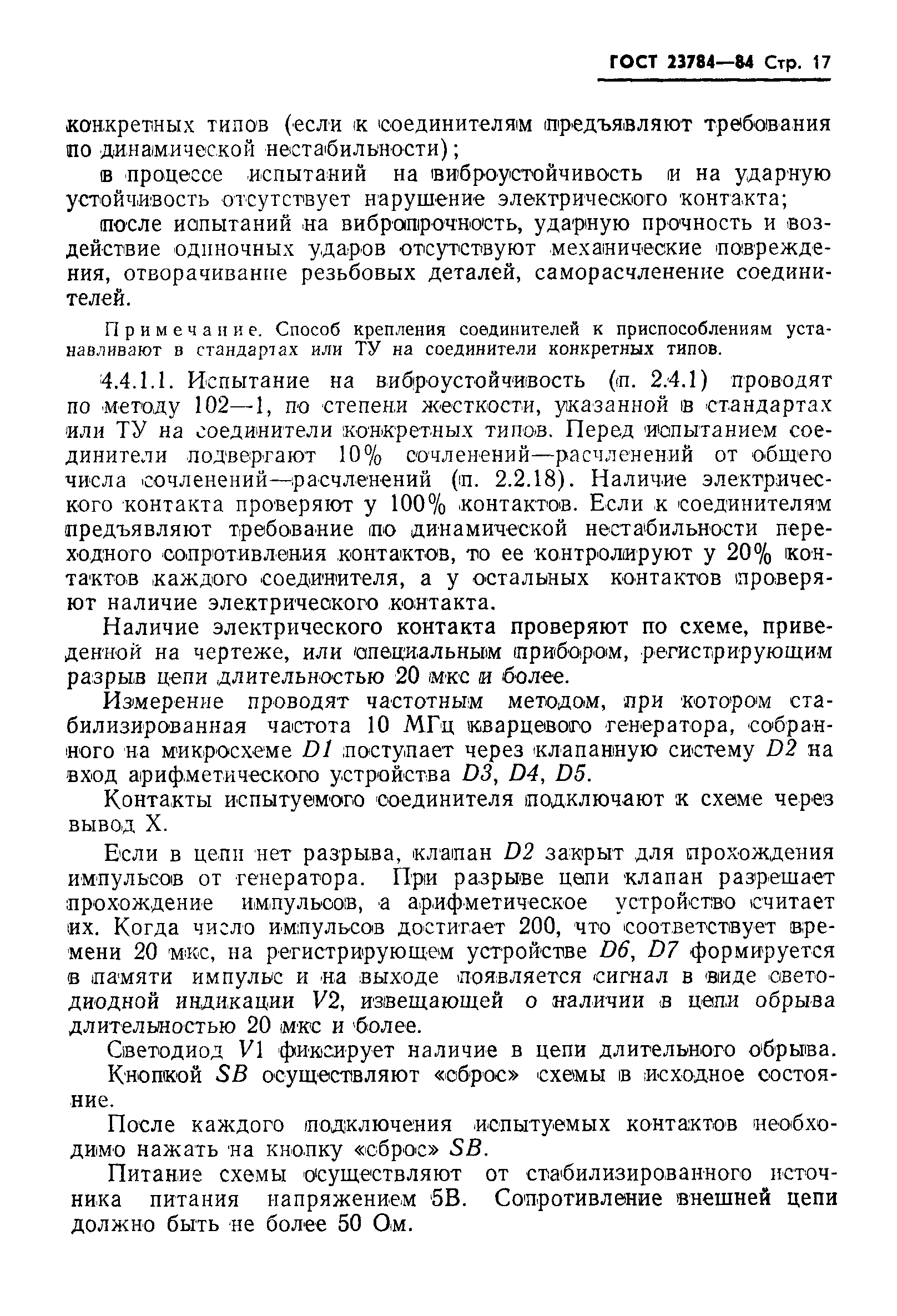

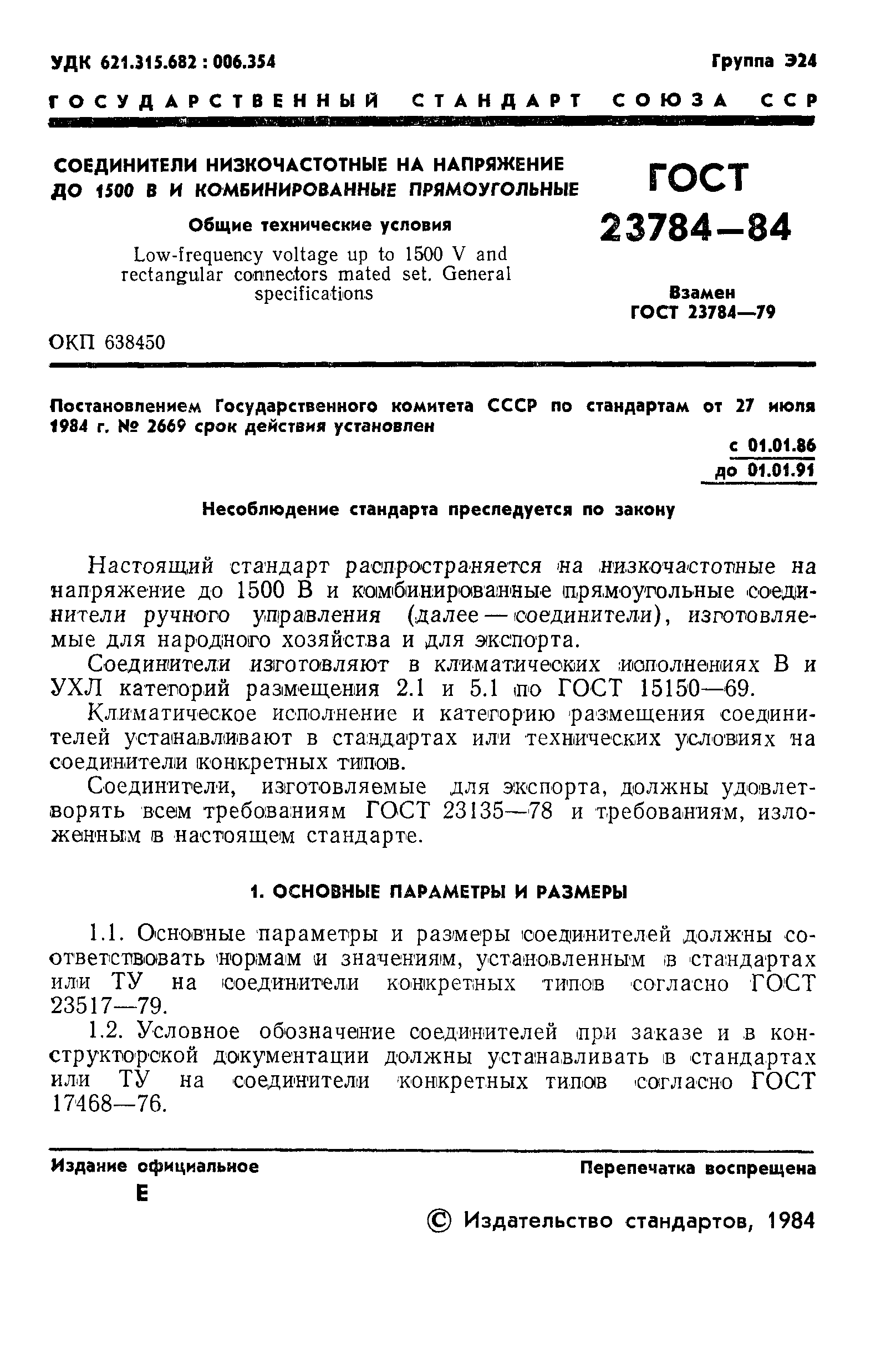

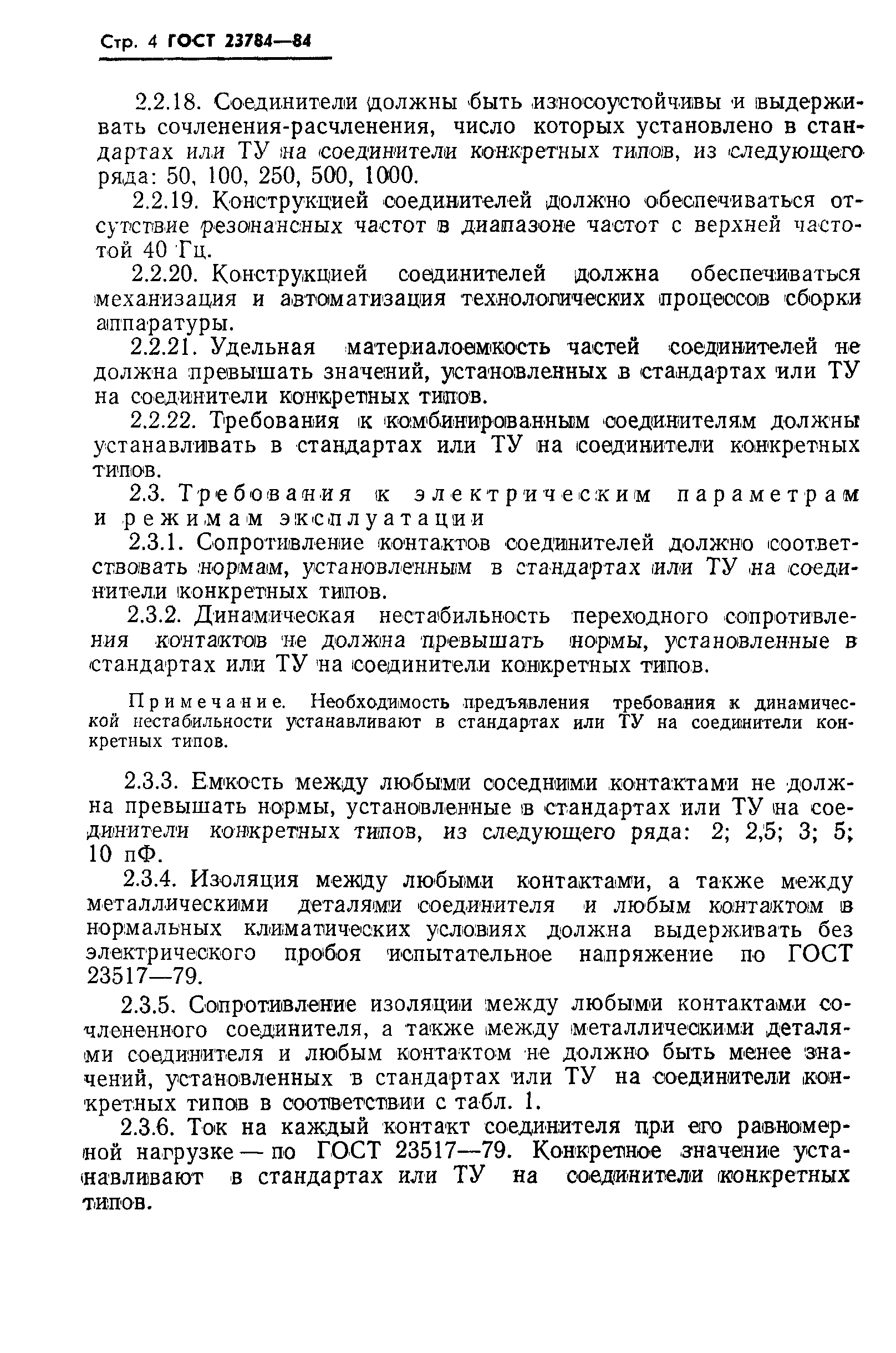

![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/0.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/1.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/2.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/3.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/4.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/5.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/6.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/7.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/8.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/9.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/10.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/11.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/12.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/13.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/14.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/15.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/16.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/17.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/18.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/19.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/20.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/21.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/22.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/23.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/24.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/25.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/26.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/27.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/28.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/29.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/30.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/31.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/32.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/33.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/34.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/35.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/36.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/37.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/38.gif) ![ГОСТ 23784-84](../../../Data2/1/4294830/4294830371.files/39.gif)

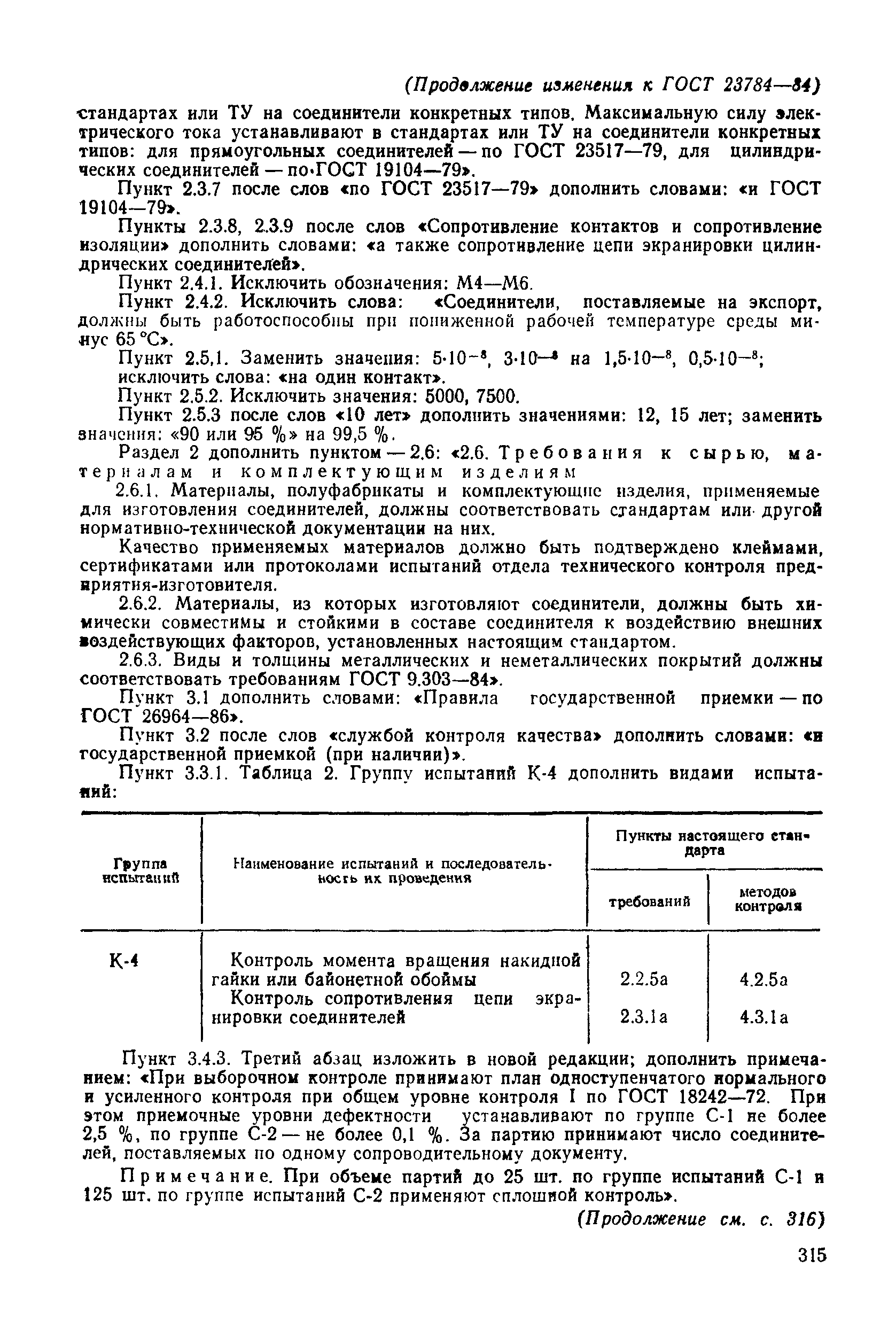

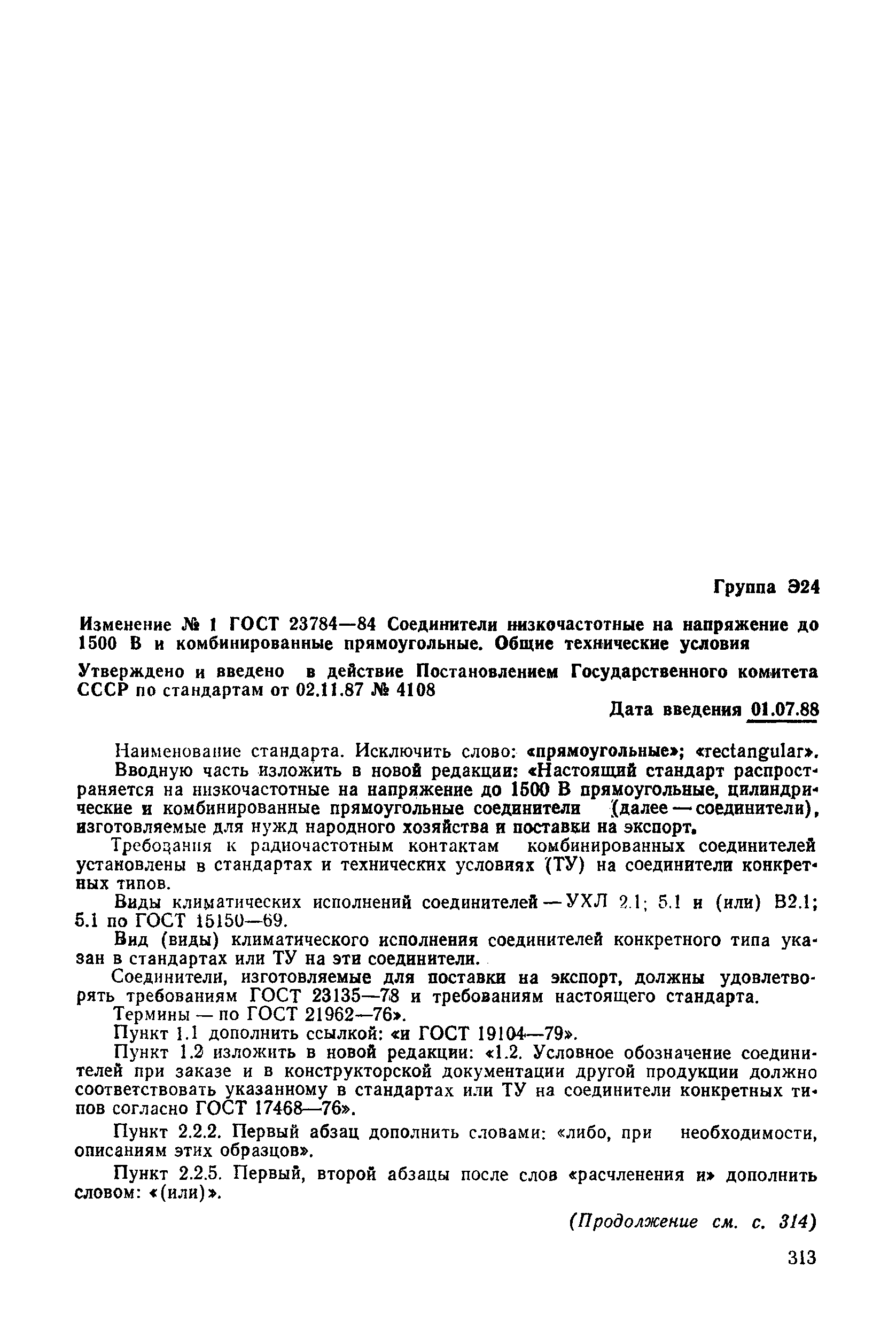

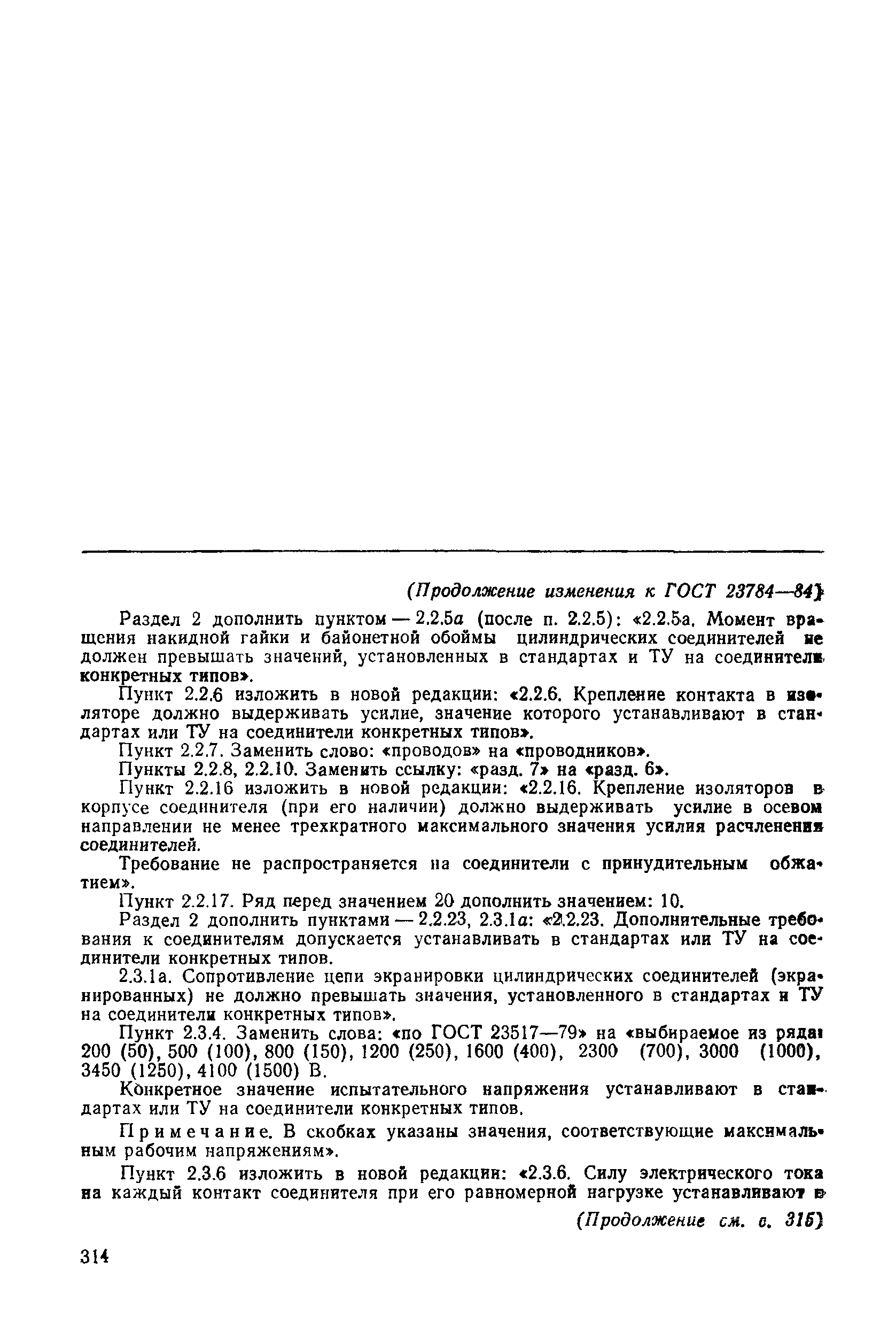

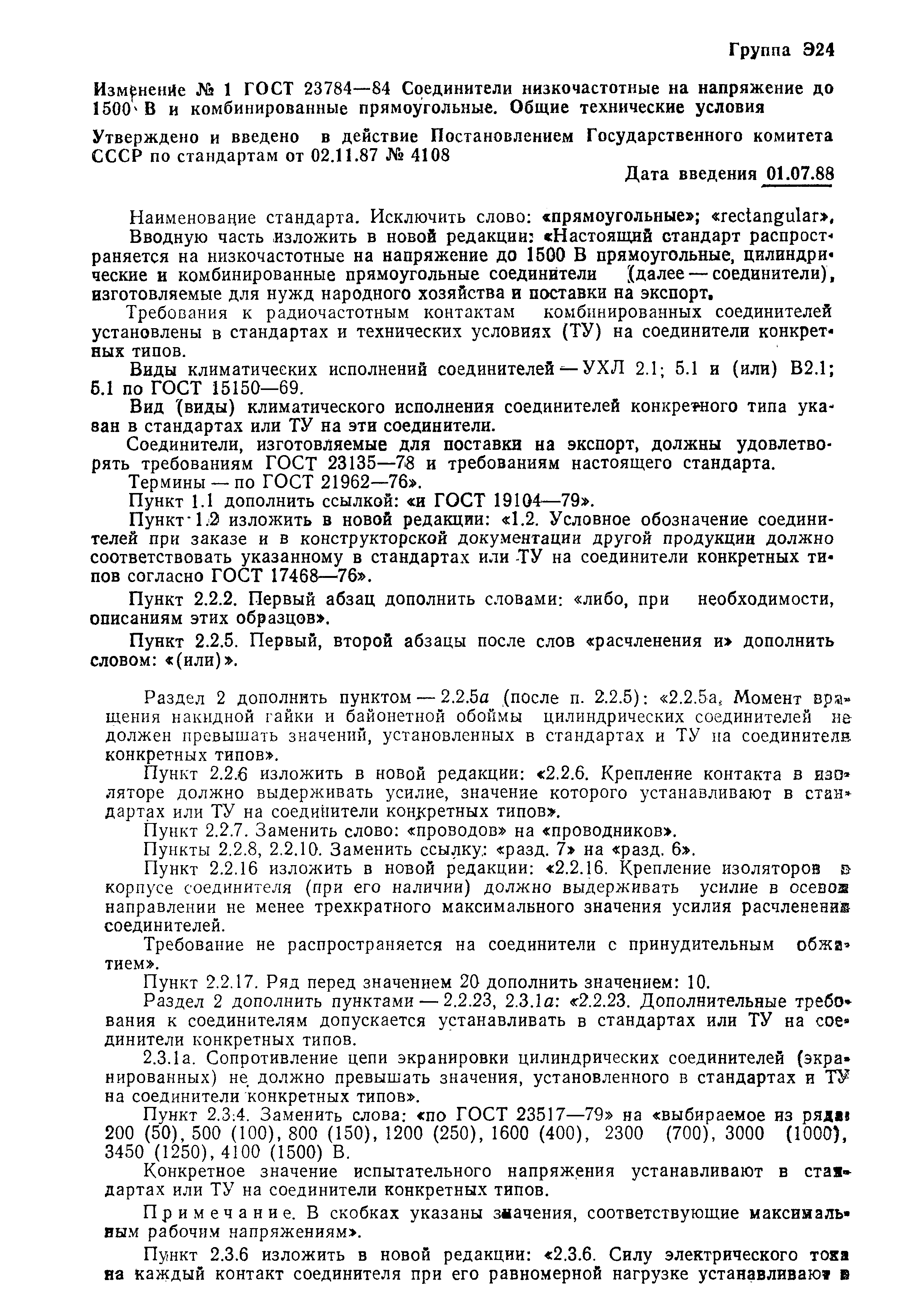

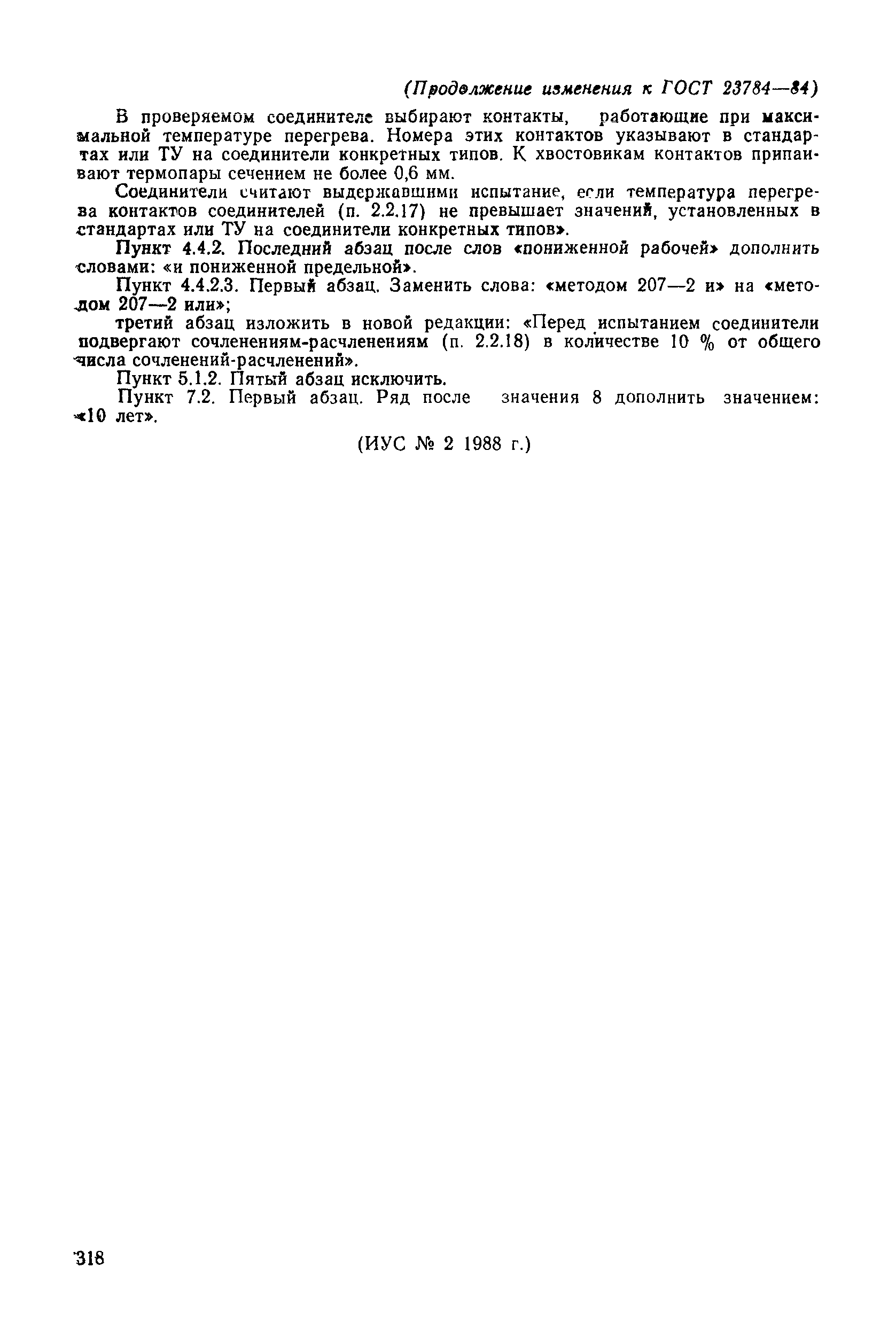

Текстовое изменение № 1 от 01.07.1988

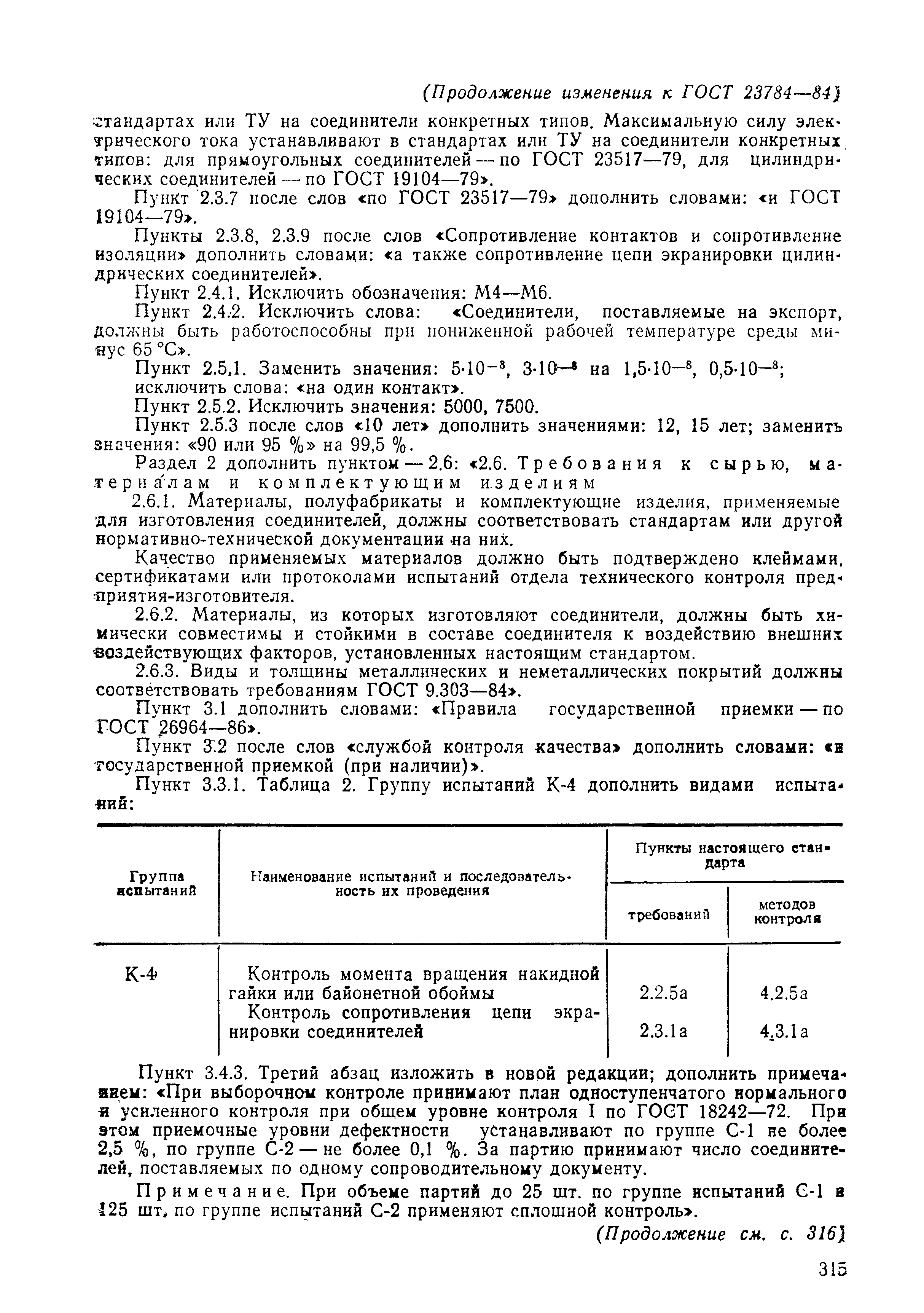

![№ 1](../../../Data2/0/4294850/4294850508.files/0.gif) ![№ 1](../../../Data2/0/4294850/4294850508.files/1.gif) ![№ 1](../../../Data2/0/4294850/4294850508.files/2.gif) ![№ 1](../../../Data2/0/4294850/4294850508.files/3.gif) ![№ 1](../../../Data2/0/4294850/4294850508.files/4.gif) ![№ 1](../../../Data2/0/4294850/4294850508.files/5.gif)

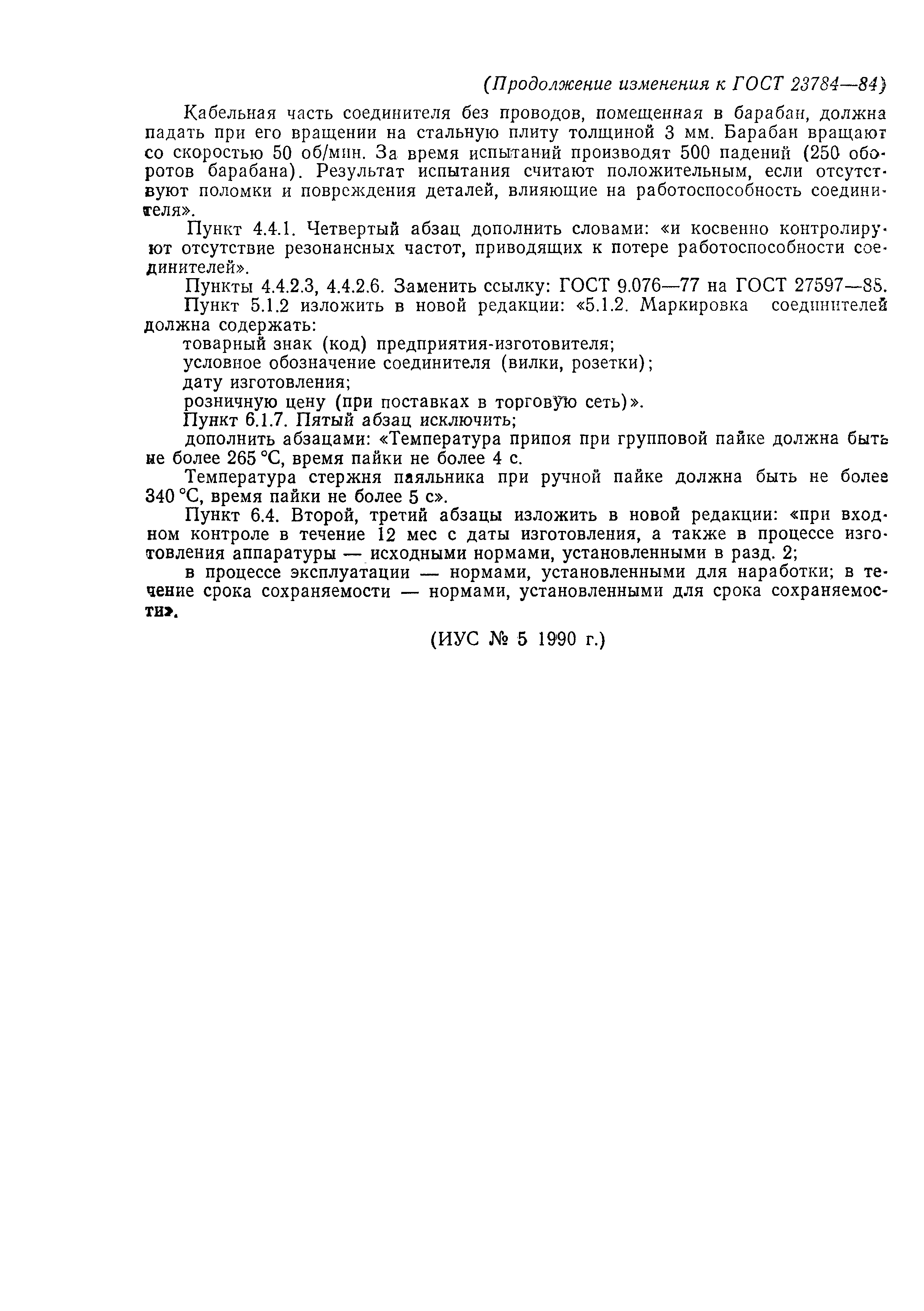

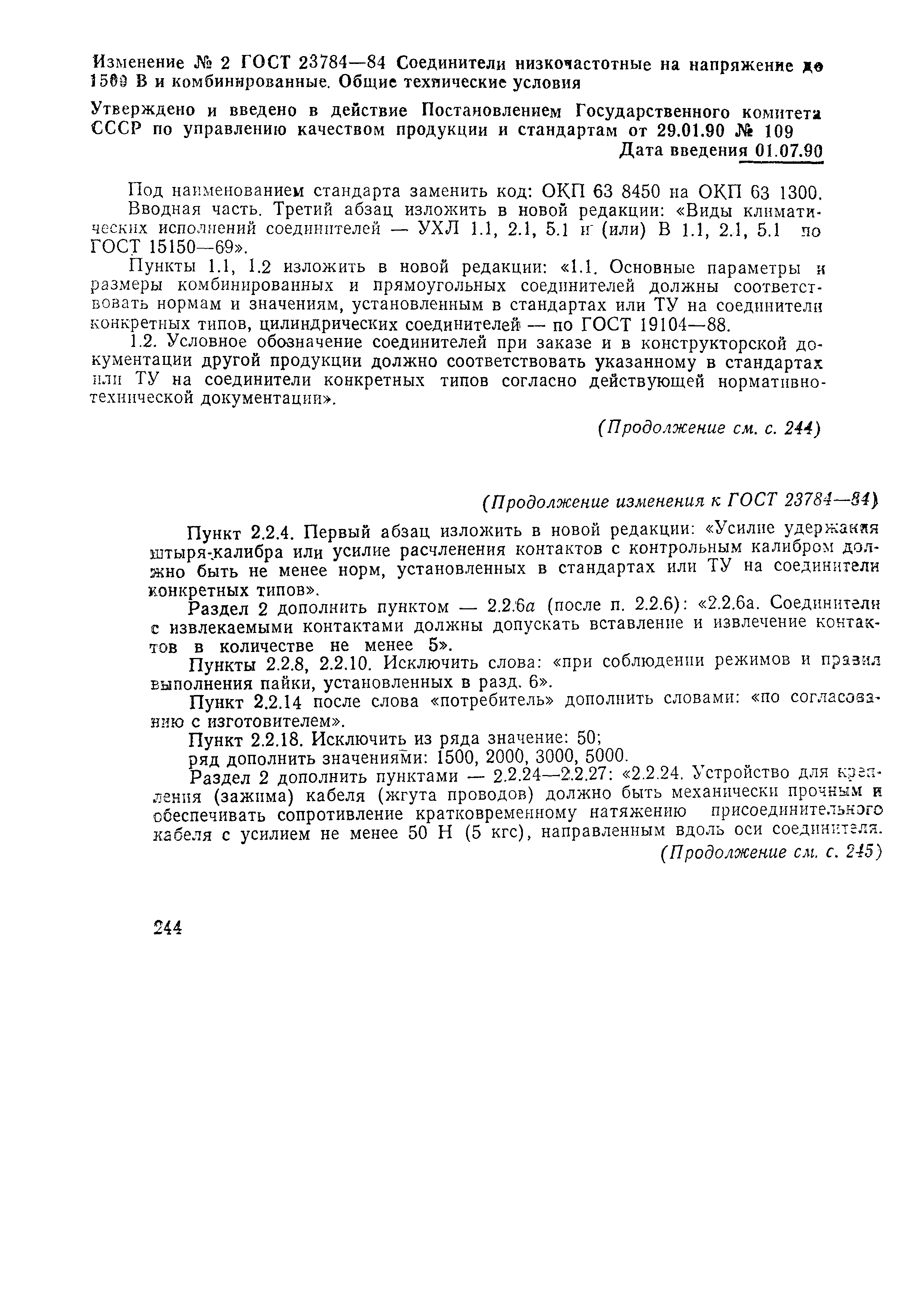

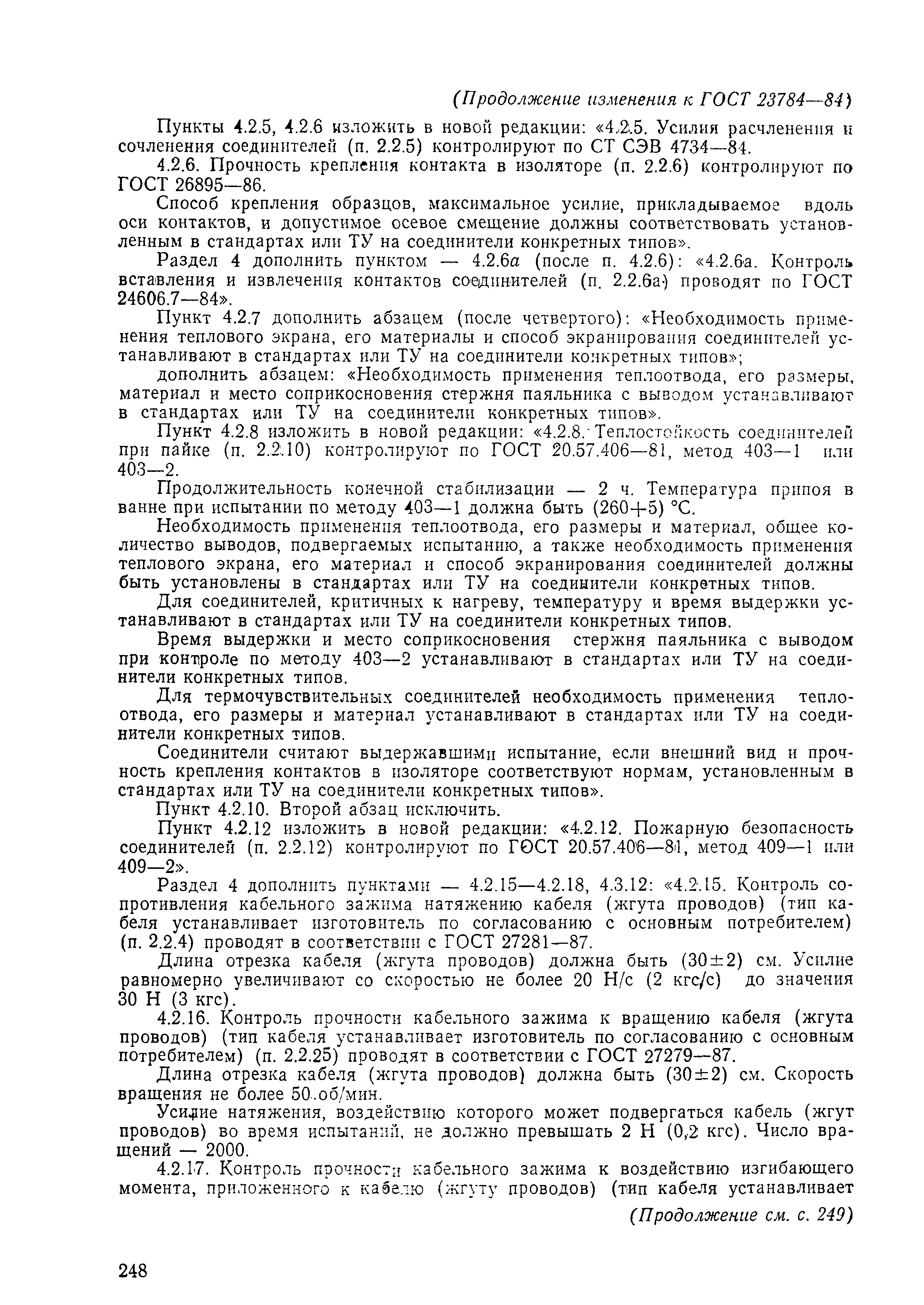

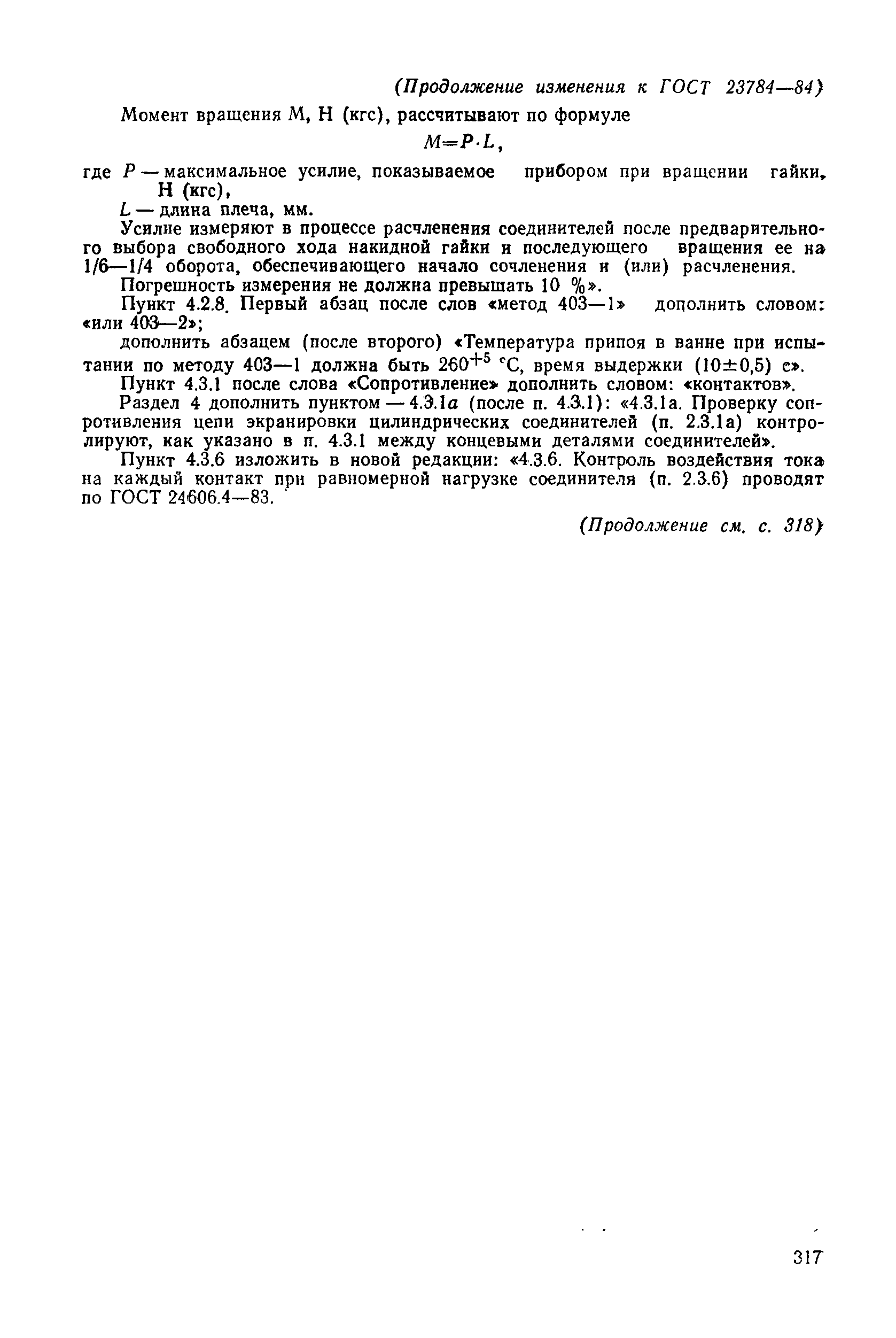

Текстовое изменение № 2 от 01.07.1990

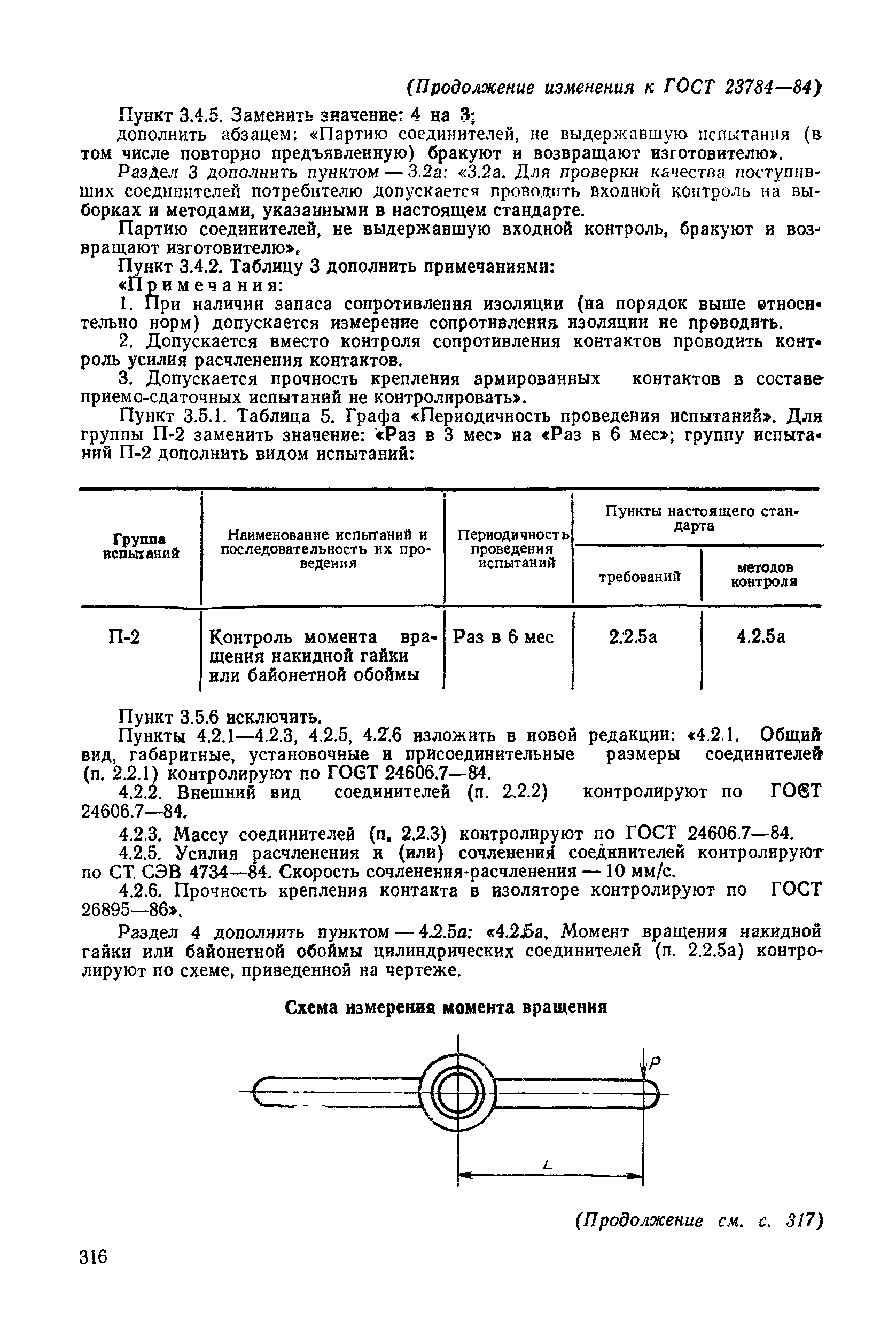

![№ 2](../../../Data2/0/4294850/4294850507.files/0.gif) ![№ 2](../../../Data2/0/4294850/4294850507.files/1.gif) ![№ 2](../../../Data2/0/4294850/4294850507.files/2.gif) ![№ 2](../../../Data2/0/4294850/4294850507.files/3.gif) ![№ 2](../../../Data2/0/4294850/4294850507.files/4.gif) ![№ 2](../../../Data2/0/4294850/4294850507.files/5.gif)
|
