ГОСТ 23545-79

Автоматизированные системы управления дорожным движением. Условные обозначения на схемах и планах

Обозначение:	ГОСТ 23545-79
Обозначение англ:	GOST 23545-79
Статус:	действует
Название рус.:	Автоматизированные системы управления дорожным движением. Условные обозначения на схемах и планах
Название англ.:	Computer control systems for traffic. Legends on schemes and plans
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1980

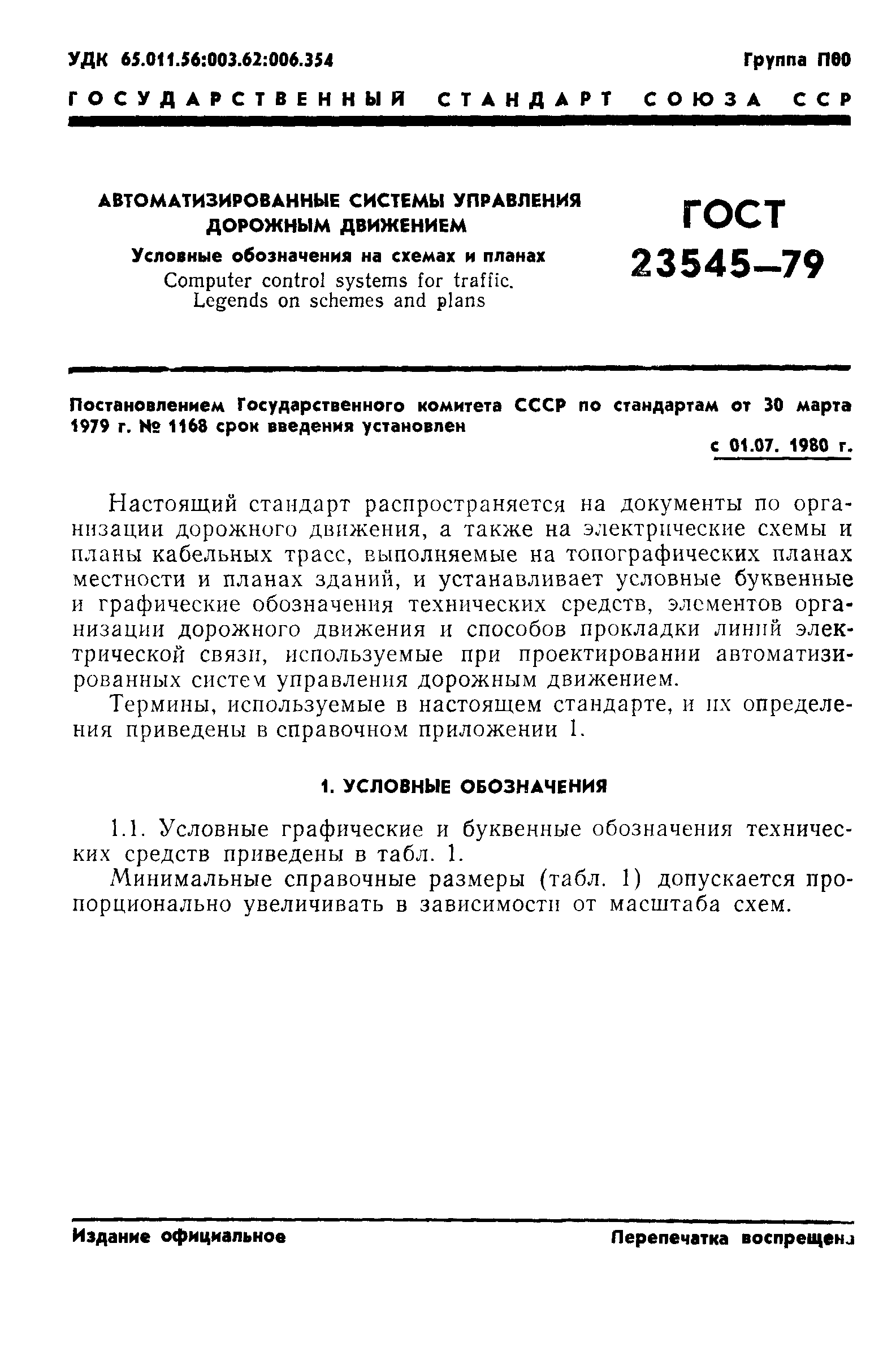

Область применения:	Стандарт распространяется на документы по организации дорожного движения, а также на электрические схемы и планы кабельных трасс, выполняемые на топографических планах местности и планах зданий, и устанавливает условные буквенные и графические обозначения технических средств, элементов организации дорожного движения и способов прокладки линий электрической связи,используемые припроектировании автоматизированных систем управления дорожным движением.

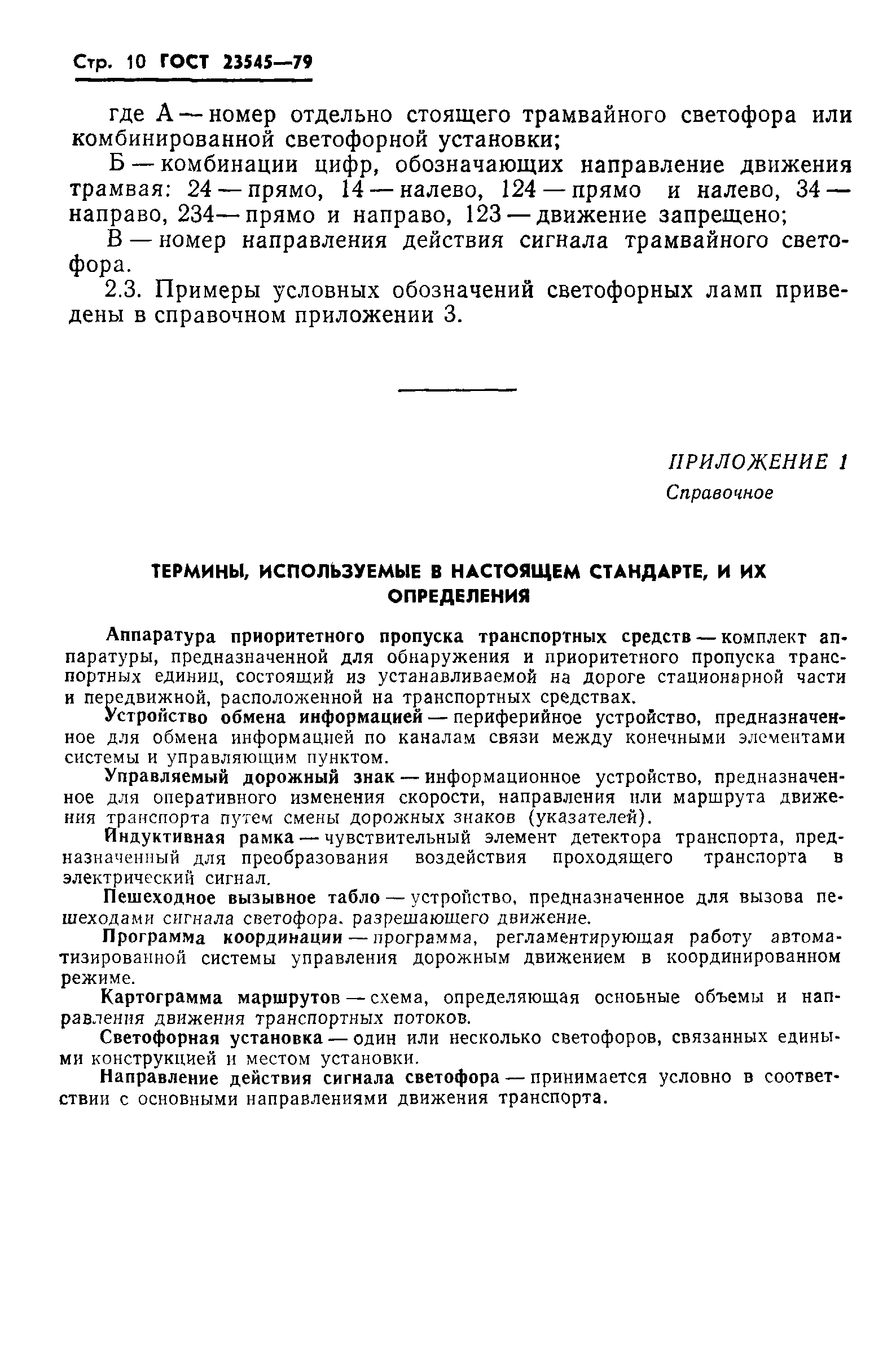

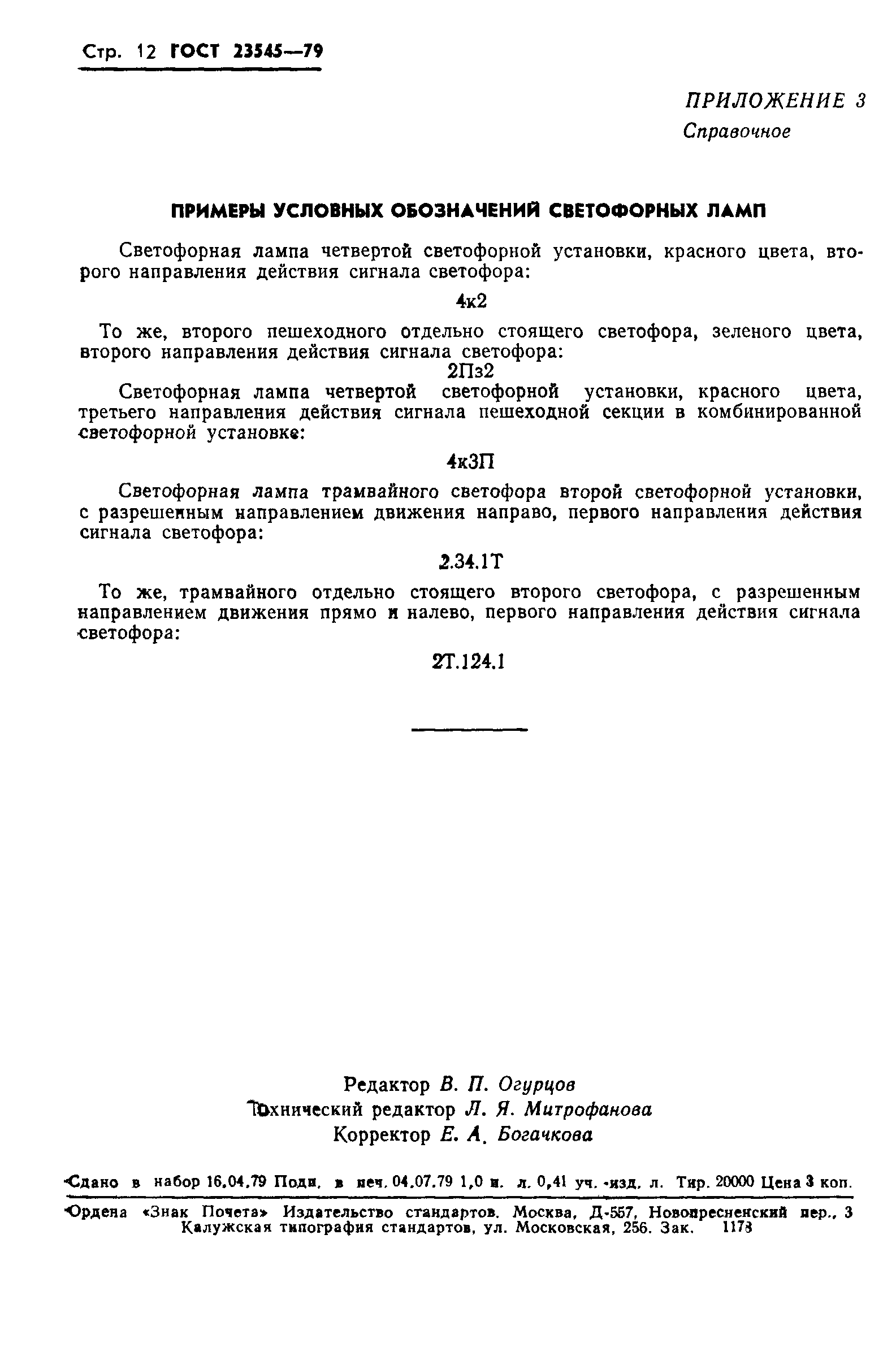

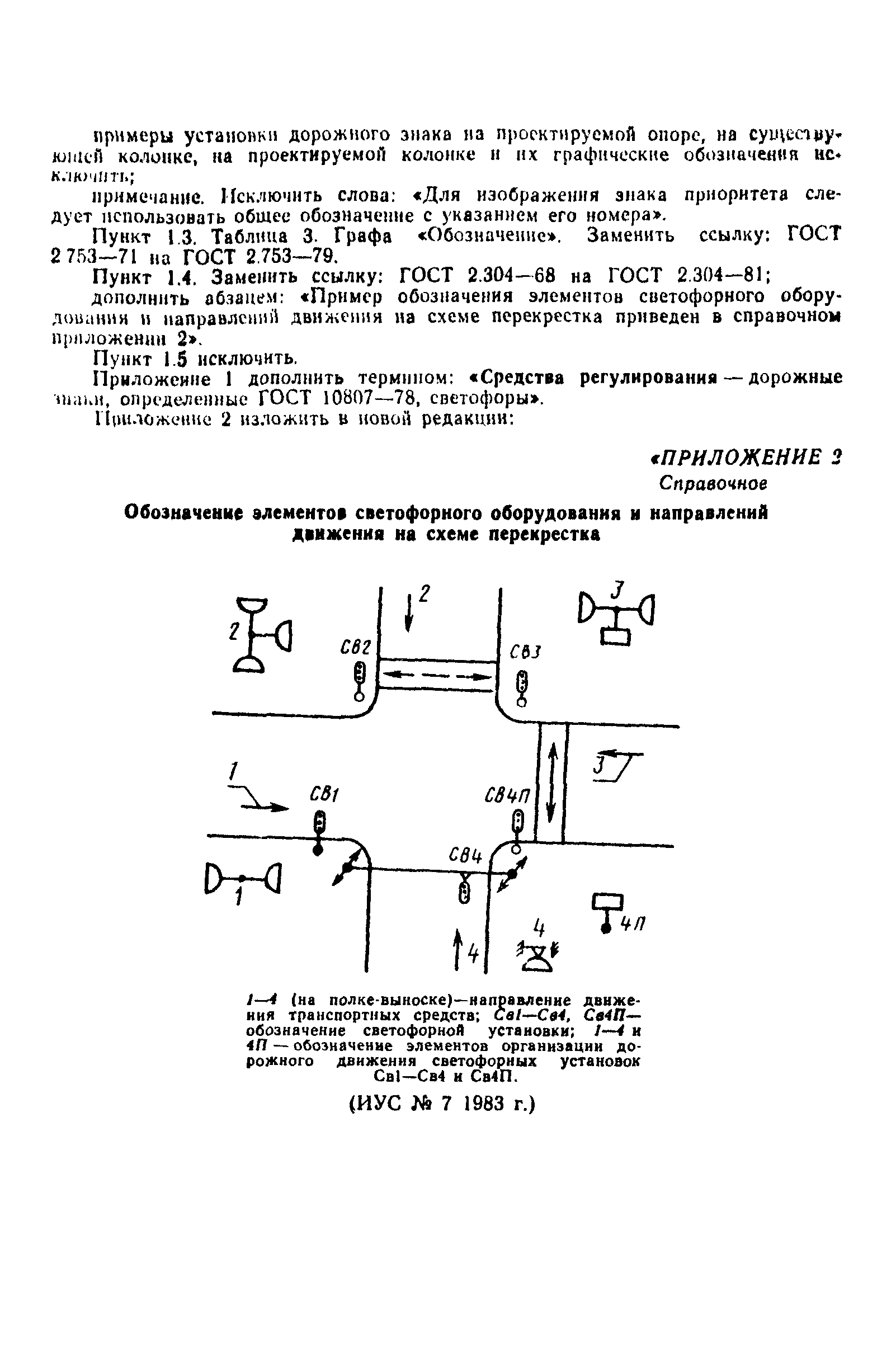

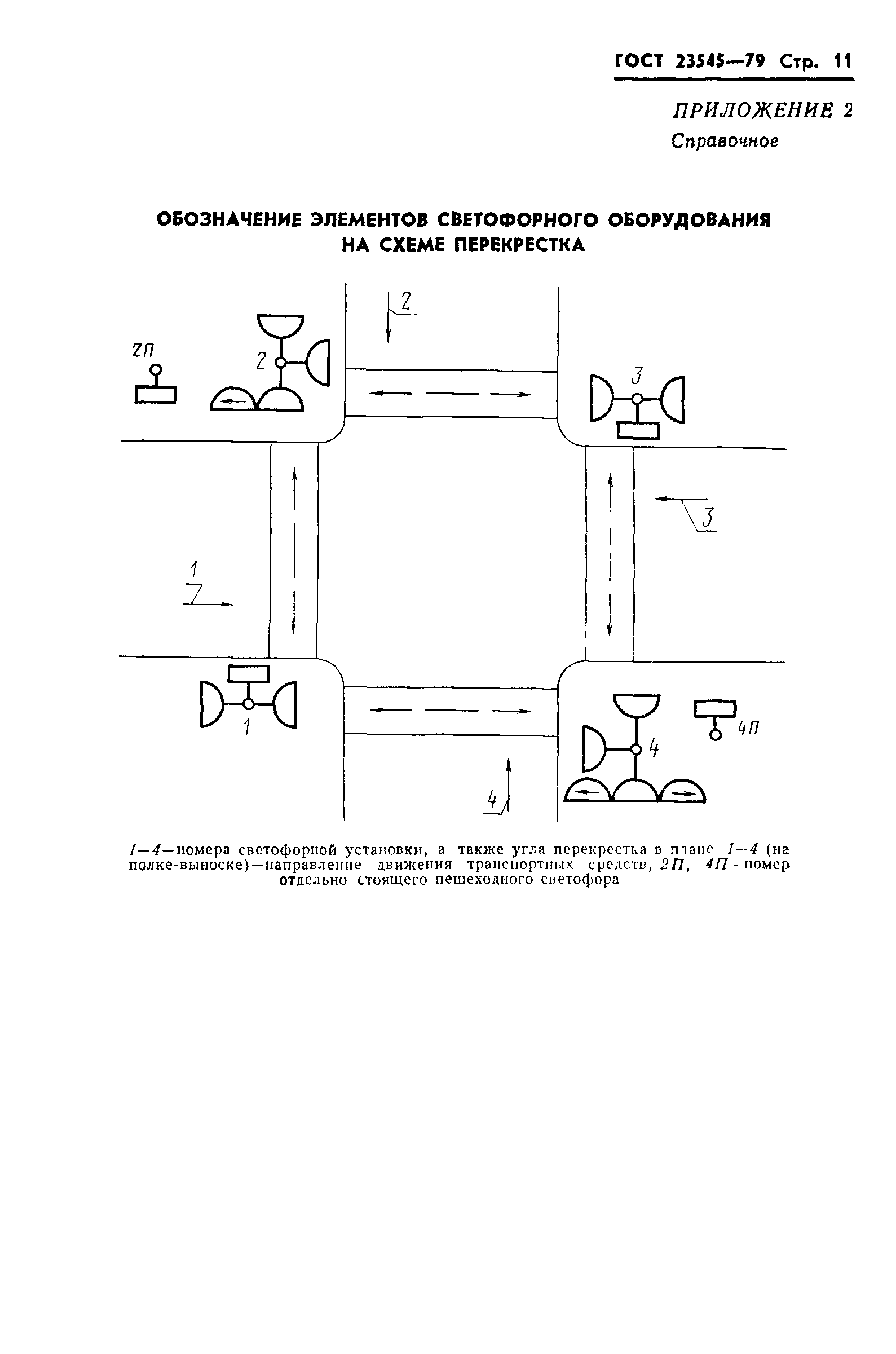

Оглавление:	1 Условные обозначения 2 Условные обозначения светофорных ламп Приложение 1 Термины, используемые в настоящем стандарте, и их определения Приложение 2 Обозначение элементов светофорного оборудования на схеме перекрестка Приложение 3 Примеры условных обозначений светофорных ламп

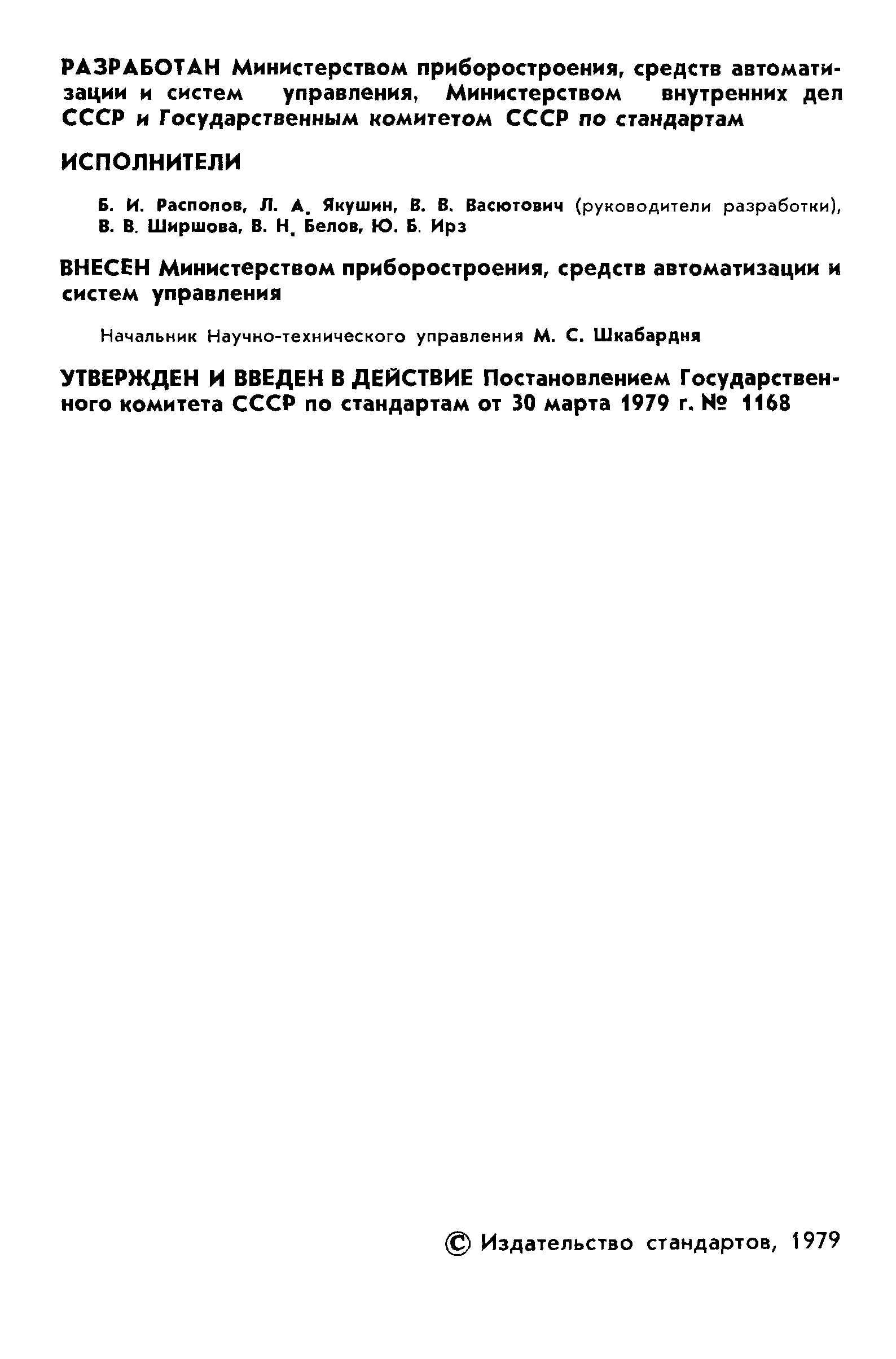

Разработан:	Министерство приборостроения, средств автоматизации и систем управления
Утверждён:	29.03.1979 Госстандарт СССР (USSR Gosstandart 1168)
Издан:	Издательство стандартов (1979 г. )
Расположен в:	Техническая документация Электроэнергия ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Применение информационных технологий Применение информационных технологий на транспорте и в торговле ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Экология ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ. МАШИНЫ КОНТОРСКИЕ Применение информационных технологий Применение информационных технологий на транспорте и в торговле ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения

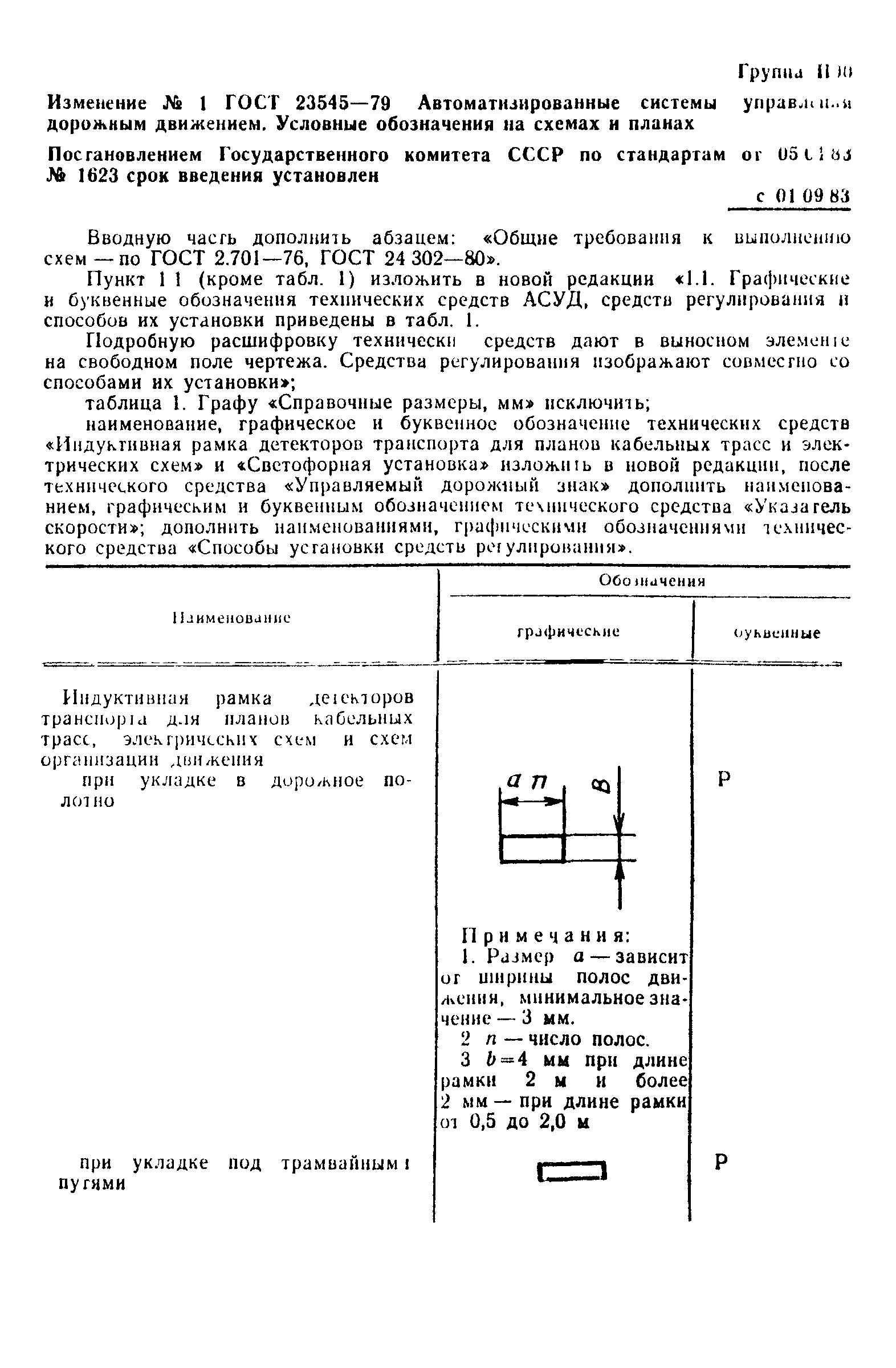

Список изменений:	№ 1 от 01.09.1983
Нормативные ссылки:	ГОСТ 24.302-80 «Система технической документации на АСУ. Общие требования к выполнению схем» ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 2.701-84 «Единая система конструкторской документации. Схемы. Виды и типы. Общие требования к выполнению» ГОСТ 2.304-81 «Единая система конструкторской документации. Шрифты чертежные» ГОСТ 10807-78 «Знаки дорожные. Общие технические условия»
