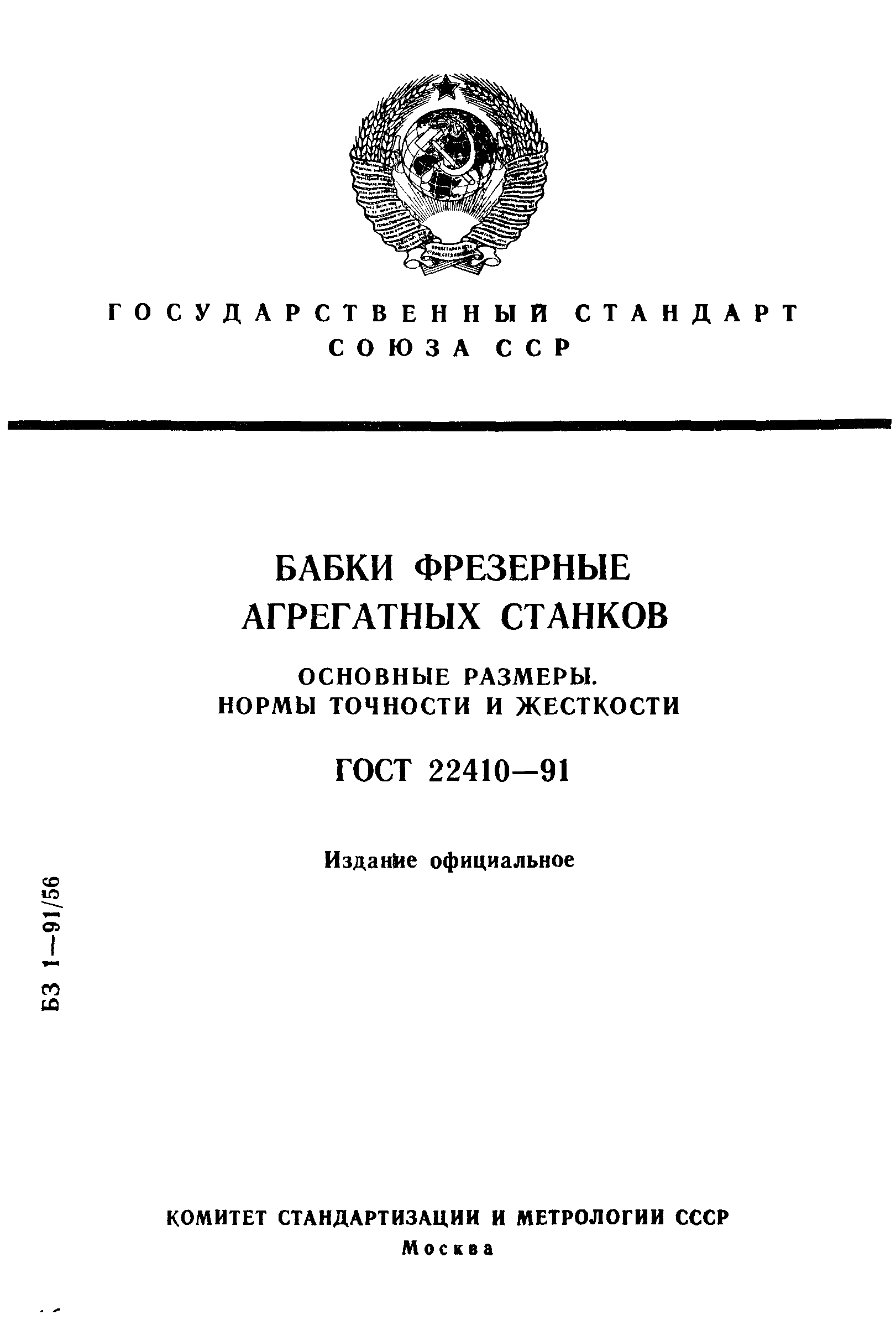

ГОСТ 22410-91

Бабки фрезерные агрегатных станков. Основные размеры. Нормы точности и жесткости

Обозначение:	ГОСТ 22410-91
Обозначение англ:	GOST 22410-91
Статус:	действует
Название рус.:	Бабки фрезерные агрегатных станков. Основные размеры. Нормы точности и жесткости
Название англ.:	Milling spindle units tape machine tool. Basic dimentions. Standards of accuracy and rigidity
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1992

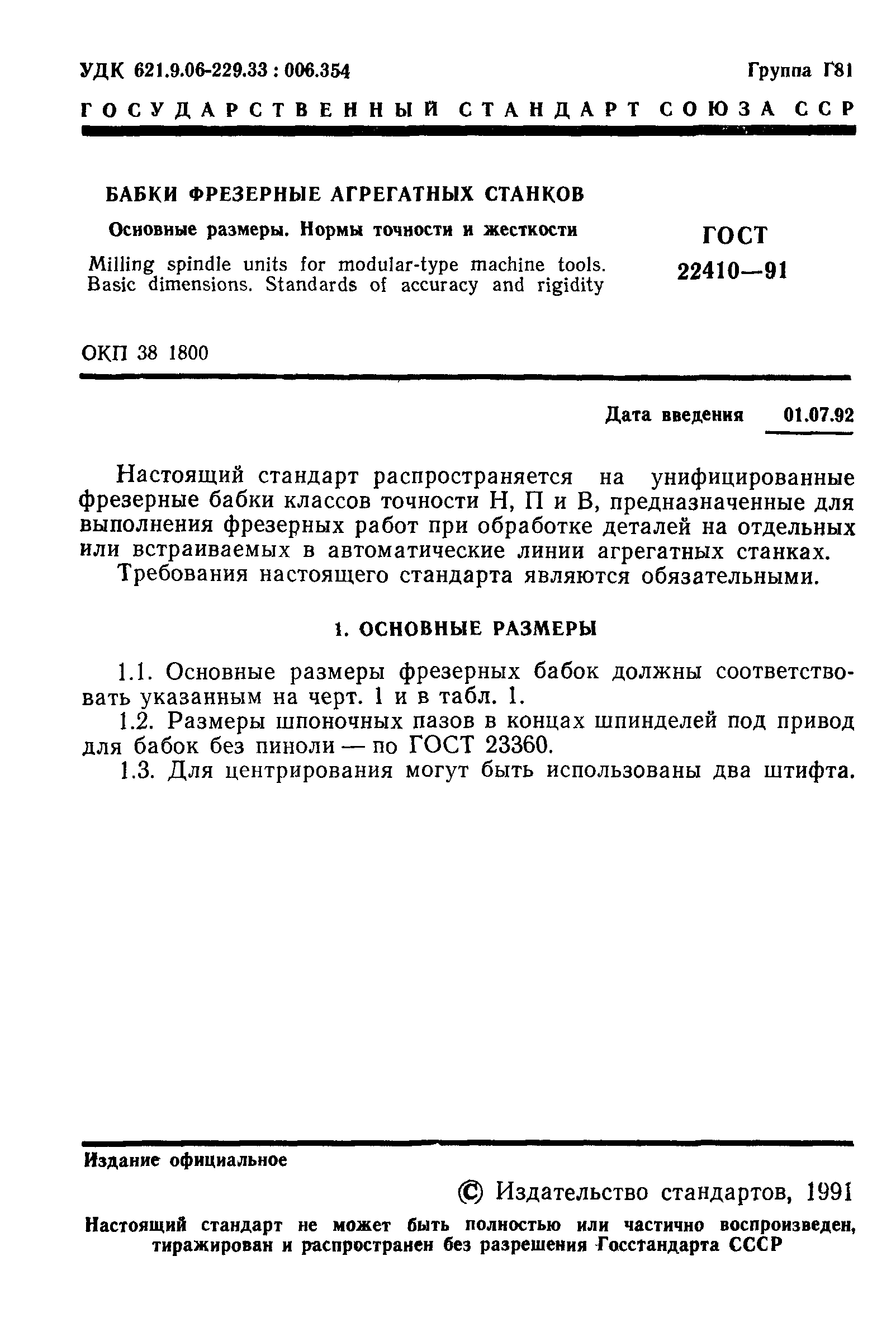

Область применения:	Стандарт распространяется на унифицированные фрезерные бабки классов точности Н, П и В, предназначенные для выполнения фрезерных работ при обработке деталей на отдельных или встраиваемых в автоматические линии агрегатных станках.

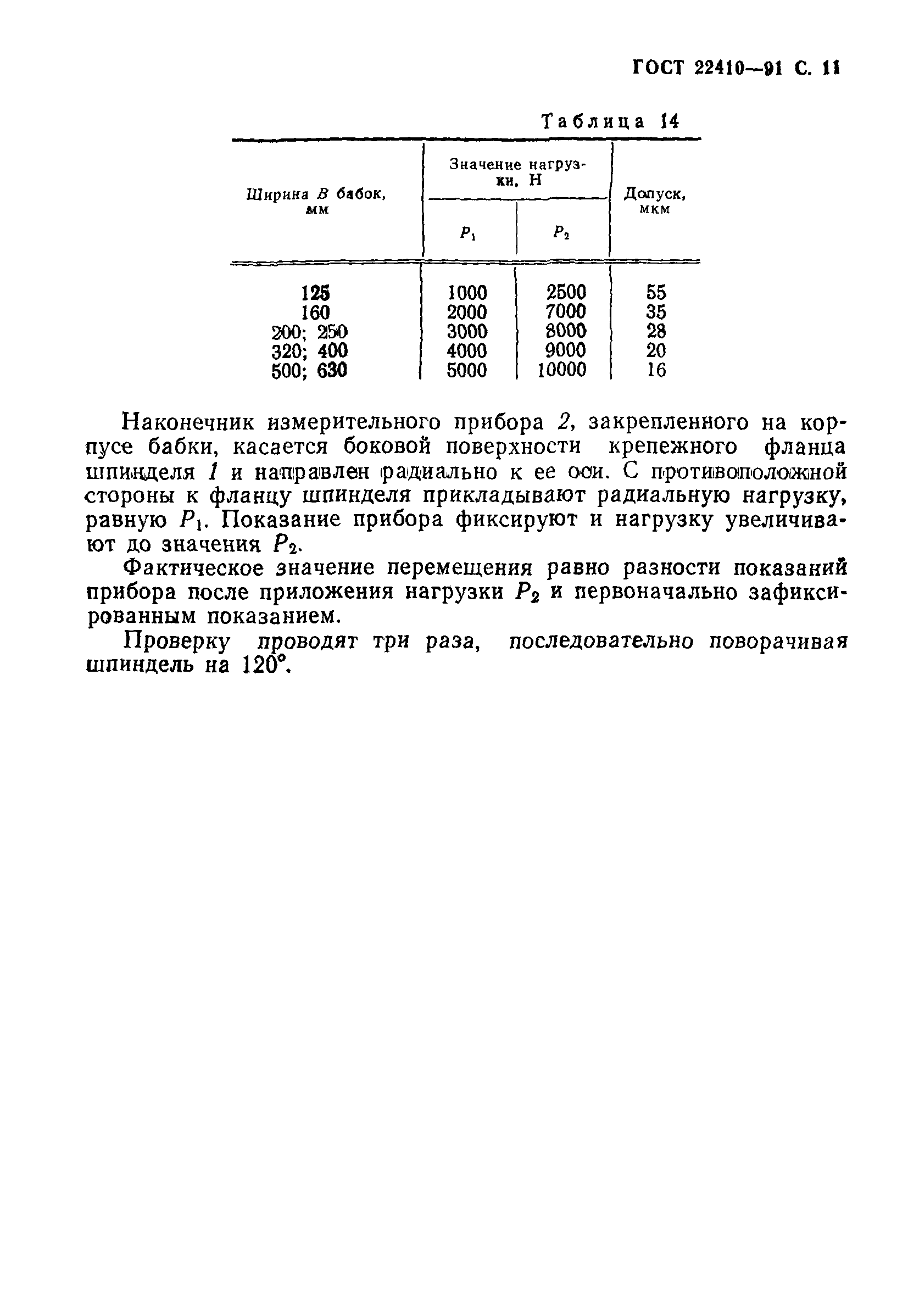

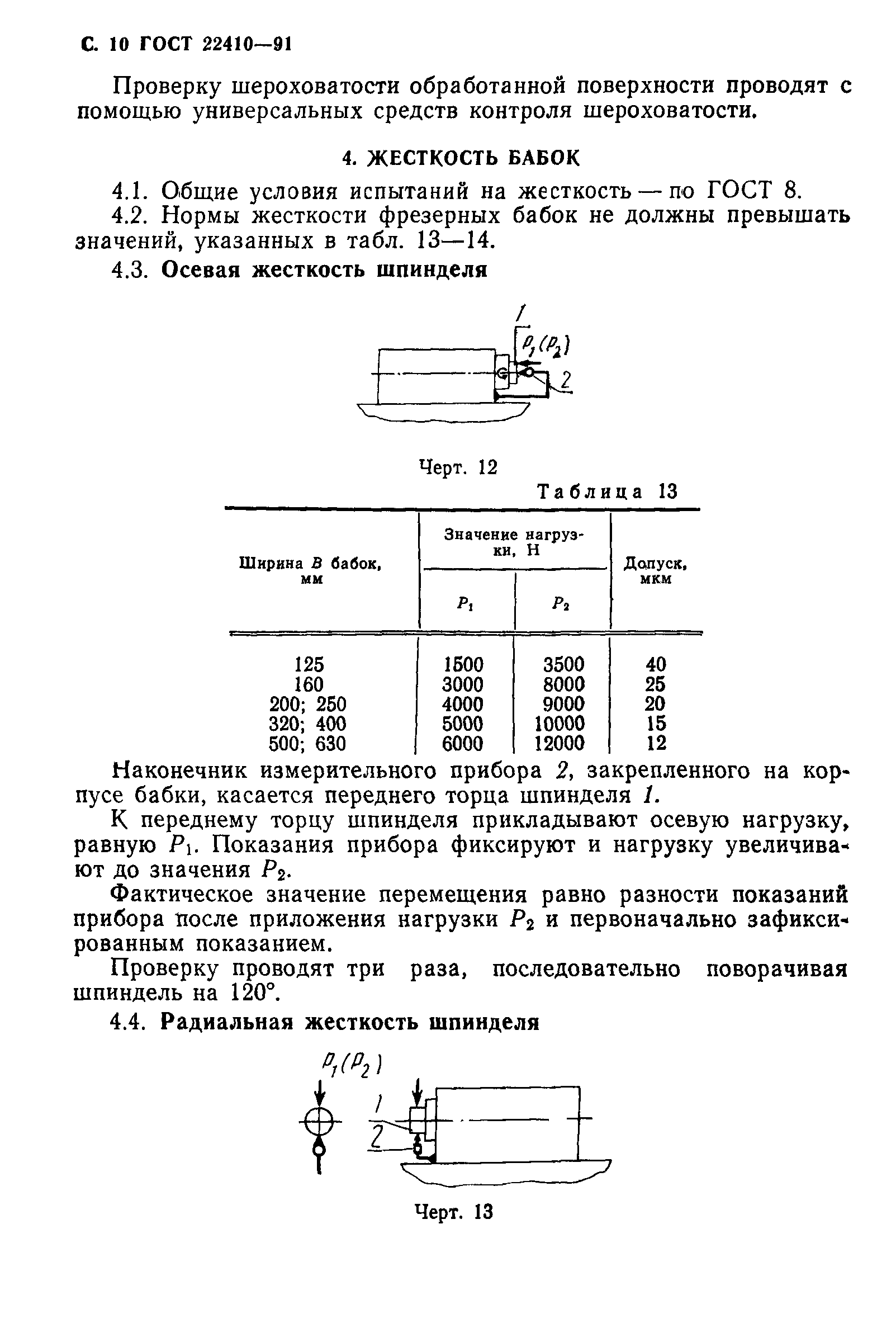

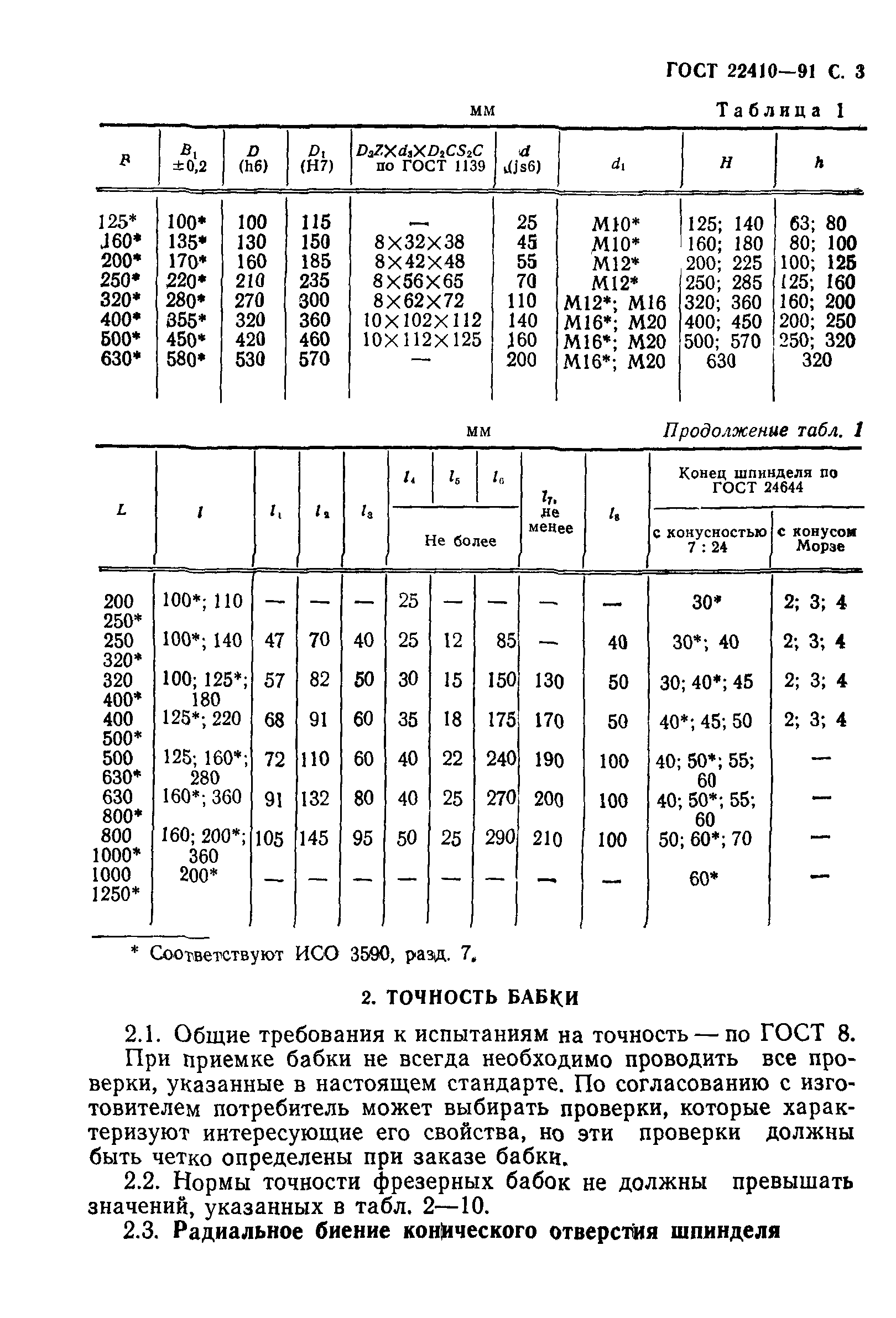

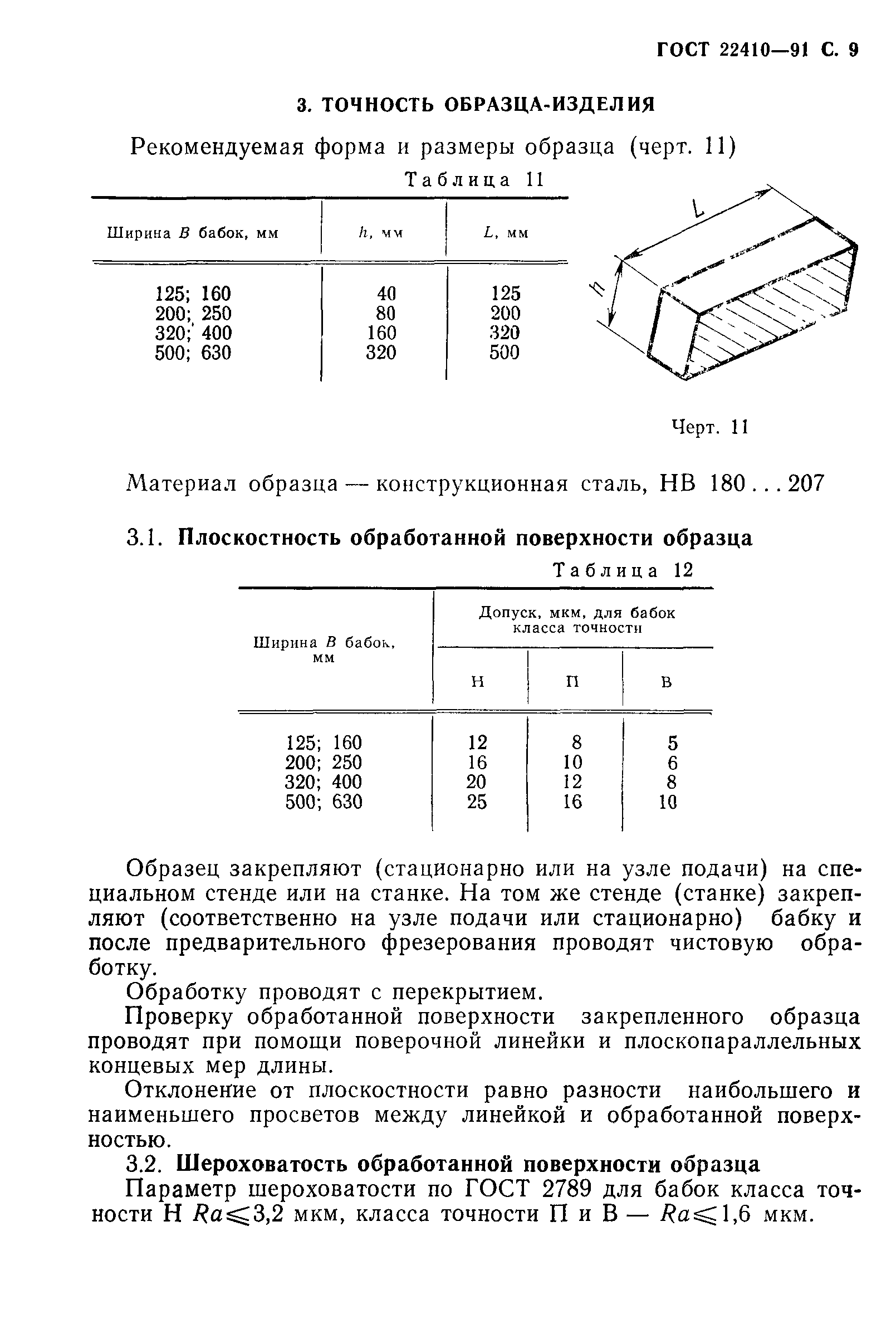

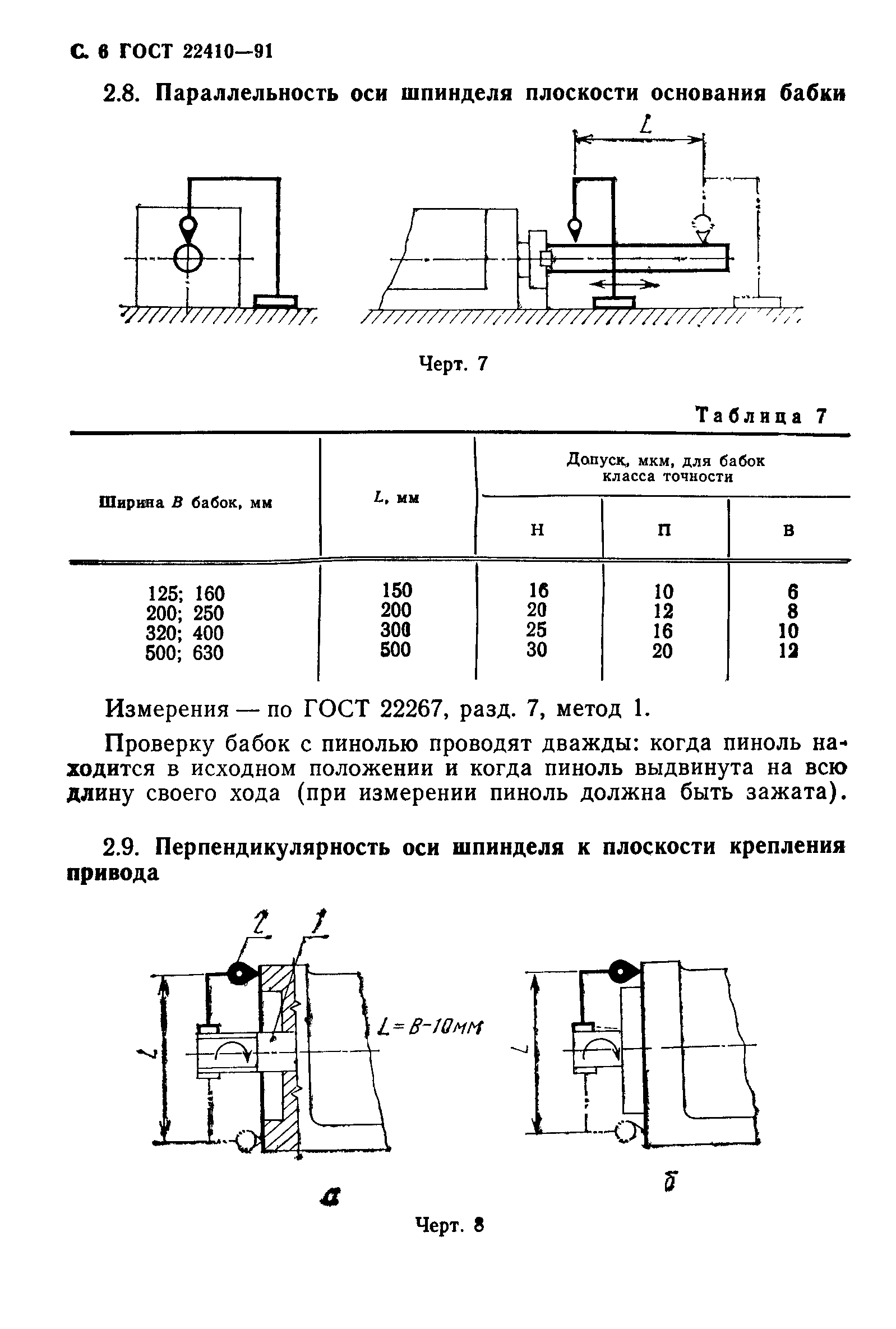

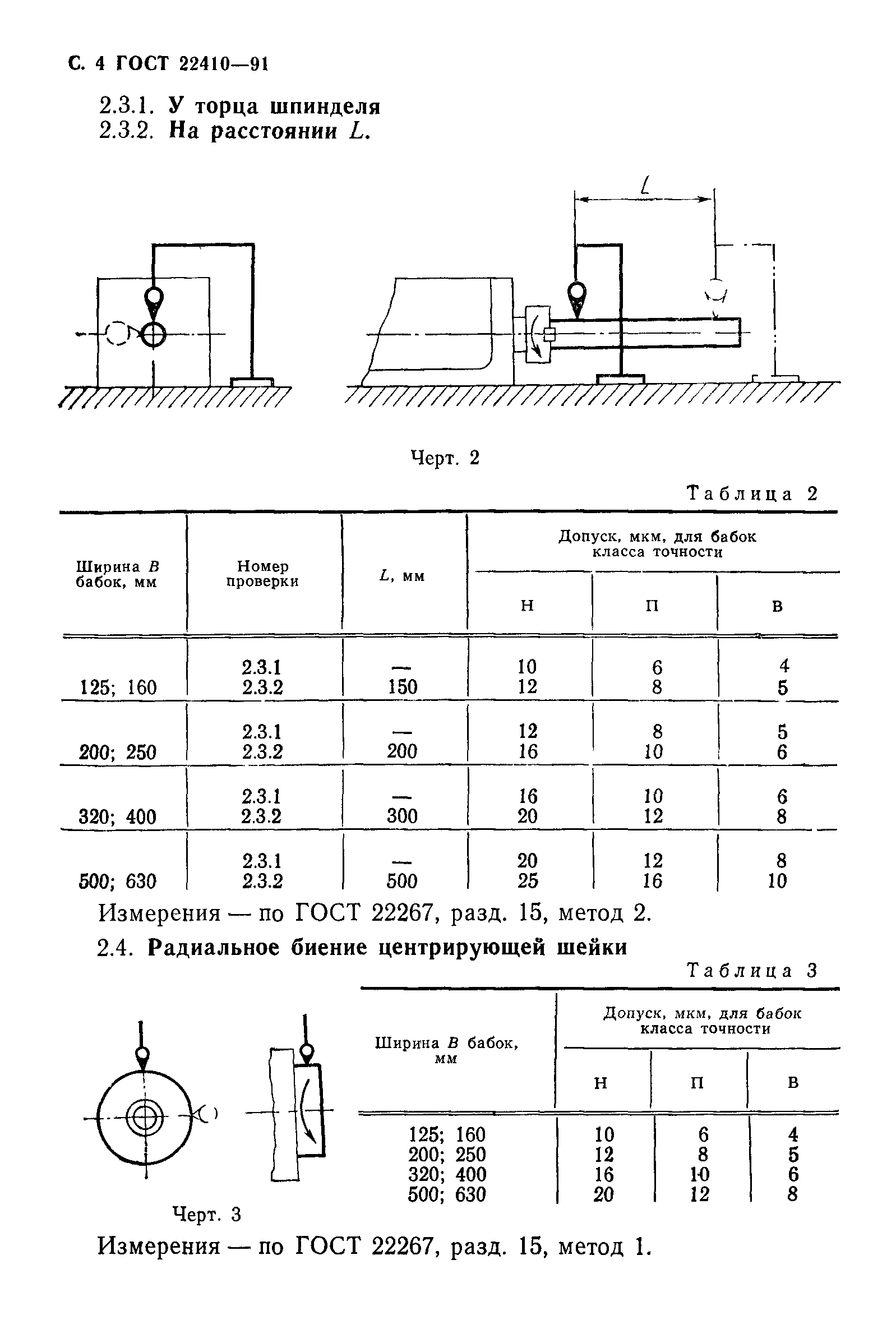

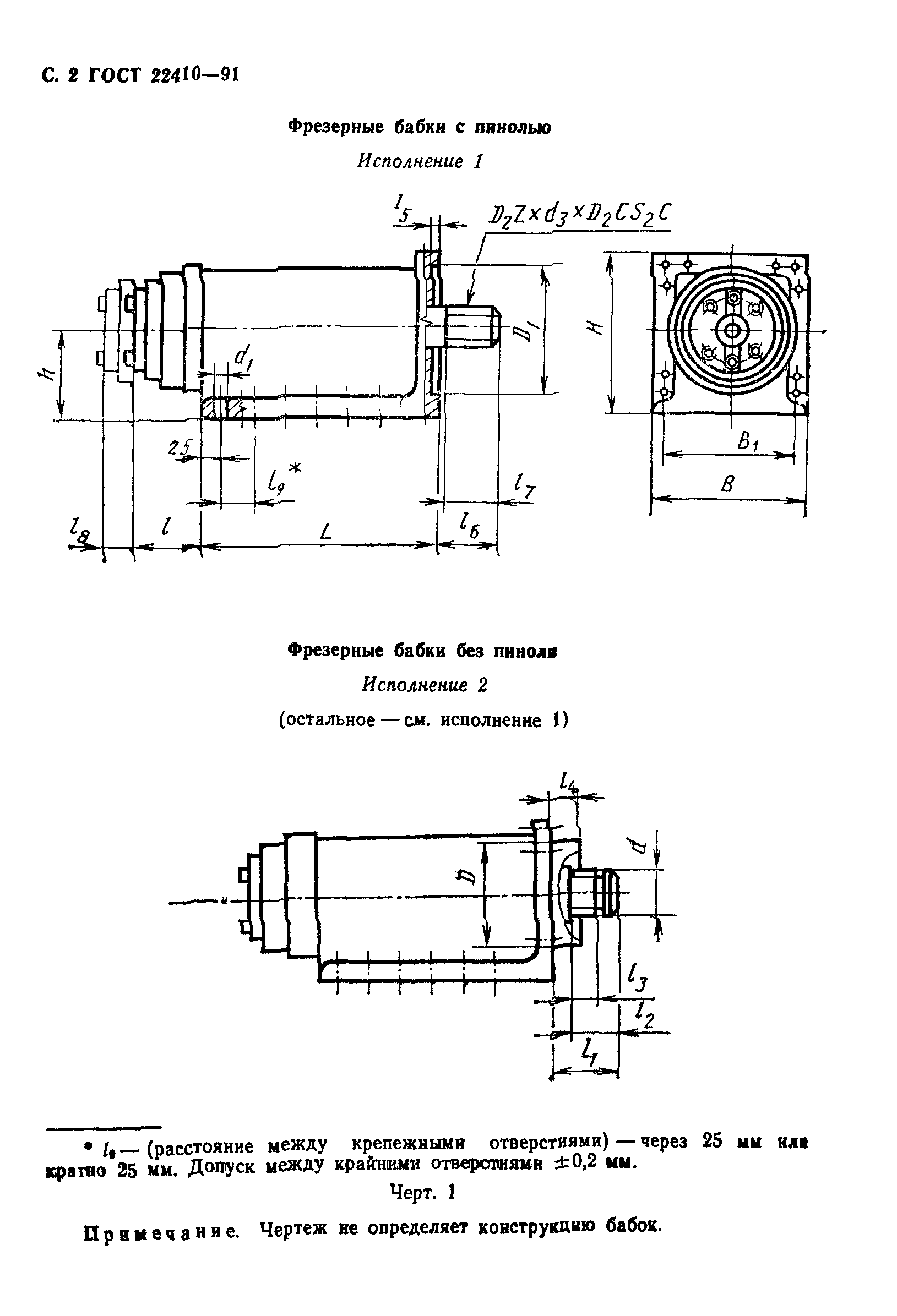

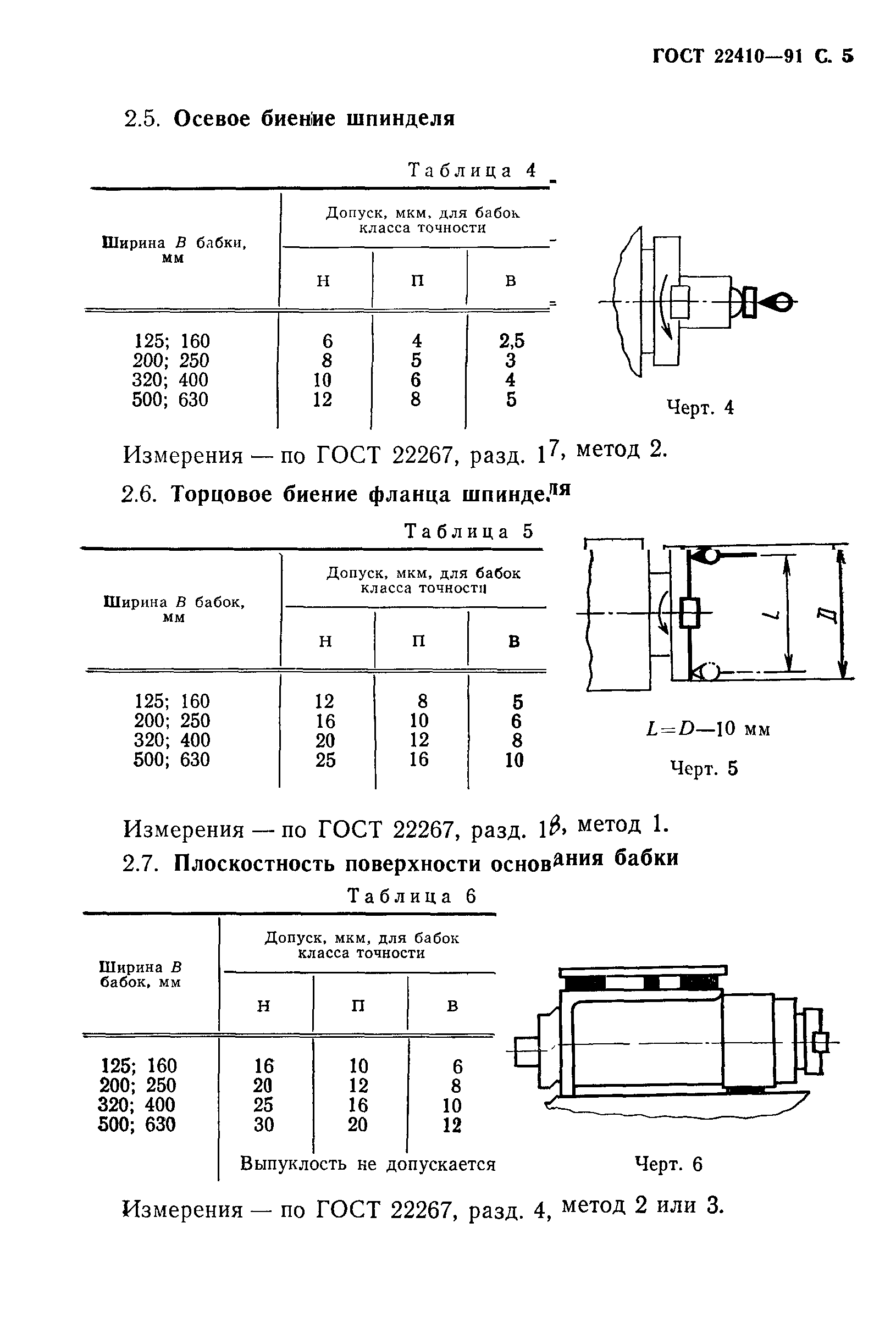

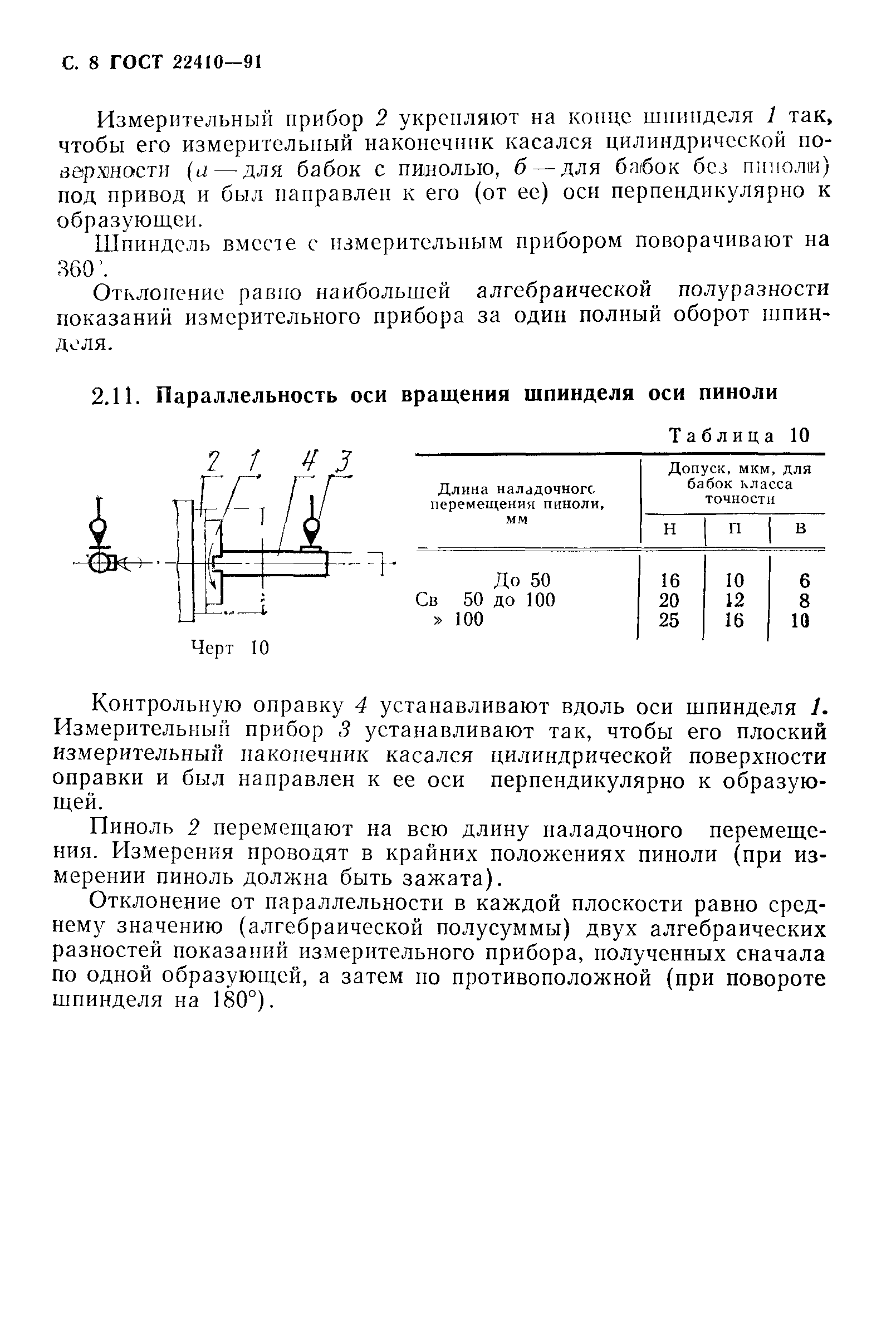

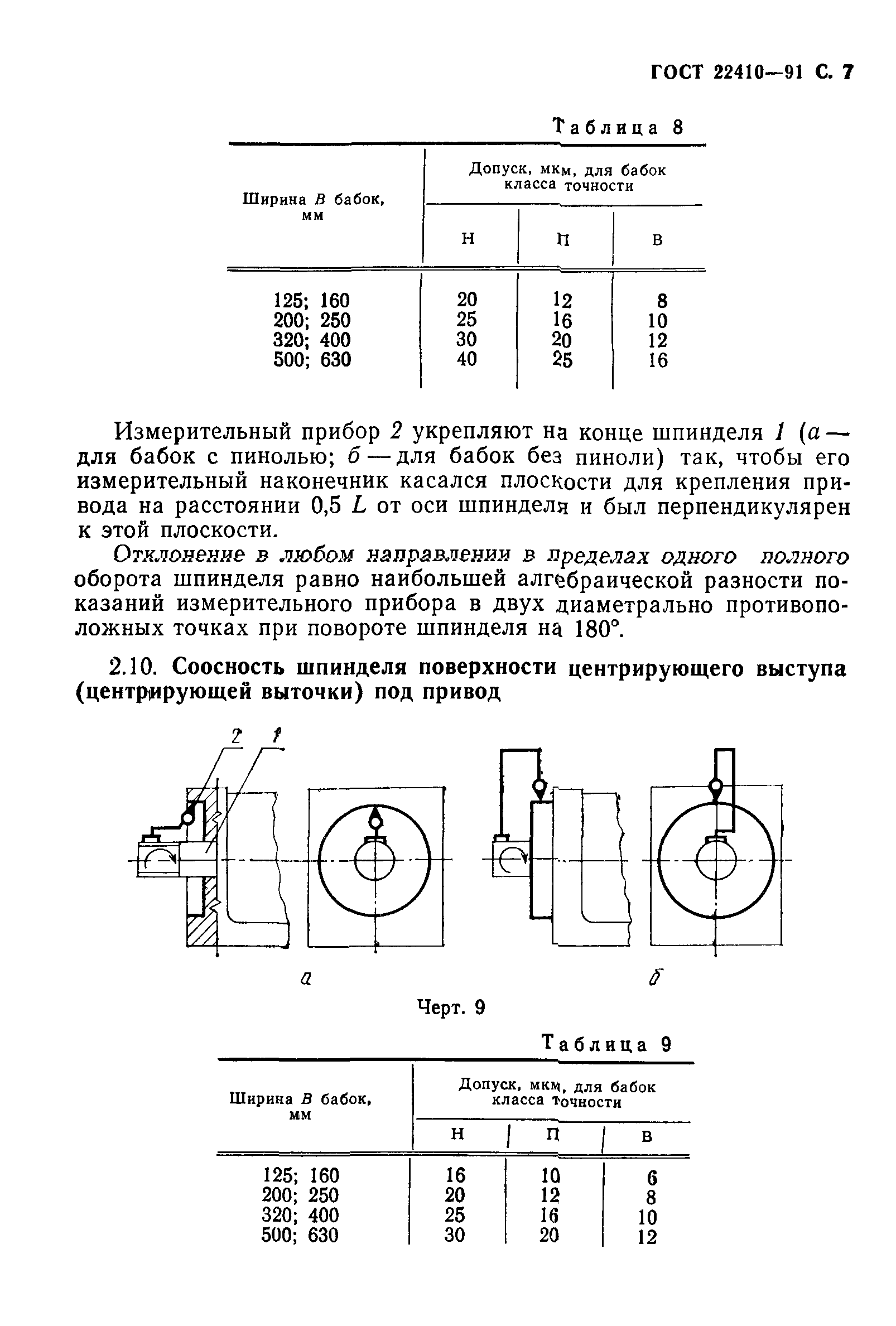

Оглавление:	1 Основные размеры 2 Точность бабки 3 Точность образца-изделия 4 Жесткость бабок

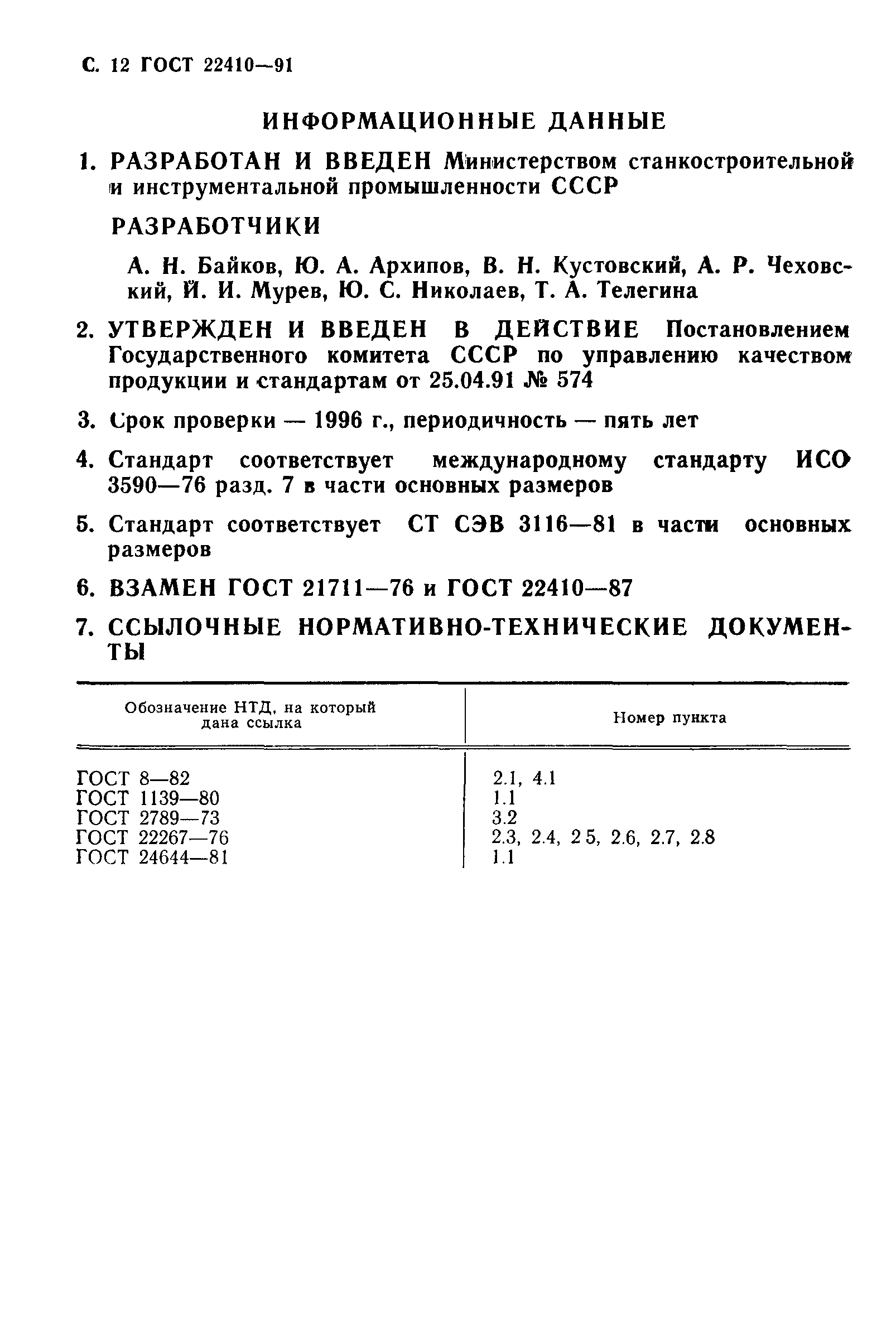

Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	25.04.1991 Госстандарт России (Russian Federation Gosstandart 574)
Издан:	Издательство стандартов (1991 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Модули и другие устройства Экология МАШИНОСТРОЕНИЕ Станочные системы Модули и другие устройства
Заменяет собой:	ГОСТ 22410-87 ГОСТ 21711-76 «Бабки фрезерные агрегатных станков. Основные размеры»
Нормативные ссылки:	ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 1139-80 «Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски» ГОСТ 22267-76 «Станки металлорежущие. Схемы и способы измерений геометрических параметров» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки»
