Скачать ГОСТ 25645.331-91 Материалы полимерные. Требования к оценке радиационной стойкости

Дата актуализации: 10.08.2017

ГОСТ 25645.331-91

Материалы полимерные. Требования к оценке радиационной стойкости

Обозначение:	ГОСТ 25645.331-91
Обозначение англ:	GOST 25645.331-91
Статус:	введен впервые
Название рус.:	Материалы полимерные. Требования к оценке радиационной стойкости
Название англ.:	Polymeric materials. Requirements for radiation resistance estimation
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1992

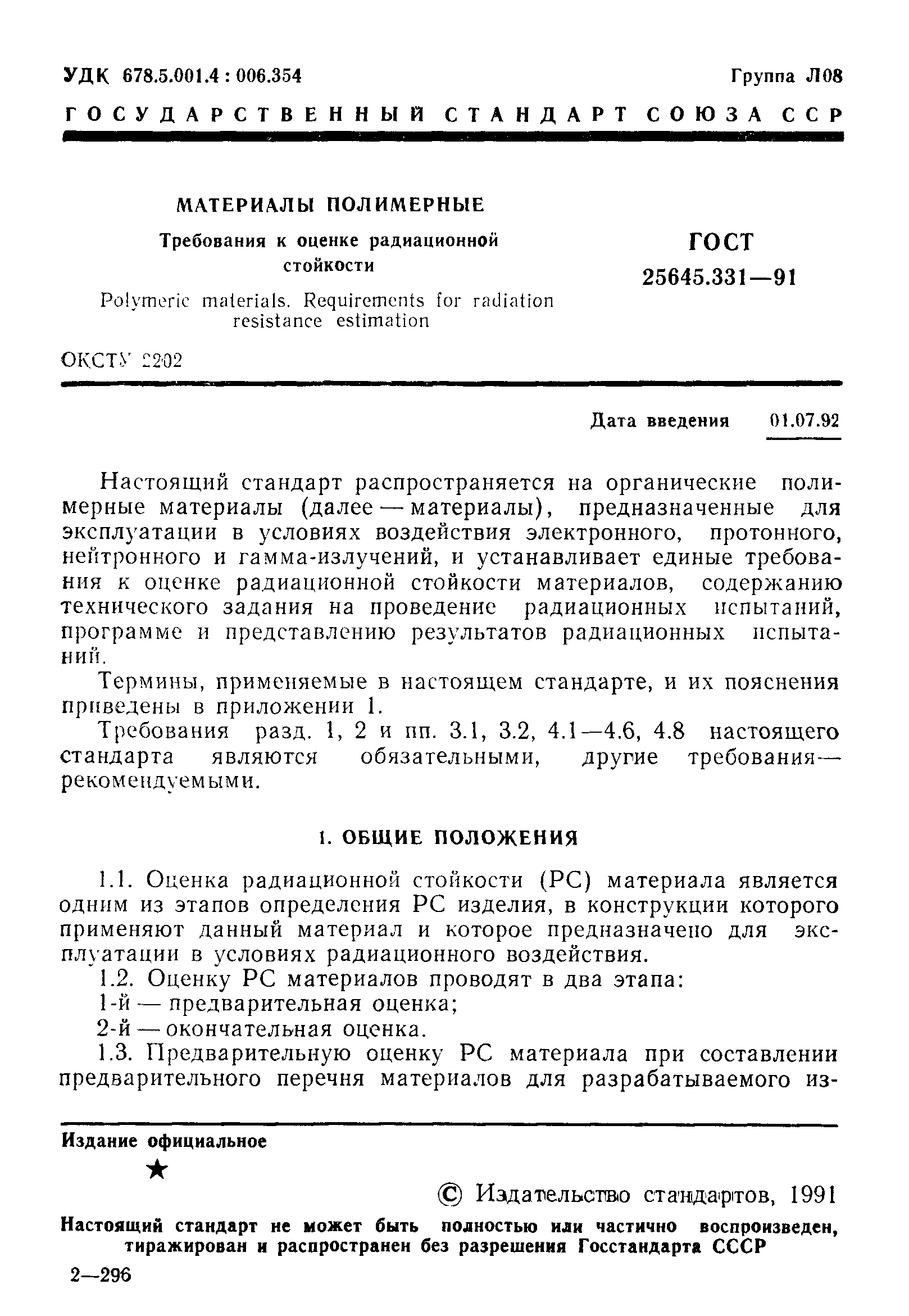

Область применения:	Стандарт распространяется на органические полимерные материалы, предназначенные для эксплуатации в условиях воздействия электронного, протонного, нейтронного и гамма-излучений, и устанавливает единые требования к оценке радиационной стойкости материалов, содержанию технического задания на проведение радиационных испытаний, программе и представлению результатов радиационных испытаний.

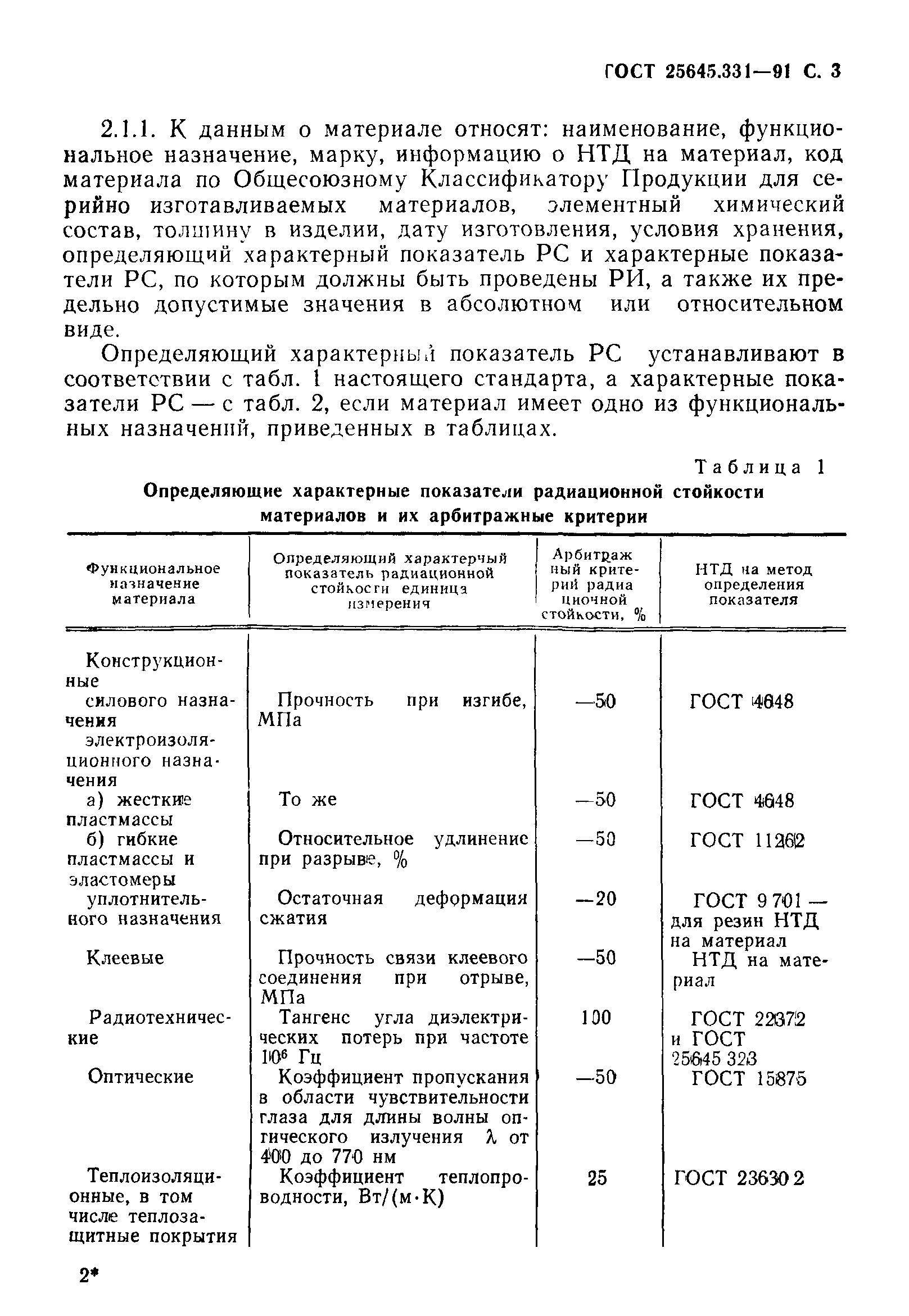

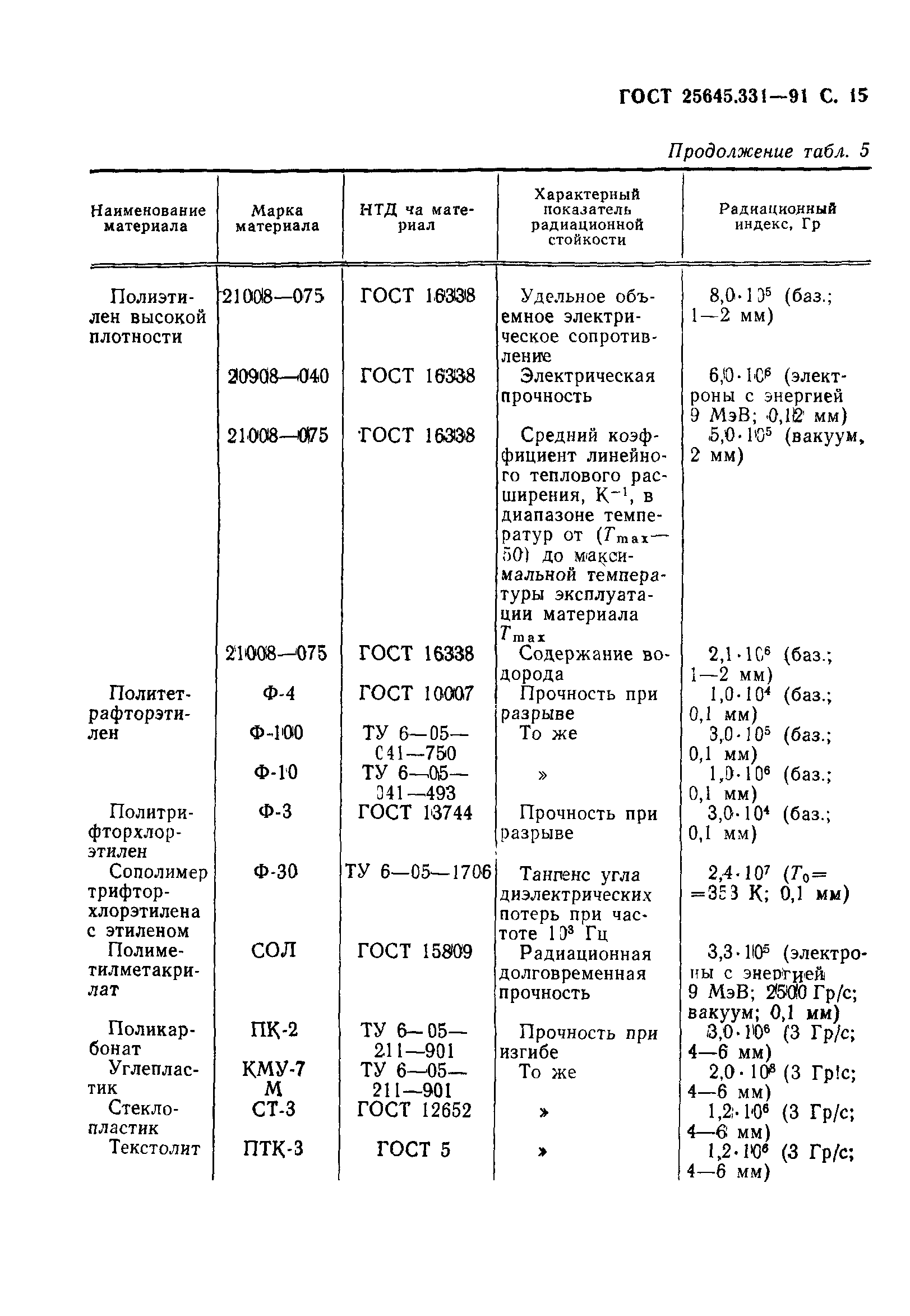

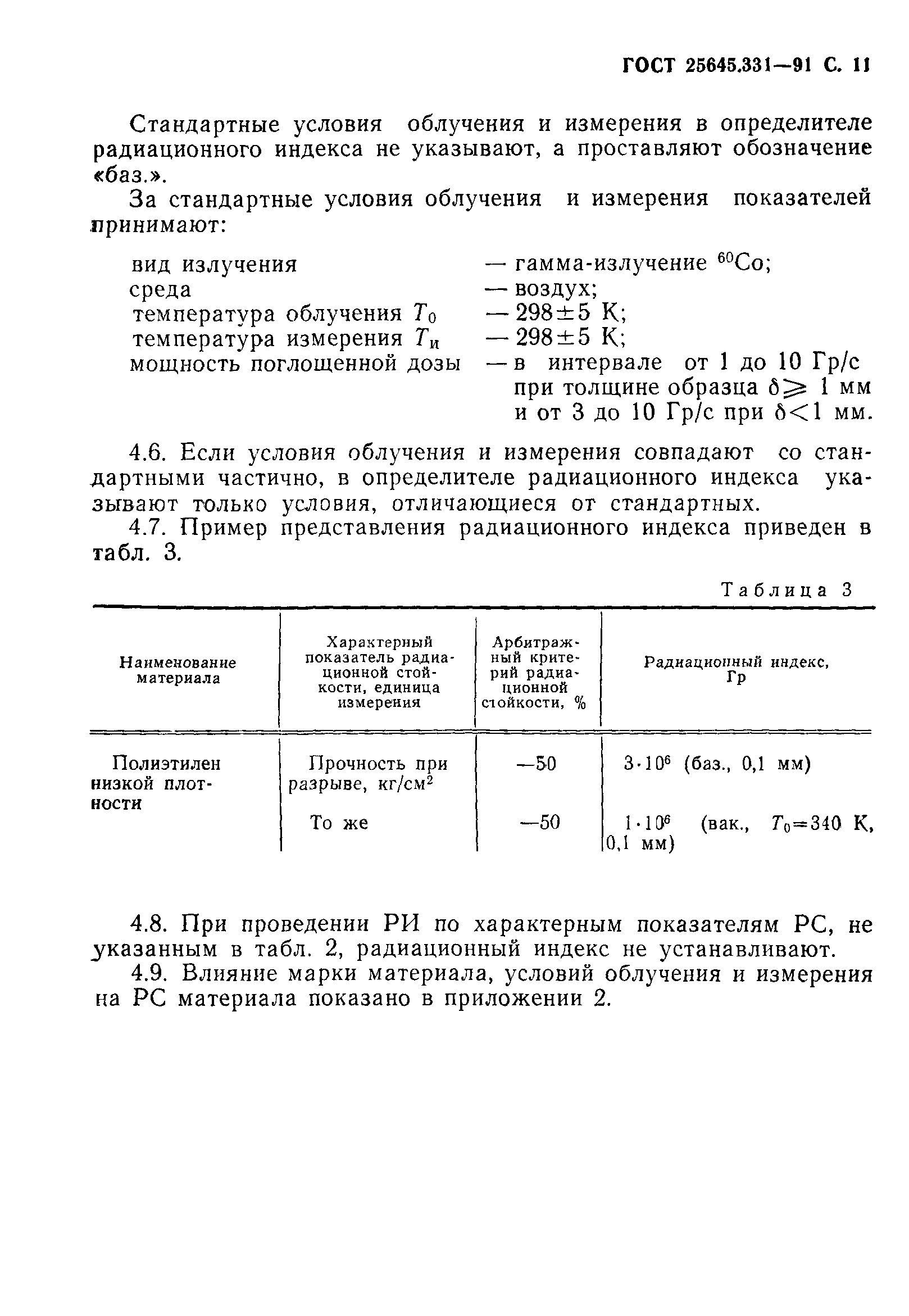

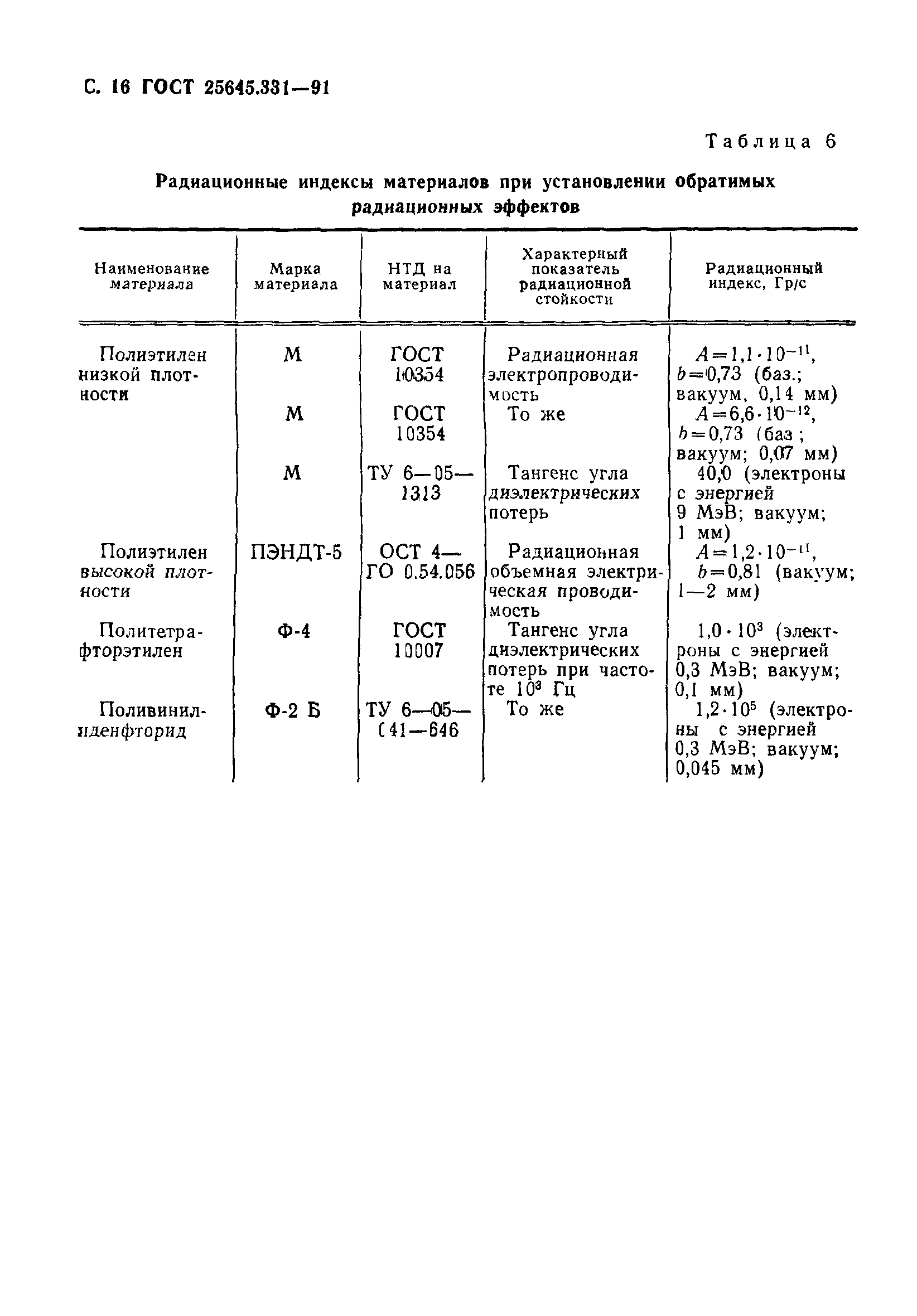

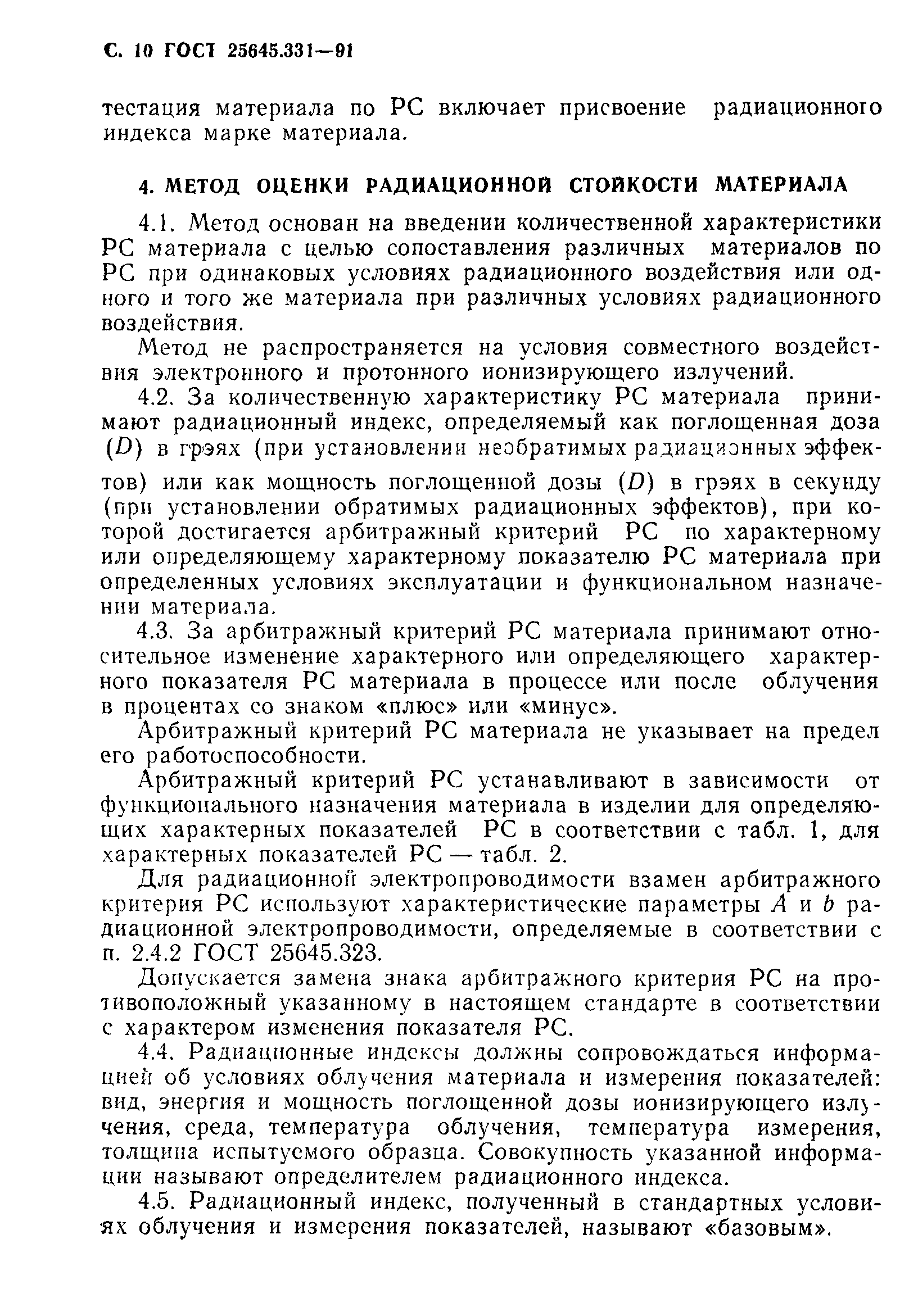

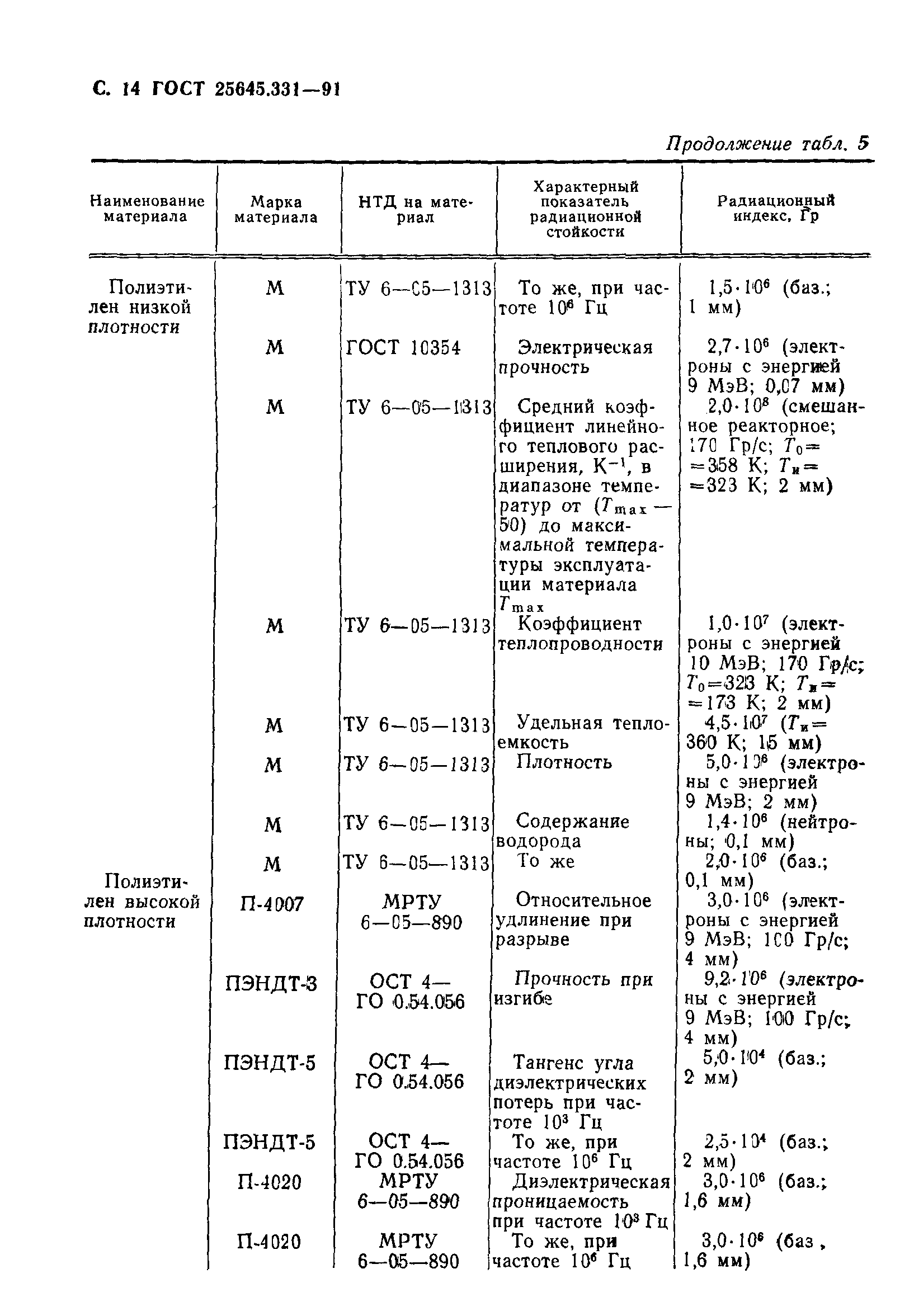

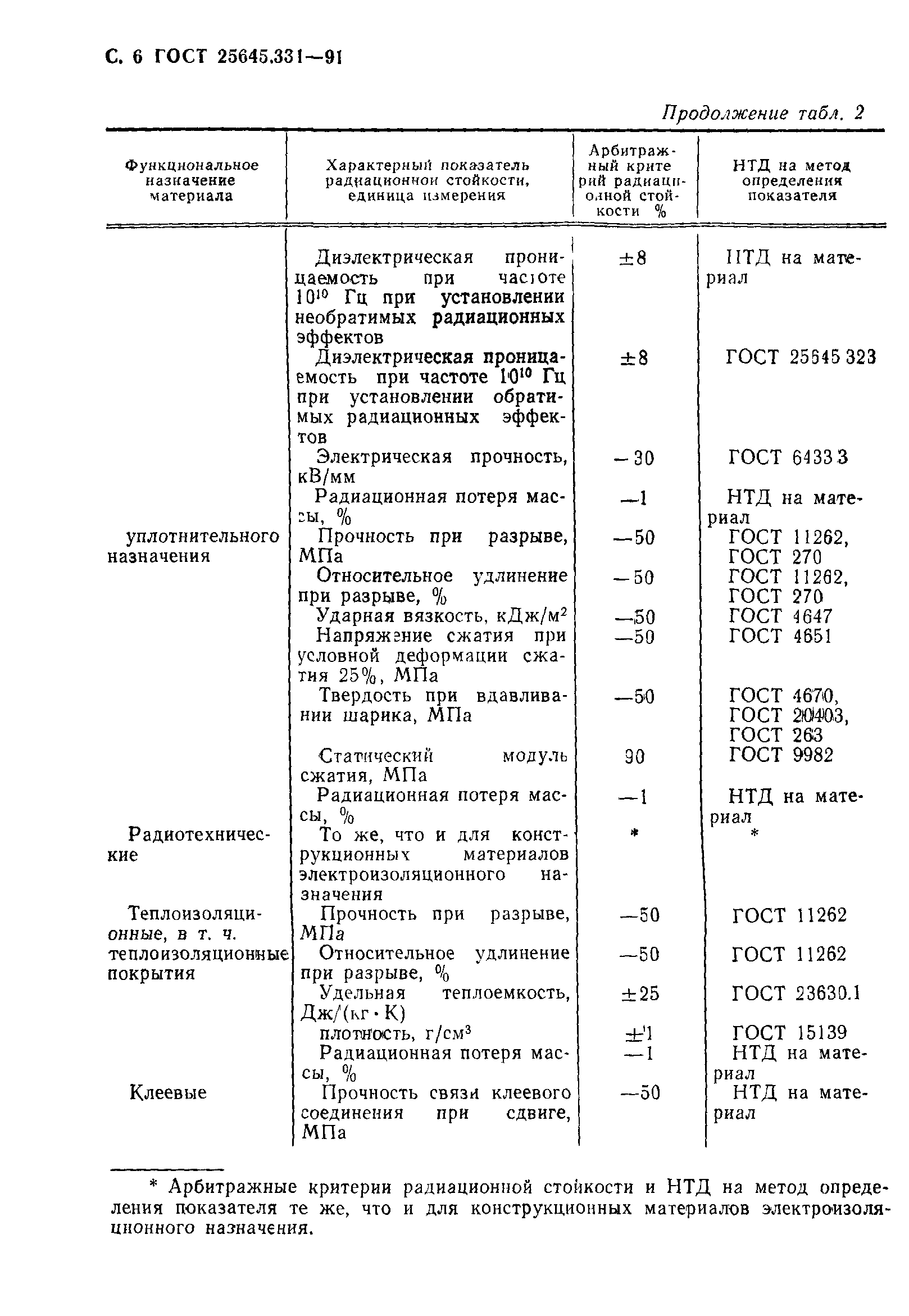

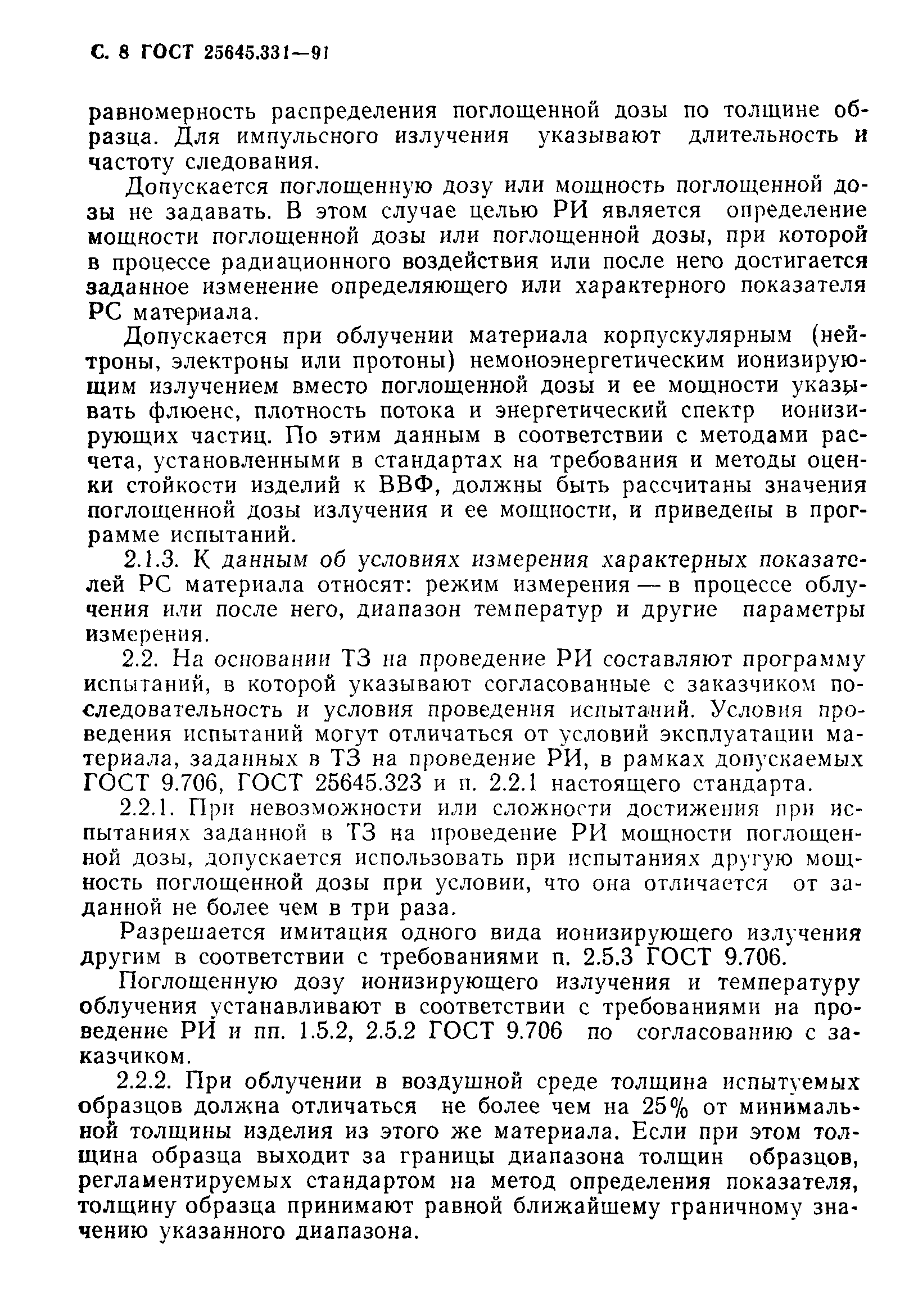

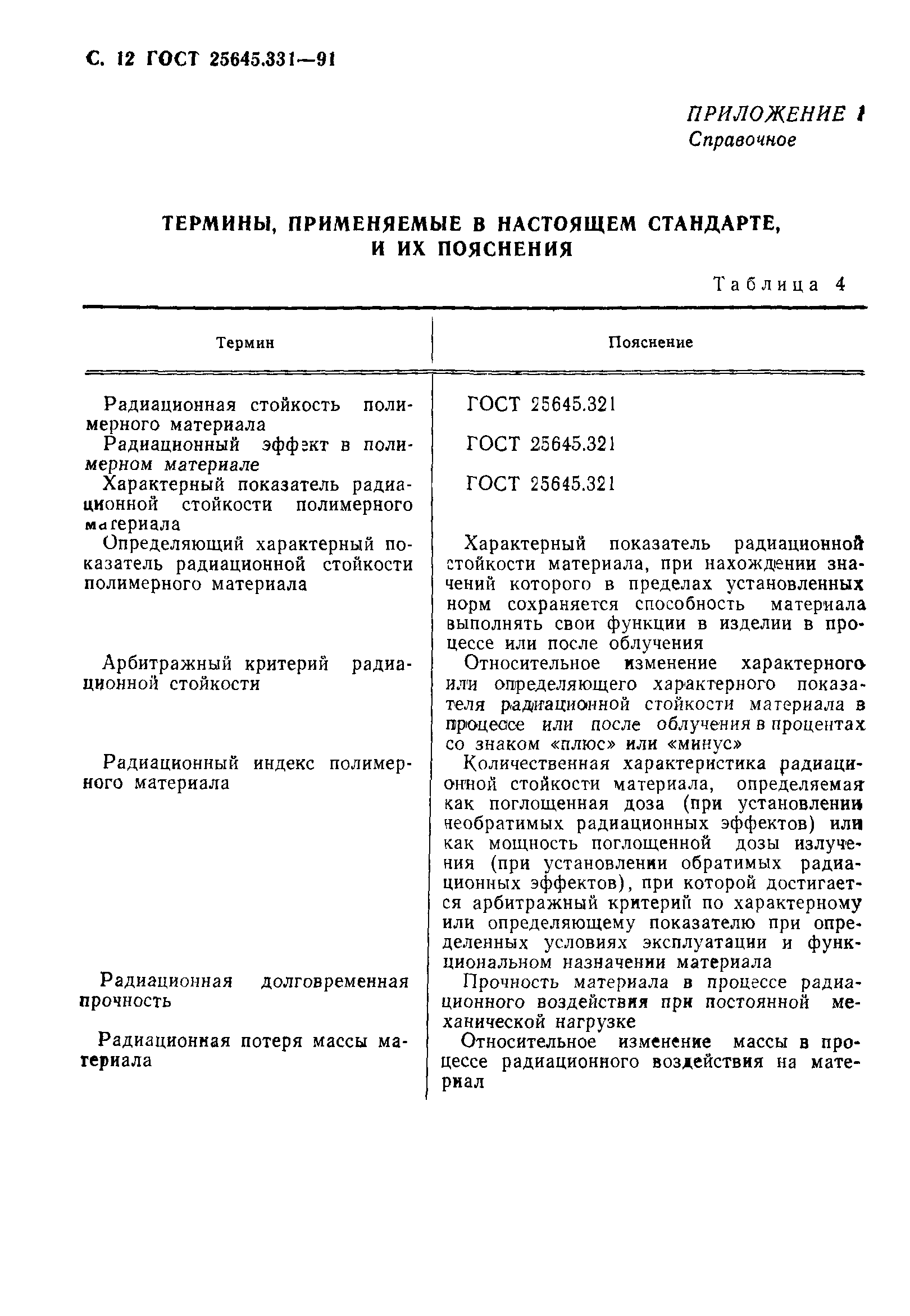

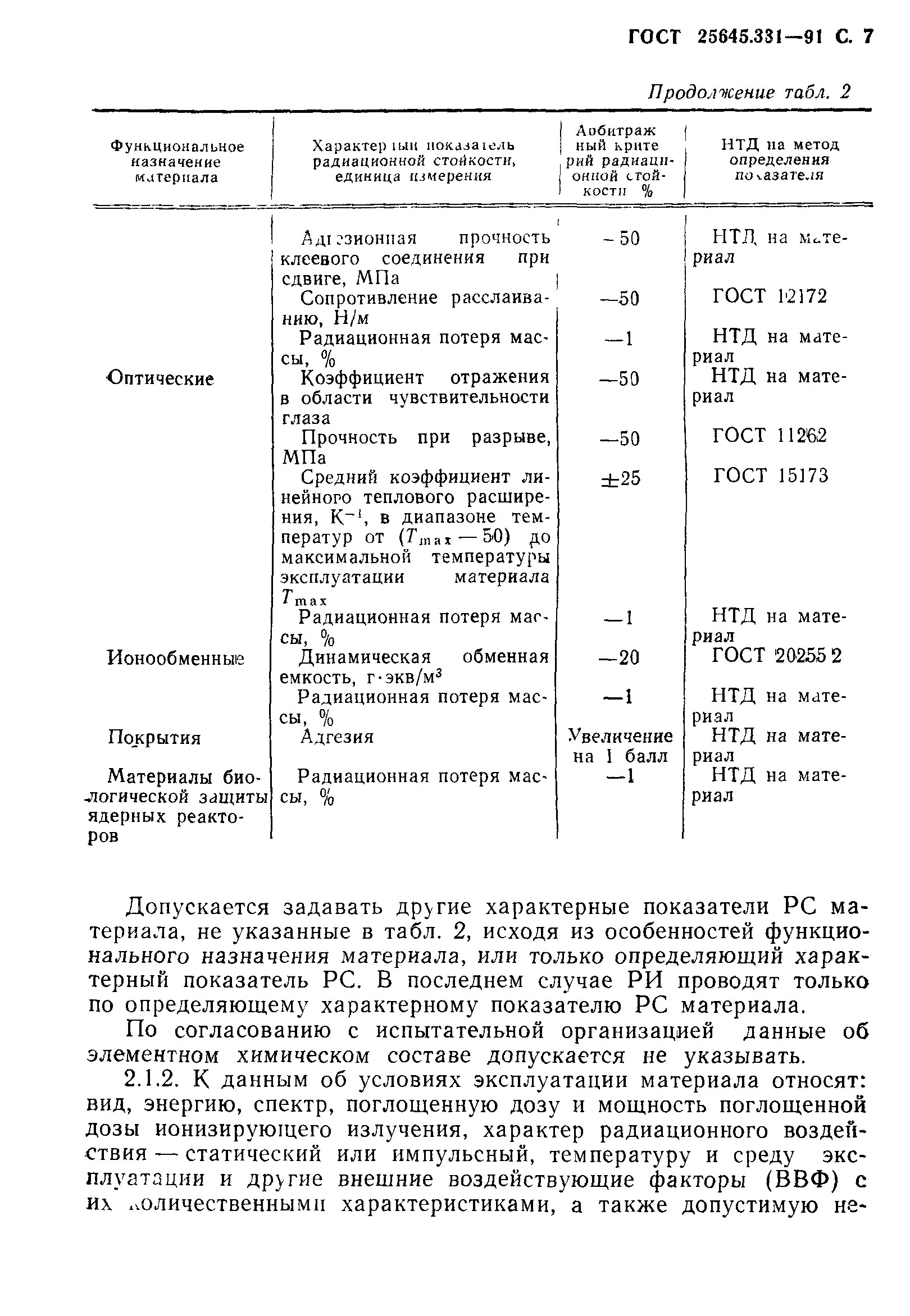

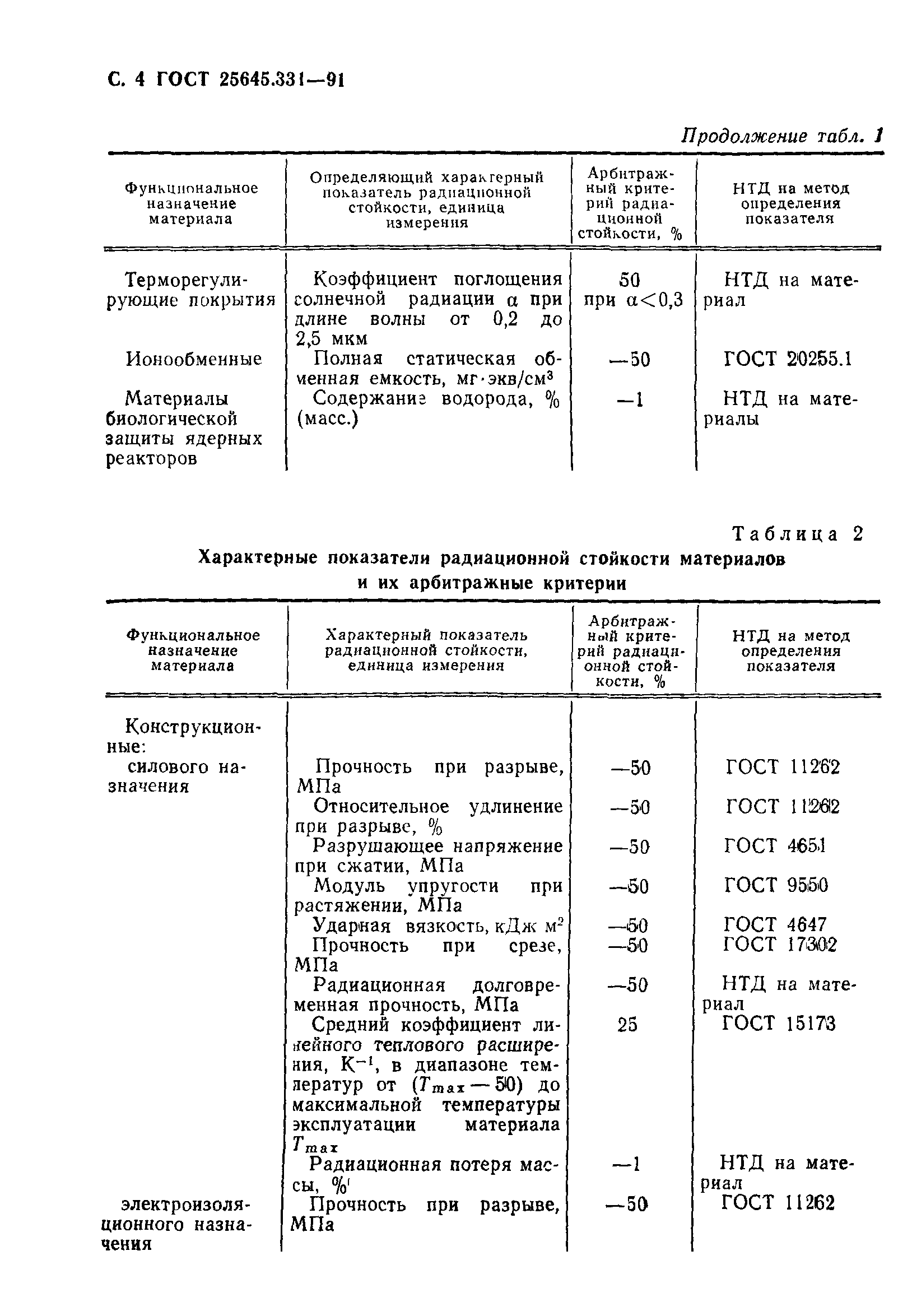

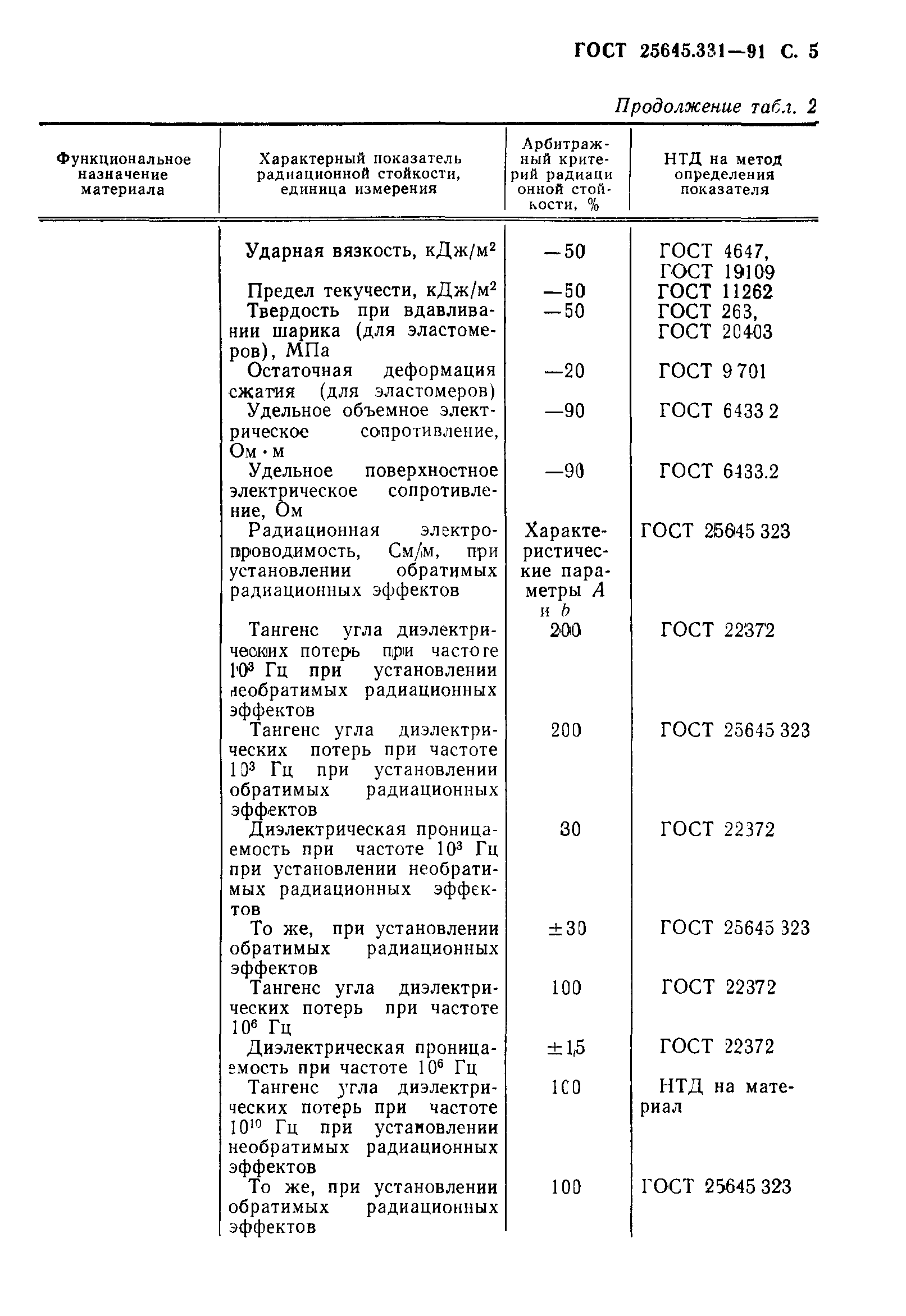

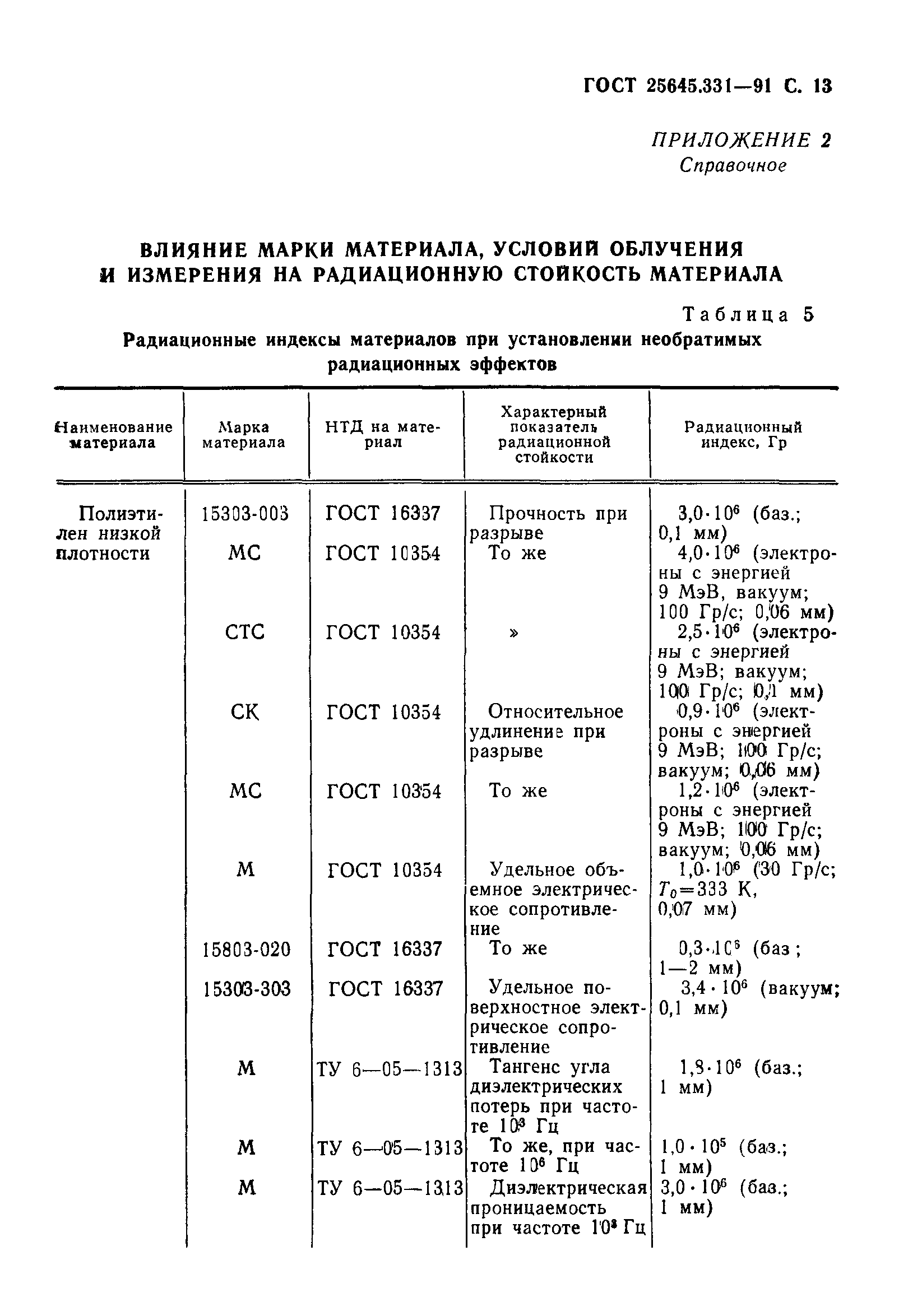

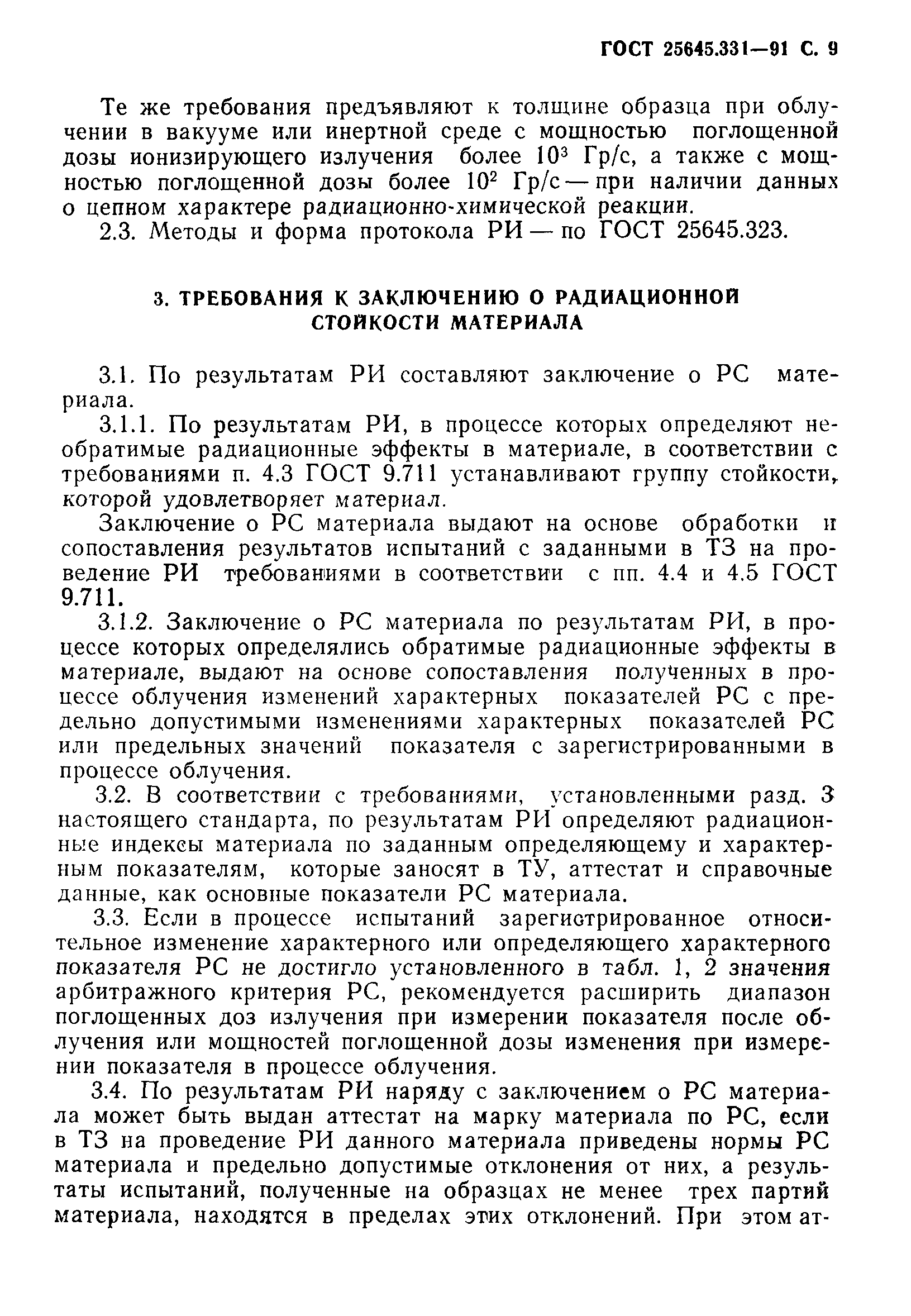

Оглавление:	1 Общие положения 2 Требования к содержанию технического задания на проведение радиационных испытаний 3 Требования к заключению о радиационной стойкости материала 4 Метод оценки радиационной стойкости материала Приложение 1 (справочное) Термины, применяемые в настоящем стандарте, и их пояснения Приложение 2 (справочное) Влияние марки материала, условий облучения и измерения на радиационную стойкость материала

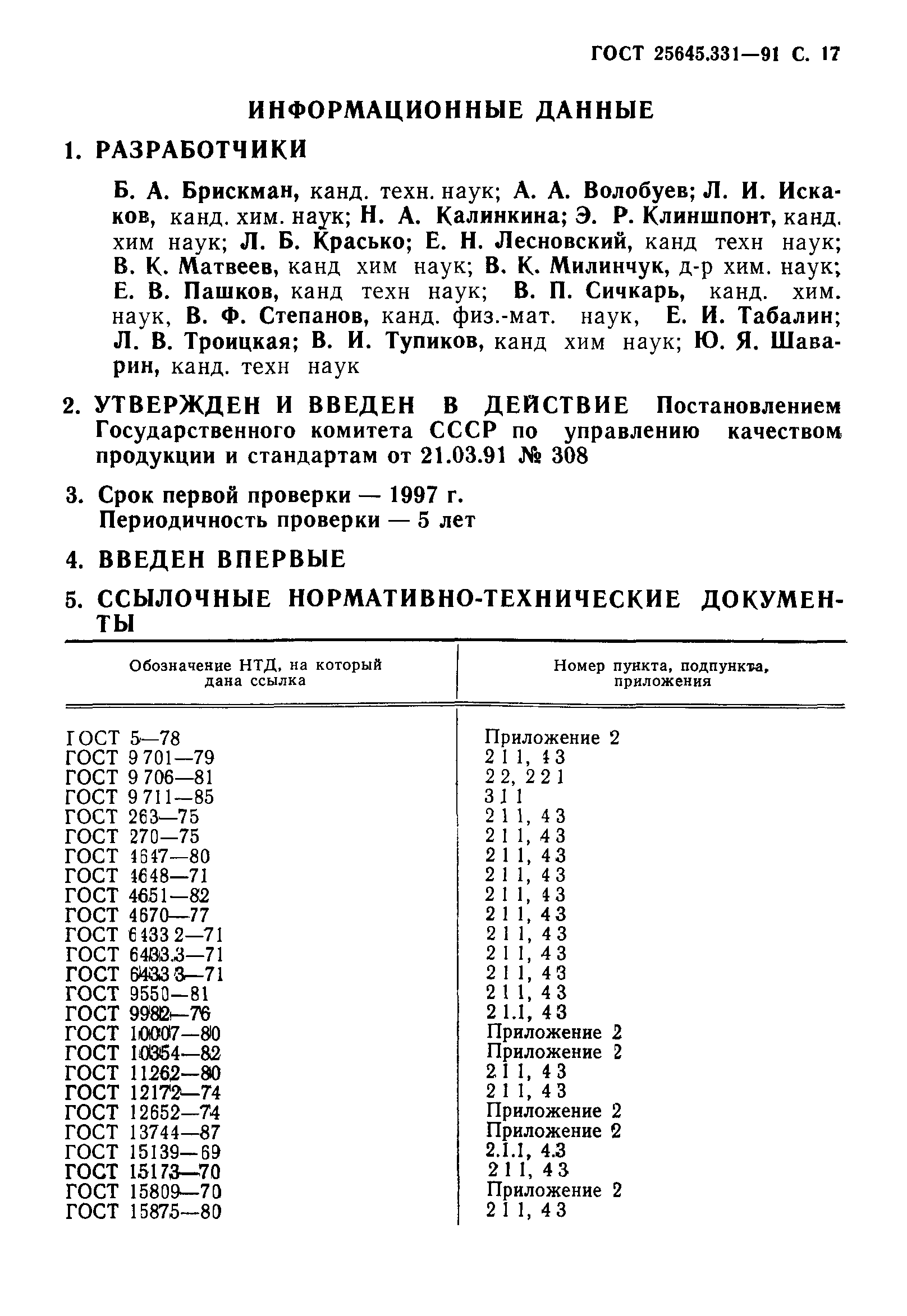

Утверждён:	21.03.1991 Государственный комитет СССР по управлениию качеством продукции и стандартам (308)
Издан:	Издательство стандартов (1991 г. )
Расположен в:	Техническая документация Электроэнергия РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом Экология РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Пластмассы Пластмассы в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Резиновая, резинотехническая, асбестотехническая и пластмассовая промышленность

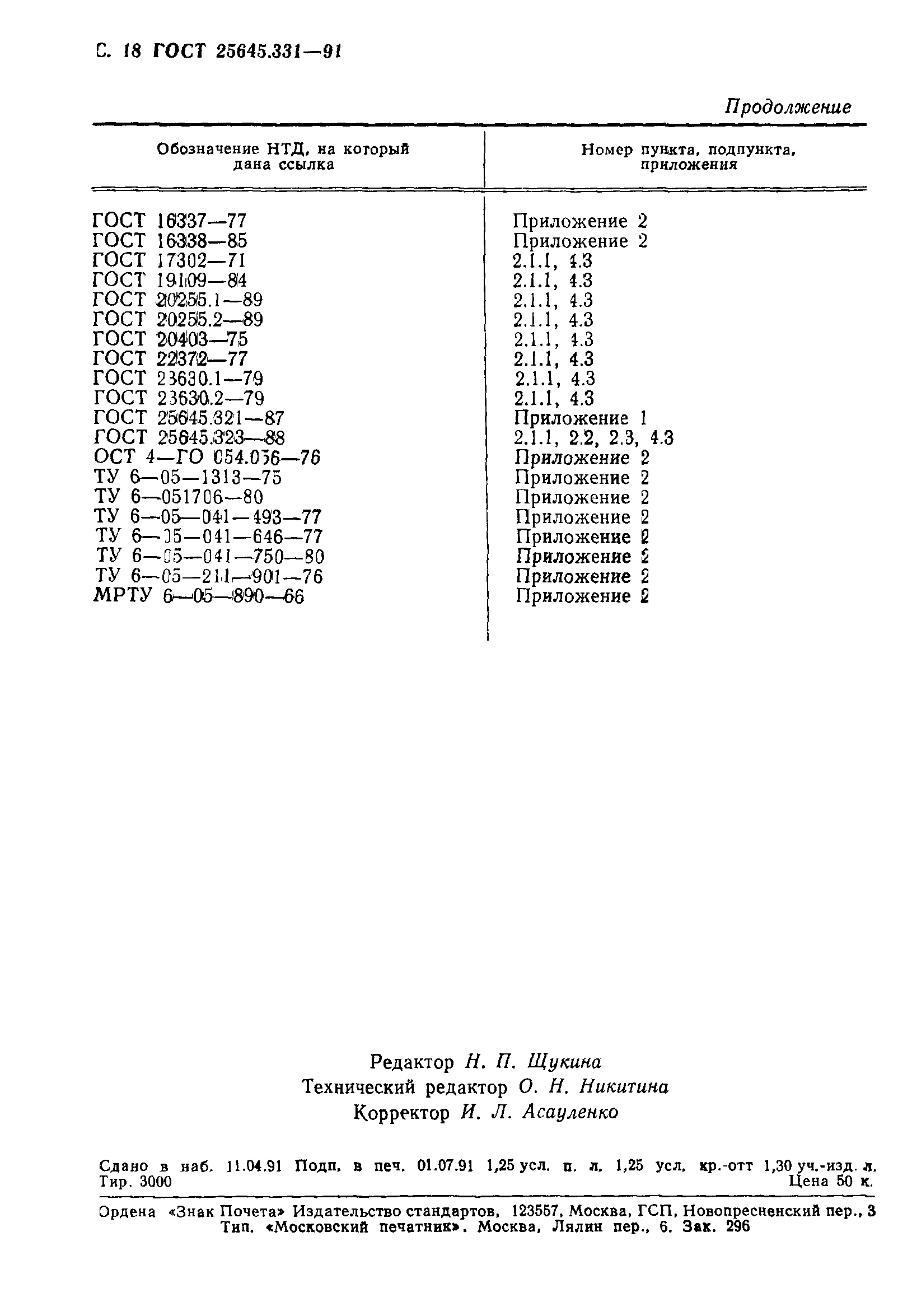

Нормативные ссылки:	ГОСТ 5-78 «Текстолит и асботекстолит конструкционные. Технические условия» ГОСТ 9550-81 «Пластмассы. Методы определения модуля упругости при растяжении, сжатии и изгибе» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение» ГОСТ 25645.321-87 «Стойкость полимерных материалов радиационная. Термины и определения» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 10007-80 «Фторопласт-4. Технические условия» ГОСТ 12172-74 «Клеи фенолополивинилацетальные. Технические условия» ГОСТ 13744-87 «Фторопласт-3. Технические условия» ГОСТ 15139-69 «Пластмассы. Метод определения плотности (объемной массы)» ГОСТ 15173-70 «Пластмассы. Метод определения среднего коэффициента линейного теплового расширения» ГОСТ 15875-80 «Пластмассы. Методы определения коэффициента пропускания и мутности» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 17302-71 «Пластмассы. Метод определения прочности на срез» ГОСТ 19109-84 «Пластмассы. Метод определения ударной вязкости по Изоду» ГОСТ 20403-75 «Резина. Метод определения твердости в международных единицах (от 30 до 100 IRHD)» ГОСТ 22372-77 «Материалы диэлектрические. Методы определения диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 100 до 5х10 в ст. 6 Гц» ГОСТ 23630.1-79 «Пластмассы. Метод определения удельной теплоемкости» ГОСТ 23630.2-79 «Пластмассы. Метод определения теплопроводности» ГОСТ 25645.323-88 «Материалы полимерные. Методы радиационных испытаний» ГОСТ 263-75 «Резина. Метод определения твердости по Шору А» ГОСТ 270-75 «Резина. Метод определения упругопрочностных свойств при растяжении» ГОСТ 4647-80 «Пластмассы. Метод определения ударной вязкости по Шарпи» ГОСТ 4648-71 «Пластмассы. Метод испытания на статический изгиб» ГОСТ 4651-82 «Пластмассы. Метод испытания на сжатие» ГОСТ 4670-91 «Пластмассы. Определение твердости. Метод вдавливания шарика» ГОСТ 6433.2-71 «Материалы электроизоляционные твердые. Методы определения электрического сопротивления при постоянном напряжении» ГОСТ 6433.3-71 «Материалы электроизоляционные твердые. Методы определения электрической прочности при переменном (частоты 50 Гц) и постоянном напряжении» ГОСТ 9.701-79 «Единая система защиты от коррозии и старения. Резины. Метод испытаний на стойкость к радиационному старению» ГОСТ 9.706-81 «Единая система защиты от коррозии и старения. Материалы полимерные. Методы испытаний на стойкость к радиационному старению» ГОСТ 9.711-85 «Единая система защиты от коррозии и старения. Материалы полимерные для изделий, работающих в условиях радиационного старения. Общие требования к выбору» ГОСТ 9982-76 «Резина. Методы определения релаксации напряжения при сжатии»
