ВСН 51-3-85

Нормы проектирования промысловых стальных трубопроводов

Обозначение:	ВСН 51-3-85
Обозначение англ:	VSN 51-3-85
Статус:	истек срок действия
Название рус.:	Нормы проектирования промысловых стальных трубопроводов
Название англ.:	Steel Field Pipeline Design Standards
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	31.12.1990
Область применения:	Нормы распространяются на проектирование вновь строящихся и реконструируемых промысловых стальных трубопроводов диаметром до 1400 мм (включительно) и с избыточным давлением среды не выше 32,0 МПа нефтяных, газоконденсатных месторождений и подземных хранилищ газа.

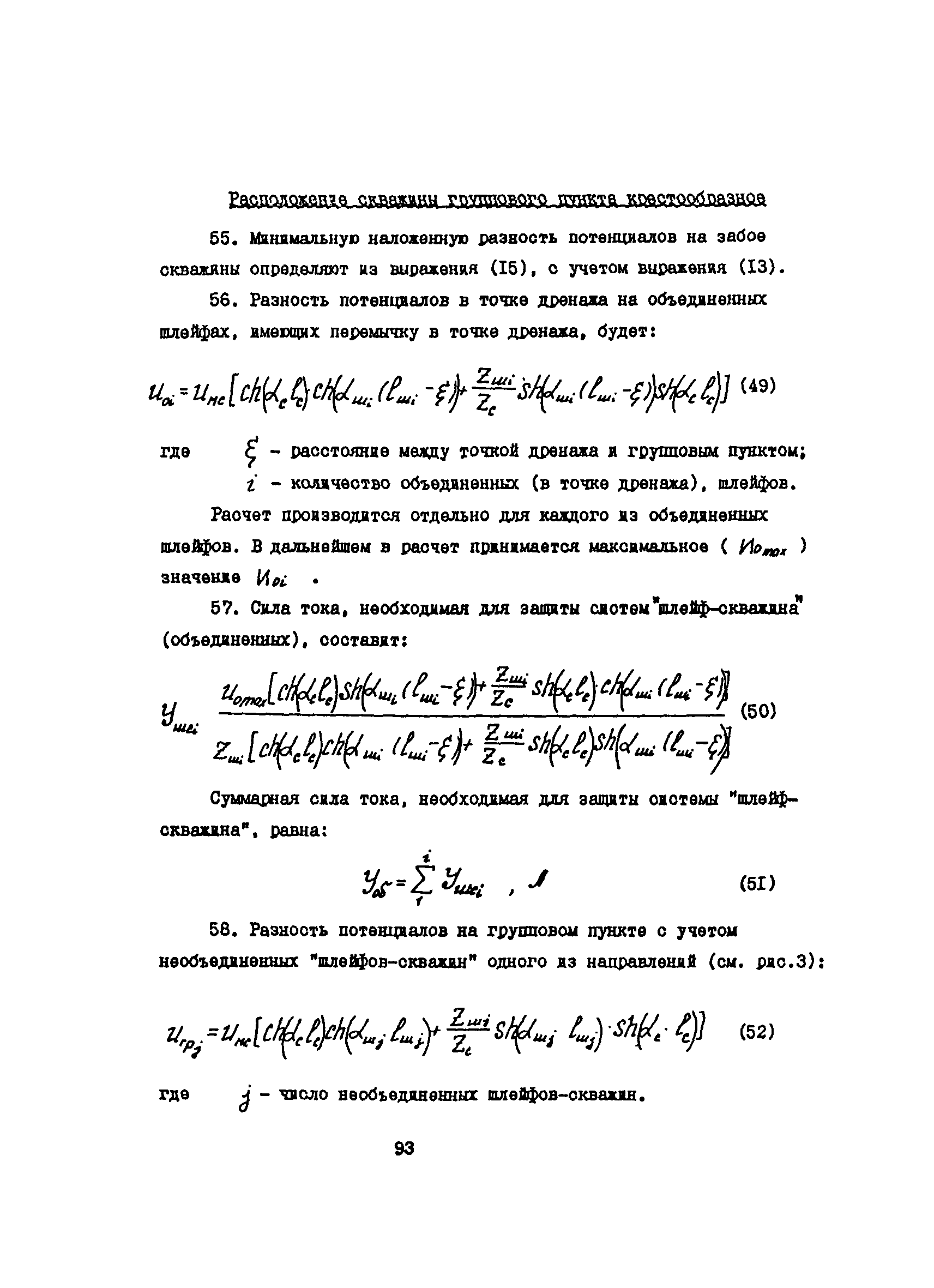

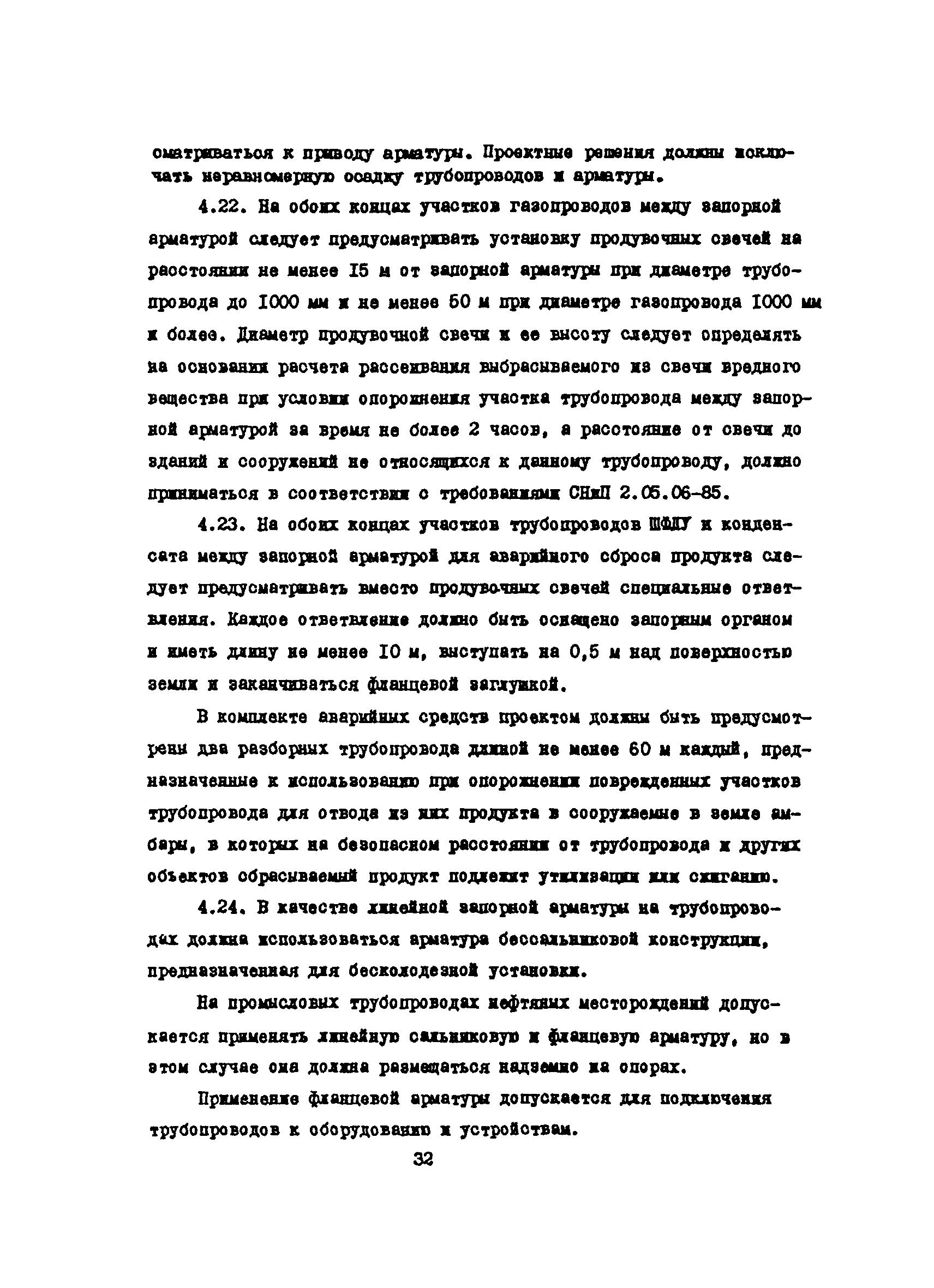

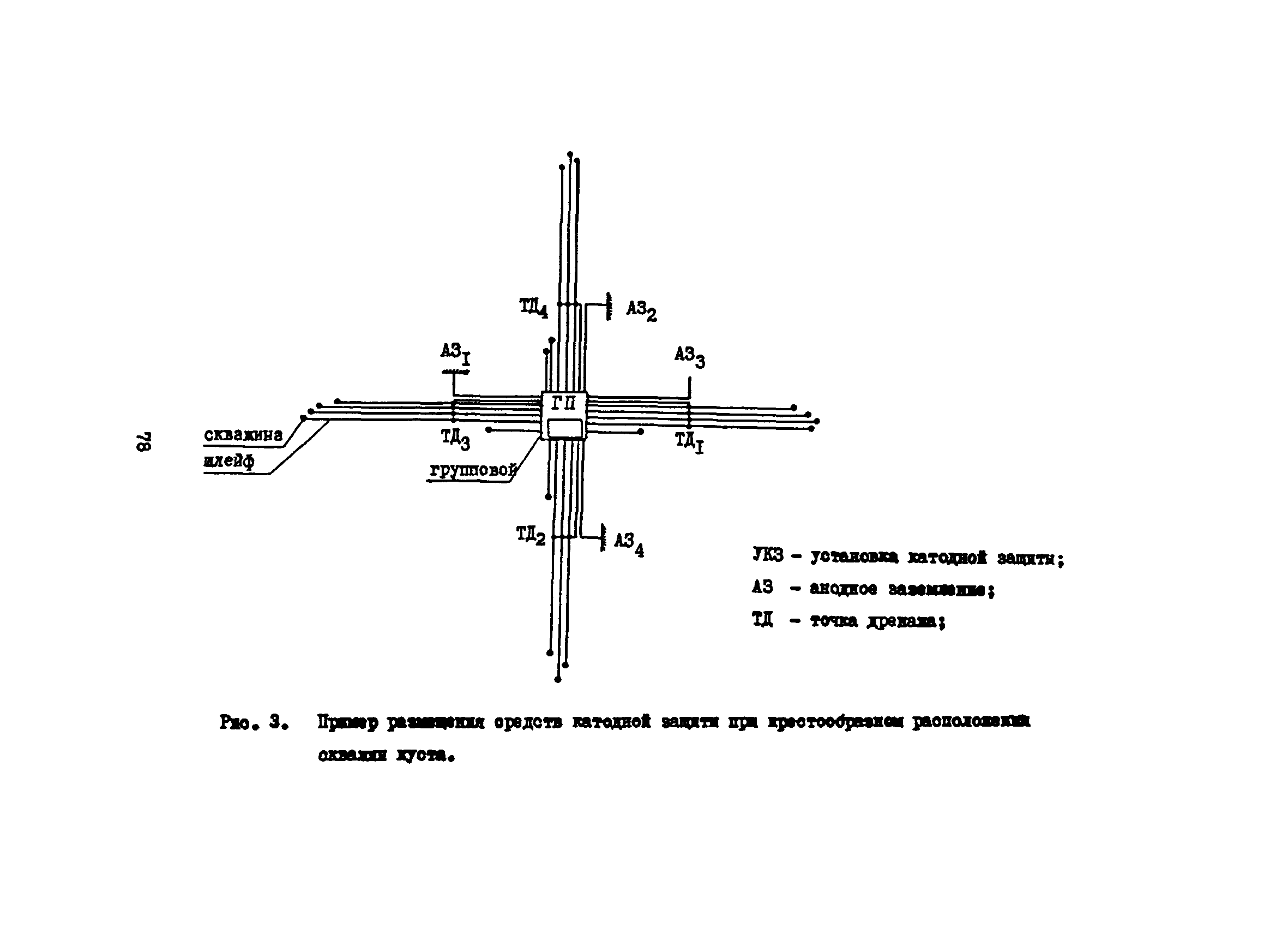

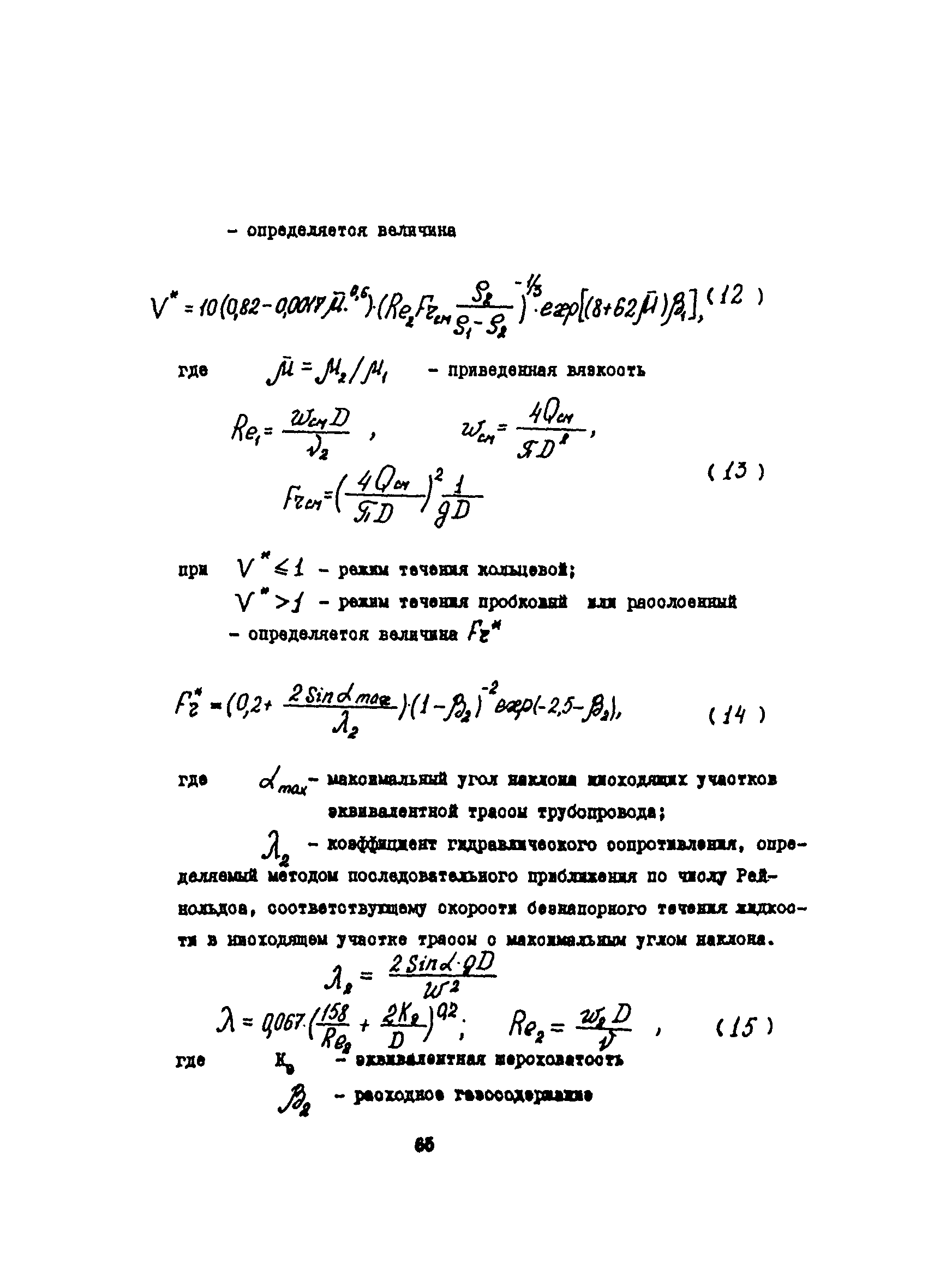

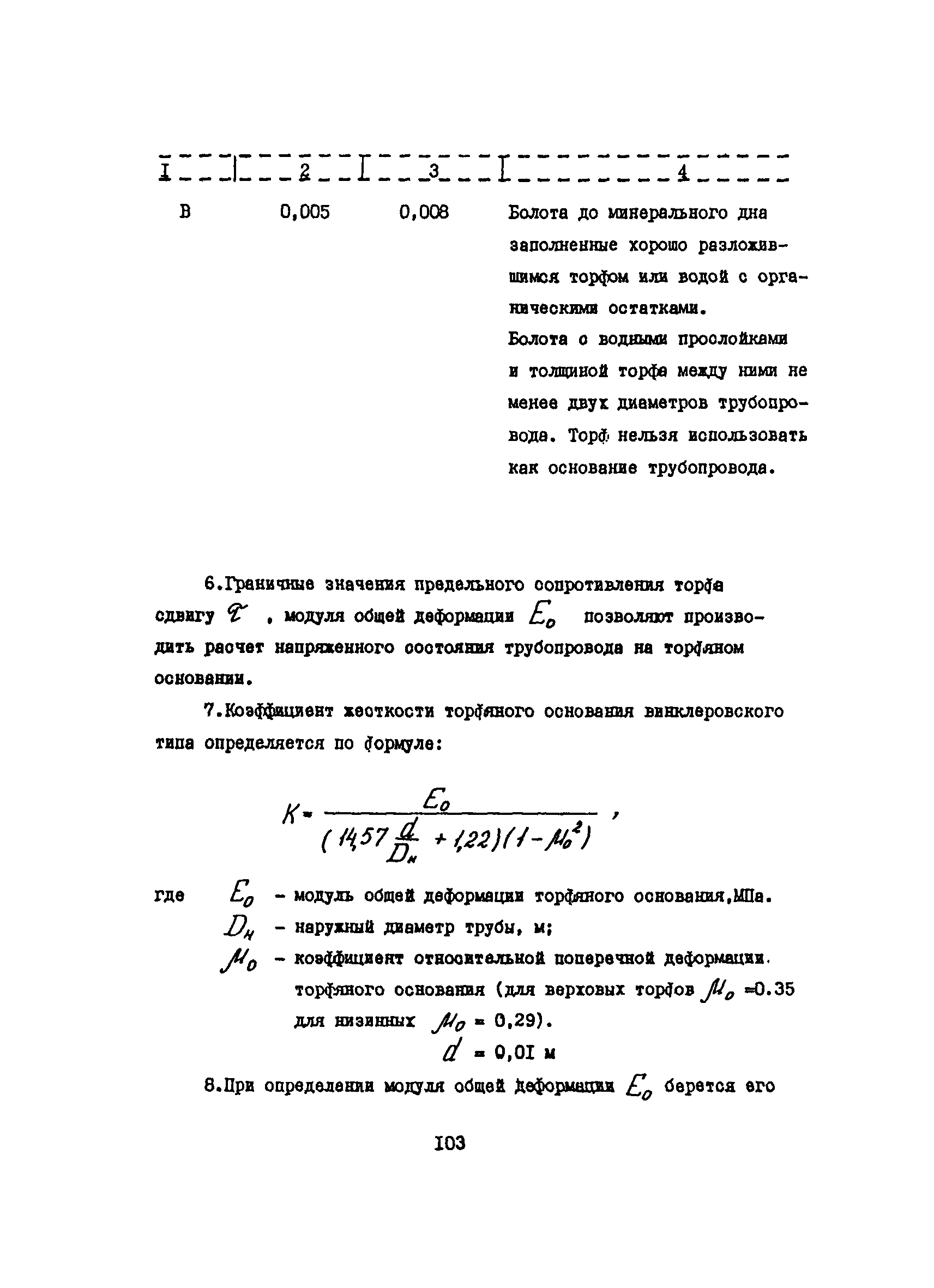

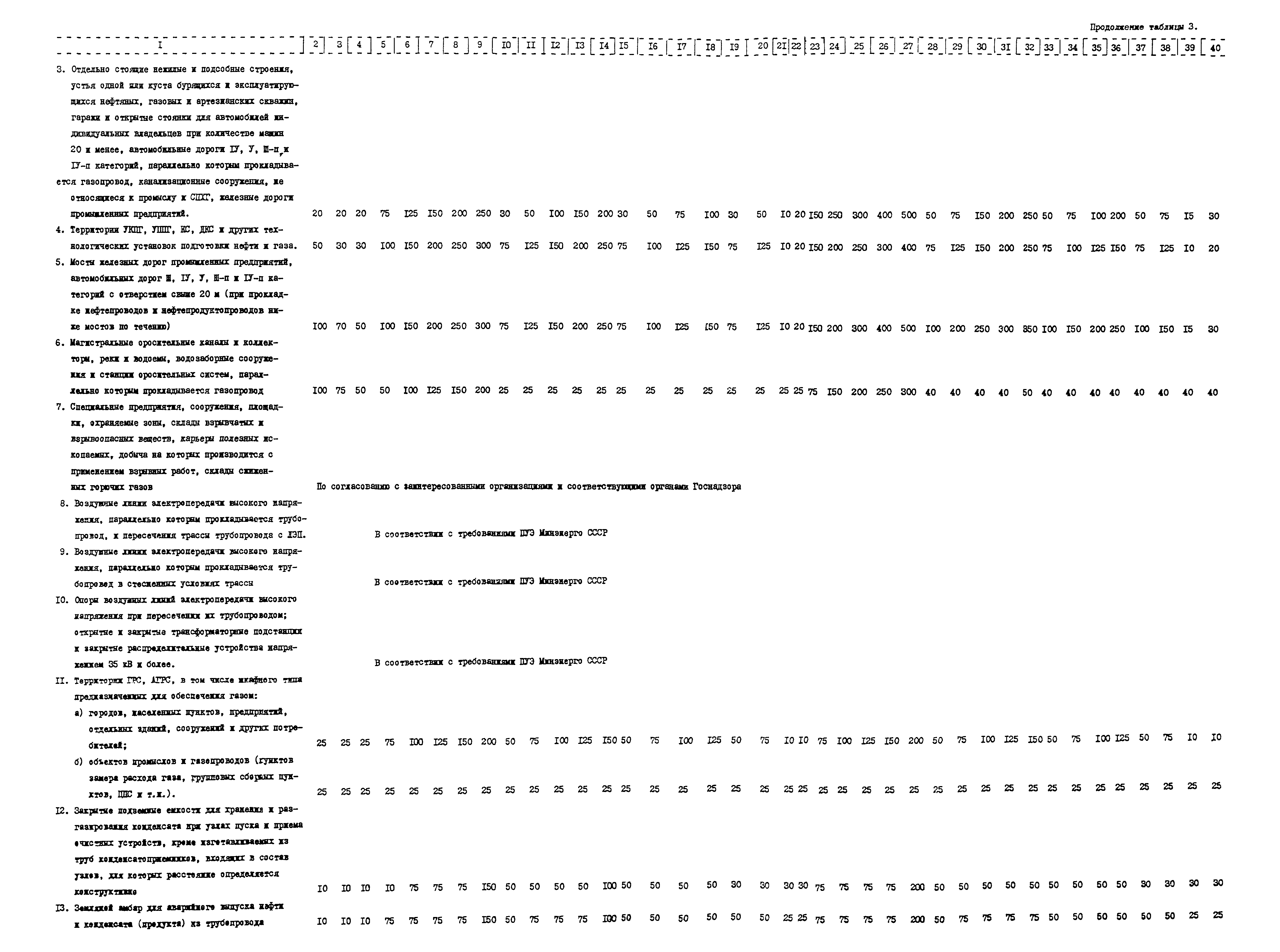

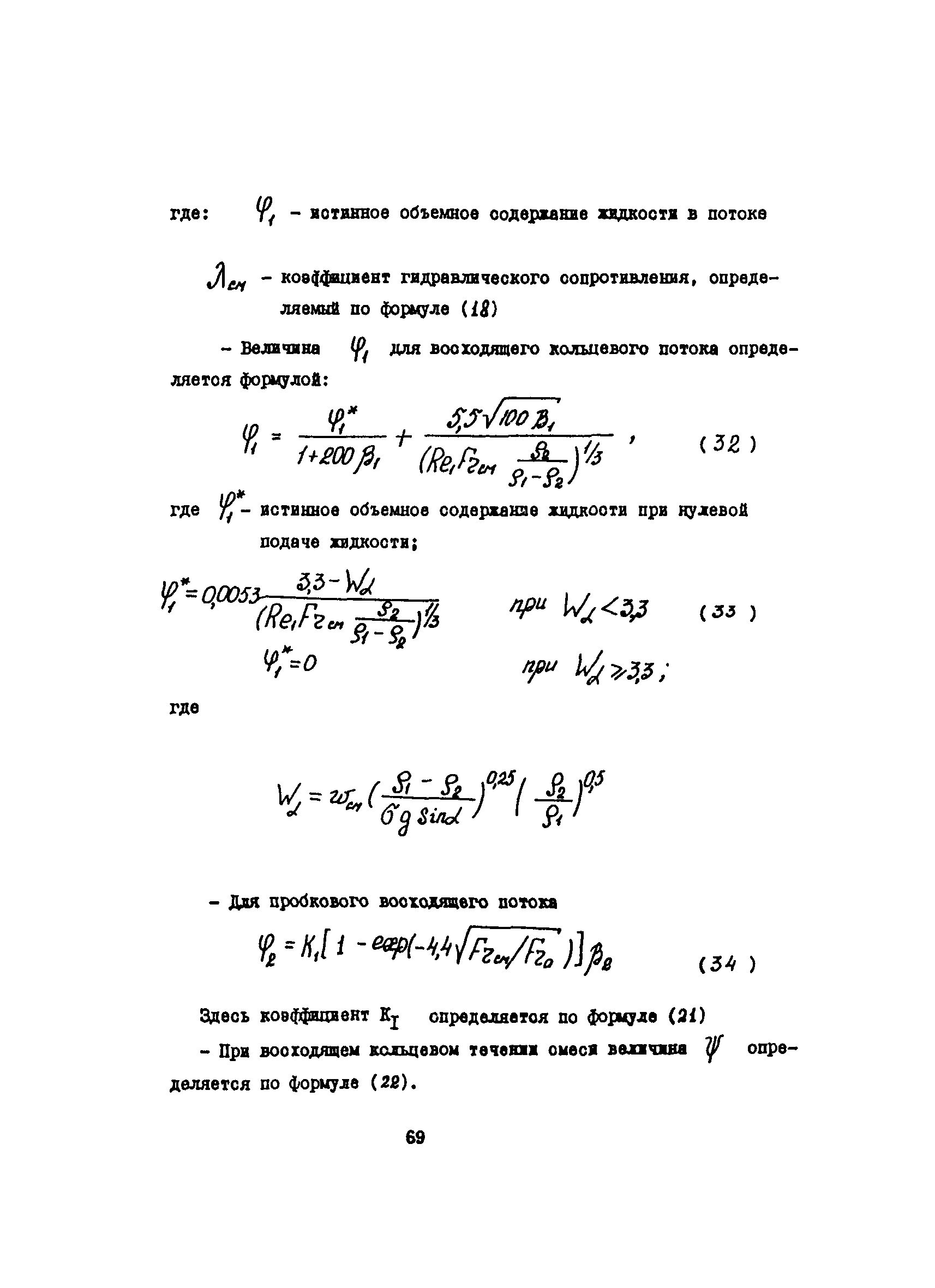

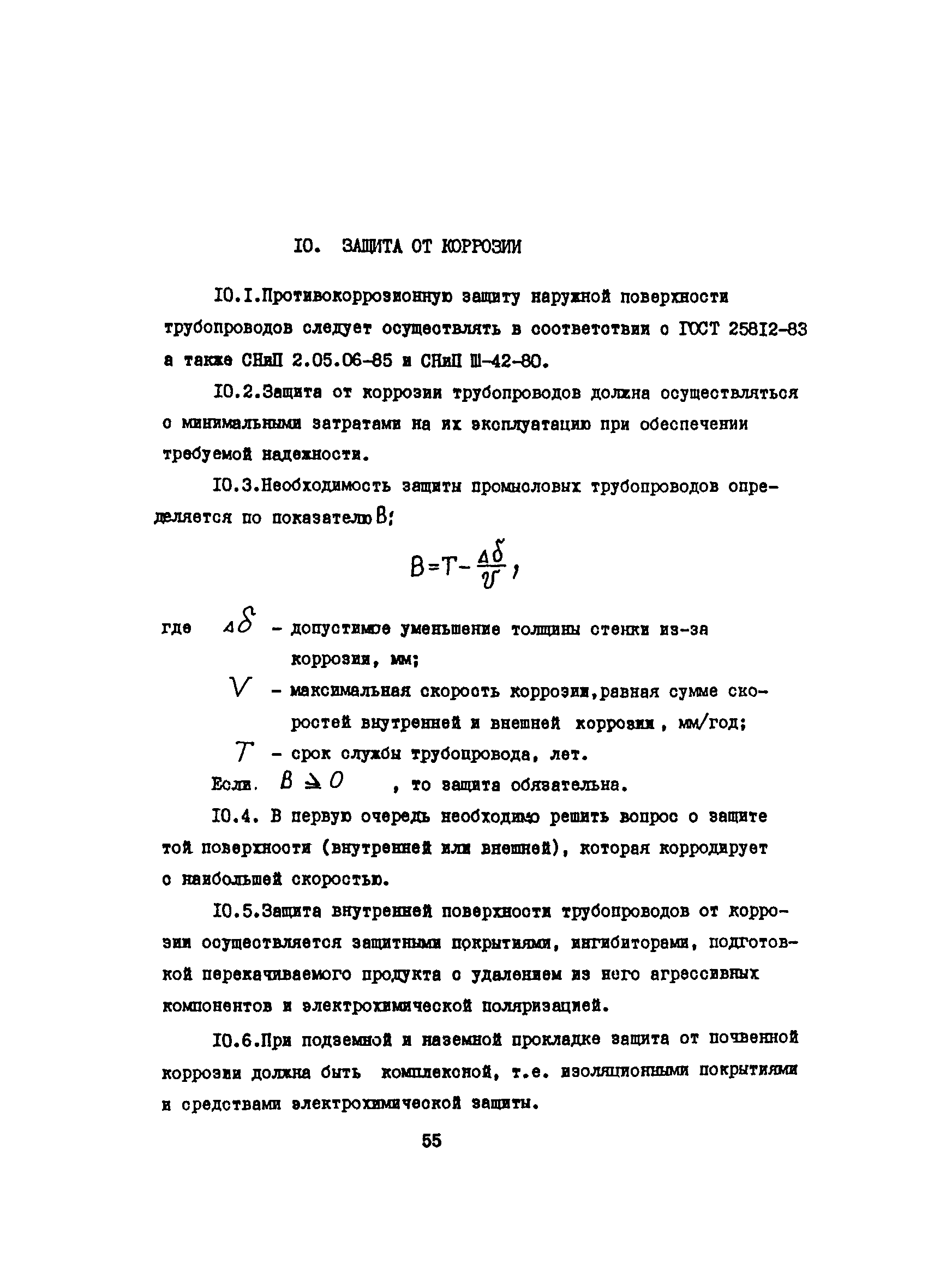

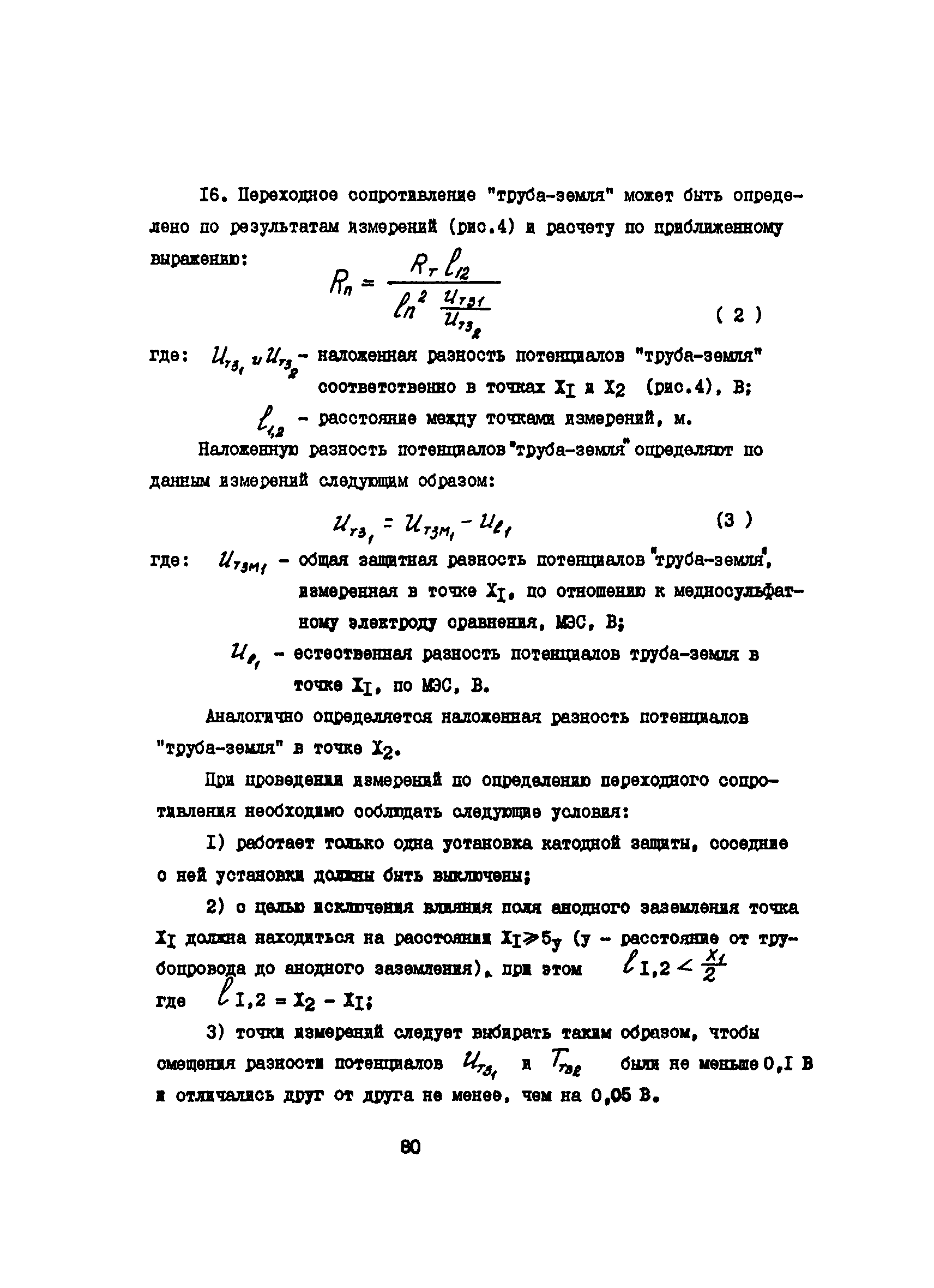

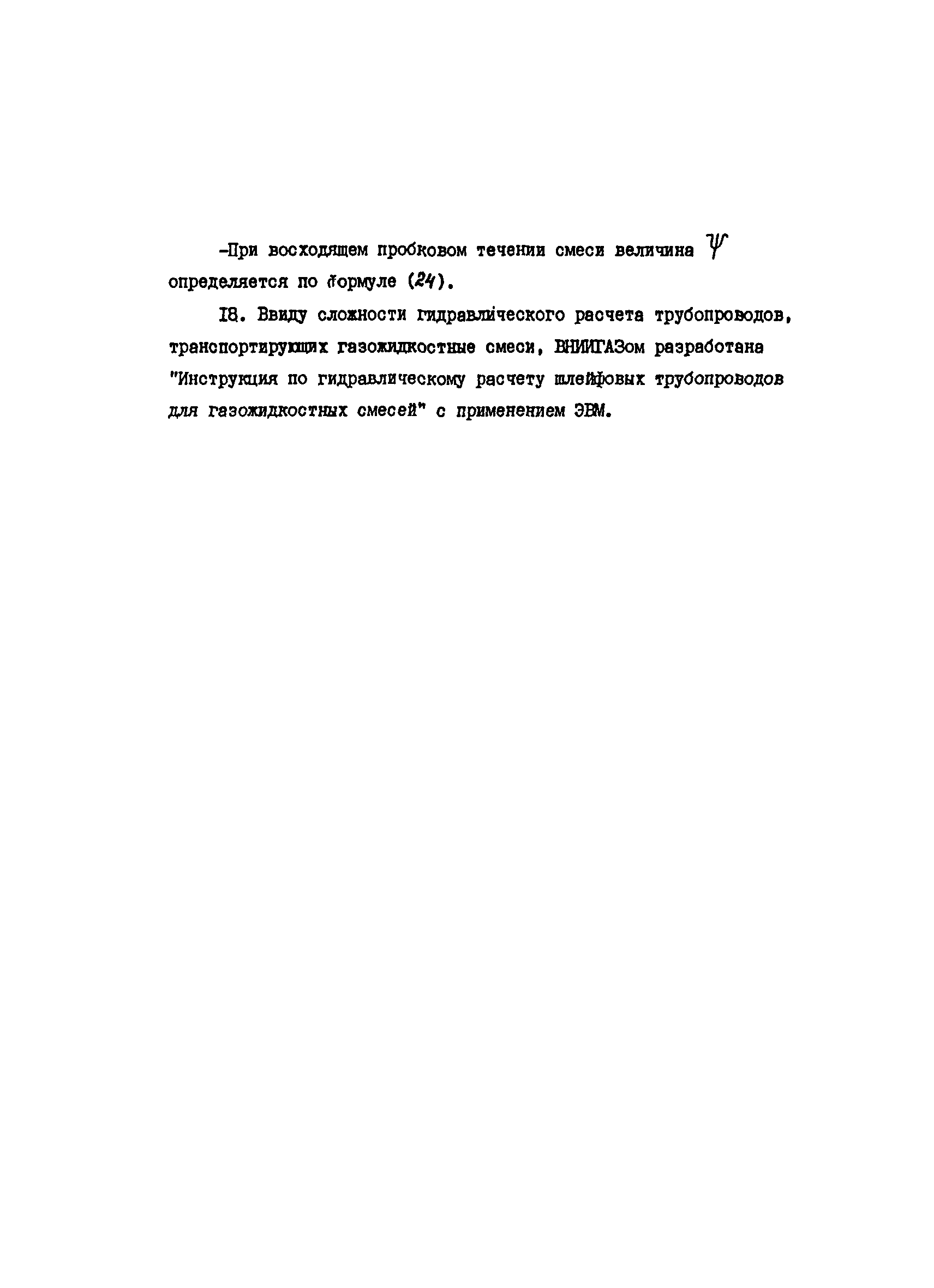

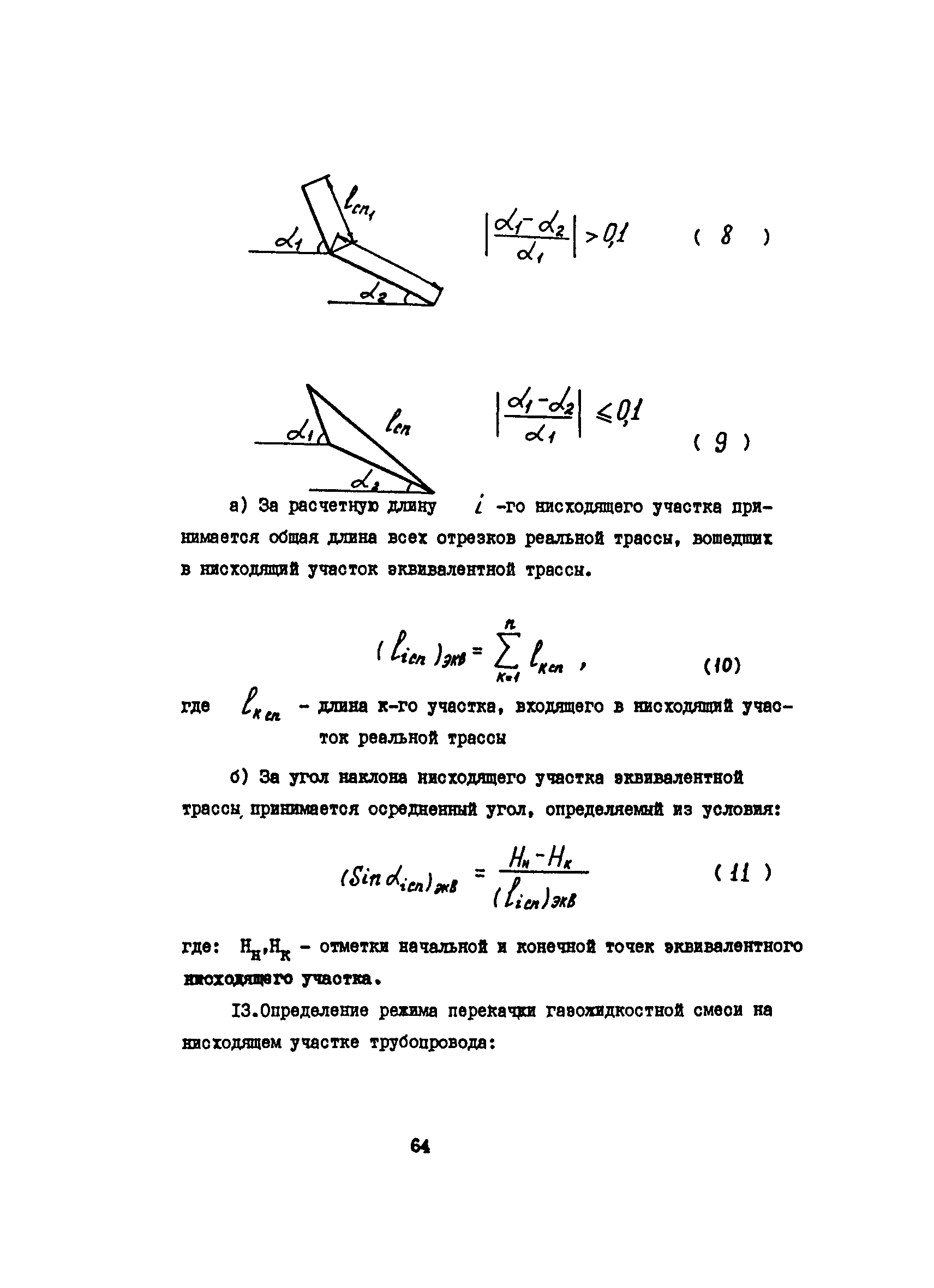

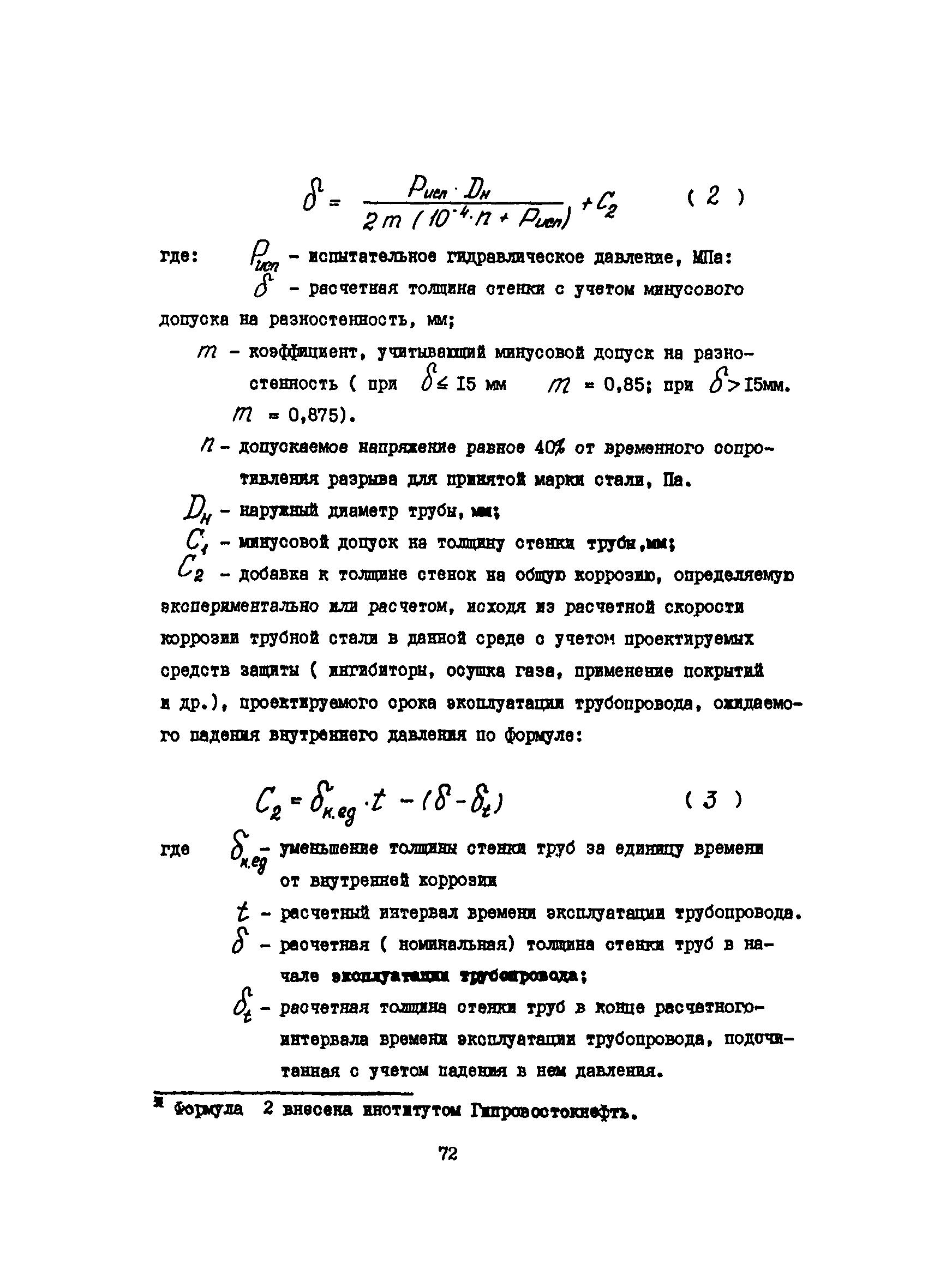

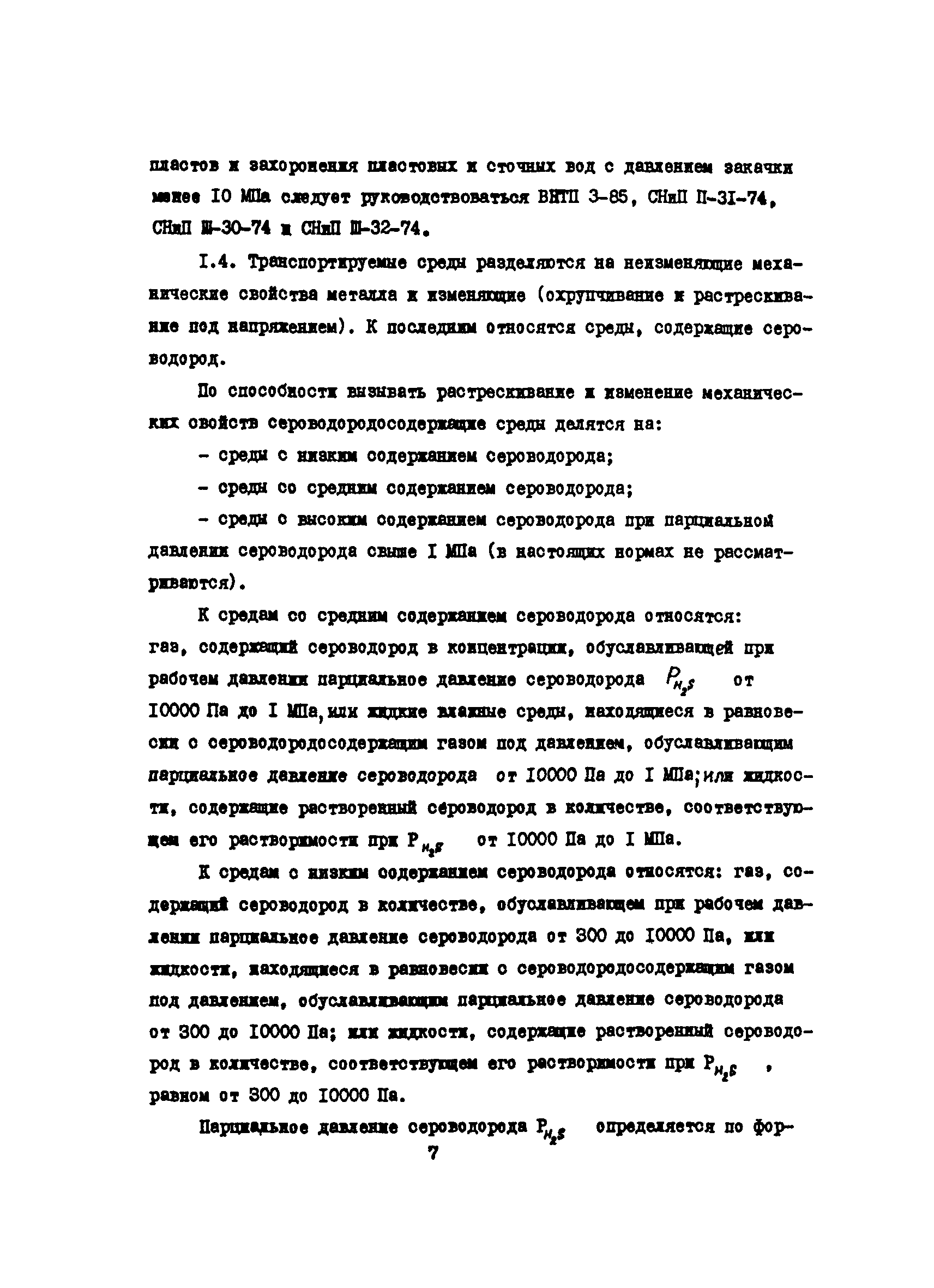

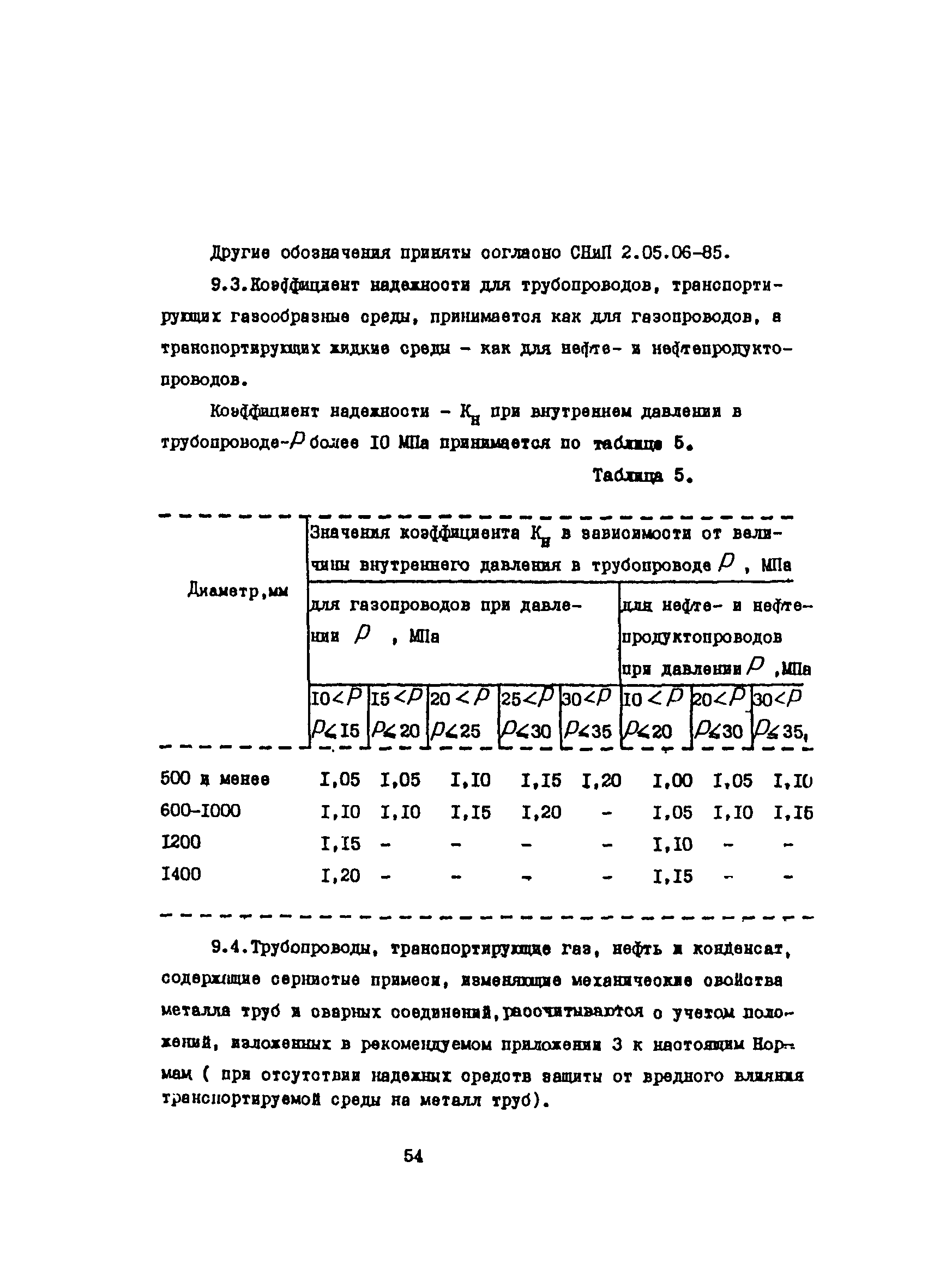

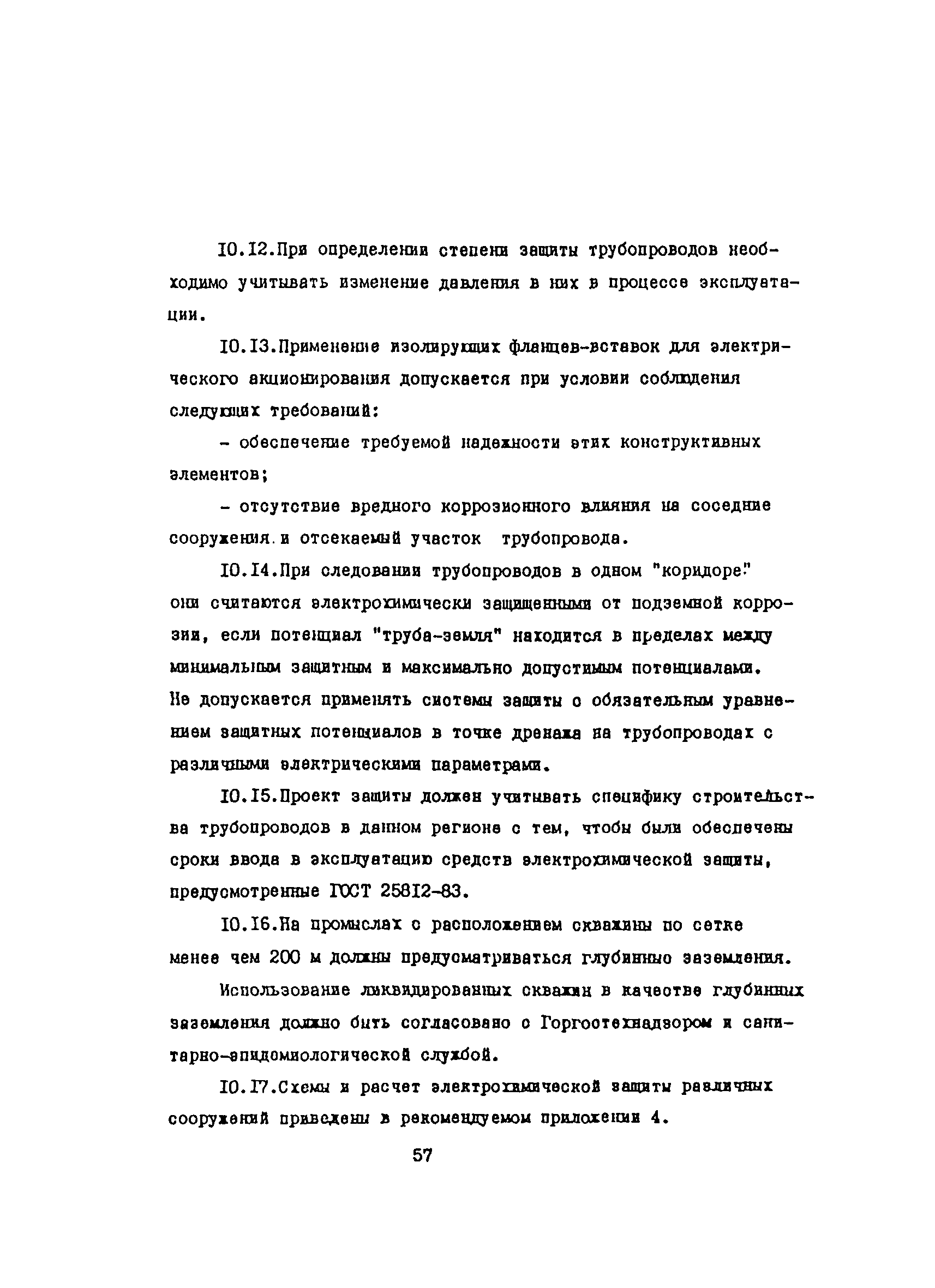

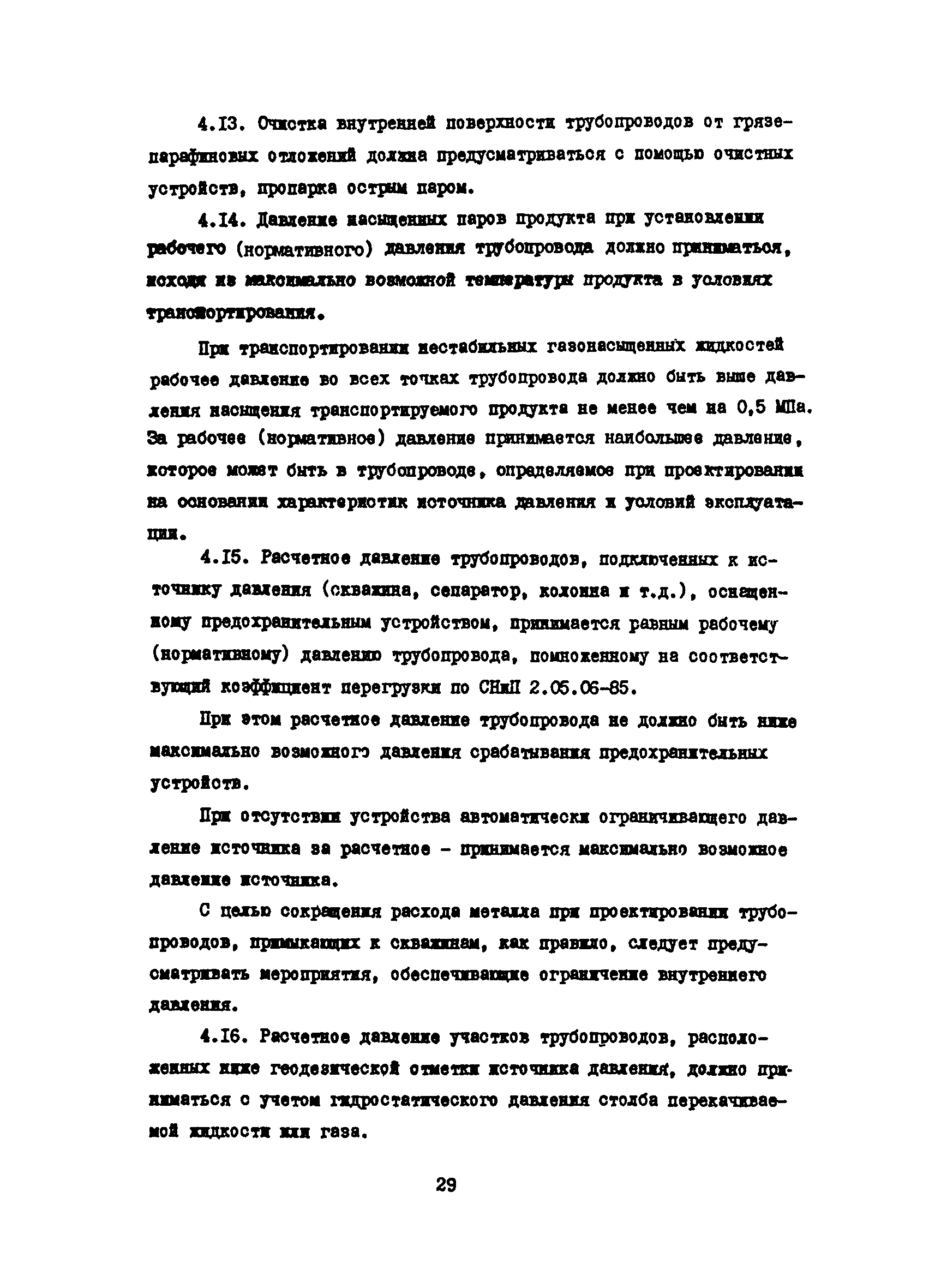

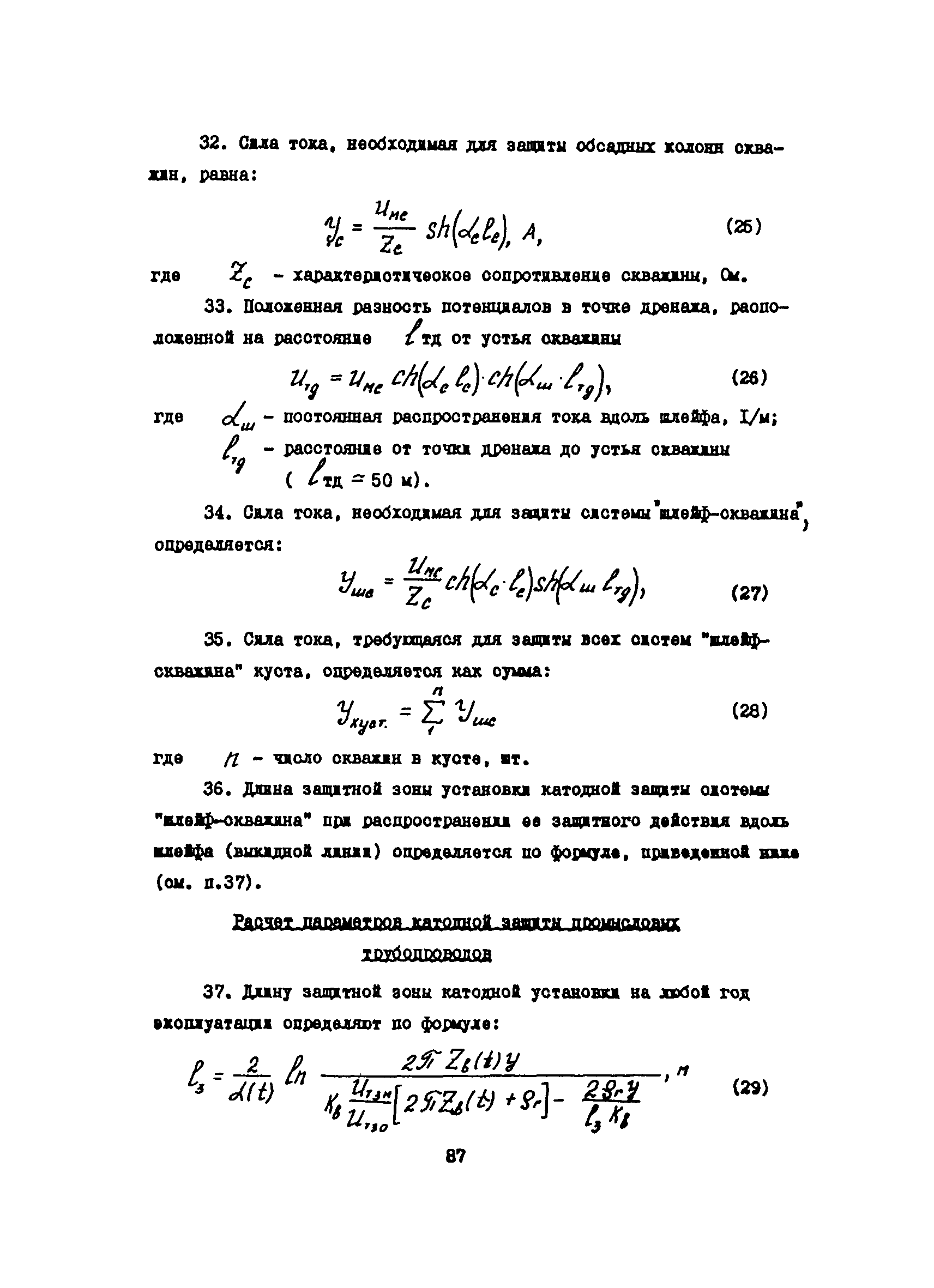

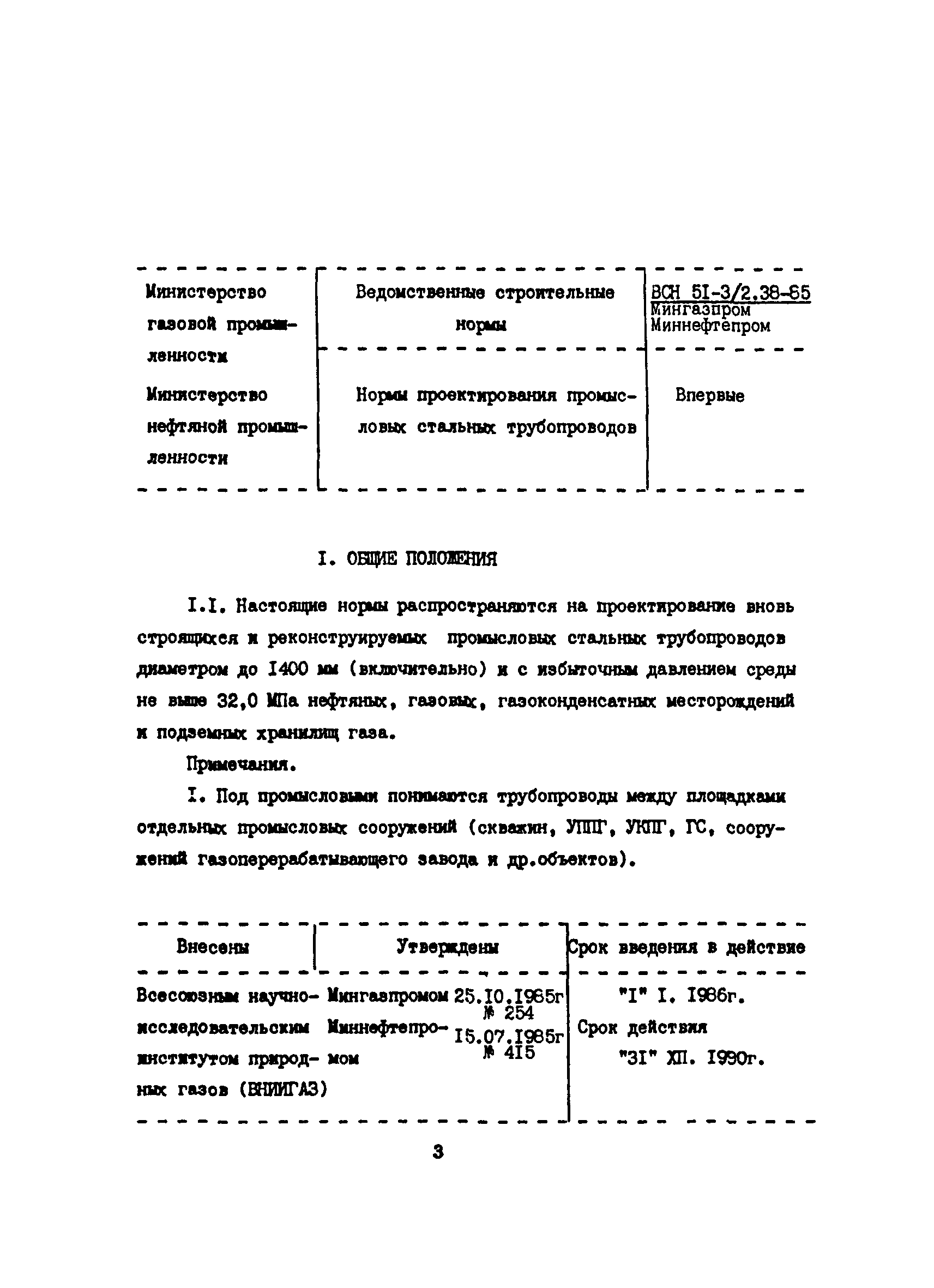

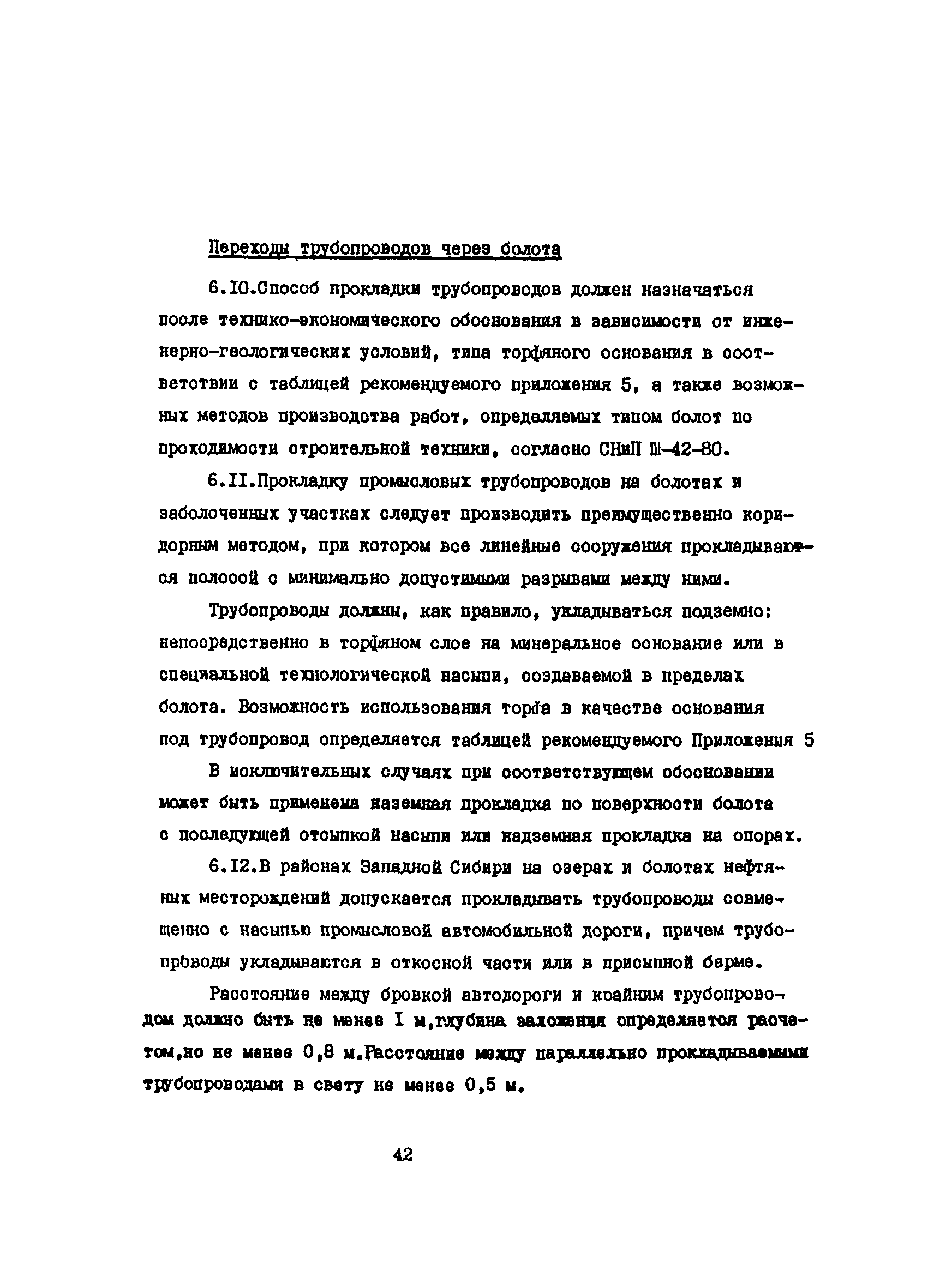

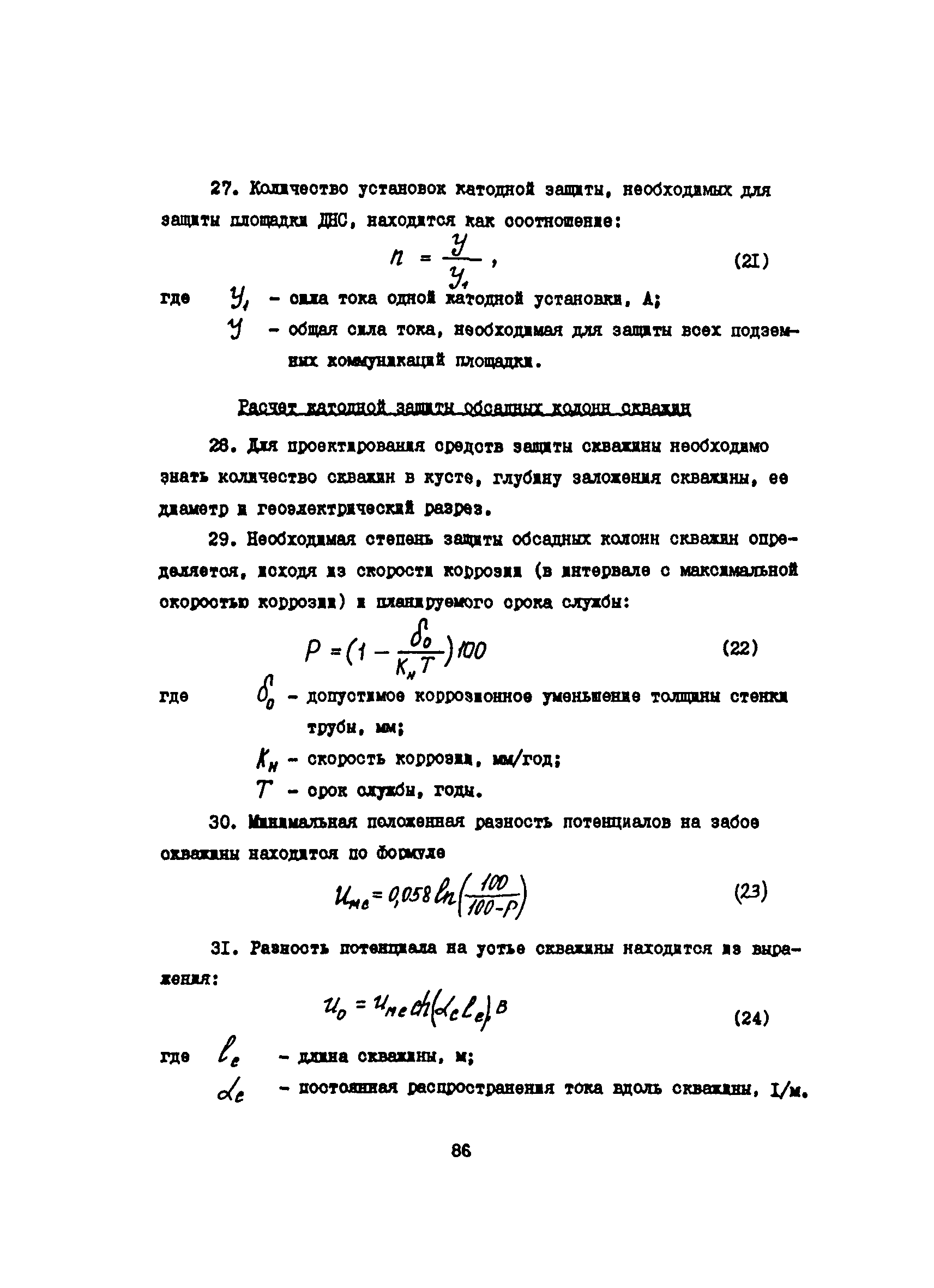

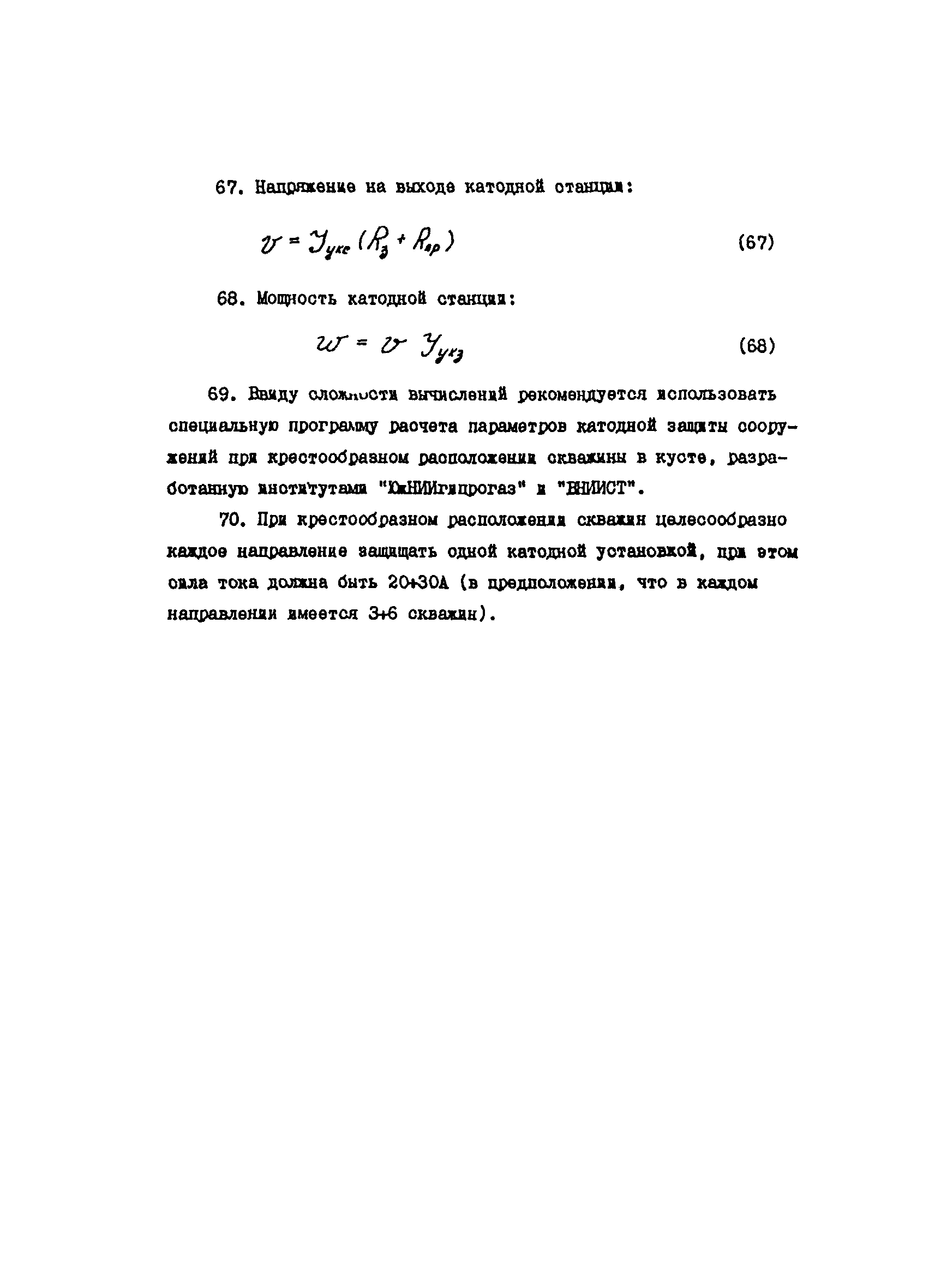

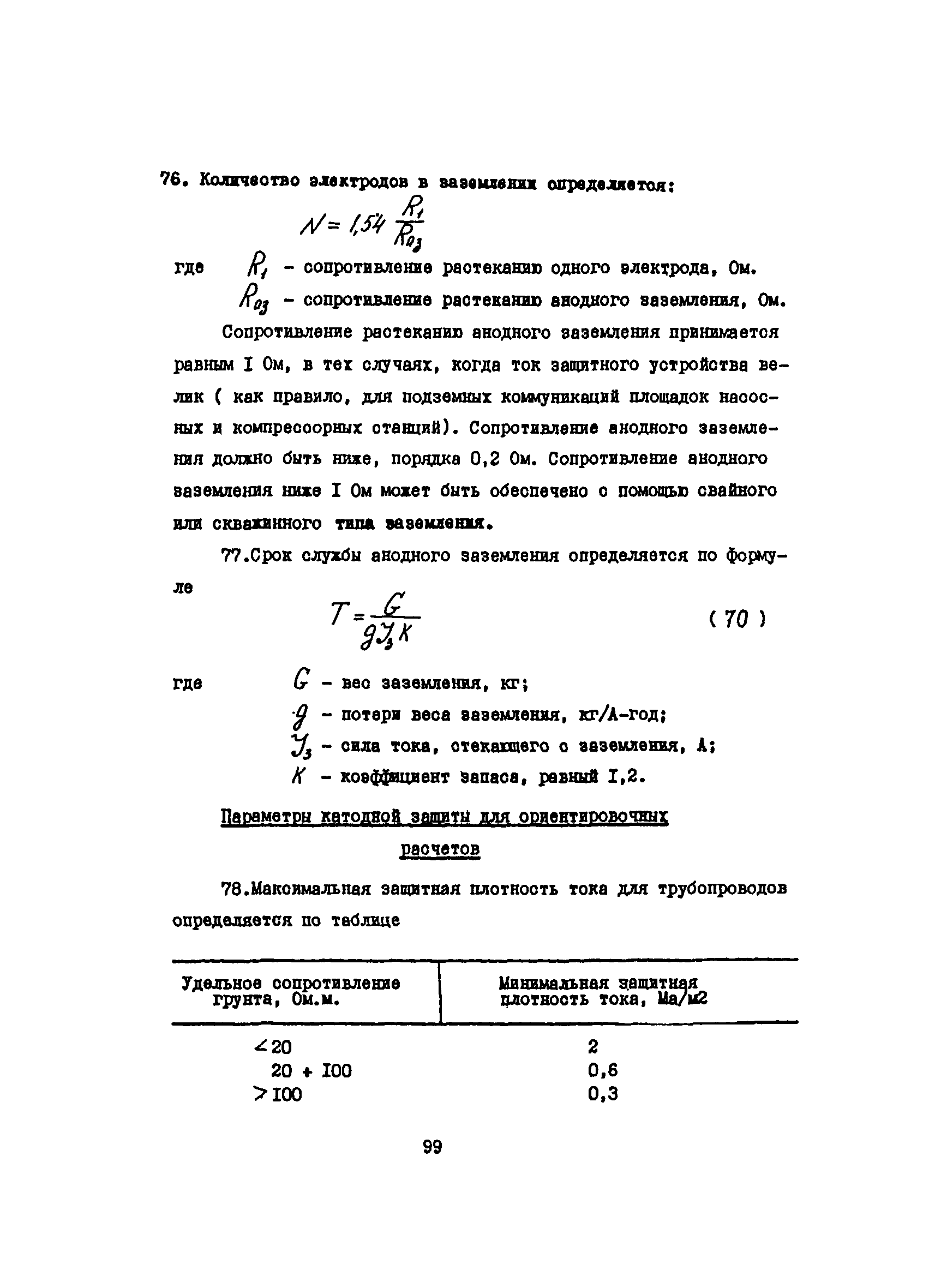

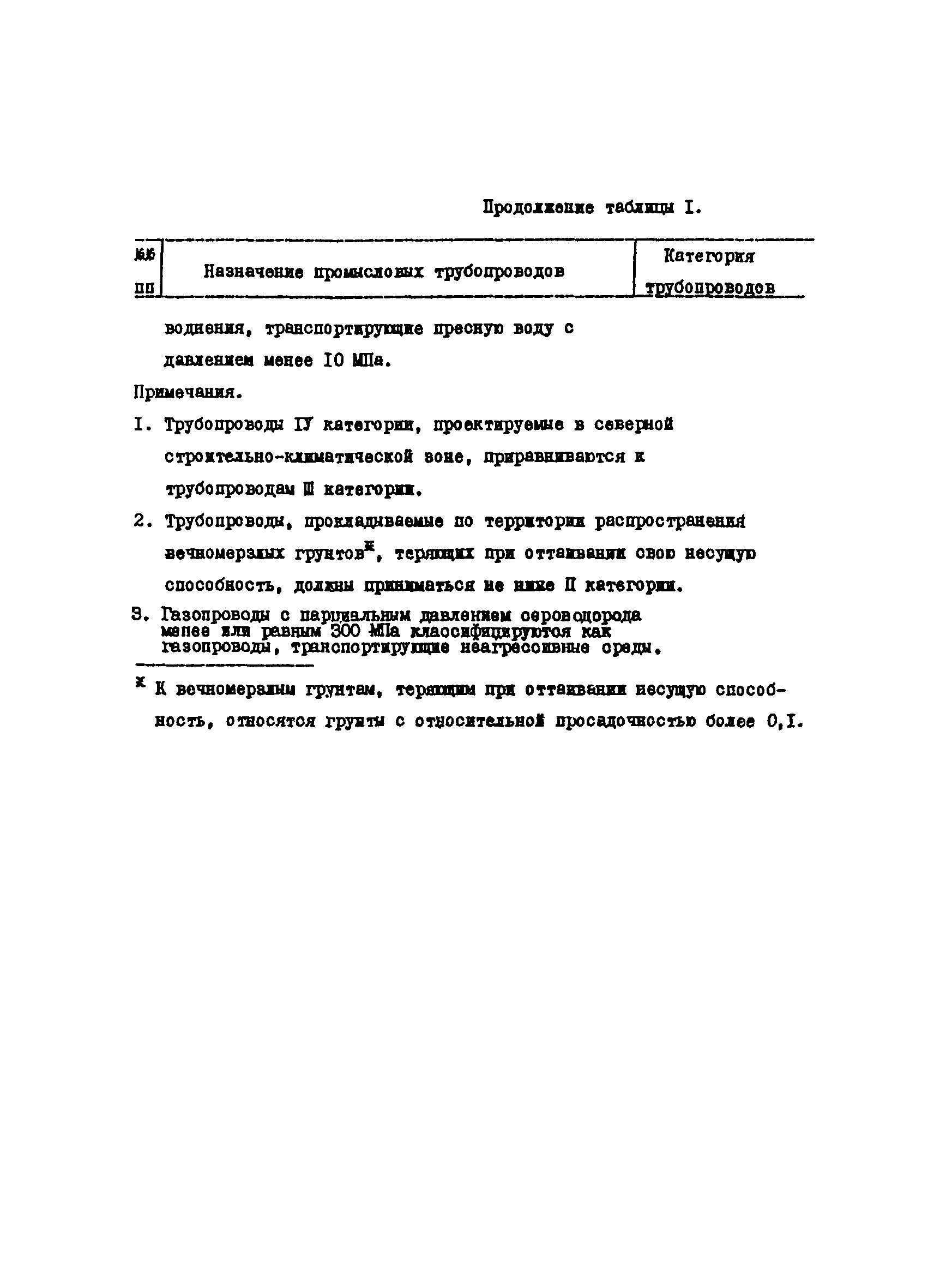

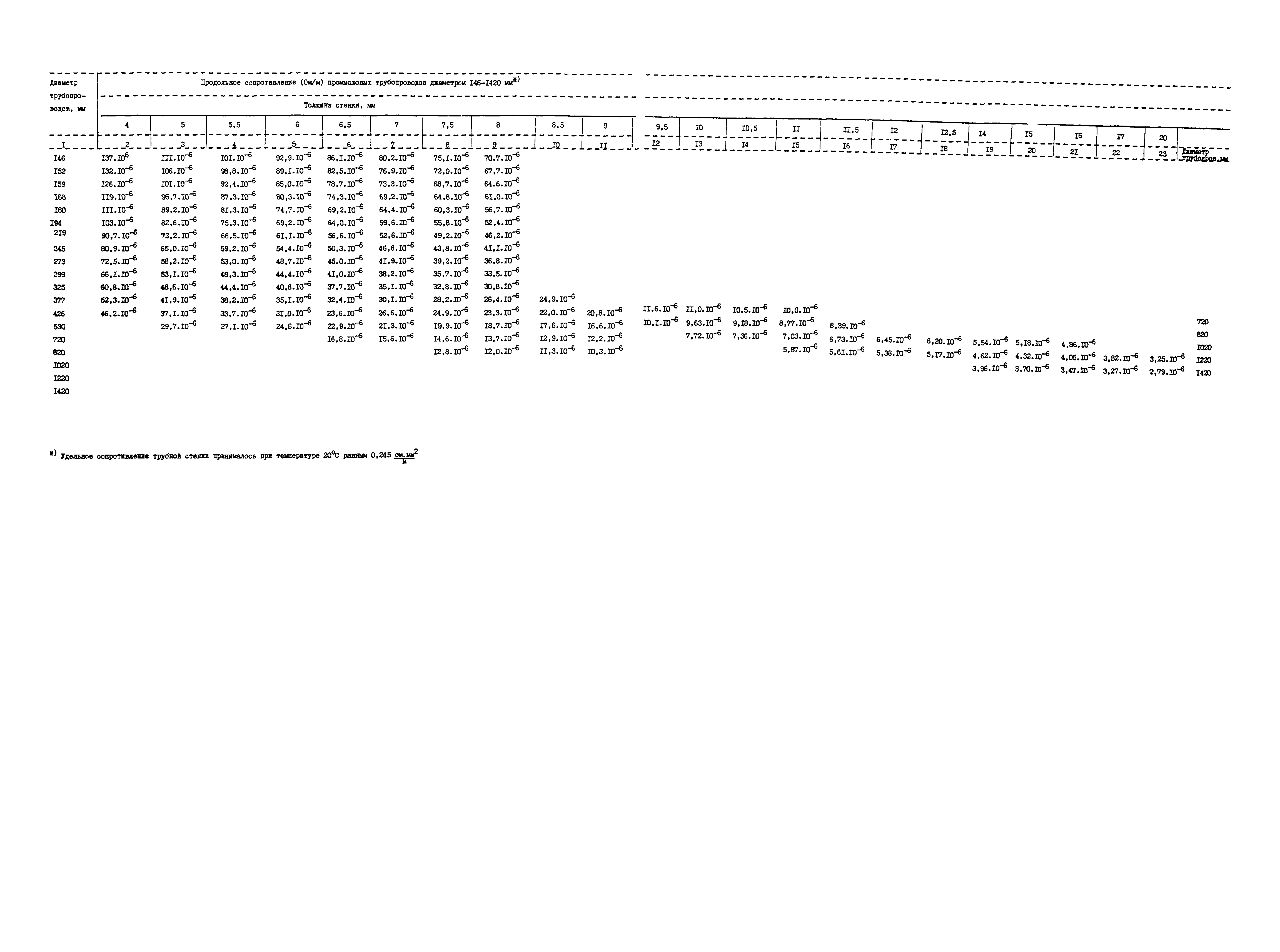

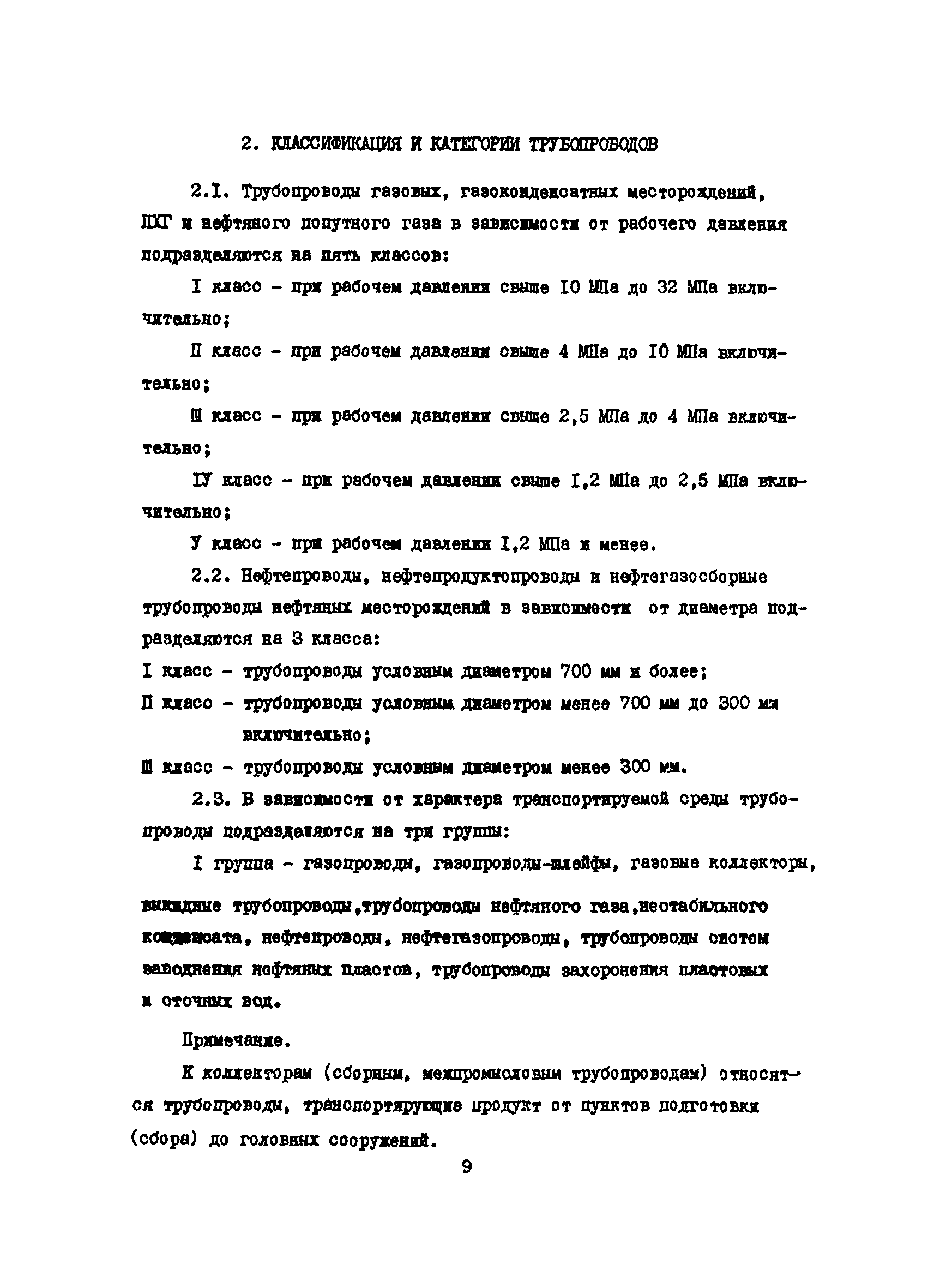

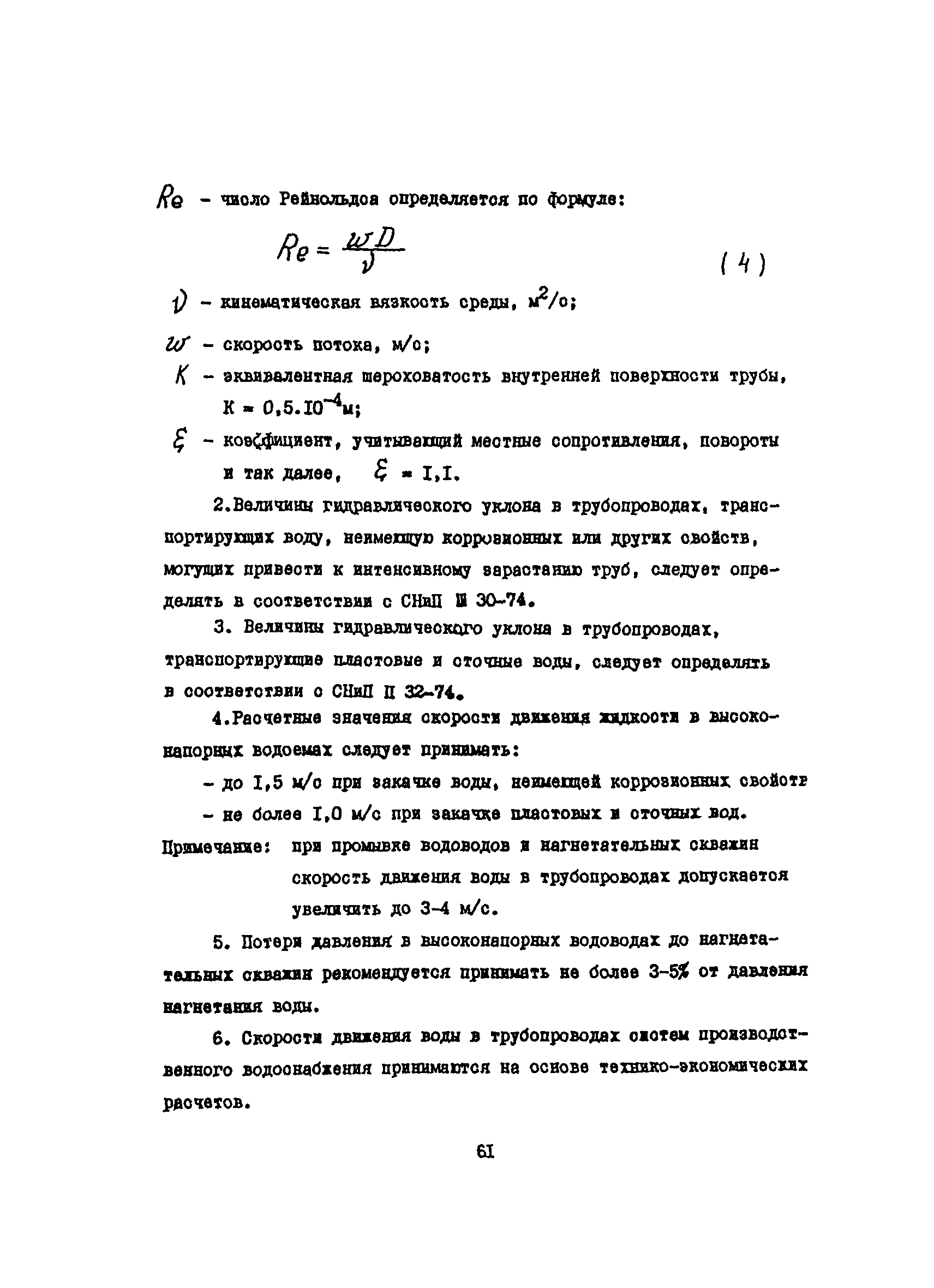

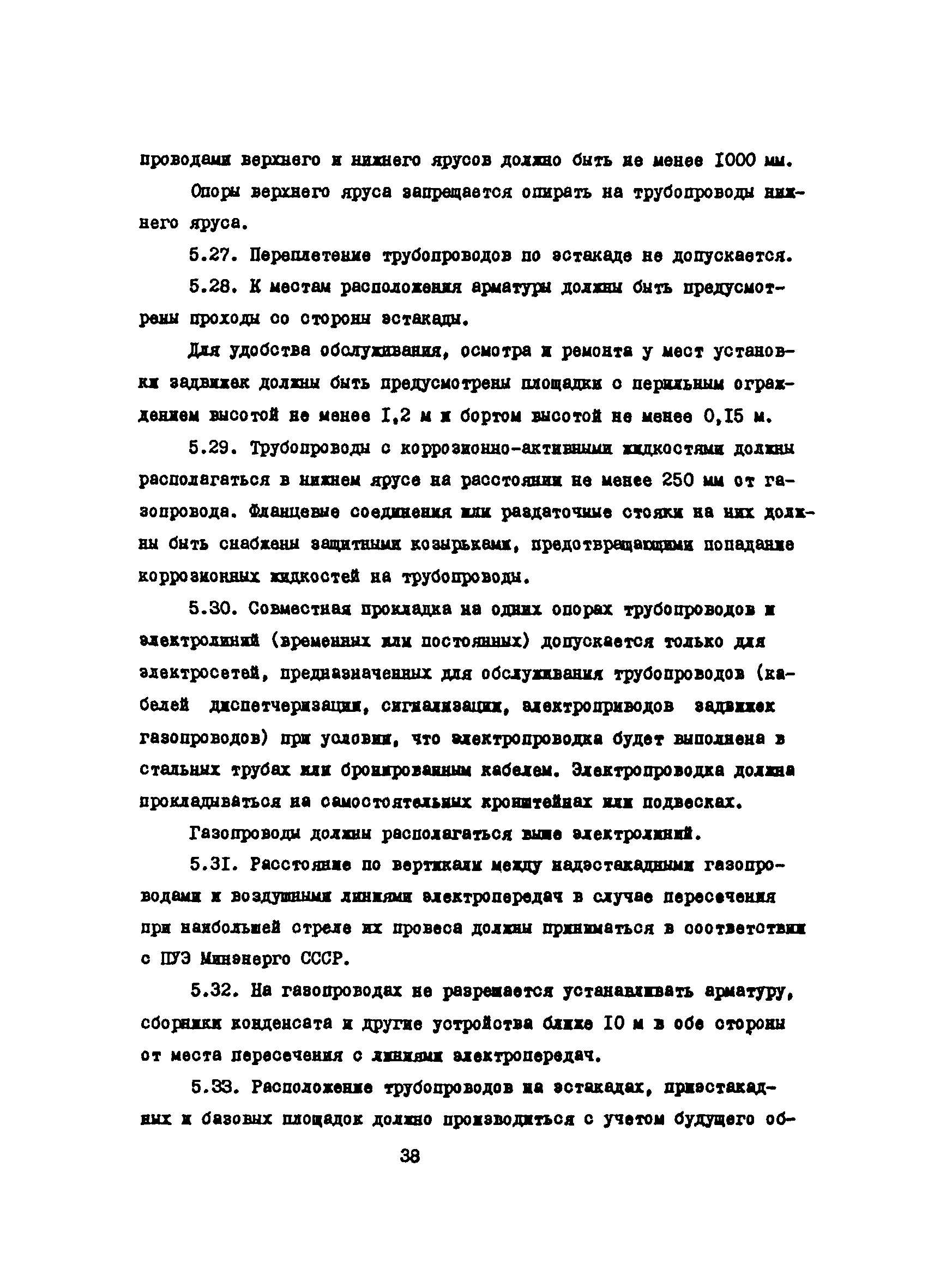

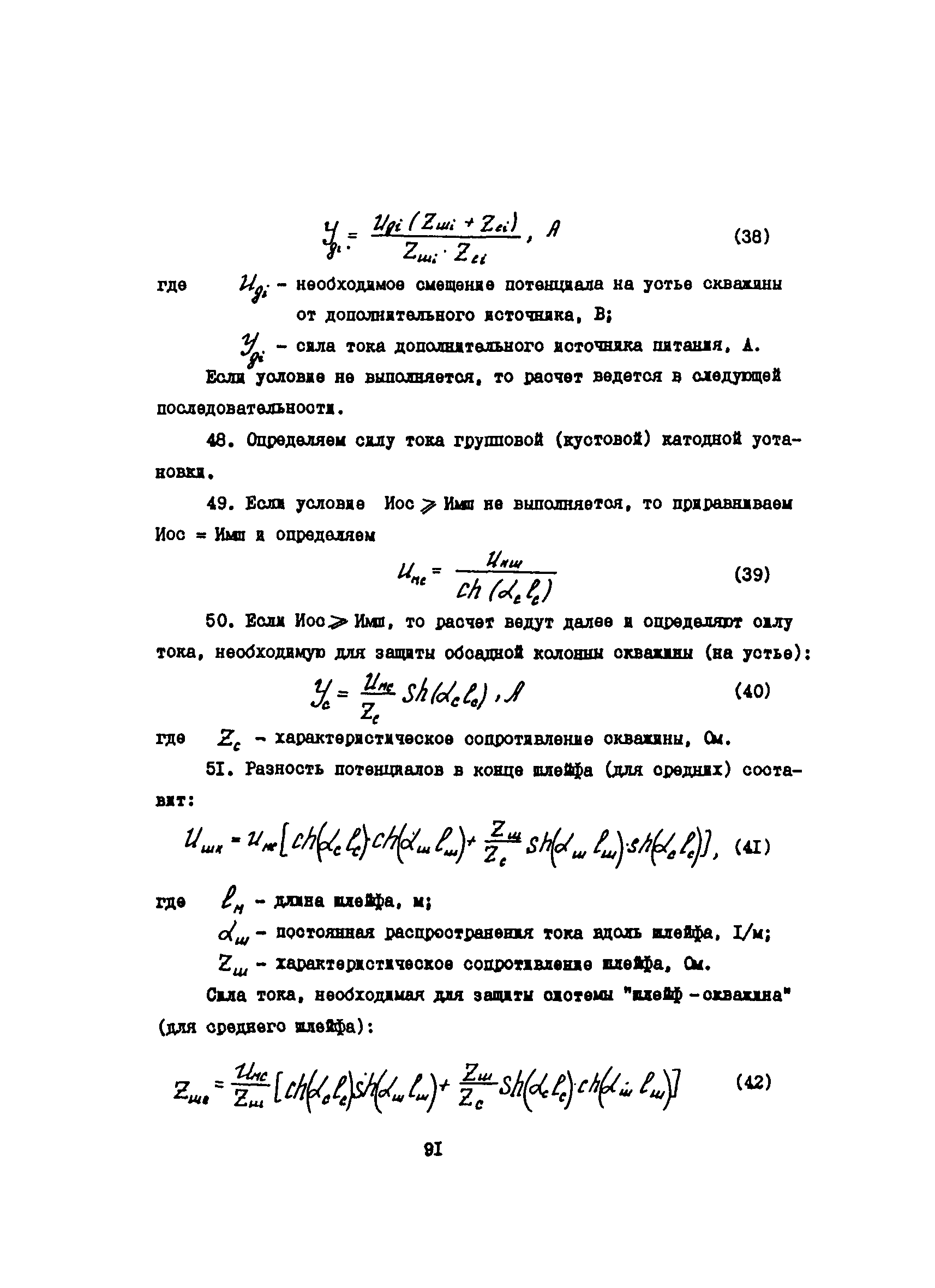

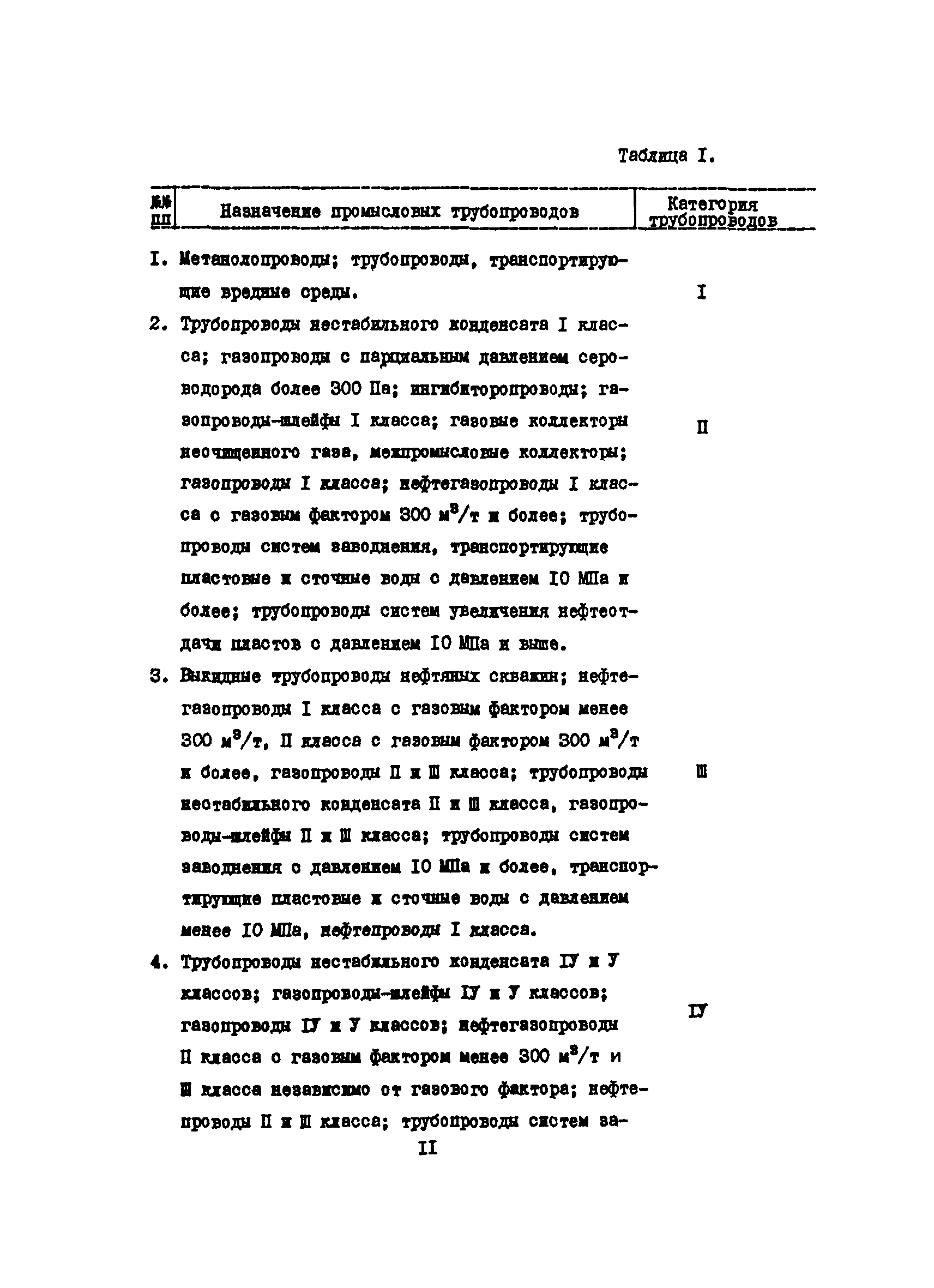

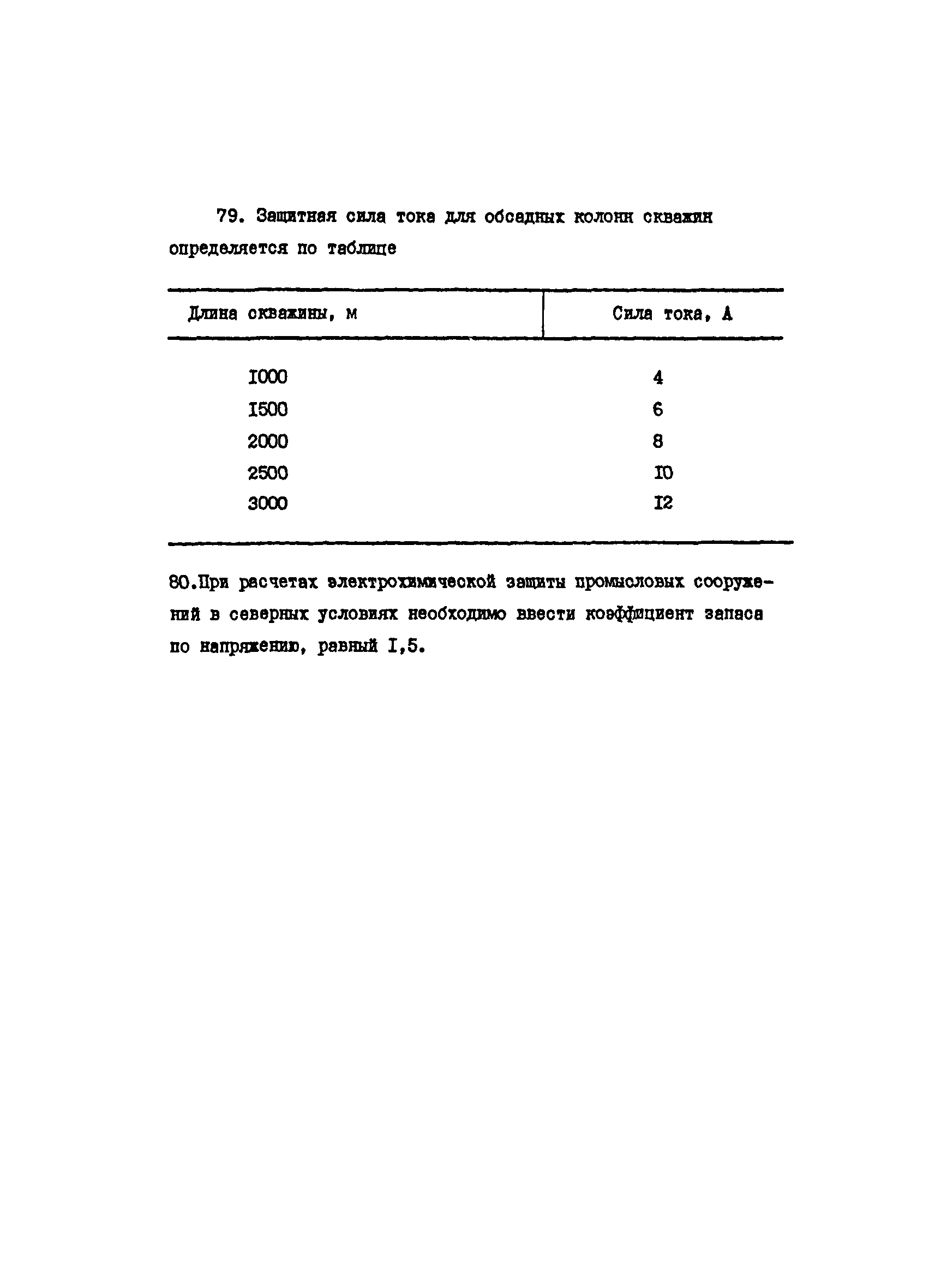

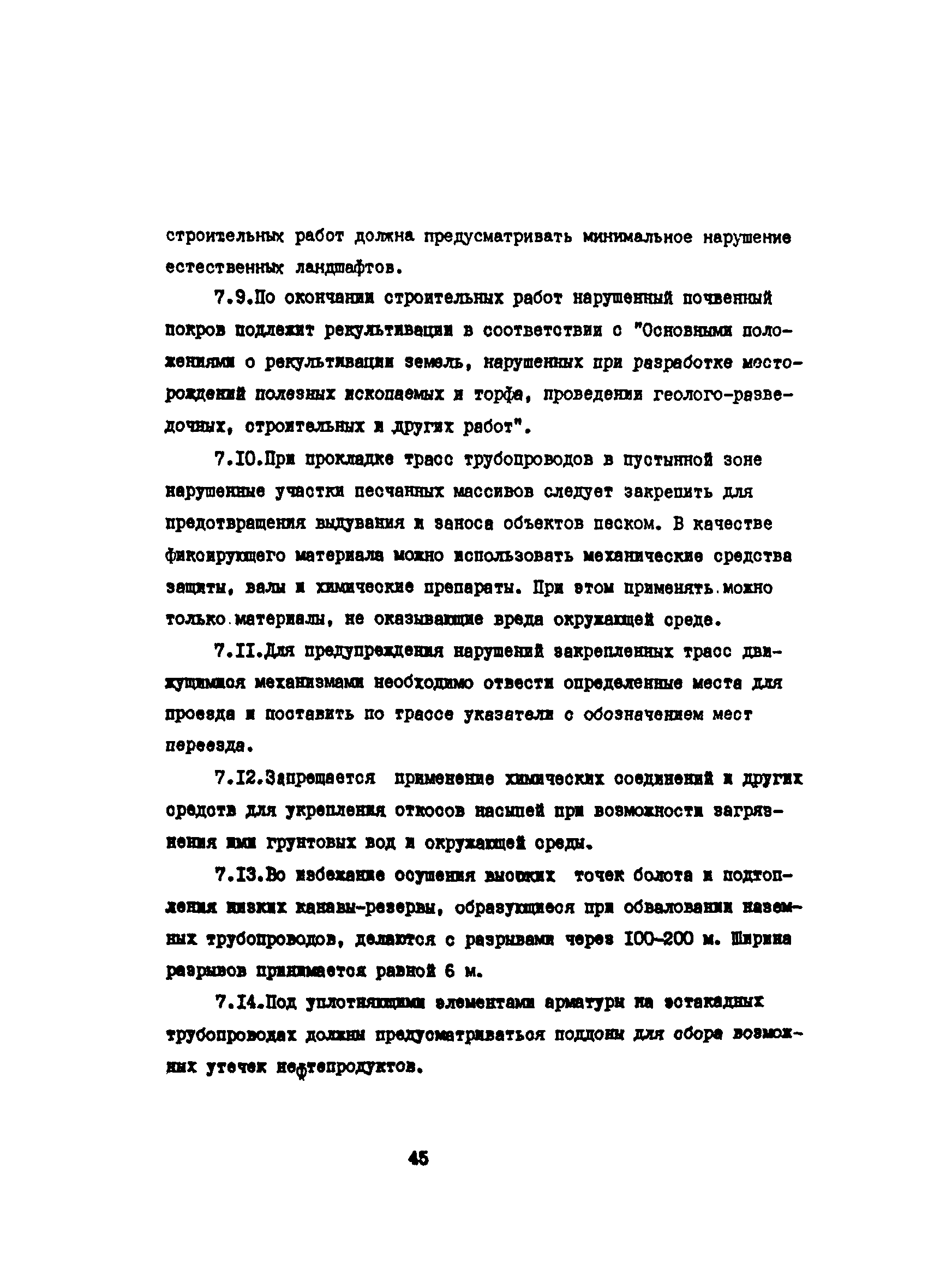

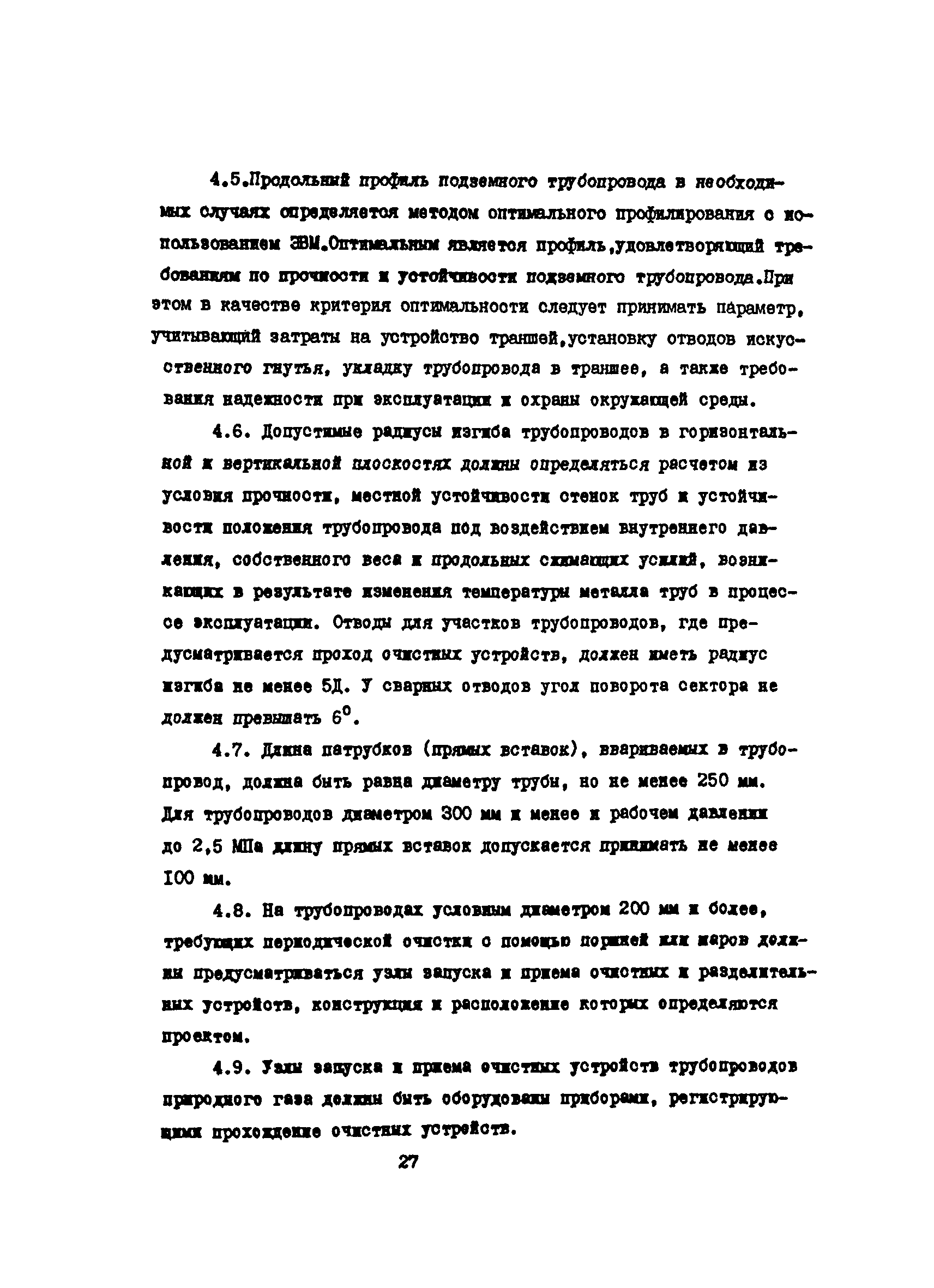

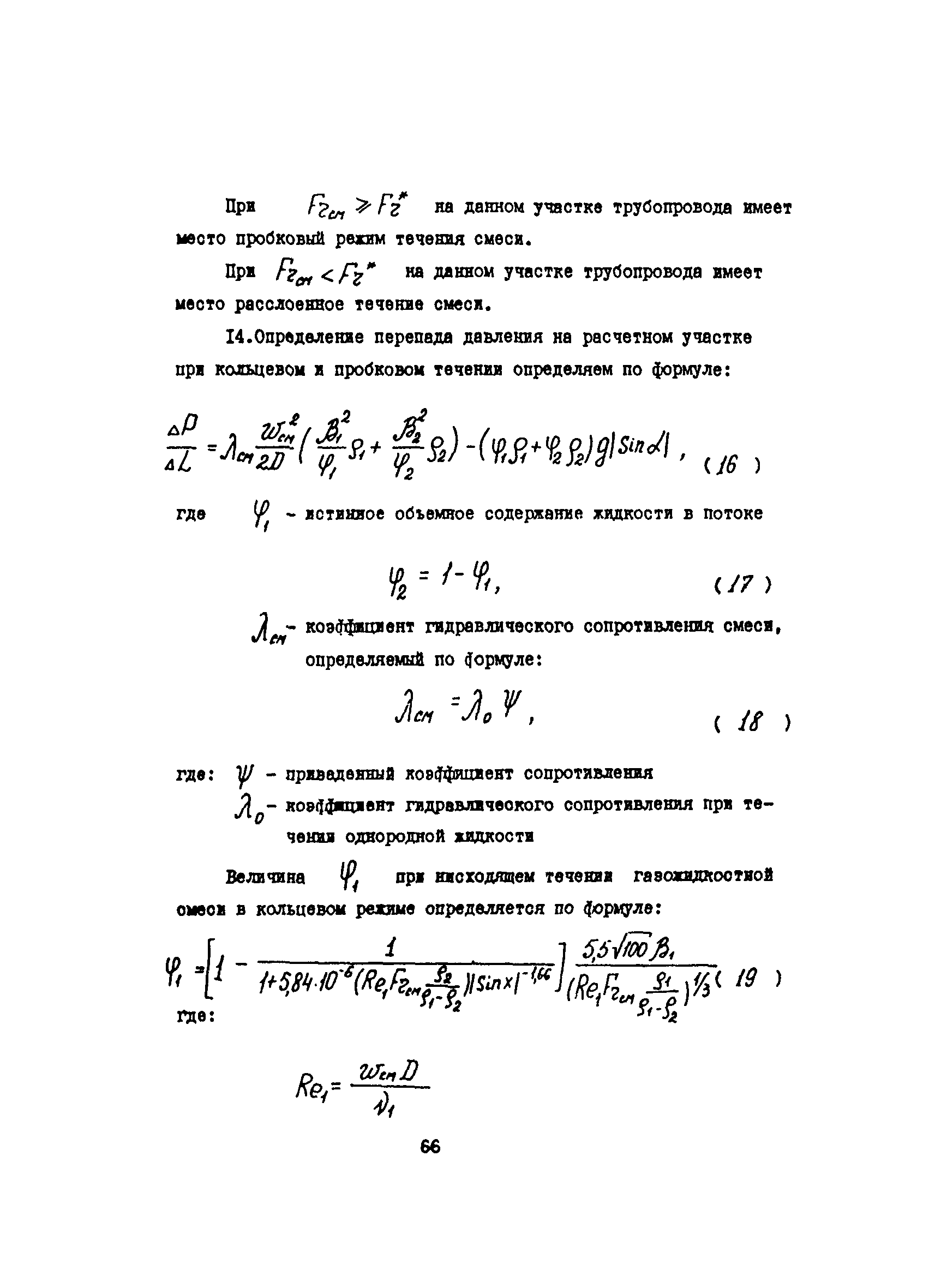

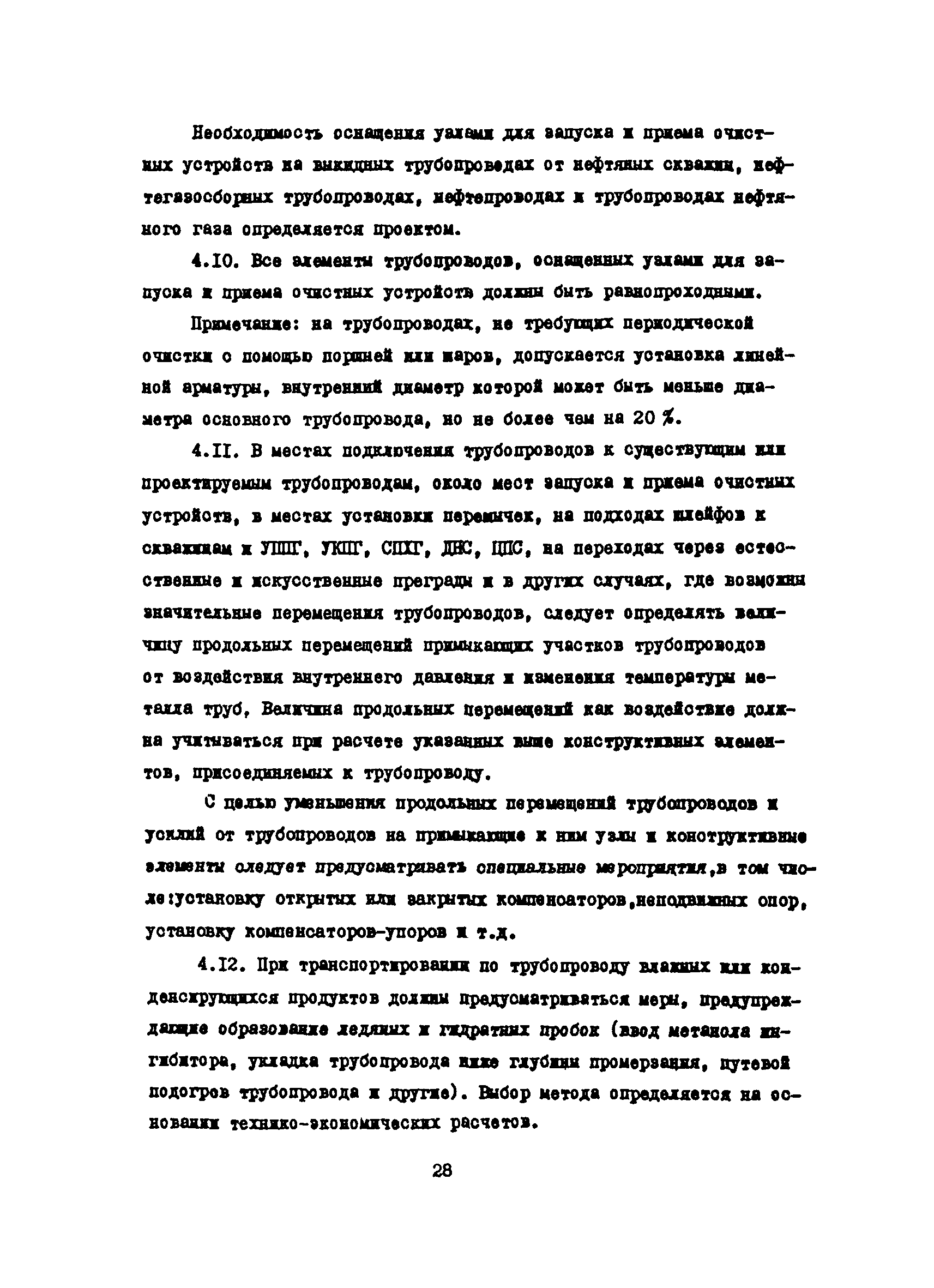

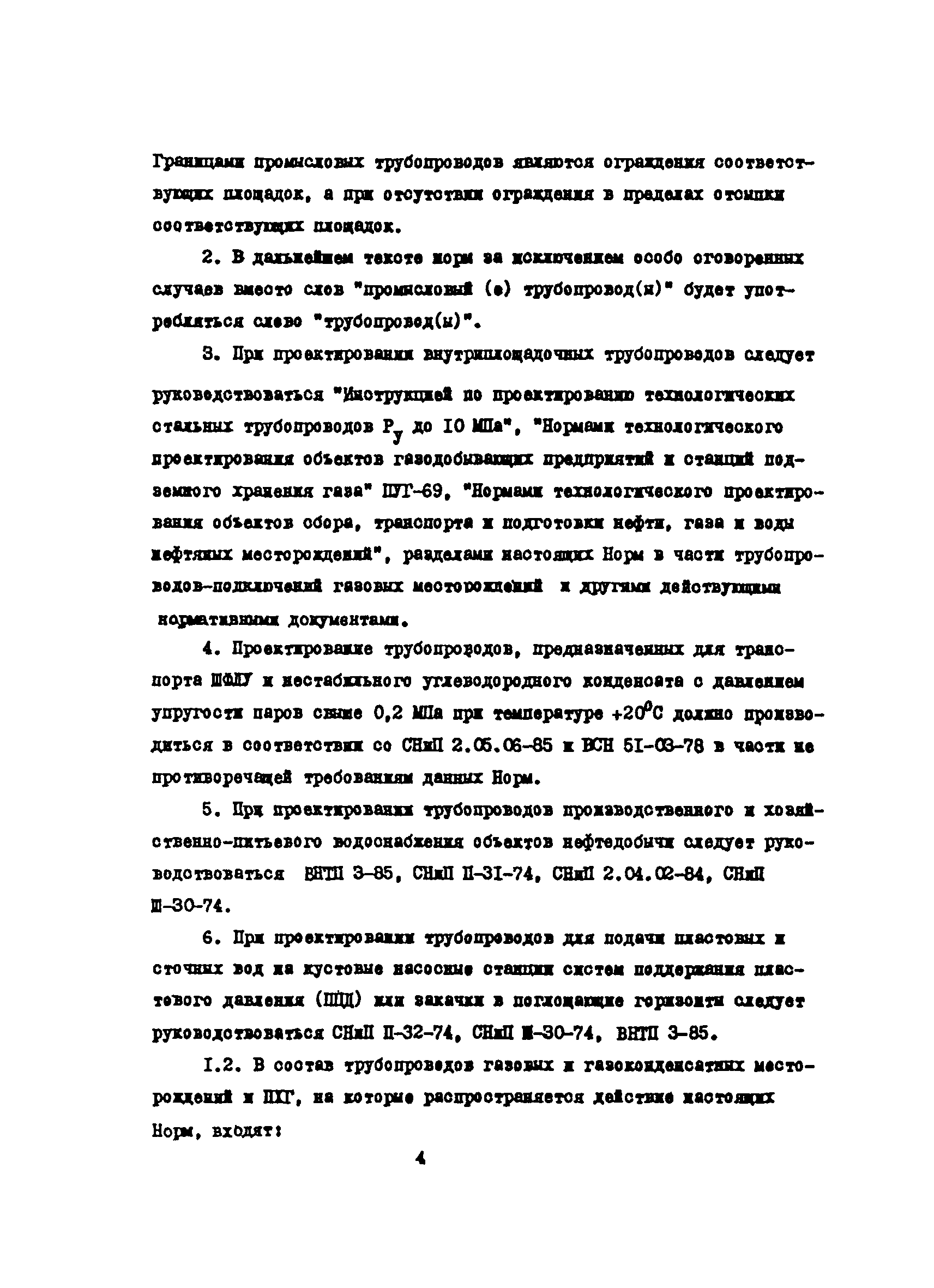

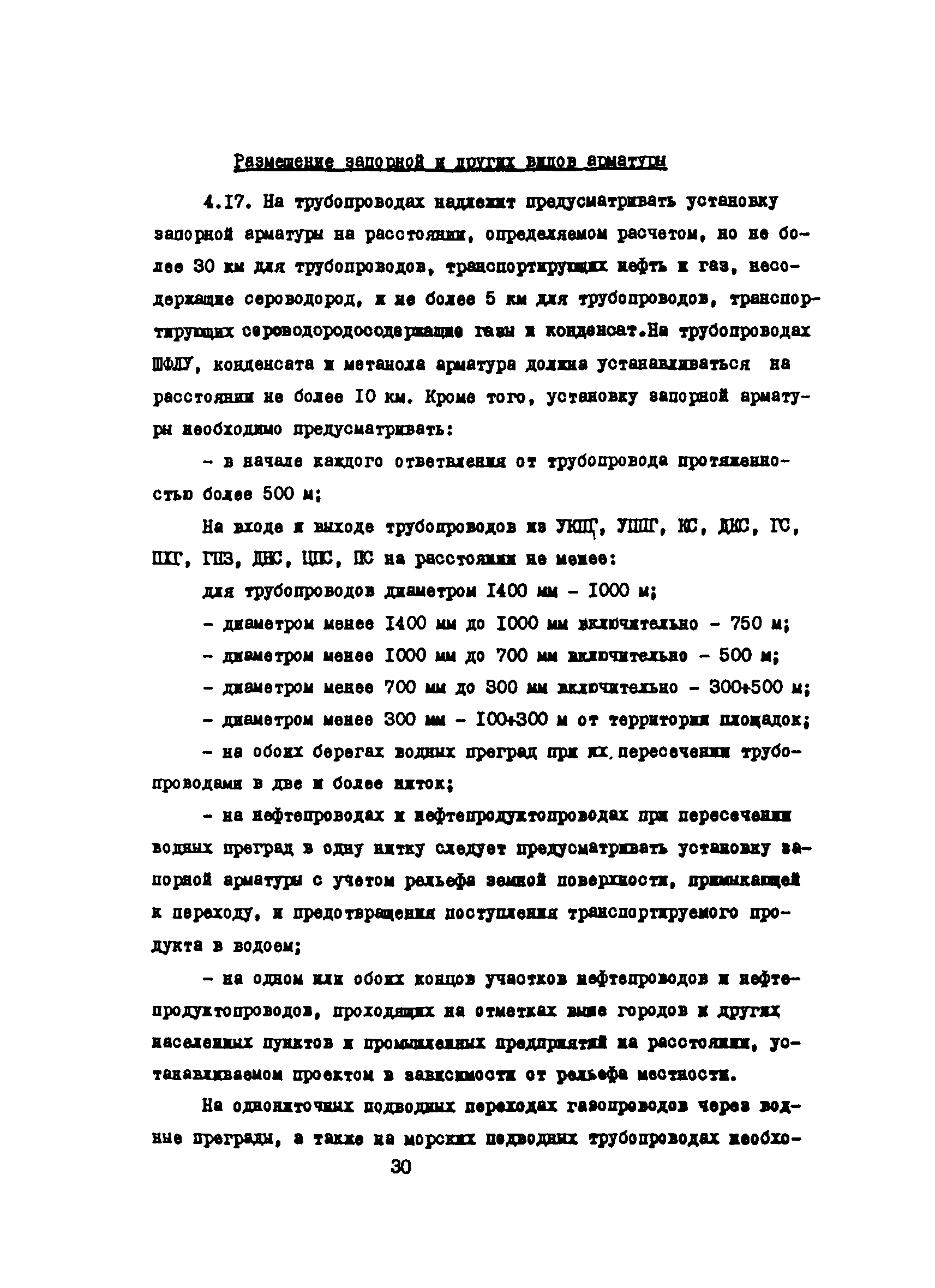

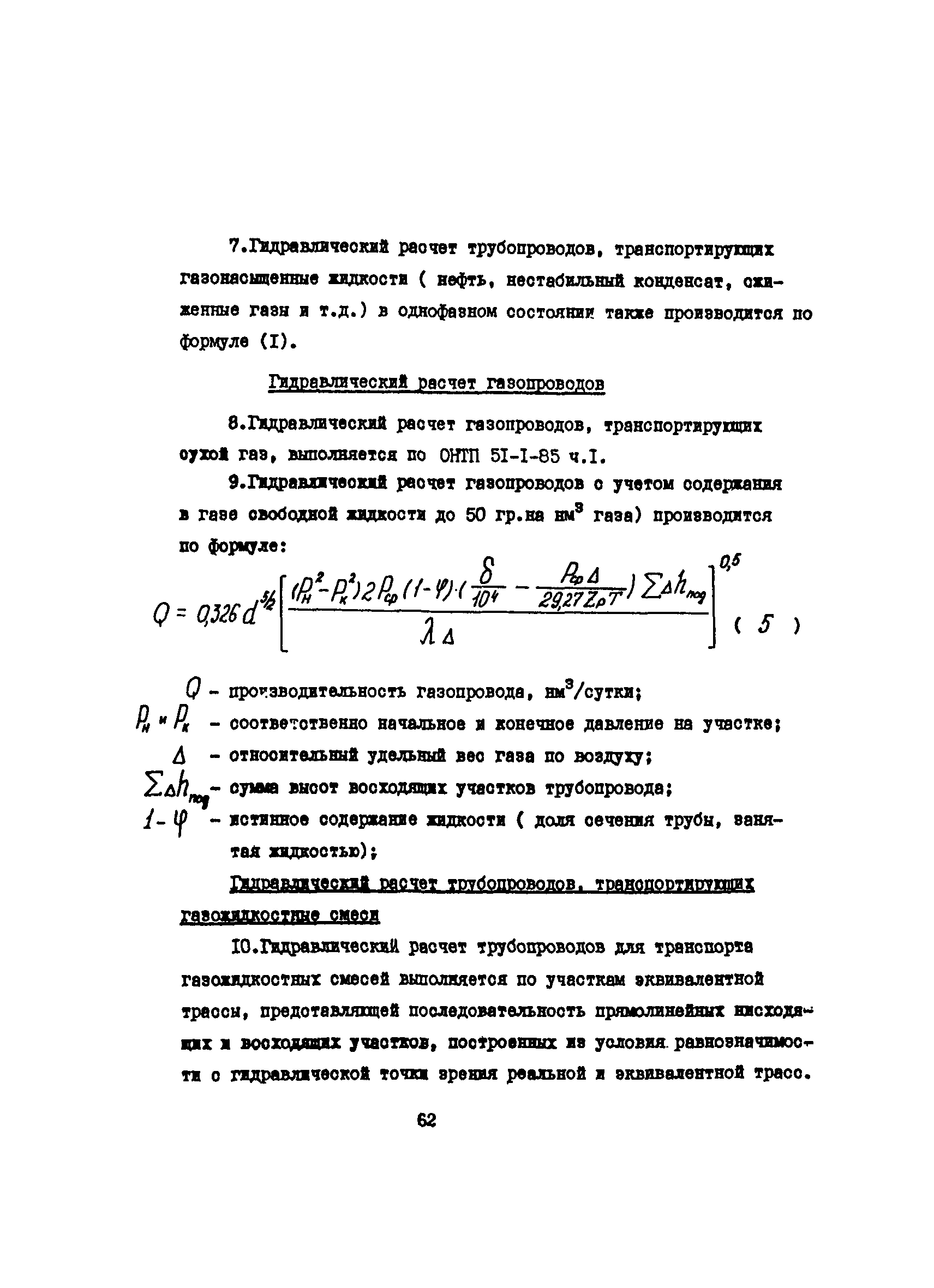

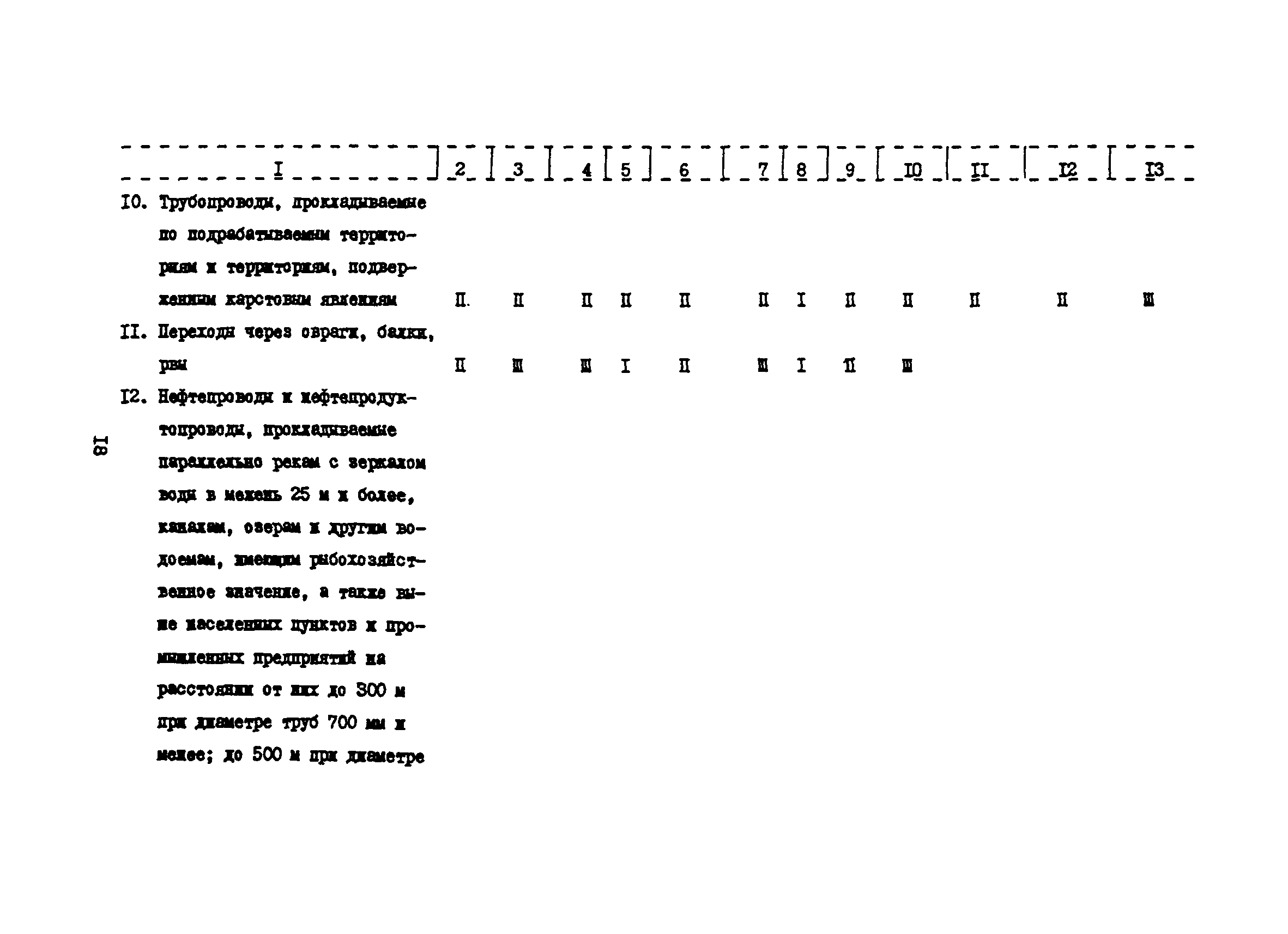

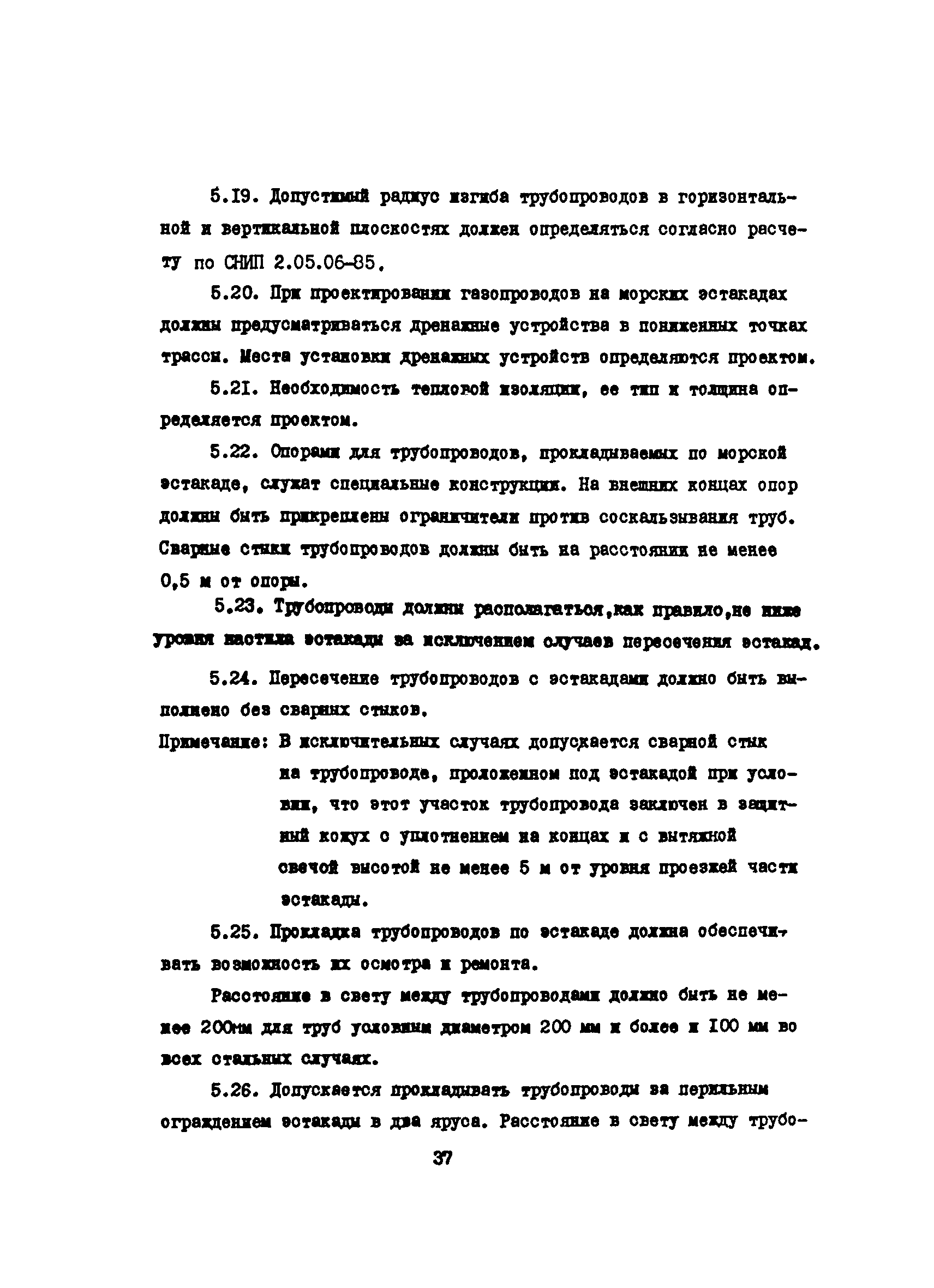

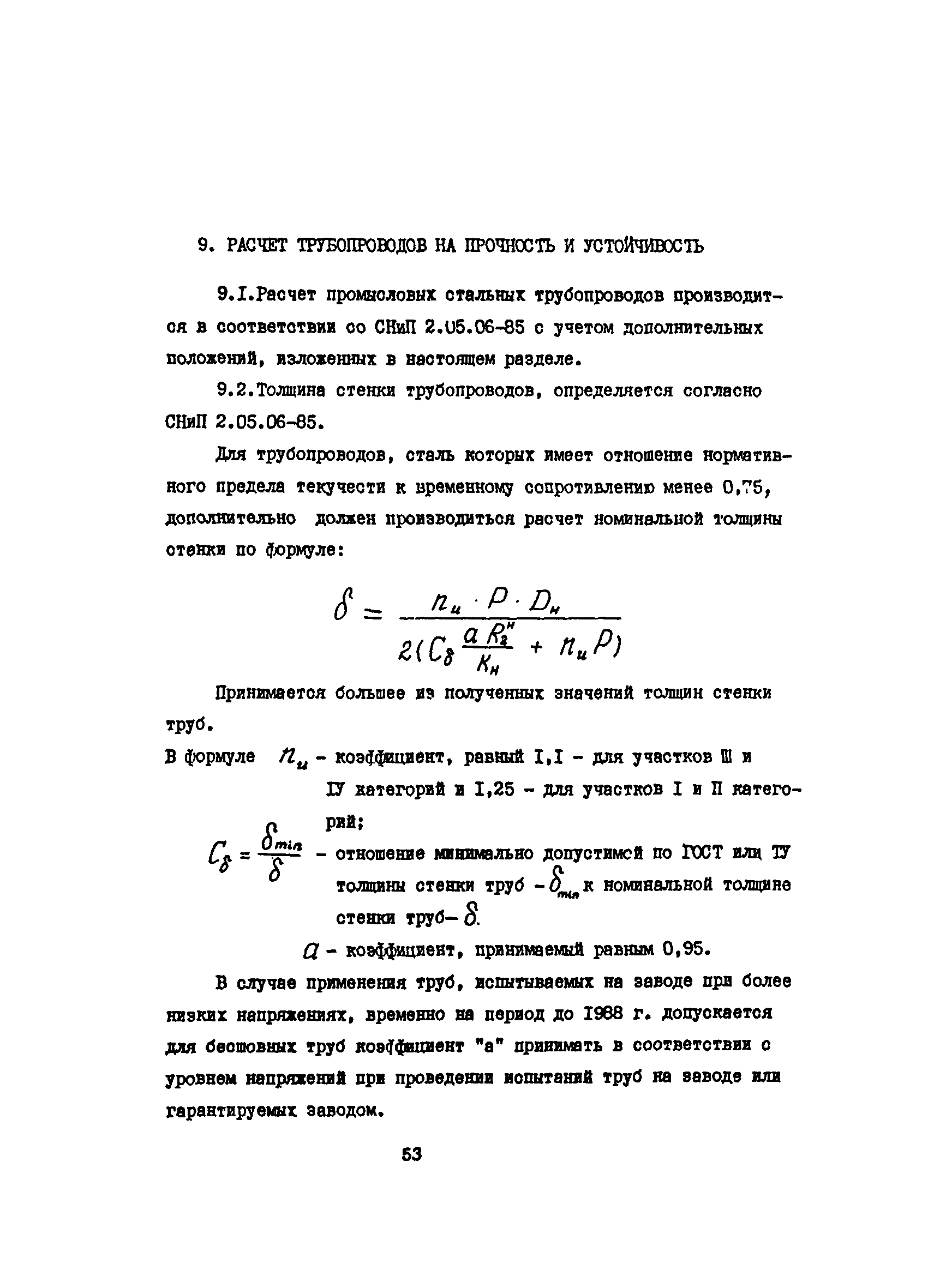

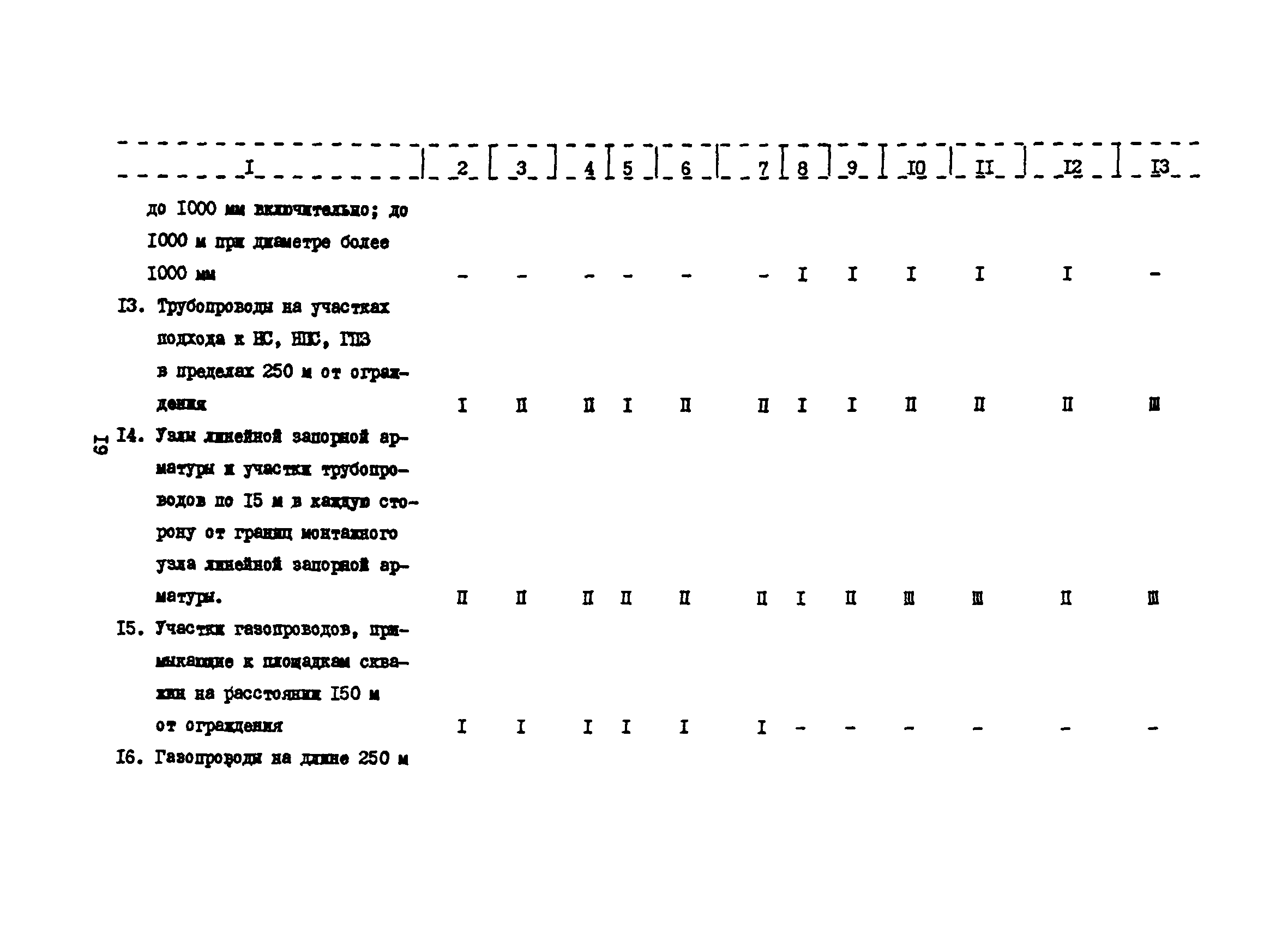

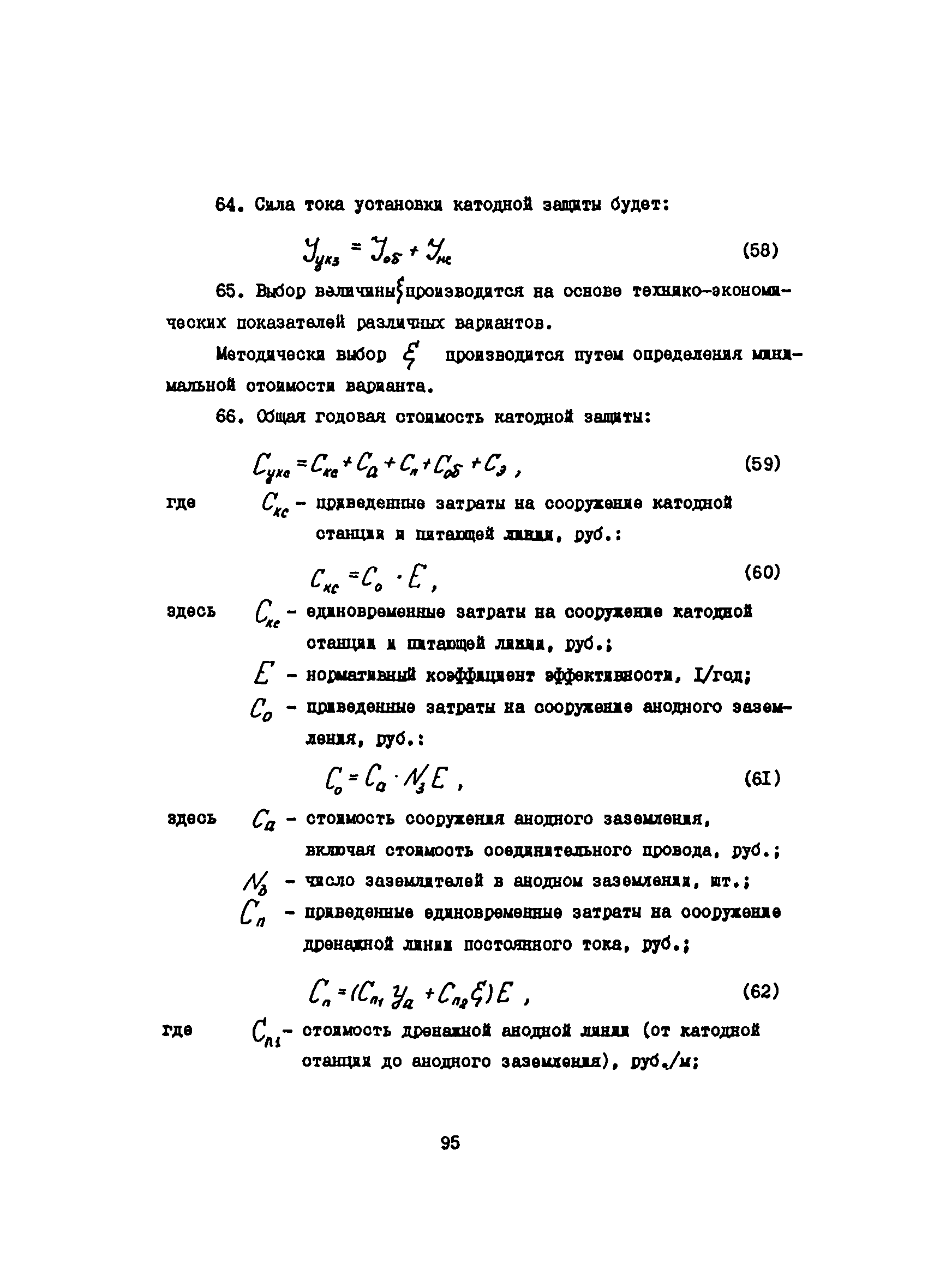

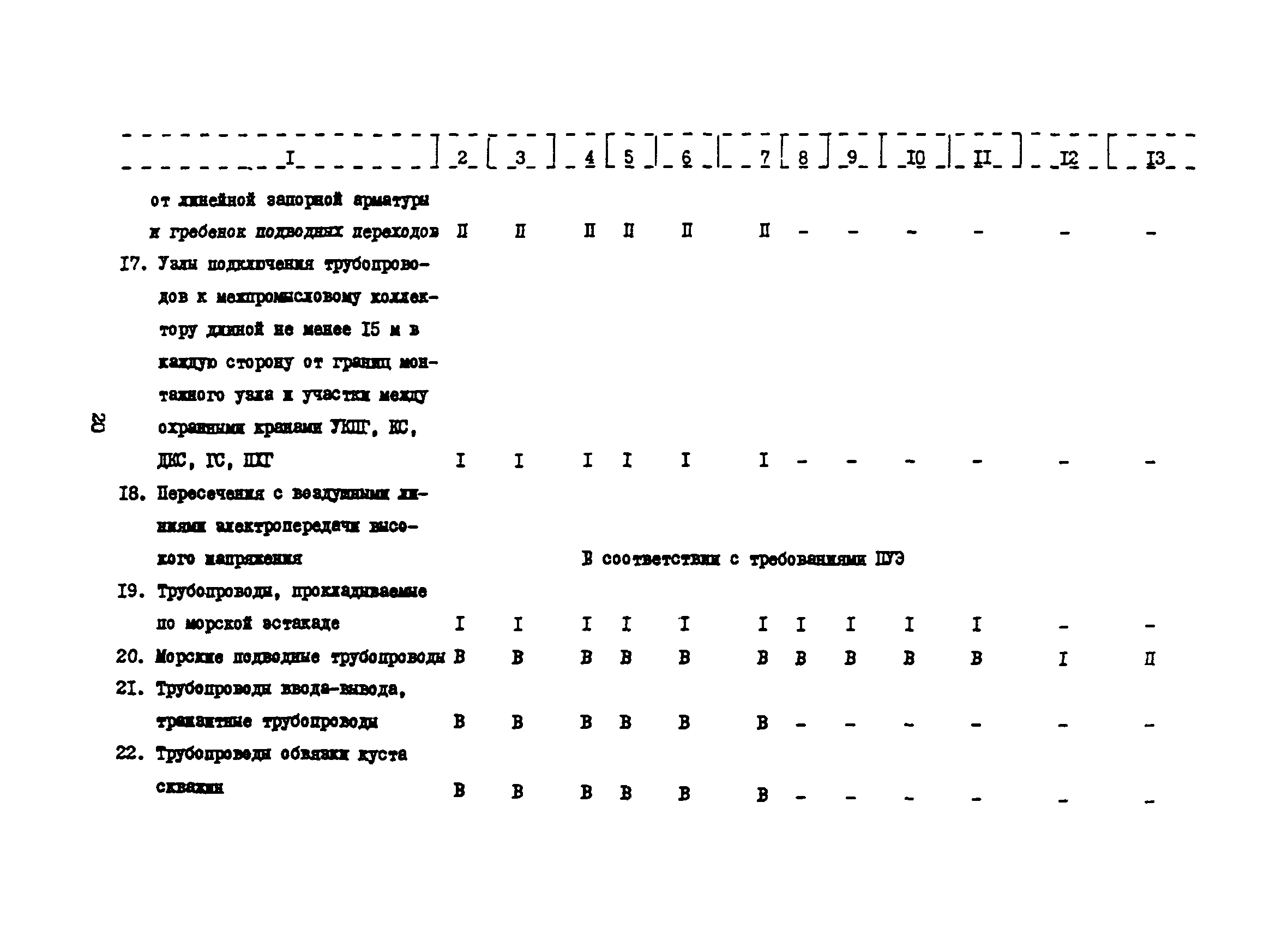

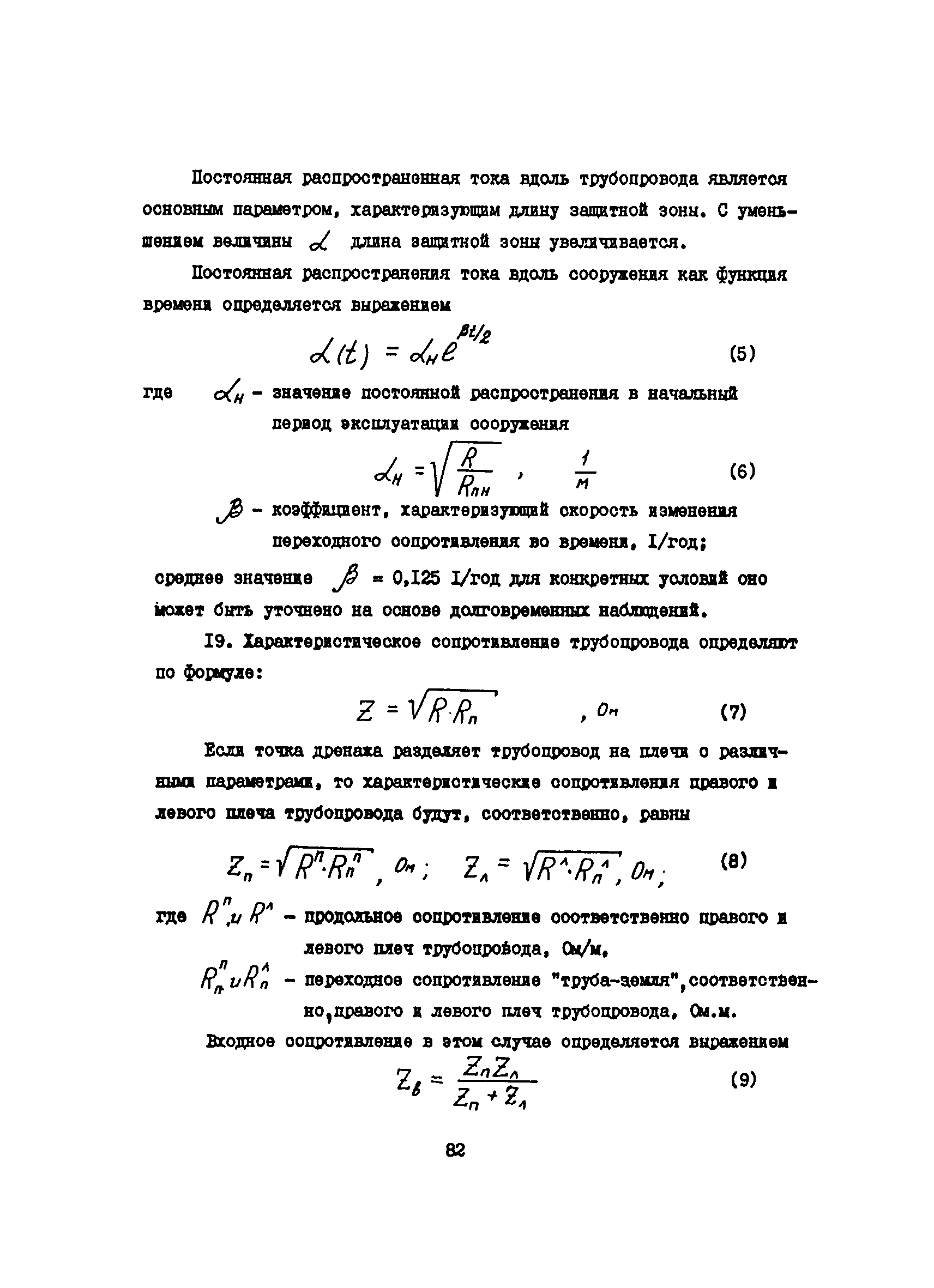

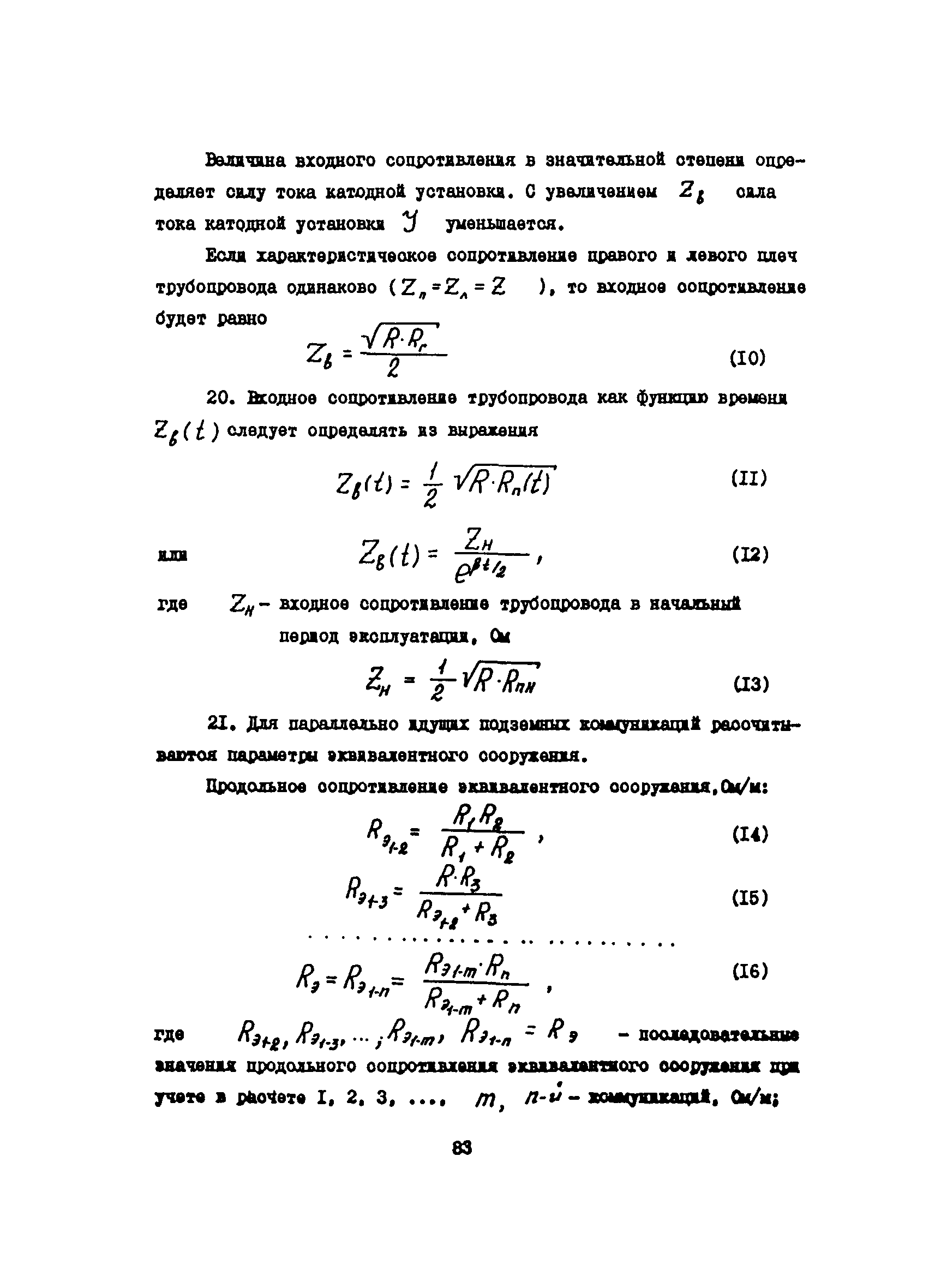

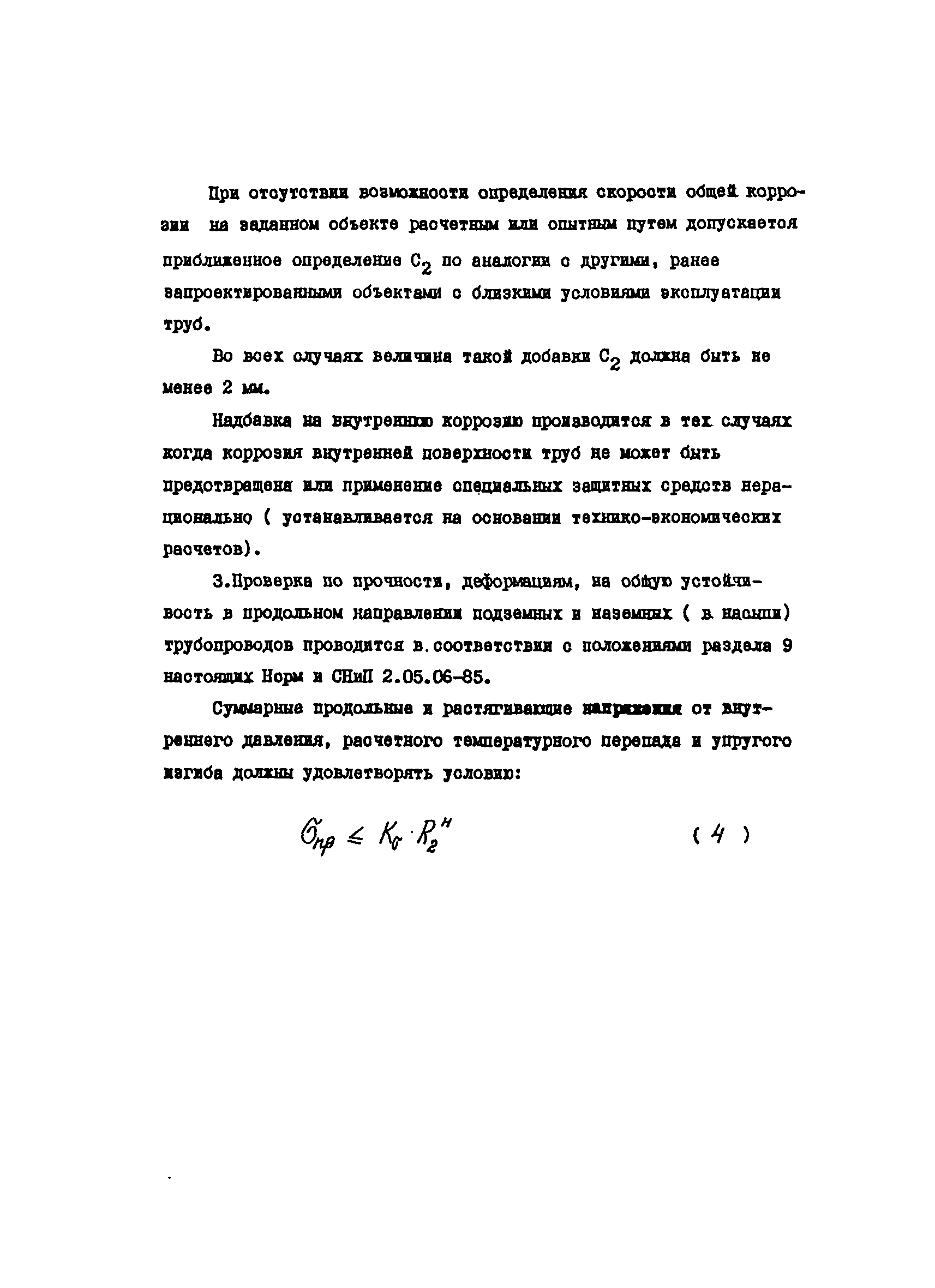

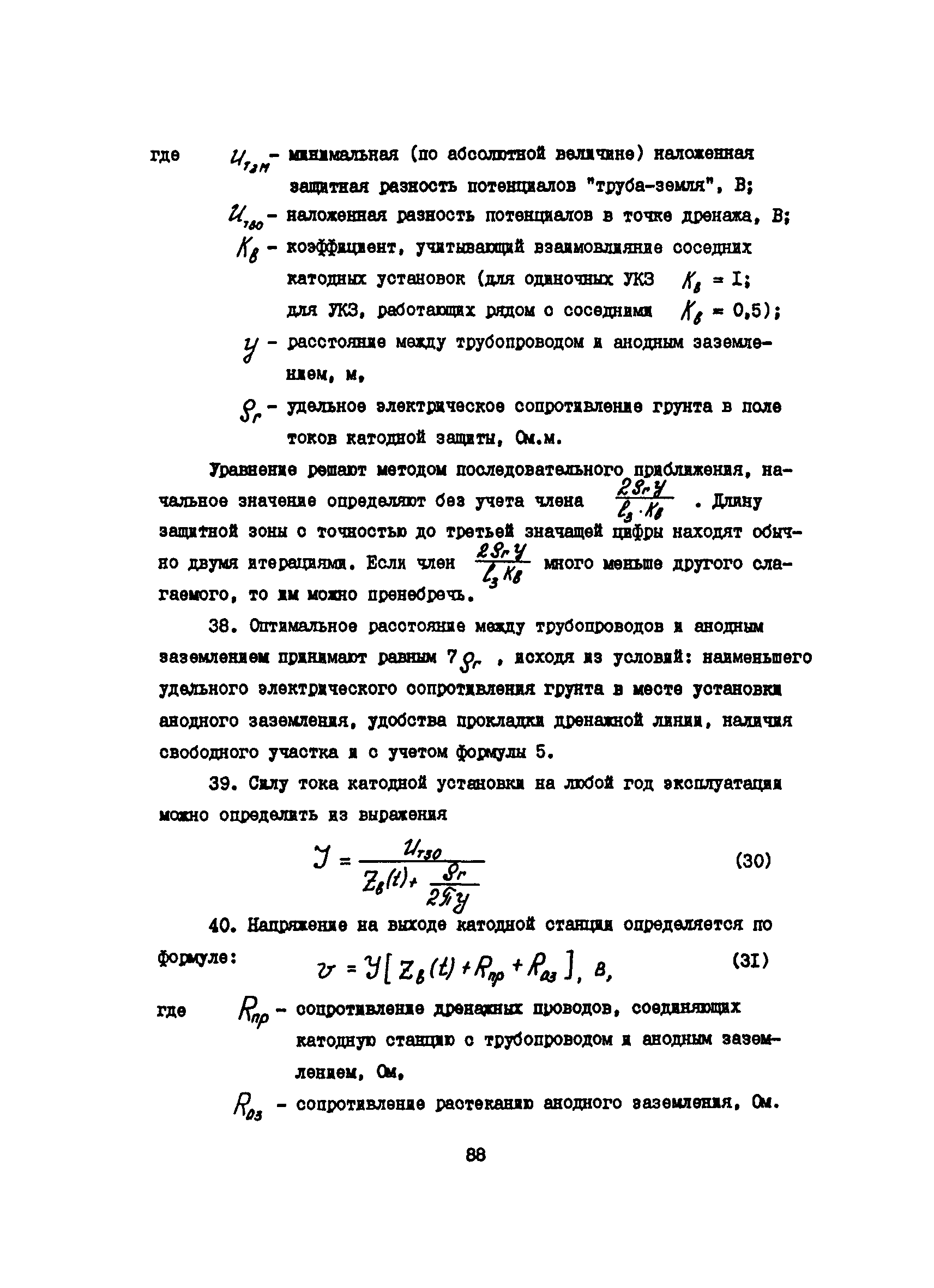

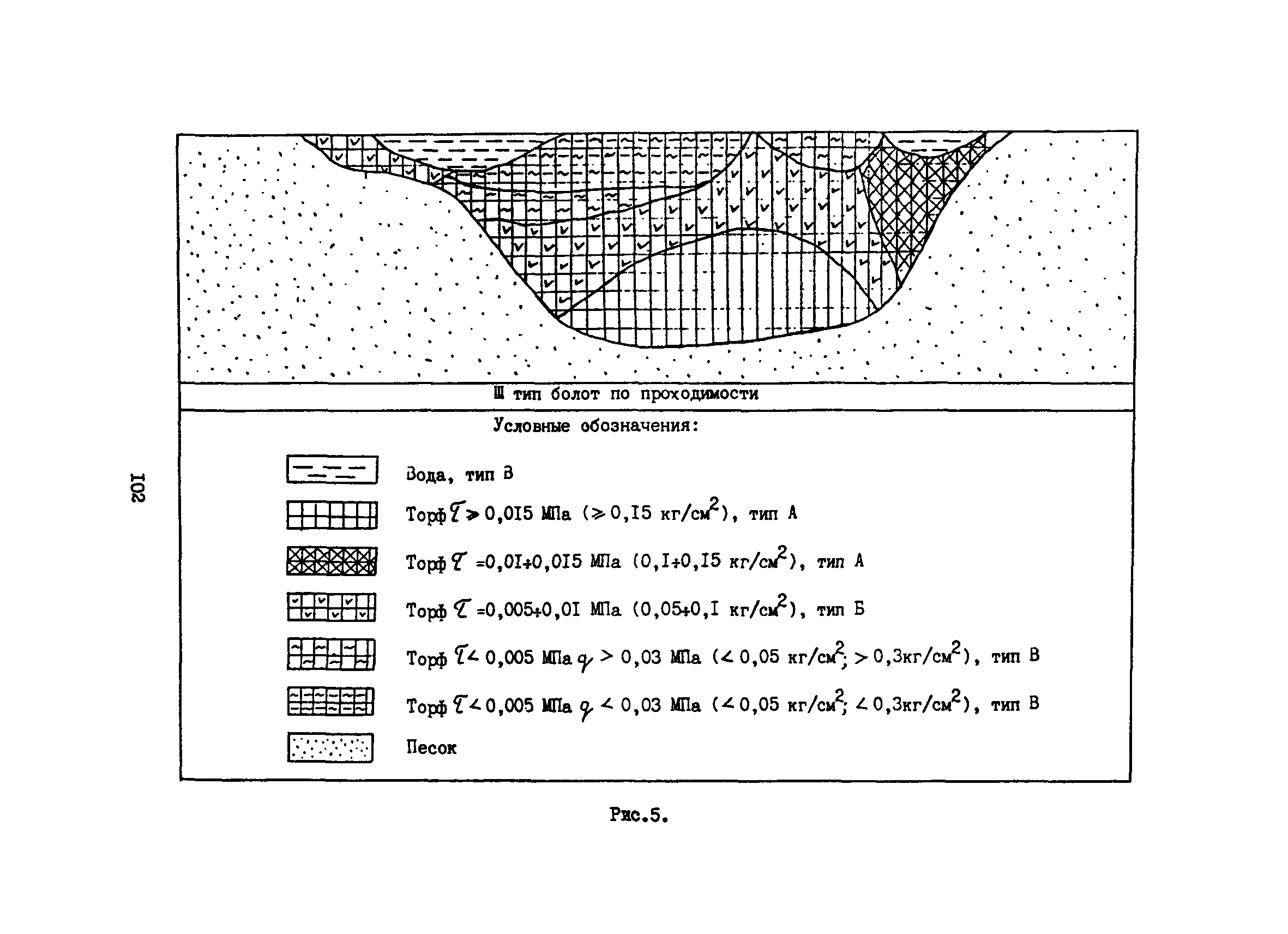

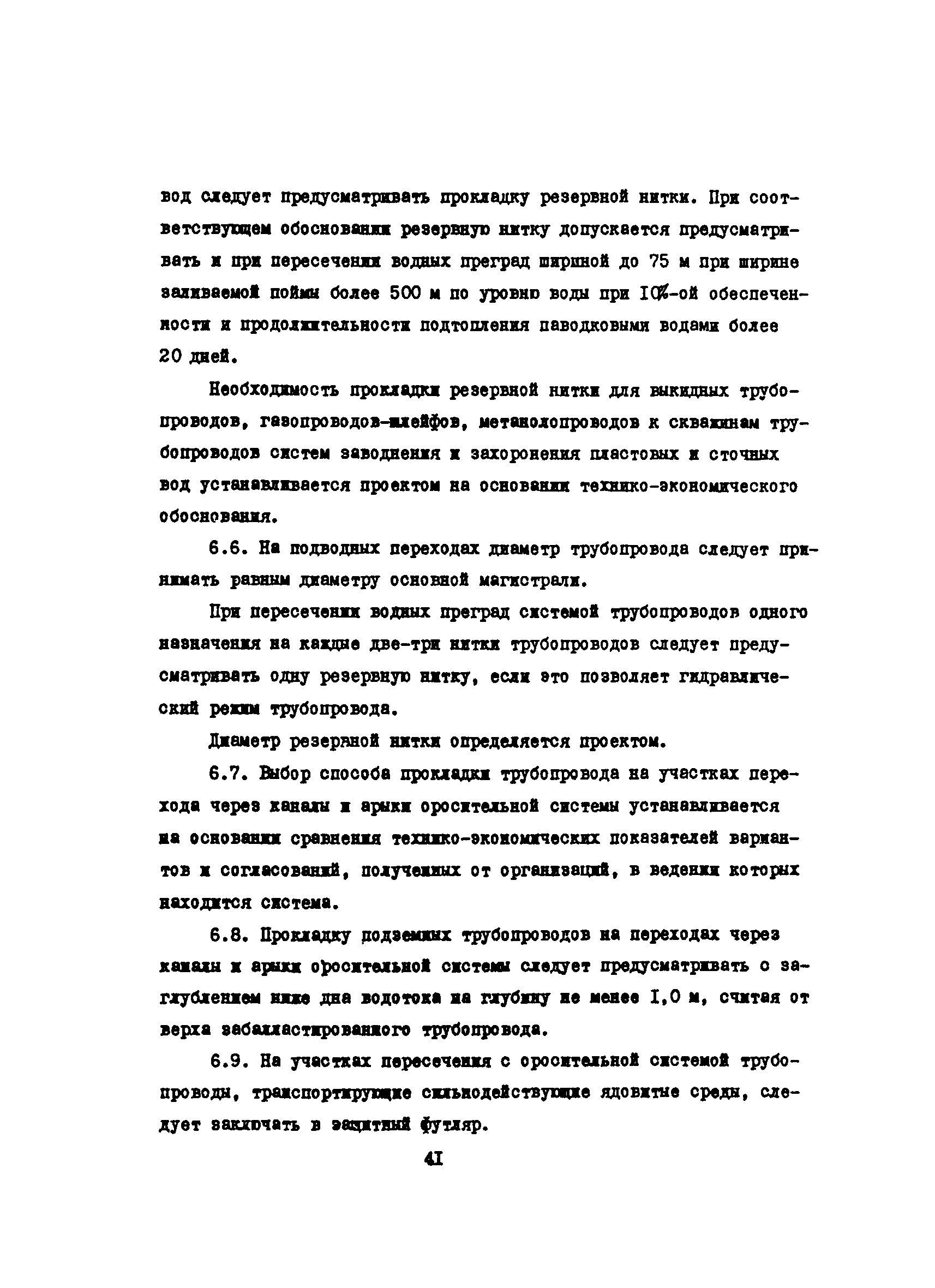

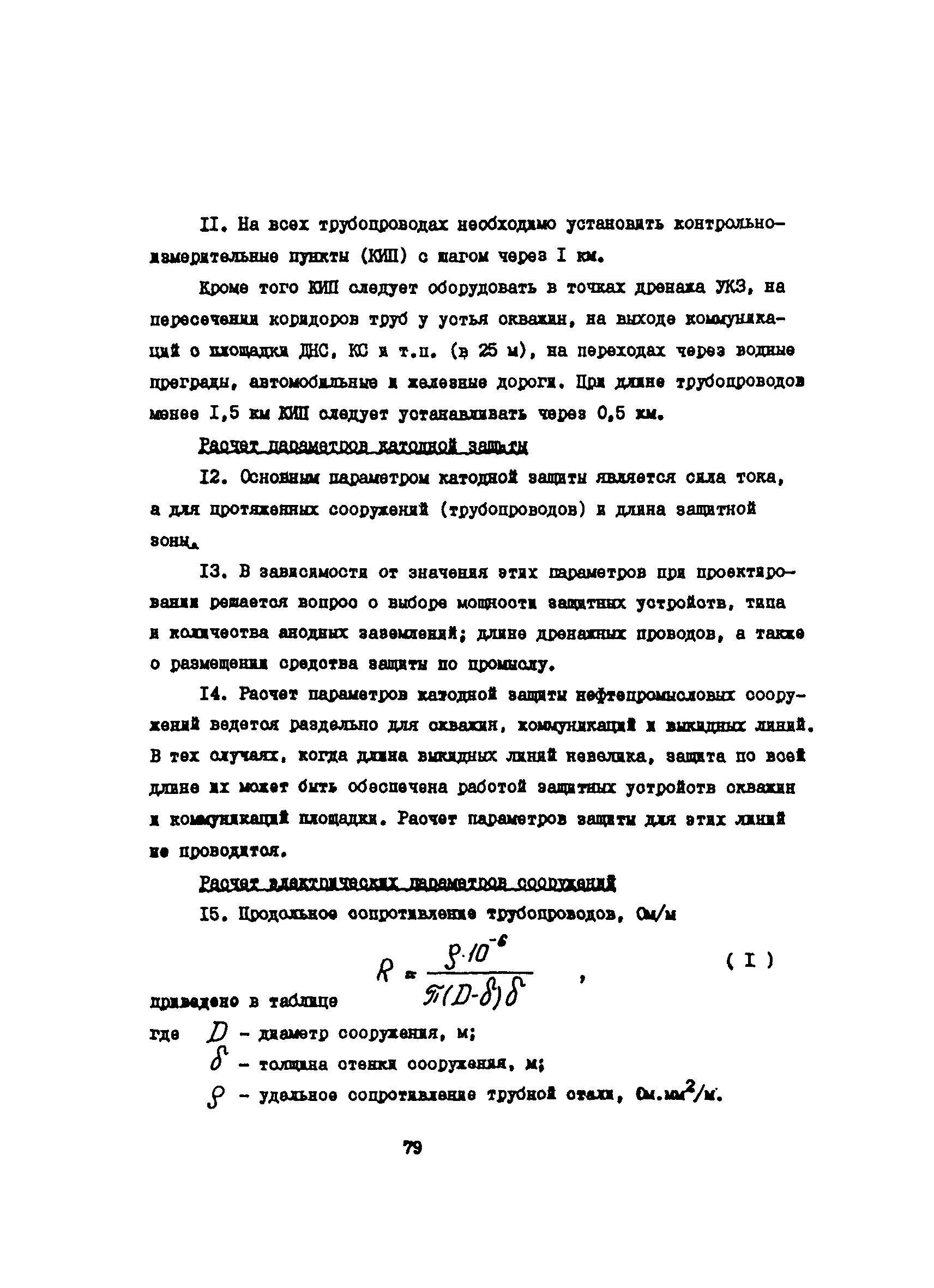

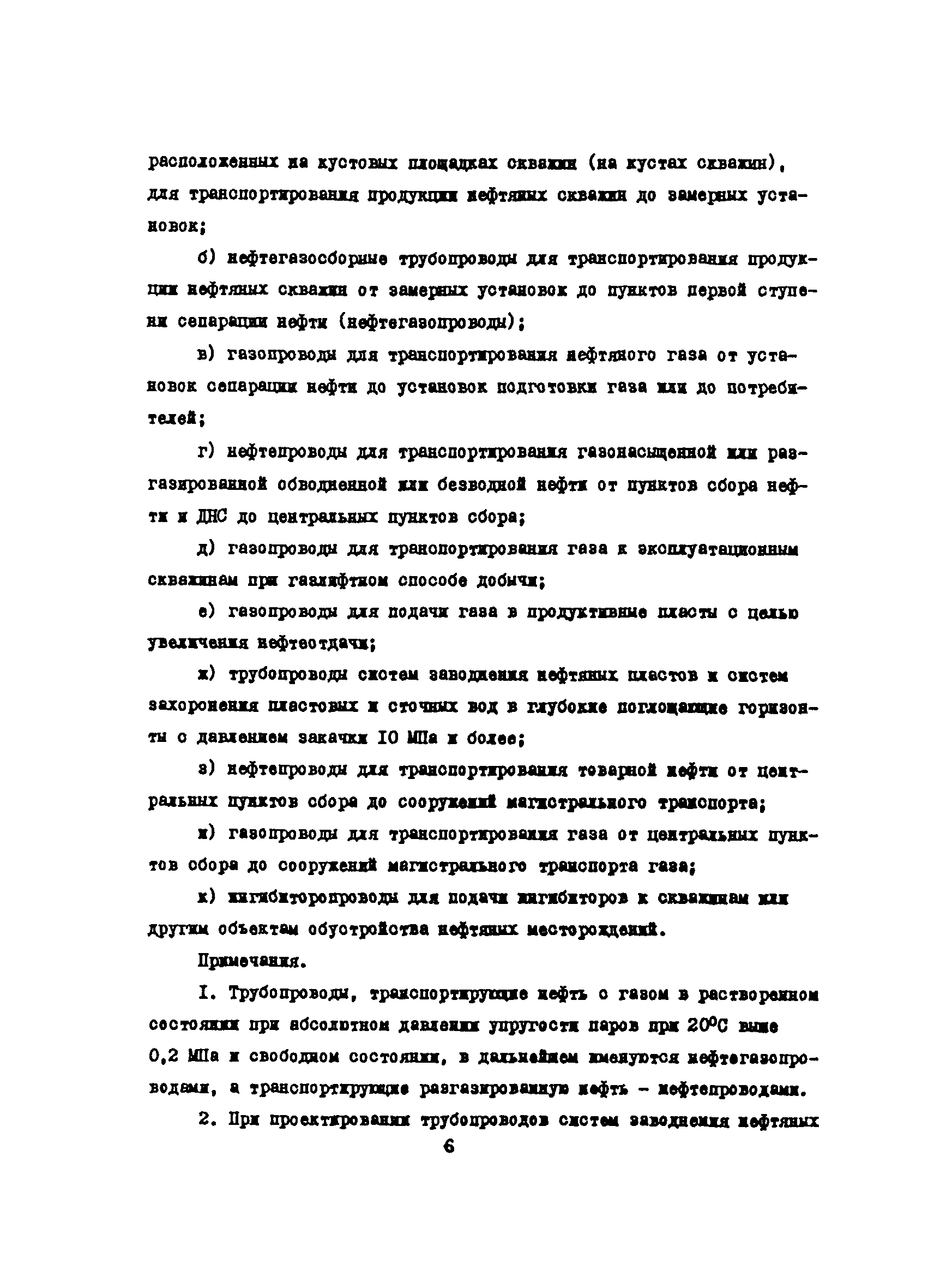

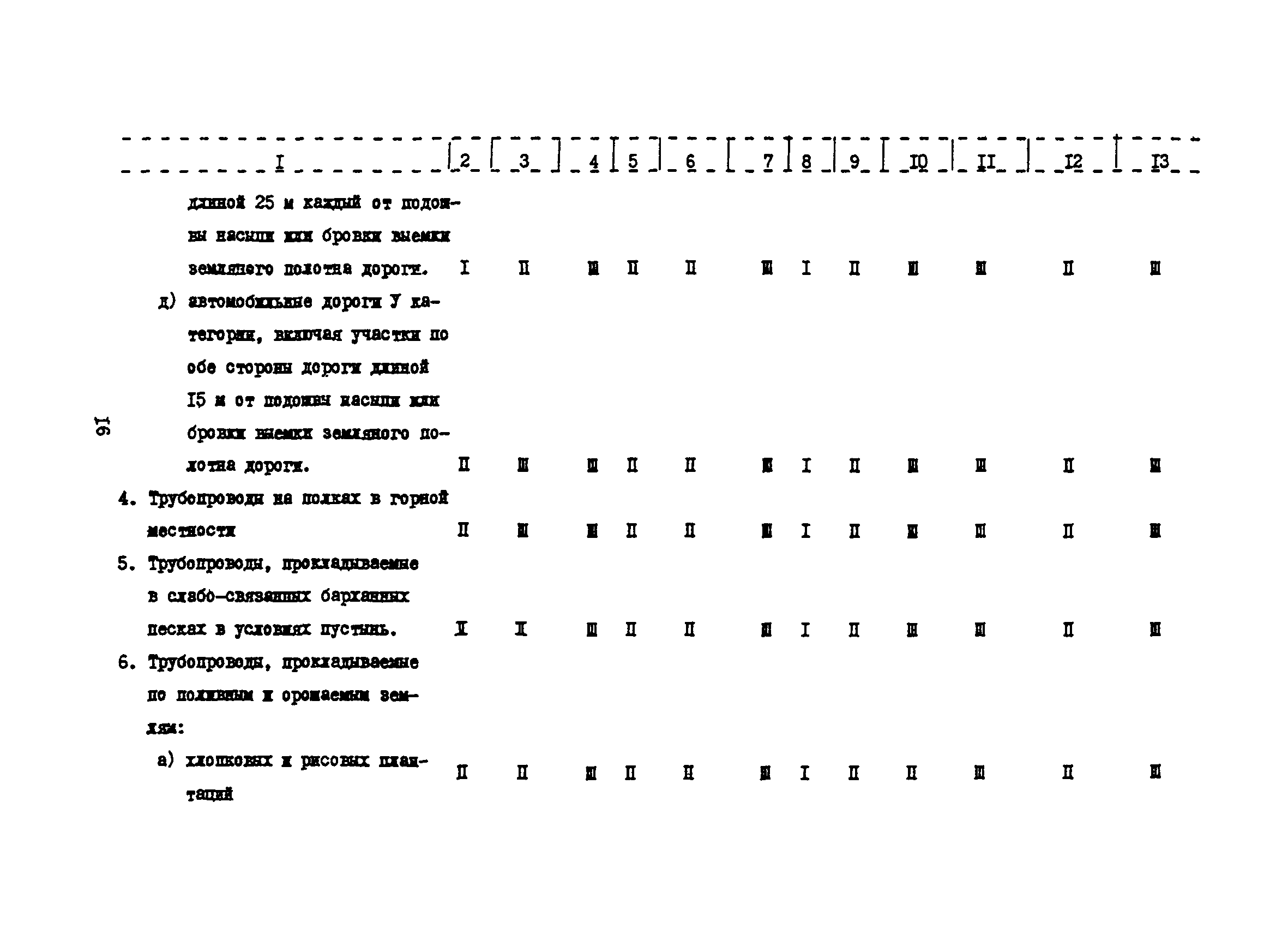

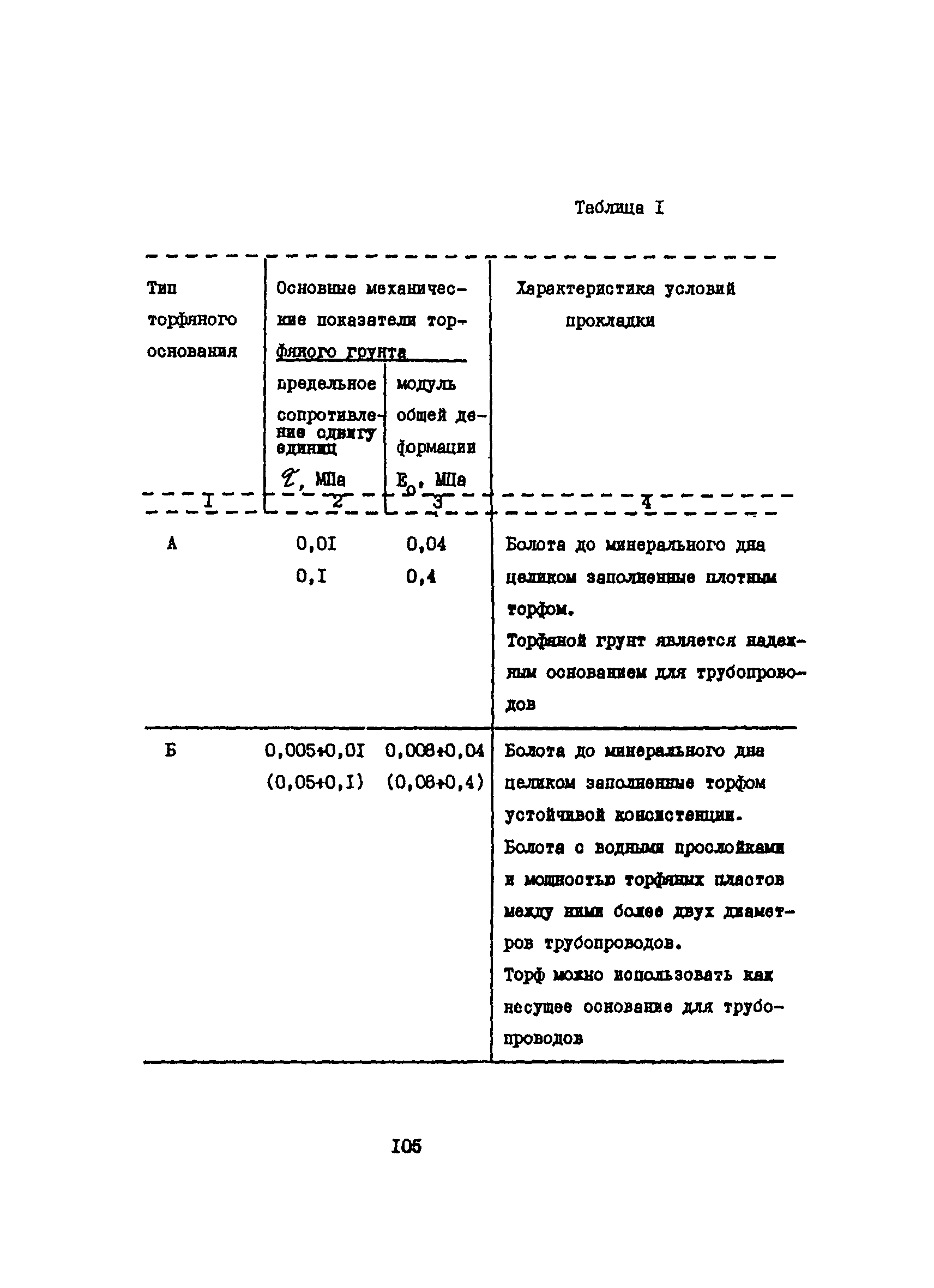

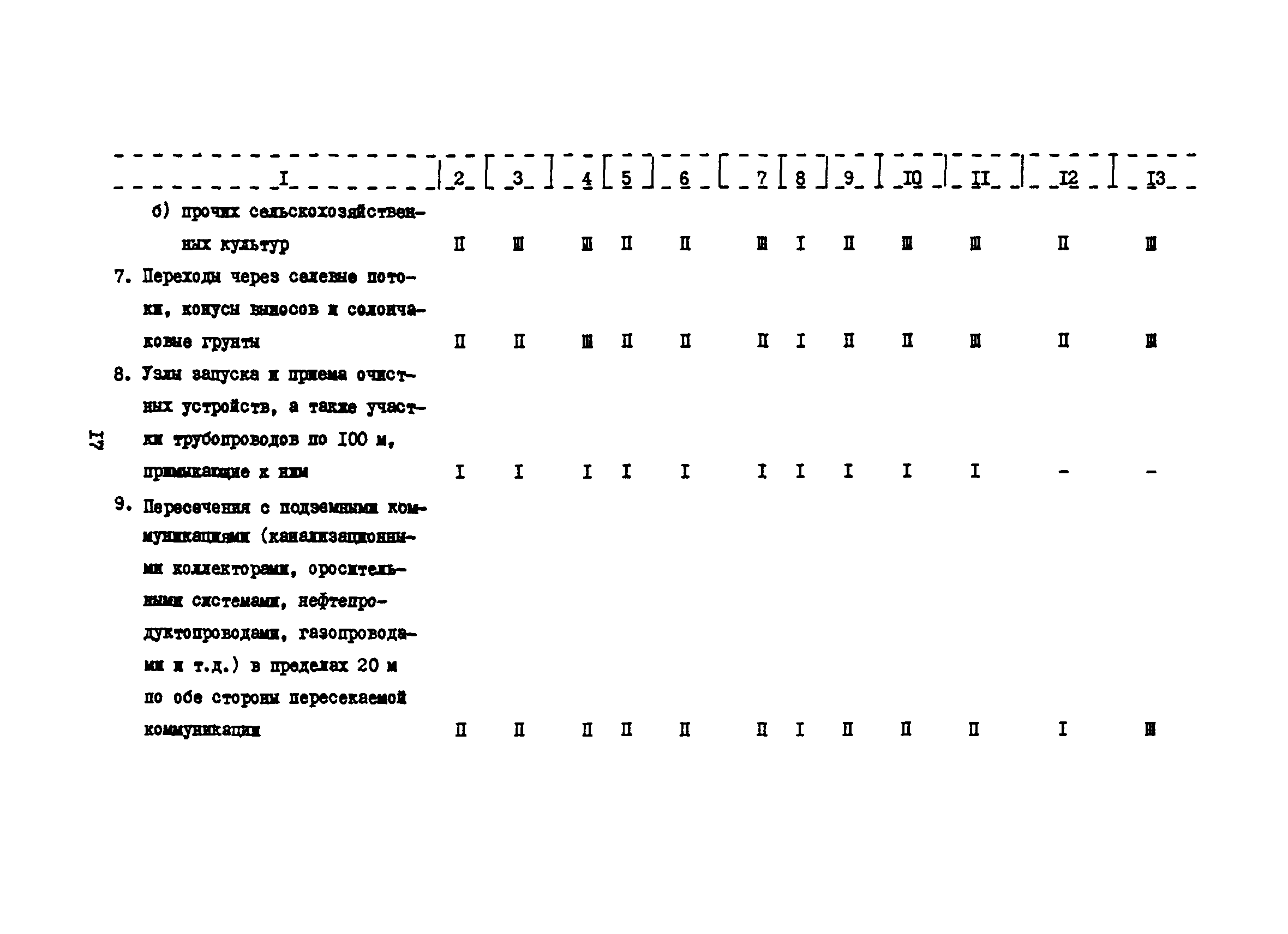

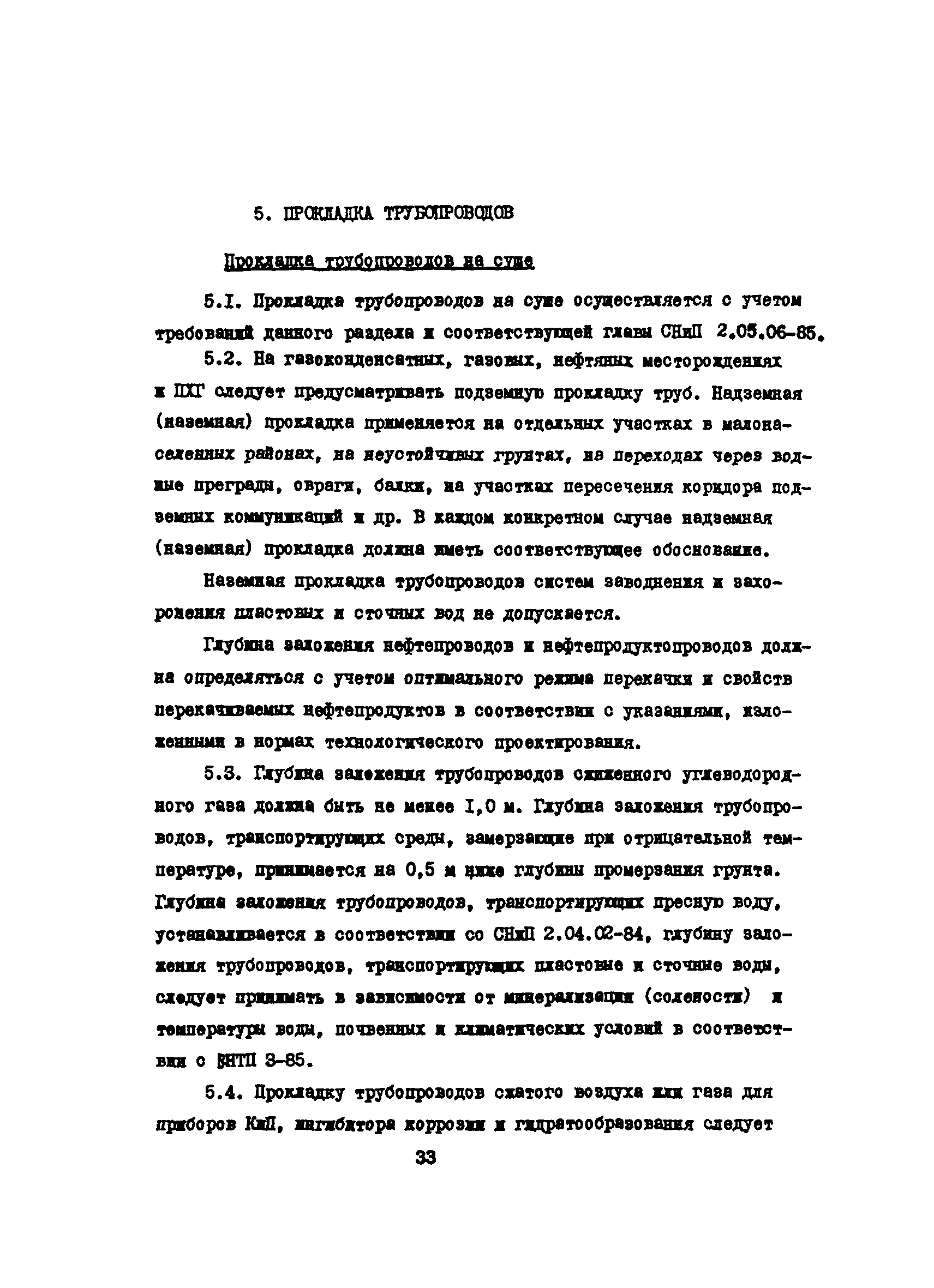

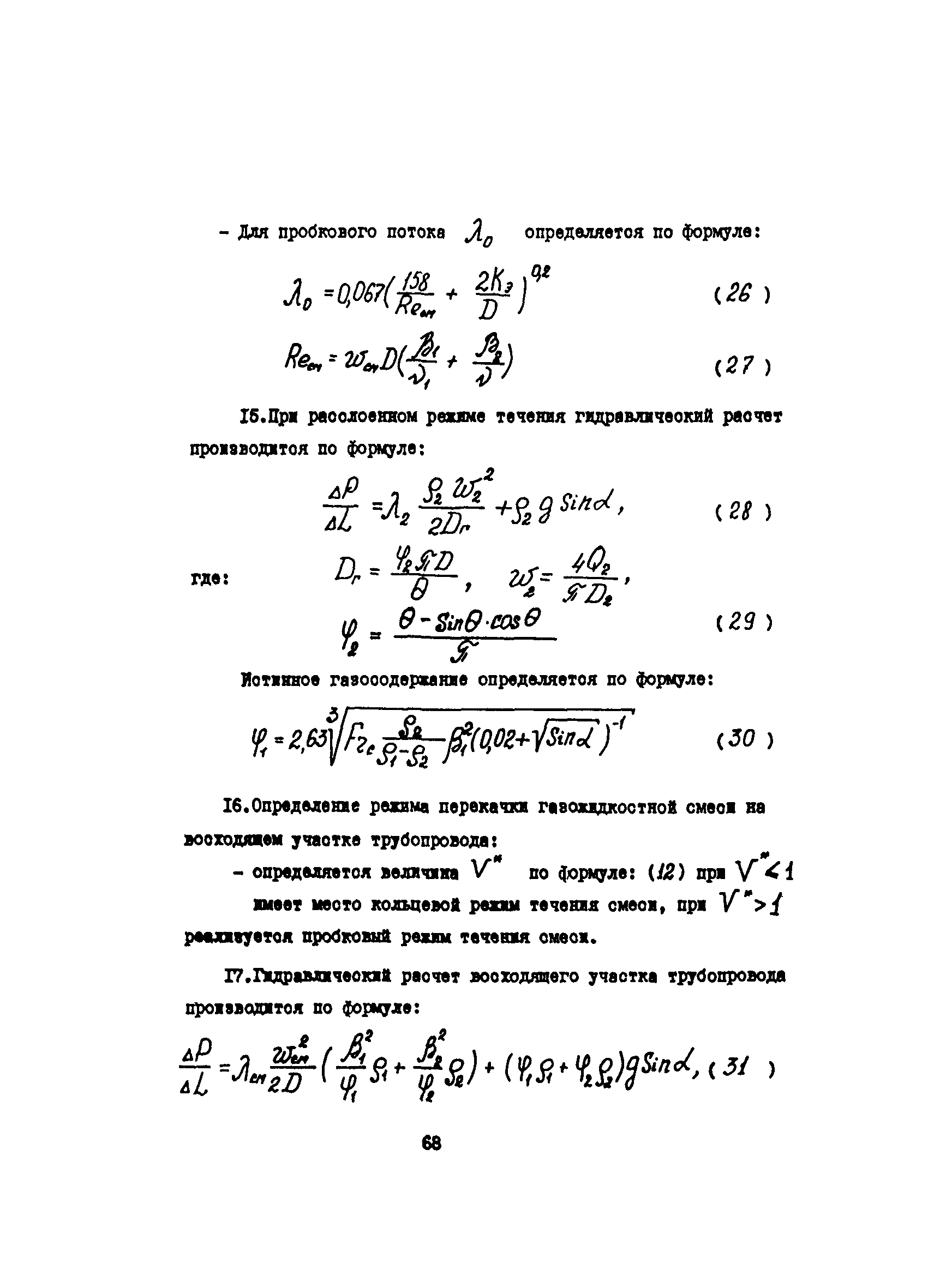

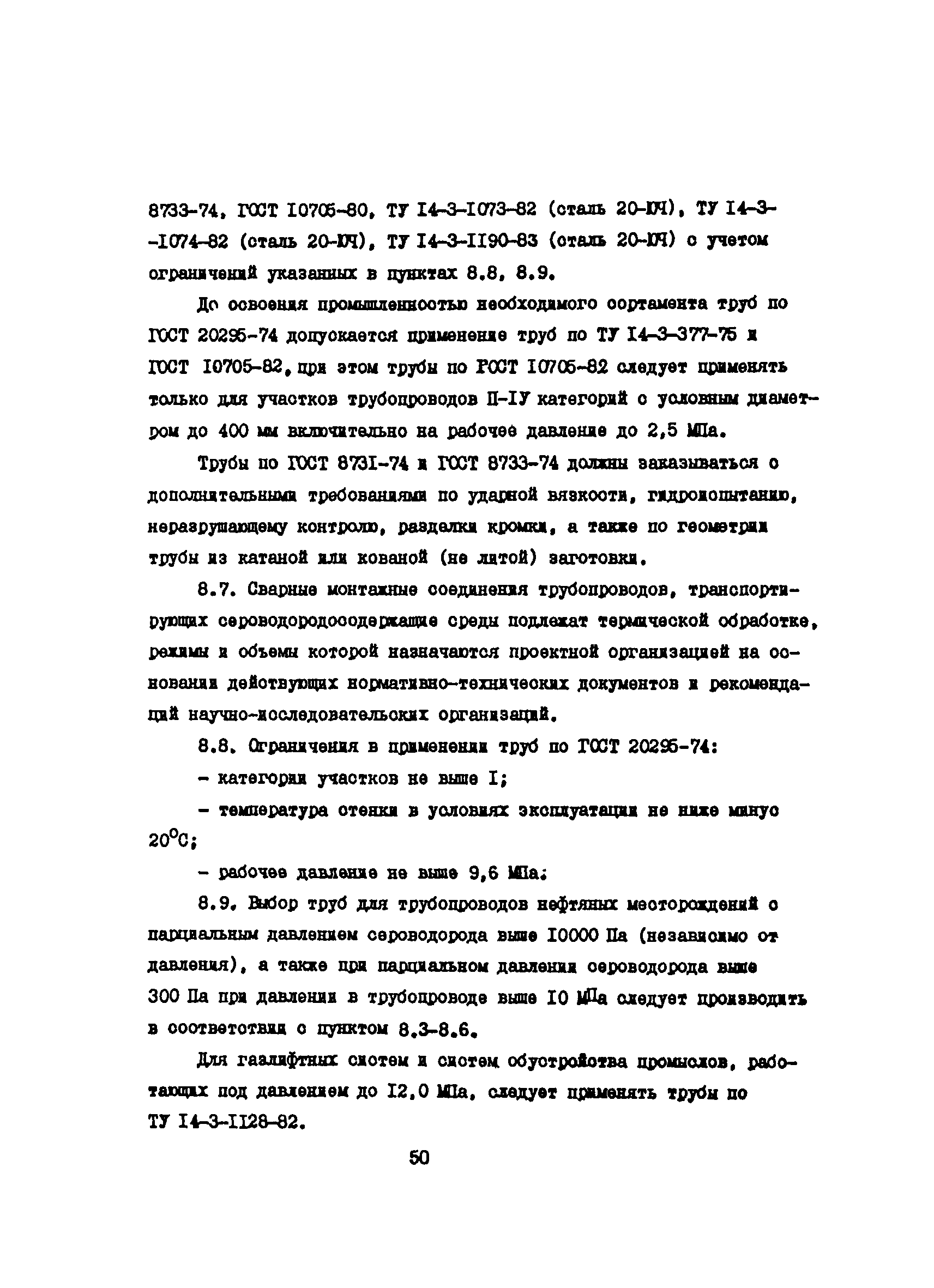

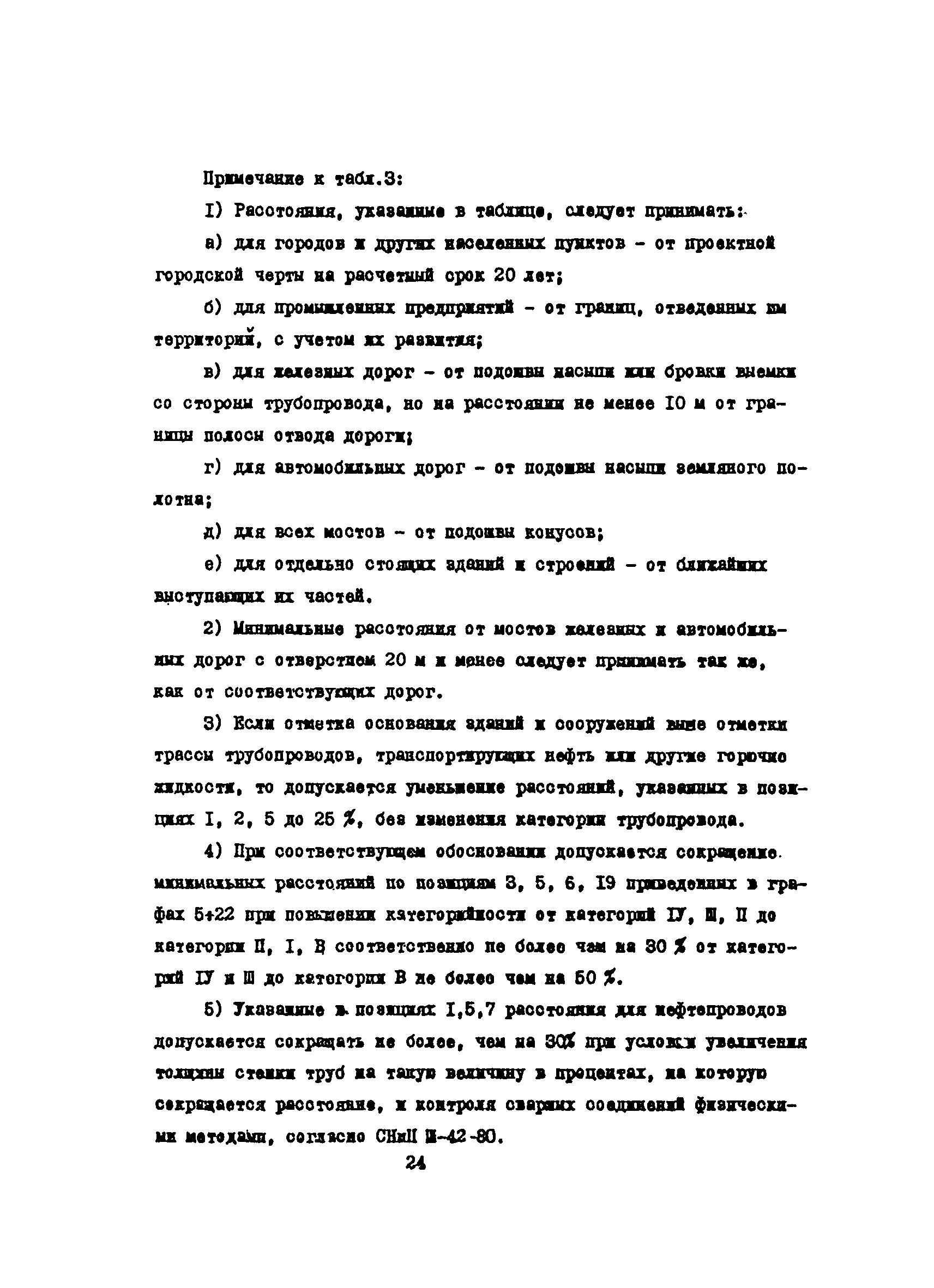

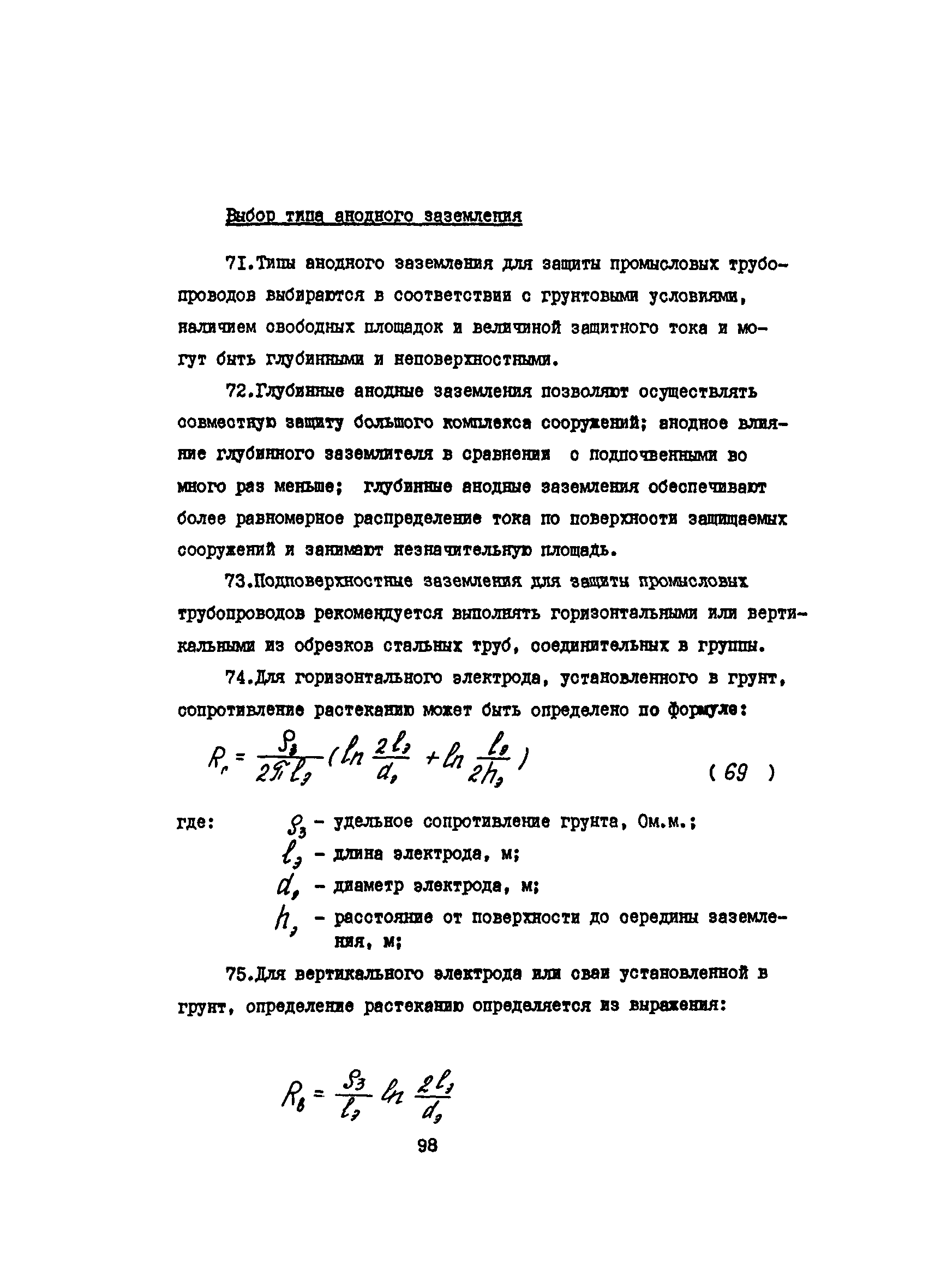

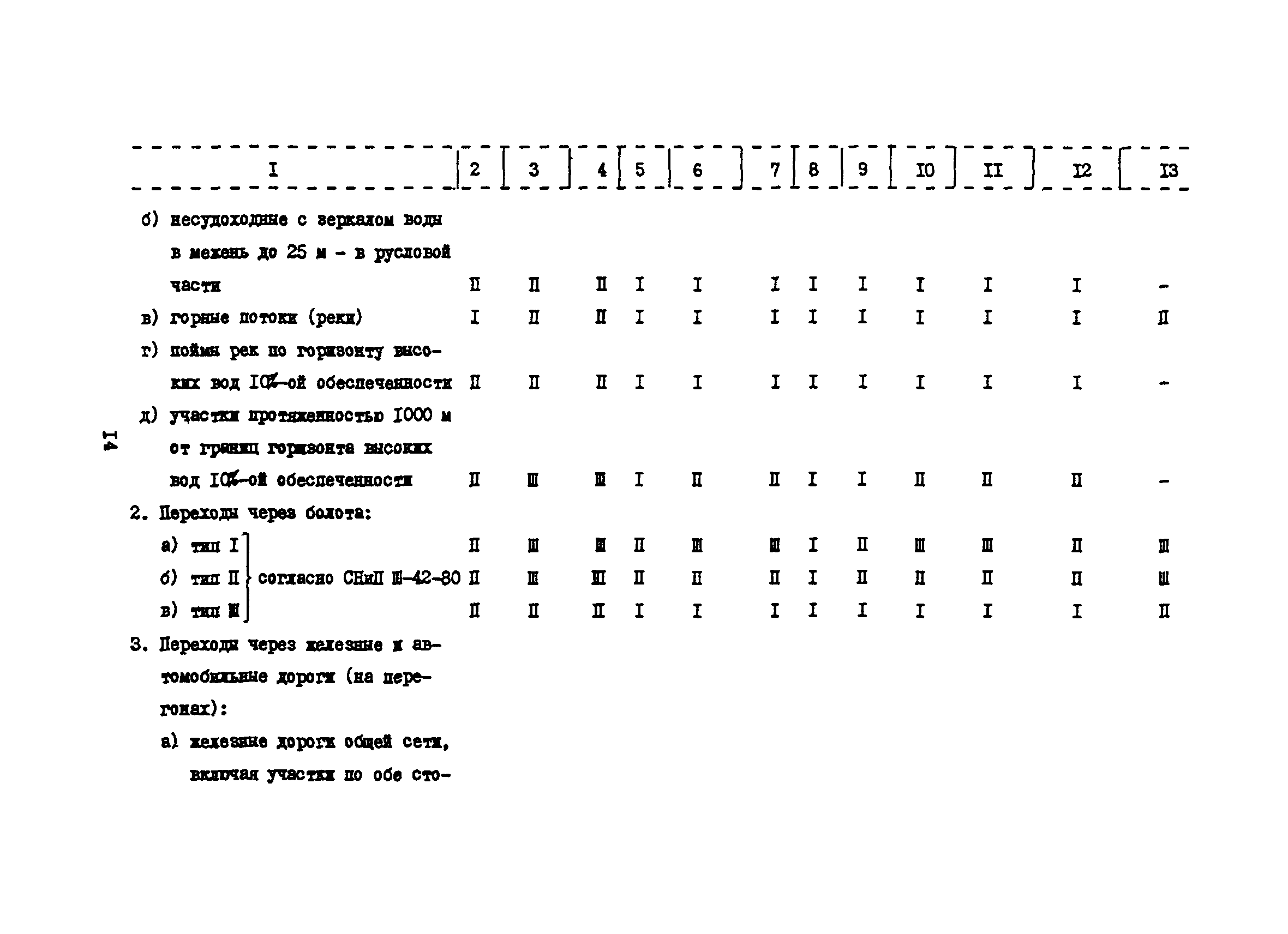

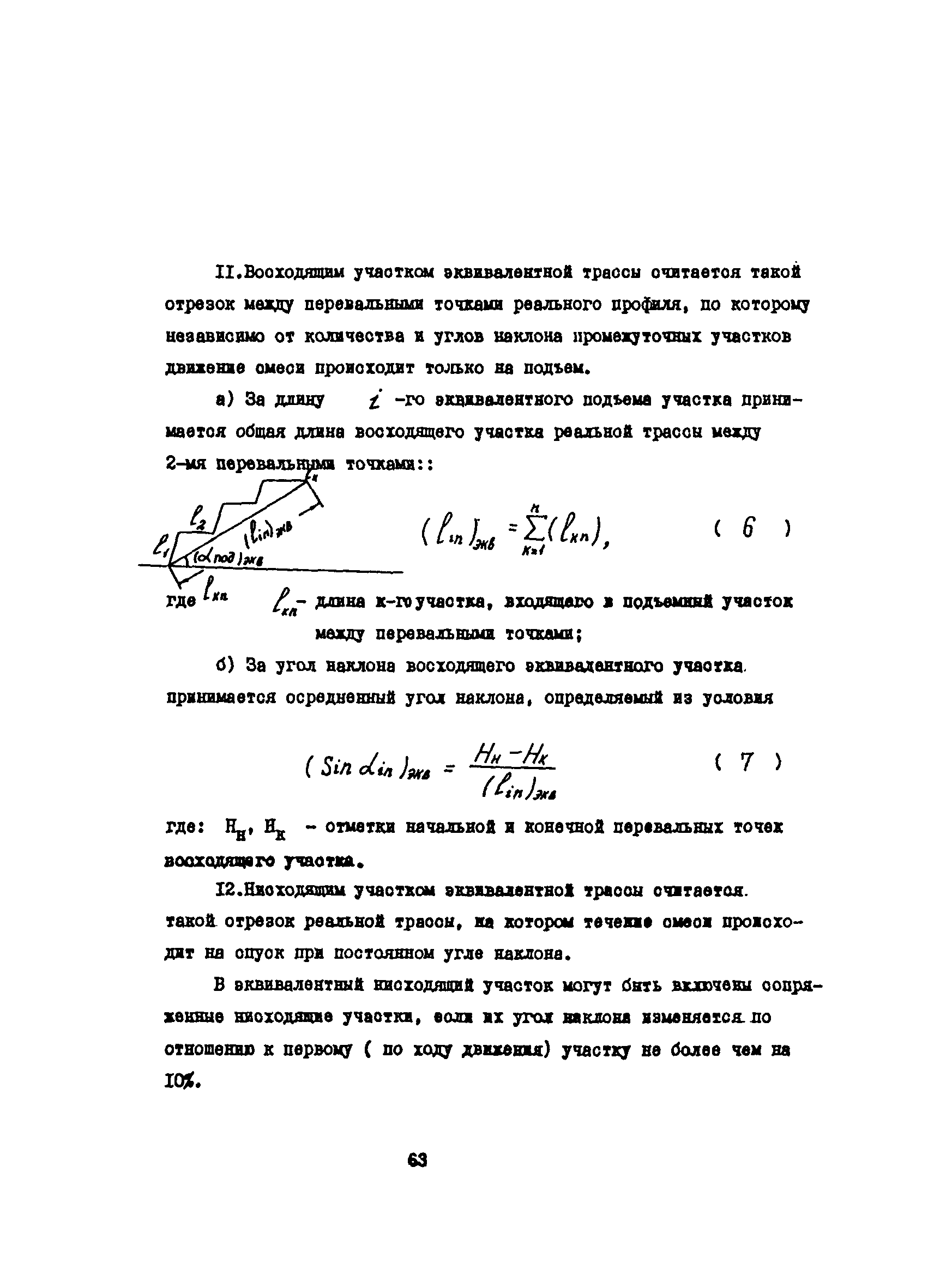

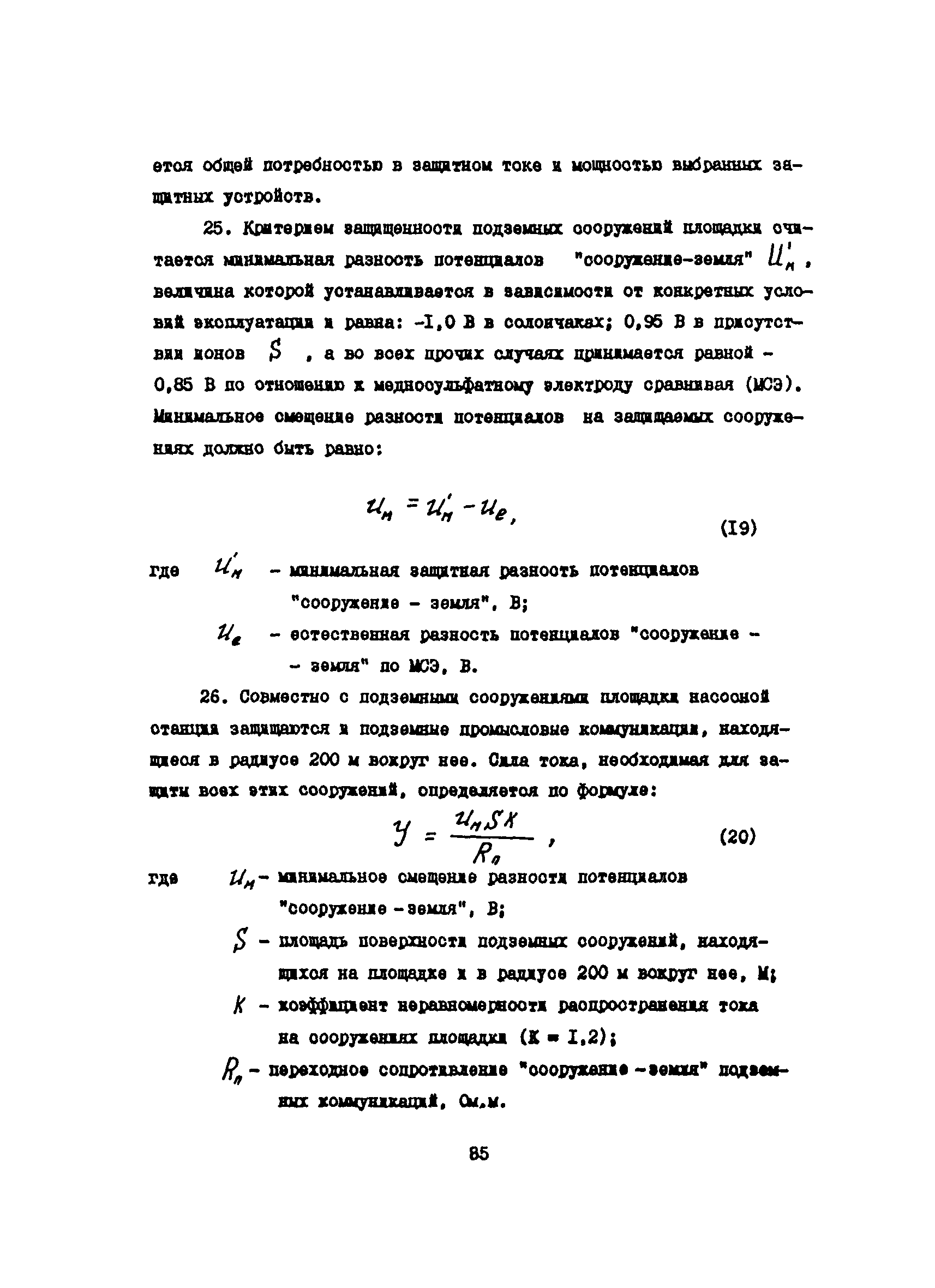

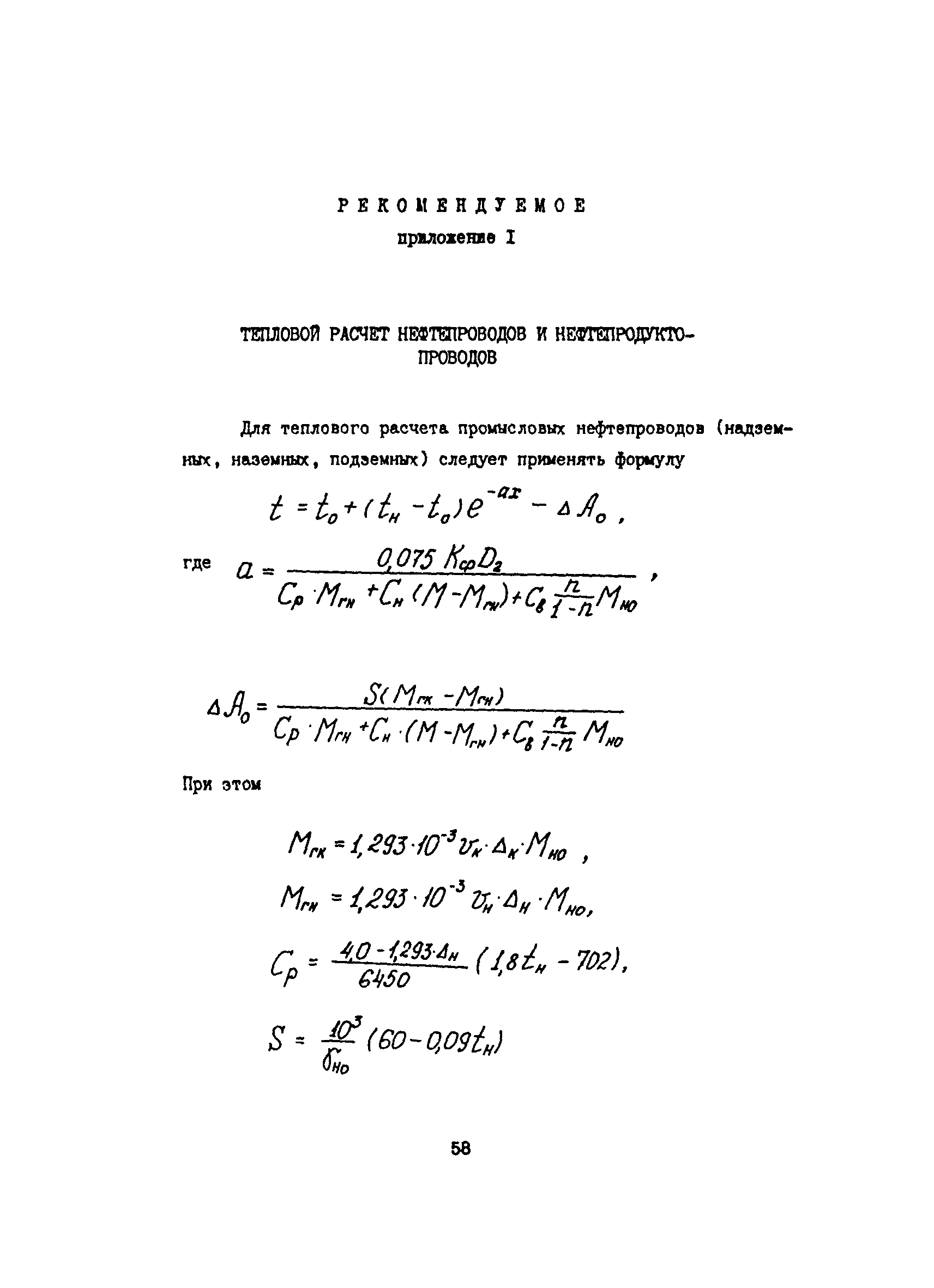

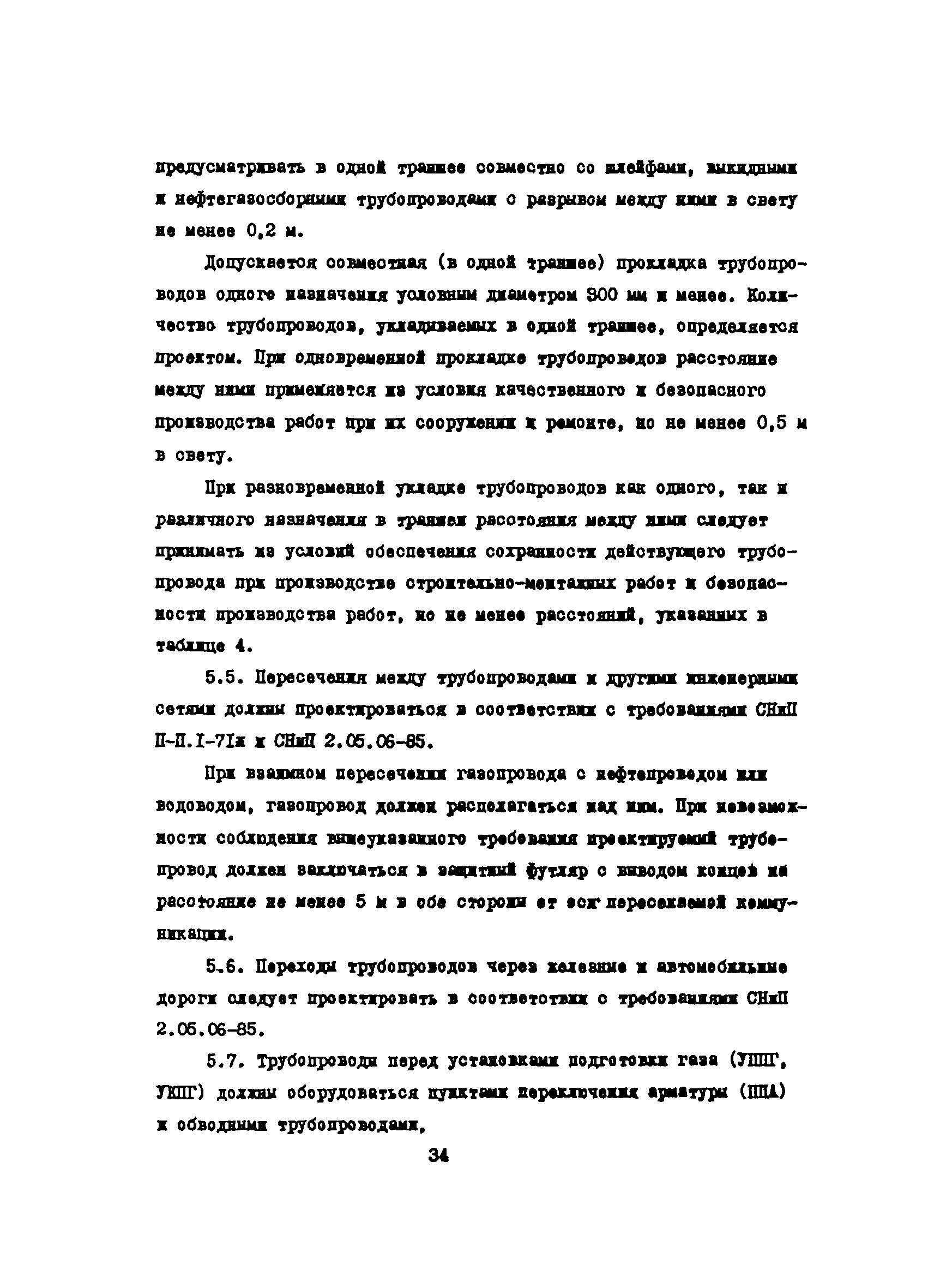

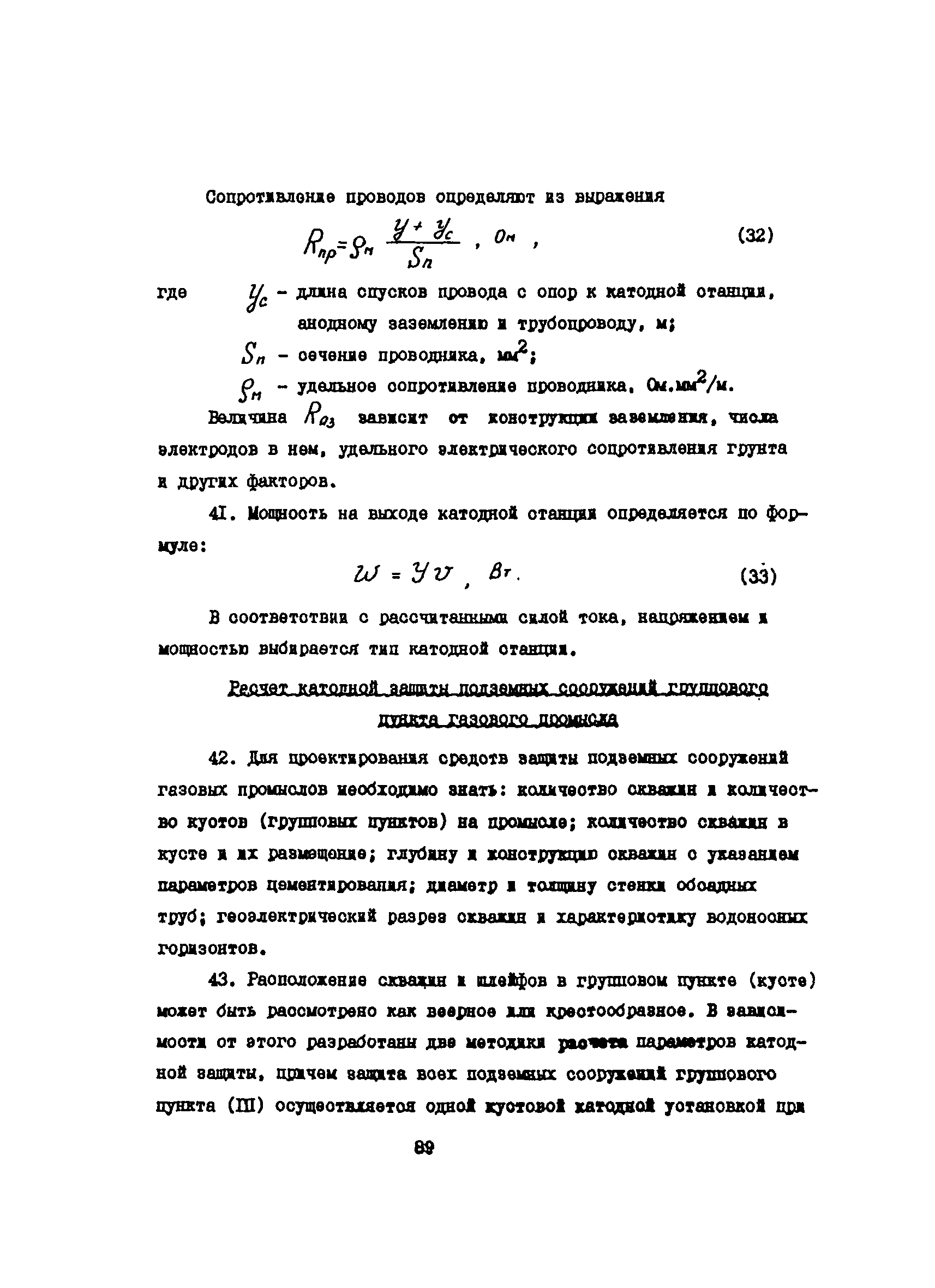

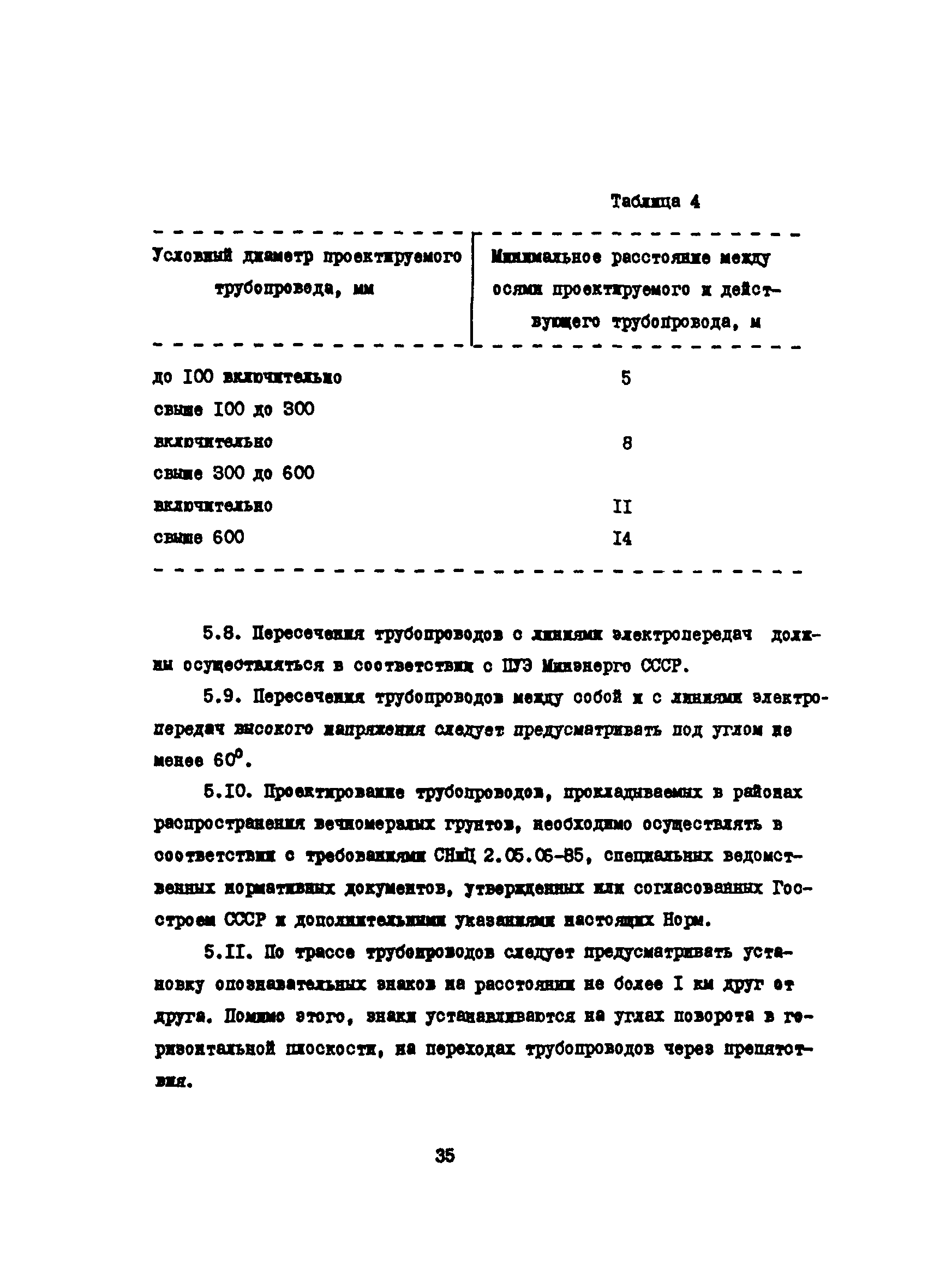

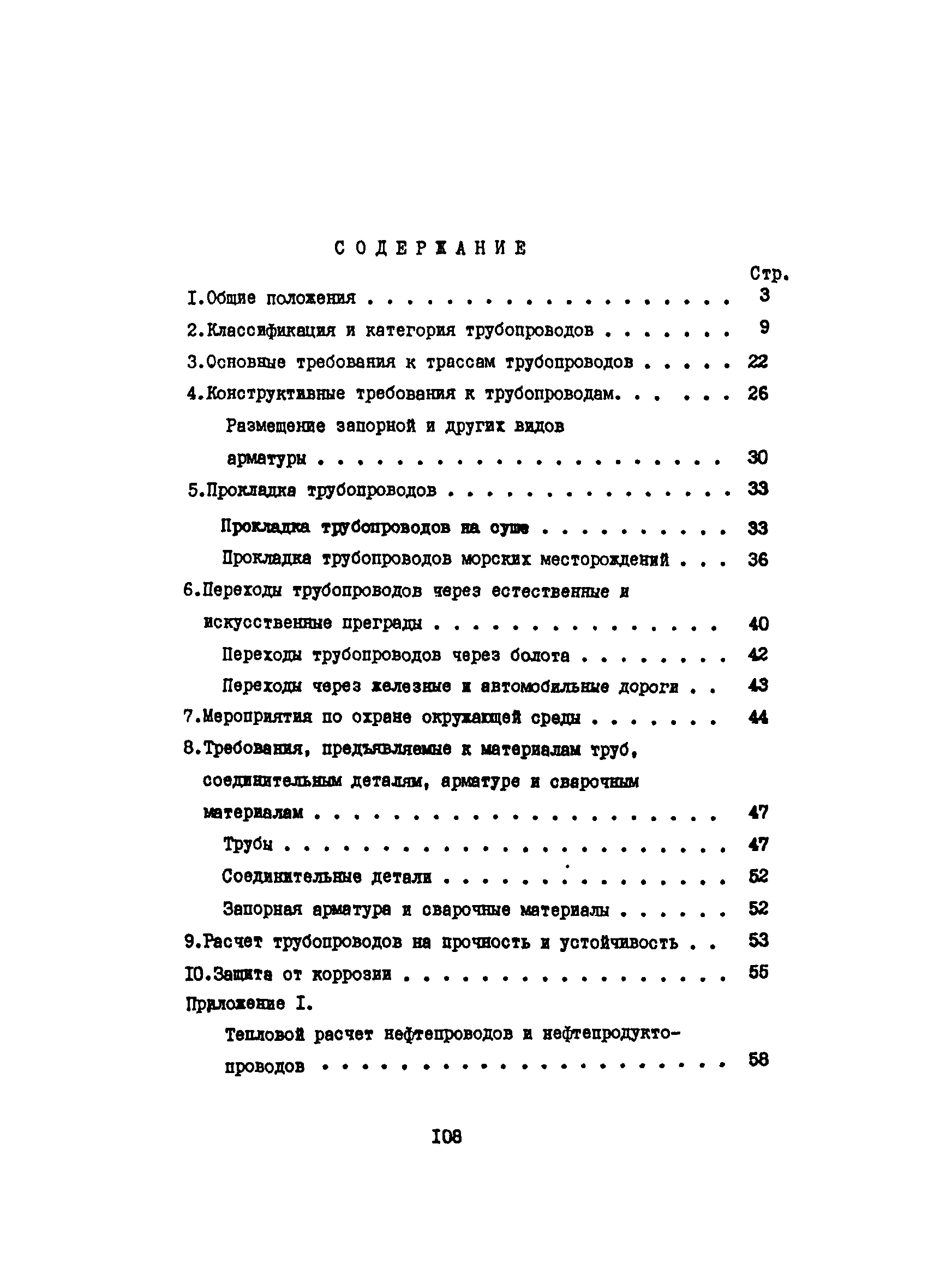

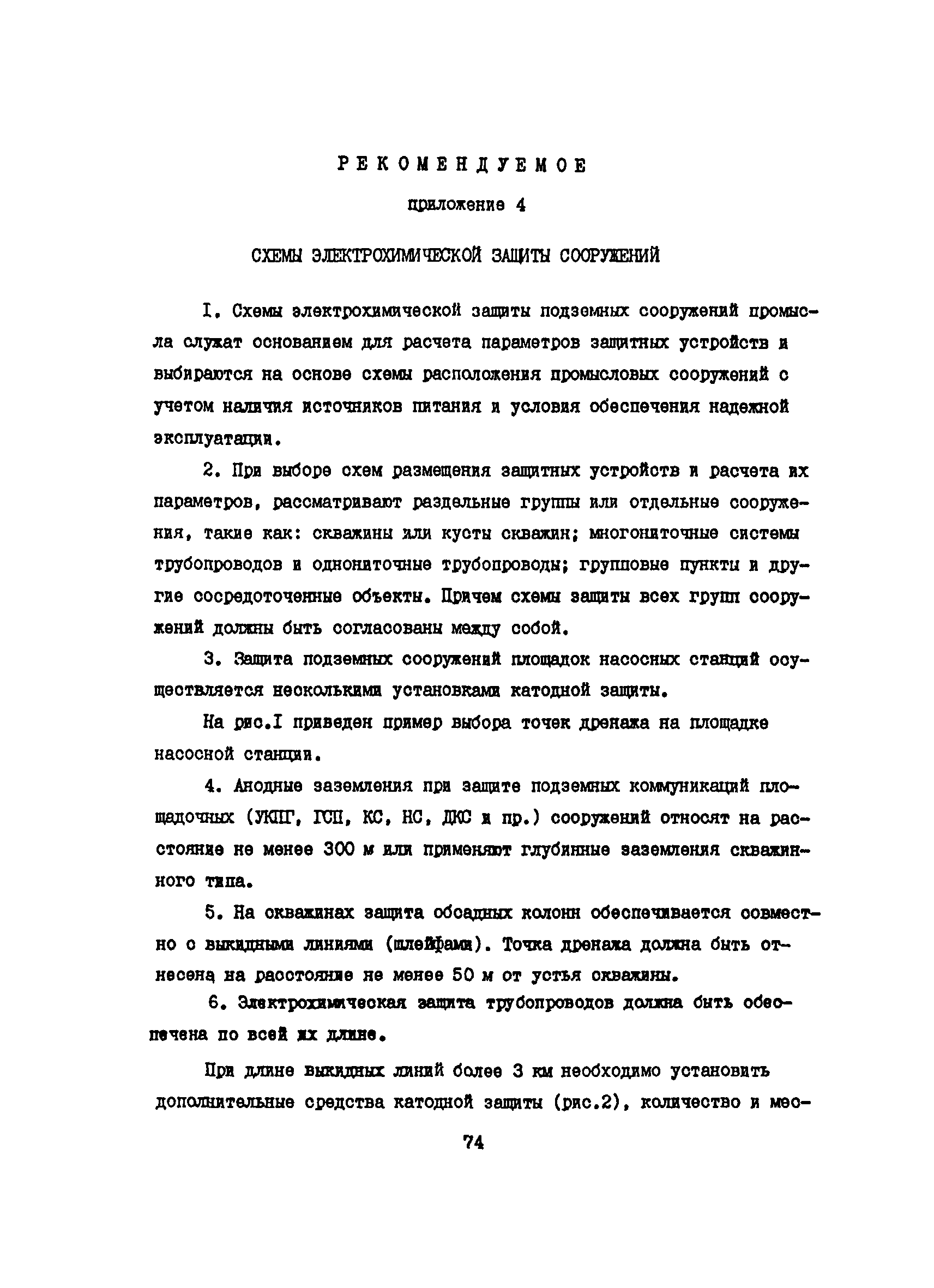

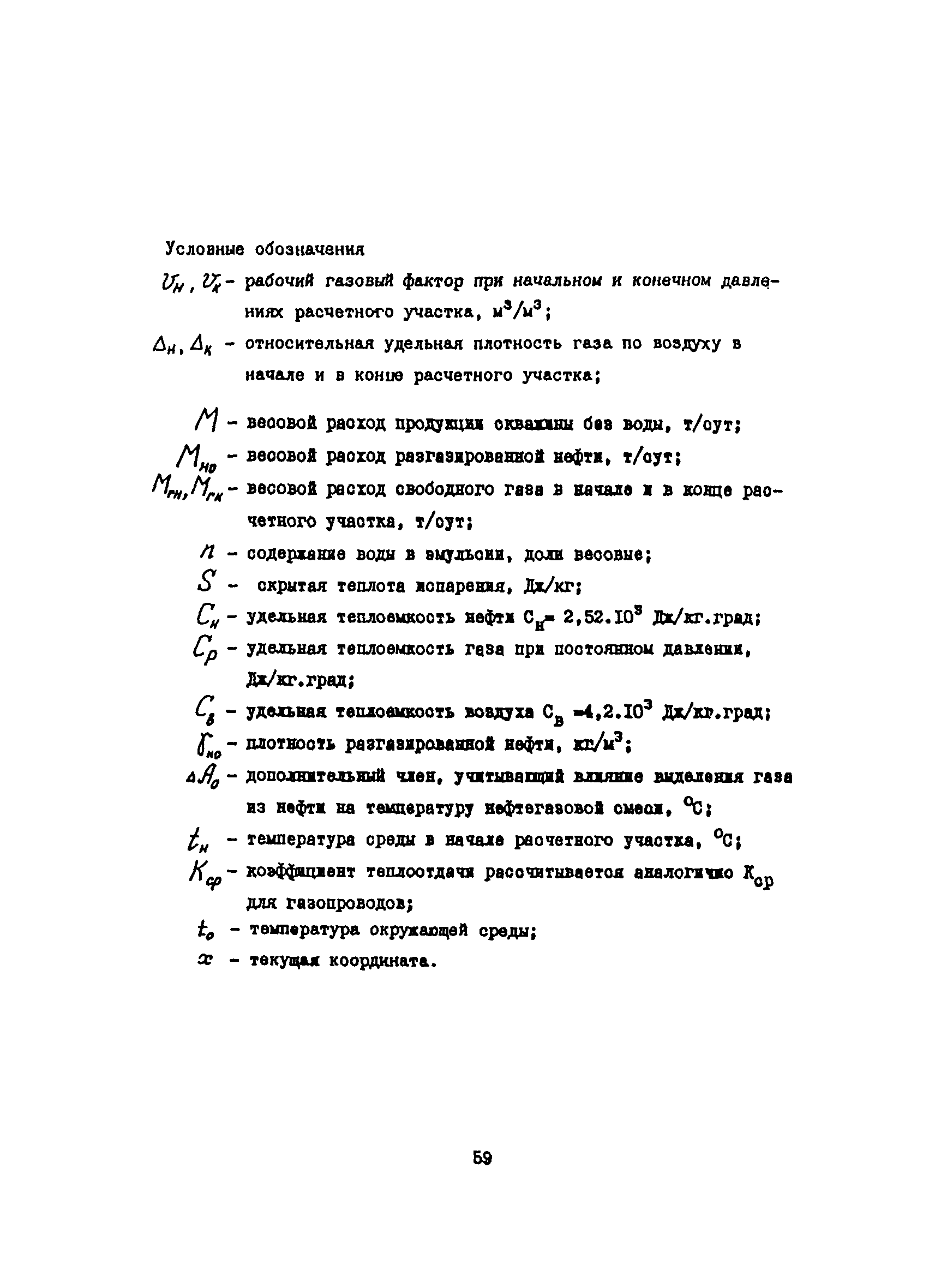

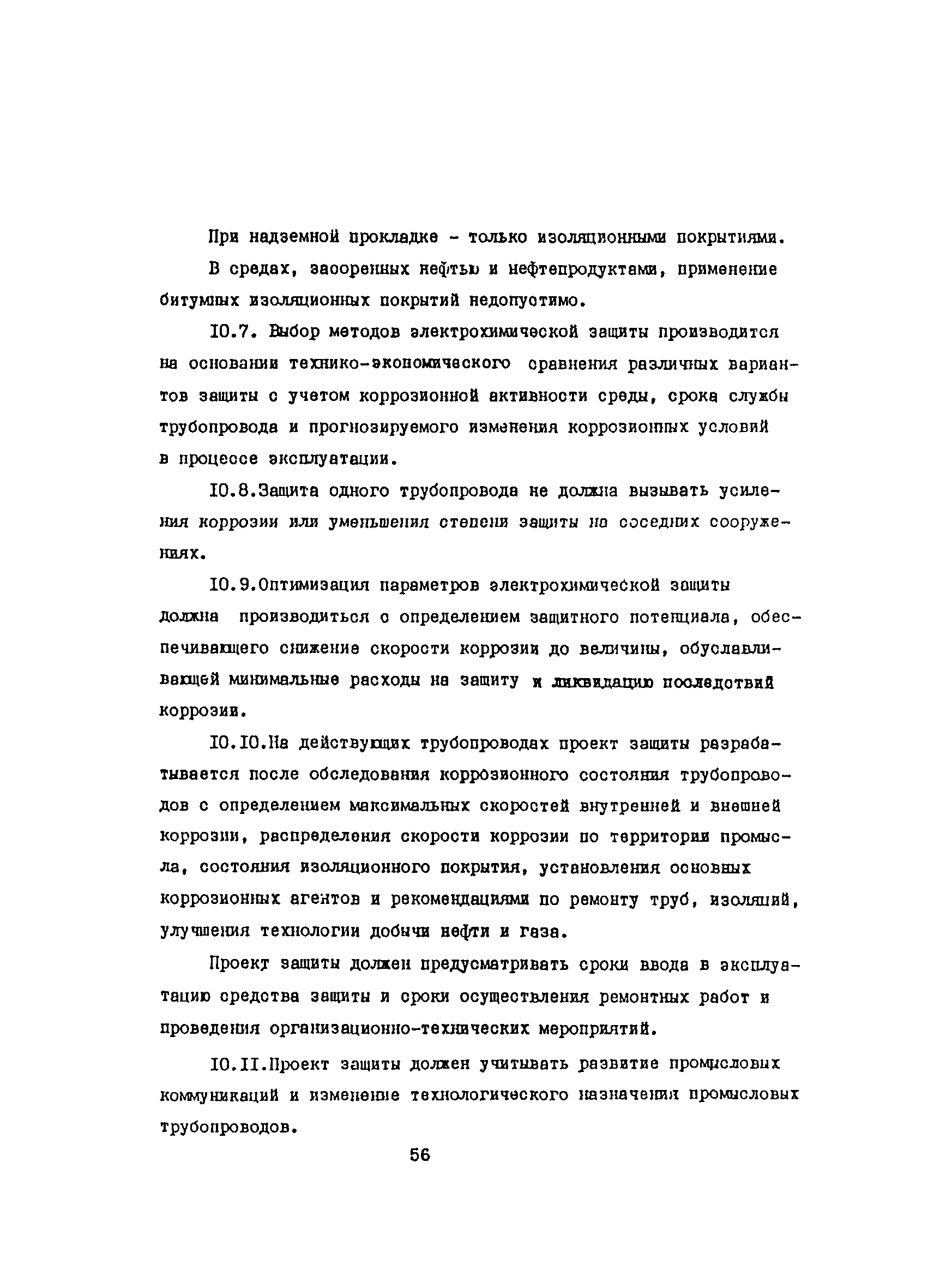

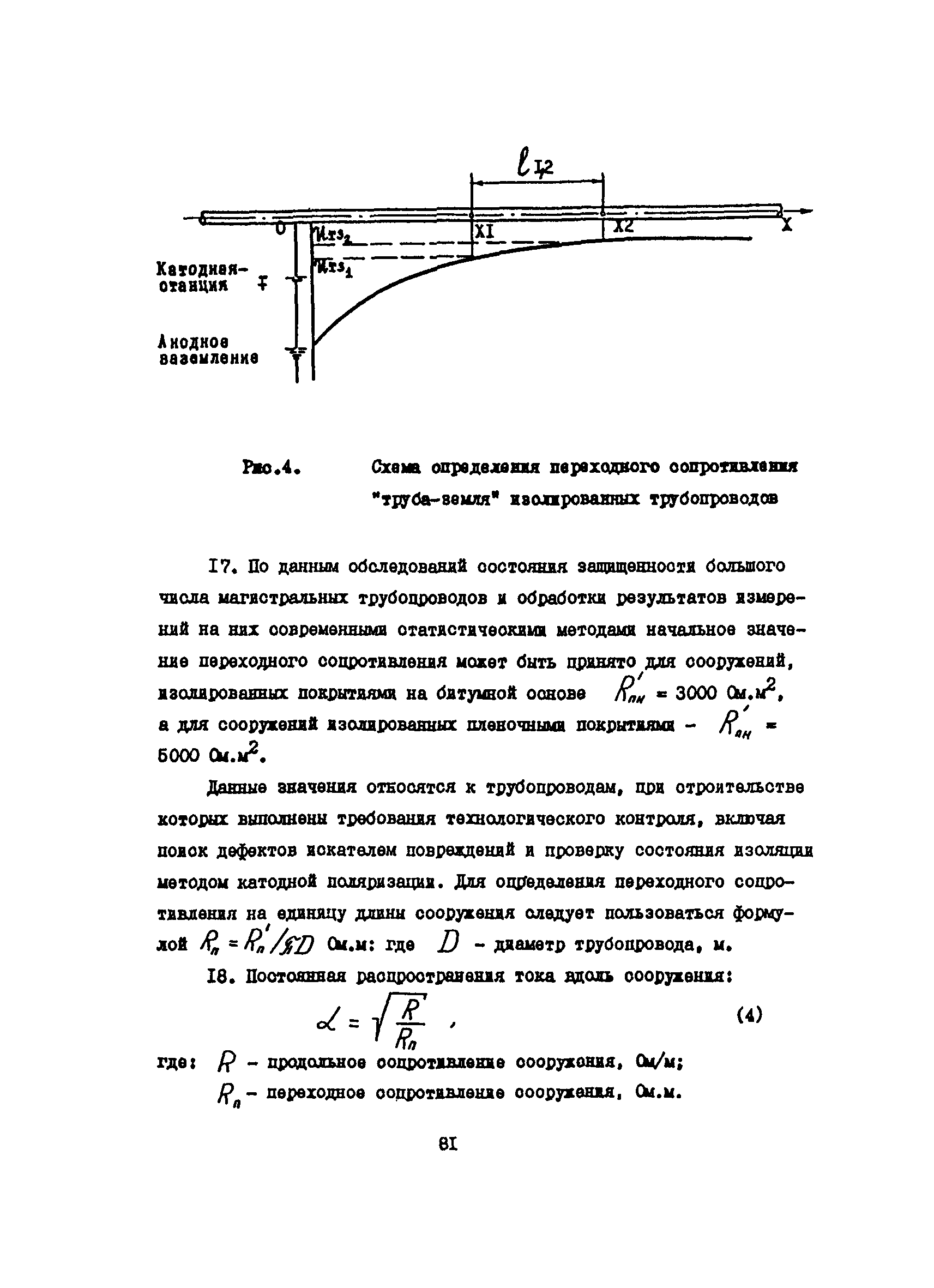

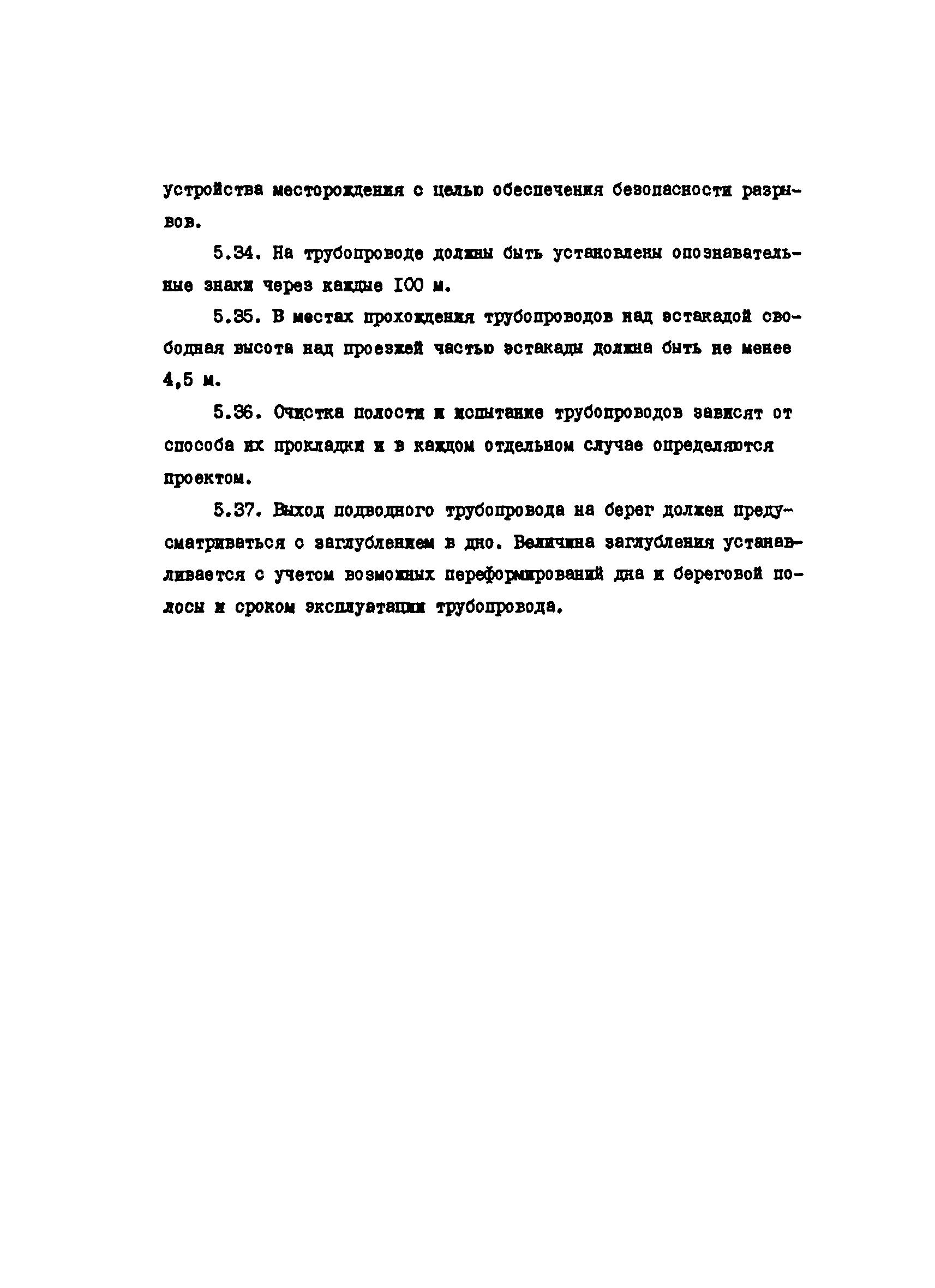

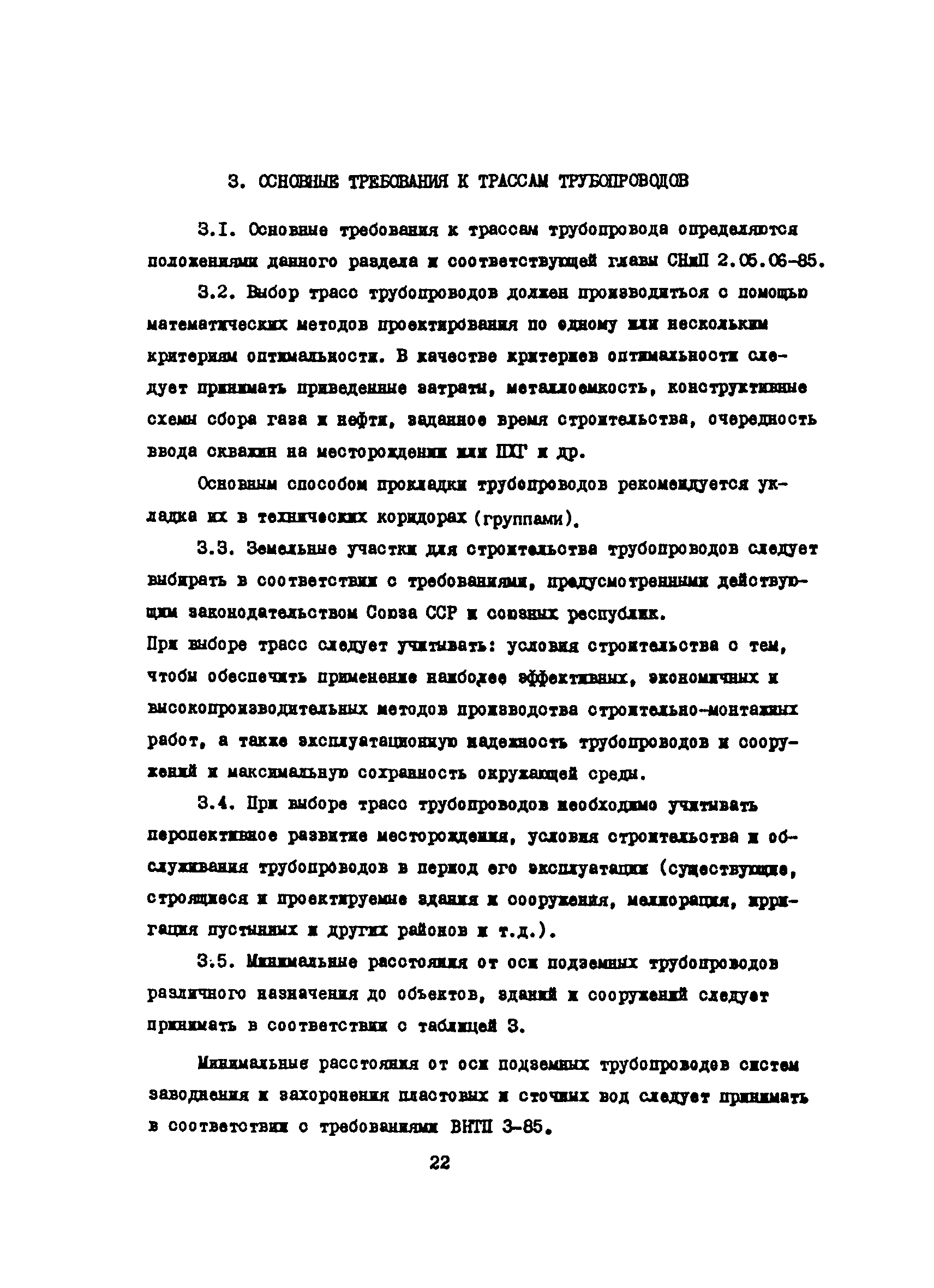

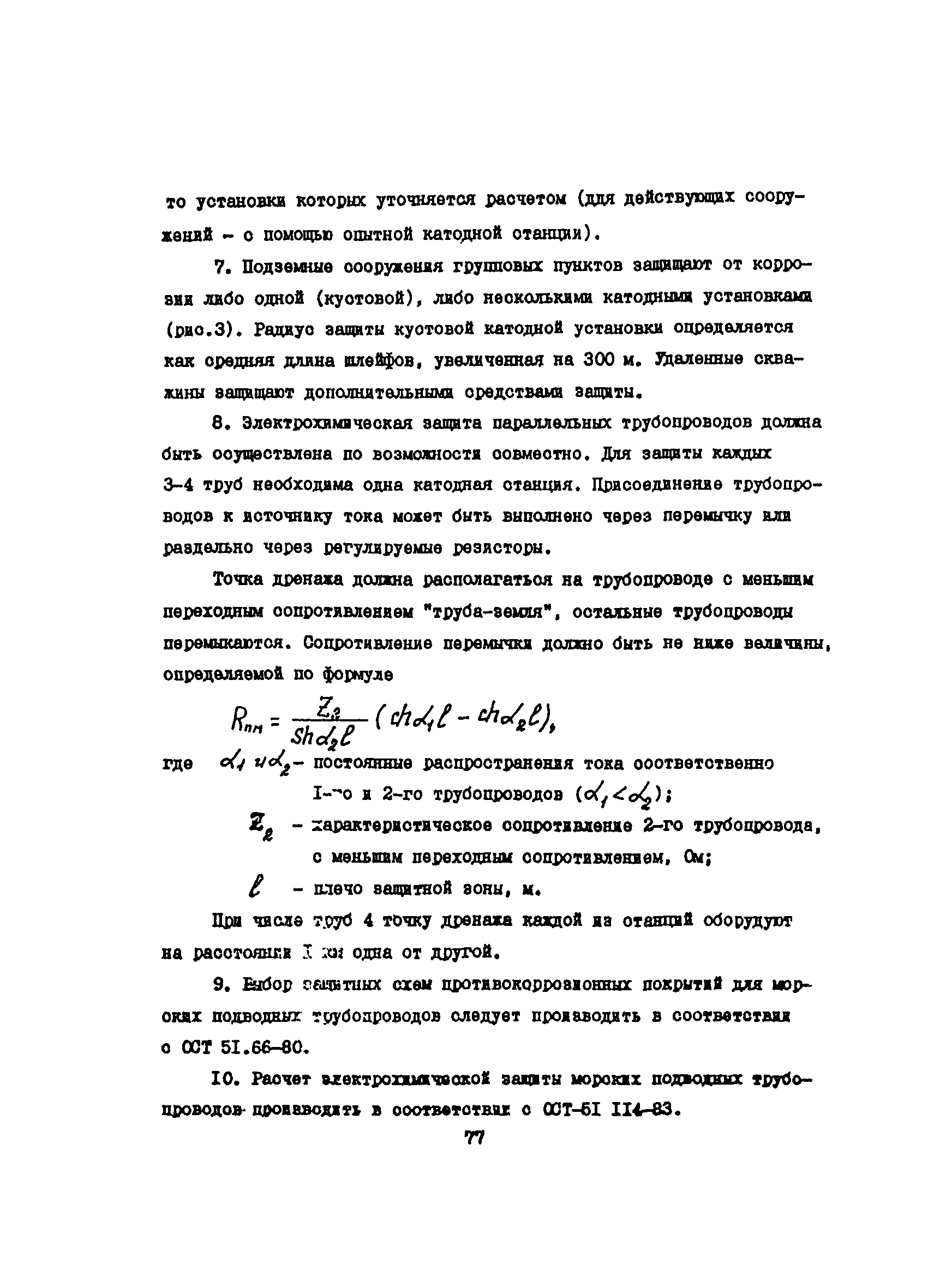

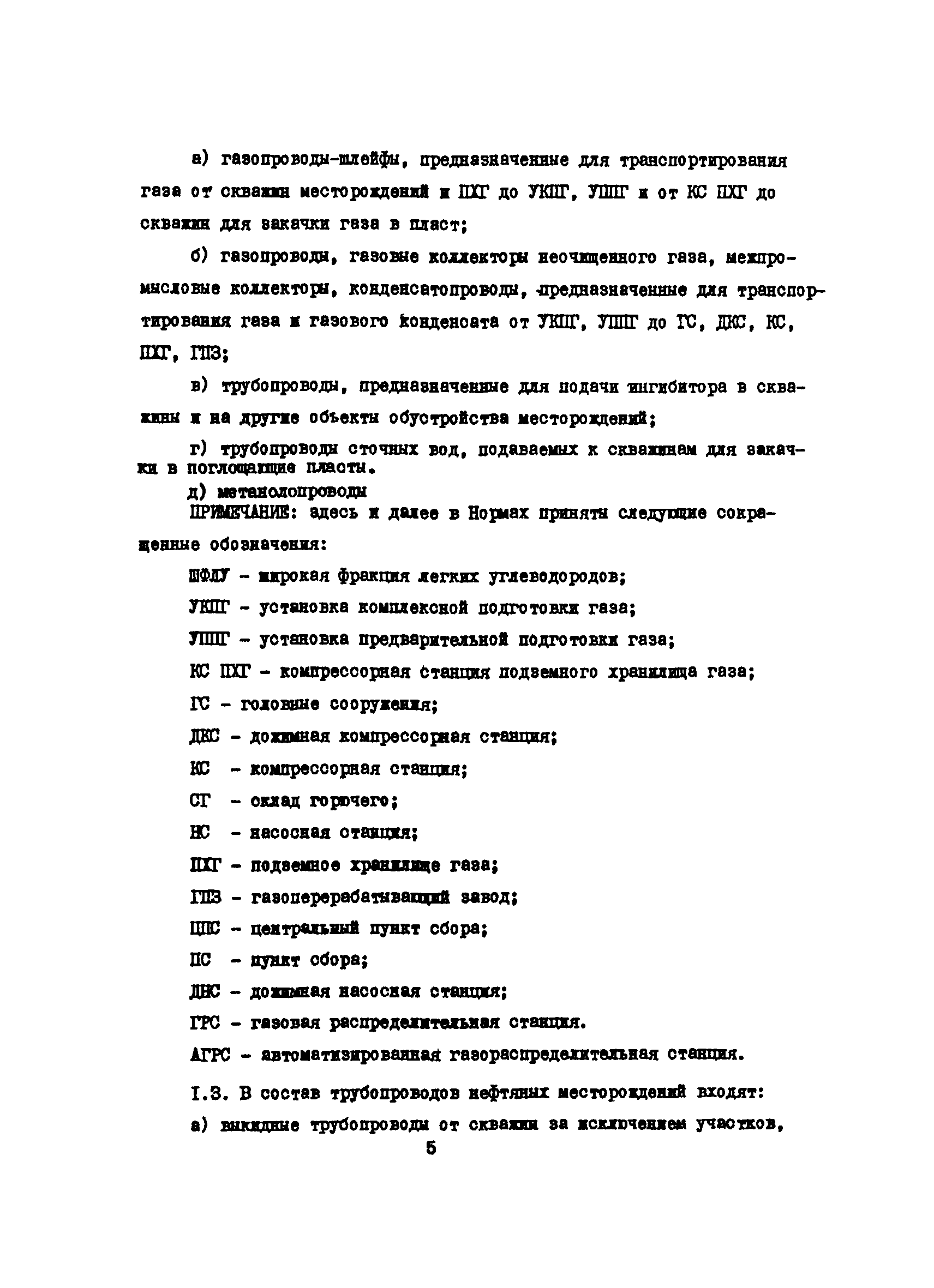

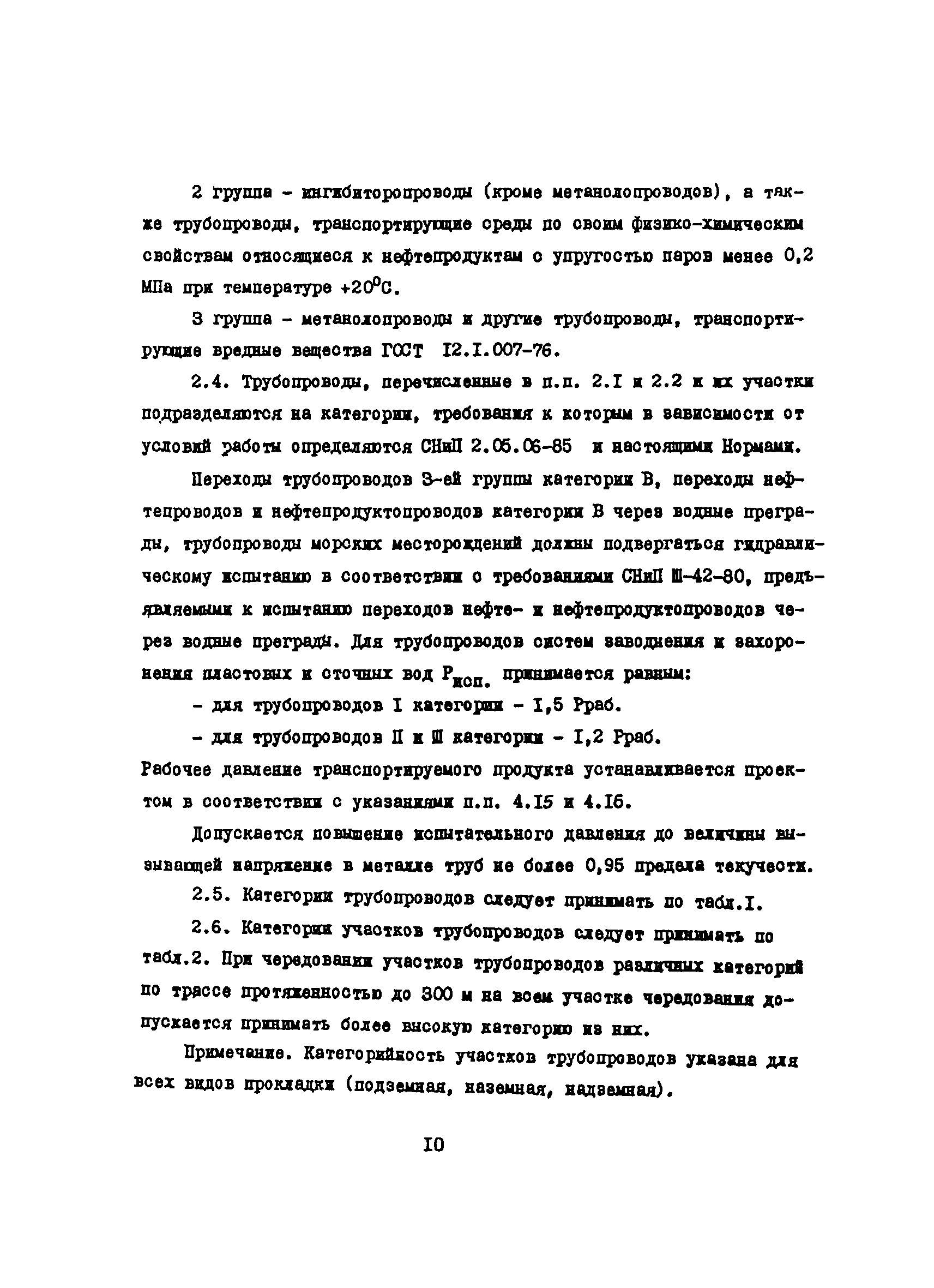

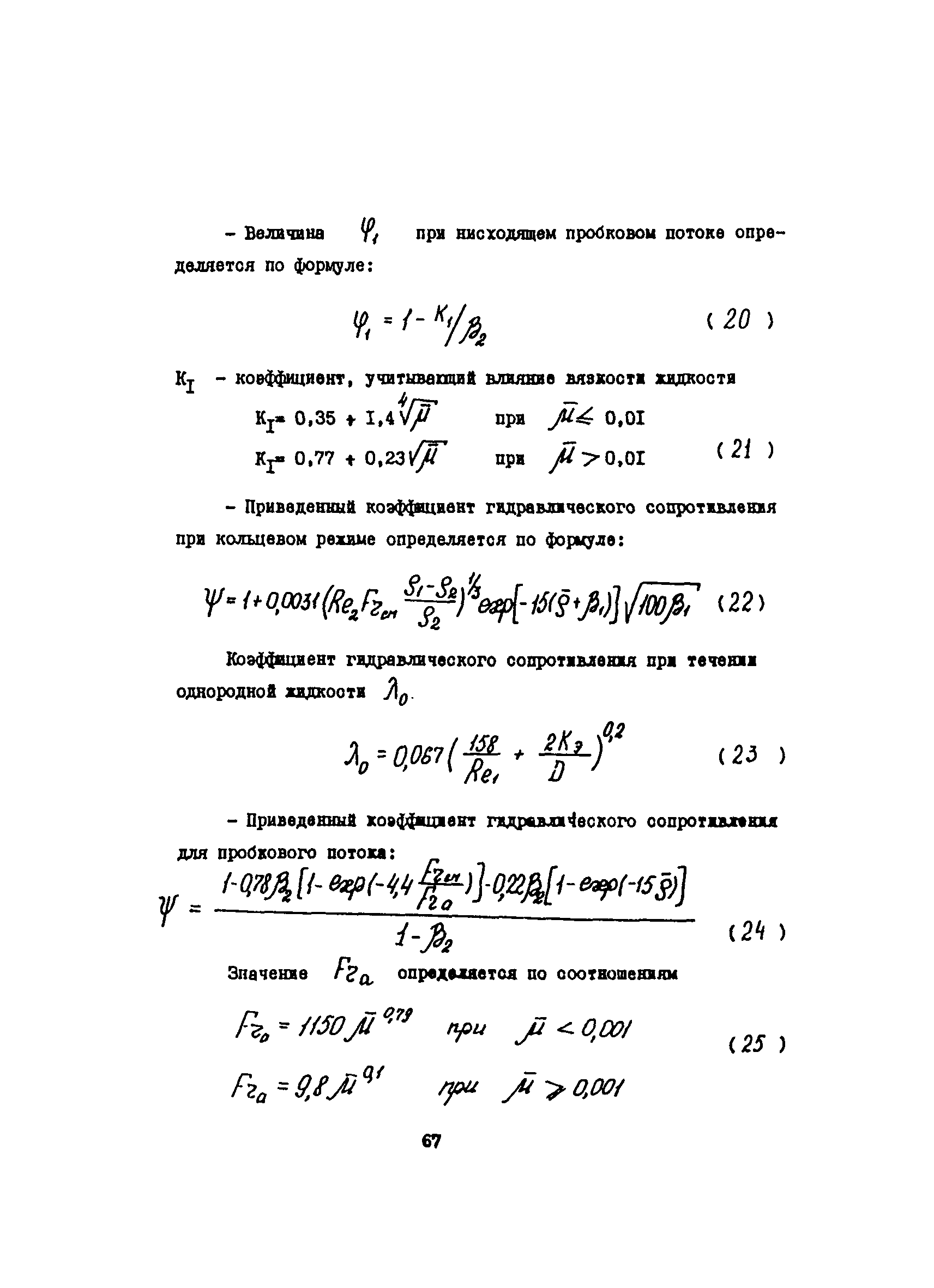

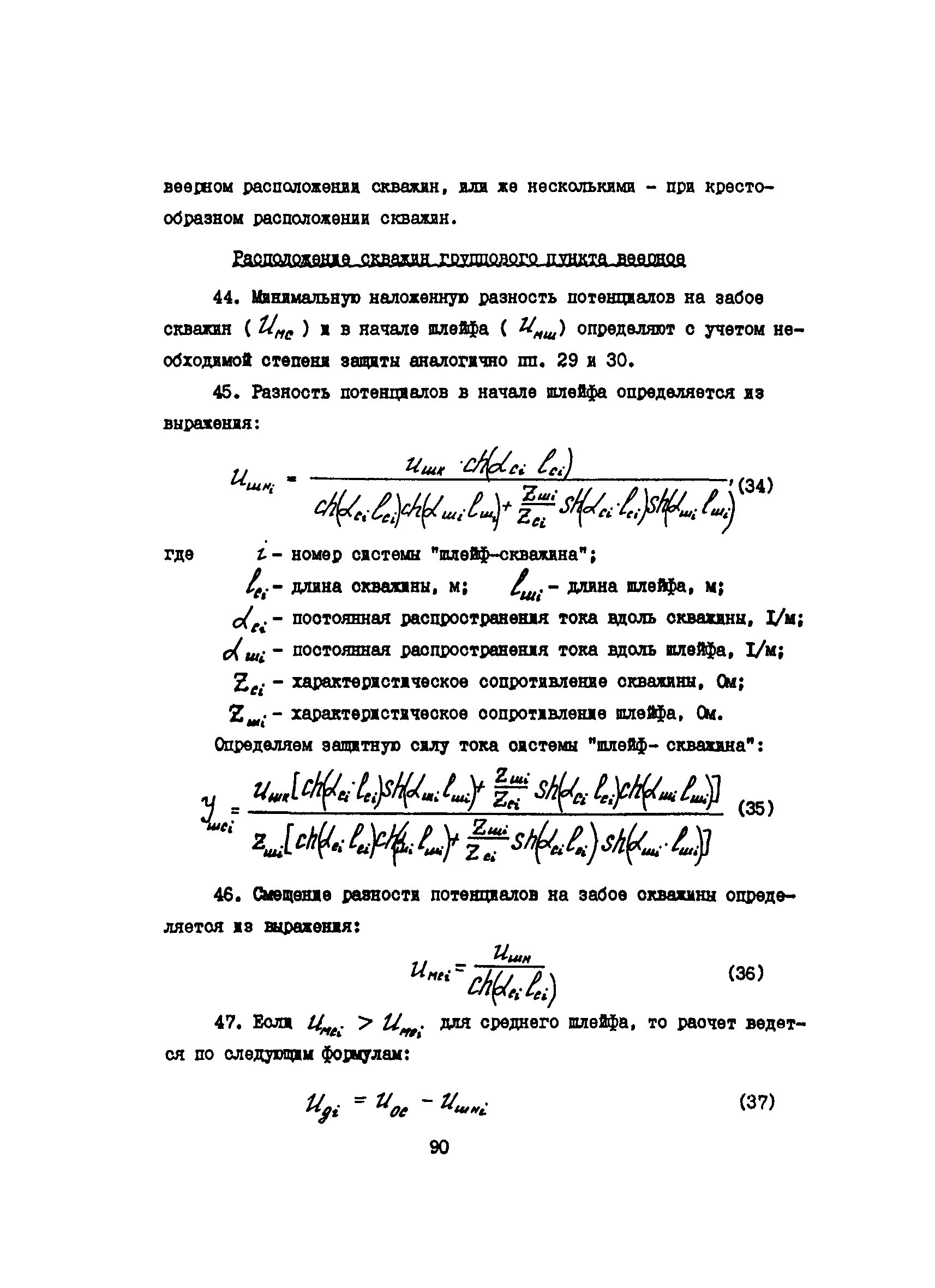

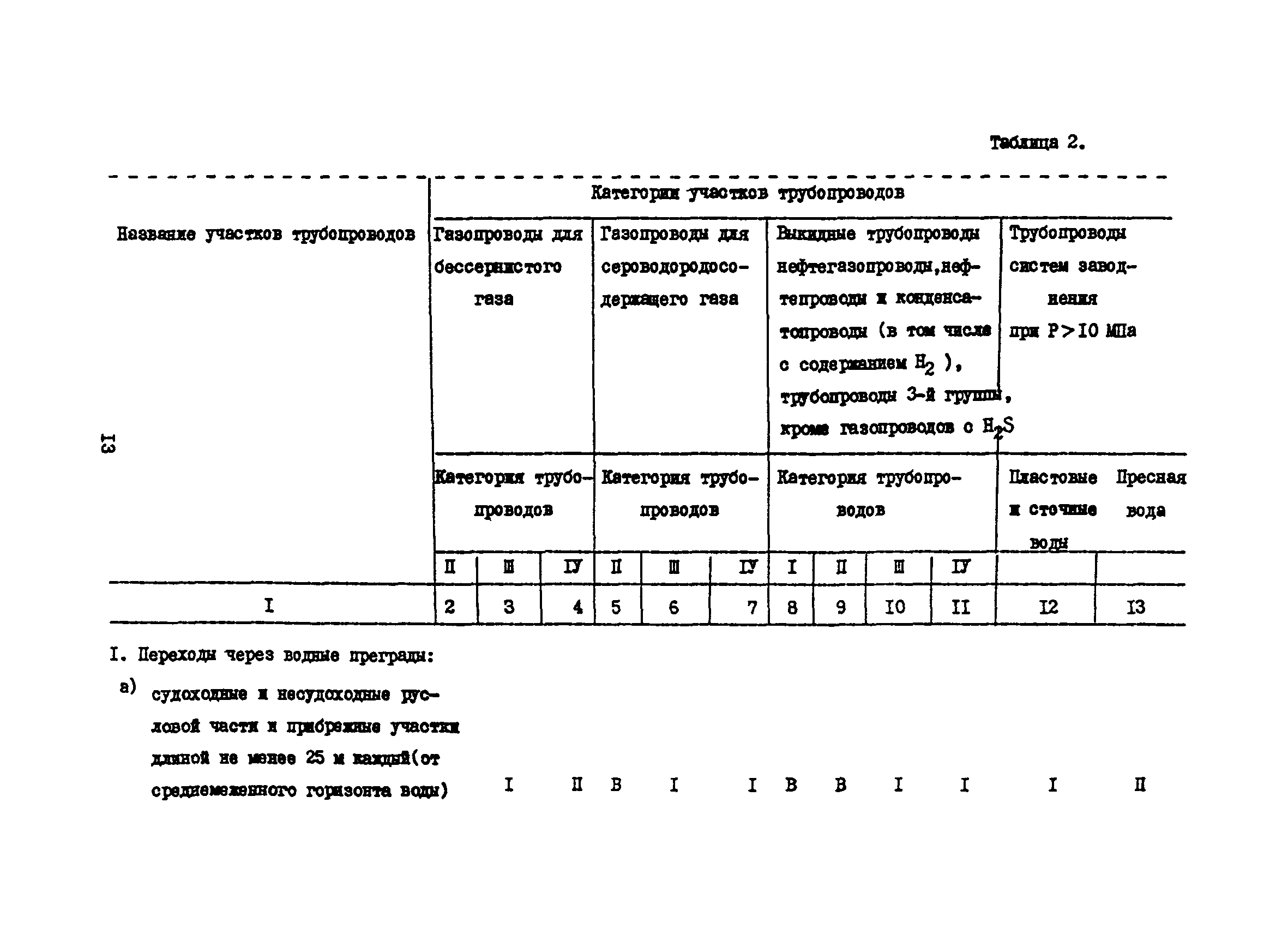

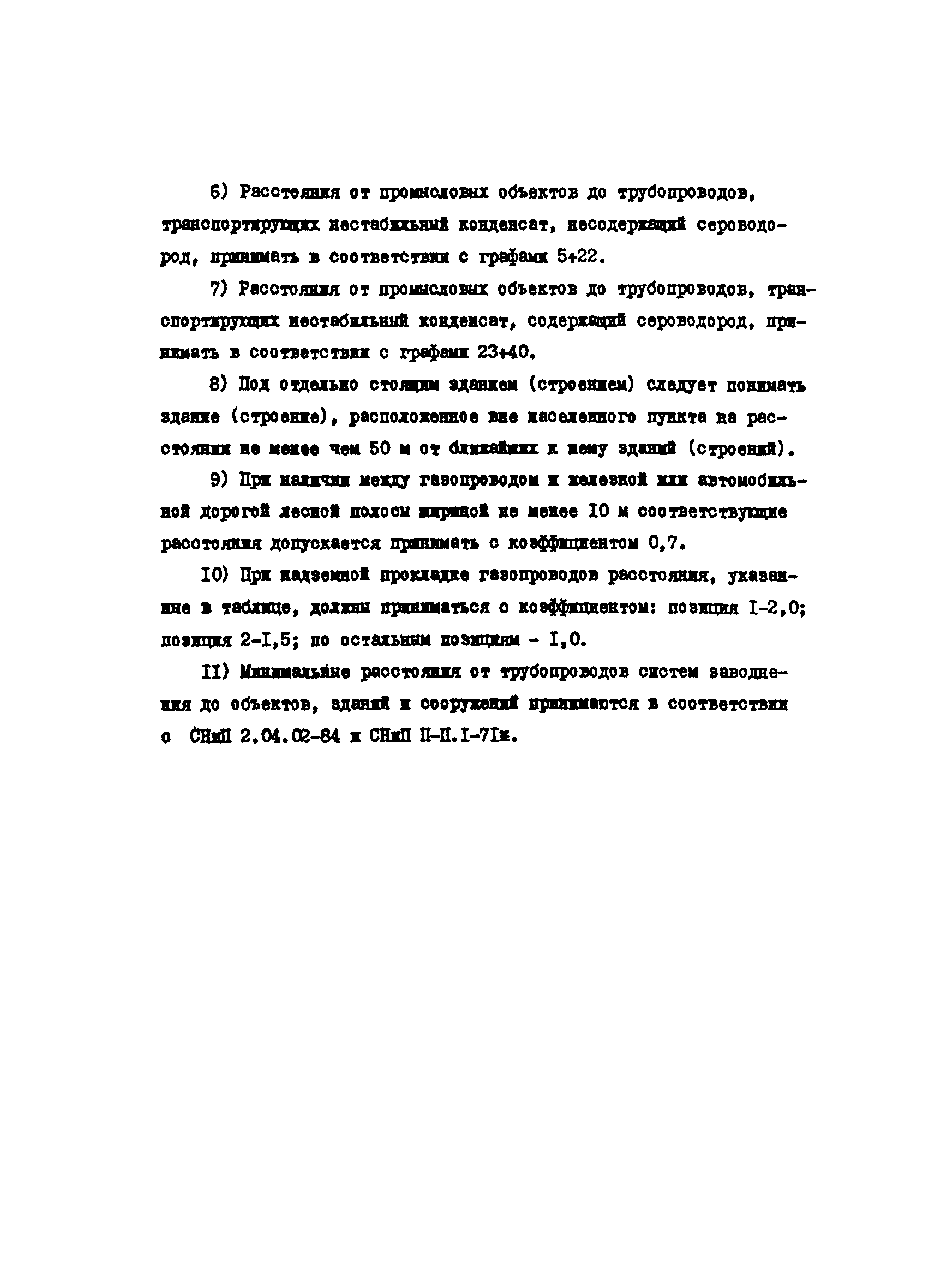

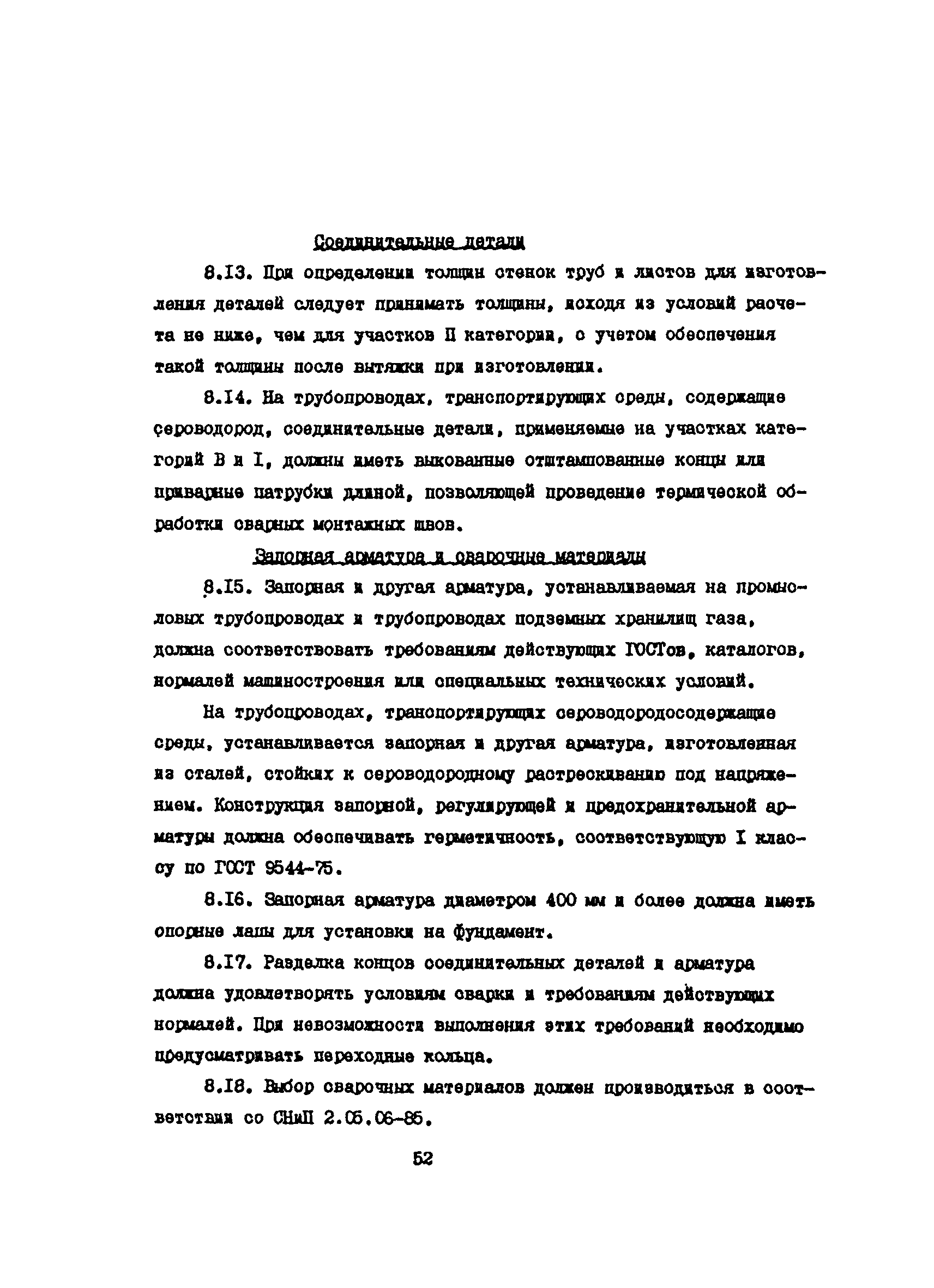

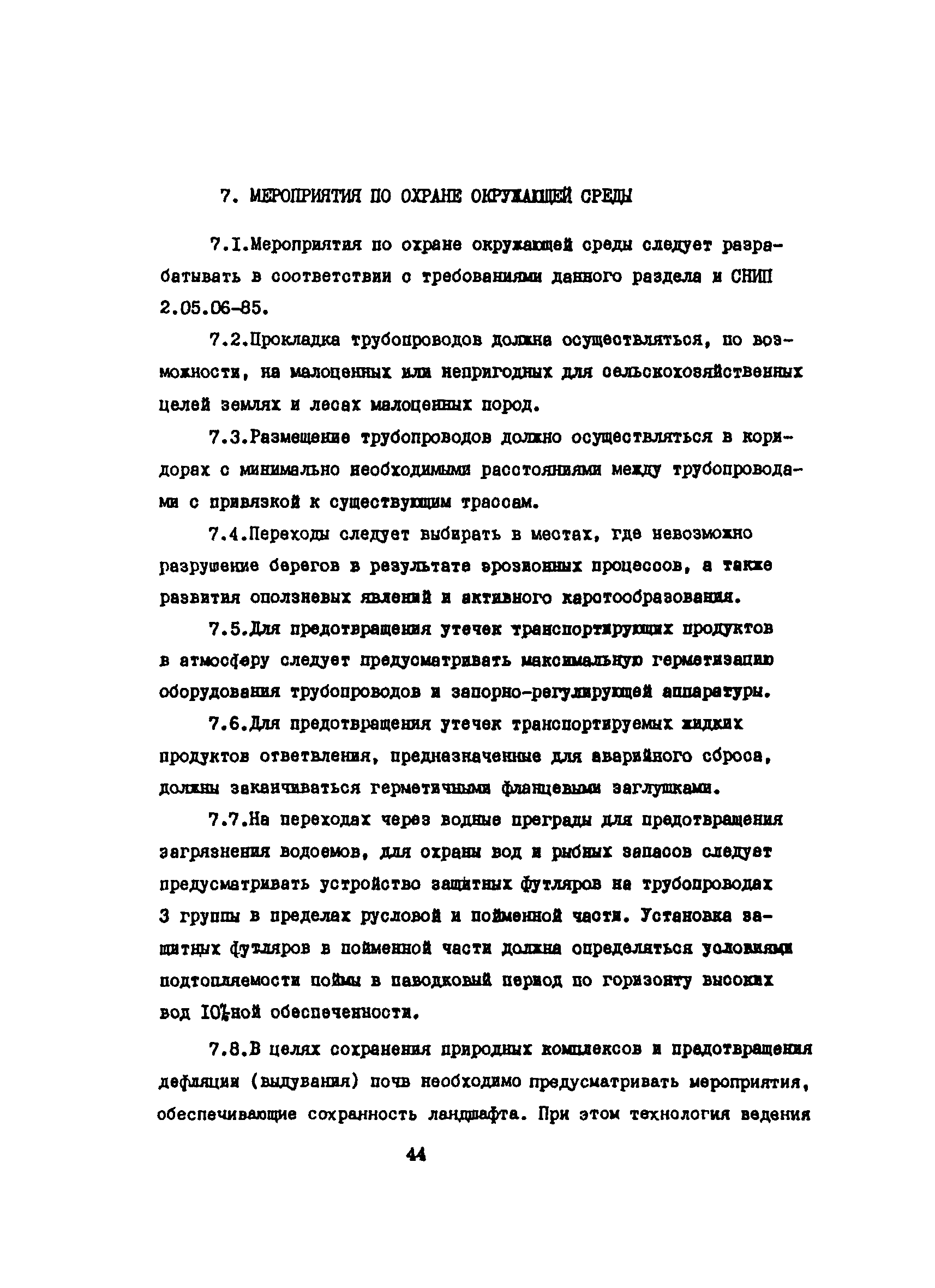

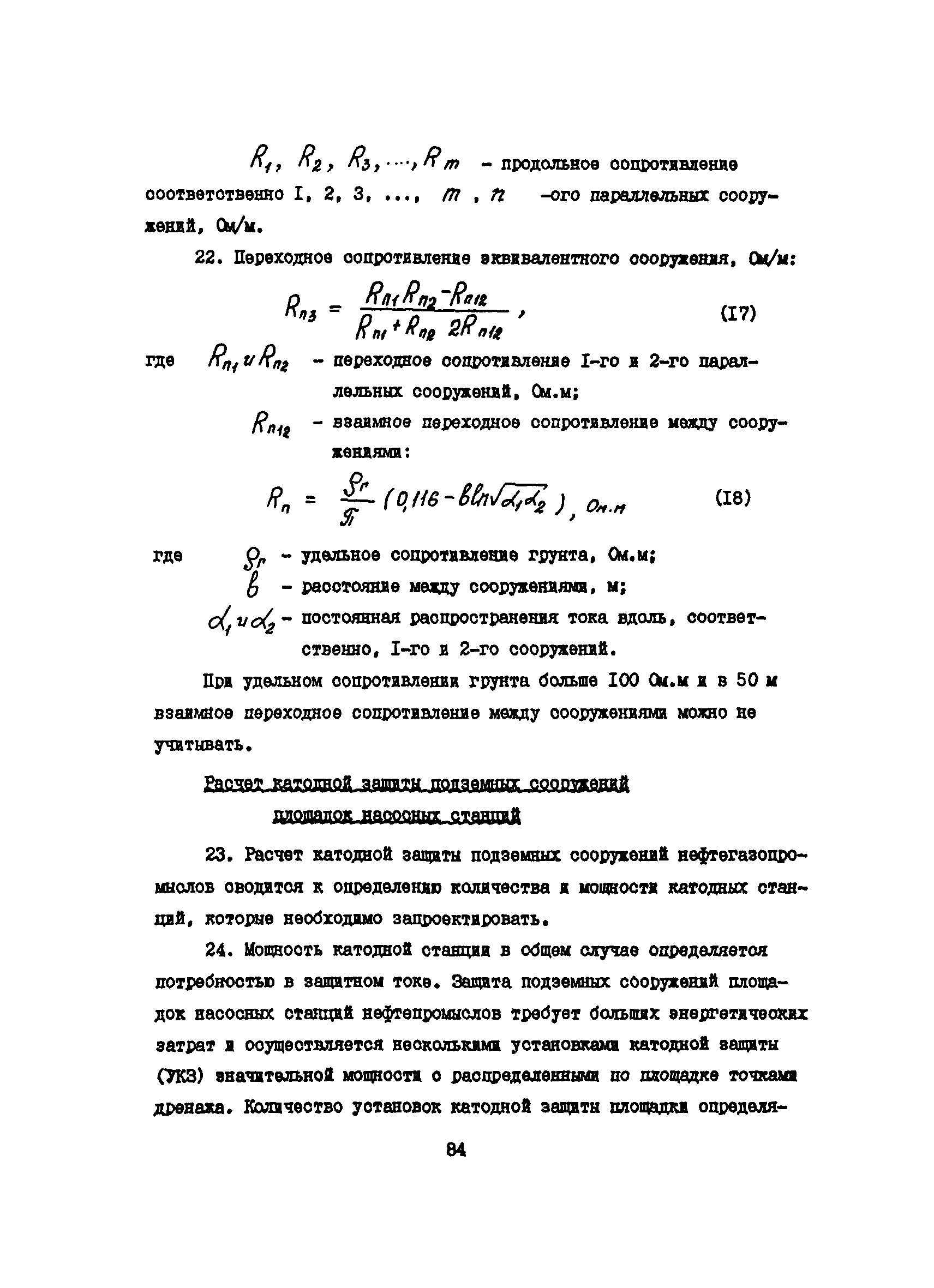

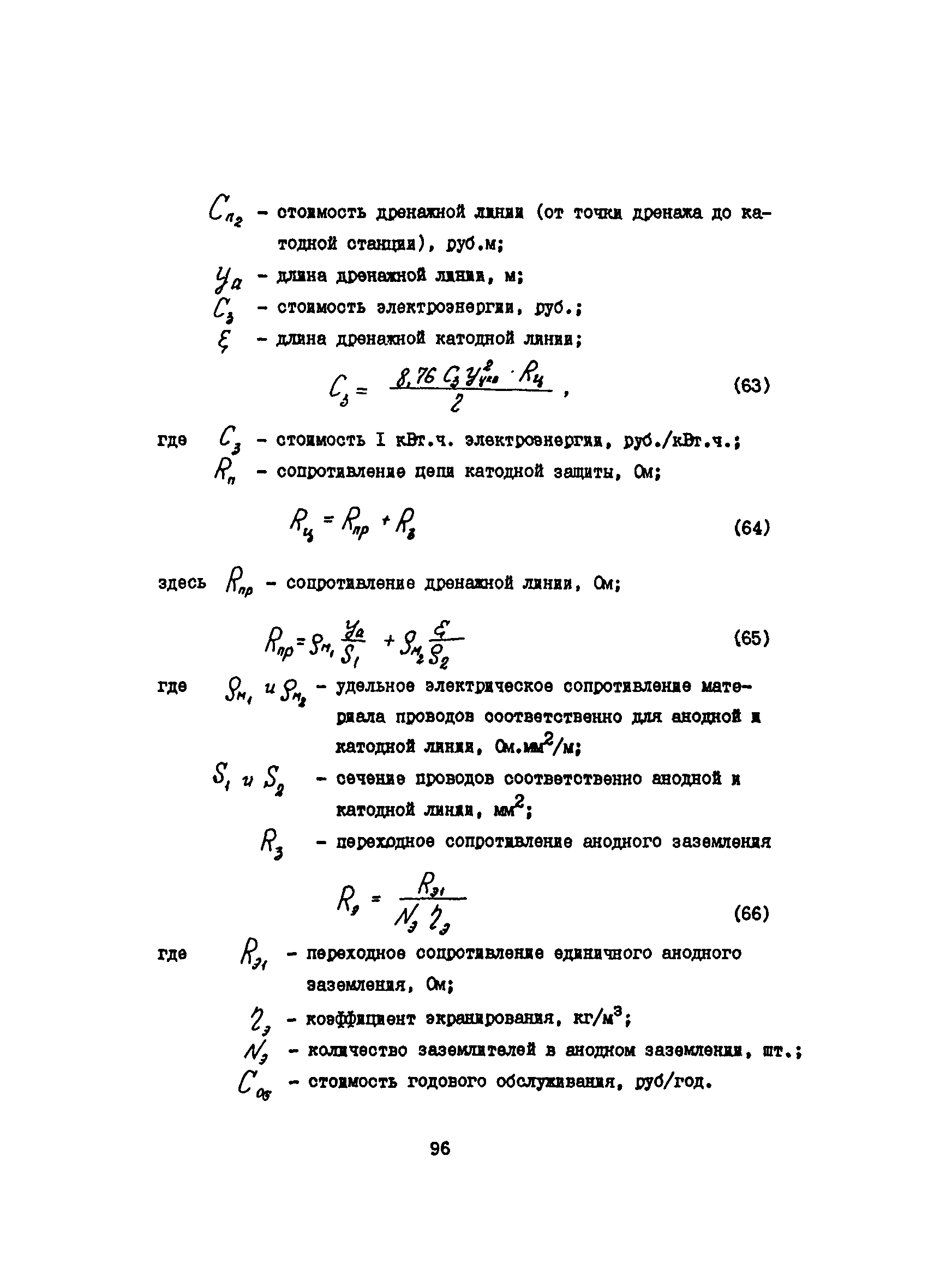

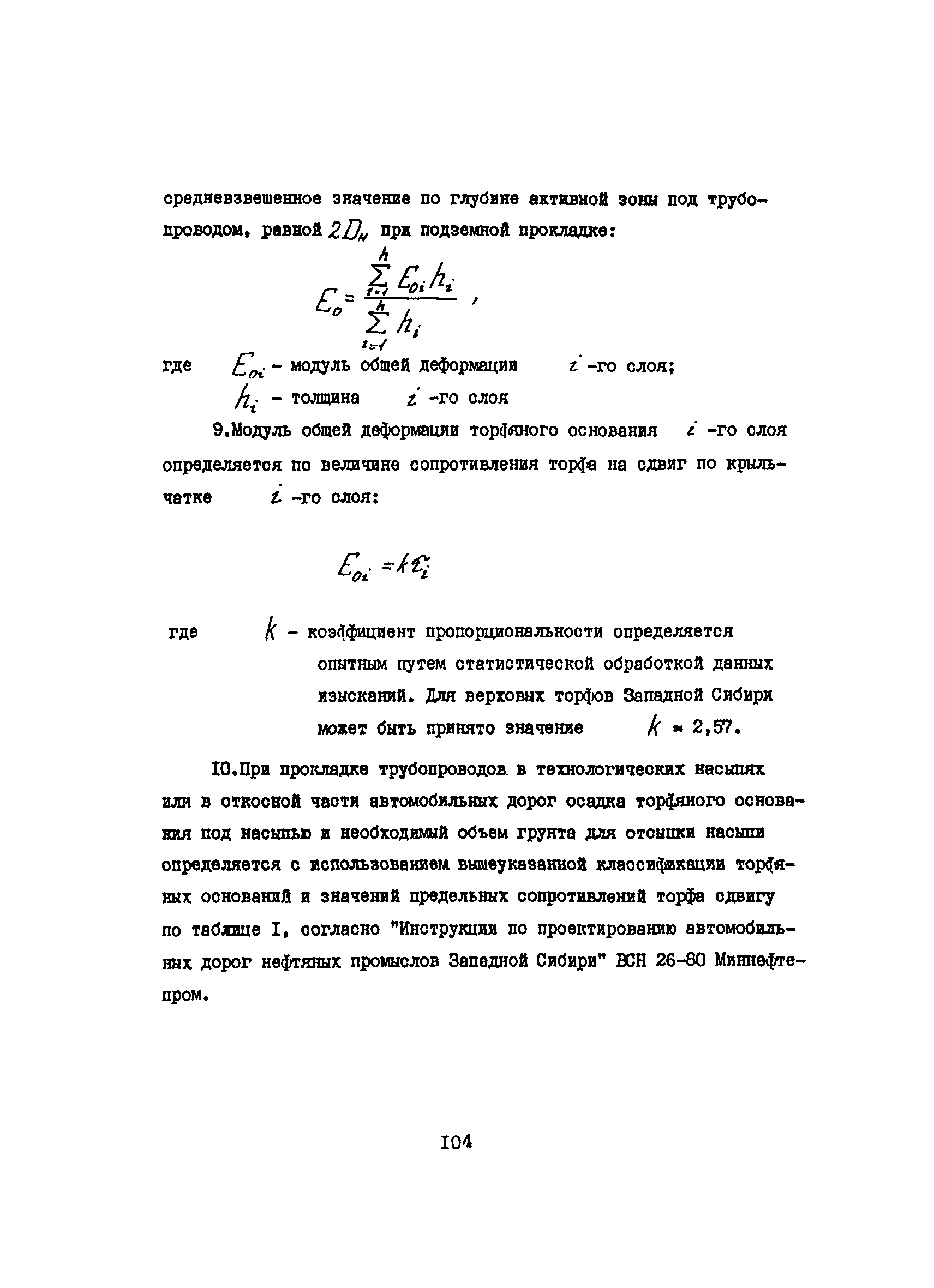

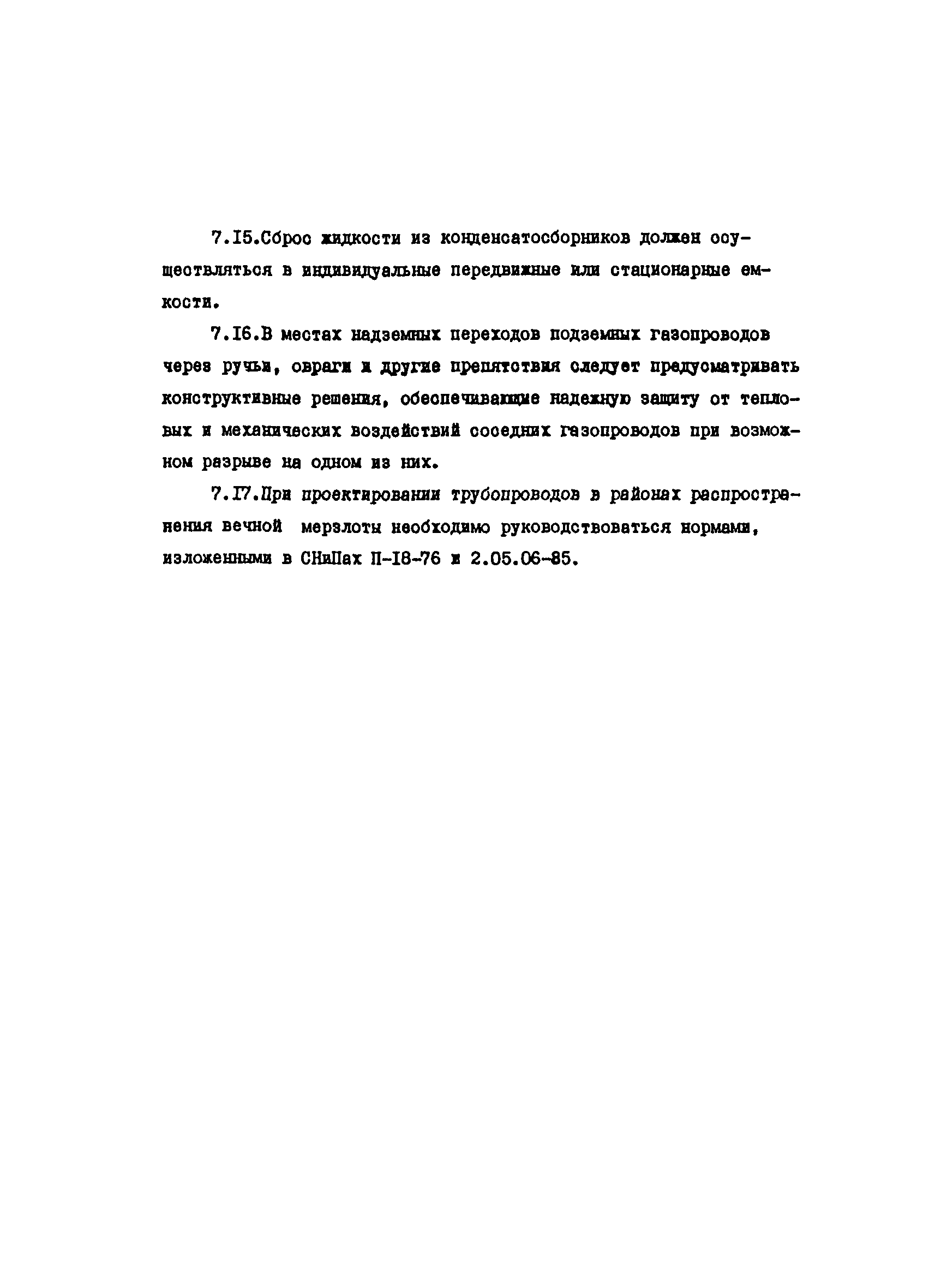

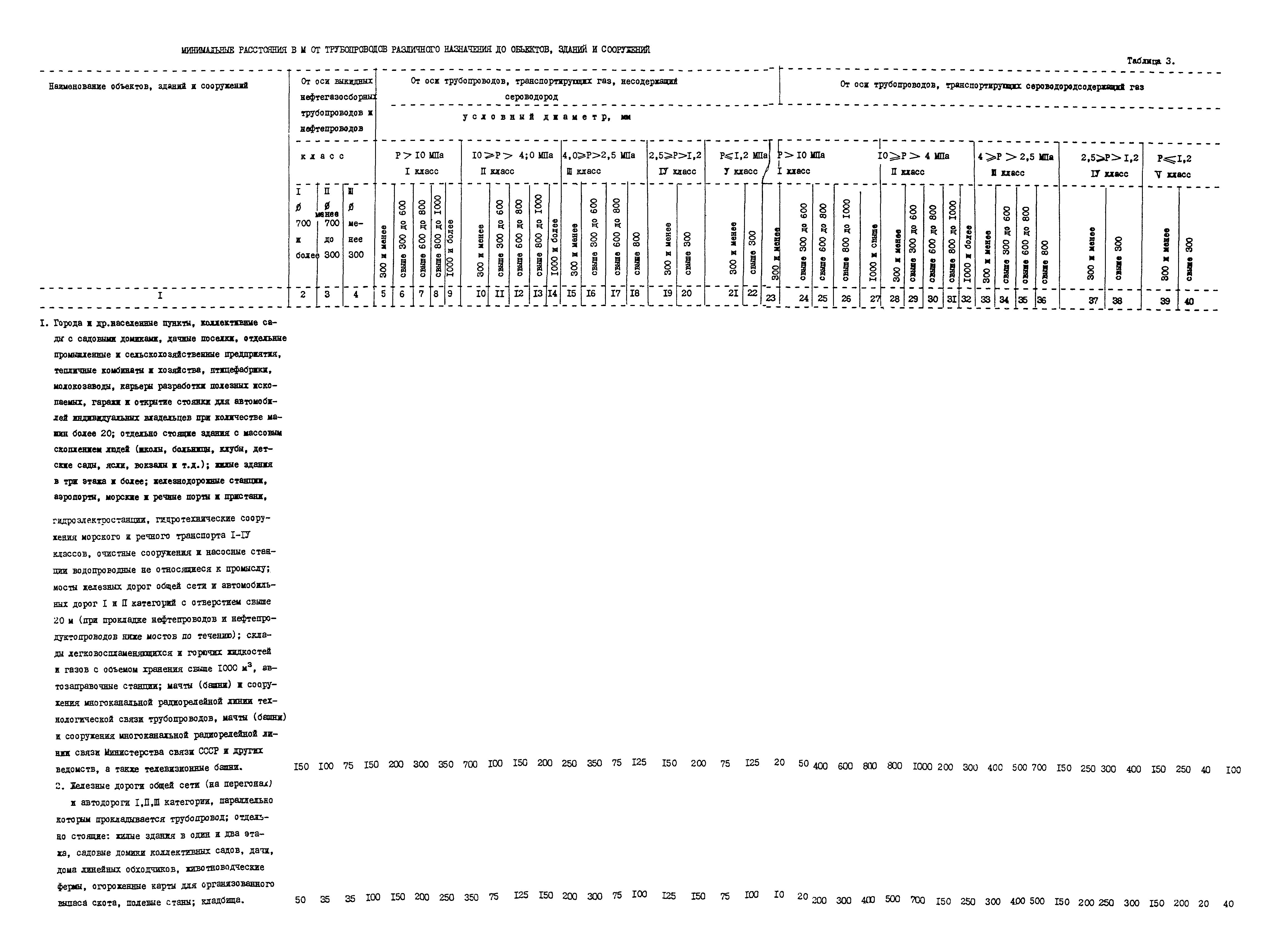

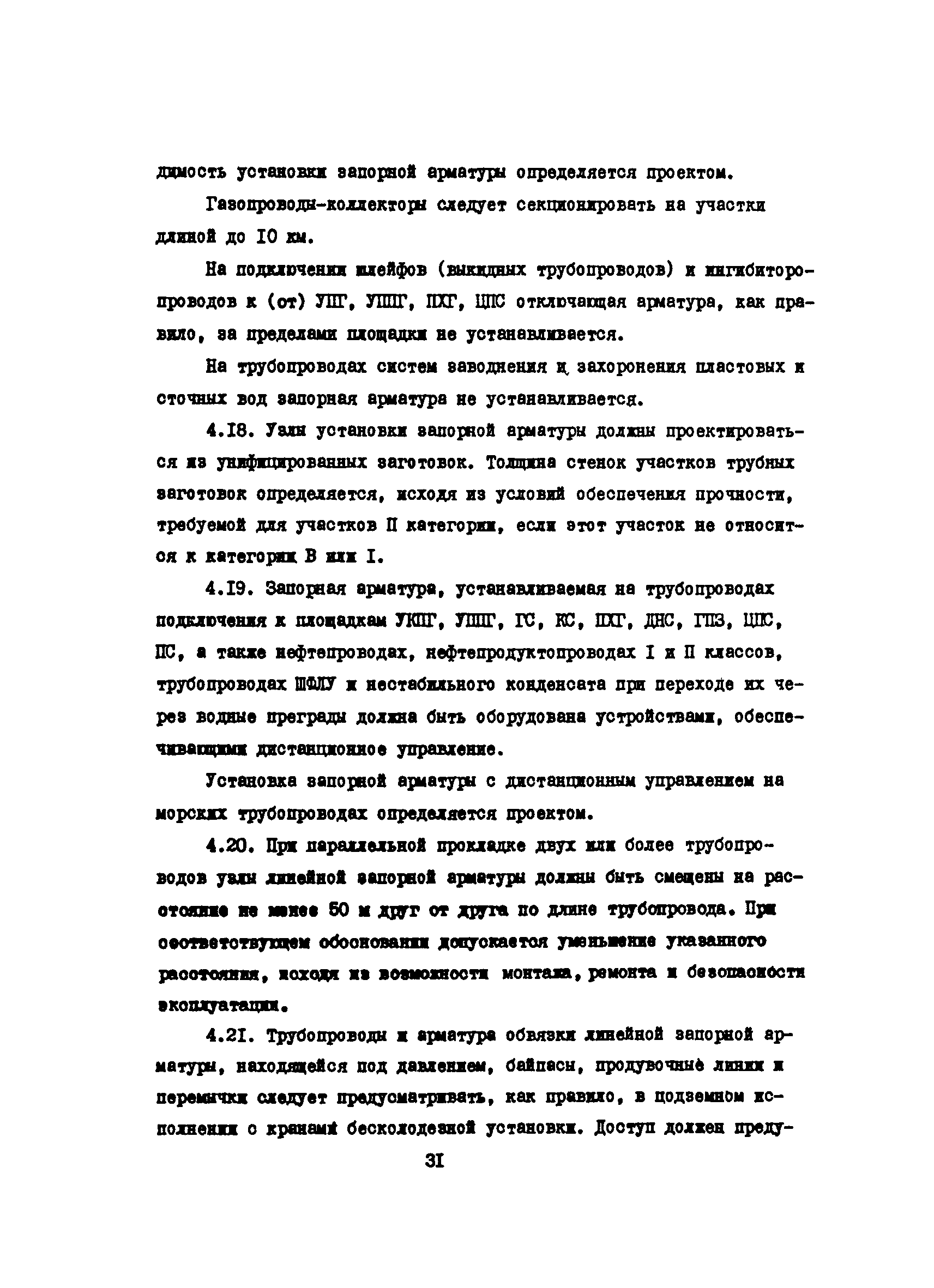

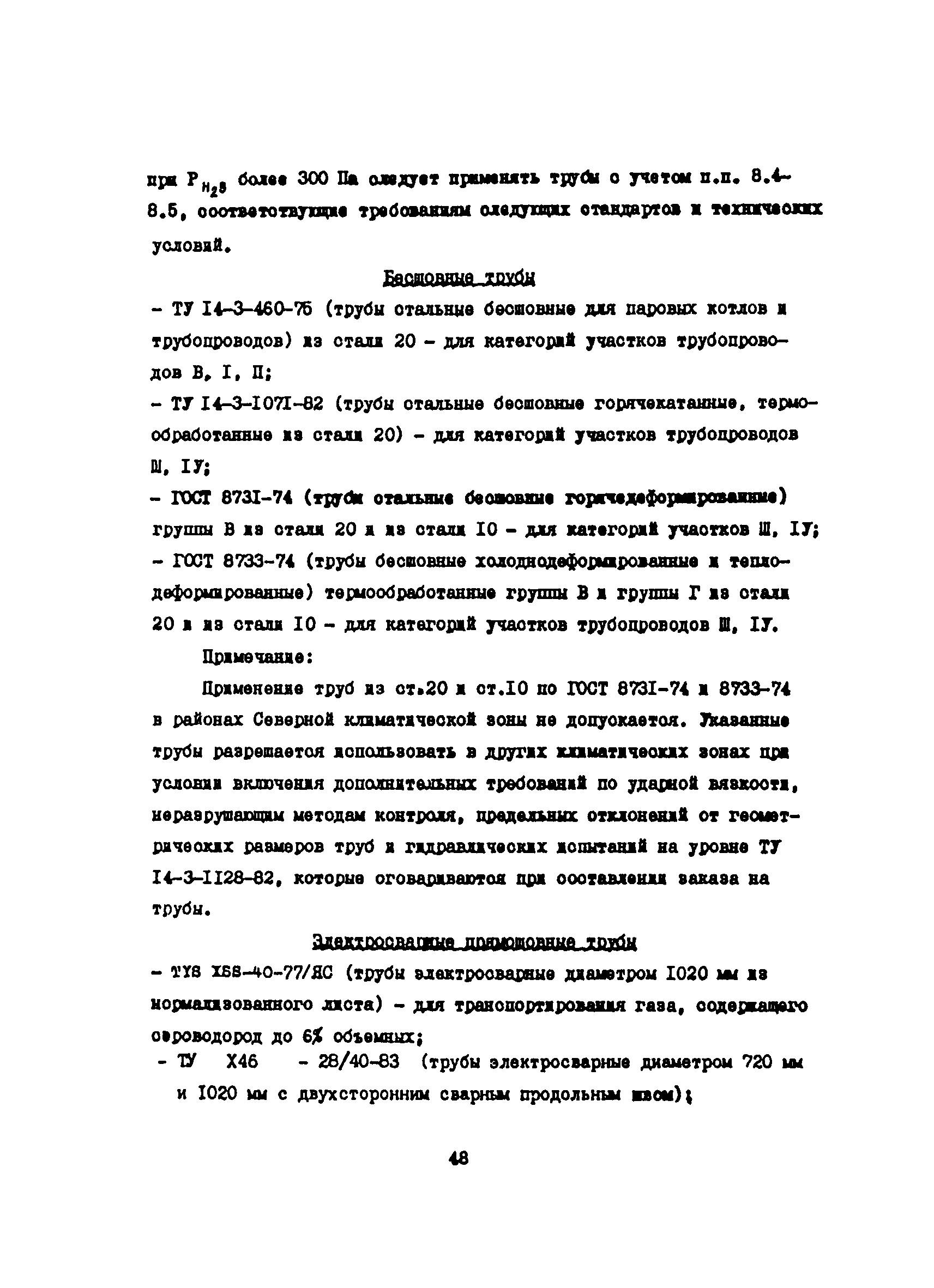

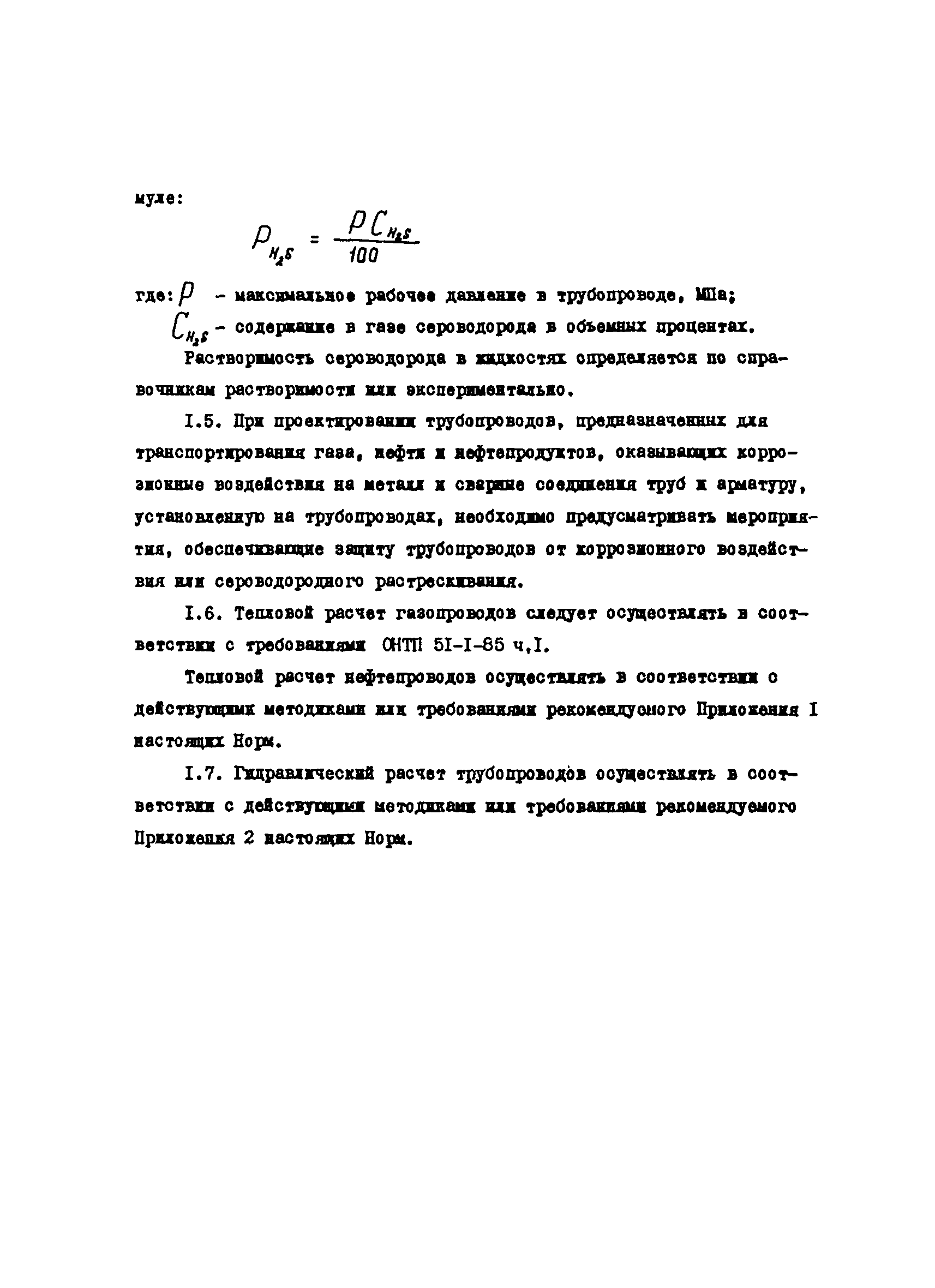

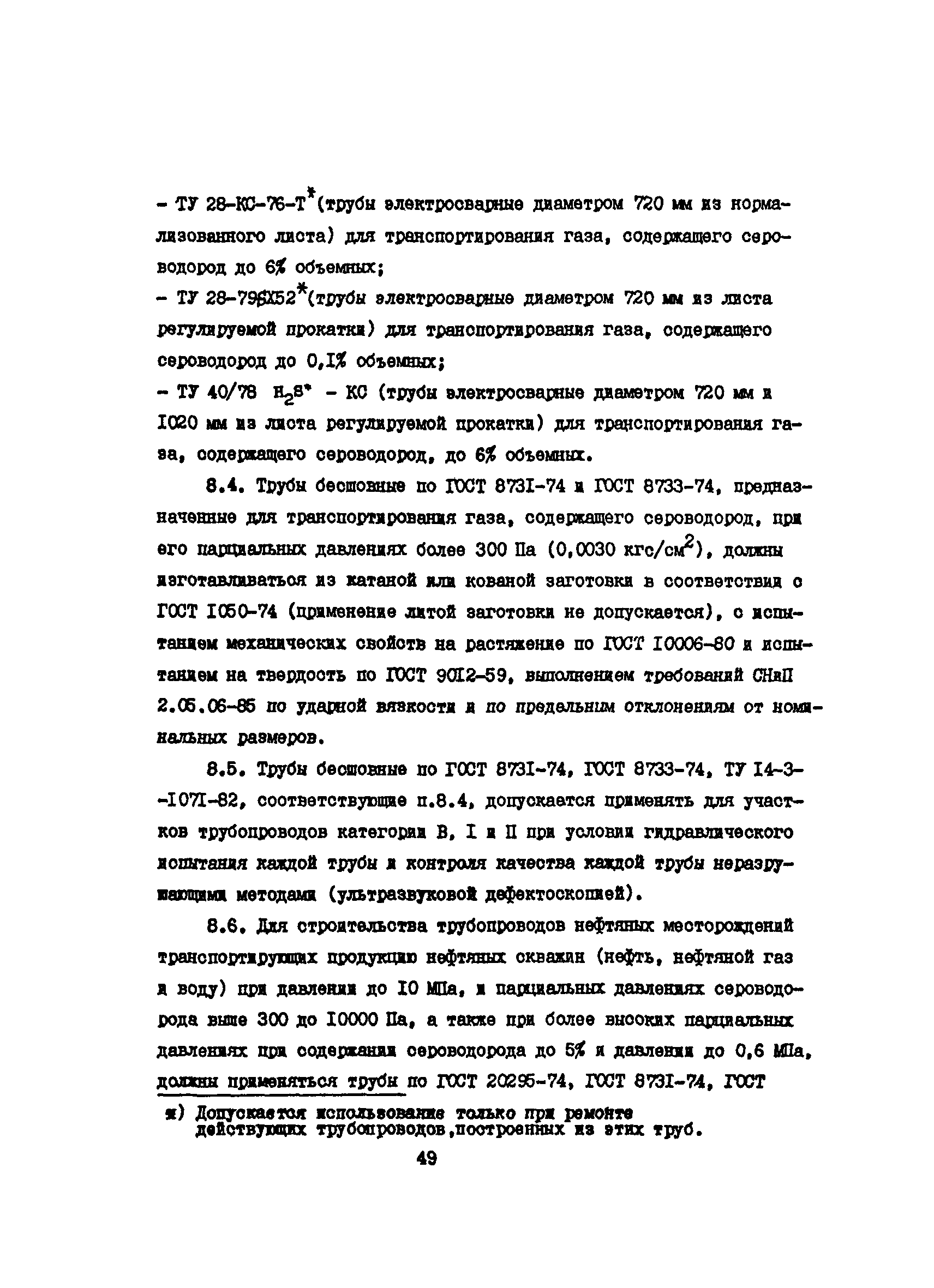

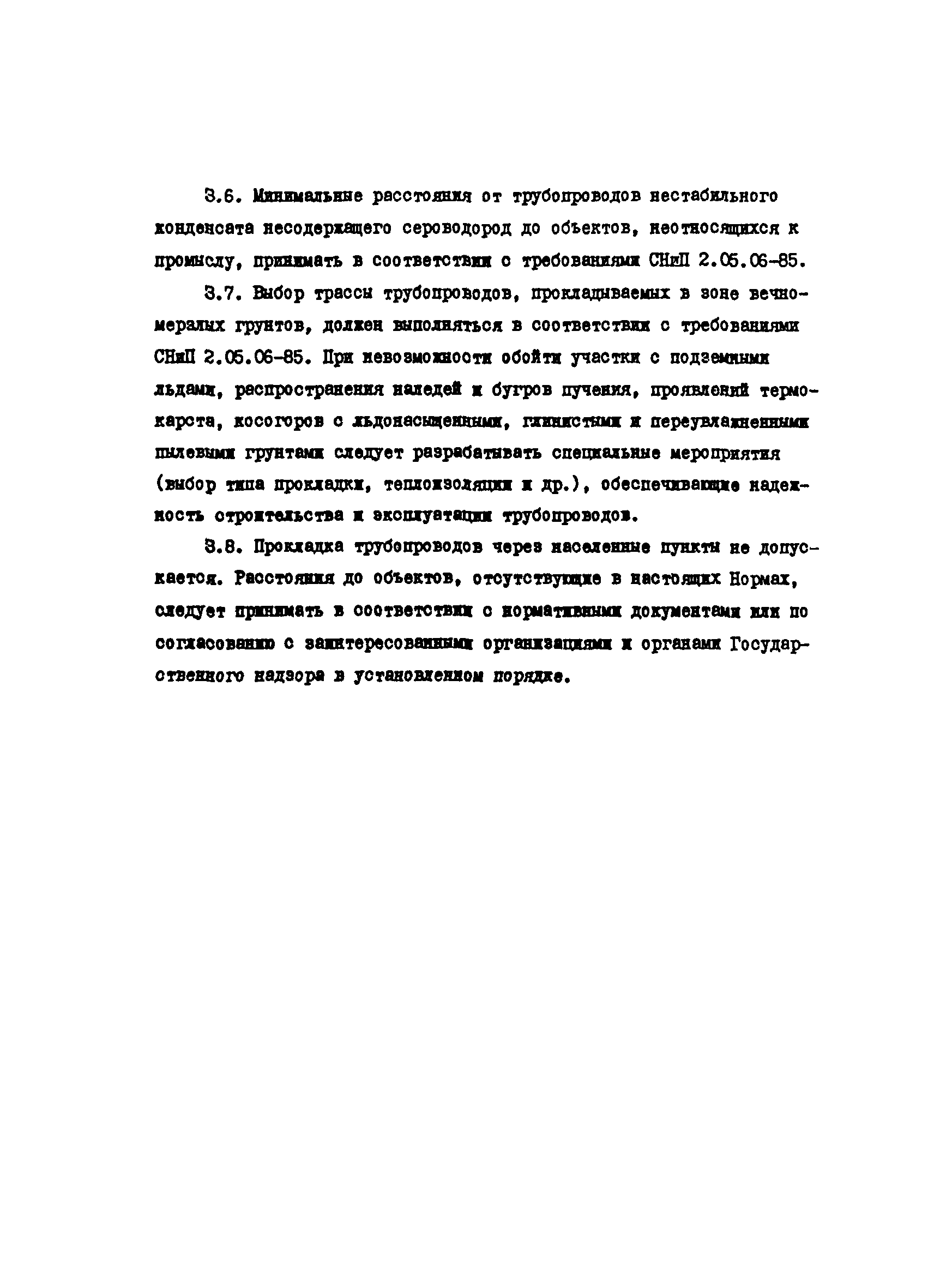

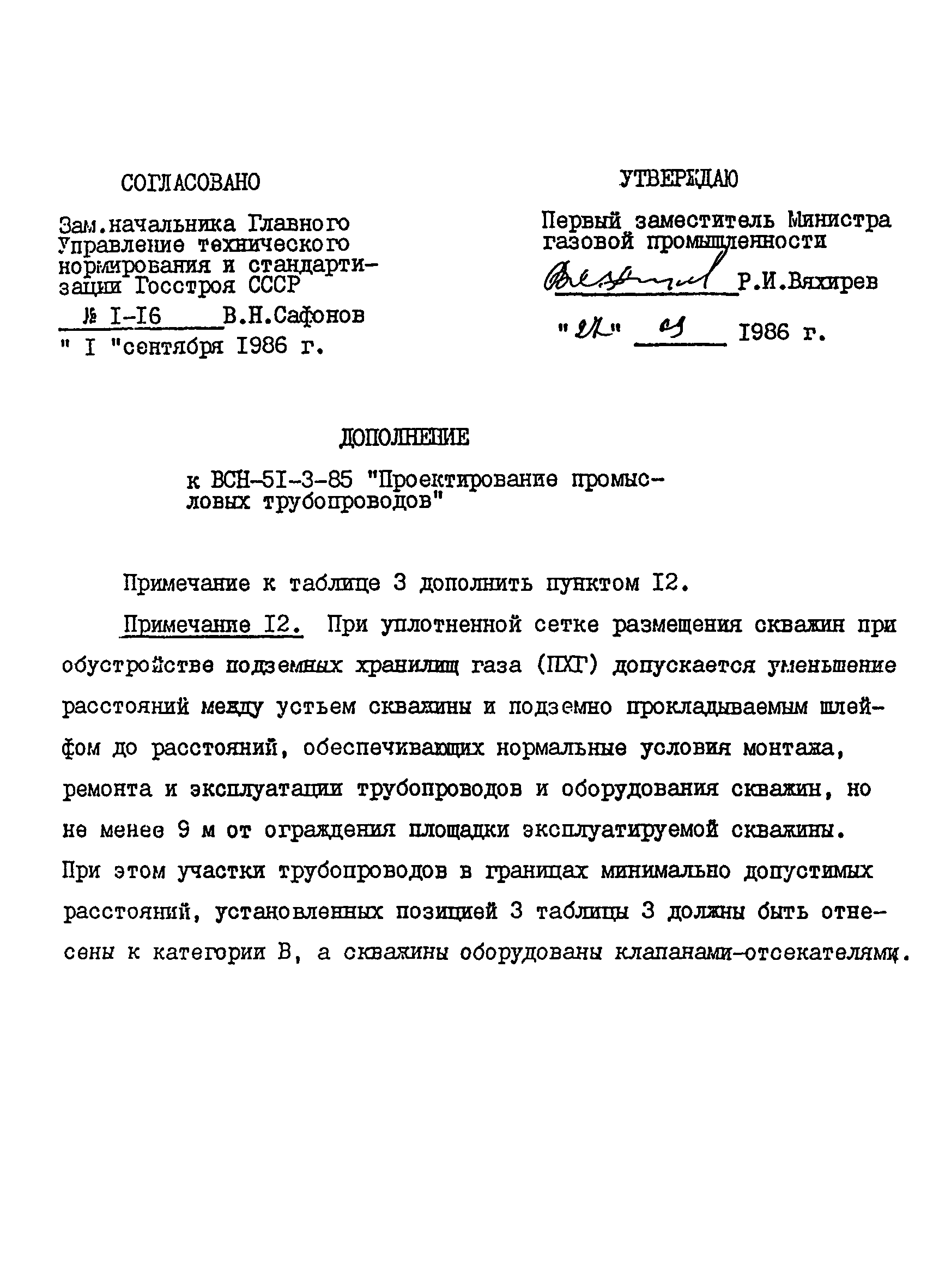

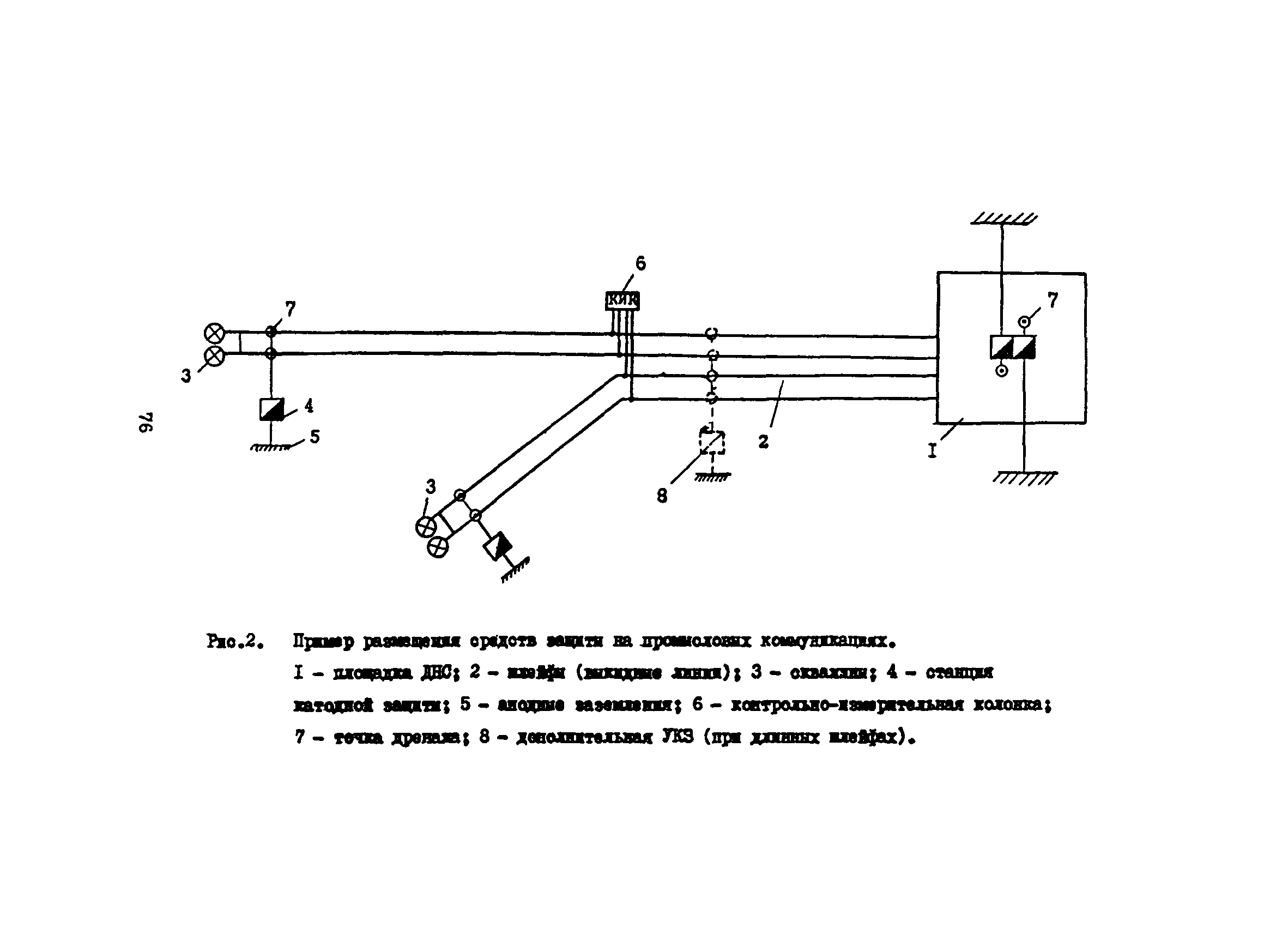

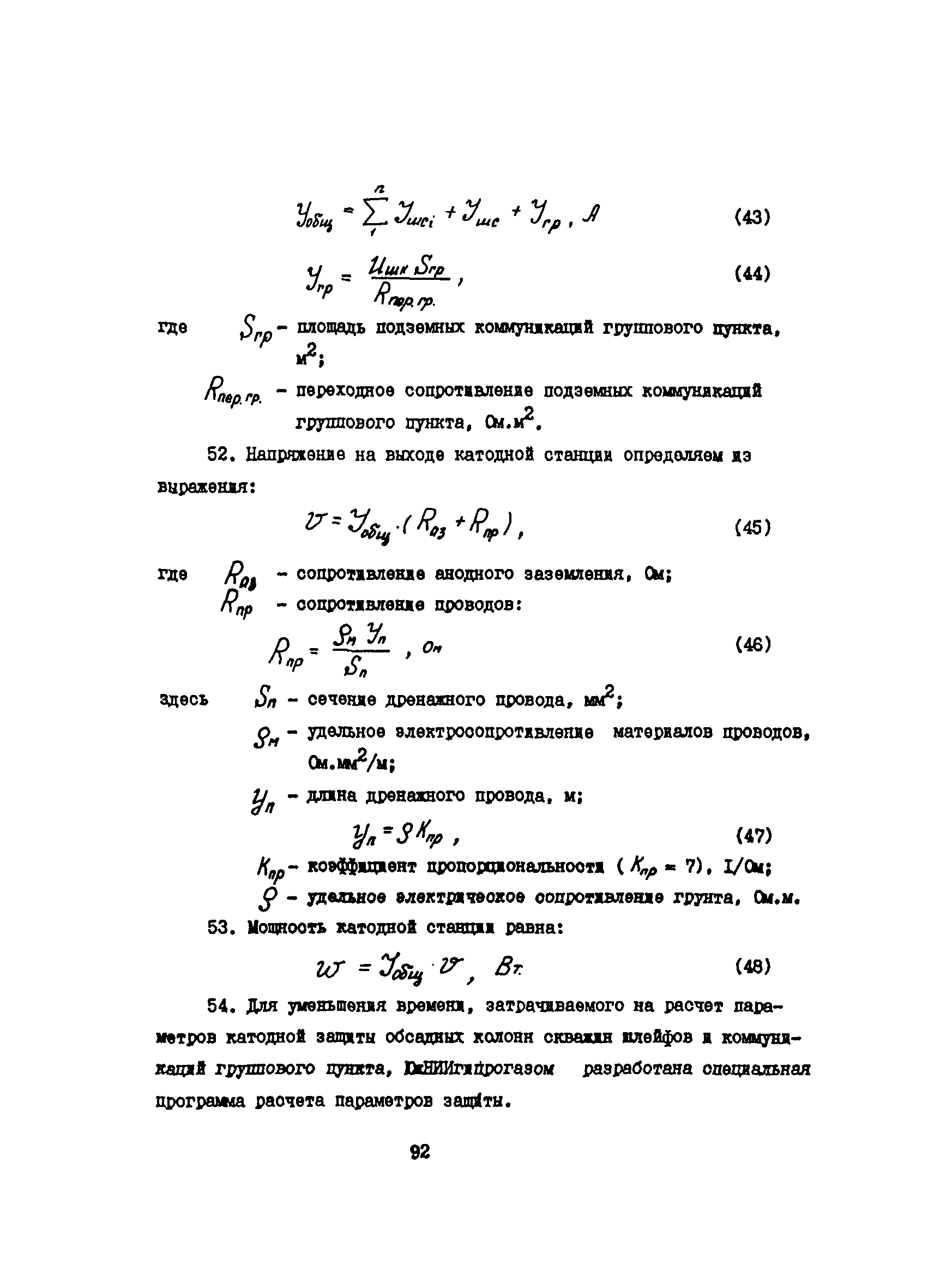

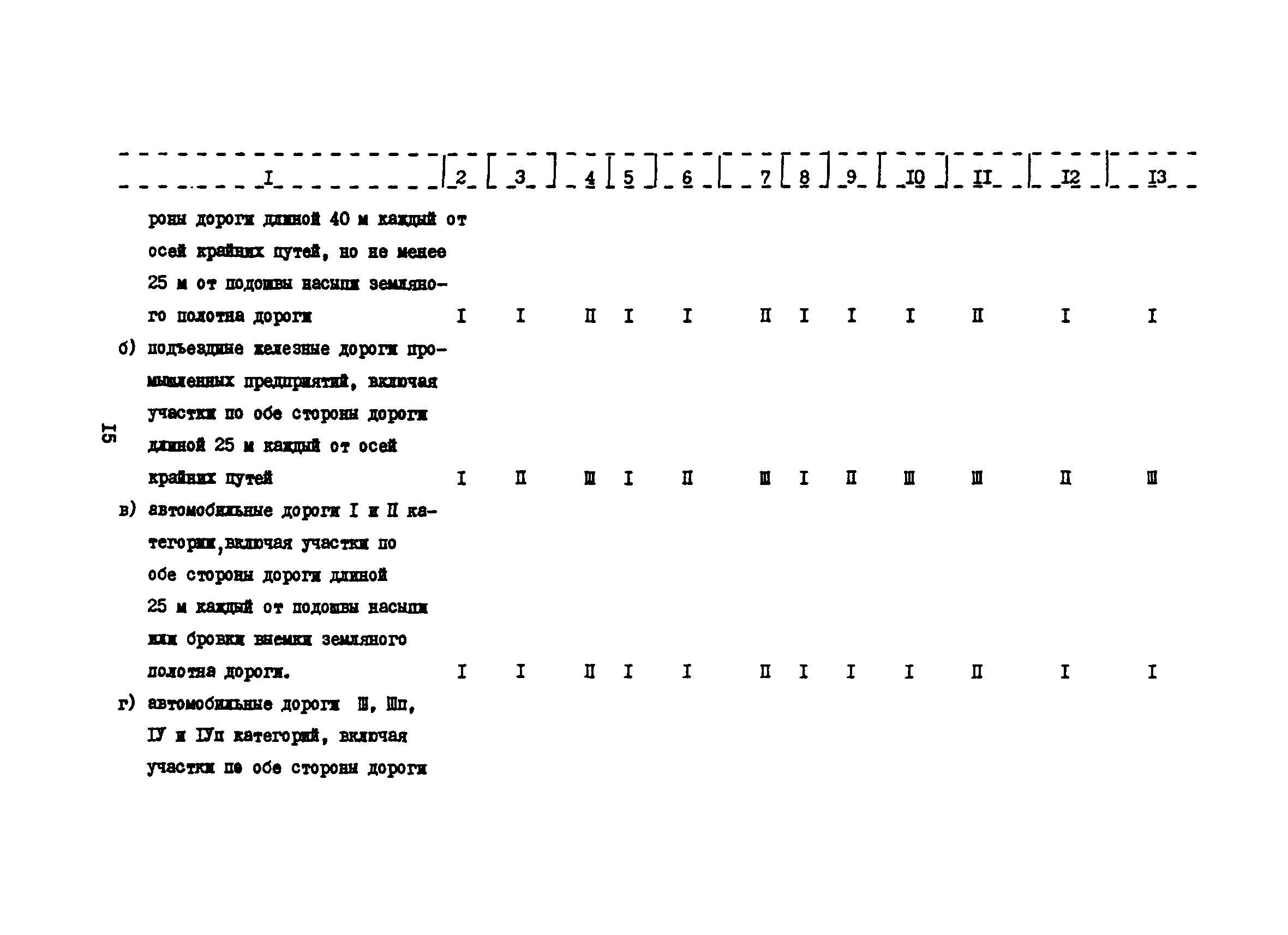

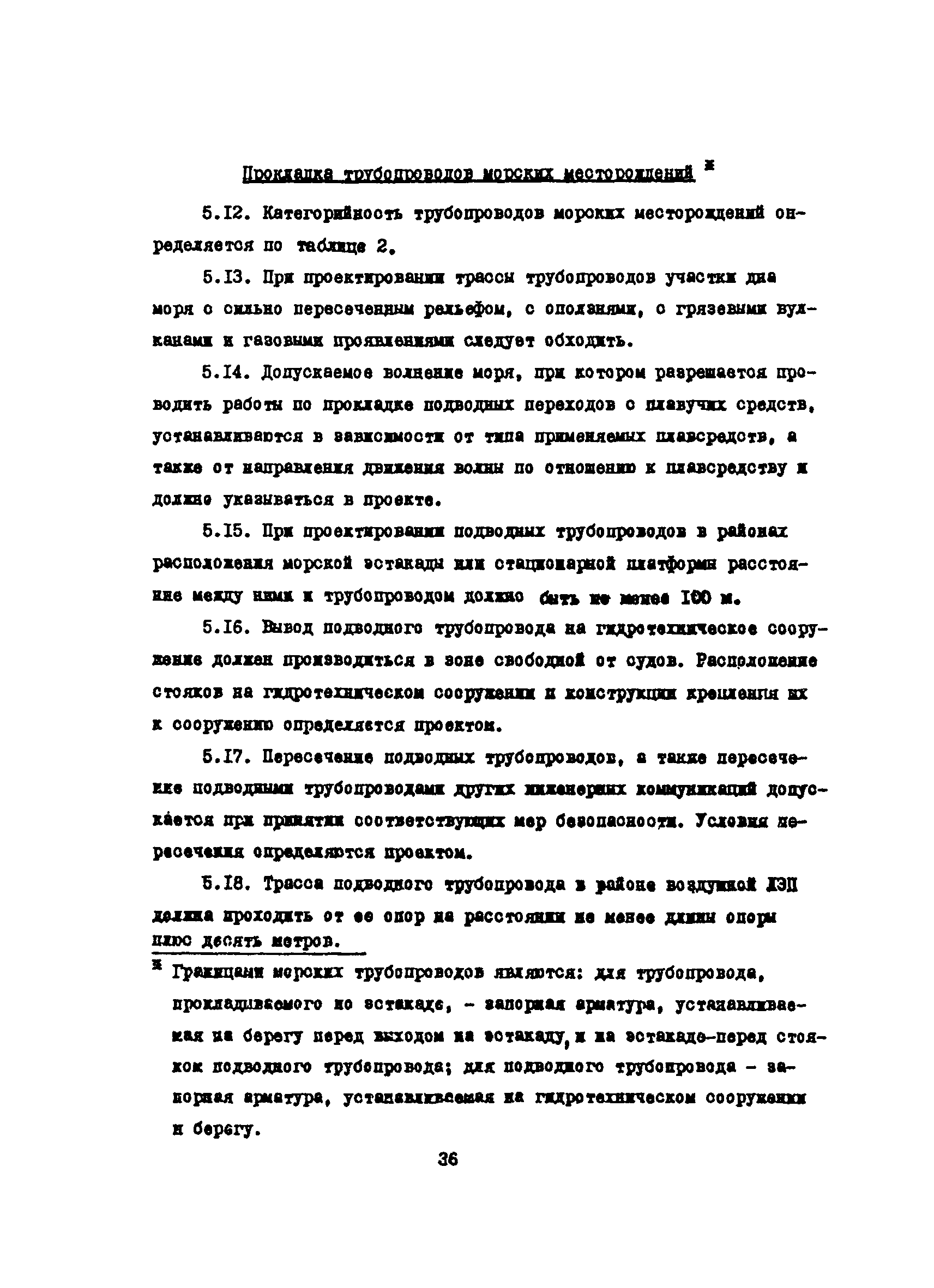

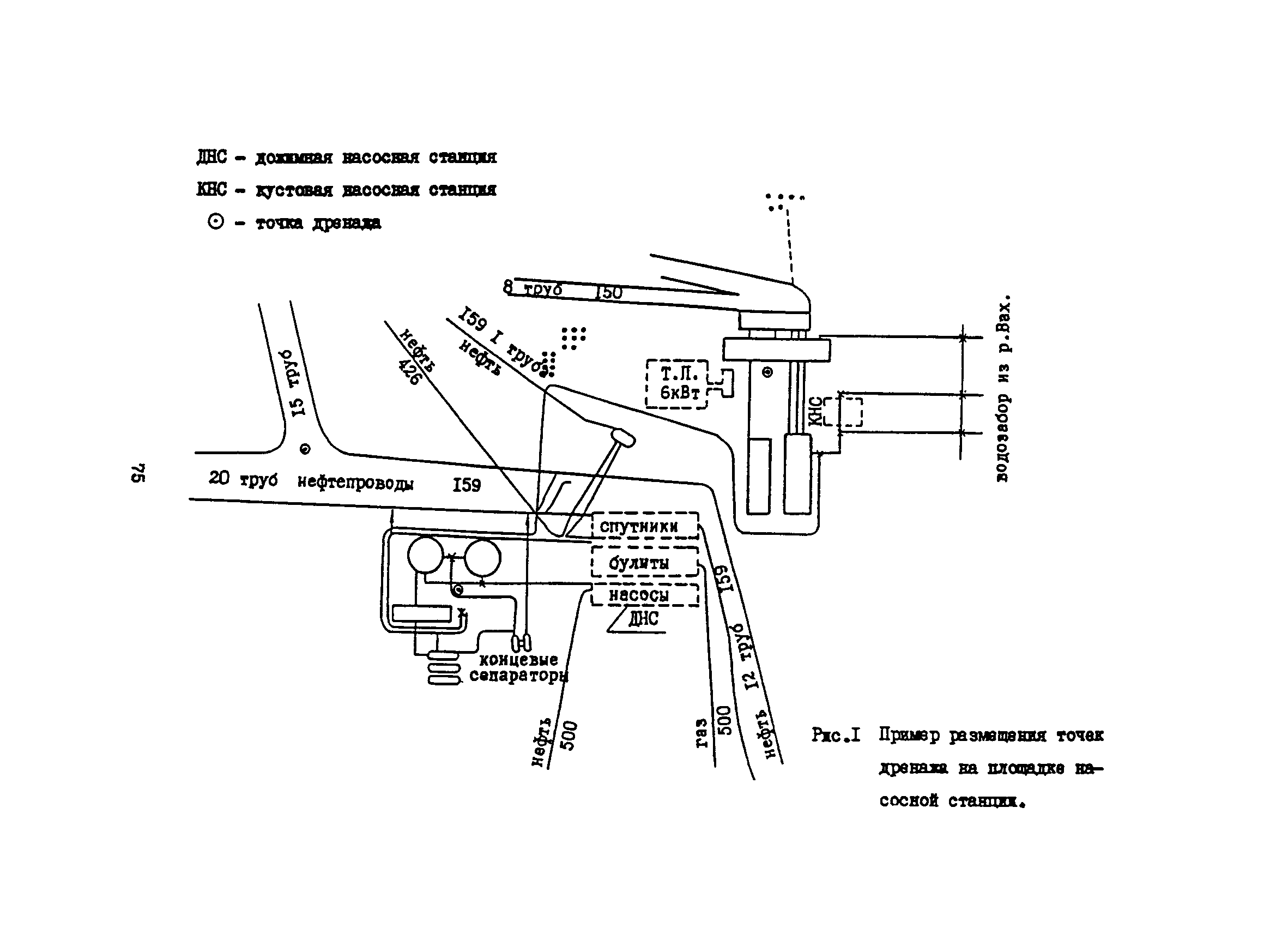

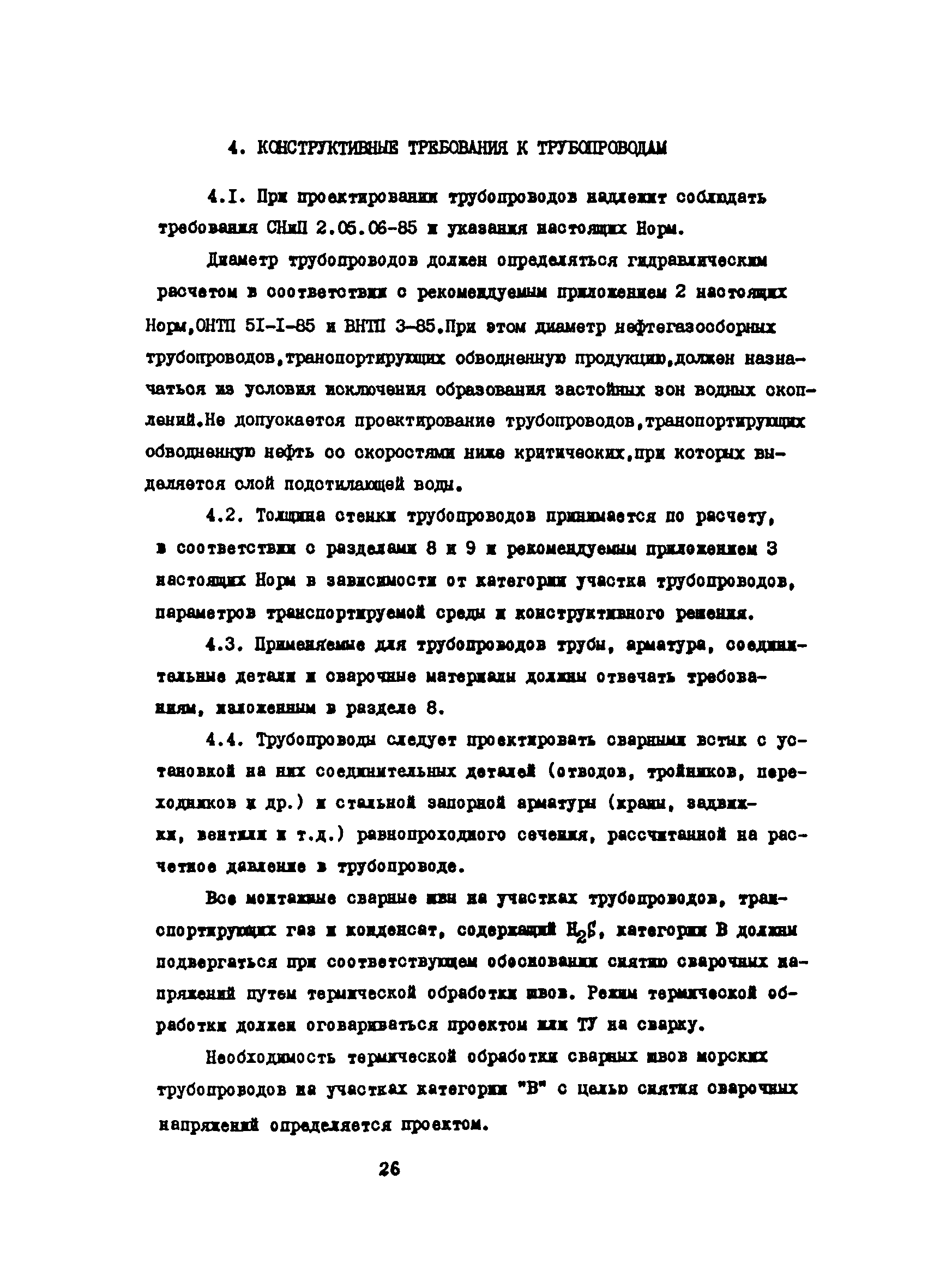

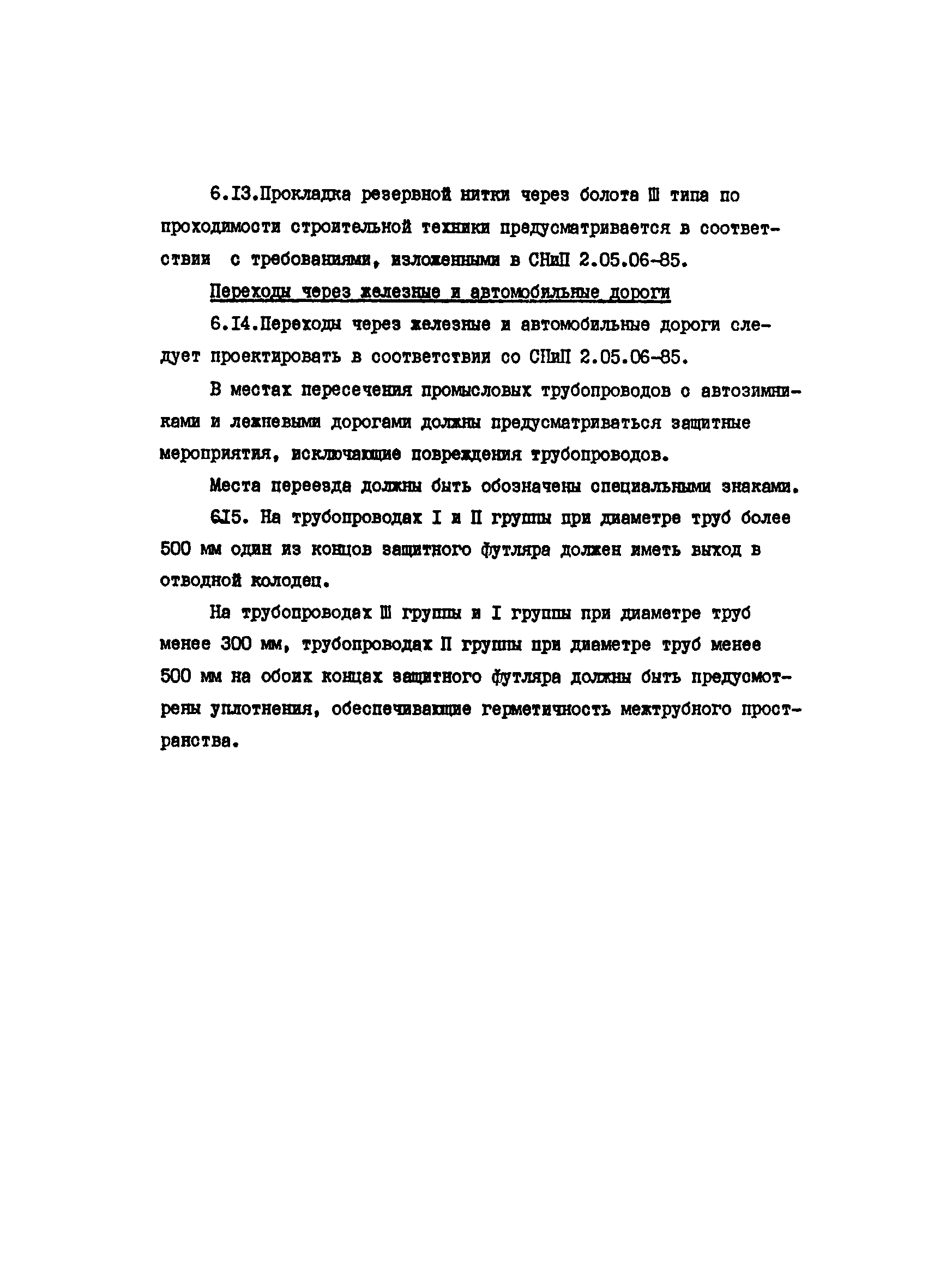

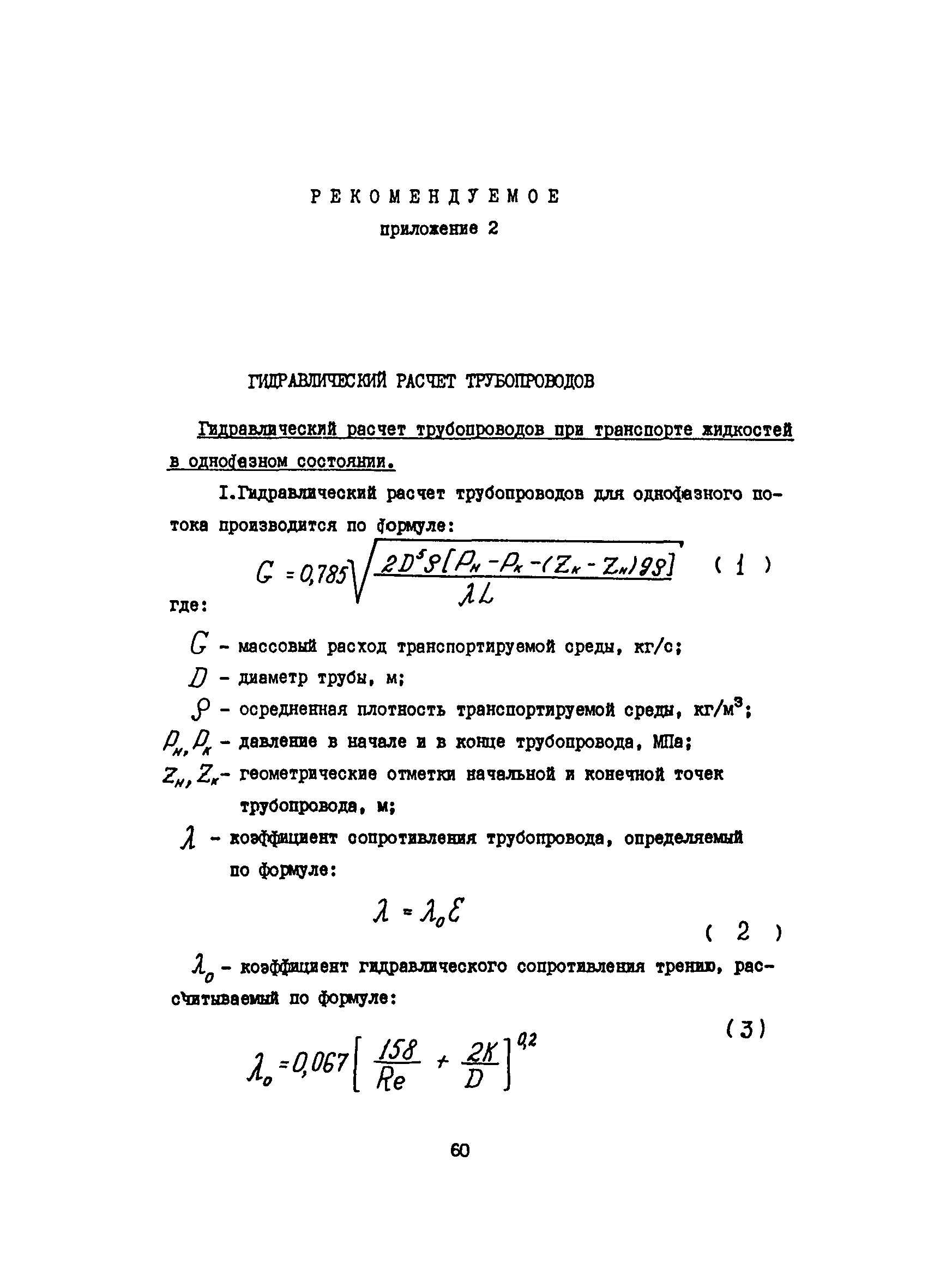

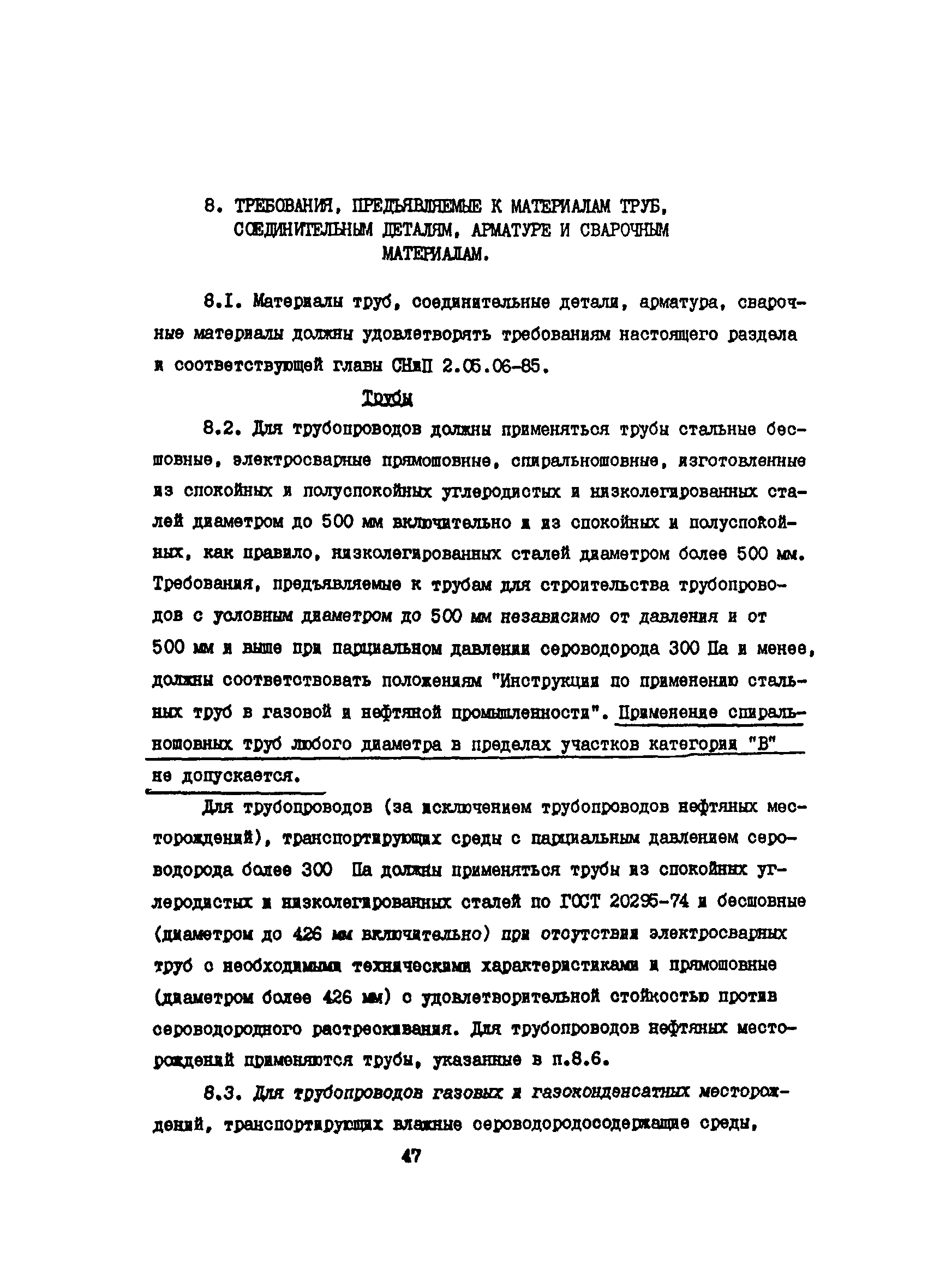

Оглавление:	1 Общие положения 2 Классификация и категории трубопроводов 3 Основные требования к трассам трубопроводов 4 Конструктивные требования к трубопроводам    Размещение запорной и других видов арматуры 5 Прокладка трубопроводов    Прокладка трубопроводов по суше    Прокладка трубопроводов морских месторождений 6 Переходы трубопроводов через естественные и искусственные преграды    Переходы трубопроводов через болота    Переходы через железные и автомобильные дороги 7 Мероприятия по охране окружающей среды 8 Требования, предъявляемые к материалам труб, соединительным деталям, арматуре и сварочным материалам    Трубы    Соединительные детали    Запорная арматура и сварочные материалы    Соединительные детали    Запорная арматура и сварочные материалы 9 Расчет трубопроводов на прочность и устойчивость 10 Защита от коррозии Приложение 1 Тепловой расчет нефтепроводов и нефтепродуктопроводов Приложение 2 Гидравлический расчет трубопроводов    Гидравлический расчет трубопроводов при транспорте жидкостей в однофазном состоянии    Гидравлический расчет газопроводов    Гидравлический расчет трубопроводов, транспортирующих газожидкостные смеси Приложение 3 Расчет трубопроводов, транспортирующих среды, содержащие сероводород Приложение 4 Схемы электрохимической защиты сооружений    Расчет параметров катодной защиты    Расчет электрических параметров сооружений    Расчет катодной защиты подземных сооружений площадок насосных станций    Расчет катодной защиты обсадных колонн скважин    Расчет параметров катодной защиты промысловых трубопроводов    Расчет катодной защиты подземных сооружений группового пункта газового промысла    Расположение скважин группового пункта веерное    Расположение скважин группового пункта крестообразное    Выбор типа анодного заземления    Параметры катодной защиты для ориентировочных расчетов Приложение 5 Классификация торфяных оснований болот
Разработан:	ВНИИСТ Миннефтегазстроя (VNIIST, Minneftegazstroy ) ЮжНИИГипрогаз (YuzhNIIGiprogaz ) ВНИИГаз Мингазпрома (VNIIgaz, Mingazprom ) Гипроморнефтегаз Мингазпрома (Gipromorneftegaz, Mingazprom ) Гипротюменнефтегаз Миннефтепрома (Giprotyumenneftegaz, Minnefteprom ) Гипровостокнефть Миннефтепрома (Giprovostokneft, Minnefteprom ) ВНИПИгаздобыча Мингазпрома (VNIPIgazdobycha, Mingazprom )
Утверждён:	25.10.1985 Мингазпром СССР (USSR Mingazprom 254) 15.07.1985 Миннефтепром (Minnefteprom 415)
Принят:	17.04.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ЦП-1657-1) 21.07.1983 Миннефтегазстрой (Minneftegazstroy 04-3-10/1299) 04.08.1980 Минздрав СССР (USSR Minzdrav 121/12/906-16) 09.09.1980 ГУПО МВД СССР (GUPO, USSR Ministry of Internal Affairs 7/6/3775) 16.09.1984 Главгосгазнадзор СССР (USSR Glavgosgaznadzor 24-3-2/506) 24.01.1980 ЦК профсоюза рабочих нефтяной и газовой промышленности (Central Committee of the Labor Union of Oil and Gas Industry Workers 02-06МВ-789)
Издан:	Ротапринт ВНИИЭгазпрома (VNIIEgazprom Copy Center 1985 г. )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Нормативные ссылки:	СНиП 2.05.06-85* «Магистральные трубопроводы» СНиП III-42-80* «Магистральные трубопроводы» СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения» ПУЭ «Правила устройства электроустановок» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 25812-83 «Трубопроводы стальные магистральные. Общие требования к защите от коррозии» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» СНиП II-31-74 «Водоснабжение. Наружные сети и сооружения» СНиП II-32-74 «Канализация. Наружные сети и сооружения» СНиП III-30-74 «Водоснабжение, канализация и теплоснабжение. Наружные сети и сооружения» ОНТП 51-1-85 «Общесоюзные нормы технологического проектирования. Магистральные трубопроводы. Часть I. Газопроводы» ГОСТ 20295-74 «Трубы стальные сварные для магистральных газонефтепроводов» ГОСТ 9544-75 «Арматура трубопроводная запорная. Нормы герметичности затворов» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» ВНТП 3-85 «Нормы технологического проектирования объектов сбора, транспорта, подготовки нефти, газа и воды нефтяных месторождений» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» Р 51-31323949-58-2000 «Инструкция по применению стальных труб в газовой и нефтяной промышленности»
