СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
318.06-2009

ПЕРЕХОДЫ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.318.23-82 ÷ ОСТ 108.318.24-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 318.06-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ПЕРЕХОДЫ ШТАМПОВАННЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штампованные переходы, изготавливаемые из листовой стали марки 15Х1М1Ф по ТУ 108.11.888 для паропроводов тепловых станций с абсолютным давлением р = 4,02 МПа и температурой t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ТУ 108.11.888-87 Листы из стали марки 15Х1М1Ф. Технические условия

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 переход: Деталь, предназначенная для плавного изменения диаметра трубопровода.

3.1.2 переход штампованный: Переход, изготовленный из листа штамповкой без применения сварки.

3.1.3 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

Конструкция и размеры переходов должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

5 Технические требования

5.1 Масса переходов, указанная в таблице 1, - расчетная, приведена для справки.

5.2 Маркировка и технические требования - по СТО ЦКТИ 10.003.

5.3 Пример условного обозначения перехода исполнения 01 с условными проходами Dу 600 и dу 400:

ПЕРЕХОД ШТАМПОВАННЫЙ 600×400 01 СТО ЦКТИ 318.06

5.4 Пример маркировки:

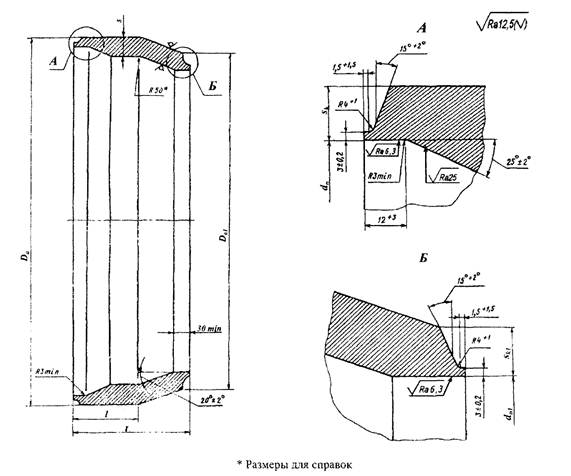

Рисунок 1 - исполнение 01

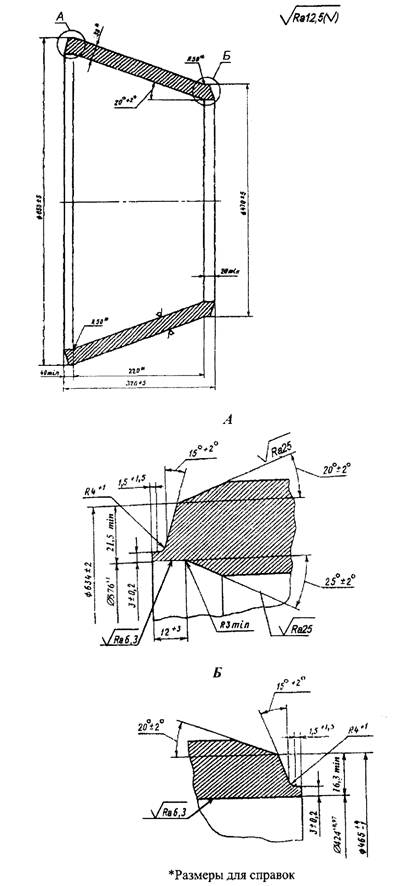

Рисунок 2 - исполнения 02, 03

Таблица 1

Размеры в миллиметрах

Исполнение

Условный

проход

Наружный диаметр и толщина стенки присоединяемых труб

Da ± 5

Da1 ± 5

s*

sk

sk1

L ± 5

l*

Масса, кг

Dу

dy

Не менее

01

600

400

630×28

465×22

650

470

576

424

36

24

20

320

-

140

02

500

530×25

540

484

210

60

130

03

700

600

720×25

630×28

730

640

672

576

45

25

24

230

80

180

* Размеры для справок
