ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р
³ 4,0 МПа
И
РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ СТО ЦКТИ 321.08-2009,

СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,

СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,

СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,

СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,

СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009,

СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,

СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург
2010 год

«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
318.04-2009

ПЕРЕХОДЫ ТОЧЕНЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.318.18-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 318.04-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ПЕРЕХОДЫ ТОЧЕНЫЕ
ДЛЯ ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на точеные переходы, изготавливаемые из горячекатаной круглой заготовки стали по ГОСТ 2590 марки I2ХIМФ по ГОСТ 20072 для паропроводов 1 категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») тепловых станций.

Стандарт устанавливает конструкцию и основные размеры точеных переходов с абсолютным давлением и температурой пара:

р = 25,01 МПа, 1 = 545

р = 13,73 МПа, t = 560

р = 13,73 МПа, t = 545 °С

р = 13,73 МПа, t = 515

р = 4,02 МПа, t = 545

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 2590-88 Прокат стальной горячекатаный крутлый. Сортамент

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

3 Термины, определения и обозначения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 переход: Деталь, предназначенная для плавного изменения диаметра трубопровода.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

Конструкция, размеры и материал точеных переходов должны соответствовать указанным на рисунке 1 и в таблице 1.

5 Технические требования

5.1 Масса переходов, указанная в таблице 1, - расчетная, приведена для справки.

5.2 Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.

5.3 Исполнение, указанное в скобках, применять по согласованию с предприятием- изготовителем. Исполнение (09) изготавливать из поковки по ОСТ 108.030.113-87, гр. II Т.

5.4 Пример условного обозначения перехода исполнения 05 с условным проходом Dу20 и dу10:

ПЕРЕХОД 20×10 05 СТО ЦКТИ 318.04

5.5 Пример маркировки:

05 СТО 318.04

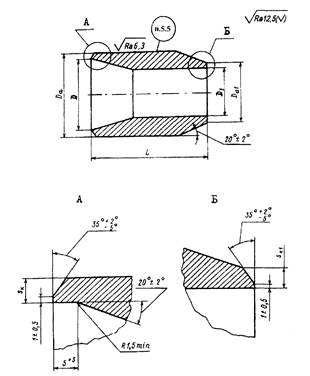

Рисунок 1

Таблица 1

Размеры в миллиметрах

Исполнение

Условный

проход

присоединяемых

труб

Наружный диаметр

и толщина стенки

присоединяемых

труб

Da+2

Da1

D

D1

Sk

Sk1

L

Масса,

кг

Dy

dy

номин.

пред.

откл.

номин.

пред.

откл.

номин.

пред.

откл.

не менее

номин.

пред.

откл.

р = 25.01 МПа. t = 545 °C

01

15

10

28×7

16×4

30

17

+0,5

14

-0,43

8

+0,36

6,9

3,6

82

+4

-2

0,43

02

32

15

57×12

28×7

57

29

33

+0,62

14

+0,43

11,0

6,5

1,67

р = 13.73 МПа. t = 560 °C

03

20

10

28×6

16×4

30

17

+0,5

16

+0,52

8

+0,43

5,5

3,6

82

+4

-2

0,36

04

50

20

76×13

28×6

76

29

50

+0,62

16

+0,52

11,0

4,0

105

± 2

2,06

р = 13.73 МПа. t = 545uC

05

20

10

28×5

16×3,5

30

17

+0,5

18

+0,52

9

+0,43

4,6

3,2

82

+4

-2

0,36

06

40

20

57×9

28×5

57

29

39

-0,62

18

+0,52

8,1

4,6

1,07

(07)

50

40

76×11

57x9

76

57

54

39

+0,62

10,3

8,2



± 2

2,42

(08)

50

20

76×11

28×5

76

29

54

18

+0,52

10,3

4,0

105

1,97

(09)

65

20

89×13

28×5

90

29

65

+0,46

18

9,0

4,6



2,10

р =  13.73 МПа. t = 515 °C

10

20

10

28×3

16×2,5

30

17

+0.5

22

+0,52

11

-0,43

2,5

2 1

82

+4

-1

0,36

11

65

20

76×9

28×3

76

29

58

+0,62

22

+0,52

8,1

2,6

105

± 2

1,87

р = 4.02 МПа. t = 545 °C

12

20

10

28×3

16×2,5

30

17

+0,5

22

+0,52

11

+0,43

2,5

2,2

82

+4

-1

0,36

13

50

20

57×4,5

28×3

57

29

48

+0,62

22

+0,52

3,8

2,6

1,09

14

65

20

76×5

28×3

76

29

66

+0,46

22

+0,52

4,5

2,6

105

± 2

1,60

15

65

50

76×5

57×4,5

76

57

66

48

+0,62

4,5

3,8

105

± 2

1,83



Ключевые слова: тепловые станции, паропроводы, переходы точеные, конструкция, размеры, материал

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Срок введения изменений

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных
