ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ СТАЛЕЙ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р ≥ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ CТО ЦКТИ 321.08-2009,
СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,
СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,
СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,
СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,
СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009
СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,
СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург

2010 год



«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
839.05-2009

БЛОКИ С СОПЛАМИ
ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

3 ВЗАМЕН ОСТ 108.839.06-82 и ОСТ 108.839.07-82

4 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 839.05-2009

СТАНДАРТ ОРГАНИЗАЦИИ

БЛОКИ С СОПЛАМИ ДЛЯ
ПАРОПРОВОДОВ ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на блоки с соплами, устанавливаемые на паропроводах тепловых станций с абсолютным давлением и температурой пара:

р = 25,01 МПа, t = 545 °С;

р = 13,73 МПа, t = 560 °С;

р = 13,73 МПа, t = 545 °C;

р = 13,73 МПа, t = 515 °С;

р = 4,02 МПа, t = 545 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

СТО ЦКТИ 10.003-2007 Трубопроводы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

СТО ЦКТИ 462.07-2009 Патрубки блоков с соплами для паропроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 462.08-2009 Штуцера для отбора импульса давления в блоках с соплами паропроводов тепловых станций. Конструкция и размеры

СТО ЦКТИ 839.06-2009 Сопла блоков для паропроводов тепловых станций. Конструкция и размеры

3 Конструкция и размеры

Конструкция и размеры блоков с соплами должны соответствовать указанным на рисунке 1 и в таблице 1.

4 Технические требования

4.1 Наименование и обозначение деталей, входящих в блок с соплами, указаны в таблице 2.

Блок комплектуется четырьмя штуцерами, ввариваемыми на монтаже в отверстия «d» для отбора импульса давления. Штуцера изготавливаются согласно СТО ЦКТИ 462.08. Приварка импульсных трубок непосредственно к патрубкам (поз. 1) не допускается.

4.2 Нормы оценки качества сварных соединений - согласно требованиям ПБ 10-573 (Приложение 8). Наплавленный металл - по СТО ЦКТИ 10.003.

4.3 Выбор исполнения патрубков производится предприятием-изготовителем блоков с соплами.

4.4 При контроле размеров D20 и d20 следует использовать стандарты на патрубки и рабочие чертежи на сопла.

4.5 Масса блоков, указанная в таблице 1, - расчетная, приведена для справки.

4.6 Остальные технические требования - по СТО ЦКТИ 10.003.

4.7 Исполнение, указанное в скобках, применять по согласованию с предприятием-изготовителем.

4.8 Пример условного обозначения блока с соплом исполнения 01 с условным проходом Dy150:

БЛОК С СОПЛОМ 150 01 СТО ЦКТИ 839.05

4.9 Пример маркировки:

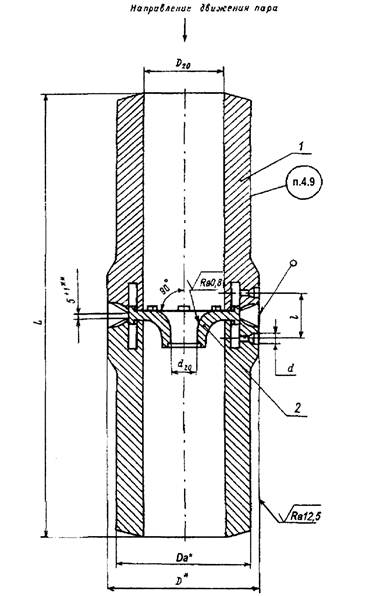

* Размеры для справок
** Для исполнения 07, -3+1
1 - патрубок; 2 - сопло

Рисунок 1

Таблица 1

Размеры в миллиметрах

Исполнение

Условный проход Dу

Dа*

D*

D20

d20

L±5

Масса наплавленного

металла, кг

Масса,

кг

р = 25,01 МПа, t = 545 °C

01

150

245

290

149

по расчету

85

863

7,0

251,0

02

175

273

322

173

943

8,5

324,0

03

200

325

385

206

1103

13,2

539,0

04

225

377

445

238

95

1283

20,8

837,0

05

250

426

492

268

1443

24,1

1180,0

(06)

300

465

556

306

1603

33,6

1475,0

р = 13,73 МПа, t = 560 °C; р = 13,73 МПа, t = 545 °C

07

50

76

110

50

по расчету

53

243

0,5

6,7

08

100

133

176

94

65

603

1,3

48,2

р = 13,73 МПа, t = 560 °C

09

150

219

264

156

по расчету

65

803

4,1

153,0

10

200

273

320

201

69

1043

4,8

271,0

11

300

377

428

277

75

1403

9,4

677,0

р = 13,73 МПа, t = 545 °C

12

175

219

270

169

по расчету

65

833

2,1

143,0

13

200

273

320

209

1043

4,8

249,0

14

250

325

375

249

75

1243

7,7

415,0

р = 13,73 МПа, t = 515 °C

15

65

76

112

58

по расчету

53

263

0,5

8,42

16

100

133

172

105

61

603

1,0

35,5

17

125

159

200

127

65

663

1,4

54,0

18

150

194

236

154

803

2,1

92,3

19

175

219

265

175

863

2,6

123,0

20

225

273

325

221

1063

4,5

220,0

21

250

325

376

261

69

1263

6,7

367,0

22

350

426

480

350

75

1703

9,3

752,0

р = 4,02 МПа, t = 545 °C

23

400

465

510

424

по расчету

65

1883

5,6

580,0

* Размеры для справок

Таблица 2

Блок с соплами по СТО ЦКТИ 839.05

Патрубок (поз. 1), 2 шт. по СТО ЦКТИ 462.07

Сопло (поз. 2), 1 шт. по СТО ЦКТИ 839.06

Штуцер, 4 шт. по СТО ЦКТИ 462.08

Исполнение

р = 25,01 МПа, t = 545 °C

01

01, 02

01

02

02

03, 04

02

03

05, 06

03

04

07, 08

04

05

09, 10

05

(06)

11, 12

06

р = 13,73 МПа, t = 560 °C; р = 13,73 МПа, t = 545 °C

07

13, 14

07

01

08

15, 16

08

р = 13,73 МПа, t = 560 °C

09

17, 18

09

01

10

19, 20

10

11

21, 22

11

р = 13,73 МПа, t = 545 °C

12

23, 24

12

01

13

25, 26

13

14

27, 28

14

р = 13,73 МПа, t = 515 °C

15

29, 30

15

01

16

31, 32

16

17

33, 34

17

18

35, 36

18

19

37, 38

19

20

39, 40

20

21

41, 42

21

22

43, 44

22

р = 4,02 МПа, t = 545 °C

23

45, 46

23

01



Ключевые слова: тепловые станции, паропроводы, блоки с соплами, конструкция, размеры

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Изм.

Номера листов (страниц)

Номер документа

Срок введения изменений

Подпись

Дата

Измененных

Замененных

Новых

Аннулированных
