ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТЫ ОРГАНИЗАЦИИ

ДЕТАЛИ И СБОРОЧНЫЕ ЕДИНИЦЫ
ИЗ УГЛЕРОДИСТЫХ И
ИЗ ХРОМОМОЛИБДЕНОВАНАДИЕВЫХ
СТАЛЕЙ
С АБСОЛЮТНЫМ ДАВЛЕНИЕМ р
³ 4,0 МПа
И РАСЧЕТНЫМ РЕСУРСОМ 200000 ЧАСОВ

СТО ЦКТИ 321.05-2009 ÷ СТО ЦКТИ 321.08-2009,

СТО ЦКТИ 318.04-2009 ÷ СТО ЦКТИ 318.06-2009,

СТО ЦКТИ 462.05-2009 ÷ СТО ЦКТИ 462.08-2009,

СТО ЦКТИ 520.02-2009, СТО ЦКТИ 313.02-2009,

СТО ЦКТИ 720.15-2009 ÷ СТО ЦКТИ 720.24-2009,

СТО ЦКТИ 038.02-2009, СТО ЦКТИ 839.05-2009,

СТО ЦКТИ 839.06-2009, СТО ЦКТИ 504.02-2009,

СТО ЦКТИ 530.02-2009, СТО ЦКТИ 837.01-2009

Санкт-Петербург
2010 год

«Утверждаю»

Зам. генерального директора

ОАО «НПО ЦКТИ»

_______________ А.В. Судаков

15 октября 2009 г.

В соответствии с положением пункта 4.13 ГОСТ Р 1.4-2004 «Стандарты организаций. Общие положения» предлагаются следующие организационно-технические мероприятия по подготовке и применению стандартов на детали и сборочные единицы для трубопроводов тепловых станций на ресурс 200 тыс. часов (64 стандарта):

1. Стандарты 2009 года утверждения вводятся в действие с 01.05.2010 для нового проектирования трубопроводов тепловых станций.

2. Стандарты на детали и сборочные единицы трубопроводов тепловых станций 1982 года издания на ресурс 200 тыс. часов используются на переходный период до 30.04.2011 с применением ОСТ 24.125.60-89 в качестве общих технических требований для окончания работ по изготовлению элементов трубопроводов тепловых станций на ресурс 200 тыс. часов по действующим договорам с заказчиками. Допускается использование стандартов 1982 года издания после 30.04.2011 г. для проведения ремонтных работ по замене ранее изготовленных трубопроводов.

3. Стандарты на детали и сборочные единицы трубопроводов из хромомолибденованадиевых сталей на ресурс 100 тыс. часов остаются в действие без изменений (16 стандартов).

Зав. сектором НТД объектов
котлонадзора и стандартизации
энергооборудования
ОАО «НПО ЦКТИ»

П.В. Белов



ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО
«НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО
ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ
ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ
им. И.И. ПОЛЗУНОВА»
(ОАО «НПО ЦКТИ»)



СТАНДАРТ ОРГАНИЗАЦИИ

СТО ЦКТИ
462.05-2009

ШТУЦЕРА ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Предисловие

Объекты стандартизации и общие положения при разработке и применении стандартов организации установлены ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения».

Сведения о стандарте

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова» (ОАО «НПО ЦКТИ») и ЗАО «Энергомаш (Белгород)-БЗЭМ»

Рабочая группа

от ОАО «НПО ЦКТИ»: СУДАКОВ А.В., ГАВРИЛОВ С.Н., БЕЛОВ П.В.,

ТАБАКМАН М.Л., СМИРНОВА И.А.

от ЗАО «Энергомаш (Белгород)-БЗЭМ»: МОИСЕЕНКО П.П., ЛУШНИКОВ И.Н.

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Генерального директора ОАО «НПО ЦКТИ» № 373 от 14 декабря 2009 г.

4 ВЗАМЕН ОСТ 108.462.08-82

5 Согласованию с Ростехнадзором не подлежит

СТО ЦКТИ 462.05-2009

СТАНДАРТ ОРГАНИЗАЦИИ

ШТУЦЕРА ДЛЯ ПАРОПРОВОДОВ
ТЕПЛОВЫХ СТАНЦИЙ

Конструкция и размеры

Дата введения: 2010-05-01

СОДЕРЖАНИЕ

1 Область применения

Настоящий стандарт распространяется на штуцера паропроводов тепловых станций, изготавливаемые из стали марки I2ХIМФ по ГОСТ 20072. Допускается изготавливать штуцера из стали марки I5ХIМIФ по указанным в таблице 1 размерам.

Стандарт устанавливает конструкцию и основные размеры штуцеров для паропроводов I категории (по классификации «Правил устройства и безопасной эксплуатации трубопроводов пара и горячей воды») с абсолютным давлением и температурой пара:

р = 25,01 МПа. t = 545 ;

р = 13,73 МПа, t = 560 ,

р = 13,73 МПа, t = 545

р = 13,73 МПа, t = 515

р = 4,02 МПа, t = 545

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие нормативные документы:

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ПБ 10-573-03 Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды

ОСТ 108.030.113-87 Поковки из углеродистой и легированной стали для оборудования и трубопроводов тепловых и атомных станций. Технические условия

СТО ЦКТИ 10.003-2007 Трубопровоаы пара и горячей воды тепловых станций. Общие технические требования к изготовлению

3 Термины и определения

3.1 В настоящем стандарте применяют следующие термины с соответствующими определениями:

3.1.1 штуцер: Деталь, предназначенная для присоединения к трубам арматуры, труб, продувок и др.

3.1.2 исполнение: Совокупность особенностей деталей в размерах, материалах, технических требованиях, определяющих их технические характеристики и применяемость.

4 Конструкция и размеры

4.1 Конструкция и размеры штуцеров должны соответствовать указанным на рисунках 1 и 2 и в таблице 1.

4.2 Штуцеры допускается изготавливать из поковок группы II категории Т по ОСТ 108.030.113.

(Новая редакция. Изм. № 1)

5 Технические требования

5.1 Приварка штуцеров к трубопроводам должна соответствовать указанным на рисунке 3 и в таблице 2. Нормы оценки качества сварного соединения - согласно требованиям ПБ 10-573 (Приложение 8).

5.2 До приварки штуцера к трубопроводу отверстие в трубе сверлить диаметром d. После приварки отверстие в штуцере и трубопроводе рассверлить на размер dв‚ до окончательной сборки трубопровода.

5.3 Наплавленный металл - по СТО ЦКТИ 10.003.

5.4 Масса штуцеров, указанная в таблице 1, - расчетная, приведена для справки.

5.5 Остальные технические требования - по СТО ЦКТИ 10.003 и ОСТ 108.030.113.

5.6 Пример условного обозначения штуцера исполнения 02 с условным проходом Dу15:

ШТУЦЕР 15 02 СТО ЦКТИ 462.05

5.7 Пример маркировки::

02 СТО ЦКТИ 462.05

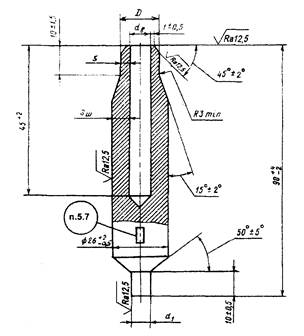

Рисунок 1

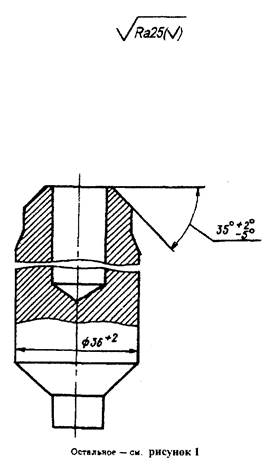

Рисунок 2

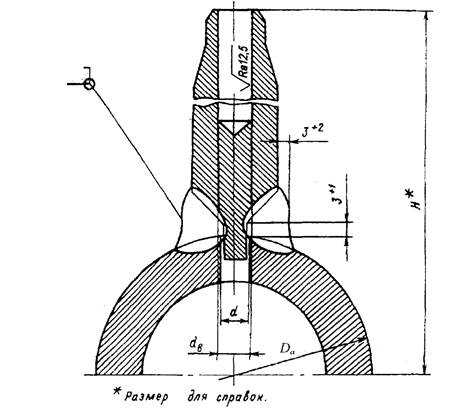

Рисунок 3

Таблица 1

Размеры в миллиметрах

Исполнение

Рисунок

Условный

проход

Dу

Наружный диаметр и толщина

стенки трубы, присоединяемой к штуцеру

D+0,5

de

d

D1-0,2

Sш

S

Масса,

кг

номин.

пред.

откл.

номин.

пред.

откл.

не менее

p = 25,01 МПа, t = 545 °С

01

1

10

16×4,0

17

8

+0,36

7,5

+0,36

7,0

9,0

3,8

0,25

02

2

15

28×7,0

29

14

+0,43

12,0

+0,43

11,5

10,2

6,7

0,48

p = 13,73 МПа, t = 560 °С

03

1

10

16×4.0

17

8

+0,36

7,5

+0,36

7,0

8,0

3,8

0,25

04

2

15

28×6,0

29

16

+0,52

13,0

+0,43

12,5

9,2

5,7

0,47

p= 13,73 МПа, t = 545 °С

05

1

10

16×3,5

17

9

+0,36

8,0

+0,36

7,5

7,5

3,3

0,24

06

2

20

28×5,0

29

18

+0,52

13,0

+0,43

12,5

8,2

4,7

0,45

p = 13,73 МПа. t = 515 °С; p = 4,02 МПа, t = 545 °С

07

1

10

16×2,5

17

11

+0,36

8,5

+0,36

8,0

6,5

2,3

0,23

08

2

20

28×3,0

29

22

+0,52

19,0

+0,43

18,5

6,2

2,7

0,44

(Измененная редакция. Изм. № 1)

Таблица 2

В миллиметрах

Dа

Н*

Dа

H*

Dа

H*

Dа

H*

57

110

159

162

273

220

465

315

76

120

194

180

325

245

530

348

108

136

219

192

377

272

630

398

133

150

245

205

426

295

720

442

_________________

* Размеры для справок



Ключевые слова: тепловые станции, паропроводы, штуцера, конструкция, размеры, материал
