Скачать ГОСТ 21.705-2016 Система проектной документации для строительства. Правила выполнения рабочей документации тепловых сетей

Дата актуализации: 10.08.2017

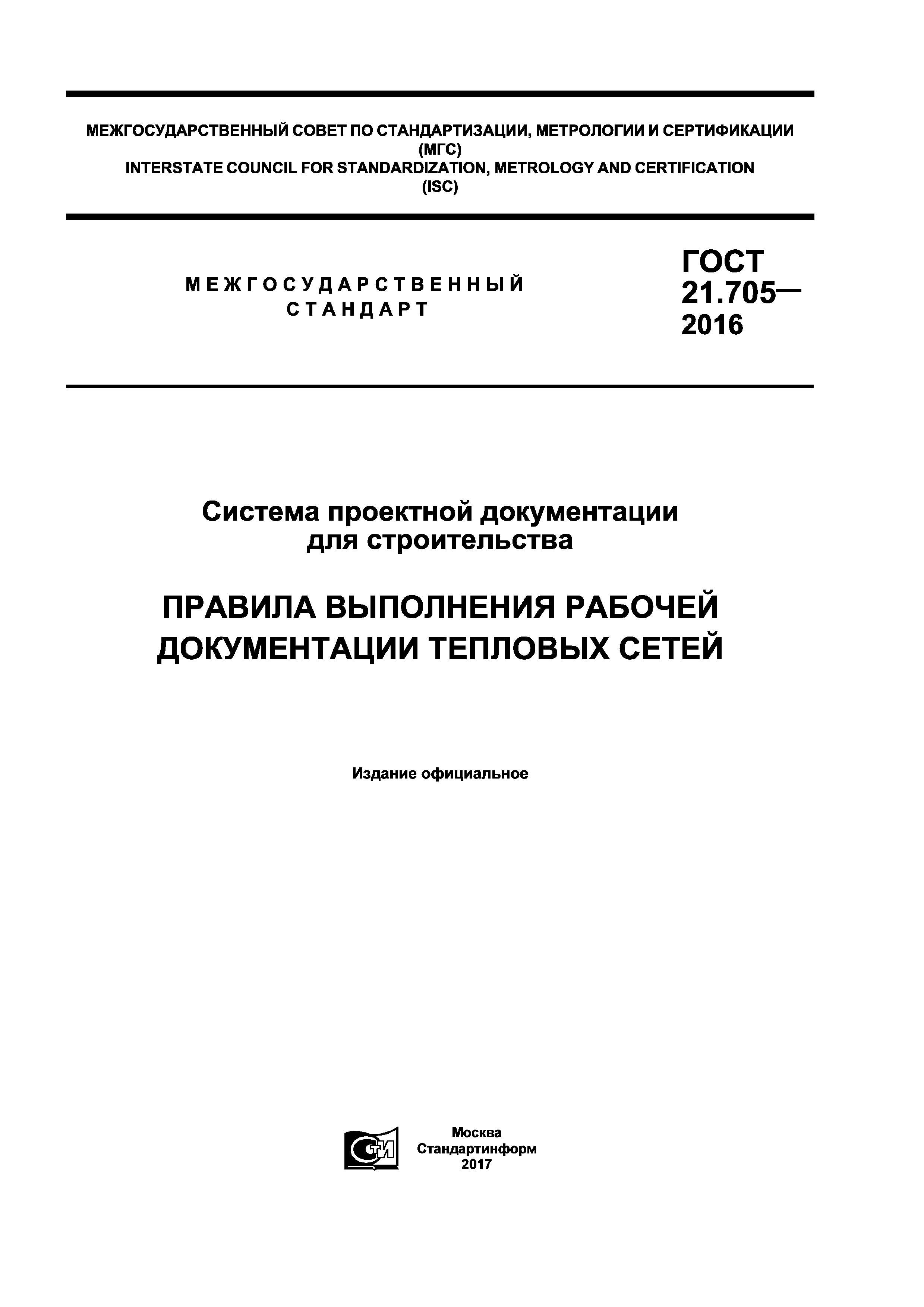

ГОСТ 21.705-2016

Система проектной документации для строительства. Правила выполнения рабочей документации тепловых сетей

Обозначение:	ГОСТ 21.705-2016
Обозначение англ:	GOST 21.705-2016
Статус:	принят
Название рус.:	Система проектной документации для строительства. Правила выполнения рабочей документации тепловых сетей
Название англ.:	System of design documents for construction. Rules for execution of working documentation of heating systems
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	14.12.2016
Дата окончания срока действия:	01.07.2017

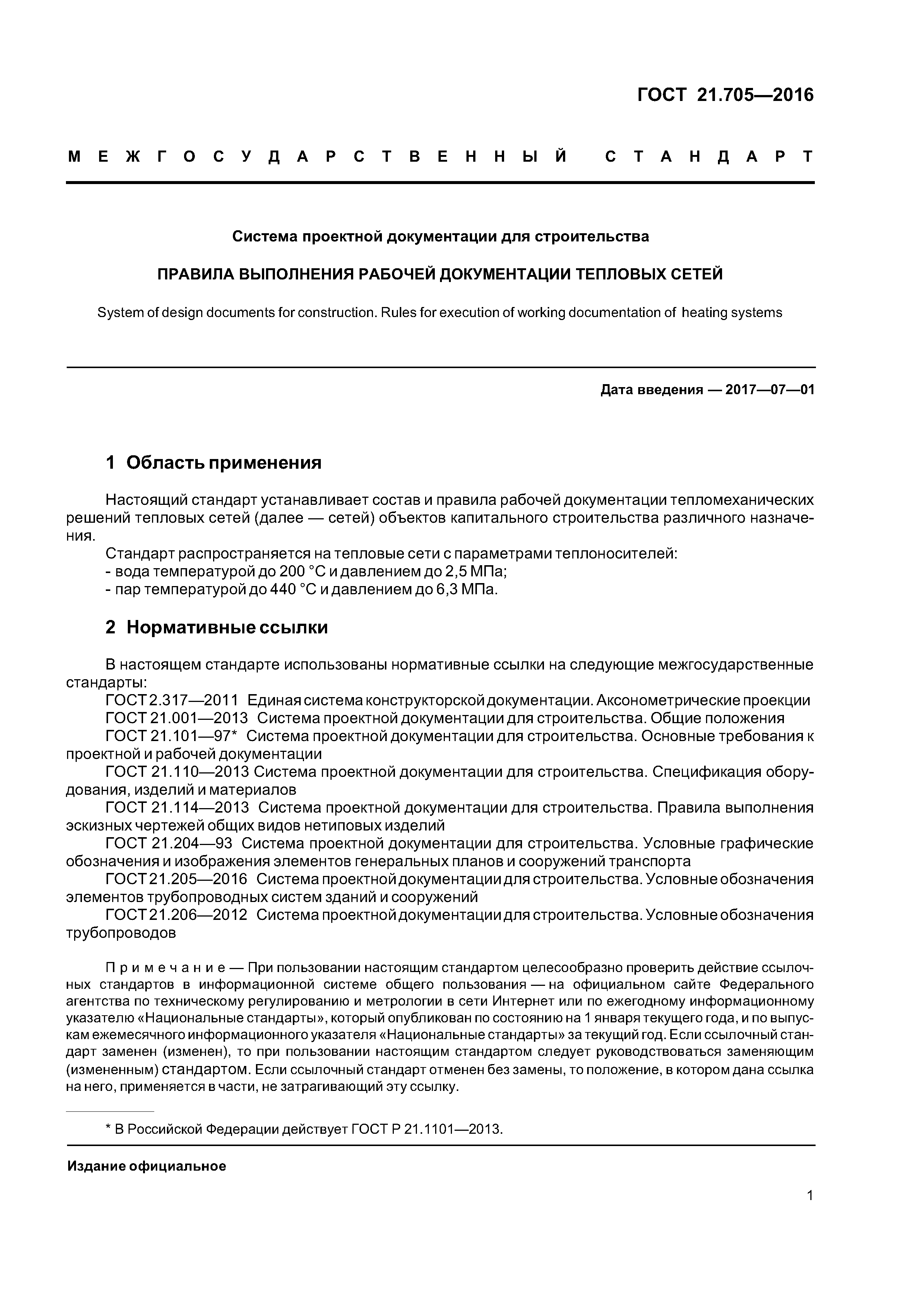

Область применения:	Стандарт устанавливает состав и правила рабочей документации тепломеханических решений тепловых сетей объектов капитального строительства различного назначения. Стандарт распространяется на тепловые сети с параметрами теплоносителей: - вода температурой до 200 С и давлением до 2,5 МПа; - пар температурой до 440 С и давлением до 6,3 МПа.

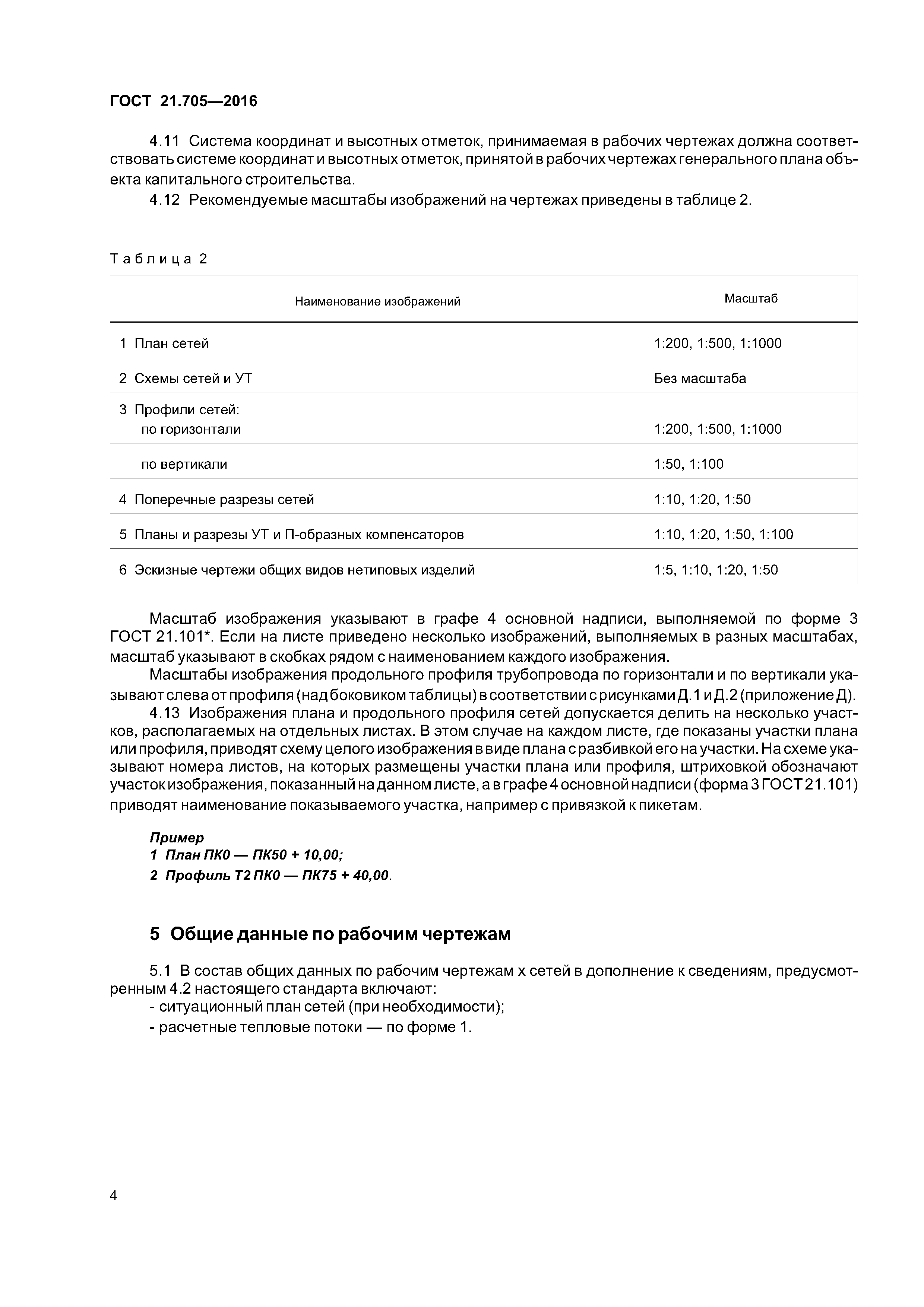

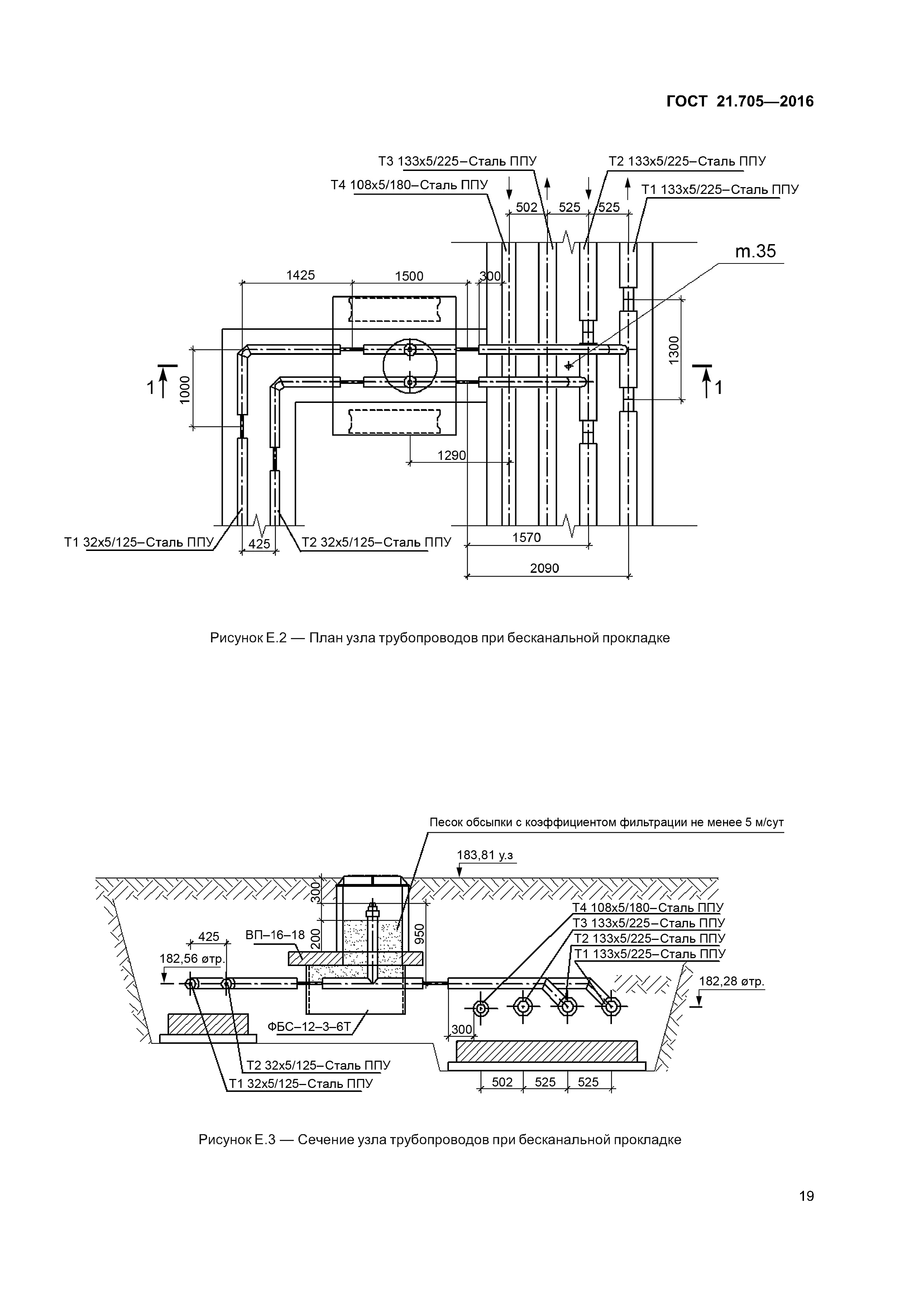

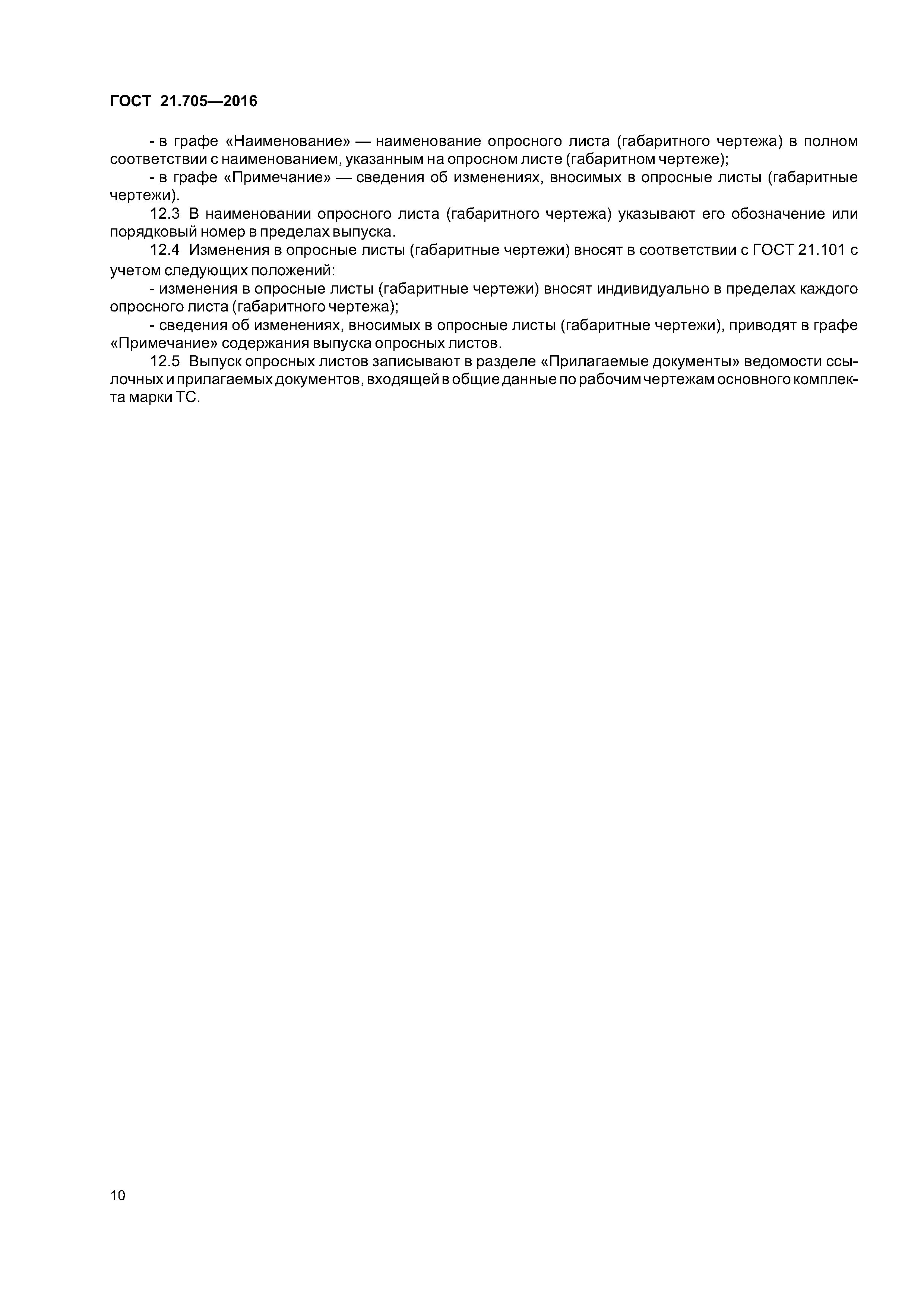

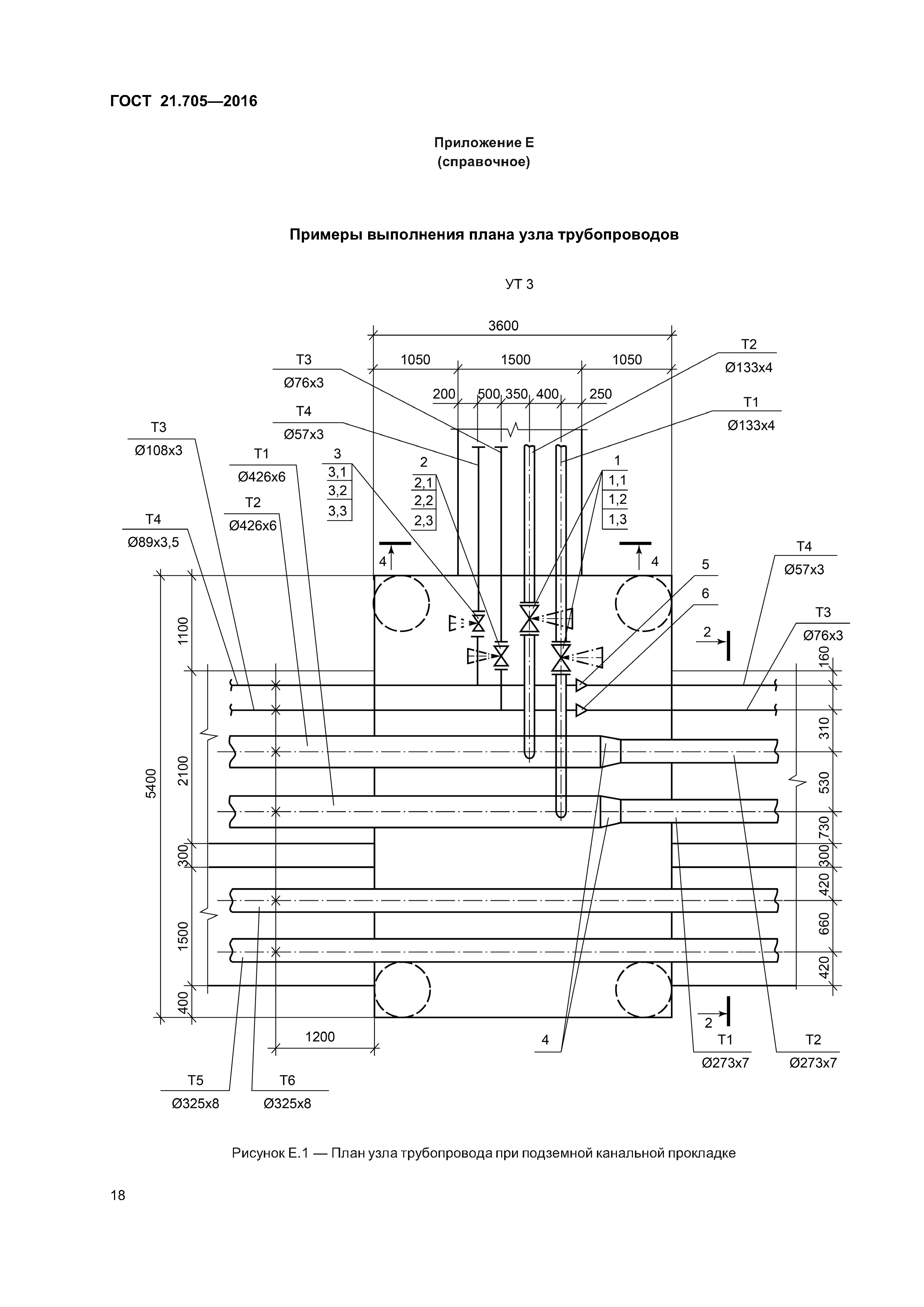

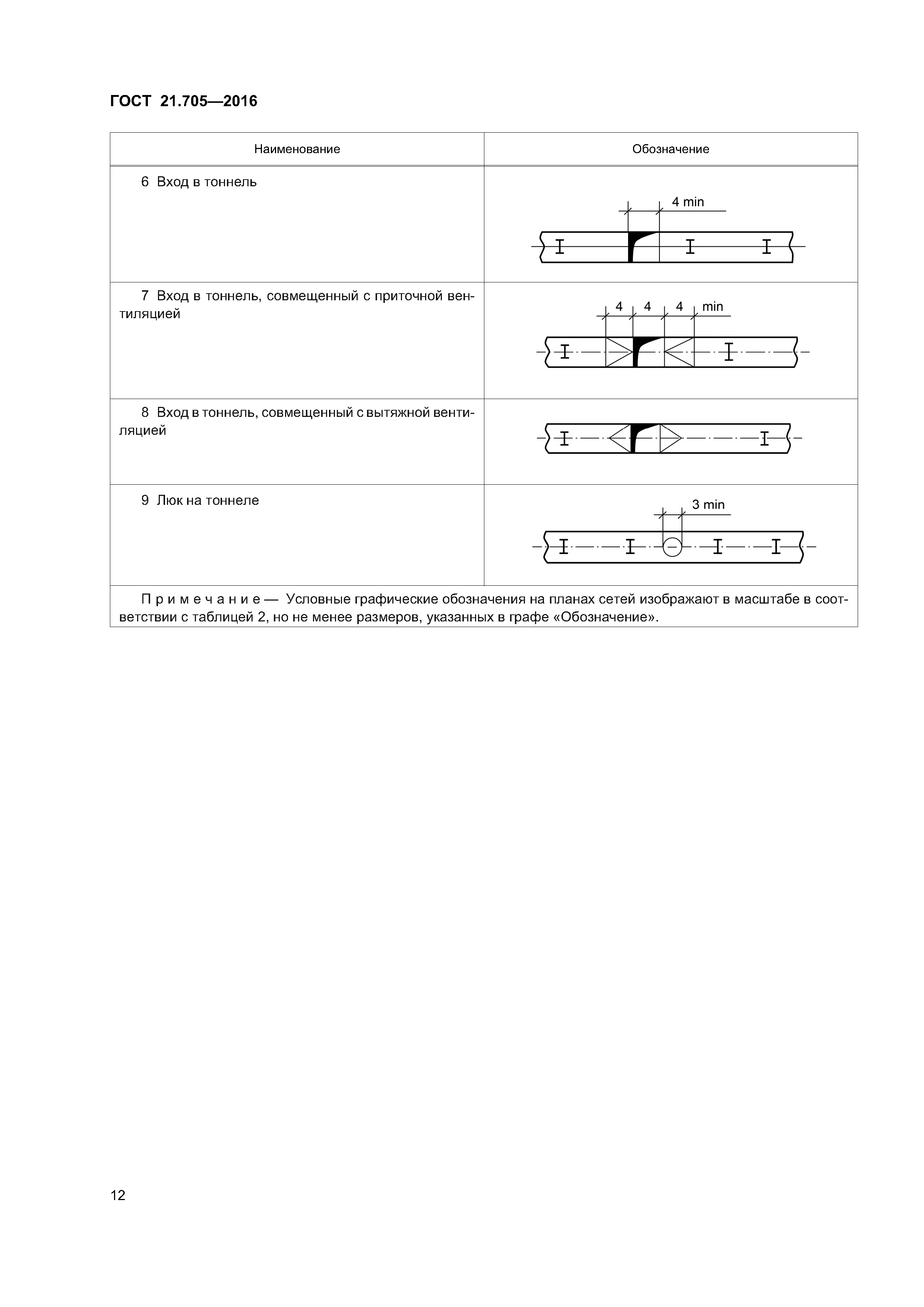

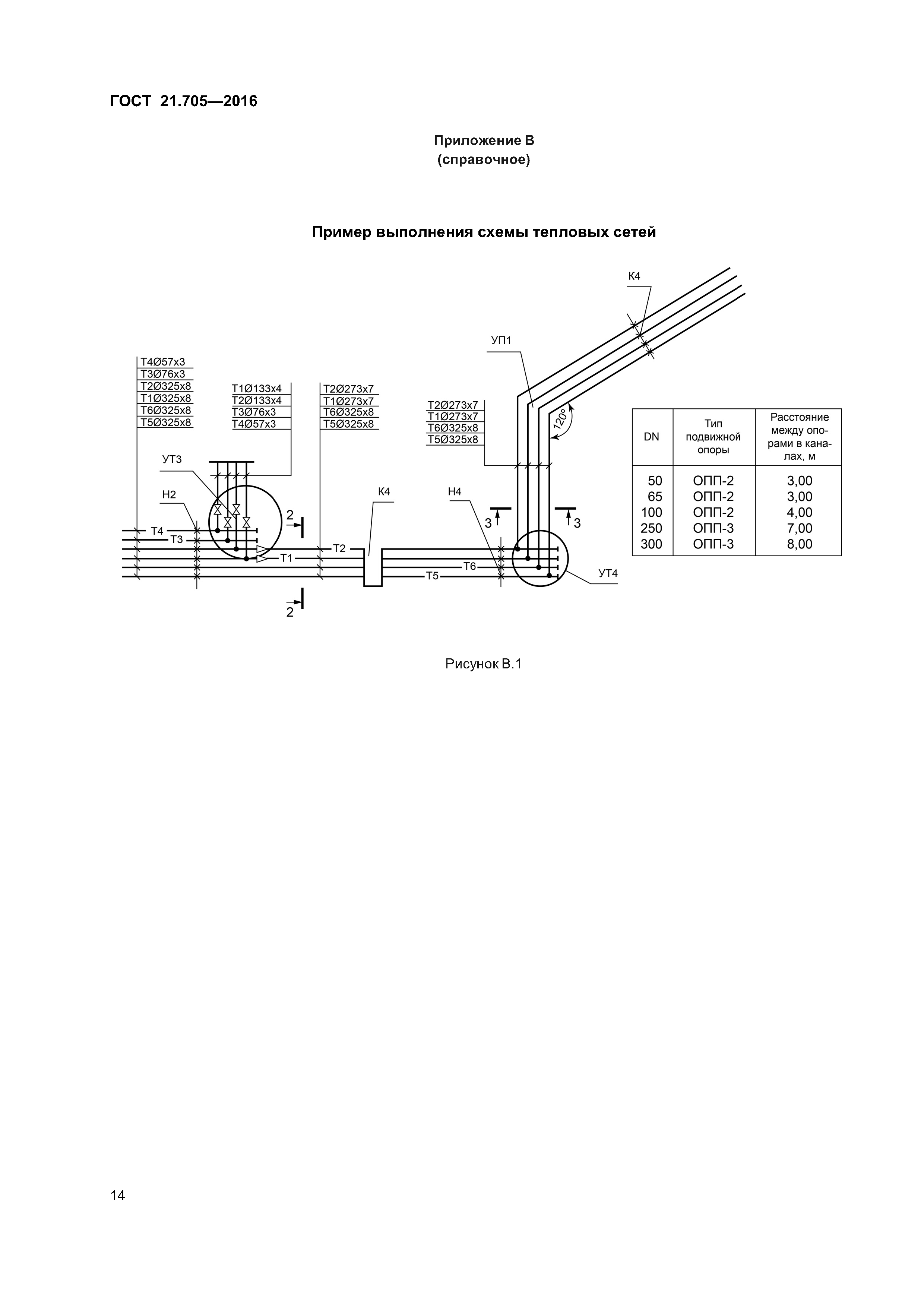

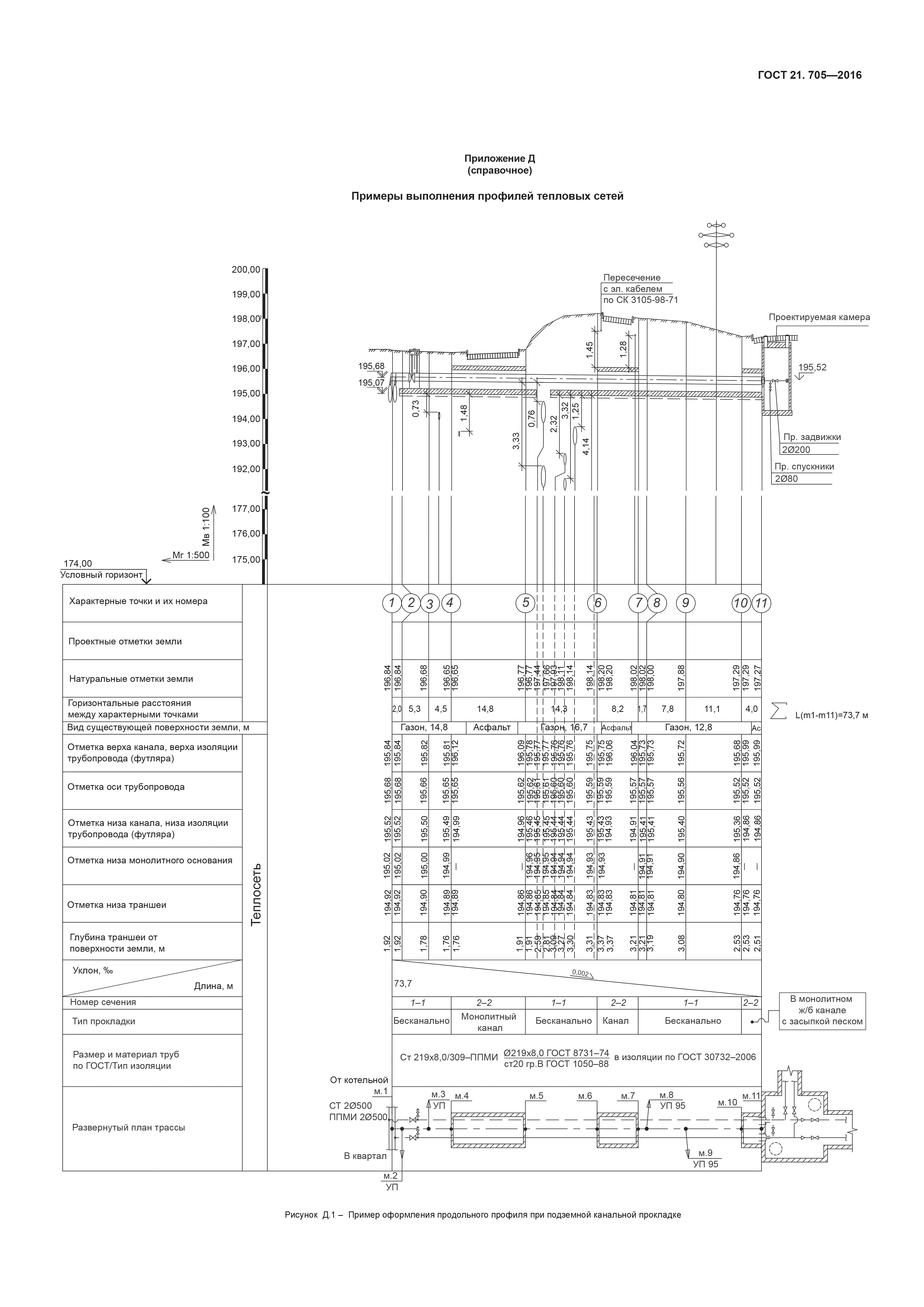

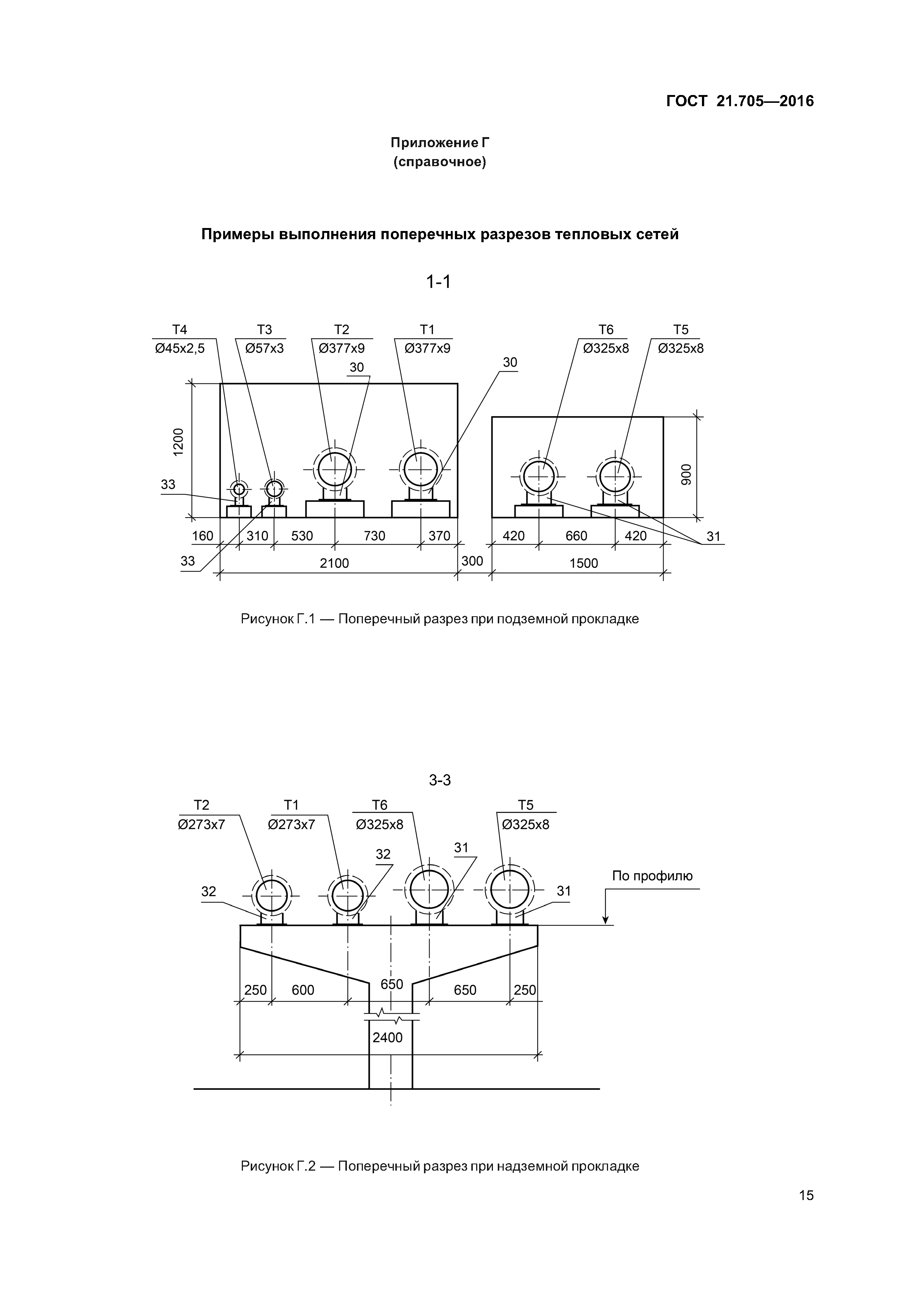

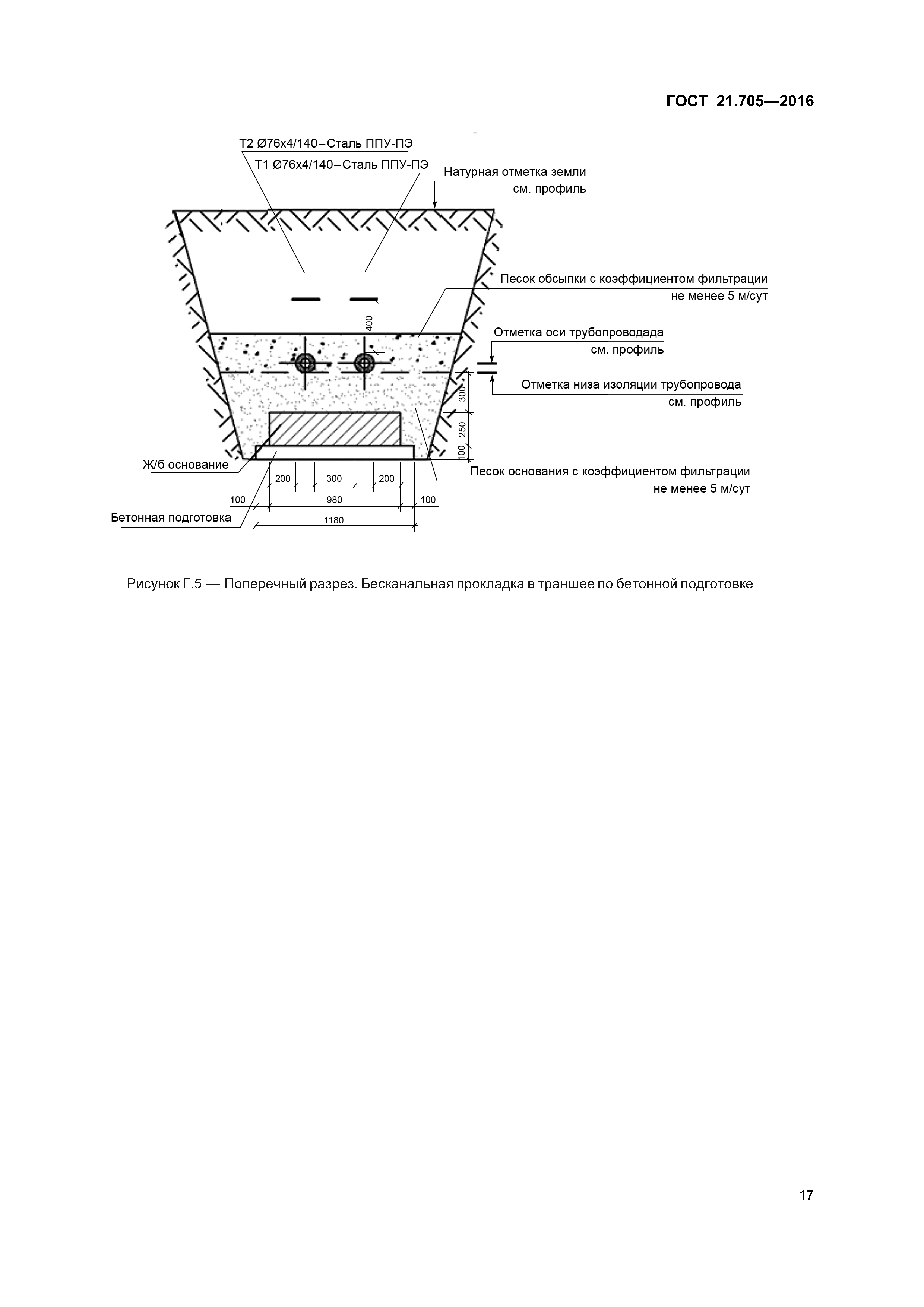

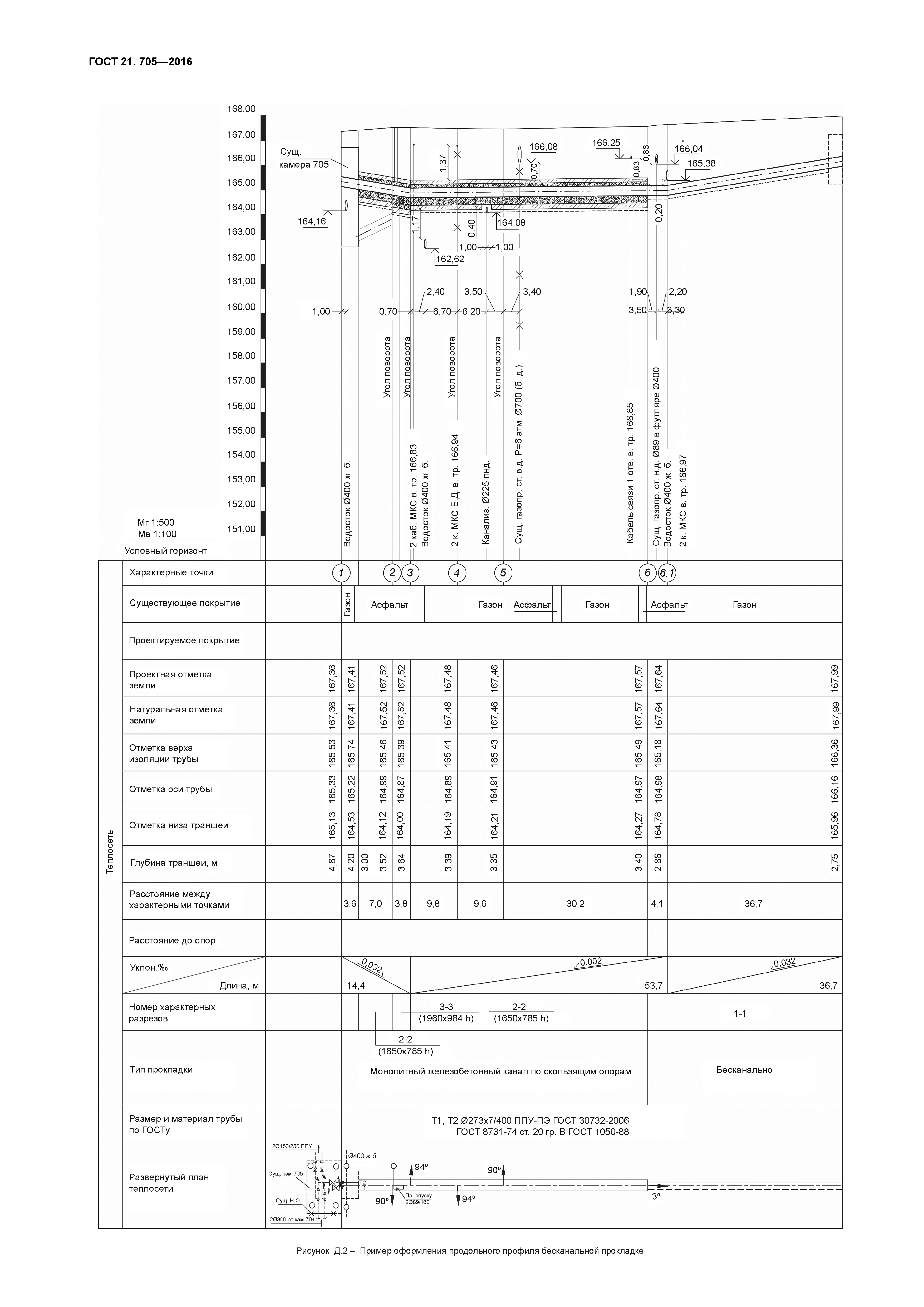

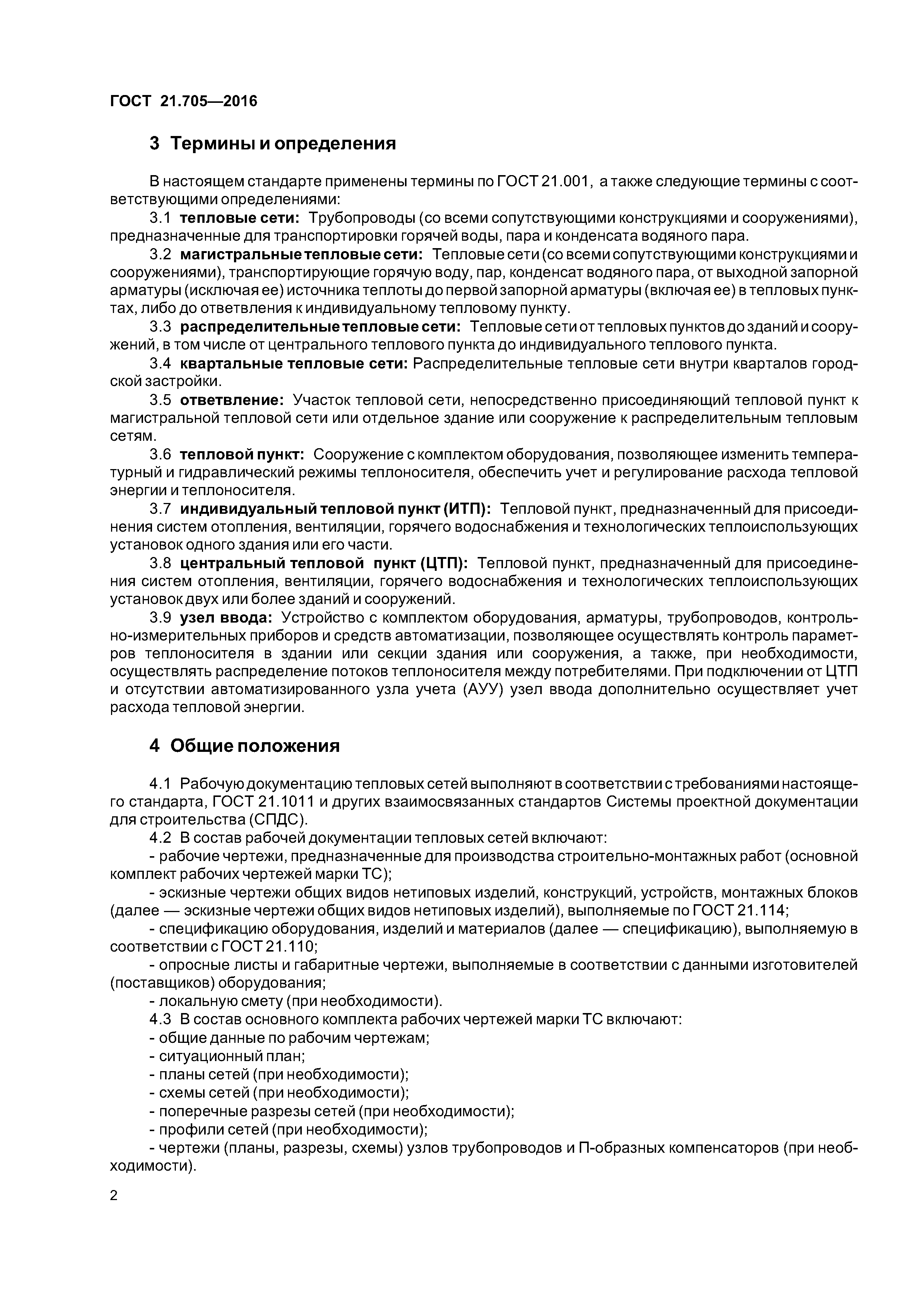

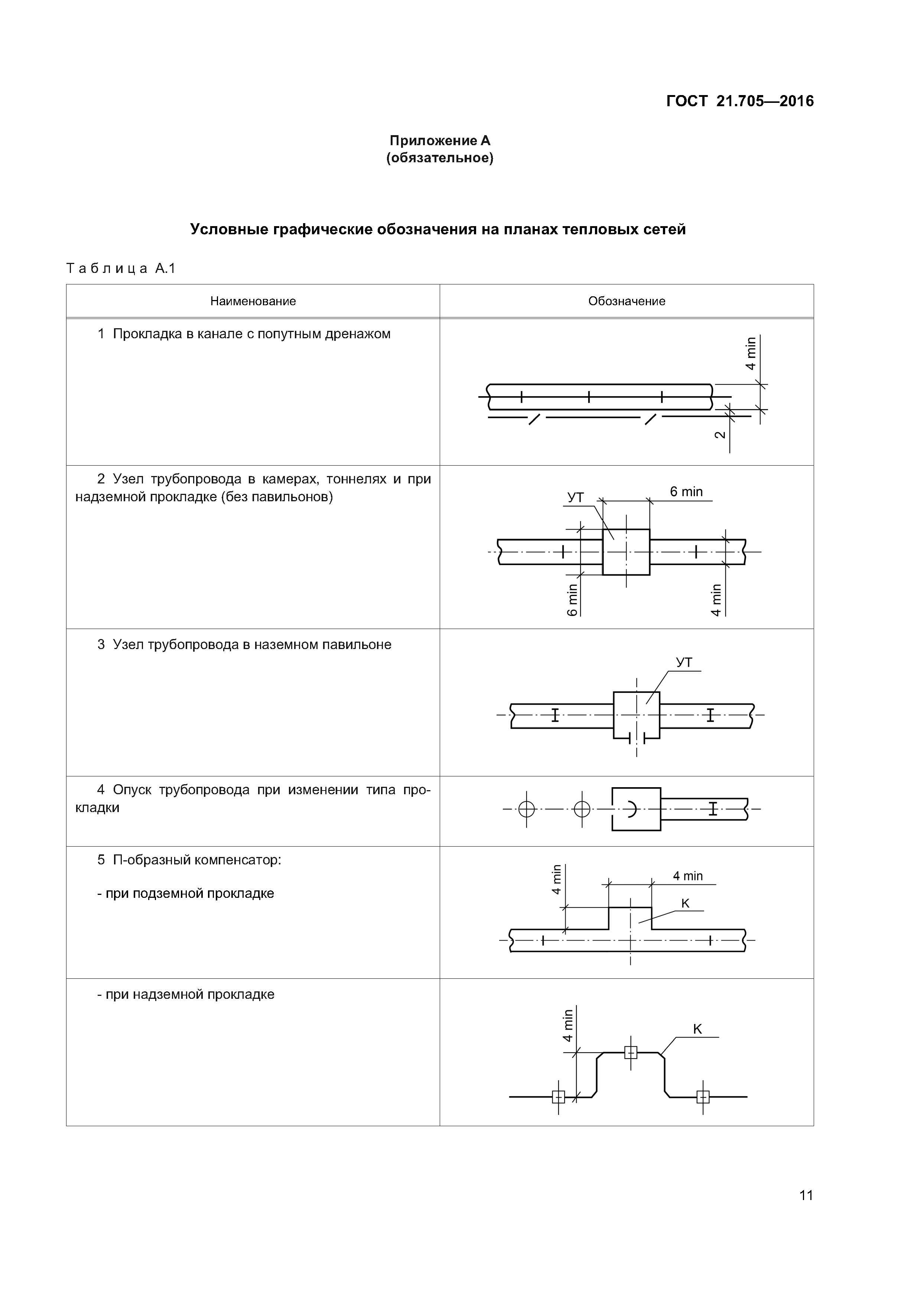

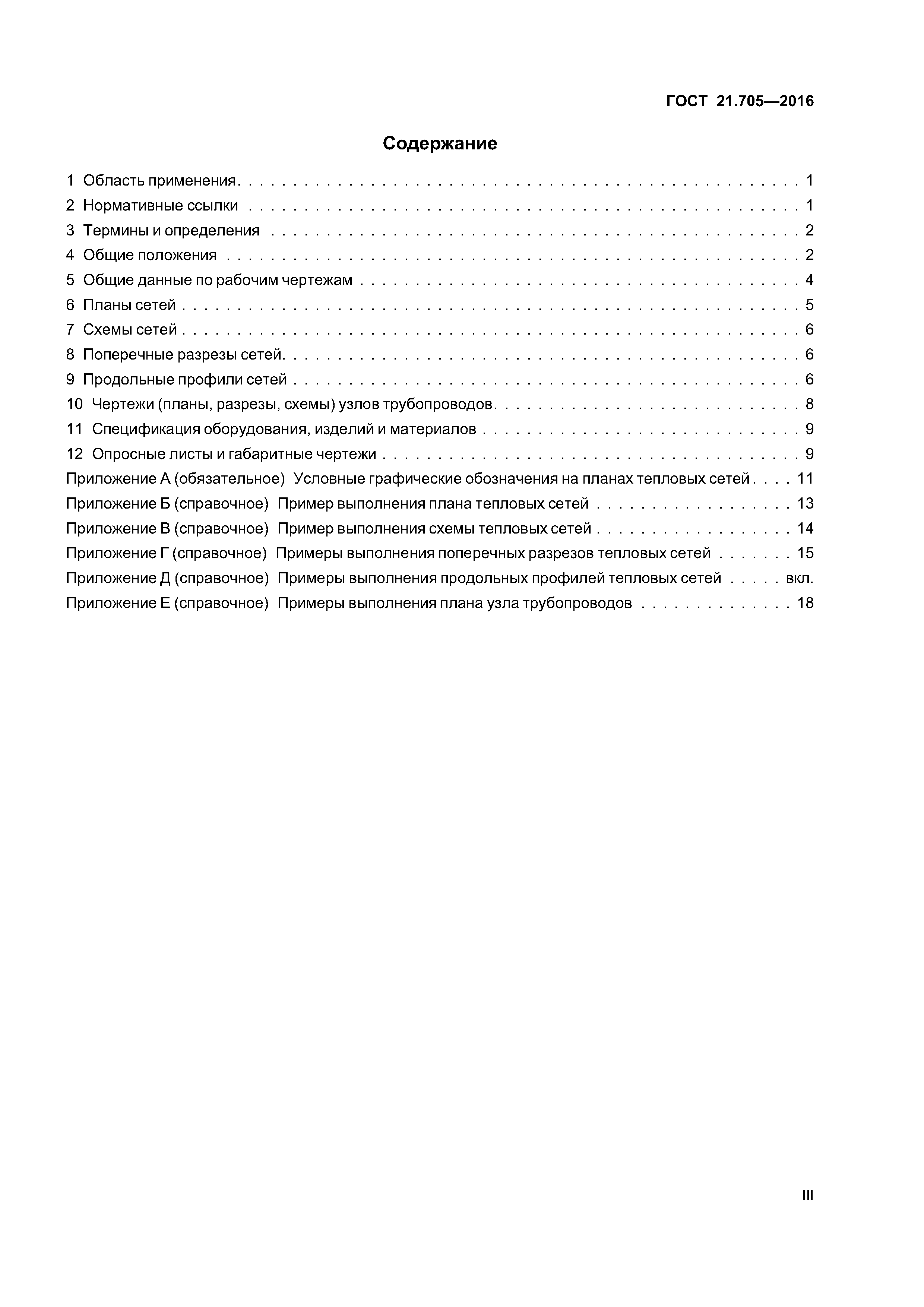

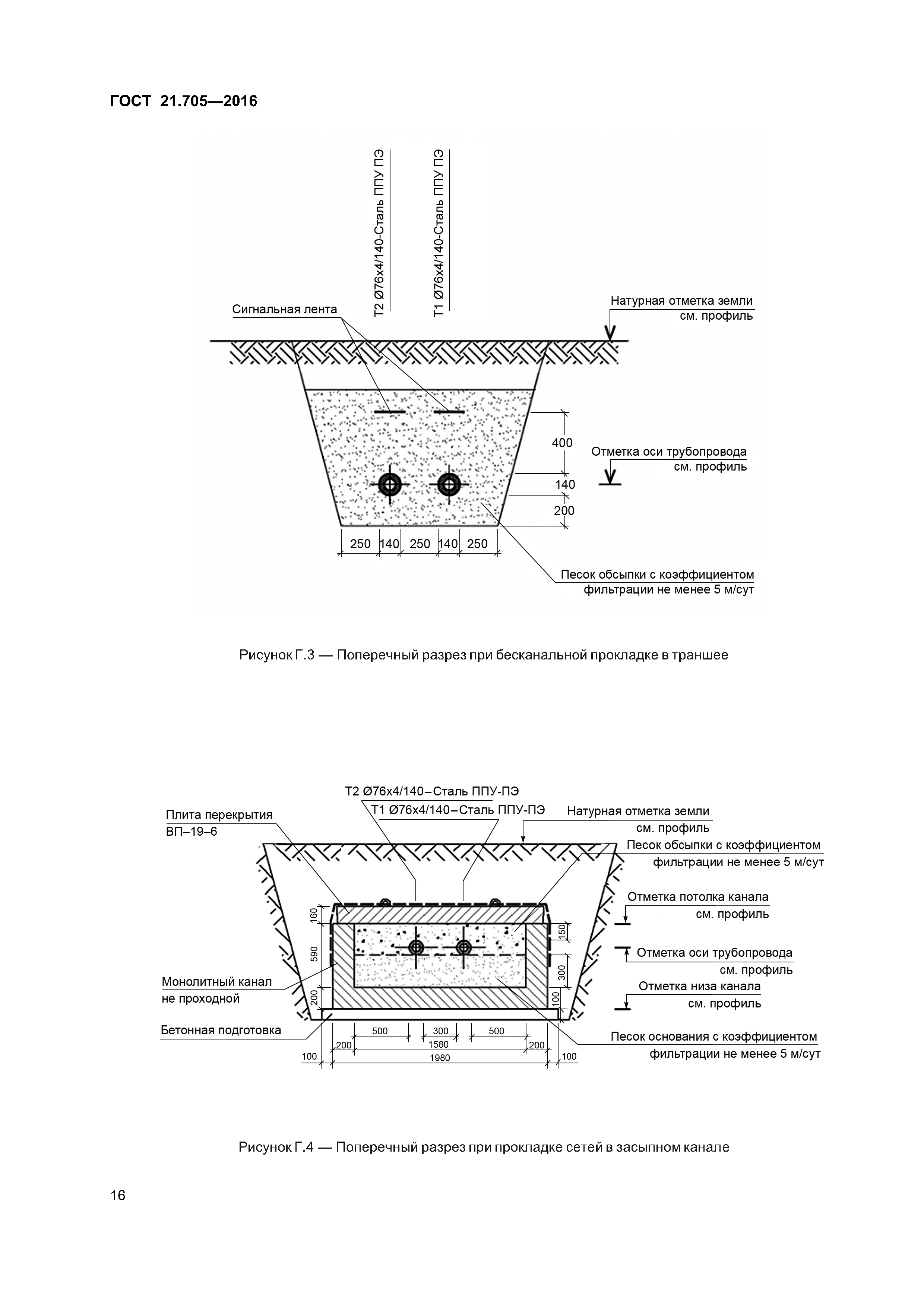

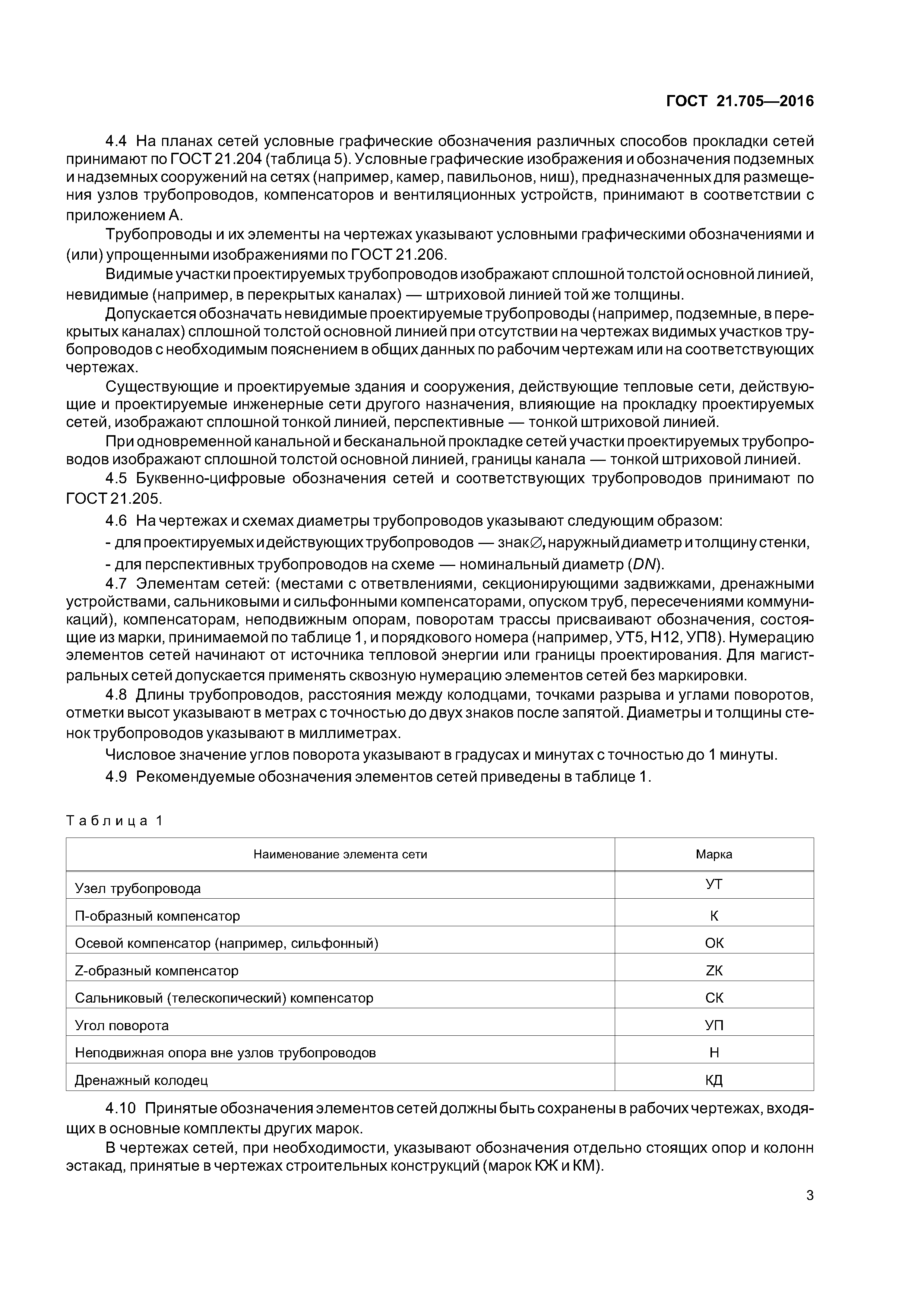

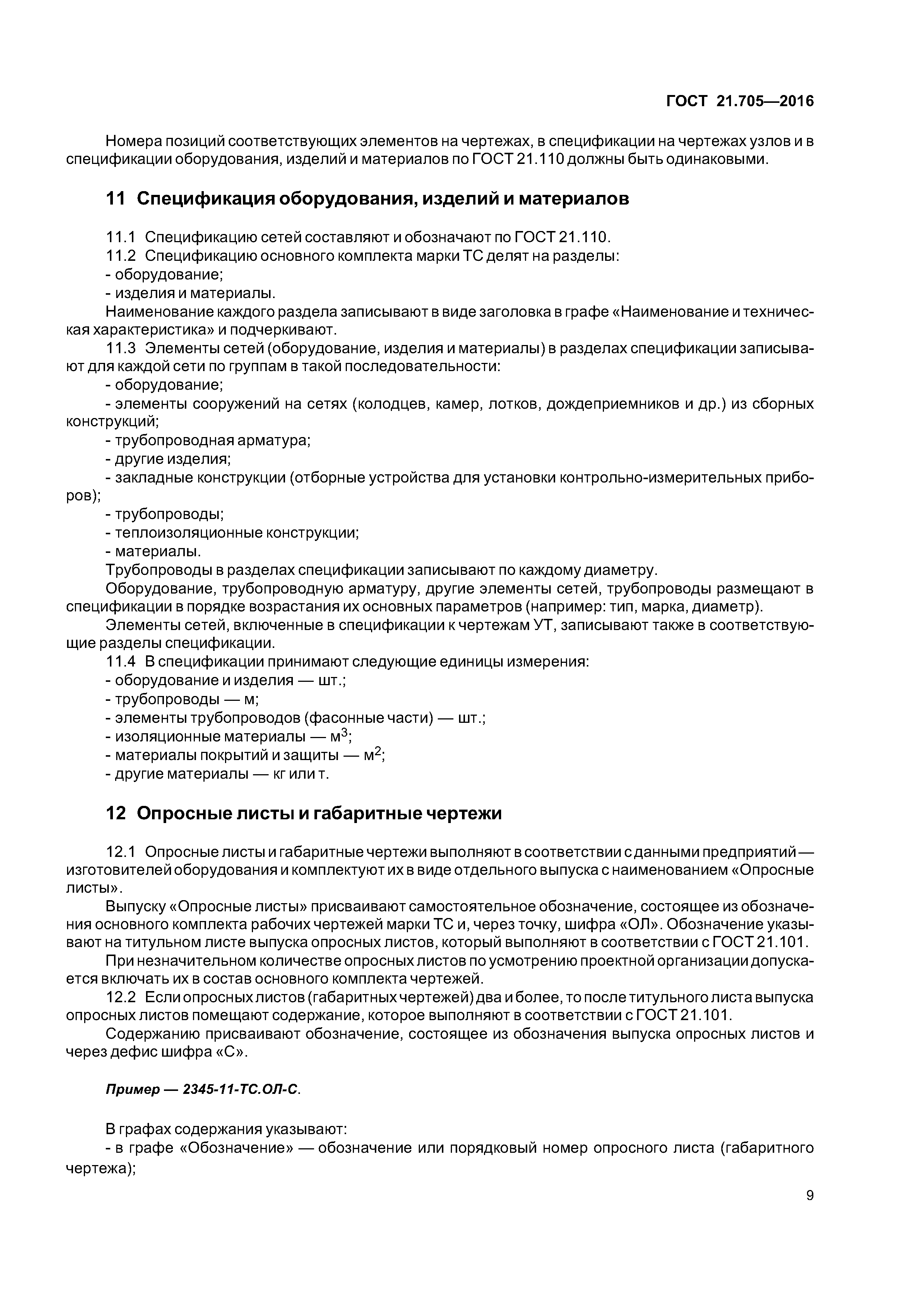

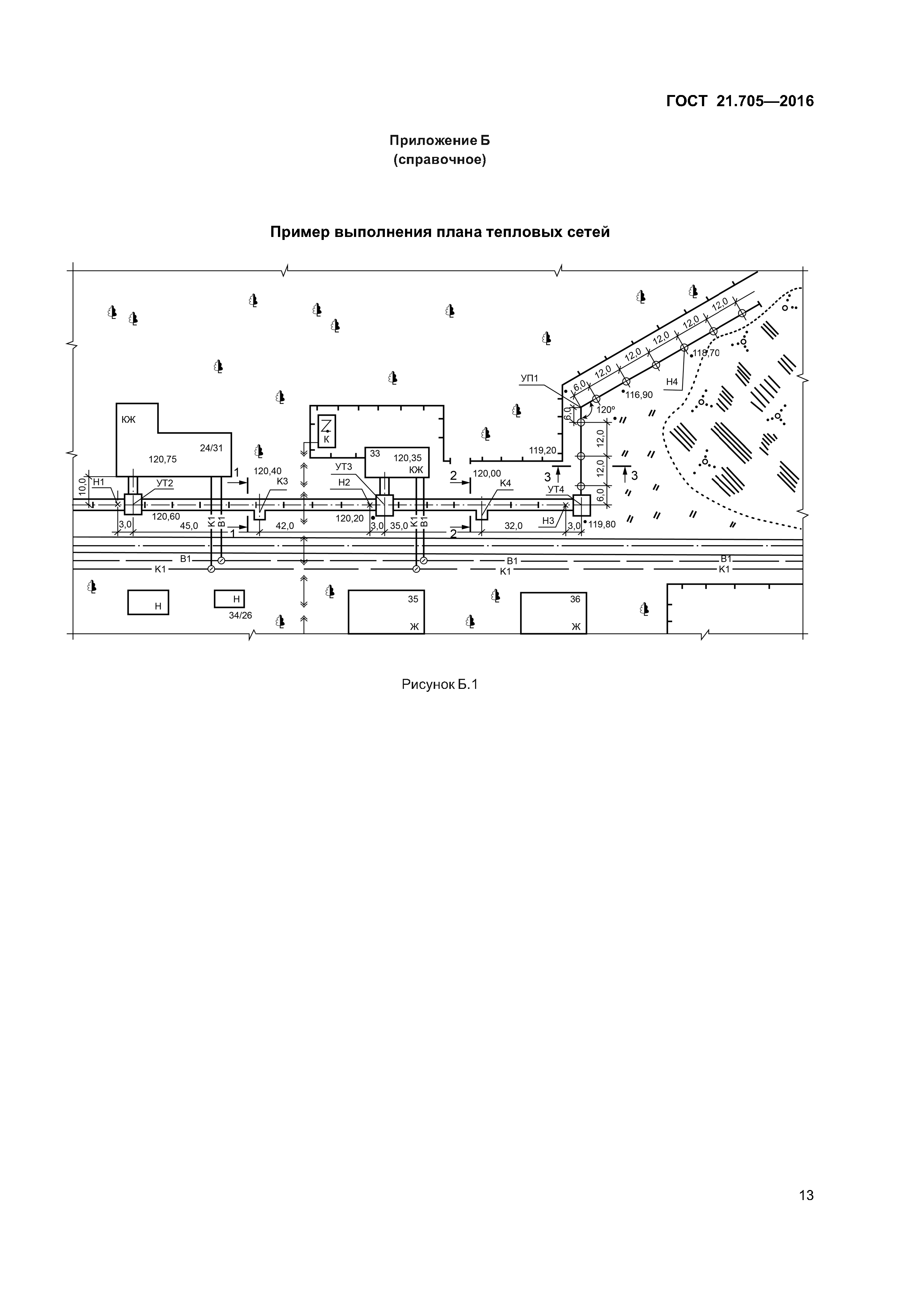

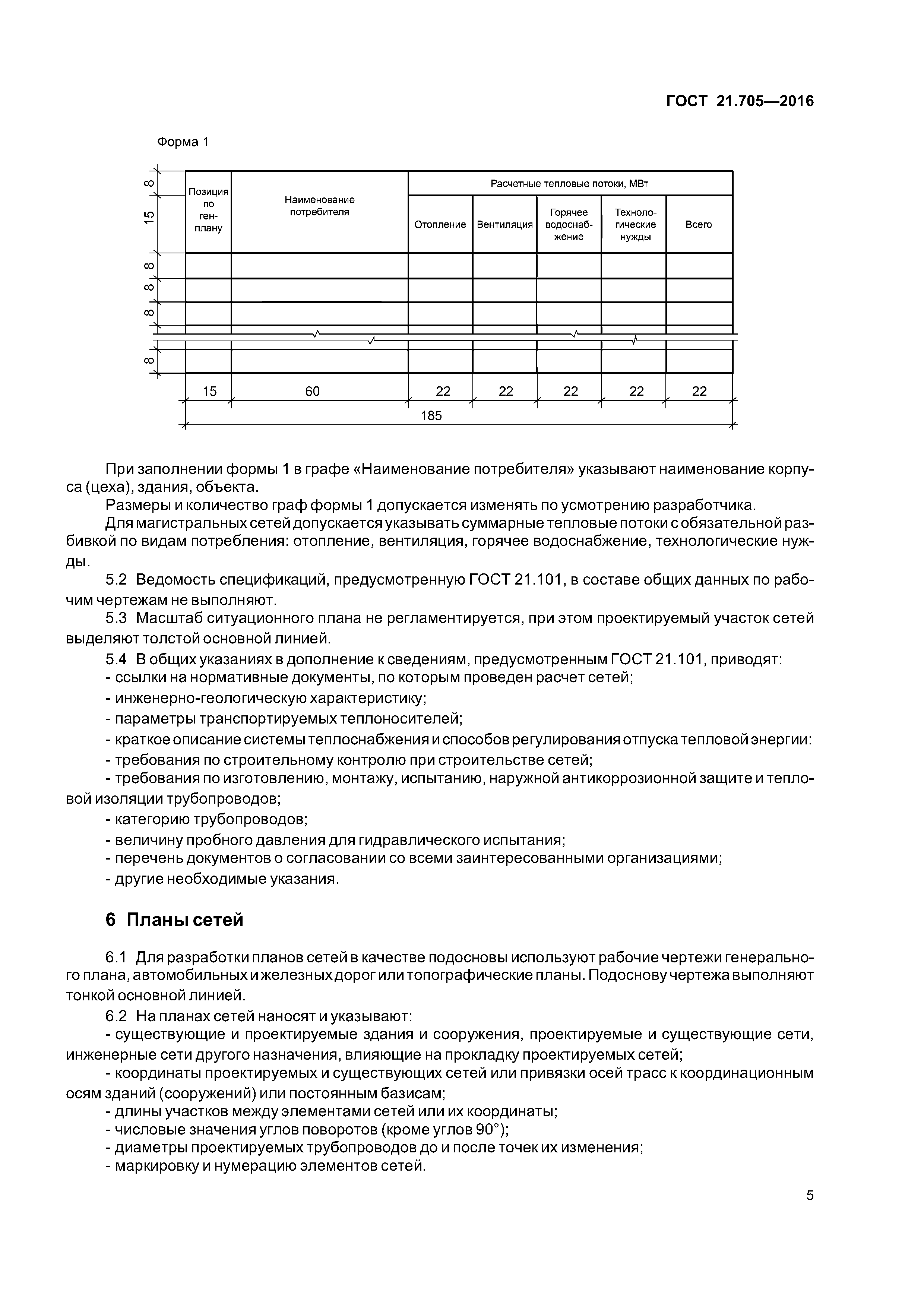

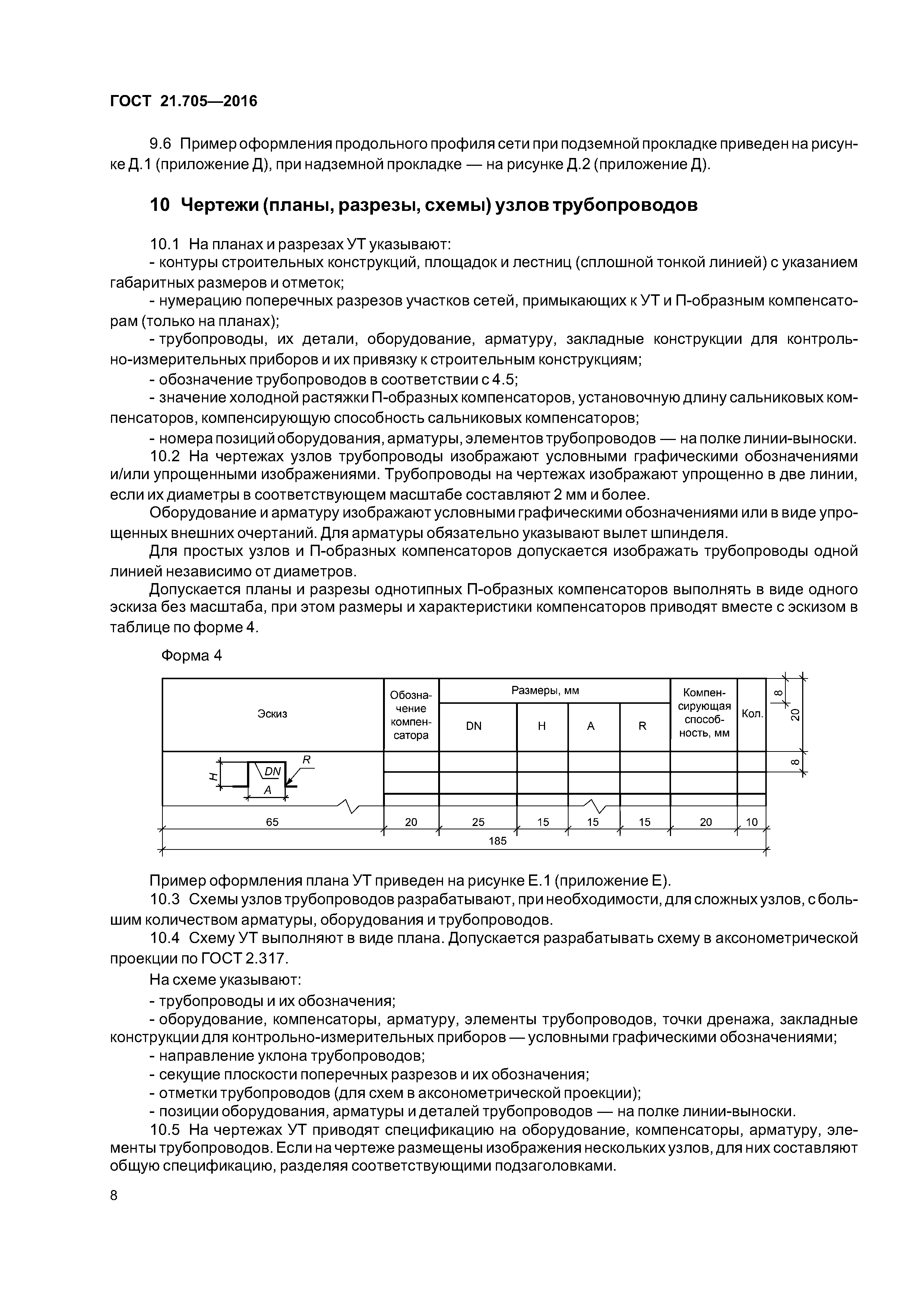

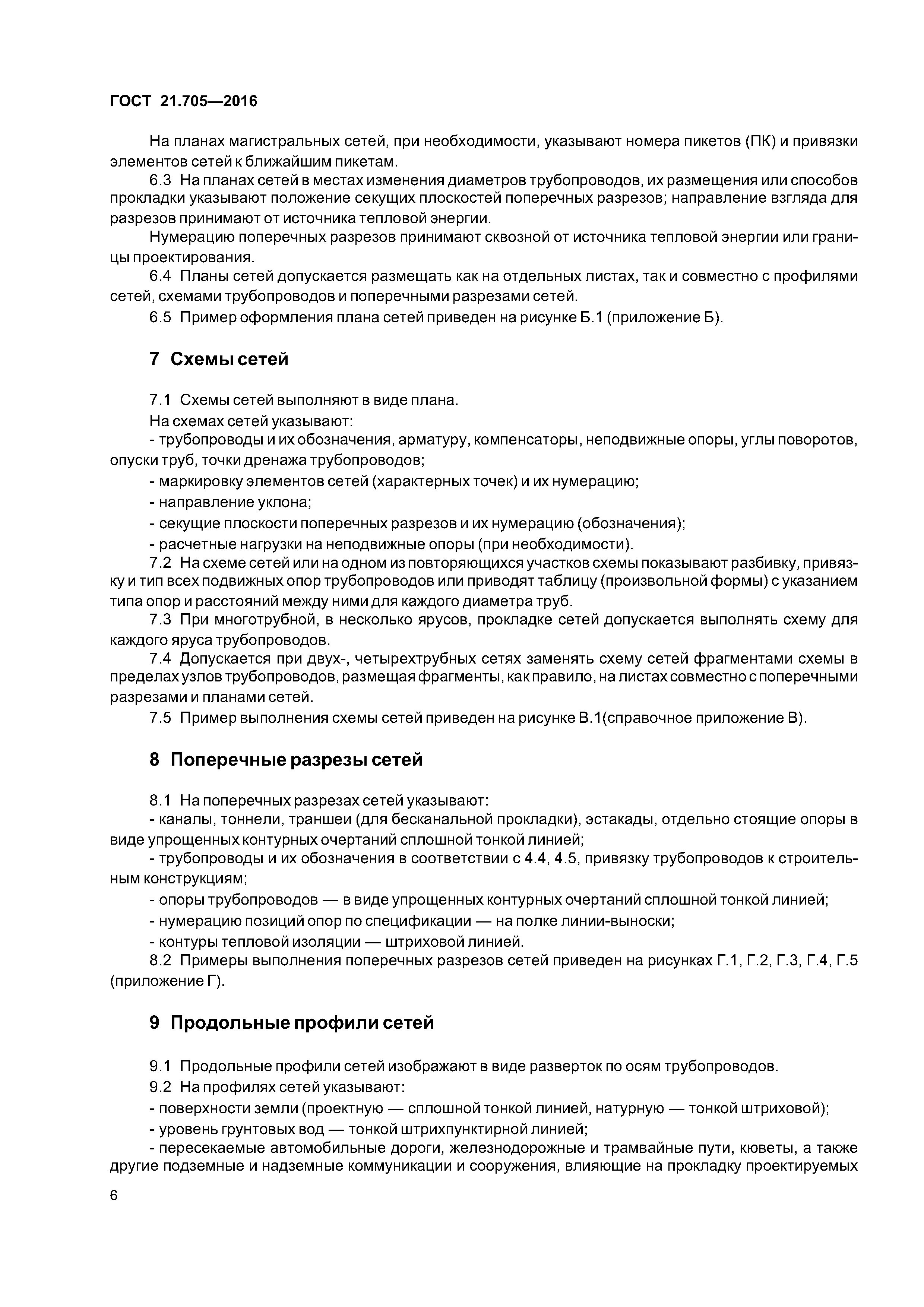

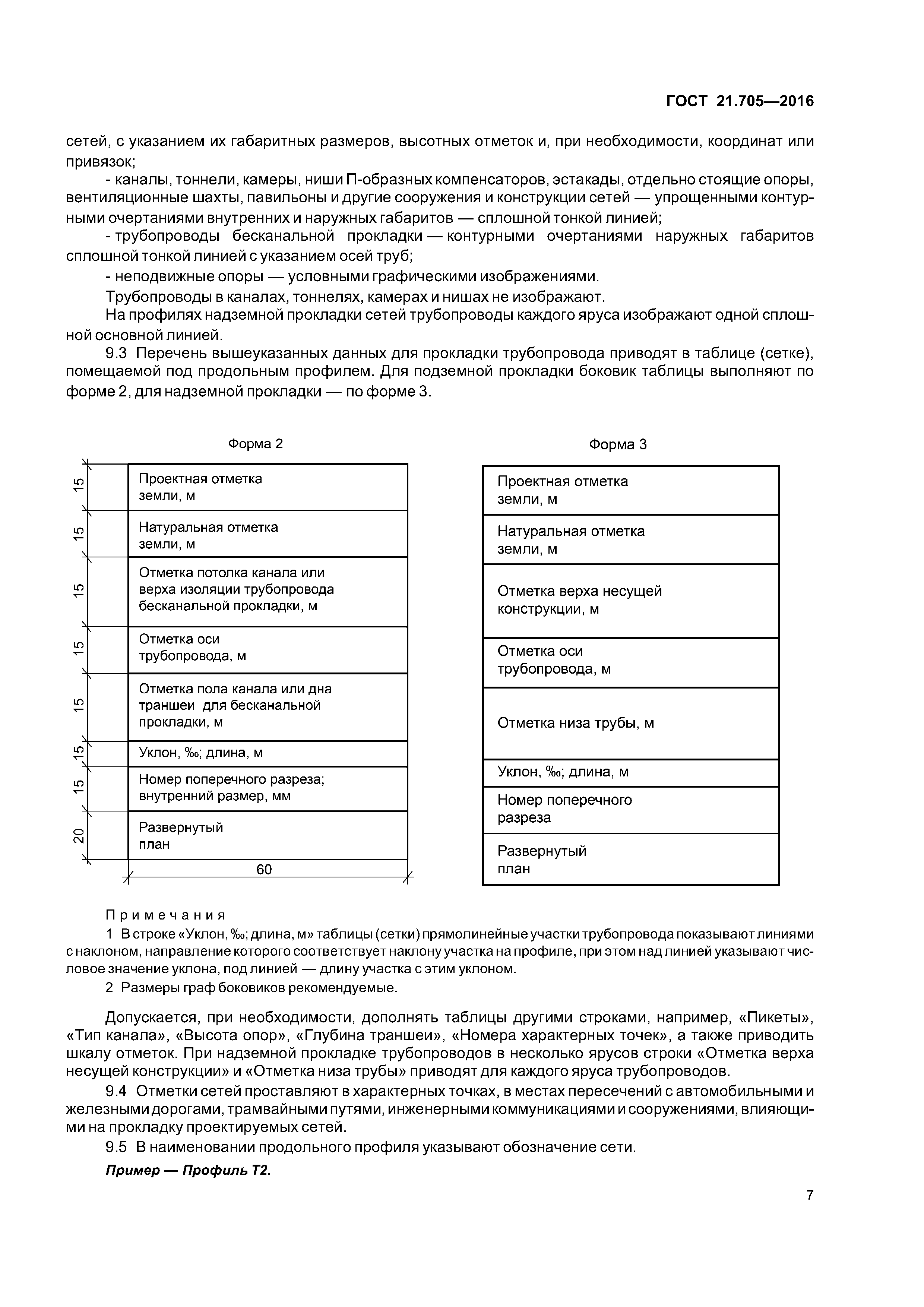

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Общие данные по рабочим чертежам 6 Планы сетей 7 Схемы сетей 8 Поперечные разрезы сетей 9 Продольные профили сетей 10 Чертежи (планы, разрезы, схемы) узлов трубопроводов 11 Спецификация оборудования, изделий и материалов 12 Опросные листы и габаритные чертежи Приложение А (обязательное) Условные графические обозначения на планах тепловых сетей Приложение Б (справочное) Пример выполнения плана тепловых сетей Приложение В (справочное) Пример выполнения схемы тепловых сетей Приложение Г (справочное) Примеры выполнения поперечных разрезов тепловых сетей Приложение Д (справочное) Примеры выполнения продольных профилей тепловых сетей Приложение Е (справочное) Примеры выполнения плана узла трубопроводов

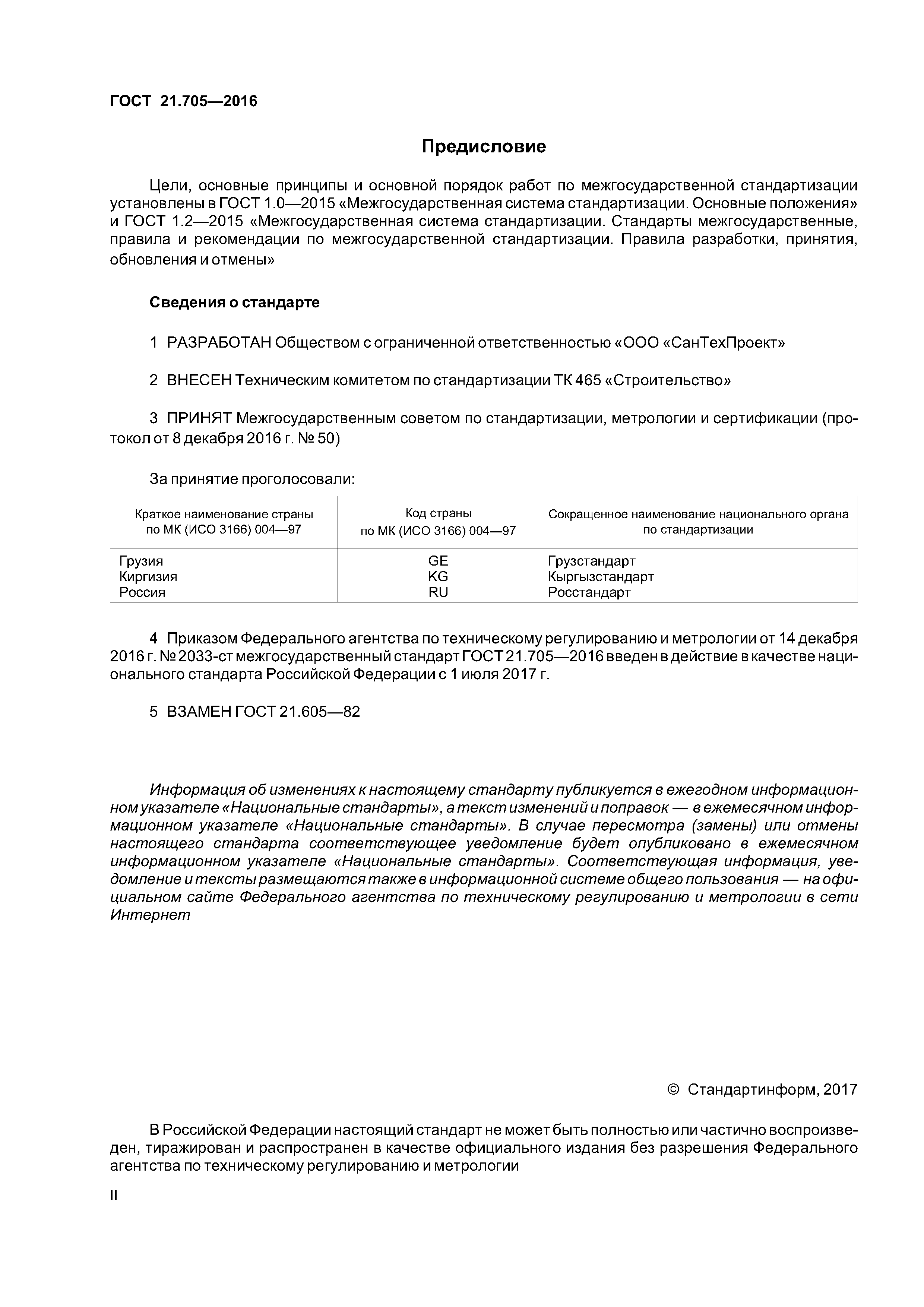

Разработан:	ООО СанТехПроект
Утверждён:	08.12.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 50) 14.12.2016 Федеральное агентство по техническому регулированию и метрологии (2033-ст)
Издан:	Стандартинформ (2017 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Заменяет собой:	ГОСТ 21.605-82 «Система проектной документации для строительства. Сети тепловые (тепломеханическая часть). Рабочие чертежи»
Нормативные ссылки:	ГОСТ 21.204-93 «Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 2.317-2011 «Единая система конструкторской документации. Аксонометрические проекции» ГОСТ 21.206-2012 «Система проектной документации для строительства. Условные обозначения трубопроводов» ГОСТ Р 21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 21.001-2013 «Система проектной документации для строительства. Общие положения» ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов» ГОСТ 21.114-2013 «Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий» ГОСТ 21.205-2016 «Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений»
