Скачать ГОСТ 21.502-2016 Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций

Дата актуализации: 10.08.2017

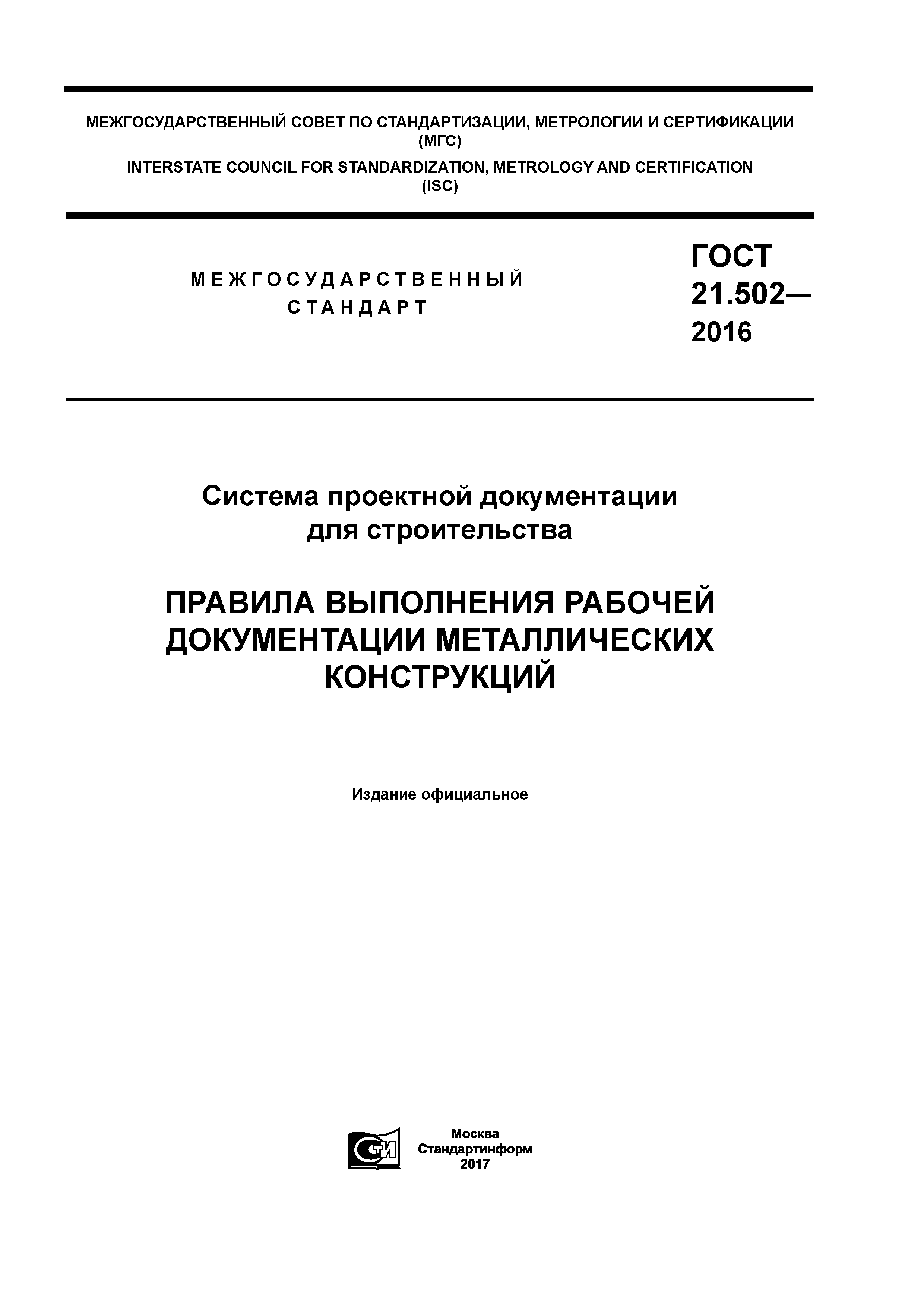

ГОСТ 21.502-2016

Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций

Обозначение:	ГОСТ 21.502-2016
Обозначение англ:	GOST 21.502-2016
Статус:	принят
Название рус.:	Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций
Название англ.:	System of design documents for construction. Execution rules of working documents for metal structures
Дата добавления в базу:	05.05.2017
Дата актуализации:	05.05.2017
Дата введения:	02.12.2016
Дата окончания срока действия:	01.07.2017

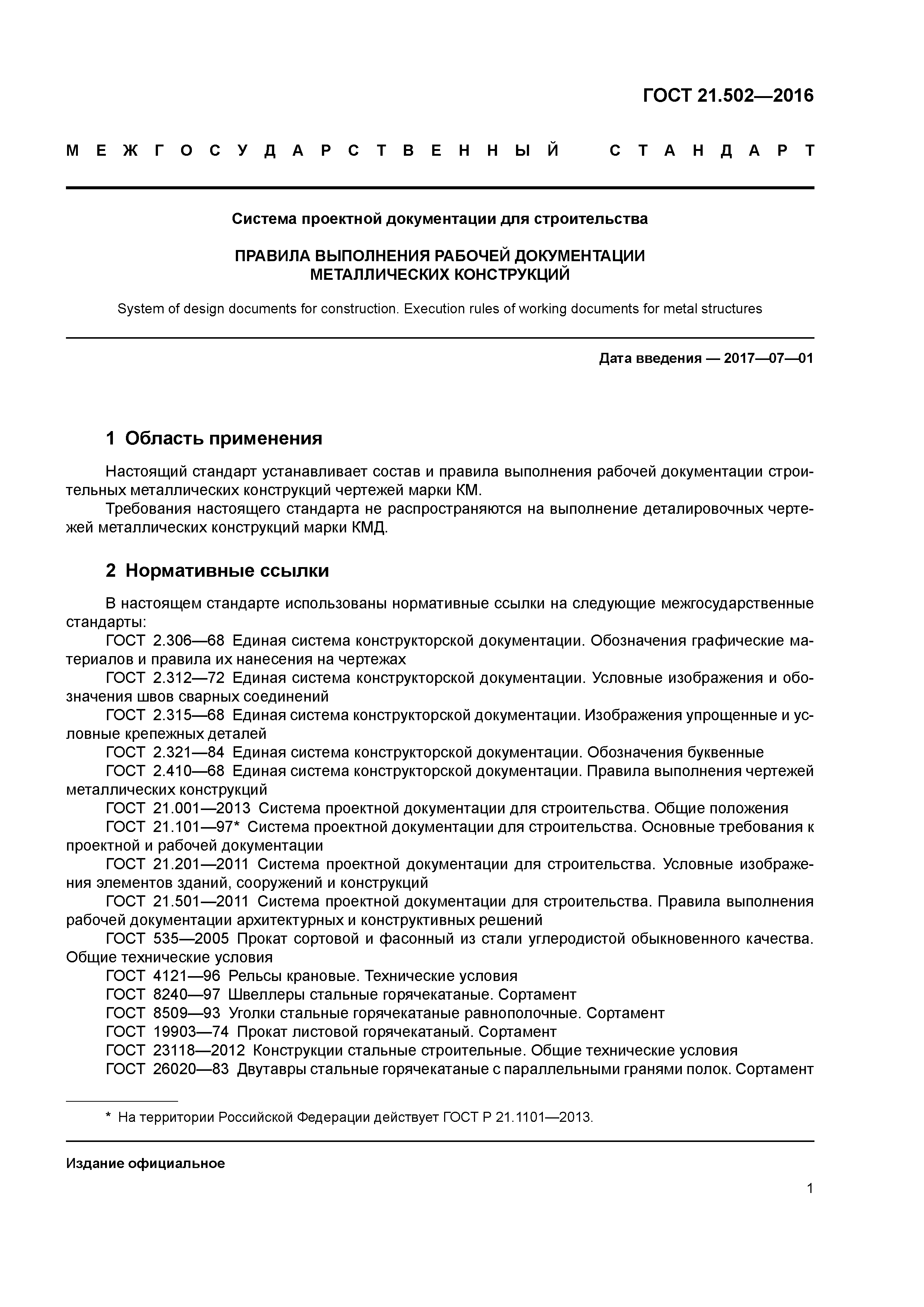

Область применения:	Стандарт устанавливает состав и правила выполнения рабочей документации строительных металлических конструкций чертежей марки КМ.

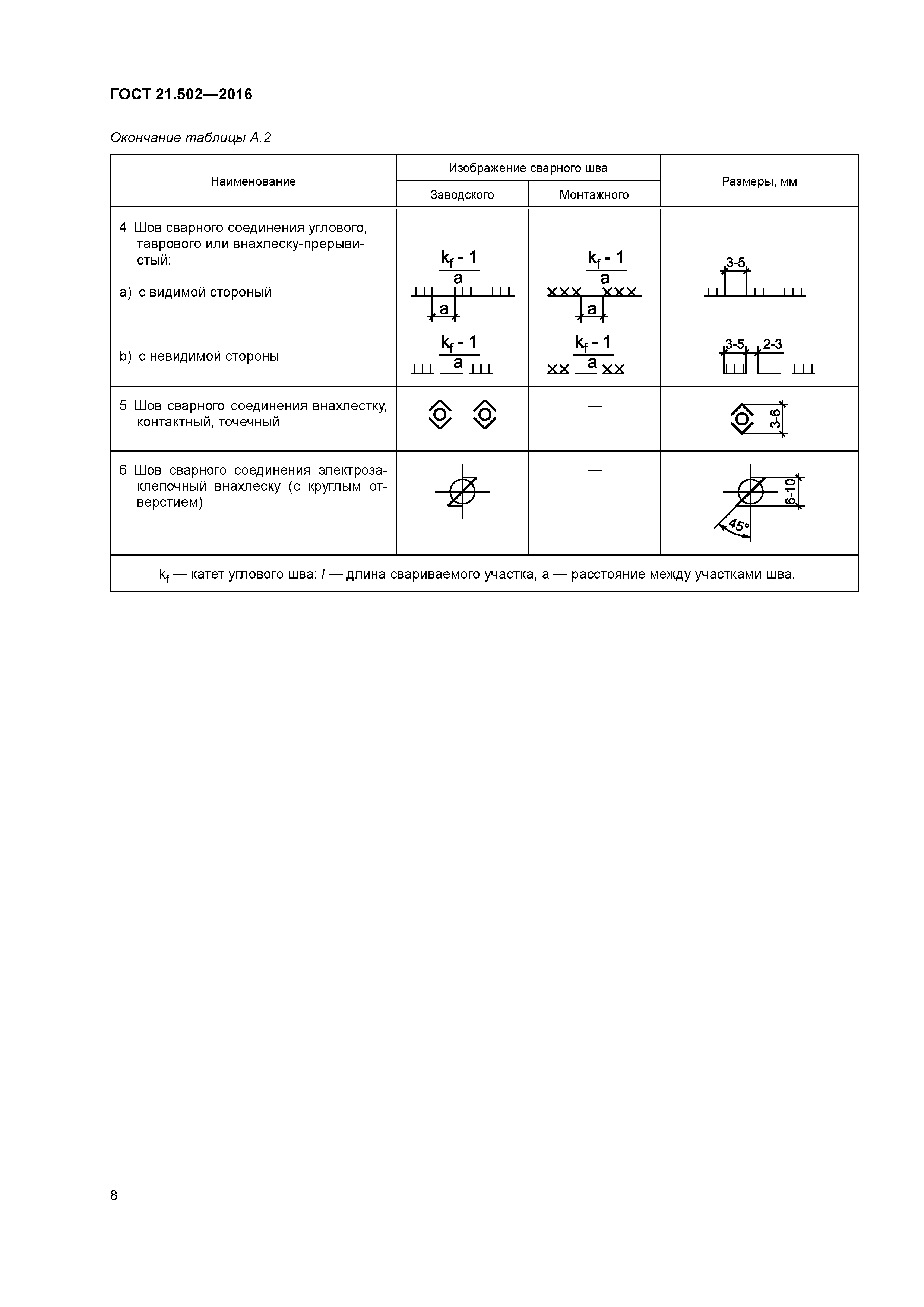

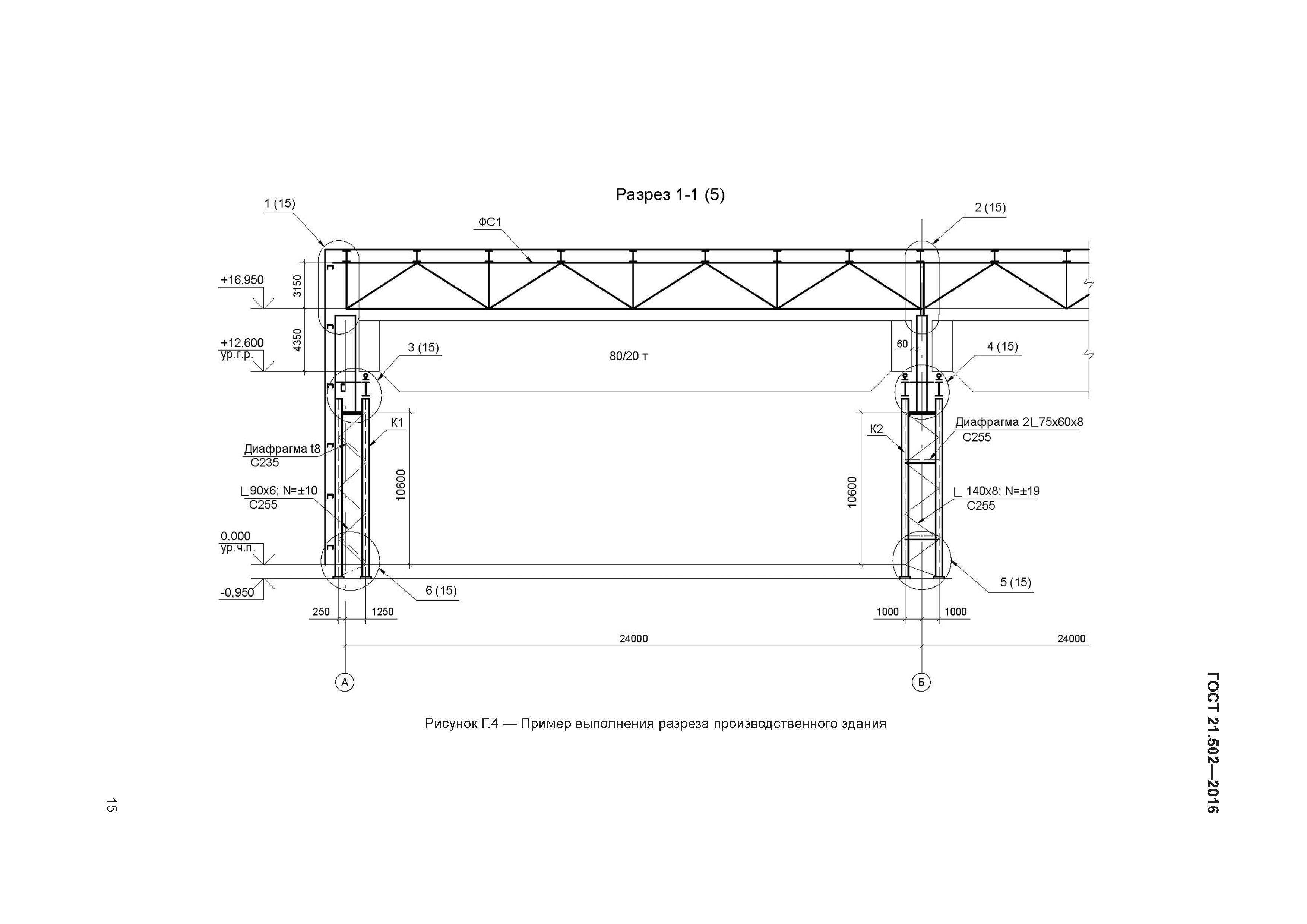

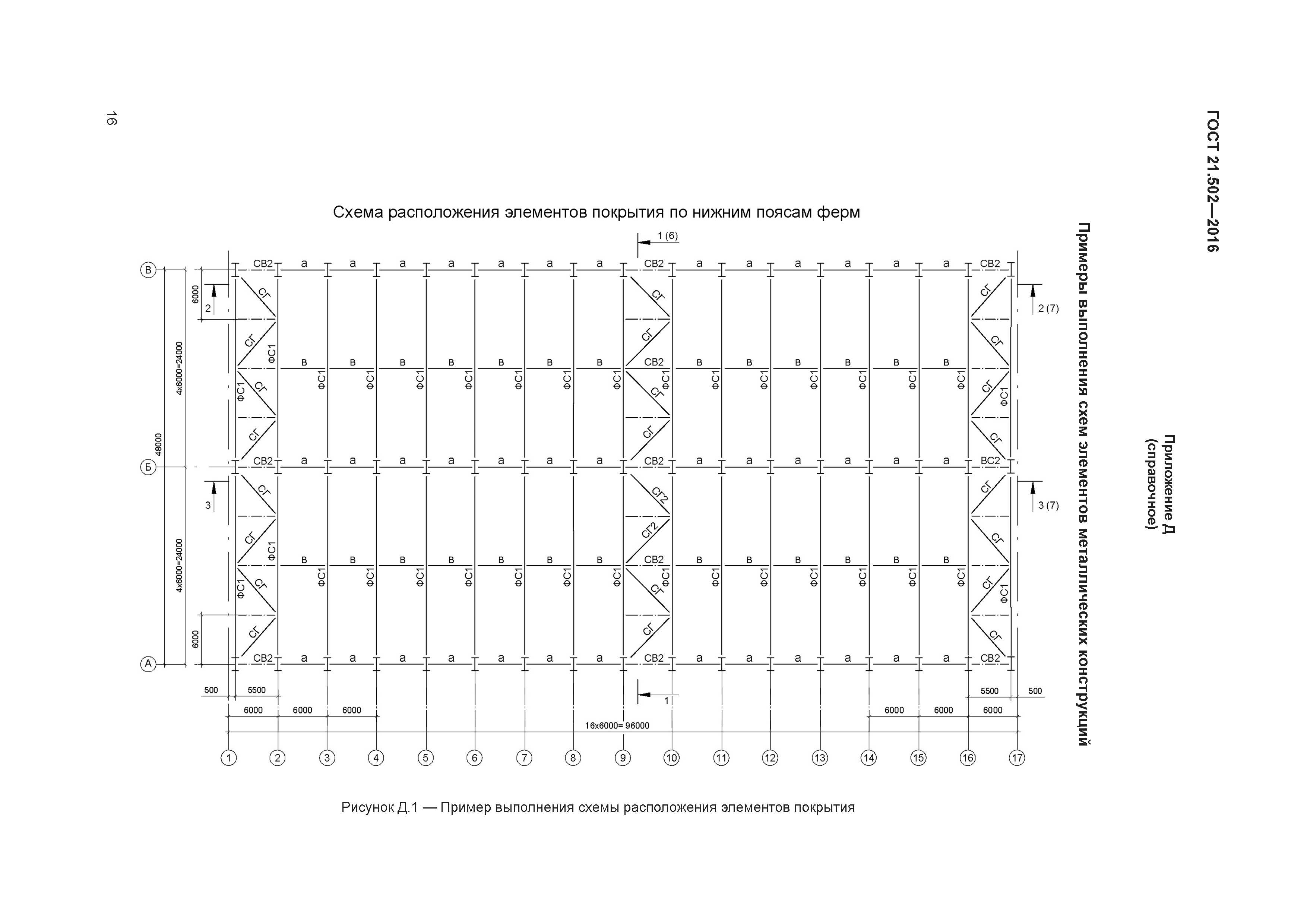

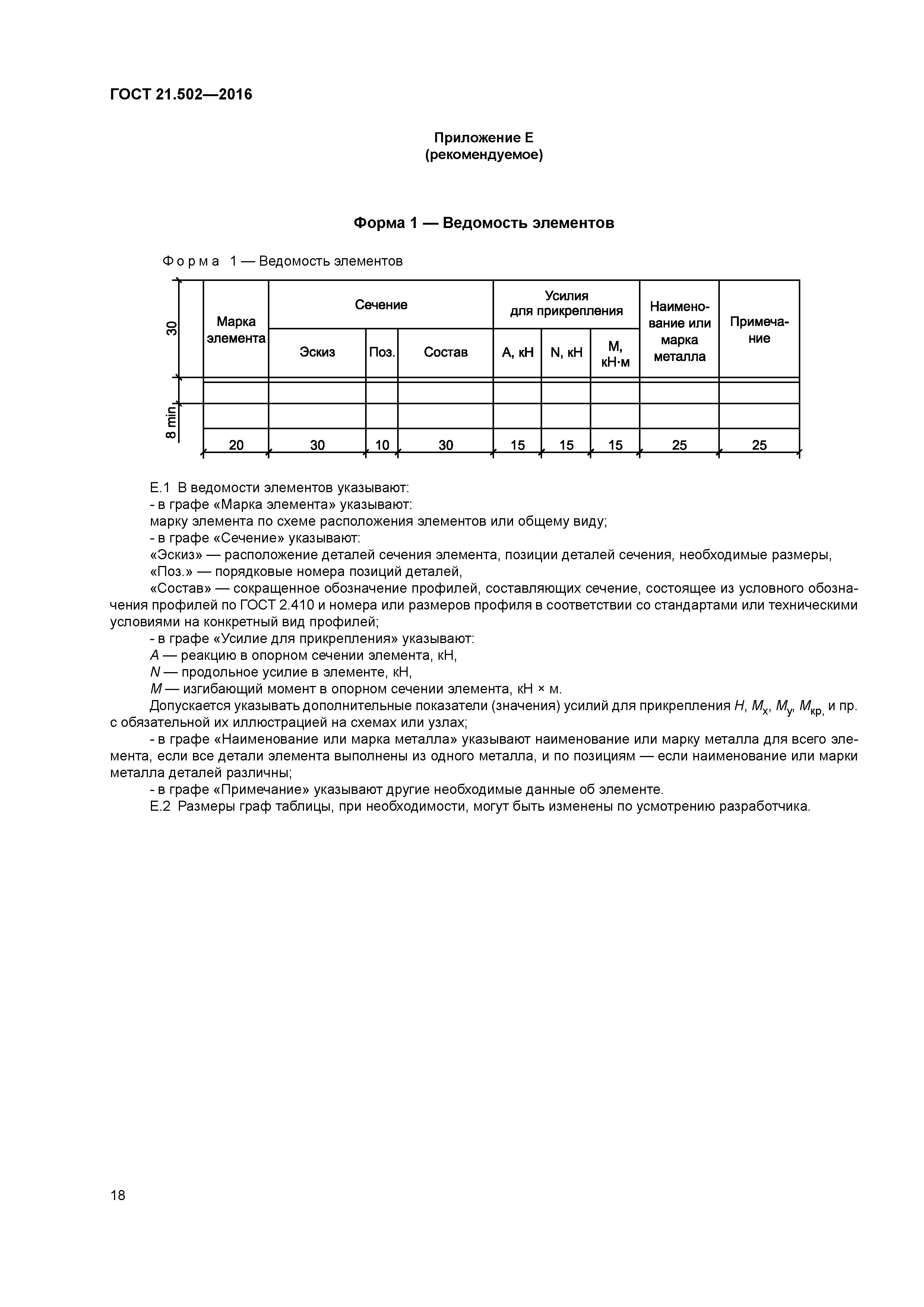

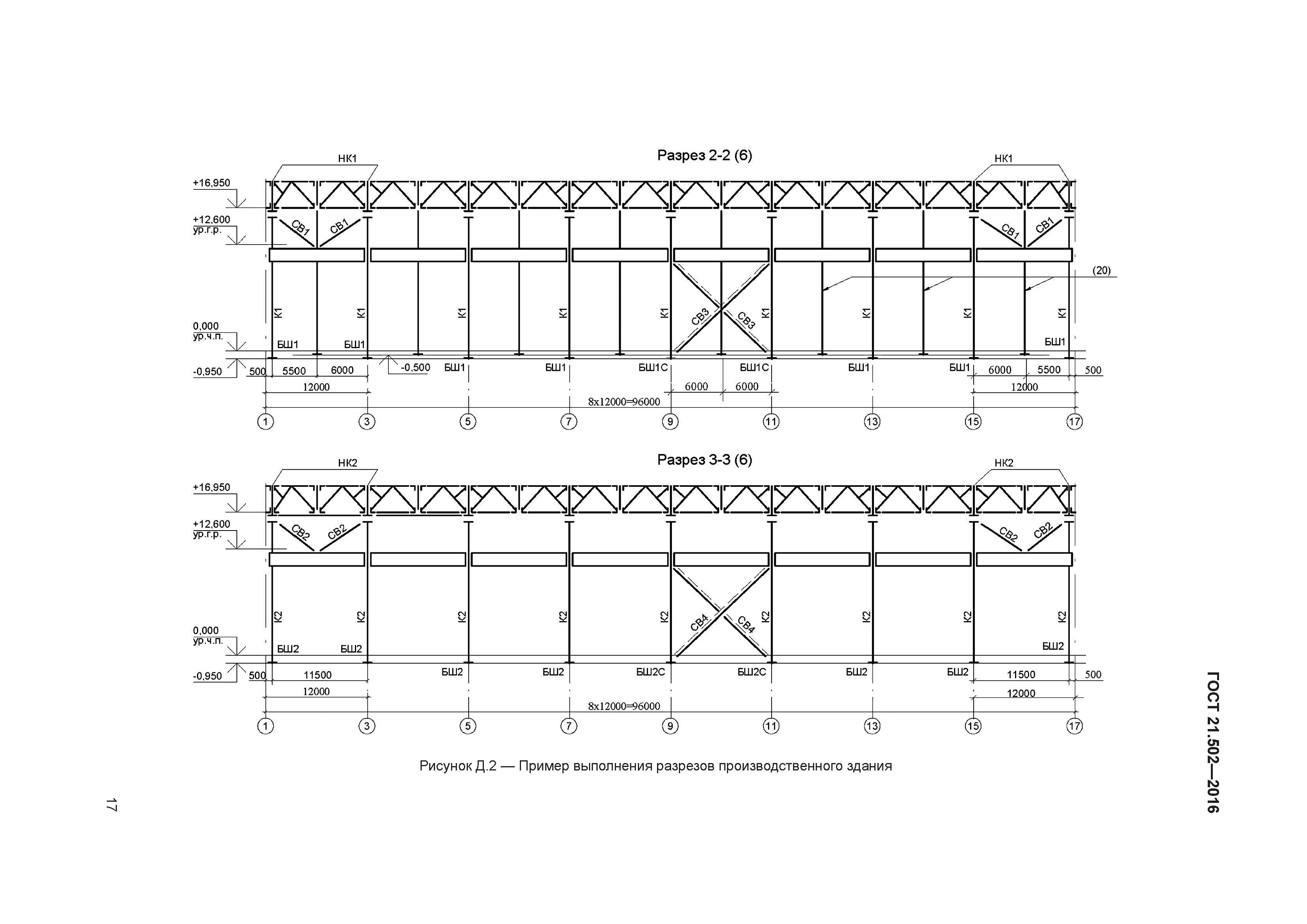

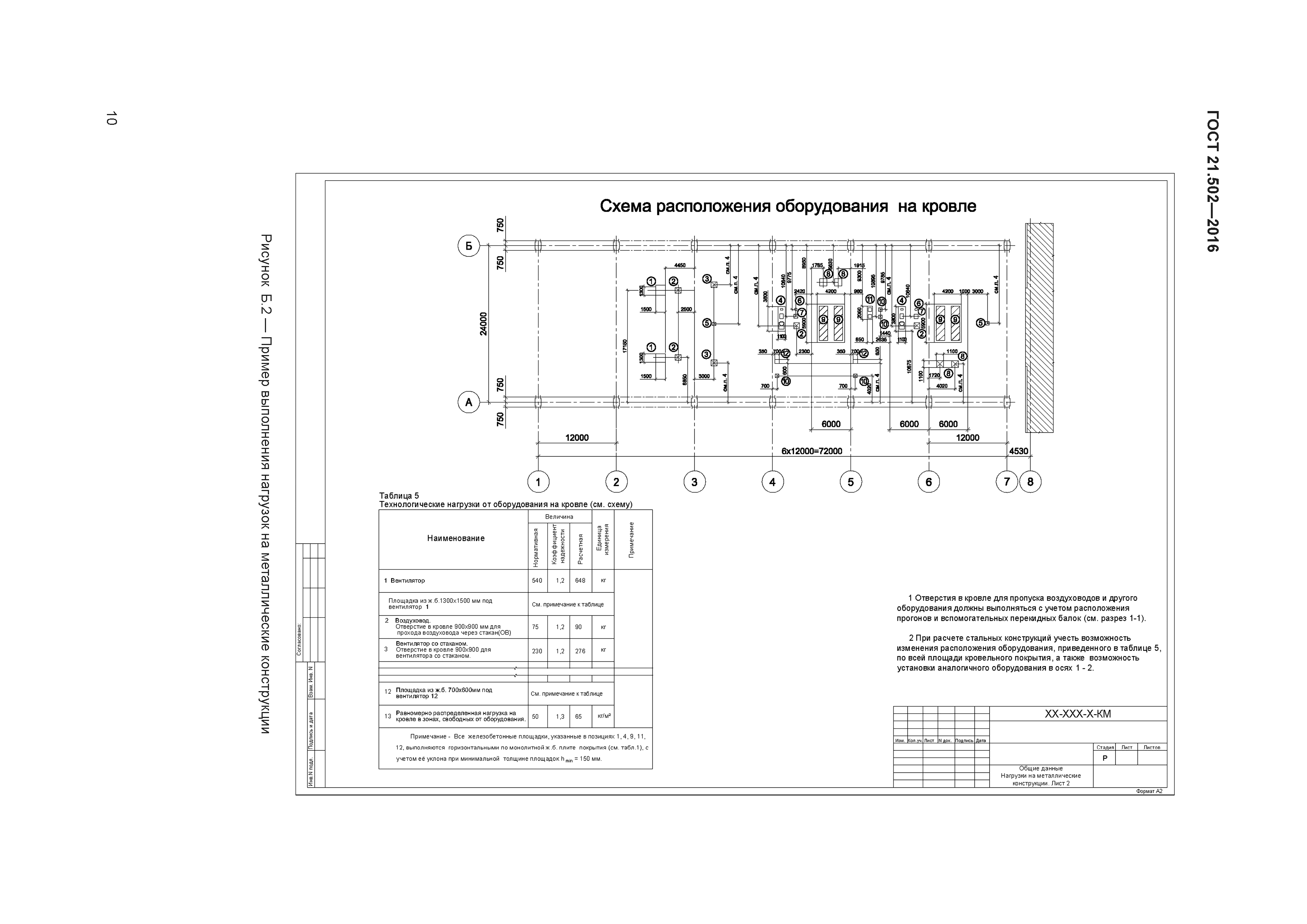

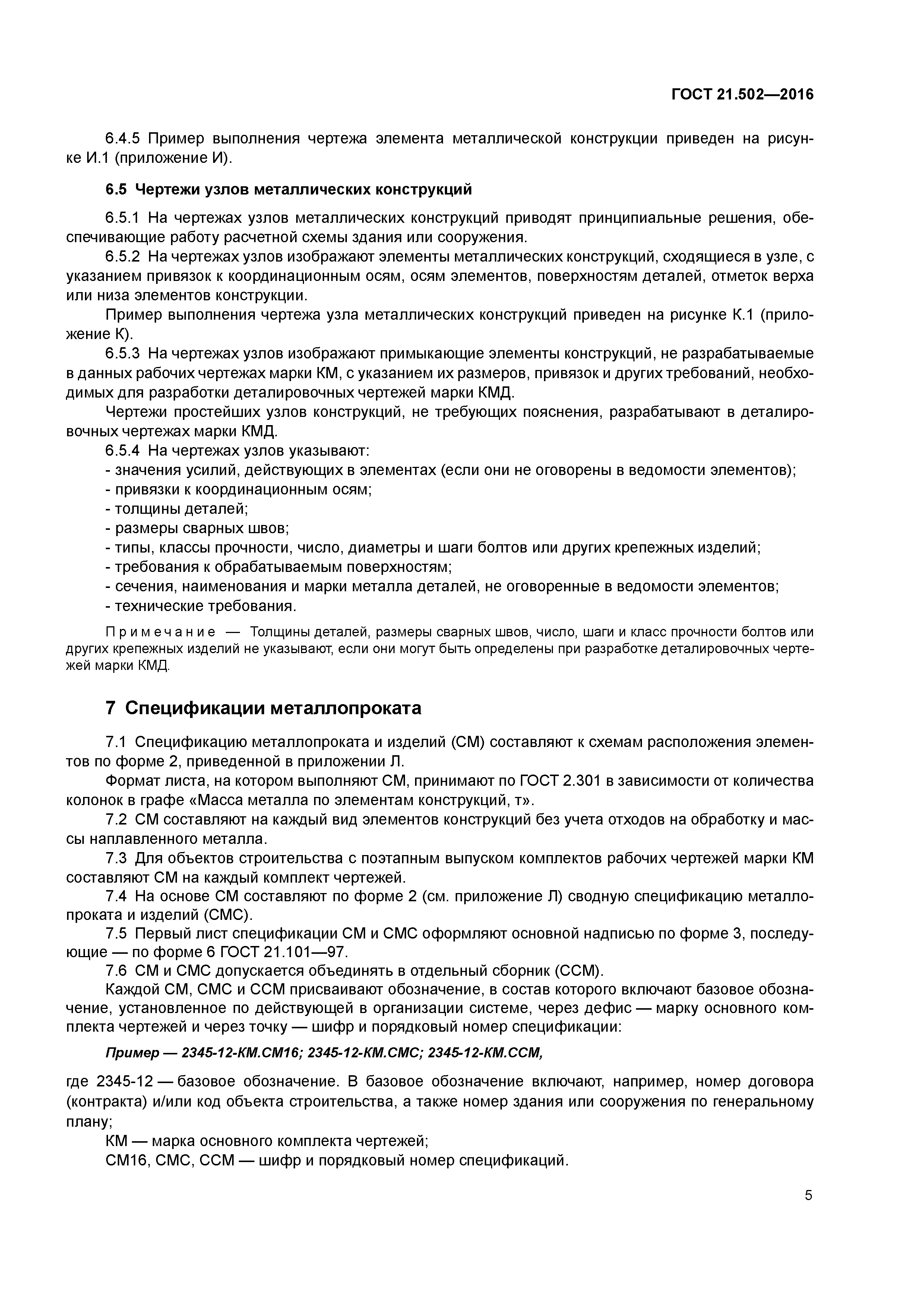

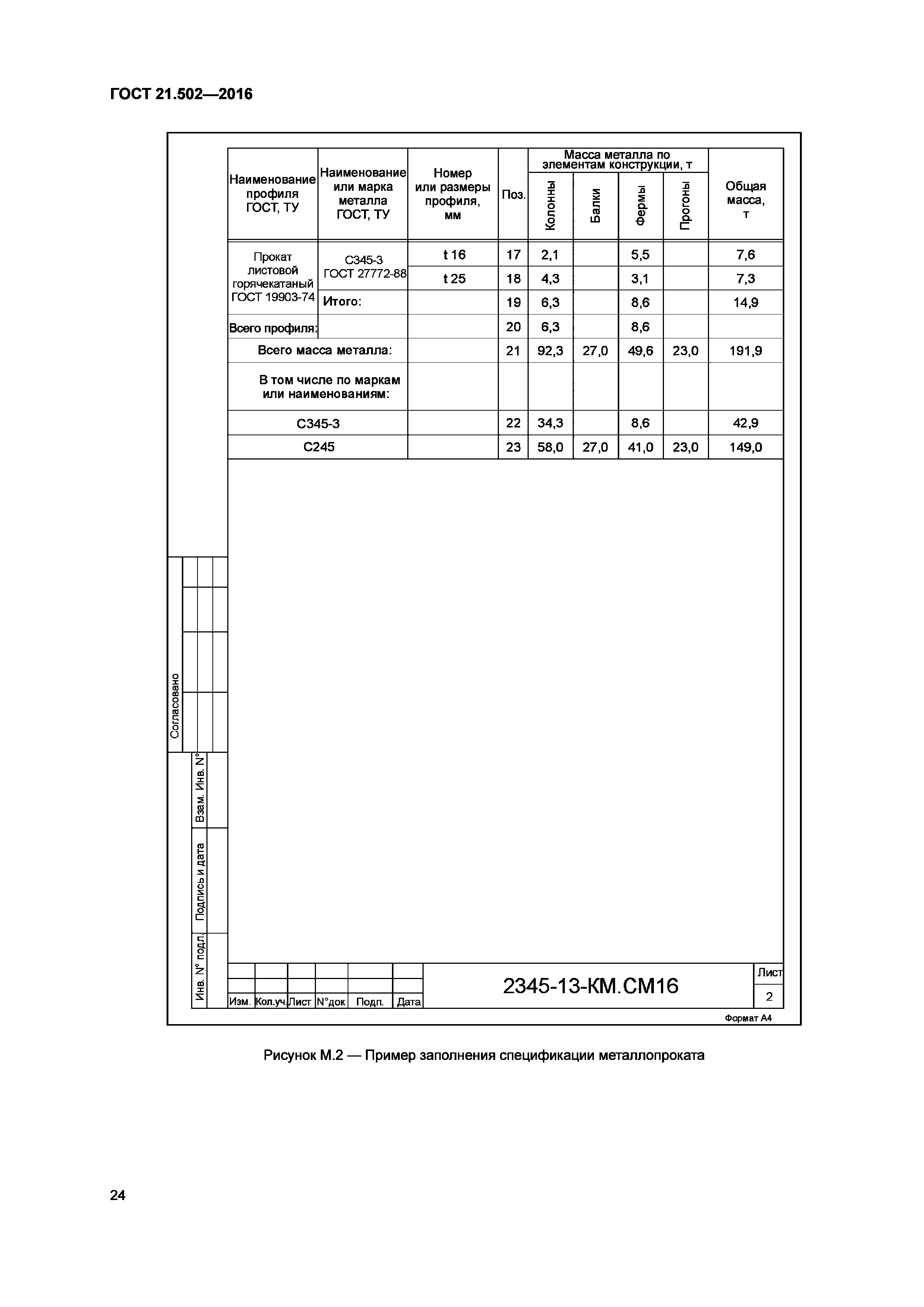

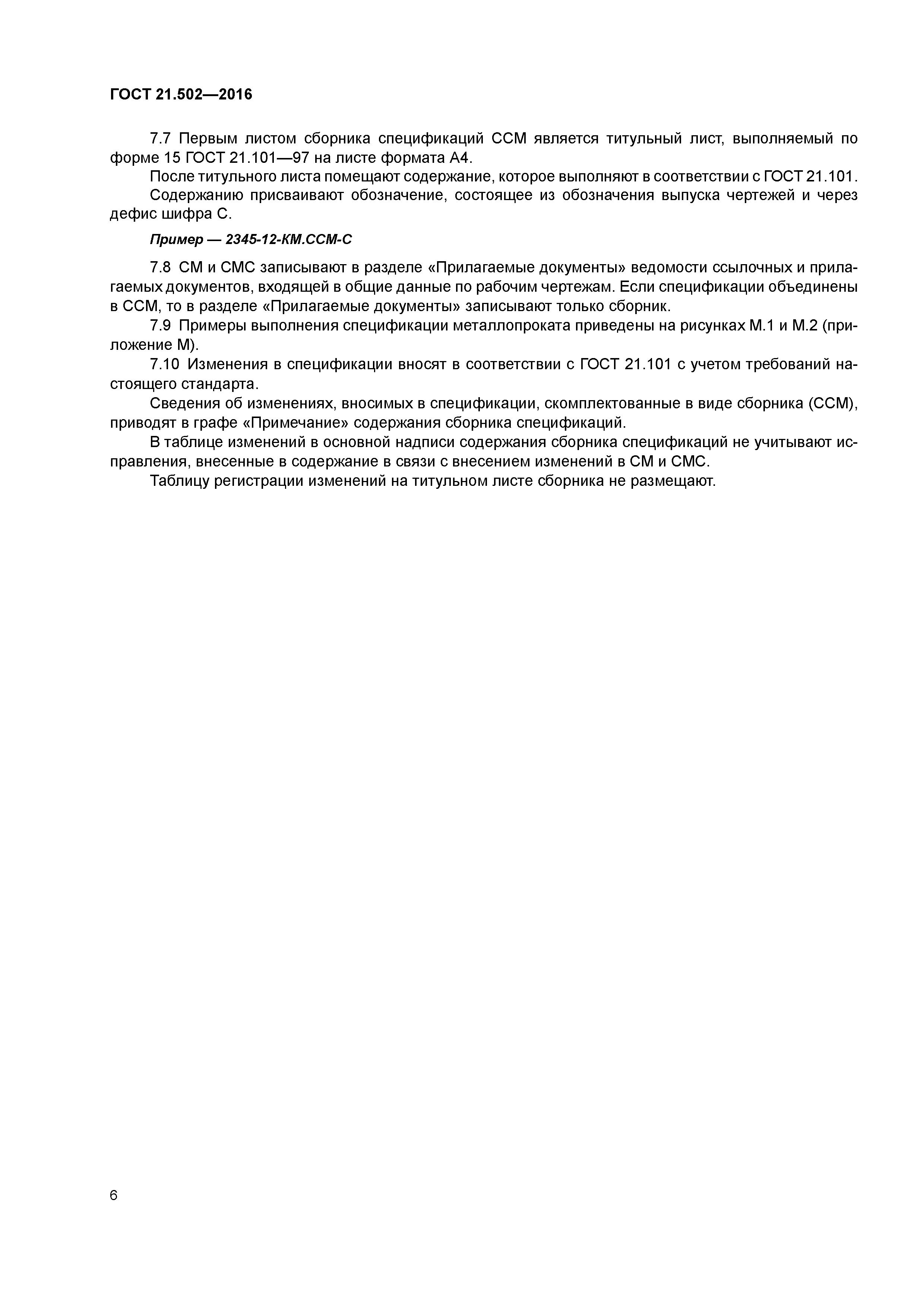

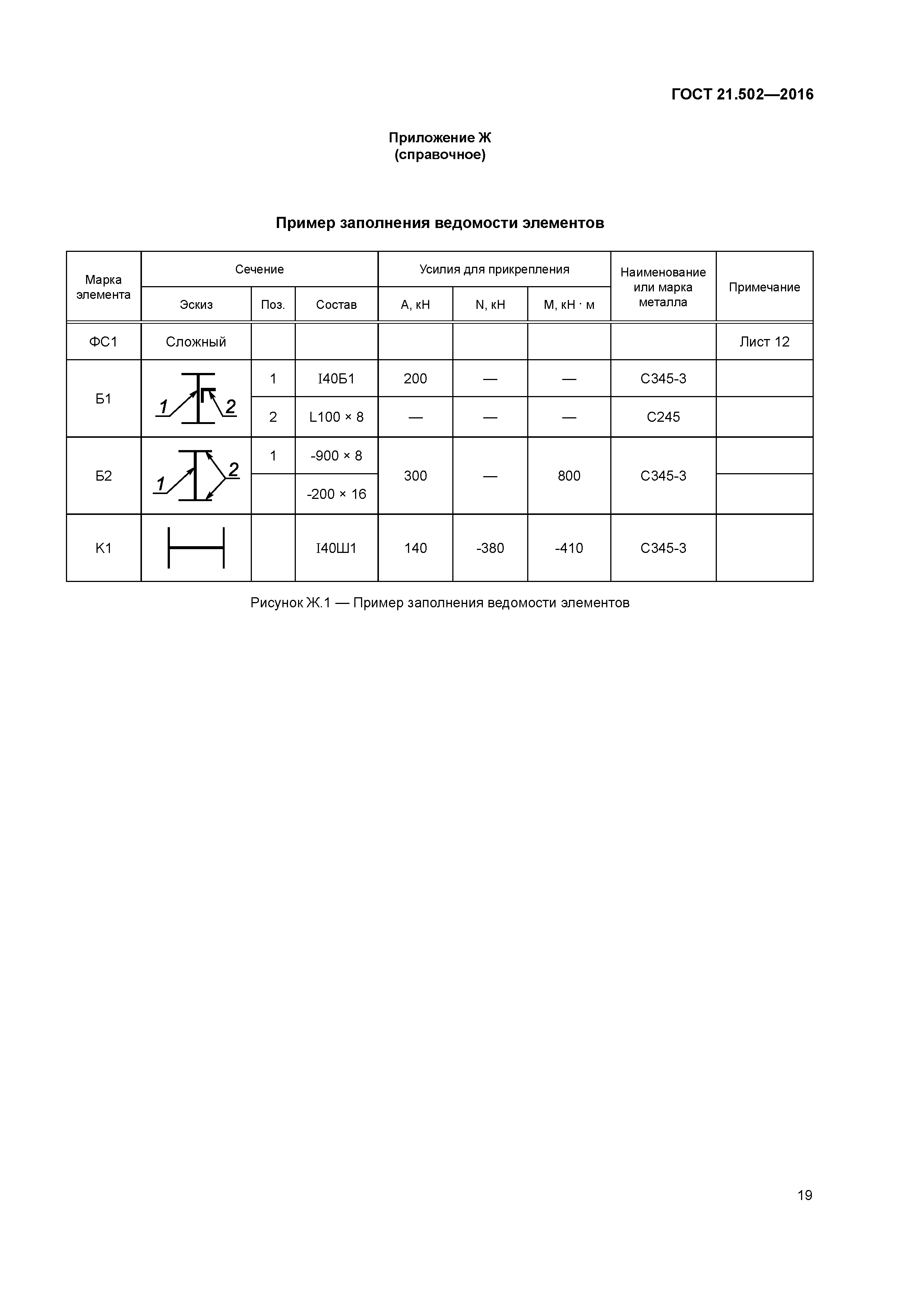

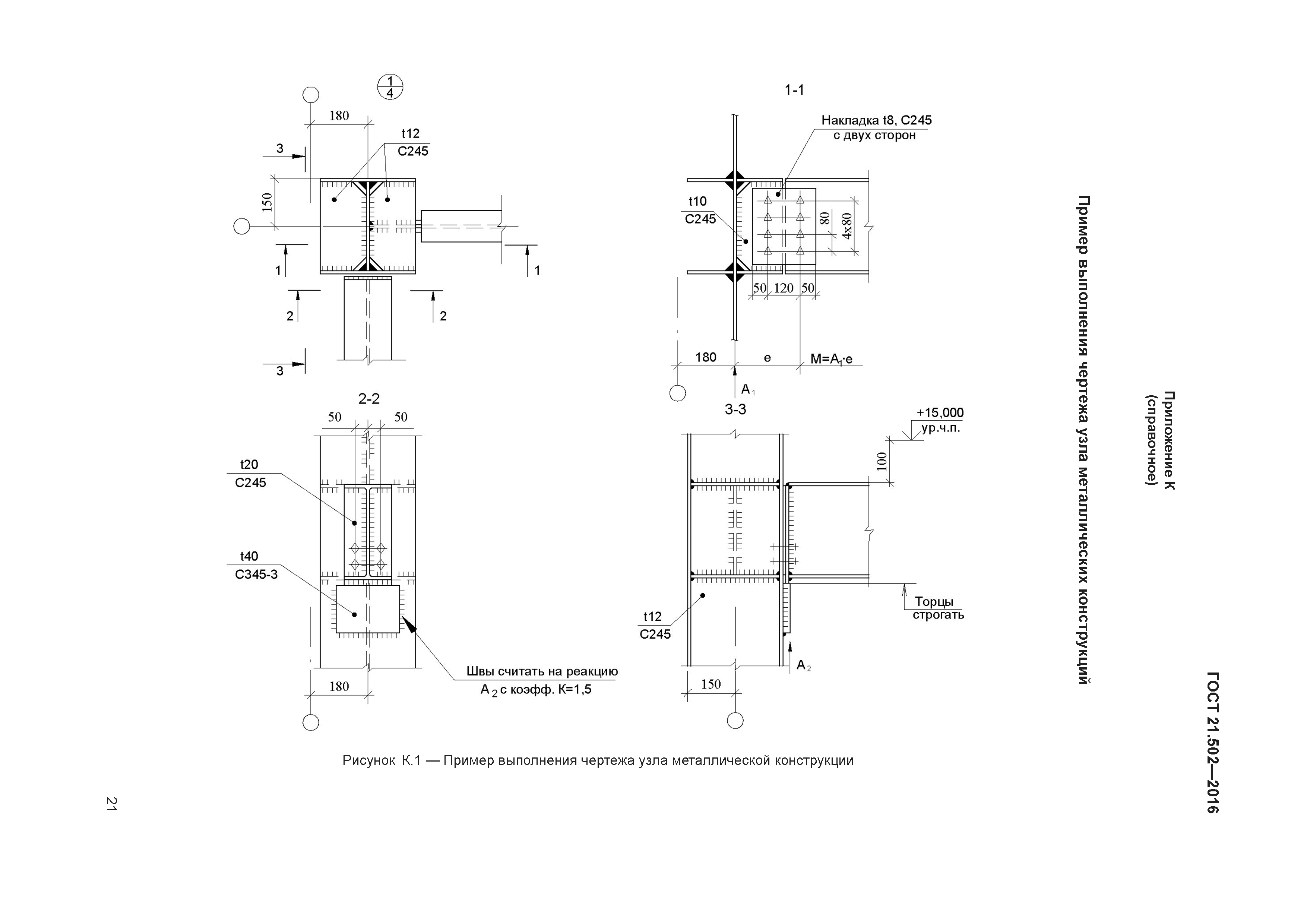

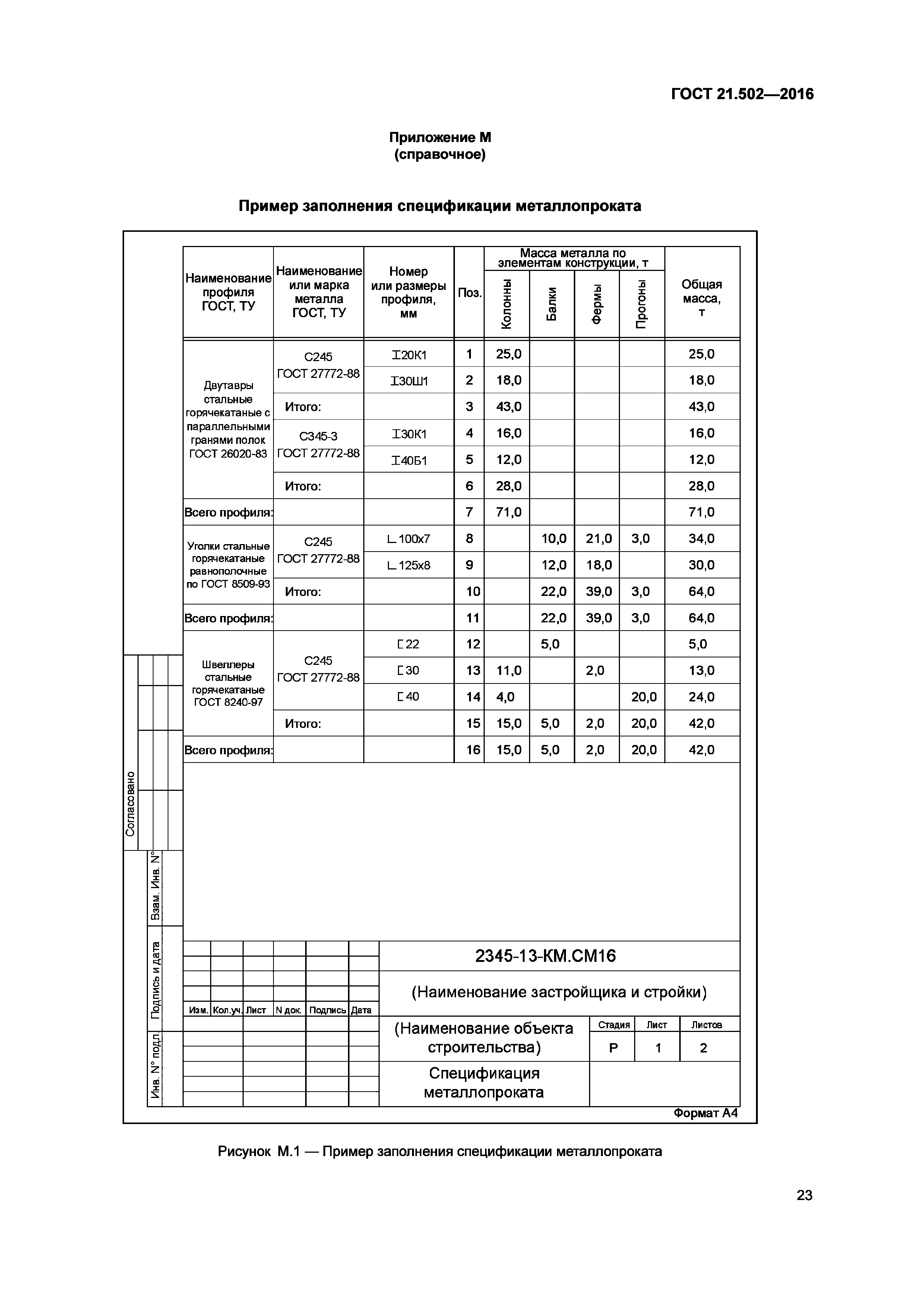

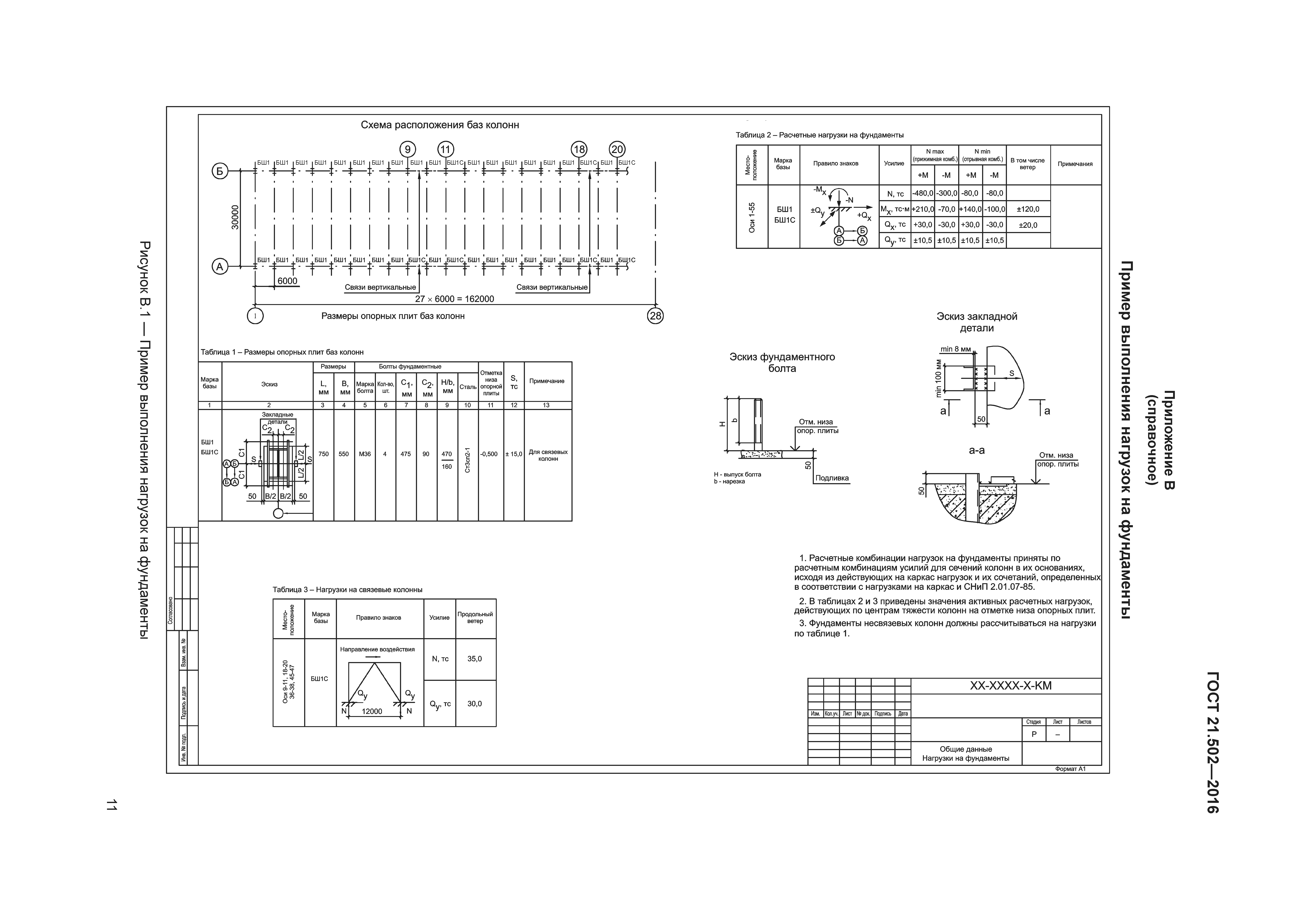

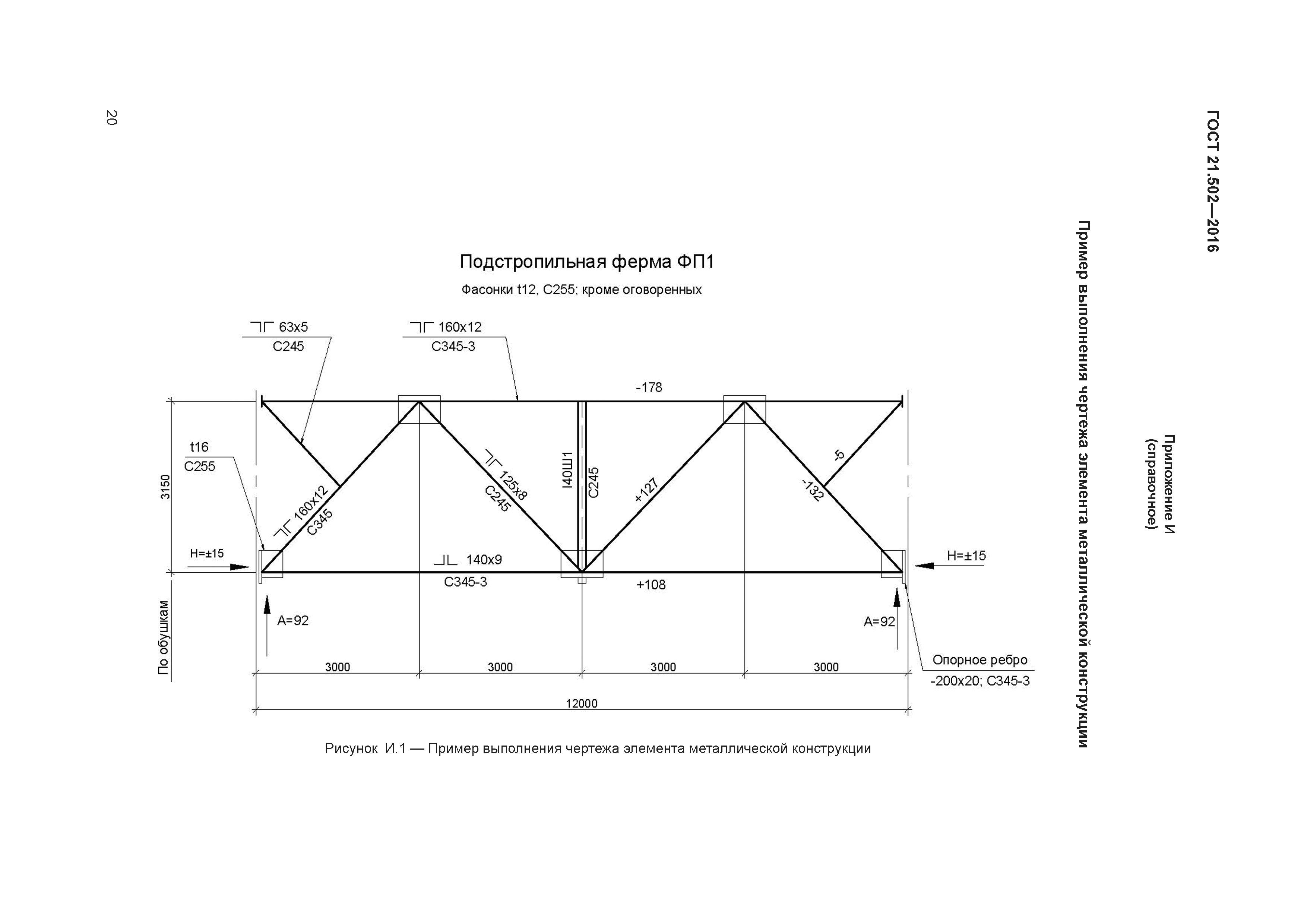

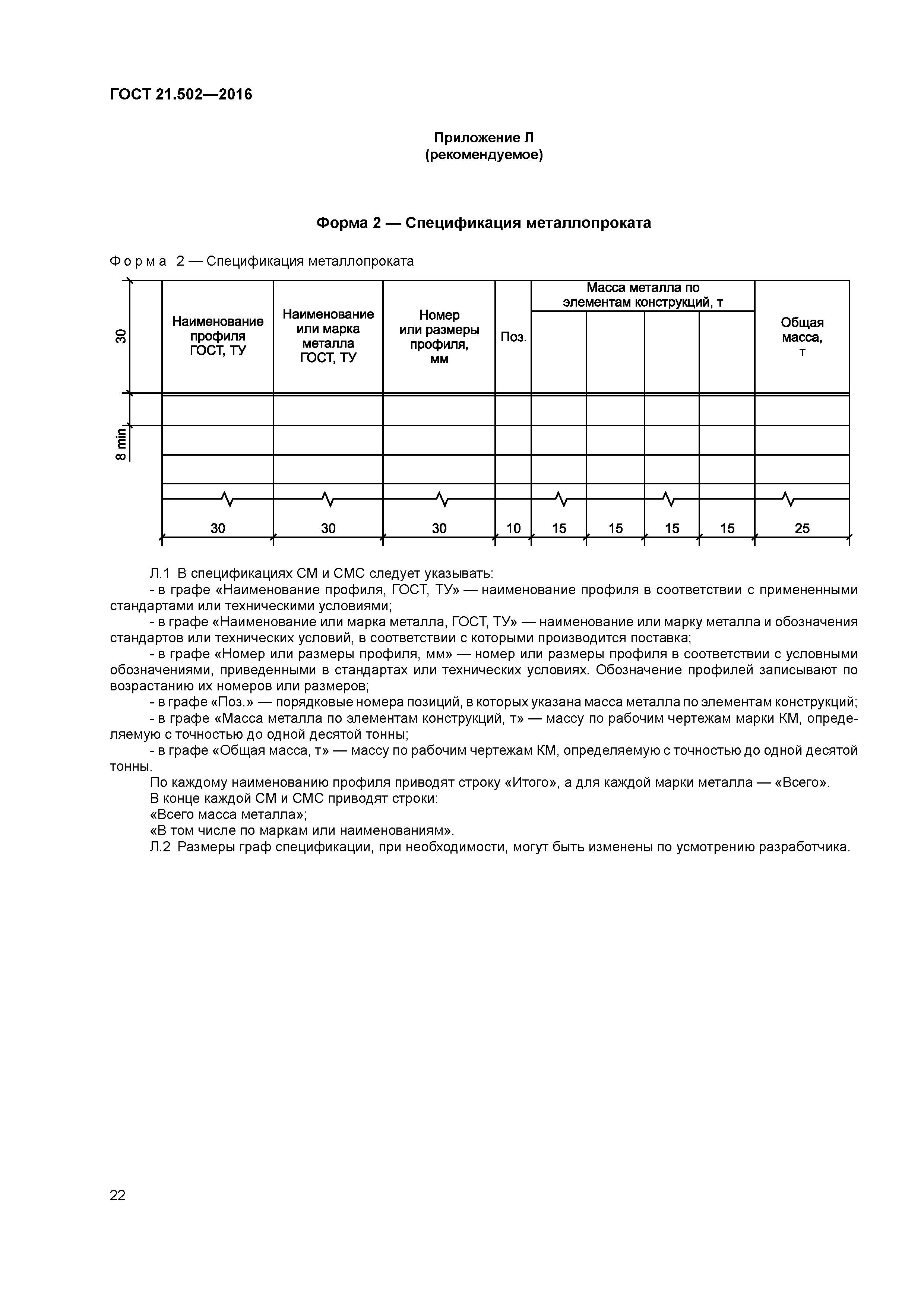

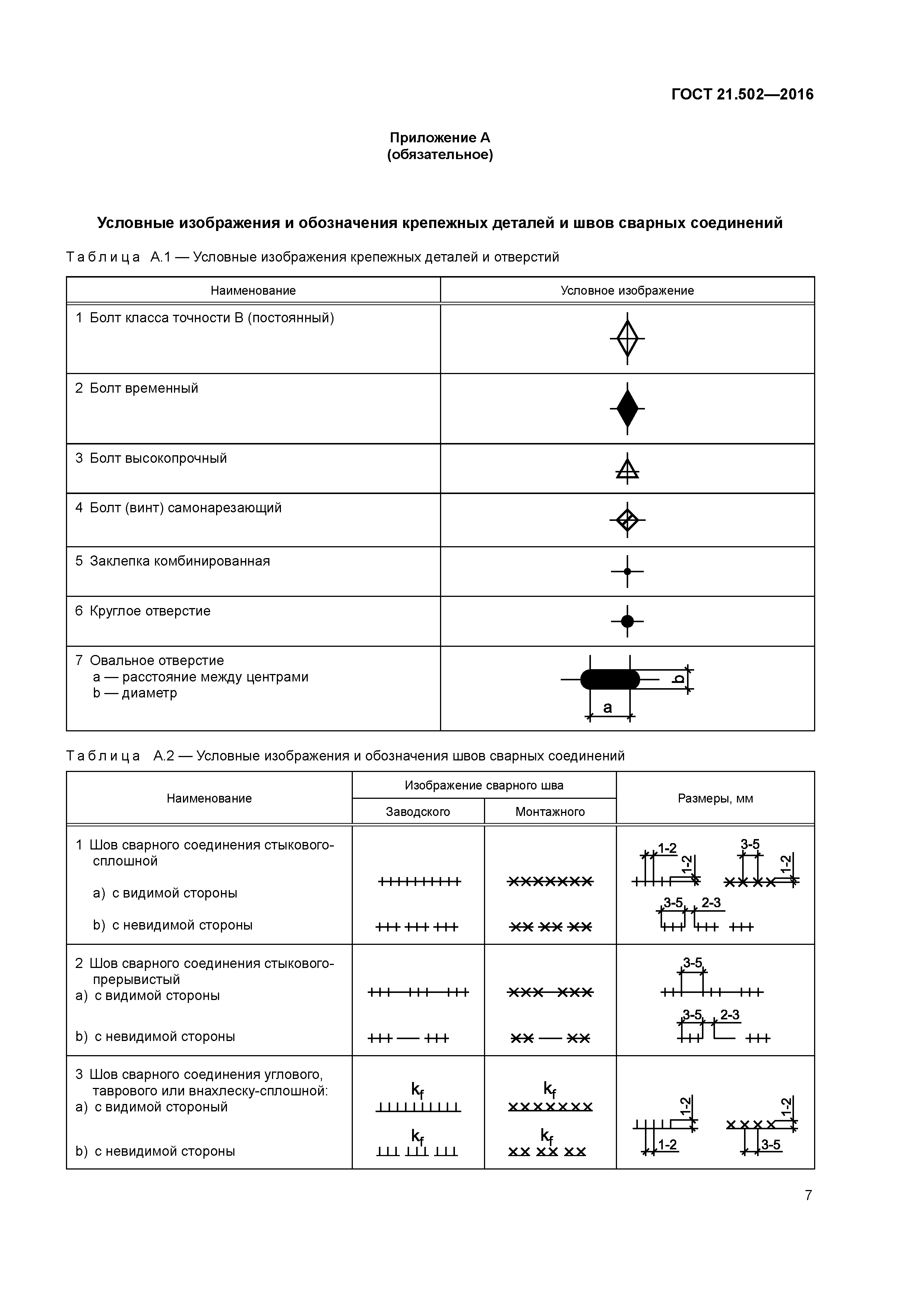

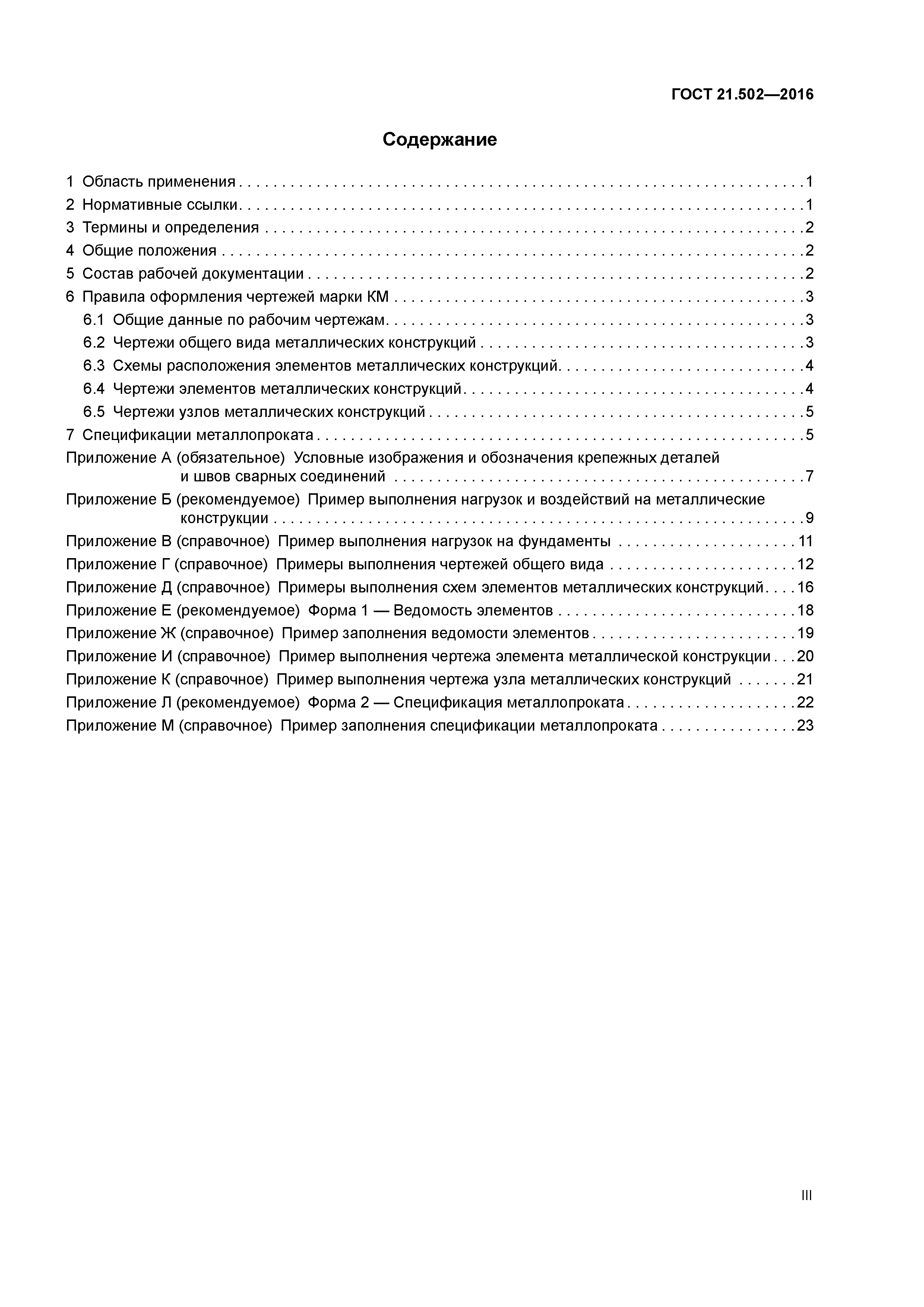

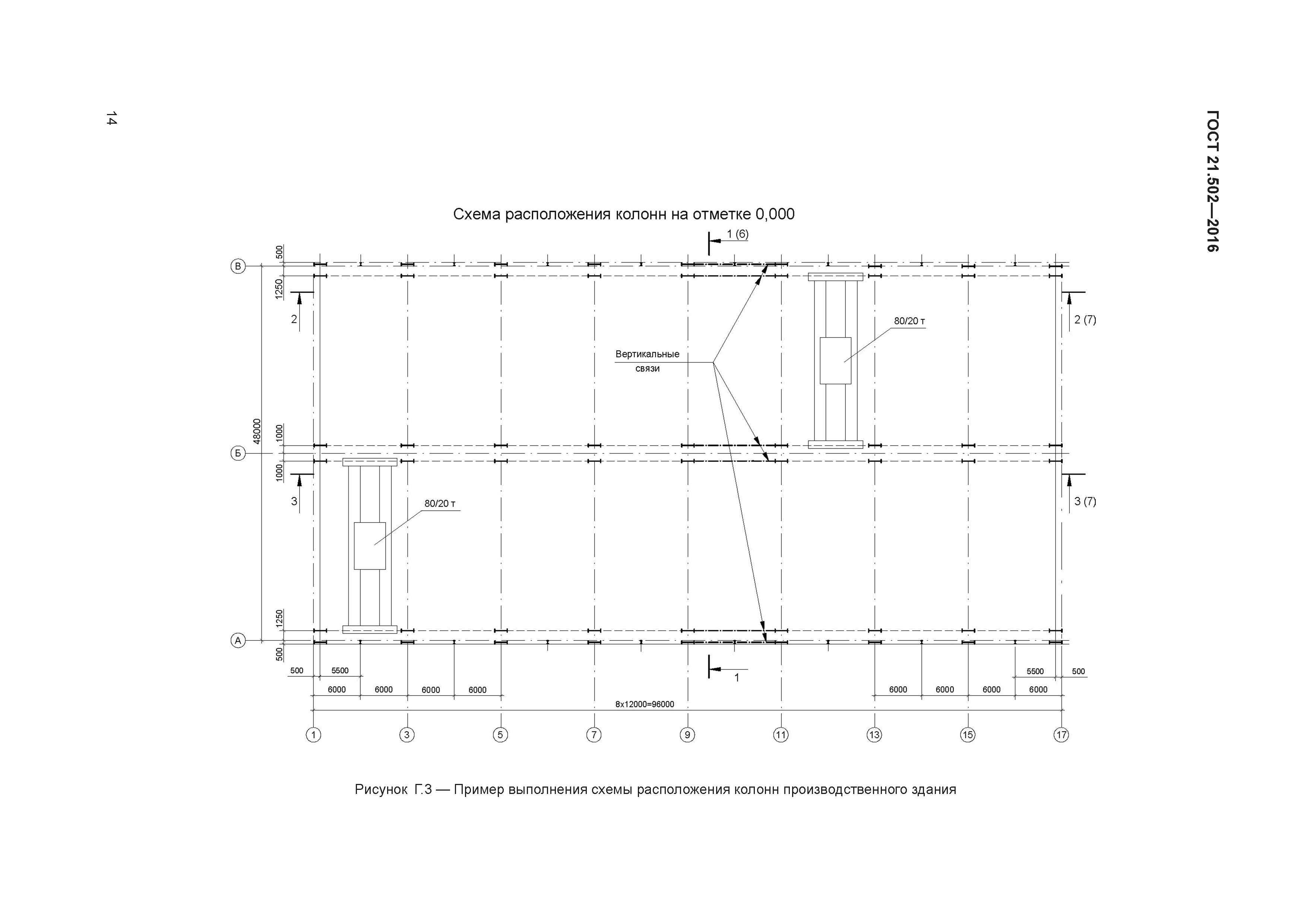

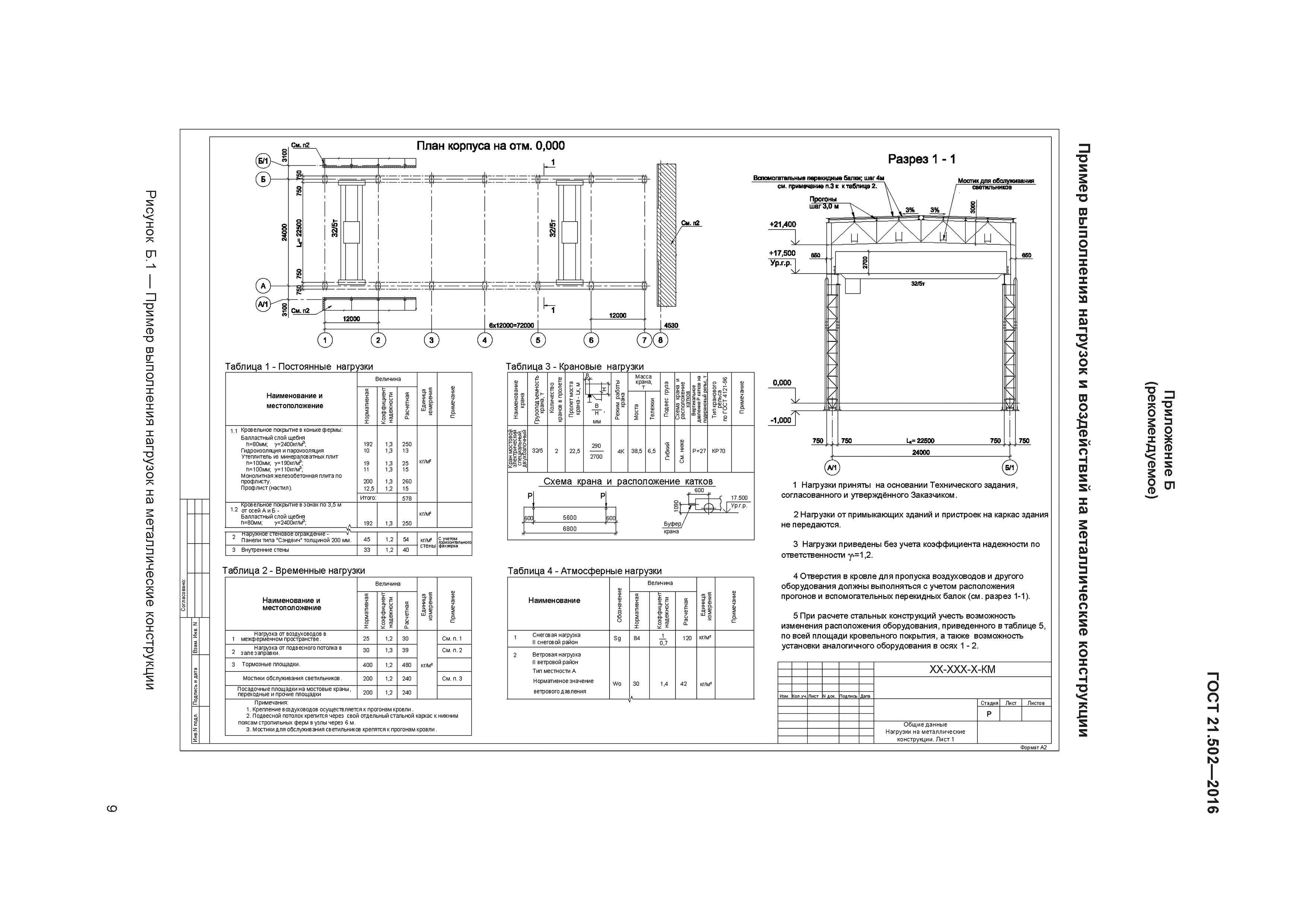

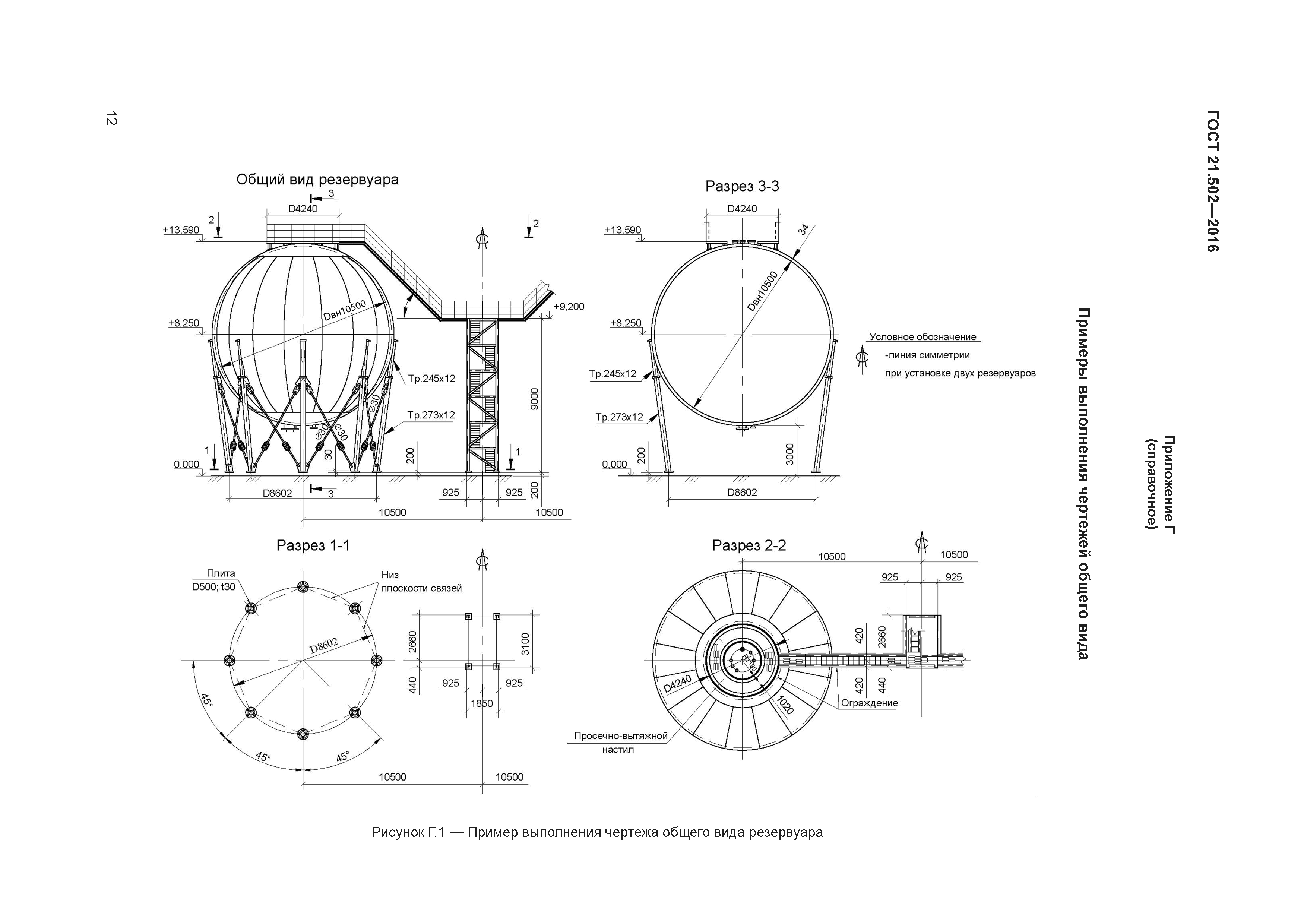

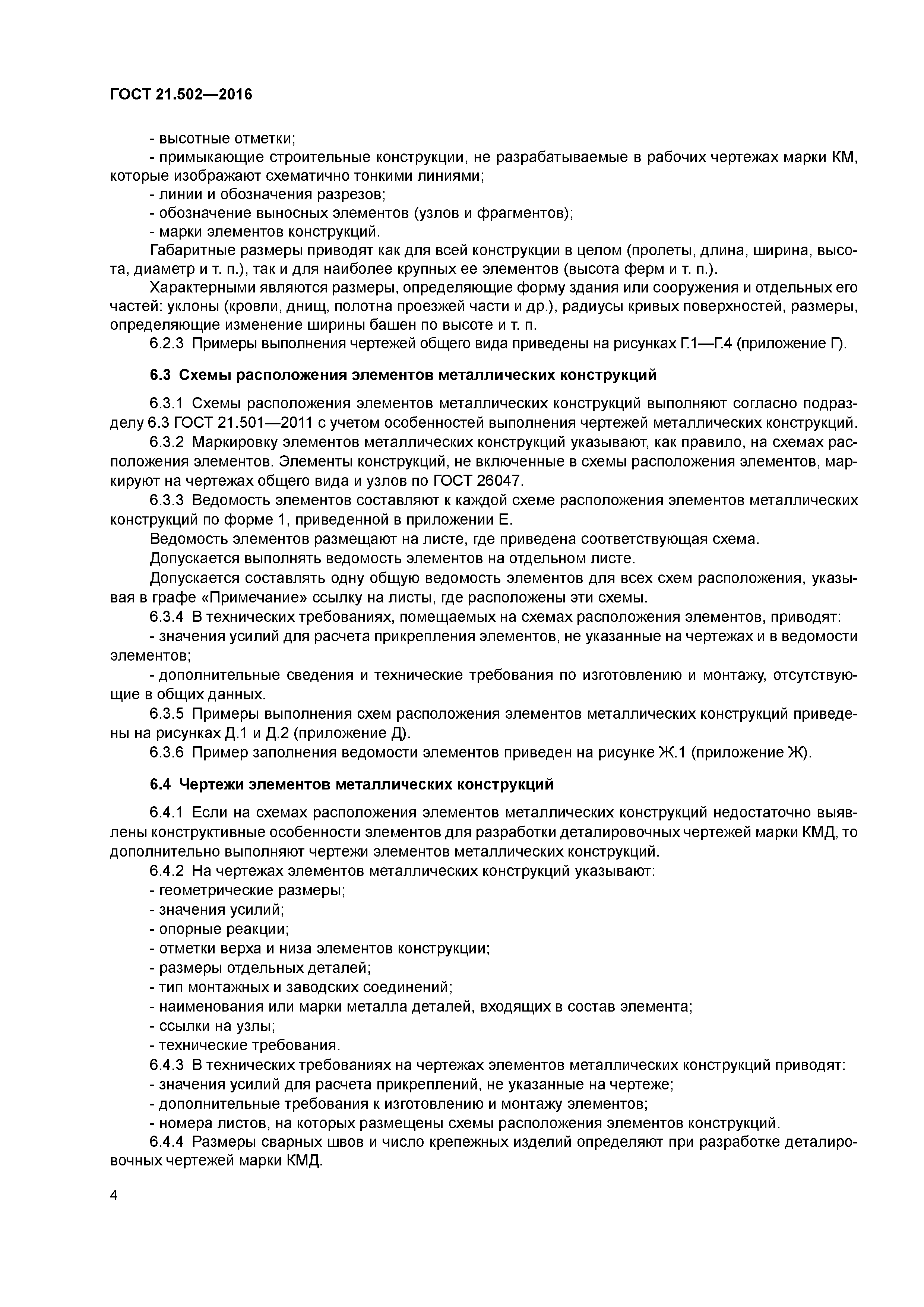

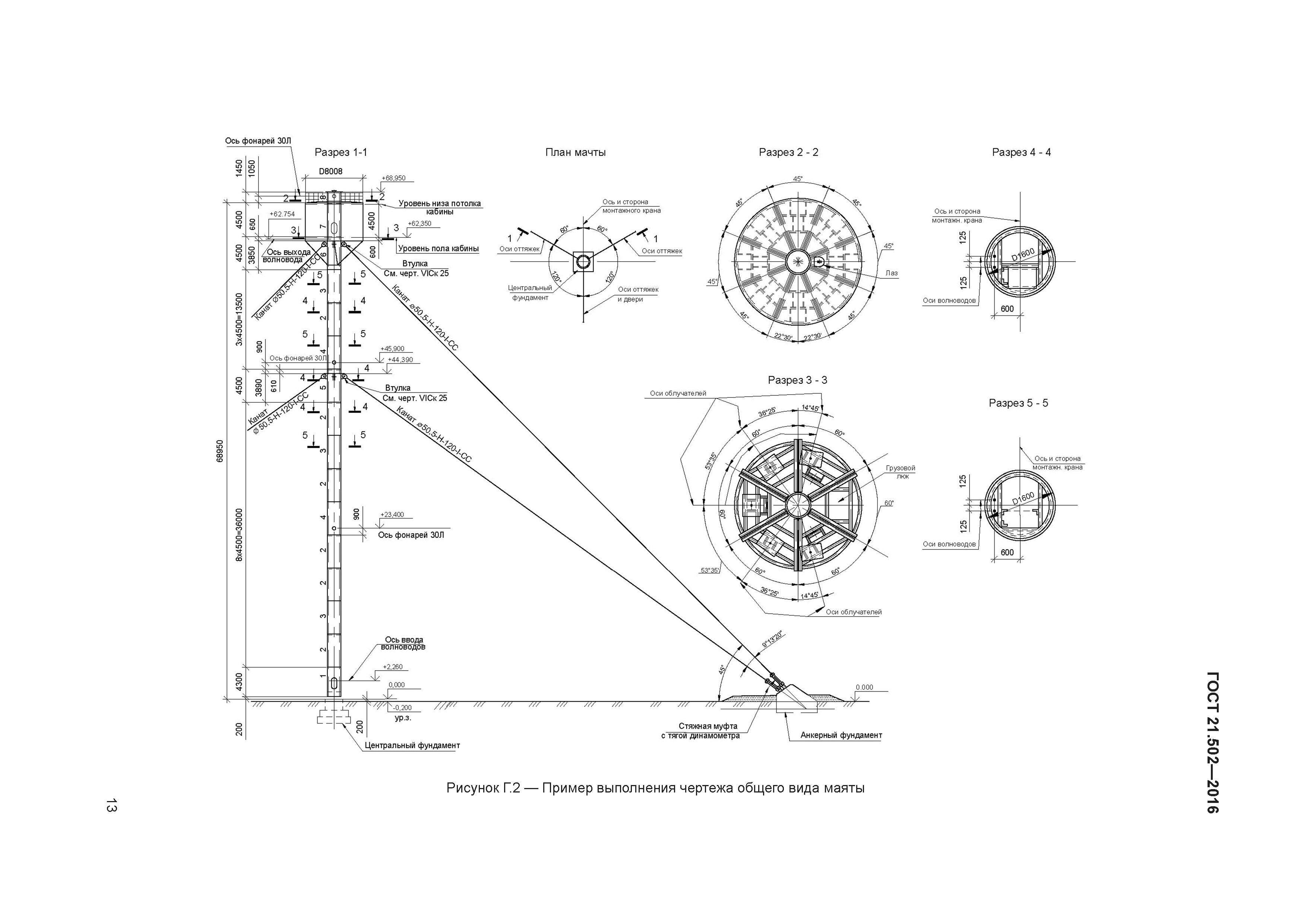

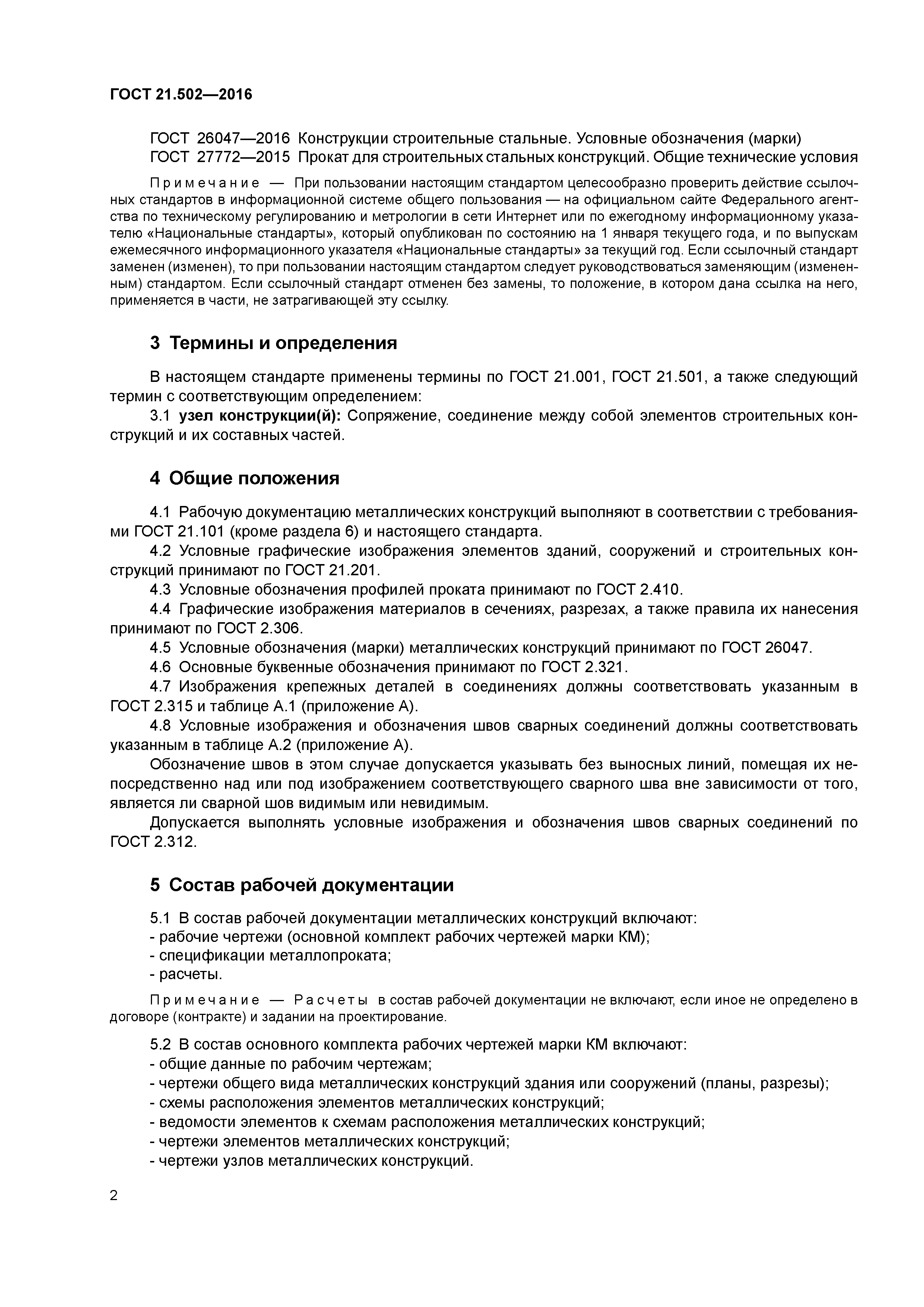

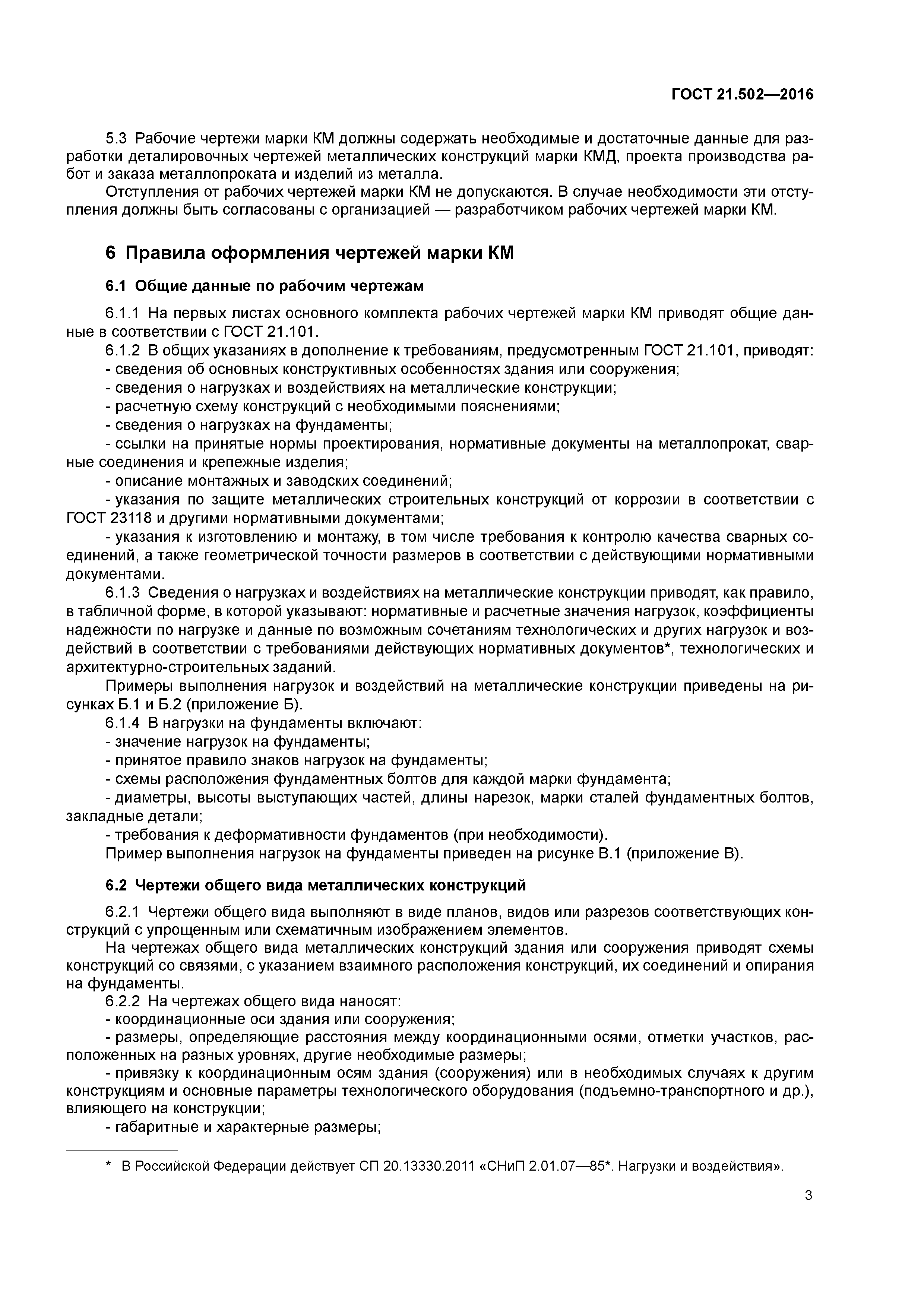

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Состав рабочей документации 6 Правила оформления чертежей марки КМ    6.1 Общие данные по рабочим чертежам    6.2 Чертежи общего вида металлических конструкций    6.3 Схемы расположения элементов металлических конструкций    6.4 Чертежи элементов металлических конструкций    6.5 Чертежи узлов металлических конструкций 7 Спецификации металлопроката Приложение А (обязательное) Условные изображения и обозначения крепежных деталей и швов сварных соединений Приложение Б (рекомендуемое) Пример выполнения нагрузок и воздействий на металлические конструкции Приложение В (справочное) Пример выполнения нагрузок на фундаменты Приложение Г (справочное) Примеры выполнения чертежей общего вида Приложение Д (справочное) Примеры выполнения схем элементов металлических конструкций. . Приложение Е (рекомендуемое) Форма 1 — Ведомость элементов Приложение Ж (справочное) Пример заполнения ведомости элементов Приложение И (справочное) Пример выполнения чертежа элемента металлической конструкции. Приложение К (справочное) Пример выполнения чертежа узла металлических конструкций Приложение Л (рекомендуемое) Форма 2 — Спецификация металлопроката Приложение М (справочное) Пример заполнения спецификации металлопроката

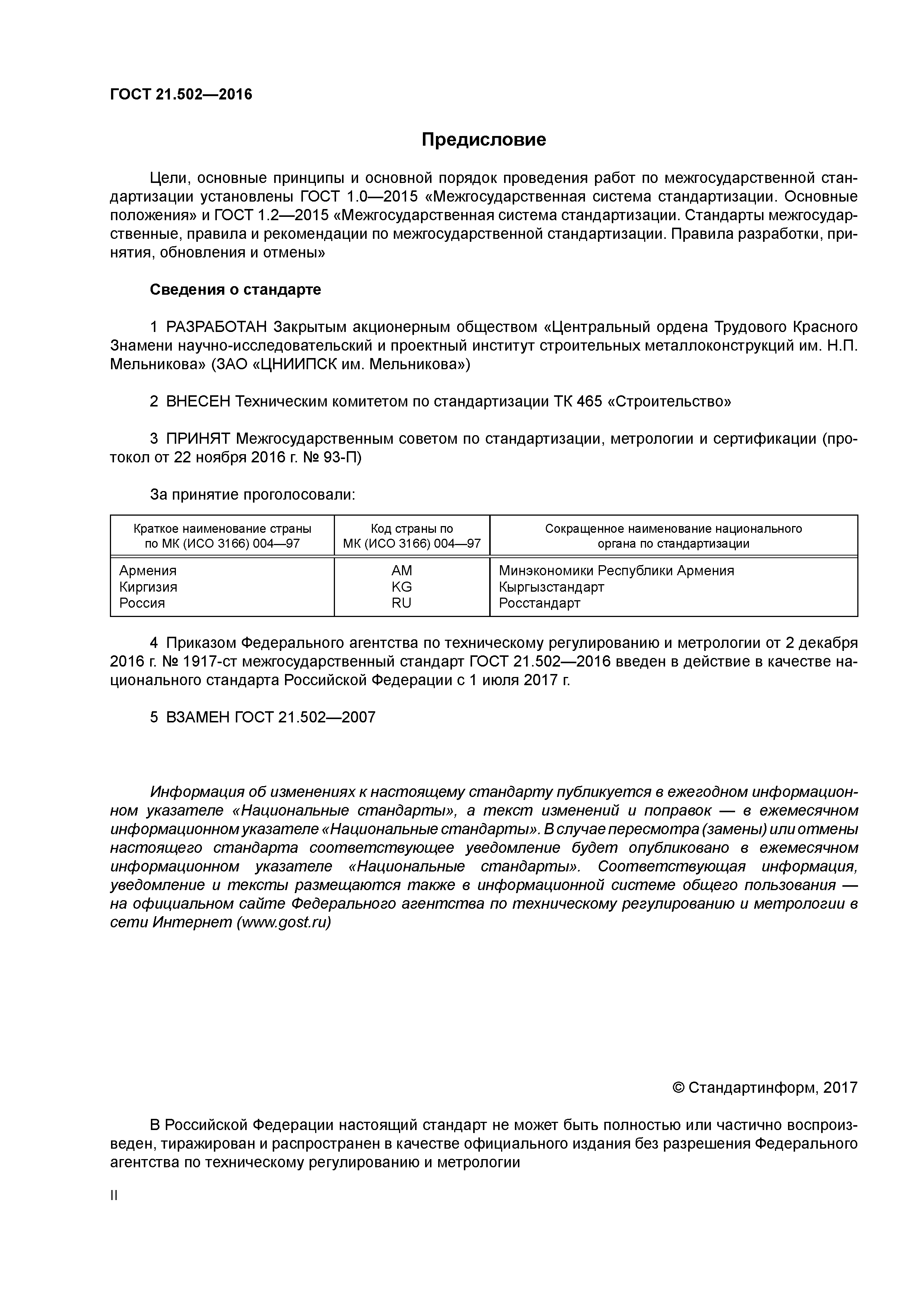

Разработан:	ЗАО ЦНИИ ПСК им. Н.П. Мельникова
Утверждён:	22.11.2016 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 93-П) 02.12.2016 Федеральное агентство по техническому регулированию и метрологии (1917-ст)
Издан:	Стандартинформ (2017 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Заменяет собой:	ГОСТ 21.502-2007 «Система проектной документации для строительства. Правила выполнения проектной и рабочей документации металлических конструкций»
Нормативные ссылки:	ГОСТ 4121-96 «Рельсы крановые. Технические условия» ГОСТ 8509-93 «Уголки стальные горячекатаные равнополочные. Сортамент» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 26020-83 «Двутавры стальные горячекатаные с параллельными гранями полок. Сортамент» ГОСТ 2.306-68 «Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах» ГОСТ 2.312-72 «Единая система конструкторской документации. Условные изображения и обозначения швов сварных соединений» ГОСТ 2.315-68 «Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей» ГОСТ 2.321-84 «Единая система конструкторской документации. Обозначения буквенные» ГОСТ 2.410-68 «Единая система конструкторской документации. Правила выполнения чертежей металлических конструкций» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 8240-97 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» СП 20.13330.2011 «Нагрузки и воздействия» ГОСТ 21.201-2011 «Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций» ГОСТ 21.501-2011 «Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений» ГОСТ 23118-2012 «Конструкции стальные строительные. Общие технические условия» ГОСТ Р 21.1101-2013 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 21.001-2013 «Система проектной документации для строительства. Общие положения» ГОСТ 27772-2015 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 26047-2016 «Конструкции строительные стальные. Условные обозначения (марки)»
