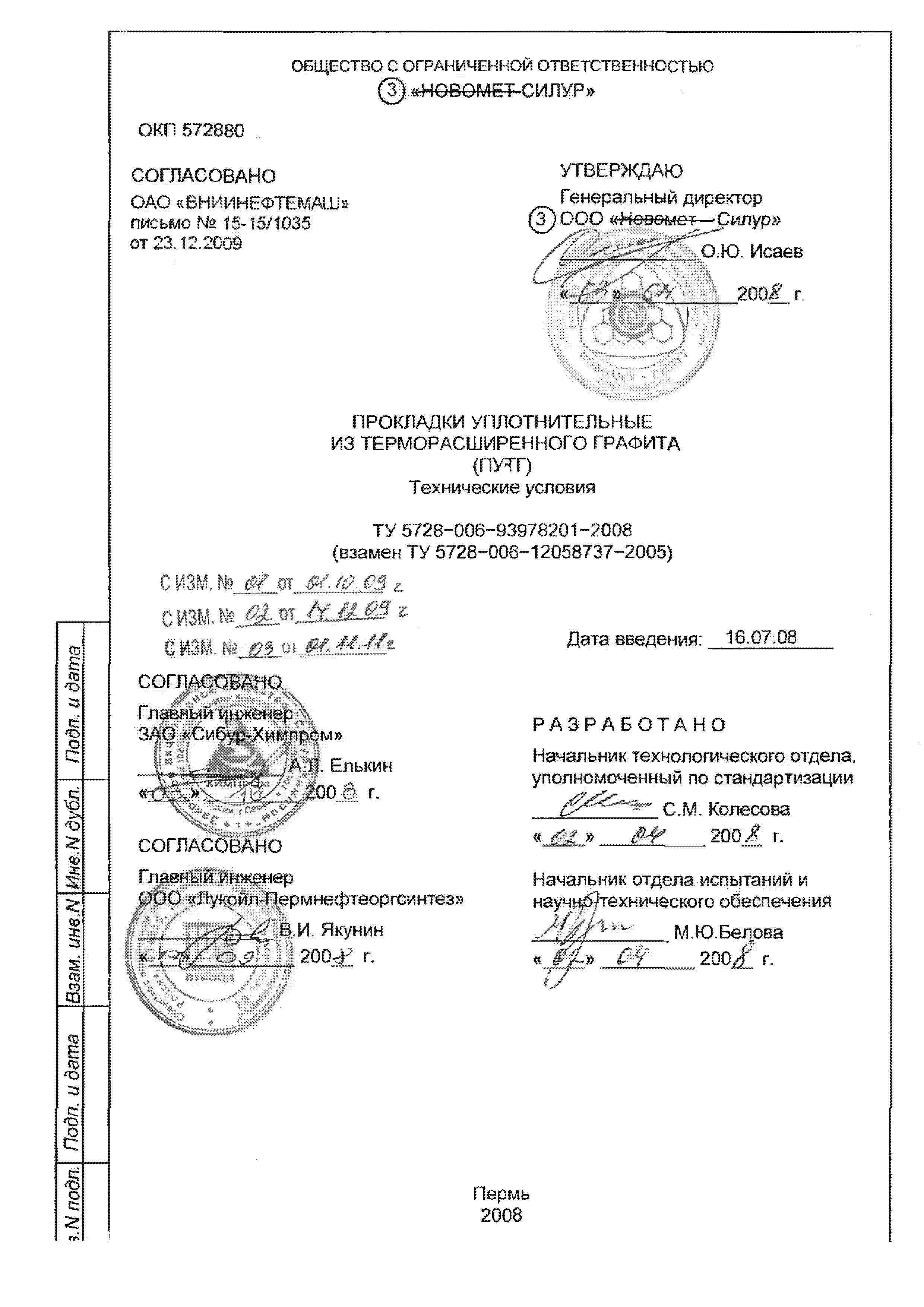

Скачать ТУ 5728-006-93978201-2008 Прокладки уплотнительные из терморасширенного графита (ПУТГ). Технические условия

Дата актуализации: 10.08.2017

ТУ 5728-006-93978201-2008

Прокладки уплотнительные из терморасширенного графита (ПУТГ). Технические условия

Обозначение:	ТУ 5728-006-93978201-2008
Обозначение англ:	TU 5728-006-93978201-2008
Статус:	взамен
Название рус.:	Прокладки уплотнительные из терморасширенного графита (ПУТГ). Технические условия
Дата добавления в базу:	01.02.2017
Дата актуализации:	05.05.2017

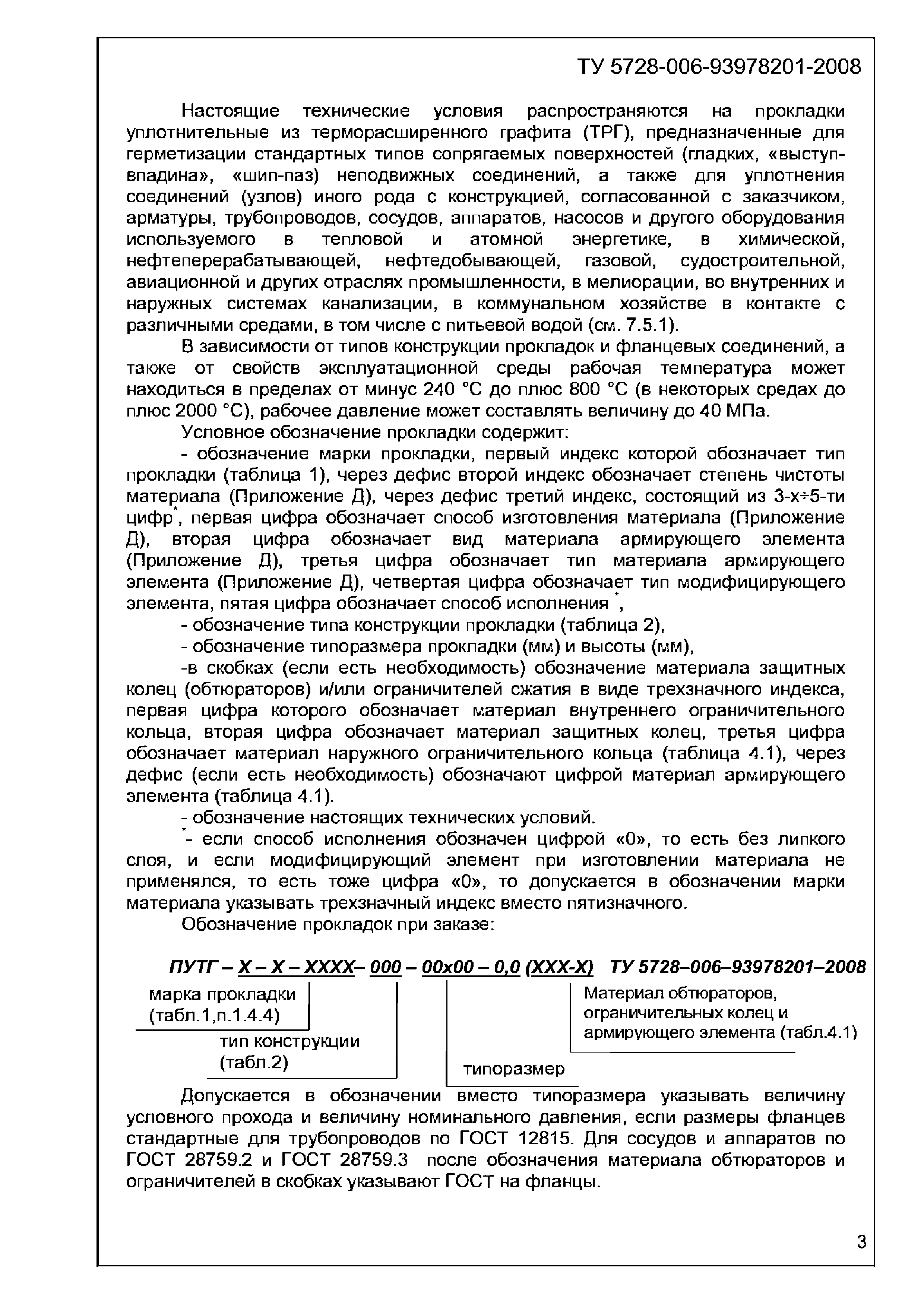

Область применения:	Технические условия распространяются на прокладки уплотнительные из терморасширенного графита (ТРГ), предназначенные для герметизации стандартных типов сопрягаемых поверхностей (гладких, "выступ-впадина", "шип-паз") неподвижных соединений, а также для уплотнения соединений (узлов) иного рода с конструкцией, согласованной с заказчиком, арматуры, трубопроводов, сосудов, аппаратов, насосов и другого оборудования используемого в тепловой и атомной энергетике, в химической, нефтеперерабатывающей, нефтедобывающей, газовой, судостроительной, авиационной и других отраслях промышленности, в мелиорации, во внутренних и наружных системах канализации, в коммунальном хозяйстве в контакте с различными средами, в том числе с питьевой водой

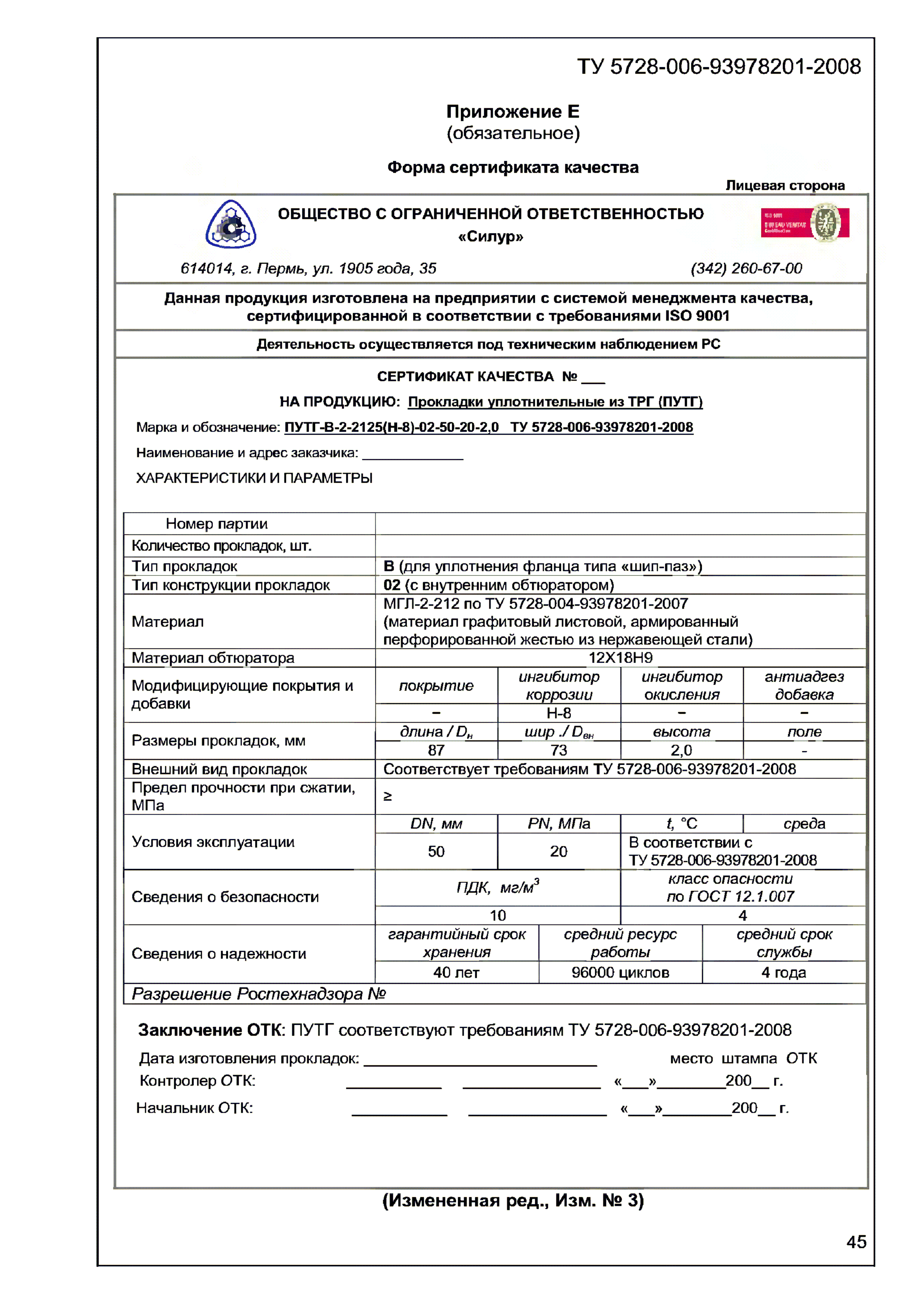

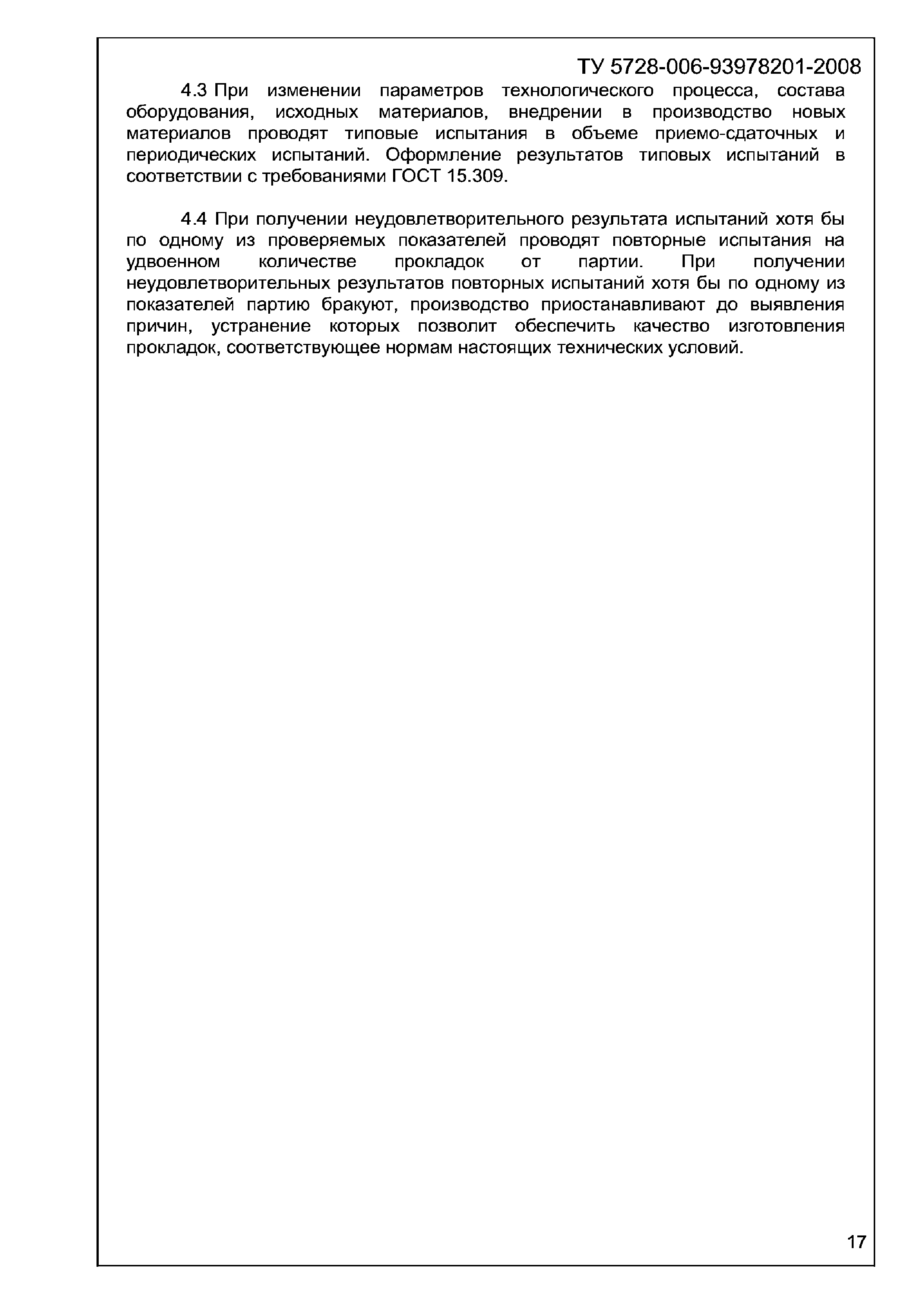

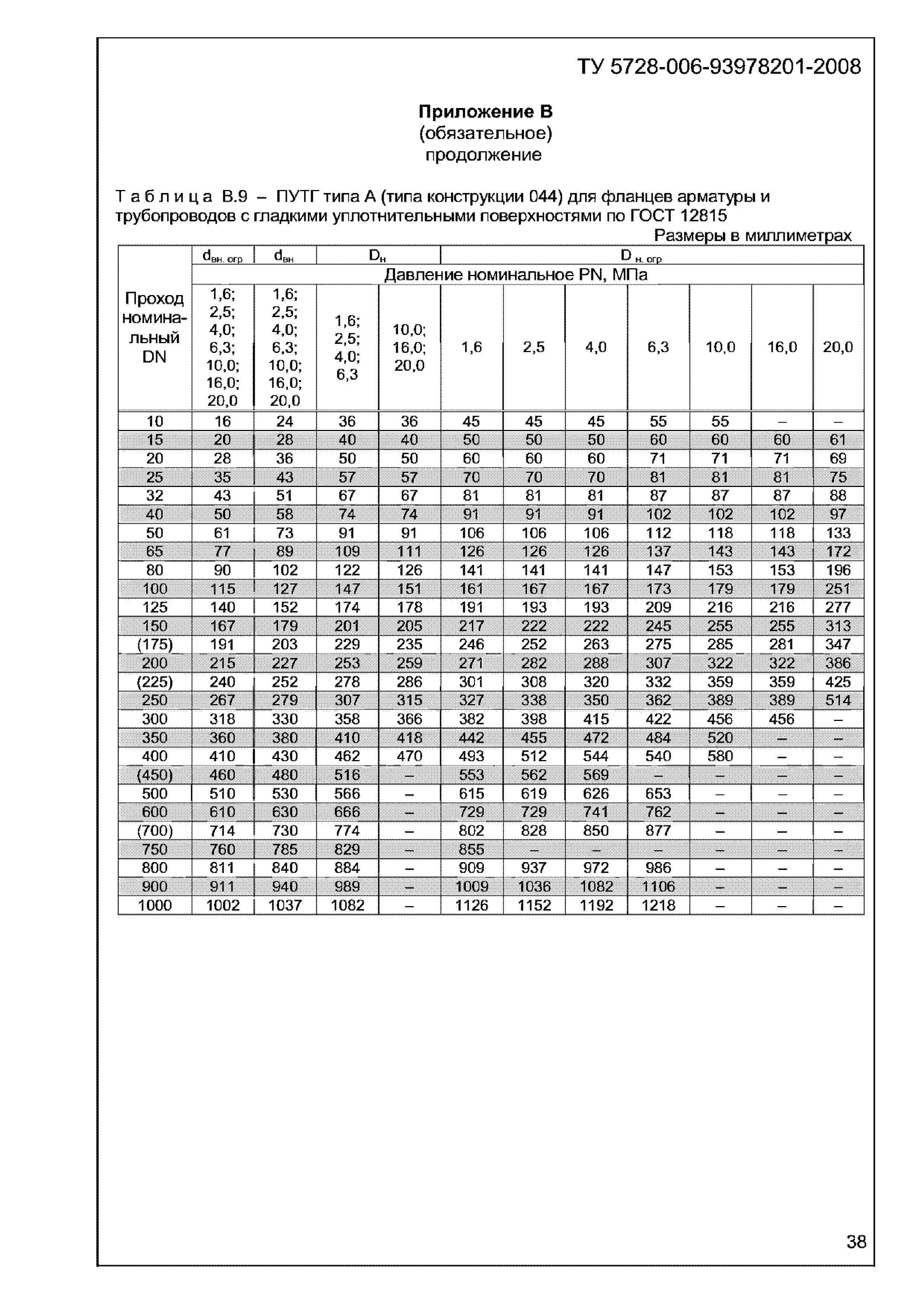

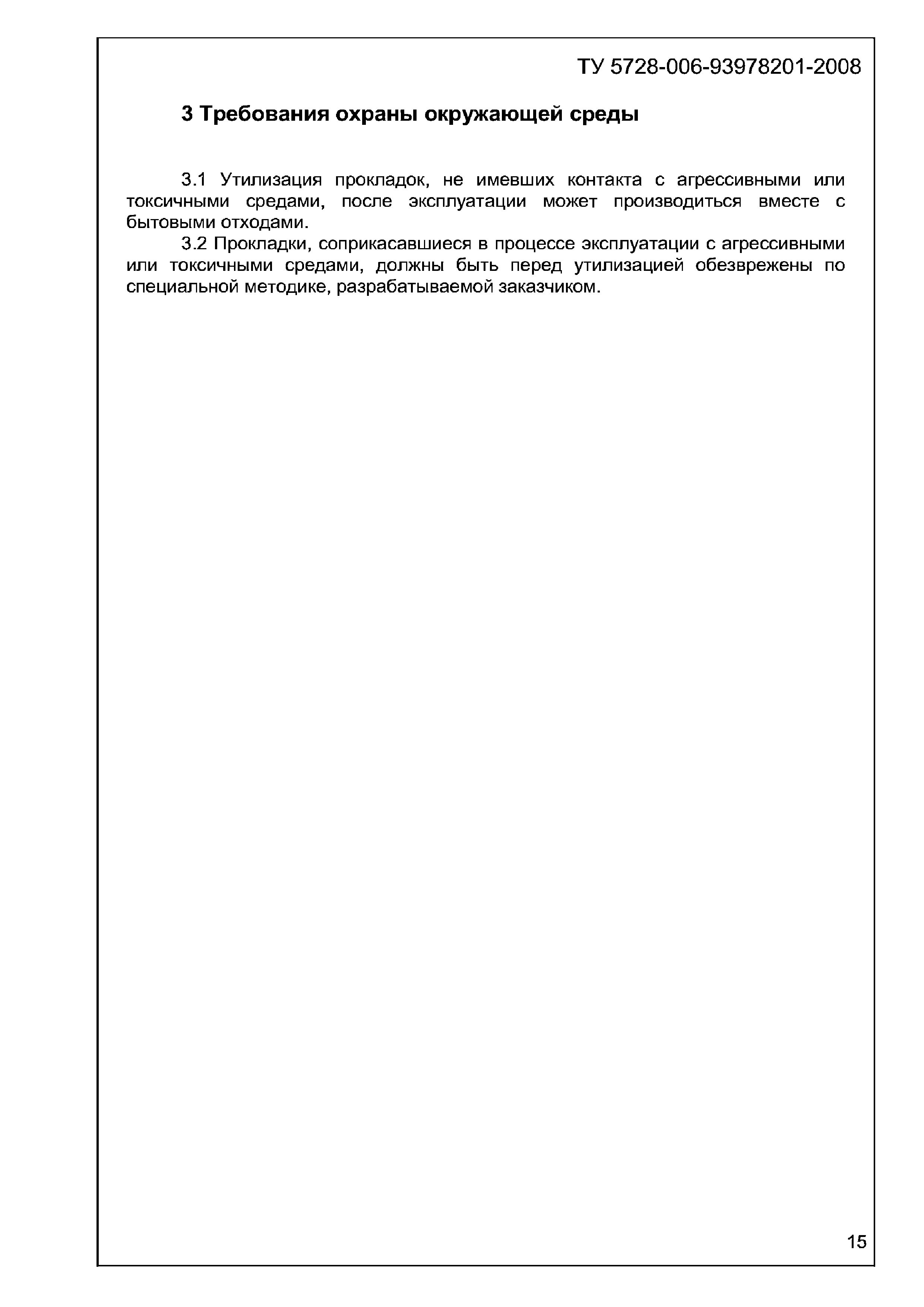

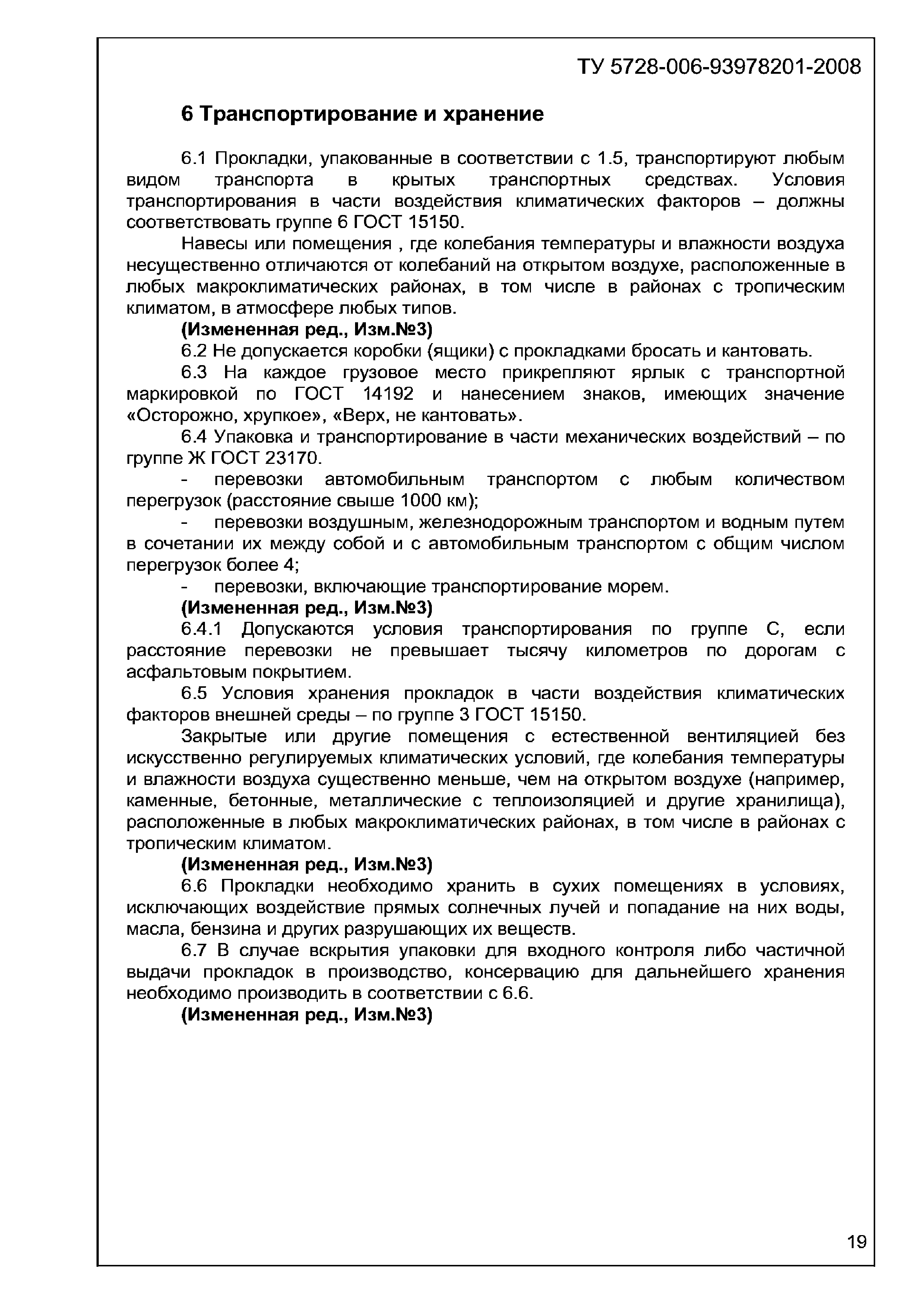

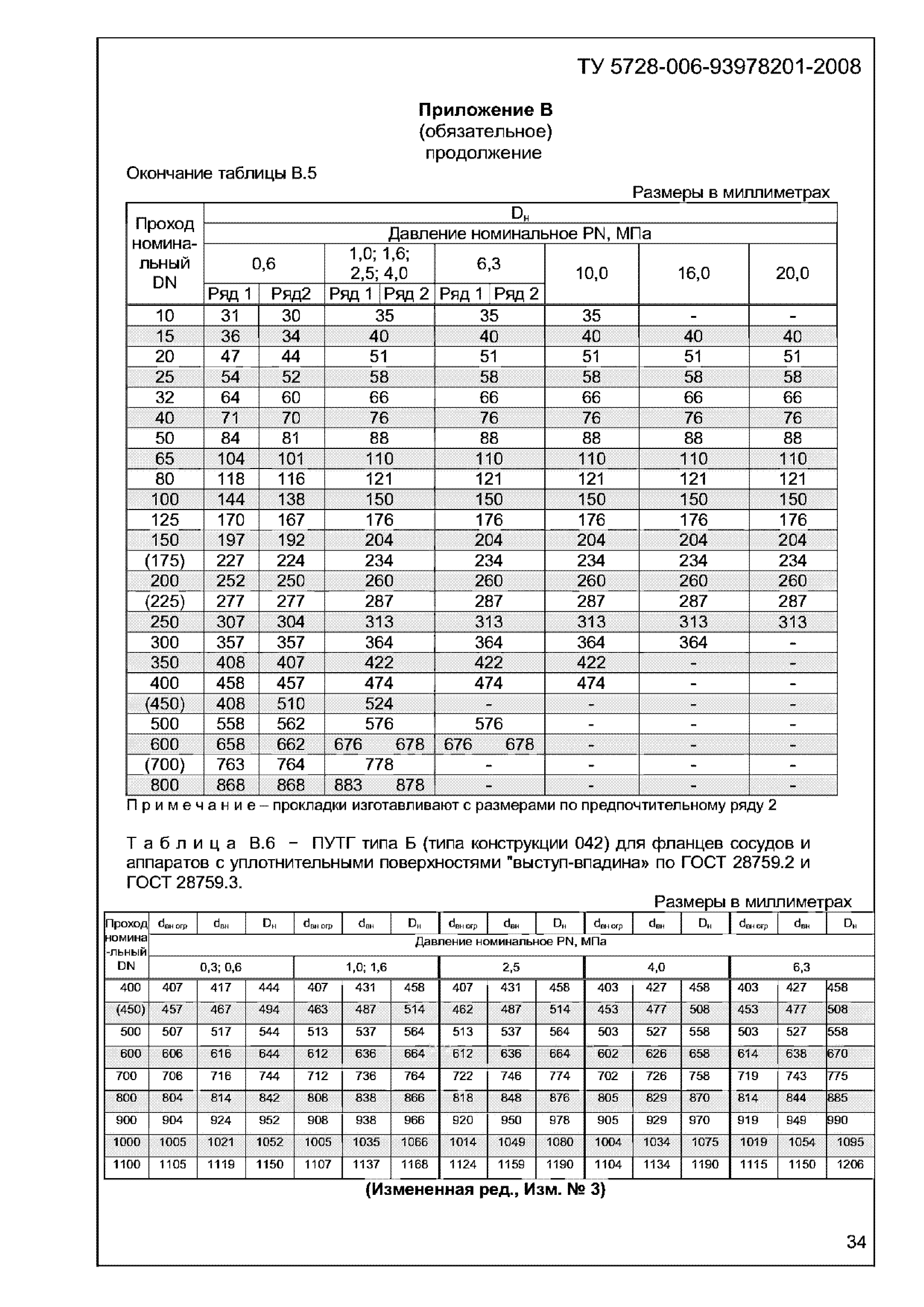

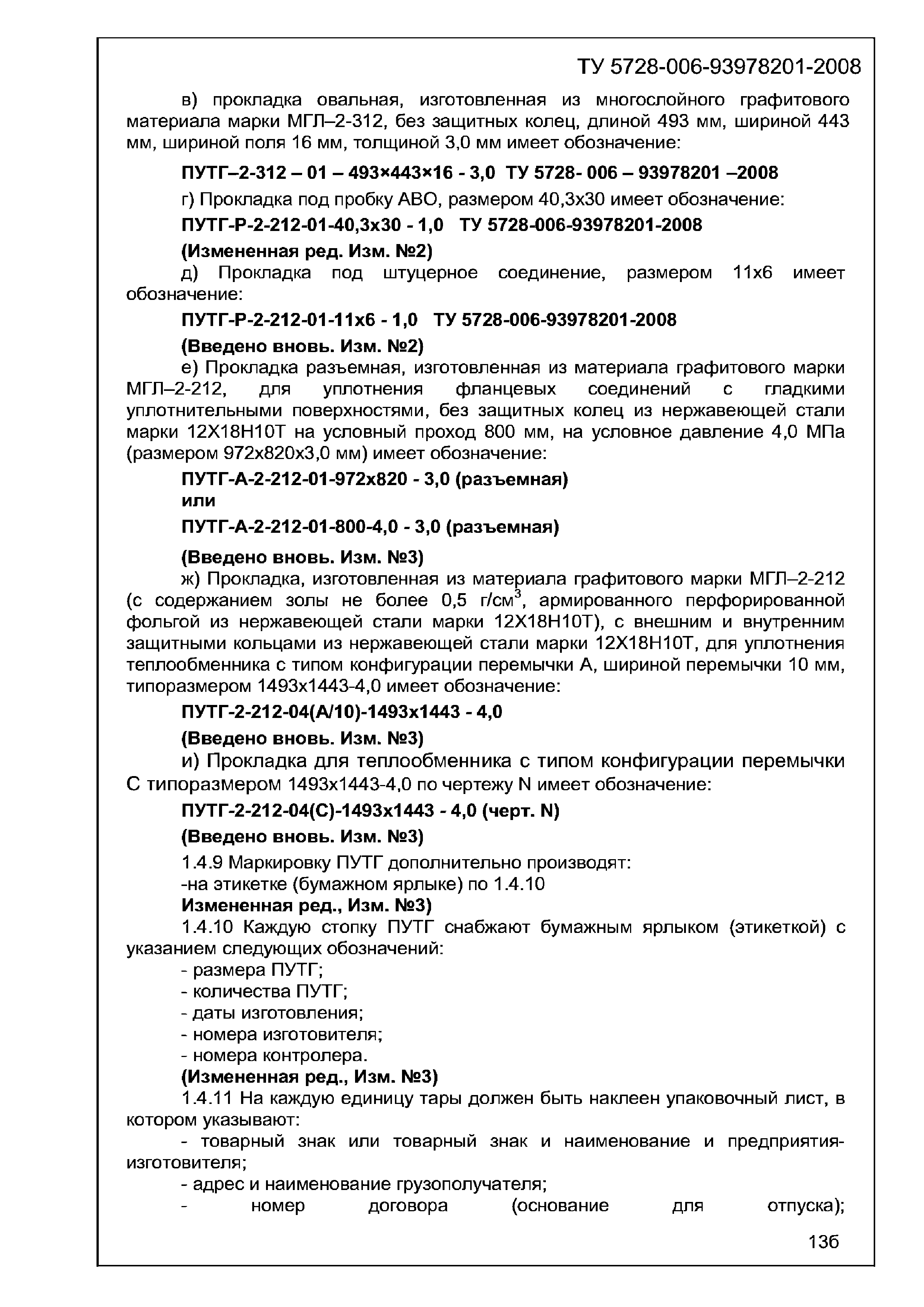

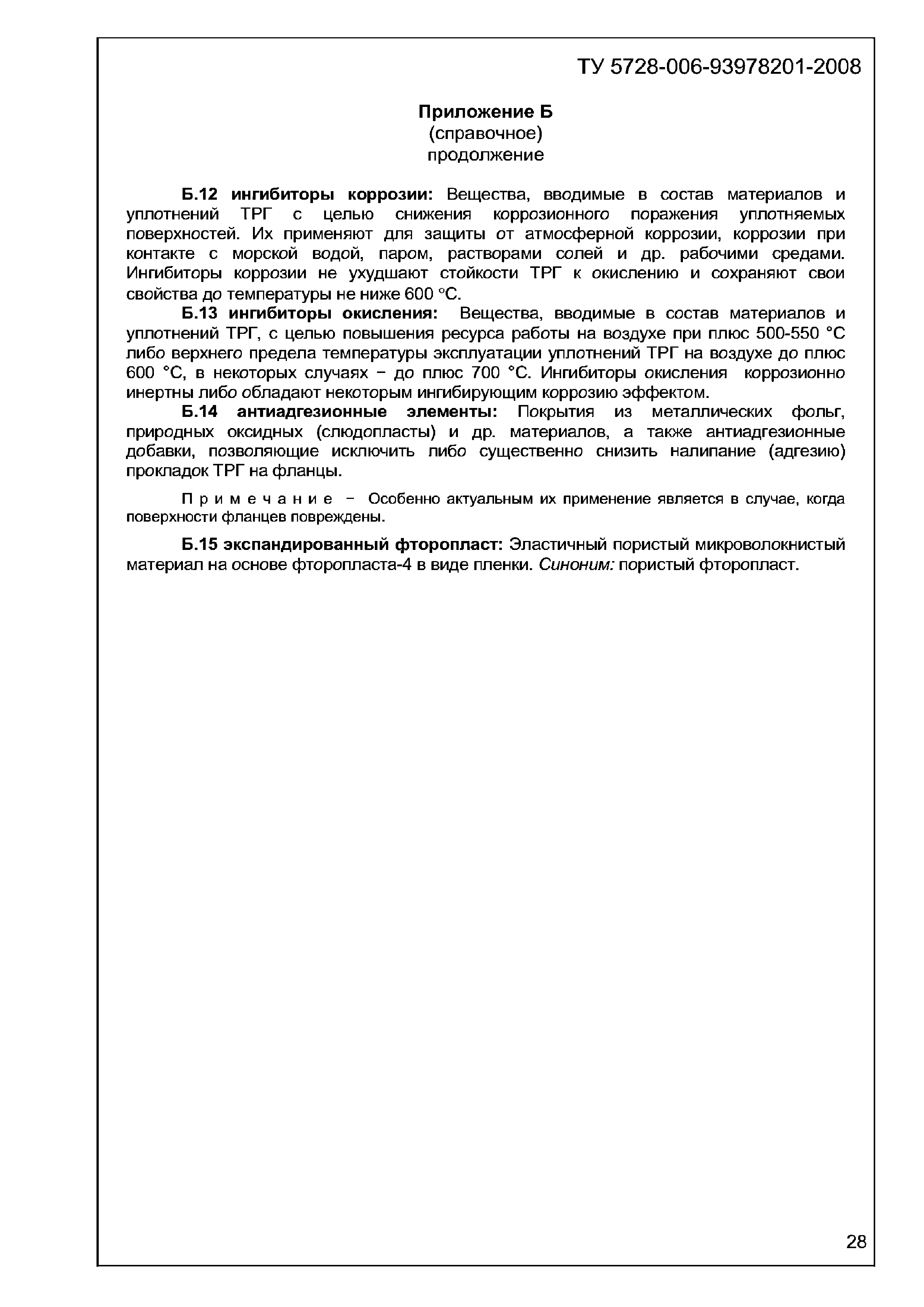

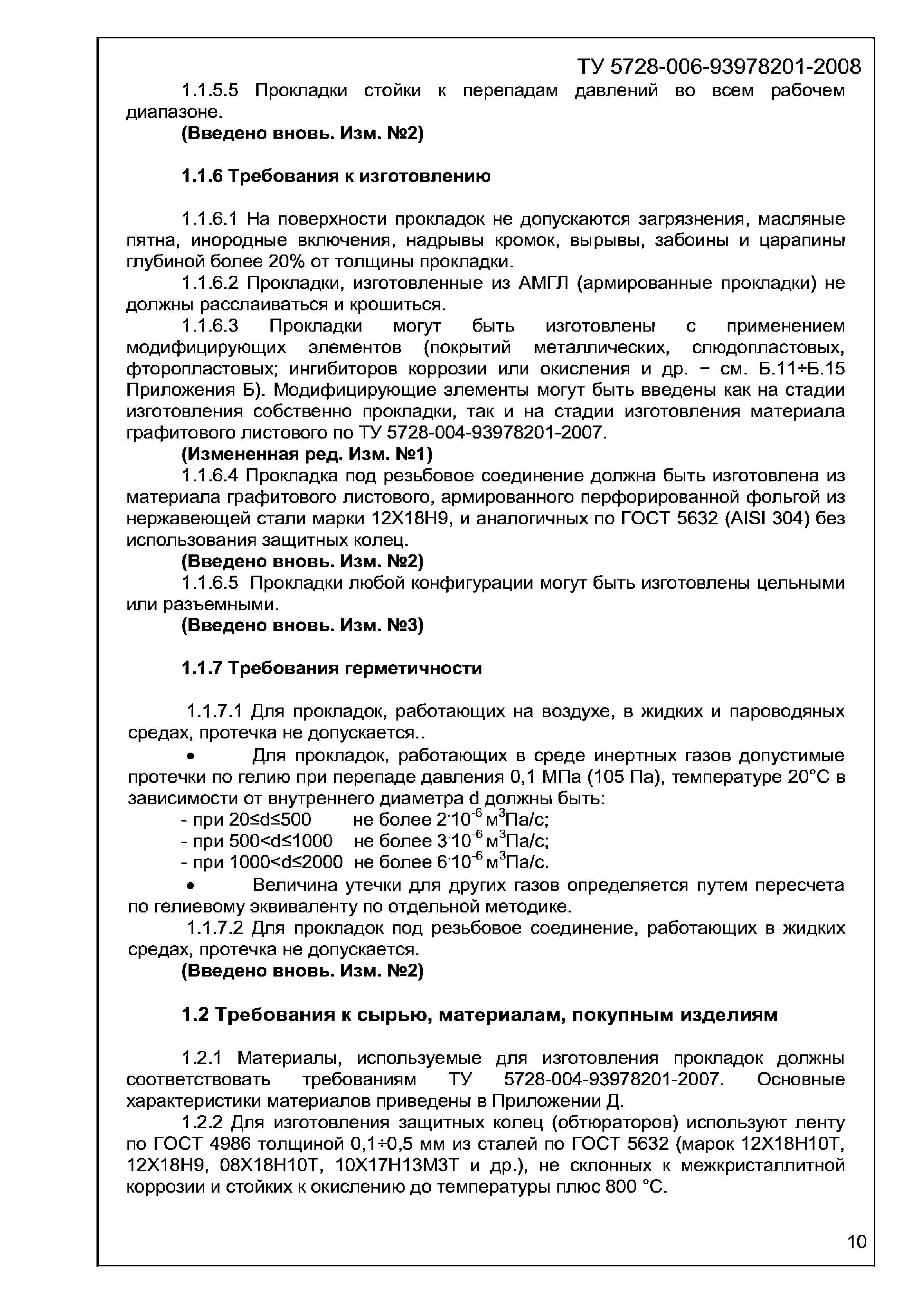

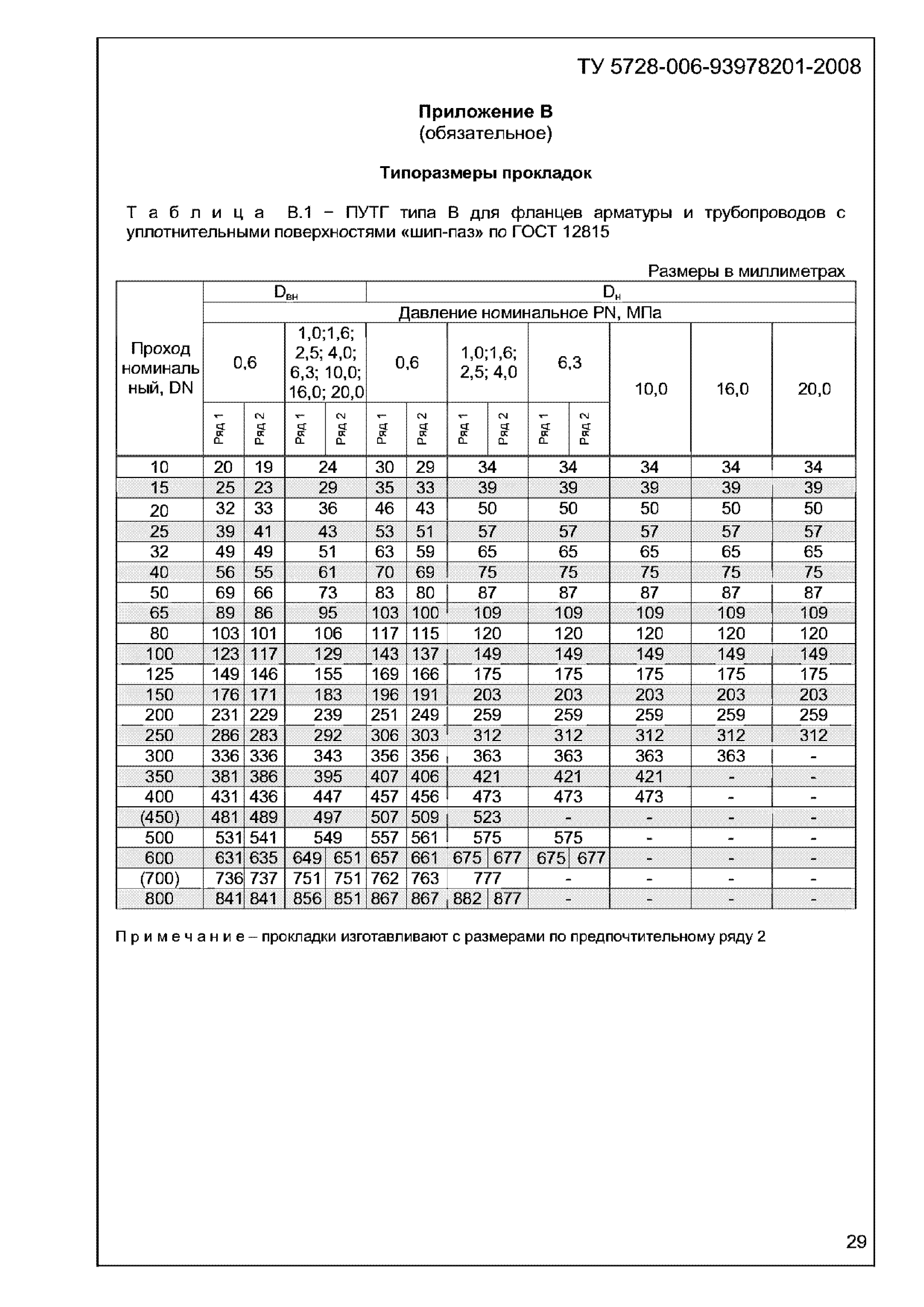

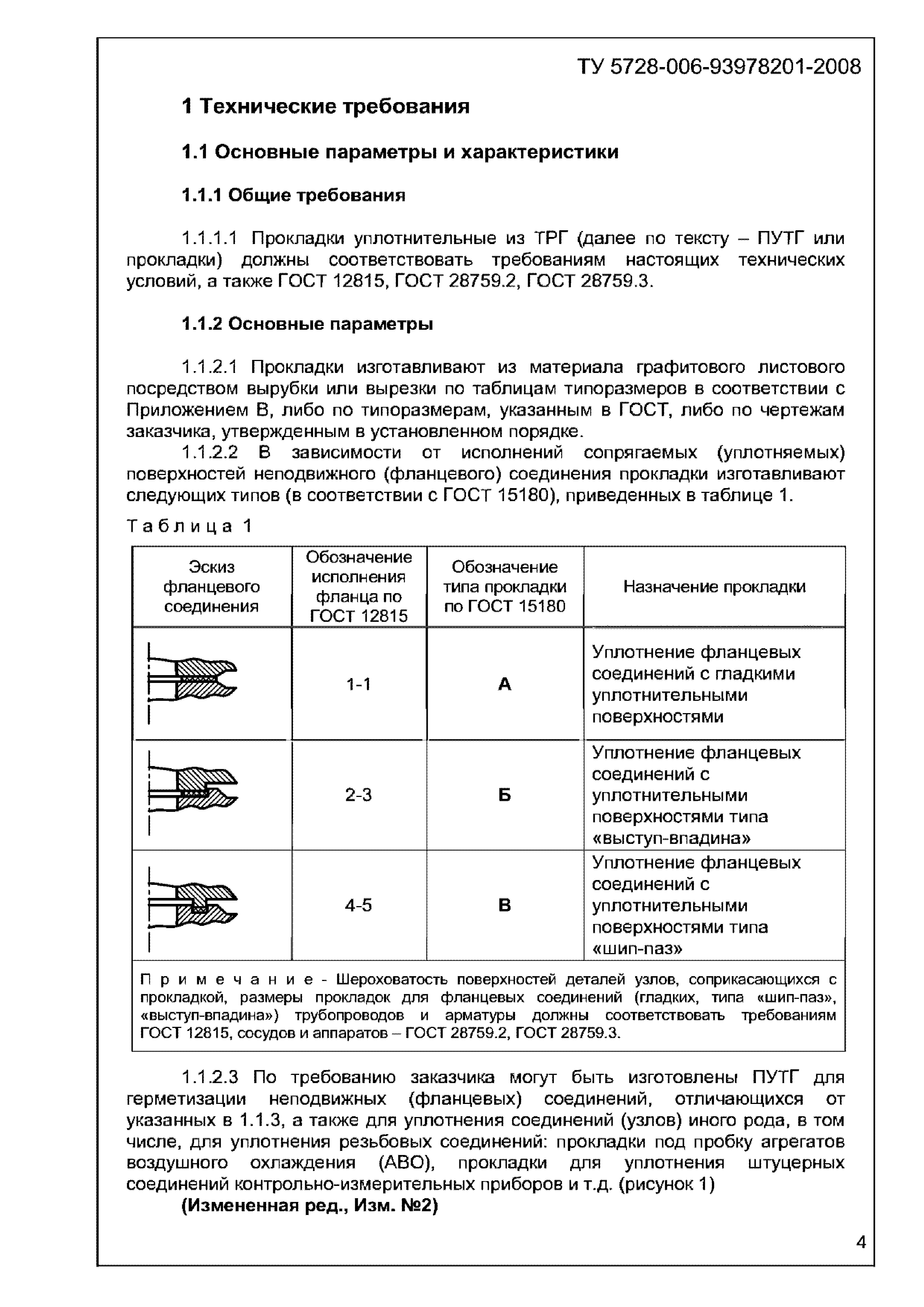

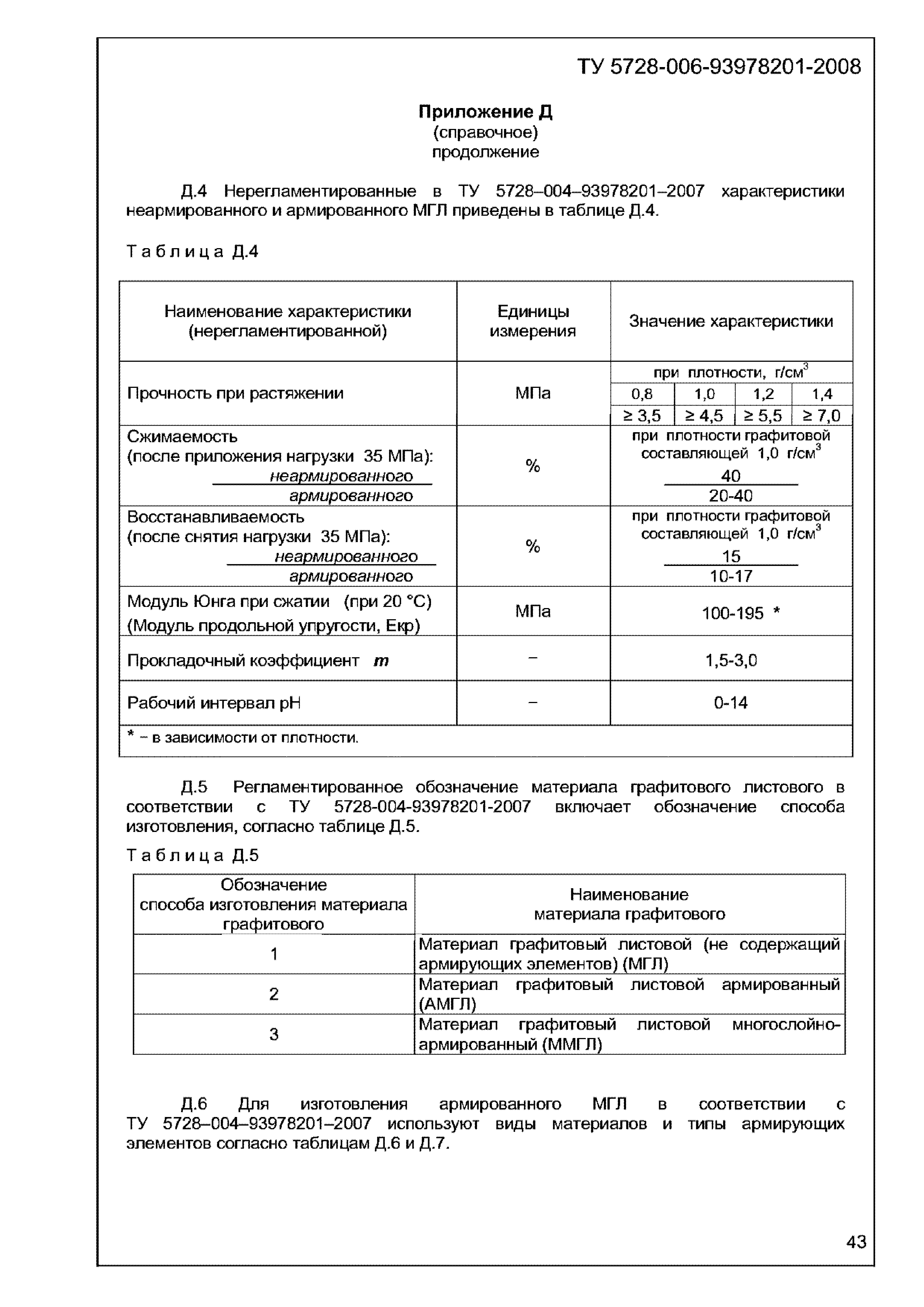

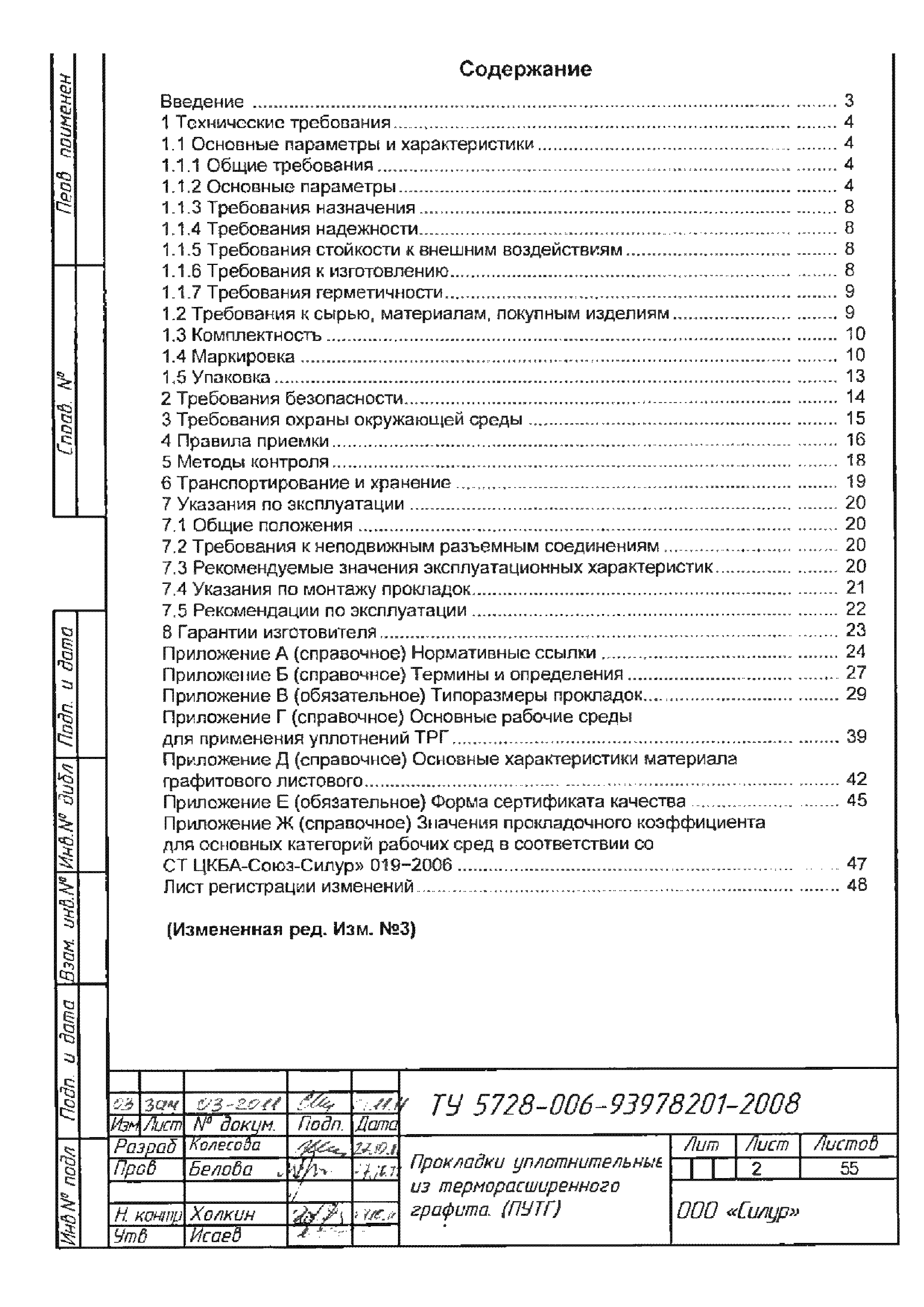

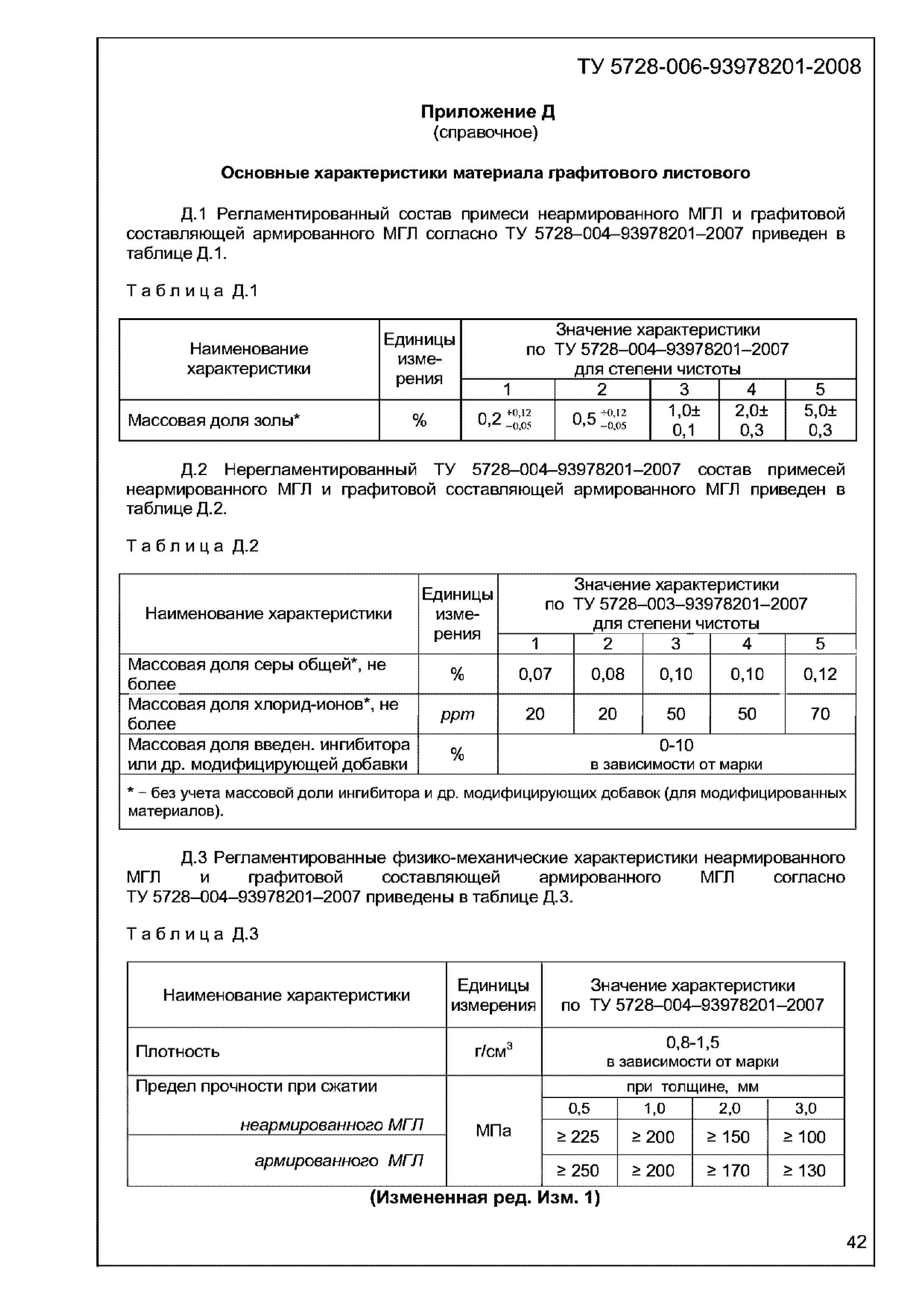

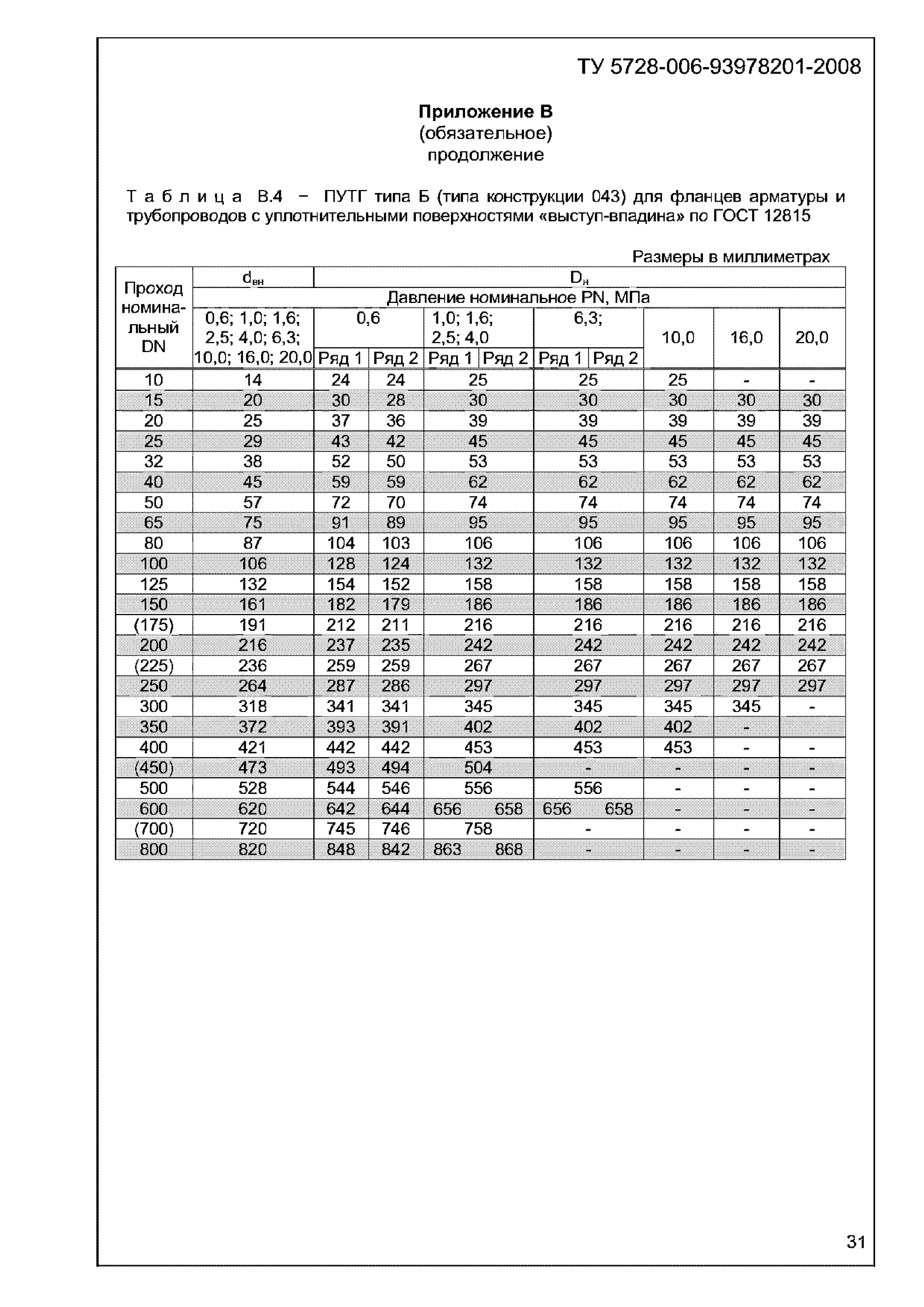

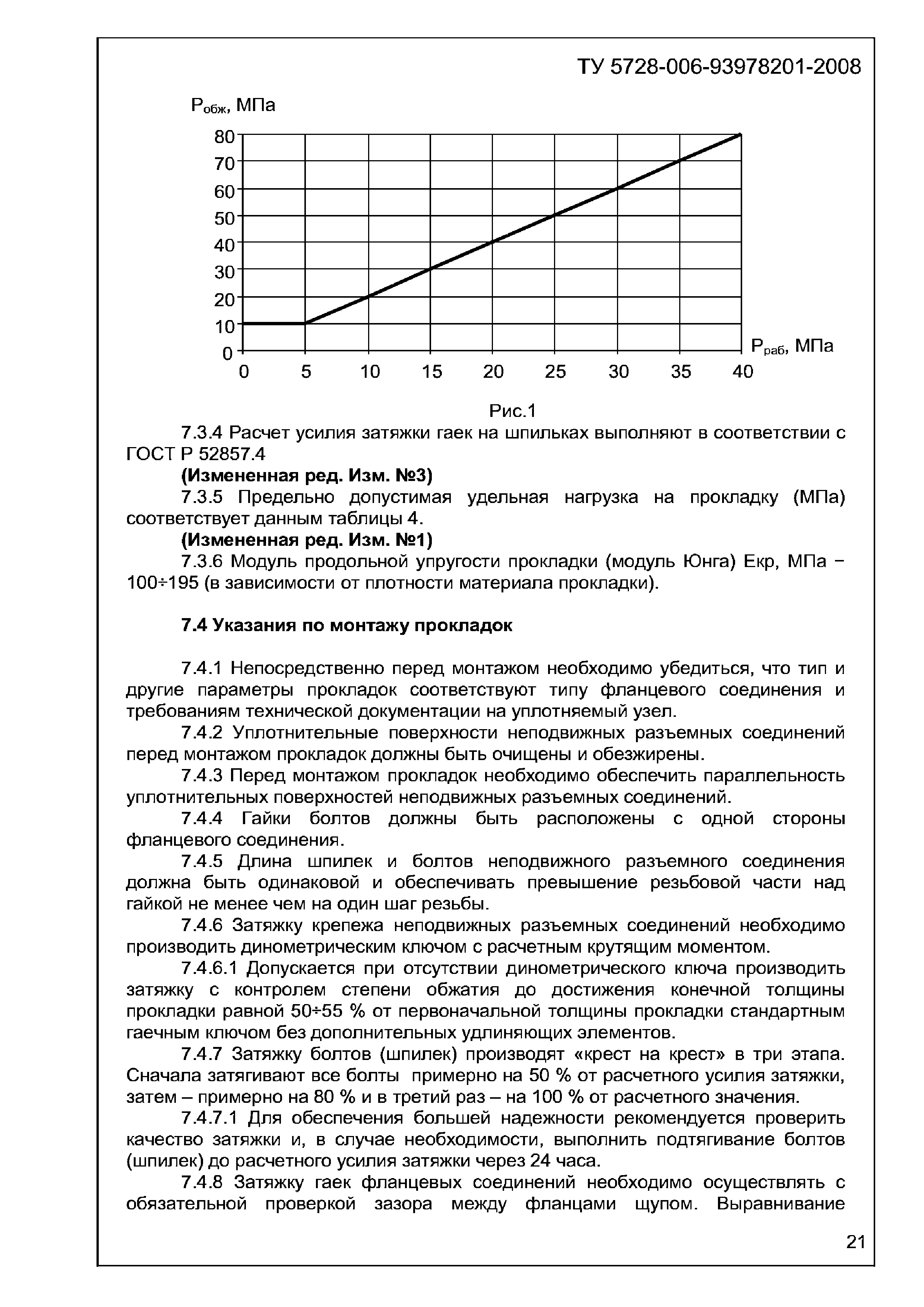

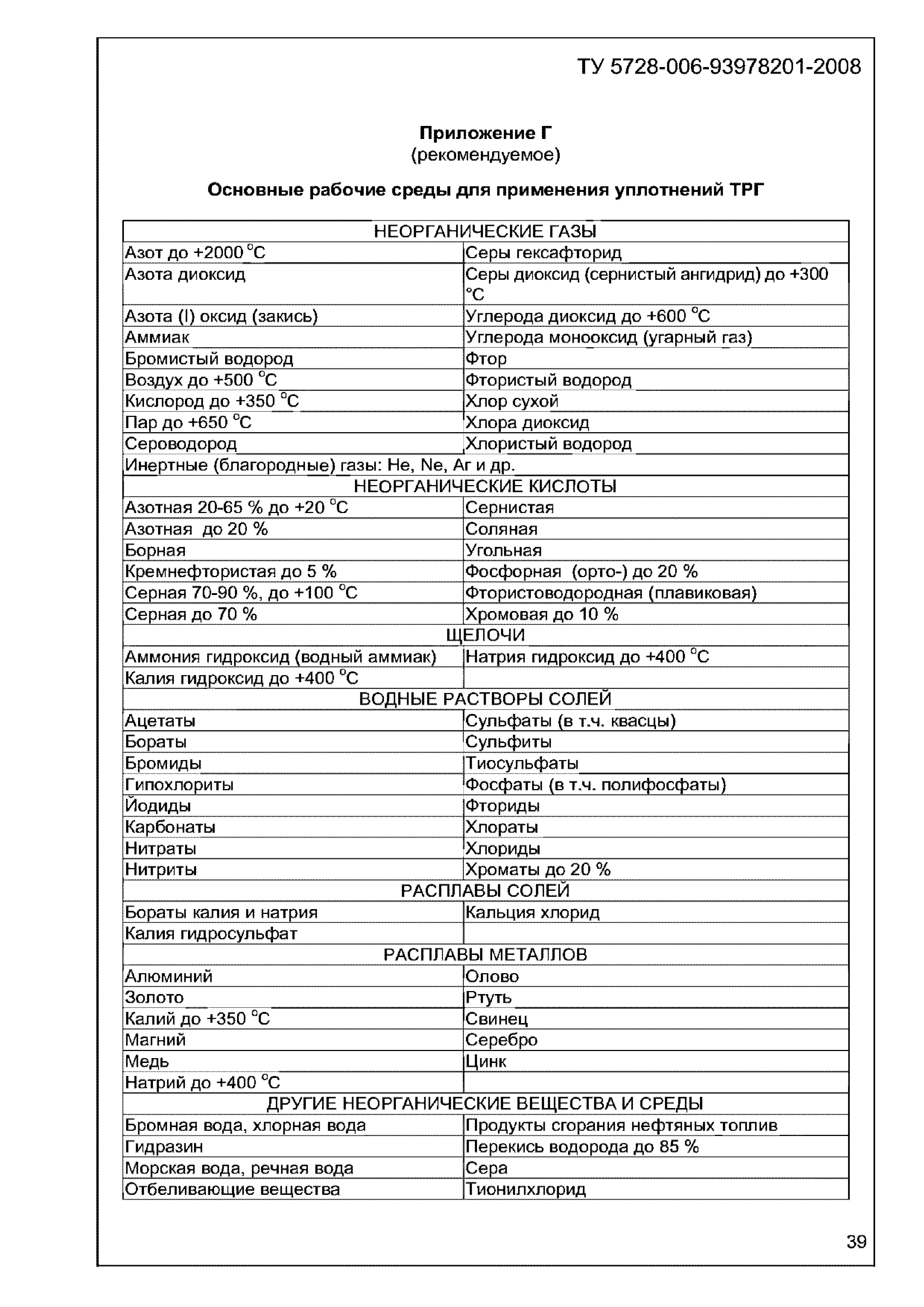

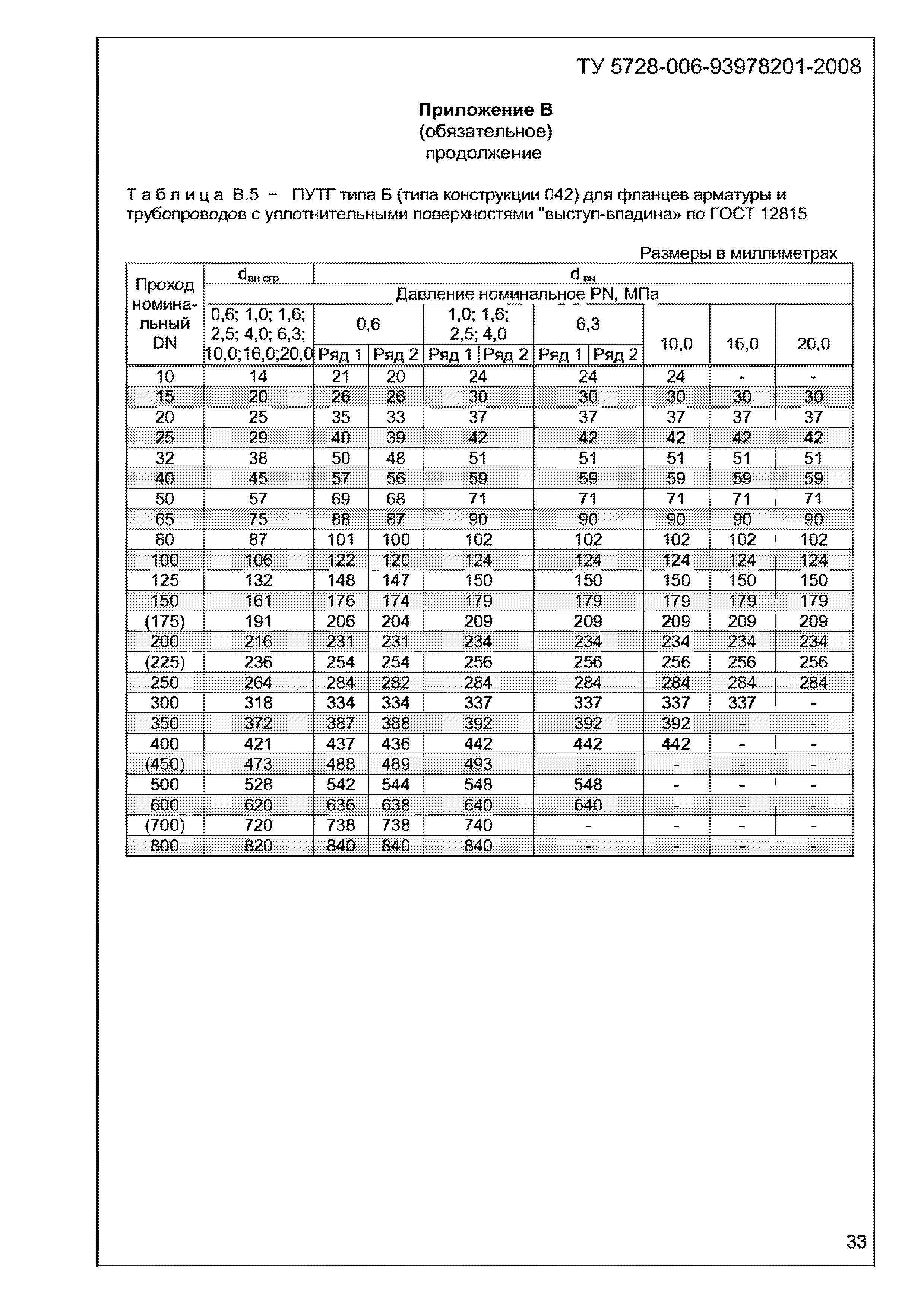

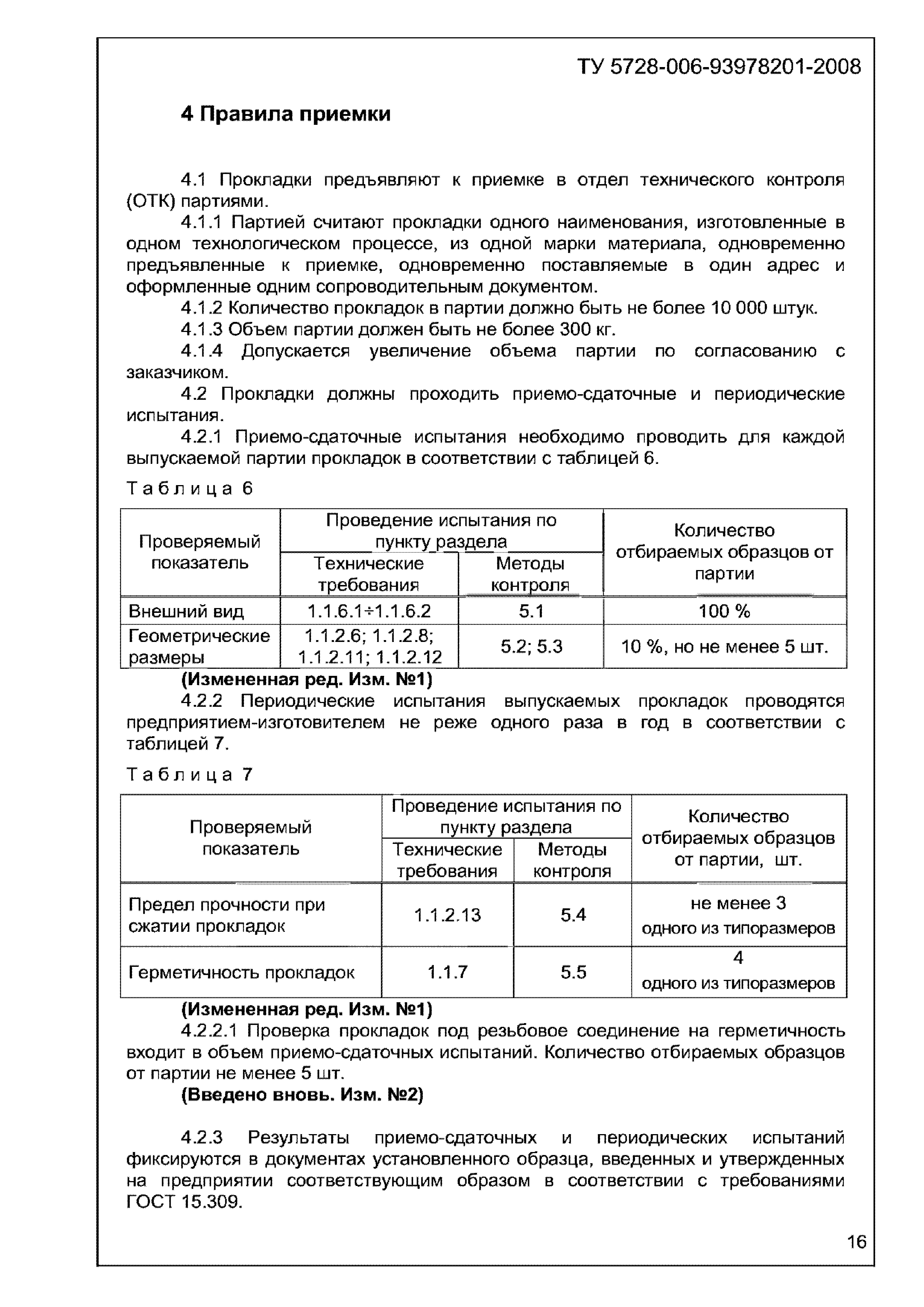

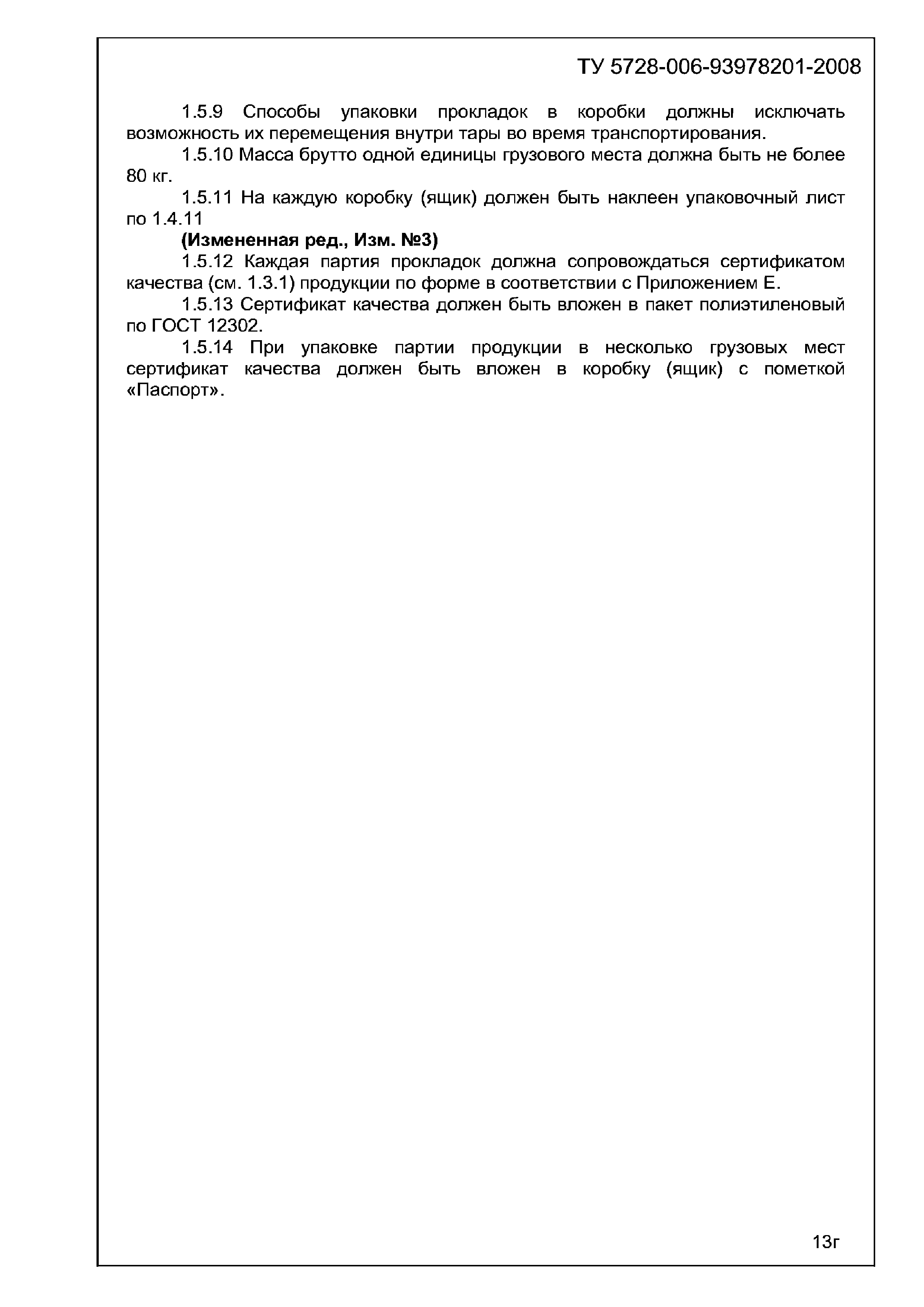

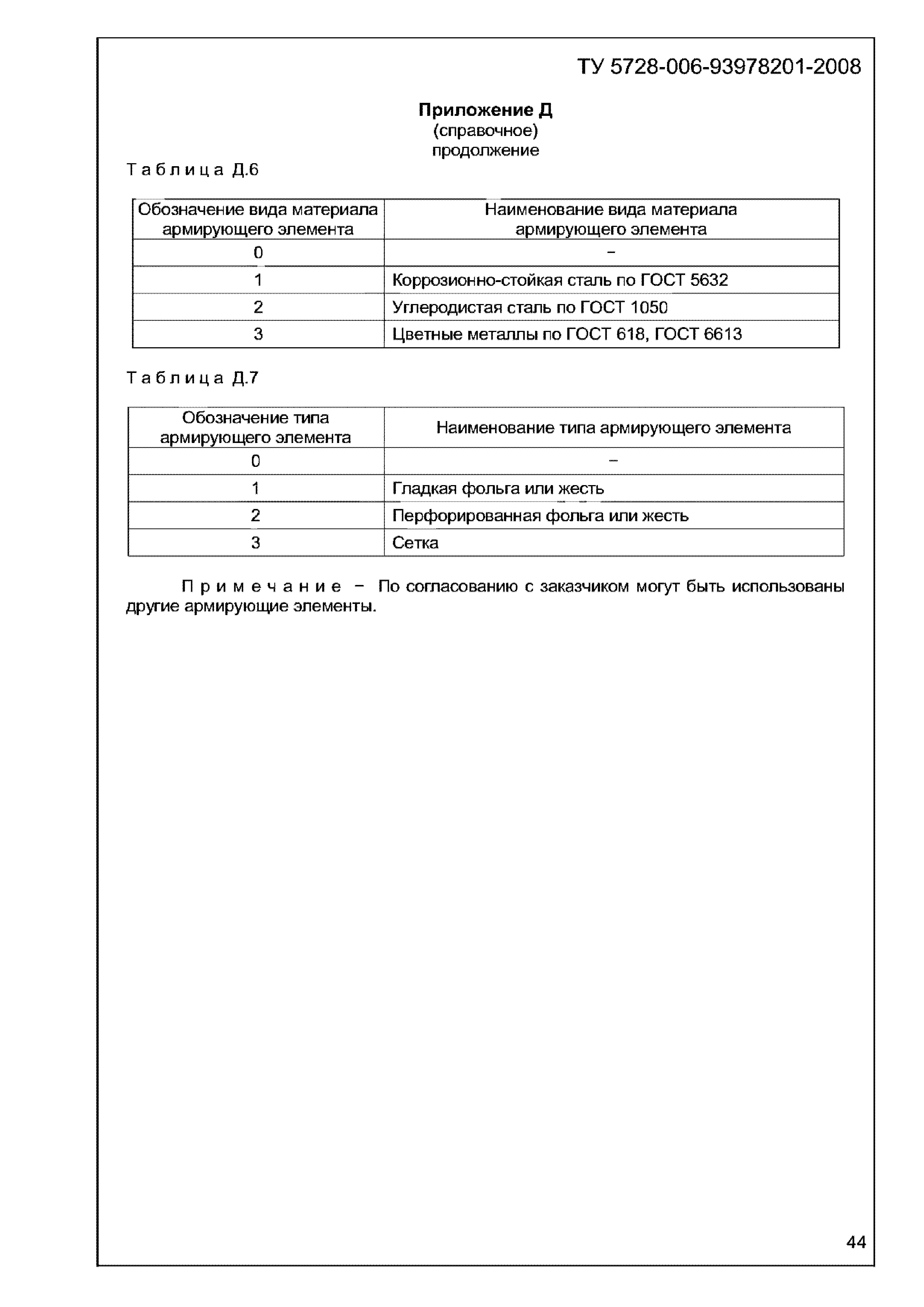

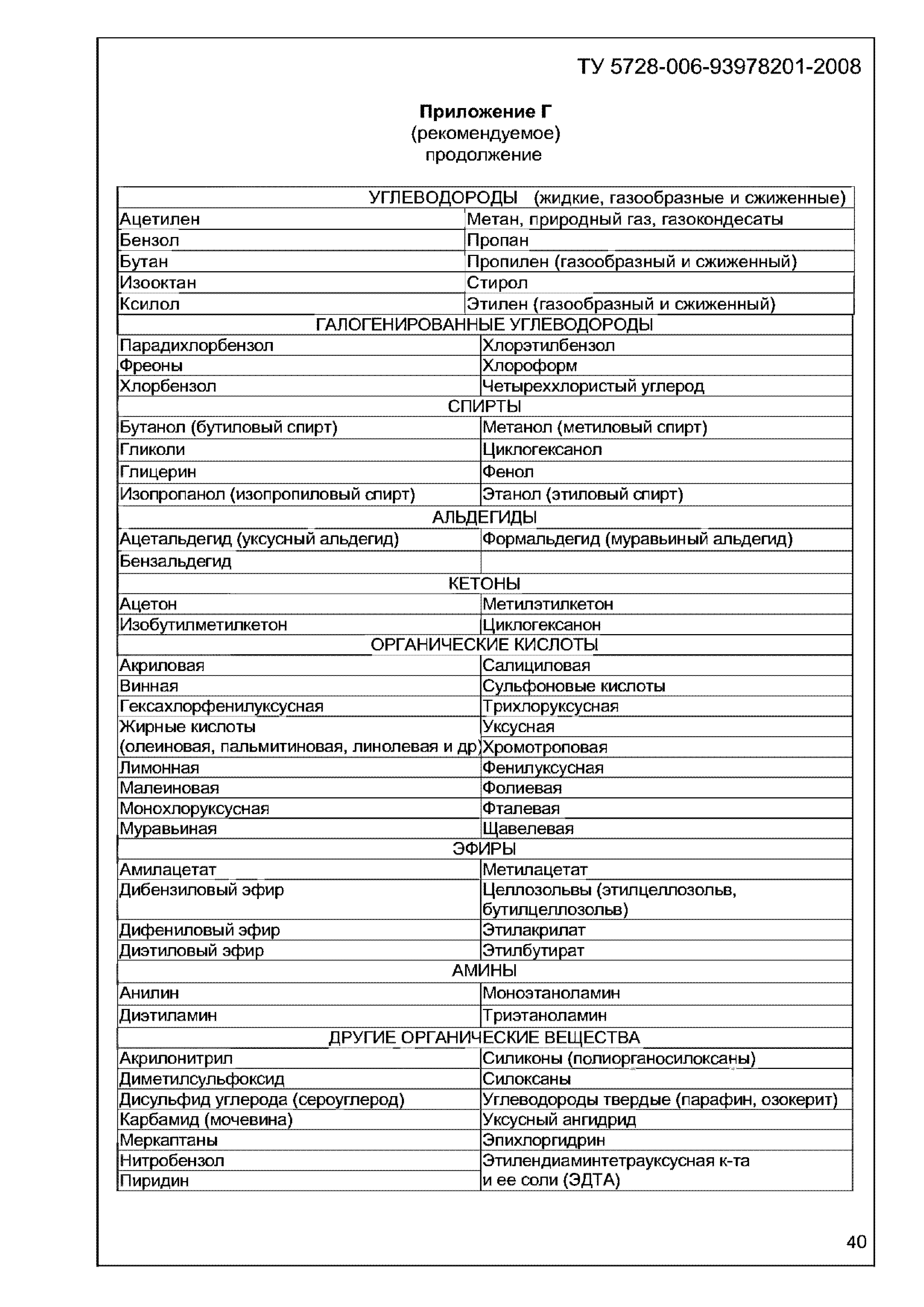

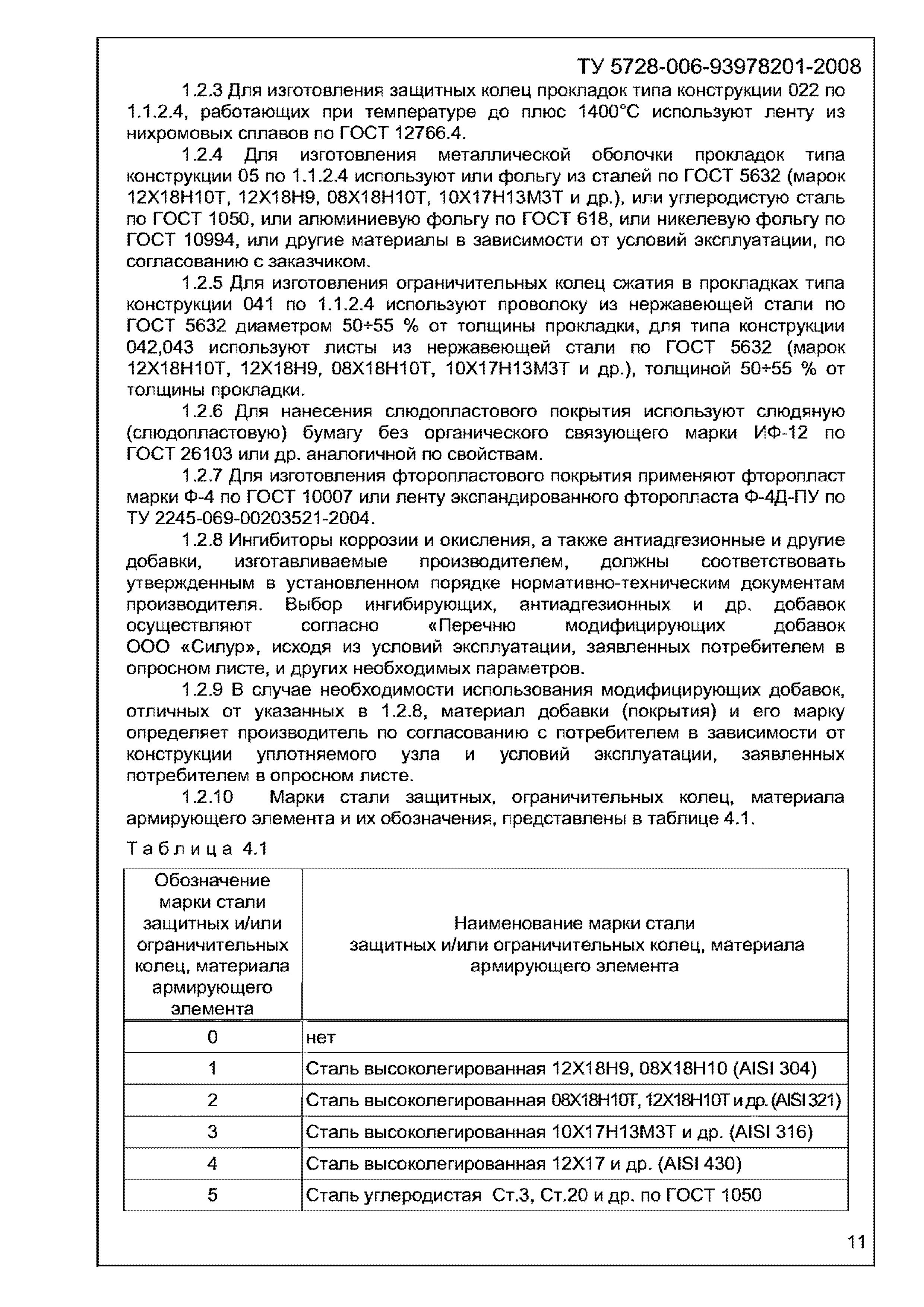

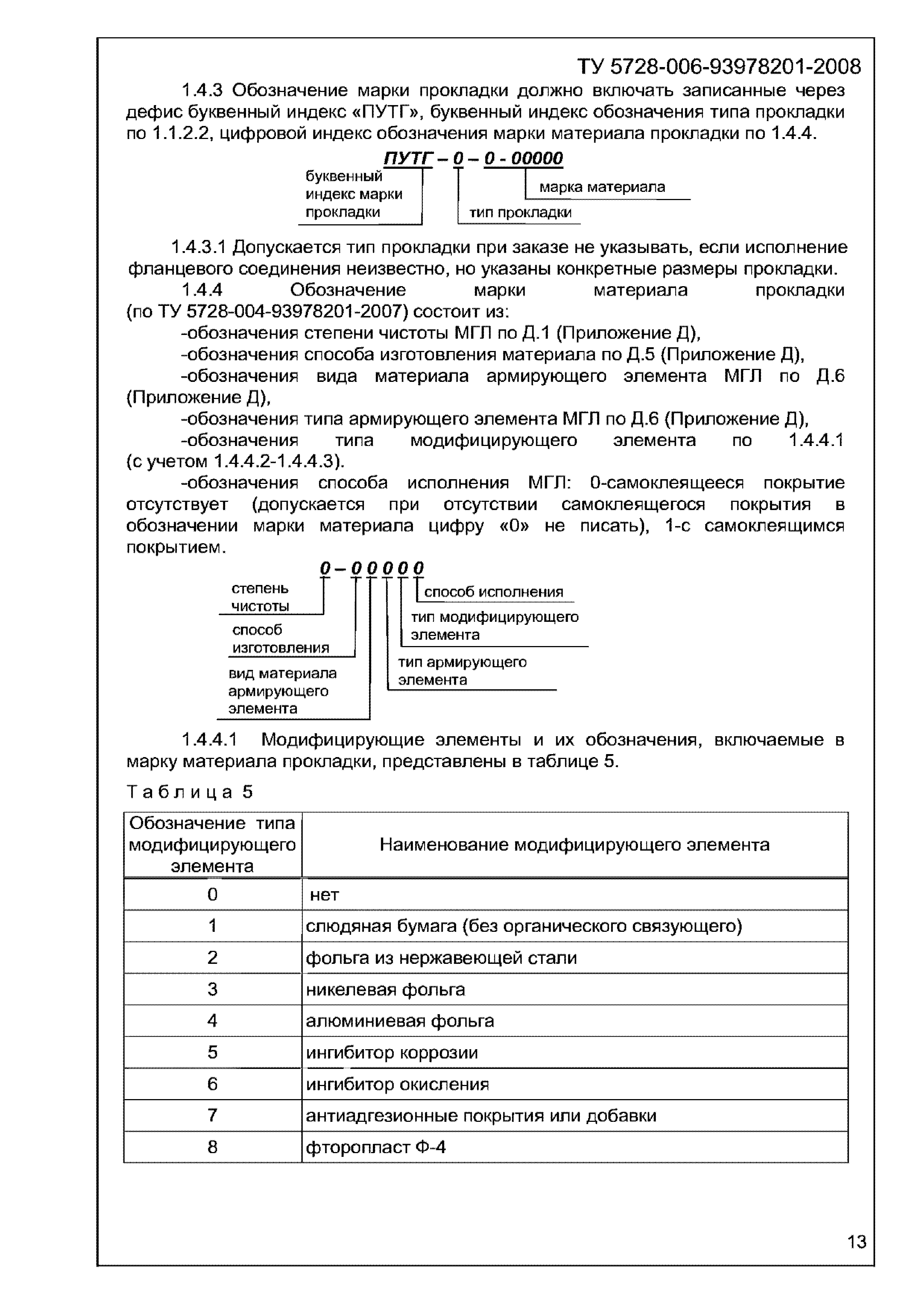

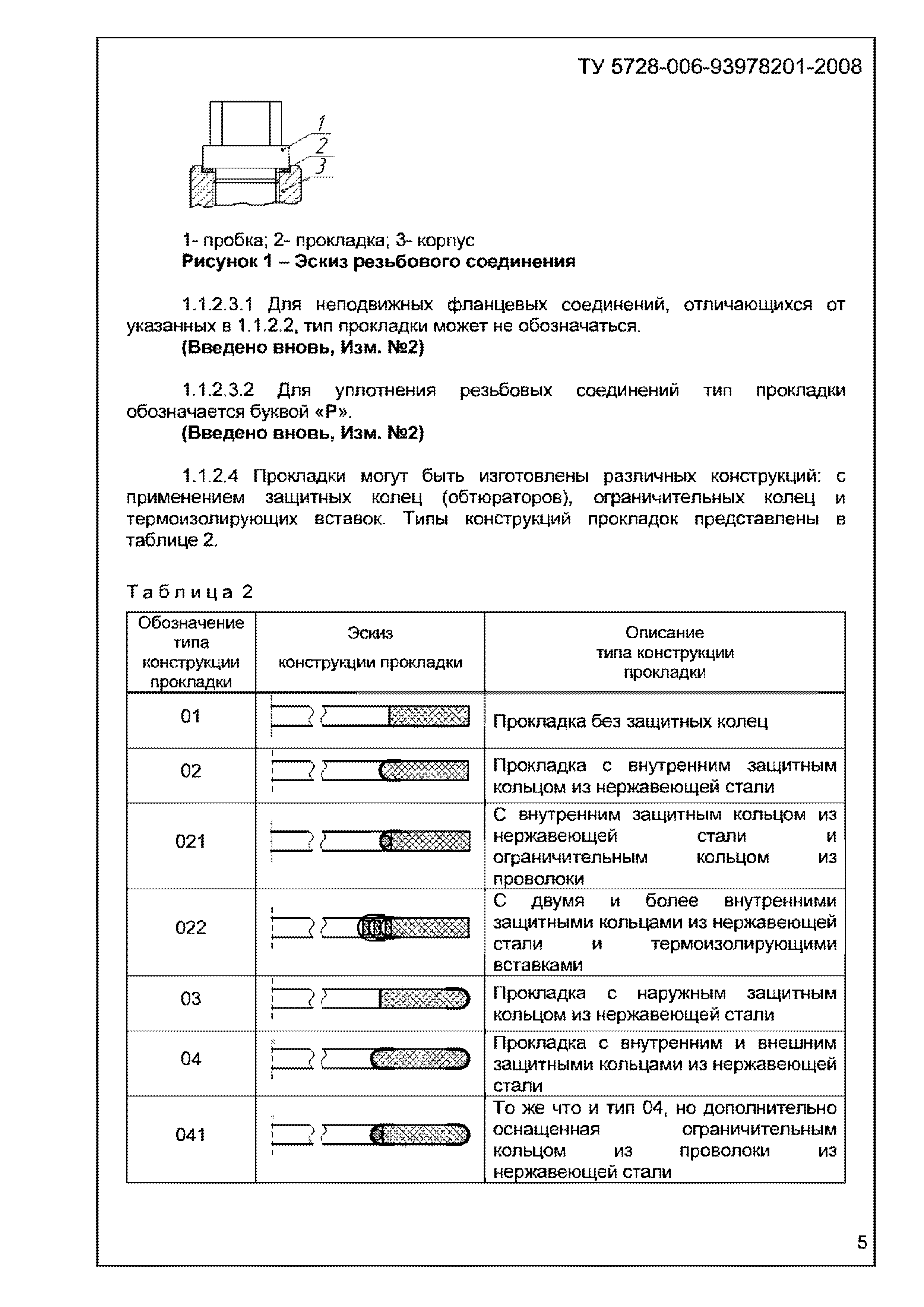

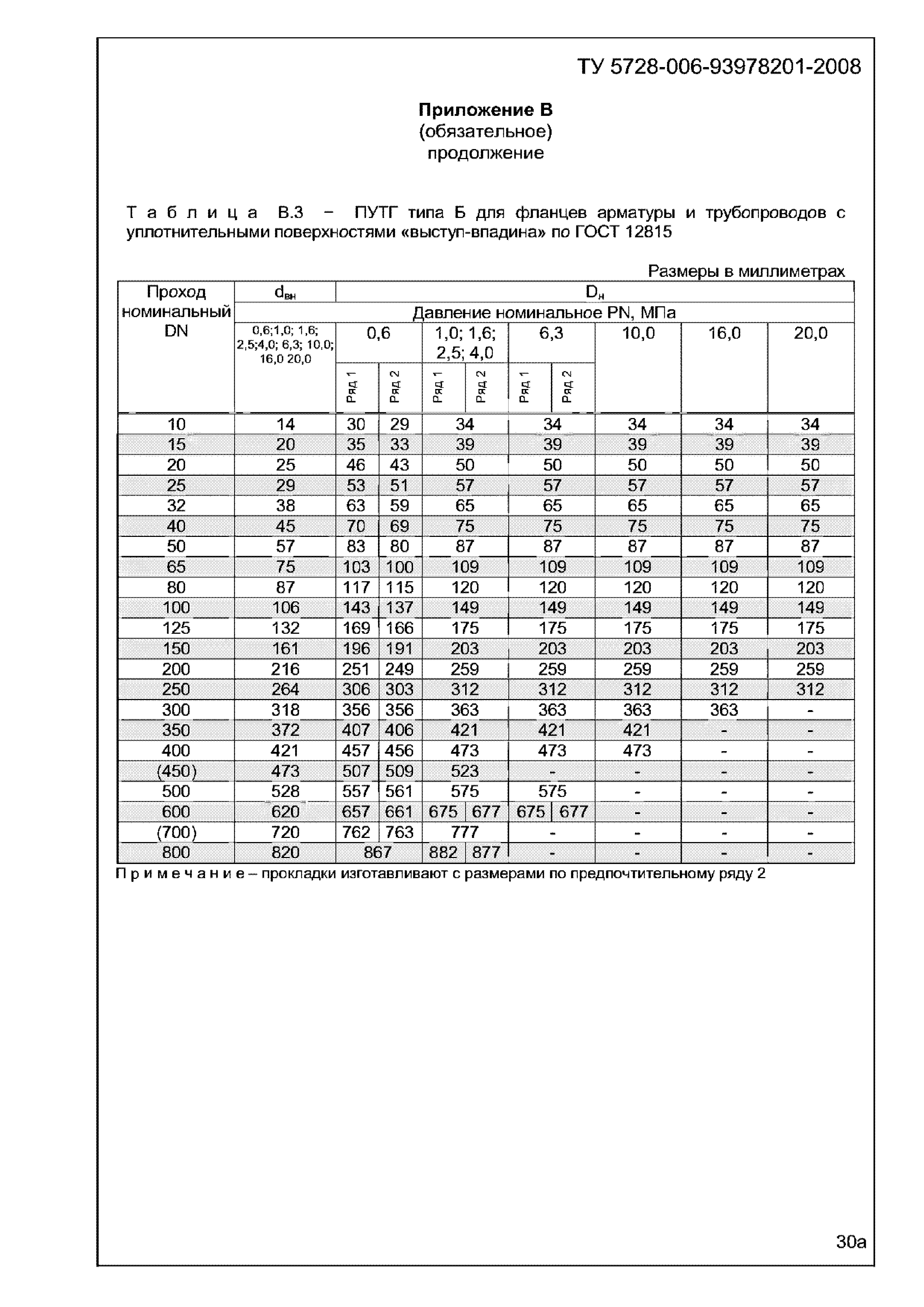

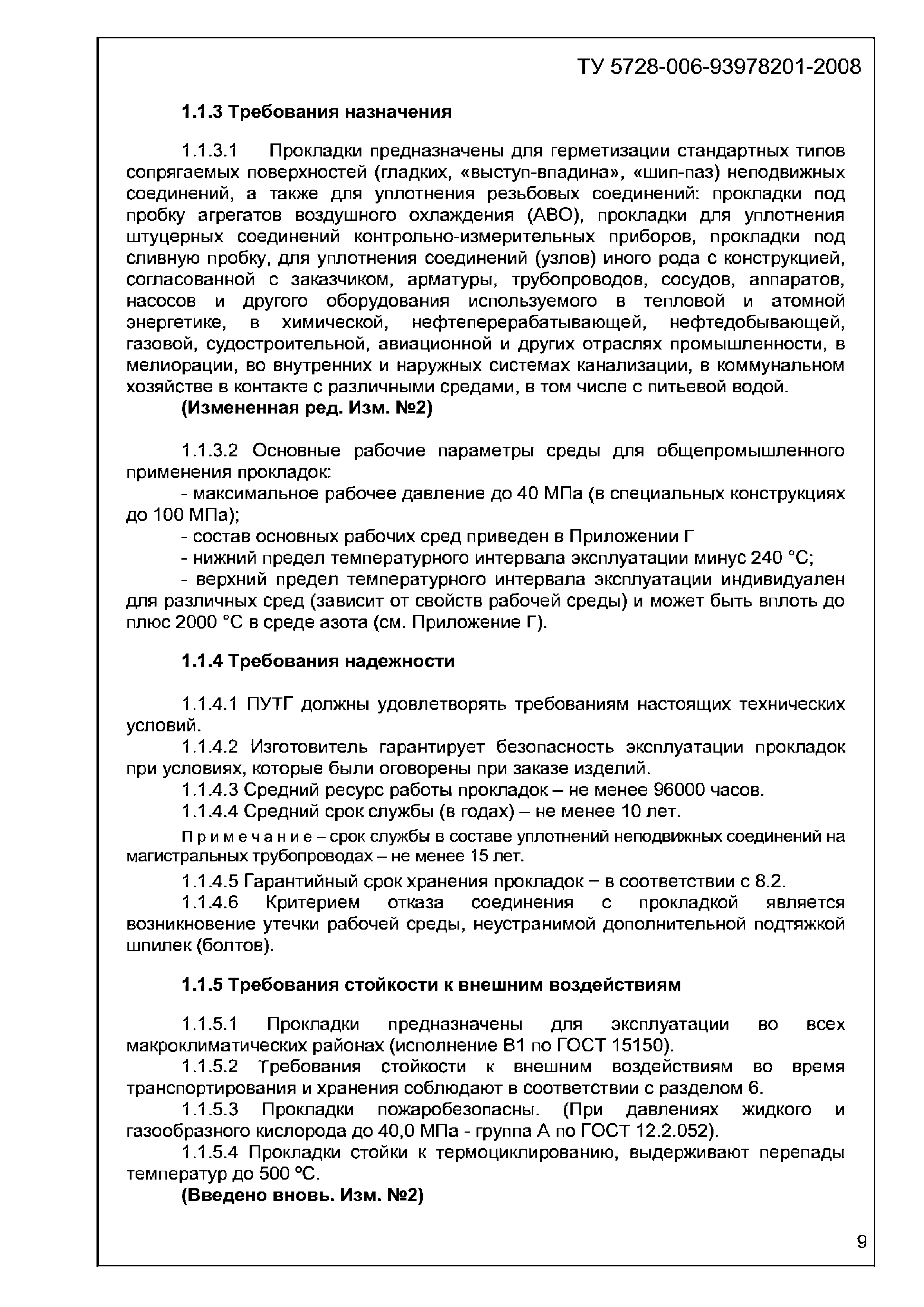

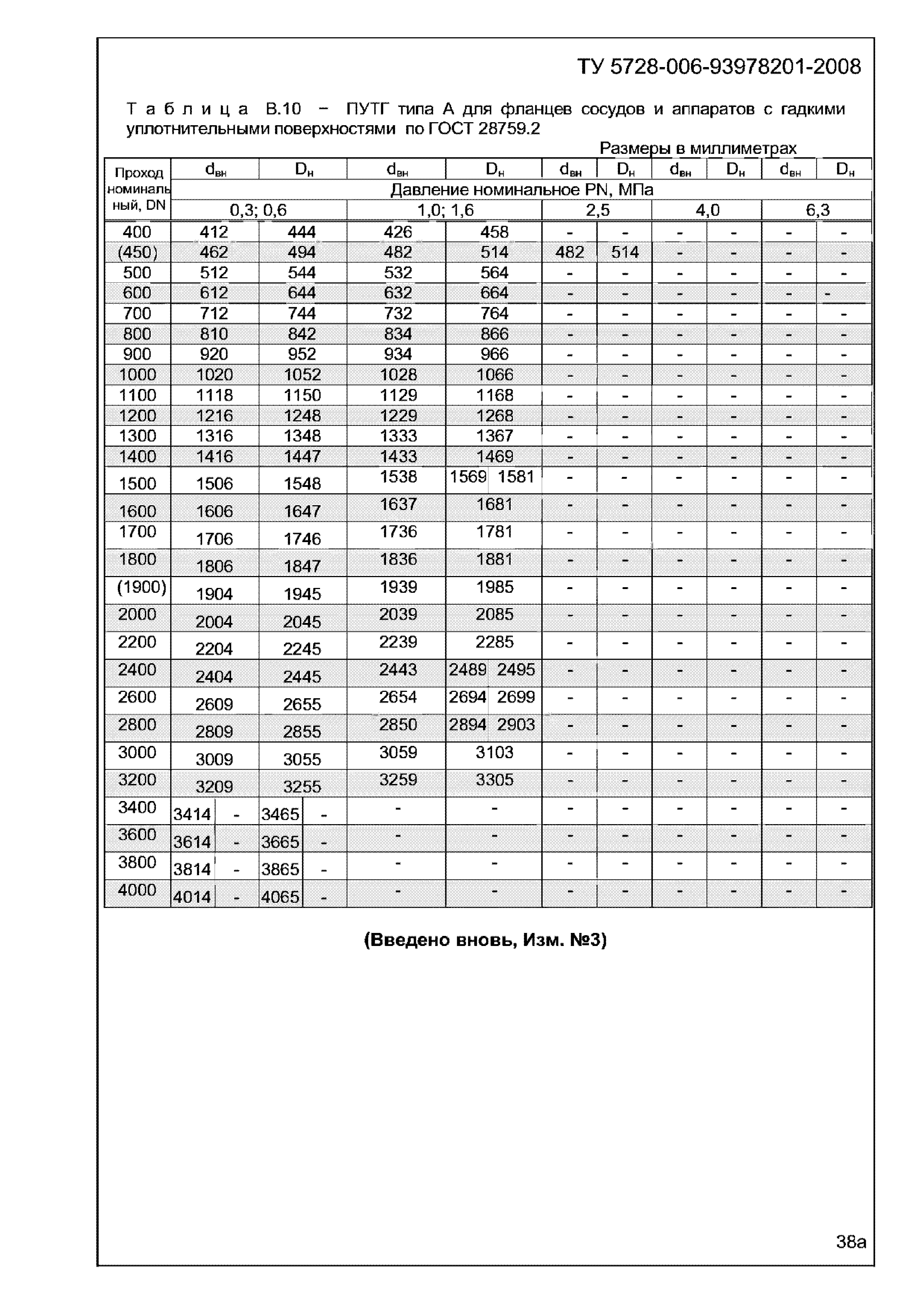

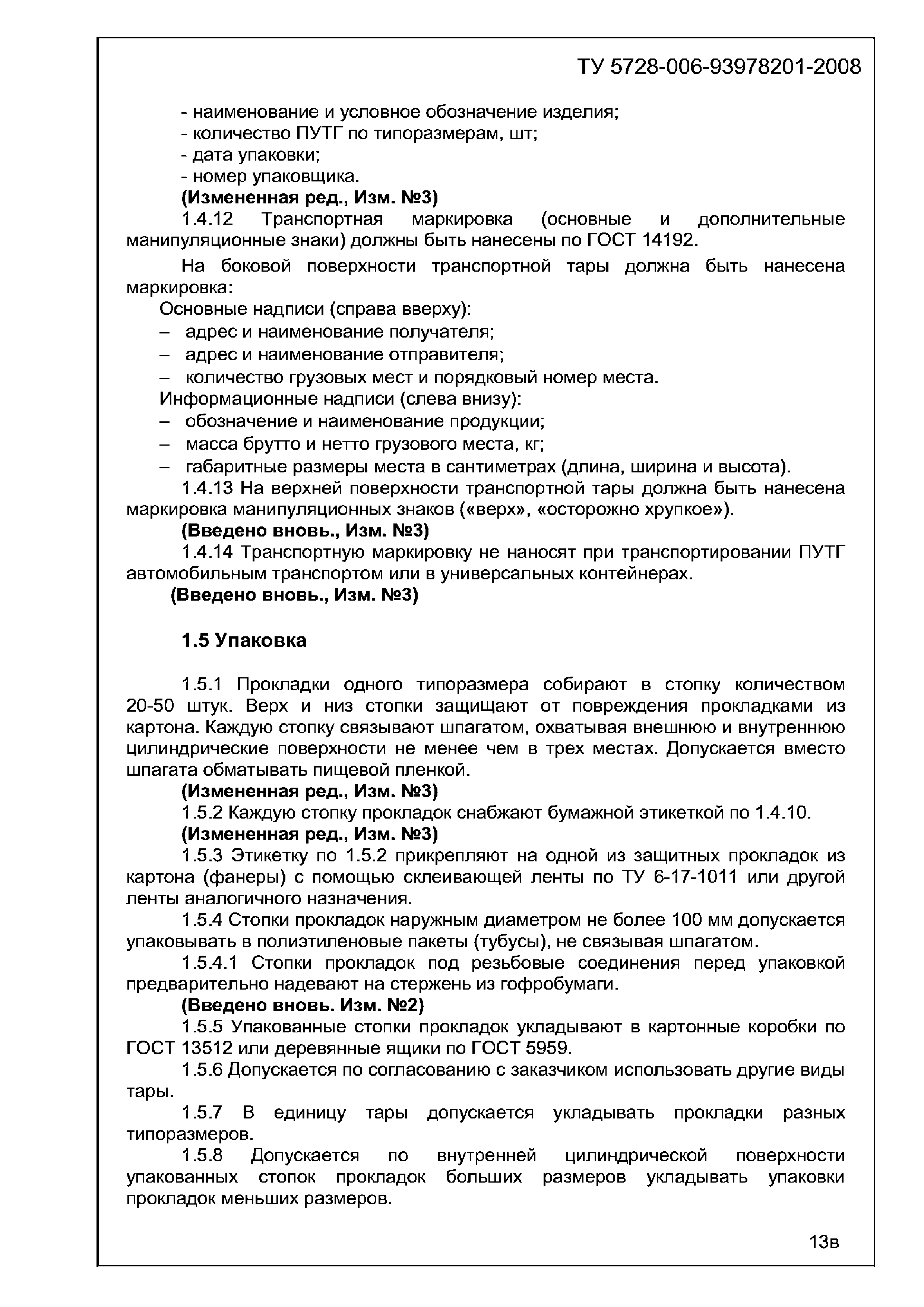

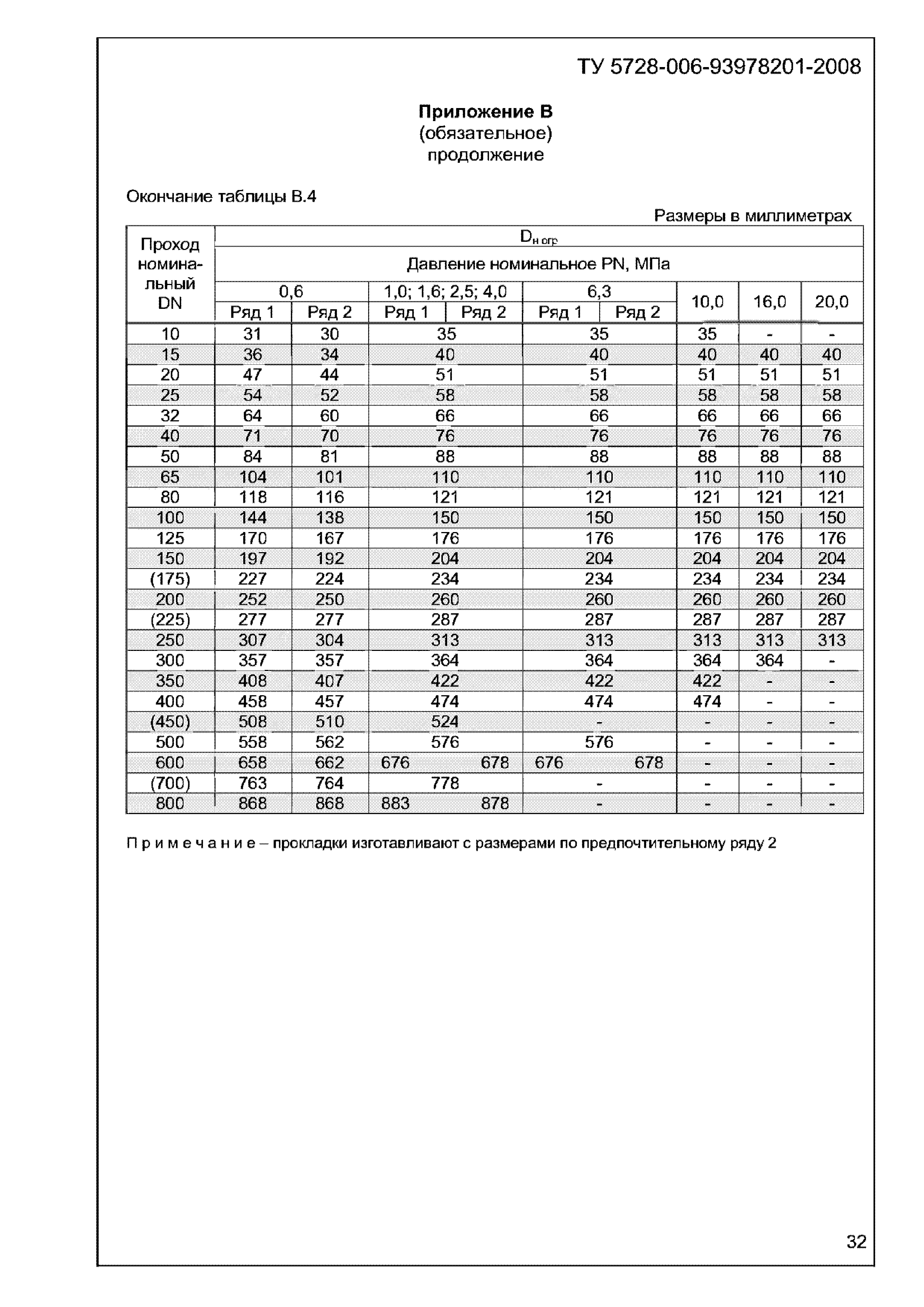

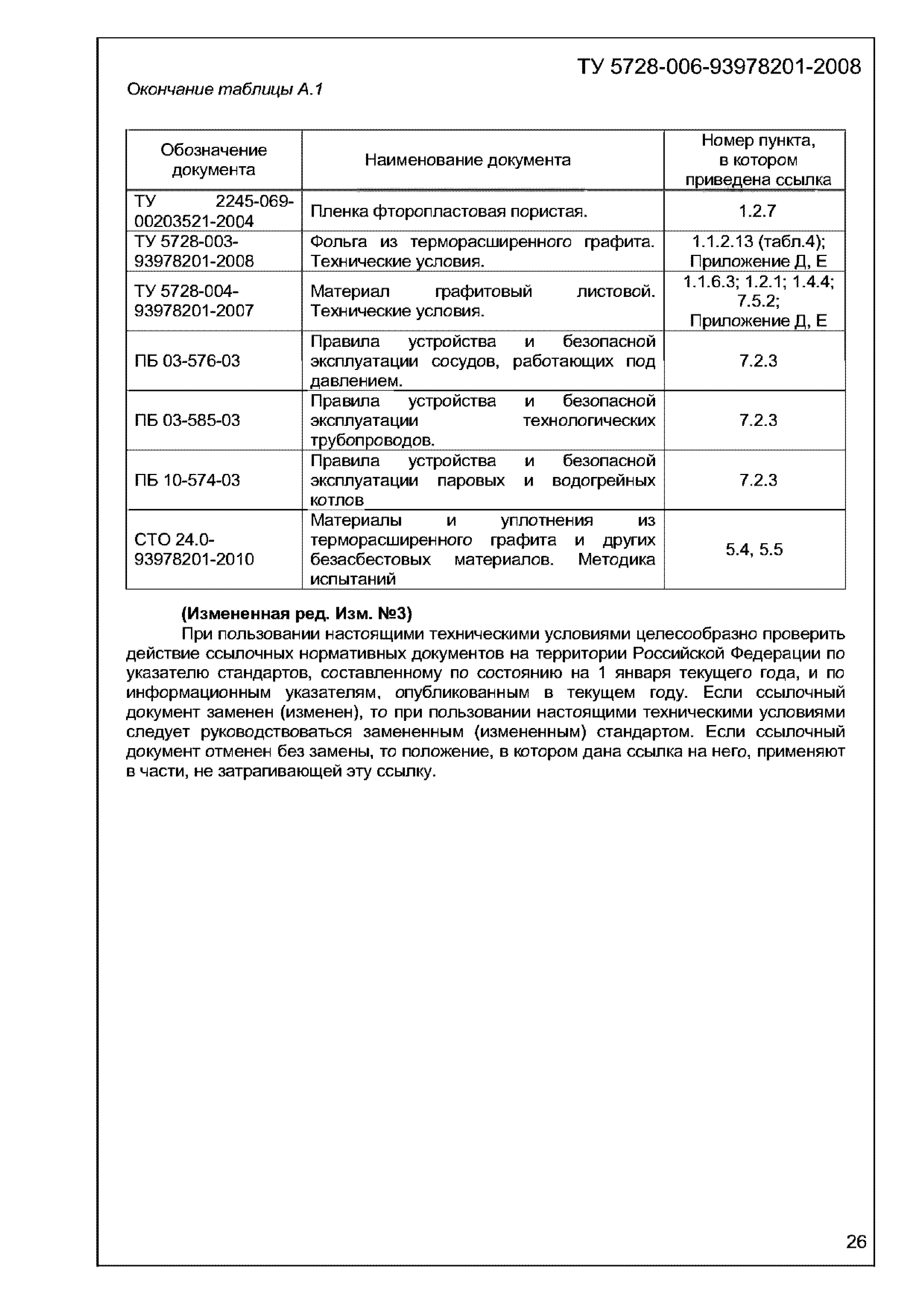

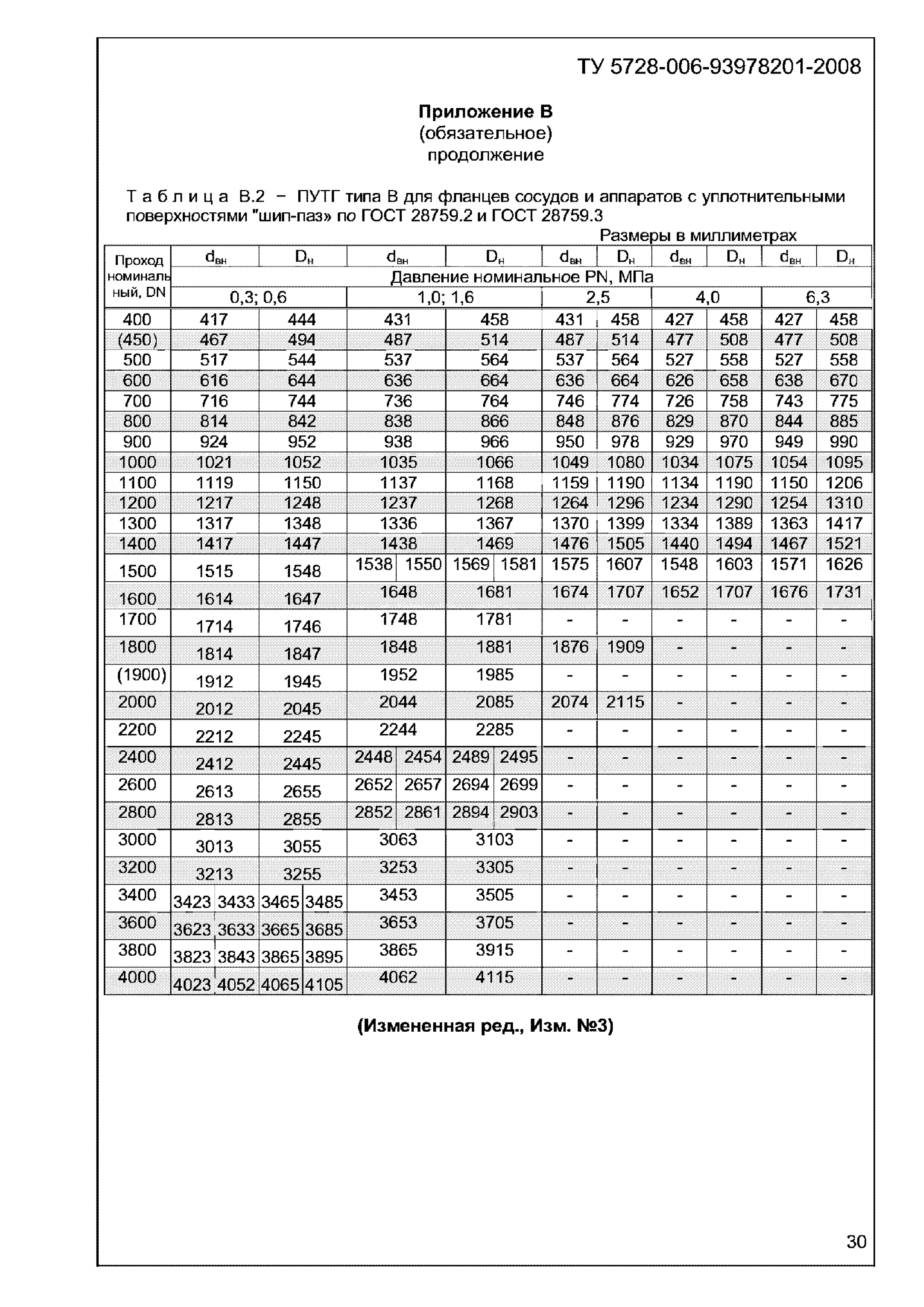

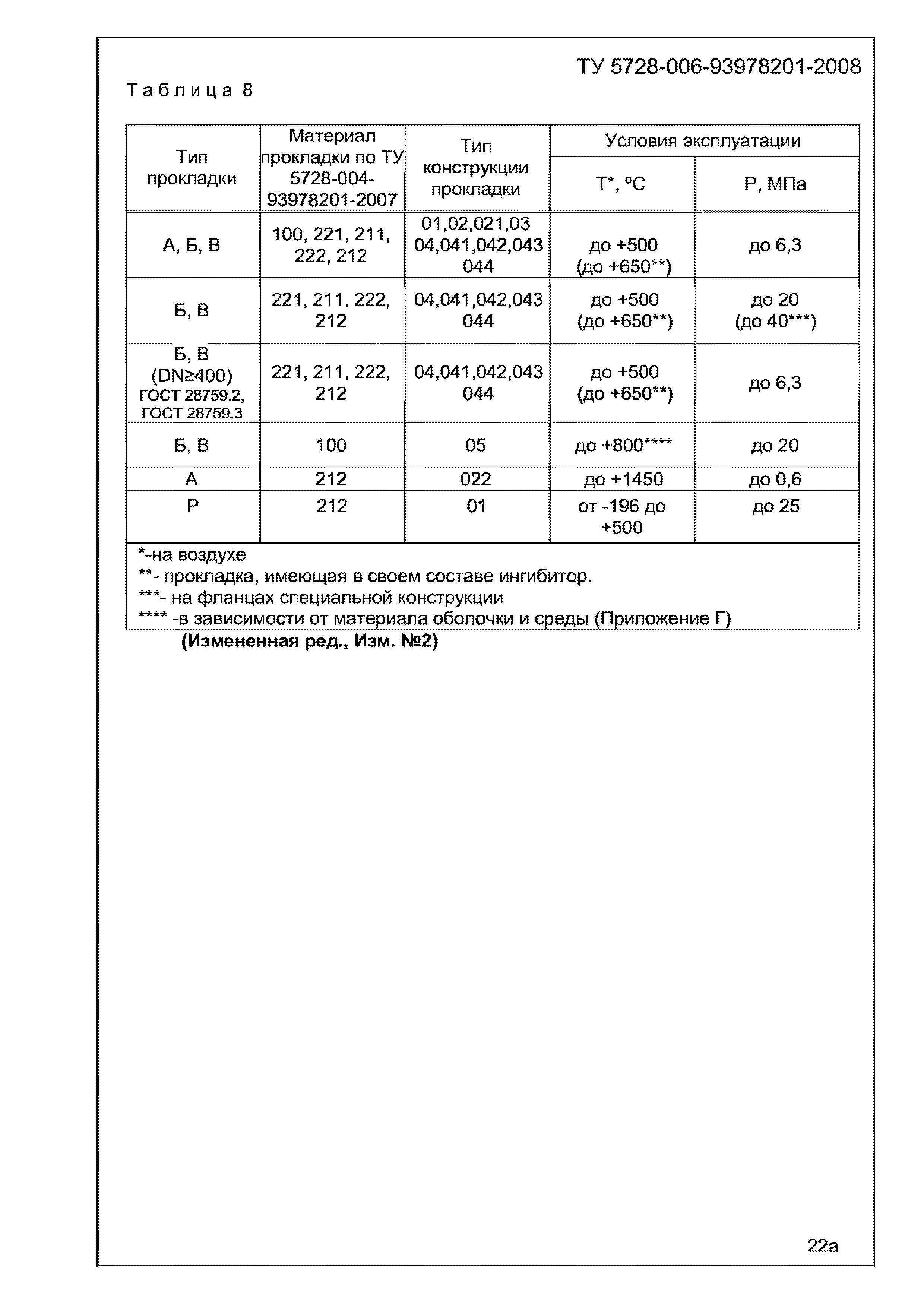

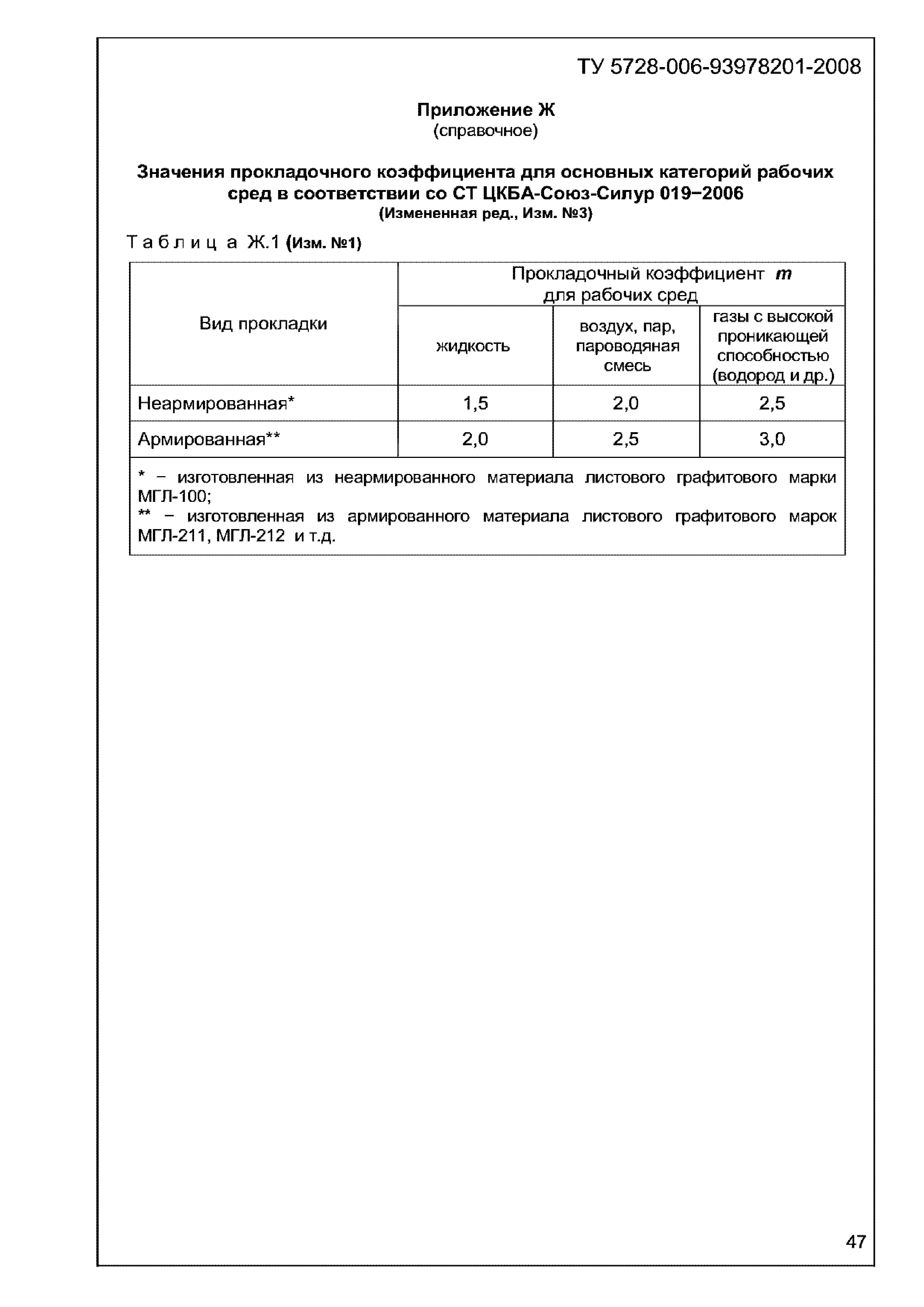

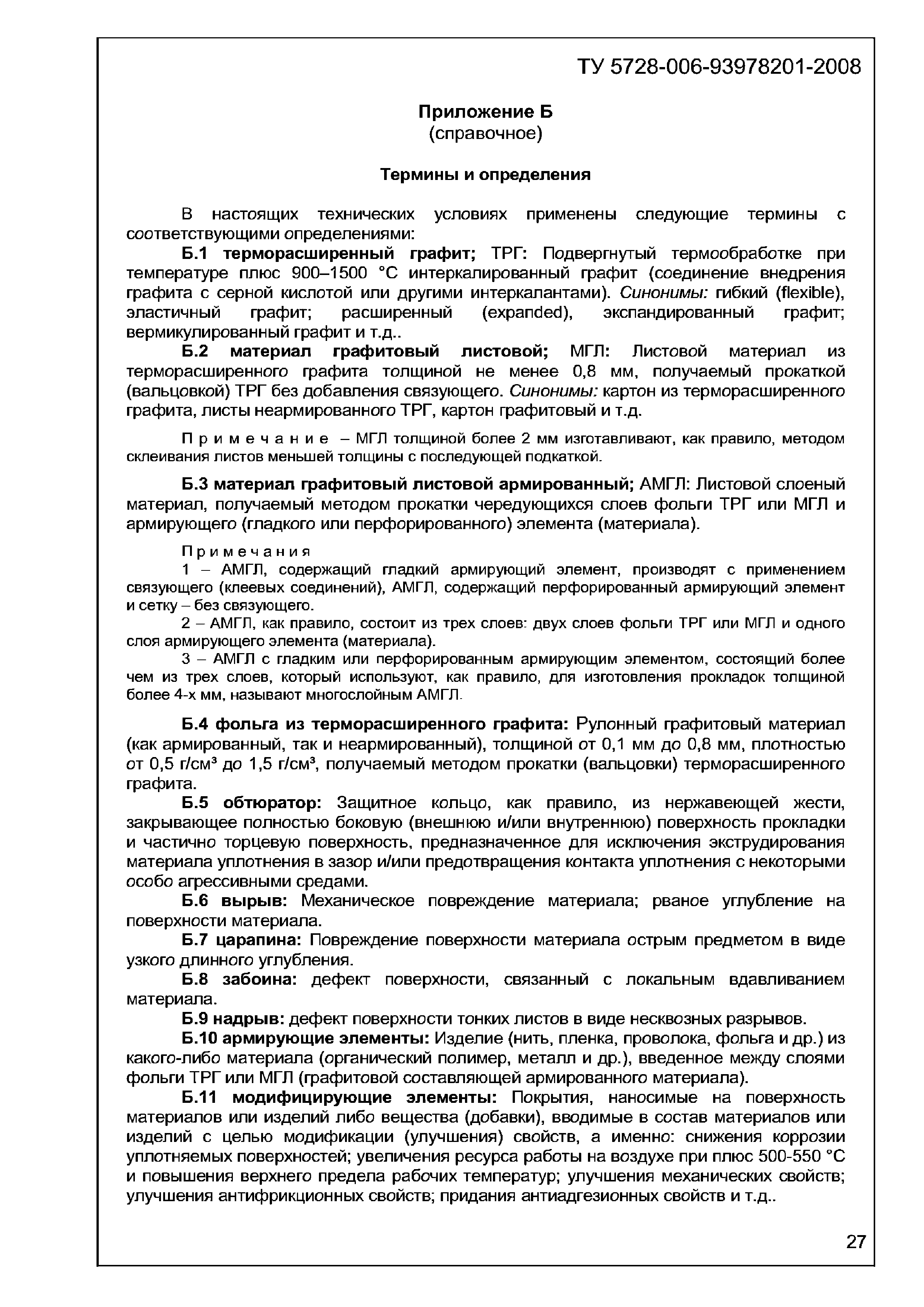

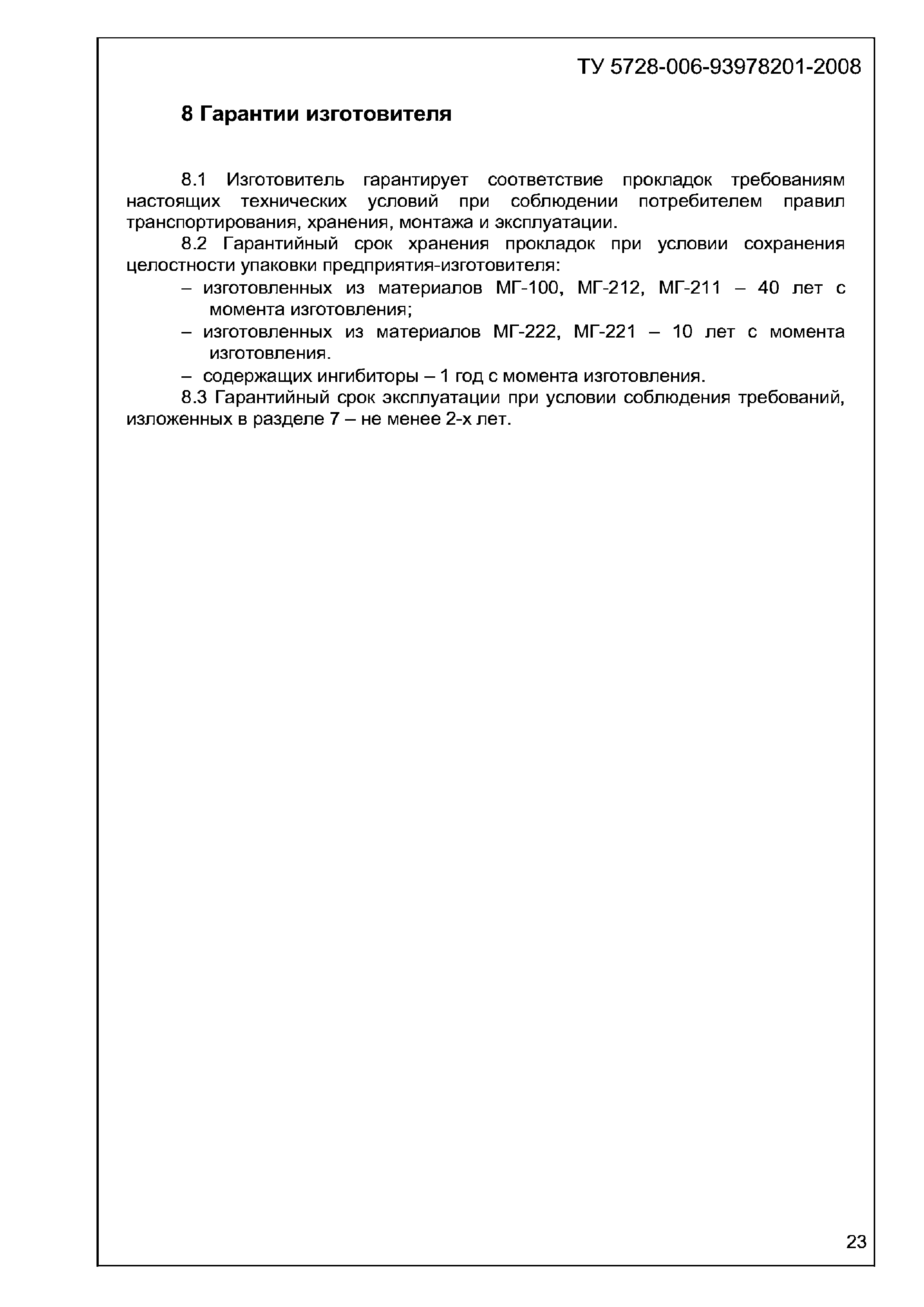

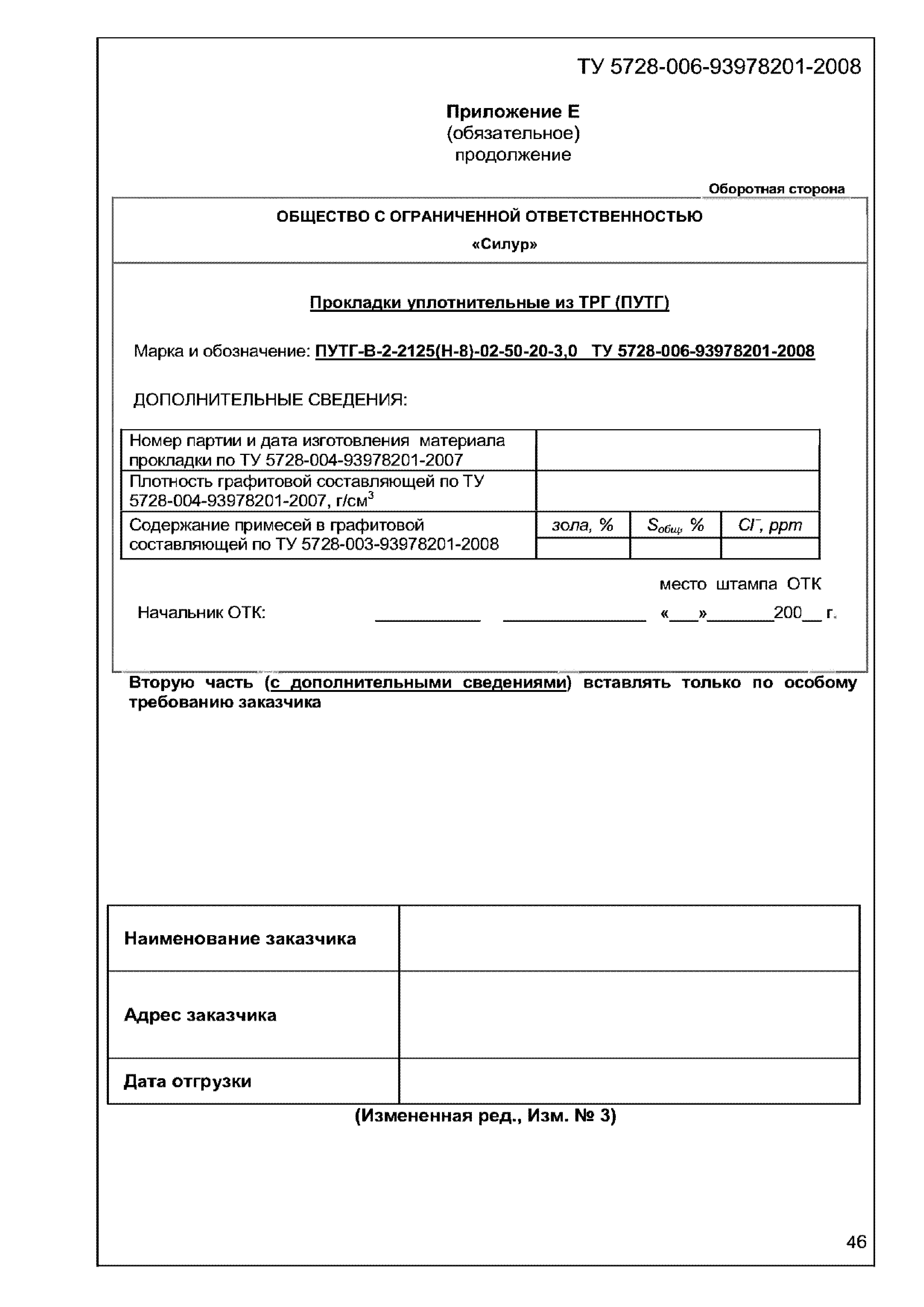

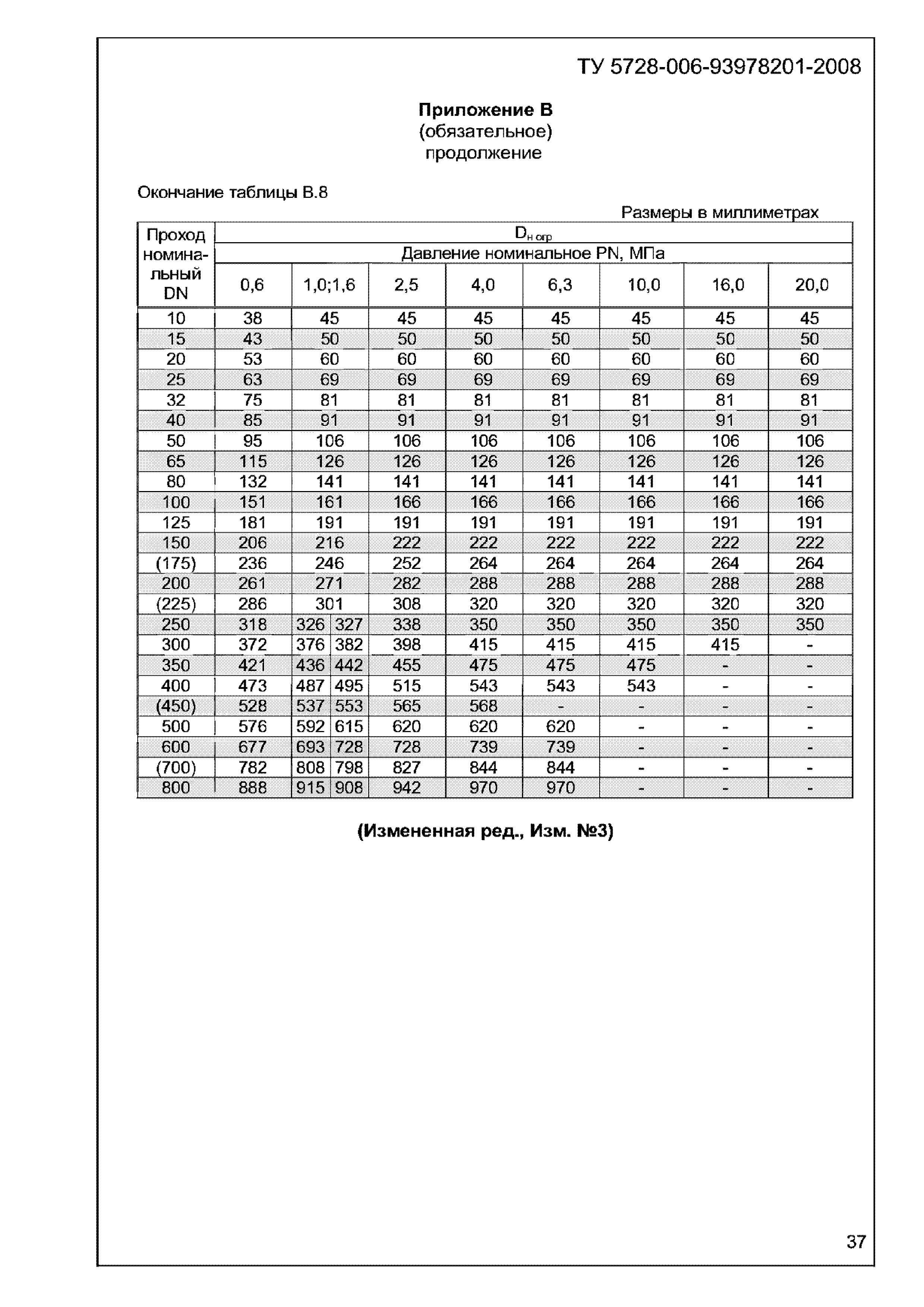

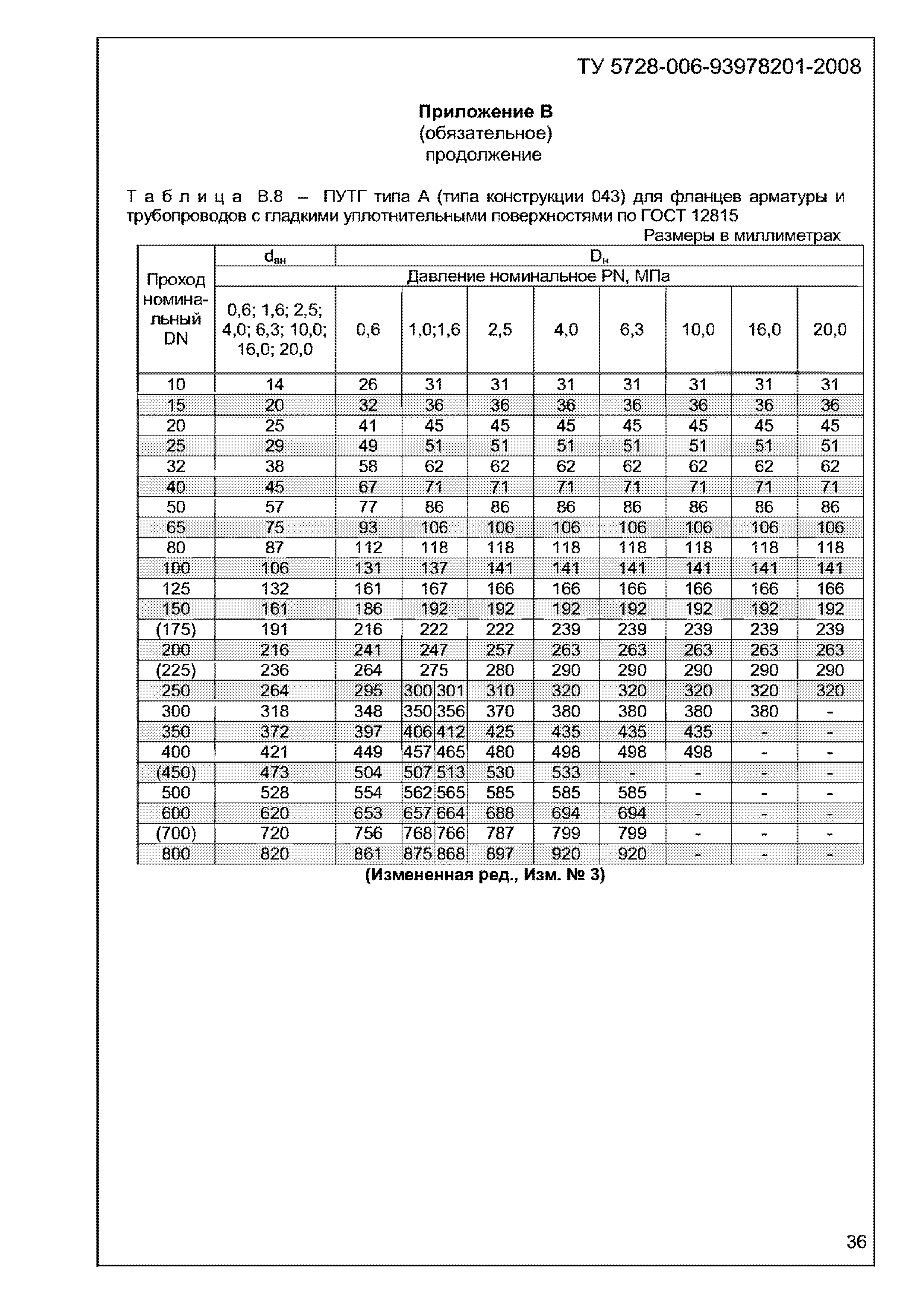

Оглавление:	Введение 1 Технические требования    1.1 Основные параметры и характеристики       1.1.1 Общие требования       1.1.2 Основные параметры       1.1.3 Требования назначения       1.1.4 Требования надежности       1.1.5 Требования стойкости к внешним воздействиям       1.1.6 Требования к изготовлению       1.1.7 Требования герметичности    1.2 Требования к сырью материалам, покупным изделиям    1.3 Комплектность    1.4 Маркировка    1.5 Упаковка 2 Требования безопасности 3 Требования охраны окружающей среды 4 Правила приемки 5 Методы контроля 6 Транспортирование и хранение 7 Указания по эксплуатации    7.1 Общие положения    7.2 Требования к неподвижным разъемным соединениям    7.3 Рекомендуемые значения эксплуатационных характеристик    7.4 Указания по монтажу прокладок    7.5 Рекомендации по эксплуатации 8 Гарантии изготовителя Приложение А (справочное). Нормативные ссылки Приложение Б (справочное). Термины и определения Приложение В (обязательное). Типоразмеры прокладок Приложение Г (рекомендуемое). Основные рабочие среды для применения уплотнений ТРГ Приложение Д (справочное). Основные характеристики материала графитового листового Приложение Е (обязательное) Форма сертификата качества Приложение Ж (справочное). Значения прокладочного коэффициента для основных категорий рабочих сред в соответствии со СТ ЦКБА-Союз-Силур 019-2006 Лист регистрации изменений
Утверждён:	03.04.2008 ООО Силур
Принят:	13.09.2008 ООО ЛУКОЙЛ-Пермнефтеоргсинтез 23.12.2009 ОАО ВНИИНЕФТЕМАШ (15-15/1035) 03.10.2008 ЗАО Сибур-Химпром
Расположен в:	Техническая документация Строительство Стандарты Отраслевые стандарты и технические условия Технические условия
Заменяет собой:	ТУ 5728-006-12058737-2005

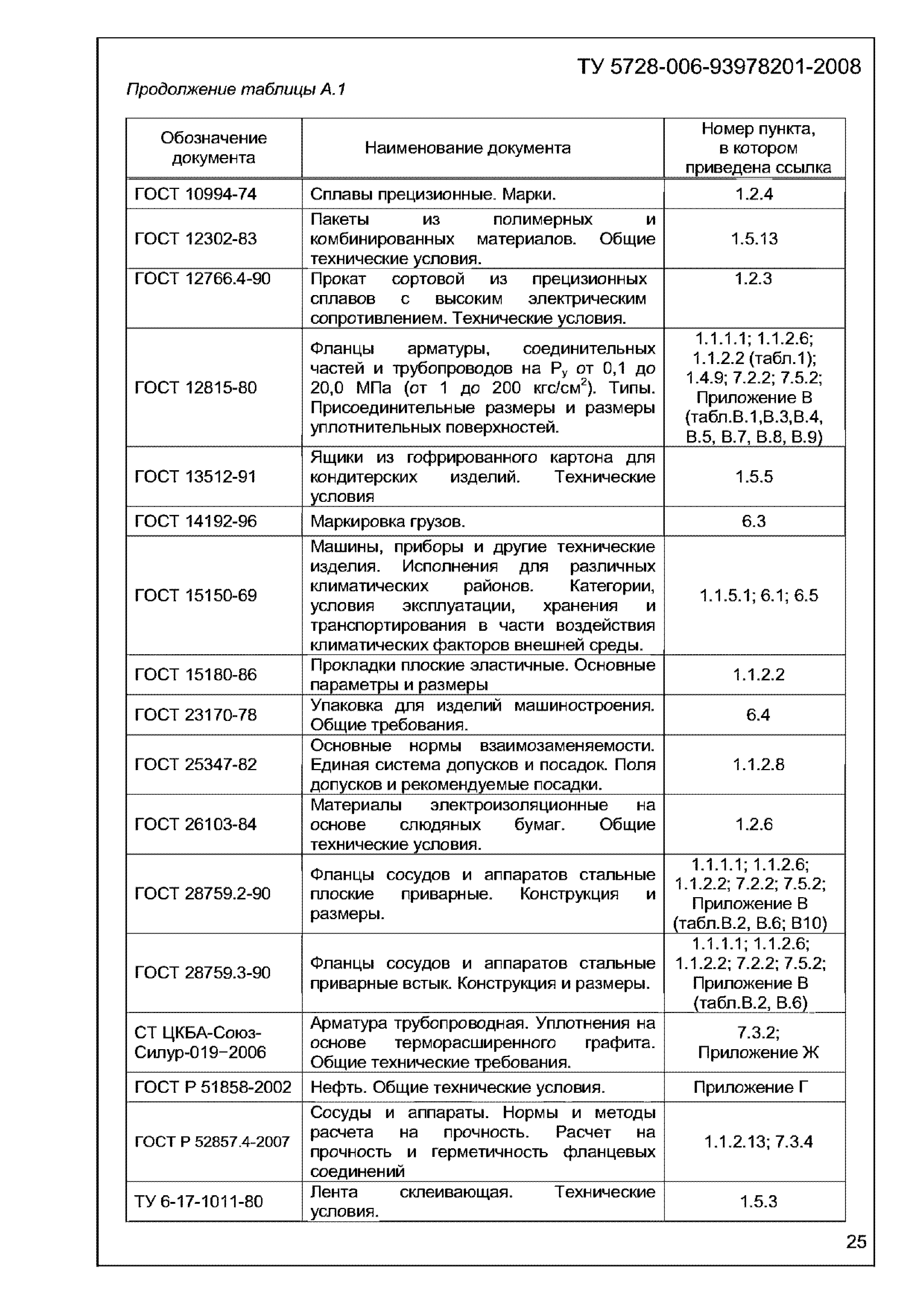

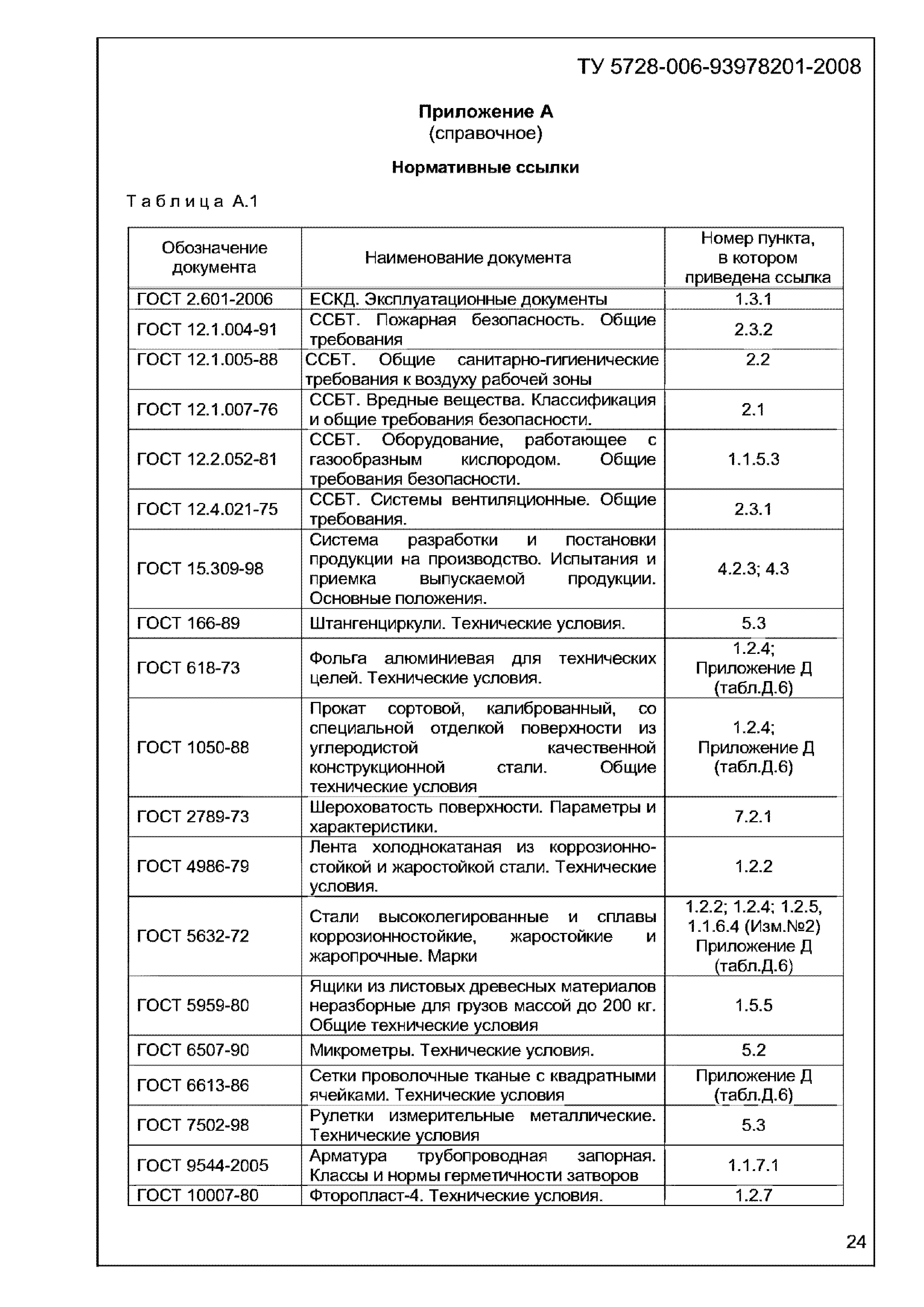

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6613-86 «Сетки проволочные тканые с квадратными ячейками. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.007-76 «Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности» ГОСТ 12.4.021-75 «Система стандартов безопасности труда. Системы вентиляционные. Общие требования» ГОСТ 12302-83 «Пакеты из полимерных и комбинированных материалов. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 7502-98 «Рулетки измерительные металлические. Технические условия» ГОСТ 15.309-98 «Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 618-73 «Фольга алюминиевая для технических целей. Технические условия» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» ГОСТ 25347-82 «Основные нормы взаимозаменяемости. Единая система допусков и посадок. Поля допусков и рекомендуемые посадки» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 28759.2-90 «Фланцы сосудов и аппаратов стальные плоские приварные. Конструкция и размеры» ГОСТ 28759.3-90 «Фланцы сосудов и аппаратов стальные приварные встык. Конструкция и размеры» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ Р 51858-2002 «Нефть. Общие технические условия» ГОСТ 4986-79 «Лента холоднокатаная из коррозионно-стойкой и жаростойкой стали. Технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ГОСТ 10007-80 «Фторопласт-4. Технические условия» ГОСТ 10994-74 «Сплавы прецизионные. Марки» ГОСТ 12.2.052-81 «Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности» ГОСТ 12766.4-90 «Прокат сортовой из прецизионных сплавов с высоким электрическим сопротивлением. Технические условия» ГОСТ 13512-91 «Ящики из гофрированного картона для кондитерских изделий. Технические условия» ГОСТ 26103-84 «Материалы электроизоляционные на основе слюдяных бумаг. Общие технические условия» ГОСТ 5959-80 «Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 2.601-2006 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 9544-2005 «Арматура трубопроводная запорная. Классы и нормы герметичности затворов» ГОСТ Р 52857.4-2007 «Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений»
