ГОСТ 21.609-2014

Система проектной документации для строительства. Правила выполнения рабочей документации внутренних систем газоснабжения

Обозначение:	ГОСТ 21.609-2014
Обозначение англ:	GOST 21.609-2014
Статус:	взамен
Название рус.:	Система проектной документации для строительства. Правила выполнения рабочей документации внутренних систем газоснабжения
Название англ.:	System of design documents for construction. Rules for execution of working documents of internal gas systems
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2015
Область применения:	Стандарт устанавливает состав и правила выполнения рабочей документации внутренних систем газоснабжения зданий и сооружений различного назначения.

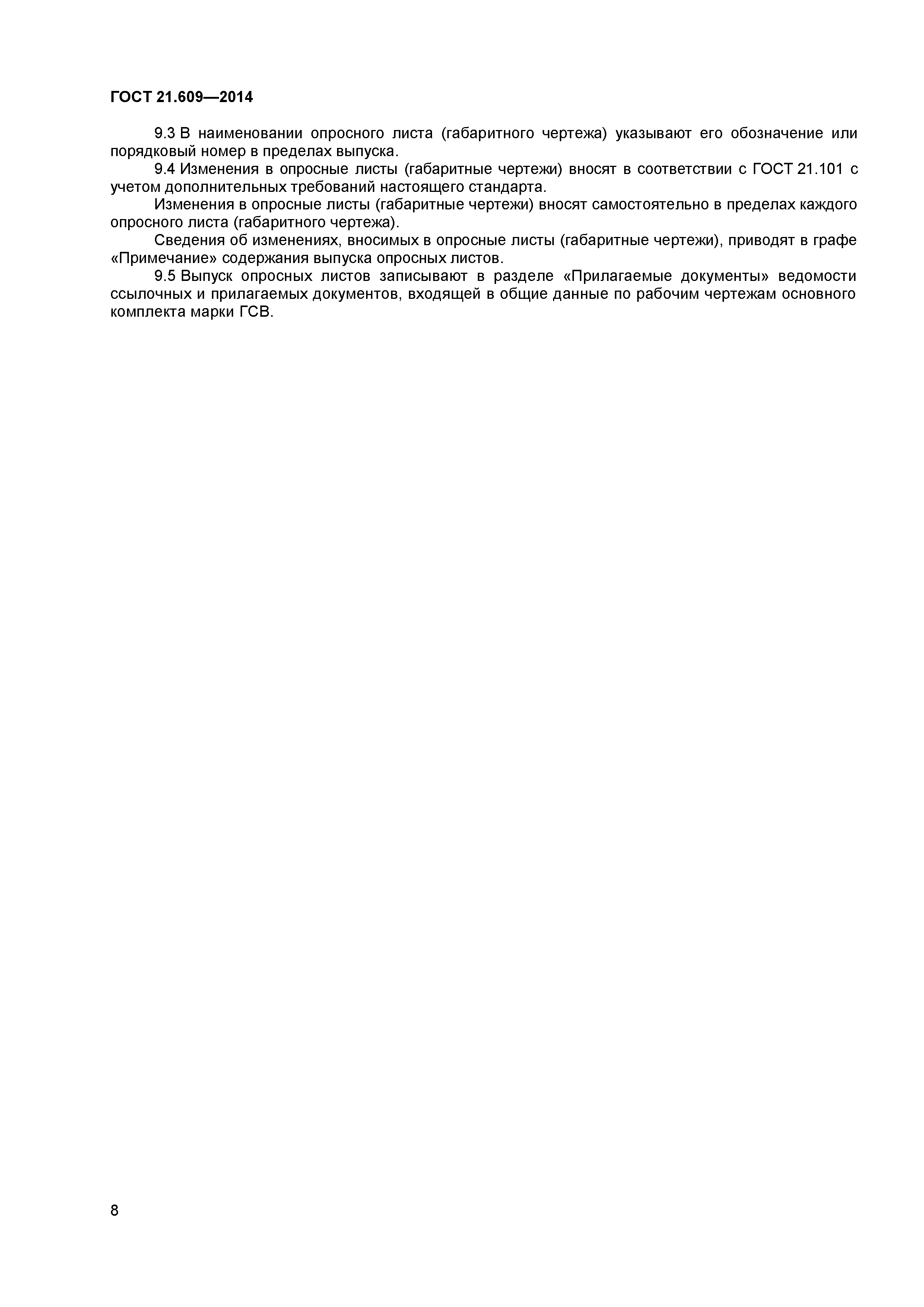

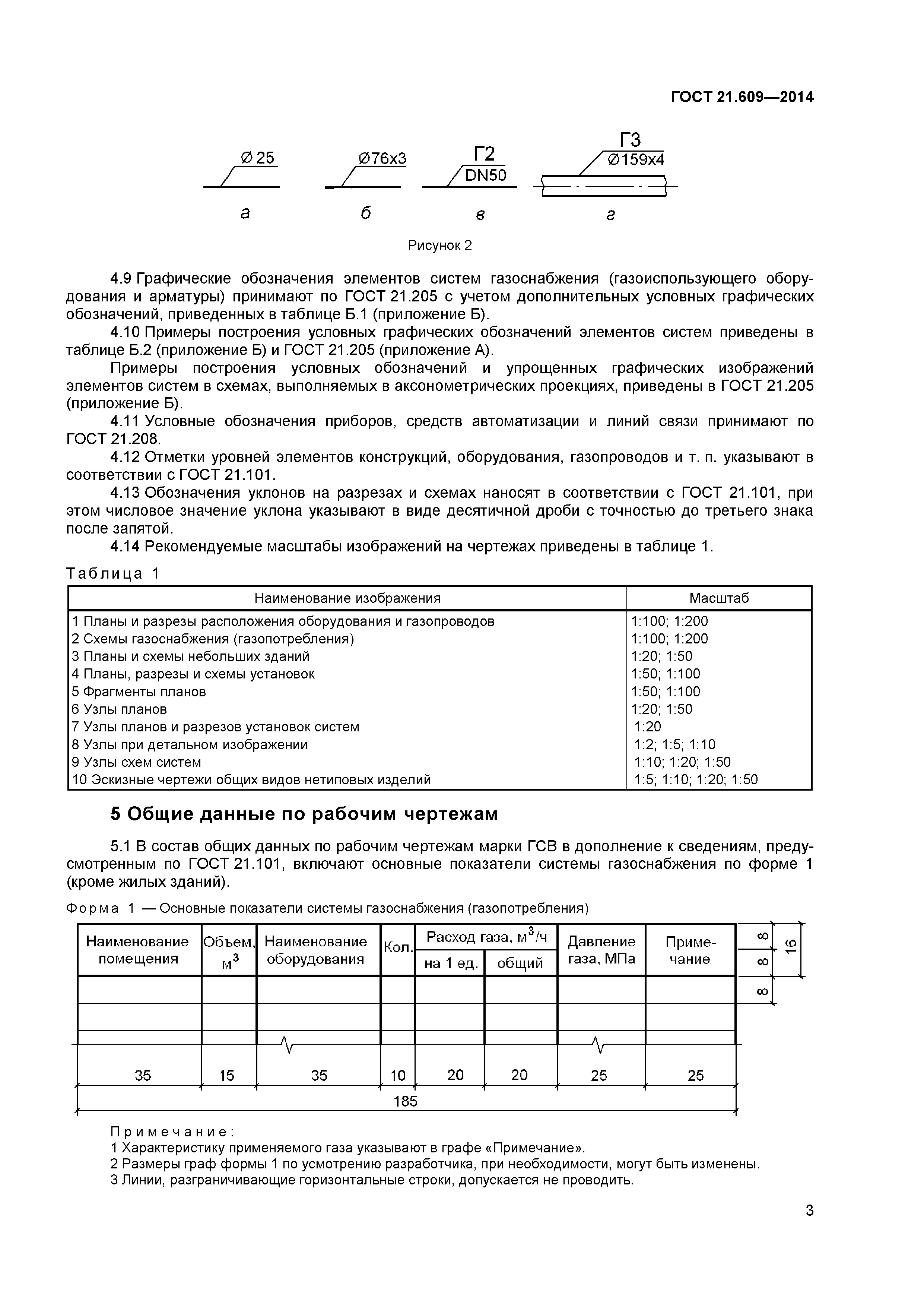

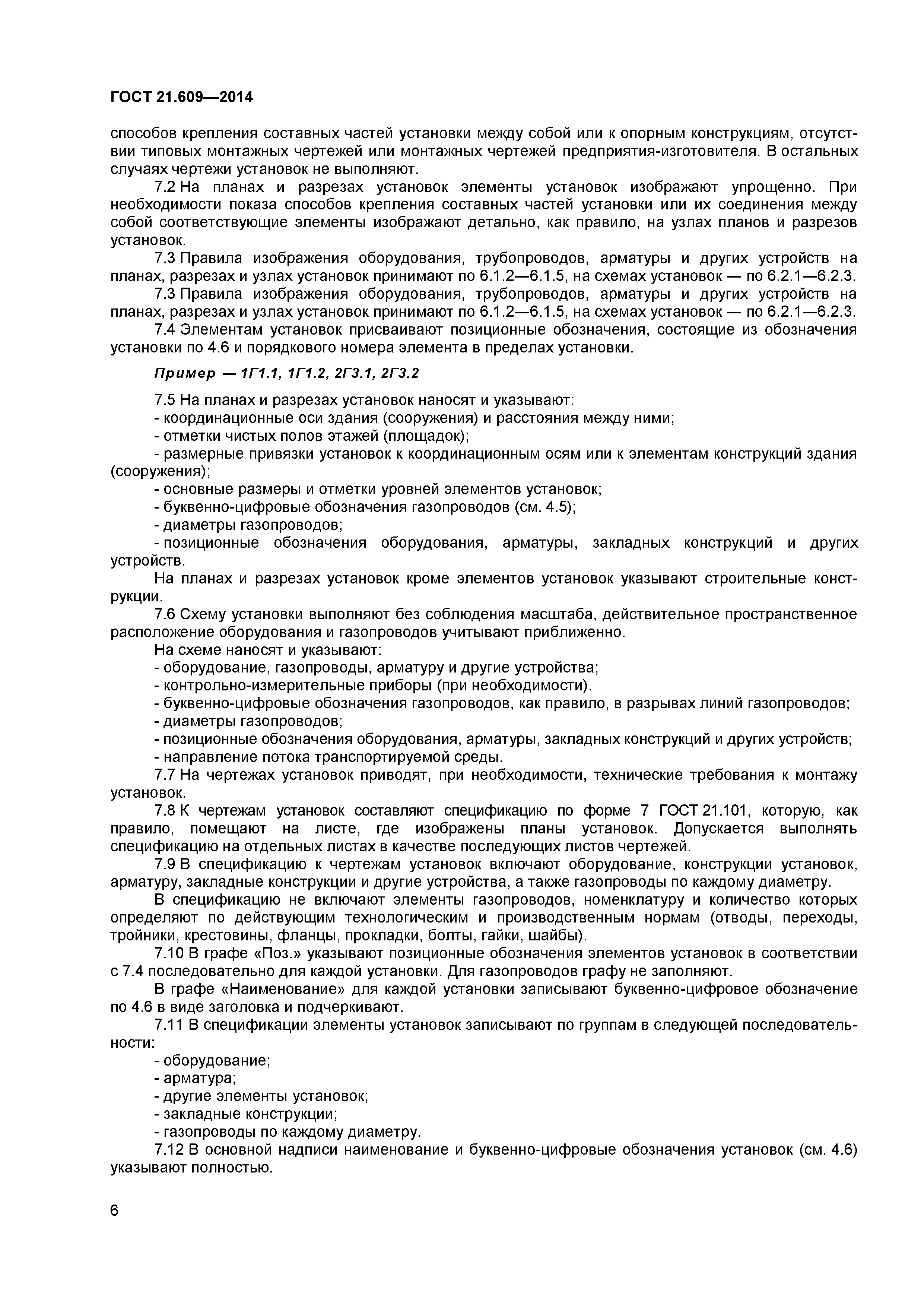

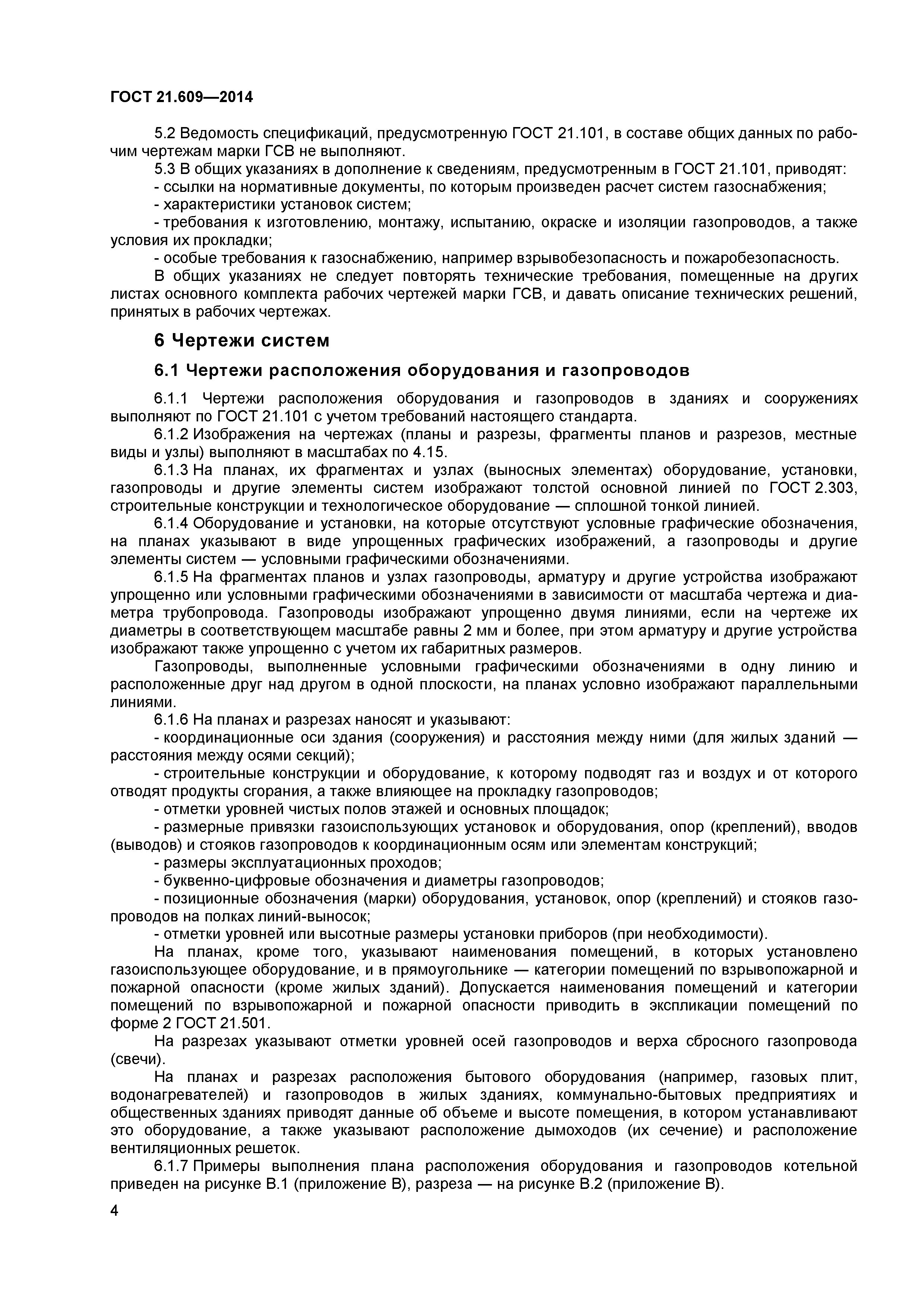

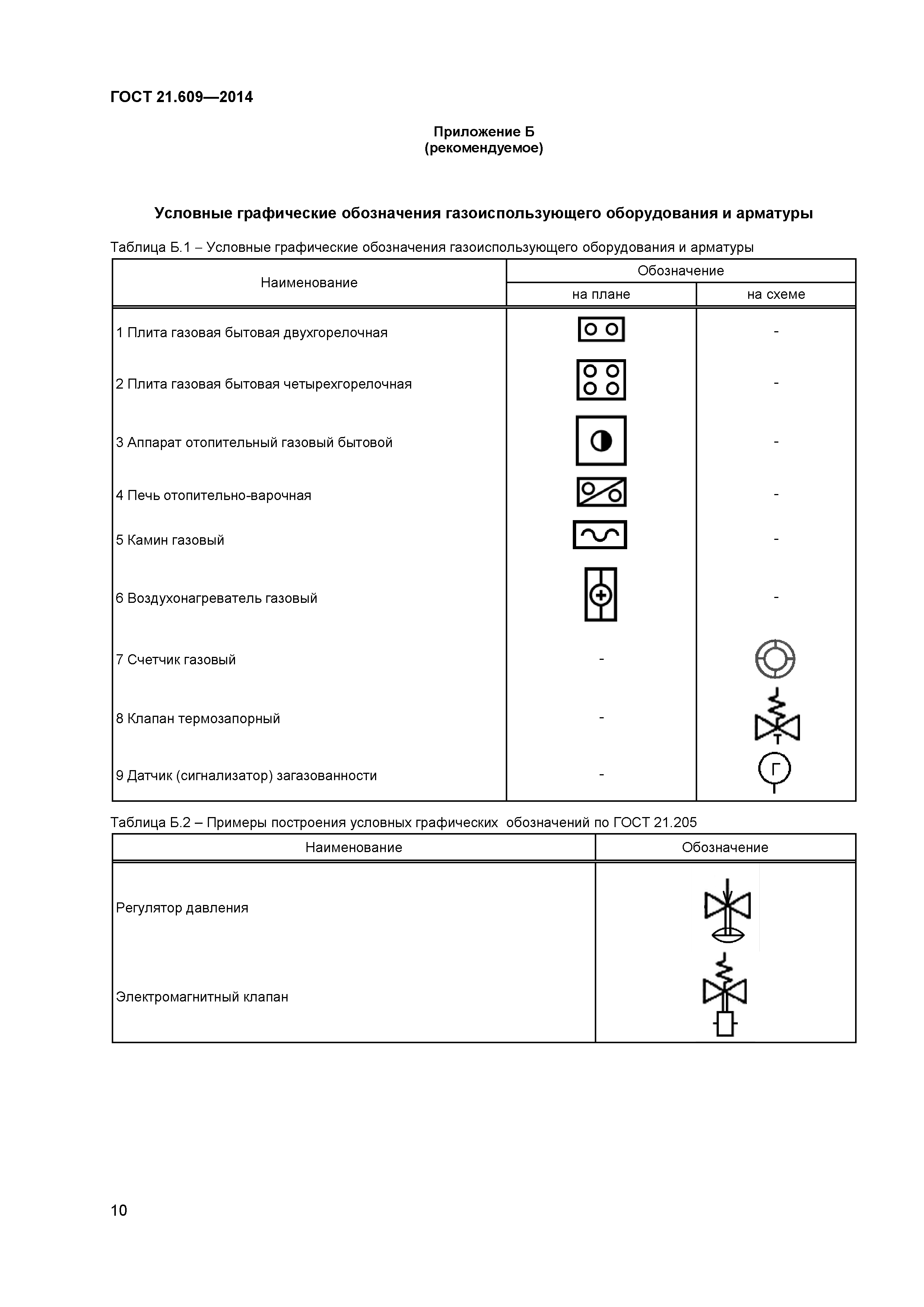

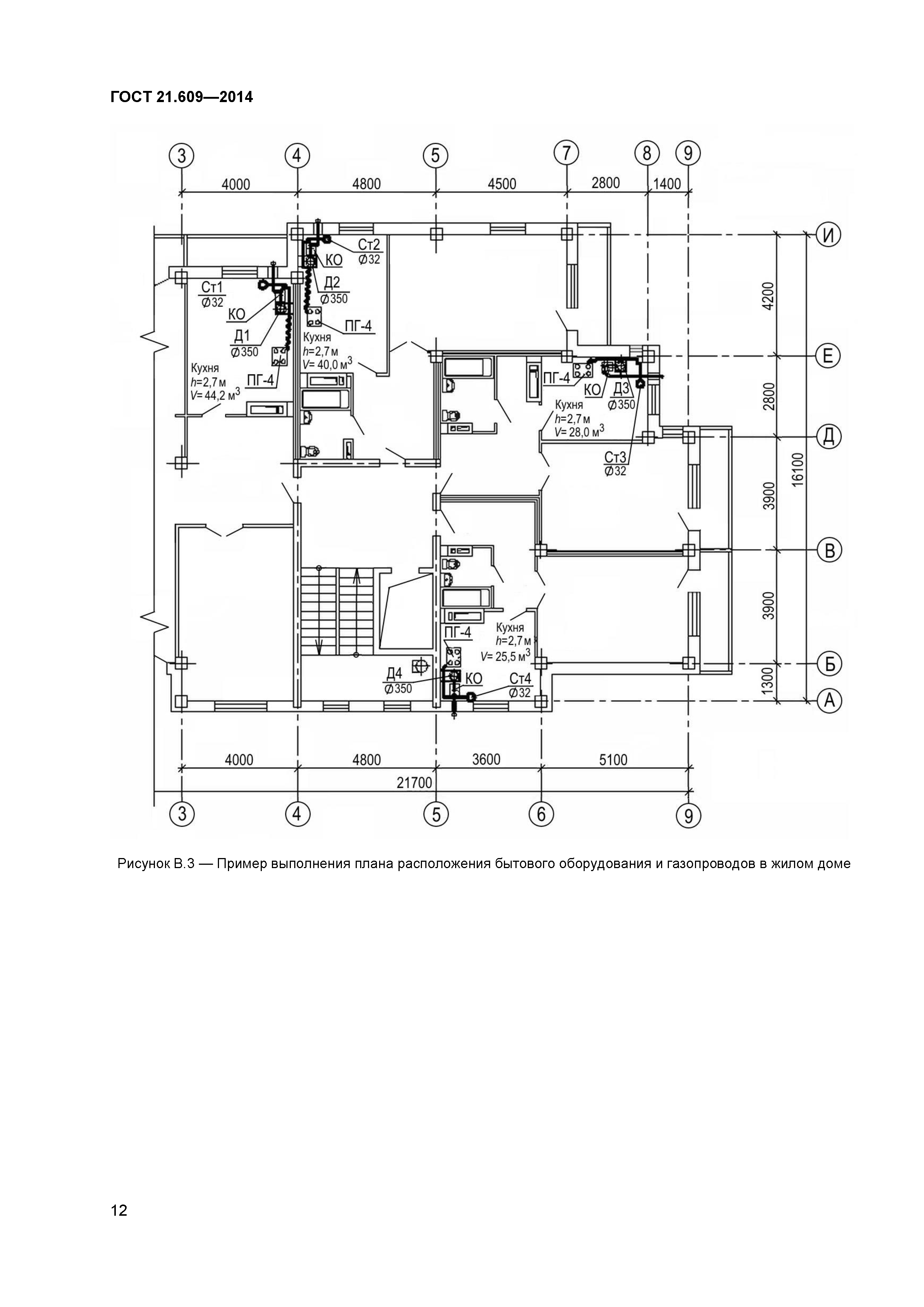

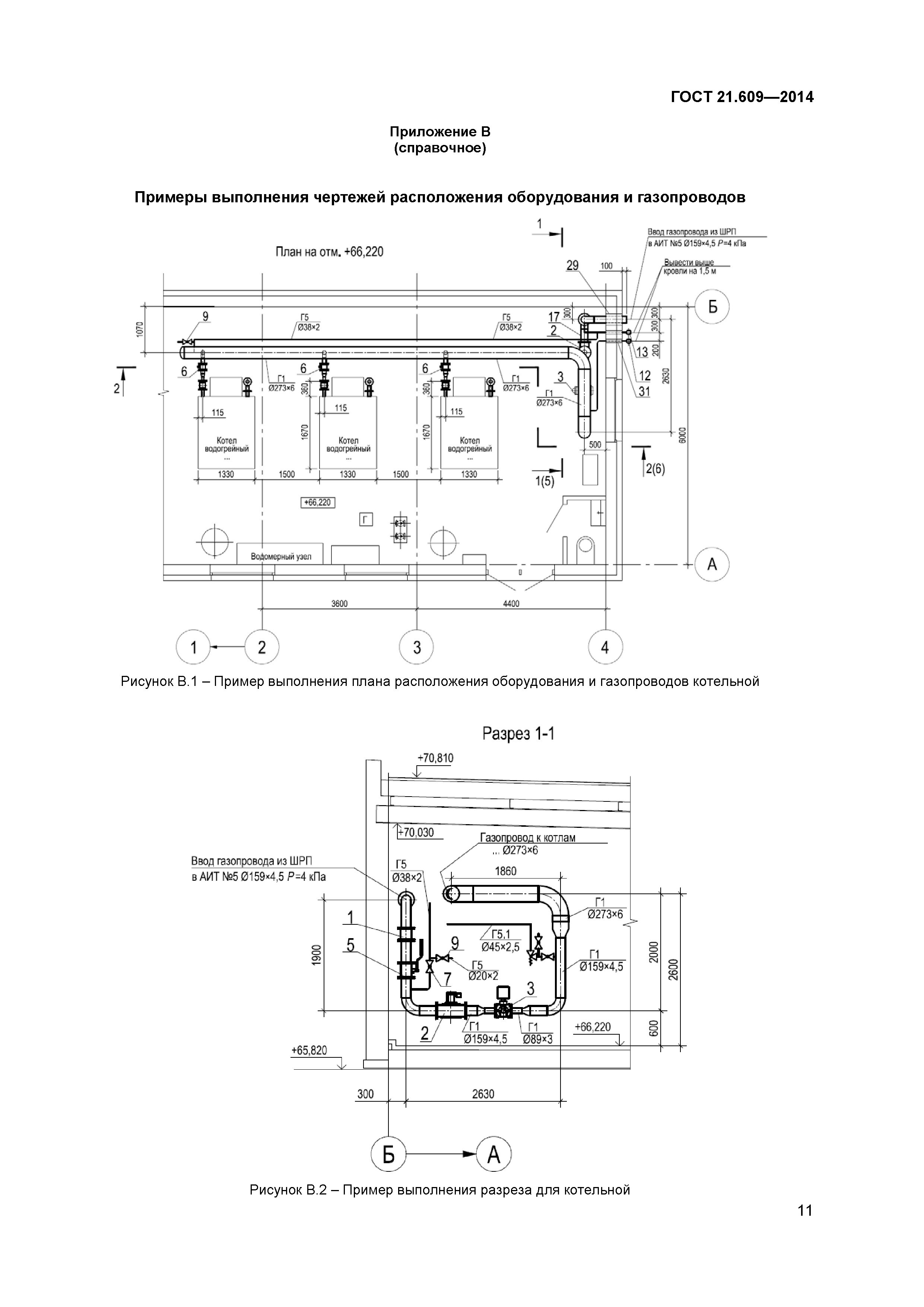

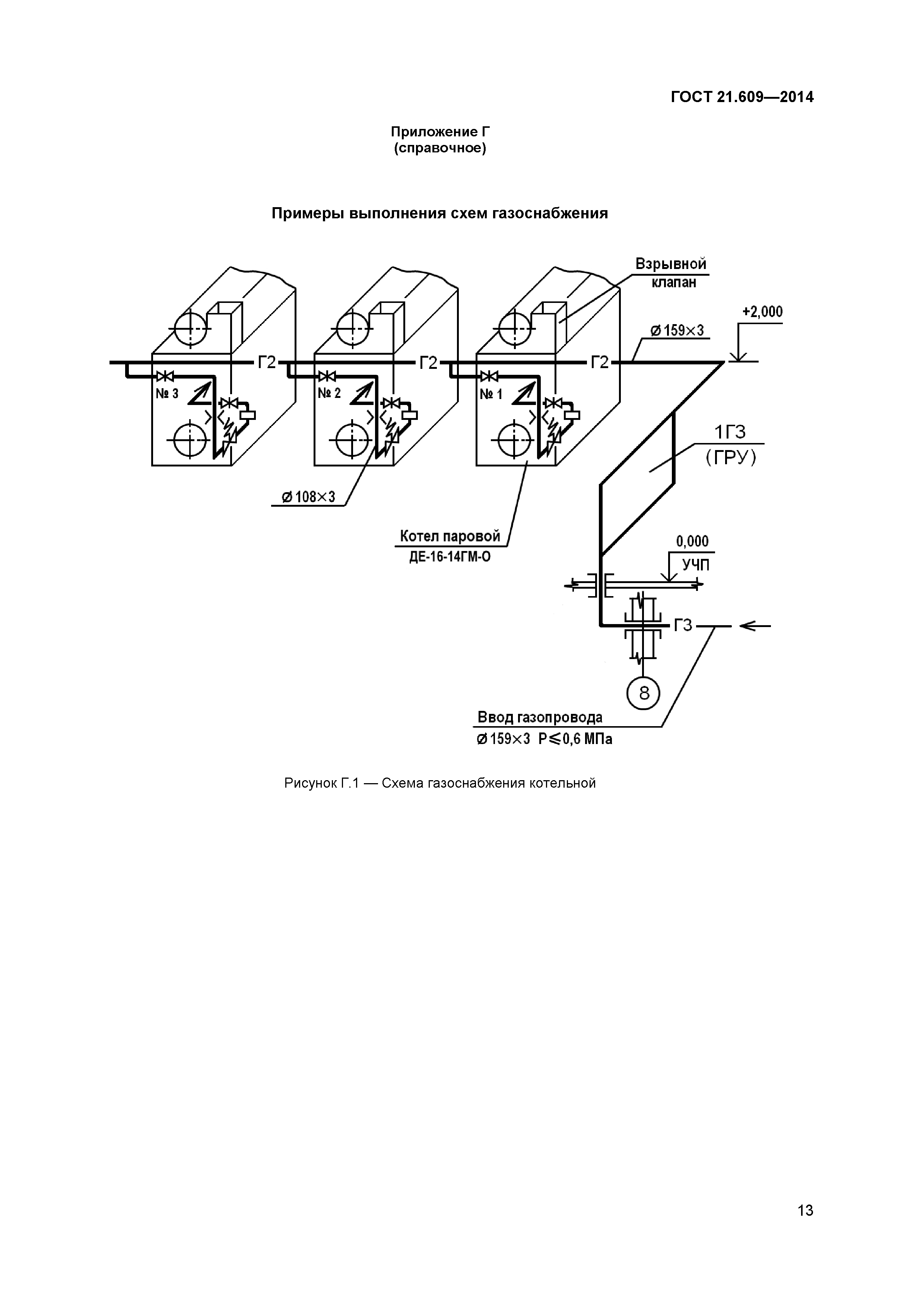

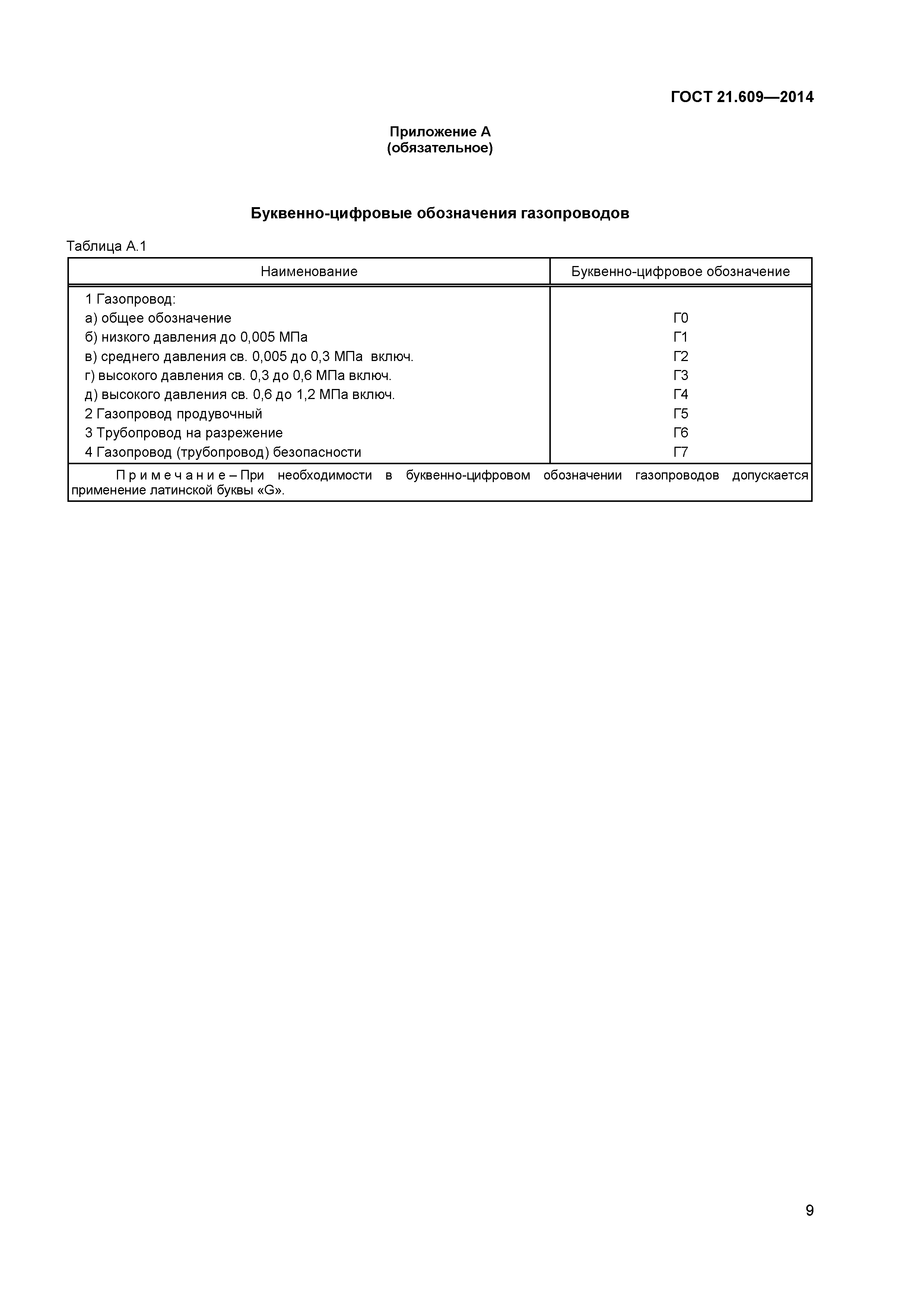

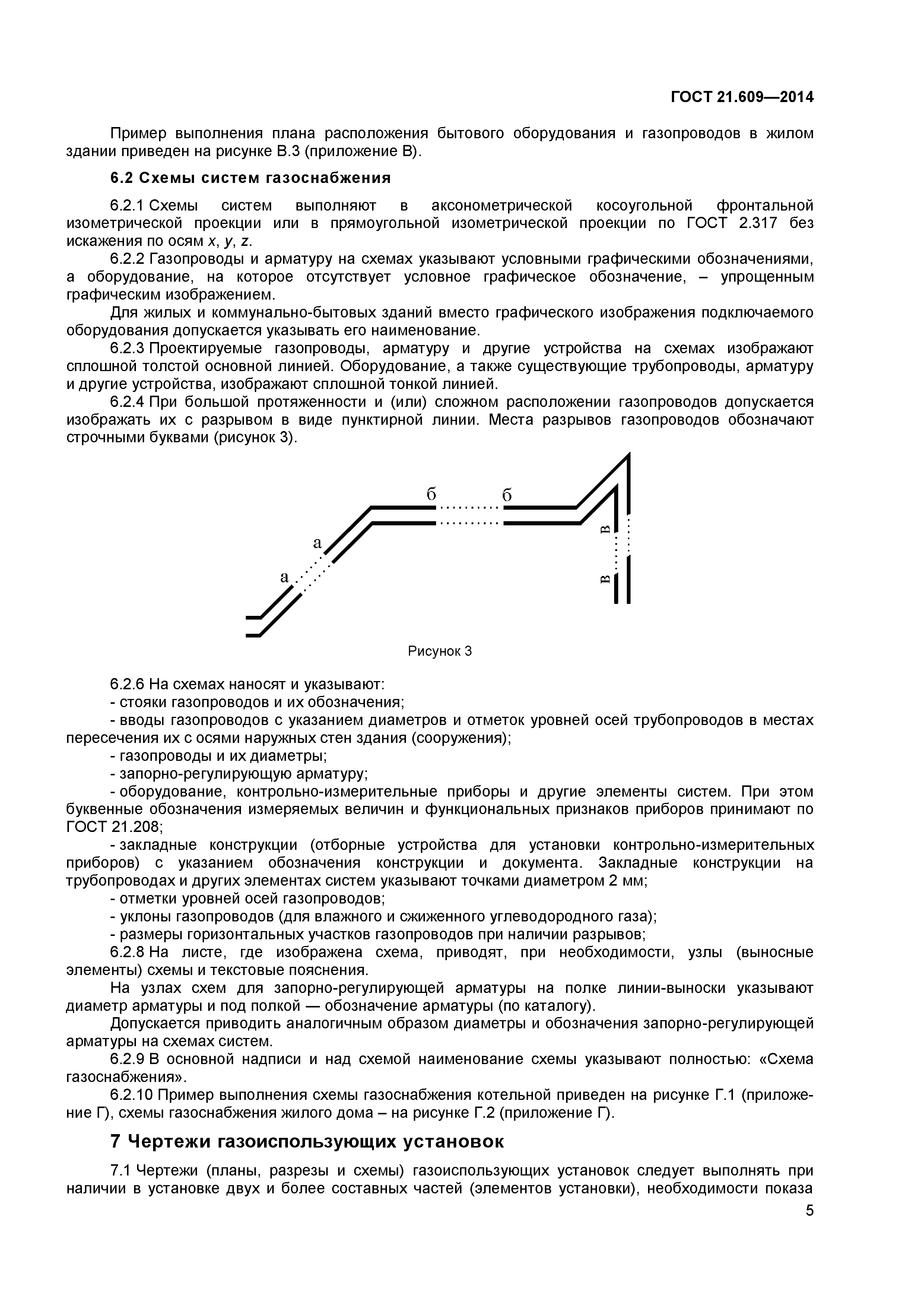

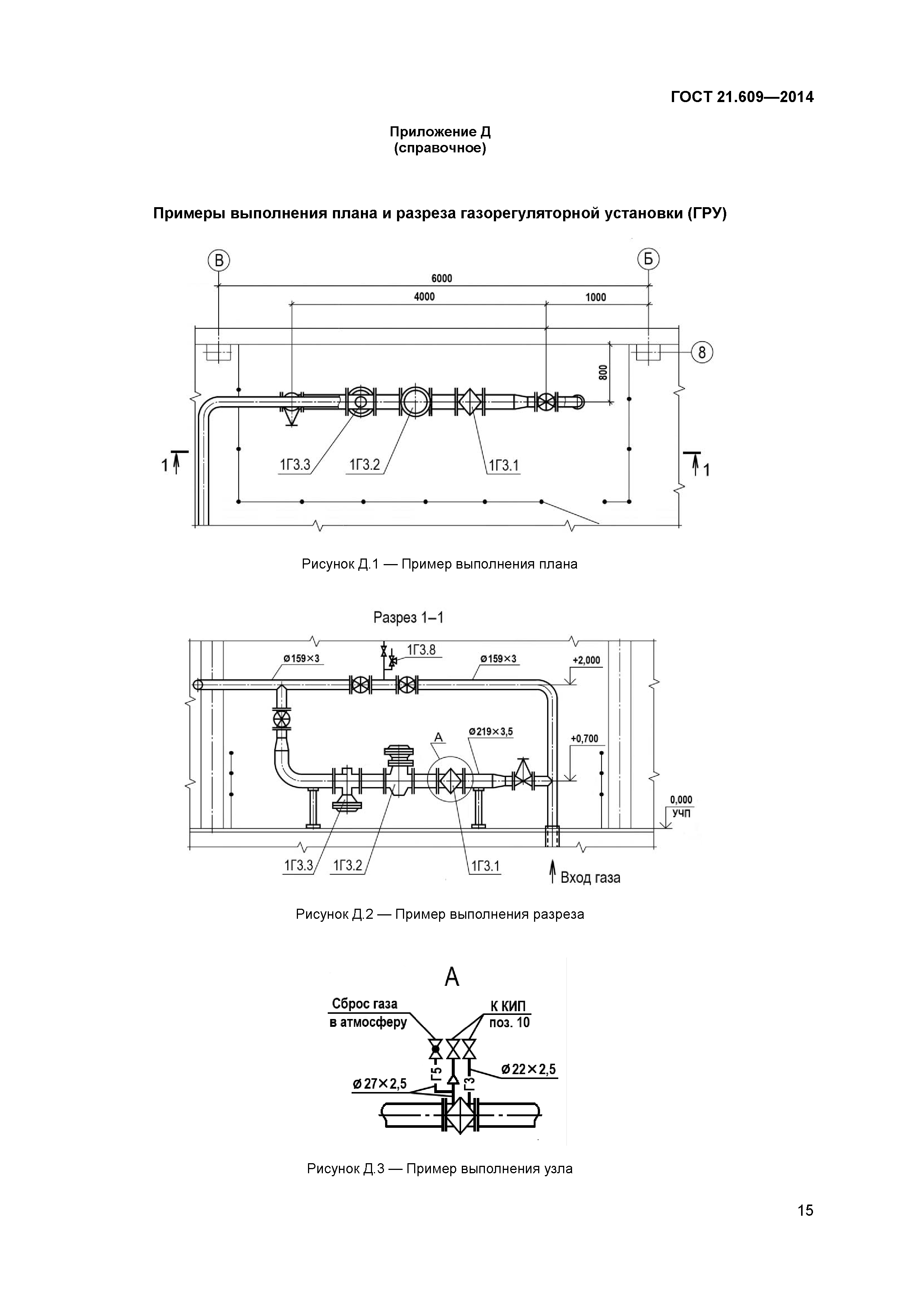

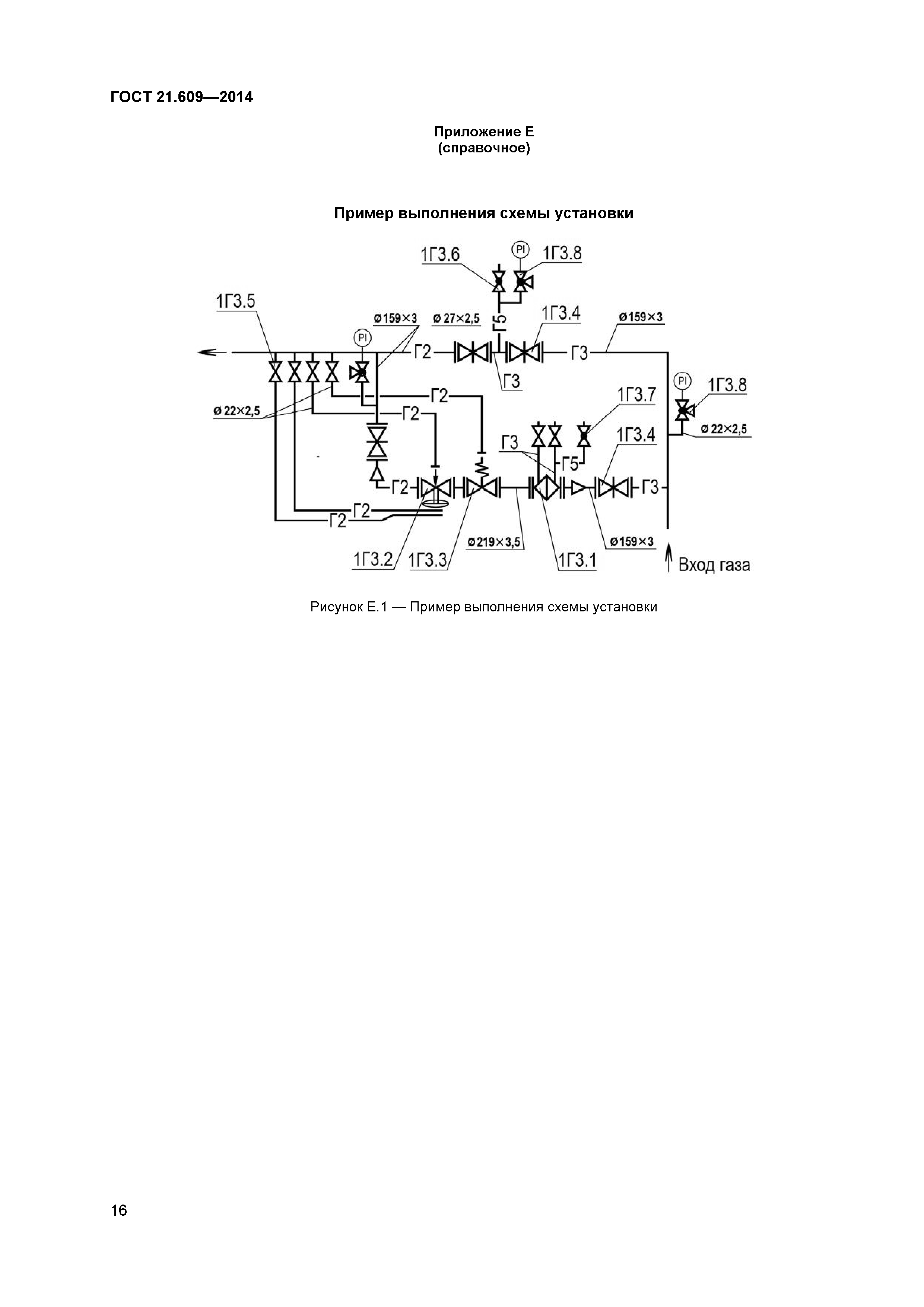

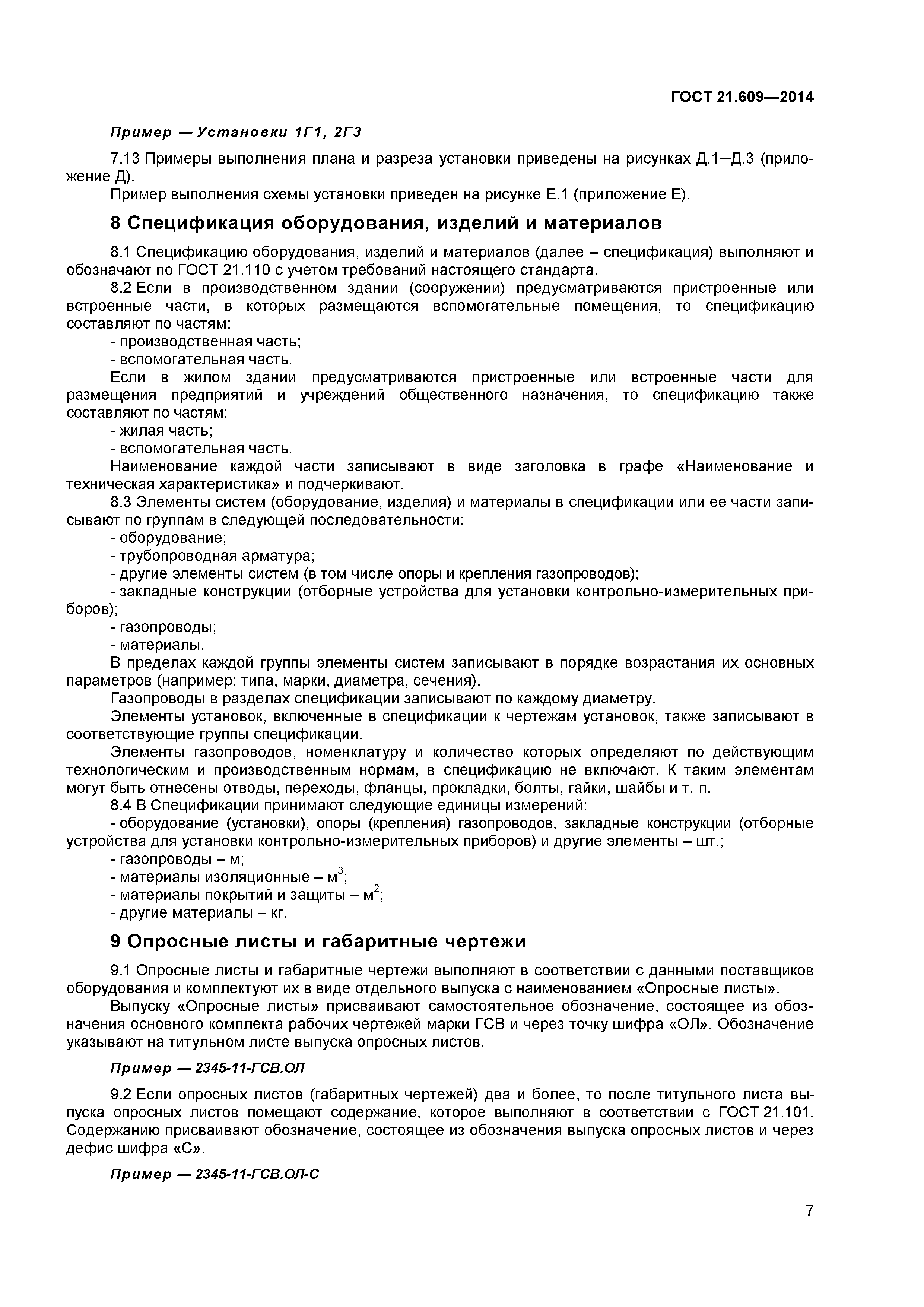

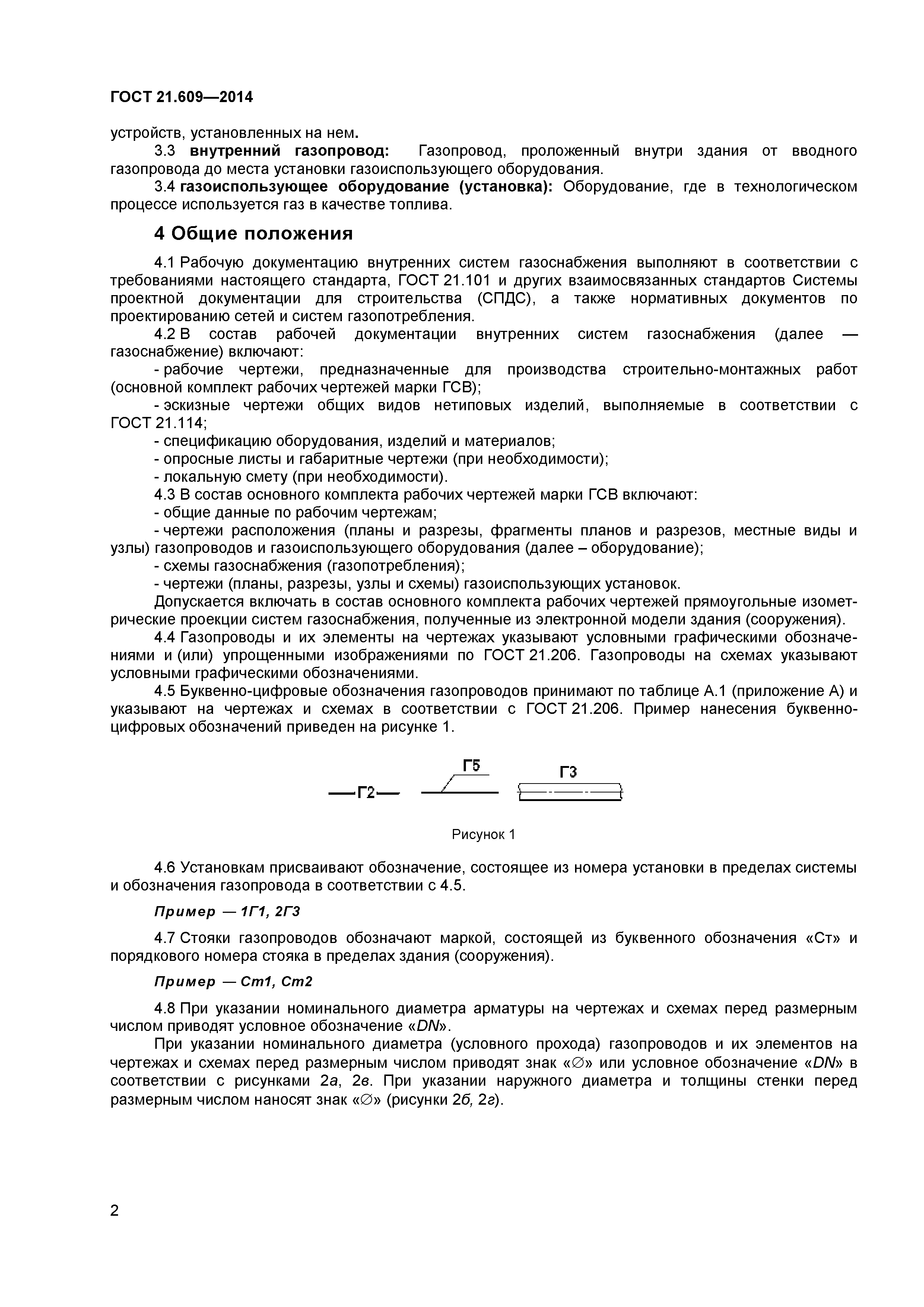

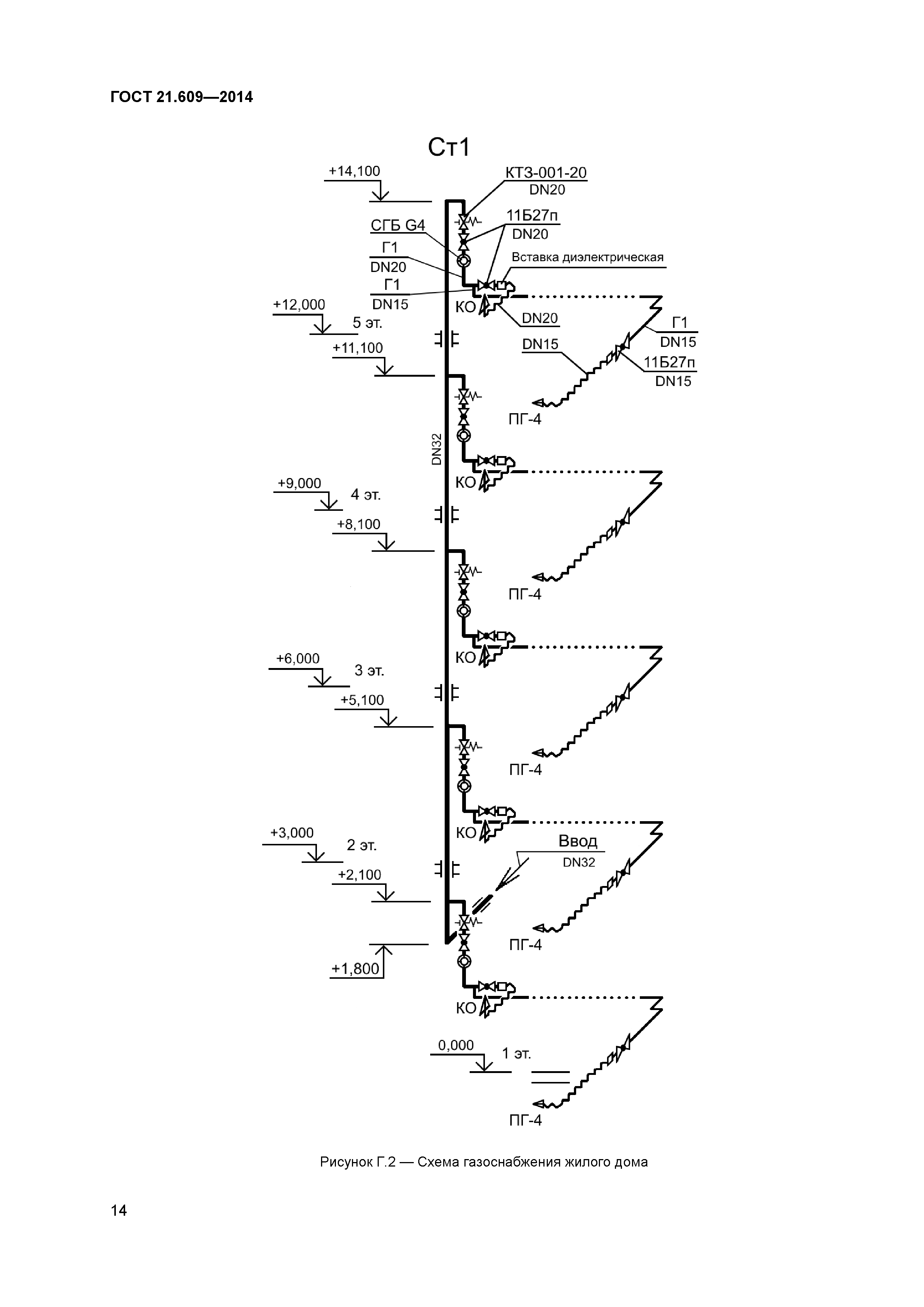

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Общие положения 5 Общие данные по рабочим чертежам 6 Чертежи систем 7 Чертежи газоиспользующих установок 8 Спецификация оборудования, изделий и материалов 9 Опросные листы и габаритные чертежи Приложение А (обязательное) Буквенно-цифровые обозначения газопроводов Приложение Б (рекомендуемое) Условные графические обозначения газоиспользующего оборудования и арматуры Приложение В (справочное) Примеры выполнения чертежей расположения оборудования и газопроводов Приложение Г (справочное) Примеры выполнения схем газоснабжения Приложение Д (справочное) Примеры выполнения плана и разреза газорегуляторной установки (ГРУ) Приложение Е (справочное) Пример выполнения схемы установки
Разработан:	ОАО ЦНС
Утверждён:	05.12.2014 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 46-2014) 12.12.2014 Федеральное агентство по техническому регулированию и метрологии (2030-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Экология ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Технические чертежи Строительные чертежи Строительство Нормативные документы Документы Системы нормативных документов в строительстве Организационно-методические нормативные документы к.11 Инженерные изыскания для строительства и проектирование
Заменяет собой:	ГОСТ 21.609-83 «Система проектной документации для строительства. Газоснабжение. Внутренние устройства. Рабочие чертежи»
Нормативные ссылки:	ГОСТ 21.205-93 «Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем» ГОСТ 2.303-68 «Единая система конструкторской документации. Линии» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 2.317-2011 «Единая система конструкторской документации. Аксонометрические проекции» ГОСТ 21.501-2011 «Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений» ГОСТ 21.206-2012 «Система проектной документации для строительства. Условные обозначения трубопроводов» ГОСТ 21.110-2013 «Система проектной документации для строительства. Спецификация оборудования, изделий и материалов» ГОСТ 21.114-2013 «Система проектной документации для строительства. Правила выполнения эскизных чертежей общих видов нетиповых изделий» ГОСТ 21.208-2013 «Система проектной документации для строительства. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах»
