Скачать СТО НОСТРОЙ 2.23.121-2013 Объекты использования атомной энергии. Требования к организации и выполнению работ по монтажу средств автоматизации и систем контроля и управления

Дата актуализации: 10.08.2017

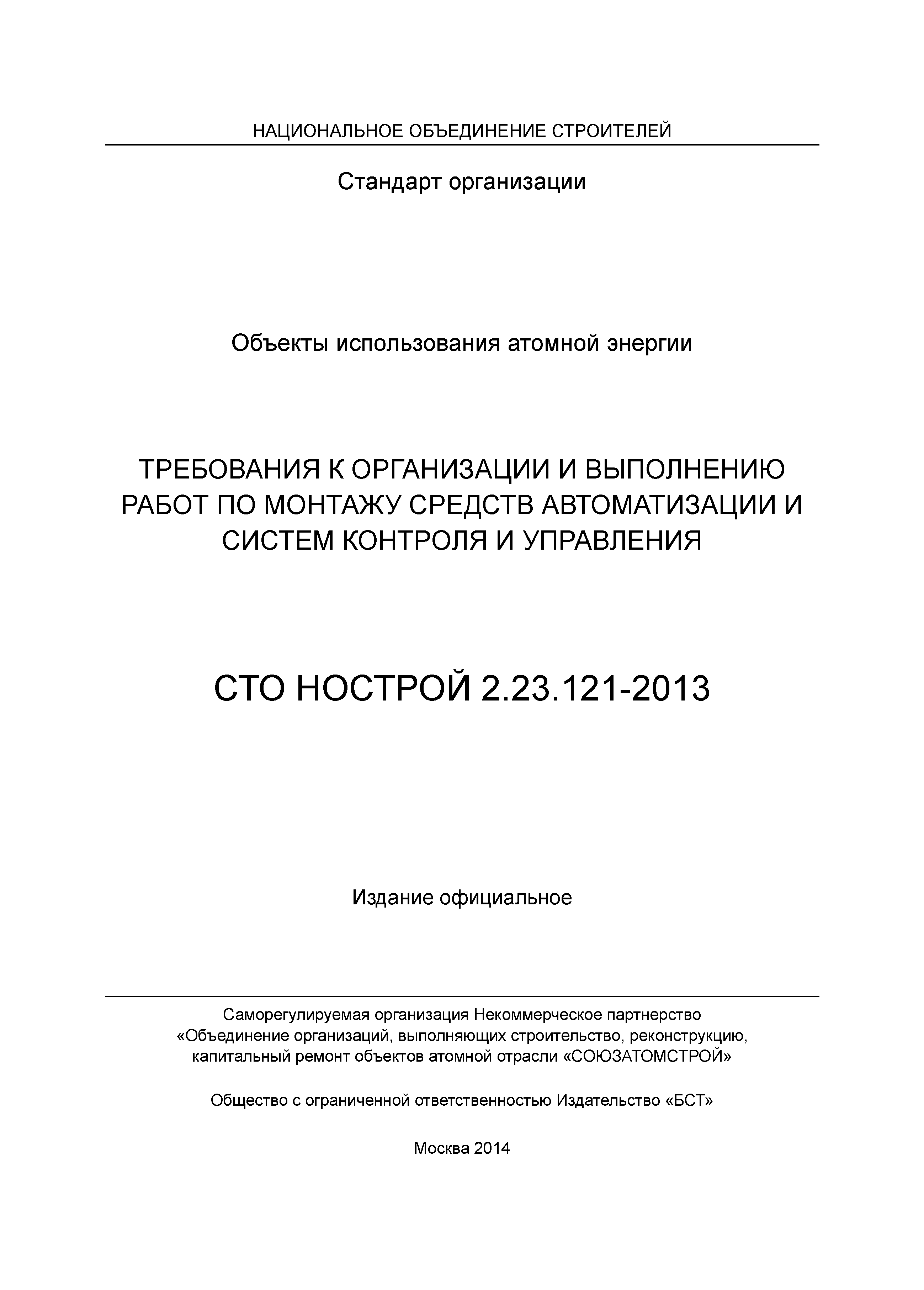

СТО НОСТРОЙ 2.23.121-2013

Объекты использования атомной энергии. Требования к организации и выполнению работ по монтажу средств автоматизации и систем контроля и управления

Обозначение:	СТО НОСТРОЙ 2.23.121-2013
Обозначение англ:	2.23.121-2013
Статус:	действует
Название рус.:	Объекты использования атомной энергии. Требования к организации и выполнению работ по монтажу средств автоматизации и систем контроля и управления
Название англ.:	Objects of the use of atomic energy. Requirements to organization and implementation of works on editing of facilities of automation and checking and management systems
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017

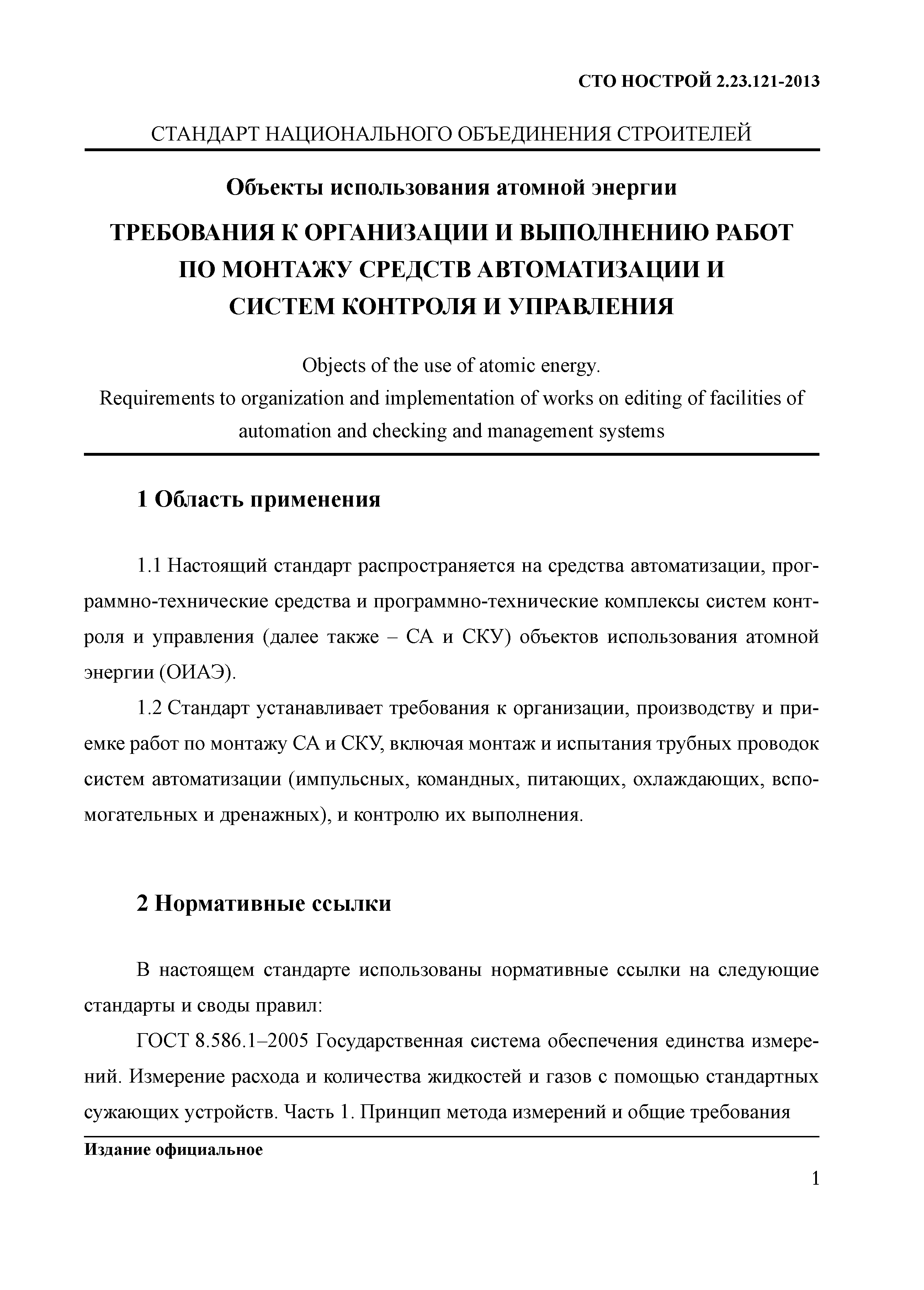

Область применения:	Стандарт распространяется на средства автоматизации, программно-технические средства и программно-технические комплексы систем контроля и управления объектов использования атомной энергии (ОИАЭ). Стандарт устанавливает требования к организации, производству и приемке работ по монтажу СА и СКУ, включая монтаж и испытания трубных проводок систем автоматизации (импульсных, командных, питающих, охлаждающих, вспомогательных и дренажных), и контролю их выполнения.

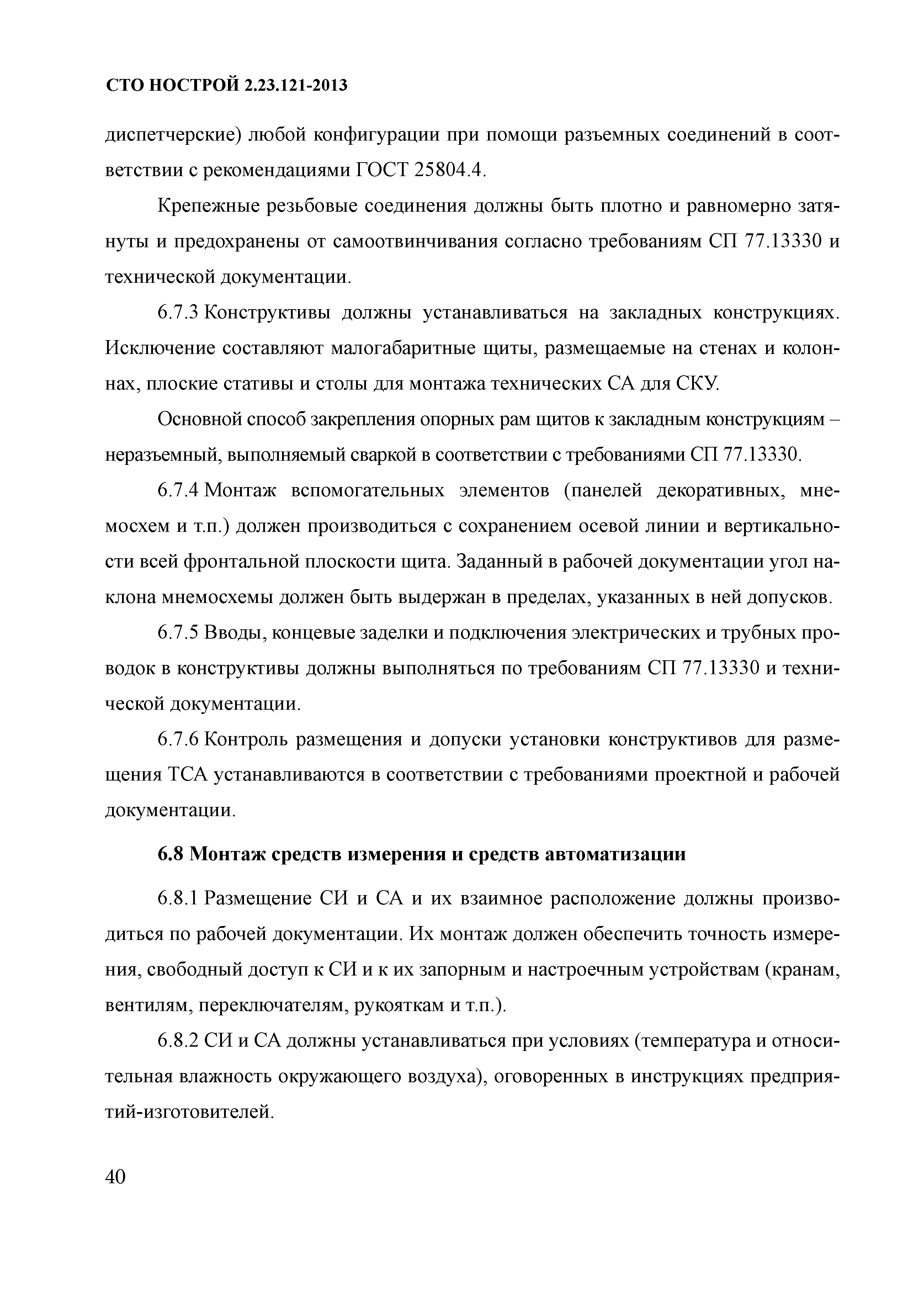

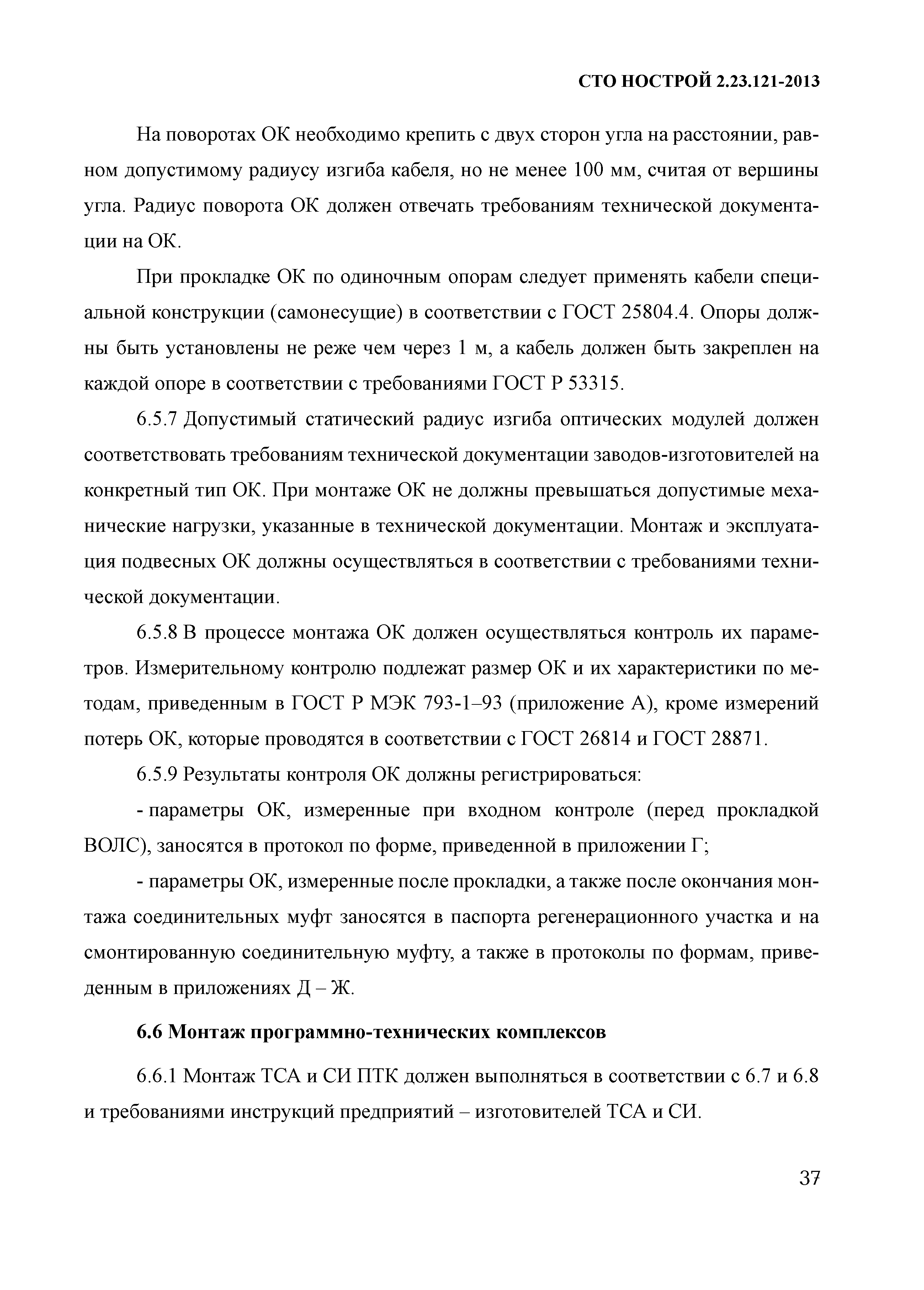

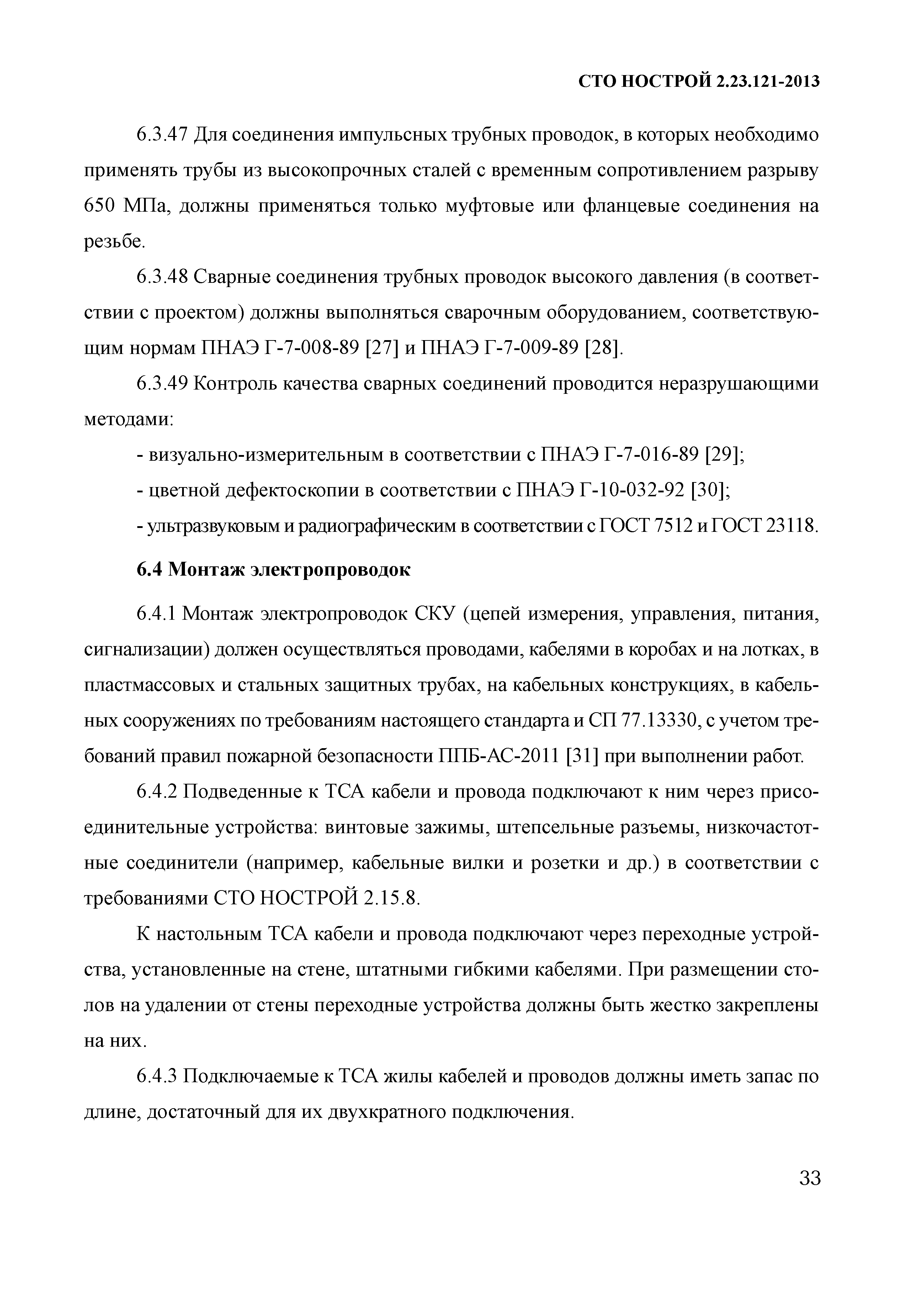

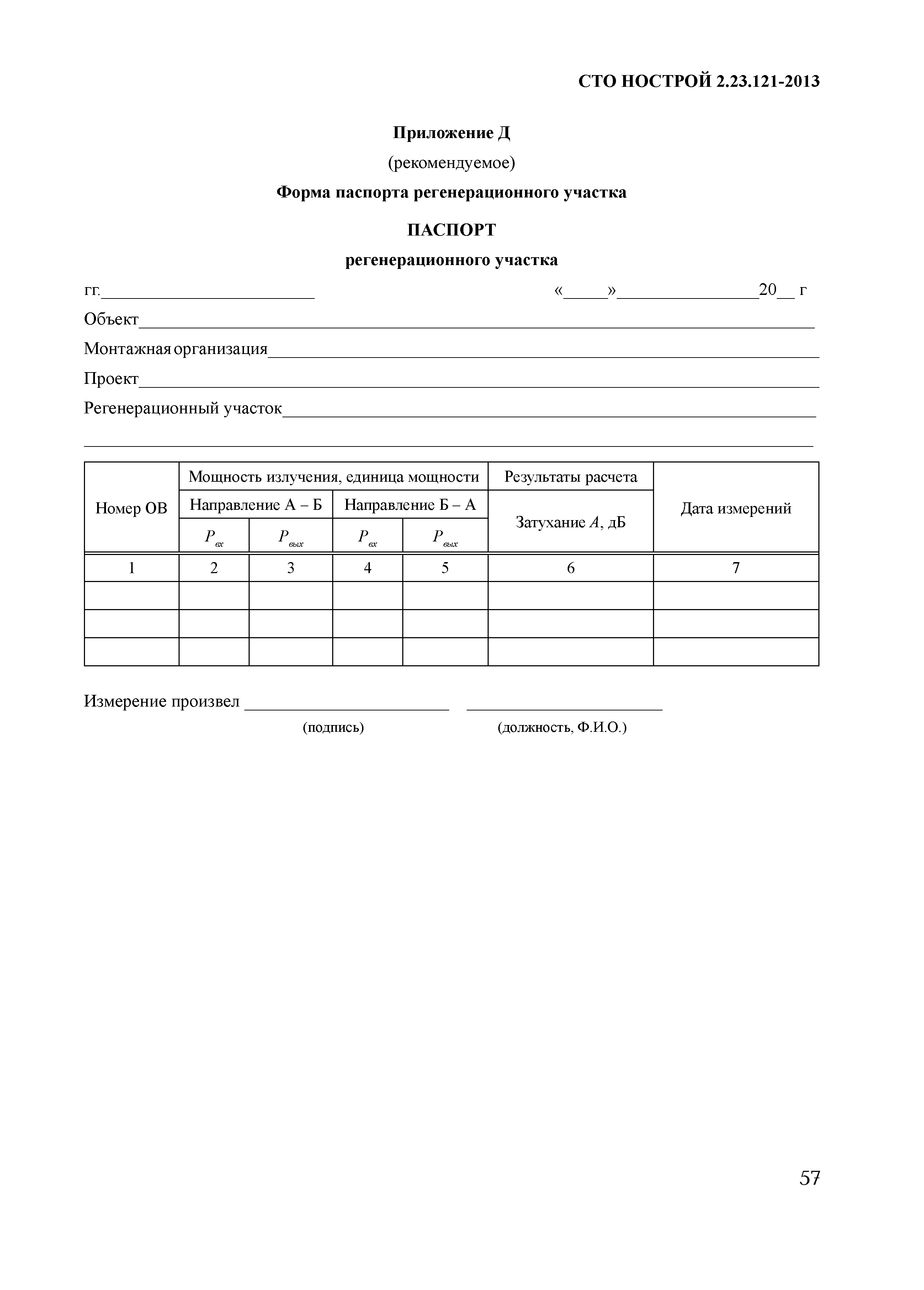

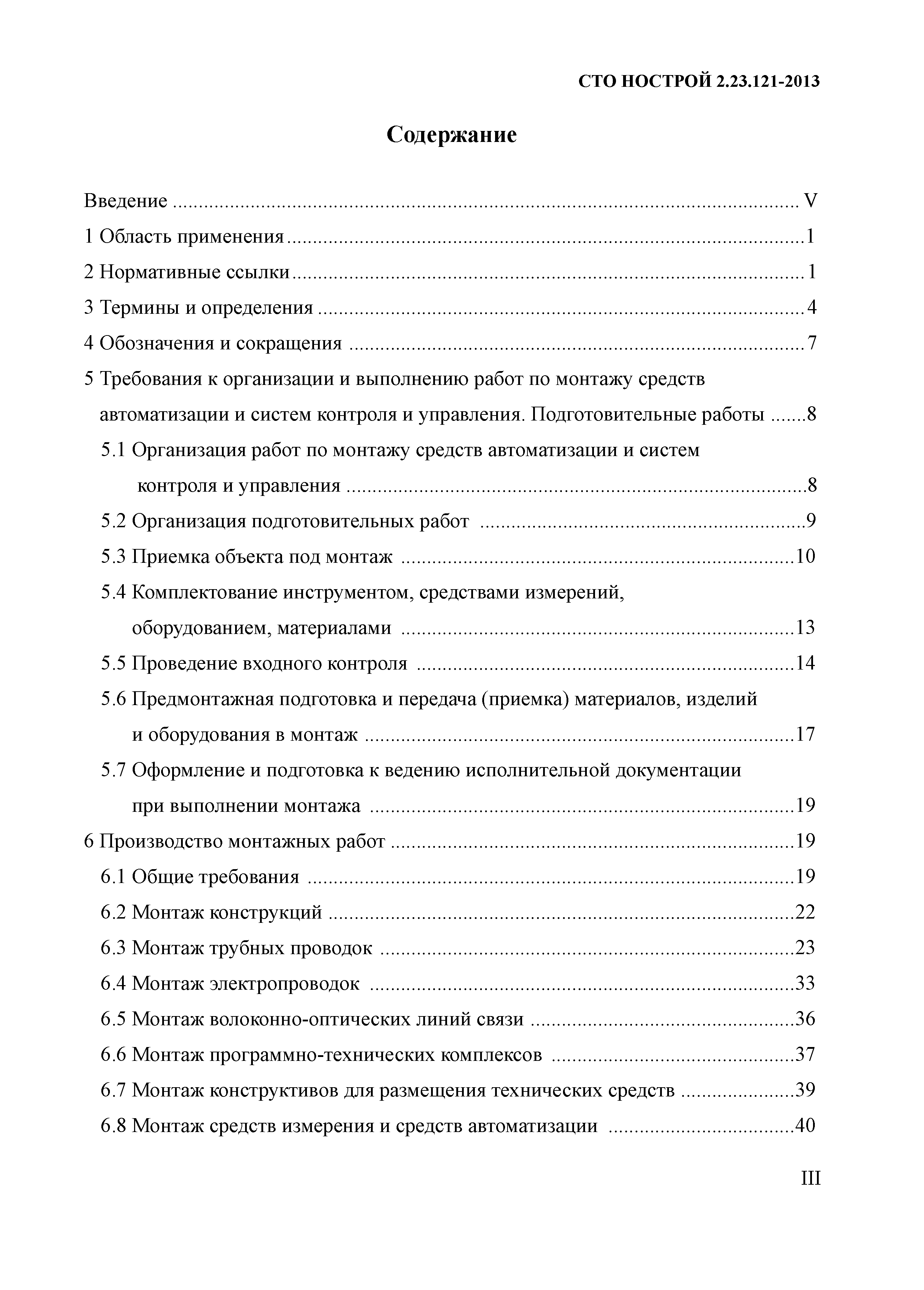

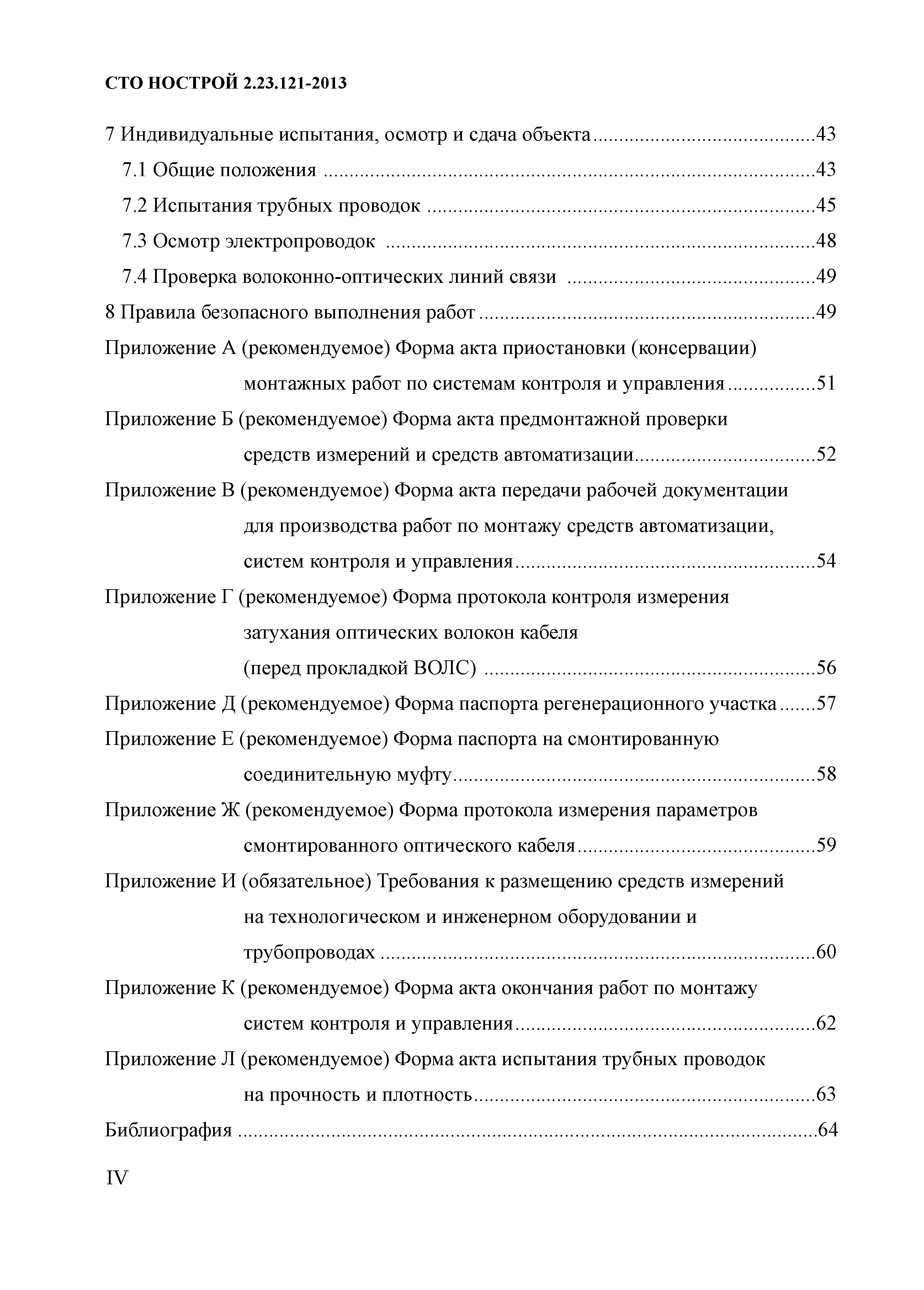

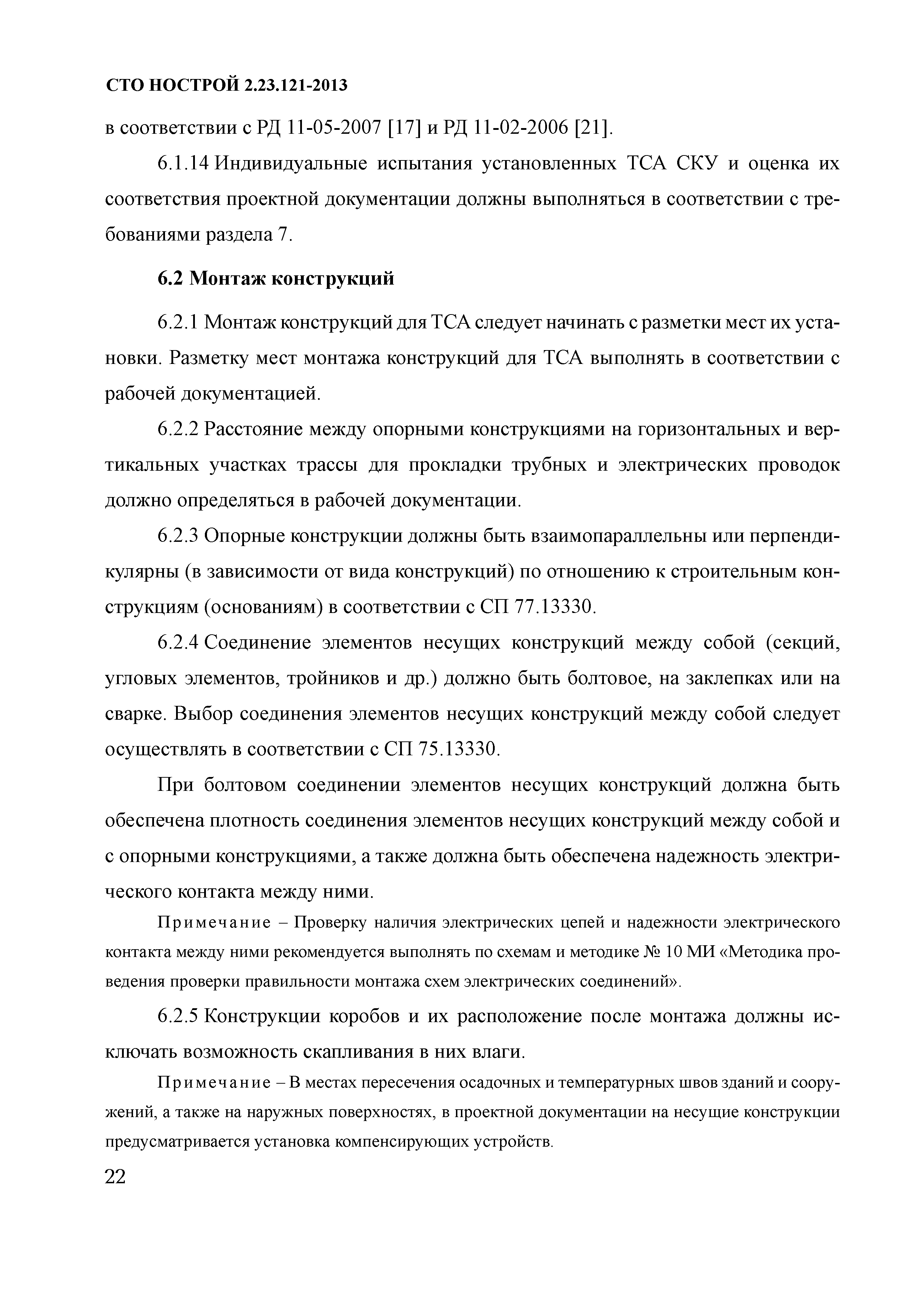

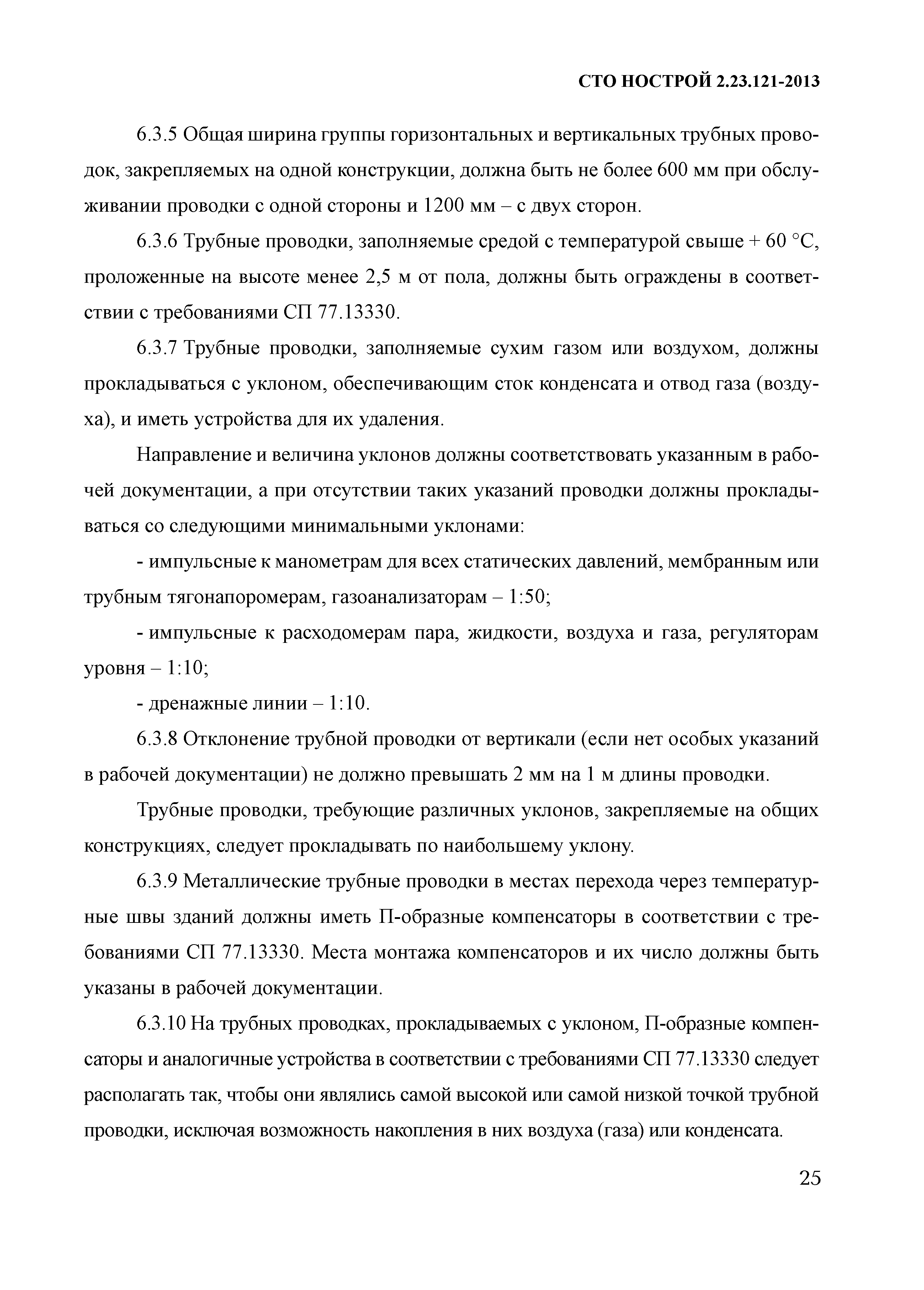

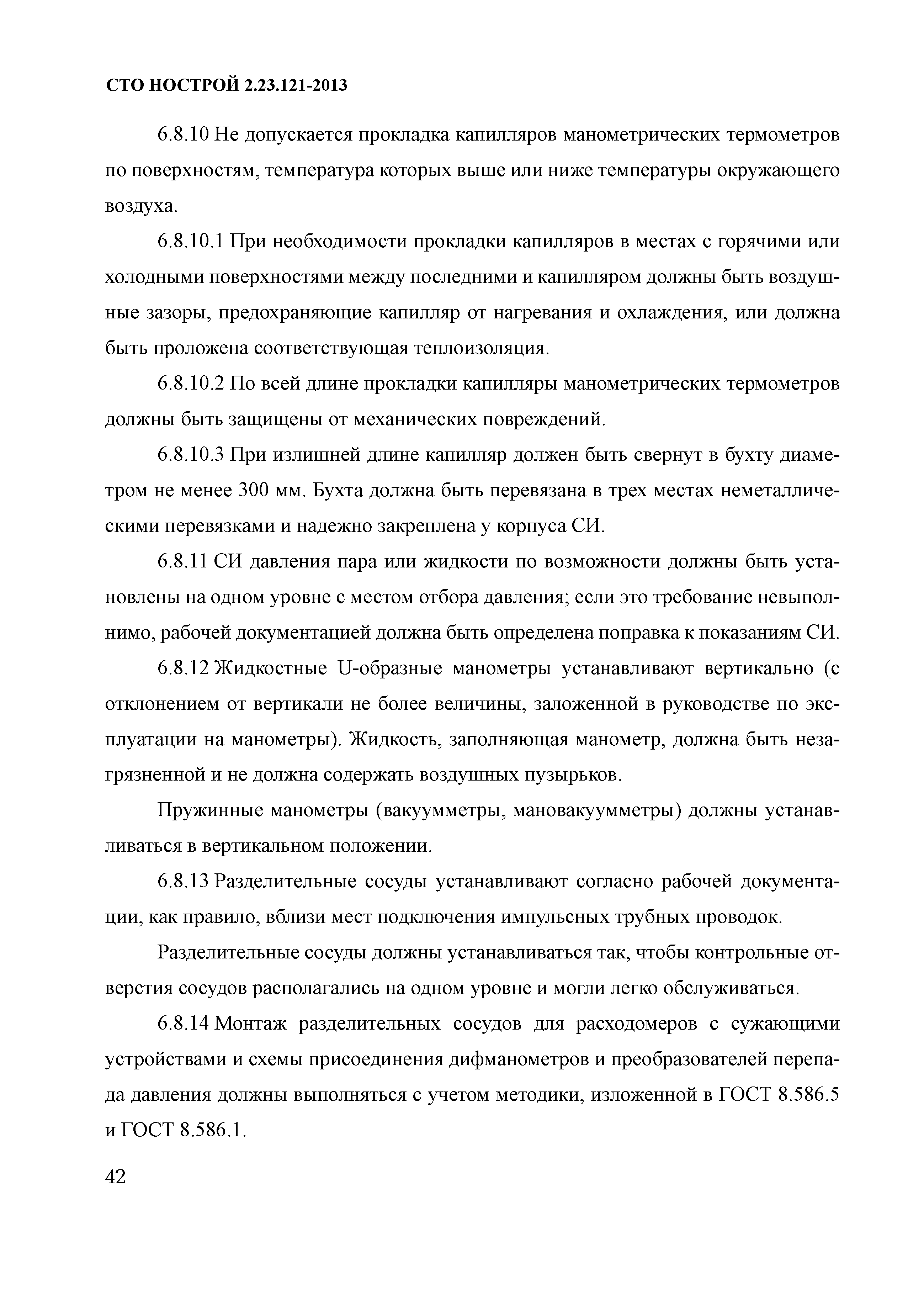

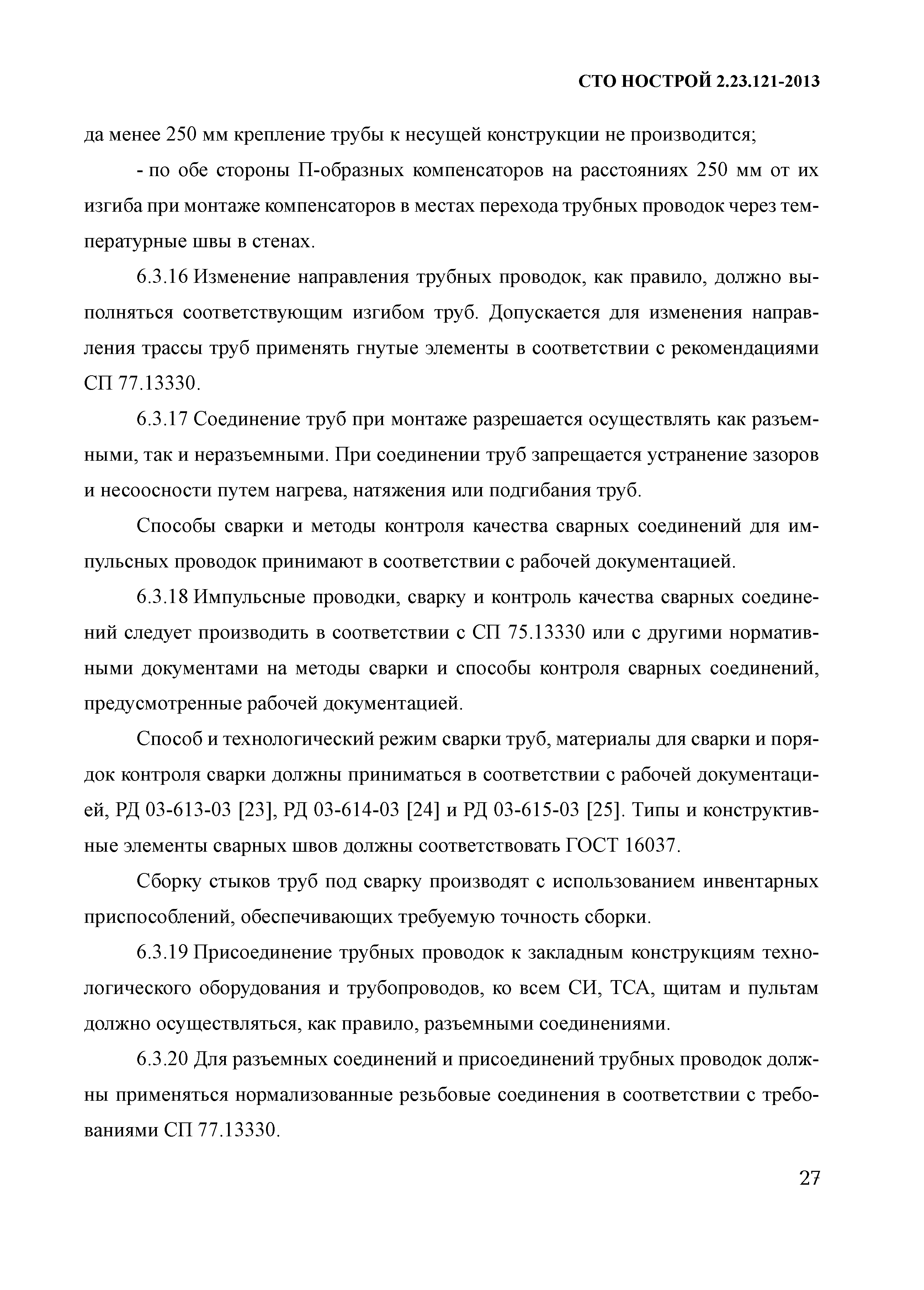

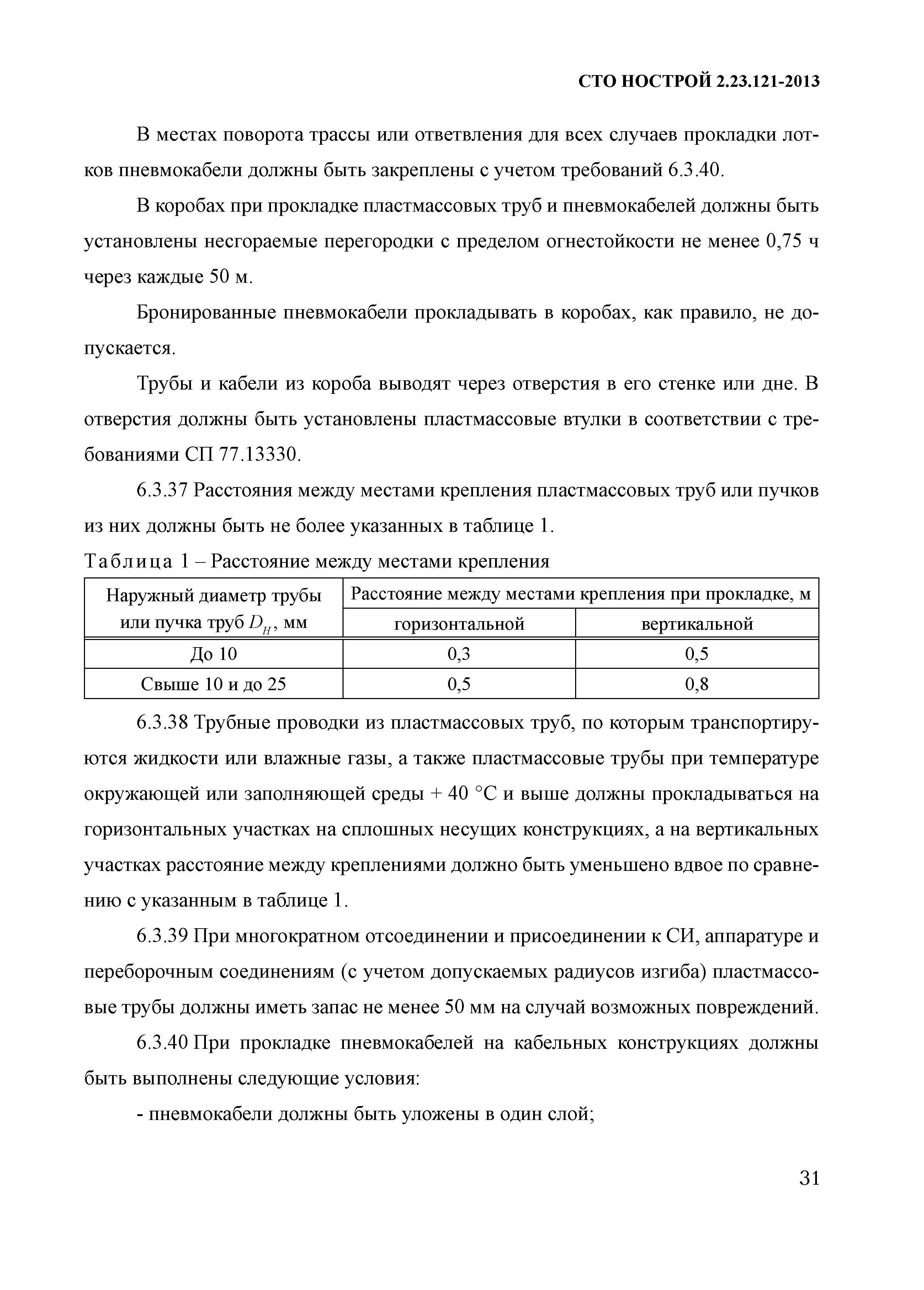

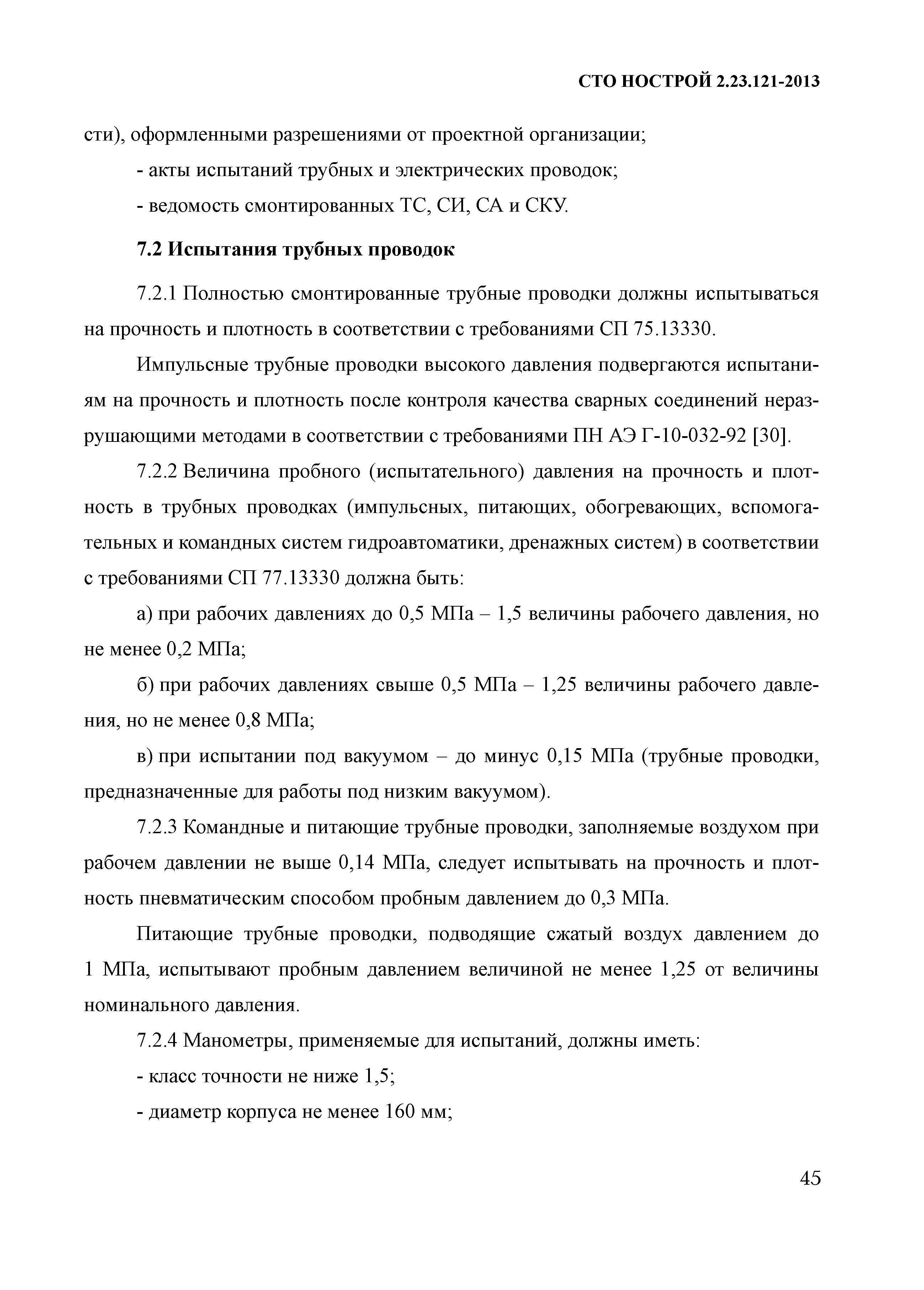

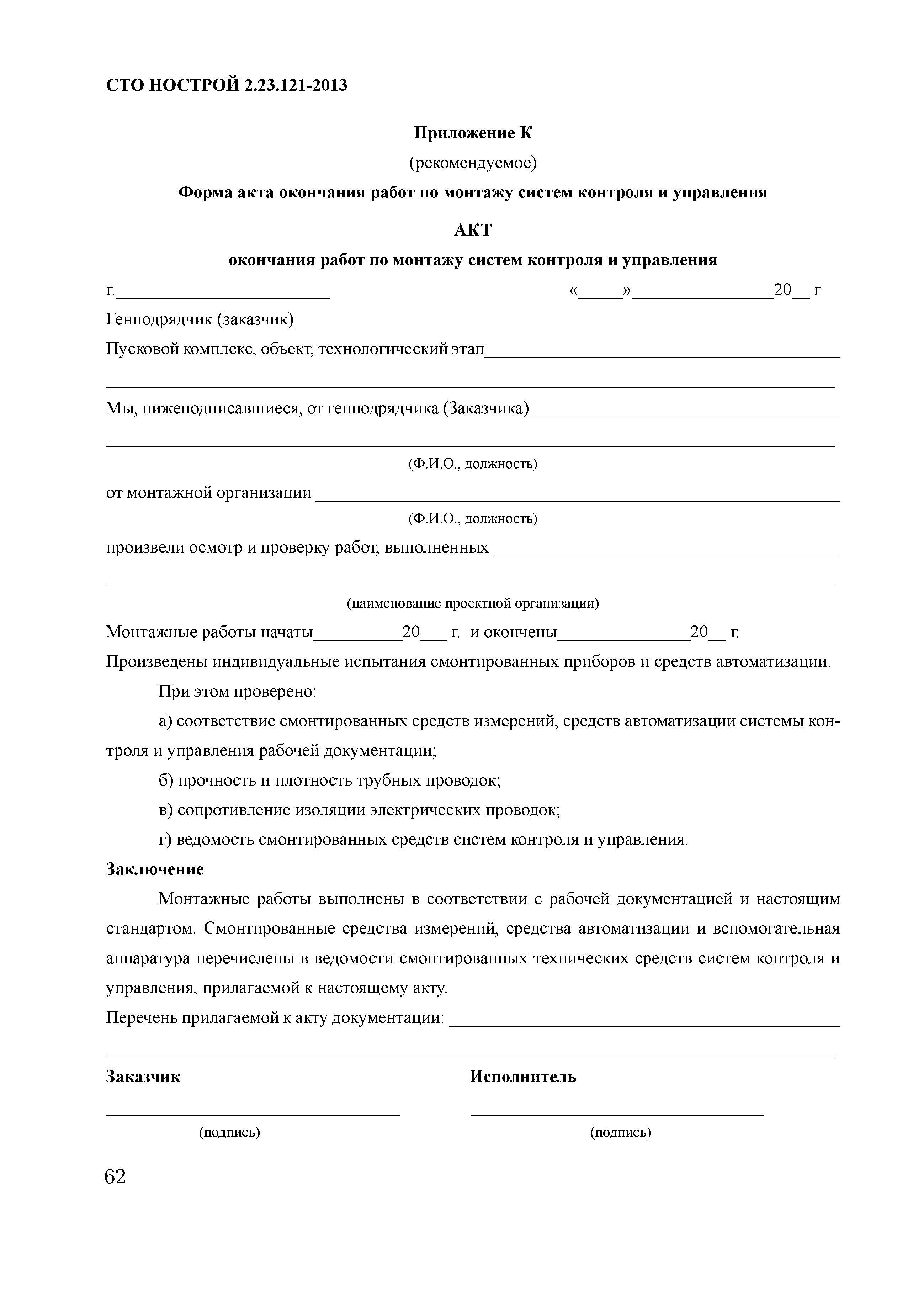

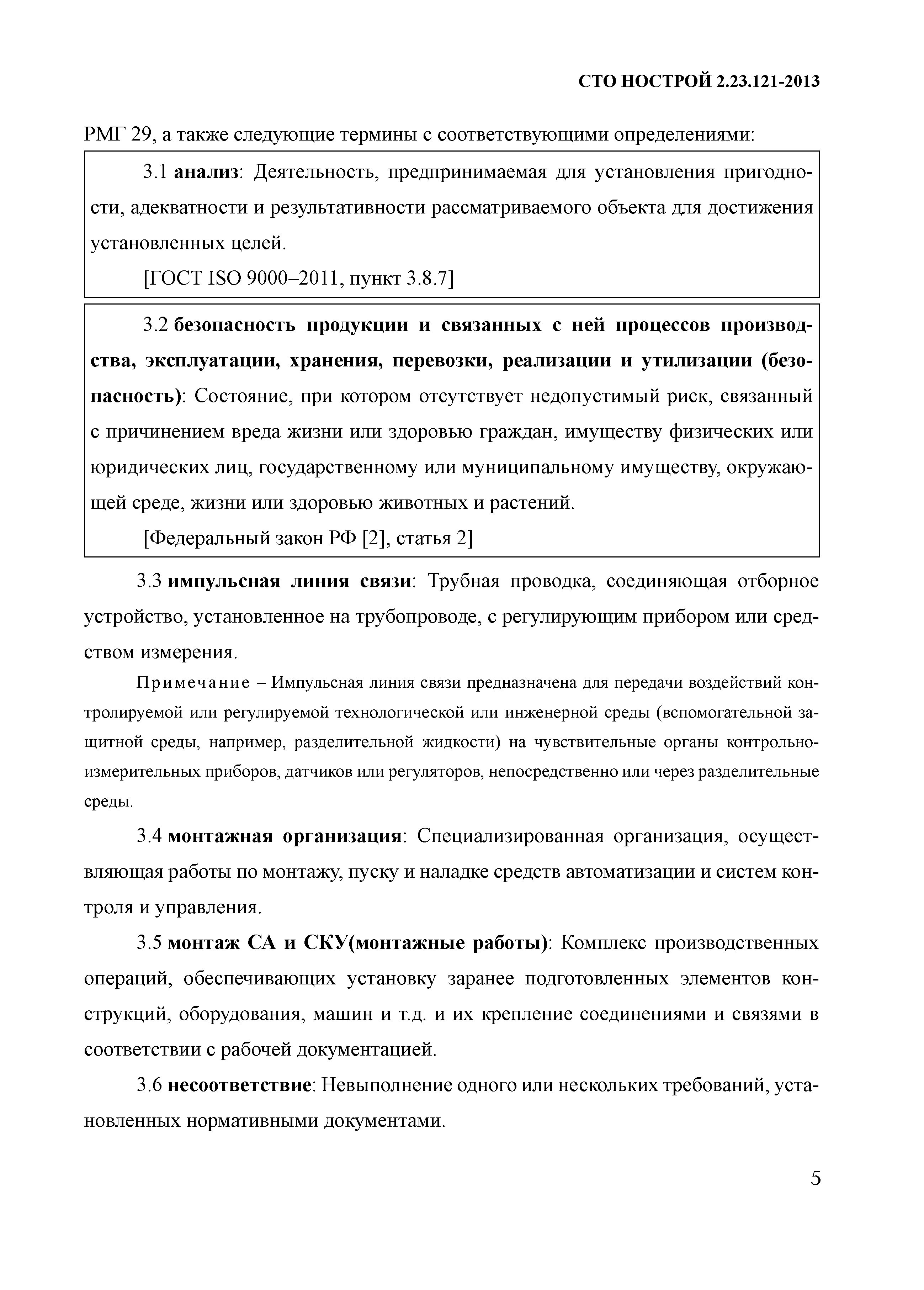

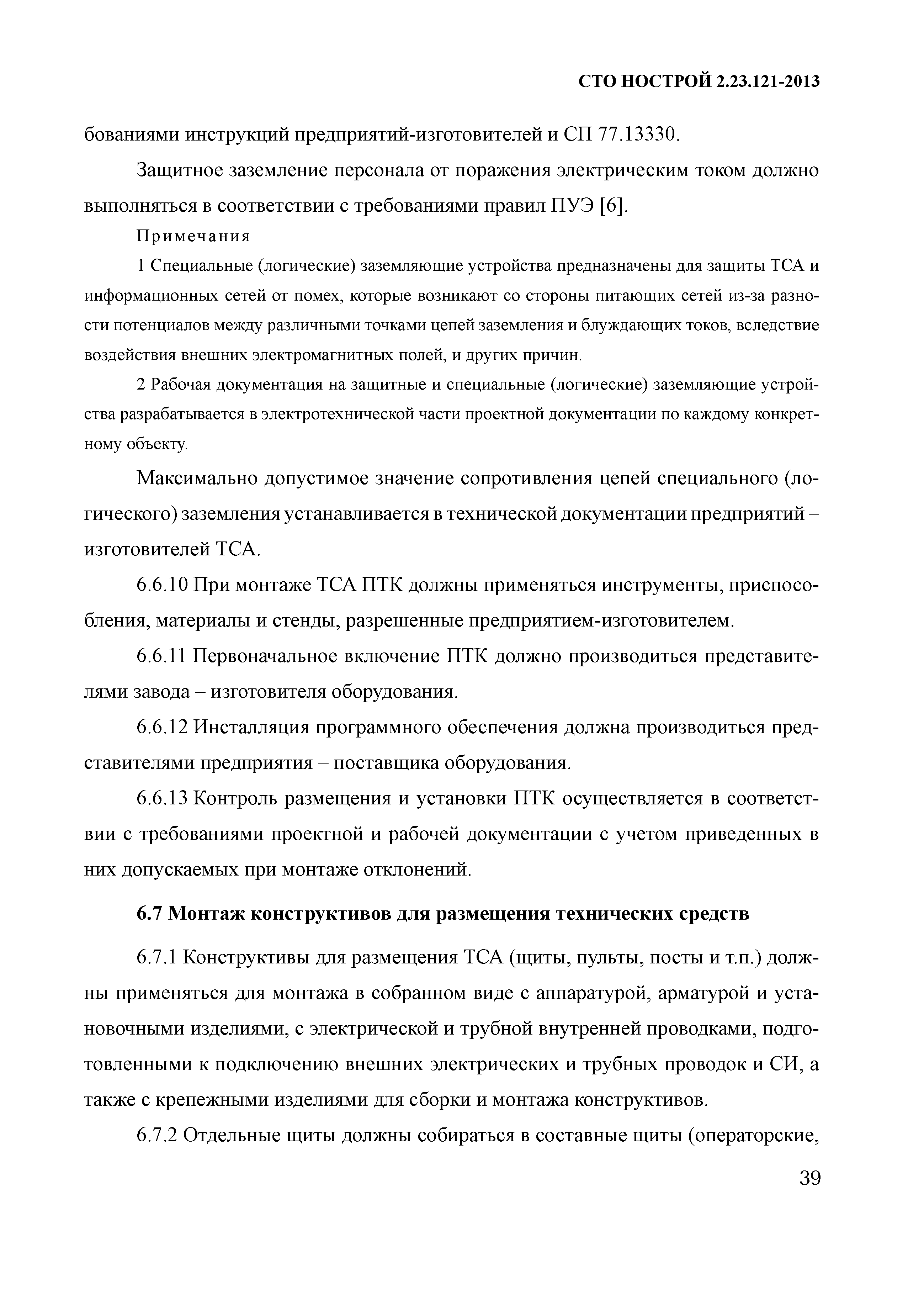

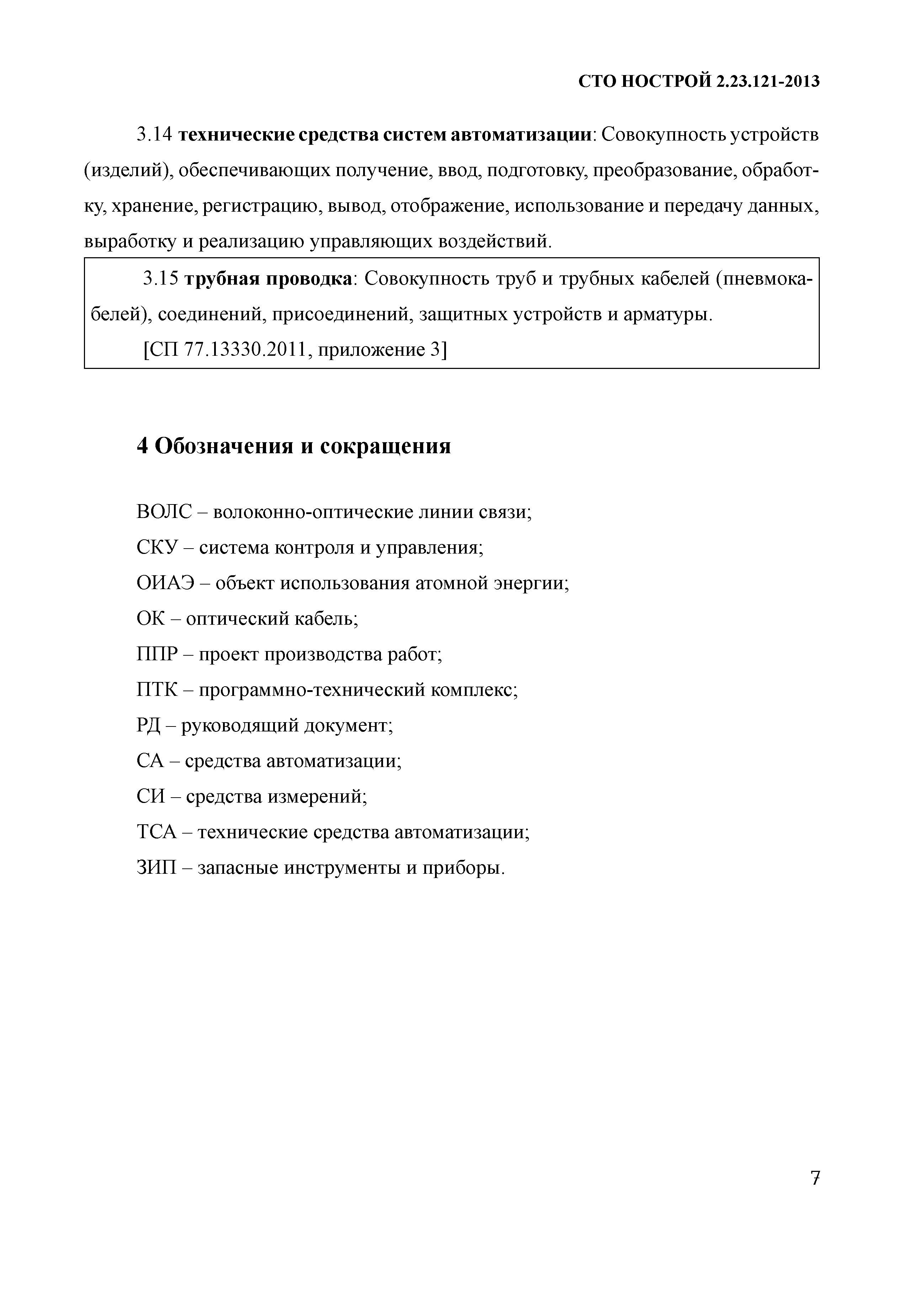

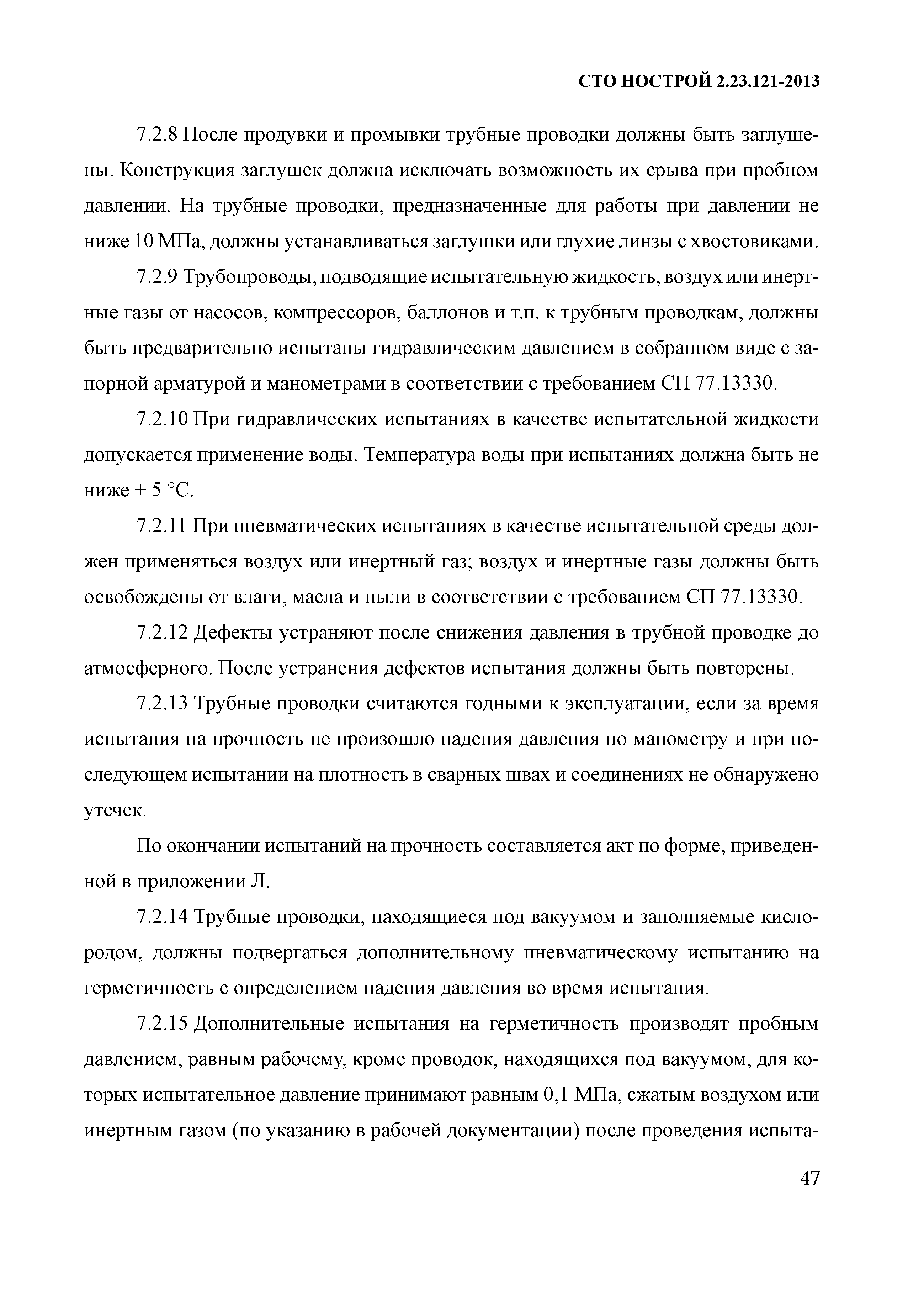

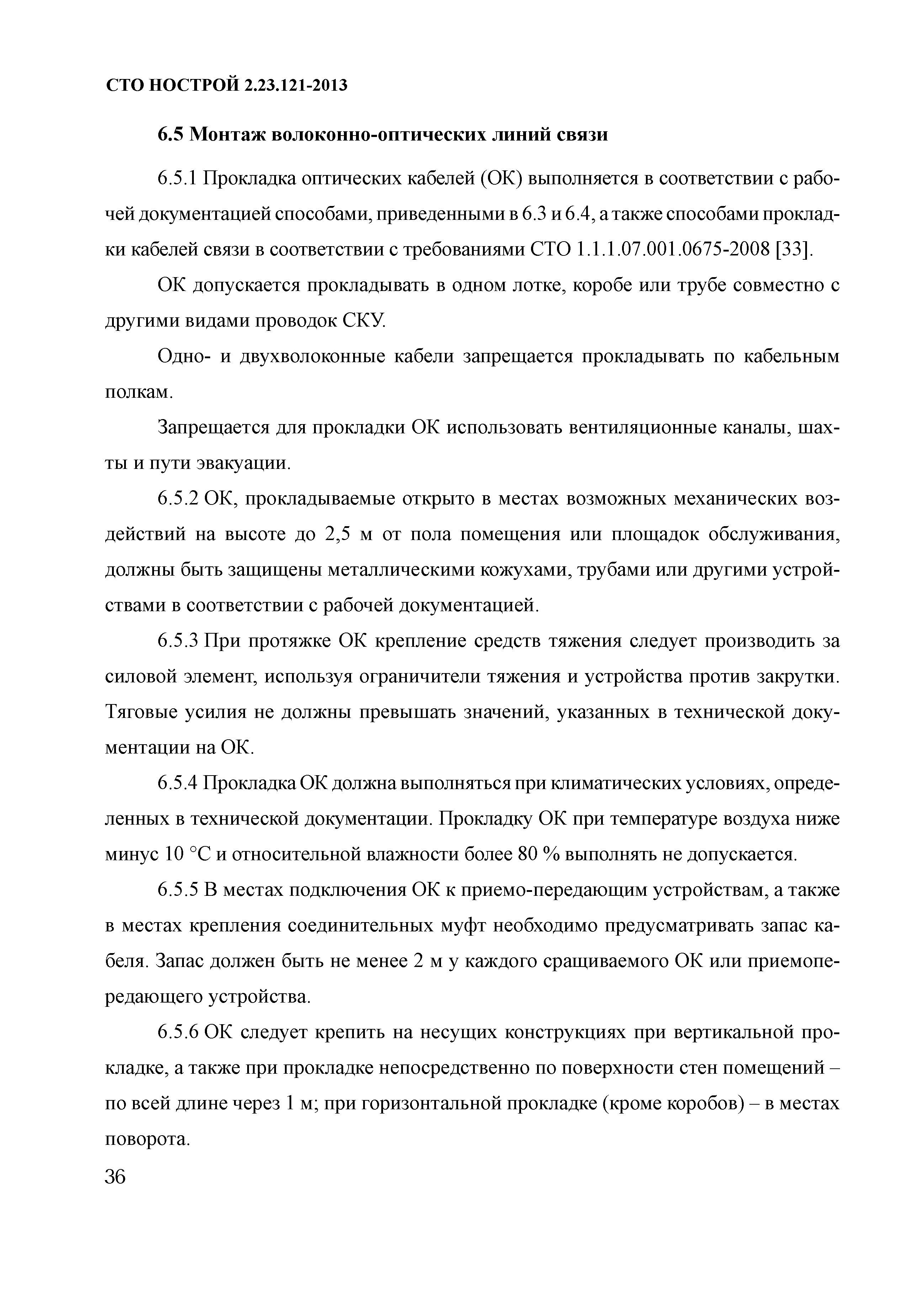

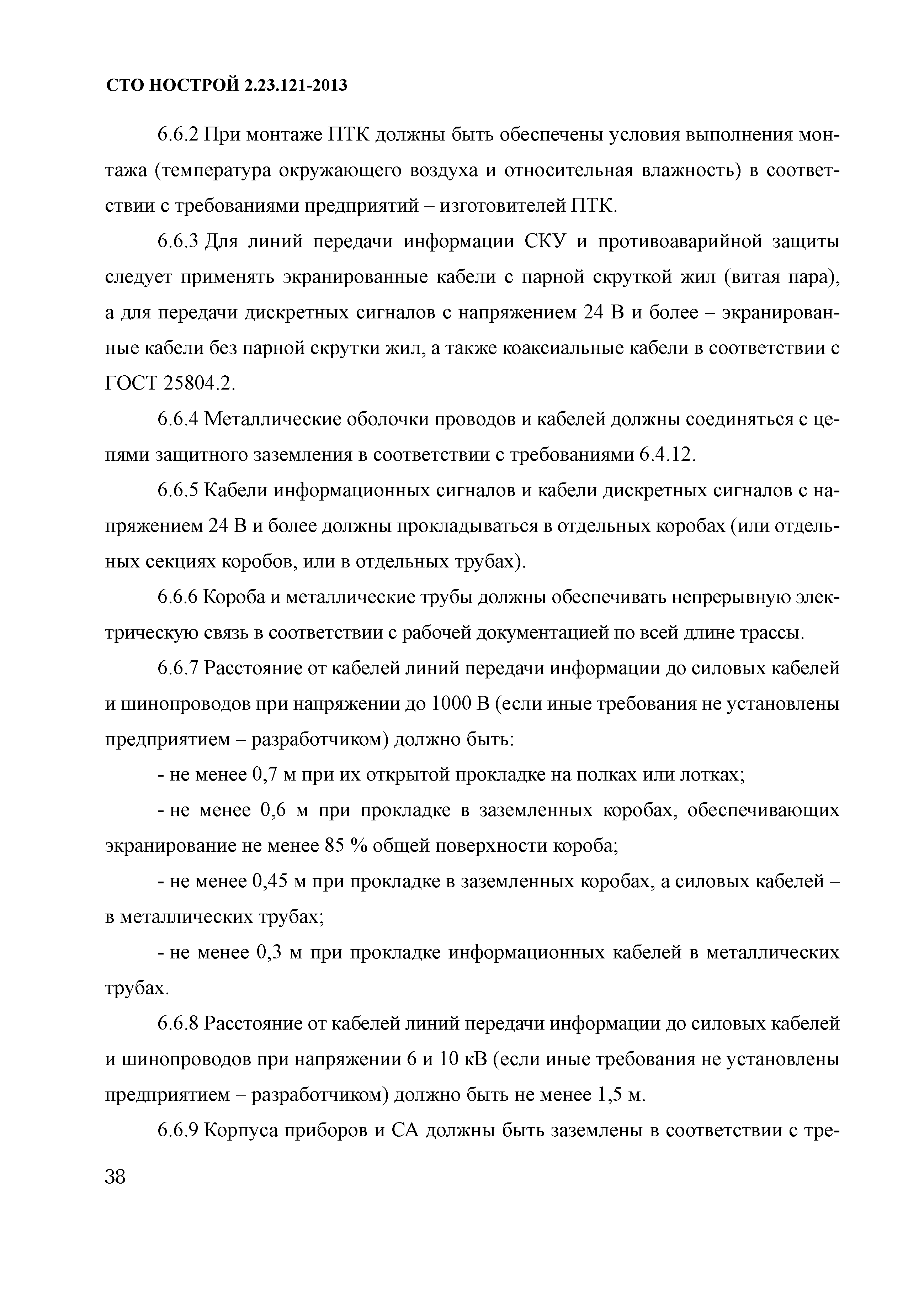

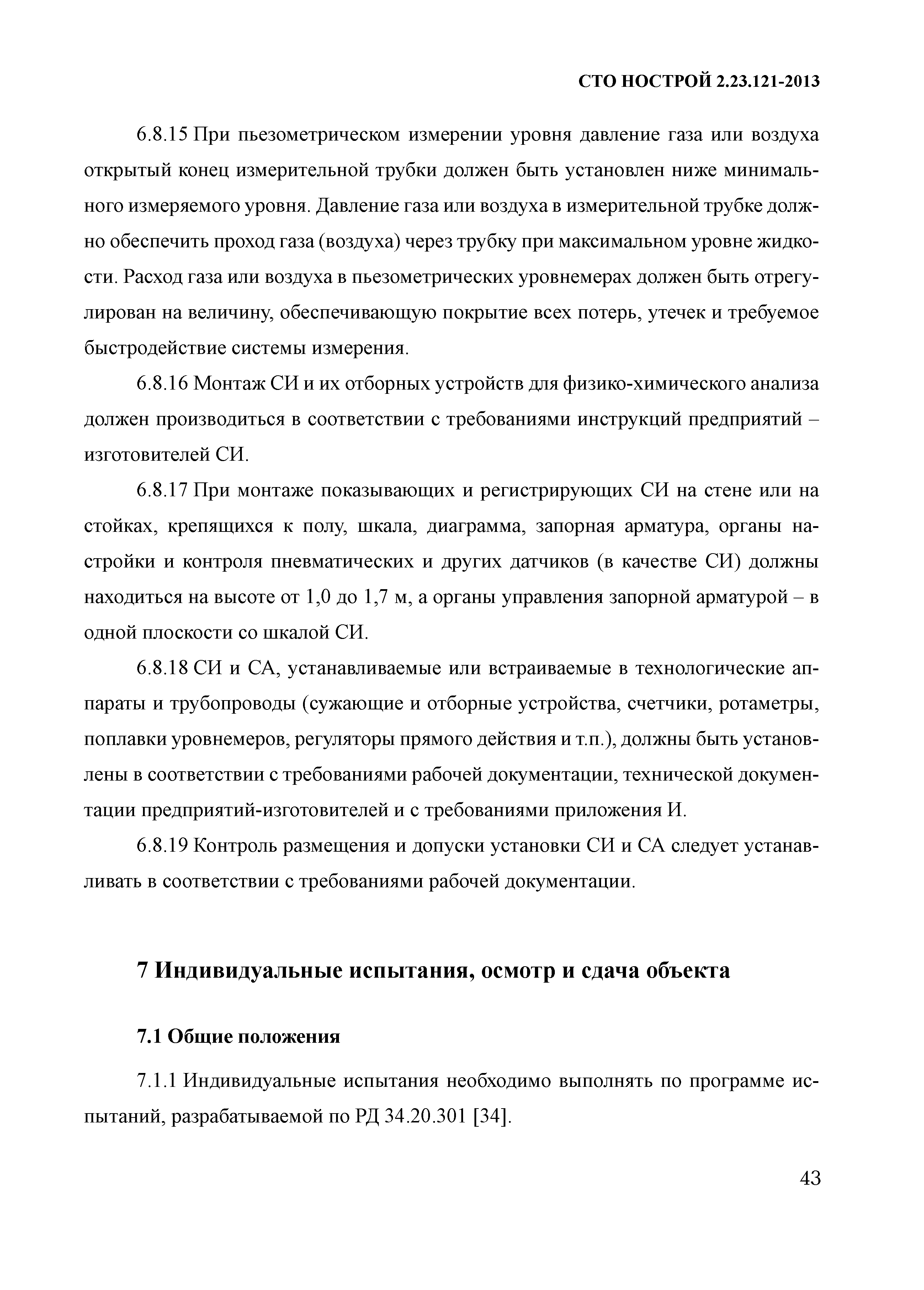

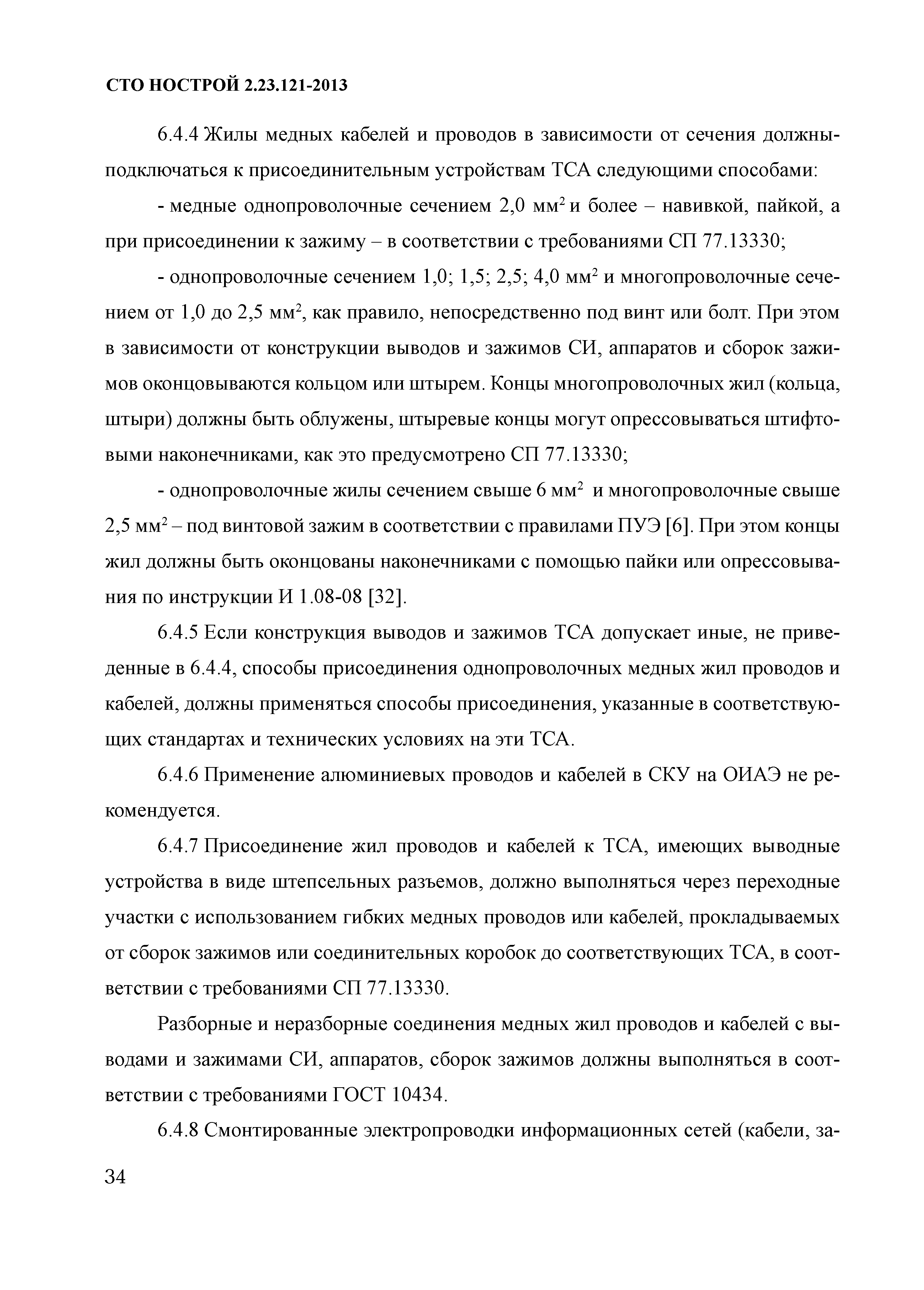

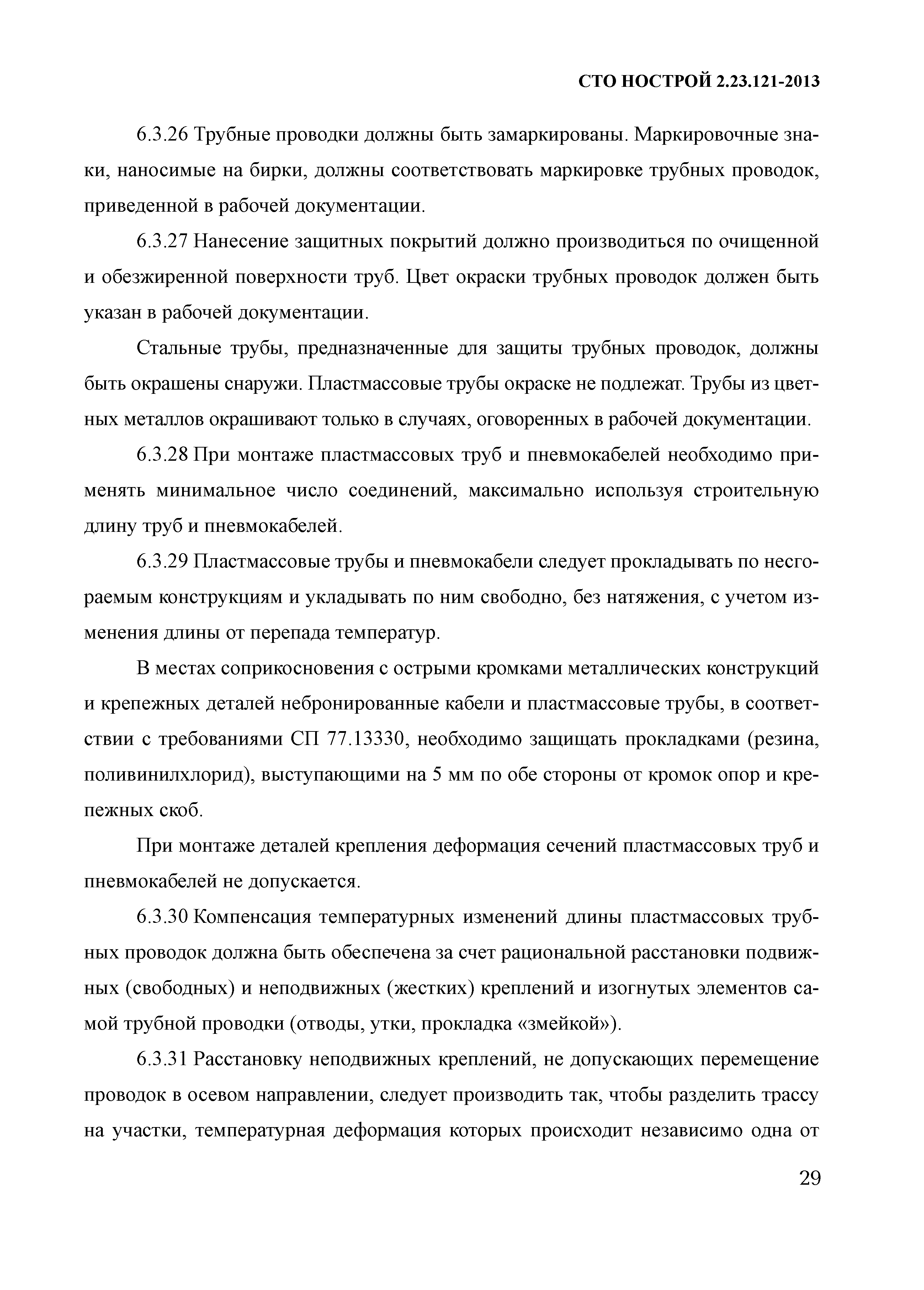

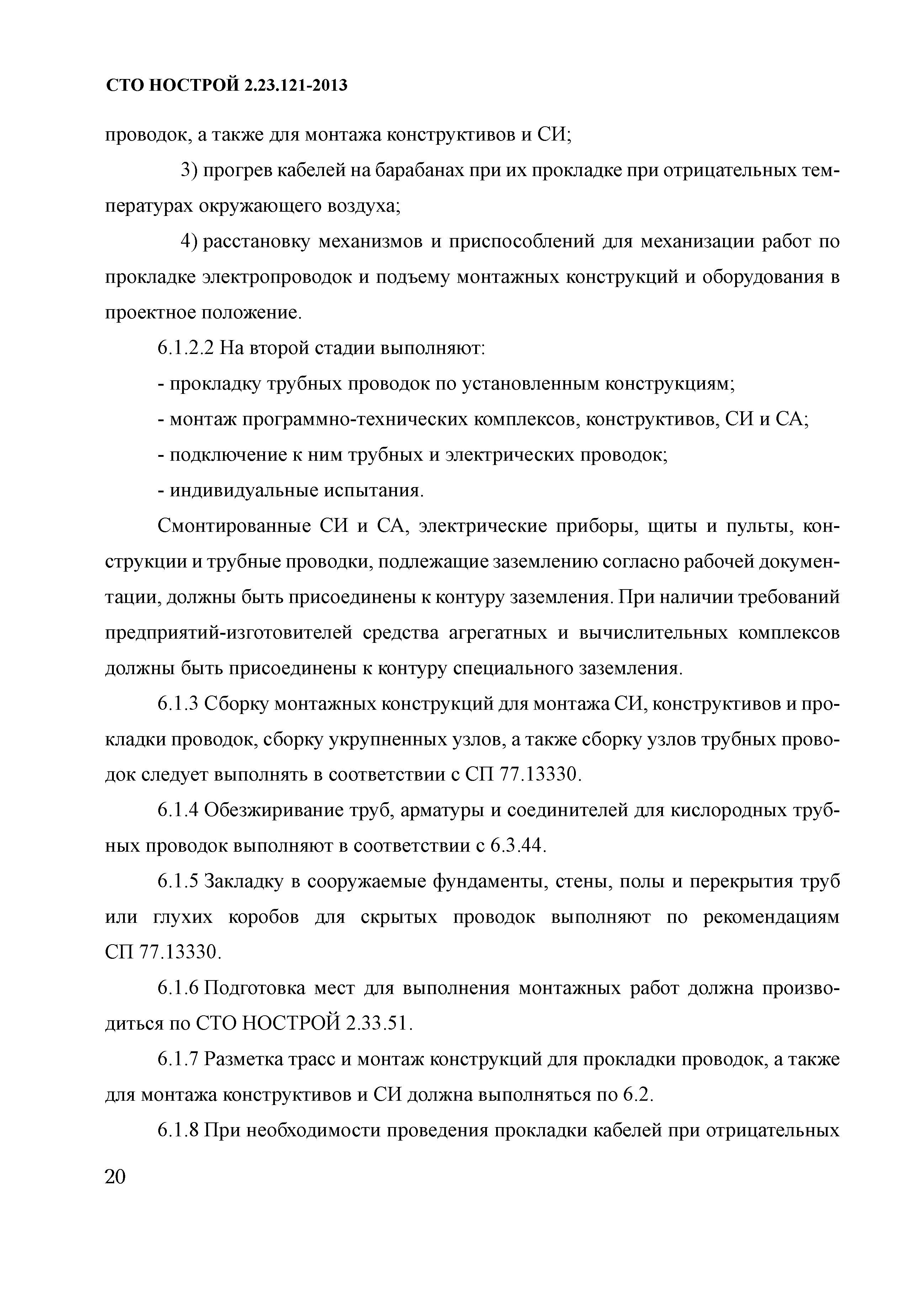

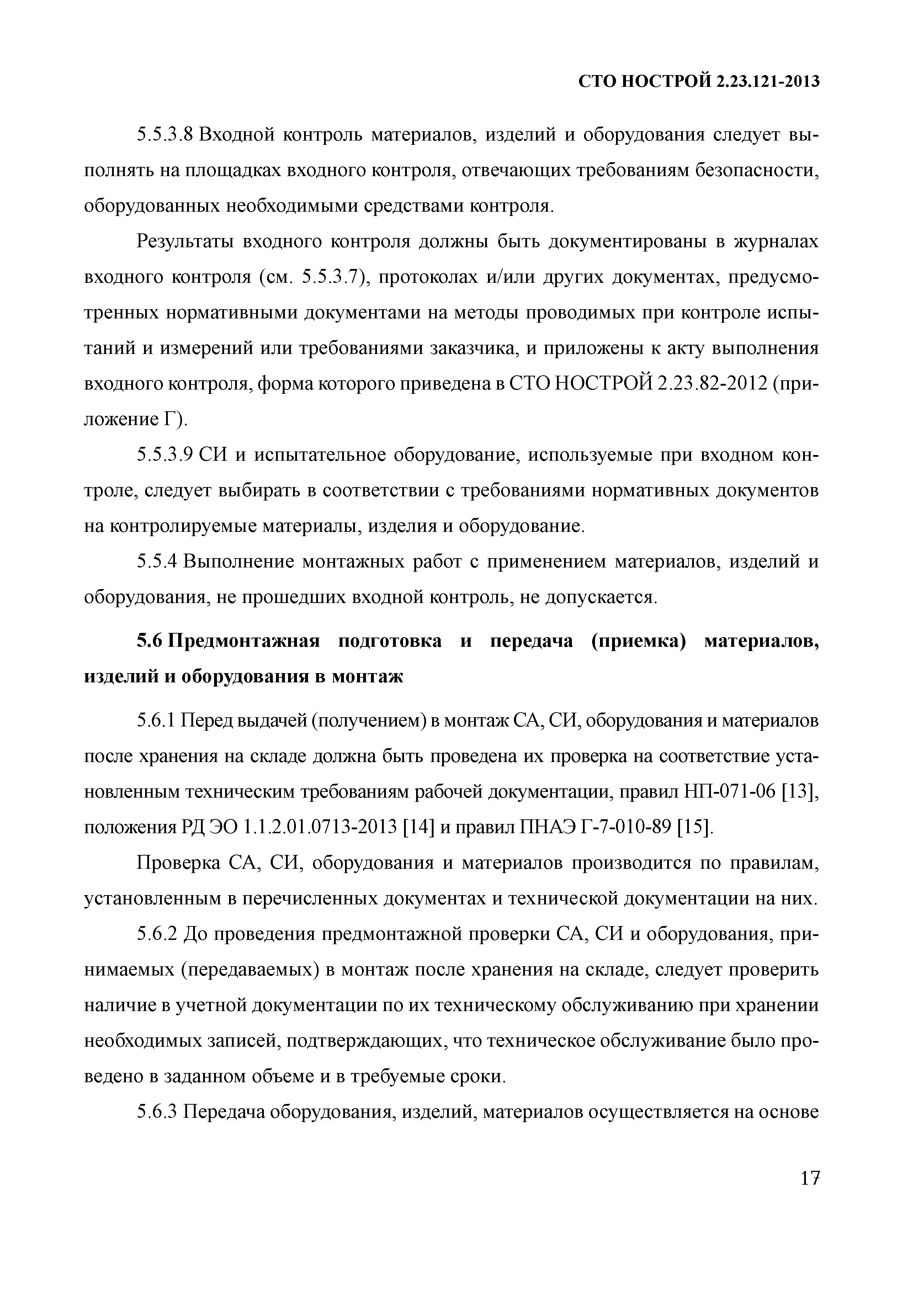

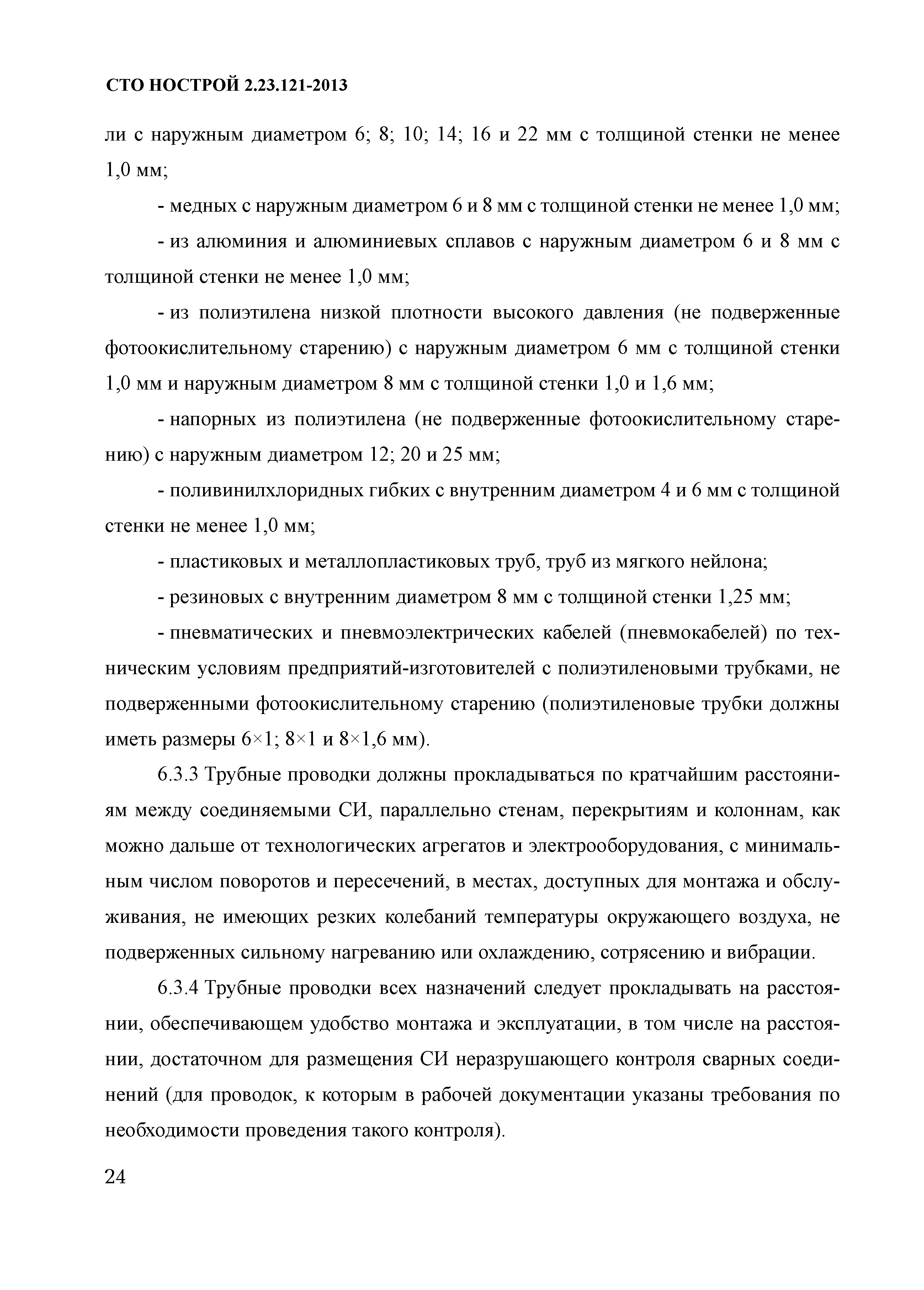

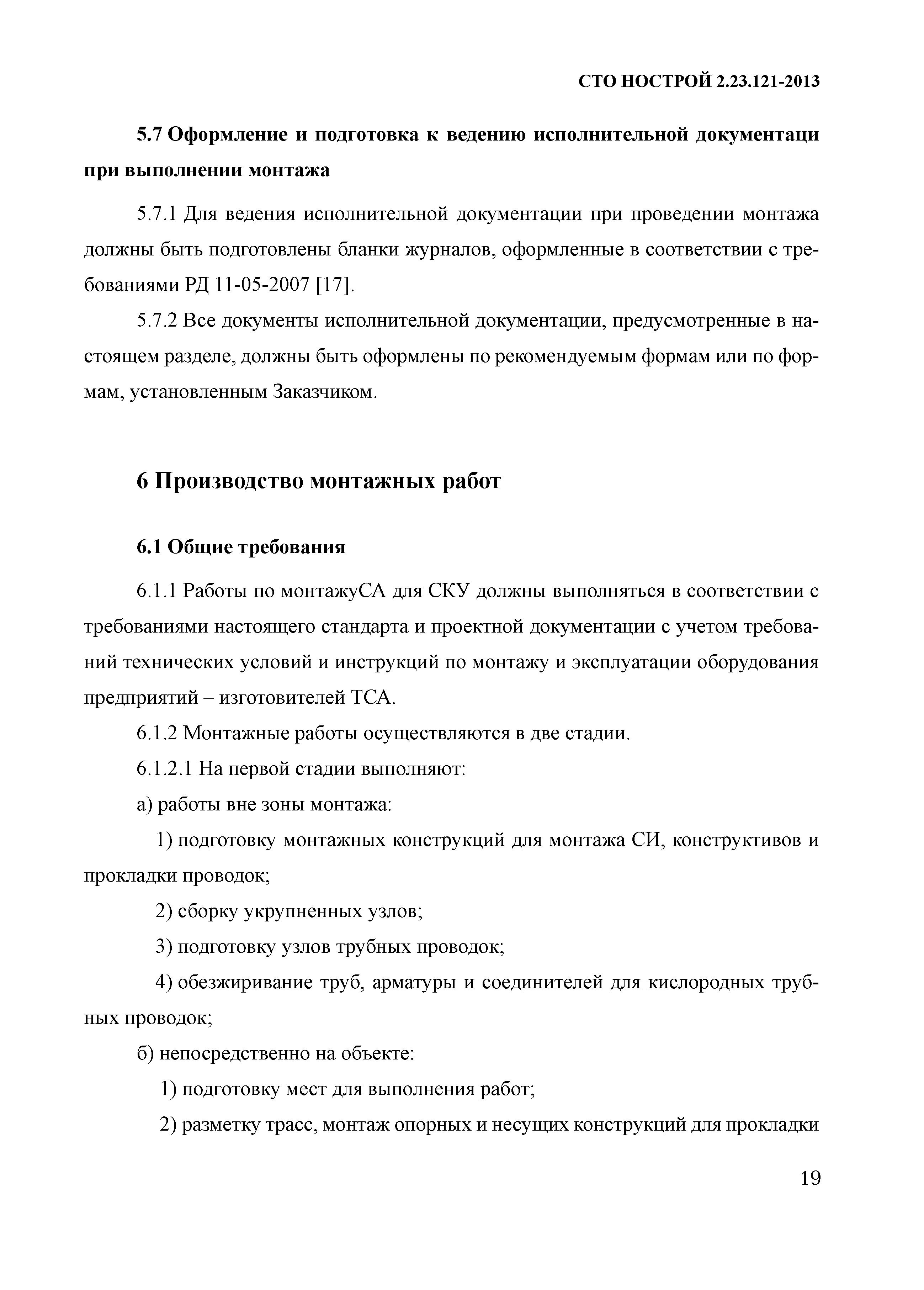

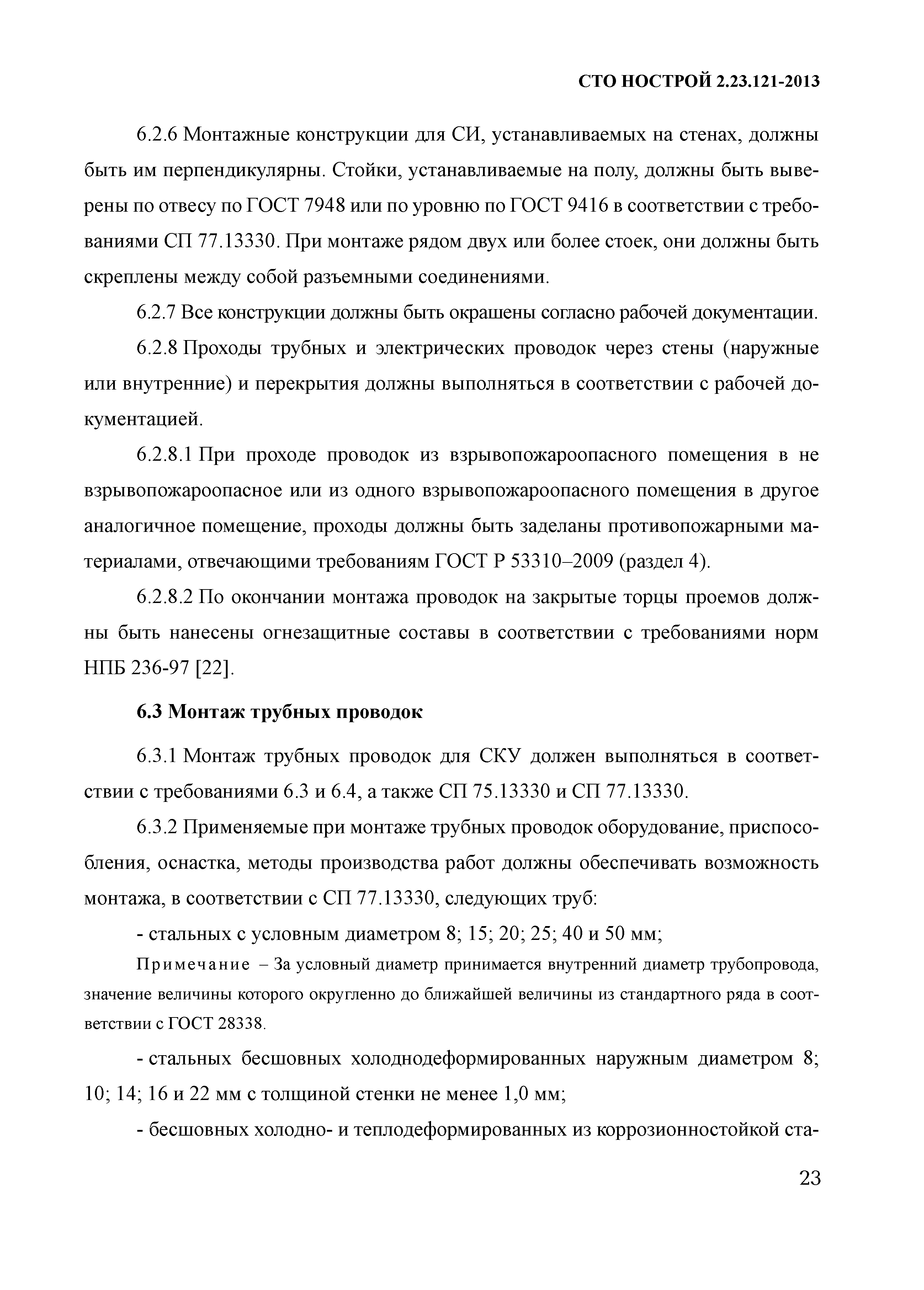

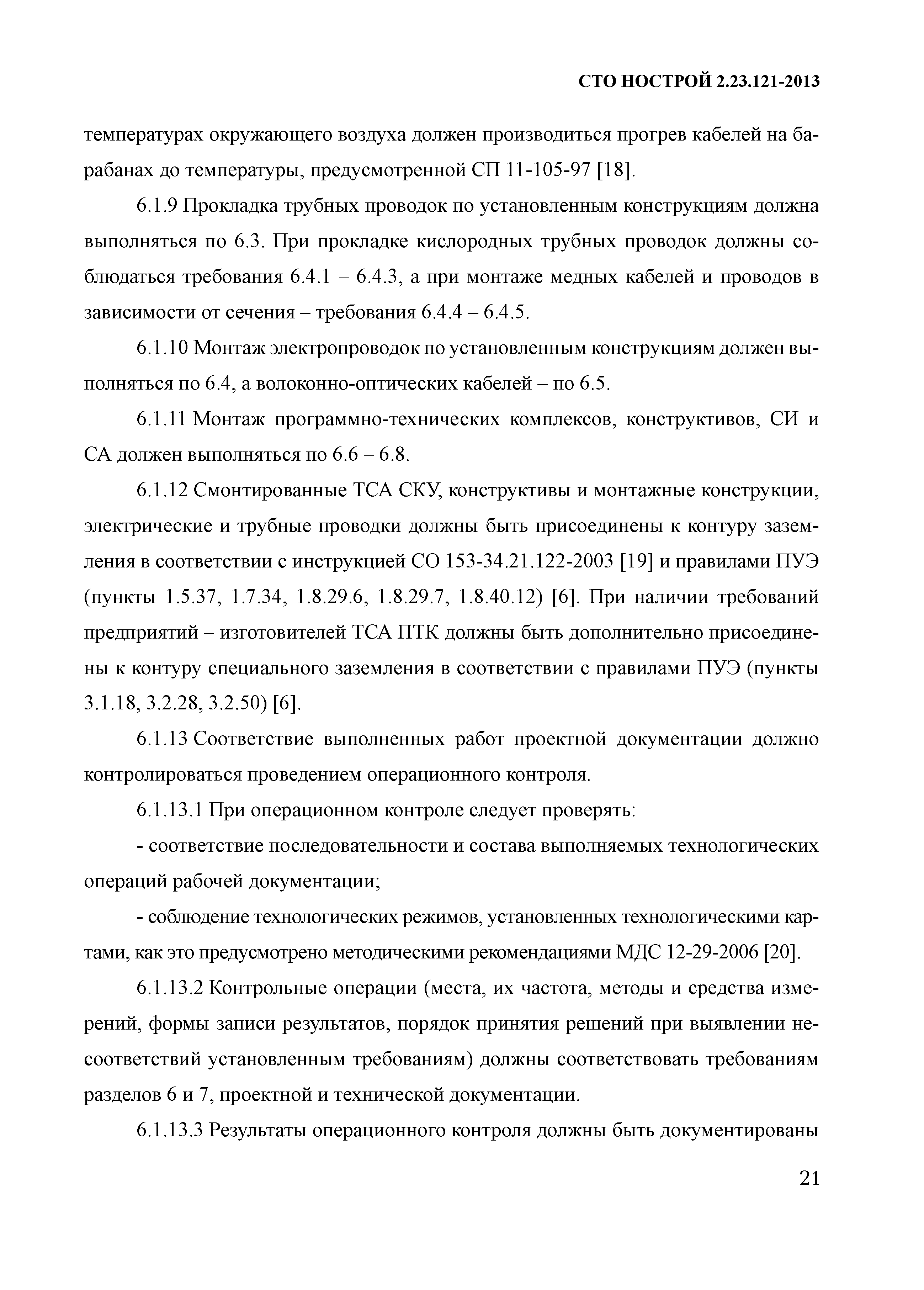

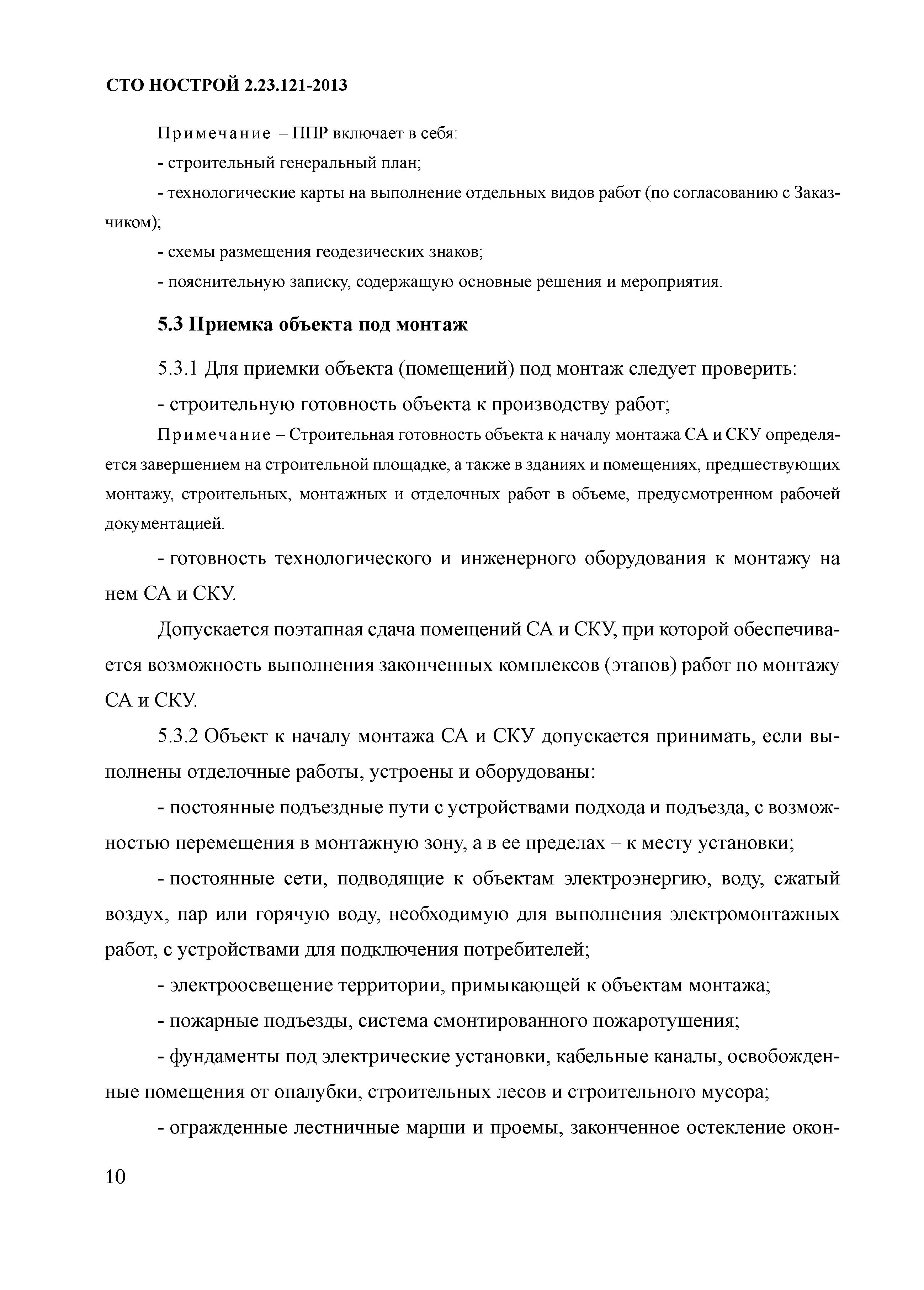

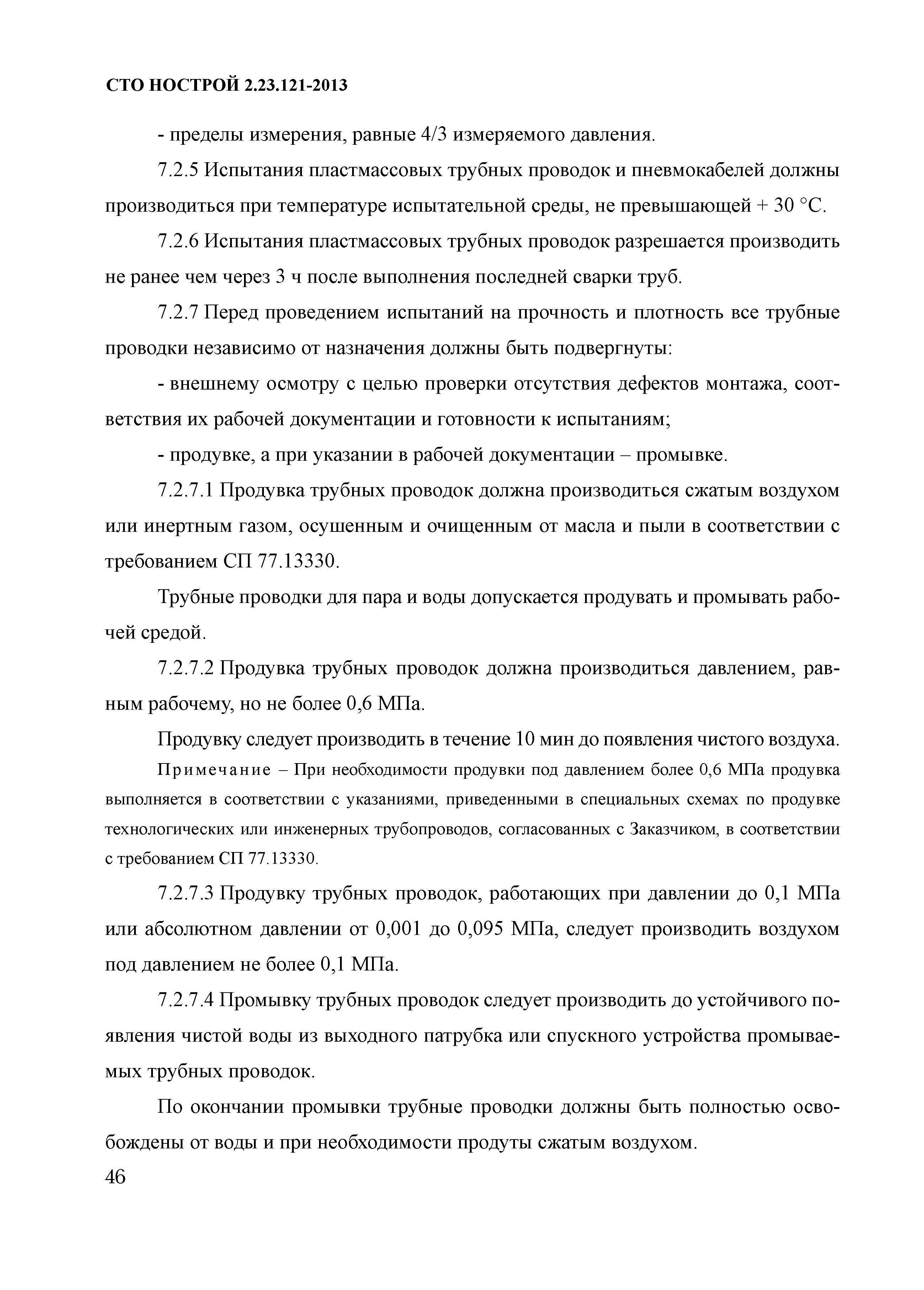

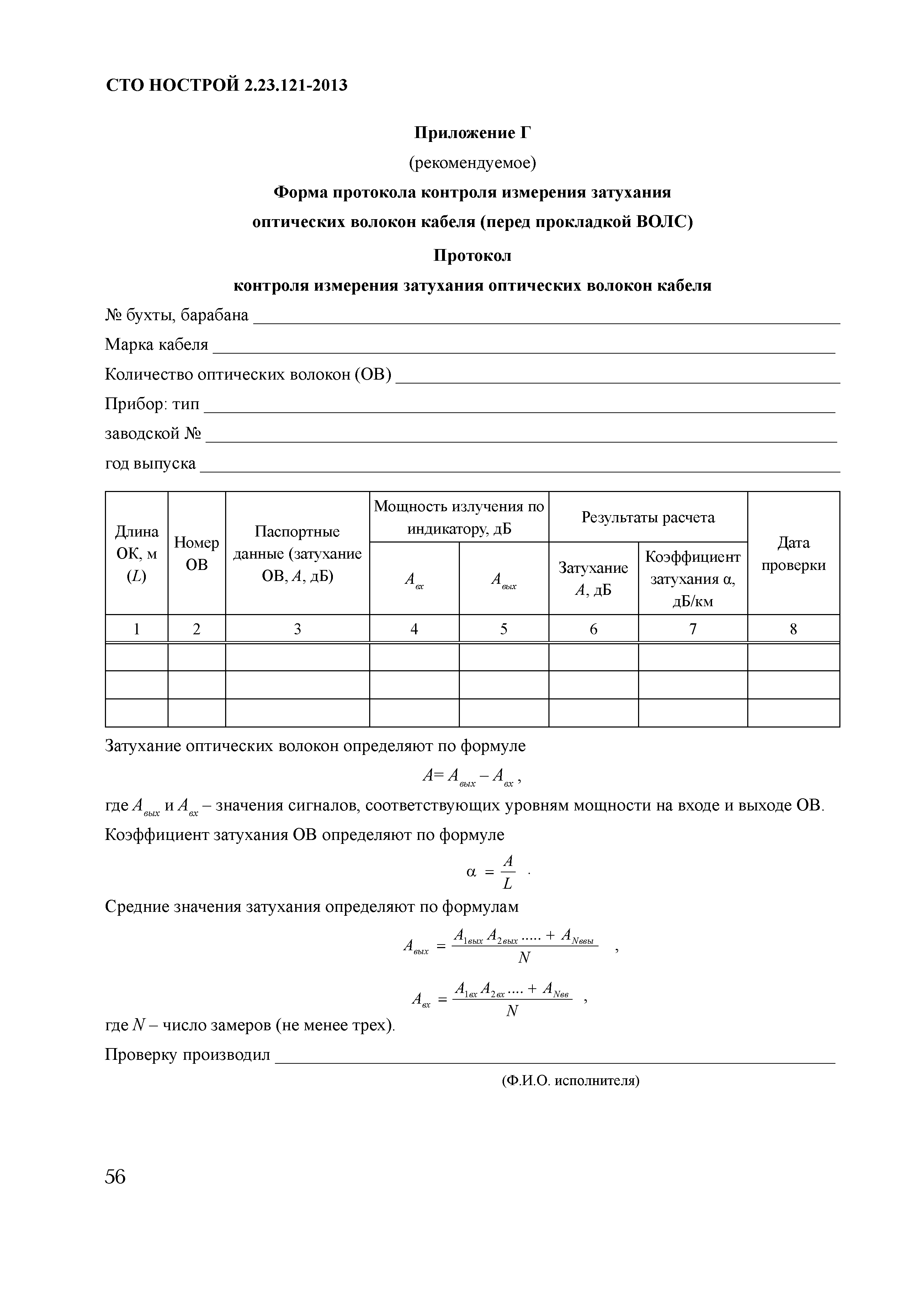

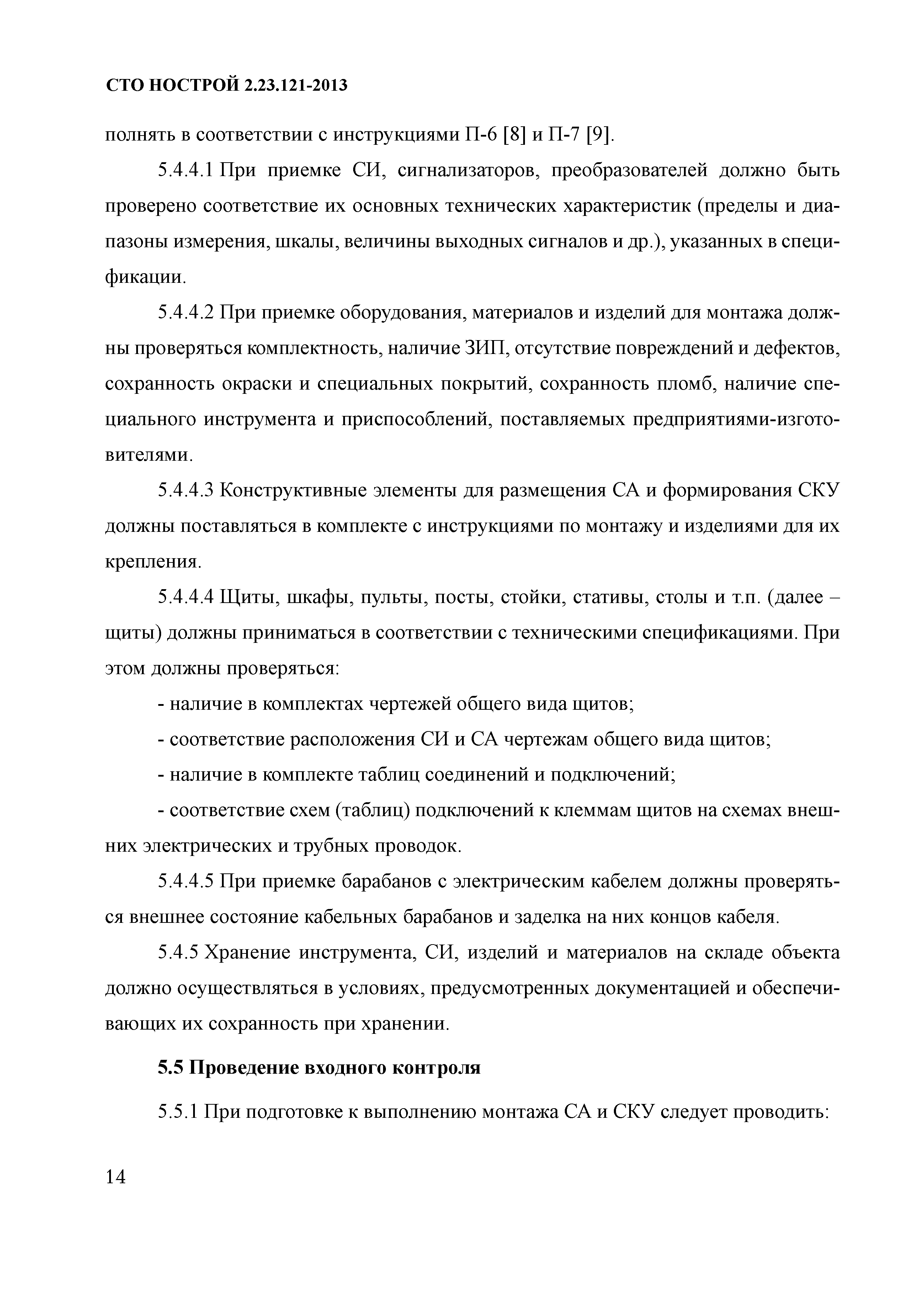

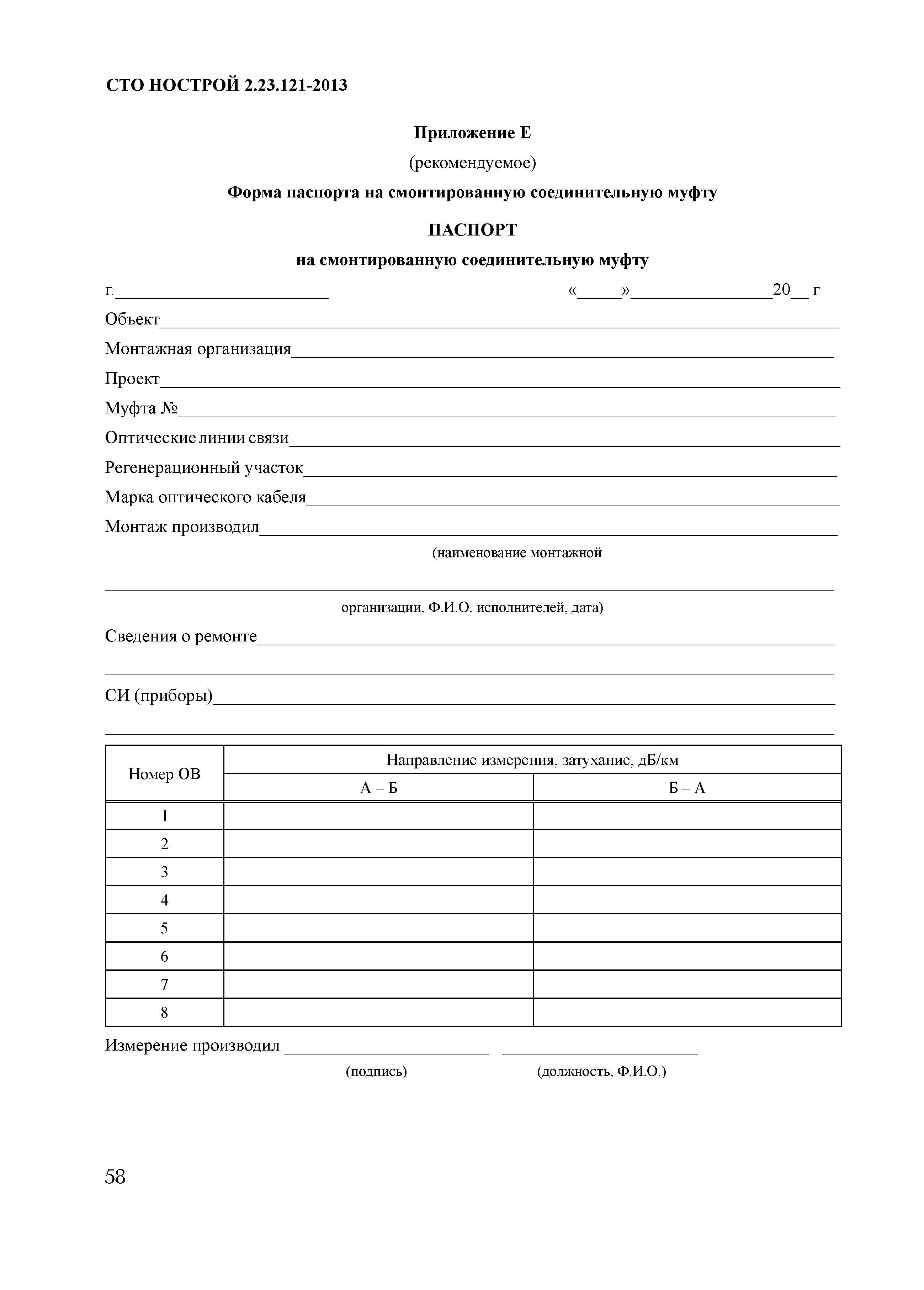

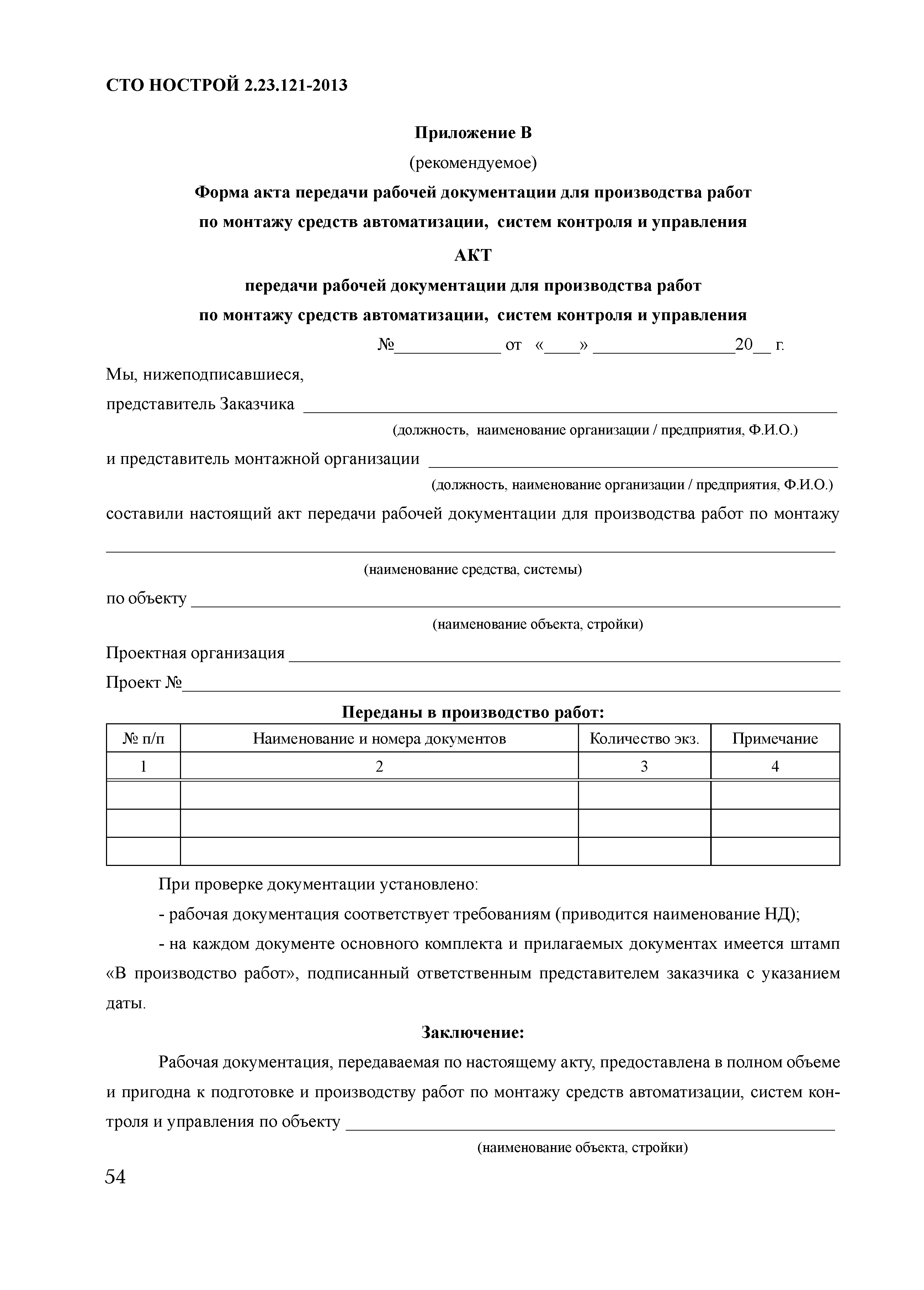

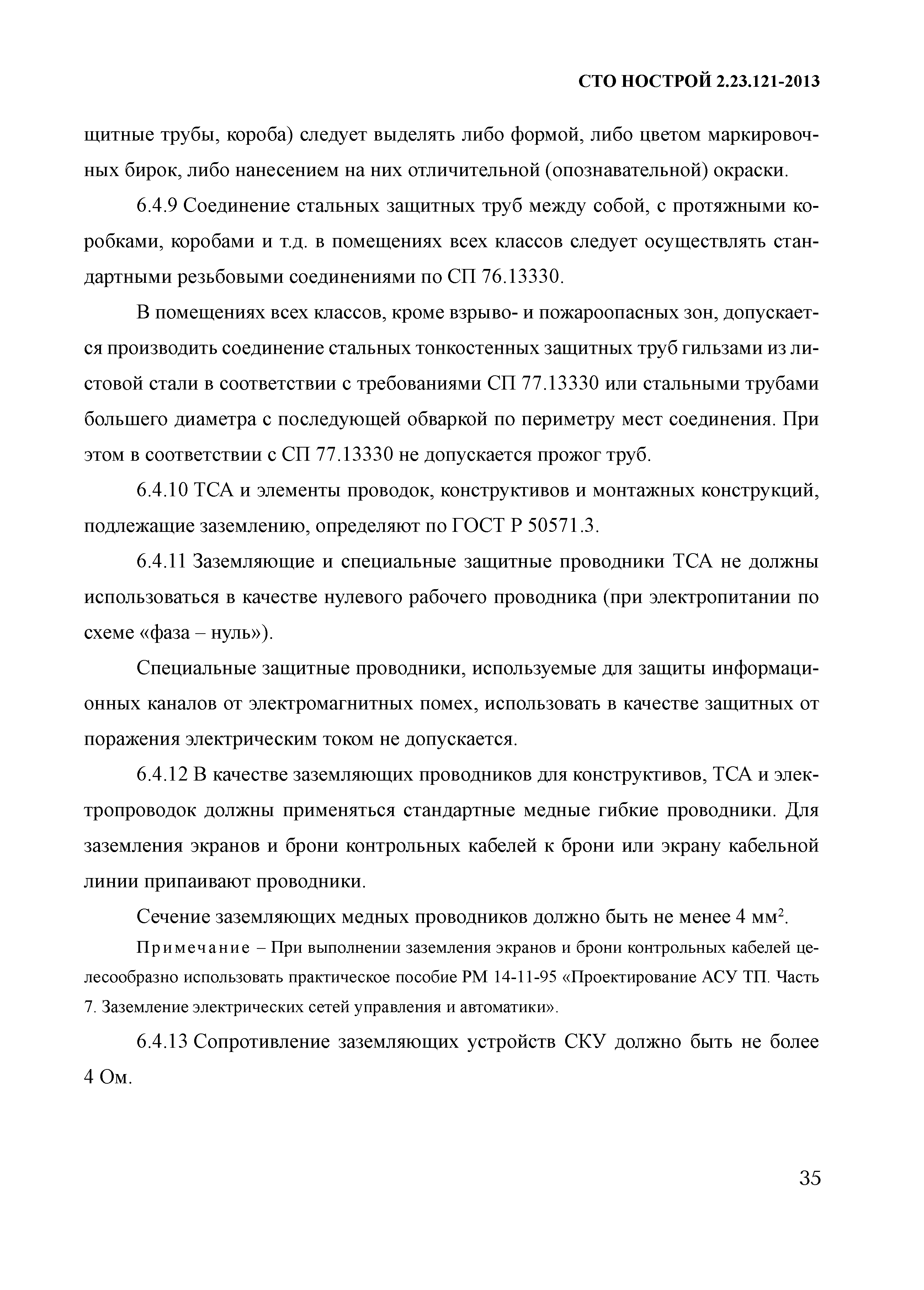

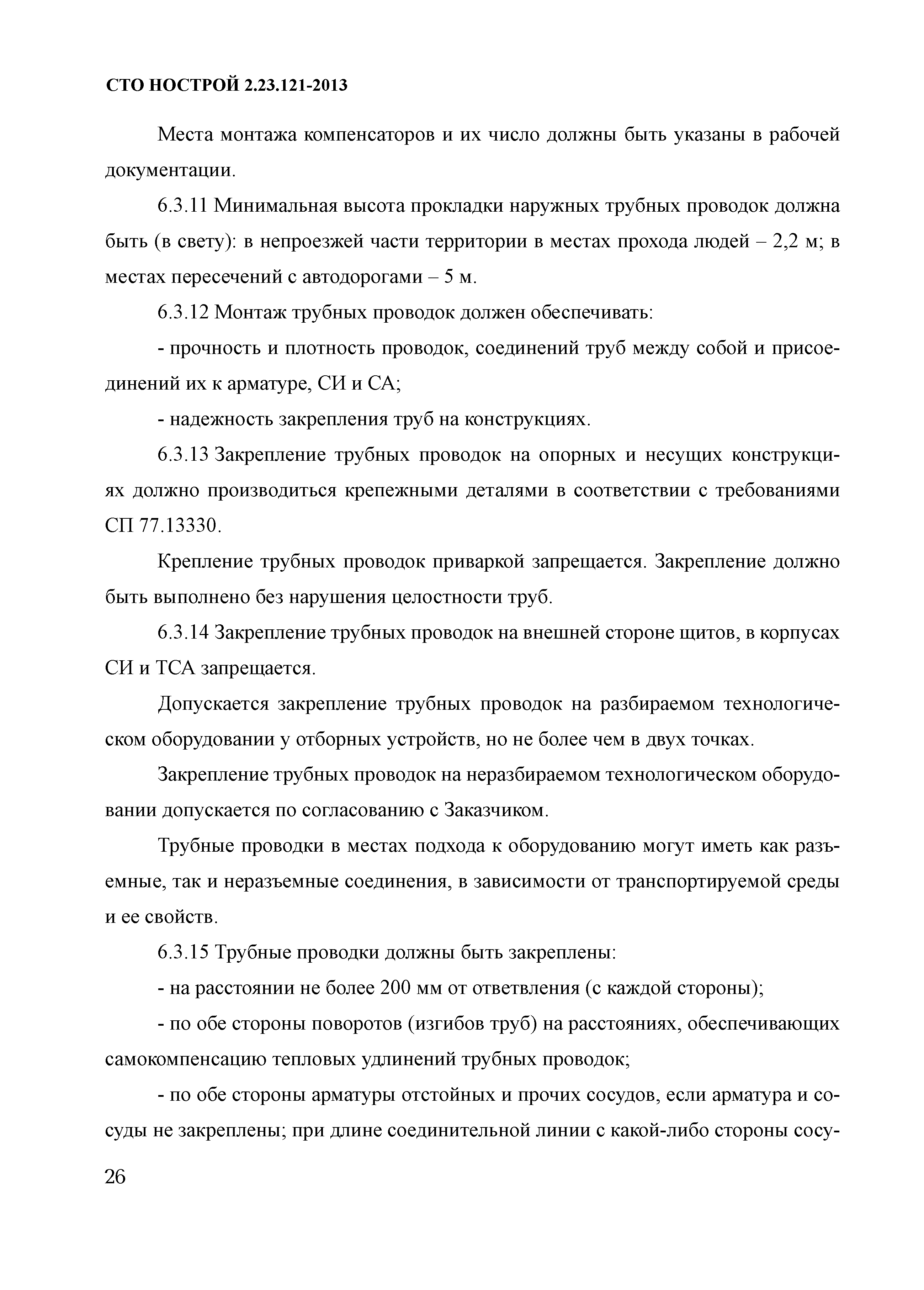

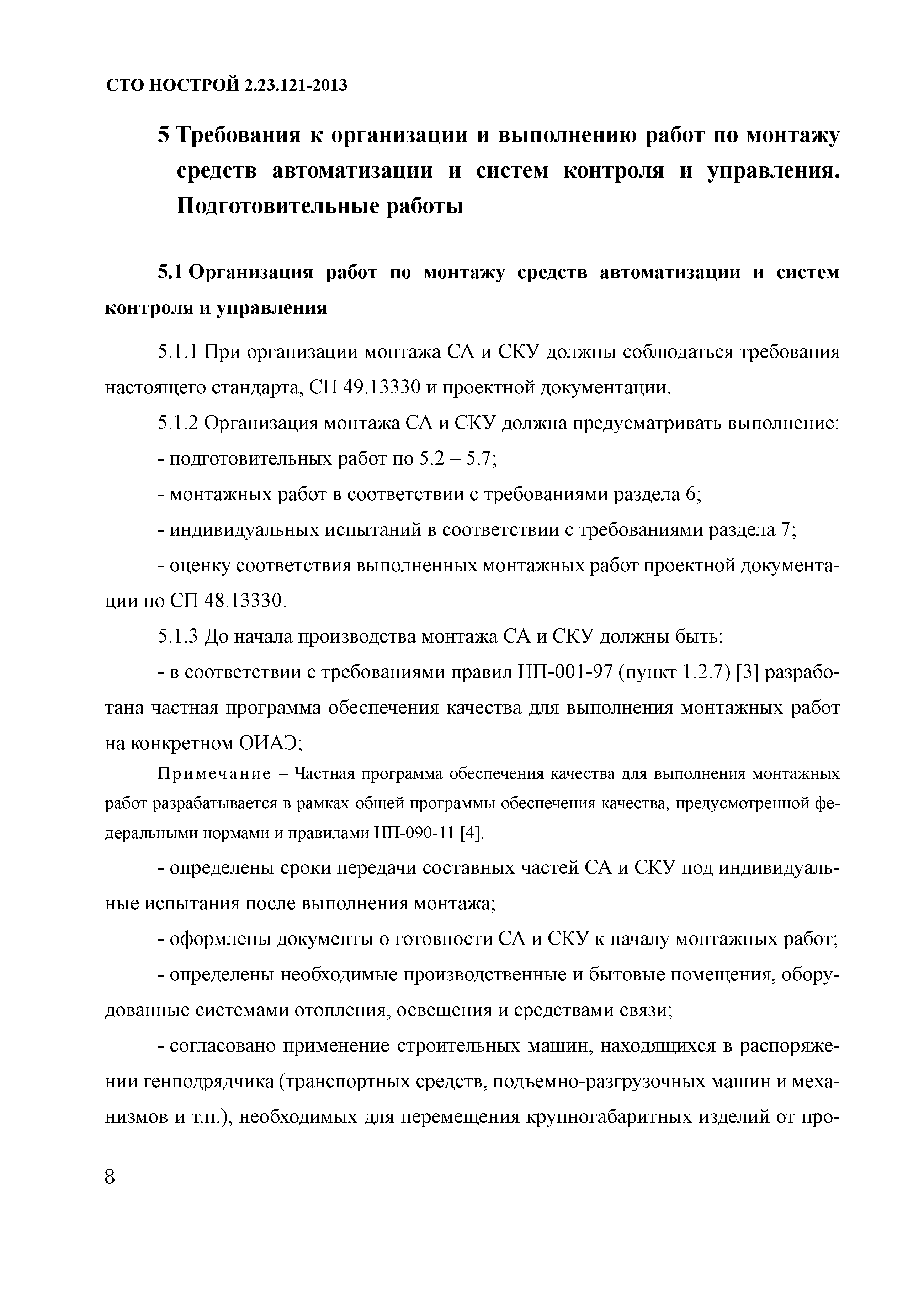

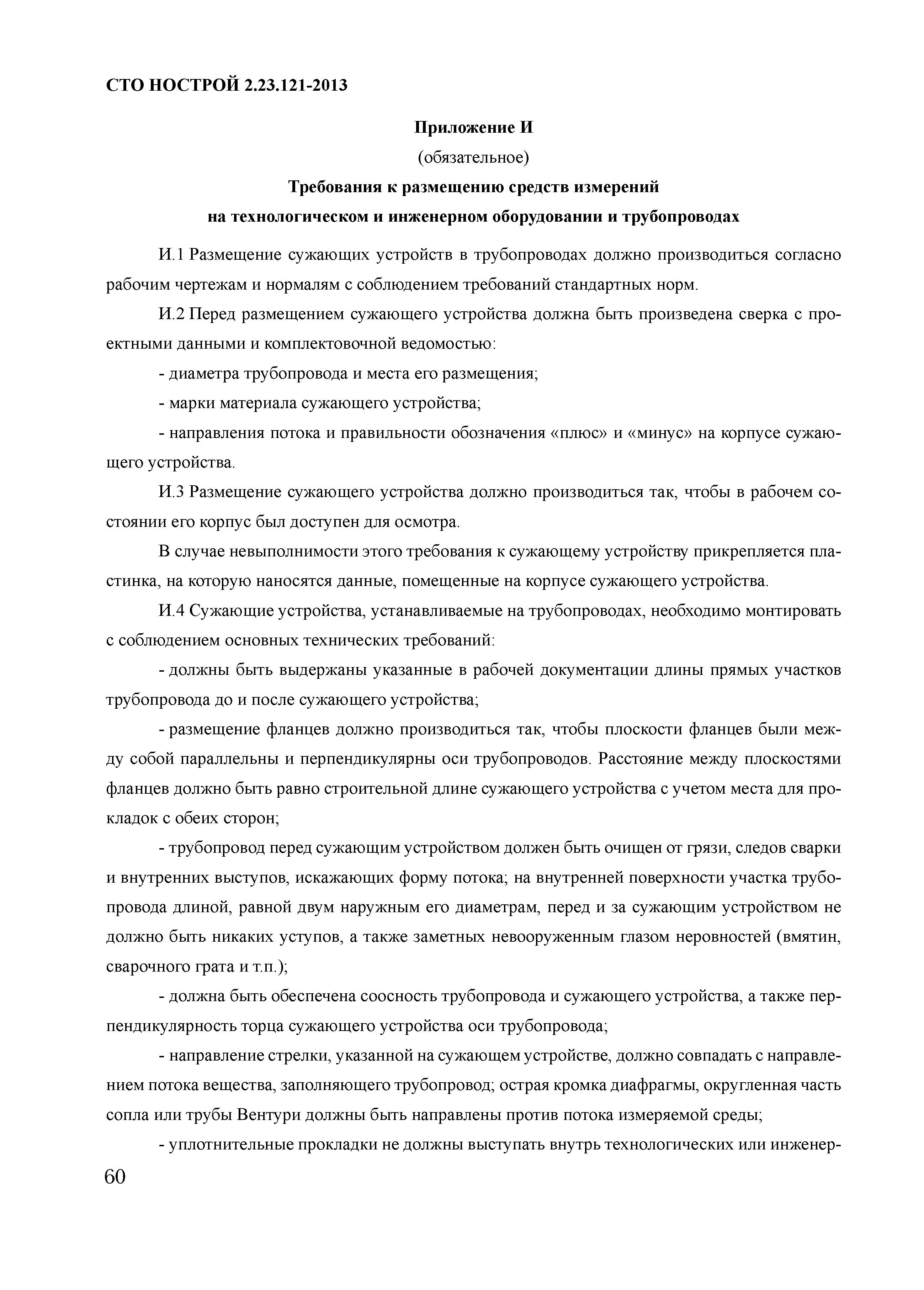

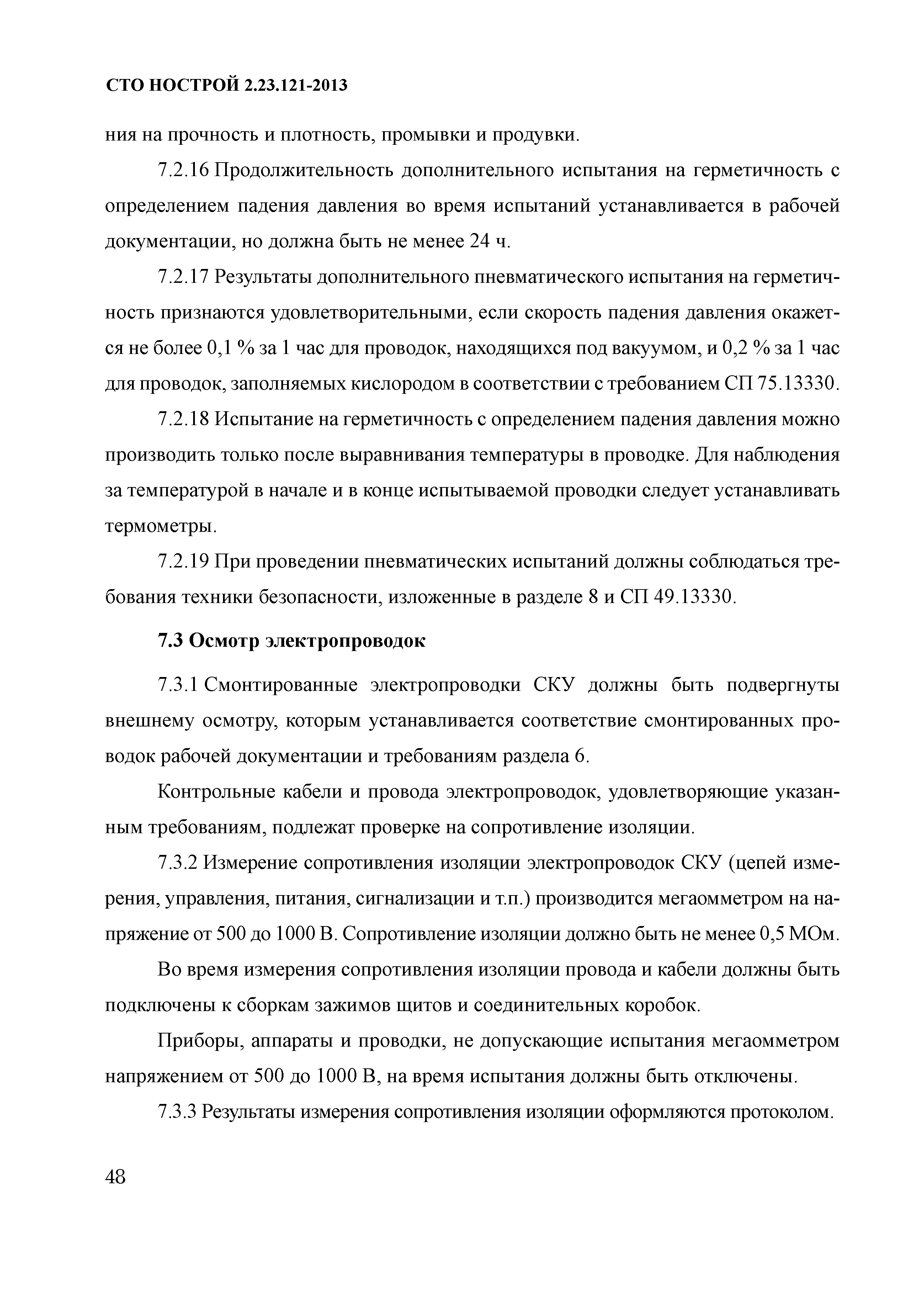

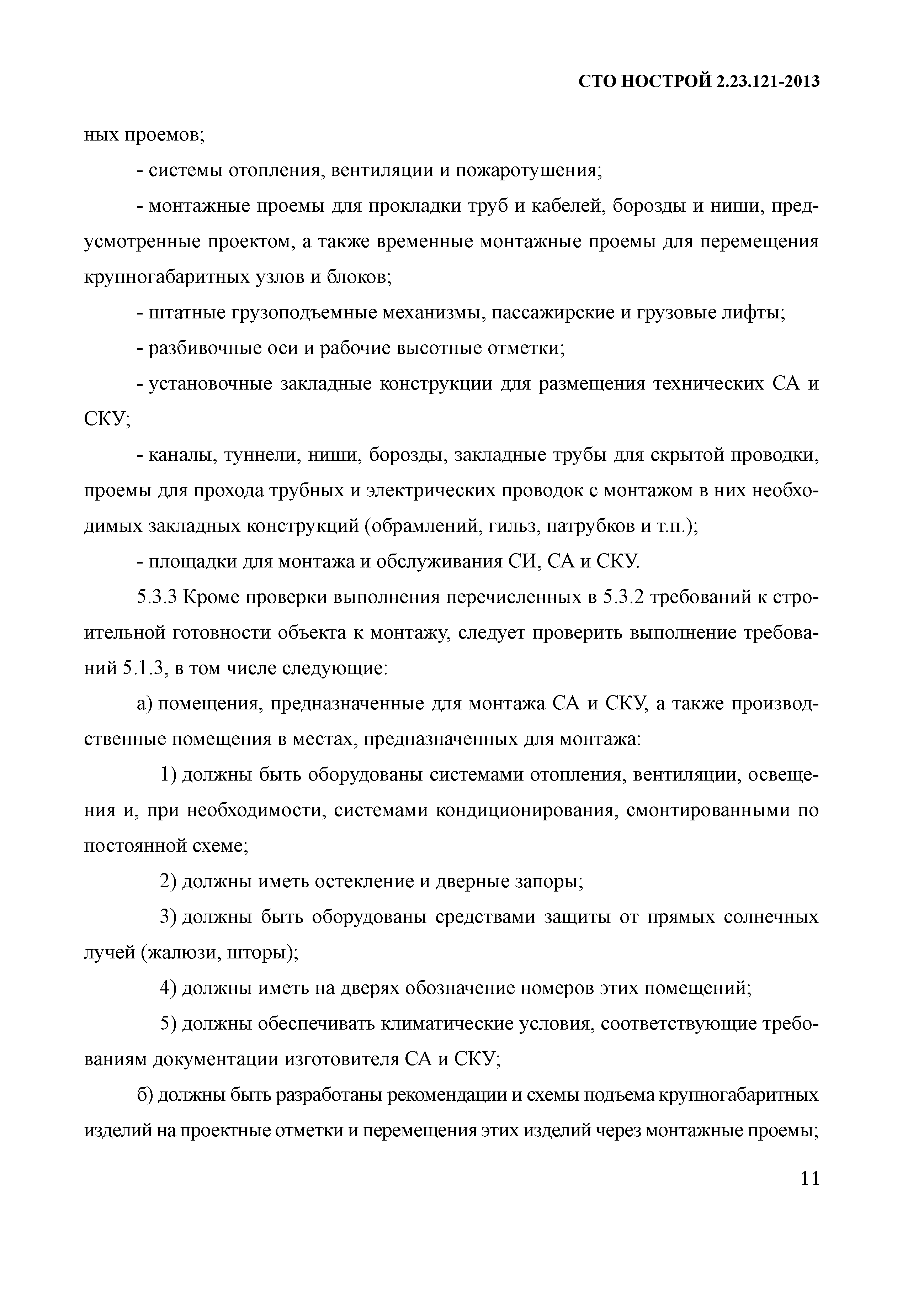

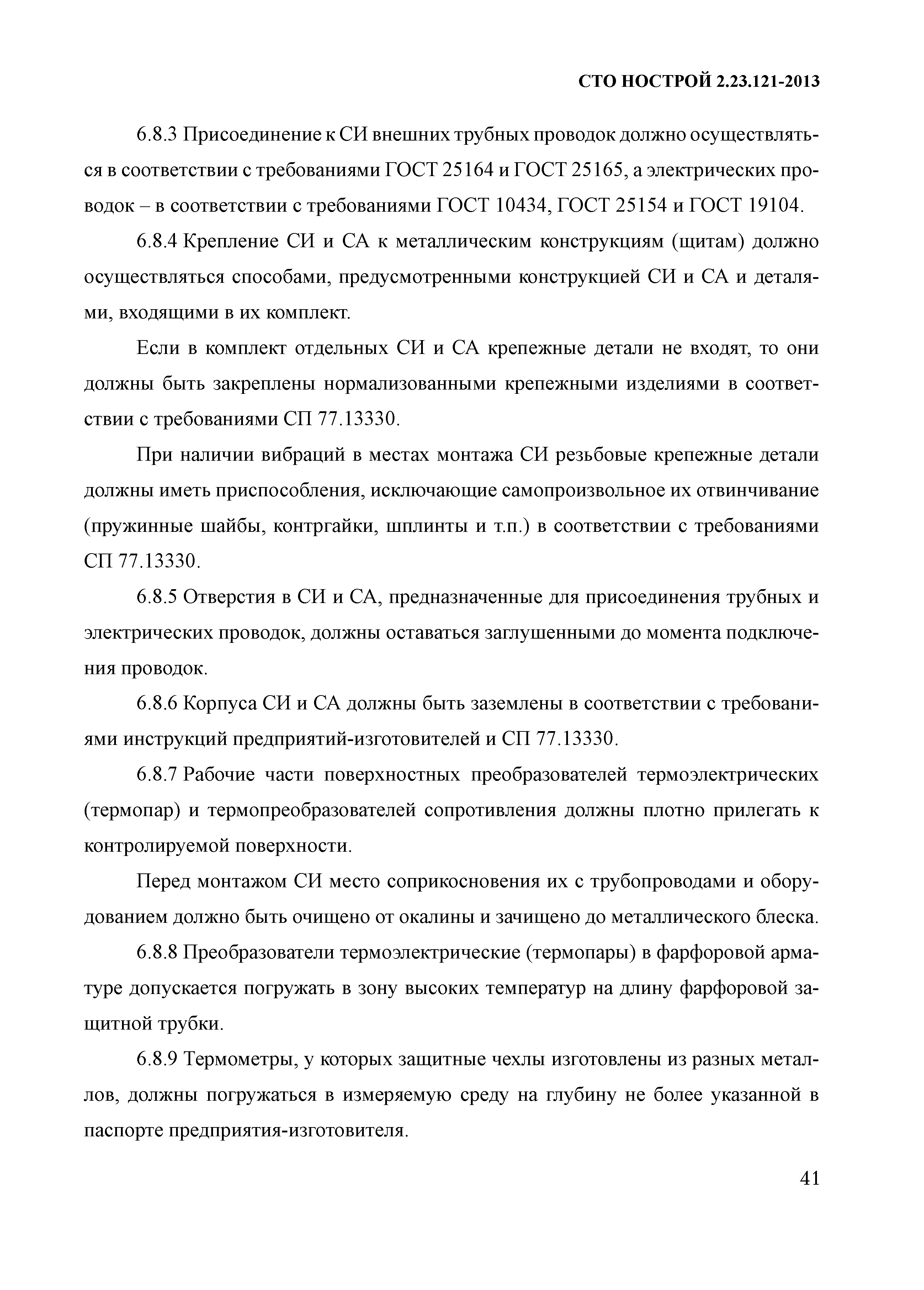

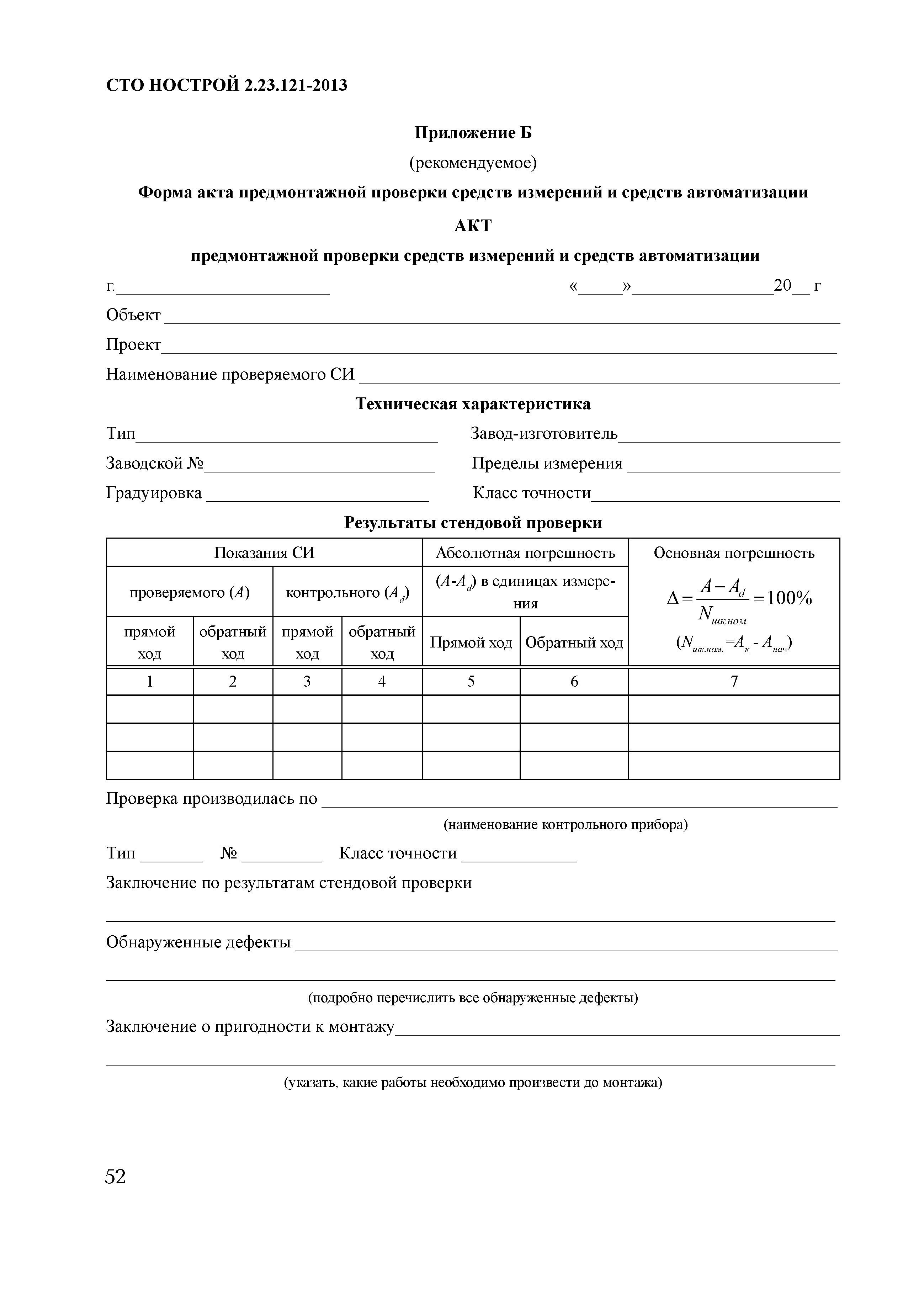

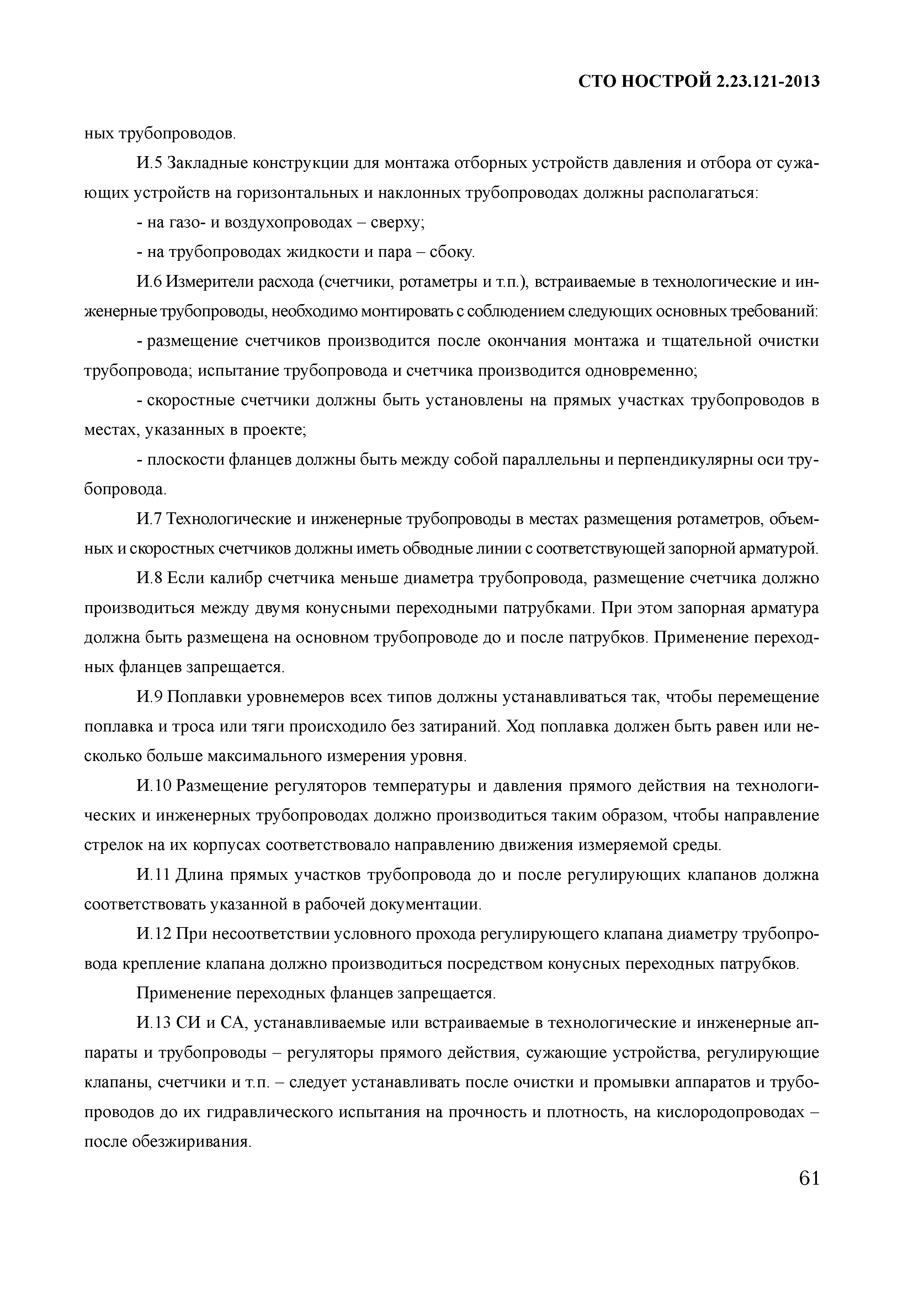

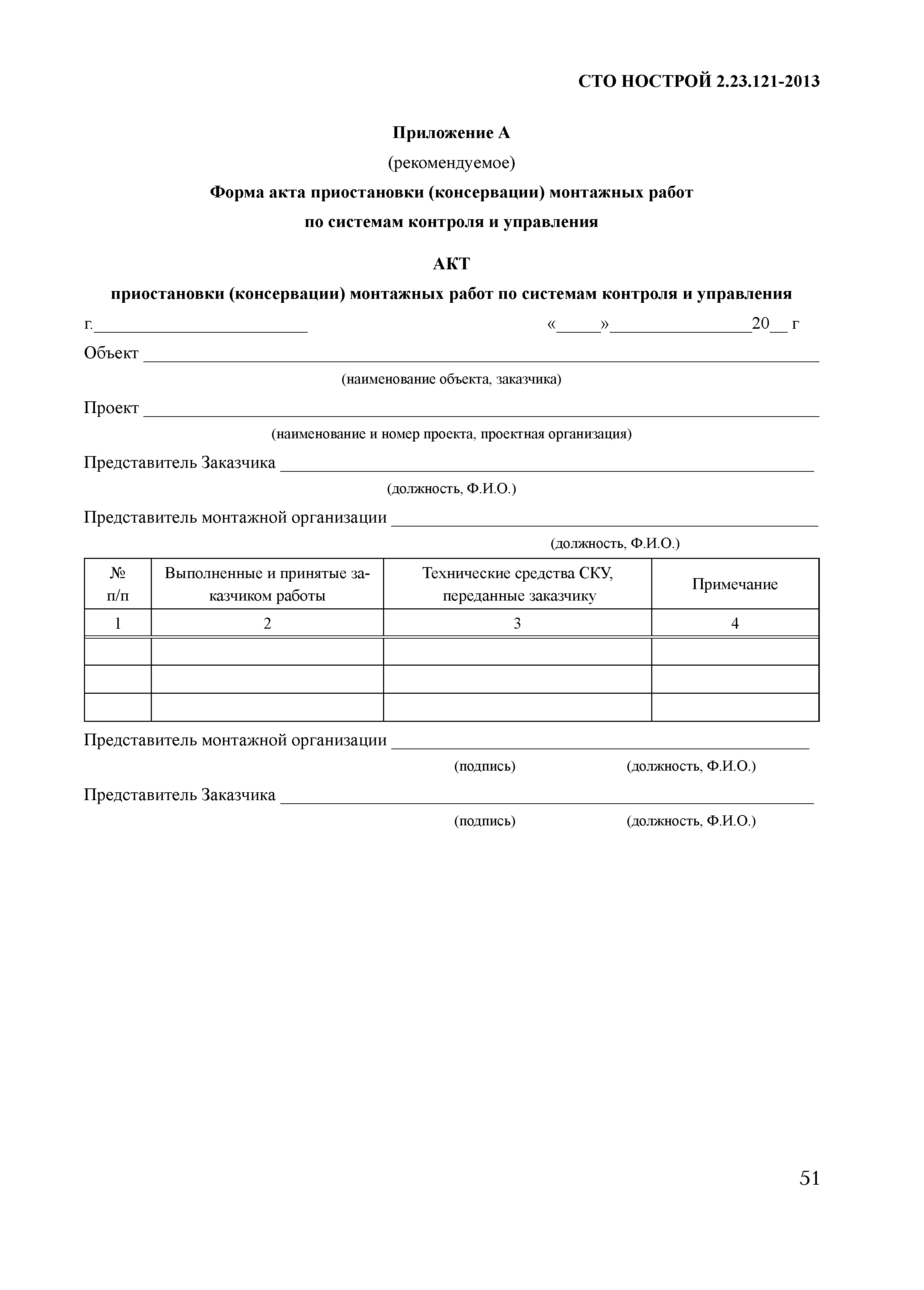

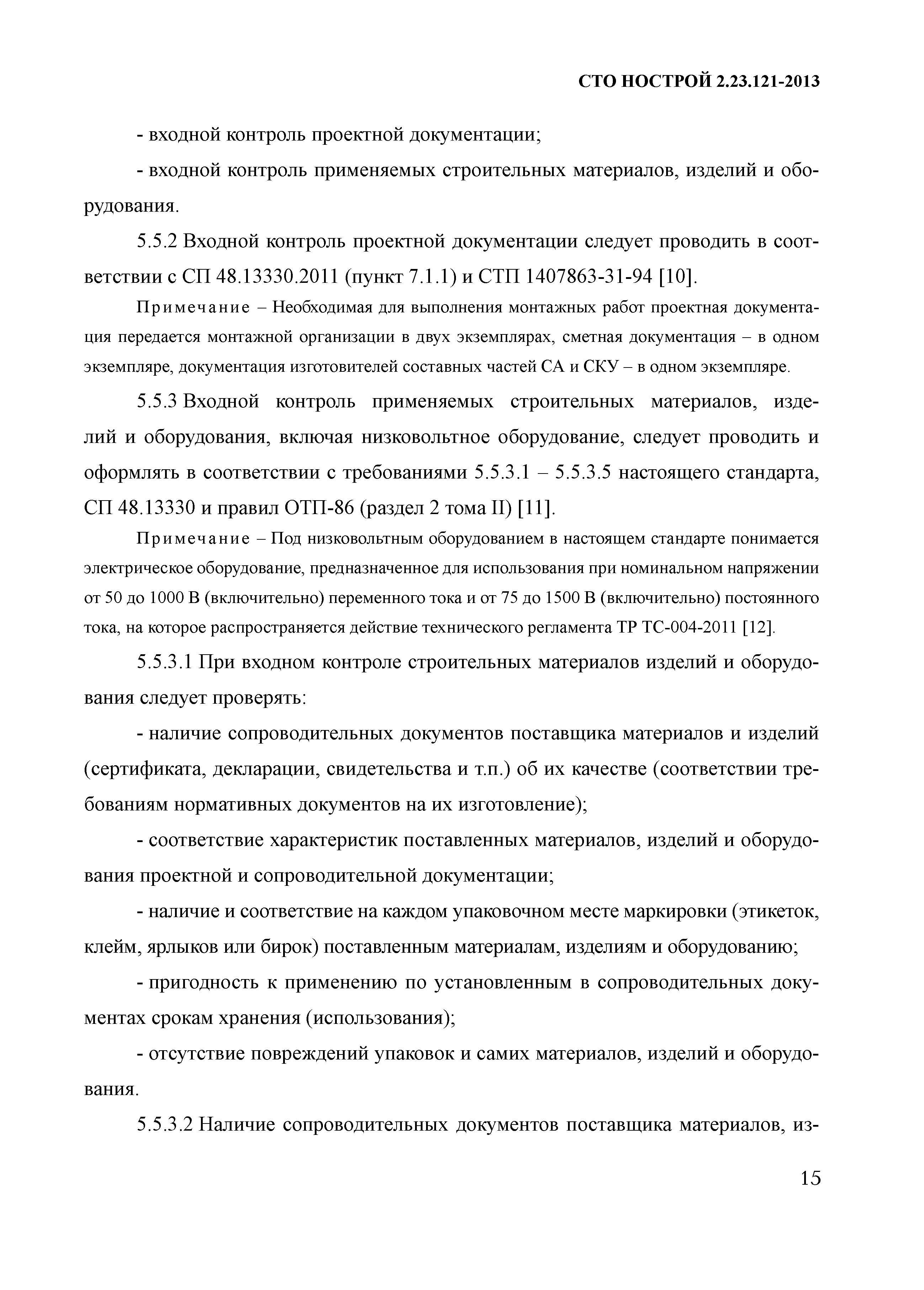

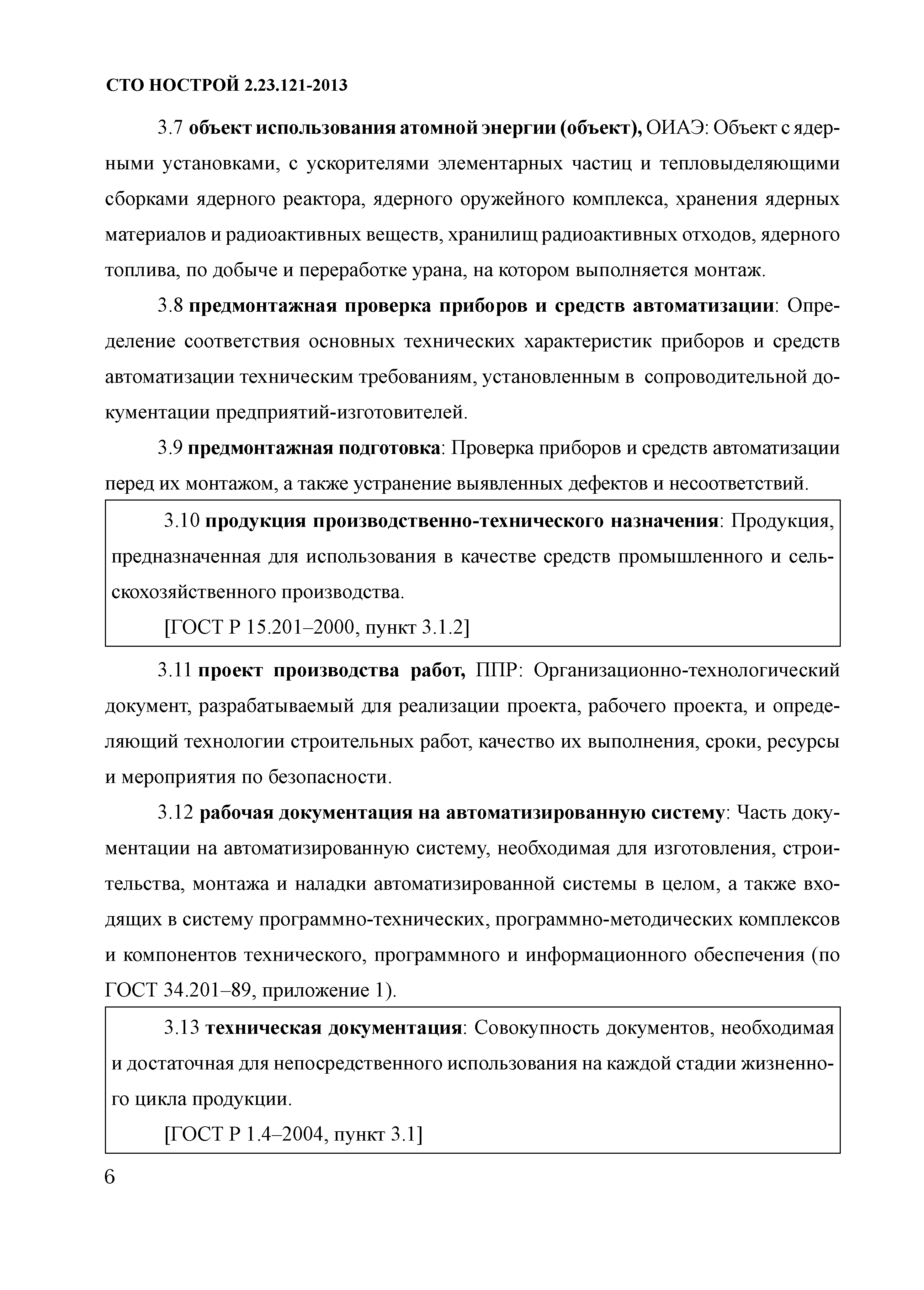

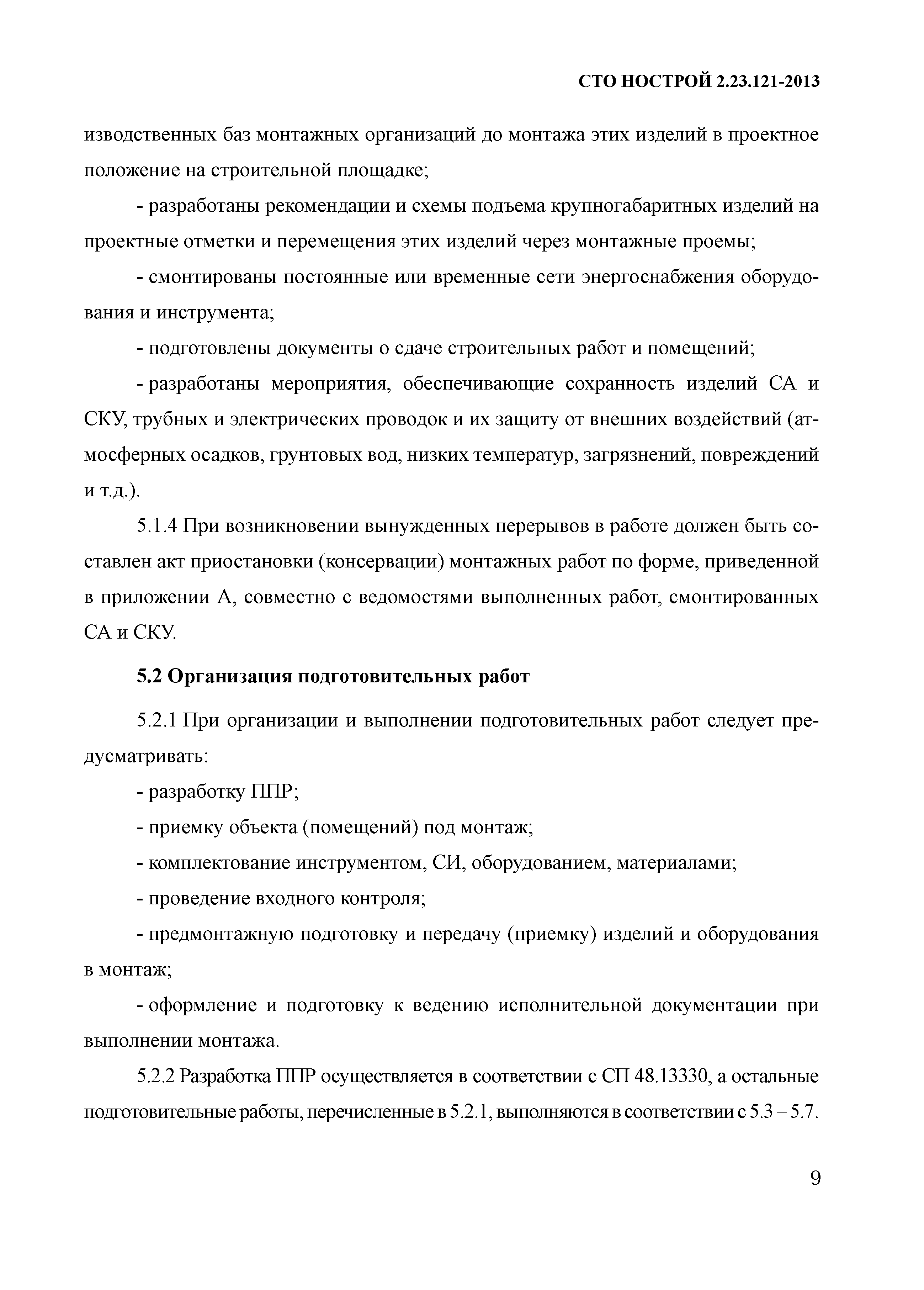

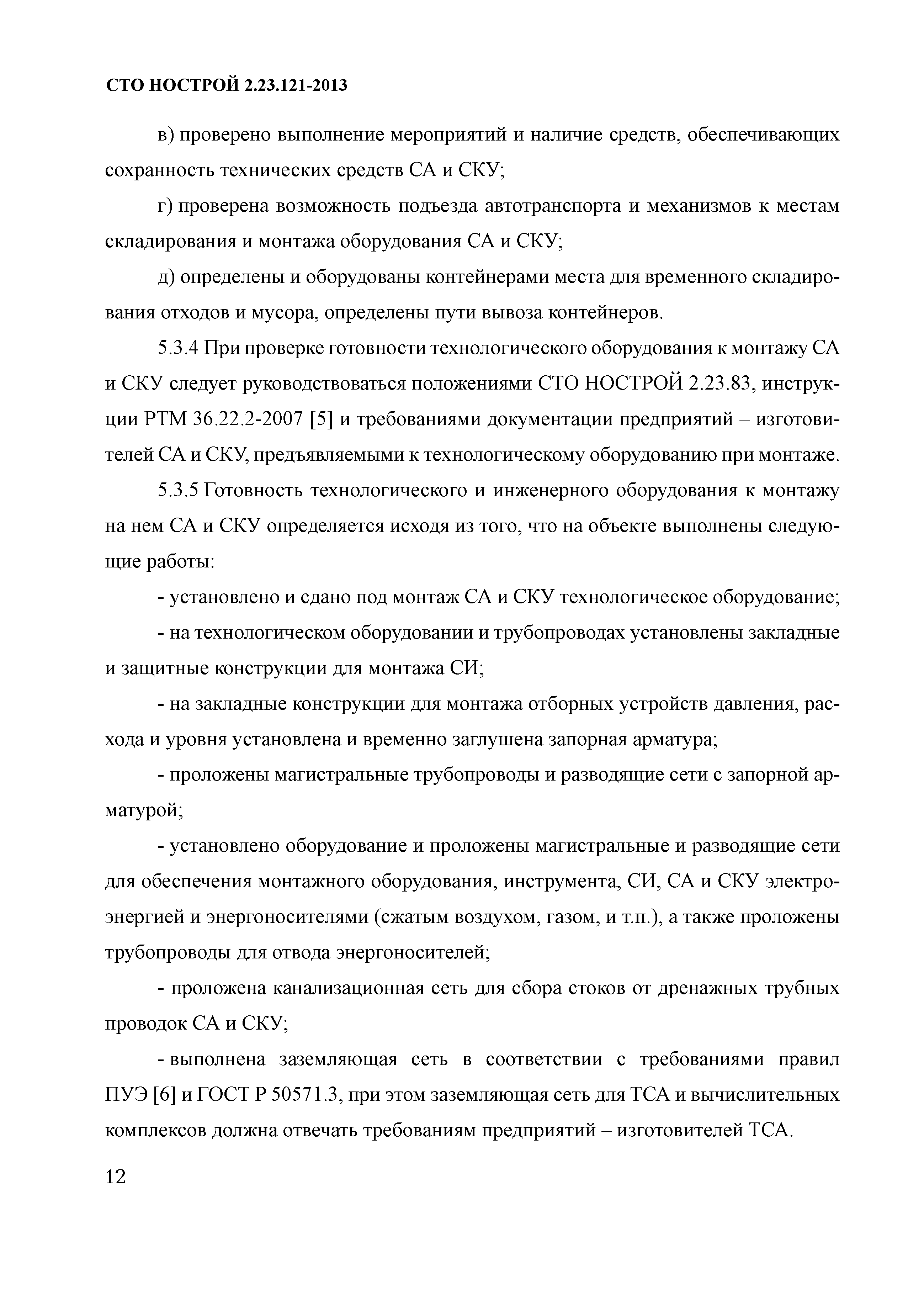

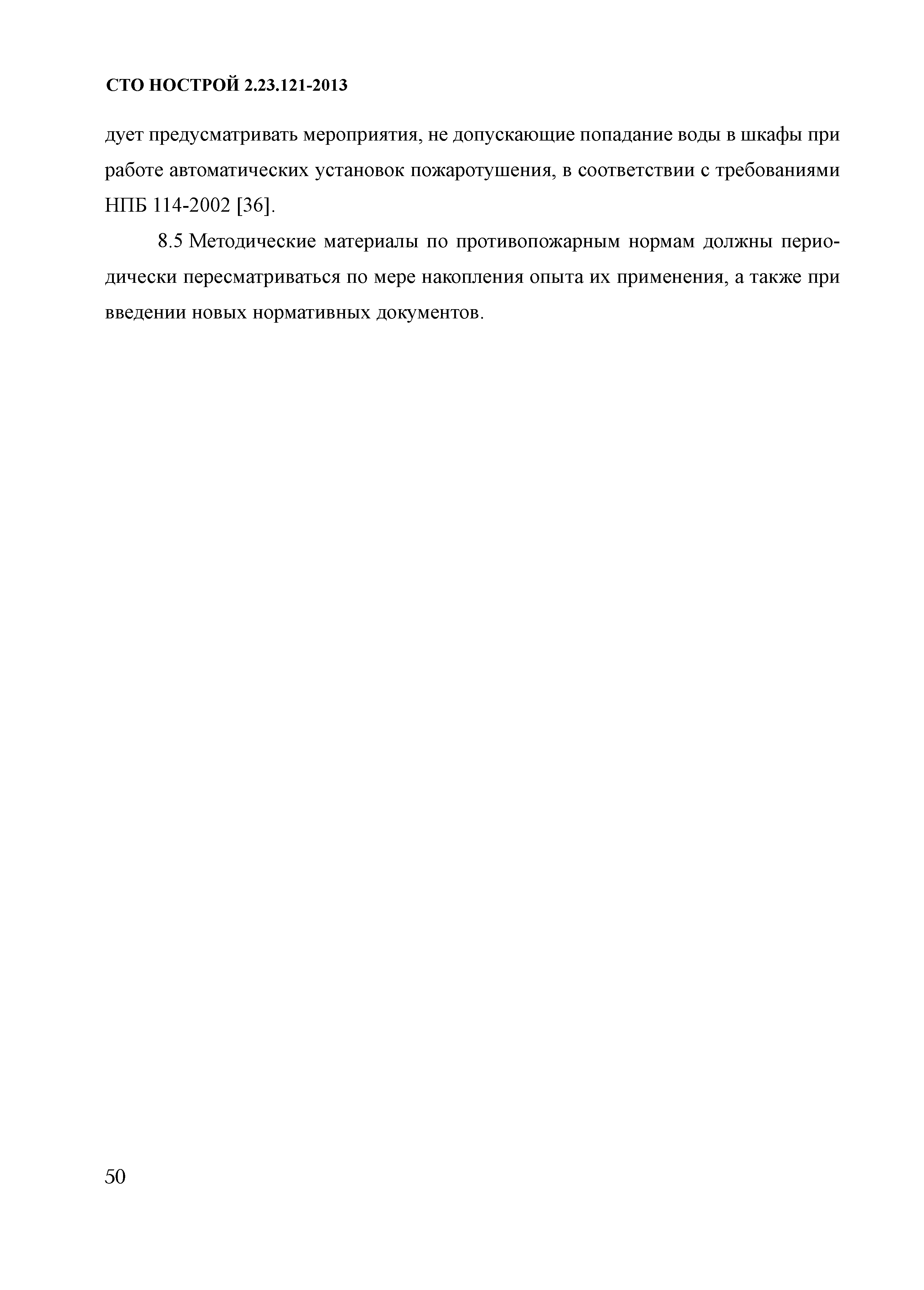

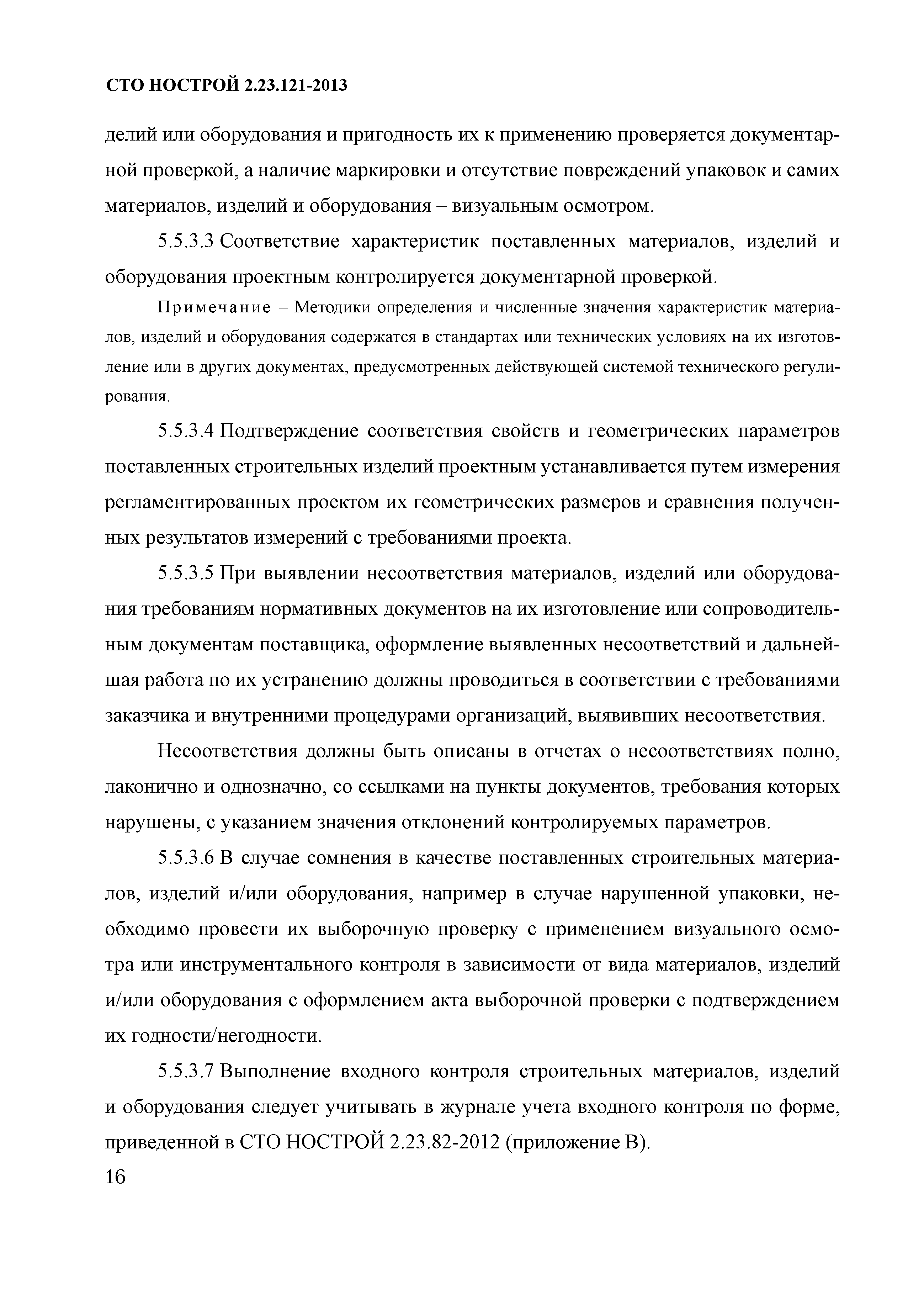

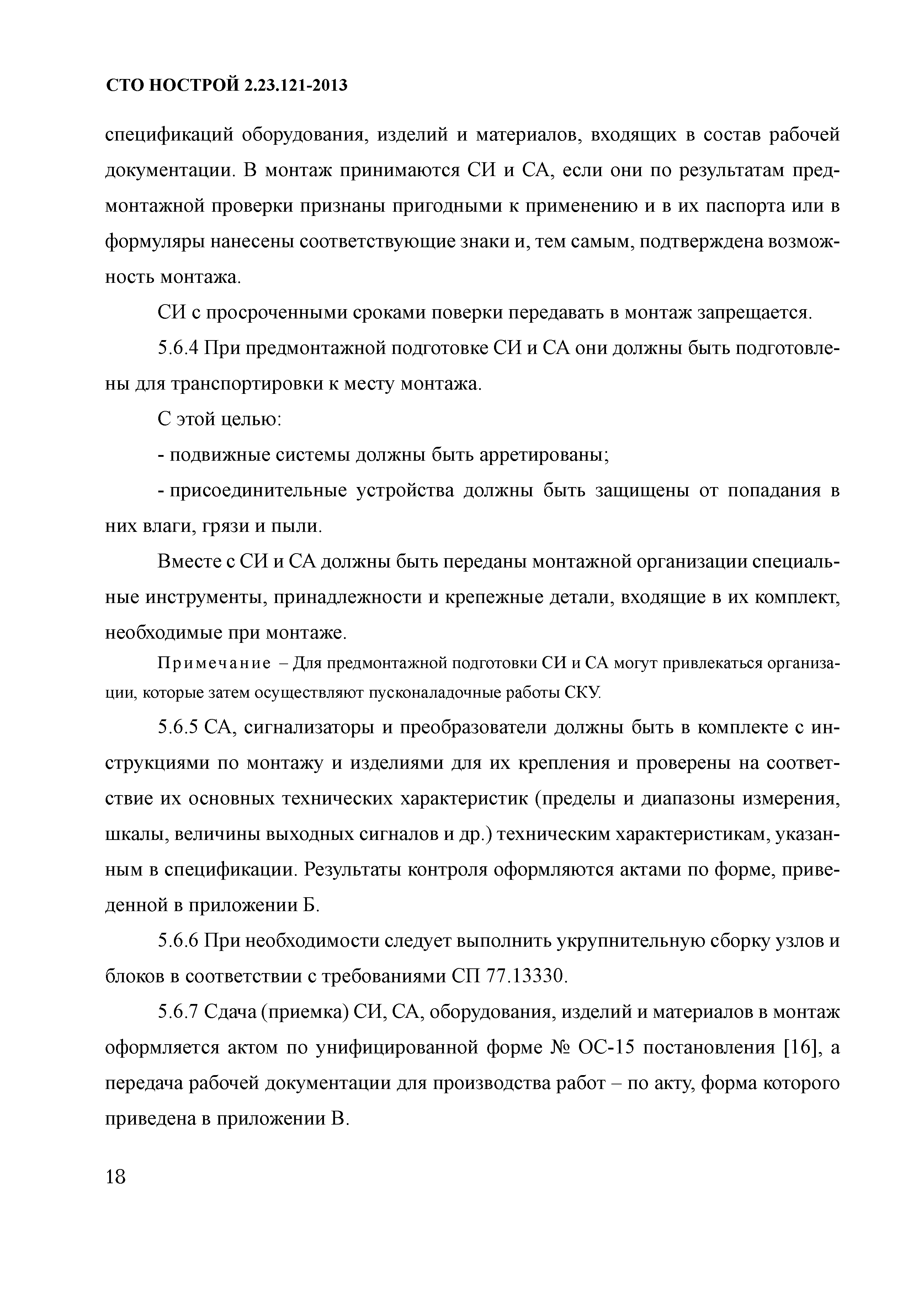

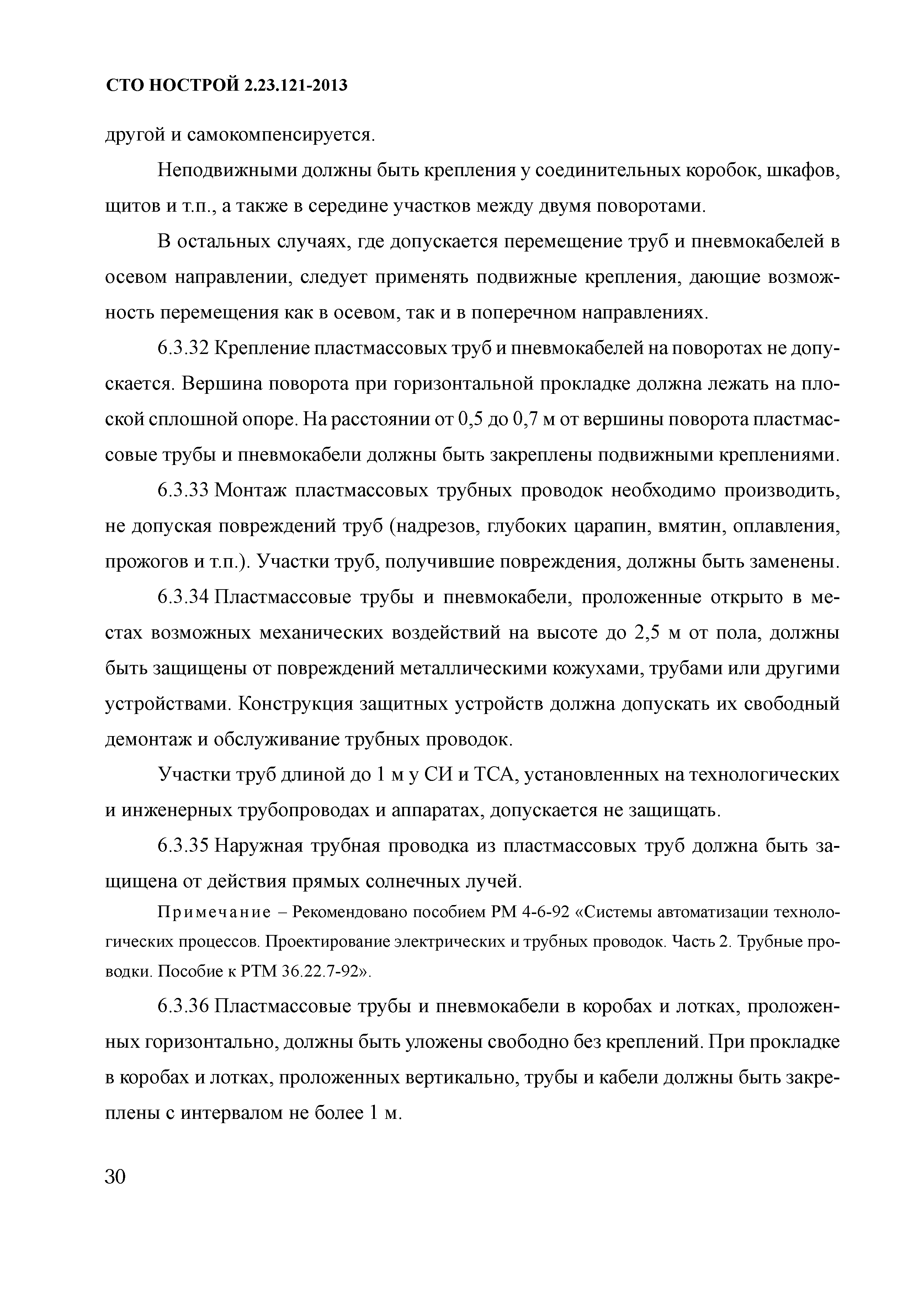

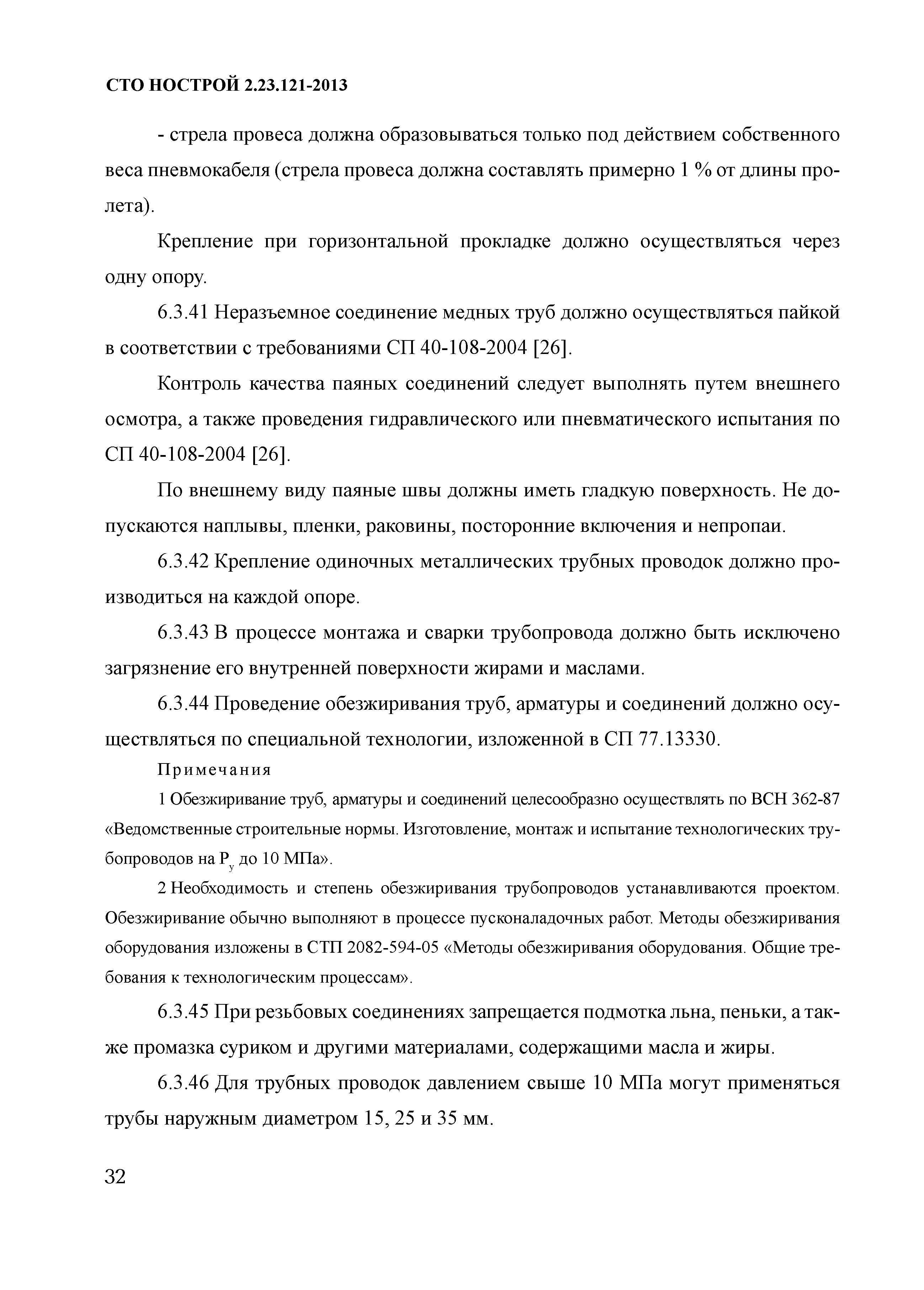

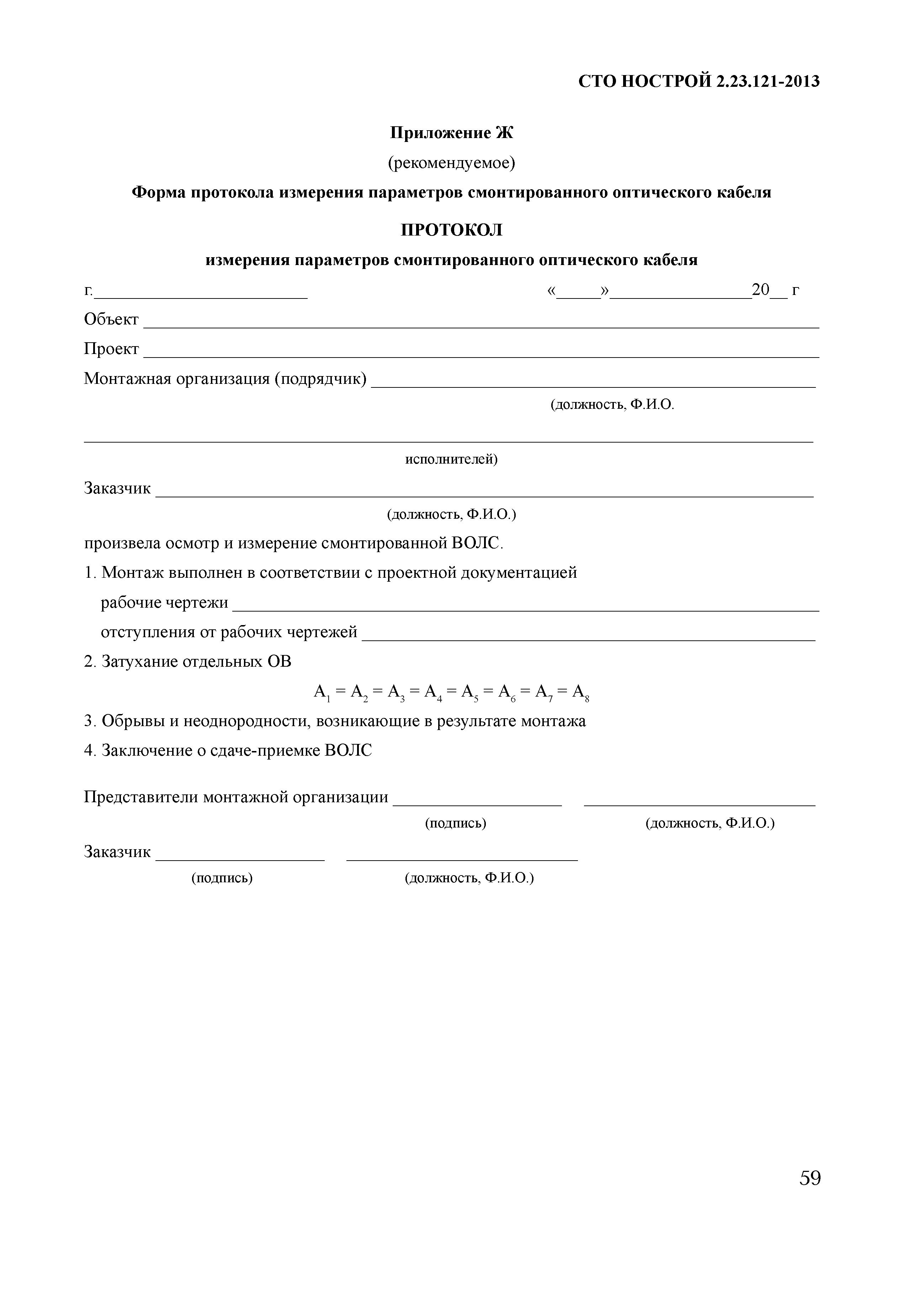

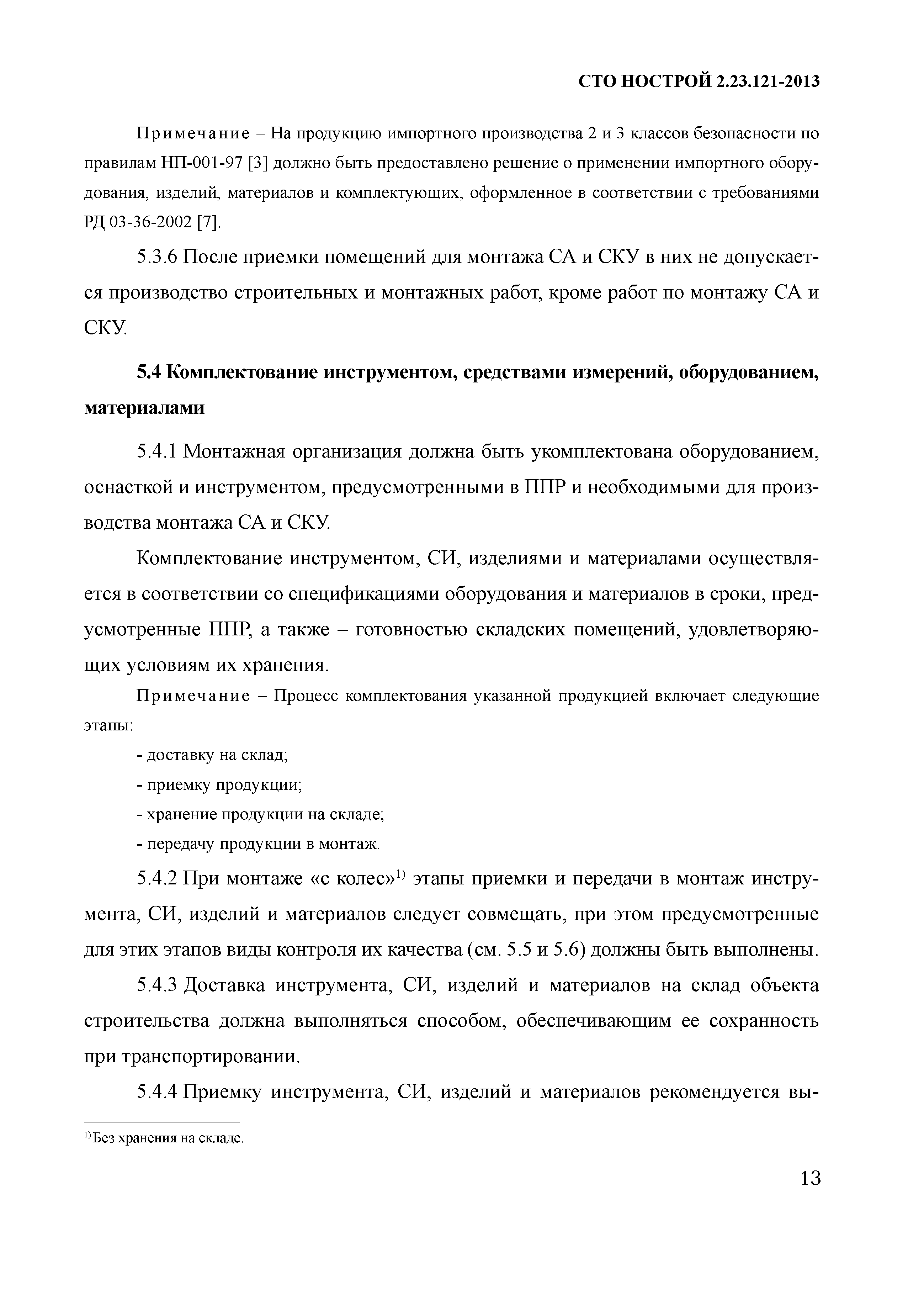

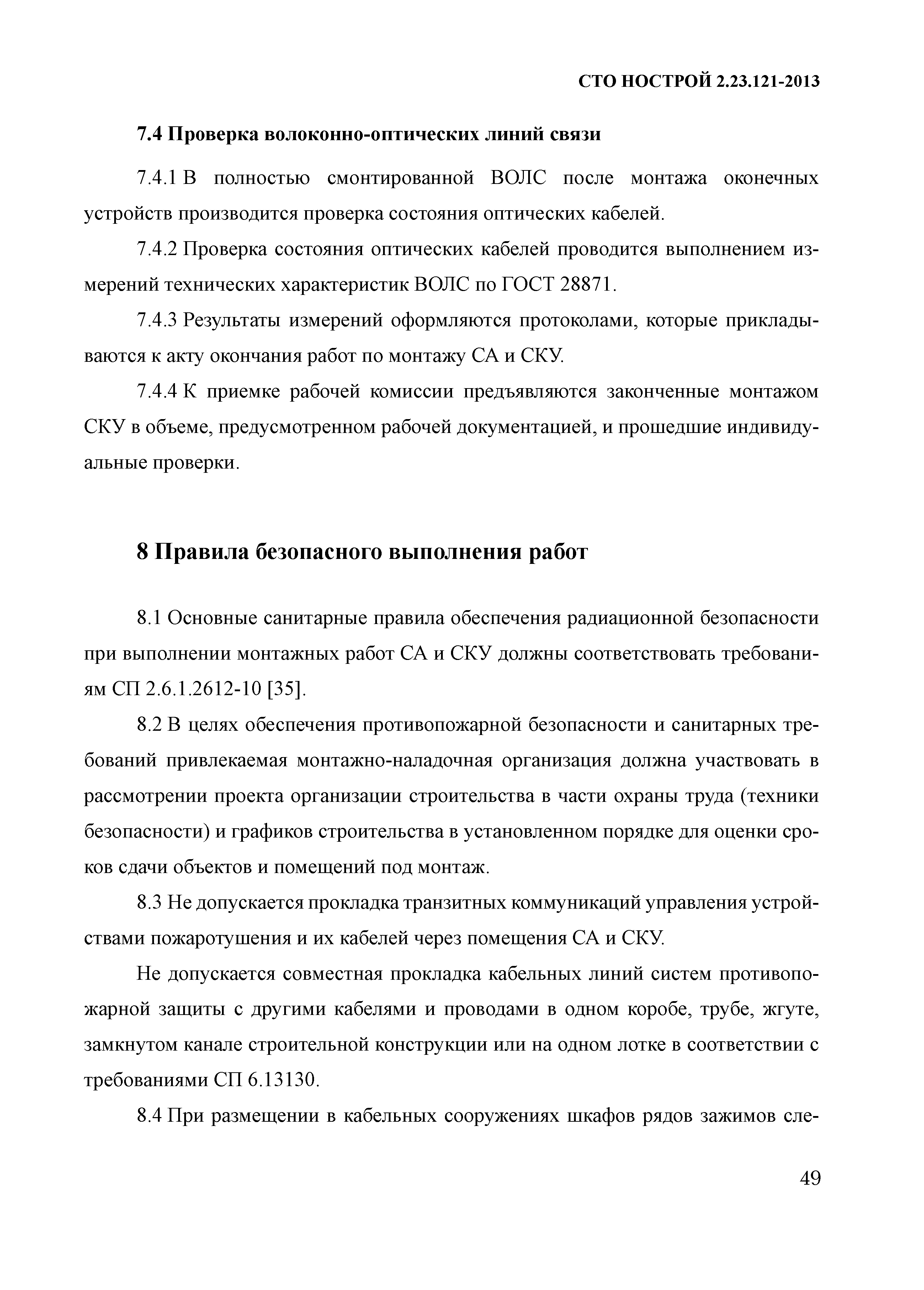

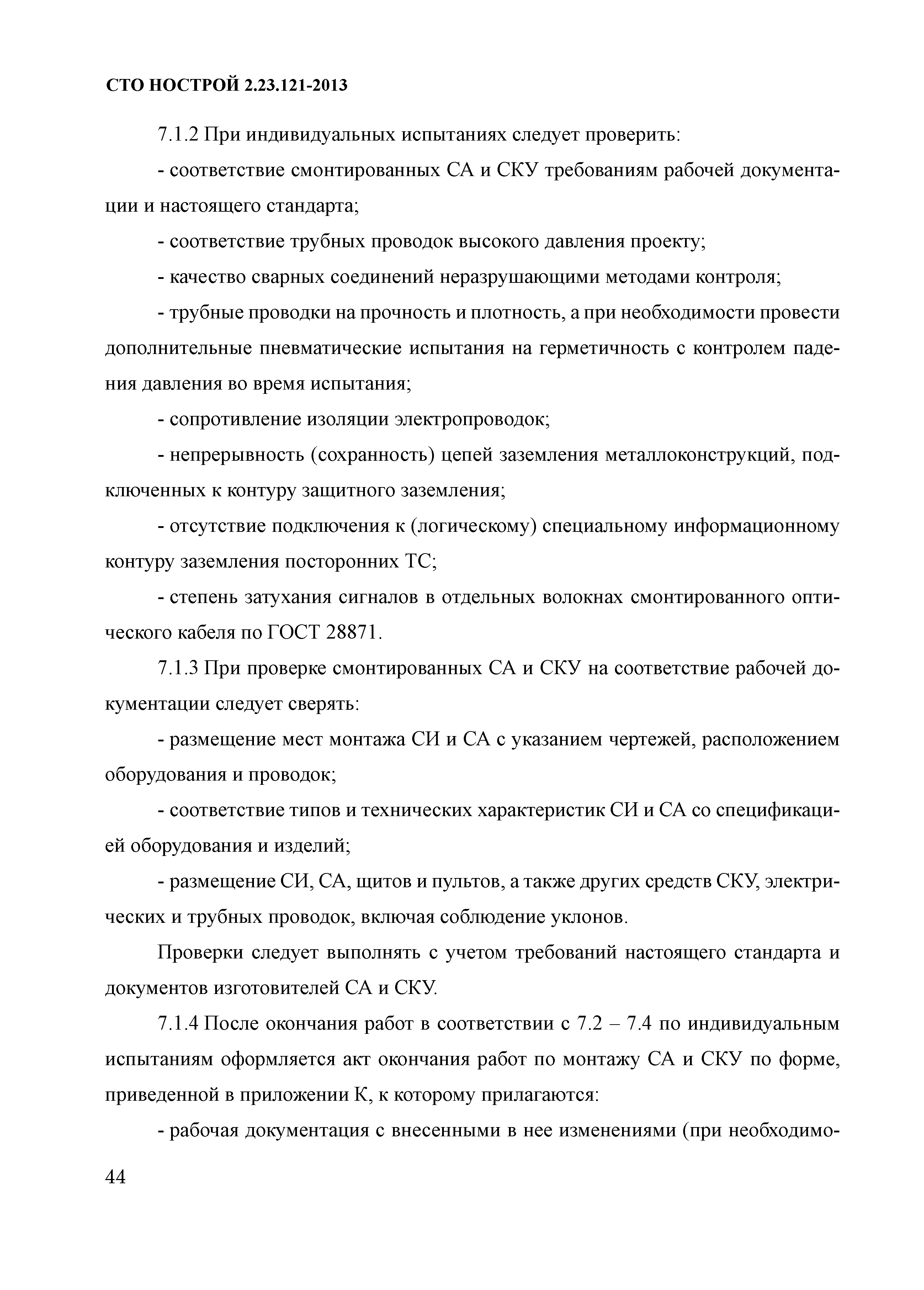

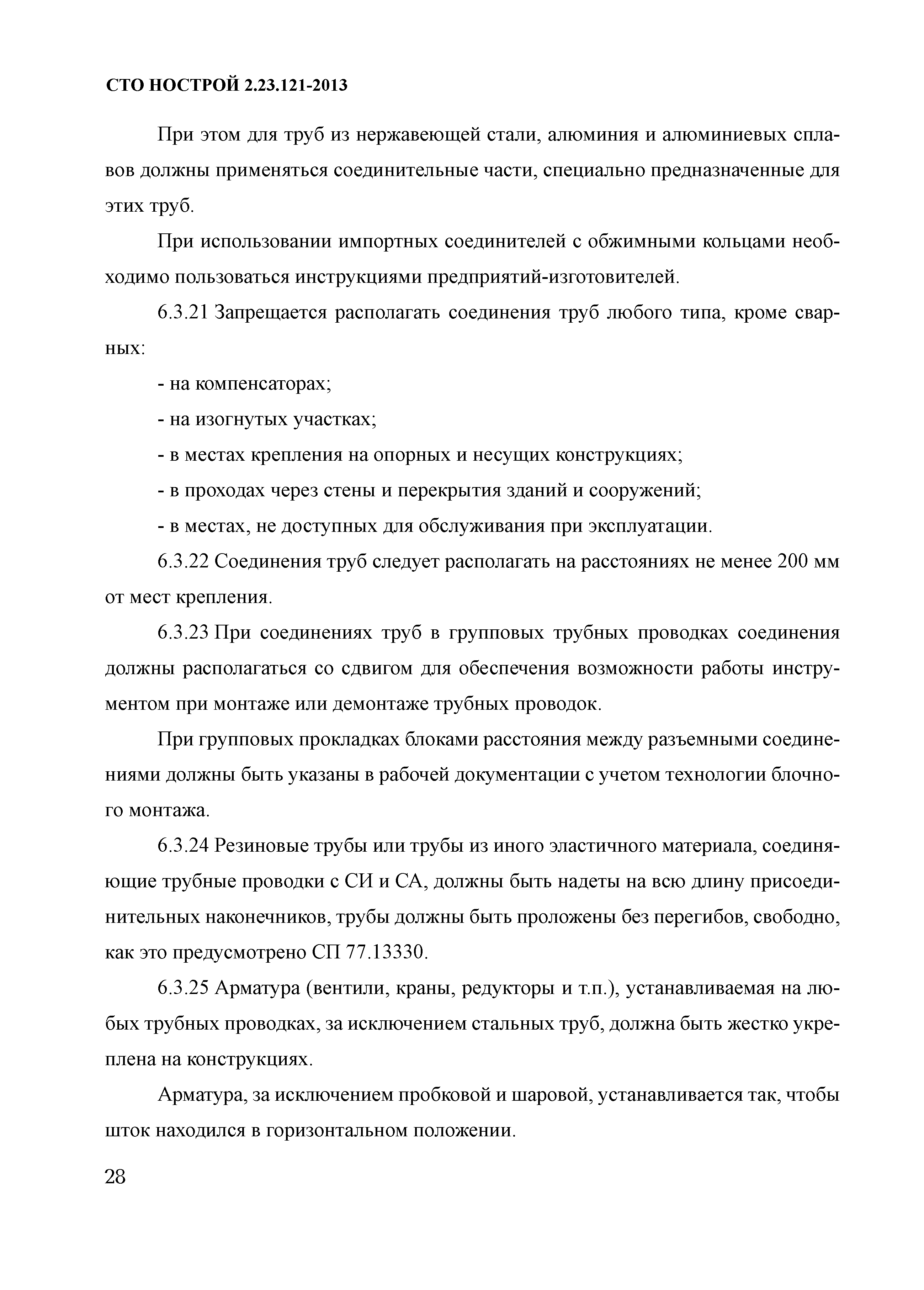

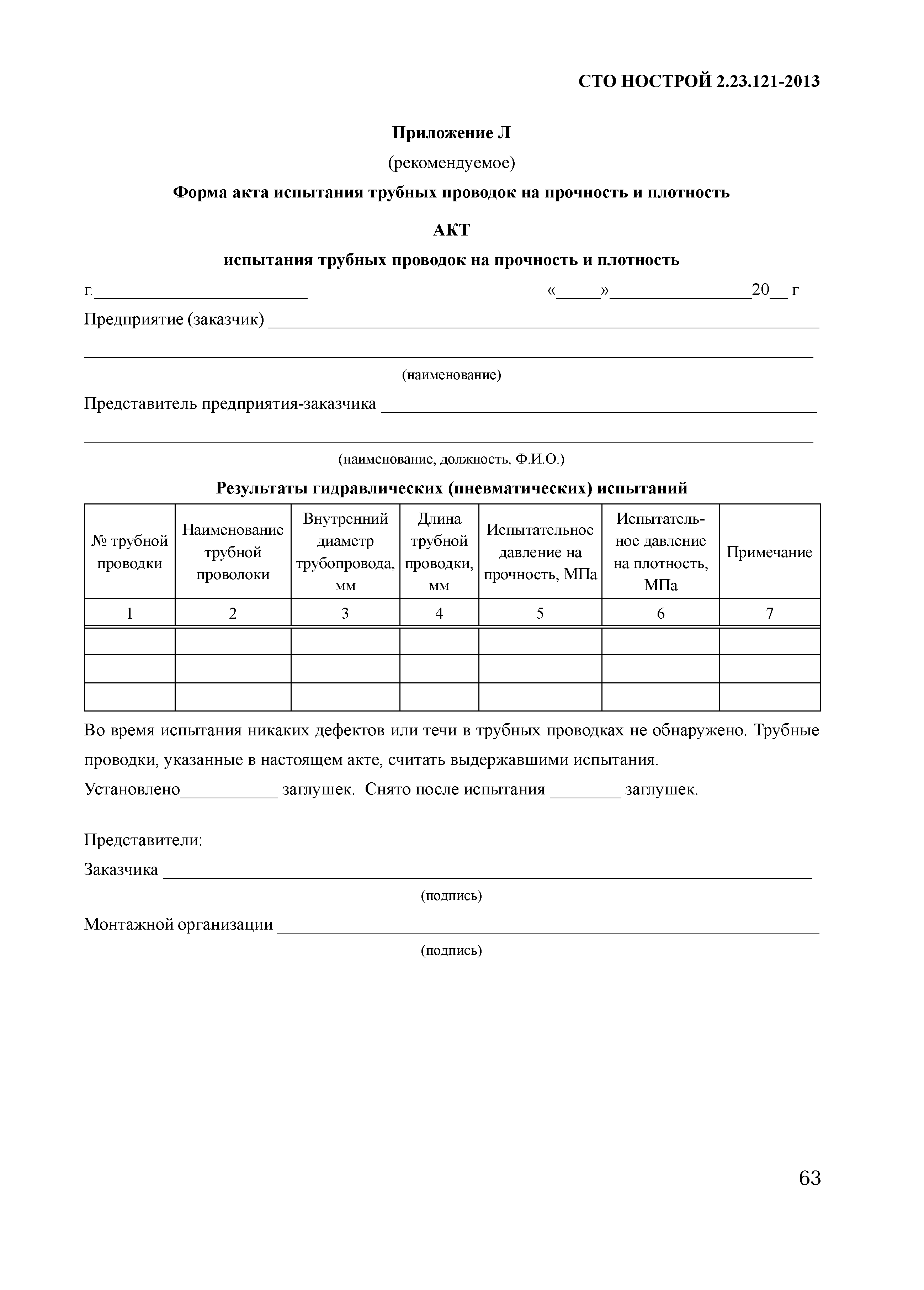

Оглавление:	Введение 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения и сокращения 5 Требования к организации и выполнению работ по монтажу средств автоматизации и систем контроля и управления. Подготовительные работы    5.1 Организация работ по монтажу средств автоматизации и систем контроля и управления    5.2 Организация подготовительных работ    5.3 Приемка объекта под монтаж    5.4 Комплектование инструментом, средствами измерений, оборудованием, материалами    5.5 Проведение входного контроля    5.6 Предмонтажная подготовка и передача (приемка) материалов, изделий и оборудования в монтаж    5.7 Оформление и подготовка к ведению исполнительной документации при выполнении монтажа 6 Производство монтажных работ    6.1 Общие требования    6.2 Монтаж конструкций    6.3 Монтаж трубных проводок    6.4 Монтаж электропроводок    6.5 Монтаж волоконно-оптических линий связи    6.6 Монтаж программно-технических комплексов    6.7 Монтаж конструктивов для размещения технических средств    6.8 Монтаж средств измерения и средств автоматизации 7 Индивидуальные испытания, осмотр и сдача объекта    7.1 Общие положения    7.2 Испытания трубных проводок    7.3 Осмотр электропроводок    7.4 Проверка волоконно-оптических линий связи 8 Правила безопасного выполнения работ Приложение А (рекомендуемое) Форма акта приостановки (консервации) монтажных работ по системам контроля и управления Приложение Б (рекомендуемое) Форма акта предмонтажной проверки средств измерений и средств автоматизации Приложение В (рекомендуемое) Форма акта передачи рабочей документации для производства работ по монтажу средств автоматизации, систем контроля и управления Приложение Г (рекомендуемое) Форма протокола контроля измерения затухания оптических волокон кабеля (перед прокладкой ВОЛС) Приложение д (рекомендуемое) Форма паспорта регенерационного участка Приложение Е (рекомендуемое) Форма паспорта на смонтированную соединительную муфту Приложение Ж (рекомендуемое) Форма протокола измерения параметров смонтированного оптического кабеля Приложение И (обязательное) Требования к размещению средств измерений на технологическом и инженерном оборудовании и трубопроводах Приложение К (рекомендуемое) Форма акта окончания работ по монтажу систем контроля и управления Приложение Л (рекомендуемое) Форма акта испытания трубных проводок на прочность и плотность Библиография
Разработан:	ООО АтомИнжиниринг
Утверждён:	15.11.2013 Совет Национального объединения строителей (48)
Издан:	Издательство БСТ (2014 г. )
Расположен в:	Техническая документация

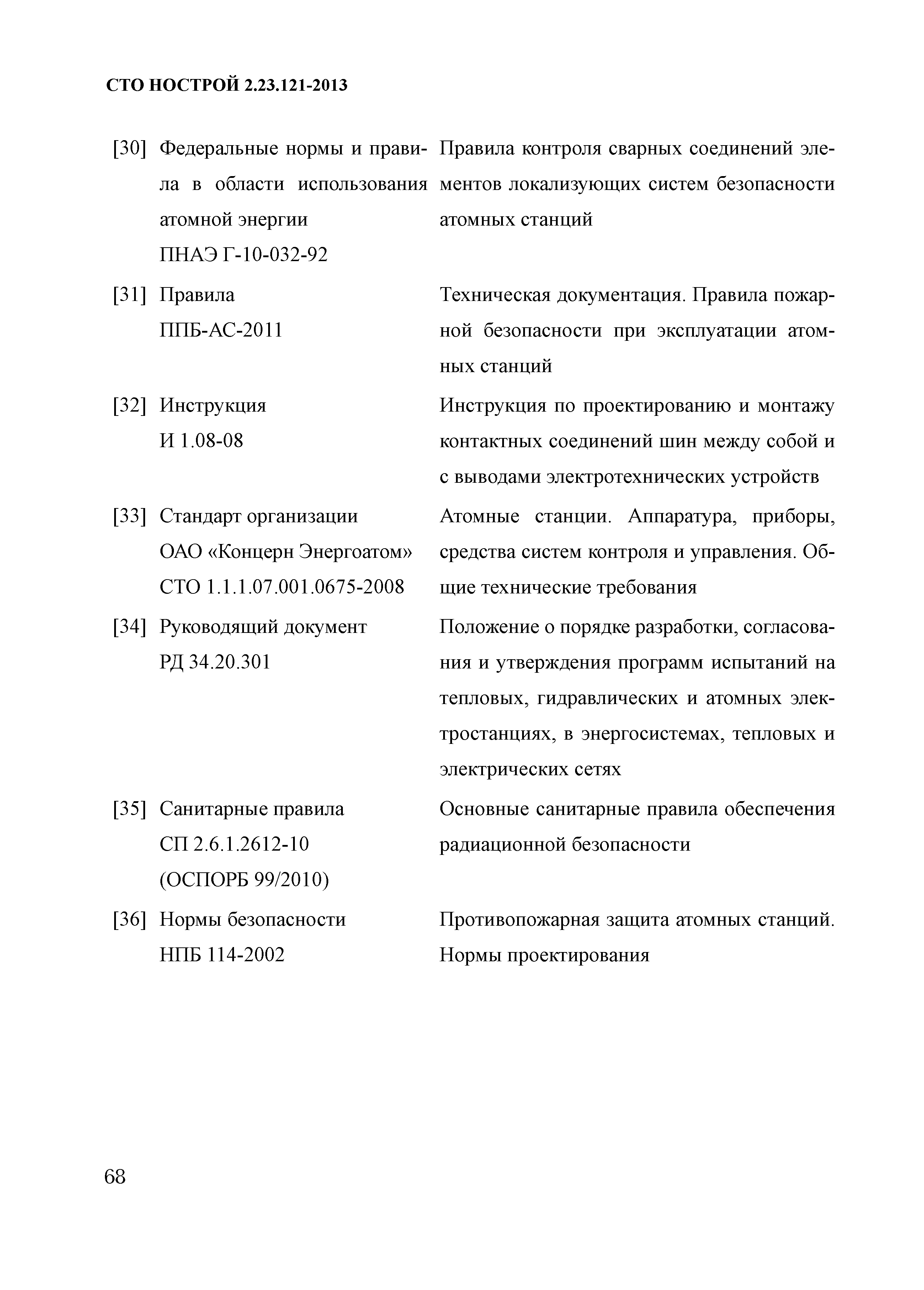

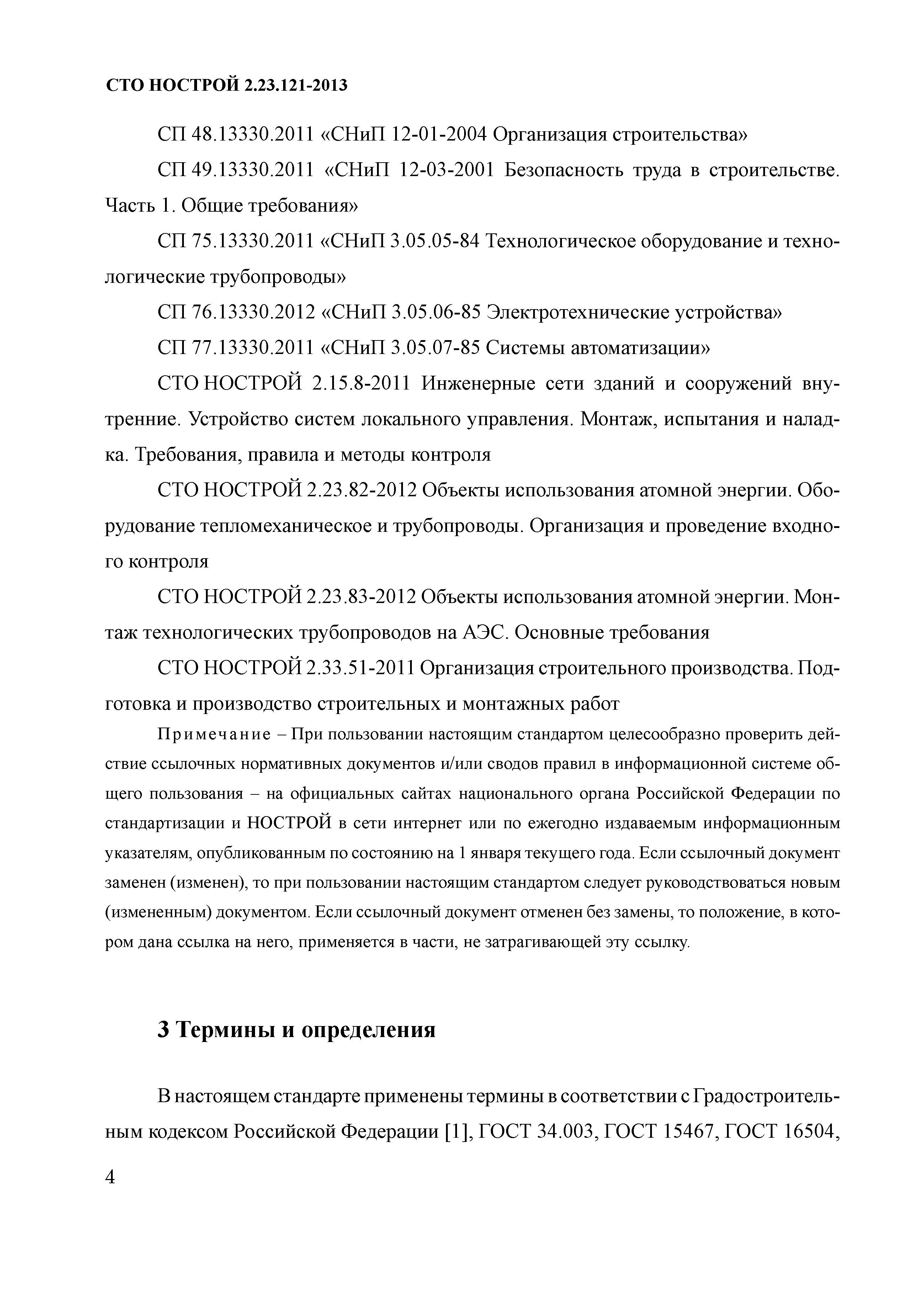

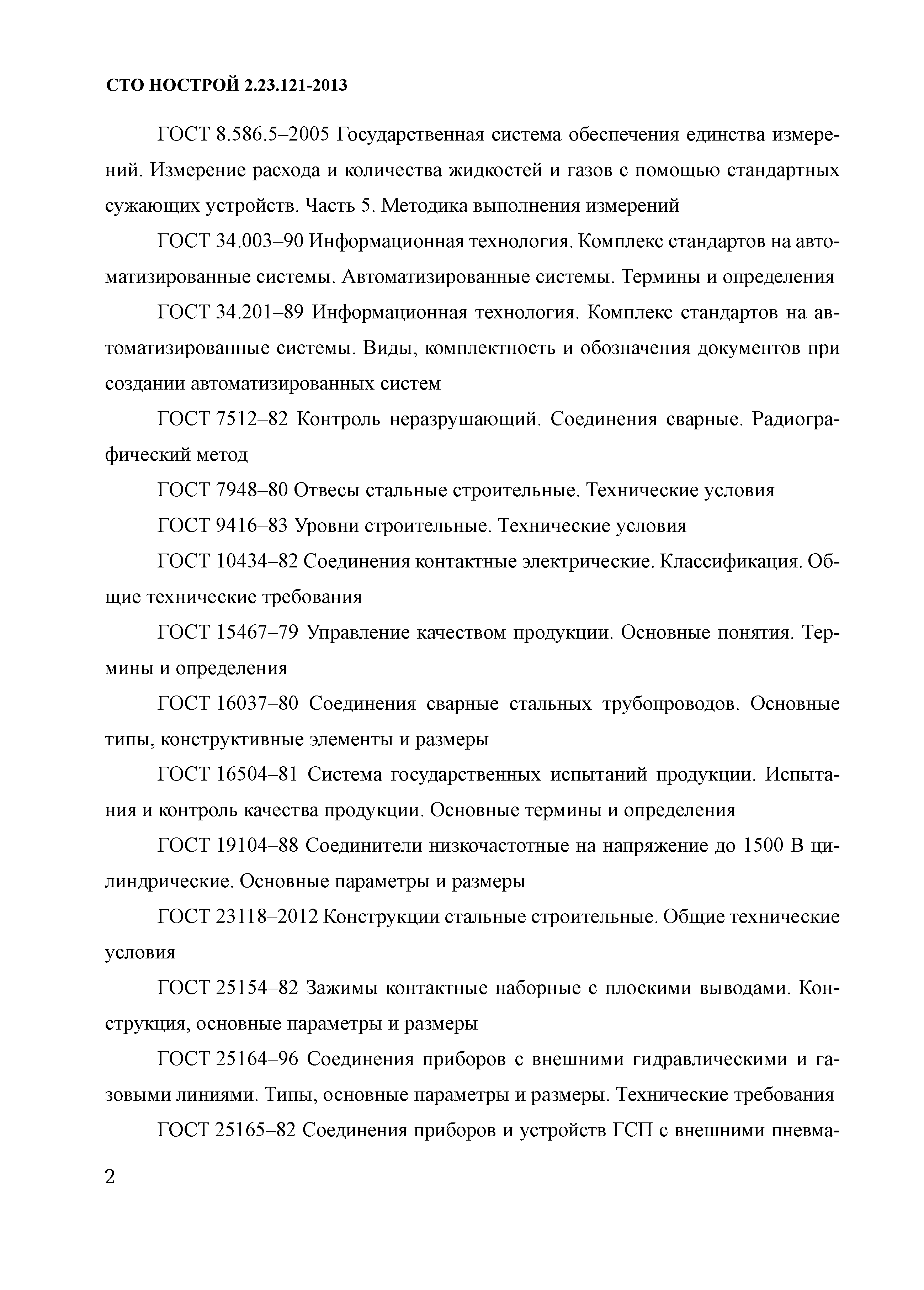

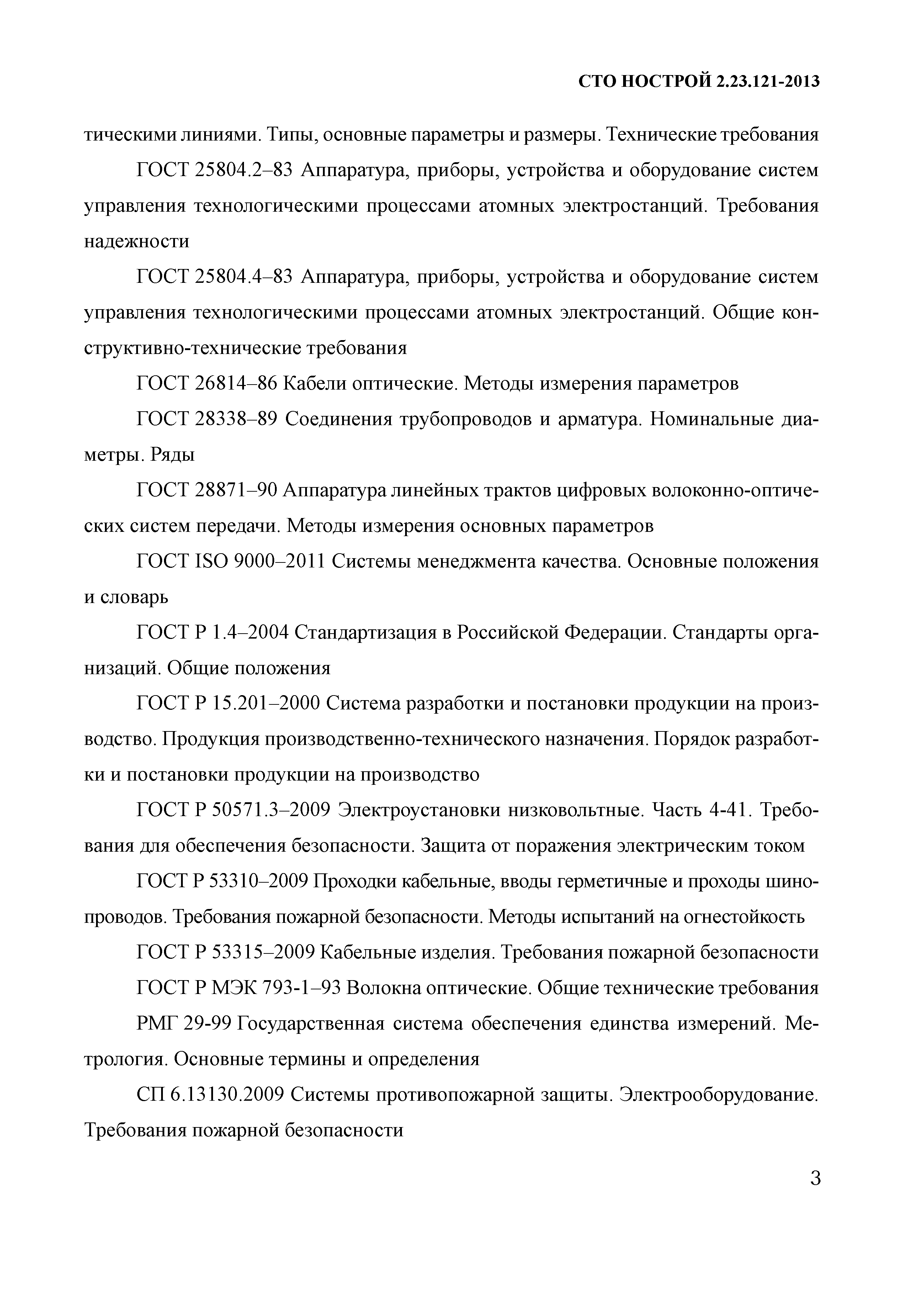

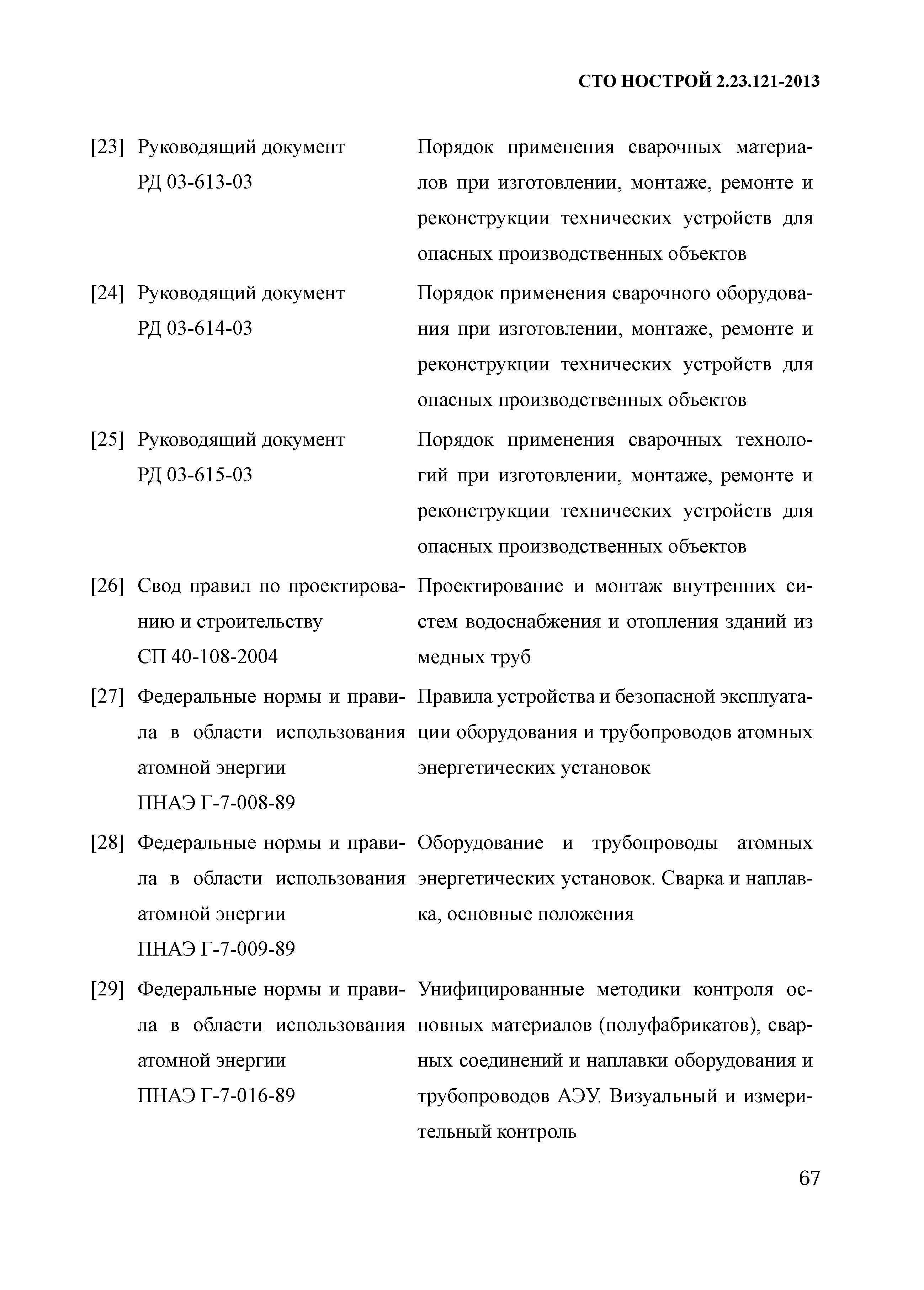

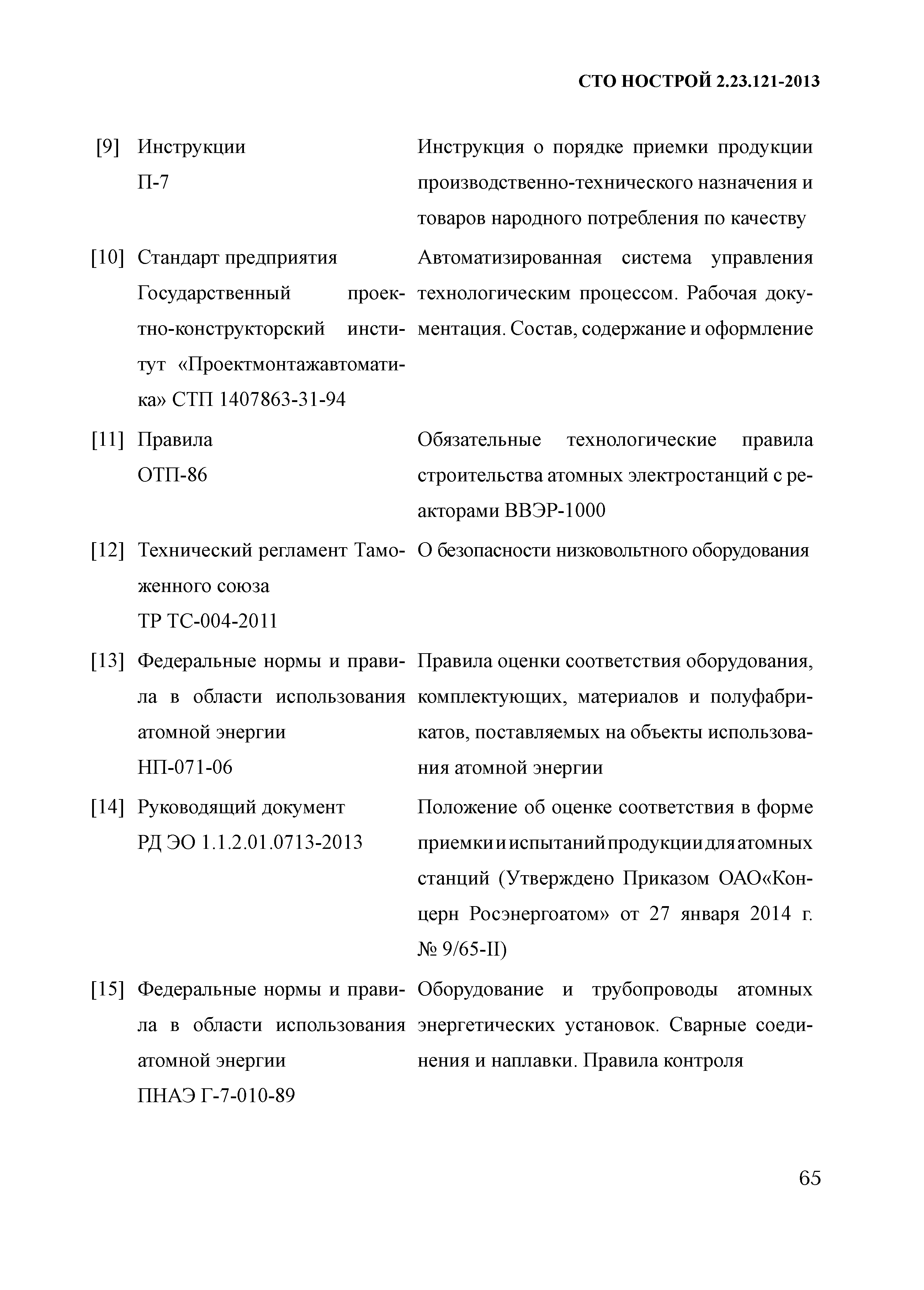

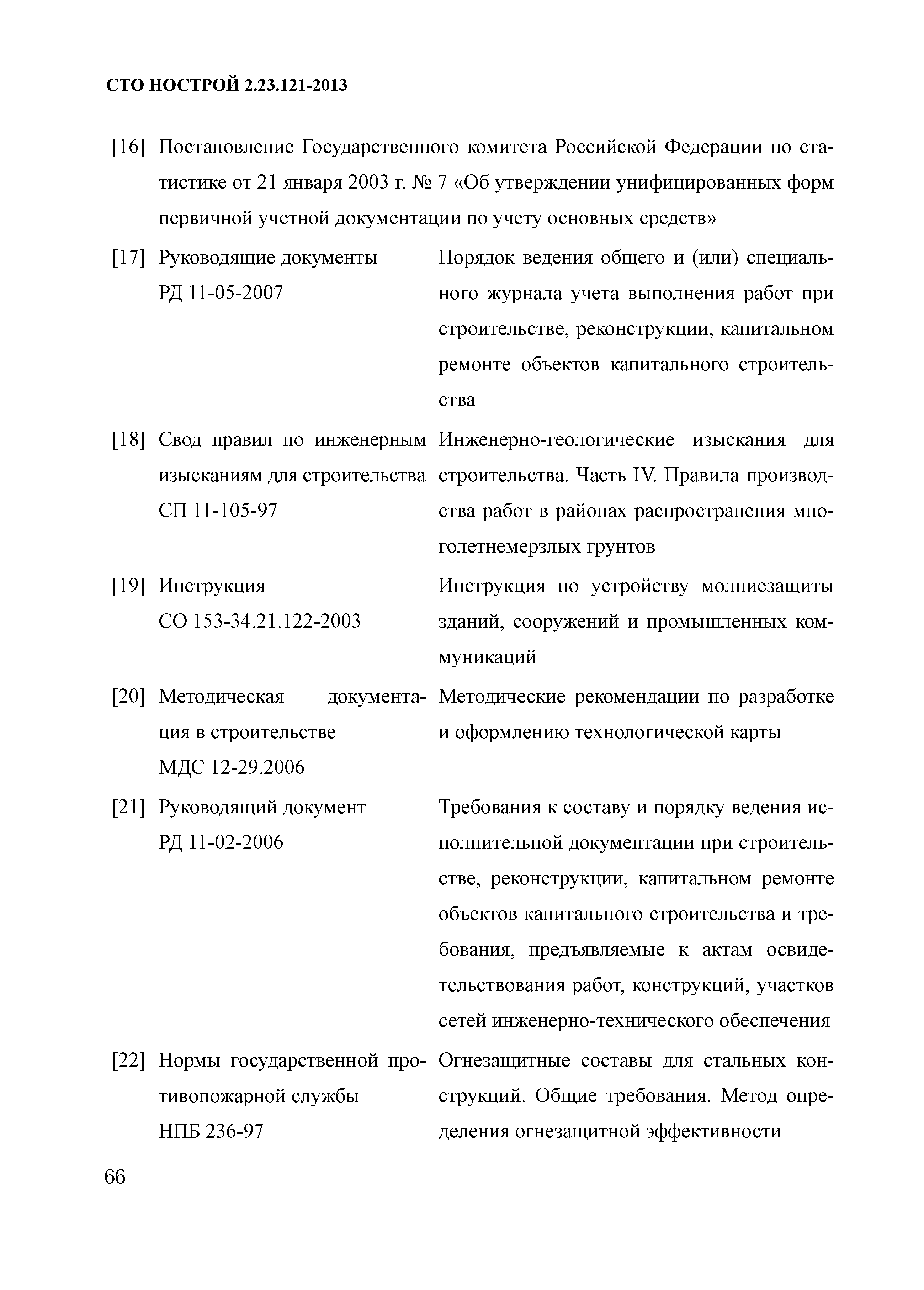

Нормативные ссылки:	ГОСТ 7948-80 «Отвесы стальные строительные. Технические условия» ГОСТ 9416-83 «Уровни строительные. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» НПБ 236-97 «Огнезащитные составы для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 34.201-89 «Информационная технология. Комплекс стандартов на автоматизированные системы. Виды, комплектность и обозначение документов при создании автоматизированных систем» РМГ 29-99 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения» ПУЭ «Правила устройства электроустановок. Издание 7» ГОСТ 28871-90 «Аппаратура линейных трактов цифровых волоконно-оптических систем передачи. Методы измерения основных параметров» СП 11-105-97 «Инженерно-геологические изыскания для строительства. Часть IV. Правила производства работ в районах распространения многолетнемерзлых грунтов» ПНАЭ Г-01-011-97 «Общие положения обеспечения безопасности атомных станций» ГОСТ Р 15.201-2000 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство» ГОСТ 10434-82 «Соединения контактные электрические. Классификация. Общие технические требования» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 19104-88 «Соединители низкочастотные на напряжение до 1500 В цилиндрические. Основные параметры и размеры» ГОСТ 25154-82 «Зажимы контактные наборные с плоскими выводами. Конструкция, основные параметры и размеры» ГОСТ 25164-96 «Соединения приборов с внешними гидравлическими и газовыми линиями. Типы, основные параметры и размеры. Технические требования» ГОСТ 25165-82 «Соединения приборов и устройств ГСП с внешними пневматическими линиями. Типы, основные параметры и размеры. Технические требования» ГОСТ 25804.2-83 «Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Требования по надежности» ГОСТ 25804.4-83 «Аппаратура, приборы, устройства и оборудование систем управления технологическими процессами атомных электростанций. Общие конструктивно-технические требования» ГОСТ 26814-86 «Кабели оптические. Методы измерения параметров» ГОСТ 34.003-90 «Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Термины и определения» ГОСТ Р МЭК 793-1-93 «Волокна оптические. Общие технические требования» РД 34.20.301 «Положение о порядке разработки, согласования и утверждения программ испытаний на тепловых, гидравлических и атомных электростанциях, в энергосистемах, тепловых и электрических сетях» РД 03-613-03 «Порядок применения сварочных материалов при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-615-03 «Порядок применения сварочных технологий при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» РД 03-614-03 «Порядок применения сварочного оборудования при изготовлении, монтаже, ремонте и реконструкции технических устройств для опасных производственных объектов» СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» РД 03-36-2002 «Условия поставки импортного оборудования, изделий и комплектующих для ядерных установок, радиационных источников и пунктов хранения Российской Федерации» НПБ 114-2002 «Противопожарная защита атомных станций. Нормы проектирования» ПНАЭ Г-7-008-89 «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок» ПНАЭ Г-7-009-89 «Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения» ПНАЭ Г-7-010-89 «Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля» СП 40-108-2004 «Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб» Кодекс 190-ФЗ «Градостроительный кодекс Российской Федерации» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» МДС 12-29.2006 «Методические рекомендации по разработке и оформлению технологической карты» ГОСТ 8.586.1-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования» ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» НП 071-06 «Правила оценки соответствия оборудования, комплектующих, материалов и полуфабрикатов, поставляемых на объекты использования атомной энергии» РД 11-05-2007 «Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства» РД 11-02-2006 «Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения» ПНАЭ Г-7-032-91 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов атомных энергетических установок. Ультразвуковой контроль. Часть IV. Контроль сварных соединений из сталей аустенитного класса» ПНАЭ Г-7-016-89 «Унифицированные методики контроля основных материалов (полуфабрикатов), сварных соединений и наплавки оборудования и трубопроводов АЭУ. Визуальный и измерительный контроль» СТП 1407863-31-94 «Автоматизированная система управления технологическим процессом. Рабочая документация. Состав, содержание и оформление» «Инструкция о порядке приемки продукции производственно-технического назначения и товаров народного потребления по качеству» «Инструкция о порядке приемки продукции производственно-технического назначения и товаров народного потребления по количеству» Инструкция 1.08-08 «Инструкция по проектированию и монтажу контактных соединений шин между собой и с выводами электротехнических устройств» Федеральный закон 384-ФЗ «Технический регламент о безопасности зданий и сооружений» ГОСТ Р 53315-2009 «Кабельные изделия. Требования пожарной безопасности» ГОСТ Р 53310-2009 «Проходки кабельные, вводы герметичные и проходы шинопроводов. Требования пожарной безопасности. Методы испытаний на огнестойкость» СП 6.13130.2009 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности» «Перечень видов работ по инженерным изысканиям, по подготовке проектной документации, по строительству, реконструкции, капитальному ремонту объектов капитального строительства, которые оказывают влияние на безопасность объектов капитального строительства» СП 2.6.1.2612-10 «Основные санитарные правила обеспечения радиационной безопасности» ГОСТ Р 50571.3-2009 «Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током» СП 48.13330.2011 «Организация строительства» Технический регламент Таможенного союза 004/2011 «О безопасности низковольтного оборудования» НП 090-11 «Федеральные нормы и правила в области использования атомной энергии "Требования к программам обеспечения качества для объектов использования атомной энергии"» ГОСТ ISO 9000-2011 «Системы менеджмента качества. Основные положения и словарь» ППБ-АС 2011 «Техническая документация. Правила пожарной безопасности при эксплуатации атомных станций» ГОСТ 23118-2012 «Конструкции стальные строительные. Общие технические условия» СТО НОСТРОЙ 2.15.8-2011 «Инженерные сети зданий и сооружений внутренние. Устройство систем локального управления. Монтаж, испытания и наладка. Требования, правила и методы контроля» СТО НОСТРОЙ 2.33.51-2011 «Организация строительного производства. Подготовка и производство строительных и монтажных работ» СТО НОСТРОЙ 2.23.82-2012 «Объекты использования атомной энергии. Оборудование тепломеханическое и трубопроводы. Организация и проведение входного контроля» СТО НОСТРОЙ 2.23.83-2012 «Объекты использования атомной энергии. Монтаж технологических трубопроводов на АЭС. Основные требования» РД ЭО 1.1.2.01.0713-2013 «Положение об оценке соответствия в форме приемки и испытаний продукции для атомных станций»
