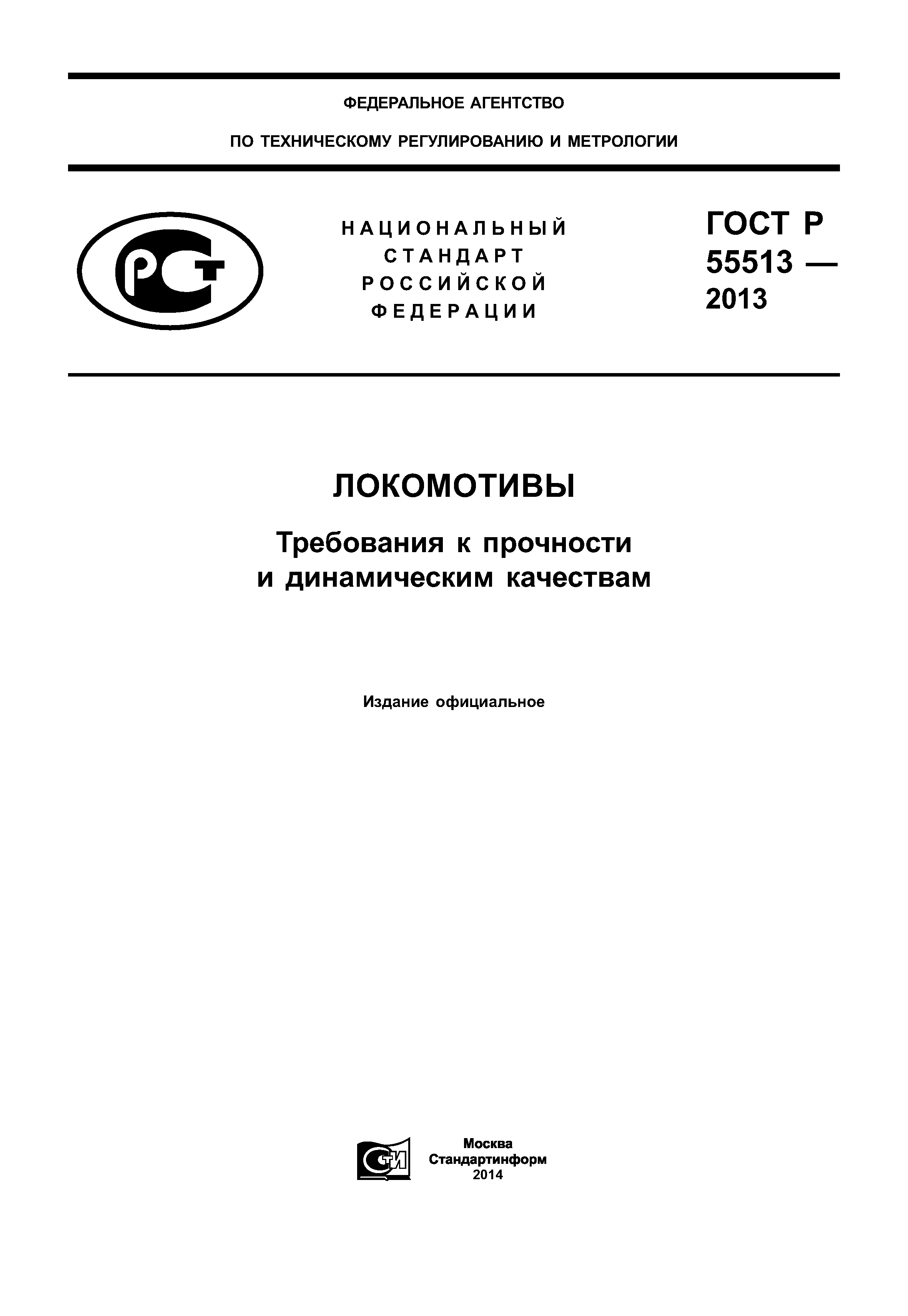

ГОСТ Р 55513-2013

Локомотивы. Требования к прочности и динамическим качествам

Обозначение:	ГОСТ Р 55513-2013
Обозначение англ:	GOST R 55513-2013
Статус:	действует
Название рус.:	Локомотивы. Требования к прочности и динамическим качествам
Название англ.:	Locomotives. Requirements for strength and dynamic properties
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.07.2014
Область применения:	Стандарт распространяется на локомотивы колеи 1520 мм, предназначенные для эксплуатации на железных дорогах Российской Федерации со скоростями движения до 200 км/ч включ. Стандарт устанавливает требования к прочности и жесткости узлов экипажной части локомотивов, динамическим качествам локомотивов, а также объем расчетов и виды испытаний по подтверждению показателей динамики и прочности.

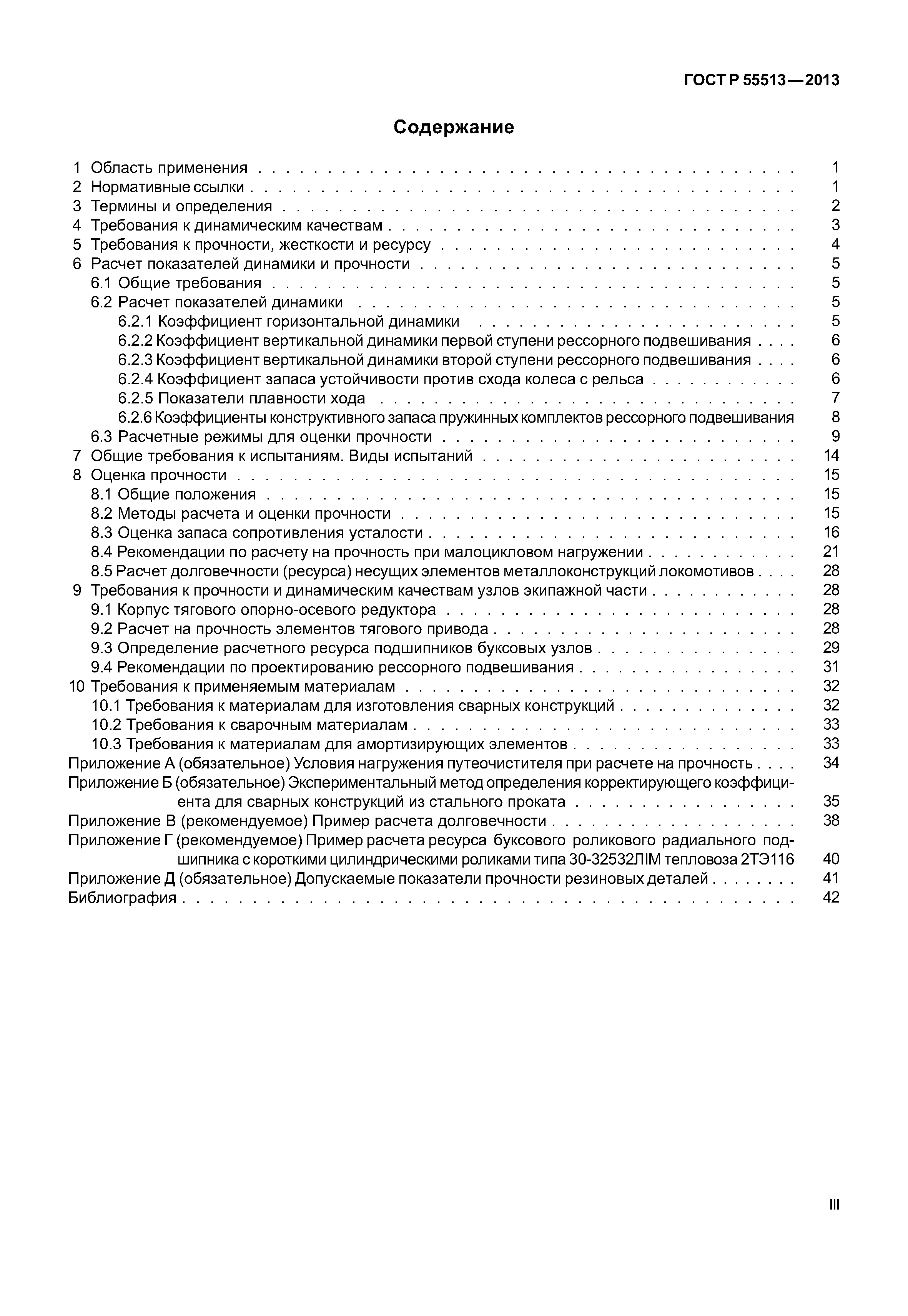

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Требования к динамическим качествам 5 Требования к прочности, жесткости и ресурсу 6 Расчет показателей динамики и прочности    6.1 Общие требования    6.2 Расчет показателей динамики       6.2.1 Коэффициент горизонтальной динамики       6.2.2 Коэффициент вертикальной динамики первой ступени рессорного подвешивания       6.2.3 Коэффициент вертикальной динамики второй ступени рессорного подвешивания       6.2.4 Коэффициент запаса устойчивости против схода колеса с рельса       6.2.5 Показатели плавности хода       6.2.6 Коэффициенты конструктивного запаса пружинных комплектов рессорного подвешивания    6.3 Расчетные режимы для оценки прочности 7 Общие требования к испытаниям. Виды испытаний 8 Оценка прочности    8.1 Общие положения    8.2 Методы расчета и оценки прочности    8.3 Оценка запаса сопротивления усталости    8.4 Рекомендации по расчету на прочность при малоцикловом нагружении    8.5 Расчет долговечности (ресурса) несущих элементов металлоконструкций локомотивов 9 Требования к прочности и динамическим качествам узлов экипажной части    9.1 Корпус тягового опорно-осевого редуктора    9.2 Расчет на прочность элементов тягового привода    9.3 Определение расчетного ресурса подшипников буксовых узлов    9.4 Рекомендации по проектированию рессорного подвешивания 10 Требования к применяемым материалам    10.1 Требования к материалам для изготовления сварных конструкций    10.2 Требования к сварочным материалам    10.3 Требования к материалам для амортизирующих элементов Приложение А (обязательное) Условия нагружения путеочистителя при расчете на прочность Приложение Б (обязательное) Экспериментальный метод определения корректирующего коэффициента для сварных конструкций из стального проката Приложение В (рекомендуемое) Пример расчета долговечности Приложение Г (рекомендуемое) Пример расчета ресурса буксового роликового радиального подшипника с короткими цилиндрическими роликами типа 30-32532ЛIМ тепловоза 2ТЭ116 Приложение Д (обязательное) Допускаемые показатели прочности резиновых деталей Библиография
Разработан:	ОАО ВНИКТИ ОАО ВНИИЖТ
Утверждён:	26.08.2013 Федеральное агентство по техническому регулированию и метрологии (536-ст)
Издан:	Стандартинформ (2014 г. )
Расположен в:	Техническая документация Электроэнергия ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Тяговый состав Экология ЖЕЛЕЗНОДОРОЖНАЯ ТЕХНИКА Подвижной состав железных дорог Тяговый состав

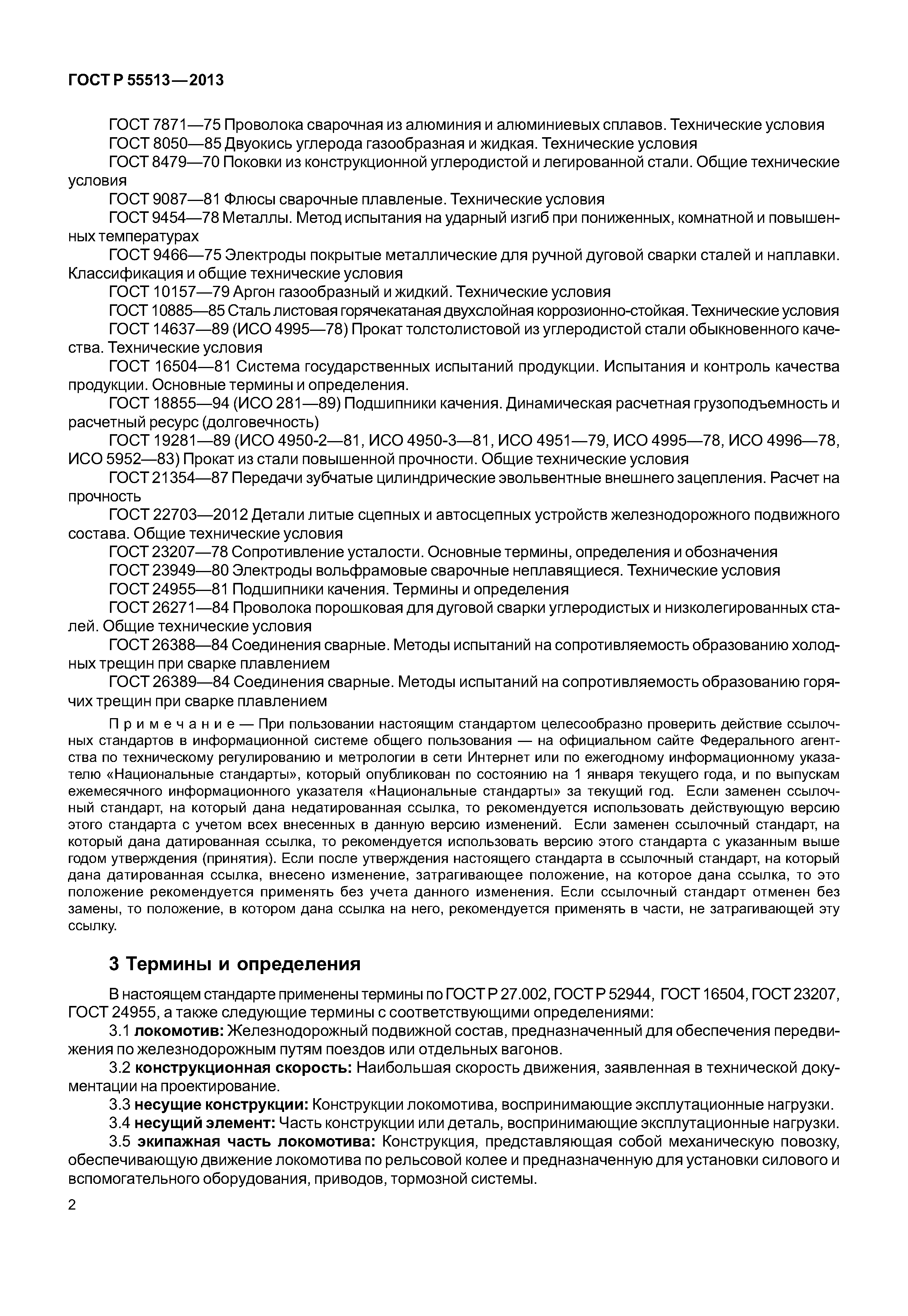

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6713-91 «Прокат низколегированный конструкционный для мостостроения. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 9466-75 «Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 26271-84 «Проволока порошковая для дуговой сварки углеродистых и низколегированных сталей. Общие технические условия» ГОСТ 4784-97 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 25.502-79 «Расчеты и испытания на прочность в машиностроении. Методы механических испытаний металлов. Методы испытаний на усталость» ГОСТ 9087-81 «Флюсы сварочные плавленые. Технические условия» ГОСТ 5583-78 «Кислород газообразный технический и медицинский. Технические условия» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 5457-75 «Ацетилен растворенный и газообразный технический. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 18855-94 «Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность)» ГОСТ 21354-87 «Передачи зубчатые цилиндрические эвольвентные внешнего зацепления. Расчет на прочность» ГОСТ 23207-78 «Сопротивление усталости. Основные термины, определения и обозначения» ГОСТ 23949-80 «Электроды вольфрамовые сварочные неплавящиеся. Технические условия» ГОСТ 24955-81 «Подшипники качения. Термины и определения» ГОСТ 25.101-83 «Расчеты и испытания на прочность. Методы схематизации случайных процессов нагружения элементов машин и конструкций и статистического представления результатов» ГОСТ 26388-84 «Соединения сварные. Методы испытаний на сопротивляемость образованию холодных трещин при сварке плавлением» ГОСТ 26389-84 «Соединения сварные. Методы испытаний на сопротивляемость образованию горячих трещин при сварке плавлением» ГОСТ 6331-78 «Кислород жидкий технический и медицинский. Технические условия» ГОСТ 7871-75 «Проволока сварочная из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 535-2005 «Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия» ГОСТ Р 52944-2008 «Цикл жизненный железнодорожного подвижного состава. Термины и определения» ГОСТ Р 27.002-2009 «Надежность в технике. Термины и определения» ГОСТ 1452-2011 «Пружины цилиндрические винтовые тележек и ударно-тяговых приборов подвижного состава железных дорог. Технические условия» ГОСТ 22703-2012 «Детали литые сцепных и автосцепных устройств железнодорожного подвижного состава. Общие технические условия»
