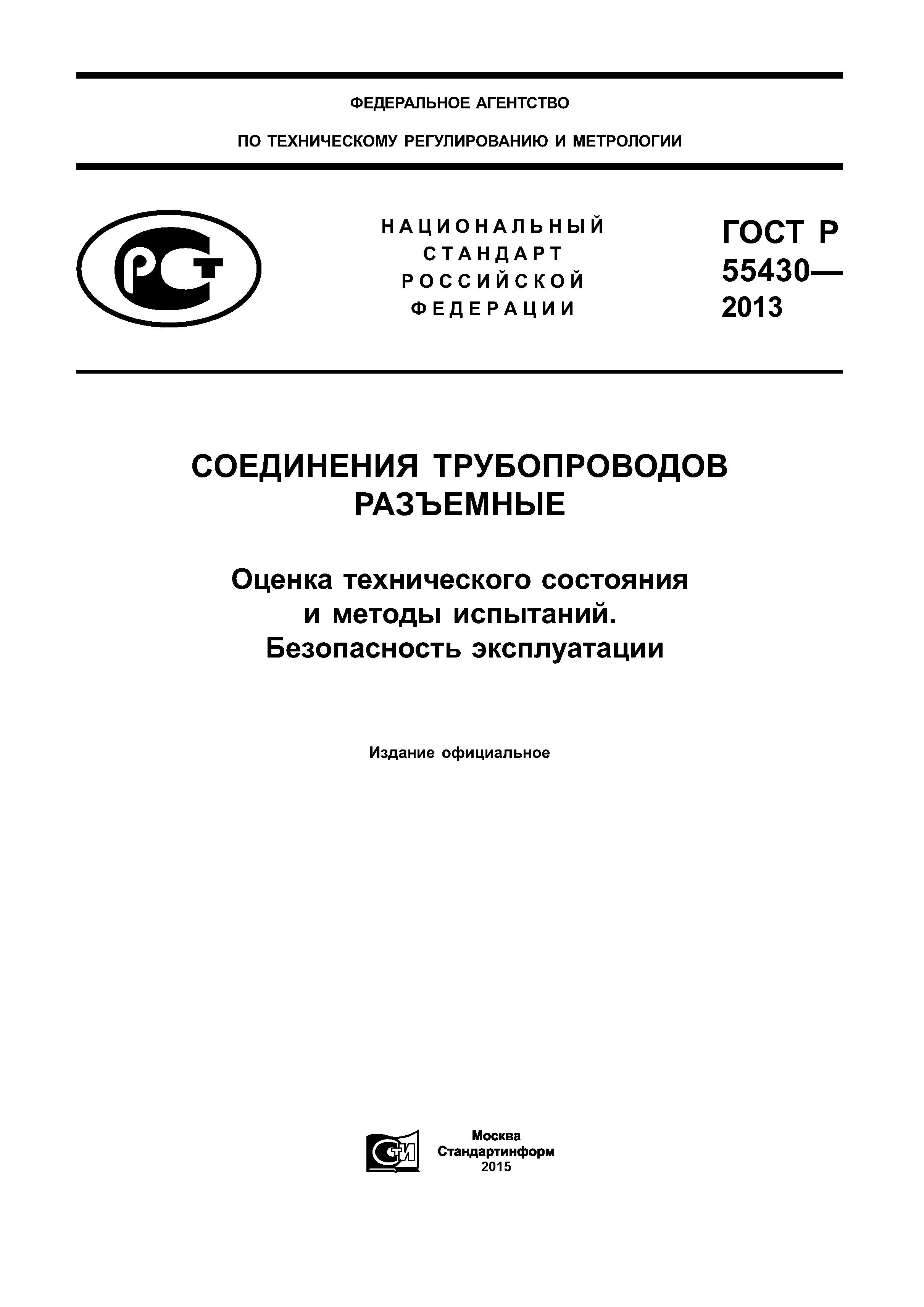

ГОСТ Р 55430-2013

Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации

Обозначение:	ГОСТ Р 55430-2013
Обозначение англ:	GOST R 55430-2013
Статус:	введен впервые
Название рус.:	Соединения трубопроводов разъемные. Оценка технического состояния и методы испытаний. Безопасность эксплуатации
Название англ.:	Detachable pipe joints. Evaluation of technical condition and methods of testing. Operation safety
Дата добавления в базу:	21.05.2015
Дата актуализации:	05.05.2017
Дата введения:	01.12.2013

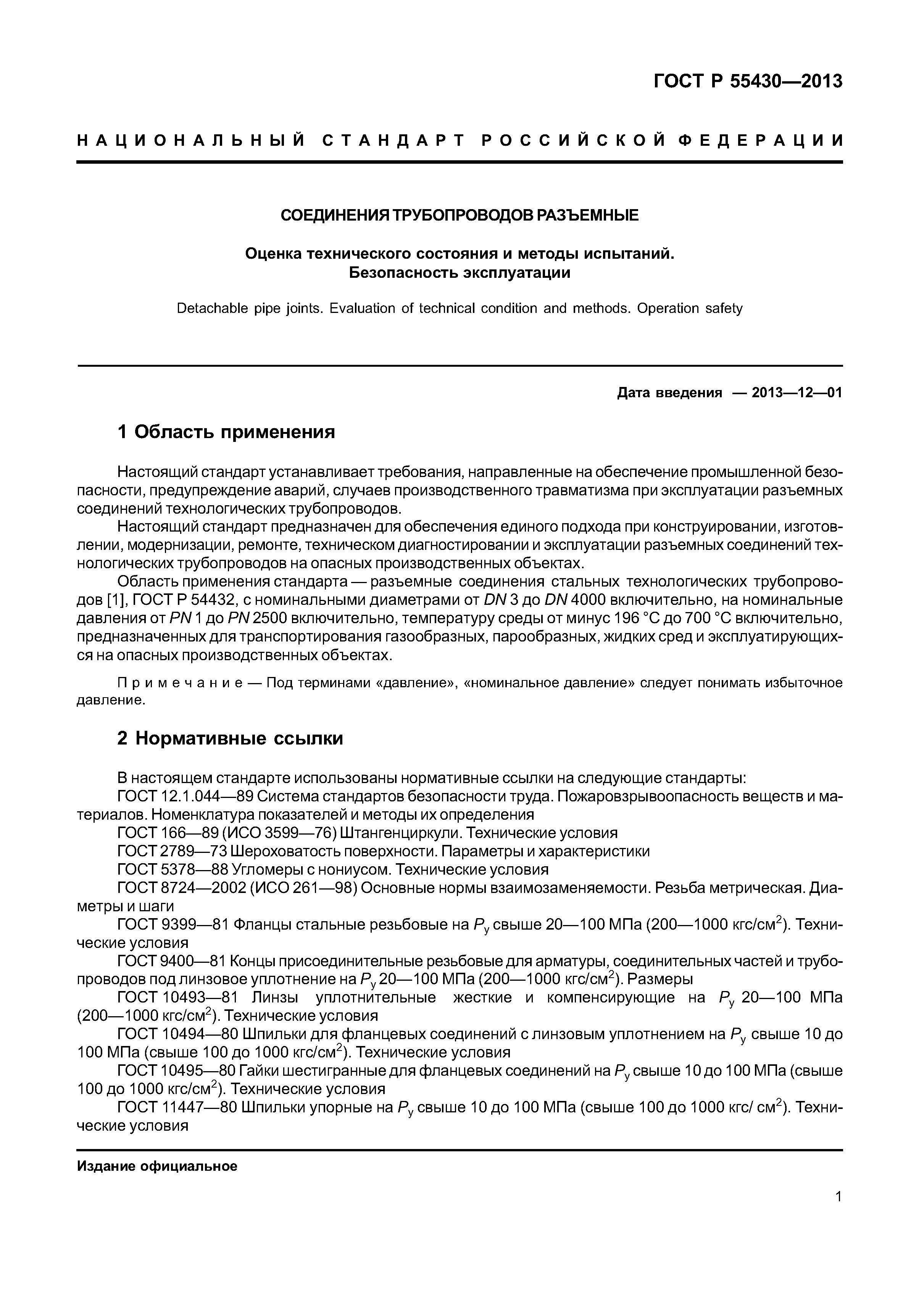

Область применения:	Стандарт устанавливает требования, направленные на обеспечение промышленной безопасности, предупреждение аварий, случаев производственного травматизма при эксплуатации разъемных соединений технологических трубопроводов. Стандарт предназначен для обеспечения единого подхода при конструировании, изготовлении, модернизации, ремонте, техническом диагностировании и эксплуатации разъемных соединений технологических трубопроводов на опасных производственных объектах. Область применения стандарта - разъемные соединения стальных технологических трубопроводов с номинальными диаметрами от DN 3 до DN 4000 включительно, на номинальные давления от PN 1 до PN 2500 включительно, температуру среды от минус 196 °С до 700 °С включительно, предназначенных для транспортирования газообразных, парообразных, жидких сред и эксплуатирующихся на опасных производственных объектах.

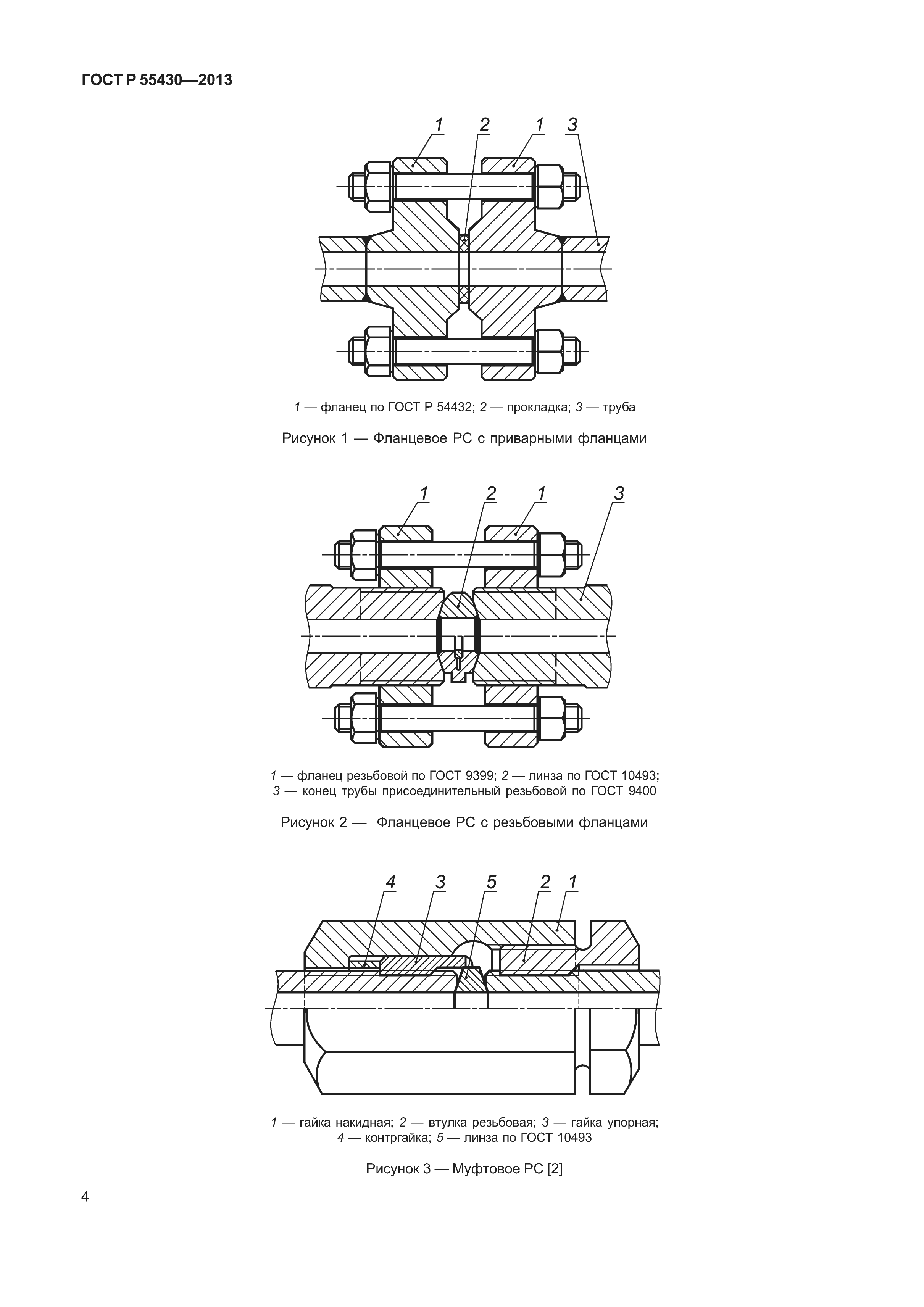

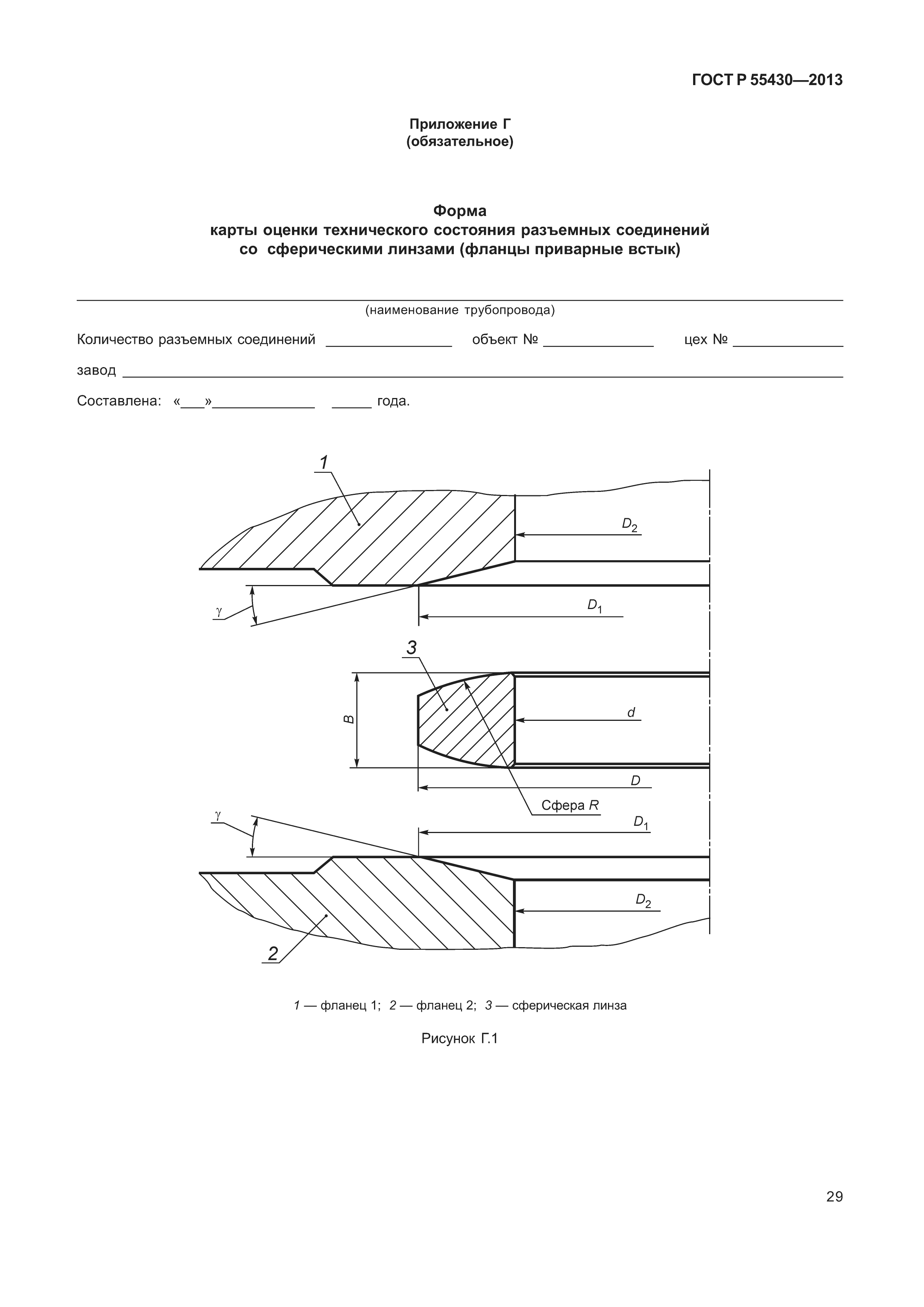

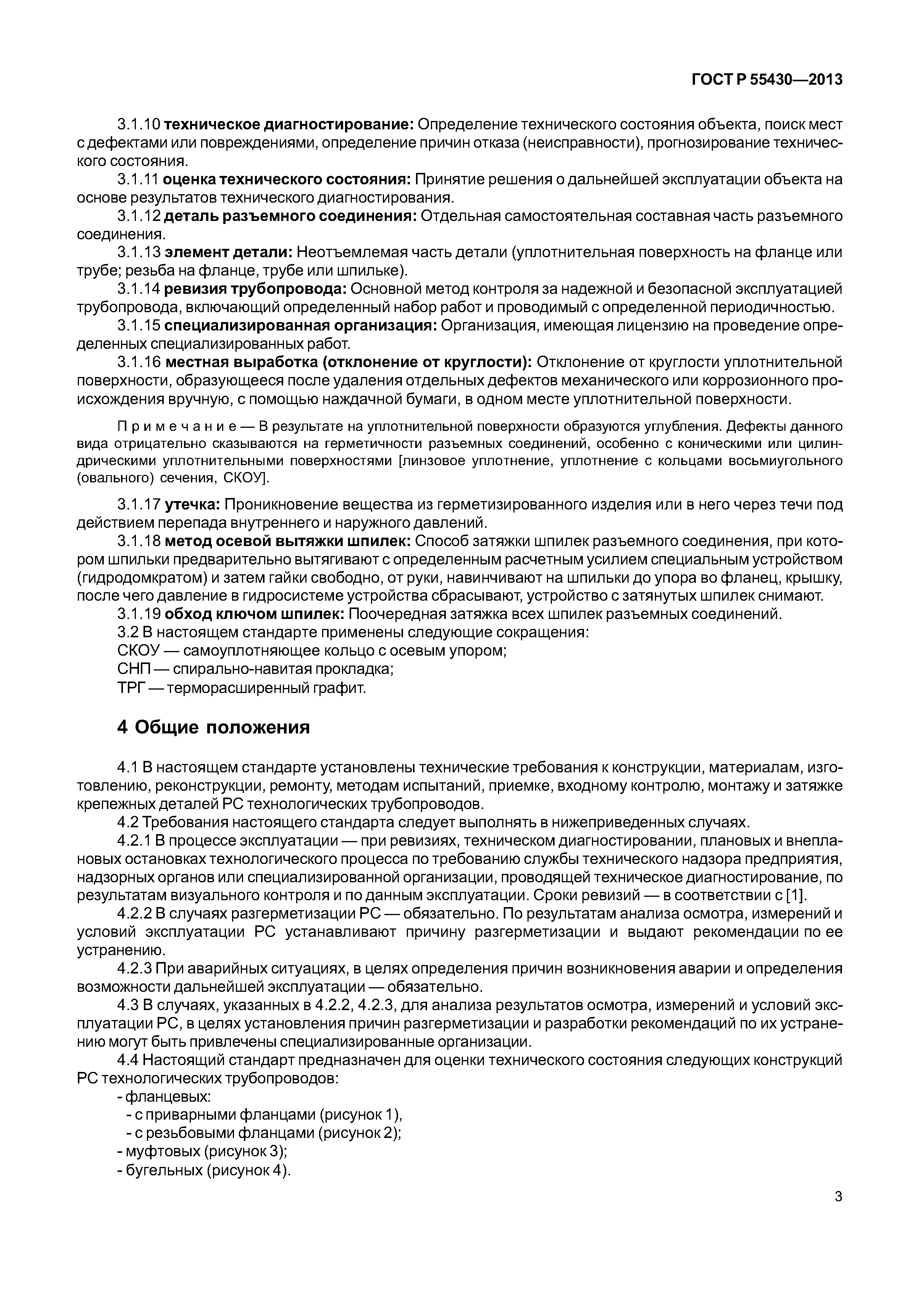

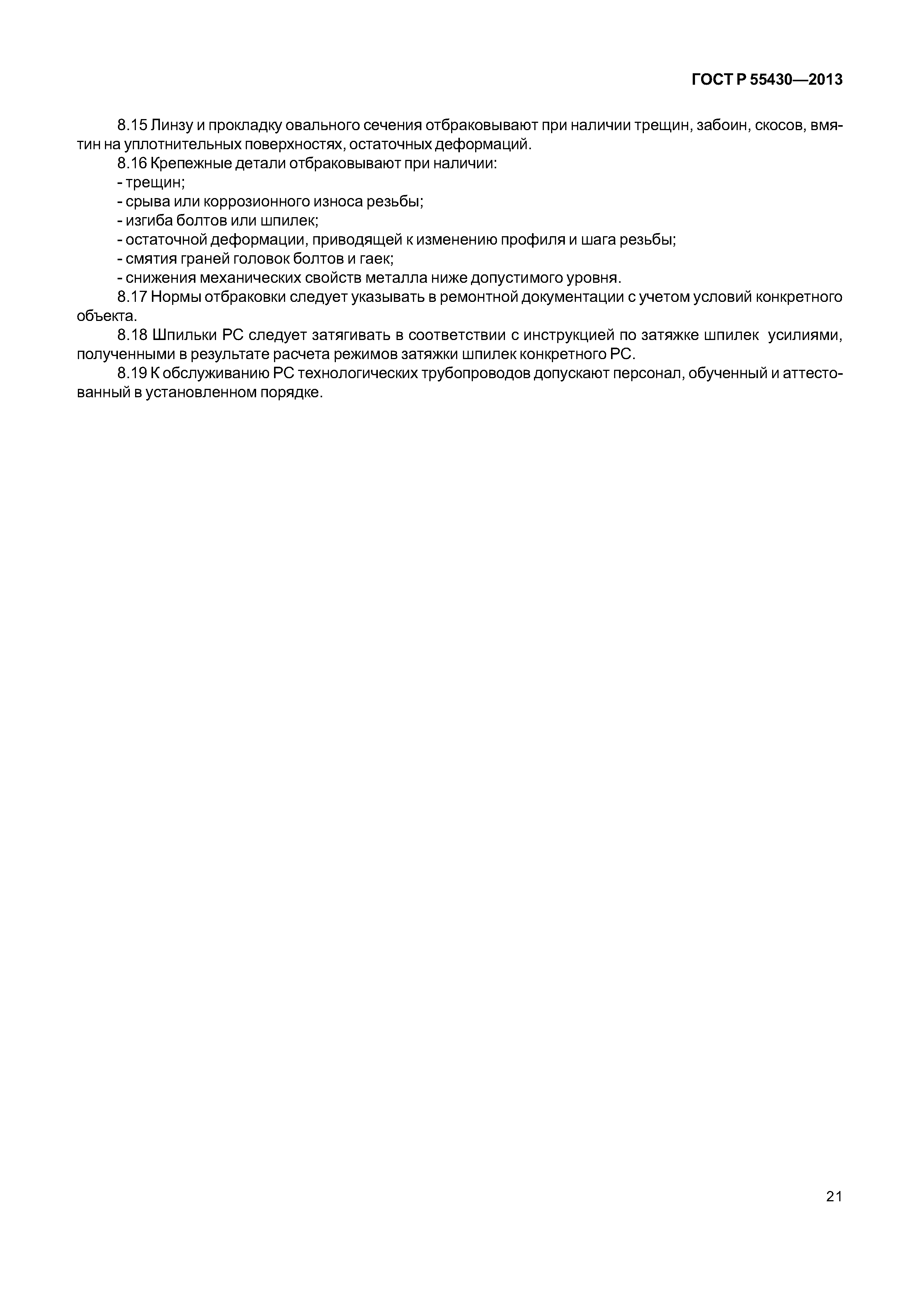

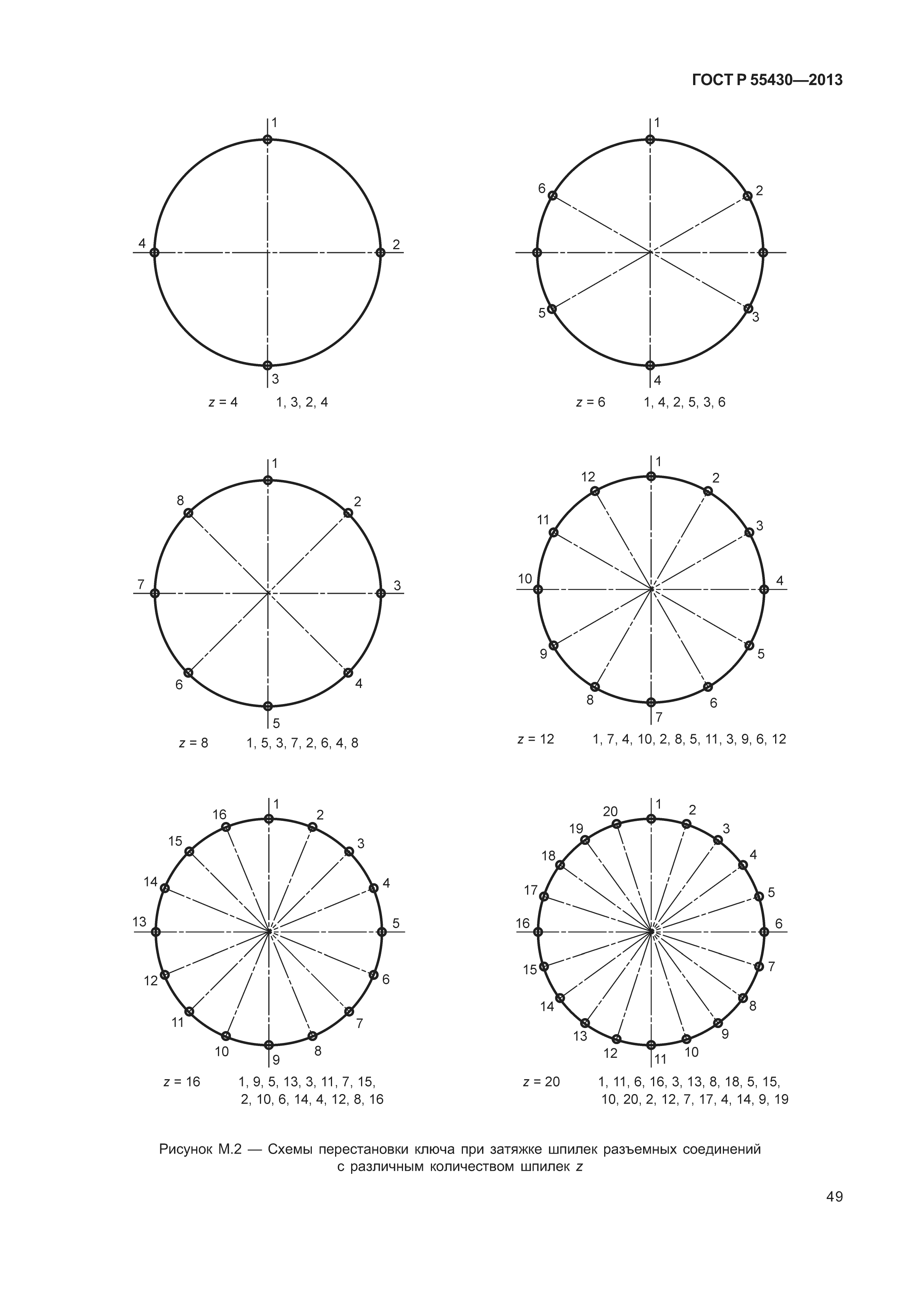

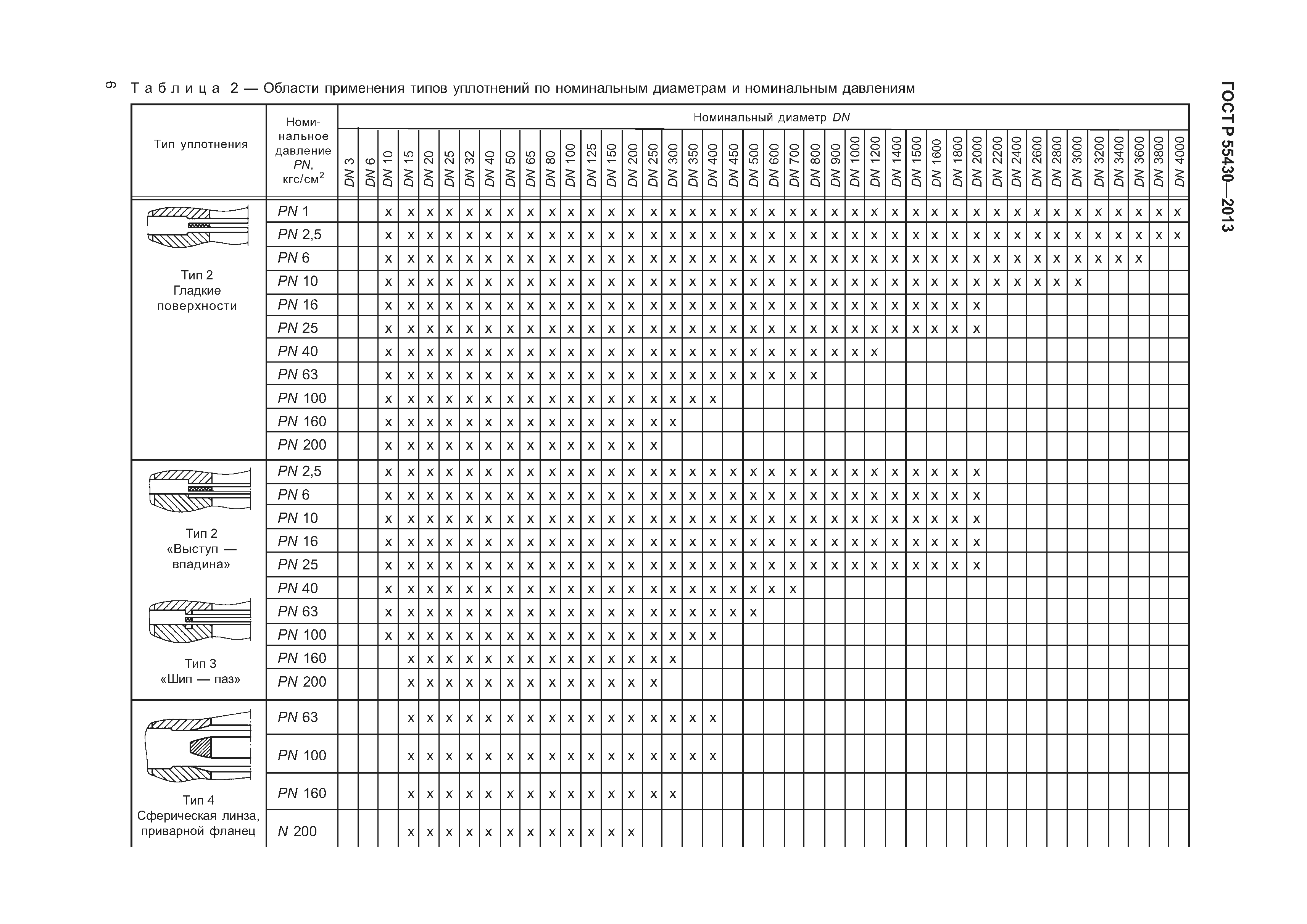

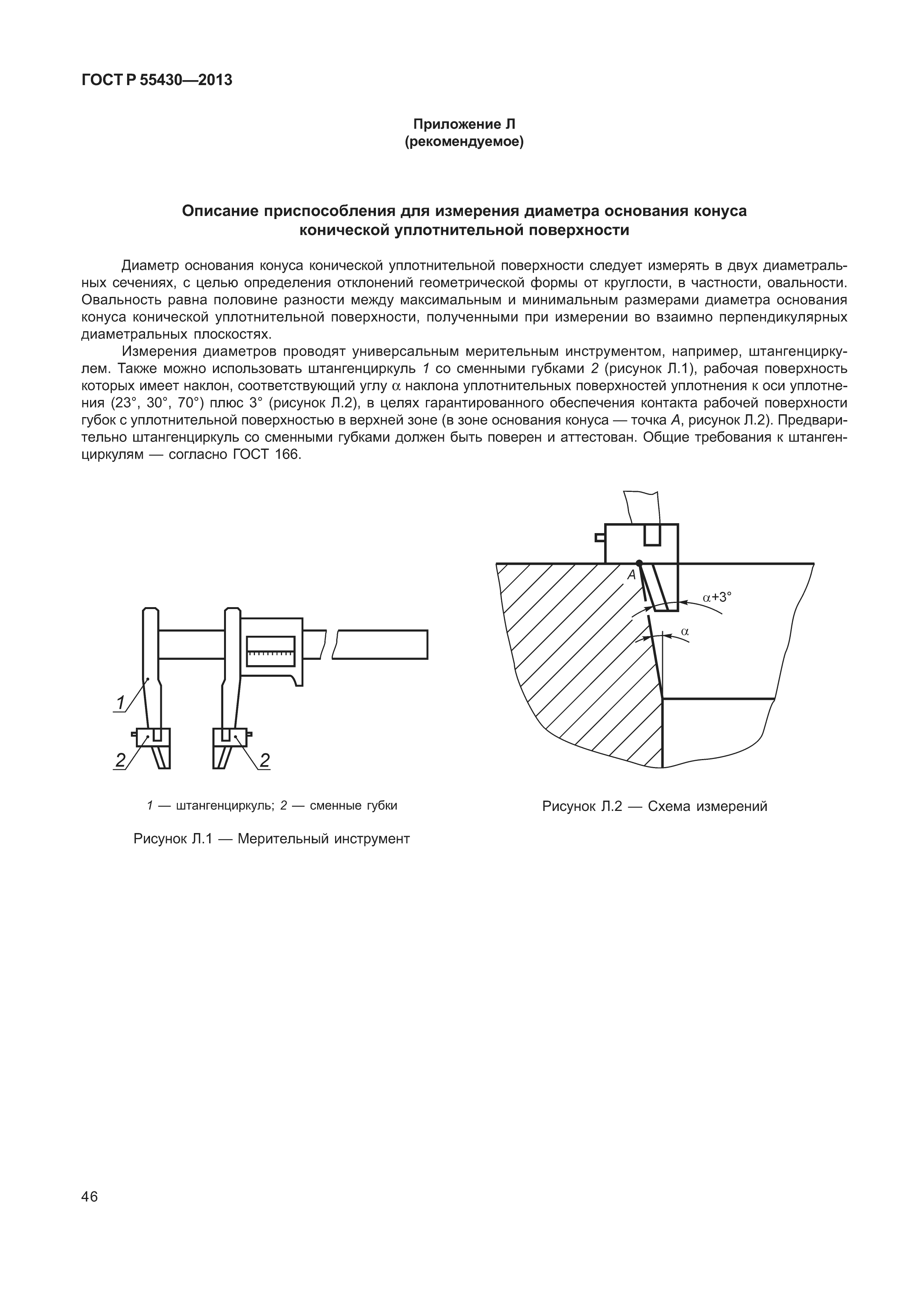

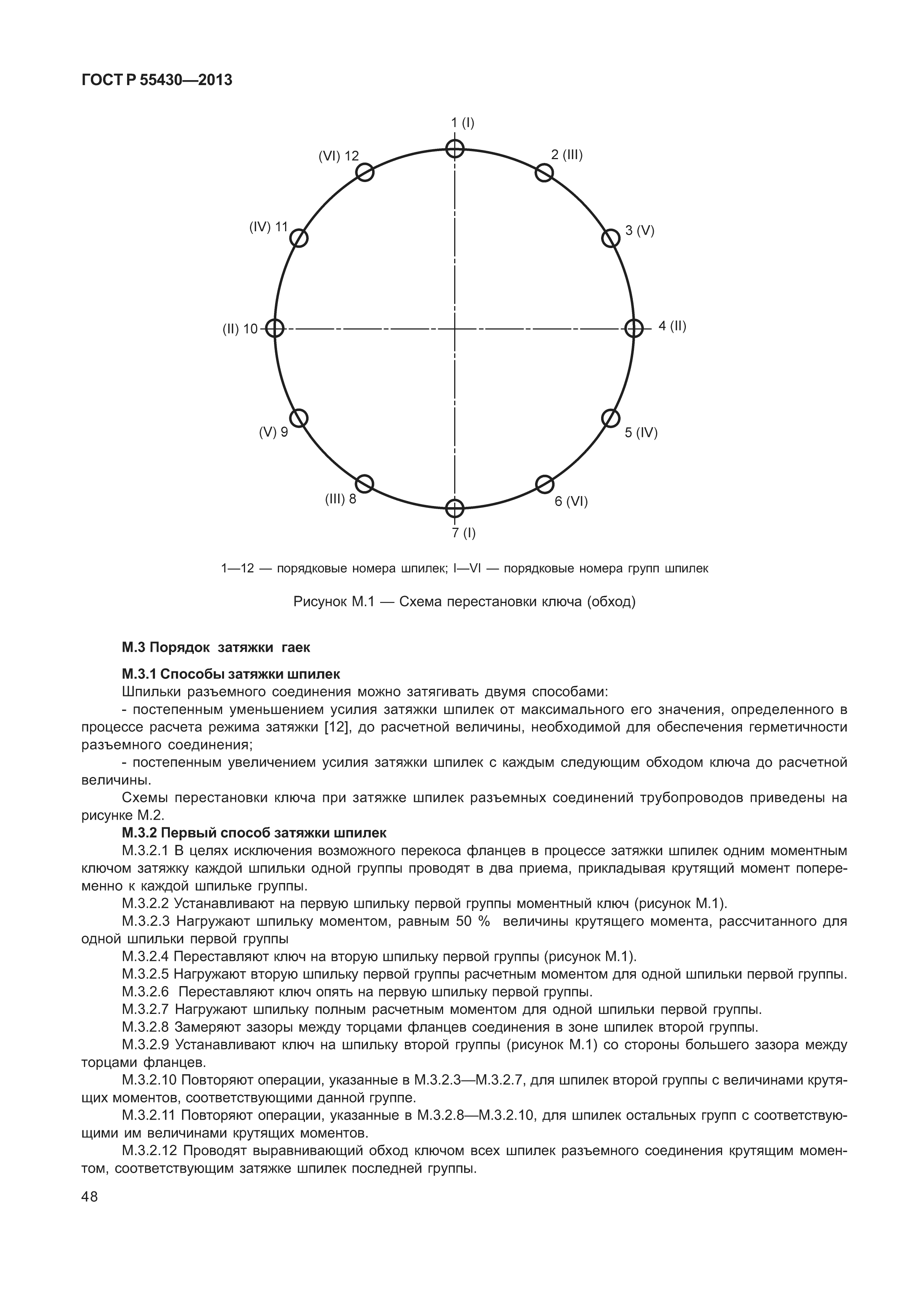

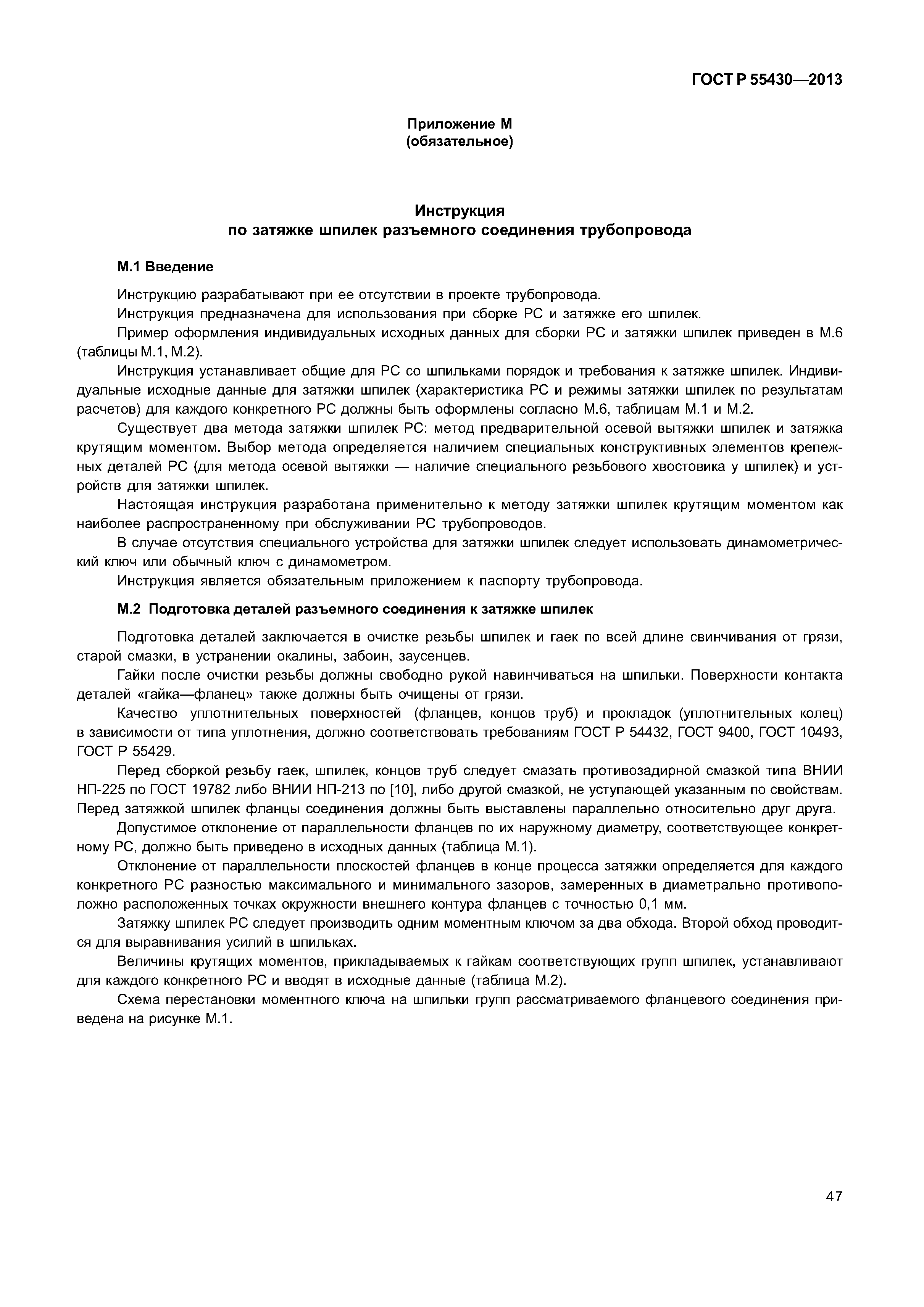

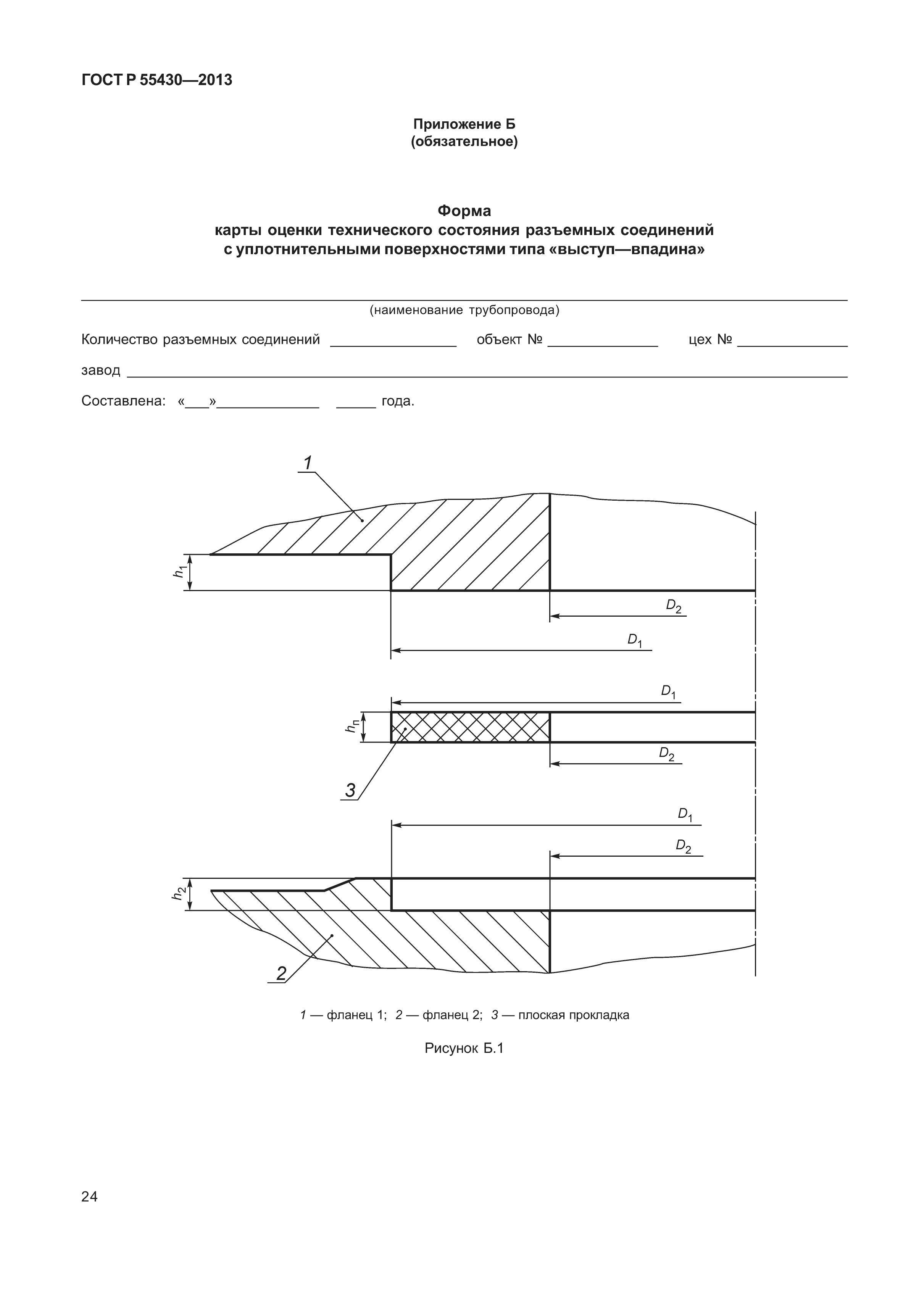

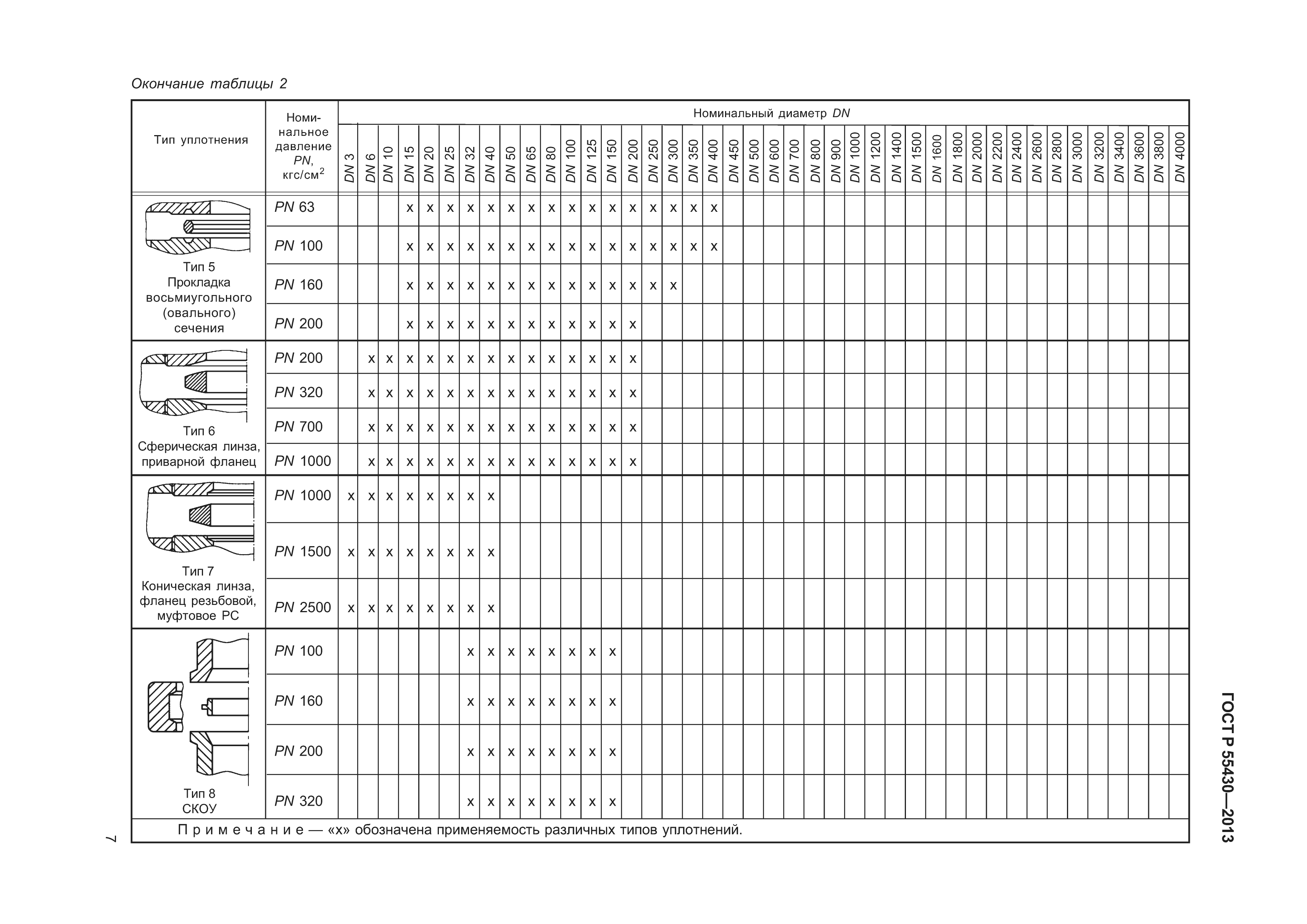

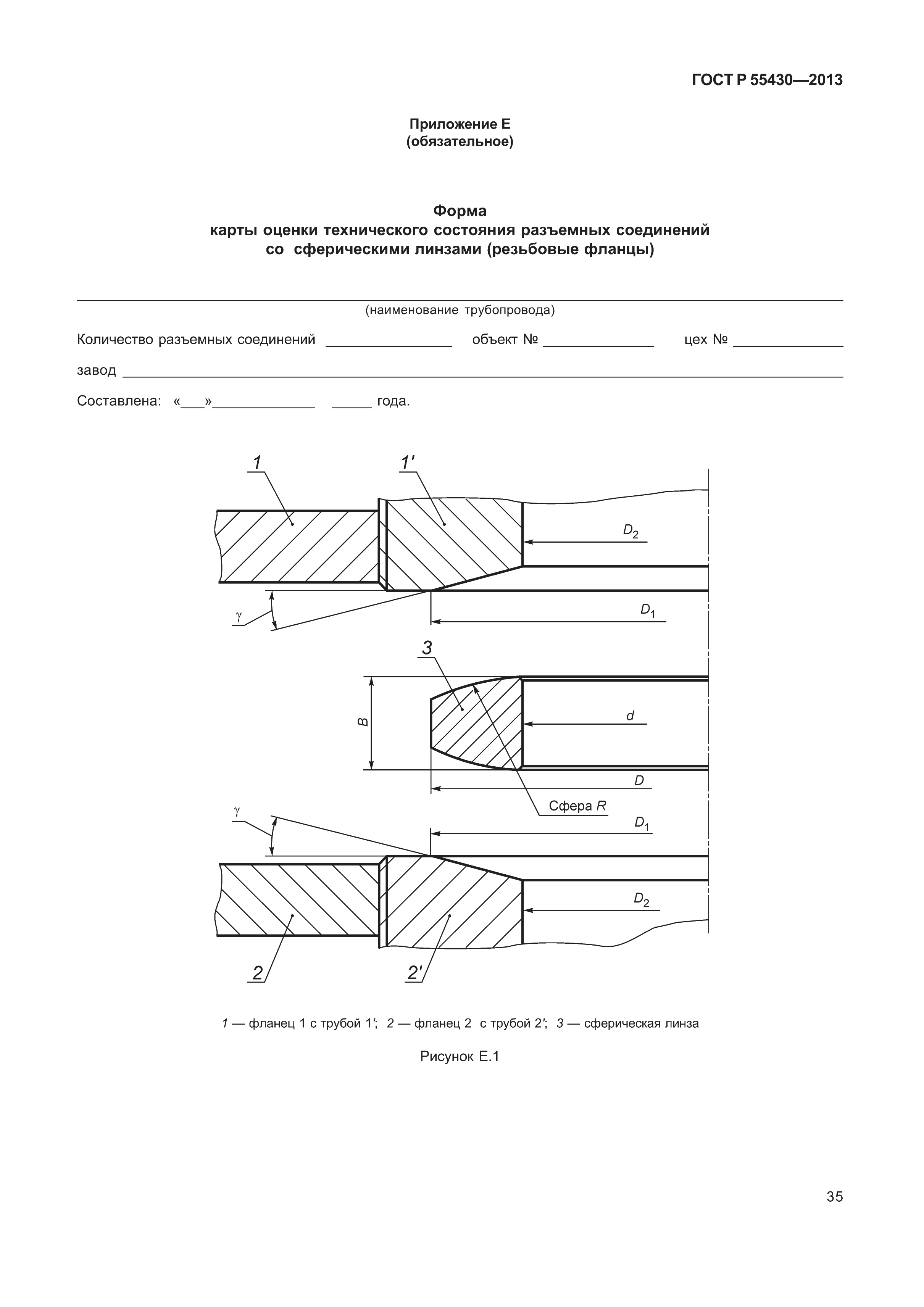

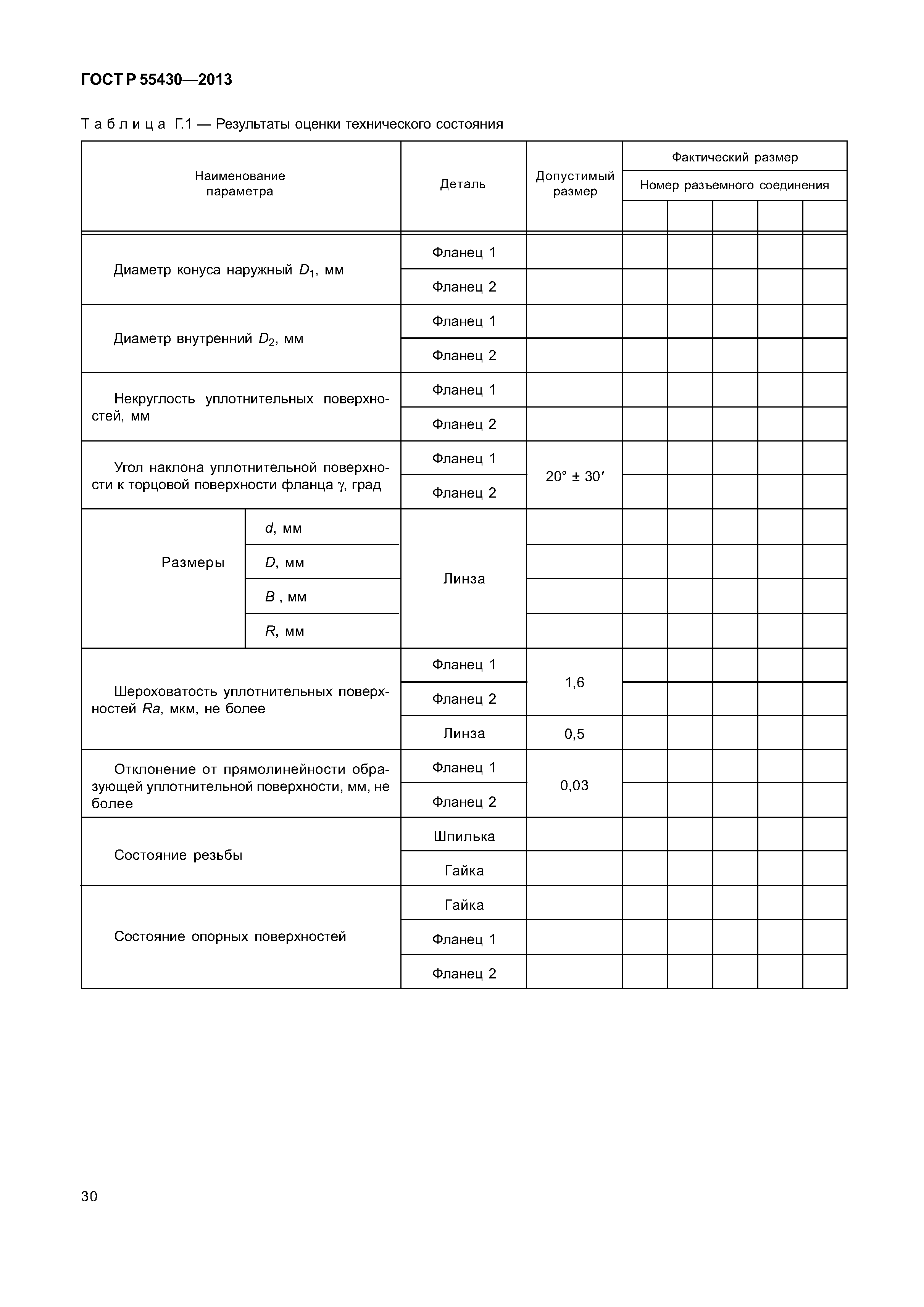

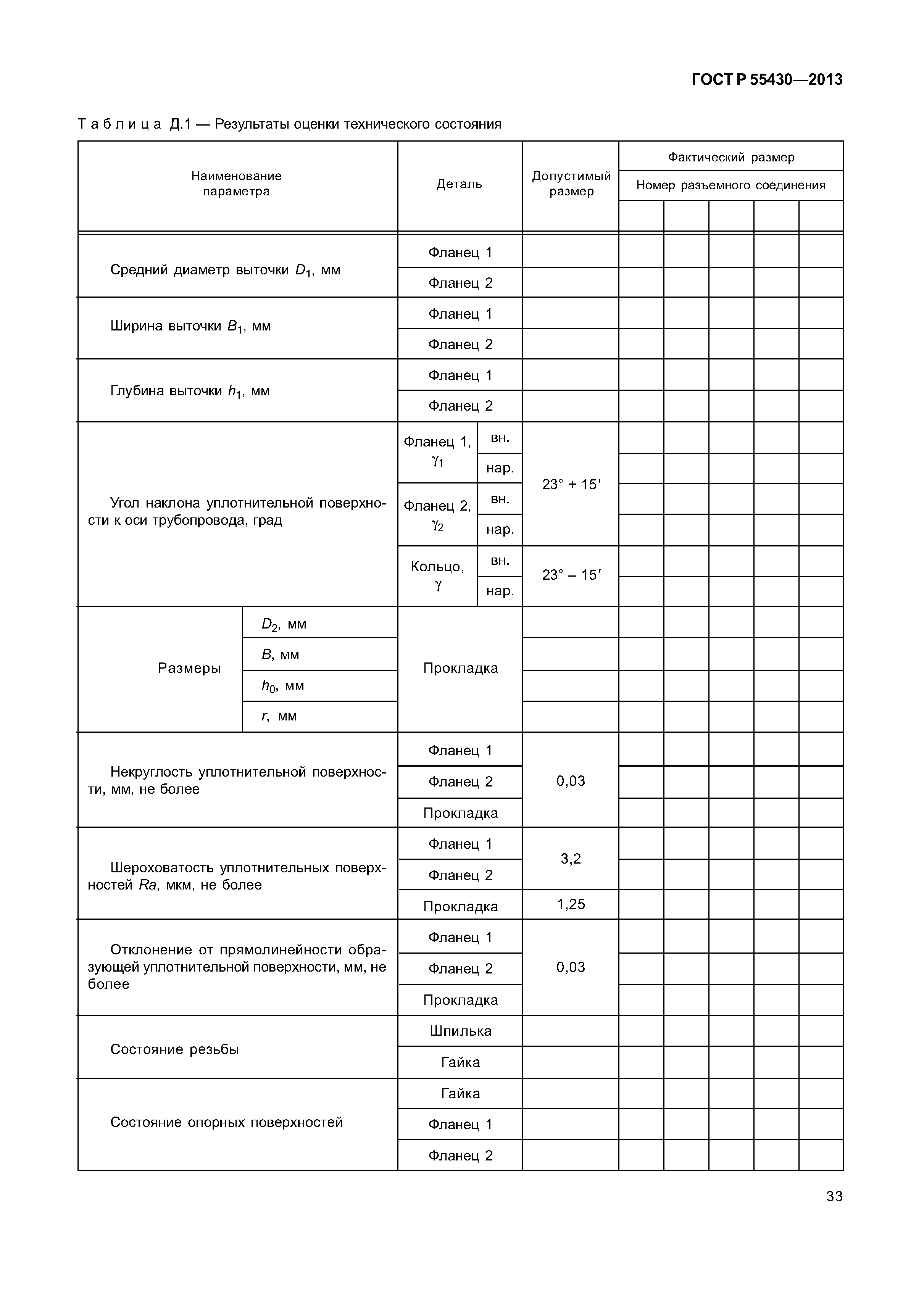

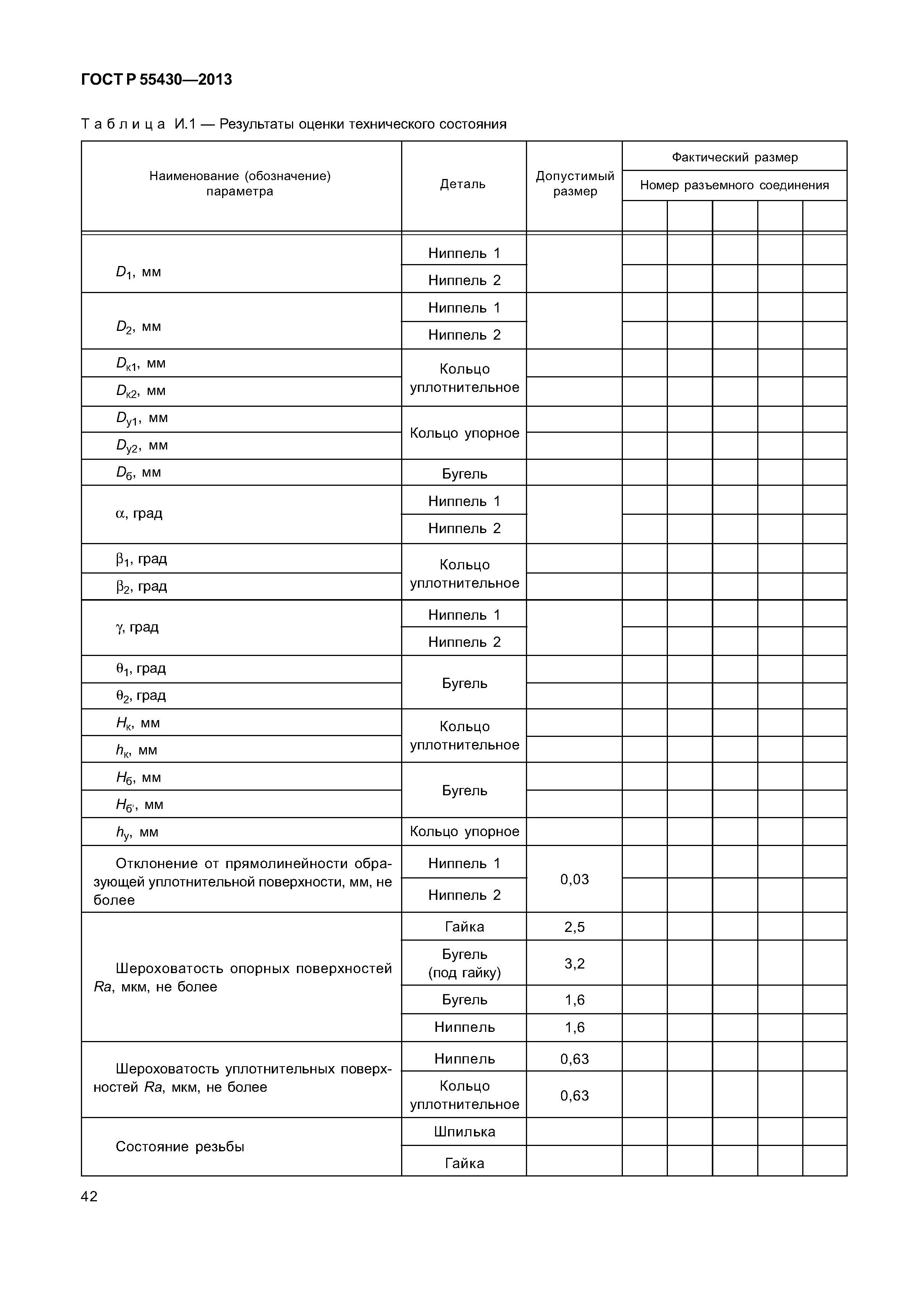

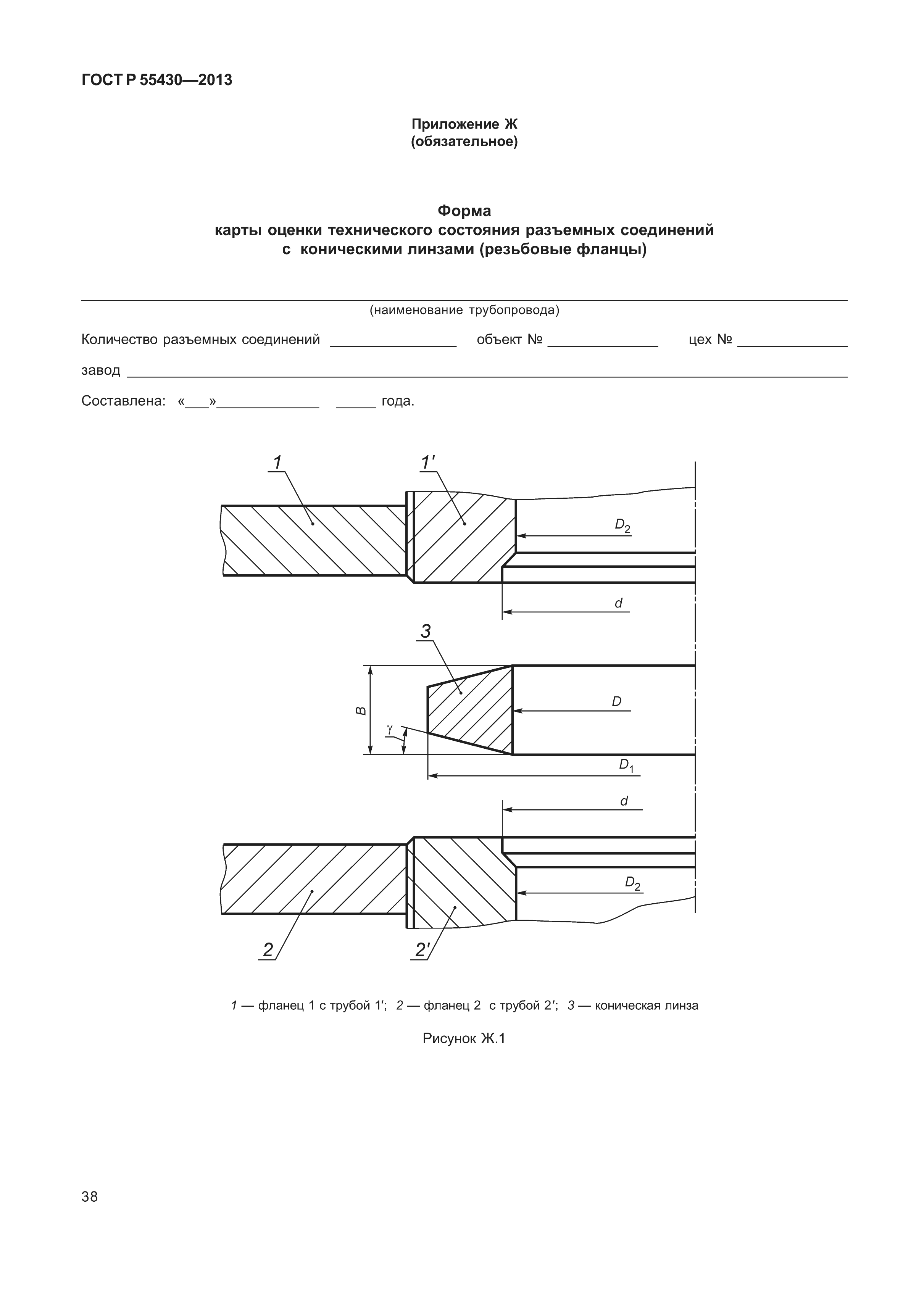

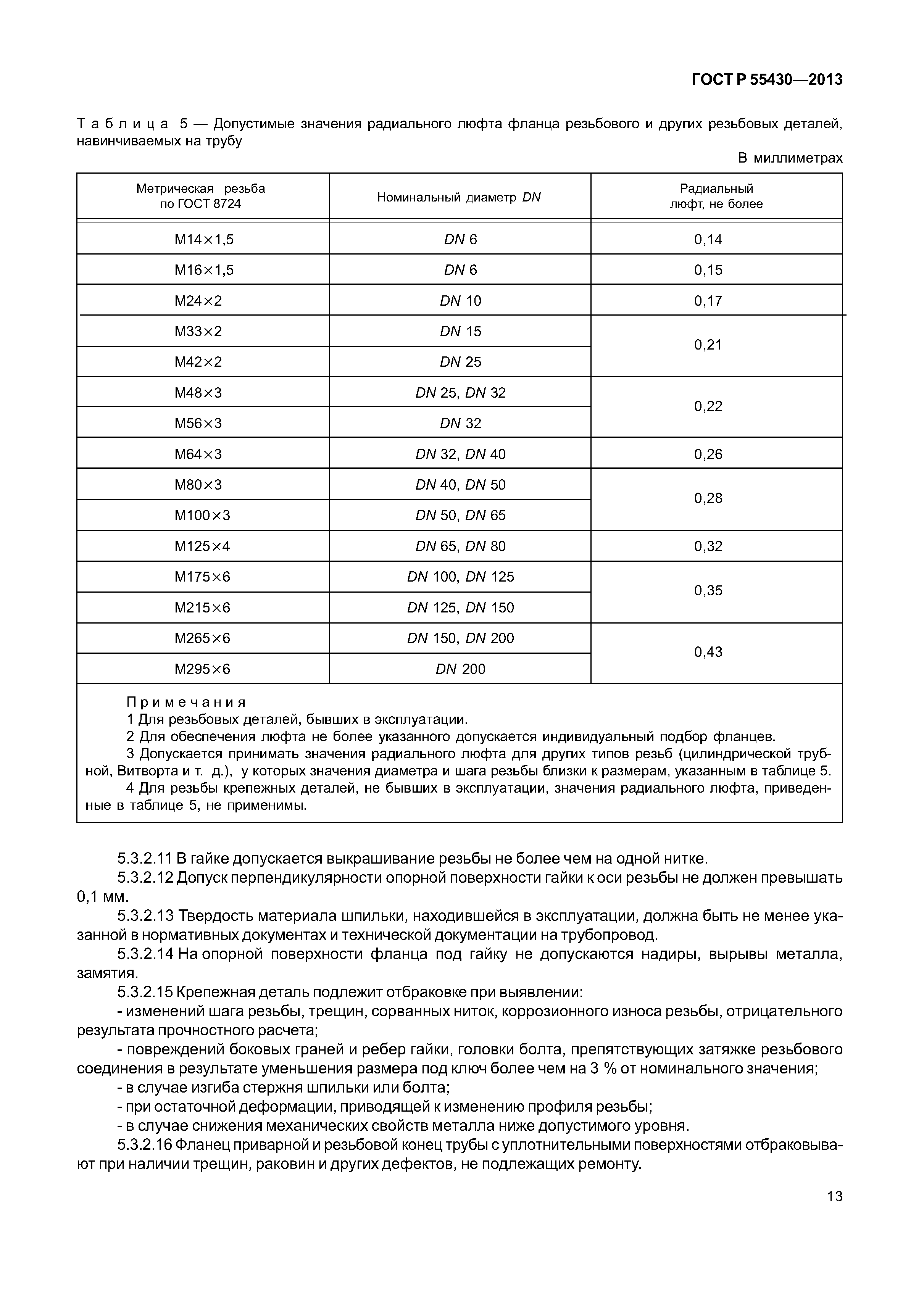

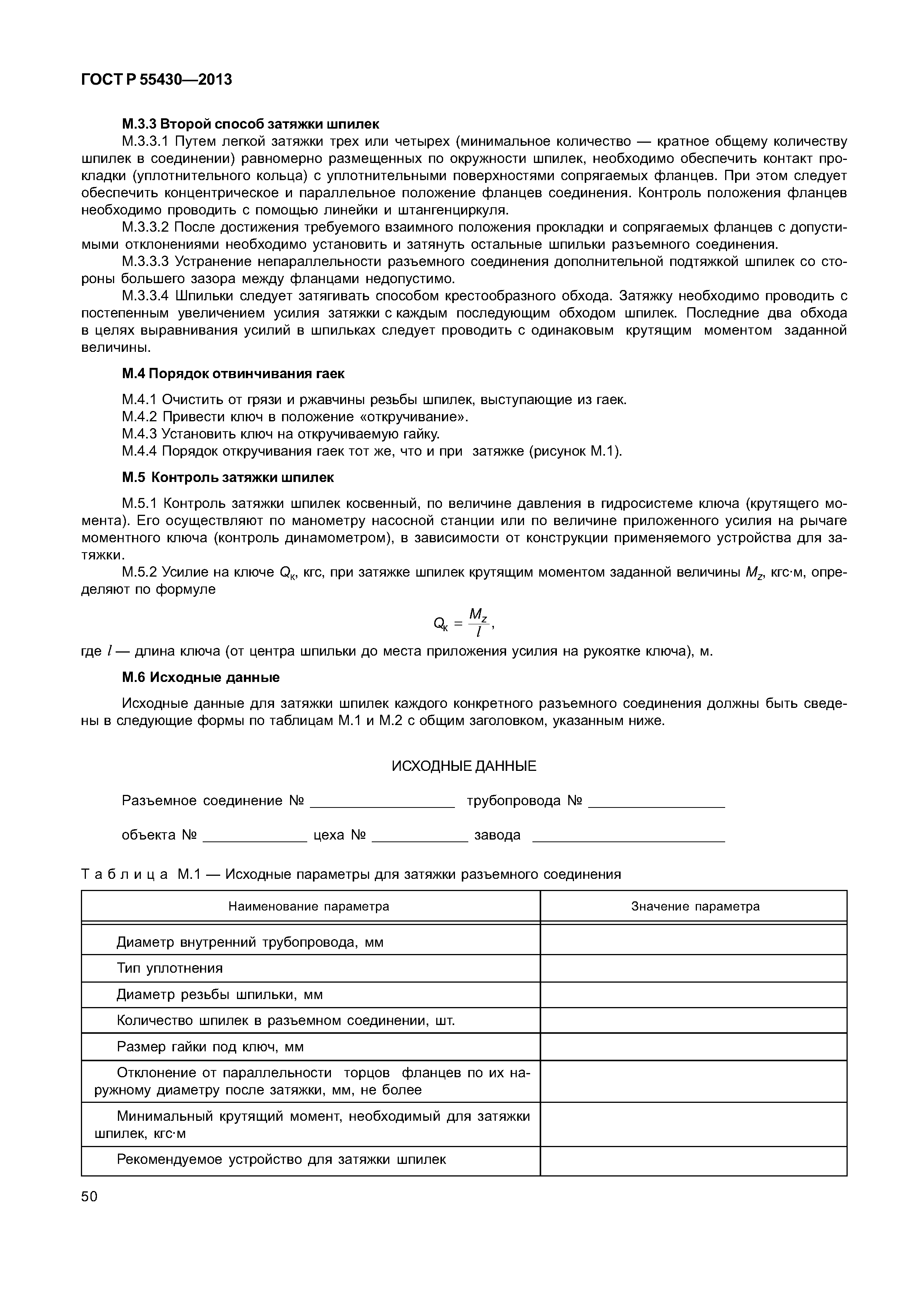

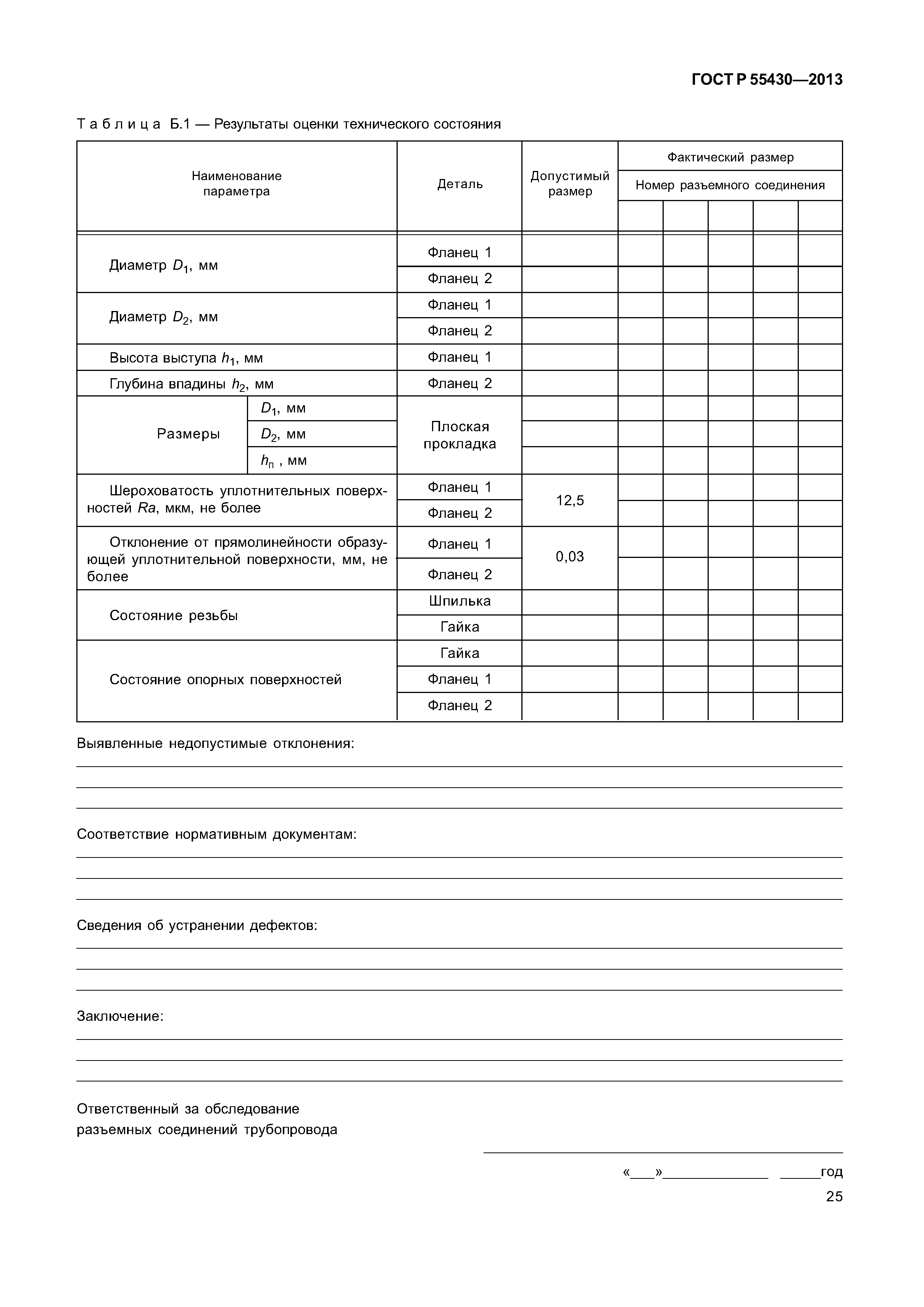

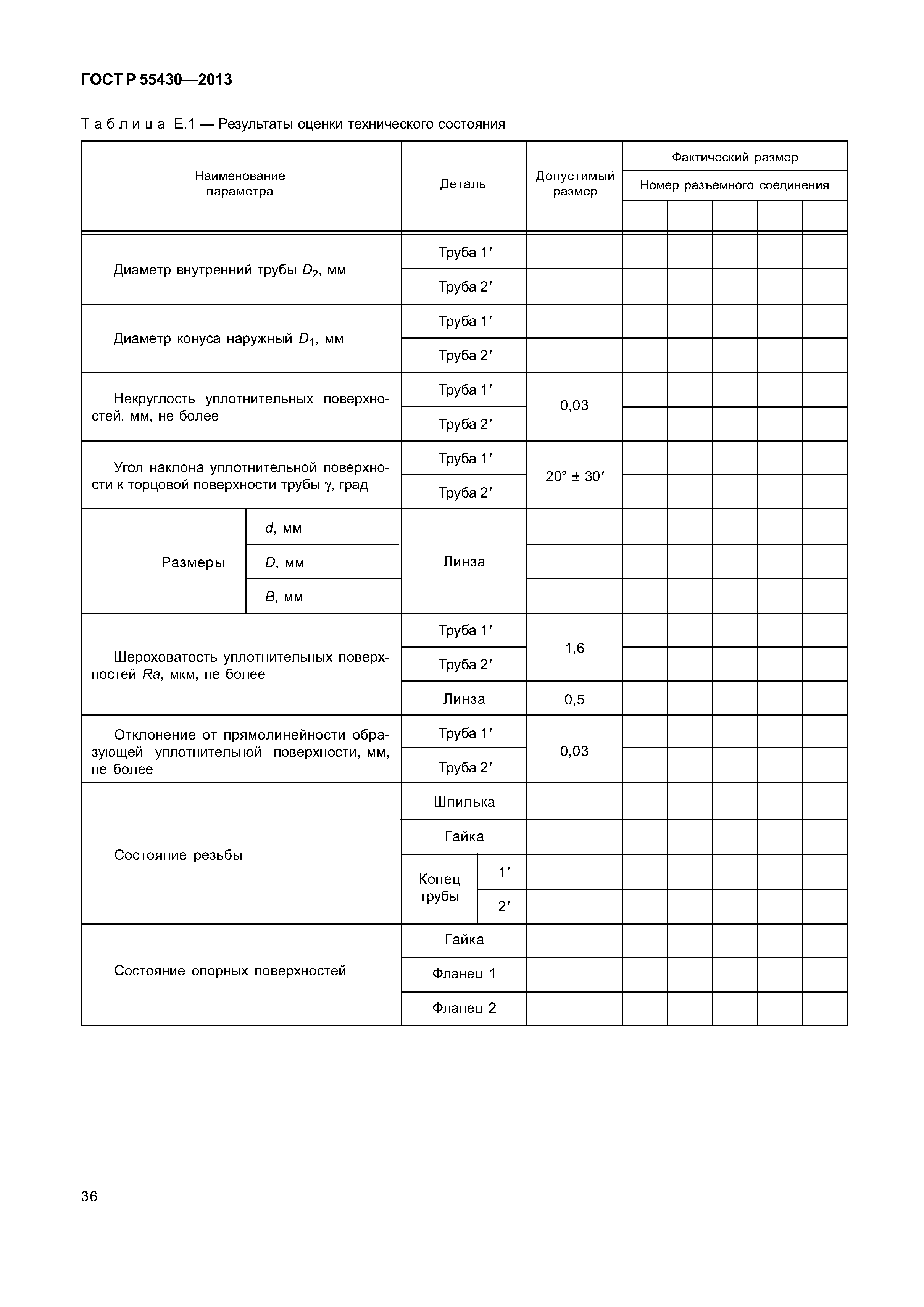

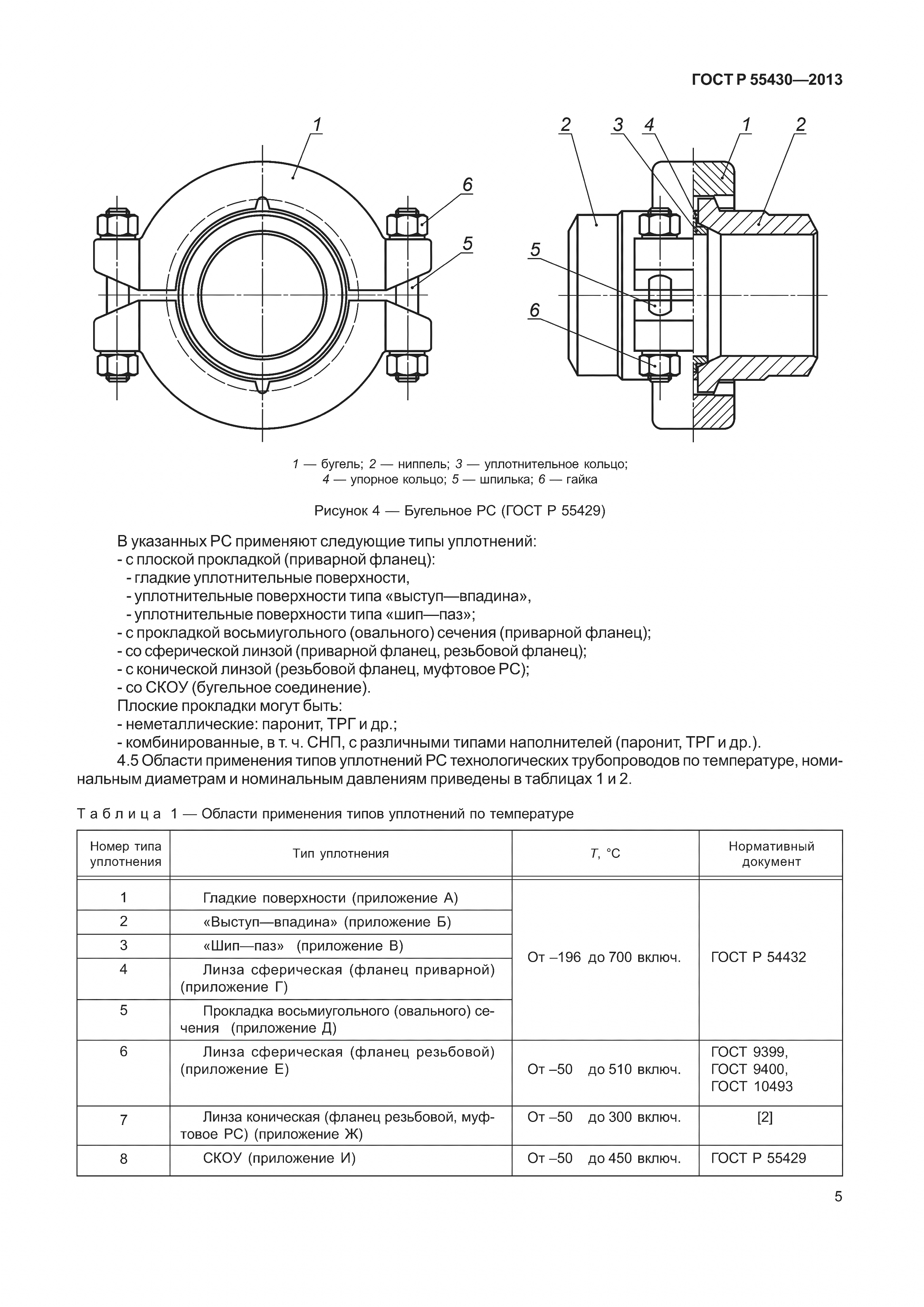

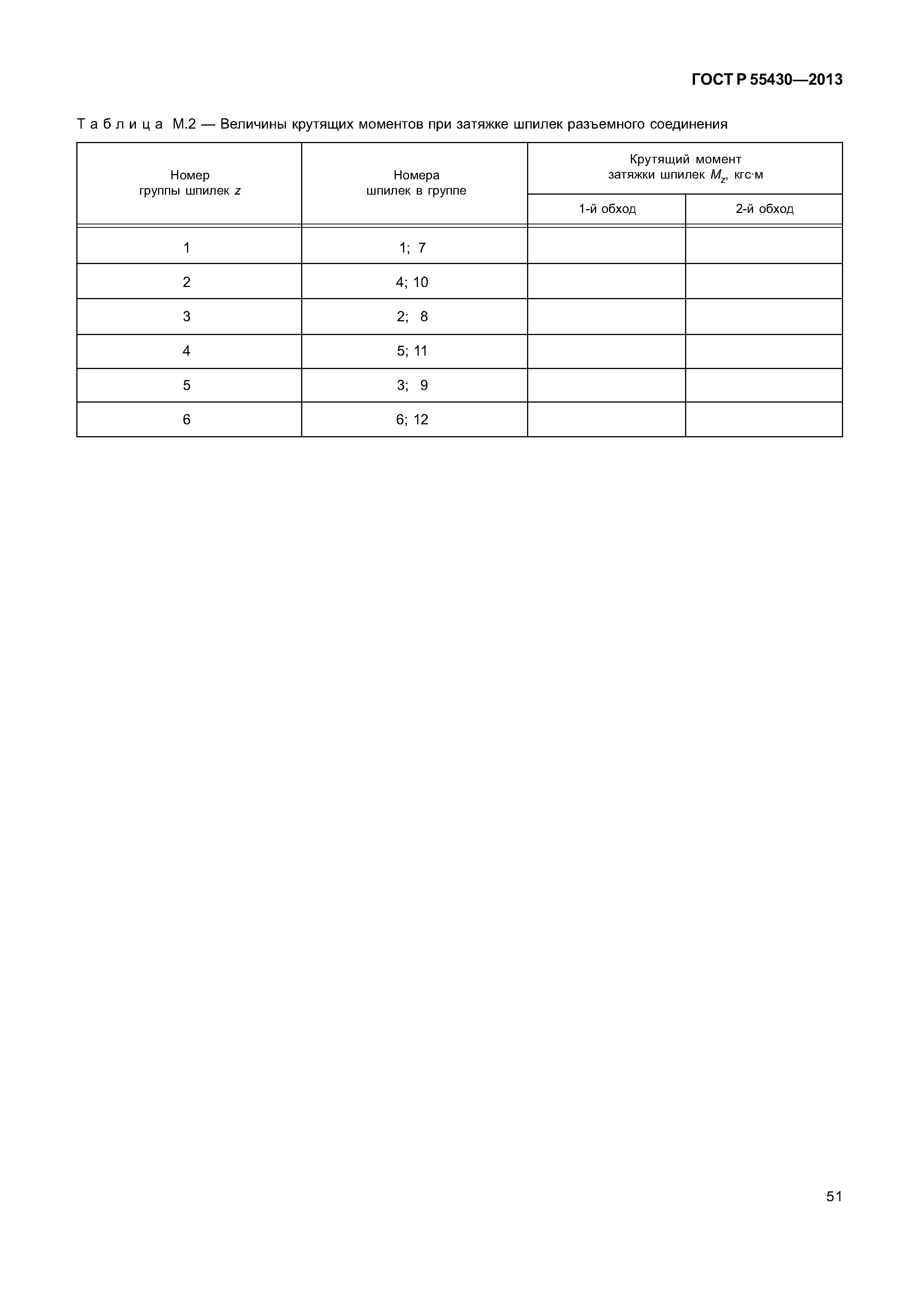

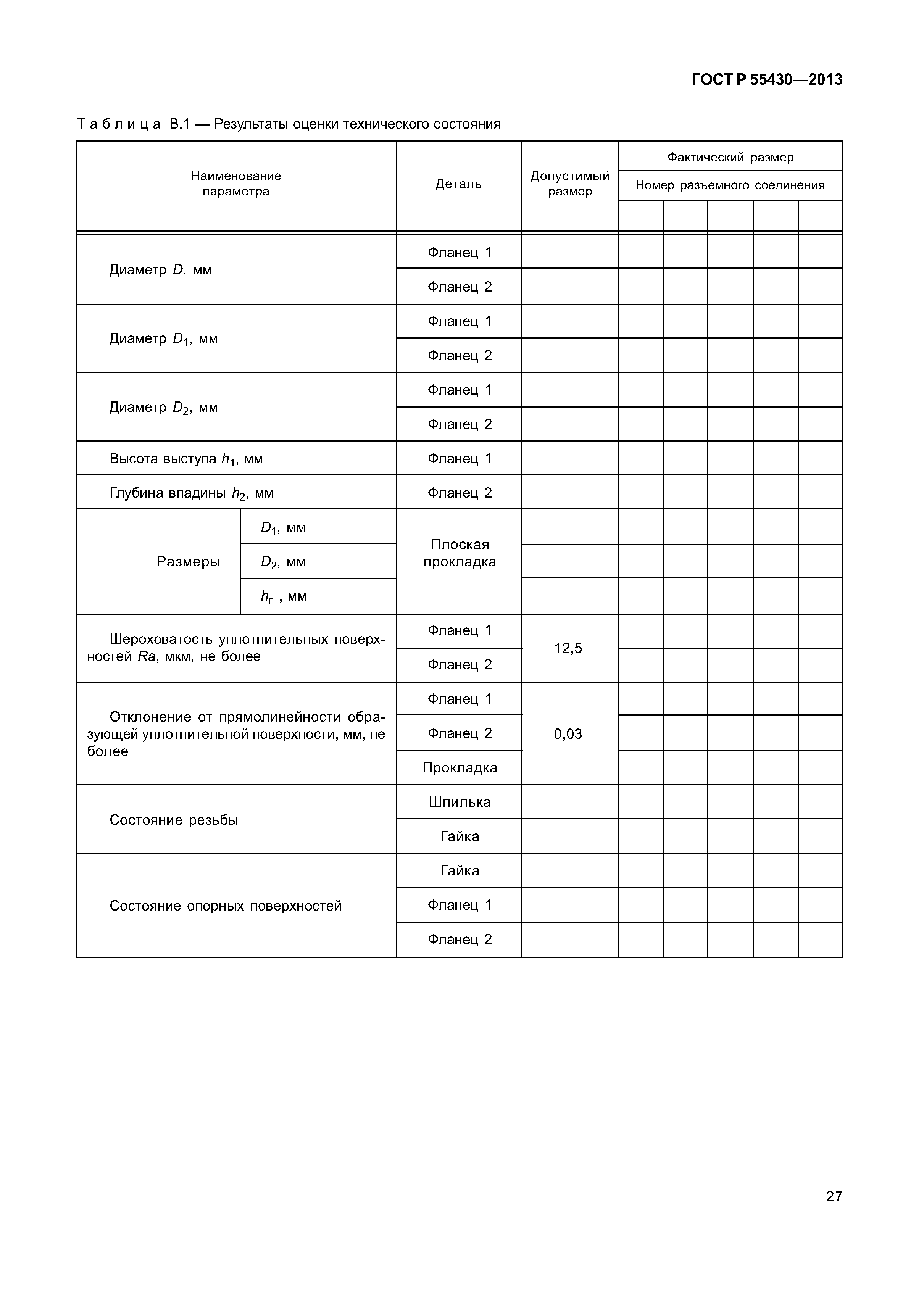

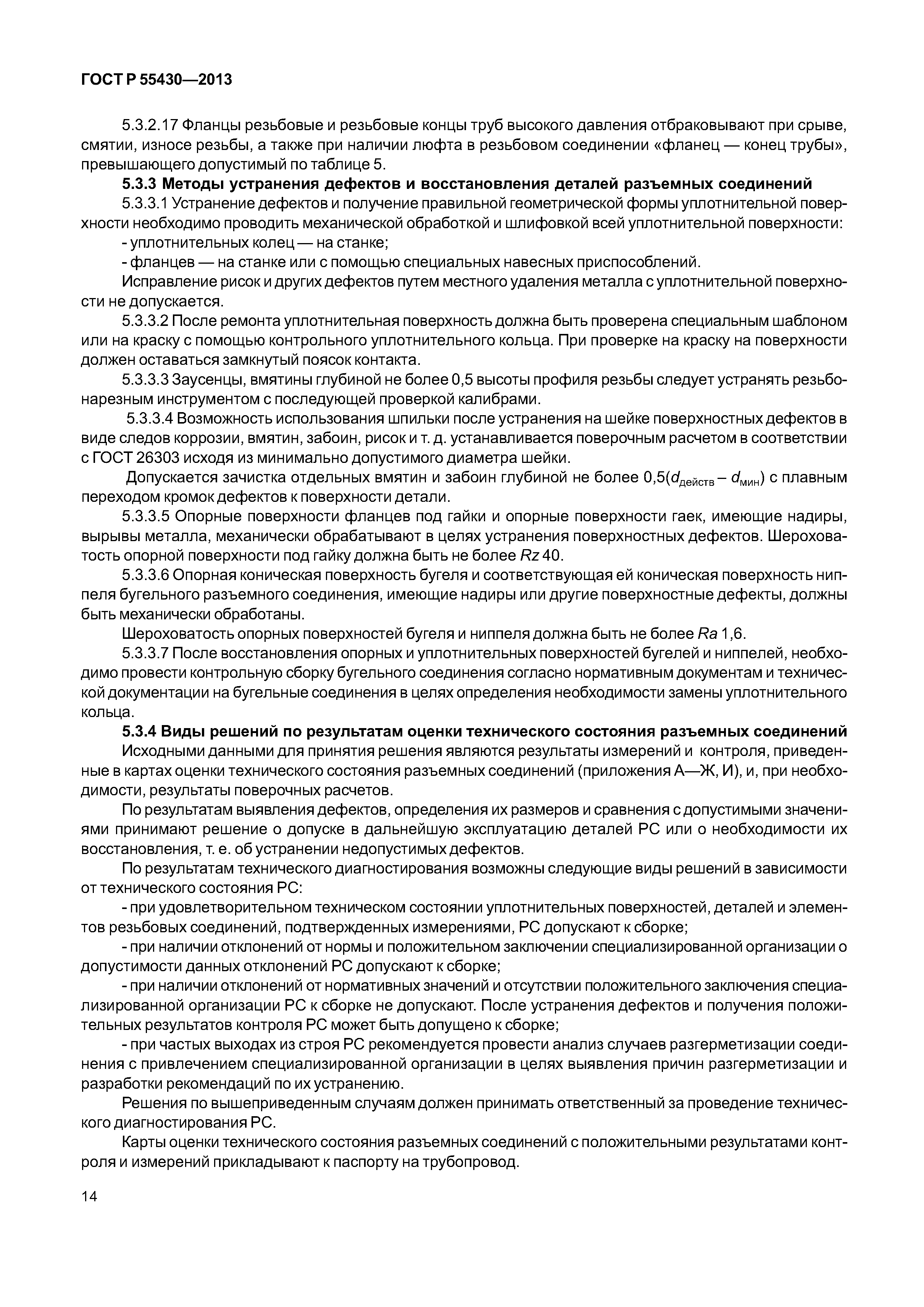

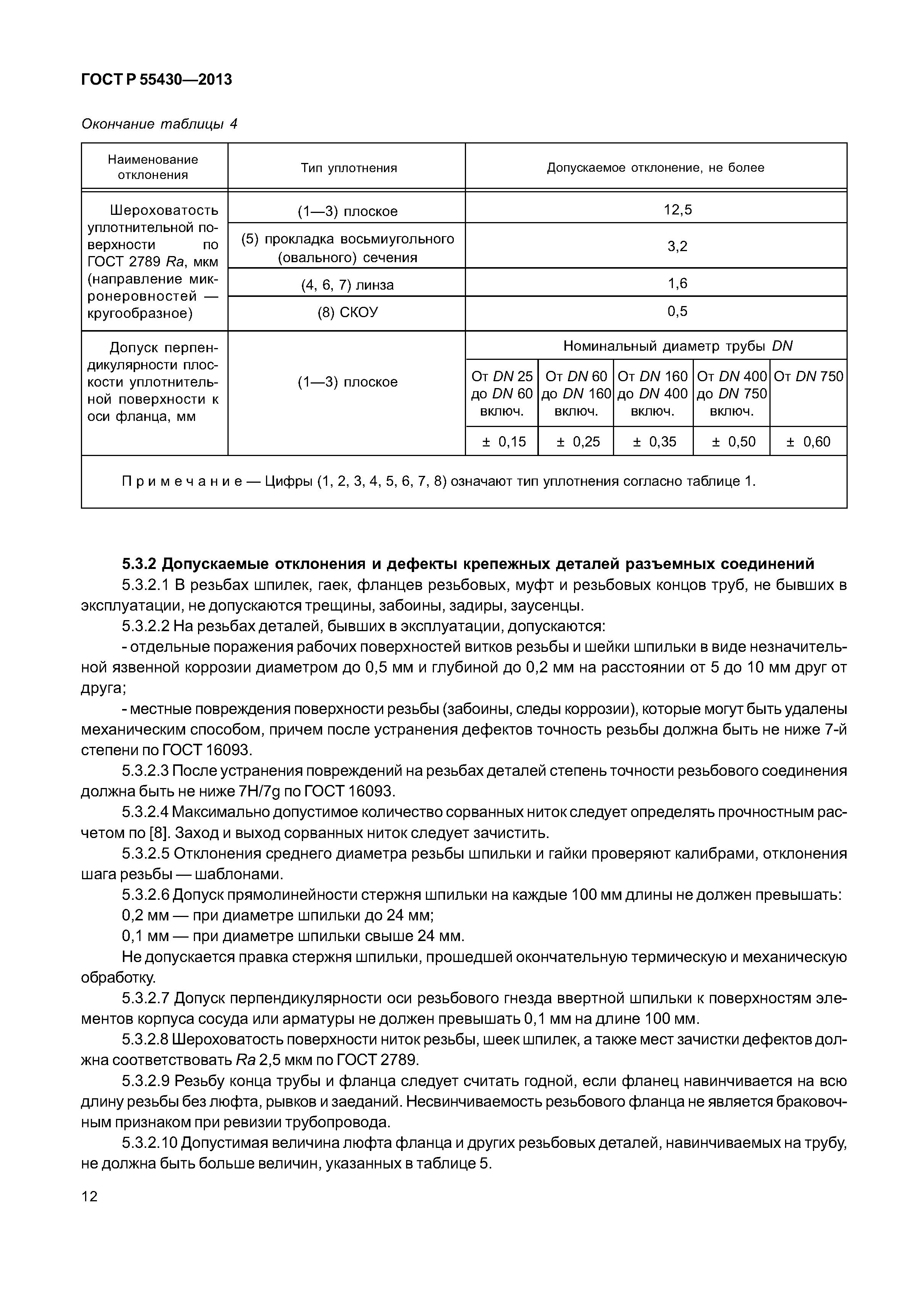

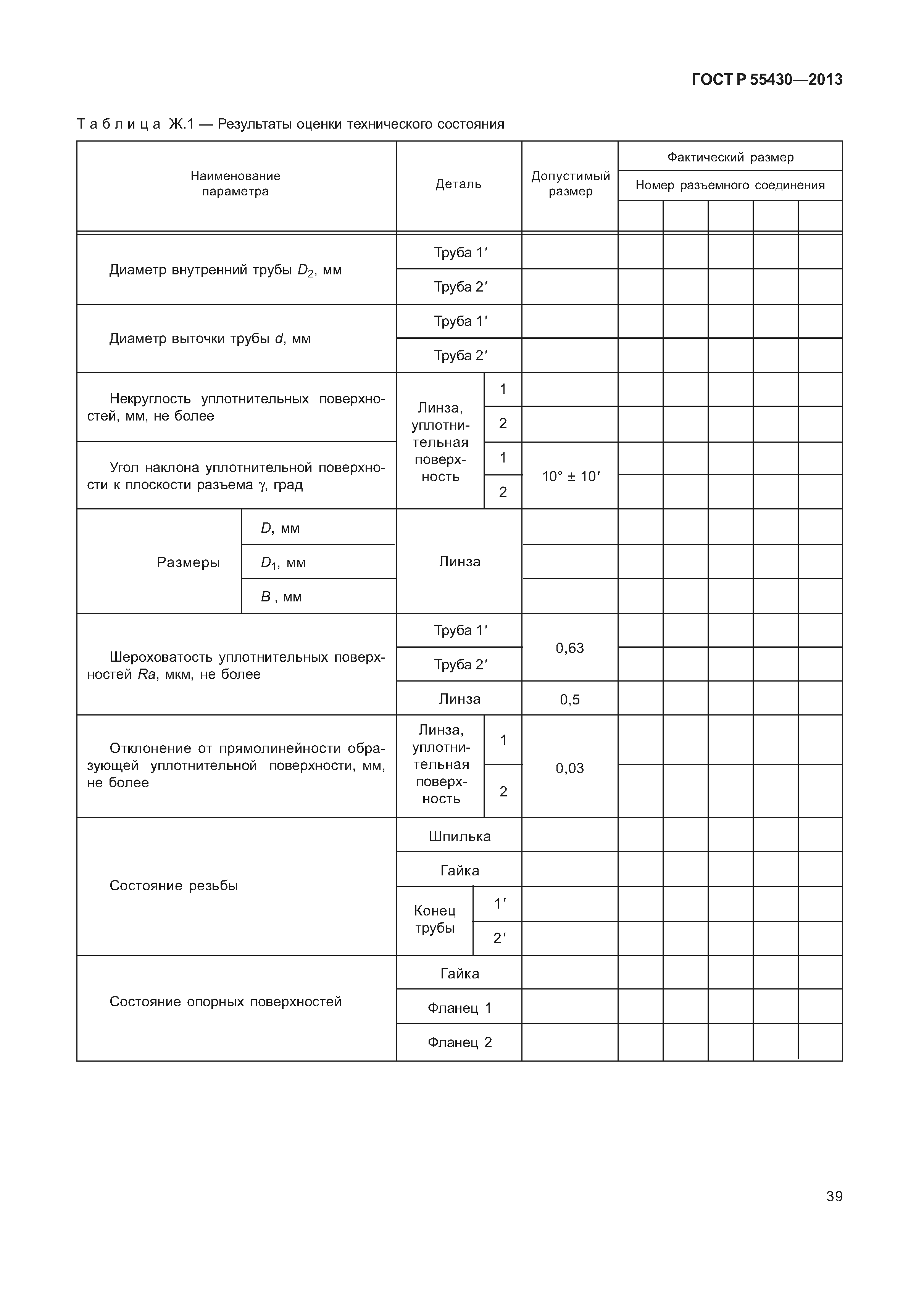

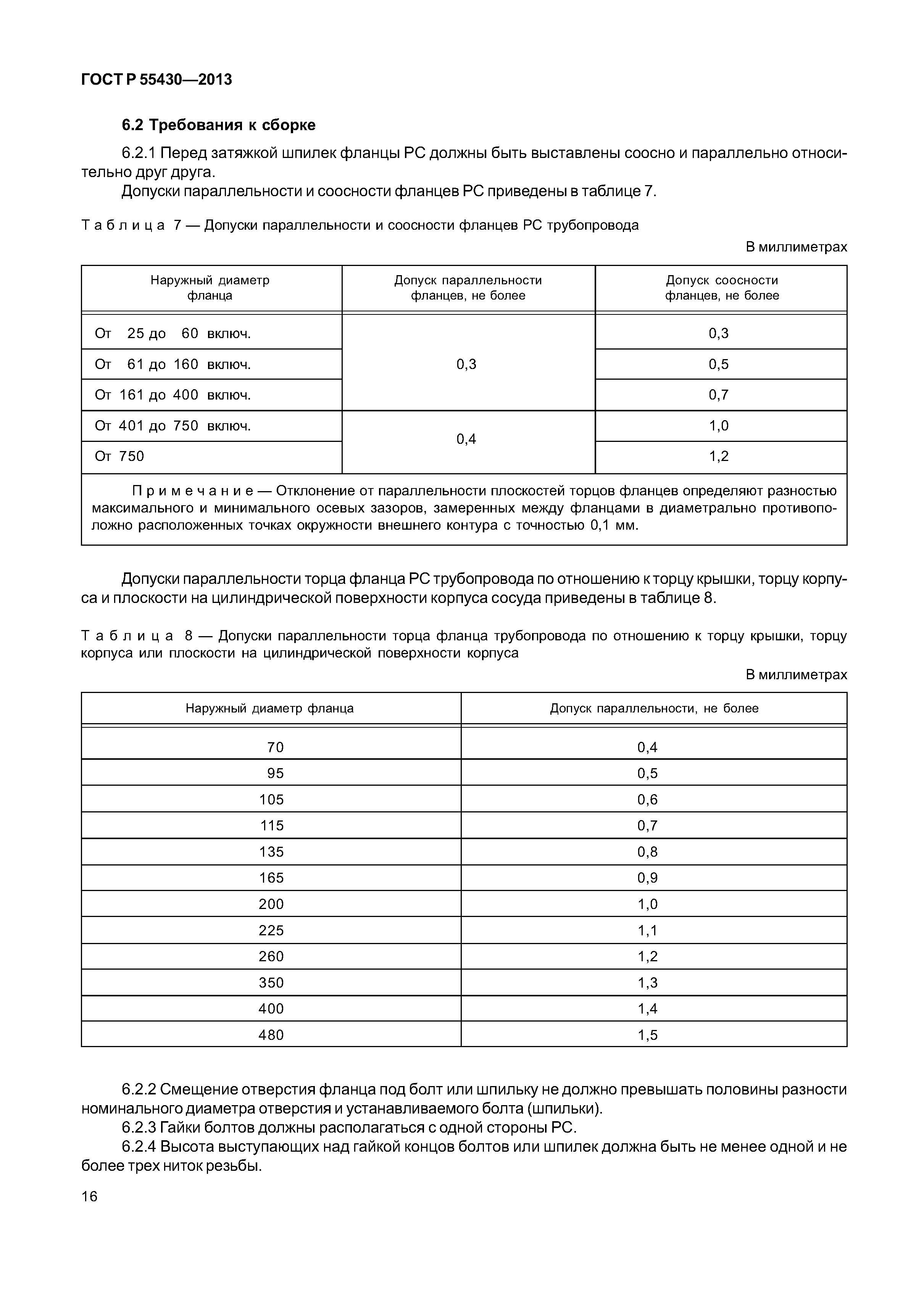

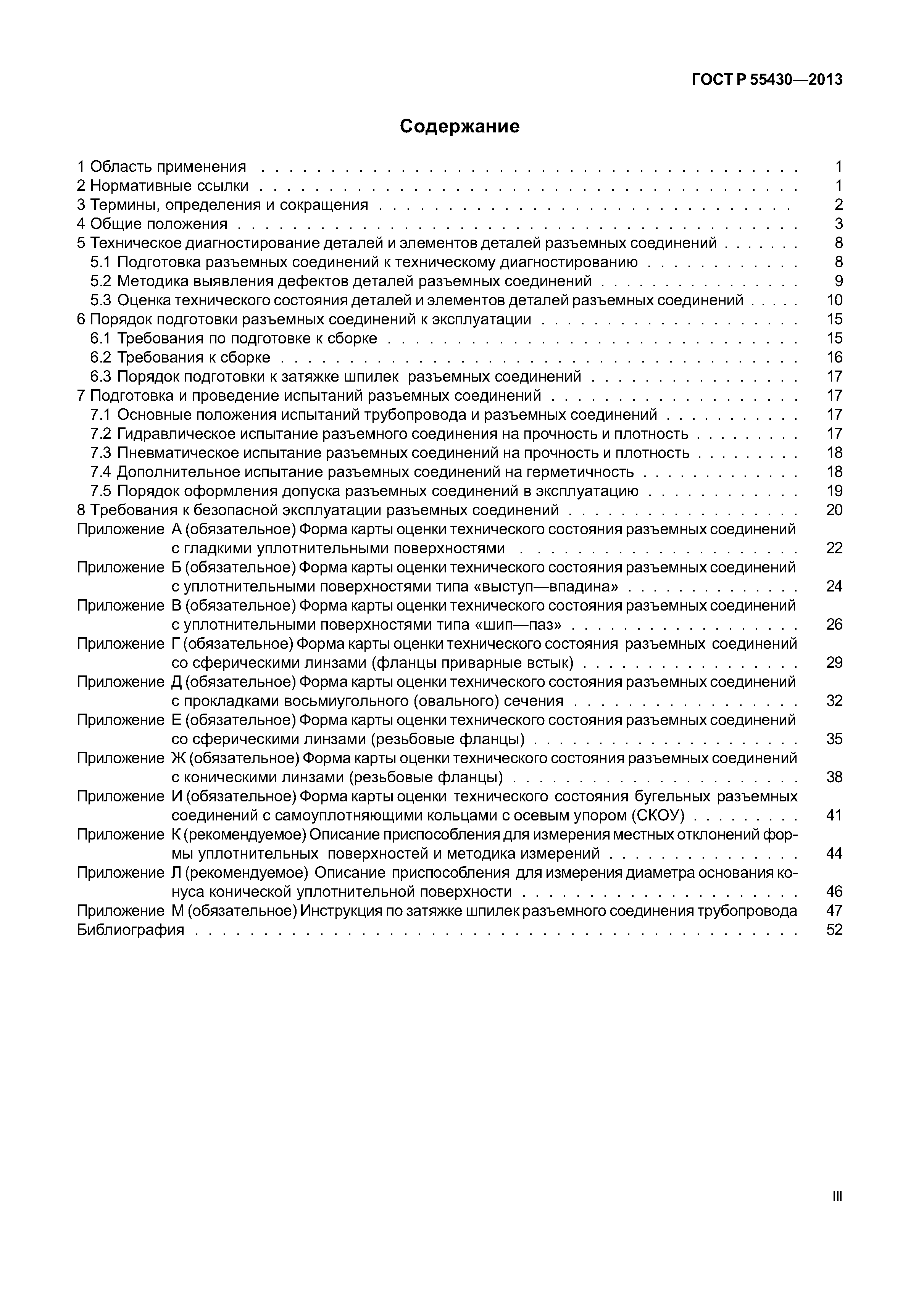

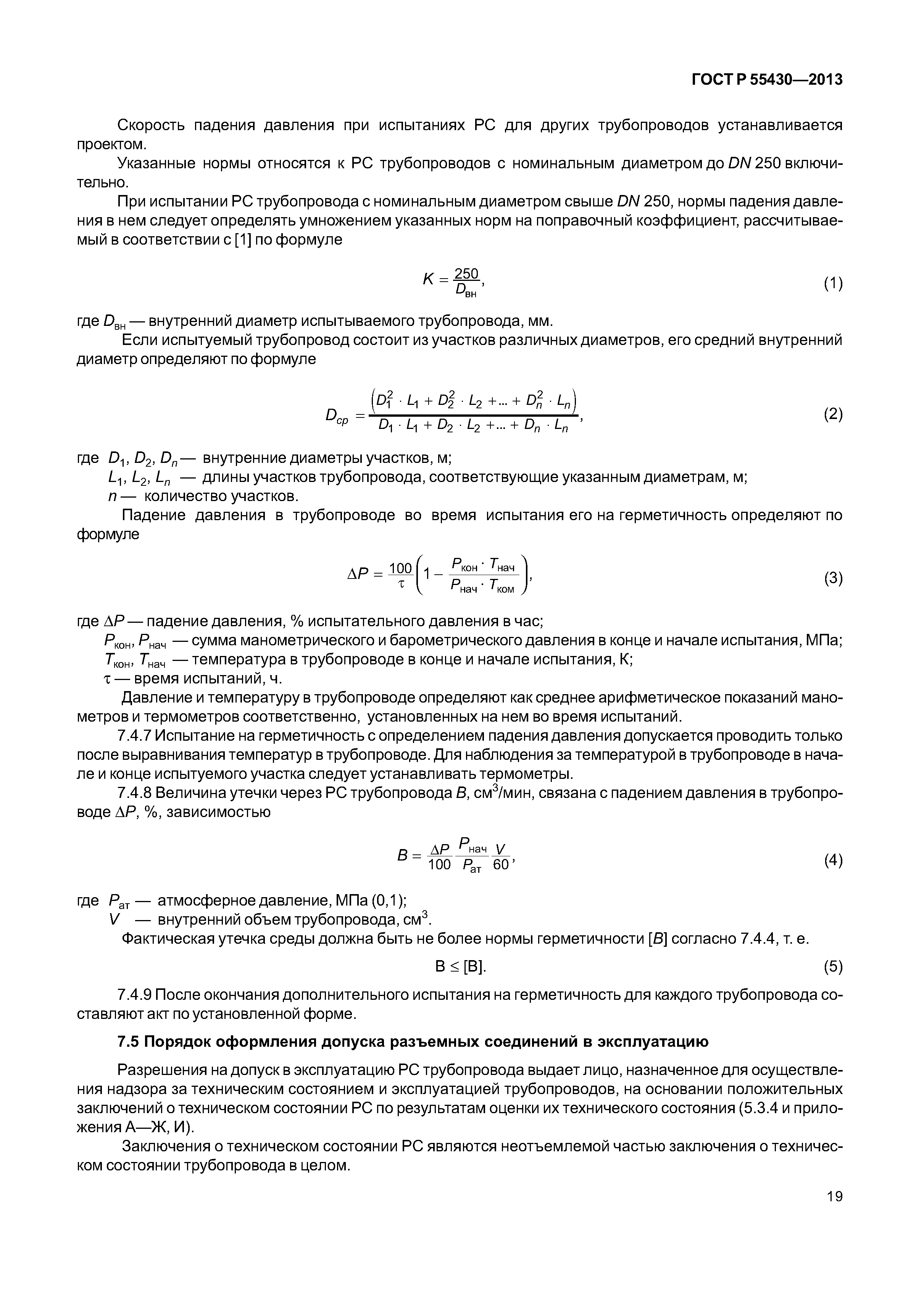

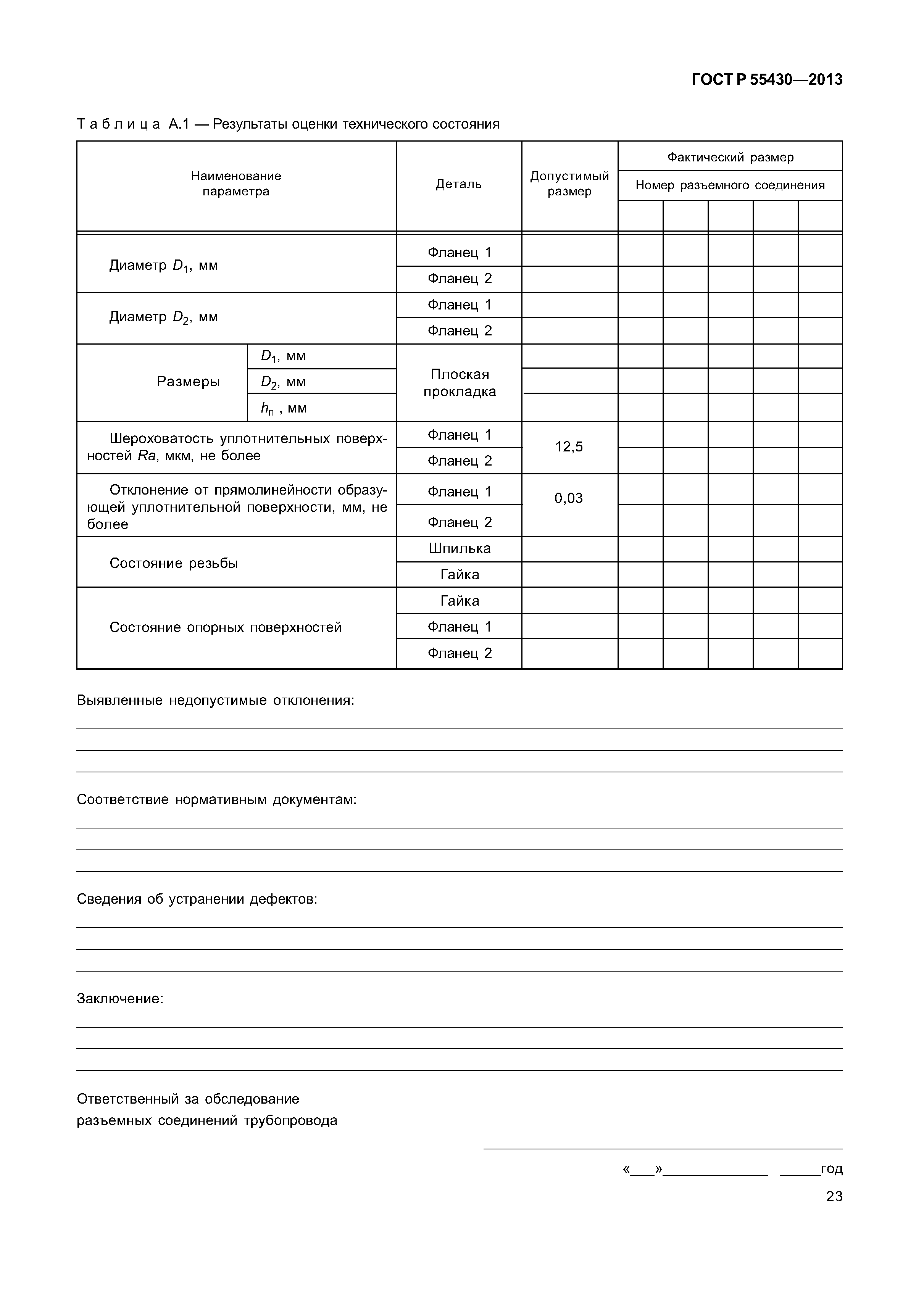

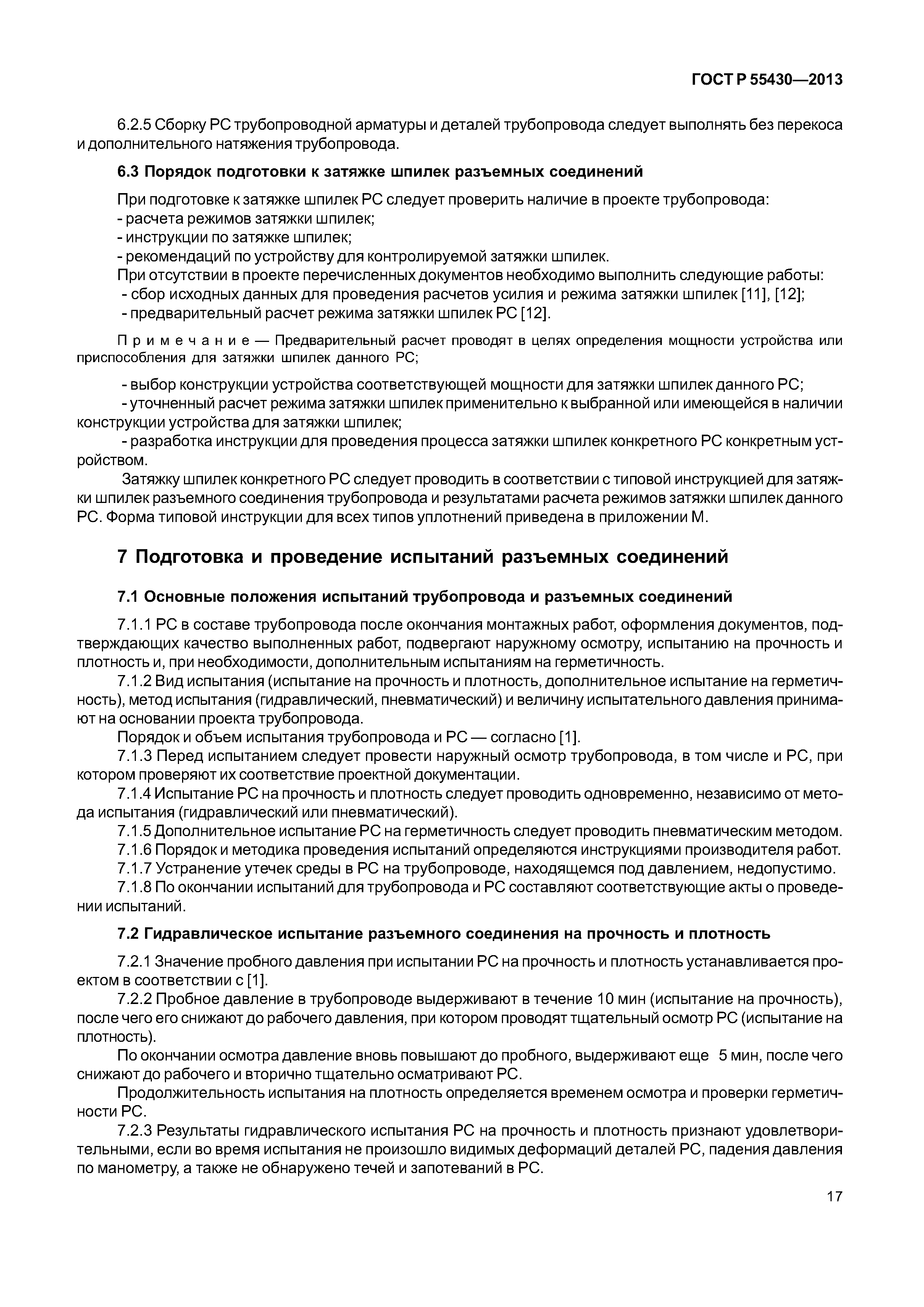

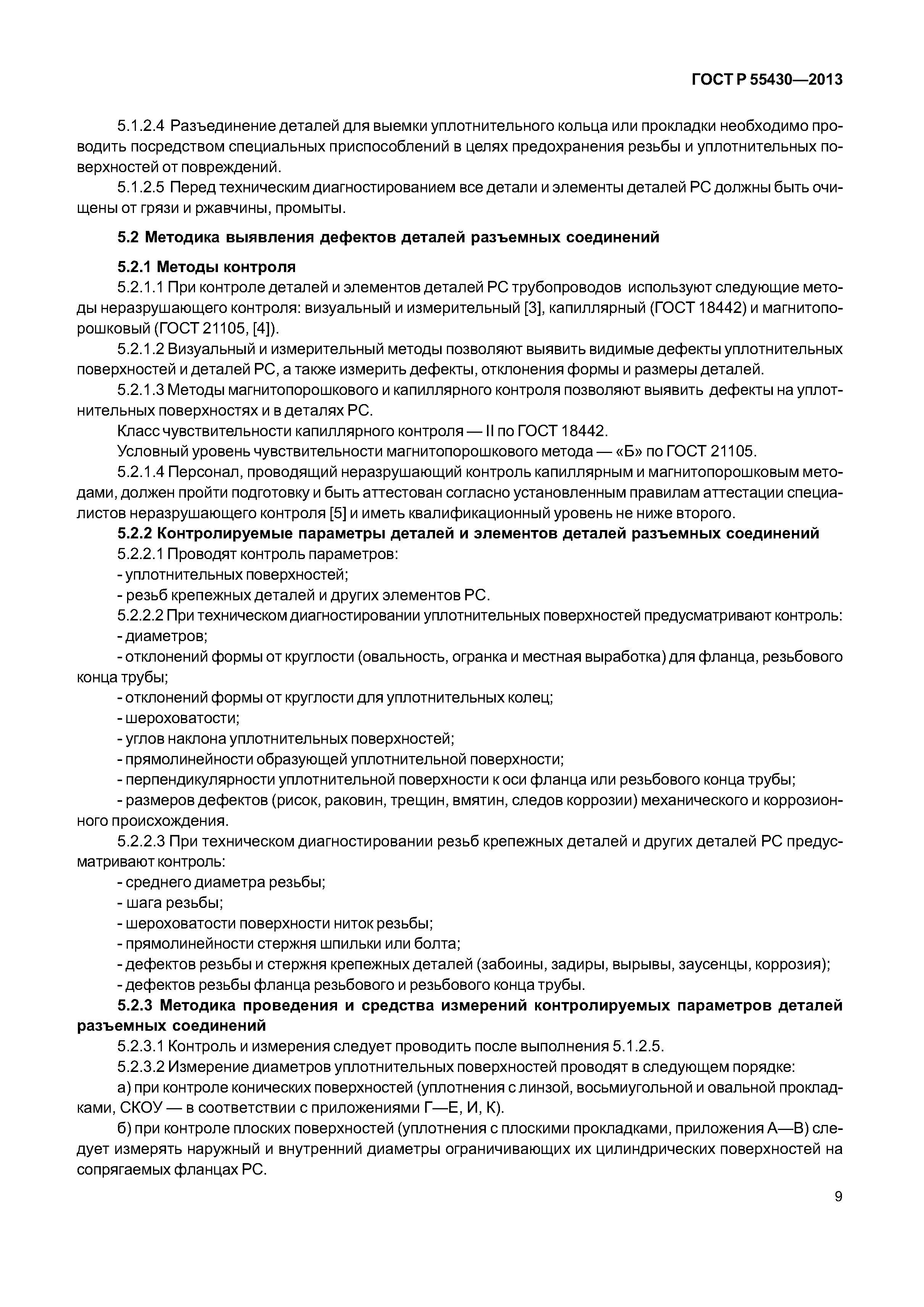

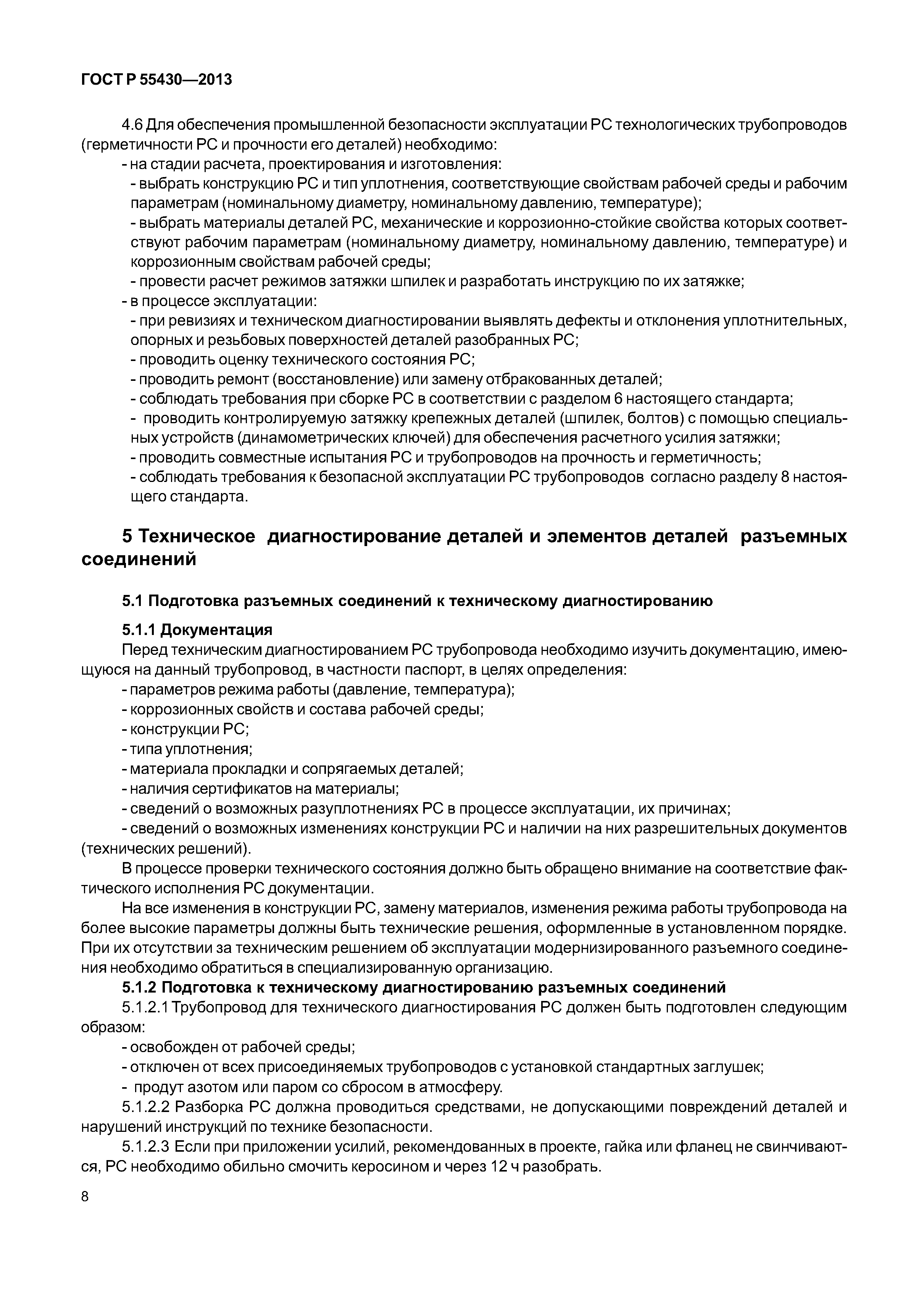

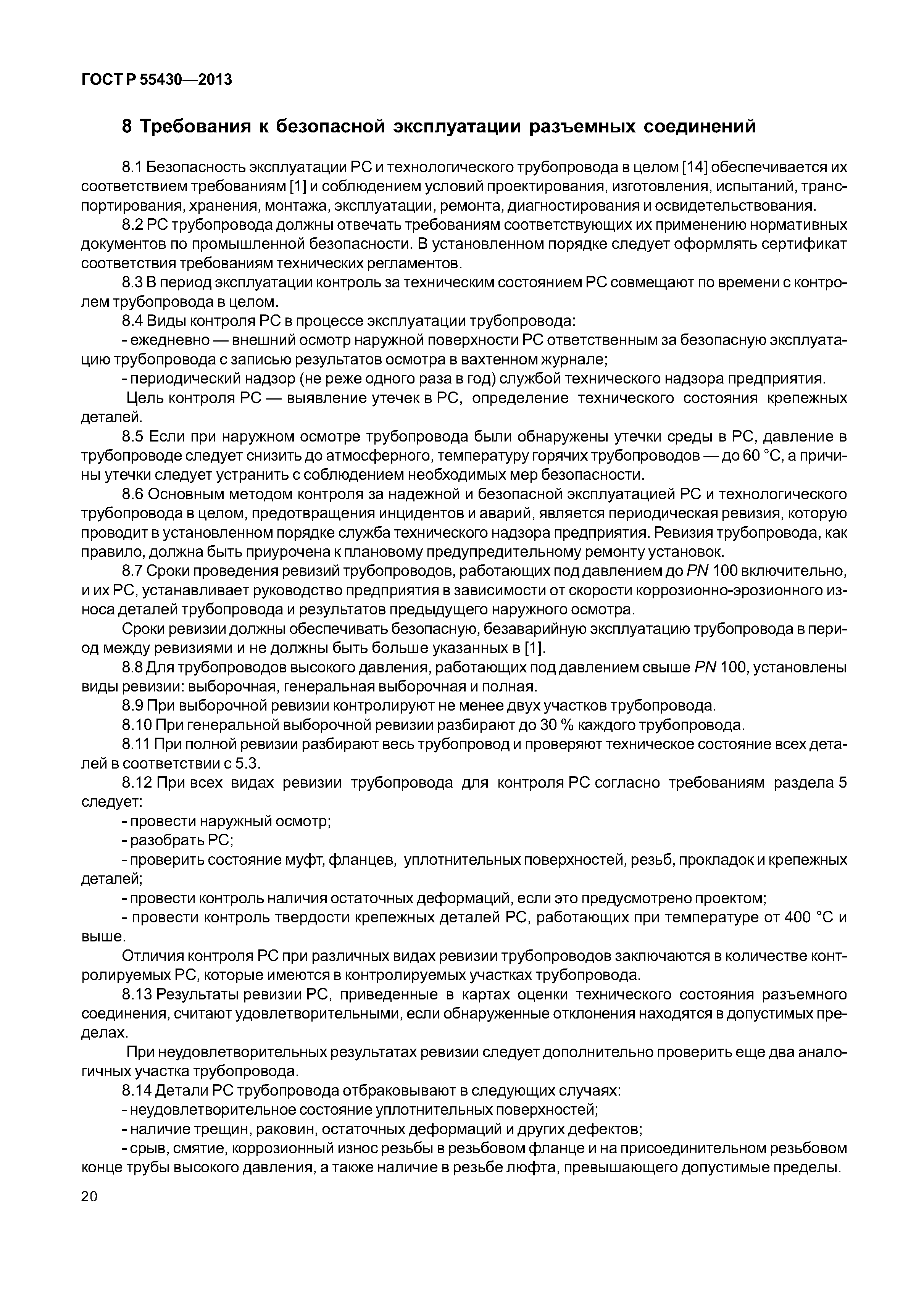

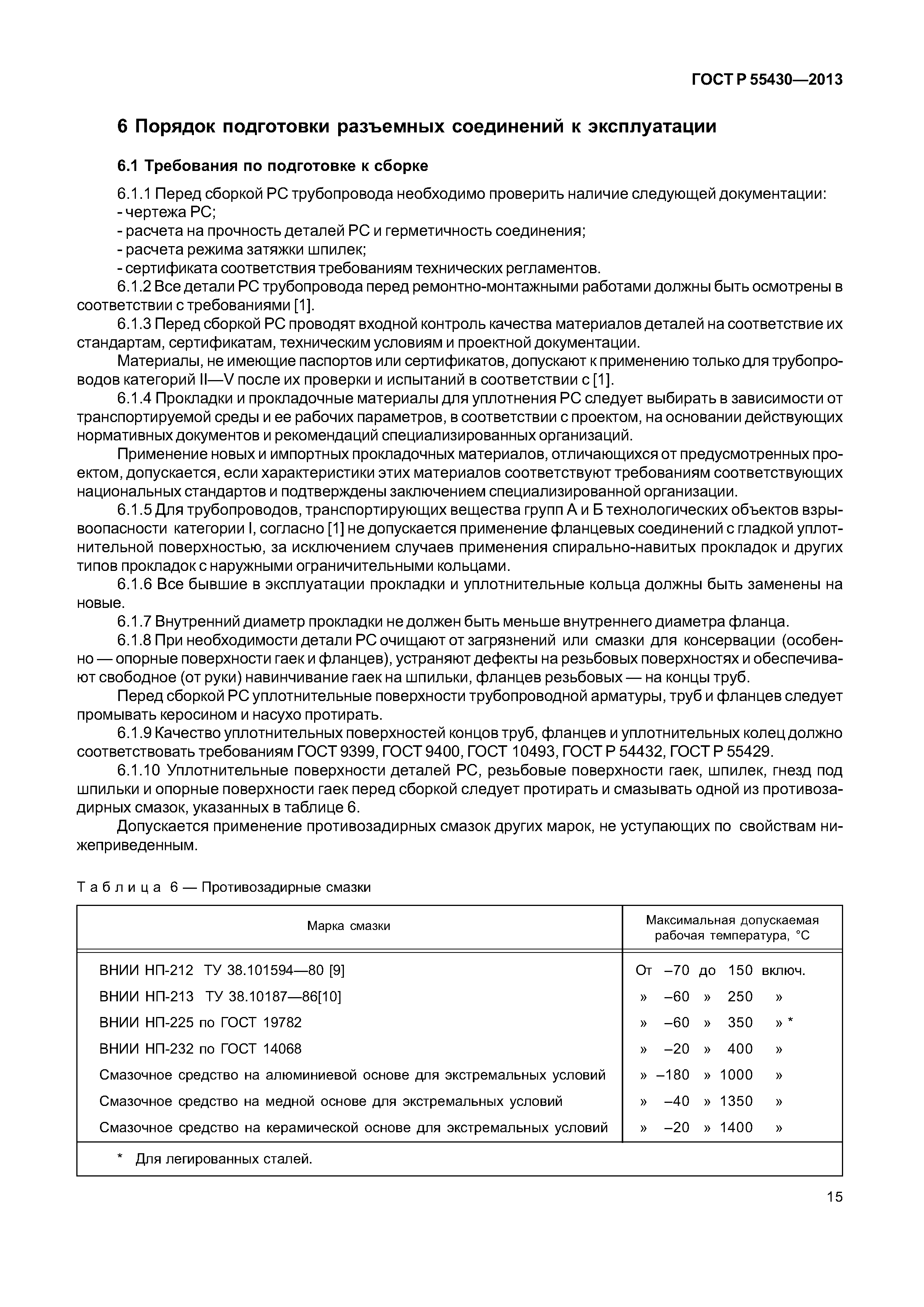

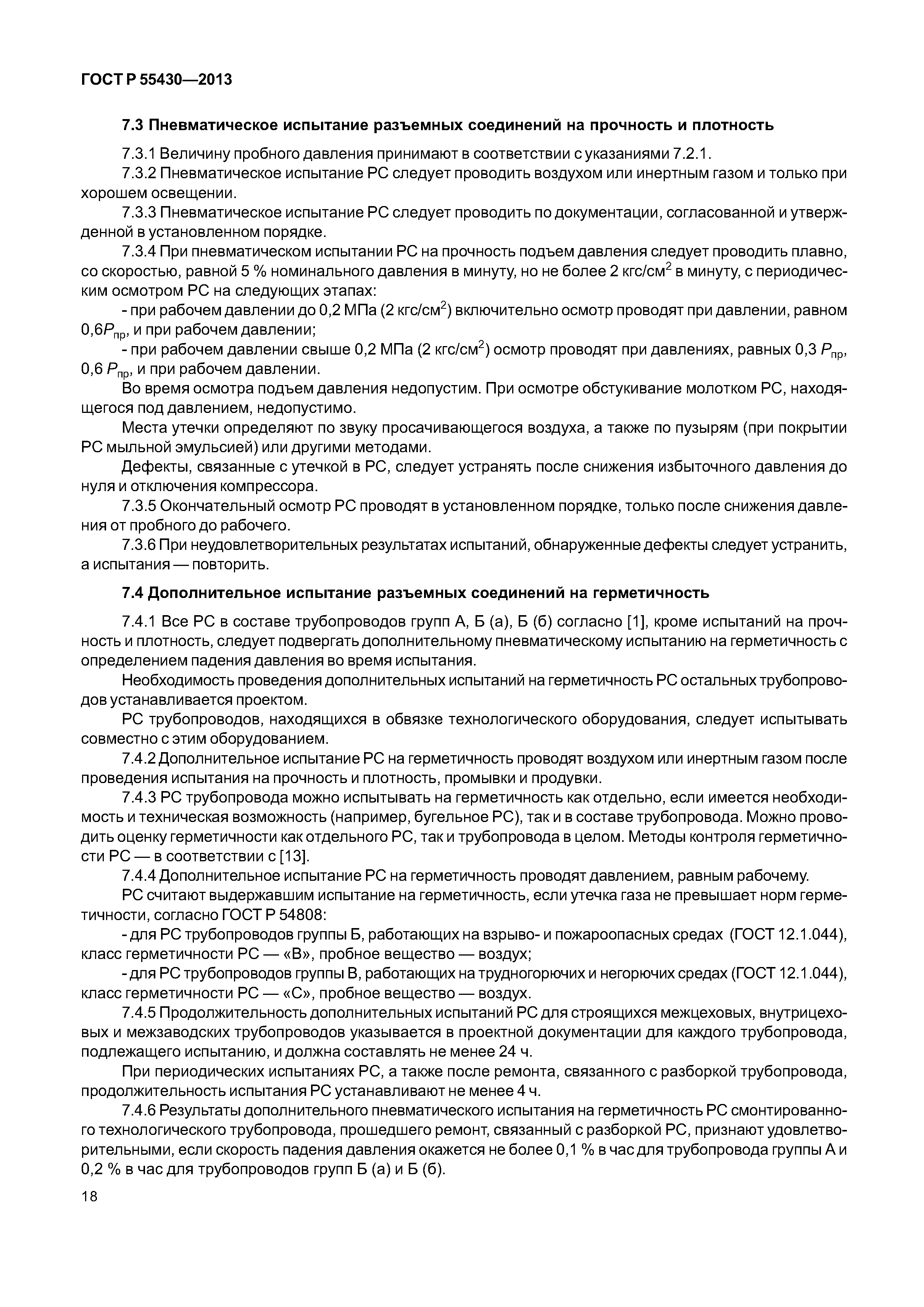

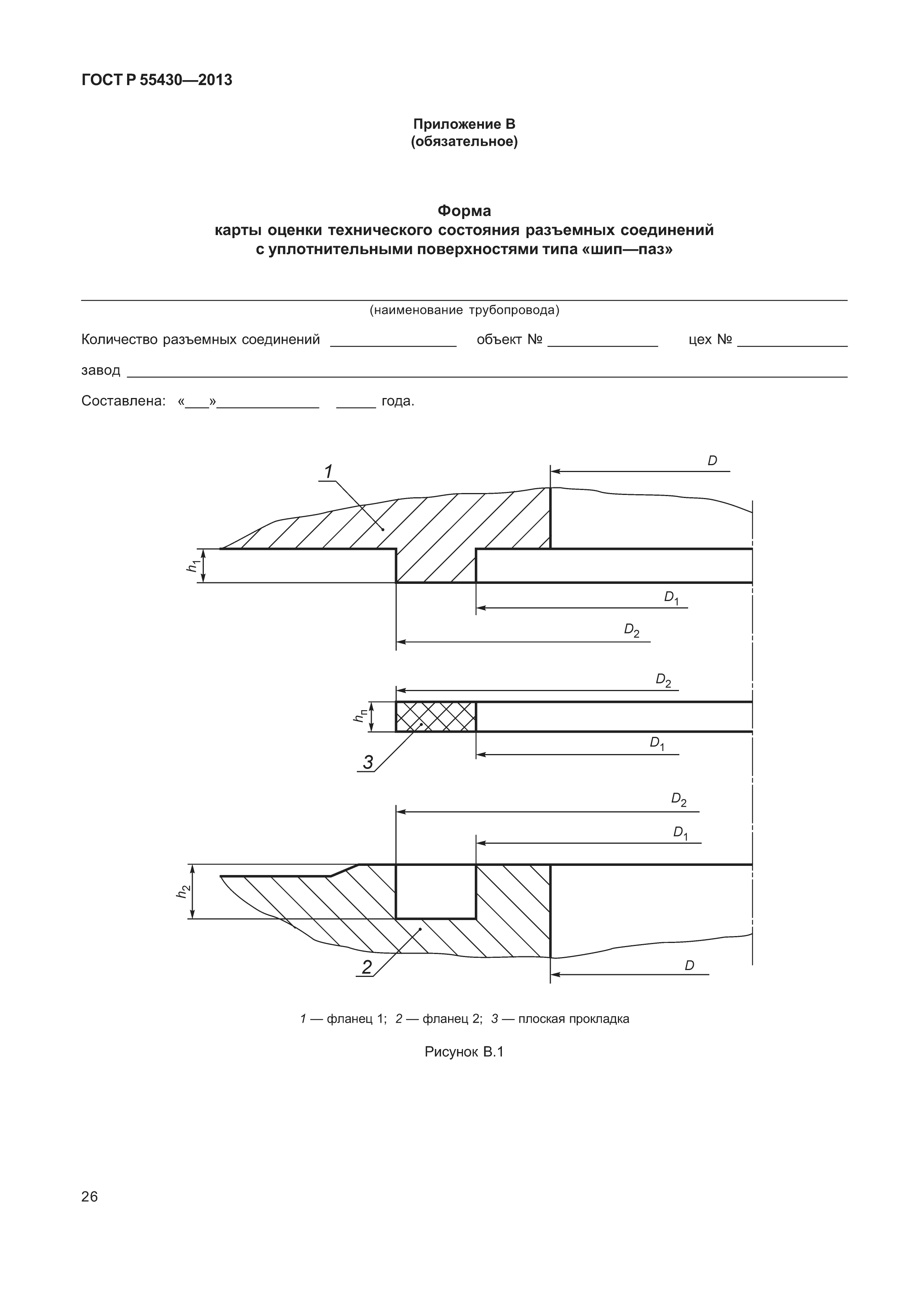

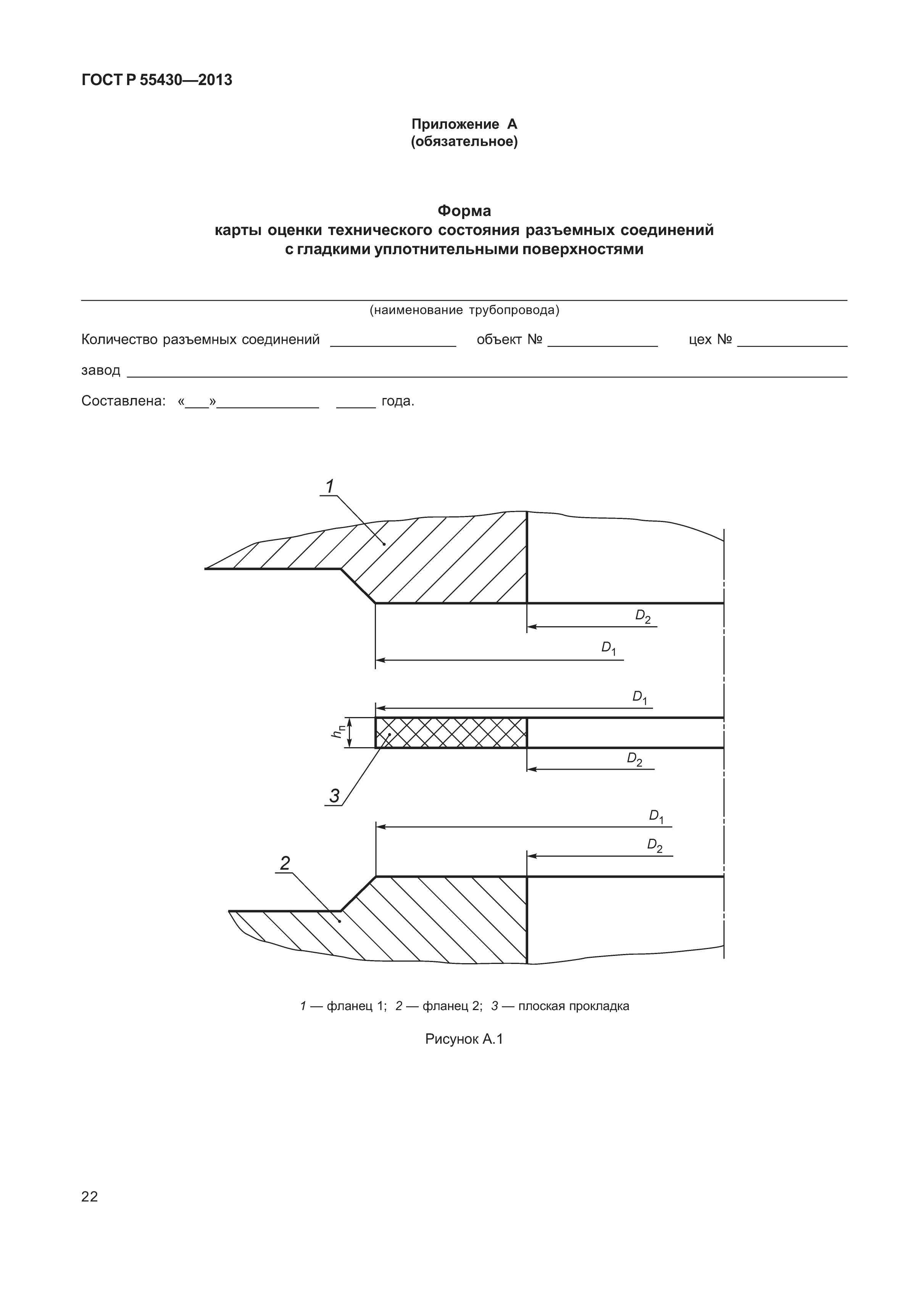

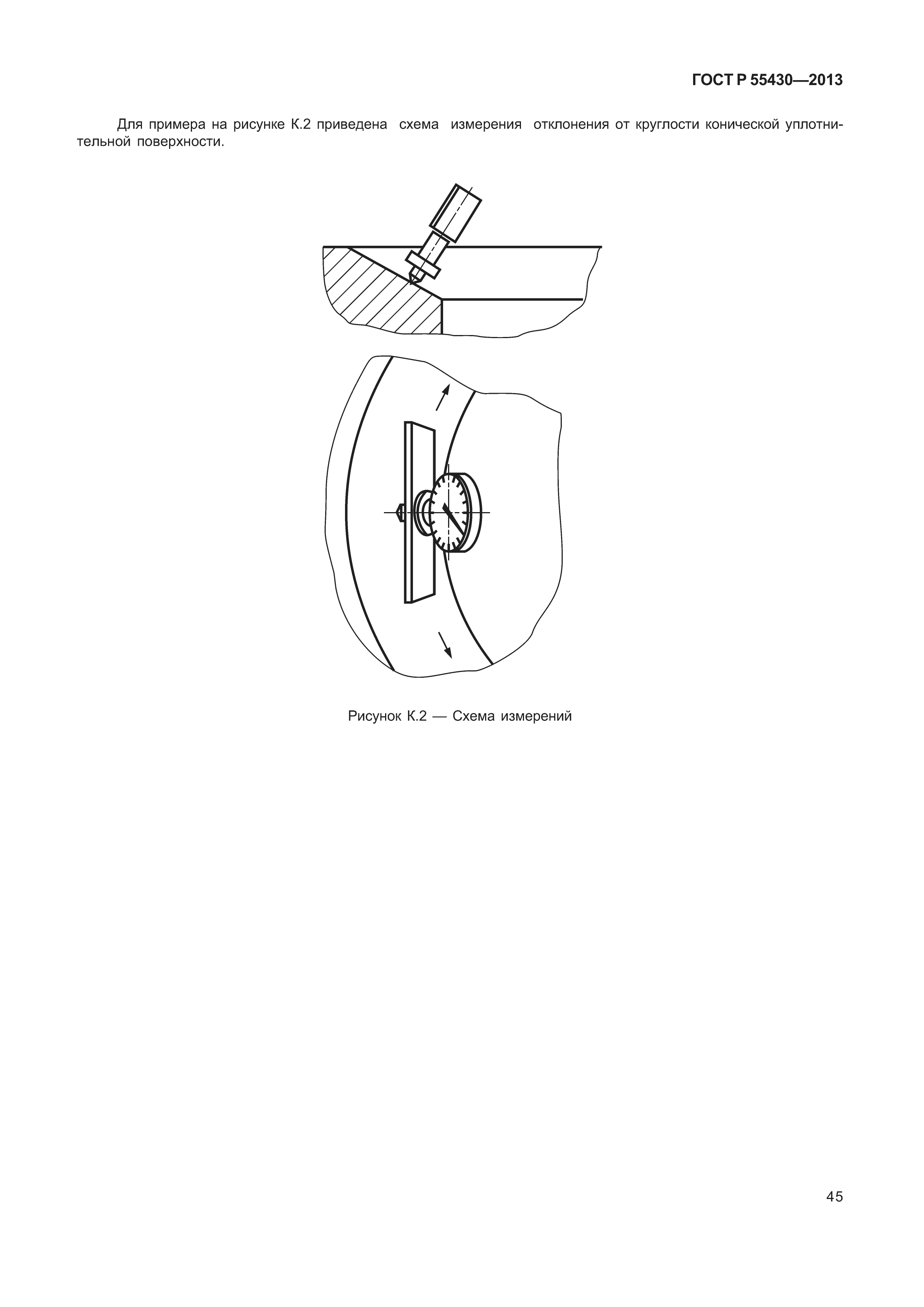

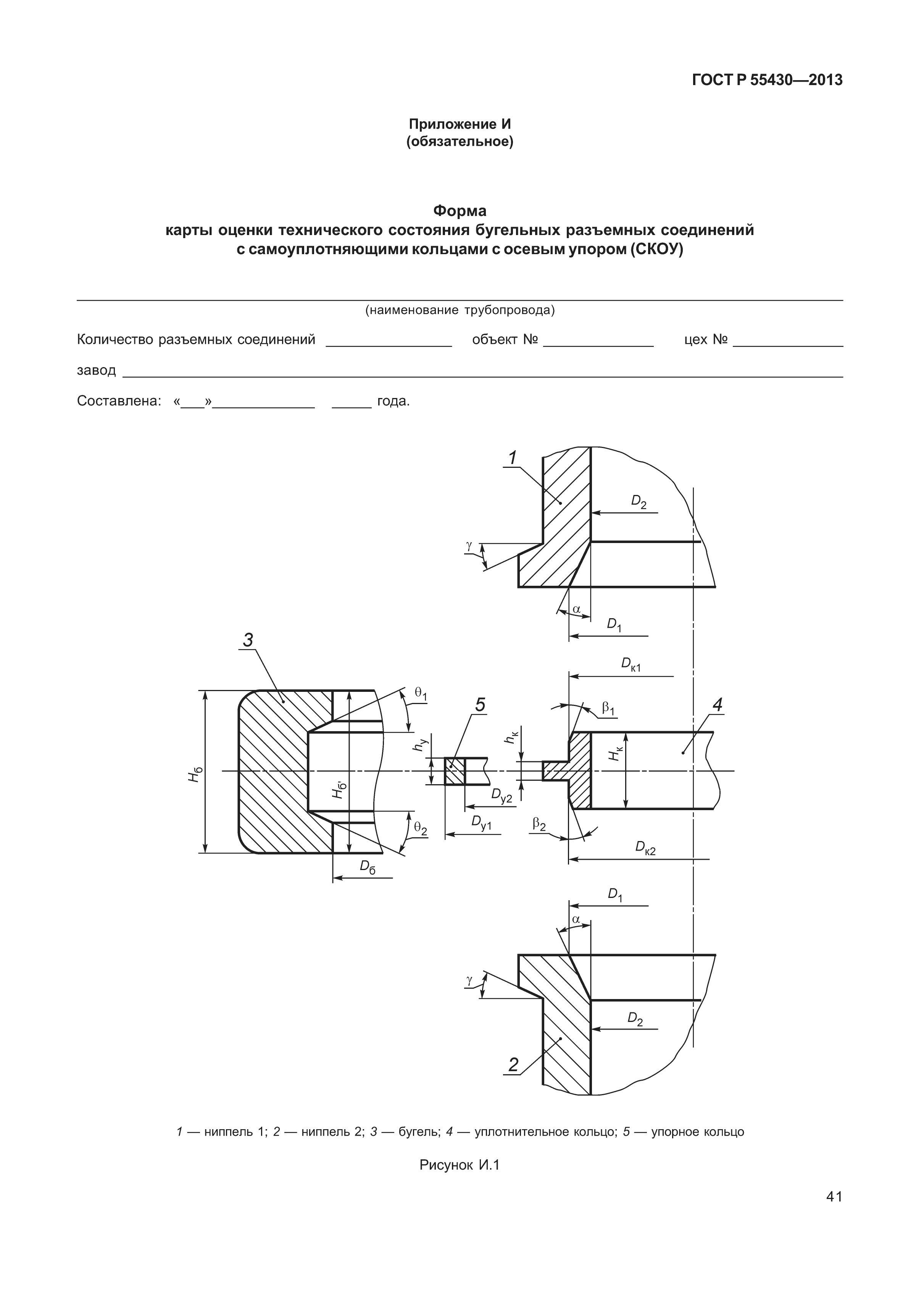

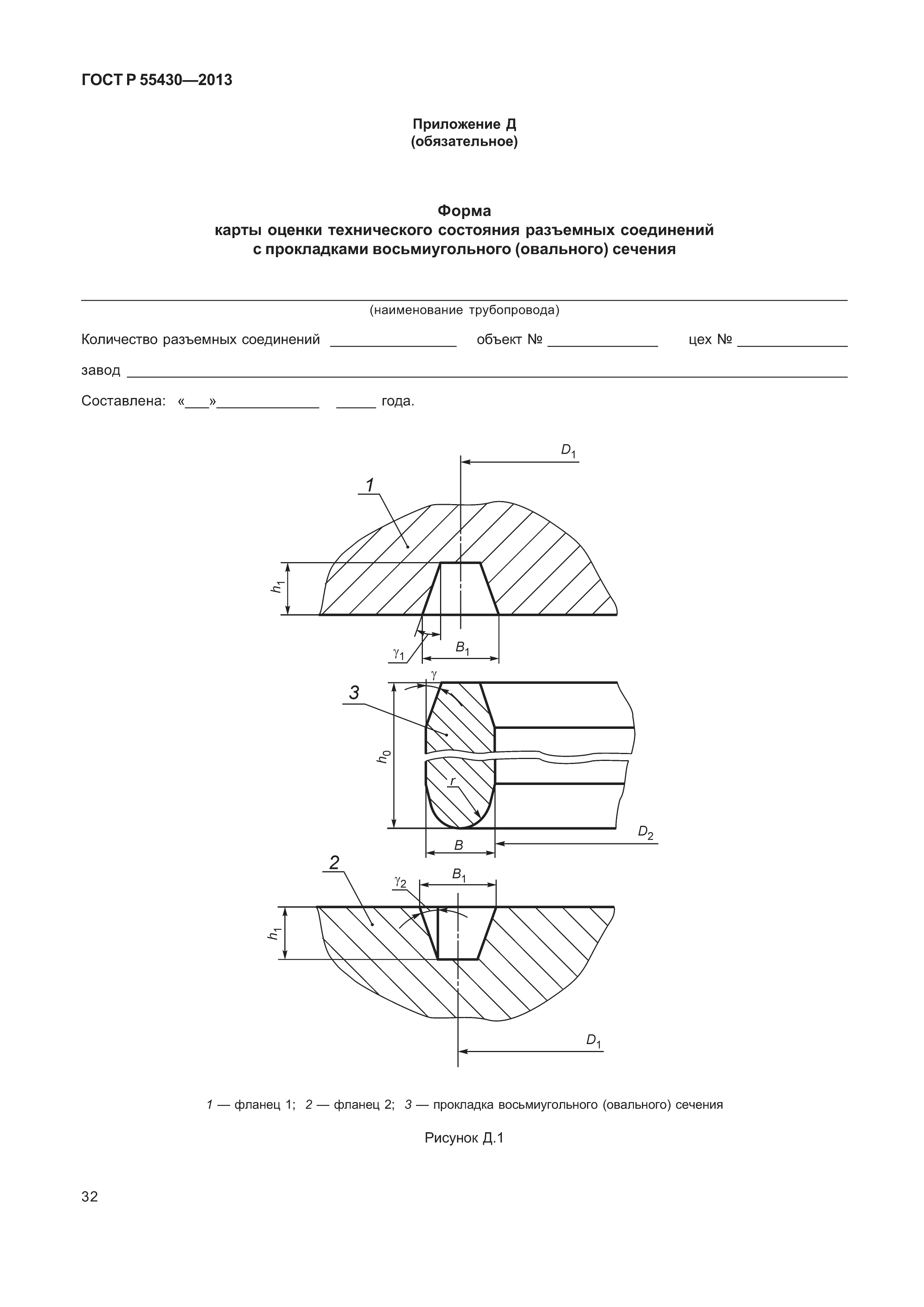

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и сокращения 4 Общие положения 5 Техническое диагностирование деталей и элементов деталей разъемных соединений    5.1 Подготовка разъемных соединений к техническому диагностированию    5.2 Методика выявления дефектов деталей разъемных соединений    5.3 Оценка технического состояния деталей и элементов деталей разъемных соединений 6 Порядок подготовки разъемных соединений к эксплуатации    6.1 Требования по подготовке к сборке    6.2 Требования к сборке    6.3 Порядок подготовки к затяжке шпилек разъемных соединений 7 Подготовка и проведение испытаний разъемных соединений    7.1 Основные положения испытаний трубопровода и разъемных соединений    7.2 Гидравлическое испытание разъемного соединения на прочность и плотность    7.3 Пневматическое испытание разъемных соединений на прочность и плотность    7.4 Дополнительное испытание разъемных соединений на герметичность    7.5 Порядок оформления допуска разъемных соединений в эксплуатацию 8 Требования к безопасной эксплуатации разъемных соединений Приложение А (обязательное) Форма карты оценки технического состояния разъемных соединений с гладкими уплотнительными поверхностями Приложение Б (обязательное) Форма карты оценки технического состояния разъемных соединений с уплотнительными поверхностями типа "выступ—впадина" Приложение В (обязательное) Форма карты оценки технического состояния разъемных соединений с уплотнительными поверхностями типа "шип—паз" Приложение Г (обязательное) Форма карты оценки технического состояния разъемных соединений со сферическими линзами (фланцы приварные встык) Приложение Д (обязательное) Форма карты оценки технического состояния разъемных соединений с прокладками восьмиугольного (овального) сечения Приложение Е (обязательное) Форма карты оценки технического состояния разъемных соединений со сферическими линзами (резьбовые фланцы) Приложение Ж (обязательное) Форма карты оценки технического состояния разъемных соединений с коническими линзами (резьбовые фланцы) Приложение И (обязательное) Форма карты оценки технического состояния бугельных разъемных соединений с самоуплотняющими кольцами с осевым упором (СКОУ) Приложение К (рекомендуемое) Описание приспособления для измерения местных отклонений формы уплотнительных поверхностей и методика измерений Приложение Л (рекомендуемое) Описание приспособления для измерения диаметра основания конуса конической уплотнительной поверхности Приложение М (обязательное) Инструкция по затяжке шпилек разъемного соединения трубопровода Библиография
Разработан:	ВНИИНМАШ НП СЦ НАСТХОЛ
Утверждён:	14.05.2013 Федеральное агентство по техническому регулированию и метрологии (103-ст)
Издан:	Стандартинформ (2015 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения

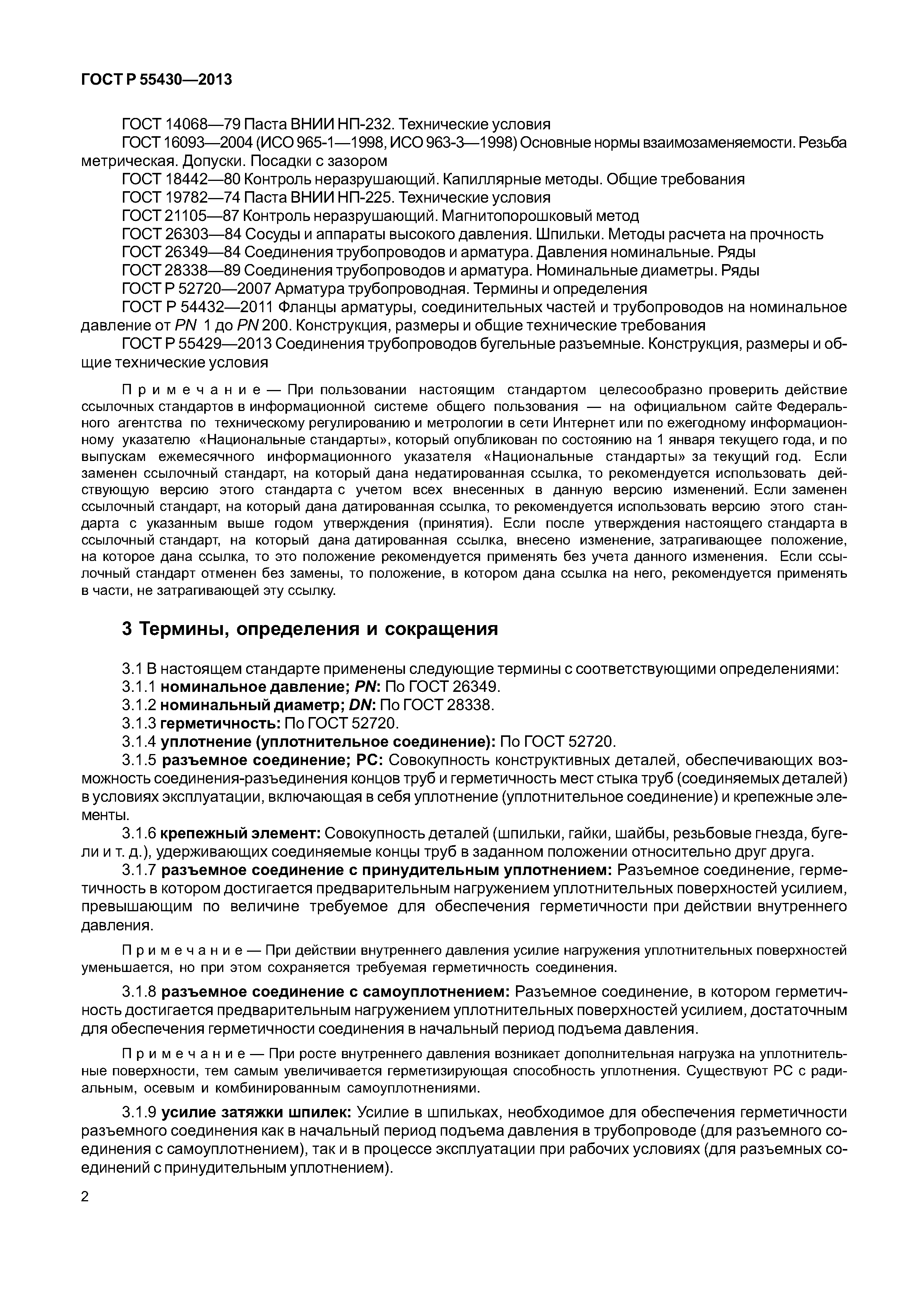

Нормативные ссылки:	ГОСТ 12.1.044-89 «Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 28338-89 «Соединения трубопроводов и арматура. Номинальные диаметры. Ряды» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 11447-80 «Шпильки упорные на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия» ГОСТ 10495-80 «Гайки шестигранные для фланцевых соединений на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» РД РТМ 26-01-44-78 «Детали трубопроводов на давление свыше 10 до 100 МПа. Нормы и методы расчета на прочность» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» РД 26-01-122-89 «Фланцевые соединения сосудов и аппаратов на давление свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см2). Методика расчета режимов затяжки шпилек» ПБ 03-440-02 «Правила аттестации персонала в области неразрушающего контроля» ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20 - 100 МПа (200 - 1000 кгс/см кв.). Технические условия» ГОСТ 10494-80 «Шпильки для фланцевых соединений с линзовым уплотнением на Ру свыше 10 до 100 МПа (свыше 100 до 1000 кгс/см кв.). Технические условия» ГОСТ 14068-79 «Паста ВНИИ НП-232. Технические условия» ГОСТ 19782-74 «Паста ВНИИ НП-225. Технические условия» ГОСТ 26303-84 «Сосуды и аппараты высокого давления. Шпильки. Методы расчета на прочность» ГОСТ 26349-84 «Соединения трубопроводов и арматура. Давления номинальные. Ряды» ГОСТ 5378-88 «Угломеры с нониусом. Технические условия» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» ГОСТ 9400-81 «Концы присоединительные резьбовые для арматуры, соединительных частей и трубопроводов под линзовое уплотнение на Ру 20-100 МПа (200-1000 кгс/см.кв.). Размеры» ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ Р 52720-2007 «Арматура трубопроводная. Термины и определения» ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования» ГОСТ Р 55429-2013 «Соединения трубопроводов бугельные разъемные. Конструкция, размеры и общие технические условия»
